DIY Bi-Amp Högtalarkablar
HiFi-anläggning
Anmäl detta album
Album från busta:
Välljud by Klipsch ;)
(8)
Dölj
|
Ja ja.. ni som kollat i "DIY EKK Högtalarkabel" läste kanske att jag skrev att det inte skulle bli några andra högtalarkablar... what can i say, man måsste ju prova lite! ;-)
För att bygga dessa har jag använt:
Supra Rondo (4x4) Skridskosnören (De vita) Skosnören (De svarta. om ni ska prova detta så köp snören i akrylkvalité då bommulssnörena luddar en massa) Biltema banankontakter (Som jag skruvat av "bananen" ifrån) Krympslang (Svart & Röd)
Ber i förväg… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

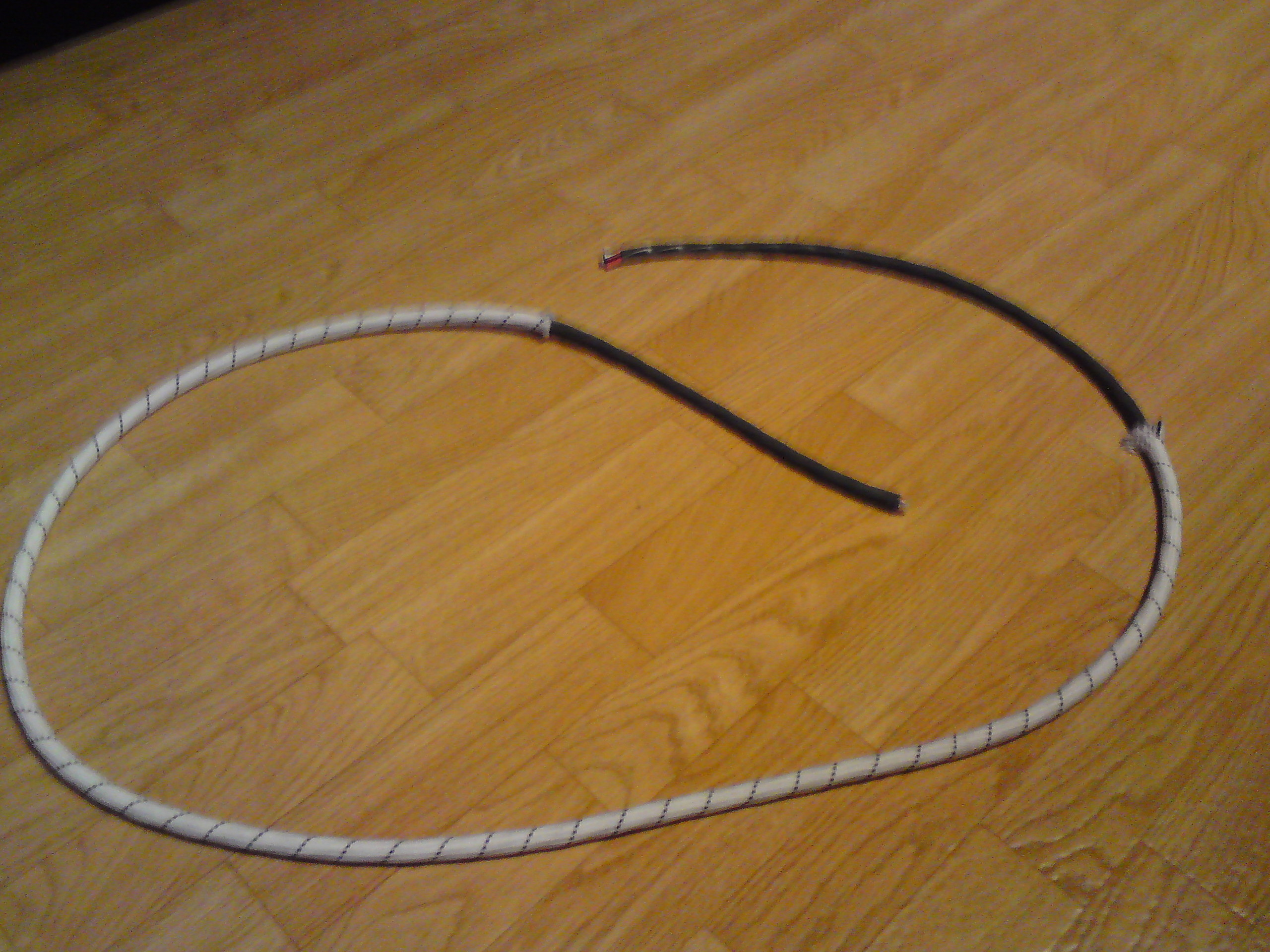

"Kabelstrumpa" på...
Detta moment var det jobbigaste i hela bygget. Strumpan var extremt tight, men så var den ju gratis med! ;) (2009-03-15 20:02:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Detta moment var det jobbigaste i hela bygget. Strumpan var extremt tight, men så var den ju gratis med! ;) (2009-03-15 20:02:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Supra Rondo 4x4.0 1m
Supra Rondo 4x4.0 1m

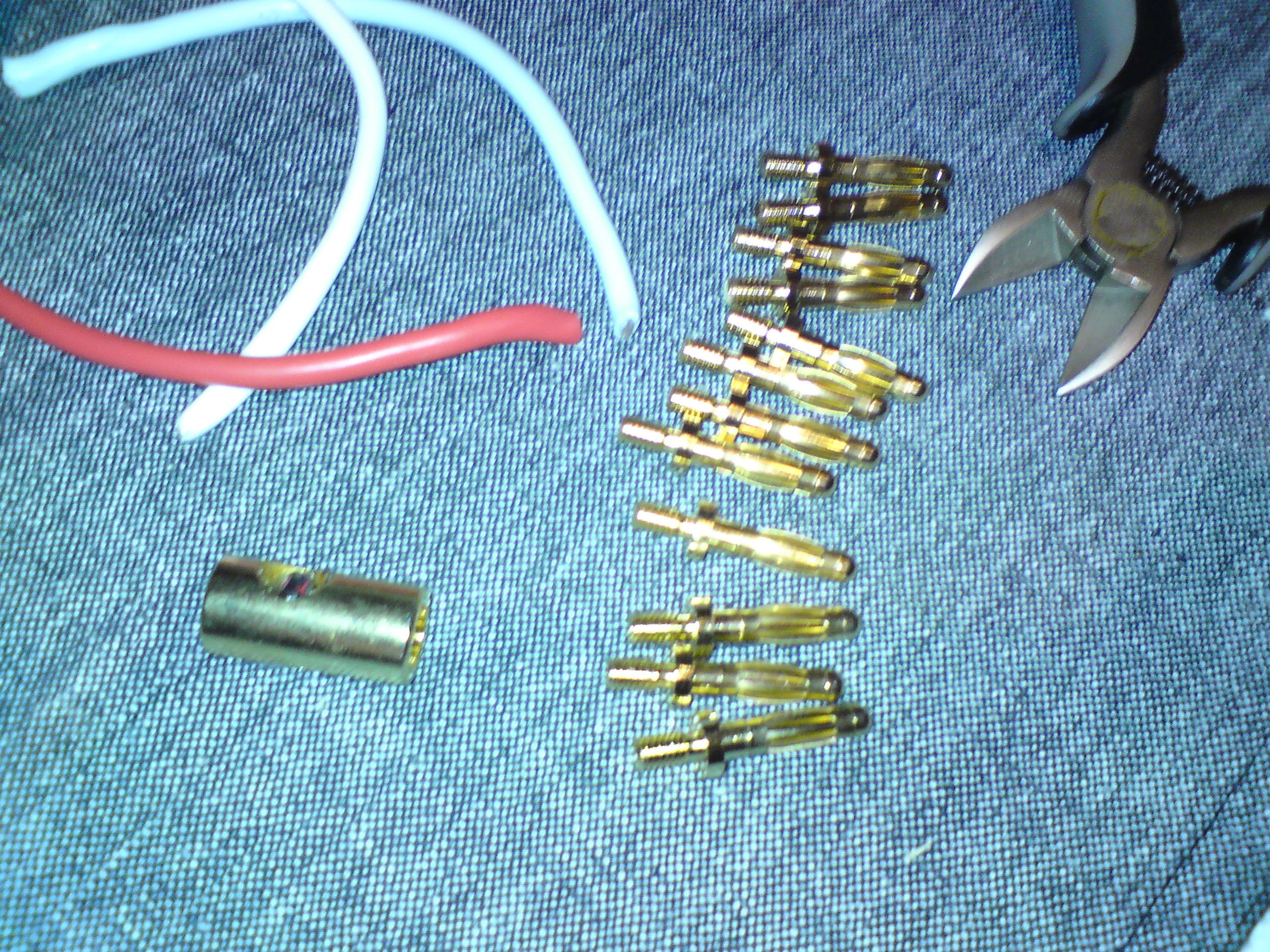

Biltemas banankontakter isärskruvade.
Detta gjordes för att få små och nätta banankontakter till ett lågt pris. Kabeln löddes sedan direkt runt gängorna. (2009-03-15 20:02:37)Bilden är högupplöst. Klicka i bilden för att zooma.
Detta gjordes för att få små och nätta banankontakter till ett lågt pris. Kabeln löddes sedan direkt runt gängorna. (2009-03-15 20:02:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Biltema Banankontakt
Biltema Banankontakt

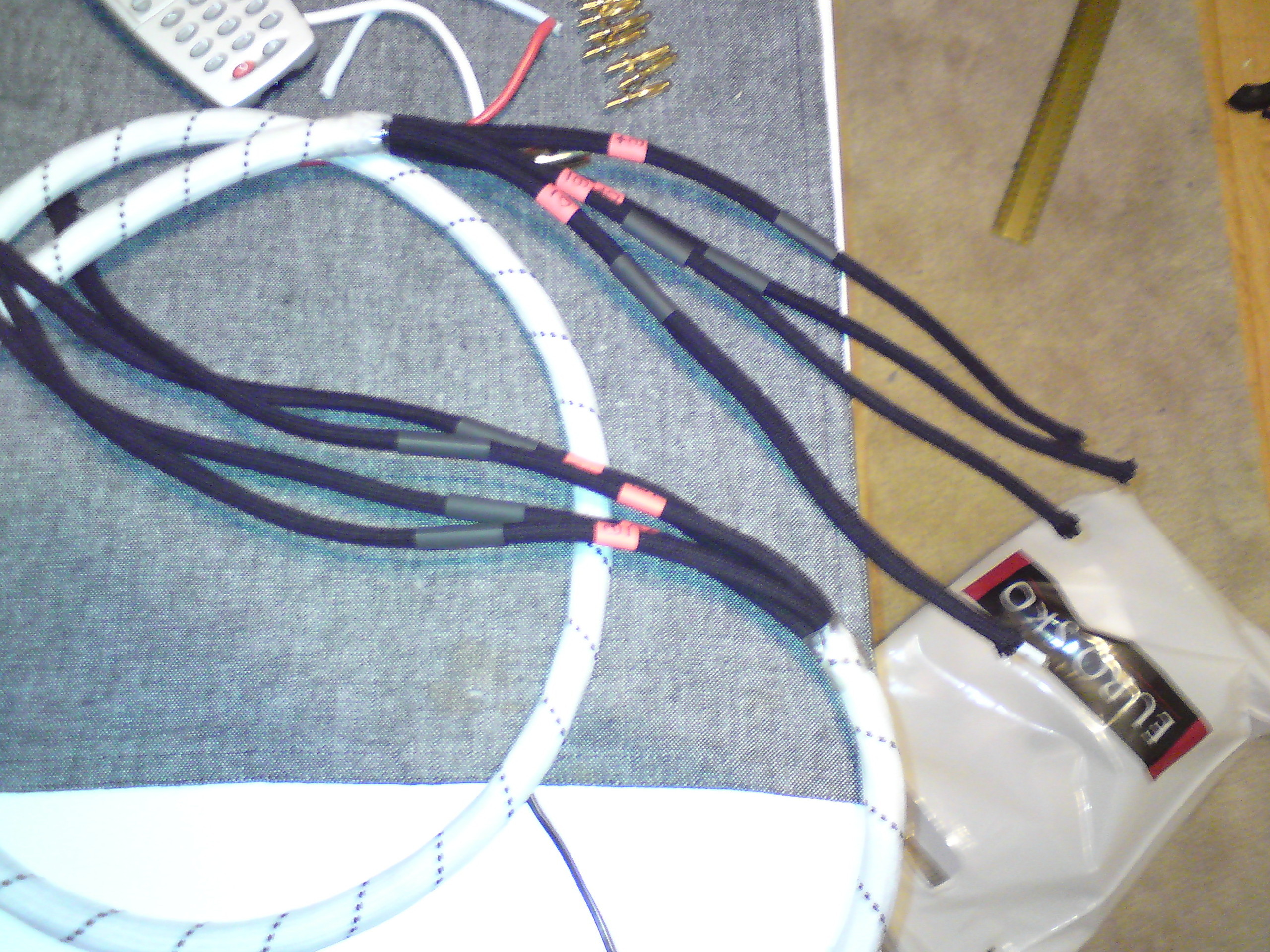

Svarta strumpor.
Avlslutade kablarna med svarta "strumpor" som låstes innanför den vita "strumpan" med krympslang.
Efter detta träddes märk och avslutningskrympslangar på... allt måsste ju på i rätt ordning. (Man lär sig av forna misstag...) (2009-03-15 20:12:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Avlslutade kablarna med svarta "strumpor" som låstes innanför den vita "strumpan" med krympslang.
Efter detta träddes märk och avslutningskrympslangar på... allt måsste ju på i rätt ordning. (Man lär sig av forna misstag...) (2009-03-15 20:12:50)
Bilden är högupplöst. Klicka i bilden för att zooma.

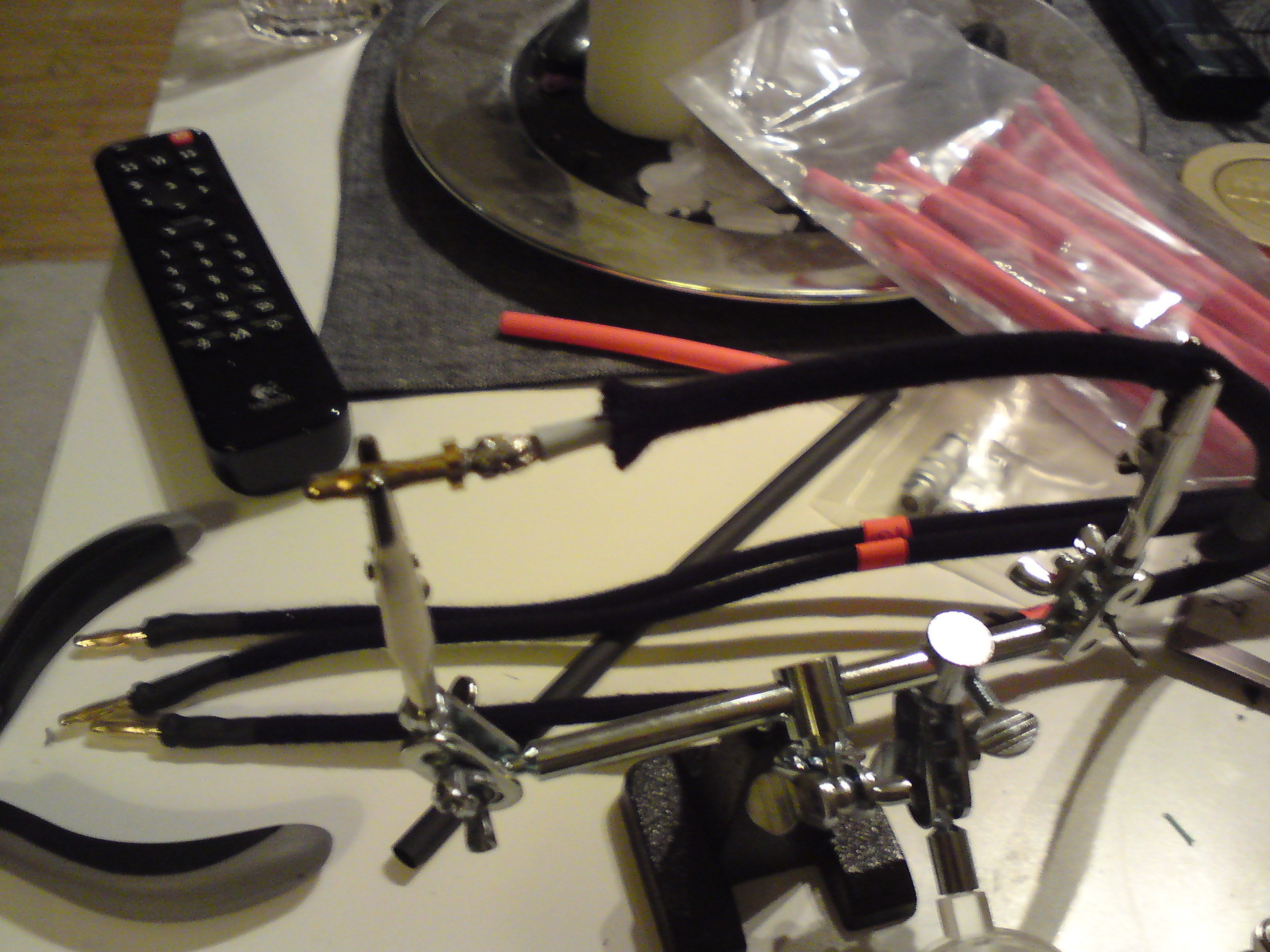

Lödning.
Skönt med tjocka grejjer när man löder, man behöver ju inte vara så försiktig med värmen.
Efter detta drogst strumpan över lödningen och sen den svarta krympslangen på föregående bild över ringen på bananen och gjorde allt lufttätt och supertight! :) (2009-03-15 20:17:49)Bilden är högupplöst. Klicka i bilden för att zooma.
Skönt med tjocka grejjer när man löder, man behöver ju inte vara så försiktig med värmen.
Efter detta drogst strumpan över lödningen och sen den svarta krympslangen på föregående bild över ringen på bananen och gjorde allt lufttätt och supertight! :) (2009-03-15 20:17:49)
Bilden är högupplöst. Klicka i bilden för att zooma.

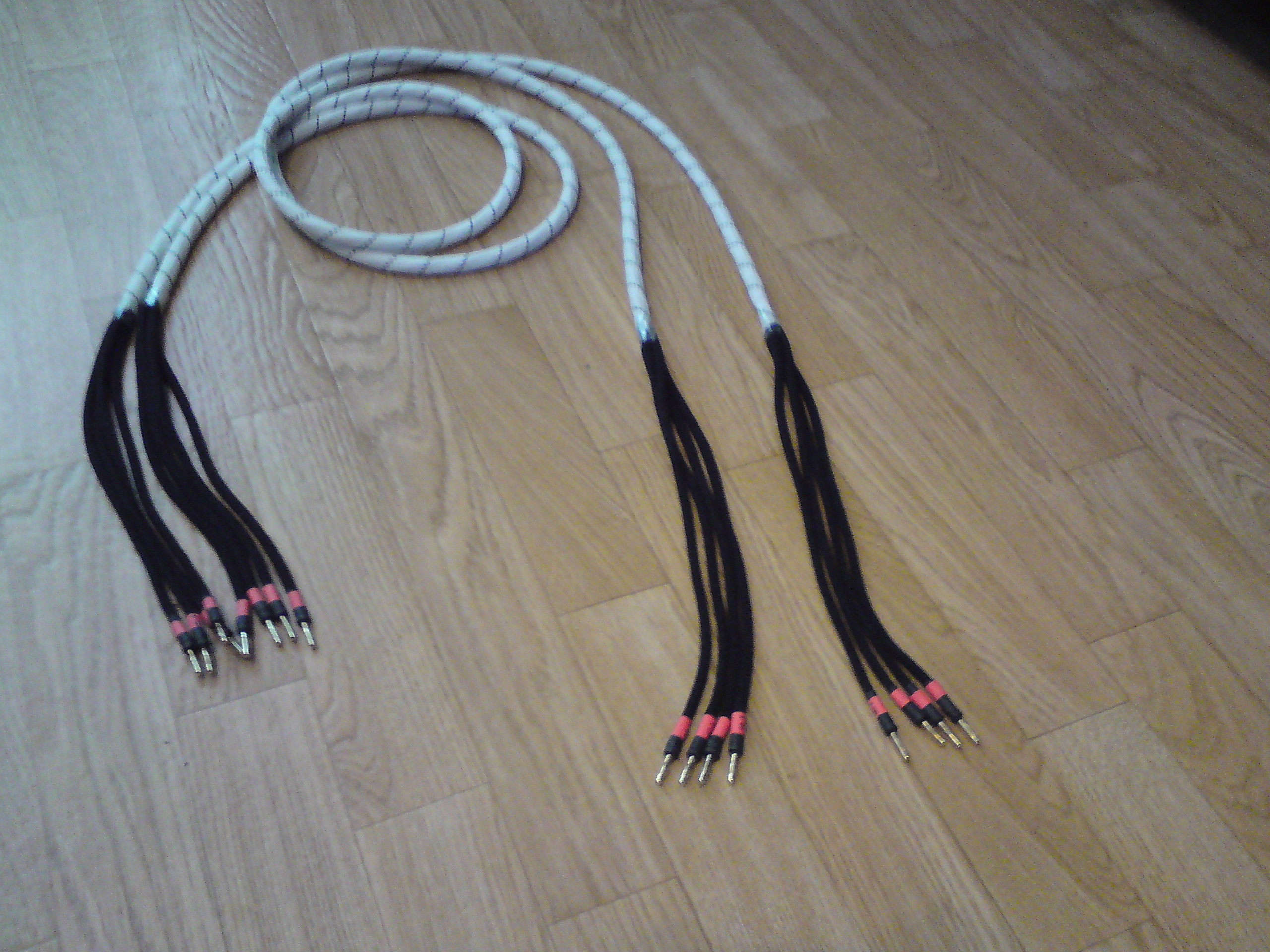

5h senare...
tar ju en stund att göra dessa kablar då det är 16 bananer som ska lödas.
Dock var det den vita strumpan som var jobbigast, tog nog 1h per kabel bara att trä på den!
Ska nu bara beställa Ferrit att krympslanga fast över "övergången mellan vit och svarta strumpor. (använder tejp så länge för att hålla ihop dessa.) (2009-03-15 20:21:25)Bilden är högupplöst. Klicka i bilden för att zooma.
tar ju en stund att göra dessa kablar då det är 16 bananer som ska lödas.
Dock var det den vita strumpan som var jobbigast, tog nog 1h per kabel bara att trä på den!
Ska nu bara beställa Ferrit att krympslanga fast över "övergången mellan vit och svarta strumpor. (använder tejp så länge för att hålla ihop dessa.) (2009-03-15 20:21:25)
Bilden är högupplöst. Klicka i bilden för att zooma.

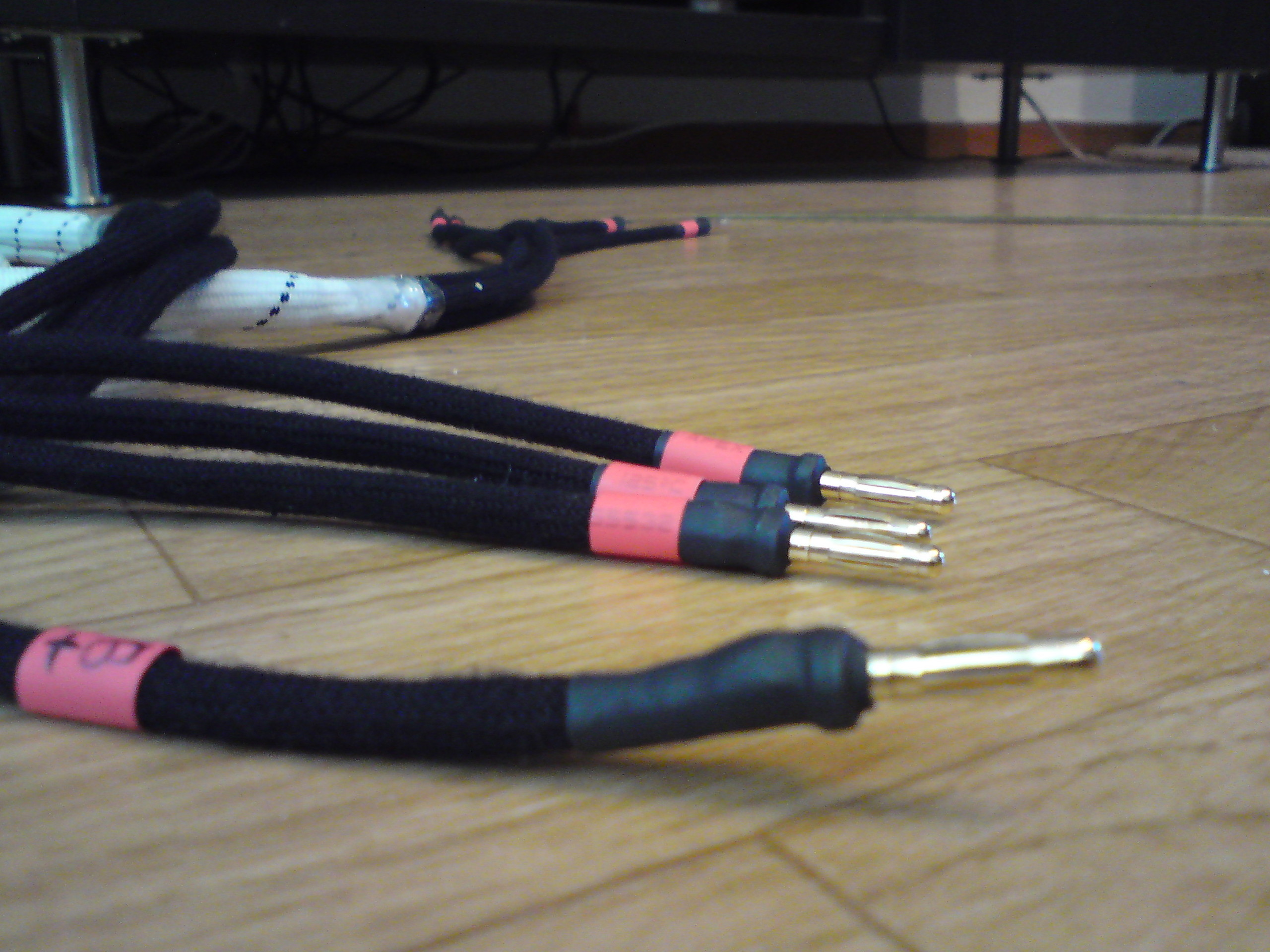

Closeup på kontakterna.
Här ser man hur bra det blev med lite krympslang över lödningar/bananer... vissa ser ju nästan "köpta" ut. :D (2009-03-15 20:26:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man hur bra det blev med lite krympslang över lödningar/bananer... vissa ser ju nästan "köpta" ut. :D (2009-03-15 20:26:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Supra Rondo 4x4.0 1m
Supra Rondo 4x4.0 1m

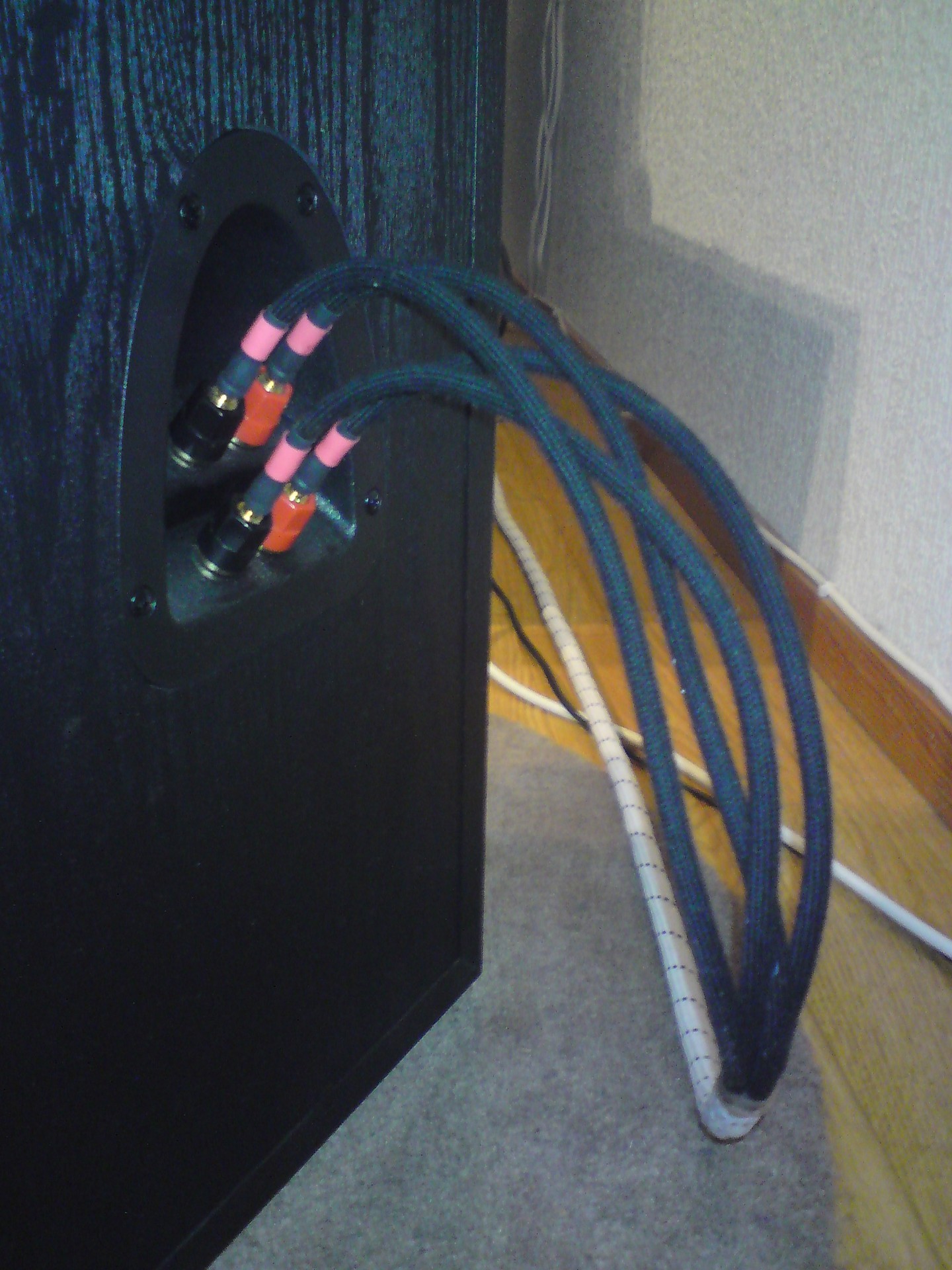

Anslutna...
Fungerar precis lika bra som innan fast ser mycket dyrare ut! ;) (2009-03-15 20:37:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Fungerar precis lika bra som innan fast ser mycket dyrare ut! ;) (2009-03-15 20:37:06)
Bilden är högupplöst. Klicka i bilden för att zooma.

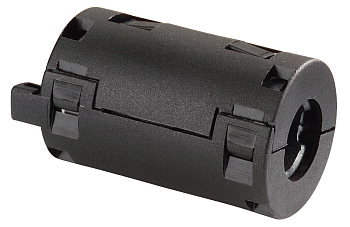

Ferritringkärna
Real Cables säljer 2 olika varianter av dessa, (FERR-1 och Ferr-2) dock är priset på dessa helt omotiverat i mina ögon så jag letade fram ett par i tyskland istället till ett mer humant pris.
Dessa ska filtrera bort högfrekventa störningar från kabeln och ge ett renare ljud,
men det återstår ju att höra... :)
DELAD FERRITRINGKÄRNA RKCF-13-A5
Beställt 4st av dessa från Conrad.se + lite mer krympslang. (2009-03-16 15:39:59)
Real Cables säljer 2 olika varianter av dessa, (FERR-1 och Ferr-2) dock är priset på dessa helt omotiverat i mina ögon så jag letade fram ett par i tyskland istället till ett mer humant pris.
Dessa ska filtrera bort högfrekventa störningar från kabeln och ge ett renare ljud,
men det återstår ju att höra... :)
DELAD FERRITRINGKÄRNA RKCF-13-A5
Beställt 4st av dessa från Conrad.se + lite mer krympslang. (2009-03-16 15:39:59)
Produkter på bilden:
Visa lista|
marcus.s
|
|
2009-03-15 22:04:47 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
hallå
var köper du matrialet från
var köper du matrialet från
[quote name='Caase' post='2363218' date='Mar 15 2009, 23:36 ']grymt snygga kablar. men är det tejp du har vid övergången från strumpa till Kabel?[/quote]
Japp, precis som bildtexten säger så är det tejp. (bild)
Väntar på att få hem 4st Ferritringar som ska sitta där istället.
Japp, precis som bildtexten säger så är det tejp. (bild)
Väntar på att få hem 4st Ferritringar som ska sitta där istället.
