Minhembio.com - Hemma hos cobra-427 - Bas Torn 3x15 LMS-R 15

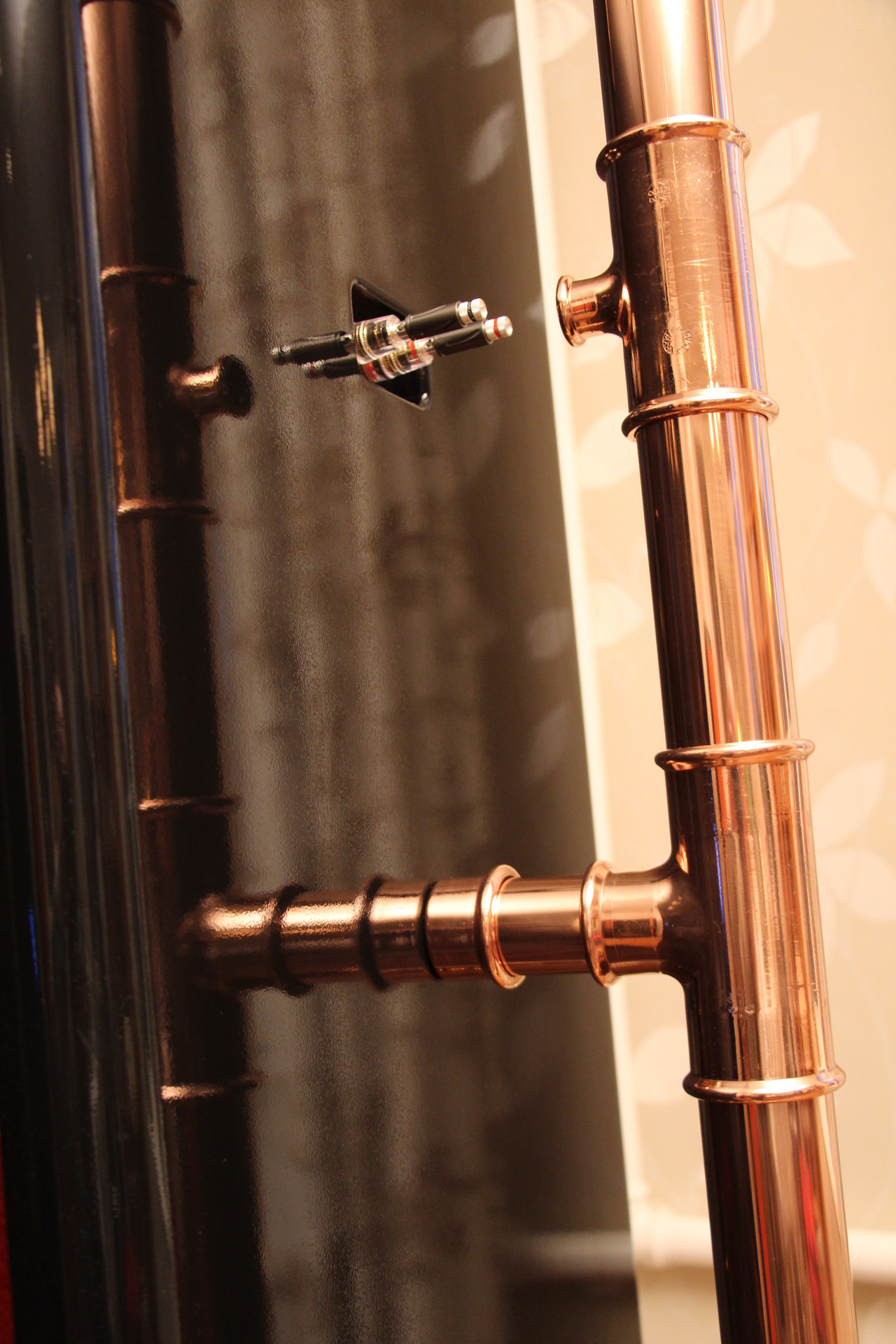

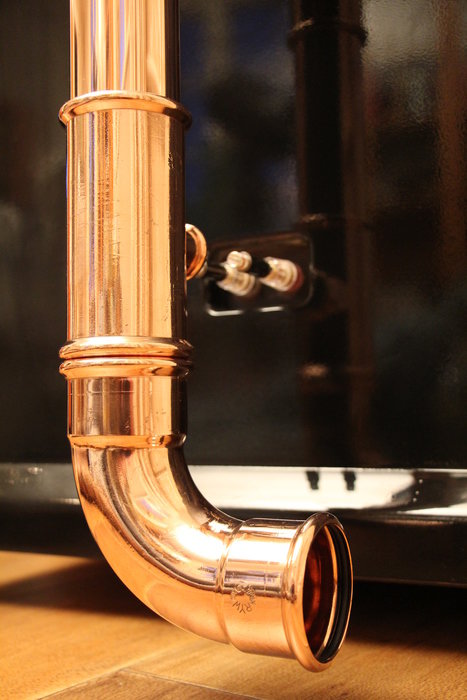

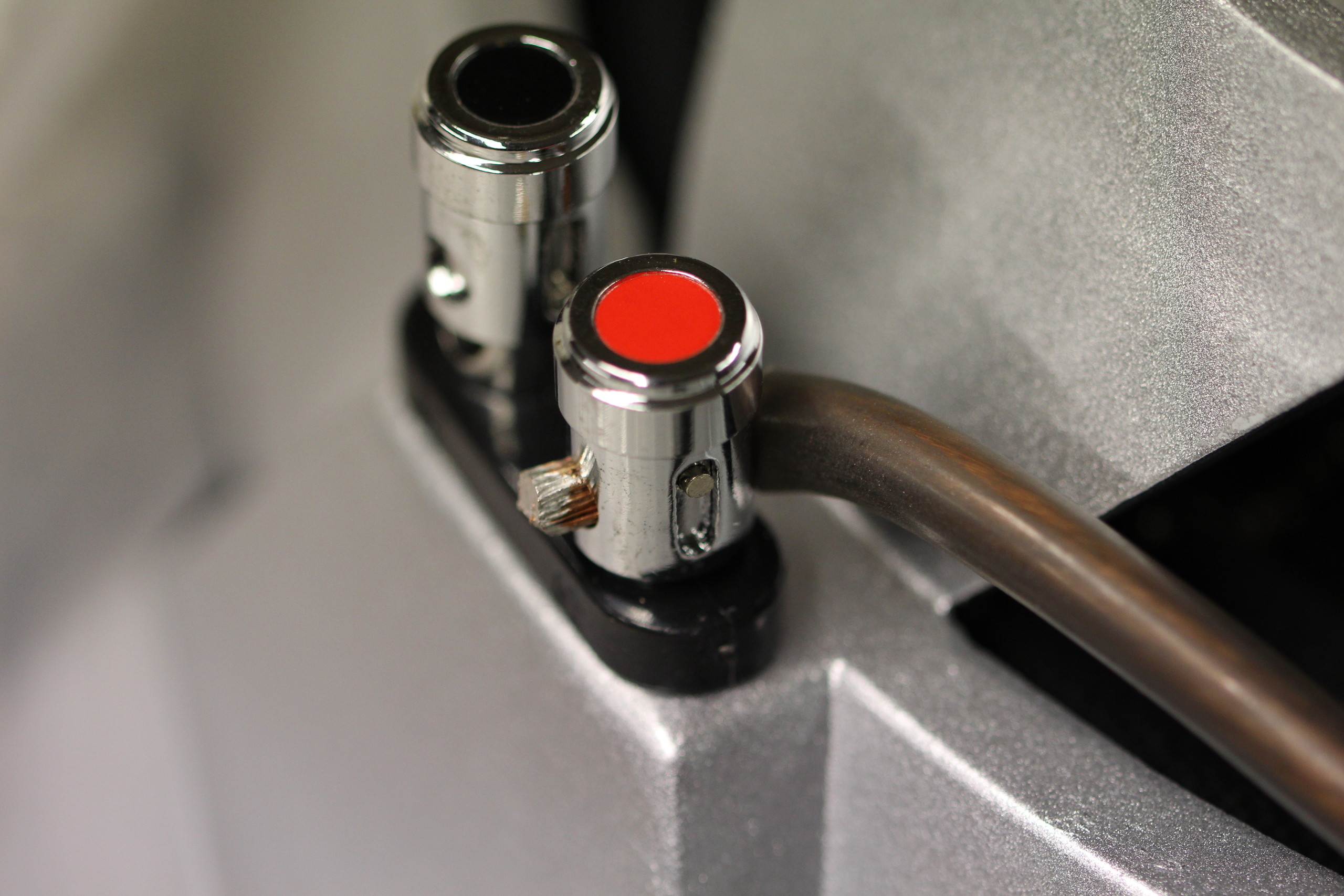

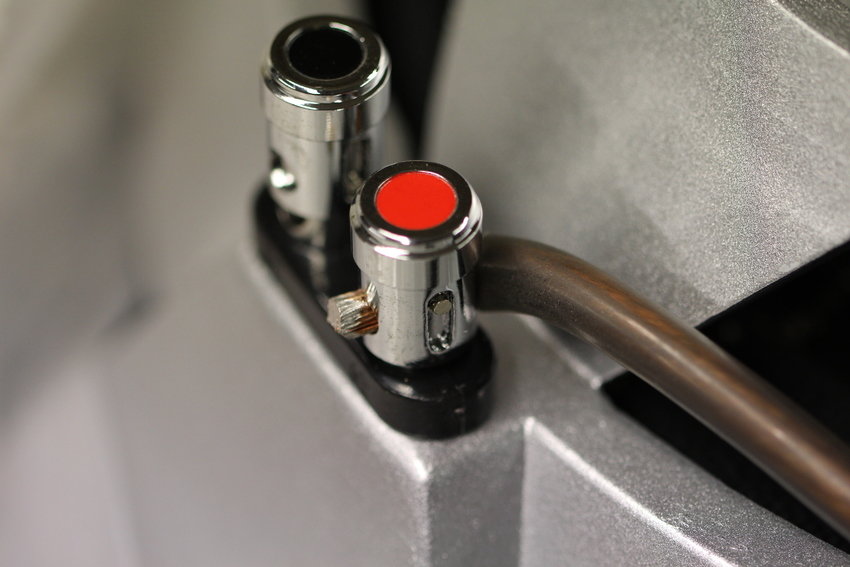

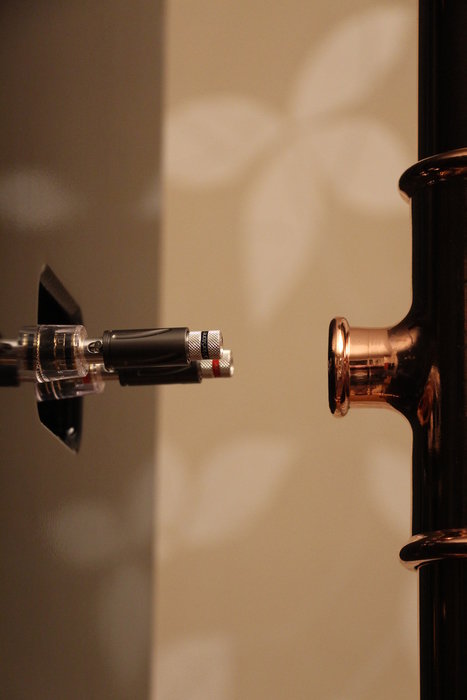

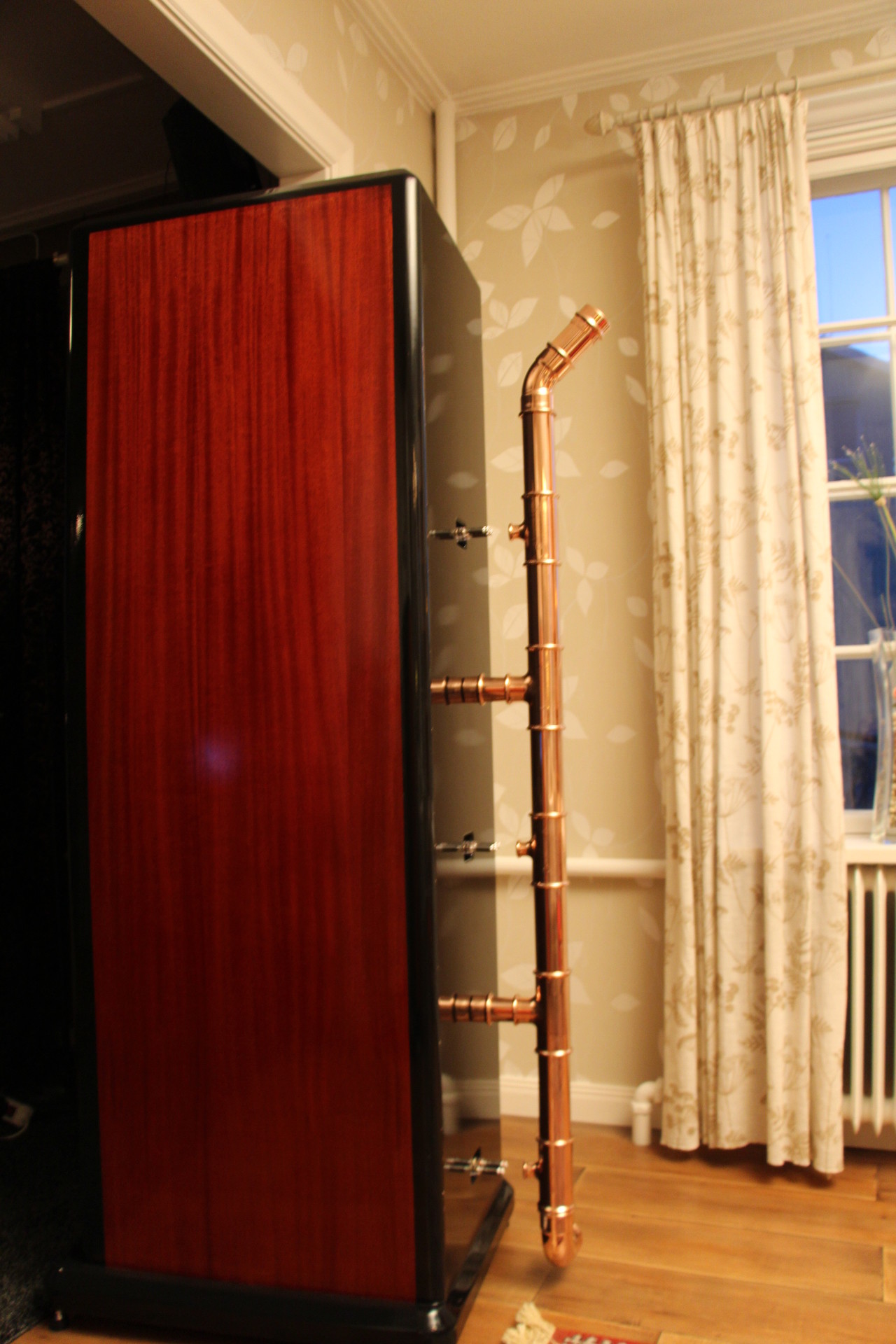

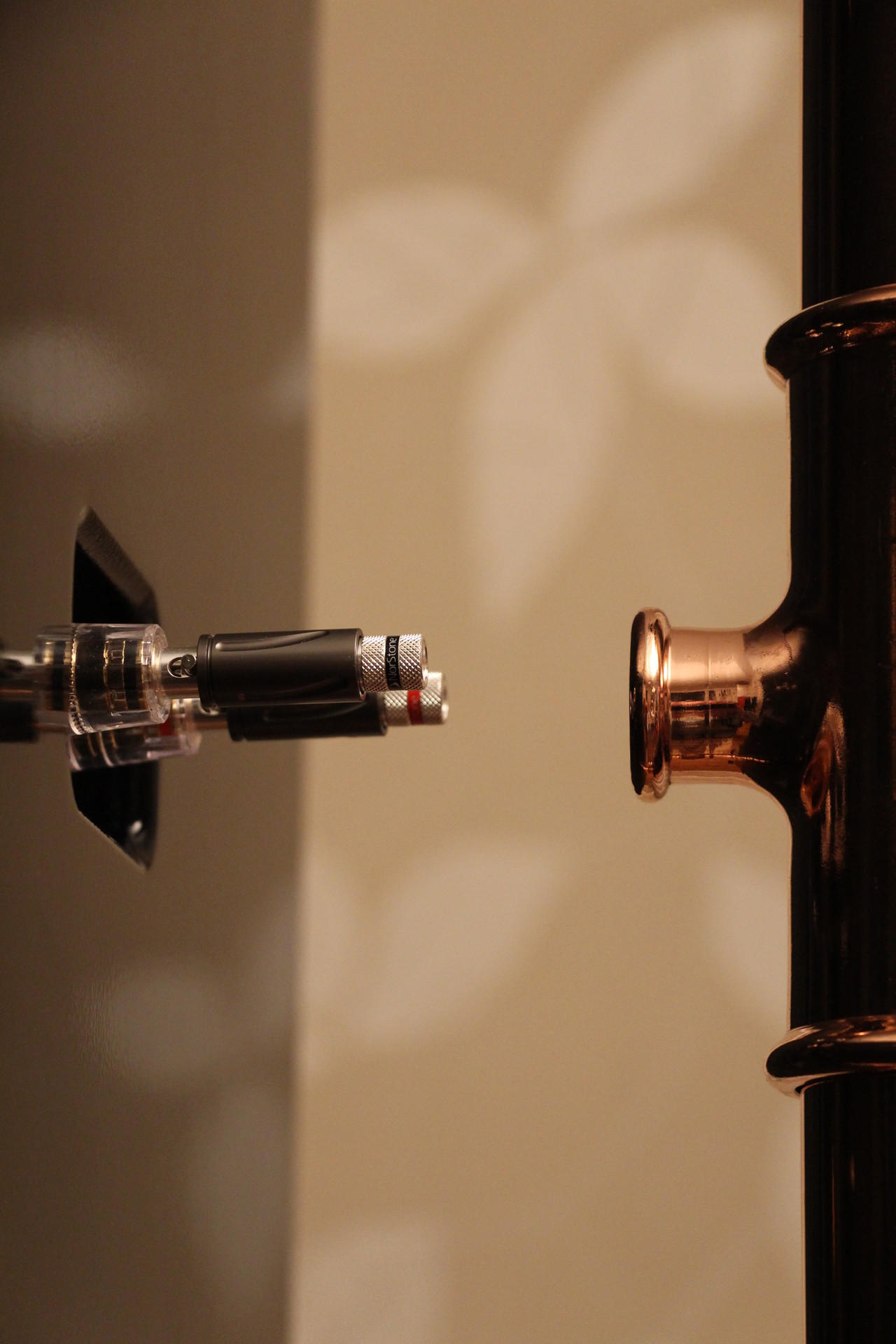

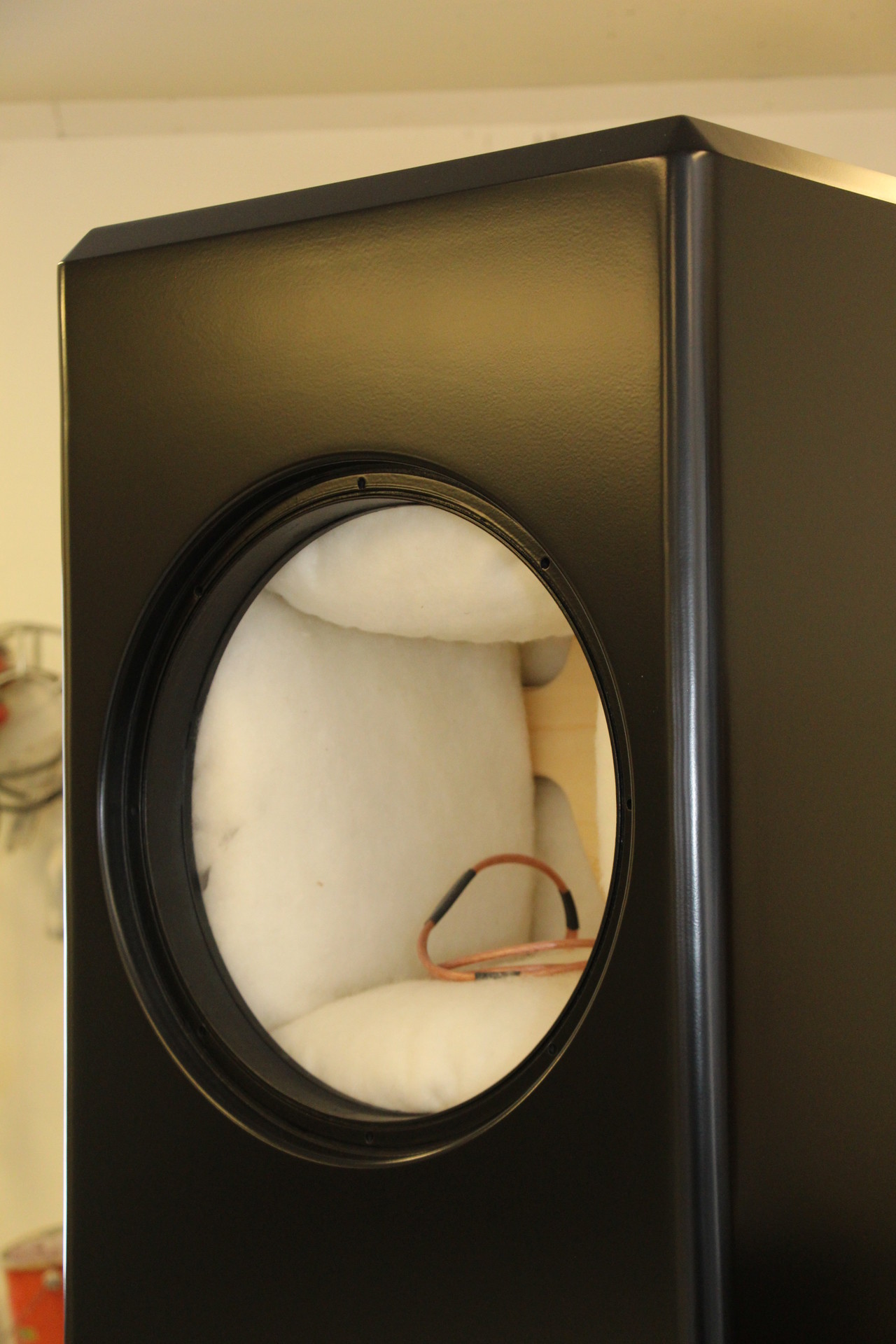

Högtalarkabel via kopparrör.
(2015-05-13 15:20:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

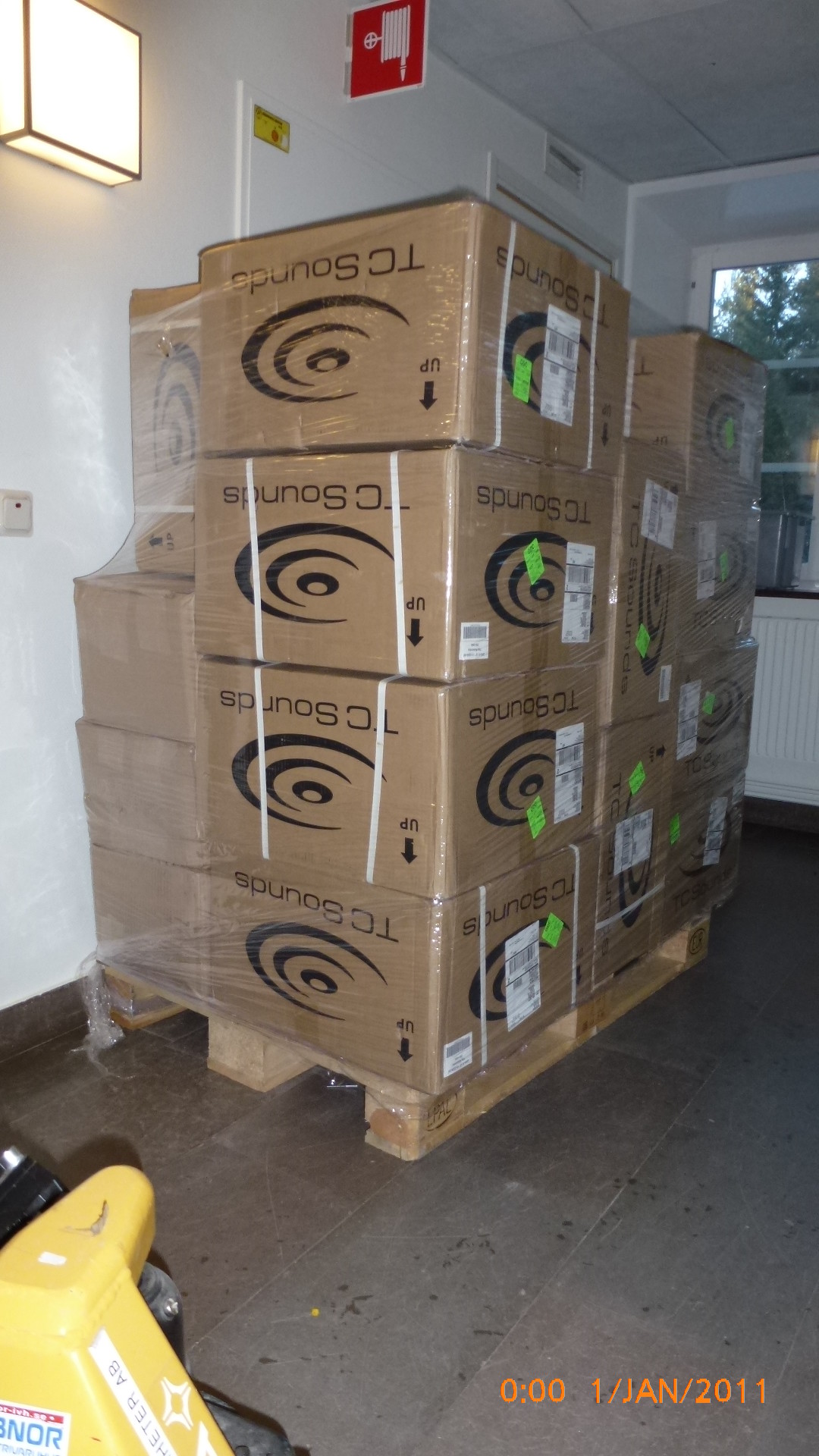

En pall med basar!

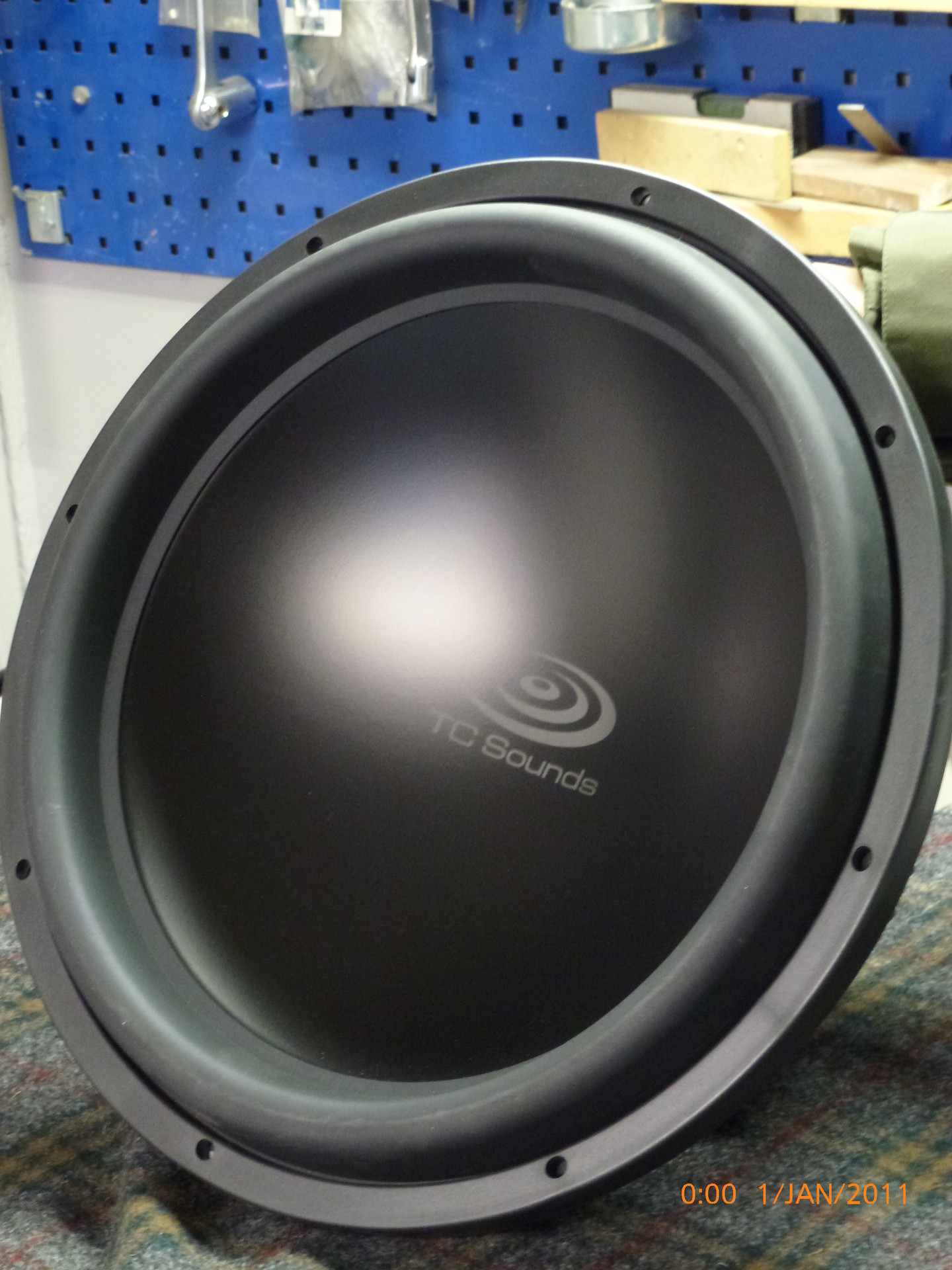

TC Sound LMS-R 15"

Det är fel tid på bilden det ska var 20 november 2013

(2014-11-15 21:55:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

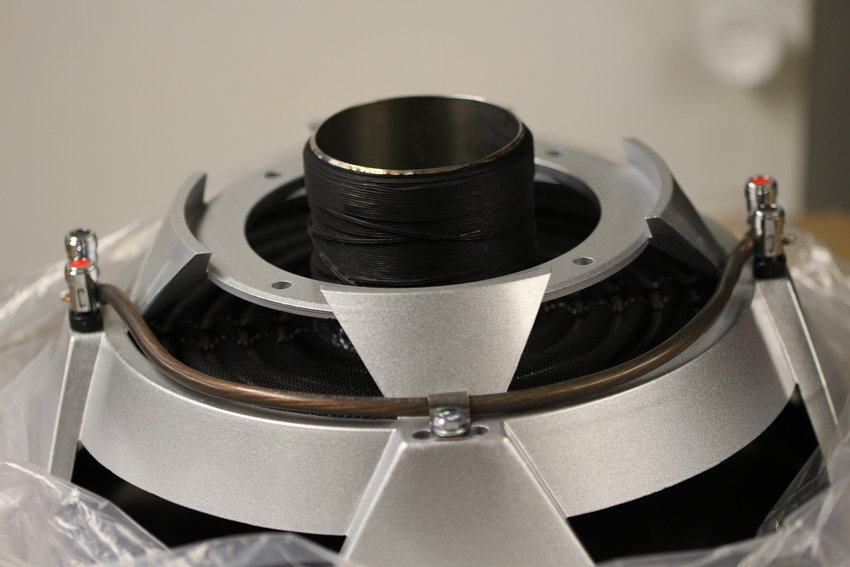

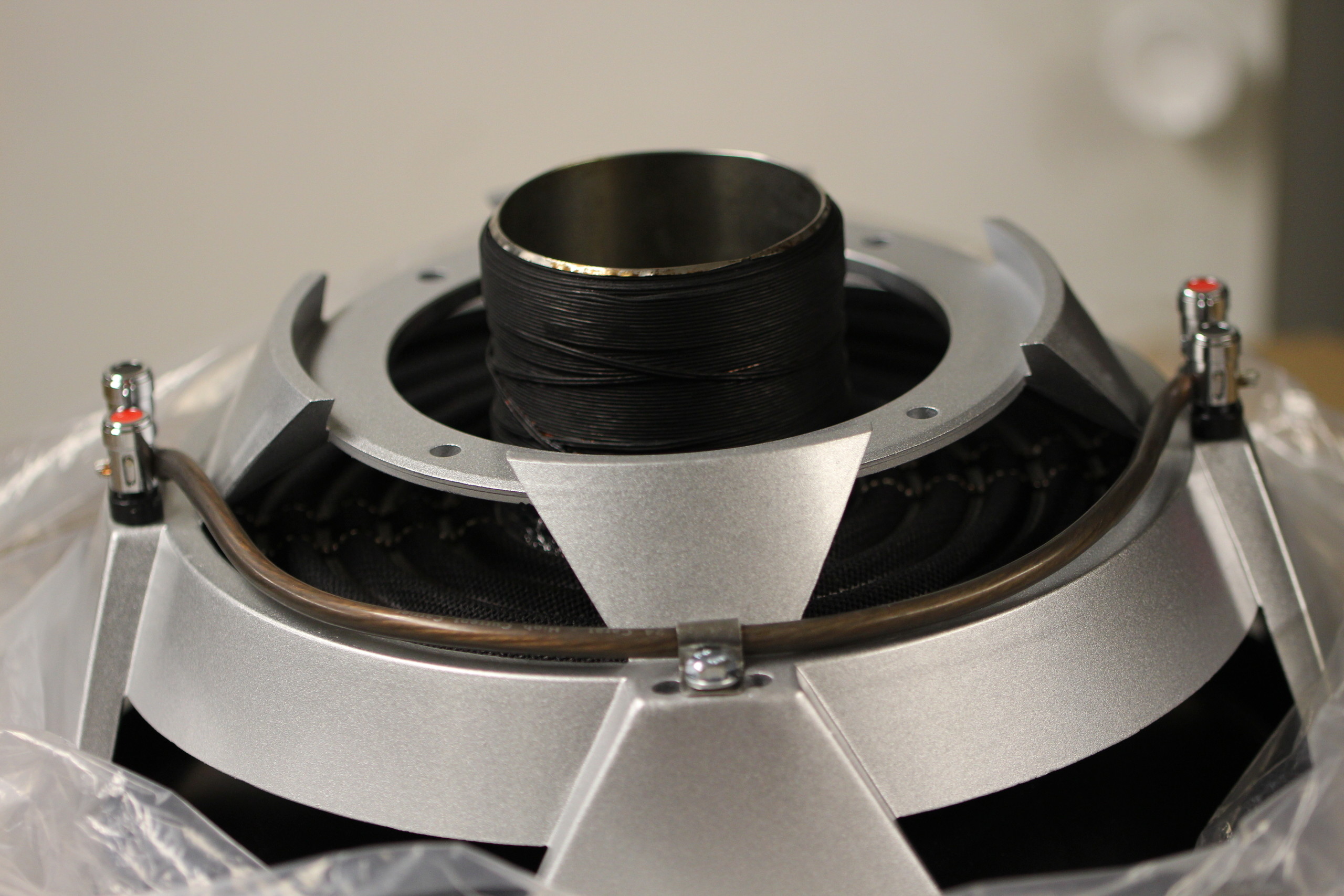

LMS-R15"
LMS-R 15"
Low Frequency Driver
Thiele Small & Driver Parameters
Parameter
15" LMS-R
Description
Qts
0.45
Total Q
Qes
0.49
Electrical Q
Qms
5.0
Mechanical Q
Fs
23.6
Hertz, Free Air Resonance
Res
3.94
Ohms, DC resistance
Ls
4.5
H, series inductance
Lp
8.2
H, lossy series inductance
Rp
4.9
Ohms, loss across Lp
Dia
330
m meters, effective
Vas
123
liters, air volume equivalent
mms
382
grams, effective mass
cms
119
um/N, compliance
bl
21.24
T*m, motor strength
SplSens
87.0
dBSPL max @1W absorbed
Parameter
15" LMS-R
Description
Geometric Stroke
24.1
Millimeters, (voice coil - gap) / 2
70% BL
29.4
Millimeters, BL is 0.7 original value (one way)
Xmech
39.4
Mechanical displacement limit (one way)
Long Term Power
1000
Watts
Program Power
4000
Watts, short term peak power limit (2014-11-15 21:59:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

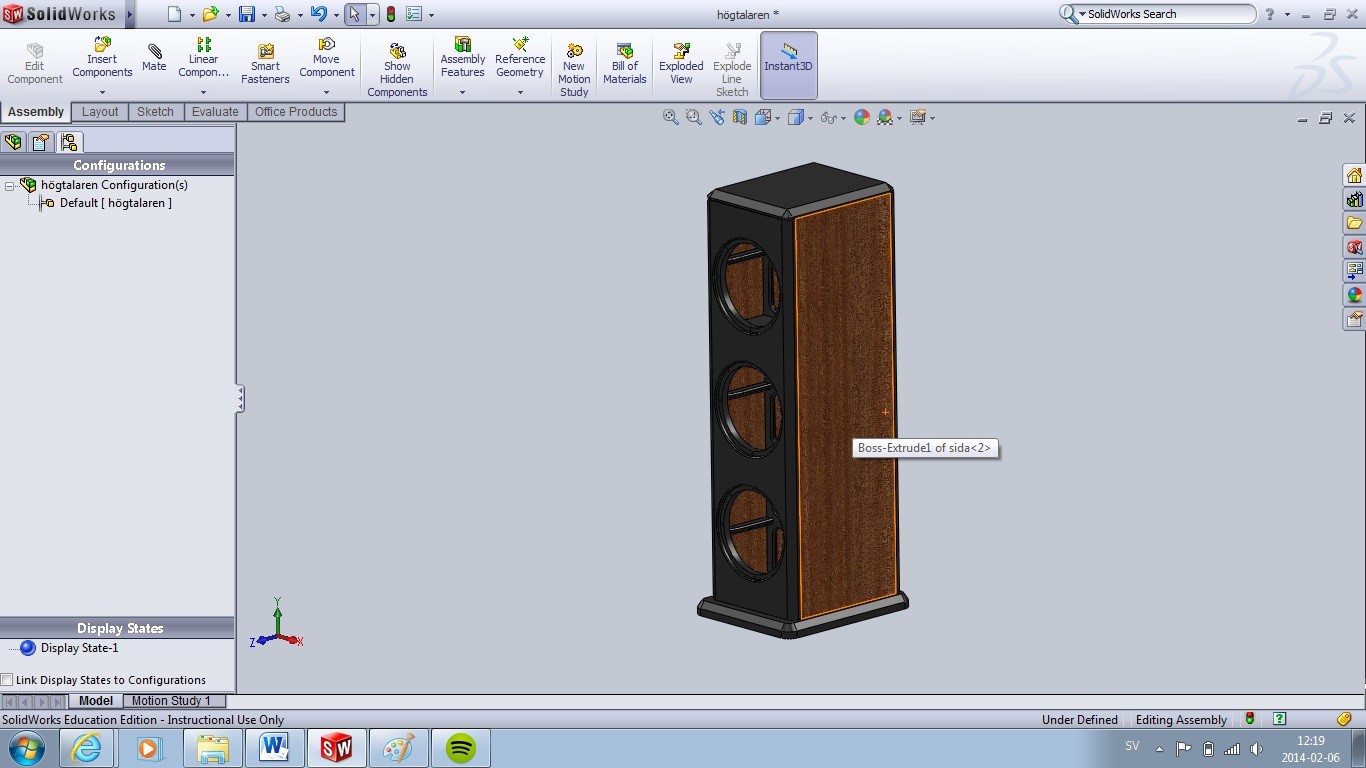

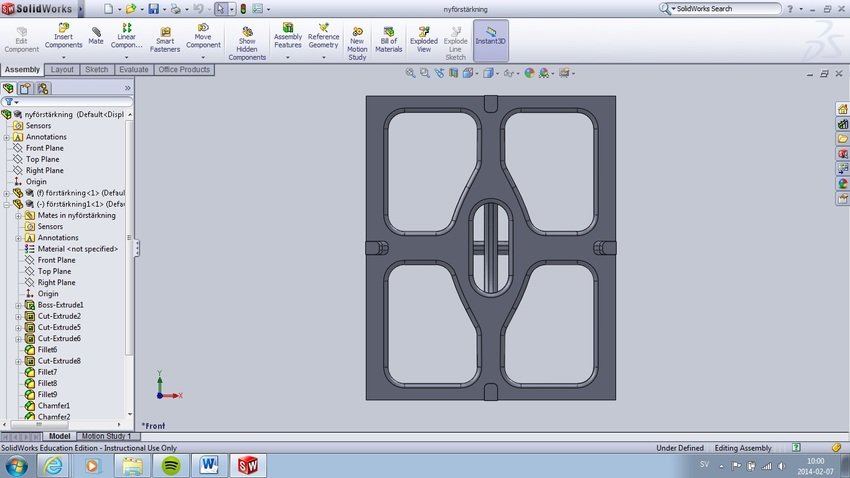

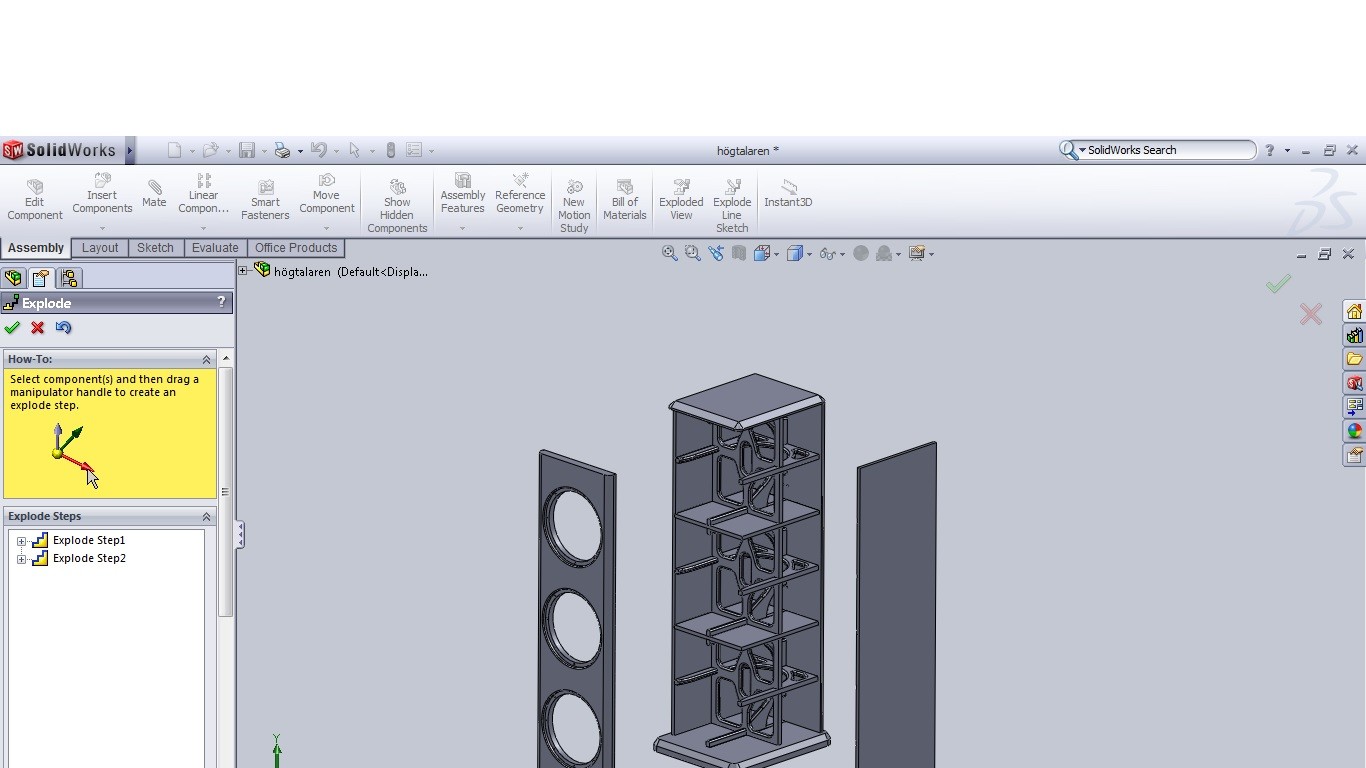

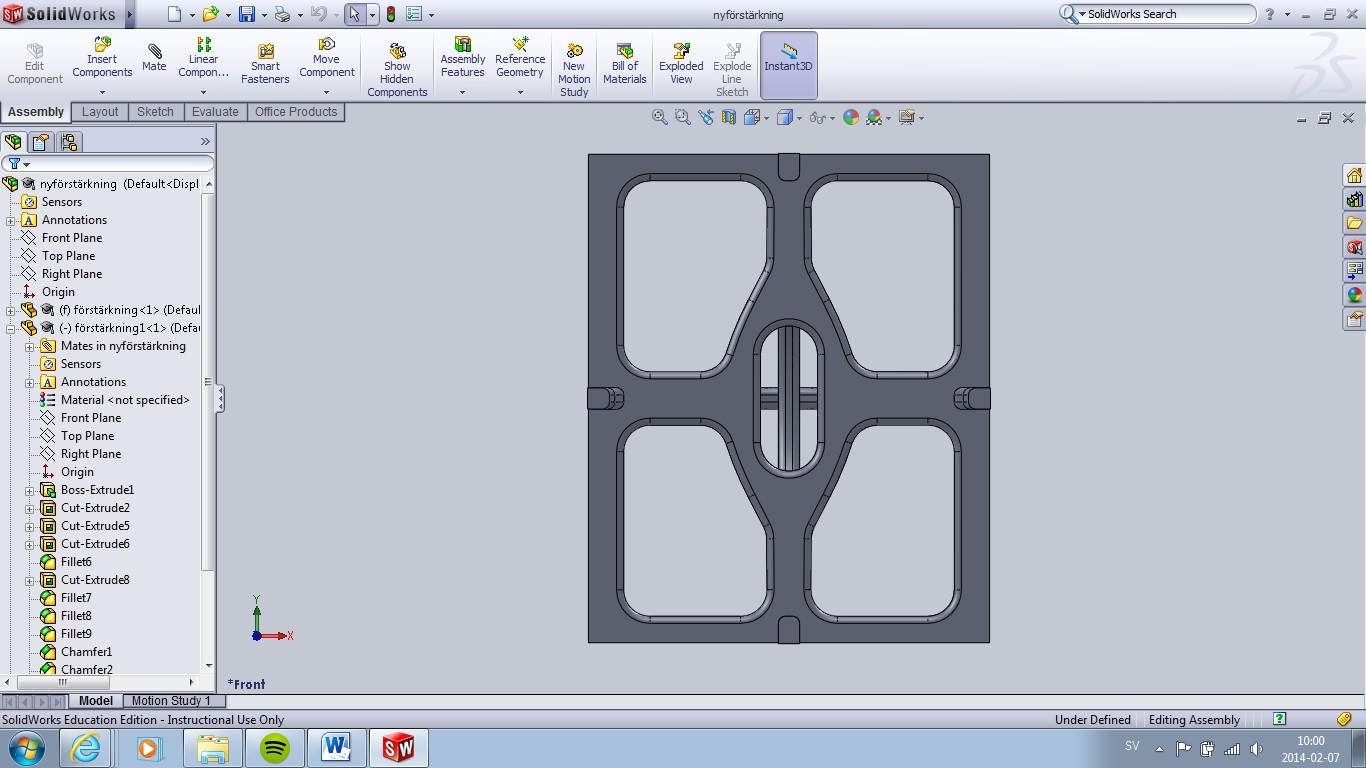

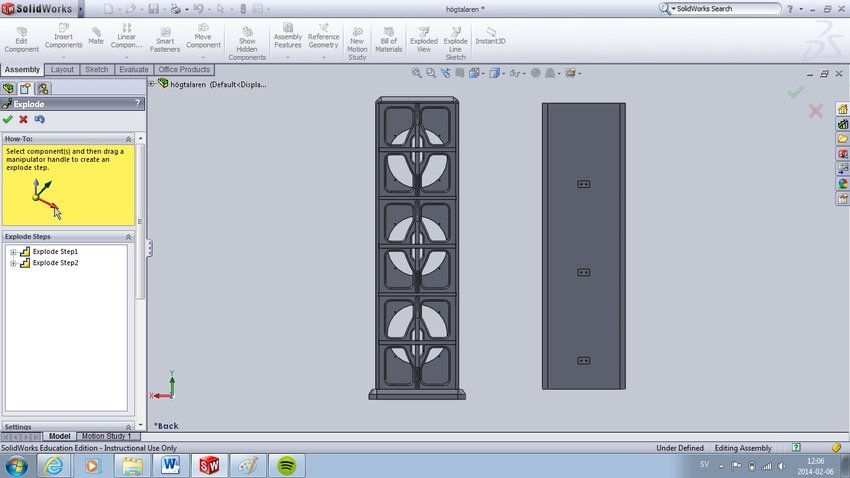

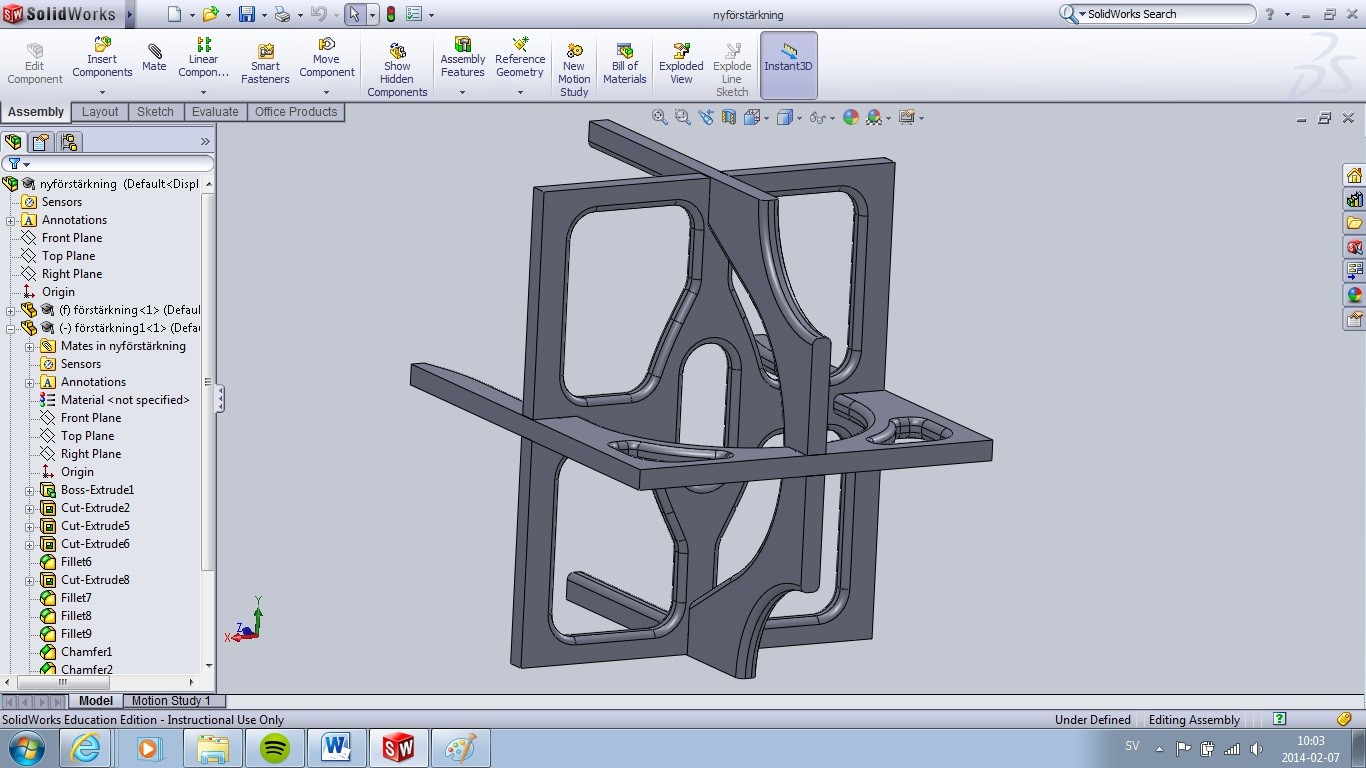

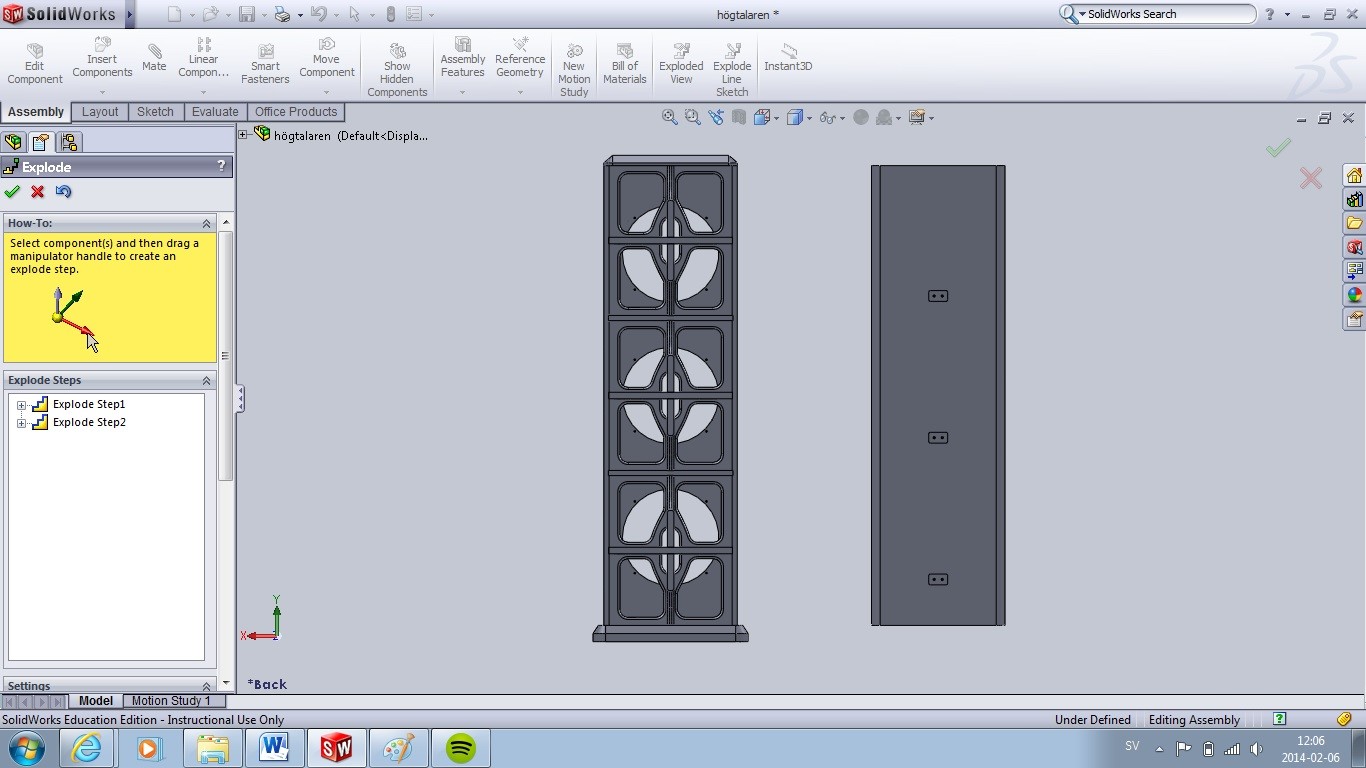

Ritnings bilder på Bas Tornet.
(2014-11-15 22:03:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ritnings bilder på Bas Tornet.
(2014-11-15 22:05:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ritnings bilder på Bas Tornet.
(2014-11-15 22:06:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ritnings bilder på Bas Tornet.
(2014-11-15 22:07:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ritnings bilder på Bas Tornet.
(2014-11-16 00:42:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

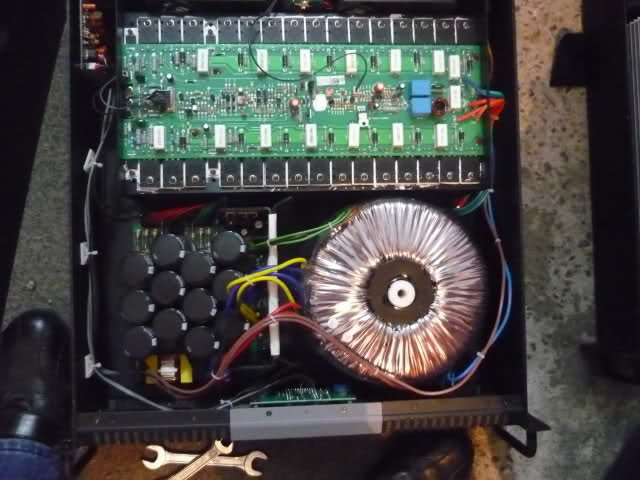

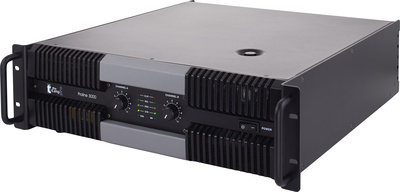

Proline 3000
Det kommer vara 3st Proline 3000 som ska driva Bas Tornen.
Med 3st 16A säkring och 6 x 2000 w = 12 000W totalt ;-)
Jag kommer att modda om fläktarna och göra en ny front till dom
för den är så J#vla ful...:-) (2014-11-16 00:43:16)

Produkter på bilden:

Proline 3000 37 kg! st gånger tre ca 120kg.
(2014-11-16 00:48:24)

Produkter på bilden:

Proline 3000
(2014-11-16 00:50:21)

Produkter på bilden:

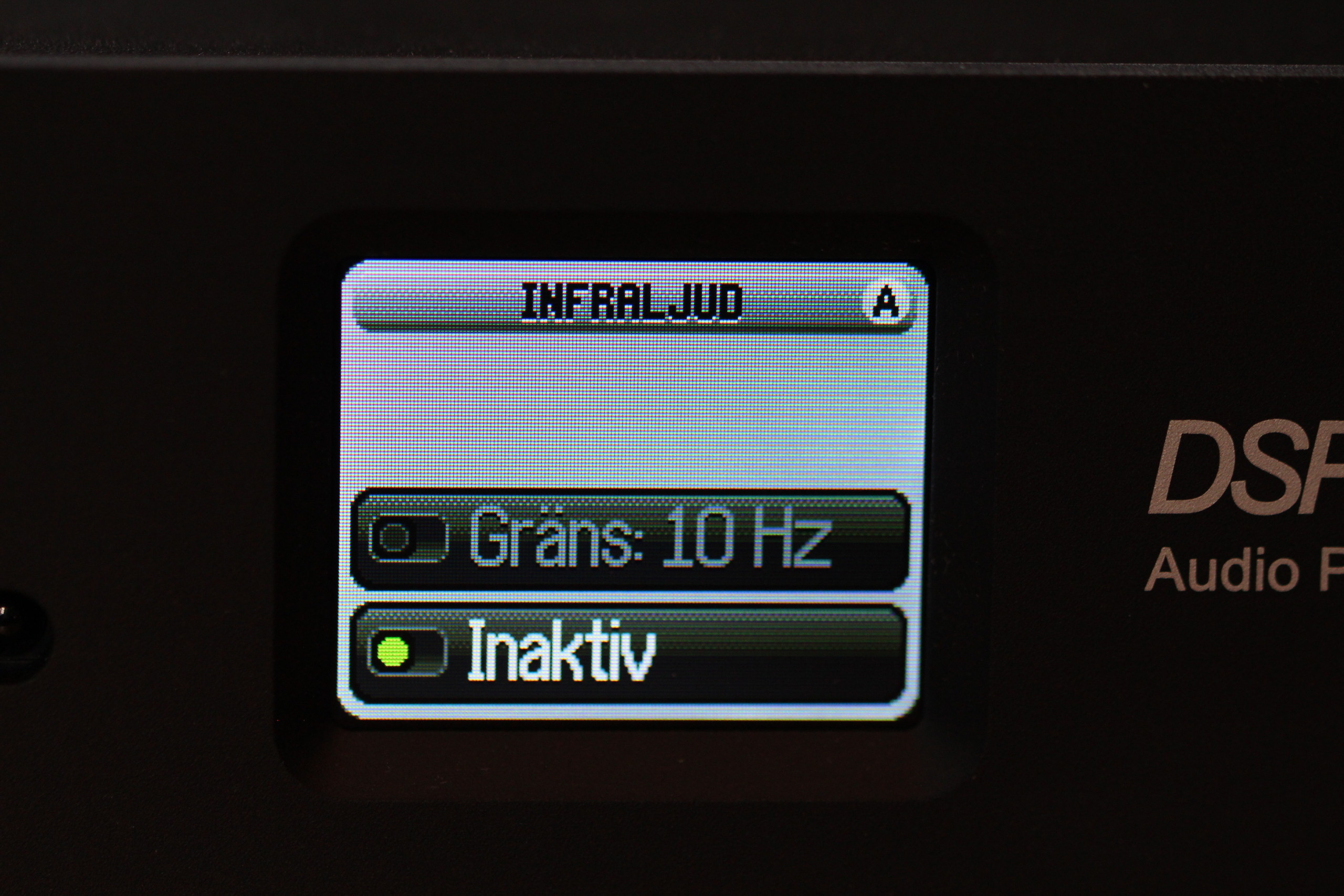

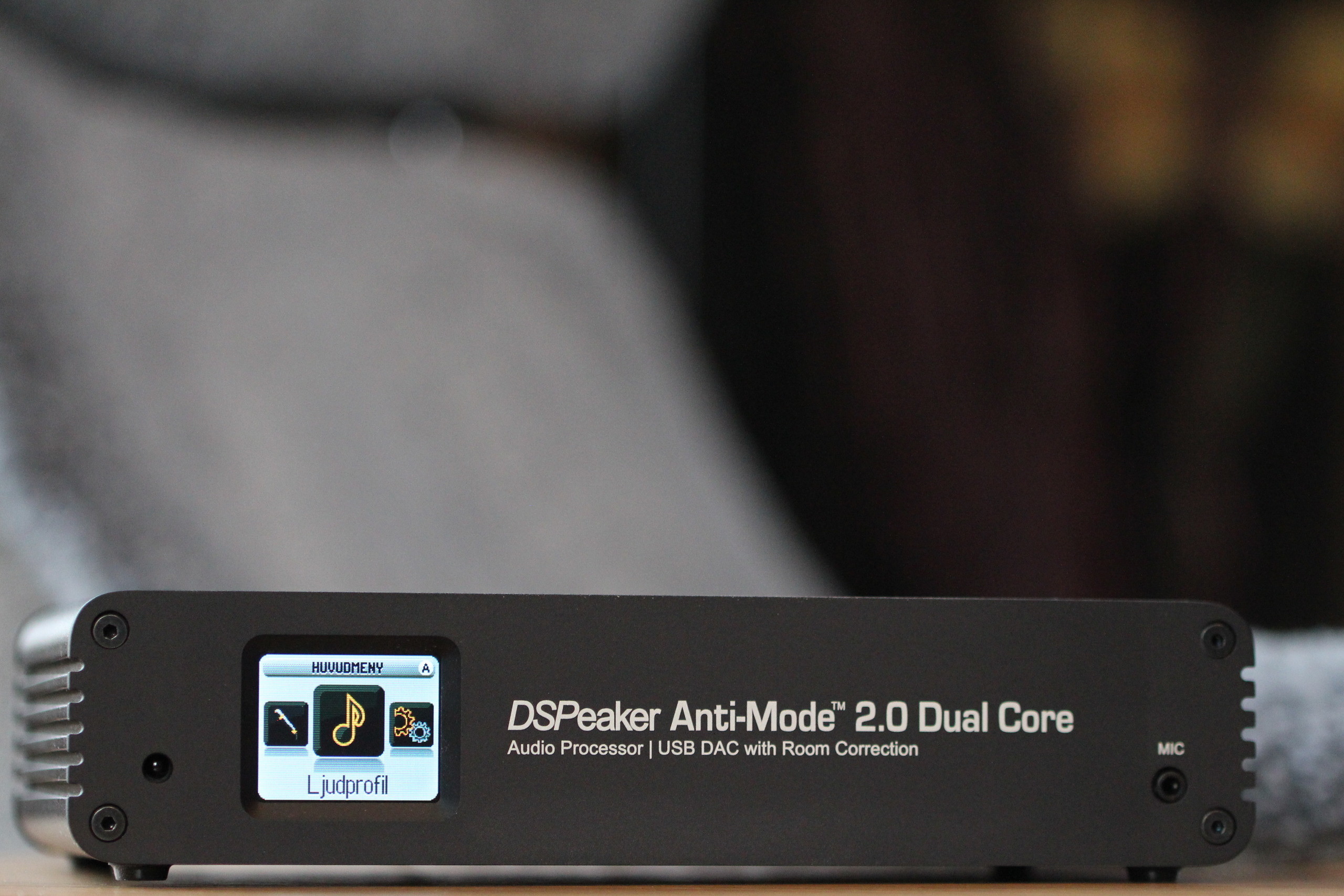

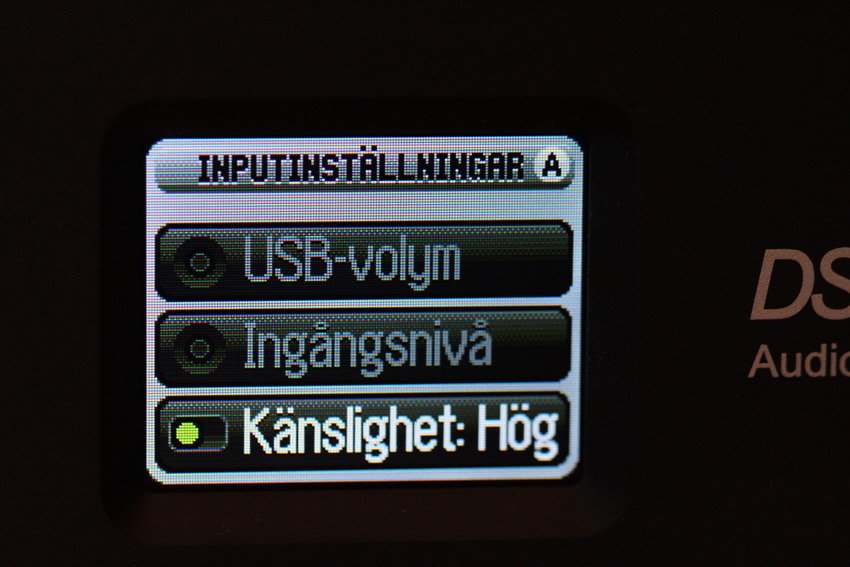

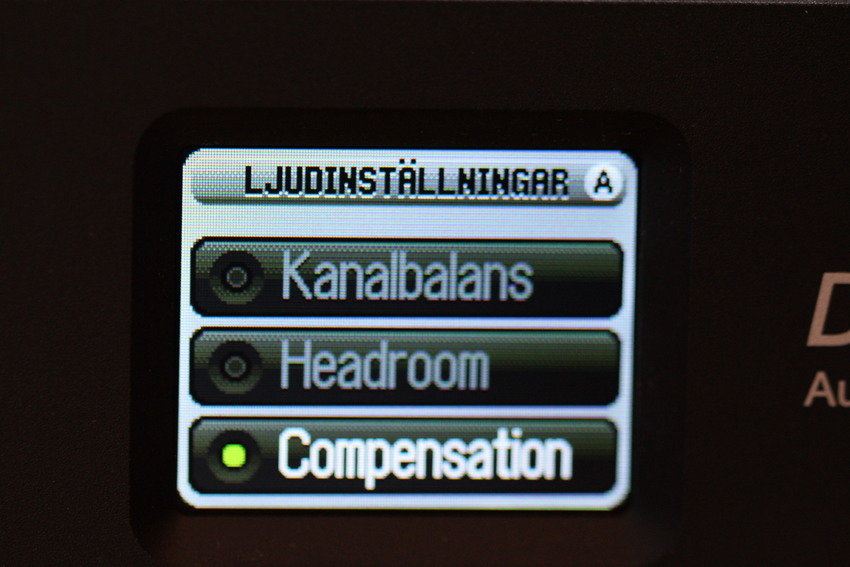

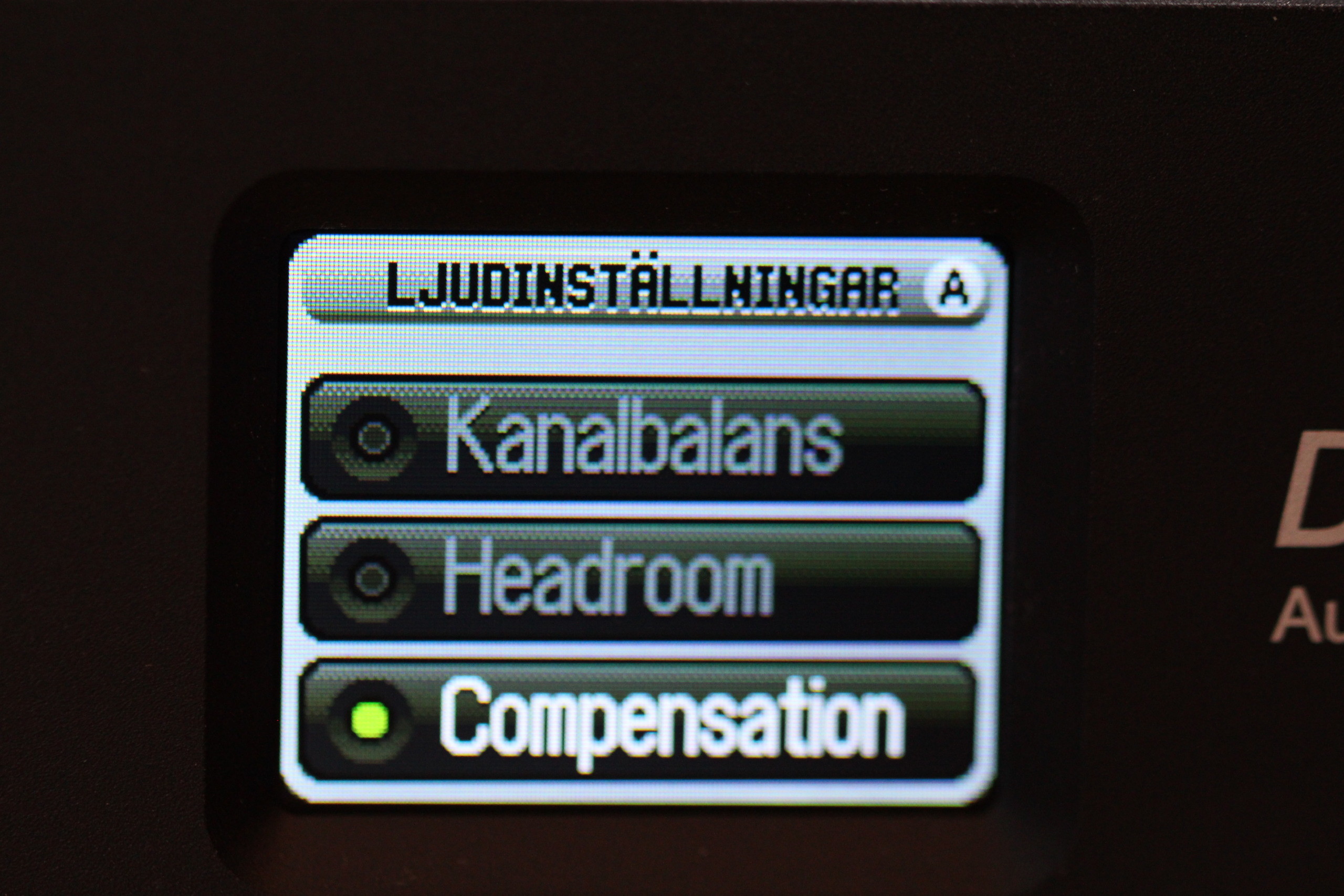

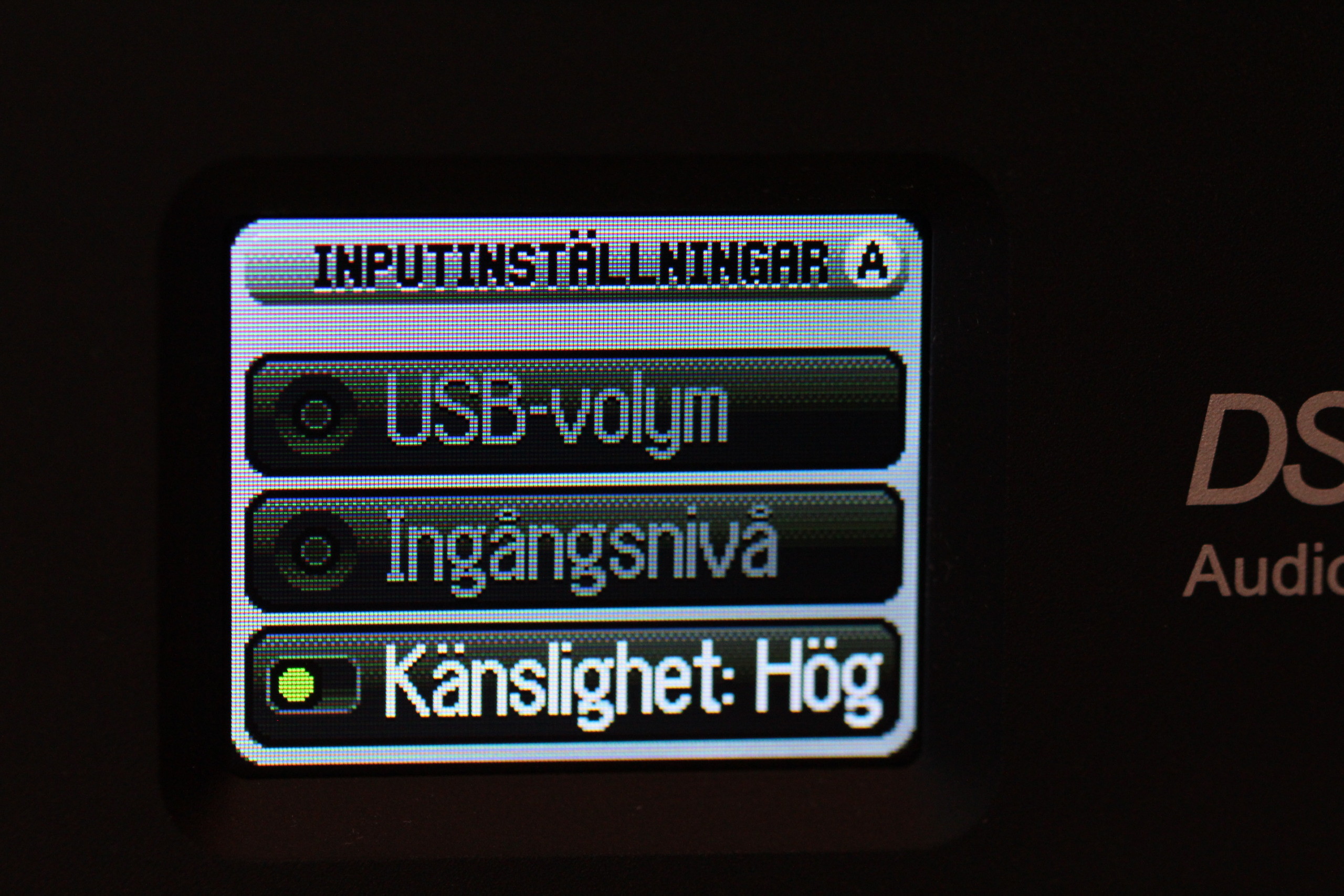

DSPeaker Antimode 2.0 Dual Core.
Ska bli spännande att få justera/ställa in ljudet på bastornen. (2014-11-16 16:15:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

DSPeaker Antimode 2.0 Dual Core.
(2014-11-16 16:17:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

DSPeaker Antimode 2.0 Dual Core.
(2014-11-16 16:18:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

DSPeaker Anti-Mode 2.0 Dual Core
(2014-11-18 01:29:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

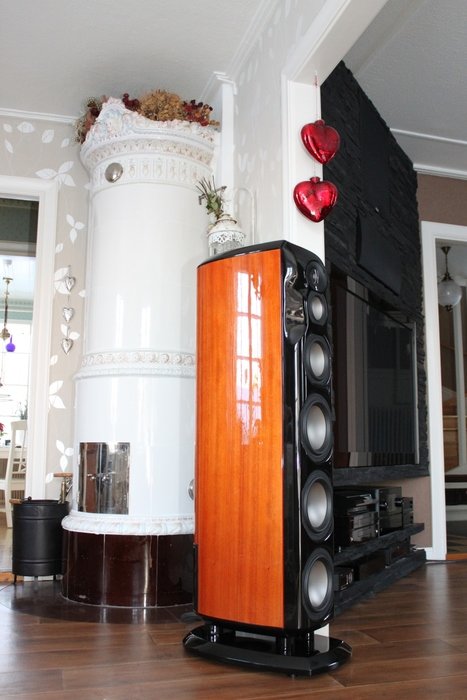

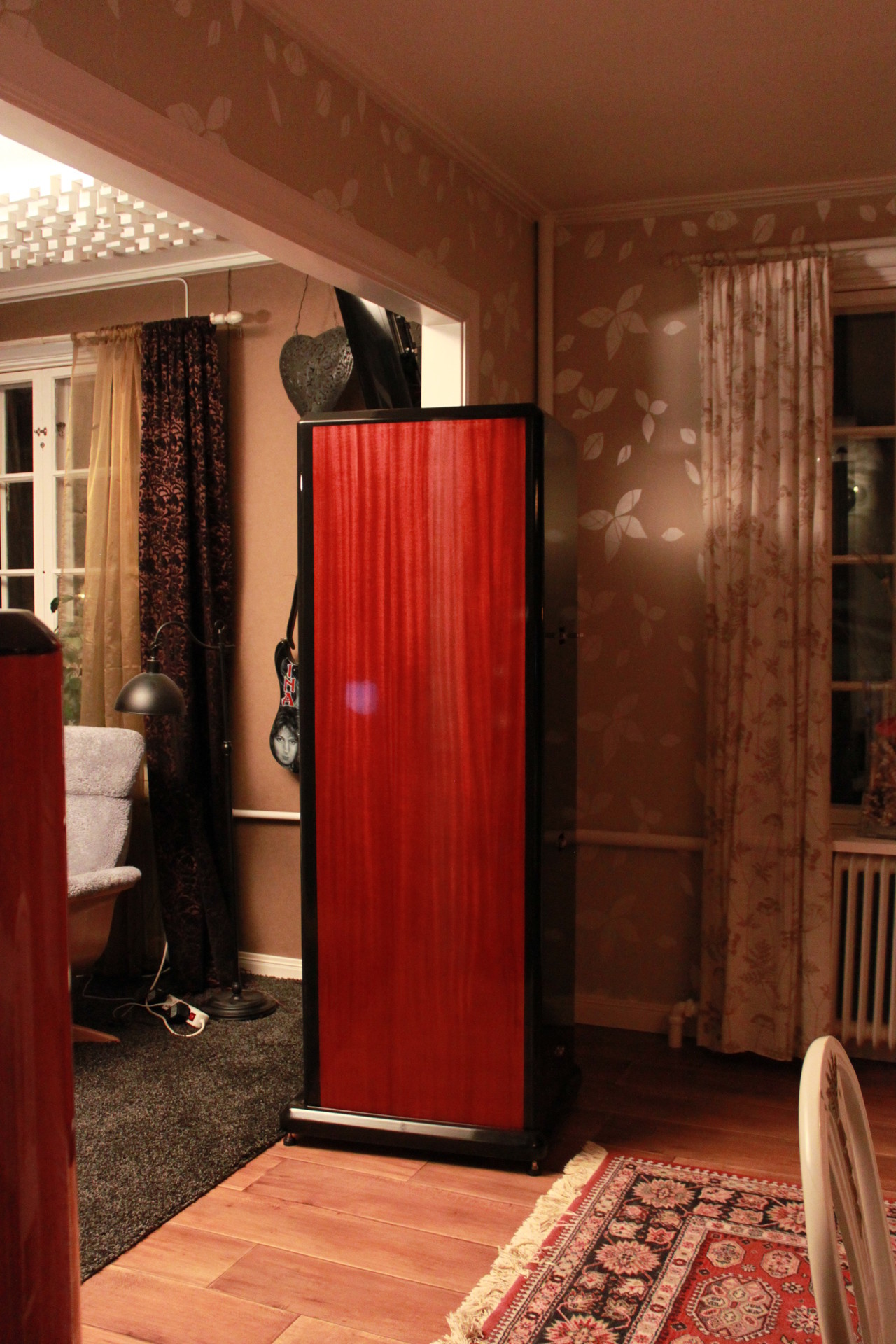

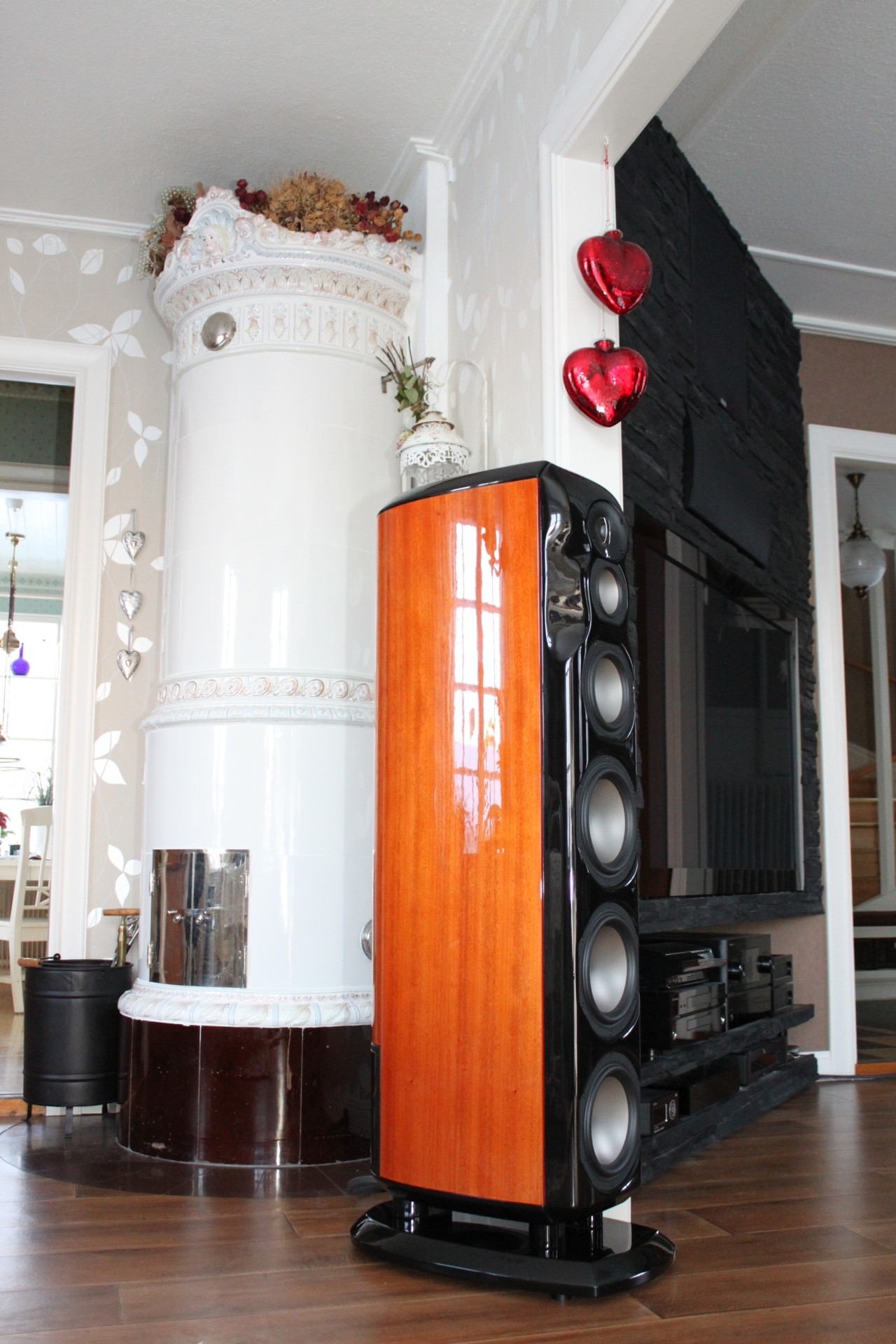

Revel Salon2
Bastornen ska jag försöka att göra så lik som möjligt mina frontar Revel Salon2. (2014-11-18 01:20:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Revel Ultima Salon 2

LMS-R15"
Elementen ska drivas i 4ohm. (2014-11-18 01:32:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

LMS-R15"

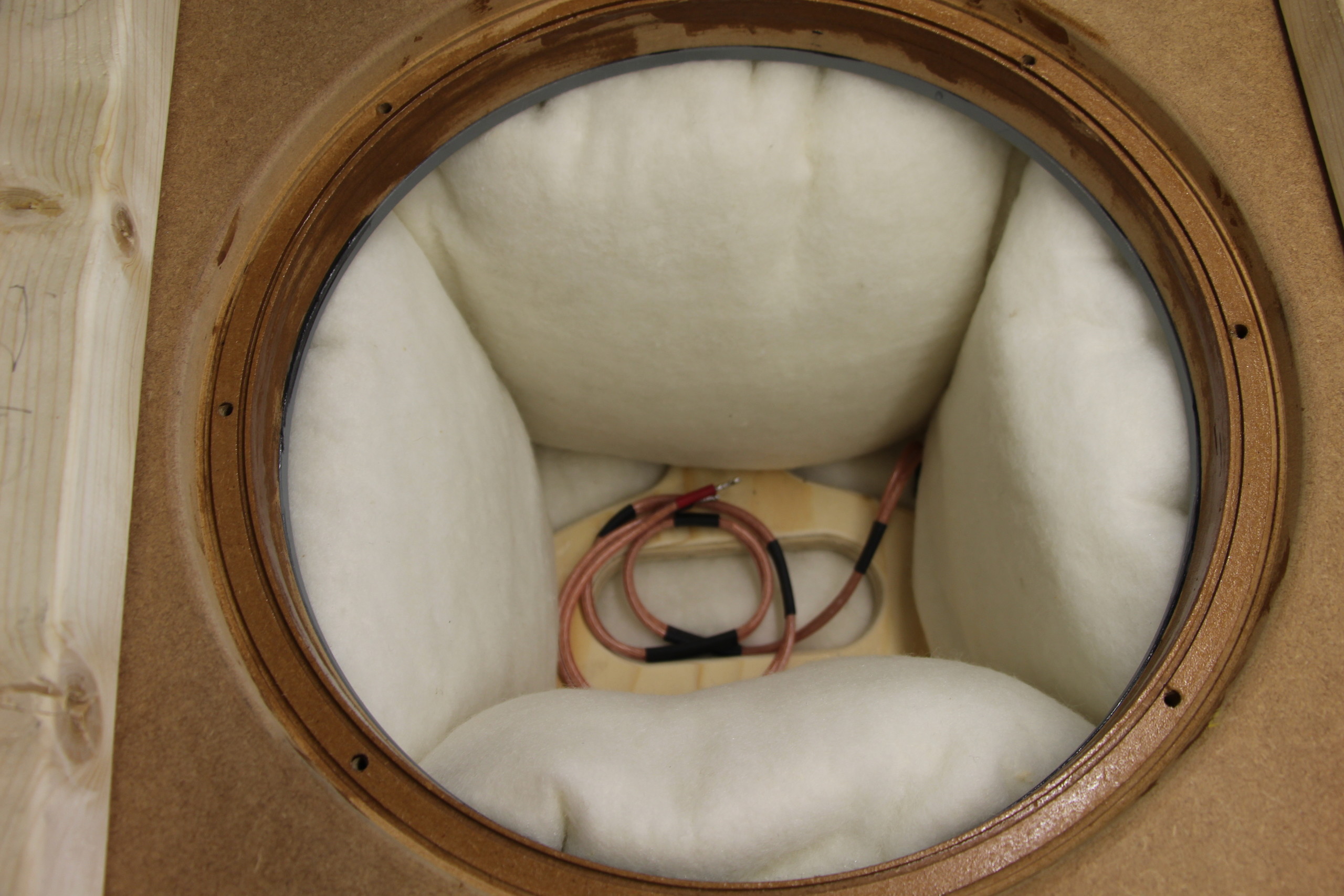

Elementen ska drivas i 4ohm.
Fet kabel men jag hade över 8 mm från bilstereo tiden så va F#n ;-) (2014-11-18 01:35:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

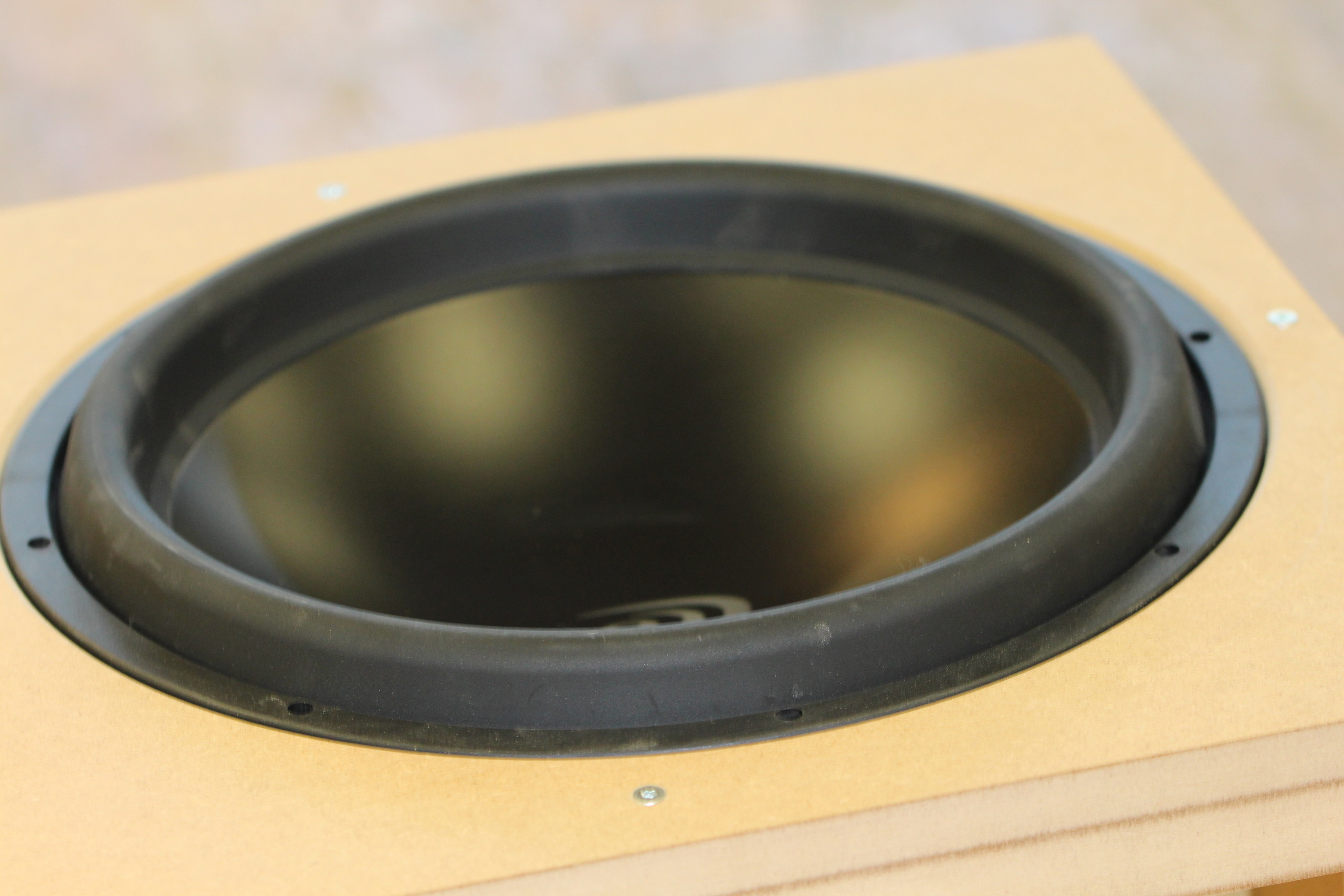

LMS-R15"

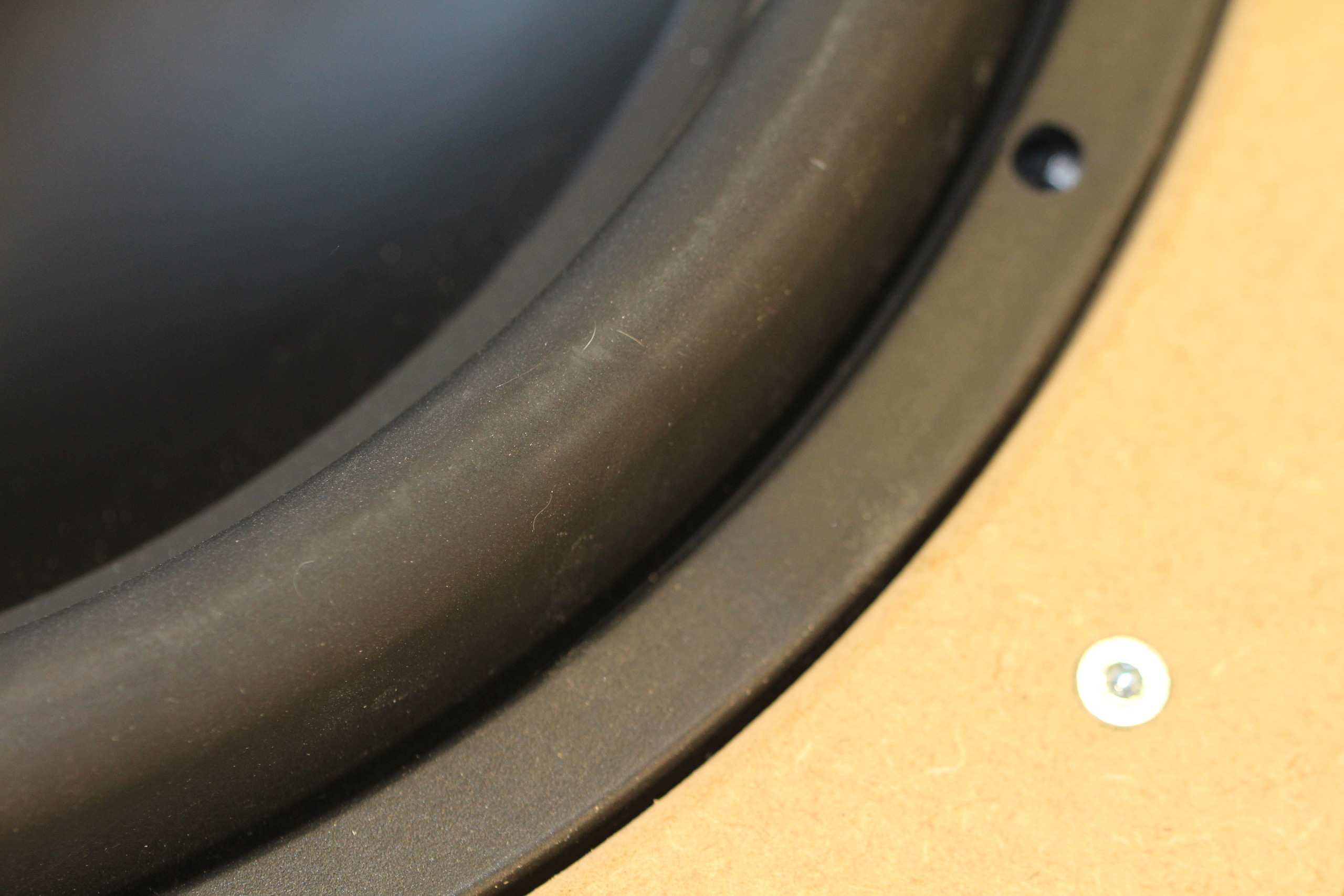

Nu har jag varit och titta på och testat försänkningen av elementet och förstyvningarna.
Försänkningen blev perfekt som jag vill ha den, förstyvningarna blir att göra om dom lite grann och lite kraftigare.

Sedan kommer förstyvningarna bli i 24 mm konstruktionsplywood så det tror jag blir stadigt.

Lite bilder... (2014-11-18 12:17:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

LMS-R15"
(2014-11-18 12:21:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

LMS-R15"
(2014-11-18 12:22:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

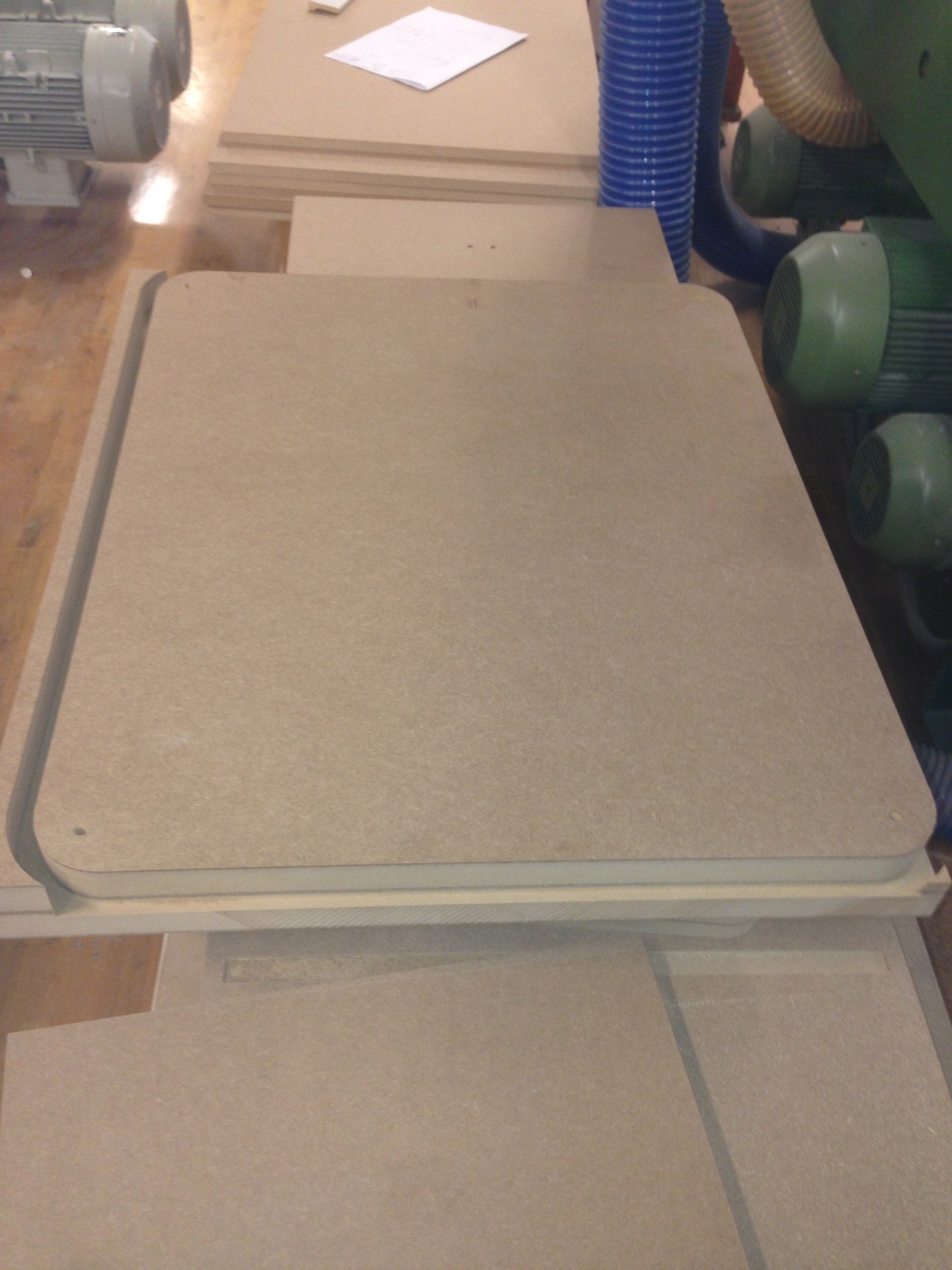

Fotplattan
Första ämnet som blev fräst i CNC :-)
Den blir 60 mm tjock. (2014-11-18 12:23:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

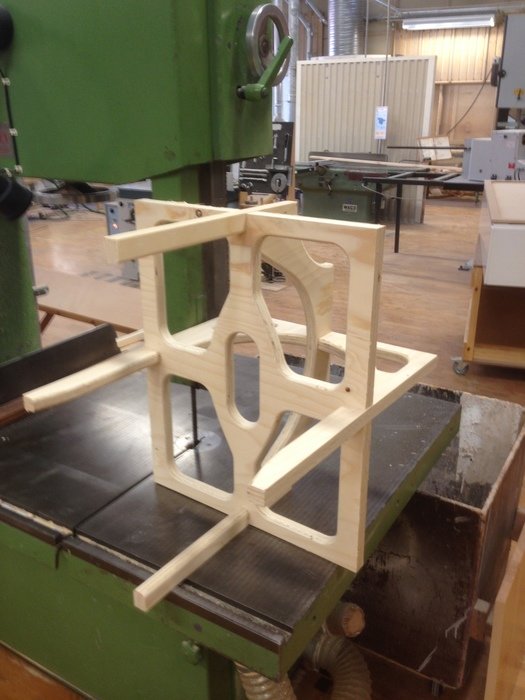

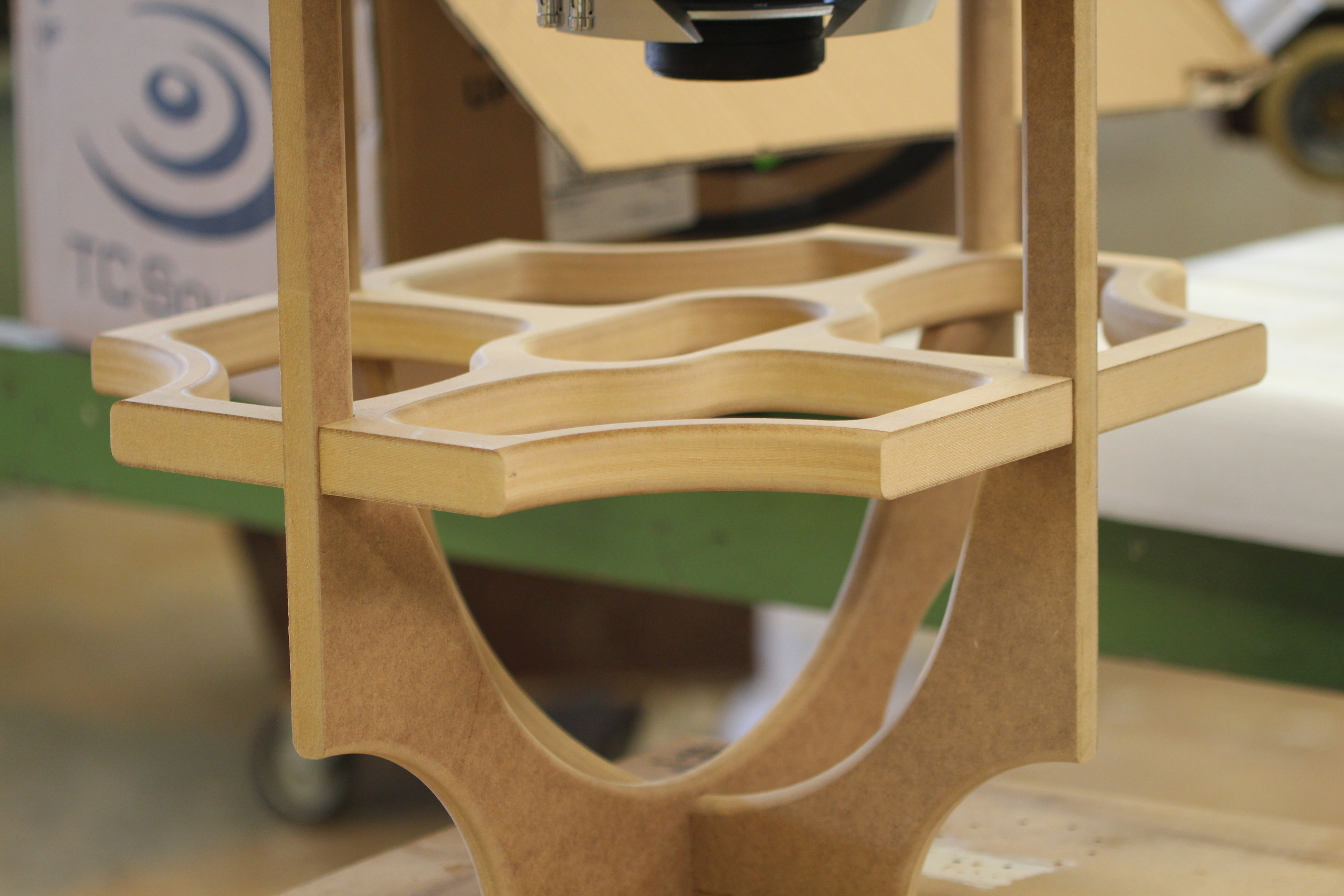

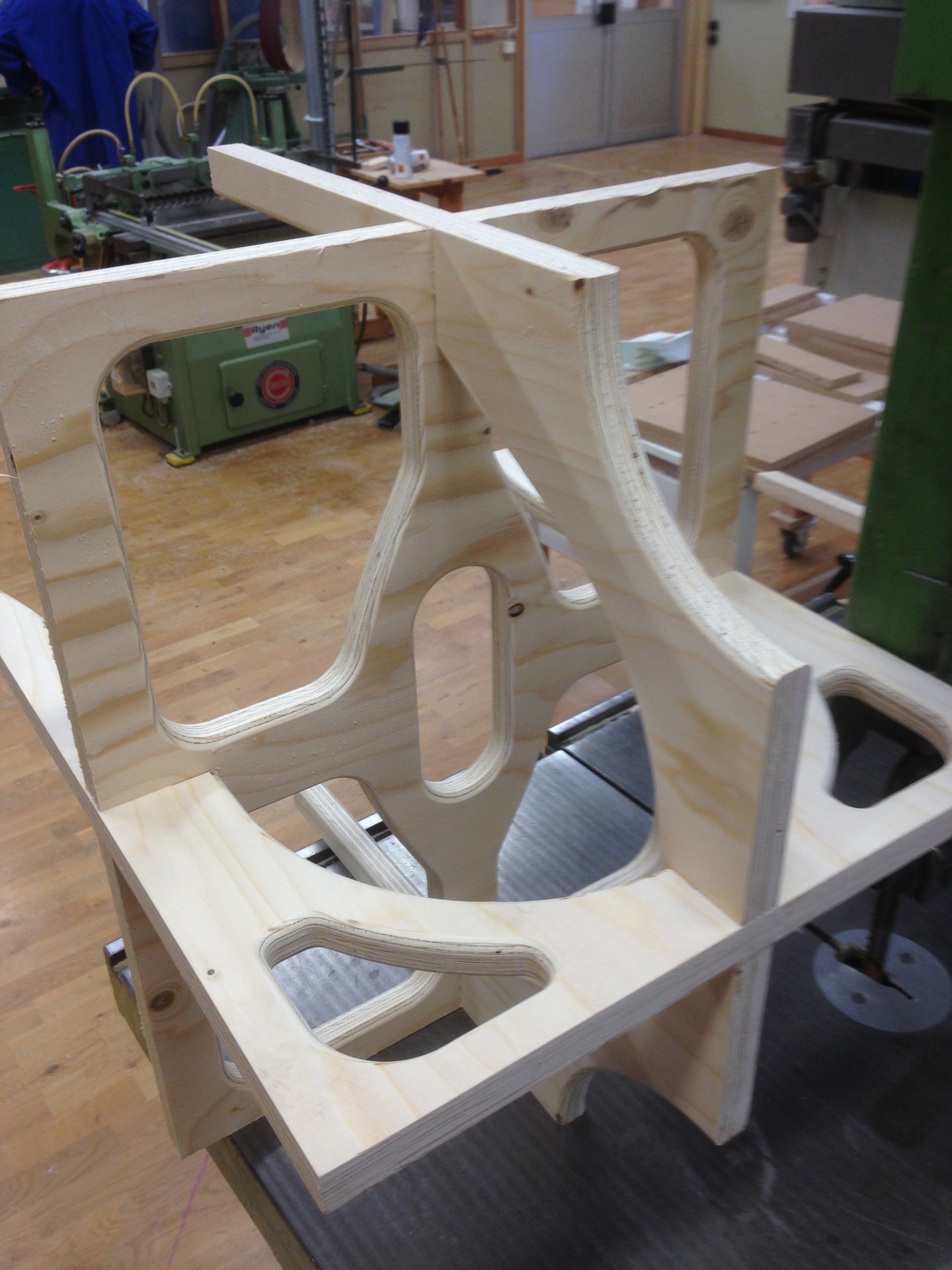

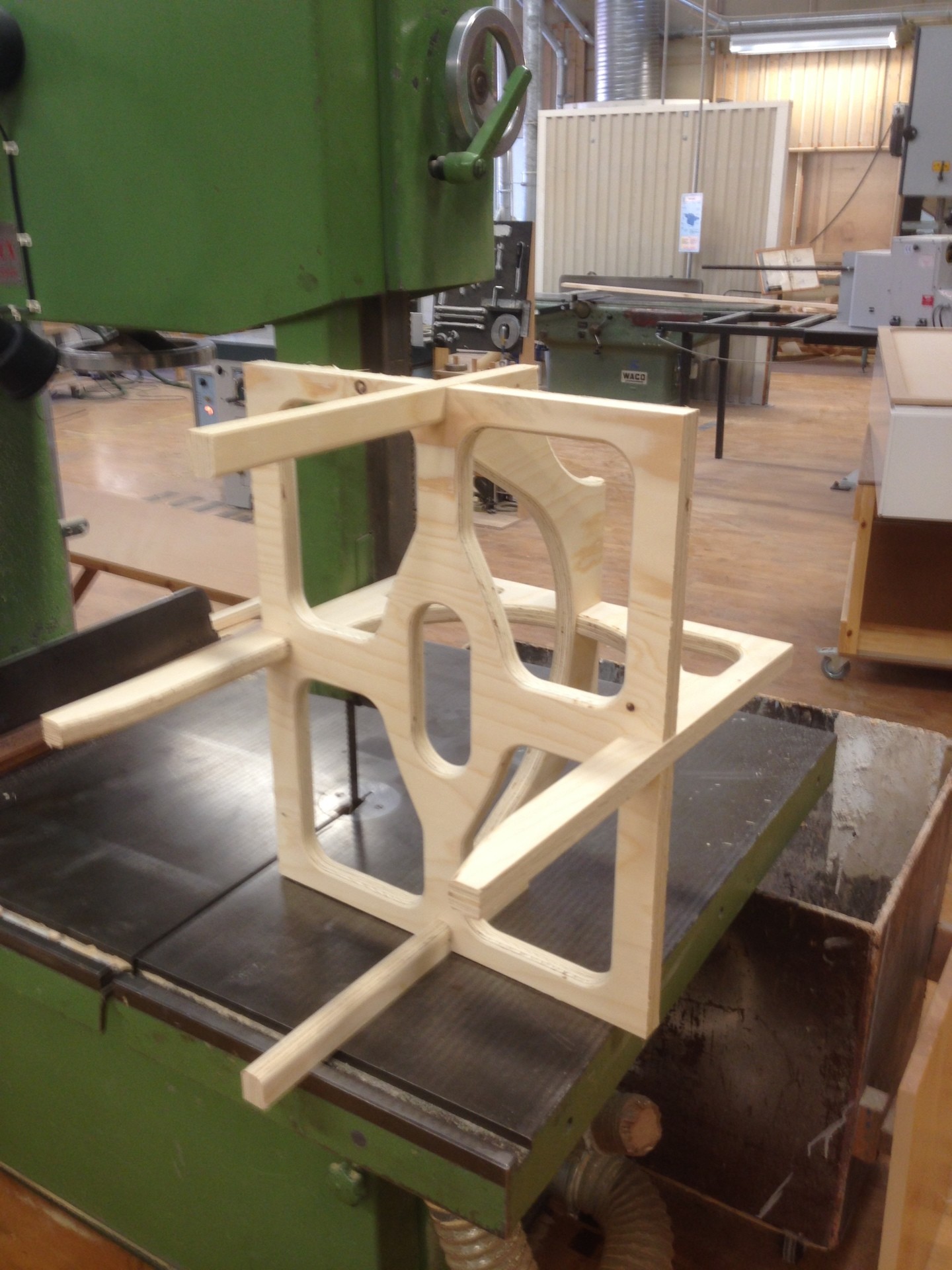

Två bilder på hur förstyvningarna blev "Live"
(2014-11-19 11:58:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Två bilder på hur förstyvningarna blev "Live"
(2014-11-19 11:59:01)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

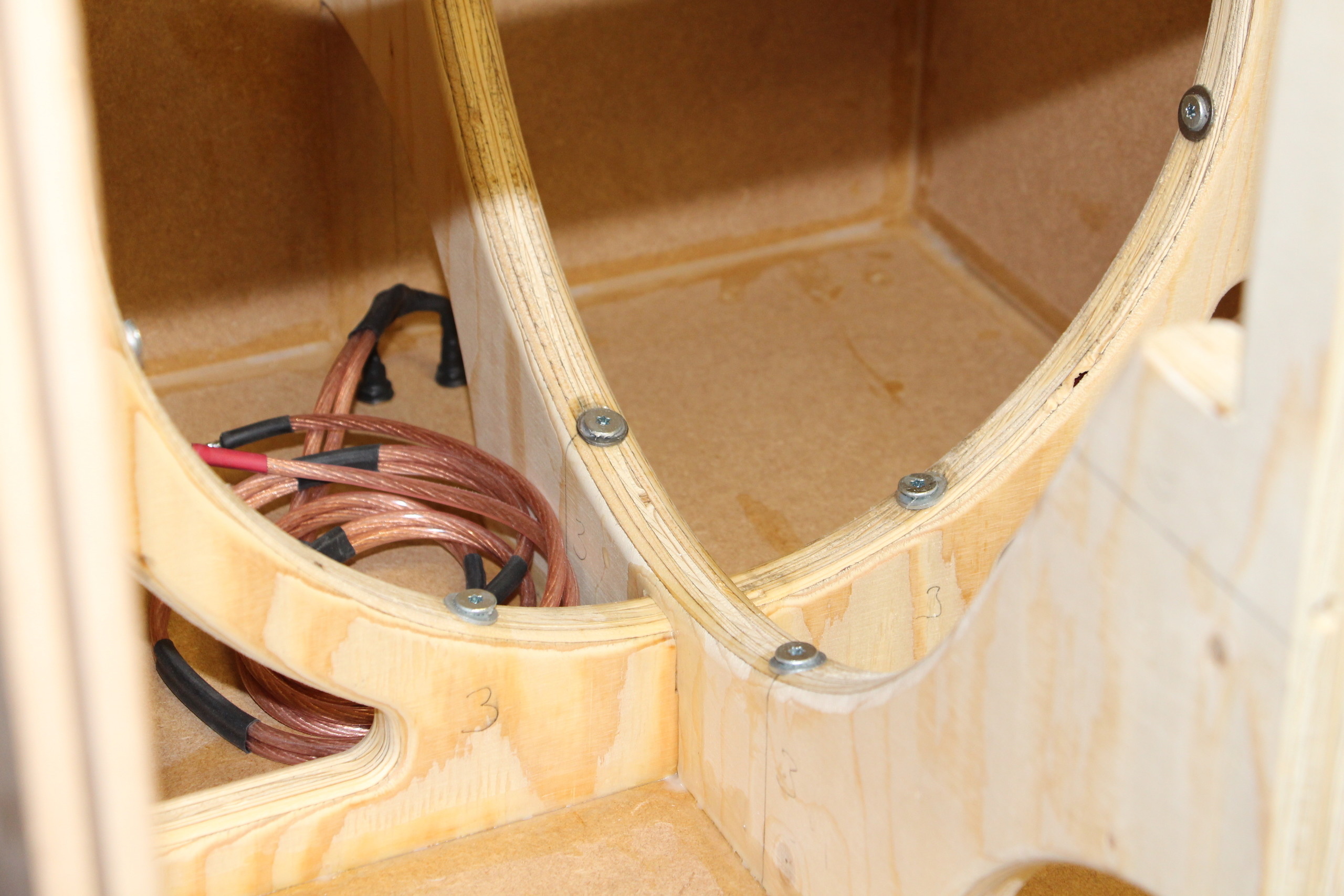

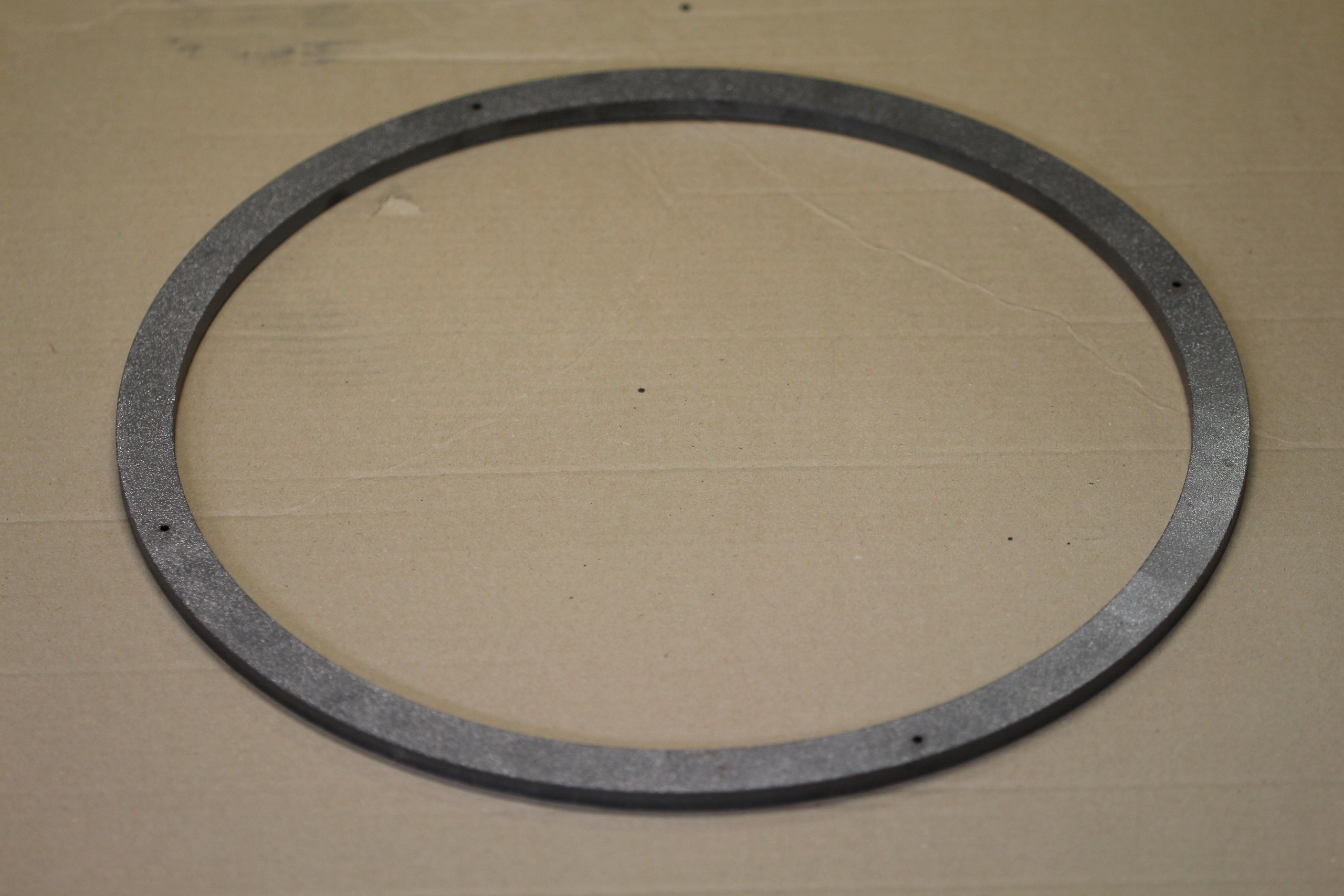

6 mm monteringsringar bakom baffeln som limmas skruvas så kan du skruva fast elementet mekaniskt med M6.
(2014-11-19 12:01:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

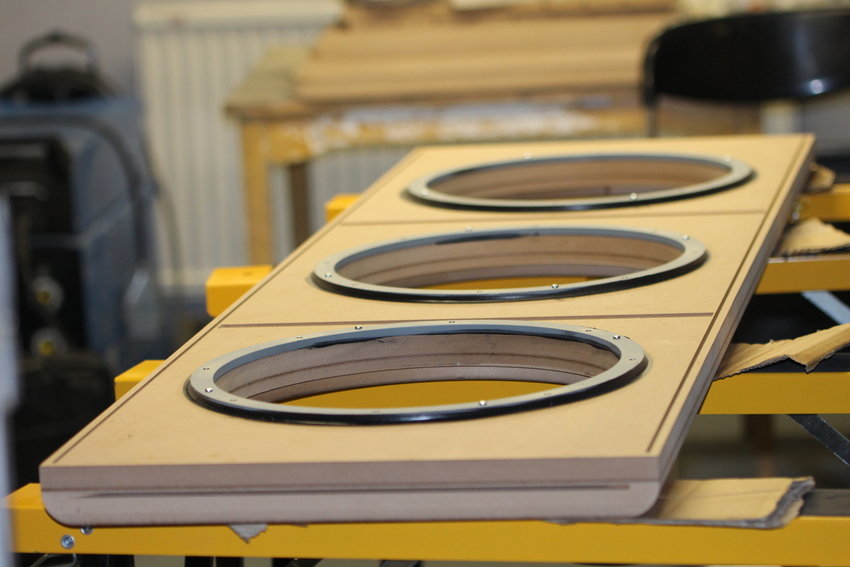

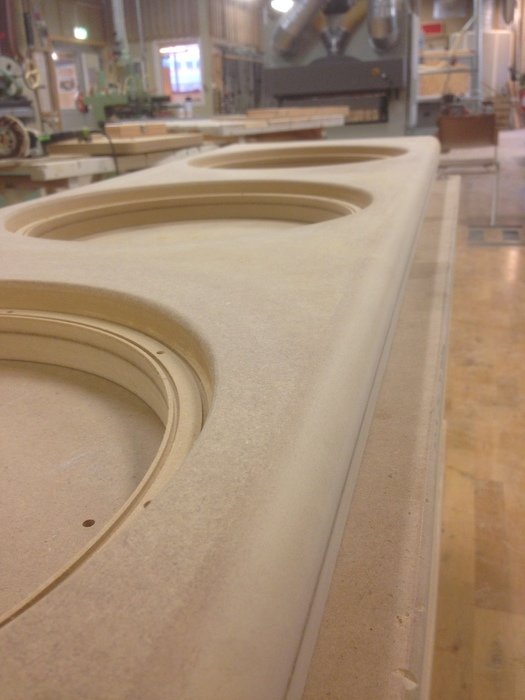

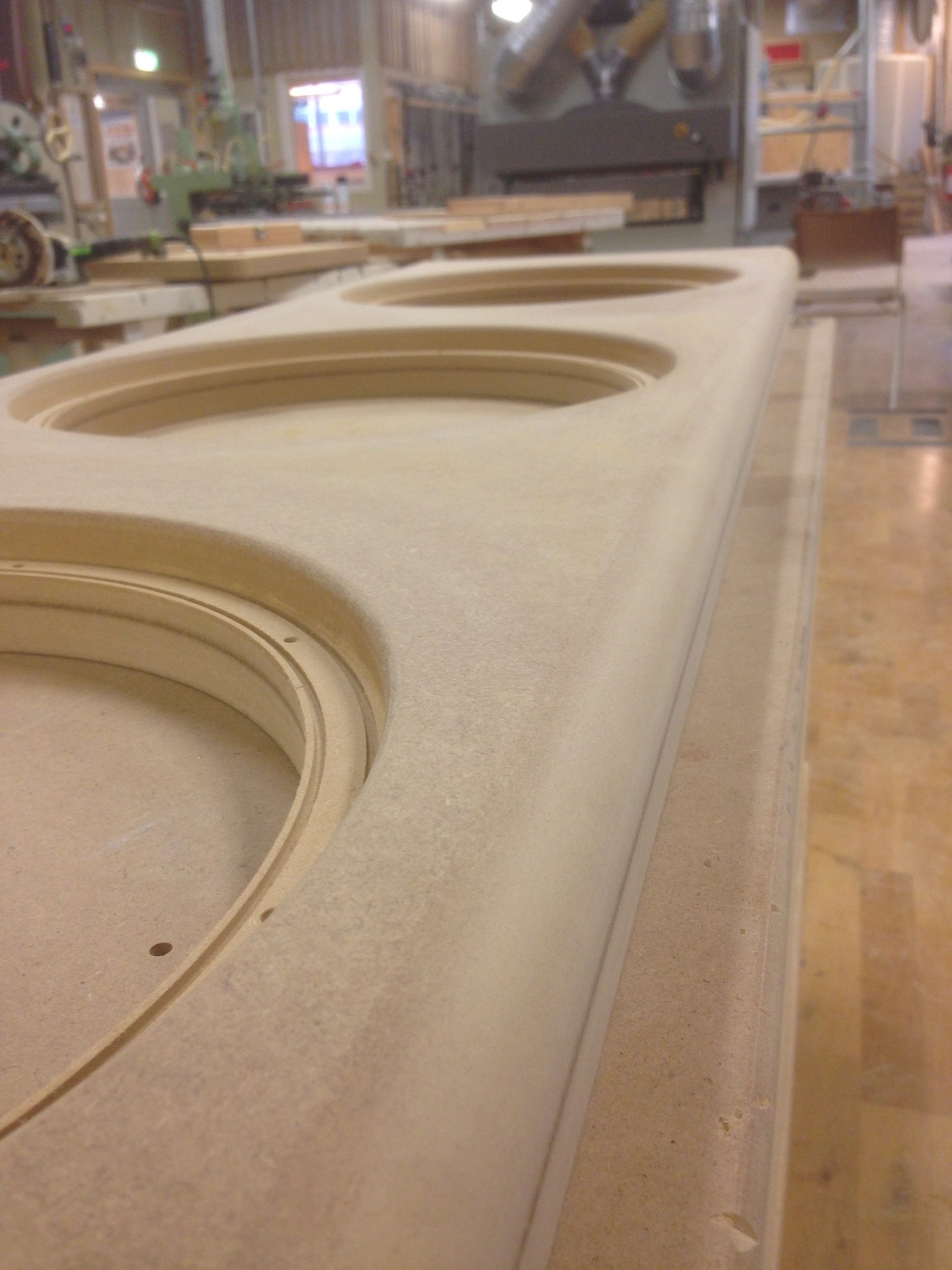

Fronten med o-ringsspår ;-)
(2014-11-19 12:02:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

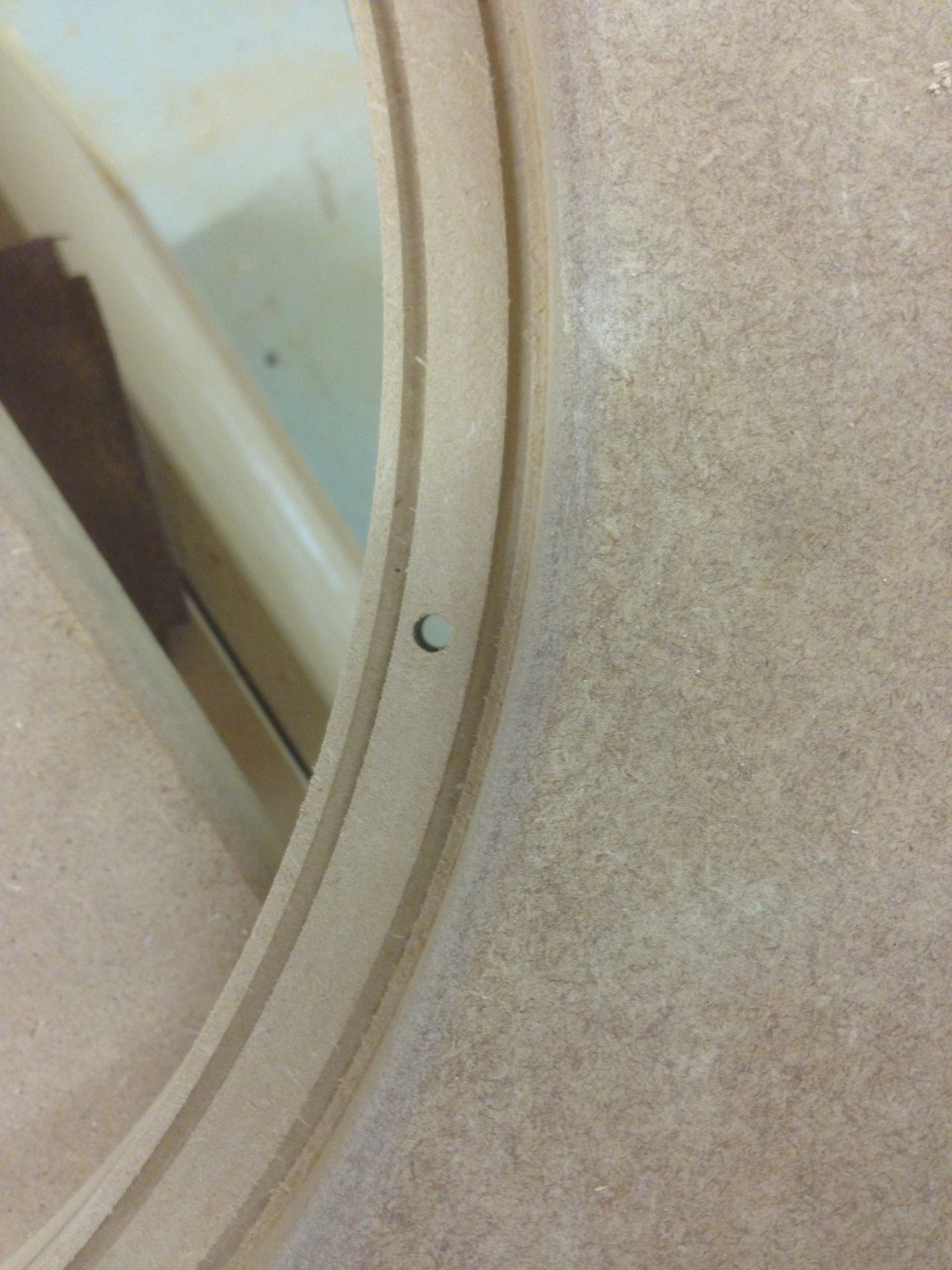

O-ringsspår.
(2014-11-19 12:03:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

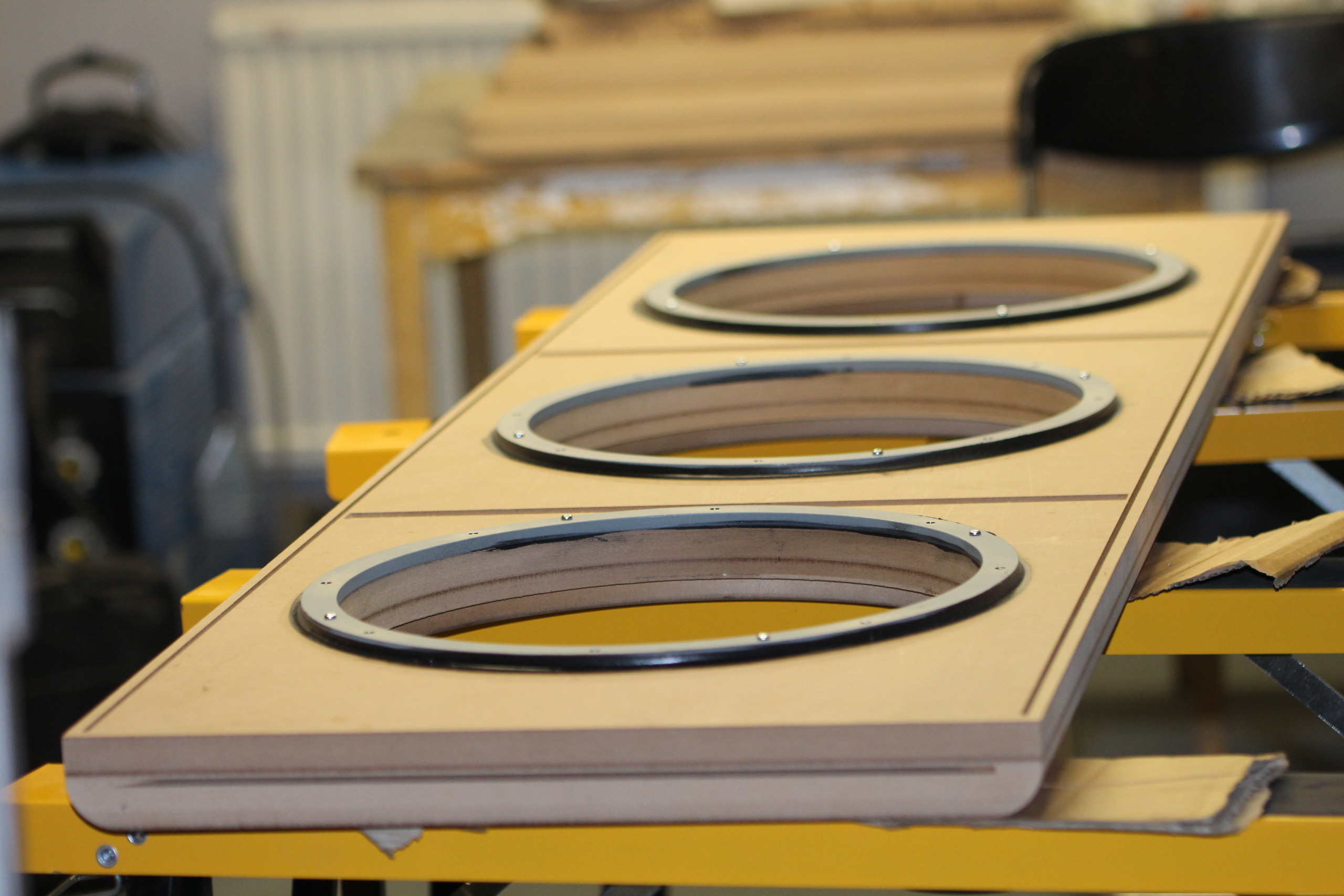

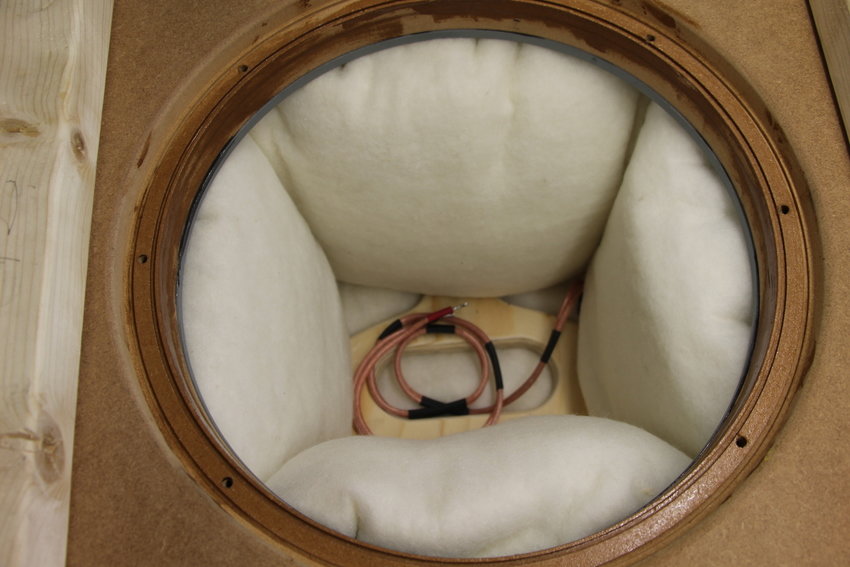

Fronten monterad med metallringen tättad med Sikaflex-11FC+.
(2014-11-19 12:05:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

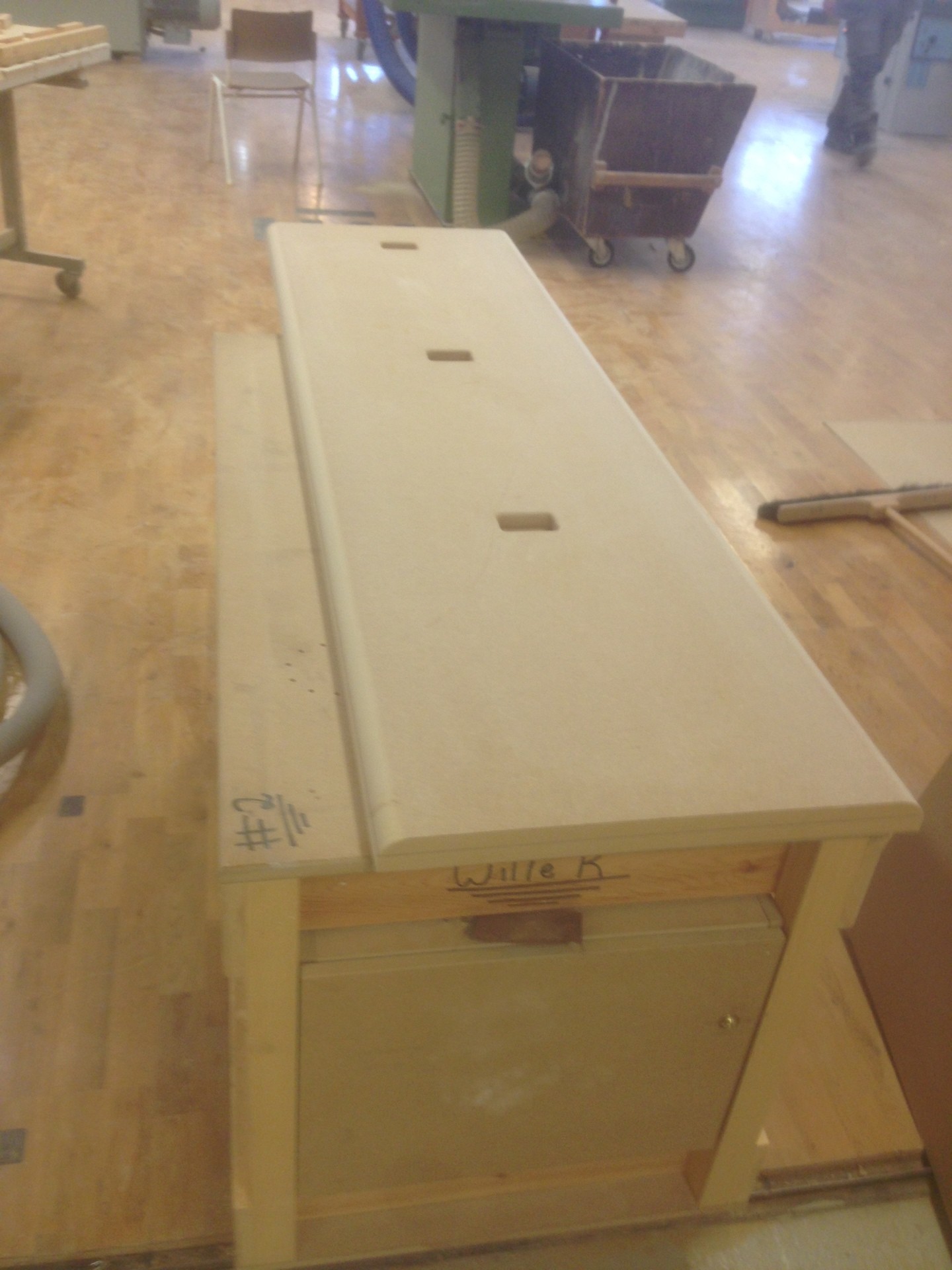

Bakstycket med försänkningar för högtatalarkontakterna.
(2014-11-22 16:10:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

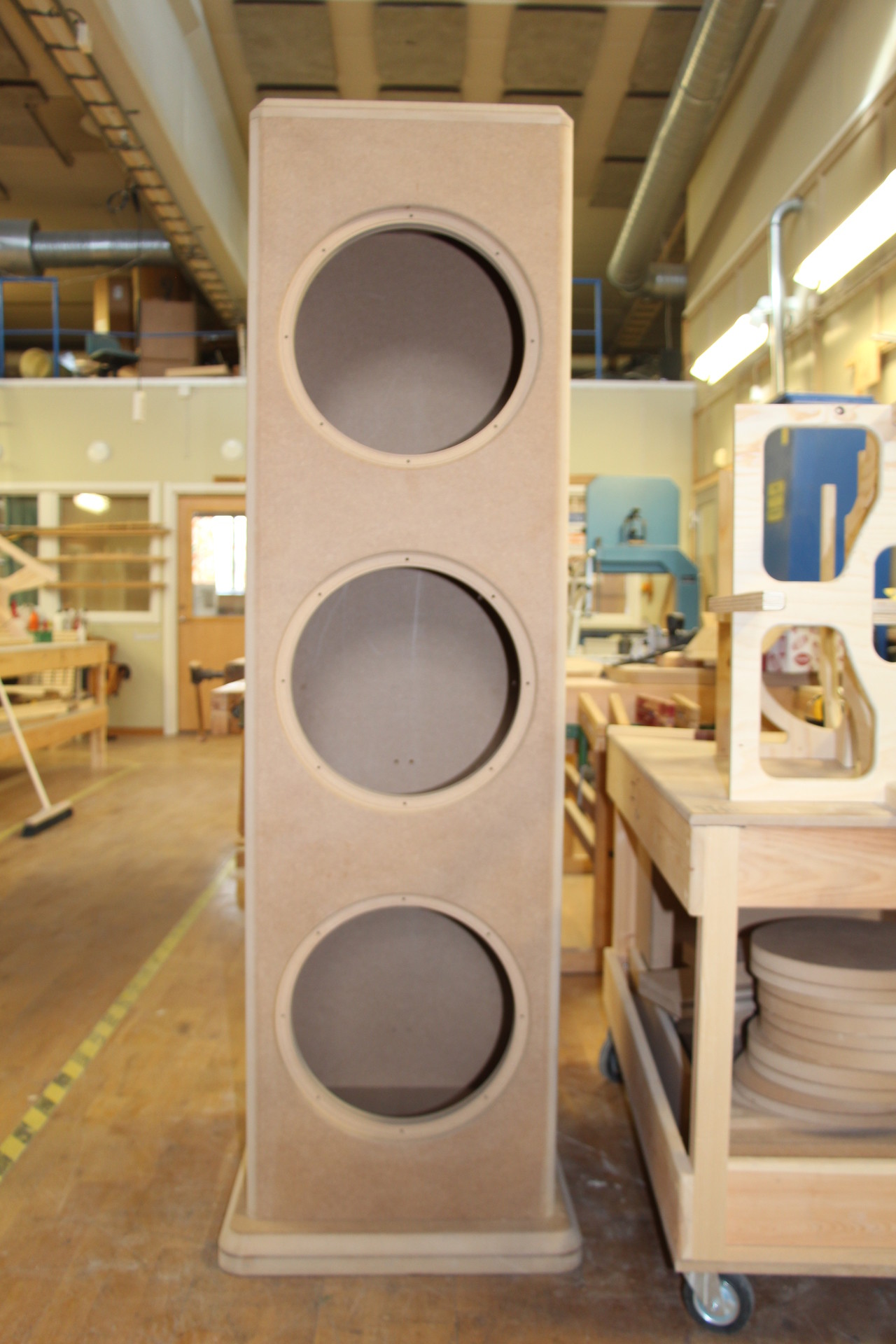

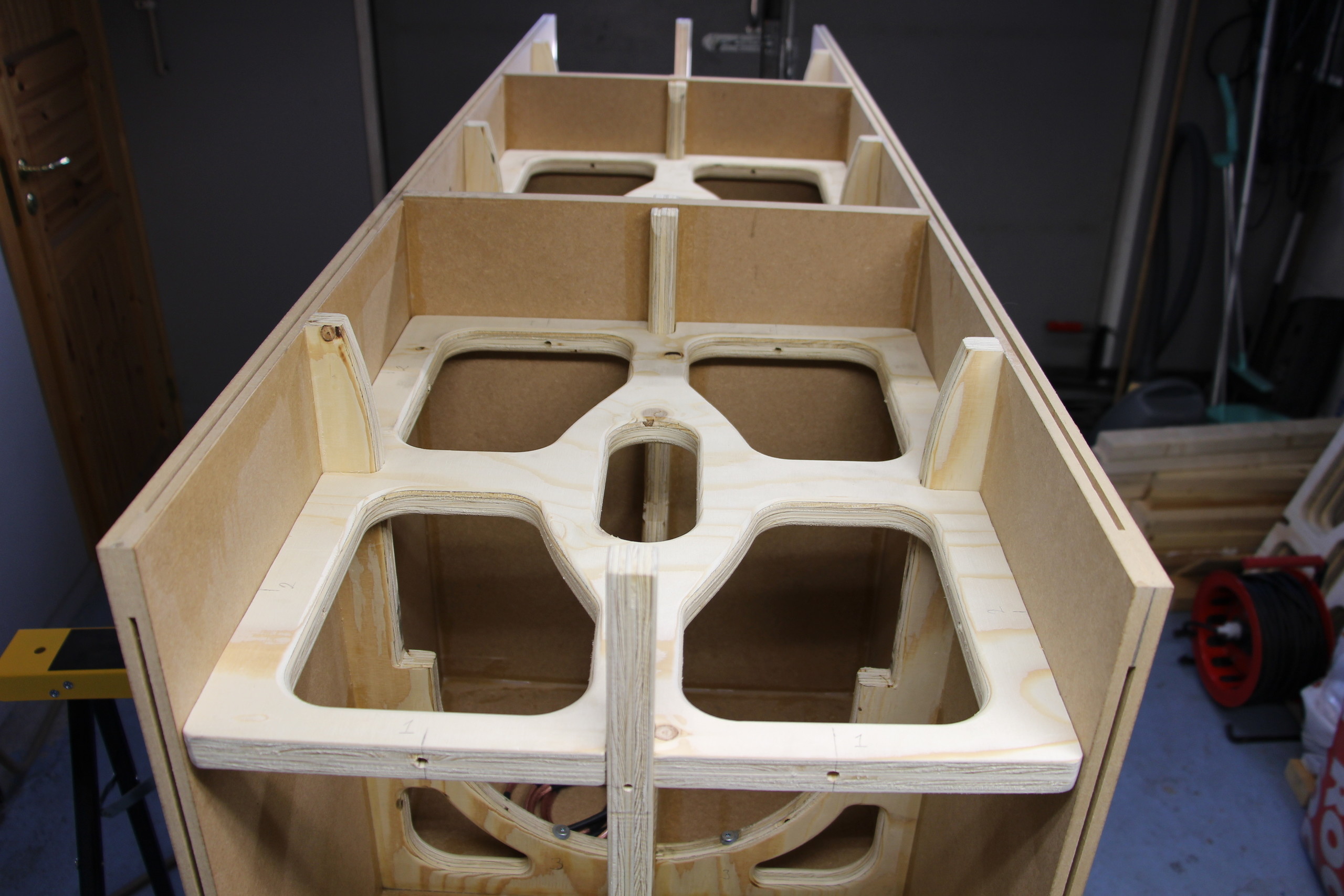

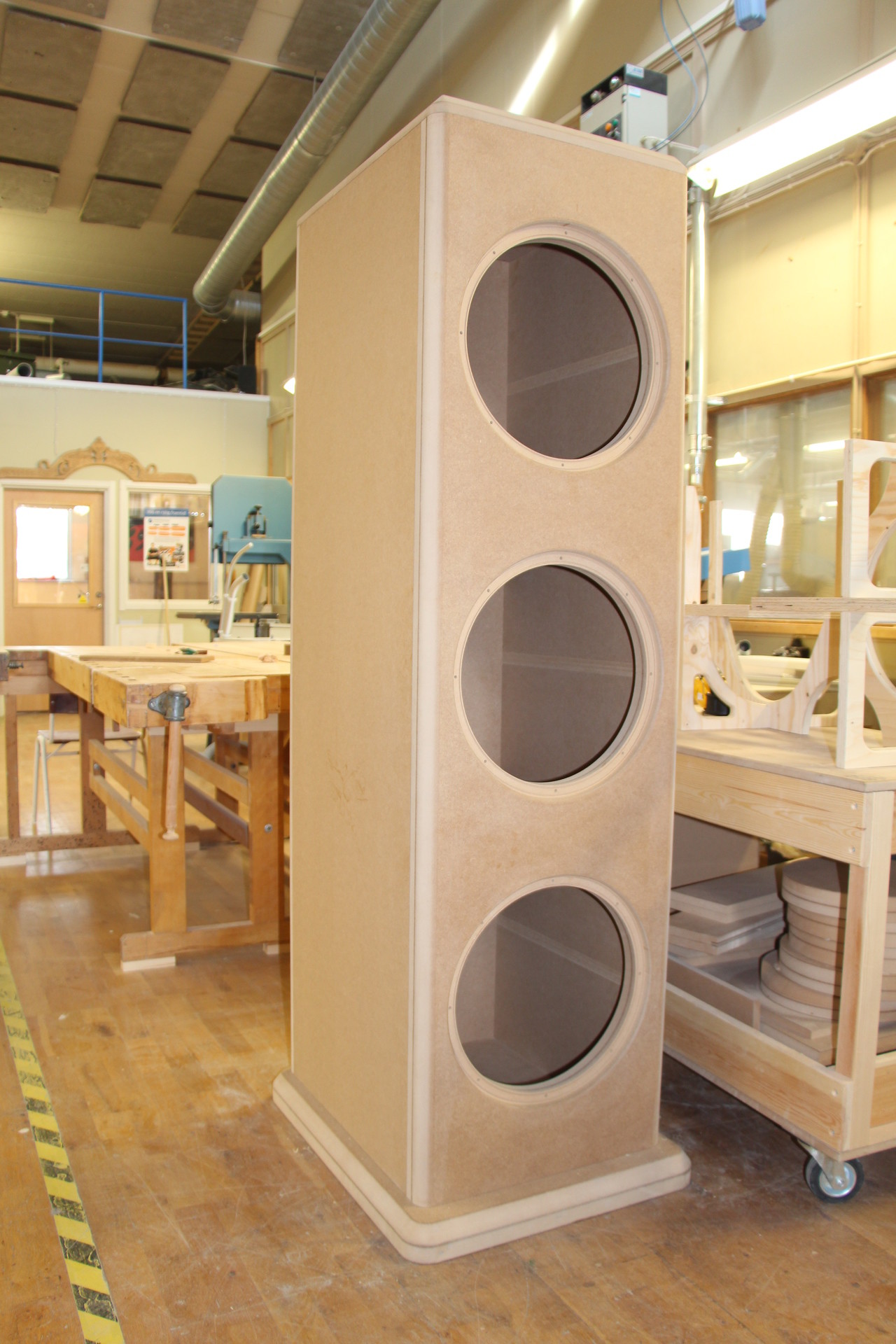

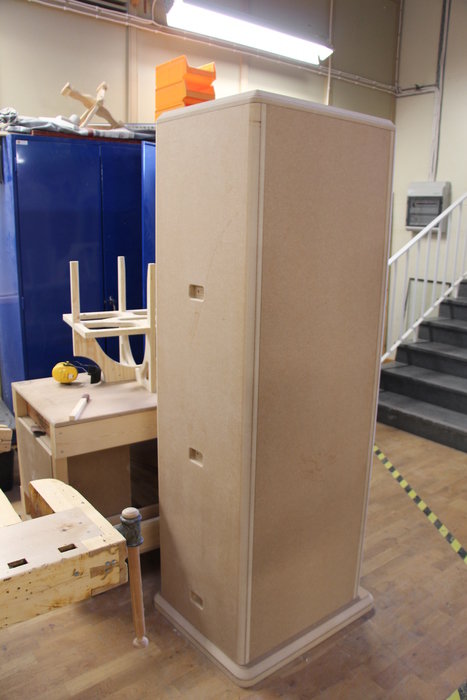

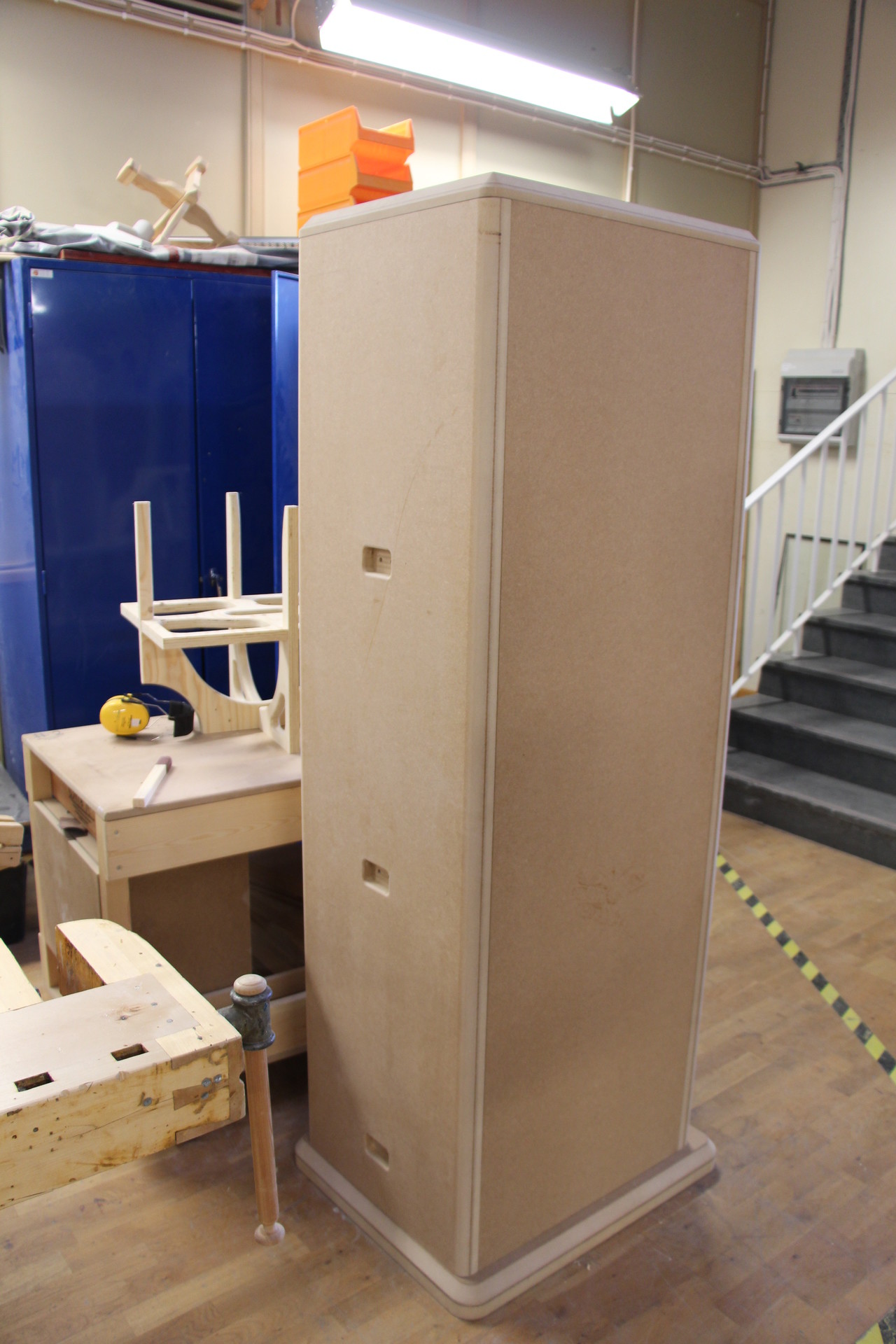

Bilder på tornet lite löst ihopsatt den inger respekt....tänk ett torn på vardera sida där man sitter.
(2014-11-22 16:15:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bilder på tornet lite löst ihopsatt den inger respekt....tänk ett torn på vardera sida där man sitter.
(2014-11-22 16:17:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bilder på tornet lite löst ihopsatt den inger respekt....tänk ett torn på vardera sida där man sitter.
(2014-11-22 16:17:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

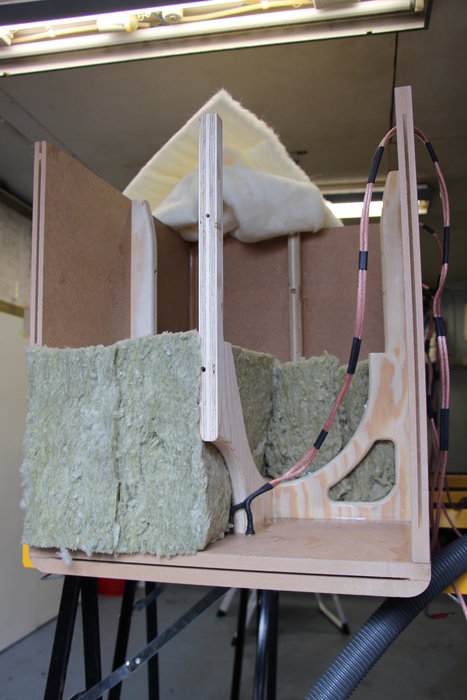

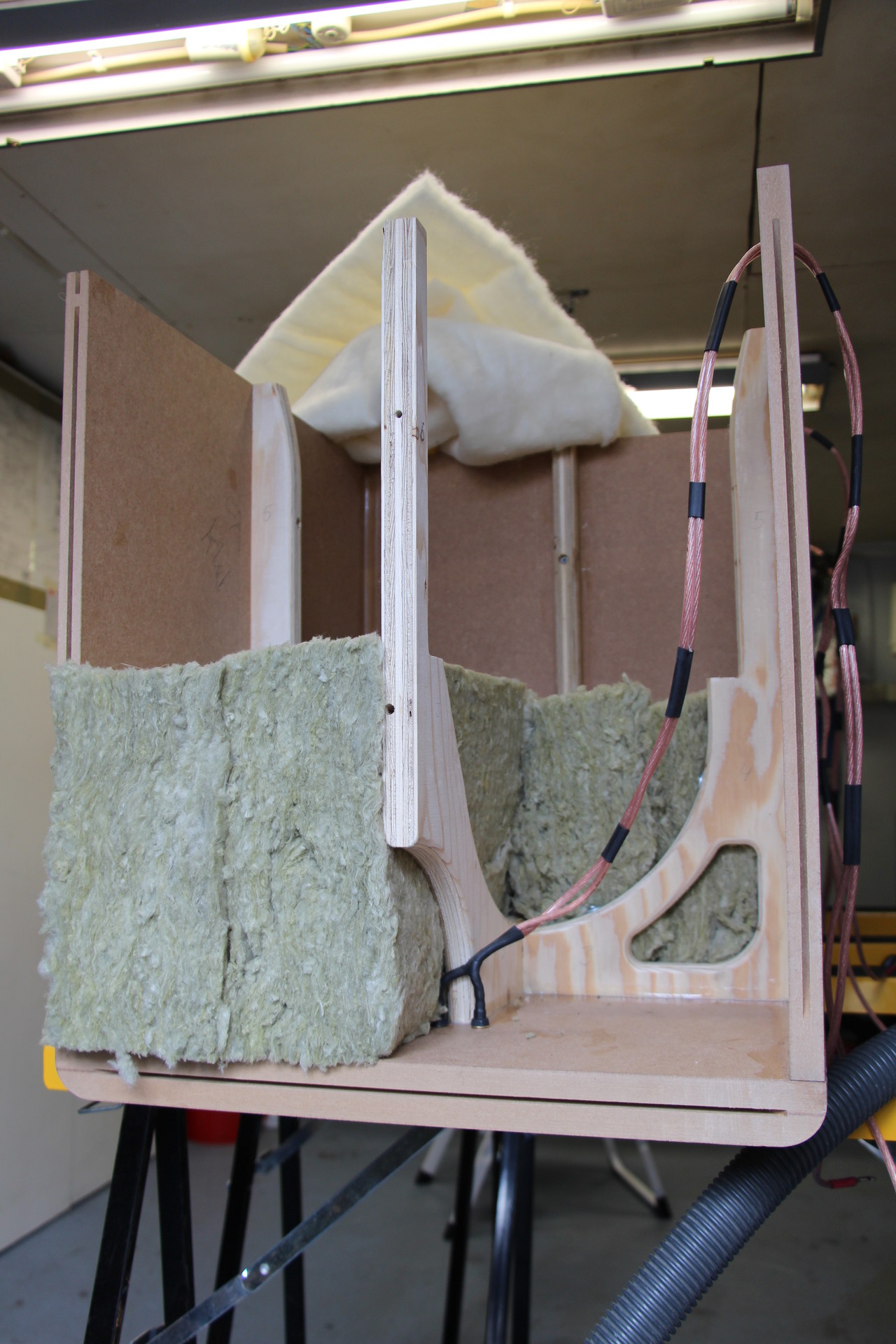

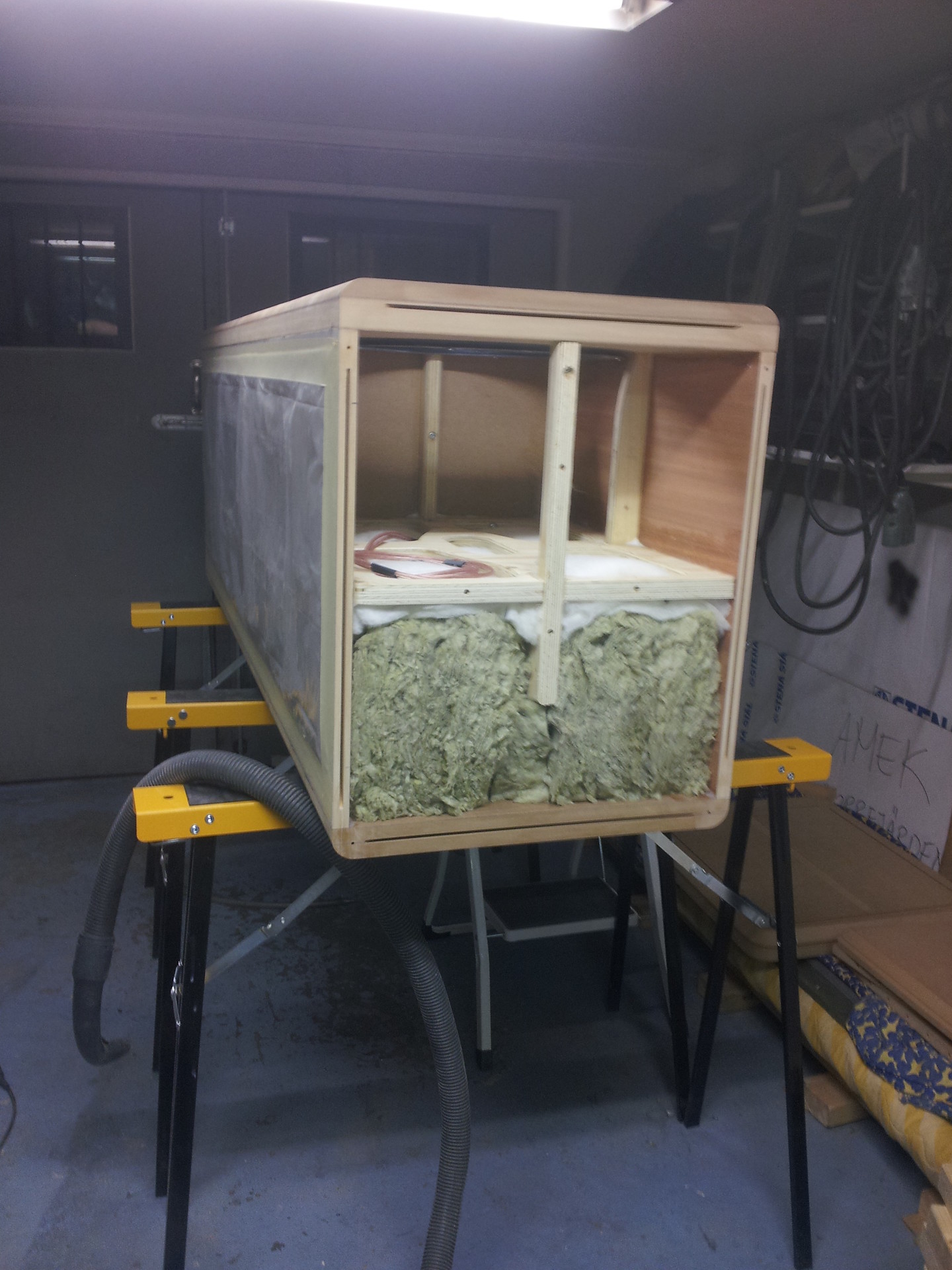

Nu har vi börjat limma på den första lådan och "flaggan/korset är bara ditsatt lite lätt medans limmet torkar.
(2014-11-22 18:27:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nu har vi börjat limma på den första lådan och "flaggan/korset är bara ditsatt lite lätt medans limmet torkar.
(2014-11-22 18:27:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

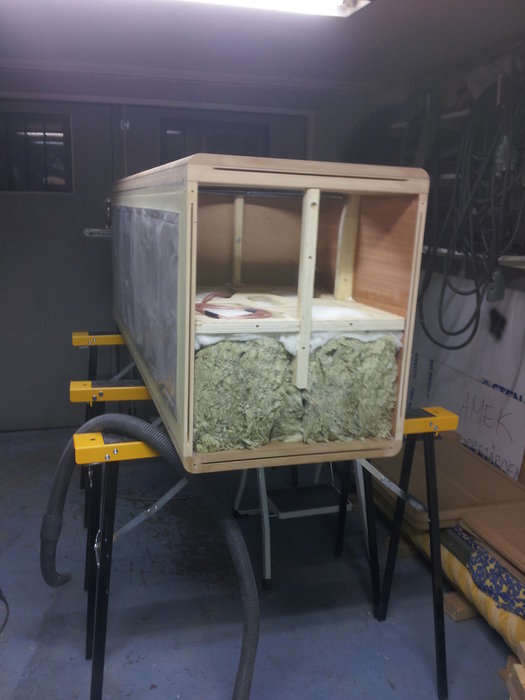

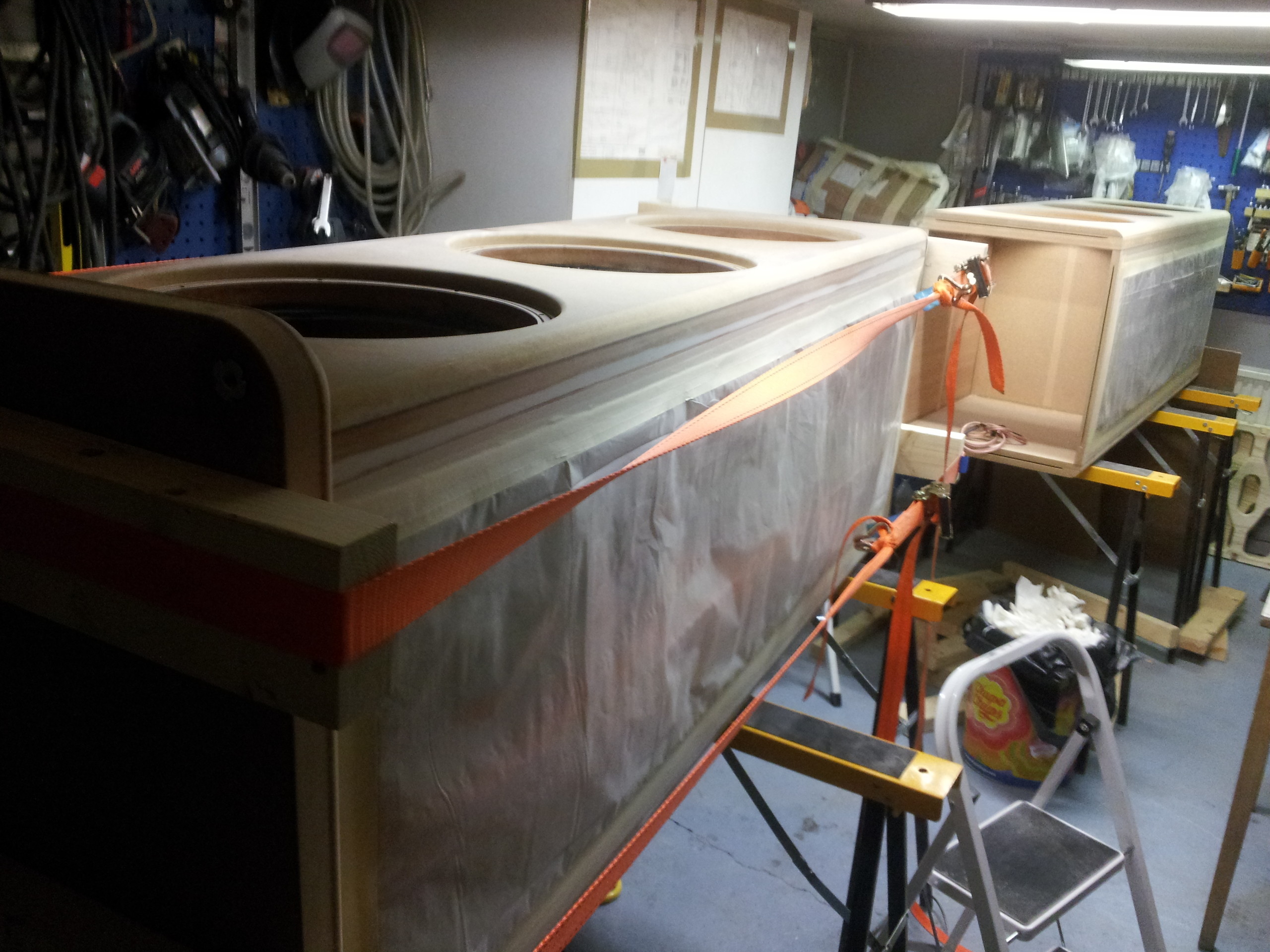

Limma ihop och göra en högtalare klar för lackering.
(2014-11-22 18:29:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Limma ihop och göra en högtalare klar för lackering.
(2014-11-22 18:30:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Limma ihop och göra en högtalare klar för lackering.
(2014-11-22 18:31:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Limma ihop och göra en högtalare klar för lackering.
(2014-11-22 18:31:46)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

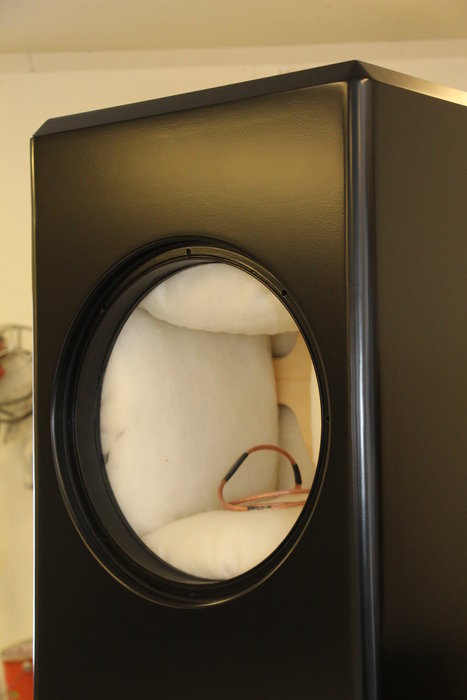

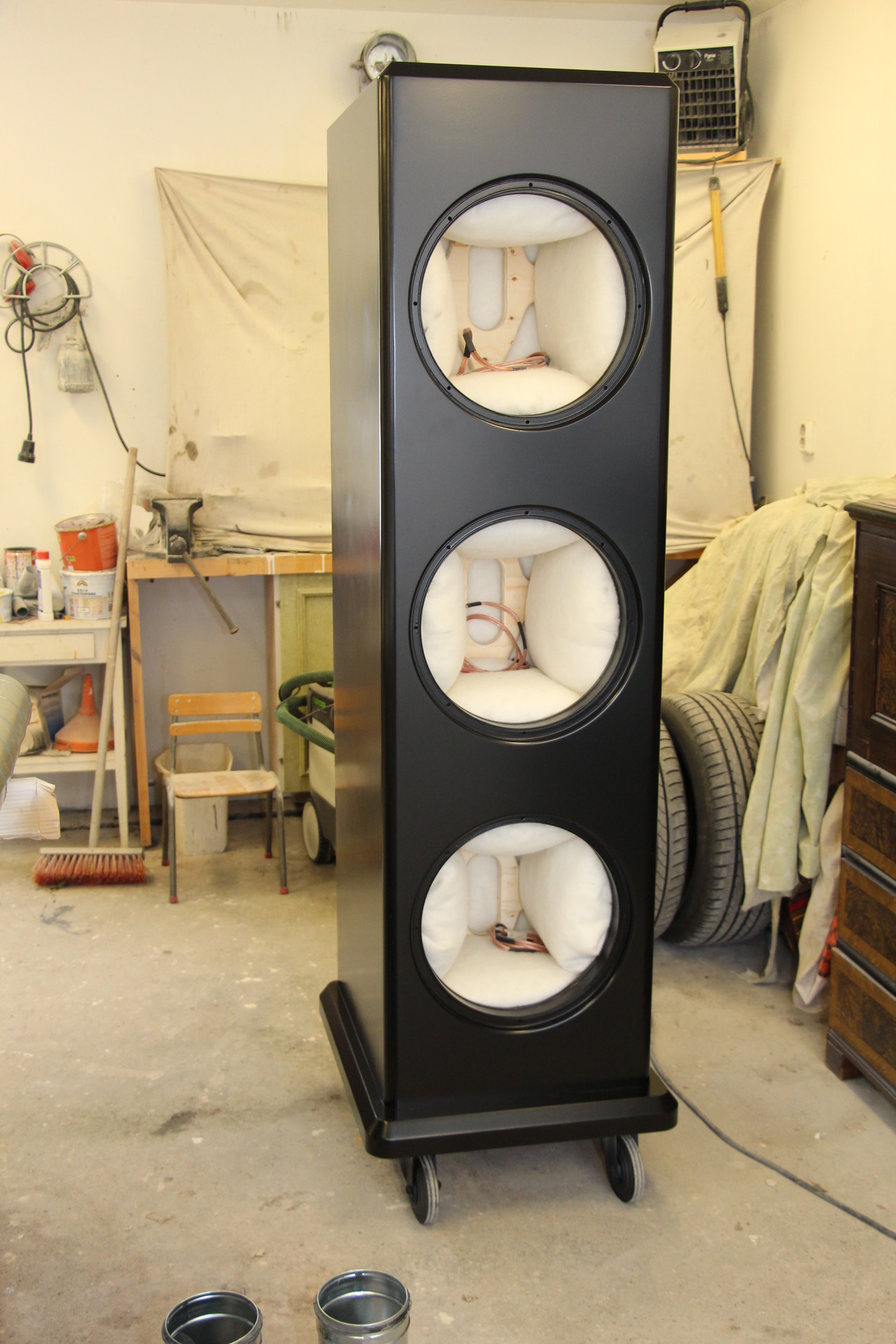

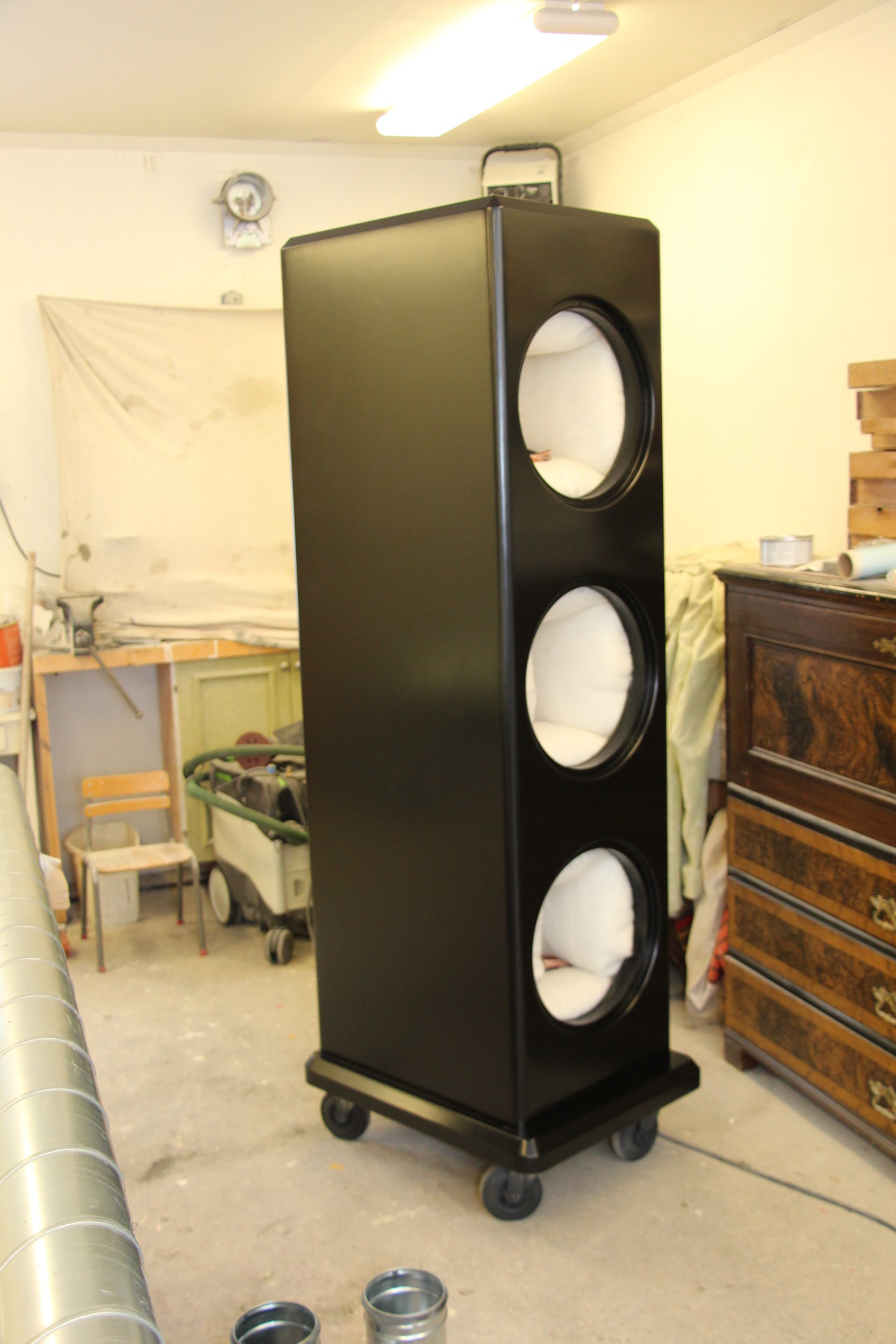

Nu lite bilder på första Bastornet målad !!
(2014-11-22 18:33:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nu lite bilder på första Bastornet målad !!
(2014-11-22 18:34:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nu lite bilder på första Bastornet målad !!
(2014-11-22 18:35:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nu lite bilder på första Bastornet målad !!
(2014-11-22 18:35:40)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nu lite bilder på första Bastornet målad !!
(2014-11-22 18:36:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

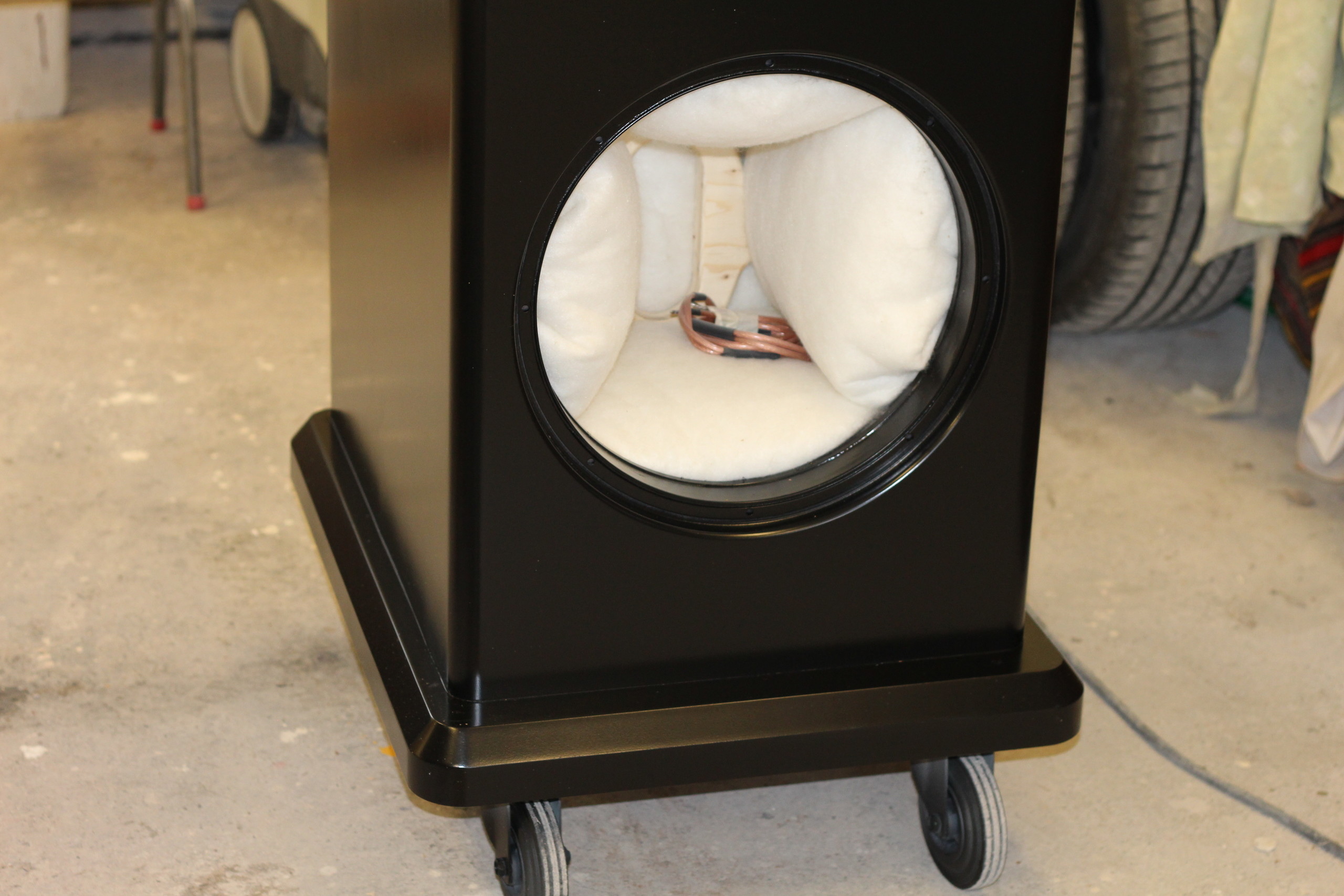

Man blev lite lurad av storlek på basen vid lackering.
(2014-11-22 20:05:40)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Man blev lite lurad av storlek på basen vid lackering.
(2014-11-22 20:09:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nu är äntligen Roberts första BasTorn på plats. :-)
(2014-11-22 20:10:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

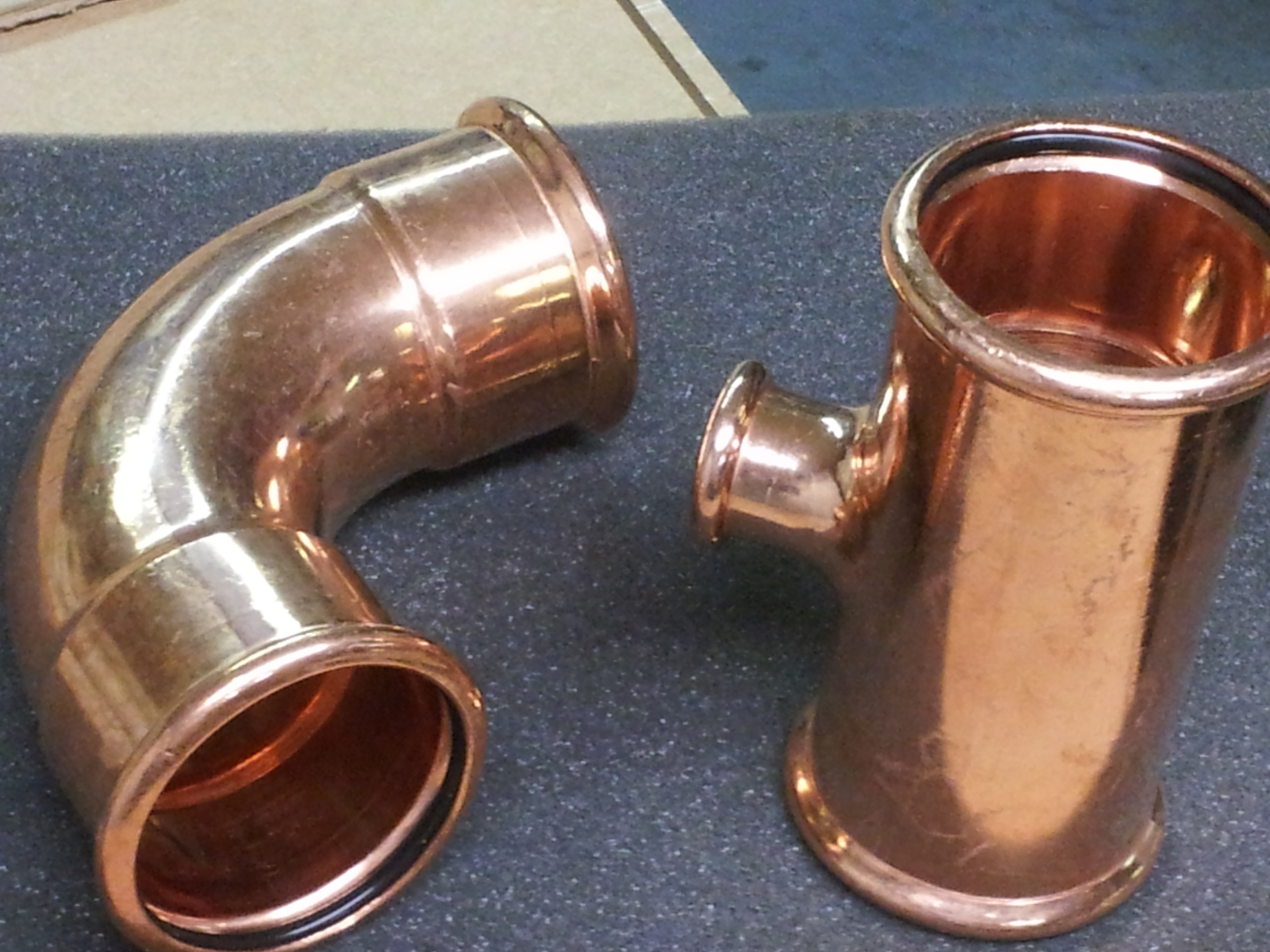

Men det kom lite prylar i dag.
Jag tror att det kan bli en liten
konstnärlig lösning på kabeldragningen.
(2014-11-26 21:40:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mitt första BasTorn färdig limmad :-)
Ja Tomteverkstan är i full gång trots jul/nyår skönt att kunna leverera min första BaZeTorn till lackering och håller på med den andra... det var jobbigt att få till det mellan faner och mdf då den första inte var rätt gjord. (2015-01-02 22:33:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

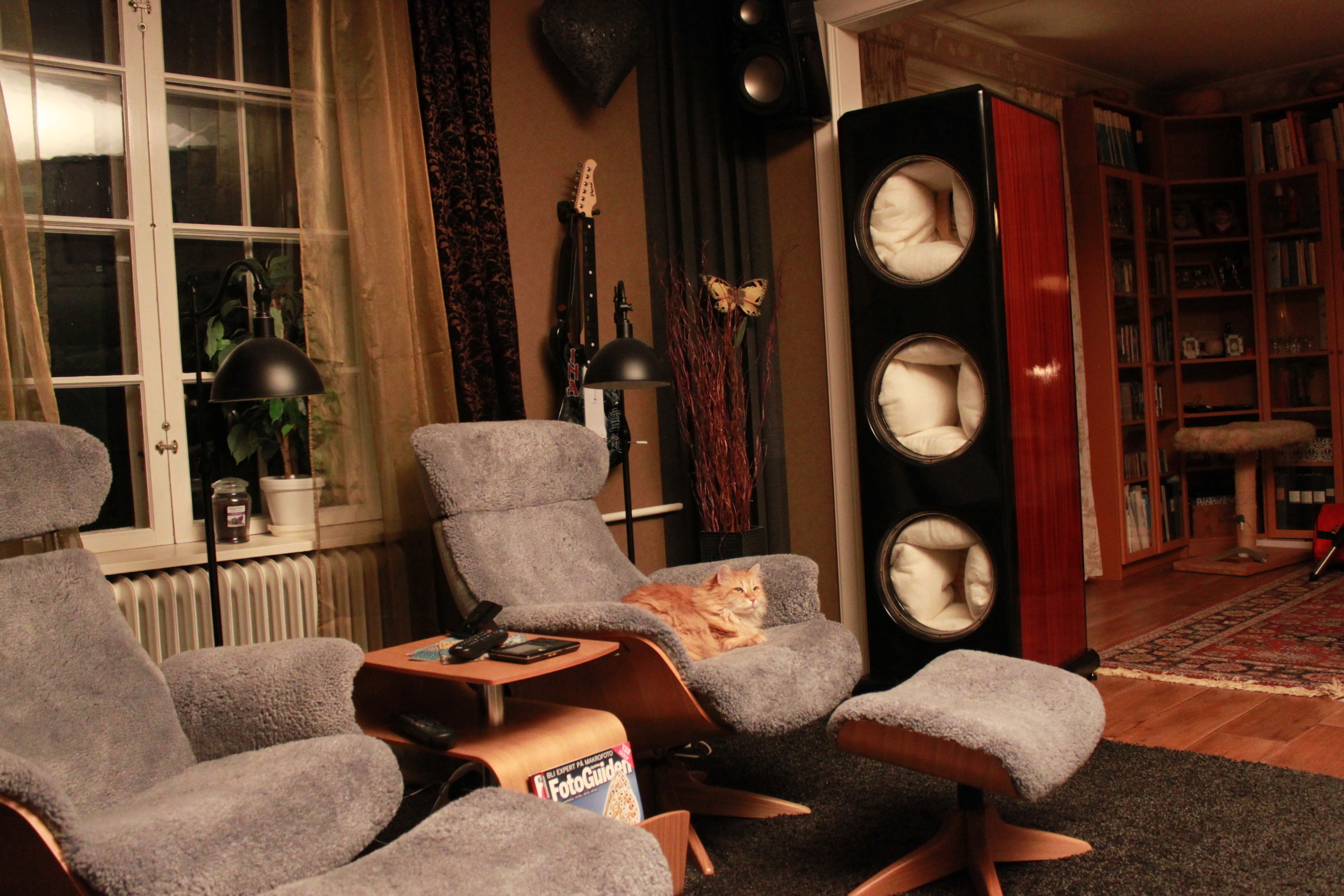

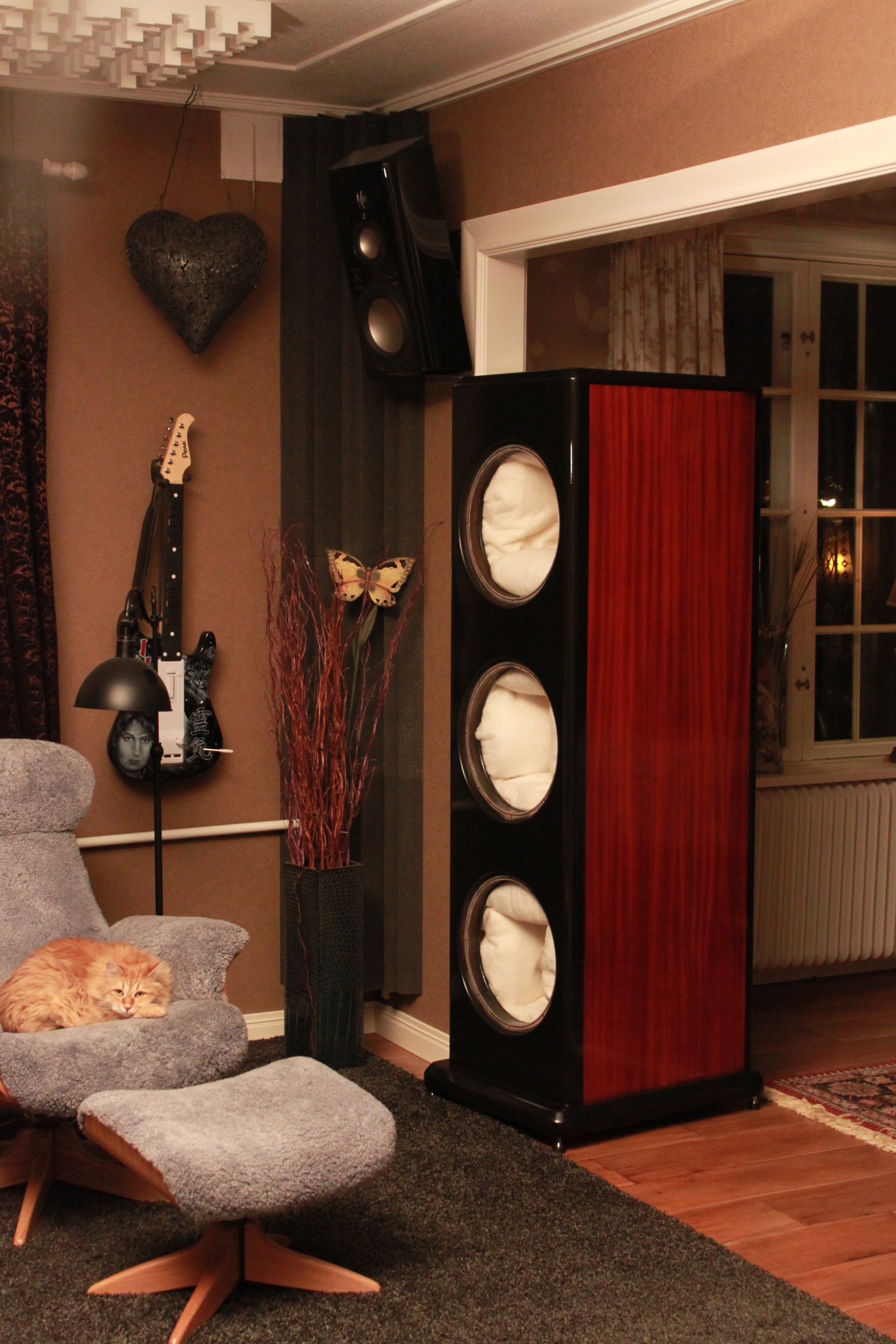

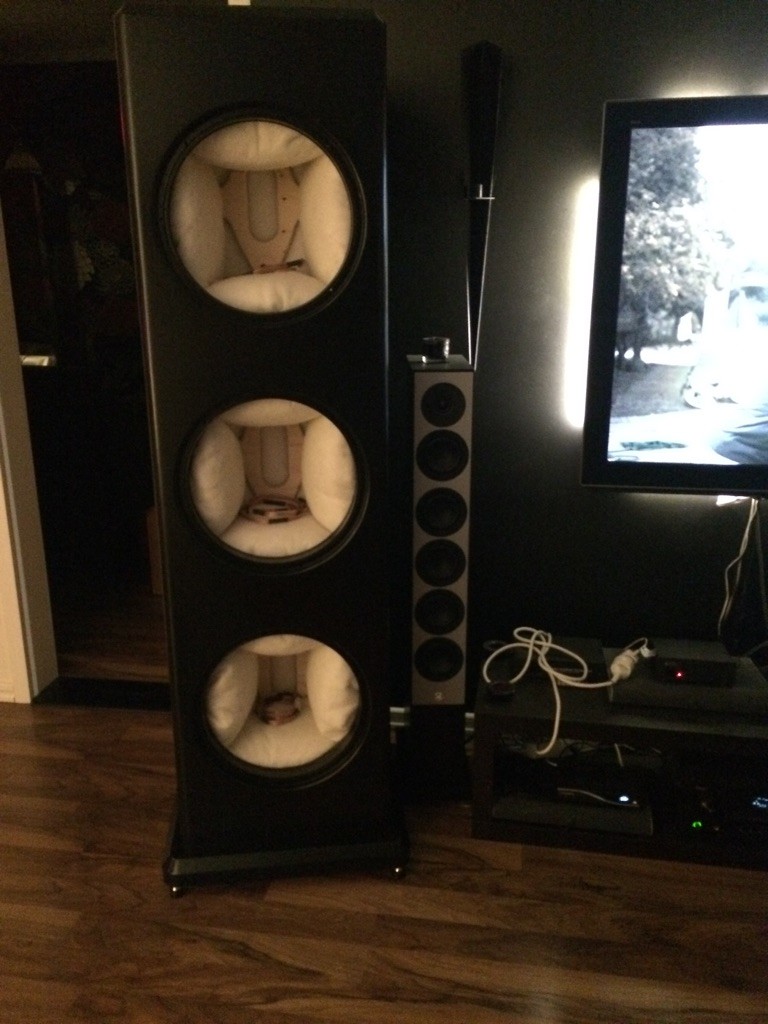

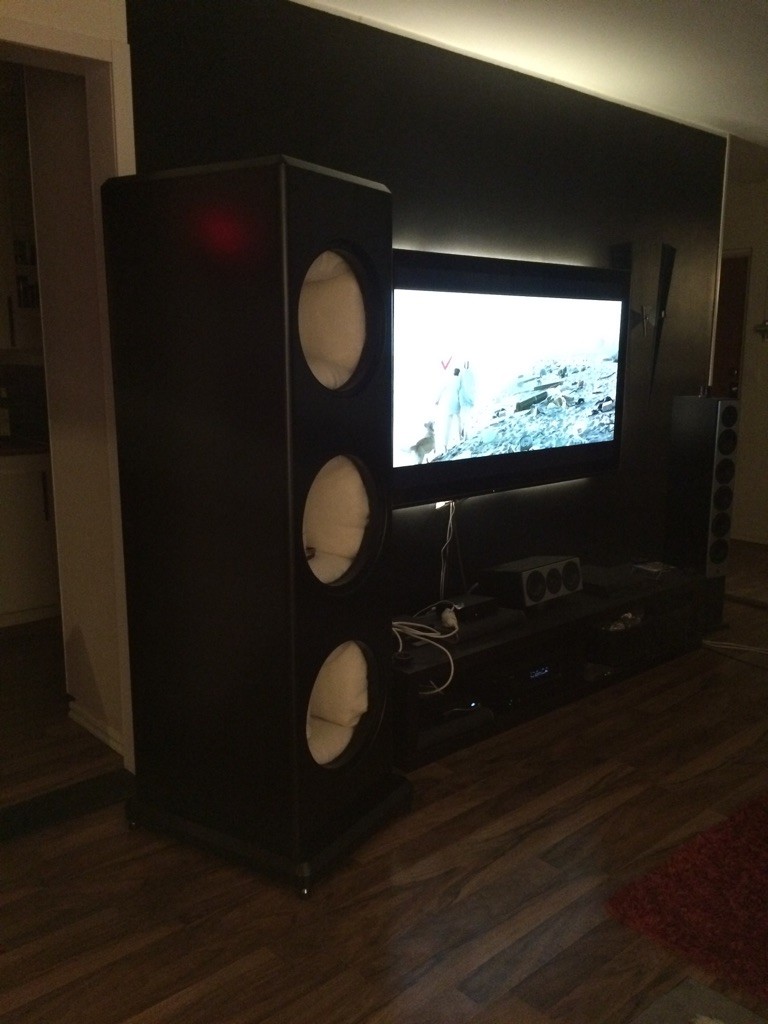

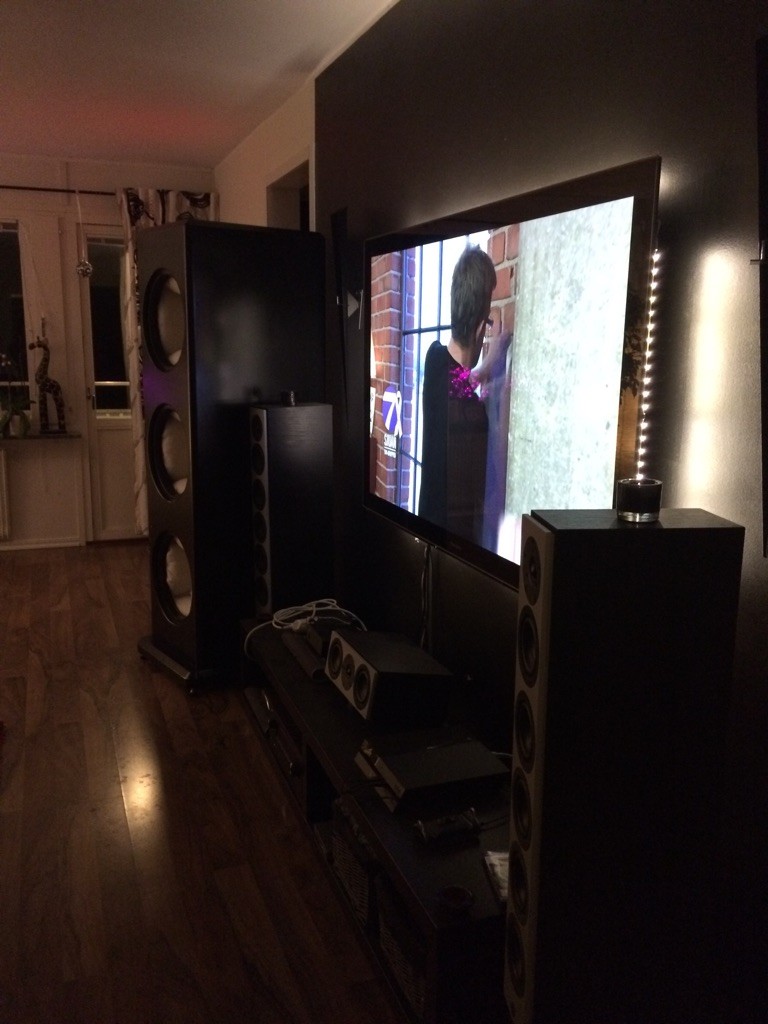

Äntligen första hemma!
(2015-04-29 22:38:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mycket nöjd med resultatet :-)
(2015-04-29 22:41:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

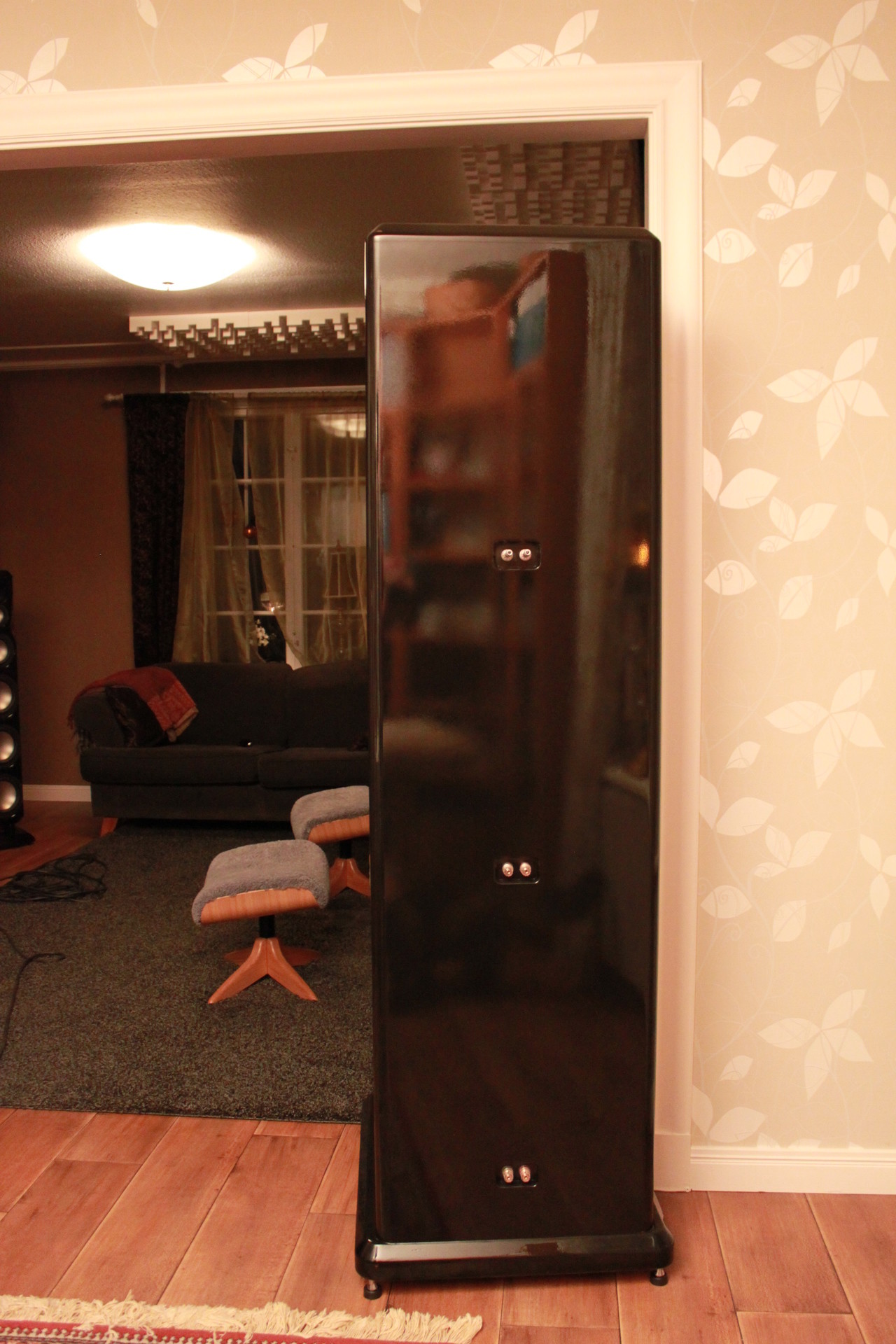

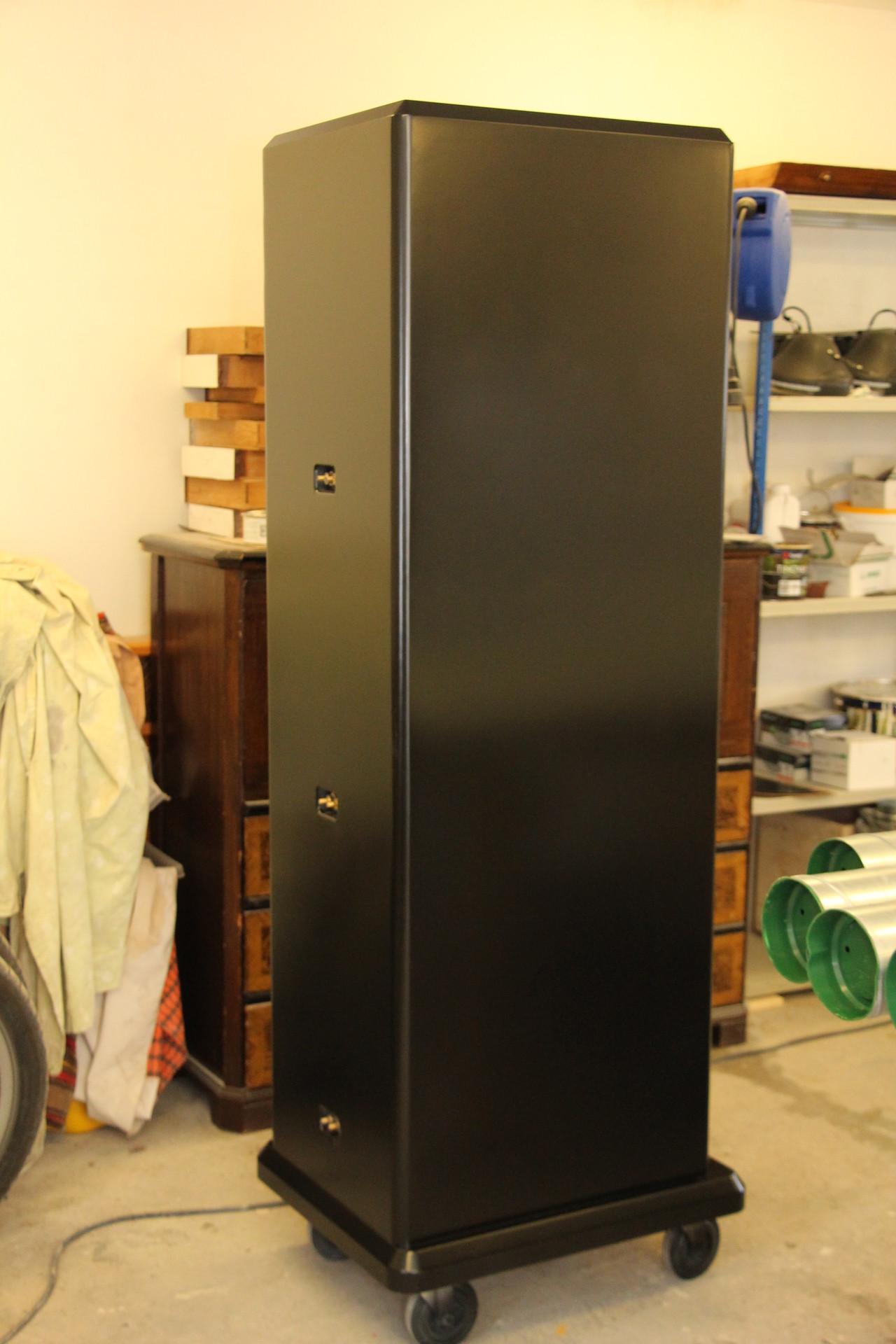

Bak med högtalaranslutningarna.
(2015-04-29 22:42:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Viktat medelbetyg:

(9.64) (baserat på 13 st)

Visa lista

Unregistereda20f1f07		2019-01-03 01:20:42
gribber		2017-04-01 14:11:07
hassesolo		2015-09-12 11:00:27
Mr Muskel		2015-01-04 01:23:59
AndreWerdenskrieg		2015-01-03 22:58:55
vinballe		2015-01-03 10:00:42
ssoep		2014-12-06 06:40:46
RobNB		2014-11-24 19:58:27
Erik_N		2014-11-17 21:52:29
baconaboo		2014-11-17 21:30:28
Unregisteredc5f361c8		2014-11-17 08:29:57
Irule		2014-11-16 20:55:20
Unregistered9afb84a4		2014-11-16 17:13:30

Ge betyg

Du måste vara inloggad för att kunna sätta betyg.

Kommentarer (37 st)

Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.

cobra-427 2015-05-18 11:11:03

Ett Stort Tack! för dom orden MikaelJ.

Du skrev som jag tänker när det gäller projektet att göra det ordentligt så
behöver jag inte fundera på någon mer uppgradering.
Men jag är sårbar/vacklar i mitt liv nu pga skilmässa efter 26år och inget är
klart än ekonomisk/bodelning/emotionellt osv.

Så jag tror att det är därför jag använde ordet "vettigt" och det var för jag har fått en hel del gliringar pga Bastornen men jag är van det pga andra projekt jag håller på med....men jag är väl inte riktigt mig själv nu ;-(

MikaelJ 2015-05-15 18:06:08

Vadå inget vettigt, jag tycker du bygger med sunt förnuft och stort hjärta. Jag menar det verkligen dessutom. Du har möjligheten att förverkliga en idé , du gör det med ett grymt fint arbete och ett väldigt genomtänkt projekt. Du kompletterar bygget med bra kraft vilket jag tror är nödvändigt för att du ska bli nöjd , det kan aldrig vara galet att, göra ett gediget arbete från start. Inte att byta en massa för att man snålar det tror jag är vansinnigt och mycket mer kostsamt .

cobra-427 2015-05-15 16:29:23

Ni skall alltså ha 3st Proline slutsteg till dessa torn . . 6x1500W !! . . . hps du har bra säkringar i kåken :) hehe

Det är tur man har gammal kåk och tilltaget ordentligt in till huset.

Jag kommer ha separat 16A/ledning till varje slutsteg så 3st ledningar ca 3x2x2000W = 12000W

Det borde räcka :D det finns inget vettigt med det här bygget jag vet..... :blush:

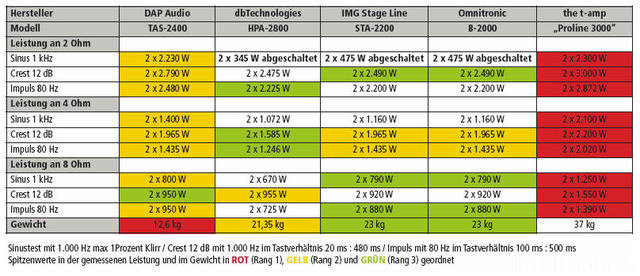

[attachment=146359:ampvergleich_54078.jpg]
