Källarbio - riv- och byggbilder
Hembiobyggbilder
Anmäl detta album
Album från drue:
Källarbio - riv- och byggbilder
(57)
Dölj
|
Från gigantisk furubastu till (förhoppningsvis) riktigt schysst bio. Senaste bilderna ligger sist. |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
Rummet vid inköp

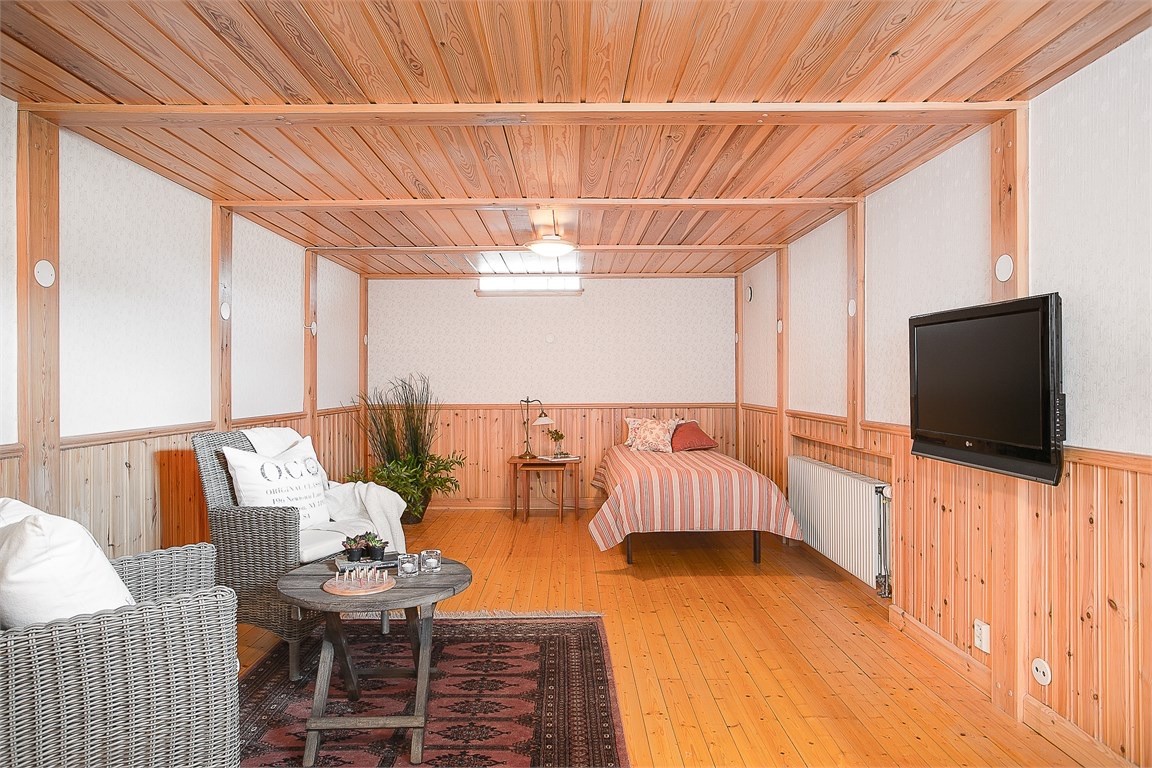

Såhär såg rummet ut när vi fick vårt hus i juni 2017. Redan på visningen gav jag min fru en menande blick, och där kom den mångåriga drömmen om ett dedikerat biorum ett steg närmre. (2017-11-18 12:58:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Såhär såg rummet ut när vi fick vårt hus i juni 2017. Redan på visningen gav jag min fru en menande blick, och där kom den mångåriga drömmen om ett dedikerat biorum ett steg närmre. (2017-11-18 12:58:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Test av nyinköpt duk
Jag var givetvis tvungen att testa rummet med gammal utrustning och den nyinköpta AT-duken i 2,35-format. Bara lite tillfälligt. (2017-11-18 13:02:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag var givetvis tvungen att testa rummet med gammal utrustning och den nyinköpta AT-duken i 2,35-format. Bara lite tillfälligt. (2017-11-18 13:02:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Seymourav Center Stage XD
Seymourav Center Stage XDOch givetvis användes det mest överlägsna referensmaterialet (och publiken) som står att finna. Vad gillar ni biostolen förresten? Funderar starkt på att köra den sittningen i färdiga bion. (2017-11-18 13:03:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Seymourav Center Stage XD
Seymourav Center Stage XDLet the rivnings- och upptäckarjobb commence! Under det bastanta trägolvet hittades ca 15 cm isolering... utan luftspalt. Ungefär likadant var det med ytterväggarna - trä och isolering rakt mot cementväggen. (2017-11-18 13:07:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Alltid trevligt med tidsmaskiner i form av hälsningar från förr. Synnerligen välordnad elektriker får man säga. (2017-11-18 13:24:19)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Träpanel. Precis överallt träpanel. Kofoten gick rätt hårt ett par veckor, likaså släpvagnen till återvinningen. (2017-11-18 13:25:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Även om hon inte är lika intresserad av film som jag är så ställer frugan alltid upp och hjälper till. Här med det inte helt bekväma uppdraget att packa ihop gammal isolering. Hon är bra hon. (2017-11-18 13:27:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Mycket isolering blir det när både väggar och golv är isolerat med dubbla lager... (2017-11-18 13:30:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

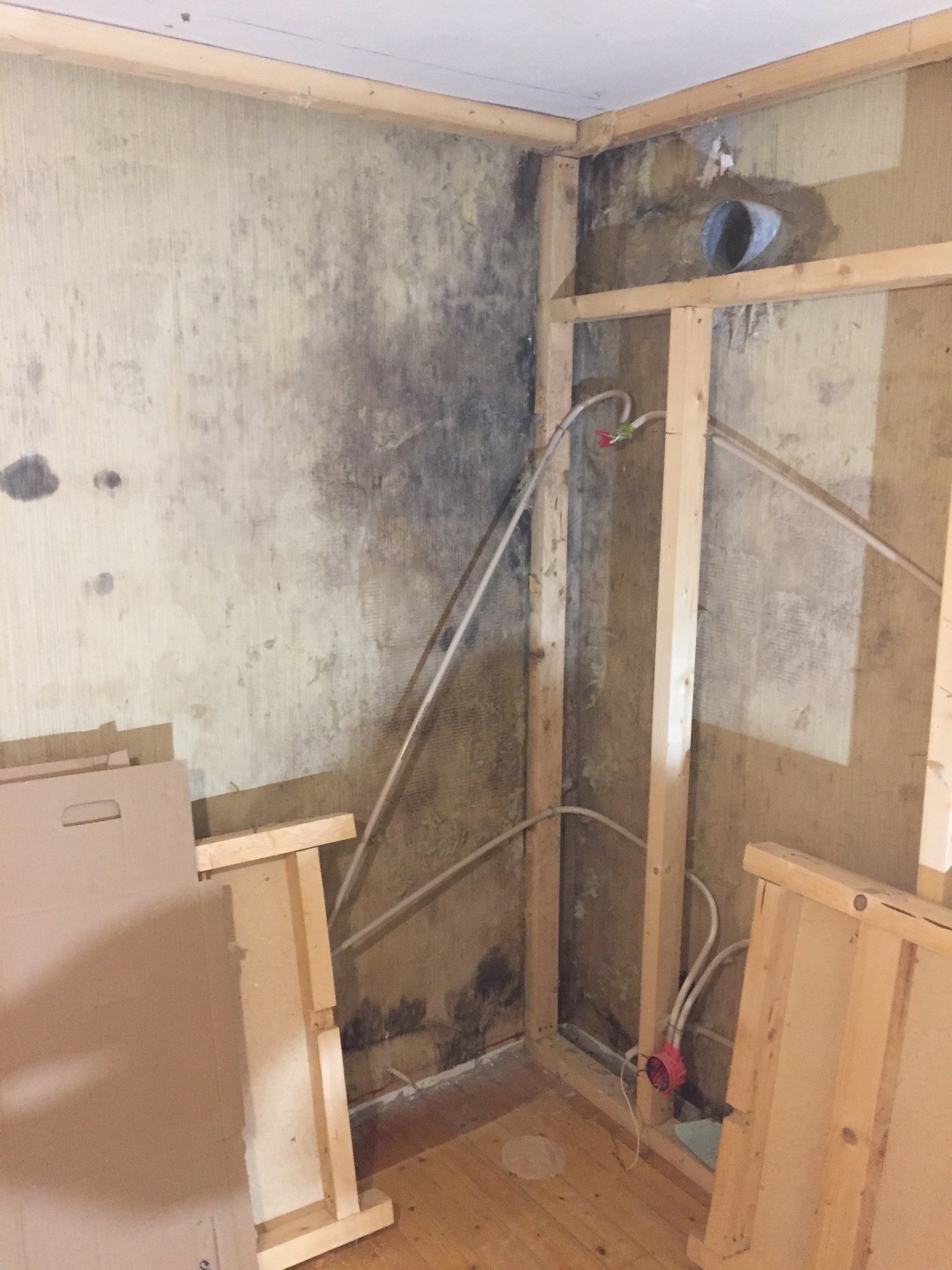

... och bakom isoleringen kunde man hitta såna här trevliga överraskningar. Tack och lov är det ju bara betongvägg bakom, så inget viktigt har ju kunnat ta skada. Från början var vi osäkra på om vi verkligen skulle riva upp allt - nu känns det rätt så självklart att vi gjorde rätt. (2017-11-18 13:31:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
En tidigare hifi-entusiast? Möjligt. (2017-11-18 13:33:33)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
En så kallad halvsnygg lösning för att ventilationen skulle komma in innanför innerväggarna. Ventilation som kommer behöva bearbetas lite under ombyggnationen... (2017-11-18 13:38:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Dags att slipa bort tapet och färg från betongväggarna så det blev betongrent. Detta var kanske de värsta två dygnen i mitt liv. Trots bra grejer från CRAMO (diamantslip, dammsugare och dammfälla) var det under stundom omöjligt att se handen framför sig, och stenlungan kan inte ha varit många timmar bort. Aldrig igen. (2017-11-18 13:51:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Nåväl, framåt gick det i alla fall, och jobbet var gjort på en helg. (2017-11-18 13:55:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

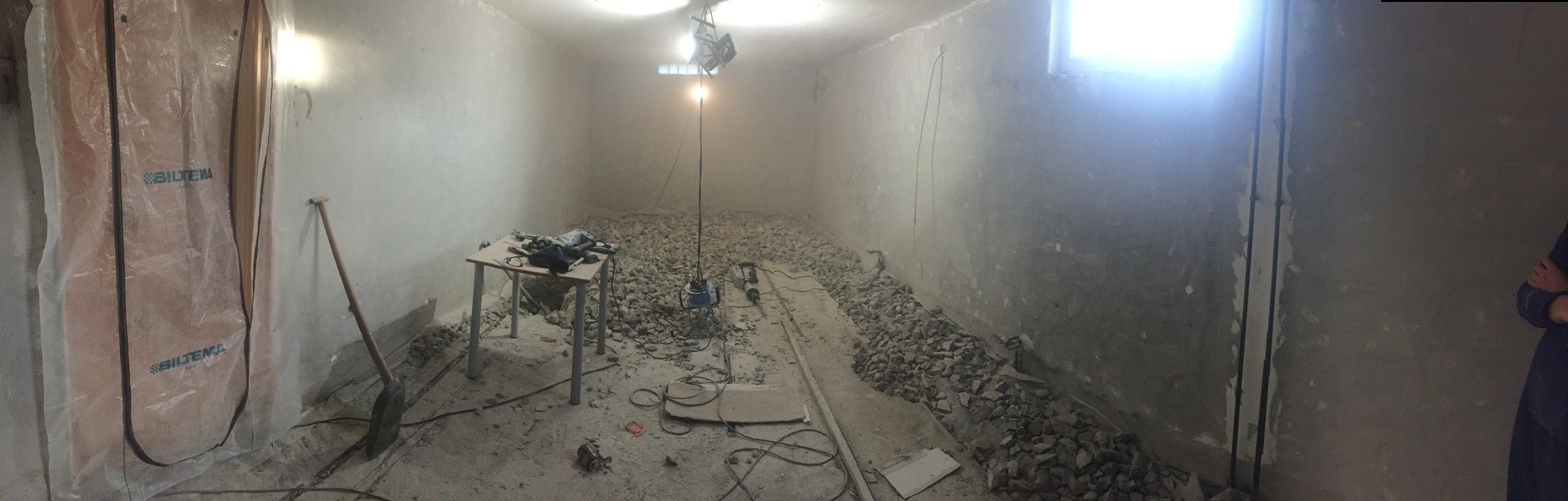

Efter en tids övervägning bestämde vi oss för att gå all in och bila bort betongplattan, samt gräva ur golvet för att kunna dränera/isolera/gjuta golvvärme. Förhoppningen var att även tjäna lite takhöjd, men riktigt så blev det inte. (2017-11-18 13:40:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Till en början var planen att genom torr/våtsug bli av med både betong och grävmassa undertill. Men kombinationen av omöjliga prisuppskattningar (kanske 1-2 dagar med timpris à 3000 kr) och att det var väldigt svårt att bila ner till önskad storlek (knytnävsstort) gjorde att vi bestämde oss för att få ut det själva. Bilade därmed större kakor, vilket var mycket enklare. (2017-11-18 13:46:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Så hur gör man för att bli av med 3 kubikmeter betong? Givetvis har IKEA en lösning för det - deras blå säckar. Mängder av deras blå säckar, och ett gäng turer till sortergården. Billigt förvisso (4 kr st för de mindre, mer hållbara varianterna), men hade vi inte haft så nära till sortergården (25 min för en tömning) så hade det nog varit svårare att försvara det här tillvägagångssättet. Återigen blev det totalt en helgs arbete för att få ut betonggolvet. (2017-11-18 13:56:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Dags för det arkeologiska arbetet, och varför ändra ett vinnande koncept? Återigen tog det en helg att få bort ungefär lika mycket jord, ca tre kubikmeter. Tror att vi totalt gjorde åt ca 50 såna där påsar, vill det godkända totalpriset 200 kr. (2017-11-18 14:06:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Utgrävt och bortforslat! Tidigare takhöjd (och övrig källare) ligger på runt 207 cm. Här är det utgrävt till 247 cm för att med 10 cm singel, 10 cm isolering och 10 cm betong ändå få 217 cm takhöjd.
Tyvärr skulle det inte riktigt bli så till slut. Hantverkaren hörde av sig och berättade att de ville lägga 5 cm isolering på betongvoten som väggen står på för att undvika kallras, och sedan gjuta på det. Alltså 15 cm ovanpå kanten, vilket minskade på den önskade takhöjden. (2017-11-18 14:21:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

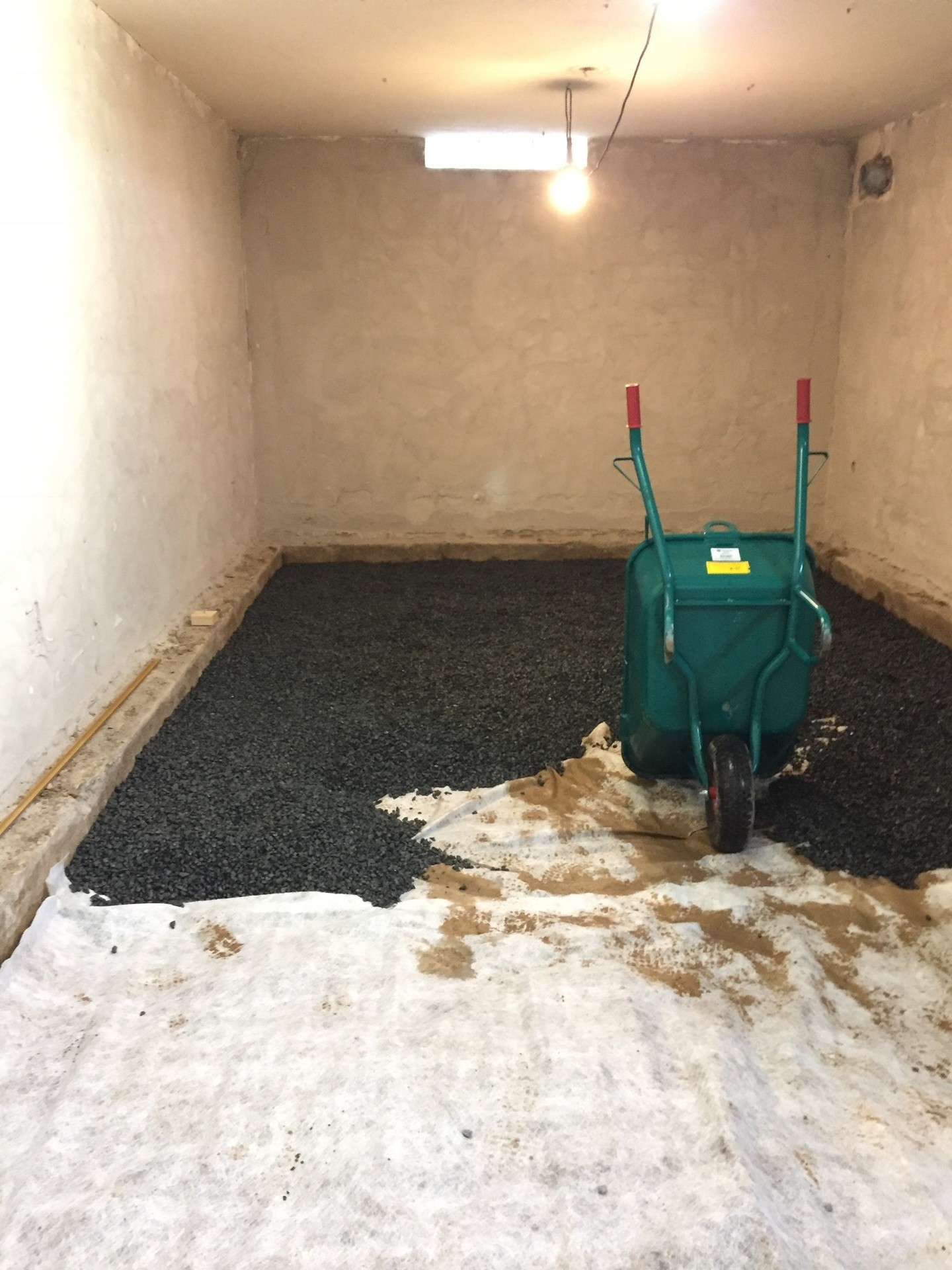

Dags för singel. Det gick fort! (2017-11-18 14:22:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Planen var att köra ett släp till helgen efter för att nå önskad höjd, och att hantverkarna sedan skulle ta vid och lägga isolering. Dock hörde de av sig på måndagen och kunde börja tidigare pga stod still med annat jobb, så de fick fortsätta från det här. Lika gott det, då slapp jag göra lagret jämnt. (2017-11-18 14:23:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Så kommer man hem en onsdag, och plötsligt är allt isolerat, golvvärmeslangen utlagd och armeringen är på. Även detta mycket tidigare än förväntat, vilket är gött! Befinner man sig i Jönköping med omnejd och behöver hjälp med VVS/fuktskador/byggprojekt kan jag varmt rekommendera http://kalleedblom.se. De löser allt och har bra kontakter med hantverkare för de flesta jobb! (2017-11-18 14:26:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fredagsgjutning! Hantverkaren var tveksam till att gjuta en fredag, vilket jag inte förstod. Men mycket riktigt blev det problem. Betongen hade beställts med accelerator i så att de skulle kunna gjuta under dagen, och sedan ”slipa till” på eftermiddagen. Hantverkarna var kvar till 20 på kvällen i väntan på att betongen skulle brinna, så något gick snett. Men men, vi hade en mysig fredagskväll tillsammans :) Ingen skugga över hantverkarna som skötte det exemplariskt, både under tiden och i efterhand. Kan varmt rekommendera http://www.chbygg.com för den som behöver hjälp med snickeri, markarbeten och trädgård i Jönköpingsområdet! (2017-11-18 14:29:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Det har brunnit så pass att man nu kan in och gå på golvet. Utöver ett gott eko så känns det fräscht om än fuktigt. Takhöjden är ca 213 cm, så lite till fick vi ändå!
Det här är så långt vi har kommit i dagsläget. I och med att golvjobbet blev några veckor tidigare än jag hade räknat med så är inte så mycket mer planerat än. Men ordningen är väl gissningsvis innerväggar och VP-rör, heltäckningsmatta/klickgolv, takfrontvägg, podie, avskiljande absorbent-vägg och sen (äntligen) upp med utrustning! Förhoppningsvis lite mätningar och bra akustikförslag innan dess också. (2017-11-18 14:59:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Medan bygget i källaren står still passade vi på att dra igång dränering av delar av kåken. Framförallt väggarna vid det kommande biorummet. Vi har uppmätt lite fukt i dem, och passade nu på att samtidigt isolera utvändigt så det inte behövs så mycket invändigt. Grymt bra tempo på grävgubbarna! (2017-11-24 11:59:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Låt bygget börja

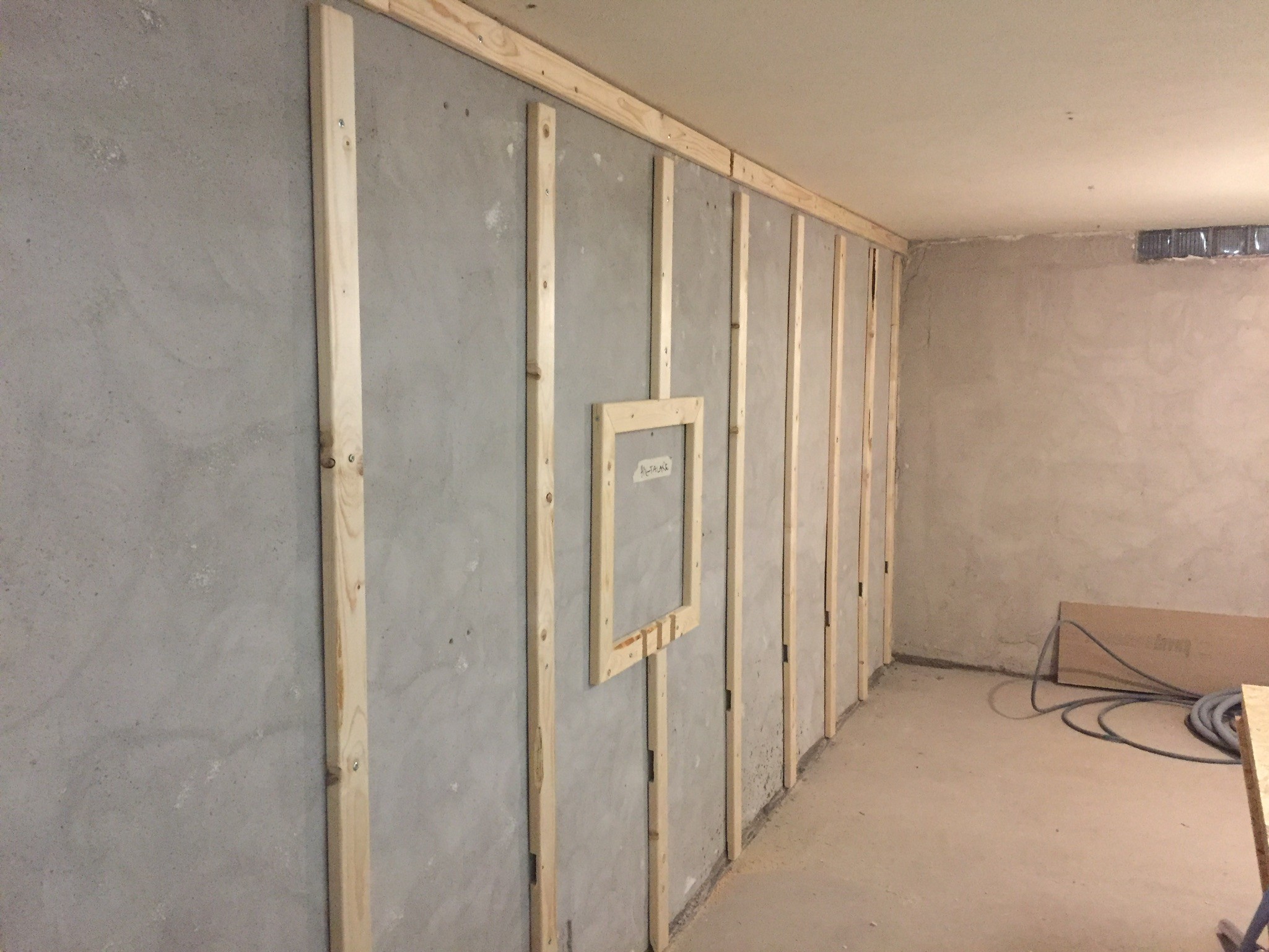

Äntligen är det dags för lite konstruktionsstart. Äntligen säger jag, som om jag skulle kunna något om att bygga väggar. Har aldrig gjort förut, men med goda vänners råd så ska det nog gå vägen. Stålreglat med 45 mm isolering (mest för ljudet) + OSB + gips blir det. (2017-12-28 10:04:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Äntligen är det dags för lite konstruktionsstart. Äntligen säger jag, som om jag skulle kunna något om att bygga väggar. Har aldrig gjort förut, men med goda vänners råd så ska det nog gå vägen. Stålreglat med 45 mm isolering (mest för ljudet) + OSB + gips blir det. (2017-12-28 10:04:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Utan lod ingen vägg
Ja, vad att göra? Tacka sin fru för det fina blå garnet såklart. (2017-12-28 10:11:27)Bilden är högupplöst. Klicka i bilden för att zooma.
Ja, vad att göra? Tacka sin fru för det fina blå garnet såklart. (2017-12-28 10:11:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
In med fiber
En stor anledning till att jag faktiskt fick tummen ur och började sätta väggen var att fibern skulle installeras, och det var skönt att få den på "rätt" plats på en gång. Till höger skymtar också golvvärmestationen. Inte sådär busenkelt jobb att hitta rätt för alla hål och fönster när skivorna skulle upp, men det gick! (2017-12-28 10:08:59)Bilden är högupplöst. Klicka i bilden för att zooma.
En stor anledning till att jag faktiskt fick tummen ur och började sätta väggen var att fibern skulle installeras, och det var skönt att få den på "rätt" plats på en gång. Till höger skymtar också golvvärmestationen. Inte sådär busenkelt jobb att hitta rätt för alla hål och fönster när skivorna skulle upp, men det gick! (2017-12-28 10:08:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
En riktig vän
En av mina bättre vänner under bygget har varit denna Sony SRS X55 bluetooth-högtalare. Helt okej ljud för en så liten (och billig) rackare, och tillräckligt starkt för att kunna spela med kåpor på. Tumme upp! (2017-12-28 10:12:13)Bilden är högupplöst. Klicka i bilden för att zooma.
En av mina bättre vänner under bygget har varit denna Sony SRS X55 bluetooth-högtalare. Helt okej ljud för en så liten (och billig) rackare, och tillräckligt starkt för att kunna spela med kåpor på. Tumme upp! (2017-12-28 10:12:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Sony SRS-X55
Sony SRS-X55
En annan hjälpreda
Ja, det är tur att man får hjälp med det mesta. Här med att tygla 34-mm flexrör tänkt att använda till att dra HDMI. (2017-12-28 10:16:49)Bilden är högupplöst. Klicka i bilden för att zooma.
Ja, det är tur att man får hjälp med det mesta. Här med att tygla 34-mm flexrör tänkt att använda till att dra HDMI. (2017-12-28 10:16:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
En tidig julklapp / motivationsdrivare
Nog för att en egen bio att kunna se film i är motivation nog för att jobba vidare, men när jag äntligen fick chansen att införskaffa denna sats som jag har suktat efter i 10 år så kunde jag inte hålla mig. Den står ouppackad och ska så få göra tills bygget är klart. Tror jag. (2017-12-28 10:17:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Nog för att en egen bio att kunna se film i är motivation nog för att jobba vidare, men när jag äntligen fick chansen att införskaffa denna sats som jag har suktat efter i 10 år så kunde jag inte hålla mig. Den står ouppackad och ska så få göra tills bygget är klart. Tror jag. (2017-12-28 10:17:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: LEGO Star Wars 75192 Millennium Falcon
LEGO Star Wars 75192 Millennium Falcon
Lite mer gjort, men...
Lite mer jobb har det blivit, men nu har jag behövt pausa lite. Dels pga fruktansvärt envis förkylning som går runt i familjen, dels pga jul, men mest på grund av att jag inte har gjort den planeringen som behövdes. Jag trodde mig ha en idé för hur rummet skulle byggas och bli, men nu har tvivel börjat komma in. Alltså är det svårt att fortsätta med rördragning etc innan jag har bestämt var högtalare ska sitta, teknik ska ta vägen och skiljeväggen konstrueras. Åter till ritbordet. (2017-12-28 10:21:26)Bilden är högupplöst. Klicka i bilden för att zooma.
Lite mer jobb har det blivit, men nu har jag behövt pausa lite. Dels pga fruktansvärt envis förkylning som går runt i familjen, dels pga jul, men mest på grund av att jag inte har gjort den planeringen som behövdes. Jag trodde mig ha en idé för hur rummet skulle byggas och bli, men nu har tvivel börjat komma in. Alltså är det svårt att fortsätta med rördragning etc innan jag har bestämt var högtalare ska sitta, teknik ska ta vägen och skiljeväggen konstrueras. Åter till ritbordet. (2017-12-28 10:21:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Sony SRS-X55
Sony SRS-X55
Naket rum

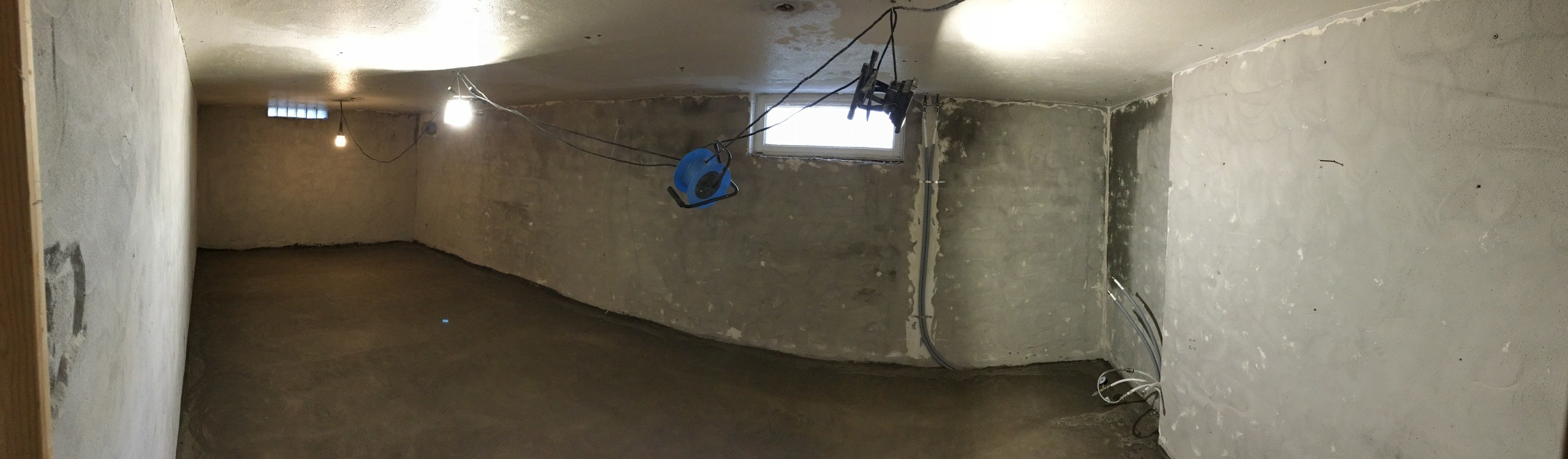

Så här är rummet i ren betong. Det ska alltså delas av i en biodel (vänster om fönstret) och en kontorsdel. (2017-12-28 10:25:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här är rummet i ren betong. Det ska alltså delas av i en biodel (vänster om fönstret) och en kontorsdel. (2017-12-28 10:25:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ursprungsplan
Tanken från början var att skilja av mellan kontor och bio genom att bygga en vägg som är en enda stor ljuddämpare. Här i blått. Alltså regla upp med ca 40 cm mellanrum, fylla med isolering, klä i tyg och sedan sätta horisontella ribbor på. Det röda mot väggen är skåp för elektronik, och det gröna är helt vanligt podie.
Anledningen till att jag har börjat tveka på den här lösningen är dels att jag inte vet hur mycket skillnad en sådan vägg gör för ljudet, och att den här konstruktionen "stjäl" 50 cm av rummets djup. Kanske blir det trångt? (2017-12-28 10:55:32)Bilden är högupplöst. Klicka i bilden för att zooma.
Tanken från början var att skilja av mellan kontor och bio genom att bygga en vägg som är en enda stor ljuddämpare. Här i blått. Alltså regla upp med ca 40 cm mellanrum, fylla med isolering, klä i tyg och sedan sätta horisontella ribbor på. Det röda mot väggen är skåp för elektronik, och det gröna är helt vanligt podie.
Anledningen till att jag har börjat tveka på den här lösningen är dels att jag inte vet hur mycket skillnad en sådan vägg gör för ljudet, och att den här konstruktionen "stjäl" 50 cm av rummets djup. Kanske blir det trångt? (2017-12-28 10:55:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Seymourav Center Stage XD
Seymourav Center Stage XD

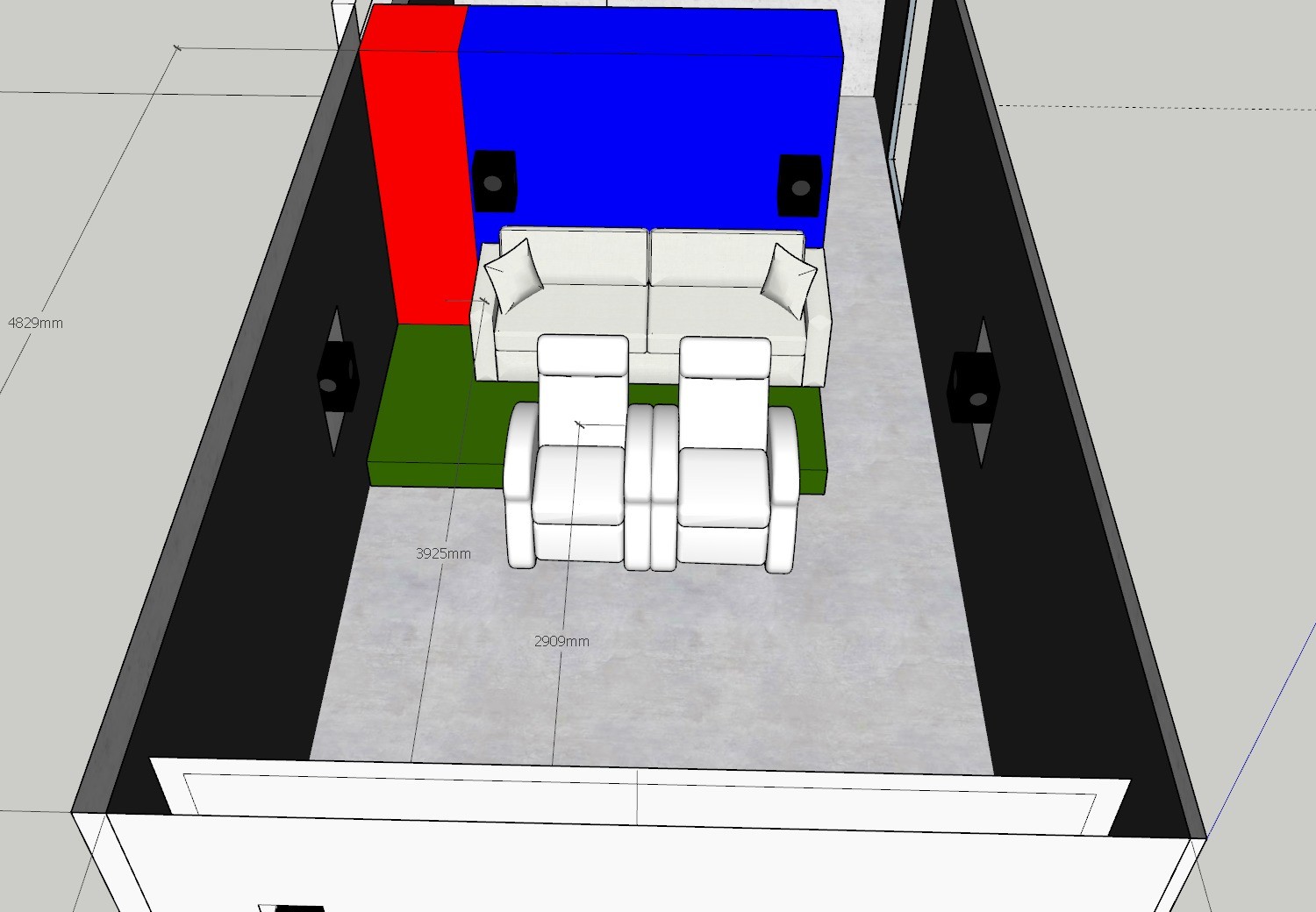

Urpsrungsplan igen

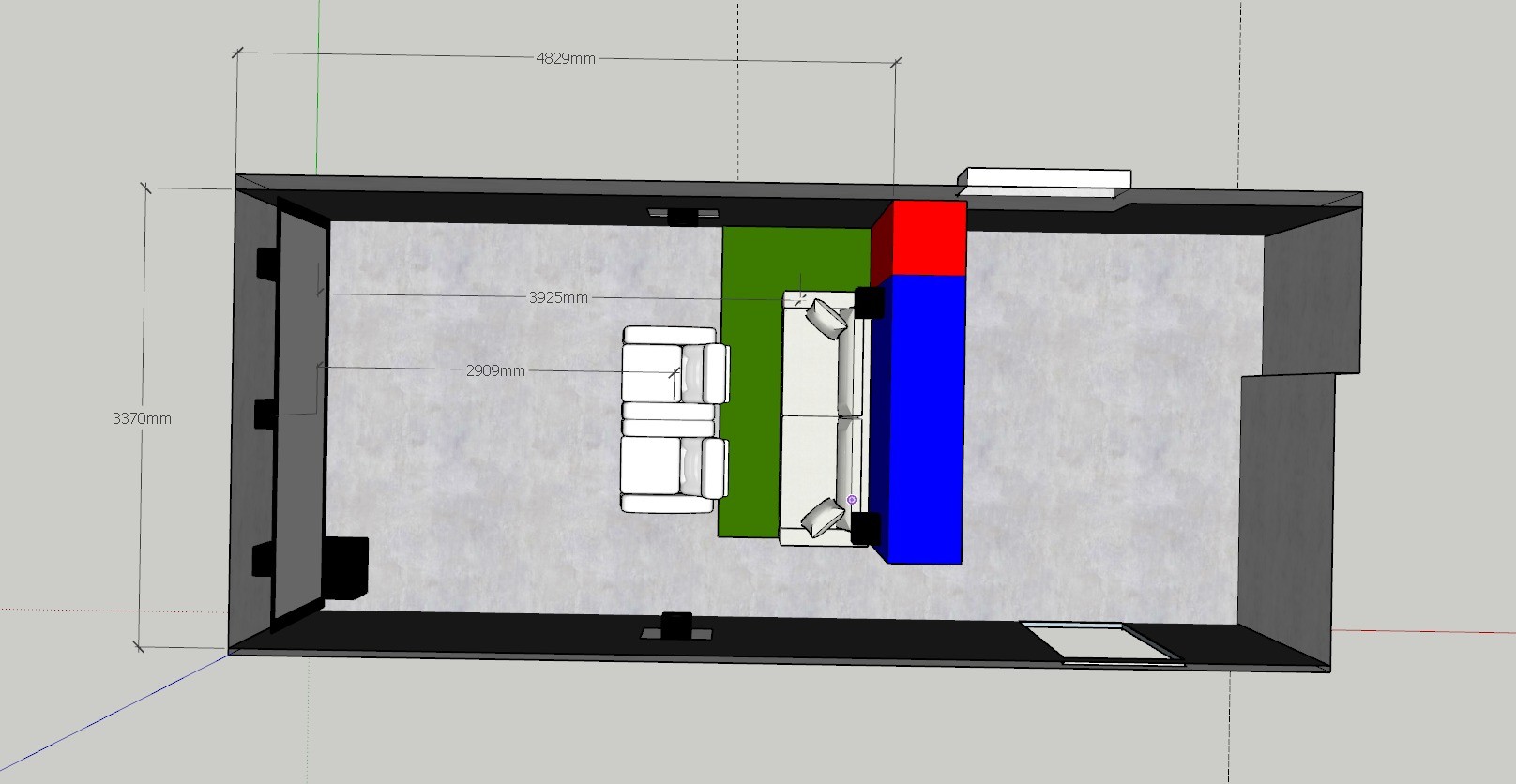

Tittavstånd från rad 1 är alltså 2,9 meter (på 2.35-duk storlek 130") medan rad 2 får en meter till, men å andra sidan har surround back-högtalarna som hörlurar typ. (2017-12-28 10:58:32)Bilden är högupplöst. Klicka i bilden för att zooma.
Tittavstånd från rad 1 är alltså 2,9 meter (på 2.35-duk storlek 130") medan rad 2 får en meter till, men å andra sidan har surround back-högtalarna som hörlurar typ. (2017-12-28 10:58:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Seymourav Center Stage XD
Seymourav Center Stage XD
Nytt alternativ
I ett nyskissat alternativ bygger man istället en helt vanlig vägg som avskiljare och placerar tekniken i ett lägre skåp inne i kontoret, ett skåp som går att komma åt från båda håll. Detta ger en halvmeter ytterligare att spela på, antingen för att öka avståndet till skärmen eller avståndet till bakväggen för rad 2.
Det här ger också en snyggare vägg i kontoret då det blir slät vägg istället för träribbor. Frågan är hur man i det här fallet skulle jobba med akustikregleringen. (2017-12-28 11:00:12)Bilden är högupplöst. Klicka i bilden för att zooma.
I ett nyskissat alternativ bygger man istället en helt vanlig vägg som avskiljare och placerar tekniken i ett lägre skåp inne i kontoret, ett skåp som går att komma åt från båda håll. Detta ger en halvmeter ytterligare att spela på, antingen för att öka avståndet till skärmen eller avståndet till bakväggen för rad 2.
Det här ger också en snyggare vägg i kontoret då det blir slät vägg istället för träribbor. Frågan är hur man i det här fallet skulle jobba med akustikregleringen. (2017-12-28 11:00:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Seymourav Center Stage XD
Seymourav Center Stage XD
Nytt alternativ igen
Fåtöljerna är bara platshållare, jag har inte bestämt varken typ av möbel eller modell än. Här syns kanske också tydligare hur jag tänker med teknikhyllan.
Någon som har en åsikt om vilken väg jag bör gå? (2017-12-28 11:03:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Fåtöljerna är bara platshållare, jag har inte bestämt varken typ av möbel eller modell än. Här syns kanske också tydligare hur jag tänker med teknikhyllan.
Någon som har en åsikt om vilken väg jag bör gå? (2017-12-28 11:03:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Seymourav Center Stage XD
Seymourav Center Stage XD
Reviderat upplägg
Ja, det lutar nog åt att dämpväggen får vara kvar. Siktar på att den ska vara 50 cm djup inkl träribborna, och att elektronikskåpet ska hålla samma djup. Bredden har jag tagit till lite för skåpet pga sladdar som ska komma ut från väggen. Får se om/när jag börjar förverkliga detta... (2017-12-29 00:48:39)Bilden är högupplöst. Klicka i bilden för att zooma.
Ja, det lutar nog åt att dämpväggen får vara kvar. Siktar på att den ska vara 50 cm djup inkl träribborna, och att elektronikskåpet ska hålla samma djup. Bredden har jag tagit till lite för skåpet pga sladdar som ska komma ut från väggen. Får se om/när jag börjar förverkliga detta... (2017-12-29 00:48:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Seymourav Center Stage XD
Seymourav Center Stage XD
Kriminellt dålig uppdatering det senaste...
Ja, fokus har senaste veckan legat på att jobba snarare än uppdatera albumet. Men nu är ena väggen (den jobbigaste) uppe och allt utom skivor på motsatt vägg är på plats. Den stökiga väggen har tagit lång tid pga mycket tankearbete och definitiva beslut kring högtalarplaceringar. (2018-01-15 00:02:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Ja, fokus har senaste veckan legat på att jobba snarare än uppdatera albumet. Men nu är ena väggen (den jobbigaste) uppe och allt utom skivor på motsatt vägg är på plats. Den stökiga väggen har tagit lång tid pga mycket tankearbete och definitiva beslut kring högtalarplaceringar. (2018-01-15 00:02:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

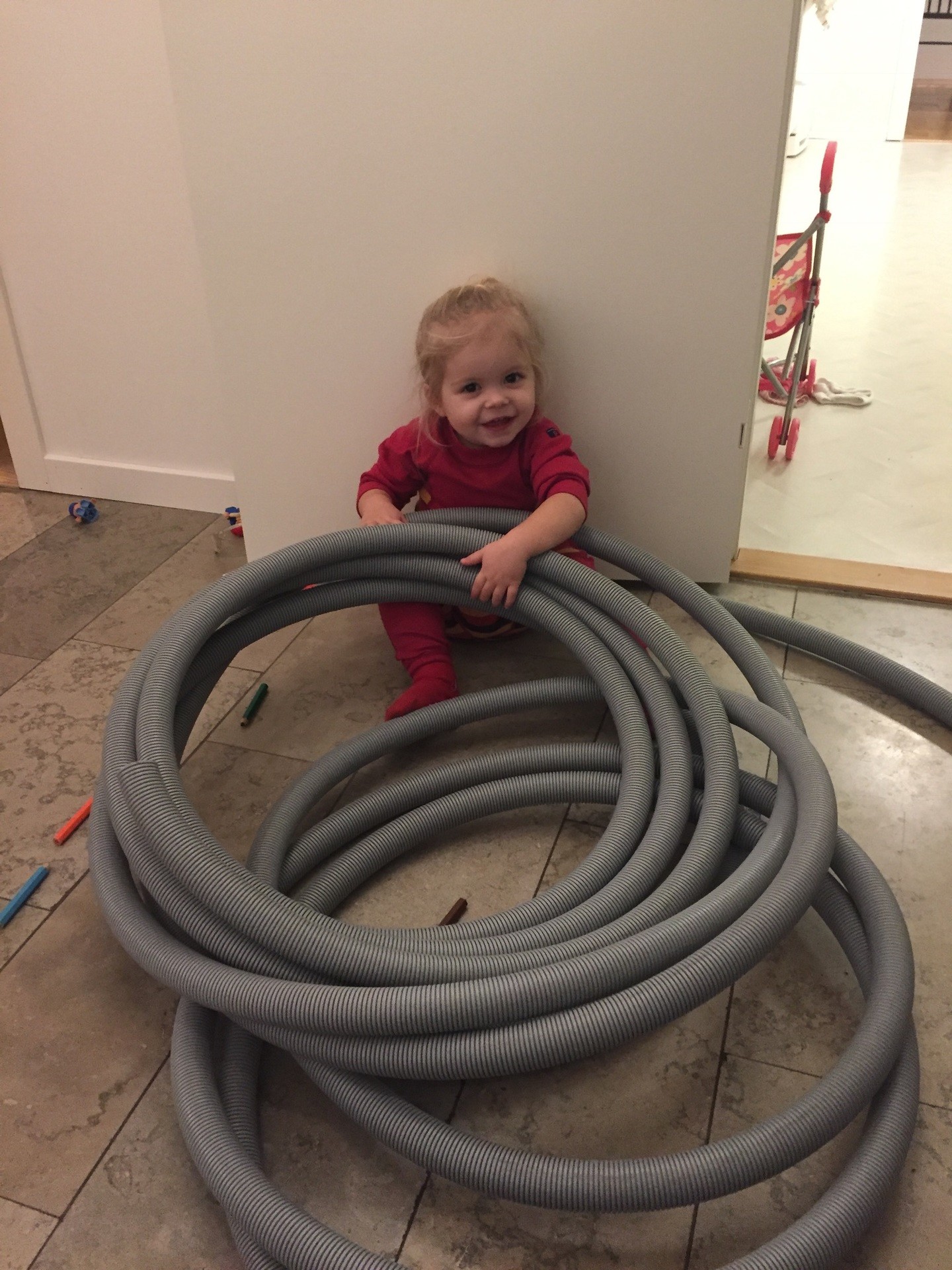

100 m flexslang gick åt fort
Ja, mycket slang blir det. Har dragit för 9.2.6 nu, även om det förmodligen aldrig kommer användas. (2018-01-15 00:09:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Ja, mycket slang blir det. Har dragit för 9.2.6 nu, även om det förmodligen aldrig kommer användas. (2018-01-15 00:09:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Provmontering
Jag var tvungen att testa hur mycket XTZs flushmounts kräver utrymmesmässigt (spoiler alert: inte mycket alls) och givetvis var det nära att hela systemet åkte upp ”bara för att testa”. Tack och lov lyckades jag hålla mig :) (2018-01-15 00:14:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag var tvungen att testa hur mycket XTZs flushmounts kräver utrymmesmässigt (spoiler alert: inte mycket alls) och givetvis var det nära att hela systemet åkte upp ”bara för att testa”. Tack och lov lyckades jag hålla mig :) (2018-01-15 00:14:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Översikt av färdiga väggen
Biten som saknar gips är där elektronikhyllan ska stå. Hålet i väggen då? Där kommer ett experiment att äga rum. För att spara lite utrymme på rummets bredd tänker jag testa att montera surround-högtalarna på bakomliggande betongvägg. Kanske blir det katastrofdåligt, i så fall får jag bara sätta igen det. Totalt på båda väggarna ”sparar” jag nästan 20 cm på att få in högtalarna så här. (2018-01-15 00:18:16)Bilden är högupplöst. Klicka i bilden för att zooma.
Biten som saknar gips är där elektronikhyllan ska stå. Hålet i väggen då? Där kommer ett experiment att äga rum. För att spara lite utrymme på rummets bredd tänker jag testa att montera surround-högtalarna på bakomliggande betongvägg. Kanske blir det katastrofdåligt, i så fall får jag bara sätta igen det. Totalt på båda väggarna ”sparar” jag nästan 20 cm på att få in högtalarna så här. (2018-01-15 00:18:16)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

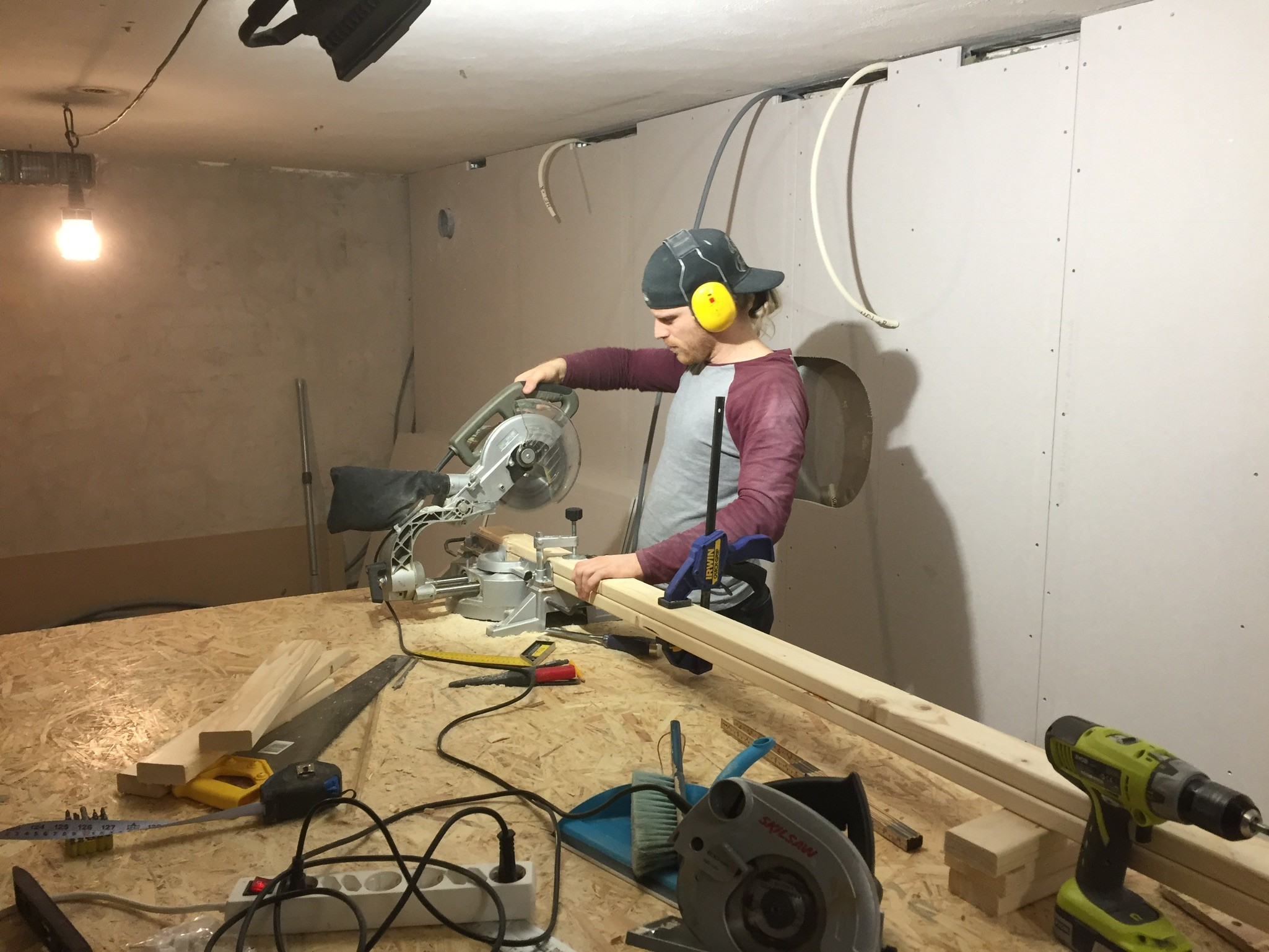

Låna verktyg från svärfar = världsklass
Ja, när vi är de enda i familjen med hus (alla andra har flyttat till lägenhet) så finns det både cirkelsåg, kap, sticksåg, slipmaskin och diverse annat att ta för sig av. Mycket bra. (2018-01-15 00:20:56)Bilden är högupplöst. Klicka i bilden för att zooma.
Ja, när vi är de enda i familjen med hus (alla andra har flyttat till lägenhet) så finns det både cirkelsåg, kap, sticksåg, slipmaskin och diverse annat att ta för sig av. Mycket bra. (2018-01-15 00:20:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Vägg nr 2 uppreglad
I och med att detta är innervägg så skippas luftspalt, isolering samt metallkonstruktion. 28 mm smyg används för att bygga bort så lite bredd som möjligt men ändå ha plats för flexslang. Även här finns ruta för högtalarexperimentet. (2018-01-15 00:23:13)Bilden är högupplöst. Klicka i bilden för att zooma.
I och med att detta är innervägg så skippas luftspalt, isolering samt metallkonstruktion. 28 mm smyg används för att bygga bort så lite bredd som möjligt men ändå ha plats för flexslang. Även här finns ruta för högtalarexperimentet. (2018-01-15 00:23:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

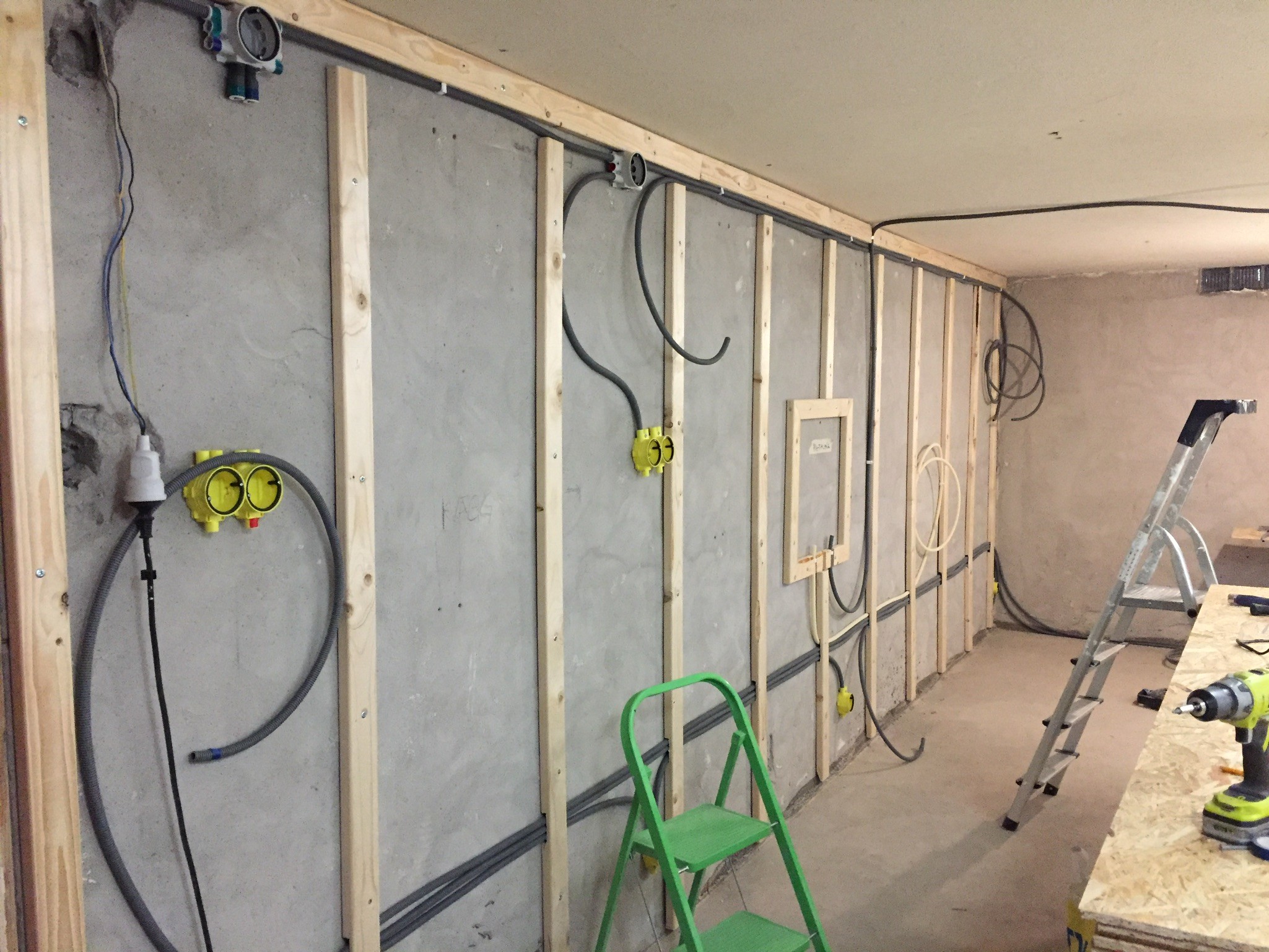

Slang, slang och mera slang
Ytterligare slang dragen. Förhoppningsvis kan elektrikern komma och kolla läget i veckan innnan jag lägger igen väggen, och se att allt är ok. OSB + Gips på det här, sen är väggarna färdiga. Förutom spackel, slipning och målning såklart. (2018-01-15 00:26:30)Bilden är högupplöst. Klicka i bilden för att zooma.
Ytterligare slang dragen. Förhoppningsvis kan elektrikern komma och kolla läget i veckan innnan jag lägger igen väggen, och se att allt är ok. OSB + Gips på det här, sen är väggarna färdiga. Förutom spackel, slipning och målning såklart. (2018-01-15 00:26:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Gips + spackling
Den som menade att titta på färg som torkar är det tråkigaste man kan göra har uppenbarligen aldrig spacklat en gipsvägg. Skämt åsido så gick det ändå helt okej, särskilt sett till att jag aldrig har gjort det förut. Innan detta gjordes så var elektrikern här och drog alla trådar. Lyckligtvis behövdes ingen vägg brytas upp :) (2018-01-28 00:43:23)Bilden är högupplöst. Klicka i bilden för att zooma.
Den som menade att titta på färg som torkar är det tråkigaste man kan göra har uppenbarligen aldrig spacklat en gipsvägg. Skämt åsido så gick det ändå helt okej, särskilt sett till att jag aldrig har gjort det förut. Innan detta gjordes så var elektrikern här och drog alla trådar. Lyckligtvis behövdes ingen vägg brytas upp :) (2018-01-28 00:43:23)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Färdigmålat
Ett lager grundfärg + två lager av Jotuns supermatta väggfärg, så blev det såhär. Den äter rätt bra med ljus faktiskt, det känns lovande. (2018-01-28 00:45:07)Bilden är högupplöst. Klicka i bilden för att zooma.
Ett lager grundfärg + två lager av Jotuns supermatta väggfärg, så blev det såhär. Den äter rätt bra med ljus faktiskt, det känns lovande. (2018-01-28 00:45:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Även här färdigmålat
Som sagt, alla lager är målade. Känns väldigt gött! Bara en strykning av taket i kontorsdelen kvar, sedan kan vi täcka av golv och vara helt färdigmålade! (2018-01-28 00:46:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Som sagt, alla lager är målade. Känns väldigt gött! Bara en strykning av taket i kontorsdelen kvar, sedan kan vi täcka av golv och vara helt färdigmålade! (2018-01-28 00:46:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Avdelningsvägg steg 1: regel i taket
Satte sig bra med fem spikplugg i betongtaket. Då märktes det också hur mycket taket sviktar ner i mitten, ganska bra banan på regeln :) Kör 45x70 på allttihop och reglar upp hål för en riktig dörr mot kontoret. (2018-01-28 00:48:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Satte sig bra med fem spikplugg i betongtaket. Då märktes det också hur mycket taket sviktar ner i mitten, ganska bra banan på regeln :) Kör 45x70 på allttihop och reglar upp hål för en riktig dörr mot kontoret. (2018-01-28 00:48:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Avdelningsvägg del 2: limma regel på golvet
På med lim och tyng ner över natten. I brist på vikter får lite livsvalen användas.
I takten som det går nu så känns mitt ambitiösa smygmål inte så omöjligt: att nästa helg kunna se Super Bowl nere i källaren. Visst, inte helt färdigbyggt, men förhoppningsvis med både bakvägg och podie, och rentav sittmöbler :) (2018-01-28 00:49:49)Bilden är högupplöst. Klicka i bilden för att zooma.
På med lim och tyng ner över natten. I brist på vikter får lite livsvalen användas.
I takten som det går nu så känns mitt ambitiösa smygmål inte så omöjligt: att nästa helg kunna se Super Bowl nere i källaren. Visst, inte helt färdigbyggt, men förhoppningsvis med både bakvägg och podie, och rentav sittmöbler :) (2018-01-28 00:49:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Dags för mellanvägg
Reglar upp så att ytterkant på väggarna har 500 mm mellan sig. Här ska alltså spännas tyg över, och mellanrummet fyllas med isolering. (2018-02-27 12:03:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Reglar upp så att ytterkant på väggarna har 500 mm mellan sig. Här ska alltså spännas tyg över, och mellanrummet fyllas med isolering. (2018-02-27 12:03:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Resultat sett från biodelen
Här ser man resultatet. Svart tyg i biodelen givetvis. Hålet är till för projektorn. Utanpå tyget kommer det också skruvas upp 45-reglar horisontellt med mellanrum så att inte allt ljud stendör. (2018-02-27 12:05:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man resultatet. Svart tyg i biodelen givetvis. Hålet är till för projektorn. Utanpå tyget kommer det också skruvas upp 45-reglar horisontellt med mellanrum så att inte allt ljud stendör. (2018-02-27 12:05:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Dags för podiebygge
Återanvänt virke från rivningen av det tidigare rummet. Podiet blir strax över 20 cm högt vilket bör räcka. Kommer spänna tyg i facken, fylla med isolering och stänga igen med golvspånskivor. Flexrör för buttkicker-sladdar samt eluttag och led-strip. (2018-02-27 12:06:44)Bilden är högupplöst. Klicka i bilden för att zooma.
Återanvänt virke från rivningen av det tidigare rummet. Podiet blir strax över 20 cm högt vilket bör räcka. Kommer spänna tyg i facken, fylla med isolering och stänga igen med golvspånskivor. Flexrör för buttkicker-sladdar samt eluttag och led-strip. (2018-02-27 12:06:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Dukupphängning
Jag skissade upp en lösning för att hänga upp duken smidigt och valde enklast tänkbara konstruktion. Duken hänger på plats på övre horisontella regeln med hjälp en en så kallad french cleat (vet inte vad det heter på svenska?) och får bara lite stöd från den undre. Hyllorna bakom är till för högtalarna. Utrymmet är tyvärr lite för trångt för en riktig baffelvägg, men kanske i framtiden, vem vet. (2018-02-27 12:09:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag skissade upp en lösning för att hänga upp duken smidigt och valde enklast tänkbara konstruktion. Duken hänger på plats på övre horisontella regeln med hjälp en en så kallad french cleat (vet inte vad det heter på svenska?) och får bara lite stöd från den undre. Hyllorna bakom är till för högtalarna. Utrymmet är tyvärr lite för trångt för en riktig baffelvägg, men kanske i framtiden, vem vet. (2018-02-27 12:09:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Testvisning vid superbowl
Superbowlhelgen var ett litet delmål för mig, och med goda vänners hjälp och lite slit så lyckades vi köra en visning den natten. Som synes saknas mycket, men det funkade ändå bra. (2018-02-27 12:11:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Superbowlhelgen var ett litet delmål för mig, och med goda vänners hjälp och lite slit så lyckades vi köra en visning den natten. Som synes saknas mycket, men det funkade ändå bra. (2018-02-27 12:11:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Golvläggning i kontorsdelen
IKEAs laminatgolv blev helt okej tycker jag, särskilt i ett sånt här utrymme. I kontoret återstår nu endast lister och dörr, och givetvis eljobbet. Men sedan kan vi börja flytta in grejer där! (2018-02-27 12:12:54)Bilden är högupplöst. Klicka i bilden för att zooma.
IKEAs laminatgolv blev helt okej tycker jag, särskilt i ett sånt här utrymme. I kontoret återstår nu endast lister och dörr, och givetvis eljobbet. Men sedan kan vi börja flytta in grejer där! (2018-02-27 12:12:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa lista
Unregistered06ceb3cb
|
|
2019-01-24 20:50:46 |
|
Unregistered4d8e90b4
|
|
2018-02-06 10:04:46 |
|
hippo6
|
|
2018-01-16 10:23:52 |
|
Unregisteredd27f924d
|
|
2018-01-15 20:31:12 |
|
christian ek
|
|
2018-01-15 13:27:28 |
|
Thomas_S
|
|
2017-12-28 11:14:39 |
|
farna
|
|
2017-11-25 07:32:09 |
|
Unregistered2ef9a1b1
|
|
2017-11-24 17:13:58 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Jag kan ha fel, men du gillar Redbull?
Ja, det går verkligen undan när man kör på lite. Skönt att det närmar sig att börja sätta upp teknik :)Bra jobbat, det går snabbt framåt! Kommer energidrycken räcka till nästa helg undrar man..? :-)
Mja, det är knappt alltså. Särskilt som jag råkade dra hammaren i en burk idag som exploderade över golv och reglar. FEST!
Det var planen från början, också mycket pga att jag trodde mig behöva kastavståndet för projektorns skull. Men sedan har jag märkt att de flesta modernare projar fixar min storlek på 4,5 meters avstånd + att ljuset riskerar bli för klent om man skjuter på 5-6 meter. Det i kombination med att projektorn i taket på kontoret skulle täcka det enda fönstret i kontoret gör att den får sitta i väggen :)bara en tanke när jag såg din animerade ritning: Alla projektorer låter då de kräver fläktar. När du nu har en kontorsdel bakom din bio, ska du då inte placera projektorn bakom hemmabiorummet? Den blir då synlig i kontoret men är det inte schysst att helt slippa fläktljud inne i bion?
Ska labba med att bygga någon slags ”front” för projektorhålet som är lagom stort för linsen men täcker resten, så att allt ljud (förhoppningsvis) smiter ut bakvägen in i kontoret istället. Vi får väl se hur det blir med den saken i praktiken dock...
bara en tanke när jag såg din animerade ritning: Alla projektorer låter då de kräver fläktar. När du nu har en kontorsdel bakom din bio, ska du då inte placera projektorn bakom hemmabiorummet? Den blir då synlig i kontoret men är det inte schysst att helt slippa fläktljud inne i bion?
Ser riktigt bra ut...
Har funderat på att skippa väggen faktiskt, men blir problematiskt med surr back-kanalerna och mörkläggning. Det kombinerat med att kontorsdelen av rummet inte ska bli mörkt eller så gör att jag kör vidare på väggtanken.Bra, så här skall det byggas! Jag har själv en liknande lösning :), kolla gärna i mitt album...
Det är extremt mycket jobb att göra ett så här stort jobb, men det är det väl värt när du väl är klar
Jag skulle skippa den bakre väggen helt! Kör med draperi om du nu vill avdela, ljuddämpning... det är de låga frekvenserna som är problemet här.
Alternativt, kör också teknikskåpet direkt under projektorn, med 4K får du snabbt problem med kabelängder. Gör detta som en stor stolpe, kanske 80 cm bred, då kan du också fästa de bakre högtalarna enkelt på denna. Du vill också kunna komma åt kablarna, men också kunna styra med fjärr... sätt en "dörr" på stapeln ut mot rummet, och öppet/draperi bakåt.
Ett biorum skall du visuellt avnjuta också, alltså när bara led-lister osv är tända, om du stänger in det minskas effekten. Det blir också snabbt varmt i ett litet rum, 4-5 pers... projektorn, förstärkarna....... du vill ha volymen!
Har du någon mekanisk ventilation?
Det är inte "fel" att när du stålreglar, göra väggen lite sned, alltså typ 5 cm luft framme vid duken och kanske 15 bak vid stolarna, du vill i en källare hjälpa till att få basen att studsa bort och undvika stående vågor. Den "dämpningen" ger mer än den bakre väggen! Tänk också från start nu på att bygga för 7.1.4... jag ser inte atmos i din lösning nu...
Idag finns ett ventilationshål i främre delen av rummet + liten ventil i fönstret. Men jag har plan på att ta upp ett till hål i kontorsänden av rummet och där sätta en fläkt som drar ut luften lite hela tiden, med möjlighet att slå på mer när rummet ska hårdanvändas.
Och jodå, jag drar slag för atmos och planerar att köra 7.1.4 redan från början. Har bara inte ritat in det än :)
Toppen, ska kolla upp de där. Då ska man bara börja räkna med vilka volymer man behöver :)Jag använde knauf spaceslab eftersom den verkade ha relativt låg luftflödesmotstånd (låg = ca 5 kPa*s/m2 = bra när det handlar om tjocka lager och att dämpa bas) och att den fanns tillgänglig. Annars är isover piano bra för ändamålet av samma anledning.
På baksidan ska väggen vara genomsläpplig för att den ska funka, men det spelar inte så stor roll om man klär den med ribbor eller inte. Ribborna är mest för att de inte ska bli helt dött på reflektioner inne i själva rummet.
| Du måste vara inloggad för att kunna ge kommentarer. |
Senaste bilderna-
tnorlund
4 dagar sedan -
Nya hyllor. 2670...
tnorlund
4 dagar sedan -
UPDATE 2024
jacoby
11 dagar sedan -
UPDATE 2024
jacoby
11 dagar sedan -
UPDATE 2024
jacoby
11 dagar sedan
Vilka bilder visas här?
FlerTrendande produkter
