[whopp]

• 0

Varför kollar du inte efter en billigare HDMI-kabel som är lite smalare vid kontakten?

Känns sjukt ghetto att ha hela kabelpaketet hängandes där bak, samt att jag misstänker att boxen kan "bugga" då den känner av att den både har en HDMI och en "multi out" kontakt inkopplad?
Vidare så verkar kontakterna sitta så tajt och multi-out kontakten vara såpass stor, även i plåten, att jag inte tror att det kommer kunna gå fritt, ens om hdmi-kontakten är 100% platt och inte bygger uppåt någonting alls, jag kan max vinna ~2-3mm på att byta hdmikabel, och min multiout är betydligt större än så, även utan plasten på, är ett stort "plåthus" men kanske är meningen att man ska bända bort det oxå, hur som helst, känns som sagt extremt ghetto att köra med kabeln hängandes..

får nog bli en ful-adapter och löda lite

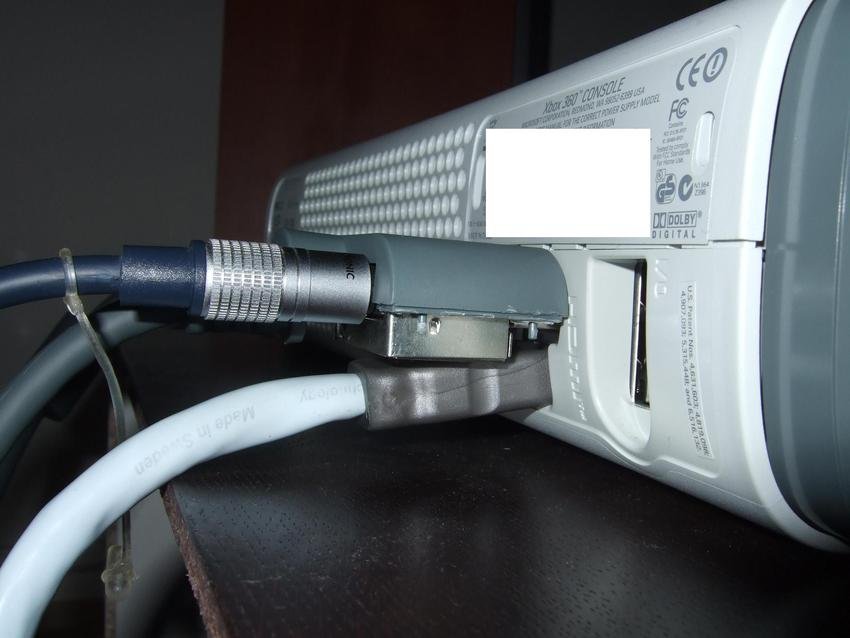

edit: hittade en bild på ungefär samma sits som jag är i:
https://www.minhembi...c_id=198644.jpg
som synes får hdmi-kontakten en (i mitt tycke) rätt rejäl knäck
Det går ju att lösa genom att modda om plåthuset där nere lite, men då är man tillbaks till att man har massa crap hängandes bakom boxen

Redigerat av whopp, 01 October 2009 - 23:05.

[SwiftingSpeed]

• 0

Det är bara att plocka fram lödkolven, jag tänkte som så att jag ändå aldrig kommer använda AV-kabeln och lödde således bort alla analoga video- och ljudkablar. Efteråt böjde jag plåten lite så att HDMI-kabeln får plats utan problem.
Resultatet är en liten modul med enbart optisk utgång:

Kan fixa bilder på hur det ser ut när det är inkopplat om någon är intresserad.

Ett problem jag haft är att Xboxen rebootar sig när jag byter källa på TV:n men jag råkade hitta en lösning för det på sidorna du länkade till whopp, behöver bara löda en liten jumper mellan 18-20 och en mellan 22-24. Trodde det var meningen att den skulle reboota så jag har inte ens försökt att hitta en lösning på det, stort tack för länkarna så jag slipper problemet
Beskrivning och kopplingsschema för att fixa rebootproblemet: http://forums.xbox-s...howtopic=691179

Redigerat av SwiftingSpeed, 02 October 2009 - 09:14.

[JohanS]

• 0

Det är bara att plocka fram lödkolven, jag tänkte som så att jag ändå aldrig kommer använda AV-kabeln och lödde således bort alla analoga video- och ljudkablar. Efteråt böjde jag plåten lite så att HDMI-kabeln får plats utan problem.
Resultatet är en liten modul med enbart optisk utgång:

Kan fixa bilder på hur det ser ut när det är inkopplat om någon är intresserad.

Ett problem jag haft är att Xboxen rebootar sig när jag byter källa på TV:n men jag råkade hitta en lösning för det på sidorna du länkade till whopp, behöver bara löda en liten jumper mellan 18-20 och en mellan 22-24. Trodde det var meningen att den skulle reboota så jag har inte ens försökt att hitta en lösning på det, stort tack för länkarna så jag slipper problemet
Beskrivning och kopplingsschema för att fixa rebootproblemet: http://forums.xbox-s...howtopic=691179

Är det kabeln från MS du har moddat? Jag hade också problemet med omstarter men jag behövde inte bygla några kontakter, jag behövde bara ta bort den svarta kabeln som är byglad från början.

[SwiftingSpeed]

• 0

Det är orginalkabeln som följer med pro-modellen, den som har både komposit och komponent.
Enligt det här schemat måste man bygla på två ställen, har man inga byglar alls får man inget ljud alls och alla andra kombinationer kommer orsaka omstarter: http://www.avsforum....69#post15701369

[Unregisteredf5f99731]

• 0

Så här ser min sexiga installation ut...

http://i38.tinypic.com/6qw94i.jpg
http://i33.tinypic.com/scxool.jpg
http://i33.tinypic.com/14e12bn.jpg

Men när jag såg SwiftingSpeed´s inlägg har jag plockat bort kabeln och tänkte göra samma sak. Får la se hur det går.

Edit: http://i37.tinypic.com/20ftd35.jpg
Vart hittar jag vilka pins är vilka? Kanske bara jag som är blind. Men dongle har jag ju inte.
Har tagit bort plåten och rensat bort limmet.

Edit2: TROR jag hittat det nu. Dom har bryggat 28-26, ska jag ta bort den? Och brygga som du sa 18-20, 22-24?

Redigerat av Unregisteredf5f99731, 02 October 2009 - 13:10.

[SwiftingSpeed]

• 0

Enligt tabellen jag länkade till ska det vara 20 och 24 som ska jordas och inte 28 så det du föreslår i edit2 verkar stämma. Återkom gärna med resultat, jag har tyvärr inte tid att testa förens efter helgen.

[Unregisteredf5f99731]

• 0

Nu gjorde jag som så, tog bort 28-26. Bryggade 18-20 och 22-24. Testade nyss och det kommer digitalt ljud och ingen reboot sker.
Ser lovande ut, ska nu limma ihop den och se om jag kan slippa massa eltejp.

[whopp]

• 0

Kul man kunde hjälpa till.
Nu när ni redan gjort grovjobbet kanske jag ska orka leta fram lökolven oxå då...
Har bara ingen lust att paja den nyinköpta boxen genom att brygga fel

[Unregisteredf5f99731]

• 0

Detta blev resultatet

http://i33.tinypic.com/11imh4w.jpg
http://i36.tinypic.com/2d9r2gk.jpg

Körde smältlim över lödkontakterna (som det var från början, bara lite bättre) och på plastbiten så kontakten skulle sitta stabilare, och lite vid sidorna som syns på bilden. Tog också snabblim runt den optiska kontakten så den me skulle sitta stabilt. Samt lite snabblim på metallbläcket/kretskortet. De satt lösa förut men nu blir det ytterligare stabilitet
Verkar inte ens behöva någon tejp längre. Möjligvis för att dölja smältlimmet.

Tack ska ni ha!

Edit: Skippar nog tejpen, syns ju ändå inte där bak. Syns lite limrester kvar från eltejpen. Annars vart det inte såå dåligt.
http://i34.tinypic.com/2zz3fyf.jpg

Och ett test efter ihoplimmningen så.... Funkar den fortfarande! Skönt.

Redigerat av Unregisteredf5f99731, 02 October 2009 - 15:56.

[Ayla666]

• 0

http://www.chadledford.com/?p=50

[Unregistereda045a76e]

• 0

Snygg nekrofili där, själv köpte jag en kina-kopia av ljuddongeln ifrån dealextreme för $5.40.

[whopp]

• 0

Snygg nekrofili där, själv köpte jag en kina-kopia av ljuddongeln ifrån dealextreme för $5.40.

Fick du tag på en som funkade direkt?
Läste mängder på diverse forum om att många av kopiorna är felkopplade inuti och att man var tvungen att löda om själv!

Jag moddade min kabel, men vore ju nice att få till nått snyggare, vore schysst om du kunde länka till den du köpte! 5,4 dollar var ju inget att bråka om

[Viz]

• 0

Jag kör HDMI och kabeln som följer med, compisiten till förstärkaren, hdmi till teven, fick modda den lite bara ta bort ena sidan på den gråa stora kabeln så fungerar det

[Unregistereda045a76e]

• 0

Fick du tag på en som funkade direkt?
Läste mängder på diverse forum om att många av kopiorna är felkopplade inuti och att man var tvungen att löda om själv!

Jag moddade min kabel, men vore ju nice att få till nått snyggare, vore schysst om du kunde länka till den du köpte! 5,4 dollar var ju inget att bråka om

Nej den är felkopplad men "porblemet" är inget problem för mig.
