Avstörning Hembiobyggbilder
Viktat medelbetyg:  (9.14) (baserat på 6 st)  Kommentarer      Anmäl detta album

Många problem som dyker upp när man kopplar ihop sina apparater kan antingen bero på sladdar, inställningar eller störningar där det sista ofta är svårlokaliserat.

I mitt fall började hela avstörningskedjan när jag skulle ansluta datorn till hembioförstärkaren och kände ström komma genom RCA kabel. Mätte och instrumentet visade 26 volt och 0,3 ampere.

För att få en störfri hembiomiljö bör man ordna elen och jordning till den på samma sätt som man gör i professionella…

  Läs hela
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder

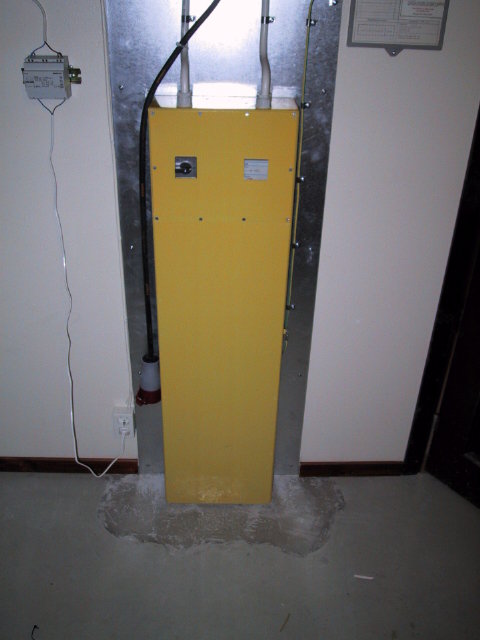

Trafo
På något sätt måste man få bort störningarna i publika elnätet från sitt eget elnät och detta sköts av en transformator som är utvecklad för detta ändamål.

(2011-06-25 22:05:39)
Produkter på bilden:

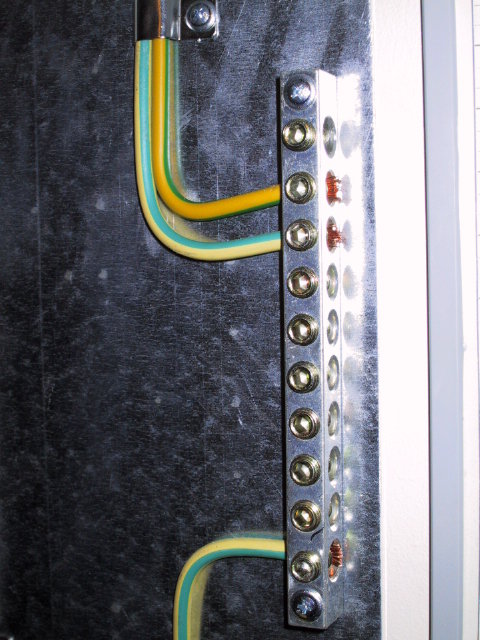

Jordning vid trafon
Alla elkopplingar vid trafon är jordade till samma jordplan som utgörs av plåten bakom trafon. Plåten är fastsvetsad i armeringen under golvet som då utgör husets jord. Den undre jordningen i kopplingslisten kommer från trafon.

Det två övre jordkablarna går en till elcentralerna (elvärme och allmän) och den nedre för jordning av vattenledningen. (2011-06-25 22:14:38)
Produkter på bilden:

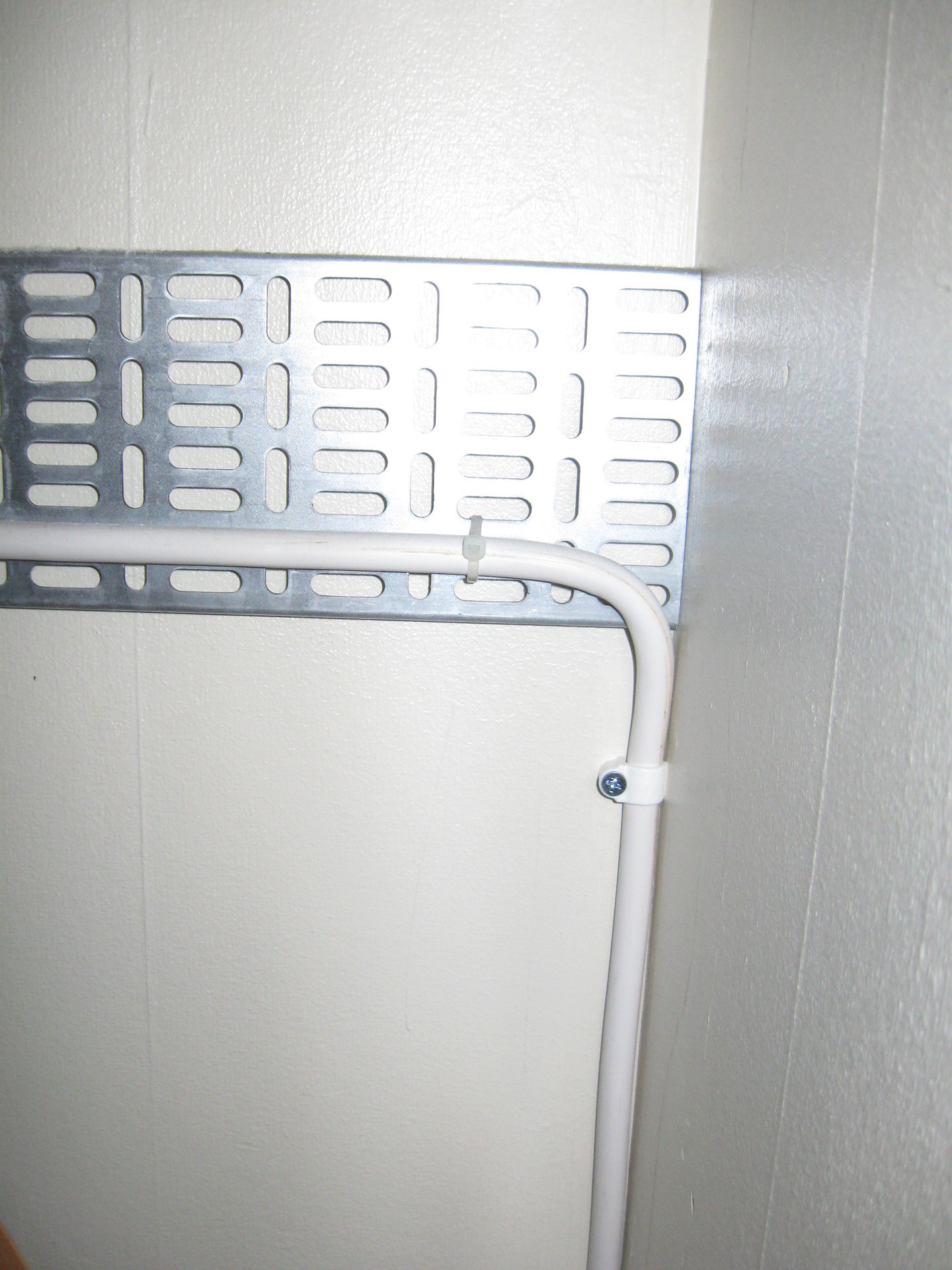

Skärmat elkabel
Från rummet där trafon står är det draget en trefas skärmad elkabel till hembiorummet och jordningen är kopplats till den skena kabeln är fäst på som då bildar ett jordplan som sammanbinds via kabeln till jordplanet vid trafon.
(2011-06-25 22:32:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

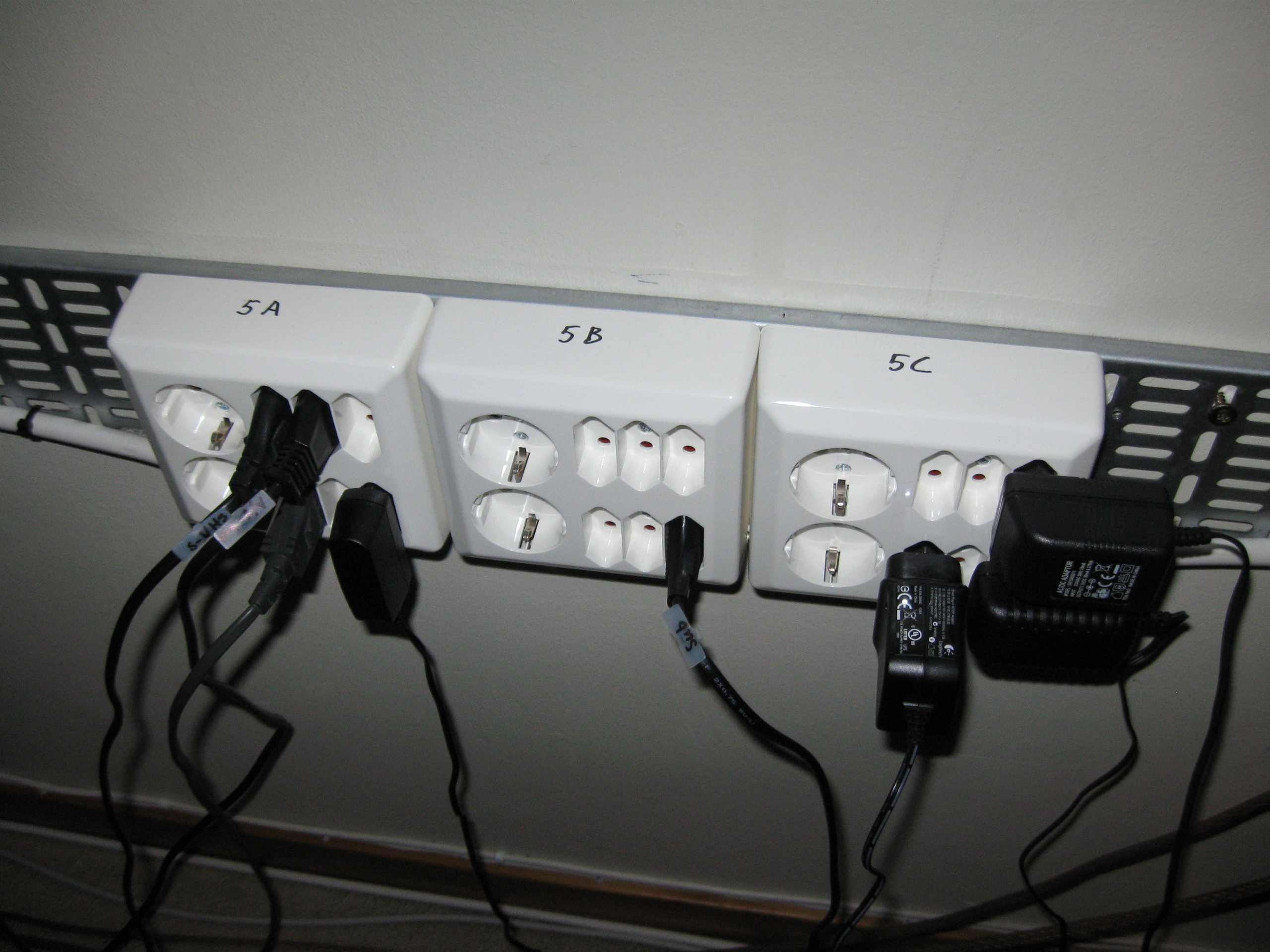

Eluttagen
A, B och C är faserna. 5 är säkringsgruppen i elskåpet. Eluttagen är utbytta mot dessa med 2 jordade uttag och 6 EURO uttag. (2013-06-15 11:12:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

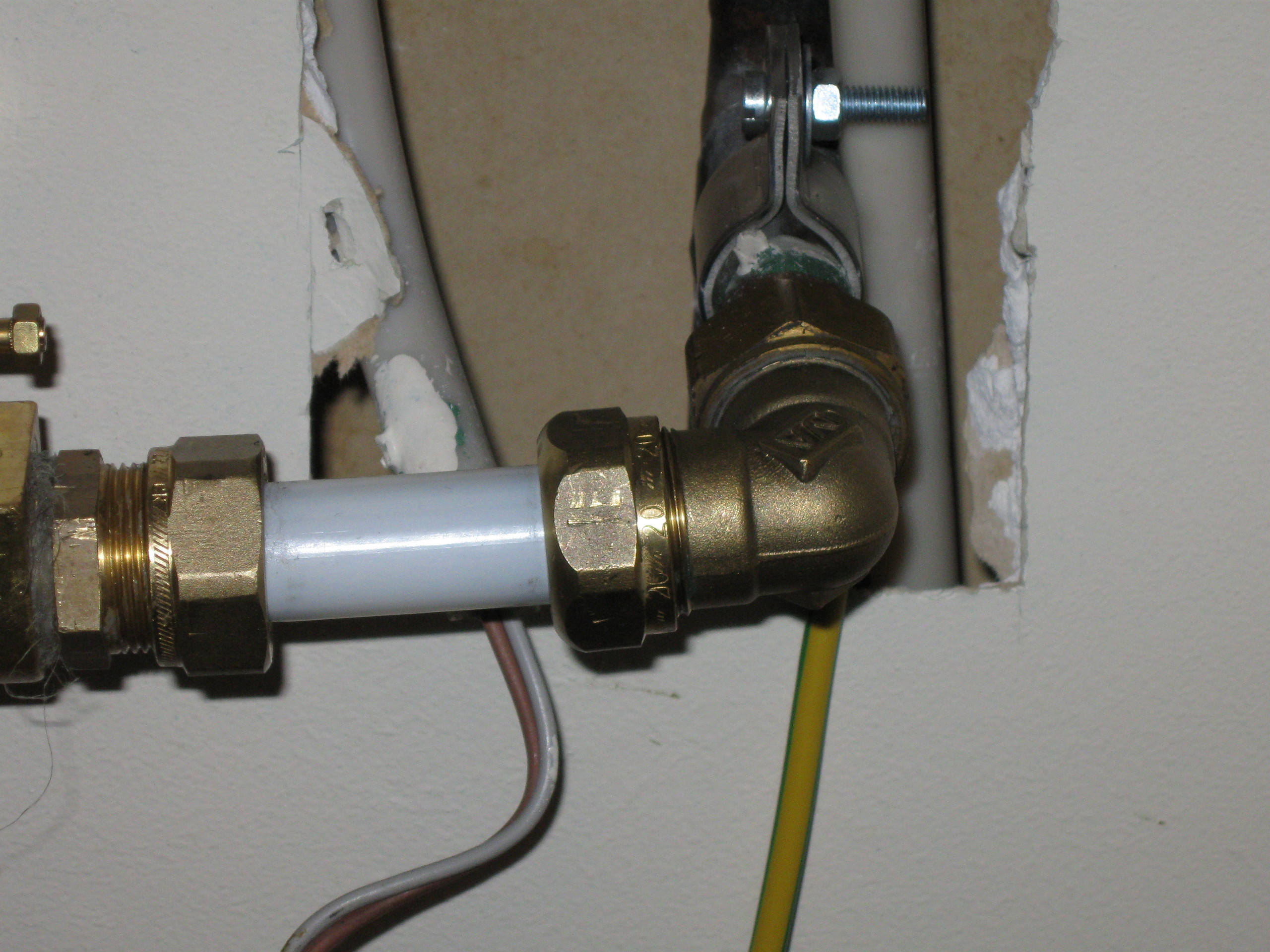

Jordning av vattenledningen
Störningar kan komma in på de mest förunderliga vägar. Därför har även vattenledningen isolerats med en litet plaströr och vattenledningen till huset har jordats.

Detta har utförts av min kusin som är rörmokare och han var inte ett dugg förvånad att jag ville göra denna åtgärd då de råkar ut för vagabonderade strömmar i deras jobb.
(2011-06-25 23:06:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

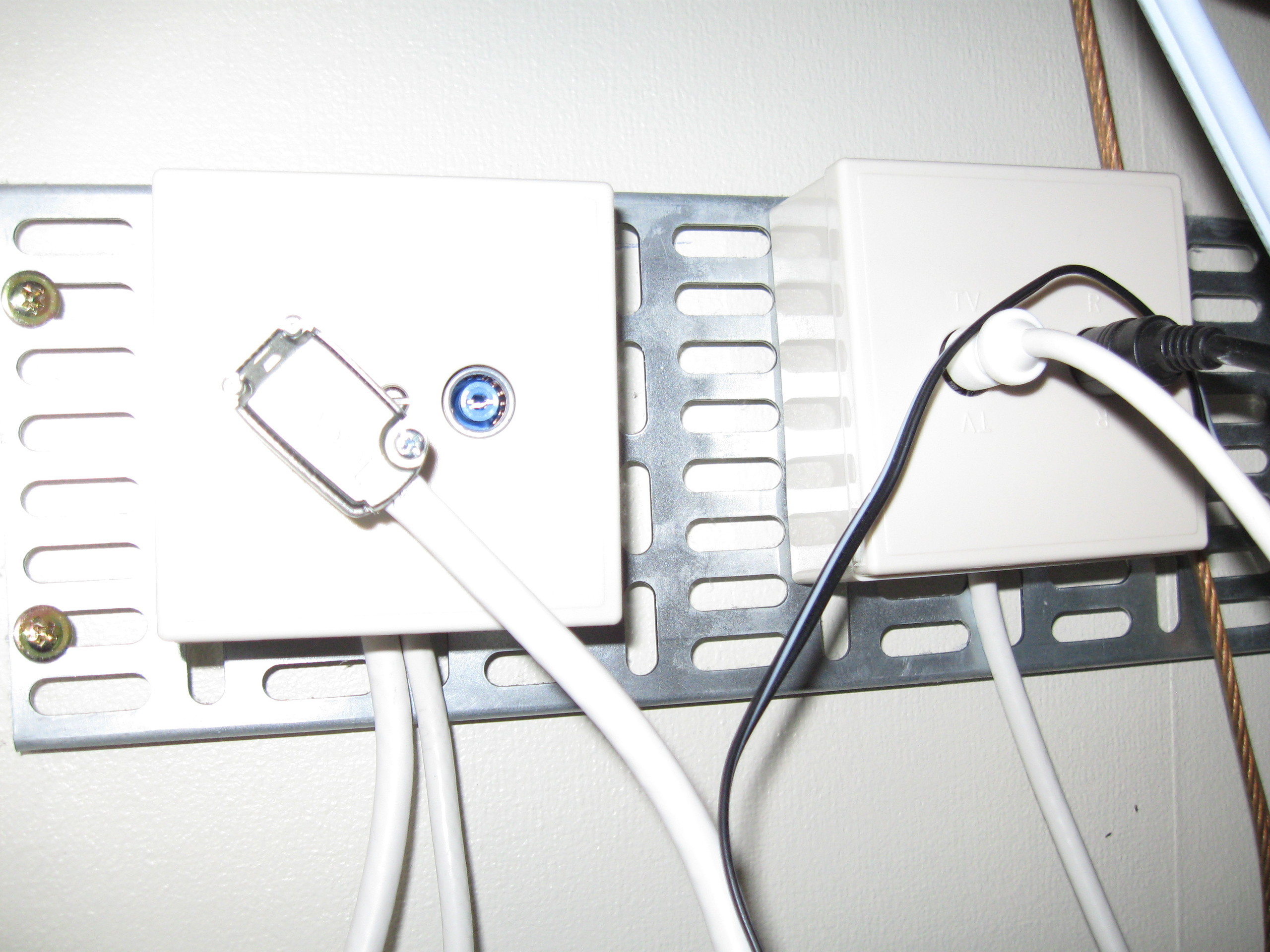

Jordning av antennuttagen
Båda dessa antennuttag ett från antenn och ett från kabel-TV är jordade via den jordskena de sitter på med en jordkabel. Tyvärr går de inte att fotografera jordningen då kabeln till den knappt syns om man tar bort locket. (2012-07-07 11:39:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.14) (baserat på 6 st)  Visa lista
Erik_N    2023-08-07 11:49:48
Octopussy    2016-07-13 13:09:54
raid5    2016-05-15 02:08:37
Unregistered5eafd1cc    2012-06-08 09:29:36
Unregistered95265801    2011-06-26 21:06:51
destructiondays    2011-06-26 10:39:22
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (11 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Octopussy   2016-07-13 13:16:10 Anmäl
Här har vi en kille so har tagit det här med strömrening ett steg längre :D Det gillar jag. Hade varit kul med produktnamn på Trafon och lite prisuppgifter. Vad kan en sådan här uppgradering kosta mellan tummen och pekfingret?
hmarkstrom   2014-05-27 18:28:19 Anmäl
Jag bor i ett radhus där vattenledningen går genom hela huset och hade jag jordat utan plastbiten så hade jag jordat hela huset och även elströmmens jord vilket vattenledningen kan gå igenom utomhus detta utan att veta hur grannarna vill ha det. Visst kan vatten leda ström men dricksvatten är så pass rent att skillnaden mellan vattnet och röret kan vara 1:10000. Ström går som bekant den lättaste vägen.
Dennis-A   2014-05-19 18:26:49 Anmäl
Det är väl bara att koppla ihop jorden och vattenröret så har du potentialutjämnat
PML73   2014-05-15 19:44:46 Anmäl
Hehe, skönt att se en något seriösare lösning med jord. Däremot så har jag som rörmokare lite funderingar på lösningen med plastbiten. Vattnet kommer att leda vidare eventuella vagabonderande strömningar. Viktigare är det att ta bort gamla järnrörsbitar mitt bland koppardragningar och vise versa för att lösa strömbiten. Detta i första hand för att minimera materialutarmning. När jag jobbade på "hemligt projekt" så löste konstruktören det där med signalspärr(frekvenssil) i vattensystemet med stora silar i rördiameter på 150mm, och då fungera som skyddet i en mikrougn. Men det skulle i alla fall kunna skickas strömpulser genom för eventuell kommunikation. De gjorde det lite svårare dock genom att 99% av alla rör var av plast. Så du skulle vara tvungen att borra hål först. ;-)

Kul projekt !!!
hmarkstrom   2013-11-01 20:37:41 Anmäl
Det finns vagabonderande strömmar i vattenledningsrör som uppkommer för att vattenrör är enkelledare och kan inte leda tillbaka strömmen. Ström som alltså inte ska vara där. För att den inte ska gå in i huset finns plaströret och dessutom har ledning jordats för att ta bort ev. vagabonderade strömmar som kan finnas kvar.

Störst problem med vagabonderande strömmar finns i fjärrvärmeledningar enligt min kusin som är rörmokare där de kan orsaka korrosion.
ippo   2013-09-24 23:02:44 Anmäl
En kanske dum fråga...
MEn vad hjälper en bit plaströr? Vatten leder el vad jag vet, visserligen inte lika väl som ett kopparrör men iaf....
Trafon verkar seriös! :D
Unregisteredd27f924d   2013-06-16 22:36:42 Anmäl
Wow det är så man ska göra...
MikaelJ   2013-06-15 12:37:44 Anmäl
Seriöst och väcker tankar på vad man kan göra, tummenupp
Xynter   2013-06-15 11:55:26 Anmäl
Det där är riktigt gjort!
Unregistered95265801   2011-06-26 21:06:45 Anmäl
Haha, äckligt seriöst och skulle absolut vilja ha elen lika seriöst fixad som hemma hos dig (bild))
