nu jävlar skall jag göra det ordentligt Hembiobyggbilder
Viktat medelbetyg:  (9.41) (baserat på 21 st)  Kommentarer      Anmäl detta album
blev ej nöjd med mitt tidigare bygge så har tänkt göra ett nytt försök...
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder
har förfinat skissen lite=D
(2012-04-11 22:41:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

närbild
(2012-04-11 22:42:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-04-13 17:24:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

än så länge ser att ut att gå bra=)
detta är basdelarna som börjar ta form. (2012-03-22 20:21:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

sidan till basdelen.
basdelen kommer vara lätt bakåt-lutande madens centerdelen kommer ligga vertikalt och där efter kommer toppen ligga lätt framåt-lutande. detta för att få en brytningspunkt 2.2m (avståndet till sittpositionen) från högtalarens centerhöjd (82cm från marken). (2012-03-22 20:26:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

alla delar snart klara.
har baksida, slitsning av sidor samt bottenplatta kvar. hoppas på att bli klar med detta i morgon så jag kan börja sätta ihop baspartiet. tidig provspelning kanske kan ske i helgen.
(2012-03-22 20:35:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


de frästa bitarna skiljer sig med ca 0.25mm som max och det handsågade ca 0.5mm blev väldigt nöjd då det var rätt mörkt när jag sågade^^ (2012-03-22 20:57:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-03-23 17:15:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-03-23 17:16:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-03-23 17:17:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

nu börjar det allt hända grejer ^^
typiskt nog dog batteriet i skrivdragaren precis... (2012-03-23 17:18:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

gu så fint^^
(2012-03-23 18:05:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

kommer bli riktigt feta!^^
(2012-03-23 18:07:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

springorna är nu fylda med lim
1L lim gick åt för en basdel^^ kommer nog bli 4-5l när allt är klart, en helvättes massa lim!^^ (2012-03-24 18:07:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-03-25 18:24:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

fint^^
(2012-03-26 18:55:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-03-27 20:08:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-03-27 20:10:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-03-27 20:12:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

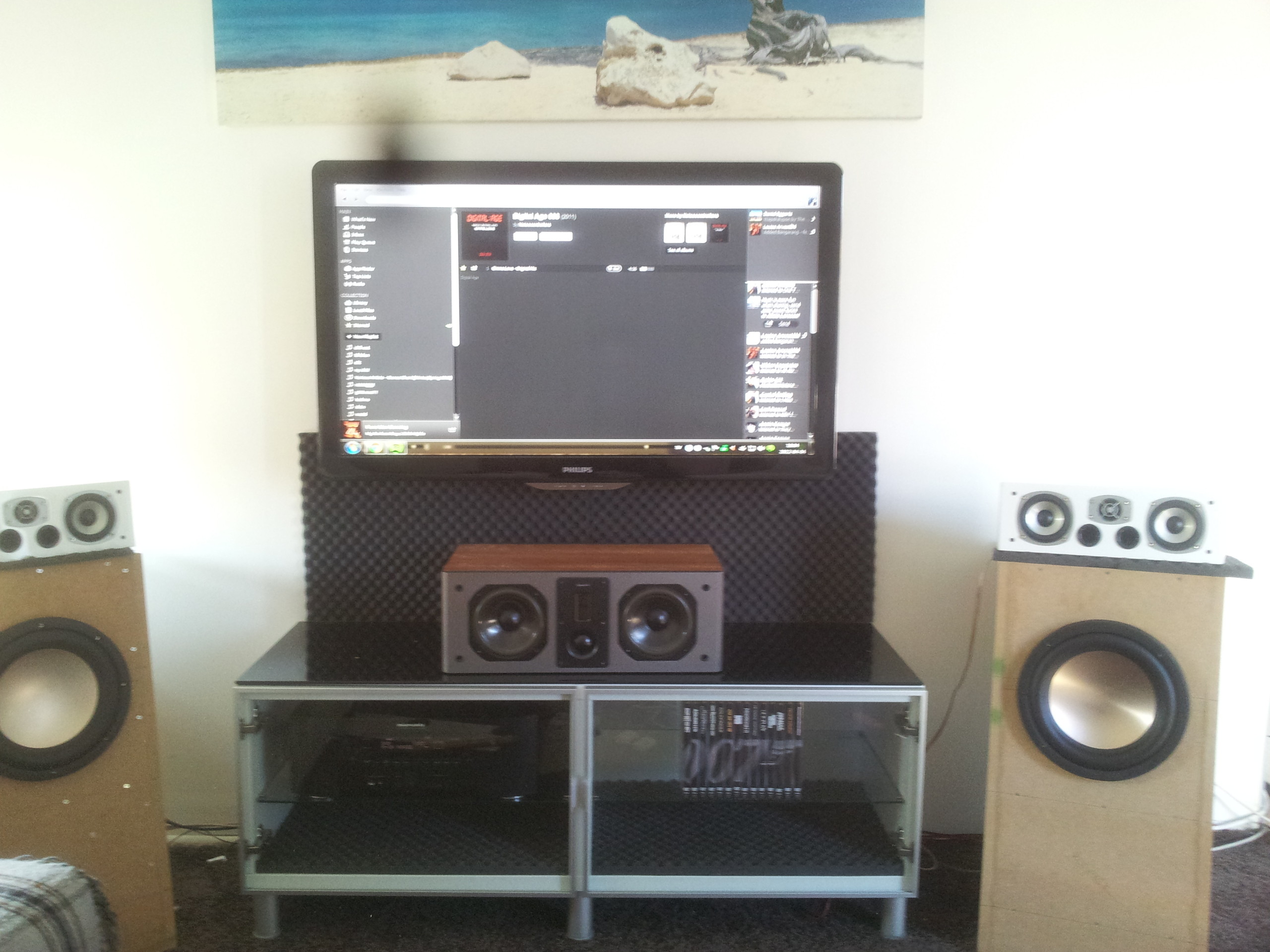

äntligen en väldigt tidig provspelning^^
har ingen botten på basen än och inte häller har jag gjort fasningarna till flexröret, men låter ändå mycket bra map hur det är just nu!=D (2012-03-27 21:49:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

det här tog längre tid än jag tänkt...
(2012-03-28 19:25:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

sandpapper gjorde minsan susen!^^
(2012-03-28 19:27:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

slutsteg snart på plats! =D
(2012-03-28 19:29:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

sitter som en smäck!
(2012-03-28 19:33:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

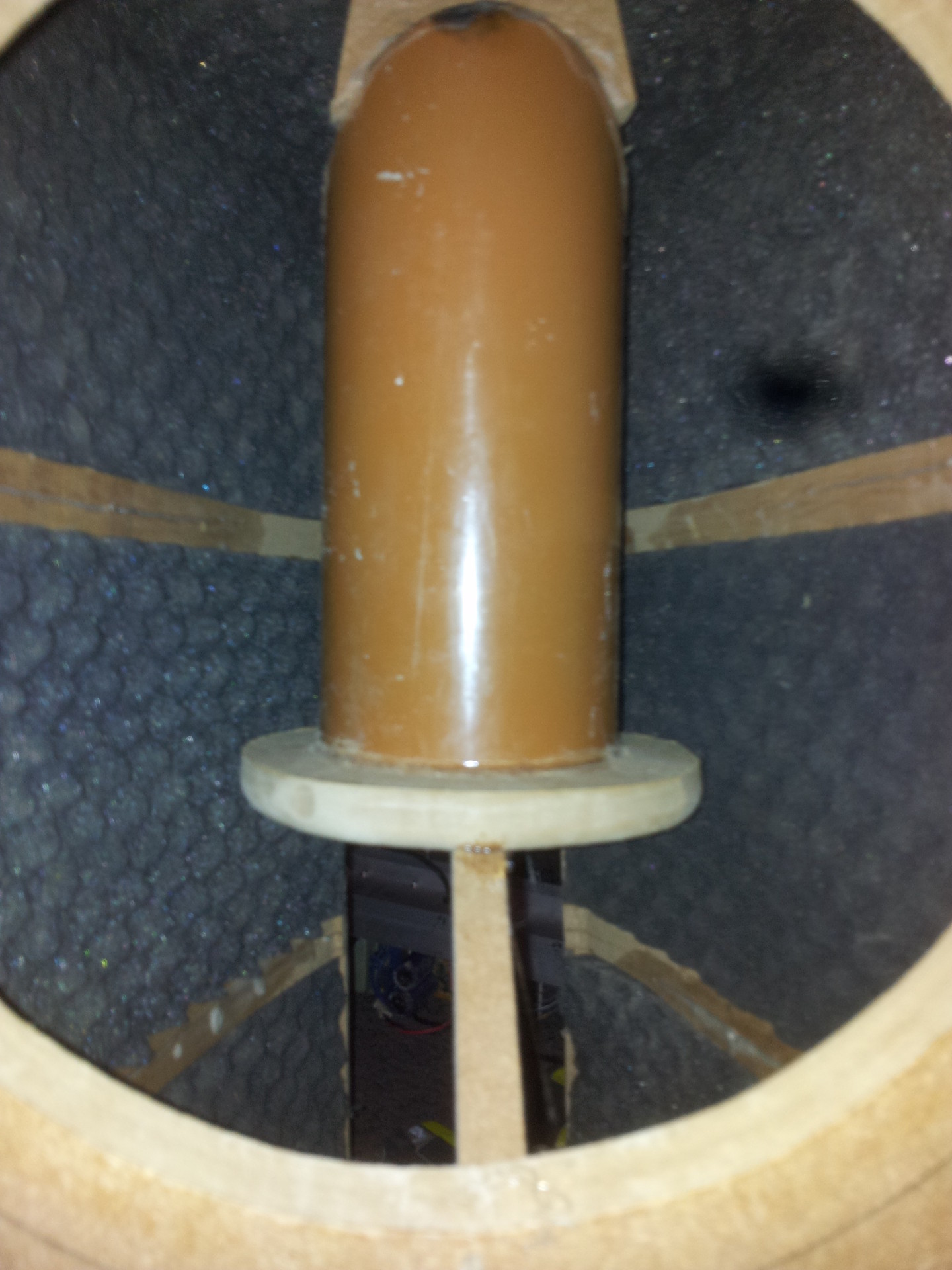

stöd armarna till fläxröret
(2012-03-31 17:38:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

nu har jag äntligen fått klart sen andra basdelen^^
(2012-03-31 21:37:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

vägde basdelen och den vägde 25 kg prick^^
räknar med att en pelarhögtalare kommer väga ca 40 kg då den är färdig^^ (2012-03-31 21:40:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

inte långt kvar på basdel nr 2
(2012-04-02 23:18:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-04-02 23:20:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

resten av högtalarna kommer i morgon =D
(2012-04-03 00:01:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

det här kommer passa fint ihop =D
(2012-04-03 19:51:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-04-03 19:52:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

bara resten kvar...
(2012-04-03 23:13:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

ingen bra bild tyvärr men nu börjar det se fint ut igen^^
mdfen har tagit slut så blir några dagars uppehåll med byggandet nu :( (2012-04-04 18:14:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-04-04 18:52:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-04-04 18:57:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-04-04 18:59:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-04-04 19:00:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

blir en dela att slipa och spackla även det är så små felmarginaler...=(
(2012-04-11 13:41:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-04-13 20:38:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

större än man kunde trott ;P
(2012-04-13 20:39:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

då har man slipat och spacklat 6 ggr och lagt ett lager med polyester =D
(2012-04-16 18:39:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

bara att vänta och se hur det blir när man fått slipat allt^^
(2012-04-16 18:41:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

börjat slipa och det värkar bli väldigt bra =D
(2012-04-18 20:22:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

äntligen har jag hittat orken att fortsätta projektet!!!
var lite lat å kapade upp skivan en del på k-rauta för att underlätta lite för mig =D hade dock inte fått in skivan i bilen om jag inte gjorde de då min mya bil inte har dragkrok :( (2013-03-05 20:10:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-03-05 20:16:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

det går åt en del lim till det här! ^^
(2013-03-05 20:17:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-03-05 22:10:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

tänkte förplacera allt så man ser ifall något gått snett :P
(2013-03-05 22:33:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-03-05 22:37:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-03-05 22:38:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-03-05 22:40:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-03-05 22:41:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-03-14 16:56:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

fint! ^^
(2013-03-16 18:55:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

polerad 5mm aluminium front ?
(2013-05-23 21:50:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

denna texturen kommer jag använda.
denna texturen kommer jag använda på det lodräta ytorna på högtalaren medans det vågräta ytorna kommer teckas av polerad aluminium. detta för att eliminera alla sömmar samt att det kommer bli sjukt snyggt! ;) (2013-05-24 16:26:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags att bygga lite mer! :)
(2013-06-28 17:39:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-06-28 17:44:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hmmm, va skall detta bli?
(2013-06-28 17:45:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-06-28 17:52:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

gjort mig en gjutmall för betongblocket högtalarna skall stå på.
(2013-06-28 17:53:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

???
tänkte använda slagfunktionen på skryvdragaren för att slå ut luftbubblorna ur betongen. skall bli kul att se om det fungerar! :) (2013-06-28 17:57:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

ResponseV64-3
Specifikationer:
Typ: Banddiskant
Membrantyp: Band
Impedans: 6 Ohm
Frekvensomfång: 3500-23000 Hz
Effekt: 100 W/4000 Hz
Känslighet: 92 dB/SPL
Rek. delningsfrekvens: >3500 Hz
Yttermått: Ø 110 mm
Monteringshål: 89x51 mm
Vikt: 0.375 Kg (2013-07-03 16:42:33)
Produkter på bilden:

Scan-SpeakDiscovery D7608/920010
Typ: Mellanregister
Membranstorlek: 3 Tum
Membrantyp: Coatat Papper
Impedans: 8 Ohm
Frekvensomfång: 300-5000 Hz
Effekt: --------
Känslighet: 92 dB/SPL
Resonansfrekvens: 300 Hz
Vas: --------
Qts: --------
Yttermått: Ø 152 mm
Monteringshål: Ø 115.5 mm (2013-07-03 16:43:57)
Produkter på bilden:

Scan-SpeakDiscovery 22W/4534G00
Typ: Bas Membranstorlek: 8 Tum
Membrantyp: Papper
Impedans: 4 Ohm
Frekvensomfång: 25-4000 Hz
Effekt: 120 W
Känslighet: 92.4 dB/SPL
Resonansfrekvens: 25 Hz
Vas: 122.5 L
Qts: 0.28 Rek.
delningsfrekvens: --------
Yttermått: Ø 225 mm
Monteringshål: Ø 185 mm
Vikt: 2.1 Kg (2013-07-03 16:45:07)
Produkter på bilden:

Scan-SpeakDiscovery 26W/4558T00
Typ: Bas/Subwoofer
Membranstorlek: 10 Tum
Membrantyp: Aluminium
Impedans: 4 Ohm
Frekvensomfång: 21-1000Hz
Effekt: 350W
Känslighet: 88dB
Resonansfrekvens: 21Hz
Vas: 94.9L
Qts: 0.31
Yttermått: Ø270mm
Monteringshål: Ø240mm
Vikt: 3.6kg (2013-07-03 16:47:19)
Produkter på bilden:


(2013-07-03 16:25:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

blir bara bättre och bättre.
(2013-07-03 20:30:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-07-04 01:47:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-07-04 20:01:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-07-04 20:04:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

kommer nog bli fint när det blir klart! :)
(2013-07-04 20:08:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

blev lika fint som jag hoppades på!
(2013-07-05 17:17:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

börjat pilla lite nu igen =D
(2013-10-06 00:12:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-10-06 00:17:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-05-18 13:30:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-05-18 13:31:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-05-18 13:32:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-05-18 13:33:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-05-18 13:35:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-05-19 00:02:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-05-19 00:03:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-05-24 17:18:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-05-24 17:19:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mallar för aluminiumskivorna som skall täcka botten och toppen av varje del.
Äntligen införskaffat en 1500x3000x5mm aluminiumskiva så dags att börja göra mallarna som jag skall fräsa efter. (2014-08-19 14:21:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-08-19 14:32:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-08-19 14:34:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

blåste halv storm när jag försökte få av den från taket...
bilen klarade sig! ;) (2014-08-21 13:15:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.41) (baserat på 21 st)  Visa lista
ikoma    2014-05-19 20:45:02
carlr    2013-10-06 08:35:40
Unregistered39429    2013-05-29 08:32:43
Unregisterededaa112c    2013-05-24 13:23:13
kongo_fw    2013-05-24 12:00:16
lovek    2013-05-05 09:31:55
tiger99    2013-03-17 12:20:47
gillann    2013-03-07 21:05:49
vinballe    2013-03-06 11:02:27
DumDum    2013-03-06 10:02:20
Puppet_Master    2013-03-05 22:28:44
marto_    2012-04-20 20:53:15
Unregistered792b3403    2012-04-16 20:38:13
Erik_N    2012-04-12 10:52:59
Ambiance    2012-04-10 02:48:03
of-doom    2012-04-03 22:09:47
raid5    2012-04-03 00:23:56
Unregistered95265801    2012-04-01 22:14:07
Edhunter    2012-03-27 13:41:23
Wasell    2012-03-25 18:32:36
Unregisteredd27f924d    2012-03-22 20:50:32
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (91 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Blåtand   2014-08-19 20:01:35 Anmäl
Imponerade bygge, hoppas allt arbeta betalar sig i välljud.
Skymtade en japansk såg bland alla bilderna. Japanerna har fattat galoppen, man skall såga på draget om det skall bli riktigt bra:-)
Unregistered2294   2014-05-25 03:12:09 Anmäl
60k är billigt jämfört med vad orginalet kostar hos Focal :) 10p.
MattiasBGD   2014-05-19 19:04:53 Anmäl
Proffsigt och snygg design! Ska bli kul att se dom helt klara.
Malmström   2014-05-19 13:13:22 Anmäl
vda har du fått all kunskap om bygga sådant ? ser sjykt proffsigt ut!
kempa   2014-05-19 00:21:54 Anmäl
räknade precis lite på vad bara abs/pla plast kostade och man hade landat på ca 40 000 kr i bara materialkostnad för sj stommen. om man skulle lägga till alla övriga kostnader så hade man hamnat på ca 60 000 utan någon vinst (om man skulle sälja). dålig affär skulle jag allt säga! men det går nog ändra på konstruktionen och med mindre högtalare så hade det nog funkat! =D XD
kempa   2014-05-18 23:54:49 Anmäl
ja det hade nog blivit jävligt snyggt de med! =D funderade ett tag på att skaffa en 3d printer och bygga allt i sektioner som man limmade, då hade man kunnat bygga ett par högtalare i månaden och i vilken design man nu än skulle kunna tänka sig :) hade varit ett kul extra jobb i alla fall! :)
Malmström   2014-05-18 23:35:46 Anmäl
helt otroligt bygge! oj va impad man blir! ska bli så kul att se den färdig! skulle man ha lite cash över skulle man mutat dig o göra ett par till! galet snygga! du gör dom vita va? skulle gå på röda! =)
Unregistered971d8044   2013-10-11 20:13:07 Anmäl
Montera diskant och mellareg bredvid varann kan vara dumt då det ger fasfel så fort du inte sitter i exakt 90graders vinkel till högtalaren. Lite beroende på filtret såklart. Har du byggt filtren o mätt upp om något element behöver förskjutas i djupled för att ligga rätt i fas med de andra? Svårt att ändra på det när allt är färdigt byggt.
MikaelJ   2013-10-06 08:46:18 Anmäl
Ser ut som du har ett nice hem, det som smyger sig. Högtalarna tror jag blir jättefina:-)
kempa   2013-07-05 00:13:32 Anmäl
hehe^^ väntar på att få tillgång till aluminiumskivorna, men dom är på semester... :(
Du måste vara inloggad för att kunna ge kommentarer.
 Senaste bilderna
Vilka bilder visas här?
 Fler
Trendande produkter
Prisjakt © 2000 - 2024 Prisjakt   Cookiepolicy.   Våra regler.   Personuppgiftspolicy.  Hantera cookie-inställningar.
