Pronto bilder, service av scrollhjul Övrig elektronik
Viktat medelbetyg:  (0.00) (baserat på 0 st)  Kommentarer      Anmäl detta album

Lite snabba bilder på hur TSU9400 ser ut invändigt



Kolla alla bilder innan du plockar isär din Pronto, eftersom jag inte tycks kunna ändra ordningen på bildern och jag är för lat för att göra om alltihopa :-)
Produkter i albumet:
Philips TSU9400 Pronto (Fjärrkontroller )
Detaljer
Bilder i detta album Växla till minatyrbilder

(2010-12-16 17:57:48) Bilden är högupplöst. Klicka i bilden för att zooma.

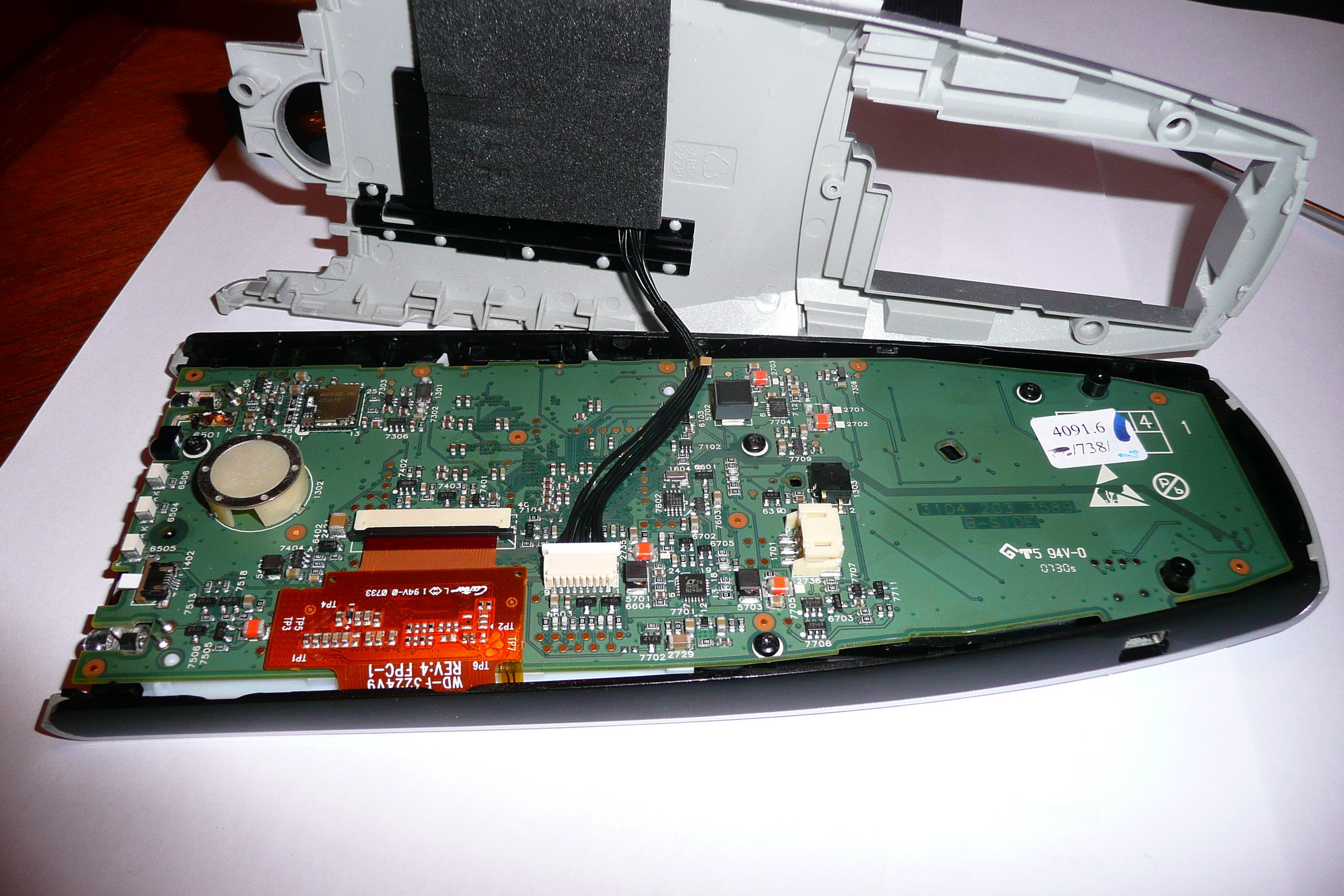

Kabelanslutning
Kabelanslutning
Produkter på bilden:


(2010-12-16 17:58:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Skruv
Fronten dras framåt för att man ska komma åt skruven under
Produkter på bilden:


(2010-12-16 18:03:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2010-12-16 18:04:05) Bilden är högupplöst. Klicka i bilden för att zooma.

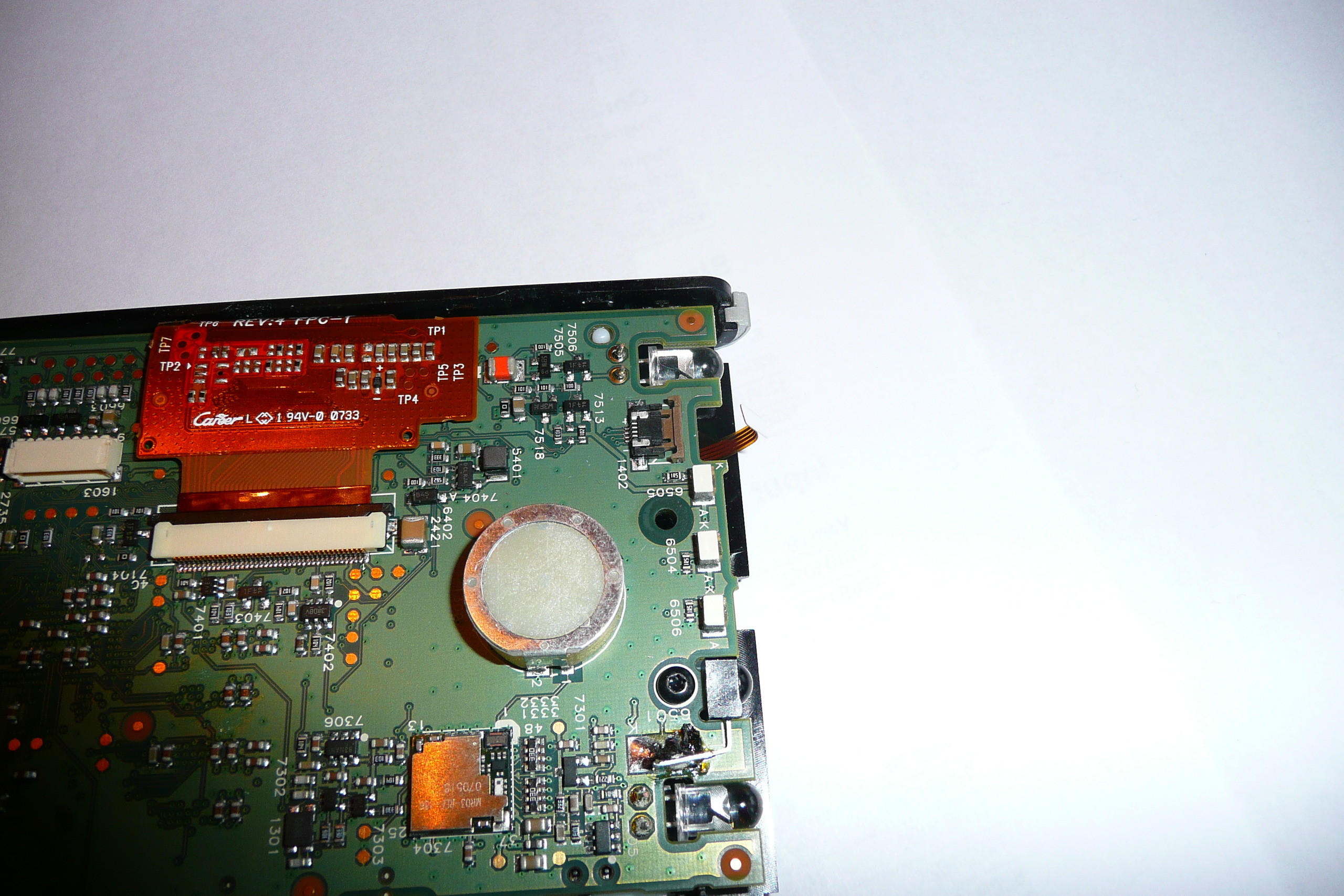

Kabelanslutning

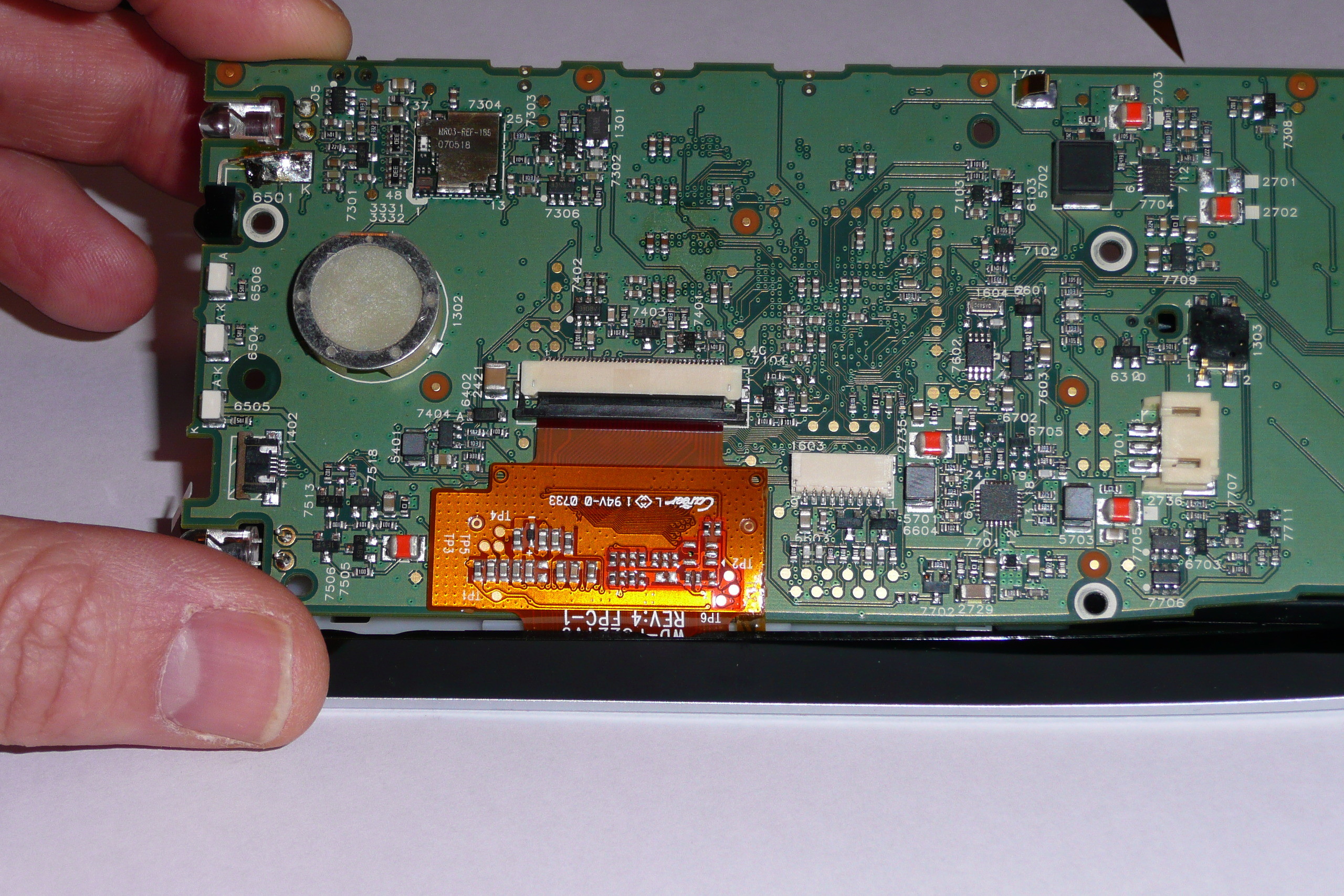

Använd nageln för att skjuta kontakten bakåt för att kunna lossa på flatkabeln
Produkter på bilden:


(2010-12-16 18:04:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Kabelanslutning
Produkter på bilden:

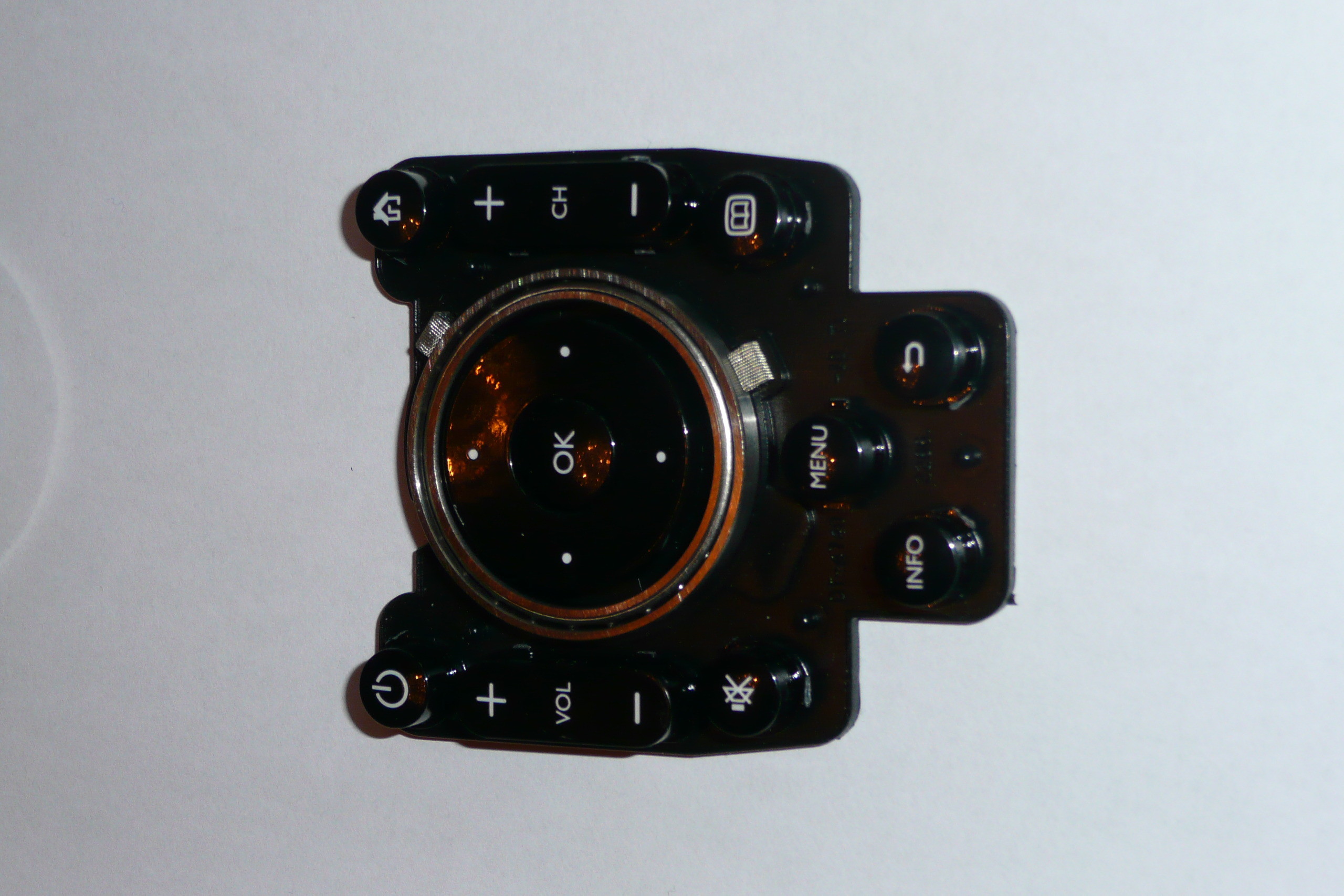

Kullagret på plats i "gummibaljan"
(2010-12-16 18:05:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Demontage

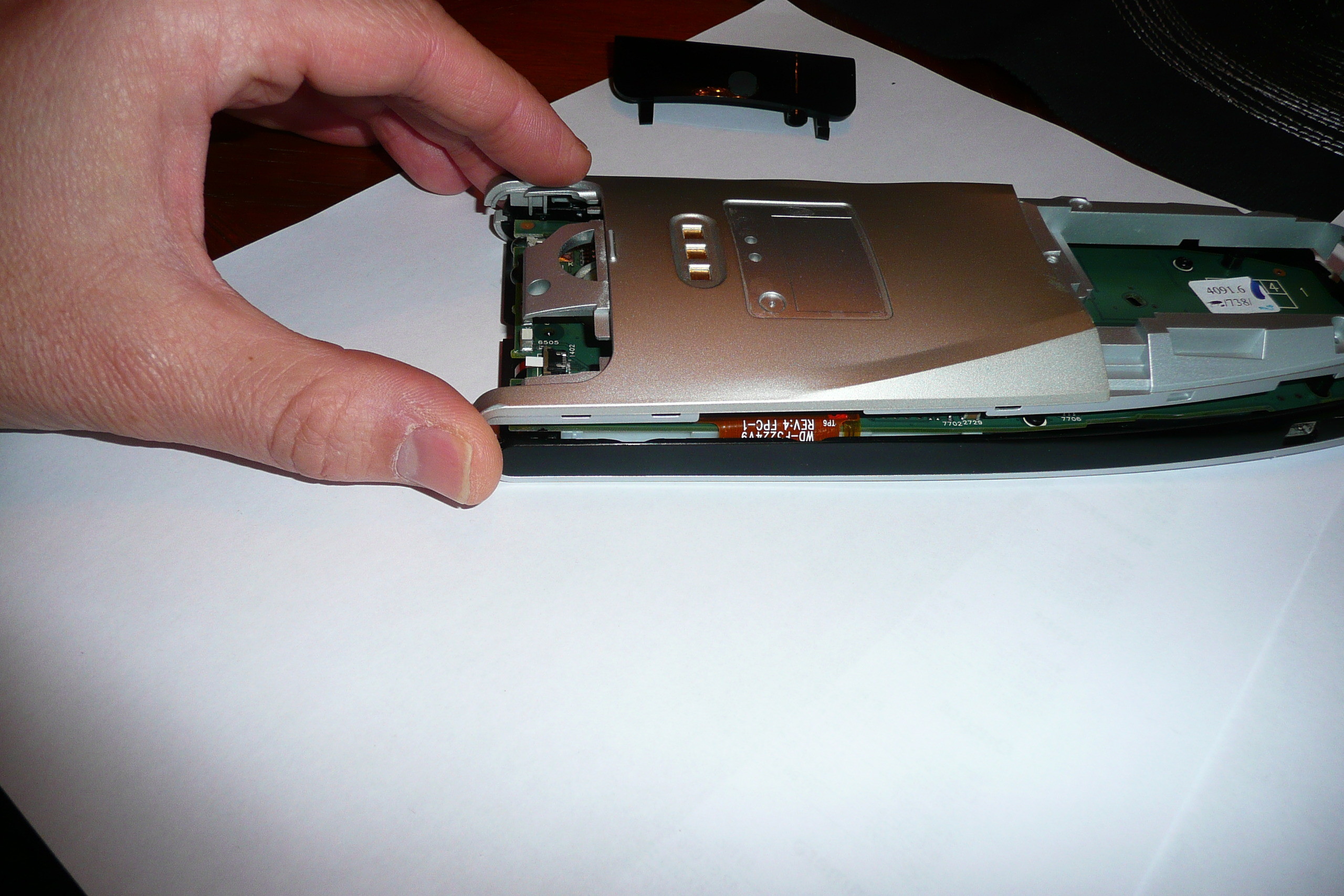

När alla skruvarna är lossade ska man mycket försiktigt "bända" upp höljet.
Se till att lossa fronten först. (2010-12-16 18:07:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Kullagret som skall diskas och sedan torkas i ugn, 50-100grader, i flera timmar så att det inte rostar.
Nytt tunnflytande fett appliceras, så det blir ordentlig "snurr" på det.
Går det trögt nu så blir det omöjligt när det är monterat. (2010-12-16 20:03:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Kullager
Produkter på bilden:

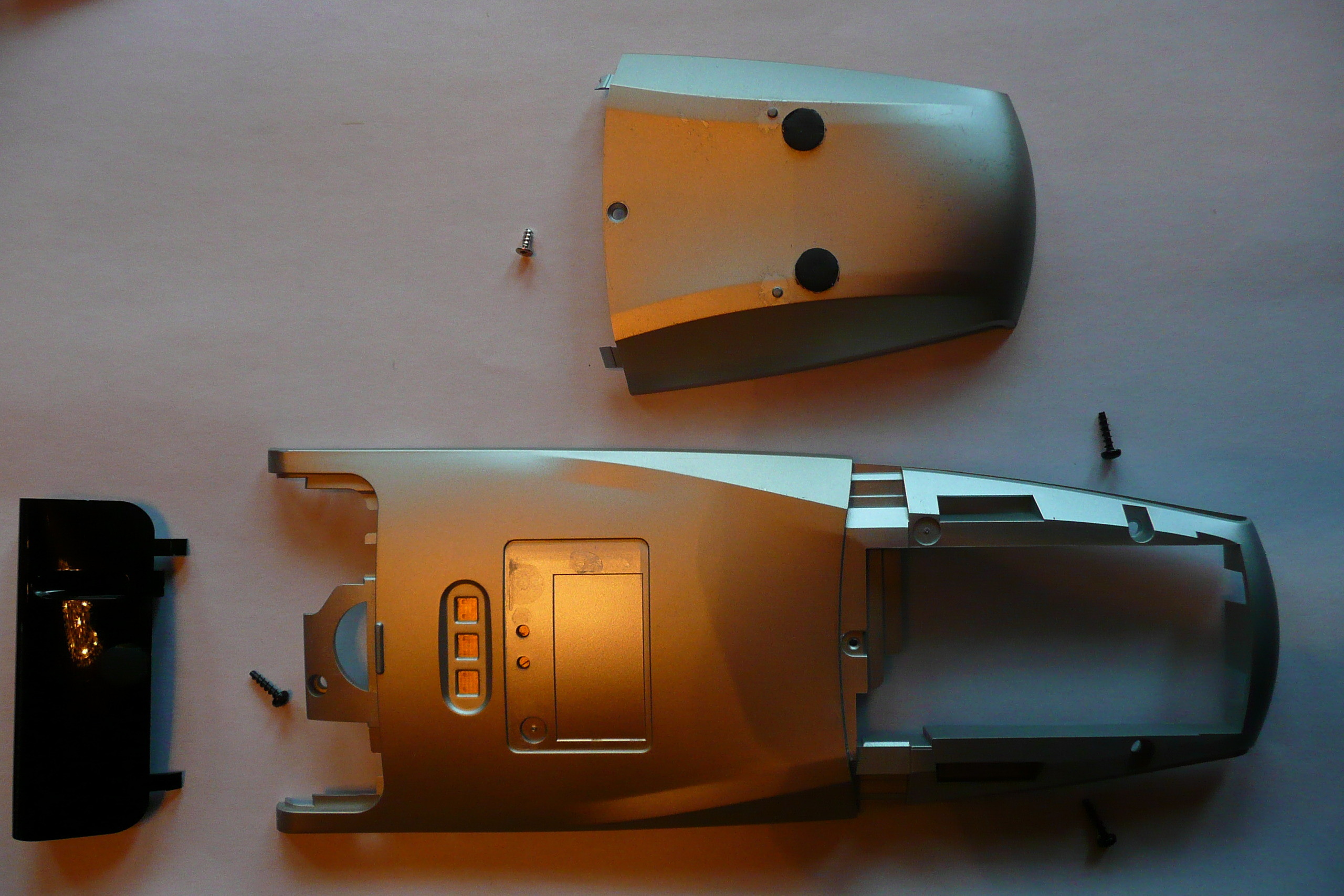

Här syns skruvarna med resp. placering.

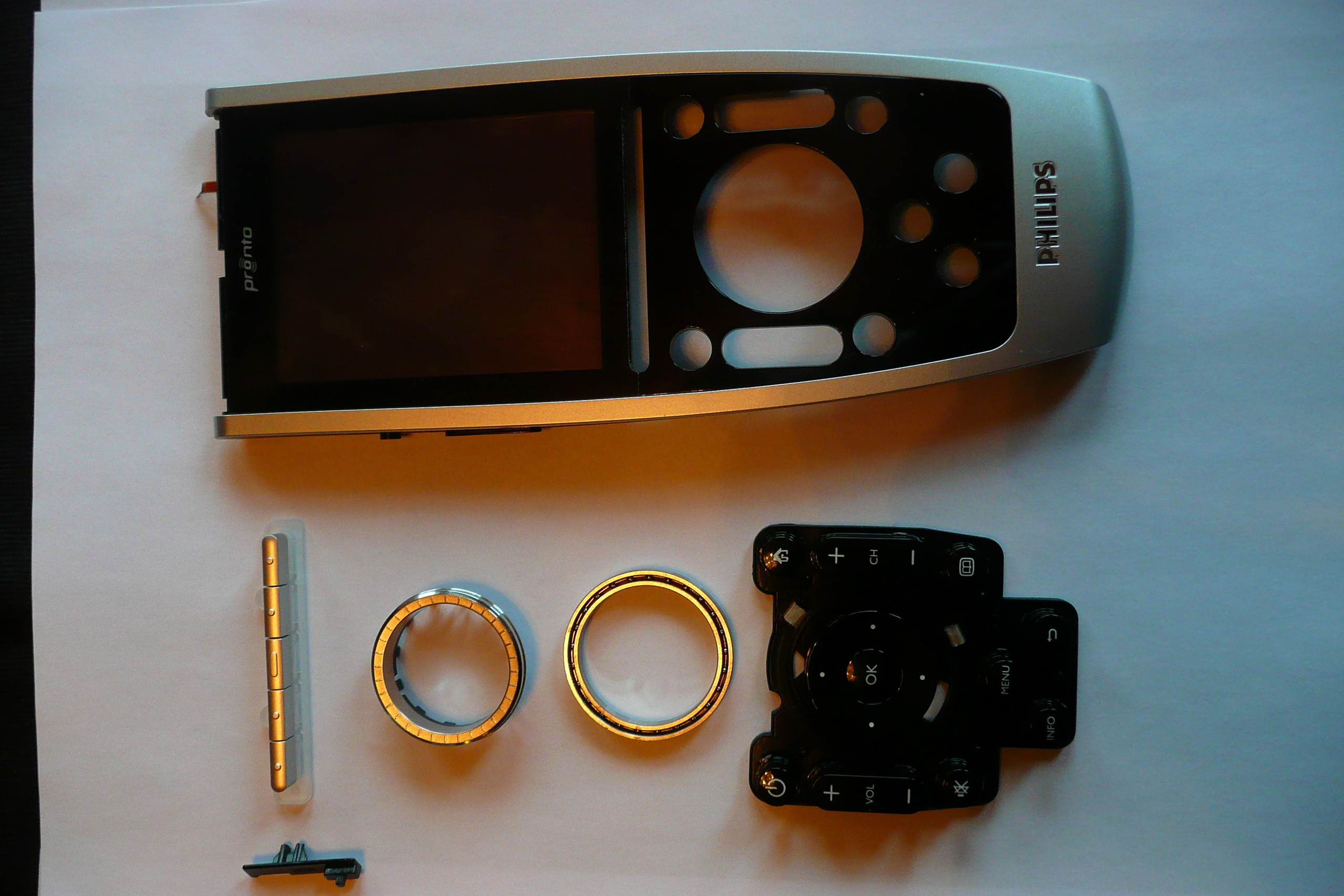

Fronten dras försiktigt framåt, den är inte skruvad. (2010-12-16 20:08:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
