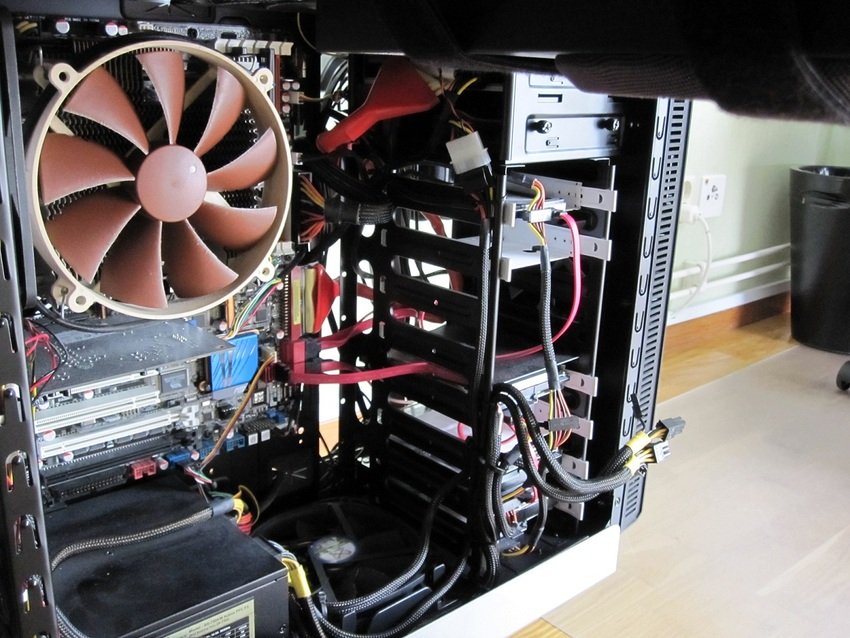

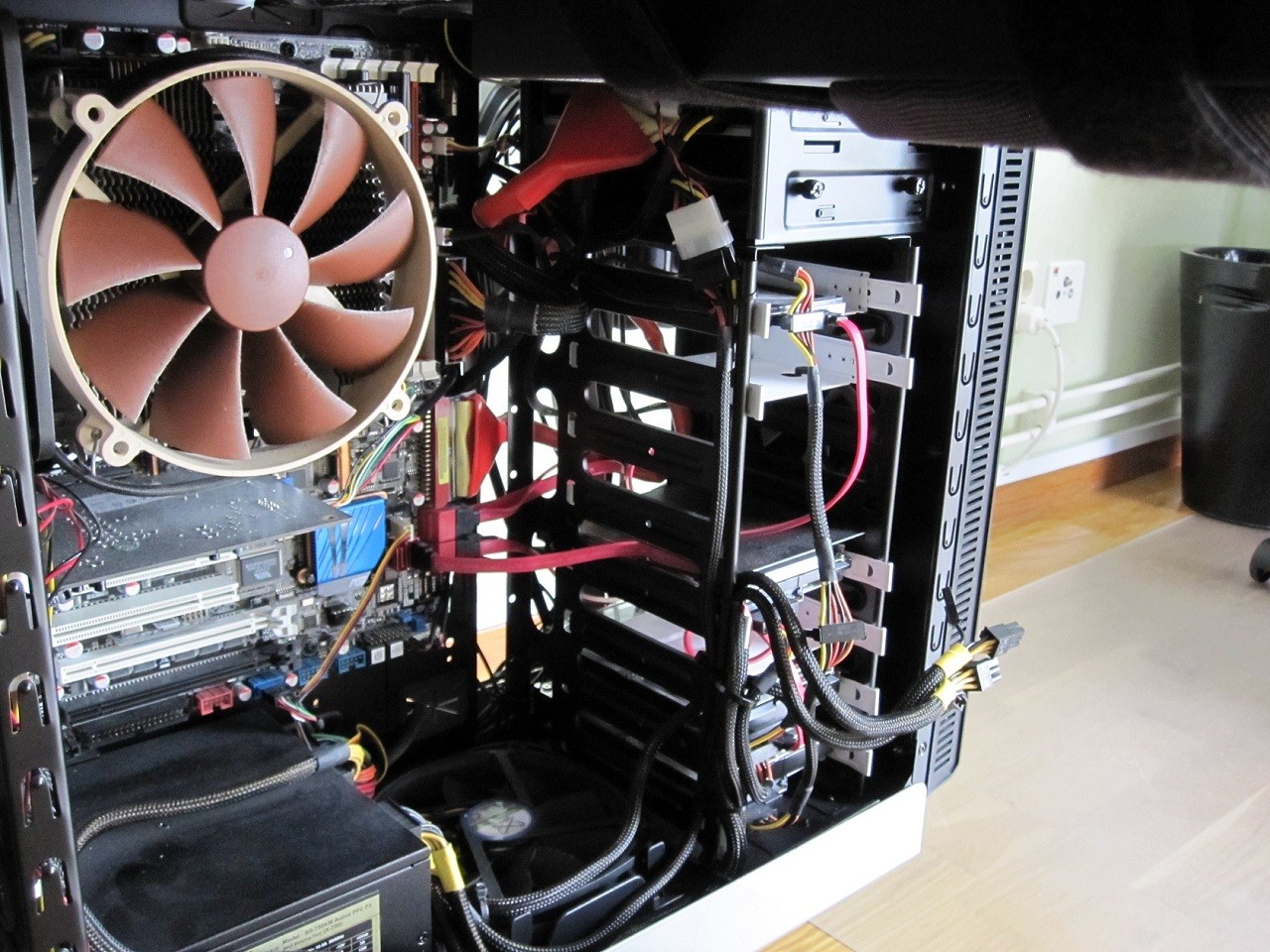

Datorn innan ombyggnaden.
Datorn innan nytt grafikkort, vattenkylning och chassimods. (2011-10-31 12:12:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

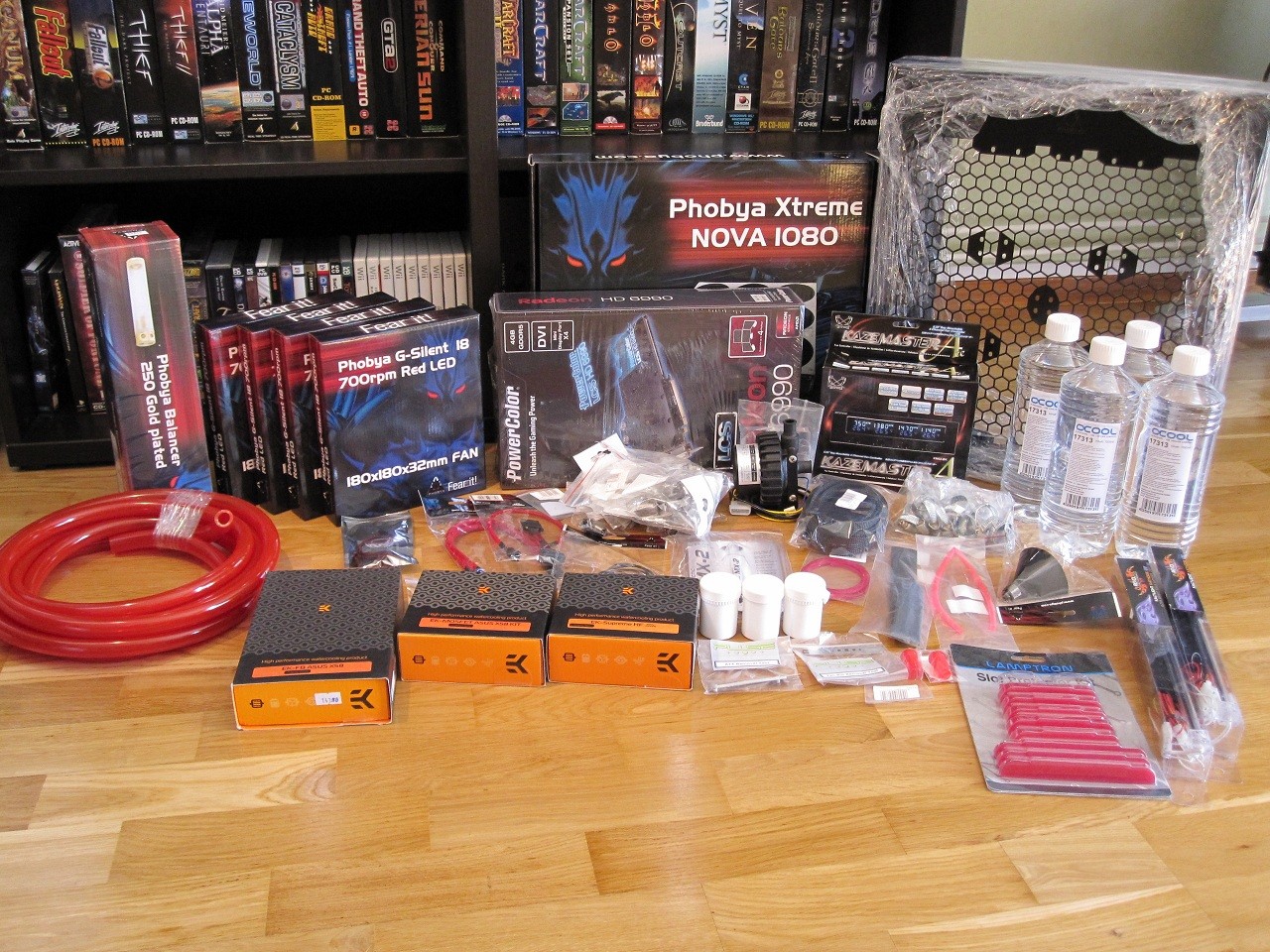

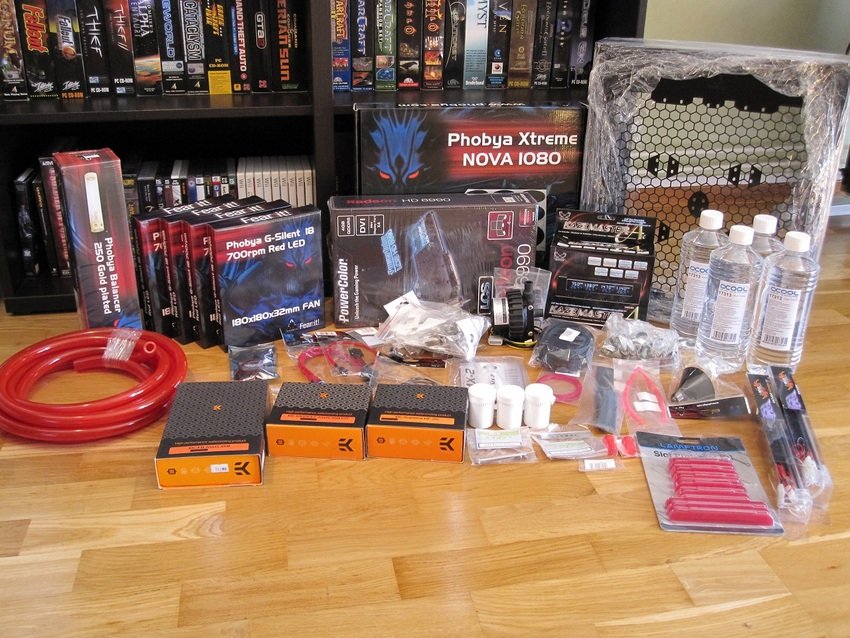

Vattenkylningen i delar
(2011-10-31 12:20:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

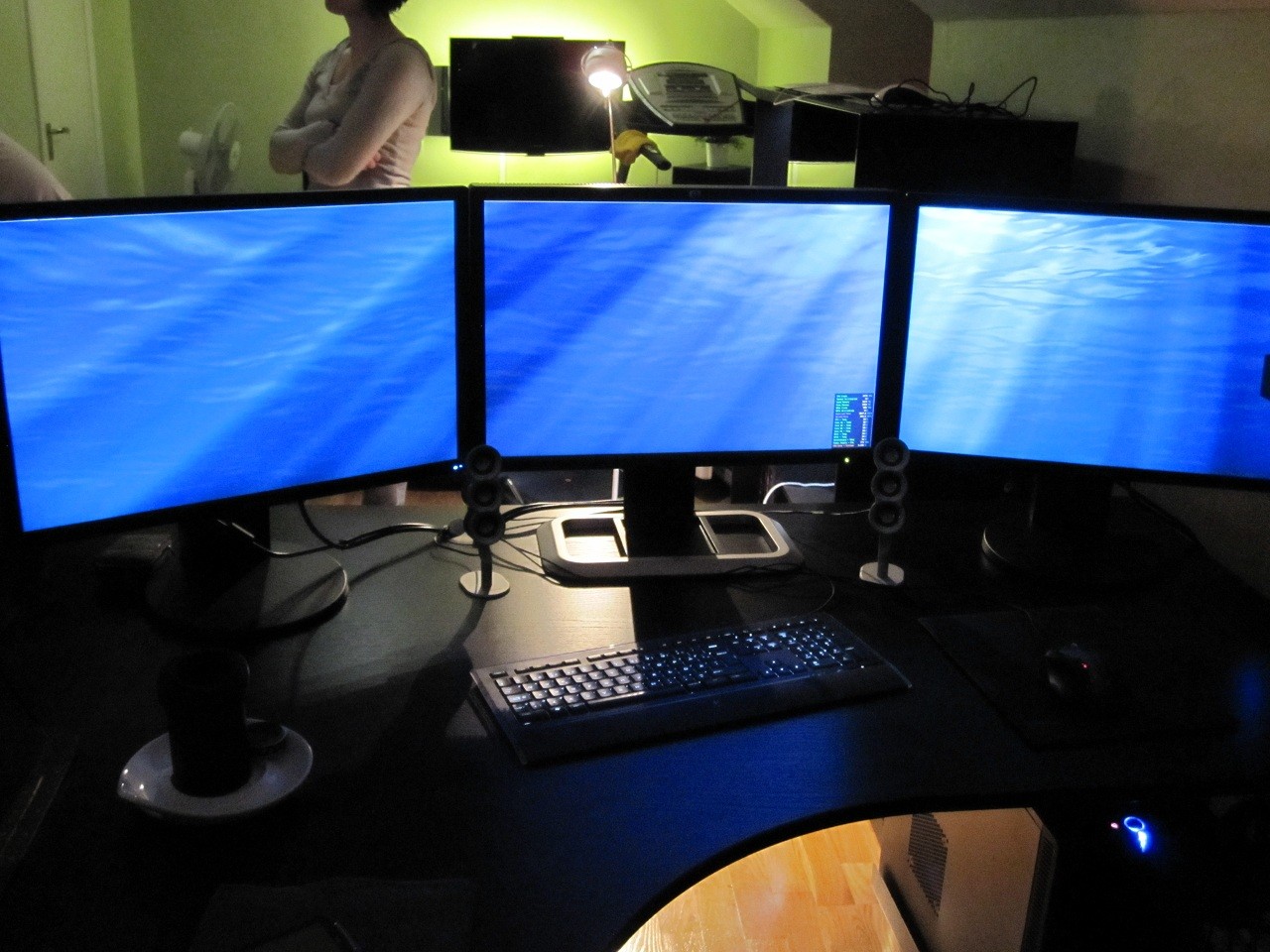

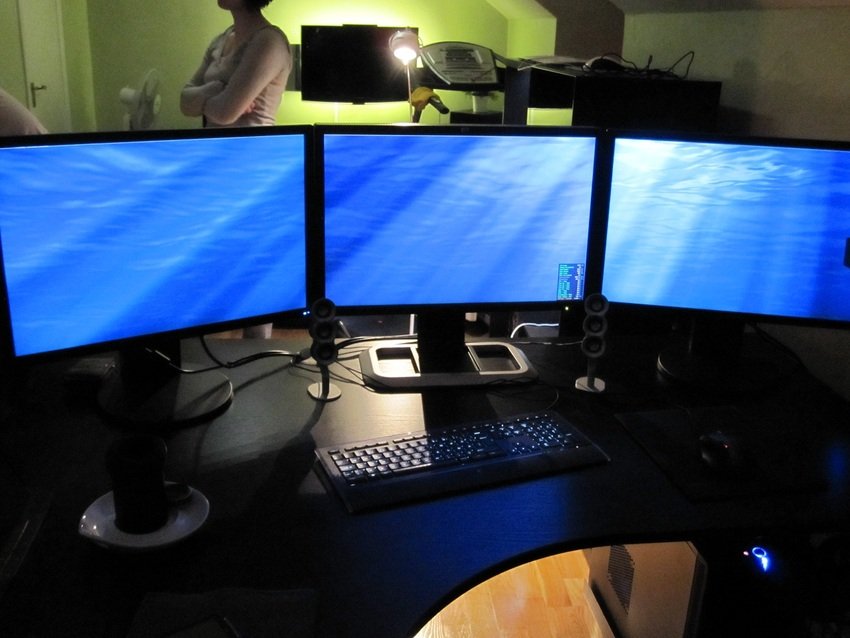

Nya skärmarna
Nya skärmarna som nu körs i Eyefinity.
3x 24", mittenskärmen är en IPS-skärm från HP och de andra två är vanliga LCD'er från Samsung, frånsett foten så är de dock väldigt lika.

Här syns också en till liten chassimod, Chassit (Fractal Design Define) saknar indikatorlampa för hårddiskaktivitet, så jag tog bort mikrofonjacket i fronten och gjorde ett litet fäste för en lysdiod. Så nu sitter det en rosa lysdiod i det hålet (utan att sticka upp), det är den ljusa pricken till vänster om powerlampan på bilden. (2011-10-31 12:15:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

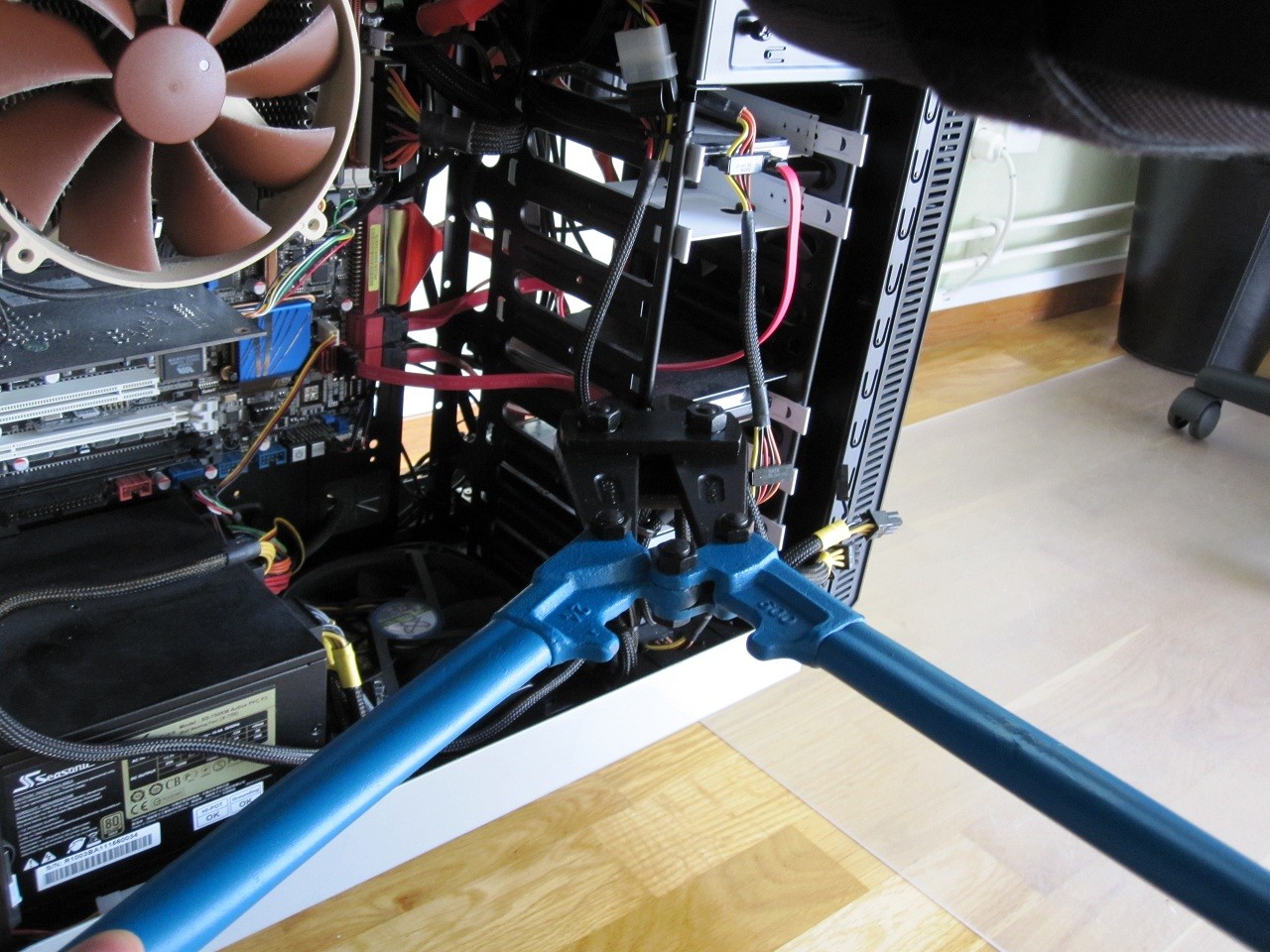

Chassimodd, finlir :)

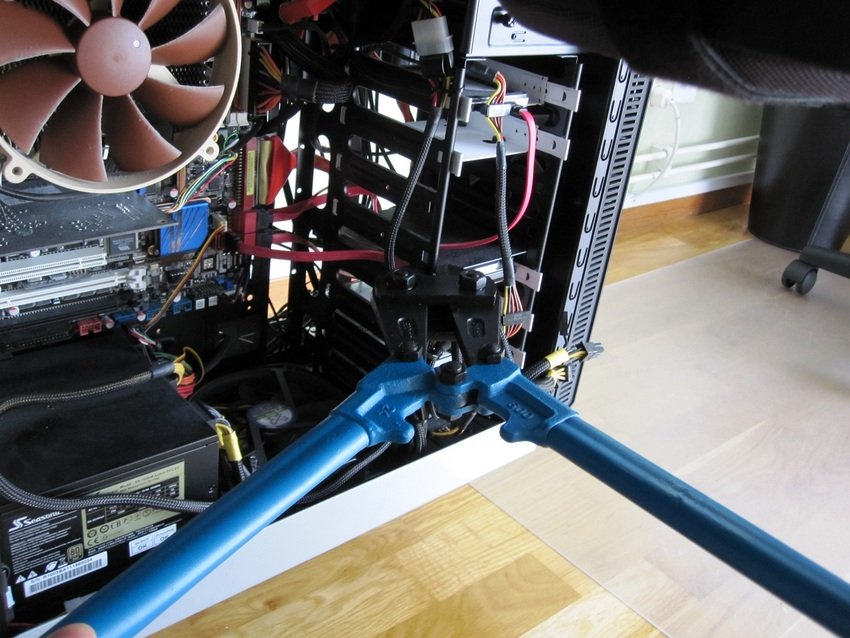

Jag började med att göra plats för nya grafikkortet, ett vattenkylt HD6990 får ej plats i ett Fractal Design Define R2. ...Men det går att lösa. (2011-10-31 12:22:33) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

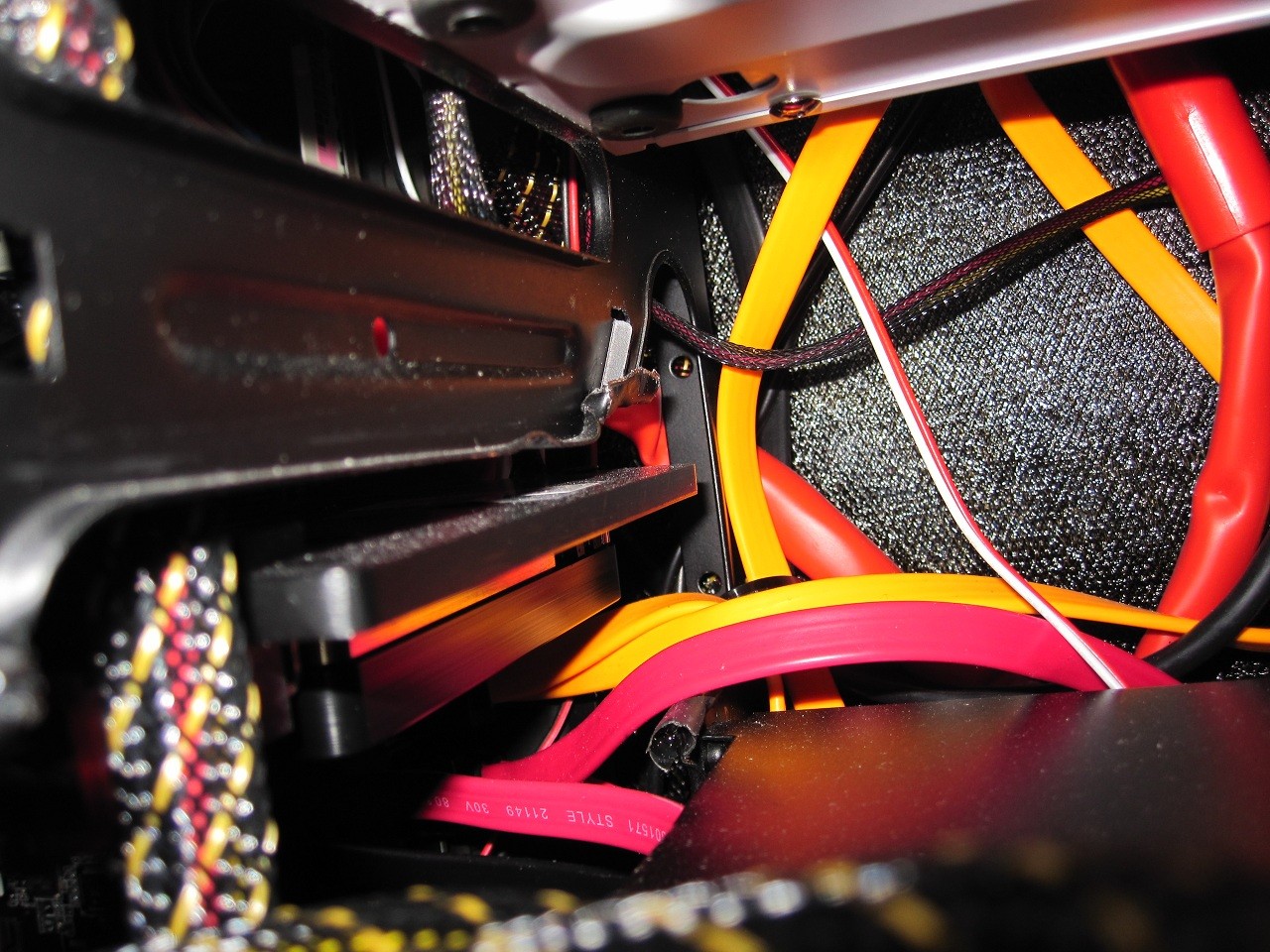

Grafikkortet på plats
Provar med grafikkortet, nu går det in. (2011-10-31 12:34:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

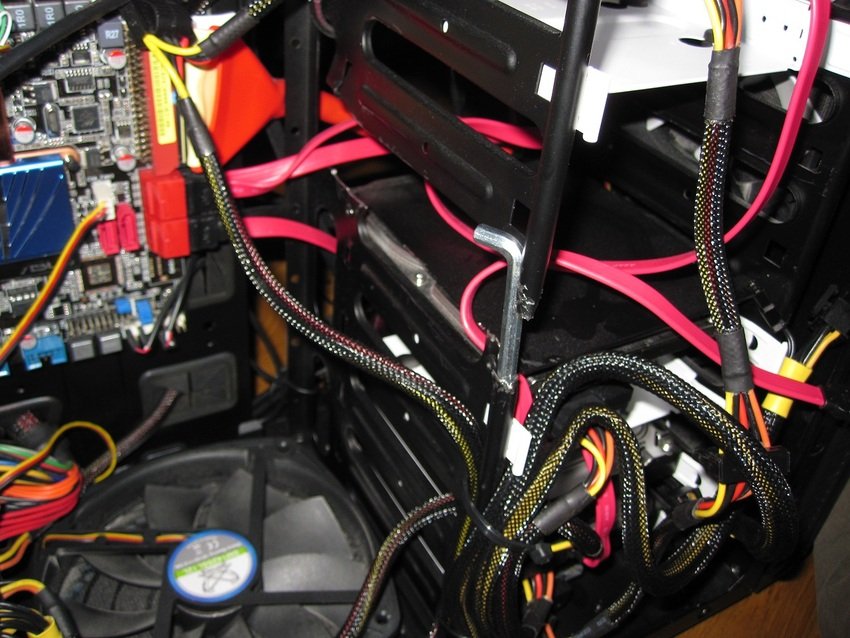

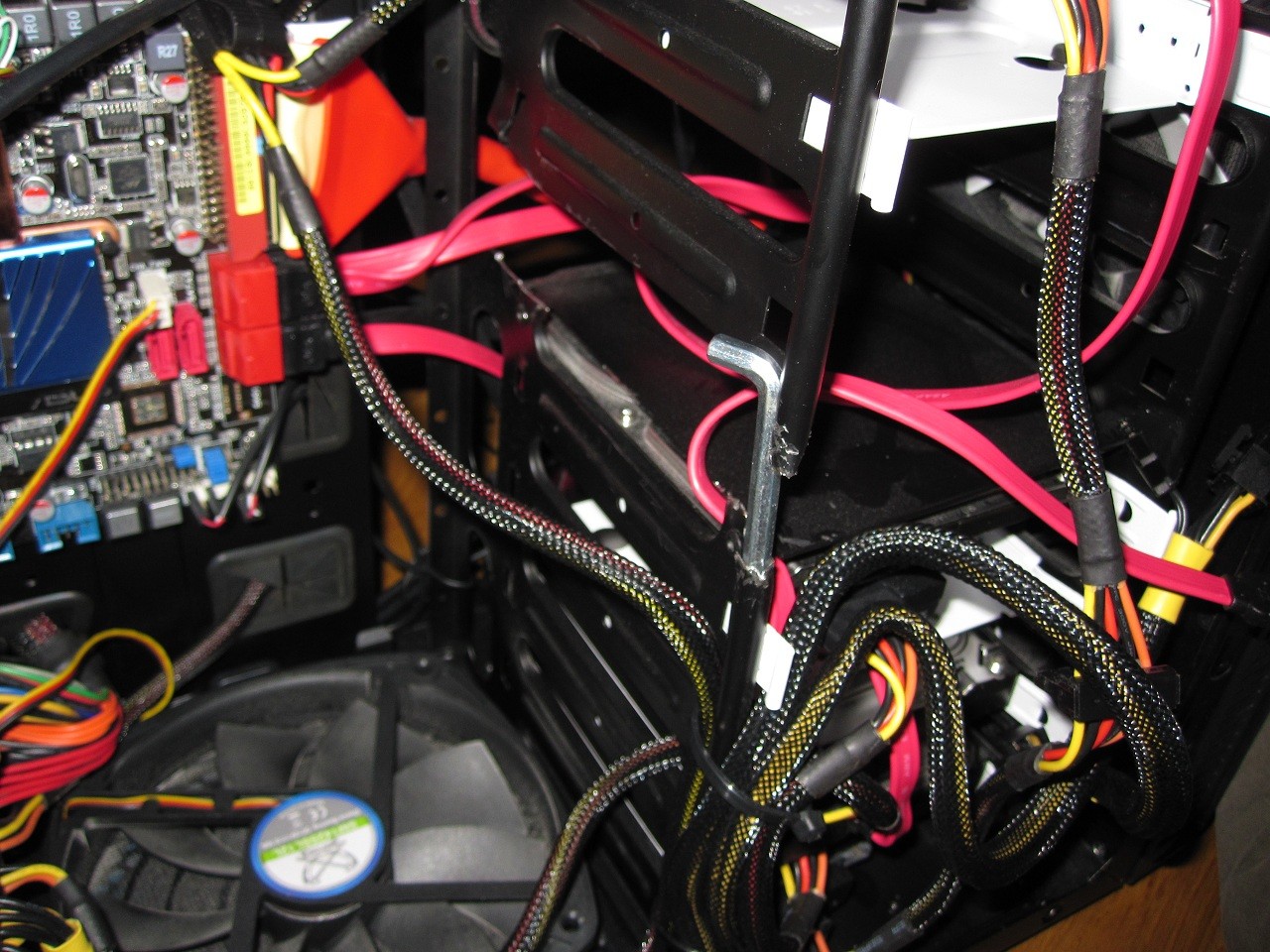

IKEA-mod

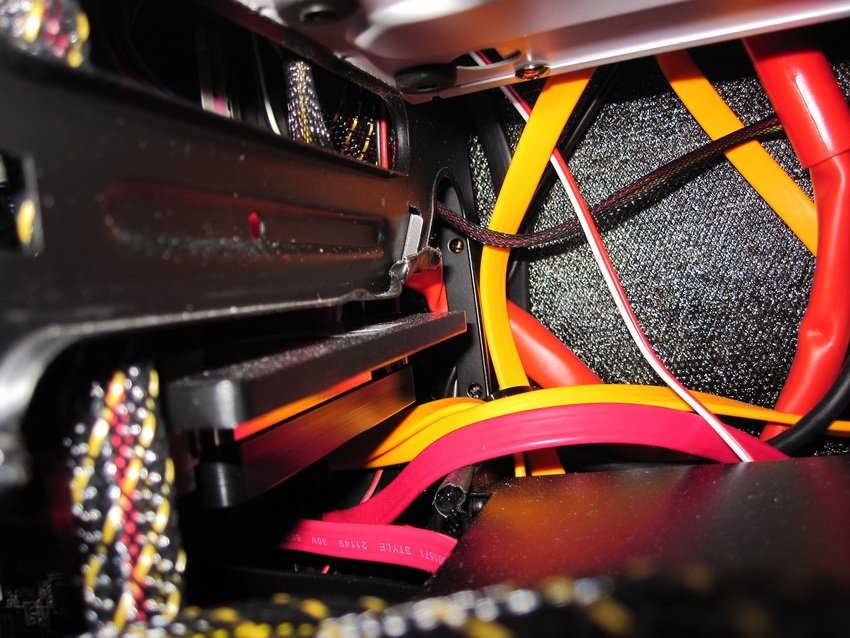

Efter att jag klippt upp hårddiskburen så kändes det som en bra idé att staga upp den igen. Så jag tog en insexnyckel från IKEA och trycke in i den rundade plåten i kanten, och sen klippte till det, blev tight och bra.
Efter att ha klippt av insexnyckeln och snyggat till lite så täckte jag den också med röd krympslang i samma färg som SATAkablarna (syns på översiktsbilden nedan). (2011-10-31 12:36:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

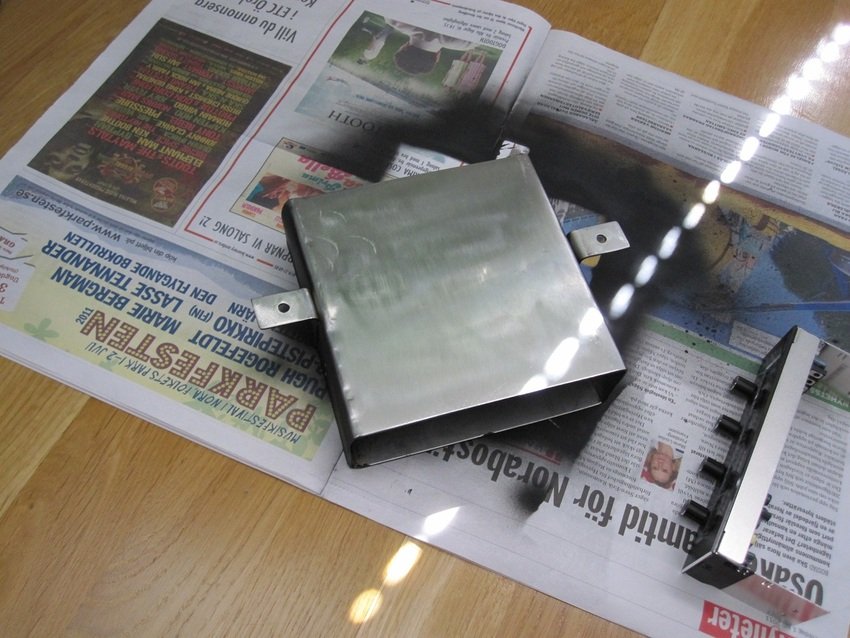

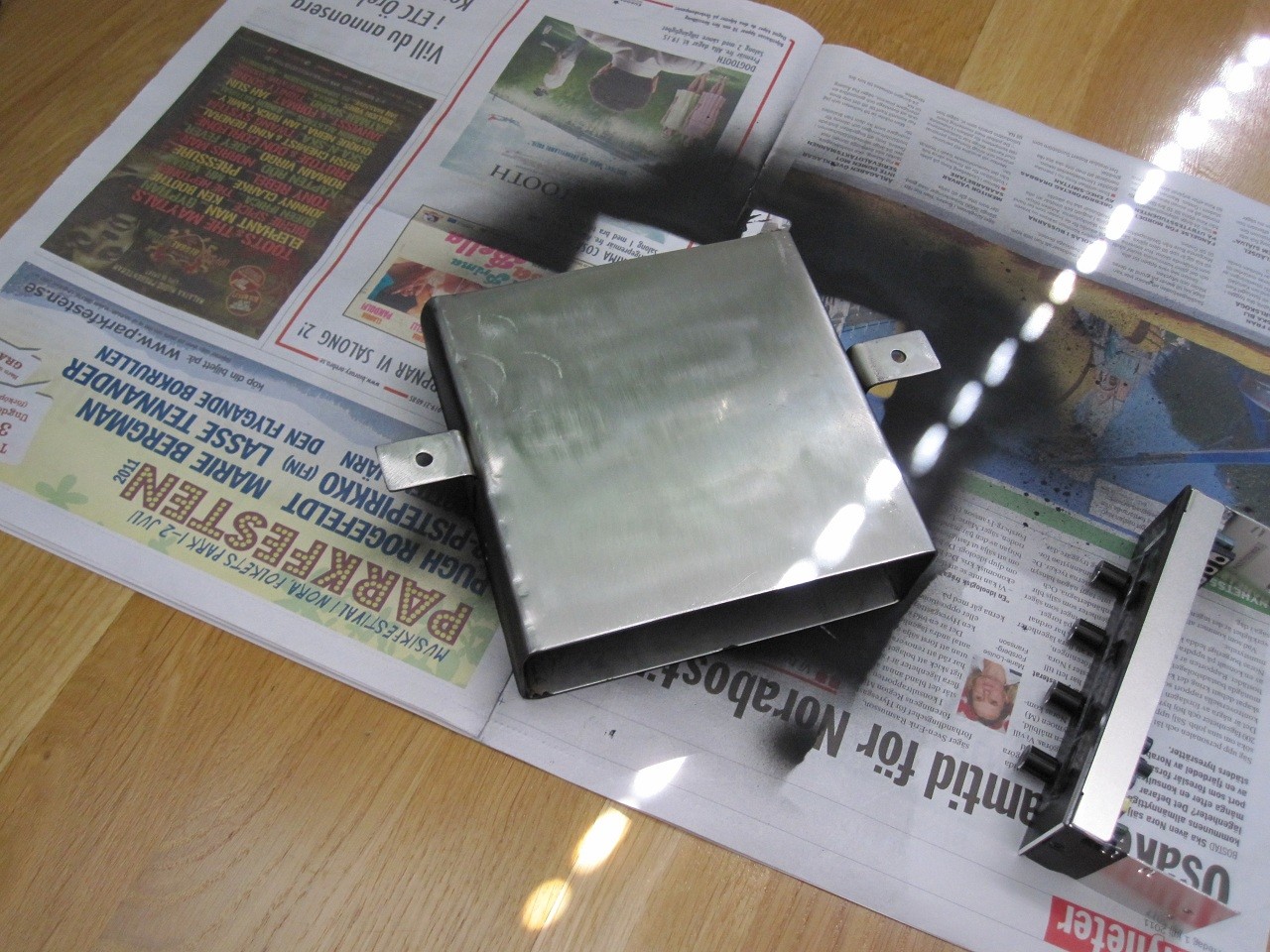

Hemgjord plåtkasset för montering av fläkt/sensorkontroll
I och med att jag har dörr på datorchassit så går det inte att montera den fläkt/sensorkontroll jag ville ha i fronten. Så den kommer monteras under skrivbordet i en hemgjord plåtkassett. (2011-10-31 13:48:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

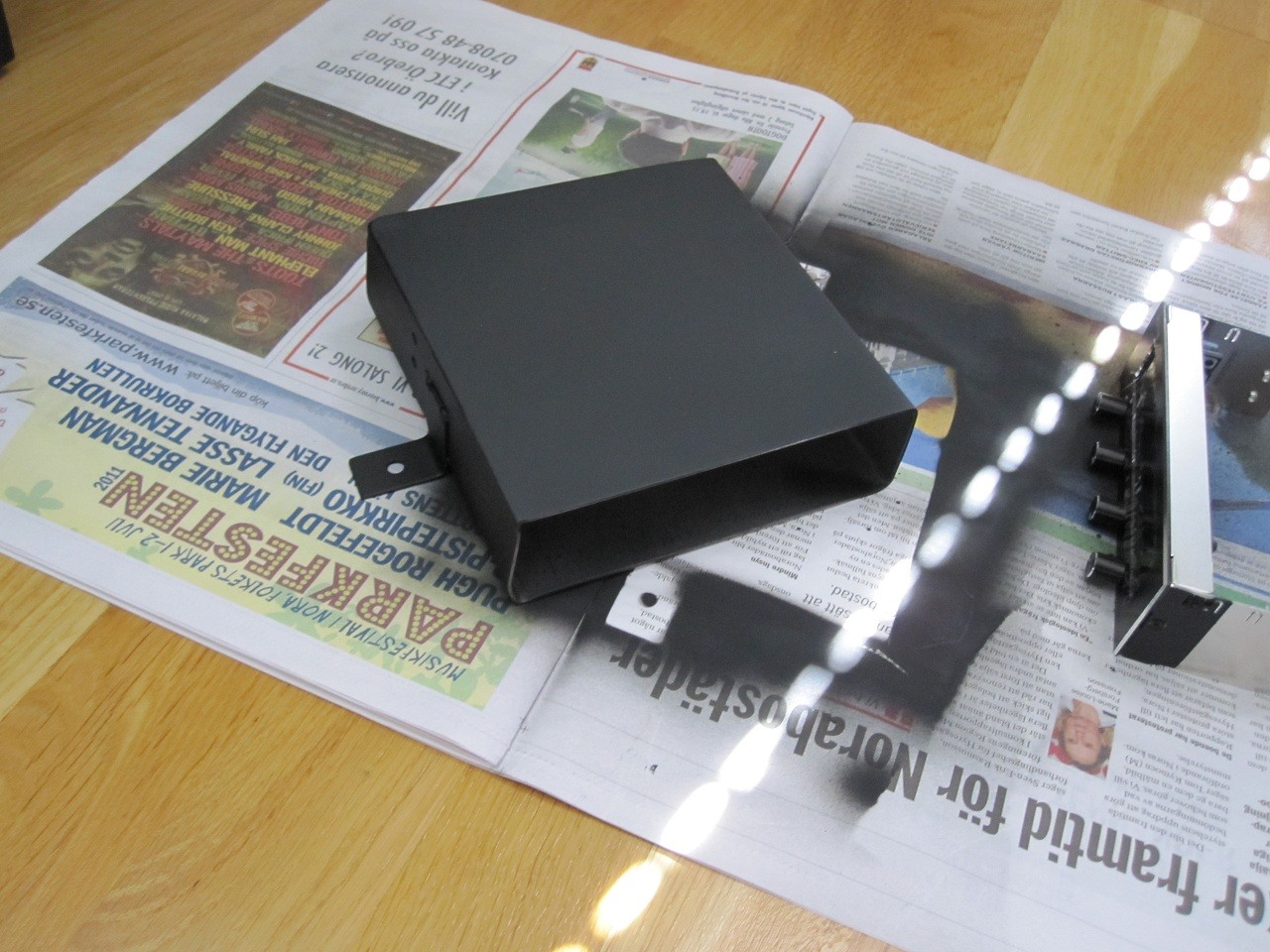

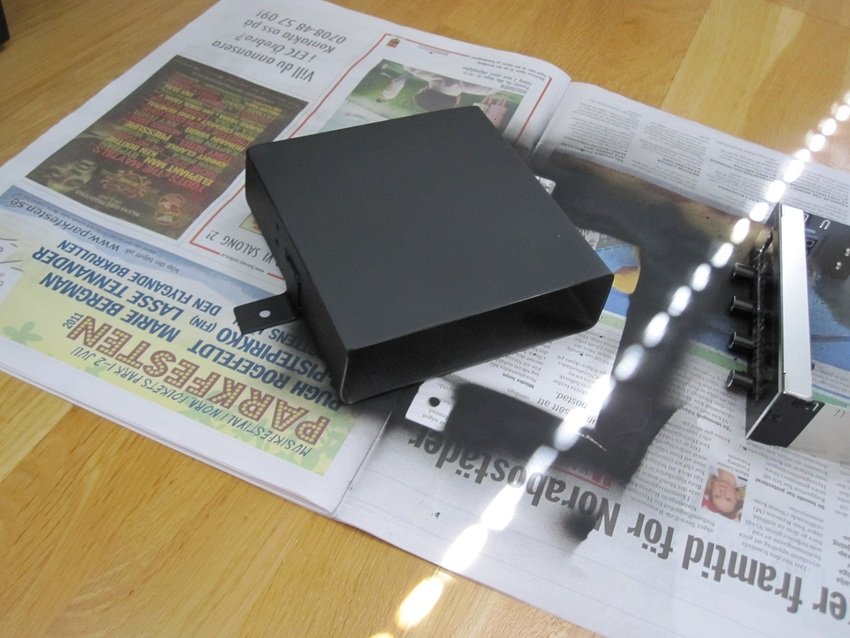

Målad och klar
(2011-10-31 13:52:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

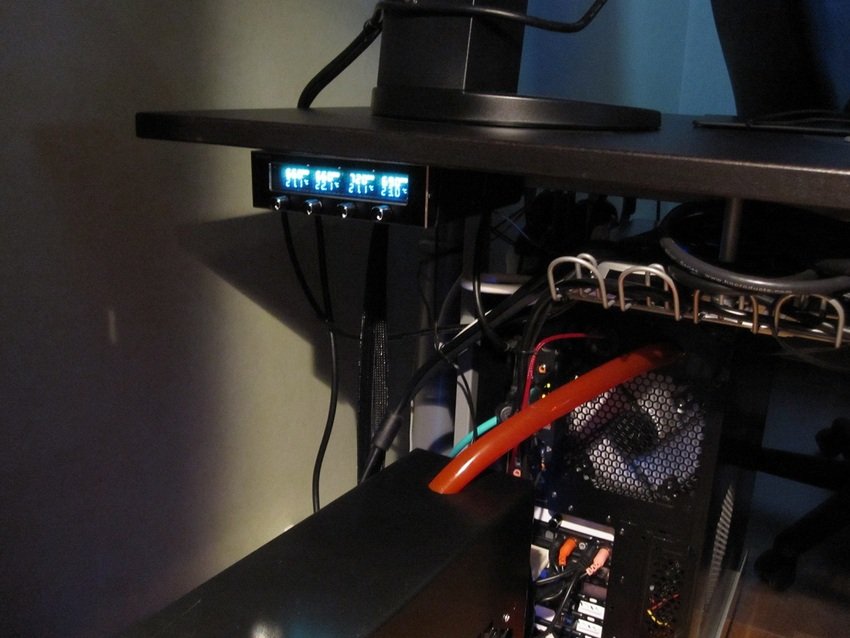

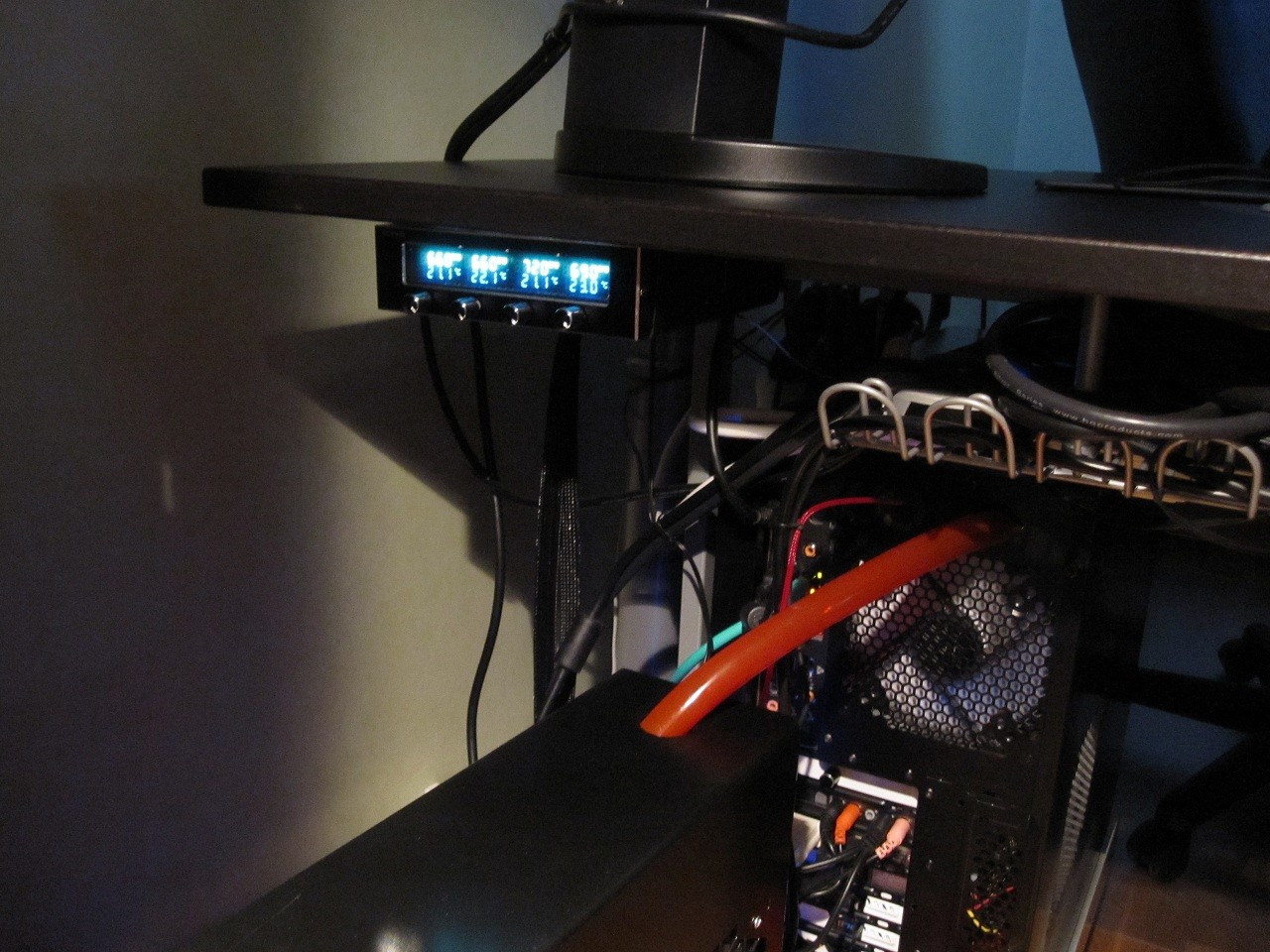

Controllern på plats
Den styr och rapporterar varvtal från radiatorfläktarna samt visar temperatur från 4 sensorer. Temp.sensorerna visar rumstemperatur, temp. på kylvatten (utflöde från radiatorn) samt två temperaturgivare i chassit (bredvid CPU samt inuti HDD-buren). (2011-10-31 13:53:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

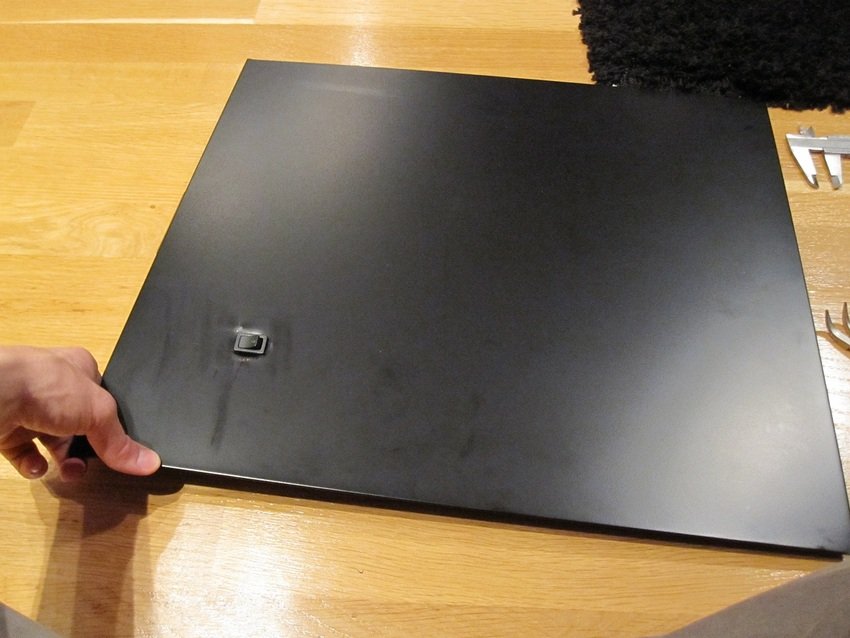

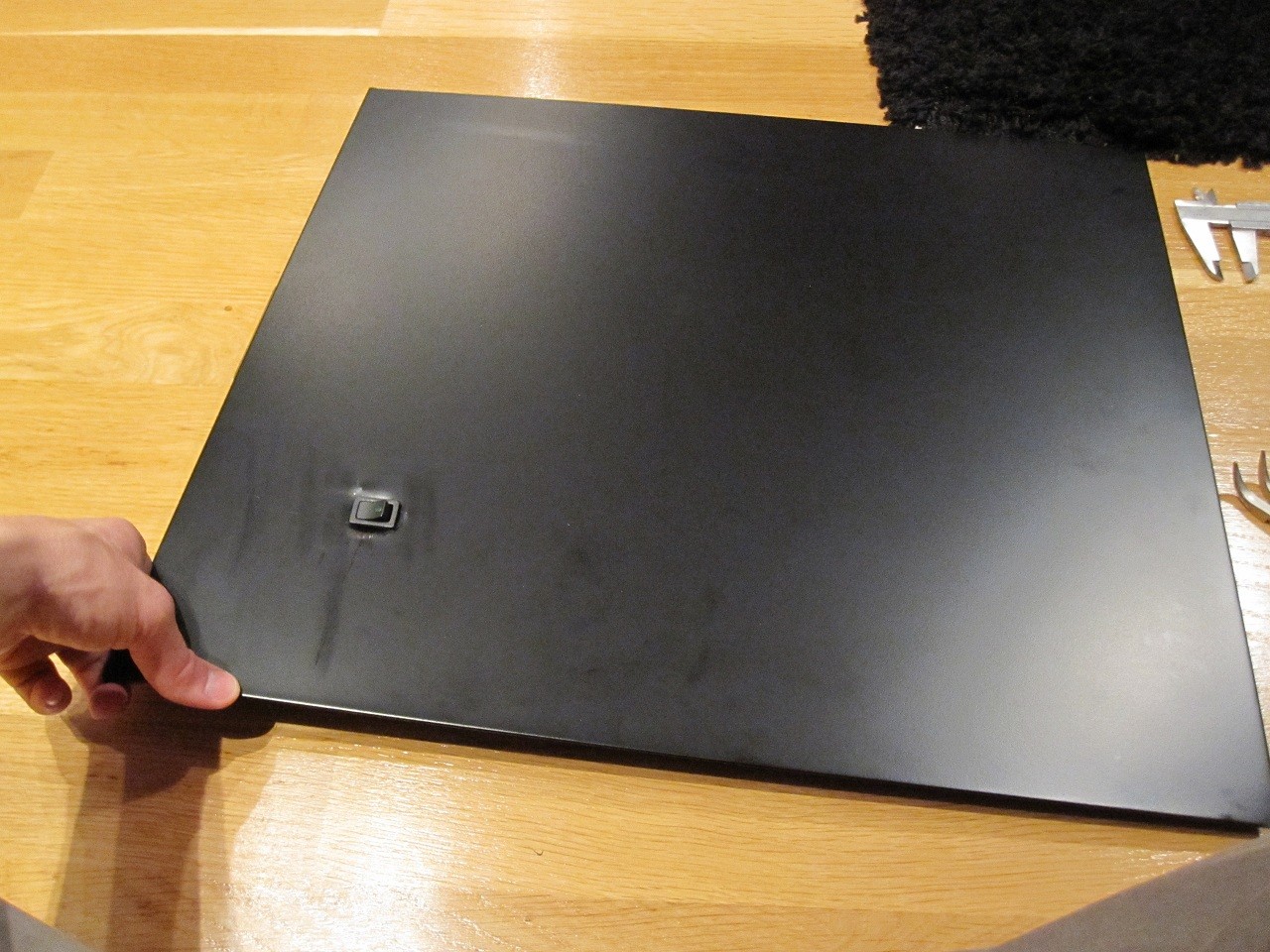

Brytare till CPUbelysning
Eftersom det kan/kommer bli beläggningar på kylblocken i vattenloopen så ville jag ha ett enkelt sätt att se när det börjar bli dags för underhåll utan att behöva riva loopen varje gång jag ska kolla hur det ser ut.

Därför valde jag ett CPU-block från EK med plexitopp, sedan monterade jag två vita 3mm dioder i det (finns förborrade hål för belysning), och slutligen en brytare till detta. (2011-10-31 13:57:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

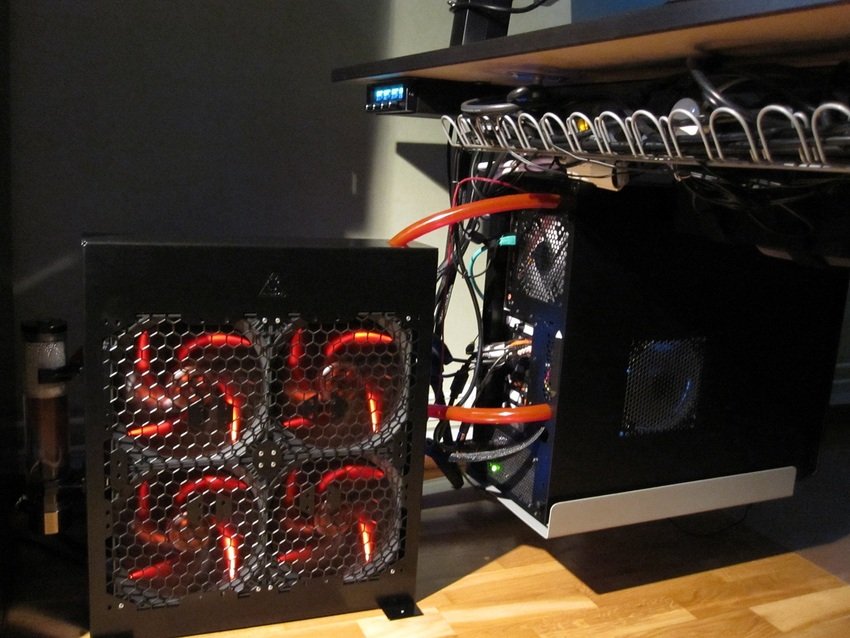

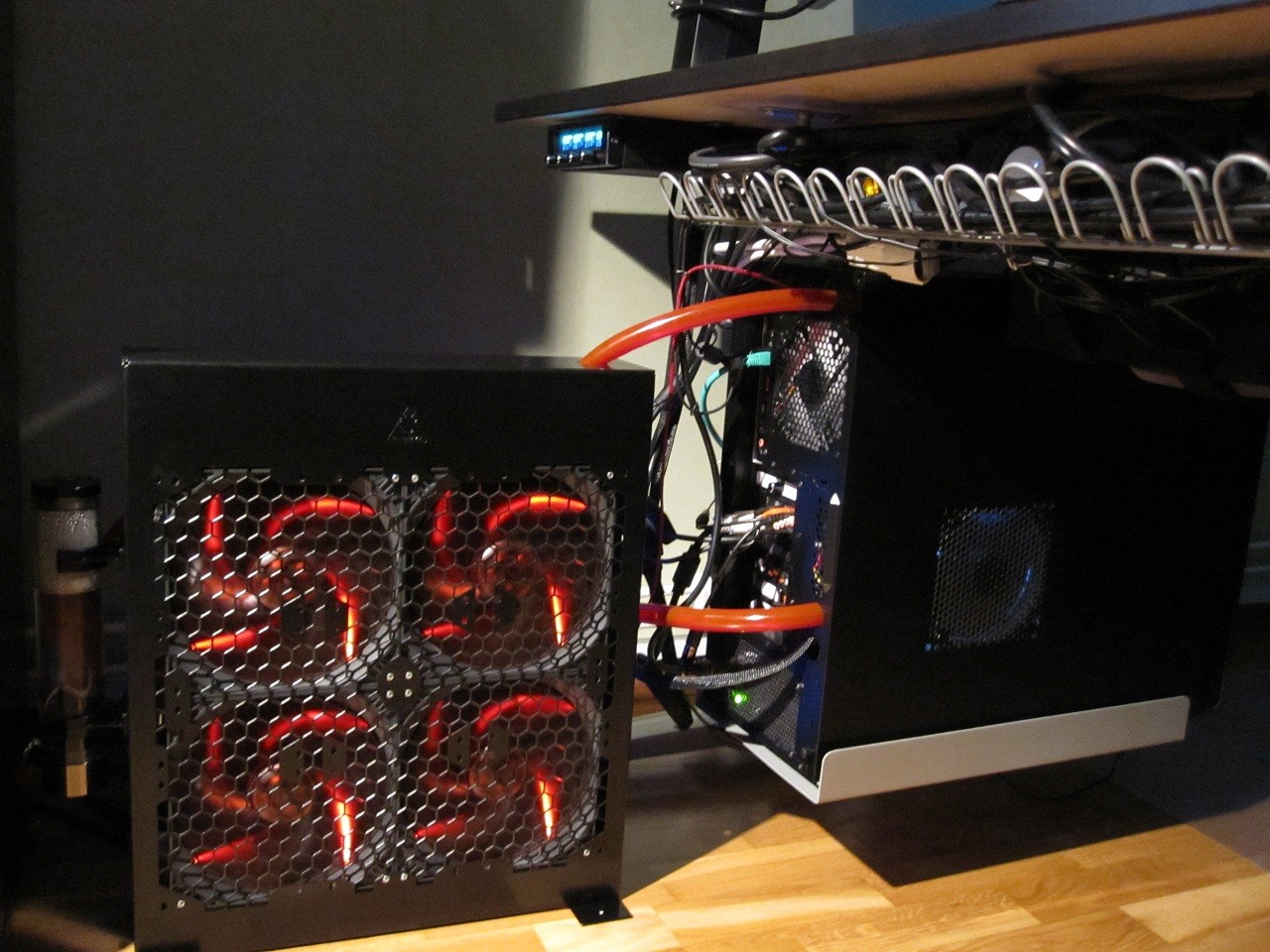

Radiatorn och reservoaren
Väl tilltagen radiator, men det är 5st block som ska kylas och både CPU och GPU är överklockade. (2011-10-31 14:04:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

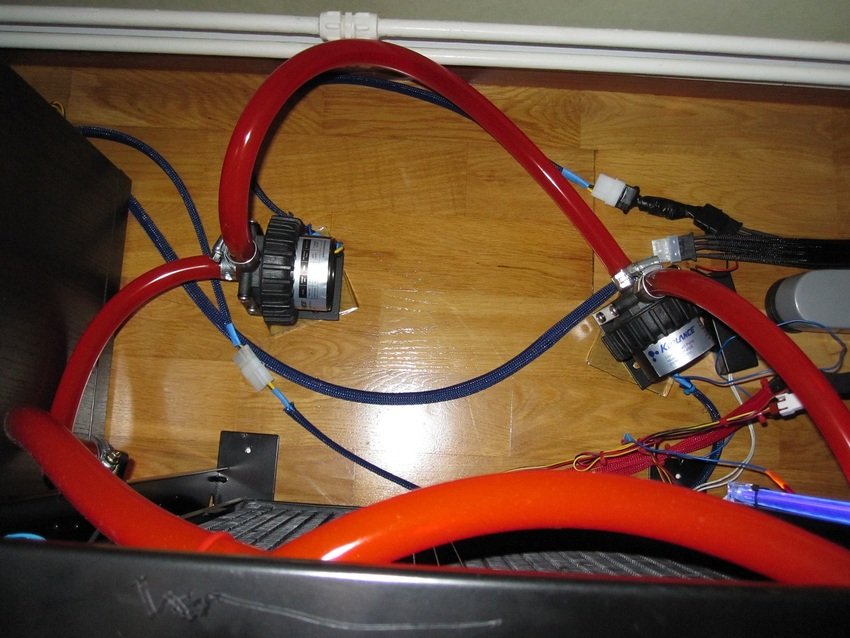

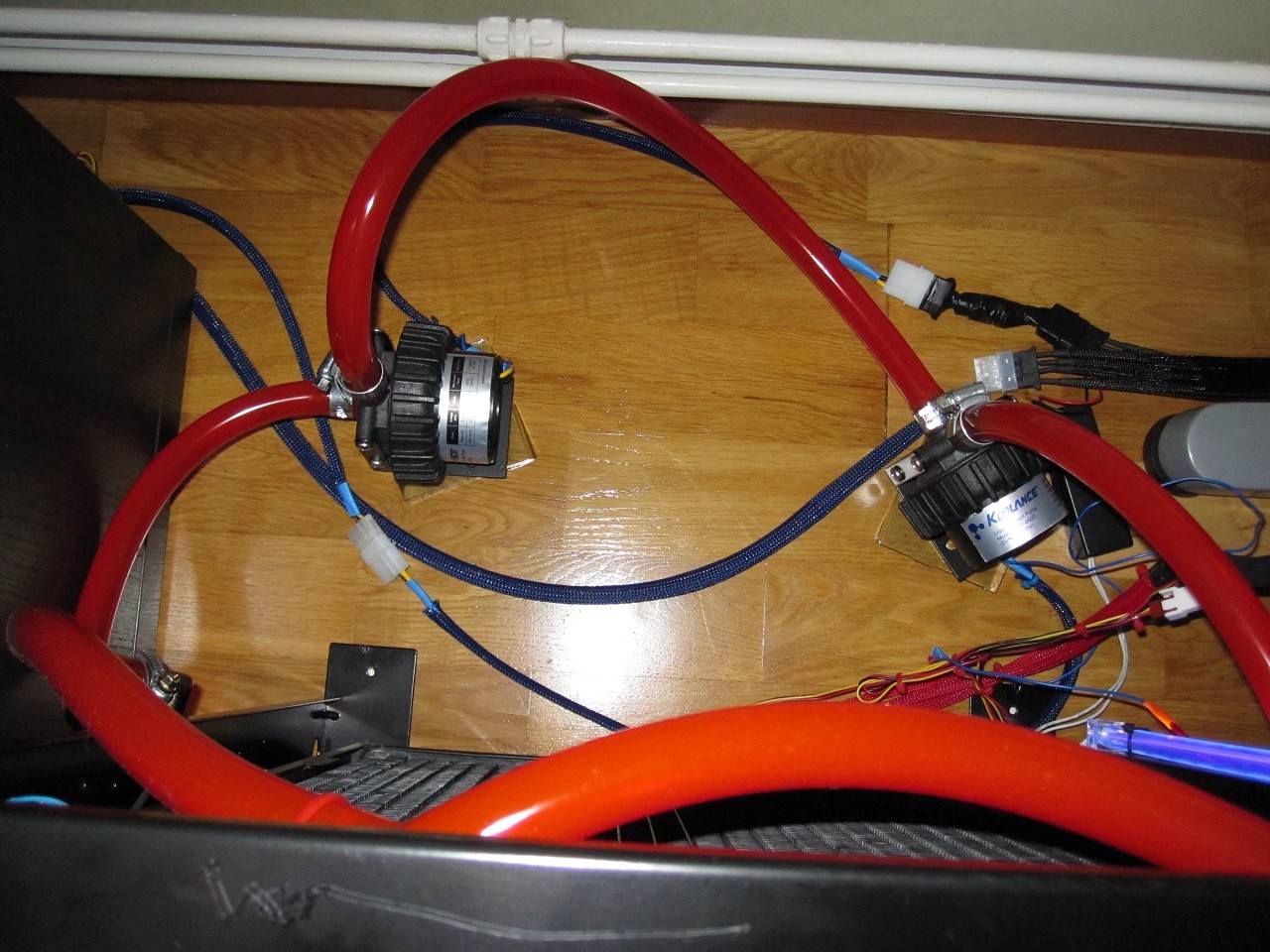

Pumparna
Det är en Koolance PMP 450 (Vario) och en Koolance PMP 450S (Strong) i serie. 450S körs på 24v via en transformator som kan anas uppe i vänstra hörnet.

Eftersom det är så många block och en så stor radiator så var jag lite nojig över flow restriction, så därför brakar jag på rätt bra med tryck, vänstra pumpen matar 4.5m Head Pressure och 5.8m på 24v's pumpen.

Gav mig på att sleeve'a kablarna också (blå sleeving nedan), blev klart bättre än innan. (2011-10-31 14:12:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

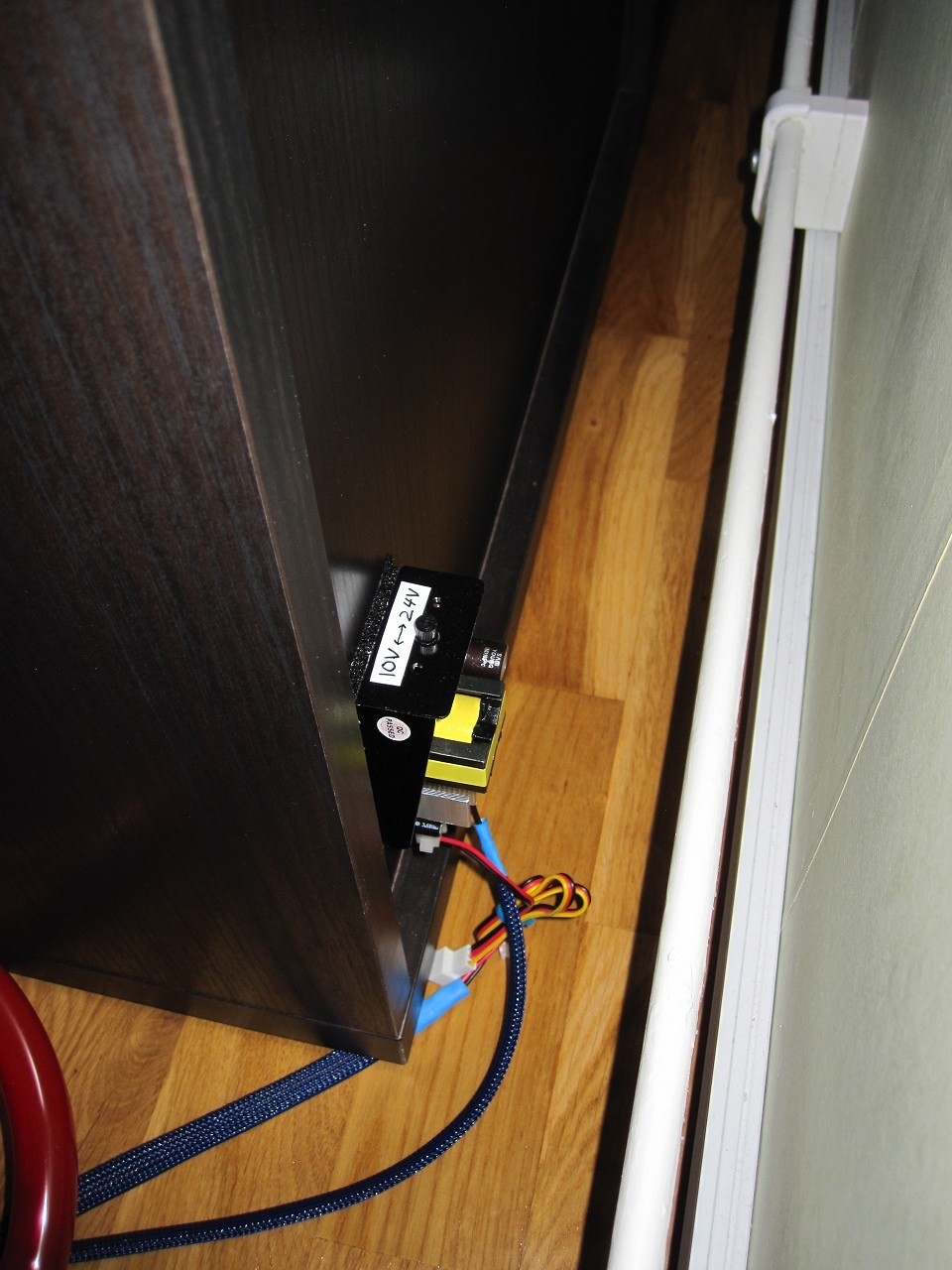

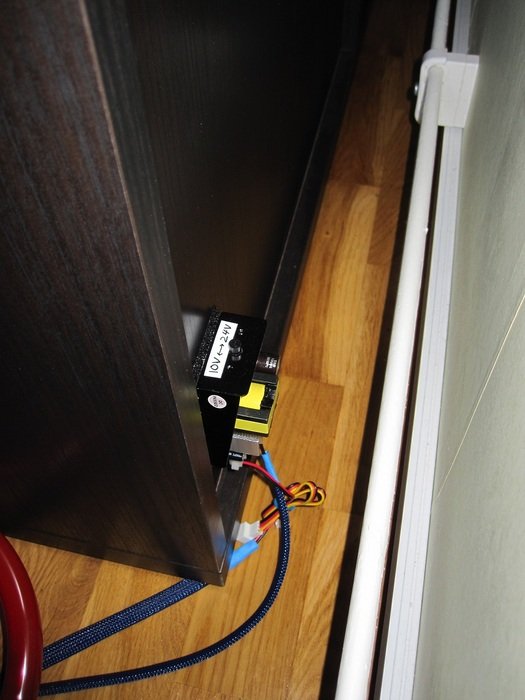

Pumptransformatorn
(2011-10-31 14:18:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

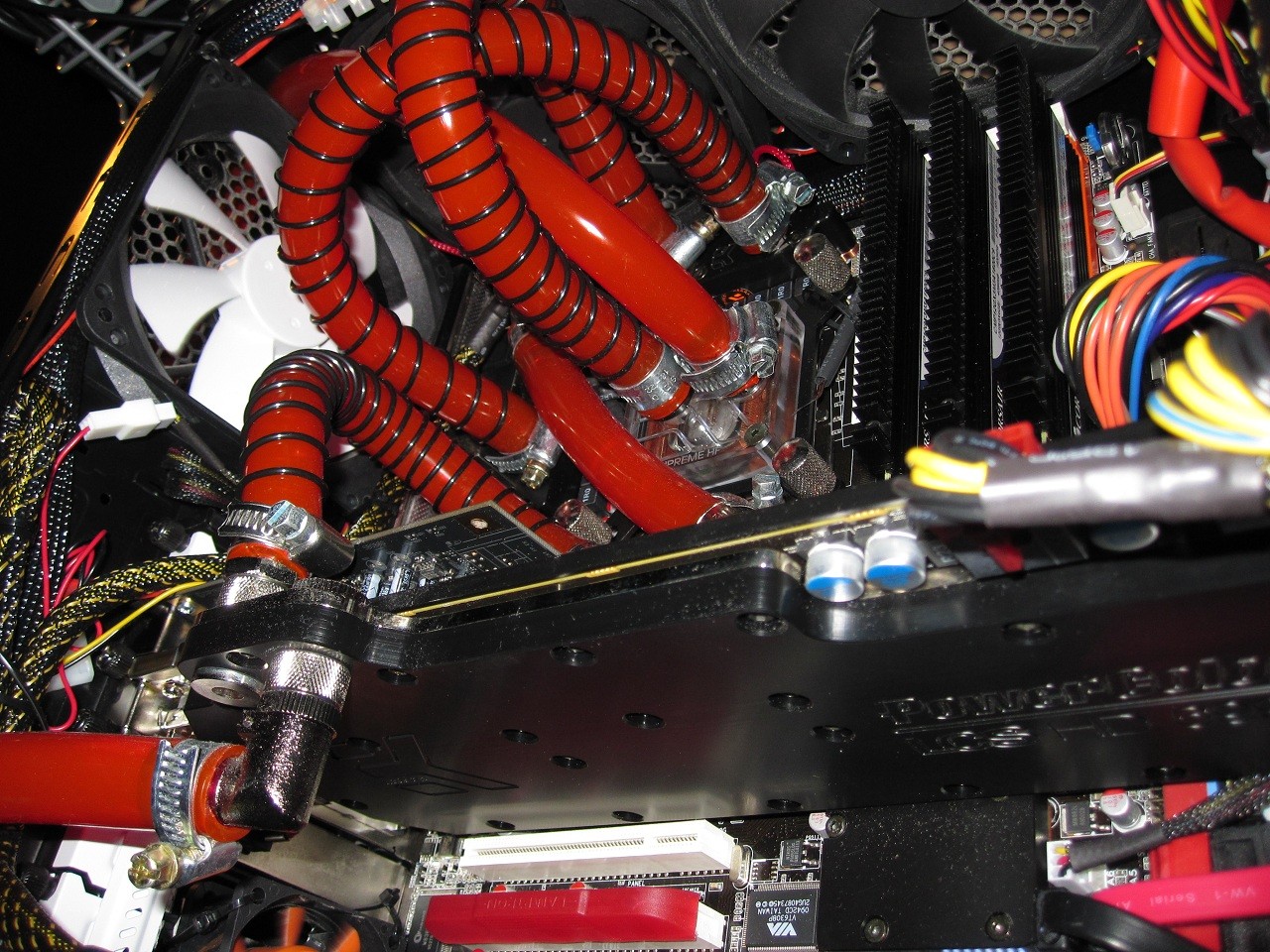

Allt på plats
(2011-10-31 14:19:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

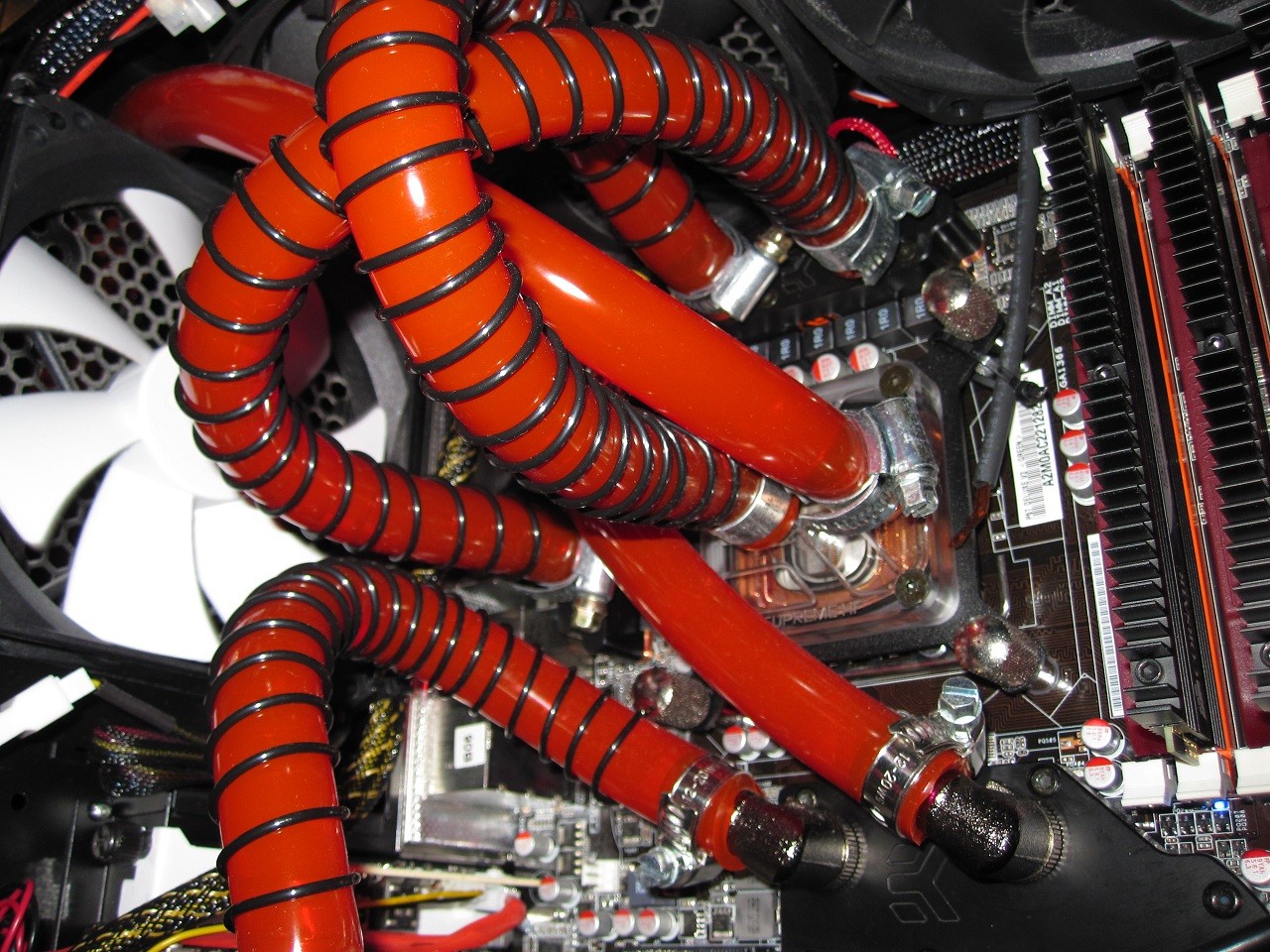

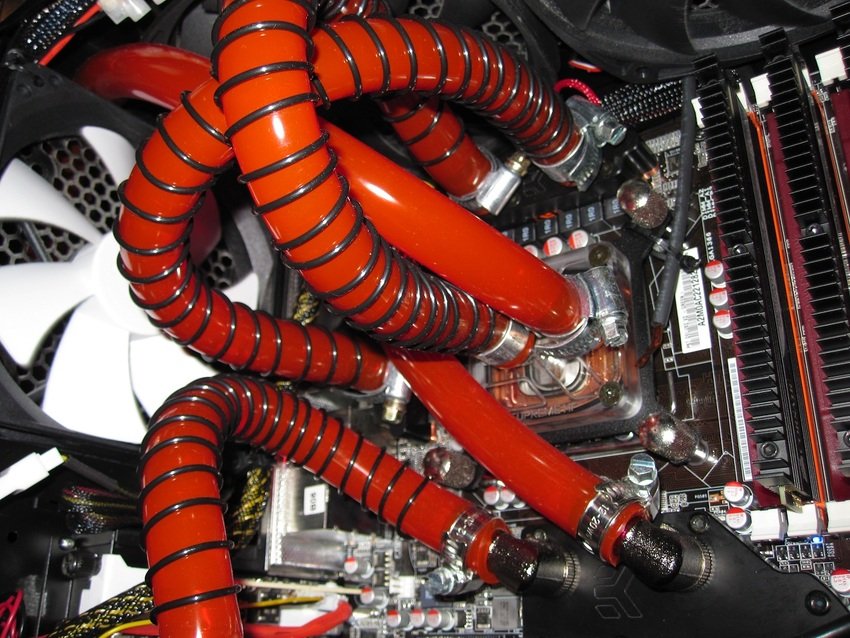

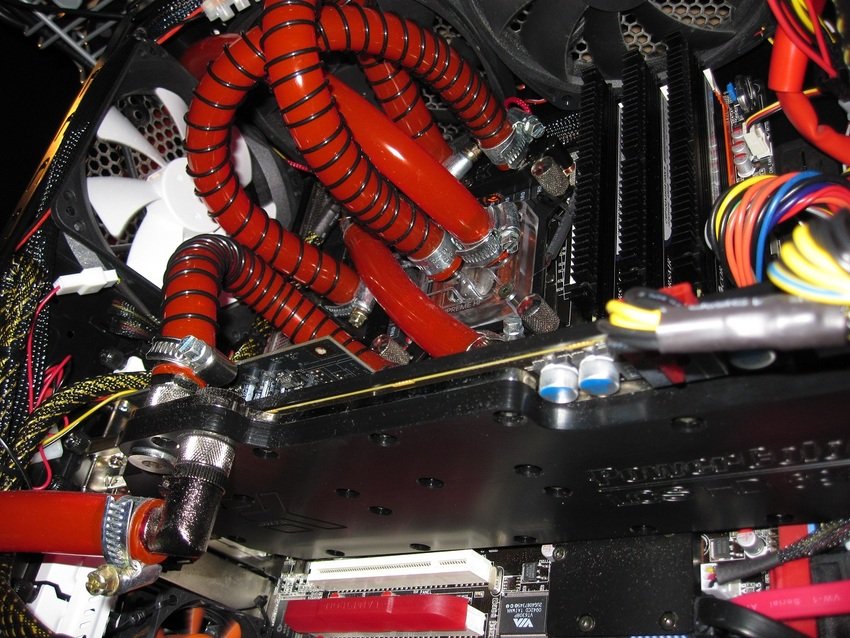

Slangar
Rätt knepigt att hitta en bra slangdragning, men det här kändes ok. (2011-10-31 14:20:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

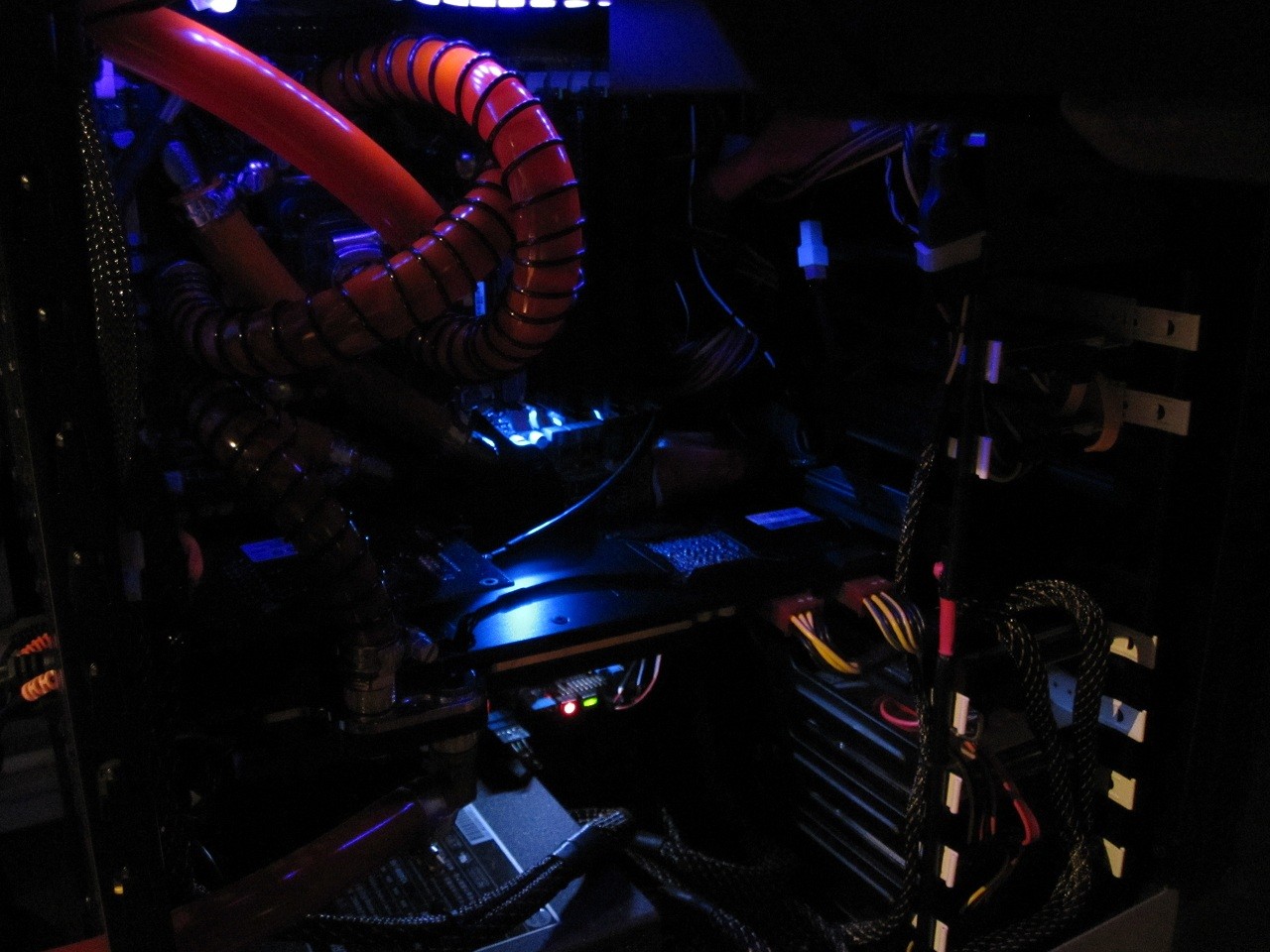

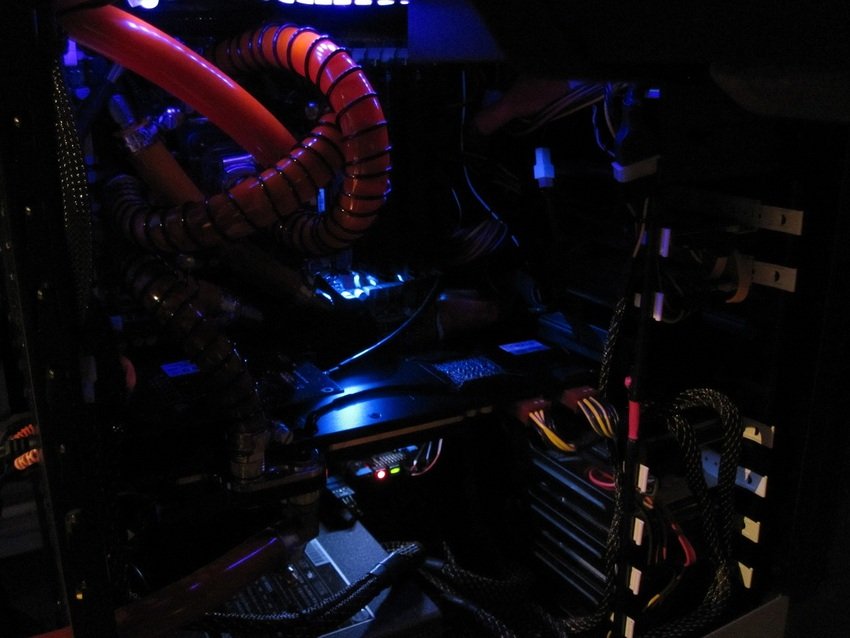

UV-belysning
Jag experimenterade lite med UV-belysning, men trots att jag köpte UV-aktiva slangar, sleeving, krympslang och slotprotectors så känns det som att UV-effekten är rätt så blygsam. (2011-10-31 14:22:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

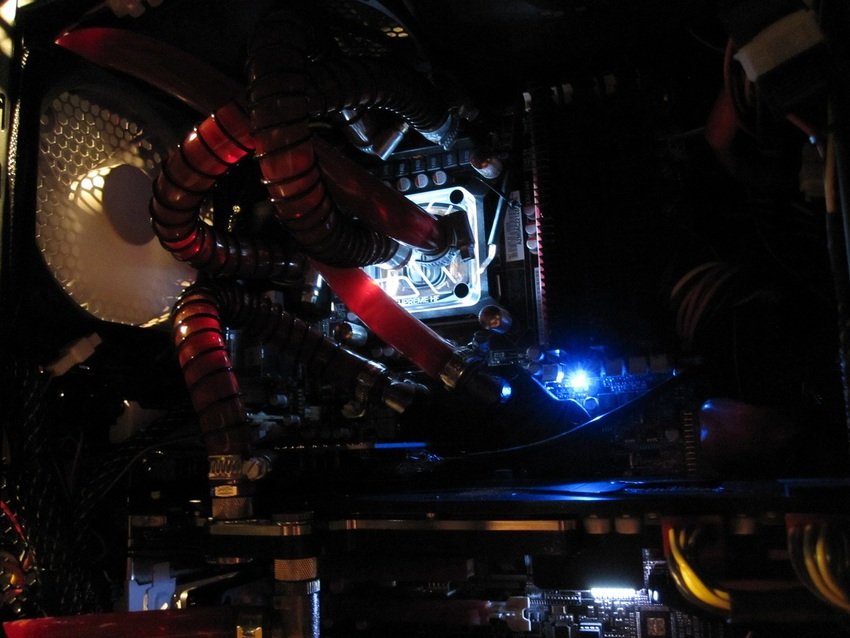

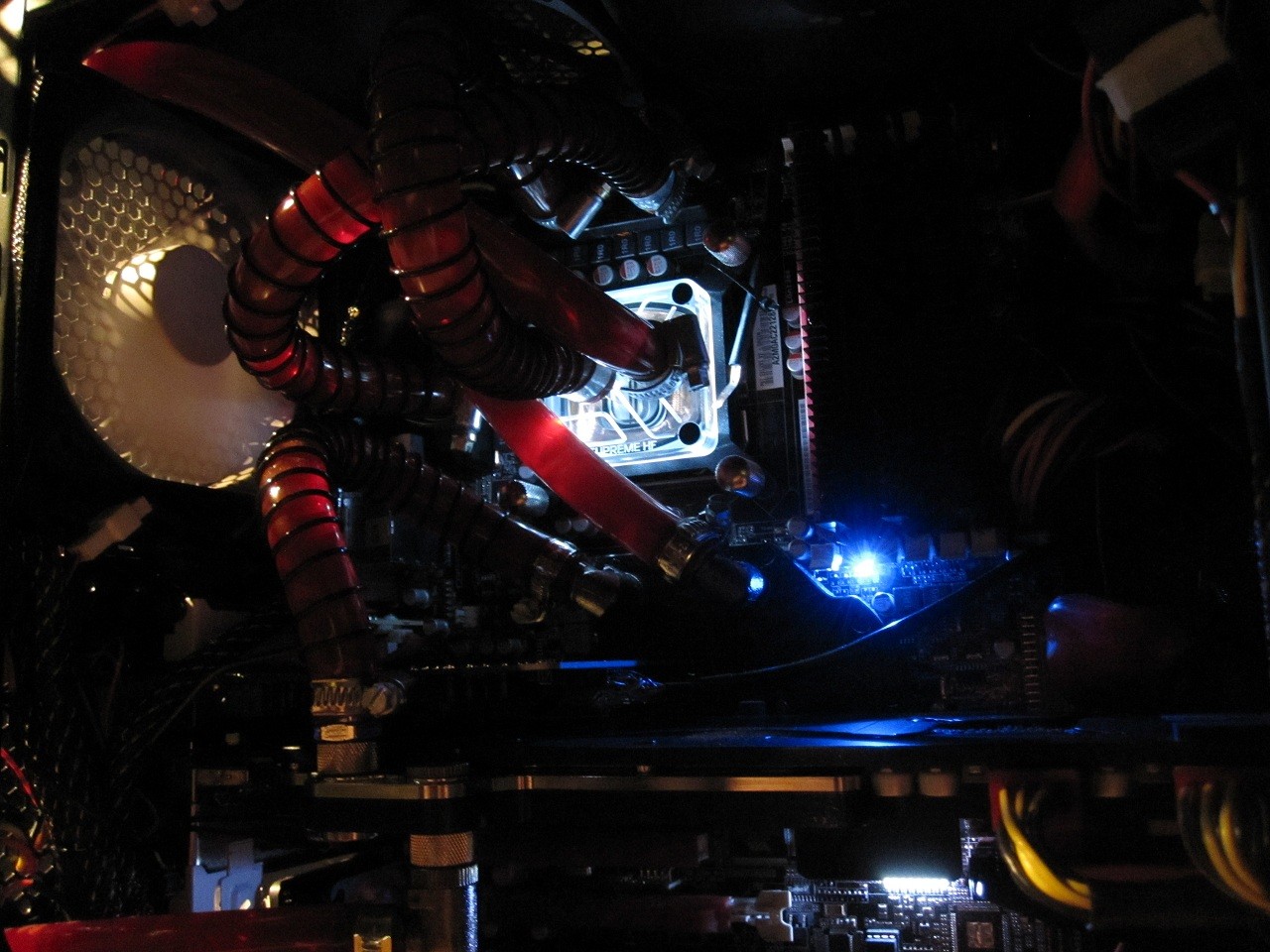

CPUbelysningen påslagen
(2011-10-31 14:03:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

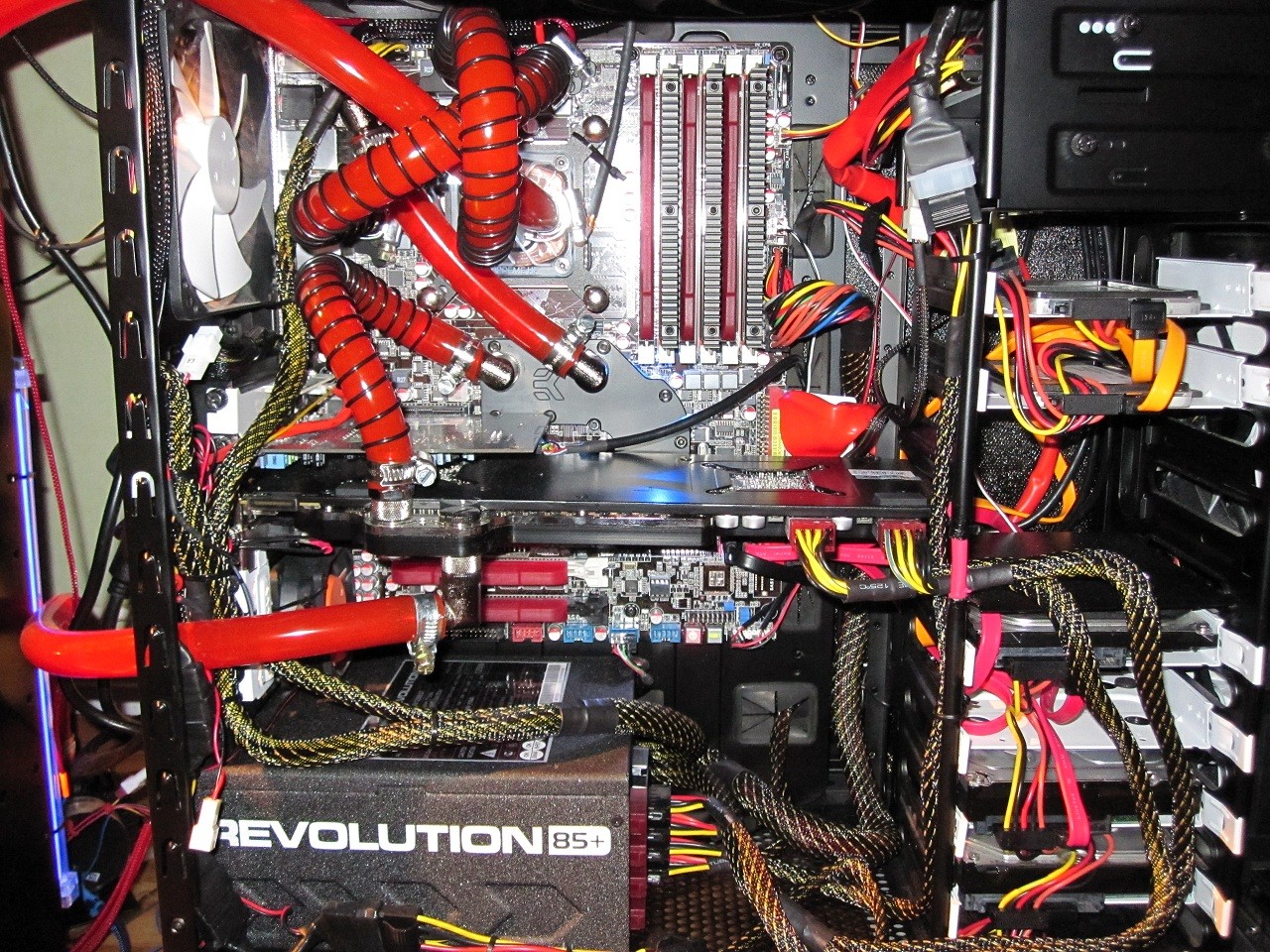

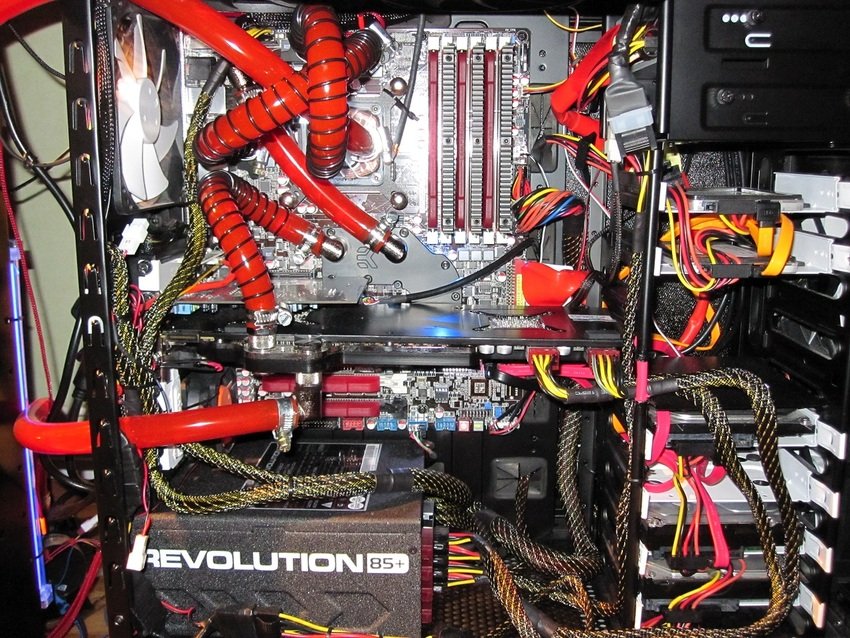

Överblick, allt på plats
Såhär blev det med allt på plats. Det enda jag stör mig lite på är att kablarna till mitt nya Enermax nätagg bara är delvis sleevade, notera t.ex SATA-power och ATX-kontakten. Känns som att för 3K borde de ha kunnat lägga några kronor på att sleeva allt :P (2011-10-31 14:24:39) Bilden är högupplöst. Klicka i bilden för att zooma.
