Välkommen till högtalar frossan!

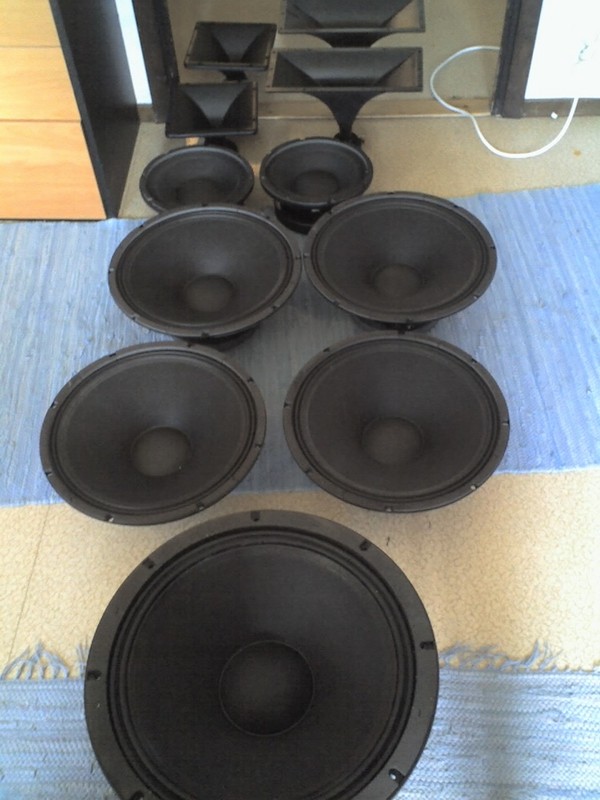

på bilden är RCF L18P300, RCF H100, Eminence Kappa 15LF, Eminence Kappa PRO10, Peavey 22T, Zomax H1570 (2008-04-05 11:39:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

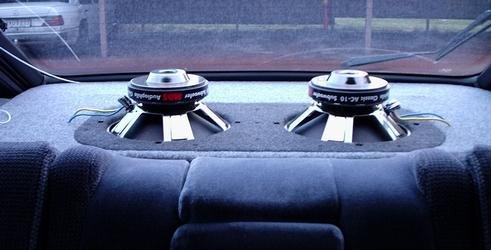

Bilbasbygge...
4st MDS AC-10 basar som är mottakt kopplade. De andra 2 sitter i en sluten låda under...En stor besvikelse var bygget dock. Producerade mycket lågbas, vilket jag inte alls ville ha...och mega dålig känslighet pån' ...så lådan åkte ut ganska snart...men snyggt var det! (2007-03-22 20:06:13)

Produkter på bilden:

Ett av mina första PA byggen...
Slitzhorn laddade med en HH ringradiator diskant, en Piezo (varför vet jag inte) och två Eminence Beta 12. Lät bra men piezon kunde man slippa, dålig känslighet så den hördes ej. HH diskanten var välljudande även på höga volymer och beta 12:orna lät jättebra! Som lowmid/mid. Delade inte 12:orna uppåt och HH fick möta dom vid 5000Hz med 18dB branthet. Men dessa skrotades för att dom var stora och skulle ändå delas runt 120 Hz så då belv det detta istället: (nästa bild!) (2007-03-22 20:10:59)

Produkter på bilden:

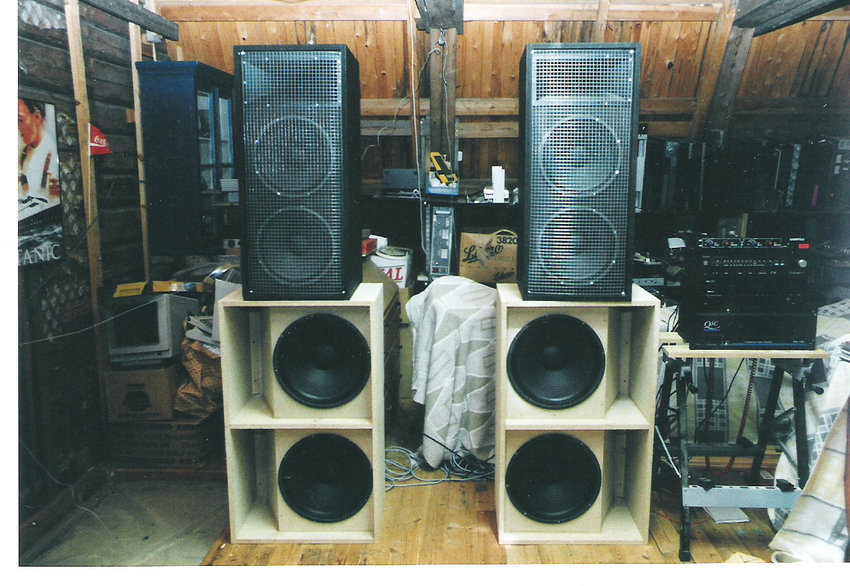

Nu börjar det likna nåt!
Topparna består av Eminence Beta 12" ( de gamla som tålde 150W) och ett par Zomax horn. Mycket nöjd med dessa då jag även här delade vid 5000Hz och den kombinationen var helt underbar! Mjukt skönt mid men massa krut! Matade även dessa toppar med 650 WRMS fullrange vid vissa live framträdanden! Tycker jag var bra jobbat! Alu list och grå/svart nålfilsmatta "spikades dit" senare. Basarna består av Eminence Delta 15" ( de gamla som tålde 300W) i en basreflex/horn konstruktion. En himla Punch men lite sämre med djupbas, men jag var discjockey så det funka iaf för jag spelade såna hits så ingen han observera utan dansade hela natten!! Även här satte jag handtag, list och nålfilsmatta. Denna rigg körde jag discon med ett QSC 1300 (650WRMS 4ohm) i basen och ett litet skit steg från nåt i land på 100 WRMS i topparna och mer behövde jag inte. (2007-03-22 20:18:10)

Produkter på bilden:

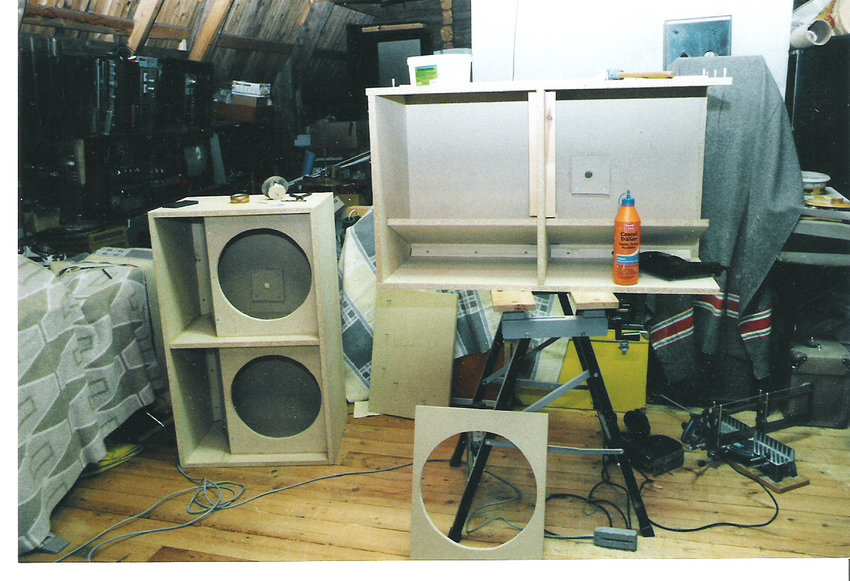

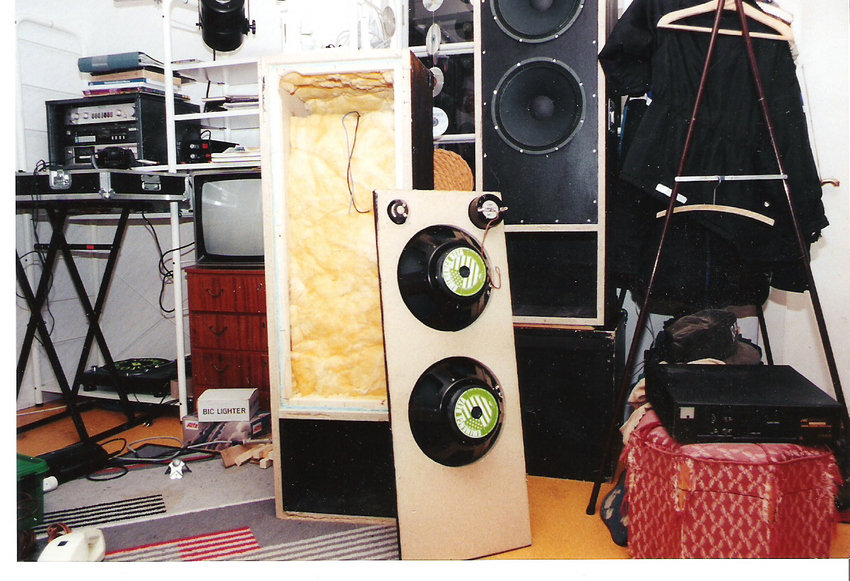

Byggisar...
Ja detta var för 8 årsen...man har lärt sig en del byggtips under årens gång... (2007-03-22 20:30:10)

Produkter på bilden:

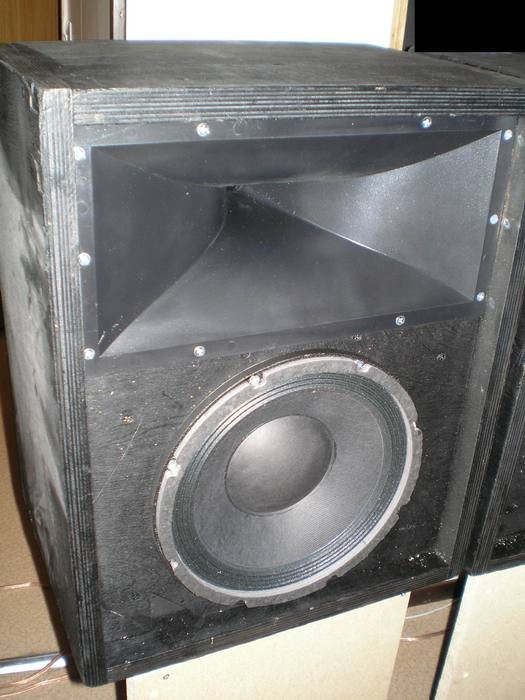

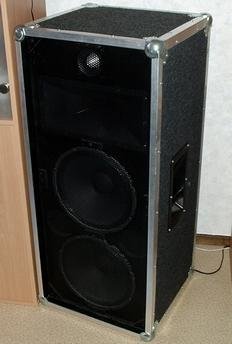

Och detta var topp nr 3...
Hottade den med en JBL 075 och Eminence nyare Beta 12" på 250W. Dessutom en reflexlåda ist för slutet som tidigare. En stor skillnad mot de andra topparna! 075:an gav pricken över i 'et som då delades vid 8000Hz 18dB samt en dämpning på 6dB. Hela lådan är passiv. (2007-03-22 21:28:55)

Produkter på bilden:

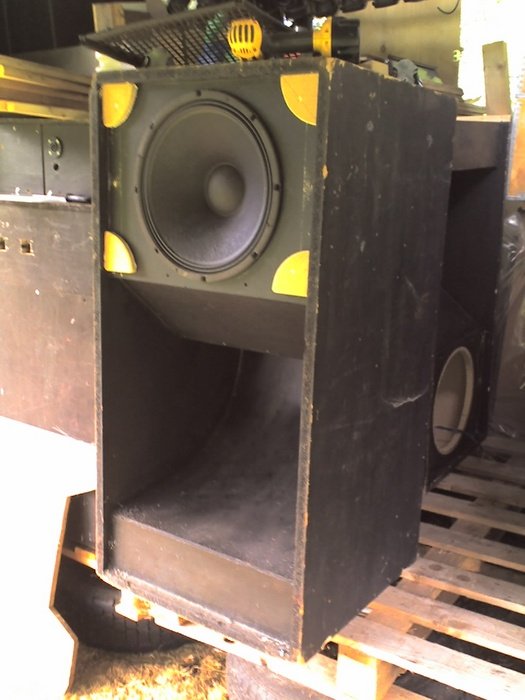

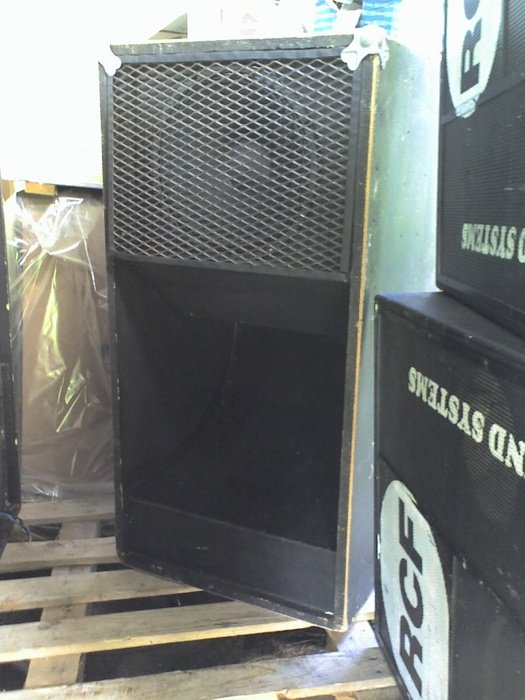

JBL 4530 scoop...vi hade 4 st me Eminence Kappa 15LF
Spelade djupt med tryck! Tyckte vi tills vi prova med en gammal RCF 200AK. Den spöade skiten ur allt vi hade. Åter deppade att man inte hade 4 såna... (2007-03-22 20:34:46)

Produkter på bilden:

Klara
(2007-03-22 20:43:35)

Produkter på bilden:

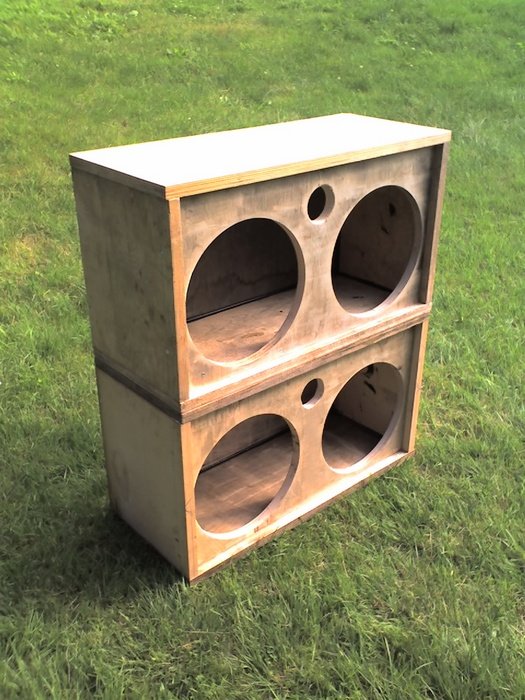

Monitorer...eller nåt
Vi, jag och fassan, hade tråkit så vi byggde dessa som vi tänkte sätta Beta 12" i med skrikare...fortfarande inte klara... (2007-03-22 20:39:15)

Produkter på bilden:

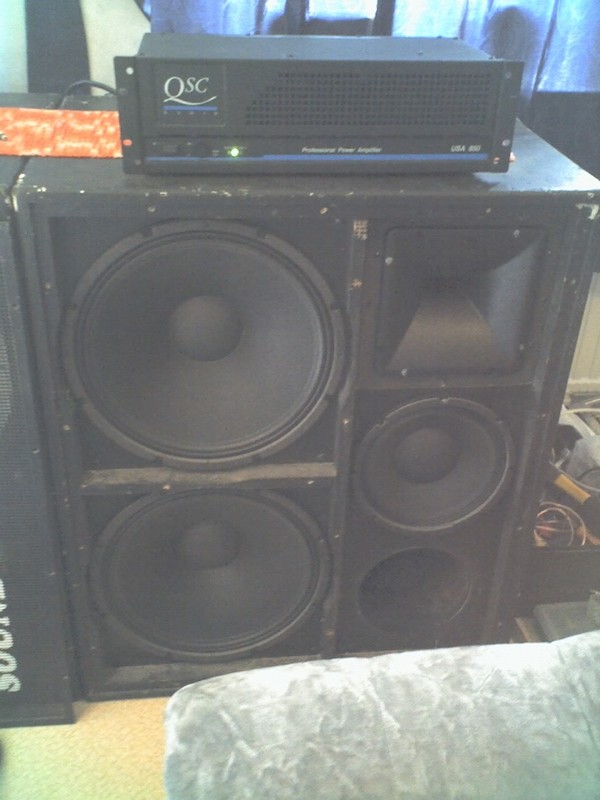

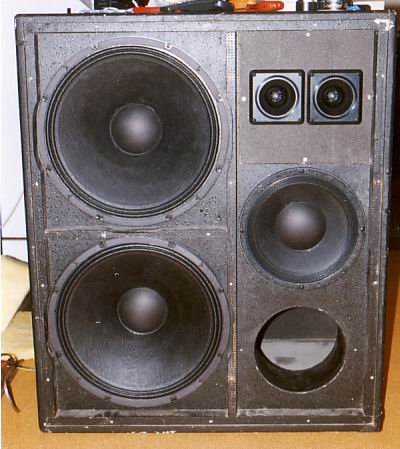

En topp med 15" + 10" + Piezo
Eminence Kappa 15LF" och Kappa pro10". Även denna fungerade inte enligt planerna. Delning sker aktivt vid 500 och 2000Hz, det lät bäst. Basen var ruskit djup och tajt samt mid var mjukt fast ett jäkla riv i gitarrer! Vi hade lyckats, trodde vi. Ljudet i sig var det inte något fel på, hemma ja! Men väl ute och bandet stod på scen så konstaterade vi nåt. Mid och diskant hade för dålig känslighet. Vi är ju inte gjorda av $ så vårat koncept är att bygga till dom steg vi har. Nästa bild förklarar nästa steg. (2007-03-22 20:45:35)

Produkter på bilden:

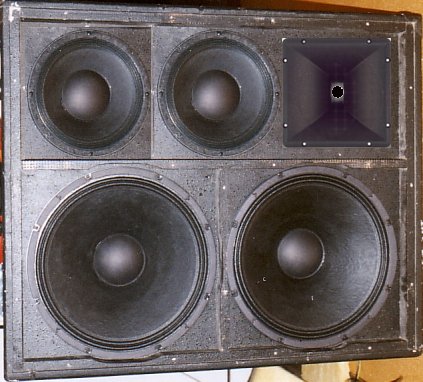

Såhär kommer det att bli!
Dubbla 10:or och Ett horn från RCF med 1" driver som vi håller på att bestämma oss för. Snygg bild va? tänk vilka under man kan göra i paint! Mohaha. Byggbilder på den kommer senare! (2007-03-22 20:54:48)

Produkter på bilden:

Nu så
Detta blev resultatet, fast med omvänt horn. detta var bara en testkörning. (2008-04-05 11:35:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Aktivt test
Här testade vi olika delningsfrekvenser och kom fram till att 350 Hz och 1200 Hz var det ultimata. Efteråt förföljde en viss tinitus oss och var mycket obehaglig. Lådorna stämplades OK. (2008-04-05 11:12:27)

Produkter på bilden:

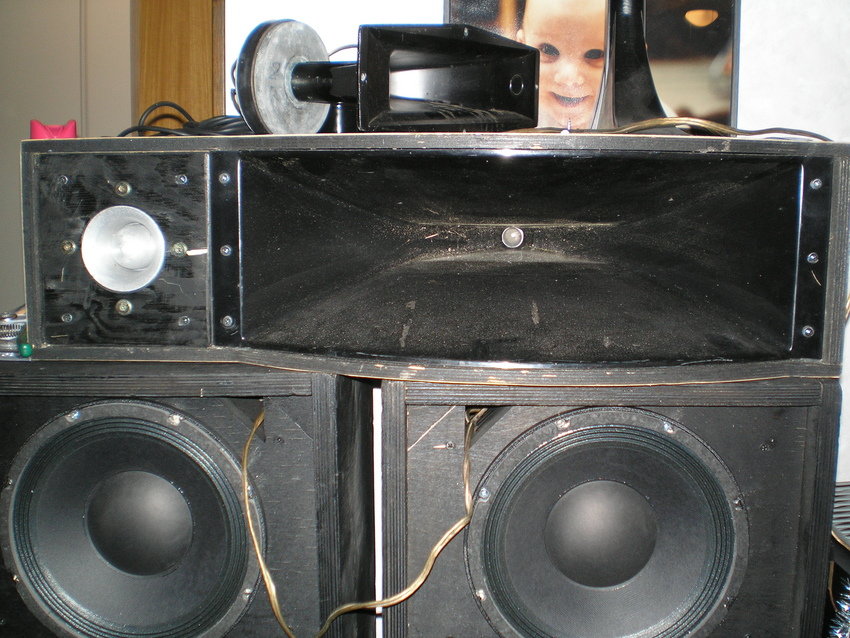

Test hörna...
Då regnet öser ner, vill jag testa mer! Lite kul test med Kappa Pro 10" i reflexlåda, Peavey 22T driver i ett stort horn och JBL 075. En trevlig kombination. (2007-03-22 20:59:06)

Produkter på bilden:

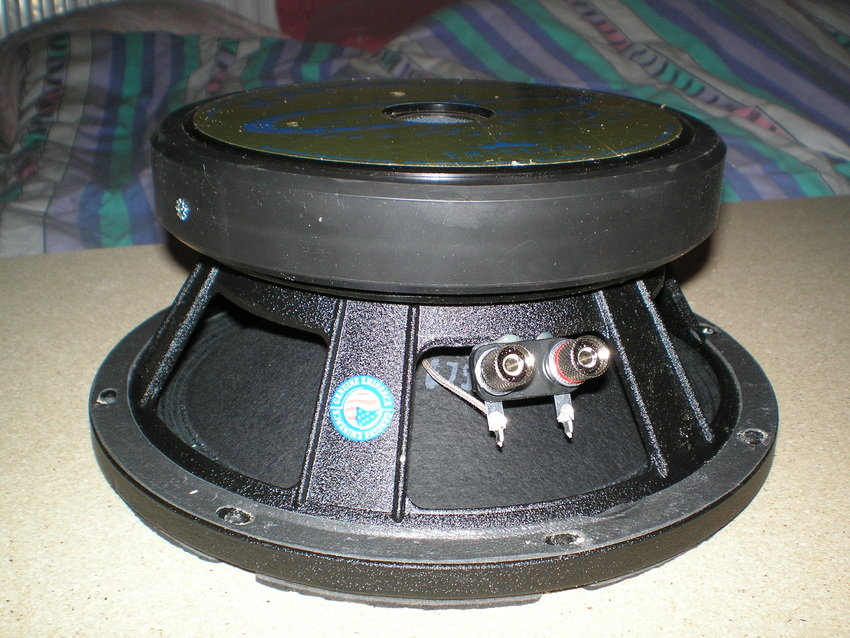

Kappa Pro10
Rejält byggda... (2007-03-22 21:04:33)

Produkter på bilden:

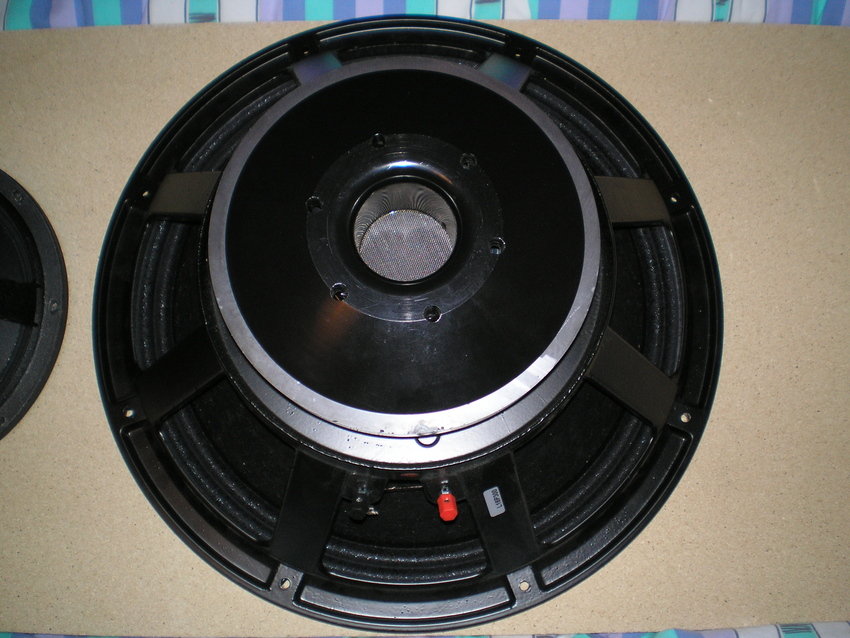

Besten!

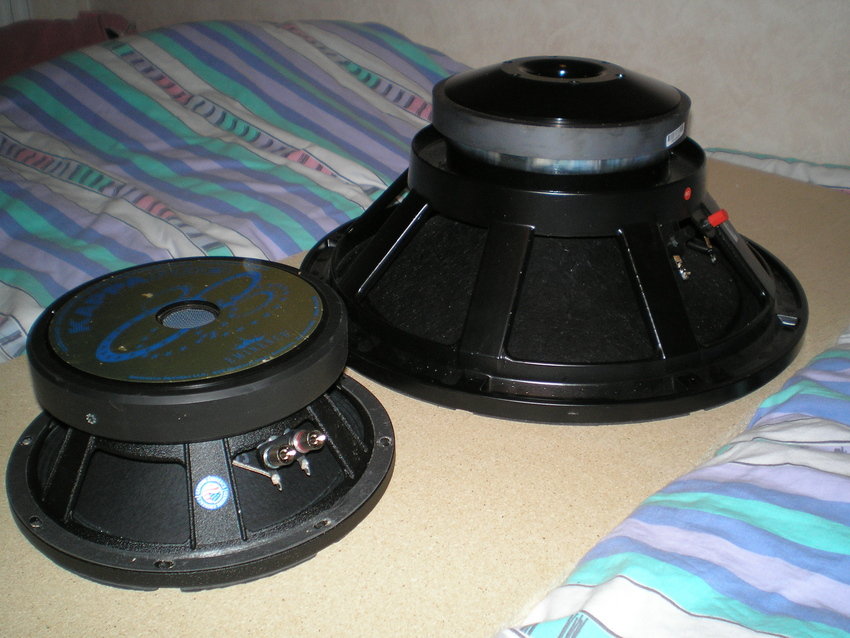

RCF L18P300, en 18" på 1000 WRMS. tyvärr har vi bara 1 än så länge...och dessutom splitter ny och inte provspelad! så är man sugen? JA! (2007-03-22 21:06:48)

Produkter på bilden:

Dom 2 små...
(2007-03-22 21:09:42)

Produkter på bilden:

Mera PA...
Kappa Pro 10" här med, även Zomax horn... (2007-03-22 21:13:06)

Produkter på bilden:

Sååå fint draget av far i slutstegsvagnen
(2007-03-22 21:15:51)

Produkter på bilden:

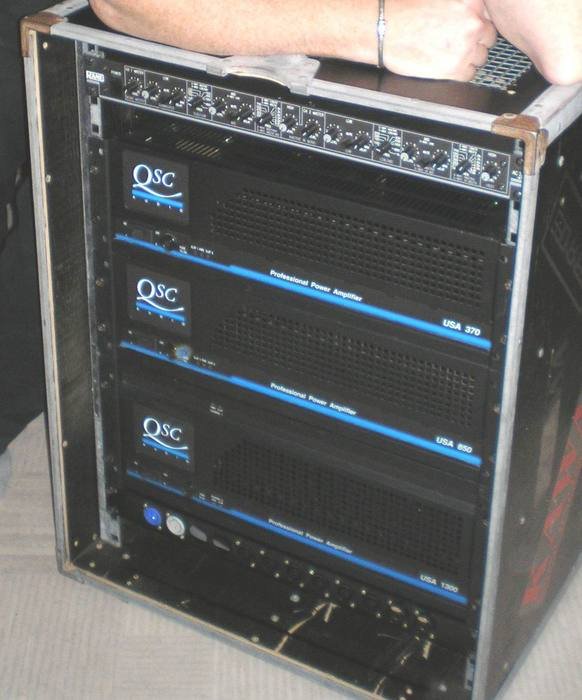

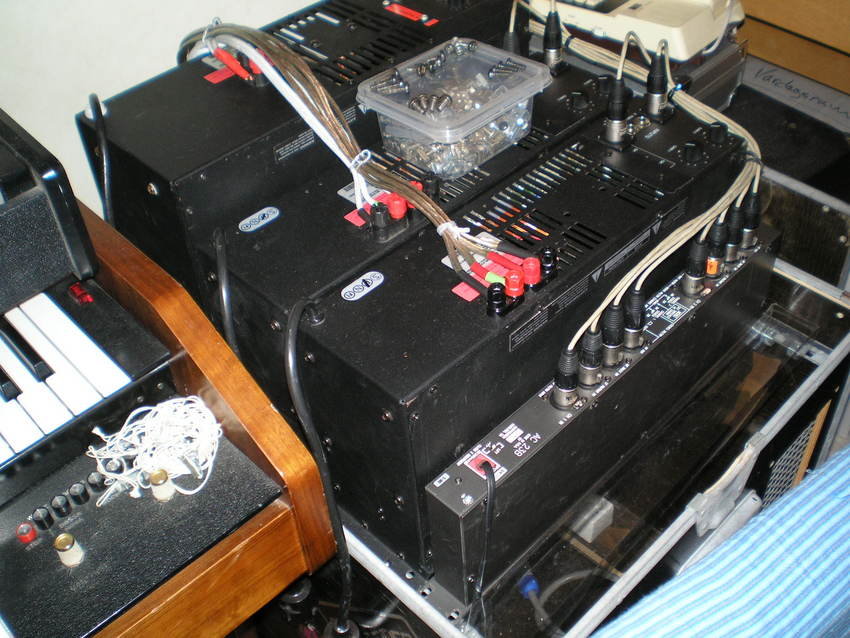

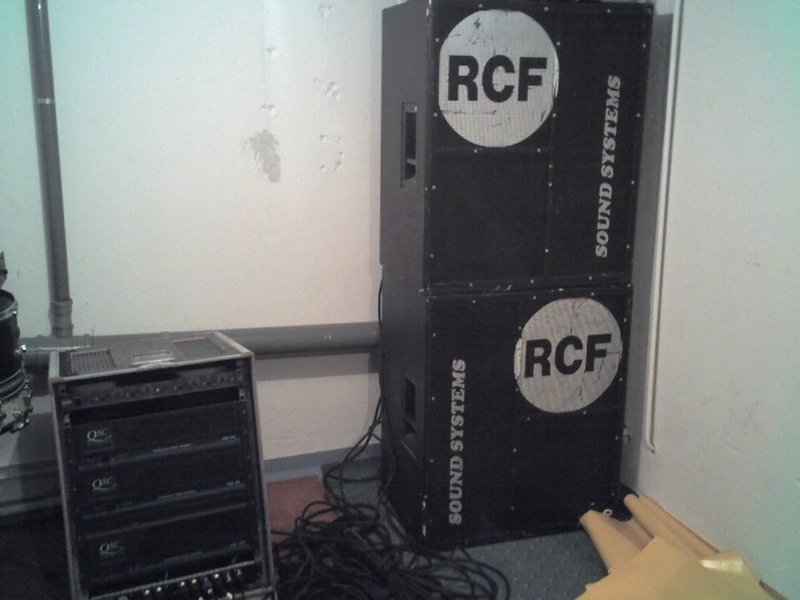

Steg vagnen...
QSC USA steg och ett Rane filter...fast flera steg behövs nu...Anslutningspanel på framsida med bara neutrik, ström, högtalar anslutning och deras XLR/Tele anslutning. Smidigt. (2007-03-22 21:22:30)
