Följ med när jag bygger en sub för att matcha mitt Procella-system.

Anledningen till bygget är att jag saknar en liten sub som går riktigt djupt i Procellas sortiment. Jag har en P18 och en P12 som balanseringssub. P12 spelar tillräckligt högt i mellanbasen, men tappar orken i djupbasen när volymen skruvas upp. Jag behöver inte Procellas ljudtryck i mitt lilla rum (12kvm), utan vill ha en sub som offrar lite ljudtryck (dB i 50Hz) i utbyte mot djupare bas (db <20Hz), fast med samma…

  Läs hela
Produkter i albumet:
Dayton Audio RSS315HF-4 (Baslåda )
Procella Audio P12 (Subwoofers )
Detaljer
Bilder i detta album Växla till minatyrbilder

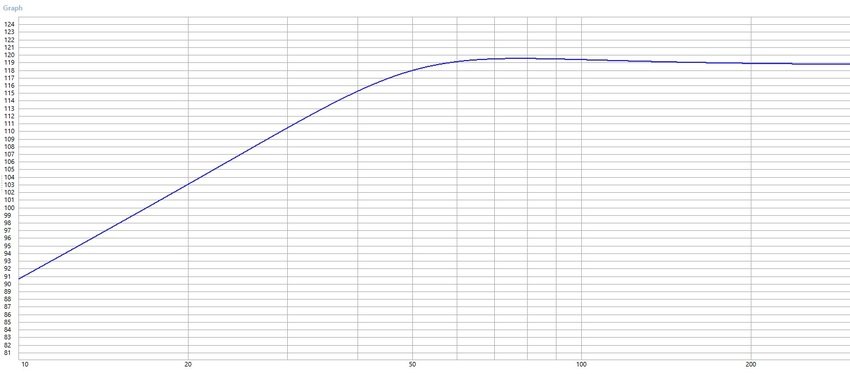

Simulerad output med 1200W förstärkare. Max SPL 119,5dB. Lådan är på 47l vilket ger ett Qtc 0,931, dvs lätt underdämpad men endast med en halv dB peak som ses i grafen. Helt acceptabelt. Avrullningen med 12dB/oktav kommer kompenseras av rumsförstärkningen. Förhoppningsvis blir kurvan helt platt med placering direkt mot vägg, vilket senare mätning får bekräfta. Placering mot vägg bör också ge 6dB ökad output till 125,5dB, vilket borde ge referensnivå (115dB) på upp emot 3m distans, vilket täcker hela lyssningsområdet i mitt rum. (2018-10-01 18:33:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS315HF-4

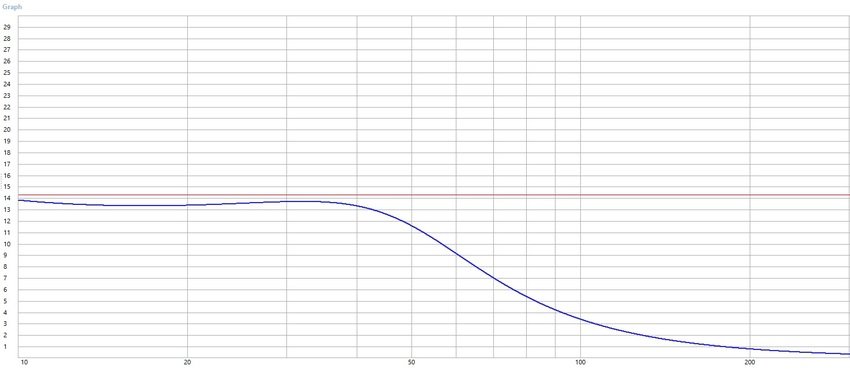

Cone excursion med 1200w input. Elementen rör sig inom Xmax (14mm) hela vägen till denna nivå, så subben borde spela utan nämvärd distorsion ända till max output. Det betyder också att jag slipper limiters i slutsteget. (2018-10-01 18:46:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS315HF-4

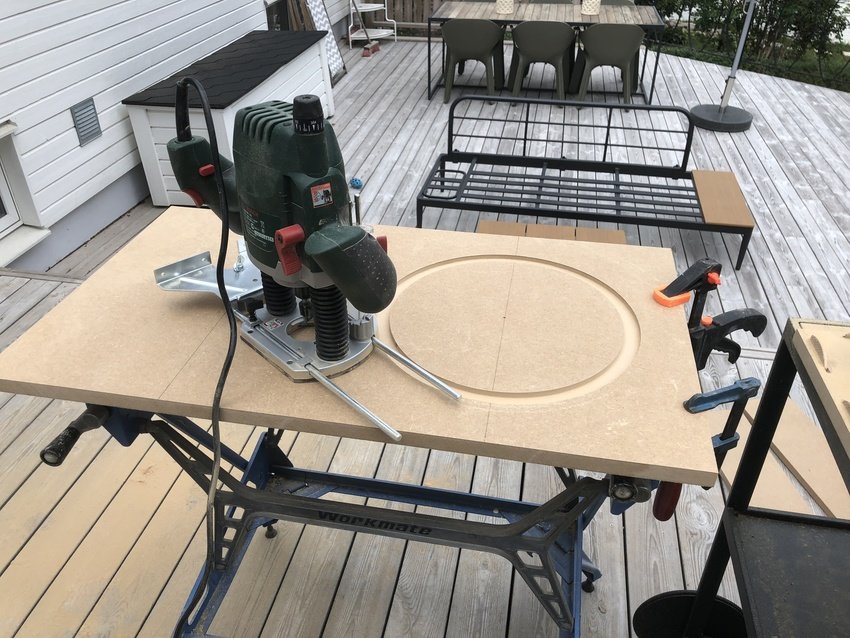

Överhandsfräsen är oumbärlig för att göra en nedfasning och skära ut hålen för elementen. (2018-09-30 21:40:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

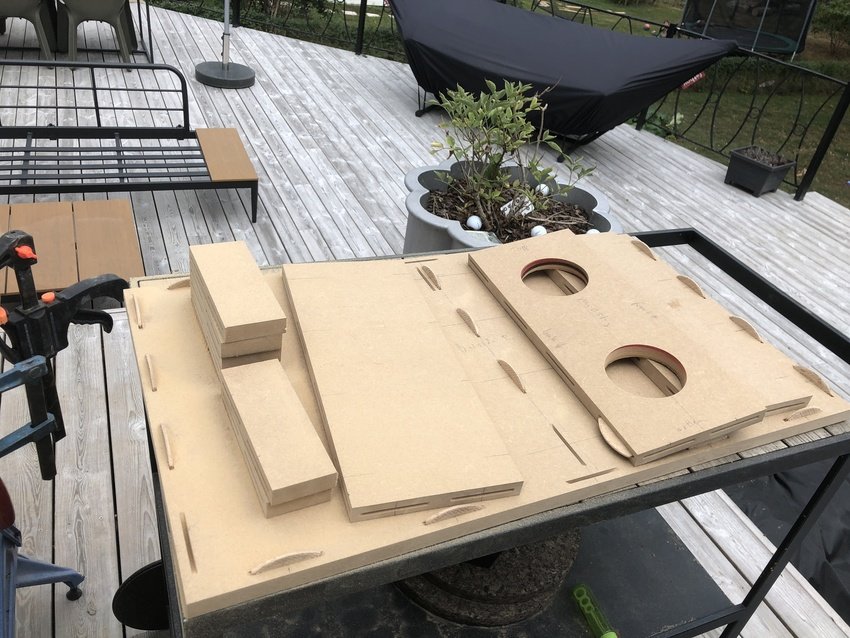

Alla delar utsågade. Eftersom lamellkexen ger stadga kan lådan provmonteras för att se att allt stämmer. (2018-09-30 22:13:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

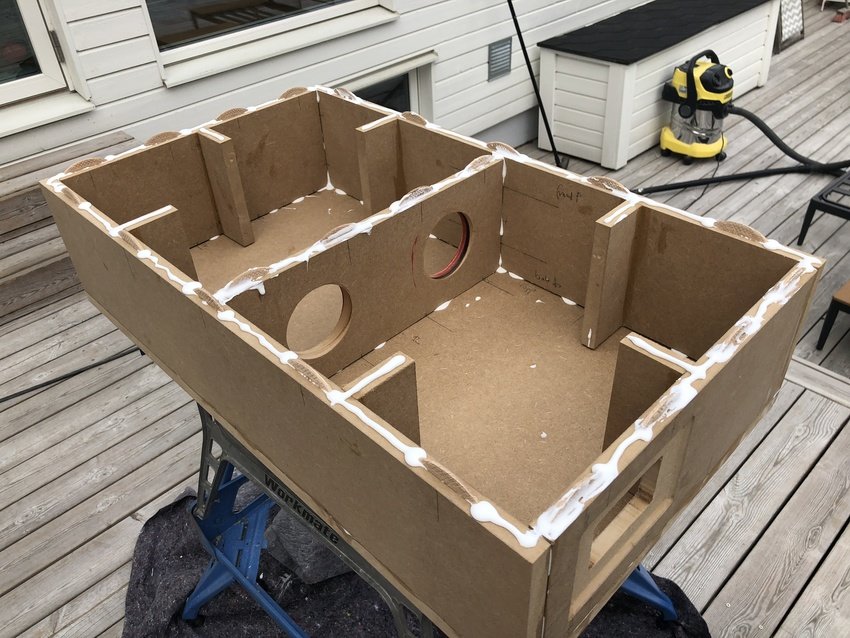

Riklig användning av lamellfräs och kex för ordentlig förstärkning av alla limfogar. Notera även tvärstagen för förstärkning av lådan. (2018-09-30 21:41:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

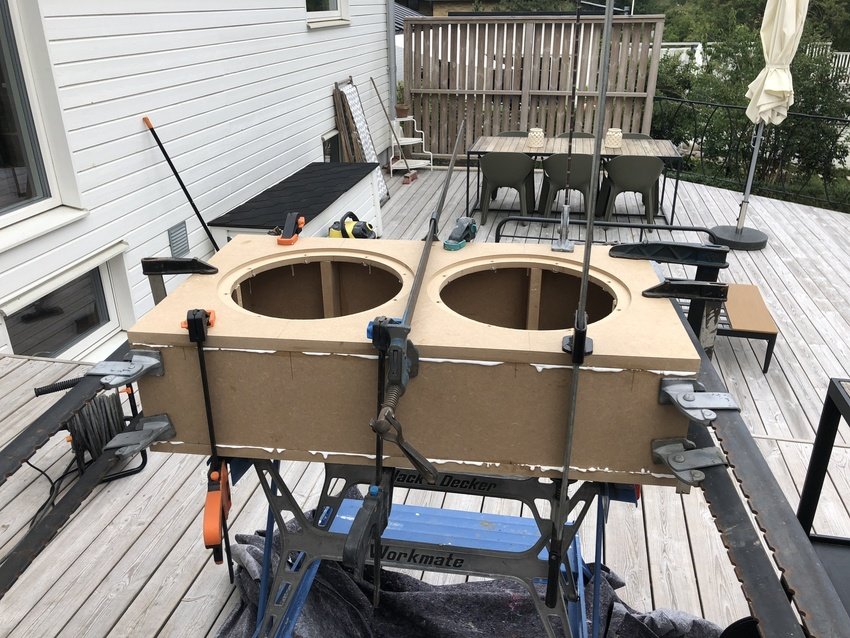

Det gäller att ha ordentligt med limknektar. (2018-09-30 22:20:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

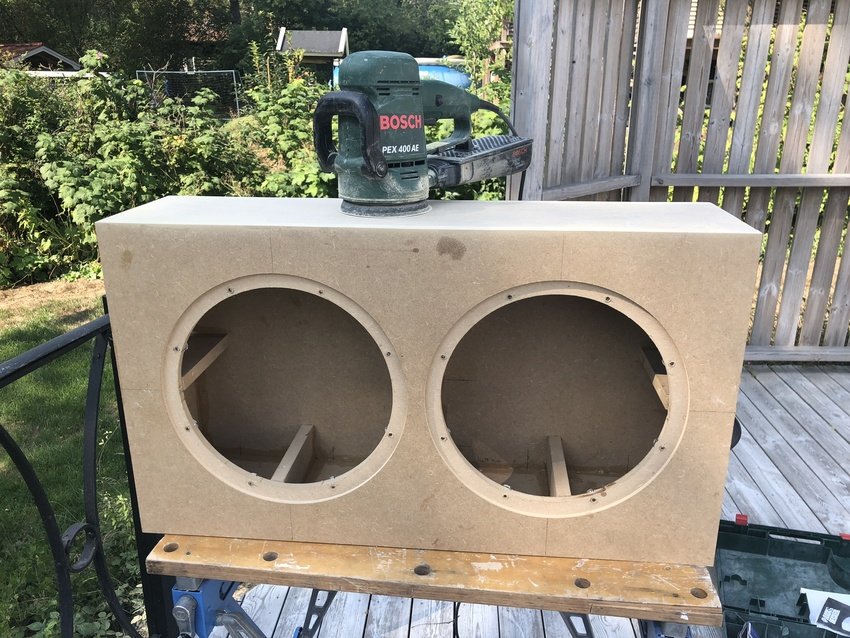

Dags att slipa ner alla ojämnheter. (2018-09-30 21:42:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

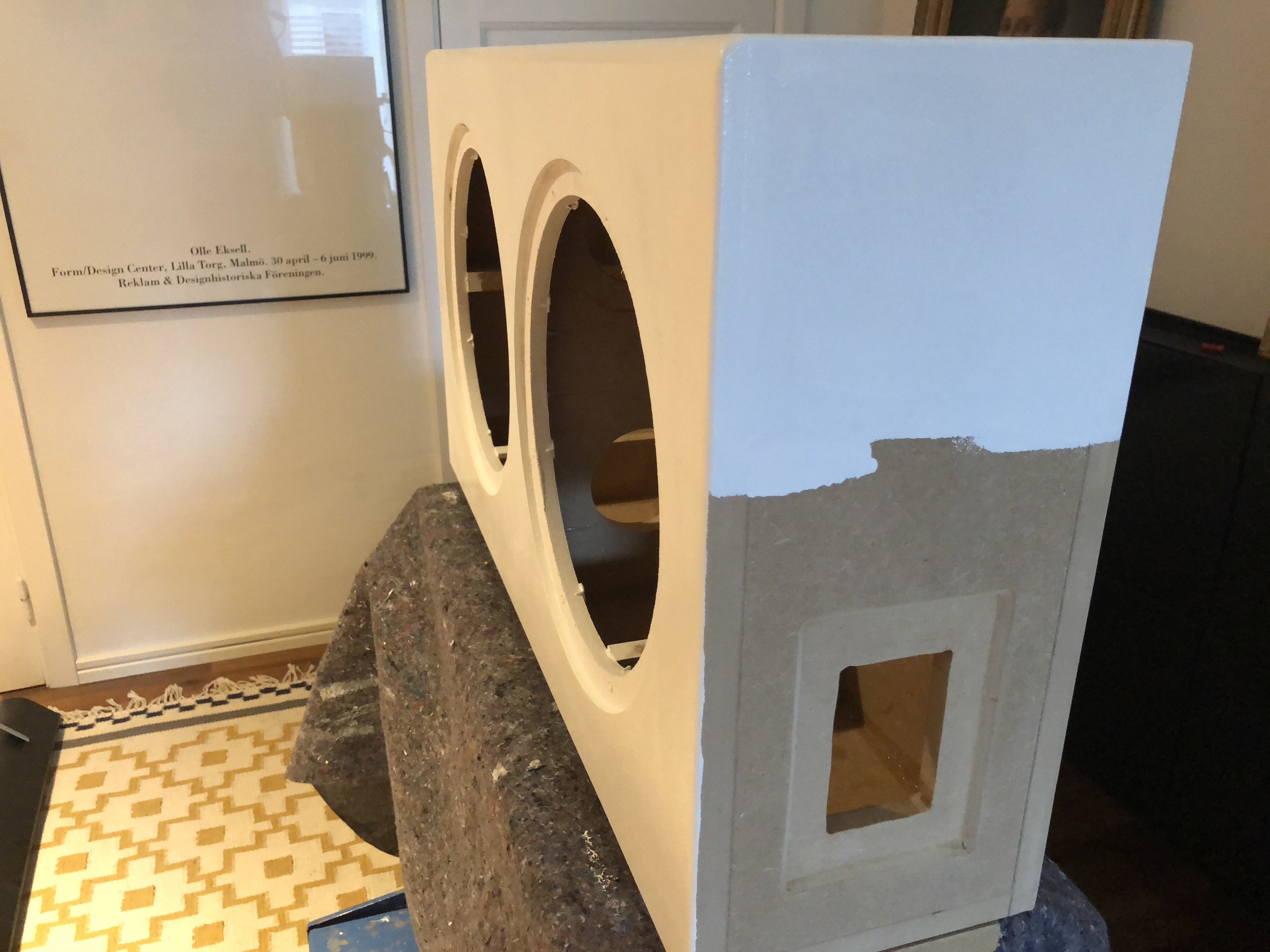

Grundfärg. Slipning mellan varje lager.. (2018-09-30 21:43:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

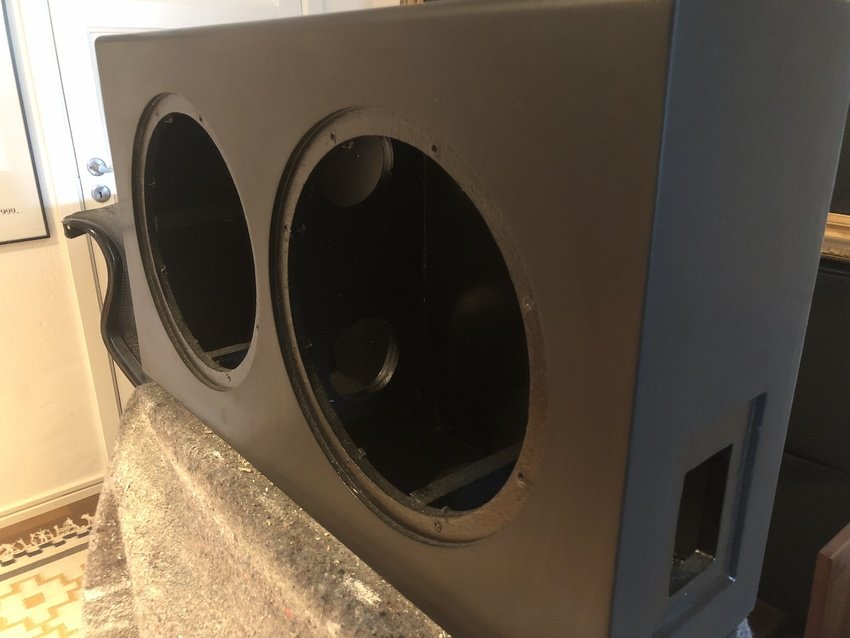

Halvblank färg i flera lager. Slipning och avslutande rubbning med fin stålull. (2018-09-30 21:45:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

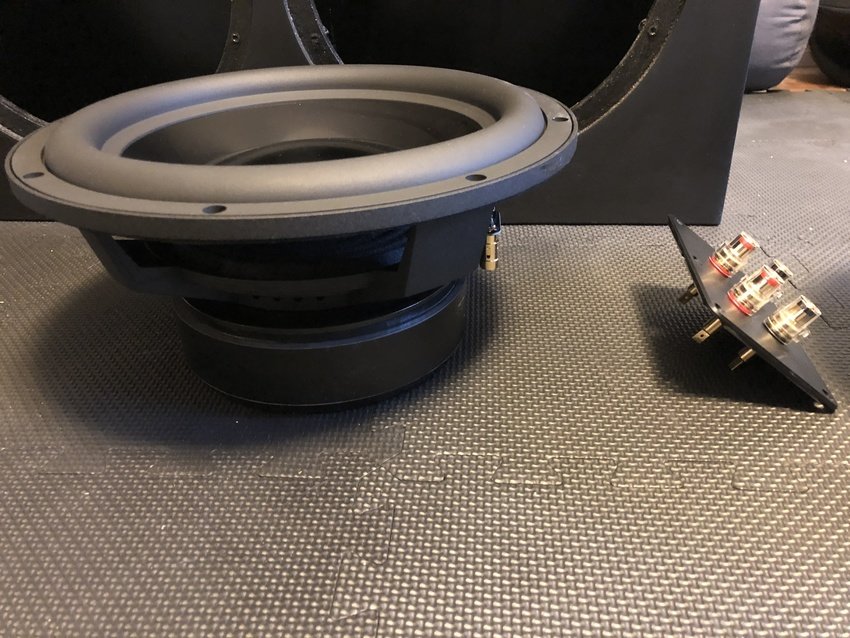

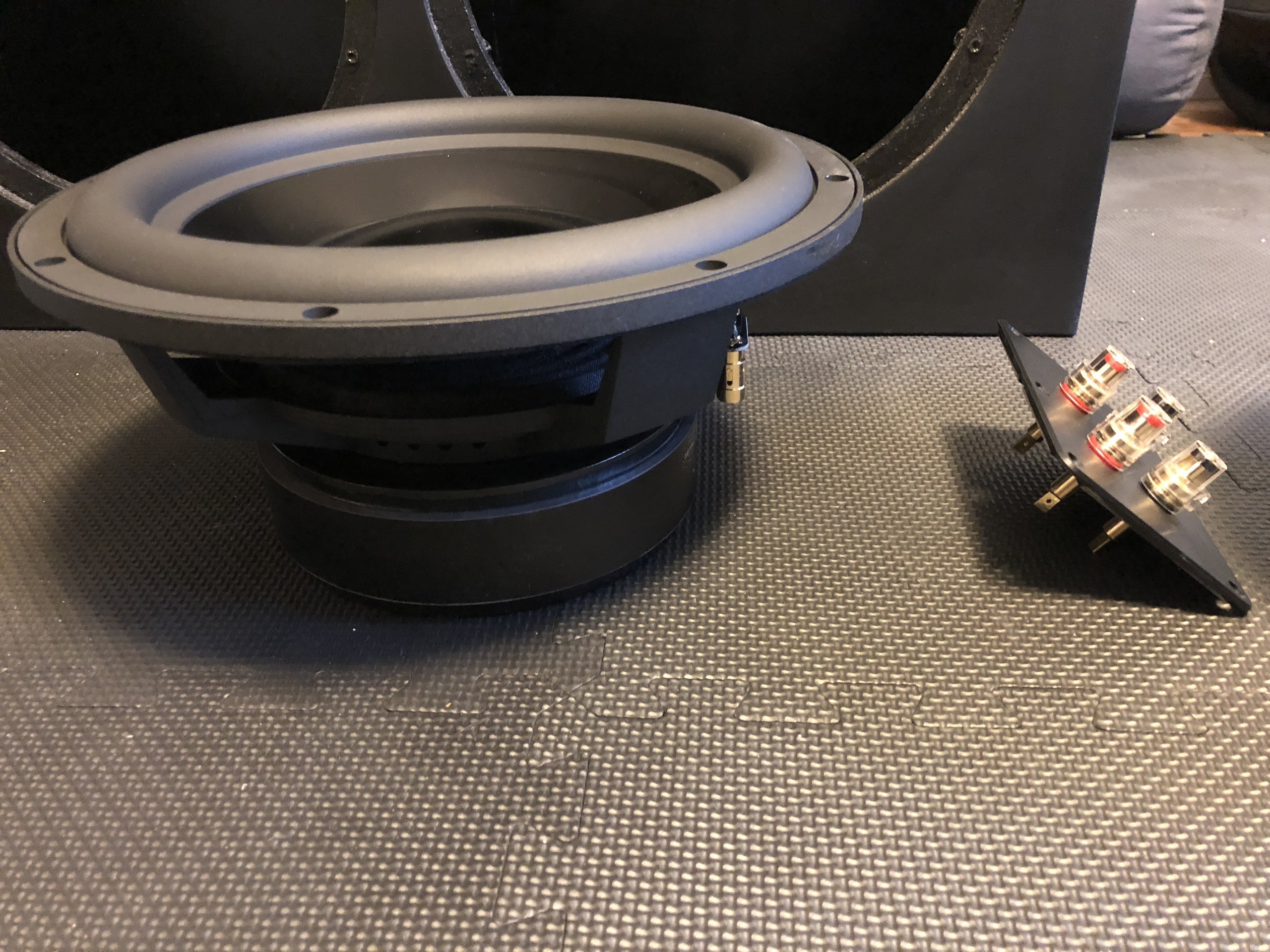

RSS315HF-4 är ett massivt element (>11kg) med xmax 14mm och xmec 24mm, dvs totalt ca 2" mekanisk rörlighet front to back. 3,6dB lägre känslighet hos storebror UM12-22 fick mig att välja RSS315HF-4 istället. (2018-09-30 22:14:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS315HF-4

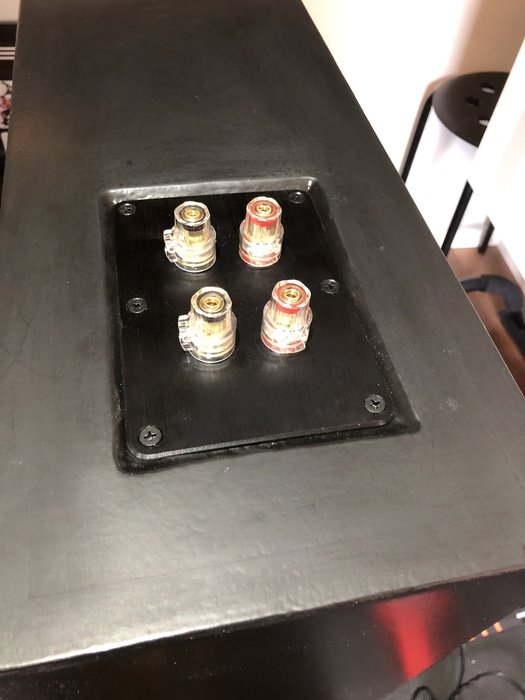

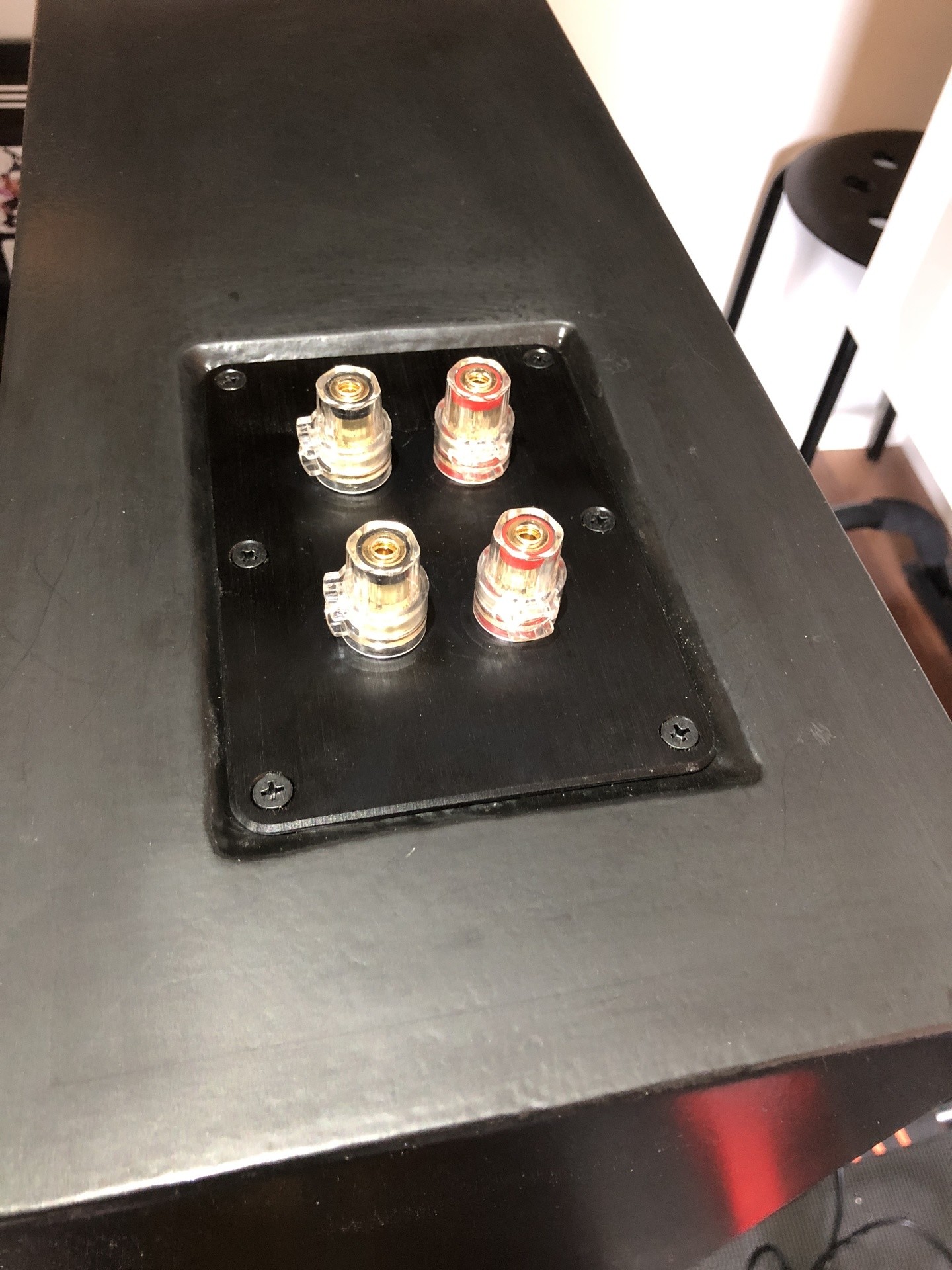

Högtalarterminaler från Dayton Audio i hög kvalitet. (2018-09-30 21:47:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

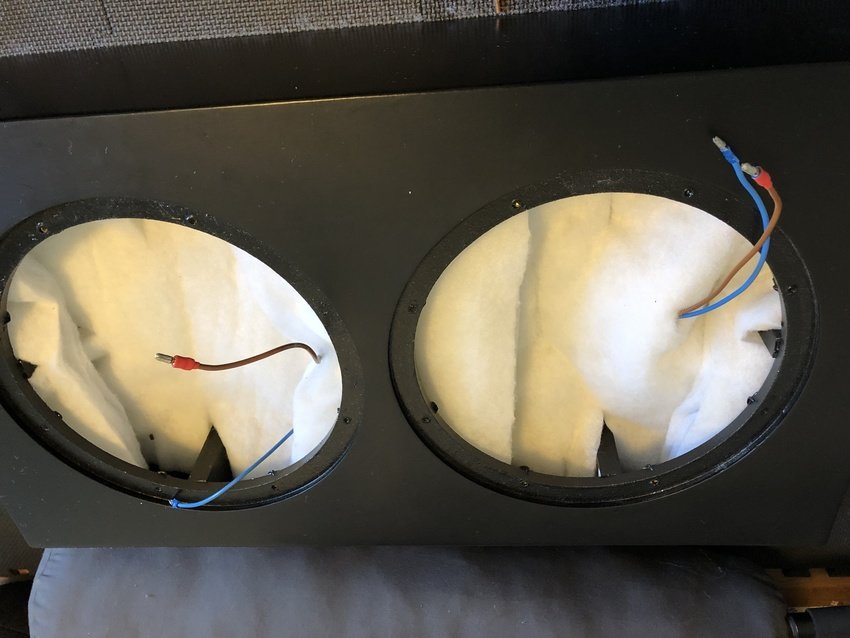

Dämpullen på plats. (2018-09-30 22:15:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

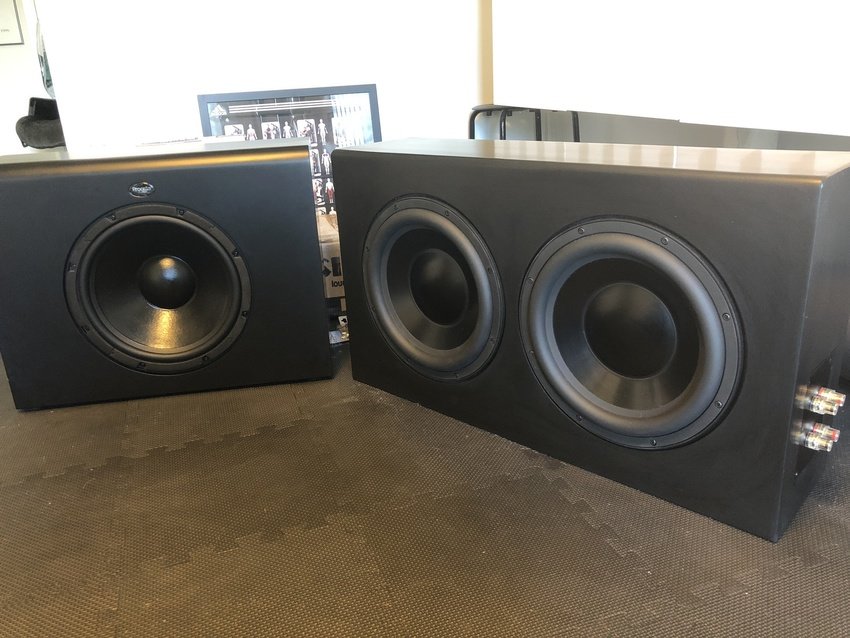

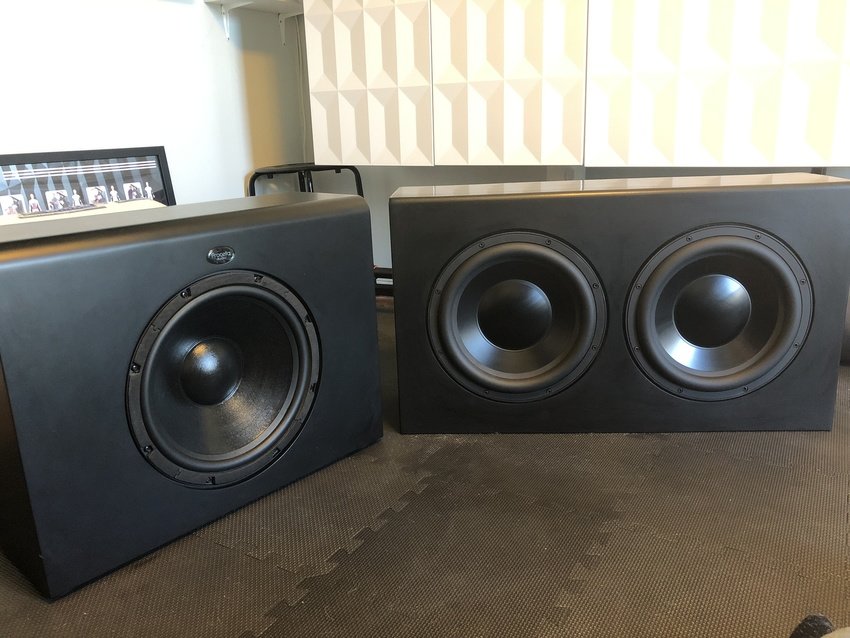

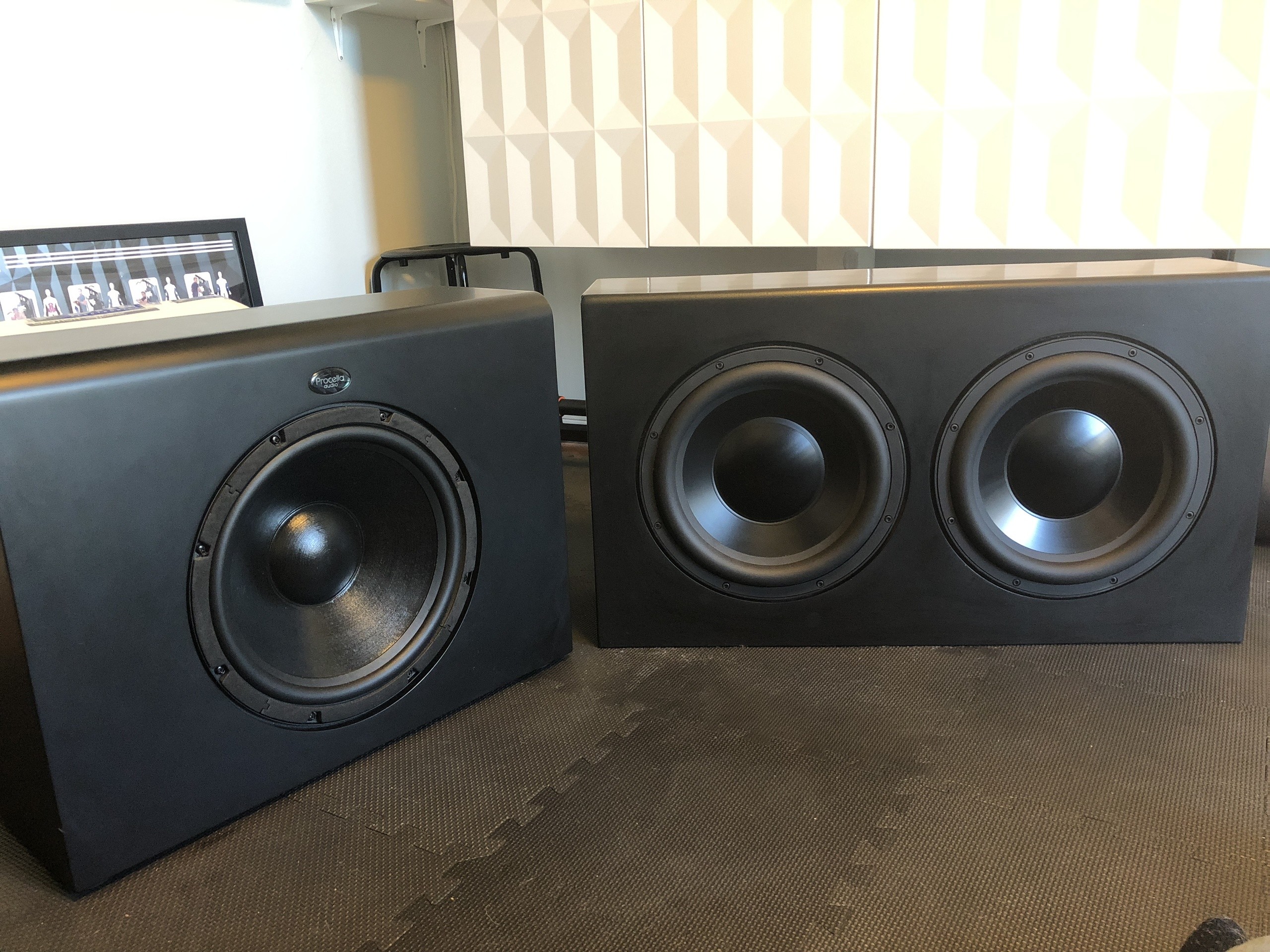

Procella P12 bredvid The B12.
The B12 gräver djupare tack vare längre slaglängd och lägre Fs, men P12 spelar nästan lika högt tack vare effektivare element. De kompletterar varandra fint. (2018-09-30 21:48:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS315HF-4,  Procella Audio P12


The B12 väger massiva 31kg (trots avsaknad av inbyggt slutsteg), mot P12s 16kg. Men så väger varje element också >11kg.. (2018-09-30 21:49:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS315HF-4,  Procella Audio P12

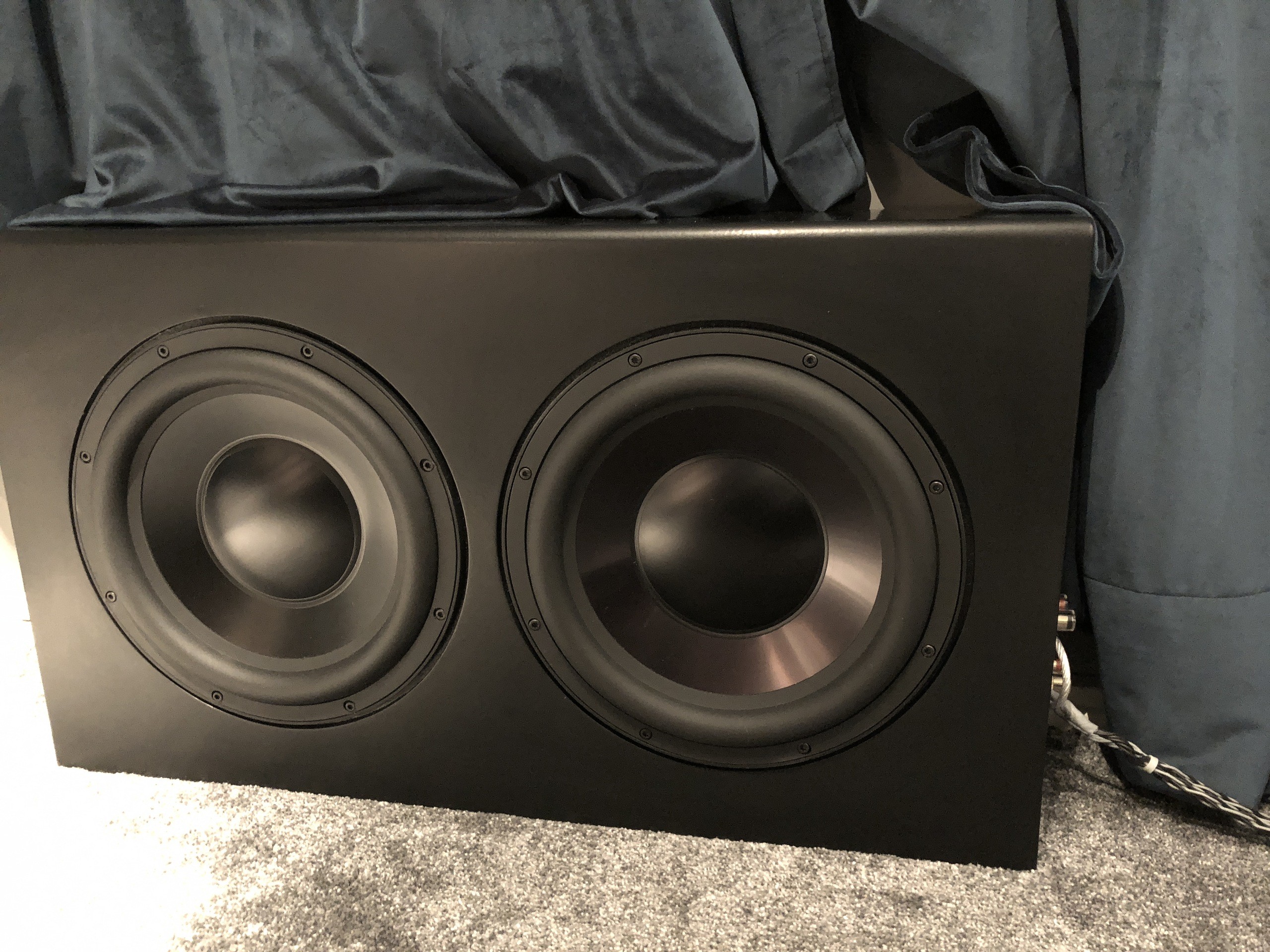

Dags att börja testa! (2018-10-01 20:03:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS315HF-4

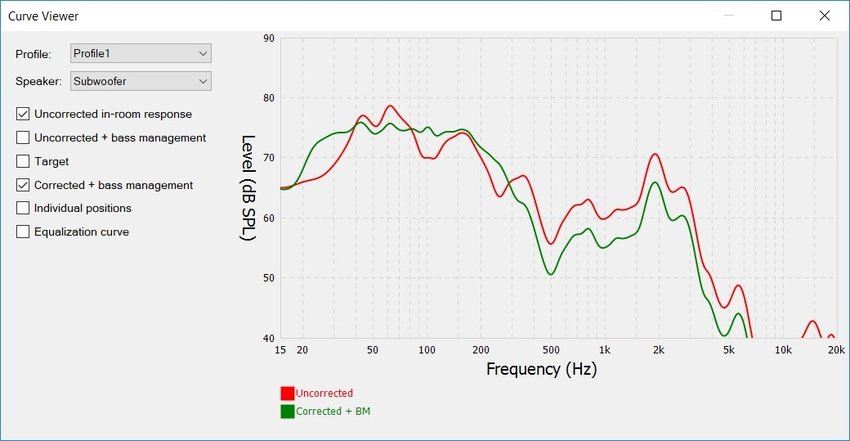

Jag har lite rumsnoder, men efter kalibrering mäter subben 22-200Hz +-3dB. Godkänt tycker jag nog. (2018-10-01 21:57:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS315HF-4
