Hur bra kan en bio bli på ett begränsat utrymme? Det var var frågan när jag flyttade den från ett rum på 20kvm till 10kvm (2,7x3,7m). Anledningen var att framväggen i gamla rummet hade fönster och dörrar från golv till tak och därmed inte var lämplig som baffelvägg. För att undvika rumsnoder planeras flera akustikåtgärder: - Ett flytande och dämpat golv på platonmatta med 2cm cellplastisolering och heltäckningsmatta. - Ett podie som fungerar som Helholtzresonator och som… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

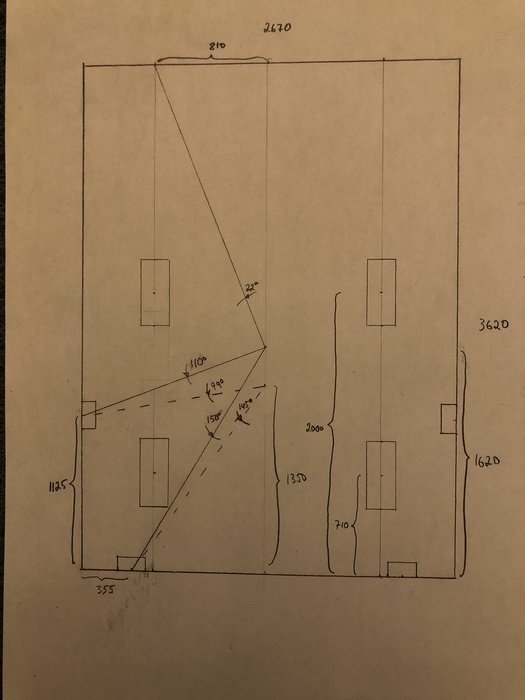

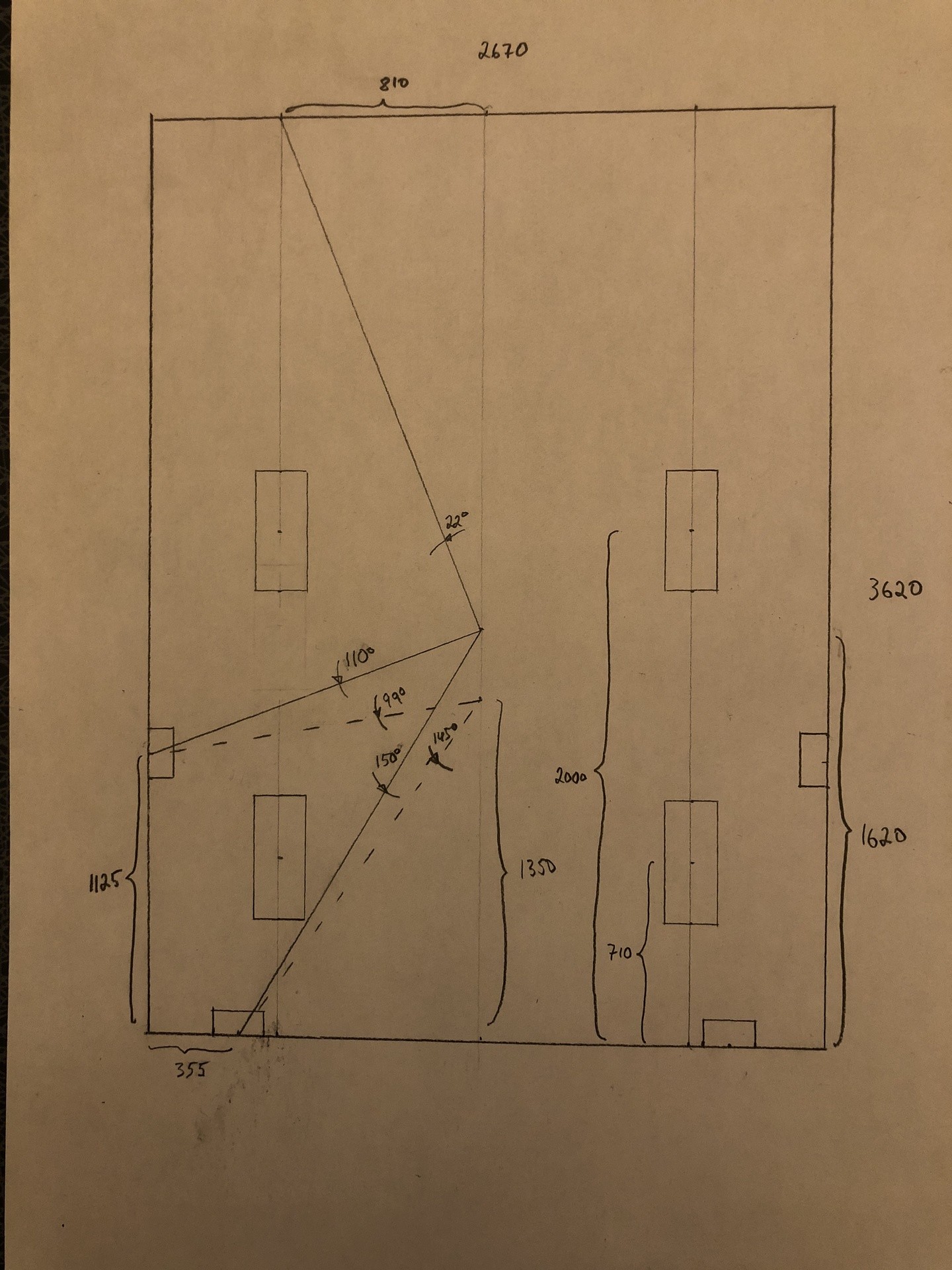

Skiss på rummet
En av flera skisser med bla utplacering av högtalare och sweetspot. Enl Dolby Atmos design guide. (2018-10-17 17:41:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
En av flera skisser med bla utplacering av högtalare och sweetspot. Enl Dolby Atmos design guide. (2018-10-17 17:41:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

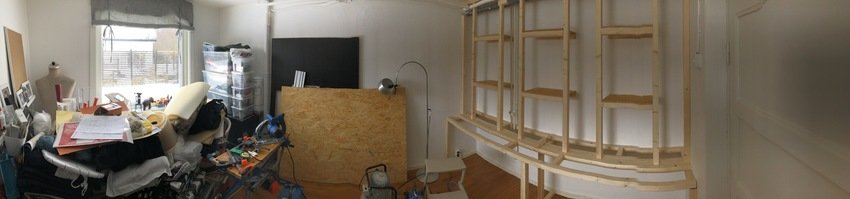

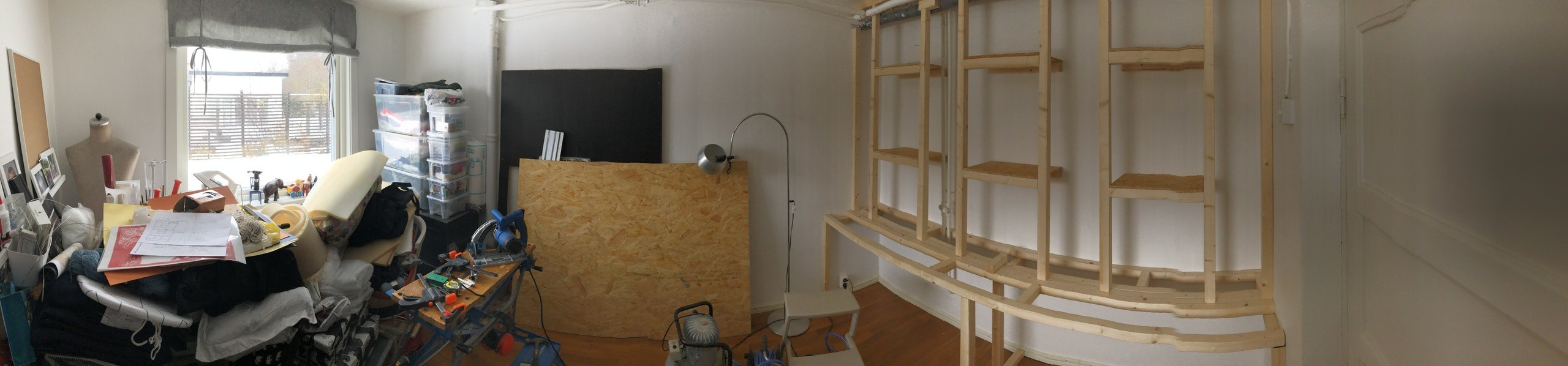

Syrummet töms och blir till biorum
(2018-10-17 21:04:04)Bilden är högupplöst. Klicka i bilden för att zooma.
(2018-10-17 21:04:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

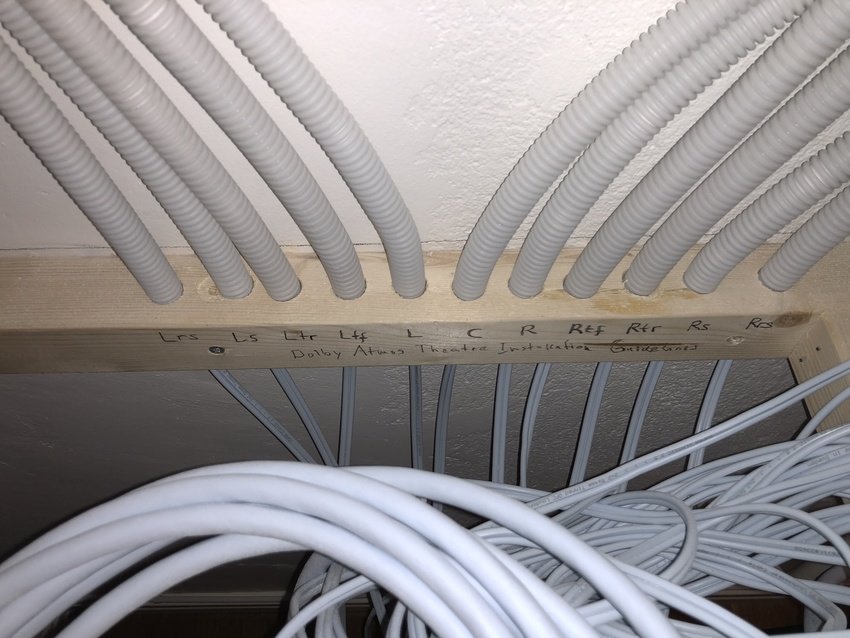

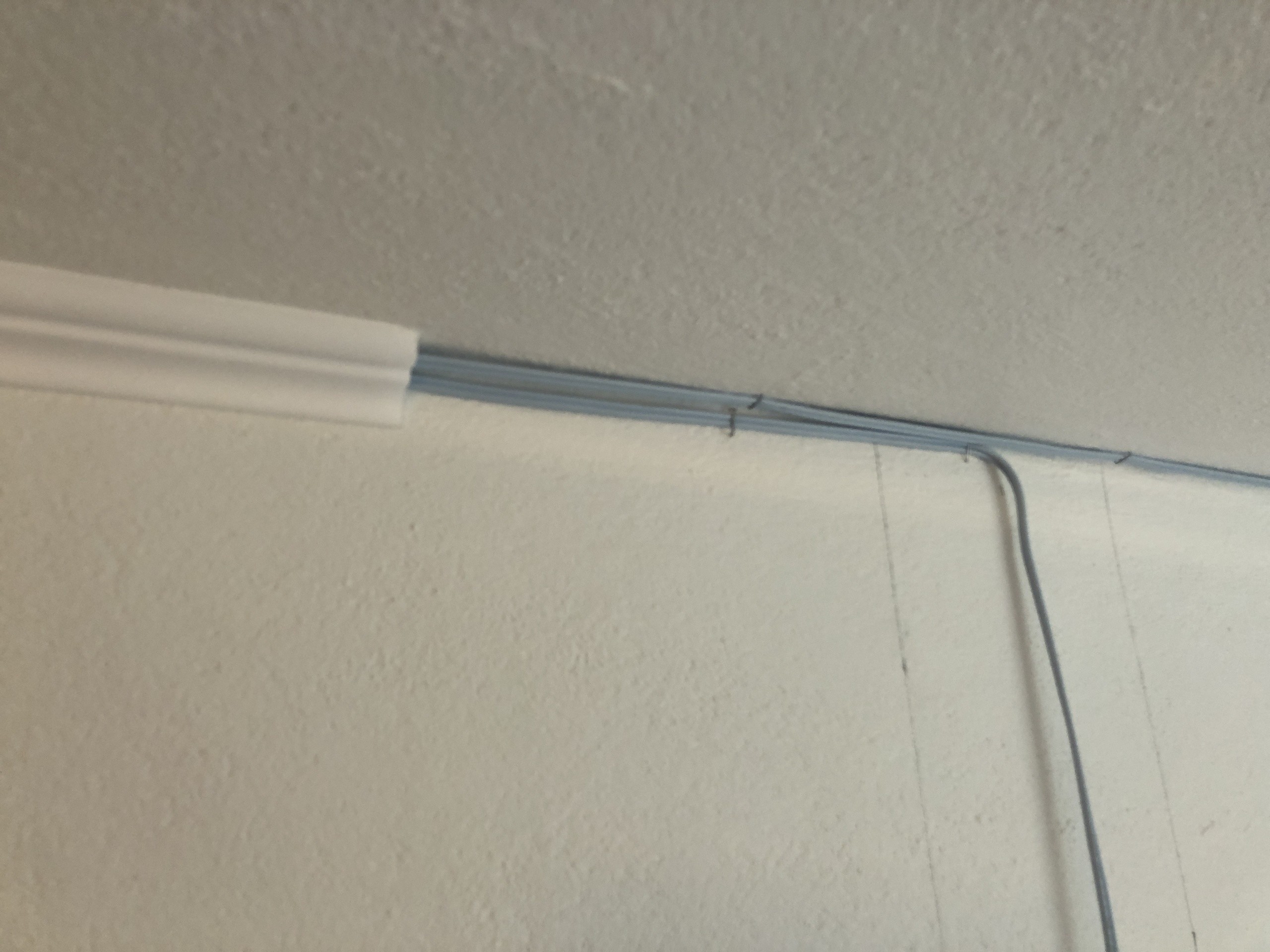

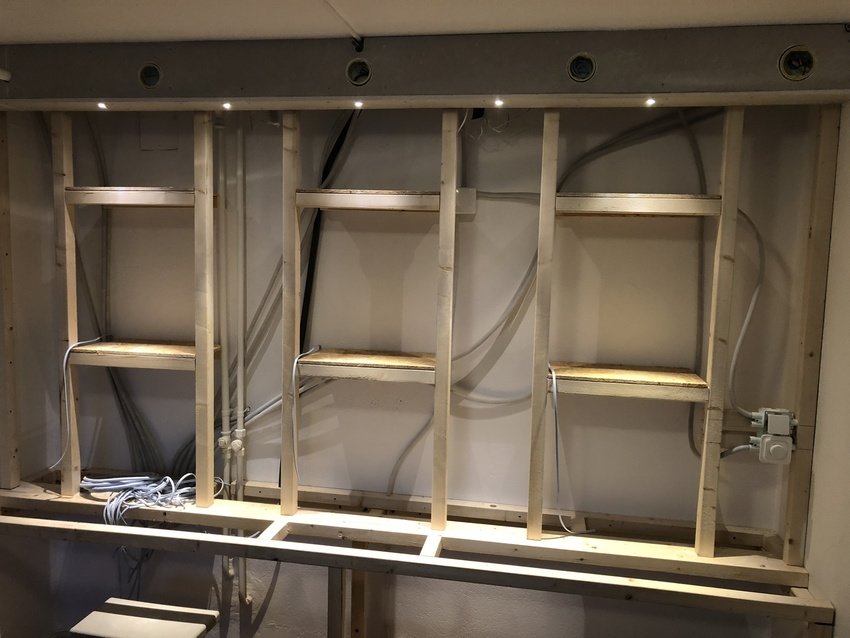

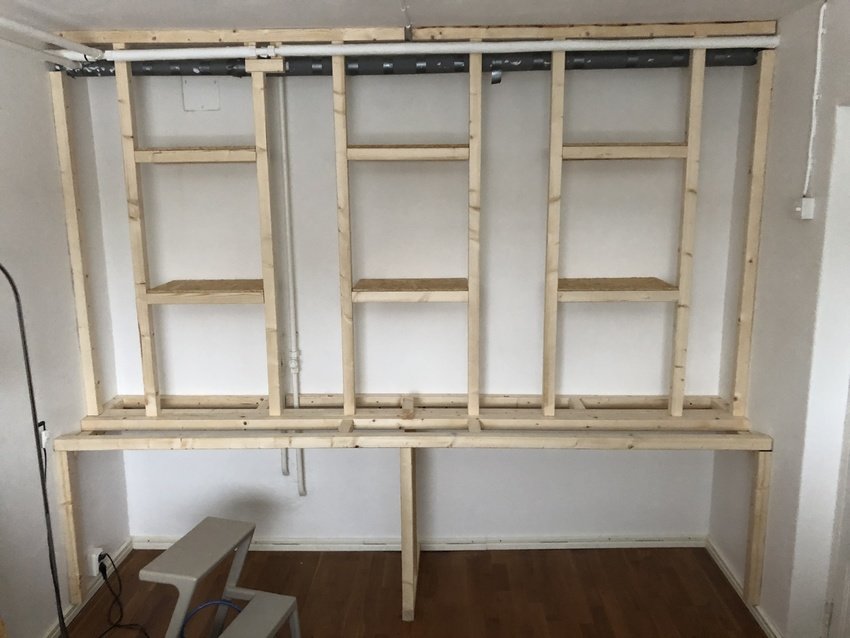

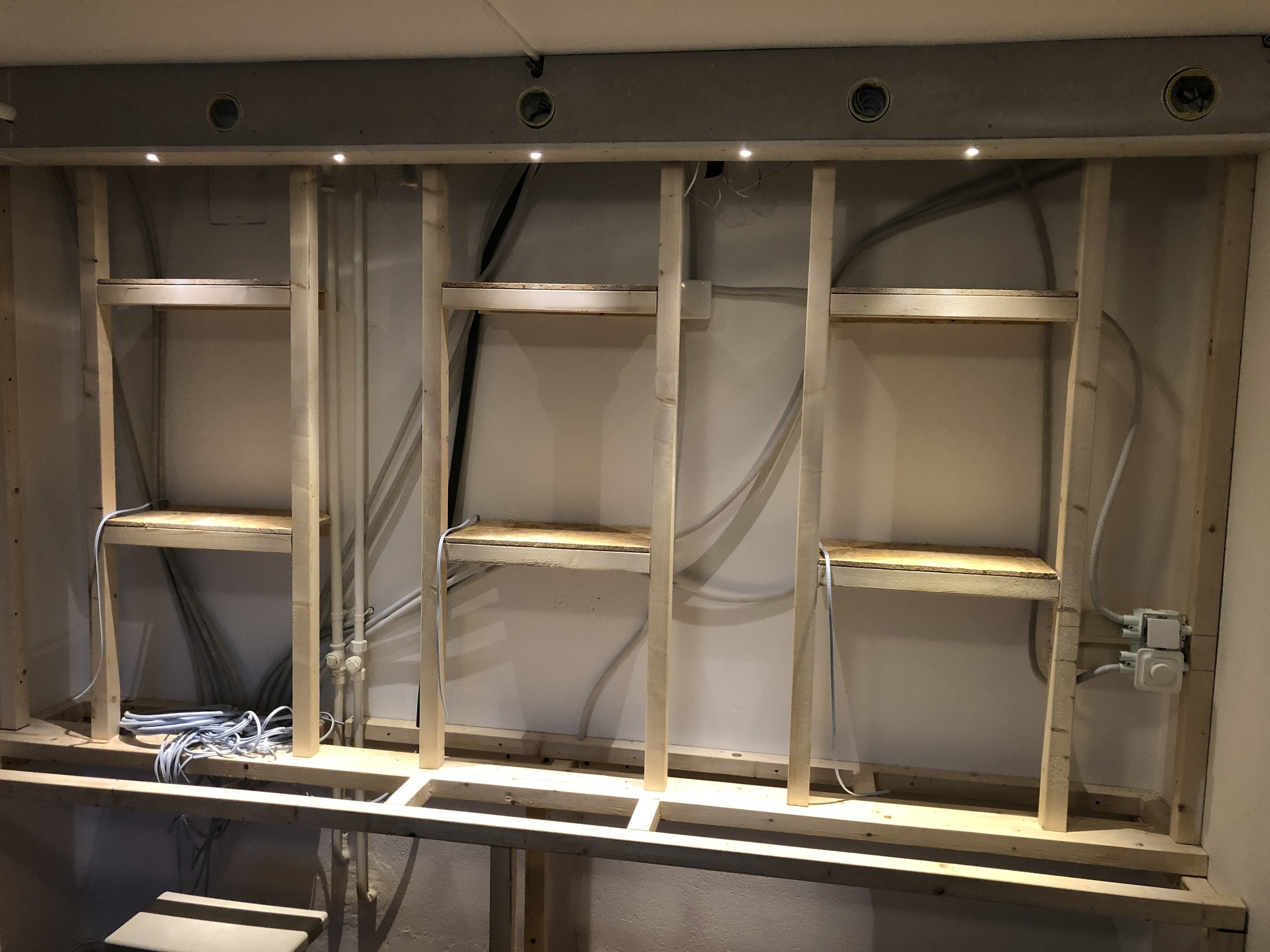

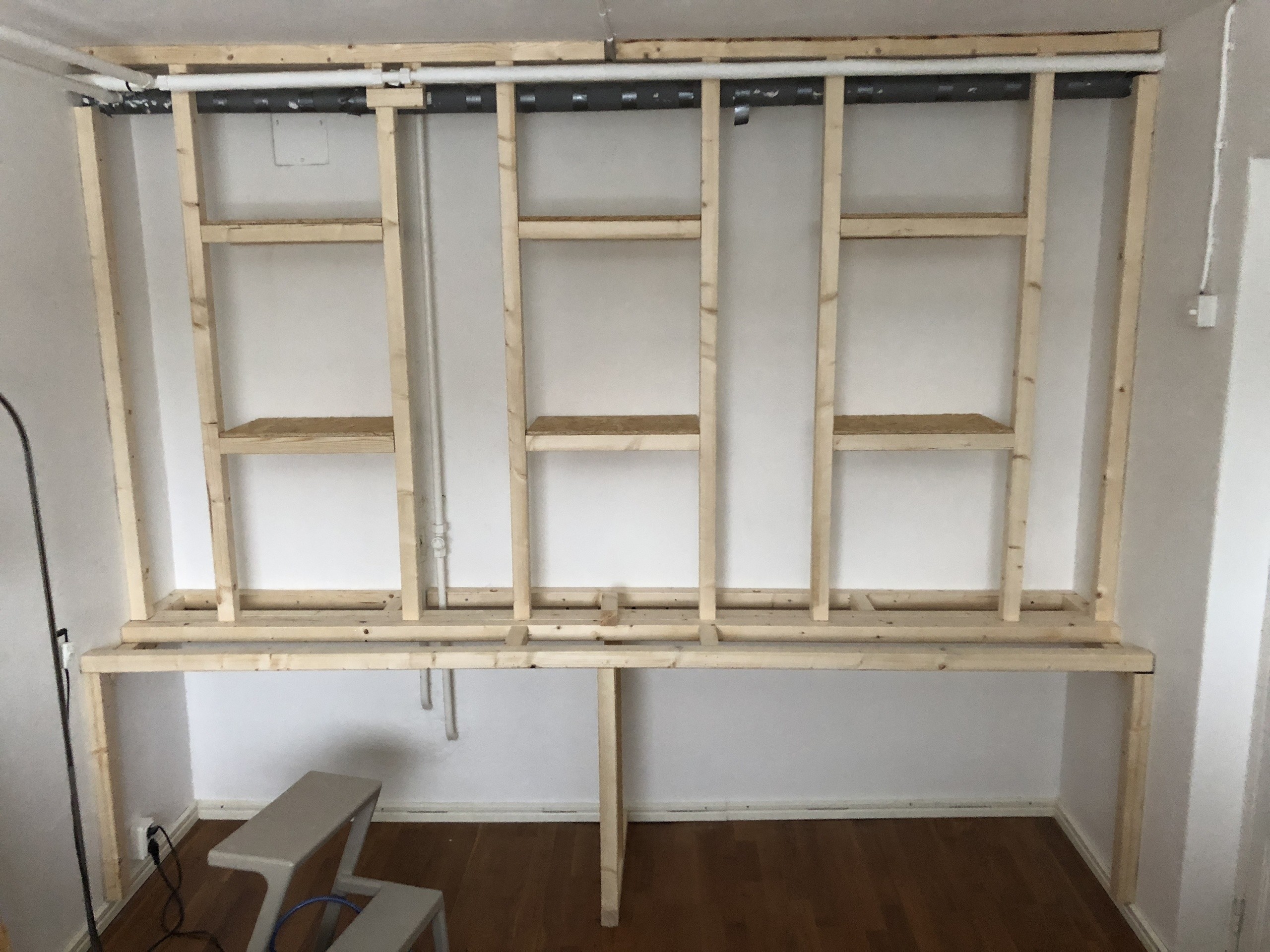

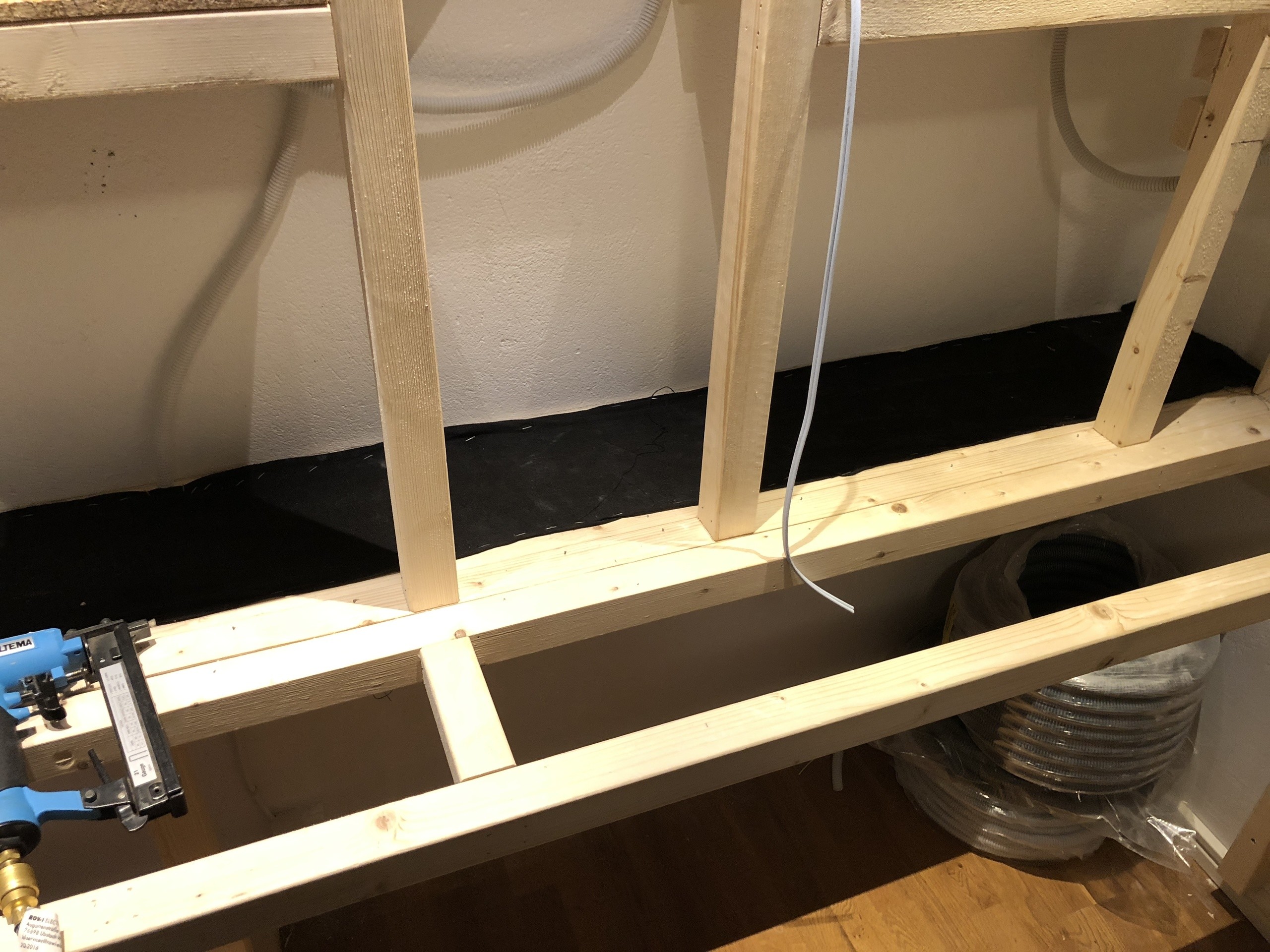

Baffelväggen tar form

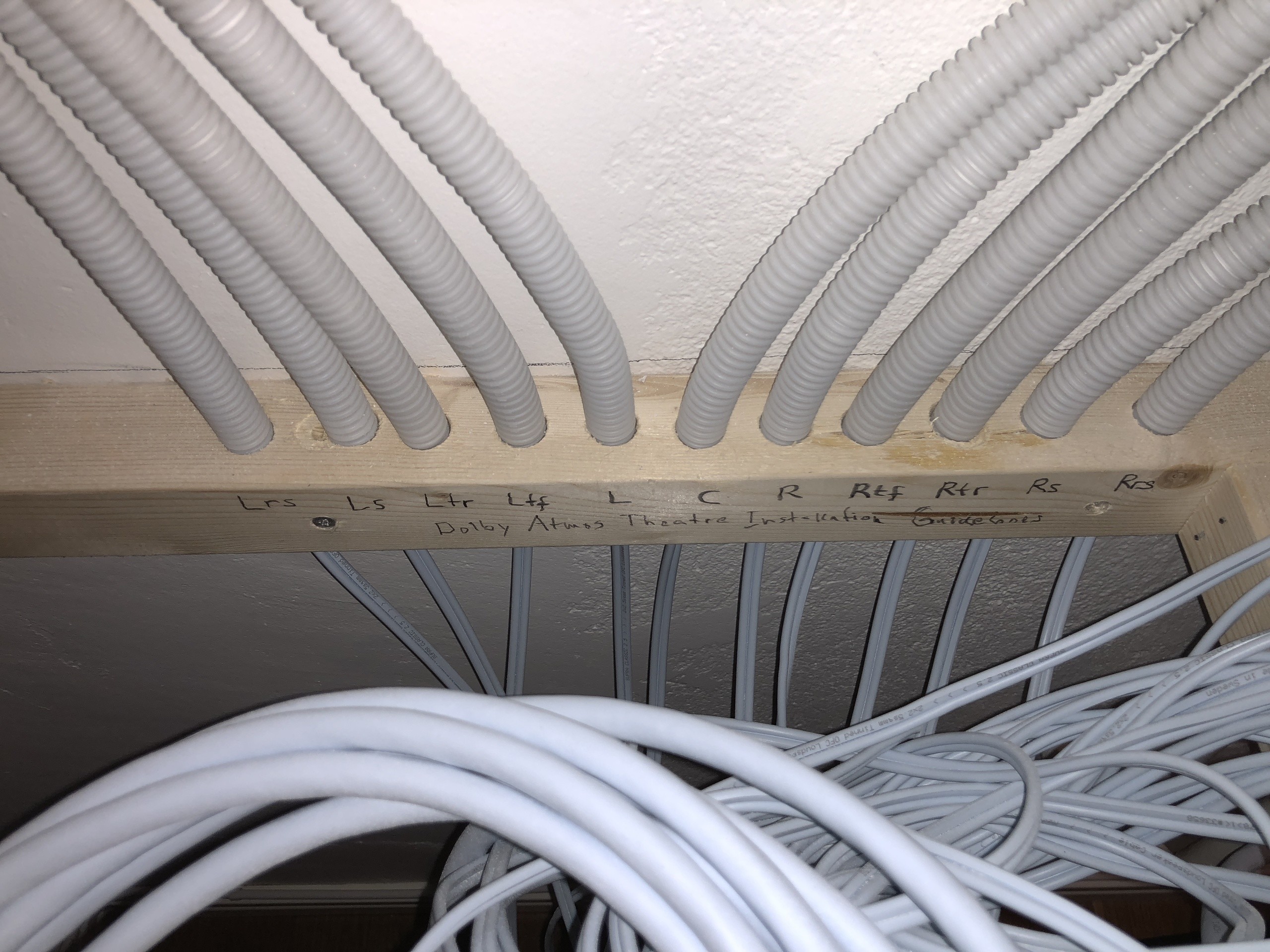

Mycket kabeldragning blir det. Använder flexrör för att kunna göra ändringar i efterhand. Belysningen testas. (2018-10-17 21:09:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Mycket kabeldragning blir det. Använder flexrör för att kunna göra ändringar i efterhand. Belysningen testas. (2018-10-17 21:09:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Baffelvägg som absorbent
Tyg avgränsar nedåt mot utrymmet där elektroniken står. På så vis blir baffelväggen en bredbandig absorbent när den fylls med glasull. (2018-10-17 21:13:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Tyg avgränsar nedåt mot utrymmet där elektroniken står. På så vis blir baffelväggen en bredbandig absorbent när den fylls med glasull. (2018-10-17 21:13:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

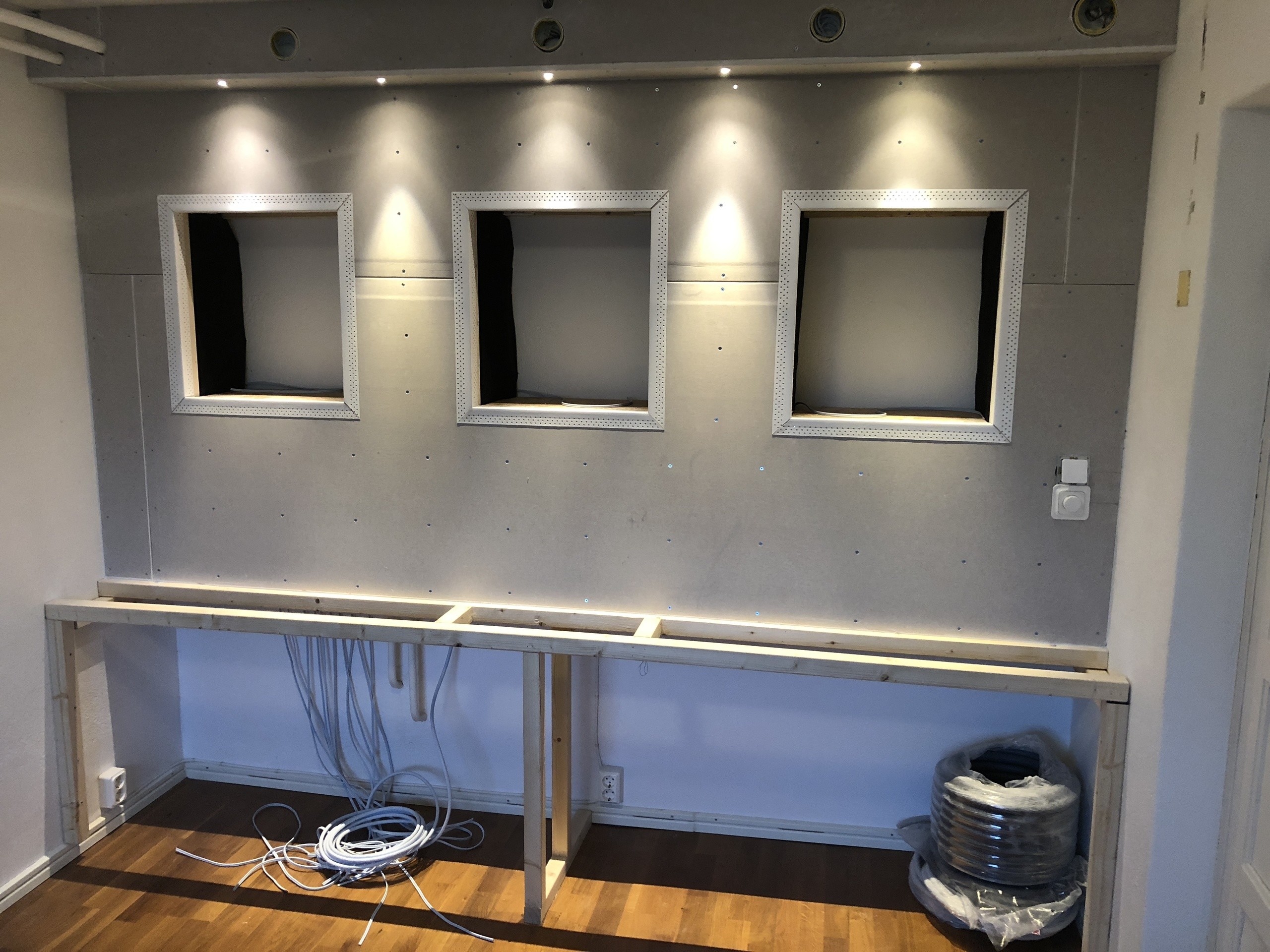

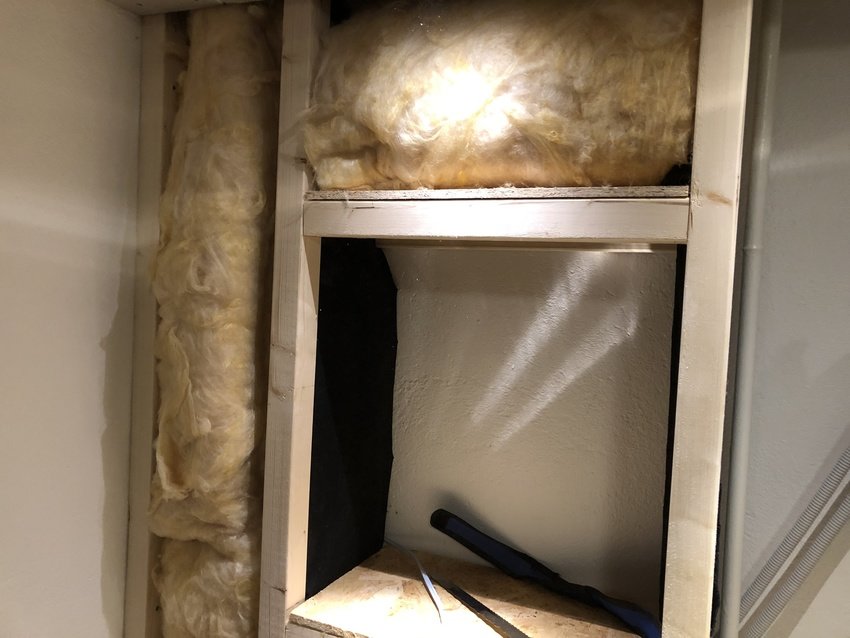

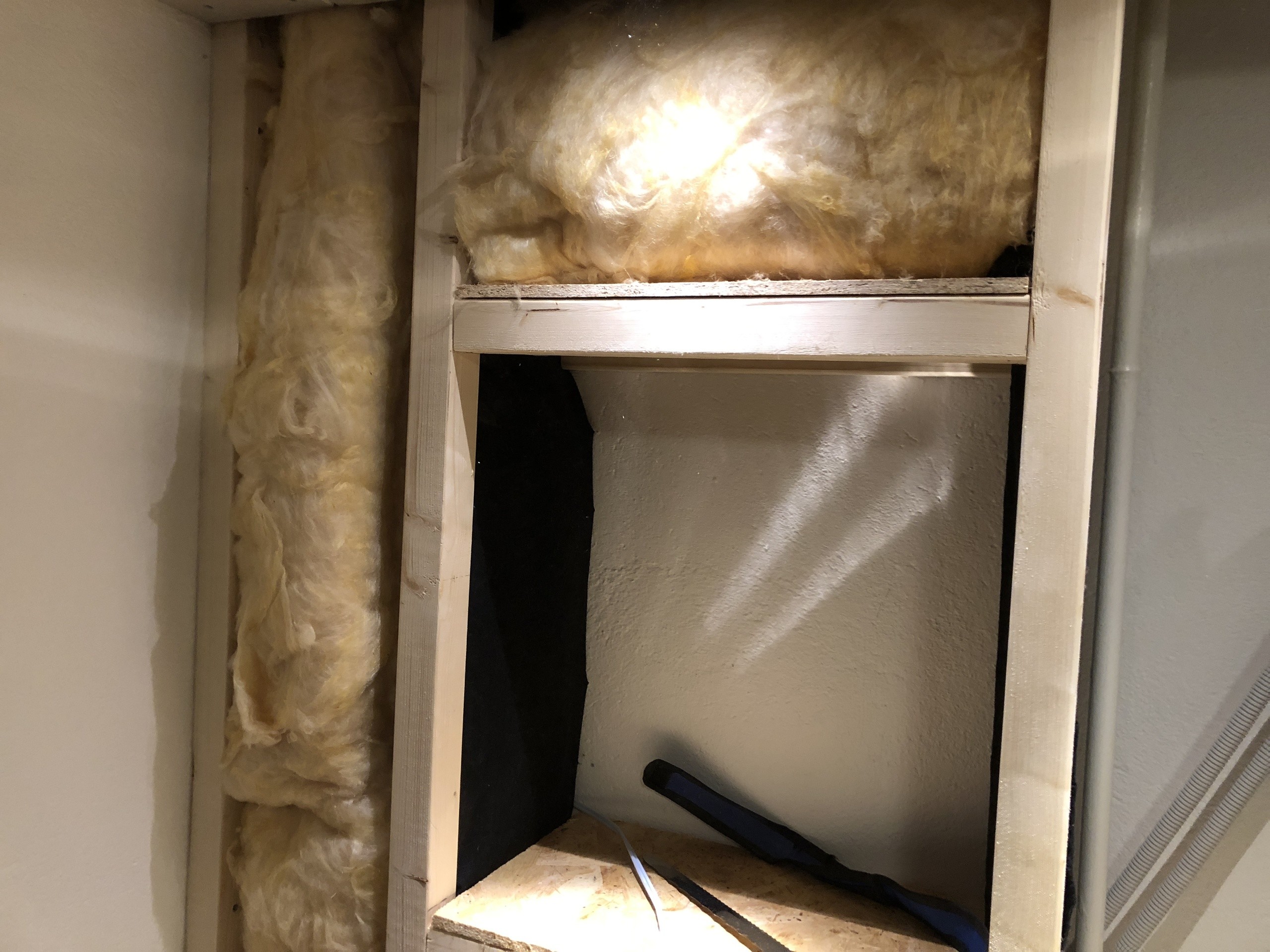

Fyllning och plats för frontarna
(2018-10-17 21:19:51)Bilden är högupplöst. Klicka i bilden för att zooma.
(2018-10-17 21:19:51)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

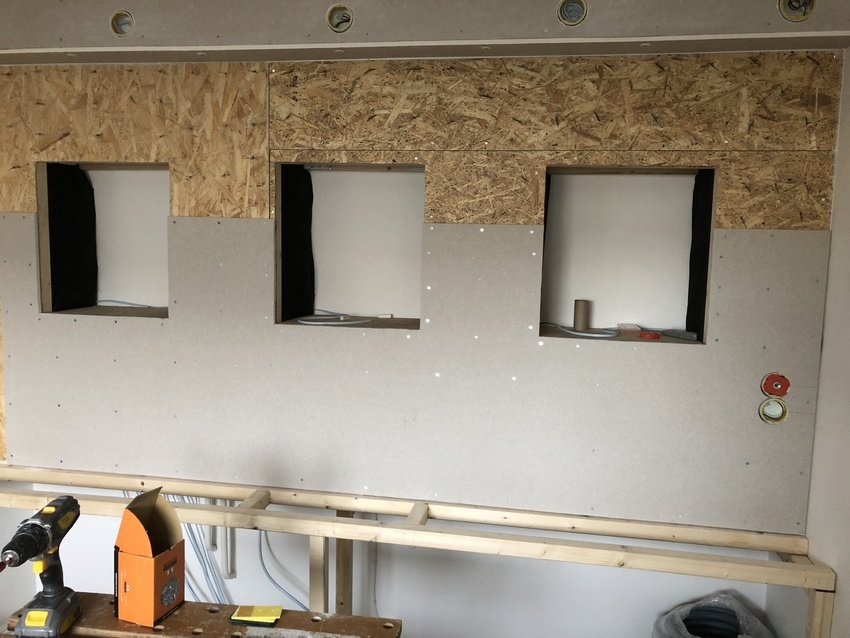

3 lager
Gips-OSB-Gips för att väggen ska bli akustiskt död. (2018-10-17 21:21:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Gips-OSB-Gips för att väggen ska bli akustiskt död. (2018-10-17 21:21:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Produkter på bilden:

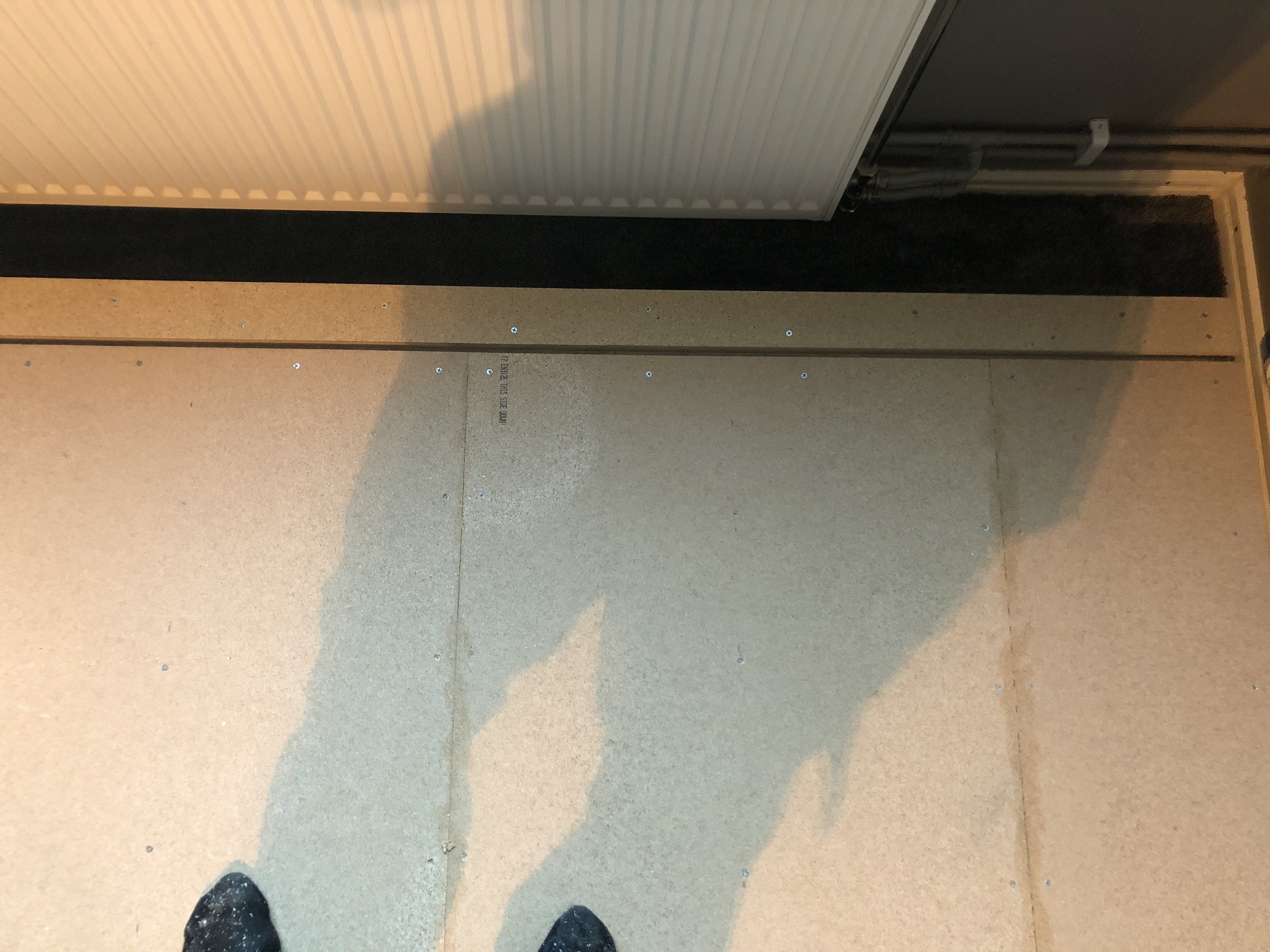

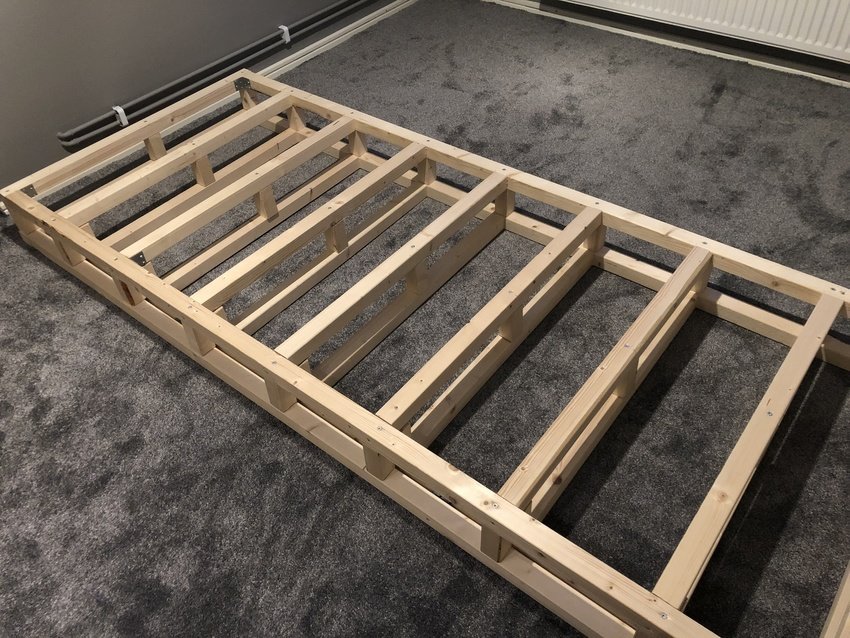

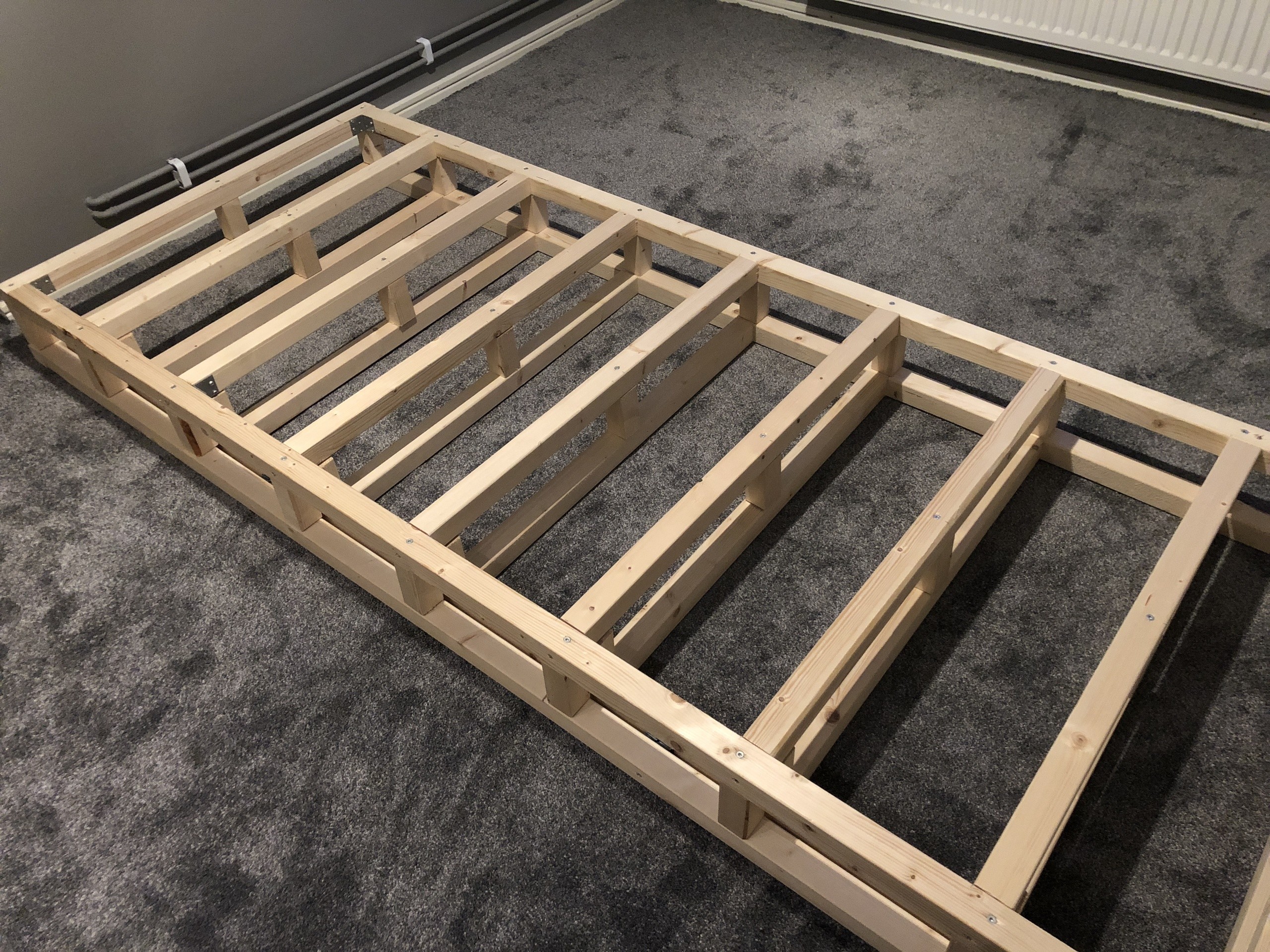

Heltäckningsmatta & podie
På podiet ska biosoffan stå. Podiet kommer också fungera som Helmholtzresonator. (2018-10-17 21:28:59)Bilden är högupplöst. Klicka i bilden för att zooma.
På podiet ska biosoffan stå. Podiet kommer också fungera som Helmholtzresonator. (2018-10-17 21:28:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

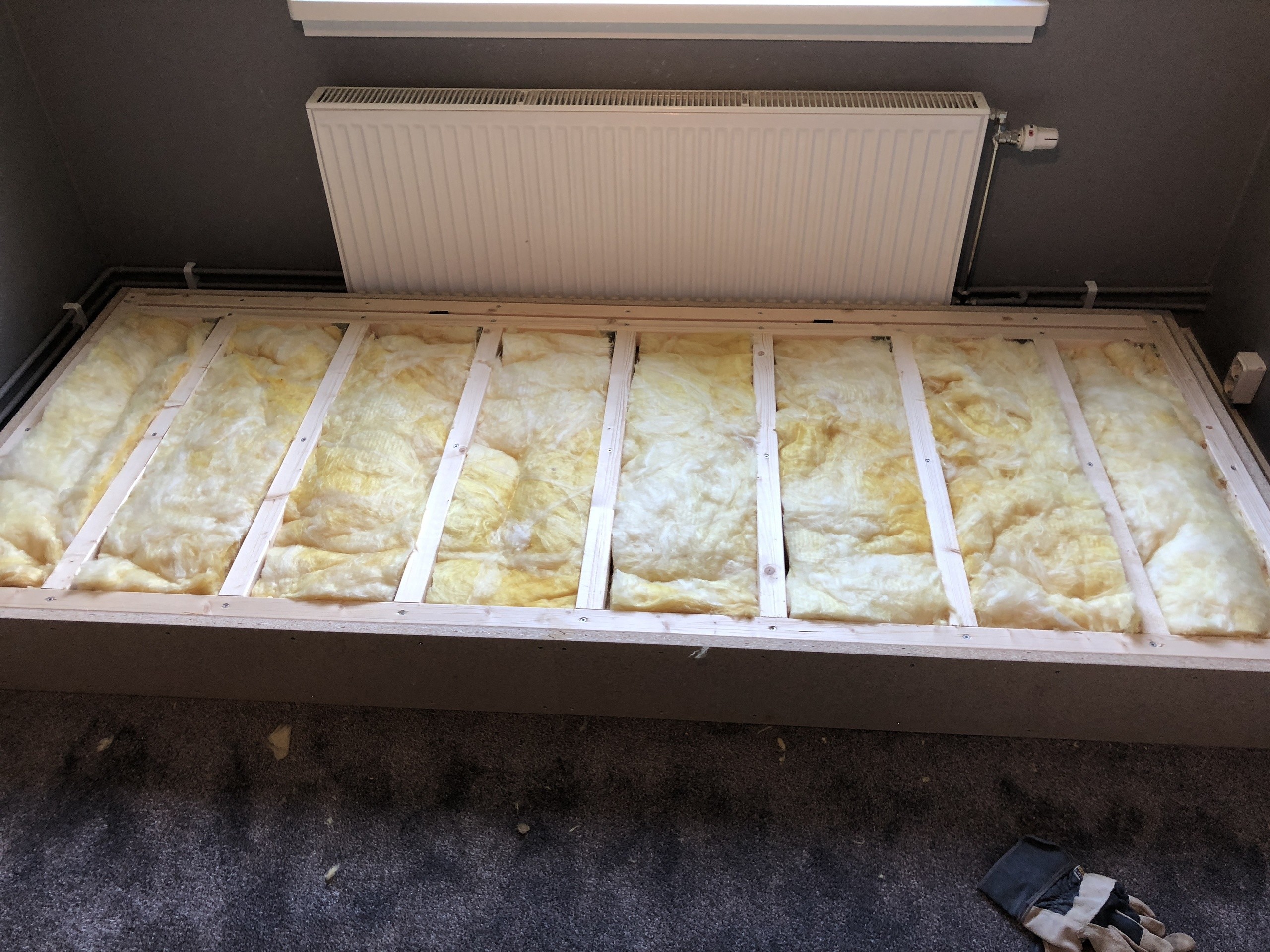

Podiet
Fyllt med glasull. Dags för ”lock”. (2018-10-17 21:33:22)Bilden är högupplöst. Klicka i bilden för att zooma.
Fyllt med glasull. Dags för ”lock”. (2018-10-17 21:33:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Helmholtz absorbent
Podiet är byggt som en Helmholtz slat resonator där lådans djup och volym samt spaltens vidd och djup är avstämd mot rummet huvudsakliga rumsnod på 46Hz. Det ger en smalbandig men mycket effektiv basabsorbent i området 25-65Hz. (2018-10-17 21:37:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Podiet är byggt som en Helmholtz slat resonator där lådans djup och volym samt spaltens vidd och djup är avstämd mot rummet huvudsakliga rumsnod på 46Hz. Det ger en smalbandig men mycket effektiv basabsorbent i området 25-65Hz. (2018-10-17 21:37:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

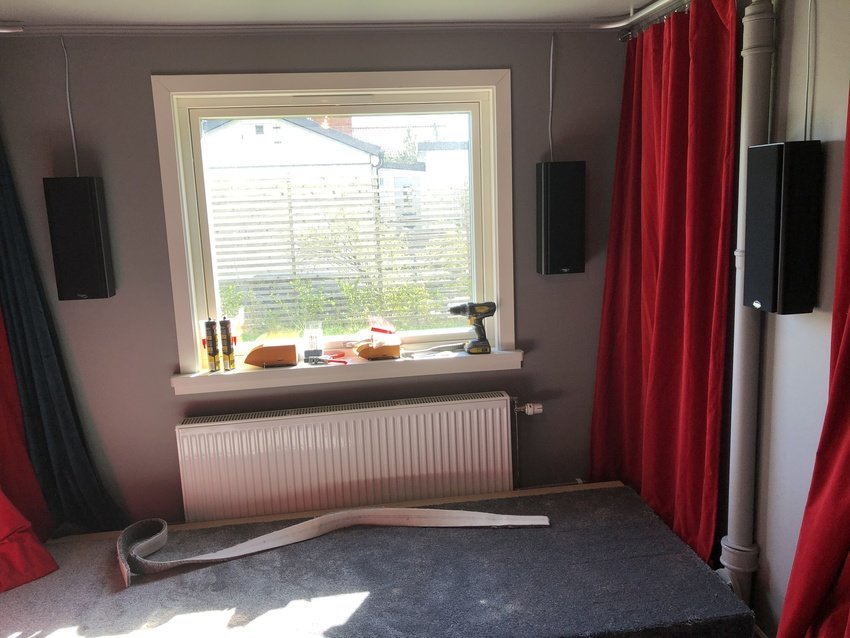

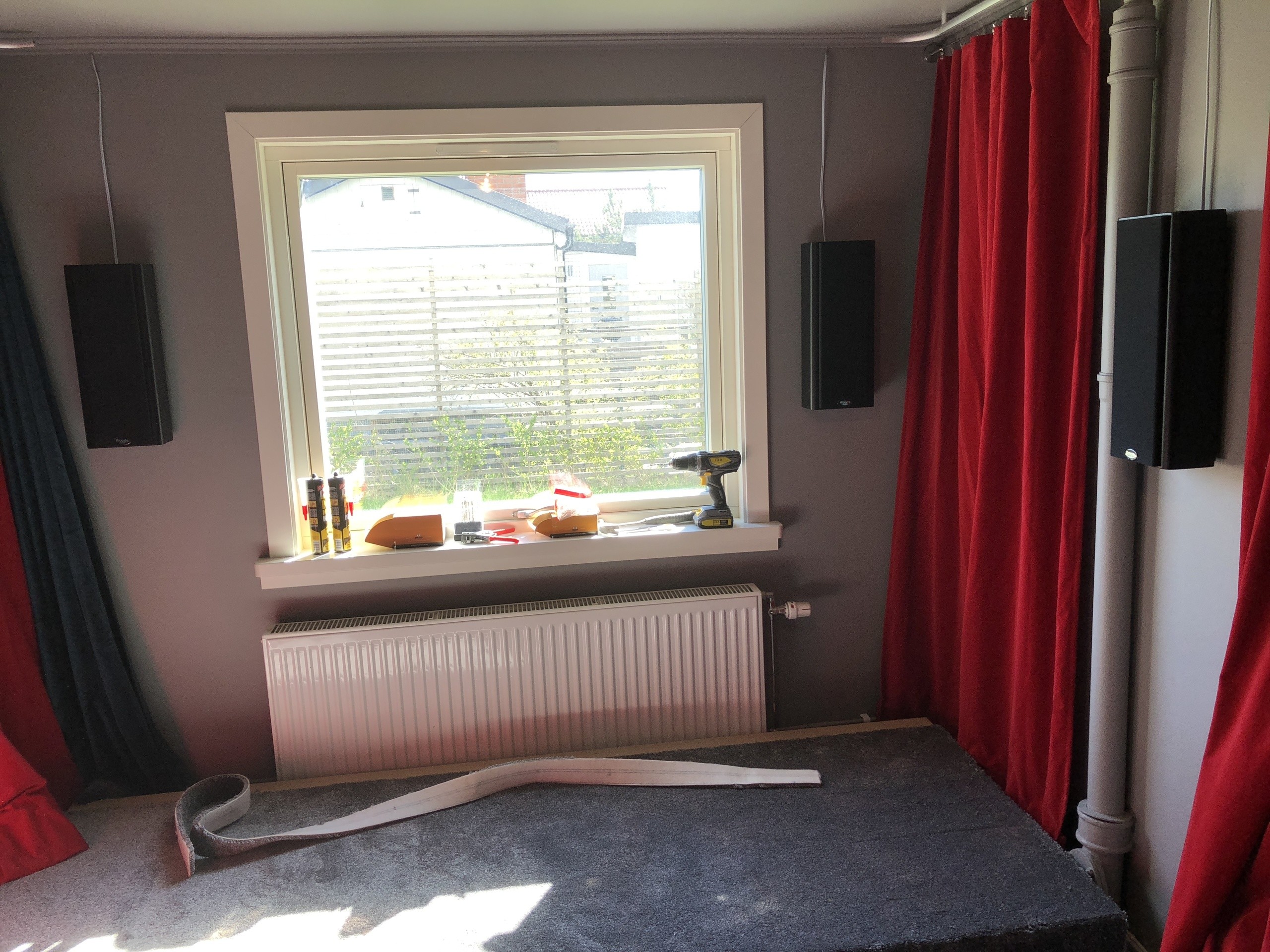

Podie + högtalare
Podiet klätt i heltäckningsmatta. Äntligen dags att börja leka med elektroniken! (2018-10-17 21:44:46)Bilden är högupplöst. Klicka i bilden för att zooma.
Podiet klätt i heltäckningsmatta. Äntligen dags att börja leka med elektroniken! (2018-10-17 21:44:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Procella Audio P5V
Procella Audio P5V

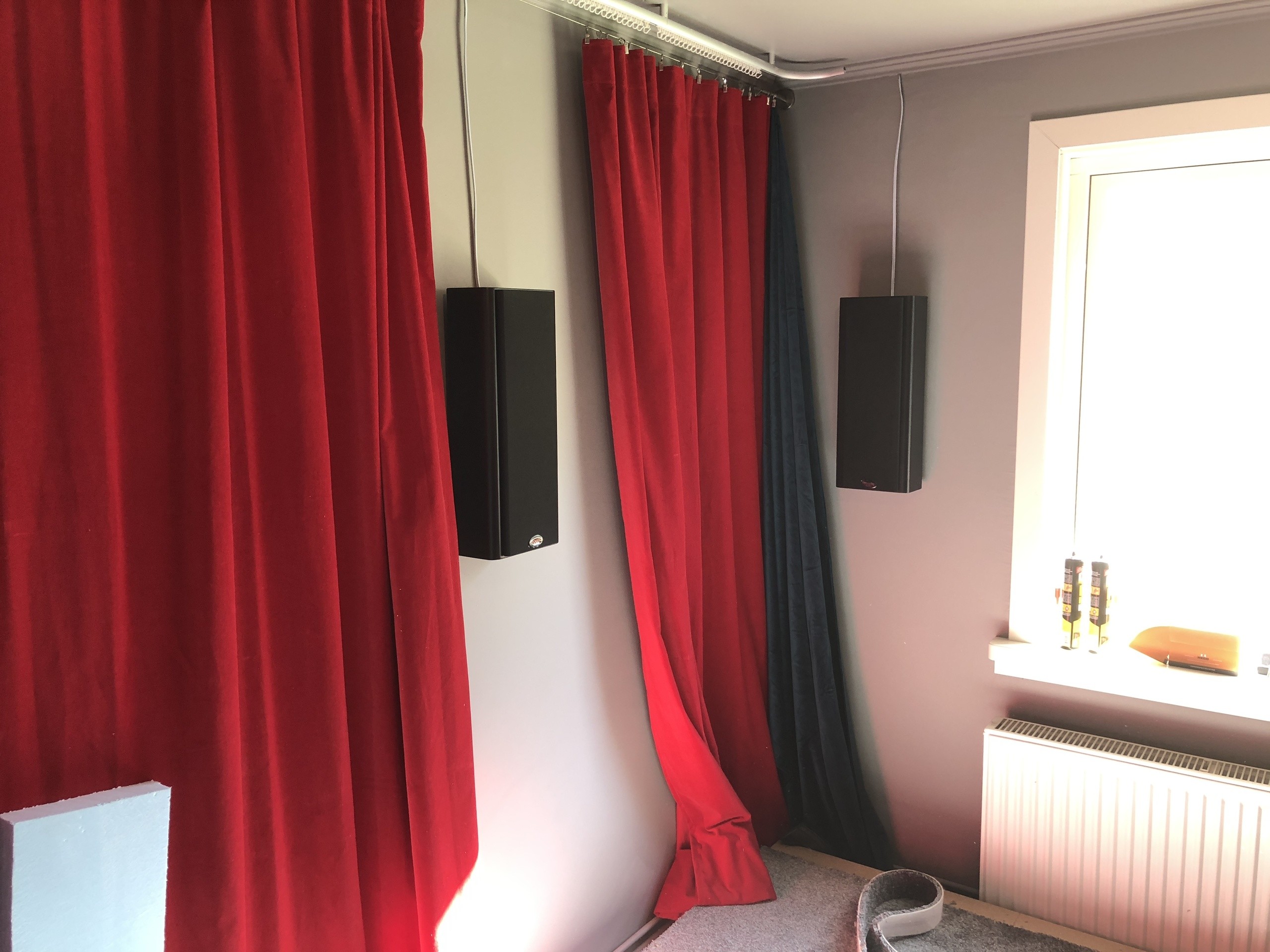

Dubbla draperier
Jag har röda draperier över från förra biorummet som jag behåller i ett bakre lager för extra dämpning. Framför dessa ett lager petroleumfärgade. (2018-10-18 18:43:46)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag har röda draperier över från förra biorummet som jag behåller i ett bakre lager för extra dämpning. Framför dessa ett lager petroleumfärgade. (2018-10-18 18:43:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P5V
Procella Audio P5V

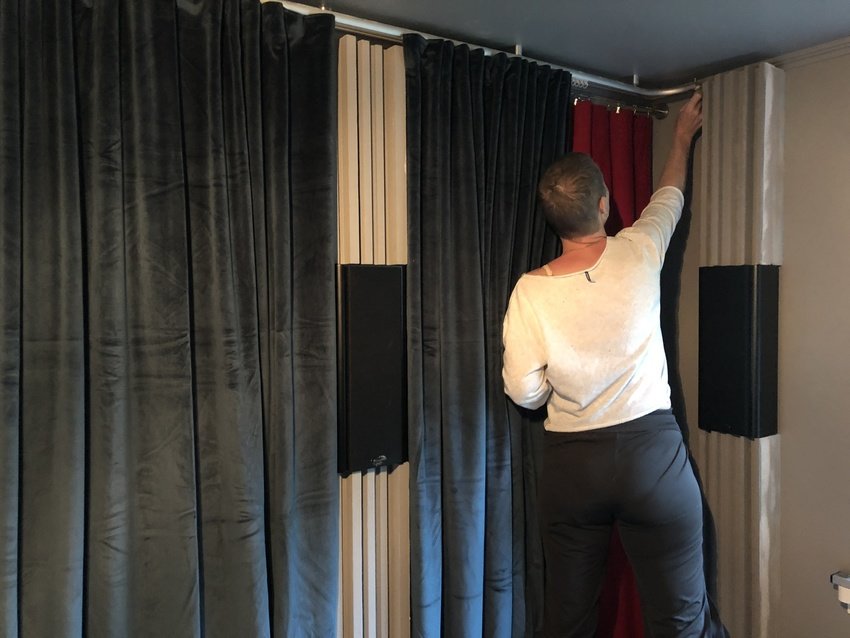

Draperi & diffusorer
Draperi nr 2 på plats. Högtalarna byggs in i kolumner bestående av diffusorer. (2018-10-19 18:54:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Draperi nr 2 på plats. Högtalarna byggs in i kolumner bestående av diffusorer. (2018-10-19 18:54:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P5V
Procella Audio P5V

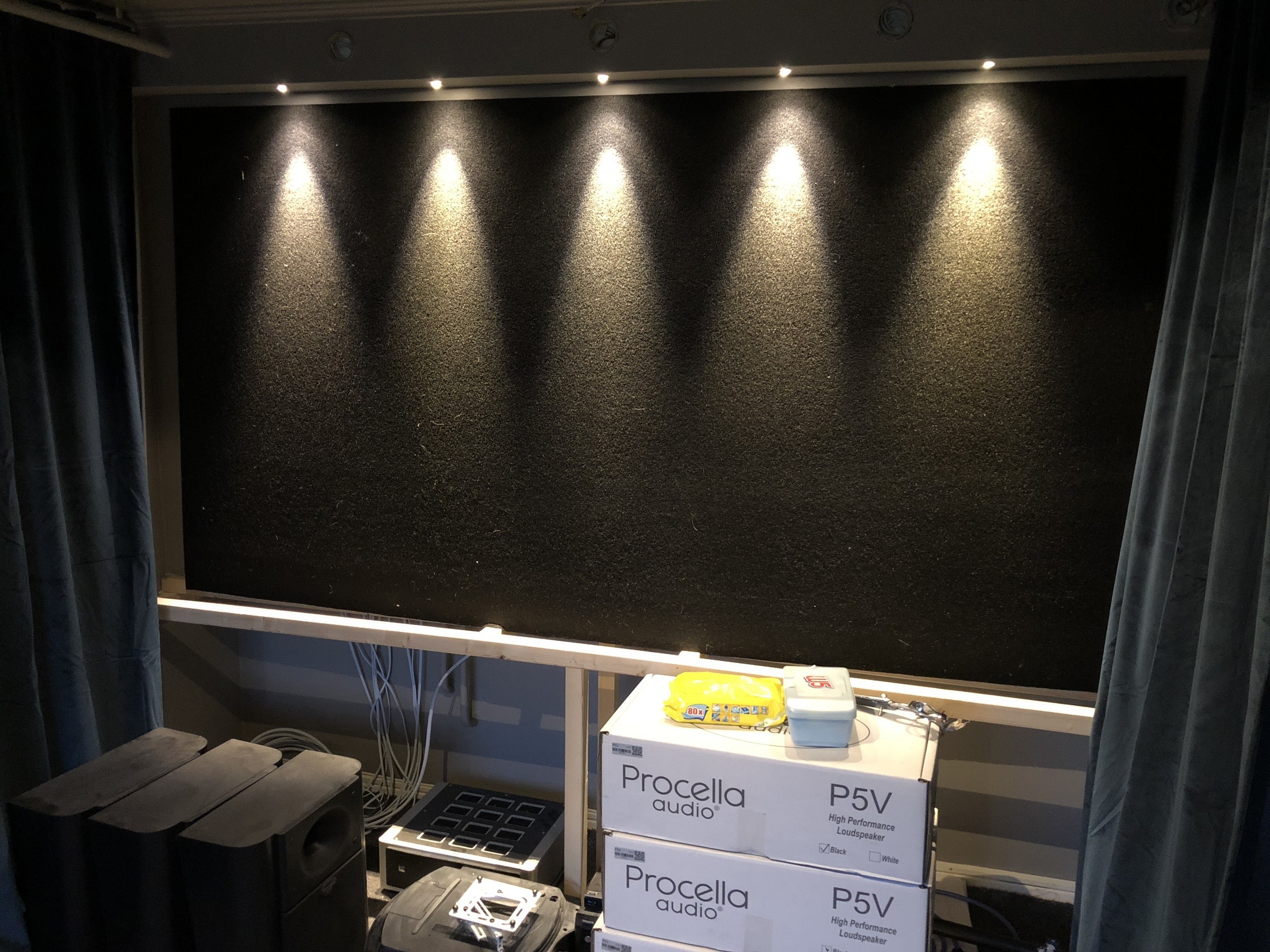

Akustikskiva till baffelväggen
Akustikskivan heter EcoSound core och är 20mm tjock (2018-10-19 19:05:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Akustikskivan heter EcoSound core och är 20mm tjock (2018-10-19 19:05:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P5V
Procella Audio P5V

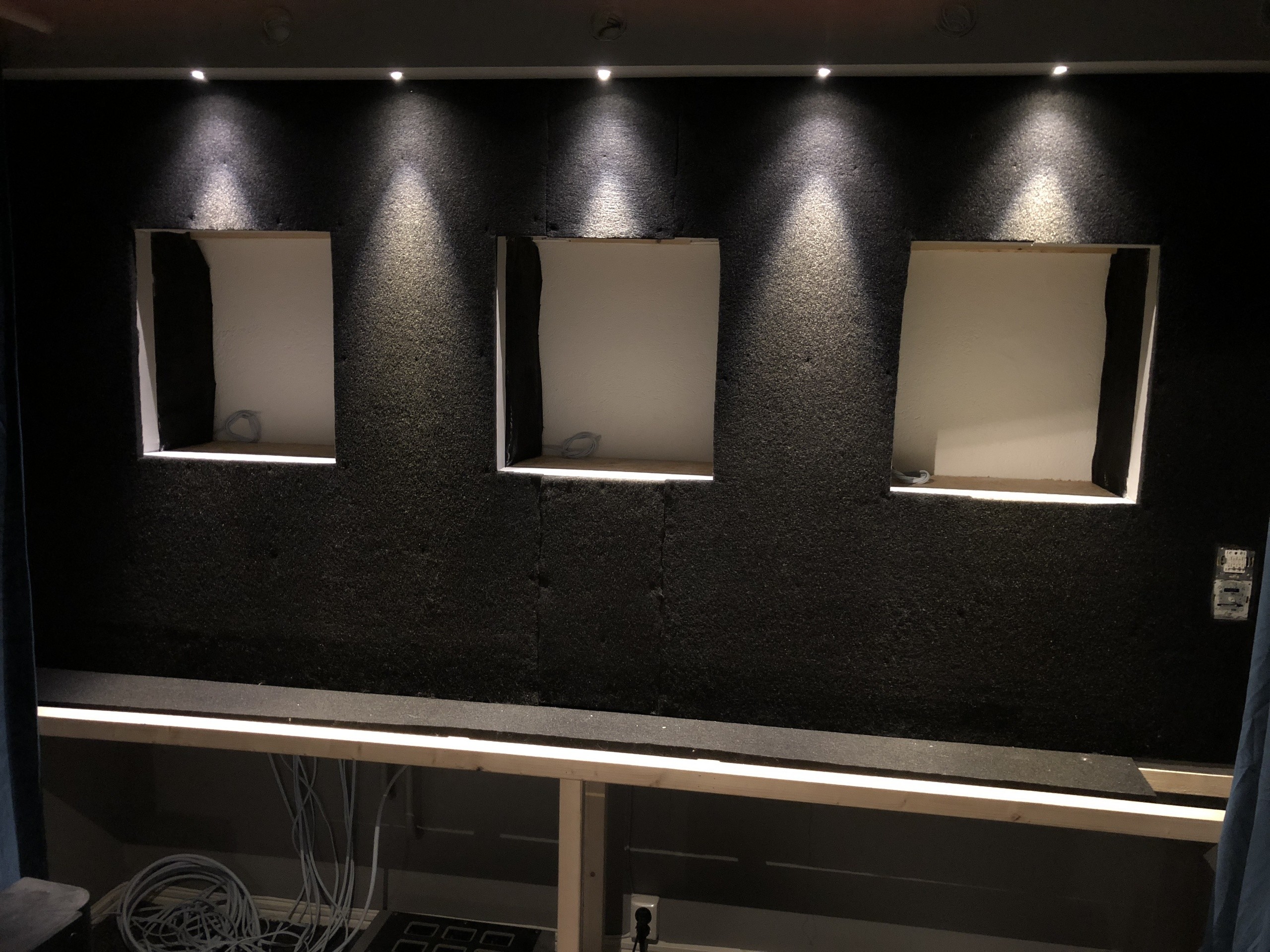

Snart dags för frontarna
Lite pyssel att skära ut hål i skivan, man behöver en riktigt vass sax och håra nypor! (2018-10-19 19:35:21)Bilden är högupplöst. Klicka i bilden för att zooma.
Lite pyssel att skära ut hål i skivan, man behöver en riktigt vass sax och håra nypor! (2018-10-19 19:35:21)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

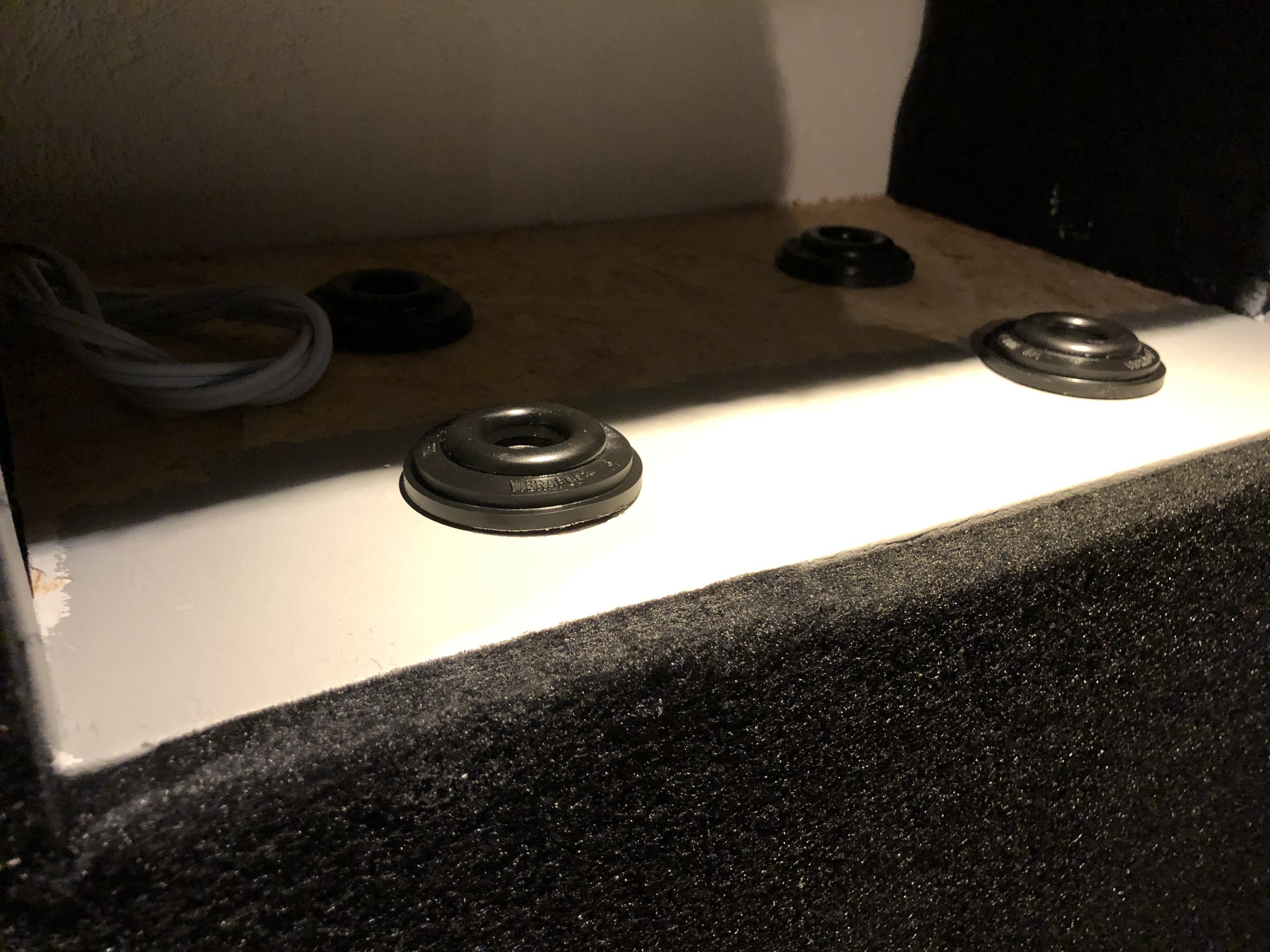

Dämpfötter till frontarna
(2018-10-20 15:17:13)Bilden är högupplöst. Klicka i bilden för att zooma.
(2018-10-20 15:17:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

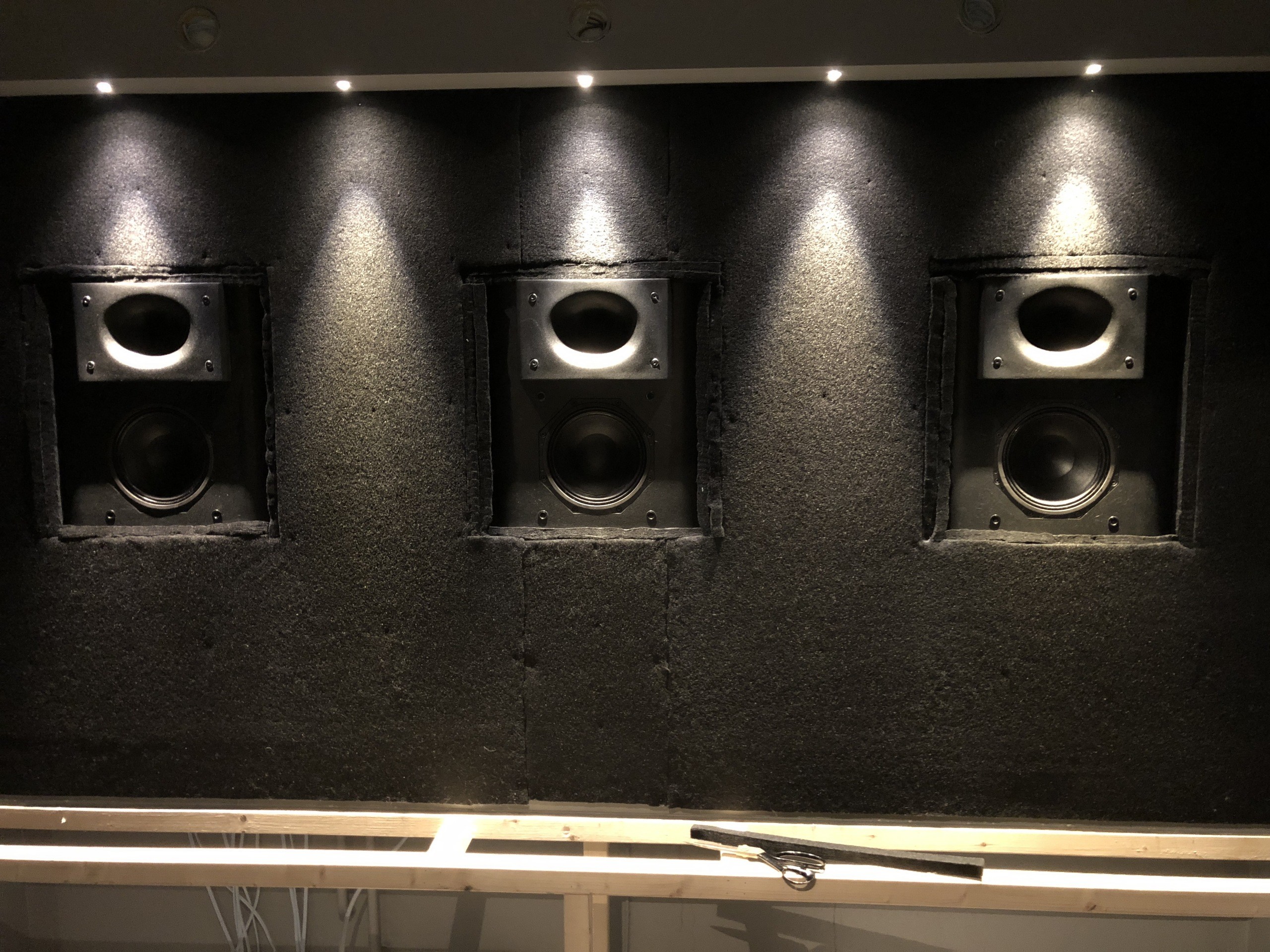

Frontarna på plats
Utrymmet runt frontarna är packat med EcoSound. De sitter praktiskt taget fast samtidigt som materialet tar upp vibrationer. (2018-10-20 15:14:45)Bilden är högupplöst. Klicka i bilden för att zooma.
Utrymmet runt frontarna är packat med EcoSound. De sitter praktiskt taget fast samtidigt som materialet tar upp vibrationer. (2018-10-20 15:14:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P8
Procella Audio P8

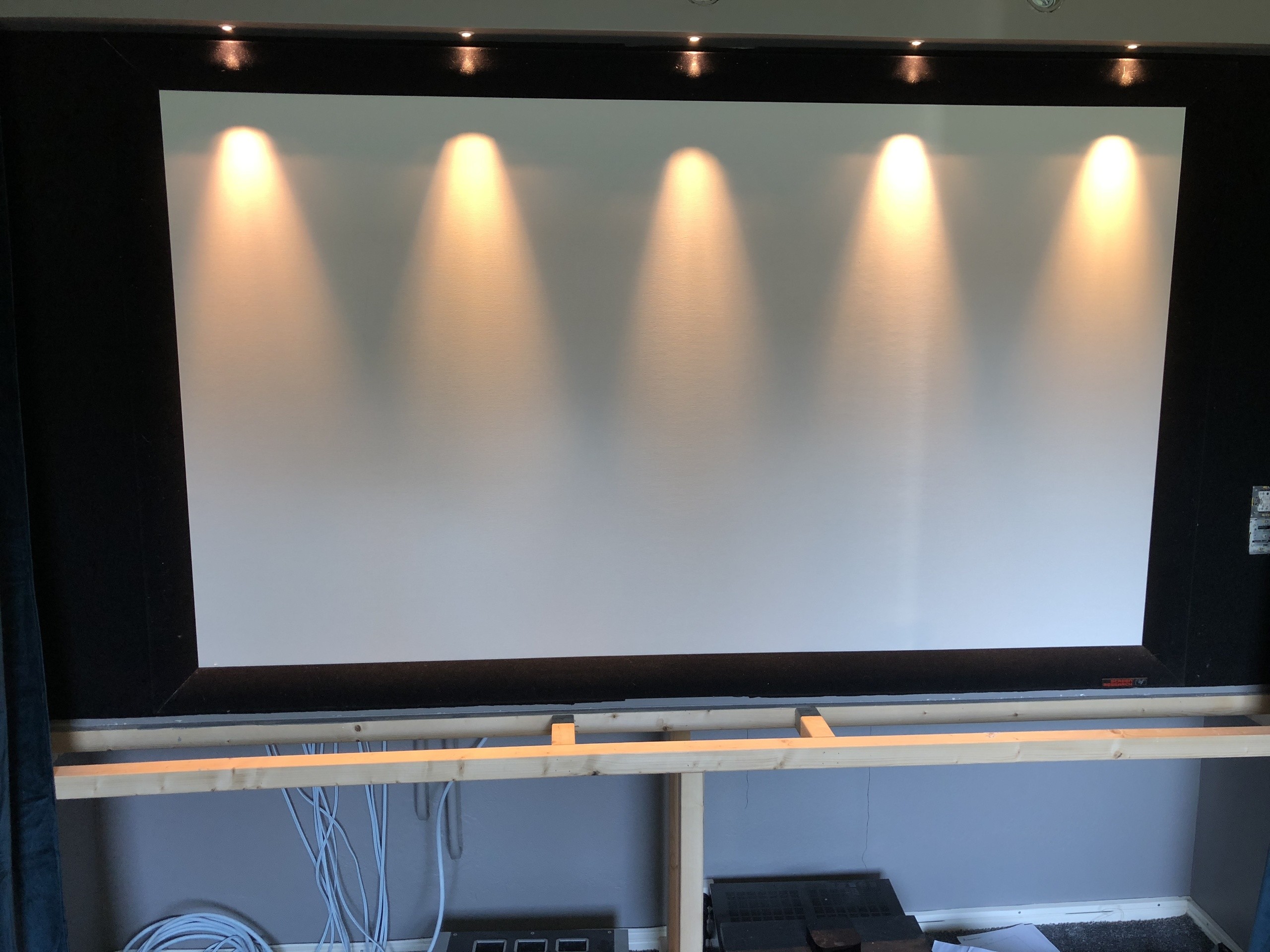

Duk
Lite trist att man aldrig kommer få se de mäktiga frontarna mer bakom AT duken. (2018-10-20 15:20:56)Bilden är högupplöst. Klicka i bilden för att zooma.
Lite trist att man aldrig kommer få se de mäktiga frontarna mer bakom AT duken. (2018-10-20 15:20:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Screen Research Supreme 3 Fixed TheaterCurve ClearPix2 White 2.35:1 87" (203x86)
Screen Research Supreme 3 Fixed TheaterCurve ClearPix2 White 2.35:1 87" (203x86)

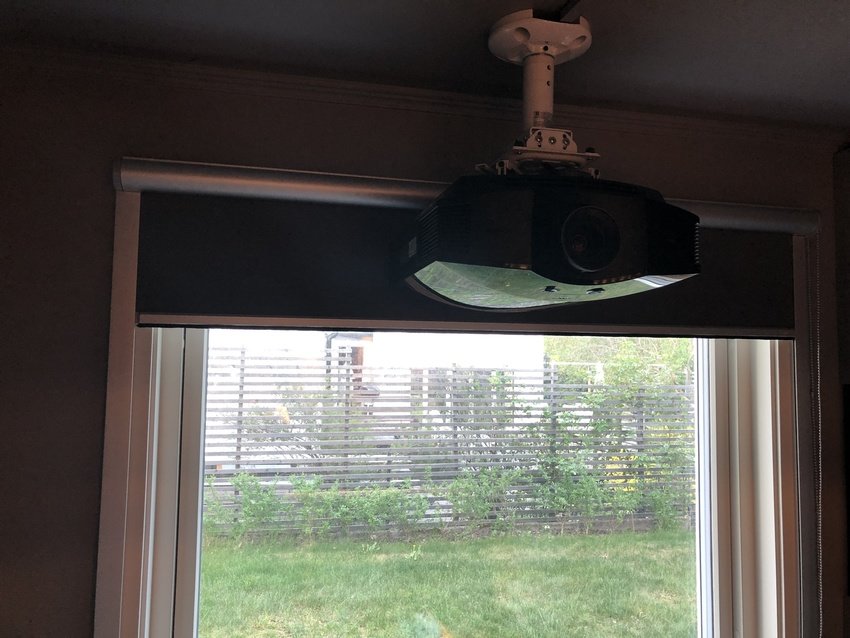

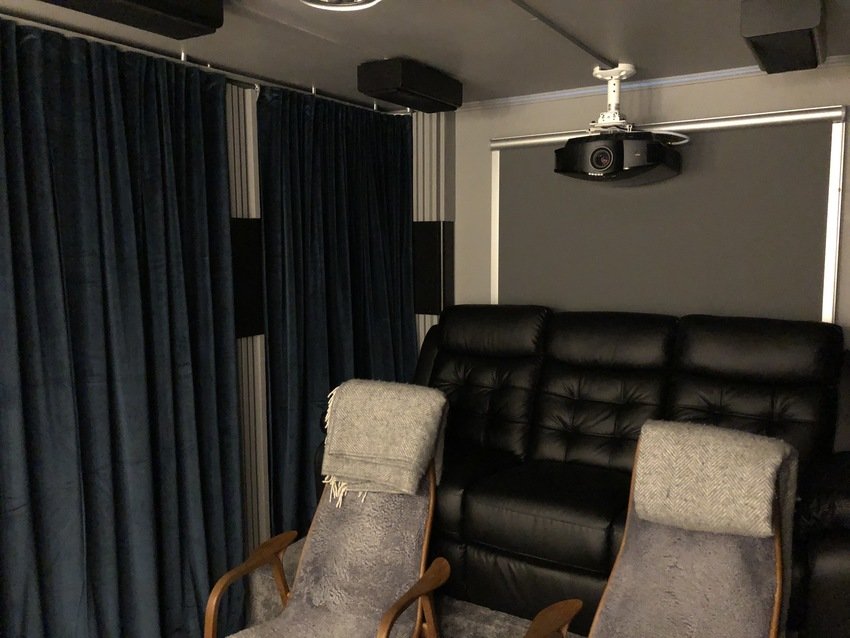

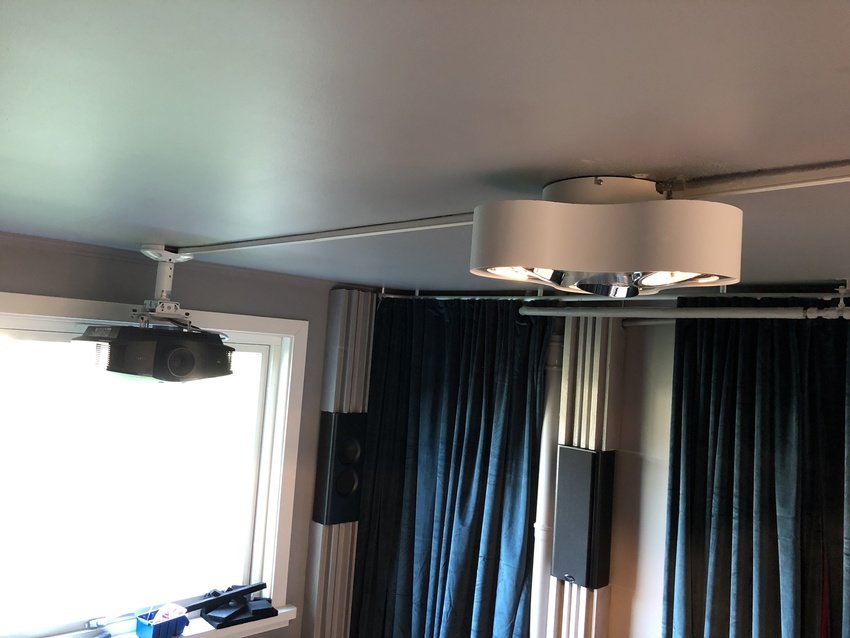

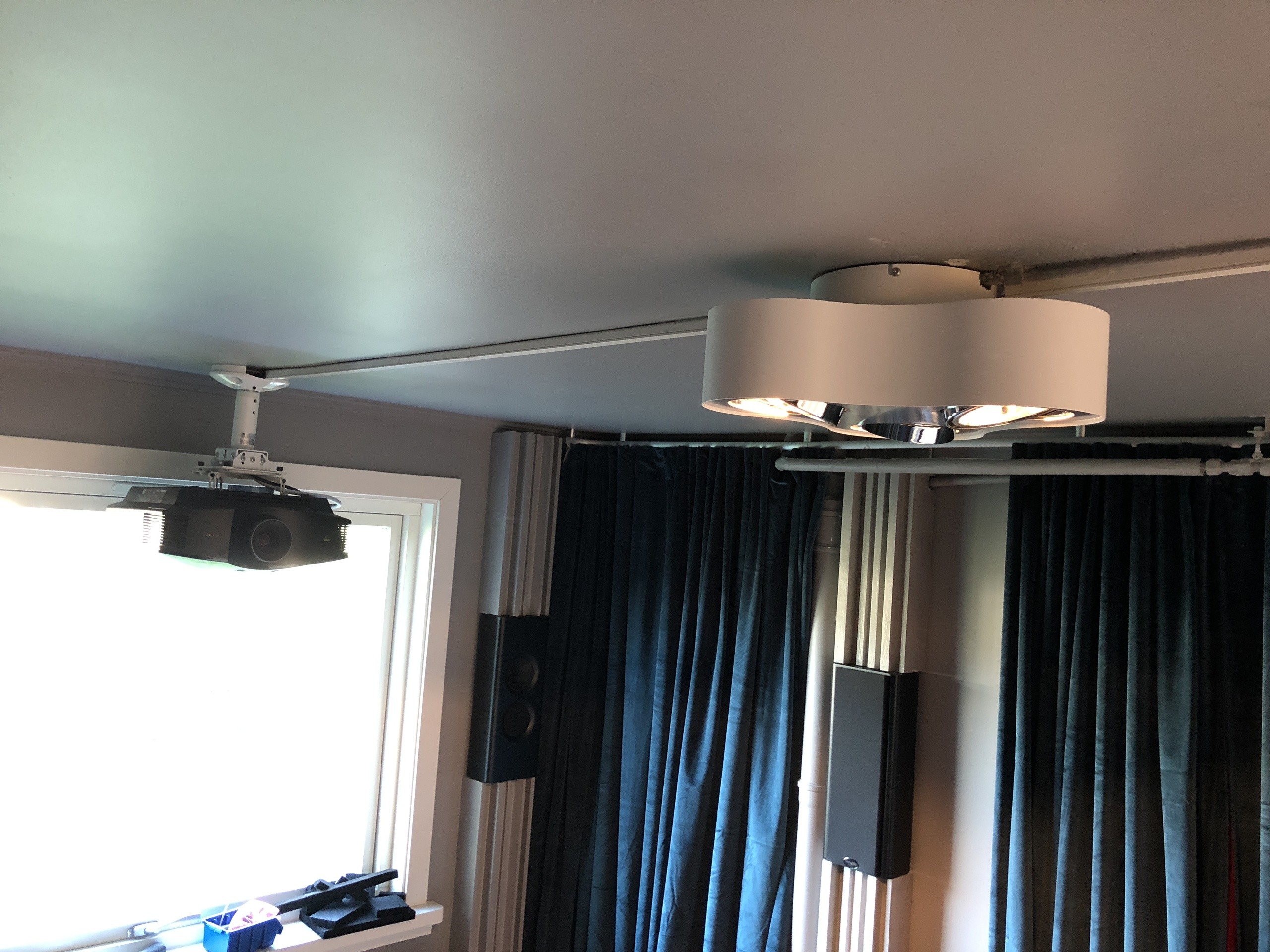

Lampa & Projektor
Eventuellt kommer jag måla lampan svart vid ett senare tillfälle.
4K förberett med en HDMI kabel från Supra.
Projektorn sjunger på sista versen och ska bytas så snart som någon vettig nativ 4K proj lanseras till ett rimligt pris (ca 40k). (2018-10-21 19:29:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Eventuellt kommer jag måla lampan svart vid ett senare tillfälle.
4K förberett med en HDMI kabel från Supra.
Projektorn sjunger på sista versen och ska bytas så snart som någon vettig nativ 4K proj lanseras till ett rimligt pris (ca 40k). (2018-10-21 19:29:10)
Bilden är högupplöst. Klicka i bilden för att zooma.

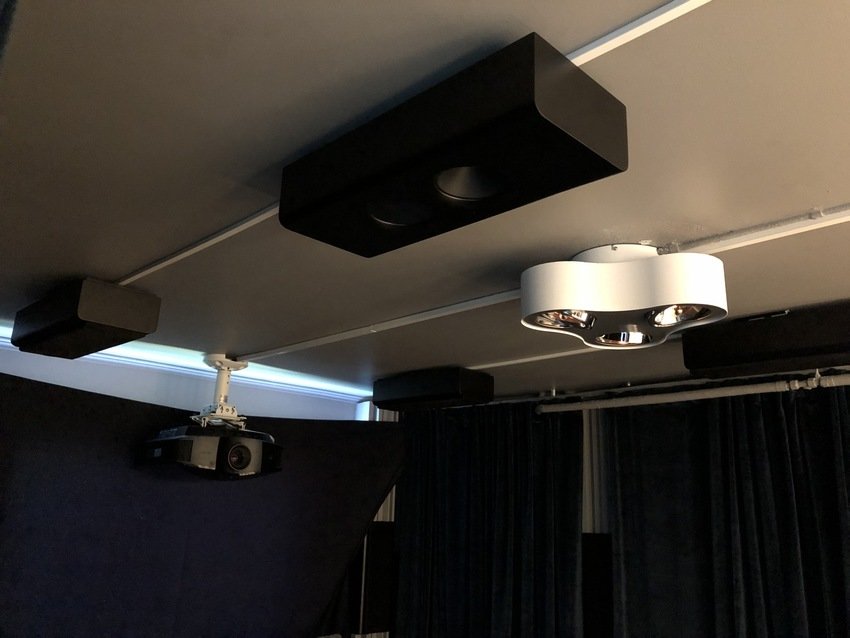

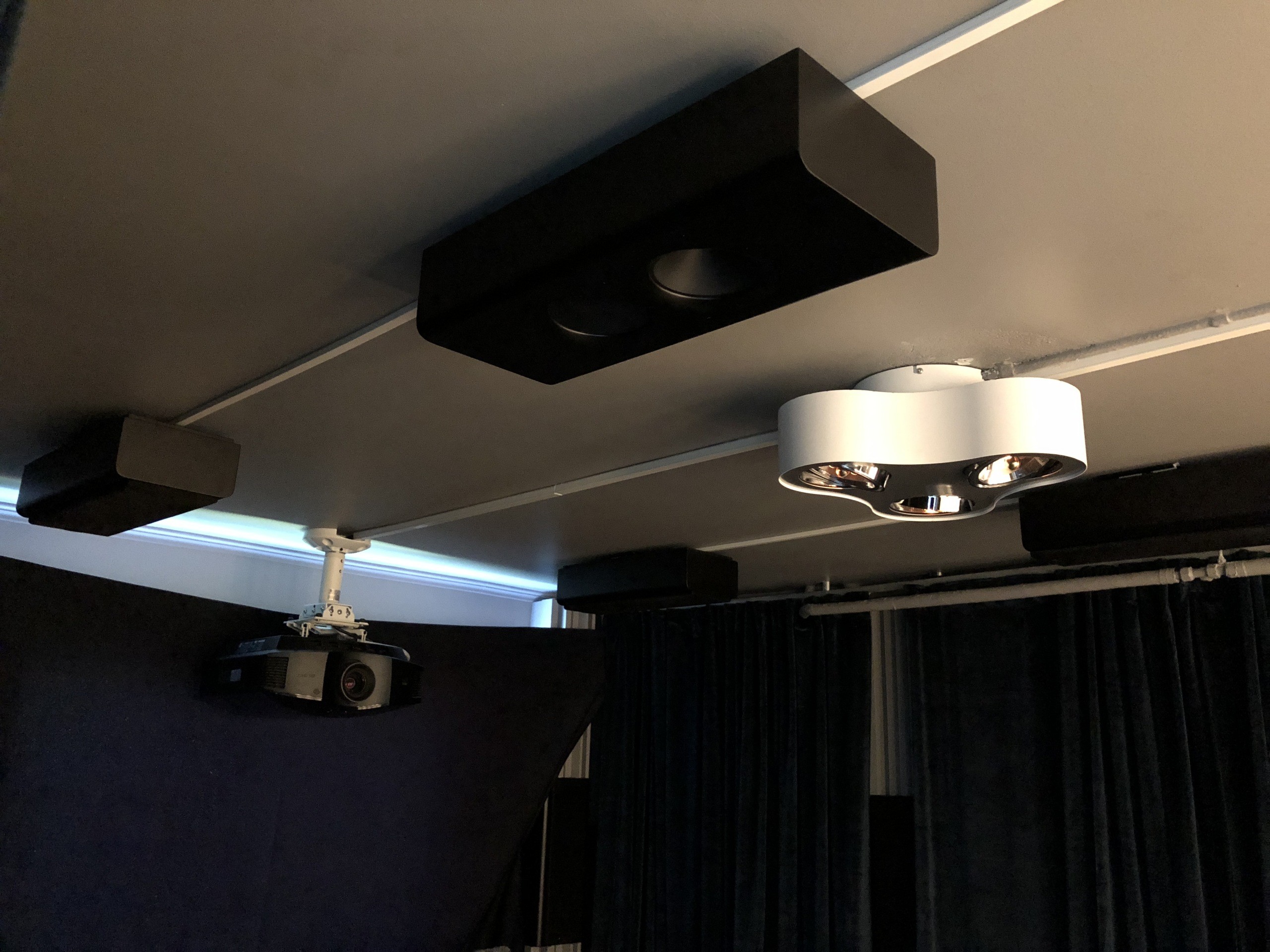

Takhögtalare
Jag väljer att köra utan akustiktak eftersom både golv och väggar är dämpade. Annars är jag rädd att rummet blir överdämpat.
Eventuellt lägger jag till diffusorer eller dämpning senare om det behövs. Det får lyssningsintryck och mätning avgöra. (2018-10-21 19:40:21)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag väljer att köra utan akustiktak eftersom både golv och väggar är dämpade. Annars är jag rädd att rummet blir överdämpat.
Eventuellt lägger jag till diffusorer eller dämpning senare om det behövs. Det får lyssningsintryck och mätning avgöra. (2018-10-21 19:40:21)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P5V
Procella Audio P5V

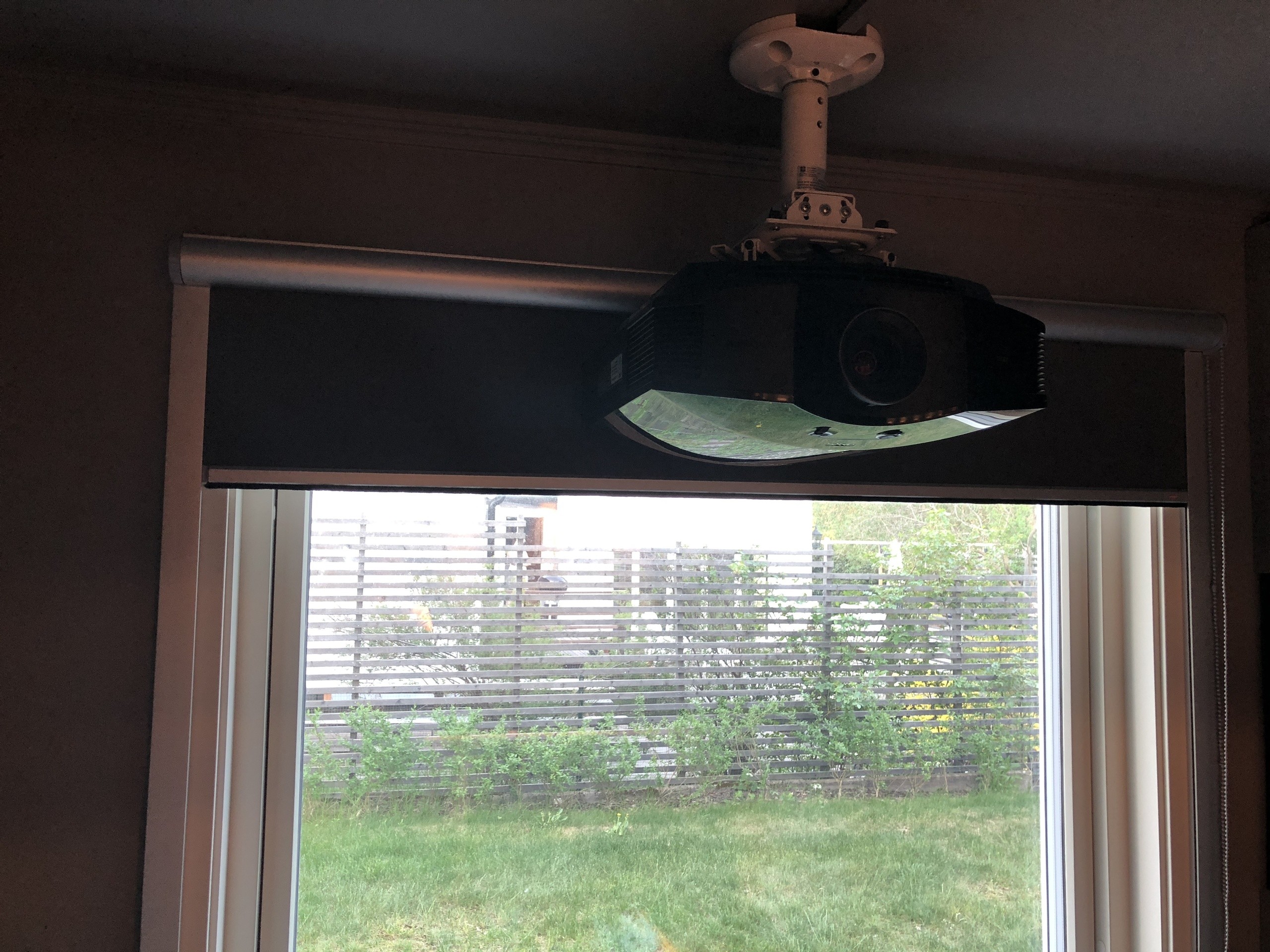

Mörkläggningsrullgardin
Måttbeställd för att passa fönstret med snygg aluminiumkassett. (2018-10-21 19:47:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Måttbeställd för att passa fönstret med snygg aluminiumkassett. (2018-10-21 19:47:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

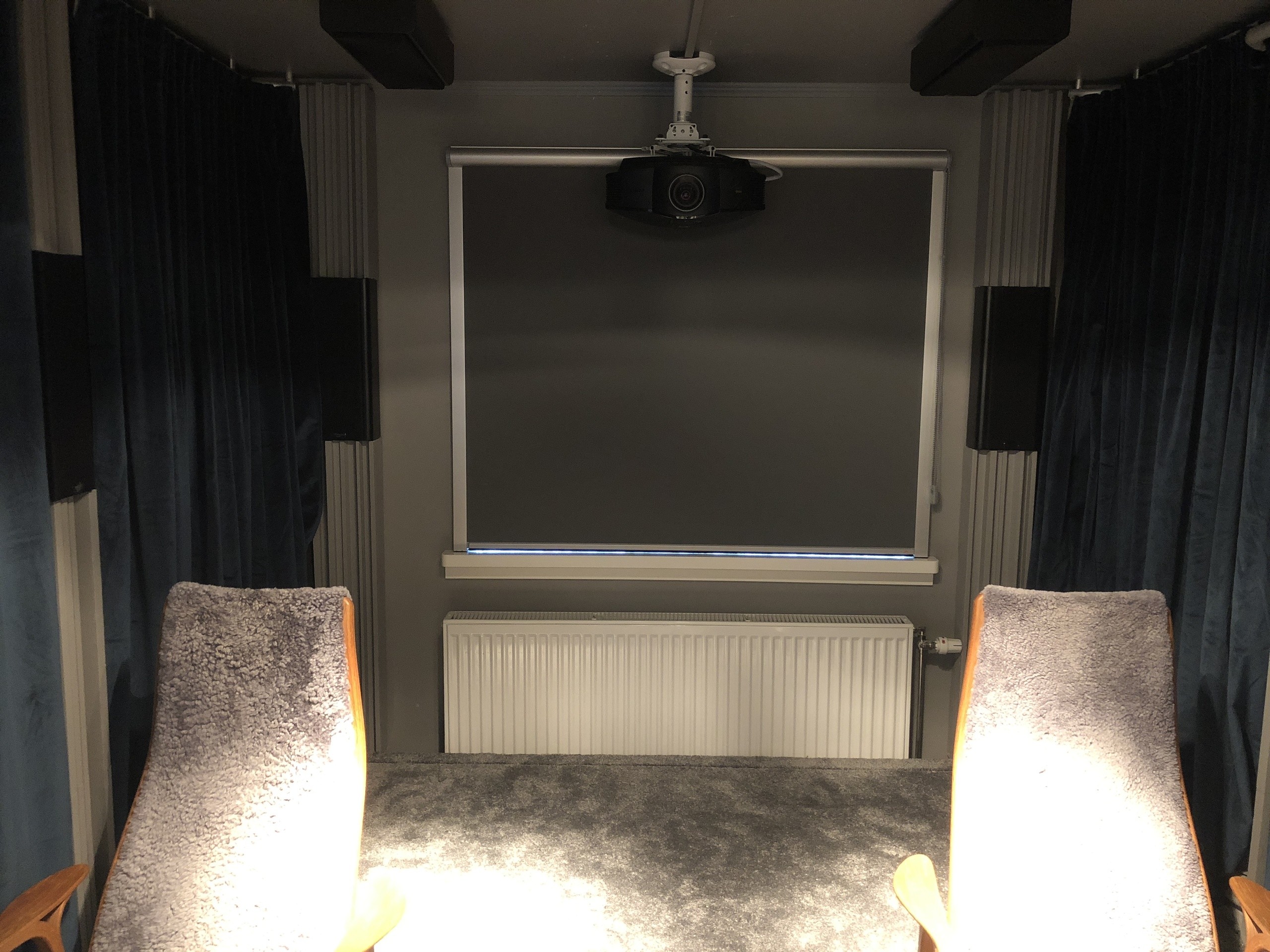

Mörkläggningsgardin
Gardinen löper i skenor med borst vilket gör att det blir helt ljustätt åt sidorna. Finns en u-profil som som ska ligga på fönsterbrädan för att helt utestänga ljus även där, men den har jag inte fått än. (2018-10-21 19:53:38)Bilden är högupplöst. Klicka i bilden för att zooma.
Gardinen löper i skenor med borst vilket gör att det blir helt ljustätt åt sidorna. Finns en u-profil som som ska ligga på fönsterbrädan för att helt utestänga ljus även där, men den har jag inte fått än. (2018-10-21 19:53:38)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P5V
Procella Audio P5V

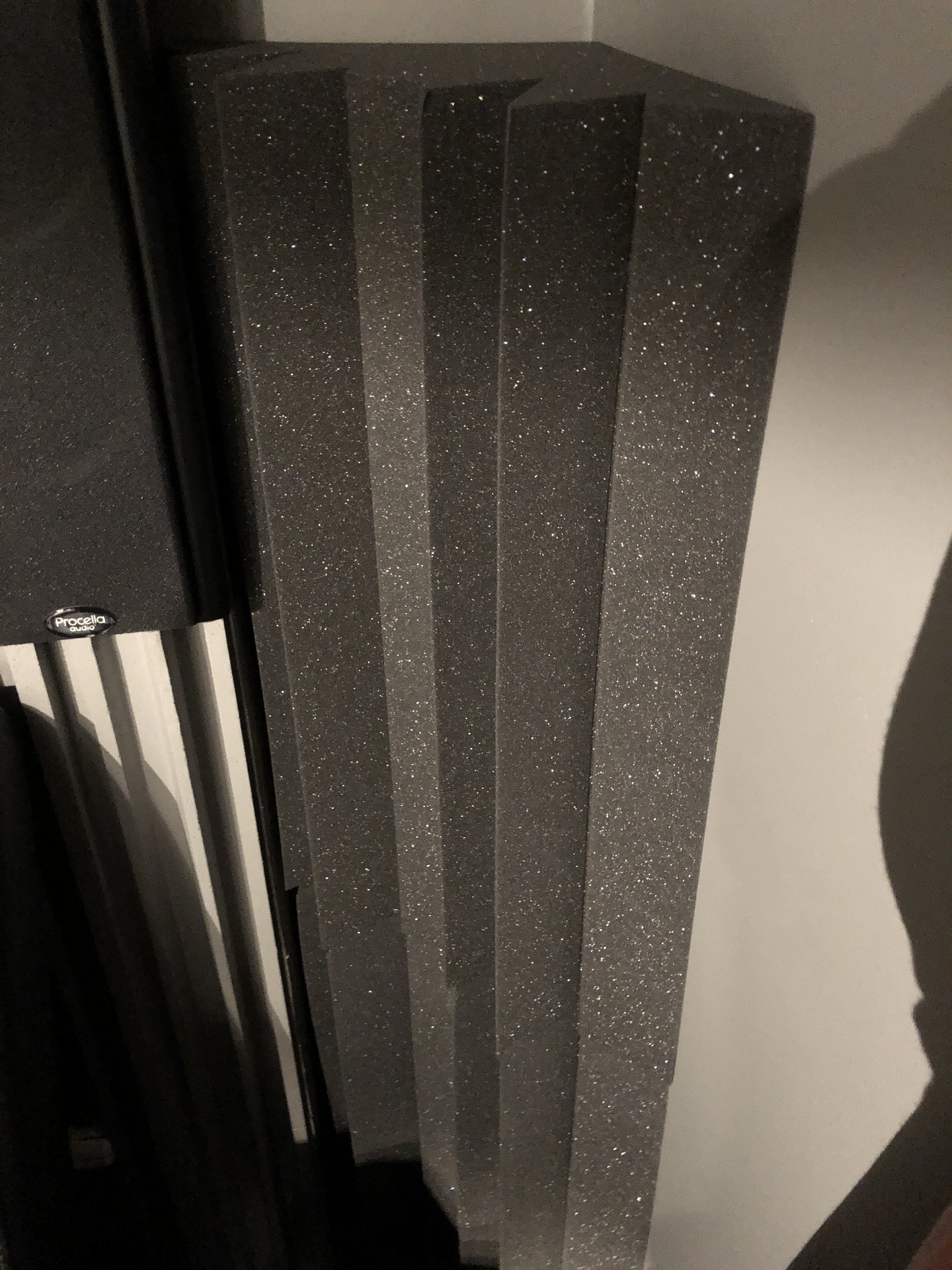

Basabsorbent
Dessa har jag satt i bakre hörnen. (2018-10-21 20:03:34)Bilden är högupplöst. Klicka i bilden för att zooma.
Dessa har jag satt i bakre hörnen. (2018-10-21 20:03:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P5V
Procella Audio P5V
Dold basabsorbent
Basabsorbenterna syns inte då de göms bakom draperierna. (2018-10-21 20:05:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Basabsorbenterna syns inte då de göms bakom draperierna. (2018-10-21 20:05:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

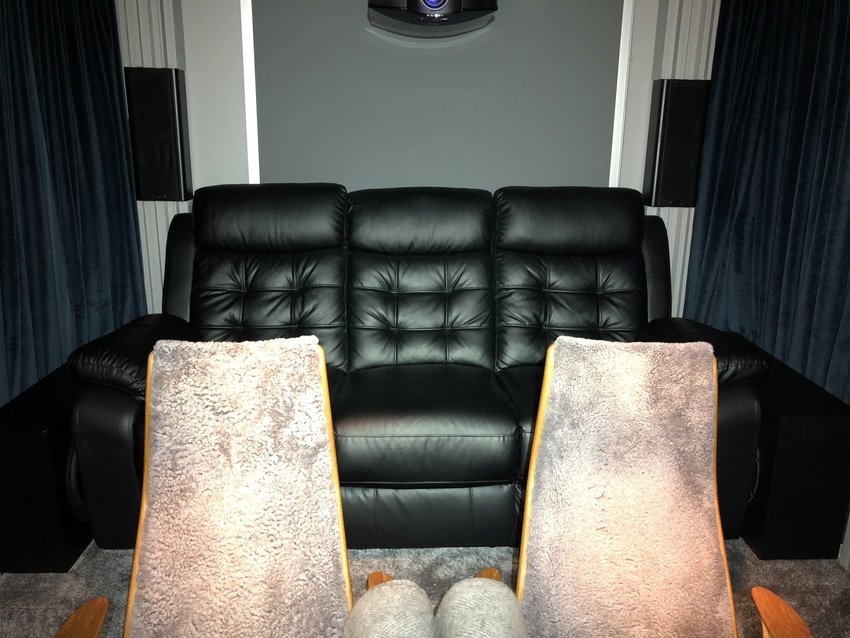

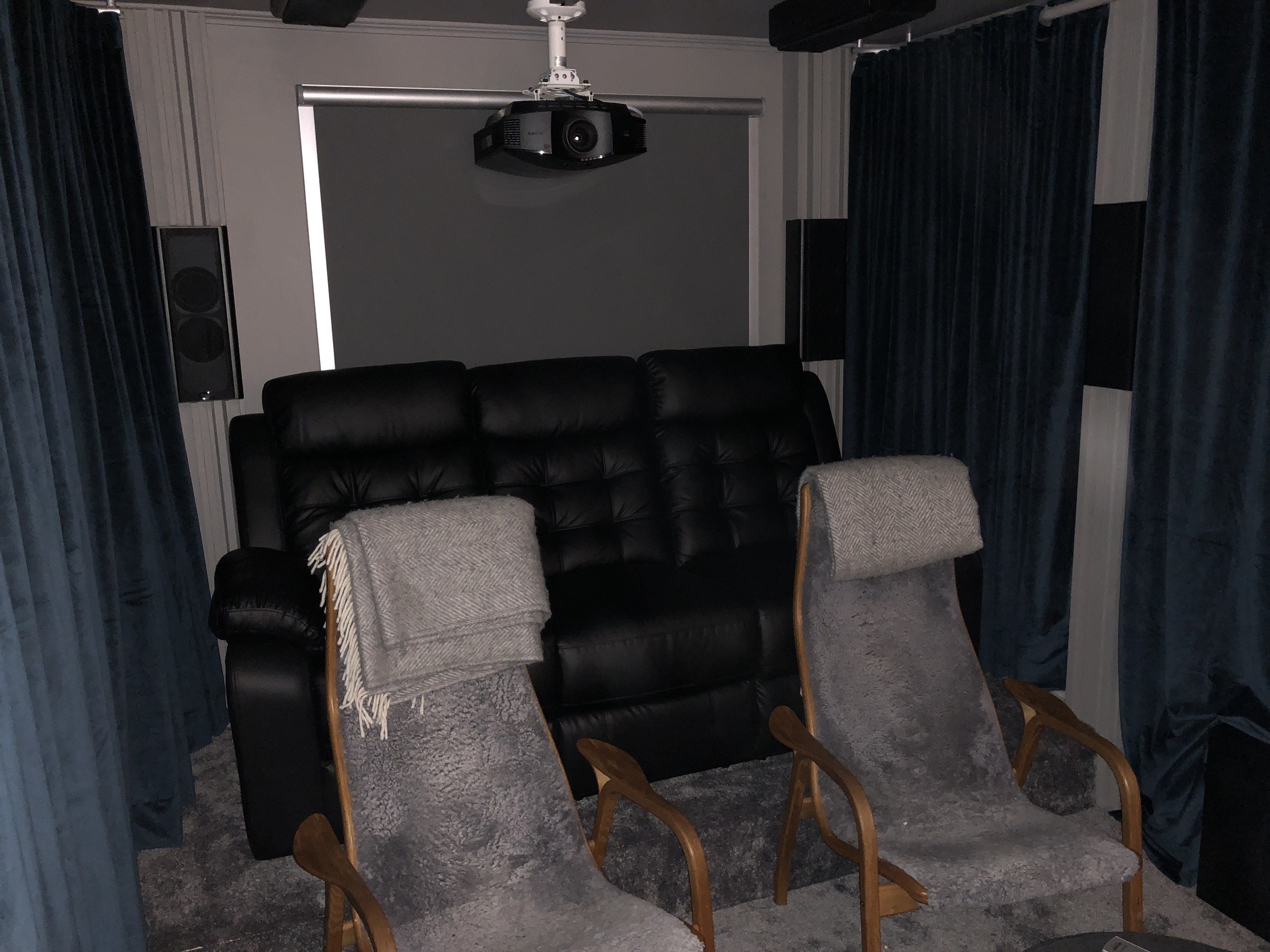

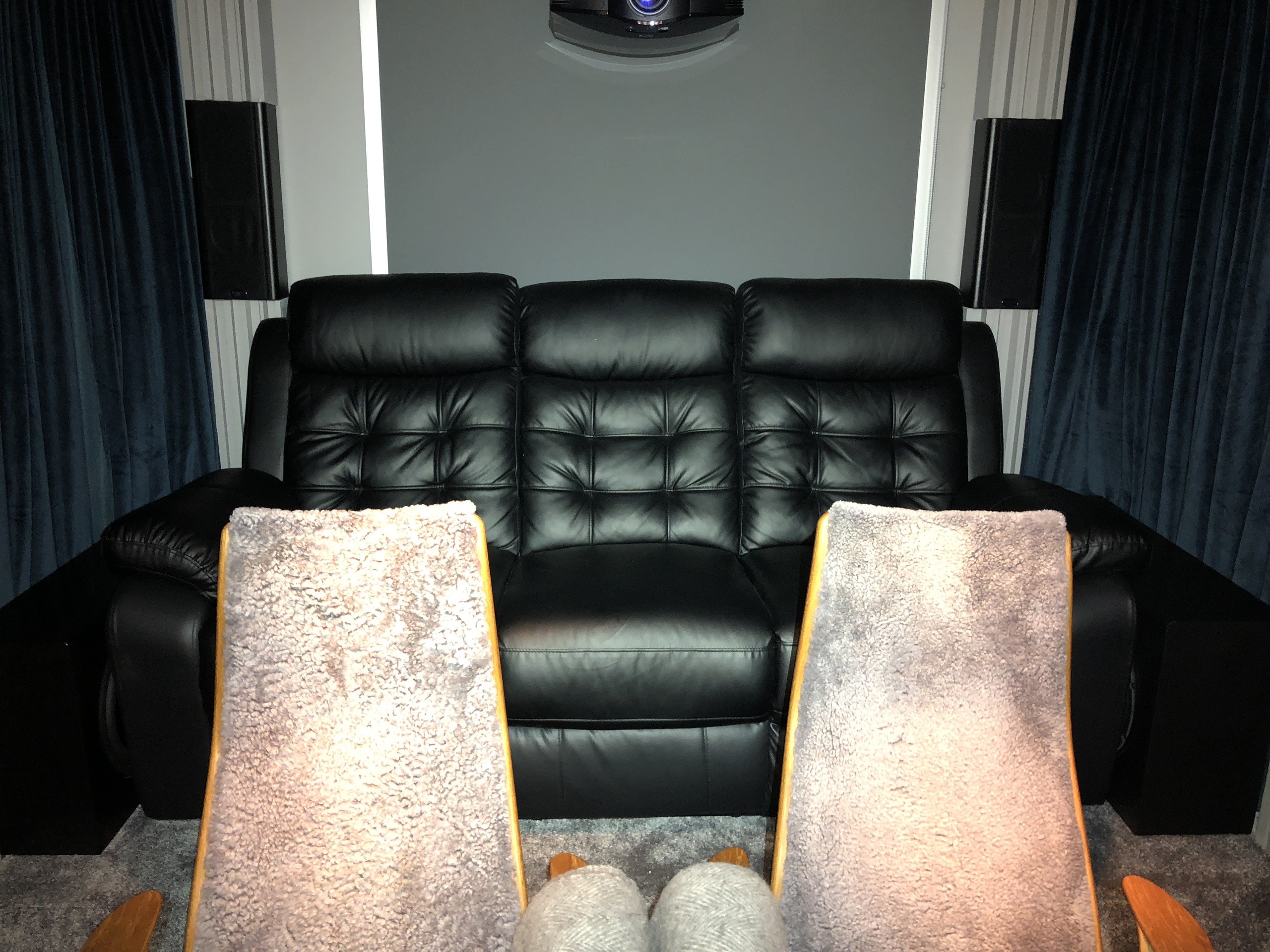

Soffan på plats
Plats för 5 vuxna eller 6 barn. Det är kvalitén som räknas, inte storleken 😎 (2018-10-26 17:32:47)Bilden är högupplöst. Klicka i bilden för att zooma.
Plats för 5 vuxna eller 6 barn. Det är kvalitén som räknas, inte storleken 😎 (2018-10-26 17:32:47)
Bilden är högupplöst. Klicka i bilden för att zooma.

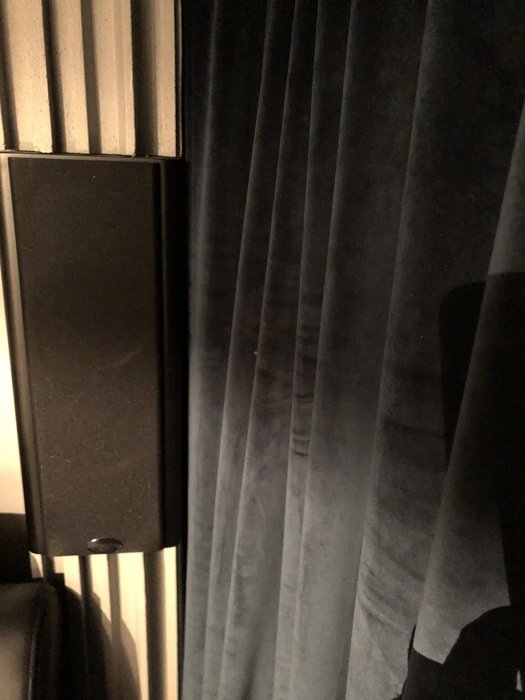

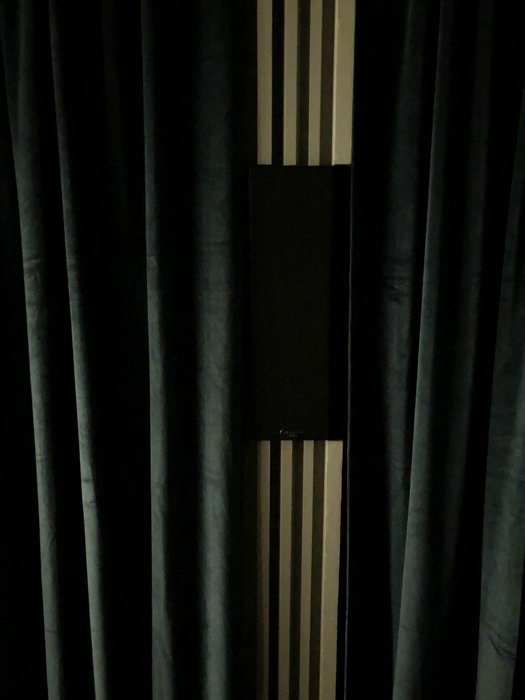

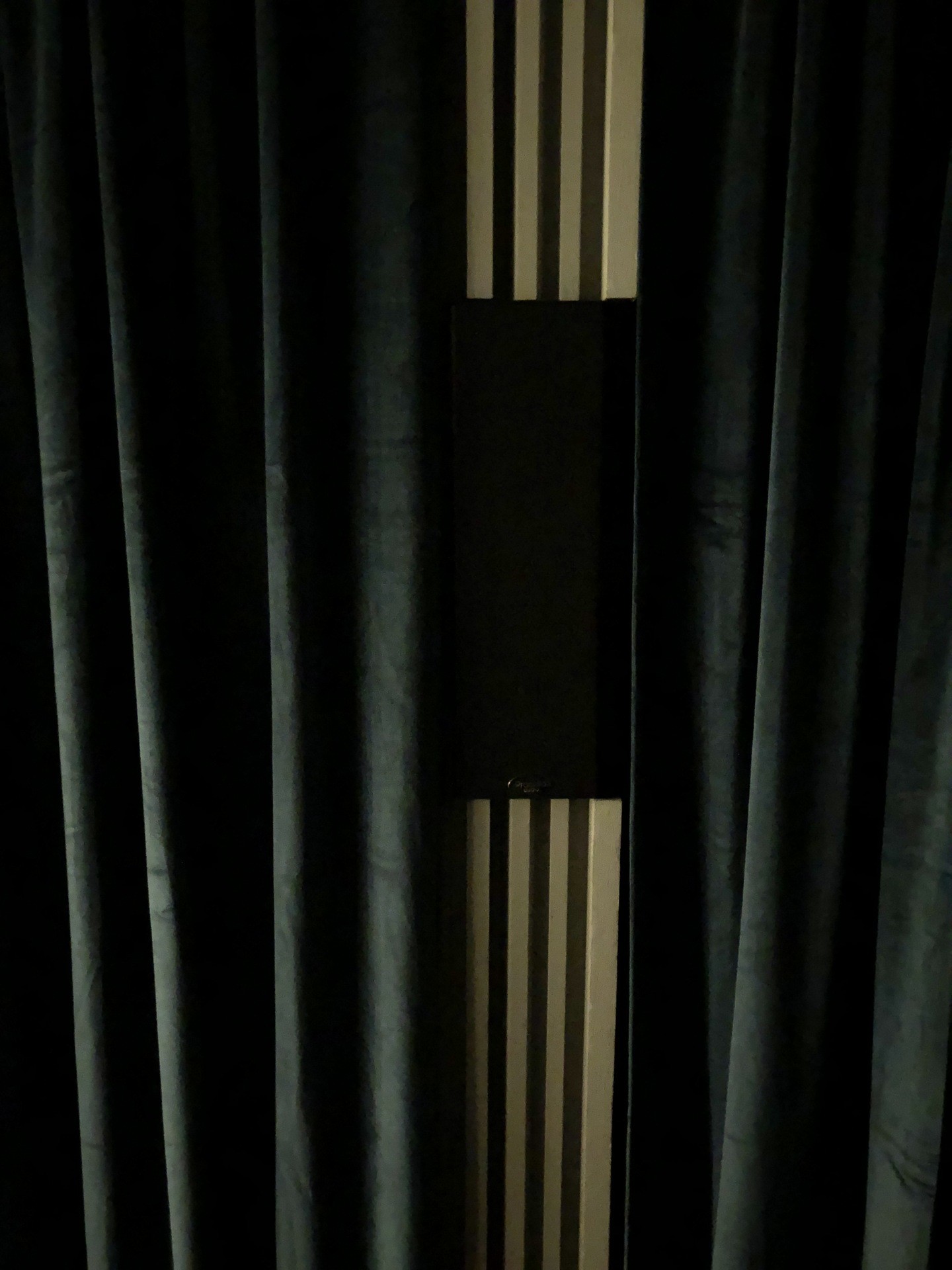

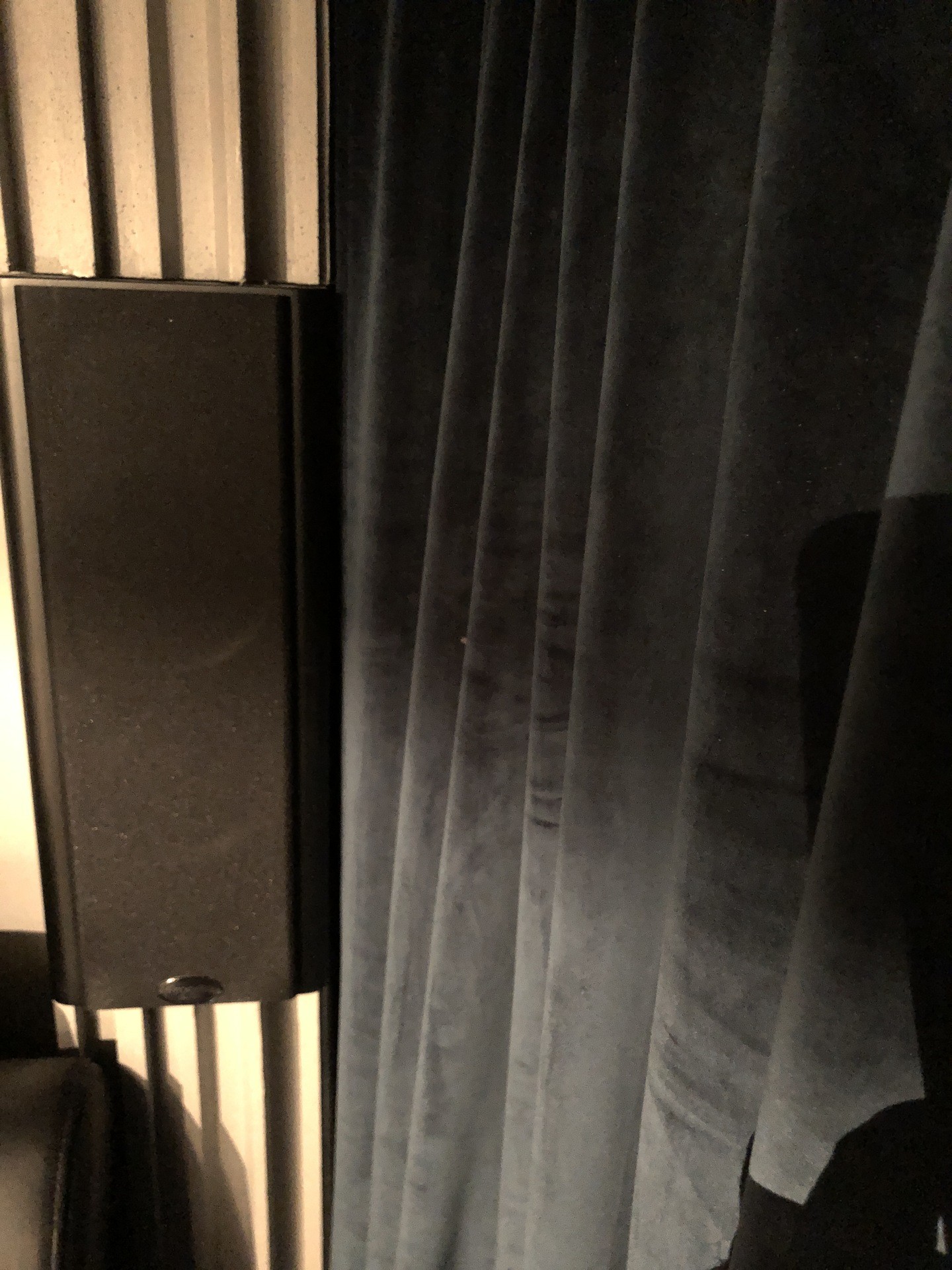

Sidohögtalare
Integrerad i en kolumn av diffusorer. (2018-10-26 17:37:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Integrerad i en kolumn av diffusorer. (2018-10-26 17:37:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P5V
Procella Audio P5V

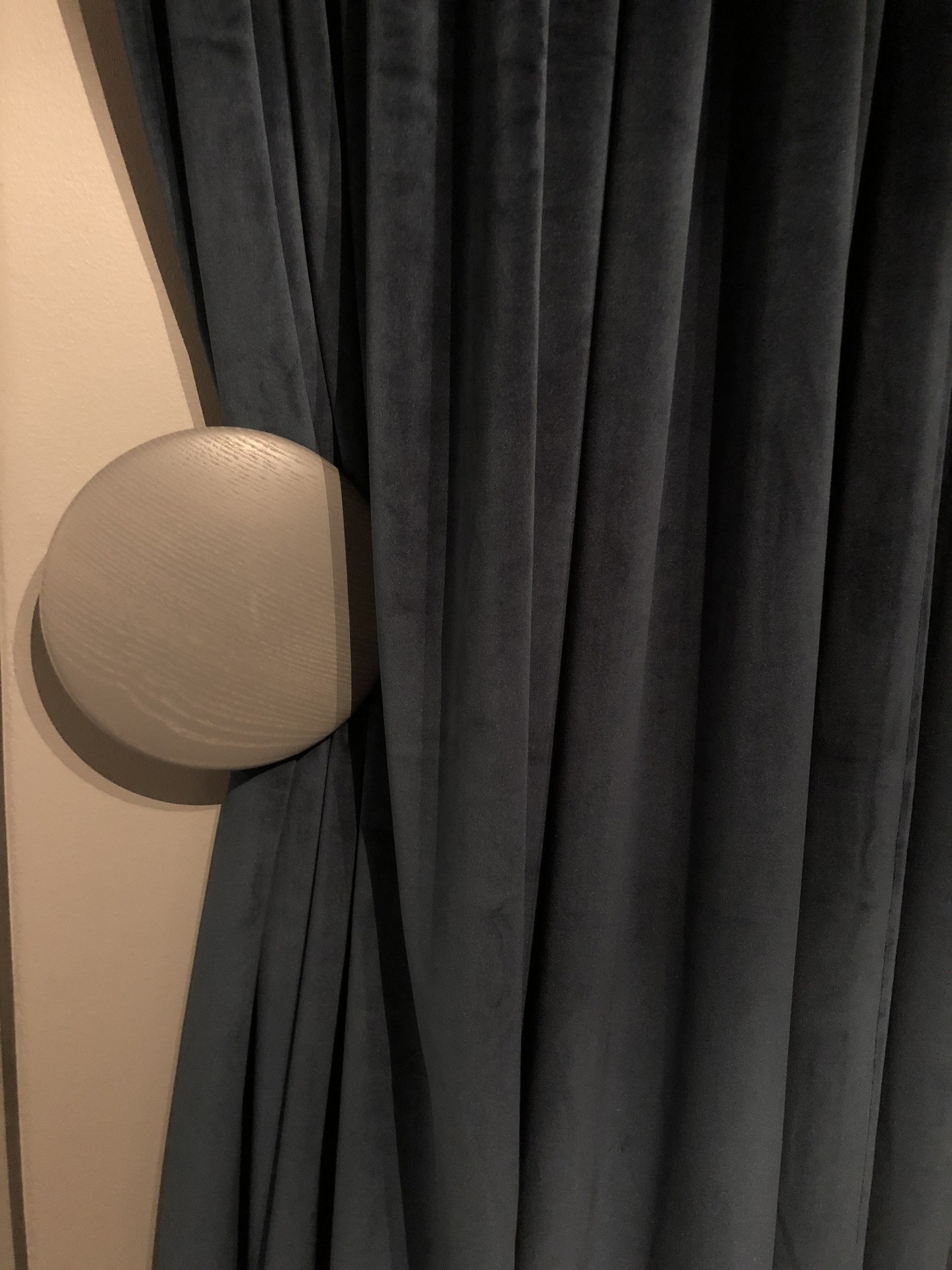

Draperistopp
Dörren in till bion täcks för med draperierna så jag behövde en snygg lösning för att sära på draperierna. (2018-10-27 09:26:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Dörren in till bion täcks för med draperierna så jag behövde en snygg lösning för att sära på draperierna. (2018-10-27 09:26:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

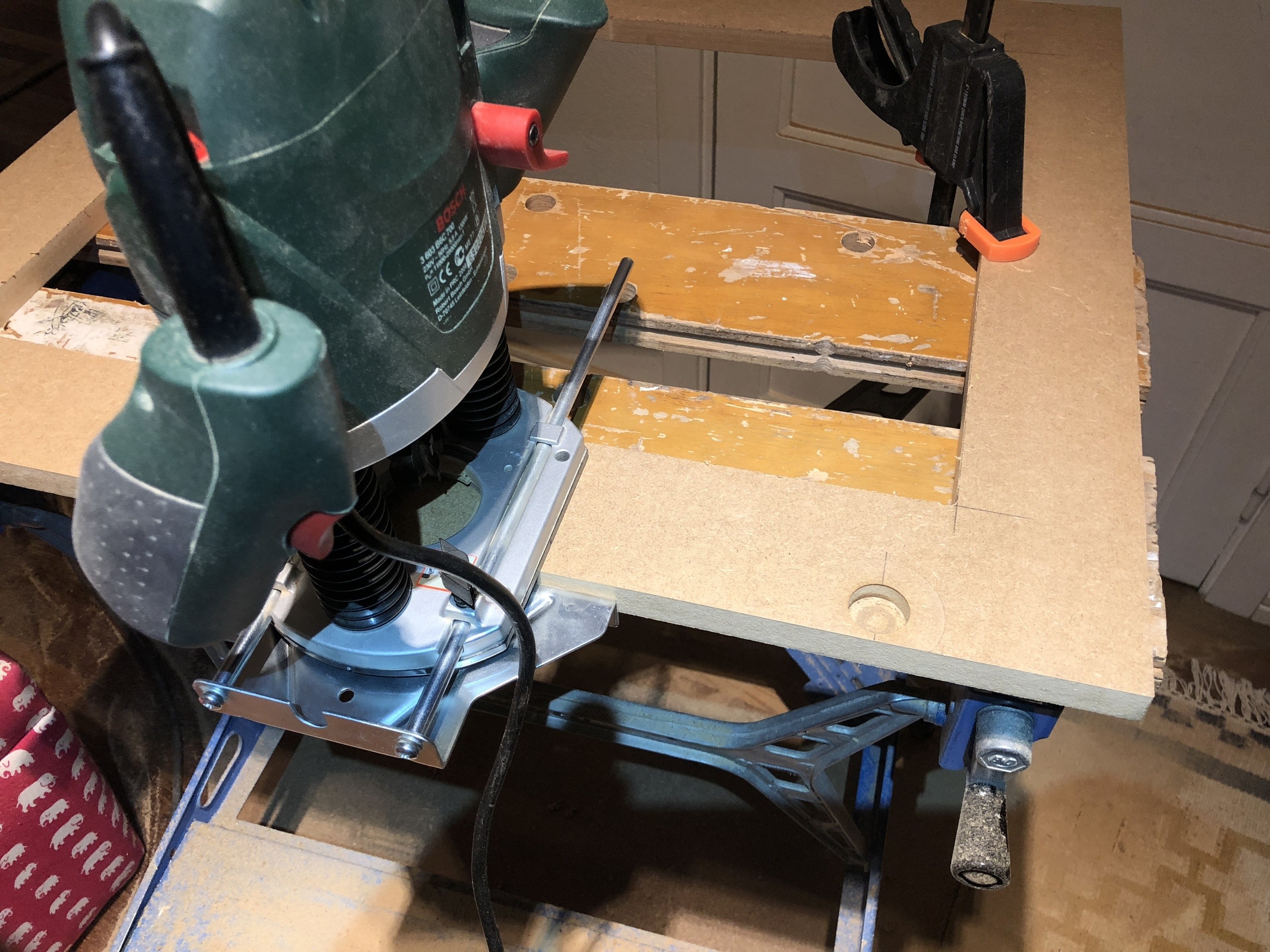

Tillverkning av dörrar
Inga standardmått här inte, så det blir till att tillverka egna.. (2018-10-27 09:59:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Inga standardmått här inte, så det blir till att tillverka egna.. (2018-10-27 09:59:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

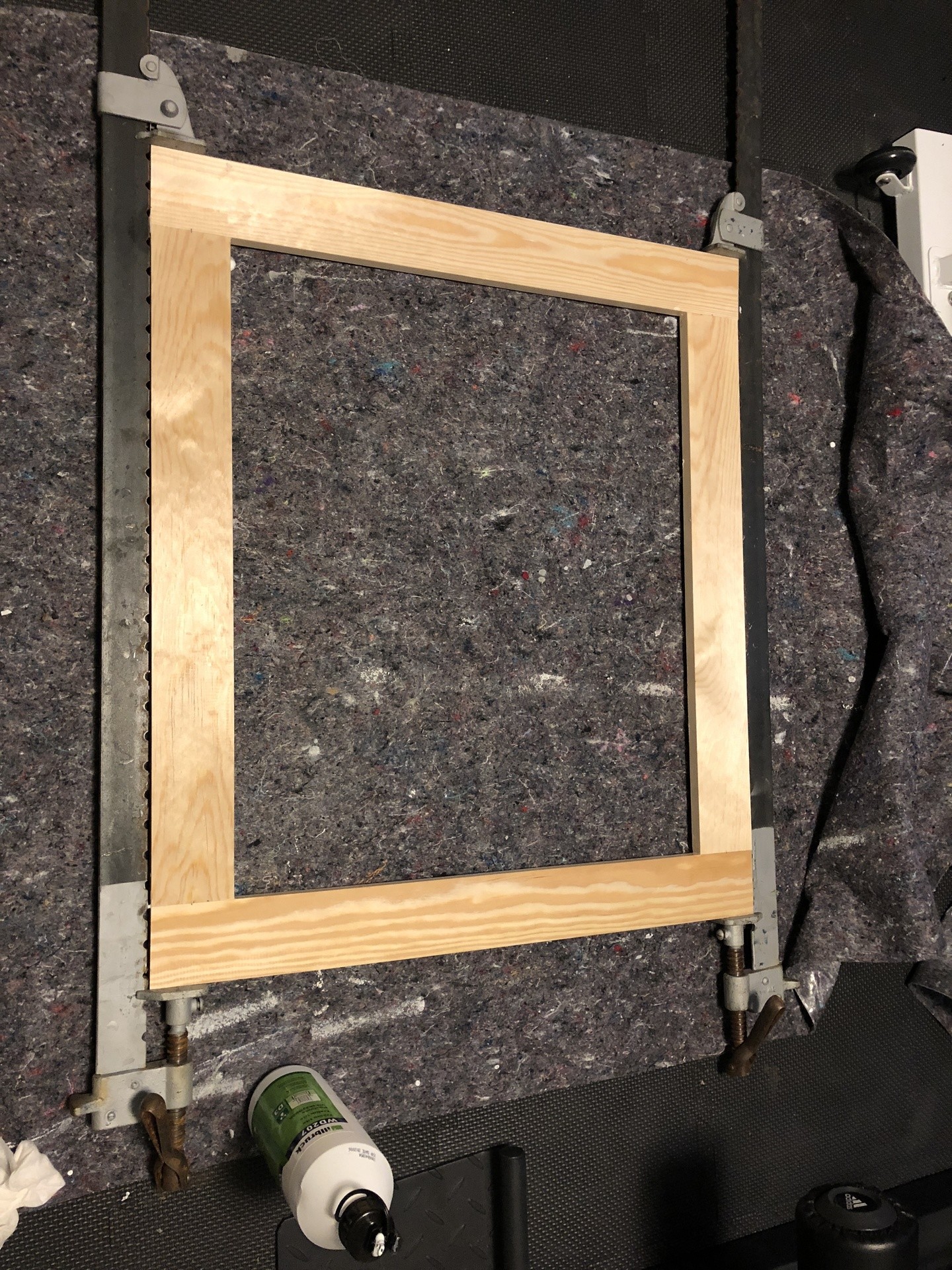

Gör om, gör rätt
Det var för svårt att få dörrarna helt raka och stabila genom att sammanfoga planhyvlad björk. Det blev bättre när jag skar ut ramarna ur ett stycke 16mm MDF istället. Med överhandsfräsen gör jag nedsänkta hål för köksskåpsgångjärn. Lite pill då hålen ska vara exakt 24mm i diameter, 10mm djupa och ligga 3mm från kanten. (2018-10-27 15:32:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Det var för svårt att få dörrarna helt raka och stabila genom att sammanfoga planhyvlad björk. Det blev bättre när jag skar ut ramarna ur ett stycke 16mm MDF istället. Med överhandsfräsen gör jag nedsänkta hål för köksskåpsgångjärn. Lite pill då hålen ska vara exakt 24mm i diameter, 10mm djupa och ligga 3mm från kanten. (2018-10-27 15:32:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

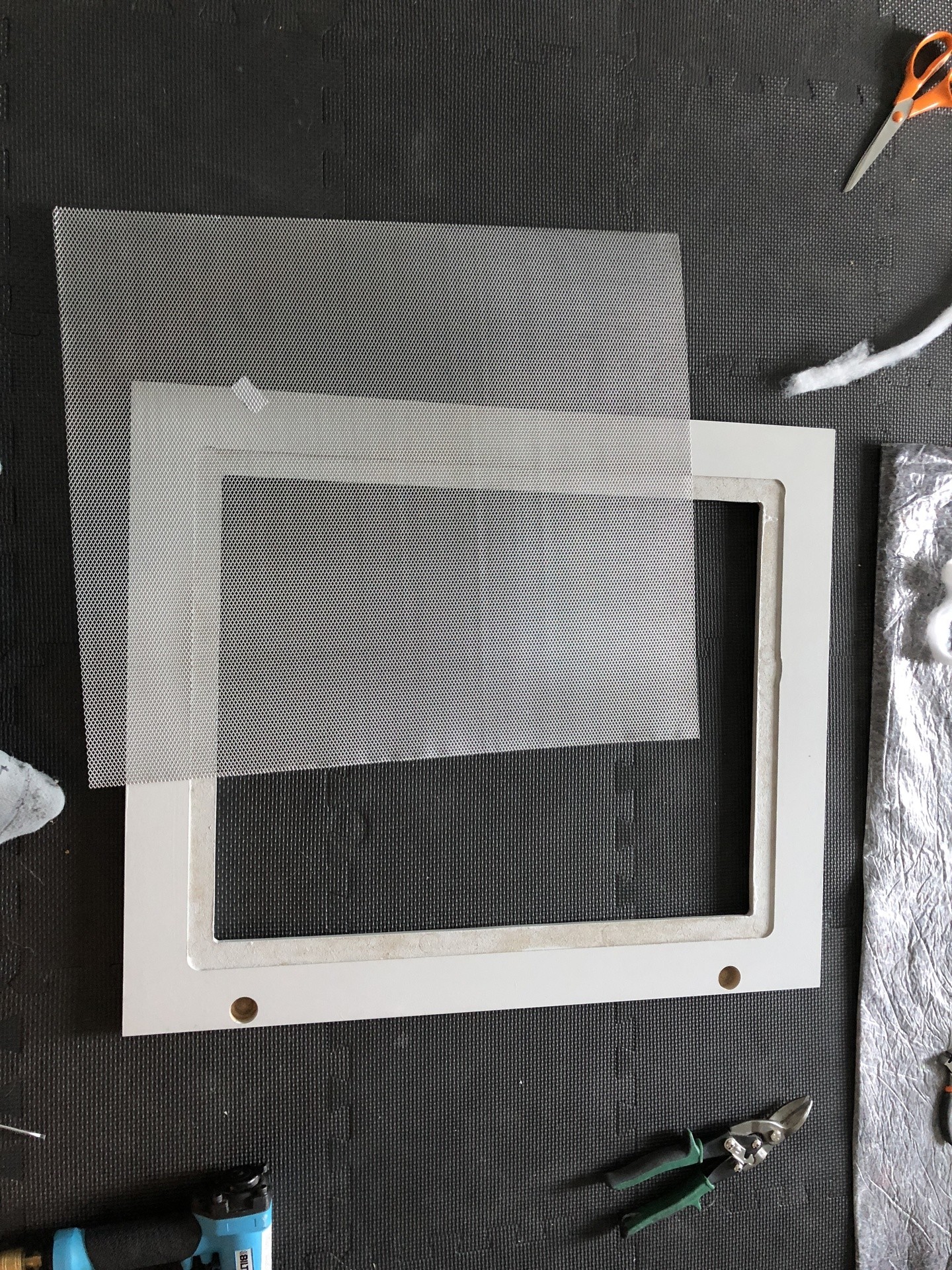

Nästan färdig dörr
Dörrarna får ett galler som både fyller en funktion och ger ett snyggt industriellt intryck. (2018-10-27 20:33:36)Bilden är högupplöst. Klicka i bilden för att zooma.
Dörrarna får ett galler som både fyller en funktion och ger ett snyggt industriellt intryck. (2018-10-27 20:33:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

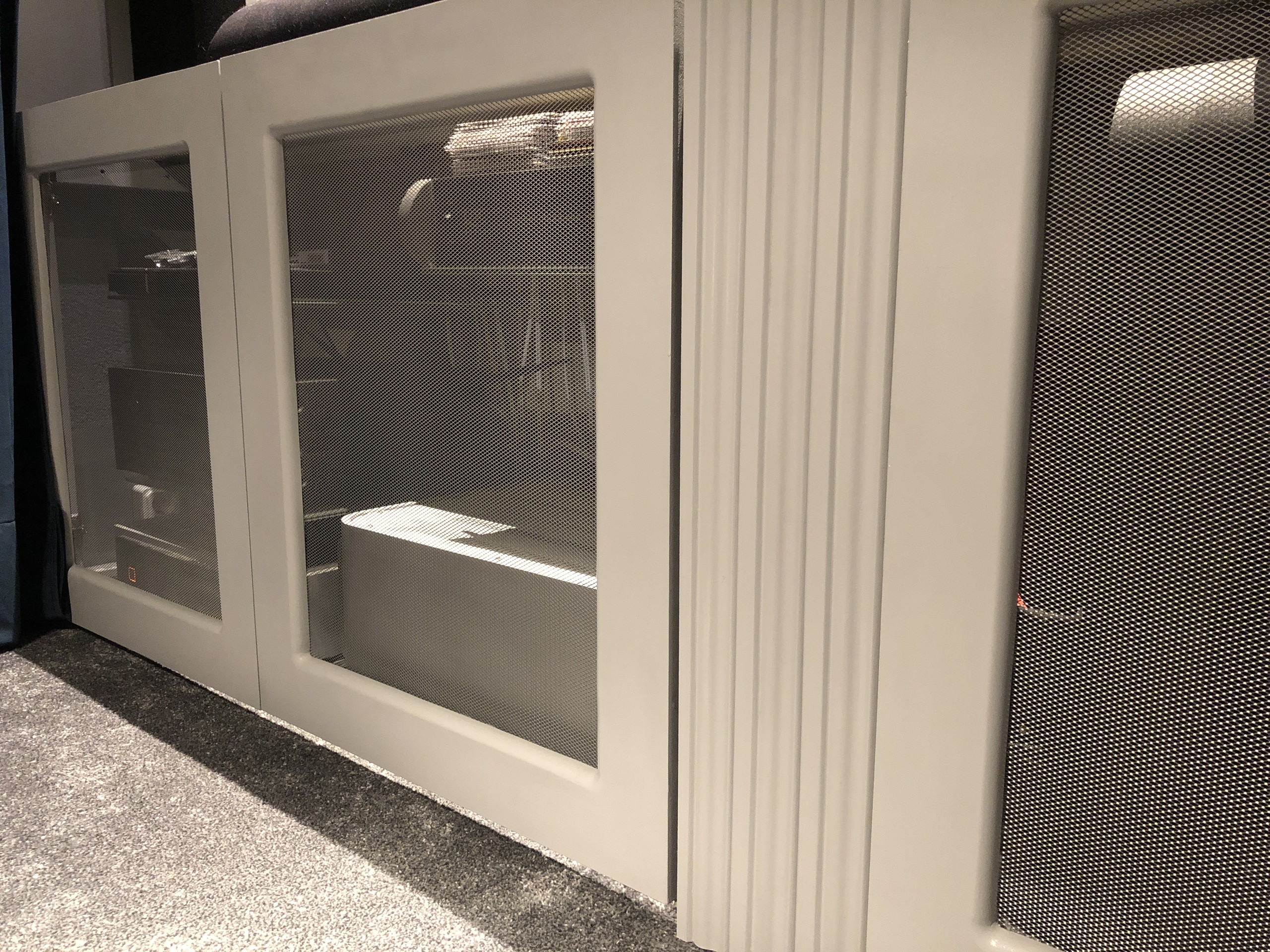

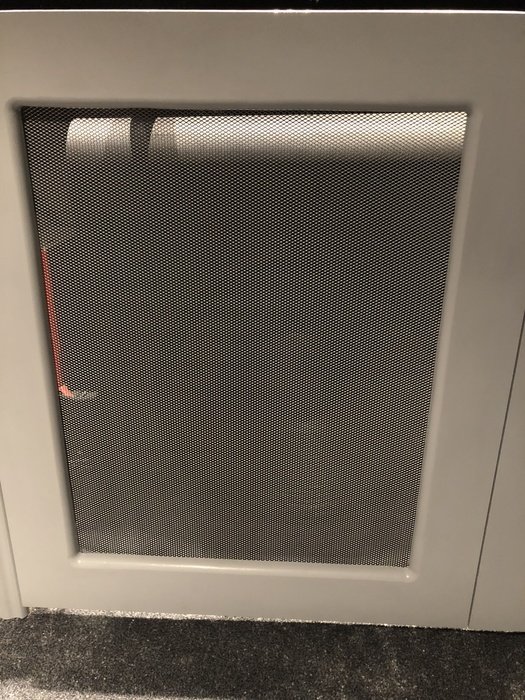

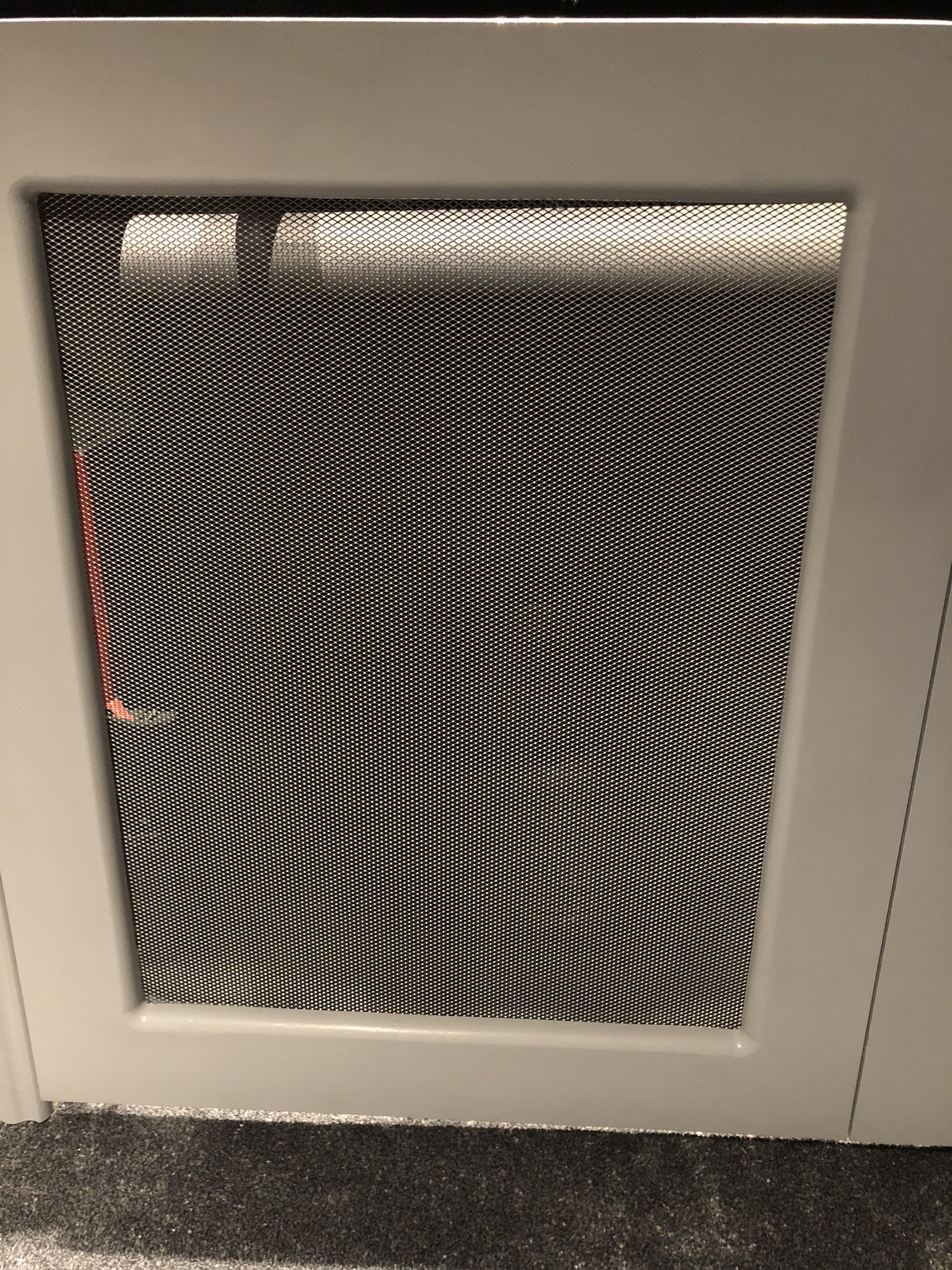

Egentillverkad dörr
Blev snyggt med rundade innerkanter och nätet i stål. (2018-10-28 18:24:41)Bilden är högupplöst. Klicka i bilden för att zooma.
Blev snyggt med rundade innerkanter och nätet i stål. (2018-10-28 18:24:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

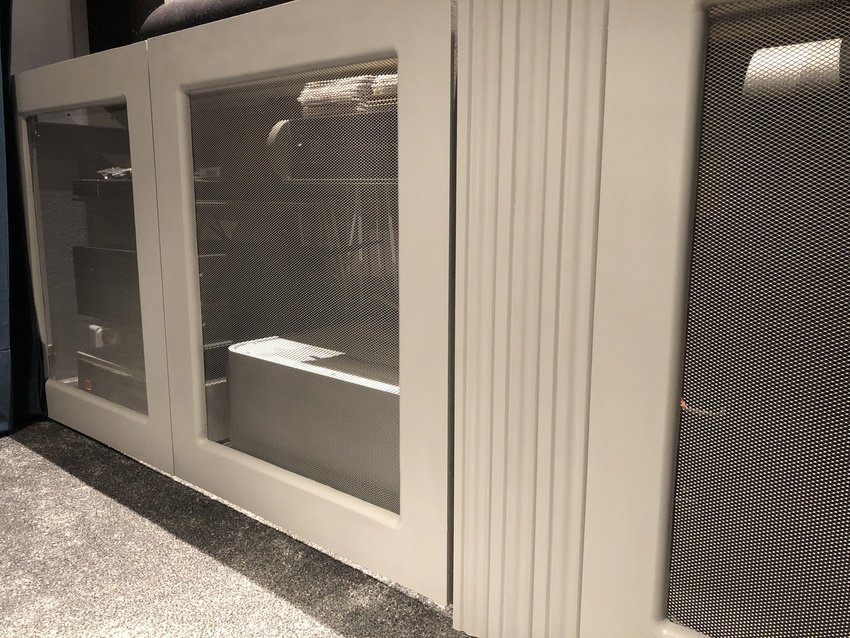

Dörrar
Dörrarna gömmer elektroniken och en av subbarna vilket funkar då de är ljudtransparenta. (2018-10-28 18:28:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Dörrarna gömmer elektroniken och en av subbarna vilket funkar då de är ljudtransparenta. (2018-10-28 18:28:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

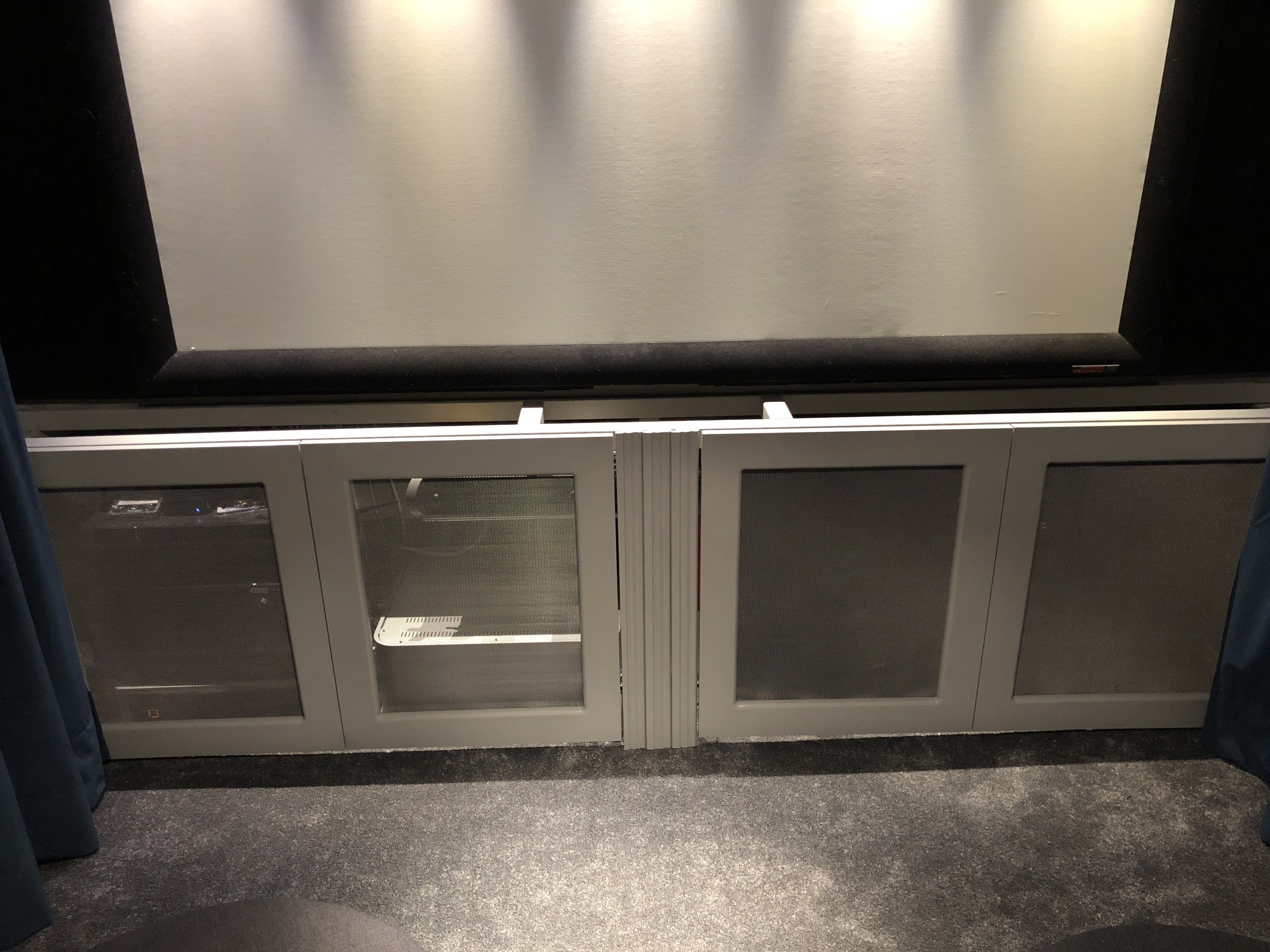

Nytt utseende med dörrarna på plats
Nu väntar leverens av en granitskiva som ska ligga ovanpå men den tar några veckor att tillverka. (2018-10-28 18:35:49)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu väntar leverens av en granitskiva som ska ligga ovanpå men den tar några veckor att tillverka. (2018-10-28 18:35:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

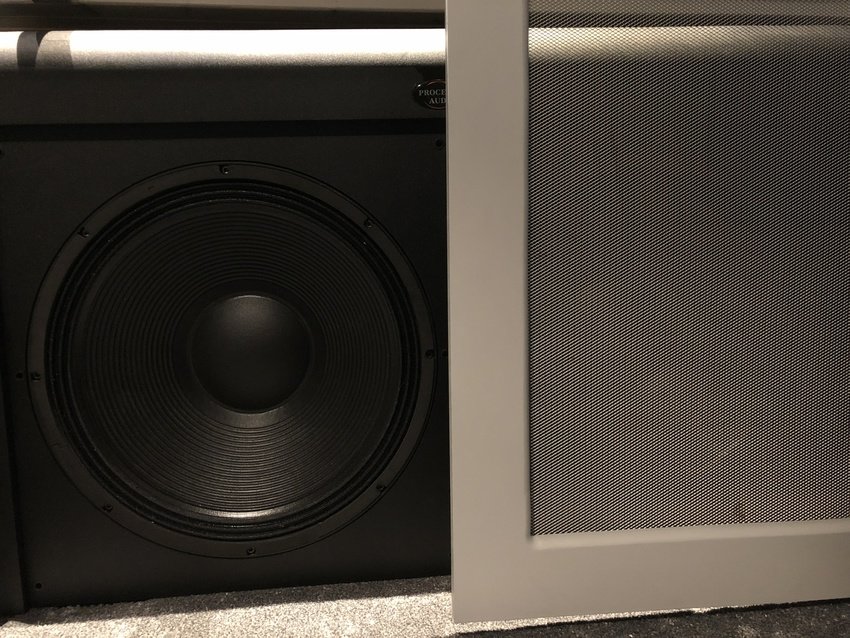

Sub
Bakom två av de ljudtransparenta dörrarna gömmer sig nu den här besten med dubbla 18 tummare. (2018-11-02 21:10:54)Bilden är högupplöst. Klicka i bilden för att zooma.
Bakom två av de ljudtransparenta dörrarna gömmer sig nu den här besten med dubbla 18 tummare. (2018-11-02 21:10:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P18-FP
Procella Audio P18-FP

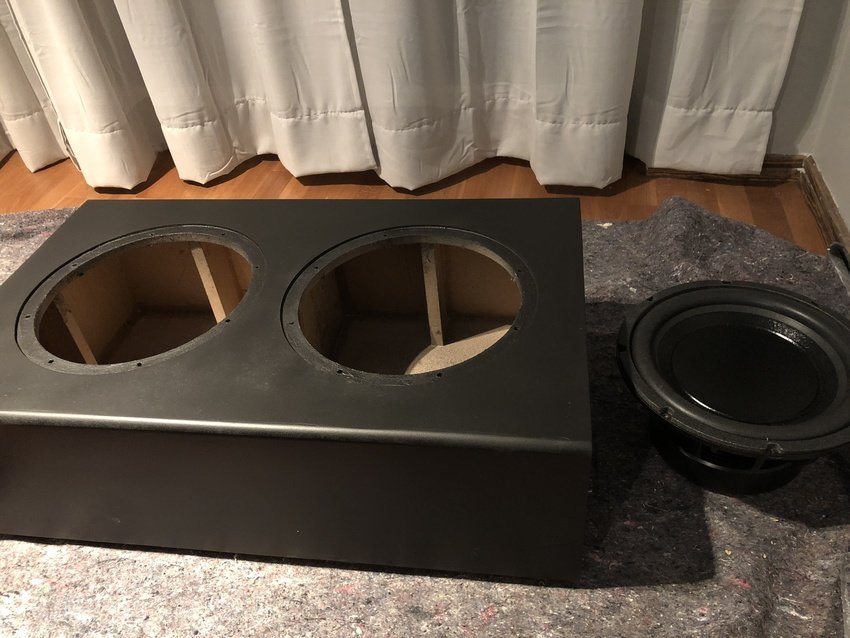

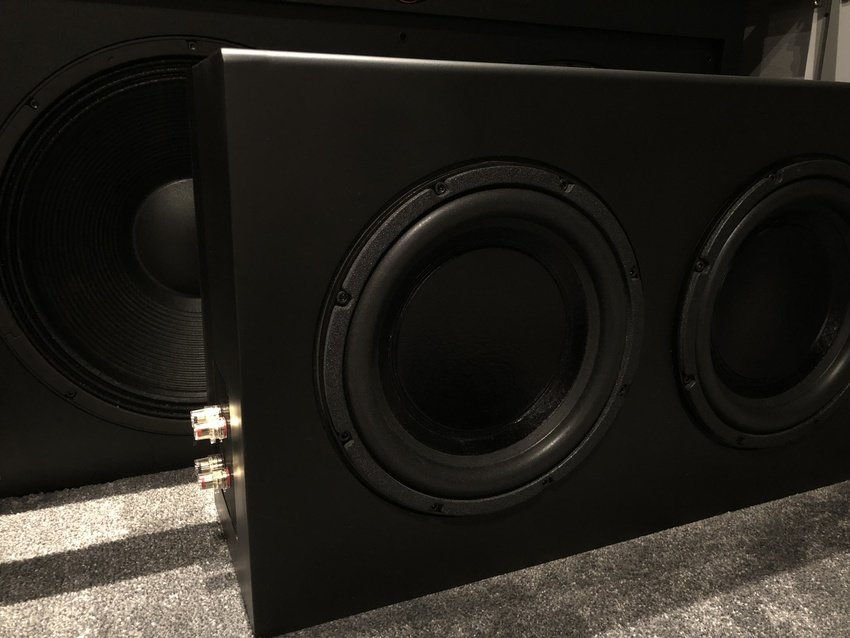

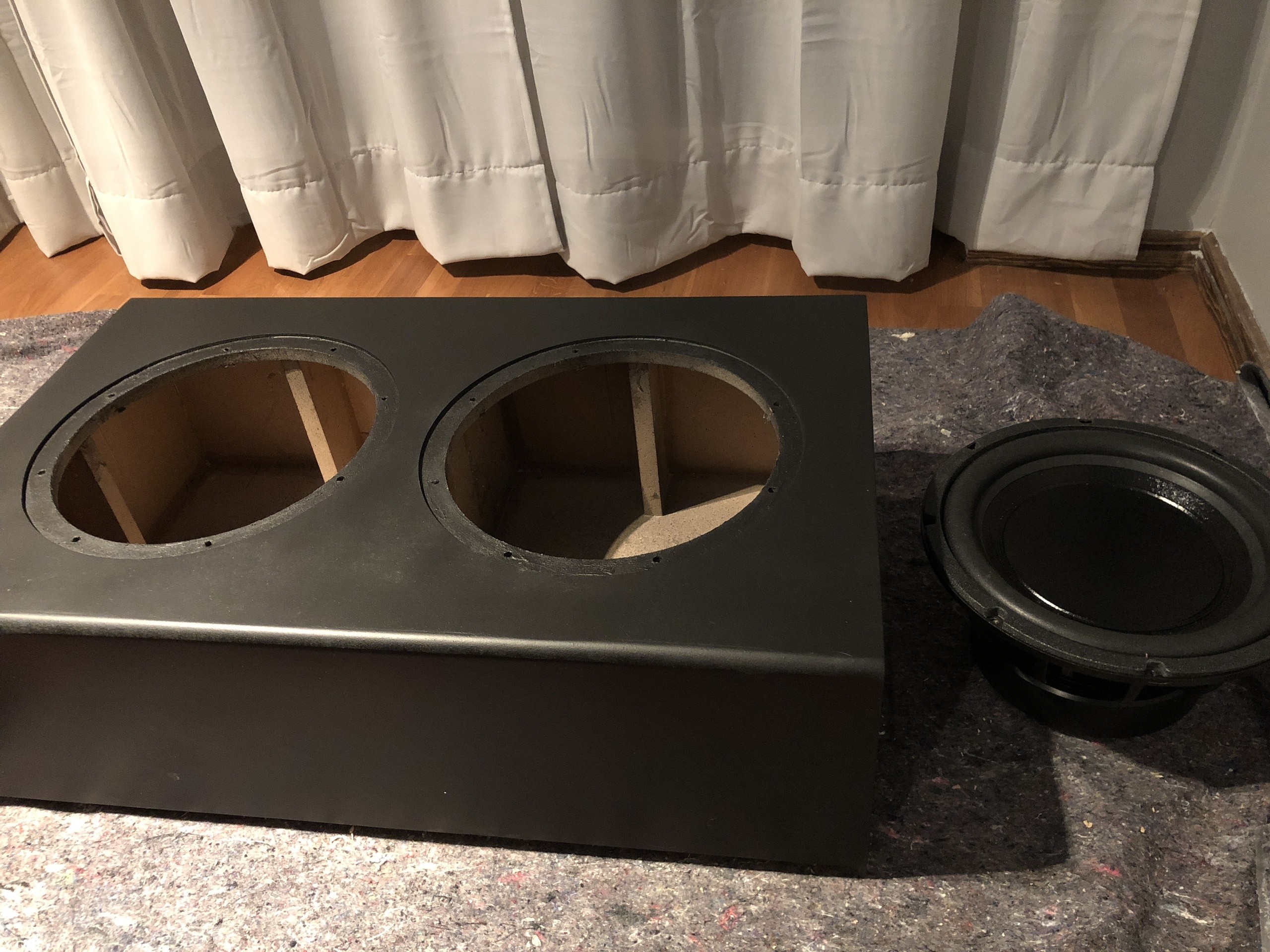

Sub nr 2
Det här är ett eget bygge med dubbla 12 tummare. (2018-11-02 21:16:13)Bilden är högupplöst. Klicka i bilden för att zooma.
Det här är ett eget bygge med dubbla 12 tummare. (2018-11-02 21:16:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

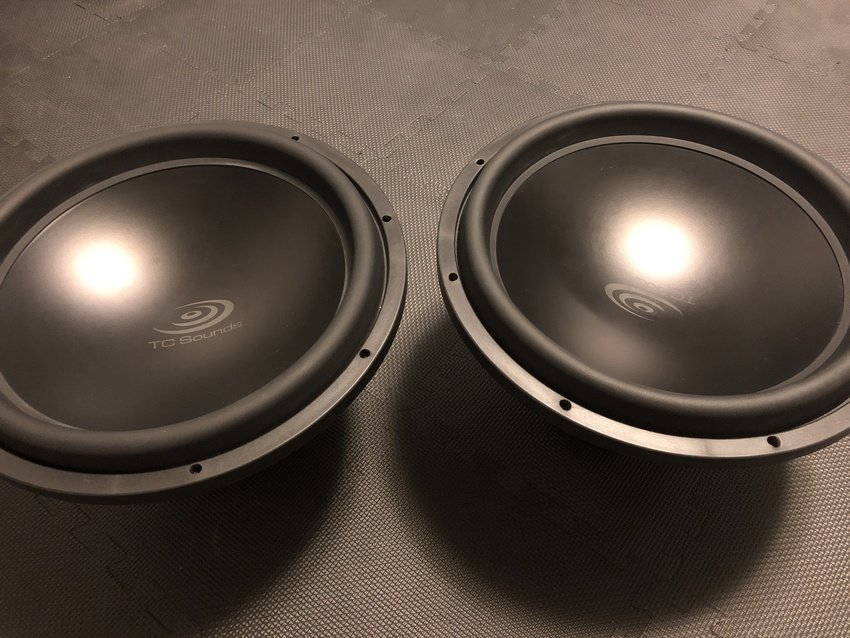

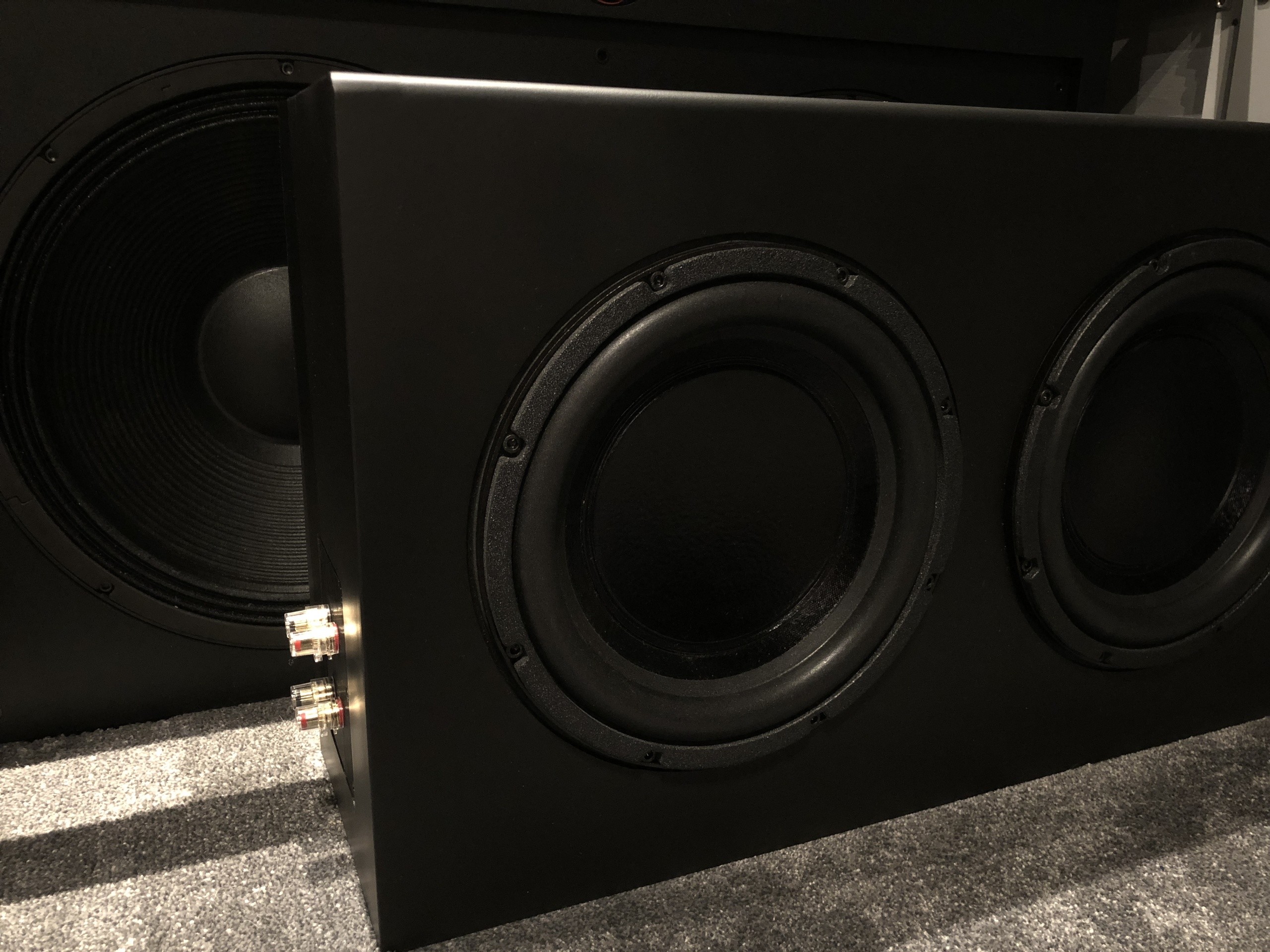

Sub nr 2
Långslagiga element som är trevliga att se på. Står dock inskjuten så den linjerar mot soffan och fungerar då även som avställningsyta. (2018-11-02 21:19:51)Bilden är högupplöst. Klicka i bilden för att zooma.
Långslagiga element som är trevliga att se på. Står dock inskjuten så den linjerar mot soffan och fungerar då även som avställningsyta. (2018-11-02 21:19:51)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Dayton Audio RSS315HF-4
Dayton Audio RSS315HF-4

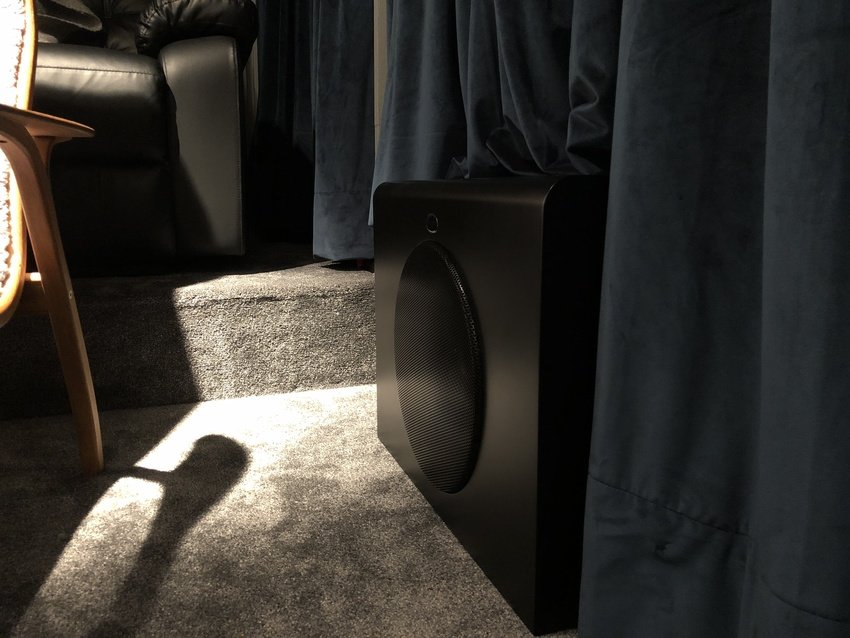

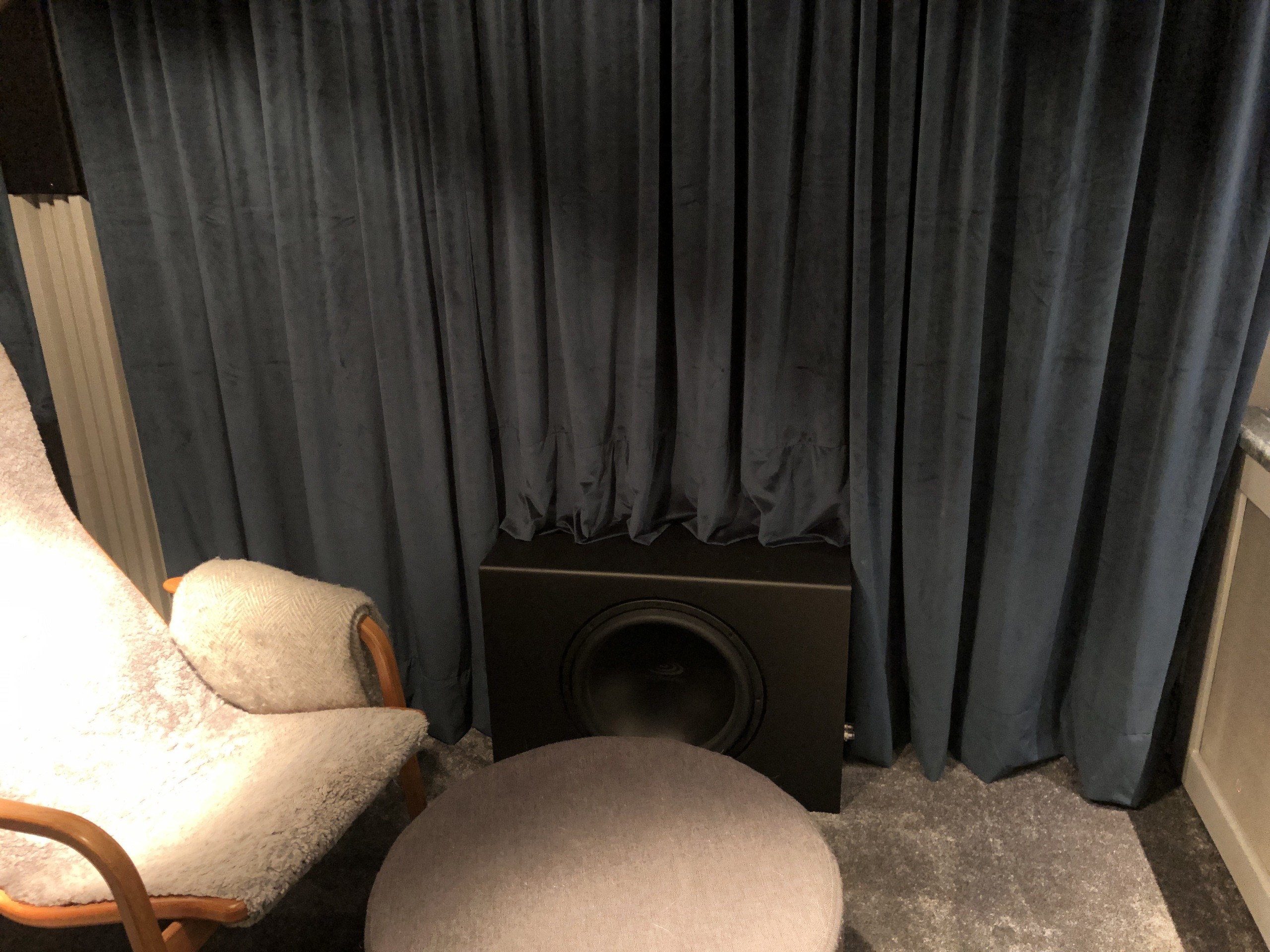

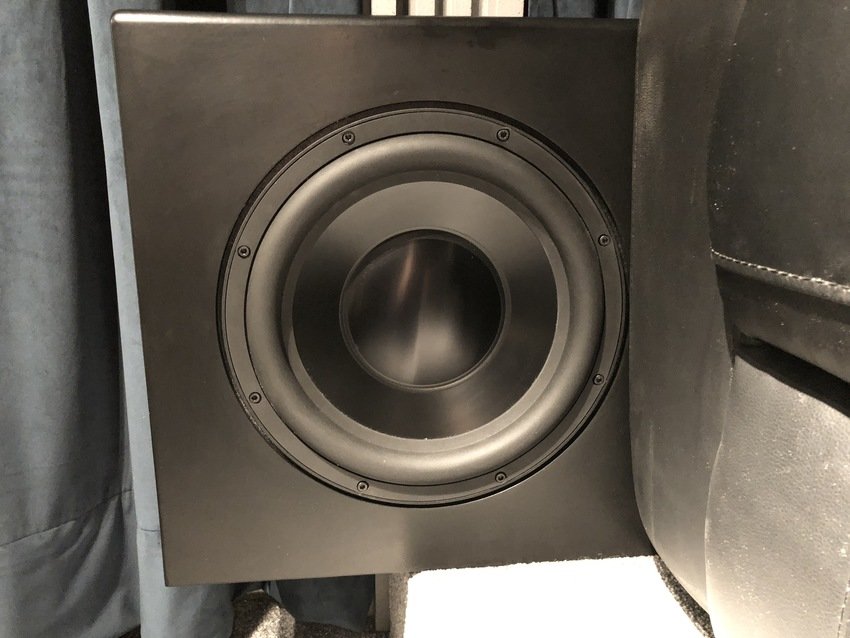

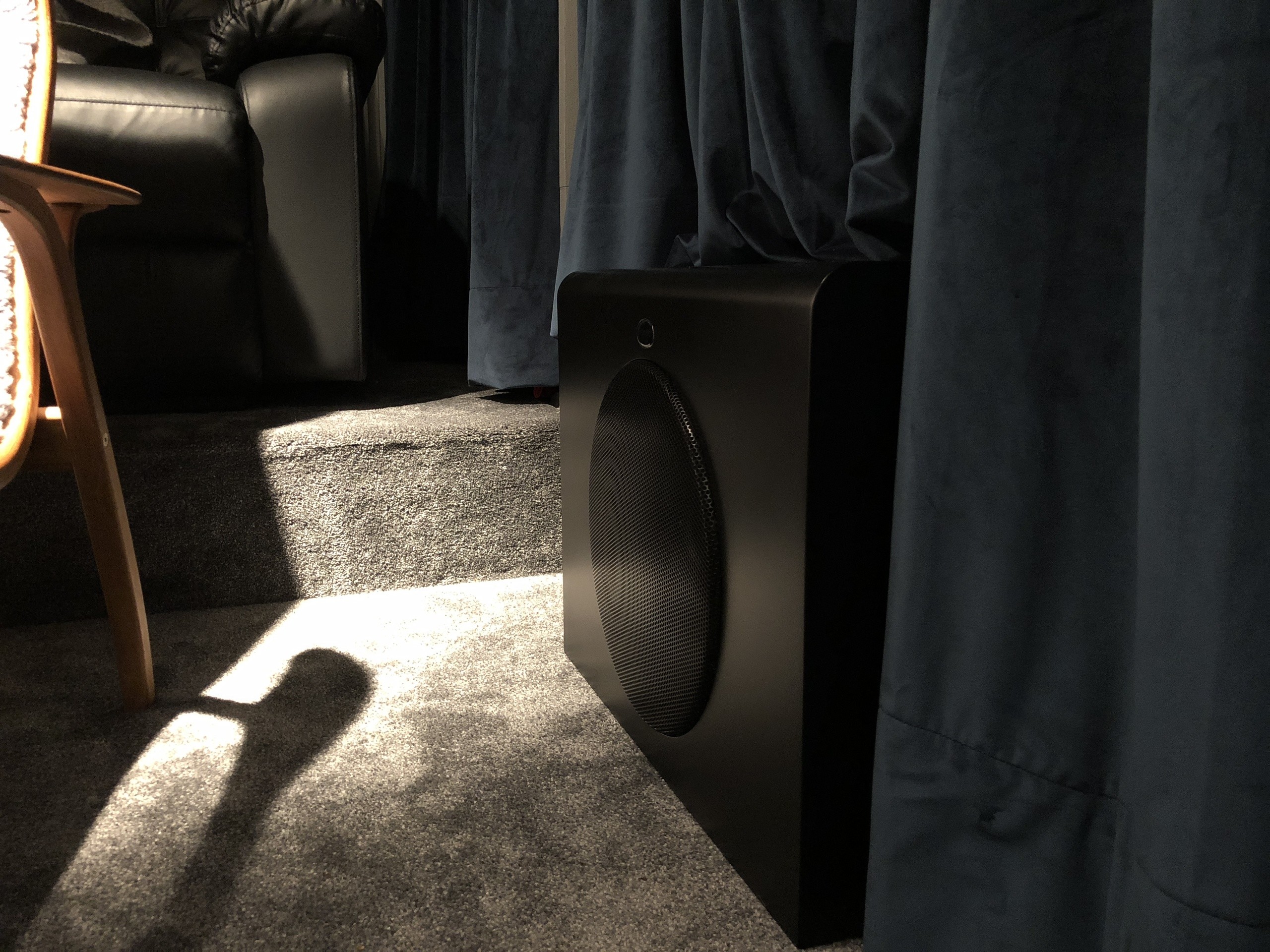

Sub nr 3
Jag har valt och mata den med ett externt steg för ännu bättre resultat. (2018-11-02 21:29:22)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag har valt och mata den med ett externt steg för ännu bättre resultat. (2018-11-02 21:29:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Procella Audio P12
Procella Audio P12

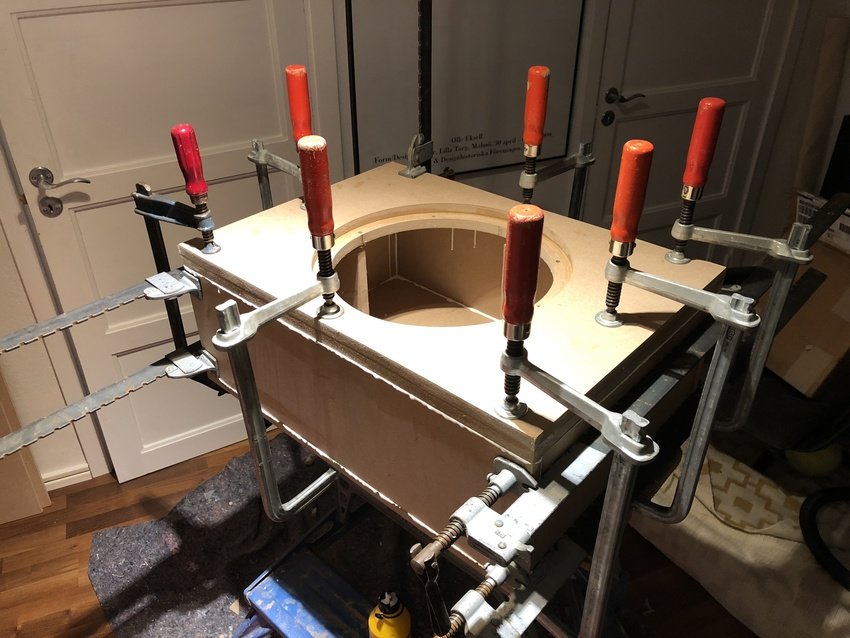

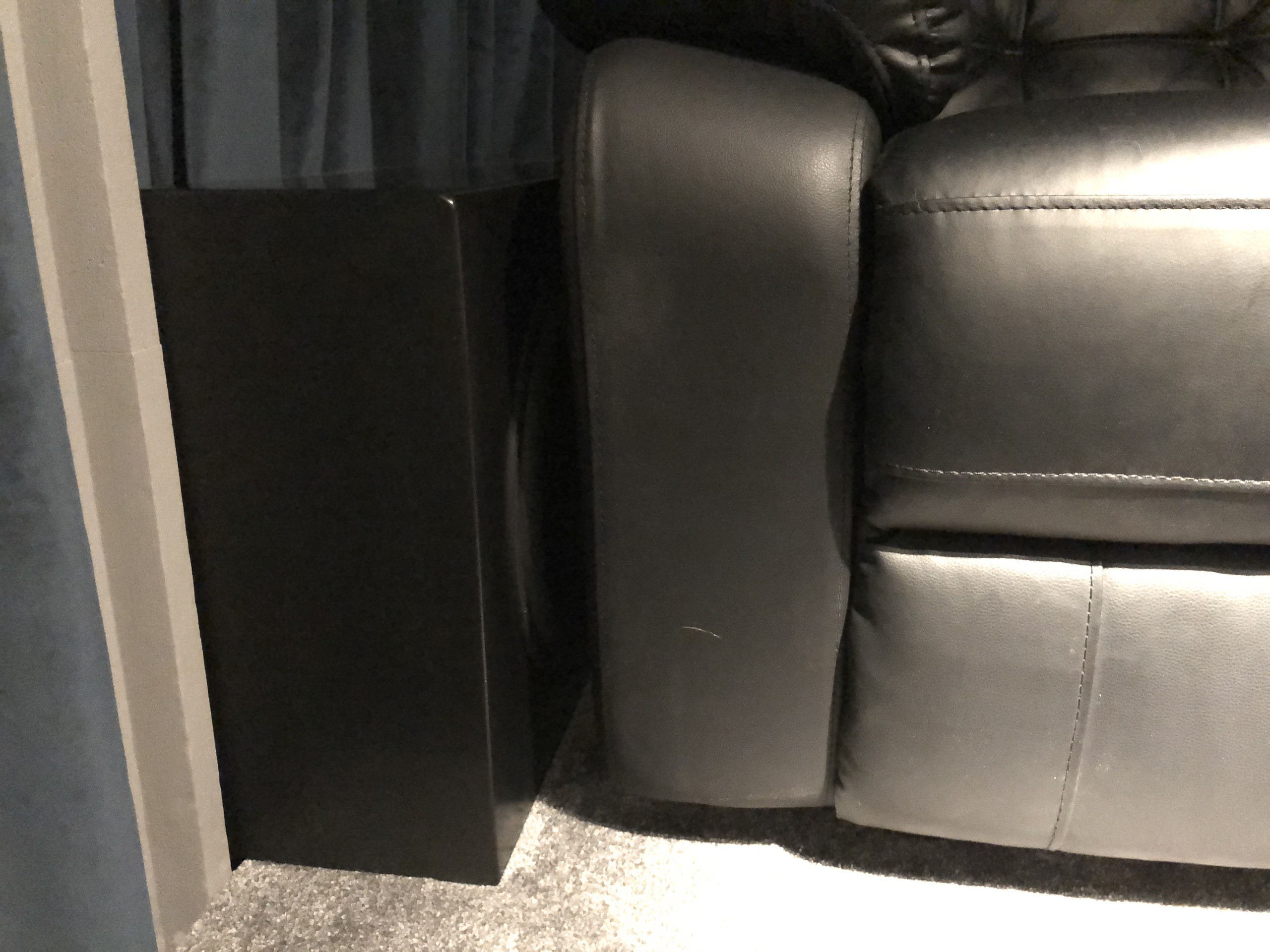

Sub nr 4
In the works! Elementen blir dubbla Eminence lab 12 i en sluten låda.
Fungerar som sideboard/avställningsyta på andra sidan soffan. (2018-11-02 21:34:06)Bilden är högupplöst. Klicka i bilden för att zooma.
In the works! Elementen blir dubbla Eminence lab 12 i en sluten låda.
Fungerar som sideboard/avställningsyta på andra sidan soffan. (2018-11-02 21:34:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Eminence Lab 12
Eminence Lab 12

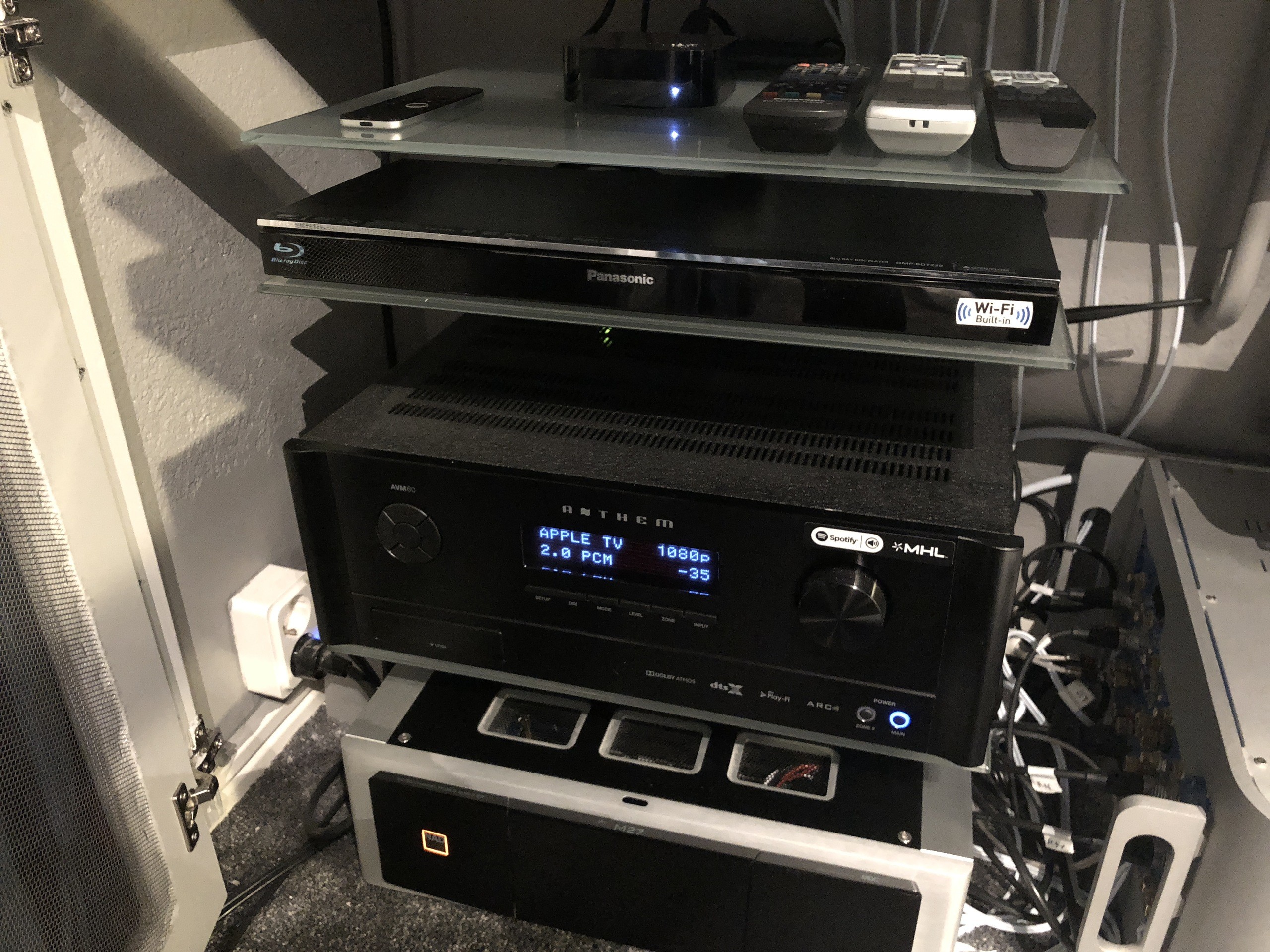

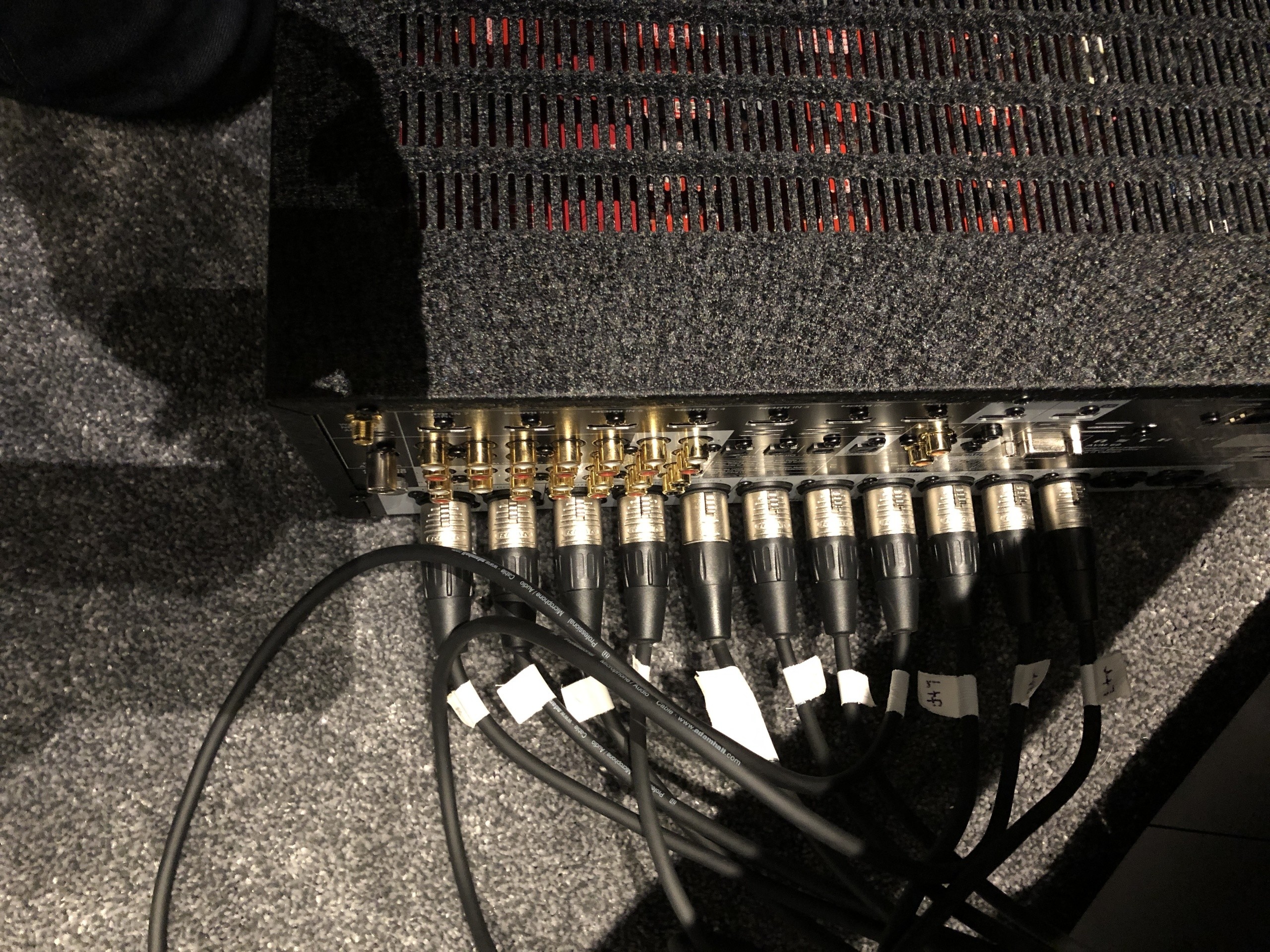

Försteget
Många kablar blir det.. (2018-11-03 16:52:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Många kablar blir det.. (2018-11-03 16:52:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bakom dörr nr1..
Jag kör balanserat rakt igenom från försteg till samtliga slutsteg. Har ofantligt låg brusnivå.
NADen matar front, bak och sidohögtalarna. (2018-11-04 21:55:37)
Bilden är högupplöst. Klicka i bilden för att zooma.

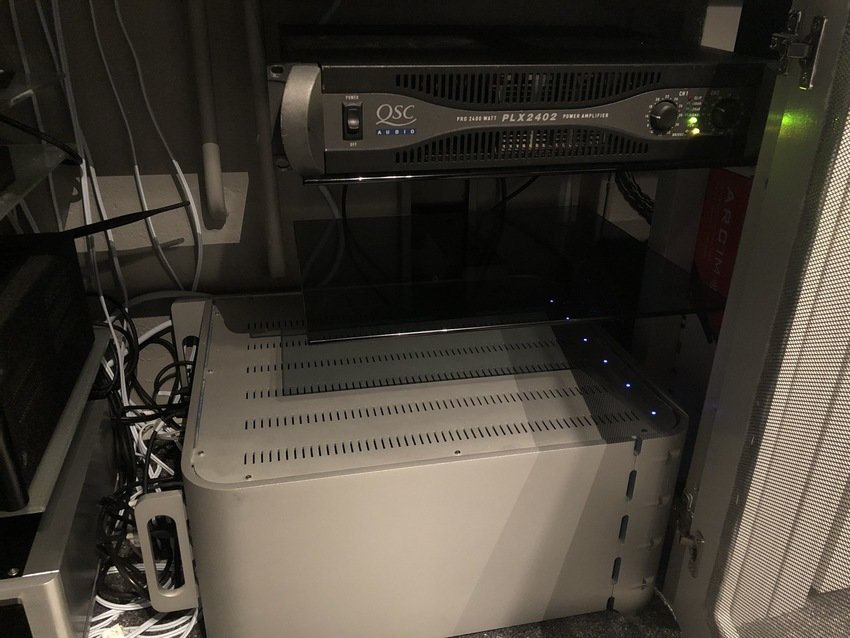

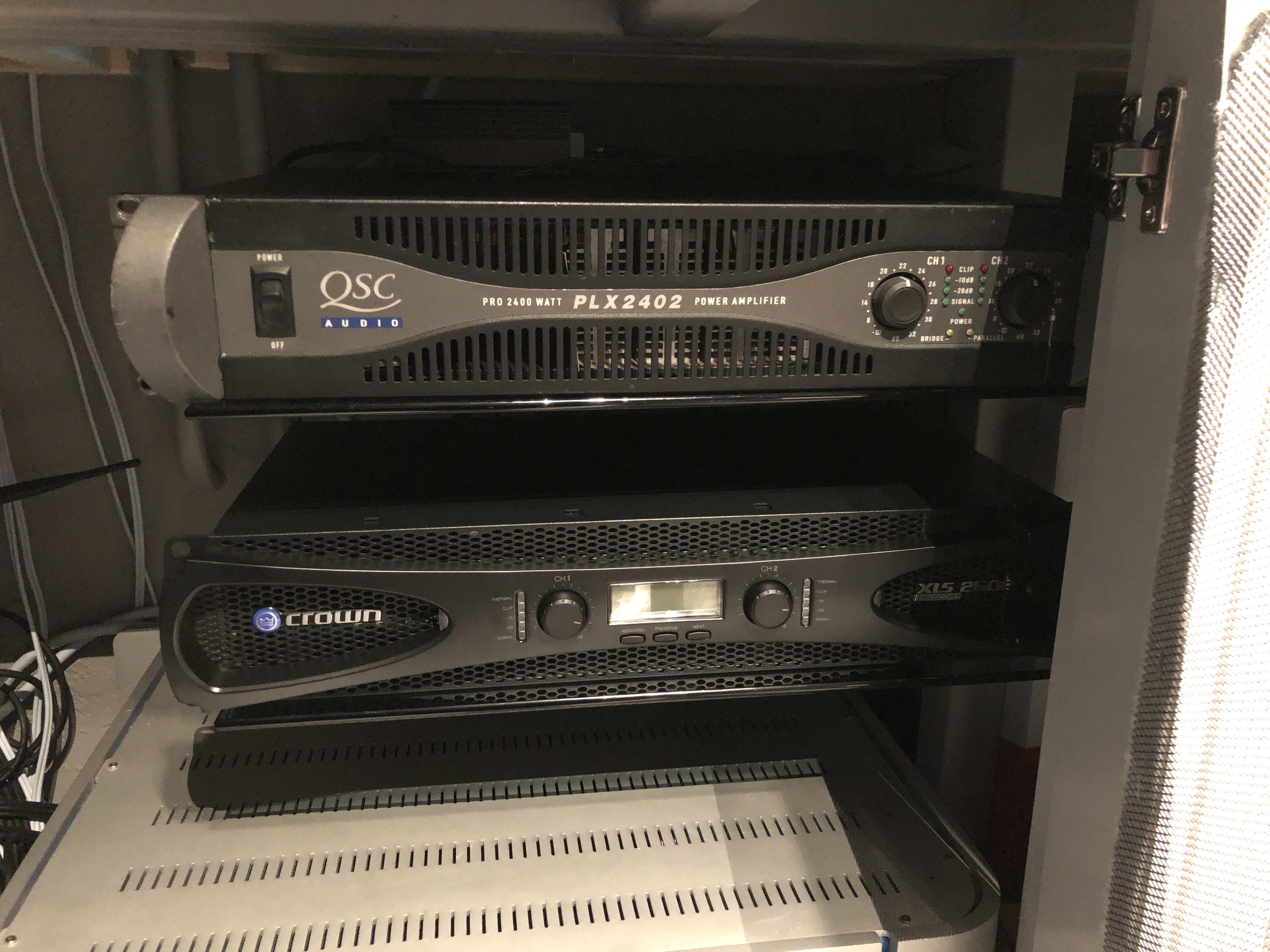

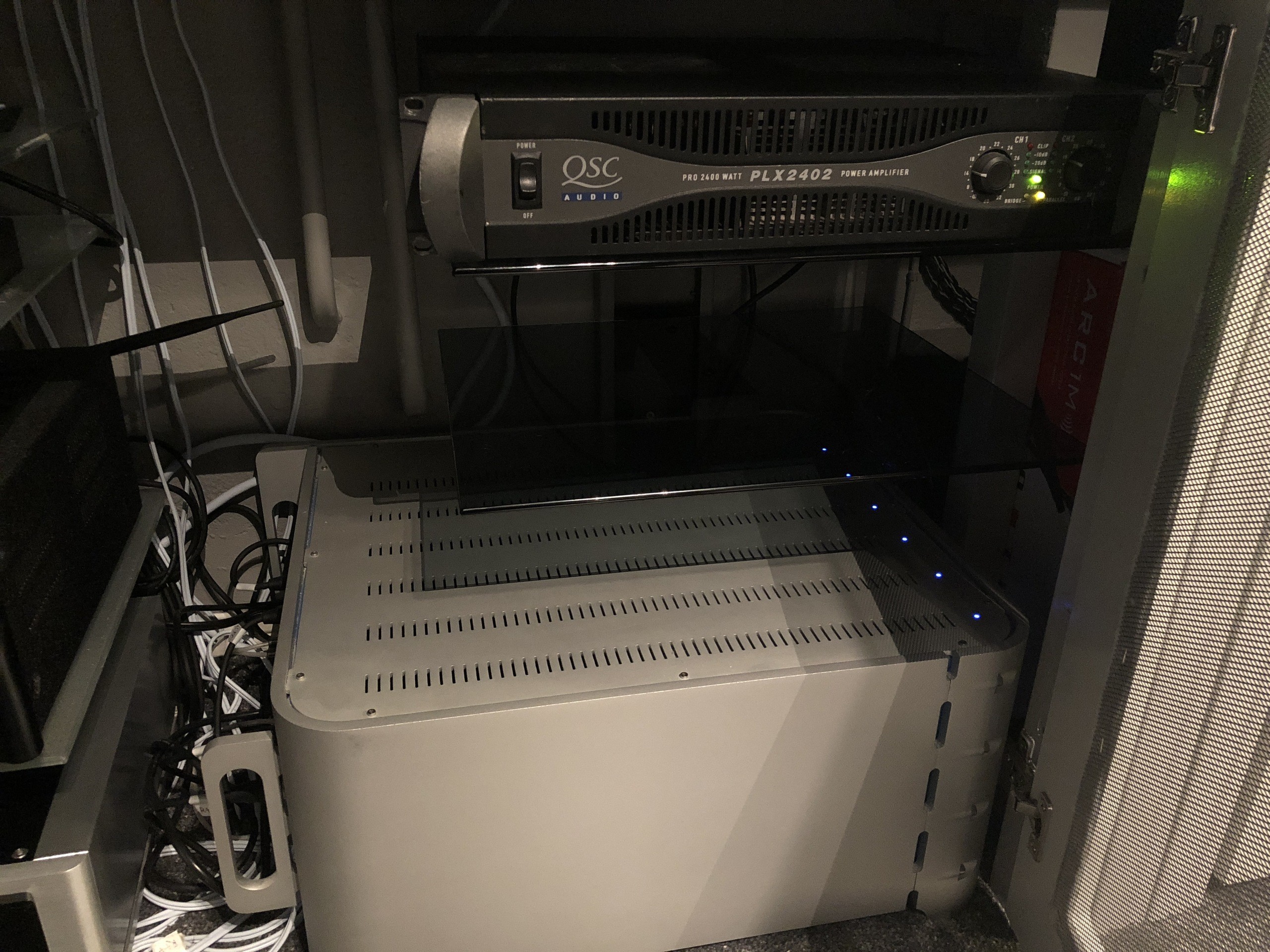

Slutsteg
Pliniusen driver atmoshögtalarna. Finns några kanaler kvar som är oanvända som jag tänkte kanske använda i framtiden..
QSC steget levererar 2400W till P18 och en av de dubbla tolvtumssubbarna.
Finns ledig plats för ytterligare ett slutsteg och en DSP som är beställda. (2018-11-04 22:01:33)Bilden är högupplöst. Klicka i bilden för att zooma.
Pliniusen driver atmoshögtalarna. Finns några kanaler kvar som är oanvända som jag tänkte kanske använda i framtiden..
QSC steget levererar 2400W till P18 och en av de dubbla tolvtumssubbarna.
Finns ledig plats för ytterligare ett slutsteg och en DSP som är beställda. (2018-11-04 22:01:33)
Bilden är högupplöst. Klicka i bilden för att zooma.

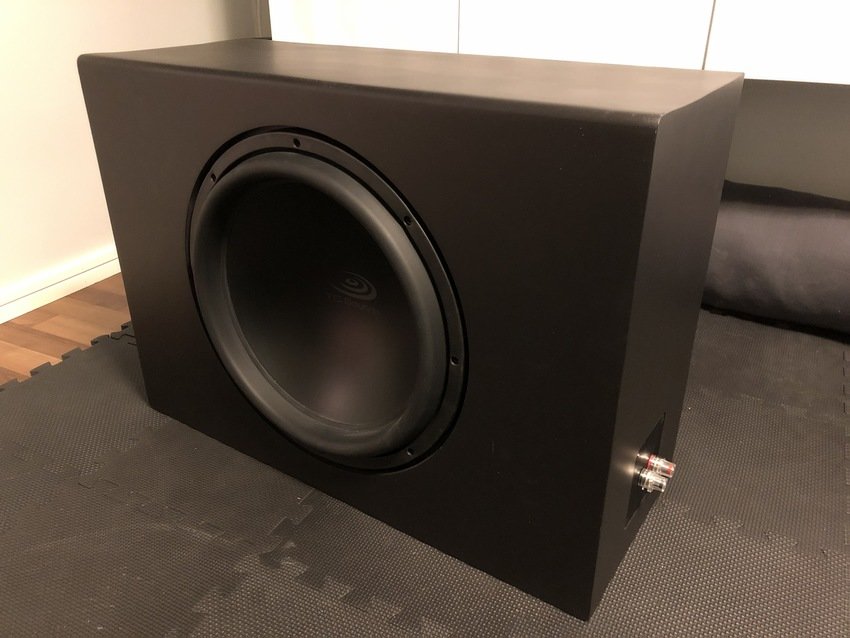

Uppgradering

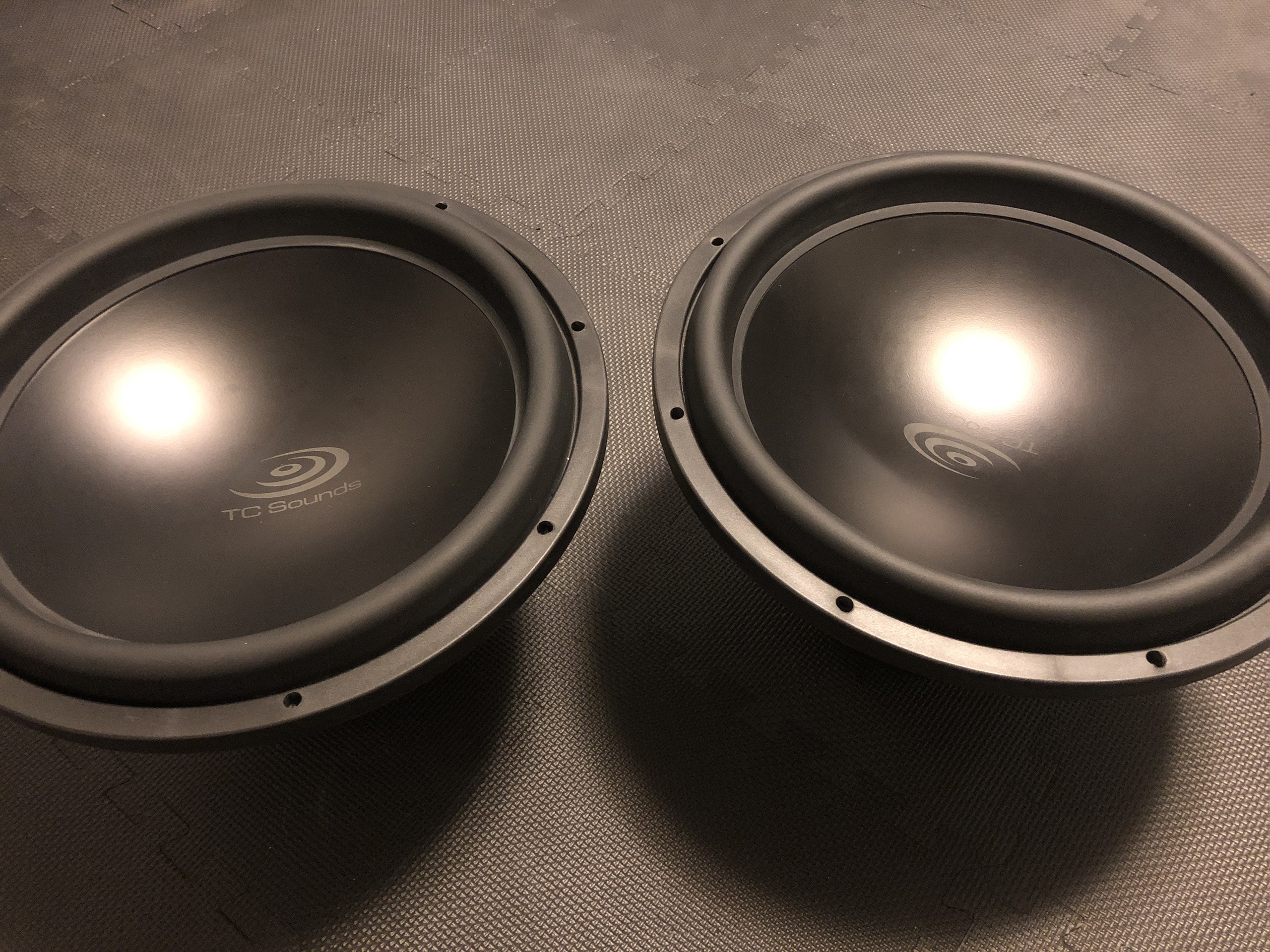

Procella P12 får flytta på sig till förmån för en av de här. 15” element med över 2 tum linjär slaglängd peak-peak. Definitivt ett av de fetaste 15” elementen som någonsin tillverkats. Det blir till att bygga ytterligare en sluten låda bara..
Fast jag har inte plats för bägge så skicka ett PM om du är intresserad av det andra. (2018-11-05 22:13:18)Bilden är högupplöst. Klicka i bilden för att zooma.
Procella P12 får flytta på sig till förmån för en av de här. 15” element med över 2 tum linjär slaglängd peak-peak. Definitivt ett av de fetaste 15” elementen som någonsin tillverkats. Det blir till att bygga ytterligare en sluten låda bara..
Fast jag har inte plats för bägge så skicka ett PM om du är intresserad av det andra. (2018-11-05 22:13:18)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: TC Sounds LMS-R 15
TC Sounds LMS-R 15Byggde klart sub nr 3 idag. Fick till så nära möbelfinish som man bara kan komma. Men tänk att dubbla långslagiga 12-tummare kan se så fjuniga ut ;-( (2018-11-06 22:06:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Bakre subbar
Nu är bägge av de bakre subbarna på plats och tjänstgör även som soffbord. Till vänster om soffan en sub med dubbla Dayton 12” och till höger en med dubbla Eminence 12”. Samma mått förutom att Eminence-elementen kräver lite större lådvolym och därmed är någon cm djupare. (2018-11-06 23:17:46)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är bägge av de bakre subbarna på plats och tjänstgör även som soffbord. Till vänster om soffan en sub med dubbla Dayton 12” och till höger en med dubbla Eminence 12”. Samma mått förutom att Eminence-elementen kräver lite större lådvolym och därmed är någon cm djupare. (2018-11-06 23:17:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Granitskiva
Det tog 3v att få denna måttanpassade stenskiva i finaste Italienska granit levererad, men jäklar vad snyggt det blev! (2018-11-10 18:41:44)Bilden är högupplöst. Klicka i bilden för att zooma.
Det tog 3v att få denna måttanpassade stenskiva i finaste Italienska granit levererad, men jäklar vad snyggt det blev! (2018-11-10 18:41:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Screen Research Supreme 3 Fixed TheaterCurve ClearPix2 White 2.35:1 87" (203x86)
Screen Research Supreme 3 Fixed TheaterCurve ClearPix2 White 2.35:1 87" (203x86)

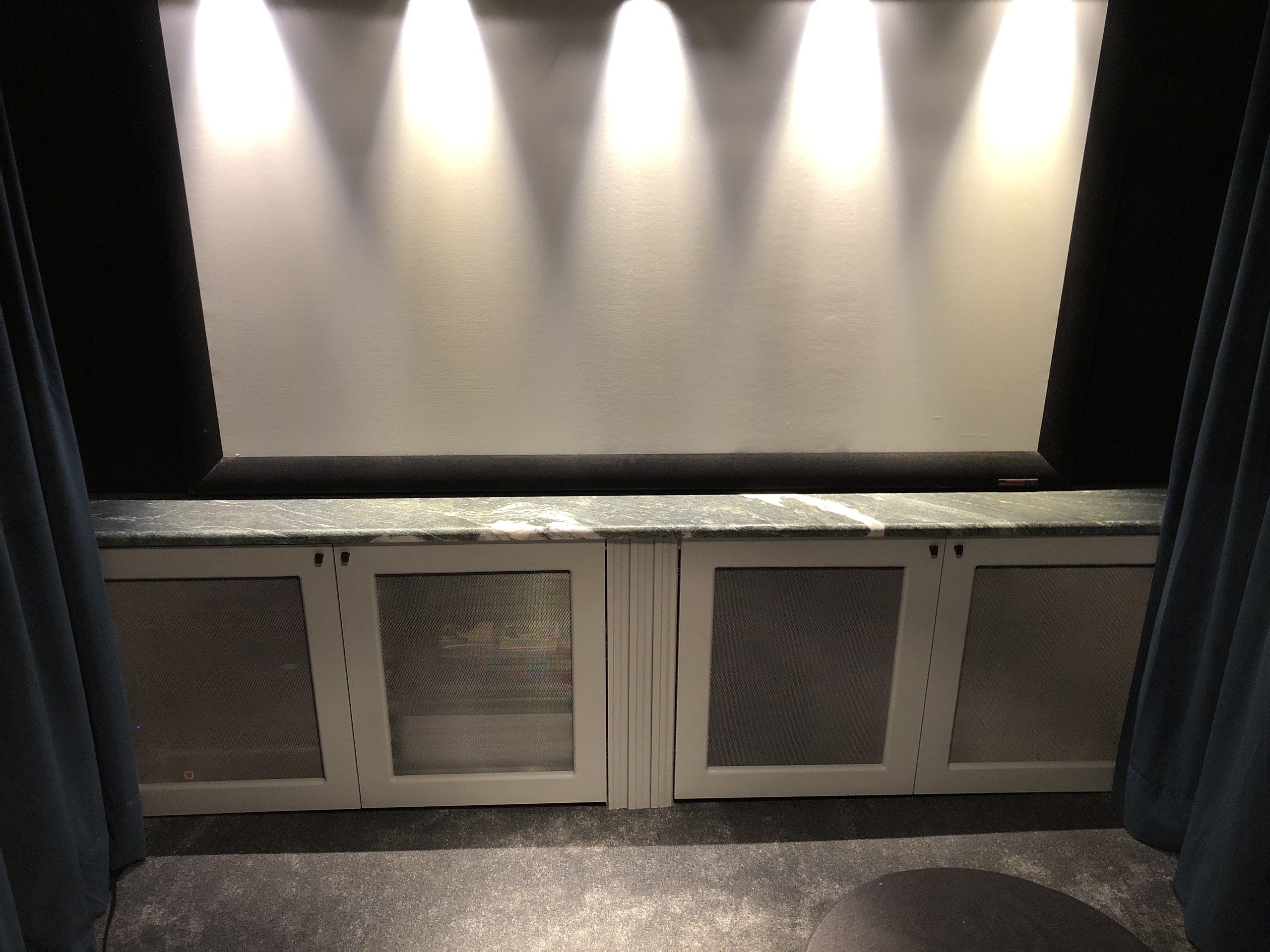

Fronten klar
Granitskivan var pricken över i:t.
Den går att olja in för att få en djup lyster, men jag gillar den yta som är nu också. (2018-11-10 18:44:39)Bilden är högupplöst. Klicka i bilden för att zooma.
Granitskivan var pricken över i:t.
Den går att olja in för att få en djup lyster, men jag gillar den yta som är nu också. (2018-11-10 18:44:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Sista subben
Limning av sista subben. Denna gång en singel 15”. Håller nere djupet för att göra den placeringsvänlig, men invändig volym blir ändå tillräckliga ca 65l. (2018-11-12 22:03:42)Bilden är högupplöst. Klicka i bilden för att zooma.
Limning av sista subben. Denna gång en singel 15”. Håller nere djupet för att göra den placeringsvänlig, men invändig volym blir ändå tillräckliga ca 65l. (2018-11-12 22:03:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

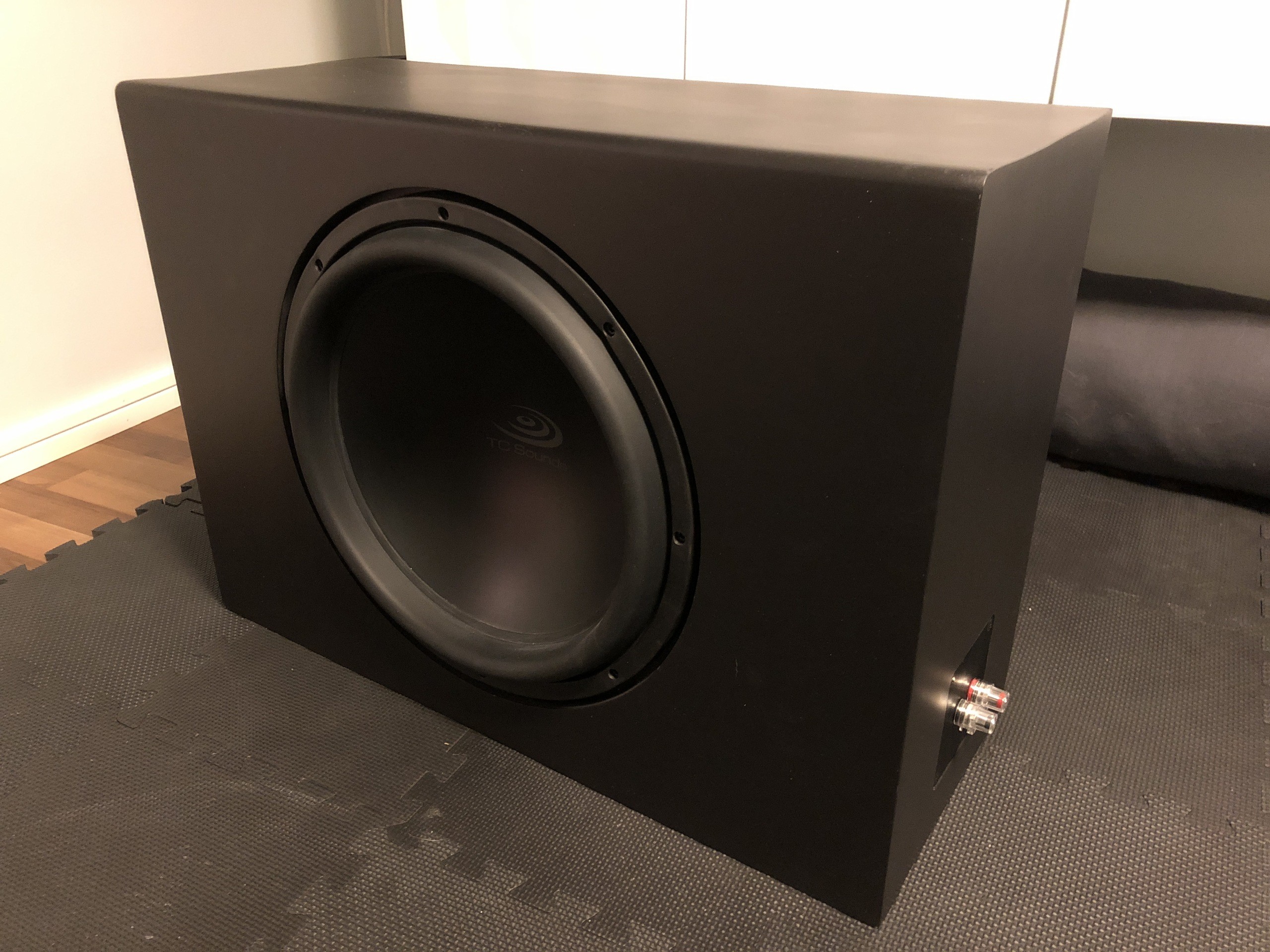

Sista subben är klar!
Riktigt nöjd med hur det blev! 38mm tjock frontbaffel och internt ordentligt stagad. Ca 65l volym vilket med ordentligt med dämpull kommer att uppfattas som ca 80l av elementet.
Ska bli kul att se hur den mäter IRL! (2018-11-19 21:56:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Riktigt nöjd med hur det blev! 38mm tjock frontbaffel och internt ordentligt stagad. Ca 65l volym vilket med ordentligt med dämpull kommer att uppfattas som ca 80l av elementet.
Ska bli kul att se hur den mäter IRL! (2018-11-19 21:56:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: TC Sounds LMS-R 15
TC Sounds LMS-R 15
One DSP to rule them all, One DSP to find them, One DSP to bring them all, and in the darkness bind them

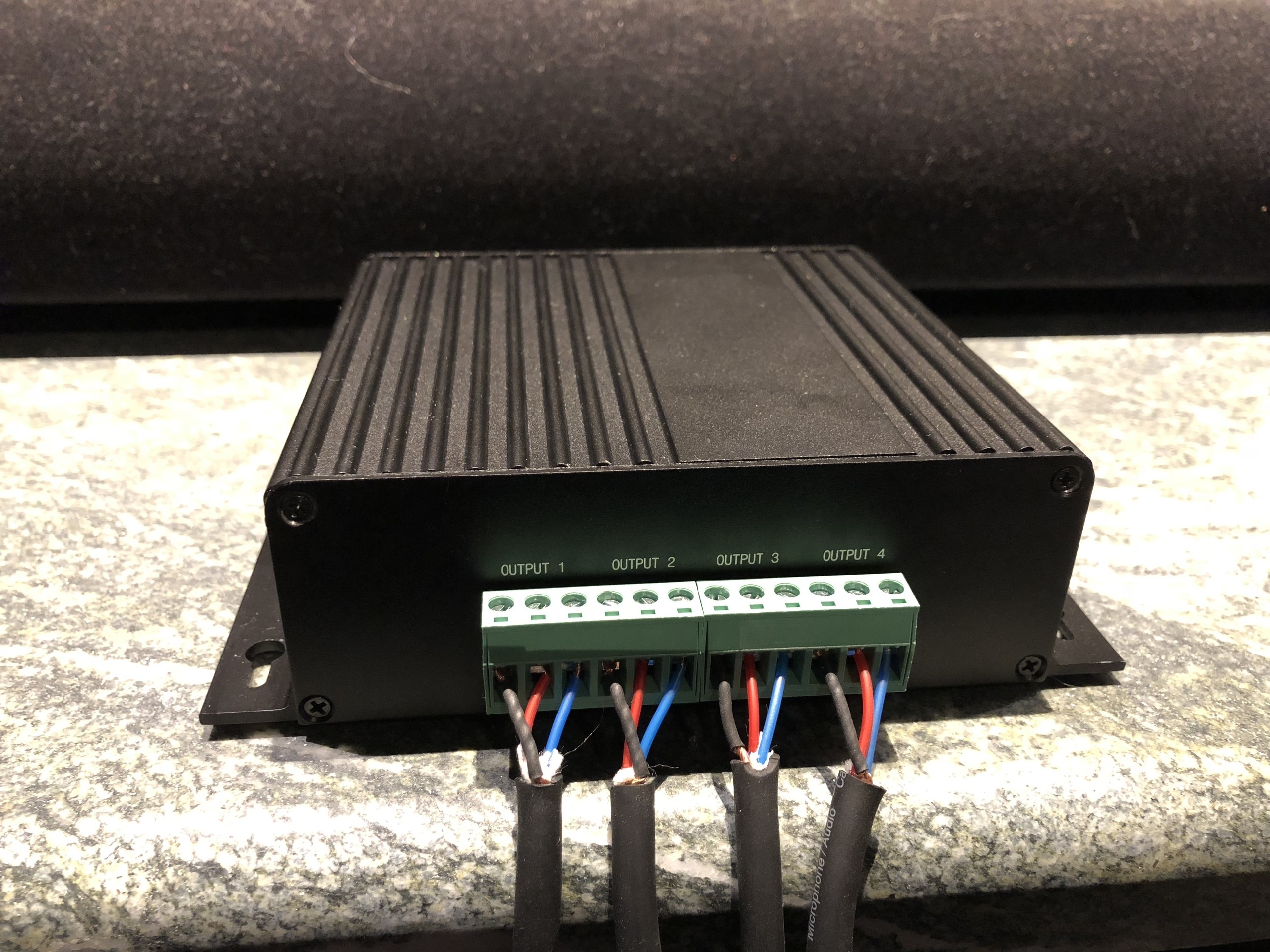

MiniDSP balanced används för att EQ:a alla fyra subbarna. (2018-11-21 21:55:32)Bilden är högupplöst. Klicka i bilden för att zooma.
MiniDSP balanced används för att EQ:a alla fyra subbarna. (2018-11-21 21:55:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: miniDSP Balanced 2x4
miniDSP Balanced 2x4
Mätning av subbarna okalibrerat

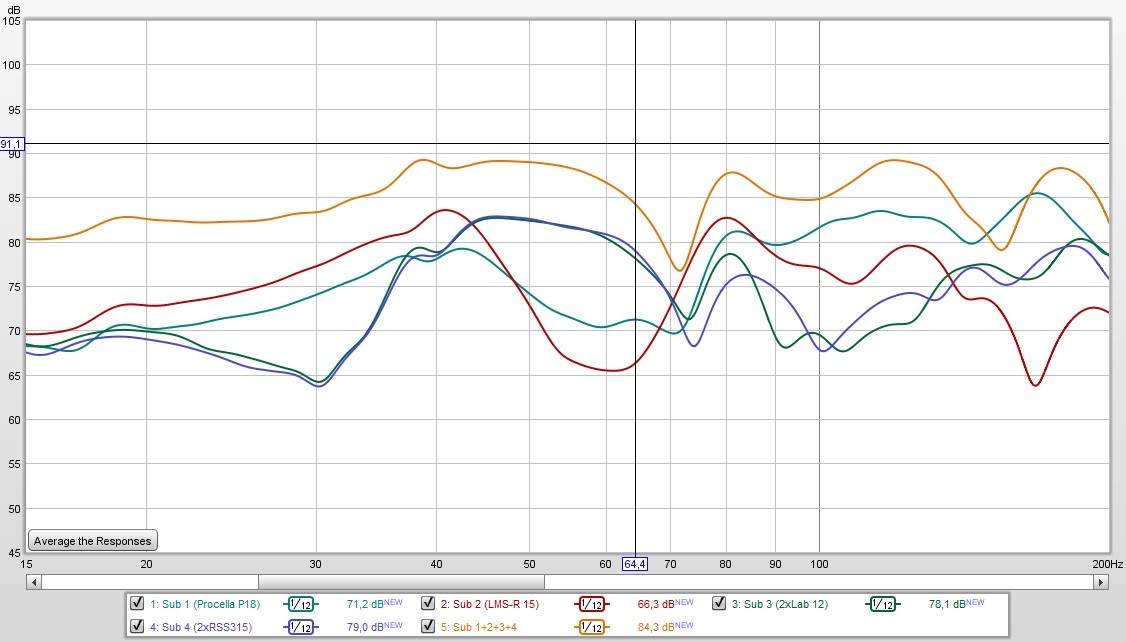

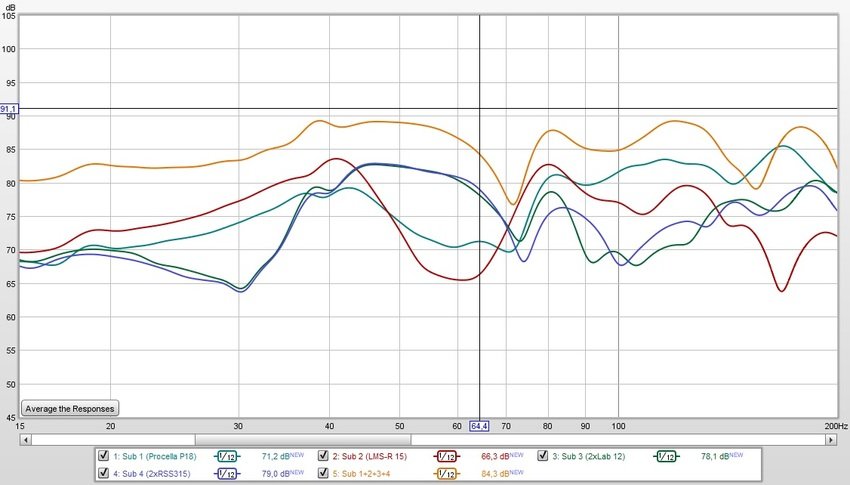

Så här mäter mina subbar helt utan EQ.
Sub 1: Procella P18
Sub 2: TC Sounds LMS-R 15
Sub 3: 2x Eminence Lab 12
Sub 4: 2x Dayton Audio RSS315HF-4
Sub 1+2+3+4: Alla tillsammans fortfarande utan EQ (2018-11-23 22:27:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här mäter mina subbar helt utan EQ.
Sub 1: Procella P18
Sub 2: TC Sounds LMS-R 15
Sub 3: 2x Eminence Lab 12
Sub 4: 2x Dayton Audio RSS315HF-4
Sub 1+2+3+4: Alla tillsammans fortfarande utan EQ (2018-11-23 22:27:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Slutsteg till subbarna
Subbarna matas av två slutsteg med totalt 4800W. Det ger headroom till att driva alla 4 subbarna med totalt 2x18”+1x15”+4x12”.
Placeringen av subbarna är asymmetriskt utspritt över rummet enligt dr Earl Geddes principer för optimering med multipla subbar. Detta ger kompensation för rumsnoder och homogen återgivning oavsett lyssningslokalisation. (2018-11-25 11:57:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Subbarna matas av två slutsteg med totalt 4800W. Det ger headroom till att driva alla 4 subbarna med totalt 2x18”+1x15”+4x12”.
Placeringen av subbarna är asymmetriskt utspritt över rummet enligt dr Earl Geddes principer för optimering med multipla subbar. Detta ger kompensation för rumsnoder och homogen återgivning oavsett lyssningslokalisation. (2018-11-25 11:57:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Optimering av subbarna steg1

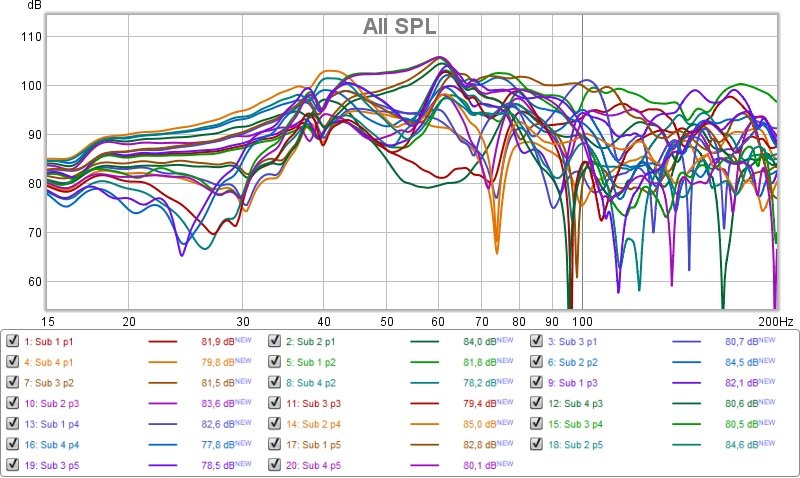

Först mäts alla subbar upp var för sig på 5 positioner i rummet i REW. (2018-11-25 12:16:05)
Först mäts alla subbar upp var för sig på 5 positioner i rummet i REW. (2018-11-25 12:16:05)
Produkter på bilden:
Optimeringen av subbarna steg2
Kurvorna (alla 20st) exporteras till MSO (Multi-Sub Optimizer) där man kör en optimering. MSO räknar ut PEQ, gain och delay individuellt för varje sub för att summan av resultatet, när alla subbar körs samtidigt, ska bli så optimalt som möjligt för samtliga lyssningspositioner. Körningen tar minst 30min för ett bra resultat.

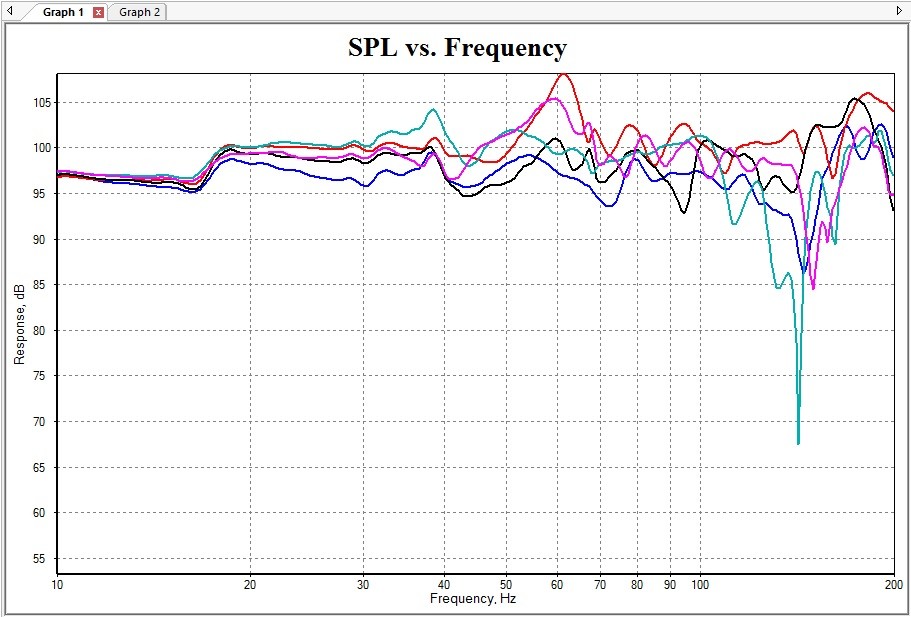

Efter körningen ser kurvan för alla subbar tillsammans ut som nedan för respektive av de fem lyssningspositionerna. (2018-11-25 12:24:54)Bilden är högupplöst. Klicka i bilden för att zooma.
Kurvorna (alla 20st) exporteras till MSO (Multi-Sub Optimizer) där man kör en optimering. MSO räknar ut PEQ, gain och delay individuellt för varje sub för att summan av resultatet, när alla subbar körs samtidigt, ska bli så optimalt som möjligt för samtliga lyssningspositioner. Körningen tar minst 30min för ett bra resultat.
Efter körningen ser kurvan för alla subbar tillsammans ut som nedan för respektive av de fem lyssningspositionerna. (2018-11-25 12:24:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

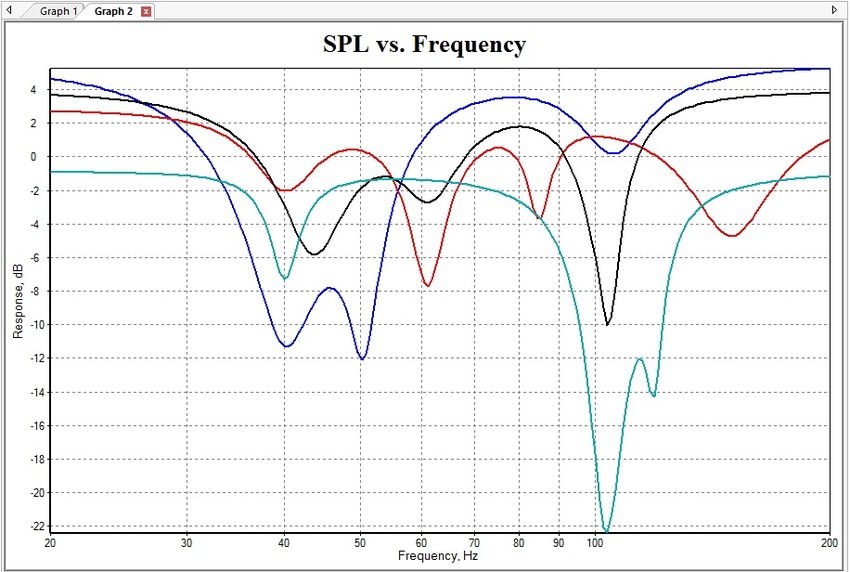

Optimering av subbarna steg2

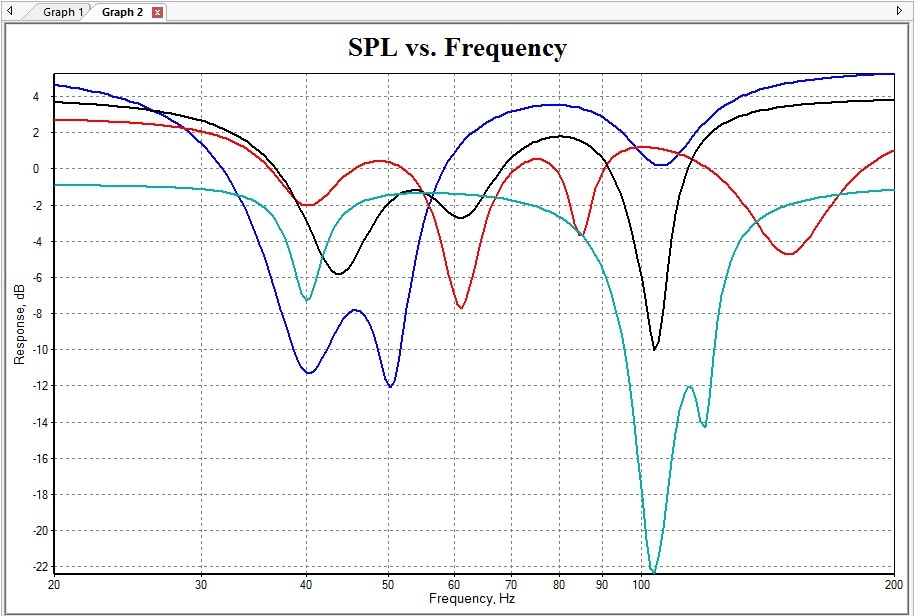

Här är PEQ kurvorna som föreslås av MSO för korrigering av varje individuell sub.
Man får också individuella värden för Delay och Gain.
Kurvorna exporteras från MSO och importeras sedan till MiniDSP. (2018-11-25 12:42:05)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är PEQ kurvorna som föreslås av MSO för korrigering av varje individuell sub.
Man får också individuella värden för Delay och Gain.
Kurvorna exporteras från MSO och importeras sedan till MiniDSP. (2018-11-25 12:42:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

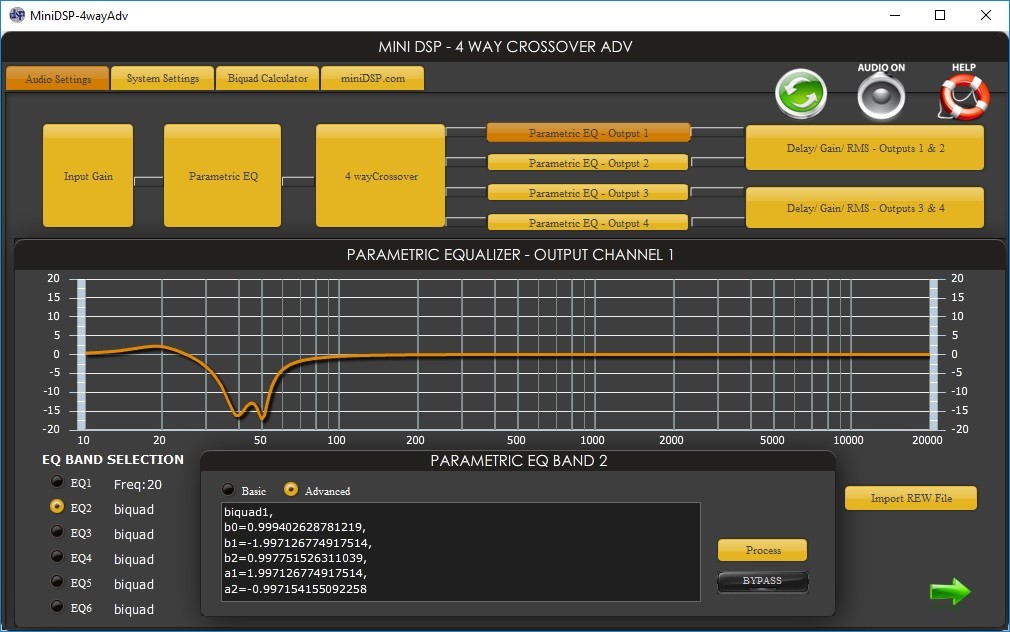

Optimering av subbarna steg3
Till MiniDSP 2x4 balanced använder jag pluginen 4 Way Advanced.
PEQ kurvorna från MSO importeras från en textfil in i 4 Way Advanced som biquads. Värdena för Delay och Gain skrivs in manuellt. Därefter tankas de över till DSPn via USB.
(2018-11-25 12:49:01)Bilden är högupplöst. Klicka i bilden för att zooma.
Till MiniDSP 2x4 balanced använder jag pluginen 4 Way Advanced.
PEQ kurvorna från MSO importeras från en textfil in i 4 Way Advanced som biquads. Värdena för Delay och Gain skrivs in manuellt. Därefter tankas de över till DSPn via USB.
(2018-11-25 12:49:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Optimering av subbarna steg4
Slutligen körde jag förstegets inbyggda kalibrering (Athem Room Correction) på resultatet från MSO.

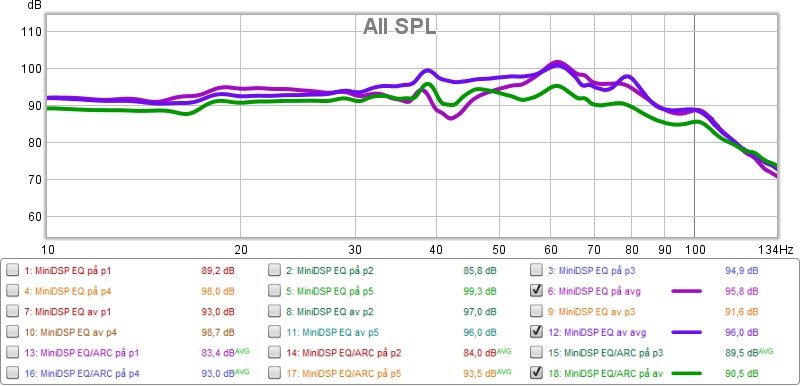

Mätningen är gjord med REW (unsmoothed) och visar att jag lyckats över förväntan! Helt platt frekvensgång ner till 10Hz!
Kvittot på lyckat resultat fick jag på första filmen där byxbenen bokstavligen fladdrar i explosionerna.. (2018-11-25 14:39:44)
Slutligen körde jag förstegets inbyggda kalibrering (Athem Room Correction) på resultatet från MSO.
Mätningen är gjord med REW (unsmoothed) och visar att jag lyckats över förväntan! Helt platt frekvensgång ner till 10Hz!
Kvittot på lyckat resultat fick jag på första filmen där byxbenen bokstavligen fladdrar i explosionerna.. (2018-11-25 14:39:44)
Sidosub
Sista draperiet upplagt runt sidosubben. (2018-12-09 14:01:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Sista draperiet upplagt runt sidosubben. (2018-12-09 14:01:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: TC Sounds LMS-R 15
TC Sounds LMS-R 15
Visa listaGe betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Joppe apa: Jag använde en UMIK-1 för mätningarna med micken riktad mot taket. För att få rätt höjd och stabilitet på micken så använde jag mickstället som följer med Anthem AVM 60 som faktiskt har helt ok kvalitet. Stativet fick sedan stå på sittplatserna med micken i öronhöjd. Jag mätte på fem positioner, ungefär som hörnen och mittpunkten på en rektangel.
Niklasmagnus: jag valde att inte prova med en house curve i MSO eftersom jag då bara skulle fått effekt upp till 80Hz, där jag delar mot mina andra högtalare. Rent teoretisk borde det således bli bättre att låta försteget göra detta eftersom min house curve då kan fortsätta förbi delningsfrekvensen och hela vägen upp till 200Hz vilket täcker in hela basområdet och inte bara subbasen. Därmed inte sagt att resultatet blir dåligt bara för att en house curve bara täcker subbasen. Kurvan ovan visar förresten bara återgivningen från mina subbar vilket är förklaringen till att den avtar ovanför 80Hz där lågpassfiltret delar mot frontarna. Även frontarna påverkas dock av min house curve mellan 80-200Hz.
Niklasmagnus: jag valde att inte prova med en house curve i MSO eftersom jag då bara skulle fått effekt upp till 80Hz, där jag delar mot mina andra högtalare. Rent teoretisk borde det således bli bättre att låta försteget göra detta eftersom min house curve då kan fortsätta förbi delningsfrekvensen och hela vägen upp till 200Hz vilket täcker in hela basområdet och inte bara subbasen. Därmed inte sagt att resultatet blir dåligt bara för att en house curve bara täcker subbasen. Kurvan ovan visar förresten bara återgivningen från mina subbar vilket är förklaringen till att den avtar ovanför 80Hz där lågpassfiltret delar mot frontarna. Även frontarna påverkas dock av min house curve mellan 80-200Hz.
Jo, det finns en house curve med +3dB boost i basregionen som jag ställde in i ARC på min AVM 60 med Room Gain reglaget. Det är sannolikt den som ger ett litet lyft mellan 30-70Hz. Boosten fortsätter upp till ca 200Hz och inkluderar samtliga högtalare i anläggningen.
Jag hade ju kunnat lägga in en house curve i MSO också men då hade det enbart varit för subbarna och integreringen mot resterande högtalare hade blivit sämre. I AVM 60 har jag sedan möjlighet att ställa in 4st olika house curves (med olika Room Gain) och med olika delningsfrekvens mot subbarna och sedan enkelt kunna byta mellan dem. T.ex en house curve som boostar +4dB mellan ca 30-200Hz, där delningen till subbarna är vid 40Hz. En annan med +2dB och delning vid 60Hz osv.
Okey, så du provade även att bara lägga house curve i MSO och integration blev sämre? Hur mycket sämre? Frågar då det är min ända möjlighet (vad jag vet) för att få en höjning i basen.
Tänkte försöka ge mig i kast med MSO imorgon. Hur mätte du? Micken på 0 eller 90 grader? Tips på placering av mätmicken? Har läst någonstans att den inte ska stå på soffans ryggstöd. Jag gissar på 90 grader, eftersom man vill ha med delaymätning, och mick placerad strax framför ryggstöd på fem positioner.
Jo, det finns en house curve med +3dB boost i basregionen som jag ställde in i ARC på min AVM 60 med Room Gain reglaget. Det är sannolikt den som ger ett litet lyft mellan 30-70Hz. Boosten fortsätter upp till ca 200Hz och inkluderar samtliga högtalare i anläggningen.
Jag hade ju kunnat lägga in en house curve i MSO också men då hade det enbart varit för subbarna och integreringen mot resterande högtalare hade blivit sämre. I AVM 60 har jag sedan möjlighet att ställa in 4st olika house curves (med olika Room Gain) och med olika delningsfrekvens mot subbarna och sedan enkelt kunna byta mellan dem. T.ex en house curve som boostar +4dB mellan ca 30-200Hz, där delningen till subbarna är vid 40Hz. En annan med +2dB och delning vid 60Hz osv.
Jag hade ju kunnat lägga in en house curve i MSO också men då hade det enbart varit för subbarna och integreringen mot resterande högtalare hade blivit sämre. I AVM 60 har jag sedan möjlighet att ställa in 4st olika house curves (med olika Room Gain) och med olika delningsfrekvens mot subbarna och sedan enkelt kunna byta mellan dem. T.ex en house curve som boostar +4dB mellan ca 30-200Hz, där delningen till subbarna är vid 40Hz. En annan med +2dB och delning vid 60Hz osv.
Vilket resultat, grymt. Jag planerar själv att testa när jag fått min subbar på plats. Svårt att se på mätningen, men har du lagt in någon house curve?
Japp, MSO är helt gratis. Det coola är att den genererar en textfil med biquads som direkt kan importeras till en DSP (behöver inte vara en miniDSP). Funkar från minst 2 subbar. Ska man tro gurun dr Earl Geddes så ska det helst vara 3st, varav en i ett hörn nära frontarna, en längs sido eller bakväggen, gärna nära mittpunkten, och en tredje på valfri plats gärna lyft från golvnivå om det går. Då balanserar de ut rumsnoder sinsemellan.
Jag är liksom lite låst vad gäller placeringen av subbar (se mitt galleri), men tror att MSO skulle kunna hjälpa mig. Verkar ju som att processen är rätt automatisk, efter att man gjort alla mätningar i REW. Gillar att det sköter delay och fas också, har haft svårt att få ordning på det. Men jag inbillar mig inte att jag skulle få kurvor som liknar dina; det har jag nog inte förutsättningar för.
Japp, MSO är helt gratis. Det coola är att den genererar en textfil med biquads som direkt kan importeras till en DSP (behöver inte vara en miniDSP). Funkar från minst 2 subbar. Ska man tro gurun dr Earl Geddes så ska det helst vara 3st, varav en i ett hörn nära frontarna, en längs sido eller bakväggen, gärna nära mittpunkten, och en tredje på valfri plats gärna lyft från golvnivå om det går. Då balanserar de ut rumsnoder sinsemellan.
Flera timmar varje kväll denna vecka och halva fredagsnatten ;-/
Fast då hade jag lite att läsa på om också, eftersom jag inte använt vare sig MiniDSP eller MSO tidigare.
Rena proffset nu ju!!
:)
| Du måste vara inloggad för att kunna ge kommentarer. |
Senaste bilderna-
Front Atmos
Globe
1 dag sedan -
The12 Passive
Globe
1 dag sedan -
Baffelväggen
Globe
1 dag sedan -
2st Slutsteg till...
Anton
2 dagar sedan -
MadVR Core videoprocessor
Globe
3 dagar sedan
Vilka bilder visas här?
FlerTrendande produkter
