mr_Tony bygger Acoustic Phase Hembiobyggbilder
 Kommentarer      Anmäl detta album
null
Produkter i albumet:
Acoustic Phase (Surroundhögtalare )
Atacama Nexus 7i (pair) (Högtalarstativ & högtalarfästen )
Detaljer
Bilder i detta album Växla till minatyrbilder

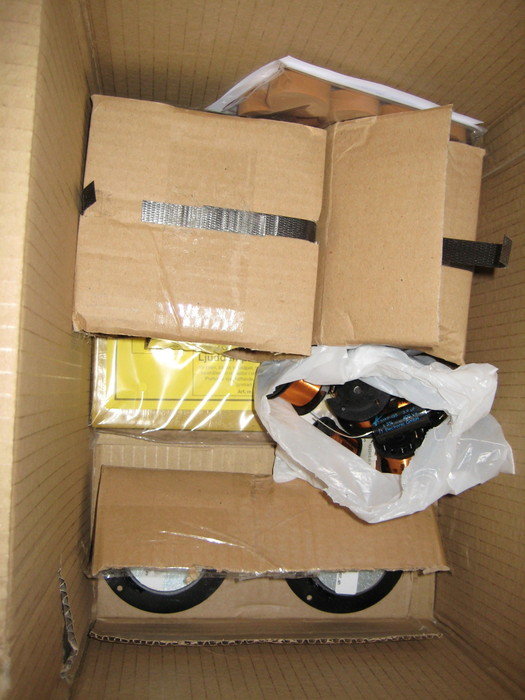

Paket =)
Det tog mindre än 36 timmar från beställning till leverans. Bra jobbat på Hifikit! (2008-02-23 20:34:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

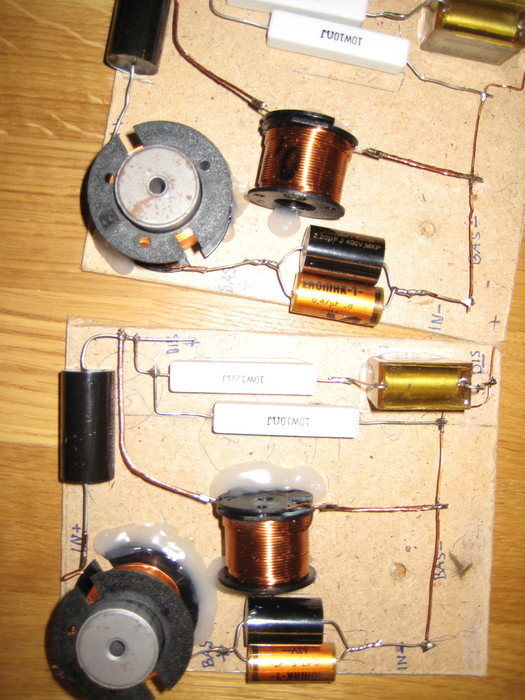

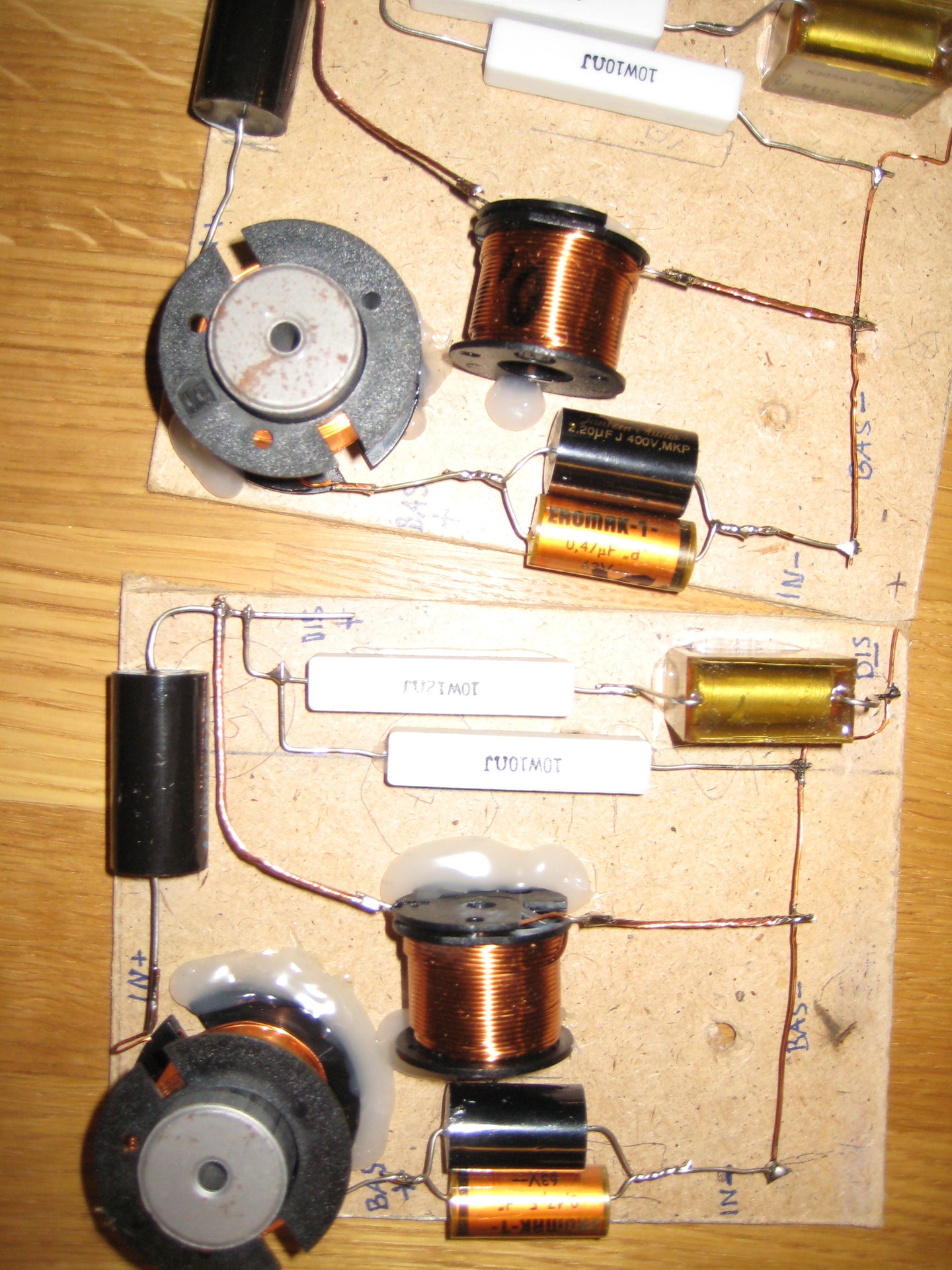

Delningsfilter
Knåpat ihop ett par filter.
Misstaget jag gjorde var att ha måtten 12x15 cm på filtrena. Hålet för basen i baffeln är 11,6 cmm, alltså är det ganska svårt att få in filtrena då ;) (2008-02-23 20:39:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

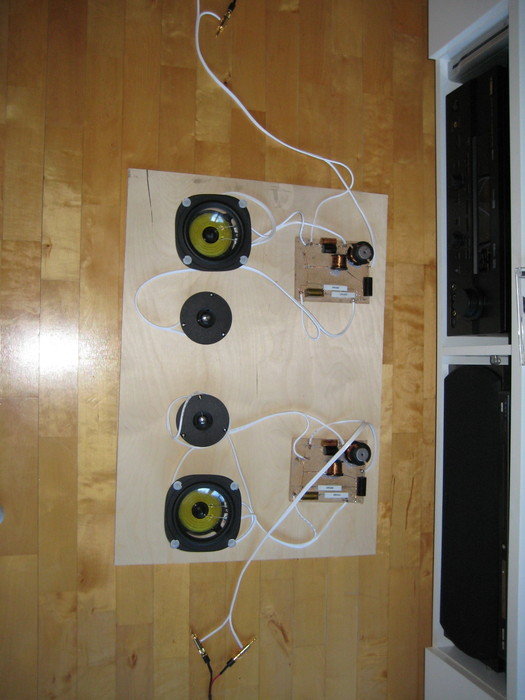

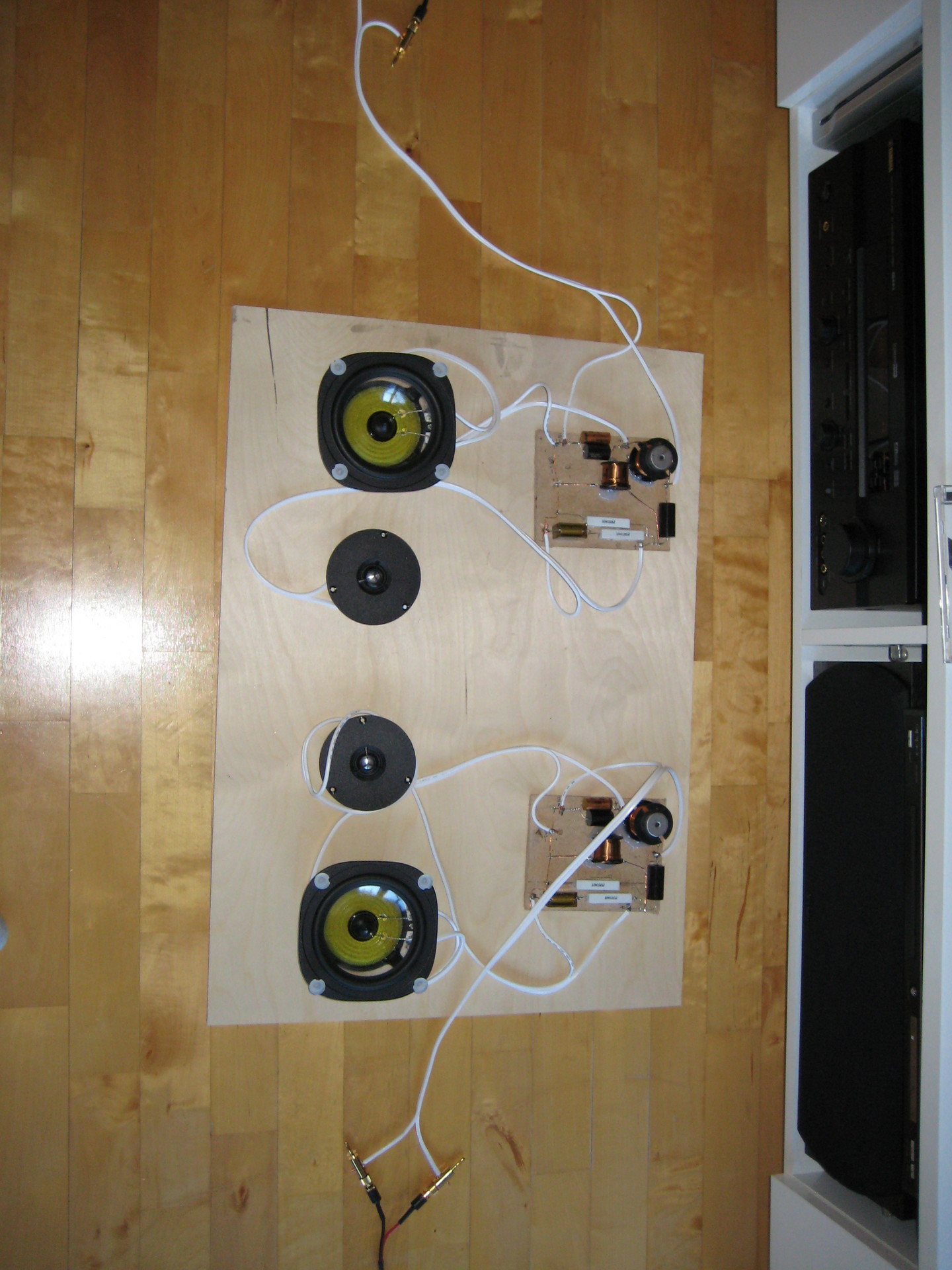

Första provlyssning
Fungerade som det skulle. So far so good..... (2008-02-23 20:43:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

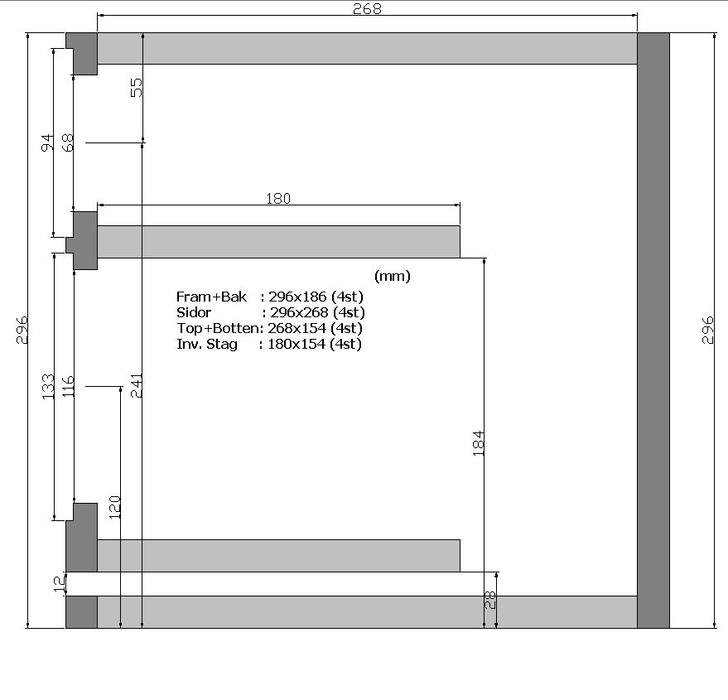

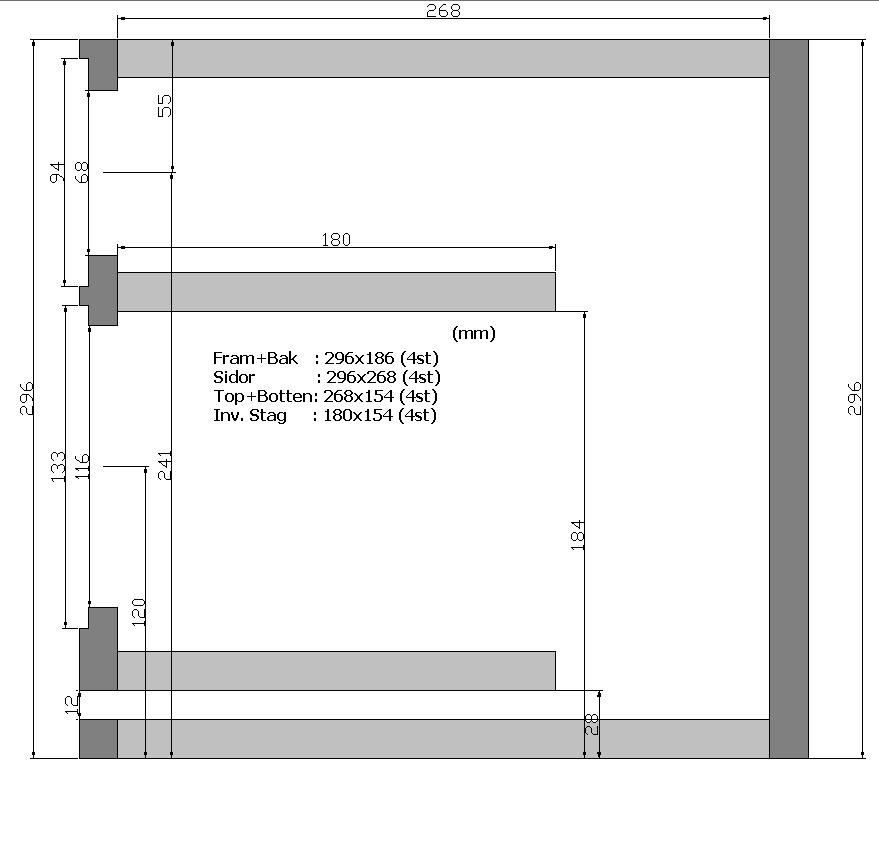

Egen ritning
Jag tänker bygga med diskanten överst. Jag har ritat upp det i Autocad2000. Förhållandet mellan bas,port,diskant och innerväggar är samma som i orginalritningen (2008-02-24 09:22:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

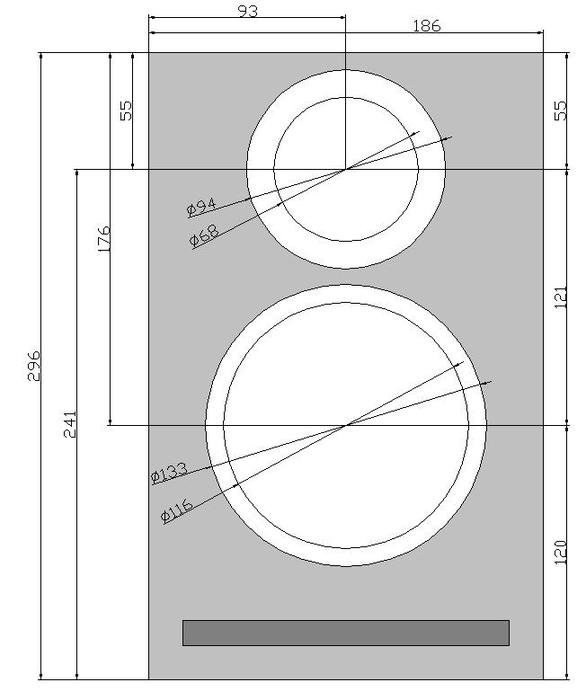

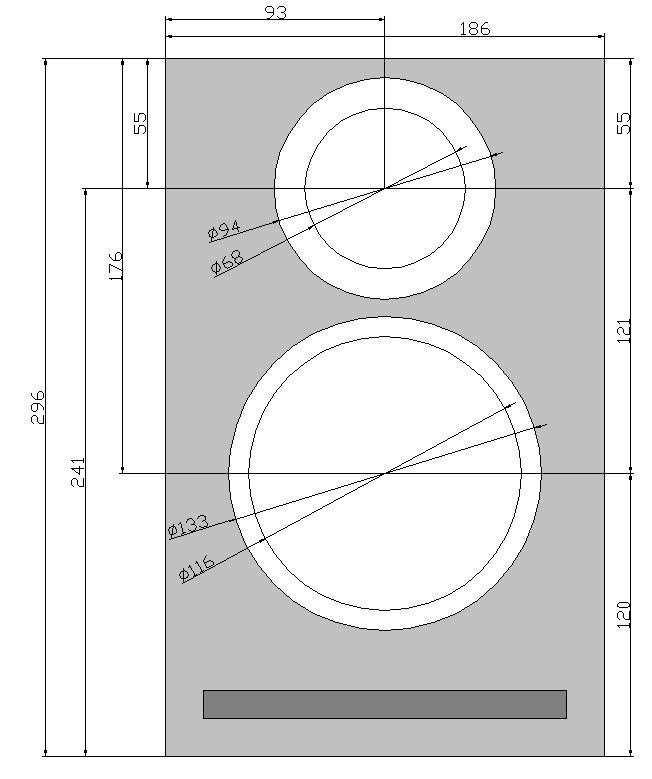

Egen Ritning 2
Så här kommer baffeln att se ut (2008-02-24 09:25:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

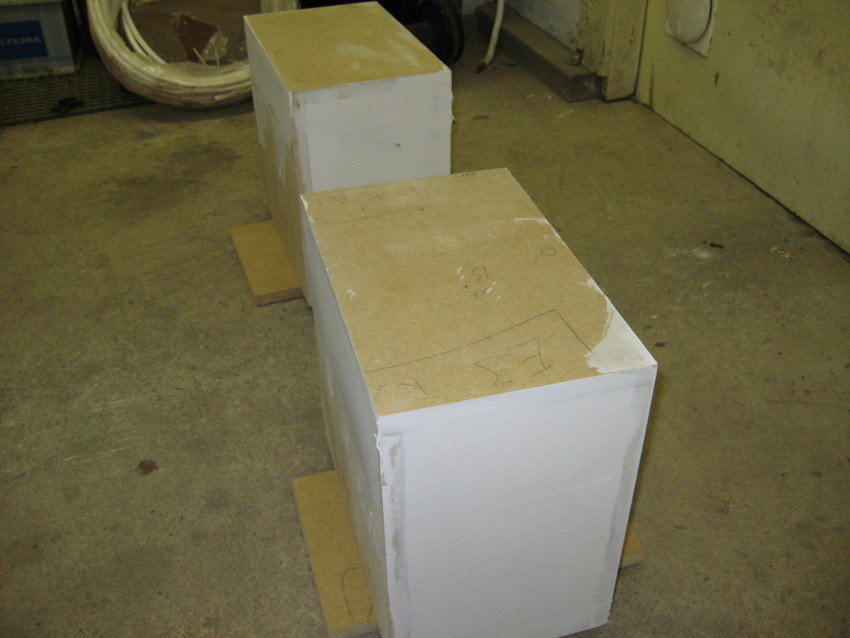

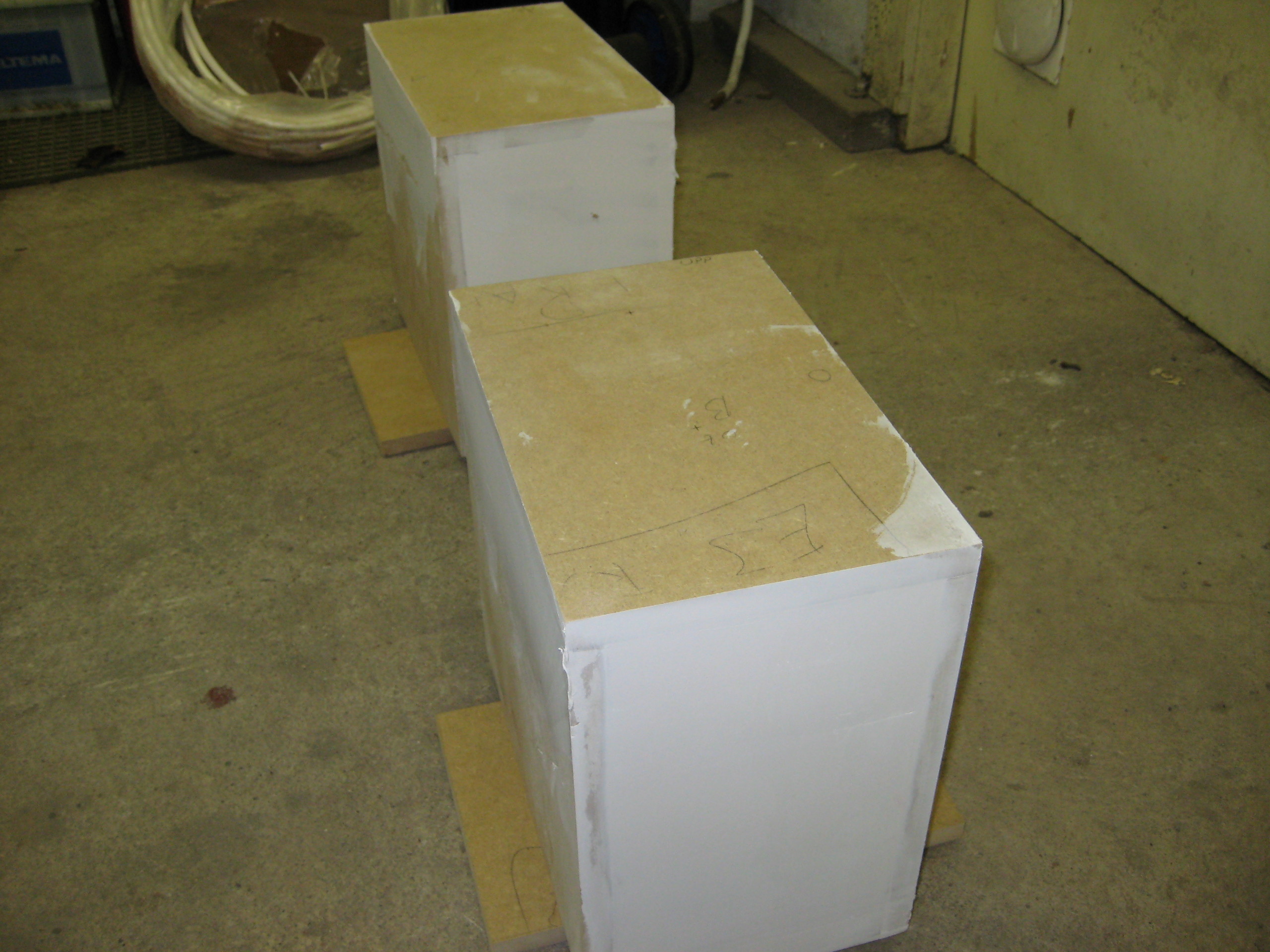

Spackling
Har spacklat tre gånger hitills, men det blir en eller två vändor till innan jag är nöjd. (2008-03-02 18:55:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

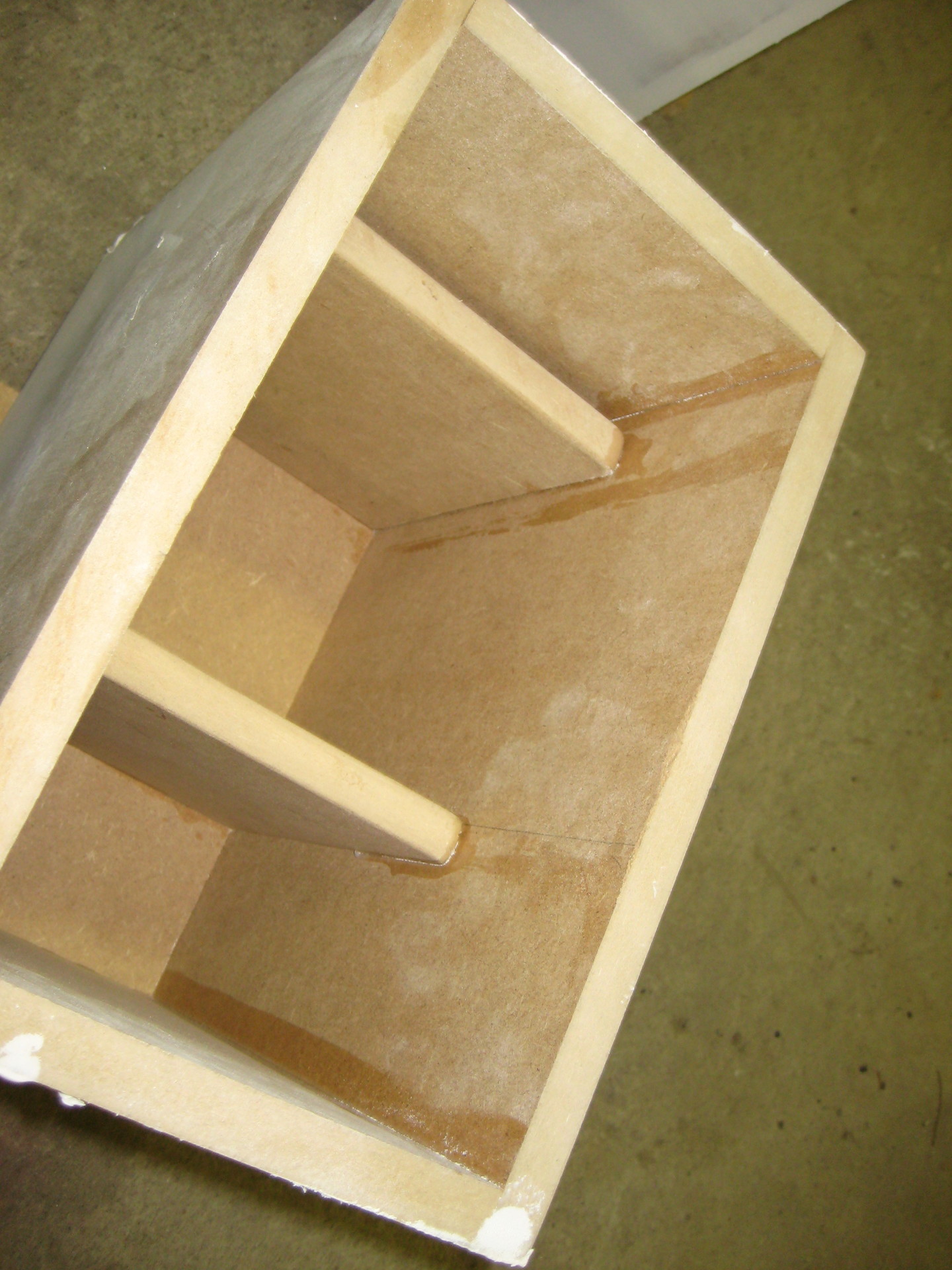

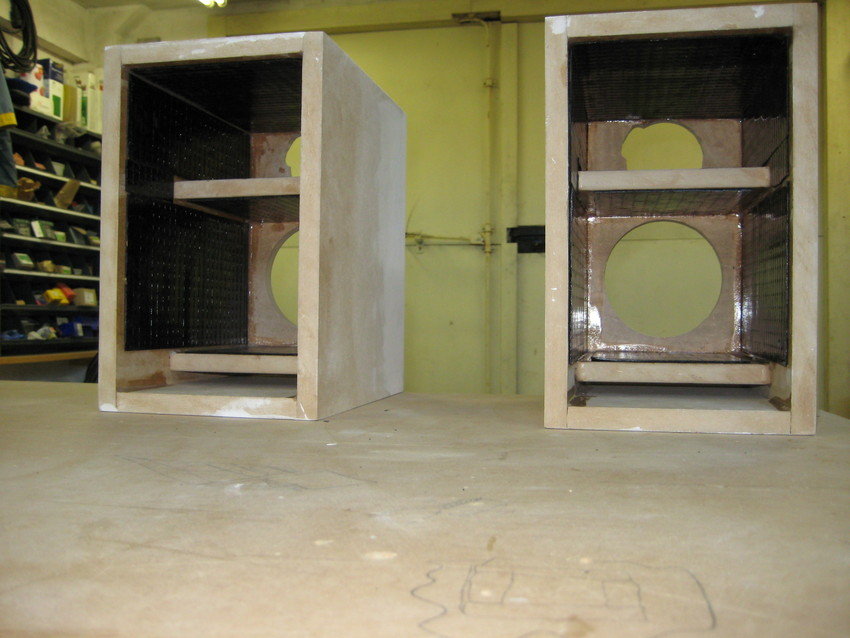

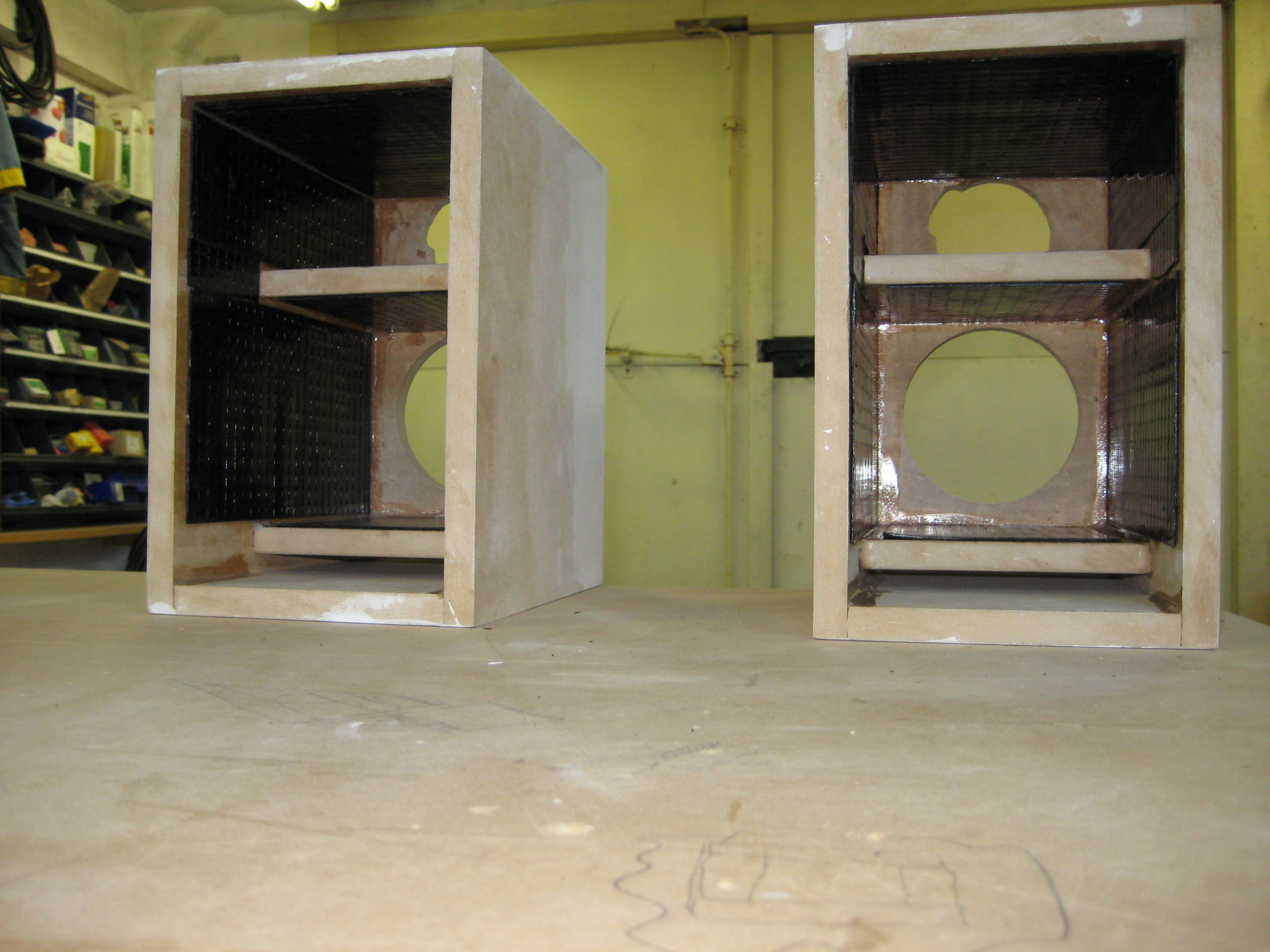

Insidan
Det är ju insidan som räknas... Kanske inte när det gäller allting =) (2008-03-02 18:59:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

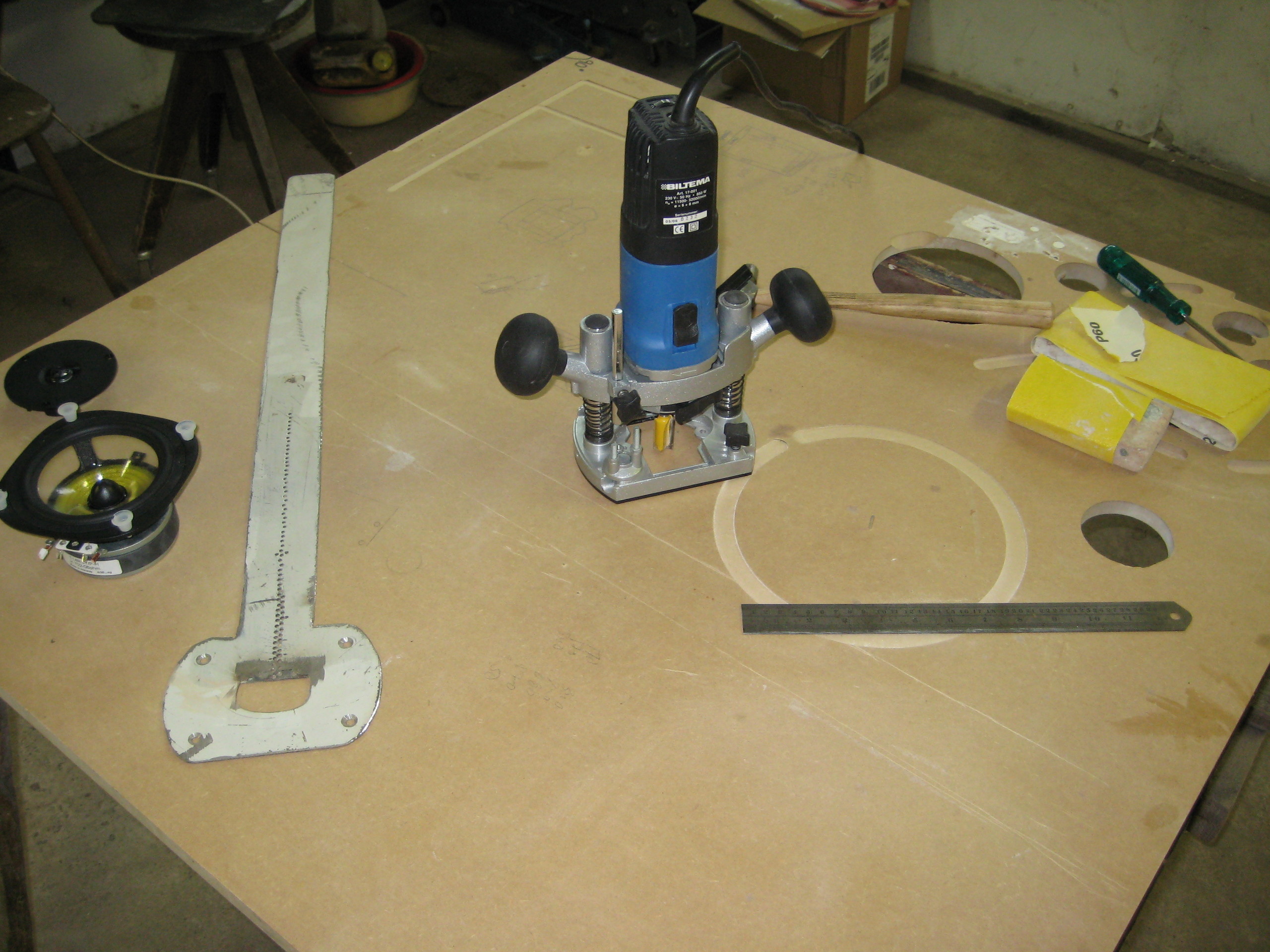

Handöverfräs
Fräsen köptes på Biltema för ett par år sedan och funkar fint. Förbaskat rolig att använda...
Till vänster ligger ett prima hemmabygge =) Den skruvar man fast under fräsen och använder för att göra perfekt runda hål, funkar kalasbra (2008-03-02 19:02:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

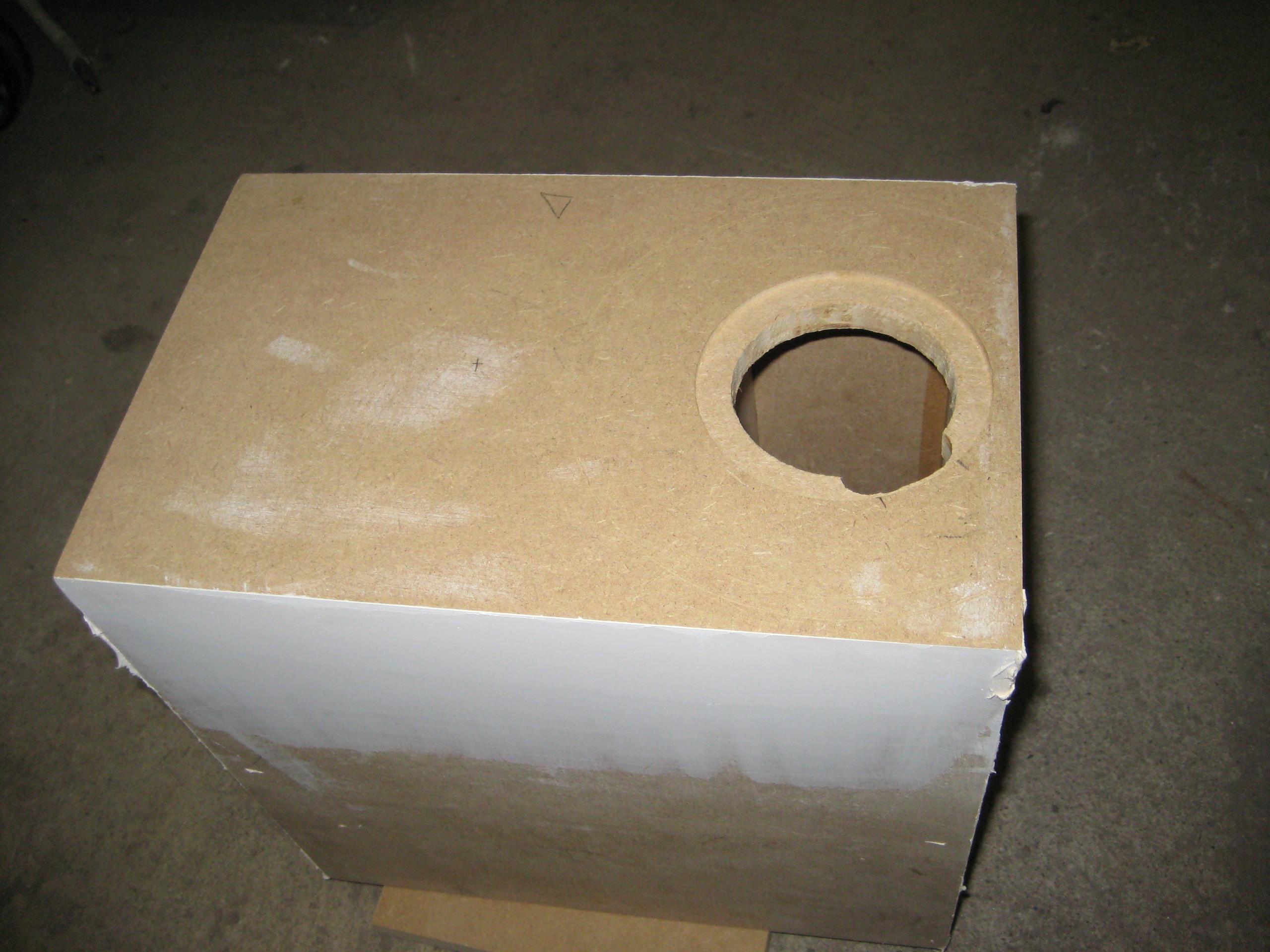

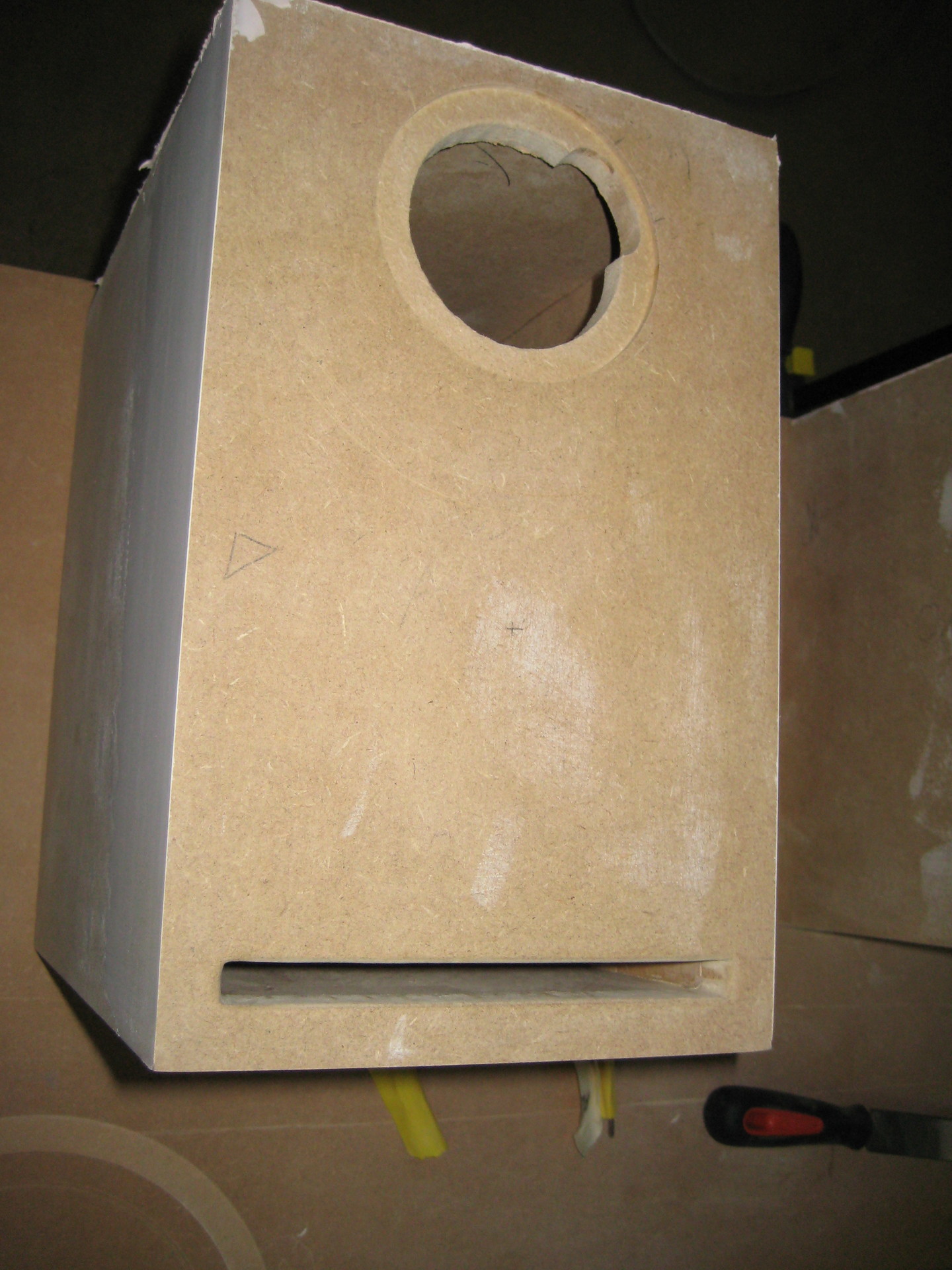

Första hålet
Nu är hålet för diskanten fräst.

Undrar om den kommer att passa? (2008-03-02 19:08:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

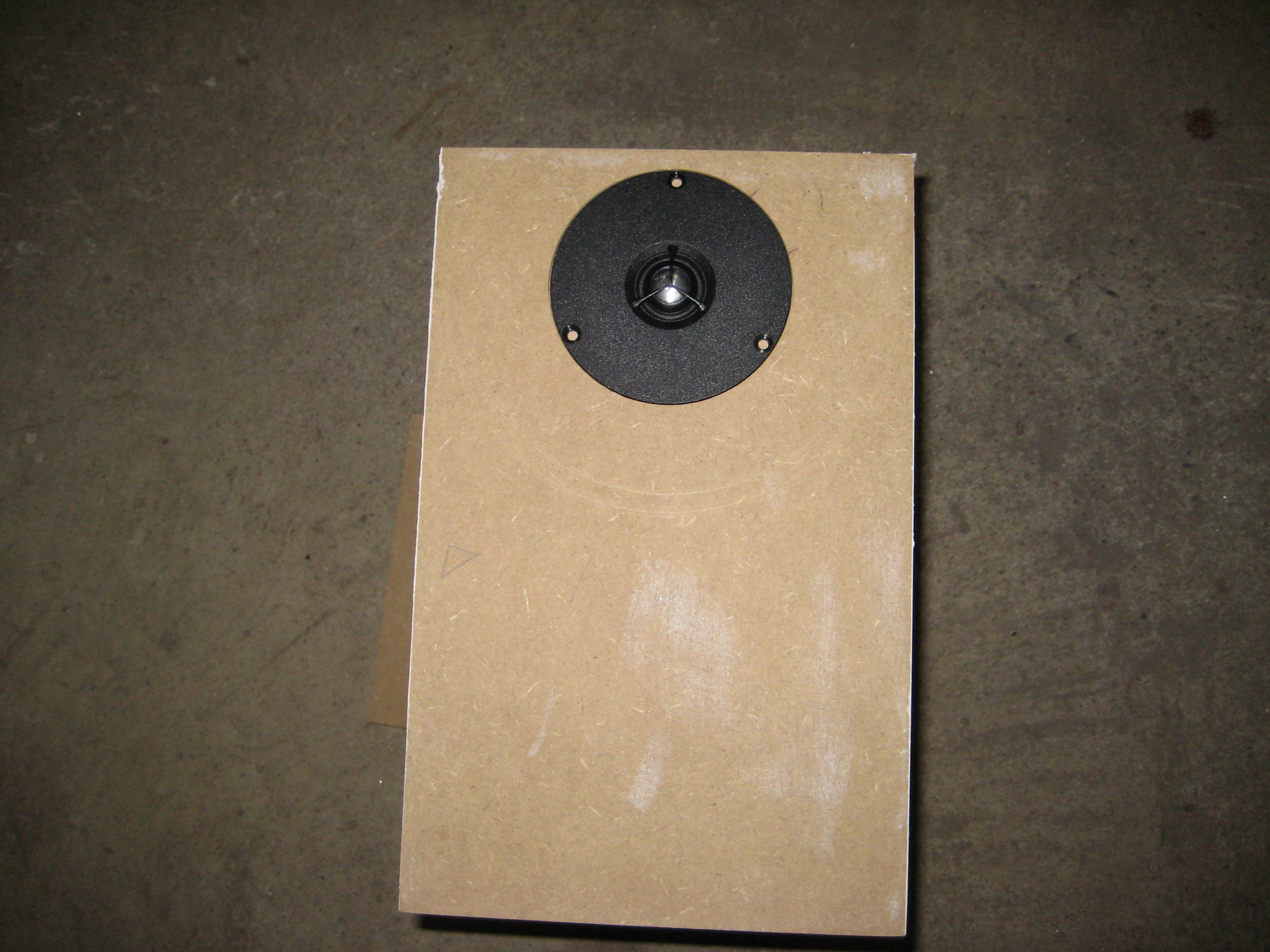

Satt som en smäck!
Den passade perfekt.
Tyvärr så blev det lite repor på fronten när jag fräste för diskanten. Blir ännu mera spackel. (2008-03-02 19:10:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

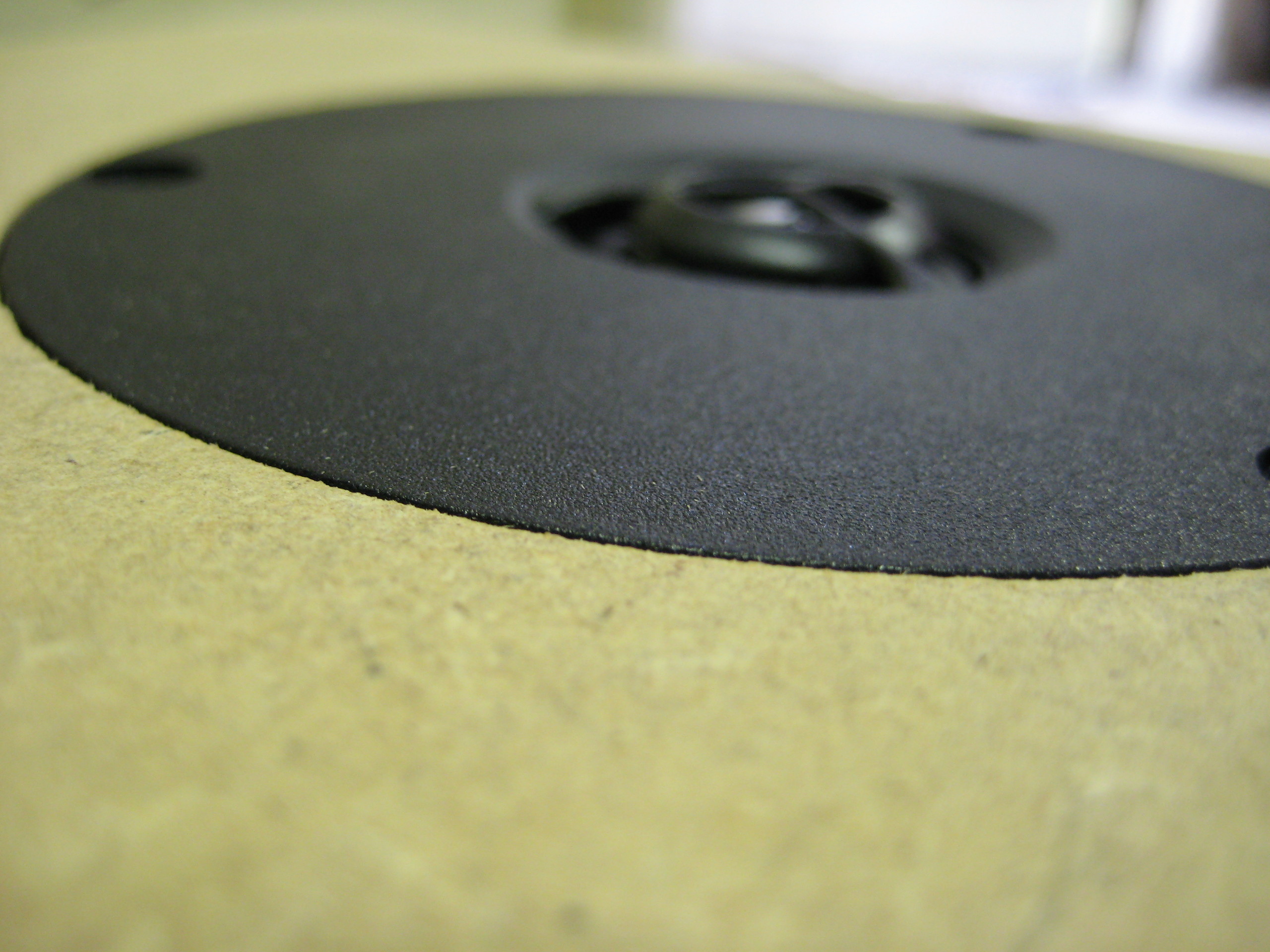

Närbild
Såhär ser det ut när diskanten är försänkt i fronten. Blev helt ok! (2008-03-02 19:13:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

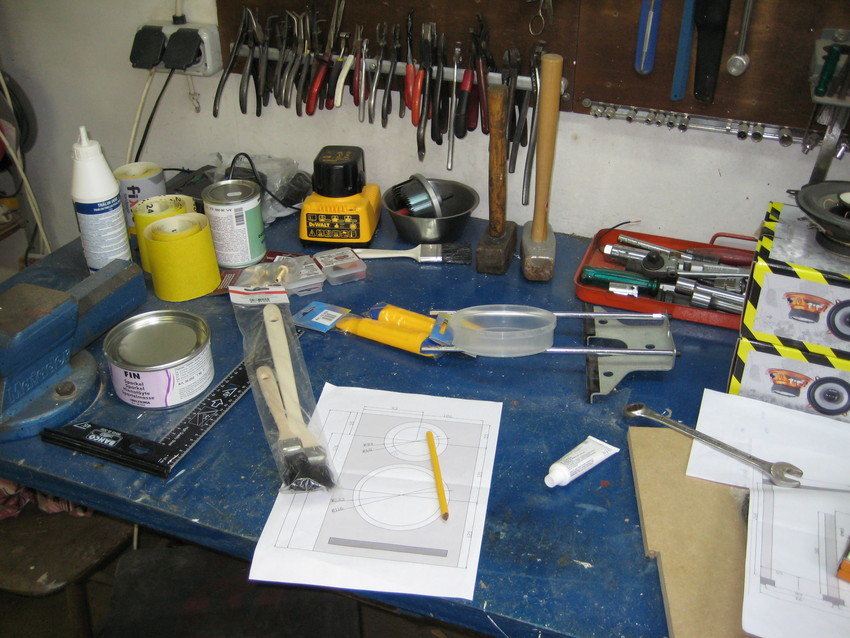

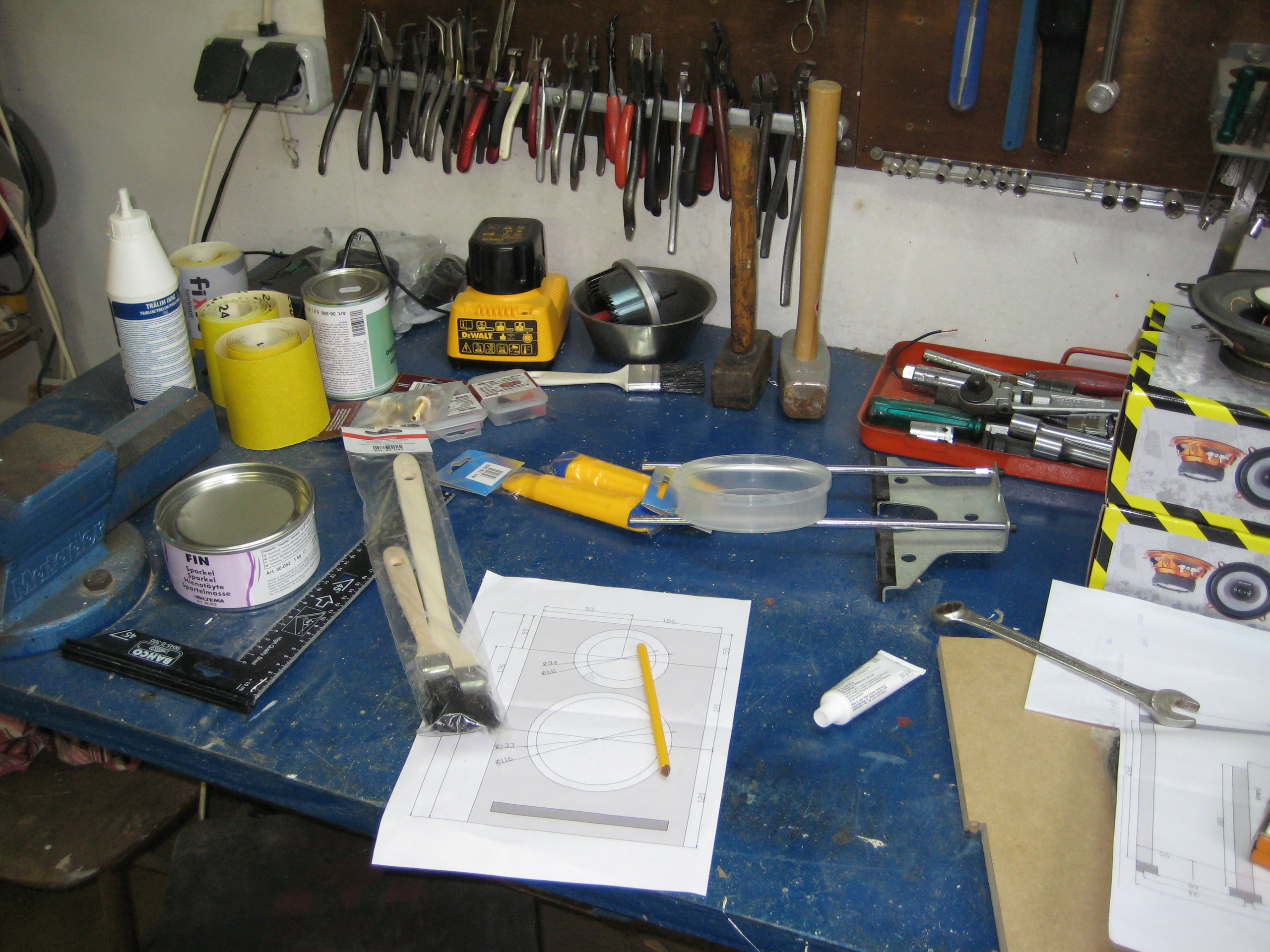

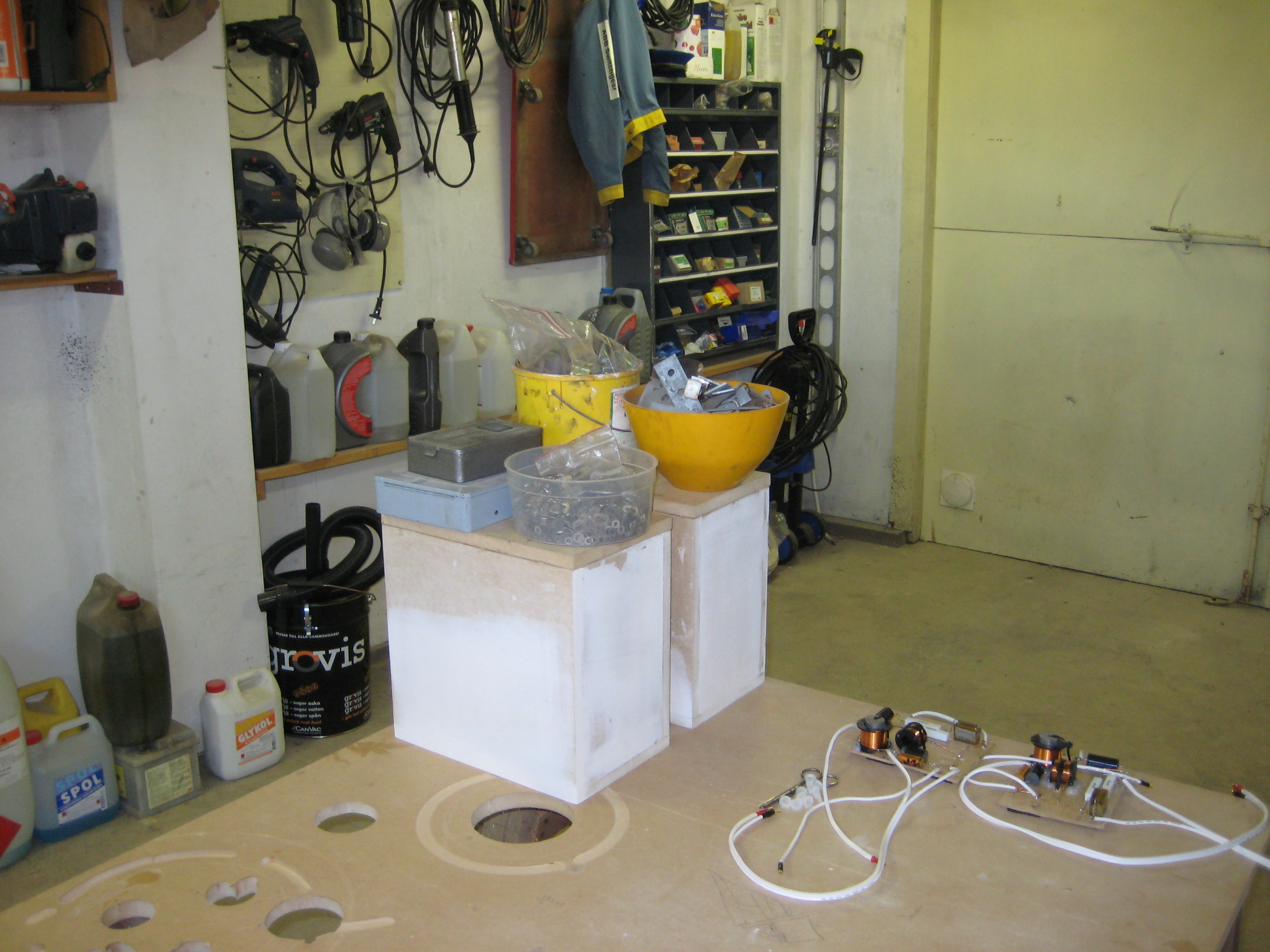

Grejer, grejer och åter grejer...
Blir saker överallt när man håller på. (2008-03-02 19:18:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

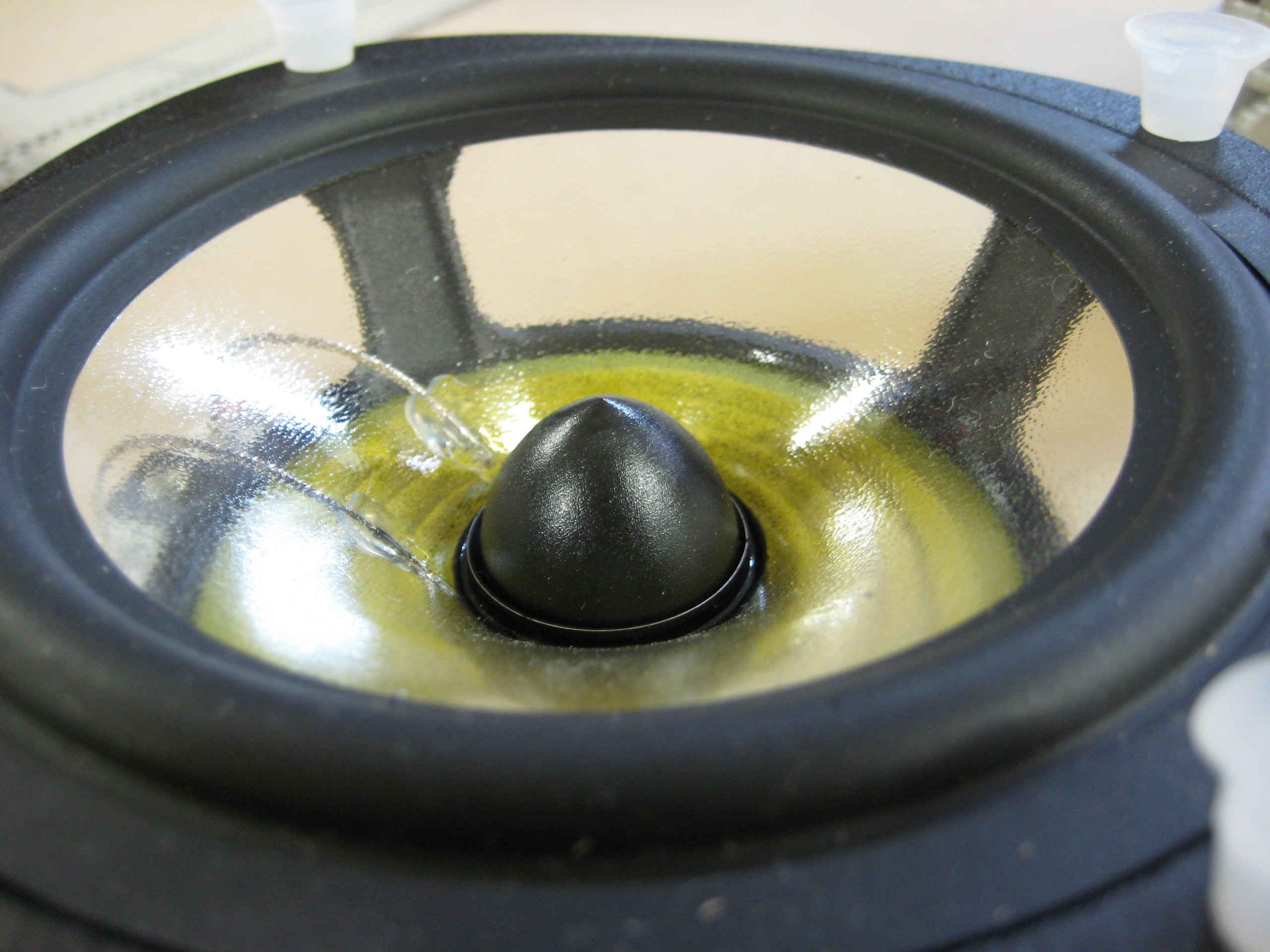

Seas T14RCY
Nästa gång ska det fräsas hål till denna lilla rackare. Blir lite lurigt eftersom den inte är helt rund som jag ritat den på ritningarna. Men det ska nog gå... (2008-03-02 19:20:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Porten
Fräste porten med en 10mm fräs och filade sedan upp sista 2mm. Råkade slinta på ett ställe med fräsen :(
(2008-03-04 18:34:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

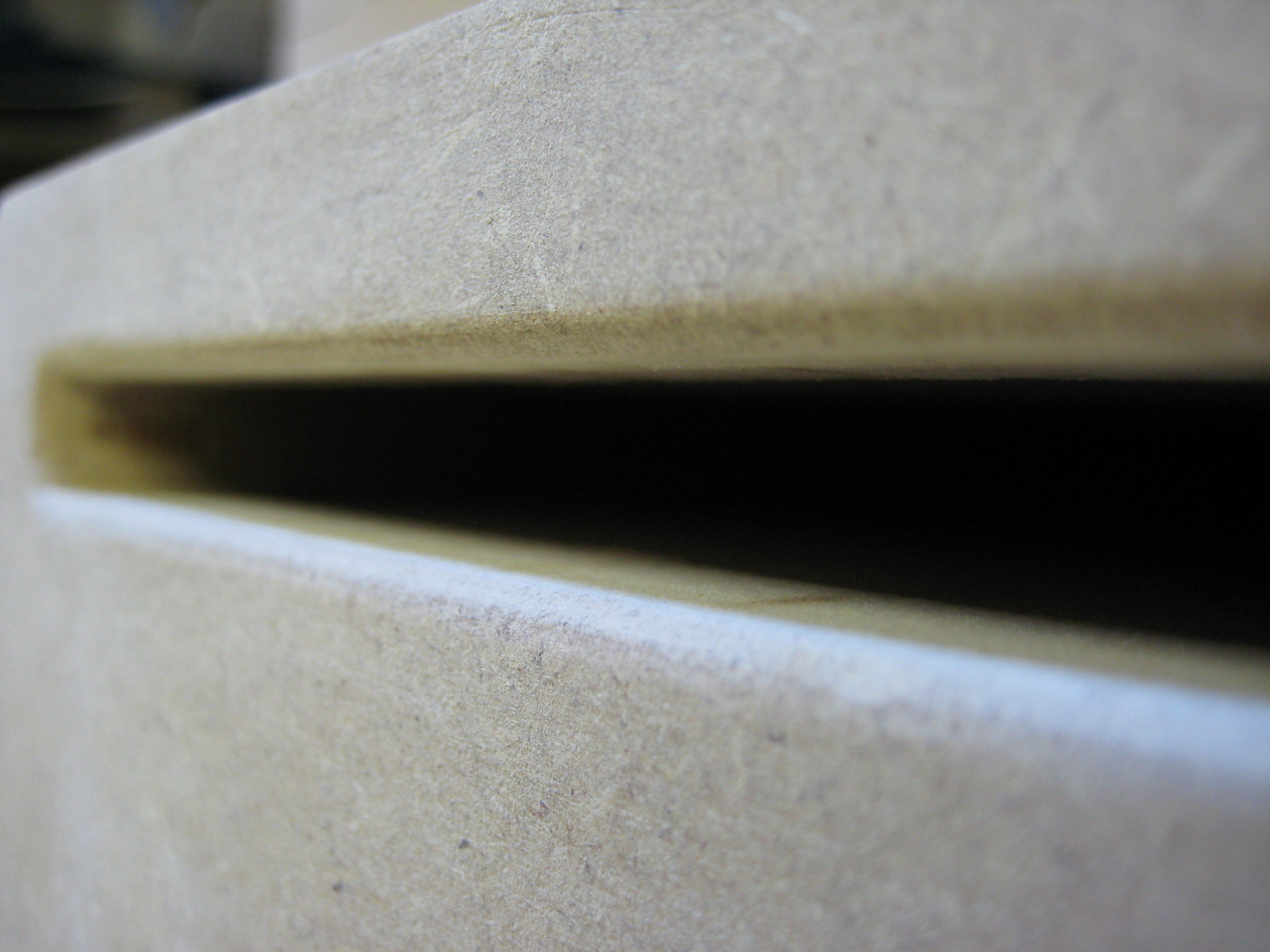

Fasad port
Eftersom jag gjorde misstaget att slinta lite så fasade jag porten 2 mm på varje sida utåt, på så sätt kommer det inte märkas att jag gjorde fel :)
Jag vet att detta avviker från ritningen men.... (2008-03-04 18:37:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

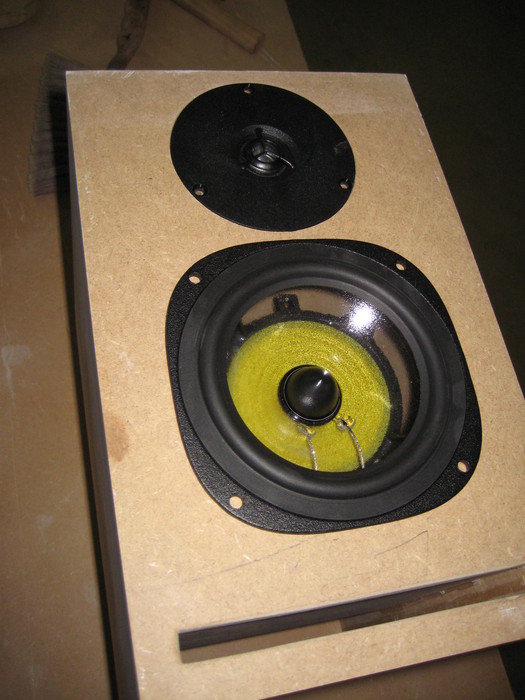

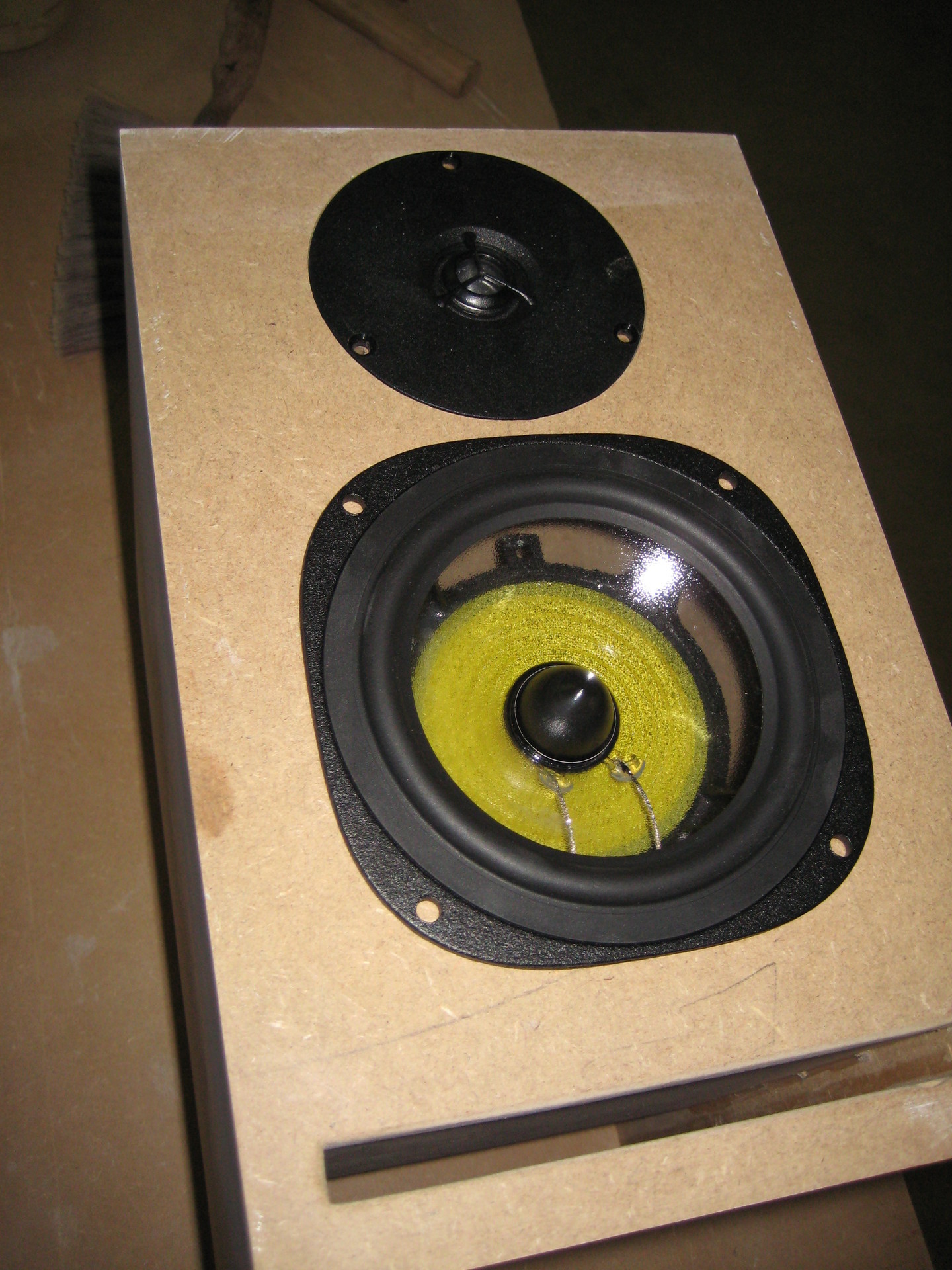

Färdigt! ...nästan
Eftersom basen inte är rund så skulle det bli svårt att fräsa nedsänkningen. Jag provade några olika metoder på några spillbitar utan att lyckas vidare värst bra.
Därför bestämde jag mig för att INTE sänka ned basen. Så här kommer det att se ut. (2008-03-04 18:41:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Acoustic Phase

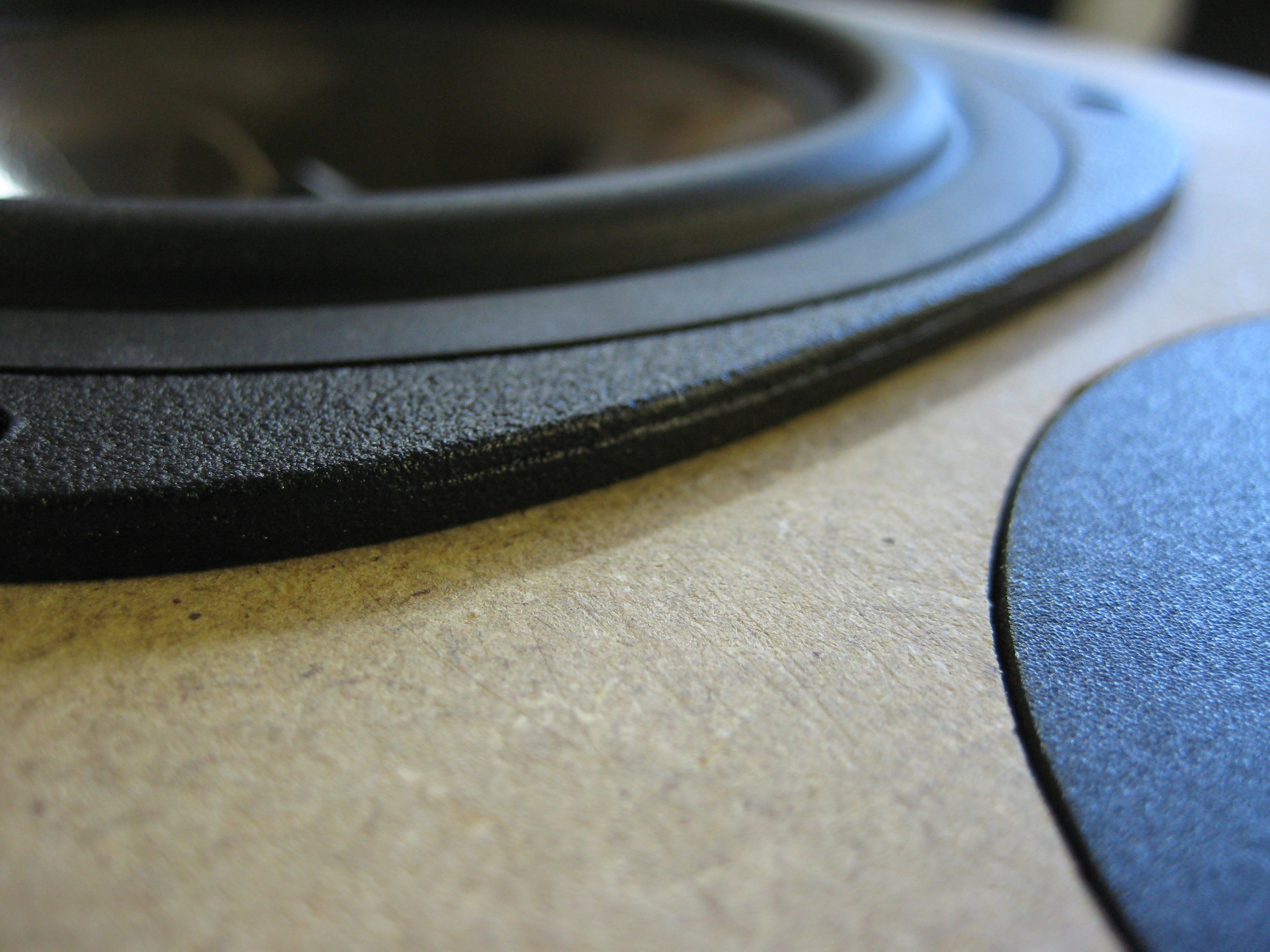

Basen
Basen sticker upp 3-4 mm. Blir ändå bättre så än att göra en misslyckad nedfräsning. (2008-03-04 18:45:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Blyfoliematta
Usch vad kontaktlim luktar illa. Tänk på att vädra ordentligt efter att ha lekt med det. (2008-03-04 18:51:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

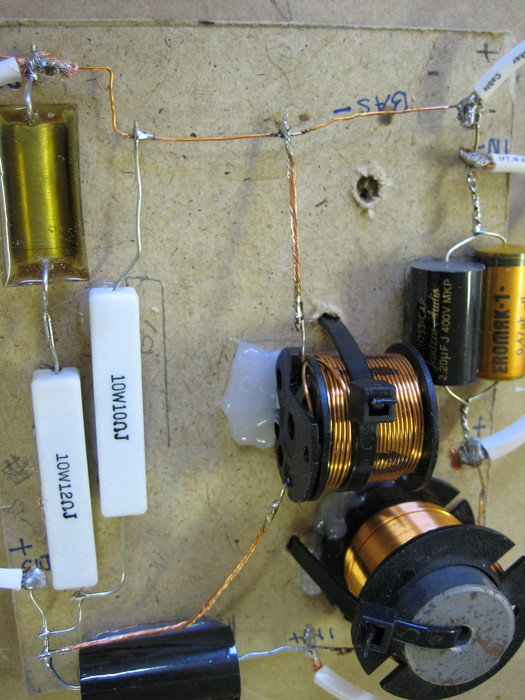

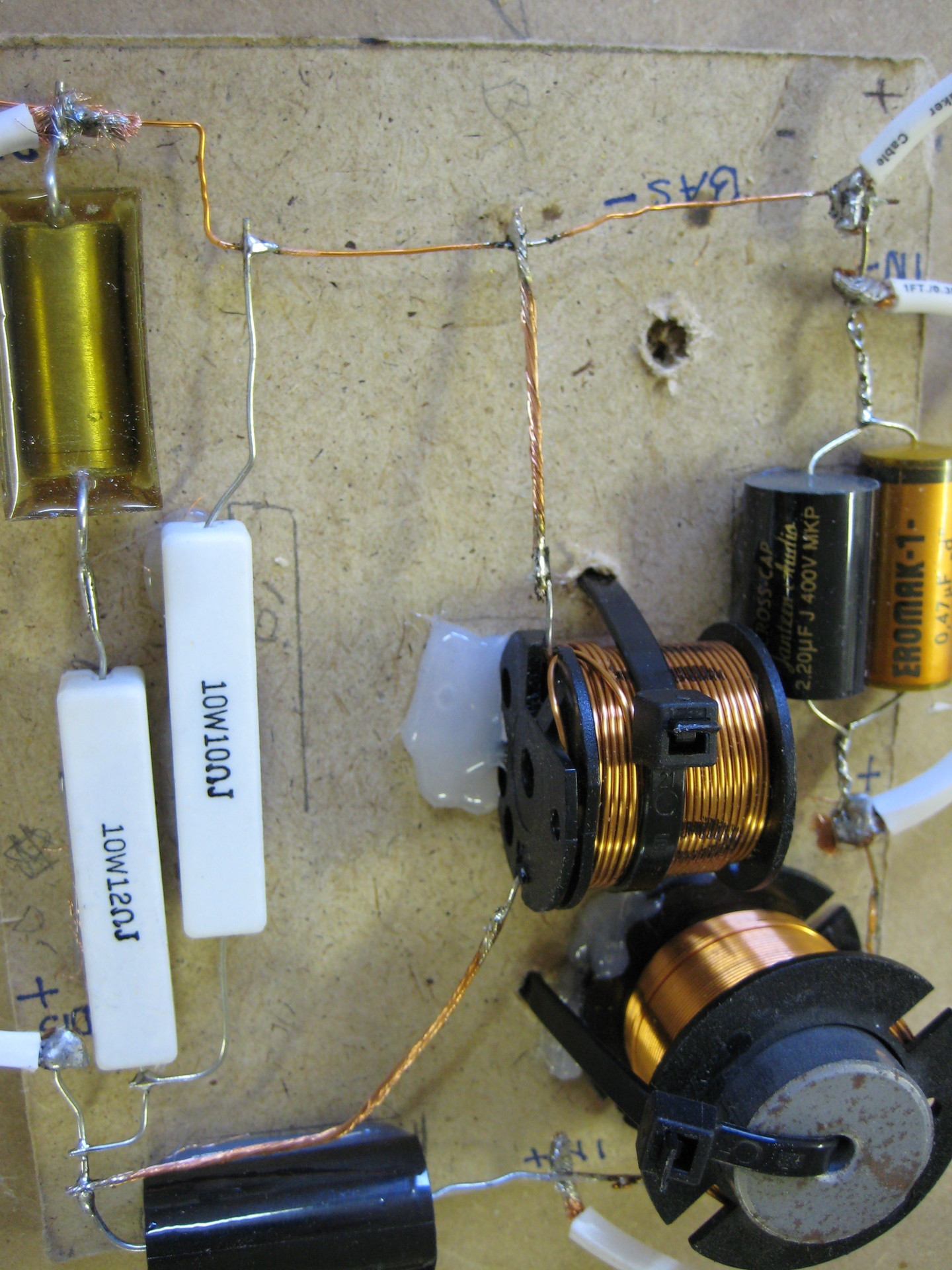

Filtret
Drog fast spolarna med ett par buntband innan jag monterar in dem i lådorna. (2008-03-04 18:54:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

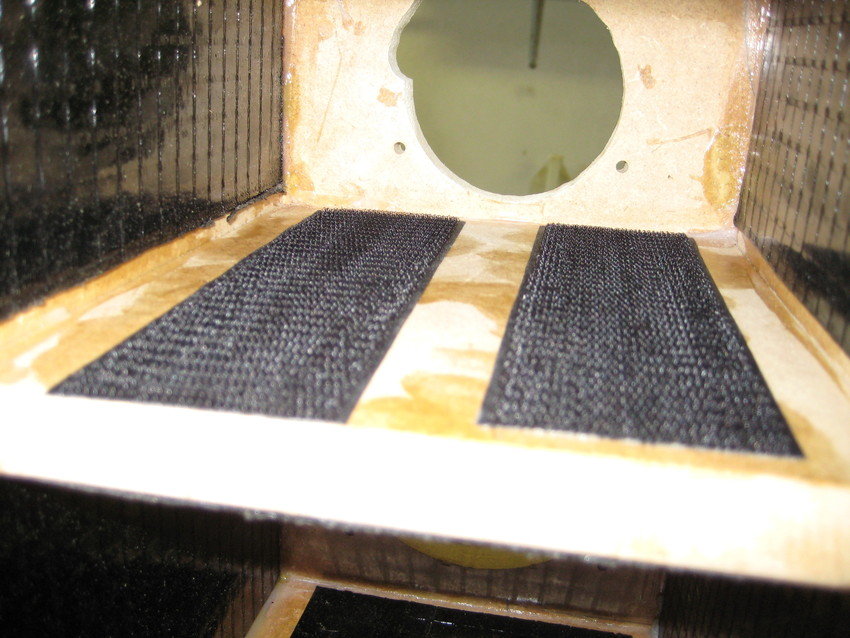

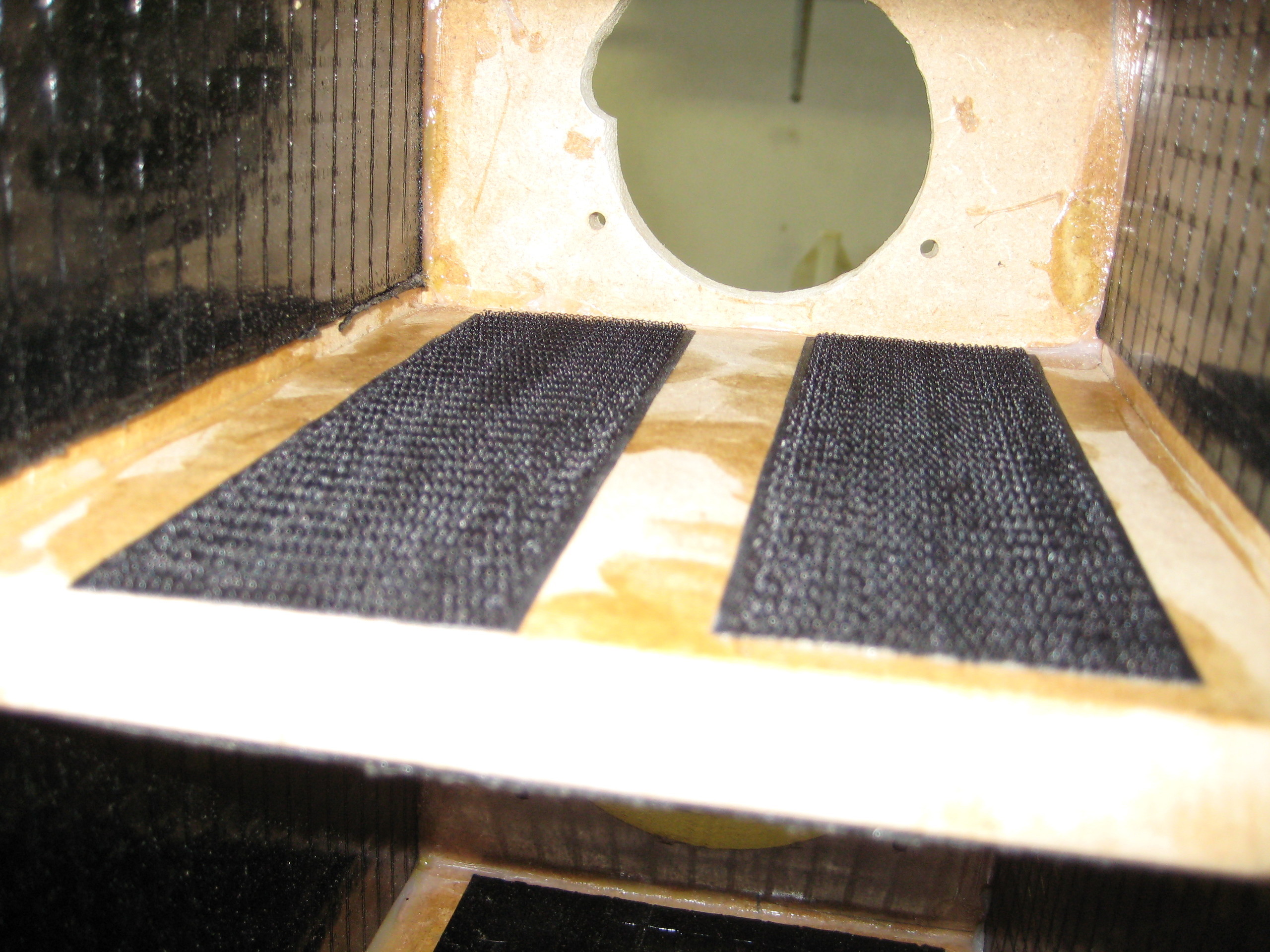

Filter-hållare
På den övre "hyllan" bakom diskanten tänkter jag montera fast filtrena.
Egentligen så skulle jag ha borrat och skruvat fast dem INNAN jag limmade fast hyllan, men det är lätt att vara efterklok. Nu kommer jag inte åt att borra och jag vill inte limma utifall jag vill ta ut dem nångång. Då kommer kardborreband på löpmeter till nytta. Jag använde detta till att hålla fast baslådan i min bil en gång i tiden och kan berätta att den satt som f*n. Så detta borde hålla filtrena på plats. (2008-03-04 18:57:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

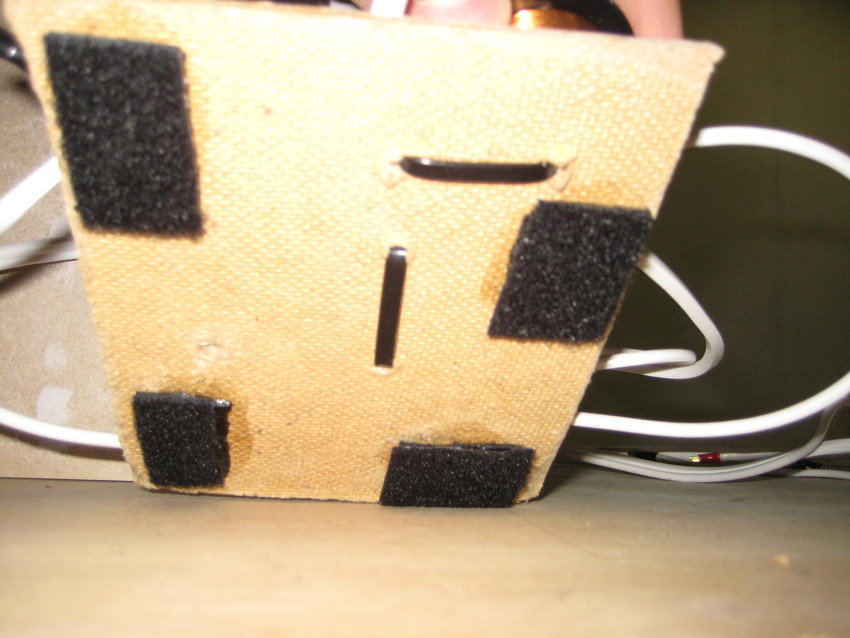

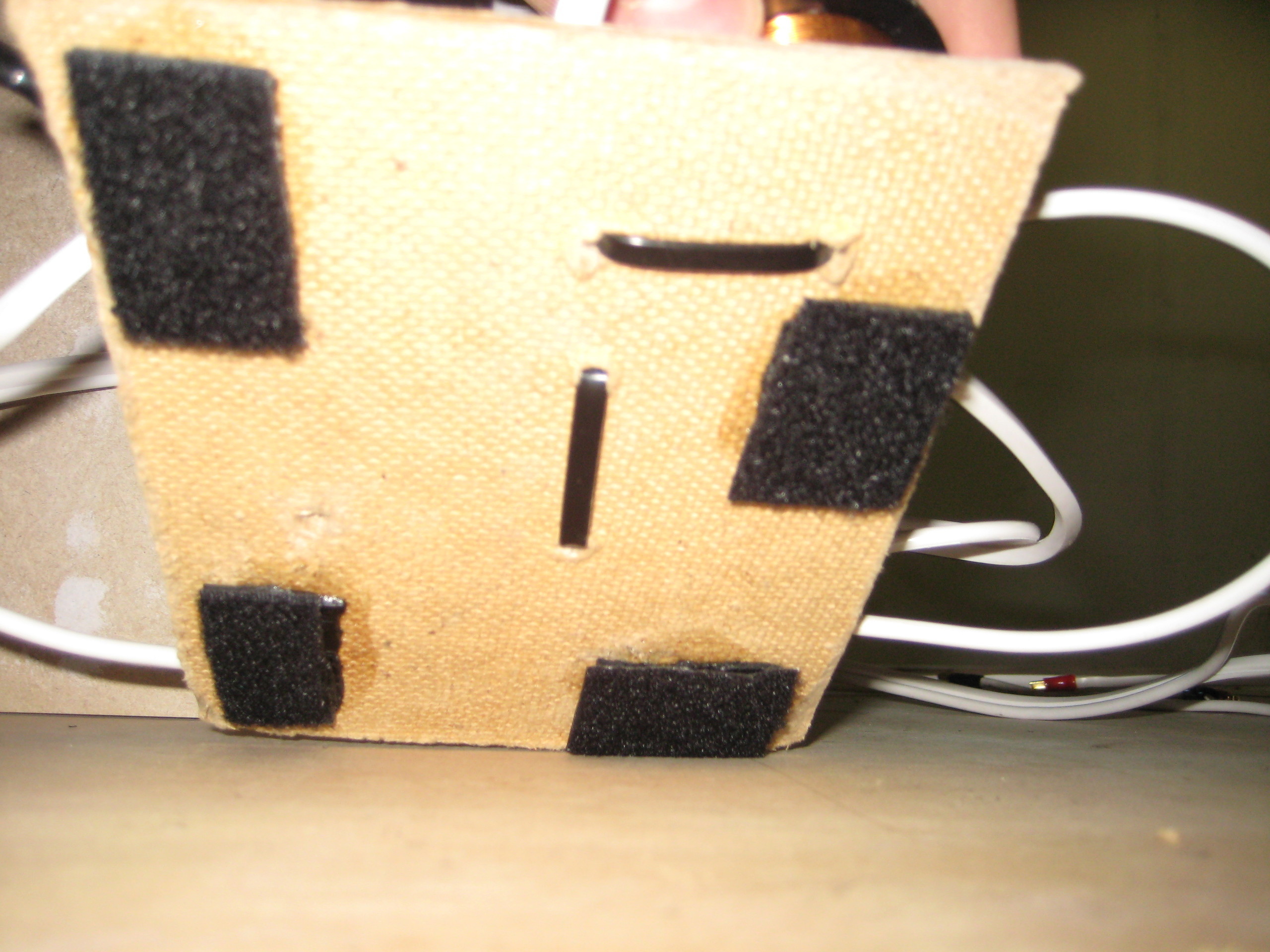

Tassarna
På filtrets undersida limmas motgående del av kardborrebandet fast. Nu är det mycket kontaktlim som skall få torka över natten.
Jag behöver nog vila hjärnan från alla ångor också :) (2008-03-04 19:02:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

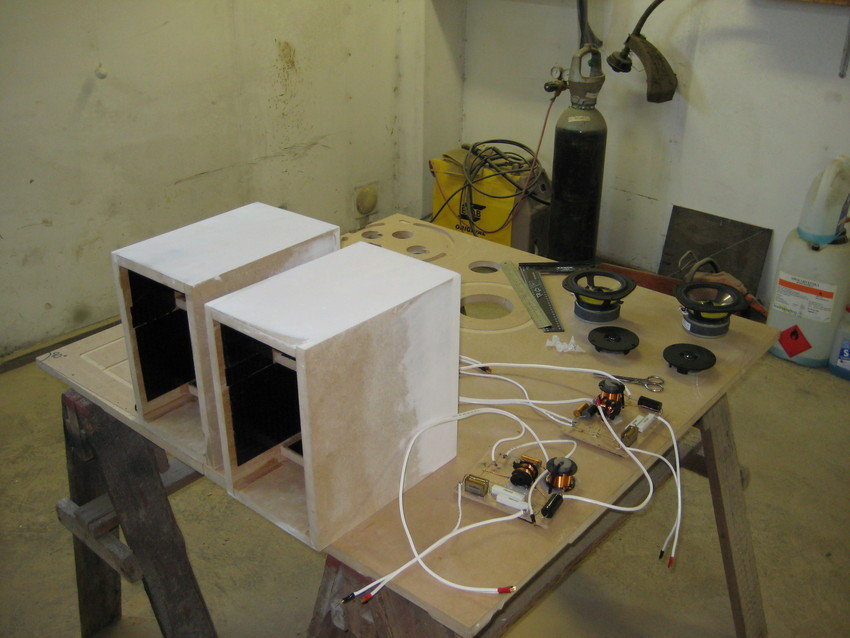

Allt för denna gång
Så här såg det ut när jag lämnade projektet för denna gång. (2008-03-04 19:04:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Baksidorna
Limmade baksidorna. Tanken var att jag skulle ha stoppat in filtrena innan men jag glömde det =) (2008-03-08 09:17:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

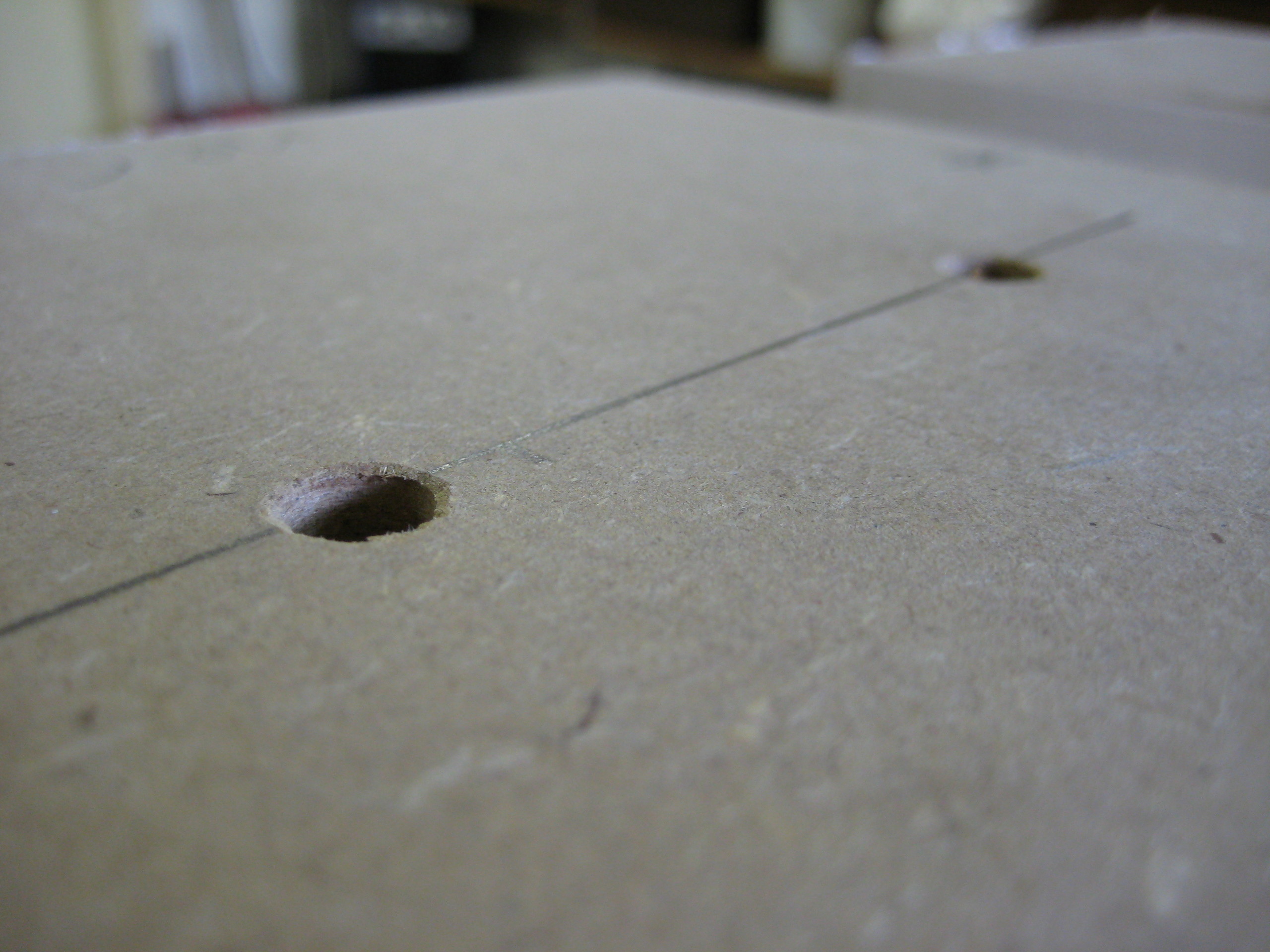

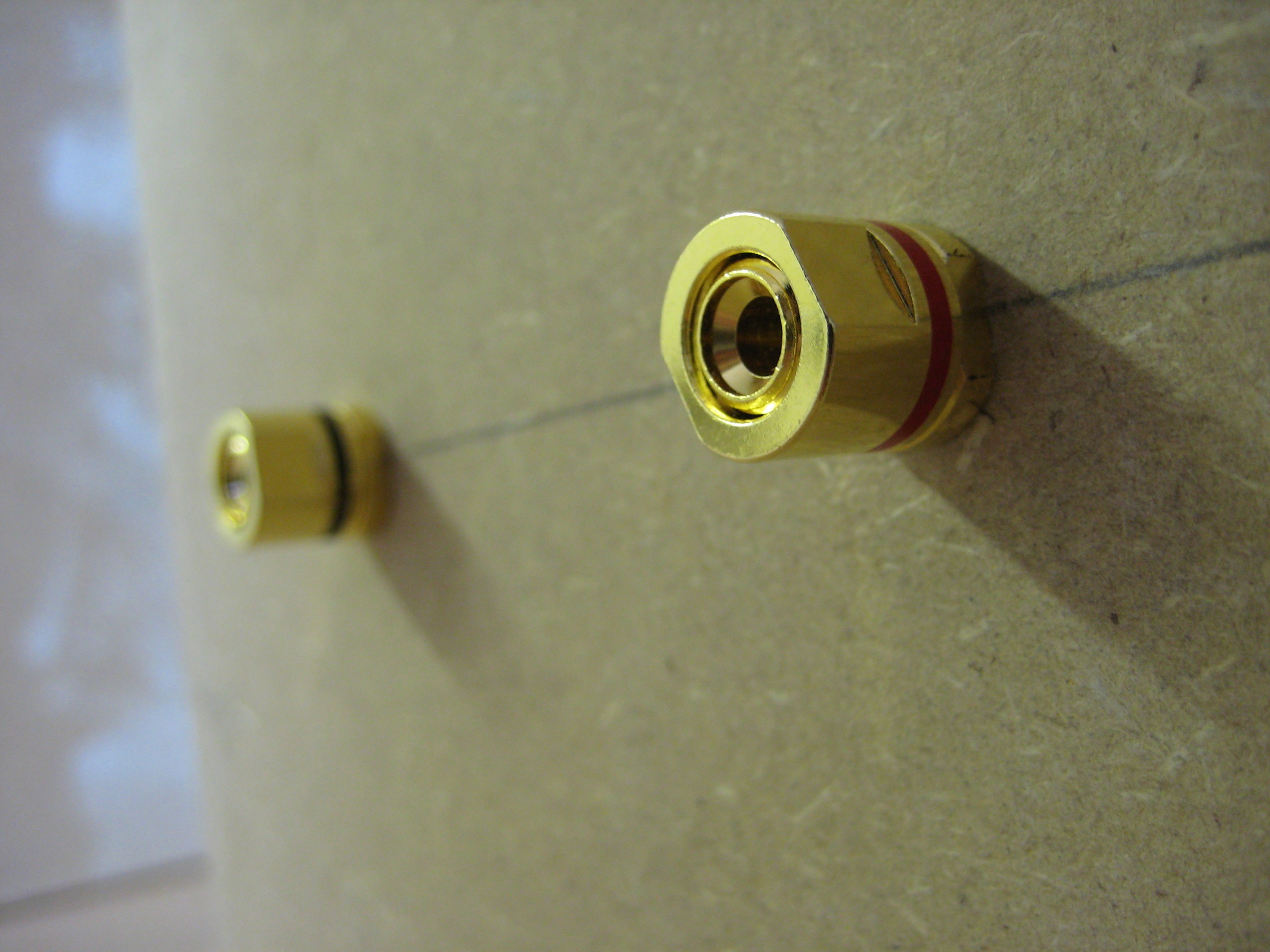

Borrat
Jag använder terminal-skruvar från Biltema. Använde dessa på Hfls1 också och tycker dom är ganska snygga. (2008-03-08 09:19:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Biltema
Så här ser de ut =) (2008-03-08 09:21:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

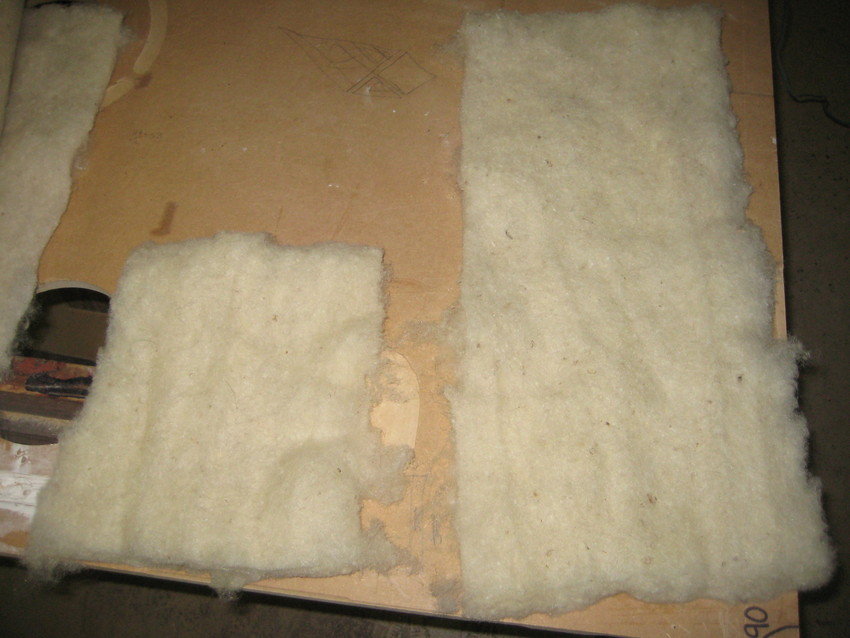

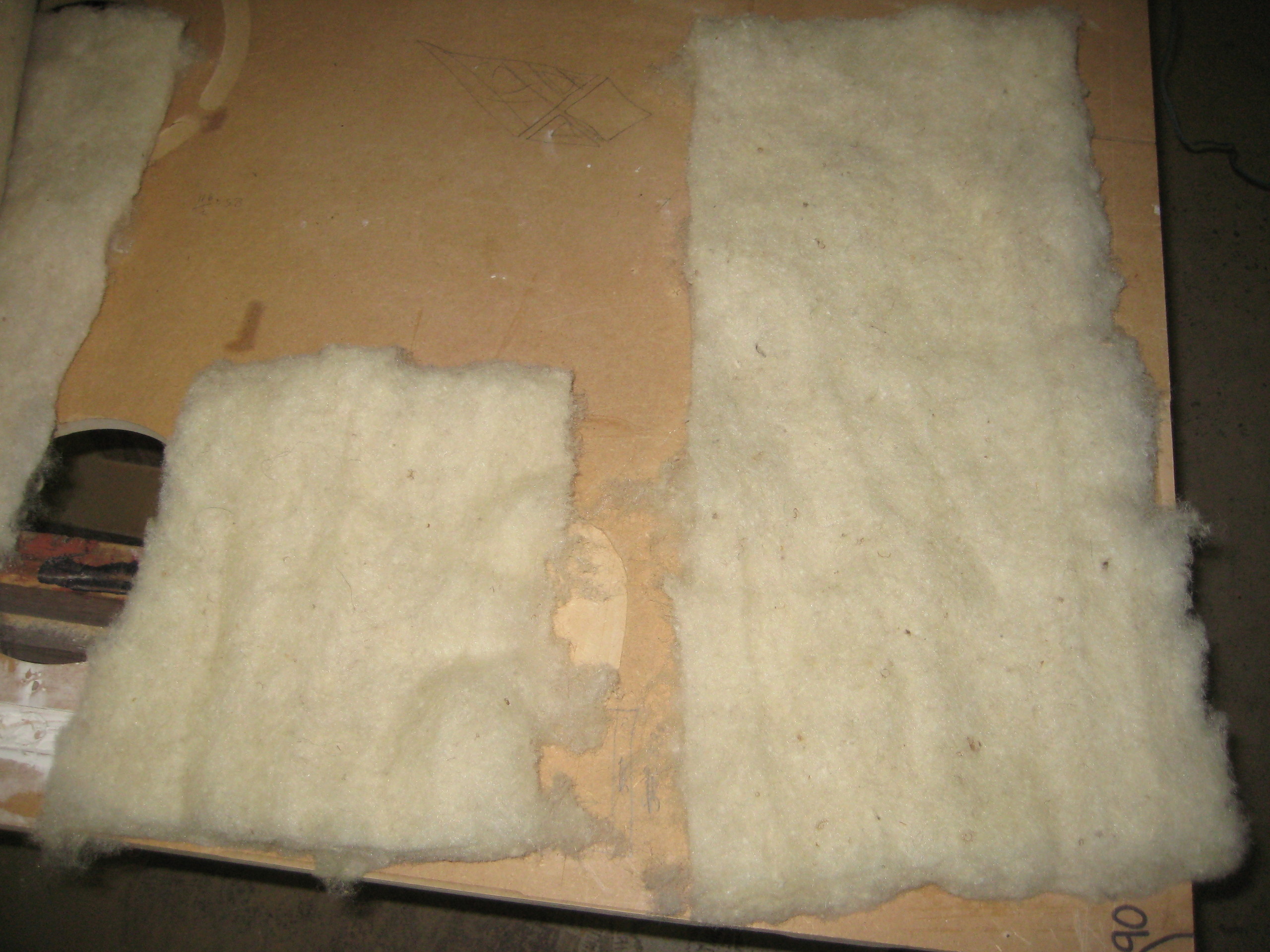

Fårull
Så här mycket ull lade jag i varje låda. Den stora biten är 50x25 cm.
Efter provlyssning så ökade jag mängden fårull med 1/3 av det på bilden.
Totalt har jag nu 50x50 cm/låda. (2008-03-08 09:25:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

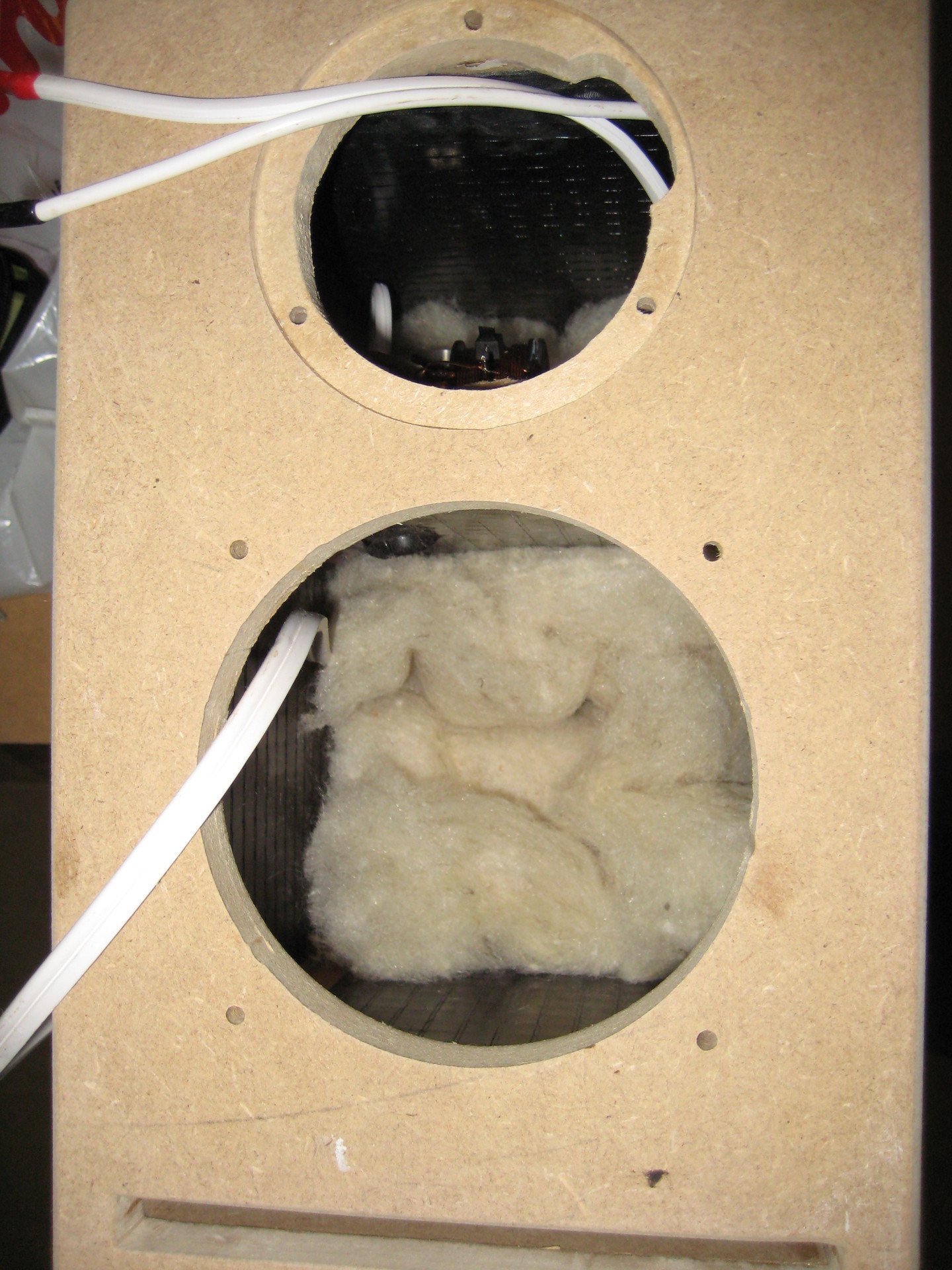

Lådan
Bara elementen kvar nu. (2008-03-08 09:27:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

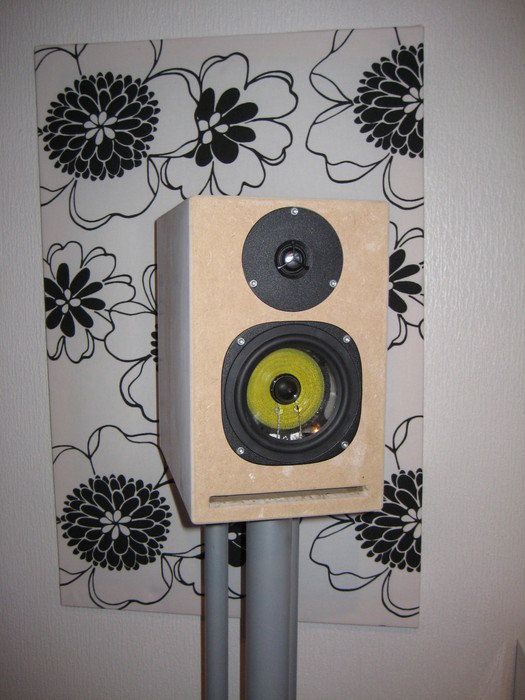

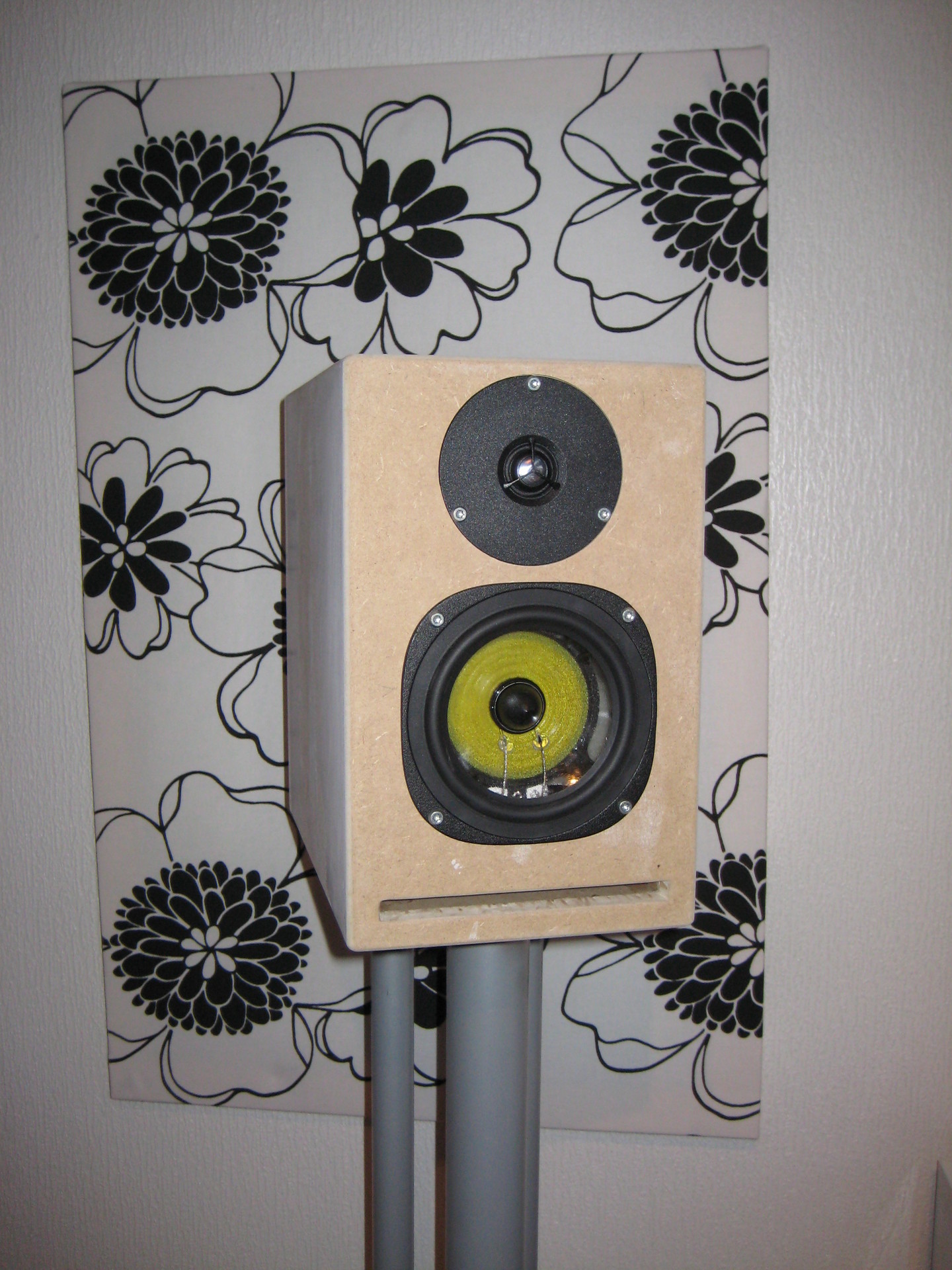

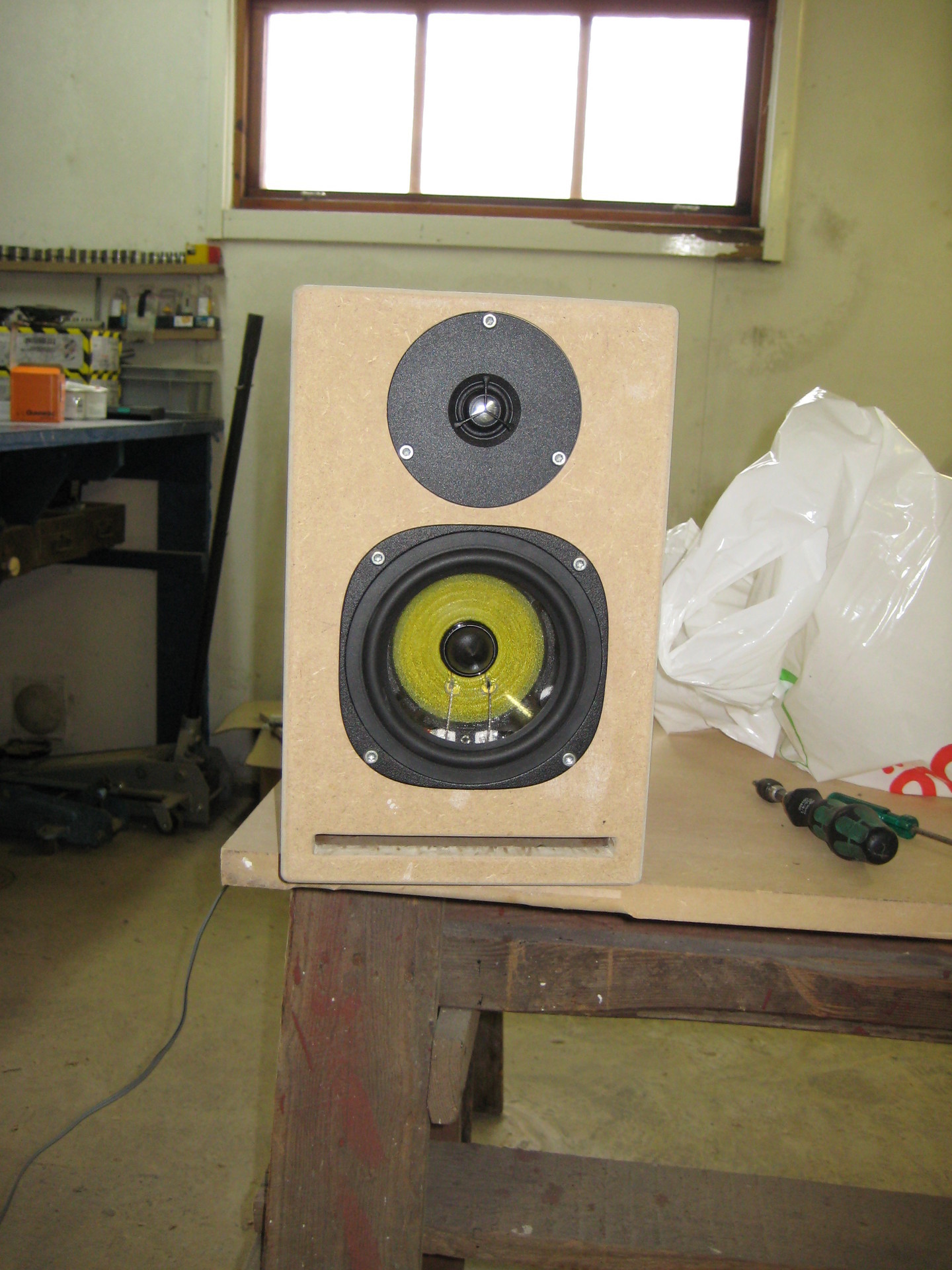

Färdig !
Jag kommer att slipa lite mer och måla vid ett senare tillfälle. Skruvarna ska bytas mot svarta också. (2008-03-08 09:28:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Acoustic Phase

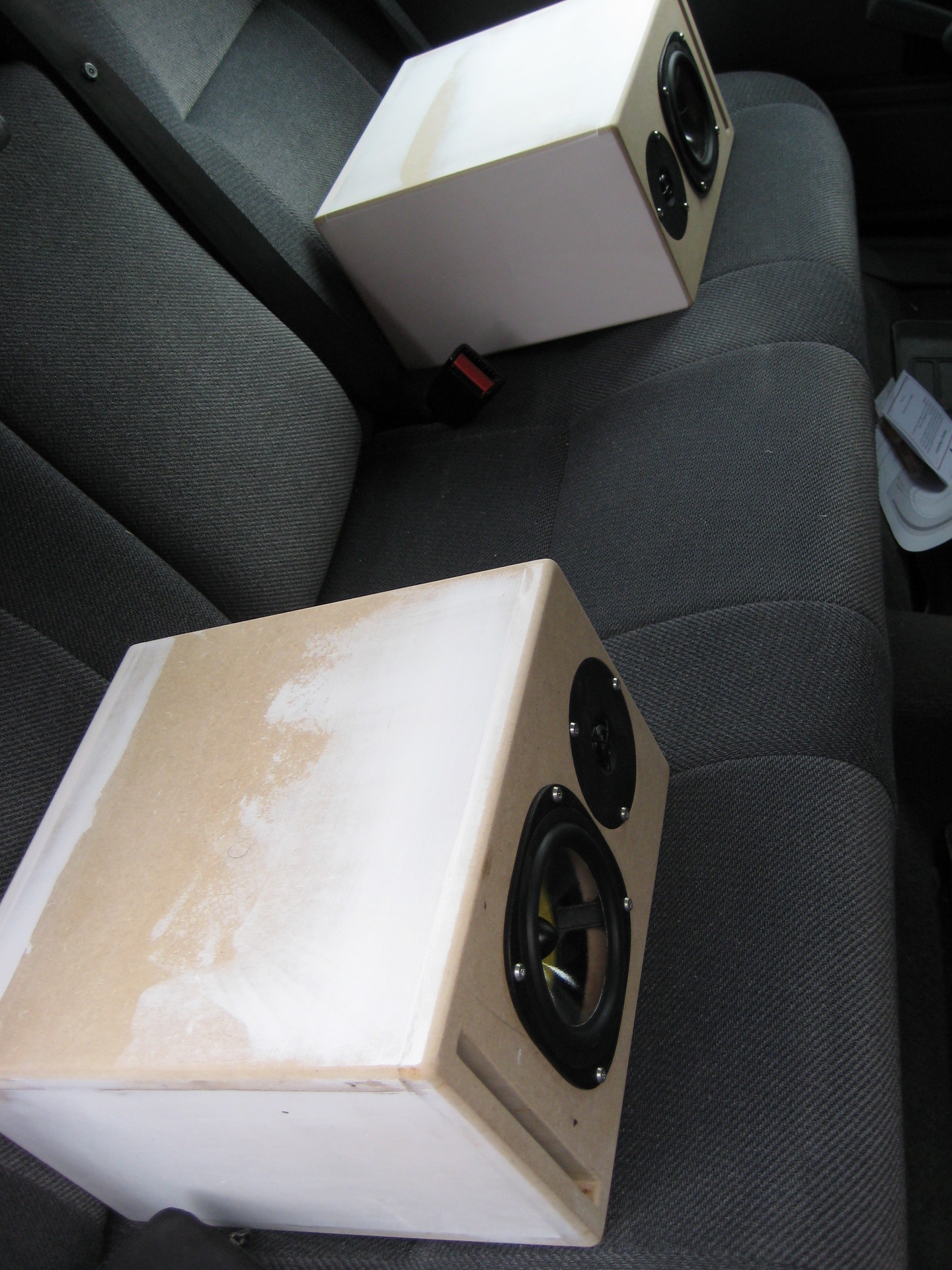

På väg hem
Nu ska vi tre hem och umgås =)

Jag återkommer med lyssnar-intryck när de spelats ett tag.


/ Tony (2008-03-08 09:30:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Acoustic Phase
Jag valde att bygga egna lådor till mina Phase. Går även att köpa med färdiga lådor från Hifikit. (2008-03-16 17:46:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Acoustic Phase

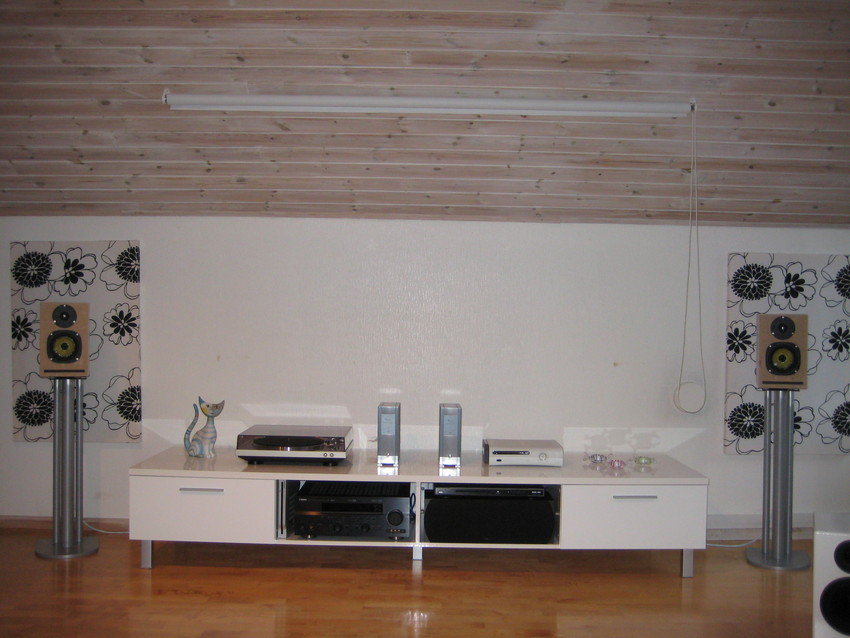

Setup Acoustic Phase
Står på Atacama Nexus 70 stativ.

Låter riktigt bra! I ett mindre rum klarar de sig utan subbas, för bas finns det faktiskt gott om i dessa luringar. Klar och fin i toppen likaså.
Men... Där i mellan känns det aningen tomt. Märktes direkt när jag lyssnade på Lisa Ekdahl - Öppna upp ditt fönster, som är en akustisk inspelning.
Detta är dock verkligen ingen dålig högtalare och den är definitivt värd det pris den betingar.
Så mina varma rekomendationer till Acoustic Phase!

/Tony (2008-03-16 17:46:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Acoustic Phase,  Atacama Nexus 7i (pair)



 Kommentarer (8 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
WOODMIST   2011-02-07 12:54:26 Anmäl
snyggt byggt. skulle vara kul att höra phase..
fredda2k   2008-03-08 13:24:03 Anmäl
bra bilder, hoppas de låter bra
Unregisteredc0527959   2008-03-08 11:22:07 Anmäl
Mycket imponerande! Ser fram emot att få läsa/se mer om dom!
IKD   2008-03-08 10:01:18 Anmäl
ser ju riktigt fint ut!
Unregistered973   2008-03-02 19:36:15 Anmäl
spännande
mr_Tony   2008-02-23 23:54:34 Anmäl
[quote name='Hakon' post='1800185' date='Feb 23 2008, 23:31 ']Har samma elementkit ifrån HiFikit men byggde egna lådor av 19mm MDF och vände på elementen enl den tyska orginalritningen du ser färdigt resulat i mina bilder.Helt ok ljud dessa SEAS.Lycka till[/quote]

Jag kommer också att bygga egna lådor. Jag fick en ritning från Hifikit där elementen är placerade på samma sätt som du placerat dem. Men jag tänker vända dem så att diskanten blir överst, sedan basen och nederst porten.


Har du två stagningar i din låda?

//Tony
Hakon   2008-02-23 23:31:06 Anmäl
Har samma elementkit ifrån HiFikit men byggde egna lådor av 19mm MDF och vände på elementen enl den tyska orginalritningen du ser färdigt resulat i mina bilder.Helt ok ljud dessa SEAS.Lycka till
DVD-ai   2008-02-23 20:46:35 Anmäl
bra bygge, riktigt bra små högtalare det där =P
