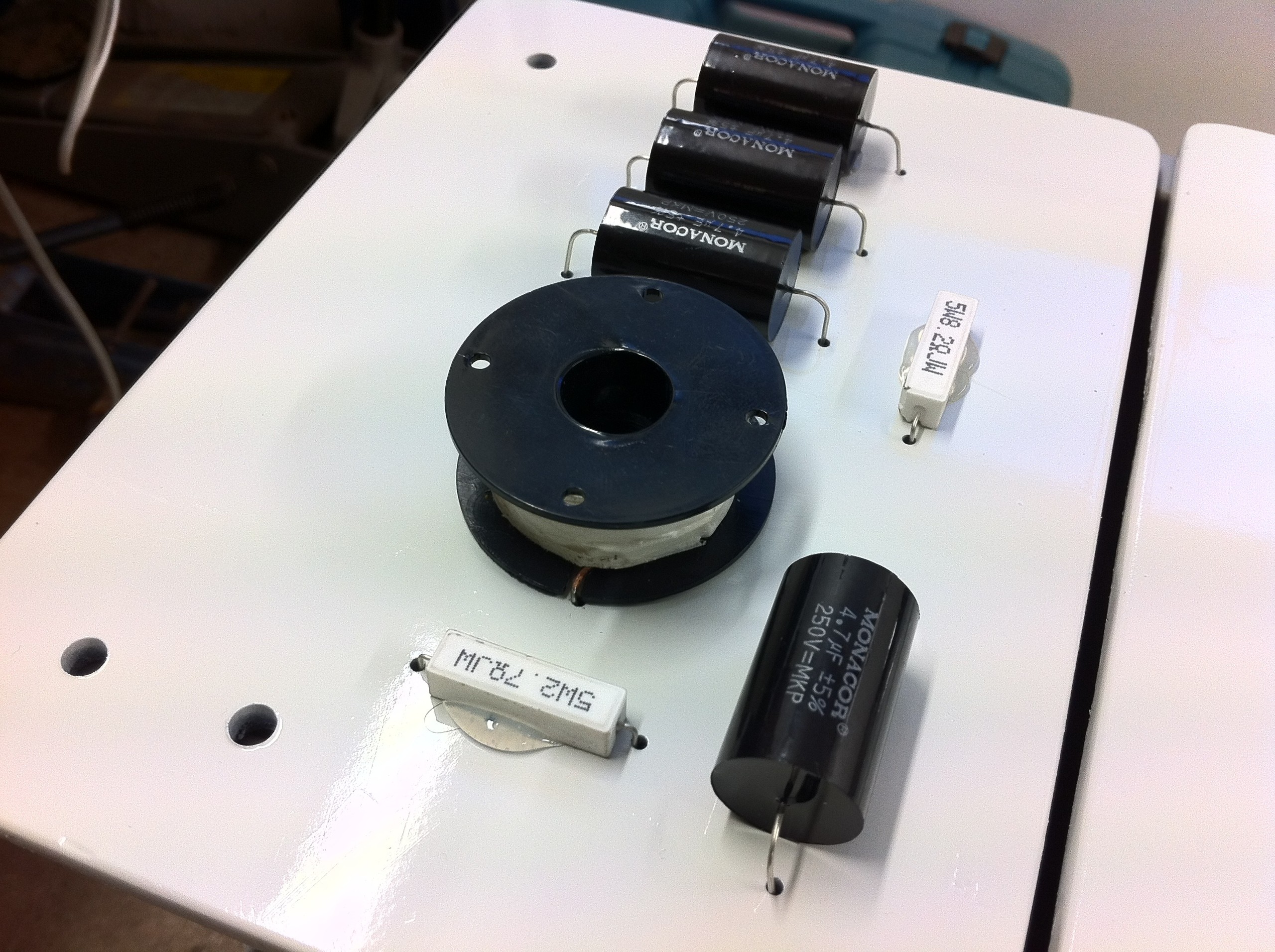

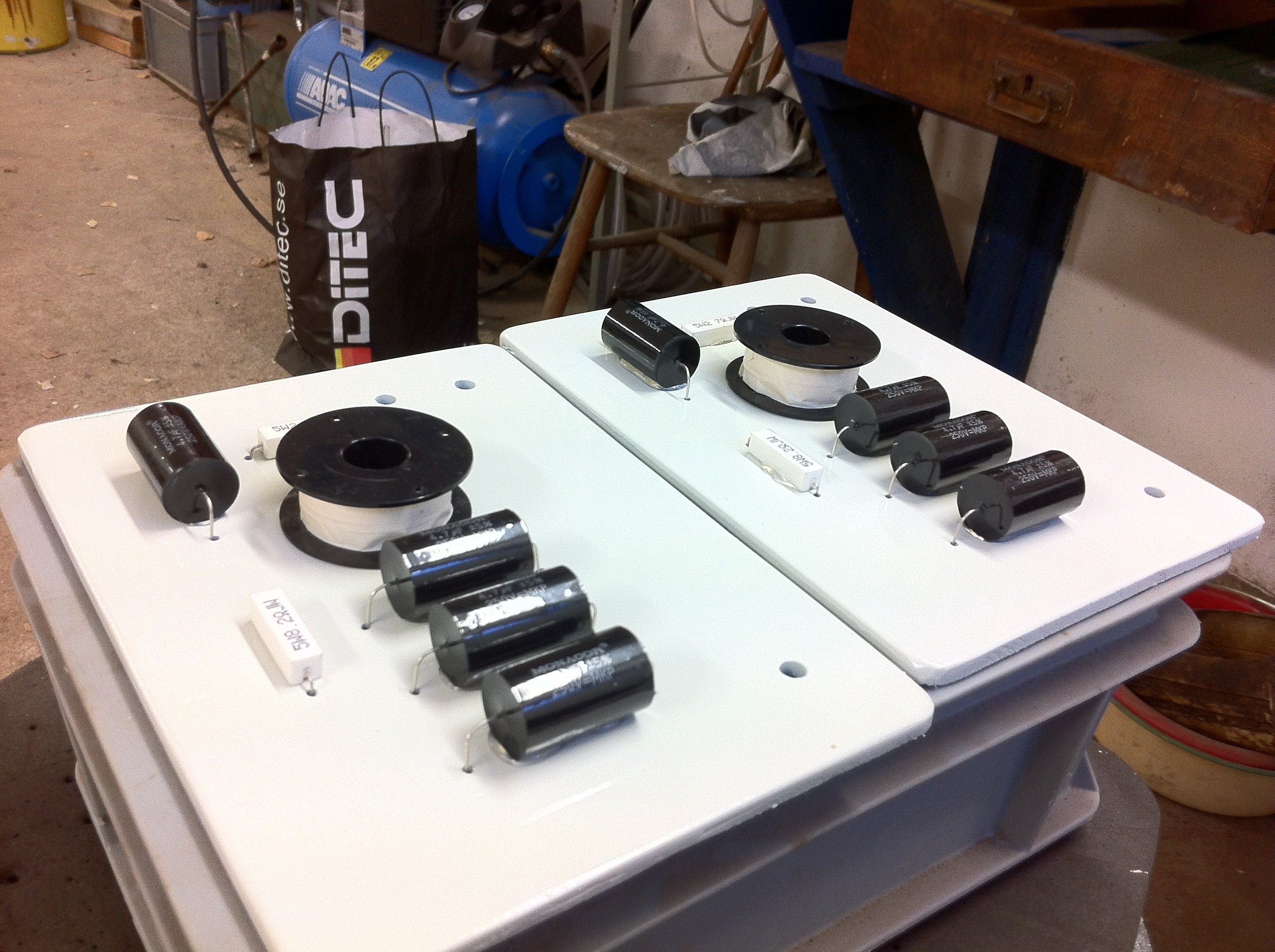

Delningsfilter

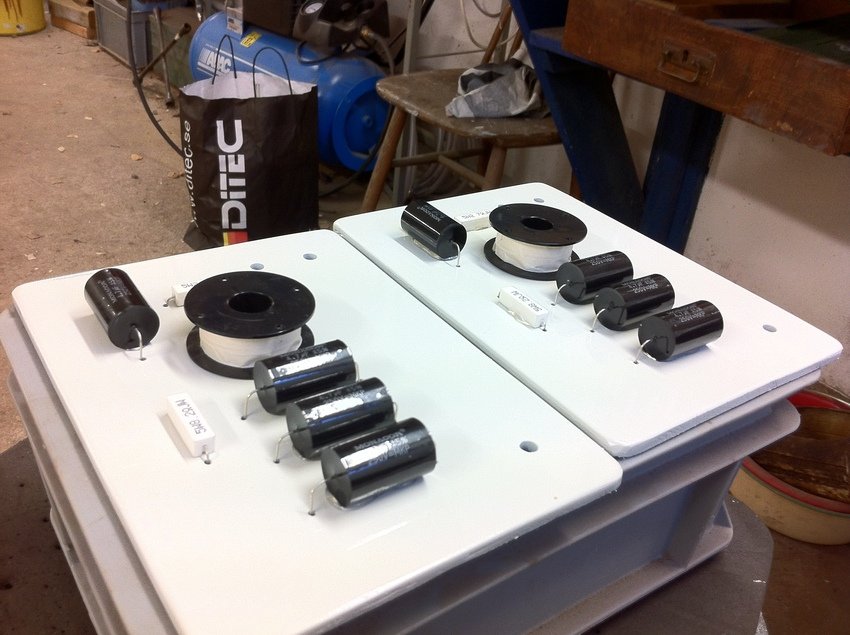

Komponenterna monterade med smältlim på en plastskiva som lackats vit. Jag har en förkärlek till vitt, kanske kommer märkas senare i bygget. (2012-01-06 18:32:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Delningsfilter X2
Monacor kondensatorer från Eluxon.se
Spole och effektmotstånd från Valutronic.se (2012-01-06 18:35:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

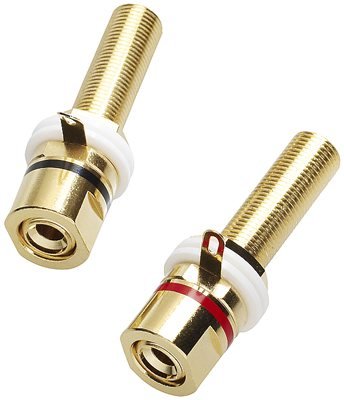

Terminalskruvar
39,90 kr /2st på Biltema. (2012-01-06 18:47:31)

Produkter på bilden:

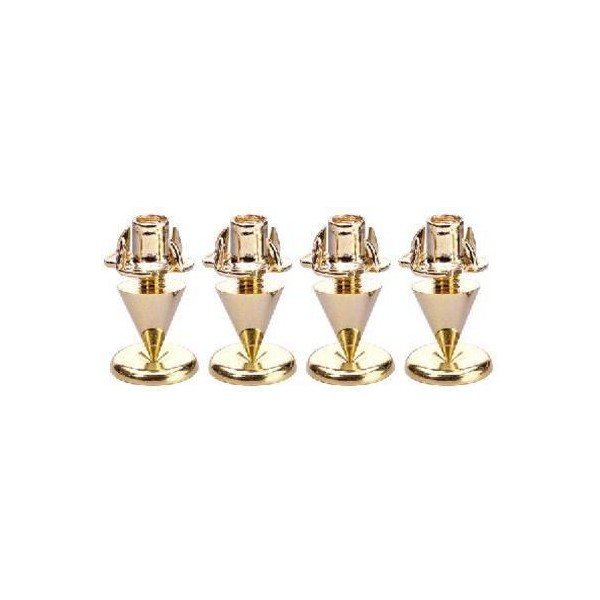

Spikes
129 kr /4st från Eluxon (2012-01-06 18:49:18)

Produkter på bilden:

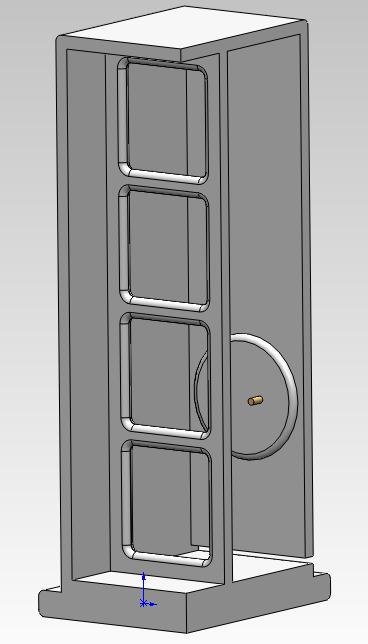

Bild från Solid Works
Här syns staget som är placerat i mitten av lådan. Ramen är 30mm bred. (2012-01-07 22:32:12)

Produkter på bilden:

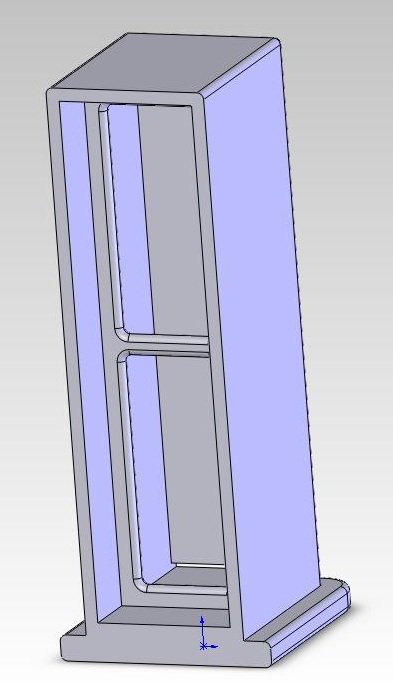

Bild från Solid Works
Nu har jag lagt till två stag. Jag har kompenserat stagets volym genom att göra lådan lite djupare. (2012-01-08 12:42:18)

Produkter på bilden:

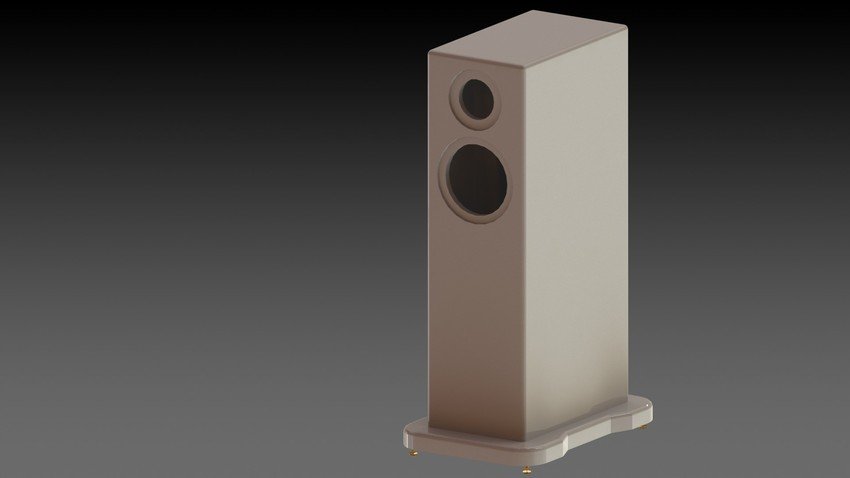

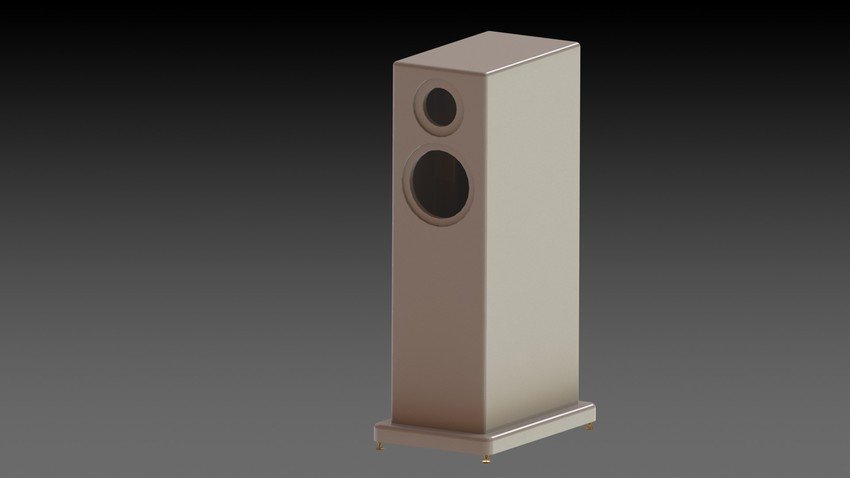

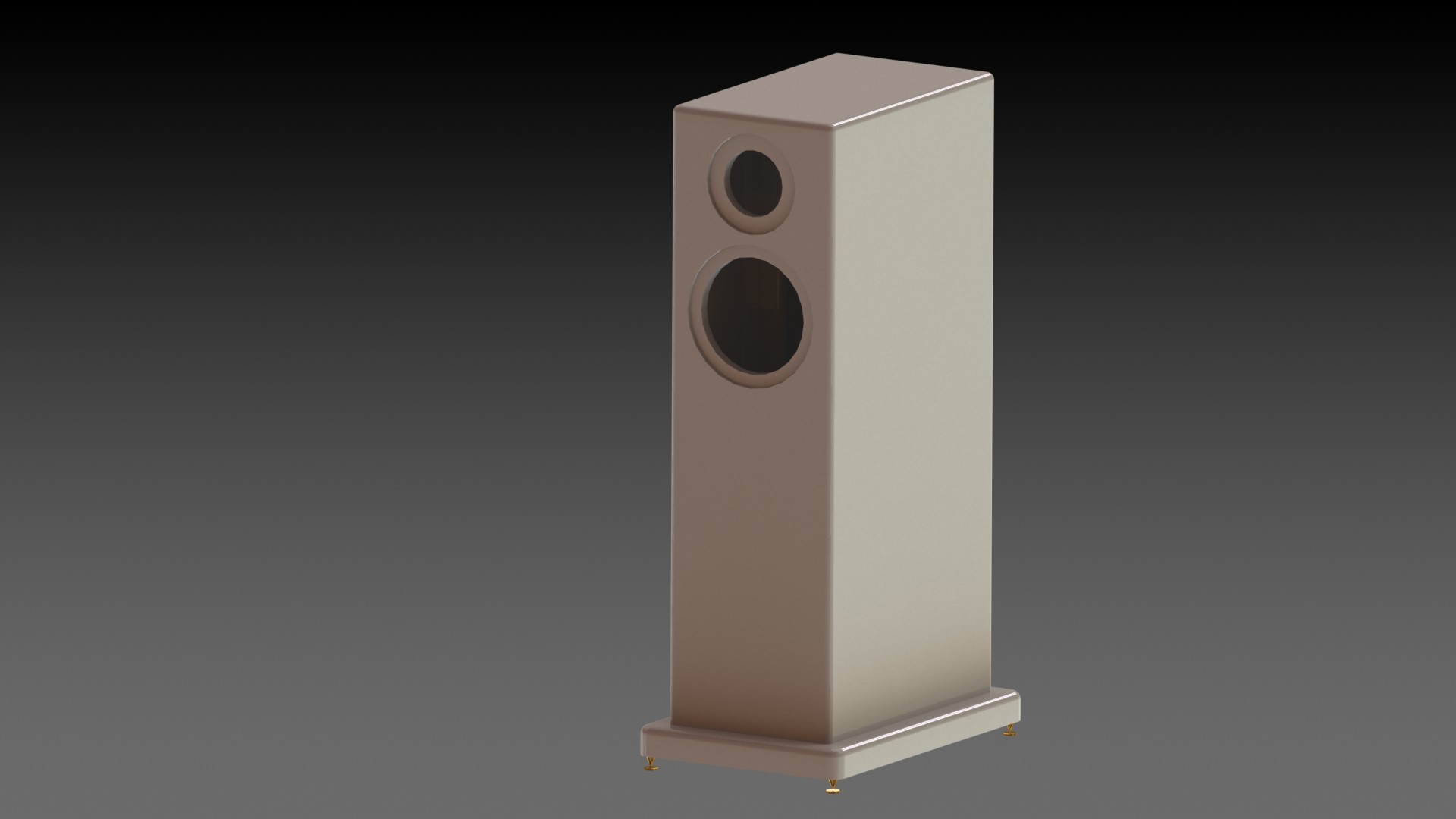

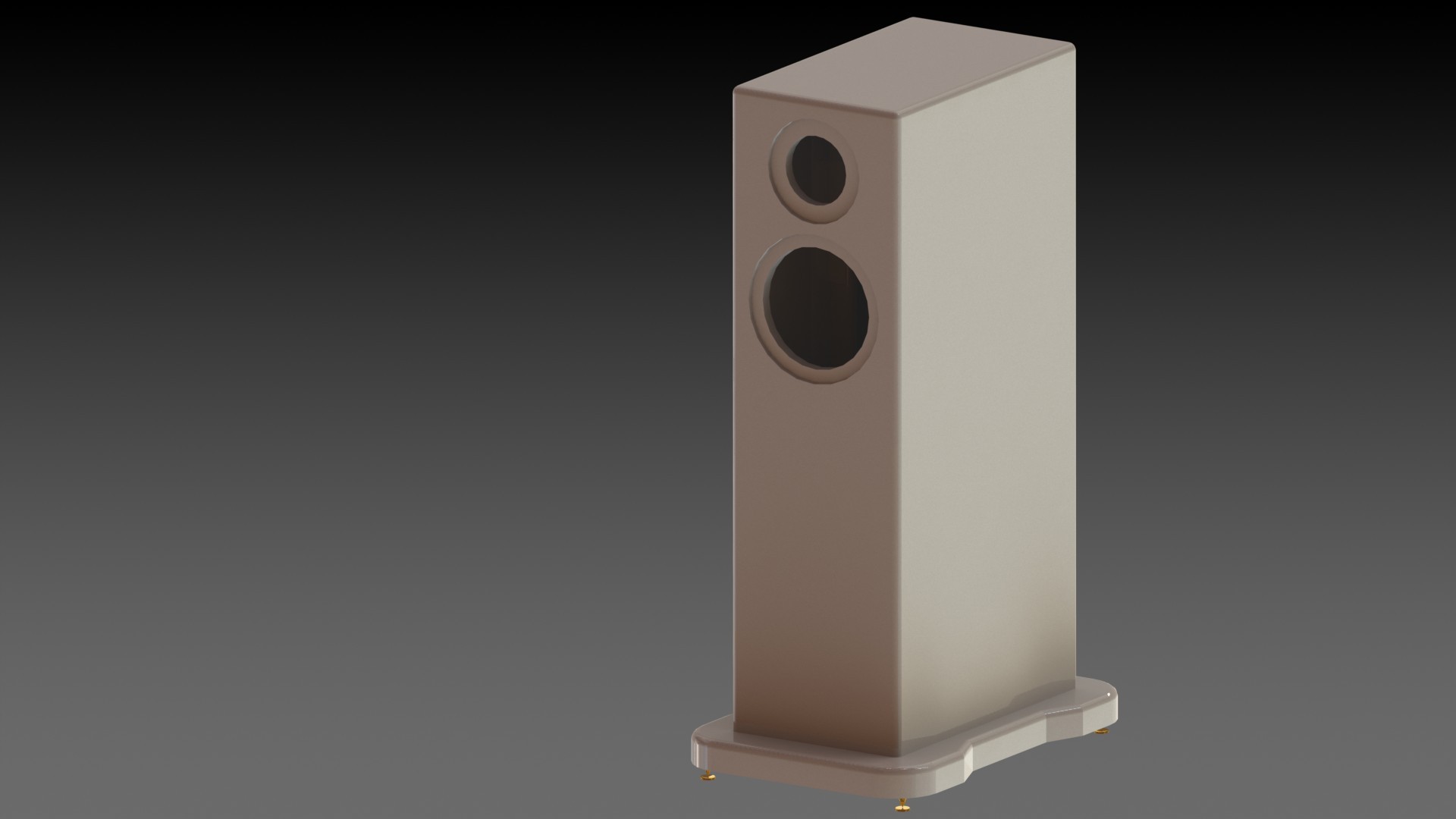

Fot-förslag nr.1
Då har jag lärt mig hur jag får ut bilder från Solid Works utan att använda "print-screen"-knappen.

Håller på med lite olika design av foten, så kom gärna med synpunkter.
(2012-01-09 20:24:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

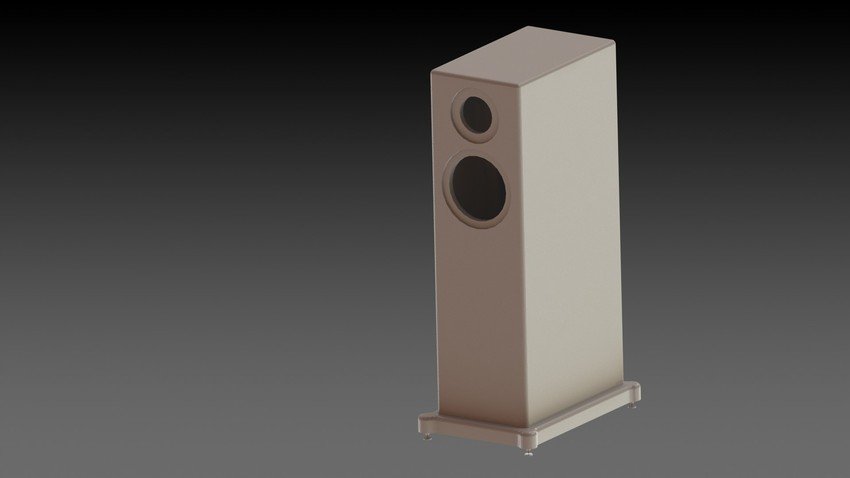

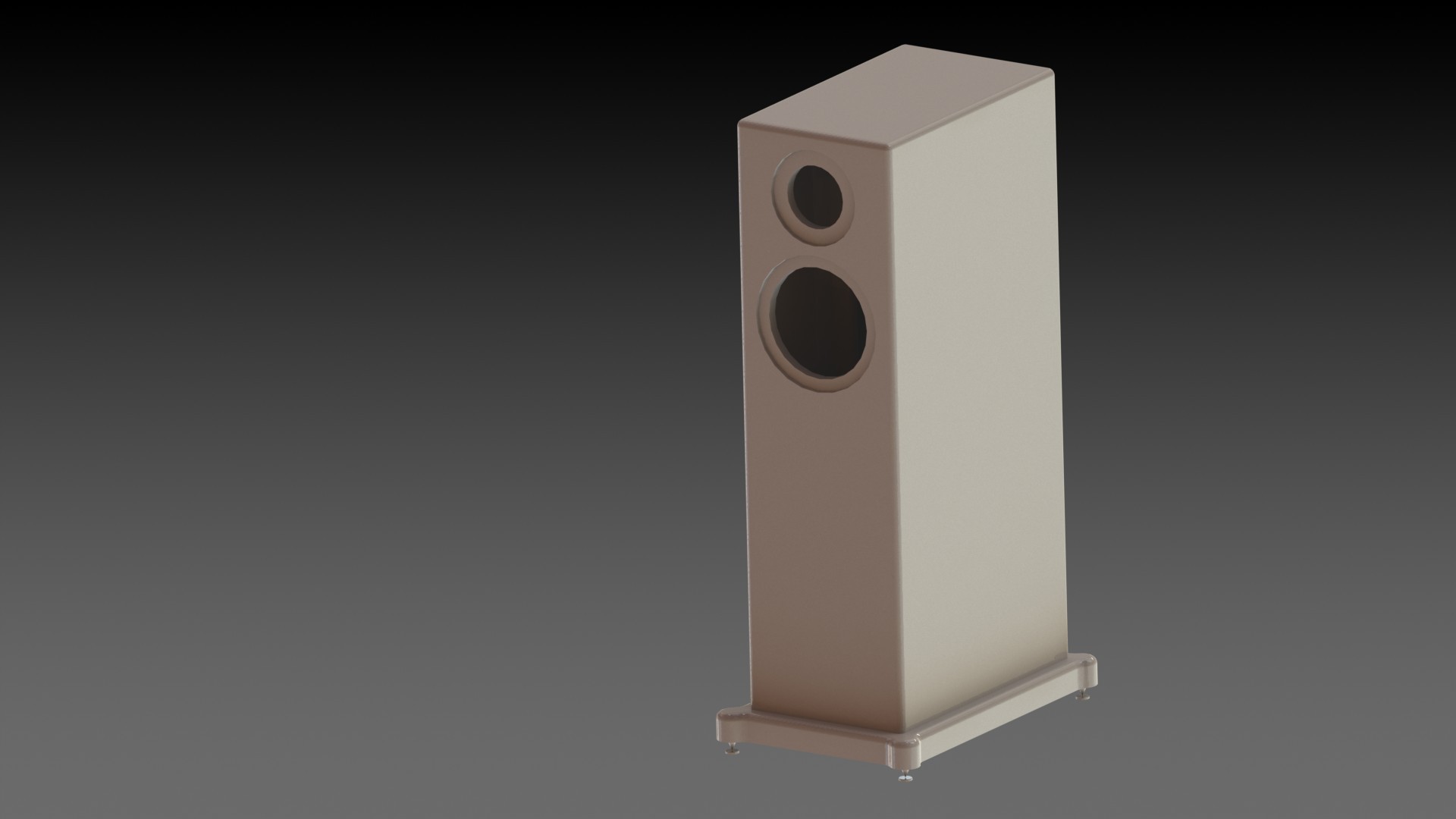

Fot-förslag nr.2
Håller på med lite olika design av foten, så kom gärna med synpunkter. (2012-01-09 20:27:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fot-förslag nr.2
Håller på med lite olika design av foten, så kom gärna med synpunkter. (2012-01-09 20:28:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

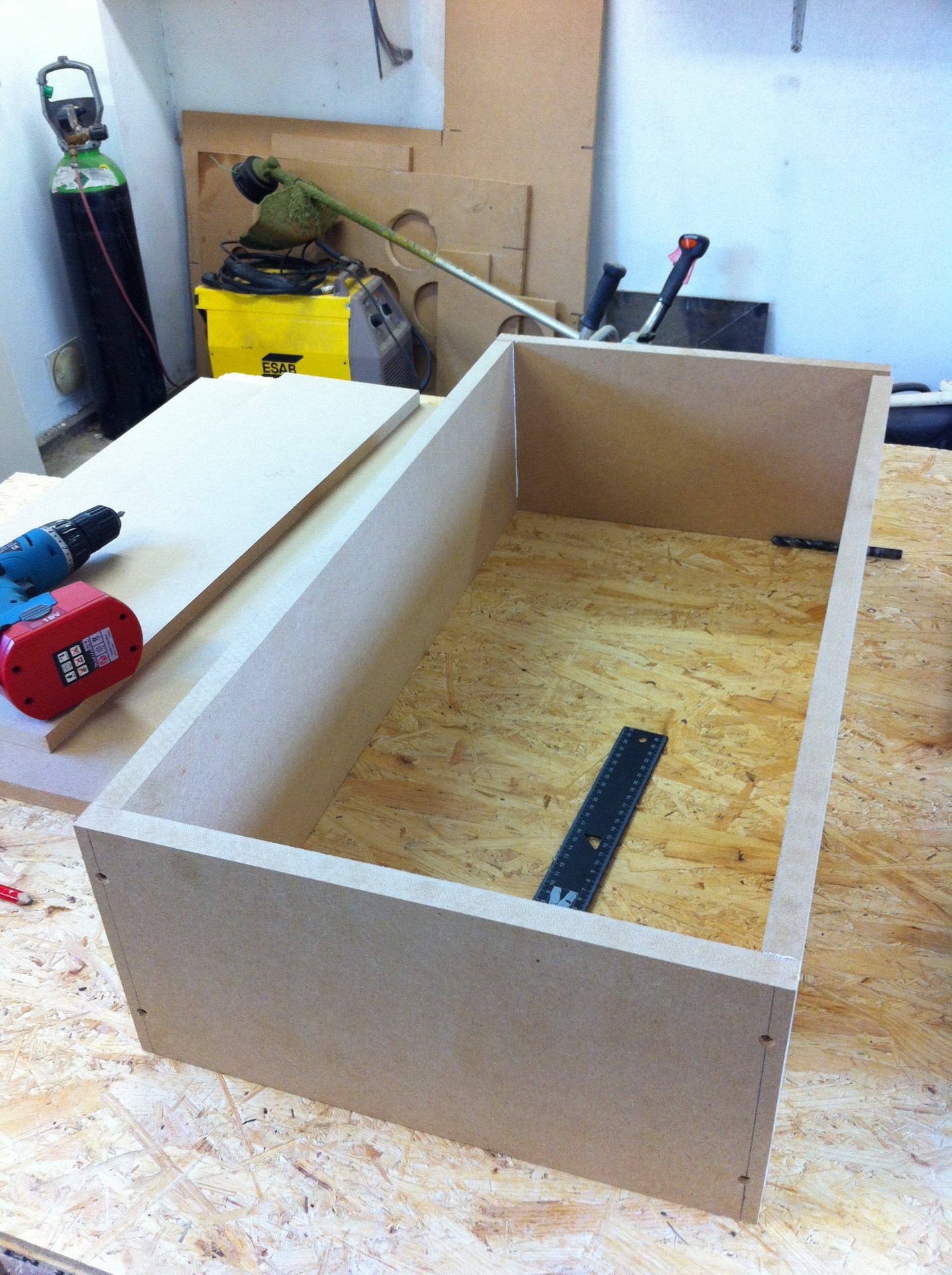

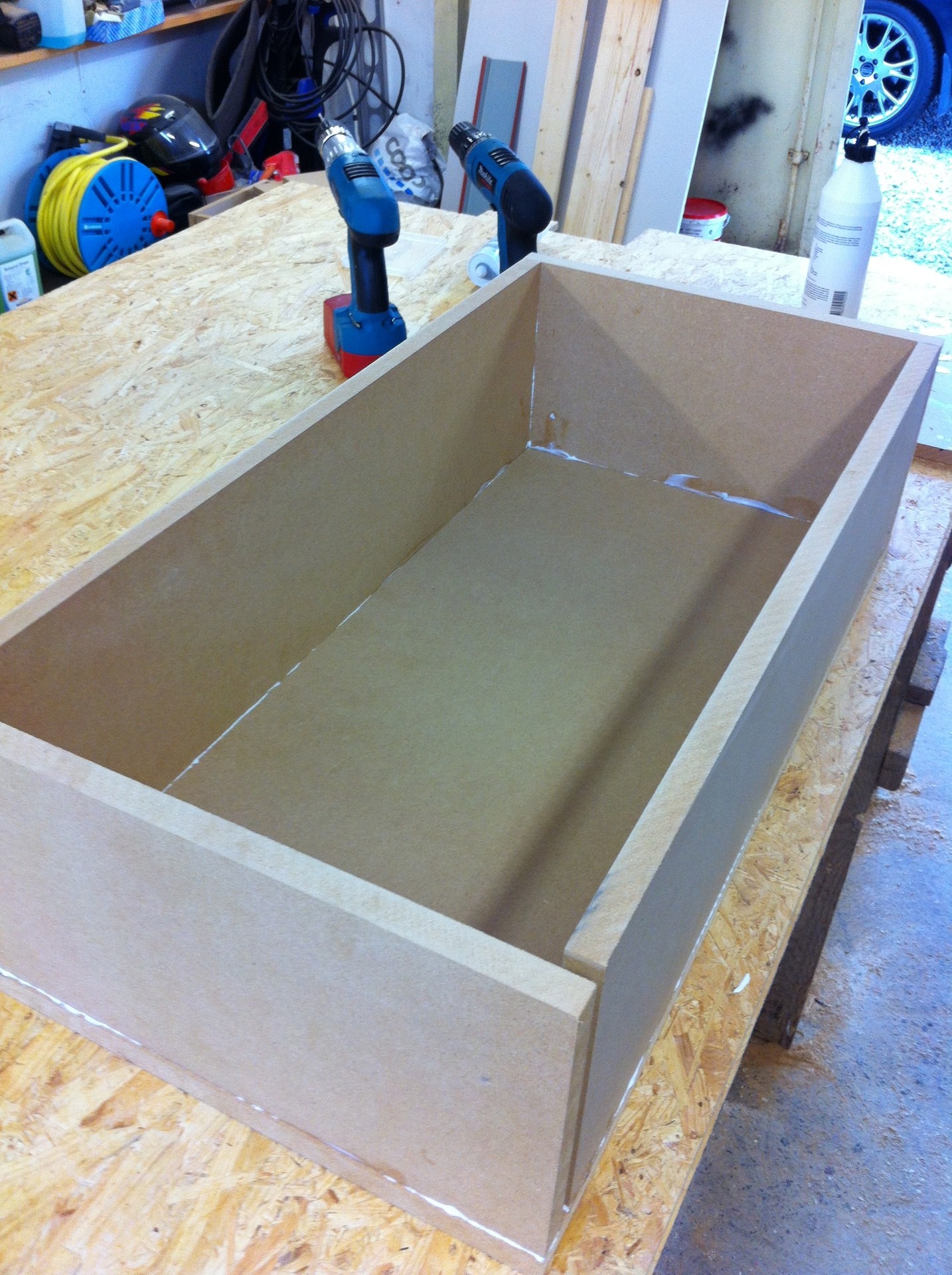

19mm mdf limmas och ett par skruvar i varje fog. (2012-08-11 14:15:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L
Bara ena sidan kvar nu, men innan den sätts på så ska det stagas, fräsas, dämpas och så ska filtret in i lådan. (2012-08-11 14:17:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

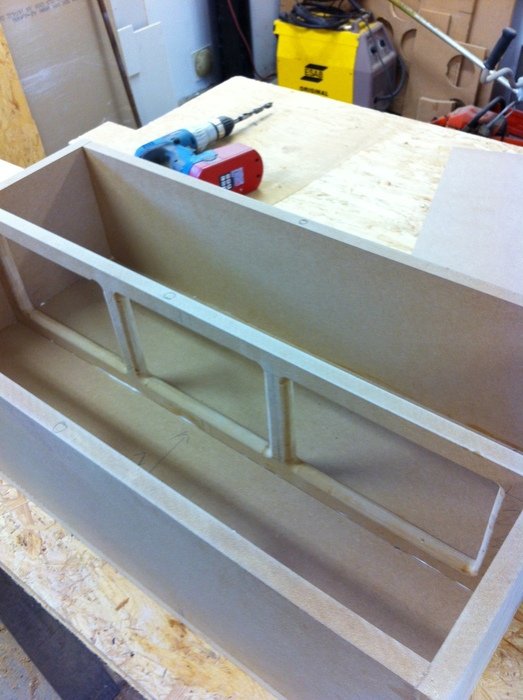

Första staget på plats i lådan (2012-08-11 14:19:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

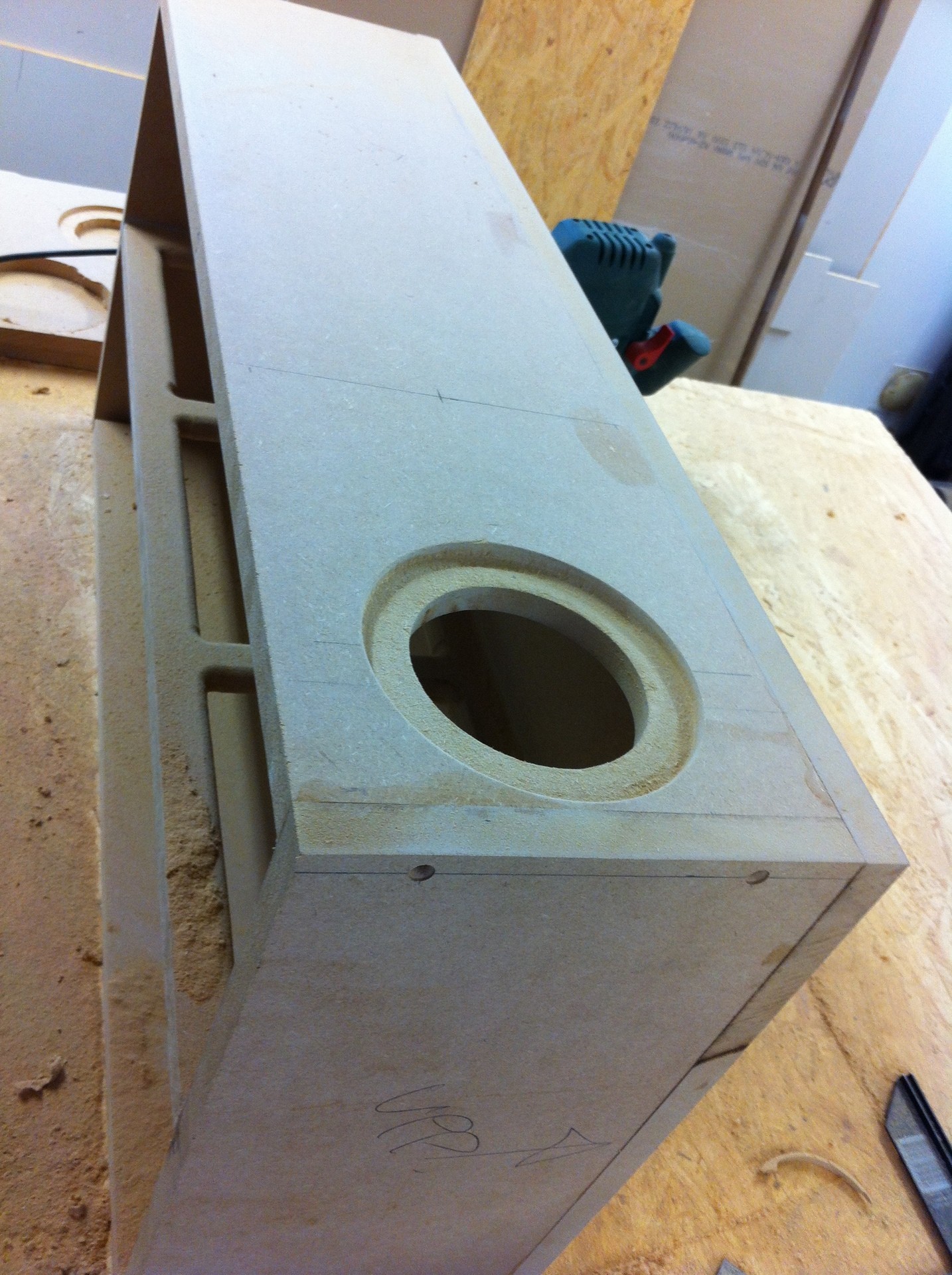

Hål och försänkning för diskanten fräst (2012-08-11 14:20:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

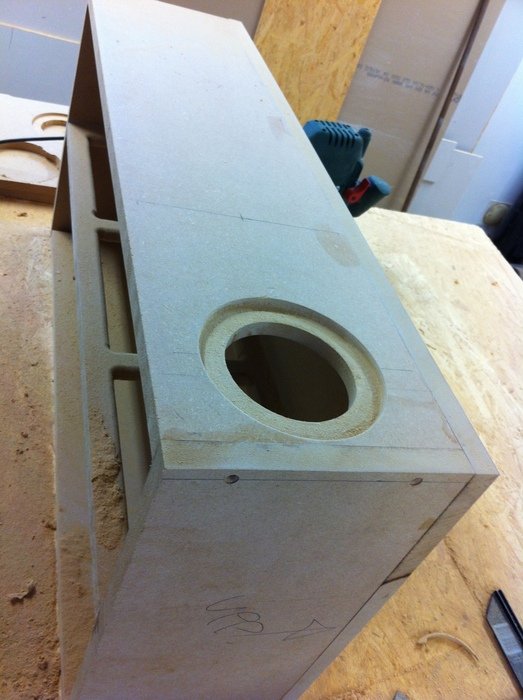

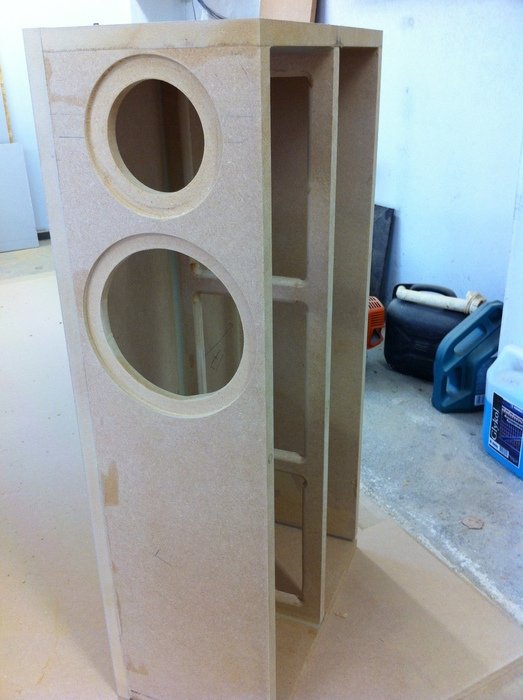

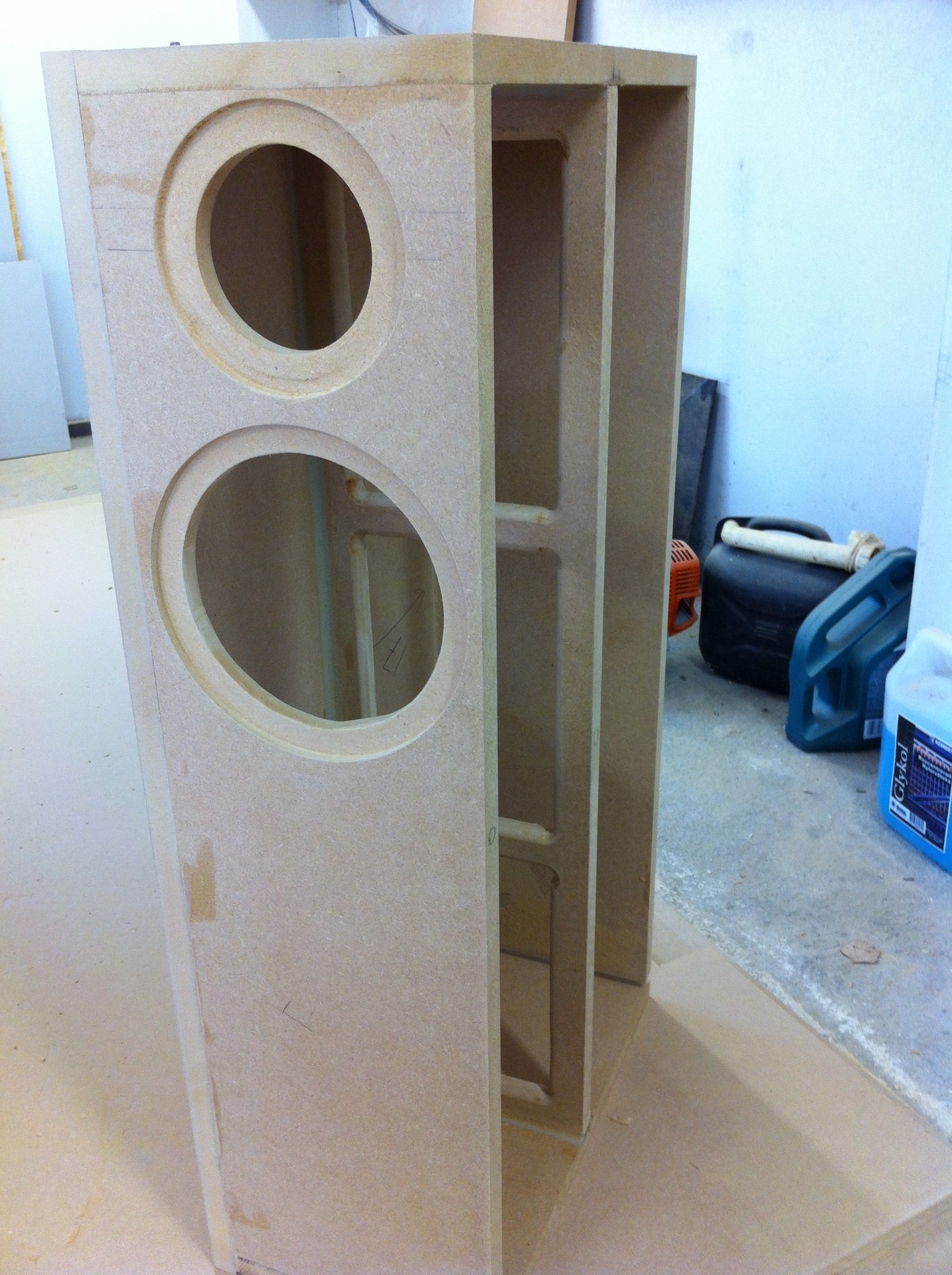

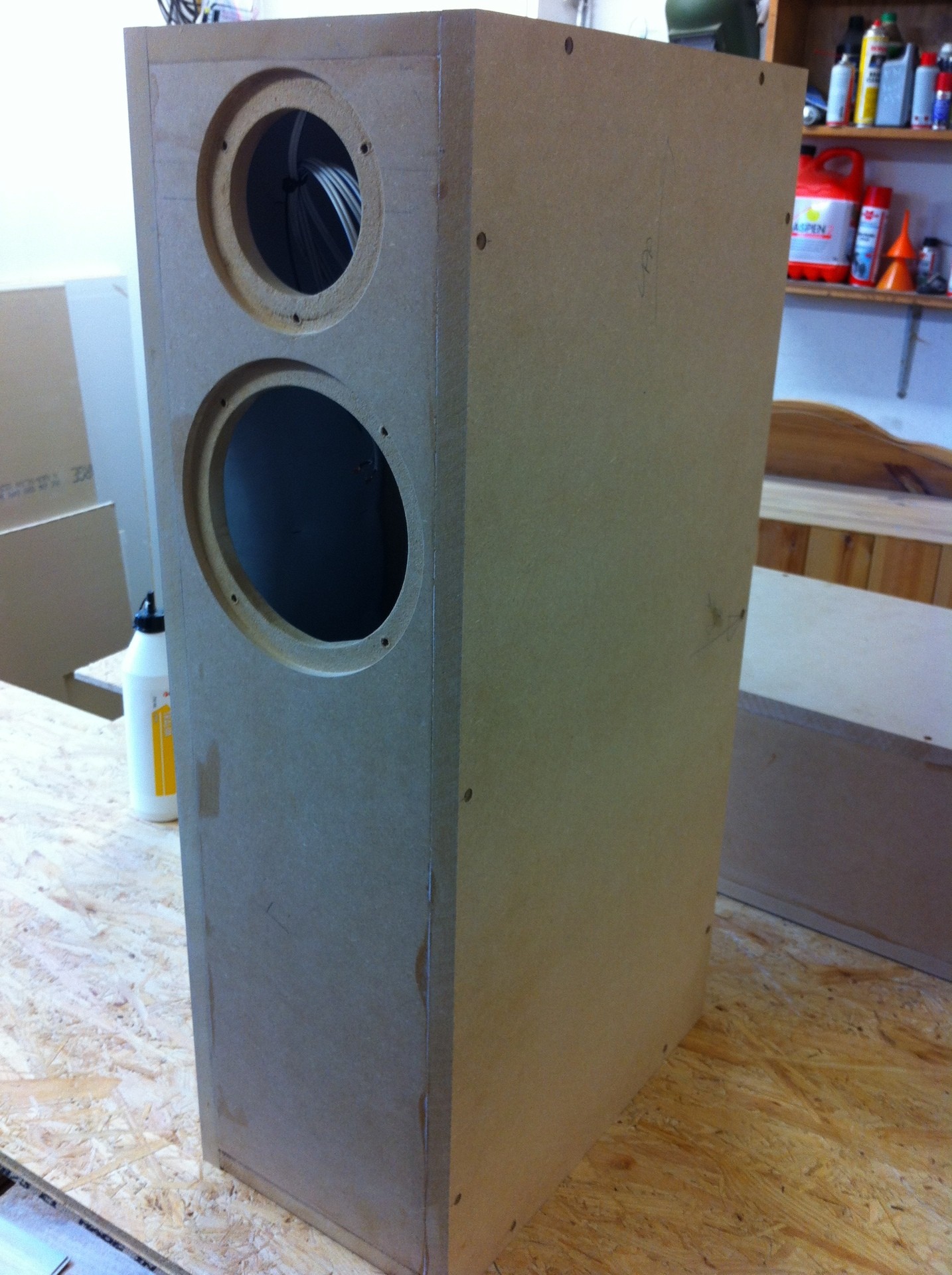

Hålet för basen också fräst (2012-08-11 14:21:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

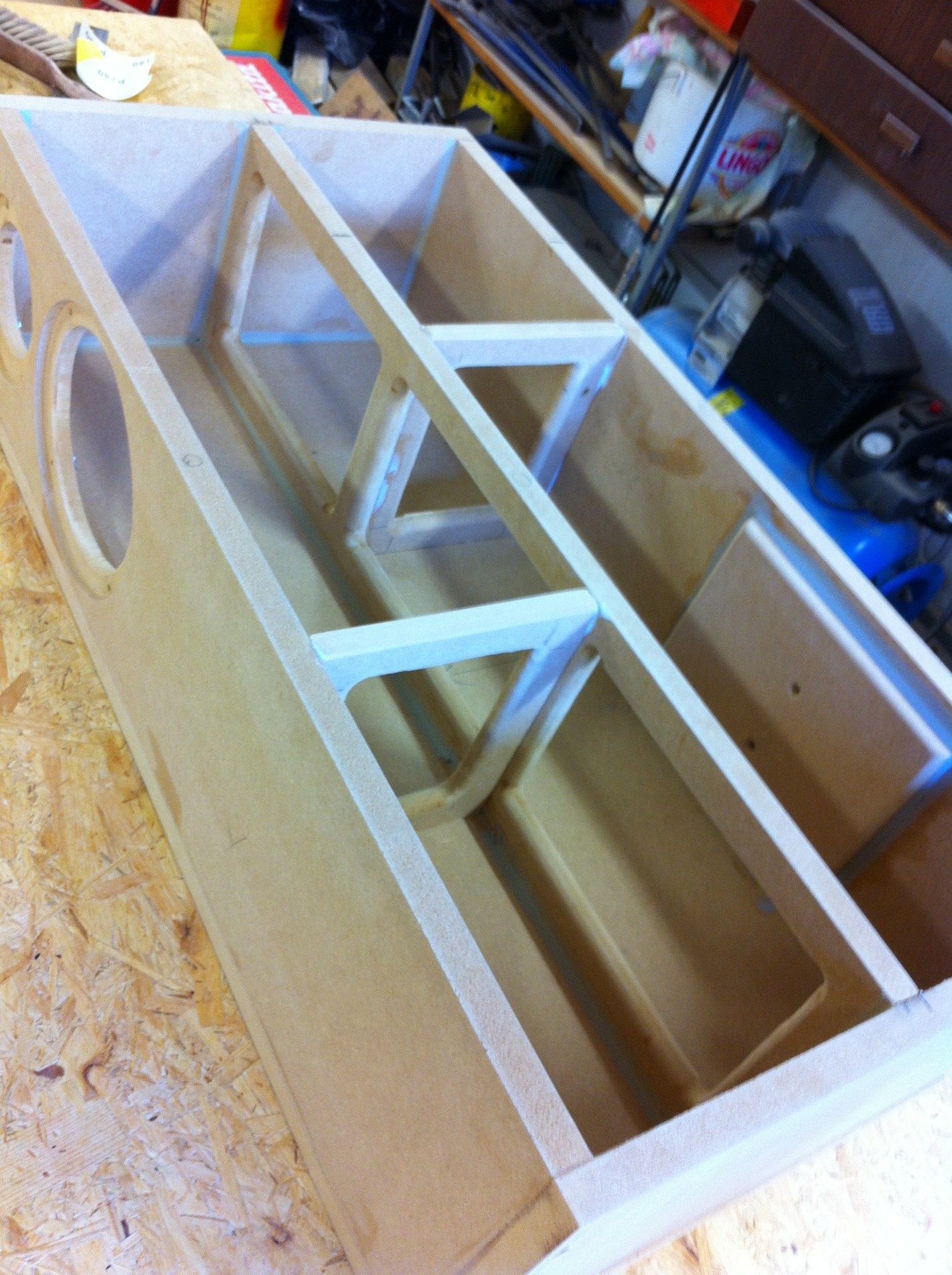

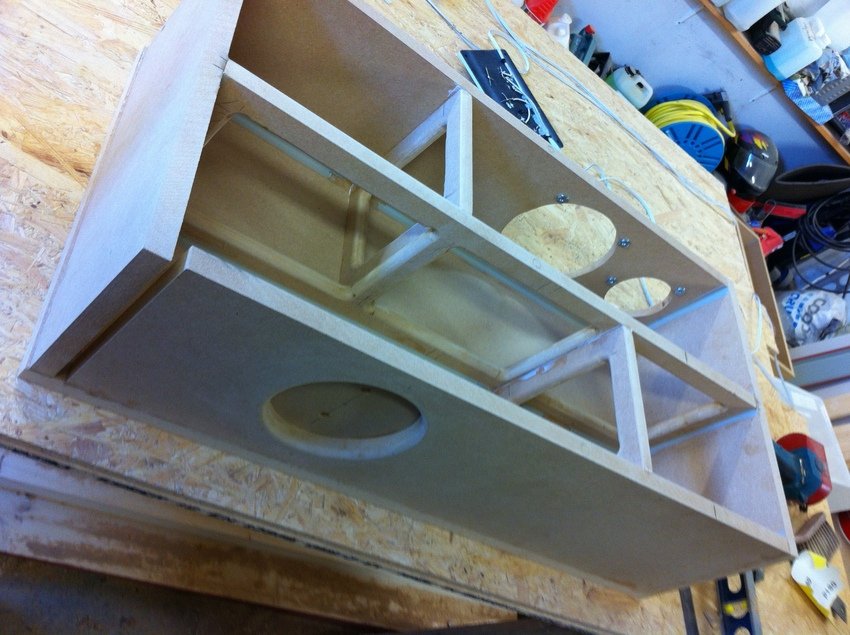

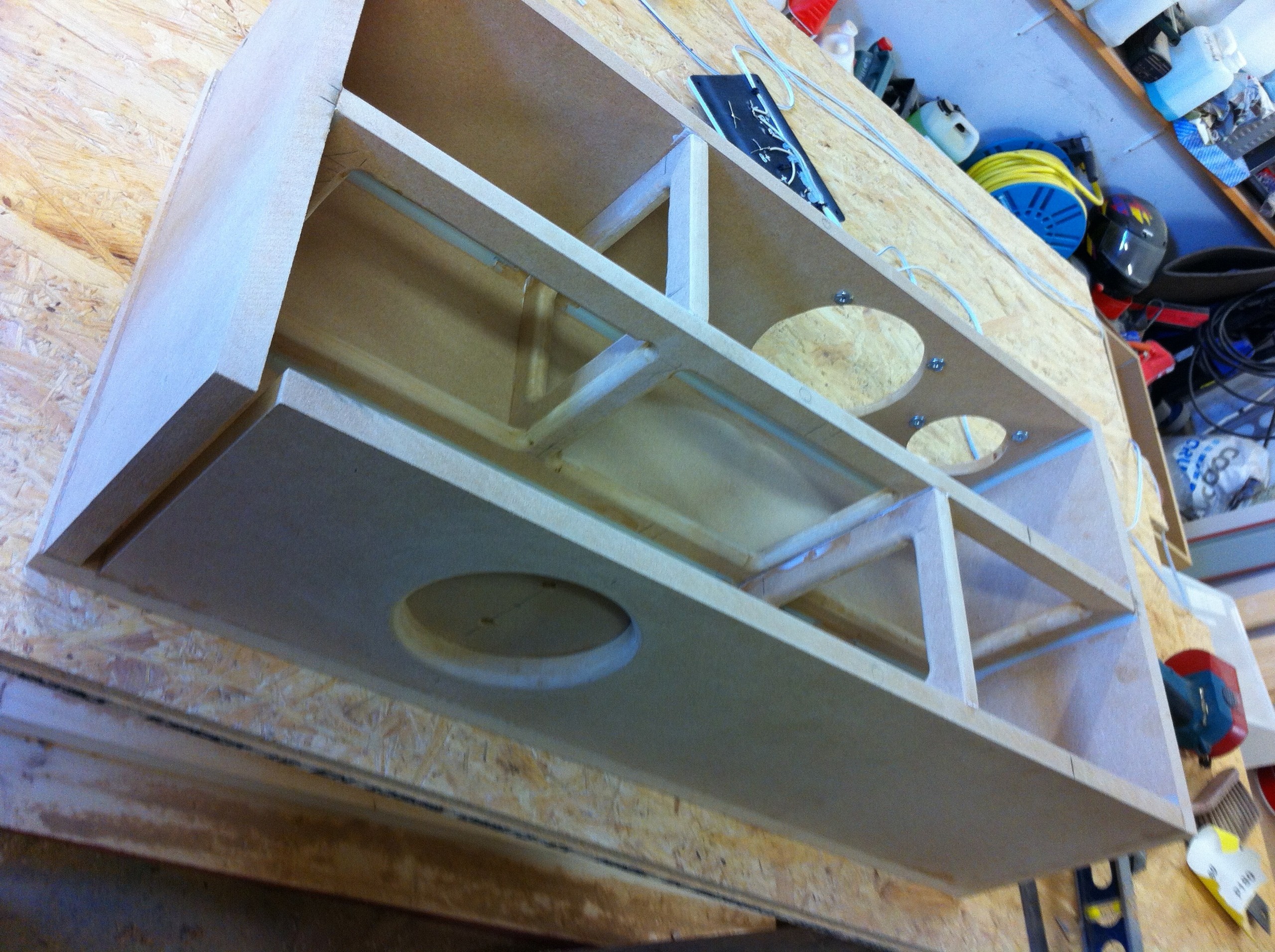

Nu sitter alla stag på plats och så har jag tryckt i islagsmuttrar för elementen.
I det försänkta hålet på baksidan ska det sitta terminal-skruvar. Tänkte att det kunde kanske bli snyggt. (2012-08-11 14:21:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L
(2012-08-11 14:23:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

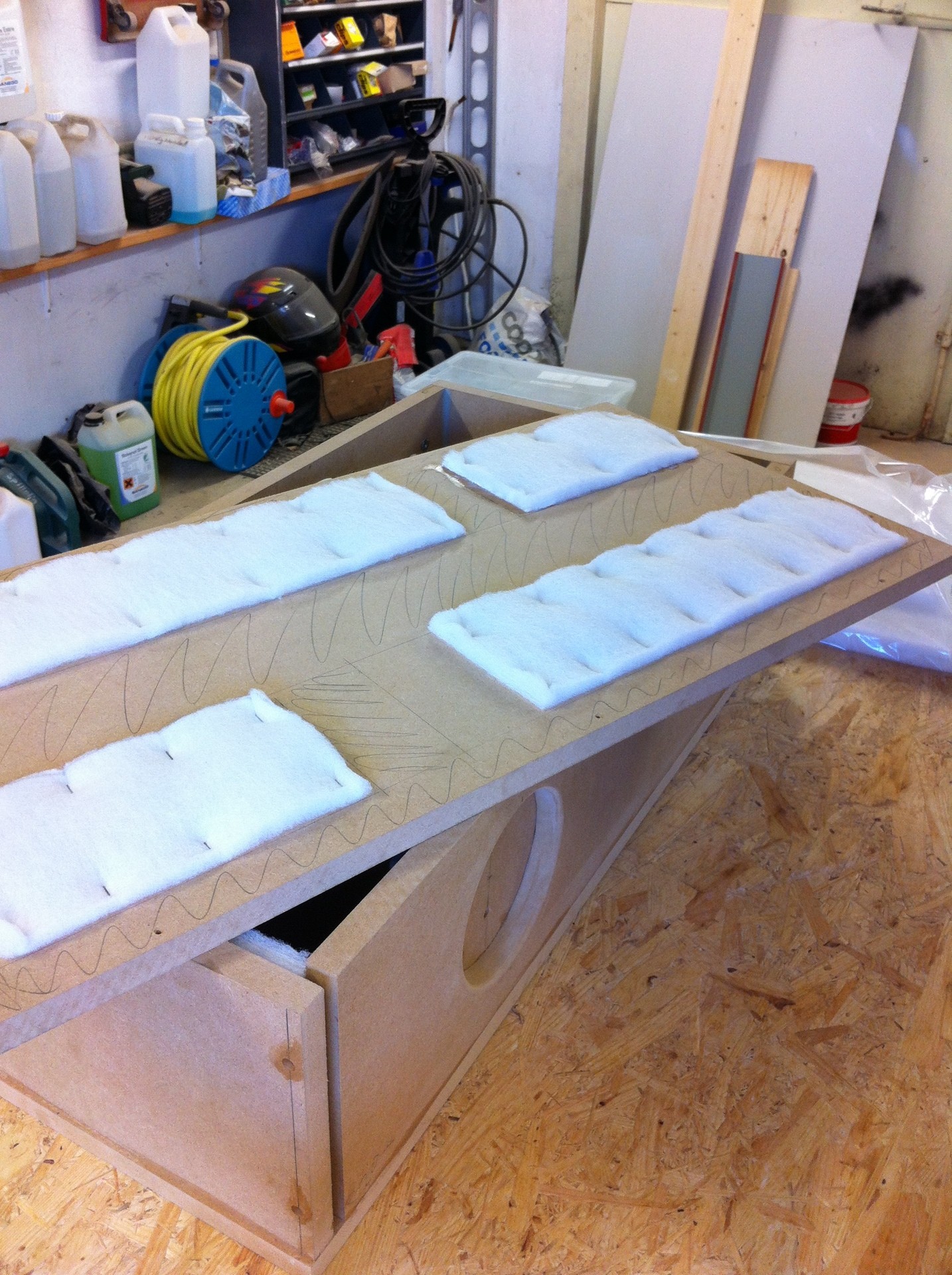

Häftat fast dämpmaterial på ena sidostycket (2012-08-11 14:25:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

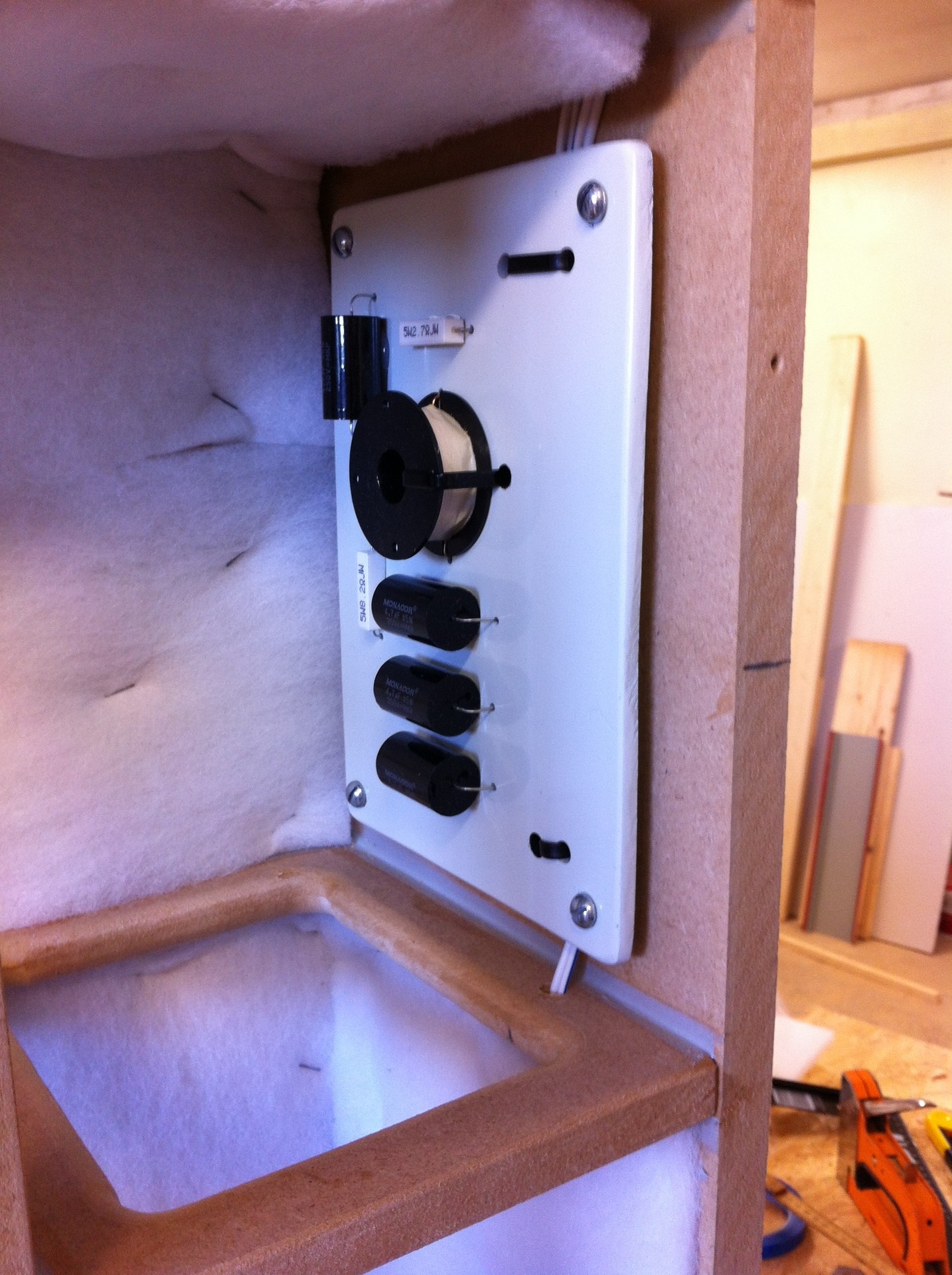

Filtret. (2012-08-11 14:26:50) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

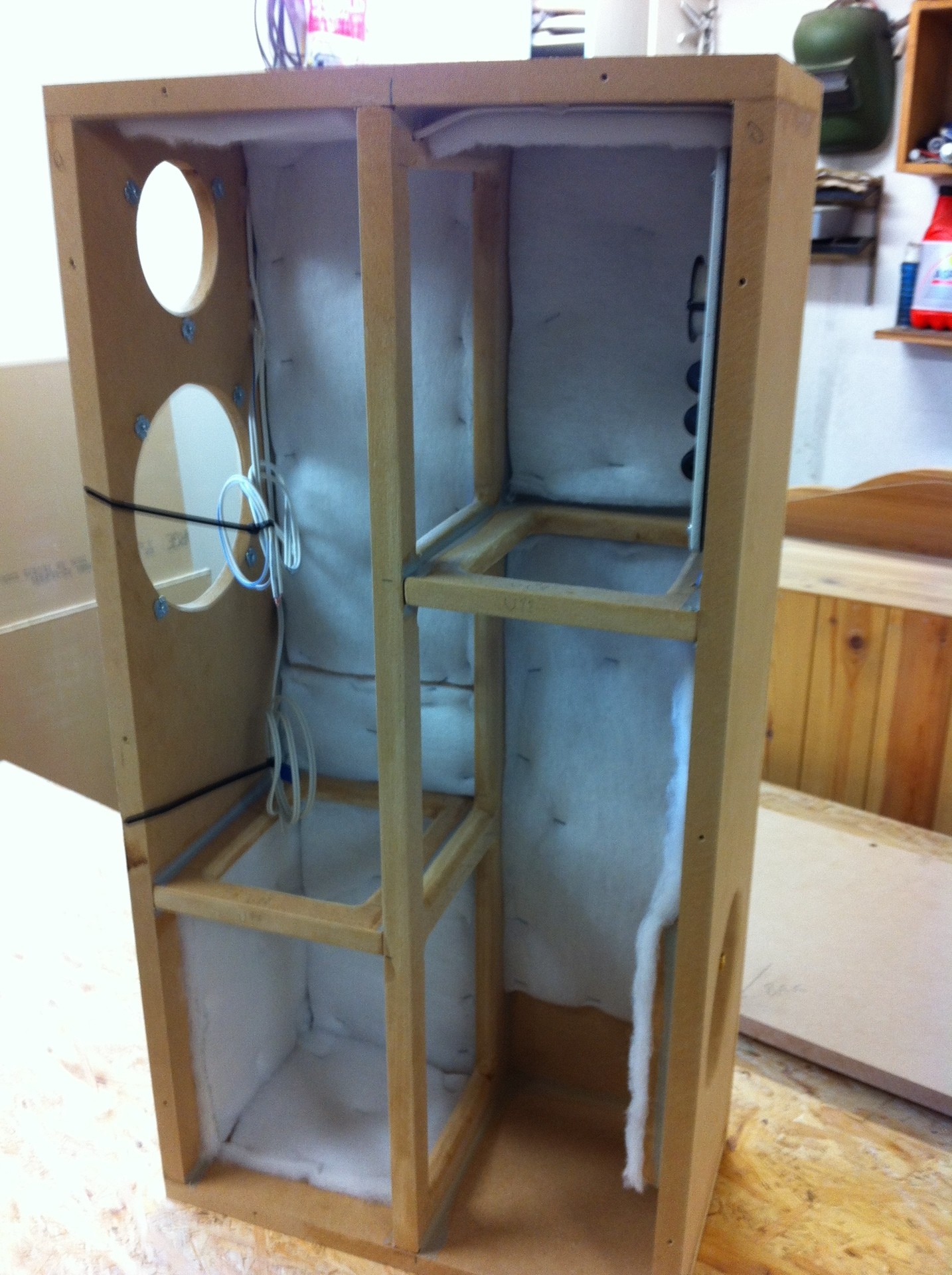

Så ser de ut i sin helhet. Jag vet inte om man ska sätta dämpmaterial på stagen, någon som vet?
Nu dröjer det nog någon vecka innan jag har möjlighet att fortsätta med bygget. (2012-08-11 14:27:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L
Så var den andra högtalaren också färdig att lägga locket på. (2012-08-21 20:06:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L
Jag provspelade lite innan sista sidostycket sattes dit så att alla kopplingar och lödningar fungerade. (2012-08-21 20:08:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

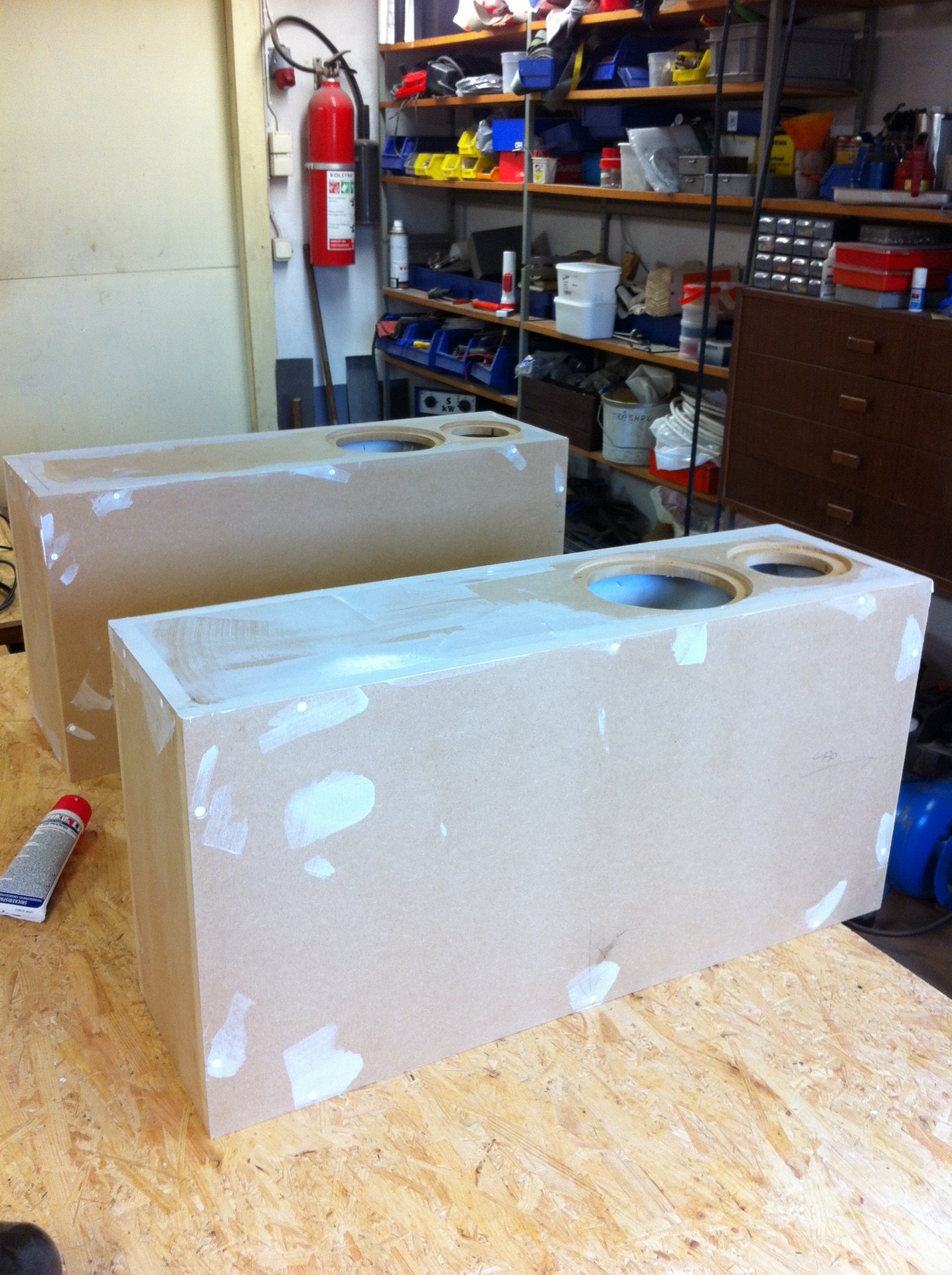

Nu är det spackling och slipning som gäller. Inte direkt någon favoritsyssla... (2012-08-21 20:10:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

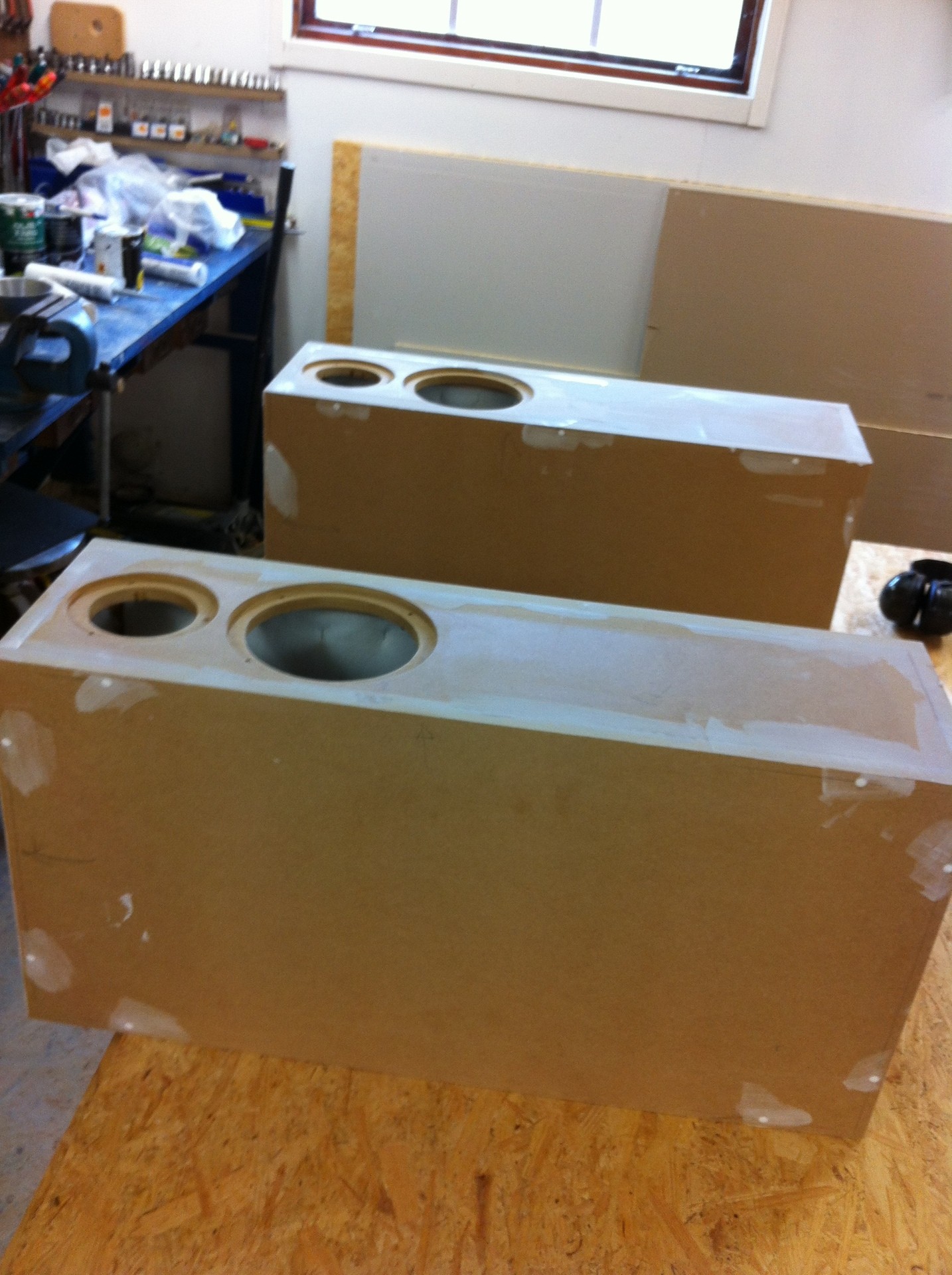

Mera spackling...
Det är nästan bara skruvhålen som ska spacklas över. Jag kommer fräsa rundning på kanterna och har därför försänkt skruvarna ganska mycket och måste då spackla dessa flera gånger. (2012-08-21 20:12:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

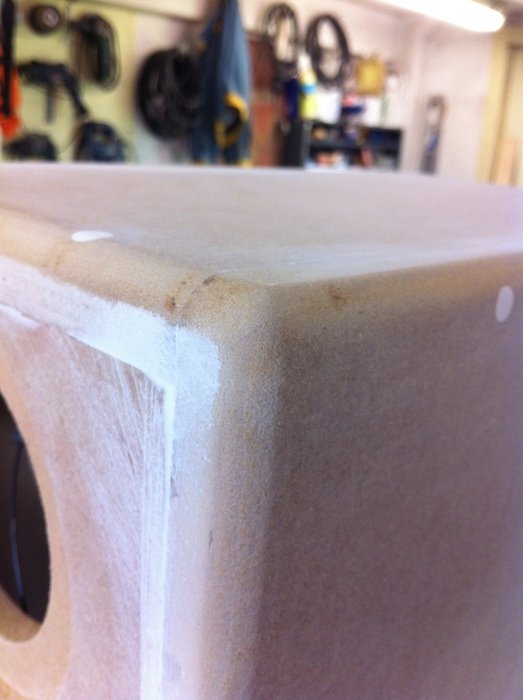

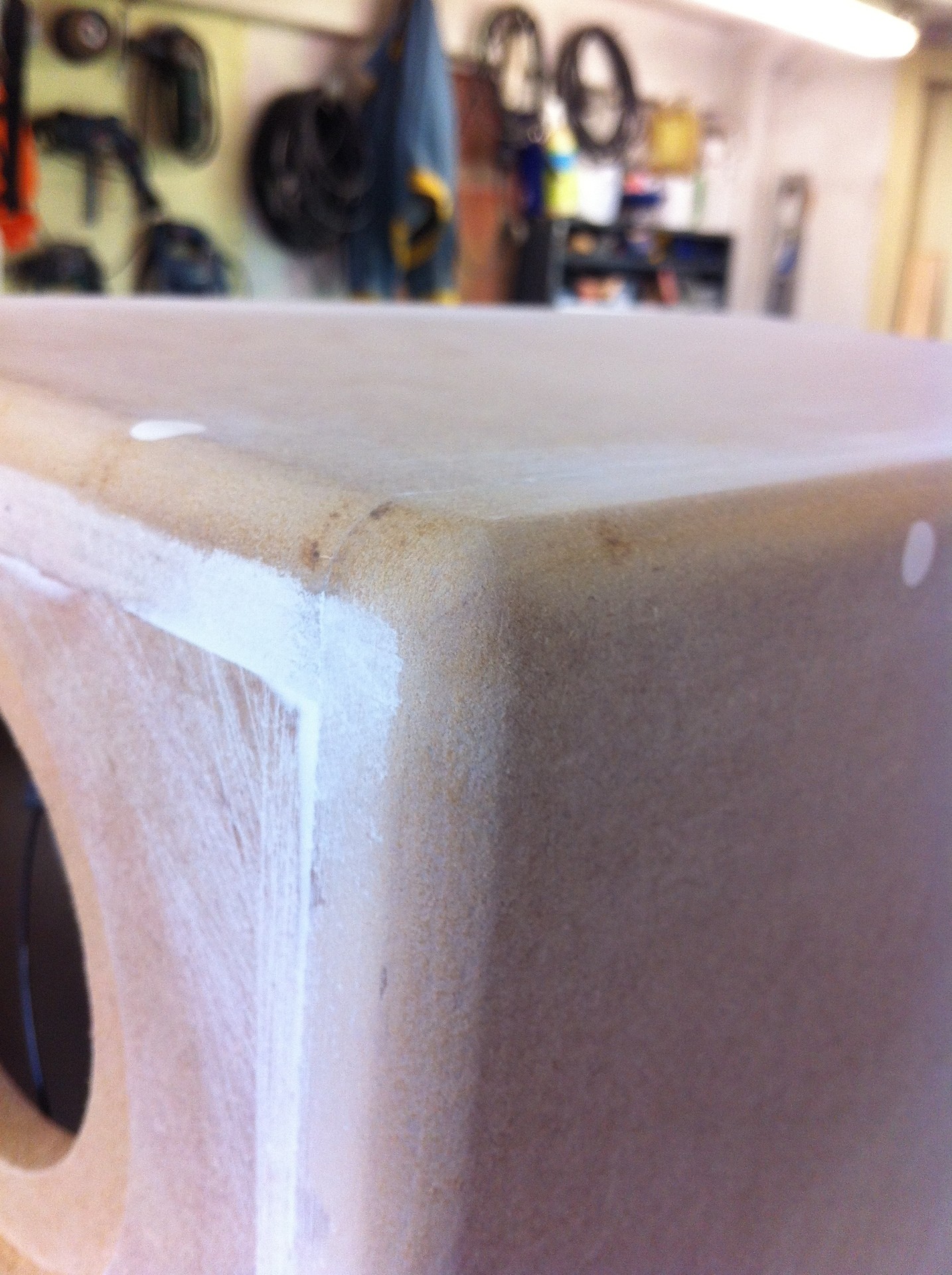

Nu är kanterna frästa med en radie på ca 9mm. (2012-09-05 20:30:25) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L
Jag tror jag väntar med att bygga någon form av fotplatta. Det blir spikes under högtalaren. (2012-09-05 20:31:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

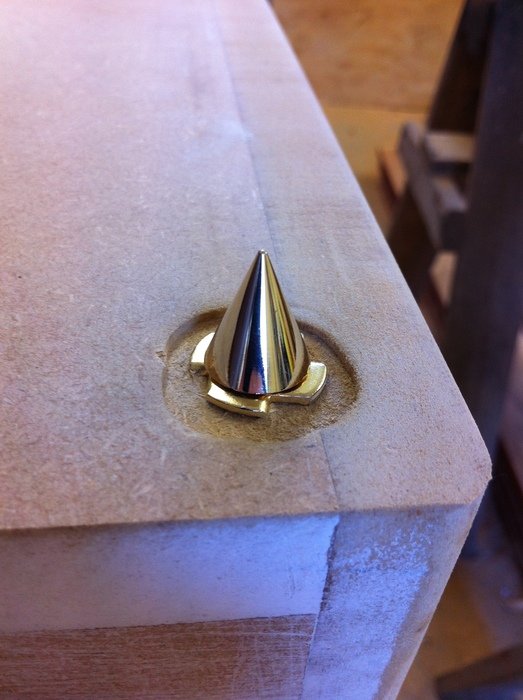

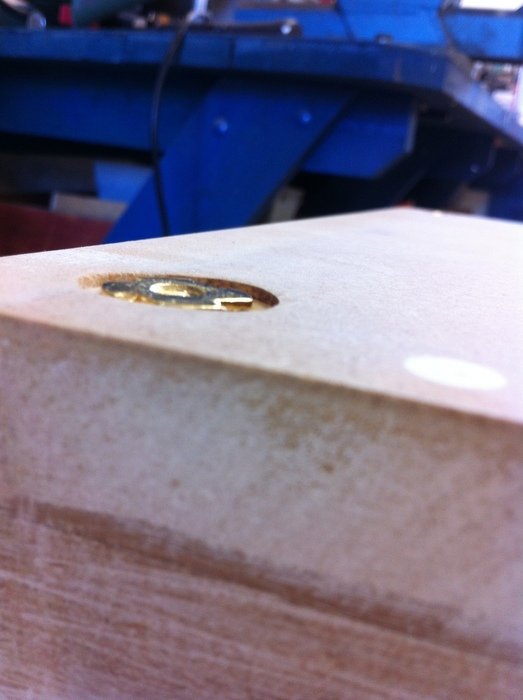

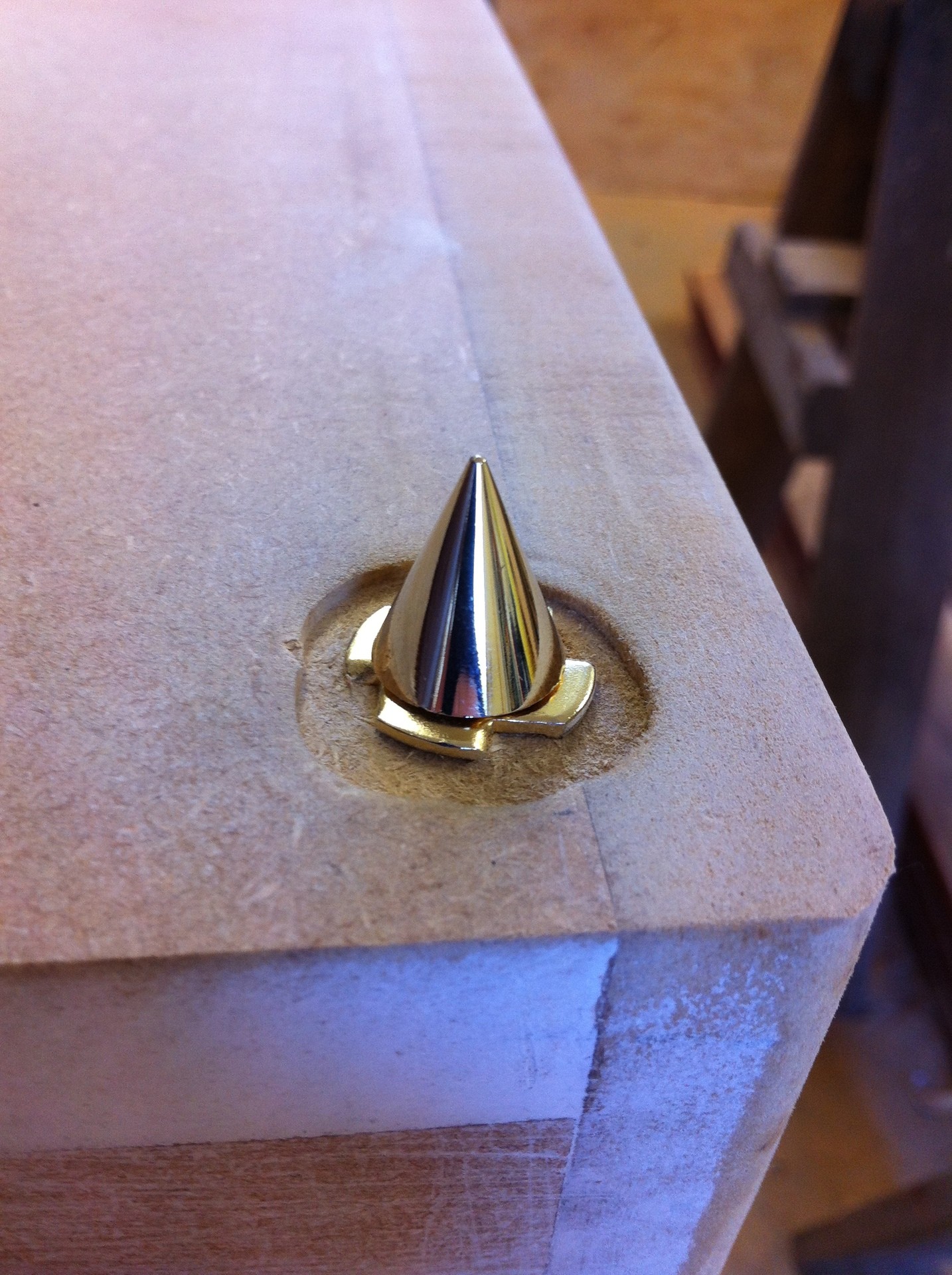

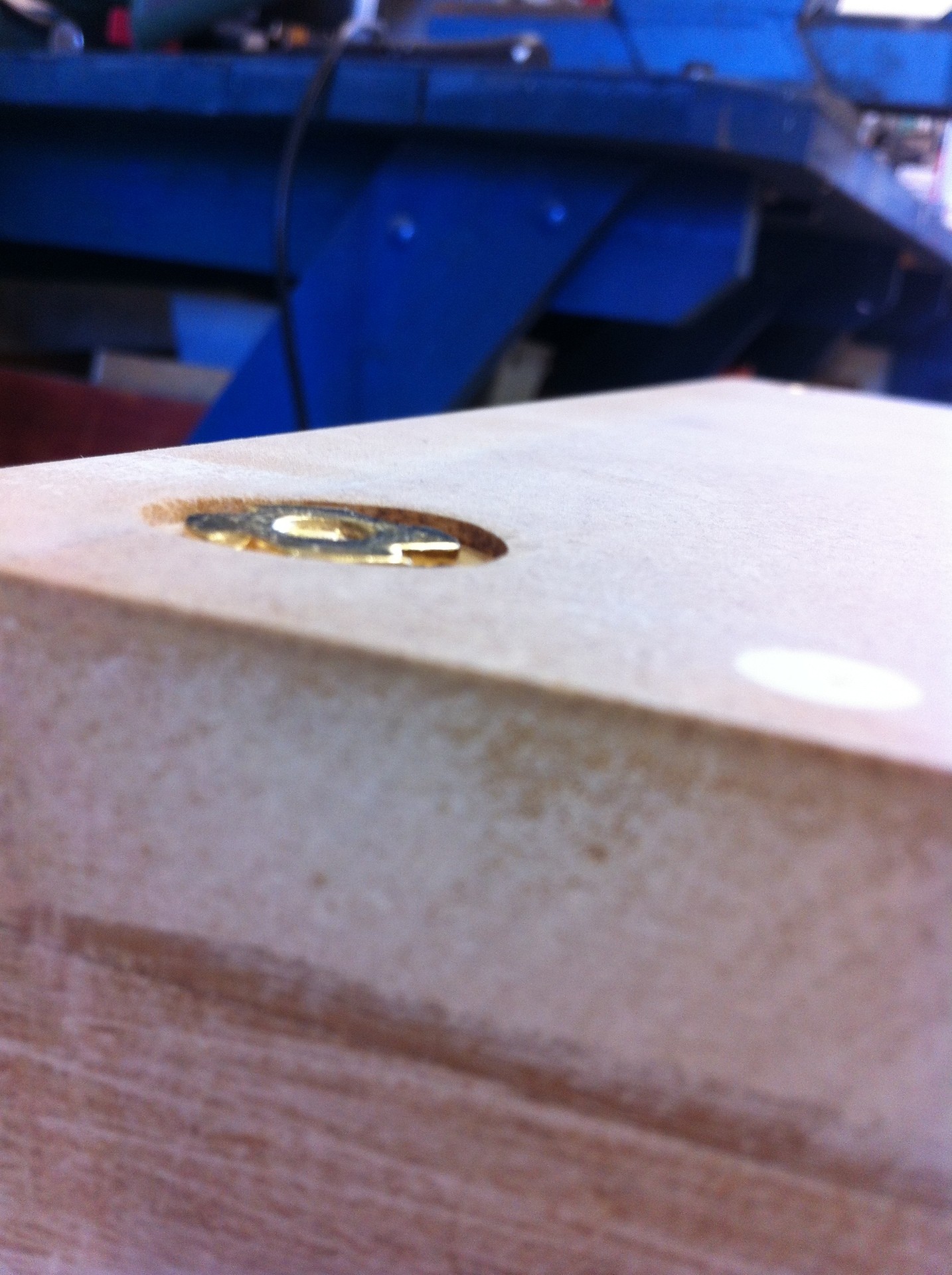

Här syns att jag försänkt islagsmuttern till spikesen (stavning?) så att man ska kunna välja att ha dom ståenden på golvet utan spikes.

Om jag bygger en fotplatta senare så kan den skruvas fast under med hjälp av dessa islagsmuttrar. (2012-09-05 20:33:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

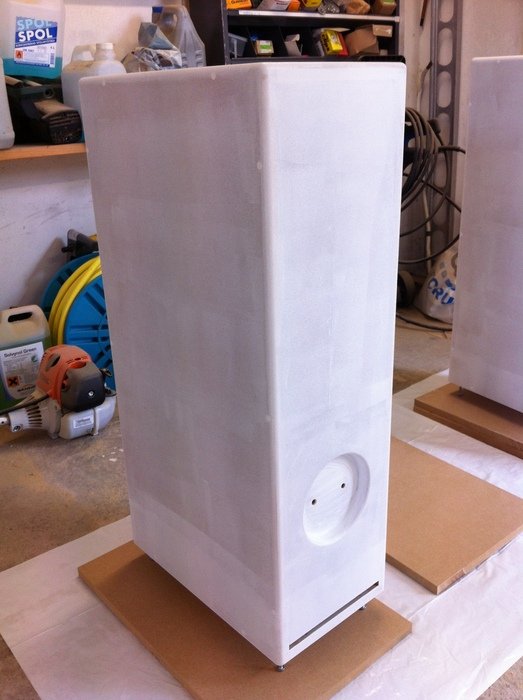

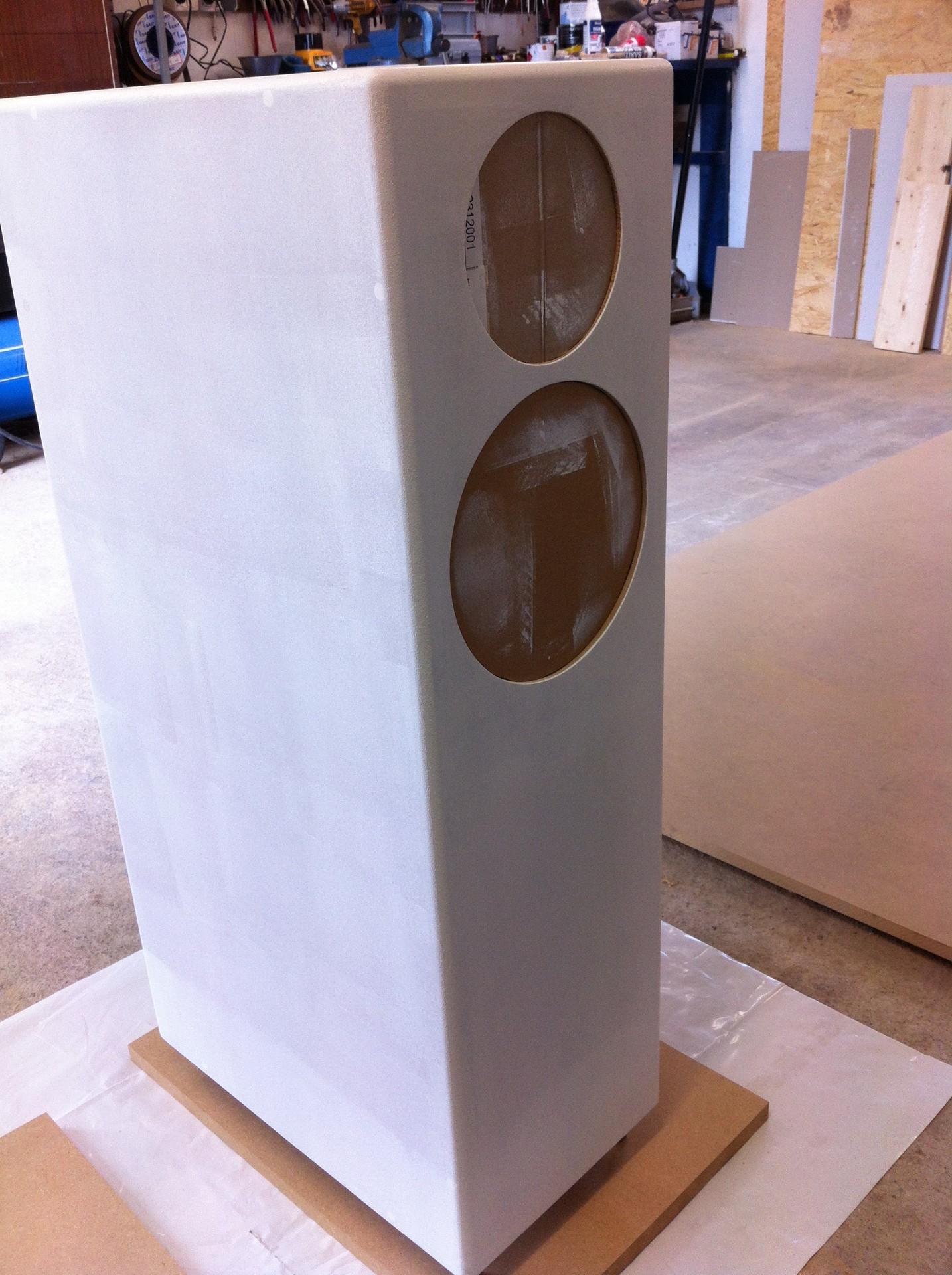

Grundmålad en gång. Blir nog ett par lager till med grundfärg innan jag sprutar dom. (2012-09-08 13:47:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L
Rollar grundfärgen med en skumgummiroller. (2012-09-08 13:48:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

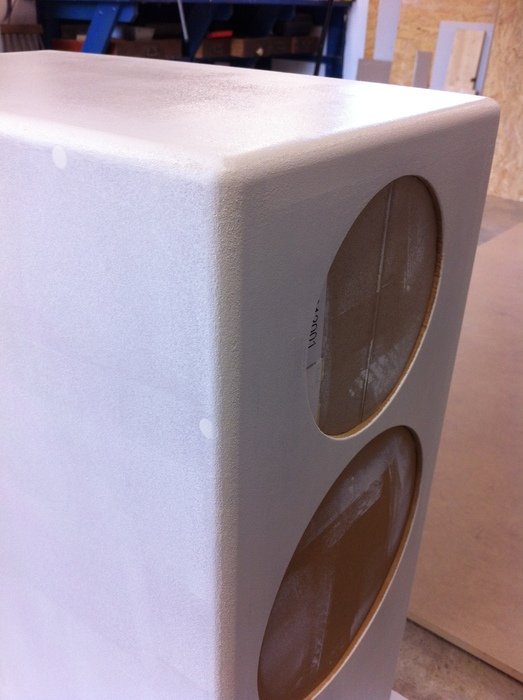

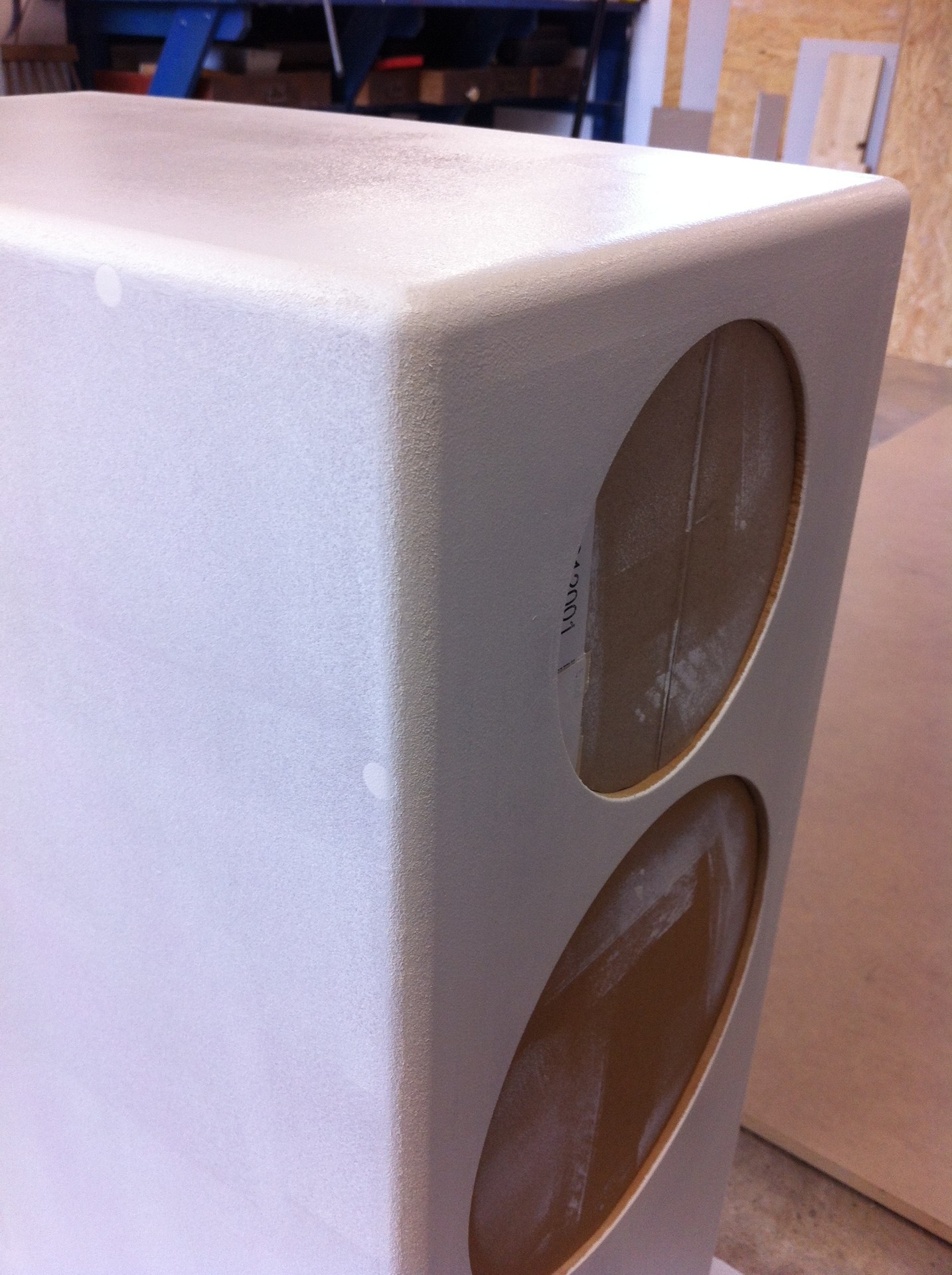

Närbild på första lagret grundfärg. Kommer slipa lite lätt efter sista lagret grundfärg innan den högblanka vita färgen ska sprutas på.
Detta blir första gången jag sprutmålar, så det ska bli spännande. Kommer använda luftdriven spruta från Biltema. (2012-09-08 13:49:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L

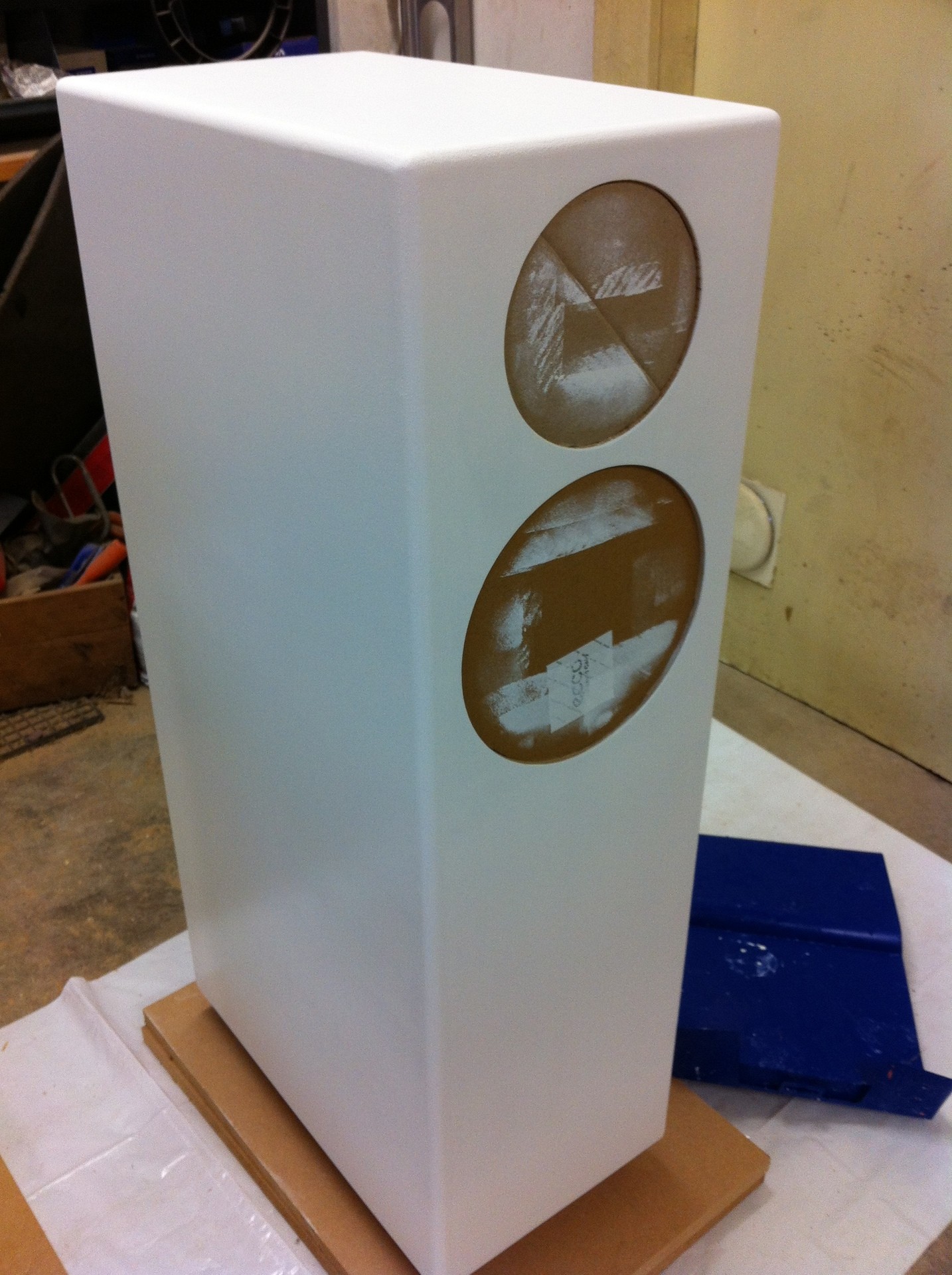

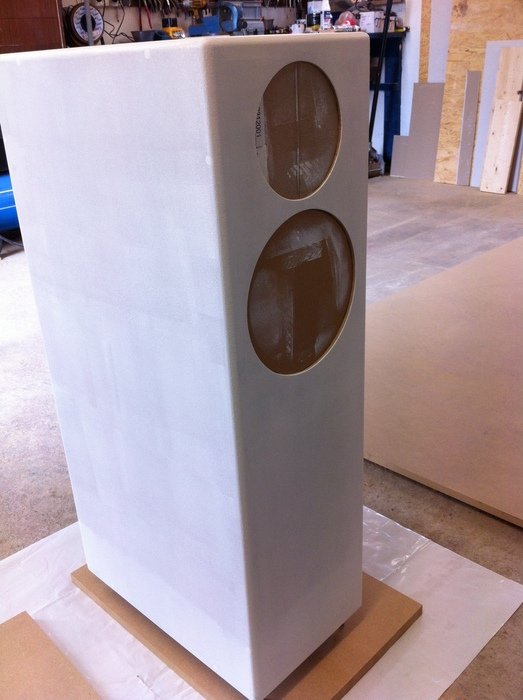

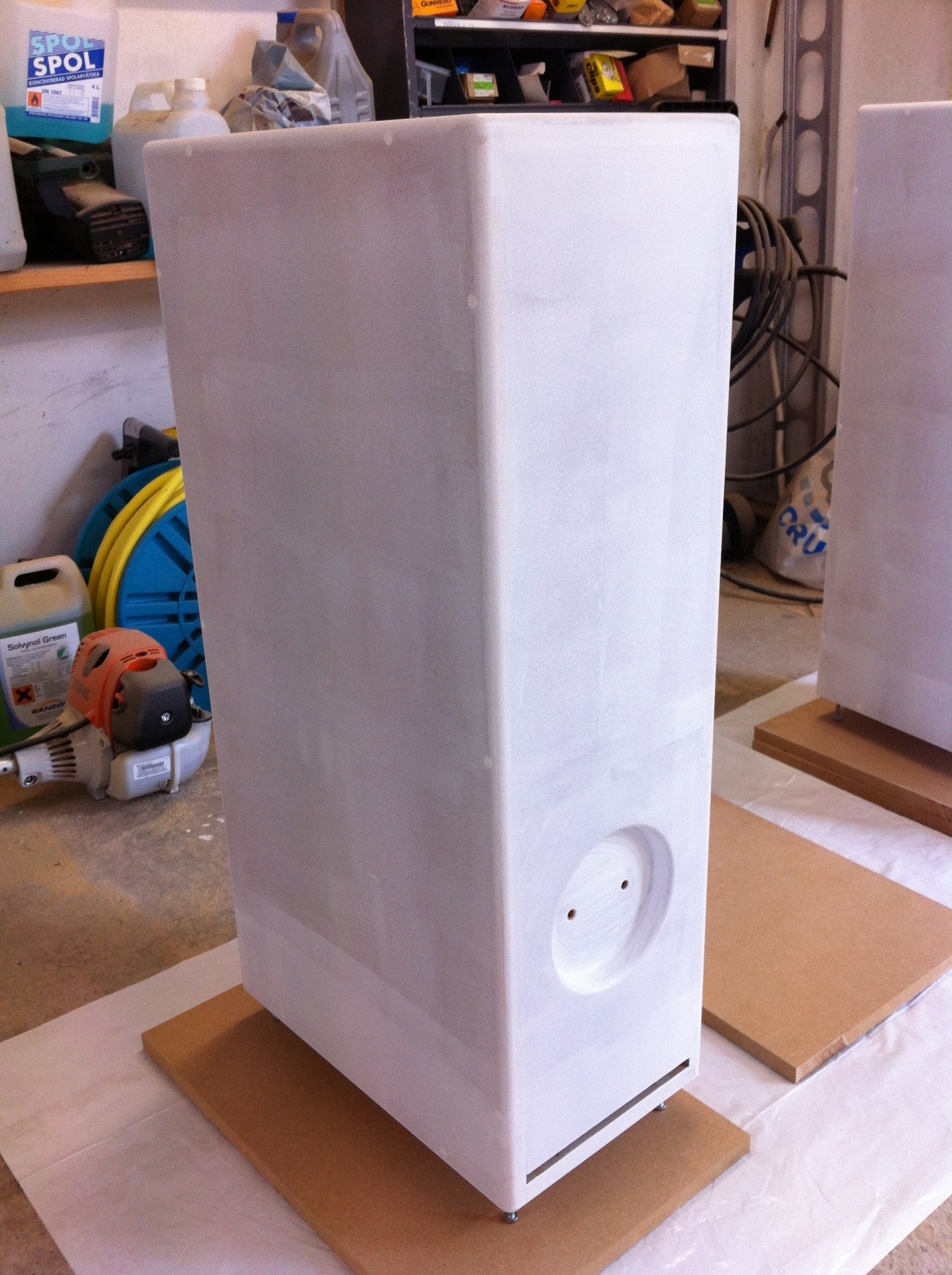

Efter två lager grundfärg så täckte det ganska bra, dessutom tog grundfärgen slut. Så nu ska de dras av lite med fint slippapper och sedan sprutas. (2012-09-11 10:12:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

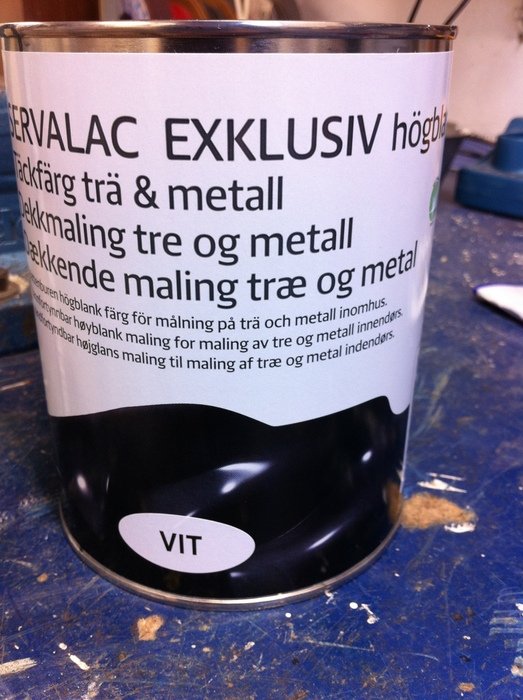

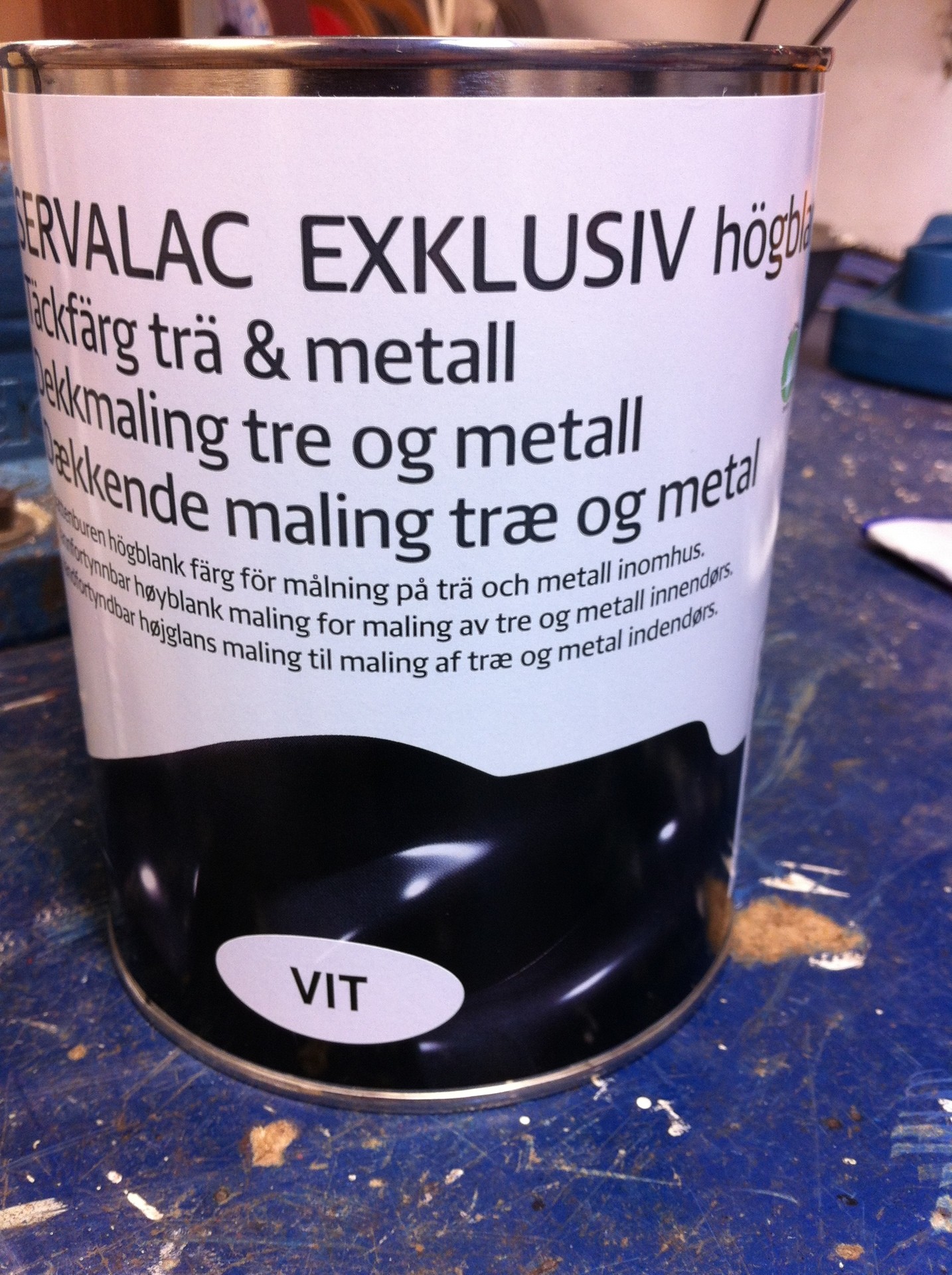

Servalac Exklusiv högblank vit
Kommer spruta med denna färg. Spädes med 10% vatten. (2012-09-11 10:13:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Färdiga!
Jag provade att spruta med luftdriven spruta från Biltema. Gick inge vidare. Dåligt lyse, dålig ventilation och vatten i luften trots vattenavskiljare... Men den största orsaken till at det inte gick bra är nog min bristande erfarenhet av att sprutmåla.
Bestämde mig för att använda den beprövade skumgummi-rollern till de avslutande två lagren. Blev minst lika bra som om jag hade sprutat. (2012-10-01 12:36:32) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Valutronic SQ-50L
(2012-10-01 12:40:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

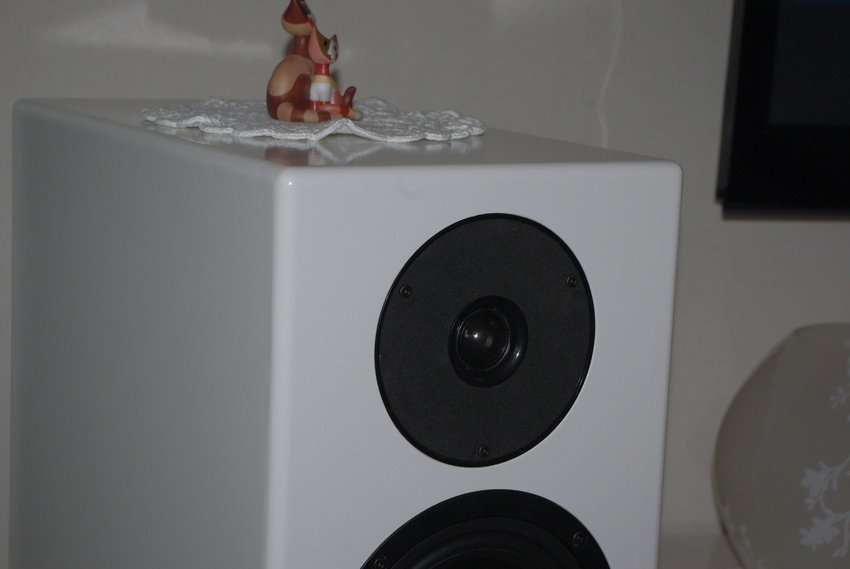

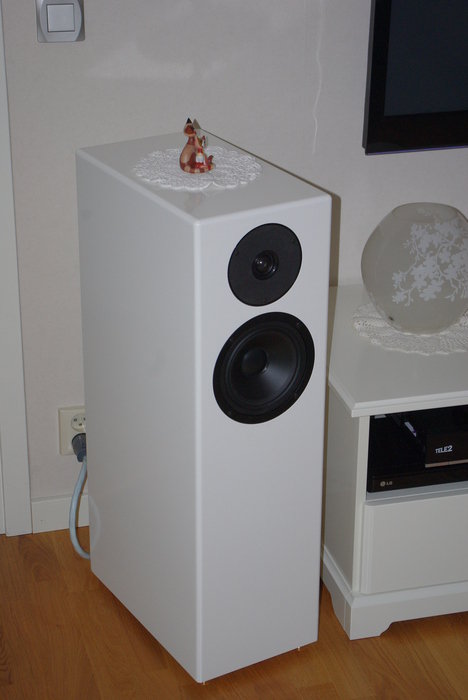

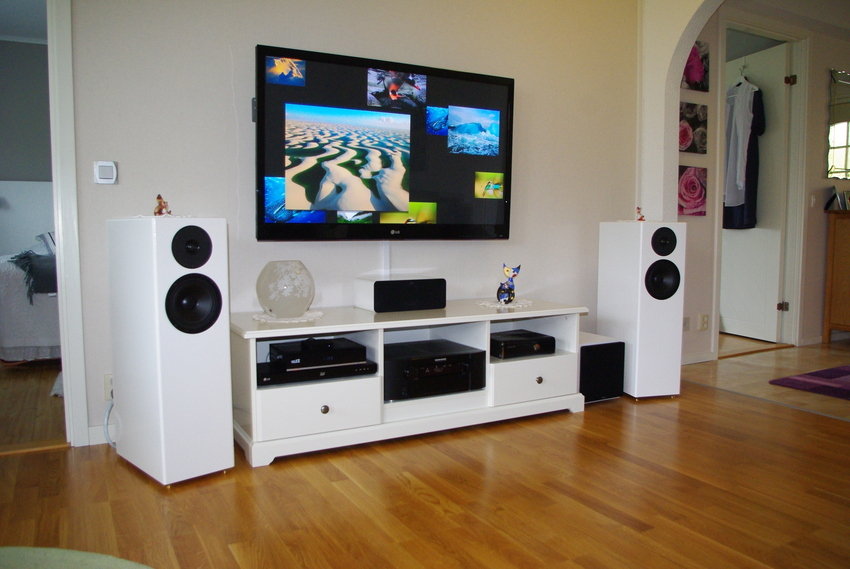

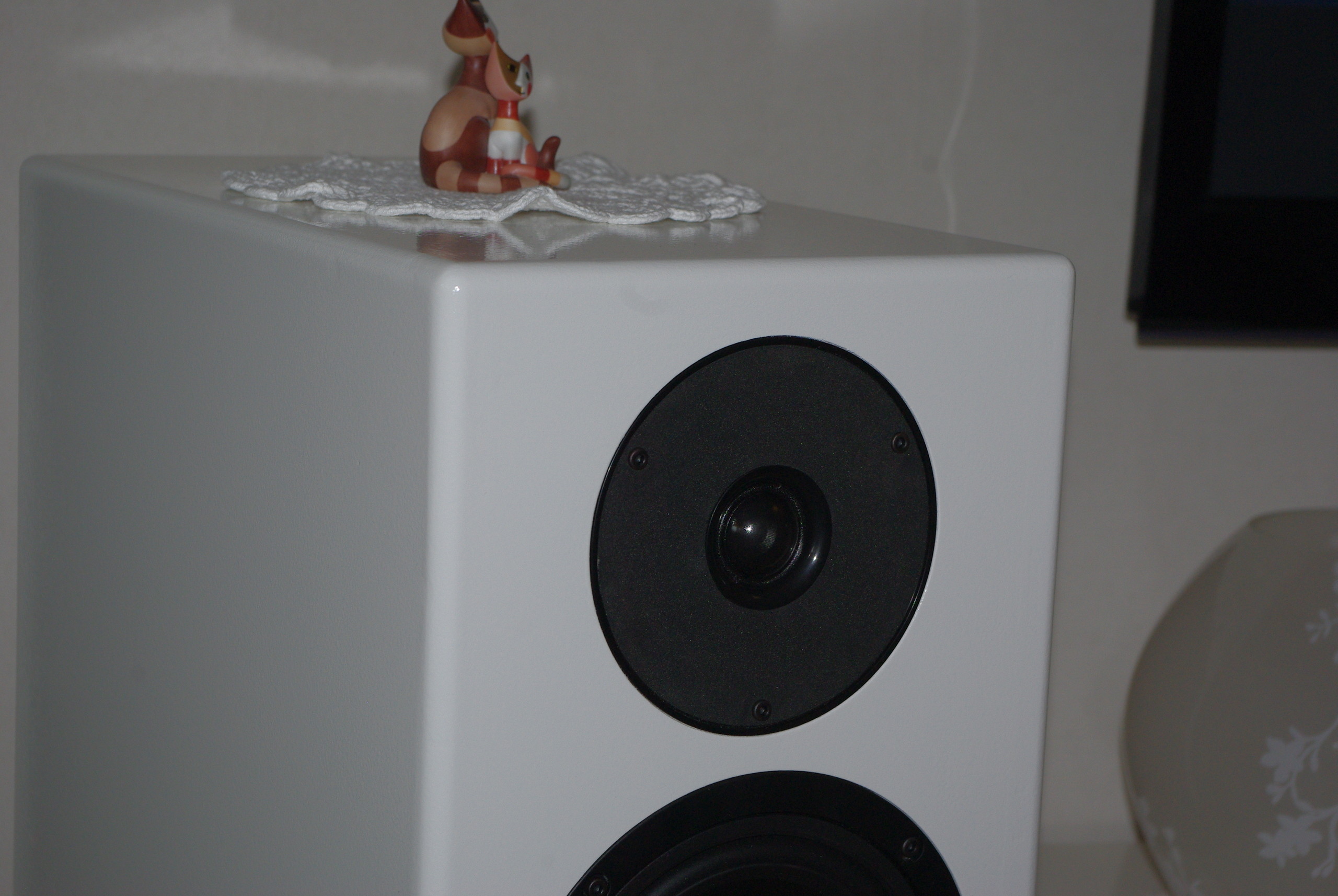

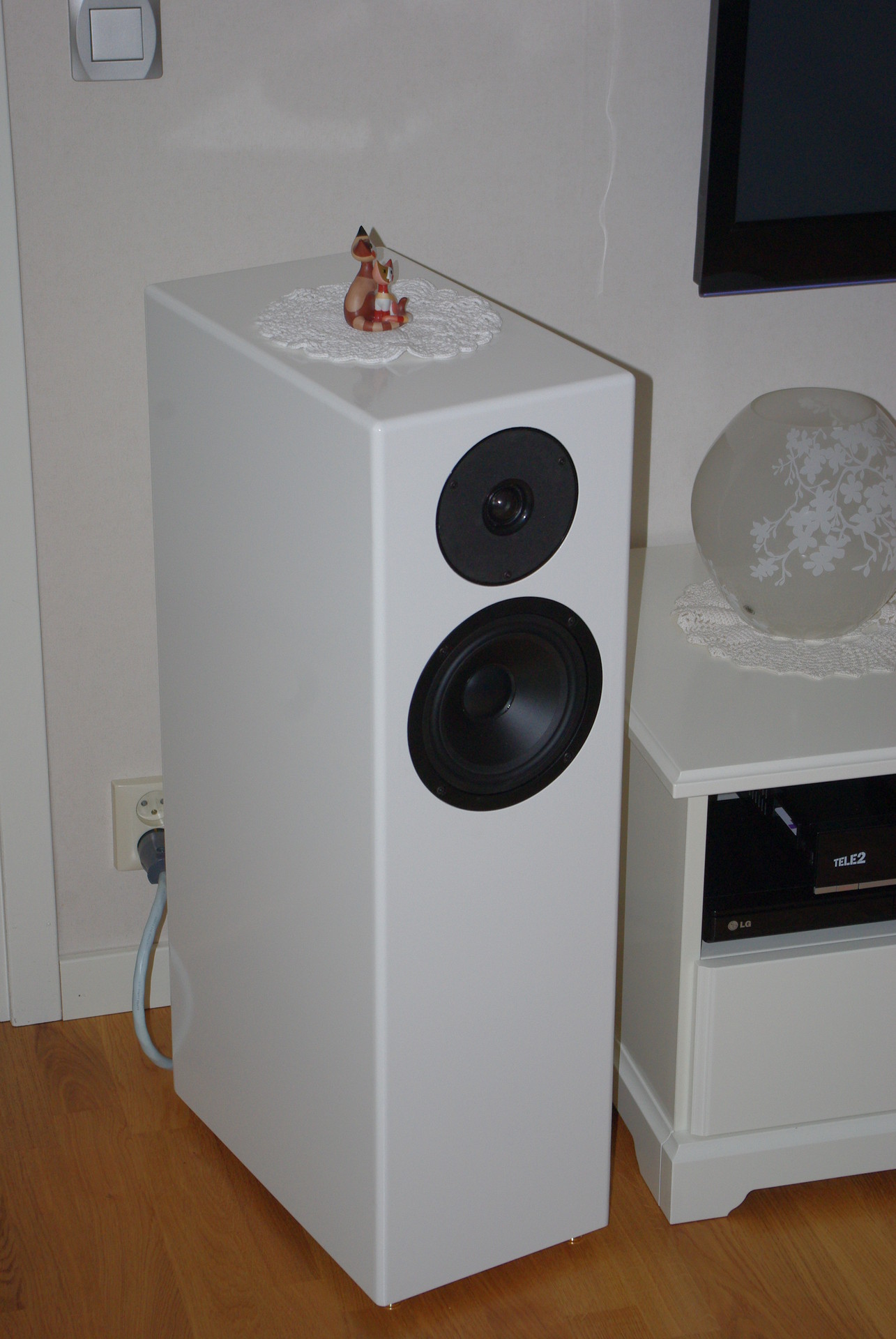

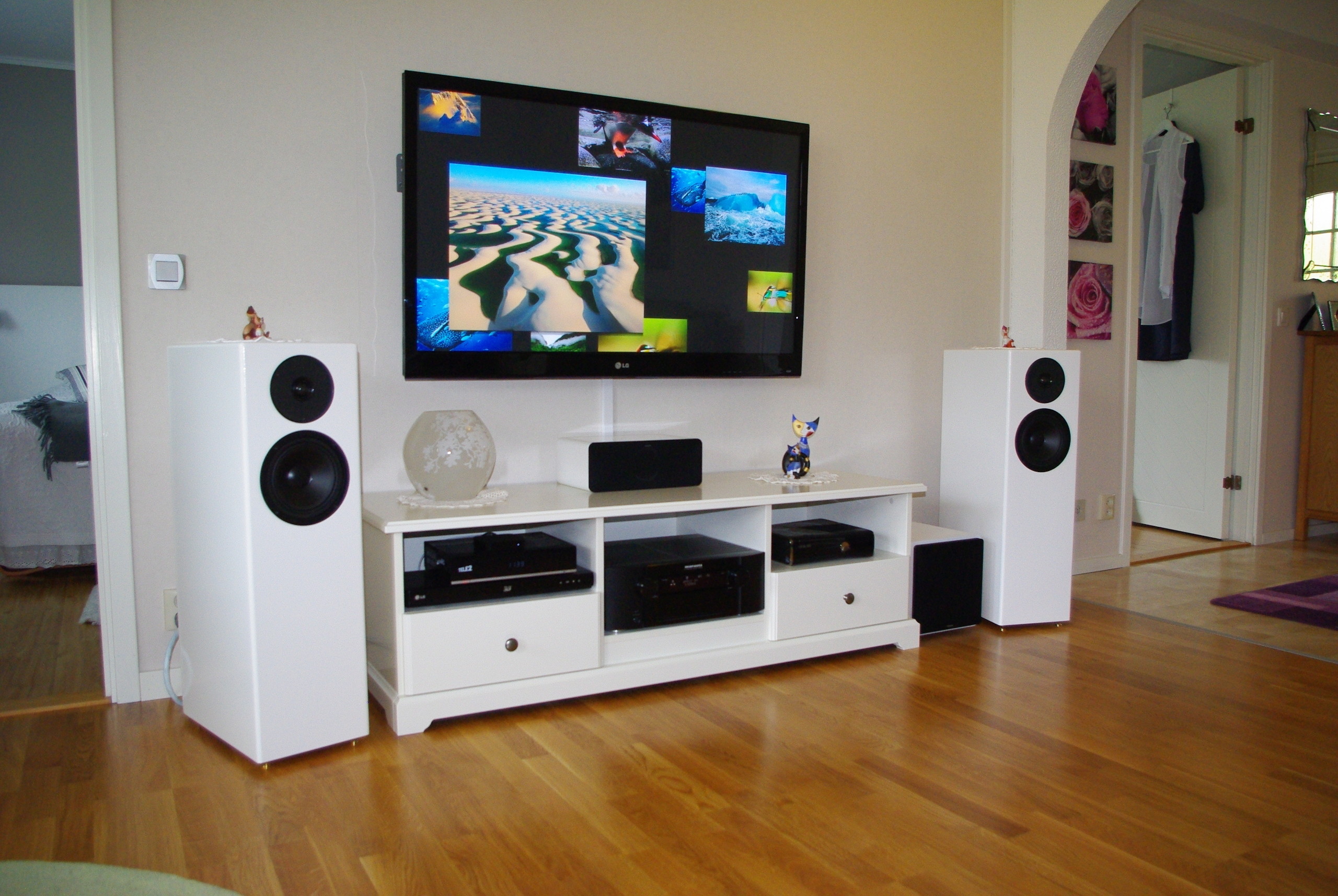

Setup 2012-10-01
Nu står dessa som frontar i vardagsrummet. Mina Hfls-1'or har fått flytta på sig...tillfälligt.

Ljudet?
Jo då, de var precis så "mycket ljud för pengarna" som jag mindes sedan jag hörde dom första gången. Ganska ljusa i diskanten dock, men har för mig att det ska finnas en justerad variant av filtret för att råda bot på det. Tror att det var grodanB här på MHB-forum som tog fram den varianten.
Men trots den något ljusa diskanten så är de väl värda pengarna.

/Tony (2012-10-01 12:41:27) Bilden är högupplöst. Klicka i bilden för att zooma.
