DIY Hifihögtalare HiFi-anläggning
Viktat medelbetyg:  (8.80) (baserat på 4 st)  Kommentarer      Anmäl detta album
(Beskrivning saknas)
Bilder i detta album Växla till minatyrbilder
Starten
Det började som ett projekt att bygga ett par nya högtalare med delar av min fars gamla Cabasse Clipper. (2013-02-18 22:10:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Val av element

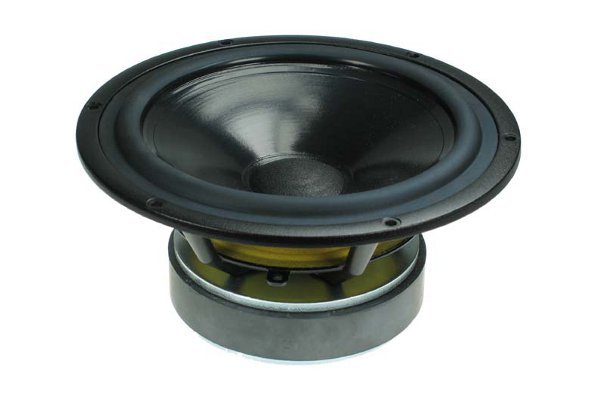

Efter mycket räknande och tänkande så bestämde jag mig för att behålla diskant, mellanregister samt filter från cabbasserna och komplettera med en SEAS Prestige 8" CA22RNY i varje låda. (2013-02-18 22:20:35)
Produkter på bilden:  Seas Prestige H1471 CA22RNY

Lådorna
Efter ännu mer beräkning och tänkande så var det en månad senare dags att börja bygga nya lådor. Materialet för hela konstruktionen är 25mm MDF. Valde att göra sidorna 10 grader avvikande från rät vinkel bakåt samt locket 10 grader framåt, dels för att minimera stående vågor i lådan och dels en en utseendedetalj.
I botten av lådan ligger en sluten kammare fylld med ca. 8 kilo sand, skiljeväggen mot lådan även den med 10 grader lutning framåt.

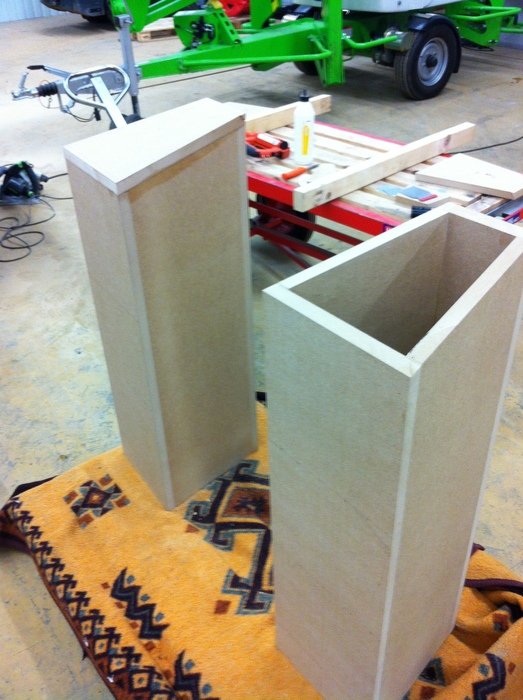

Lite utmaning får det ju vara! (2013-02-18 22:24:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Stagningar och tätning. (2013-02-18 22:37:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

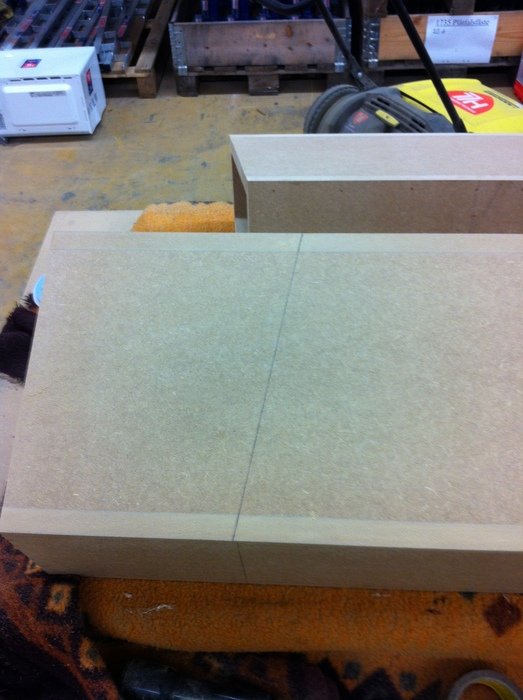

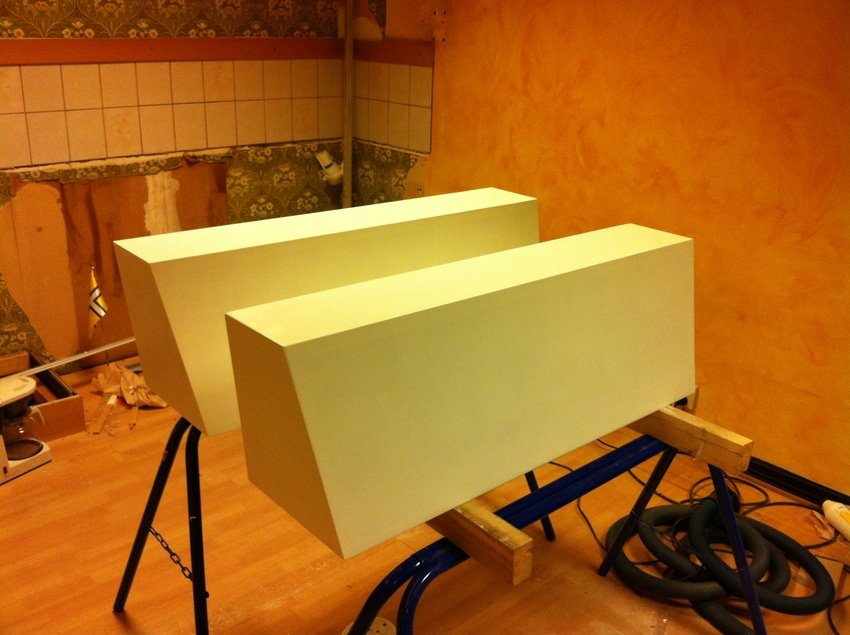

Dags för locken, sen är det bara att börja fräsa ut för element och basport. (2013-02-18 22:38:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-02-18 22:44:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Montering

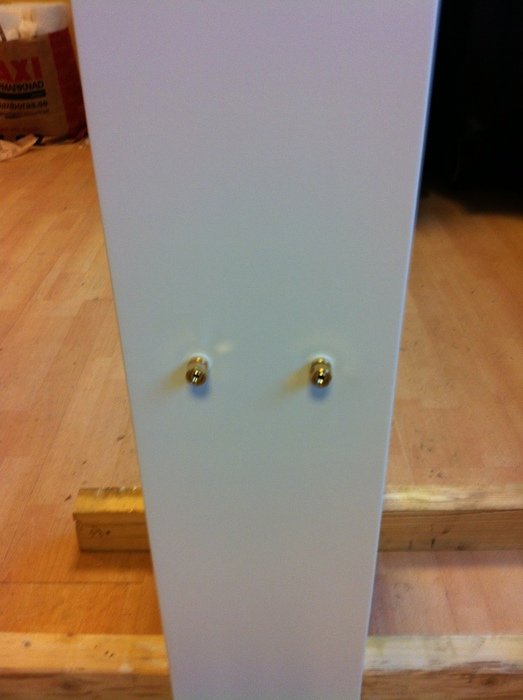

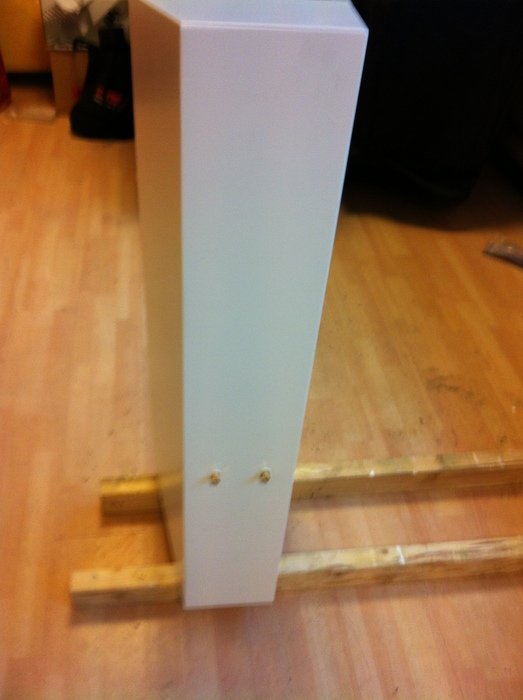

Polskruvar på plats. (2013-02-18 22:44:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-02-18 22:46:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

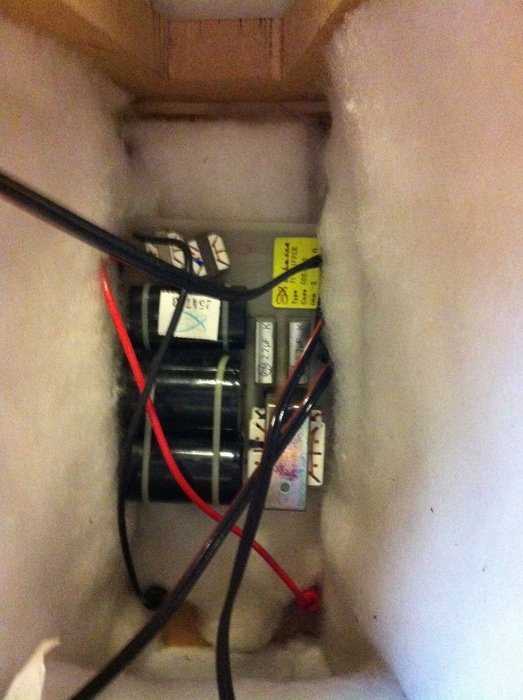

Filter från Cabasse Clipper. (2013-02-18 22:47:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

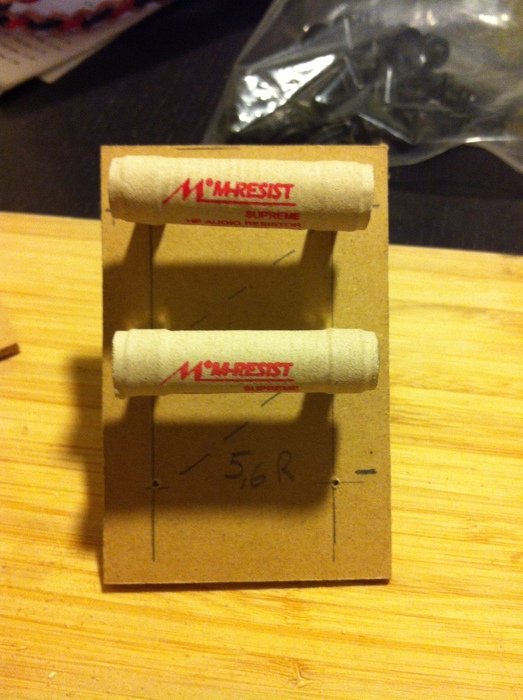

Dämpning av diskant och mellanregister med -3dB. Använde mig av Mundorf M-resist lindade motstånd. (2013-02-18 22:48:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Mundorf M-resist Supreme

Element på plats

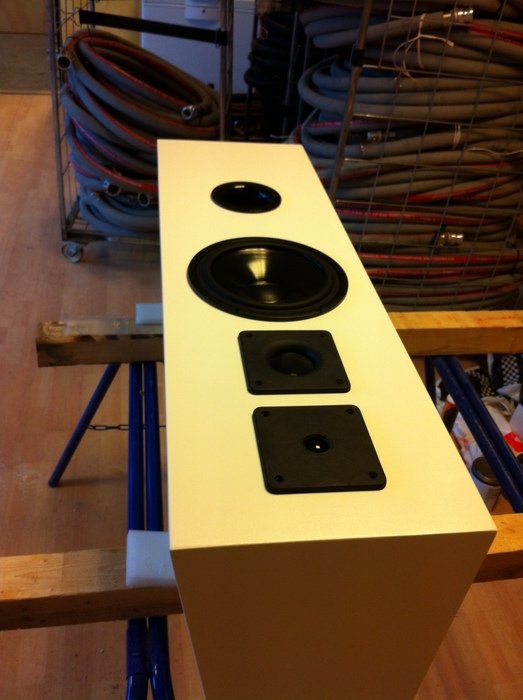

(2013-02-18 22:51:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Seas Prestige H1471 CA22RNY


(2013-02-18 22:52:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Seas Prestige H1471 CA22RNY

Nästan färdigt resultat

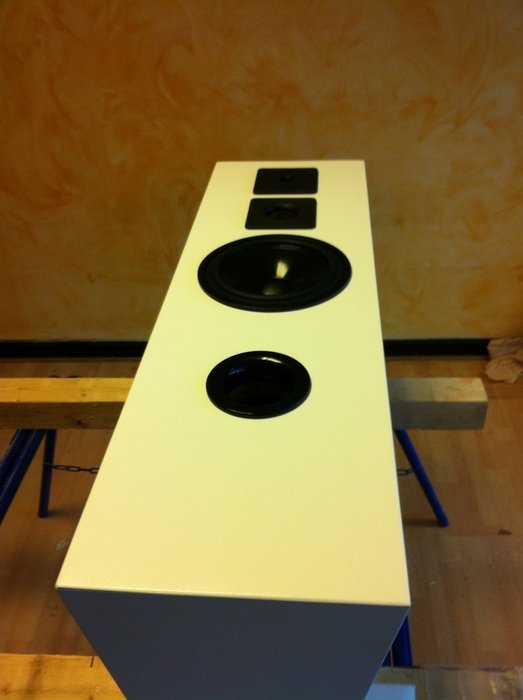

(2013-02-18 22:54:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Seas Prestige H1471 CA22RNY

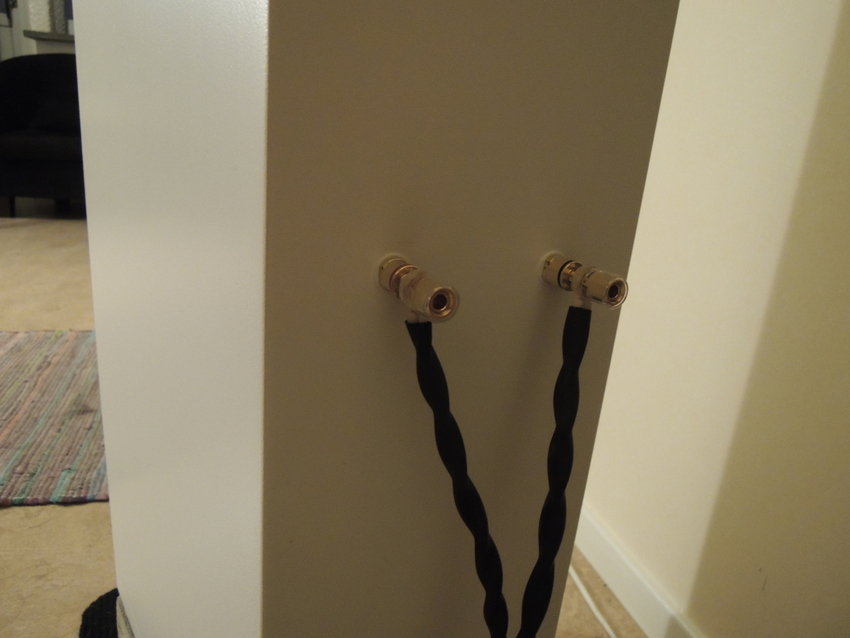

(2013-02-18 22:56:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Banana (2 par)

Fot

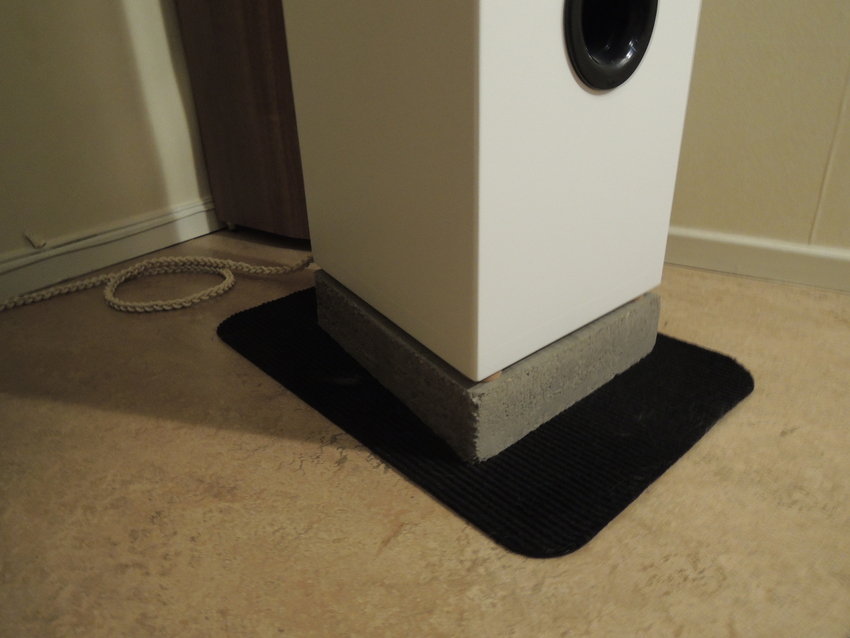

Betongplattor gjutna efter högtalarens form gör sig bra som stativ, sonic designs dämpkuddar som resonansdämpare. (2013-02-18 22:57:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sonic Design Dämpkuddar för Högtalare 12-28kg 8-pack


(2013-02-18 23:00:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Advance Acoustic MAP305DA,  Pioneer PD-D6 MK2,  Seas Prestige H1471 CA22RNY

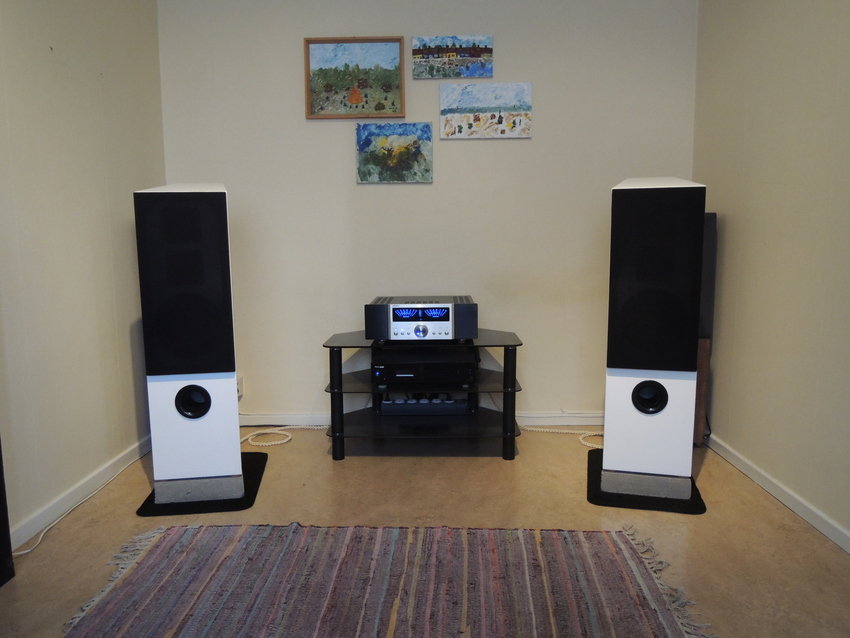

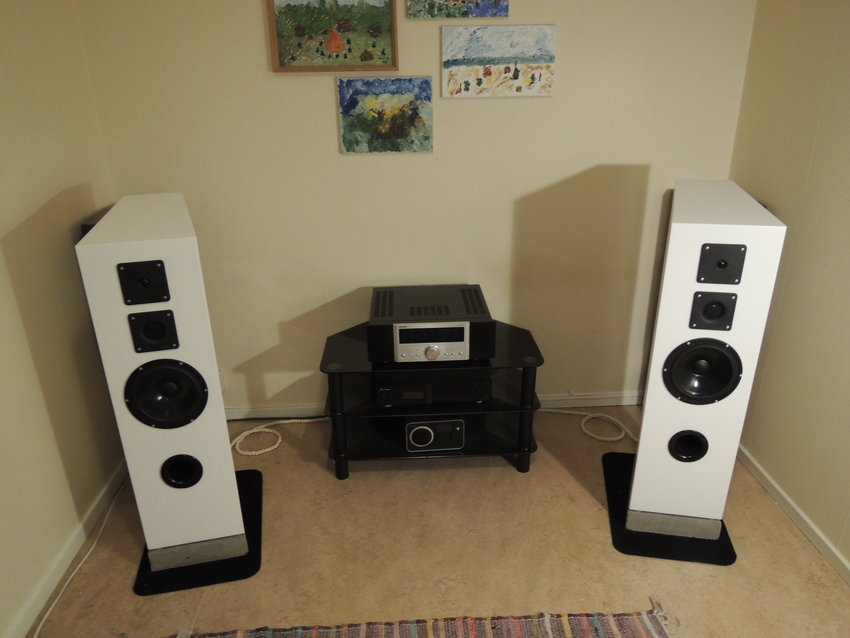

Detta projektet resulterade i ett par väldigt stabila och avslöjande högtalare som inte är så hemskt bastunga men väger in på 36kg/st. De återger sång och akustisk musik helt underbart, nu ska bara frontskydden tillverkas och högtalarna spelas in sen är dessa i mål. (Med reservation för framtida ändringar så som delningsfilter och annat kul) (2013-02-18 23:02:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Advance Acoustic MAP305DA,  Pioneer PD-D6 MK2,  Seas Prestige H1471 CA22RNY

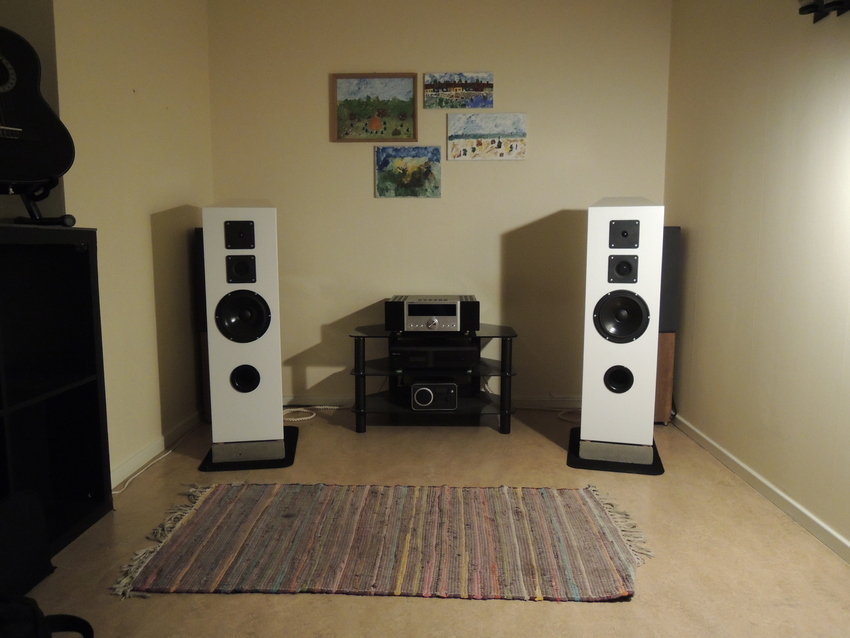

Färdiga med frontskydd och intrimmad basport!

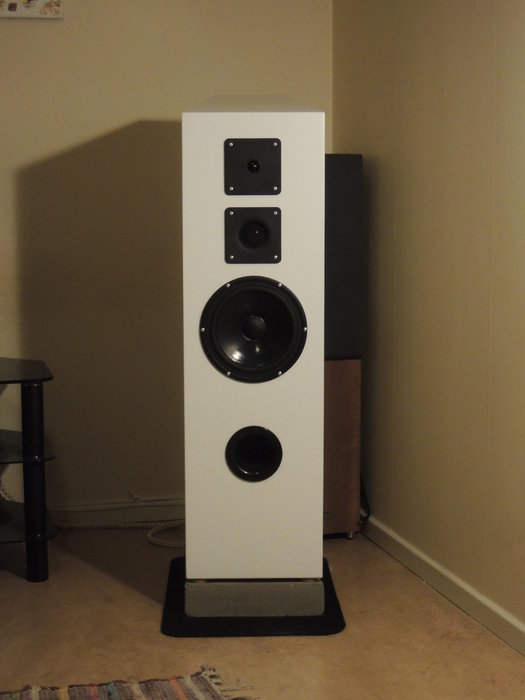

(2013-02-24 17:38:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Advance Acoustic MAP305DA,  Sonic Design Dämpkuddar för Högtalare 12-28kg 8-pack,  Pioneer PD-D6 MK2,  Seas Prestige H1471 CA22RNY

Ett resultat jag är mycket nöjd med.
(2013-02-24 17:41:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sonic Design Dämpkuddar för Högtalare 12-28kg 8-pack,  Seas Prestige H1471 CA22RNY
