DIY USB IR-mottagare
Övriga byggbilder
Anmäl detta album
Album från nmd:
DIY gömma för projektorduk
(9)
Dölj
|
Är jag den enda som tycker att utbudet på IR-mottagare till datorer är mager? Efter att ha investerat i en trevlig universalfjärrkontrol blev jag än mer sugen på att även kunna göra vissa saker med HTPC:n utan att behöva ta fram ett tangentbord. Några snabba sökningar efter en IR-mottagare för ändamålet gav dock ingen klarhet till saken, jag ville varken få en till onödig fjärrkontroll på köpet eller betala flera hundra kronor för en stor och ful extern mottagare.
Förra året satte jag ihop en… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Betalning
Tyskarna verkar gilla PayPal, inte första gången det här. 15euro för produkten, 4,5euro för frakten, 186,83SEK blev det. Som syns så beställdes detta på kvällen tisdagen den 14:e augusti. (2007-08-17 22:07:01)
Tyskarna verkar gilla PayPal, inte första gången det här. 15euro för produkten, 4,5euro för frakten, 186,83SEK blev det. Som syns så beställdes detta på kvällen tisdagen den 14:e augusti. (2007-08-17 22:07:01)
Produkter på bilden:
Bekräftelse
Han tog inte lång tid på sig att få iväg grejerna. So far so good. (2007-08-17 22:19:32)
Han tog inte lång tid på sig att få iväg grejerna. So far so good. (2007-08-17 22:19:32)
Produkter på bilden:
I've got mail

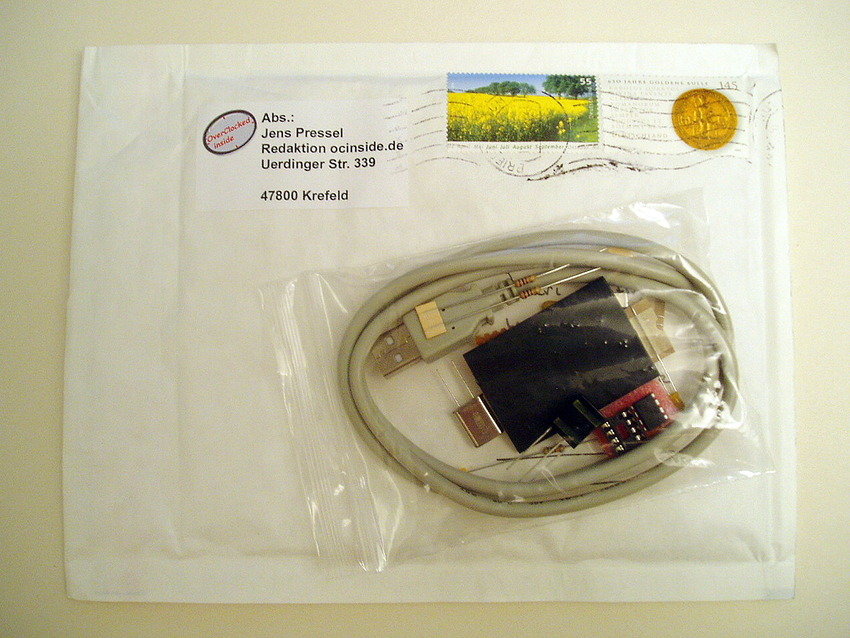

Brevet kom med posten fredagen den 17:e augusti. Snabbare än jag hade vågat hoppas. OBS! Bilden är ett montage :) egentligen hade brevet öppnats redan .. ja ni vet hur man blir! (2007-08-17 22:21:30)
Brevet kom med posten fredagen den 17:e augusti. Snabbare än jag hade vågat hoppas. OBS! Bilden är ett montage :) egentligen hade brevet öppnats redan .. ja ni vet hur man blir! (2007-08-17 22:21:30)
Produkter på bilden:
Produkter på bilden:

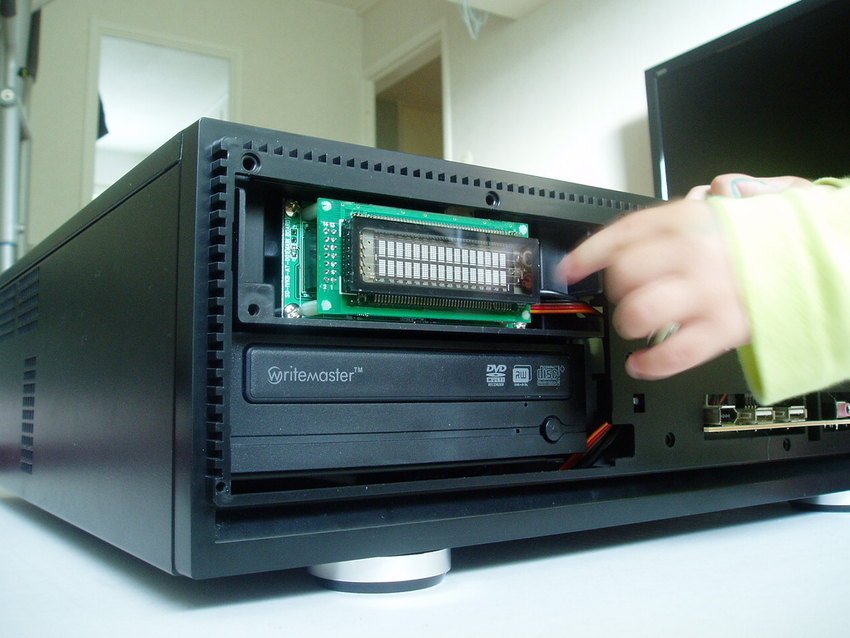

Naken VFD
Skruvade loss frontpanelen på min Antec Fusion för att närmare undersöka möjligheterna att få dit ett IR-öga. En nyfiken och snart 2-årig medhjälpare pekar ut en tänkbar placering. Det här ska nog gå bra. (2007-08-18 18:20:36)
Skruvade loss frontpanelen på min Antec Fusion för att närmare undersöka möjligheterna att få dit ett IR-öga. En nyfiken och snart 2-årig medhjälpare pekar ut en tänkbar placering. Det här ska nog gå bra. (2007-08-18 18:20:36)
Produkter på bilden:
Antec Fusion (Silver/Svart), Sharp Aquos LC-60UI7652E 60" 4K Ultra HD LED Smart TV, Tunturi C60
Antec Fusion (Silver/Svart), Sharp Aquos LC-60UI7652E 60" 4K Ultra HD LED Smart TV, Tunturi C60

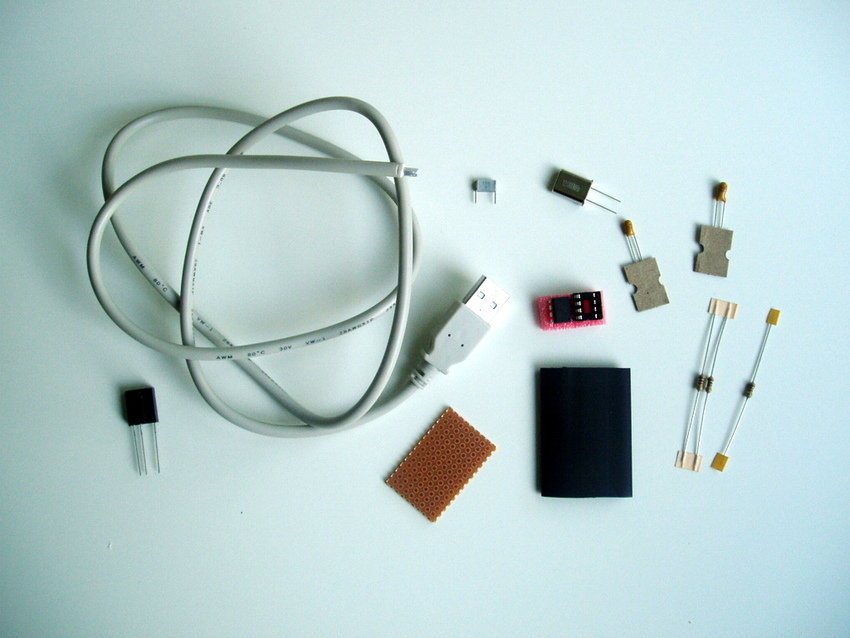

Allt som behövs
En till bild på innehållet i brevet. Längst ner till vänster finns själva IR-ögat. Enligt instruktionerna ska det lödas fast i det lilla kretskortet, men det tänker jag inte göra. Så mycket plats finns nämligen inte bredvid VFD:n i chassit. Den "vanliga" USB-kontakten ska också väck, det här skulle ju inte bli en till extern IR-mottagare. (2007-08-18 19:52:31)
En till bild på innehållet i brevet. Längst ner till vänster finns själva IR-ögat. Enligt instruktionerna ska det lödas fast i det lilla kretskortet, men det tänker jag inte göra. Så mycket plats finns nämligen inte bredvid VFD:n i chassit. Den "vanliga" USB-kontakten ska också väck, det här skulle ju inte bli en till extern IR-mottagare. (2007-08-18 19:52:31)
Produkter på bilden:

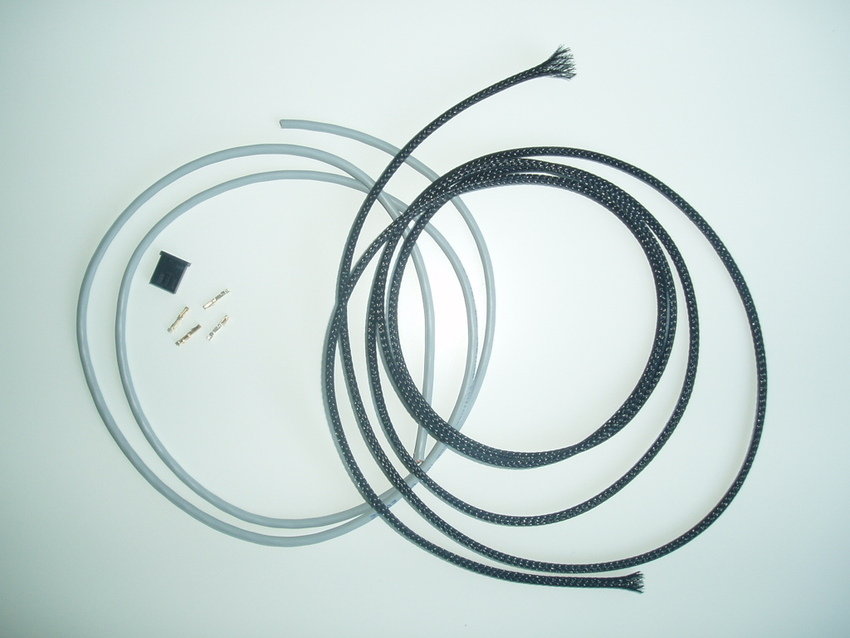

Elfa har det mesta
Kompletterade försändelsen från Tyskland med 1m skärmad 3-polig kabel samt ett hylshus och 4st kontaktelement. Kabeln ska mellan IR-ögat och det lilla kretskortet, hylshuset och kontaktelementen ska bli en "internal 4-pin USB-connector" som ska gå att koppla direkt till moderkortet. Och så klart lite kabelstrumpa för att göra det hela lite snyggare! (2007-08-18 19:39:31)
Kompletterade försändelsen från Tyskland med 1m skärmad 3-polig kabel samt ett hylshus och 4st kontaktelement. Kabeln ska mellan IR-ögat och det lilla kretskortet, hylshuset och kontaktelementen ska bli en "internal 4-pin USB-connector" som ska gå att koppla direkt till moderkortet. Och så klart lite kabelstrumpa för att göra det hela lite snyggare! (2007-08-18 19:39:31)
Produkter på bilden:

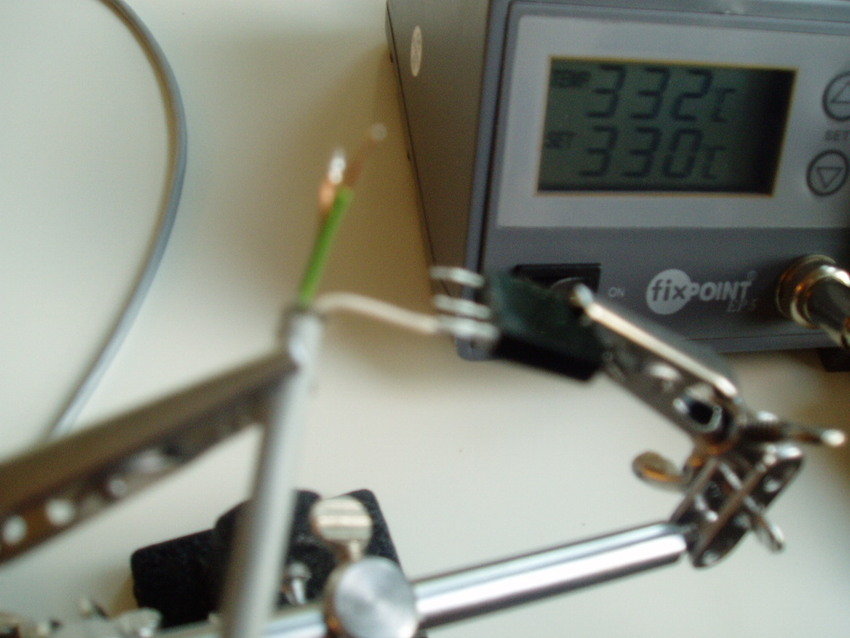

Finlir på gång
Här löds IR-ögat fast i den från Elfa köpta 3-poliga kabeln som i sin tur ska lödas fast i kretskortet. (2007-08-18 20:20:14)
Här löds IR-ögat fast i den från Elfa köpta 3-poliga kabeln som i sin tur ska lödas fast i kretskortet. (2007-08-18 20:20:14)
Produkter på bilden:

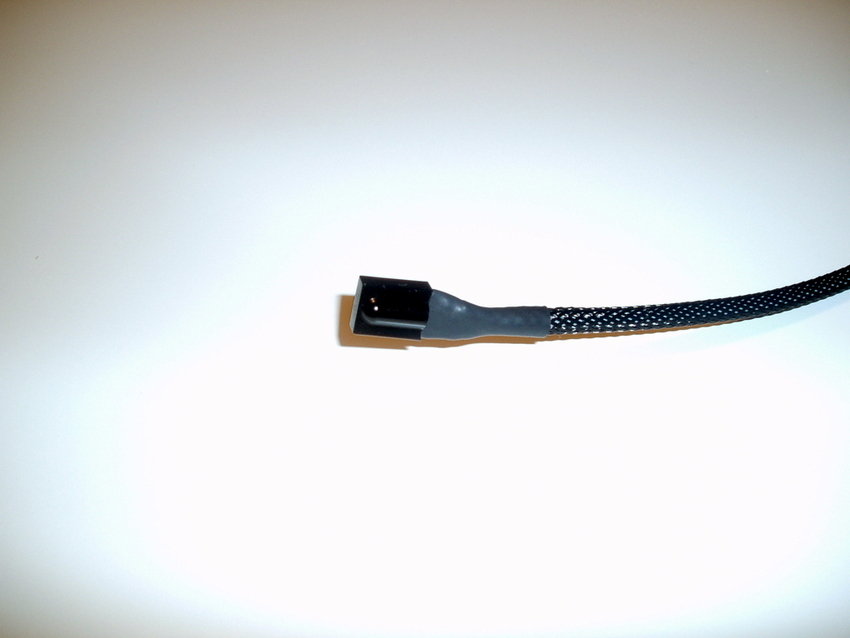

Kabelstrumpa + krympslang = sant
Ja, denna kombination har man sett några gånger här på Minhembio.com.. Där sitter IR-ögat nu i alla fall. (2007-08-18 21:04:47)
Ja, denna kombination har man sett några gånger här på Minhembio.com.. Där sitter IR-ögat nu i alla fall. (2007-08-18 21:04:47)
Produkter på bilden:
Färdigt?

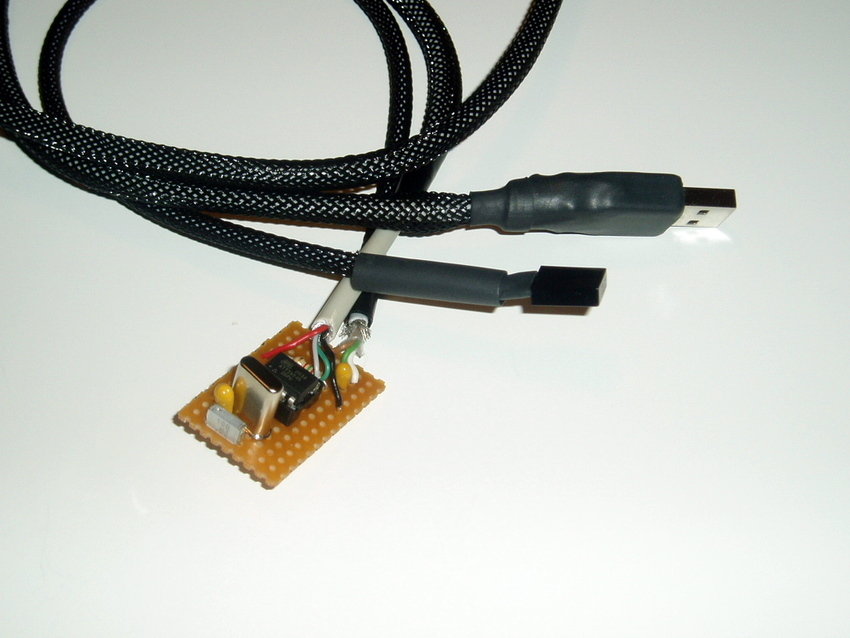

Efter några timmars noggrann lödning var allt på plats, om jag nu hade tolkat instruktionerna rätt. Kopplade in USB-kontakten (pirrigt!), och hoppades att XP skulle starta "Found new hardware" processen. Men icke, istället möttes jag av en "Unknown device" som det inte gick att installera drivrutinerna till. Snacka om antiklimax .. Det finns dock en livlina kvar. Att just det här med "Unknown device" kan inträffa nämns i instruktionerna, och det KAN ha med spänningen att göra. Herr Pressel hade till och med inkluderat två små motstånd som kan komma till användning just i dessa fall, som man då får koppla på två av de fyra trådarna inuti USB kabeln. Hoppas, hoppas att det är allt som krävs. Annars riskerar man bli aningen ledsen faktiskt.. (2007-08-19 00:31:13)
Efter några timmars noggrann lödning var allt på plats, om jag nu hade tolkat instruktionerna rätt. Kopplade in USB-kontakten (pirrigt!), och hoppades att XP skulle starta "Found new hardware" processen. Men icke, istället möttes jag av en "Unknown device" som det inte gick att installera drivrutinerna till. Snacka om antiklimax .. Det finns dock en livlina kvar. Att just det här med "Unknown device" kan inträffa nämns i instruktionerna, och det KAN ha med spänningen att göra. Herr Pressel hade till och med inkluderat två små motstånd som kan komma till användning just i dessa fall, som man då får koppla på två av de fyra trådarna inuti USB kabeln. Hoppas, hoppas att det är allt som krävs. Annars riskerar man bli aningen ledsen faktiskt.. (2007-08-19 00:31:13)
Produkter på bilden:
Motstånd!

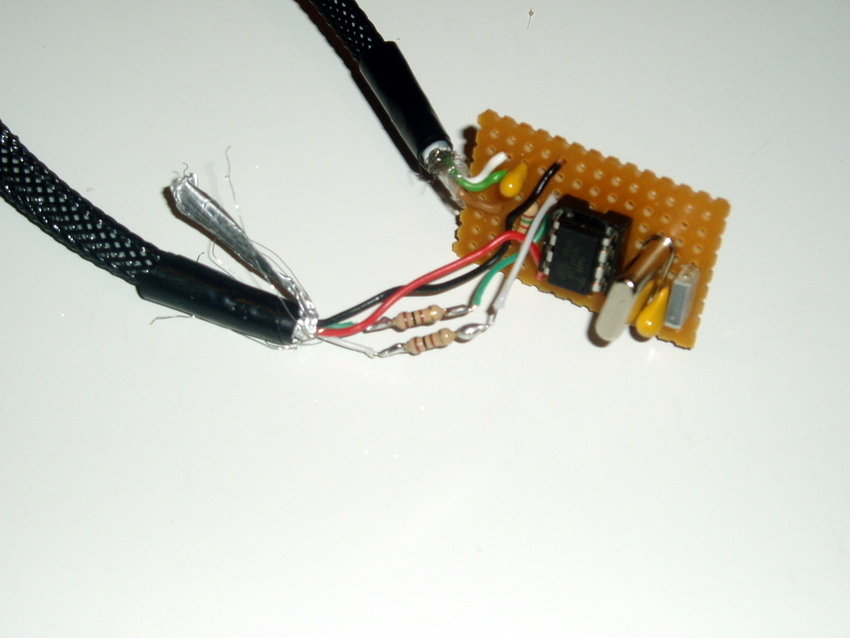

Då var de små motstandarna :) på plats. Orkade verkligen inte börja avlöda något från kortet, så det fick bli en nervös kabelskalning istället (hade inte varit första gången som det blev <klipp> istället för skalet av). På med lite isolering nu, sen blir det pirrigt igen. (2007-08-19 01:25:59)
Då var de små motstandarna :) på plats. Orkade verkligen inte börja avlöda något från kortet, så det fick bli en nervös kabelskalning istället (hade inte varit första gången som det blev <klipp> istället för skalet av). På med lite isolering nu, sen blir det pirrigt igen. (2007-08-19 01:25:59)
Produkter på bilden:
Visa lista
Epzilon
|
|
2007-09-12 23:41:50 |
|
EtZiM
|
|
2007-08-20 18:02:04 |
|
Rackarn
|
|
2007-08-19 11:52:29 |
|
Unregisteredbcf42efe
|
|
2007-08-19 11:03:47 |
|
krillepille2
|
|
2007-08-19 00:30:39 |
|
Yoshimitsu
|
|
2007-08-18 12:37:44 |
|
Unregistereddbdacae4
|
|
2007-08-18 00:38:48 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Hehe oväntat slut (bild) Surt... hoppas du får det att funka! Det såg ju så ambisöst ut i början..!
/Christian
/Christian
Men.. så kan du inte sluta, fick du ordning på ditt USB IR-projekt?
