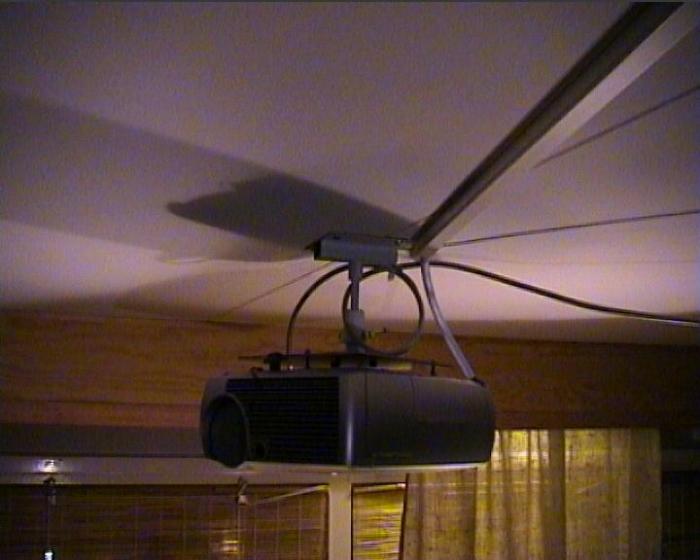

Infocus Sp-4805
Taget utan blixt kvällstid, därav dåligt ljus. Projektorn takmonterad med ett högtalarfäste från Biltema och en 3mm plåt mellan högtalarfästet och projektorn. (2004-11-23 10:48:01)

Produkter på bilden:  InFocus SP4805

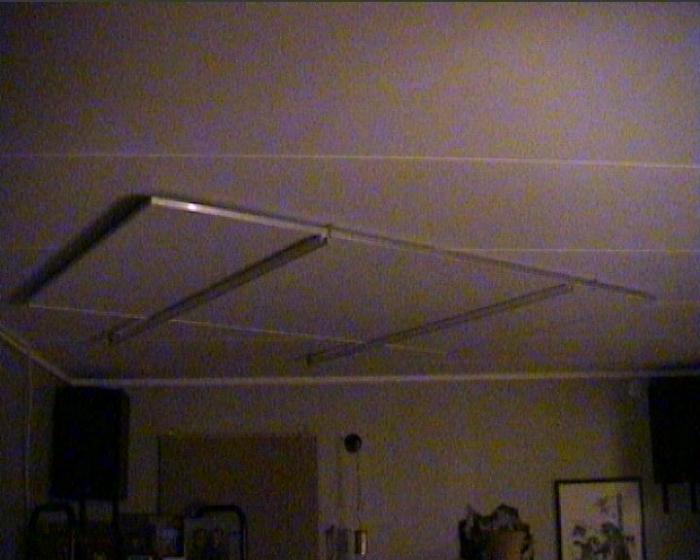

Uppfälld bioduk
Taget utan blixt kvällstid, därav dåligt ljus. Baksidan av KAPA-fix-skivan (den med skyddspapperet) och aluminiumramarna målad med vanlig vit matt vattenbaserad takfärg. (2004-11-23 11:19:49)

Produkter på bilden:

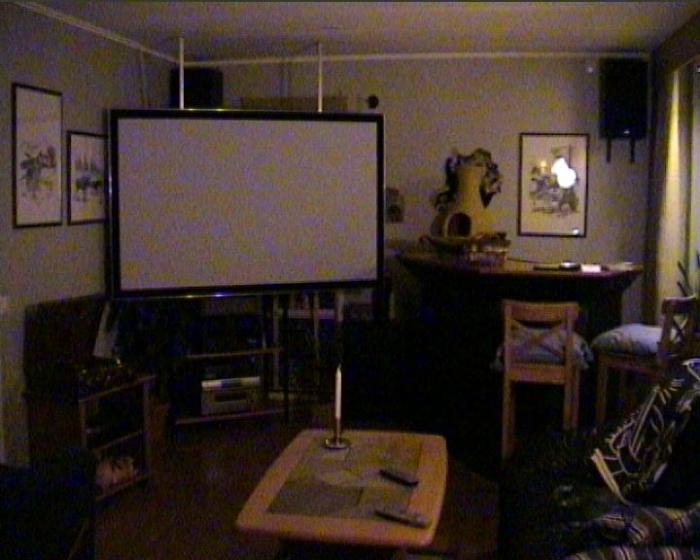

Nerfälld bioduk
Taget utan blixt kvällstid, därav dåligt ljus. Hemmagjord bioduk av KAPA-fix 10mm tjock. Ram av 15x15mm aluminium L-profil, och upphängningsstag av 15x15mm aluminium U-profil och takfäste av vanlig stålvinkelprofil. Maskeringsram av svart självhäftande sammet. Målad med ljusgrå (S2000) oljebaserad takfärg. Duken placerad snett i rummet pga möblemang, men då centern sitter centrerat precis under duken går det utmärkt. (2004-11-23 11:22:01)

Produkter på bilden:

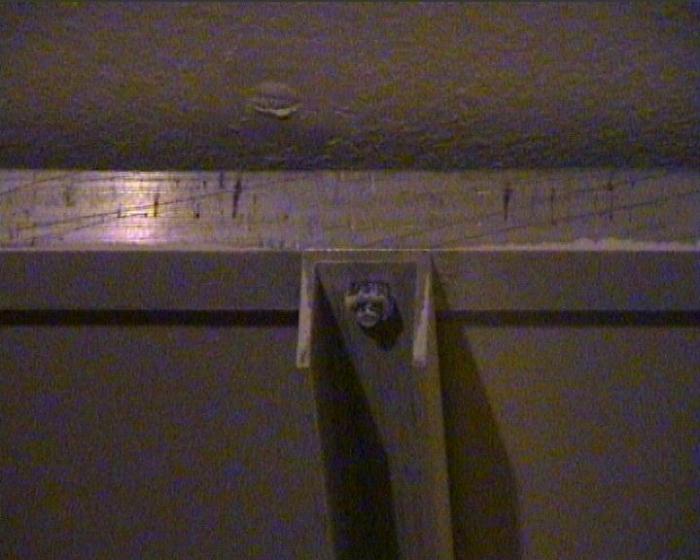

Upphängningsstag fastskruvat på dukramen
Närbild där upphängningsstaget till duken är fastskruvat på ramen (nederkant, gjort på samma sätt i överkanten). (2004-11-23 11:32:56)

Produkter på bilden:

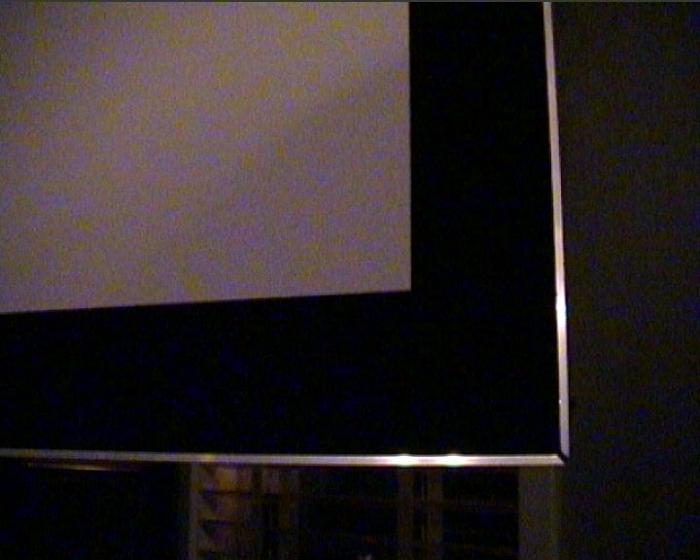

Närbild hörn bioduk
Här syns aluminiumprofilen som är ram till KAPA-fix-skivan och även den självhäftande sammeten som är maskering runt projiceringsytan. Hörnen på ramen blev inte helt perfekta, men det syns bara på riktigt nära håll... (2004-11-23 11:36:47)

Produkter på bilden:

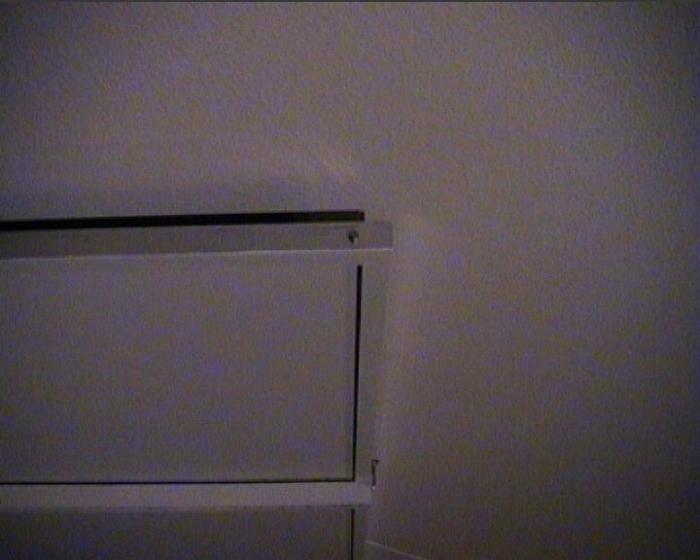

Sida på uppfälld bioduk
Till ramdelarna på sidorna räckte inte klistret bakom det bortskurna skyddspapperet på KAPA-skivan, utan jag drog i en lång smal skruv (med fästlim också) genom aluminiumprofilen och in i KAPA-skivan i överkant och nederkant från varje sida (borrade först så att skivan inte skulle bukta sig runt skruven). Här syns även lite svagt en av de vinkelgipsskruv jag använder att hålla upp skivan med när den är uppfälld. (2004-11-23 11:41:21)

Produkter på bilden:

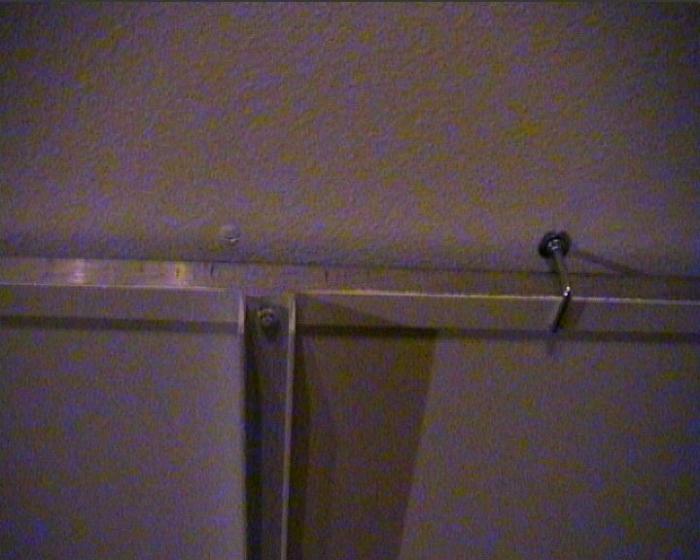

Fäste för uppfälld bioduk
Här syns tydligt ett av de vinkelgipsankare som håller upp skivan i uppfällt läge. (2004-11-23 11:45:51)

Produkter på bilden:

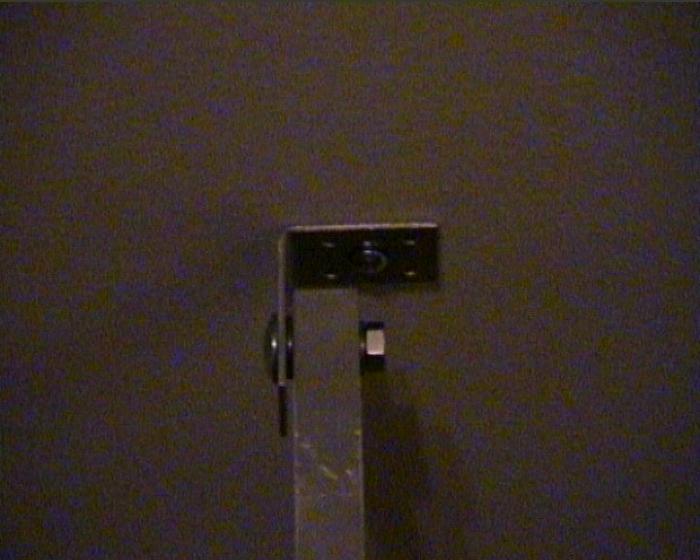

Takfäste för bioduk
Här syns ett av de fästen som fungerar som gångjärn till skivan. Vinkeljärnet är fäst i taket med ett gipsankare och en vagnsbult med mutter håller sedan fast upphängningsstaget. (2004-11-23 11:49:59)

Produkter på bilden:
