Projekt HTPC
Hembioanläggning
Anmäl detta album
Album från ropo:
Projekt HTPC
(12)
Dölj
|

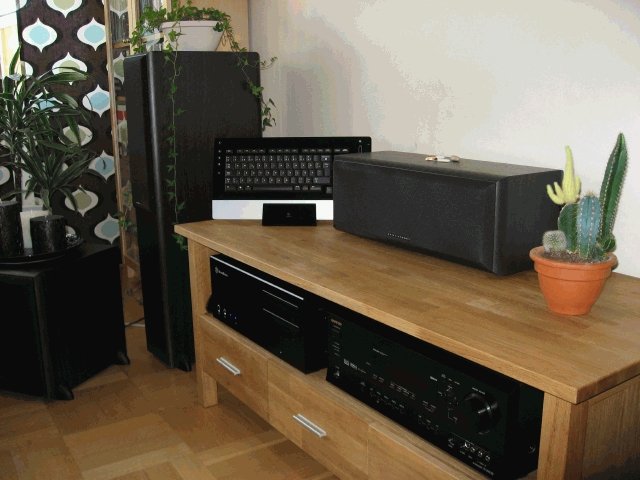

Mörkläggningsprojektet har lagts lite på is till förmån för detta projekt...
Pillrigt som vanligt att koppla ihop allt på ett bra sätt, speciellt alla kablar vållar huvudby som synes nedan. Kör Windows XP MCE som operativ på burken men använder mest MediaPortal :-) Några erfarenheter: Lådan - Silverstone LC17 + Standard ATX-komponenter får platts = välj och vraka bland "vanliga" datorkomponenter + Rymlig och lättarbetad (*host* kanske inte i jämförelse med mitt Lian-Li miditower och så men det är… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

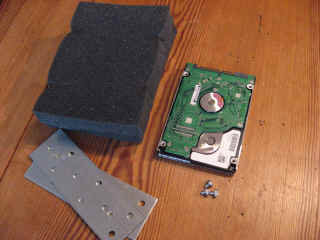

Delar till hemmabyggd drive bay
1 st 2.5" 7200 rpm hårddisk
2 bitar skumplast
2 metallplattor som det borrats hål i på lämpliga ställen..
4 små skruvar av den typen som man vanligen använder för att skruva fast hårddisken i chassit (2006-10-15 16:18:22)
1 st 2.5" 7200 rpm hårddisk
2 bitar skumplast
2 metallplattor som det borrats hål i på lämpliga ställen..
4 små skruvar av den typen som man vanligen använder för att skruva fast hårddisken i chassit (2006-10-15 16:18:22)
Produkter på bilden:
Seagate Momentus 7200.1 ST910021AS 8MB 100GB
Seagate Momentus 7200.1 ST910021AS 8MB 100GB

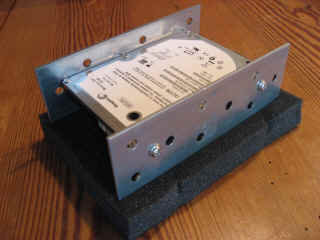

Drive bay
Bara att lägga på locket och knyta ihop med kabelstrappar sen ska det nog bli tyst...
Edit: (efter kommentar från ZinGo200 nedan) Notera att skumplasten inte ligger direkt mot hårddisken utan det är en luftspalt imellan. Metallen leder också bort värme från sidorna på hårddisken så den blir inte speciellt varm (runt 35 grader).
(2006-10-15 16:19:43)
Bara att lägga på locket och knyta ihop med kabelstrappar sen ska det nog bli tyst...
Edit: (efter kommentar från ZinGo200 nedan) Notera att skumplasten inte ligger direkt mot hårddisken utan det är en luftspalt imellan. Metallen leder också bort värme från sidorna på hårddisken så den blir inte speciellt varm (runt 35 grader).
(2006-10-15 16:19:43)
Produkter på bilden: Seagate Momentus 7200.1 ST910021AS 8MB 100GB
Seagate Momentus 7200.1 ST910021AS 8MB 100GB

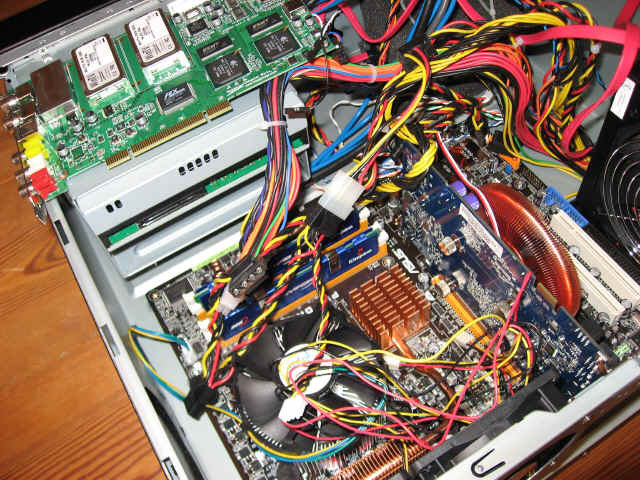

Man blir ju nästan mörkrädd...
.. när man ska plocka ihop det hela och inser hur många kontakter och kablar som ska på platts. Ska just till att trycka in TV-kortet. (2006-10-15 16:27:23)
.. när man ska plocka ihop det hela och inser hur många kontakter och kablar som ska på platts. Ska just till att trycka in TV-kortet. (2006-10-15 16:27:23)
Produkter på bilden: Hauppauge WinTV PVR-500 MCE
Hauppauge WinTV PVR-500 MCE

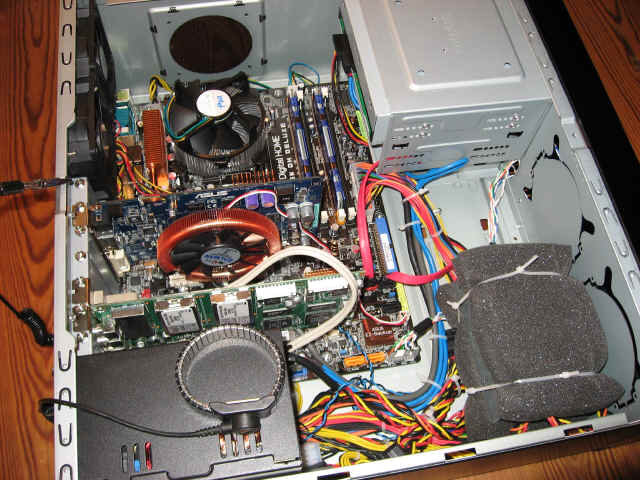

Klart!
Äntligen lite ordning. Hårddisken ligger helt löst i lådan längst ner till höger i bild. Tänkte först dra fast den med plaststrapps men va fanken, vad kan hända, den är ju helt vadderad :-)
Kylaren på grafikkortet är inte orginal utan en Zalman VF900-cu. Orginalet lät som en jettmotor så den åkte raskt av... (2006-10-15 16:29:04)
Äntligen lite ordning. Hårddisken ligger helt löst i lådan längst ner till höger i bild. Tänkte först dra fast den med plaststrapps men va fanken, vad kan hända, den är ju helt vadderad :-)
Kylaren på grafikkortet är inte orginal utan en Zalman VF900-cu. Orginalet lät som en jettmotor så den åkte raskt av... (2006-10-15 16:29:04)
Produkter på bilden: Seagate Momentus 7200.1 ST910021AS 8MB 100GB, SilverStone Lascala LC17 (Svart), Seasonic S12 430W, Zalman VF900-Cu, Asus GeForce EN7600GT/HTDI 256MB, Intel Core 2 Duo E6300 1,86GHz Socket 775 Box, Asus P5W DH Deluxe, Hauppauge WinTV PVR-500 MCE
Seagate Momentus 7200.1 ST910021AS 8MB 100GB, SilverStone Lascala LC17 (Svart), Seasonic S12 430W, Zalman VF900-Cu, Asus GeForce EN7600GT/HTDI 256MB, Intel Core 2 Duo E6300 1,86GHz Socket 775 Box, Asus P5W DH Deluxe, Hauppauge WinTV PVR-500 MCE

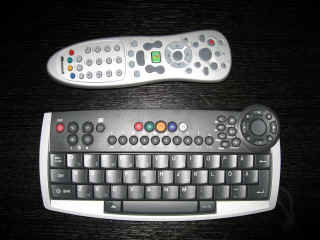

Saker som gör livet lättare (eller ibland inte) ...
Längst upp till höger på tangentbordet finns en rund knapp som tjänstgör som mus. Blir förbannad på tangentbordet ibland faktiskt, knapptryckningar som inte kommer fram eller som kommer dubbelt eller som skräptecken, antar att det är IR-överföring som inte är så bra. (2006-10-15 18:21:56)
Längst upp till höger på tangentbordet finns en rund knapp som tjänstgör som mus. Blir förbannad på tangentbordet ibland faktiskt, knapptryckningar som inte kommer fram eller som kommer dubbelt eller som skräptecken, antar att det är IR-överföring som inte är så bra. (2006-10-15 18:21:56)
Produkter på bilden: Amitech Mini PC Keyboard (EN)
Amitech Mini PC Keyboard (EN)

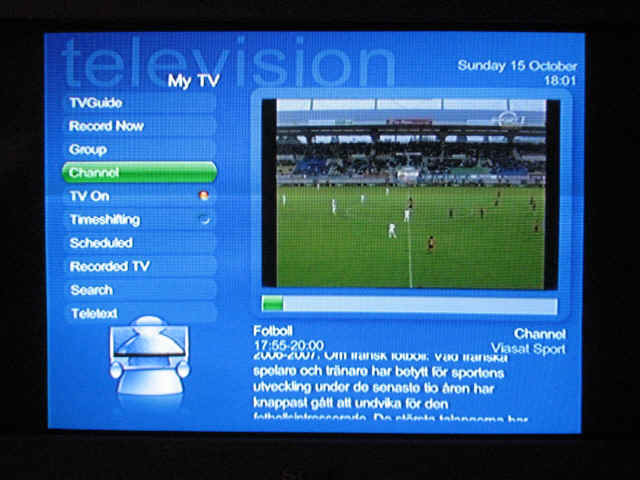

Verkar som om det funkar också :-)
Och ja, fotot är riktigt sunkigt, men det är svårt att få till ett bra foto på en tjock-TV.. (2006-10-15 18:10:51)
Och ja, fotot är riktigt sunkigt, men det är svårt att få till ett bra foto på en tjock-TV.. (2006-10-15 18:10:51)
Produkter på bilden:

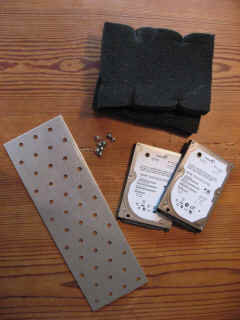

Vad gör man när det blir dåligt med utrymme på hårddisken då?
Slaktar hårddiskracket ovan och köper en ny hårddisk och en större plåtbit och vipps... (2007-07-17 13:40:31)
Slaktar hårddiskracket ovan och köper en ny hårddisk och en större plåtbit och vipps... (2007-07-17 13:40:31)
Produkter på bilden: Seagate Momentus 7200.1 ST910021AS 8MB 100GB
Seagate Momentus 7200.1 ST910021AS 8MB 100GB

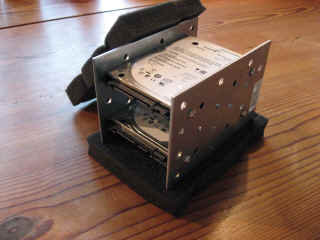

Doppeldecker!!
Tur att Silverstone inte snålat på höjden på lådan så den sväljer även denna konstruktion :-) (2007-07-17 13:43:23)
Tur att Silverstone inte snålat på höjden på lådan så den sväljer även denna konstruktion :-) (2007-07-17 13:43:23)
Produkter på bilden: Seagate Momentus 7200.1 ST910021AS 8MB 100GB
Seagate Momentus 7200.1 ST910021AS 8MB 100GB

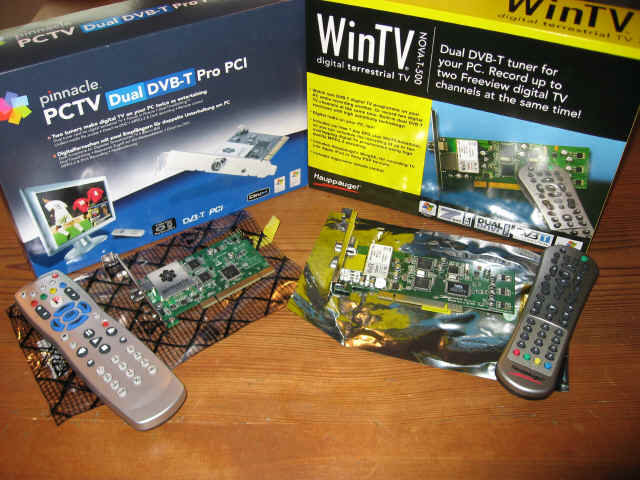

Så undviker man beslutsångest...
.. man köper båda varianterna helt enkelt.
Det är två digtaltvmottagare på varje kort så nu har jag 4 mottagare... endast för gratiskanalerna dock. (2007-07-31 13:59:54)
.. man köper båda varianterna helt enkelt.
Det är två digtaltvmottagare på varje kort så nu har jag 4 mottagare... endast för gratiskanalerna dock. (2007-07-31 13:59:54)

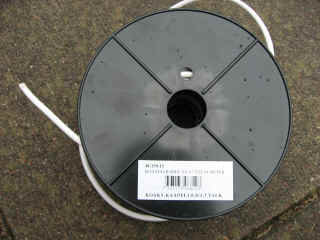

Lite coax skulle sitta fint
Man måste tydligen ha en antenn ja... och till det behövs lite kabel.. eller ganska många meter om om man vill slänga upp antennen på vinden. Clas fixa det, 50 meter för 300 spänn artikel 49-158-15, klart! (2007-08-10 14:21:14)
Man måste tydligen ha en antenn ja... och till det behövs lite kabel.. eller ganska många meter om om man vill slänga upp antennen på vinden. Clas fixa det, 50 meter för 300 spänn artikel 49-158-15, klart! (2007-08-10 14:21:14)
Produkter på bilden:

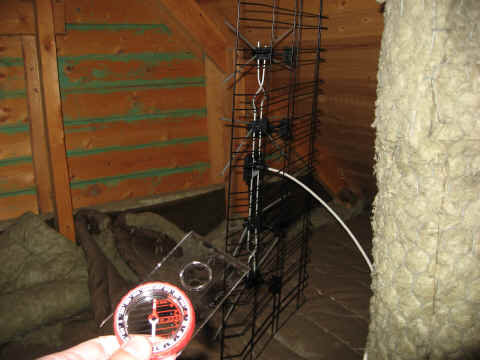

Finjustering av antennen
Och sen var det själva antennen ja, slog till på ett stycke gitterantenn, också från clasolson (artikel 38-1593). 399 pix, som hittat!
Hmmm.. vad stod det nu på teracoms hemsida var det 312 grader mot masten härifrån? (2007-08-10 14:23:14)
Och sen var det själva antennen ja, slog till på ett stycke gitterantenn, också från clasolson (artikel 38-1593). 399 pix, som hittat!
Hmmm.. vad stod det nu på teracoms hemsida var det 312 grader mot masten härifrån? (2007-08-10 14:23:14)
