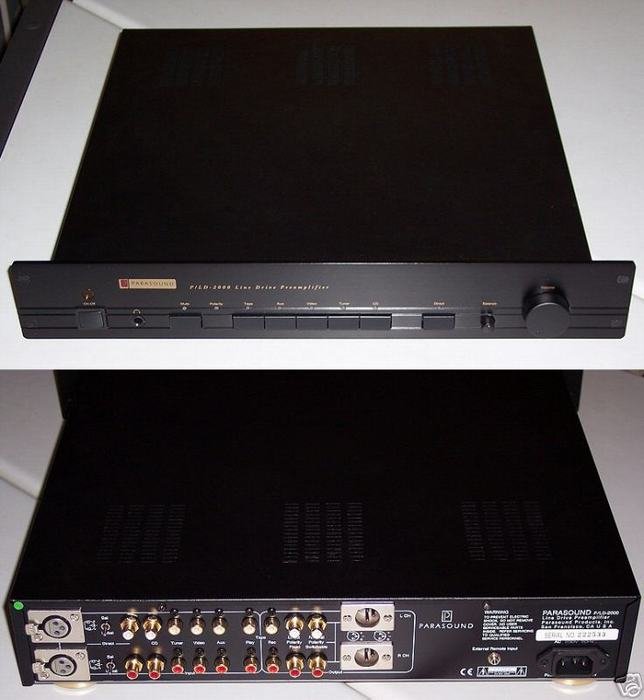

Parasound P/LD 2000 balanced line drive preamp.
Det ni nu ser är ett 2 kanaligt försteg från parasound, tillverknings år 1995-1998...

specen liknar nått man inte hittar idag, fullspeckad med allt tänkbart godis och för att nämna några....

Dual Mono Topology, Complementary MOSFET drive stage, 6 high level inputs: Direct coupled, Balanced inputs and outputs with XLR jacks, 100% discrete Class A circuitry, Switched by precision gold contact relays, High current dual mono headphone circuit, Polarity invert from handset m.m.

och för att nämna lite mer... :-)

Signal-to-Noise Ratio
>110 dB, A weighted, full output
>90 dB, unweighted, full output
Crosstalk
>110 dB, < 10 kHz, full output
>100 dB, 20 kHz, full output
Frequency Response
5 Hz - 150 kHz,0/-2 dB, full output (2005-11-19 17:29:07)

Produkter på bilden:

Innanmätet....

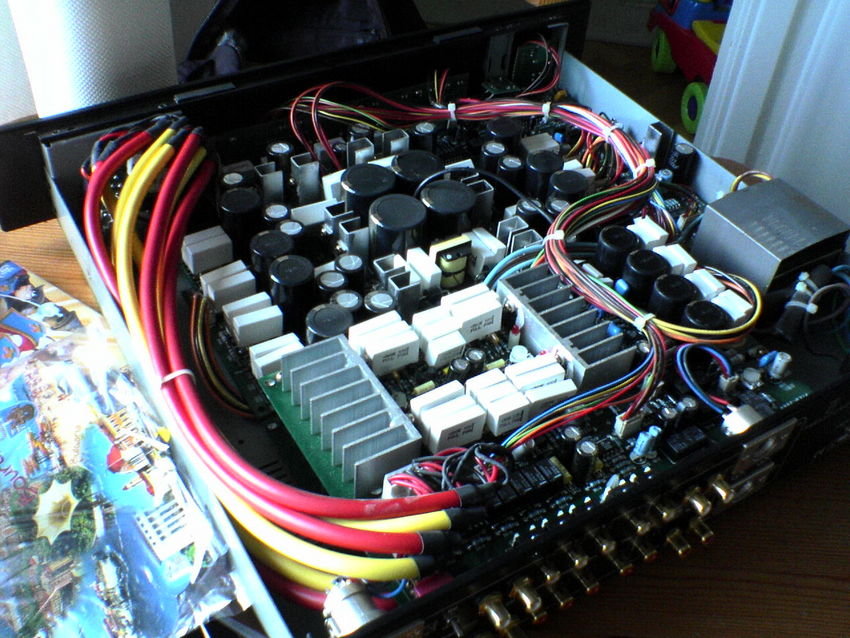

Här har ni då innanmätet... Som ni ser så finnes här fler komponenter än invånare i kina.
För er alla kabelälskare har vi dom interna signalkablarna för direkt läget till vänster ( om det nu kan undgås att se ) och dom ser helt klart respektabla ut.
All interna kablage för dom balanserade ingångarna är i silver och detta gäller även stiften i kontakterna.

För övrigt så ser ni också kondingar för in/utgångarna samt för strömförsörjningen.
totalt på hela 92000uF!!!!
Alla kretskort är "Gold-Clad FR4 Circuit Boards"... (2005-11-19 17:28:03)

Produkter på bilden:

Mer innanmäte....

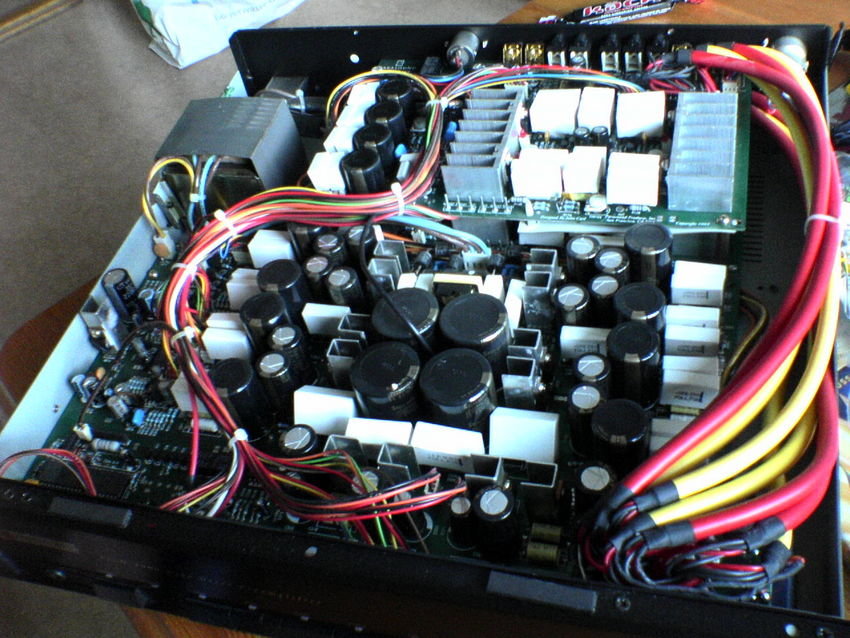

Här ser ni lite mer av innanmätet för att ge er en bra överblick på komponenterna...

Observera att en bättre kamera än min SE S700i ska fixas och bilder tas om. (2005-11-19 17:28:32)

Produkter på bilden:

För er kabelälskare!

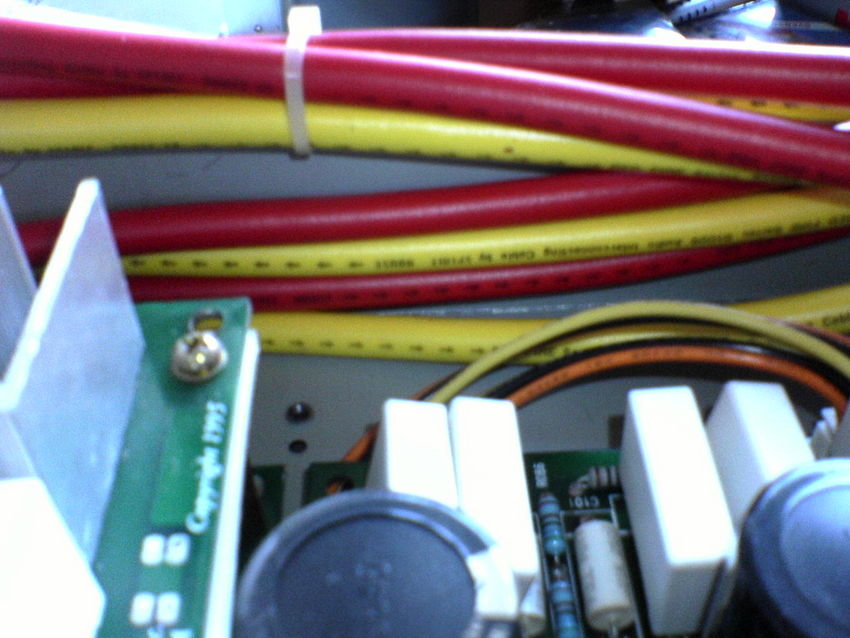

En dedikerad bild till er kabelälskare!

Så här ska det se ut!!! (2005-11-19 17:28:47)

Produkter på bilden:

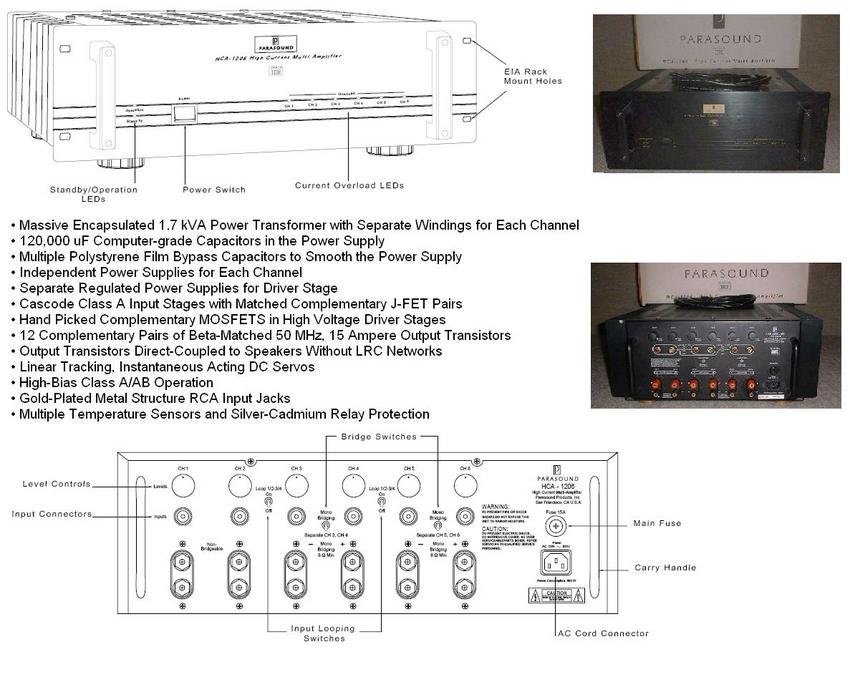

Parasound HCA1206
Här ser ni ett sexkanaligt slutsteg som kan leverera 135w per kanal kontinuerligt i 8ohm.
Alternativt så kan den bryggas och leverera 2x135w 2x350w kontinuerligt i 8ohm.

Detta slutsteg har en finnes som dessutom kan vara tilltalande för många, man har valet att som i manualen beskrivs som "Configurable for Multi-Channel Home Theater, Multi-Zone Stereo, Biamp or Triamp Operation".
En beskrivning på detta följer här.
: man kan loopa signalen i steget på samma sätt man kan brygga.
finns reglage som du ställer om för att loopa och då använder du endast ett par signalkablar till steget, dessa ansluts på rca in 1 & 2.
1 loopar till 3 & 5 medans 2 loopar till 4 & 6 ( du kan också välja att bara loopa för bi-amp och koppla andra högtalare eller t ex en annan zone på dom 2 resterande stegen.
det bästa är att hur du än kopplar så har du möjlighet att reglera gainet på steget till alla kanaler!

dvs: perfekt för mej då jag inom kort ska tri-ampa.

Steget har en matchvikt på 36KG.

Lite snabbfakta!
Frequency Response
12 Hz - 120 kHz,0/-3 dB
Current Capacity
30 amperes peak, per channel
S/N Ratio
> 118 dB, input shorted, IHF A-weighted
Damping Factor
> 800 at 20 Hz

Bilder på innanmätet kommer snart.... (2005-11-19 20:22:03)

Produkter på bilden:  Parasound HCA-1206

Parasound HCA1206

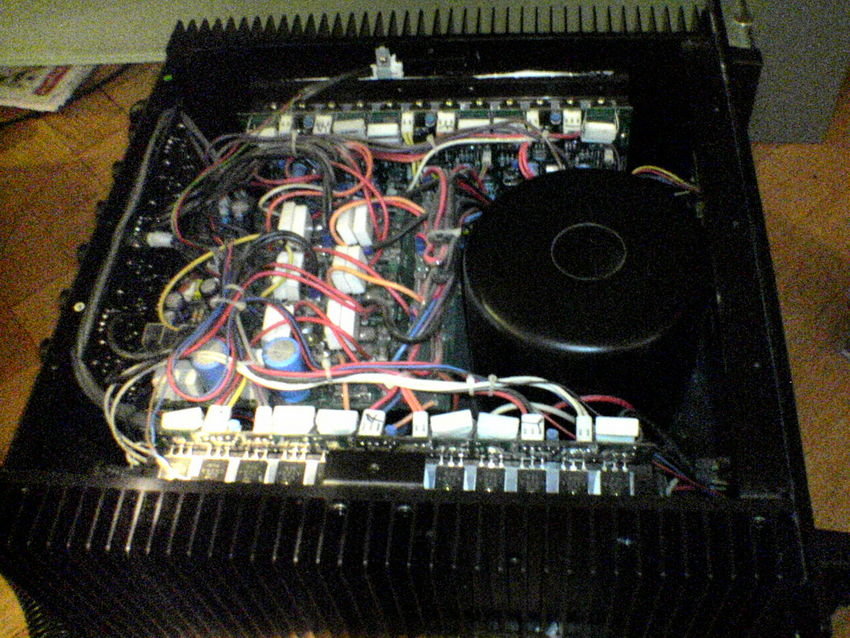

innanmätet på steget... som ni ser så är trafon väldigt liten... närmare bestäm 15cm i diameter och 15cm hög... vikten uppskattas mellan 15-20kg.

120000uF strömbank ligger under mittersta kretskortet. (2006-01-14 17:29:06)
