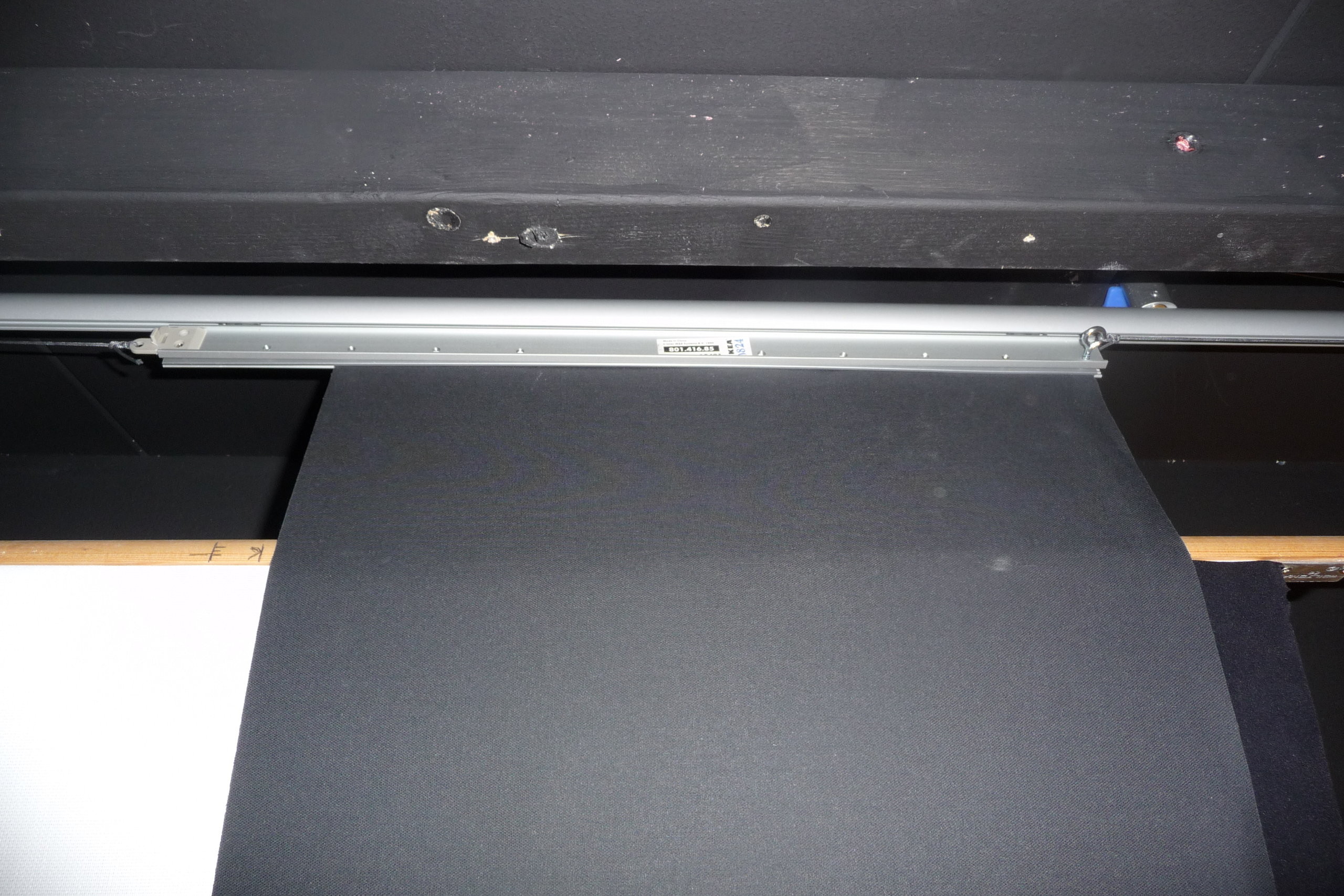

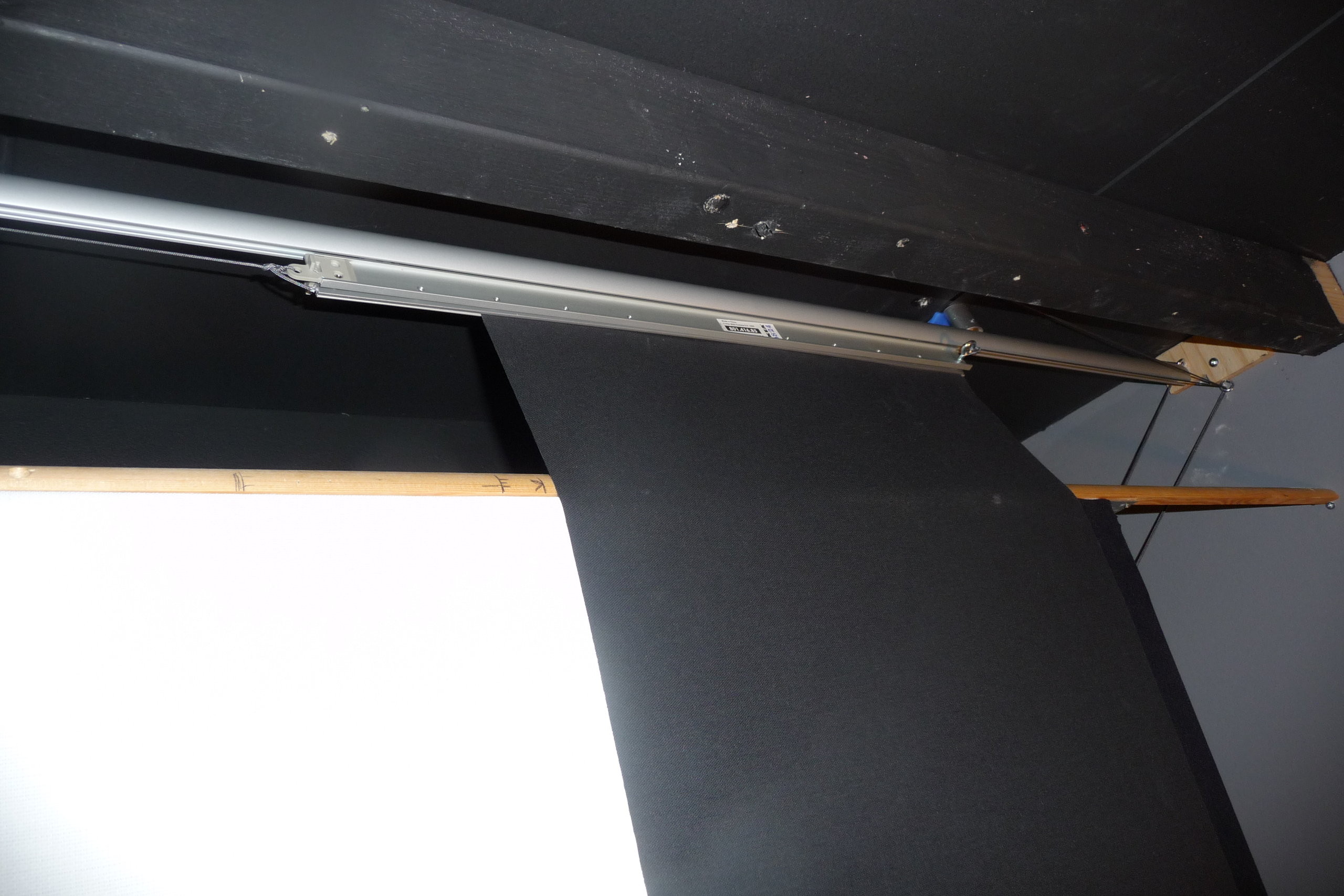

Maskningen
Dom rörliga delarna kommer från Ikea. Gardinskena Kvartal med topp och botten skena med samma namn, samt tyg från rullgardin Tupplur. Tyget maskar väldigt bra, hade förväntat mig att få fixa till det på något sätt men det behövdes inte. (2010-08-04 09:31:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Roxcore 4:3 100" (200x150)

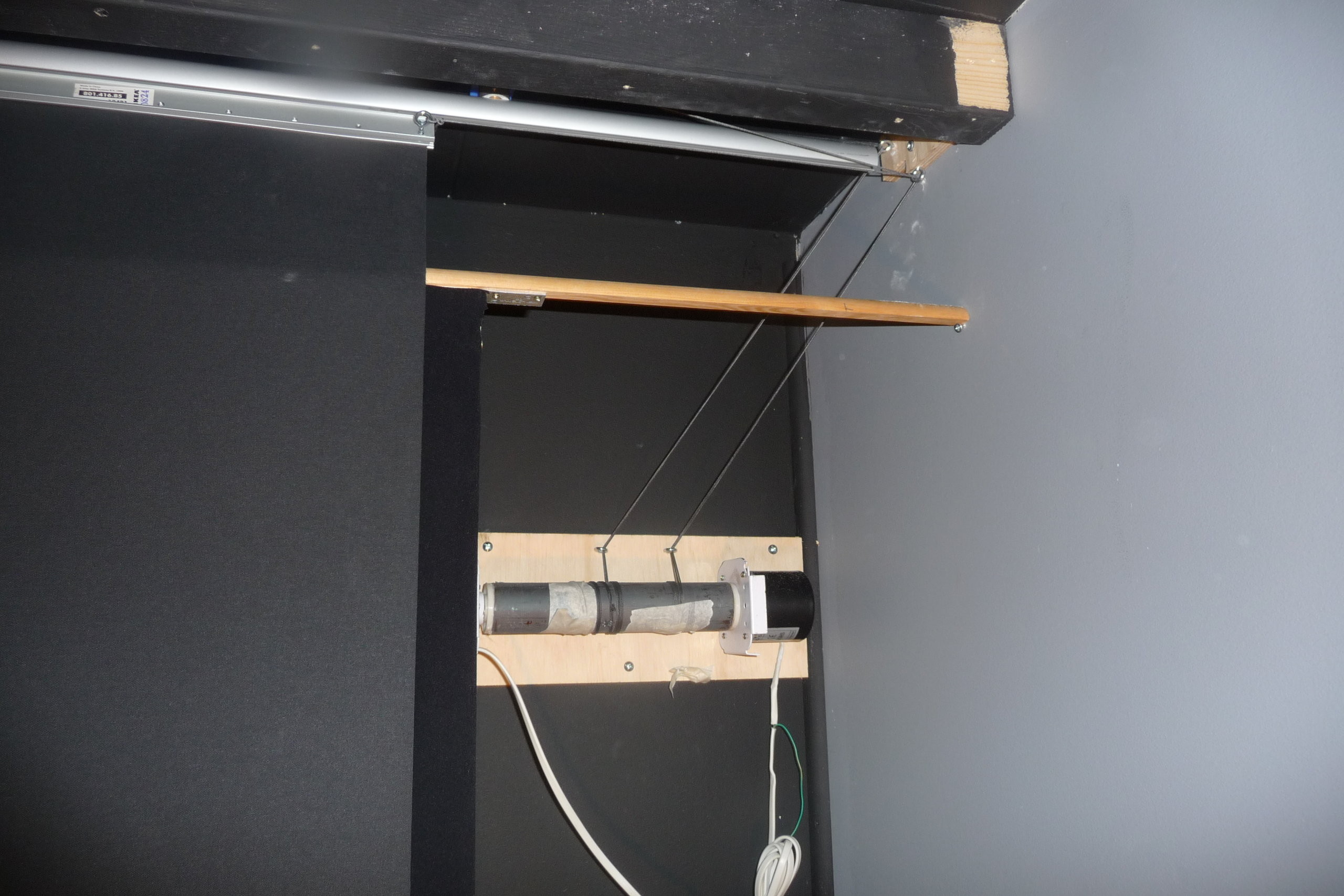

Infästning
Som synes på bilden är den rörliga skenan ihop kopplad med persienn lina, en i varje ände för att kunna flytta i båda riktningarna. Linorna passerar ett par skruvöglor för att komma till rätt plats och för att kunna löpa fritt.
Jag fick även fästa på en bit kvarts stav för att inte duken skulle falla in när duk ramen tog slut, utan kunna fortsätta hänga över en kant. (2010-08-04 09:38:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Roxcore 4:3 100" (200x150)

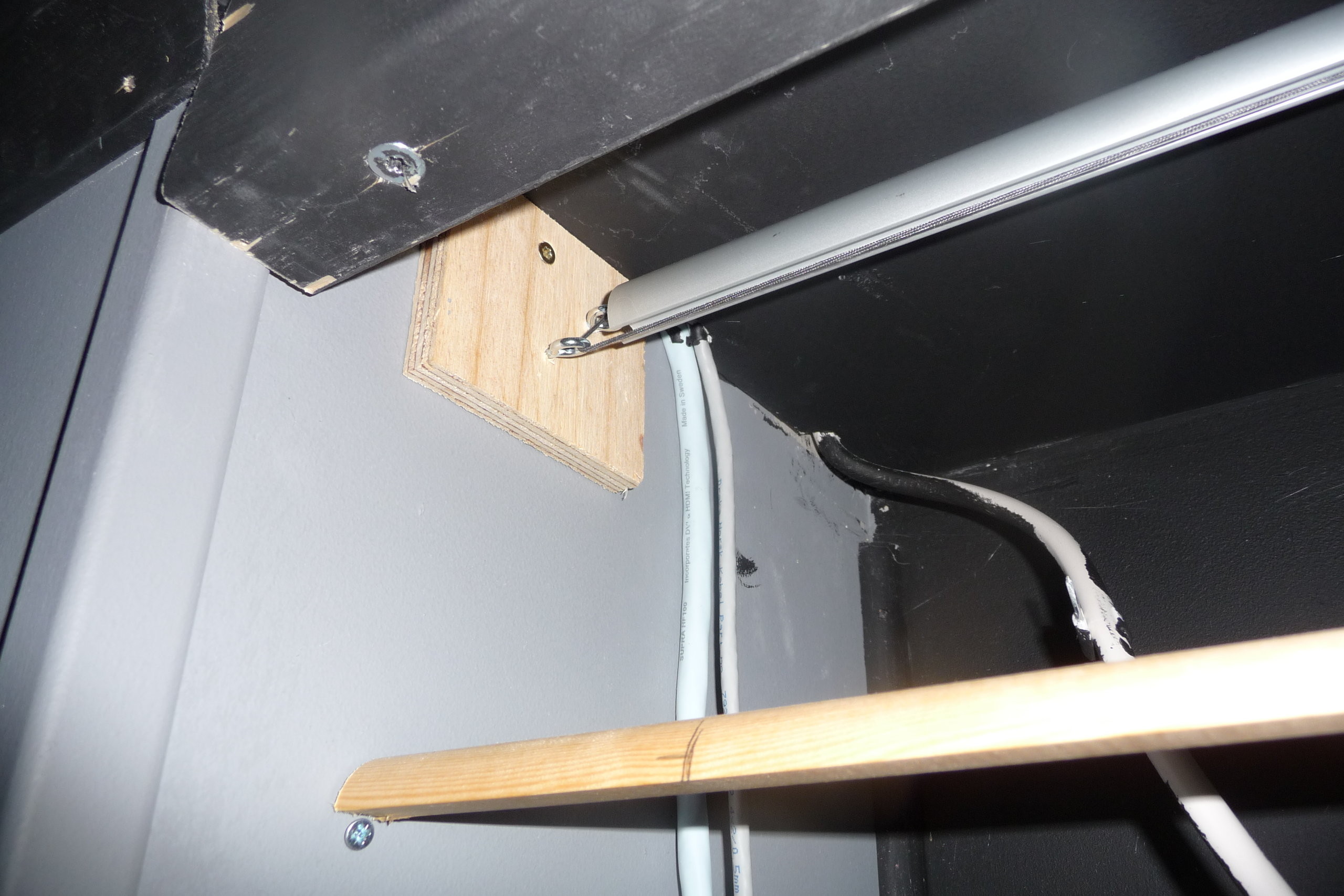

Infästning
Lite närmare bild på vänstra sidan. Två skruvöglor för att vända "öppna" linan.
Förstärkningen med lite plywood för öglorna syns också. Det höll inte att bara fästa i gipset! :) (2010-08-04 09:45:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

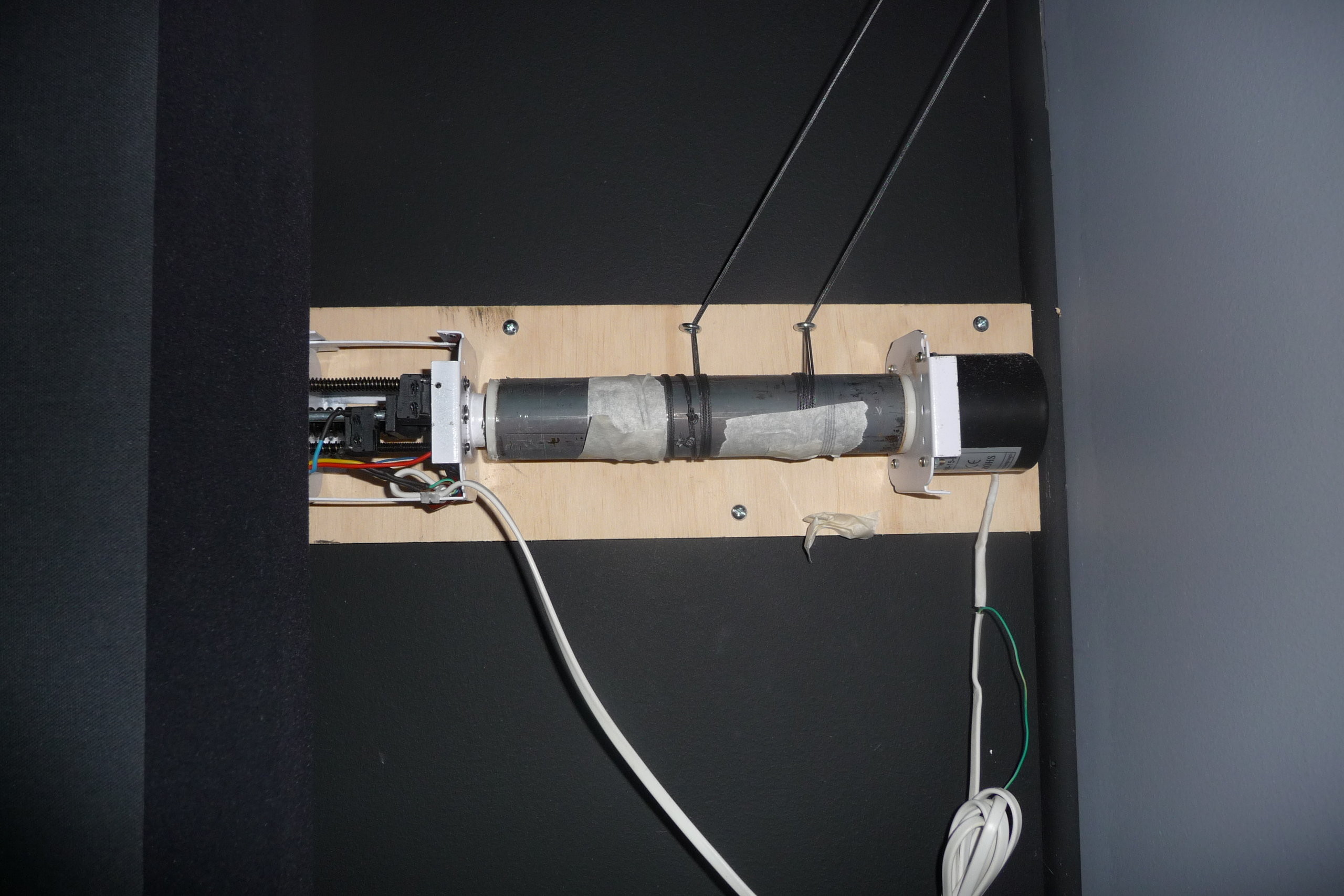

Automatiken
En slaktad motorduk är det som driver det hela. Efter att ha provat och justerat in rätt antal varv för att få maskningen att röra sig så mycket den skulle var det bara till att spänna upp "öppna" linorna, köra till ändläget och sen spänna upp "stäng" linorna fast åt andra hållet på stången. Efter ett misslyckat försök kom jag på att jag måste ju lägga på lina att rulla ut på "stäng" linorna innan jag fäste med tejp så det inte glider på stången. (2010-08-04 09:48:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Roxcore 4:3 100" (200x150)

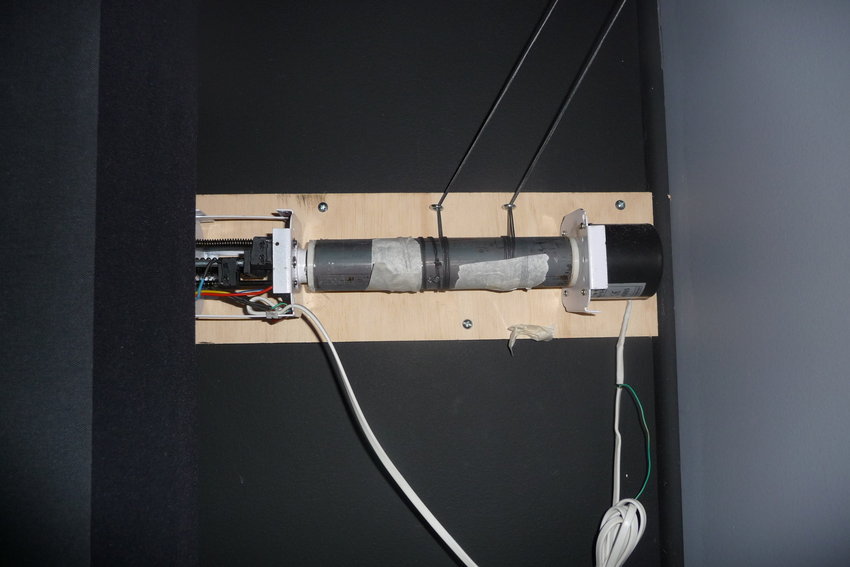

Automatiken
Nu återstår bara att fixa till så det öppnas och stängs automatiskt när projektorn säger till.
Funderar på Kingpin Screens KP300 men det känns som det skulle gå att få ihop något med relä osv billigare än den.

Fortsättning följer. (2010-08-04 10:00:53) Bilden är högupplöst. Klicka i bilden för att zooma.
