Istället för att bygga om något rum i huset, fick det bli ett vidbyggt rum istället. Pga vissa begränsningar är rummet invändigt ca 3,85 x 5,80 x 2,30. |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder

Projekt 808 center
Och efter lite konkande o lyftande är allt på plats...tills det är dags att fixa fronten, då får allt lyftas ner igen...phuuu.
Det blev en hel del mer tryck i mitten nu jämfört med den Dali SC-5 jag hade tidigare, men det är klart, lite skillnad med 4 st 3" mot 2 st 8". (2006-07-08 20:39:43)
Och efter lite konkande o lyftande är allt på plats...tills det är dags att fixa fronten, då får allt lyftas ner igen...phuuu.
Det blev en hel del mer tryck i mitten nu jämfört med den Dali SC-5 jag hade tidigare, men det är klart, lite skillnad med 4 st 3" mot 2 st 8". (2006-07-08 20:39:43)


Produkter på bilden:
DALI 808

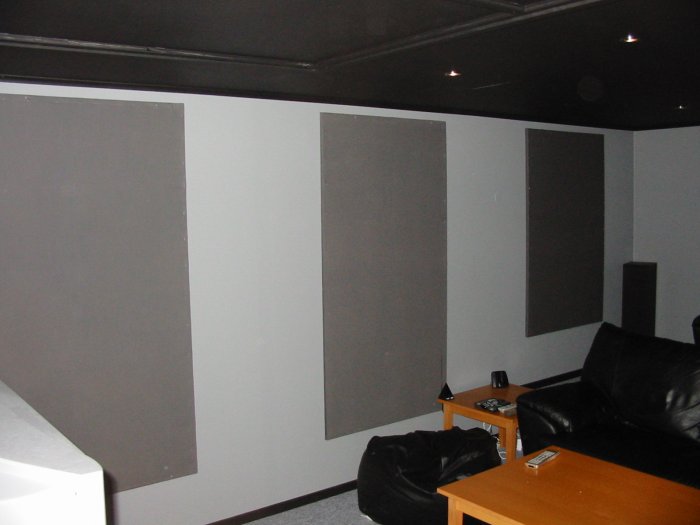

030222: Akustik skärmarna längs med högra långsidan. Skärman består av en masonitskiva med träram runt och i den ligger vanliga akustik takplattor och över allt är det spänt ett tyg. Det gjorde en stor skillnad vad det gäller efterklangen i rummet. (2004-03-20 00:00:00)


Produkter på bilden:
DALI 505

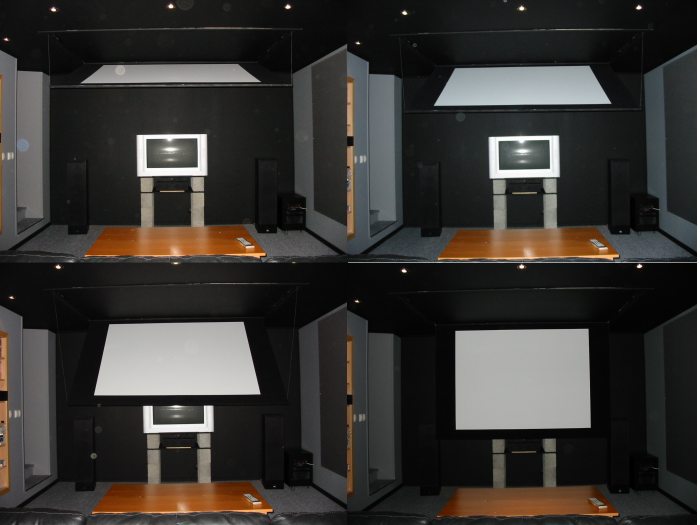

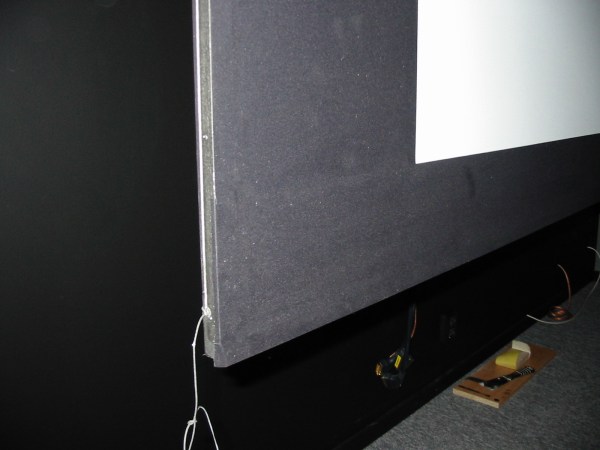

030222: Skärmen fäll ner från taket med hjälp av en markismotor i angränsande förråd. Den effektiva bildytan är nu 180 x 135 cm (~88" - 225 cm - i 4:3) men förberedd för 222 x 125 (~100" - 254 cm) när det blir dags att byta till en 16:9 projektor, men då får det bli en med 1080 panel.
Att jag valt att göra en 4:3 duk i dagsläget beror på att jag ser en hel del på TV med projektorn.
Då det är en CRT projektor blir det inte mycket ströljus när det är 1:1.78 el 1:2.35 bild. (2004-03-20 00:00:00)


Produkter på bilden:
Bygg bilder

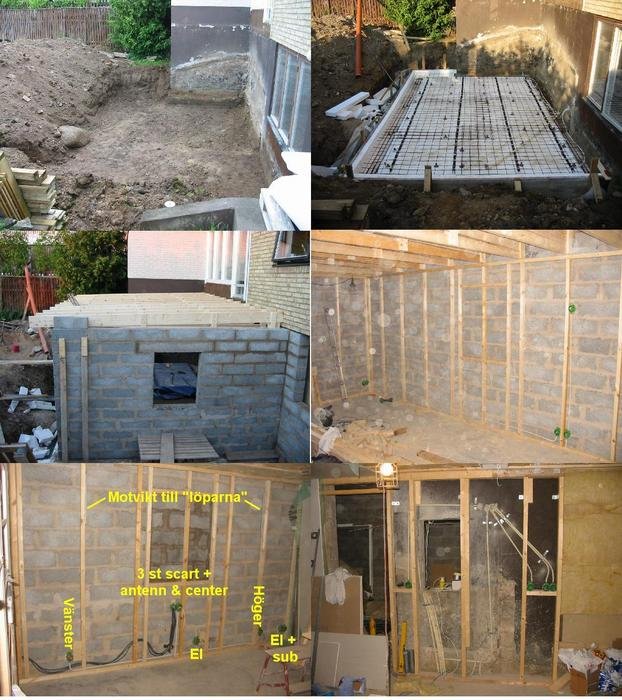

Några bilder på hela projektet. Kom fram till att det skulle bli bättre att bygga till ett rum än att bygga om något, så så fick det bli. :)
Allt jobb utom inkoppling i elskåpet utfördes av mig själv. Från start till färdigt rum tog drygt 5 månader, altanen på taket ej inräknad. :)
Fler byggbilder i albumet med samma namn. (2006-05-02 22:59:12)
Några bilder på hela projektet. Kom fram till att det skulle bli bättre att bygga till ett rum än att bygga om något, så så fick det bli. :)
Allt jobb utom inkoppling i elskåpet utfördes av mig själv. Från start till färdigt rum tog drygt 5 månader, altanen på taket ej inräknad. :)
Fler byggbilder i albumet med samma namn. (2006-05-02 22:59:12)


Produkter på bilden:
bygg bilder

Utrustningen

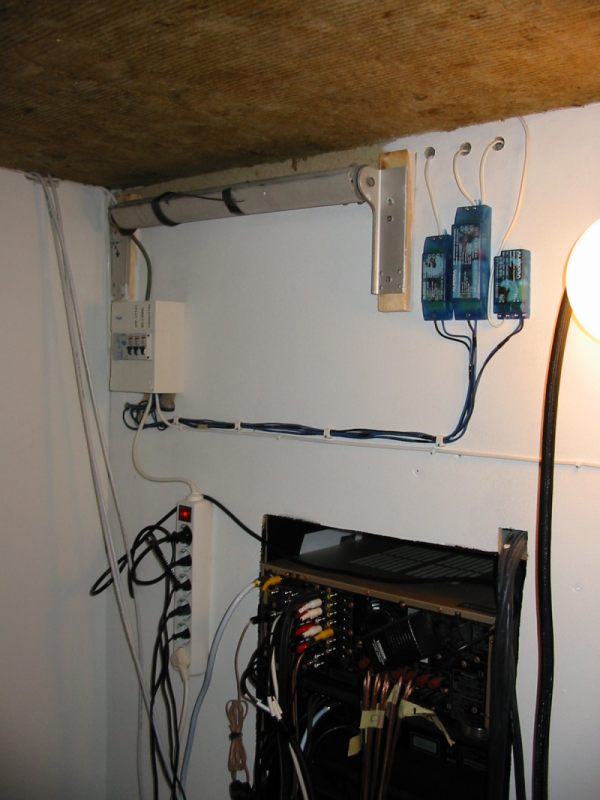

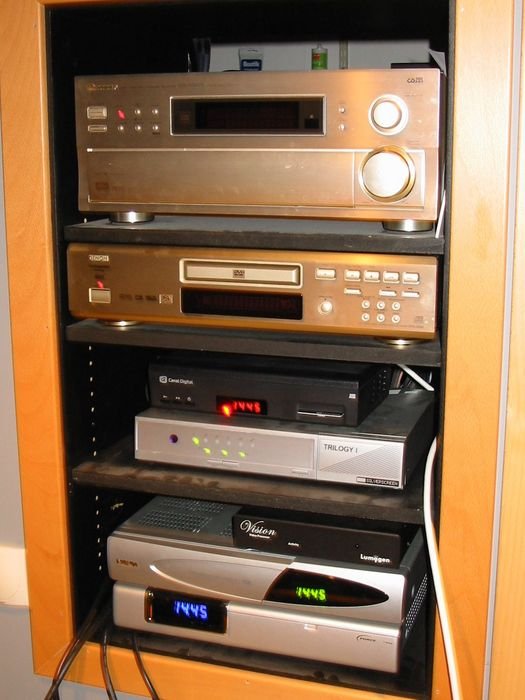

Kabeln till HD boxen lite provisoriskt indrageb i sidan. Det ska åtgärdas. (2007-01-06 11:06:07)
Kabeln till HD boxen lite provisoriskt indrageb i sidan. Det ska åtgärdas. (2007-01-06 11:06:07)


Produkter på bilden:
Denon DVD-2200,
Nokia 9902,
Pioneer VSX-908RDS,
Silverscreen Trilogy II,
Force Electronics 530T 80GB,
Sagemcom HD

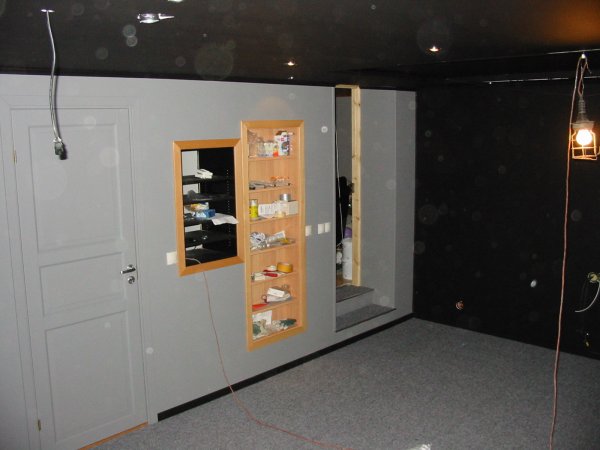

Nu är allt listat och klart (bok list runt hylla och rack), så nu är det bara duken som ska spännas på ramen, hushboxen till projen som ska tillverkas och hängas dit och sen in med alla apparater! (2004-03-20 00:00:00)

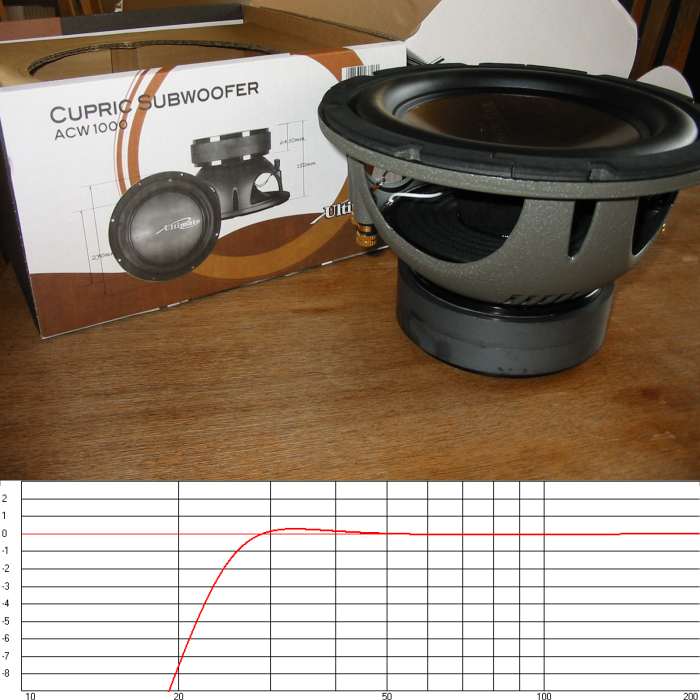

030322: Nu är det på gång med en ny sub. Det blir en som spelar nedåt för mindre känslig placering. Ultimate 10" i 45 liters låda avstämd till 25 Hz ska ge ca 23 Hz vid -3 dB (Vas 41.2, s 25 Hz, Qts 0,38). Kon av aluminium/koppar legering, gjutet aluminium chassie. (2004-03-20 00:00:00)


Produkter på bilden:
Hushbox

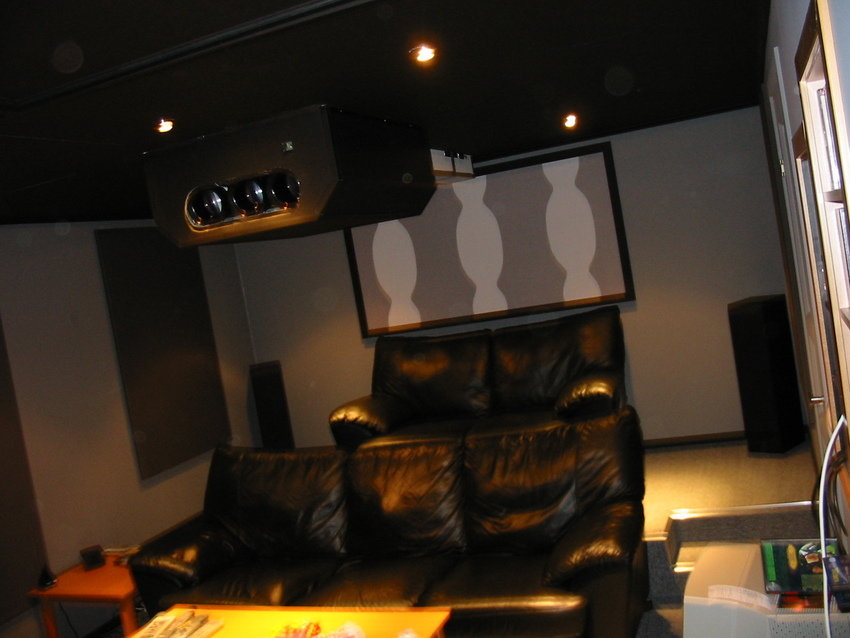

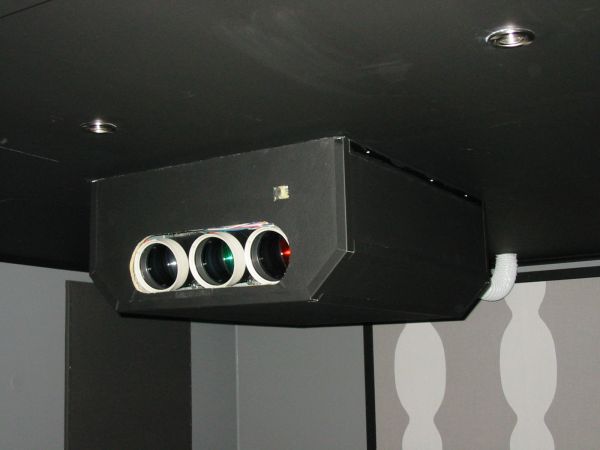

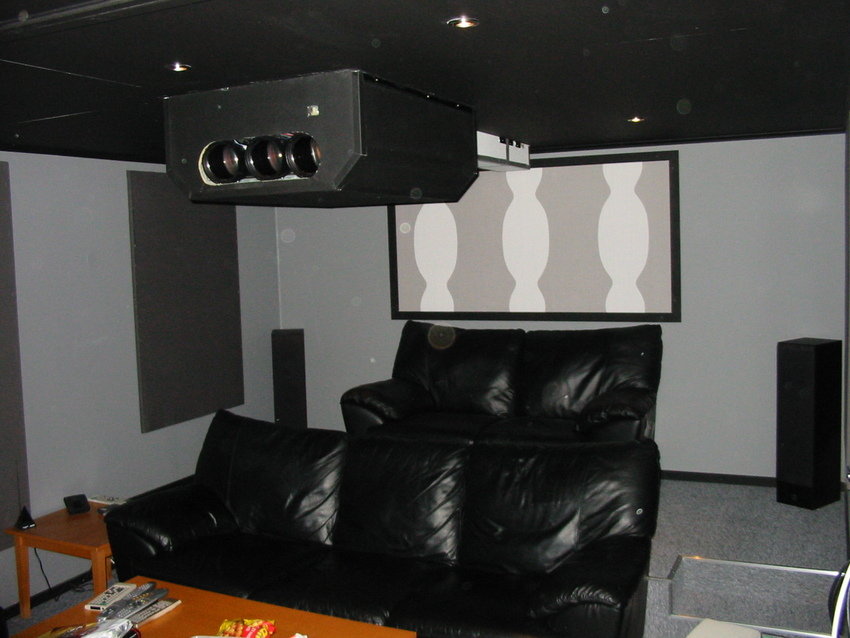

Lådan målad och på plats. Lite temporär ventilation kan skönjas bakom lådan (kopplat till rumsventilationen). Stor skillnad i ljudnivå på tidigare och nu. Hörbart men inte mer :)
I blixtljuset från kameran syns lådan mycket tydligare än i rumsbelysningen, eftersom det är samma matta svarta färg som taket försvinner hela den stora lådan.
Lådan ventileras med en rör fläkt (100 m³/tim) genom ett 100mm rör. (2004-12-31 16:02:05)
Lådan målad och på plats. Lite temporär ventilation kan skönjas bakom lådan (kopplat till rumsventilationen). Stor skillnad i ljudnivå på tidigare och nu. Hörbart men inte mer :)
I blixtljuset från kameran syns lådan mycket tydligare än i rumsbelysningen, eftersom det är samma matta svarta färg som taket försvinner hela den stora lådan.
Lådan ventileras med en rör fläkt (100 m³/tim) genom ett 100mm rör. (2004-12-31 16:02:05)


Produkter på bilden:
NEC XG-1351LC

Hushbox

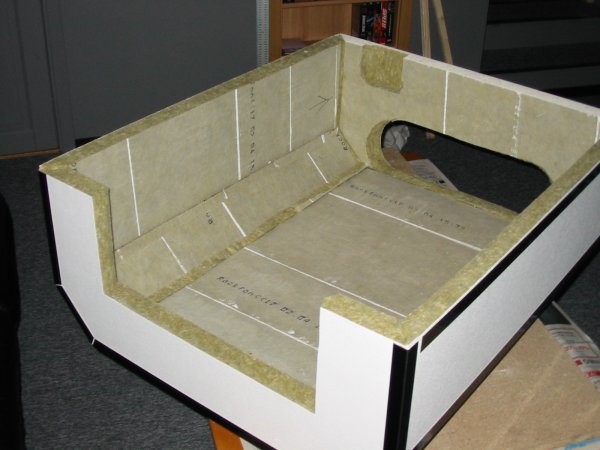

Äntligen fått tid till att limma ihop boxen för att dämpa fläktljudet. 40 mm akustikplattor limskarvade med aluminium påltar. Öppningen bak skarvas ihop med ett fläkt utsug. (2004-12-28 12:19:32)
Äntligen fått tid till att limma ihop boxen för att dämpa fläktljudet. 40 mm akustikplattor limskarvade med aluminium påltar. Öppningen bak skarvas ihop med ett fläkt utsug. (2004-12-28 12:19:32)


Produkter på bilden:
NEC XG-1351LC

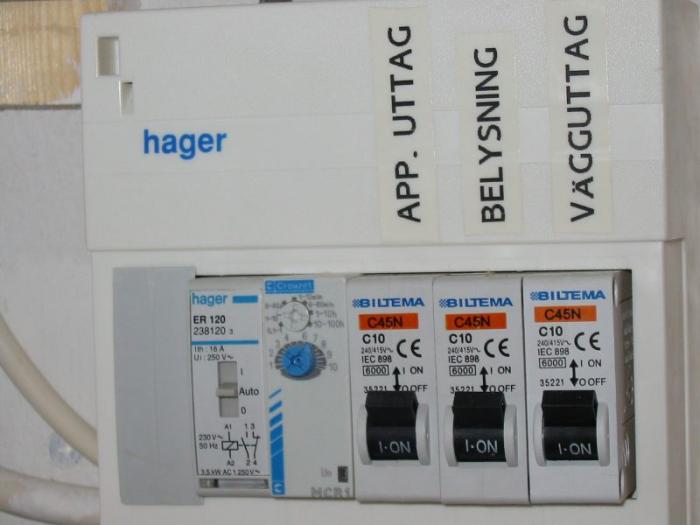

Elcentralen
Från vänster:
- Växlande relä till motorn. Ström på motor ut, ström av motor in.
- Tidsfördröjt relä till uttag för proj (för att fläkten ska gå efter strömmen till duken bryts).
- 3 st 10A säkringar (2004-11-04 22:15:24)
Från vänster:
- Växlande relä till motorn. Ström på motor ut, ström av motor in.
- Tidsfördröjt relä till uttag för proj (för att fläkten ska gå efter strömmen till duken bryts).
- 3 st 10A säkringar (2004-11-04 22:15:24)


Produkter på bilden:
bygg bilder


Produkter på bilden:
Duk hörn

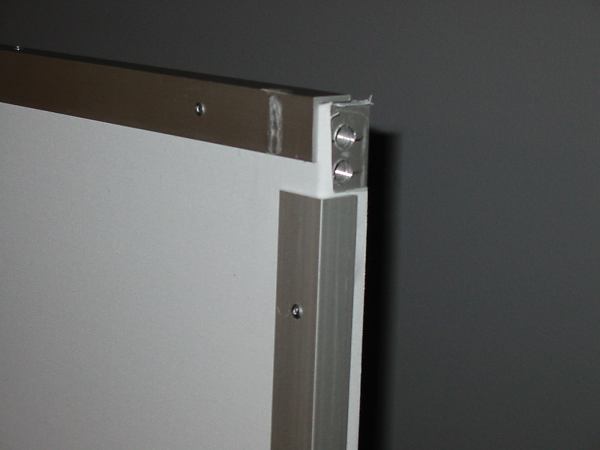

Här syns ett hörn på dukramen. Duken fästes med dubbelhäftande tejp och låstes med vinklar i aluminium som popnitades fast. Det gängade hålet är för insexbulten som fungerar som gångjärn. (2004-11-04 19:46:29)
Här syns ett hörn på dukramen. Duken fästes med dubbelhäftande tejp och låstes med vinklar i aluminium som popnitades fast. Det gängade hålet är för insexbulten som fungerar som gångjärn. (2004-11-04 19:46:29)


Produkter på bilden:

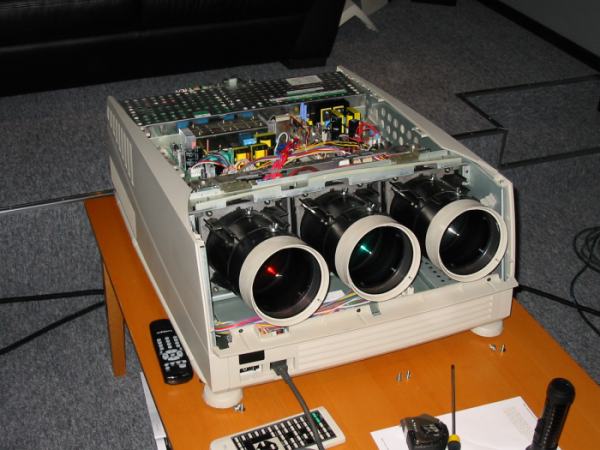

Min gamla XG 75 nu ersatt med en XG 135LC. Skillnaden på utsidan är att dom vita linsringarna på 75:an är svarta på 135:an.
Att sen det är skillnad på bilden från 135:an är ju en helt annan sak. *L* (2004-04-10 00:42:58)


Produkter på bilden:
NEC XG 751
