Högtalarbygge - mastodontprojekt HiFi-anläggning
Viktat medelbetyg:  (9.63) (baserat på 18 st)  Kommentarer      Anmäl detta album

Tänkte bidra själv med lite material till denna,för min del välvisiterade, hemsida.



Det första albumet tillfaller mitt senaste projekt - hajfenshögtalarna. Dock så påminner väl formen mer om ett segel, men vafan, det är inte lika koolt.

Själva grundlådorna är byggda så att ingen sida är den andre parallell, vilket är att föredra om man ska ha en portad låda. Grundlådorna utgör nämligen basens volym.

Och Ja, avståndet mellan diskant och mellanregister är inte optimalt,…

  Läs hela
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder

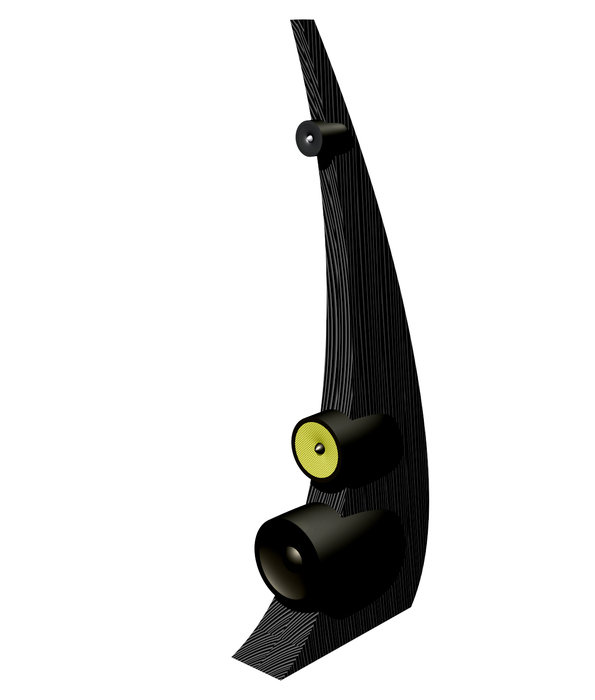

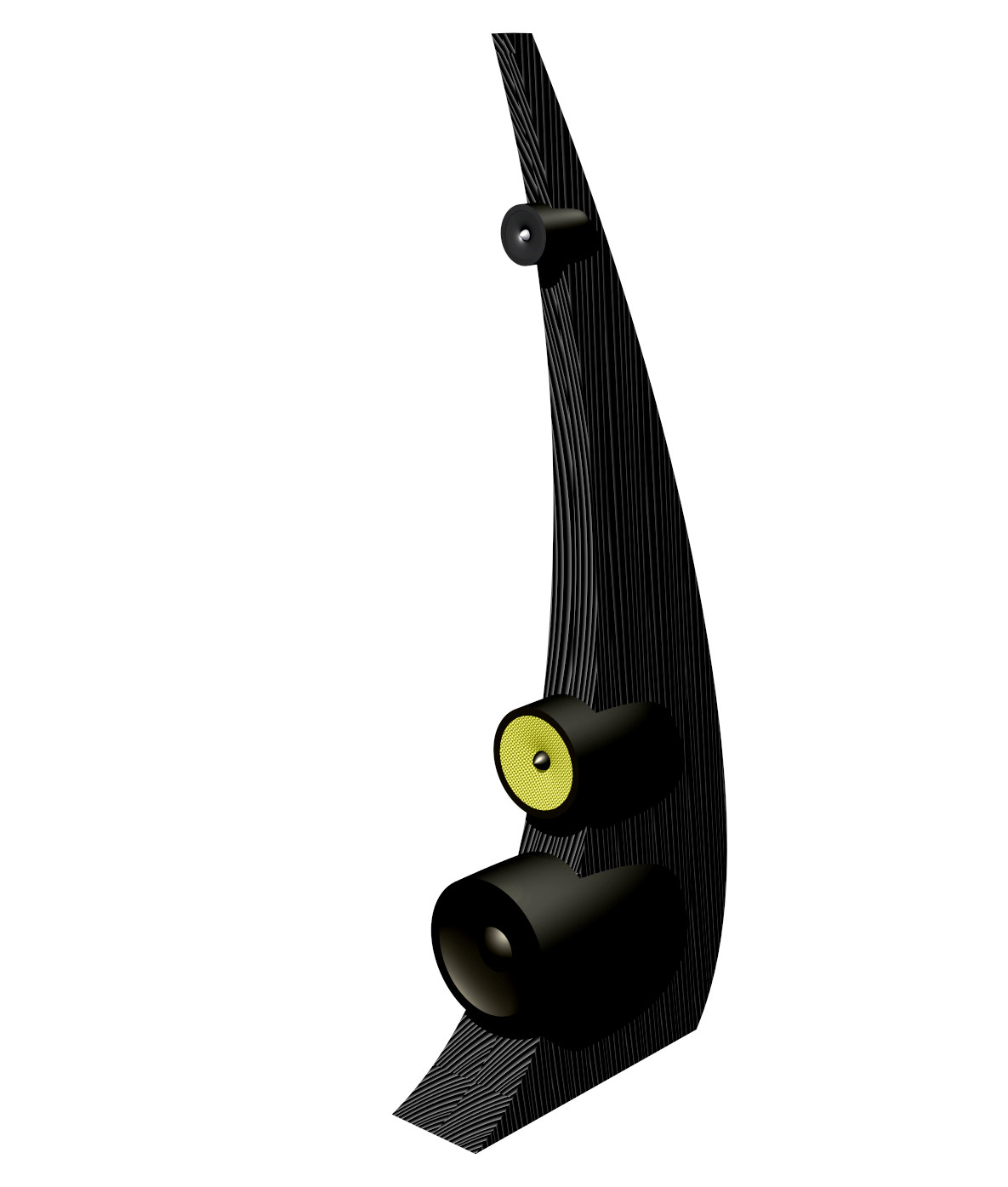

Idé-rendering
Slog ihop högtalaren i Alias för att kolla formen från lite olika vinklar. (2009-02-27 14:45:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

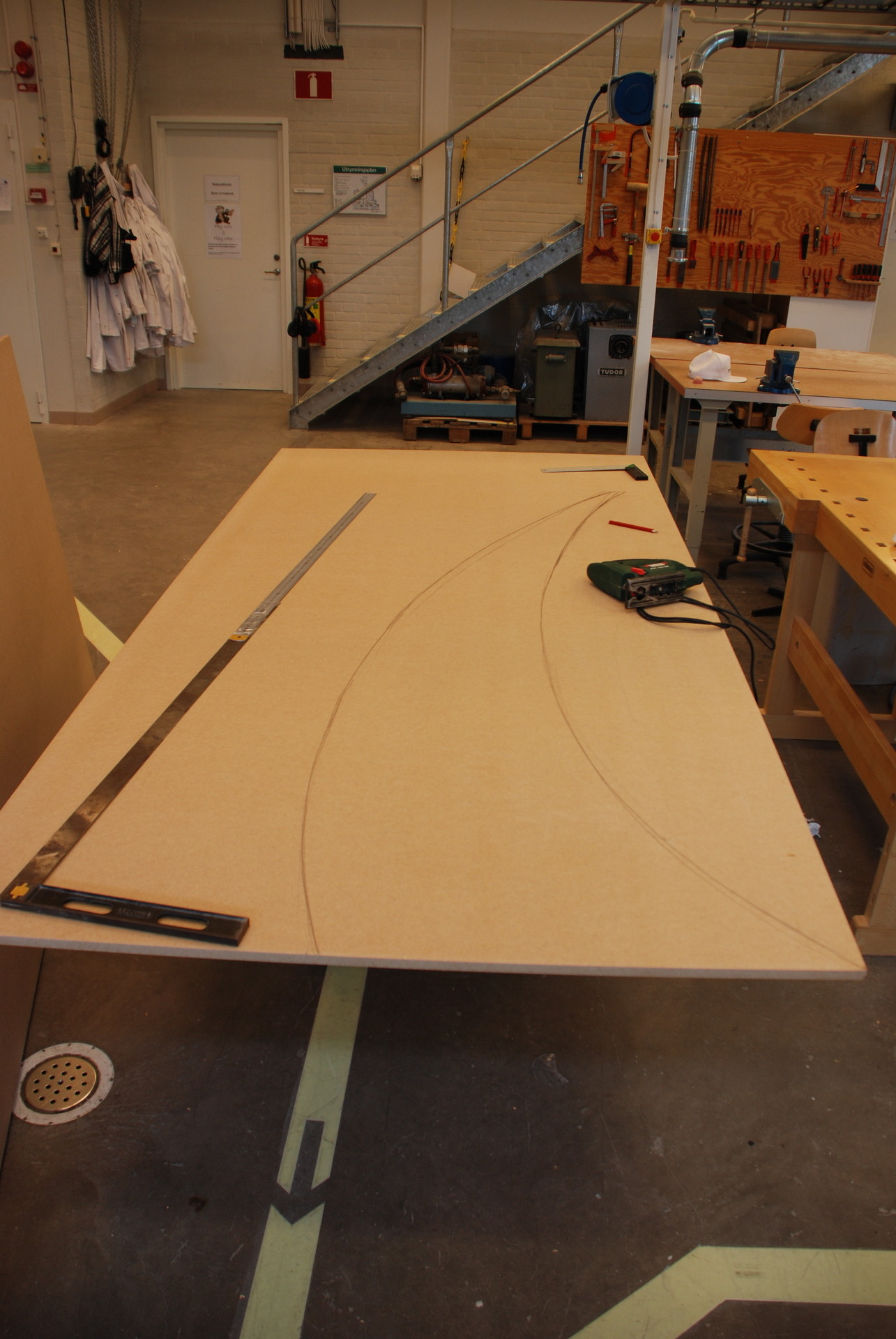

Jag höftade ut lite mått som kändes bra, och som ungefär skulle ge rätt volym. Dock såvar det sjukt svårt att få till rätt böj längst ut för att den skulle se balanserad ut och inte luta framåt eller bakåt.. Till slut ritade jag om högtalaren fram och tillbaka bara med någon cm skillnad på toppen innan jag var nöjd. Hur lång tid detta tog vill jag inte erkänna. :) (2009-02-27 21:03:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2009-02-27 14:47:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

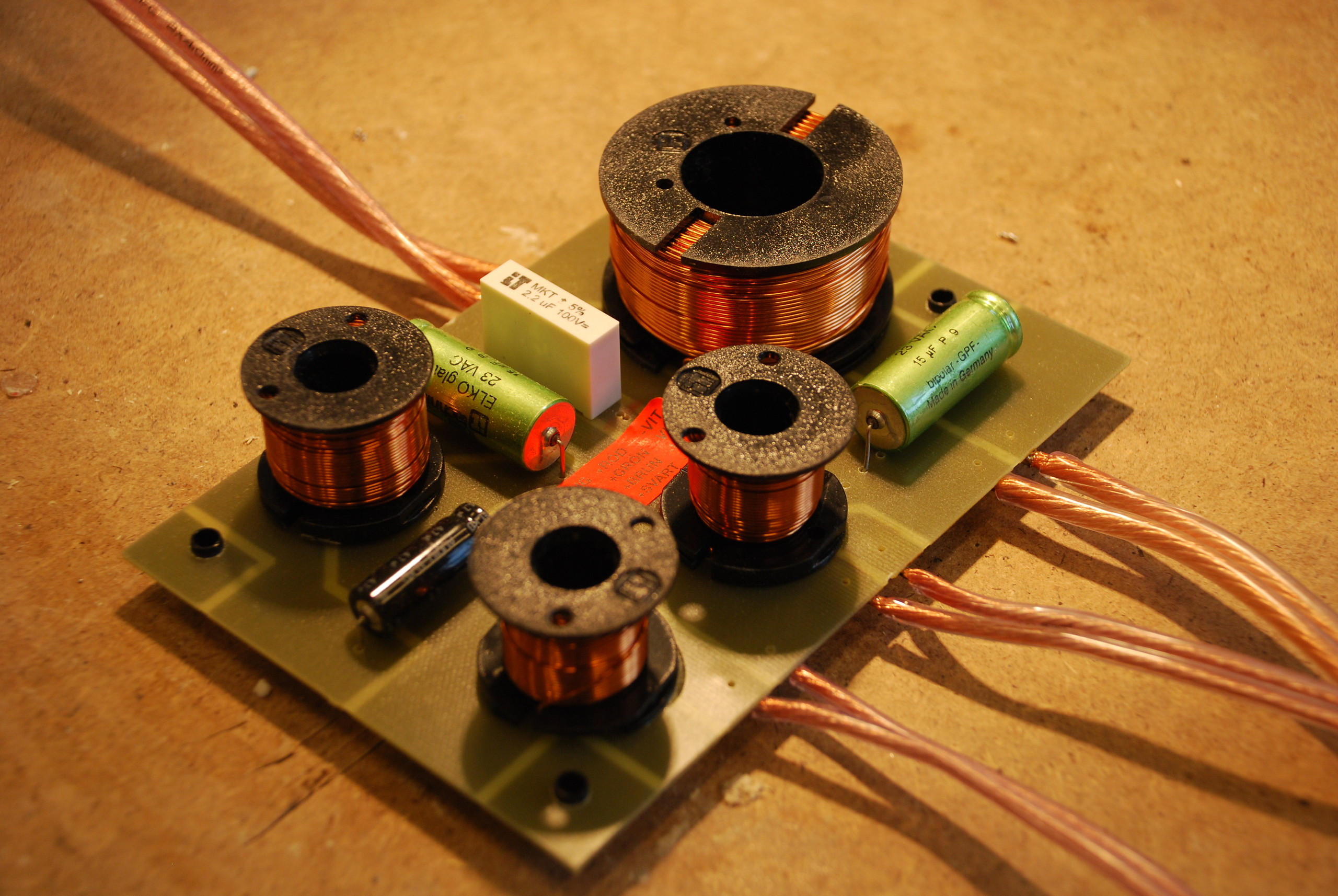

Delningsfilter.
80F 700 och 4500 Hz
Sorry för kablarna. Jag var sjukt nära på att köra med silverkablar, men jag är ju trots allt student :)
Fabrikstillverkade filter tillhör väl inte de bästa, men jag valde de dyraste Hifikit hade, eftersom att jag inte kan göra ett eget :/ (2009-02-27 15:27:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

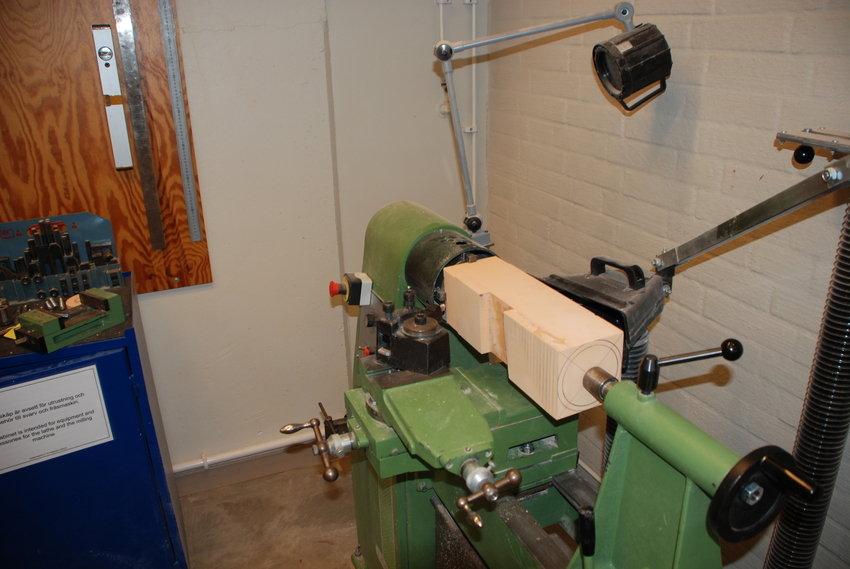

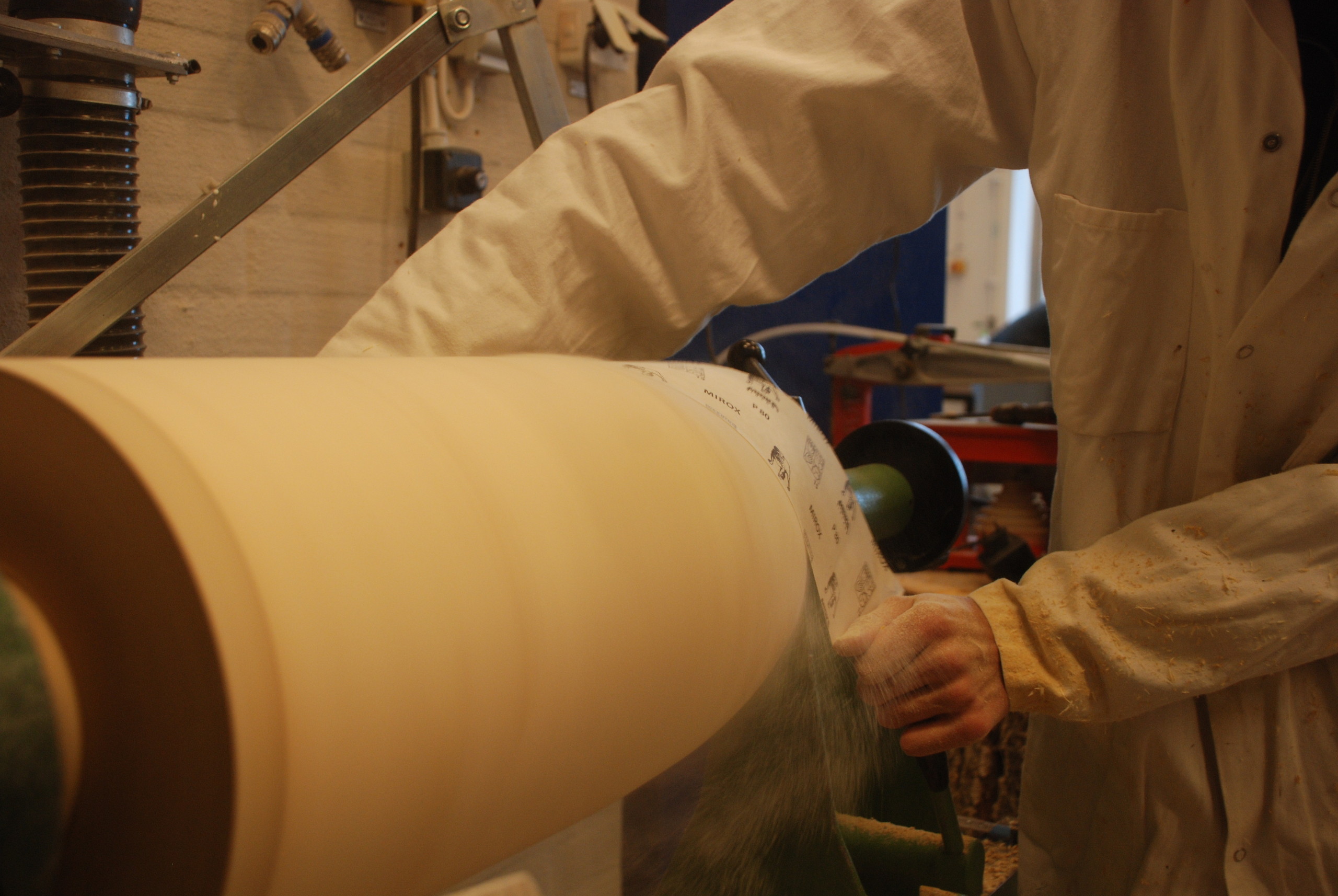

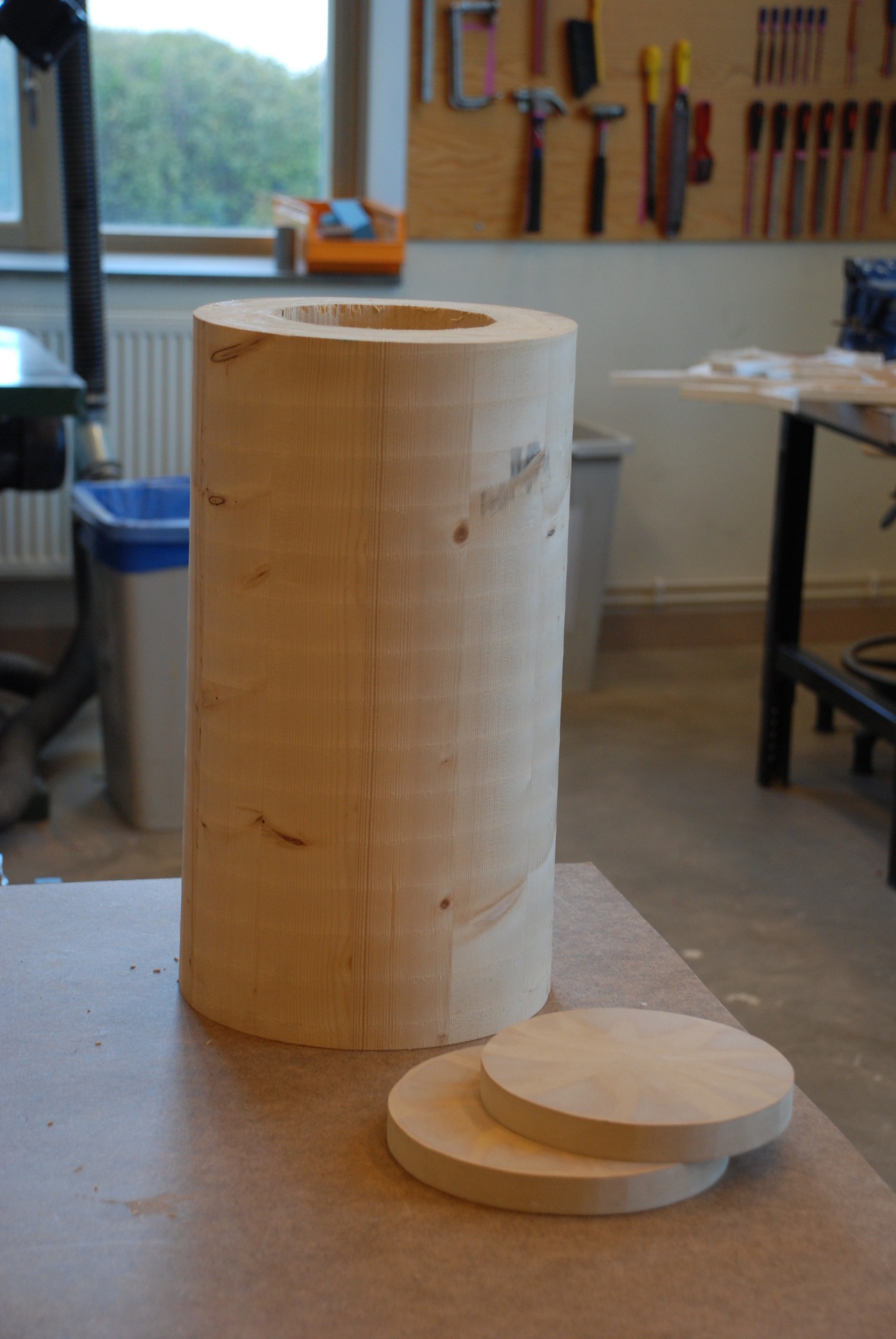

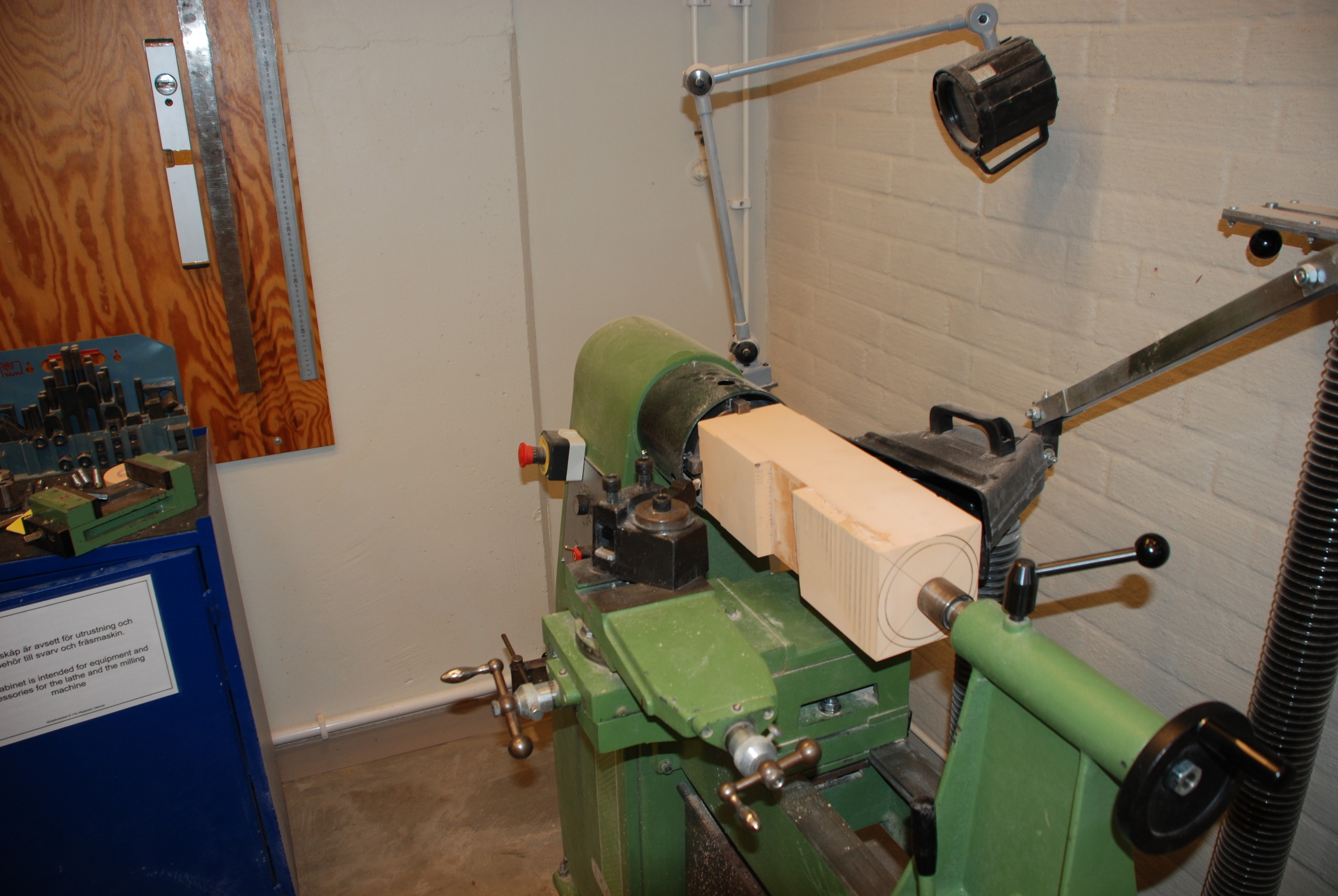

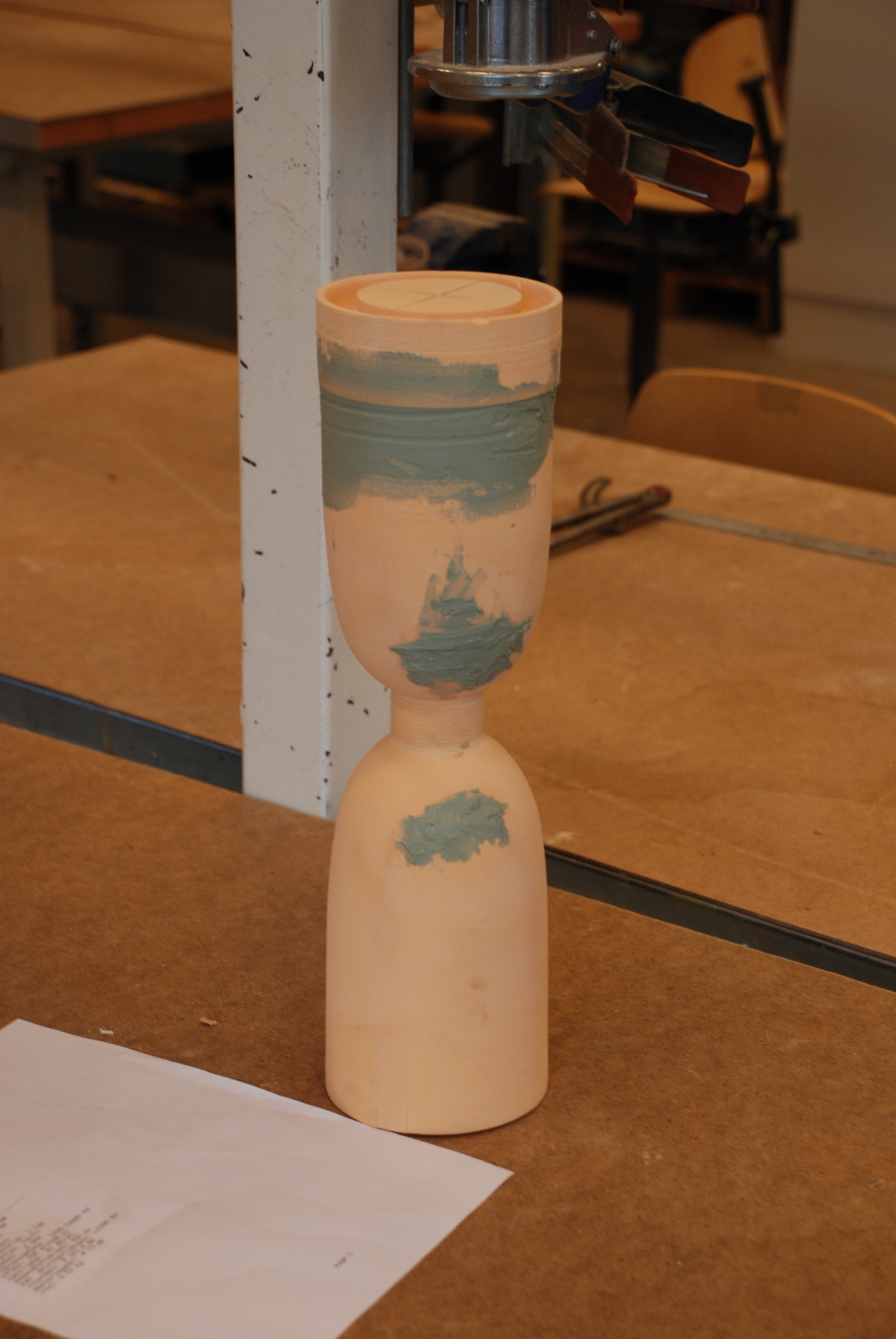

Ett stycke pelartillverkningsavfall och två stycken mdfcirklar som ska in i mr svarv. (2009-02-27 14:53:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

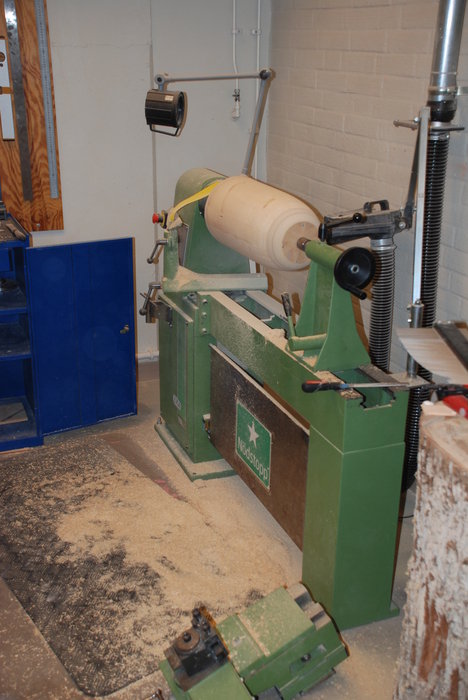

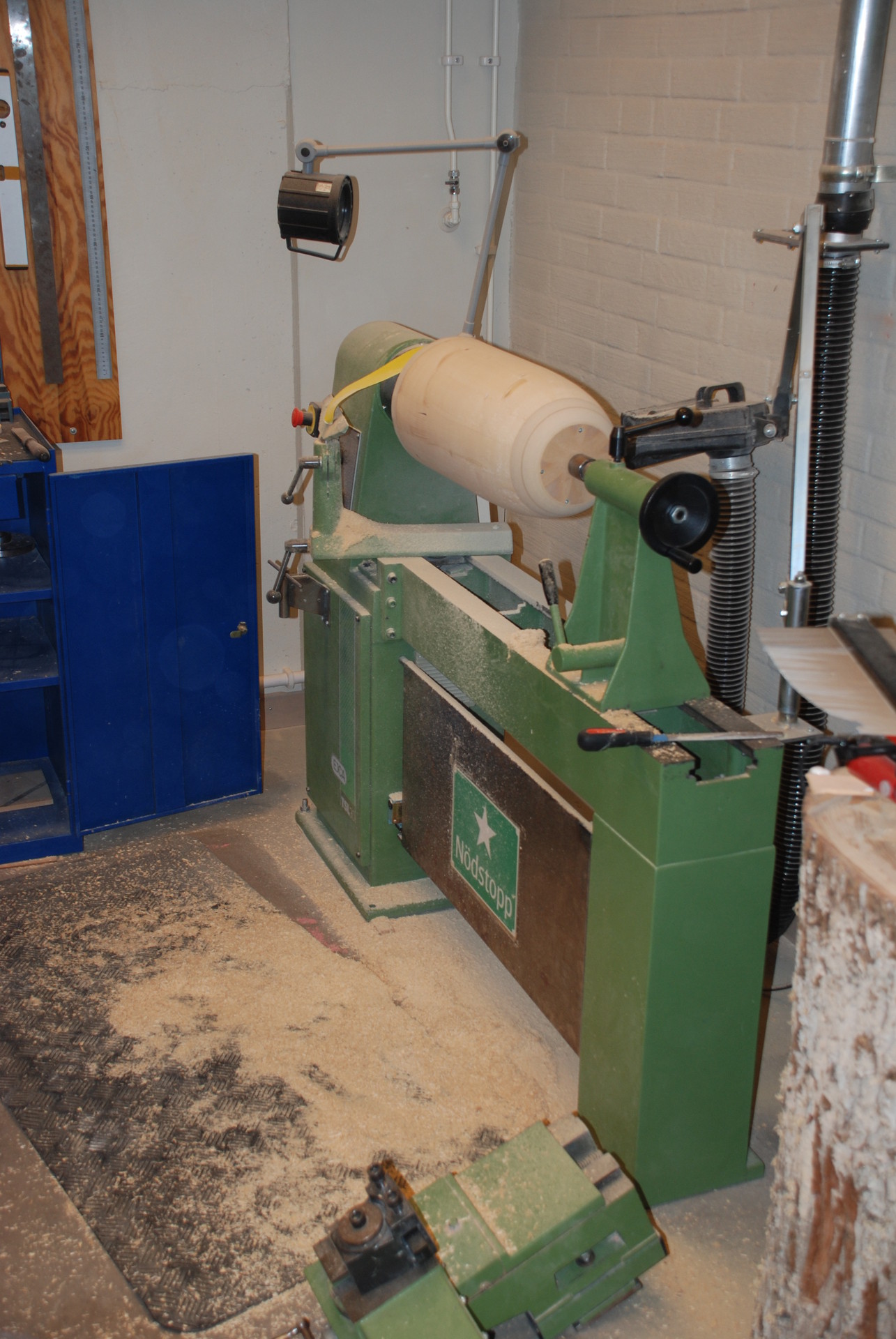

Älska effektivitet. (2009-02-27 14:59:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2009-02-27 14:55:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

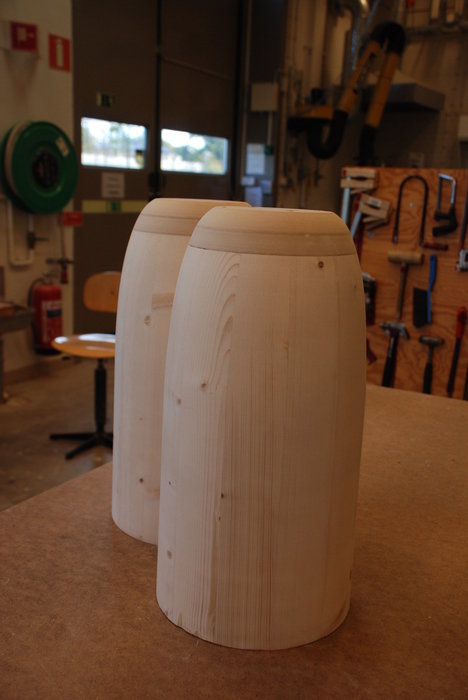

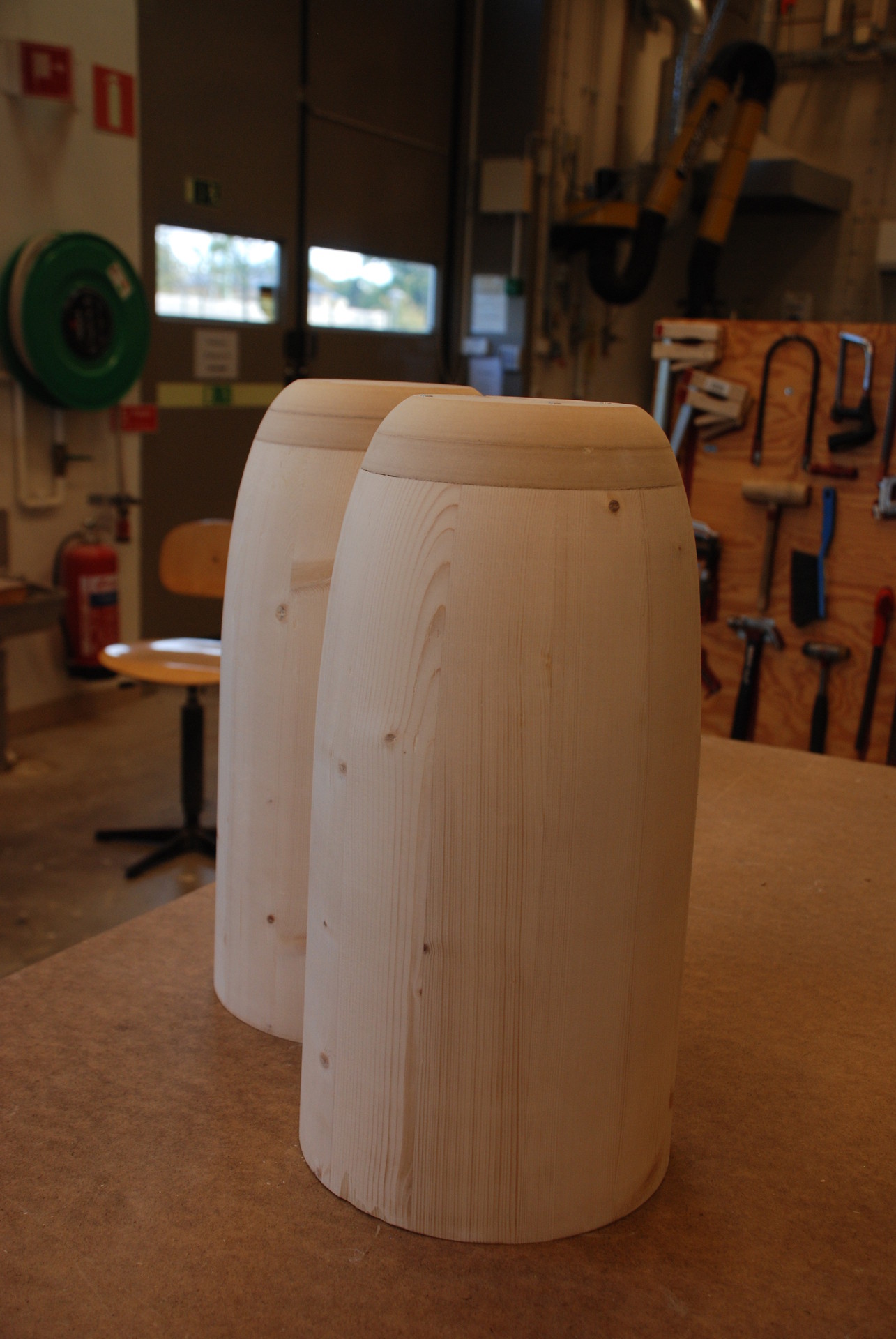

2 av 6 rundlar klara och Victor är nöjd (2009-02-27 15:02:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Victor + fogsvans :) (2009-02-27 21:04:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

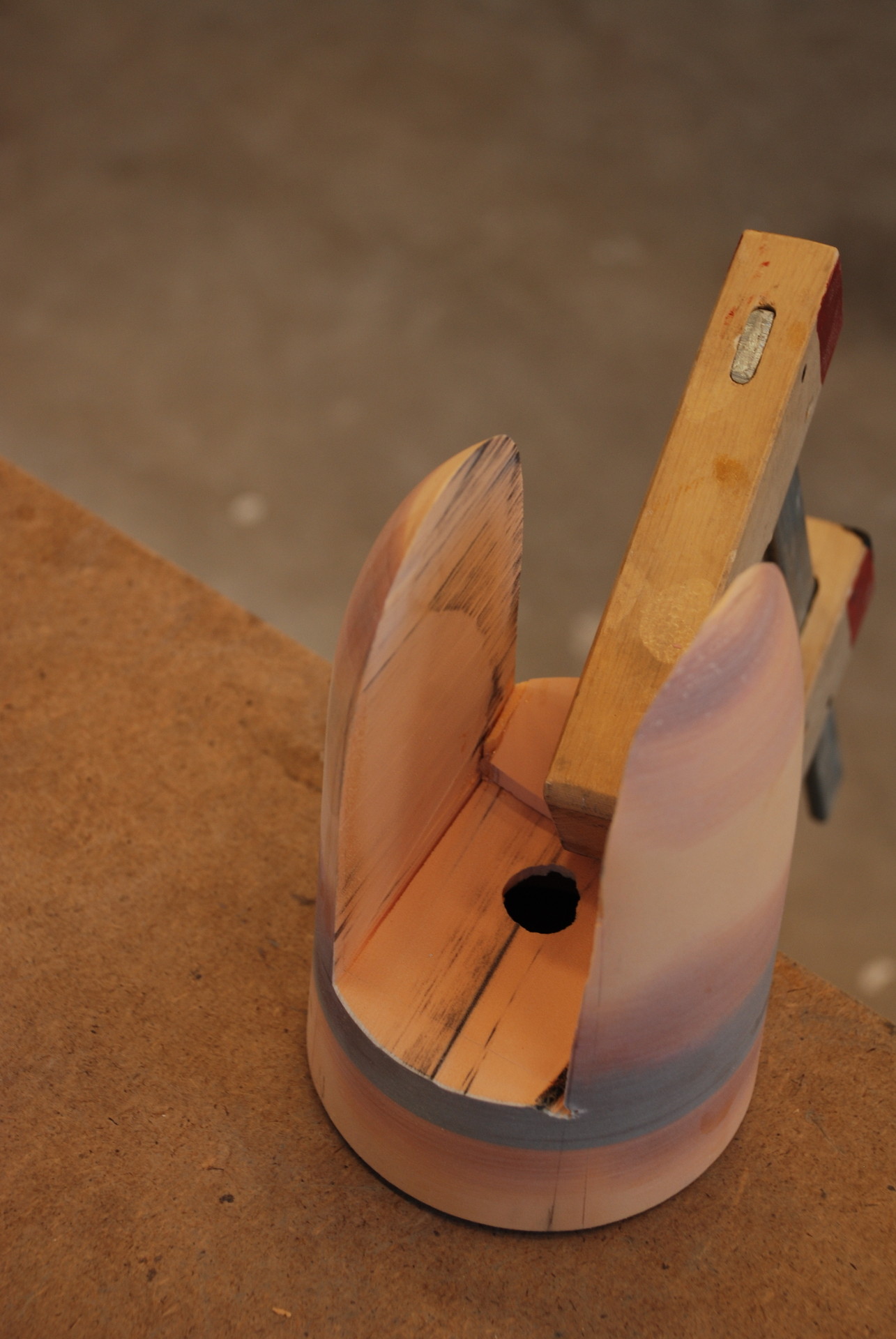

Diskantrundlar next! (2009-02-27 15:04:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2009-02-27 21:05:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

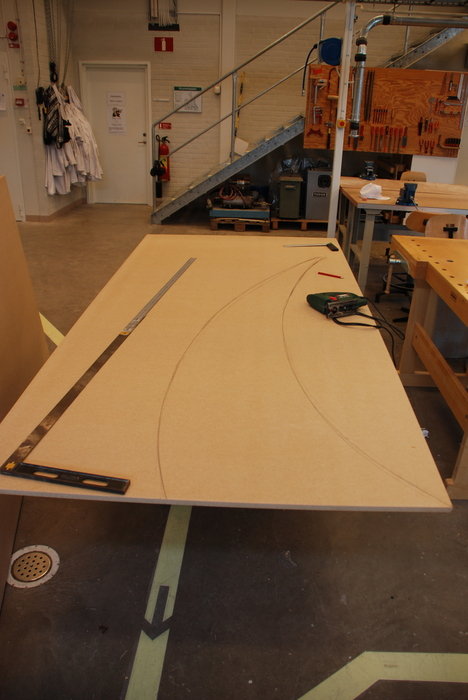

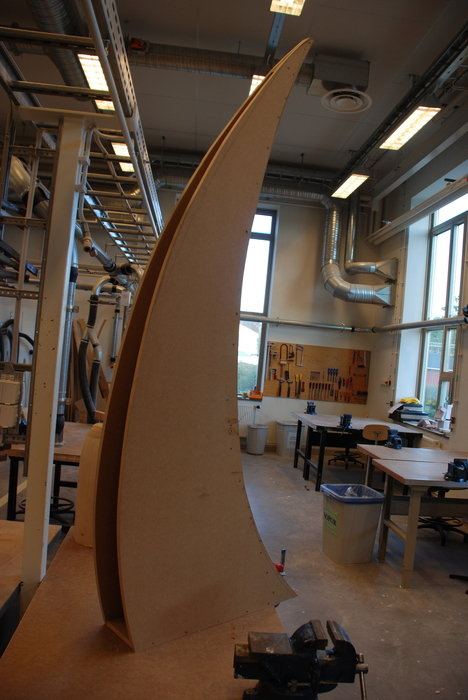

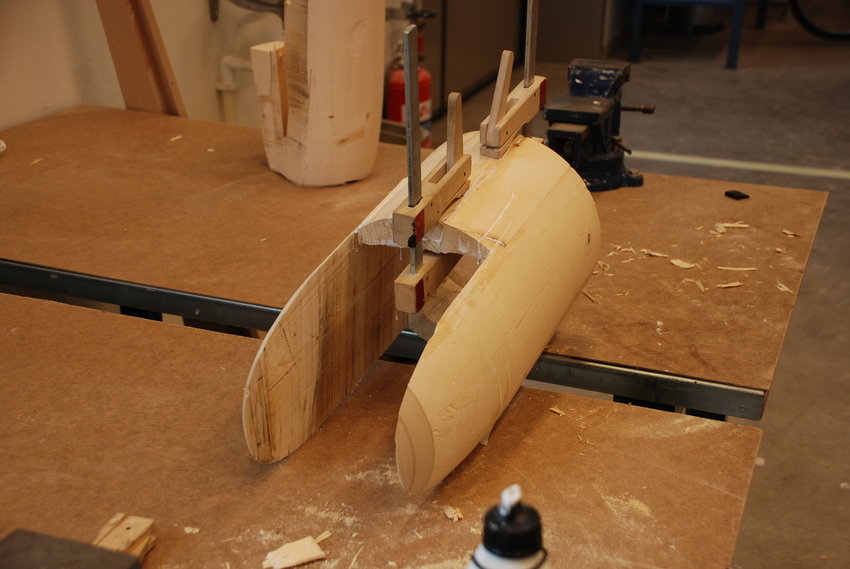

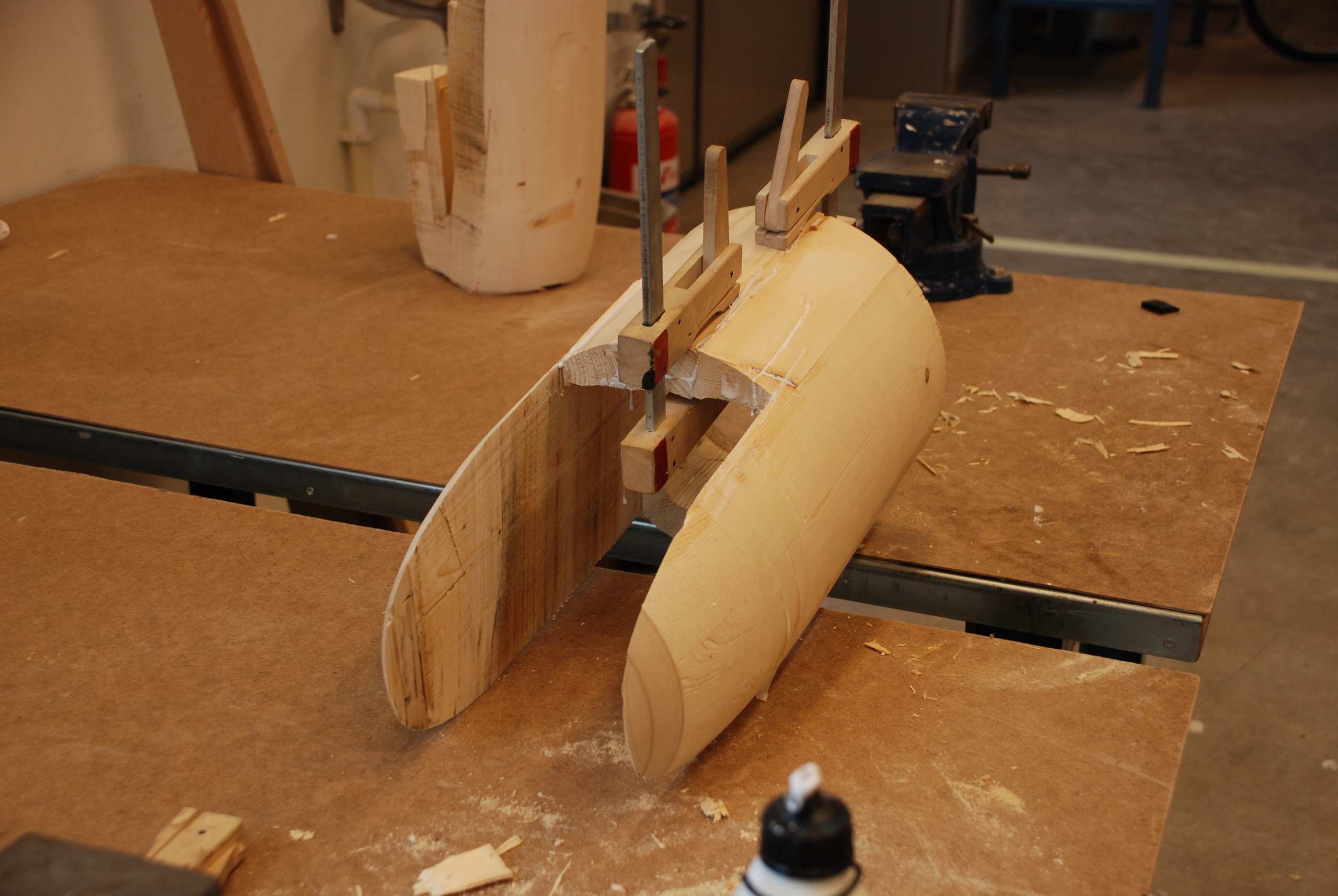

Isärsågning och utsågning. Detta var inte helt smidigt då det är vinklar och radier överallt och total avsaknad på raka referensytor (2009-02-27 15:07:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

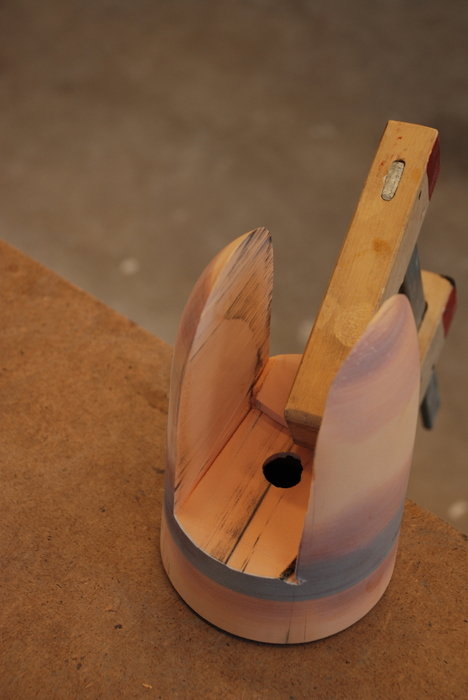

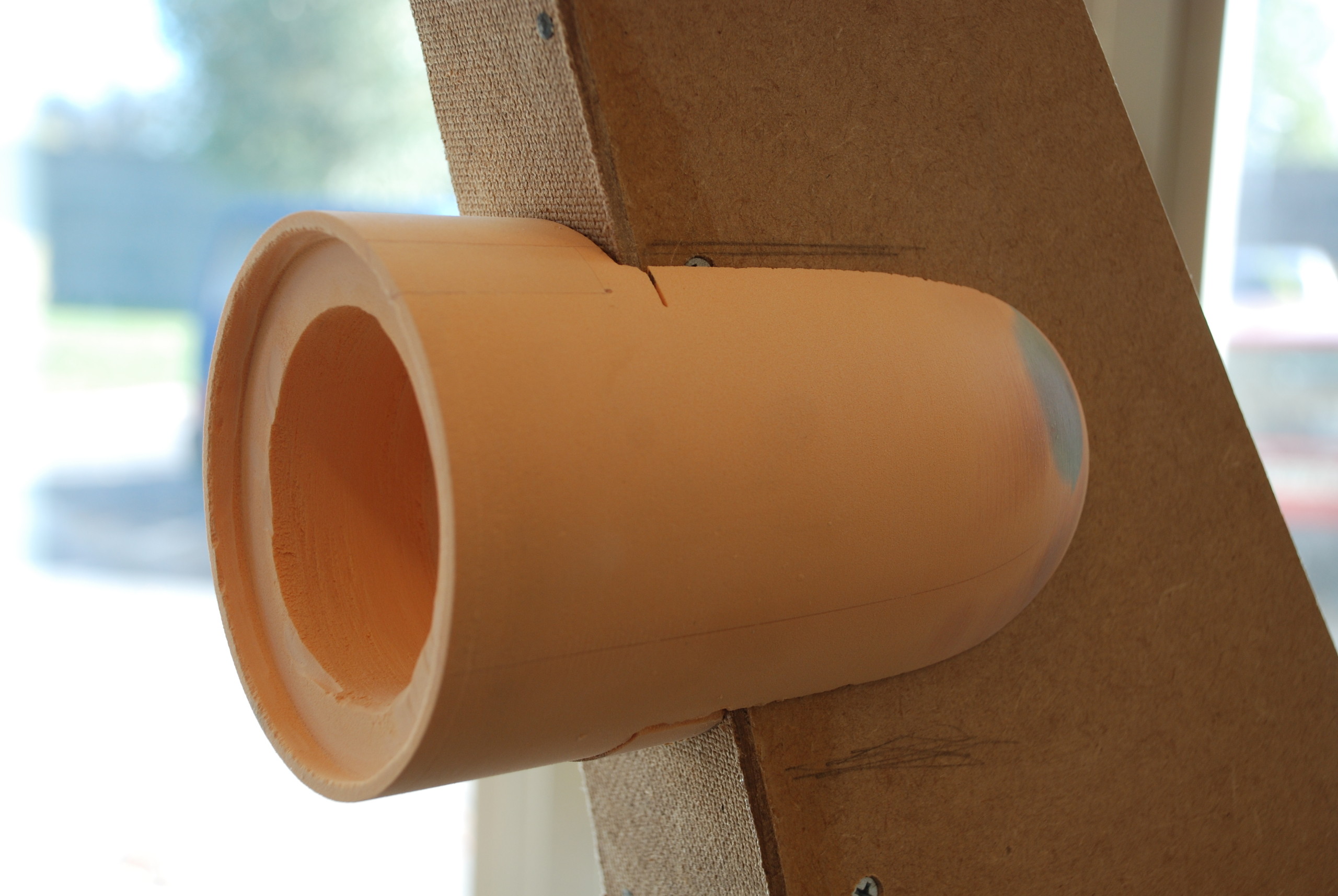

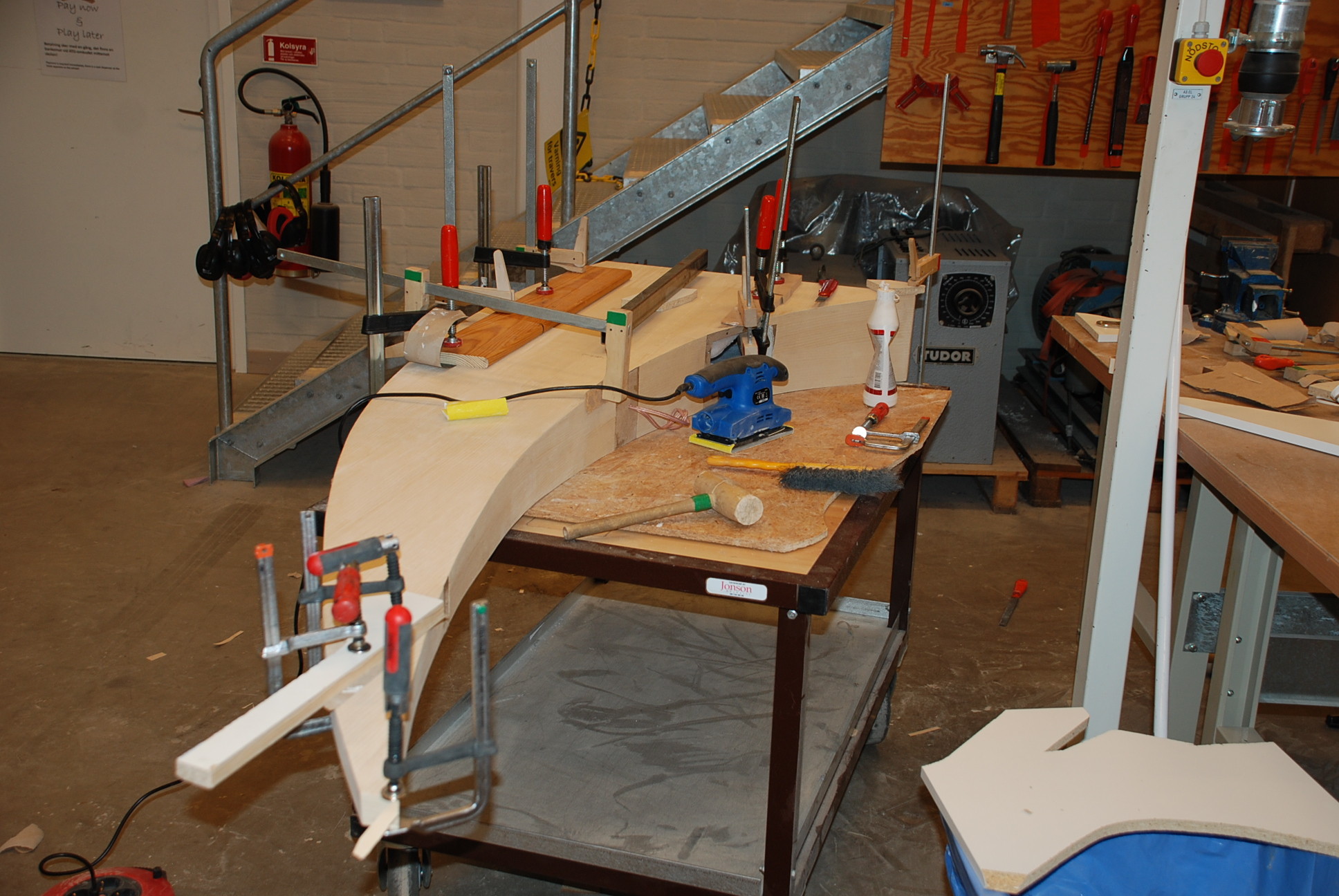

Inpassning. (2009-02-27 15:13:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2009-02-27 15:16:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

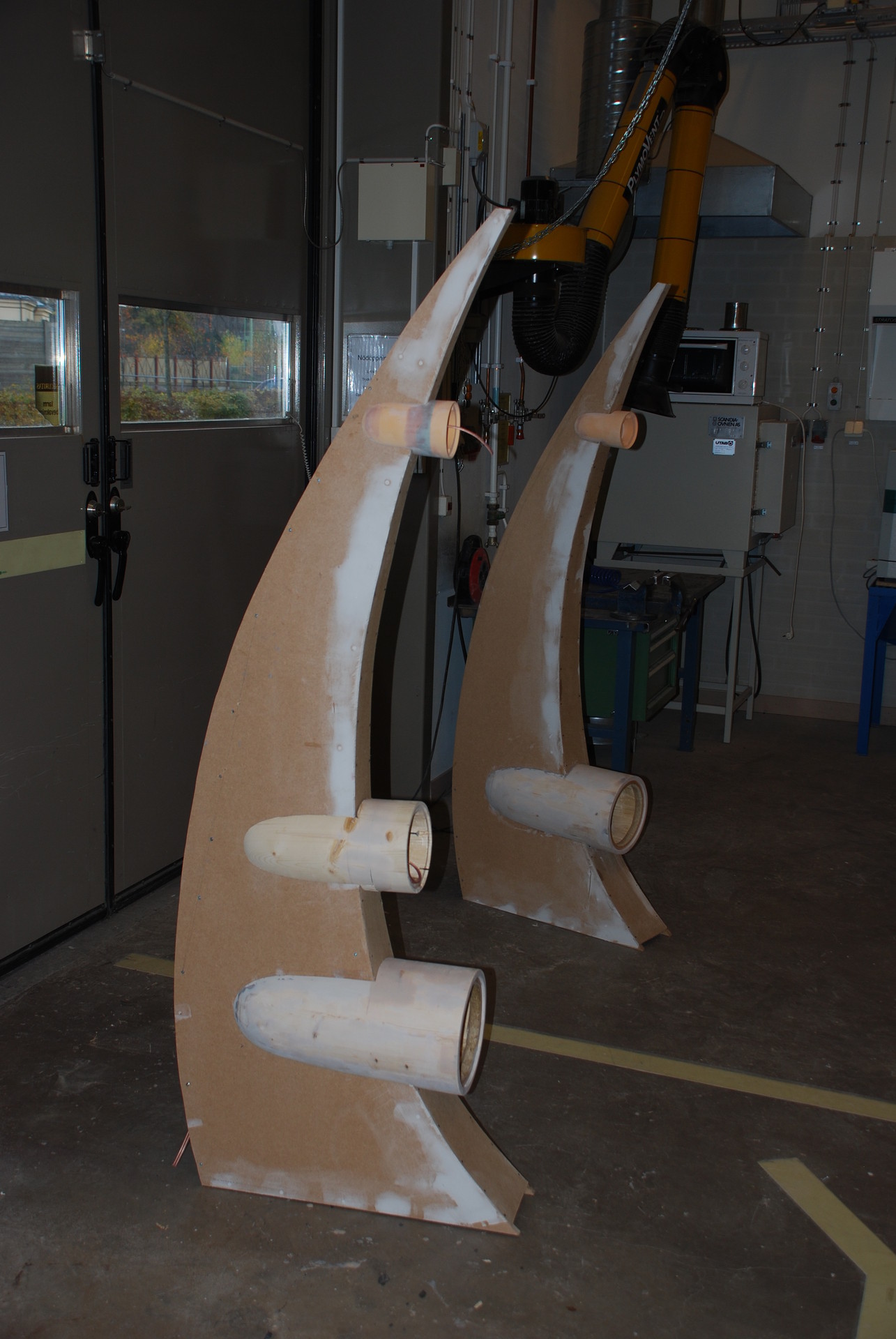

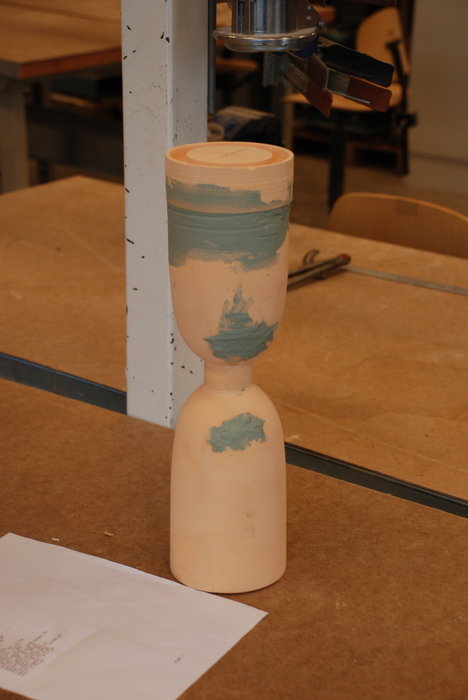

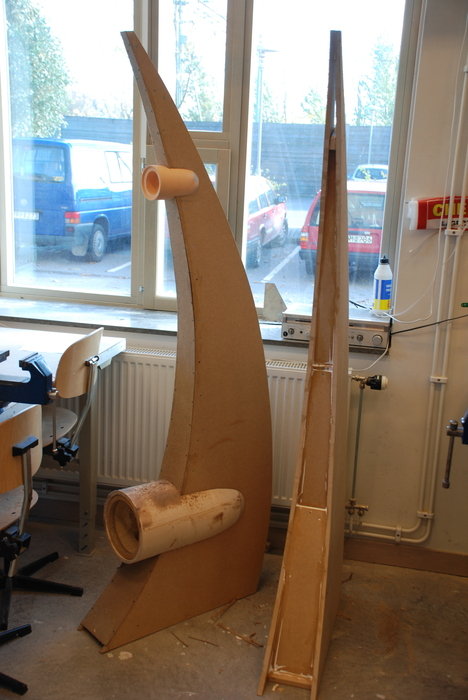

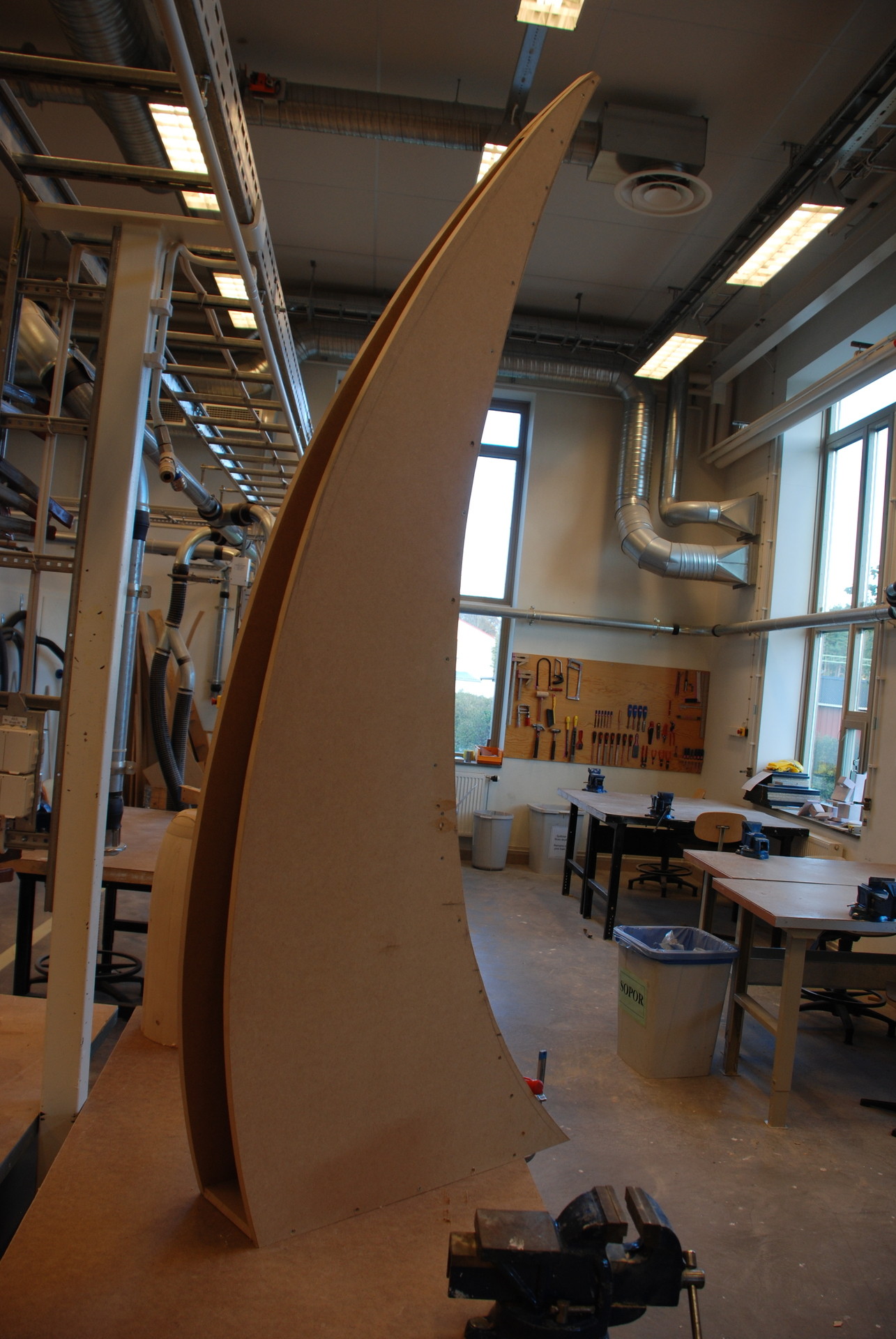

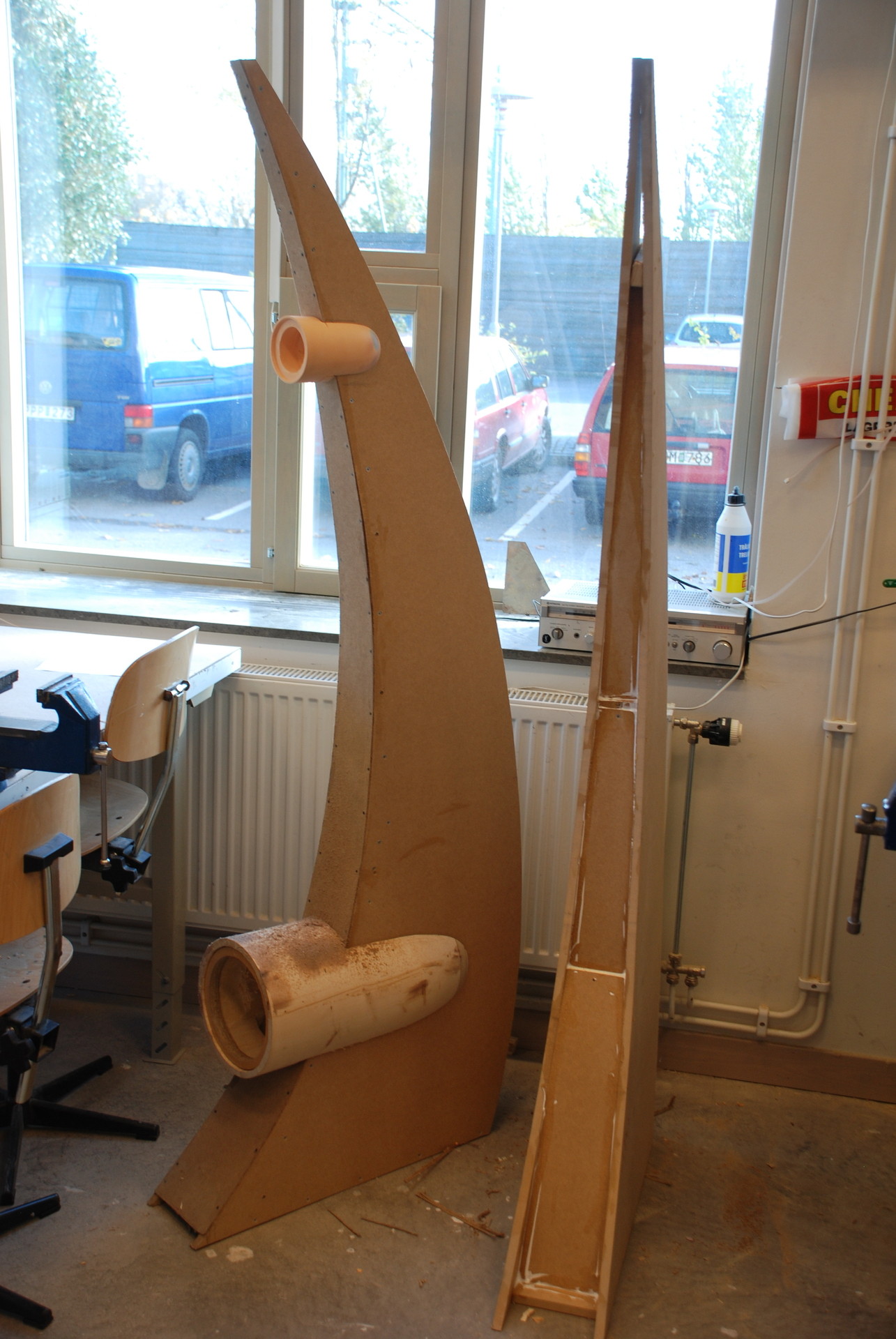

5 av 6 rundlar färdigsvarvade och inpassade. Efter detta följer det bara 2 månaders spackling :P
Vid det här laget är lådorna också dämpade och portade, och kommer senare att sandfyllas 25 cm från botten. (2009-02-27 15:17:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

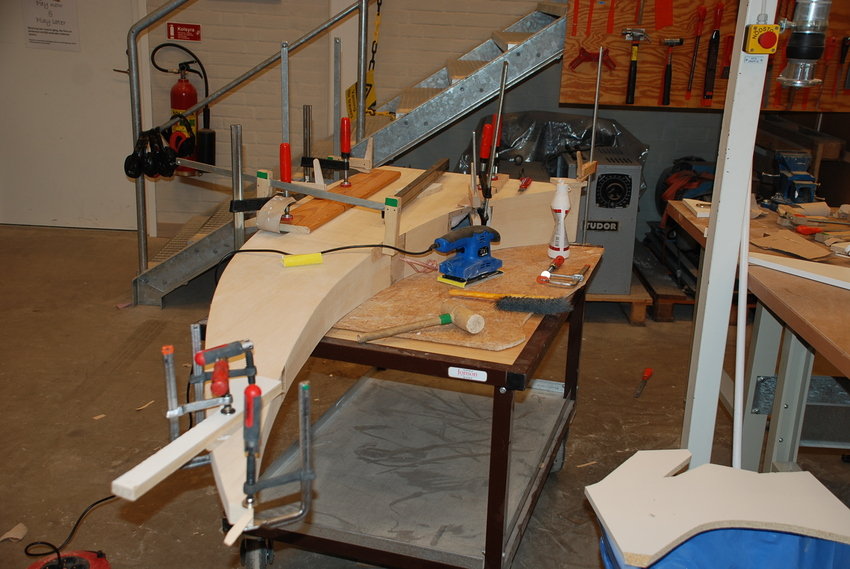

Fanering som börjar likna klar. Nu återstår svartbetsning.
Lägg märke till hålet bakom slipmaskinen, där går volymen i basrundeln ihop med lådan så att basen får en låda på 50 liter. (2009-02-27 21:08:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

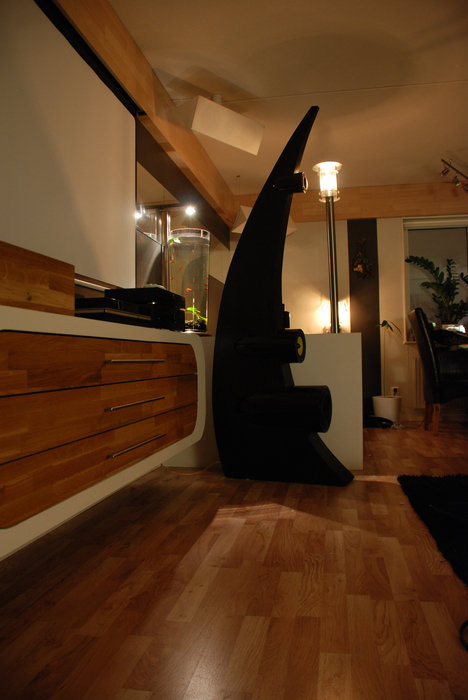

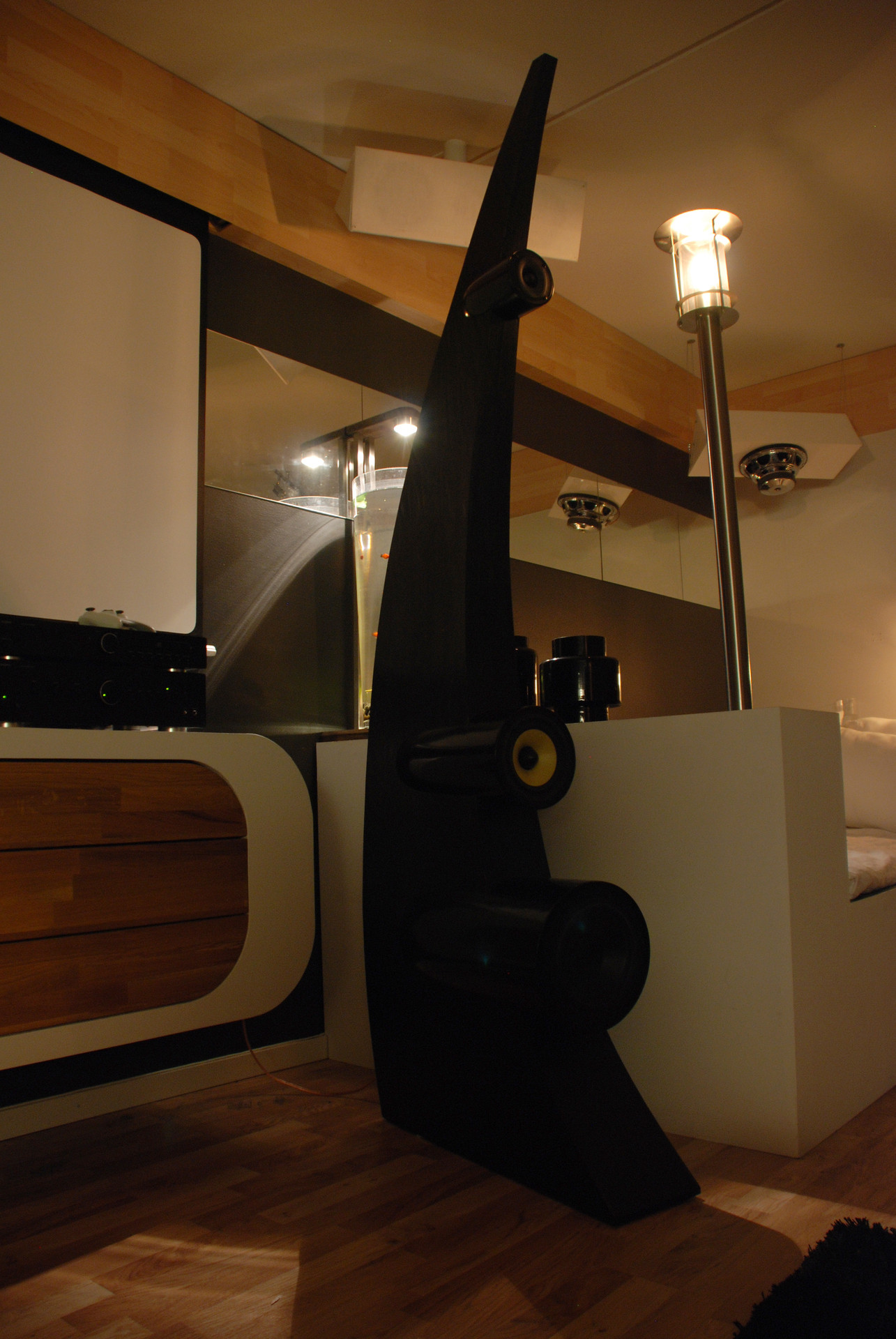

Sådär :) (2009-03-02 19:20:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Gamla fronten
Produkter på bilden:


(2009-03-02 19:22:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Gamla subbasen
Produkter på bilden:

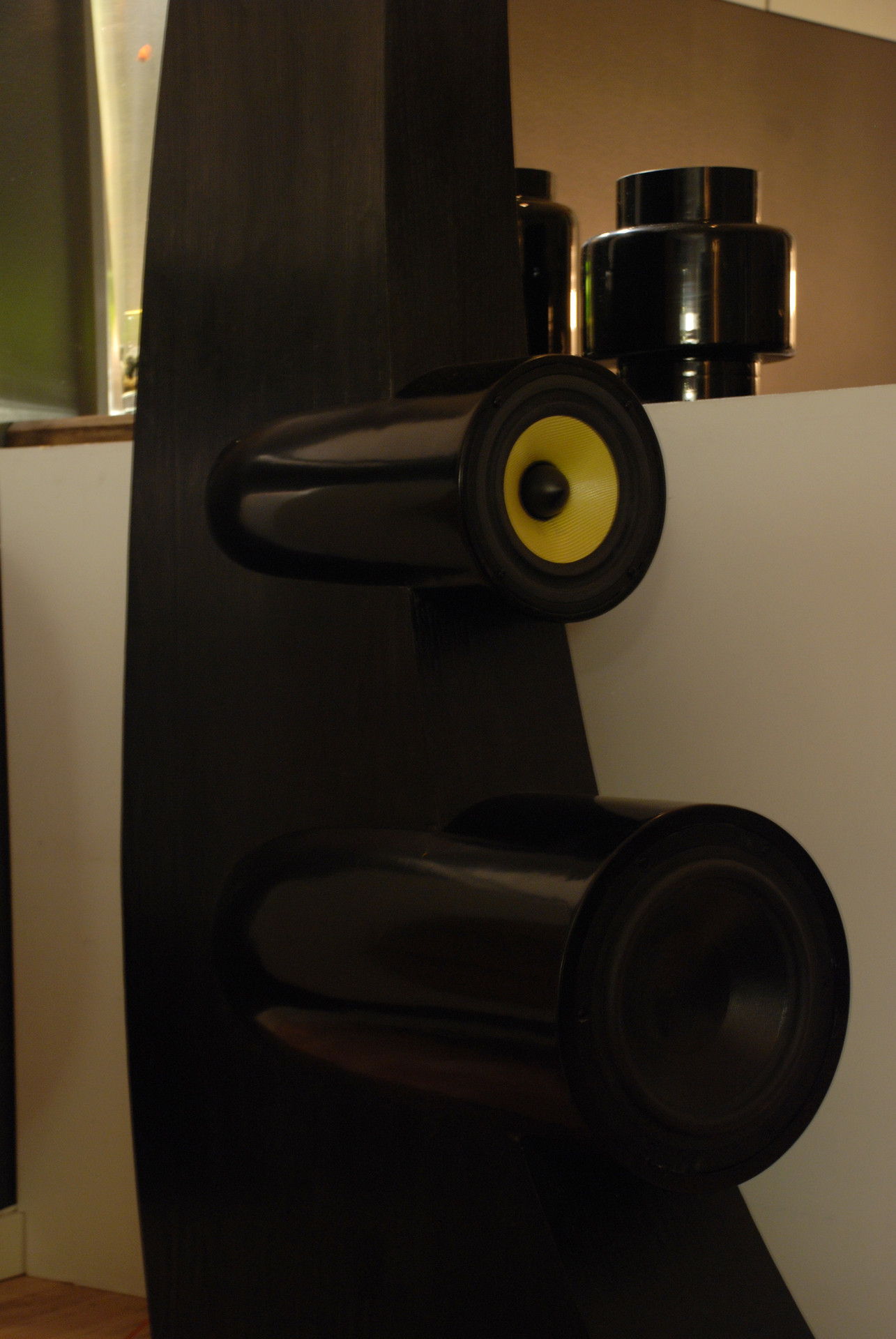

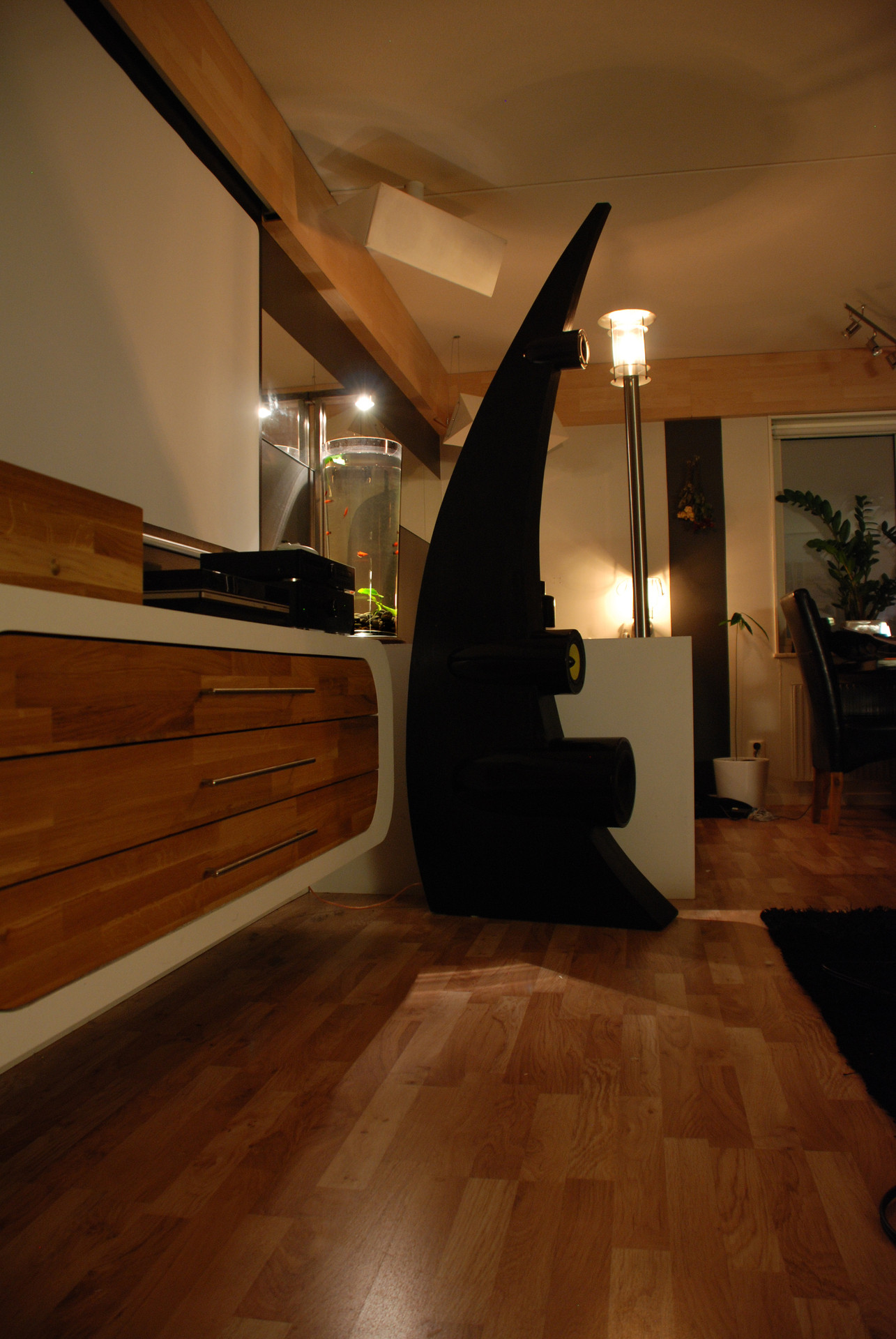

Mattsvart fanér, mattsvarta lådor, mattsvart gummi, mattsvart plast, mattsvarta skruvar och en gnutta gult (2009-03-02 19:26:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2009-03-02 19:27:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
