Gammalt sub system (The Bulldozers)
Hembiobyggbilder
Album från wahlstrand81:
Nya subsystemet består i 4st tappade horn avstämda från ca 19hz, bestyckade med varsin långslagig jbl gto1014 ritningen är lånad från Petter Persson på hififorum där kallar han den just för The Bulldozer därav namnet. |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
Jbl gto 1014
Element köpta. (2012-07-29 16:31:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Element köpta. (2012-07-29 16:31:55)




Produkter på bilden:
JBL GTO1014

22mm spån
Till två av lådorna uppsågat i lagom långa bitar. (2012-07-29 15:47:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Till två av lådorna uppsågat i lagom långa bitar. (2012-07-29 15:47:00)




Produkter på bilden:
Inspelningslåda
En tillfällig låda av lite spillbitar jag hade liggandes får fungera till lite inspelning. Tjock och fin baffel är det i alla fall. : ) (2012-07-29 15:53:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
En tillfällig låda av lite spillbitar jag hade liggandes får fungera till lite inspelning. Tjock och fin baffel är det i alla fall. : ) (2012-07-29 15:53:10)




Produkter på bilden:
Här spelar dom in sig lite
Lät faktiskt ganska bra långt över förväntan. (2012-07-29 15:57:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Lät faktiskt ganska bra långt över förväntan. (2012-07-29 15:57:57)




Produkter på bilden:
JBL GTO1014

Första lådan
Står upp och ner och har fått stag i första delen av horngången. (2012-07-29 16:00:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Står upp och ner och har fått stag i första delen av horngången. (2012-07-29 16:00:05)




Produkter på bilden:
JBL GTO1014

Färdig stagad
Dom är stagade så här allihopa mer eller mindre. (2012-07-29 16:11:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Dom är stagade så här allihopa mer eller mindre. (2012-07-29 16:11:09)




Produkter på bilden:
JBL GTO1014


Produkter på bilden:

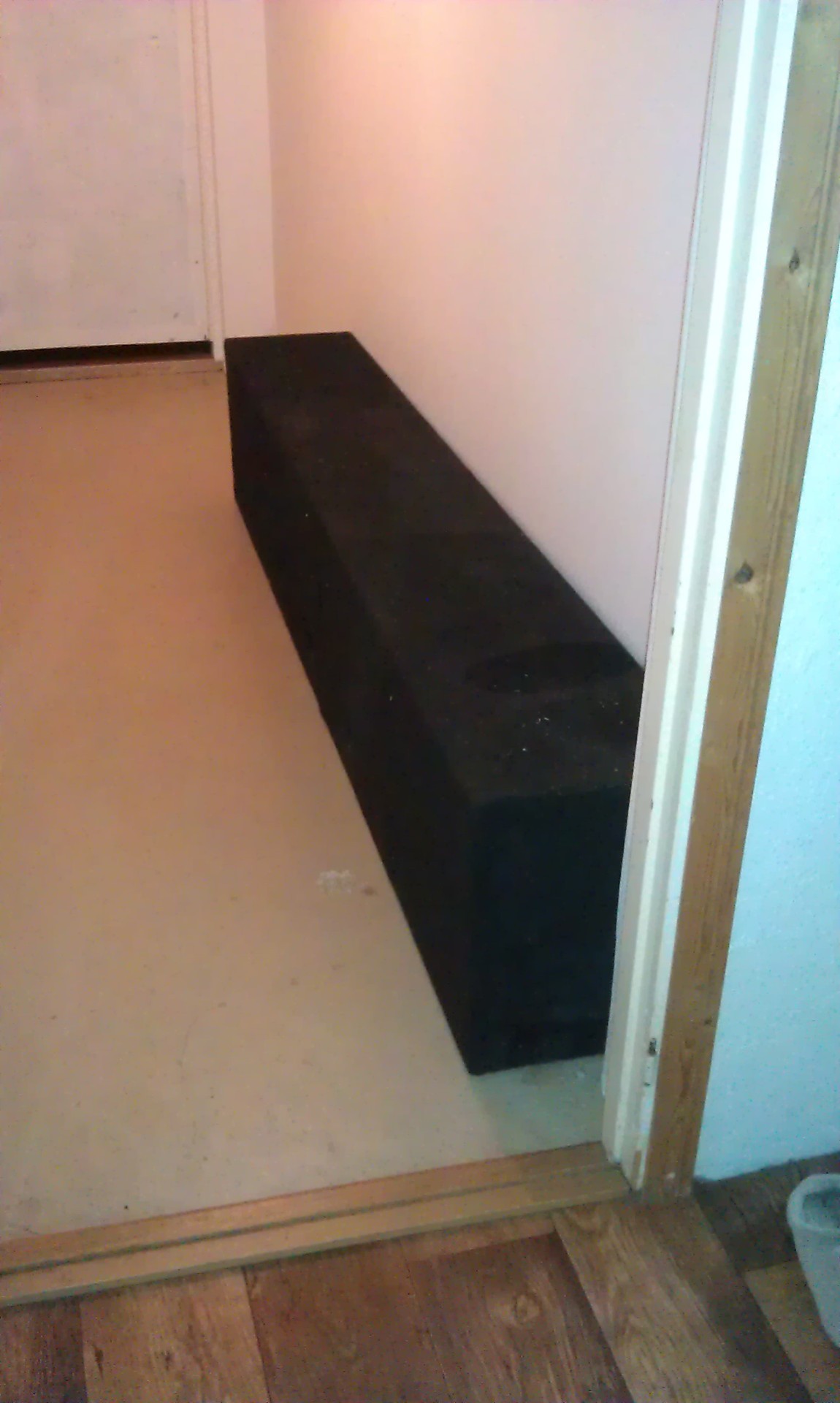

Lite färg på
Nätta 75kg stycket vägde dom in på. (2012-07-29 16:16:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Nätta 75kg stycket vägde dom in på. (2012-07-29 16:16:05)




Produkter på bilden:
Ut med gamla subben
Oxå en smidig pryl på 300 liter och 80kg. (2012-07-29 16:19:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Oxå en smidig pryl på 300 liter och 80kg. (2012-07-29 16:19:44)




Produkter på bilden:
Två st bakom centern
Ursäkta för den mörka bilden men mobil kameran och mörkt biorum går inte riktigt hand i hand (tror nån mer kanske känner igen sig?) (2012-07-29 16:24:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Ursäkta för den mörka bilden men mobil kameran och mörkt biorum går inte riktigt hand i hand (tror nån mer kanske känner igen sig?) (2012-07-29 16:24:27)




Produkter på bilden:
Fostex FE206E

Alla fyra subbars placering
Ännu en mörk bild men med lite fantasi får ni nog ihopp det (2012-07-29 16:28:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Ännu en mörk bild men med lite fantasi får ni nog ihopp det (2012-07-29 16:28:50)




Produkter på bilden:
Fostex FE206E

Under kjolen
Så här ser det ut när man fotar upp i en av horngångarna. (2012-08-01 16:27:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Så här ser det ut när man fotar upp i en av horngångarna. (2012-08-01 16:27:04)




Produkter på bilden:
JBL GTO1014

Dsp
Fungerar fantastiskt basen blev kontrollerad torr och fin. (2012-07-29 16:47:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Fungerar fantastiskt basen blev kontrollerad torr och fin. (2012-07-29 16:47:42)




Produkter på bilden:
DSPeaker Anti-Mode 8033 Cinema

Det är inte mycket till storlek på den.
(2012-07-29 16:51:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
(2012-07-29 16:51:12)




Produkter på bilden:
DSPeaker Anti-Mode 8033 Cinema

Reckhorn S-1
Aktivt delningsfilter delar 24db/oktav delningen står på ca 90/100hz (2012-07-29 18:10:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Aktivt delningsfilter delar 24db/oktav delningen står på ca 90/100hz (2012-07-29 18:10:45)




Produkter på bilden:
Reckhorn S-1

Slutsteg till subarna
Nad 2100 levererar 2x250w dynamisk effekt i 4ohm. Så med 2st så har jag en kilowatt att tillgå vid full kräm dock får man ut ca100db vid en watt in per låda,så är nog aldrig nära några max effekter. (2012-07-29 19:37:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Nad 2100 levererar 2x250w dynamisk effekt i 4ohm. Så med 2st så har jag en kilowatt att tillgå vid full kräm dock får man ut ca100db vid en watt in per låda,så är nog aldrig nära några max effekter. (2012-07-29 19:37:50)




Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Måste tillägga att ett av mina delningsfilter inte fungerade som det skulle, och nu låter dom inte alls så brummit längre.
Tight och djupt spelar dom, men nya suben låter ändå bättre så nu ska dom säljas.
Tight och djupt spelar dom, men nya suben låter ändå bättre så nu ska dom säljas.
Har också byggt tappade, men mina var avstämda till 30hz ungefär. De är utbytta nu. Blev heller inte nöjd. Skulle säkert funka i vissa applikationer men dess bandbredd är så pass begränsad att de är svåra att integrera om man inte kan dela dom väldigt brant. Jag dissade mina mest på grund av att de inte kunde delas så pass högt att de kunde integreras med resten av systemet. Topparna på simuleringen lyser igenom för mycket helt enkelt. En annan aspekt var att de inte kunde spela tillräckligt högt men det är ju en annan sak :) Petter Persson spelade på tappade i sin hornuppsättning han hade i Uppsala och det lät väldigt bra har jag förstått. Har inte hört det själv dock.
Men dom spelar avgrundsdjupt och inte dåligt på något sätt...på bekostnad av lite transistensrikedom då.
Tack för beröm,
Är dock som Toad skriver att dom är lite för brummiga, blev aldrig riktigt nöjd.
Nu torkas källaren/bion efter fuktskada sen blir det ny sub igen.
Mvh Christoffer
Är dock som Toad skriver att dom är lite för brummiga, blev aldrig riktigt nöjd.
Nu torkas källaren/bion efter fuktskada sen blir det ny sub igen.
Mvh Christoffer
tycker du att karaktären är bummlig?.. har precis buggt kraken 212 storebror till din och tycker den är väldigt svår att integrera med frontarna
Coola basar. Bra jobbat!
