Aura NS3/Vifa BC-25 bygge
HiFi-anläggning
Album från BPM:
Dessa högtalare var ett snabb-bygge med tämligen billiga element och ett filter designat av Dan Norman. Topp-sektion med 2st parallellkopplade NS3 och en BC-25 samt en bas-sektion med 4st NS3 serie-parallellkopplade. Bas-sektionen är helt ofiltrerad så kräver aktiv delning och drivning. Jag kör dem med topparna som small delade vid 120Hz och ifrån sub-out till zone2 för att få en filtrerad signal till basarna också vid 120Hz. Allt drivet av min receiver, Sony STR-DA5300ES. Har haft… Läs hela |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
Aura/Vifa

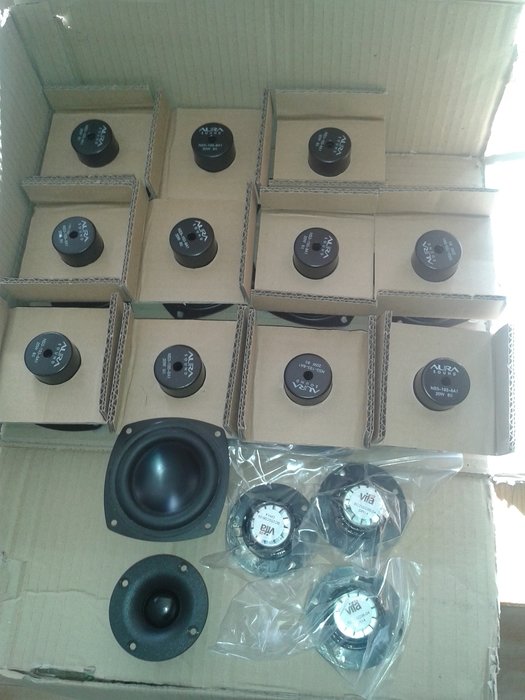

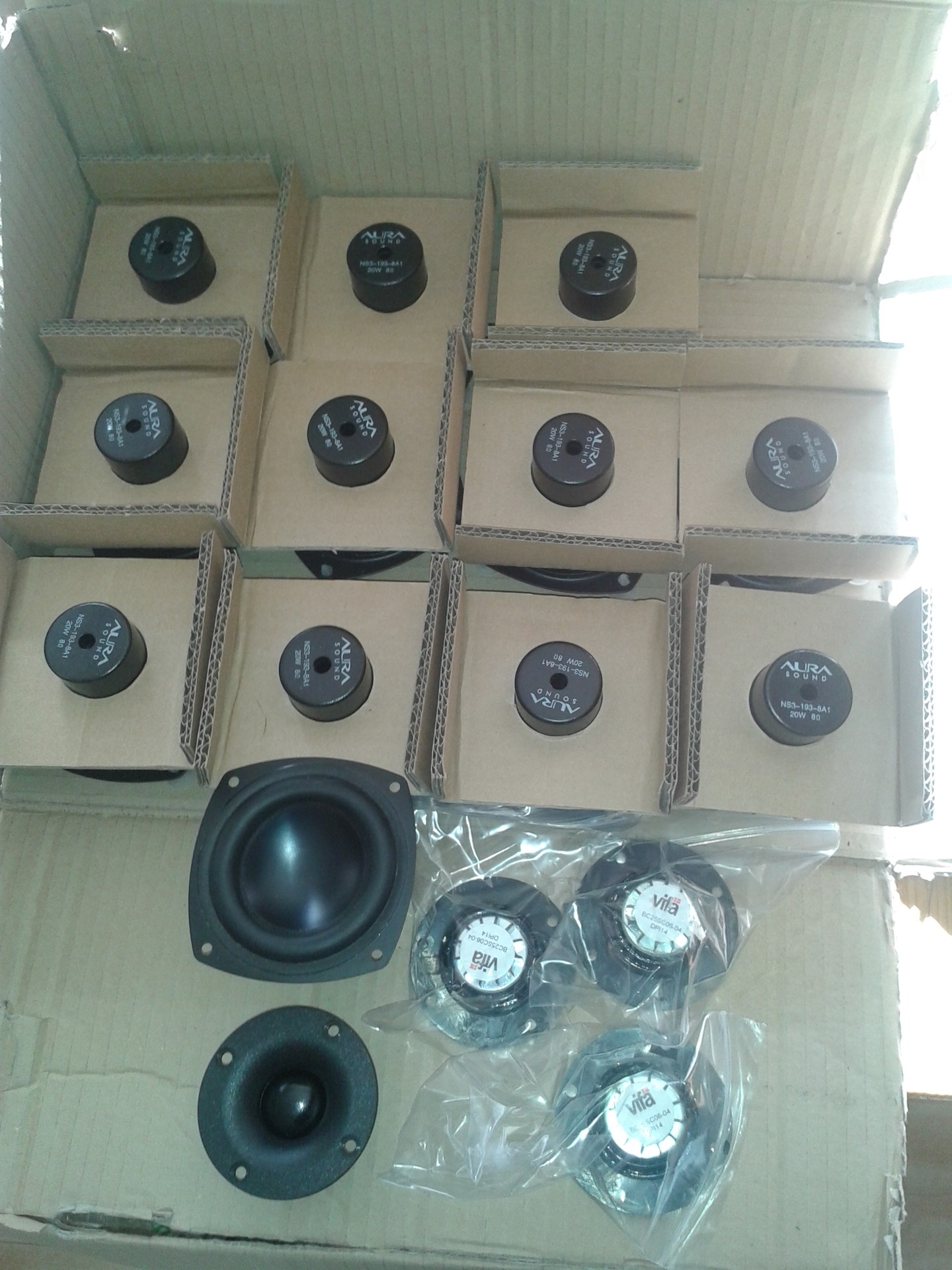

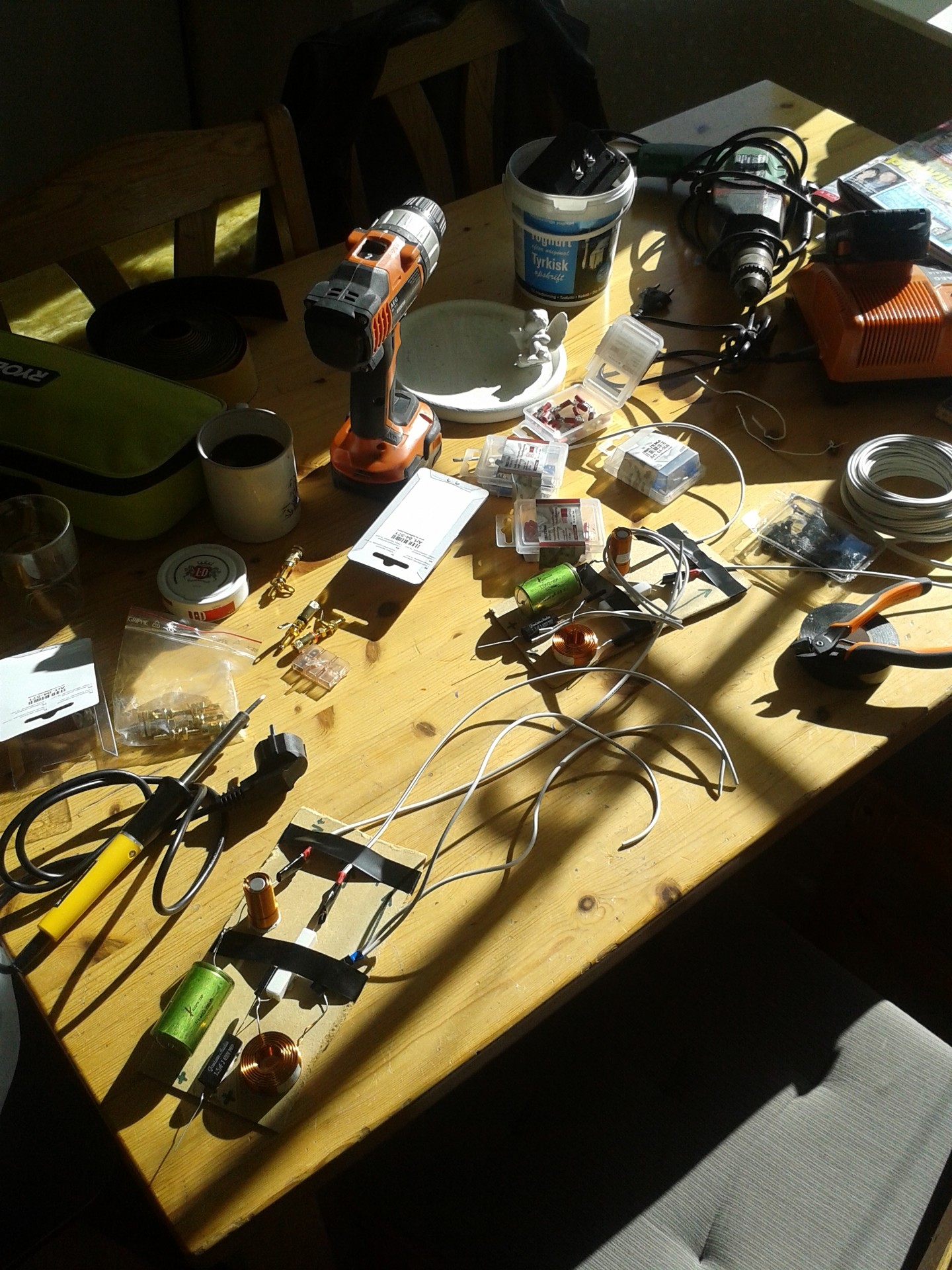

Måste ju börja någonstans.. (2015-02-14 12:22:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Måste ju börja någonstans.. (2015-02-14 12:22:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Aura/Vifa

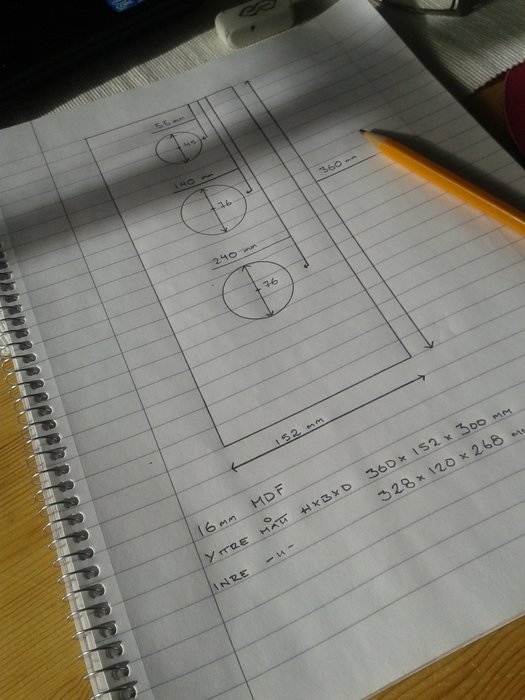

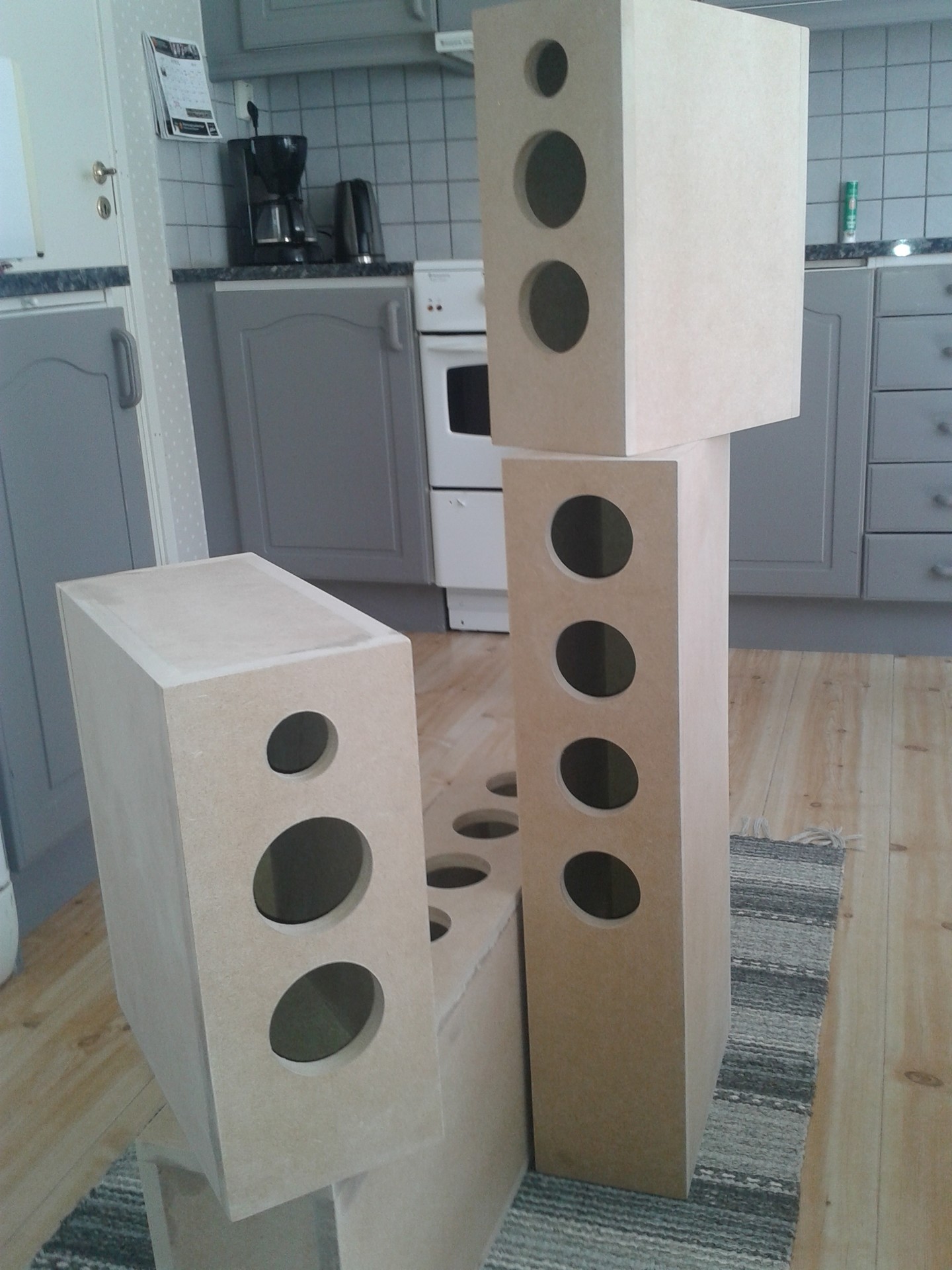

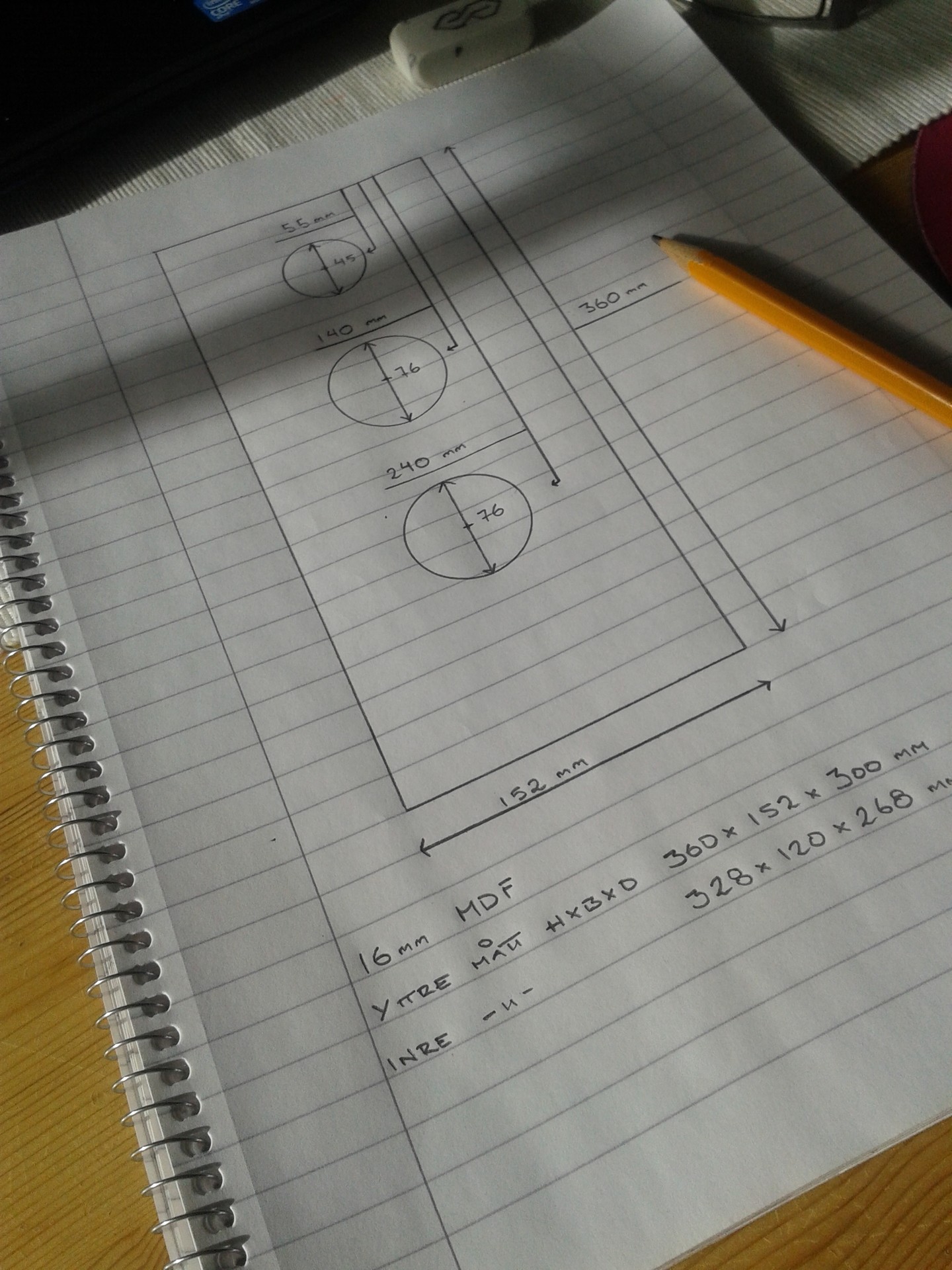

Lite lådor.. 16mm MDF (2015-02-14 12:31:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Lite lådor.. 16mm MDF (2015-02-14 12:31:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa
Så var det igång.. (2015-02-14 12:33:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Så var det igång.. (2015-02-14 12:33:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa

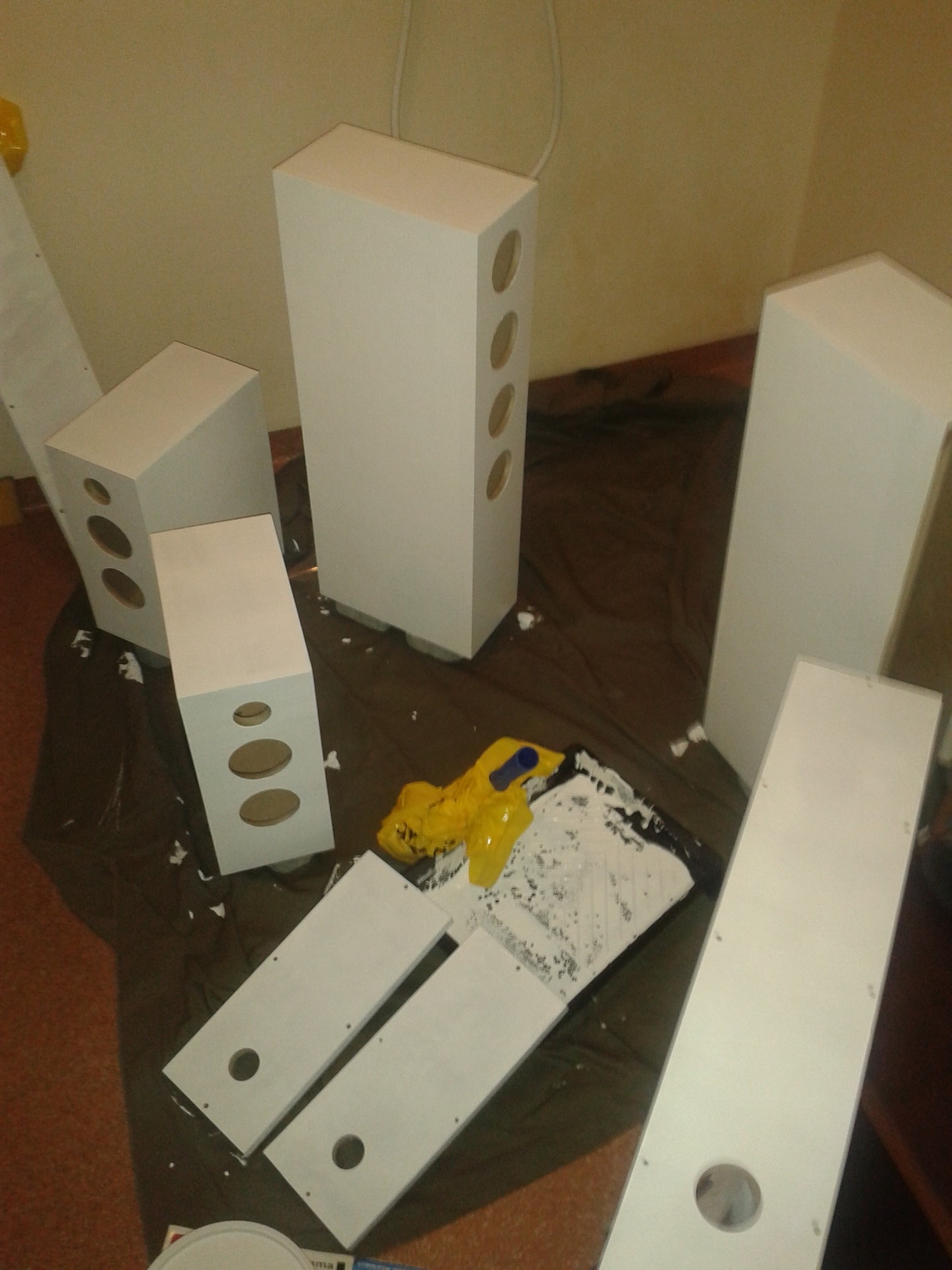

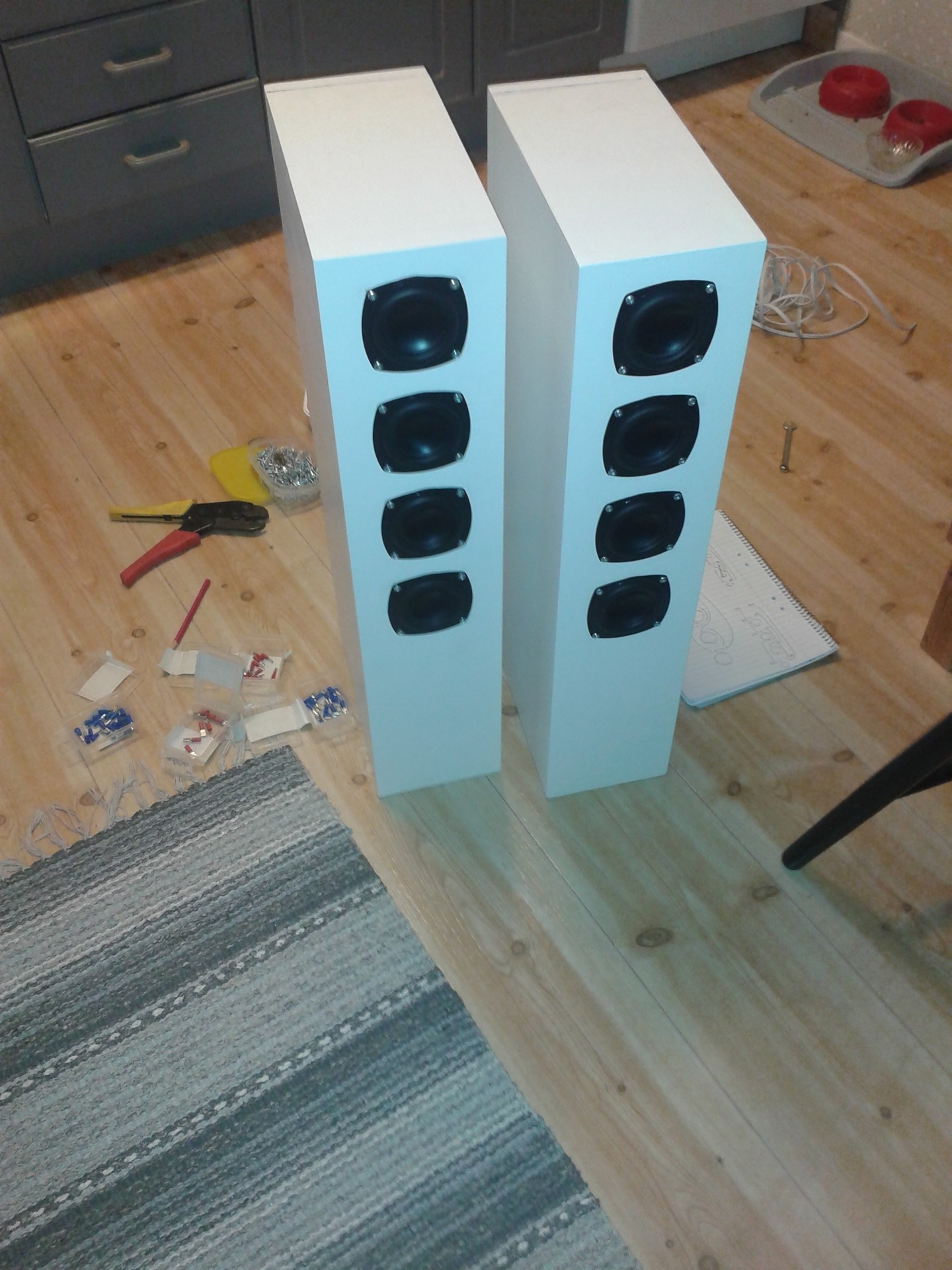

Snabb-bygge som sagt.. Roller och Biltema vit väggfärg.. (2015-02-14 12:36:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Snabb-bygge som sagt.. Roller och Biltema vit väggfärg.. (2015-02-14 12:36:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa

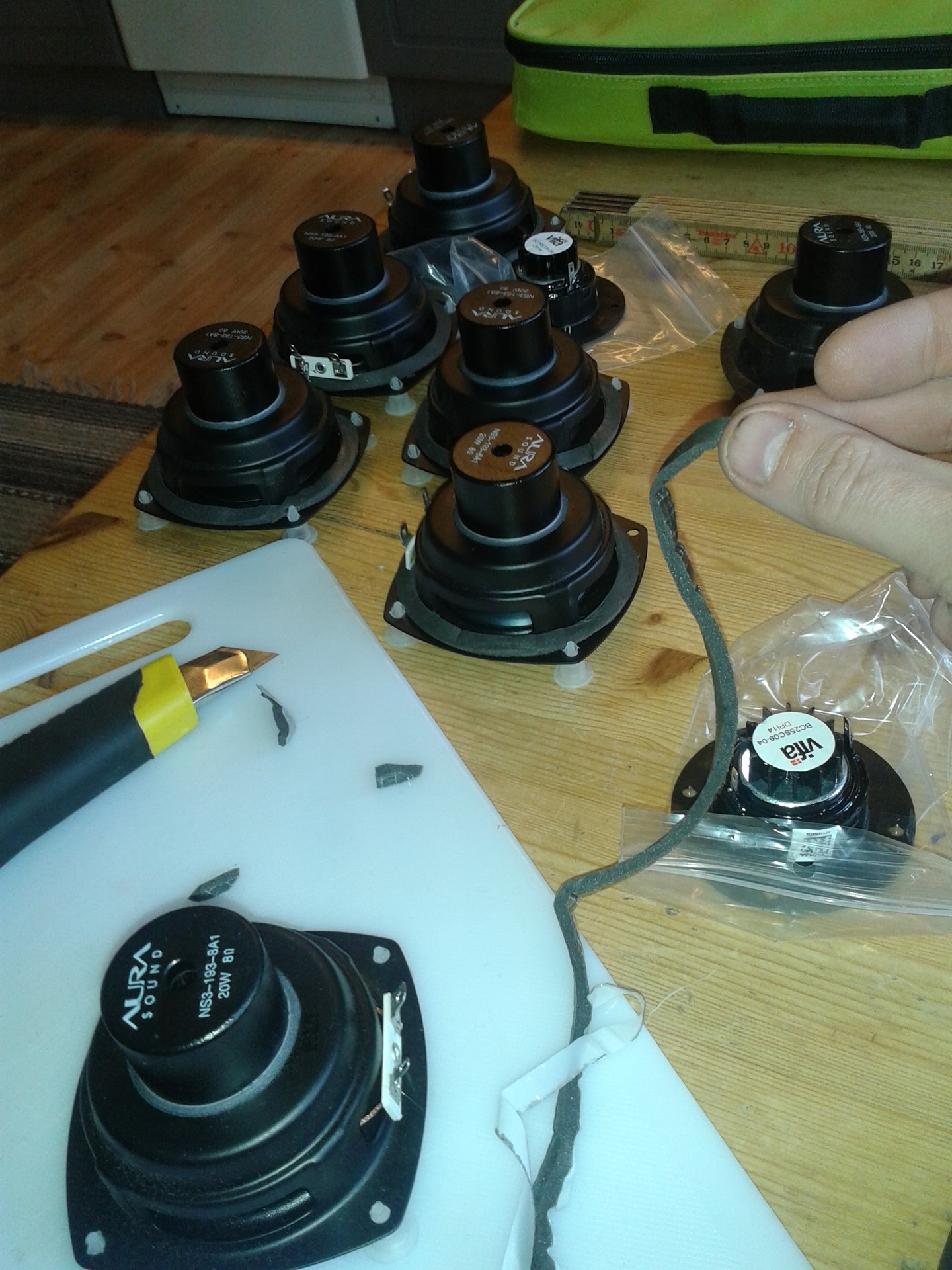

Pilligt att skära tätlist i halva bredden och lista 12st små Aura.. (2015-02-14 12:38:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Pilligt att skära tätlist i halva bredden och lista 12st små Aura.. (2015-02-14 12:38:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa

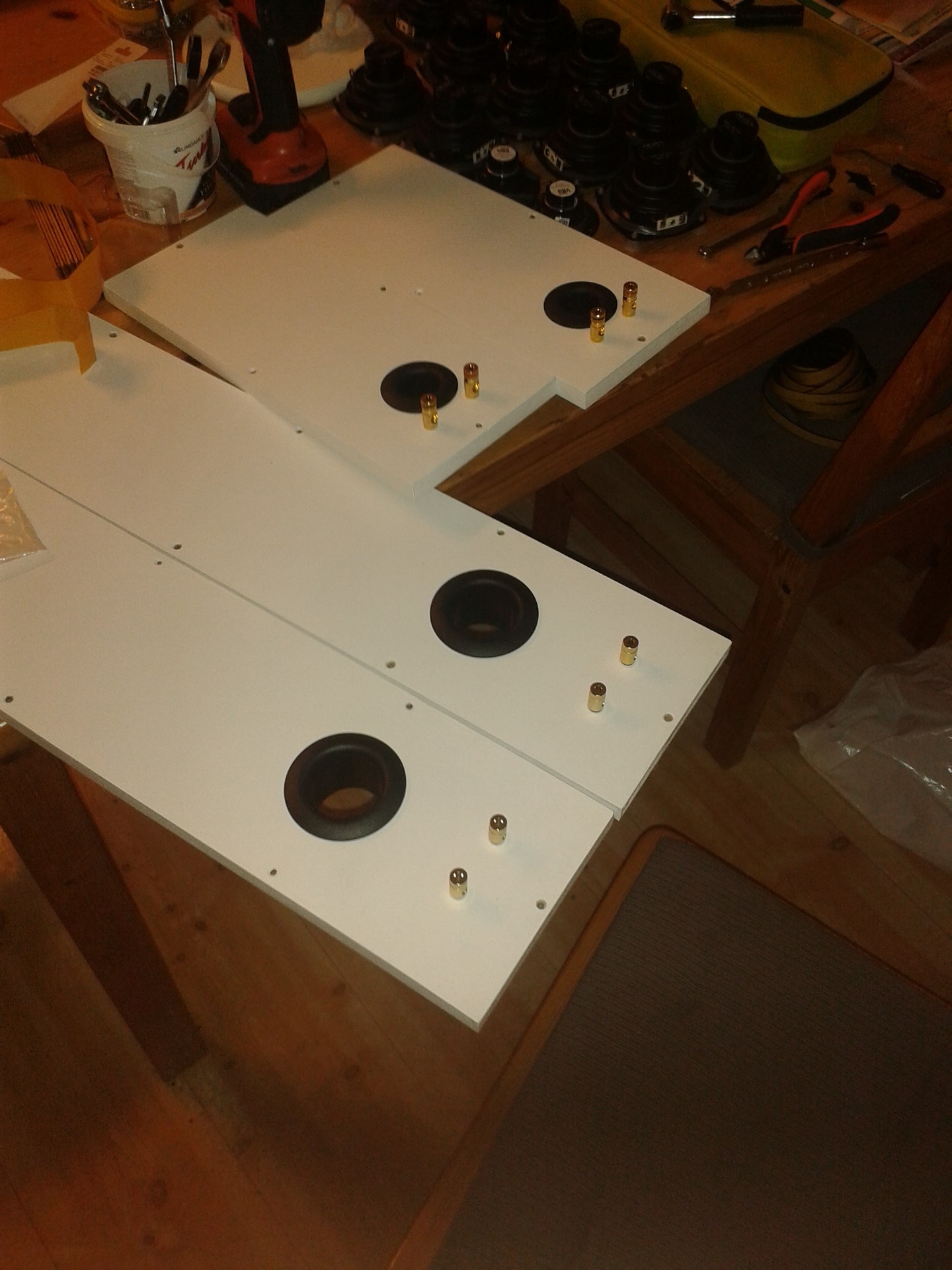

Monterar portar och terminaler. Bakstyckerna är löstagbara (ordentlig tätade såklart) då monteringshålen för elementen är så små att det blir omöjligt att jobba i lådorna annars.. (2015-02-14 12:41:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Monterar portar och terminaler. Bakstyckerna är löstagbara (ordentlig tätade såklart) då monteringshålen för elementen är så små att det blir omöjligt att jobba i lådorna annars.. (2015-02-14 12:41:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa

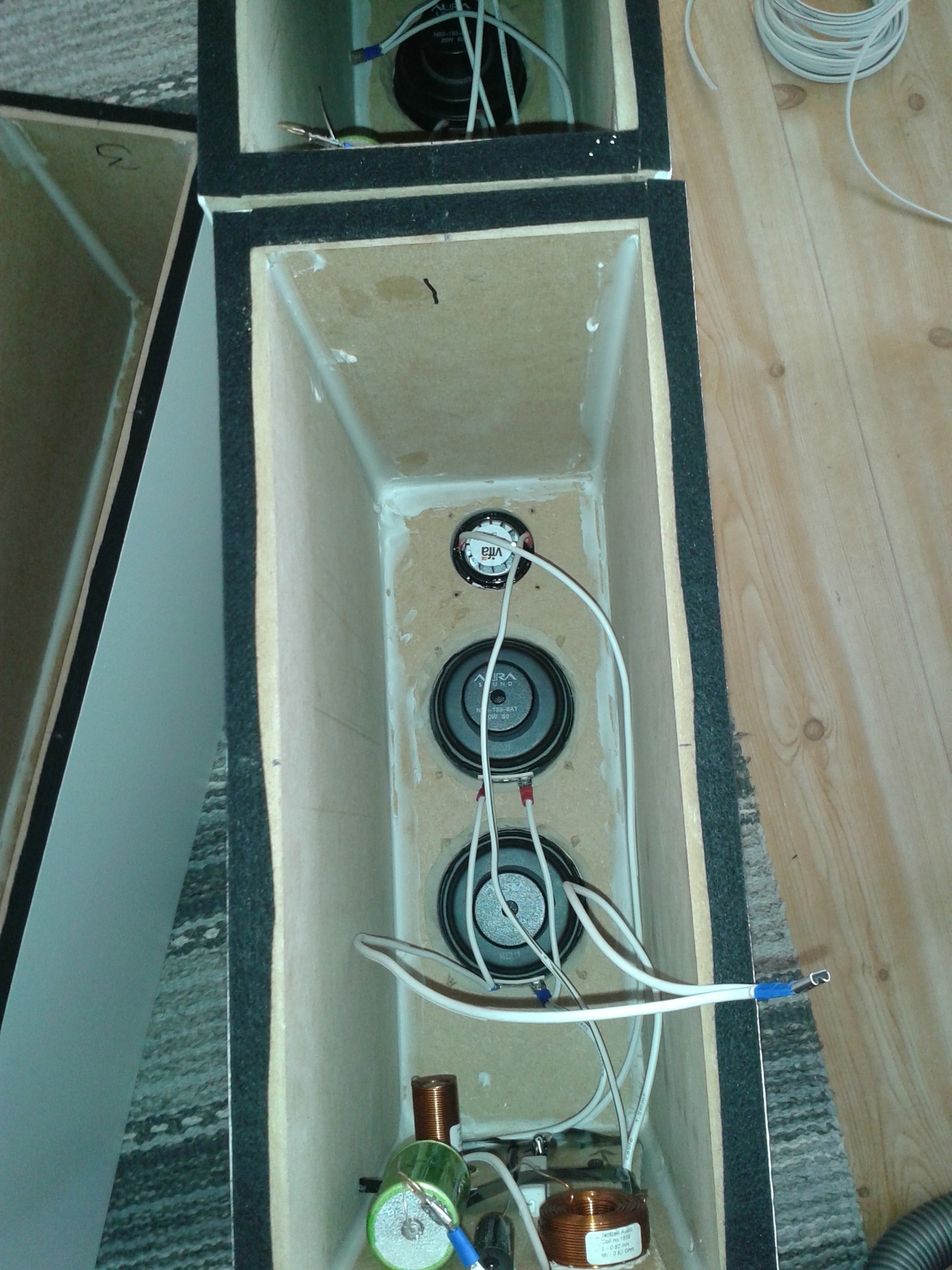

Filter på plats och element monterade. Har en professionell kabelskotång och orkade inte löda så många element så kabelskor fick duga. (2015-02-14 12:44:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Filter på plats och element monterade. Har en professionell kabelskotång och orkade inte löda så många element så kabelskor fick duga. (2015-02-14 12:44:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa

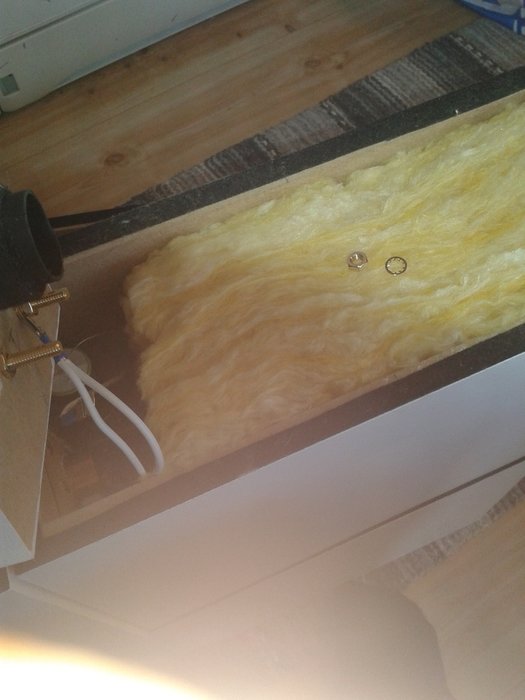

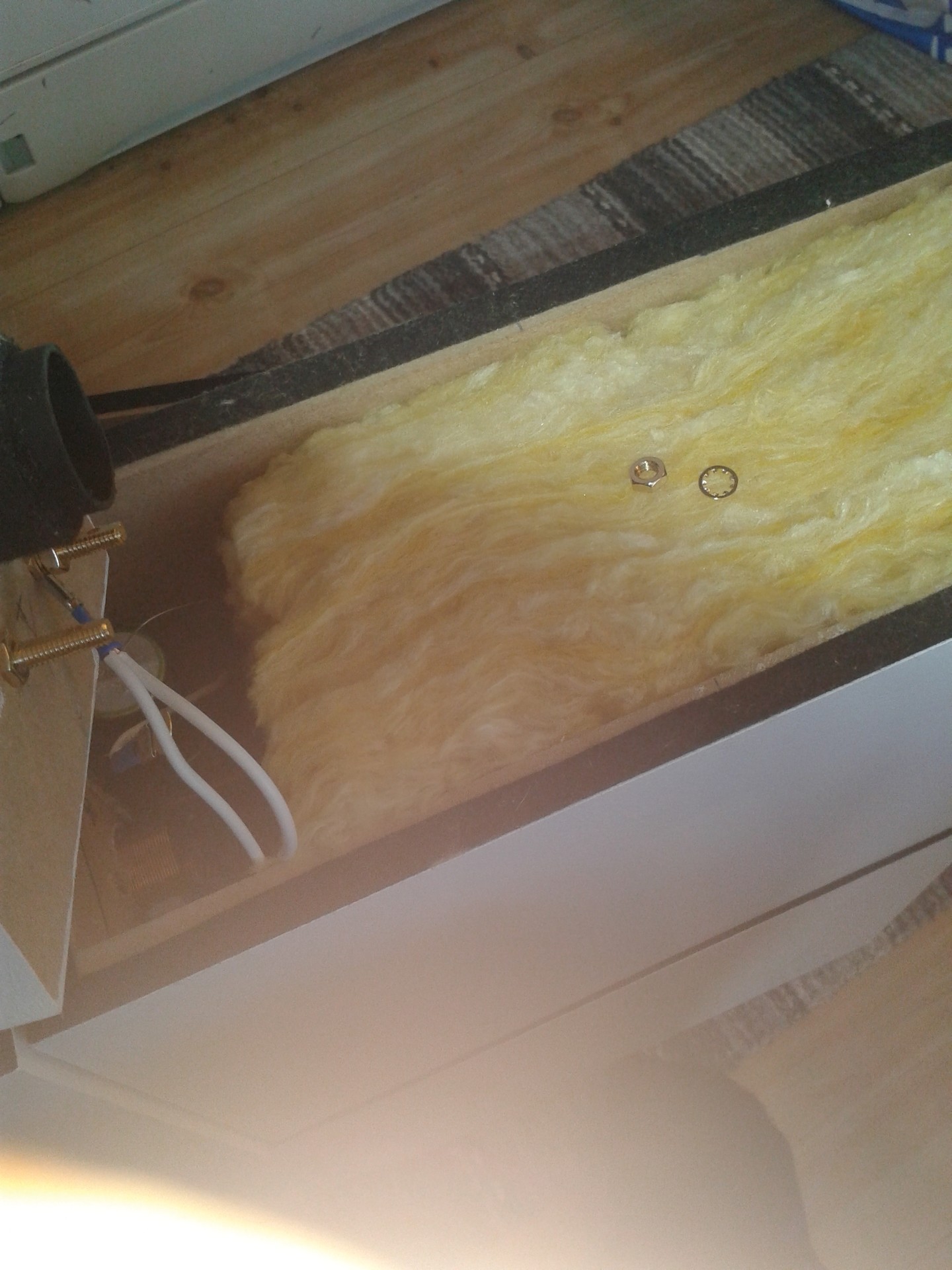

Mycket dämp (basreflexen hamnar under och det finns utrymme mellan dämp och element = fri väg. Elementen kräver mycket dämp för att få ner Q lite..). (2015-02-14 12:46:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Mycket dämp (basreflexen hamnar under och det finns utrymme mellan dämp och element = fri väg. Elementen kräver mycket dämp för att få ner Q lite..). (2015-02-14 12:46:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa

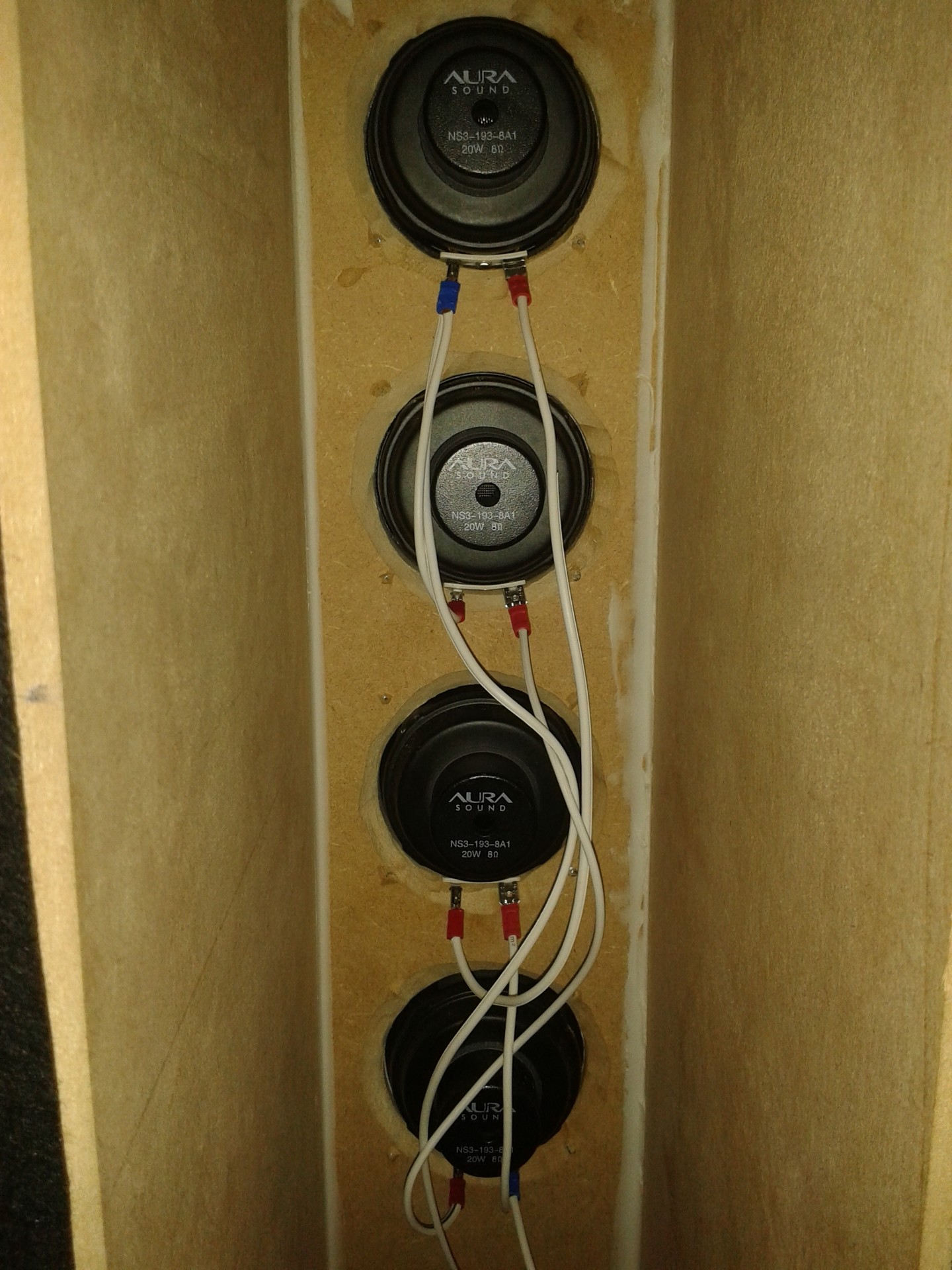

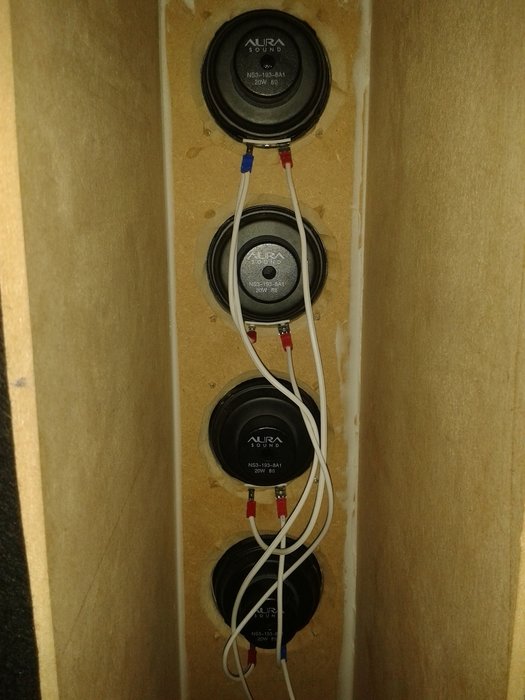

Serieparallellkoppling. Smidigt, 4st Aura får då en impedans på 8ohm. De två parallellkopplade i topp-sektionen ger 4ohm. 2st parallellade i 4ohm ger samma känslighet som 4st serieparallellkopplade i 8ohm. (2015-02-14 12:52:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Serieparallellkoppling. Smidigt, 4st Aura får då en impedans på 8ohm. De två parallellkopplade i topp-sektionen ger 4ohm. 2st parallellade i 4ohm ger samma känslighet som 4st serieparallellkopplade i 8ohm. (2015-02-14 12:52:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa

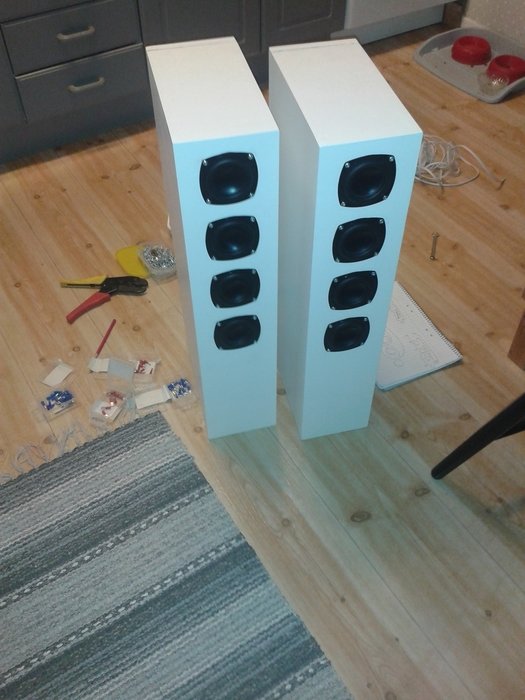

Basdelar/stativ börjar bli klara.. (2015-02-14 12:58:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Basdelar/stativ börjar bli klara.. (2015-02-14 12:58:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa

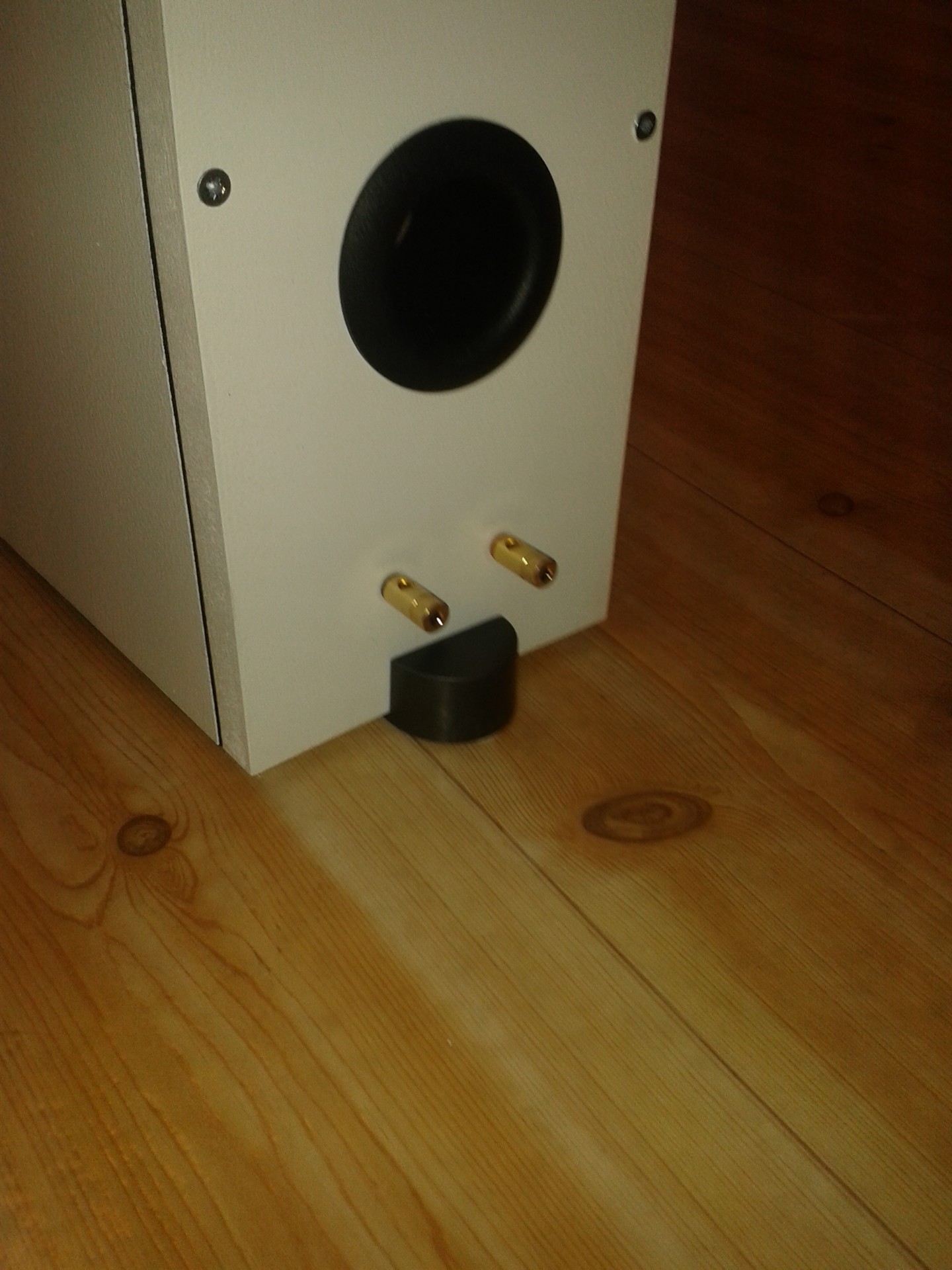

Monterade fötter med M6-gänga under sig. Gillar dock inte spikes så står på möbeltassar. (2015-02-14 13:00:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Monterade fötter med M6-gänga under sig. Gillar dock inte spikes så står på möbeltassar. (2015-02-14 13:00:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Aura/Vifa

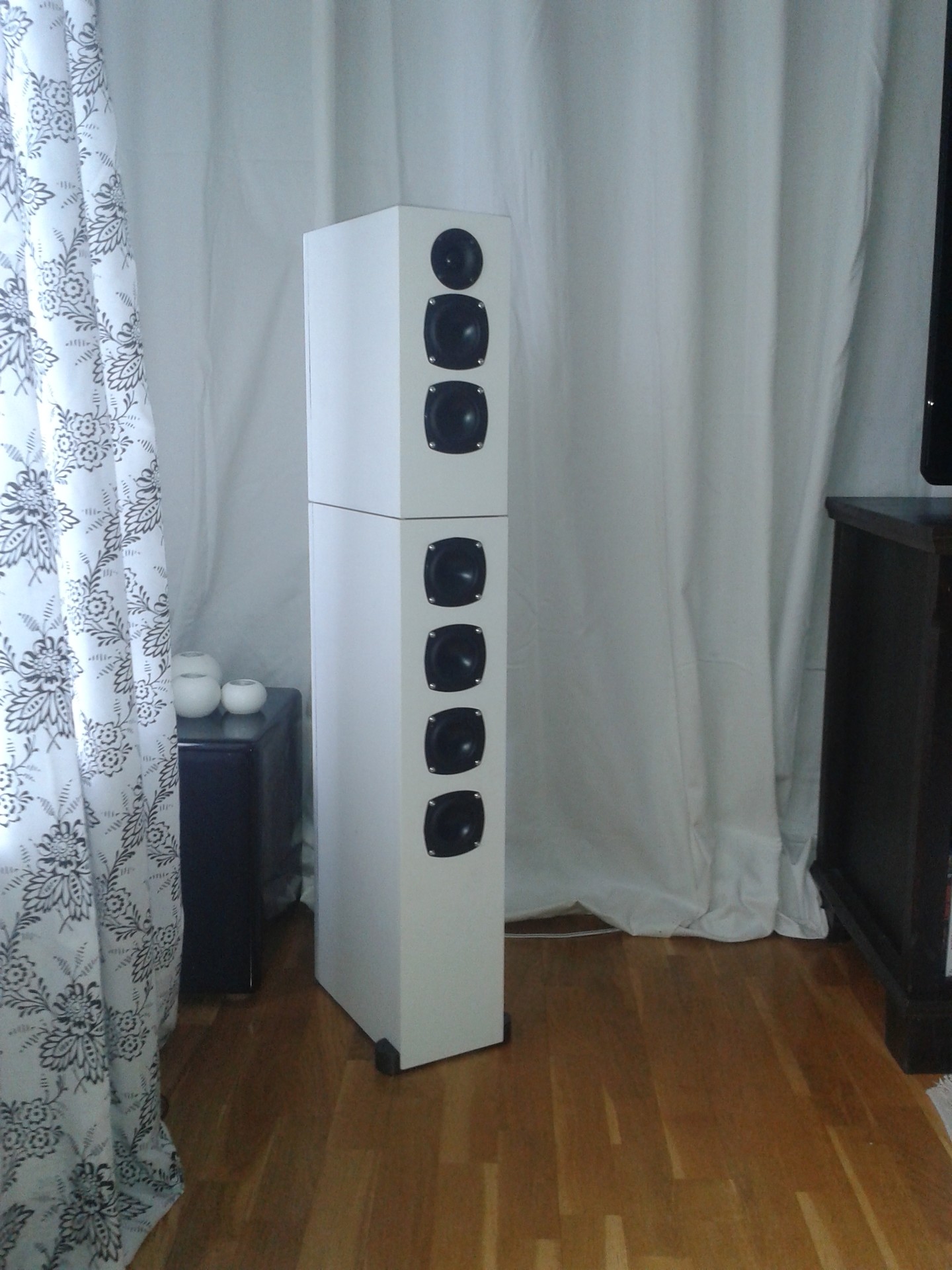

Färdigt! Spelar över förväntan, låter som stora golvare (vilket de iofs också blev) men samtidigt mycket rent och detaljerat med en behaglig klangbalans. Gäster tror inte sina öron då de inser att det är 3-tummare som spelar. Toppsektionen ensam låter likadant som hela systemet. Basdelen är enbart för att öka effekttåligheten (även om bara topparna spelar starkt nog för mitt behov även på basrik musik. Enorm slaglängd, som sagt.. (2015-02-14 13:02:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Färdigt! Spelar över förväntan, låter som stora golvare (vilket de iofs också blev) men samtidigt mycket rent och detaljerat med en behaglig klangbalans. Gäster tror inte sina öron då de inser att det är 3-tummare som spelar. Toppsektionen ensam låter likadant som hela systemet. Basdelen är enbart för att öka effekttåligheten (även om bara topparna spelar starkt nog för mitt behov även på basrik musik. Enorm slaglängd, som sagt.. (2015-02-14 13:02:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Tack! Okomplicerat och billigt (nåja) bygge som visade sig spela långt över förväntan. Synd att de inte används nu.. Man kanske skulle försöka få tag i 20 NS3 till och bygga linjekällor... Elementen som sådana är kanon. Kan underavstämmas in absurdum och klarheten i mellanregistret är kanon även när elementen går som studsbollar. Bra skit:)
snyggt.
