MDF hög
Min mening var att även bygga lådan själv till pi60. Tyvärr kunde inte K-Rauta såga till de mått jag begärt och jag fick inte tag på någon vanlig snickare nu under sommaren. Därav högen med MDF. Som tur var kan jag ju göra annat med skivorna. Tex fötter till högtalarna. Det hela slutade med att jag köpte färdiga lådor istället. (2009-07-27 21:42:33) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Övrigt MDF Skiva 19mm

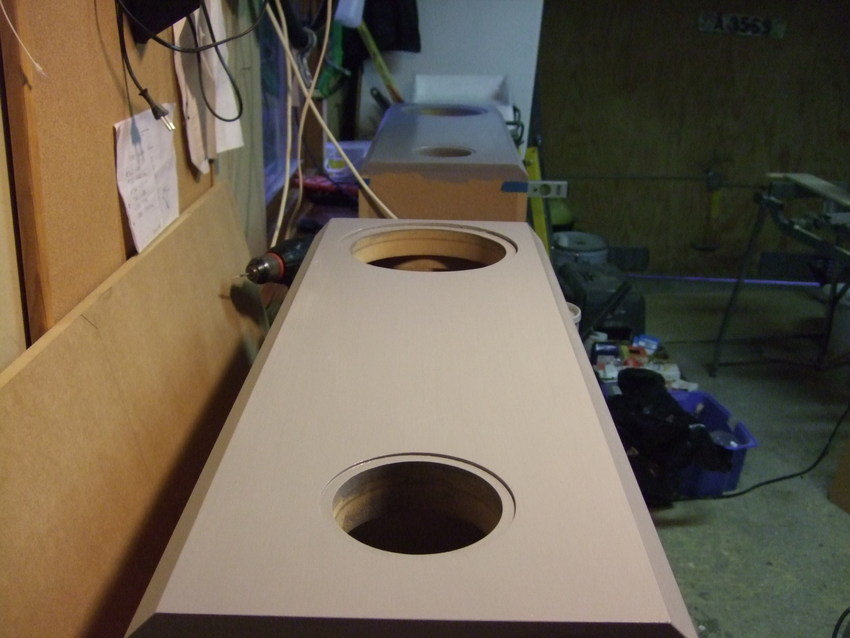

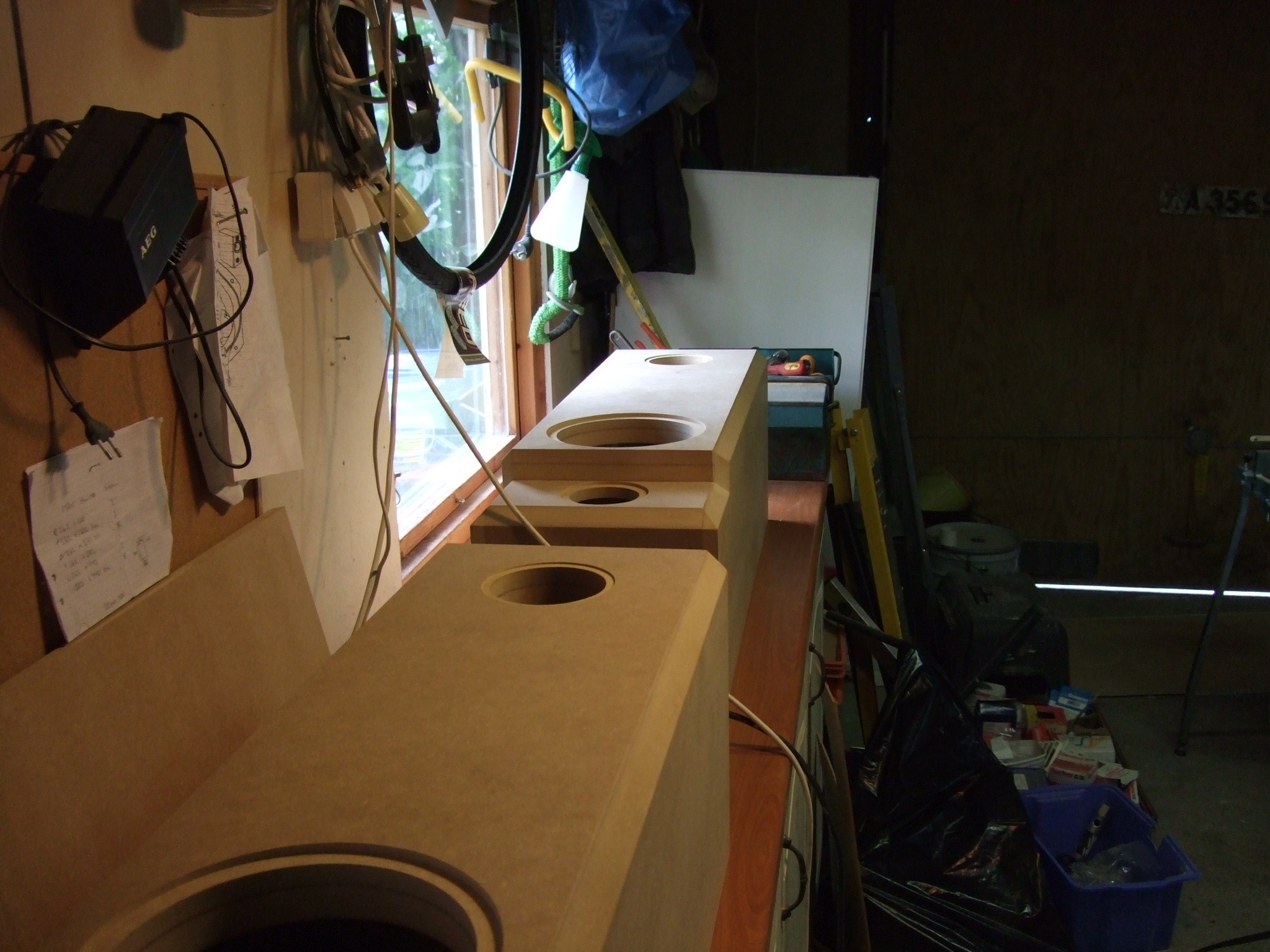

Här ligger de två lådorna och väntar på att får grundfärg. Fronten skall målas halvmatt svart och sidorna faneras med ek som ska oljas. (2009-07-28 00:18:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

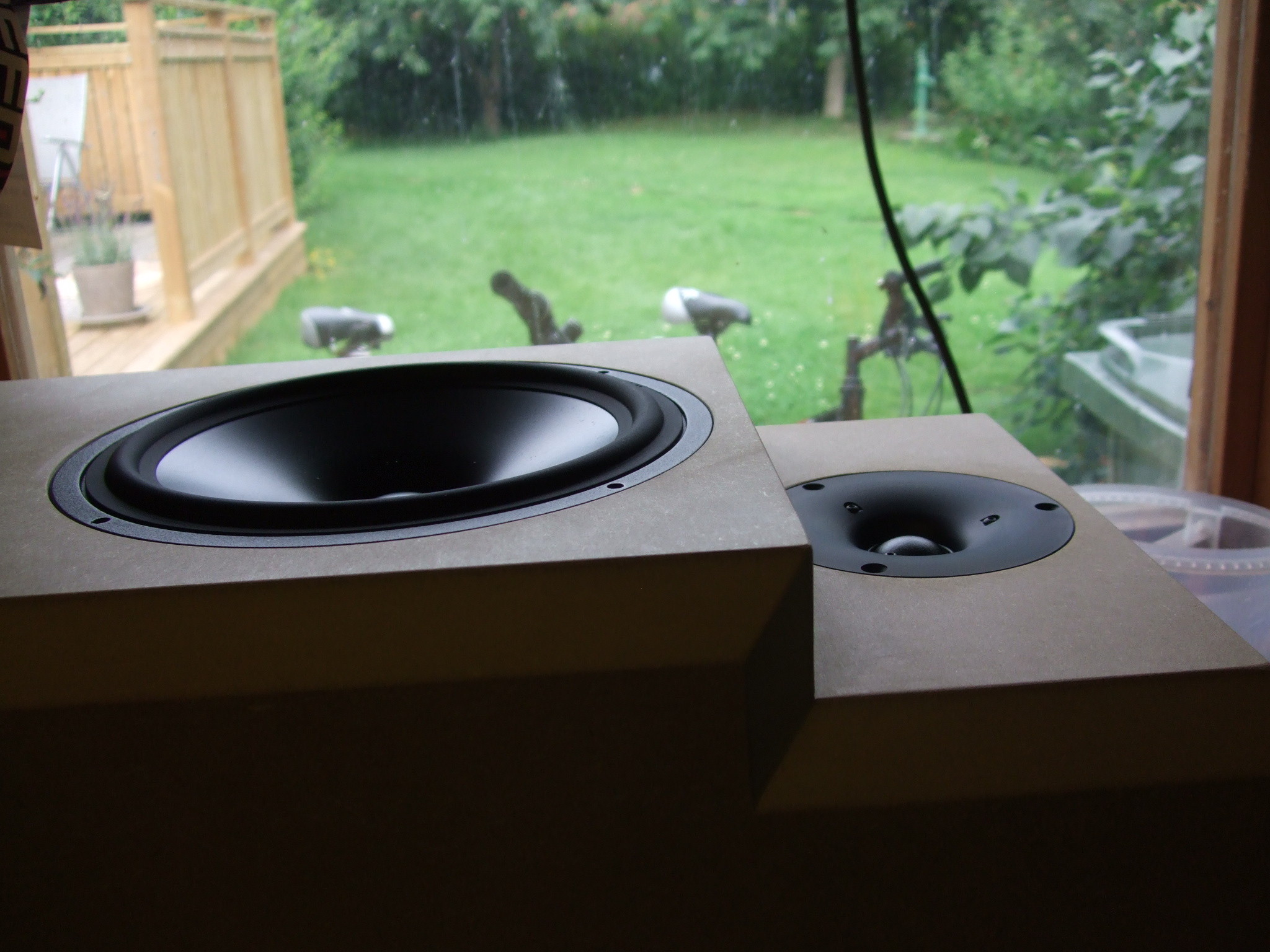

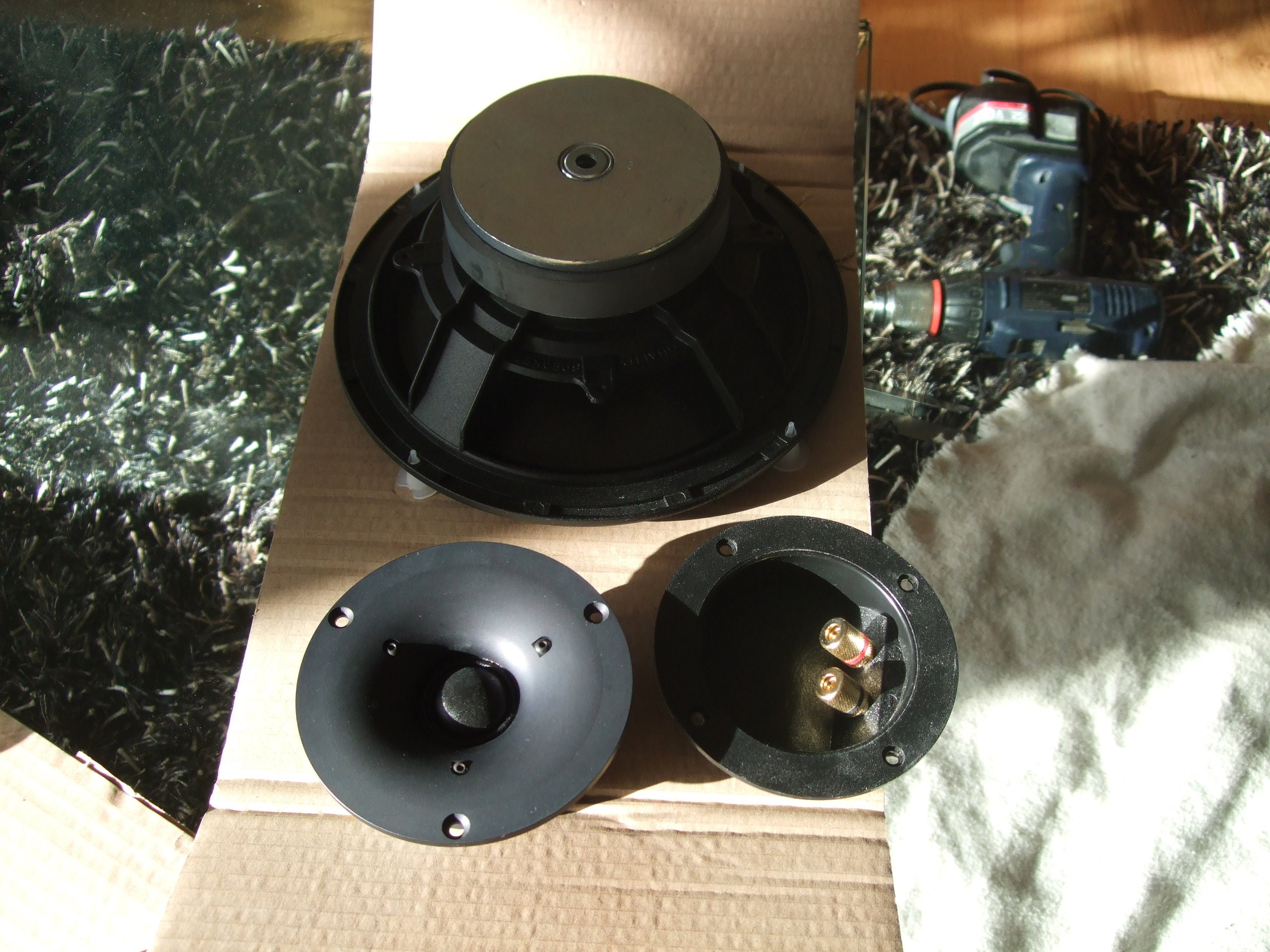

Måste bara testa elementen
Elementen passar bra. Passade även på att markera hålen till förborrningen. (2009-07-28 00:20:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

(2009-07-29 17:02:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

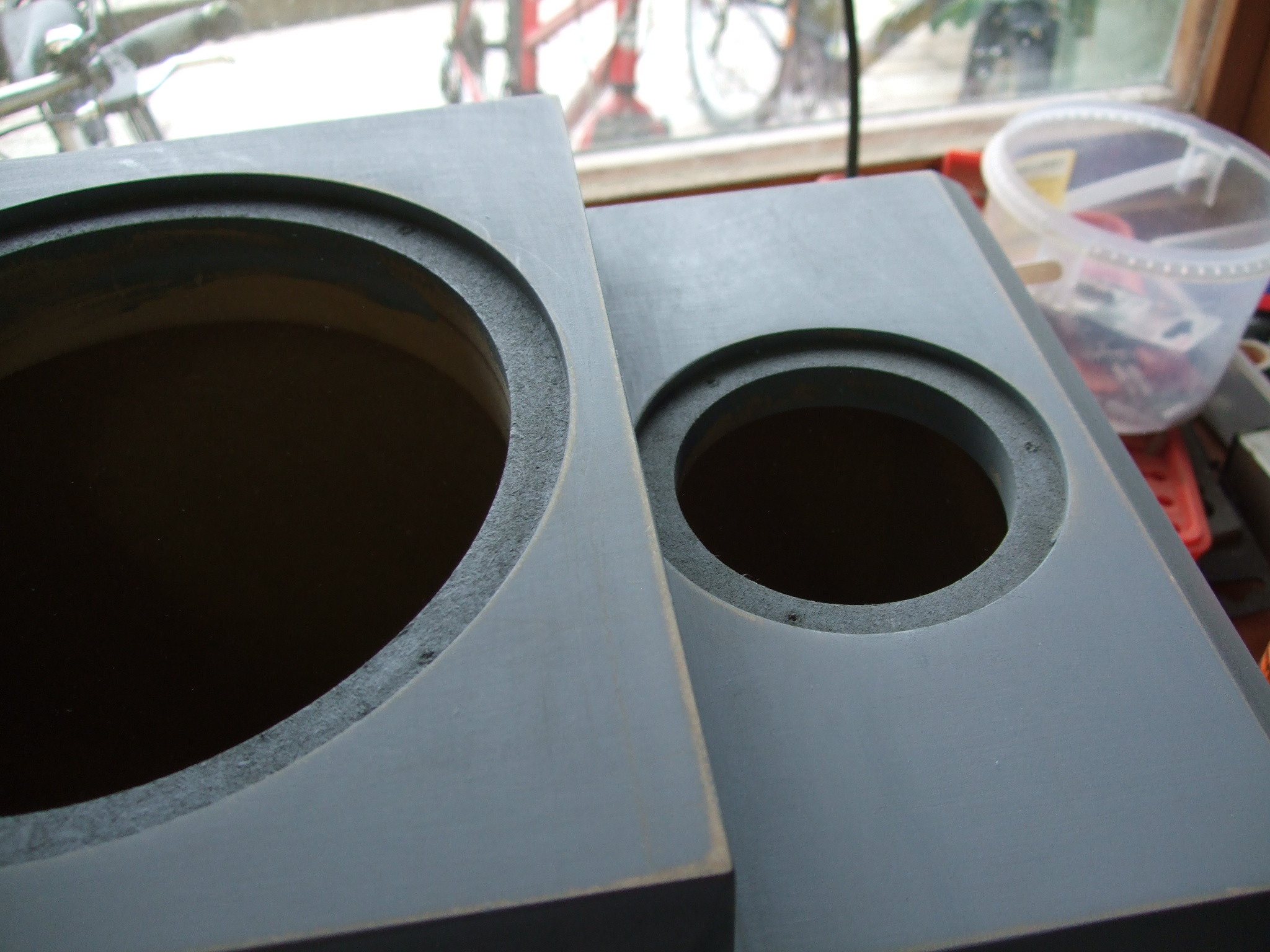

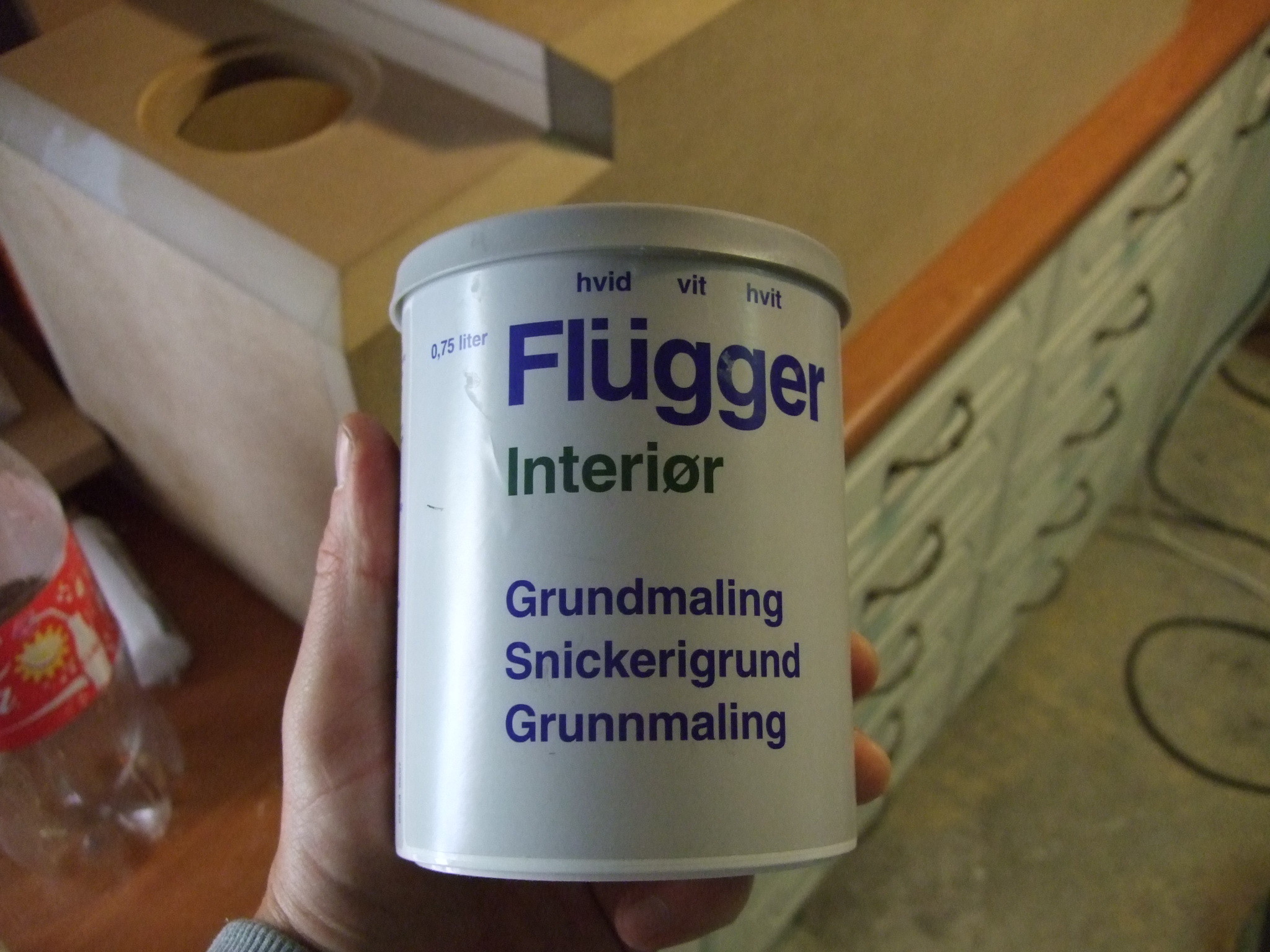

Båda högtalarna grundmålade 1 gång. Imorgon blir det slipning och ytterligare målning. (2009-07-28 00:22:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

Slipat och ska grunda igen. När jag skriver detta har jag grundat tre gånger. Det får räcka. Nu blir det U2 i Göteborg sedan ska jag fortsätta med målning och filter bygge. (2009-07-29 16:59:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

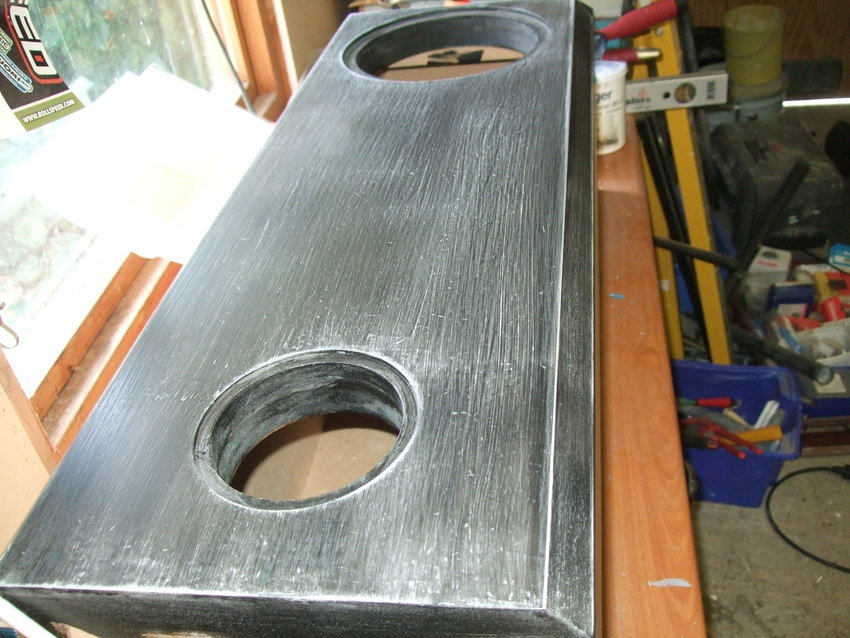

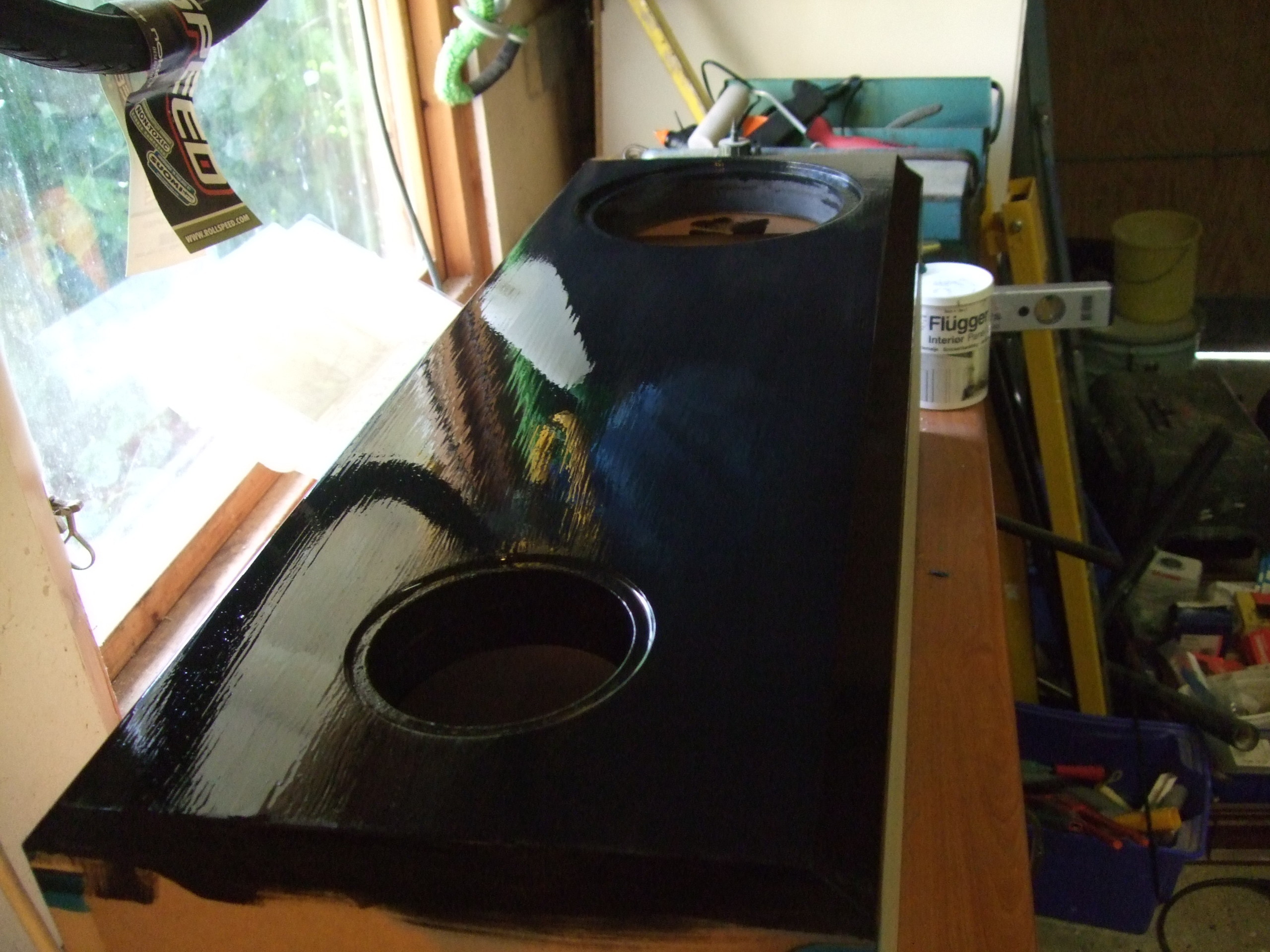

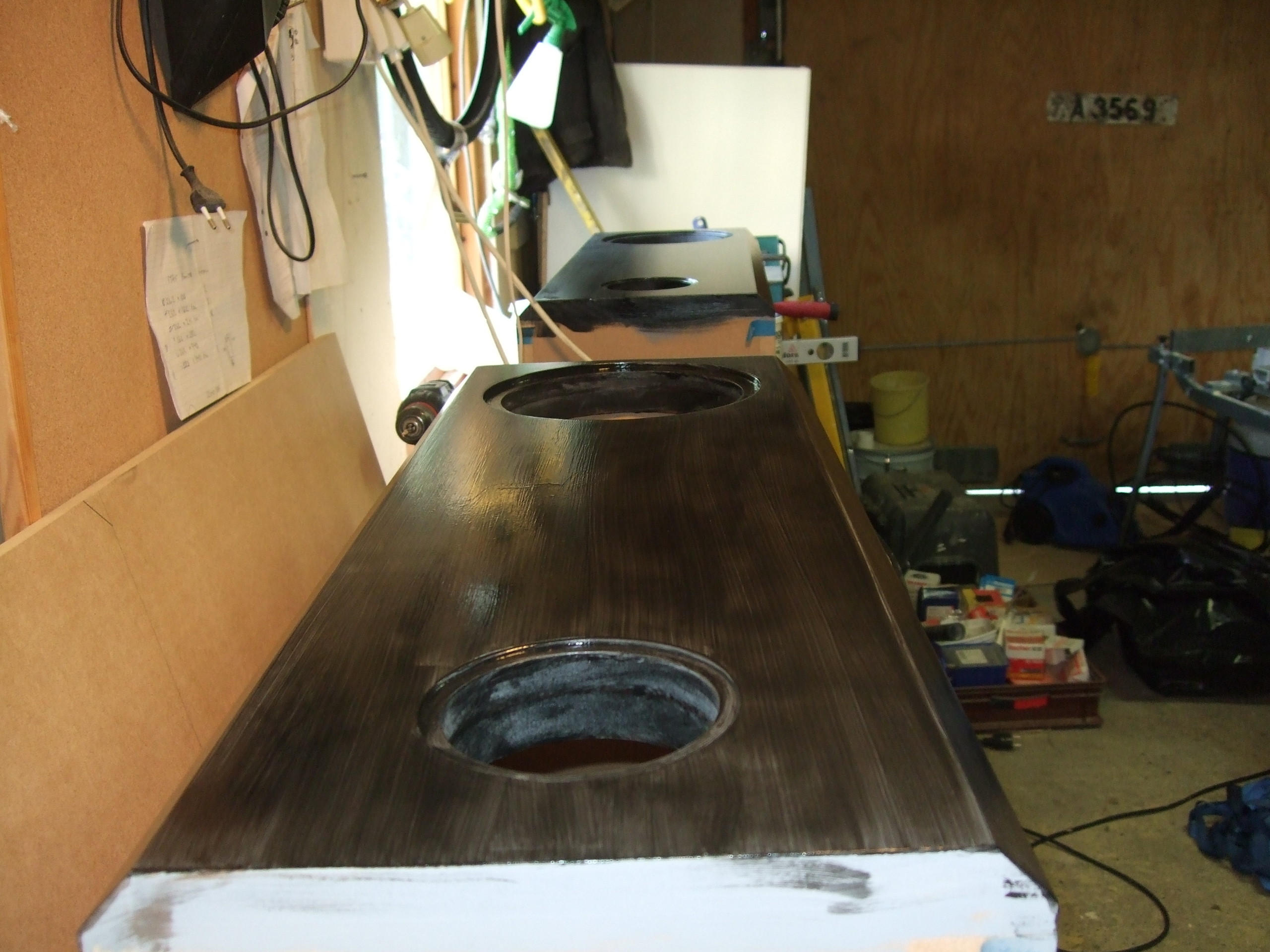

Målat första gången med svart halvmatt. Imorgon blir det slipning och ytterligare lager. Detta lär behövas upprepas 4-5 ggr. (2009-08-04 14:36:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Olycka!
Men va bra, grattis, hurra!!!! Stängde garagedörren och en burk ramlade ner på den nyss målade högtalaren. Jaja, det ska ju ändå slipas, men iaf. (2009-08-04 14:39:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

Filter dags

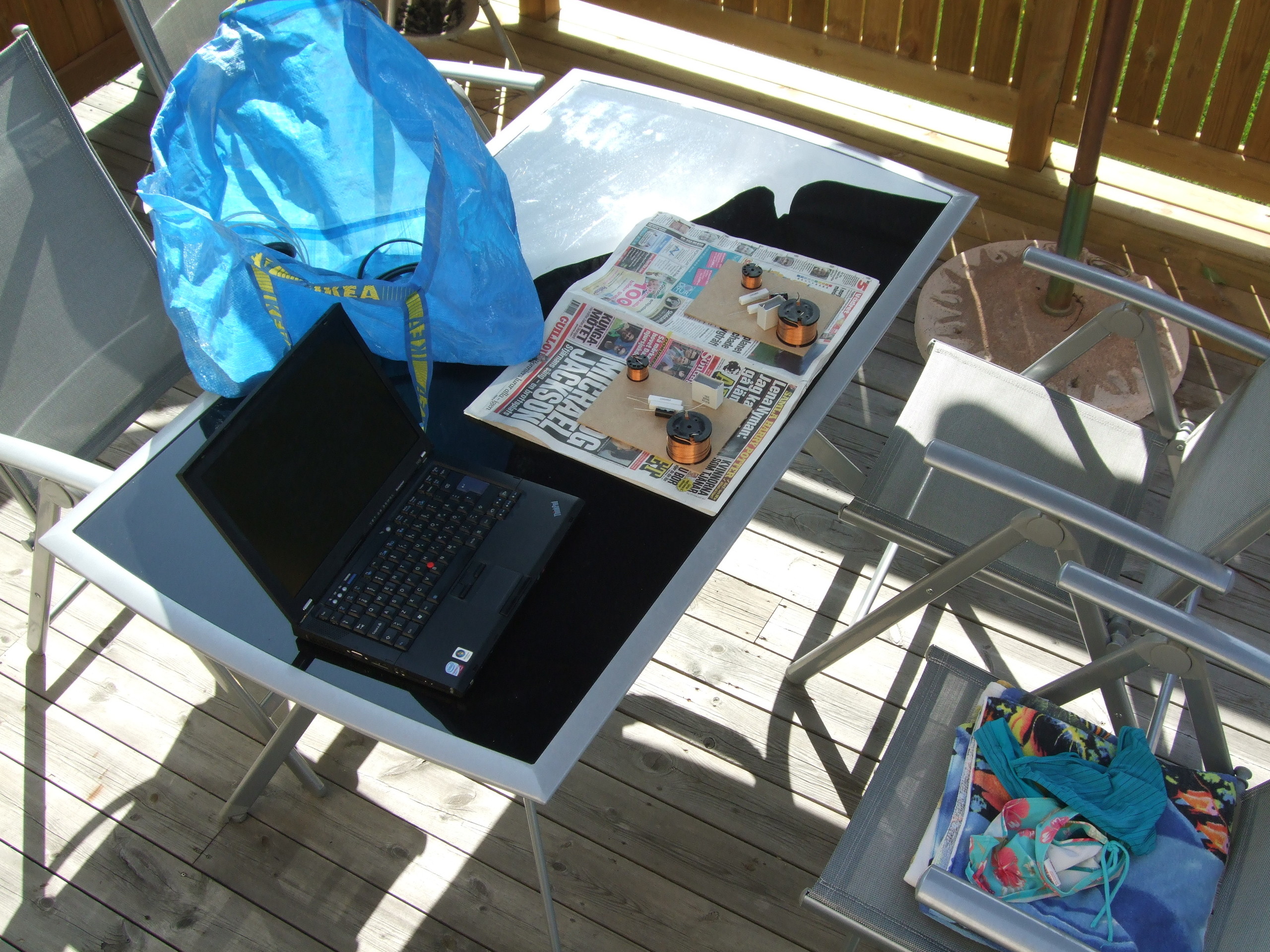

Så, nu ska det fixas filter. Äntligen användning av lim pistolen som jag köpte för två år sedan :-) (2009-08-04 14:42:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

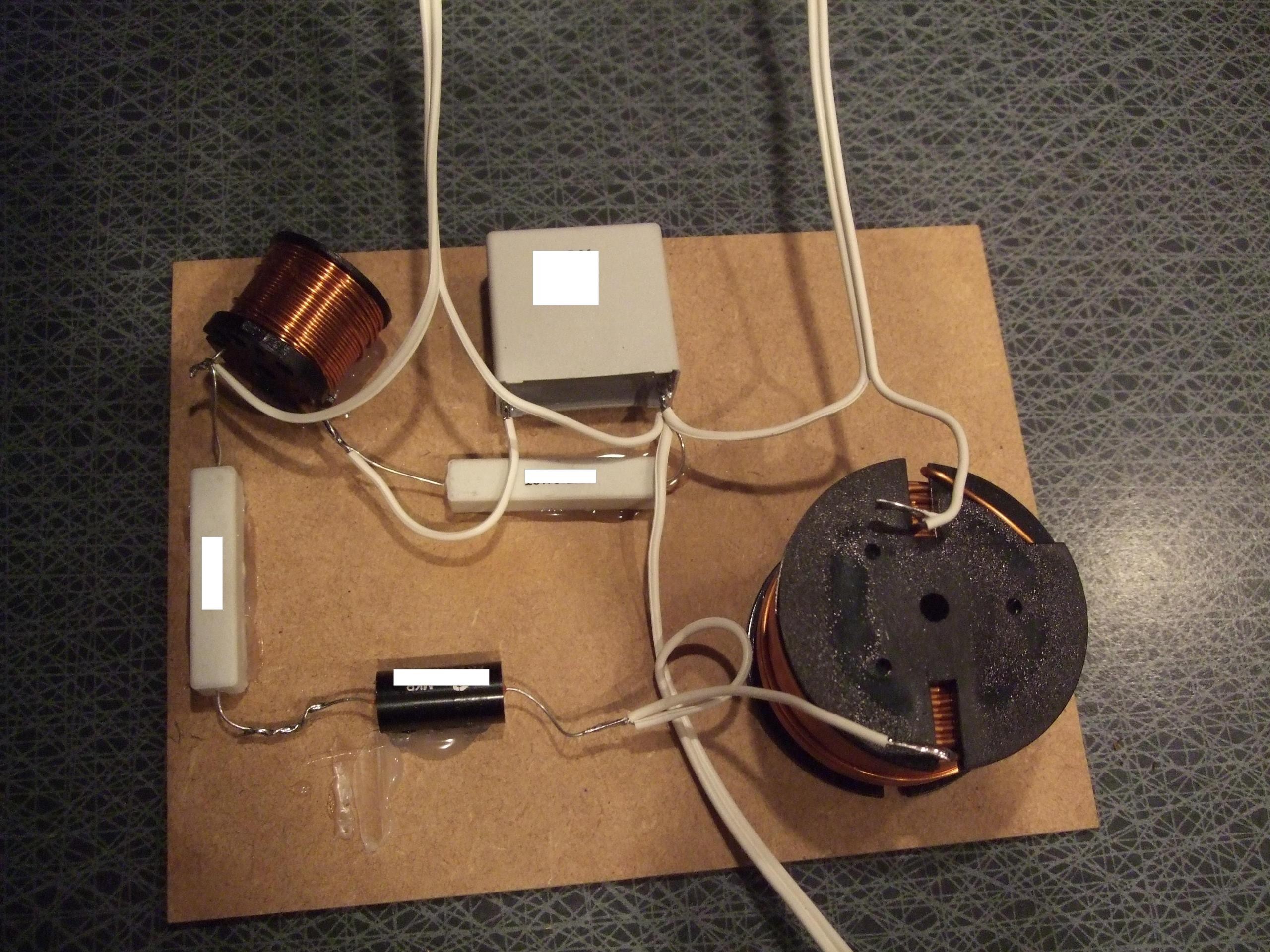

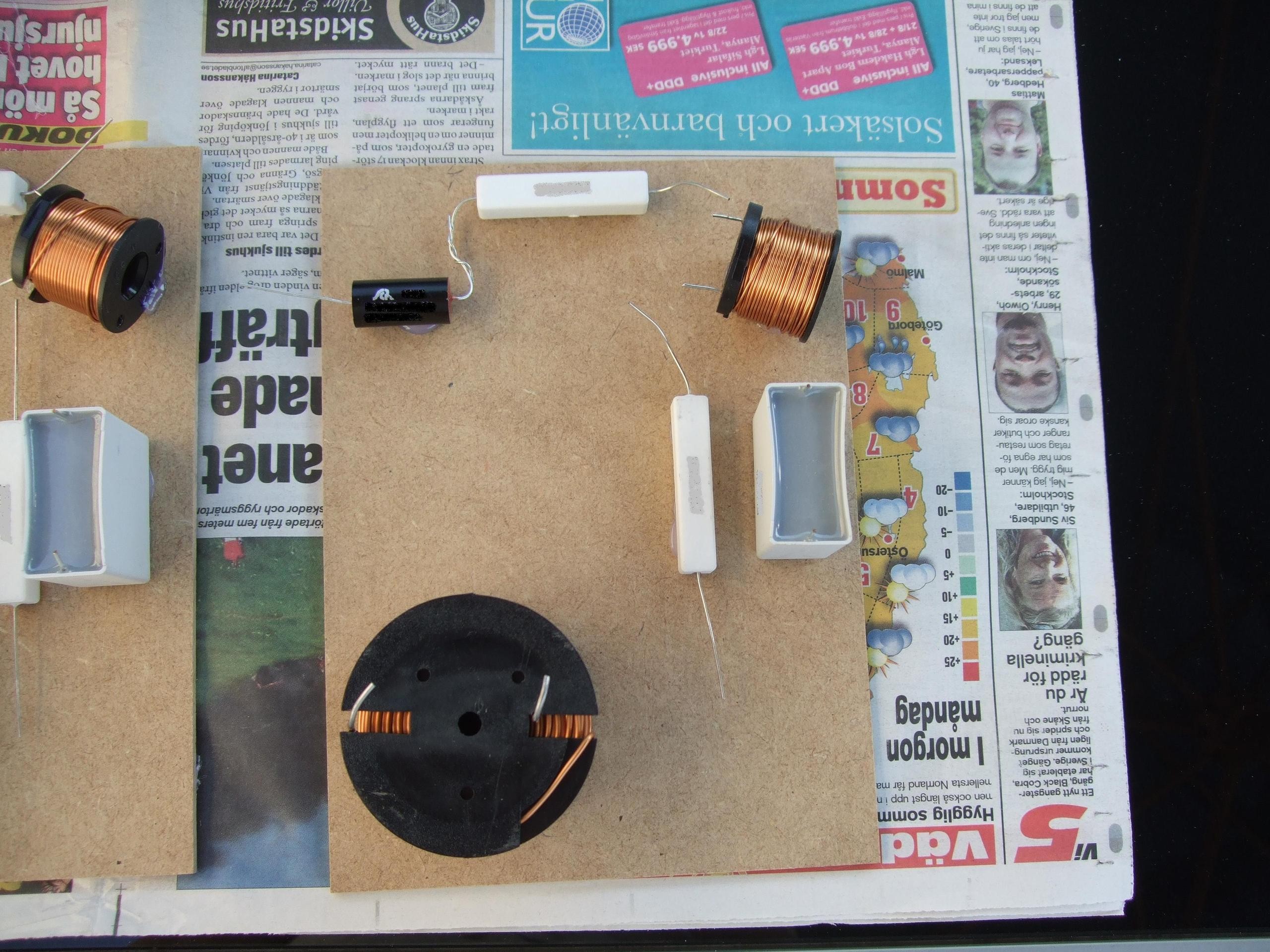

Filter till pi60
Så nu är delarna monterade. Nu i efterhand skulle jag såklart lagt ner kondningen istället för att ha den på högkant. Sedan skulle nog lilla spolen varit lite mer vinklad mot den stora, vilket troligen är försumbart i sammanhanget. (2009-08-04 14:59:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

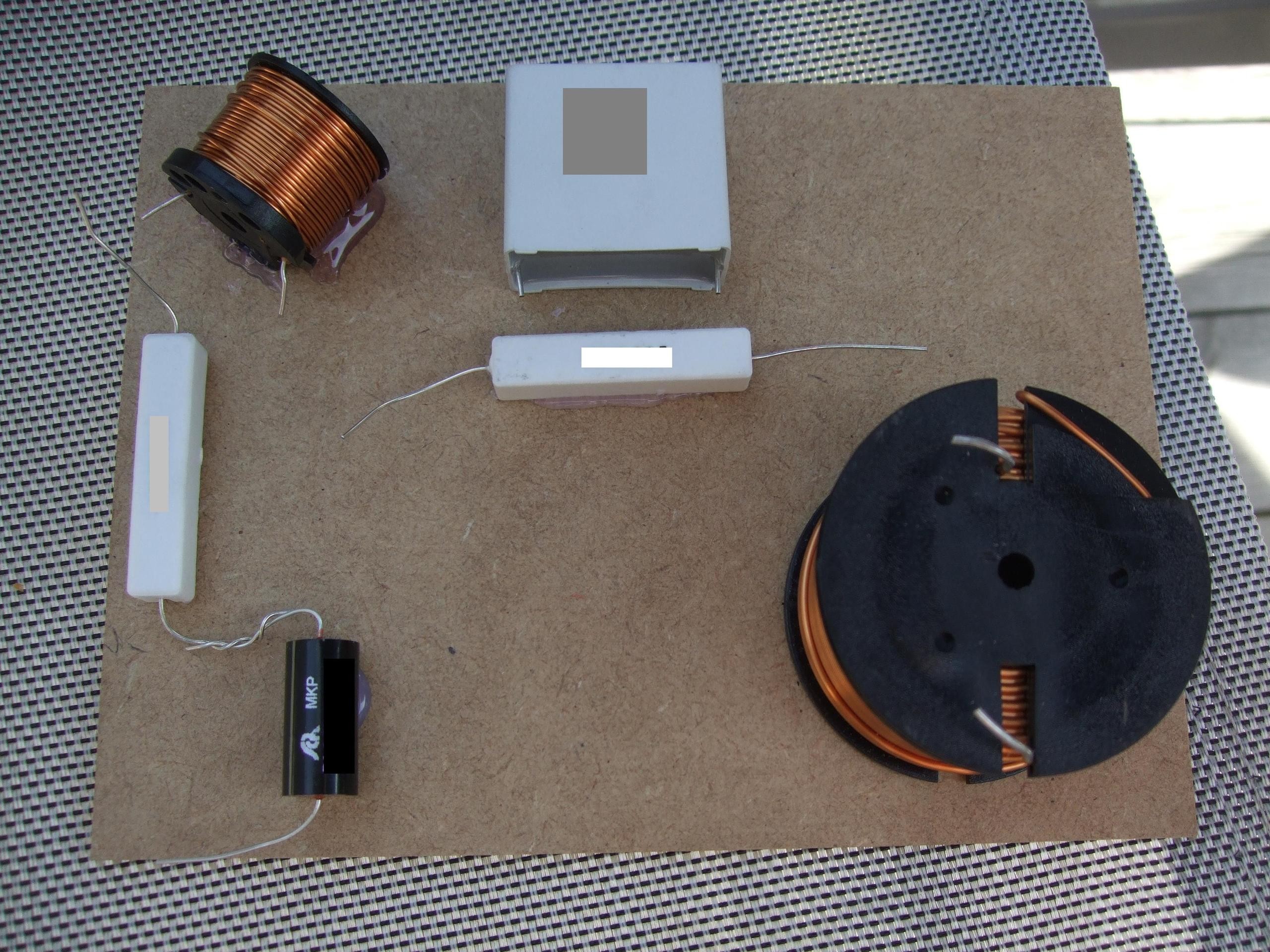

Modifiering av filter
Efter lite input från bättre vetande beslöt jag mig för att göra om filterdesignen lite. Kondningen ligger ner istället och lilla spolen har en bättre vinkel mot den stora. (2009-08-04 19:45:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

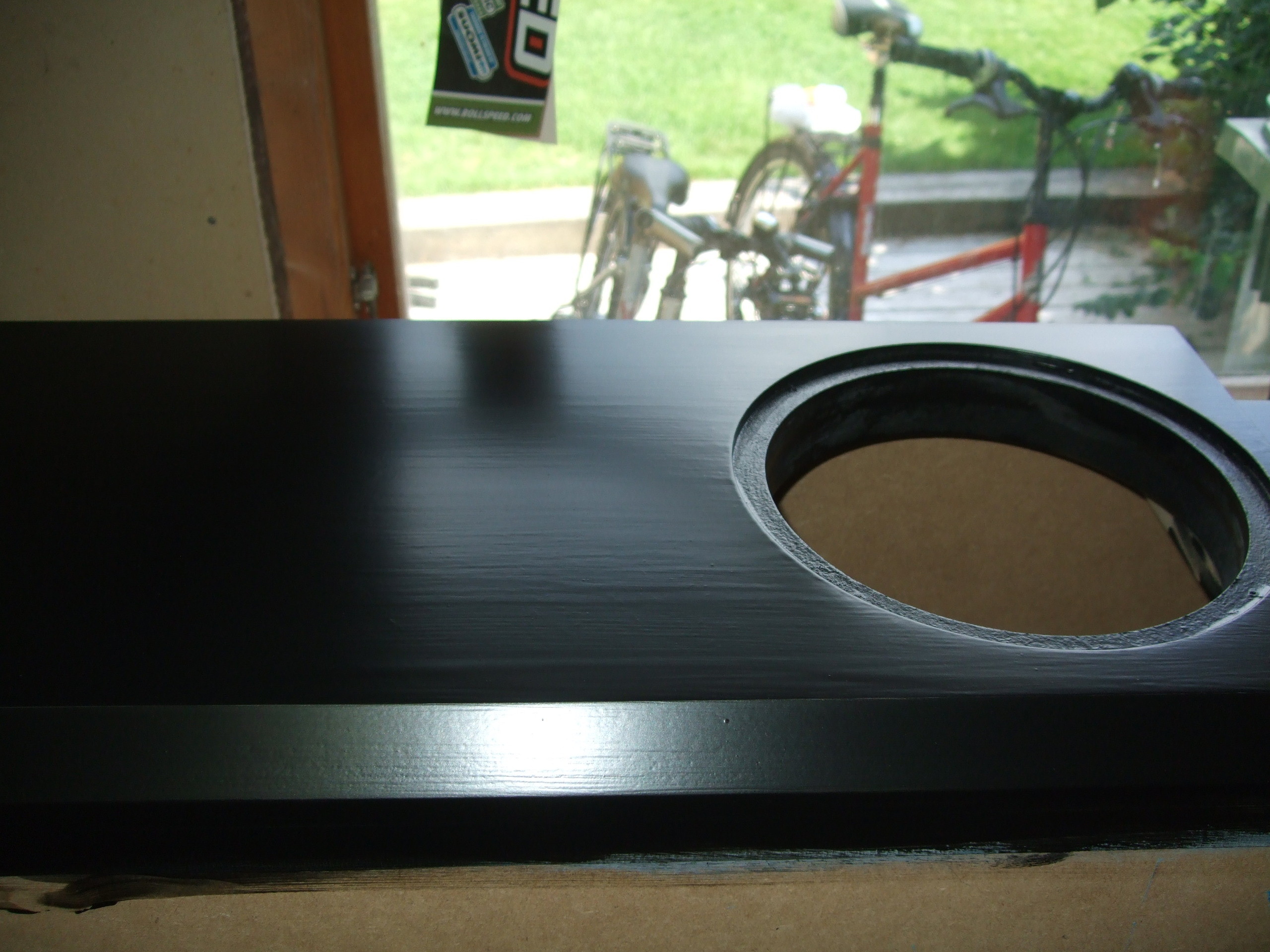

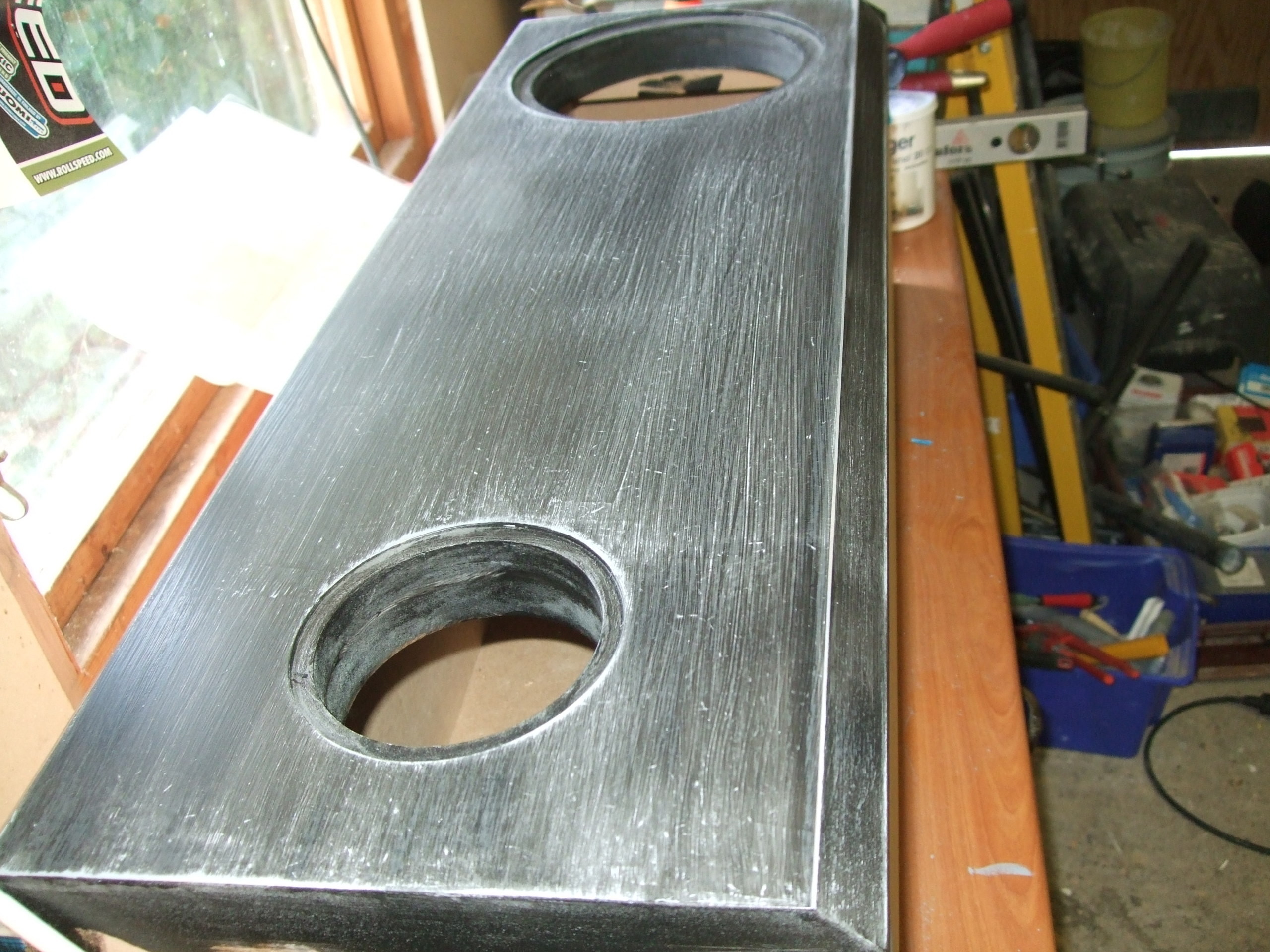

Slipat första gången

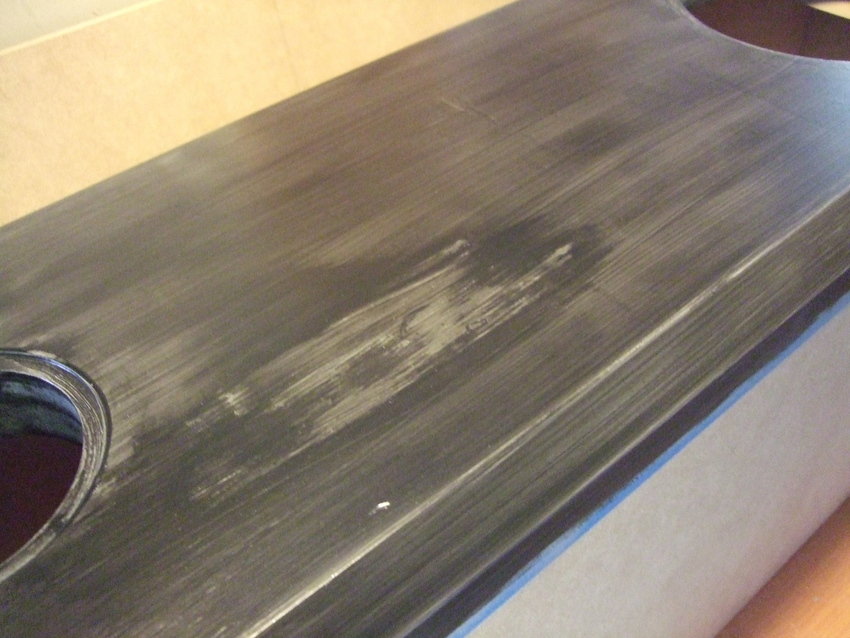

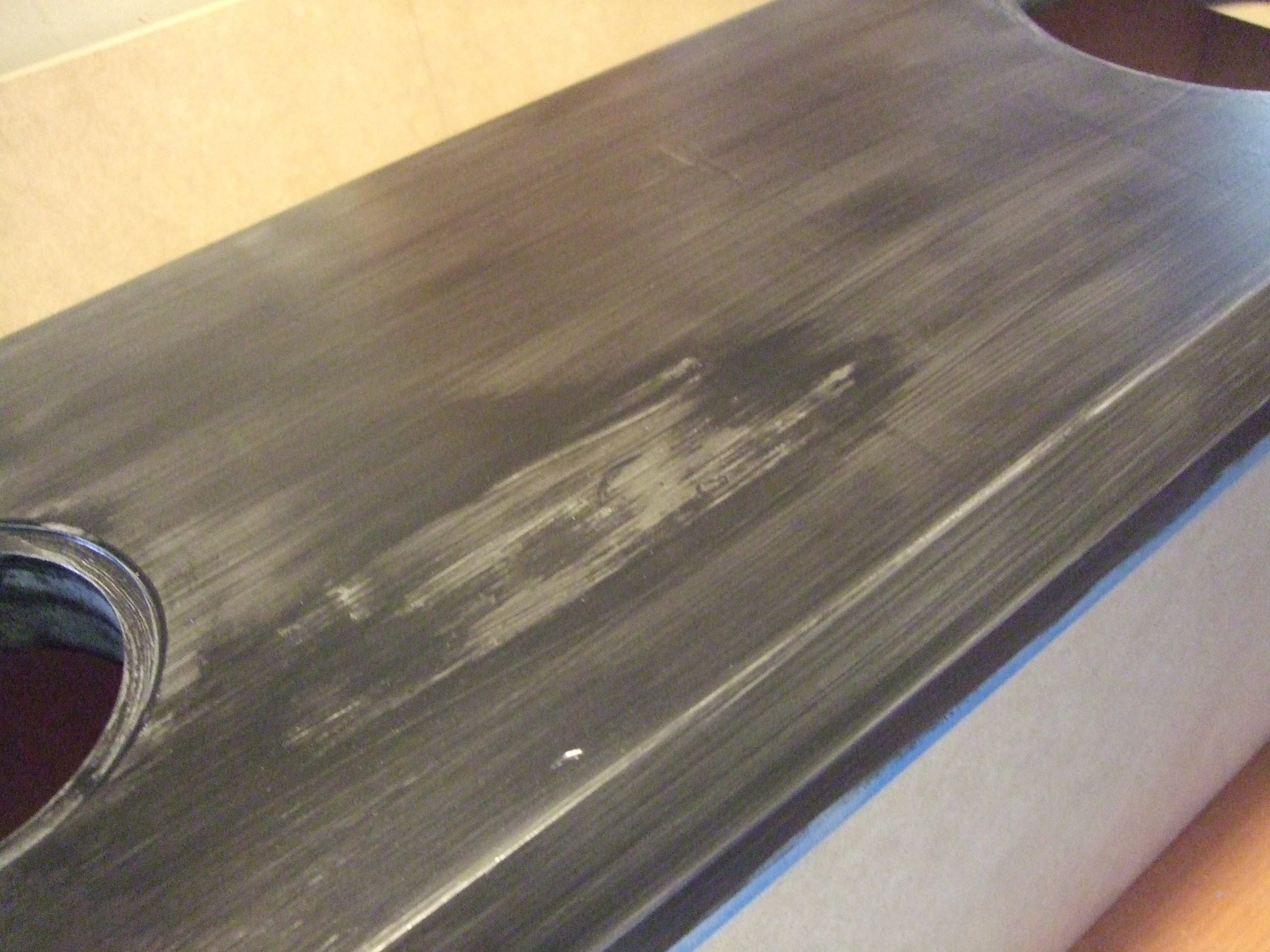

Nu har jag slipat första gången efter målning. Jag har använt ett 220 papper. Ytan är alldeles slät trots att den ser randig ut. (2009-08-05 13:21:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

Målat andra gången
Har precis målat andra gången. Var och skaffade en ny pensel. En med mycket finare borst än den första. Den var iofs också en hyffsad lackpensel, men den nya var ännu finare. Färgen kommer flyta ut, hoppas jag, och vara nästan slät när den torkat. Det som oroar är att det är varmt ute och färgen torkar lite för fort. Vi får se. (2009-08-05 13:25:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

Målat tre gånger
Hmmm... det flyter inte ut riktigt som jag tänkt mig. Ljuset kan väl iofs ställa till det en del men riktigt bra är det inte. Imorgon blir det slipa igen med 240 papper, sedan tror jag att jag ska prova en sväng med skumroller istället. (2009-08-06 13:42:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

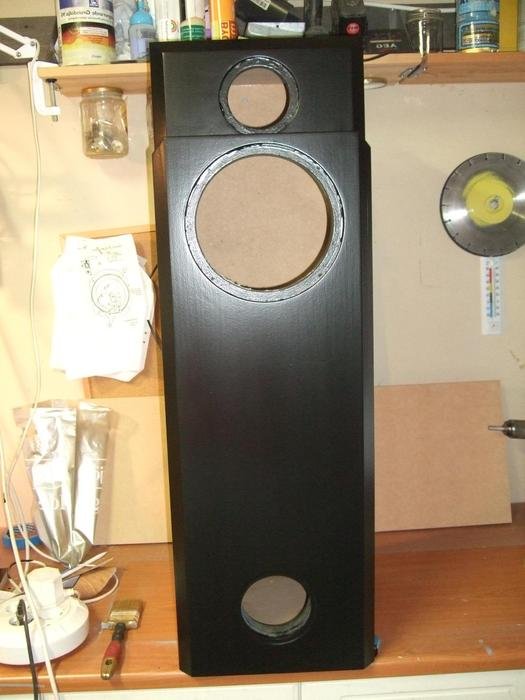

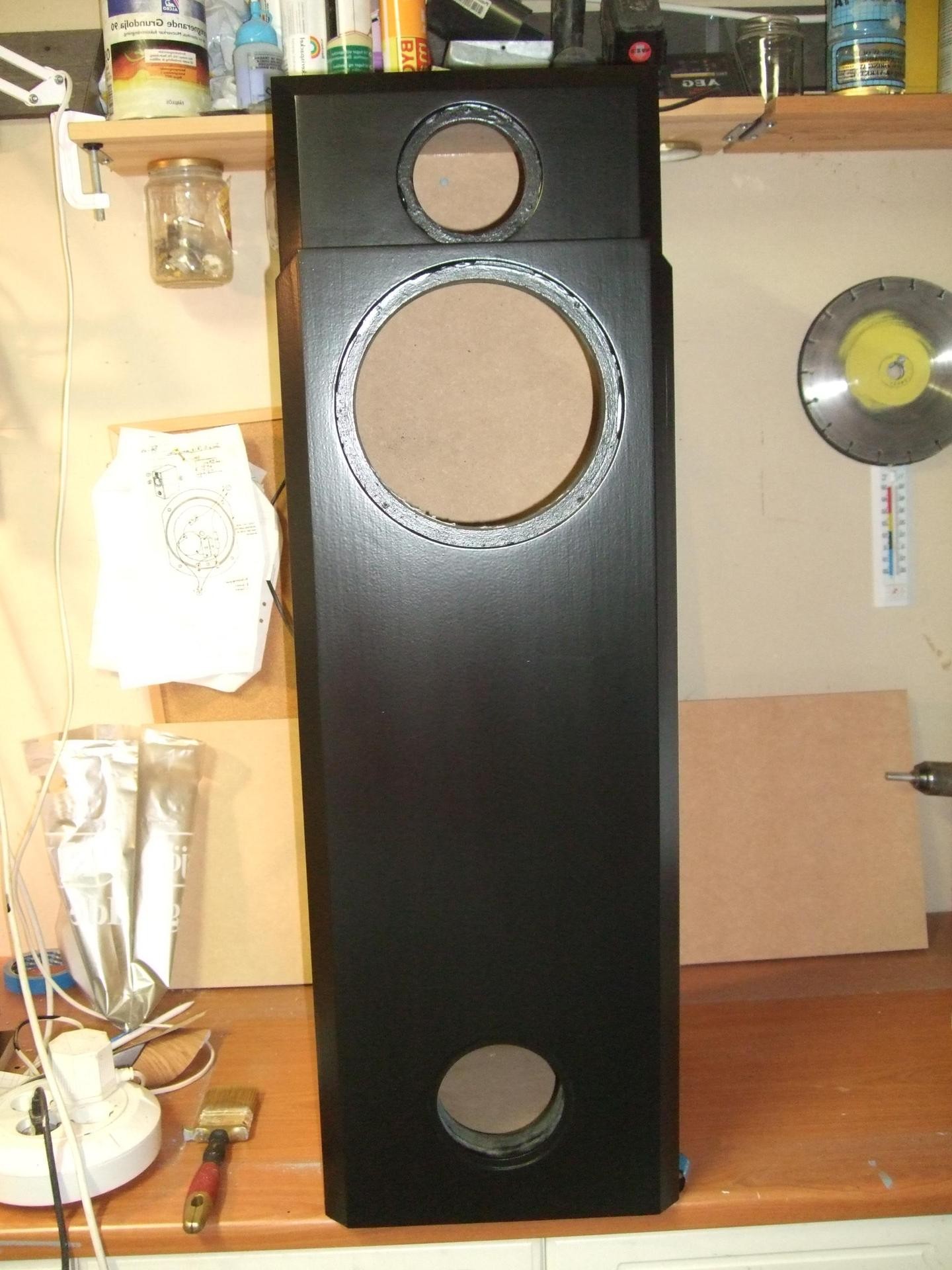

Rollat en gång
Slipat med 400 papper och rollat en gång. Rollning tycker jag gav ett bättre resultat än målning med pensel. Gick dessutom betydligt fortare.
Nu när finishen börjar bli klar har vi kommit på att svart på hela högtalaren nog blir bäst. Därför har jag nu lämnat in burkarna på lackning - svart högblankt.
Återkommer när det är dags med montering. (2009-08-07 17:56:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

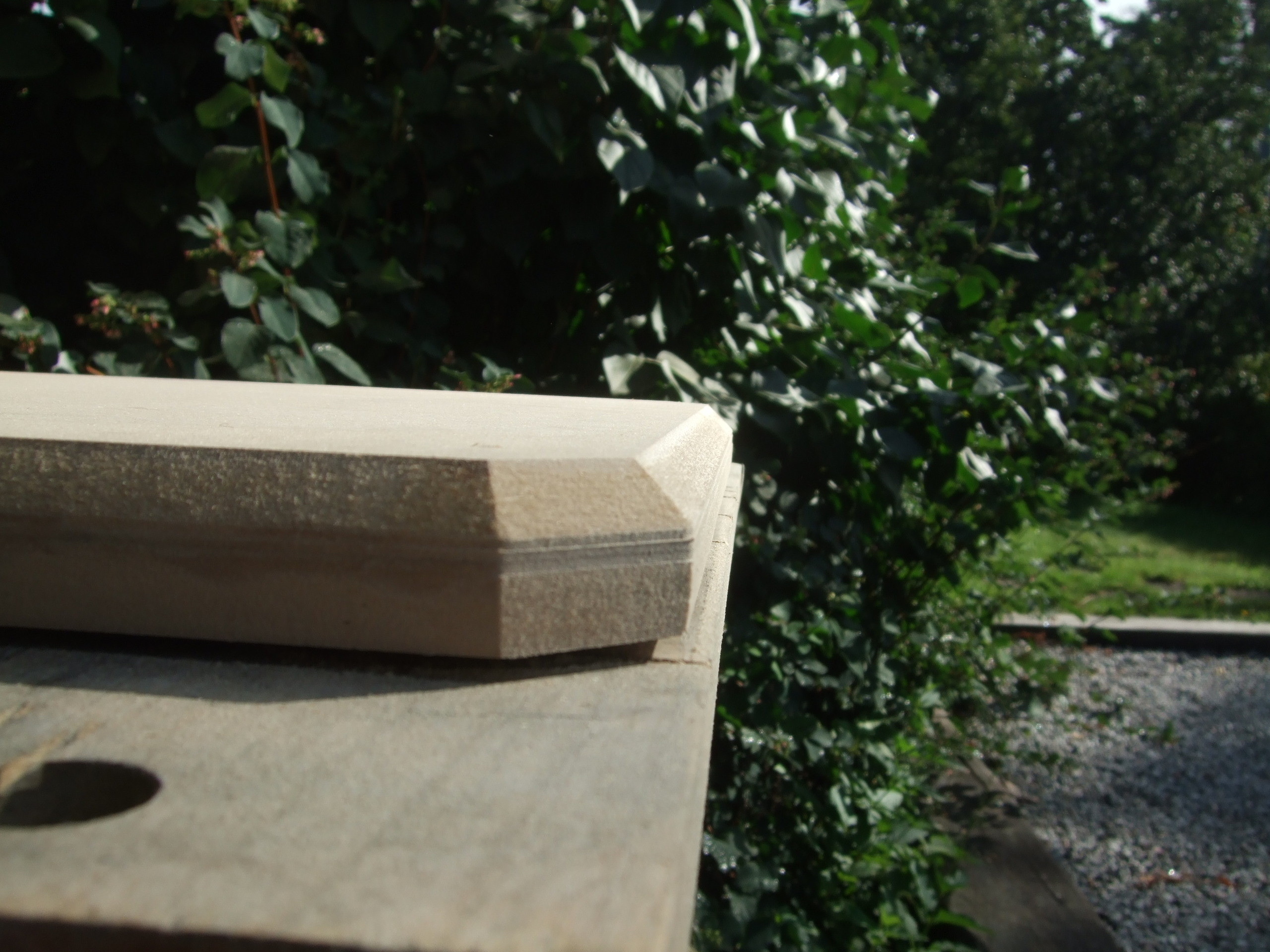

I väntan på att pi60 ska bli klara hos lackeraren fixar jag ett par fötter istället. Fötter till pi60 alltså :-) 25mm tjocka, 33,5x35,5 cm, 1 cm 45 graders fasning (2009-08-14 14:31:59) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

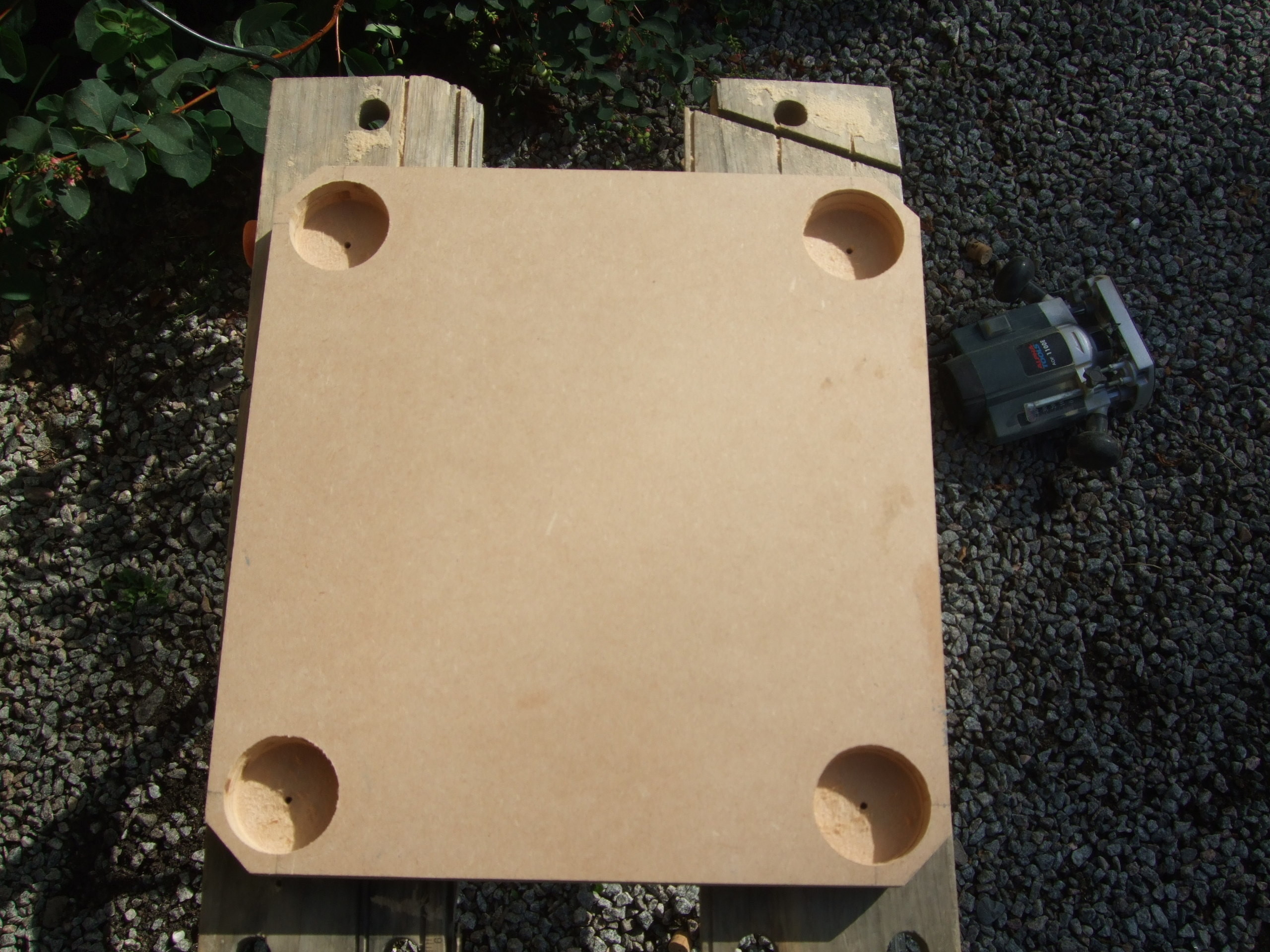

På undersidan ska det vara hål för SD fötter. 50mm i diameter och 20 mm djupa. 35 mm in från varje kant. Med denna fot bör högtalaren stå lite mer stadigt. (2009-08-14 14:39:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Delningsfilter
Lött och klart :-) (2009-10-02 17:05:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

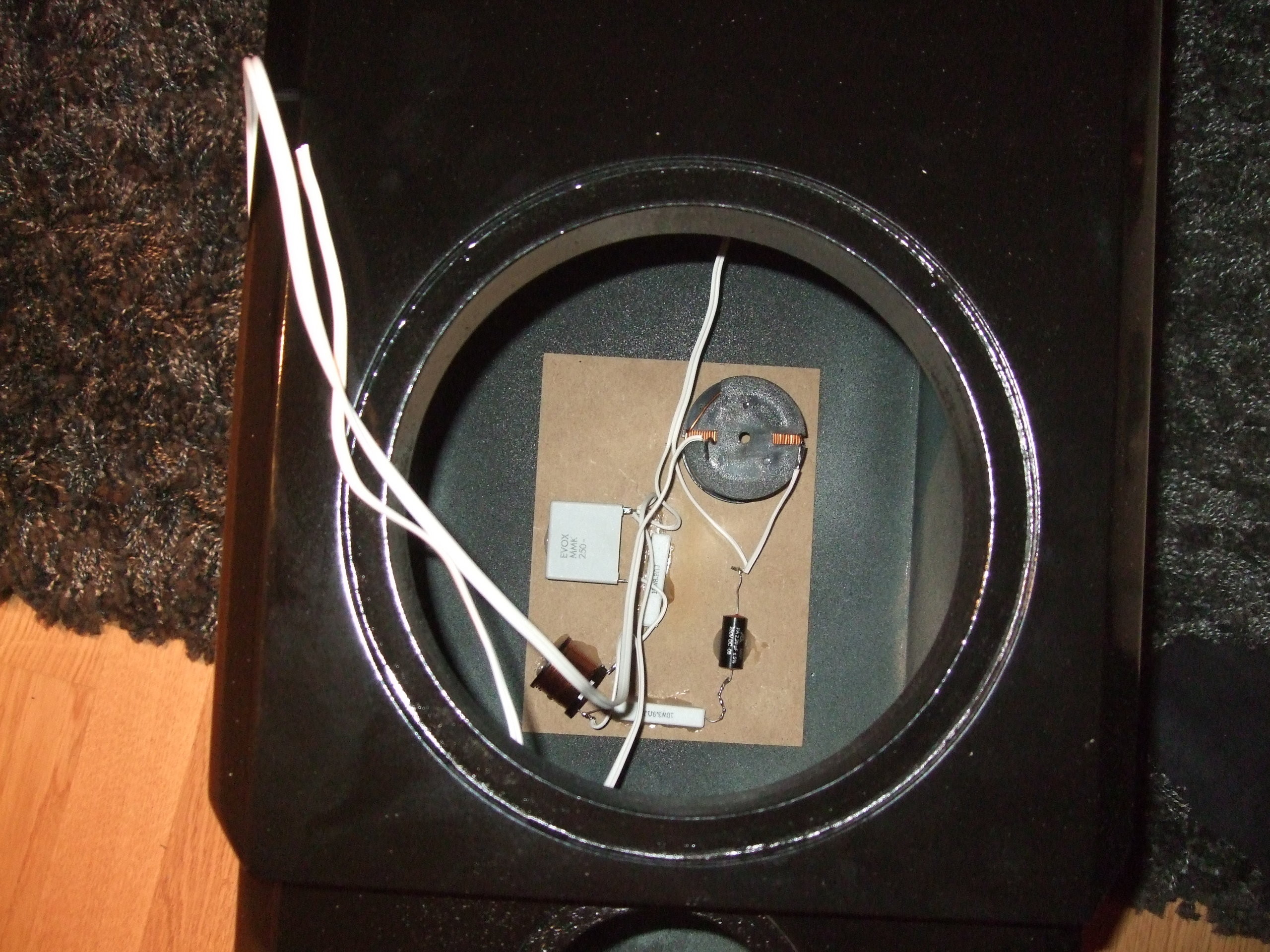

Filter på plats
Filtret limmades med PL600 (2009-10-02 18:06:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

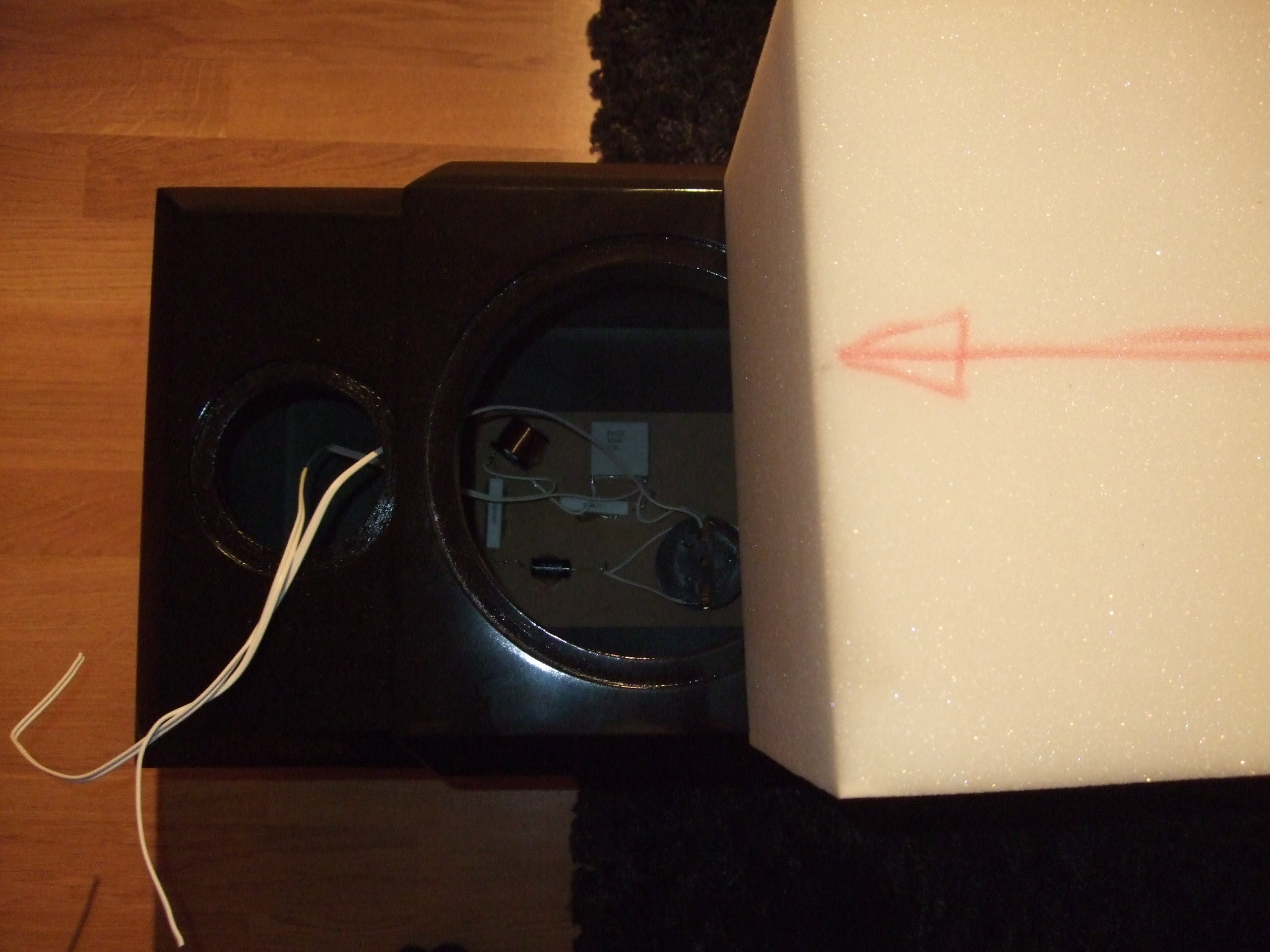

Skum ner i hålet
Dämpningen är "något" större än hålet :-) Här kommer krävas lite lagom med våld. (2009-10-02 18:17:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

Inne
Japp, med lite envishet kommer man långt. Det var inte så svårt att få dit dämpningen som jag trodde. (2009-10-02 18:30:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dags att löda.
Har faktiskt aldrig lött sedan högstadiet. Det var ca 25 år sedan. Hua vad tiden går. Filtret fick min kompis elektrikern löda. (2009-10-02 18:33:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

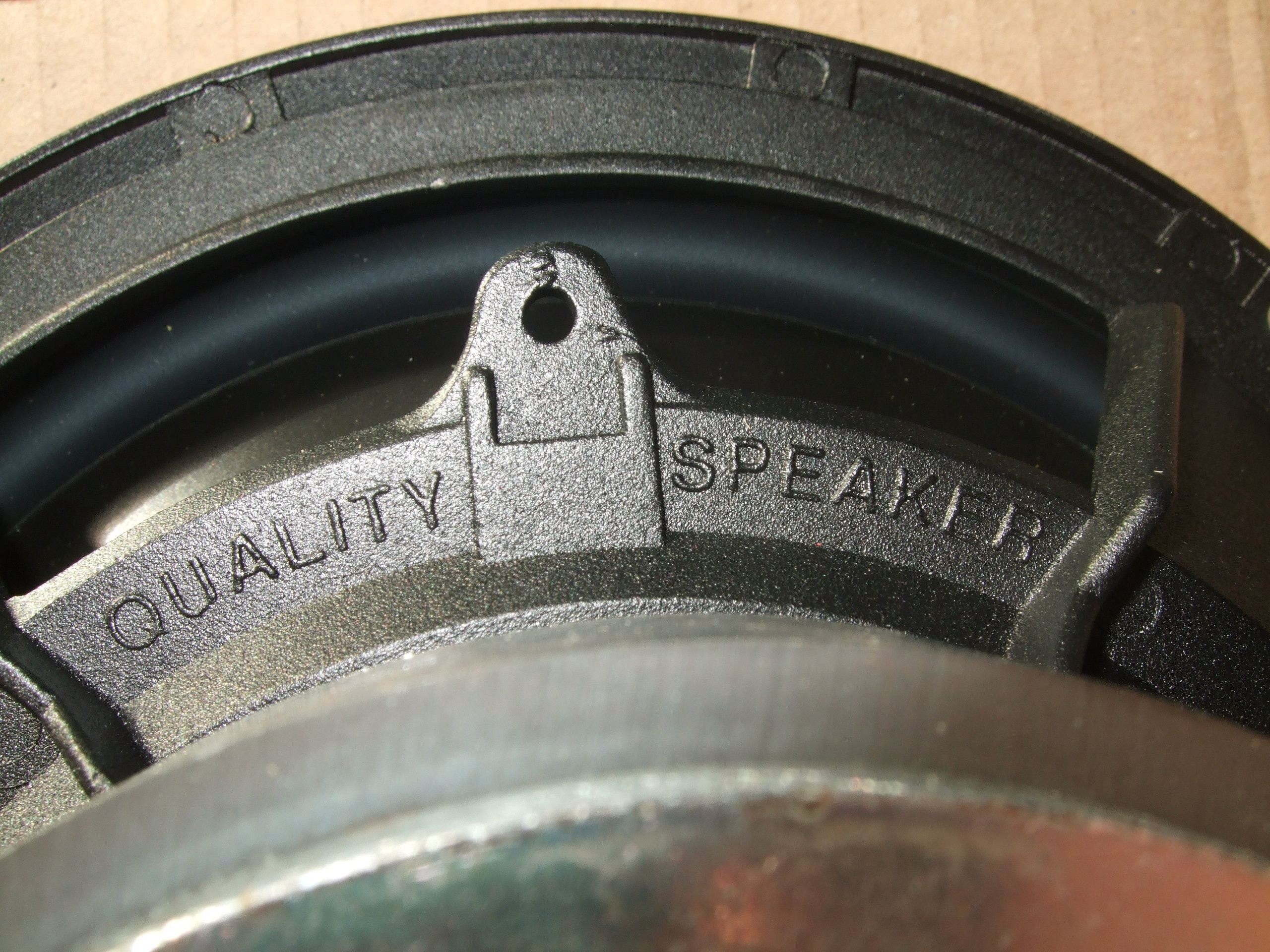

Står det så, så måste det vara sant.
(2009-10-02 18:35:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

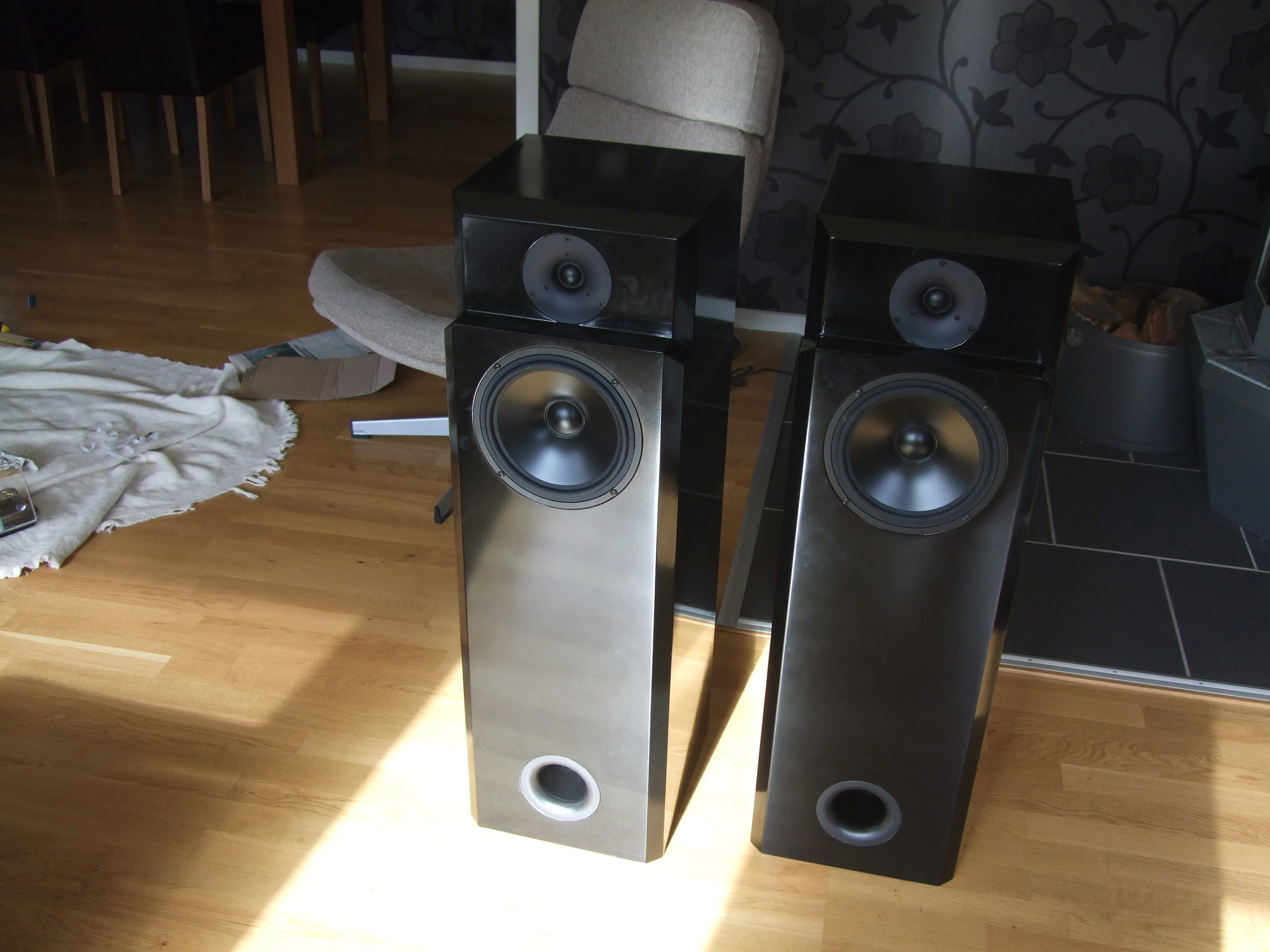

Monterat och klart!
Nu återstår lite putsning och inkoppling. Snacka om spännande. (2009-10-02 20:42:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

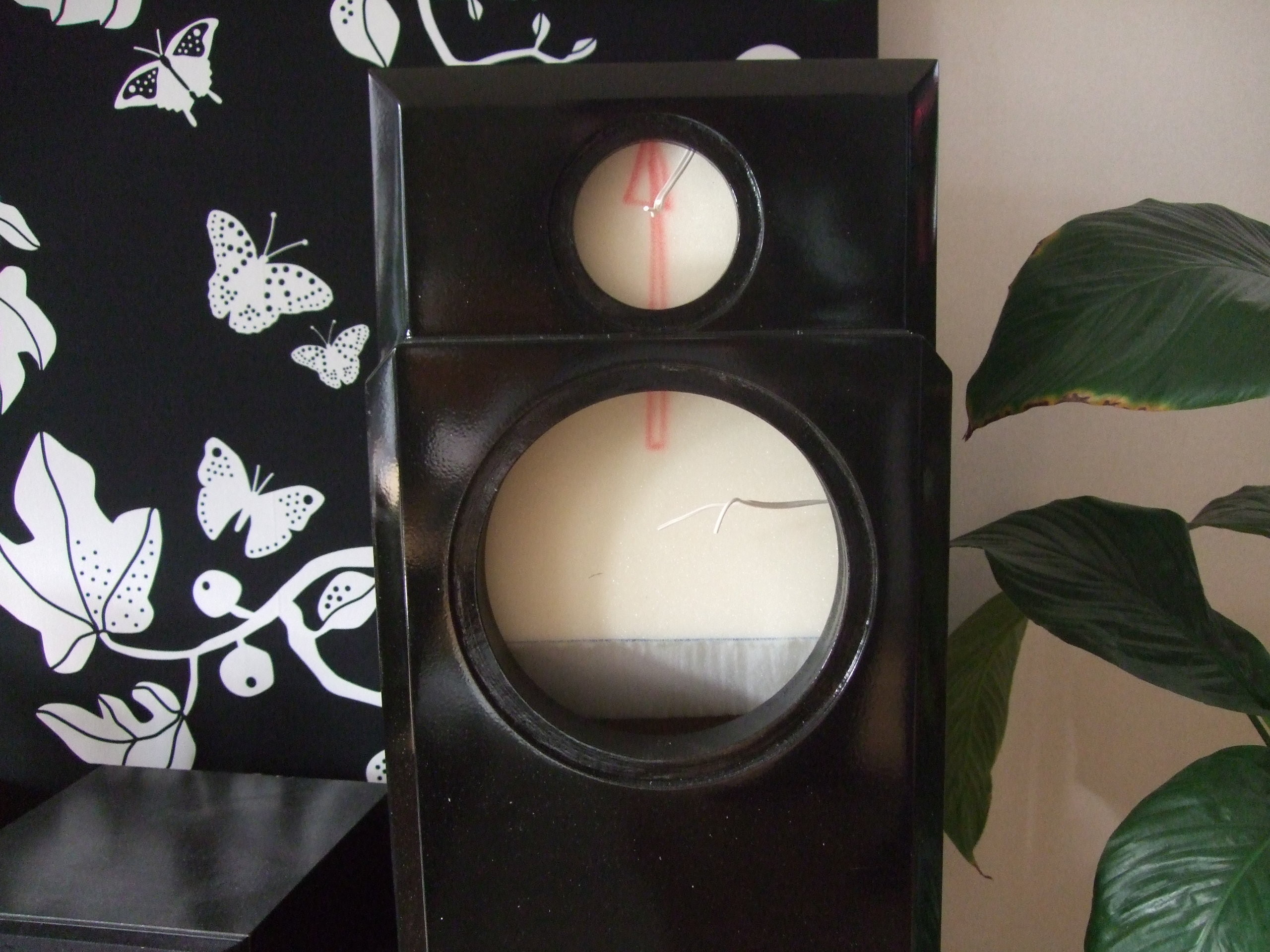

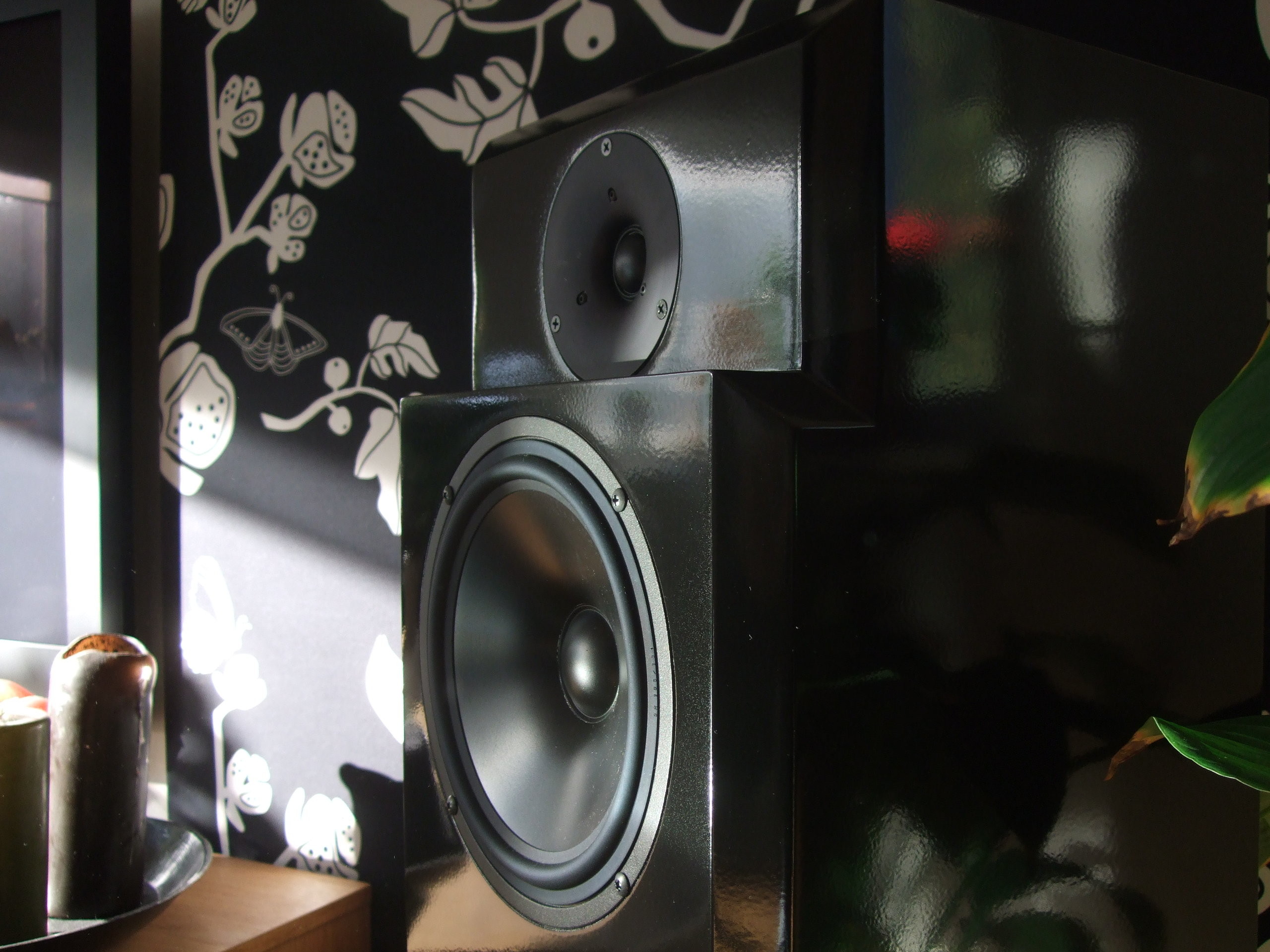

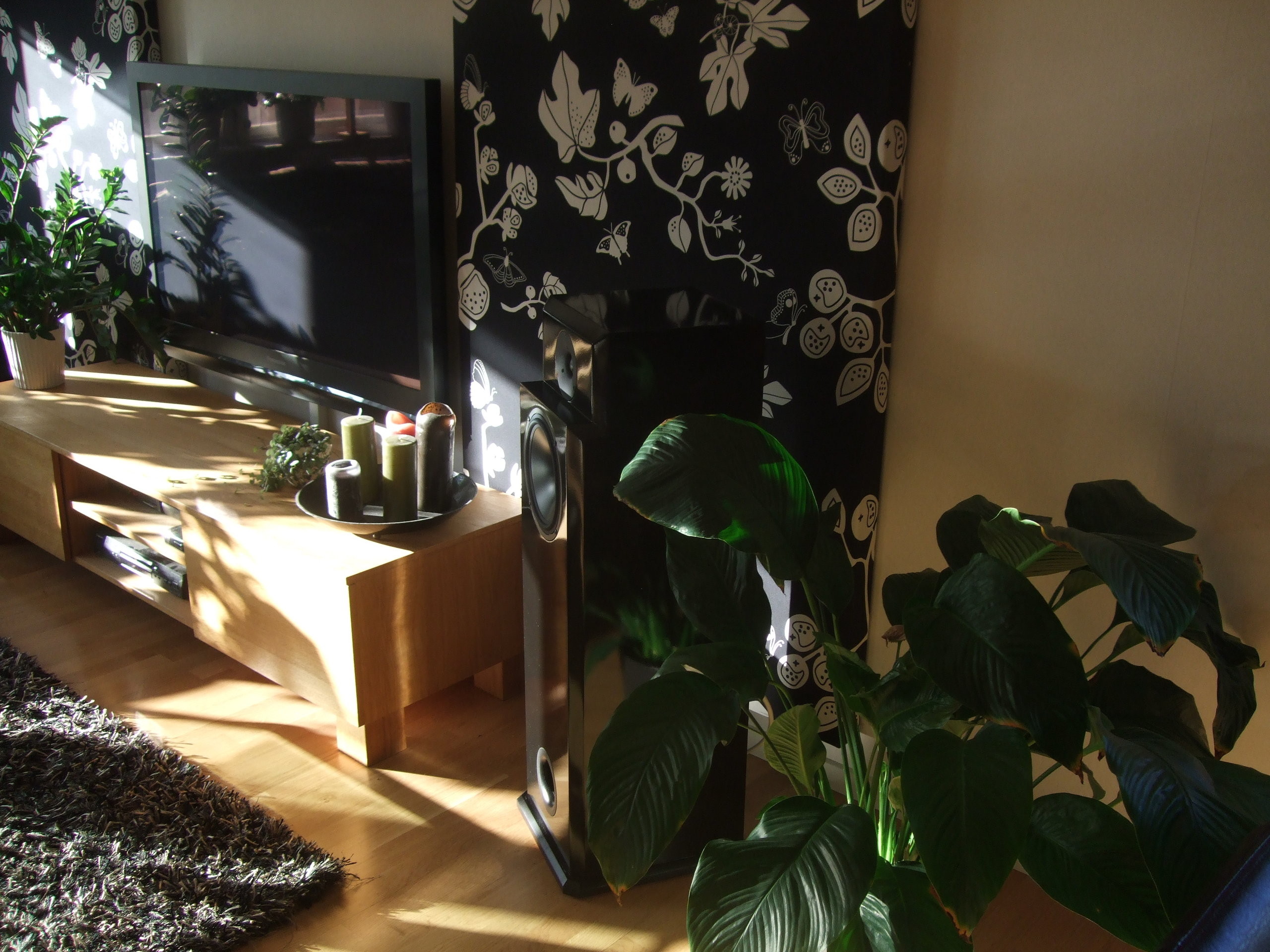

Ja, det blev ju bra.
(2009-10-02 20:52:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

:-)
(2009-10-02 20:55:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Ino Audio pi60

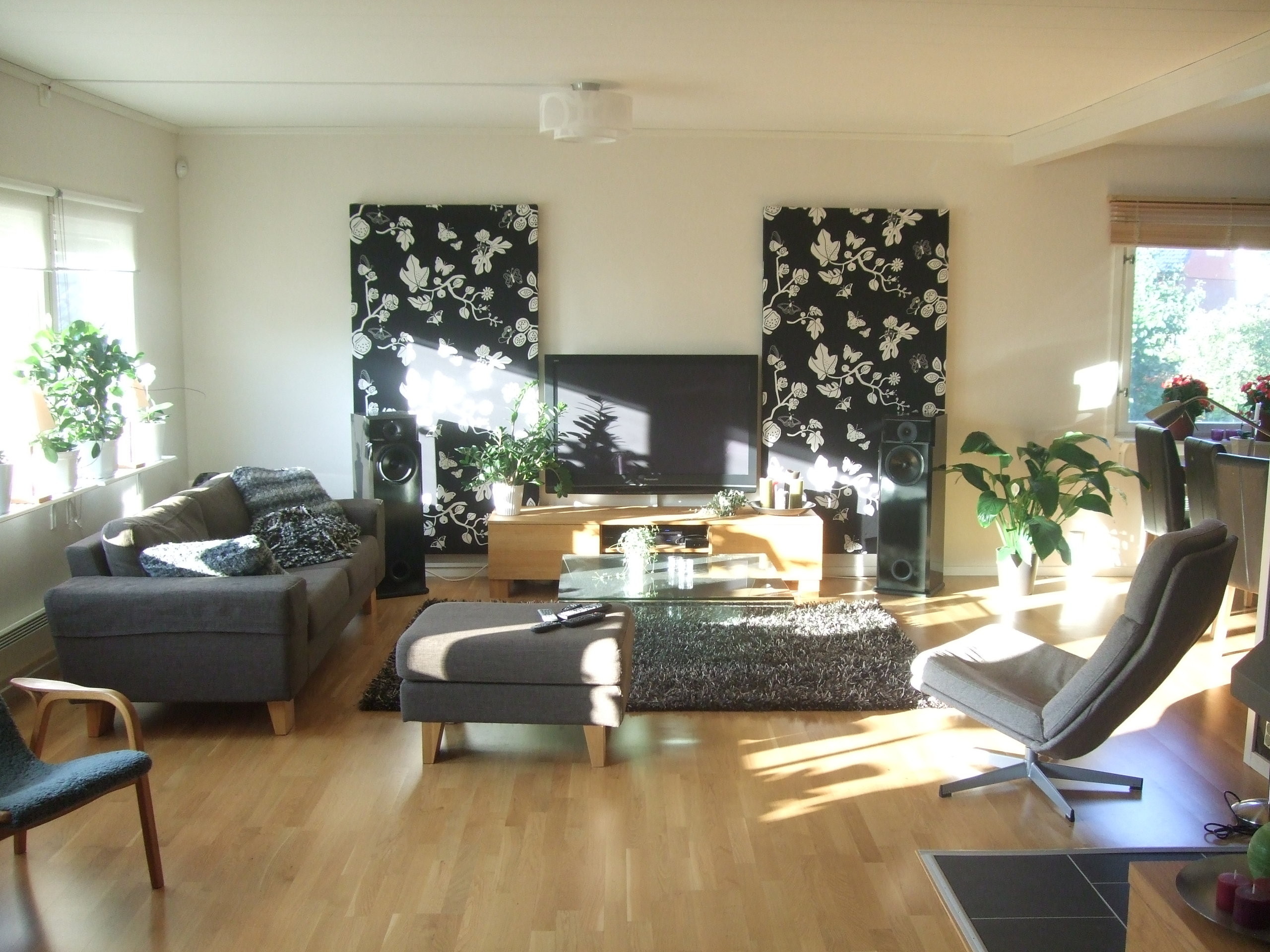

Översiktsbild
Tyvärr lite överexponerad bild. Absorbenterna ska snart läggas ner på tvären och få ett nytt tyg. (2009-10-02 20:59:56) Bilden är högupplöst. Klicka i bilden för att zooma.
