Texten uppdaterad 2006-11-27
En liten projektlogg över mitt HTPC-bygge. Min ambition är att visa vad man kan åstadkomma som nybörjare och samtidigt dela med mig av mina erfarenheter till andra på ett bra sätt. Ett särskilt tack till Göran Brorsson (blivande svärfar) för tålamod och god telefonsupport! Tanken är att detta system inte bara ska vara HTPC utan också agera som kontorsdator. Nu kommer den visserligen att stå i vardagsrummet men på sikt kommer den också att kunna kontrolleras via… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

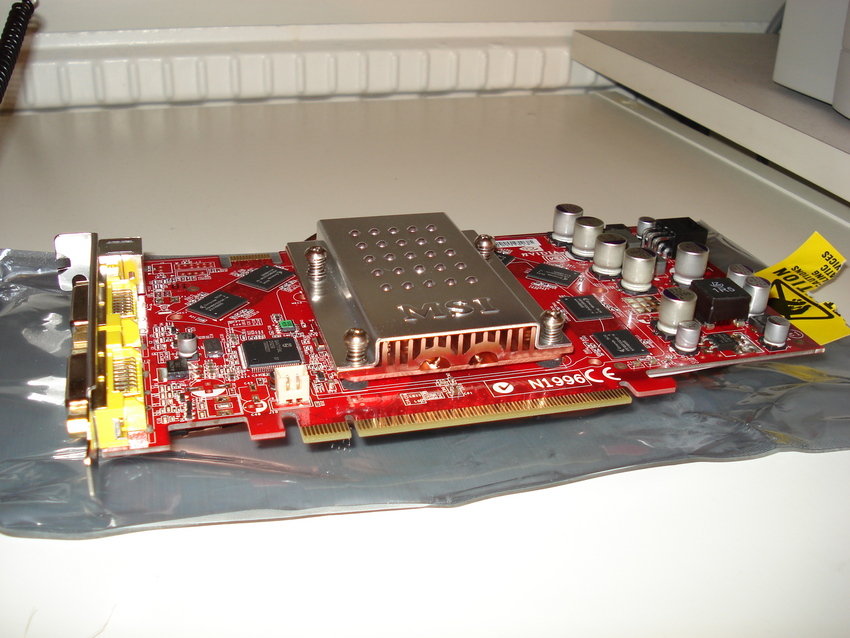

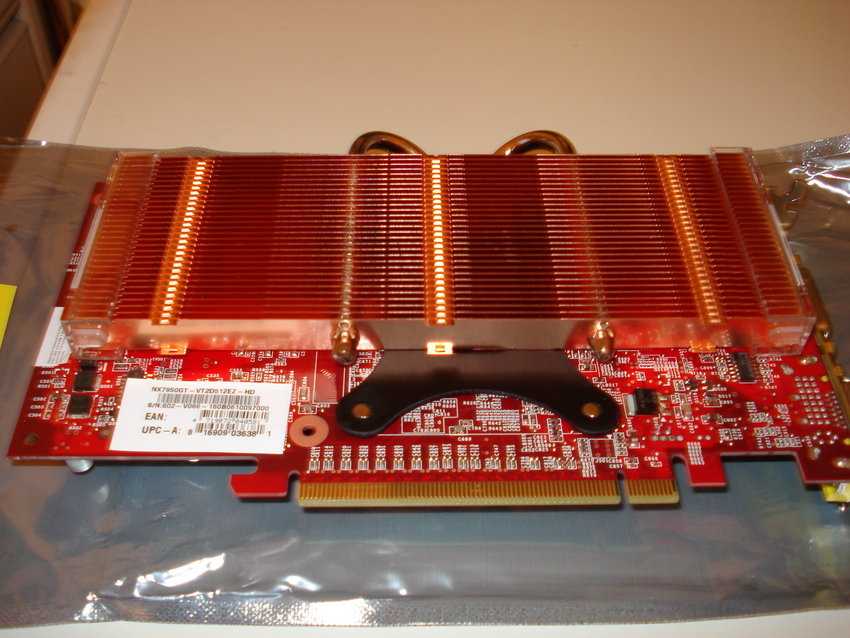

Grafikkortet
De första delarna har kommit! Lyckan varade tyvärr endast ett kort ögonblick då jag insåg att jag inte kommer att få något chassi till helgen.
Häftiga grejjer är det i alla fall. De andas kvalitet och prestanda. På bilden är det passivt kylda grafikkortet från MSI. Tjockt som attan! Jag började allvarligt undra om det verkligen skulle få plats när jag såg kylflänsarna på moderkortet. Kollissionsvarning! Men det går nog med skohorn och vaselin... ;-) (2006-11-19 18:49:45)
De första delarna har kommit! Lyckan varade tyvärr endast ett kort ögonblick då jag insåg att jag inte kommer att få något chassi till helgen.
Häftiga grejjer är det i alla fall. De andas kvalitet och prestanda. På bilden är det passivt kylda grafikkortet från MSI. Tjockt som attan! Jag började allvarligt undra om det verkligen skulle få plats när jag såg kylflänsarna på moderkortet. Kollissionsvarning! Men det går nog med skohorn och vaselin... ;-) (2006-11-19 18:49:45)
Produkter på bilden:
MSI GeForce NX7950GT-VT2D512EZ-HD 512MB
MSI GeForce NX7950GT-VT2D512EZ-HD 512MB

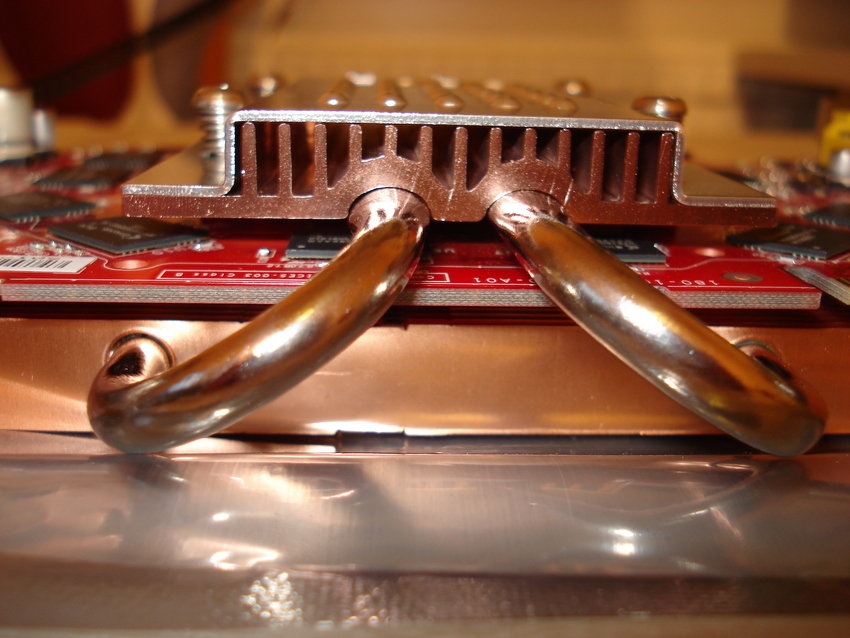

Baksidan avslöjar vad som väger så....
Om någon vet så får ni gärna tala om för mig vad plastskenorna på vardera sida om flänsen är till för! Är det bara transportskydd (för att se till att esd-påsen inte går sönder) eller fyller de någon funktion? Kort sagt: ska jag ta bort dem vid montering??? (2006-11-19 18:55:46)
Produkter på bilden: MSI GeForce NX7950GT-VT2D512EZ-HD 512MB
MSI GeForce NX7950GT-VT2D512EZ-HD 512MB

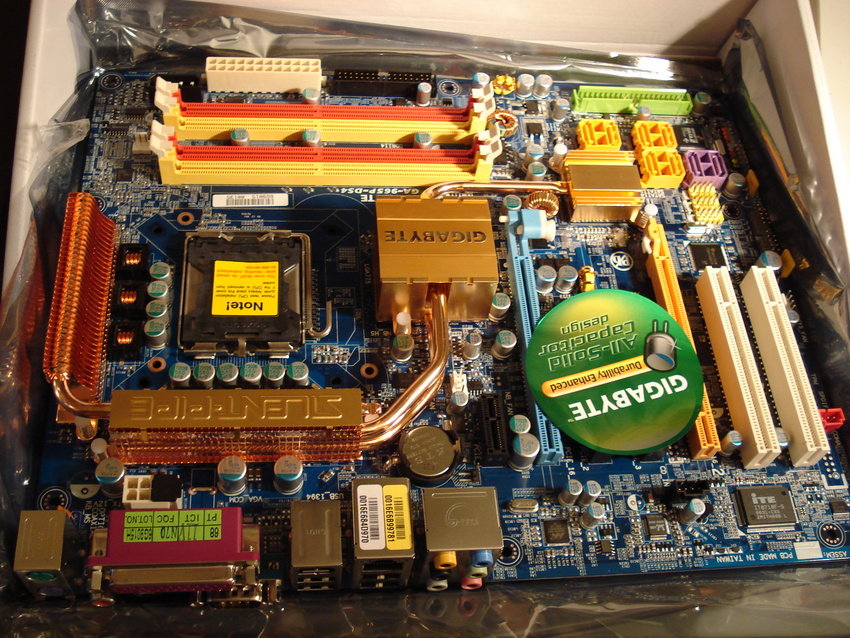

Moderkortet från Gigabyte
Nog för att grejjerna så rejäla ut på produktbilderna men jag fattade inte riktigt hur pass rejäla kylflänsarna var förrän jag öppnade lådan. Förhoppningsvis betyder det här att jag kan hålla lågt varvtal på fläktarna. (2006-11-19 18:57:11)
Nog för att grejjerna så rejäla ut på produktbilderna men jag fattade inte riktigt hur pass rejäla kylflänsarna var förrän jag öppnade lådan. Förhoppningsvis betyder det här att jag kan hålla lågt varvtal på fläktarna. (2006-11-19 18:57:11)
Produkter på bilden: Gigabyte GA-965P-DS4

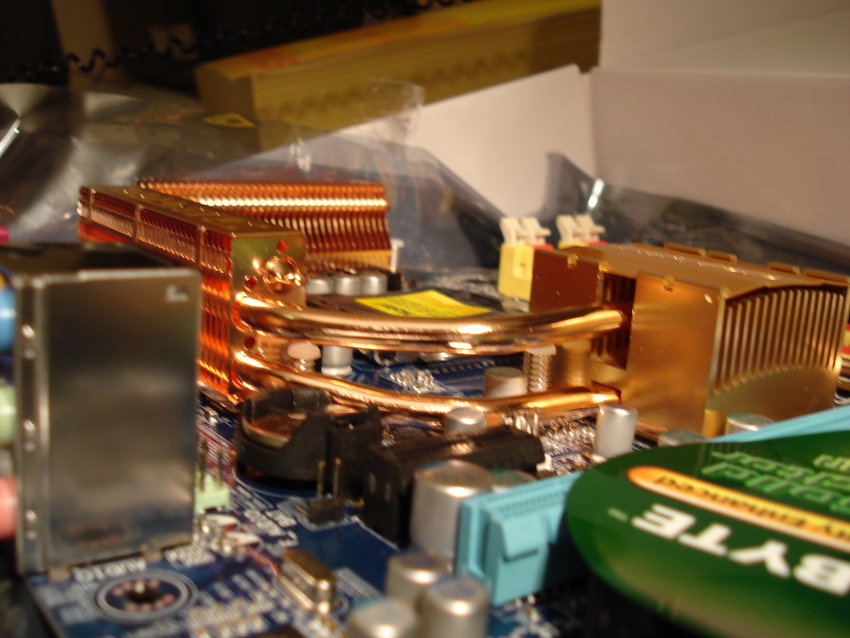

Gigabyte GA-965P-DS4Lite suddigt men bilden visar ändå att kylningen är rejält dimensionerad. Klossen ovänför nordbryggan är den som jag var orolig för att den skulle kollidera med flänsen på grafikkortet. Också ett väldigt tungt kort... *pust* (2006-11-19 18:59:47)
Produkter på bilden: Gigabyte GA-965P-DS4
Gigabyte GA-965P-DS4

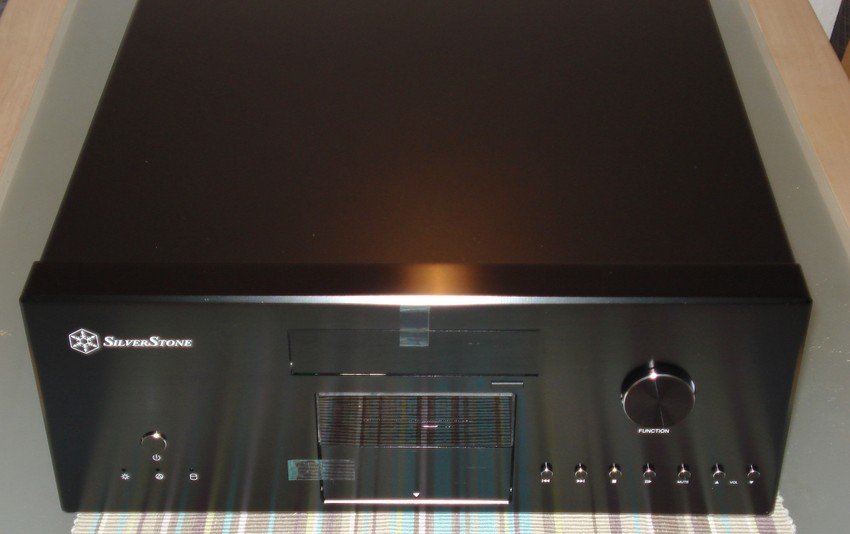

Julafton är tidig!
Nu har äntligen de sista delarna, som möjliggör montering, kommit! Har syns chassit. Önskar bara att jag hade bättre kamera eller belysning.... Jag kan hålle med de kommentarer jag tidigare hört; att knapparna och reglagen känns lite sladdriga, men de fungerar nog bra när det är klart. (2006-11-22 20:03:22)
Nu har äntligen de sista delarna, som möjliggör montering, kommit! Har syns chassit. Önskar bara att jag hade bättre kamera eller belysning.... Jag kan hålle med de kommentarer jag tidigare hört; att knapparna och reglagen känns lite sladdriga, men de fungerar nog bra när det är klart. (2006-11-22 20:03:22)
Produkter på bilden: SilverStone Lascala LC16-M (Svart)
SilverStone Lascala LC16-M (Svart)
Ett blodigt äventyr!
Det hela började olyckligt och en varning måste utfärdas! När jag skulle lyfta chassit tog jag tag med vänstra handen under kanten som är under fläktarna. Det skulle jag inte gjort - för den, liksom många andra av kanterna, är inte fasade och därmed rakbladsvassa. Det blev blodigt värre..... Annars verkar kvalitén vara bra. Antagligen är det ett produktionsfel på just detta chassi eftersom recensenter tidigare har kommenterat det är ett chassit fritt från vassa kanter. På skicka ett mejl till Silverstone... (2006-11-22 20:07:24)
Det hela började olyckligt och en varning måste utfärdas! När jag skulle lyfta chassit tog jag tag med vänstra handen under kanten som är under fläktarna. Det skulle jag inte gjort - för den, liksom många andra av kanterna, är inte fasade och därmed rakbladsvassa. Det blev blodigt värre..... Annars verkar kvalitén vara bra. Antagligen är det ett produktionsfel på just detta chassi eftersom recensenter tidigare har kommenterat det är ett chassit fritt från vassa kanter. På skicka ett mejl till Silverstone... (2006-11-22 20:07:24)
Produkter på bilden: SilverStone Lascala LC16-M (Svart)
SilverStone Lascala LC16-M (Svart)

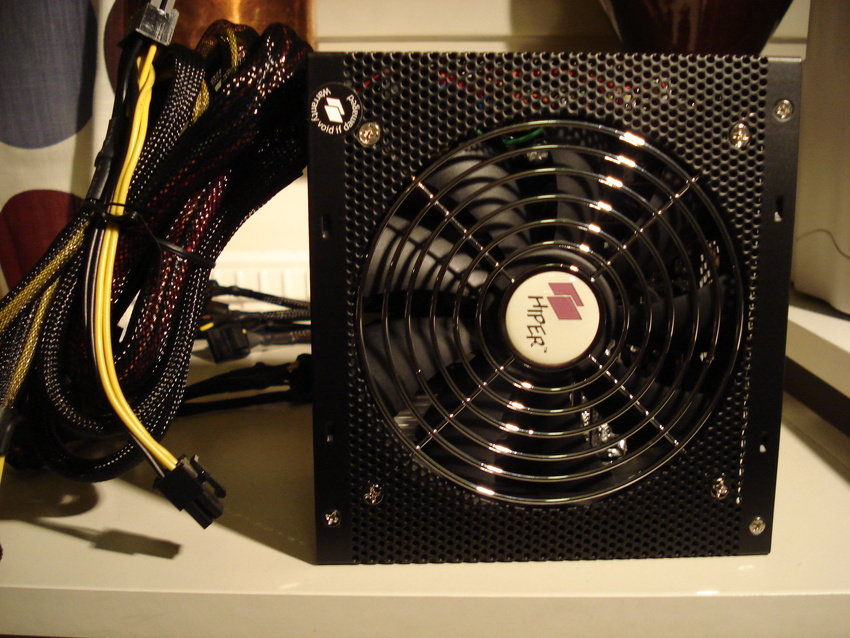

Nätagget
vad kan man säga? 580 watt borde räcka en bit (både moderkort och grafikkort rekommenderar minst 400 watt för ett stabilt system). Känns gediget och har en väldigt fin finish. Levereras i en grå pappkartong med manualer i oblekt papper och allt är märkt som miljövänliga produkter. Gillar att Hiper verkligen går in för att bevara miljön! (2006-11-22 20:11:38)
vad kan man säga? 580 watt borde räcka en bit (både moderkort och grafikkort rekommenderar minst 400 watt för ett stabilt system). Känns gediget och har en väldigt fin finish. Levereras i en grå pappkartong med manualer i oblekt papper och allt är märkt som miljövänliga produkter. Gillar att Hiper verkligen går in för att bevara miljön! (2006-11-22 20:11:38)
Produkter på bilden: Hiper Type-M HPU-4M580 580W
Hiper Type-M HPU-4M580 580W

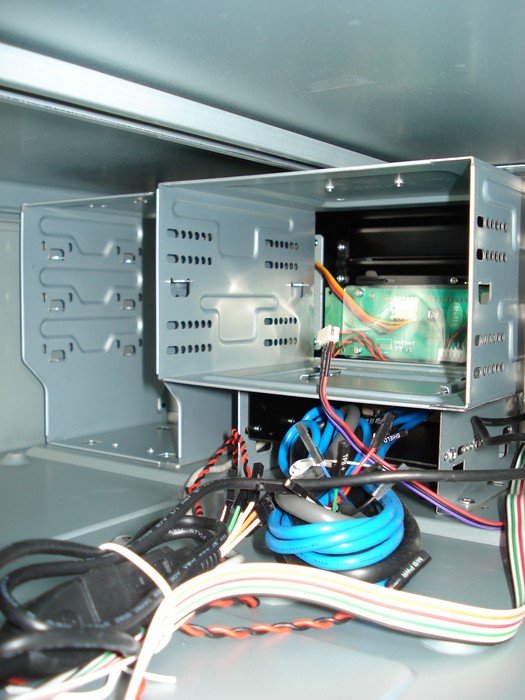

Insidan ur ett nätaggregats perspektiv
Här kan man se det ena 3,5 tums racket, det mitt monterade 5,25 tums racket, samt den förinstallerade3,5 tums modulen för frontanslutningar. Optiska enheten monteras överst i 5,25 tums racket och det lämnar faktiskt en 5,25 tums plats över - ÄVEN fast det står i specarna att chassit bara har en 5,25 tums plats. Även om det inte går att ha en frontmatad 5,25 tumsenhet så kan platsen vara bra att ha till t ex en vagga för HDD. (2006-11-24 10:21:57)
Här kan man se det ena 3,5 tums racket, det mitt monterade 5,25 tums racket, samt den förinstallerade3,5 tums modulen för frontanslutningar. Optiska enheten monteras överst i 5,25 tums racket och det lämnar faktiskt en 5,25 tums plats över - ÄVEN fast det står i specarna att chassit bara har en 5,25 tums plats. Även om det inte går att ha en frontmatad 5,25 tumsenhet så kan platsen vara bra att ha till t ex en vagga för HDD. (2006-11-24 10:21:57)
Produkter på bilden: SilverStone Lascala LC16-M (Svart)
SilverStone Lascala LC16-M (Svart)

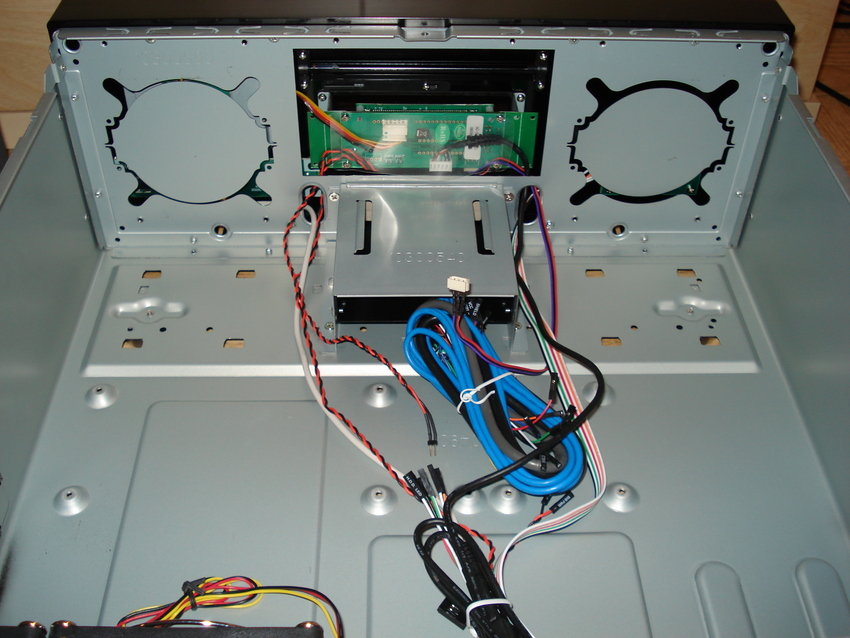

Översiktsbild
Inte mycket mer att säga än att så här ser det ut när racken är bortskruvade. 2 skruvar per rack sedan är det klart. Eftersom att jag är total newbie på detta område frågade jag mig givetvis vad fasiken "täckplåtarna" på vardera sida i fronten är till för? Varför ser de ut så? Ska man ta bort dem om man monterar insugsfläktar i racken eller räcker springaorna till för luftflödet? Har sedan hört att de ska vara kvar så länge man inte monterar något där - för "skärmningens" skull..... hmmmmm... jag som är ekonom....? (2006-11-24 10:36:44)
Inte mycket mer att säga än att så här ser det ut när racken är bortskruvade. 2 skruvar per rack sedan är det klart. Eftersom att jag är total newbie på detta område frågade jag mig givetvis vad fasiken "täckplåtarna" på vardera sida i fronten är till för? Varför ser de ut så? Ska man ta bort dem om man monterar insugsfläktar i racken eller räcker springaorna till för luftflödet? Har sedan hört att de ska vara kvar så länge man inte monterar något där - för "skärmningens" skull..... hmmmmm... jag som är ekonom....? (2006-11-24 10:36:44)
Produkter på bilden: SilverStone Lascala LC16-M (Svart)
SilverStone Lascala LC16-M (Svart)

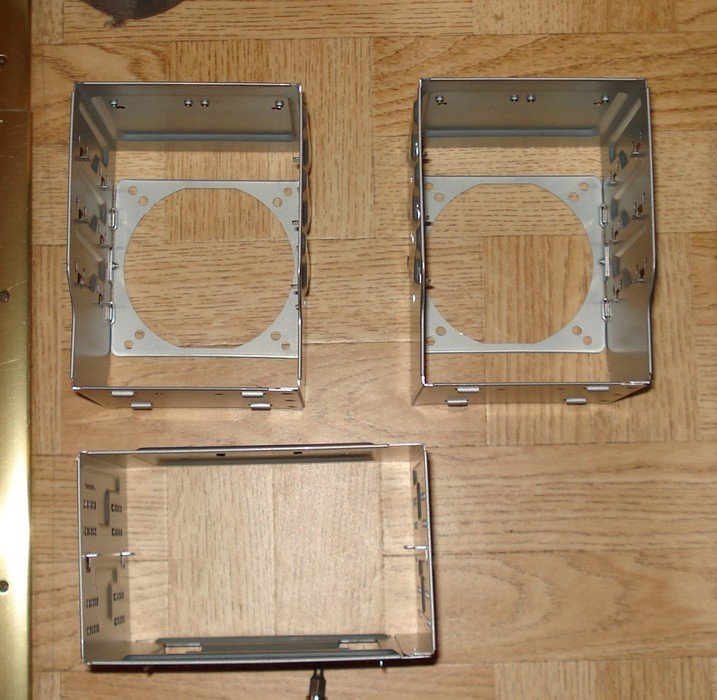

Monteringsracken
Som ni kan se finns monteringsplatser för fläktar i racken. Passar med både 80 mm och 92 mm. Om man väljer att ha fläktar kan det, av utrymmesskäl, vara bra att tänka på att modulerna man monterar i kommer att sticka ut betydligt länge in i chassit. (2006-11-24 10:41:49)
Som ni kan se finns monteringsplatser för fläktar i racken. Passar med både 80 mm och 92 mm. Om man väljer att ha fläktar kan det, av utrymmesskäl, vara bra att tänka på att modulerna man monterar i kommer att sticka ut betydligt länge in i chassit. (2006-11-24 10:41:49)
Produkter på bilden: SilverStone Lascala LC16-M (Svart)
SilverStone Lascala LC16-M (Svart)

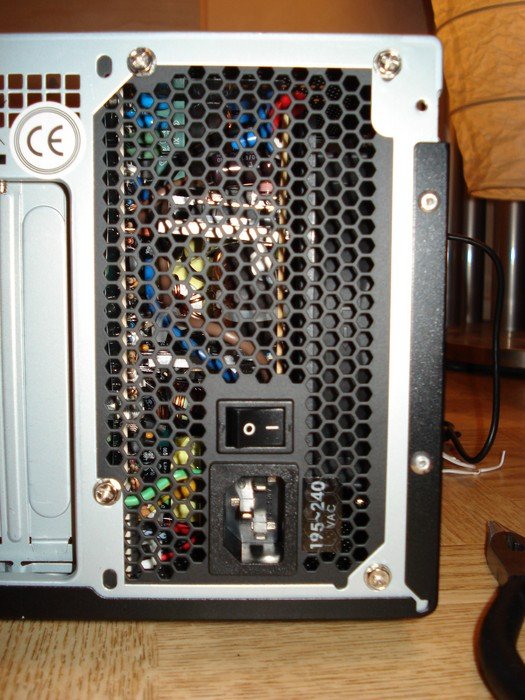

Nätagget på plats
Det var inte helt lätt att få hållen i chassit i linje med hålen i nätagget. Krävdes en del lirkande. Som tur ärär plåten aningen flexibel så till slut sattes sig allt på plats och sitter nu stadigt som berg. Frågan är vem som misslyckades med placeringen av hålen; Hiper eller Silverstone? (2006-11-24 10:47:03)
Det var inte helt lätt att få hållen i chassit i linje med hålen i nätagget. Krävdes en del lirkande. Som tur ärär plåten aningen flexibel så till slut sattes sig allt på plats och sitter nu stadigt som berg. Frågan är vem som misslyckades med placeringen av hålen; Hiper eller Silverstone? (2006-11-24 10:47:03)

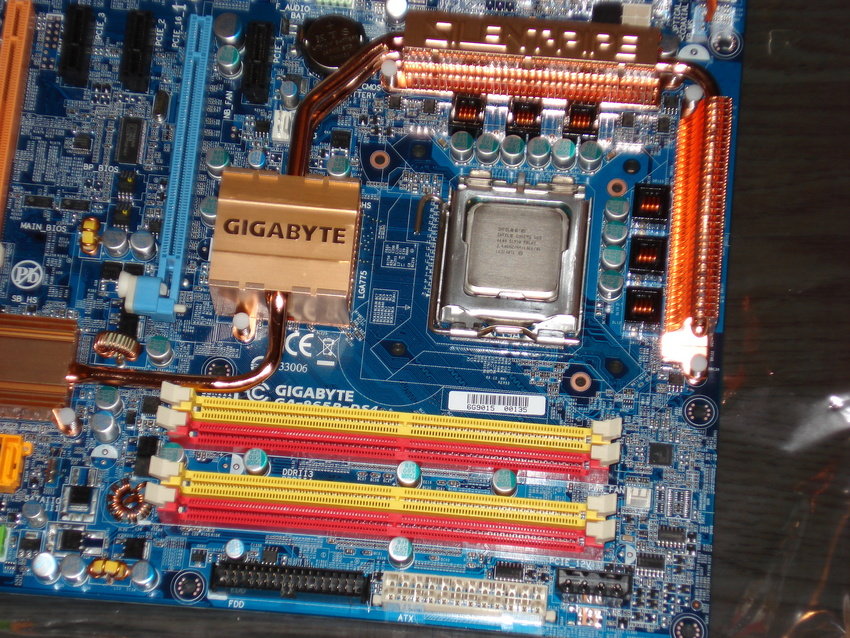

Processorn på plats!
Ok,, tänk på att jag är nybörjare. För en kille som aldrig rört en processor förut, är darrhänt av naturen, sjuk med feber på ingång och uppe mitt i natten - är detta ett stort problem. Jag tror ju allt jag läser (har ju inget alternativeftersom jag inte vet något själv) så om man ska tro manualer så är ju processorn så skör att den går sönder bara man tittar fel på den!
Nåja - den kom på plats i alla fall men jag tror att jag fick en våt fläck i byxan. Mest nervös blev jag när jag kände motståndet i hävarmen när jag skulle låsa fast processorn.... men så ska det visst vara? Hoppas den startar.... (2006-11-24 20:40:40)
Ok,, tänk på att jag är nybörjare. För en kille som aldrig rört en processor förut, är darrhänt av naturen, sjuk med feber på ingång och uppe mitt i natten - är detta ett stort problem. Jag tror ju allt jag läser (har ju inget alternativeftersom jag inte vet något själv) så om man ska tro manualer så är ju processorn så skör att den går sönder bara man tittar fel på den!
Nåja - den kom på plats i alla fall men jag tror att jag fick en våt fläck i byxan. Mest nervös blev jag när jag kände motståndet i hävarmen när jag skulle låsa fast processorn.... men så ska det visst vara? Hoppas den startar.... (2006-11-24 20:40:40)

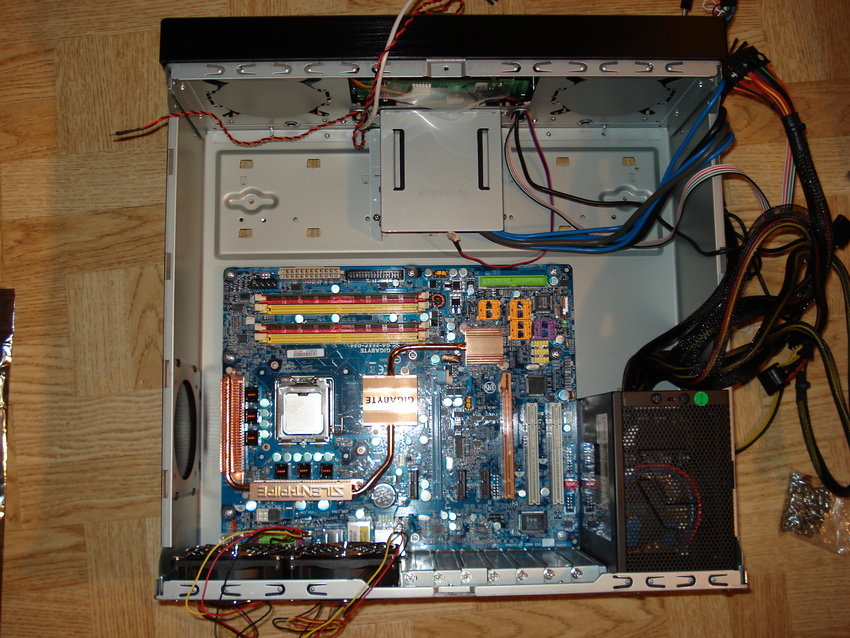

Moderkortet på plats i lådan
Antagligen en av de lättaste delarna i i hela processen bortsett från 2 detaljer. I mitt förvirrade tillstånd glömde jag att sätta en av distanserna på plats men märkte inte det förrän jag nästan dragit i alla skruvar... *suck*
Den andra lilla detaljen är att passa i I/O portarna i bifogade I/O-plåten... (2006-11-24 20:46:27)
Antagligen en av de lättaste delarna i i hela processen bortsett från 2 detaljer. I mitt förvirrade tillstånd glömde jag att sätta en av distanserna på plats men märkte inte det förrän jag nästan dragit i alla skruvar... *suck*
Den andra lilla detaljen är att passa i I/O portarna i bifogade I/O-plåten... (2006-11-24 20:46:27)
Produkter på bilden: SilverStone Lascala LC16-M (Svart), Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Gigabyte GA-965P-DS4
SilverStone Lascala LC16-M (Svart), Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Gigabyte GA-965P-DS4

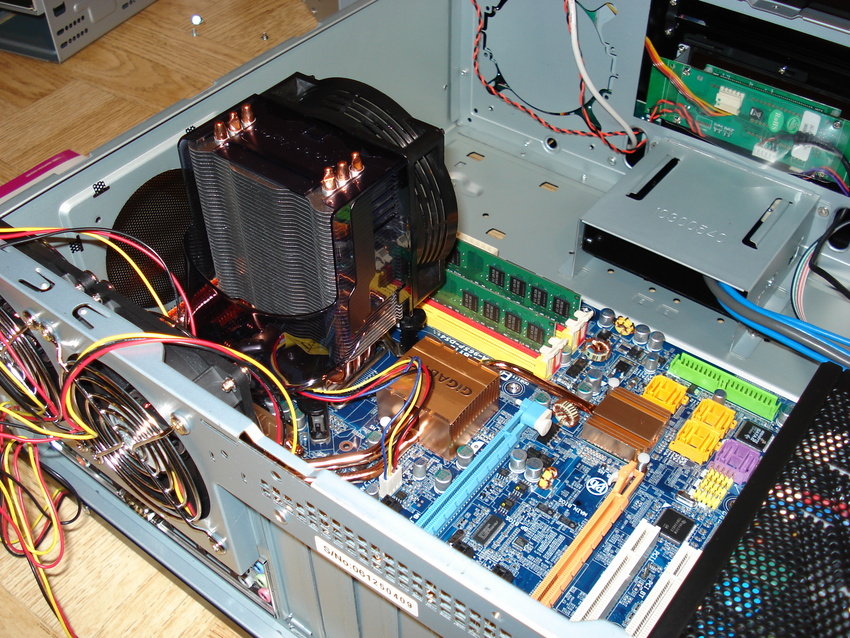

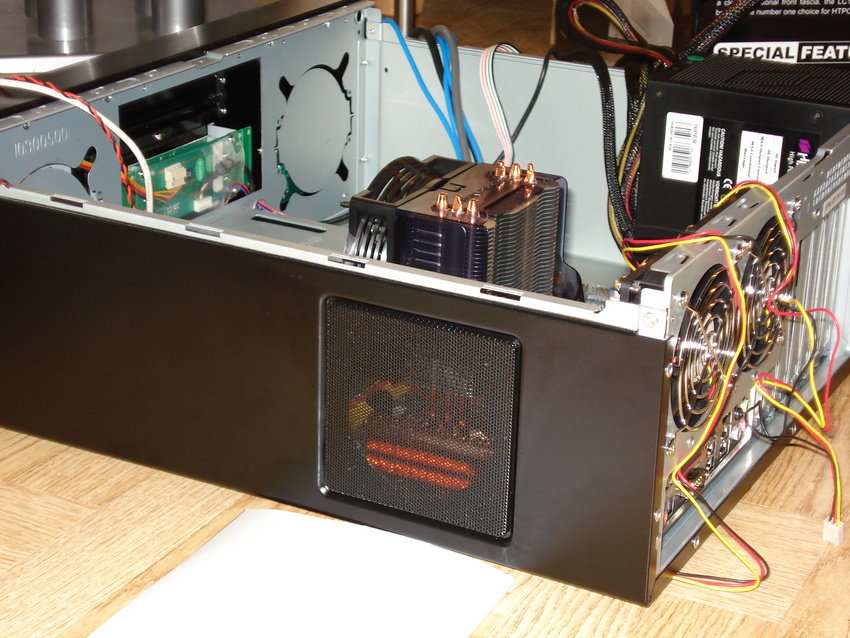

Harley Davidsson i lådan!
Påminner om snarare om en komponent till en chopper än om en CPU-kylare. Tycker den ser grym ut! Nyligen topptestad i sin prisklass. Var orolig för att den inte skulle få plats i lådan först men det visade sig att jag fick ett par milimeter till godo på höjden... :-)
Även minnena har kommit på plats och sitter i Dual channel-koniguration med en effektiv hastighet på 2x533 mhz, dvs 1066 mhz och en 1:1 matchning med processorns busshastighet. (2006-11-24 20:50:34)
Påminner om snarare om en komponent till en chopper än om en CPU-kylare. Tycker den ser grym ut! Nyligen topptestad i sin prisklass. Var orolig för att den inte skulle få plats i lådan först men det visade sig att jag fick ett par milimeter till godo på höjden... :-)
Även minnena har kommit på plats och sitter i Dual channel-koniguration med en effektiv hastighet på 2x533 mhz, dvs 1066 mhz och en 1:1 matchning med processorns busshastighet. (2006-11-24 20:50:34)
Produkter på bilden: SilverStone Lascala LC16-M (Svart), Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Gigabyte GA-965P-DS4
SilverStone Lascala LC16-M (Svart), Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Gigabyte GA-965P-DS4

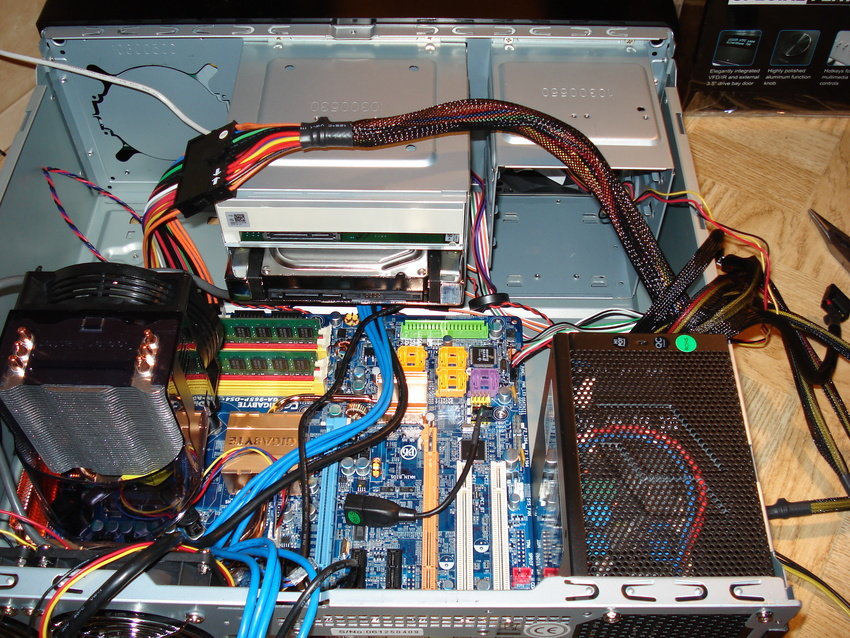

Vibrationsdämpning?
Här är dvd:n och hårddisken på plats. För att få en så tyst hdd som möjligt införskaffade jag en dämpnade/kylande insats från Sunbeam, monterade hdd:n i den och monterade in den i den lediga 5,25 tumsplatsen. Om det fungerar bra lär jag aldrig få veta. Varför? Se nästa bild! (2006-11-24 21:04:04)
Här är dvd:n och hårddisken på plats. För att få en så tyst hdd som möjligt införskaffade jag en dämpnade/kylande insats från Sunbeam, monterade hdd:n i den och monterade in den i den lediga 5,25 tumsplatsen. Om det fungerar bra lär jag aldrig få veta. Varför? Se nästa bild! (2006-11-24 21:04:04)
Produkter på bilden: SilverStone Lascala LC16-M (Svart), Hiper Type-M HPU-4M580 580W, Gigabyte GA-965P-DS4
SilverStone Lascala LC16-M (Svart), Hiper Type-M HPU-4M580 580W, Gigabyte GA-965P-DS4
Första kollisionen!
Förklaringe till varför den vibrationsdämpande insatsen från Sunbeam inte kan användas är för att hdd:n, med kontakter anslutna, skjuter ut så mycket att det inte går att få i grafikkortet (som är ca 20,5 cm långt). Jag får alltså nöja mig med att placera hdd.n i ordinarie 3,5 tumsplats och hålla tummarna för att det inte vibrerar märkbart. (2006-11-24 21:11:06)
Förklaringe till varför den vibrationsdämpande insatsen från Sunbeam inte kan användas är för att hdd:n, med kontakter anslutna, skjuter ut så mycket att det inte går att få i grafikkortet (som är ca 20,5 cm långt). Jag får alltså nöja mig med att placera hdd.n i ordinarie 3,5 tumsplats och hålla tummarna för att det inte vibrerar märkbart. (2006-11-24 21:11:06)
Produkter på bilden: SilverStone Lascala LC16-M (Svart), Gigabyte GA-965P-DS4, MSI GeForce NX7950GT-VT2D512EZ-HD 512MB
SilverStone Lascala LC16-M (Svart), Gigabyte GA-965P-DS4, MSI GeForce NX7950GT-VT2D512EZ-HD 512MB

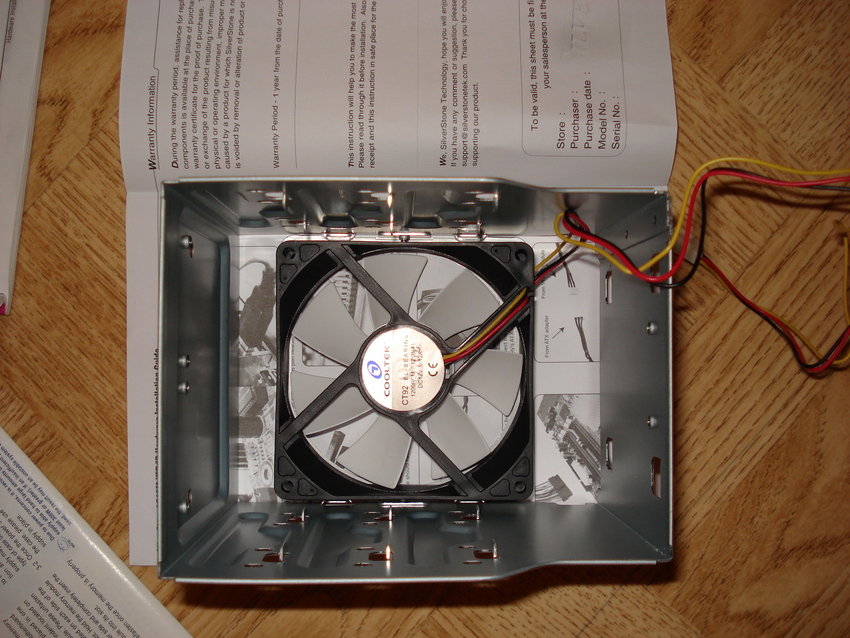

Dags för en ny lösning
Steg ett: montera fläkt i 3,5 tums racket. 92 mm med gummiupphängning och en specas ljudnivå på 12 dba. (2006-11-25 12:16:43)
Steg ett: montera fläkt i 3,5 tums racket. 92 mm med gummiupphängning och en specas ljudnivå på 12 dba. (2006-11-25 12:16:43)
Produkter på bilden:
Hårddisken på sin nya plats
Hdd:n monterades sedan framför fläkten och sattes in på högersidan. En traditionell lösning som jag hoppas inte ger för mycket vibrationer. "Täckplåten" (som syns på vänster sida) klipptes bort innan montering för att ge ordentligt luftflöde till fläkten. (2006-11-25 12:19:14)
Hdd:n monterades sedan framför fläkten och sattes in på högersidan. En traditionell lösning som jag hoppas inte ger för mycket vibrationer. "Täckplåten" (som syns på vänster sida) klipptes bort innan montering för att ge ordentligt luftflöde till fläkten. (2006-11-25 12:19:14)
Produkter på bilden: SilverStone Lascala LC16-M (Svart), Samsung SpinPoint T133 HD401LJ 16MB 400GB, Hiper Type-M HPU-4M580 580W, Gigabyte GA-965P-DS4
SilverStone Lascala LC16-M (Svart), Samsung SpinPoint T133 HD401LJ 16MB 400GB, Hiper Type-M HPU-4M580 580W, Gigabyte GA-965P-DS4

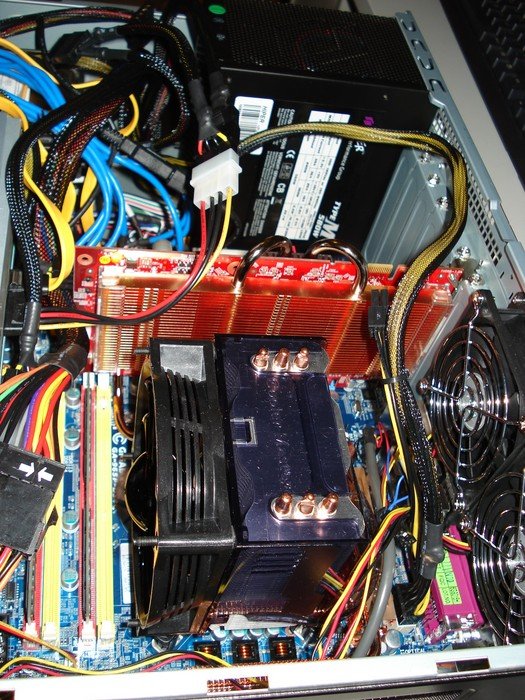

Grafikkortet på plats!
Tajs som bara fasiken mellan strömkontakten på grafikkortet och kontakterna på dvd:n, men det gick - utan vaselin! (2006-11-26 17:04:17)
Tajs som bara fasiken mellan strömkontakten på grafikkortet och kontakterna på dvd:n, men det gick - utan vaselin! (2006-11-26 17:04:17)
Produkter på bilden: SilverStone Lascala LC16-M (Svart), Gigabyte GA-965P-DS4, MSI GeForce NX7950GT-VT2D512EZ-HD 512MB
SilverStone Lascala LC16-M (Svart), Gigabyte GA-965P-DS4, MSI GeForce NX7950GT-VT2D512EZ-HD 512MB

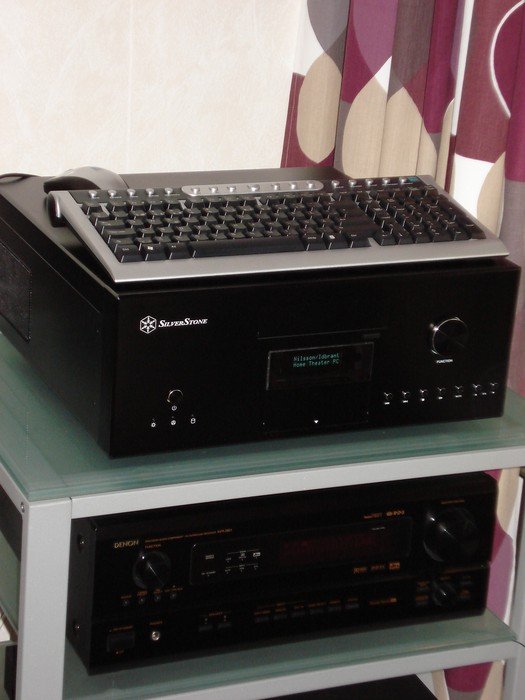

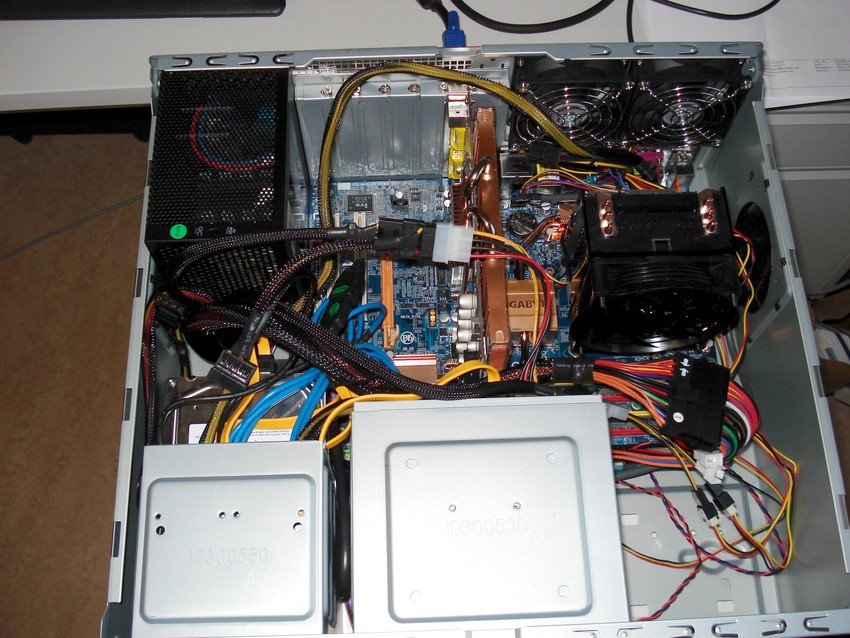

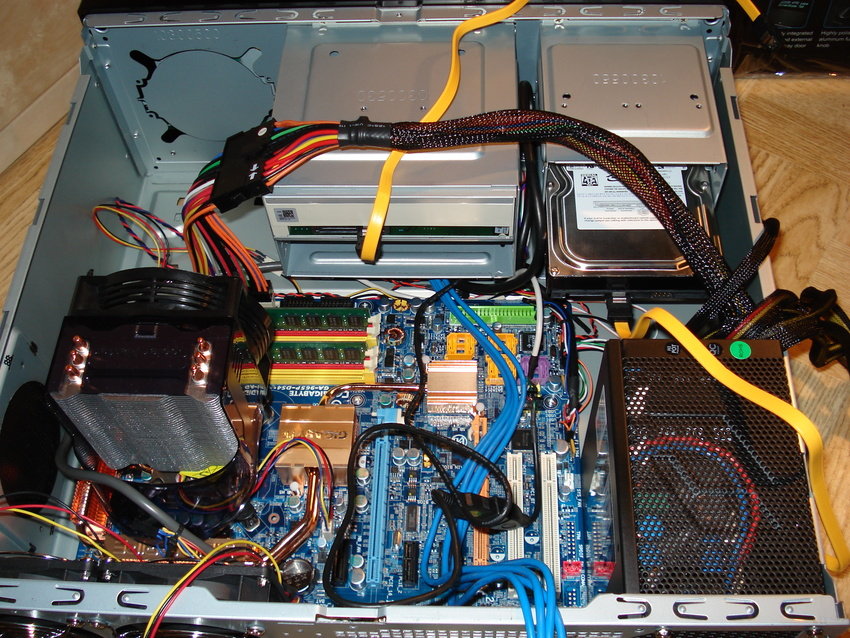

Allt klart!
Äntligen är det klart! Kablarna är dragna och anslutna coh plats för tv-kort finns över. TV-kort kommer som sagt senare, kanske redan kommande vecka. (2006-11-26 17:11:11)
Äntligen är det klart! Kablarna är dragna och anslutna coh plats för tv-kort finns över. TV-kort kommer som sagt senare, kanske redan kommande vecka. (2006-11-26 17:11:11)
Produkter på bilden: SilverStone Lascala LC16-M (Svart), Samsung SpinPoint T133 HD401LJ 16MB 400GB, Hiper Type-M HPU-4M580 580W, Gigabyte GA-965P-DS4, MSI GeForce NX7950GT-VT2D512EZ-HD 512MB
SilverStone Lascala LC16-M (Svart), Samsung SpinPoint T133 HD401LJ 16MB 400GB, Hiper Type-M HPU-4M580 580W, Gigabyte GA-965P-DS4, MSI GeForce NX7950GT-VT2D512EZ-HD 512MB

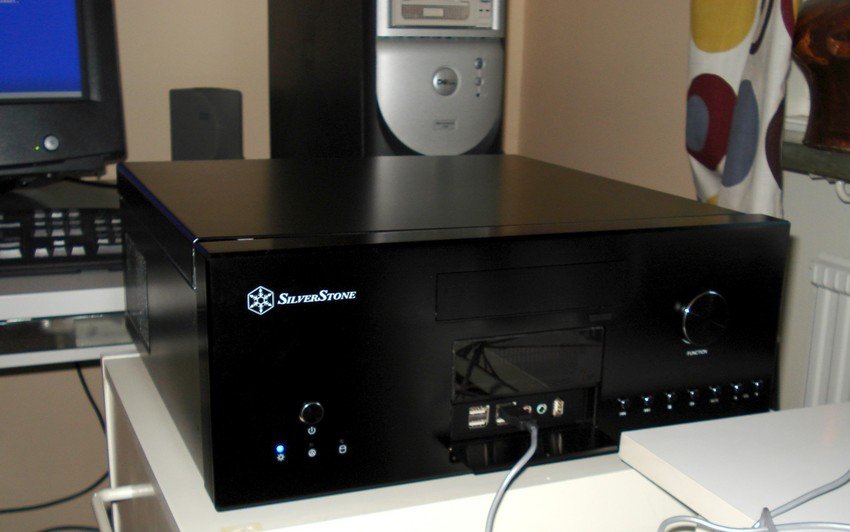

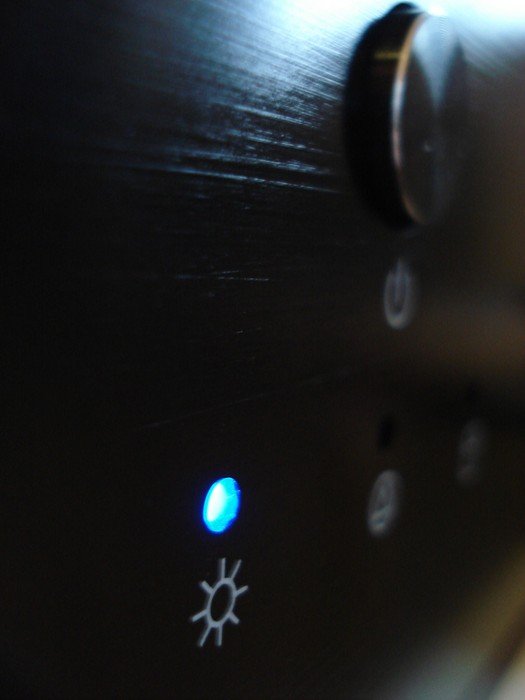

Blåljus!
Nervöst värre när strömmen skulle kopplas in, men allt fungerade precis som planerat! (2006-11-26 22:54:25)
Nervöst värre när strömmen skulle kopplas in, men allt fungerade precis som planerat! (2006-11-26 22:54:25)
Produkter på bilden: SilverStone Lascala LC16-M (Svart)
SilverStone Lascala LC16-M (Svart)

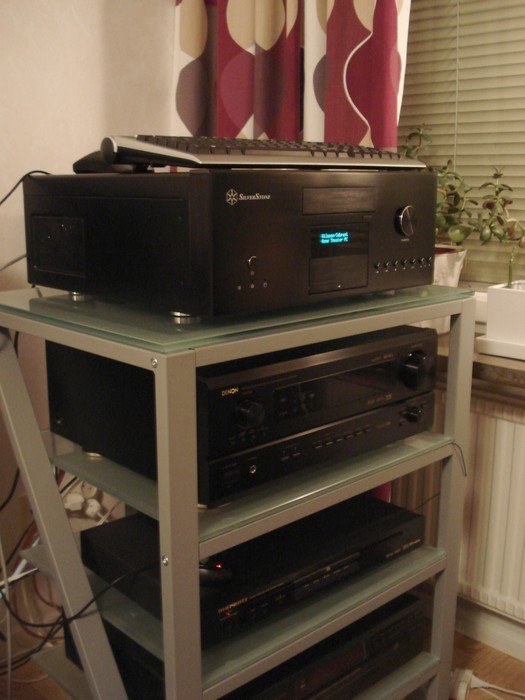

VFD?
Displayen fungerar inte förrän mjukavaran är på plats. Nu är det som sagt bara installationer och konfigureringar kvar sedan står det sprillans HTPC i vardagsrum! :-) (2006-11-26 22:55:50)
Displayen fungerar inte förrän mjukavaran är på plats. Nu är det som sagt bara installationer och konfigureringar kvar sedan står det sprillans HTPC i vardagsrum! :-) (2006-11-26 22:55:50)
Produkter på bilden: SilverStone Lascala LC16-M (Svart)
SilverStone Lascala LC16-M (Svart)
