Magic Mirror 2-bygge
Övriga byggbilder
Anmäl detta album
Album från Joppe Apa:
Processen
(120)
Dölj
|
För något halvår sedan satt jag och slösurfade lite. Stötte på en filmsekvens av något som kallades 'Magic mirror', och som såg hur coolt ut som helst. Var bara tvungen att ta reda på lite mer. Det är i grunden ganska enkelt. Bakom en tvåvägsspegel sätter man en skärm. Skärmen driver man med en Raspberry Pi, som i sin tur kör ett speciellt program, kallat 'Magic mirror 2'. Detta program har en svart bakgrund i helskärm, och visar med vit text flöden från ställen som delar… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Hårdvara

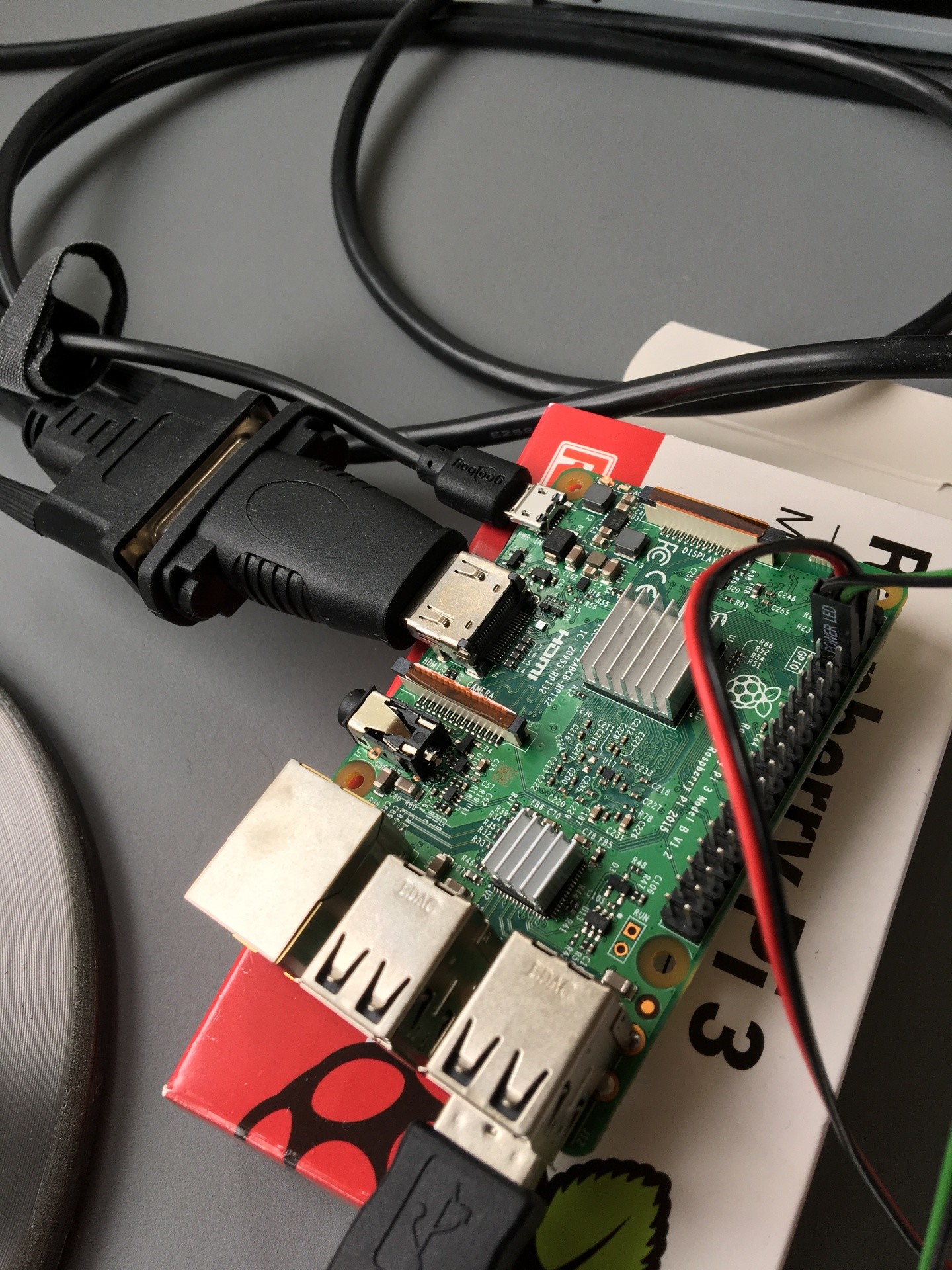

Började med att köpa en Rasberry Pi, en HDMI till DVI-adapter (gammal skärm), och köpte också till lite kylflänsar till Raspberyns processor. Kan ju inte skada. Vidare behövs en micro-SD-kort som hårddisk, och någon slags strömförsörjning. På bilden också ett par pwr-/led-kablar från en slaktad PC, som jag kommer att använda senare. (2018-08-16 16:03:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Började med att köpa en Rasberry Pi, en HDMI till DVI-adapter (gammal skärm), och köpte också till lite kylflänsar till Raspberyns processor. Kan ju inte skada. Vidare behövs en micro-SD-kort som hårddisk, och någon slags strömförsörjning. På bilden också ett par pwr-/led-kablar från en slaktad PC, som jag kommer att använda senare. (2018-08-16 16:03:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Raspberry Pi 3 Model B
Raspberry Pi 3 Model B
PuTTY

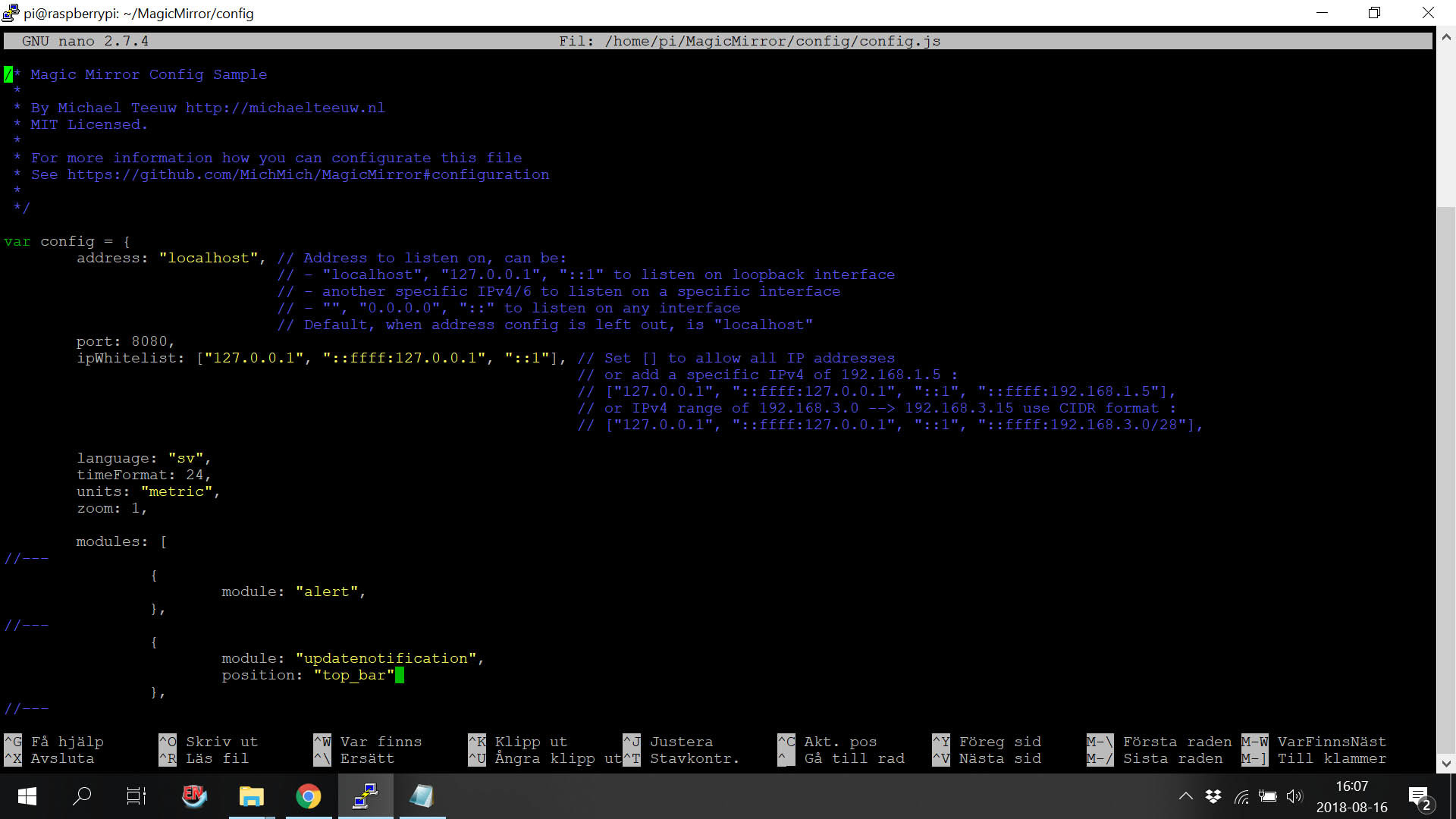

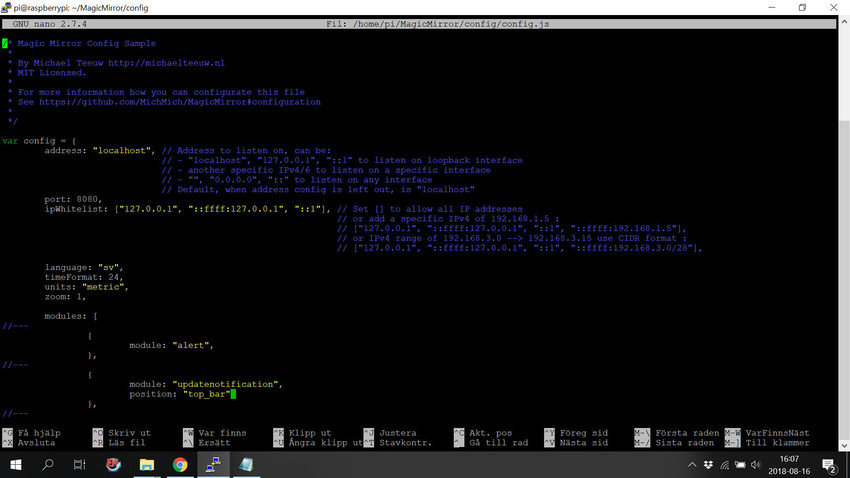

Programmering av Pin sköter man företrädesvis via en annan dator, genom att ansluta genom 'PuTTY'. Detta är nytt för mig, liksom programmering överhuvudtaget, men följer man guiderna var det inte så knepigt. (2018-08-16 16:08:54)Bilden är högupplöst. Klicka i bilden för att zooma.
Programmering av Pin sköter man företrädesvis via en annan dator, genom att ansluta genom 'PuTTY'. Detta är nytt för mig, liksom programmering överhuvudtaget, men följer man guiderna var det inte så knepigt. (2018-08-16 16:08:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Raspberry Pi 3 Model B
Raspberry Pi 3 Model B
Skärm

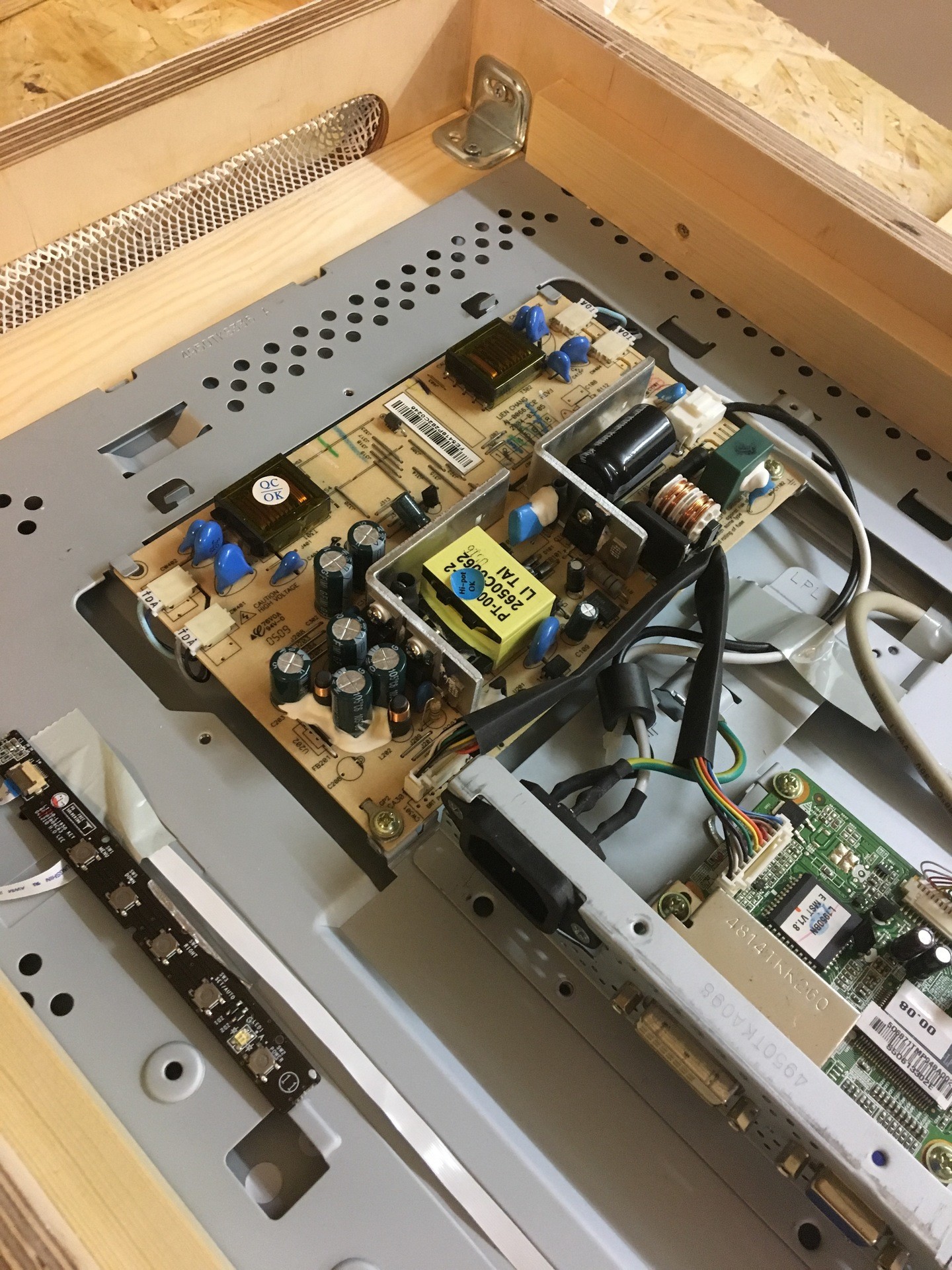

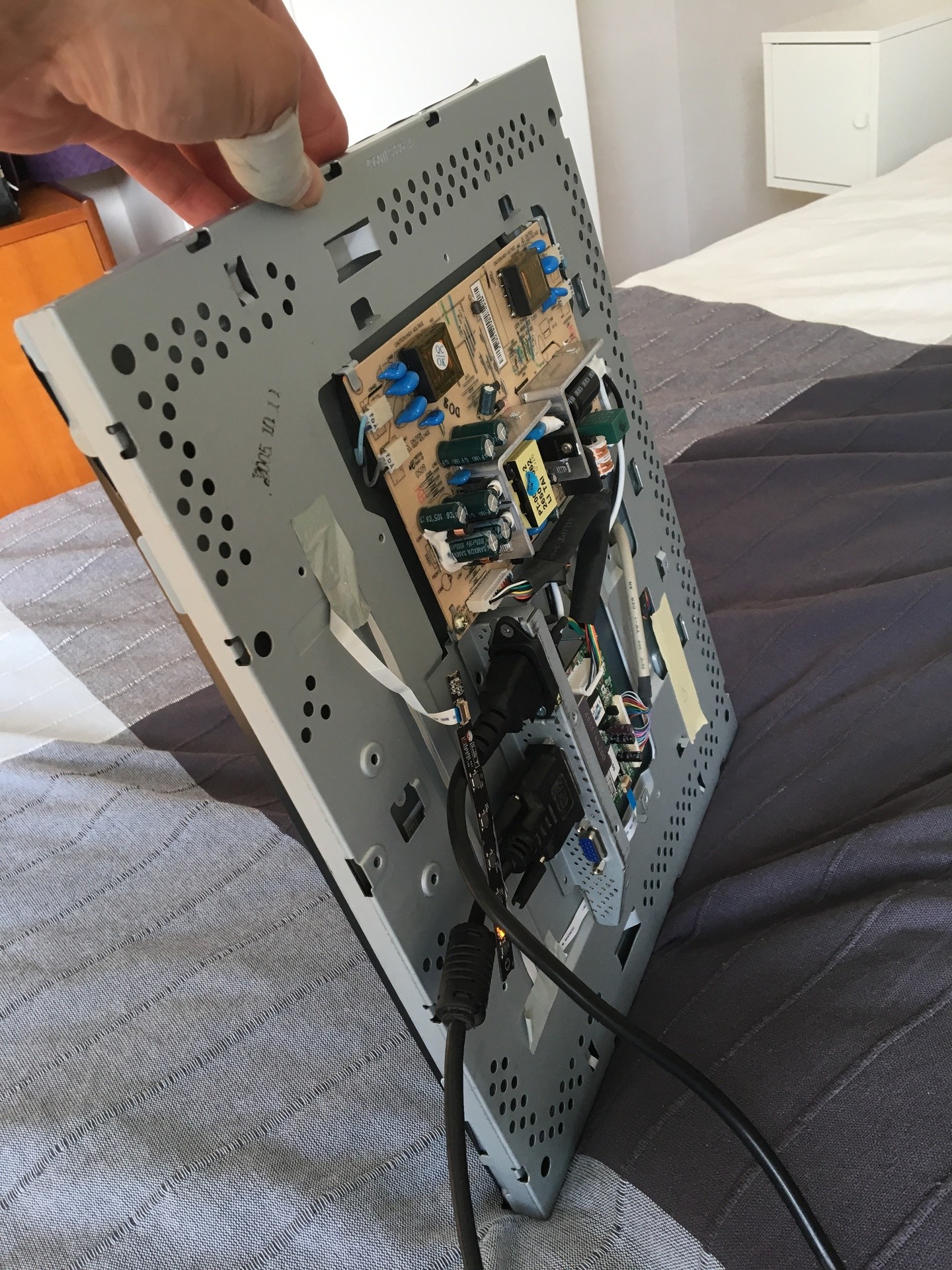

Hade en oanvänd 19-tums datorskärm liggande, som jag använder till spegelbygget. Har slaktat bort all plast. Kommer att använda skärmen i stående format, det är väldigt enkelt att ändra visningsformat i Raspberry Pi. (2018-08-16 16:21:00)Bilden är högupplöst. Klicka i bilden för att zooma.
Hade en oanvänd 19-tums datorskärm liggande, som jag använder till spegelbygget. Har slaktat bort all plast. Kommer att använda skärmen i stående format, det är väldigt enkelt att ändra visningsformat i Raspberry Pi. (2018-08-16 16:21:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bakom glas!
Att fixa ett glas var inte det lättaste. En del har använt tunna akrylglas, men det verkar inte alltid bli så lyckat. Jag kontaktade istället glasmästaren, och beställde ett glas. Först tog han hem ett laminerat glas som hette Mirox/Mirox 33.1 (2-side mirror), men det var alldeles för mörkt. Efter att jag berättat vad jag faktiskt skulle ha glaset till, tog han istället hem Pilkingtons 'MirroView', som fler andra använt med framgång. Tog dock två månader att få hem, och kostade mig 1500 i storleken 330x1300. Bredden valde jag för att matcha skärmens bredd, för enklast montage, höjden för att spegeln skulle funka som helkroppsspegel.

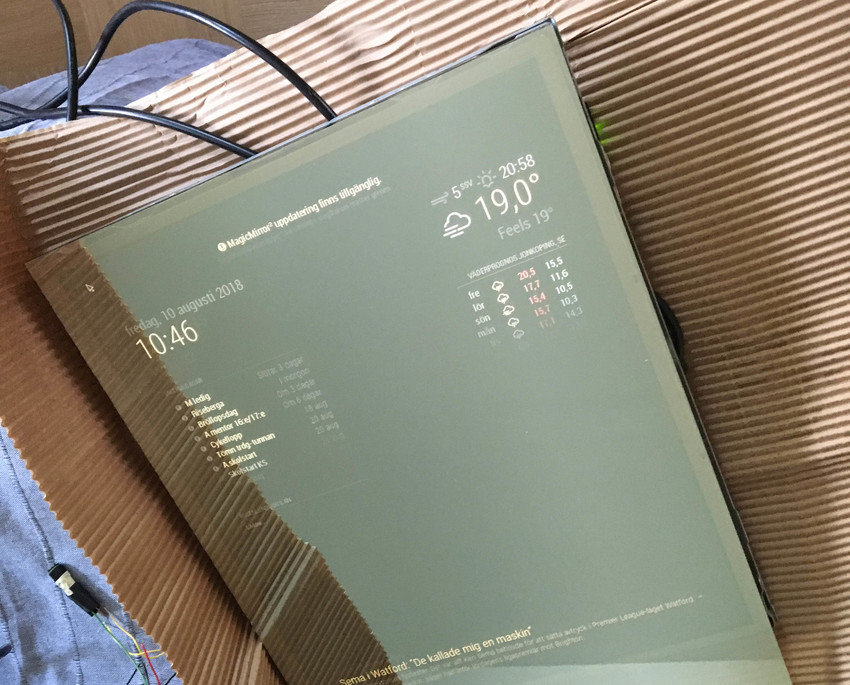

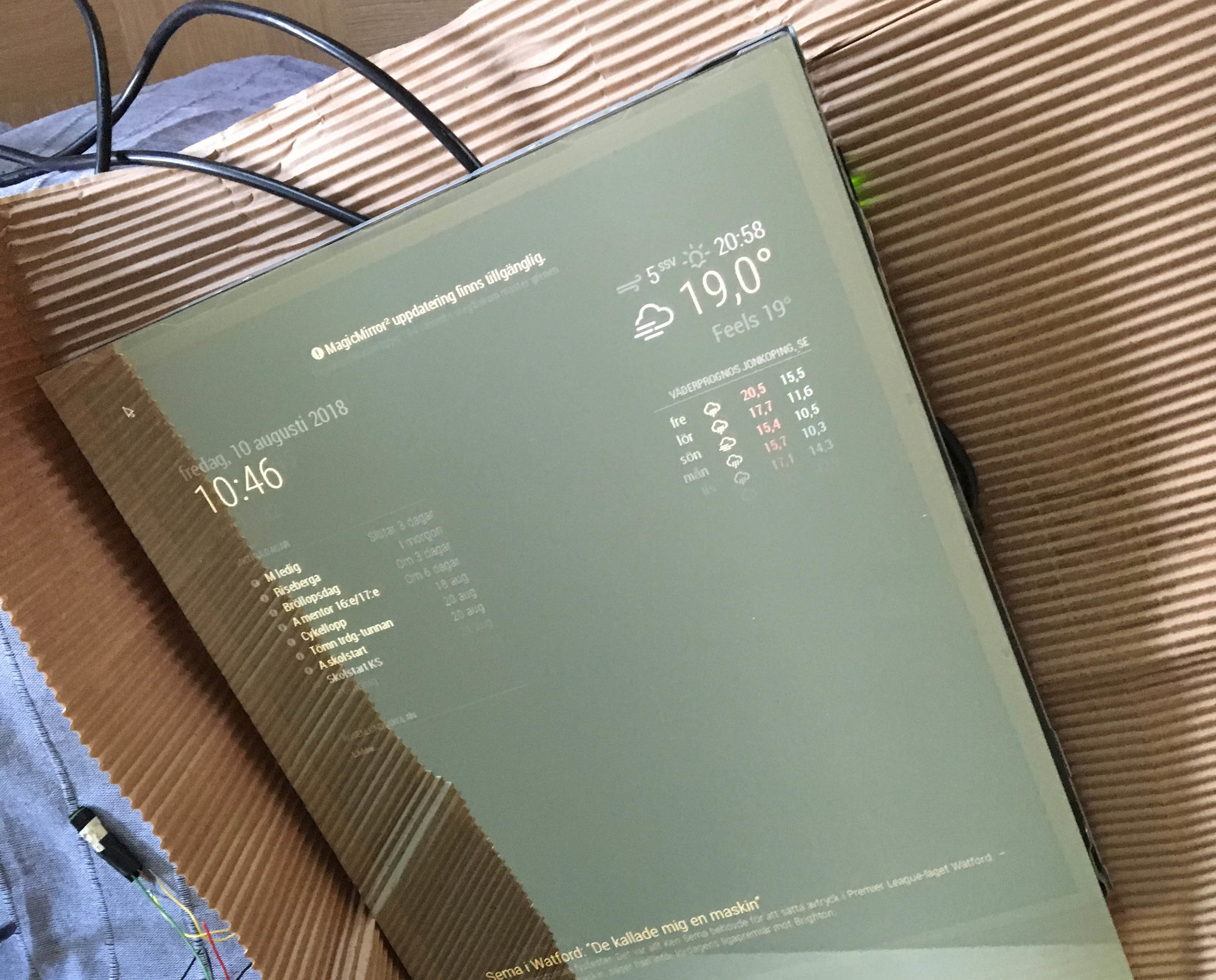

Här har jag bara lagt ihop skärm och spegel för ett litet test. (2018-08-16 16:13:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Att fixa ett glas var inte det lättaste. En del har använt tunna akrylglas, men det verkar inte alltid bli så lyckat. Jag kontaktade istället glasmästaren, och beställde ett glas. Först tog han hem ett laminerat glas som hette Mirox/Mirox 33.1 (2-side mirror), men det var alldeles för mörkt. Efter att jag berättat vad jag faktiskt skulle ha glaset till, tog han istället hem Pilkingtons 'MirroView', som fler andra använt med framgång. Tog dock två månader att få hem, och kostade mig 1500 i storleken 330x1300. Bredden valde jag för att matcha skärmens bredd, för enklast montage, höjden för att spegeln skulle funka som helkroppsspegel.
Här har jag bara lagt ihop skärm och spegel för ett litet test. (2018-08-16 16:13:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Raspberry Pi 3 Model B
Raspberry Pi 3 Model B

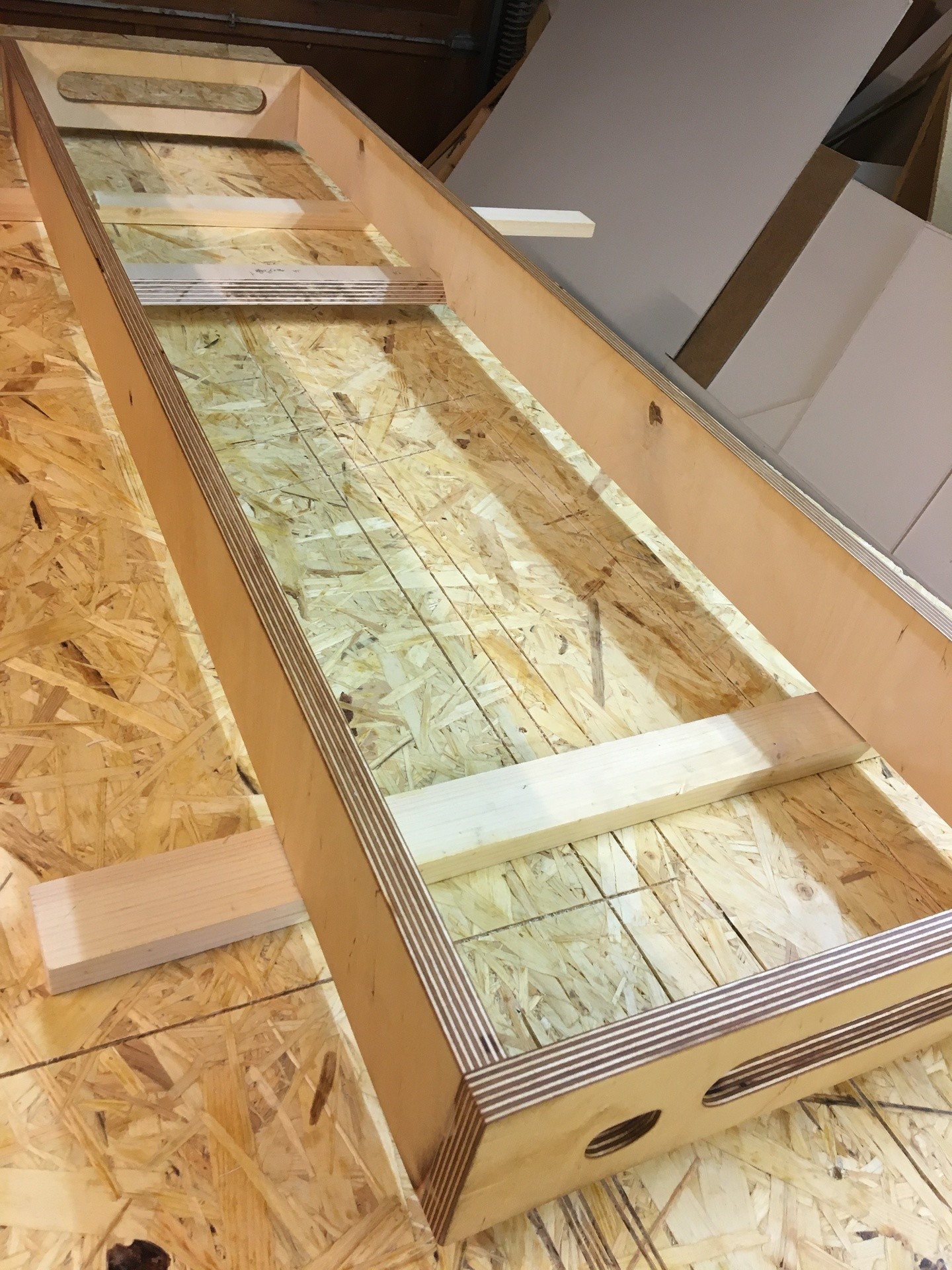

Ram

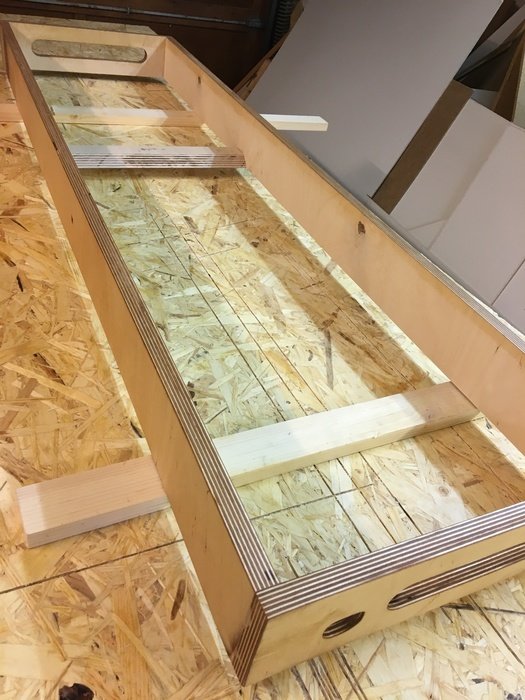

Efter mycket funderande byggde jag ramen av 19 mm björkplywood. Monterad enbart med träplugg och lim. Även gjort hål i neder- och ovankant för ventilation, samt ett hål i botten för strömuttag, och ett hål på vänstra långsidan för strömbrytare. Mot baksidan en så kallad "French cleat" (vet inte vad det kallas på svenska) som jag ska använda för upphängning. (2018-08-16 16:23:51)Bilden är högupplöst. Klicka i bilden för att zooma.
Efter mycket funderande byggde jag ramen av 19 mm björkplywood. Monterad enbart med träplugg och lim. Även gjort hål i neder- och ovankant för ventilation, samt ett hål i botten för strömuttag, och ett hål på vänstra långsidan för strömbrytare. Mot baksidan en så kallad "French cleat" (vet inte vad det kallas på svenska) som jag ska använda för upphängning. (2018-08-16 16:23:51)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

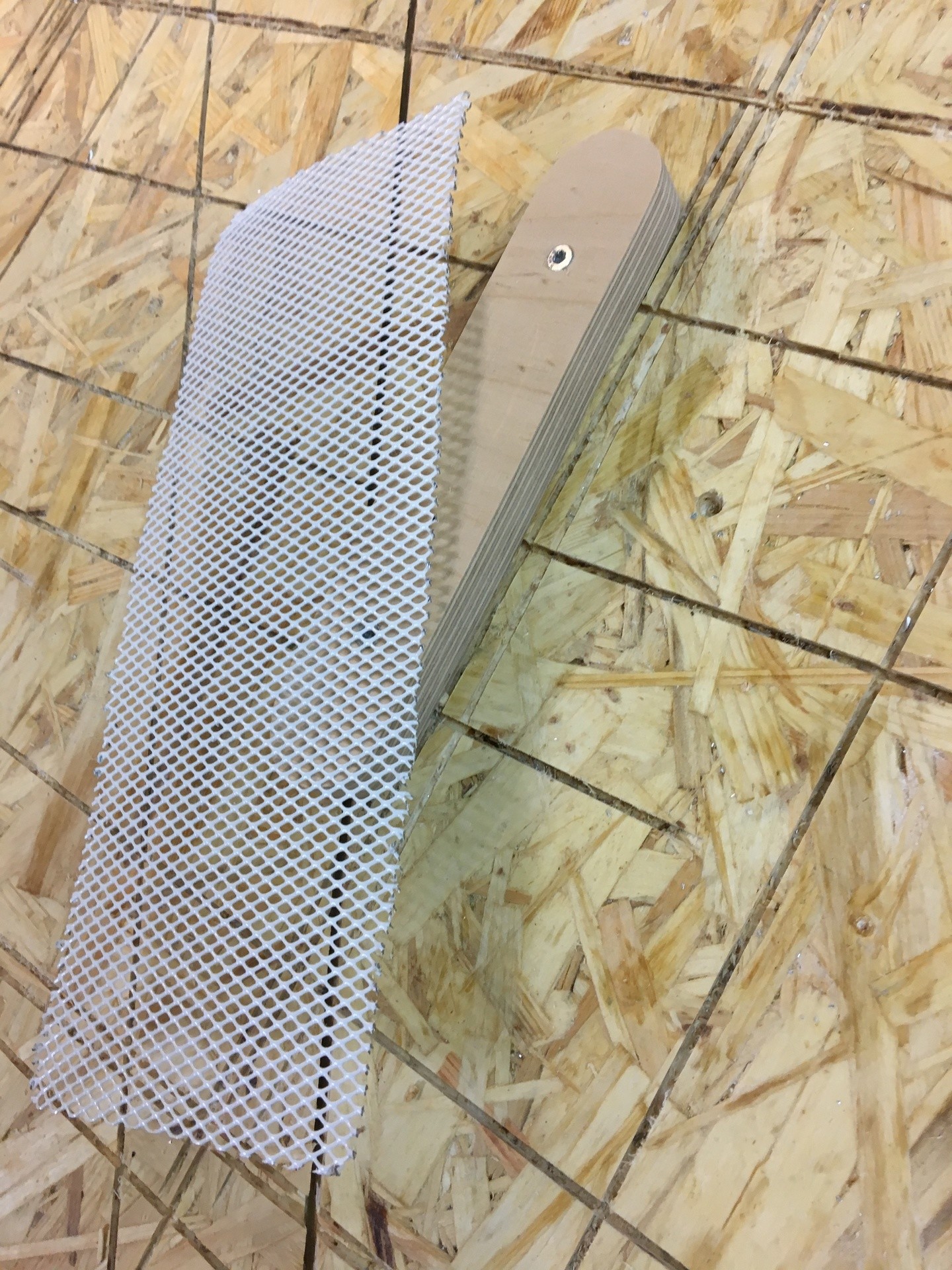

Mesh
Klippt upp en Elfa-meshback för att försöka få till galler till ventilationshålen. Knixigt att forma, trots min fina mall. (2018-08-16 16:26:22)Bilden är högupplöst. Klicka i bilden för att zooma.
Klippt upp en Elfa-meshback för att försöka få till galler till ventilationshålen. Knixigt att forma, trots min fina mall. (2018-08-16 16:26:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Strömbrytare med LED

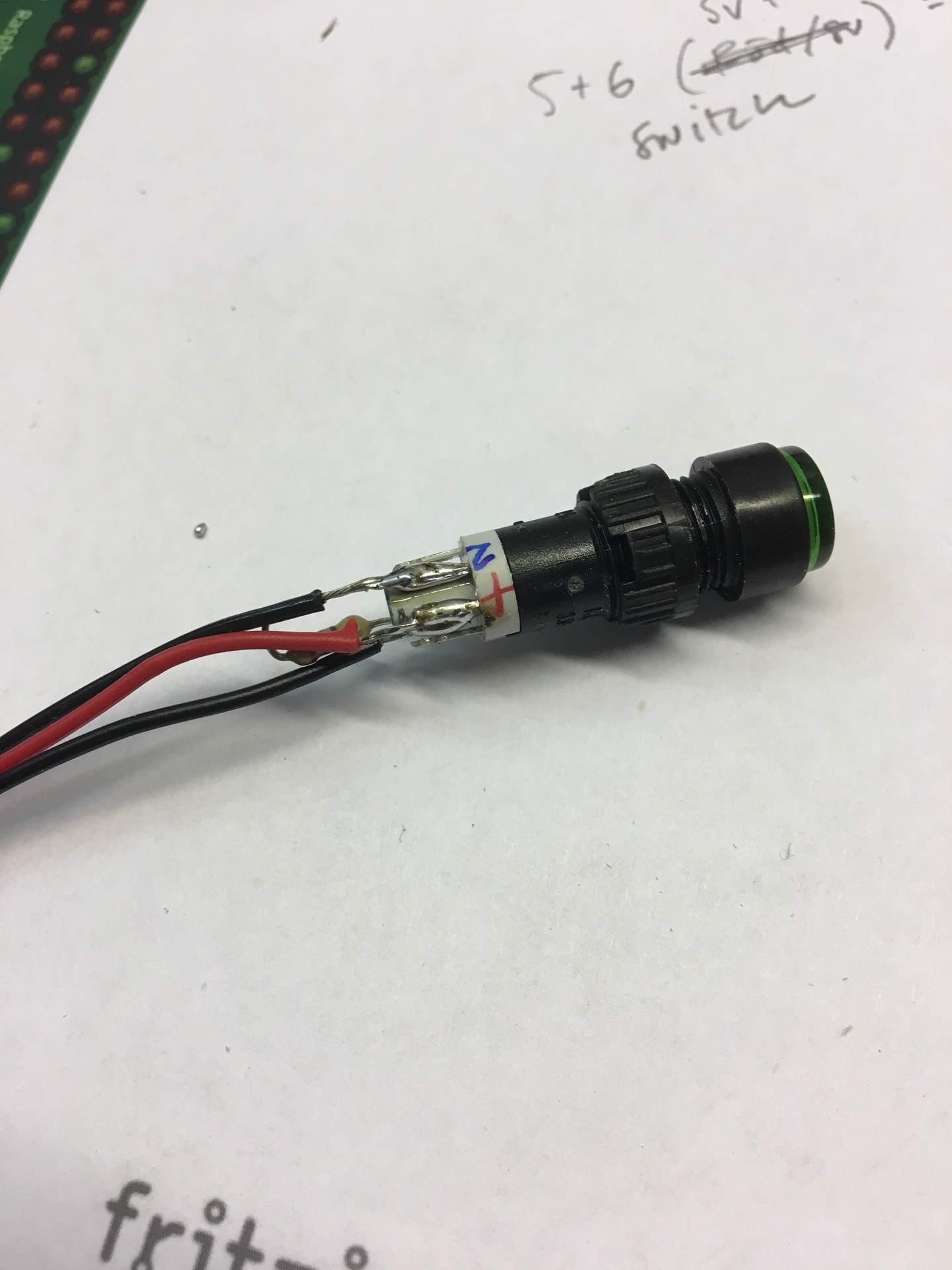

Momentanströmbrytare för av-/påslag, med integrerad LED. Kopplas via pinnarna och de gamla PC-kablarna på bild ovan. Det är inte helt självklart att koppla enkla saker som strömbrytare till en Pi, man måste lägga in kommandon för allt sådant, så att den ska "lyssna" efter en strömbrytare, det måste också göras lite kod för att aktivera LED-utgången. Men det finns fina guider att följa för allt. Sedan är jag ingen professionell lödtekniker heller, men den funkar! (2018-08-16 16:27:36)Bilden är högupplöst. Klicka i bilden för att zooma.
Momentanströmbrytare för av-/påslag, med integrerad LED. Kopplas via pinnarna och de gamla PC-kablarna på bild ovan. Det är inte helt självklart att koppla enkla saker som strömbrytare till en Pi, man måste lägga in kommandon för allt sådant, så att den ska "lyssna" efter en strömbrytare, det måste också göras lite kod för att aktivera LED-utgången. Men det finns fina guider att följa för allt. Sedan är jag ingen professionell lödtekniker heller, men den funkar! (2018-08-16 16:27:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Målning

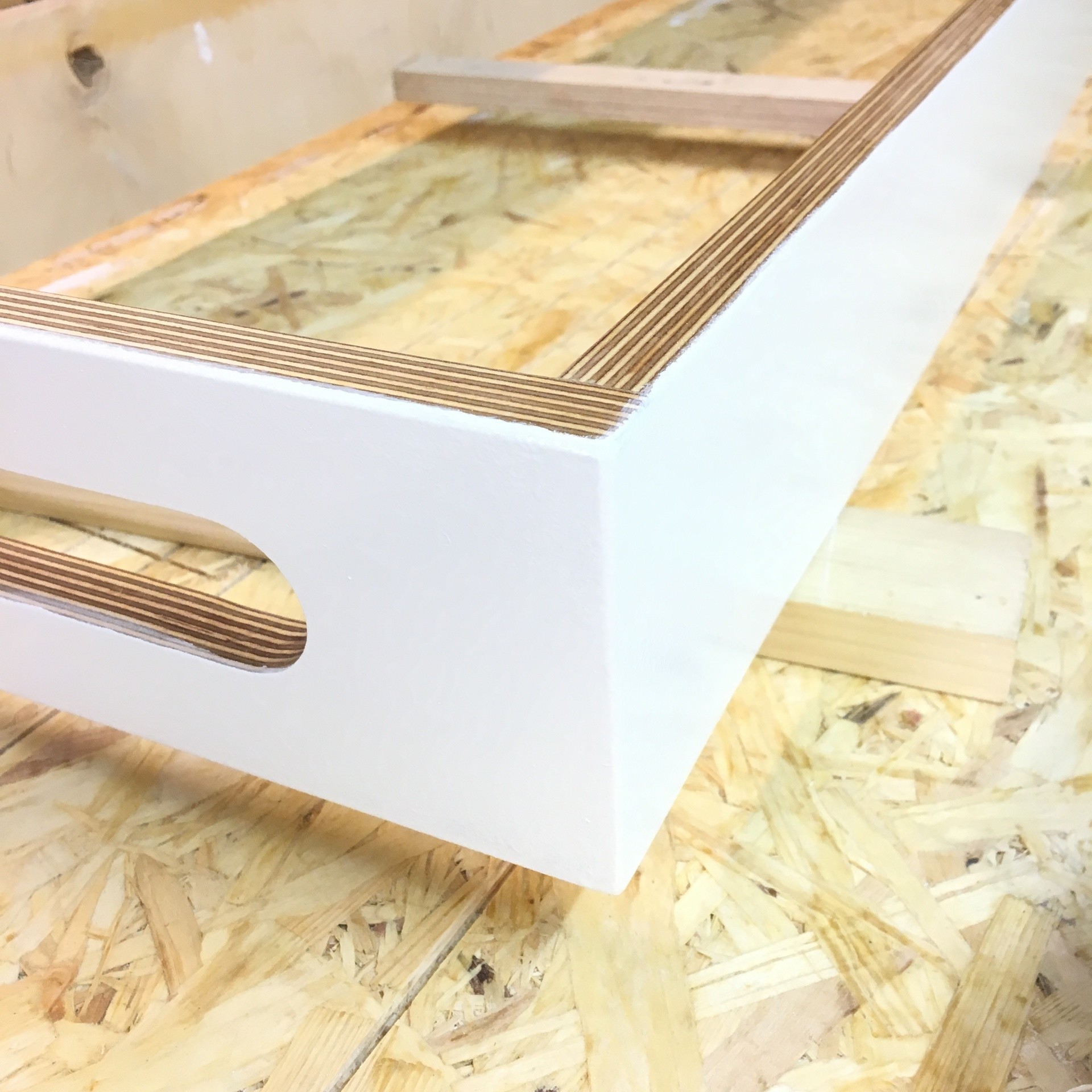

Hade först inte tänkt måla, men blev tvungen att slipa så mycket att jag gick igenom yttersta lagret på plywooden, och då blir det ljusa plötsligt mörkt. Kör med två lager antikvitt, oljebaserad. Gör nog också att spegeln smälter in lite bättre mot den vita väggen. (2018-08-17 12:40:24)Bilden är högupplöst. Klicka i bilden för att zooma.
Hade först inte tänkt måla, men blev tvungen att slipa så mycket att jag gick igenom yttersta lagret på plywooden, och då blir det ljusa plötsligt mörkt. Kör med två lager antikvitt, oljebaserad. Gör nog också att spegeln smälter in lite bättre mot den vita väggen. (2018-08-17 12:40:24)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Krimpning och krympning

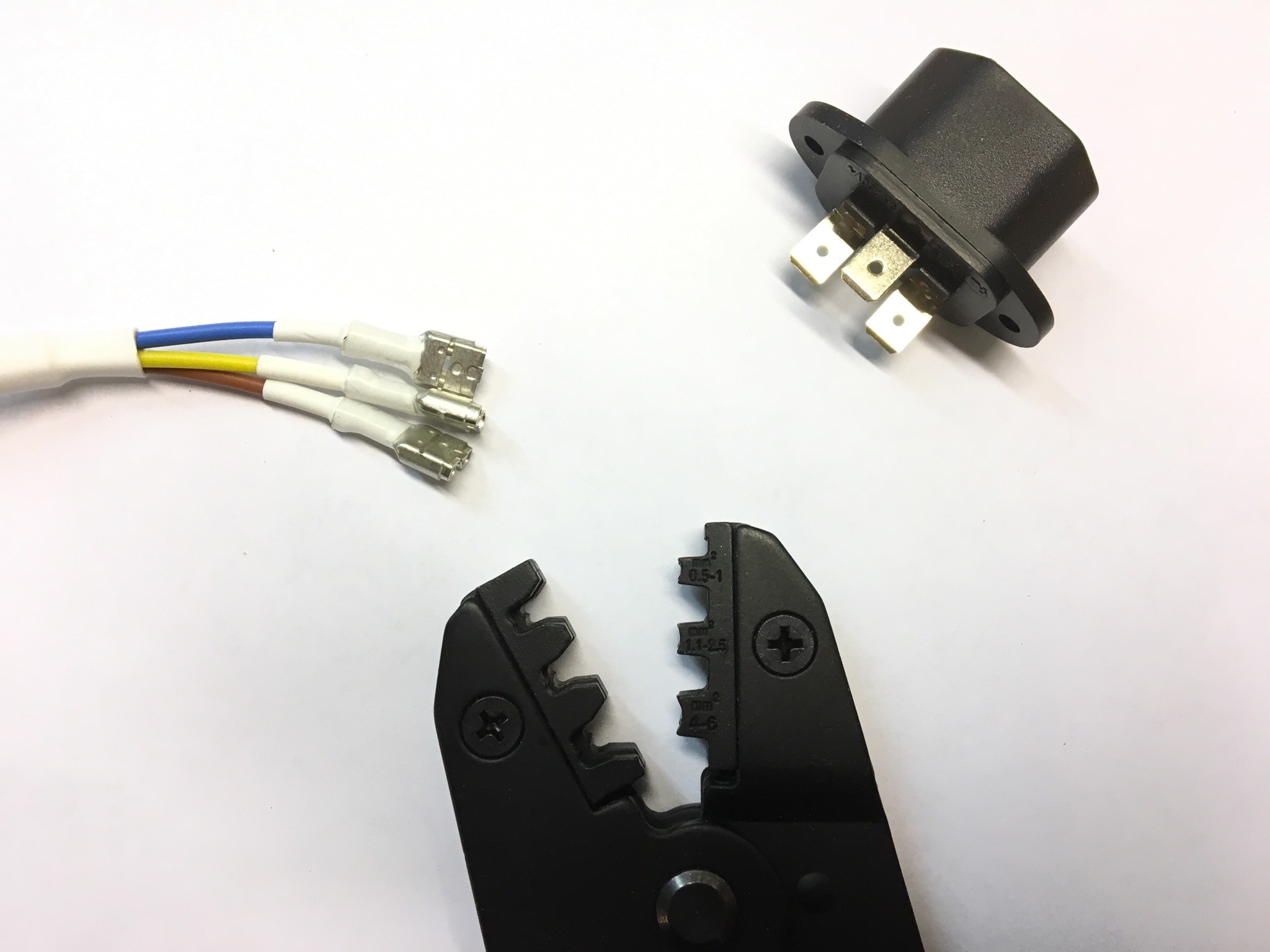

Medan färgen torkar, passar jag på att förbereda kablaget. Älskar att krimpa och använda krympslang. (2018-08-17 12:37:15)Bilden är högupplöst. Klicka i bilden för att zooma.
Medan färgen torkar, passar jag på att förbereda kablaget. Älskar att krimpa och använda krympslang. (2018-08-17 12:37:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Svartmålar

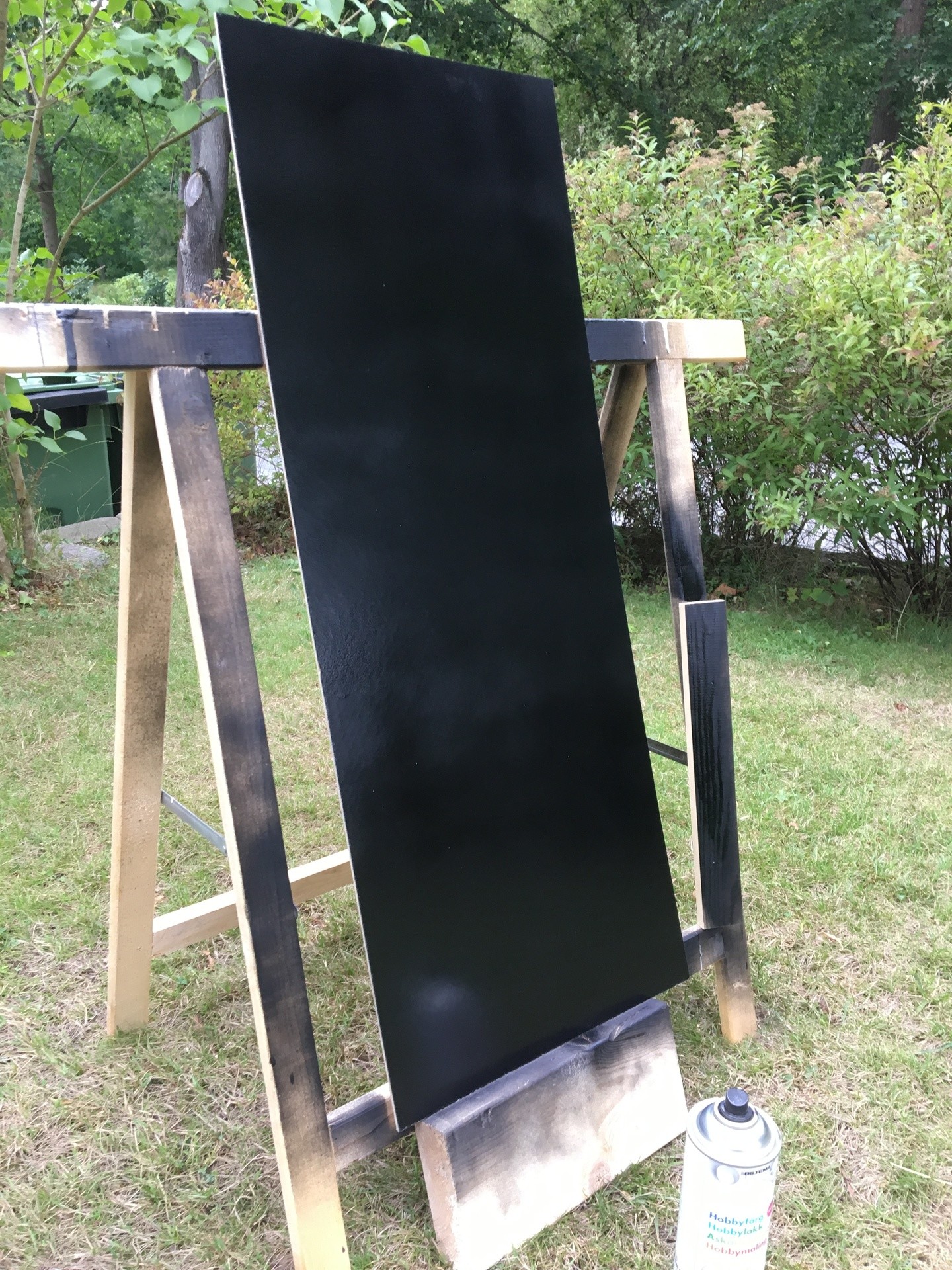

Gör i ordning en svart masonitskiva som ska sitta direkt bakom spegeln, för att maskera mot den vita väggen. Och en svart liten planhyvlad bit som ska fungera som mothåll från baksidan. (2018-08-17 17:02:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Gör i ordning en svart masonitskiva som ska sitta direkt bakom spegeln, för att maskera mot den vita väggen. Och en svart liten planhyvlad bit som ska fungera som mothåll från baksidan. (2018-08-17 17:02:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

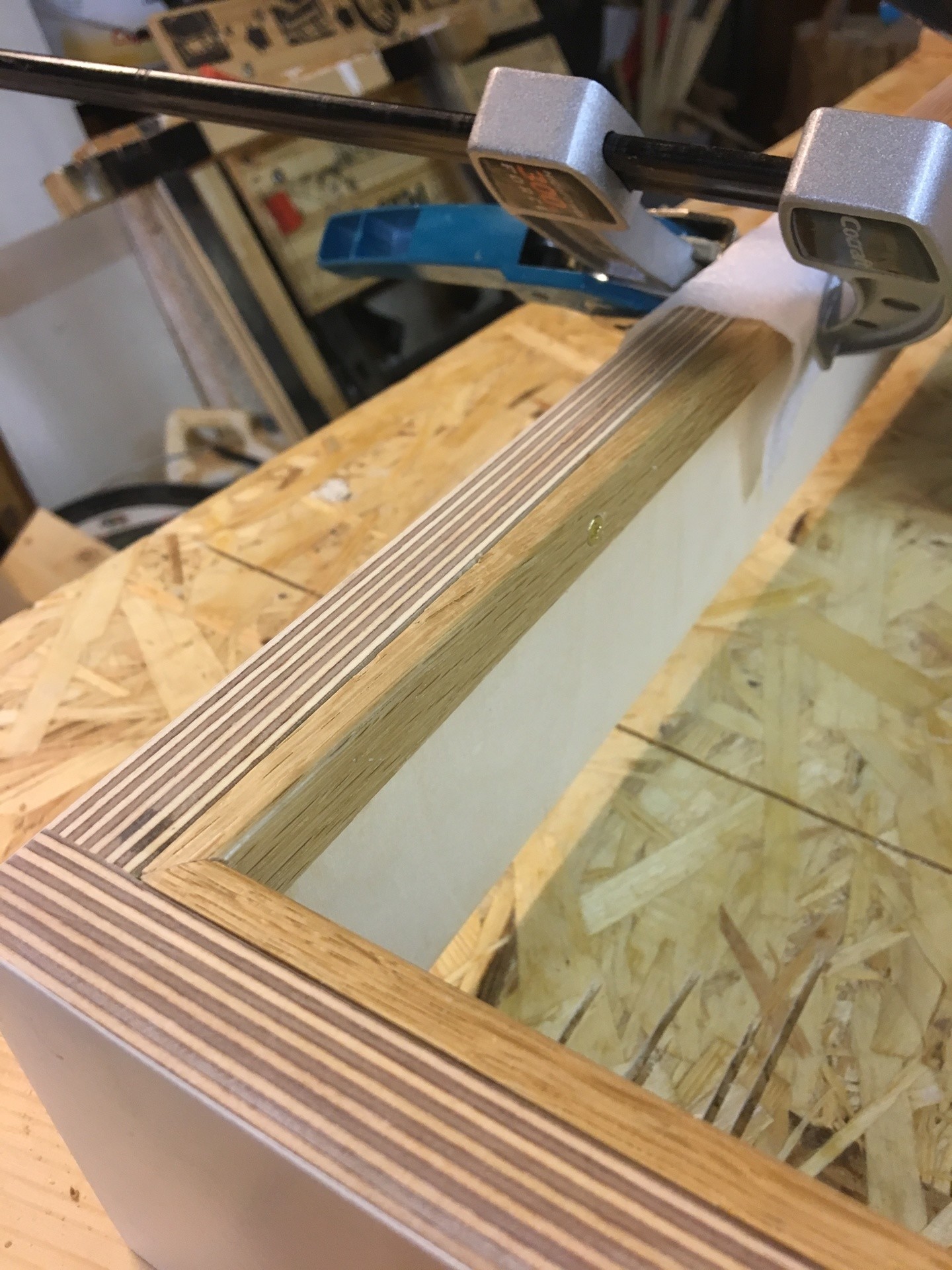

Listigt
Limmar/skruvar fast en tunn smyglist av ek i framkant. Denna ska fungera som mothåll för spegelglaset. (2018-08-19 12:12:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Limmar/skruvar fast en tunn smyglist av ek i framkant. Denna ska fungera som mothåll för spegelglaset. (2018-08-19 12:12:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Maskning

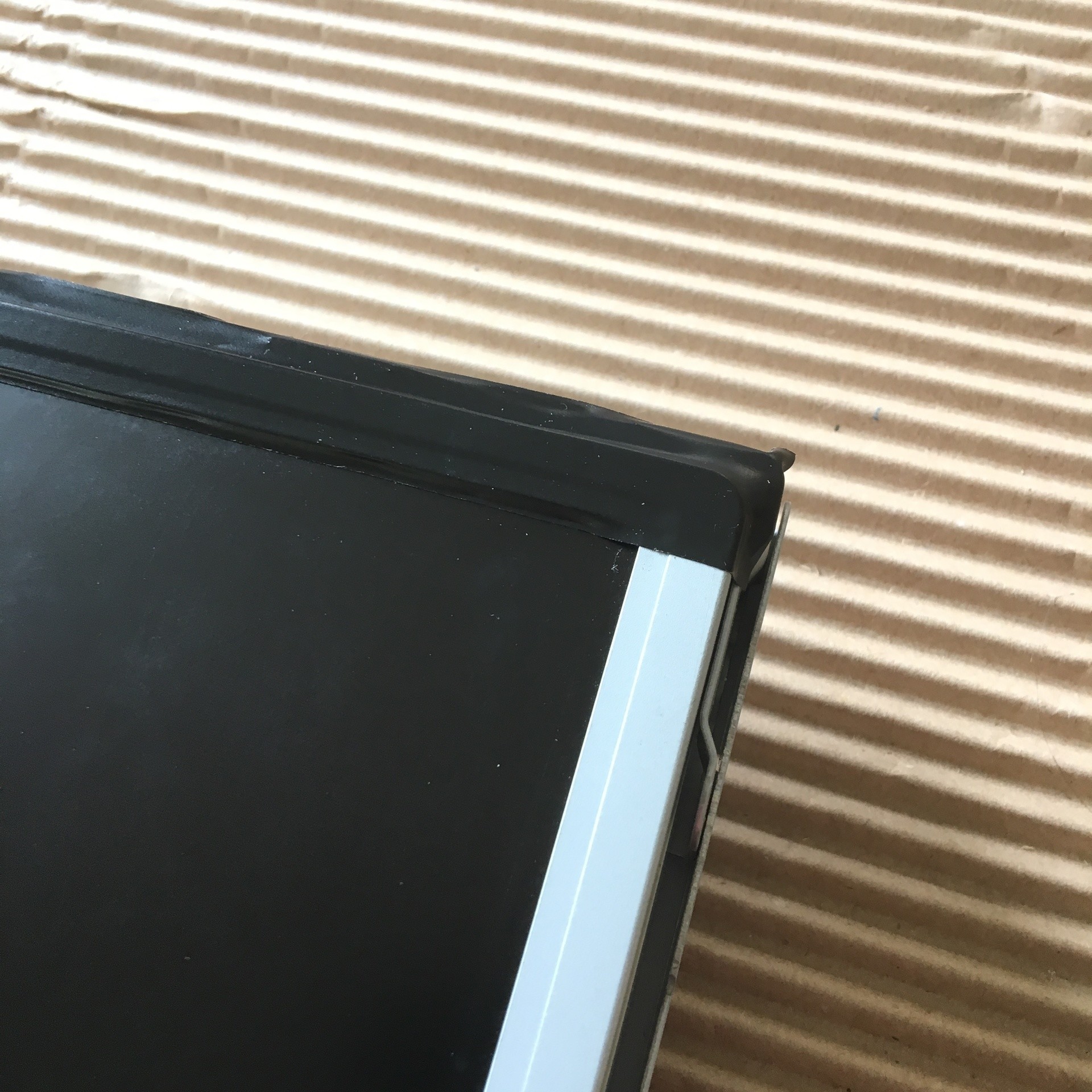

Tejpar den förzinkade delen av skärmens ram med eltejp, för att minska risken att det ska lysa igenom från baksidan. (2018-08-19 14:37:45)Bilden är högupplöst. Klicka i bilden för att zooma.
Tejpar den förzinkade delen av skärmens ram med eltejp, för att minska risken att det ska lysa igenom från baksidan. (2018-08-19 14:37:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fixering
Fixerar skärmen mot ramen med reglar. (2018-08-19 14:39:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Fixerar skärmen mot ramen med reglar. (2018-08-19 14:39:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Färdigkopplat

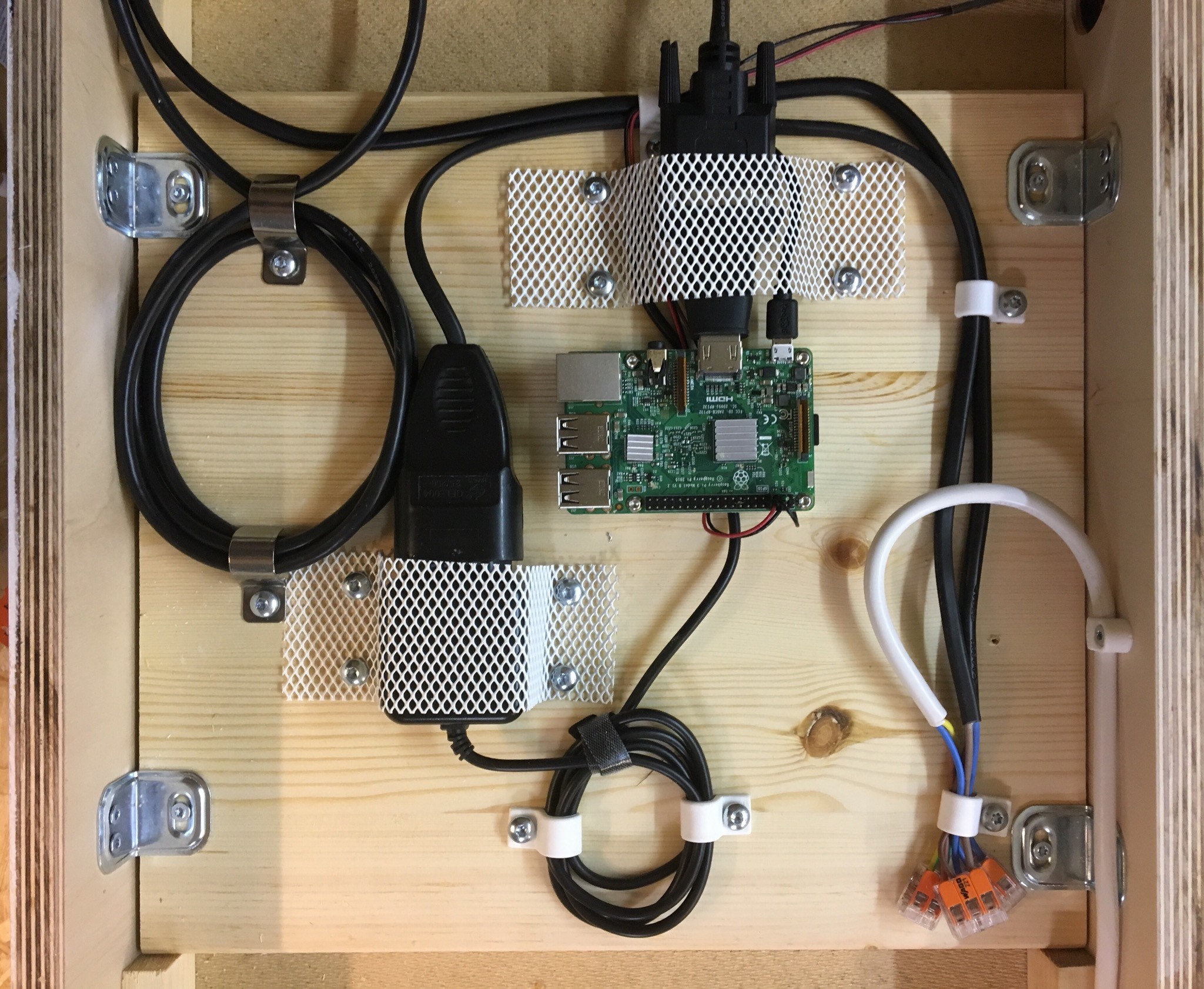

Så här blev layouten på själva kopplingsbrädan. Allt måste sitta ordentligt fast. I brist på spikband kom Elfabacken bra till hands igen. (2018-08-19 17:14:51)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här blev layouten på själva kopplingsbrädan. Allt måste sitta ordentligt fast. I brist på spikband kom Elfabacken bra till hands igen. (2018-08-19 17:14:51)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Raspberry Pi 3 Model B
Raspberry Pi 3 Model B

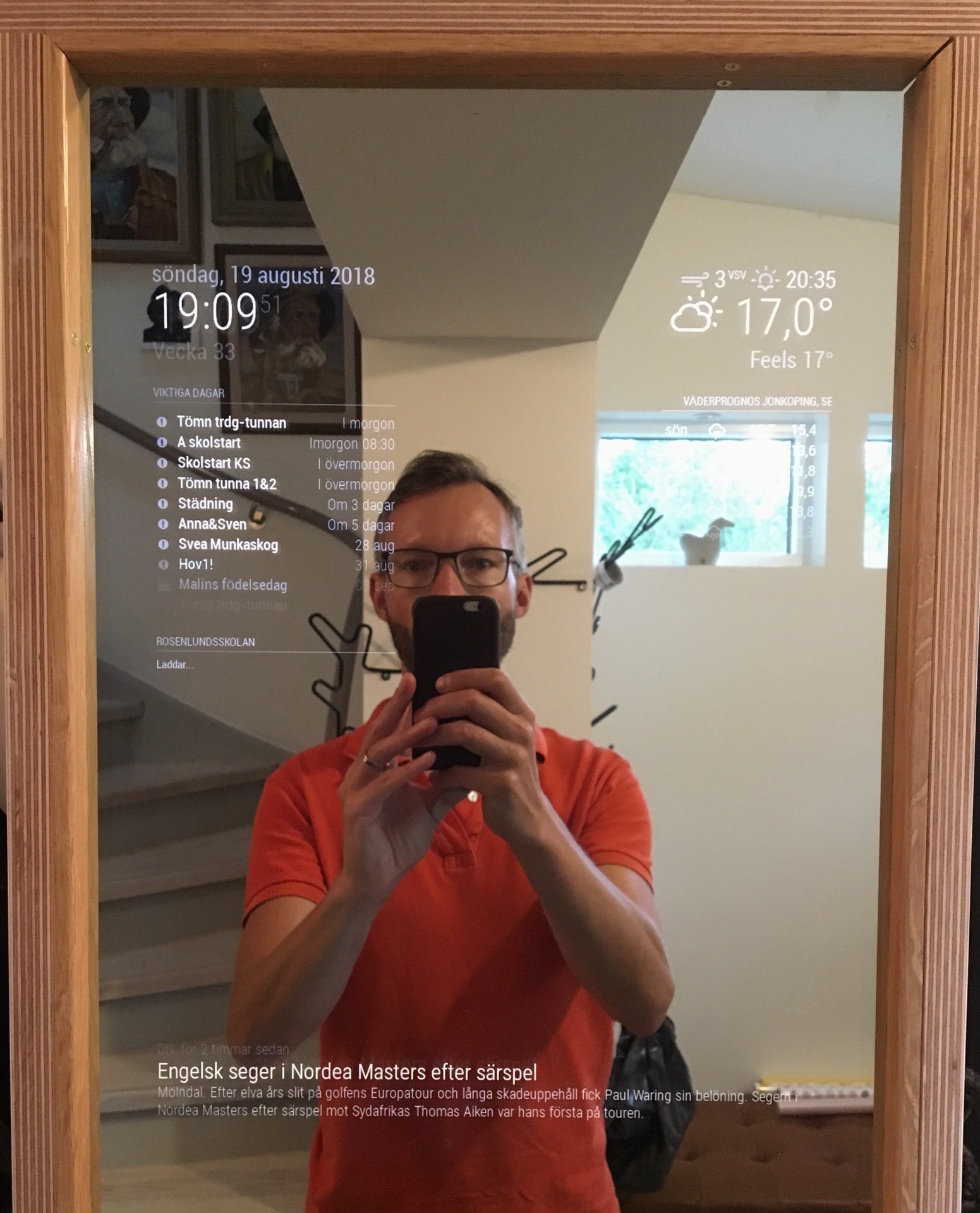

Tadaa!

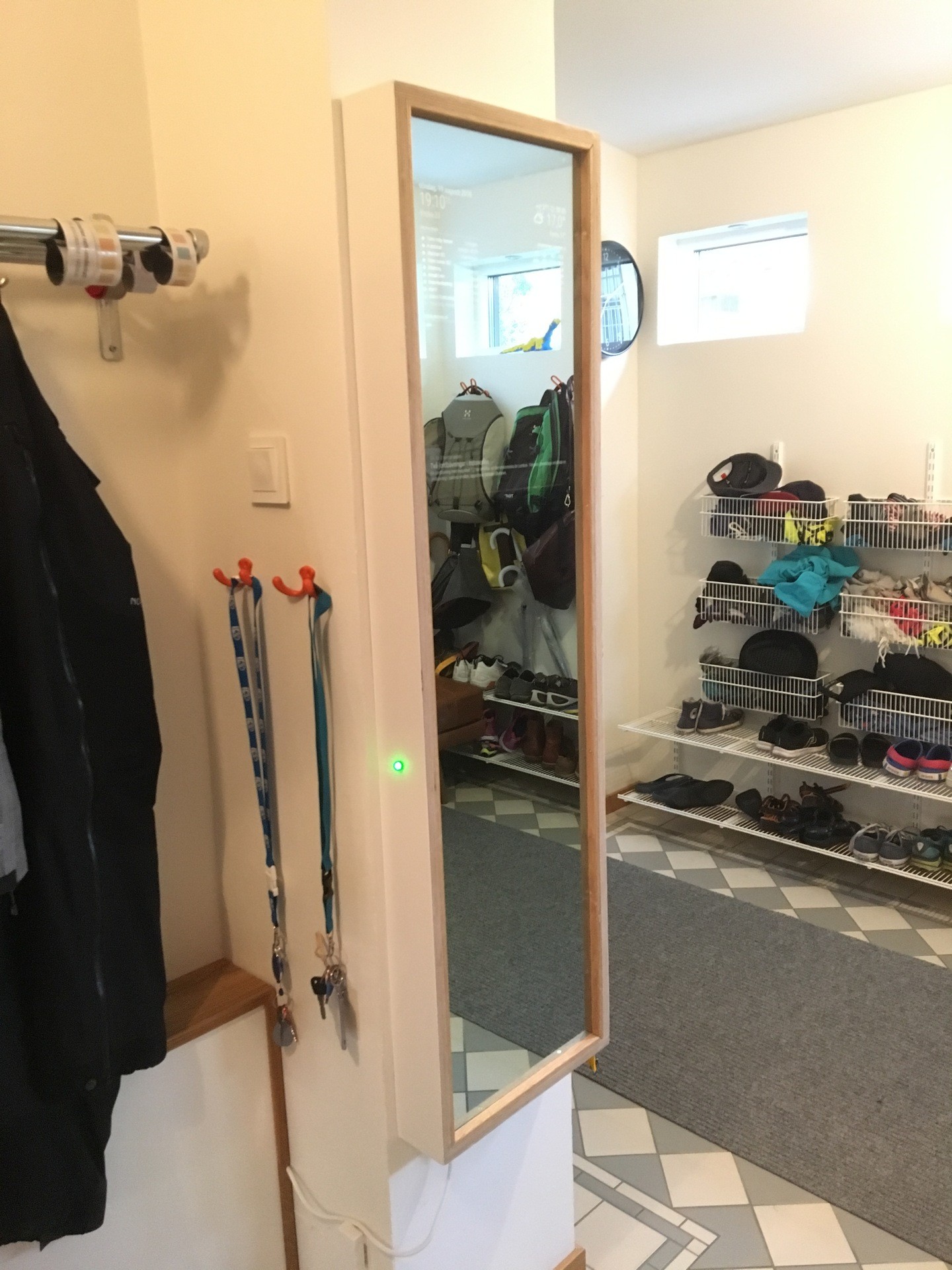

Hade möjlighet att jobba med spegeln hela dagen, så nu har jag fått den färdig! Man kan lägga in väldigt många olika feeds, men jag har valt att begränsa det lite för att också kunna spegla mig. Klocka med vecka, familjekalenderns feed, skolmatsedeln (hoppas att det är pga sommarlov den inte vill ladda därifrån), aktuellt väder med sol upp och ner, väderprognos, och nyhetsflashar från DN. (2018-08-19 19:12:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Hade möjlighet att jobba med spegeln hela dagen, så nu har jag fått den färdig! Man kan lägga in väldigt många olika feeds, men jag har valt att begränsa det lite för att också kunna spegla mig. Klocka med vecka, familjekalenderns feed, skolmatsedeln (hoppas att det är pga sommarlov den inte vill ladda därifrån), aktuellt väder med sol upp och ner, väderprognos, och nyhetsflashar från DN. (2018-08-19 19:12:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Raspberry Pi 3 Model B
Raspberry Pi 3 Model B
Översiktbild
Det var allt för detta galleri. (2018-08-19 19:16:22)Bilden är högupplöst. Klicka i bilden för att zooma.
Det var allt för detta galleri. (2018-08-19 19:16:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Raspberry Pi 3 Model B
Raspberry Pi 3 Model B

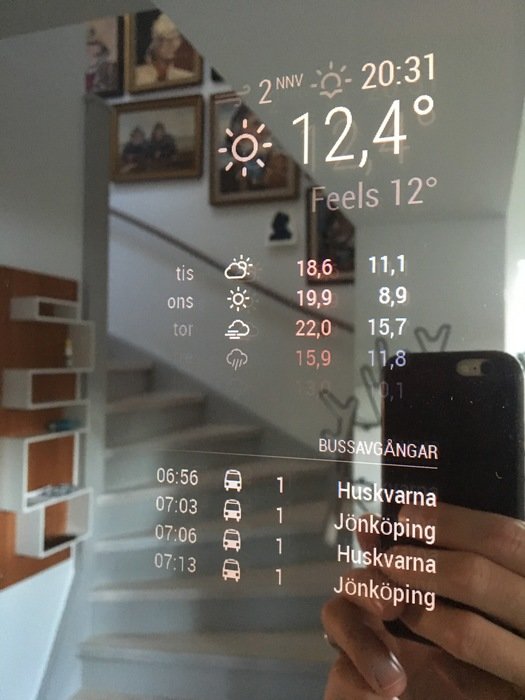

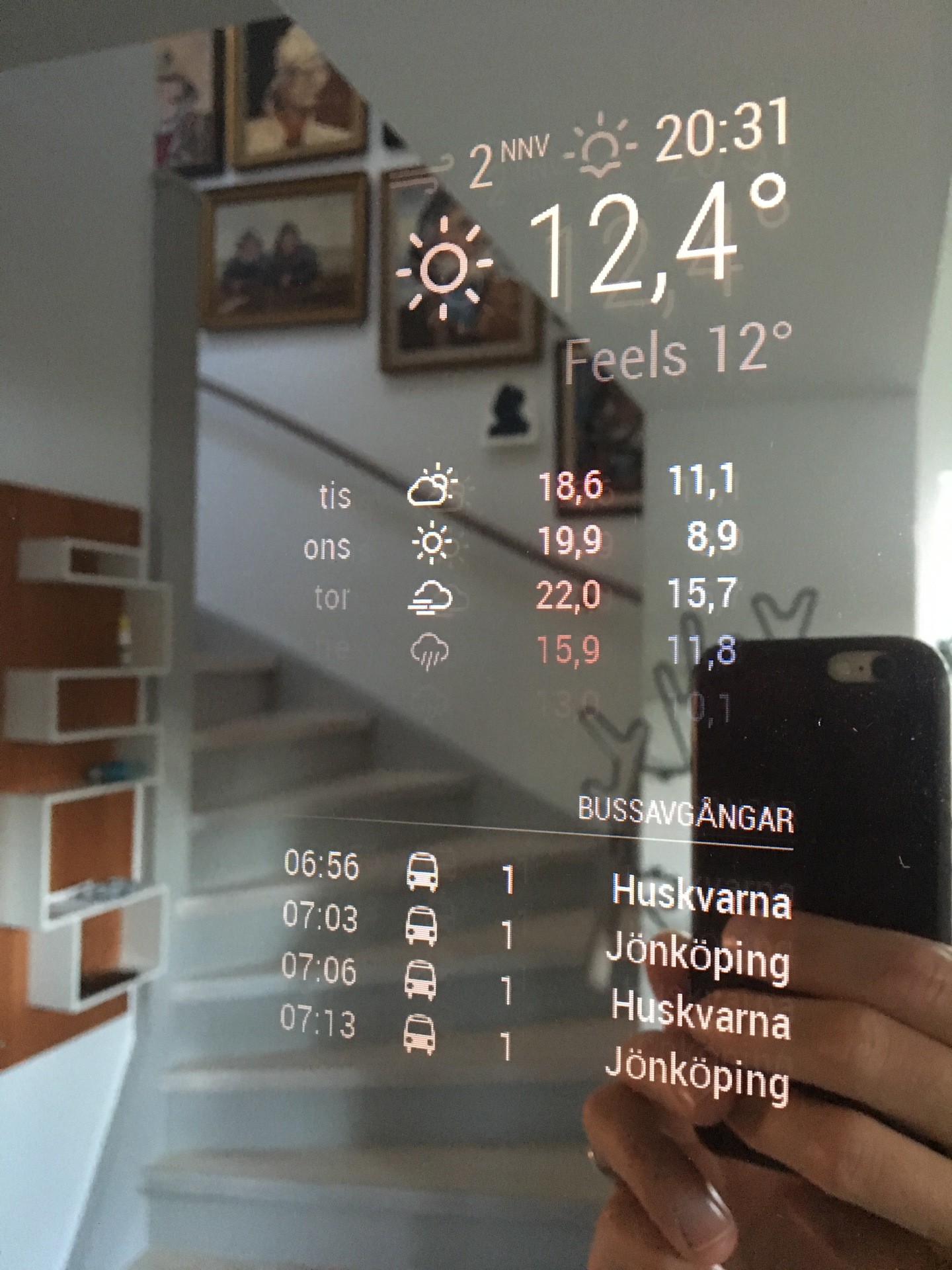

MMM-resrobot
Måste bara lägga upp en bild till, även om det är svårt att plåta en spegel på ett snyggt sätt. Är så nöjd med att ha fått till visning av busstider från vår lokala station! Datorn hämtar alltså data via nätverk, genom att man lägger in en nyckel, API. I detta fall från trafiklab.se, via tjänsten resrobot. Dit rapporterar alla landets lokaltrafikbolag sina tider. Så man behöver bara ange gps-position för sin lokala station, och riktning. Sköter sig sedan automatiskt. (2018-08-21 07:25:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Måste bara lägga upp en bild till, även om det är svårt att plåta en spegel på ett snyggt sätt. Är så nöjd med att ha fått till visning av busstider från vår lokala station! Datorn hämtar alltså data via nätverk, genom att man lägger in en nyckel, API. I detta fall från trafiklab.se, via tjänsten resrobot. Dit rapporterar alla landets lokaltrafikbolag sina tider. Så man behöver bara ange gps-position för sin lokala station, och riktning. Sköter sig sedan automatiskt. (2018-08-21 07:25:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Raspberry Pi 3 Model B
Raspberry Pi 3 Model B
Xiaomi

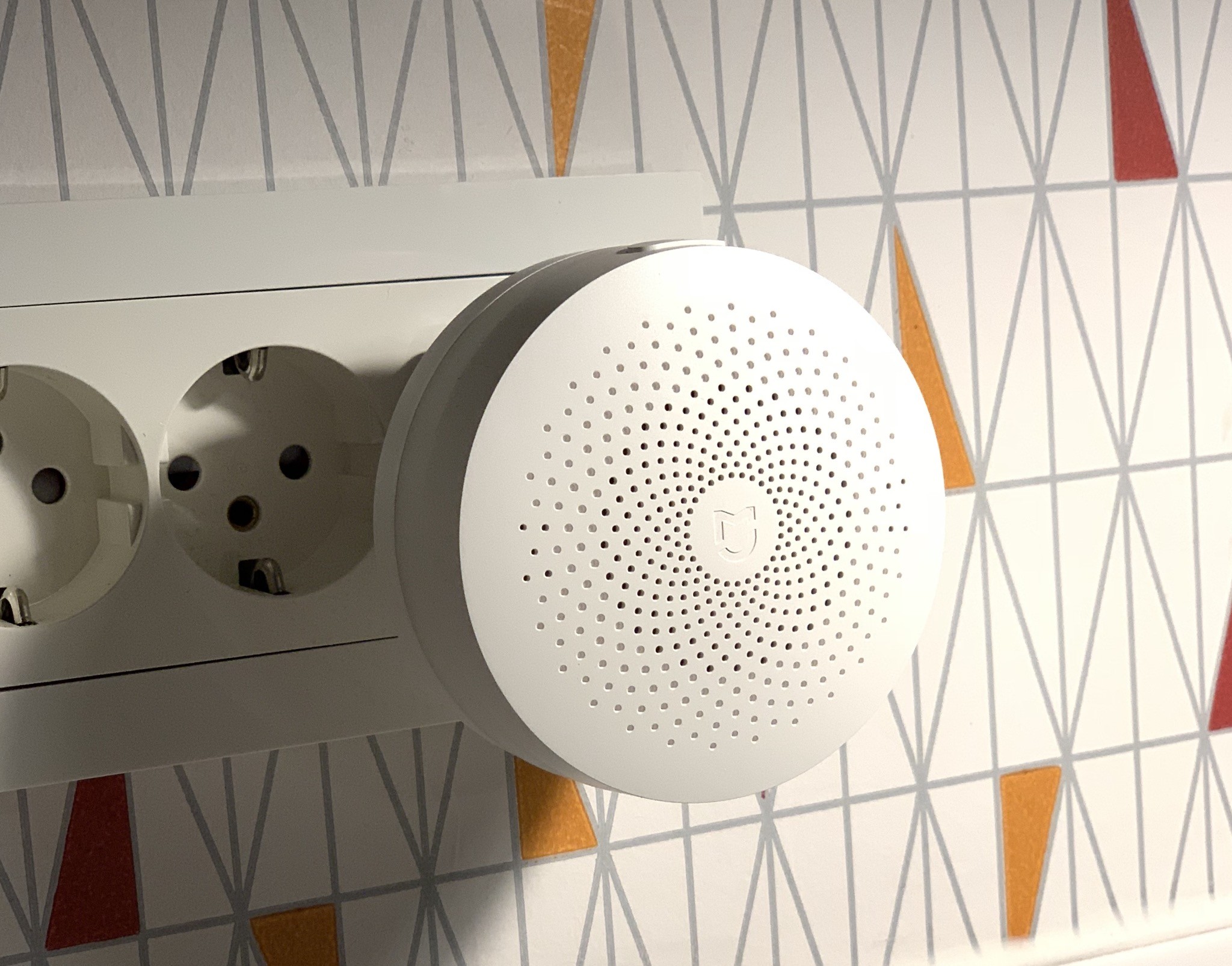

Har irriterat mig på att spegeln inte kan fås att visa den faktiska utomhustempen hemma hos mig. Man kan lätt koppla en trådbunden sensor, men det funkar inte här. Sedan finns det moduler som kommunicerar med Fibaro osv, men de systemen blir orimligt dyra. Men nu har jag löst det, med ett system från kinesiska Xiaomi! Väldigt billiga grejer, själva gatewayen (i bild) kostade väl runt 300, små sensorer för temp/luftfuktighet runt 75 kr. Rätt snygga, känns som bra kvalitet. Som jag förstått det, kommunicerar sensorerna med 433 MHz mot gatewayen. Går att bygga ut med en massa grejer. Men de måste beställas från Kina (aliexpress t ex), så lite tull tillkom. Och så måste man köpa en kontaktadapter, det är därför den sticker ut lite. Dock väldigt lätt att komma igång med, bra iPhone-app på engelska. Och när man lägger till en sensor pratar en liten kinesisk tant inne i gatewayen med en. (2018-10-14 22:15:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Har irriterat mig på att spegeln inte kan fås att visa den faktiska utomhustempen hemma hos mig. Man kan lätt koppla en trådbunden sensor, men det funkar inte här. Sedan finns det moduler som kommunicerar med Fibaro osv, men de systemen blir orimligt dyra. Men nu har jag löst det, med ett system från kinesiska Xiaomi! Väldigt billiga grejer, själva gatewayen (i bild) kostade väl runt 300, små sensorer för temp/luftfuktighet runt 75 kr. Rätt snygga, känns som bra kvalitet. Som jag förstått det, kommunicerar sensorerna med 433 MHz mot gatewayen. Går att bygga ut med en massa grejer. Men de måste beställas från Kina (aliexpress t ex), så lite tull tillkom. Och så måste man köpa en kontaktadapter, det är därför den sticker ut lite. Dock väldigt lätt att komma igång med, bra iPhone-app på engelska. Och när man lägger till en sensor pratar en liten kinesisk tant inne i gatewayen med en. (2018-10-14 22:15:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
MMM-Xiaomi...

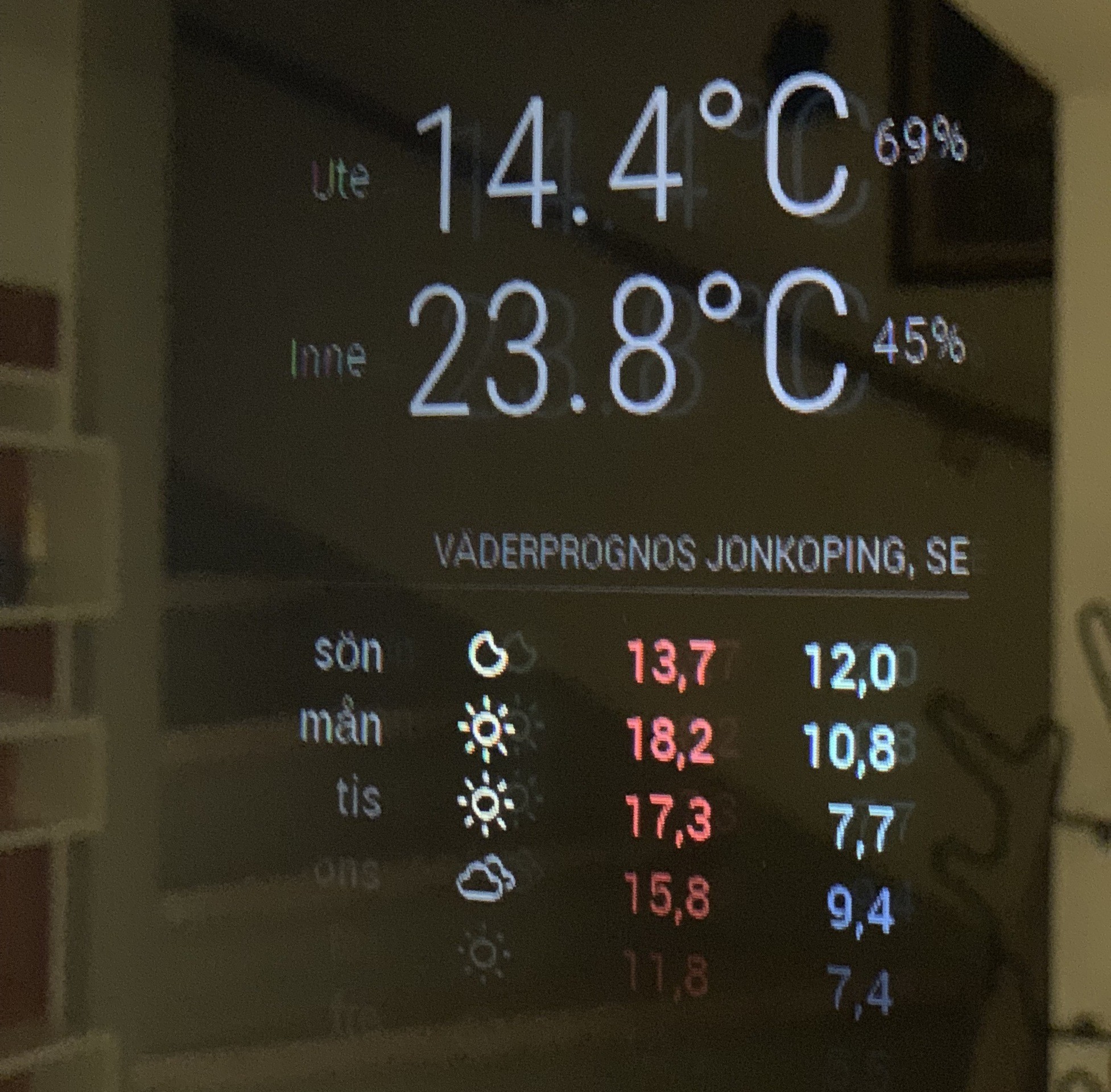

... heter modulen. Lite krångligt att få den att kommunicera med gatewayen, men det löste sig efter att jag gått igenom några forumtrådar. Har också behövt lägga några timmar på att lära mig grunderna i CSS för att få utseendet som jag vill, men nu är jag nöjd! (2018-10-14 22:23:14)Bilden är högupplöst. Klicka i bilden för att zooma.
... heter modulen. Lite krångligt att få den att kommunicera med gatewayen, men det löste sig efter att jag gått igenom några forumtrådar. Har också behövt lägga några timmar på att lära mig grunderna i CSS för att få utseendet som jag vill, men nu är jag nöjd! (2018-10-14 22:23:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
MMM-NetworkScanner

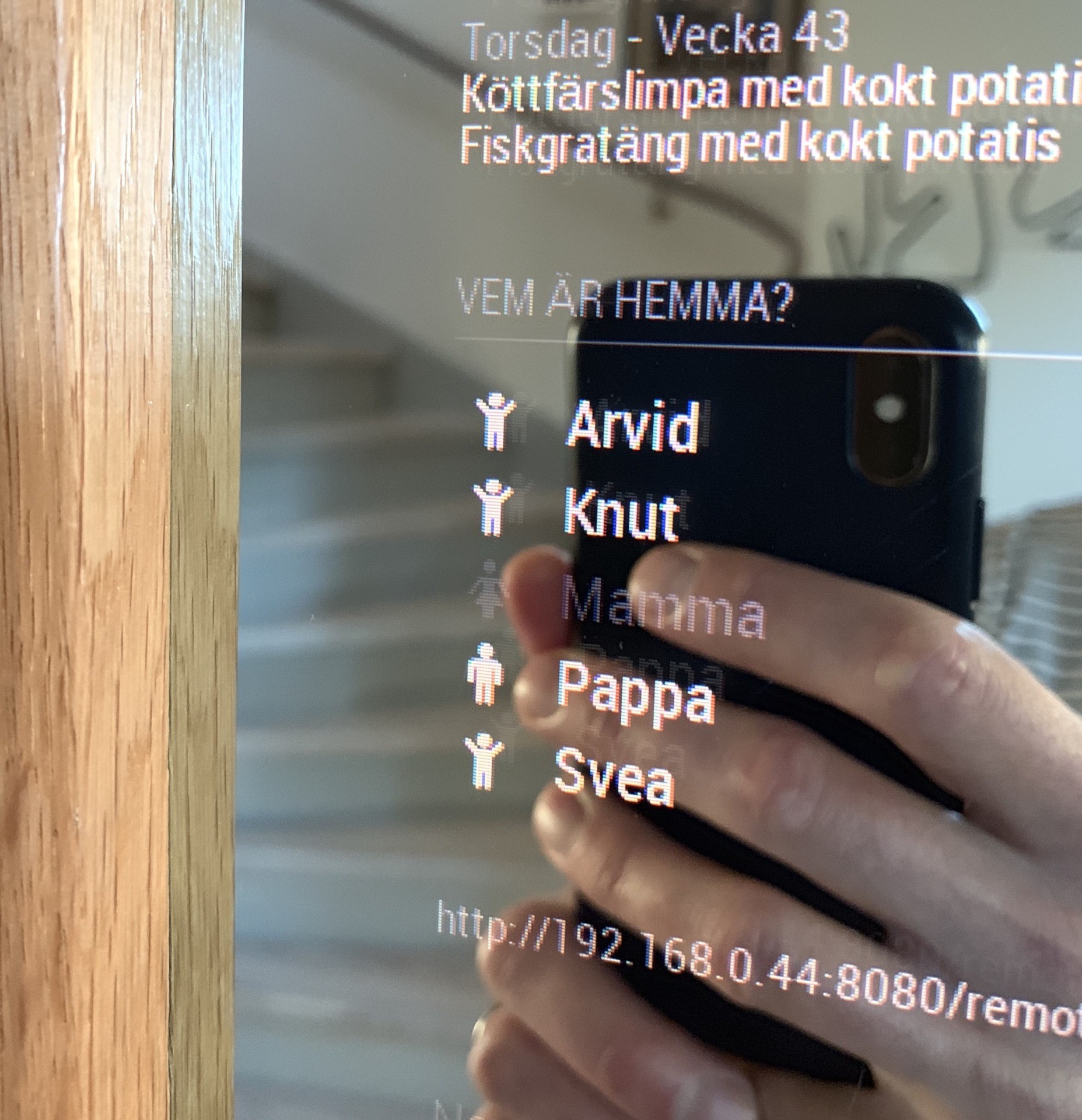

Alltså, de tar ju aldrig slut, modulerna man vill prova. Nu idag MMM-NetworkScanner, som känner av vilka enheter som är anslutna till WiFi:t hemma. Man väljer vilka den ska leta efter, har valt alla familjens telefoner. För när de är hemma, är vi hemma. Här ser man t ex att min fru inte kommit hem än. Och så kan man integrera den med MMM-Remote för lite ytterligare funktioner. Nu har jag ställt in den så att den släcker skärmen när den inte hittar någon av telefonerna, eftersom mina små barn ofta glömmer stänga av spegeln när de går till skolan. (2018-10-19 20:37:34)Bilden är högupplöst. Klicka i bilden för att zooma.
Alltså, de tar ju aldrig slut, modulerna man vill prova. Nu idag MMM-NetworkScanner, som känner av vilka enheter som är anslutna till WiFi:t hemma. Man väljer vilka den ska leta efter, har valt alla familjens telefoner. För när de är hemma, är vi hemma. Här ser man t ex att min fru inte kommit hem än. Och så kan man integrera den med MMM-Remote för lite ytterligare funktioner. Nu har jag ställt in den så att den släcker skärmen när den inte hittar någon av telefonerna, eftersom mina små barn ofta glömmer stänga av spegeln när de går till skolan. (2018-10-19 20:37:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
