Byggnation av hemmabio i ett garage. (Budget bygge..)



Anläggningen består av:



Marantx SR7009

Behringer Inuke 3000DSP (Subs)

Advance acoustic MAA-406 (Subs)

Nad 3100 (Två tak högtalare)

Epson EH-TW7100

Jamo D500 LCR

Jamo D500 Surround.

Takhögtalare, några billiga Andersson. ( 4 st)

Bakre surround Proson.

Fyra DIY subwoofers med Dayton RSS390-HO i varsin 110L slutna lådor.

Behringer Eurolive B215XL (Nya LCR)

Mer info kommer under bygget,



Har även en PS3,PS4 PRO, Xbox 360…

  Läs hela
Produkter i albumet:
Proson Conquest 5010 MK2 (Surroundhögtalare )
Advance Acoustic MAA406 (Slutsteg )
Behringer Eurolive B215XL (st) (Aktiva PA-högtalare )
Optoma HD200X (Projektorer )
Jamo D 500 LCR (st) (Surroundhögtalare )
Marantz SR7009 (Surroundförstärkare )
Visa alla 8 produkter Detaljer
Bilder i detta album Växla till minatyrbilder

(2021-11-09 15:53:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Proson Conquest 5010 MK2

Ljudtransparant duk av Spandex
Egentillverkad duk av spandex. Svart spandex med vit spandex över.
Storlek 285x160 (2021-11-01 08:48:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Optoma HD200X,  Jamo D 500 LCR (st)


(2021-11-01 08:48:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)


(2021-11-01 09:05:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2021-11-01 09:06:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Apparatskåpet snart klart, lite smutsigt men det är under byggnation. (2021-11-01 09:06:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz SR7009


(2021-11-01 09:09:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2021-11-01 09:09:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2021-11-01 09:20:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz SR7009

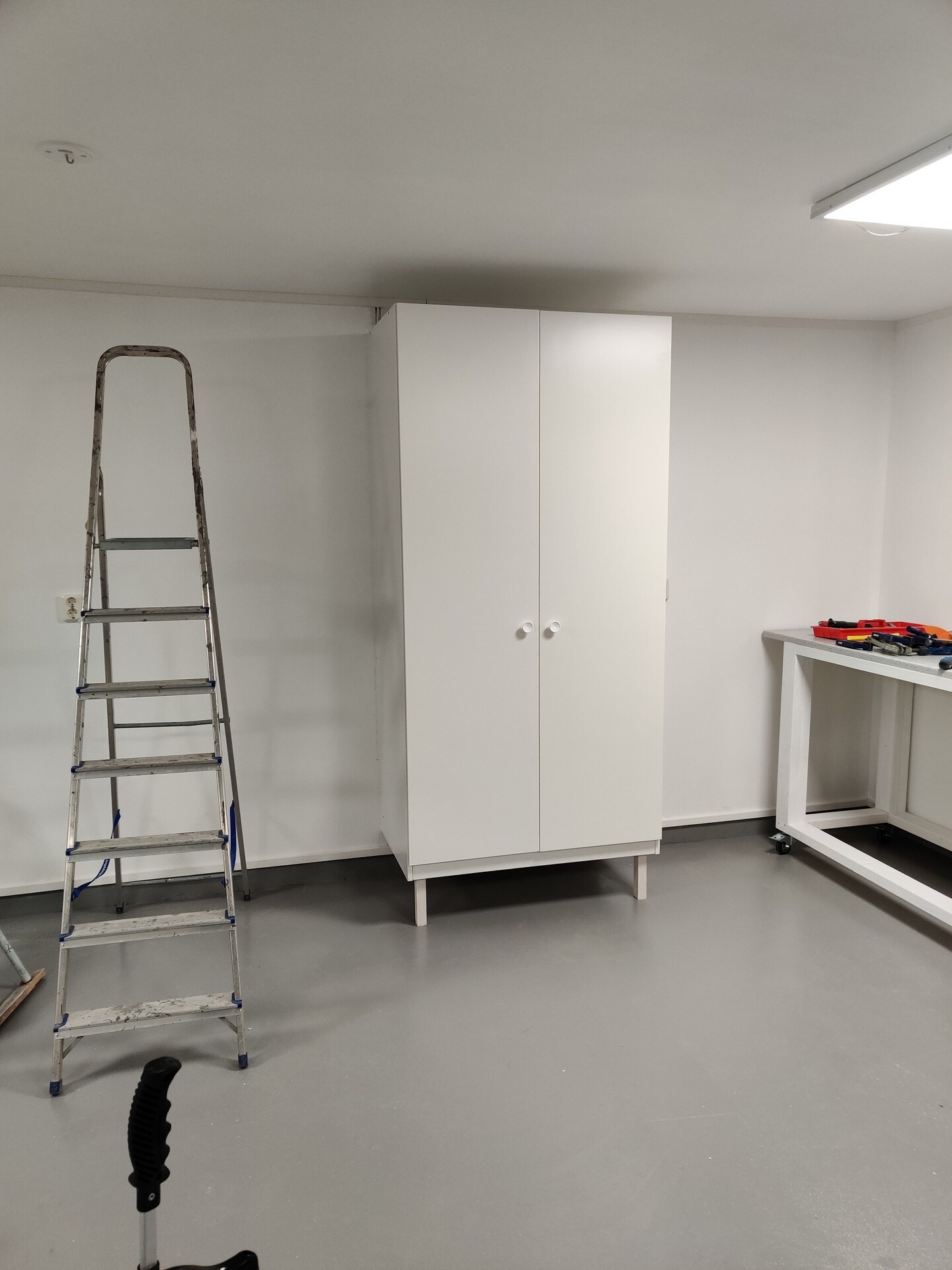

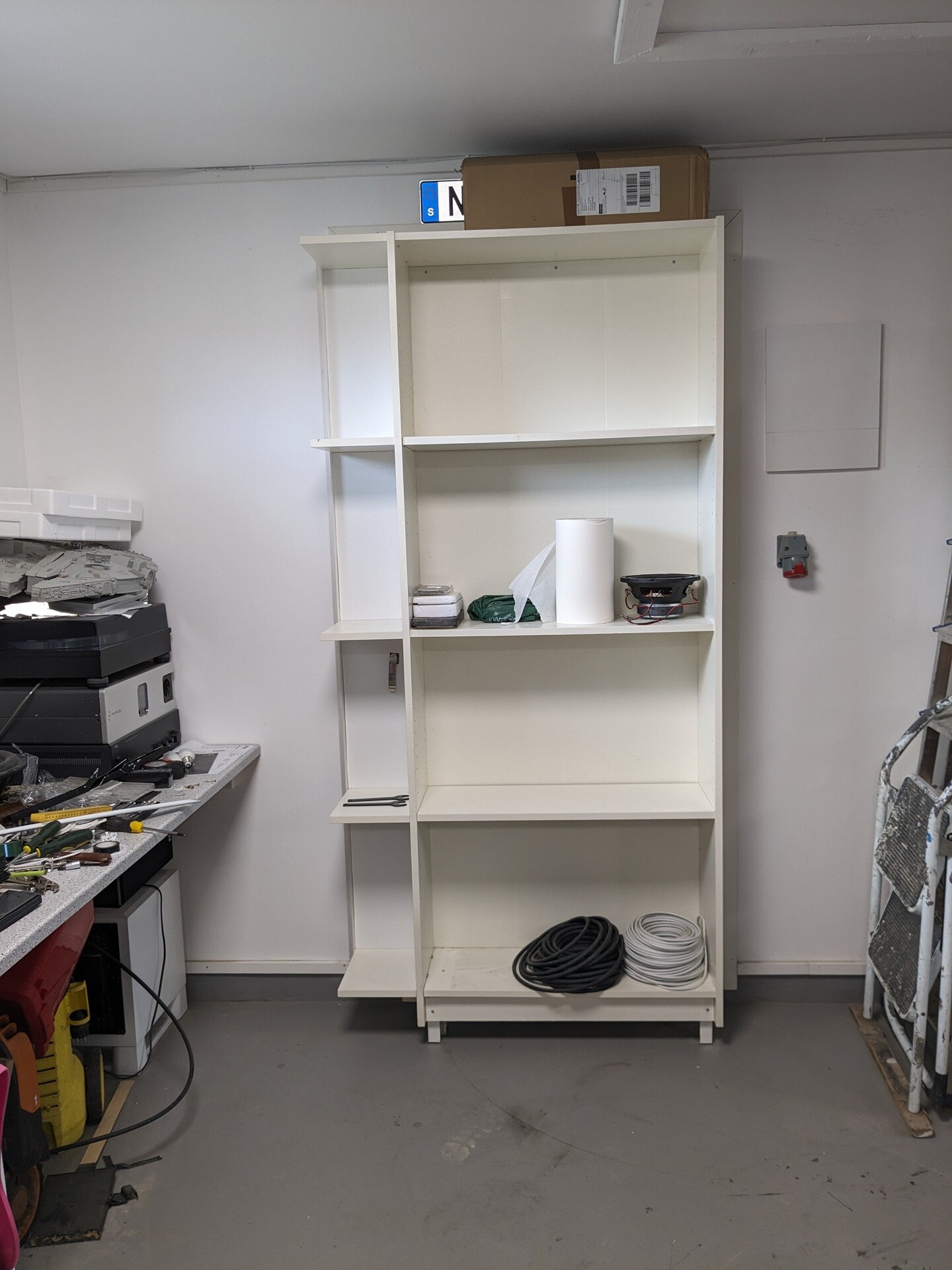

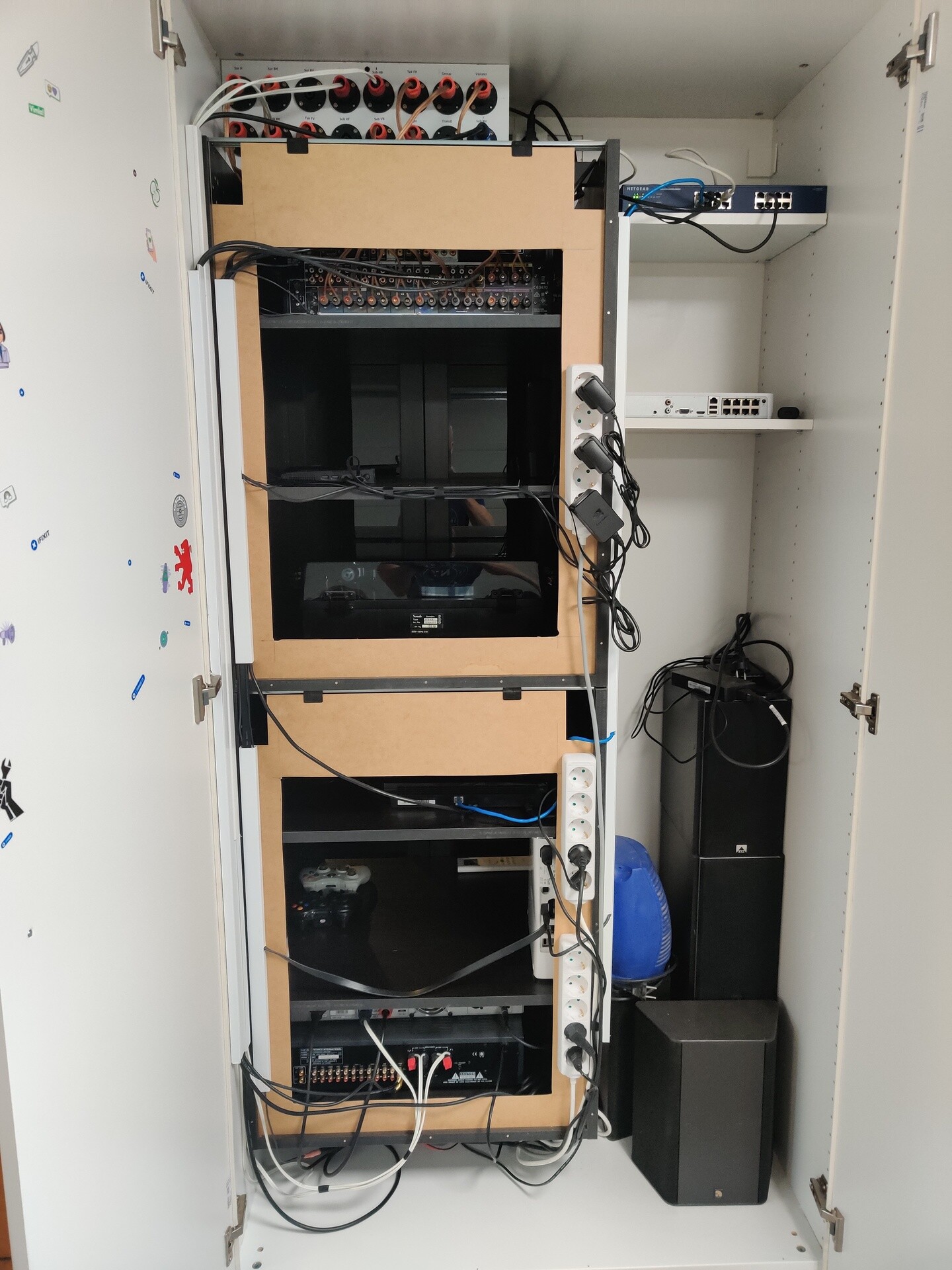

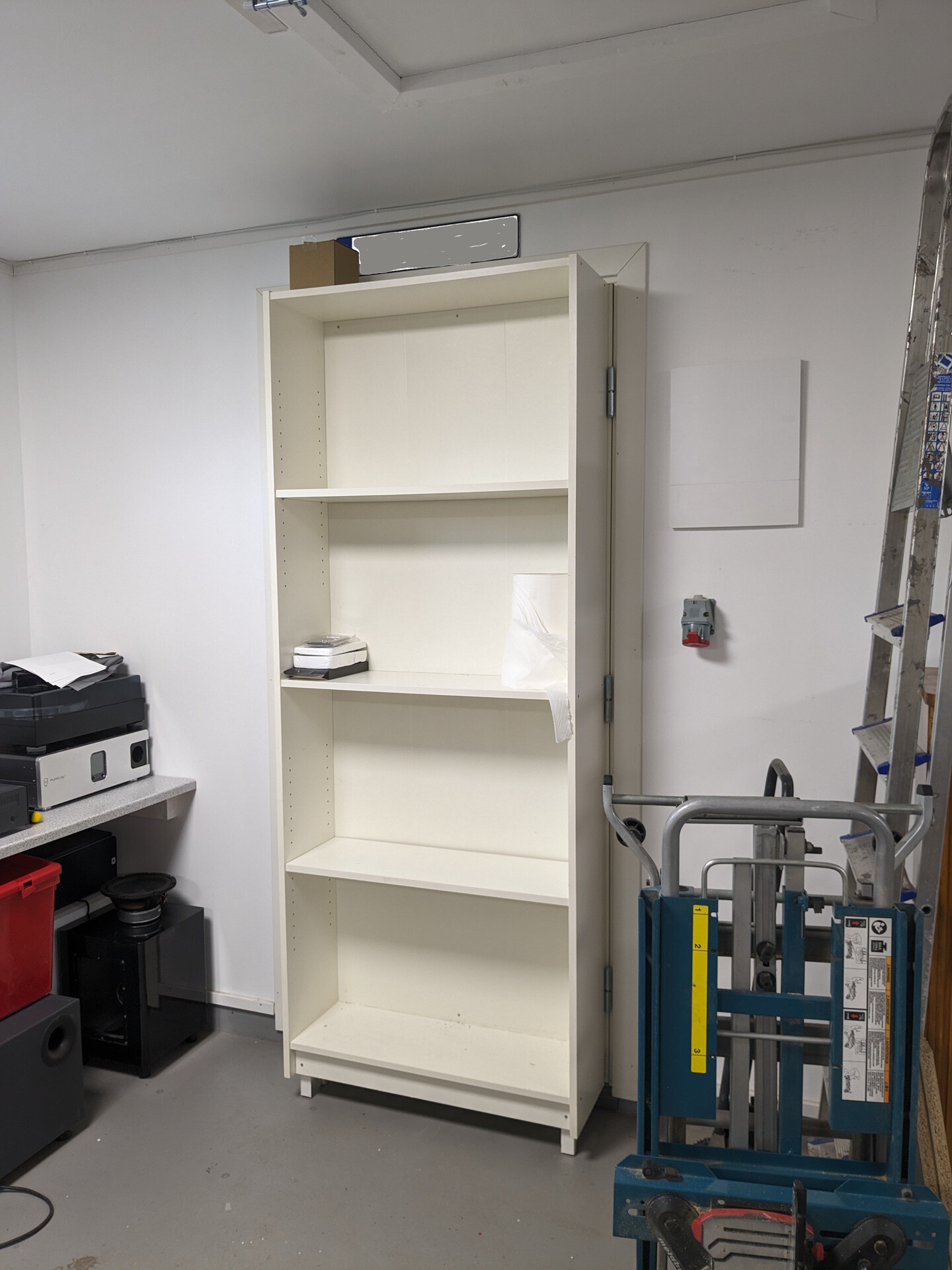

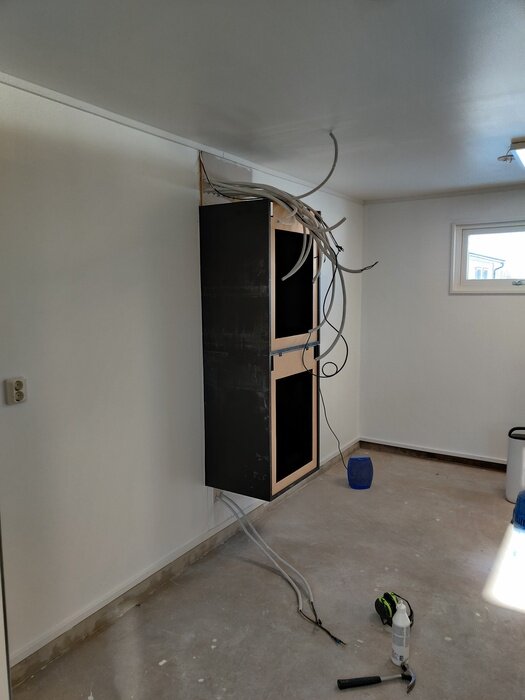

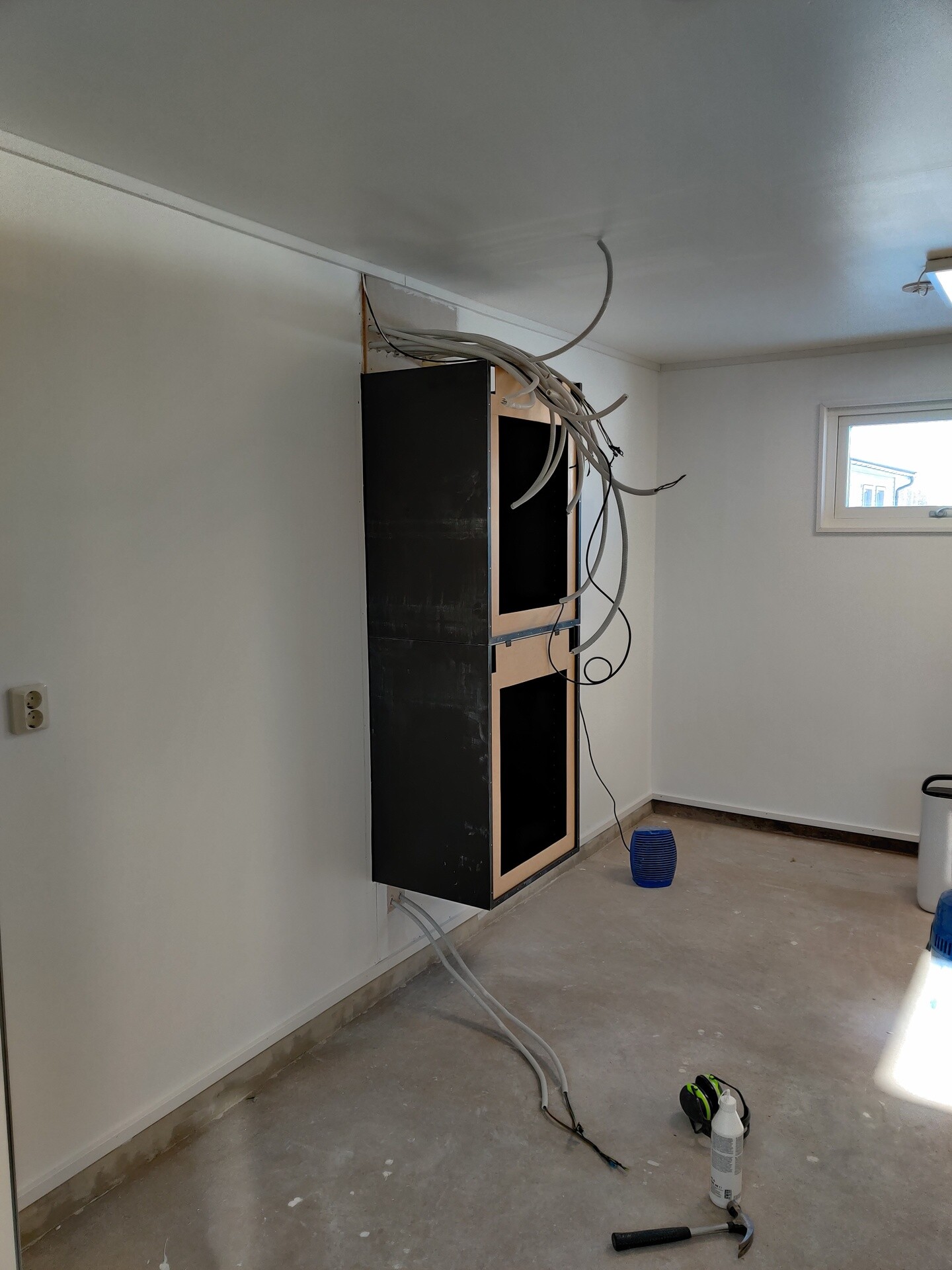

Innan garderoben sätts på plats inne i garaget. (2021-11-01 09:22:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz SR7009

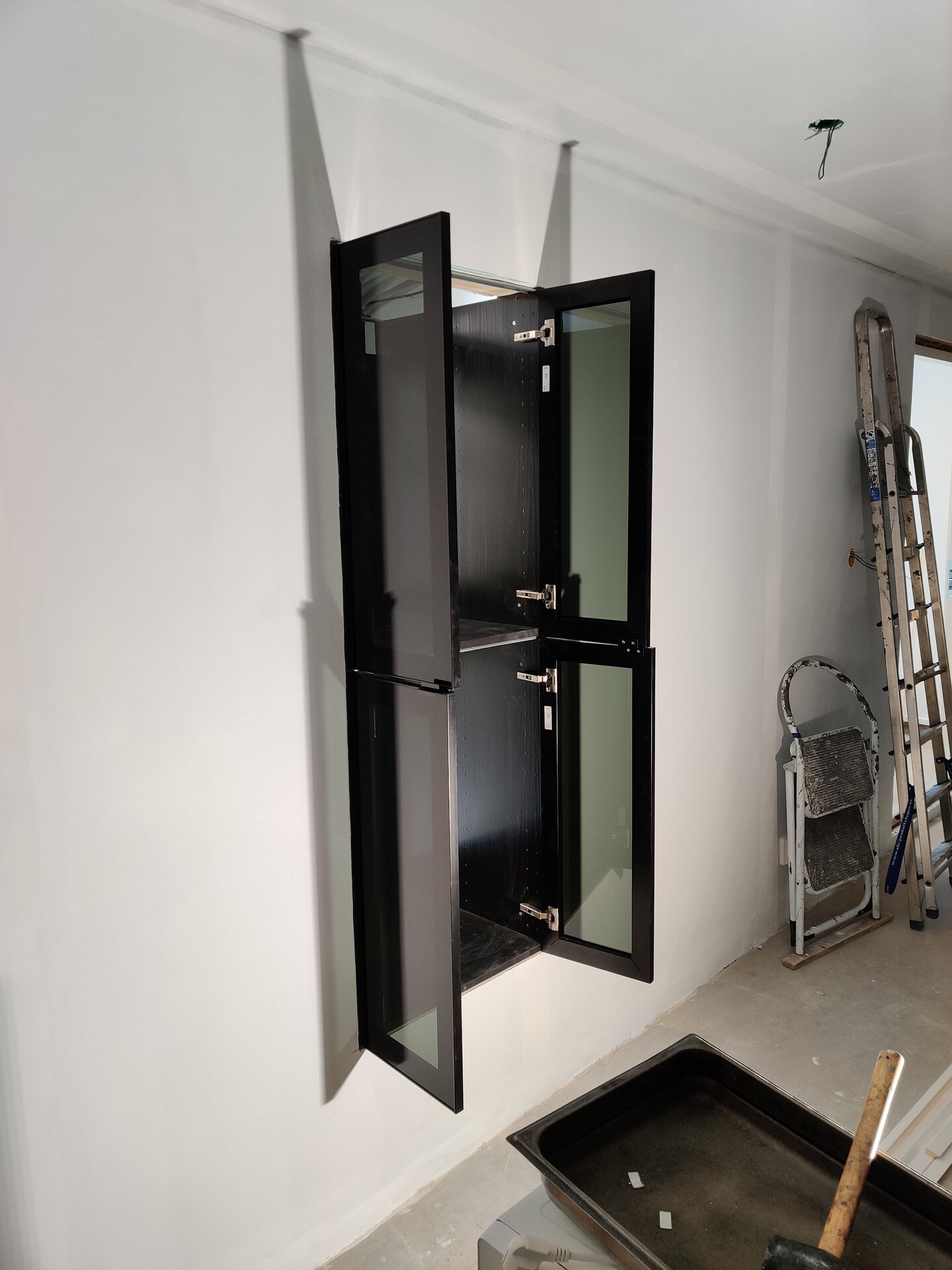

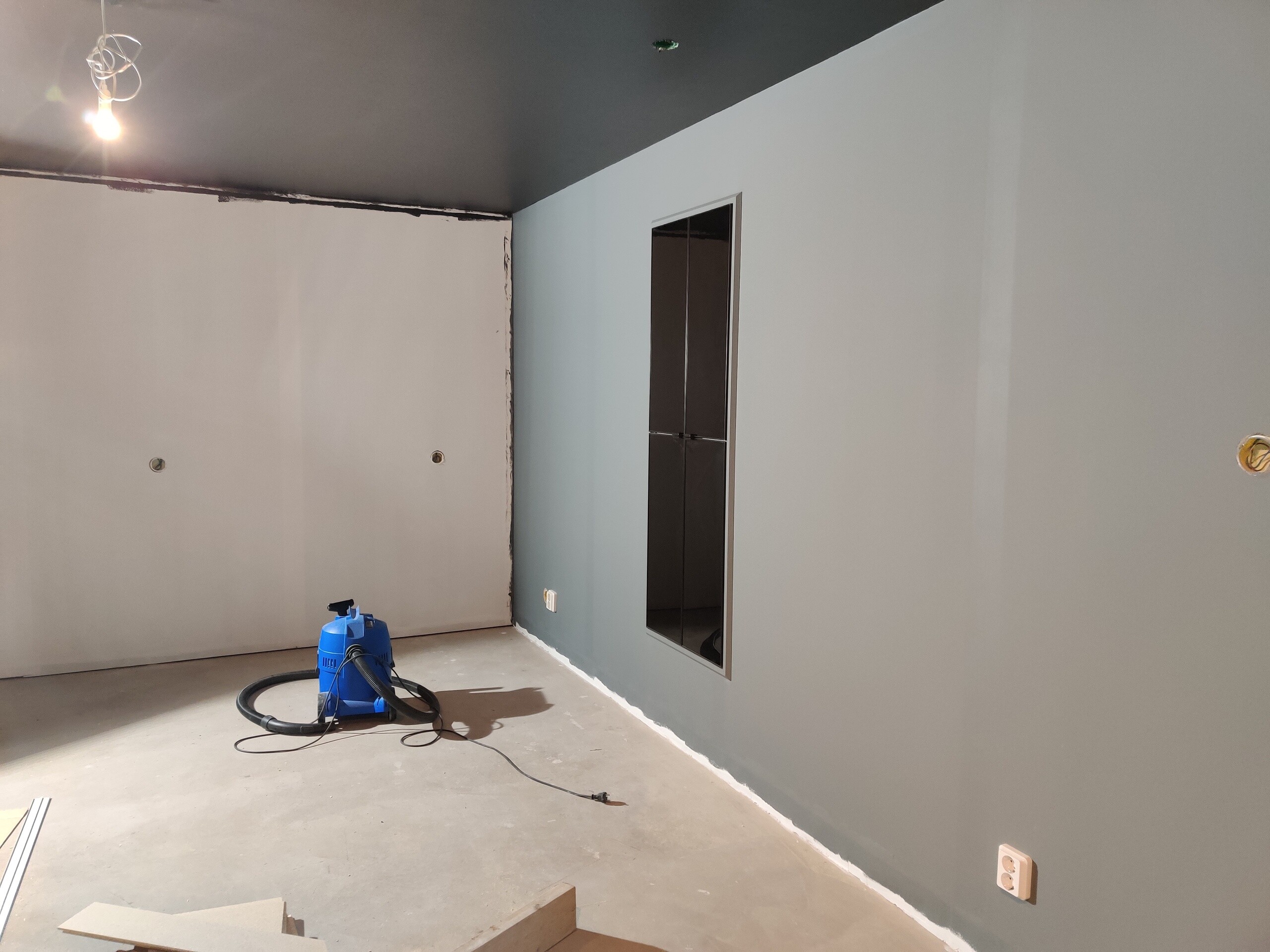

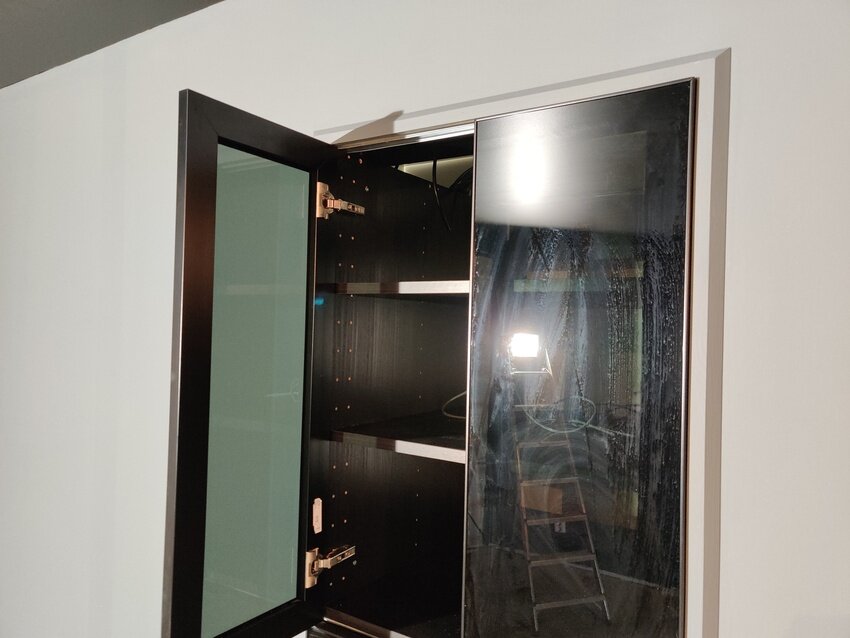

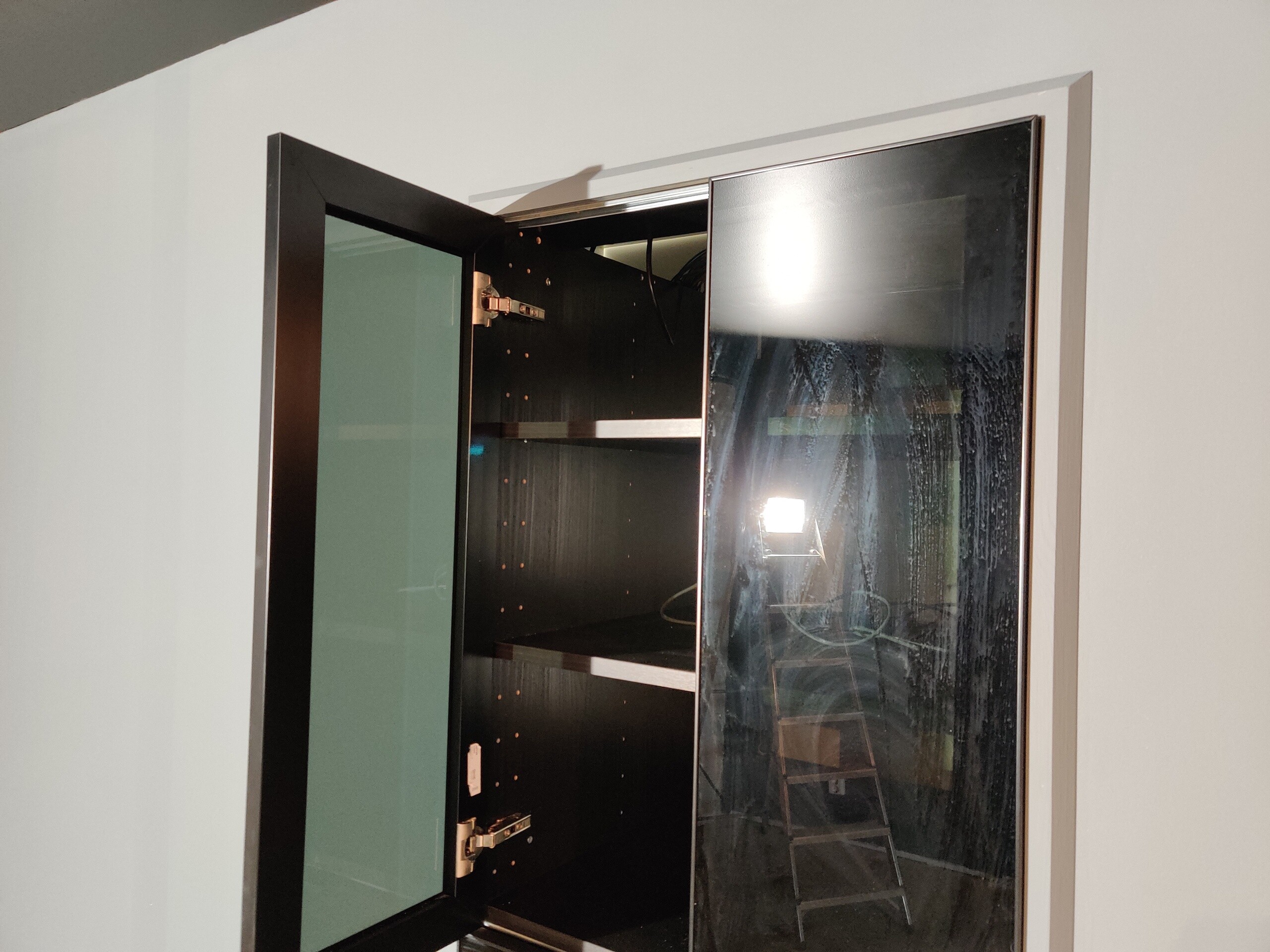

Inne i Bion, IKEA köksskåp två stycken med mörktonade glasdörrar. (2021-11-01 09:22:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz SR7009


Två olika alternativ på hur jag ska lösa den främre väggen.

Detta är att jag monterar dämpmaterial runt samtliga högtalare fram. Efteråt spänns svart tyg över så som redan är gjort på vissa delar. (2021-11-03 14:08:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Optoma HD200X


Detta är alternativ två. Då är den gröna ytan istället ett hårt skivmaterial för att göra baffeln större på de främre kanalerna.

Även i detta fall kommer svart tyg att spännas över. (2021-11-03 14:10:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Optoma HD200X,  Jamo D 500 LCR (st)

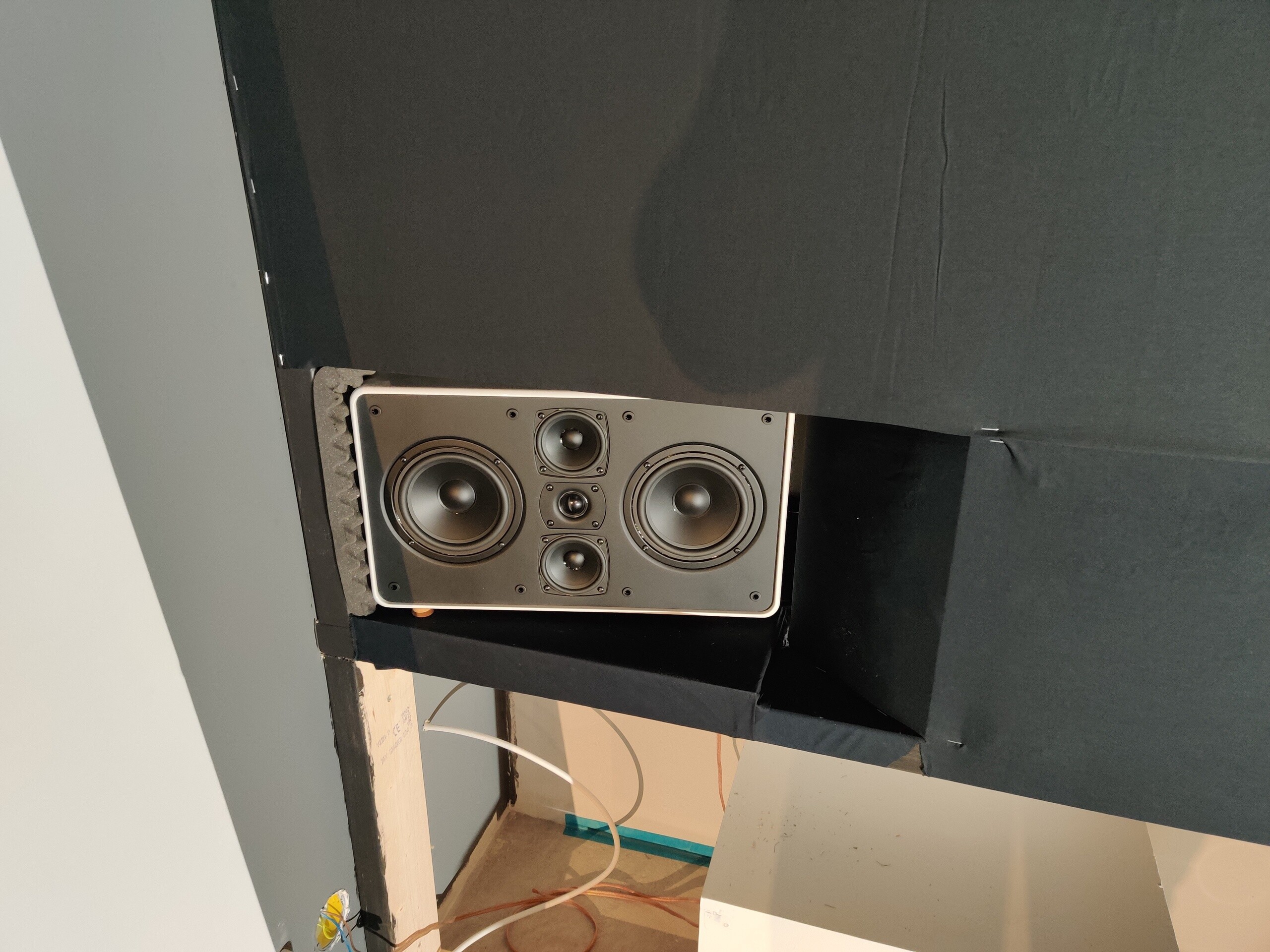

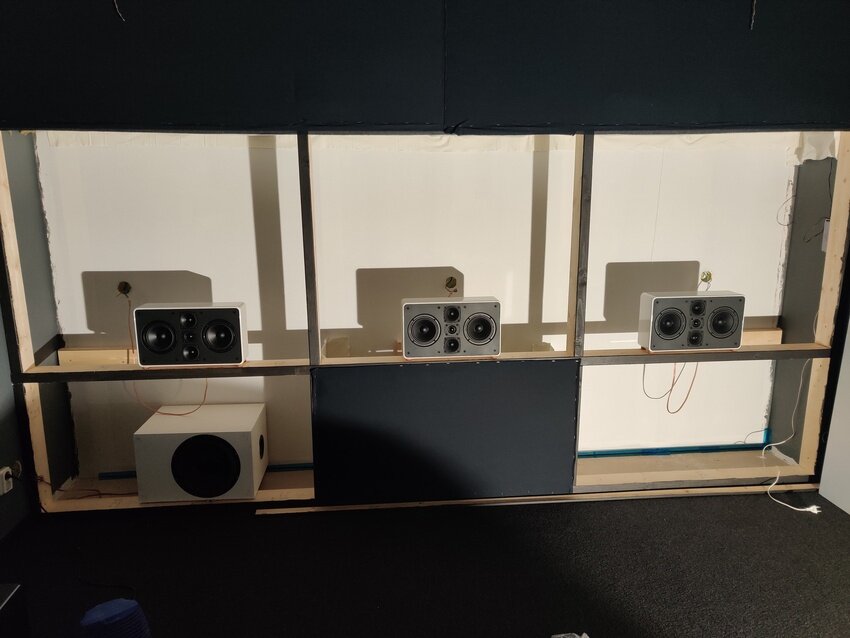

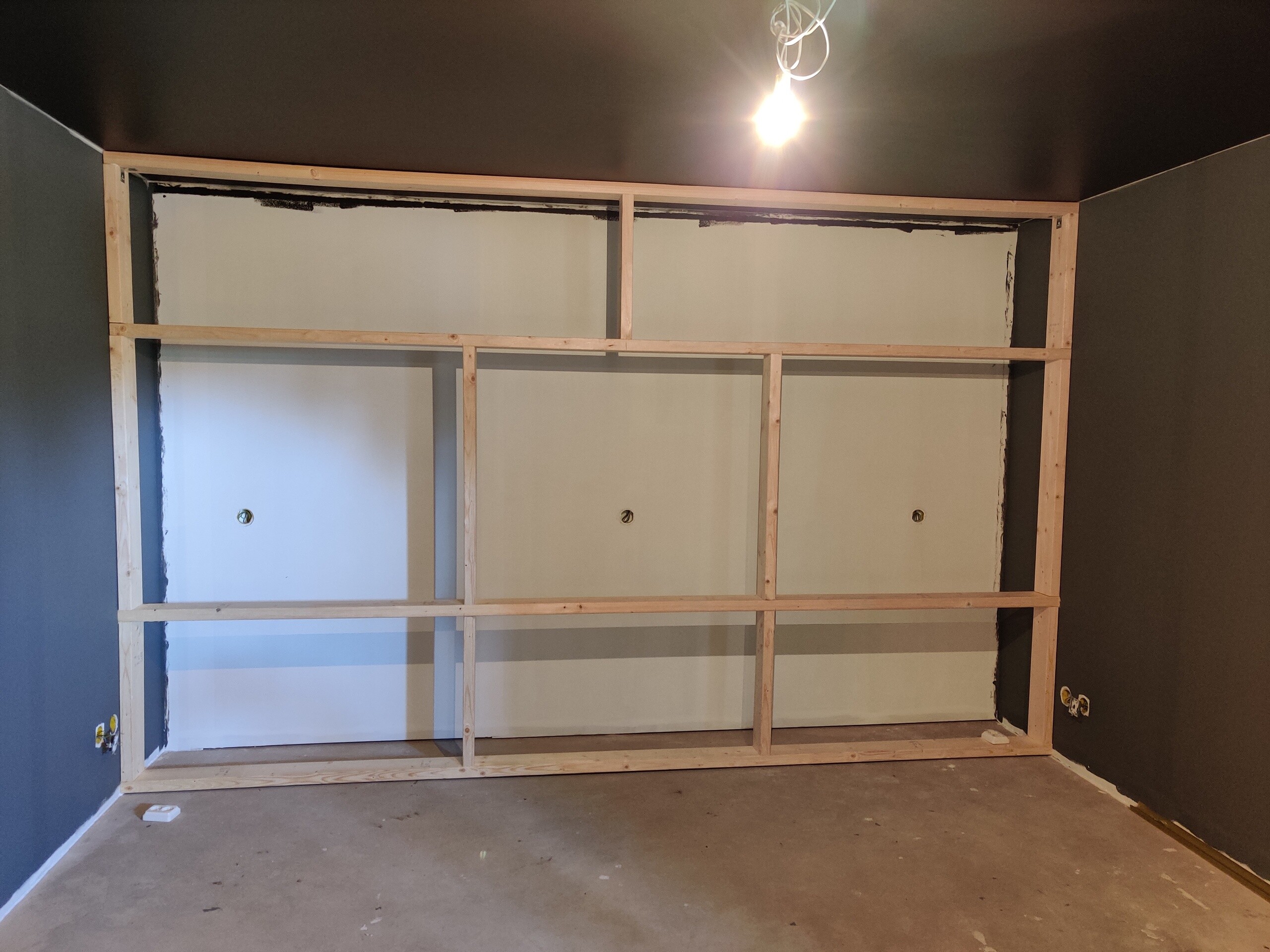

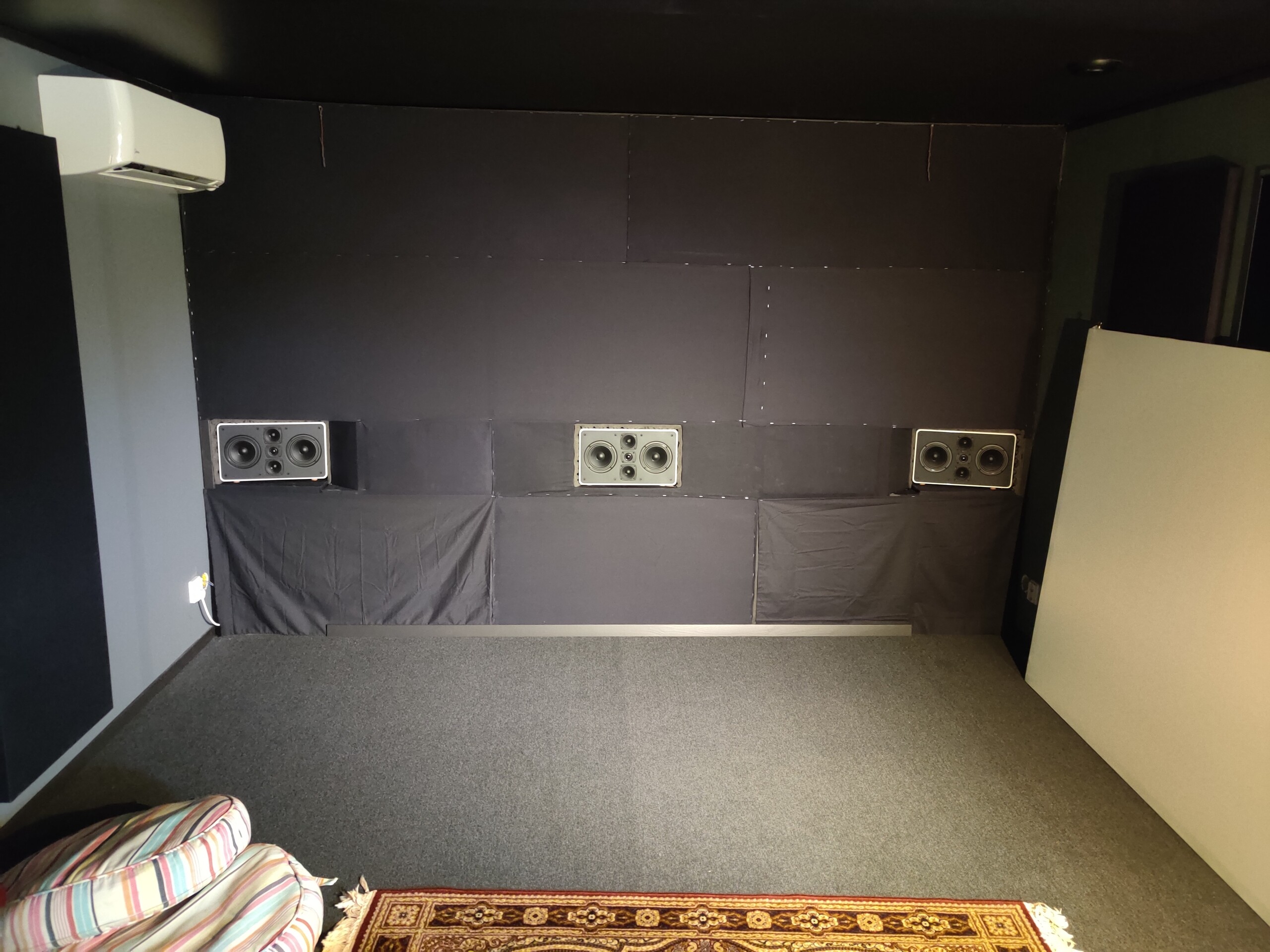

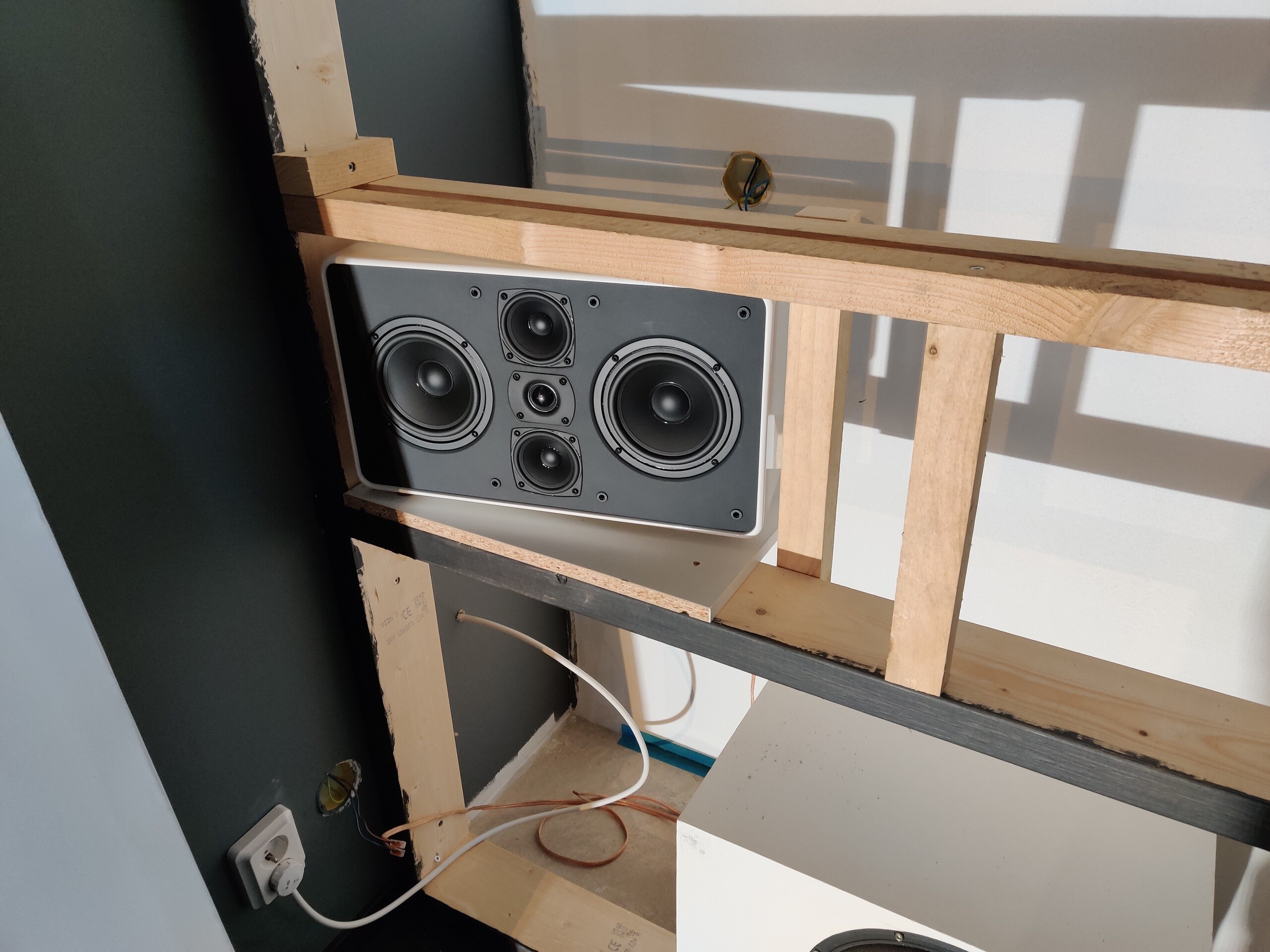

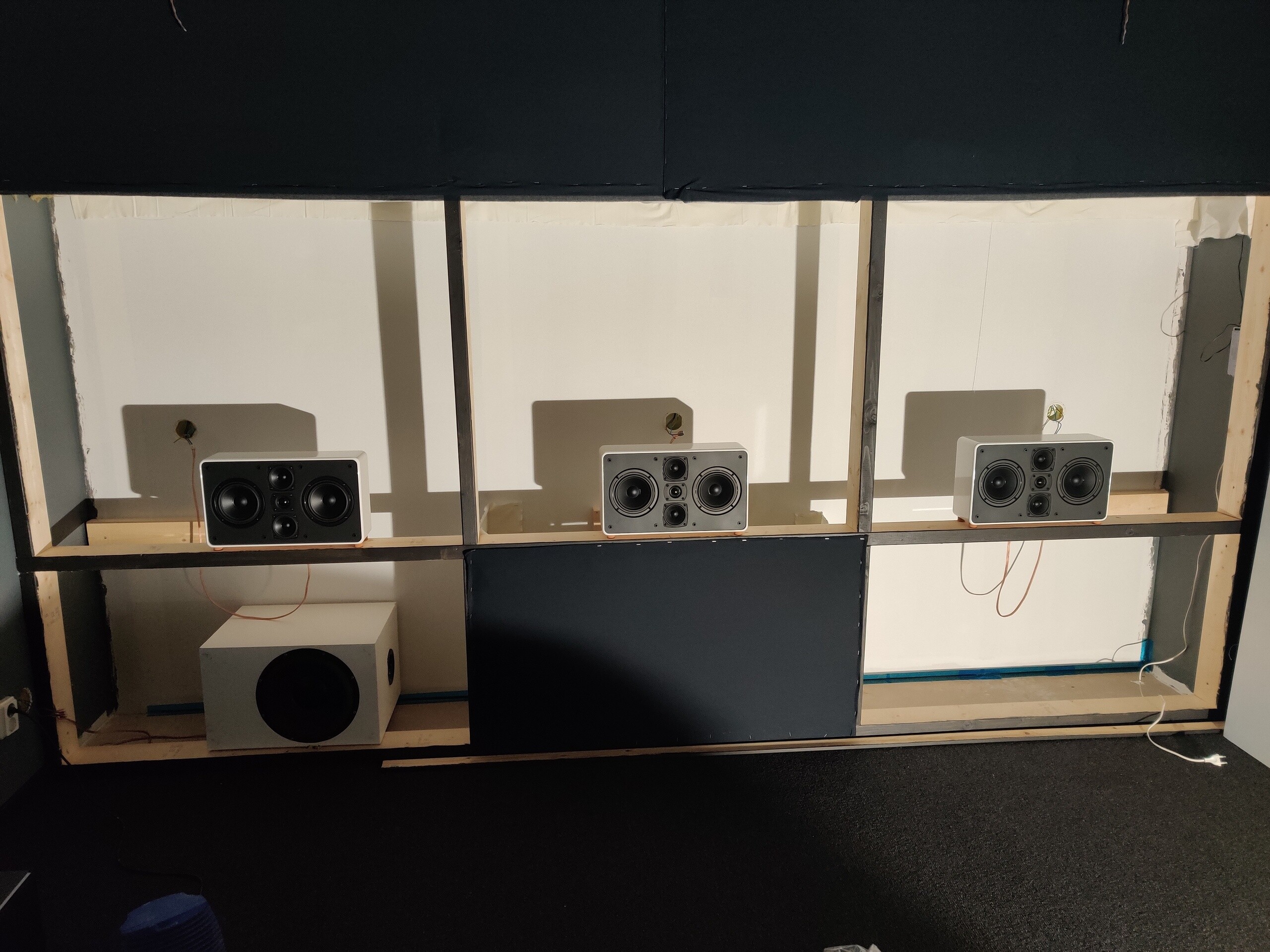

Nu har arbetet med att fälla in de främre högtalarna börjat. Vänster och höger kommer att vara lite vinklade in mot lyssningsplatsen. (2022-03-21 07:02:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)

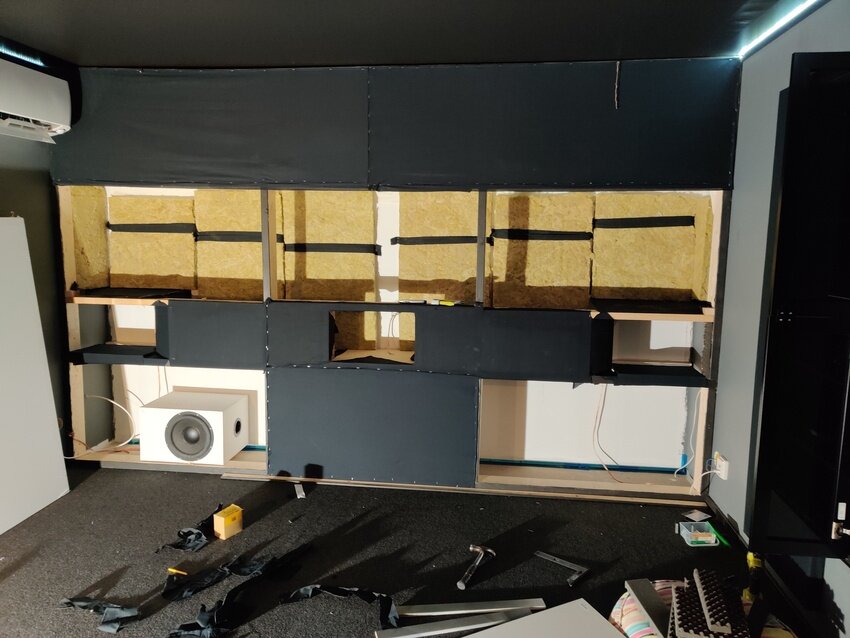

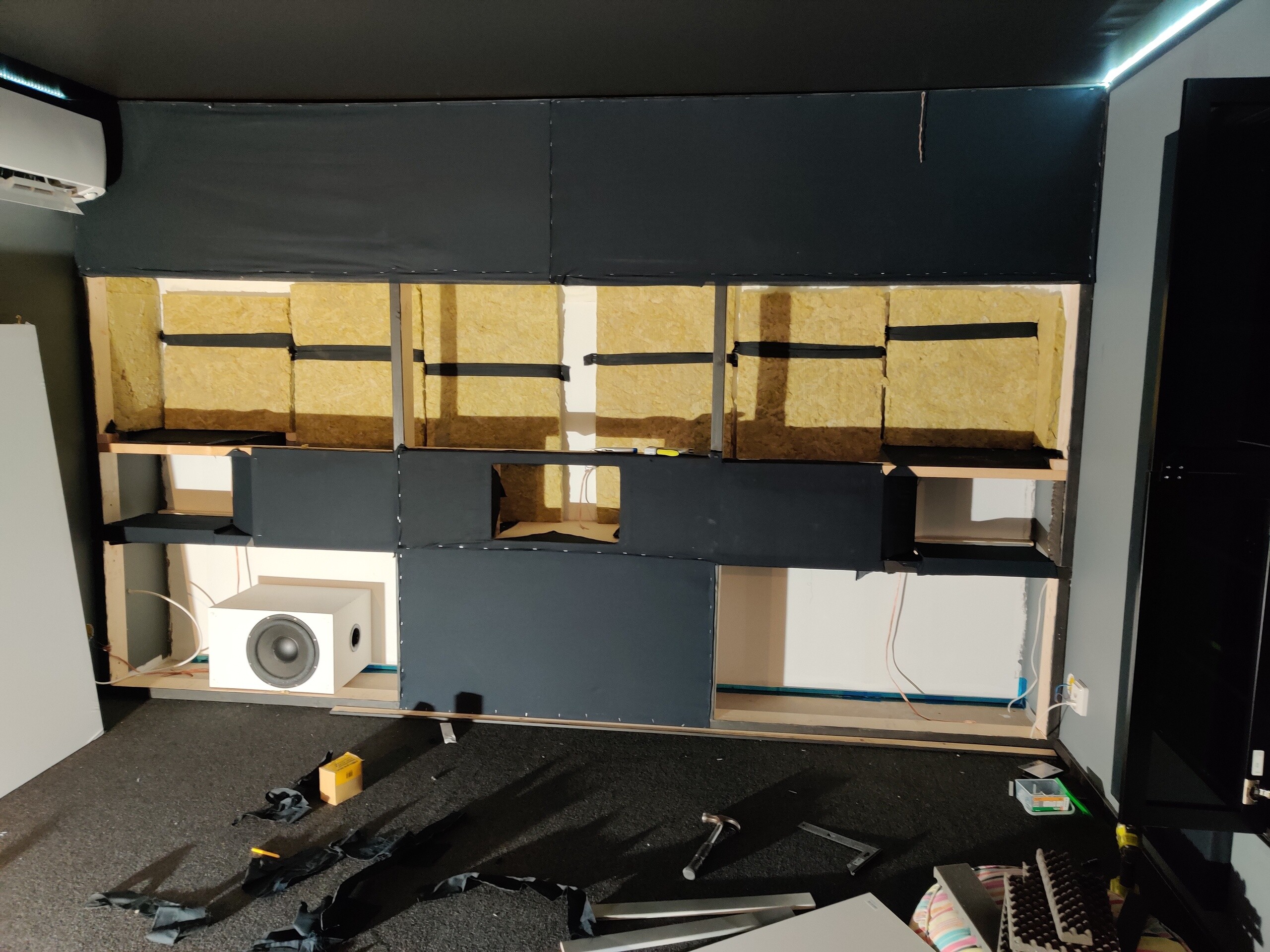

Isolering bakom på väggen samt även direkt bakom det uppspända tyget. (2022-03-21 07:04:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)

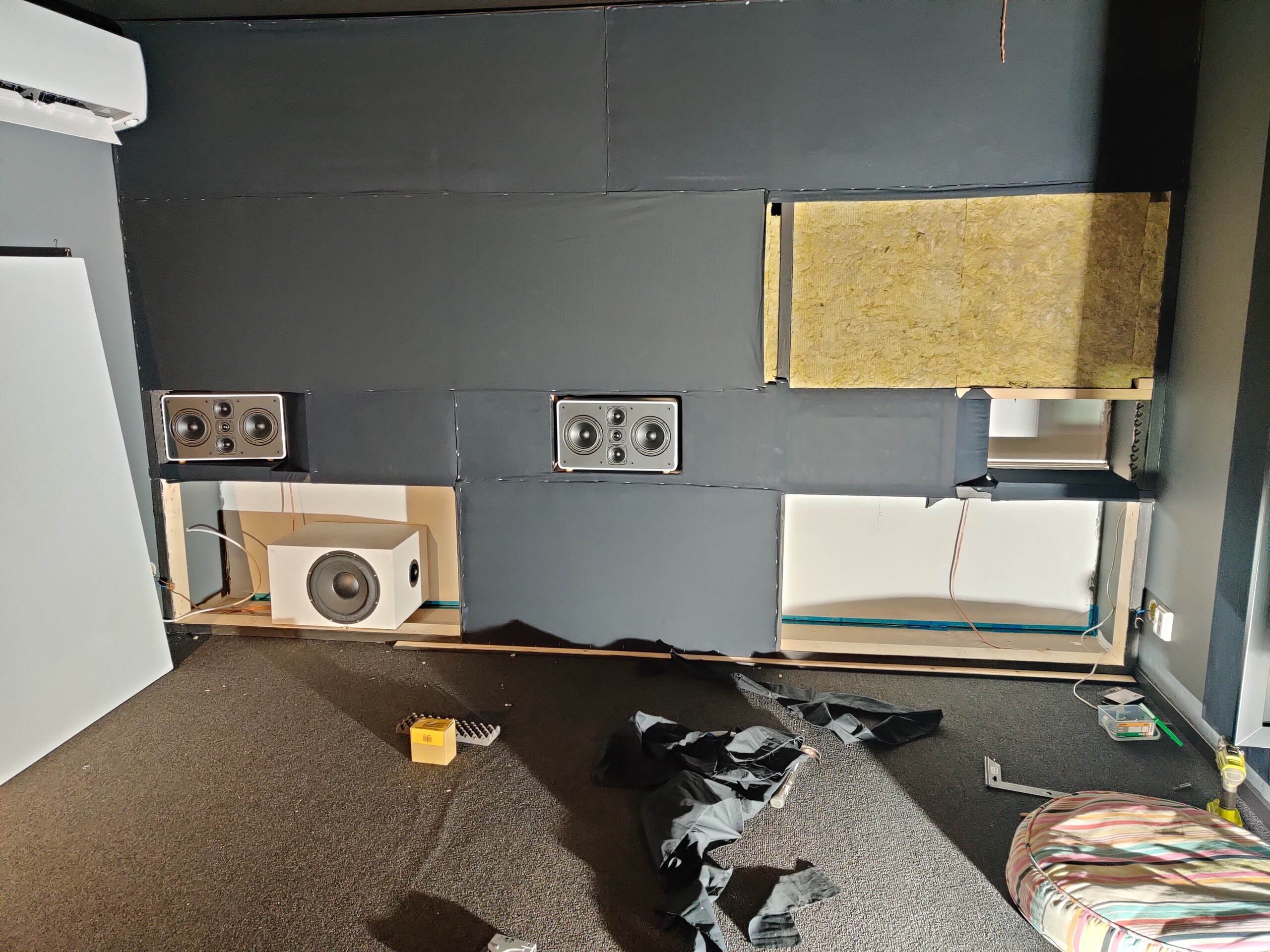

Nu lite mer tyg runt. (2022-03-23 10:24:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)


Här lite närbild på vinklingen av höger och vänster kanalen in mot lyssningsplatsen, "the sweetspot" (2022-03-23 10:24:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)

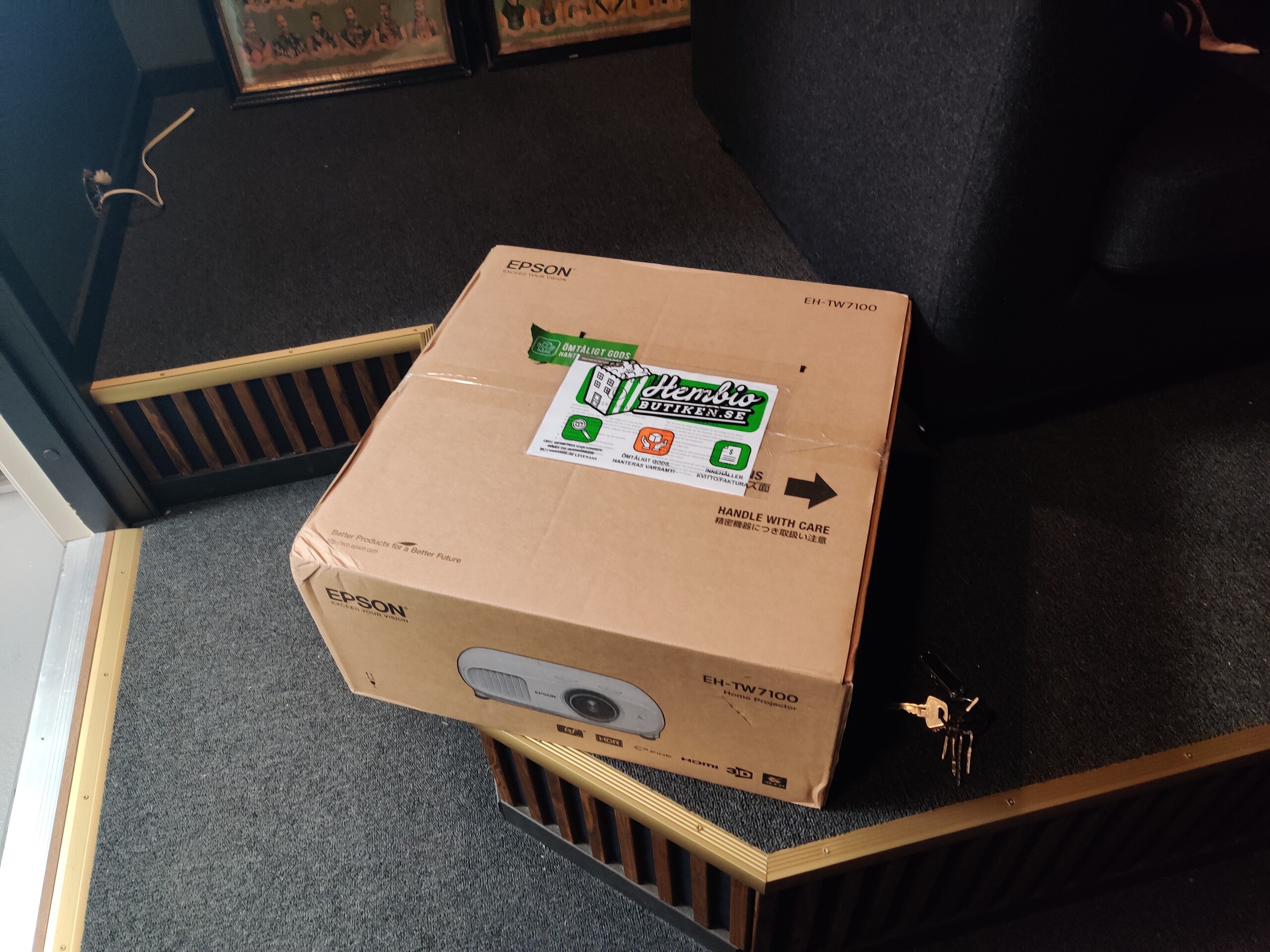

Ny projektor
Äntligen en uppgradering från den gamla Optoma HD200x till en 4K modell med HDR (2022-08-01 21:49:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100

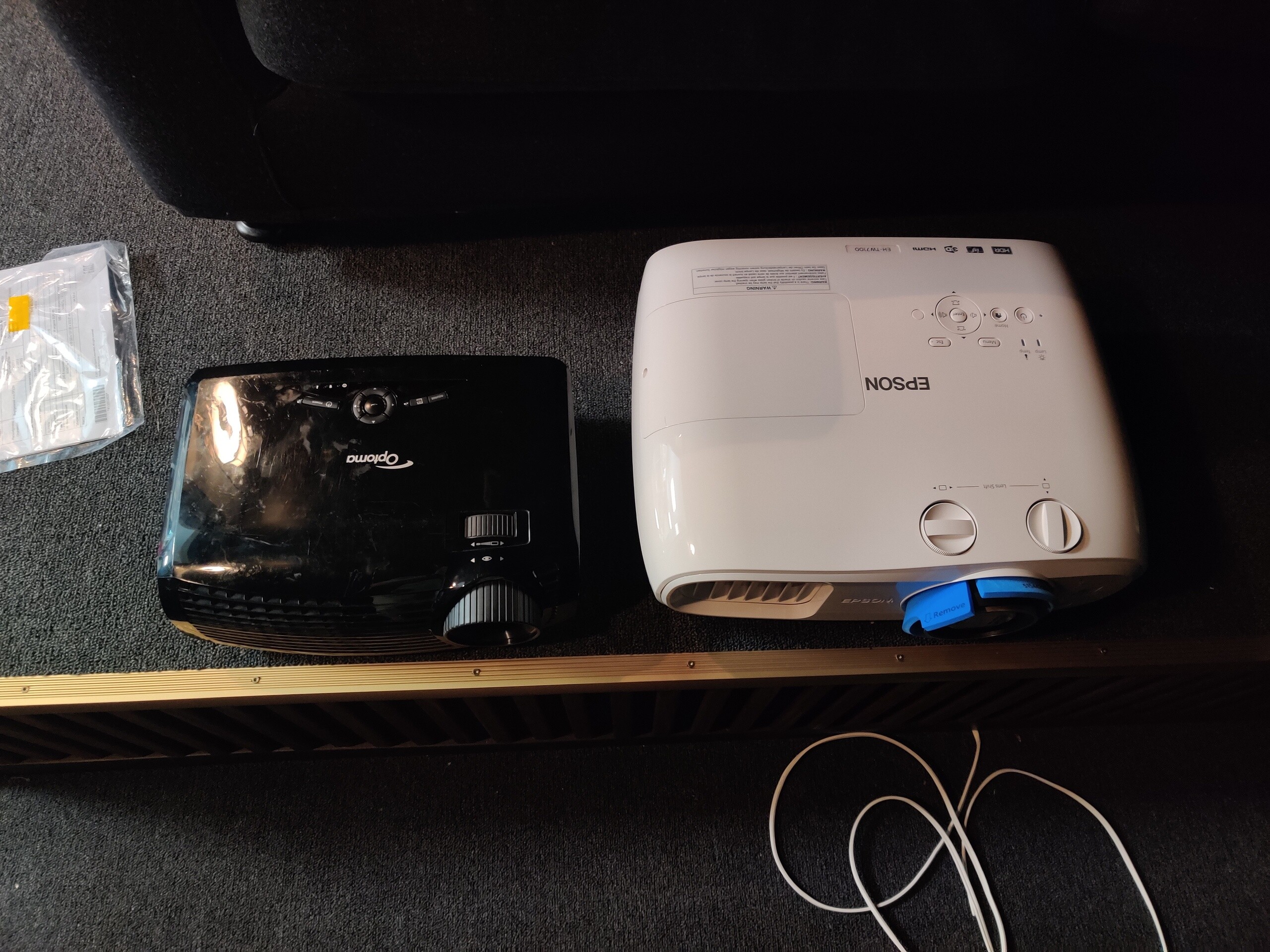

Avsevärd skillnad i storlek mellan de två modellerna.... (2022-08-01 21:53:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Optoma HD200X,  Epson EH-TW7100


En tillfällig uppställning för att se vad som ger bäst bild med så lite justering av optiken som möjligt. (2022-08-01 21:54:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100

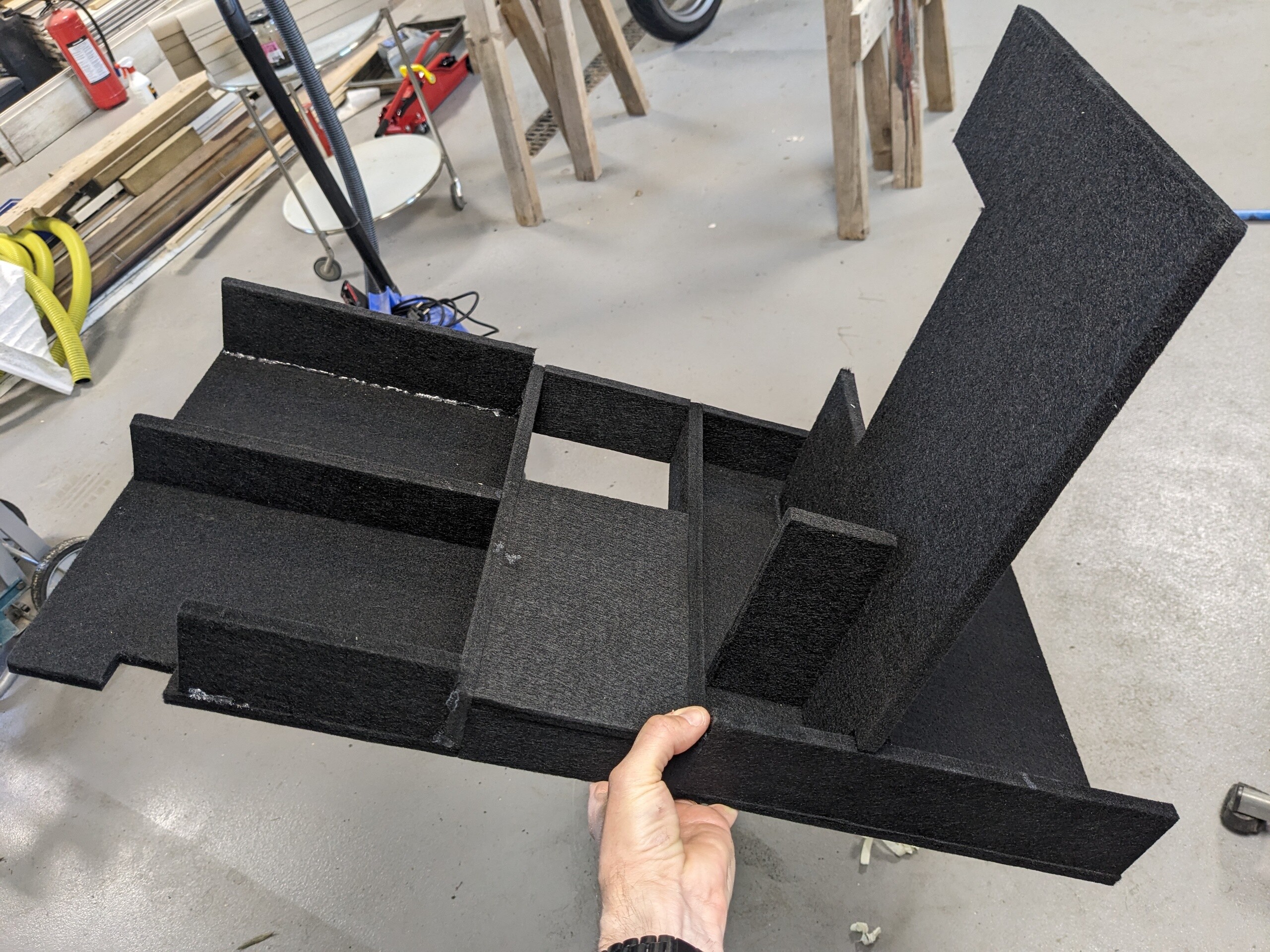

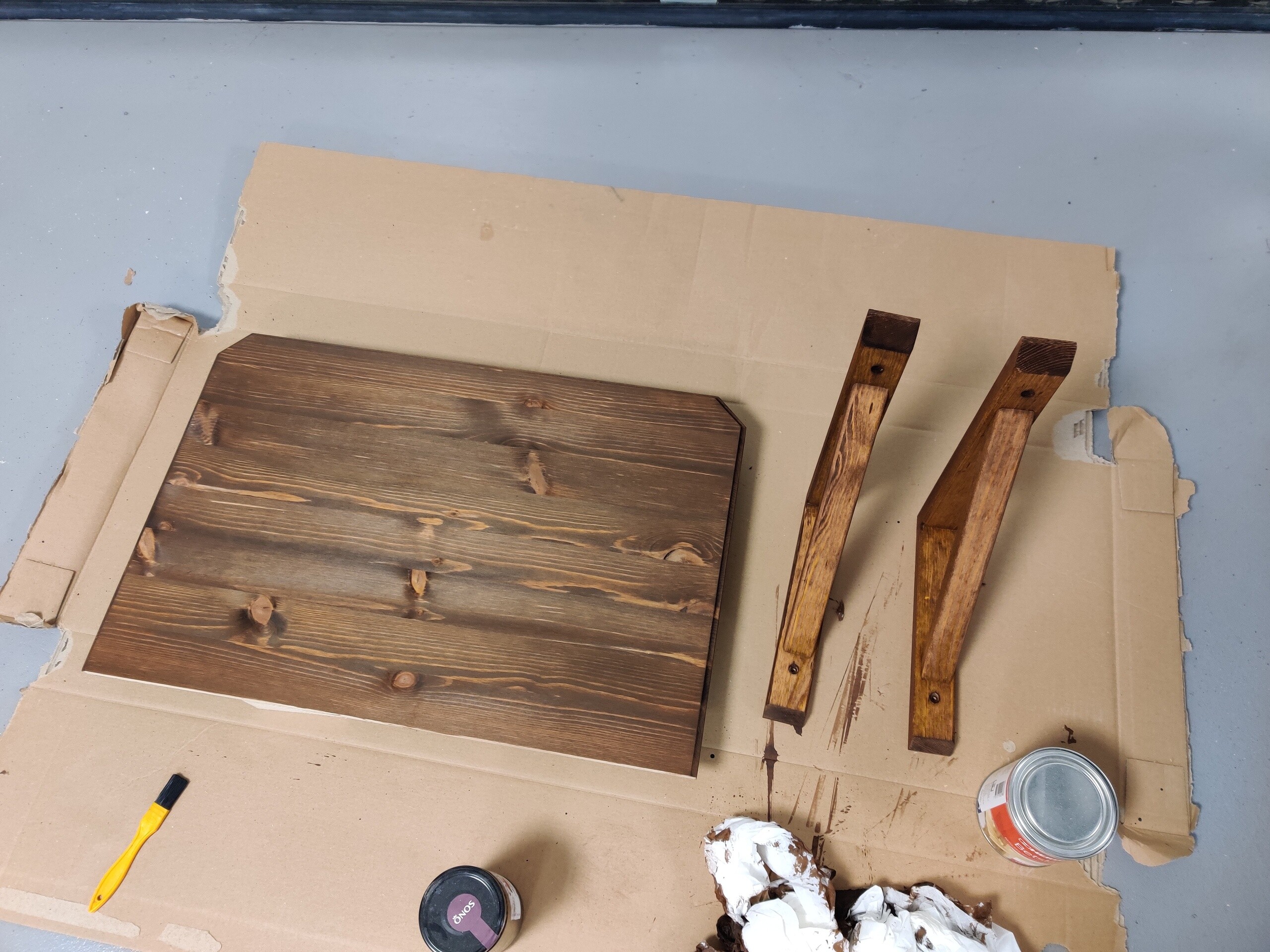

Tillverkning av hylla för nya projjen. Den förra var takmonterad men denna gillade bättre att vara mera rakt framför duken. (2022-08-01 21:55:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100

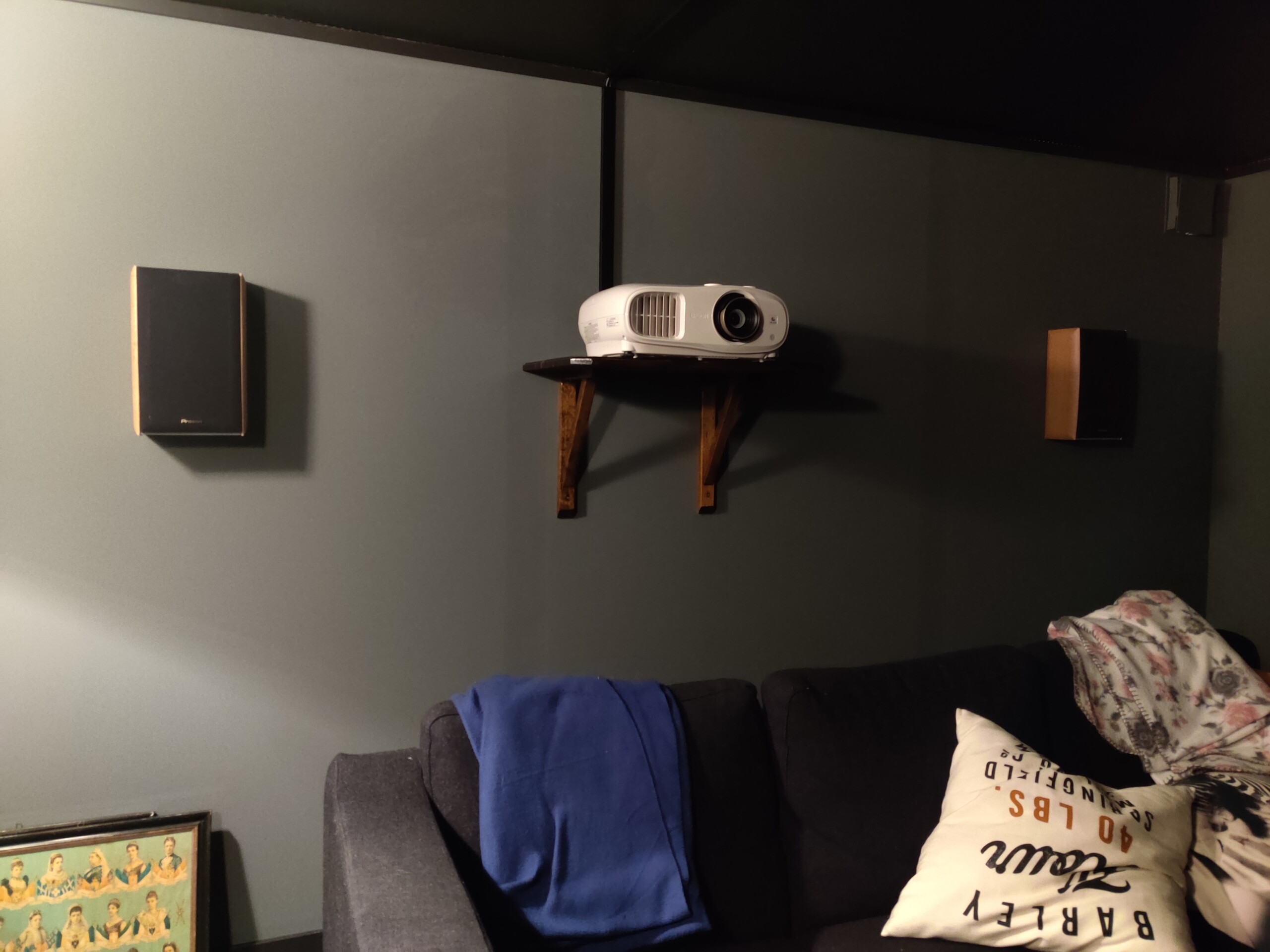

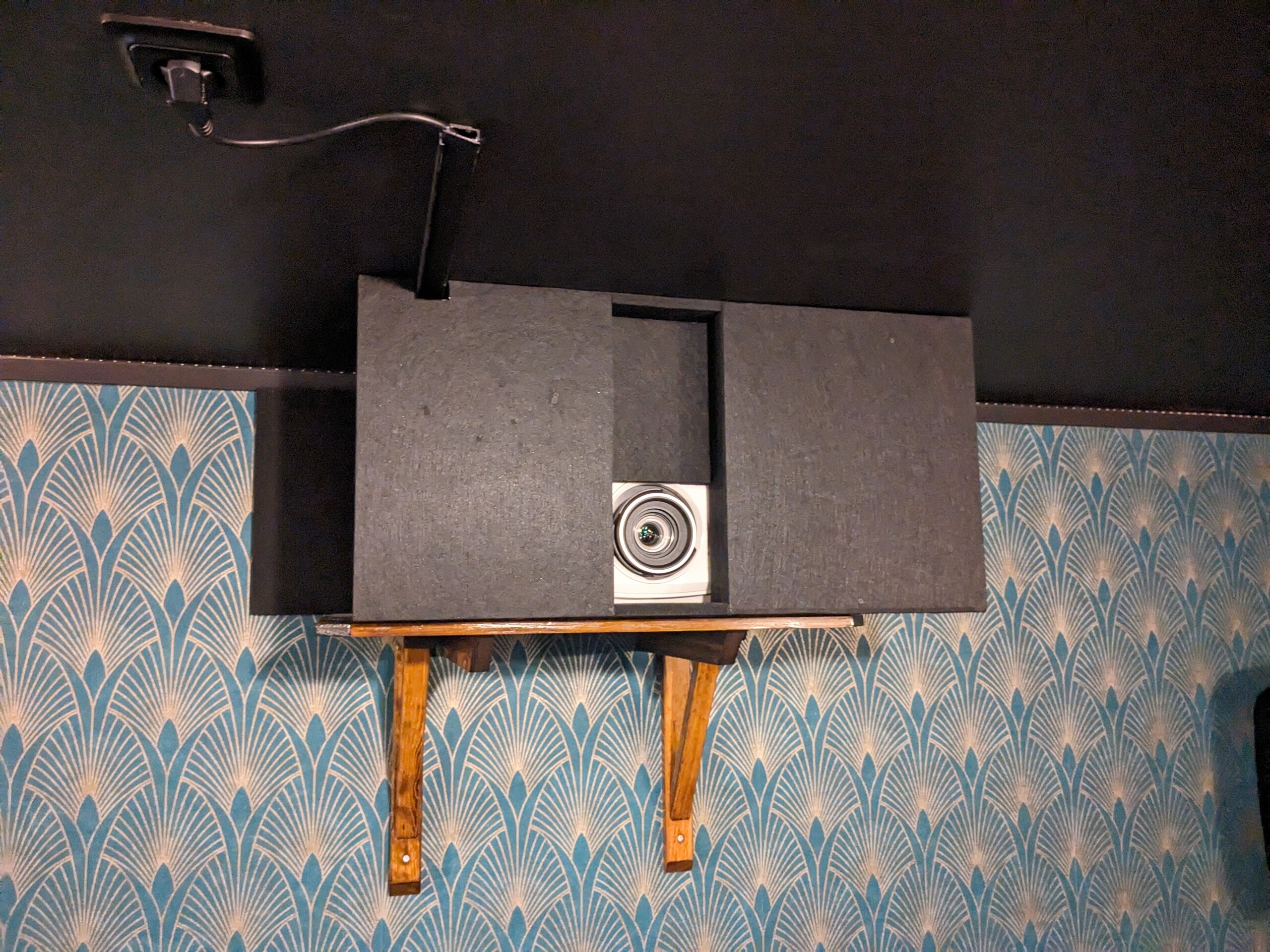

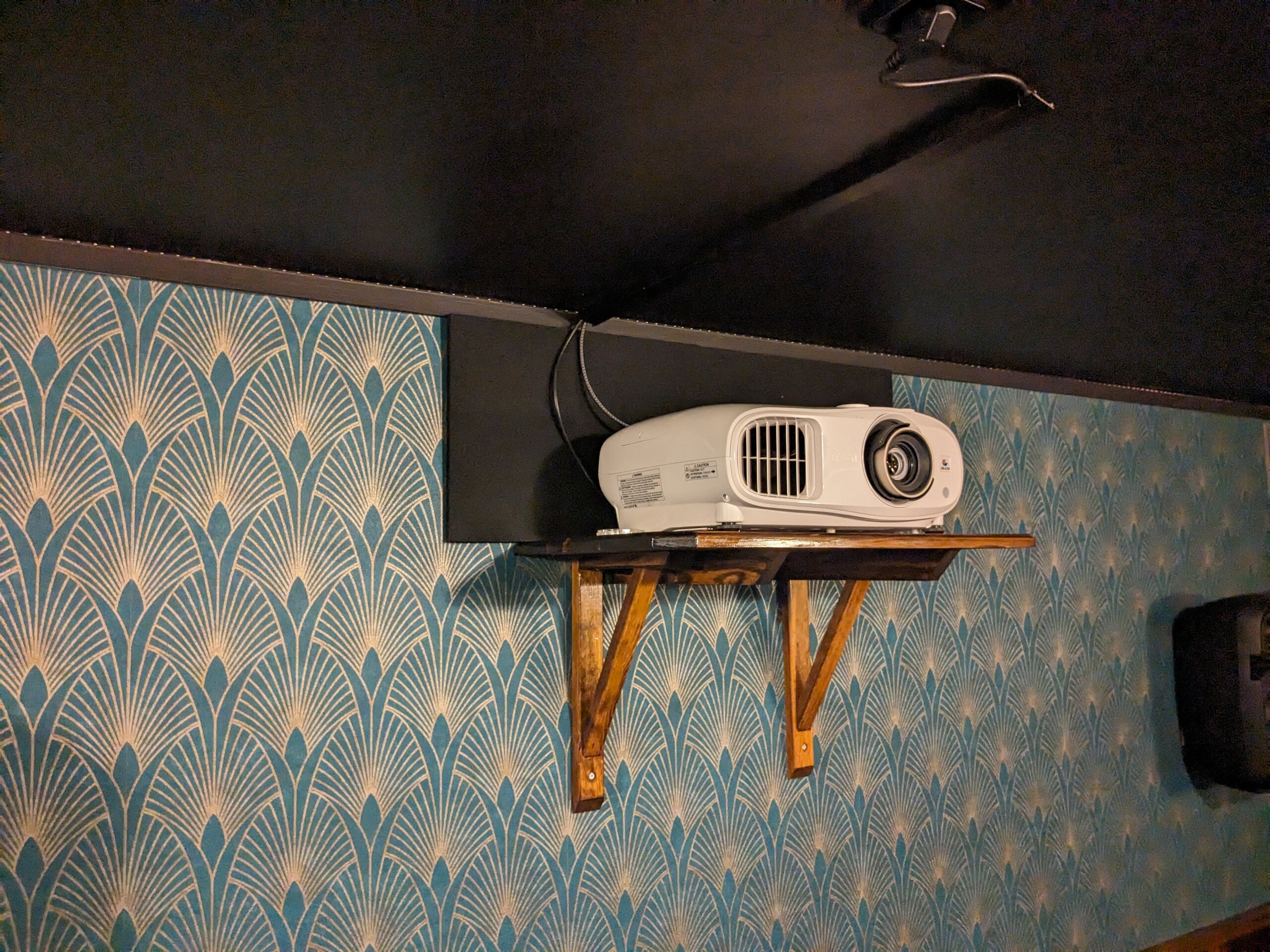

Så här blev det med nya hyllan. (2022-08-02 11:54:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100

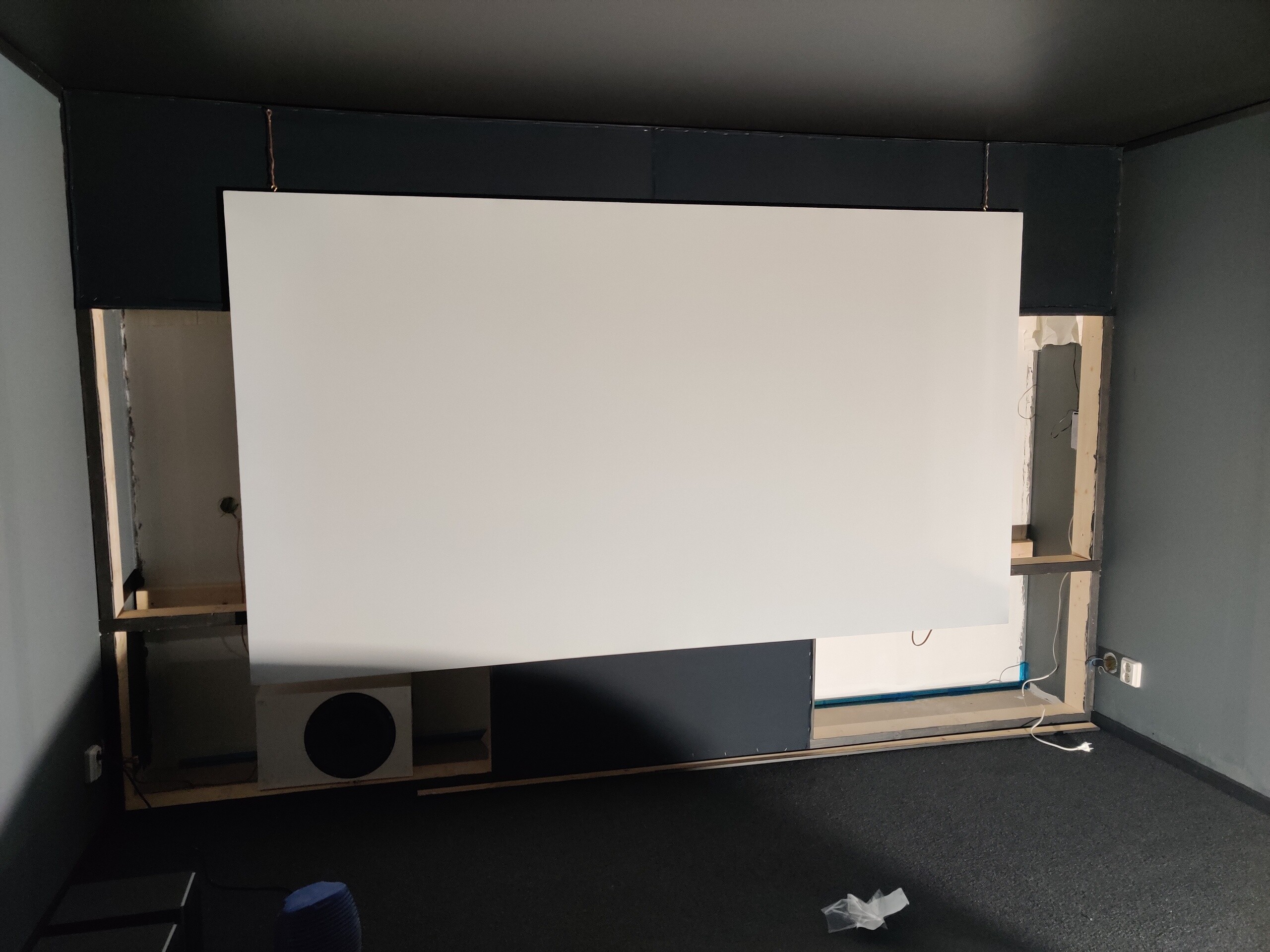

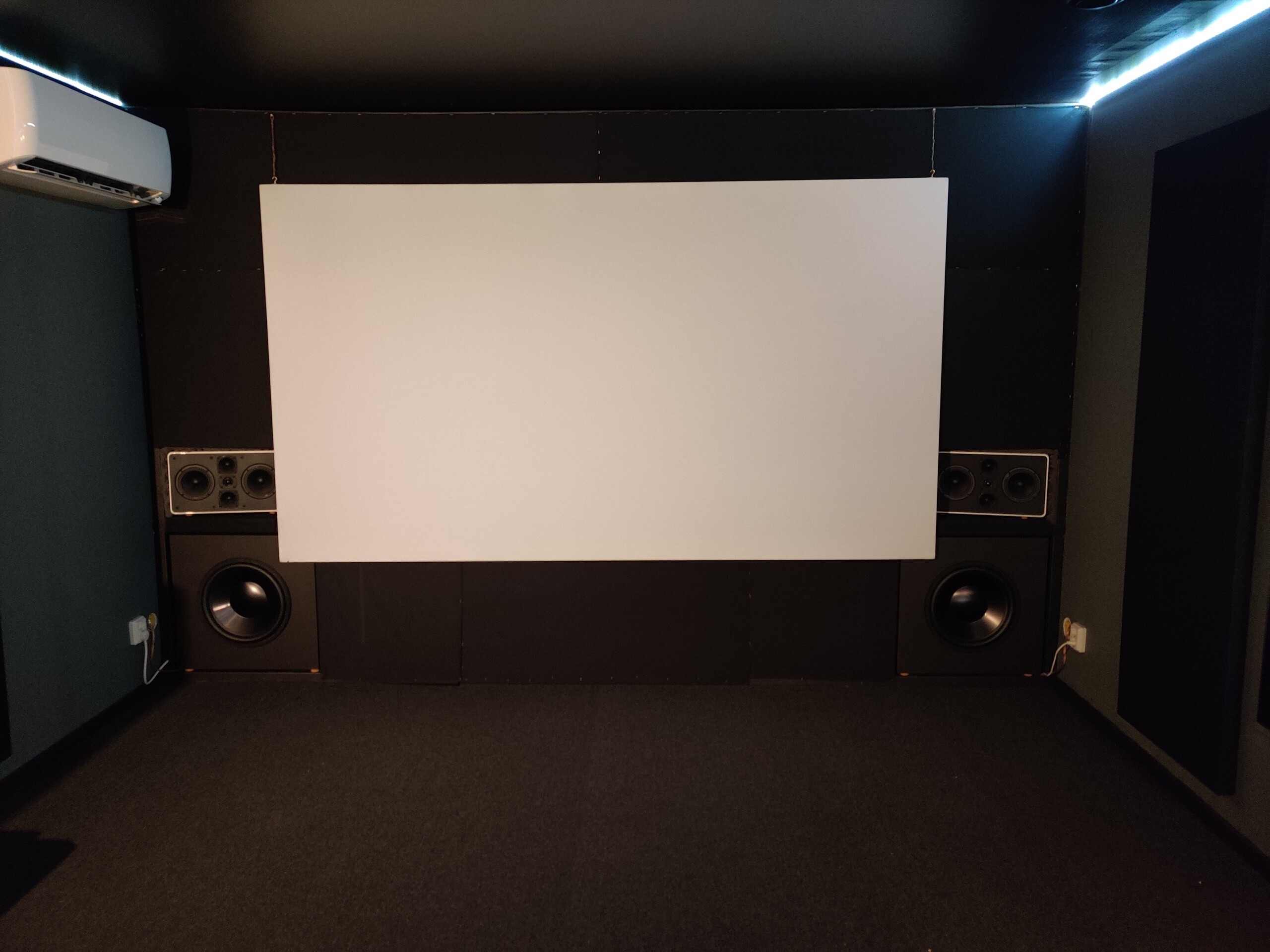

Så här ser "framsidan" ut numera. Inte klart riktigt ännu. Det ska dit två nya Subwoofers bakom tyget i varje hörn. Sen något svart tyg som döljer sidohögtalarna.

Även duken ska hängas upp på annat sätt, troligen med neodunium magneter. Sen ska duken få någon form av kant. (2022-08-02 11:55:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)


(2022-08-02 11:58:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100


Klar även med en liten detalj, ett sidobord till fåtöljen. Hittat på Erikshjälpen för någon hundring. Behövdes slipas ner på själva bordsytan sedan laseras igen och sedan några lager klarlack. Går lite i stilen Art deco som jag gillar. (2022-08-04 10:08:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Optoma HD200X


Städade upp bland kablarna bakom apparaterna idag. Kabelkanaler is the shit! (2022-08-05 20:43:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz SR7009

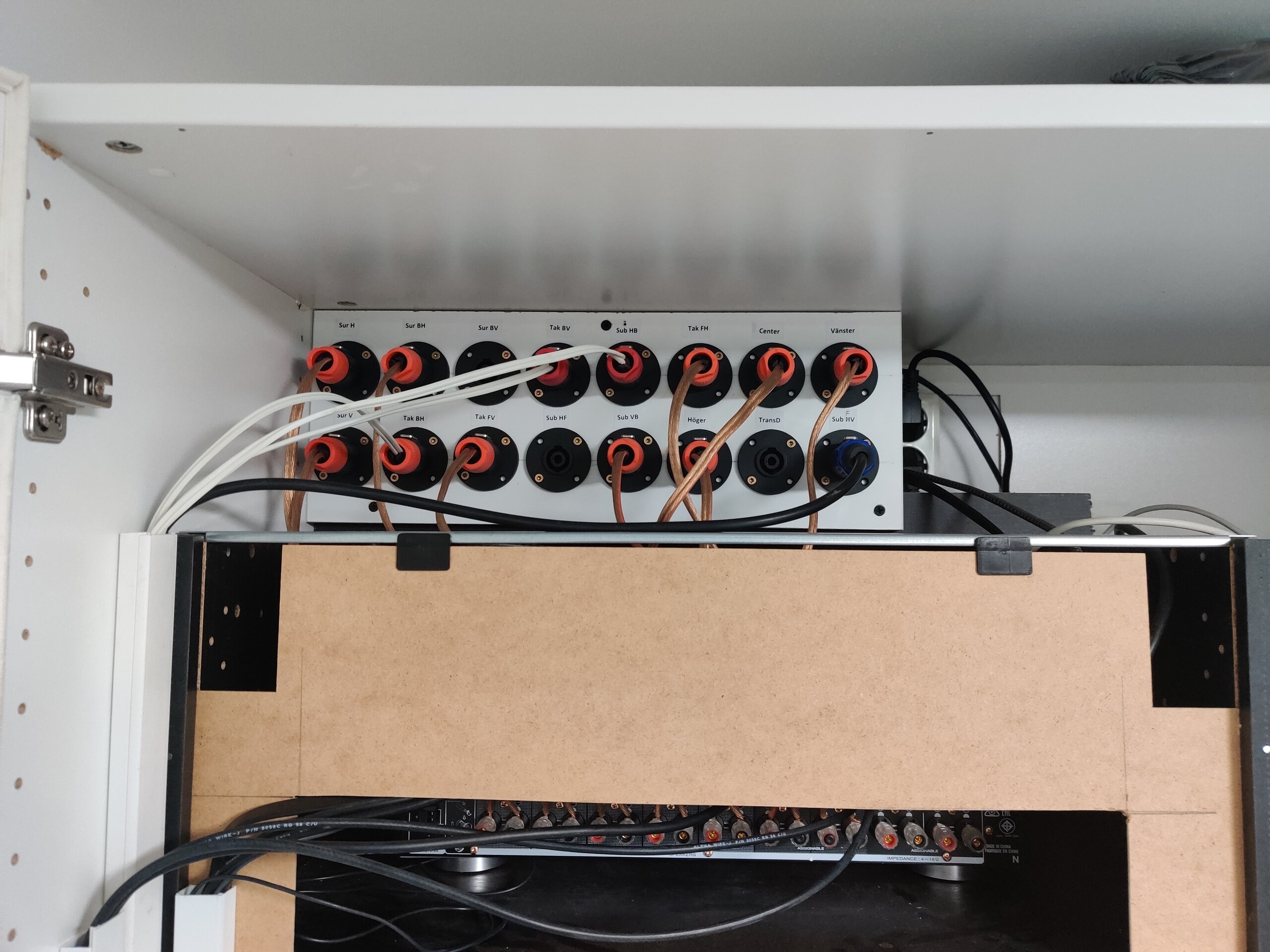

Här är korskopplingarna till högtalarna, billiga speakon kopior från amazon. Varning köp inte dessa. Usel kvalitet och kommer nog göras om senare. (2022-08-05 20:44:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz SR7009

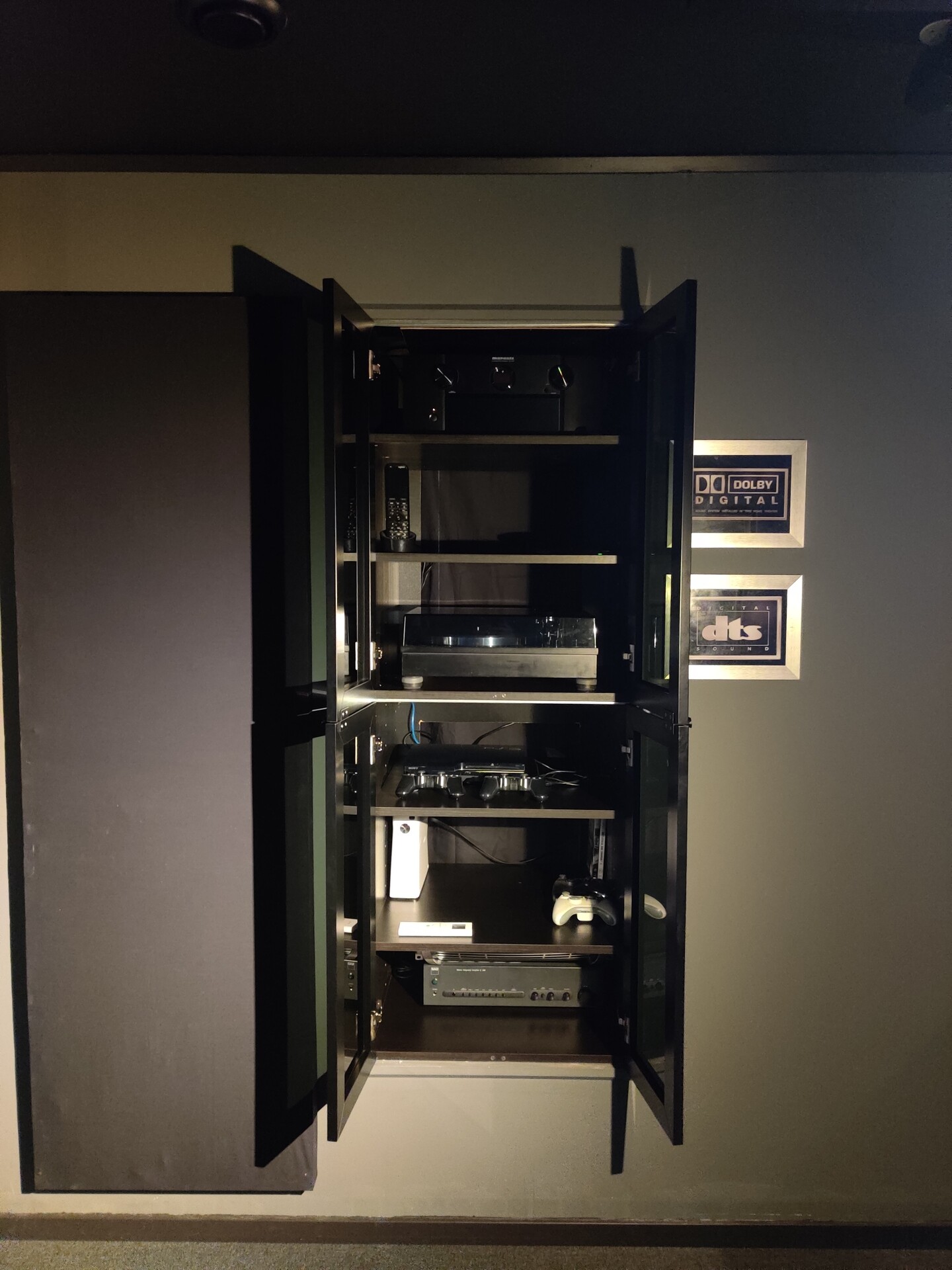

Bild på det infällda apparatskåpet sett från "bion".
Överst står Marantzen för värmens skull men även närheten till alla högtalarkablar.

Hylla 2 under huserar Nvidia Shield TV (2016) samt Logitech Harmony hub med tillhörande fjärr.

Hylla 3 så står en gammal Sonab skivspelare, kommer inte ihåg vilken modell.

Hylla 4 står en PS3.

Hylla 5 står en Xbox360

Hylla 6 står en NAD C350 som används till två av Atmos tak högtalarna, samt ett Behringer slutsteg modell Inuke NU3000DSP som används till Subwoofers (En så länge endast en..)

Under (2022-08-05 20:46:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz SR7009

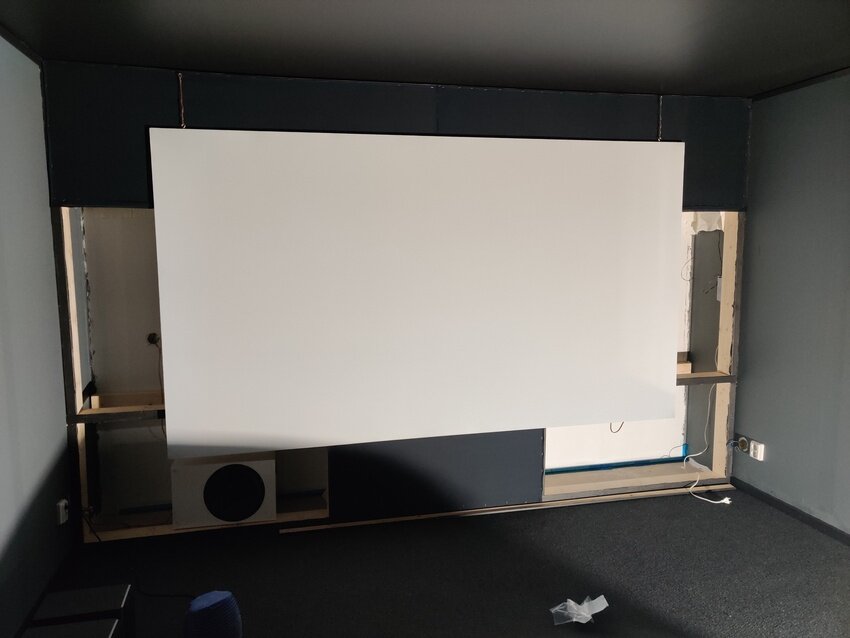

Så här der "Baffelväggen" ut utan duken. Den är inte klar ännu. Längst ner vid golvet under vänster samt höger högtalare kommer det byggas två rejäla subwoofers. Därav är tyget inte spänt där ännu. (2022-08-05 20:54:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)

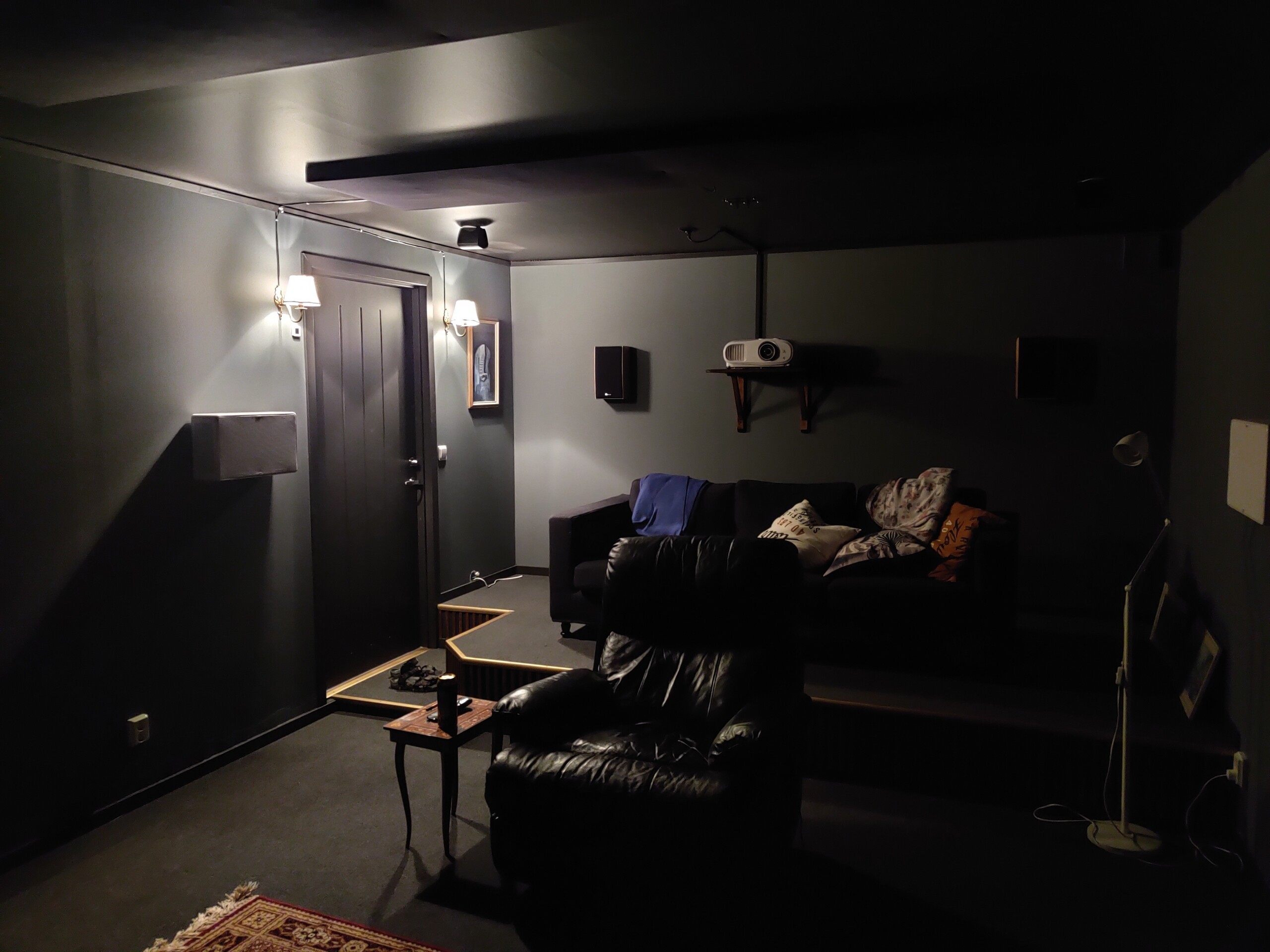

Lite "fisheye" bilder . (2022-08-05 20:56:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st),  Epson EH-TW7100


Lite "fisheye" bilder . (2022-08-05 20:57:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st),  Epson EH-TW7100


Lite "fisheye" bilder . (2022-08-05 20:57:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100


Lite "fisheye" bilder . (2022-08-05 20:58:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100

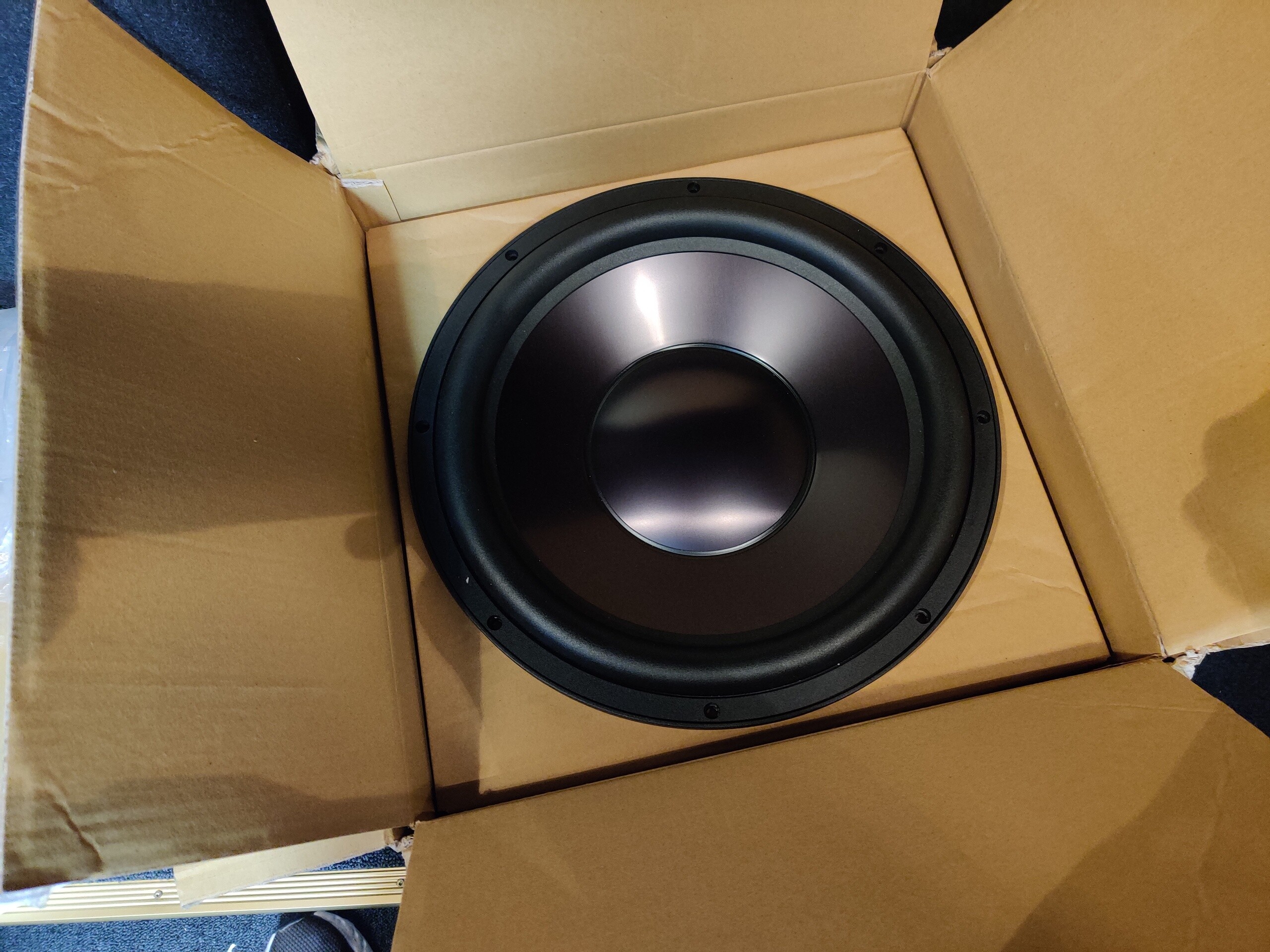

Dayton RSS390HO-4 Första fixad, nu saknas bara tre till.. (2022-08-29 19:44:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz SR7009


Tre av fyra basar redo. Bara en kvar men det är klurigt att få tag på dessa. (2022-09-26 20:19:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)

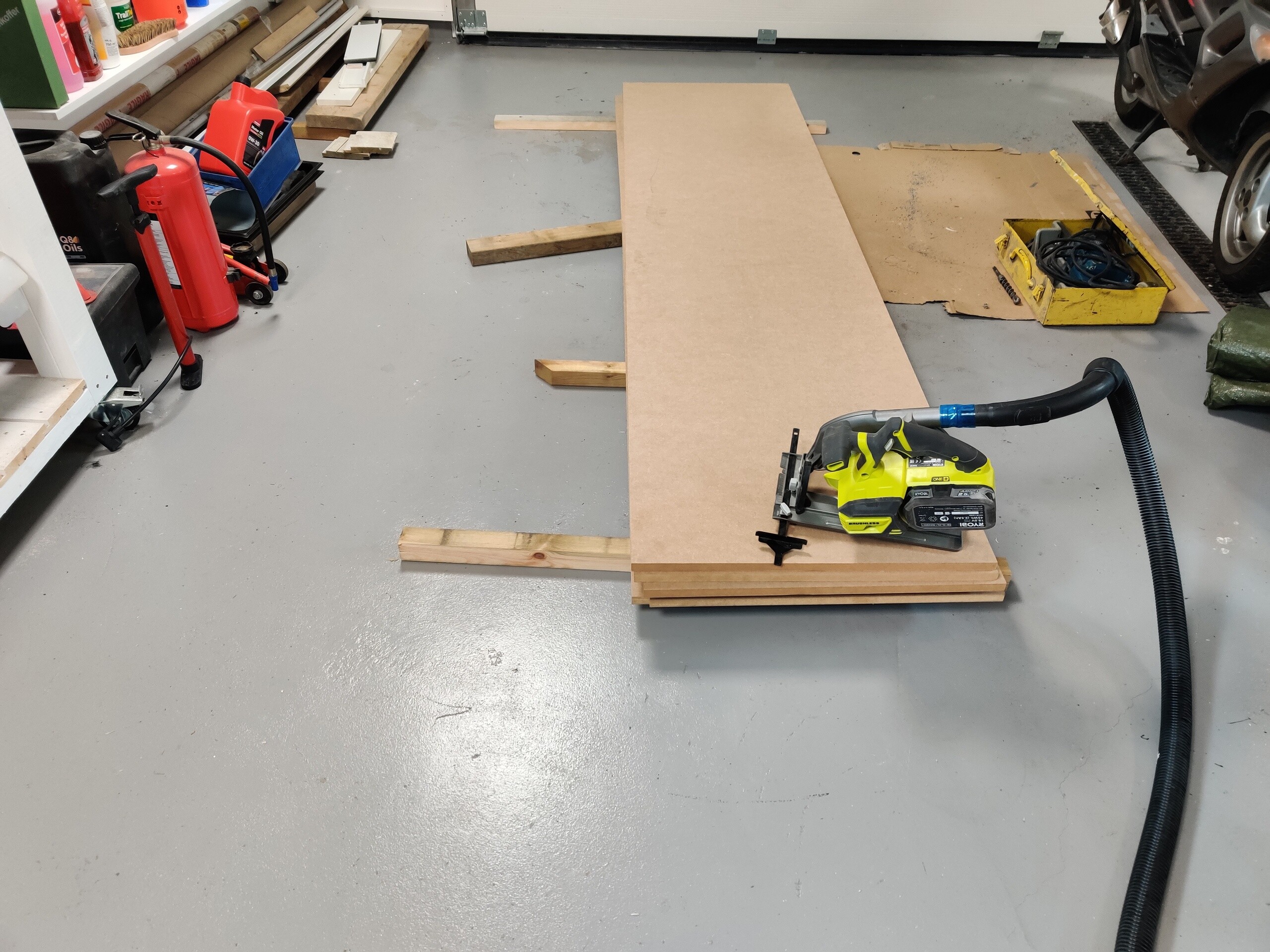

Sex stycken MDF 18mm 2440x595 mm. Nu skall det byggas basar! (2022-09-26 20:21:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Proson Conquest 5010 MK2

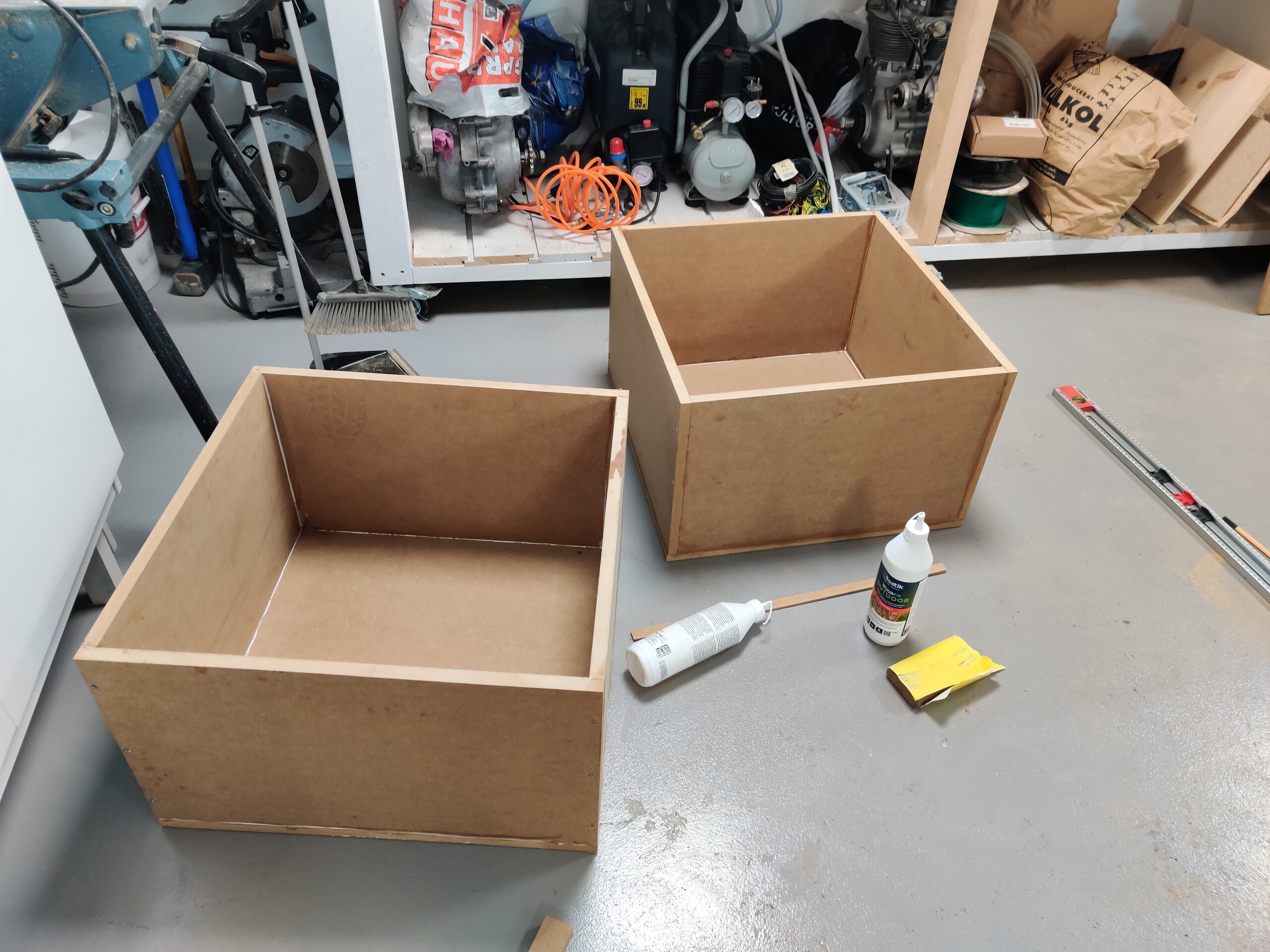

Sidor och botten limmade samt tillfälligt skruvade. Har inte stora tvingar så det blir till att skruva och limma, för att sedan ta bort skruvarna och ersätta med träpluggar. (2022-09-26 20:22:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)

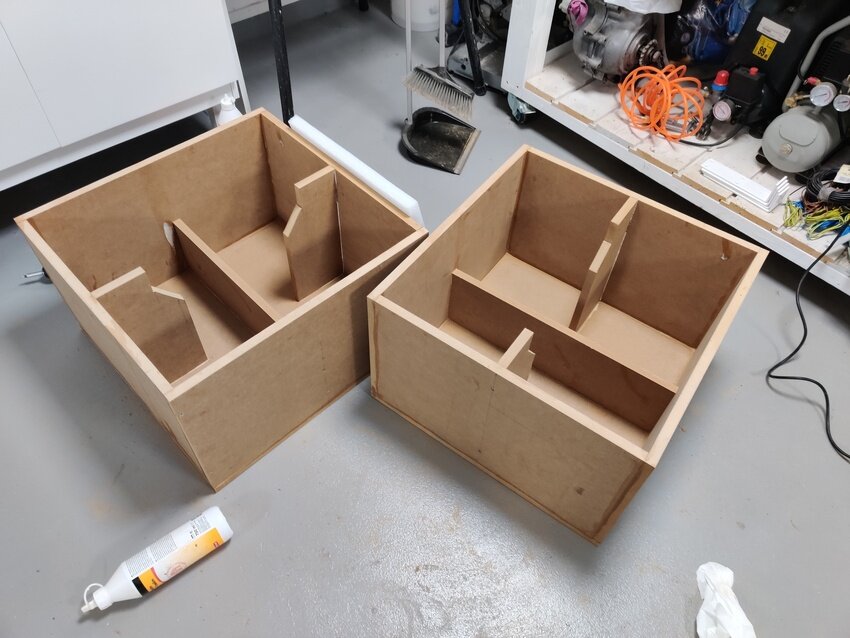

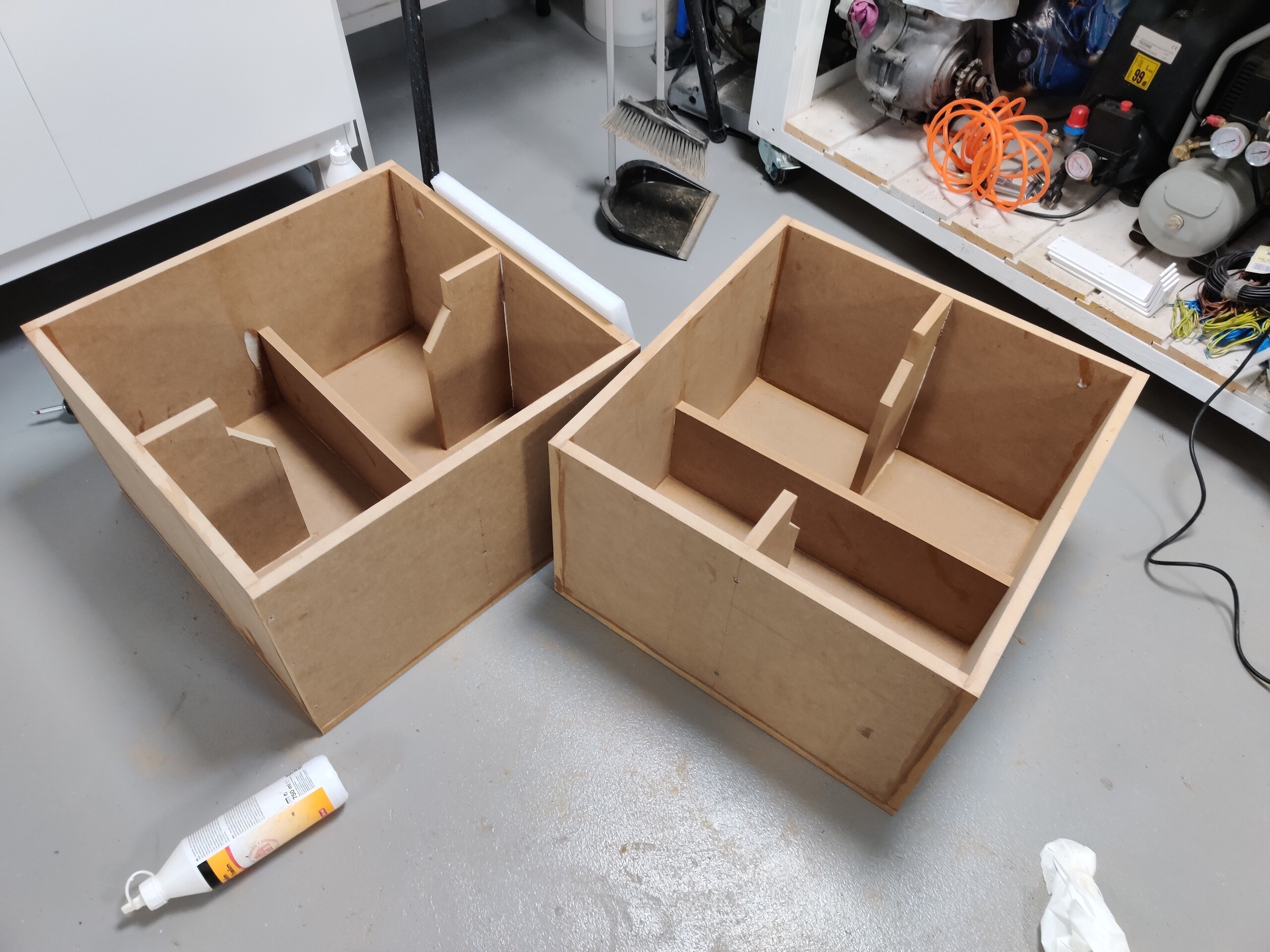

Interna stagningar på plats, inte så nödvändigt på subbasar då resonansfrekvensen för MDF är såpass hög att det mest handlar om "feel good" att ändå göra dessa. (2022-09-26 20:23:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 500 LCR (st)

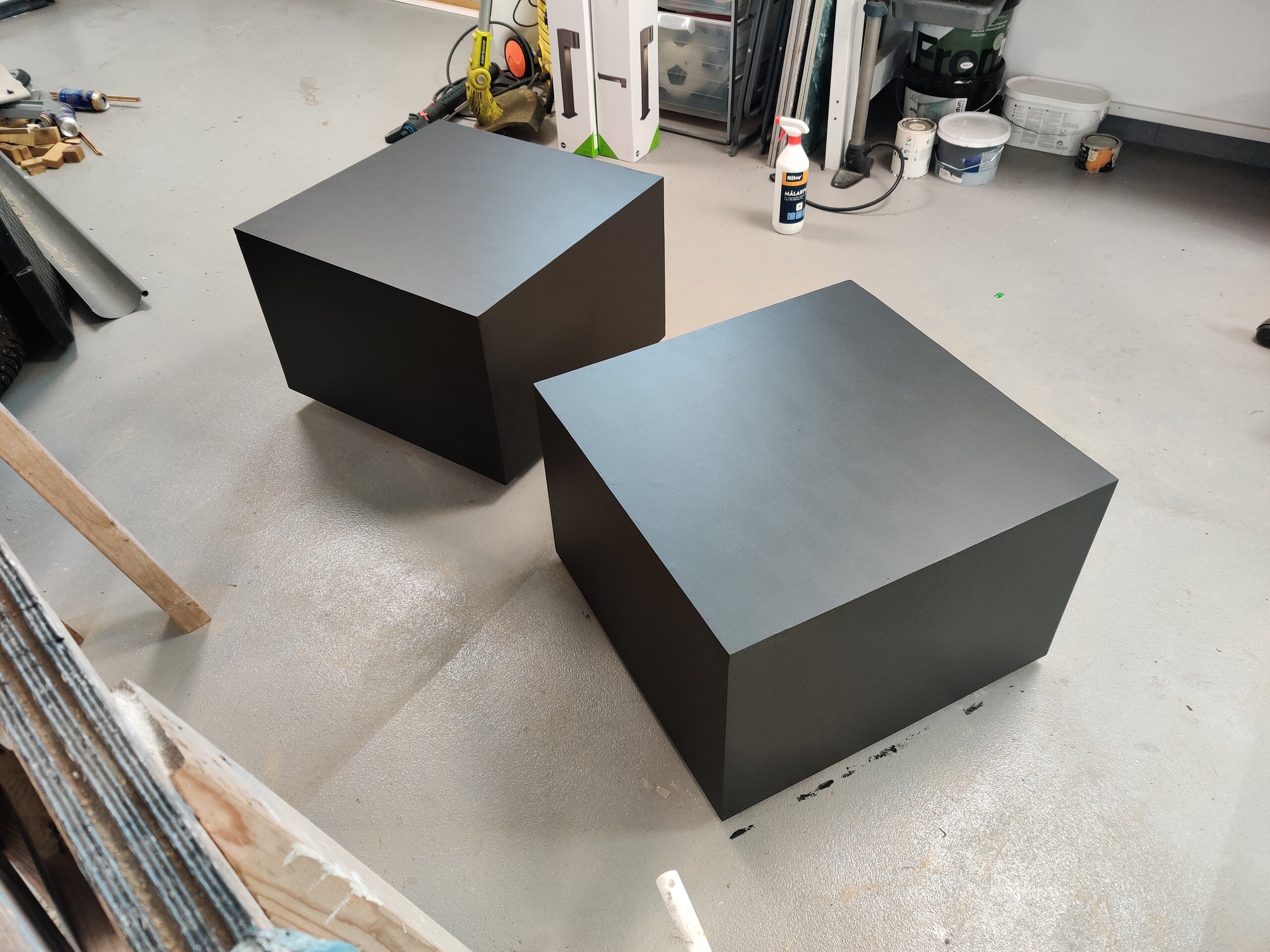

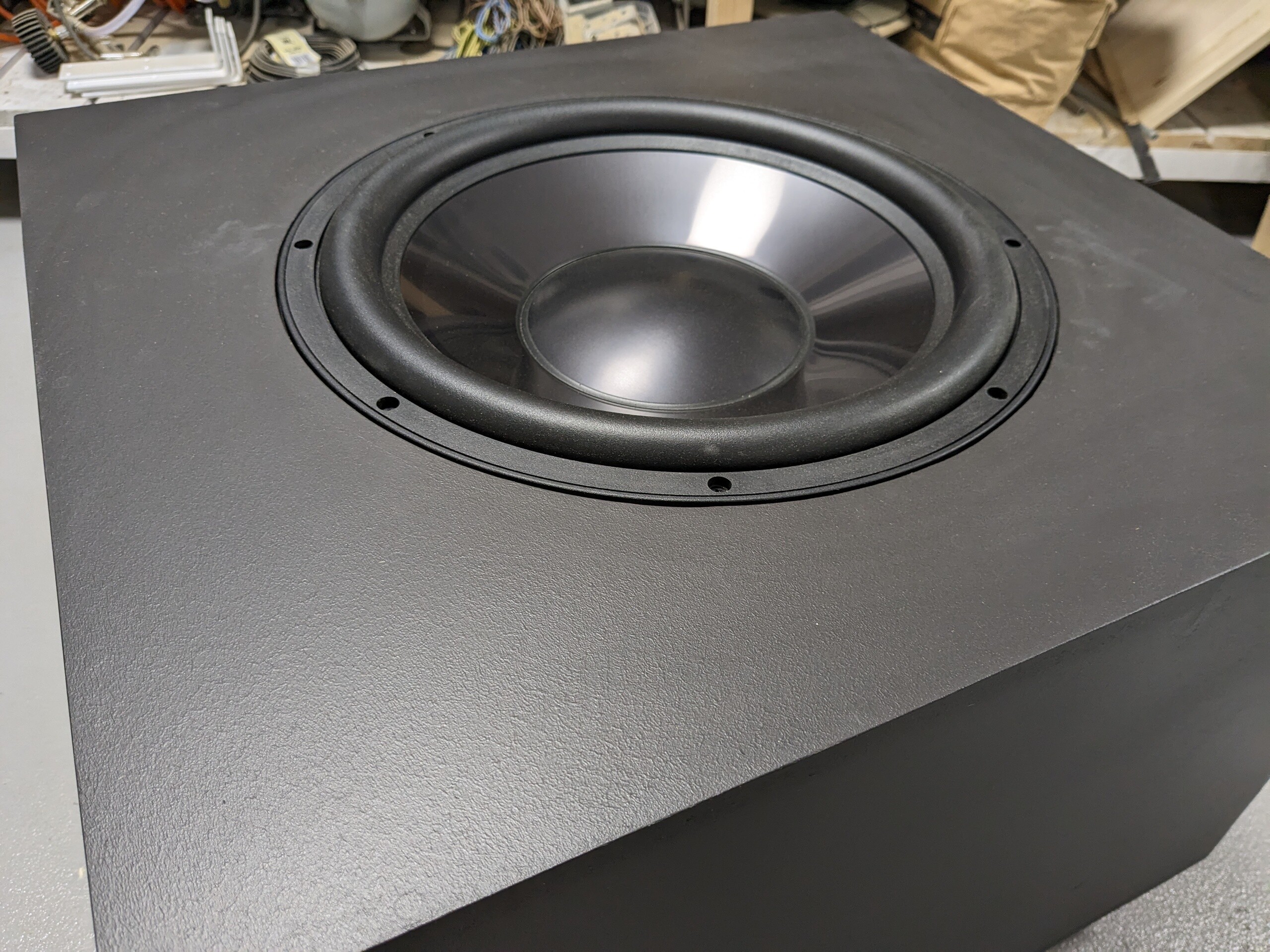

Baslådor till den främre delen målade på sidor samt baksida. (2022-10-02 16:29:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4

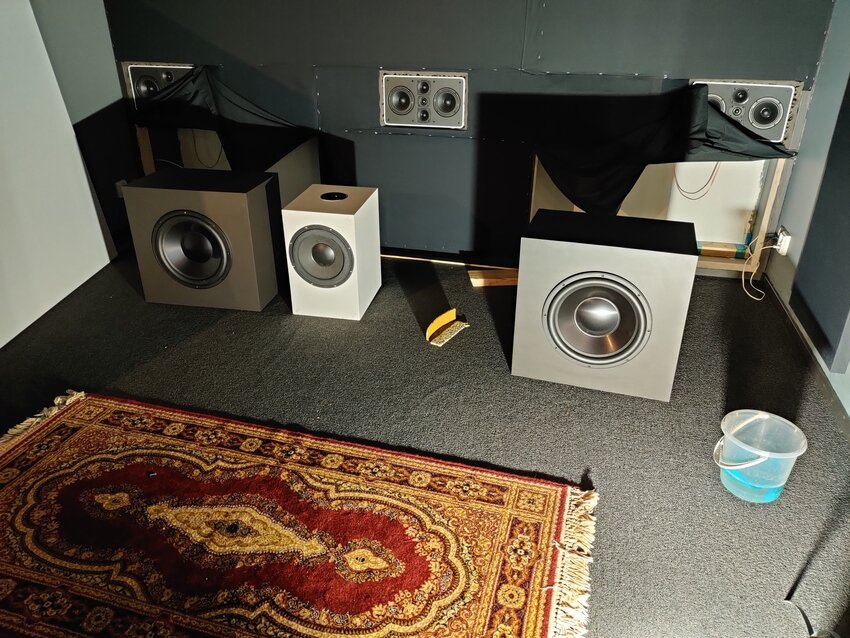

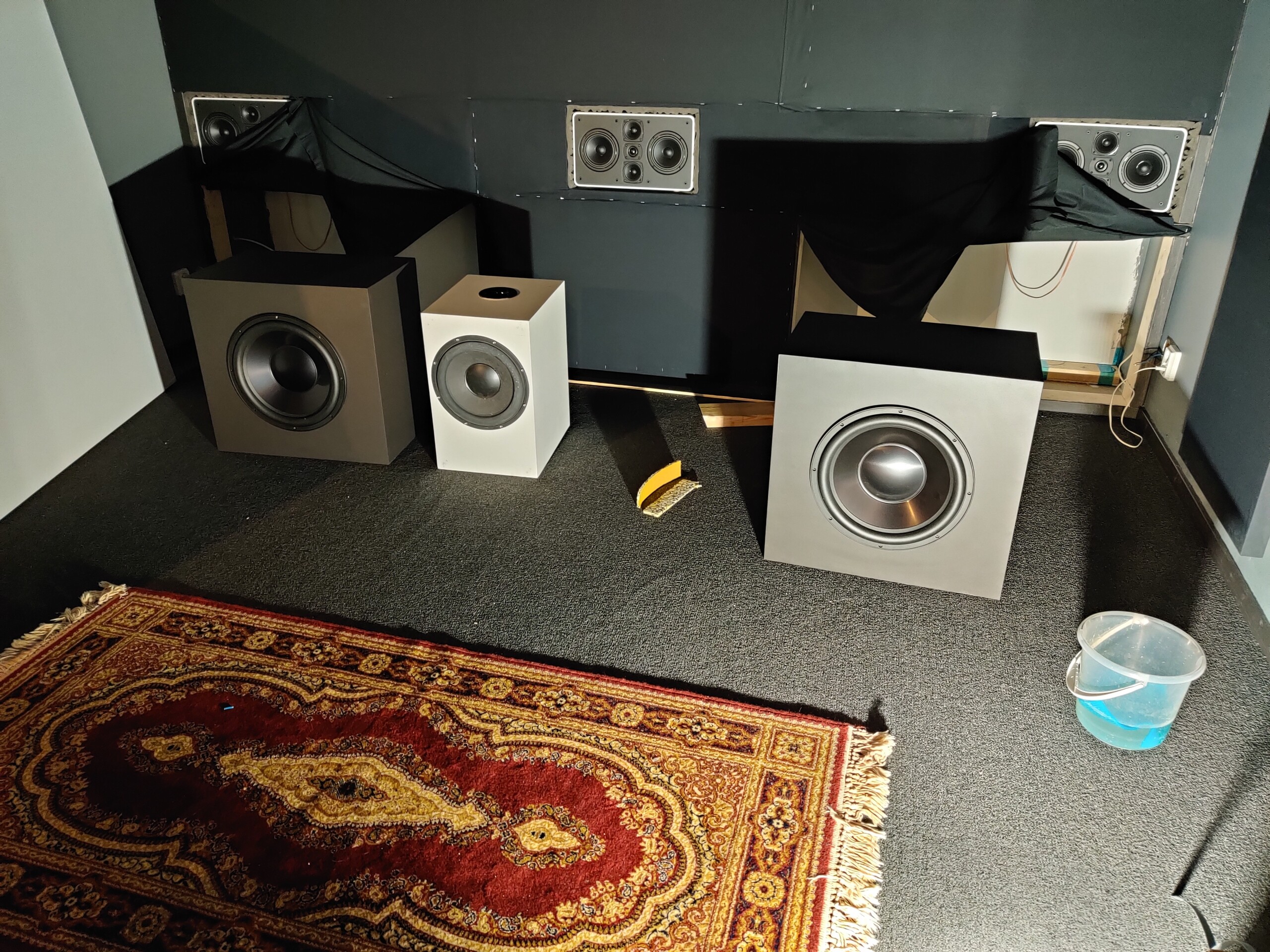

Innan placering, de är lite skillnad på storlek jämfört med min ensamma lilla 12tums XXlS bas. (2022-10-02 16:30:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4

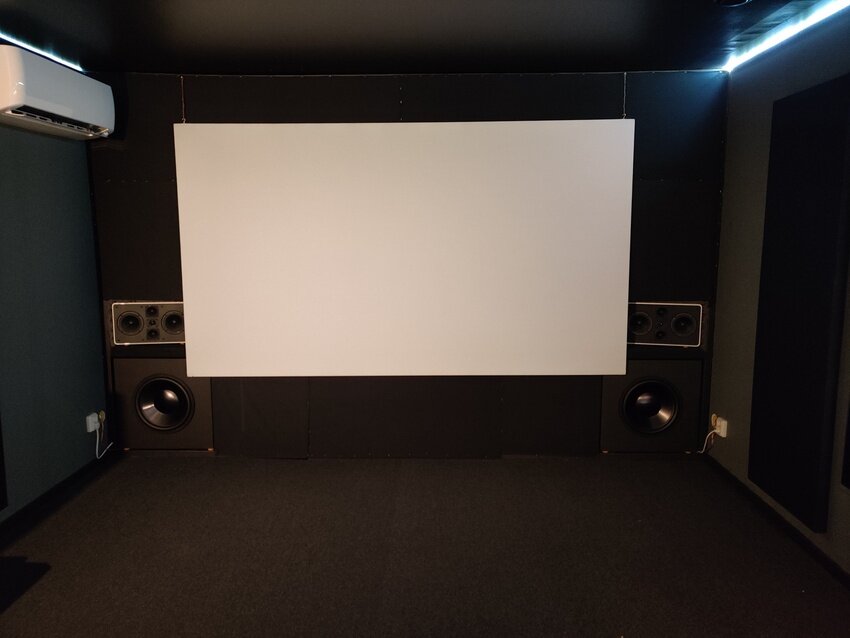

Lådorna på plats. Nu är det bara mätning och lite eq på dessa. Lite enkel justering för det ska ju två till vid den bakre väggen sedan. (2022-10-02 16:31:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4


Två nya lådor för Dayton basarna som ska placeras längst bak i bion. Så det kommer bli totalt 4 stycken.
Blir väldigt dammigt när man fräser MDF! (2023-01-07 18:08:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4

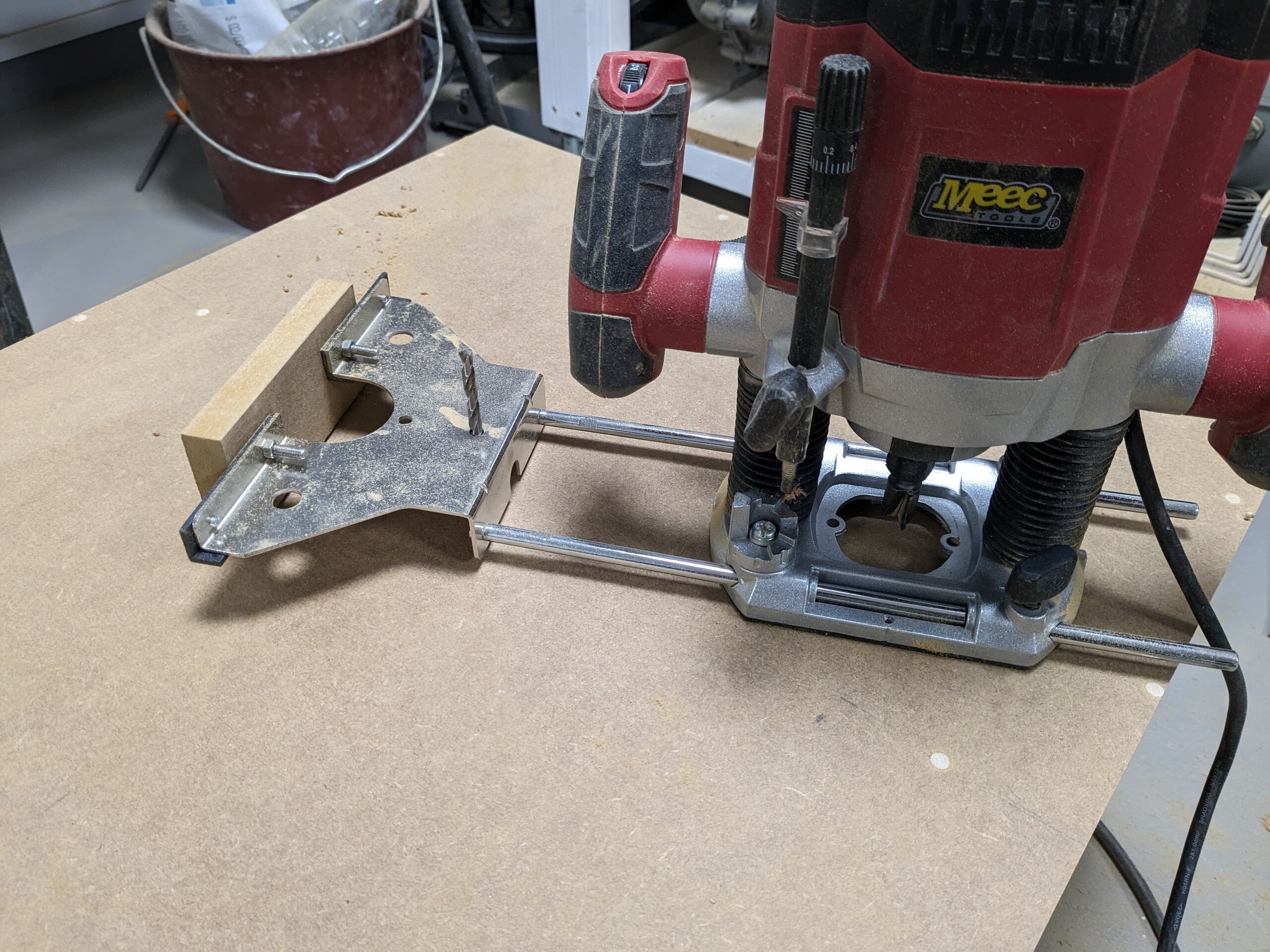

Så här gjorde jag hålet för basarna, vände mothållet till handöverfräsen och satte dit en spillbit mdf som stöd. Hålen i mothållet fanns redan där så jag mätte vilken dimension, tog en borr i samma och borrade ett hål i mitten av lådan. (2023-01-12 20:20:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4

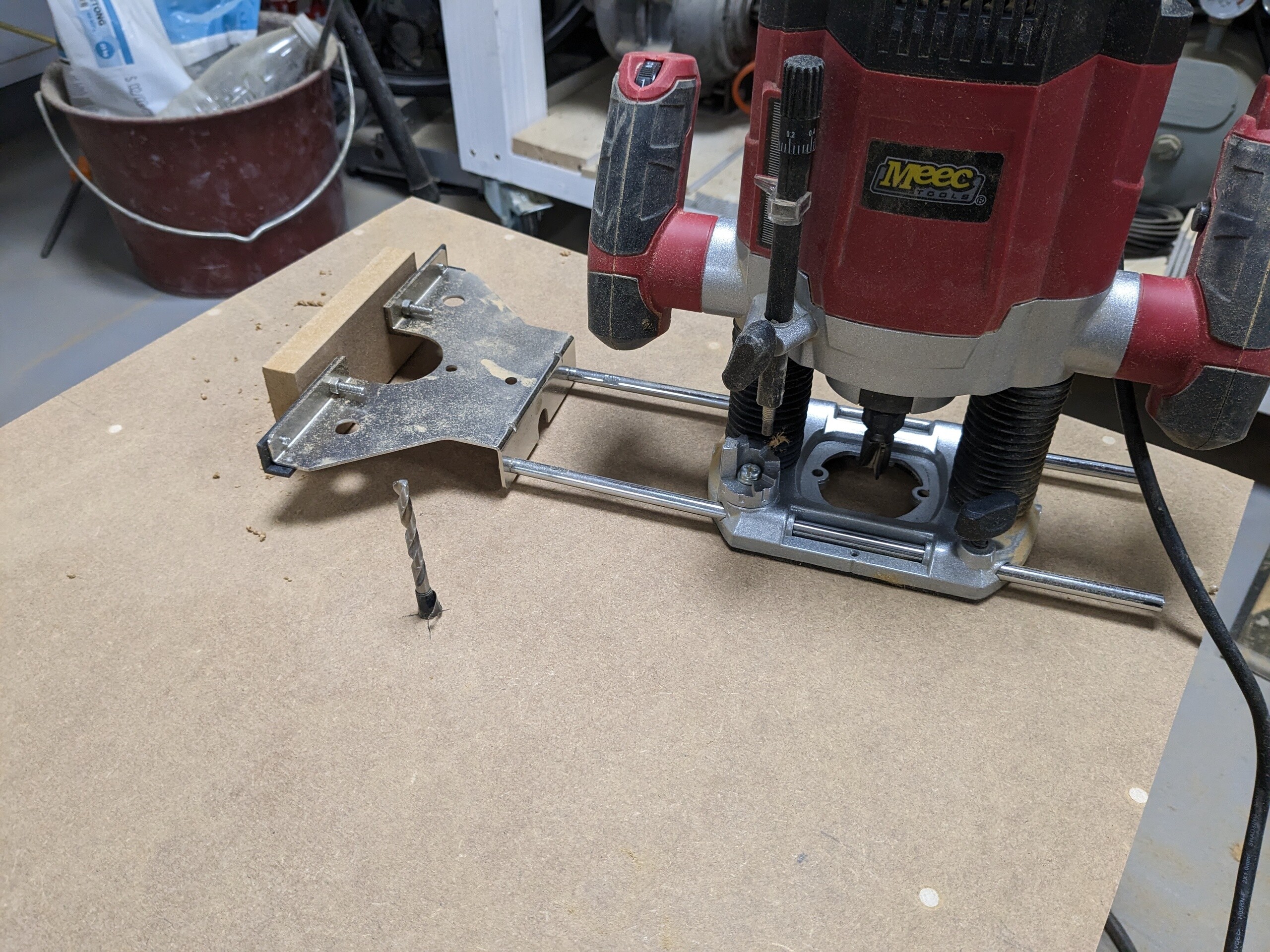

Satte borren upp och ner i hålet och säkrade med lite tejp ifall den skulle ramla ner i lådan. Sen var det bara att justera djupet på fräsen. Man får köra flera gånger med några mm i taget. (2023-01-12 20:22:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4

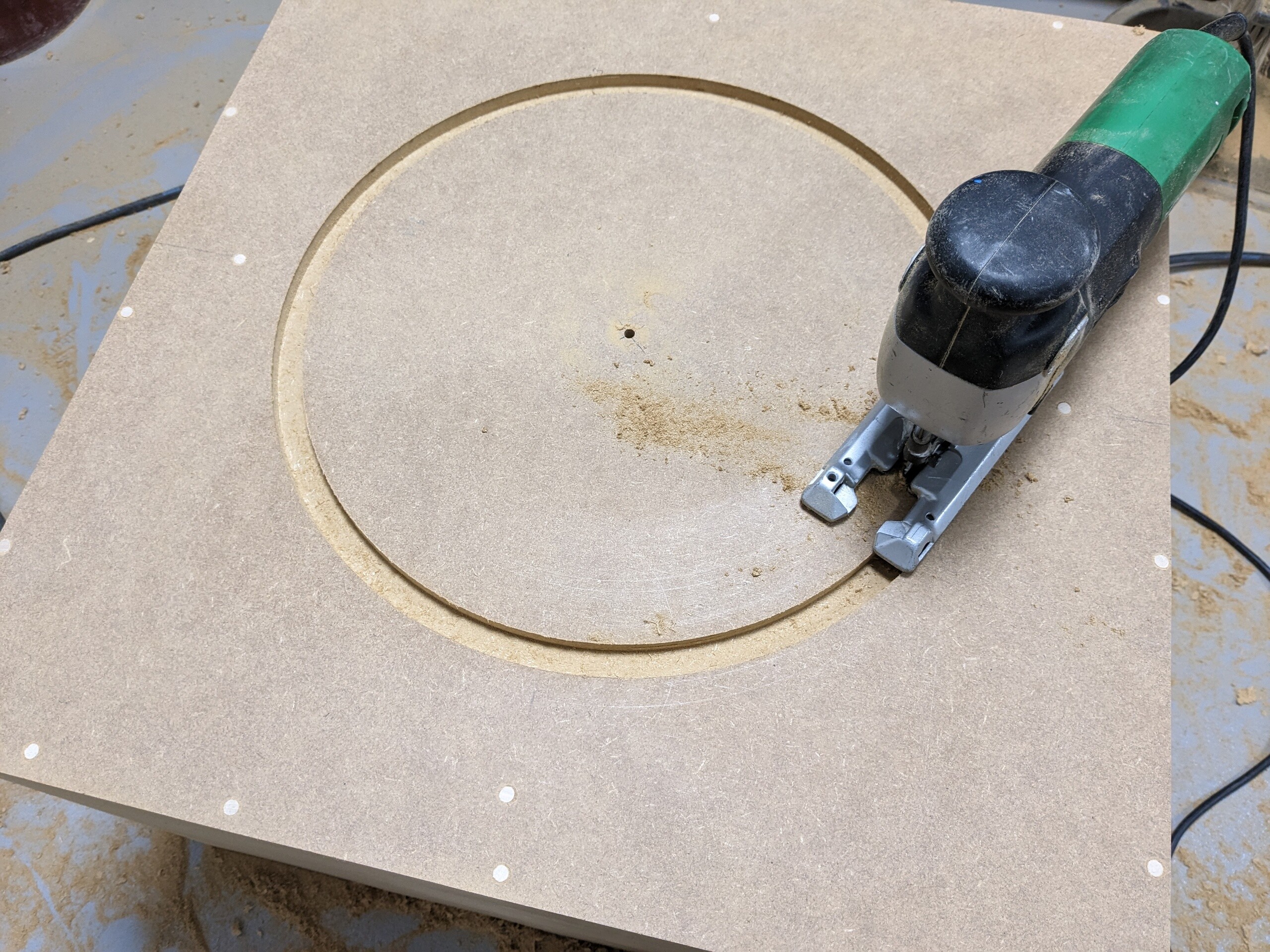

Sen sågar man ut i innerkant av fräsningen med sticksåg. (2023-01-12 20:24:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4

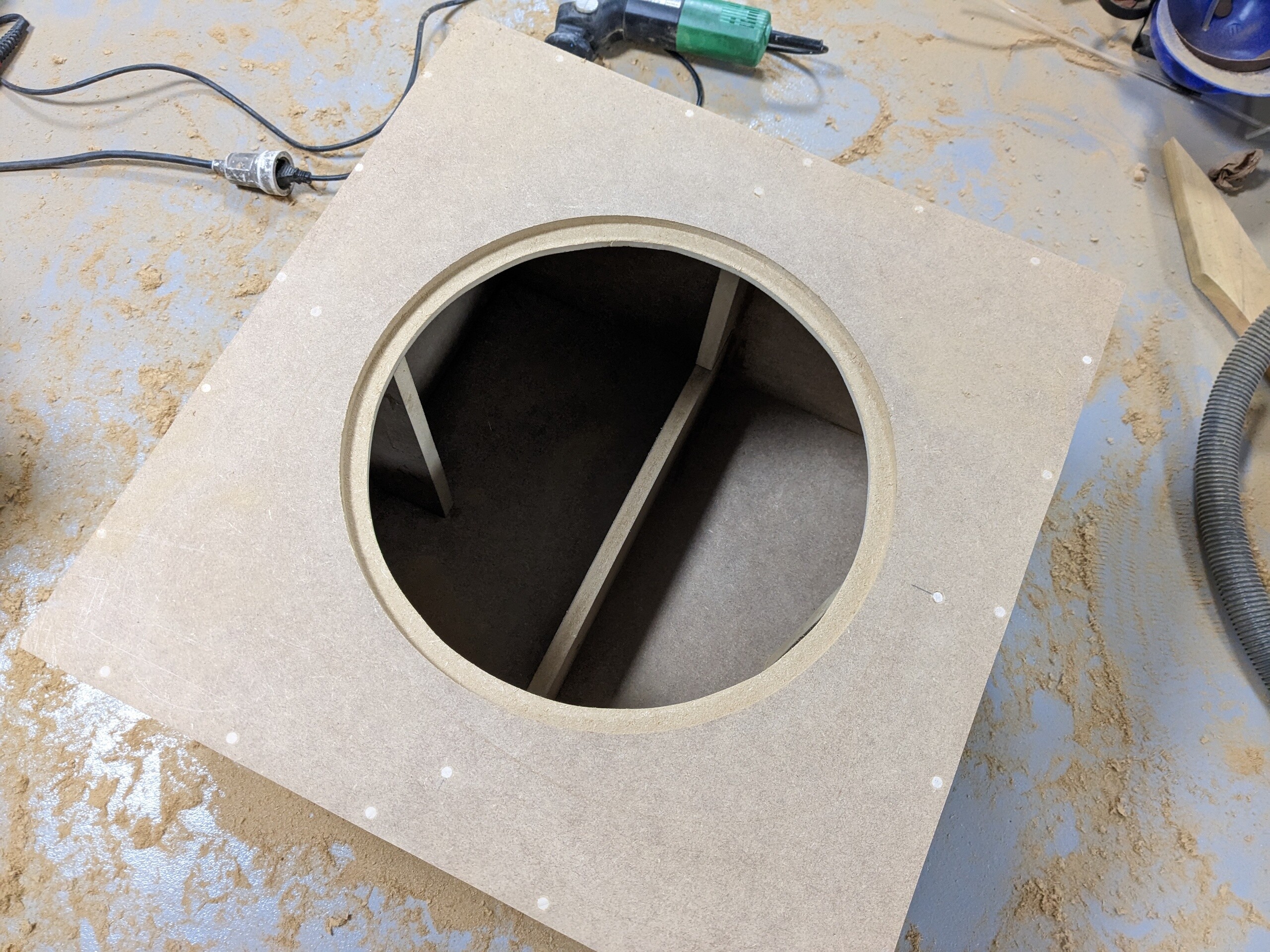

Basarna passade fint i fräsningen. (2023-01-16 09:08:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4

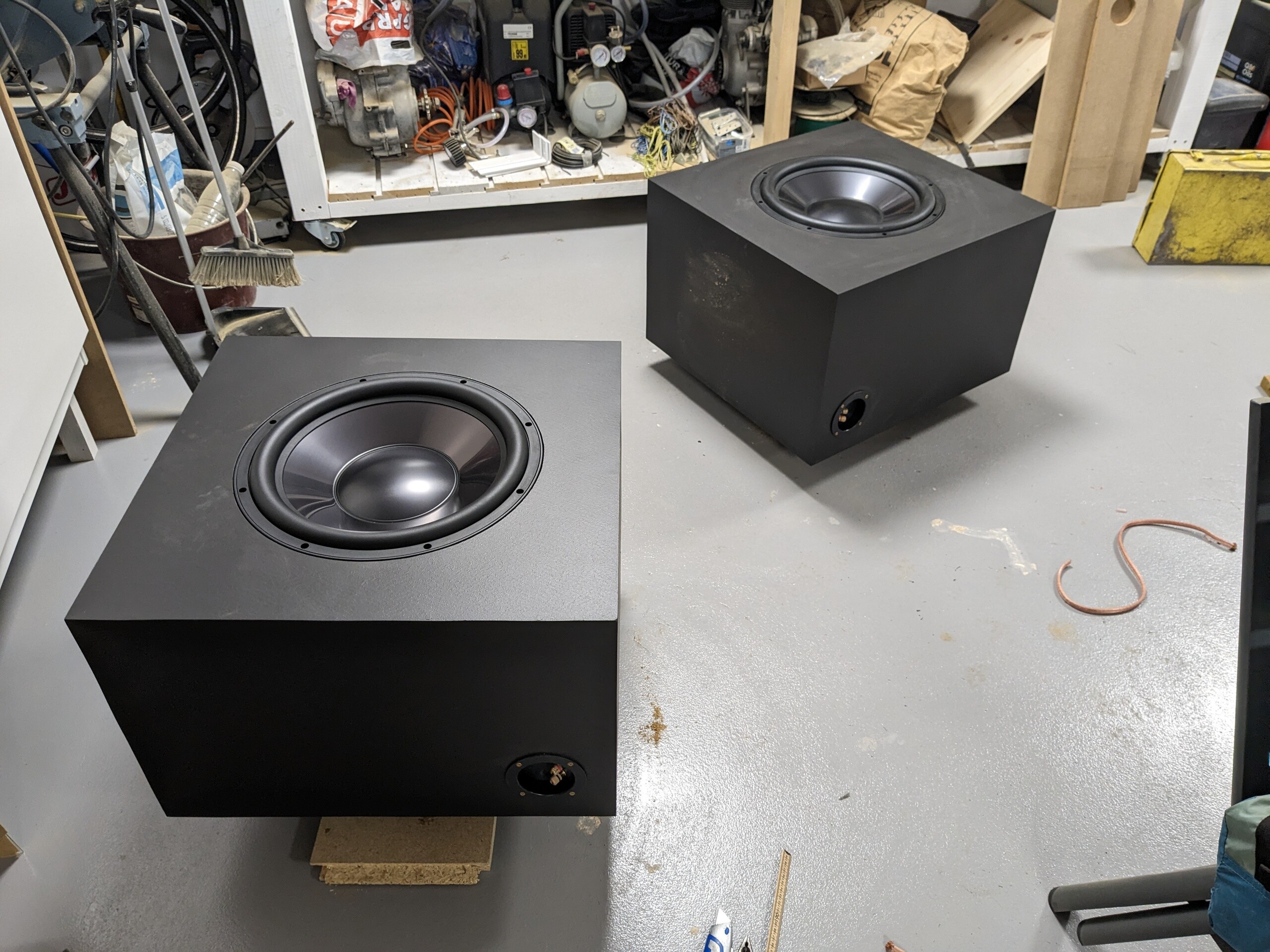

Båda modulerna klara (2023-01-16 09:09:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4

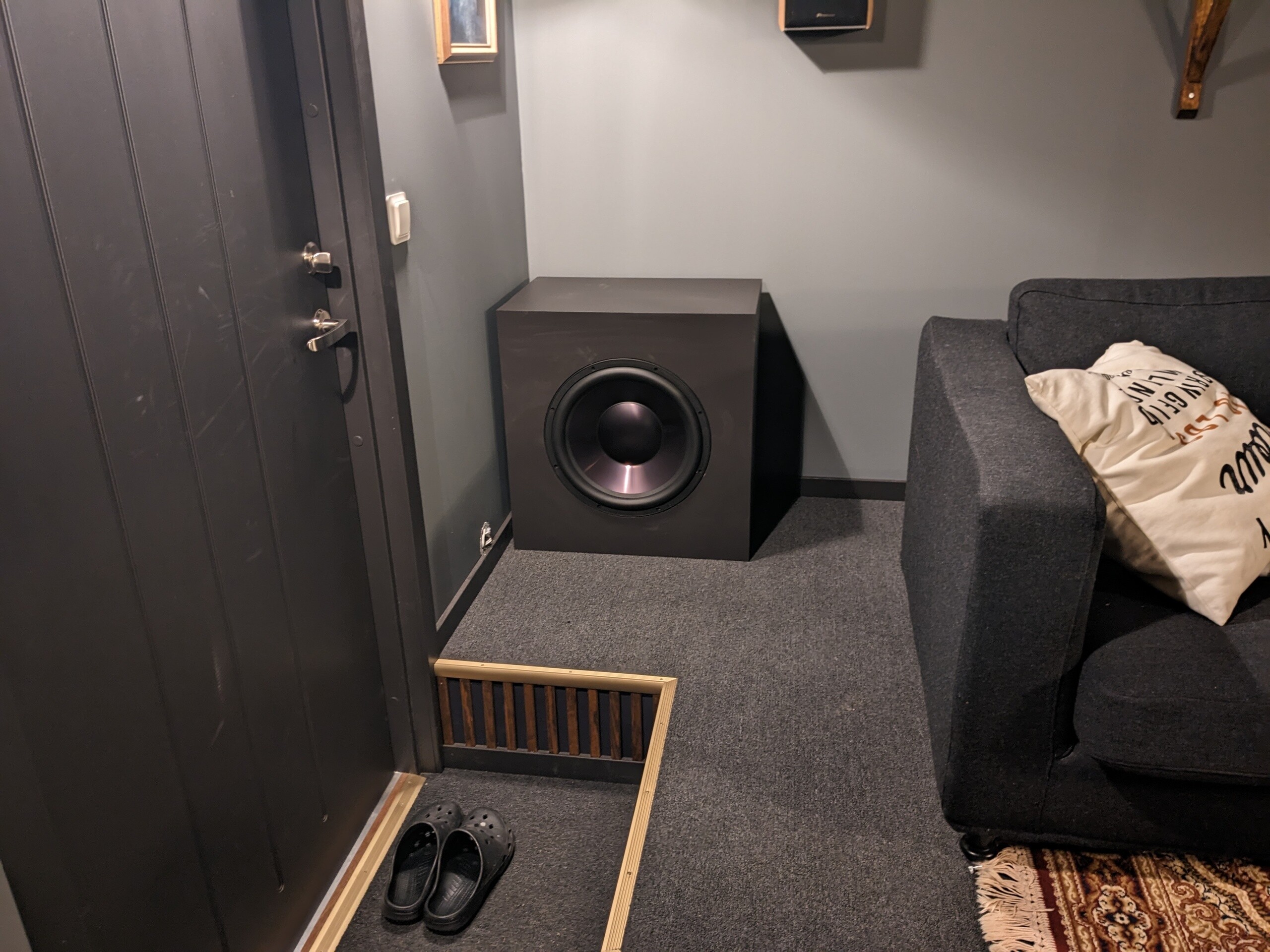

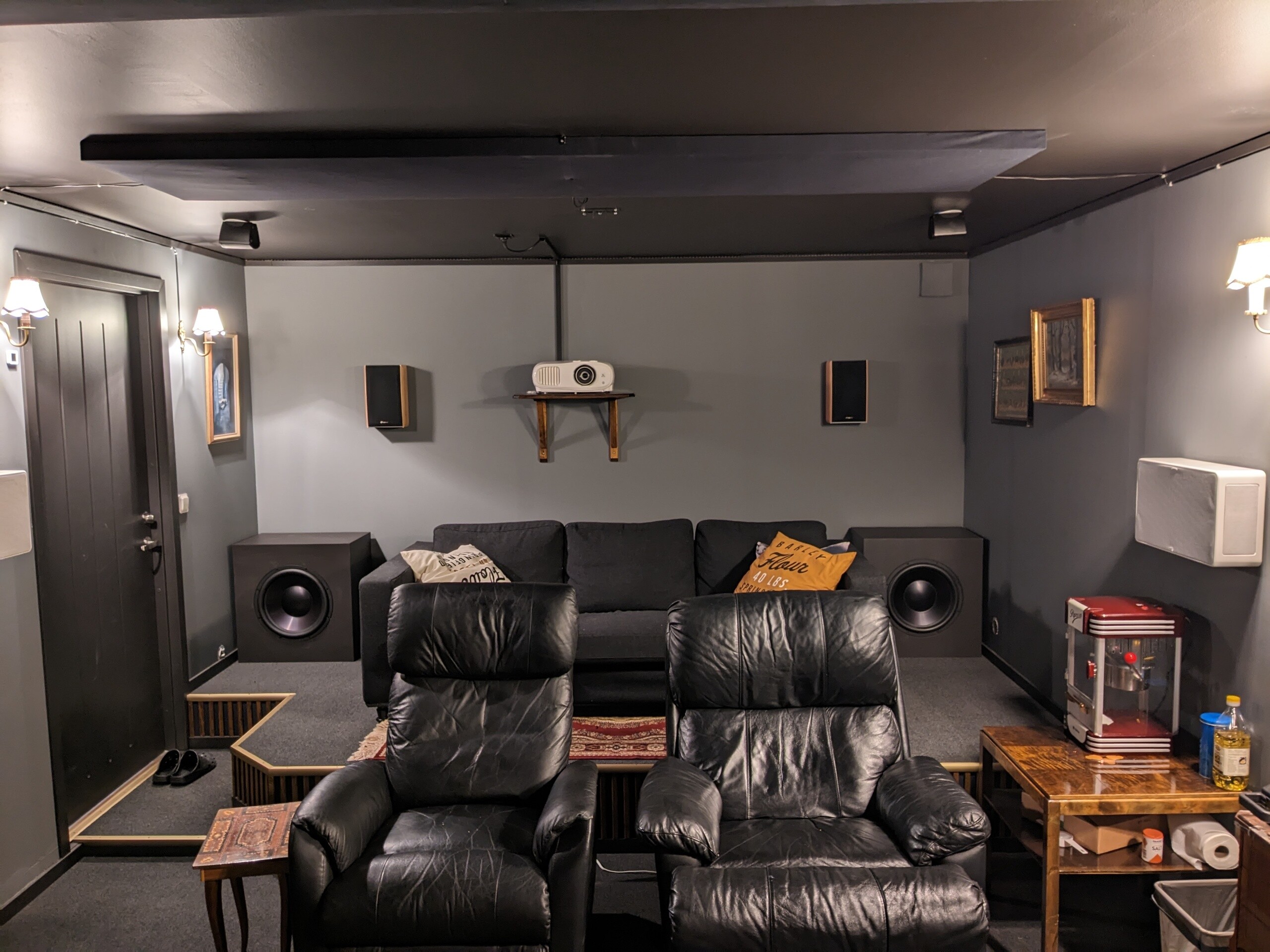

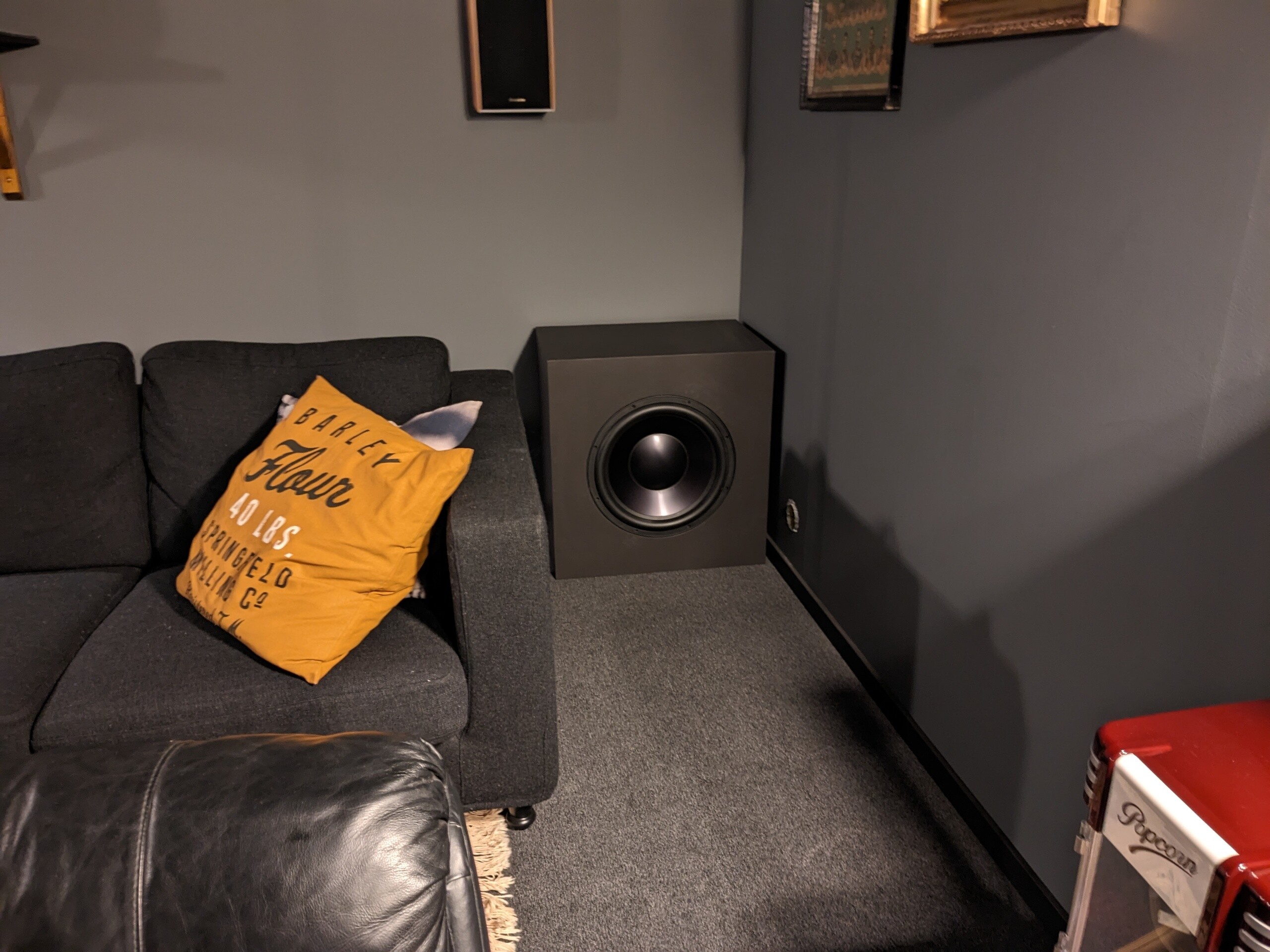

Passar fint i hörnet bakom soffan. (2023-01-16 09:10:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4


Andra basen (2023-01-16 09:10:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio RSS390HO-4

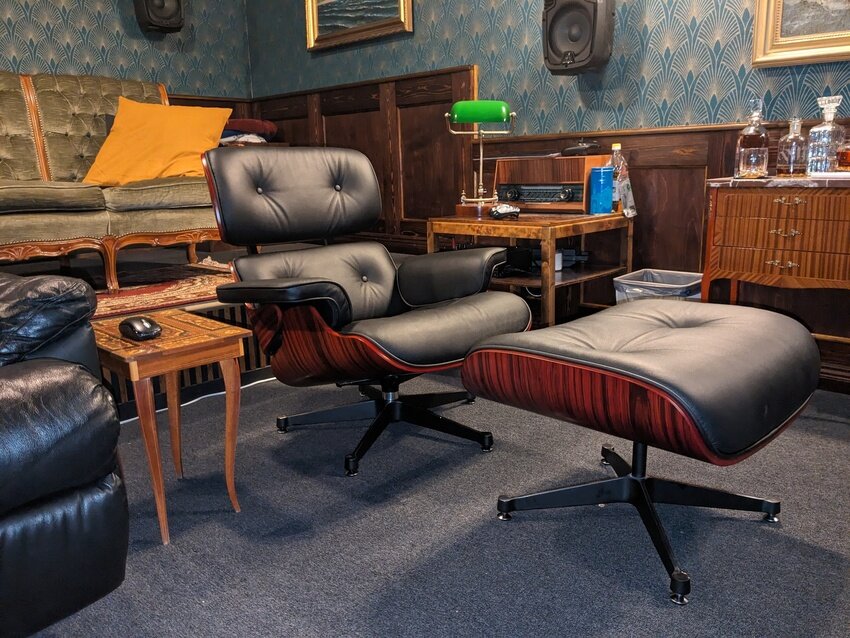

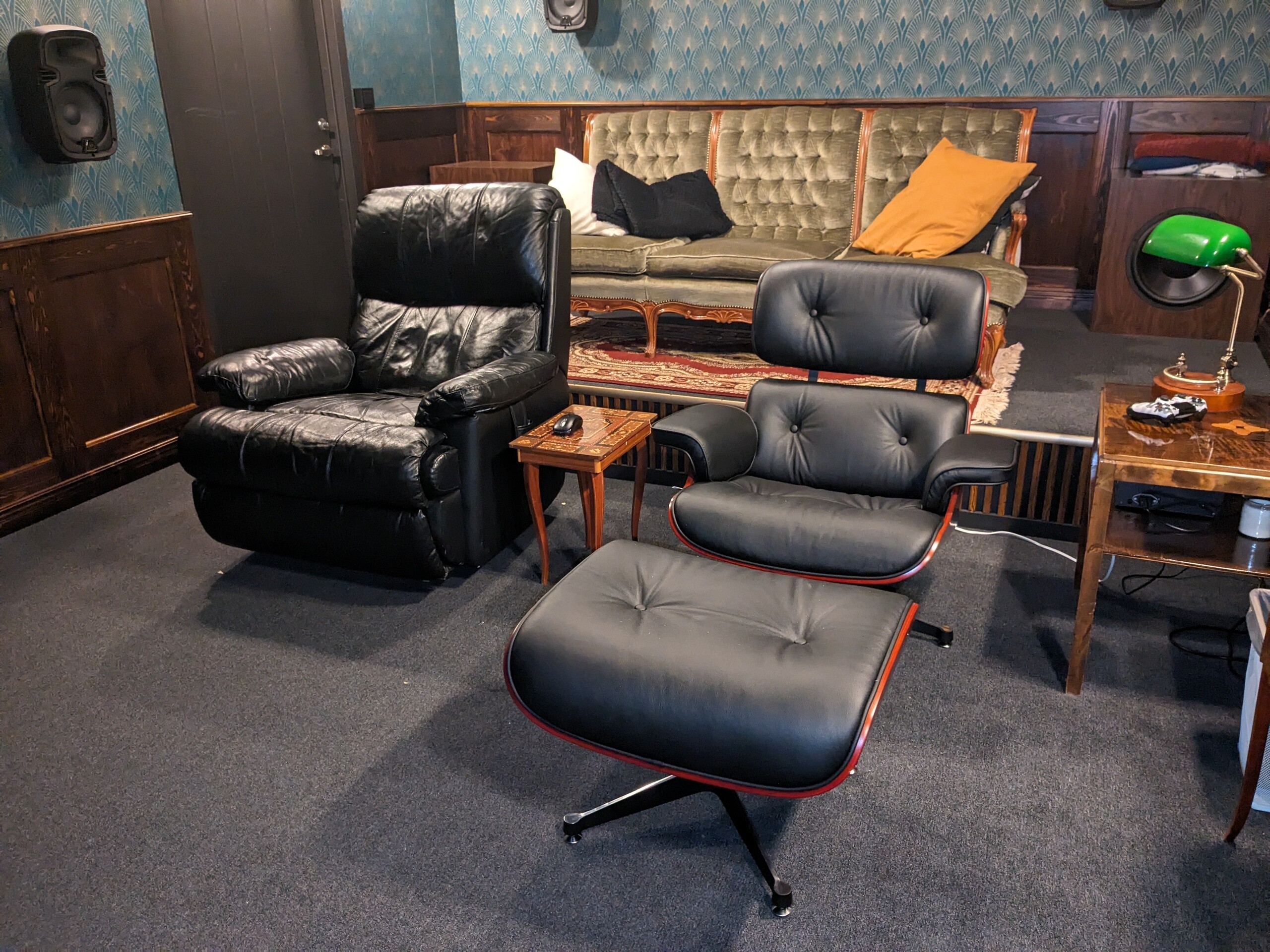

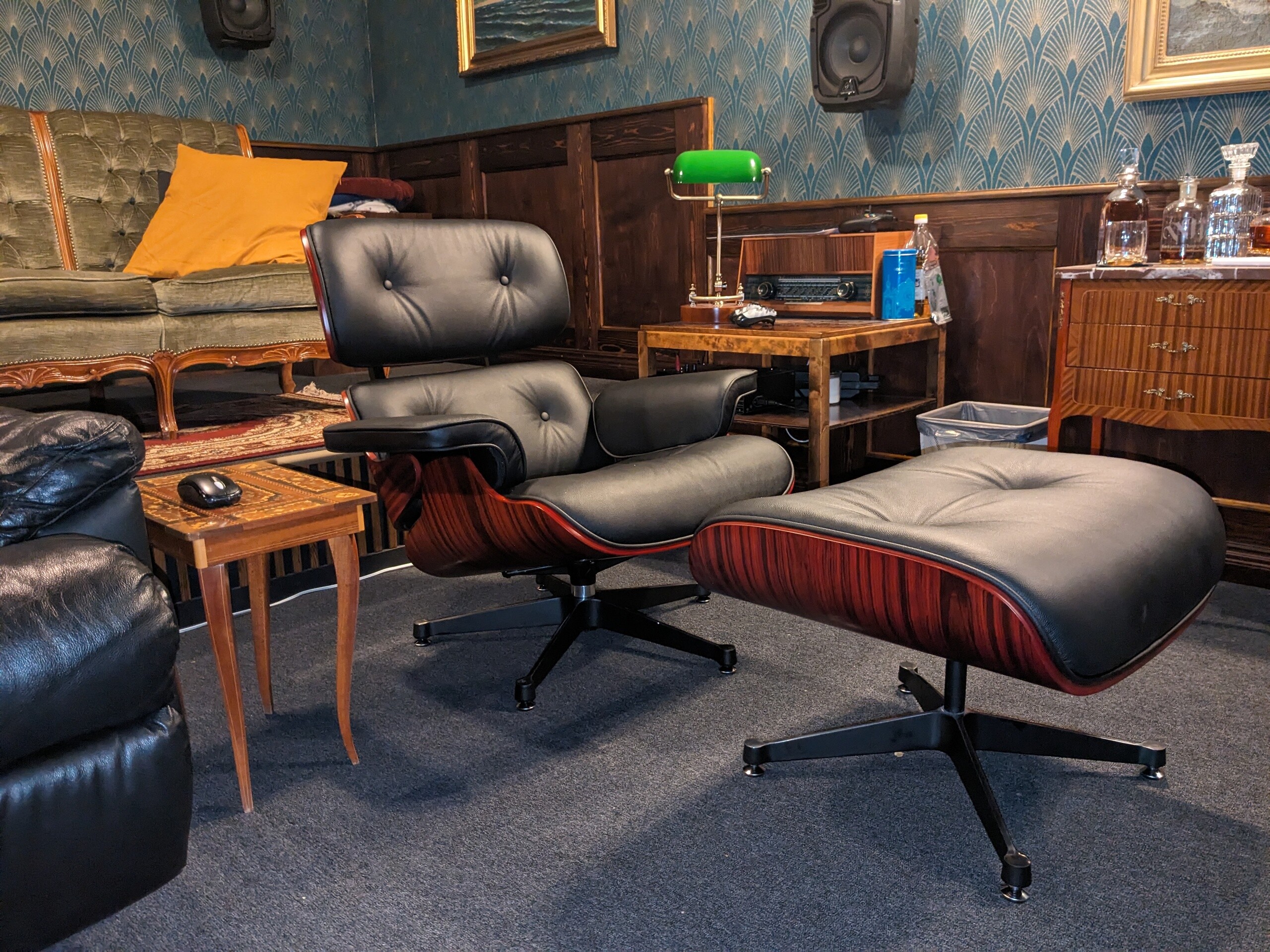

Lyckades även få tag på en till Recliner på Erikshjälpen för 249:- Inte likadan som den andra med det duger. (2023-01-16 09:11:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Nytt slutsteg

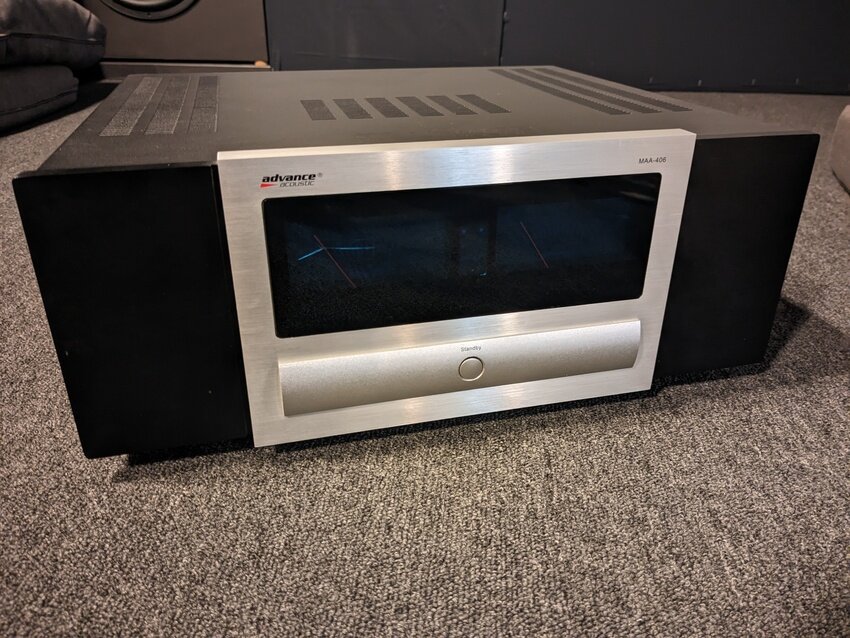

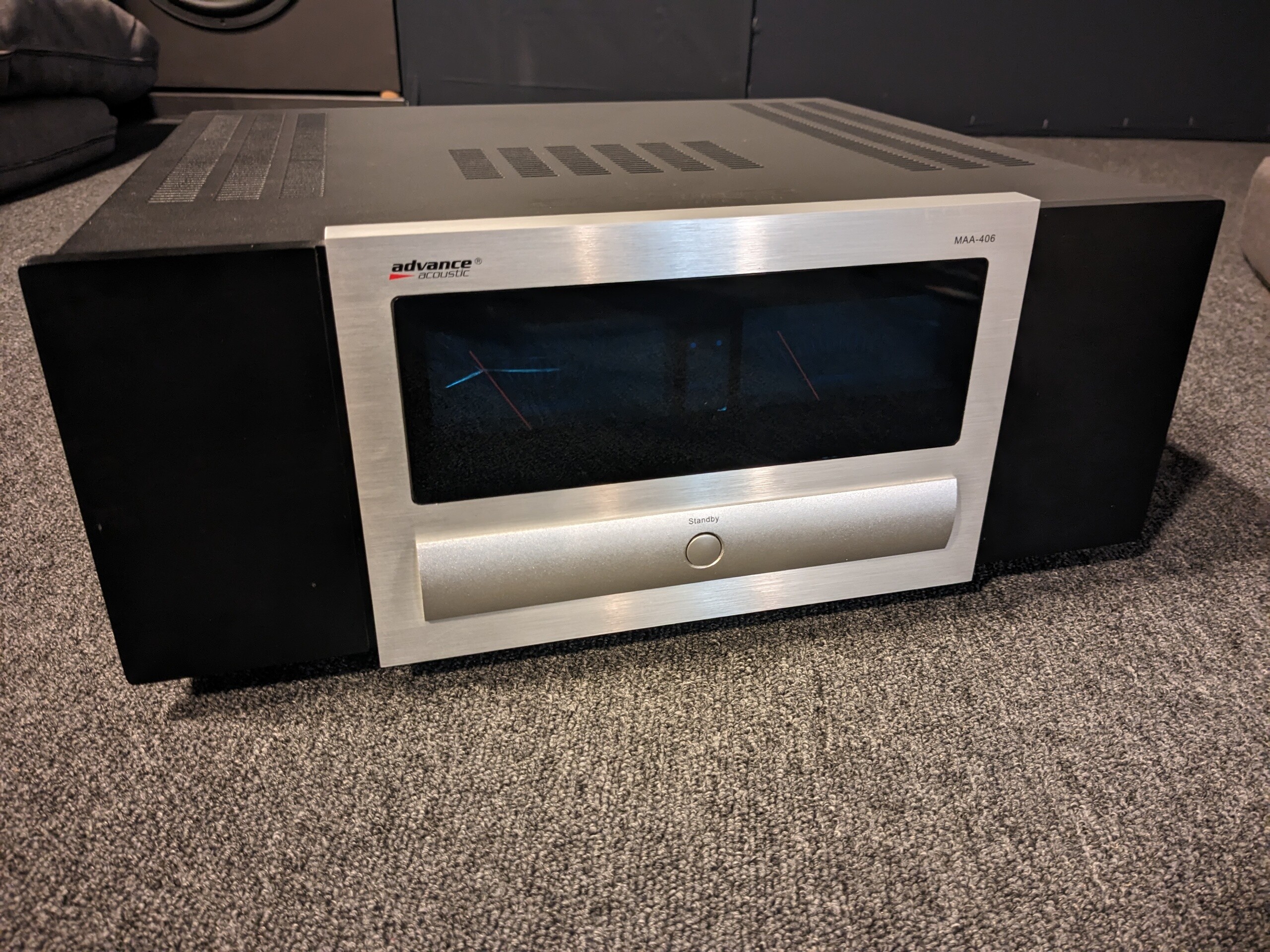

Fick tag på ett begagnat Advance Acoustuc slutsteg för 900:- Passar fint för att driva mina två nya basar med. En spricka i displayen men inget som påverkar funktionen.
Tydligen något franskt märke, inte hört talas om det innan. (2023-02-02 18:59:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Advance Acoustic MAA406

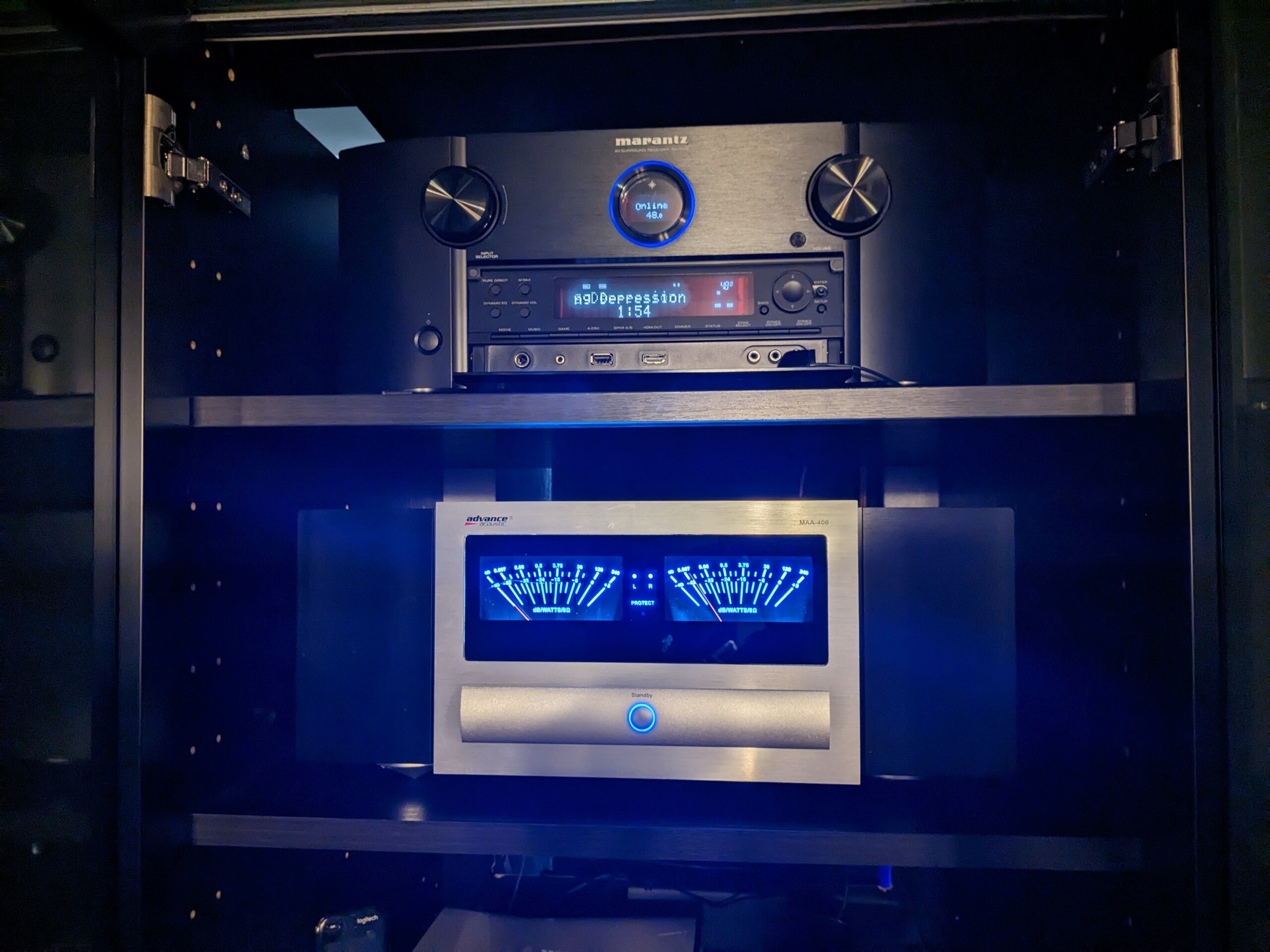

Står numera under min Marantz. Avger en del värme dock så skulle vilja byta mot en till Behringer NX eller Inuke. Får bli ett senare projekt. För pengarna så är det väl värt och det ser ju ballt ut!

Svårt att fota då det blåa skenet blöder ut i mörkret. (2023-02-02 19:04:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Advance Acoustic MAA406,  Marantz SR7009


Nya LCR frontar! Har tröttnat på dynamiken i Jamo D500 som inte har den där stora ljudbilden som jag eftersträvar.

Läste först den stora tråden här om dessa : https://www.avsforum.com/threads/behringer-eurolive-b215xl-15-2-way-as-l-r-mains.1519940/

Sen att det endast 1399:- st (B-stock) gjorde inte saken mer avancerad än att testa för den summan inte är något problem.

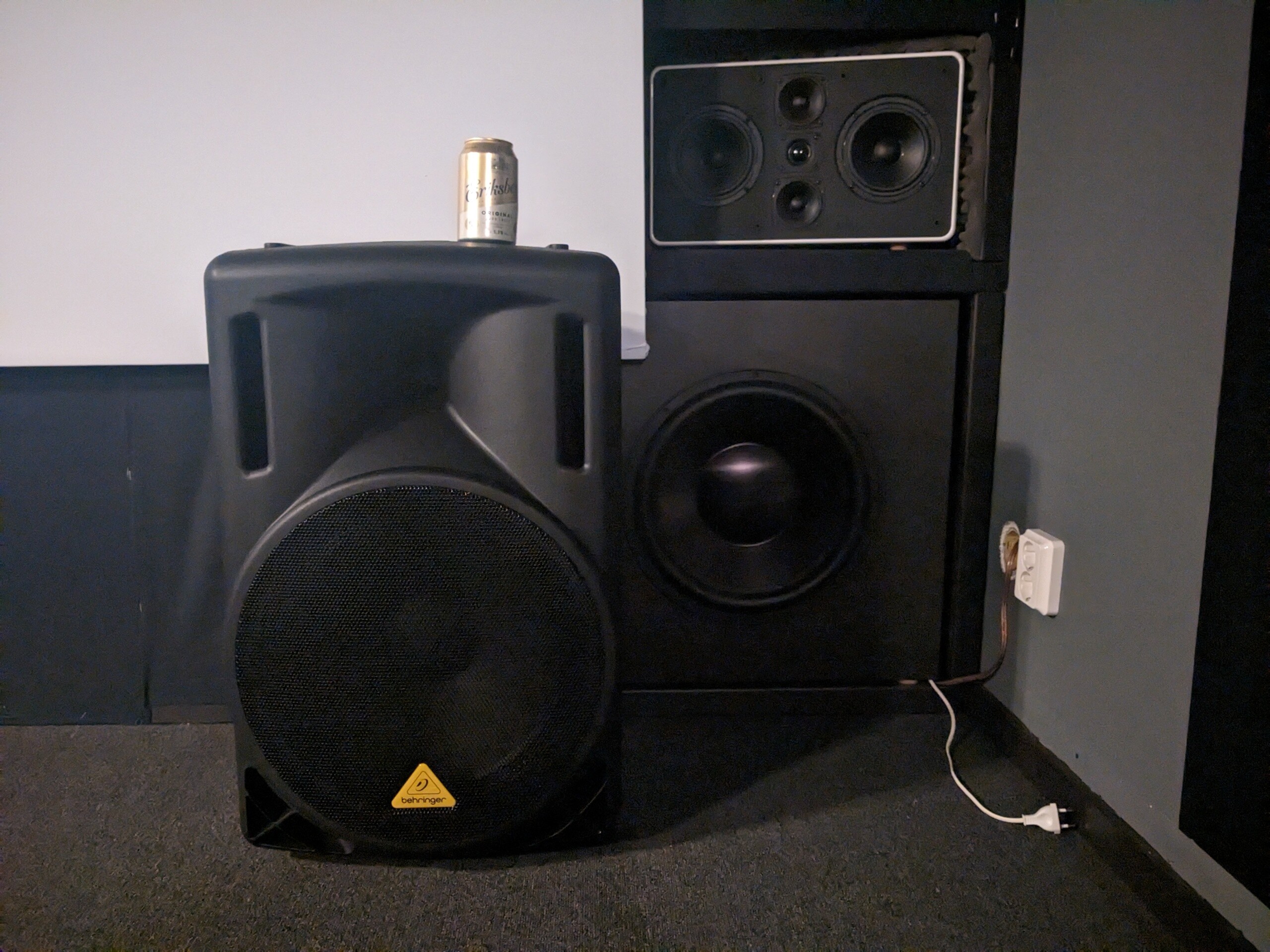

Koppla in dem igår ståendes på golvet framför. Det är såklart en massiv skillnad i dynamik.
Men det som är absolut störst skillnad är tydligheten i bakgrundsljud i film. Från att bara haft en tydlig dialog så hör man nu allt tydligt i bakgrundsljudet i filmen. Än så länge mycket nöjd med detta byte. (2023-05-10 07:03:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Behringer Eurolive B215XL (st)

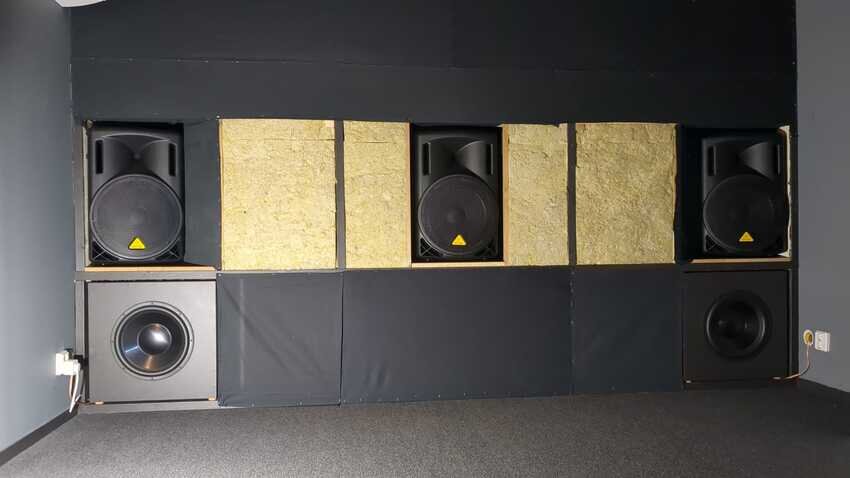

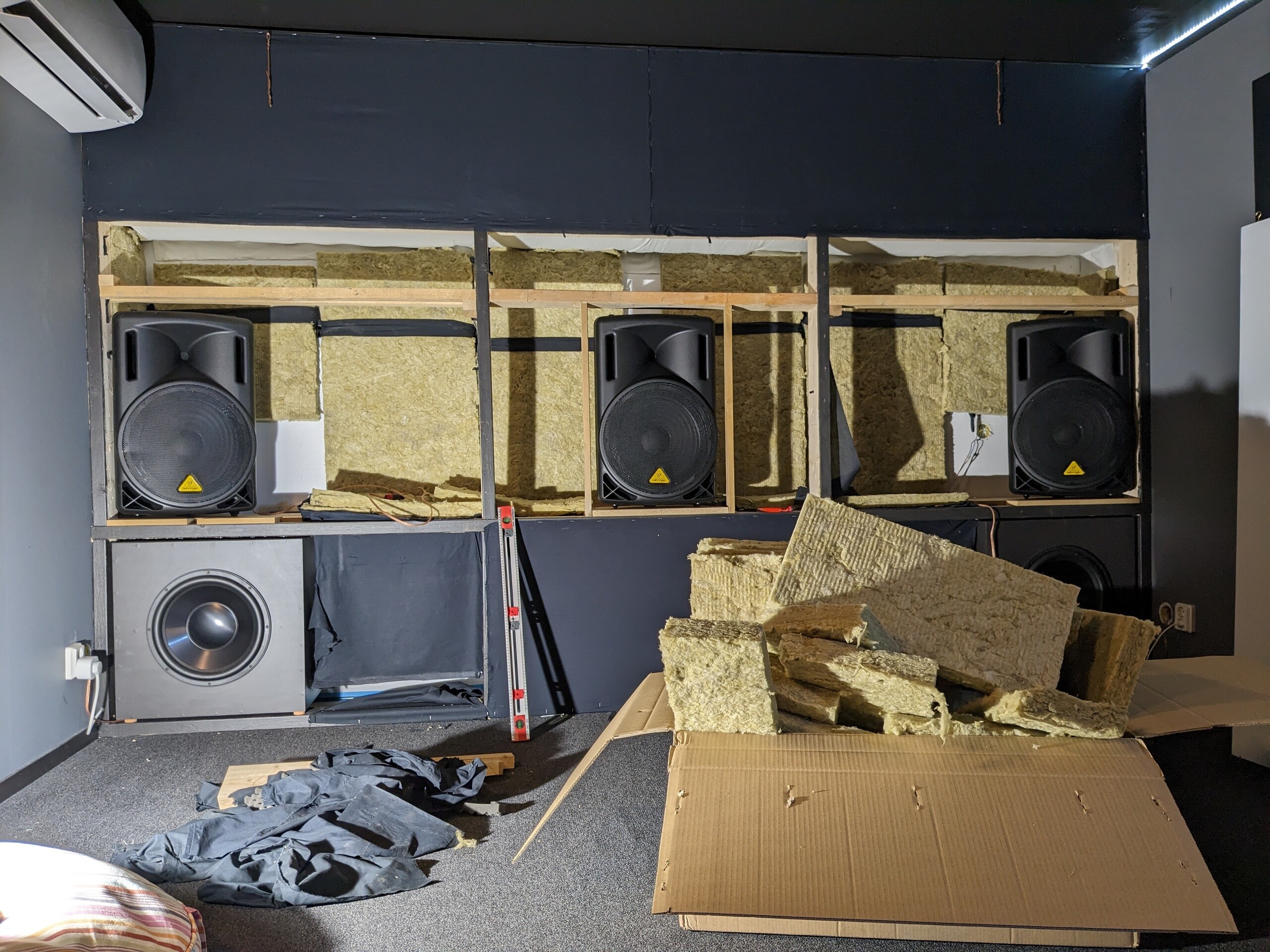

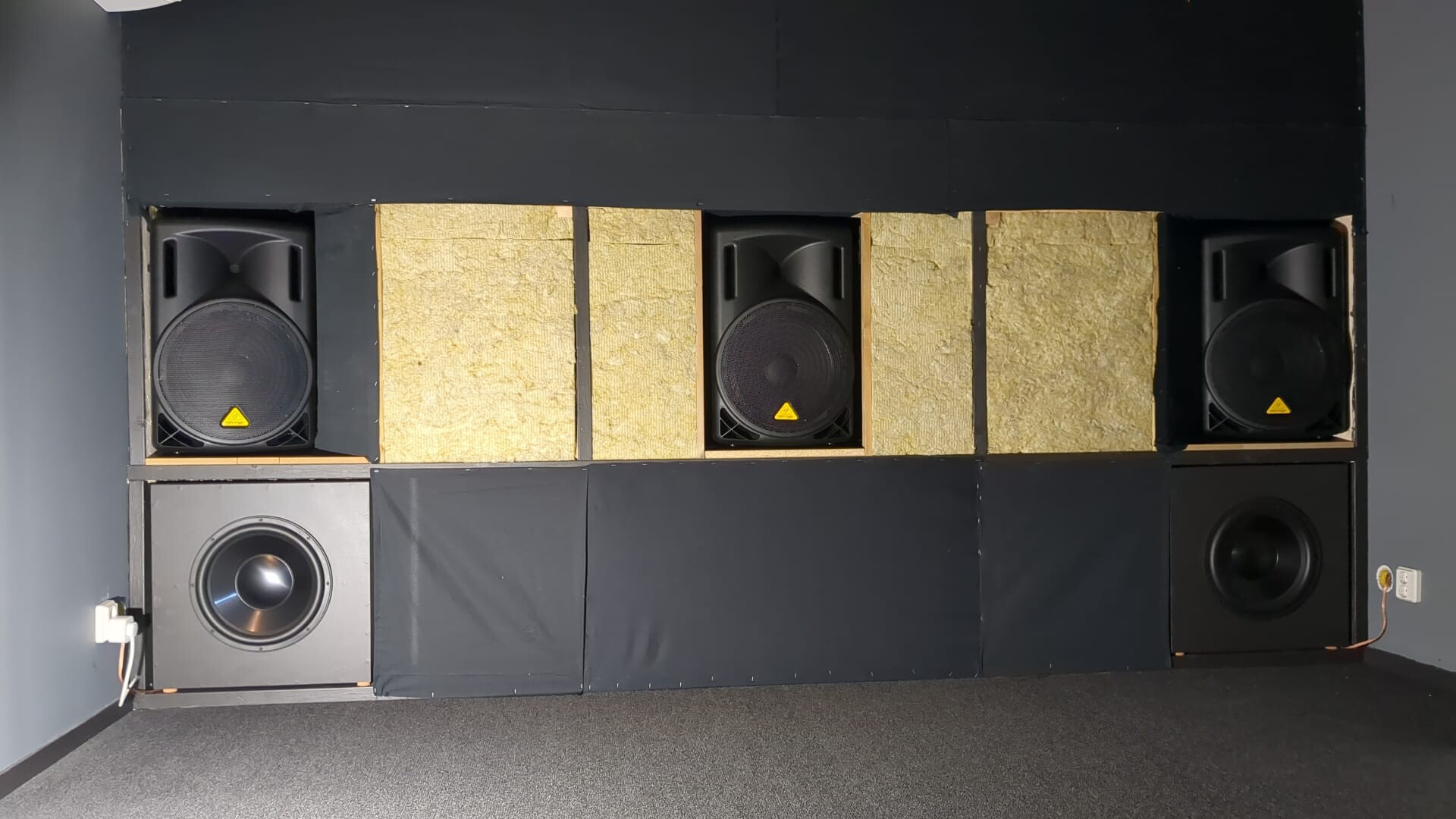

Först var man tvungen att riva lite reglar och flytta dessa uppåt för att få plats med de knappt märkbart större nya högtalarna.. (2023-05-14 19:20:24) Bilden är högupplöst. Klicka i bilden för att zooma.


Så nu är det nästan klart. Måste anskaffa lite mer svart tyg för den sista biten. Men just nu täcker duken de hålen som saknar tyg. Ska även täcka de nya högtalarna med svart tyg för de är sannerligen inte vackra att se på.
Ska även ta bort stålnätet framför basarna. De sitter bara med lite häftmassa och risken finns att de med tiden börjar att skallra. Lät de sitta kvar under tiden jag höll på med bygget för att inte skada något.

Det kanske inte sysns, men Höger och Vänster högtalarna är vinklade inåt och det är en utfasning i "baffelväggen" fär detta med absorbtion. (2023-05-14 19:22:11) Bilden är högupplöst. Klicka i bilden för att zooma.

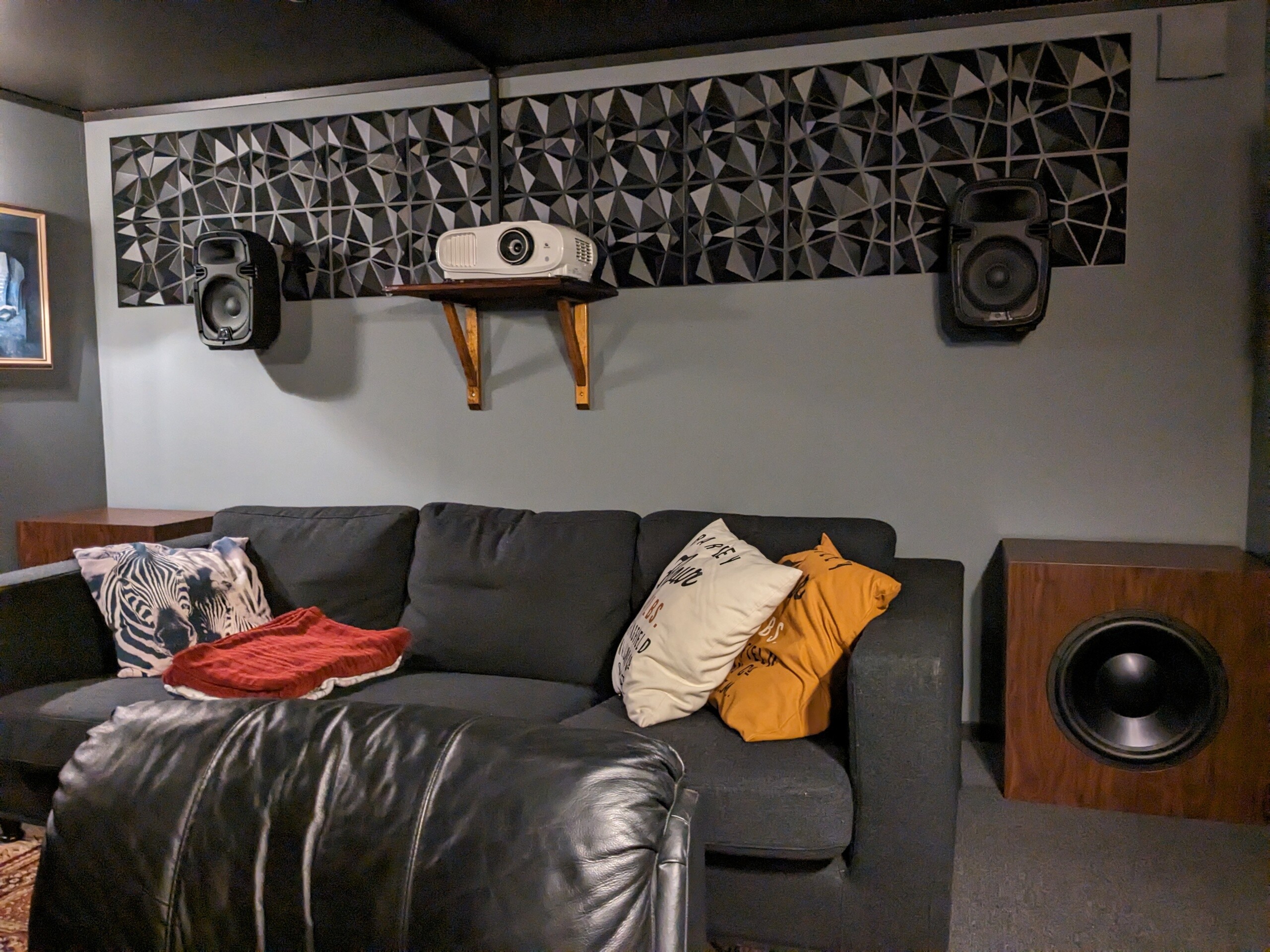

Nya "Diffusorer" på bakväggen. Köpte ett 33 pack på Amazon och limmade upp med snabblim. Har 11 kvar men ska nog köpa ett pack till för lite i taket också.

De kanske inte är så optimala som diffusorer, men lite hjälper det och det blir ganska snyggt också. (2023-08-21 08:49:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100

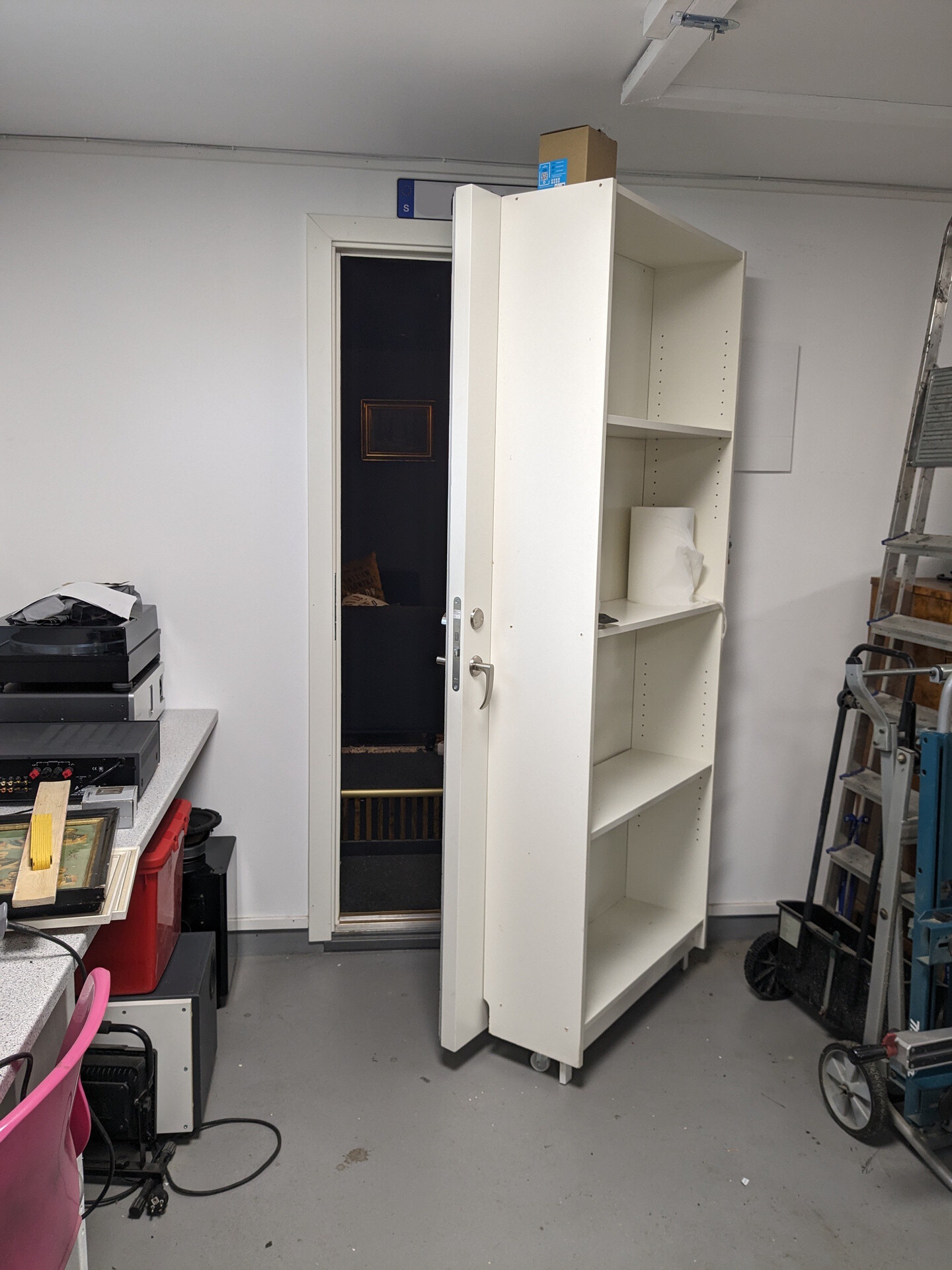

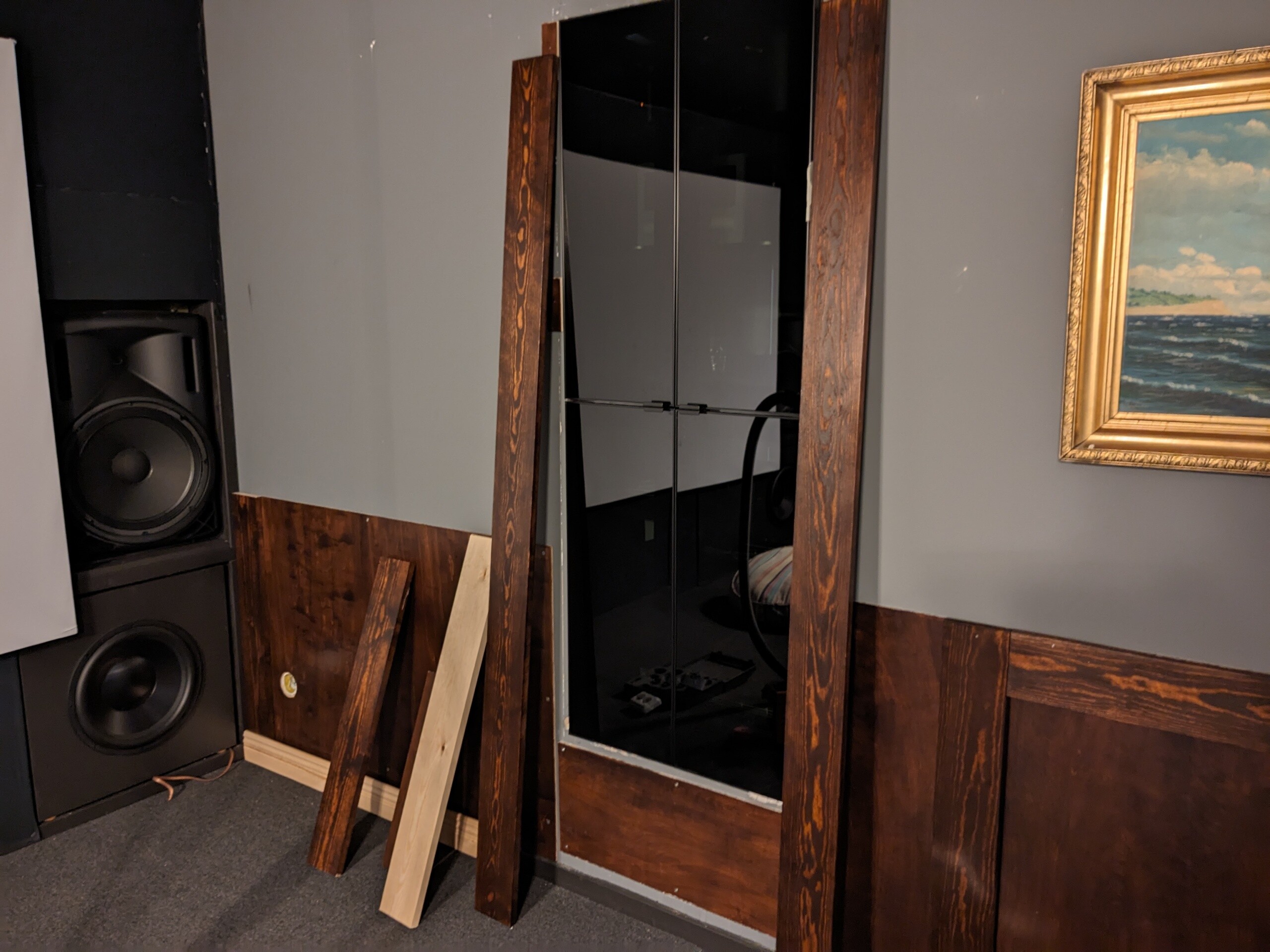

Påbörjat bygget av "dold" dörr in till bion. Inte klart ännu då det ska till mer för att den ska vara dold ordentligt. (2023-08-21 08:58:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100


Här ser man den delen som ska fortsätta att utvecklas. Ska dit en mindre skiva till med egensnickrade hyllplan som täcker resterande delen av dörren.

Handtaget kommer ha en Bok som handtag så som det ska vara med en dold dörr. (2023-08-21 09:00:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW7100

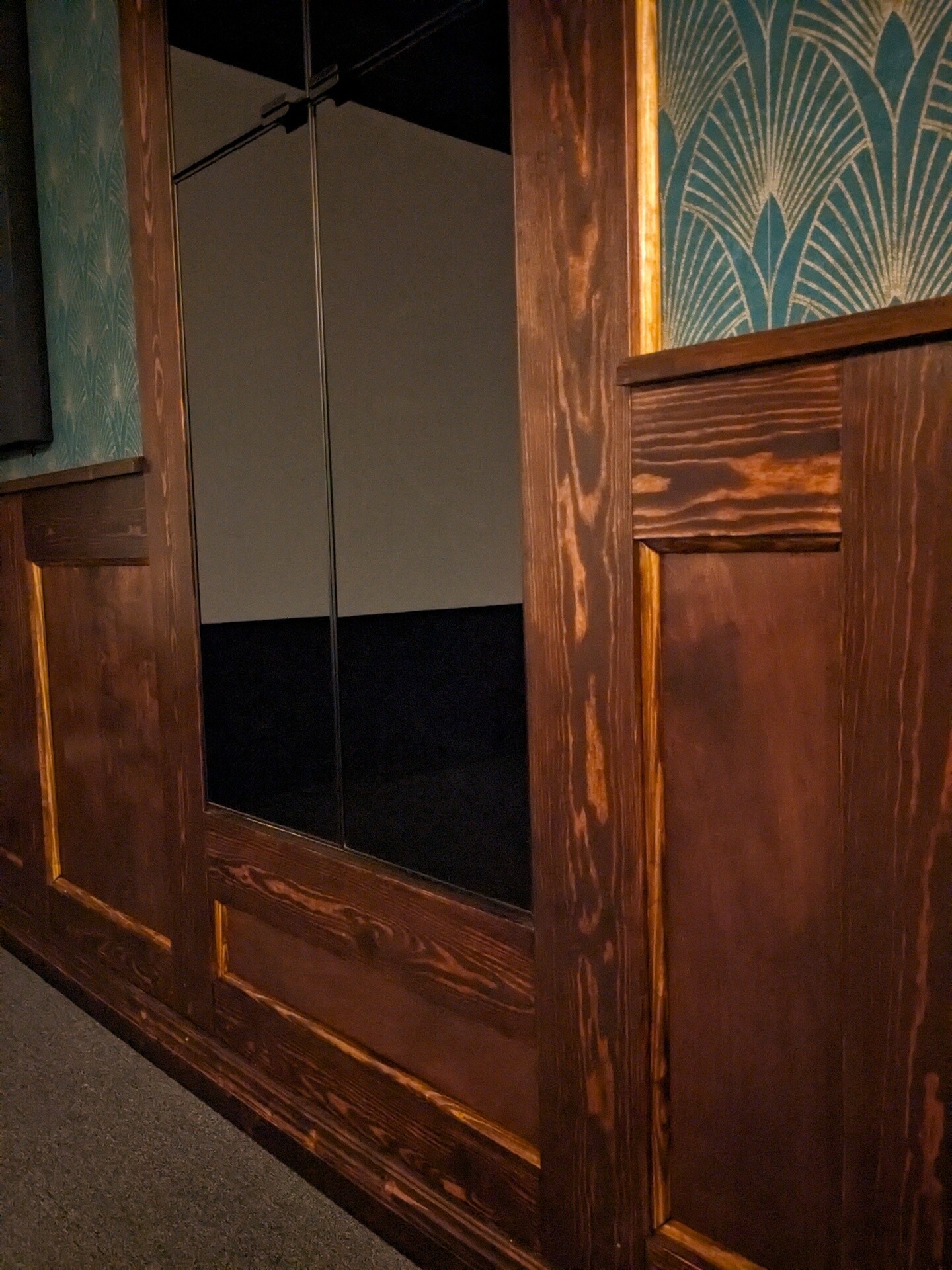

Ny bröstpanel

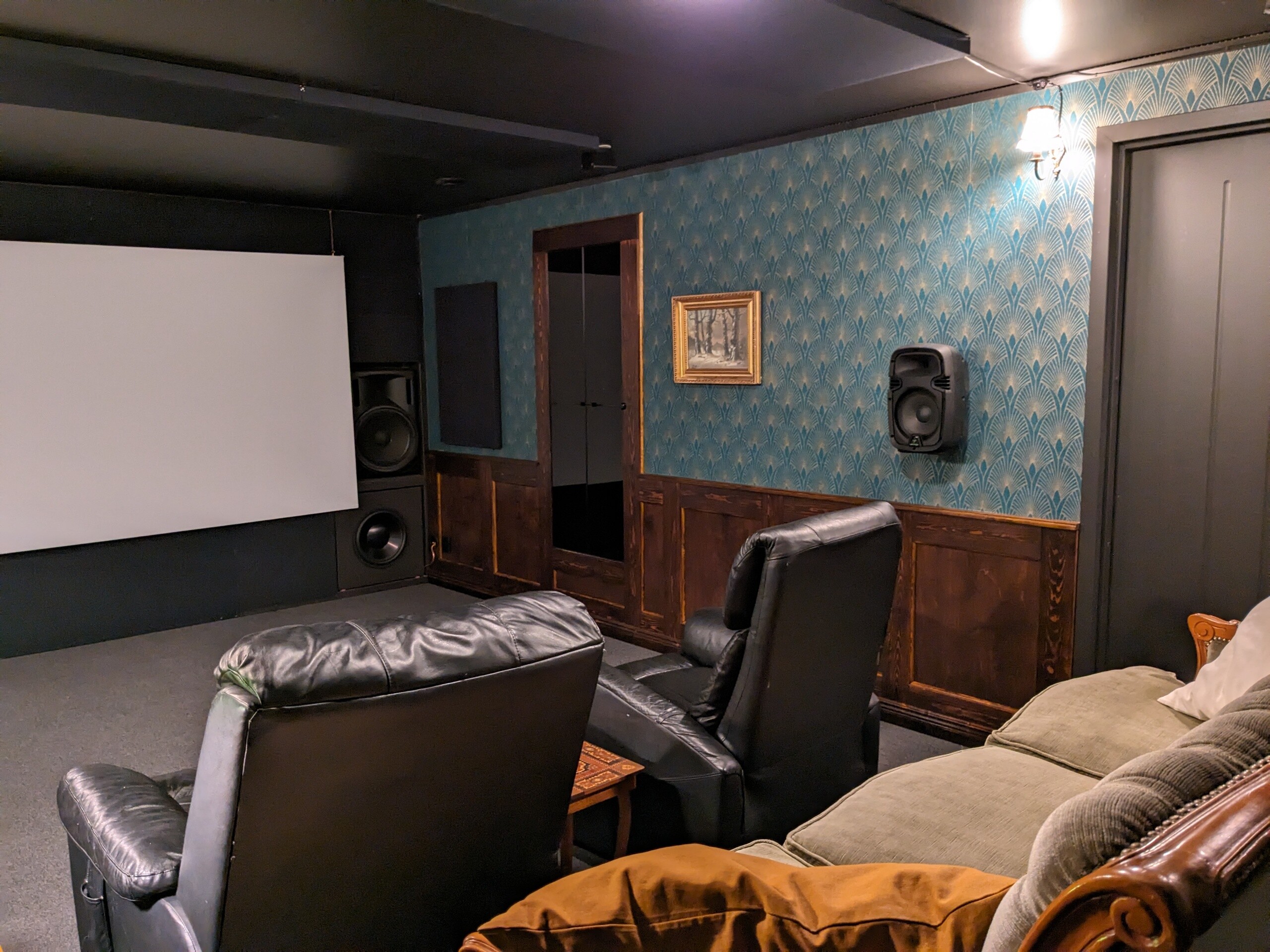

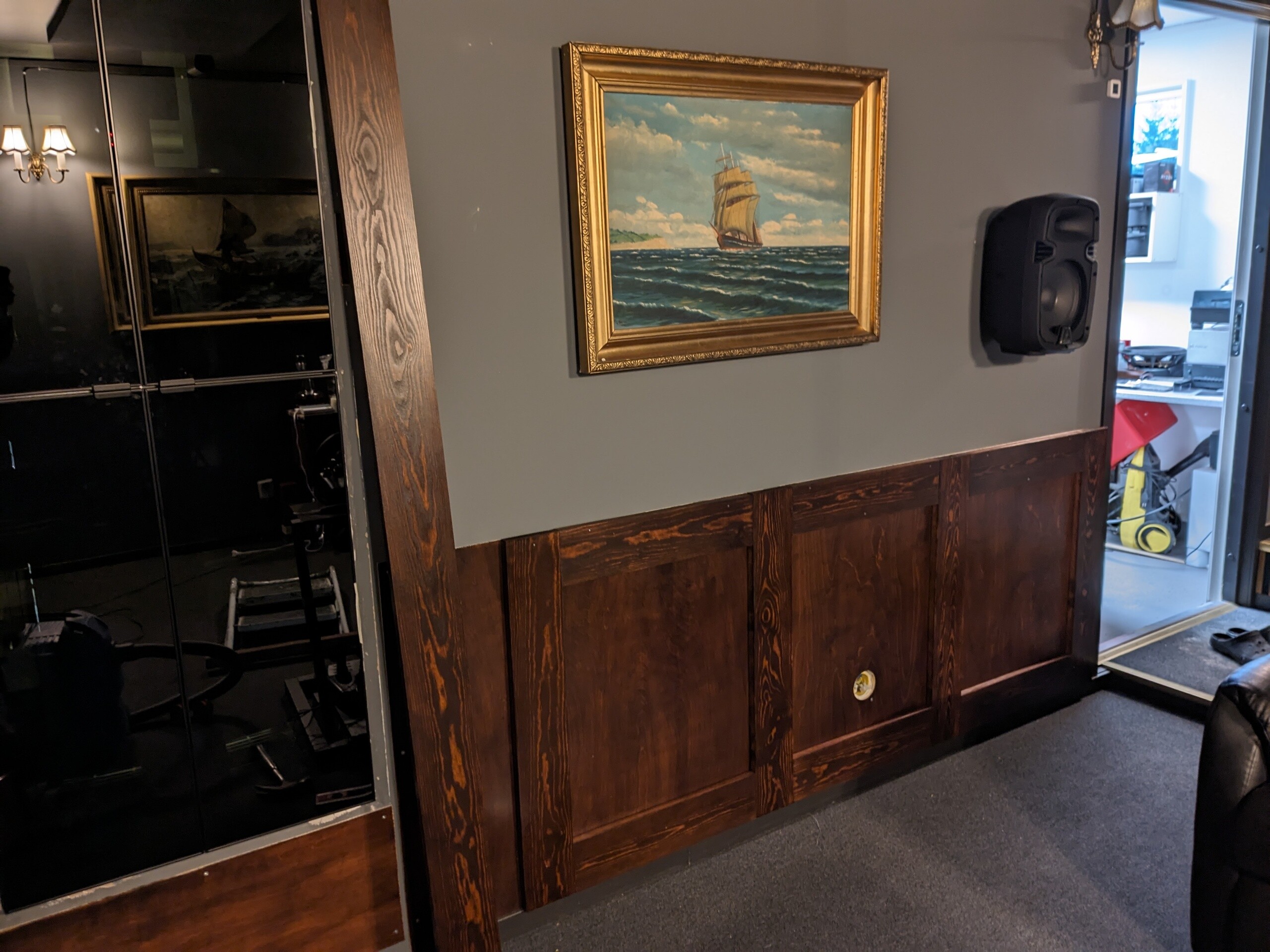

Håller nu på att sätta upp bröstpanel med speglar. Precis påbörjat monteringen. (2024-01-27 15:37:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Behringer Eurolive B215XL (st)


Som synes så är det solida trät i planhyvlad furu som är slipad först med 80 sedan 240. Sedan betsat med mörk valnöt. Panelerna är 6mm björk plywood som fått samma behandling. (2024-01-27 15:39:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Behringer Eurolive B215XL (st)



Viktat medelbetyg:  (8.50) (baserat på 3 st)  Visa lista
thhmo    2023-01-17 19:41:58
ssoep    2022-10-07 21:09:03
aperitif    2022-08-16 22:39:07
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
zobar   2023-02-03 09:17:09 Anmäl
Hej,

Kul att se utvecklingen av ditt bygge!

Jag själv håller på att bygga upp min bio och jag undrar lite om mått på ditt rum, duktorlek, avstånd duk/projektor och likande.

Hemskt tacksam om du har möjlighet att svara=)

mvh
/zobar
johan b-lund   2023-01-17 09:34:02 Anmäl

Ta bort

johan b-lund   2023-01-13 20:18:29 Anmäl

De går ner till cirka 10 hz med bra output.



Här är lite mätningar på de två främre modulerna. https://www.faktiskt.io/phpBB3/viewtopic.php?f=16&t=71311&start=30#p2246825

Trevligt :)

Kurben   2023-01-13 13:48:06 Anmäl

De går ner till cirka 10 hz med bra output.



Här är lite mätningar på de två främre modulerna. https://www.faktiskt.io/phpBB3/viewtopic.php?f=16&t=71311&start=30#p2246825

johan b-lund   2023-01-13 12:23:56 Anmäl
Vad är förväntat frekvensomfång på dessa skönheter ?
Kurben   2023-01-11 09:13:37 Anmäl

Snygga basar! Vad har du använt för verktyg för att göra hålen?



Jag använde en handöverfräs där jag använde mothållet med ett hål i för att rotera fräsen i en cirkel. Kan posta bild senare över hur jag gjorde.


Det finns basar att få tag i polen jag köpte en där ifrån och dom är seriösa.
https://blackdotaudio.eu/dayton-audio-rss390ho-4-15-reference-ho-subwoofer-4-ohm,108,9951.html



Har fått tag på alla basar nu, hade en bevakning på BRL.se och fick den sista för 2999:-

Den polska sidan hade iofs basarna med väldigt dyrt! 1699 PLN = 4061 sek!

ARCG   2023-01-10 20:55:57 Anmäl
Det finns basar att få tag i polen jag köpte en där ifrån och dom är seriösa.
https://blackdotaudio.eu/dayton-audio-rss390ho-4-15-reference-ho-subwoofer-4-ohm,108,9951.html
spackel   2023-01-08 10:03:39 Anmäl
Snygga basar! Vad har du använt för verktyg för att göra hålen?
henkess   2022-09-27 15:37:28 Anmäl
riktigt fint
Kurben   2022-08-30 15:35:07 Anmäl
Ja jag hoppas de kommer fungera bra. Valde mellan dessa och RSS390HF men den ville ha 400 l låda för att trivas slutet.

Vilken DSP kör du med?
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Trendande produkter
Prisjakt © 2000 - 2024 Prisjakt   Cookiepolicy.   Våra regler.   Personuppgiftspolicy.  Hantera cookie-inställningar.
