Hemma hos Larsografen
Medlem sedan: 2009-08-11
Senaste uppdatering: 2017-11-20 13:38:48
 Har 170 bilder i galleriet     442 filmer i filmsamlingen    skrivit 1 inlägg i forumet
 Larsografens forumprofil
 Galleri (170)  Filmsamling (442)  Annonser (0)  Gästbok (0)  Mina omdömen  Poäng
Uppgradering / nya burks  Dedikerat biorum
Viktat medelbetyg:  (9.69) (baserat på 15 st)      9300 besökare       Kommentarer      Anmäl detta album

Nu e de dags för uppgradering.

Nytt försteg nya högtalare. Även elektroniken skall flytta ut ur själva biorummet och ställas utanför, så det slipper vibrationer och även bli enklare att koppla om vid förändringar.

Baksidorna kommer att bli åtkomliga och i lätt kopplingshöjd.

Marantz 8802A är inhandlat. Med Atmos mm.

Nya högtalare skall byggas runt om så det blir fullregisterburkar på samtliga 7 kanaler av samma model (Jamo Consert 11). Sidoburkar kommer att dubbleras så att…

  Läs hela
Produkter i albumet:
Integra Research RDA-7.1 (De driver allt utom atmos å su )
Integra DTA-70.1 (Slutsteg )
Dayton Audio UM18-22 (Sub )
Integra DRC-R1 (Övrigt )
JBL 2241H (PA-subwoofers )
Jamo D 8 Surround (Stativhögtalare & surroundhögtalare )
Visa alla 11 produkter Detaljer
Bilder i detta album Växla till minatyrbilder

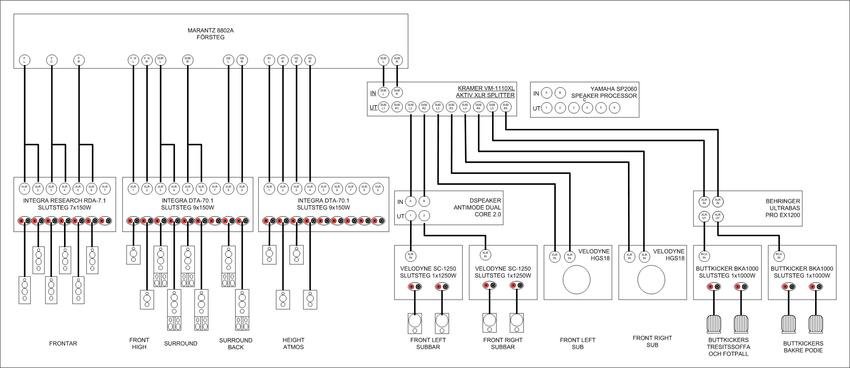

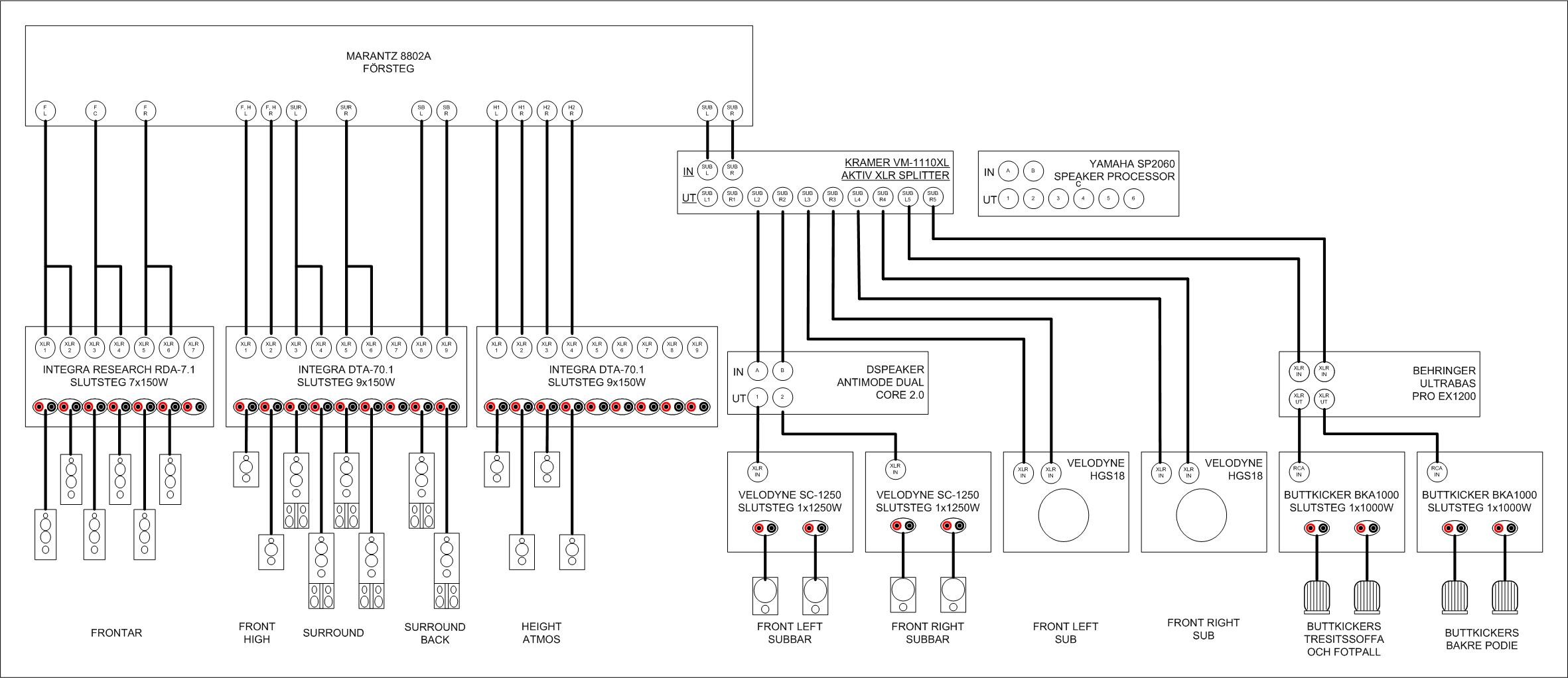

Inkopplingsschema av anläggningen
Skall tillverka nytt kablage till anläggningen så gjorde ett inkopplingsschema för att räkna antalet som behövs. (2015-12-29 18:33:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Integra DTA-70.1,  Marantz AV8802A

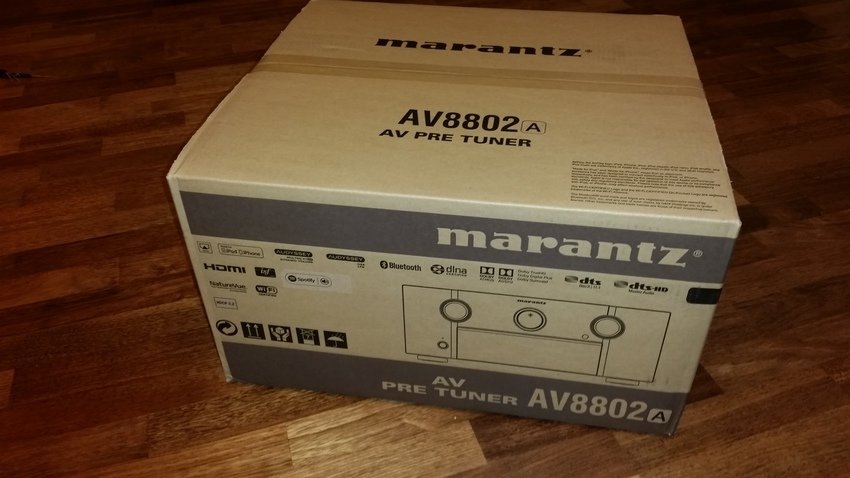

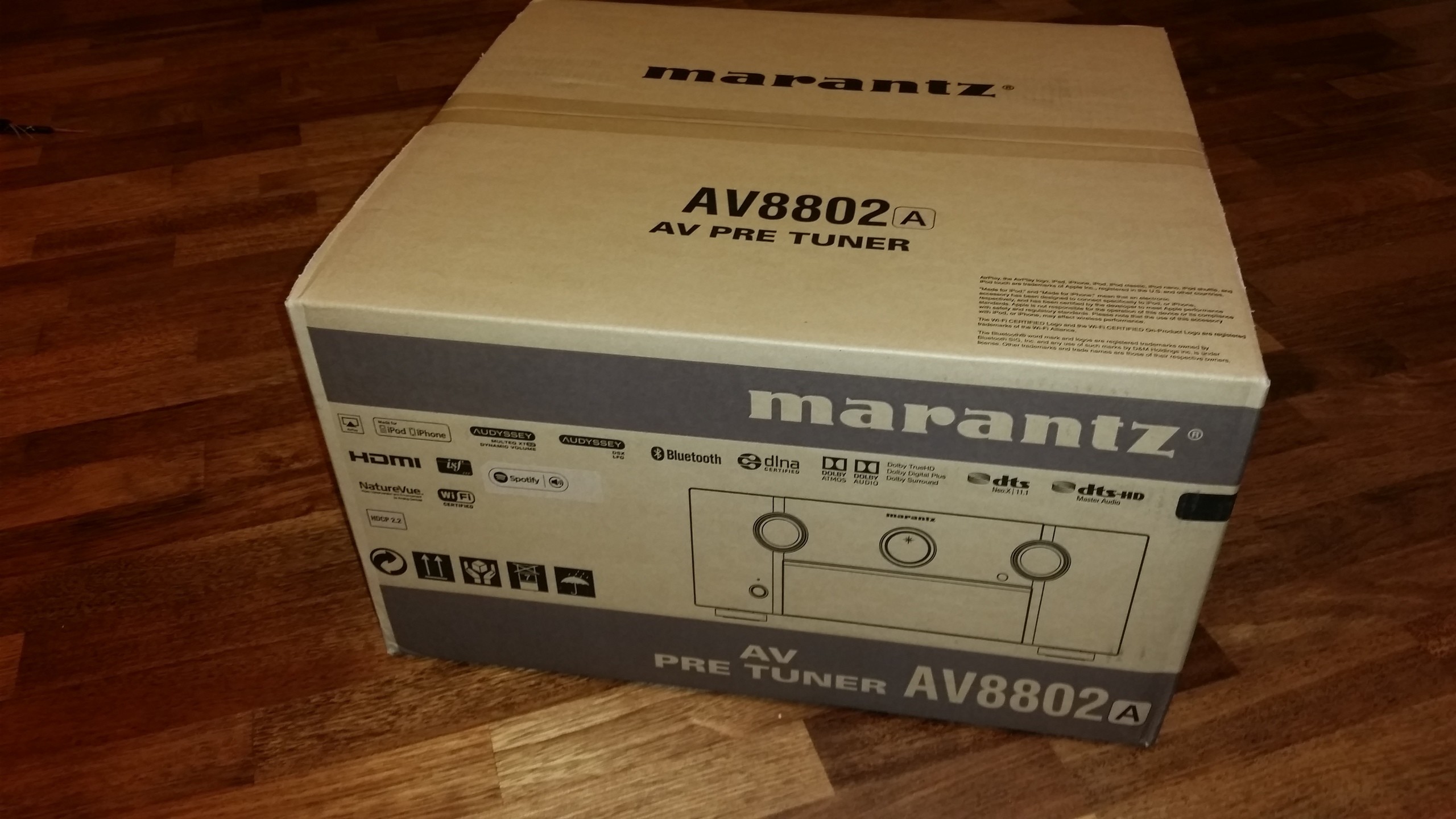

Nytt försteg :o)
(2015-12-29 18:48:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz AV8802A

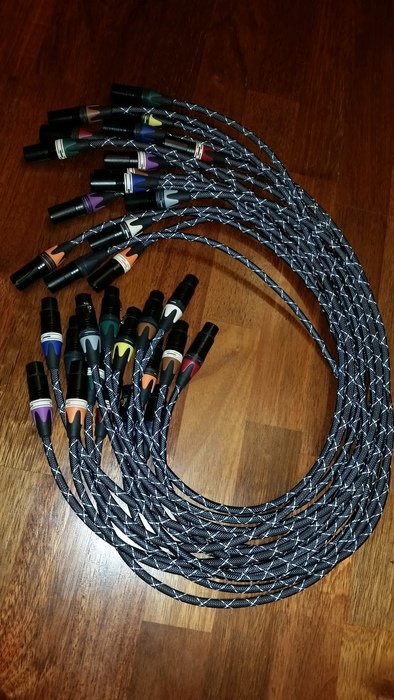

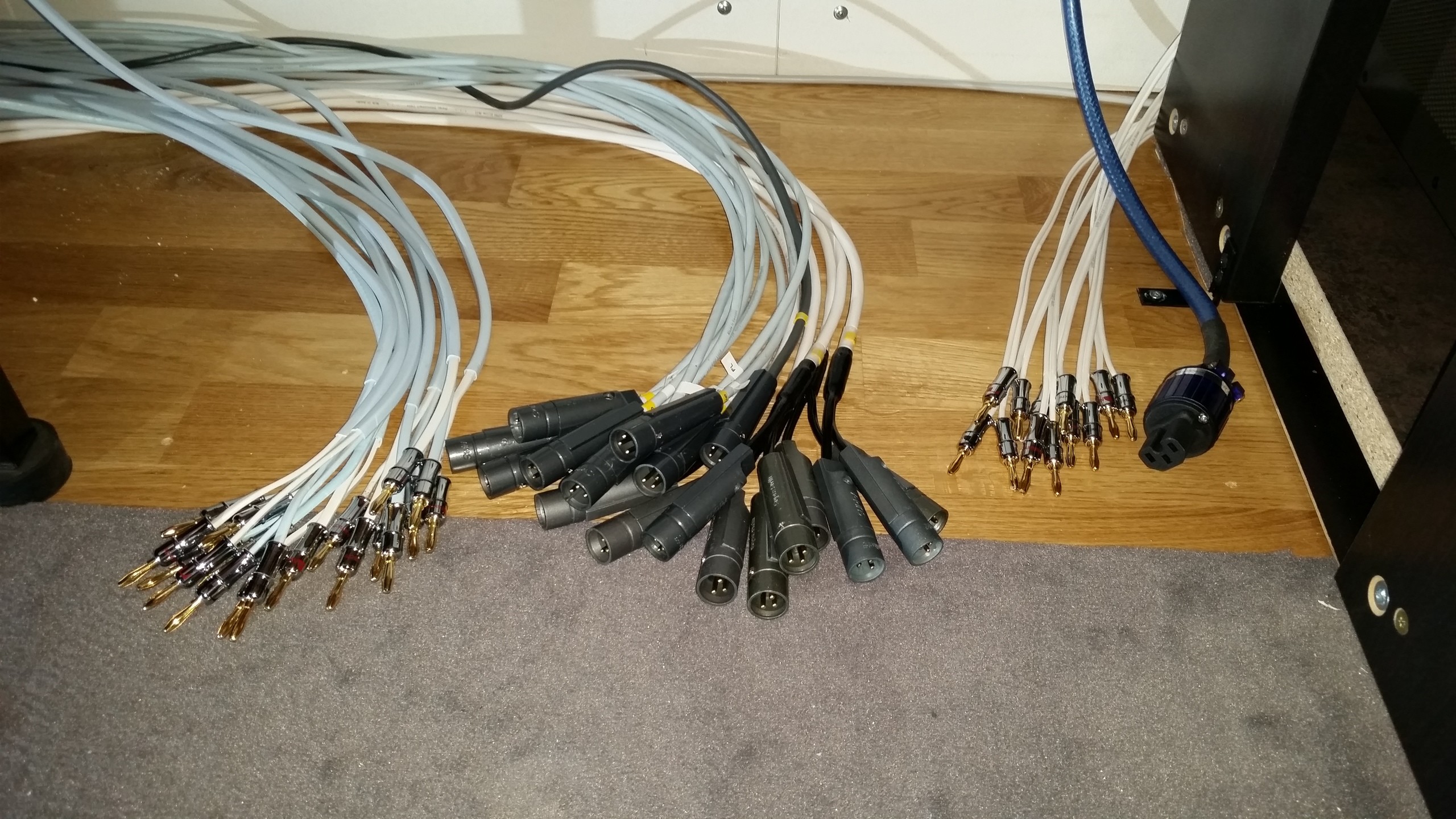

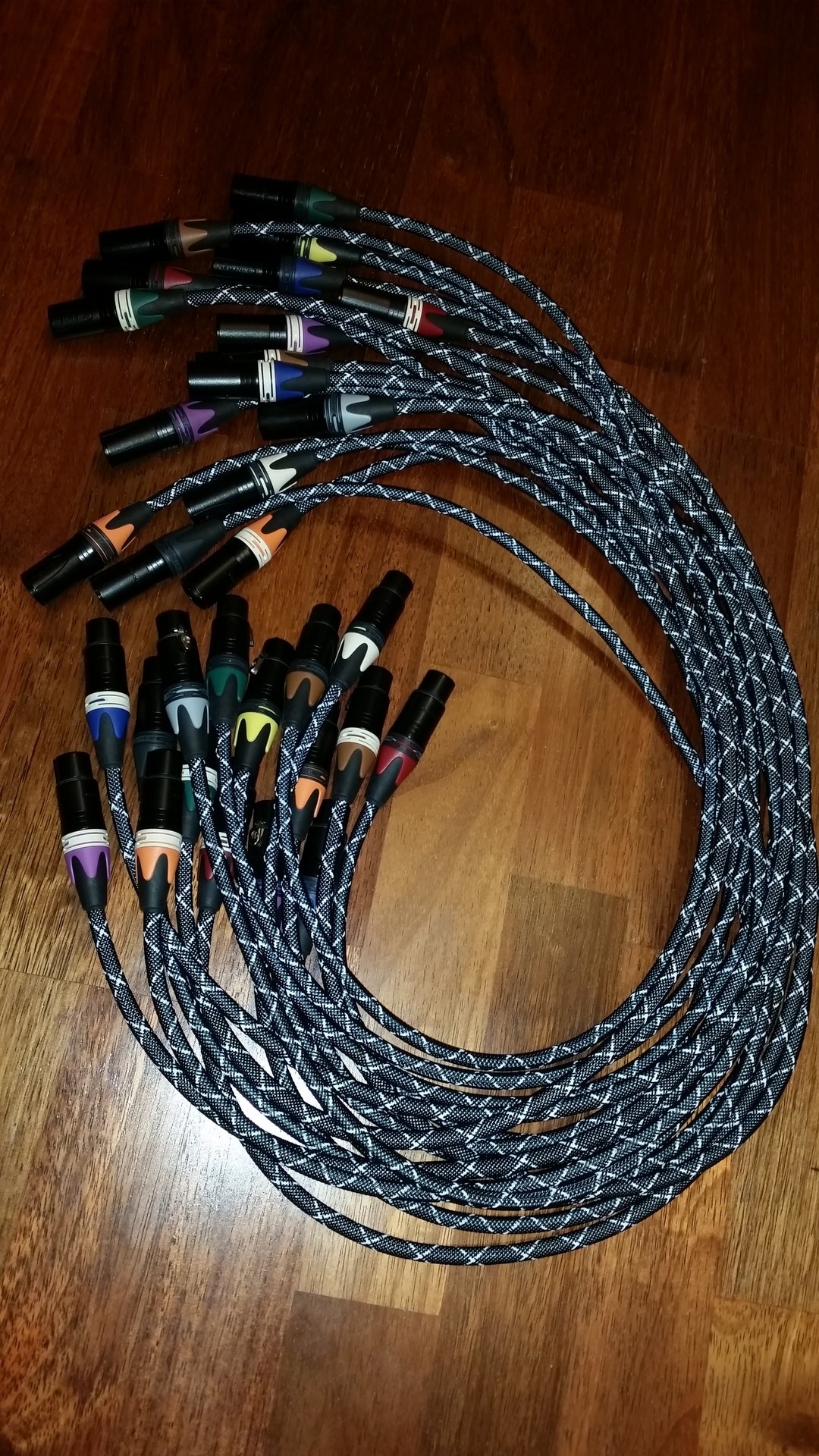

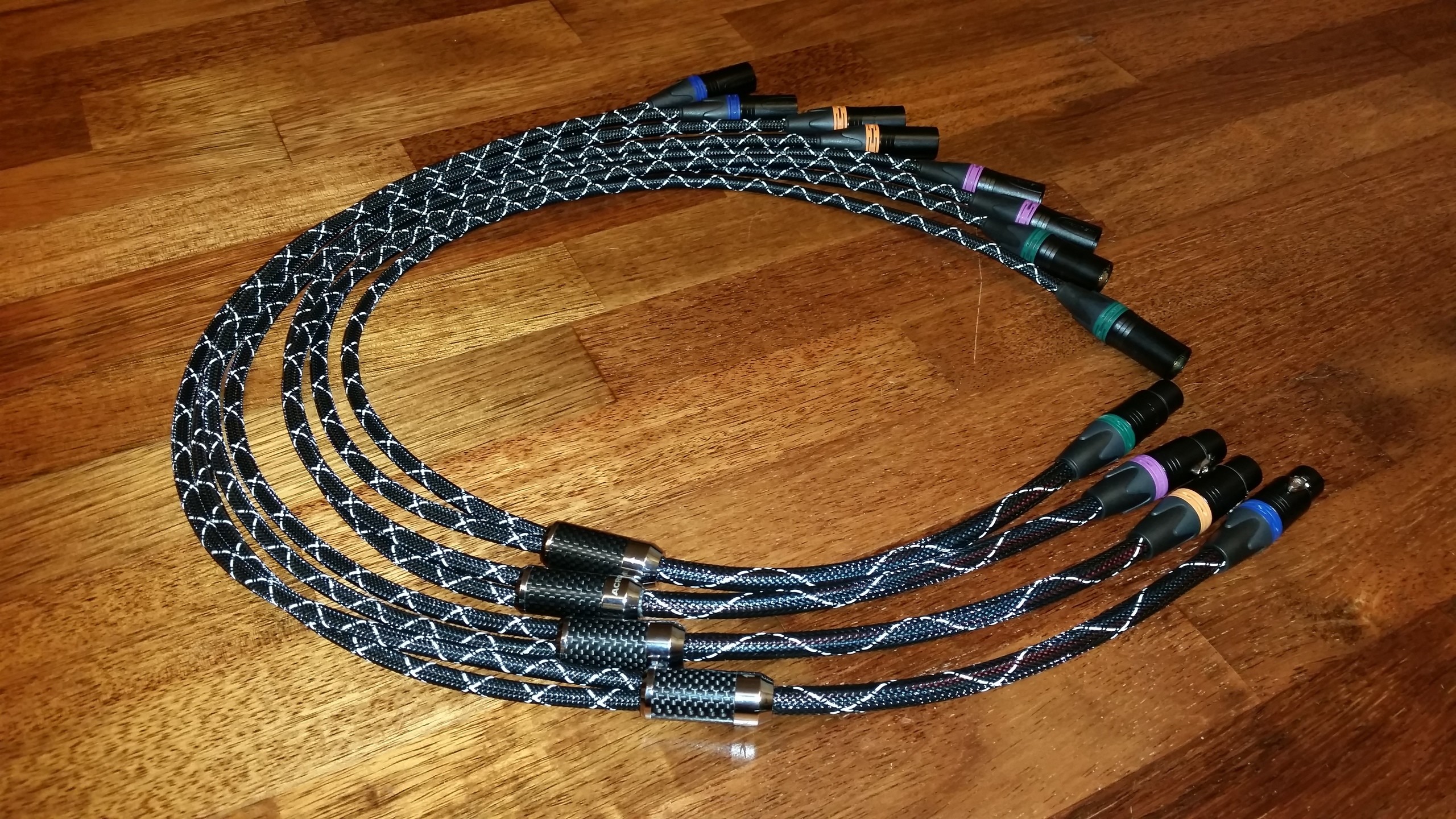

Nytillverkat kablage
Bestående av Supra DAC, Neutrik och kabelstrumpa. (2015-12-29 18:49:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Neutrik NC3FXX-B,  Neutrik NC3MXX-B

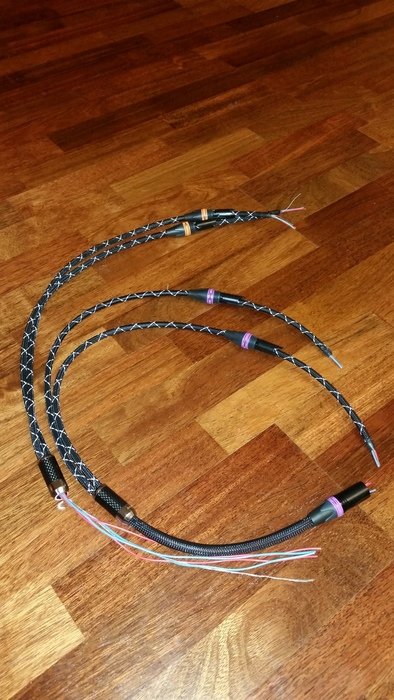

Y-splitt tillverkning
Supra DAC och Neutrik kontakter (2015-12-29 18:53:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Neutrik NC3FXX-B,  Neutrik NC3MXX-B

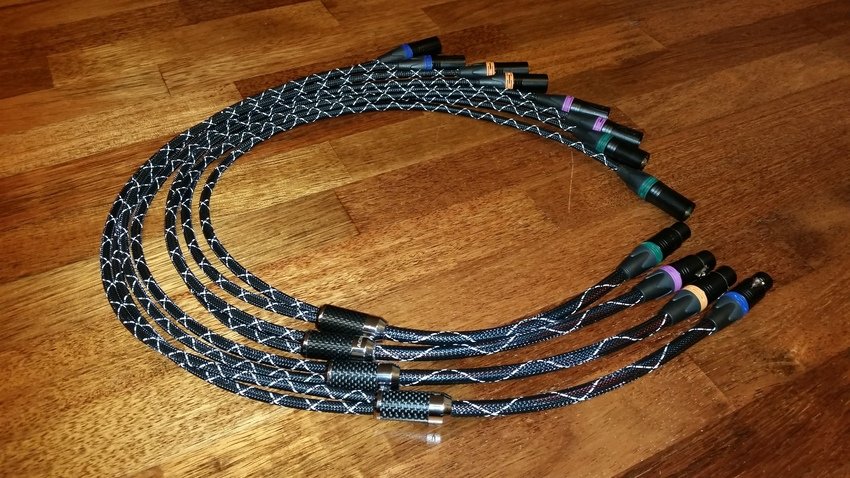

4st Y-splittar klara.
Äntligen kom det sista materialet för y-splitt byggen, så det gick å bygga klart. (2016-01-04 20:38:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Neutrik NC3FXX-B,  Neutrik NC3MXX-B

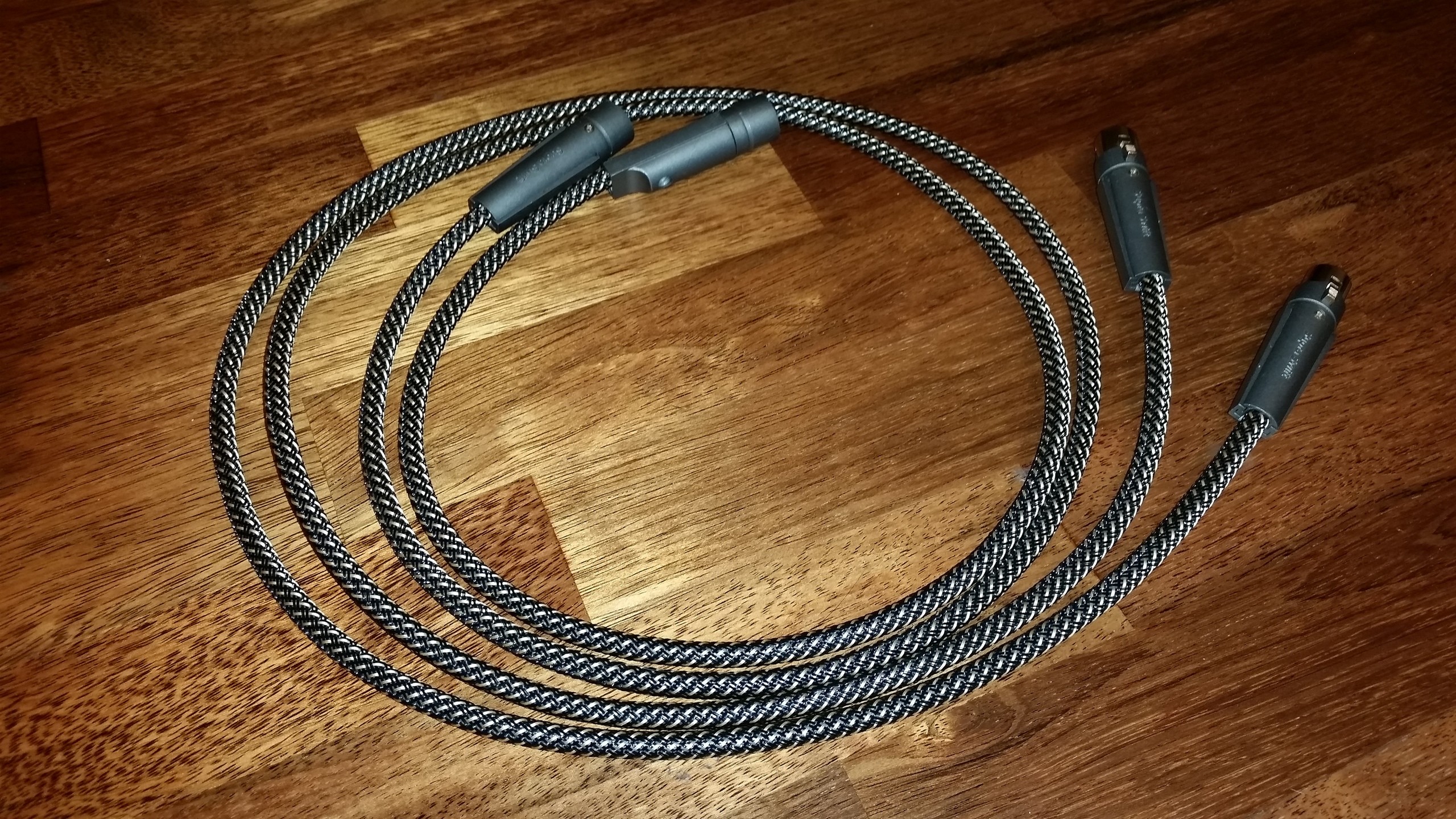

Strumpade även en Supra DAC
(2016-01-04 20:42:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra DAC-XLR 2XLR - 2XLR M-F 2m

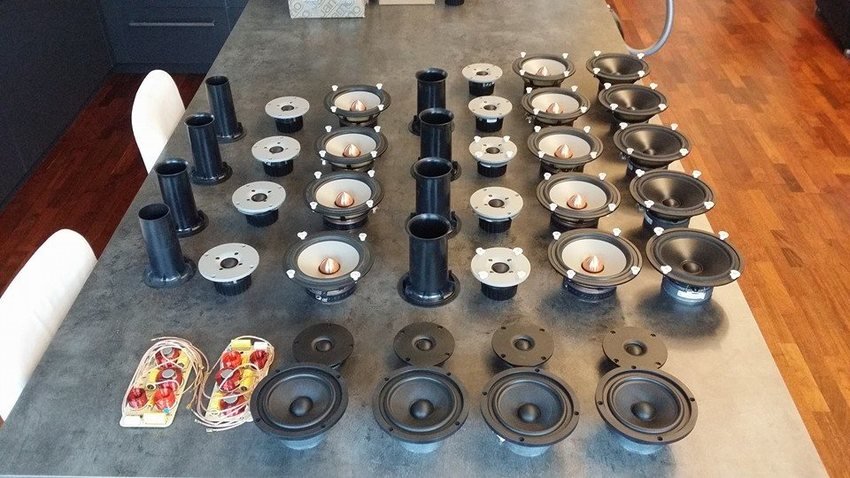

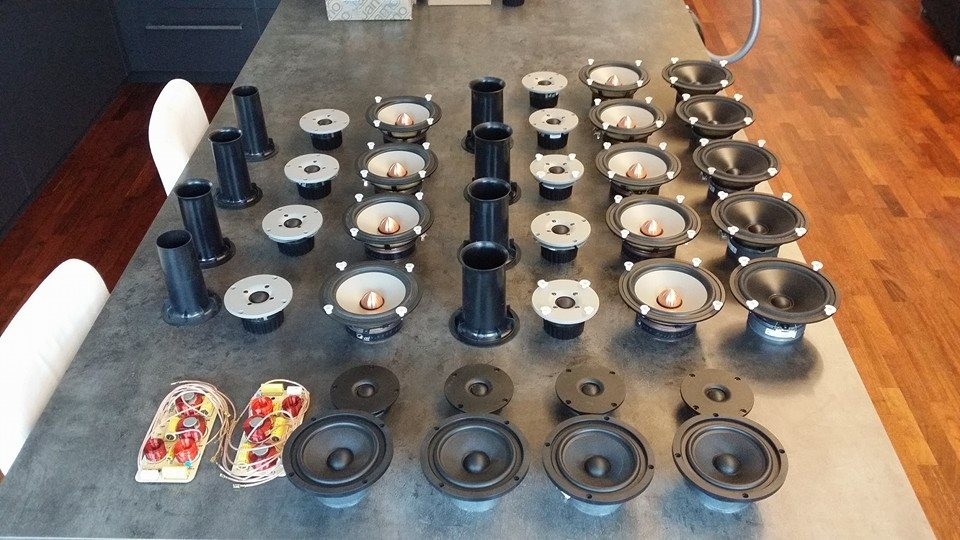

Nya element till nya burkar.
Ska bli en trevlig vinter/vår i garaget å bygga nya burkar. (2015-12-29 18:54:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 8 Surround,  Jamo D 870,  Jamo D830

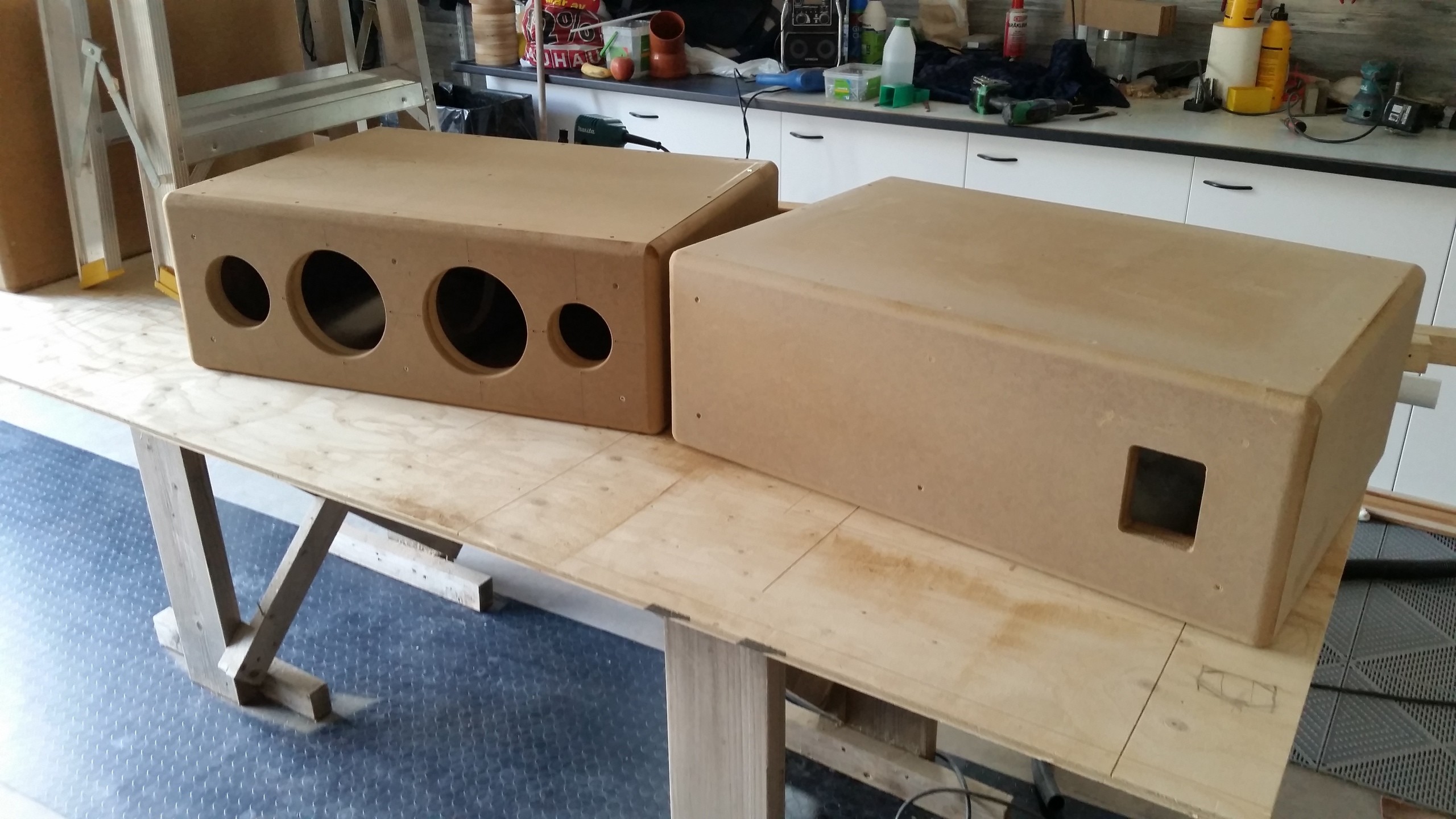

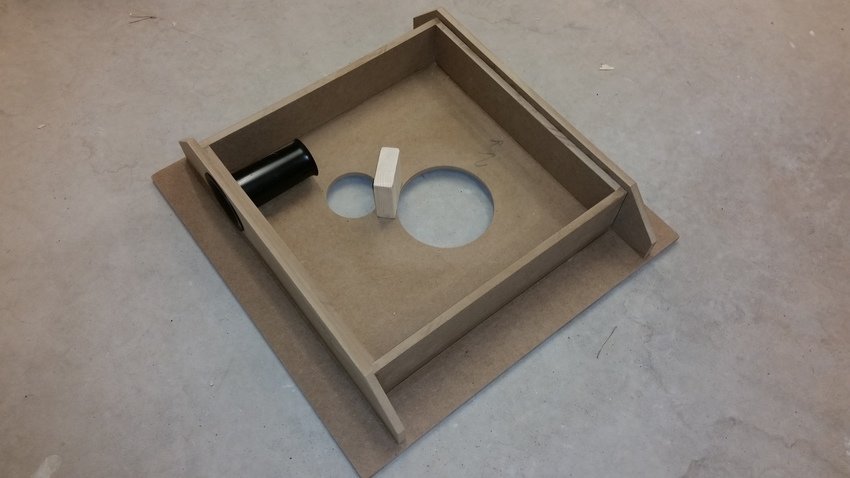

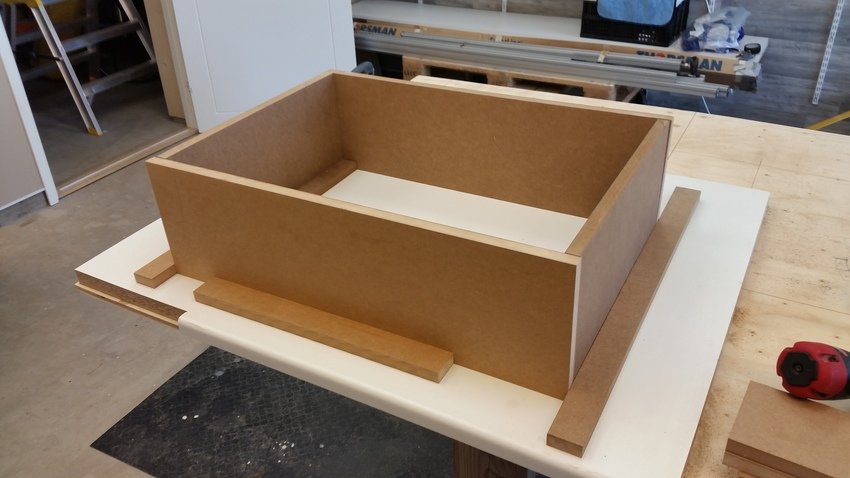

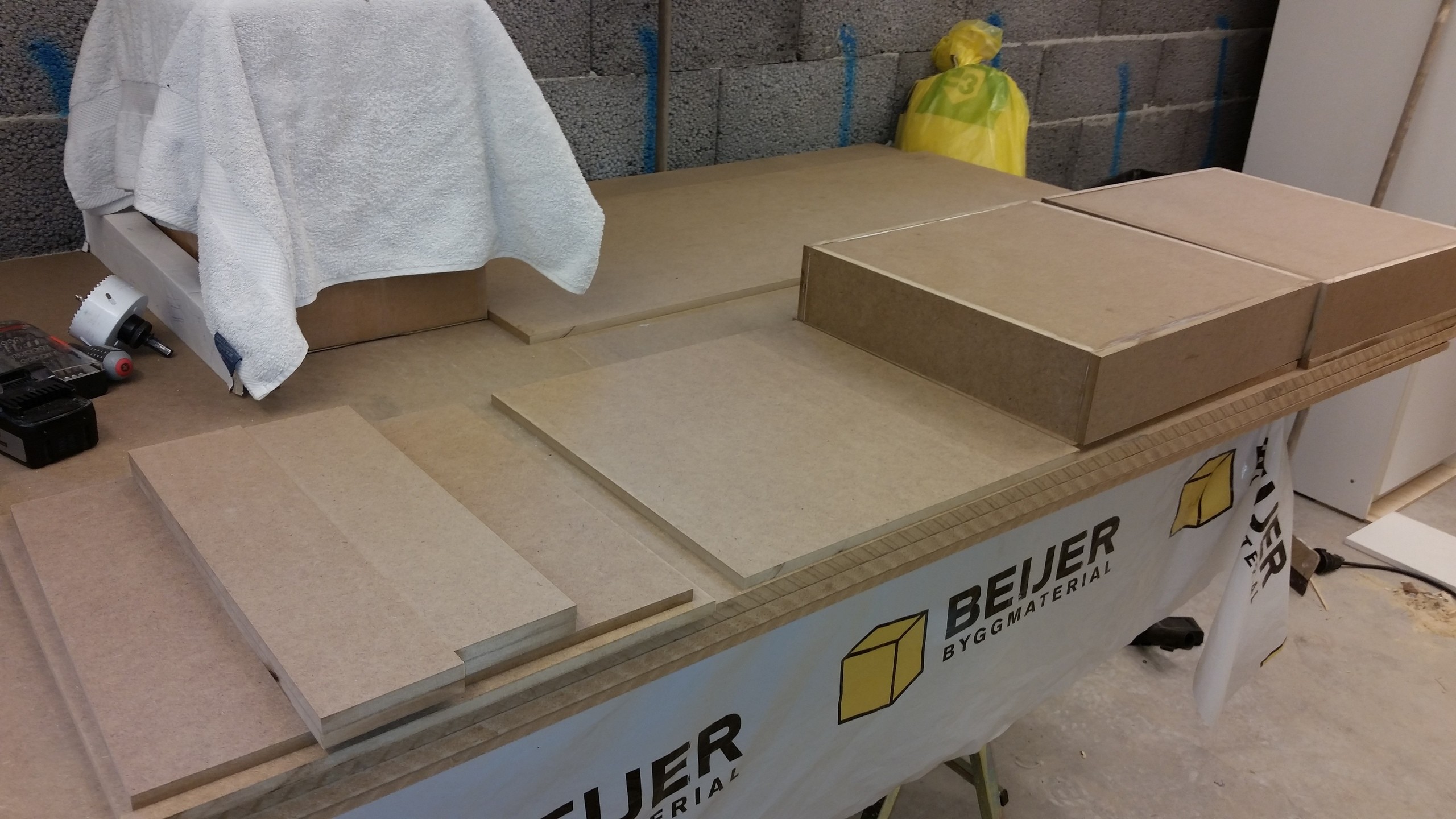

Början till atmosburkar
Lådor till Atmosburkarna har påbörjats.
Tanken är att de skall få plats ovan undertak i ett fack. Problemet är att jag bara har ca 12 cm å bygga på. Men det ska nog gå. (2016-01-03 22:03:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D830

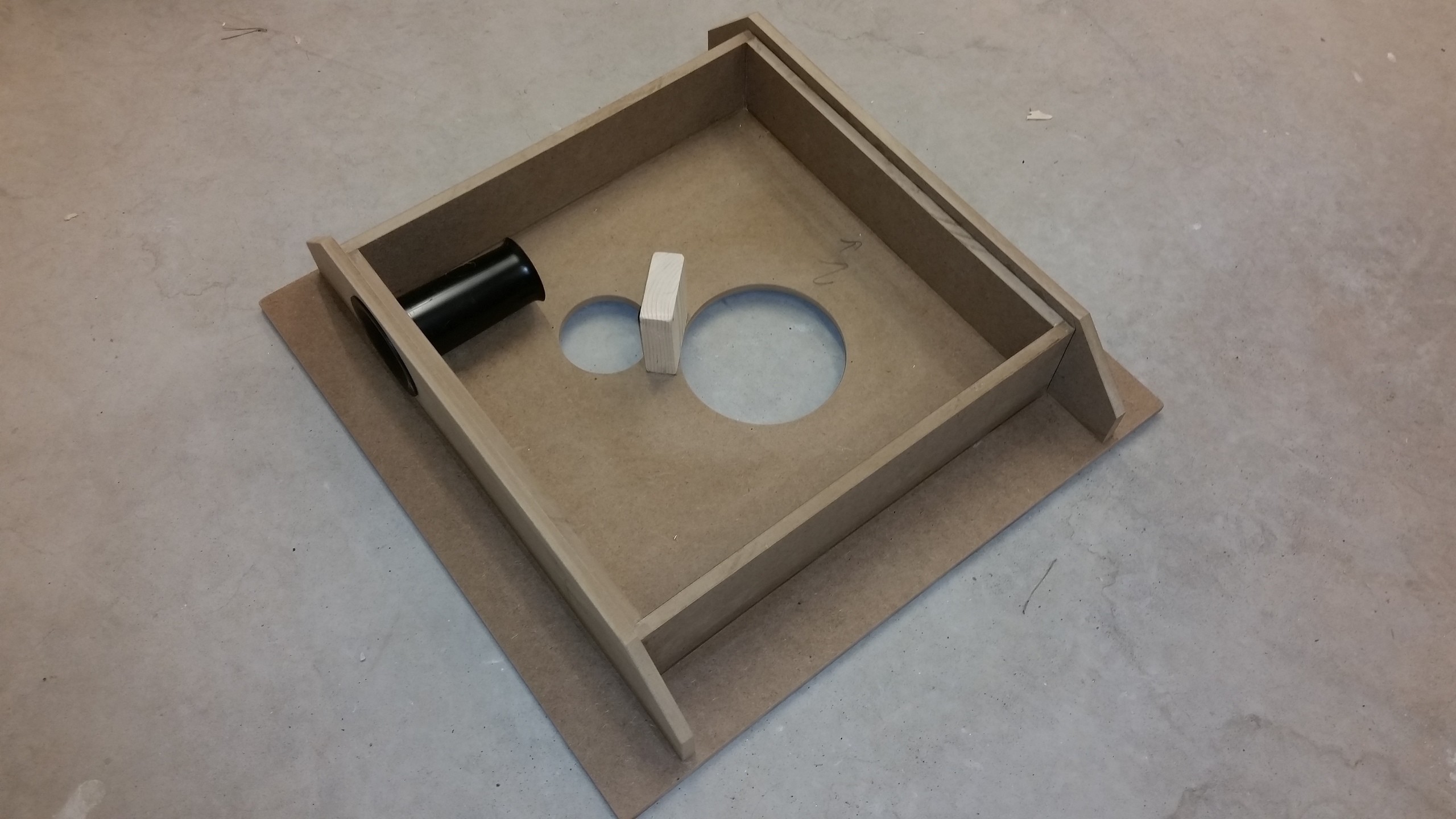

Insidan
Terminal och filtermontage kvarstår.
Sedan skall allt målas. (2016-01-06 18:25:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D830

Element test
Front färdig kapad/fräst (2016-01-06 18:23:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D830

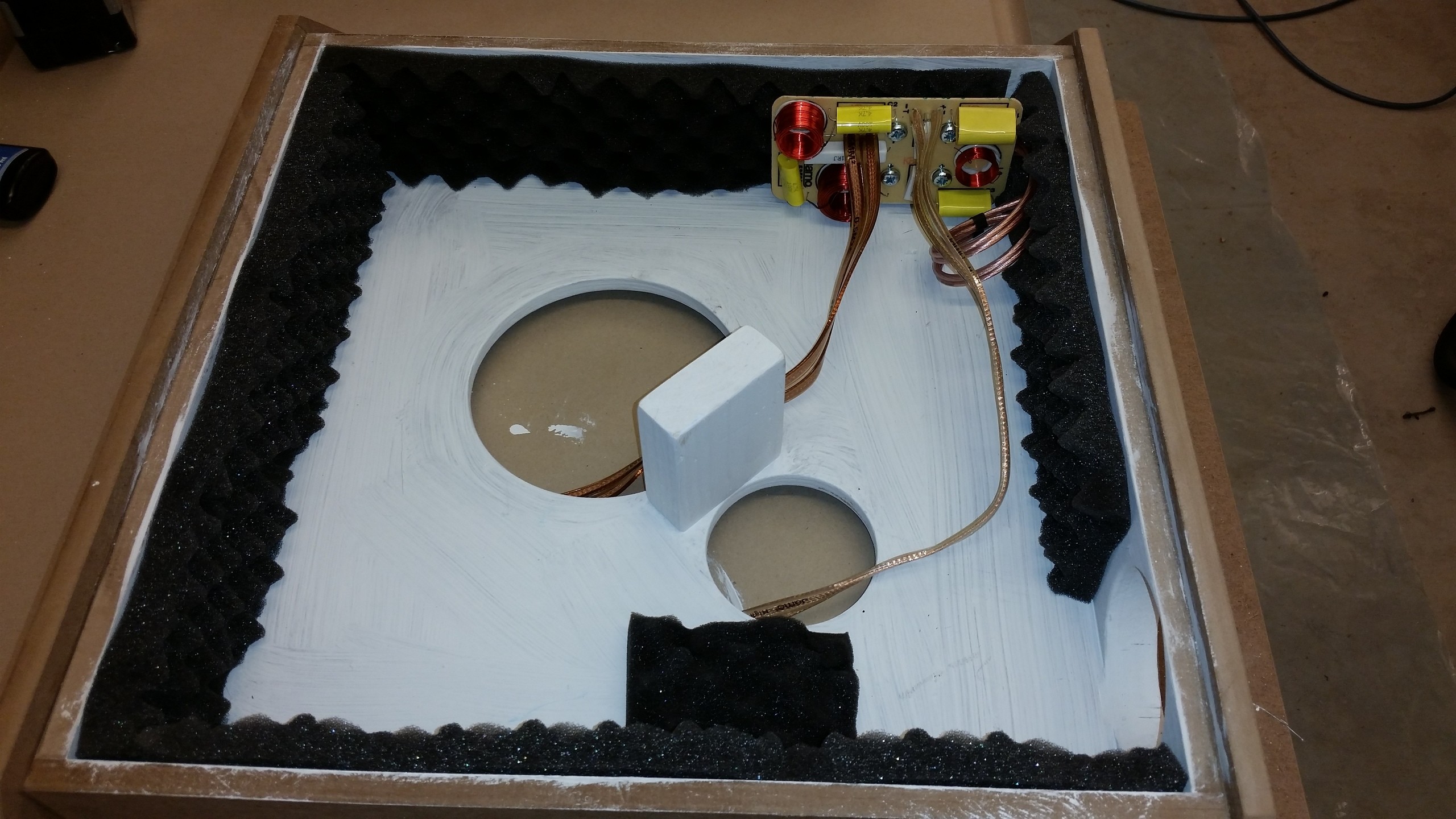

Insidan klar.
Insidan färdig, filter och fluffa monterat.
Nästa moment e å locka. Sedan grunda och spackla. Efter det så några lager färdigfärg.
Sen är det elementmontage och testkörning. (2016-01-09 22:08:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D830

Första lagret färg.
Då börjar det närma sig. Ett första lager färg på front. Några lager till så är det dags för montage och sedan provspelning. :0) (2016-01-14 21:08:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D830

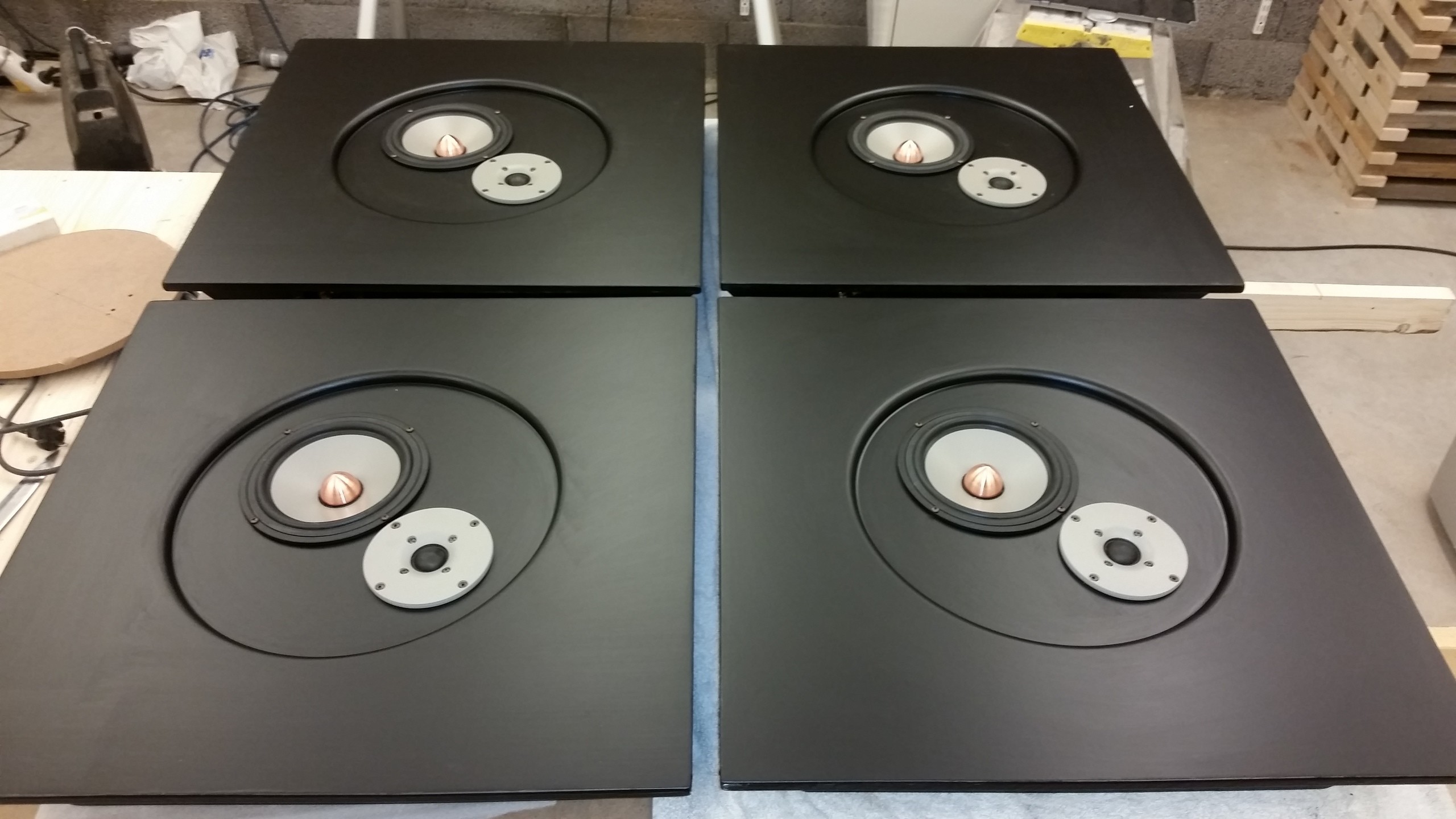

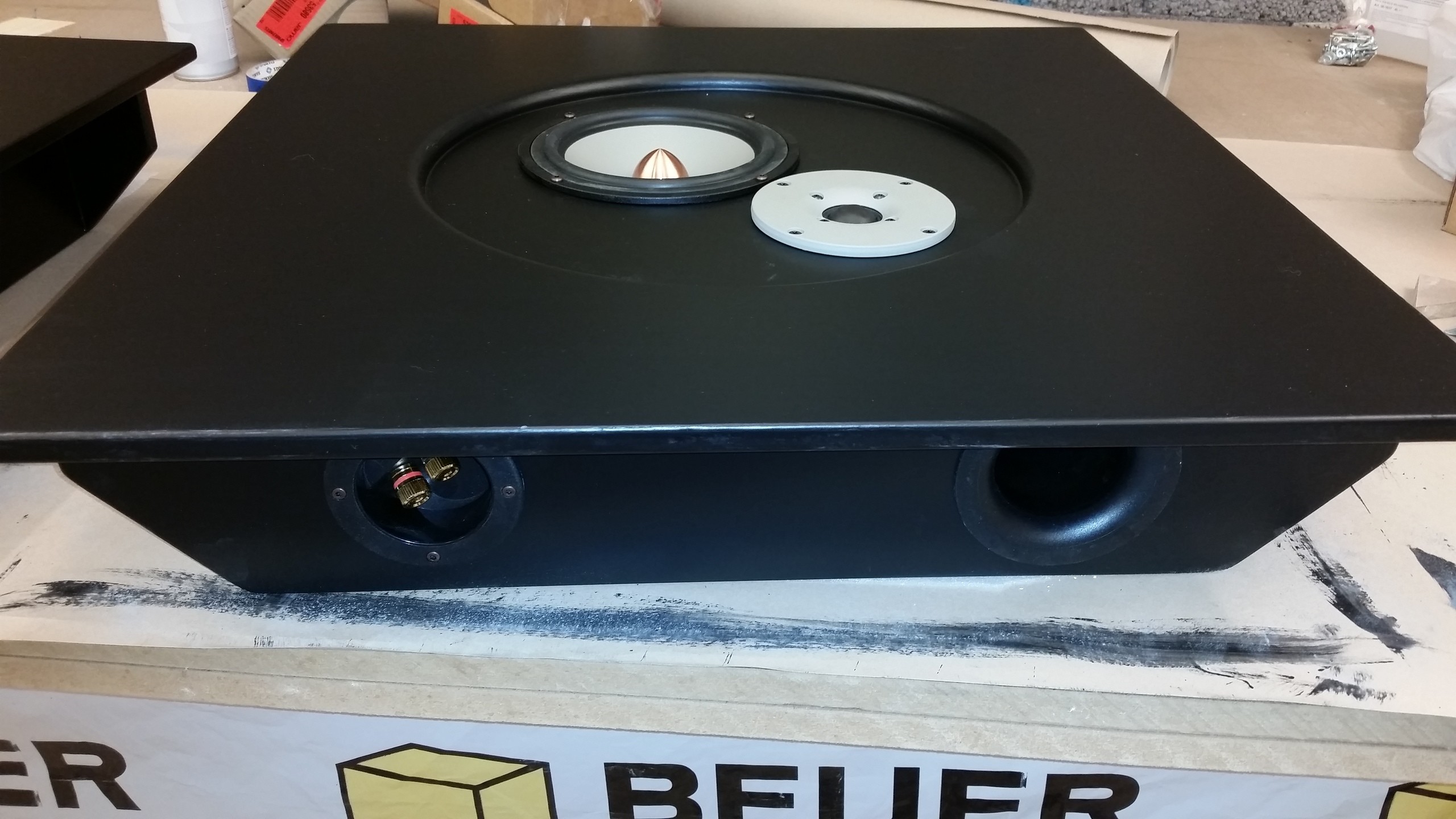

Färdigmonterad.
Nu är de färdigmonterade. Ska bli riktigt skoj å prova dem. (2016-01-17 20:16:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D830

Fyra atmos burkar klara
Nu e de dags för provspelning.
Och skall sy till tygfrontar till dem så de smälter in bättre i taket.
Tanken är att de inte kommer att synas alls. (2016-01-17 20:18:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D830

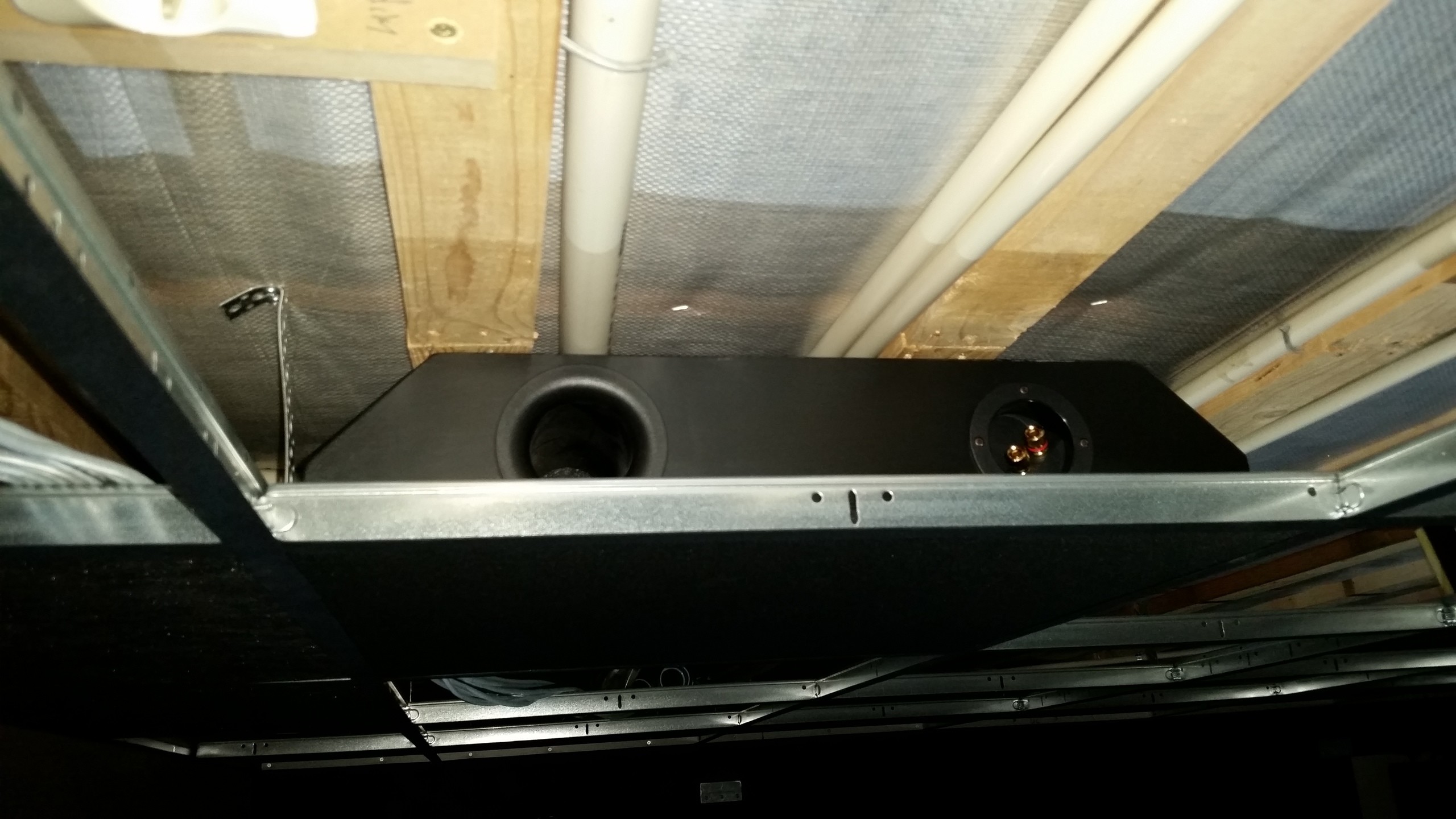

Atmosburkar monterade
Inte mycket plats kvar ovan burk men det gick efter att flyttat kabelstråk och halvt montera ner bärverket. (2016-01-24 19:13:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D830

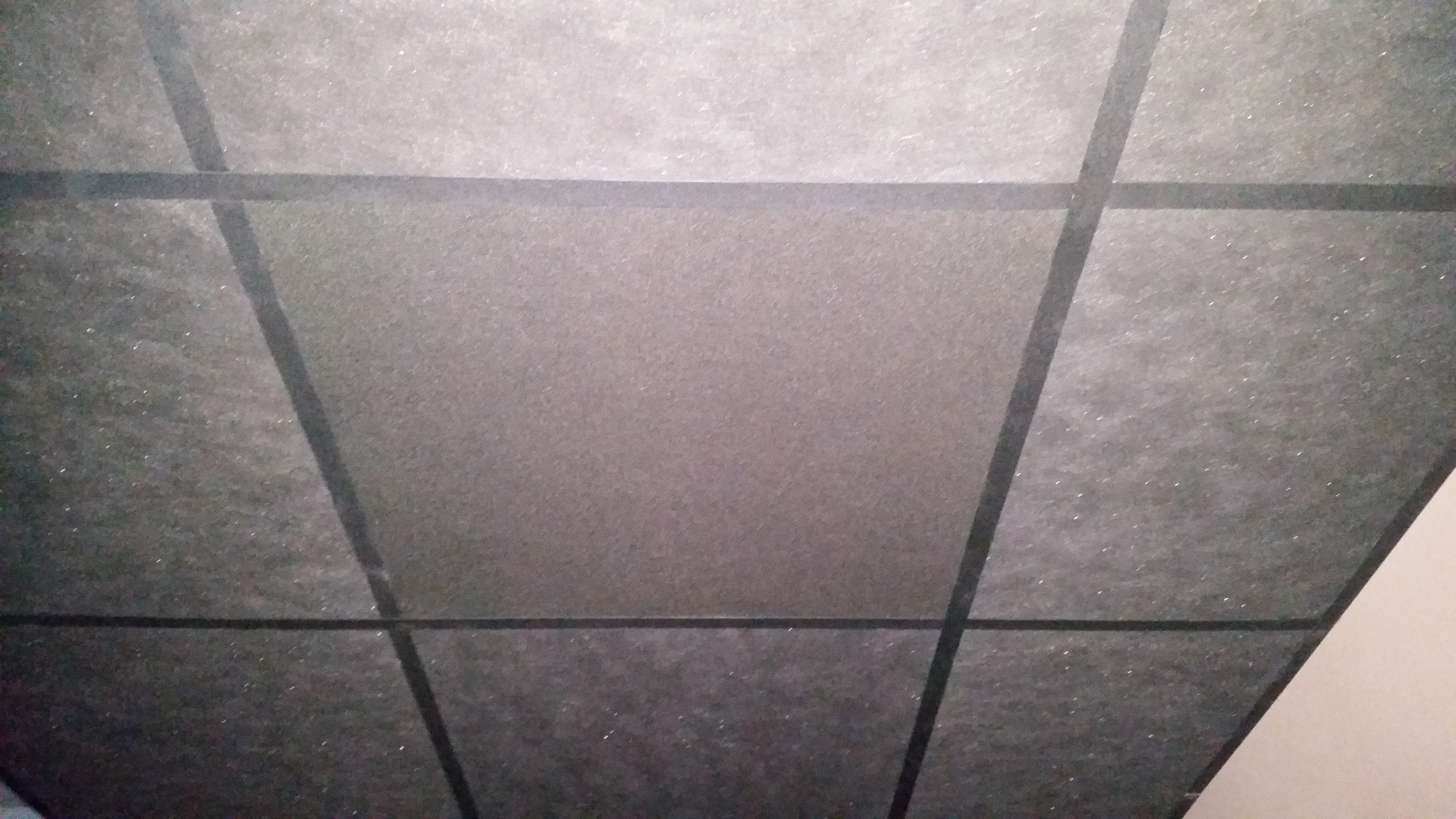

Atmos
Kanske inte det bästa kortet men man ser iaf slutresultatet.
Nyanserna nu är ganska tydliga men det belyses med en 500W bygglampa så det blir mindre skillnad senare. (2016-01-24 19:41:04) Bilden är högupplöst. Klicka i bilden för att zooma.

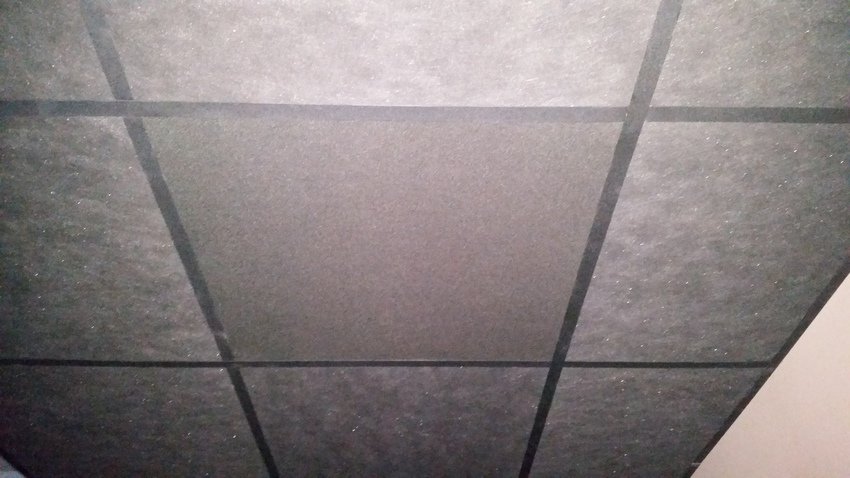

Infälld atmosburk
Produkter:  Jamo D830
Produkter på bilden:  Jamo D830

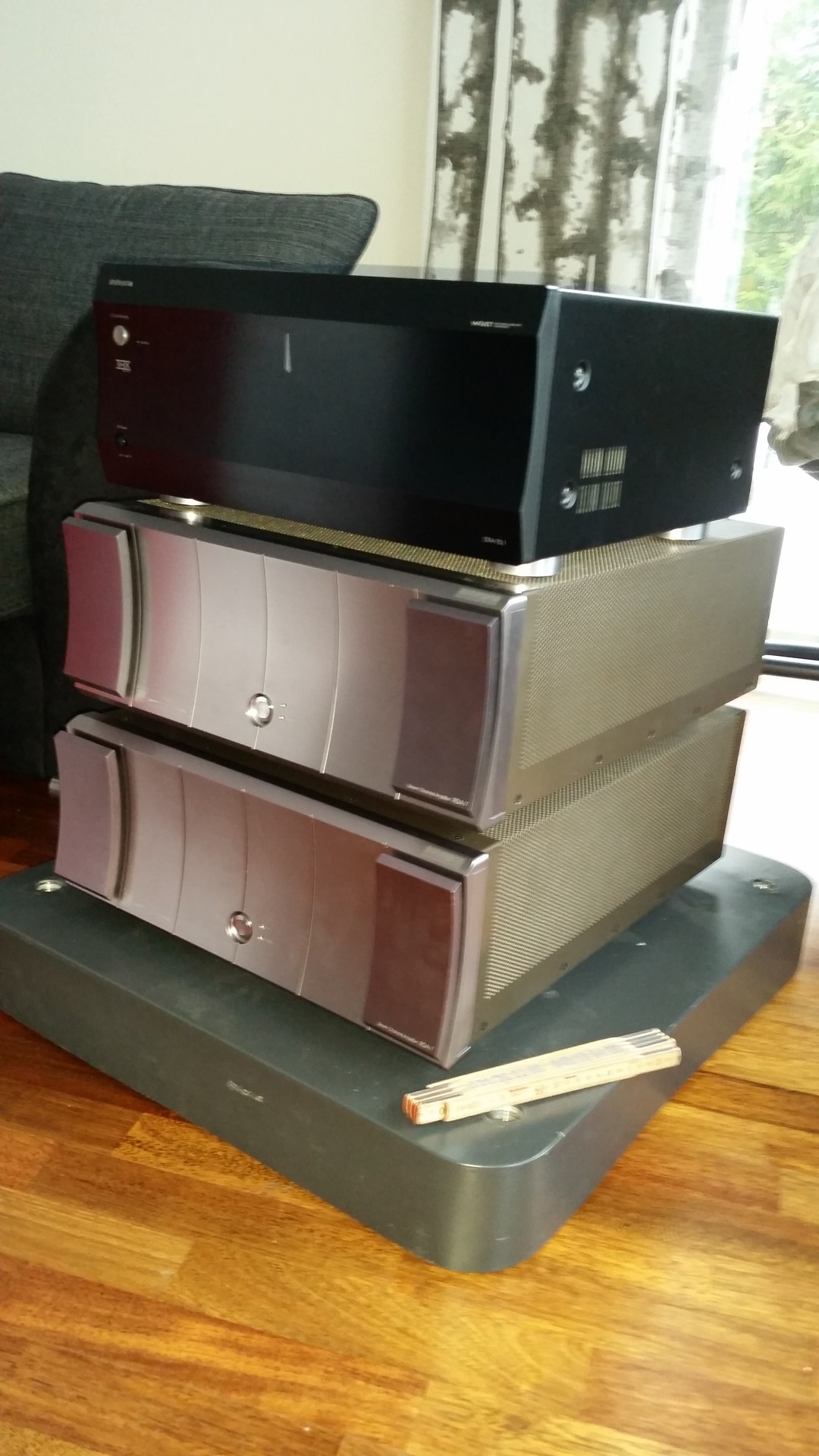

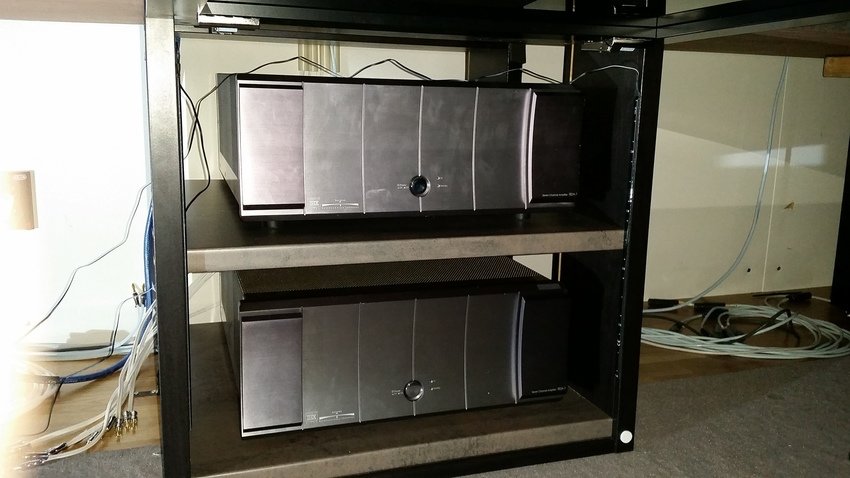

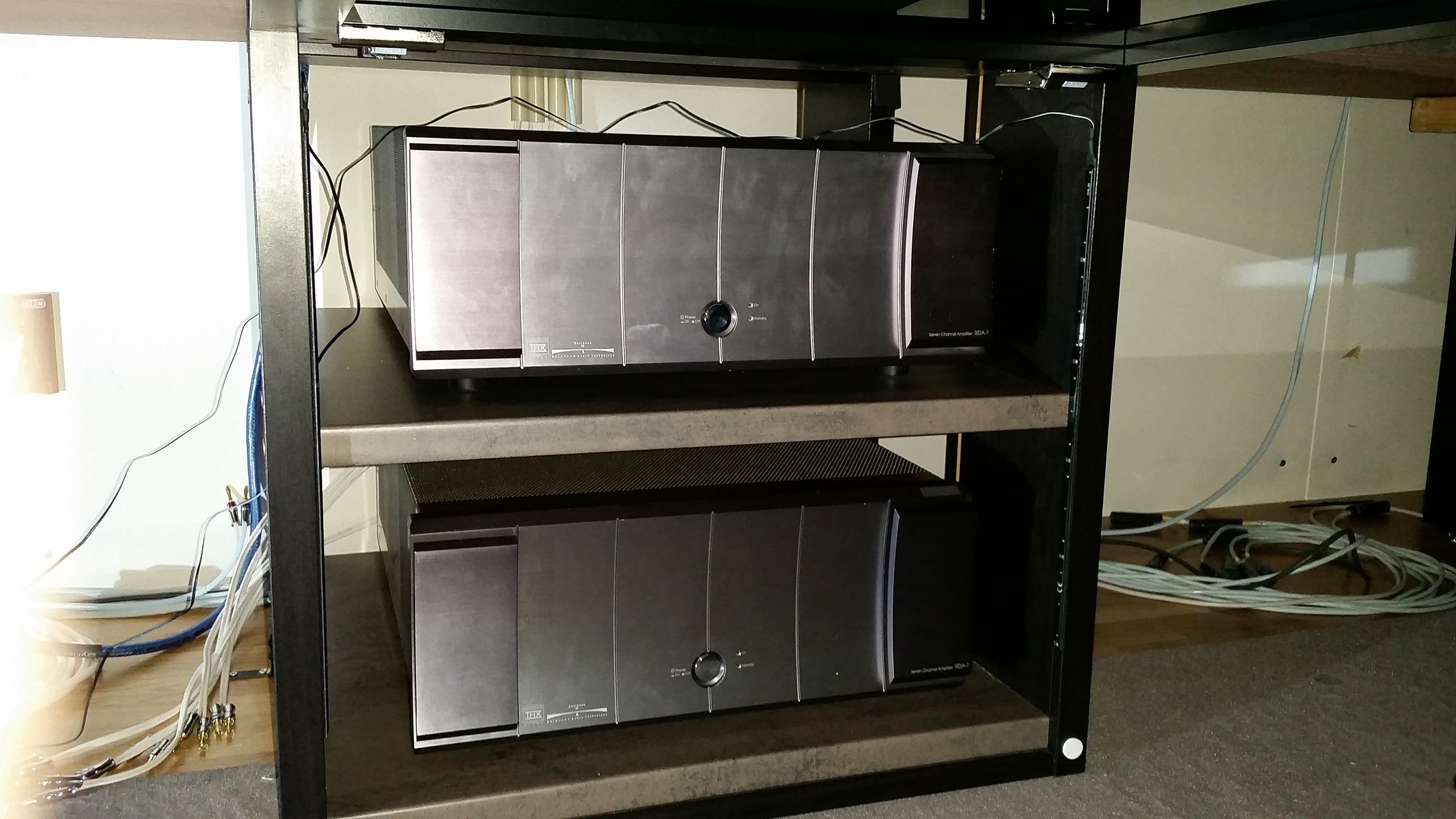

Stegkomplett
Letat ett bra tag och äntligen hittade jag mitt andra RDA7. Trodde inte det skulle hittas men ibland ska man ha lite flyt.
Så nu är planen att köra ett RDA7 på 3xfront och ett på surrarna. Och DTA70 får ta hand om atmos.

Nu ska RDA byggas in i frontväggen och DTA skall upp i det nya racket som är på g. (2016-02-20 17:57:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Integra DTA-70.1,  Integra Research RDA-7.1

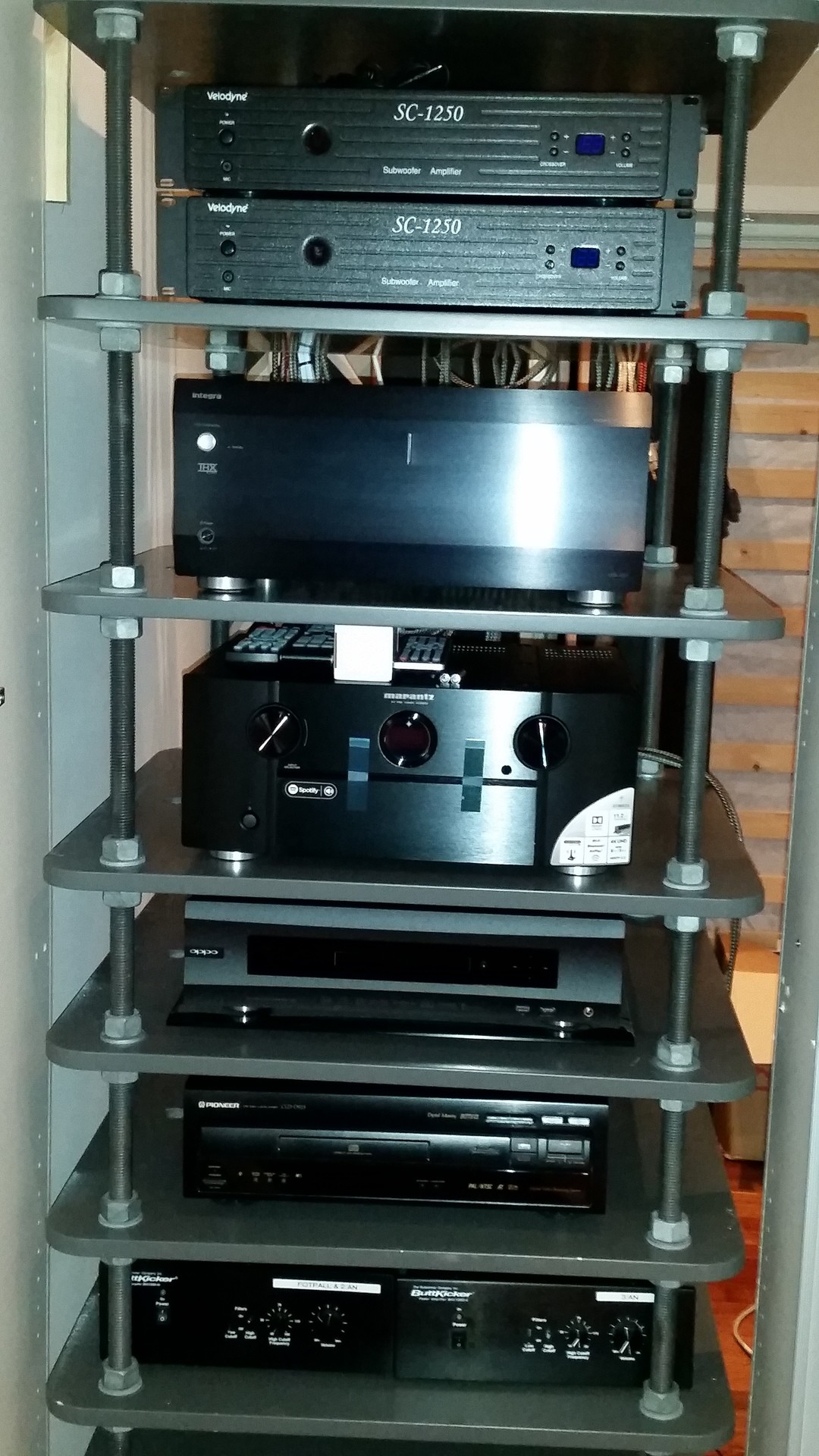

Det nya racket utanför bion.
All elektronik utflyttad ifrån bion. Lättare att koppla om än innan, bättre kylning, mindre störningar och mindre vibrationer. (2016-03-13 20:22:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Integra DTA-70.1,  Marantz AV8802A

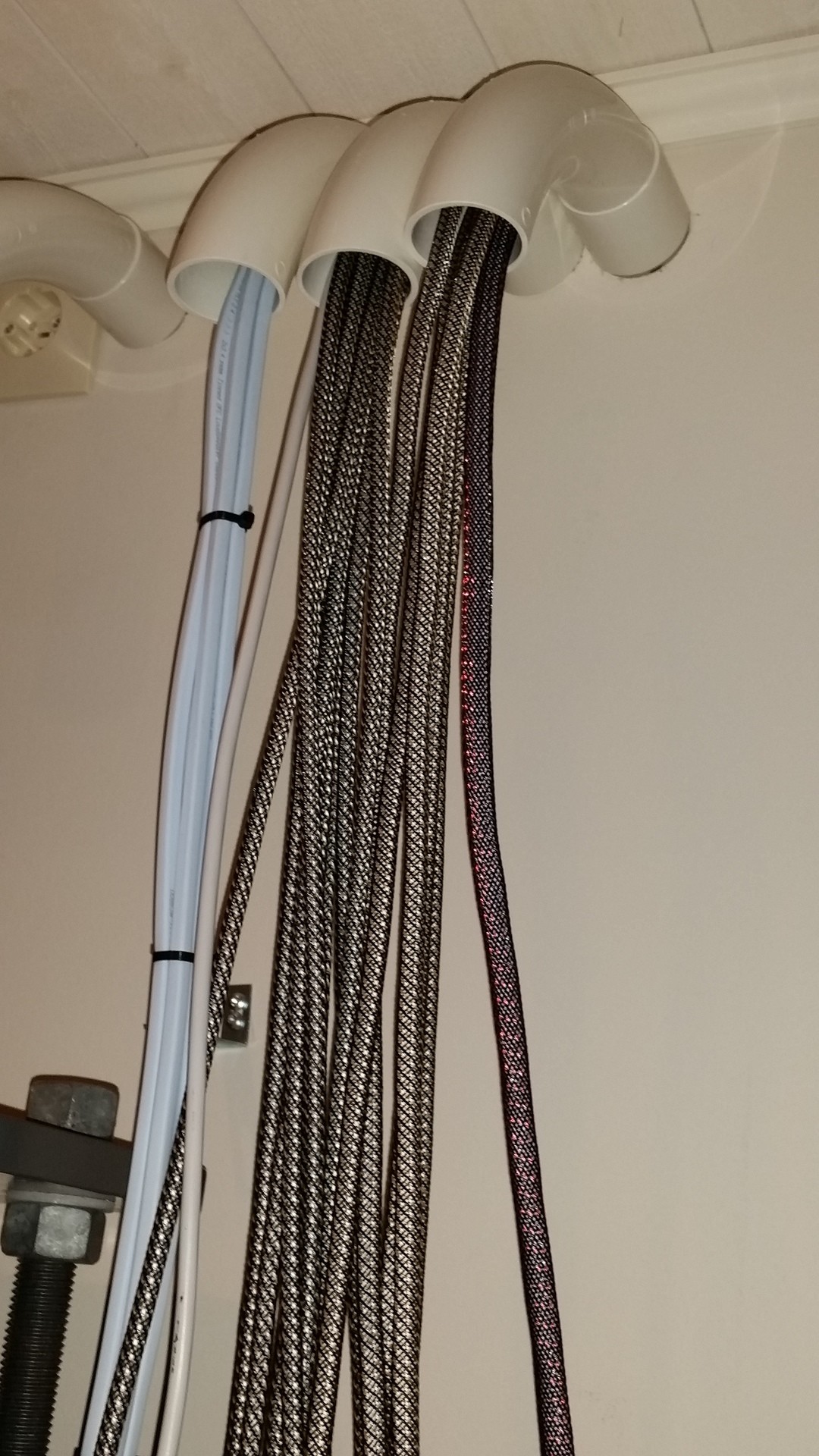

Håltagning genom vägg till det nya rackets baksida.
Lite pill å ta sig igenom väggen. Lyckades dock missa både vp-rör och reglar.
Till vänster syns det det nya uttaget för min skiljetrafo, så äntligen kan även den komma till bruk. (2016-03-13 20:25:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra DAC-XLR 2XLR - 2XLR M-F 2m

Kablage under duk vid frontväggen.
Blir en del kablage. 12m mellan rack och stegen i frontväggen. Tyckte jag tog några med några extra xlr i reserv (totalt14st) men det blir bara en kvar när allt e kopplat. (2016-03-13 20:29:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra DAC-XLR 2XLR - 2XLR M-F 2m

Skåp inbyggt under duk för stegen.
Stegskåp byggt. Skall bli svarta tygfronter på vardera sida om skåpet.
Den rökfärgade glasluckan skymtar i bildens överkant. (2016-03-13 20:32:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Integra Research RDA-7.1

Halvfärdig frontvägg
Lucka för stegen nu nedfälld. Sub under bänkskiva kommer att döljas av svart fronttyg.
Frontburkarna kommer att döljas bakom duken. De skall dock inom snar framtid byggas om men de får stå som det gör ett tag till, var alldeles för längesedan jag fick kollkat på en film nu.... (2016-03-13 20:35:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

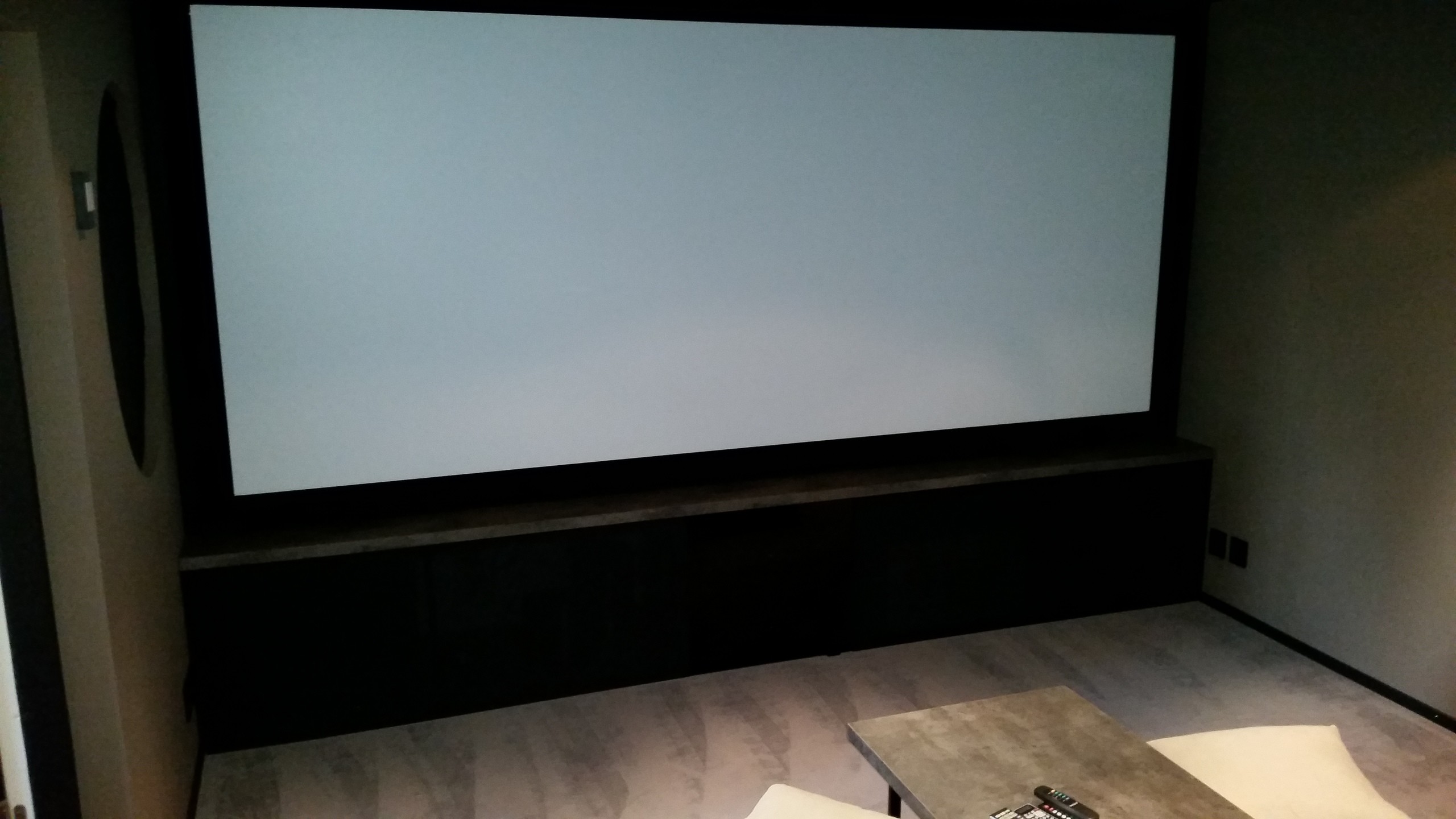

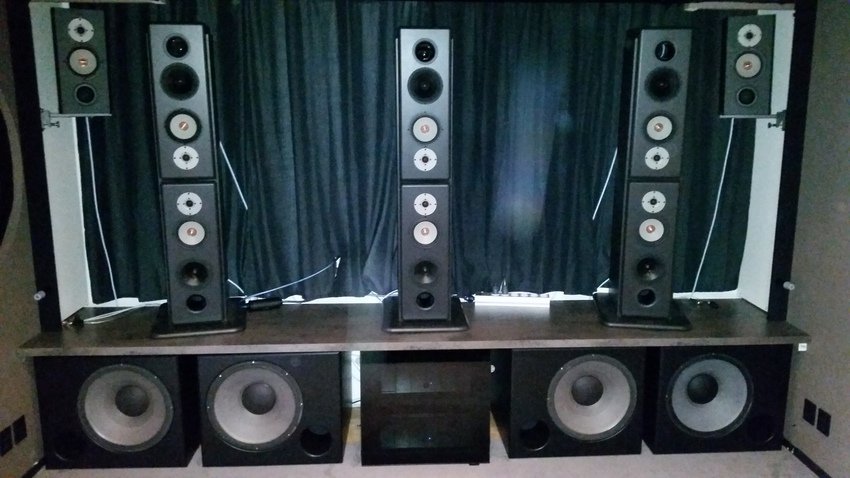

Frontvägg färdig
Då var första steget klar.
Subbar gömda bakom tygfronter och stegluckan nedfälld. Ska bli lite belysning inbyggt för att belysa stegen. (2016-05-11 20:38:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Integra Research RDA-7.1

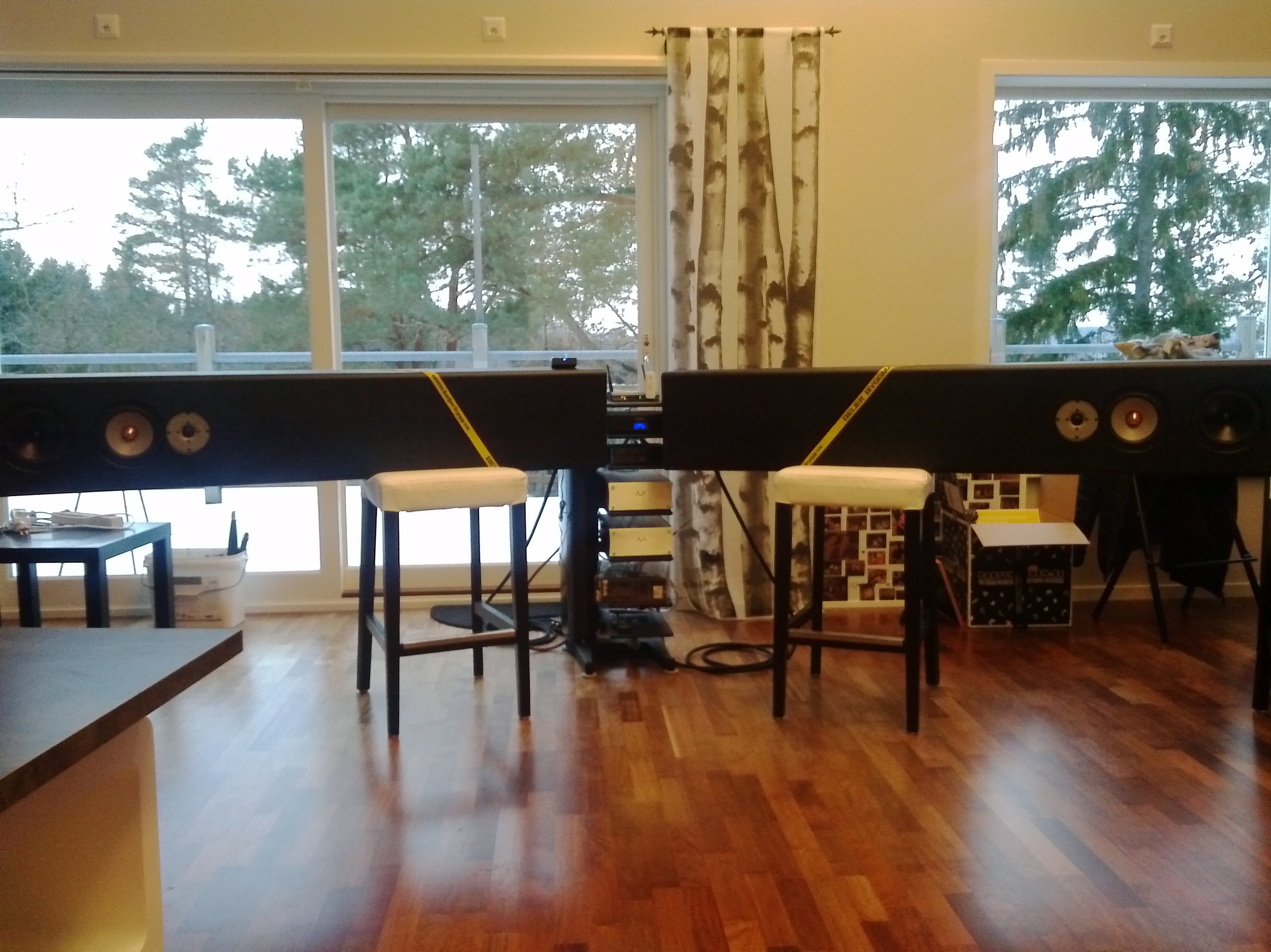

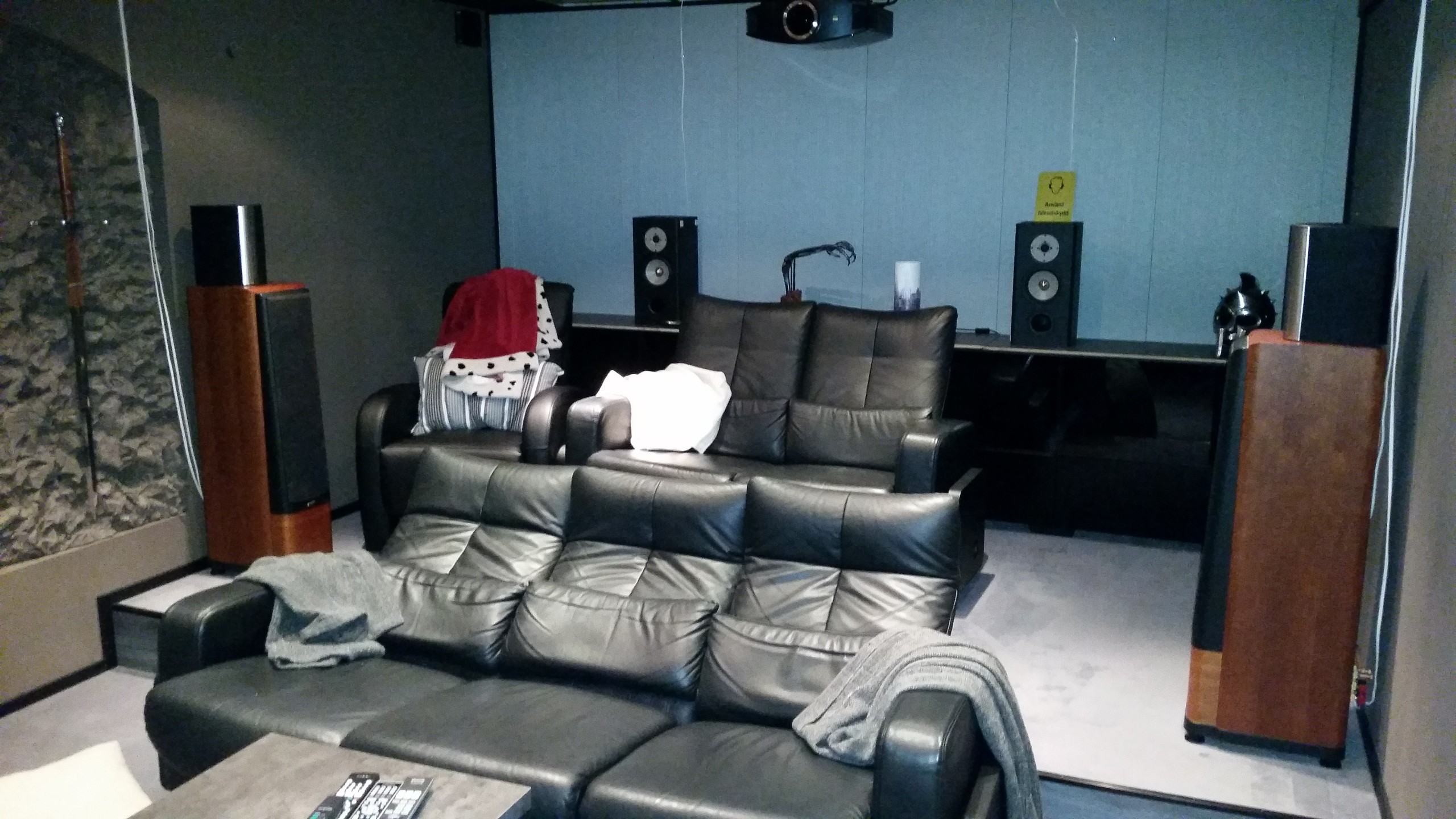

Prov med fullregister på surr.
Testar fullregister på sidosurr.
Upplevde tyvärr att de hamna lite för nära i förhållande till övriga burkar.
Testa då att kopplat in ett par dipoler på samma kanal. Känns som detta funka riktigt bra.

Plan på att bygga bygga ihop en D870 och D8surr i en burk. Inte helt klar med designen än bara... (2016-05-11 20:42:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 8 Surround,  Jamo D 870

Då var höstens projekt igång.
Nya surrar ska byggas. Total 6 stycken.
Börjar med direktstrålande på test. Sedan är plan att bygga in surrarna, så det blir "direktstrålande dipol"
(2016-10-09 22:09:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

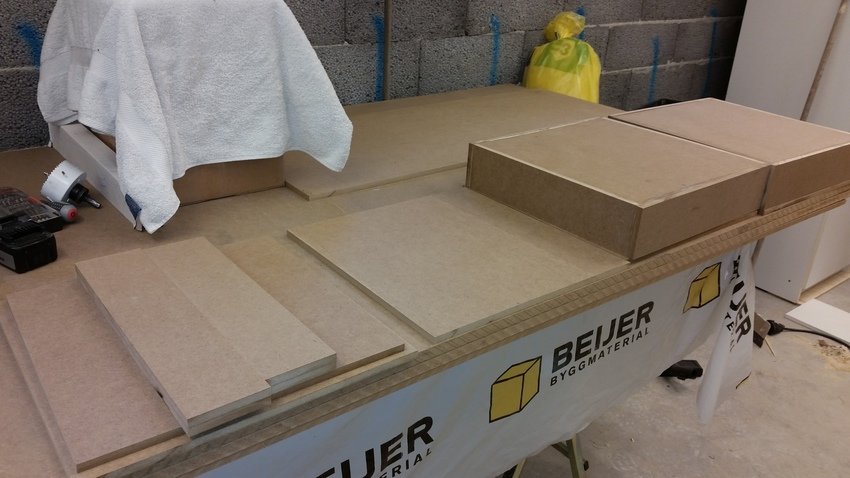

Delarna till två uppkapade och klara för hopmontage
Lådorna kommer att bli ca 217 cm högar och 14cm djupa. (2016-10-09 22:14:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

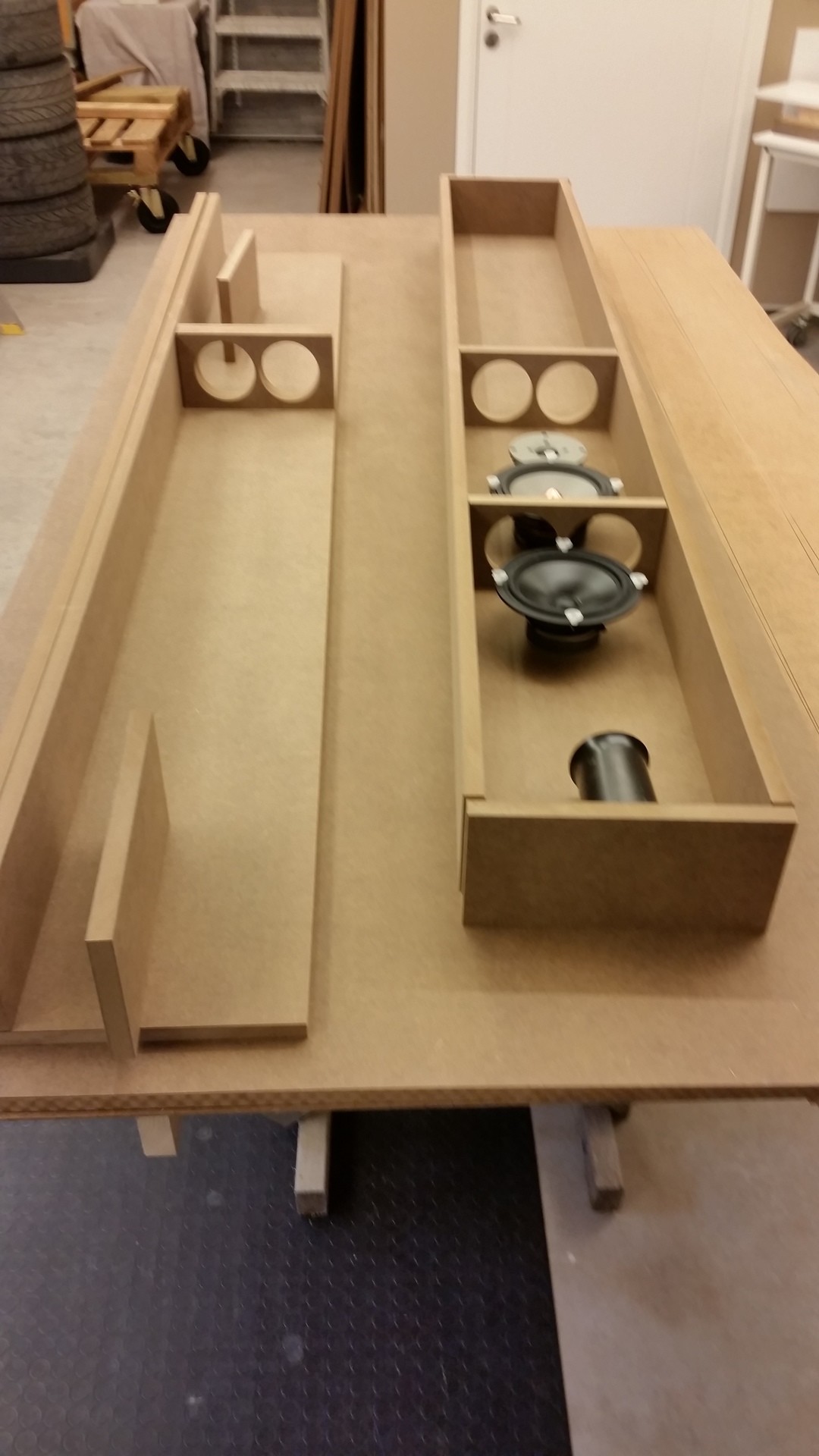

Ännu ett steg till i montaget.

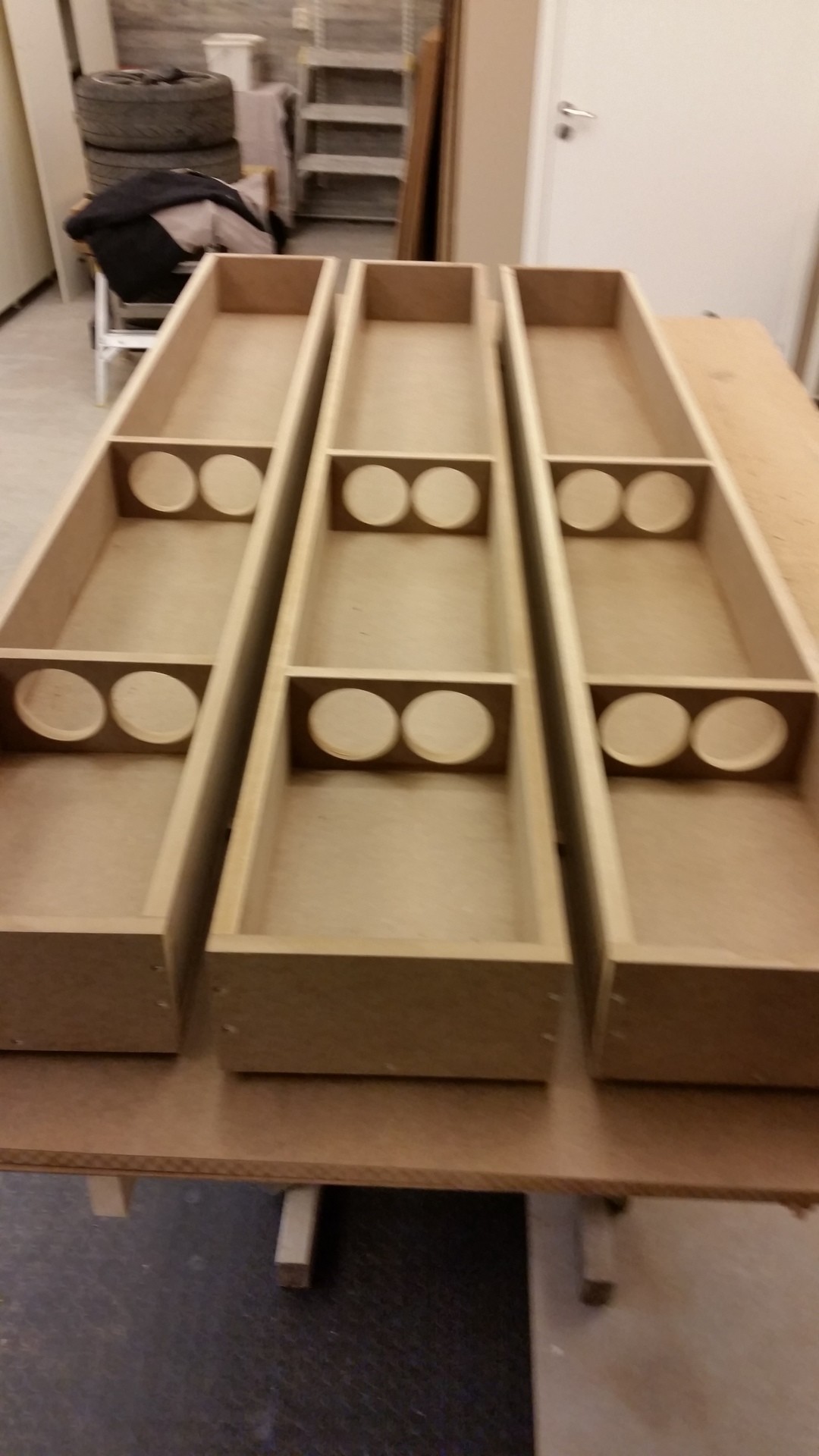

Stommen till lådorna monterad. (2016-10-11 19:39:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

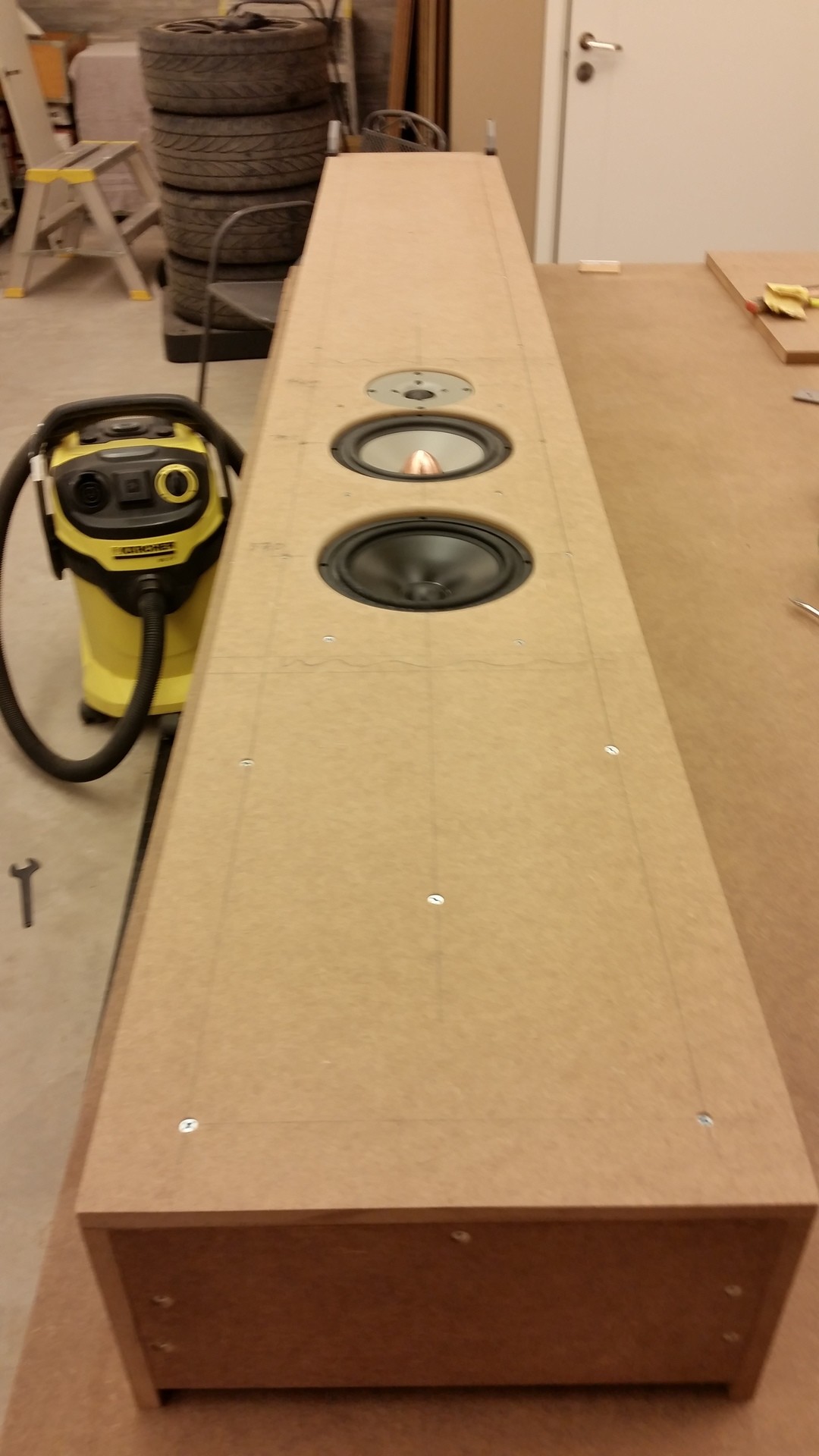

Front och hål fixat.
Grundning och spackling är nästa steg. (2016-10-21 20:51:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

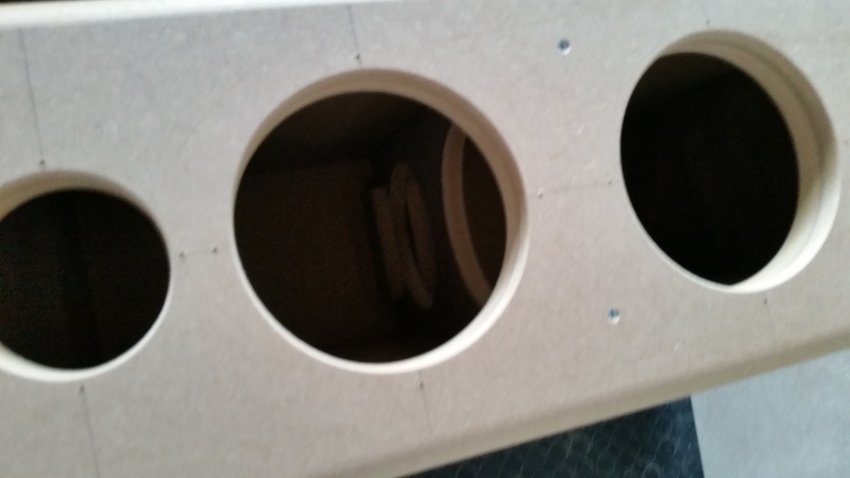

Närbild på håltagning och fräsning
(2016-10-21 20:54:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

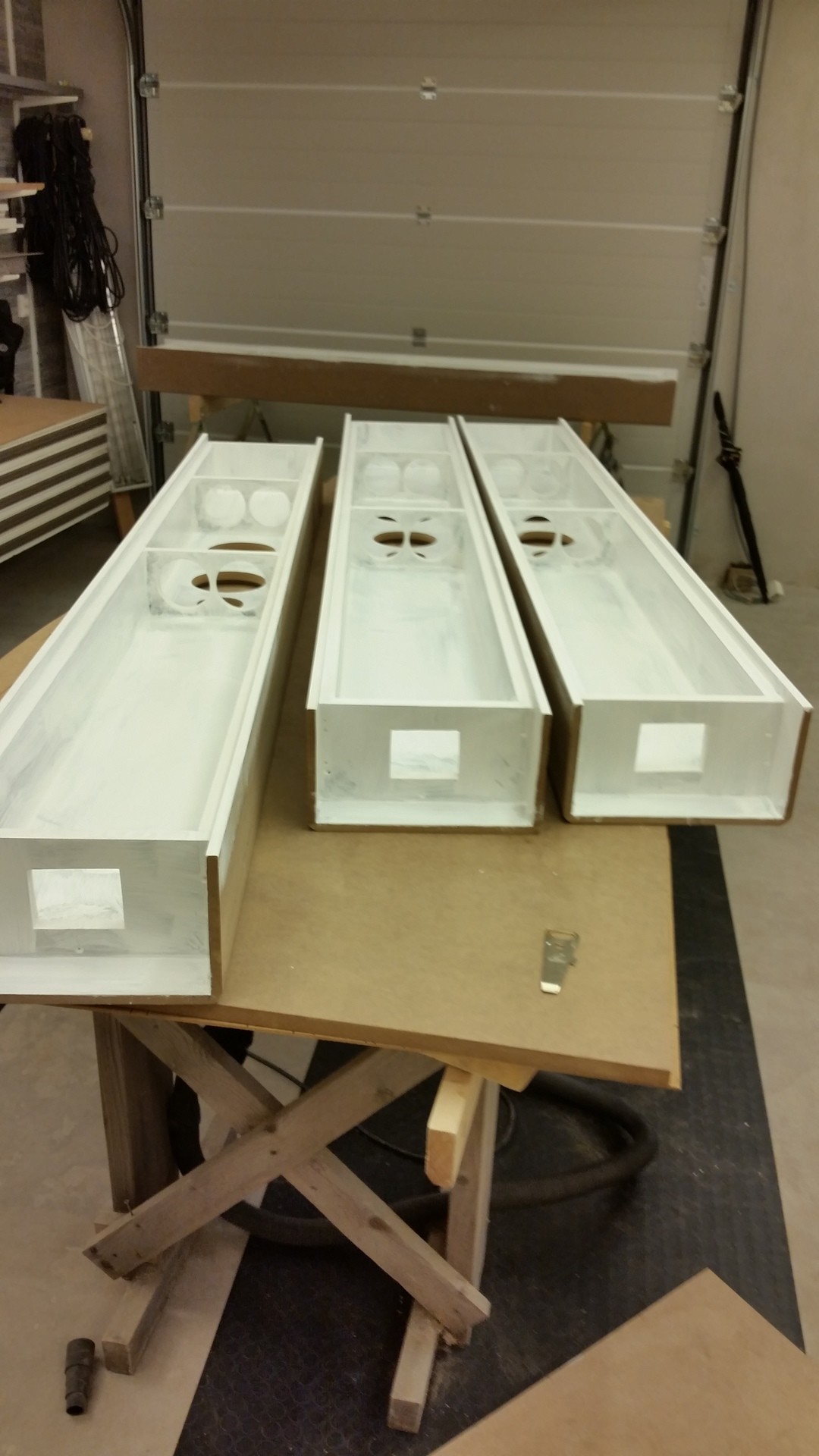

Lådorna grundade på insidan
Hur man än gör så är målning inget skoj. Men ett ont måste. :0) (2016-10-23 16:08:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

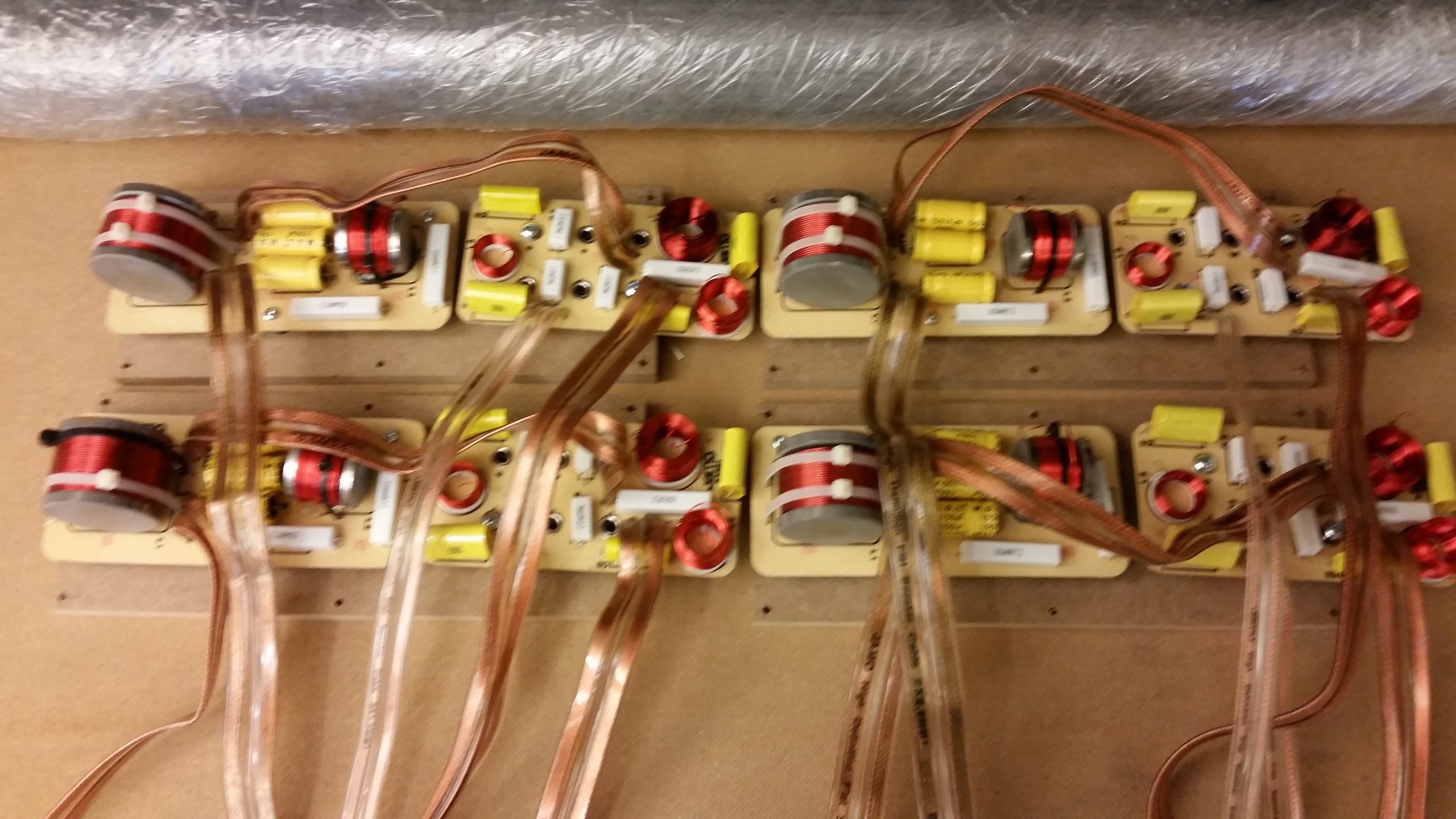

Filter färdig monterade.
Filter monterade och istort klara för montage. Nu är nästa steg att klä lådorna, hoppas jag hinner börja imon. Sedan montera i element filter och fluff fluff. (2016-10-29 22:08:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

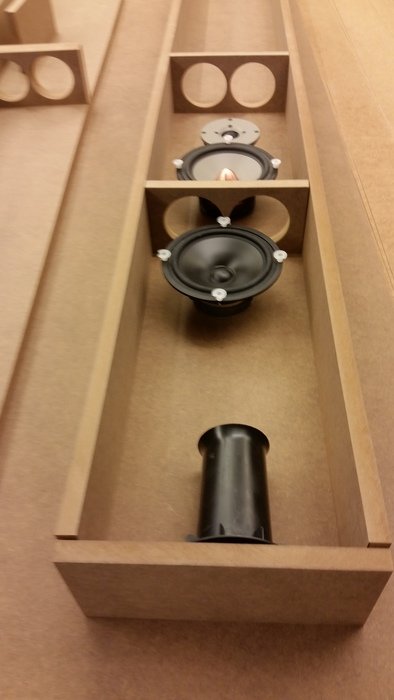

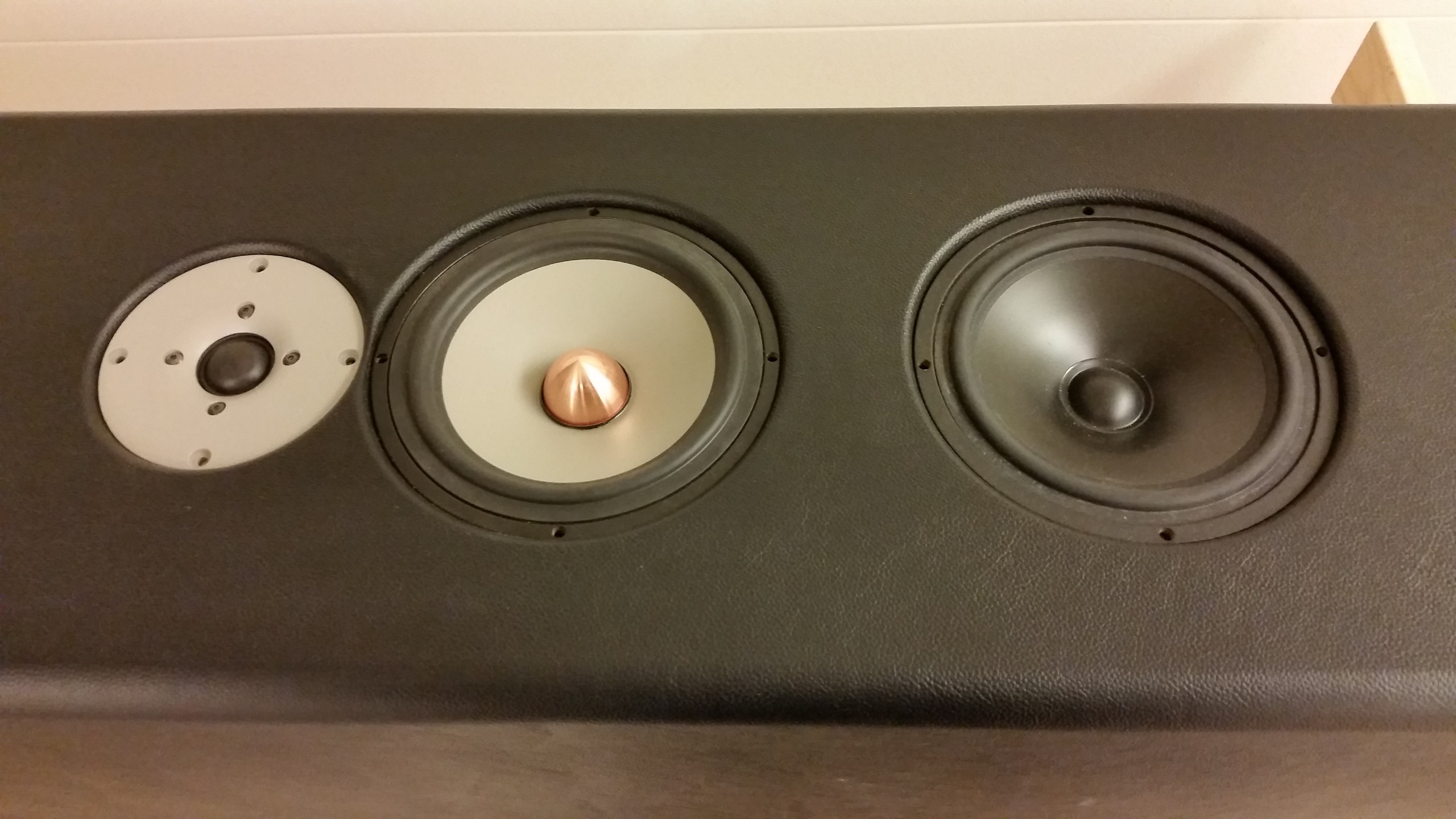

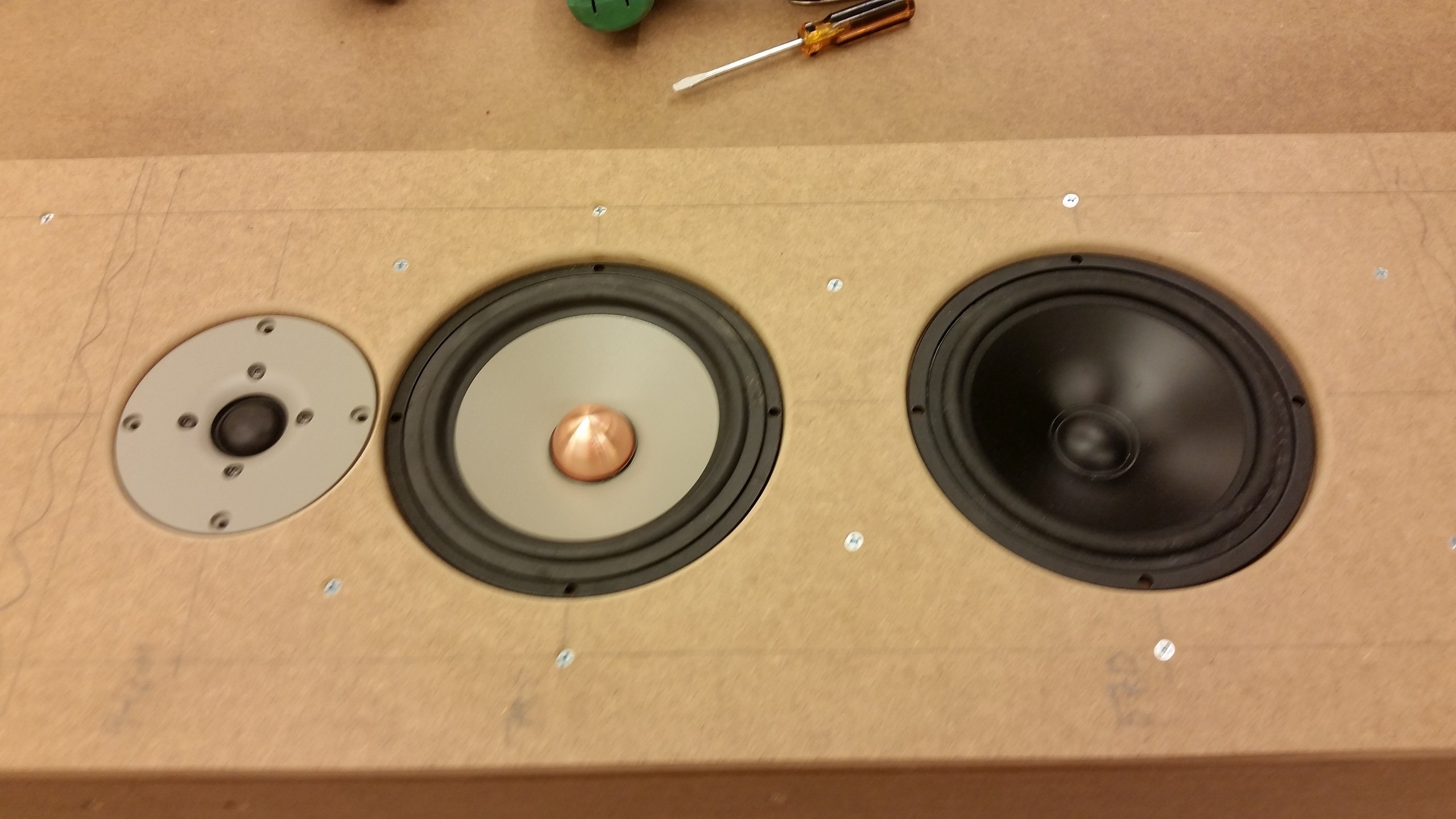

Första lådan klädd och element provmonterade
Första lådan klädd med konstläder och var tvungen att provmontera elementen. :0)
Bakstycke och invik kvarstår.
Nu e tre kvar å limma samt invik. Förhoppningsvis helgens jobb. (2016-11-01 21:02:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

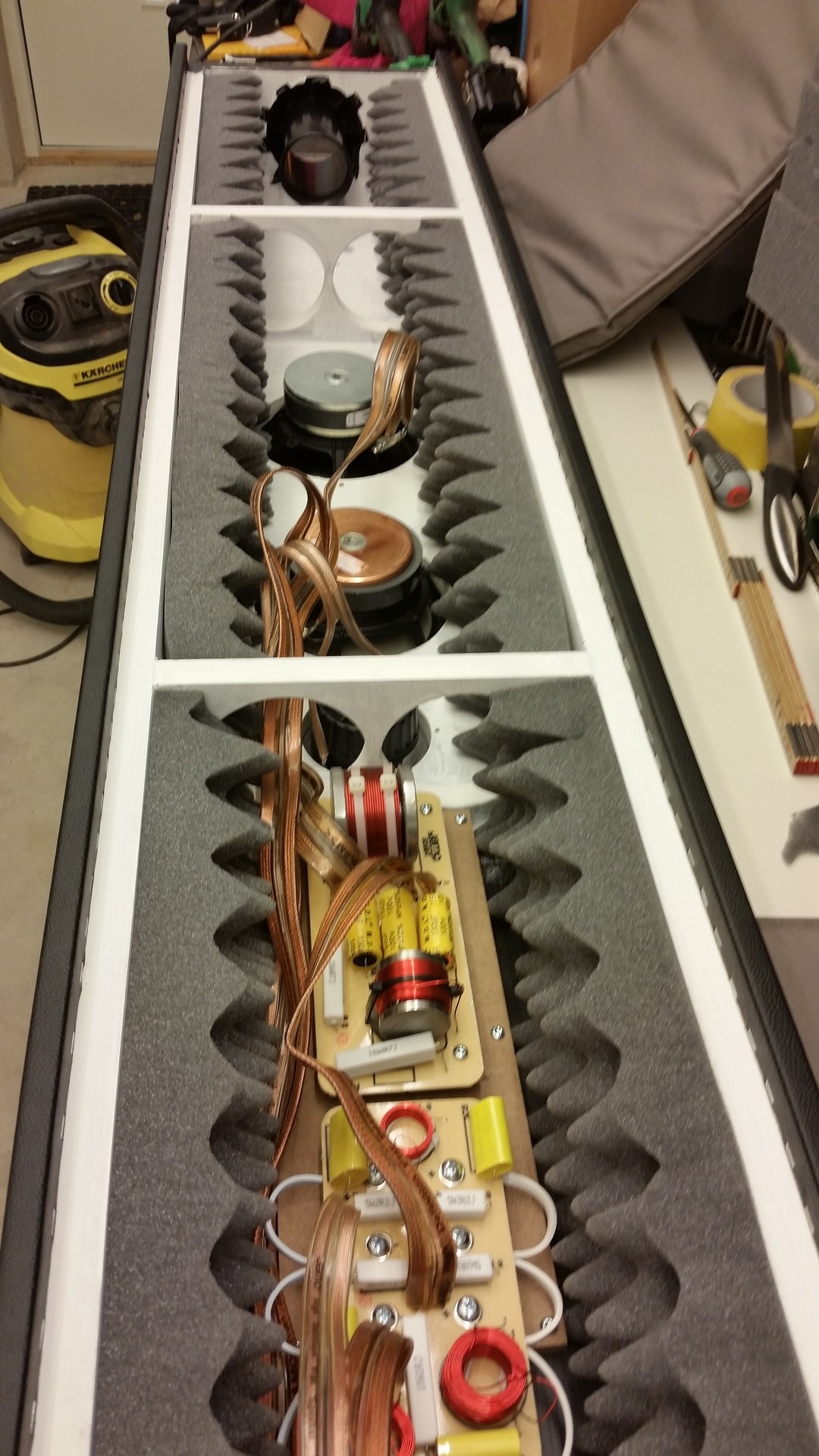

Insidan klar.
Nu kvarstår bakstycke och provspelning. :0)
ska bli riktigt spännande. (2016-11-06 19:57:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

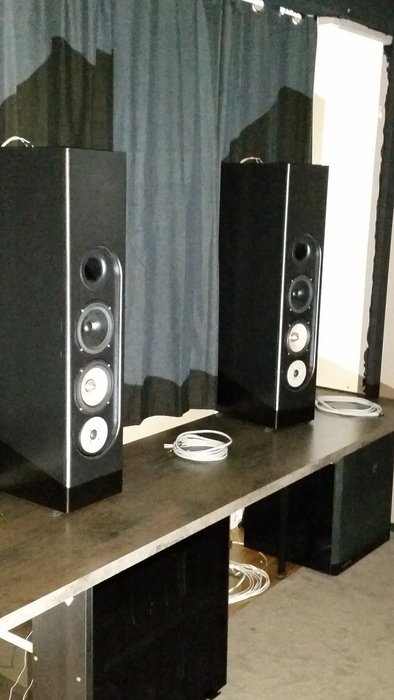

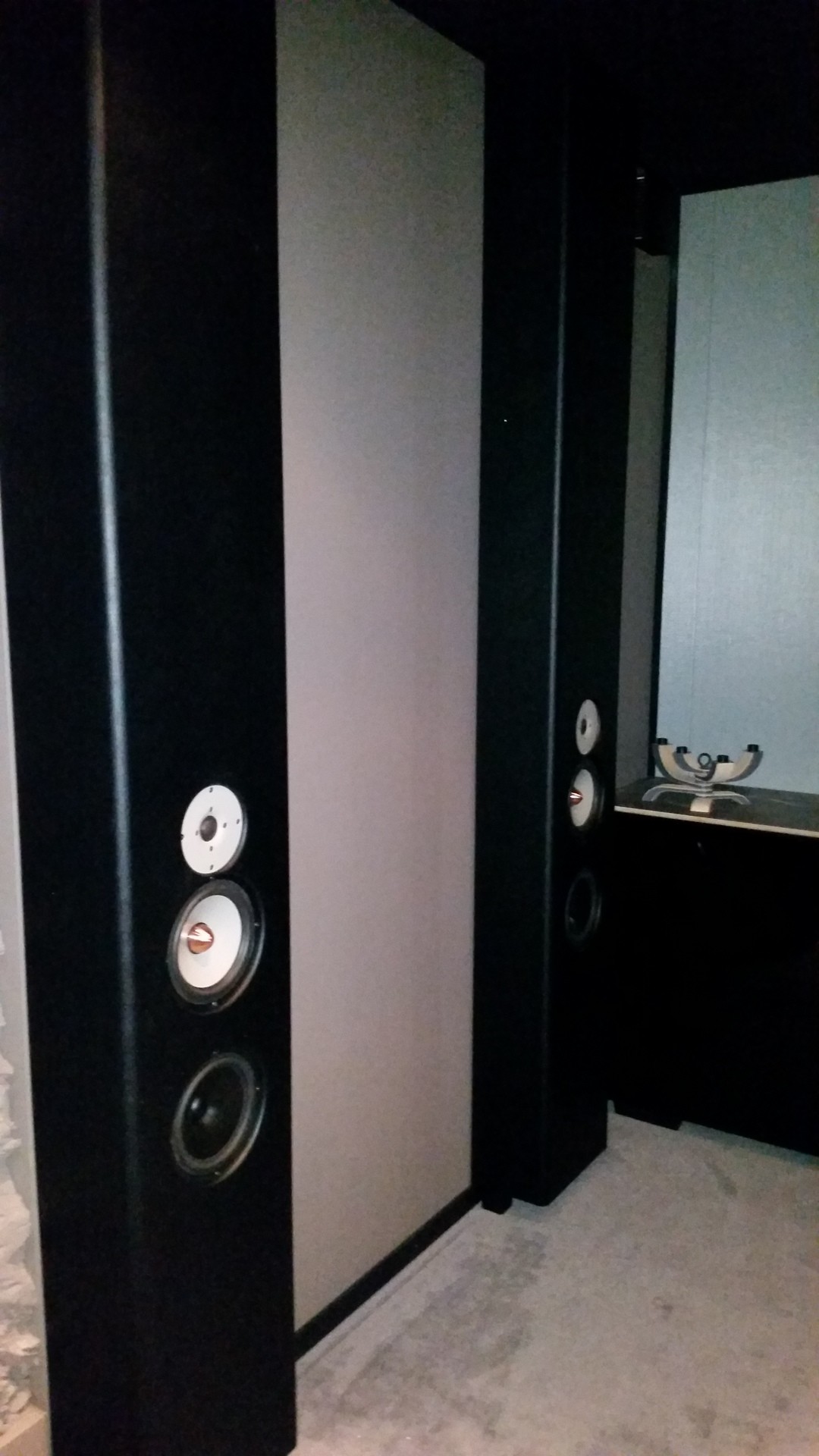

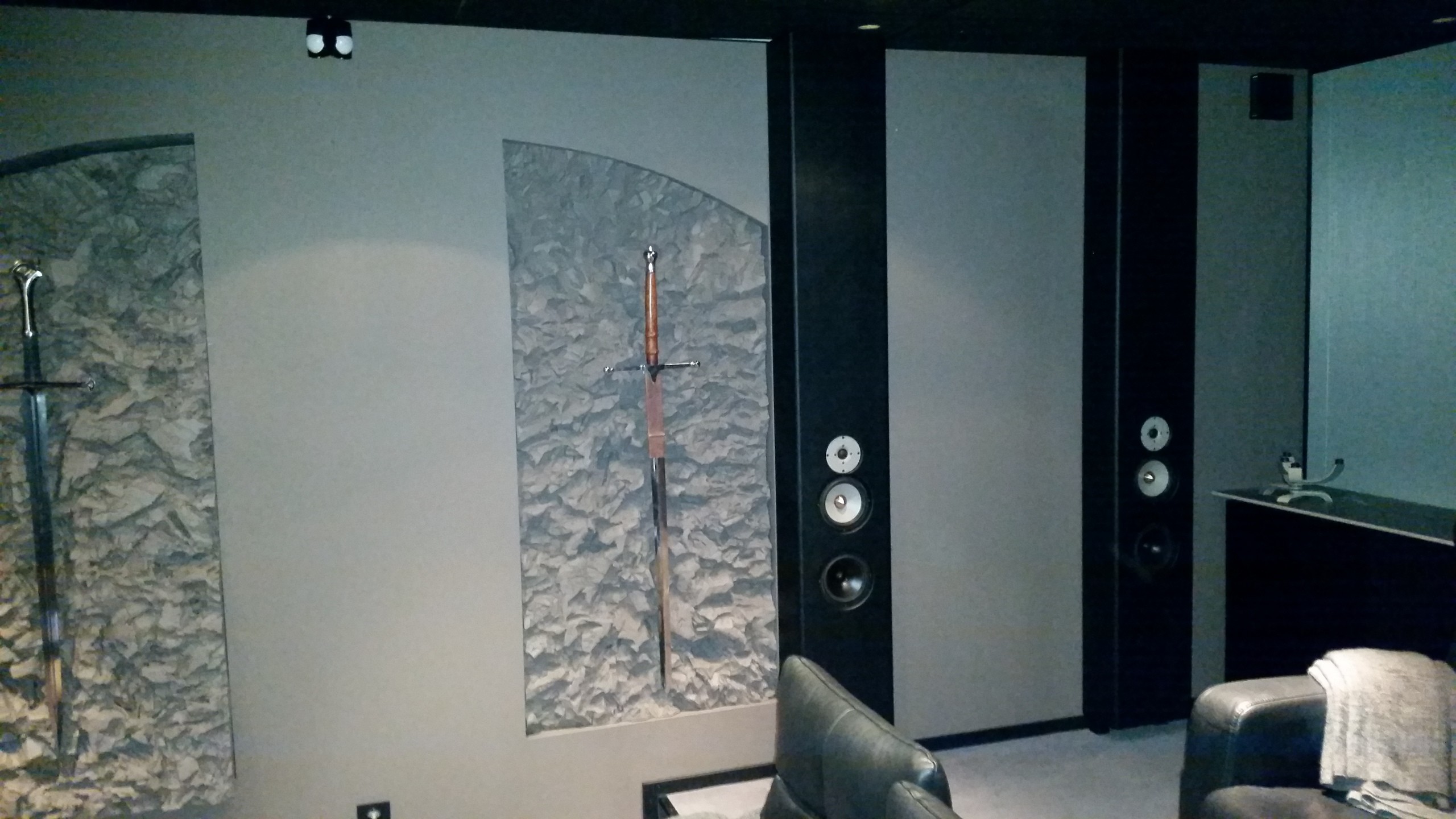

Provspelning av det första paret.
Då har de två första burkarna blivit färdiga.
Dags för inspelning. Spännande varje gång hur ljudet går från blekt torrt spretigt och tomt ljud, till en homogen högtalare.
Ett bra gäng timmar kvar tills dess men bättre ljud idag än igår iaf. :0) (2016-11-13 15:22:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

Provmontage av de nya surrarna.
Inte helt hittar rätt placering, fönster och ventilation är lite i vägen, men det får bli nästa projekt å flytta på. (2016-12-04 15:45:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

Burkarna ställda på klotsar så basporten kan andas fritt.
Nu är det dags å lägga en film i lopp för inspelning. (2016-12-04 15:47:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

JBL
Har haft fyra st element liggandes ett tag.
Nu är det dags å testa dem och bygga en låda. (2017-01-14 21:48:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Byggt lådor till basarna.
Glömt ta bilder under bygget, kom på det idag när jag förhoppningsvis målat för sista gången. (2017-01-14 22:11:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL 2241H

4st lådor klara
Blir montage och provspelning imon hoppas jag. :0) (2017-01-14 22:13:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL 2241H

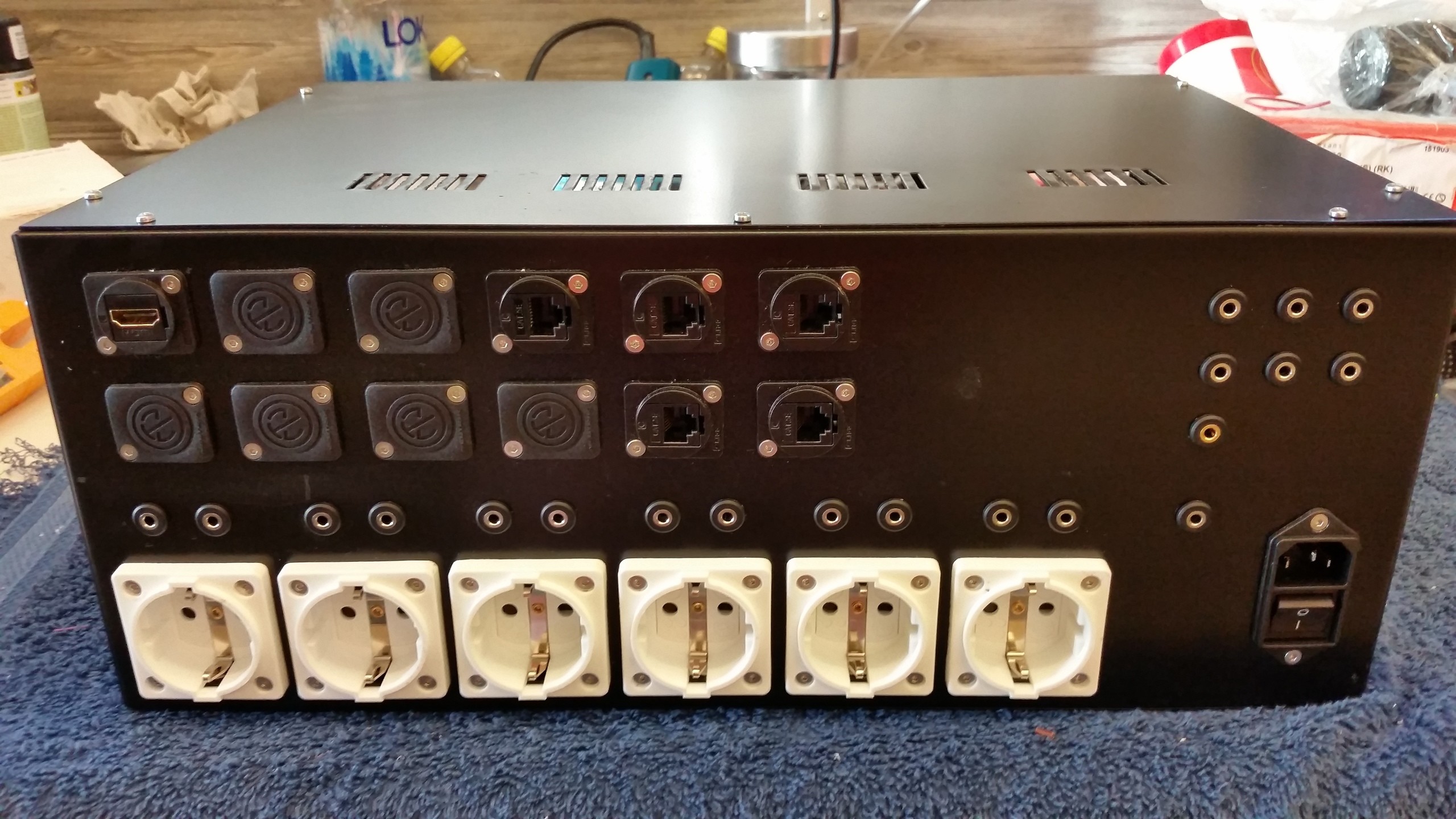

Bygger en låda för å slippa alla små lådor.
Bygger mig en låda med:
10" skärm på fronten för att inte behöva projektor varje gång.
Inbyggd switch för maskinernas nätverk.
12V triggerstyrning till 230Vac uttag samt 12V triggerutgångar med sekvensstart.
IR förlängare för att styra samtliga maskiner ifrån biorummet. (2017-05-01 19:26:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

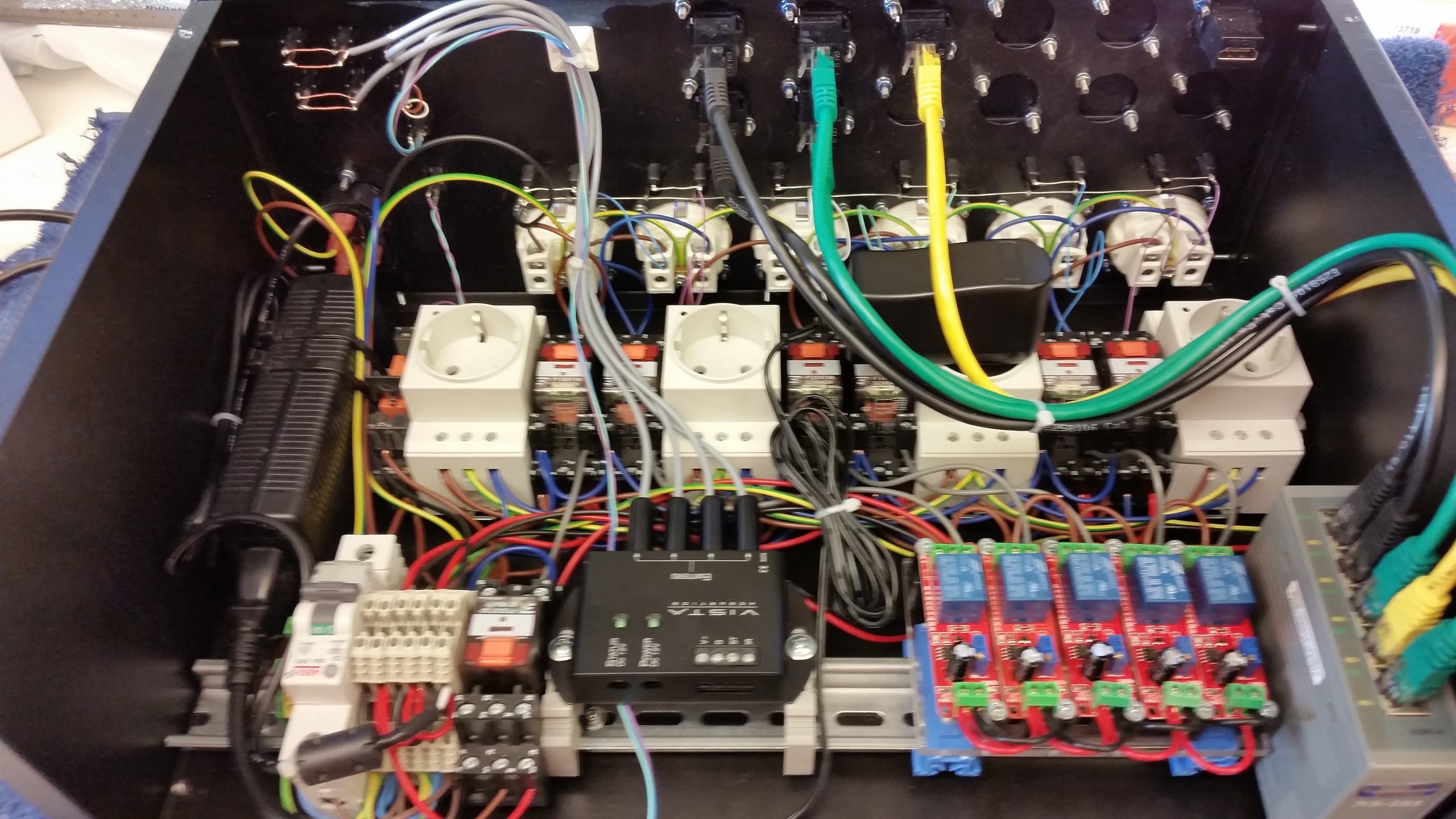

Insidan av lådan
Inte så prydlig insida än och allt är inte imonterat än. Bäst å provköra den först, så allt funkar. :0)
(2017-05-01 19:35:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

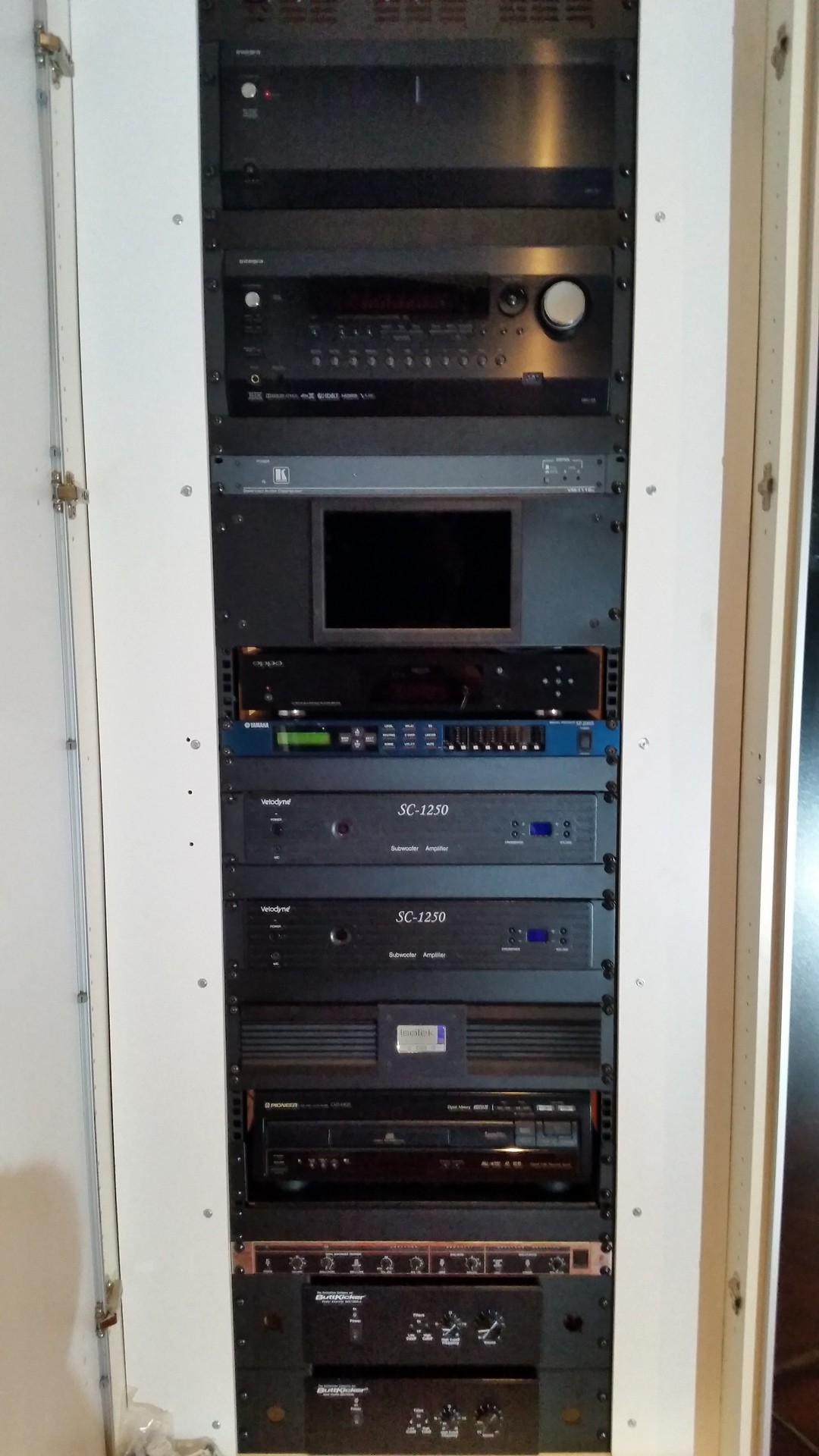

Nytt stereorack.
Det gamla racket blev fullt, så tänkte 19"rack med skenor tar mindre plats.
Blir nog bra när det e klart. Nu ska man bara koppla upp allt igen, men de är ju total avkoppling. :0)

Även fått in den nya egenbyggda lådan ifrån de två tidigare korten. (2017-05-03 20:58:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Integra DRC-R1,  Integra DTA-70.1

Dags för nytt projekt. Nya frontar
(2017-09-04 17:44:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

Jigg för montage
Har inte testat å bygga med jigg förut. När man ska bygga flera burkar underlättar det helt klart. (2017-09-04 17:44:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Två av sex monterade.
(2017-09-04 17:46:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

Stagning i låda. Inte det bästa kortet
(2017-09-04 17:47:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

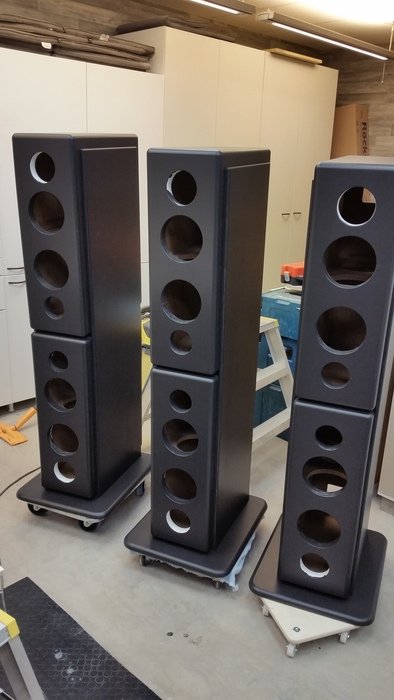

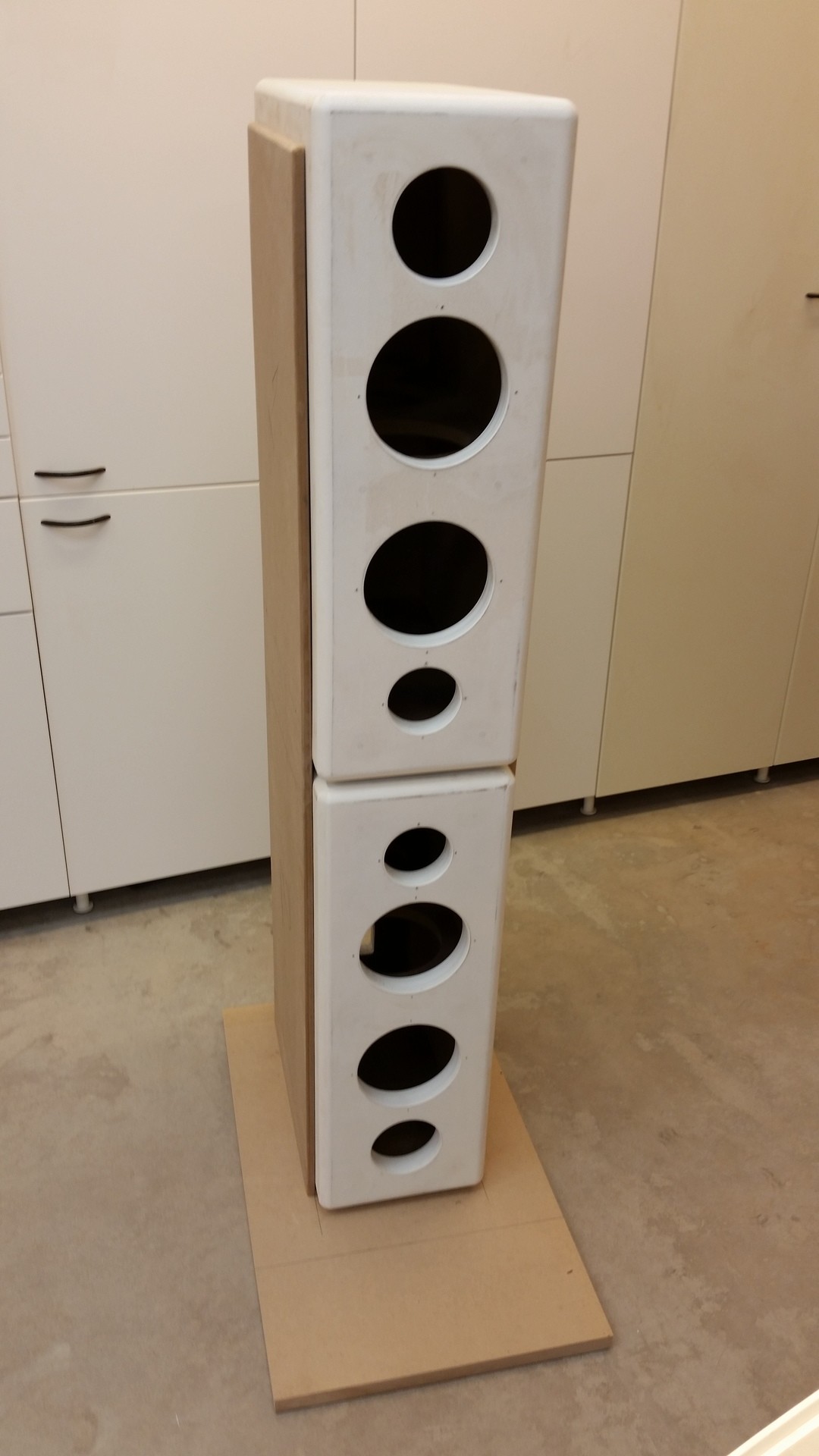

Provmontage och test av storlek på fot.
Tänkte prova å köra dubbla LCR.
Lyfta dialogen lite i bilden och även att rad två skall få bättre dialog.
Ska bli spännande å se om detta kan göra susen. (2017-09-04 17:48:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

Lådor vinklade så båda blir mer riktade mot sweetspot
(2017-09-04 17:49:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

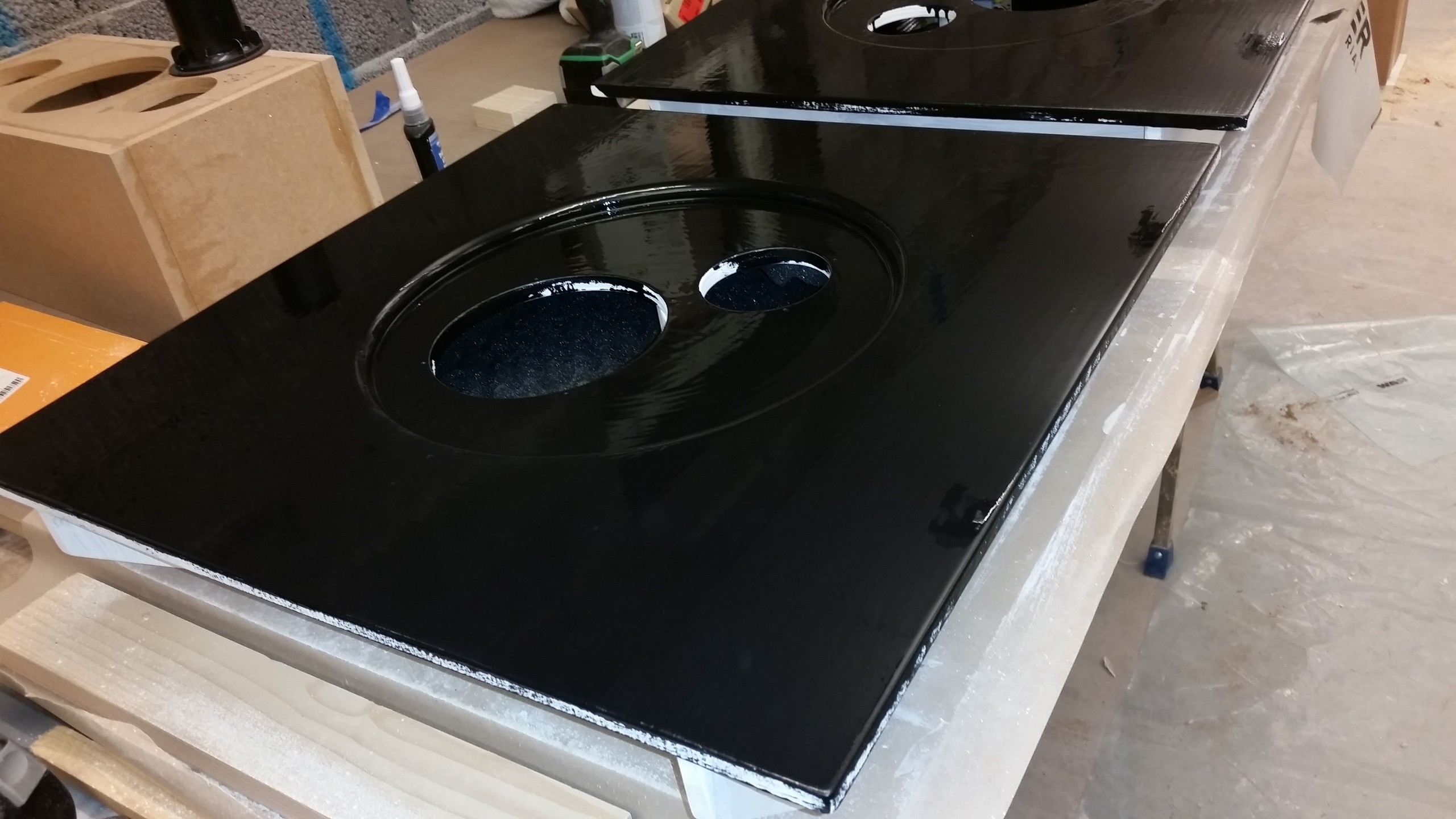

Lådor målade och dags för montage
(2017-09-04 17:50:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

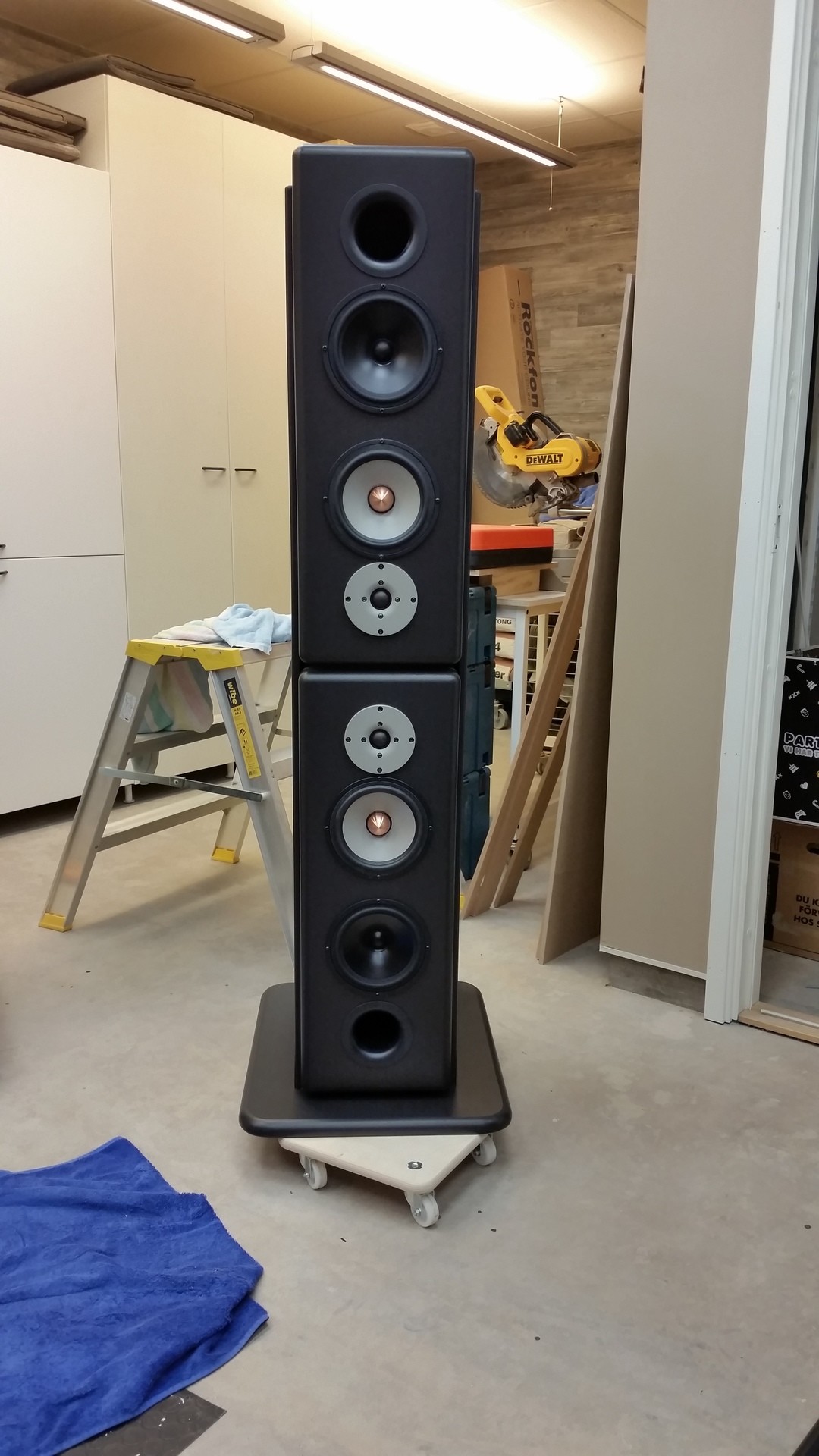

Första lådan monterad och redo för provspelning
(2017-09-04 17:50:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Jamo D 870

Burkar klara och inställda
Nu är det bara ett gäng timmar inspelning innan de börjar vakna till liv.
Vilket innebär att man måste se en massa filmer. Guu va tråkigt. NOT!!! ;0)

Nu börjar nästa projekt å klia. Byte av subbar.
Gjorde ett inpulsköp i sommar på nya baselement. Nästa lådor blir två nya sublådor. (2017-09-04 17:51:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Integra Research RDA-7.1,  Jamo D 870

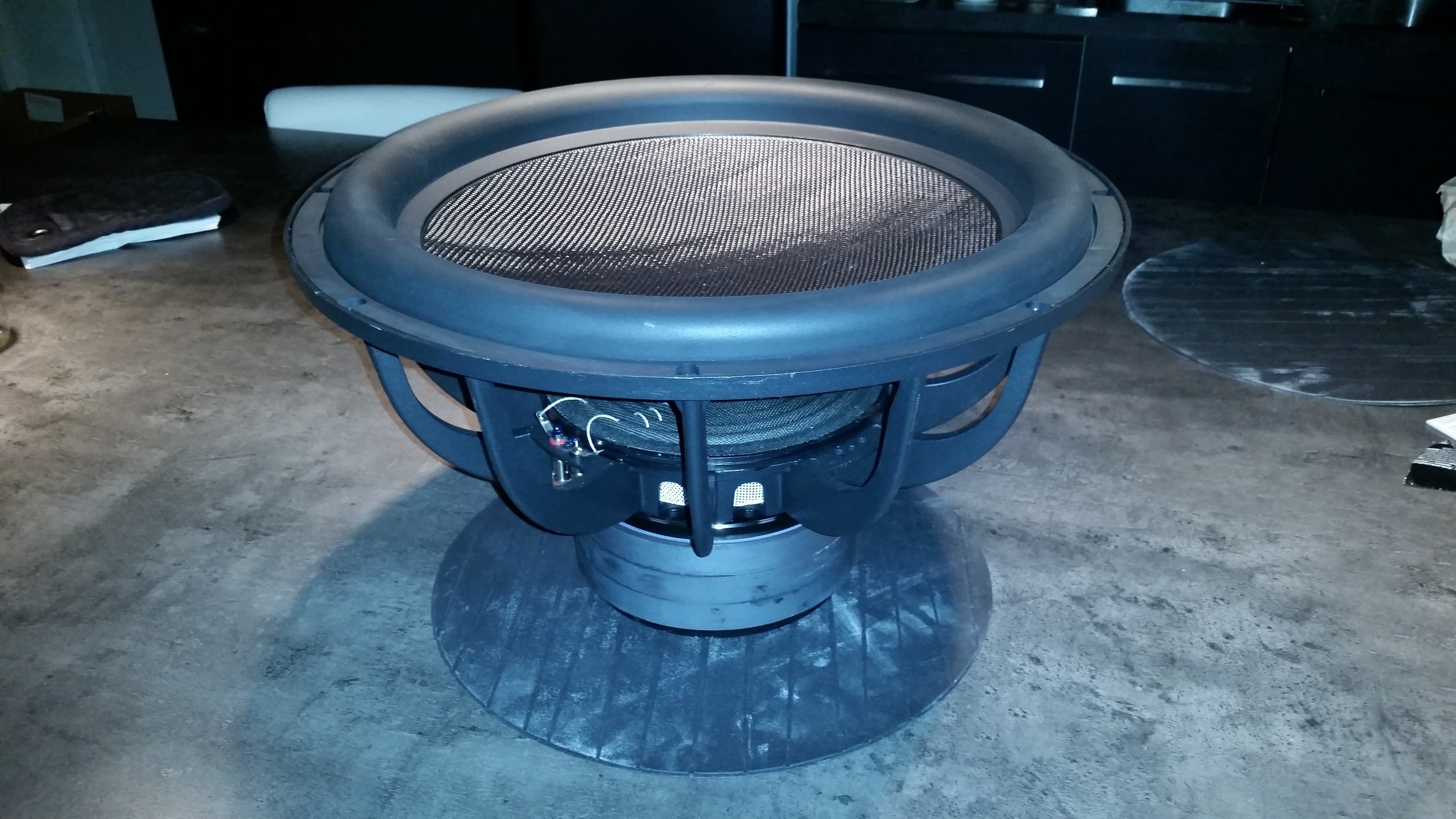

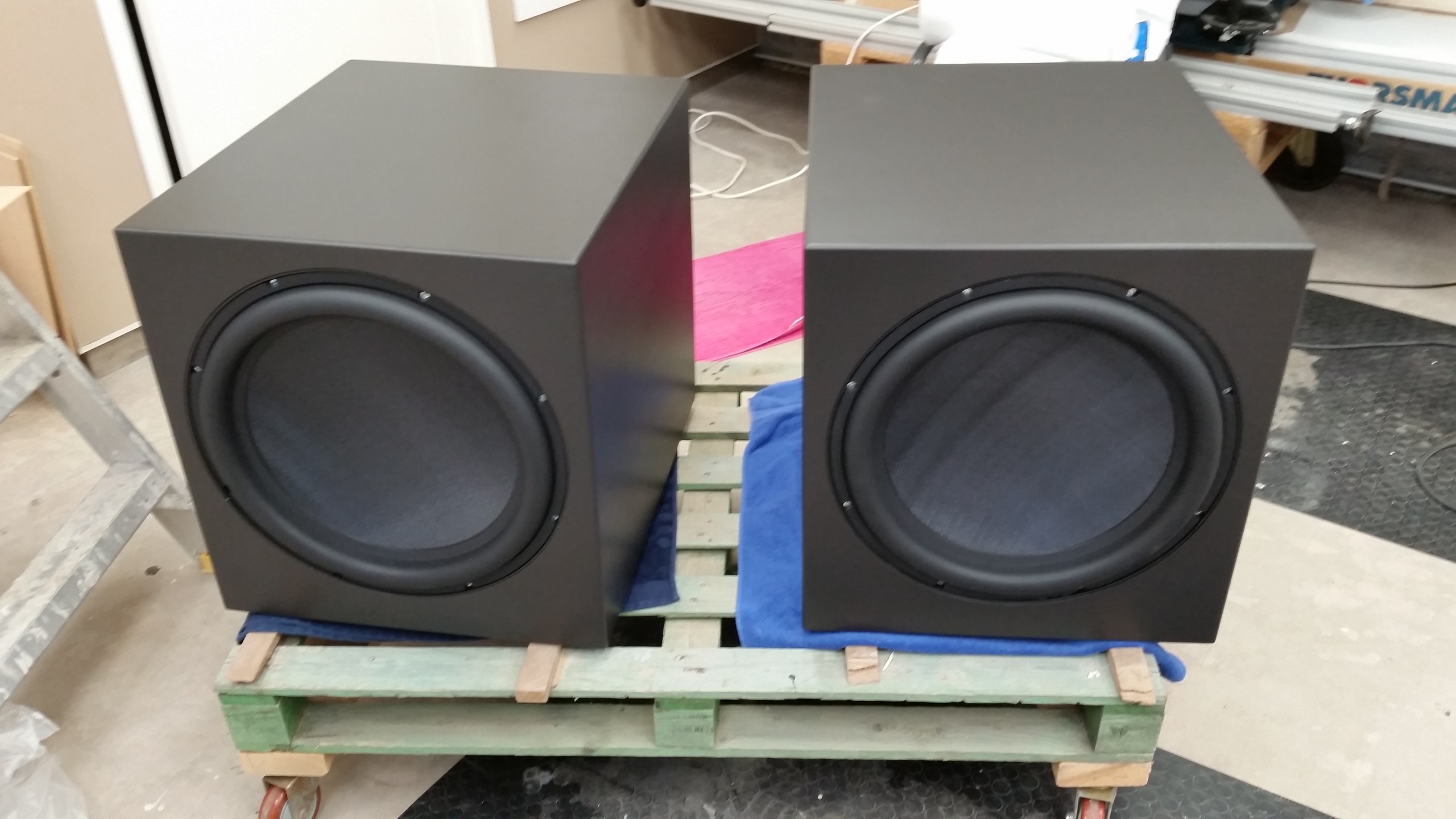

Nytt projekt
Dags å bygga nya subbar.
JBL:erna fungerade inte som tänkt. Utan det blev ett impulsinköp i somras.
Så nu hoppas jag på en regnig höst så man kan vara i verkstaden. (2017-09-15 09:00:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM18-22

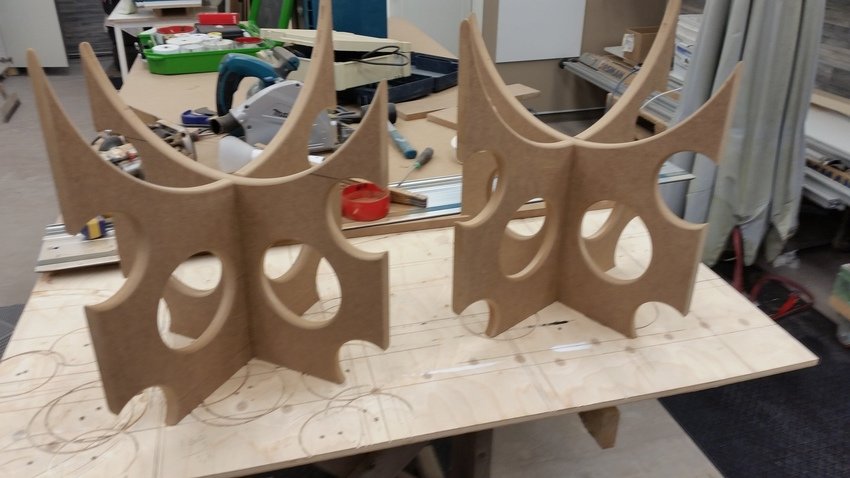

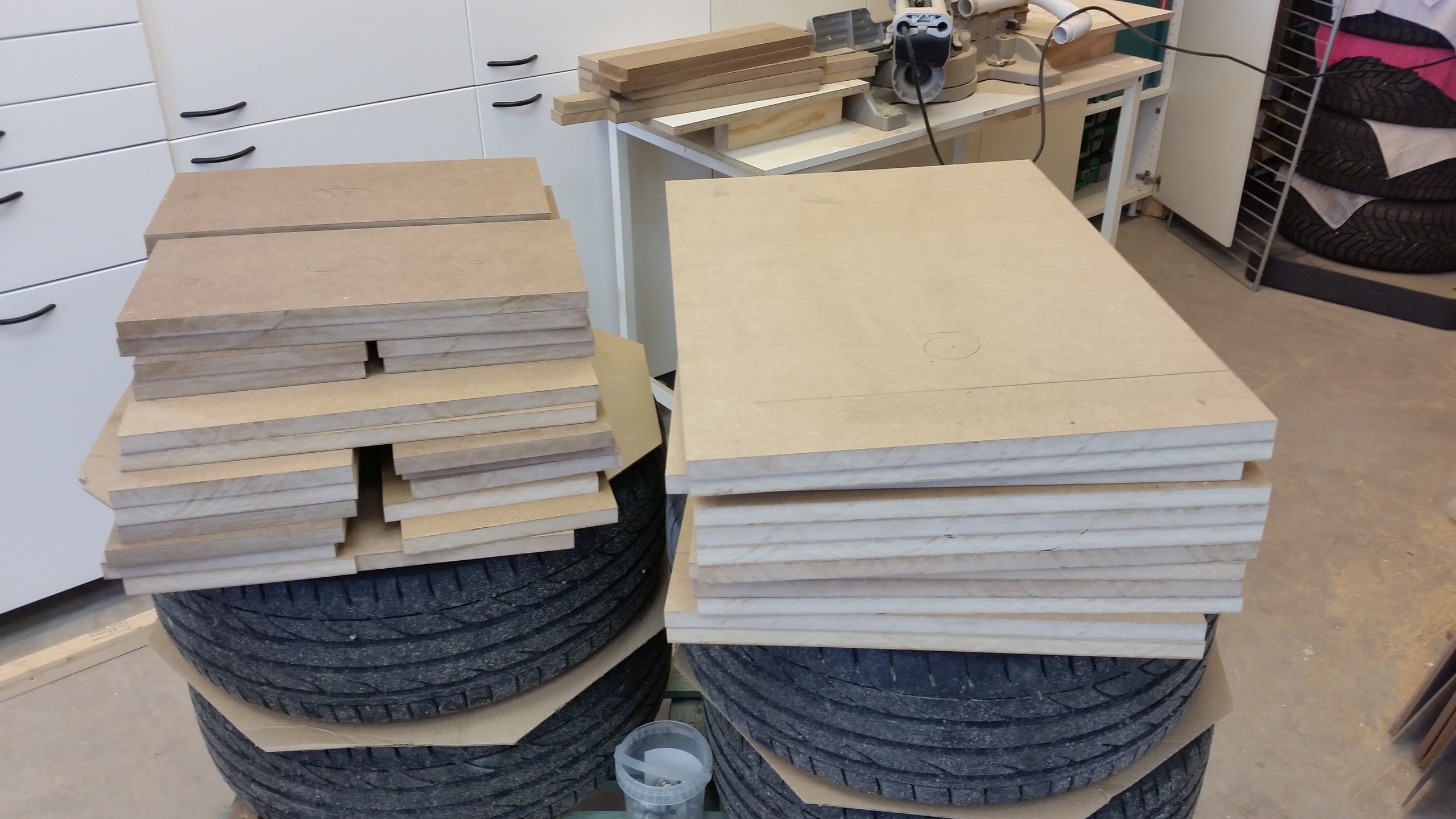

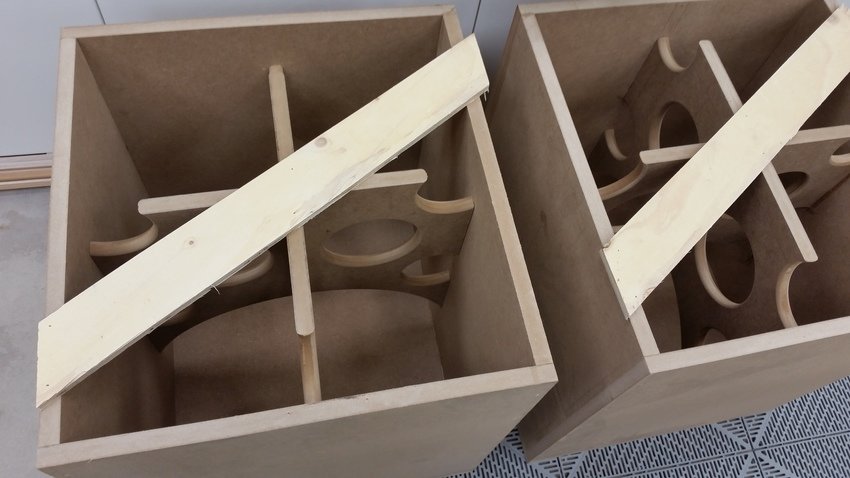

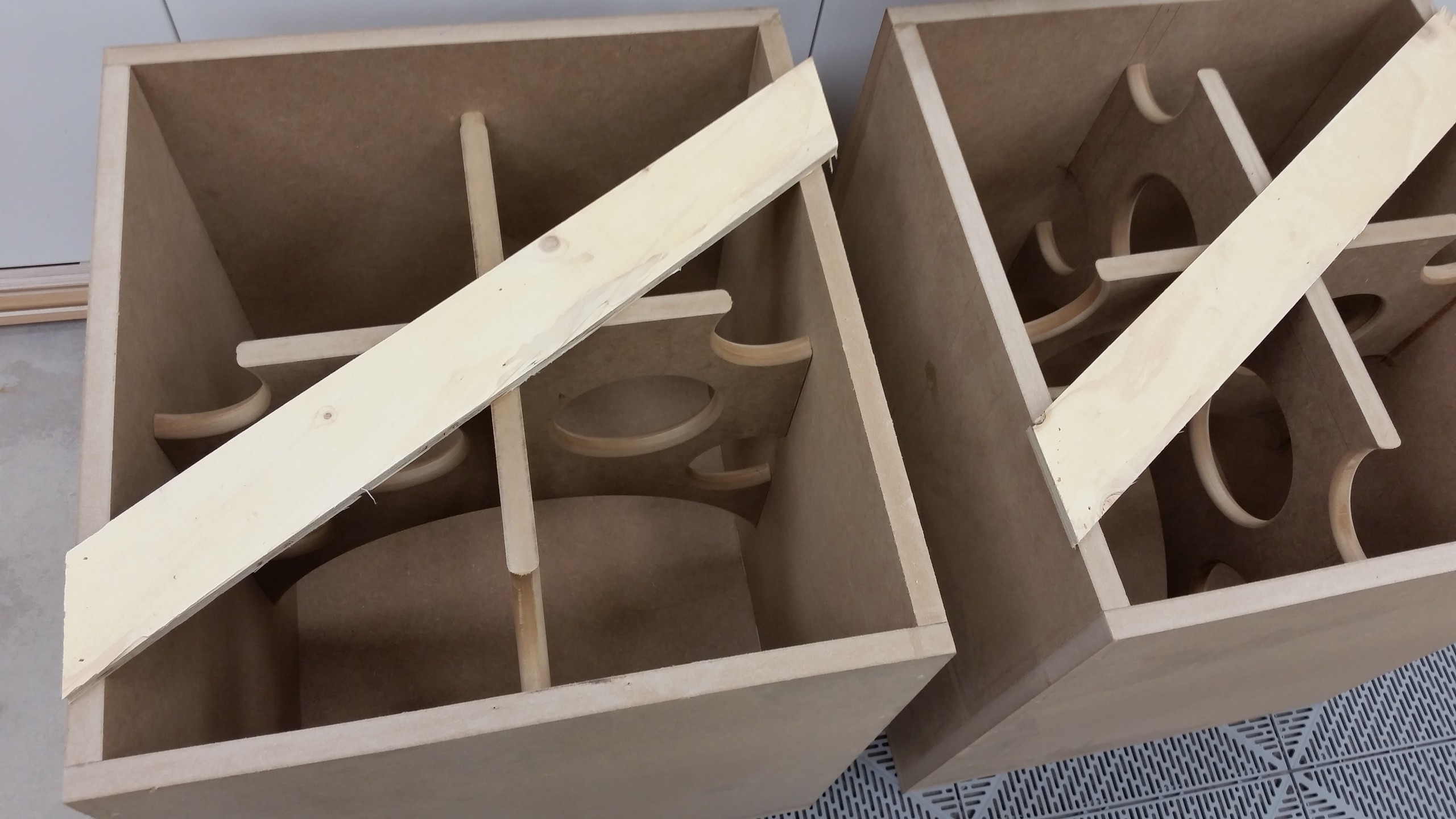

Då börjar bygget med nya subbs.
Stagningen för lådorna klara. (2017-10-15 19:04:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM18-22

Andra steget på lådorna
Bild bakifrån. Skall lockas och ett lager till med mdf. (2017-10-15 19:06:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM18-22

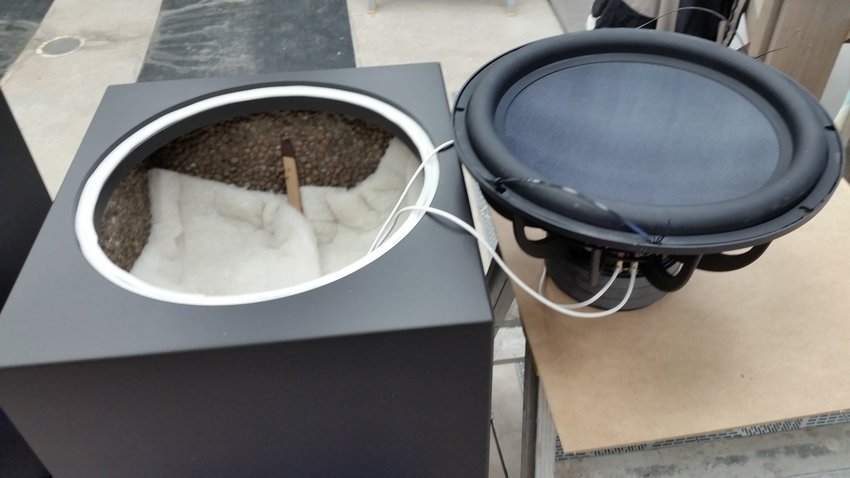

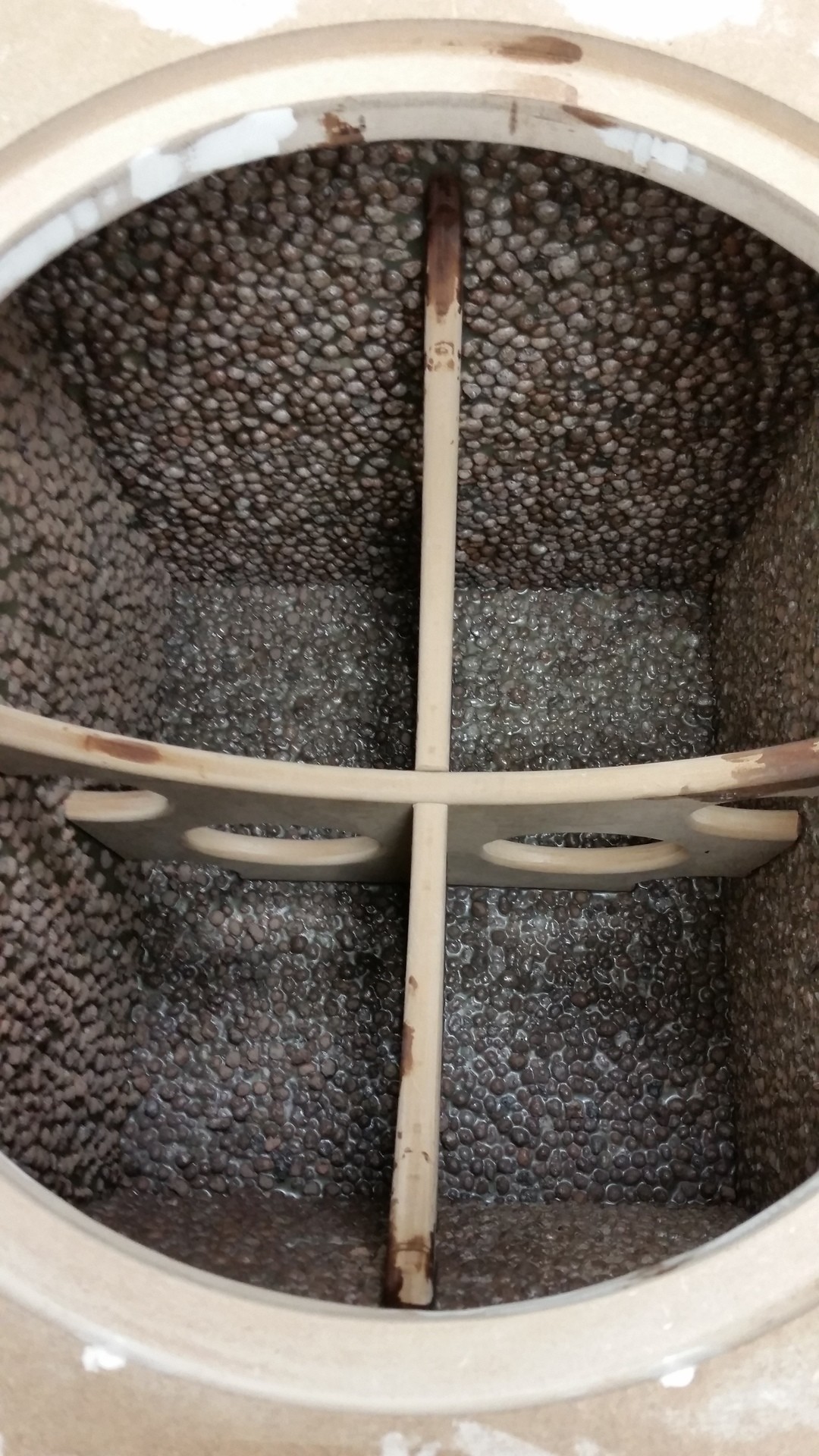

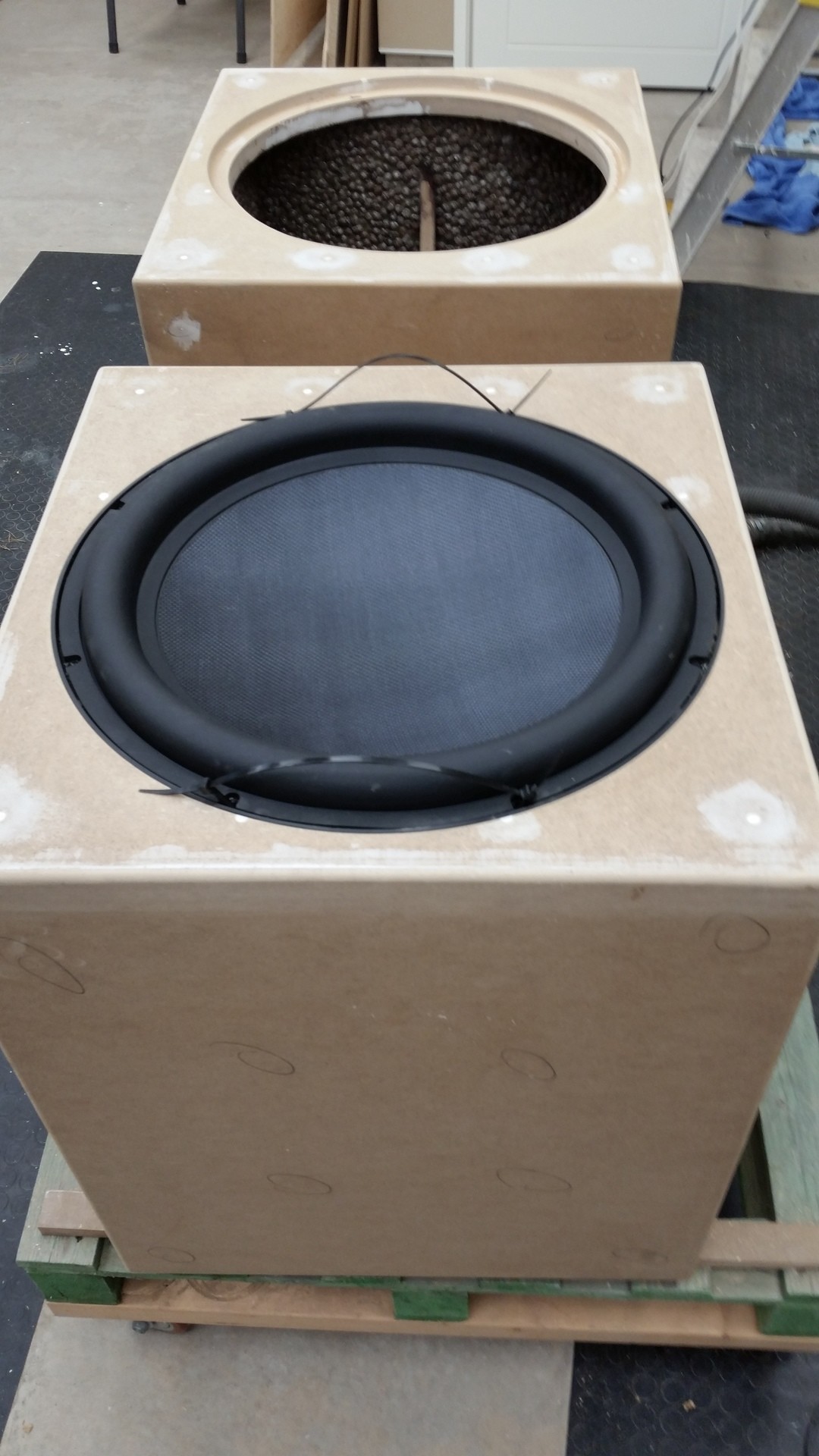

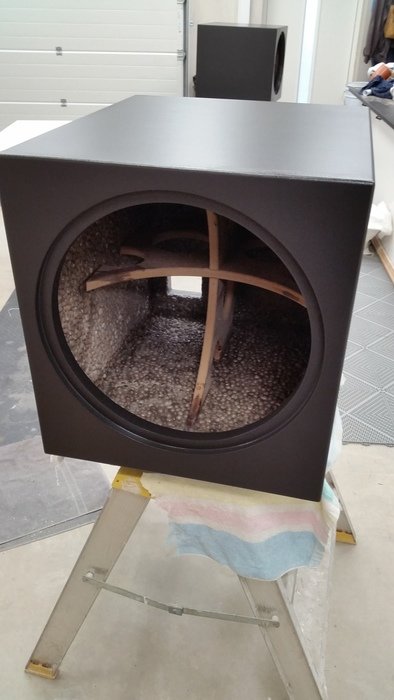

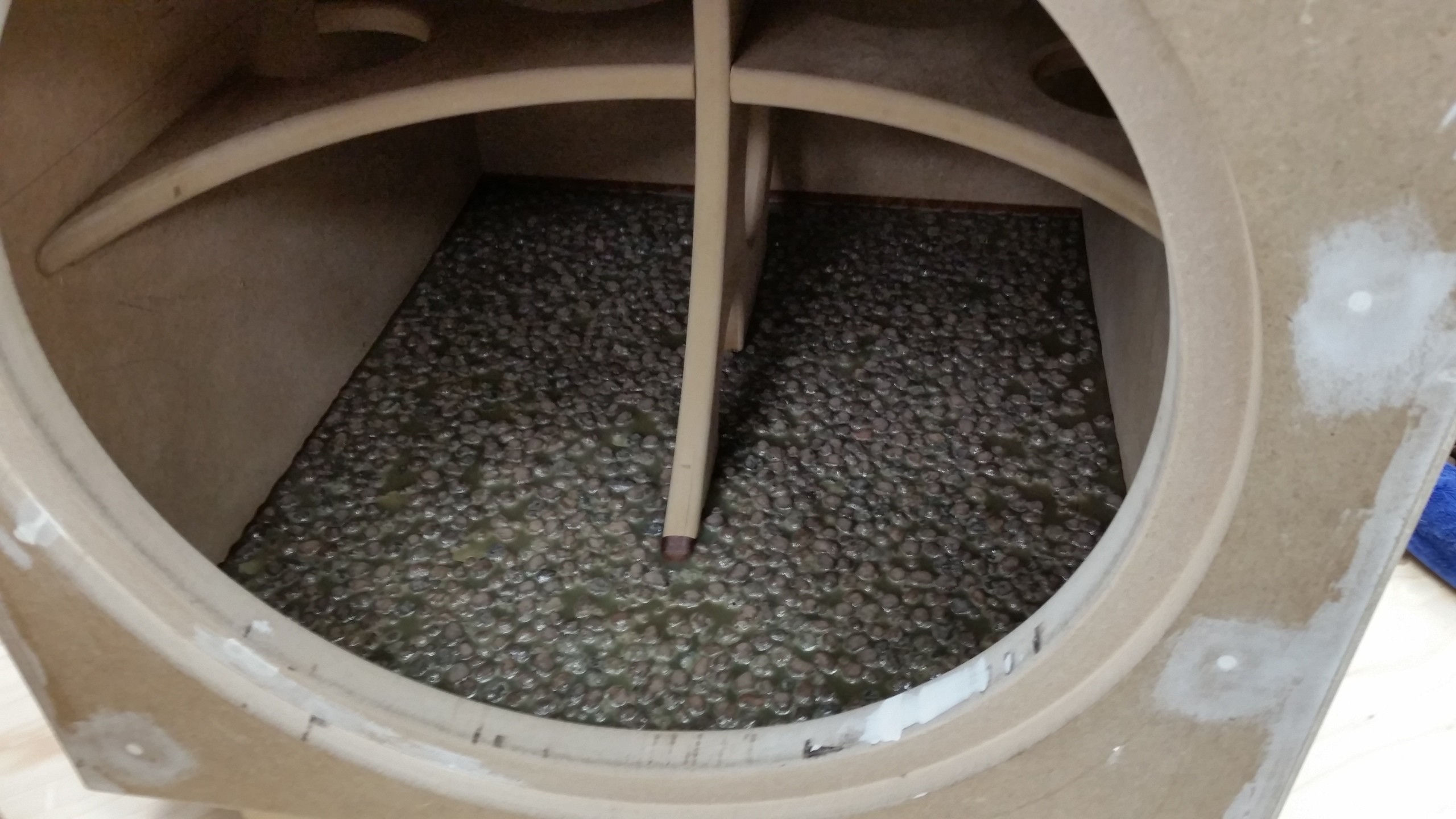

Då va det igång igen.
Testar en ny tanke.
Polyester och lekakulor. För att få en ojämn yta och hårdare låda. Så man undviker de parallella väggarna. (2017-11-05 16:58:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM18-22

Ett moment till klart.
Nu är samtliga sidor i lådan klara. Geggigt och luktar inge gott men nu e de klart.

Nu är det dags för terminal och sedan skall lådan ytbehandlas samt front tillverkas. (2017-11-10 11:04:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM18-22

Provmontage innan målning.
(2017-11-20 13:36:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM18-22



Viktat medelbetyg:  (9.69) (baserat på 15 st)  Visa lista
Bubben141    2017-09-07 11:02:43
JoJoJohan    2017-09-04 20:33:28
Thomas_S    2017-09-04 18:48:14
johan b-lund    2017-01-15 07:11:44
Steveswede    2016-12-04 16:45:31
harman    2016-11-06 22:24:35
ssoep    2016-05-14 22:06:38
gribber    2016-05-12 13:08:08
oscarehrler    2016-02-20 18:21:57
MikaelJ    2016-01-18 07:08:52
legion123    2016-01-18 04:40:34
claes84    2016-01-10 09:03:27
FilmNerden    2016-01-04 23:22:32
Macki    2016-01-04 10:31:56
PML73    2015-12-29 21:11:36
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Larsografen   2017-10-16 17:56:58 Anmäl
Okej kanon då ska jag kolla lite djupare på den.
Tackar!
philipbtz   2017-10-16 12:22:00 Anmäl

Den är säkert bra men jag tror inte den är jämförbar.

Larsografen   2017-10-16 10:27:45 Anmäl
Philip.
Slutna lådor och stort steg brukar funka fint.

Jag kör med en DualCore ifrån Dspeaker. Är den jämförbar?
Larsografen   2017-10-16 10:22:44 Anmäl
PLM73.
Tackar tackar. :o) Gött med denna sidan och dess positiva attityd.

Johan.
Nä blöt å seg bas e inte mycket att hänga i julgranen. Mycket bas, hårt tight ska de va. Även om det är riktigt svårt att få till. Små koner för tightheten och stora för djup och luftförflytting.
philipbtz   2017-10-16 10:21:41 Anmäl

Slutna lådor brukar tajta till det en del..eller om jag säger så här det verkar vara väldigt svårt att bygga riktigt bra portade lådor. Jag bytte också till slutna lådor ett tag sedan och det blev bättre men inte som jag ville ha det. Dirac fixade de värsta problemen. Kolla på Dirac det finns fina små boxar från miniDSP som kan tajta till det riktigt fint om man lägger lite tid på det(natt och dag skillnad även i akustikreglerat rum). Väl värt pengarna imo.

johan b-lund   2017-10-16 06:36:26 Anmäl

Johan: Botten tas med buttkickers. Sakna tightheten med dem. Väldigt blöt bas och det tror jag inte fixas med större låda. Så ska testa till sluten låda igen, vilket jag fått bäst resultat.

Aha, blöt o seg bas vill man Inte ha!

PML73   2017-10-16 05:13:34 Anmäl
Så fantastiskt underbart. Vilken härlig kompromisslös satsning på totalupplevelse. Det är verkligen sköna lirare som dig som återupplivar den där underbara apan på axeln som påminner mig om att det är hög tid för lite uppgraderingar. Tackar för fina bilder.
Larsografen   2017-09-22 12:44:40 Anmäl
Mikael: Ja det är ett ämne som är svårt att få till. Men f-n den som ger sig. ;o)

Philip: Börjar med två st, se om tightheten finns. Jupp börjar med de lådor jag byggt. ca 210 liter. Bara plugga porten. Dock så är rekommendationen runt 100 liter. Men jag ska testa mig fram.

Johan: Botten tas med buttkickers. Sakna tightheten med dem. Väldigt blöt bas och det tror jag inte fixas med större låda. Så ska testa till sluten låda igen, vilket jag fått bäst resultat.
johan b-lund   2017-09-15 18:01:28 Anmäl
Vad var det 2241:orna inte klarade av?
Man kommer aldrig få infra ifrån dom men dina lådor ser lite små ut.
philipbtz   2017-09-15 14:34:34 Anmäl
200 liters lådor så blir det där nog riktigt fint. Det blir fyra stycken UM18?
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2017 Prisjakt   Denna sajt använder cookies.   Våra regler.
