Starry Night bio- Ritningar o byggbilder  Hembiobyggbilder
Viktat medelbetyg:  (9.82) (baserat på 32 st)      23221 besökare       Kommentarer      Anmäl detta album
Jag tänkte att jag kan lägga ut ritningar/teckningar här så att ni får se dem. Det är arbetsteckningar som egentligen bara var avsedda för mig så ni får ha överseende med att det står en del notater etc på dem. Sedan kommer det byggbilder..
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder

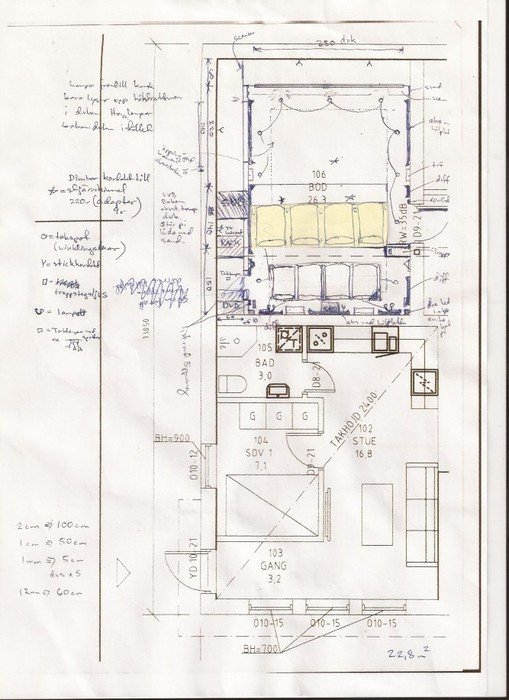

Ritning med belysning, kontakter etc.
Rummet är 4,42 x 5,9 meter stort och 2,70 i takhöjd. Det är en ljudisolerad dörr till höger på ritningen.
Till vänster i rummet är det en korridor som längst bak innehåller ett IKEAskåp som används till filmförvaring. Lite längre fram är ytterligare ett IKEAskåp som fungerar som rack och innehåller blu ray-spelare, reciever etc.
Lite längre fram i korridoren har jag gjort det möjligt att ha en extrasub som spelar gömd bakom en av panelerna i rummet.
Ännu längre fram i korridoren är det en hemlig dörr mellan korridoren och kinosalen. Längst fram i korridoren kan man titta in bakom baffelväggen och se de sju framhögtalarna.
(2013-05-03 19:34:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

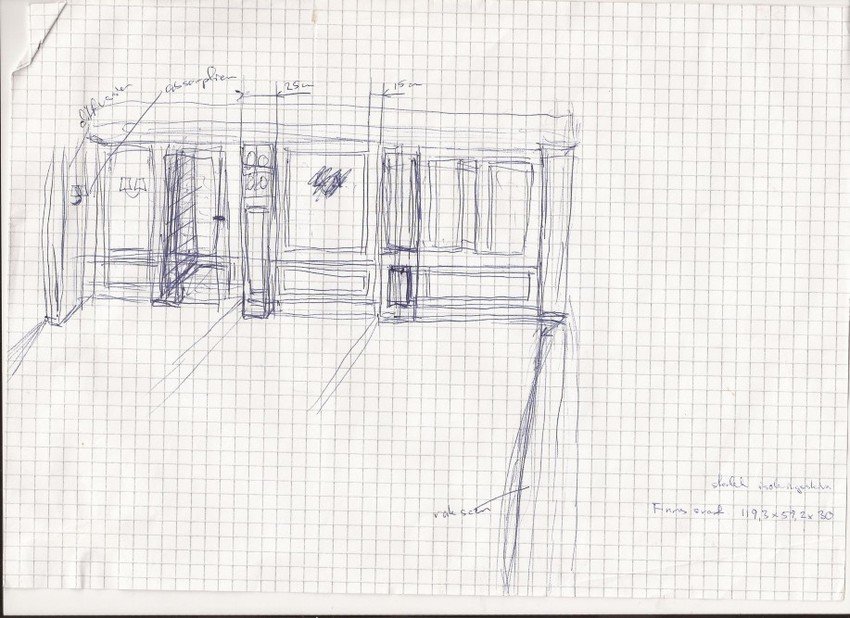

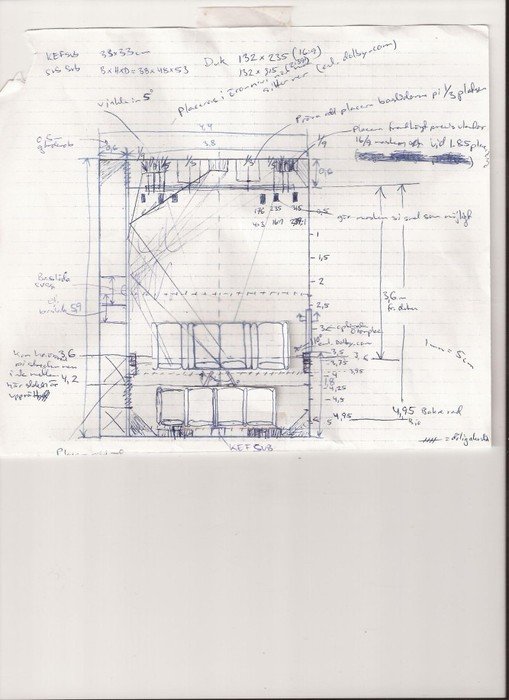

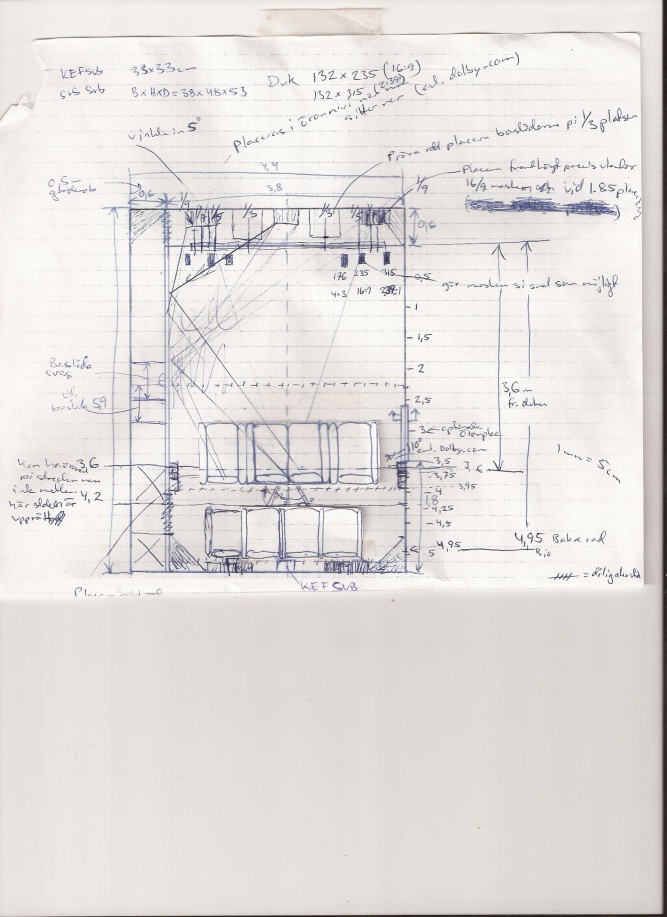

Ritning med olika mått.
Här syns placeringen av högtalarna och stolarna. (2013-05-03 19:36:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Första reflektioner

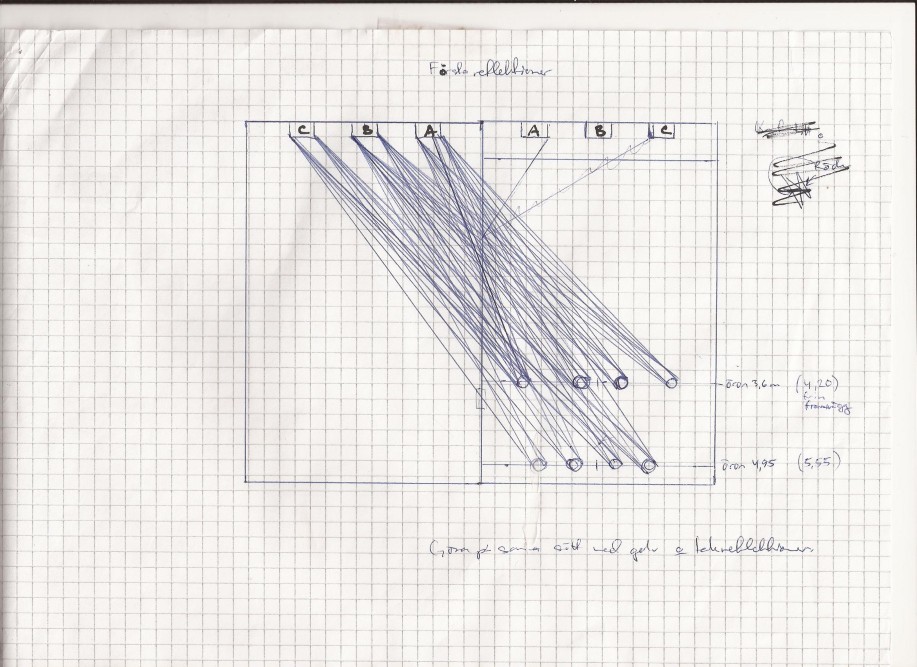

Jag ritade ut de första reflektionerna så jag visste var jag skulle sätta upp mina absorberande paneler någonstans. Spegeltricket (sitta i biostolen och föra en spegel längs väggarna. När man ser högtalaren i spegeln så har man hittat den plats där ljudvågorna reflekteras och där ska man sätta upp en absorberande panel) går ju bara att göra när högtalarna och sittplatserna är på plats så jag ritade istället ut första reflektionerna på ett papper.

Det kan göras genom att man ritar ett spegelvänt rum bredvid det riktiga rummet och så drar man linjer (ljudlinjer) från varje högtalare till varje sittplats. Där linjerna träffar väggen, där ska man sätta upp sin absorberande panel. På samma sätt kan man också få fram reflektionspunkterna i taket och i golvet.
I främre halvan av rummet är det absorberande paneler och i bakre halvan diffunderande paneler.


(2013-05-03 19:40:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

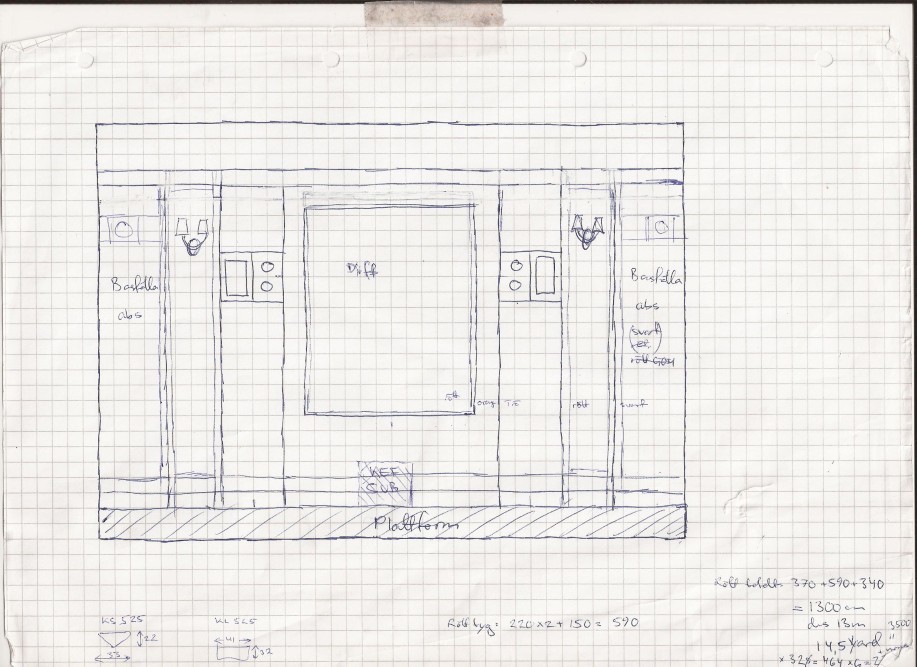

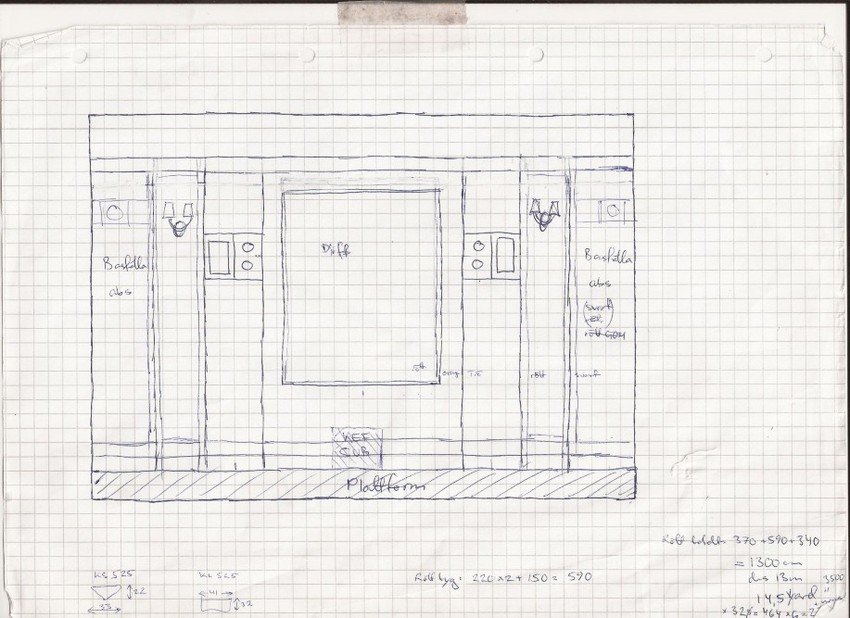

Bakvägg- detaljteckning
(2013-05-03 19:41:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

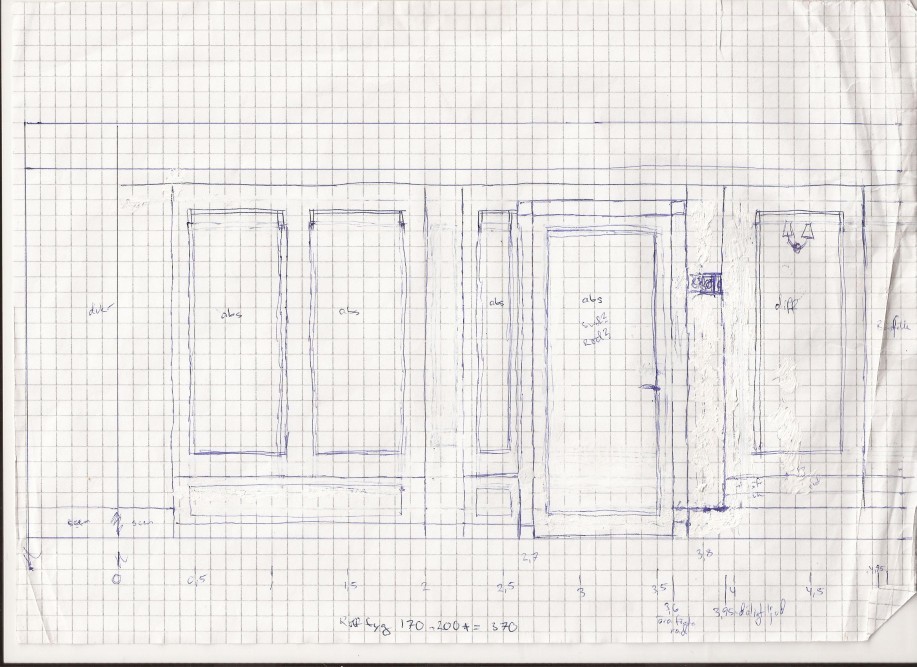

Sidovägg vänster- detalj
(2013-05-03 19:42:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sidovägg höger- detalj
(2013-05-03 19:43:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Vänster sidovägg- översikt
(2013-05-03 19:51:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

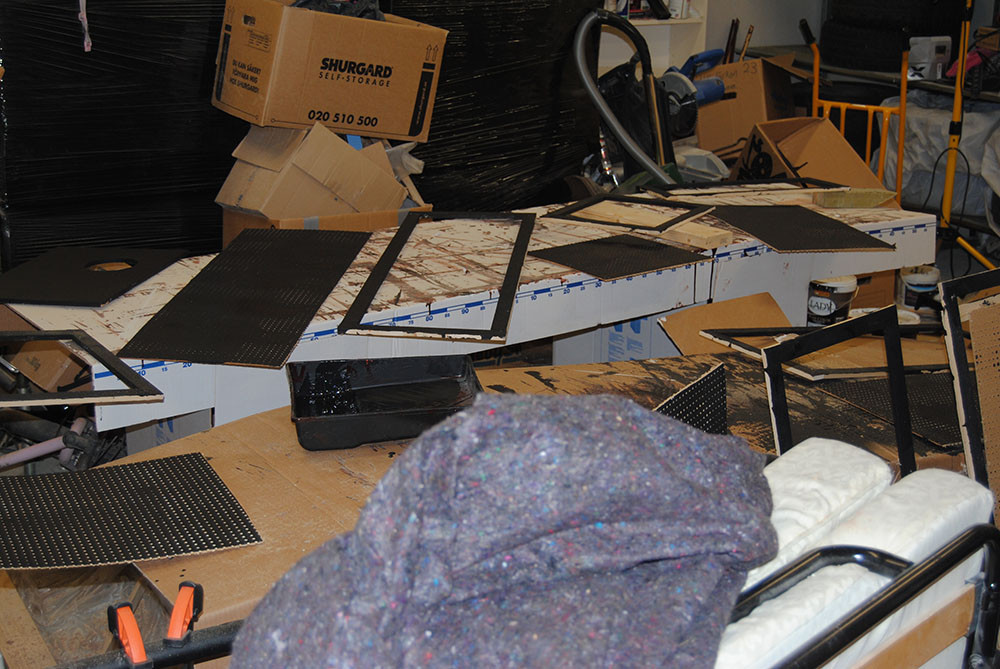

Vänster sidovägg och framvägg. Ursäkta röran..
(2013-05-04 07:30:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Framvägg och höger sidovägg
Väggarna är tjocka och uppbyggda enligt rum-i-rum-principen med (sett innifrån rummet och ut ): gips-spånskiva-reglar och isolering -luftspalt-reglar och isolering- spånskiva-gips. (2013-05-04 07:32:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

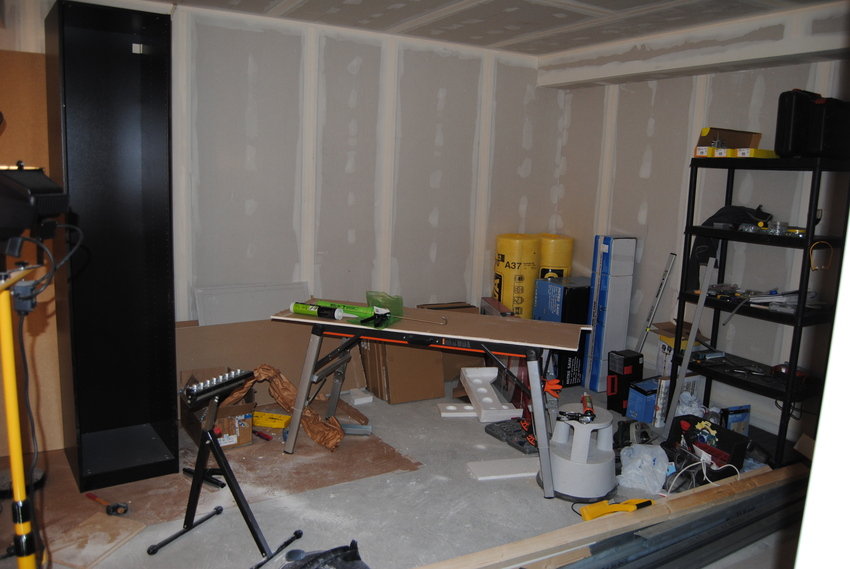

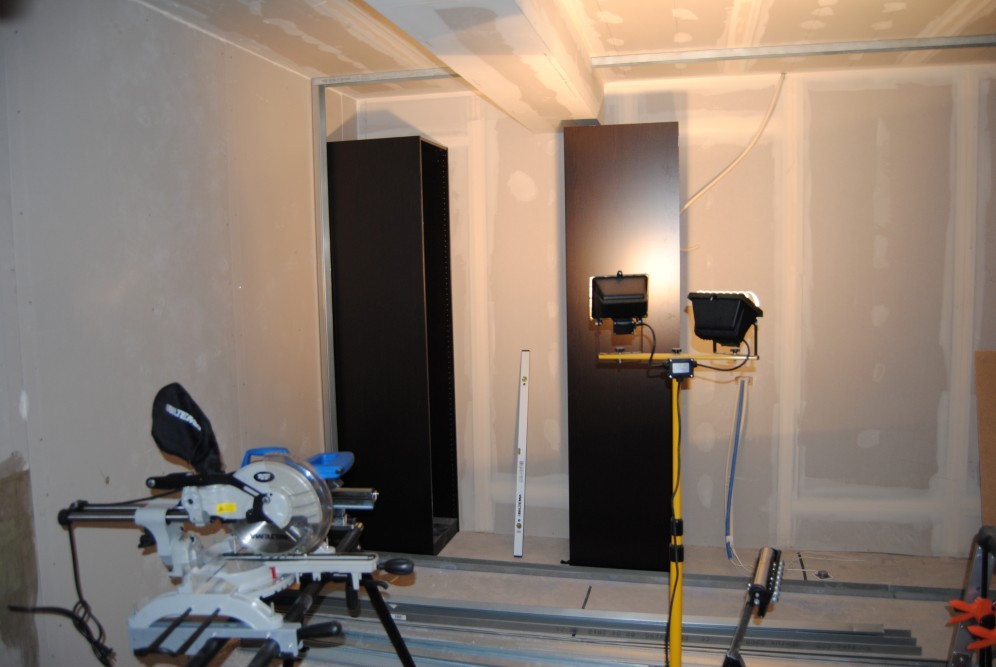

Jag bygger en extravägg i kinon. IKEA-skåp blir rack och filmförråd
(2013-05-04 07:34:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Biorummet blir till slut 3,80 x 5,9 meter.
(2013-05-04 07:35:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

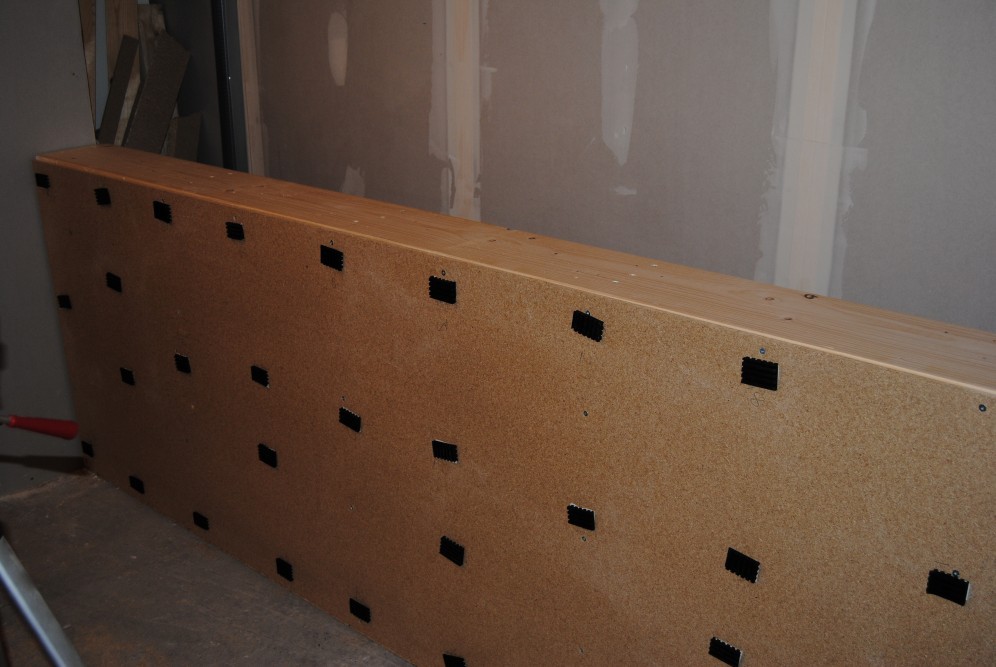

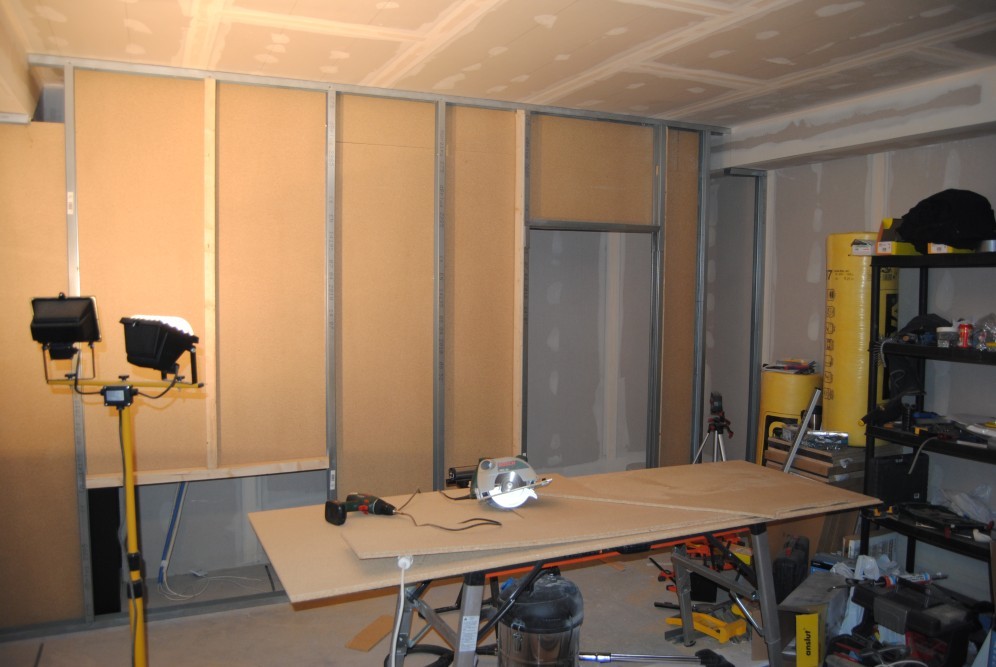

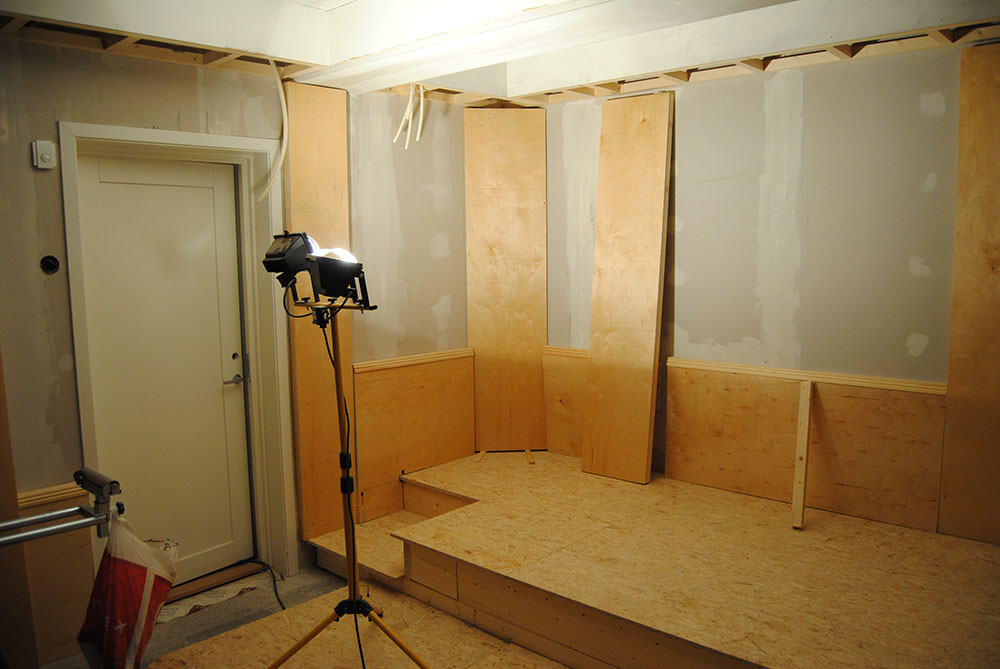

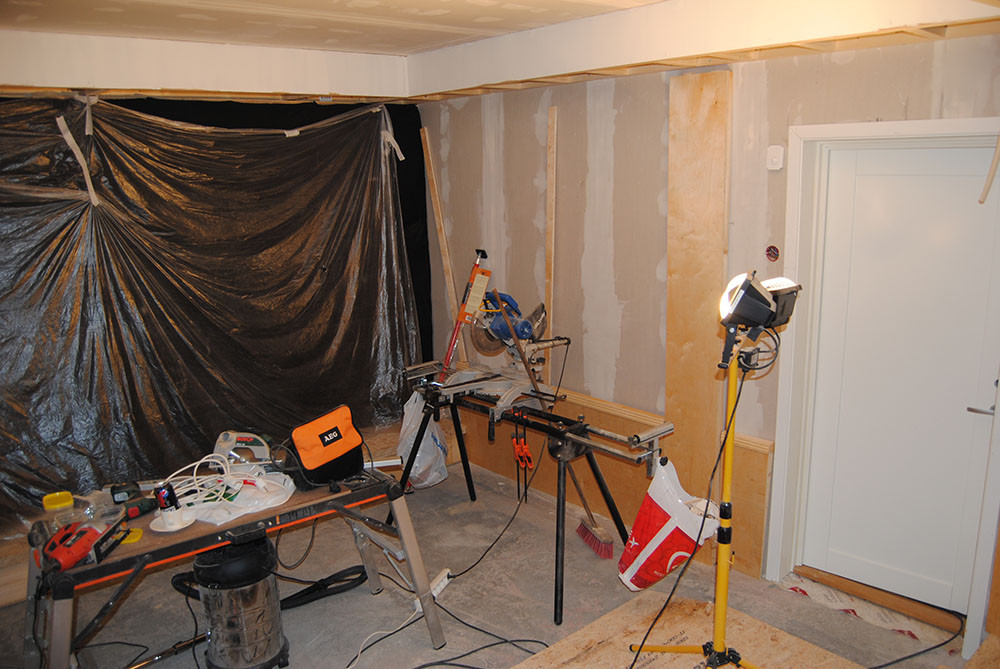

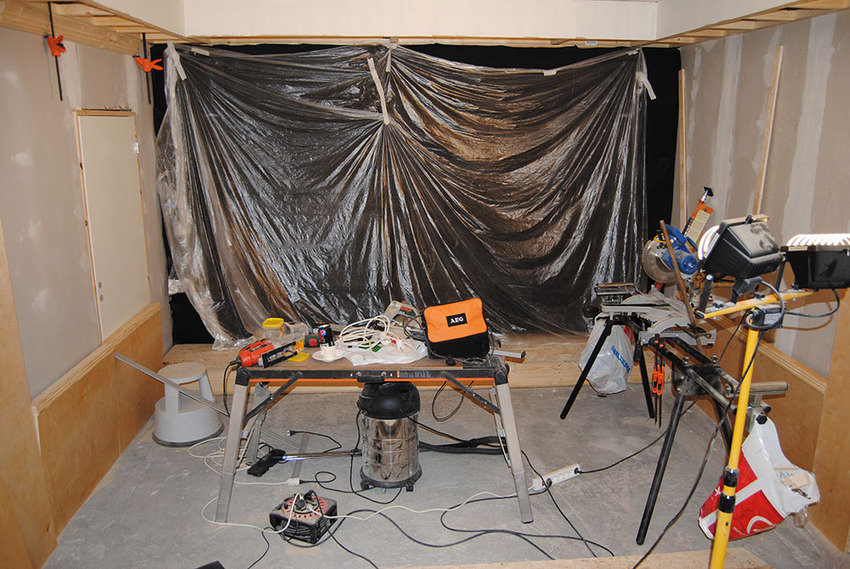

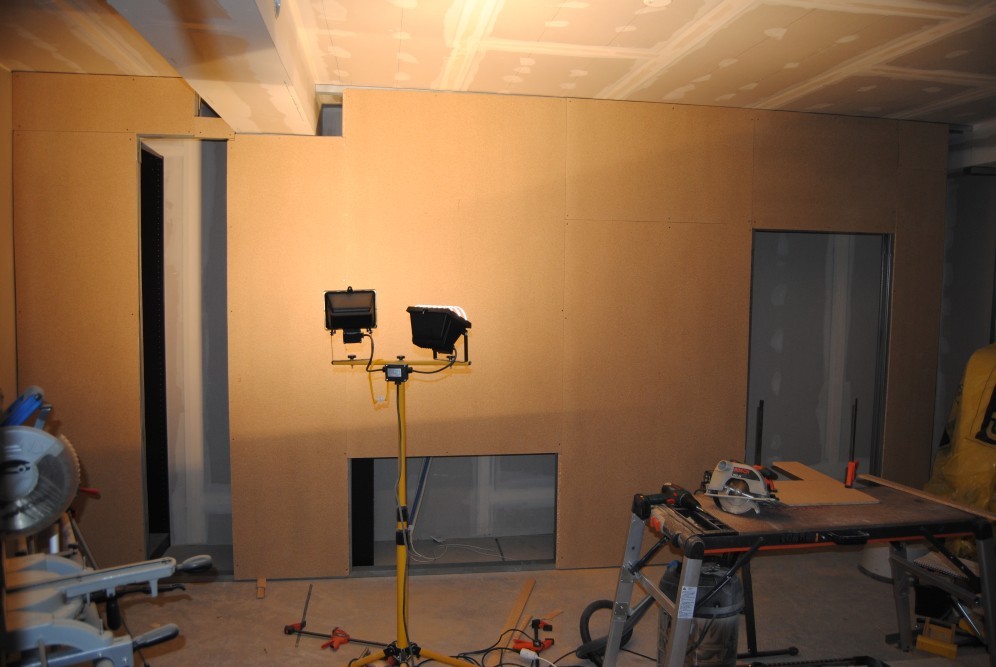

Spånskiva in mot korridoren. I främre delen av rummet blir det en hemlig dörr. :)
(2013-05-04 07:37:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

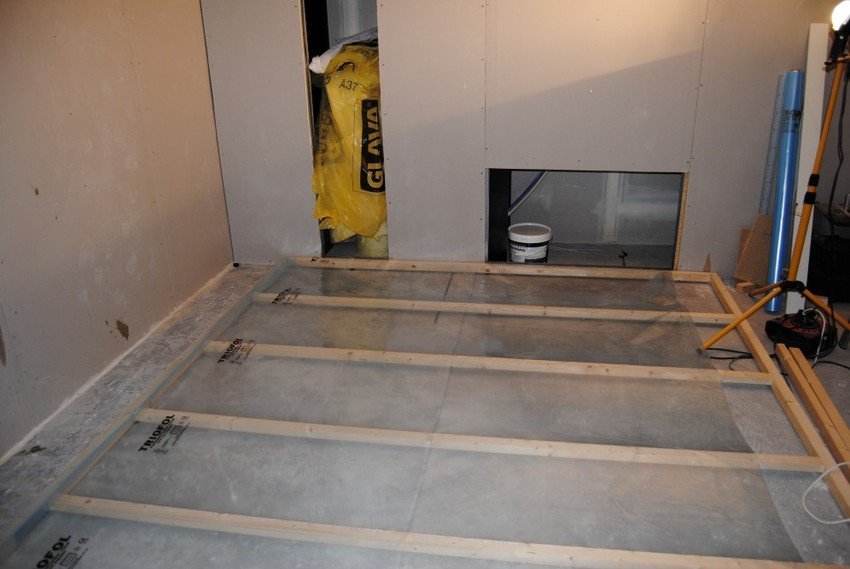

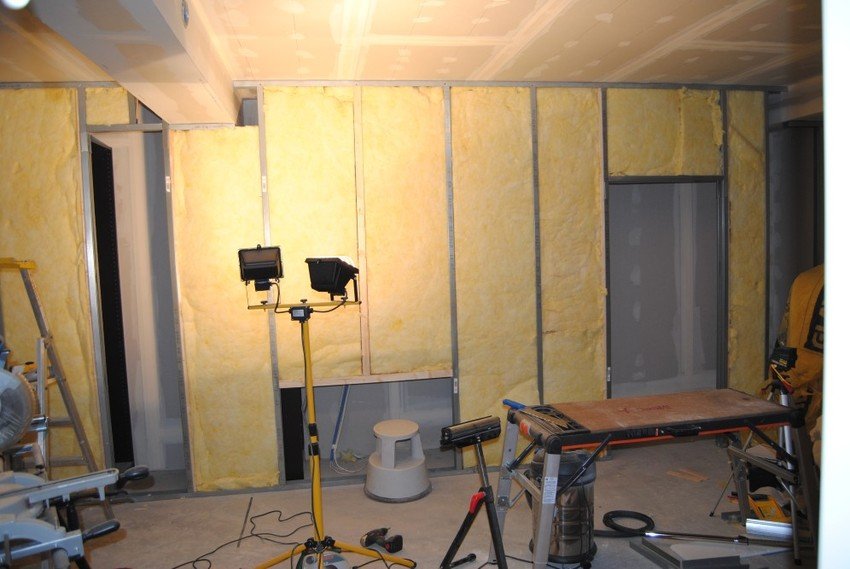

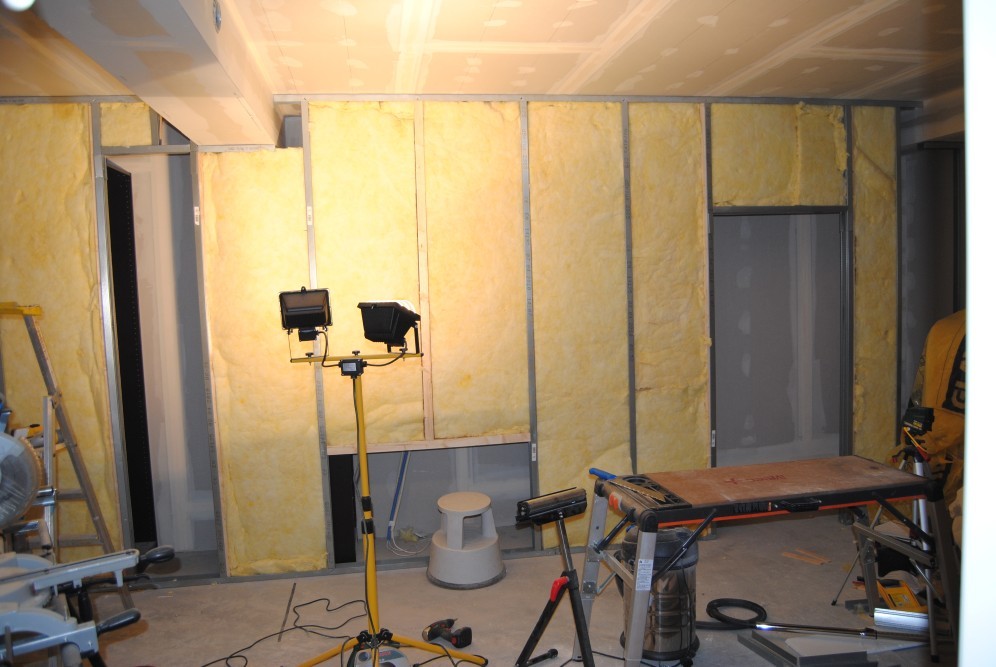

Isolering
(2013-05-04 07:39:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

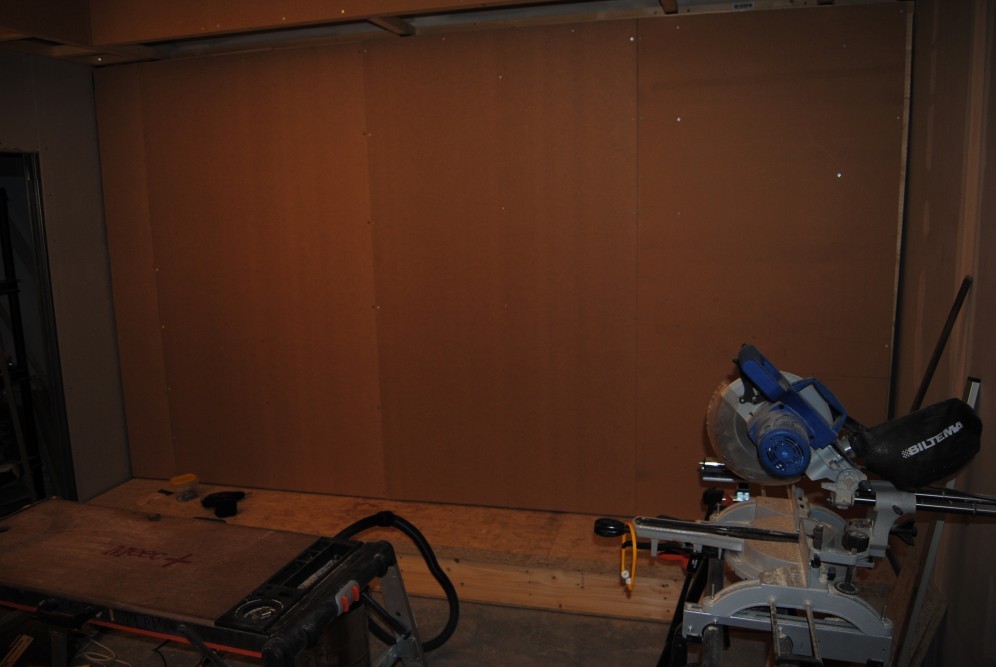

Spånskiva.
(2013-05-04 07:40:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

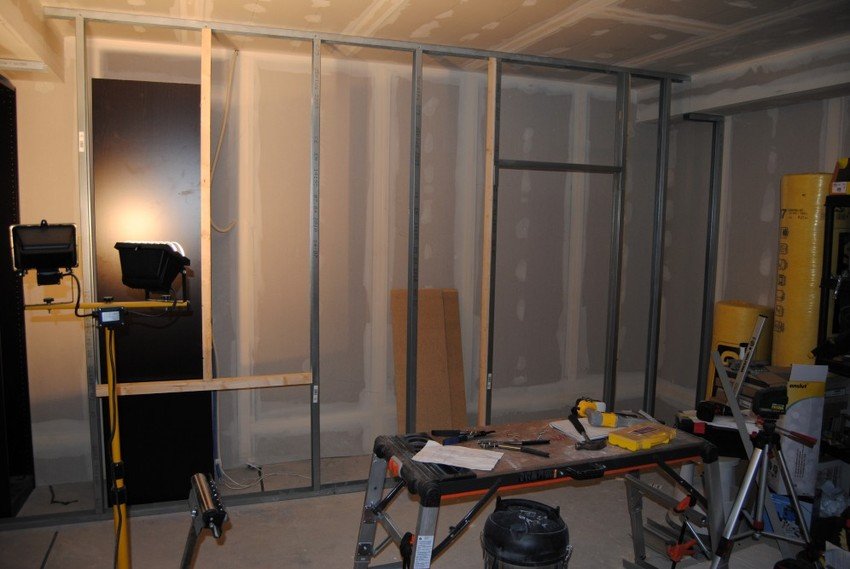

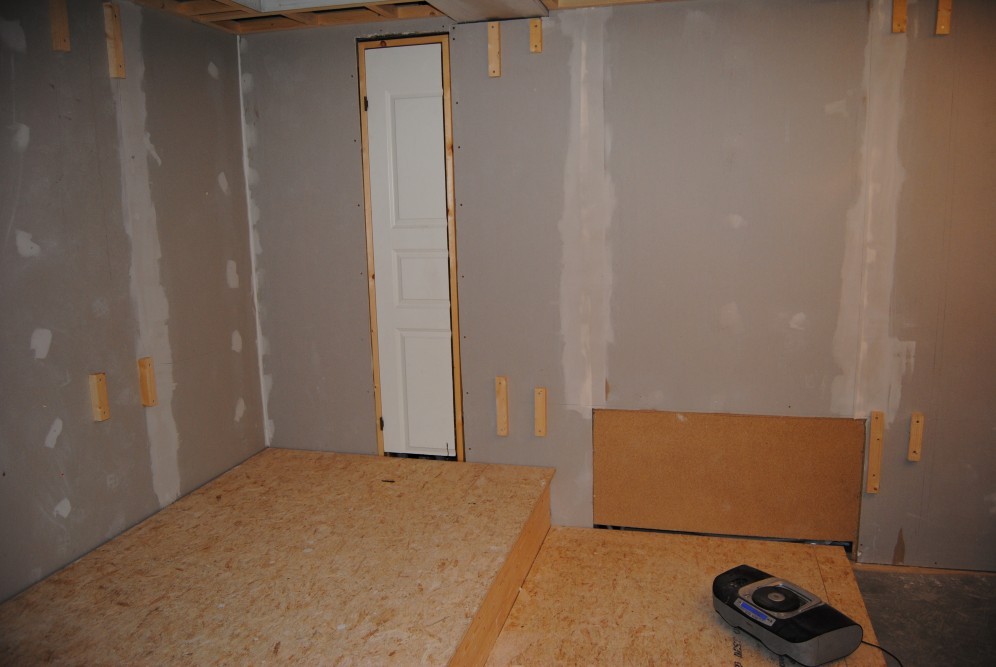

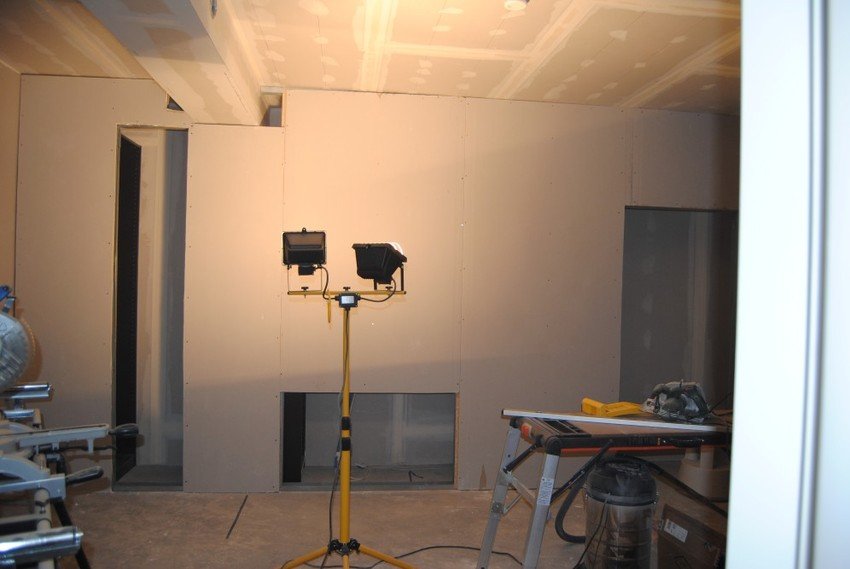

Gips. Det nedre hålet i väggen byggde jag sedan för och gjorde ett hål högre upp i väggen till bassubb.
(2013-05-04 07:41:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

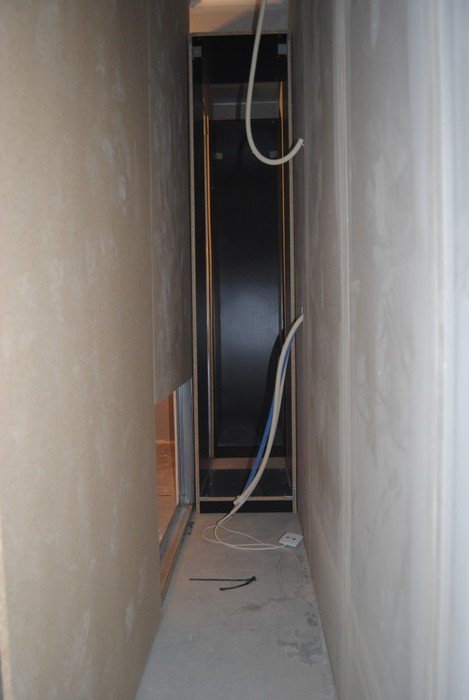

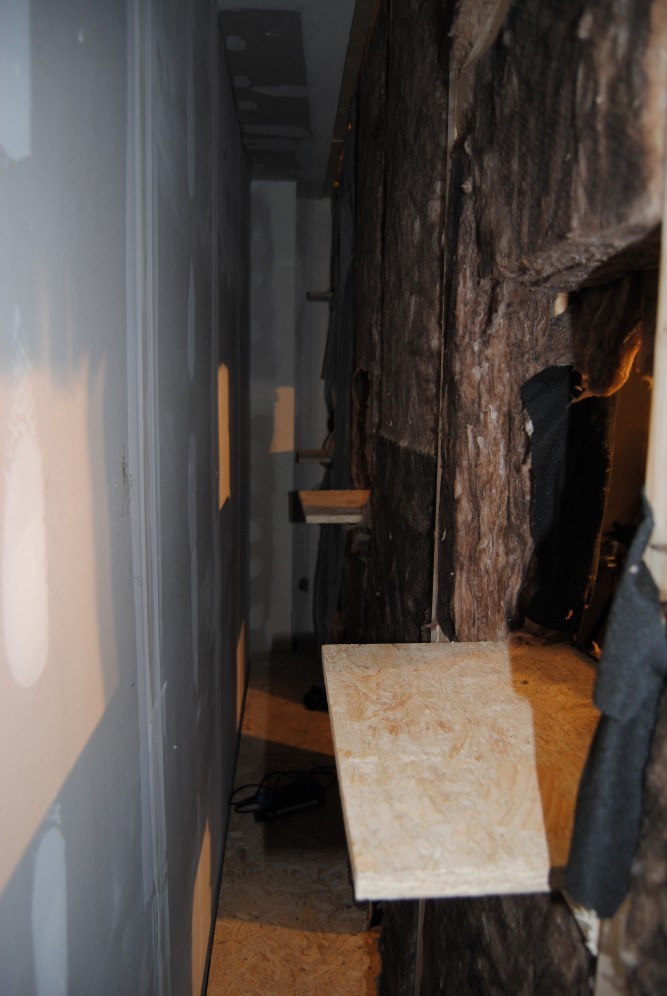

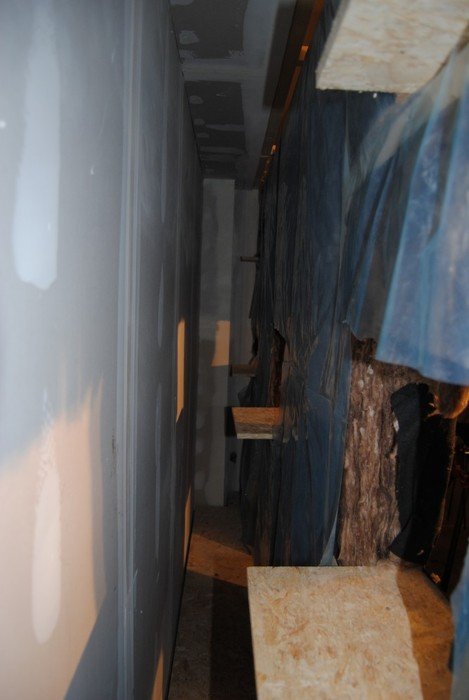

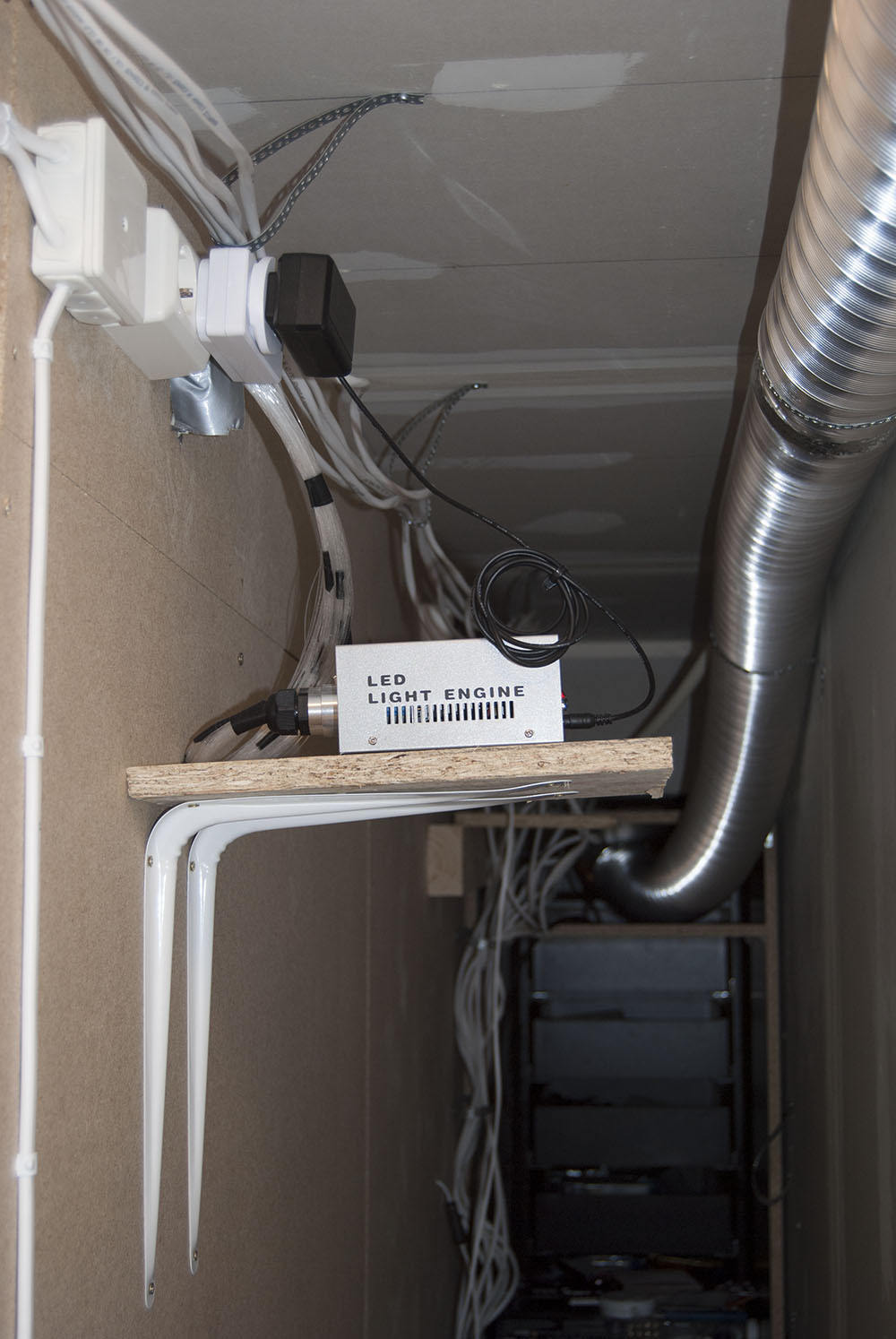

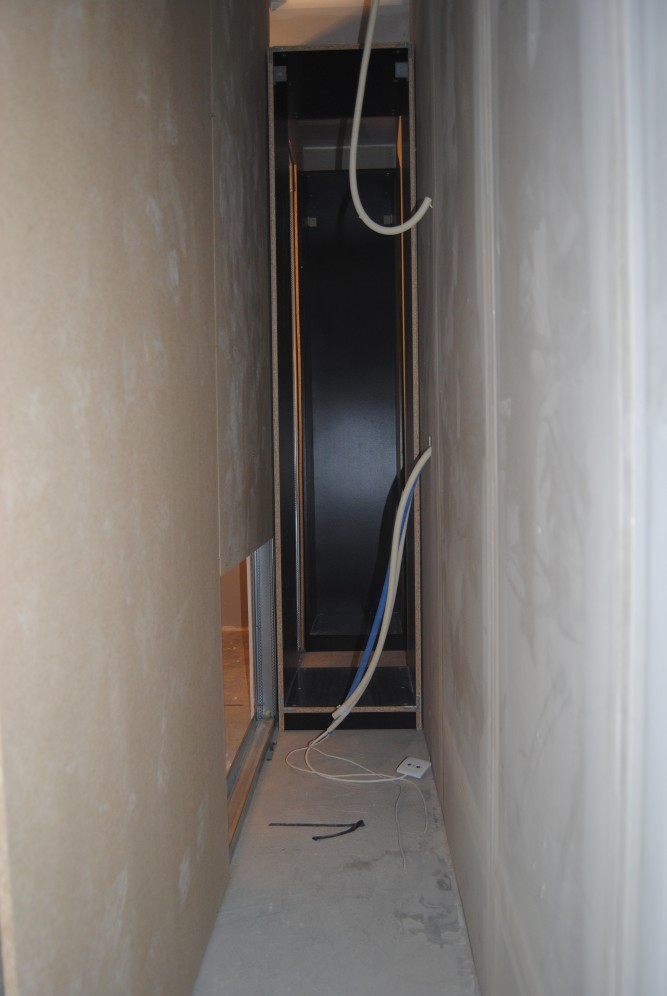

Korridoren. Ser och kommer lätt fram till rackens baksida.
(2013-05-04 07:42:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

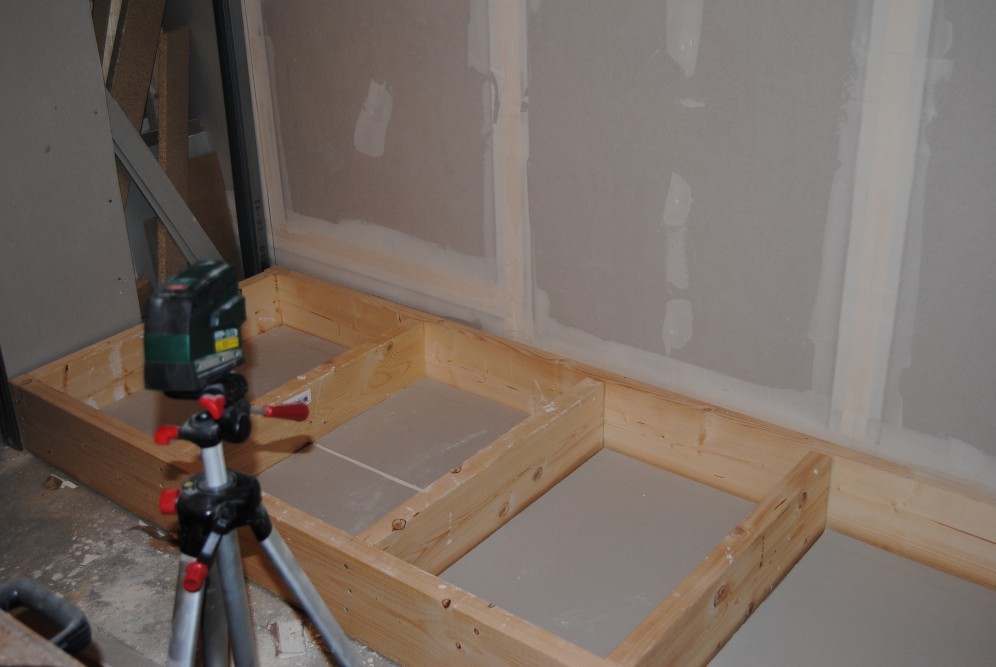

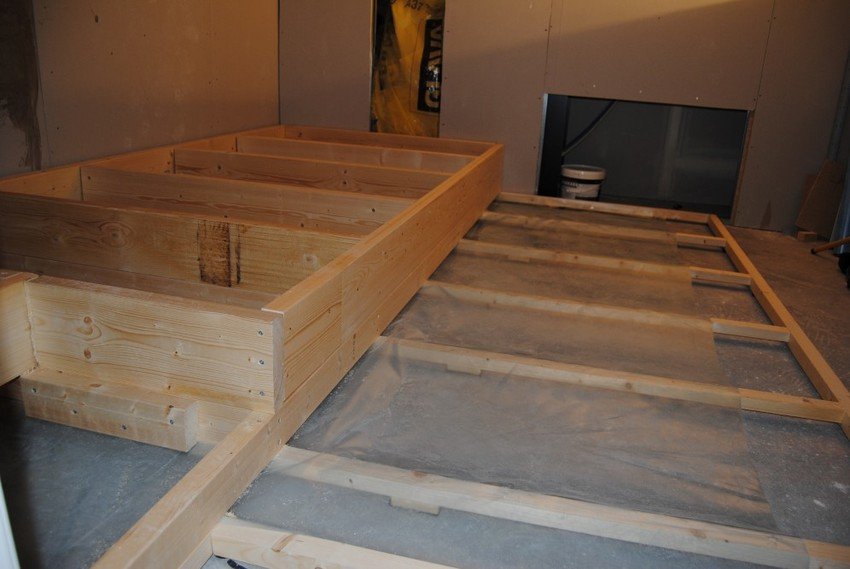

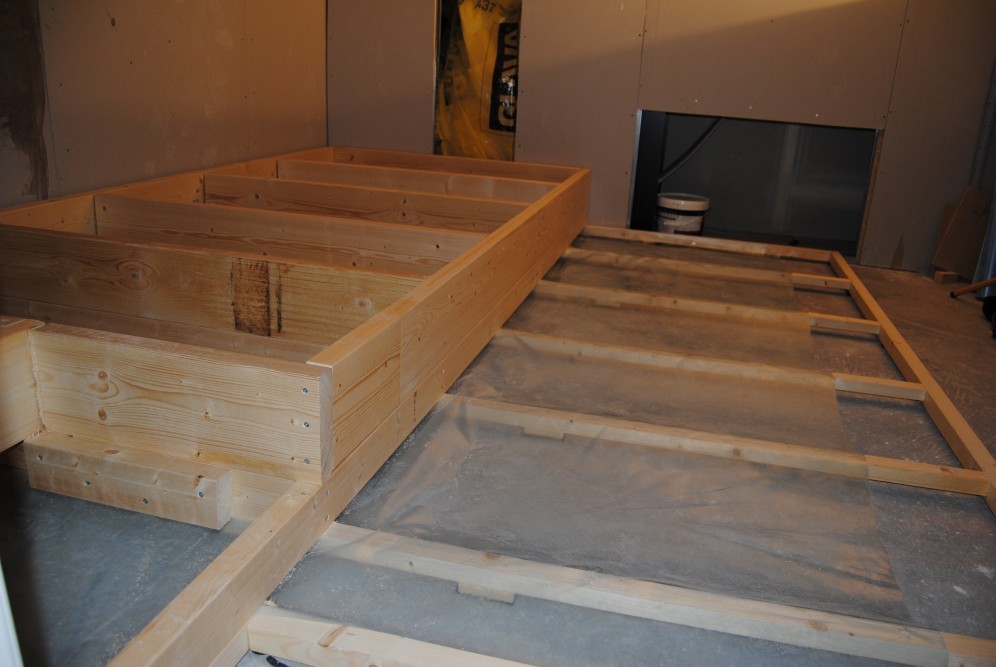

Podiebygge
Dags att börja bygga podiet där stolsraderna ska placeras.
Under podiet satte jag gummifötter.
Podiet kommer då upp en bit så att golvvärmen inte blockeras och så får podiet och därmed också kinostolen en möjlighet att röra sig så att film- och ljudupplevelsen blir ännu mer realistisk och skakningar känns i hela kroppen. :) Jag har planer på att ha ytterligare en bassub längs bak uppe på podiet eller skaffa buttkickers.. (2013-05-04 08:07:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Podiet kommer att fyllas med isolering.
(2013-05-04 08:09:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Det är ett litet avstånd mellan podiet och väggarna så att podiets rörelser förhoppningsvis inte ska överföras till väggarna. (2013-05-04 08:12:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Jag satte för hålet och gjorde ett hål lite högre upp på väggen för extra subbas. (2013-05-04 08:15:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

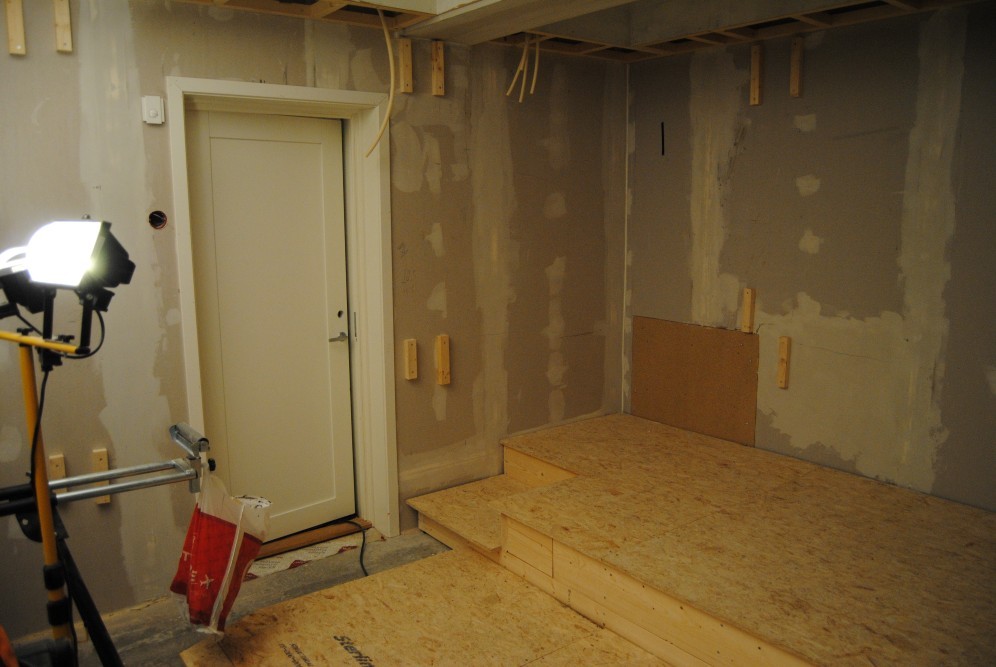

Jag gjorde ett trappsteg upp till podiets andra etage.
(2013-05-04 12:45:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

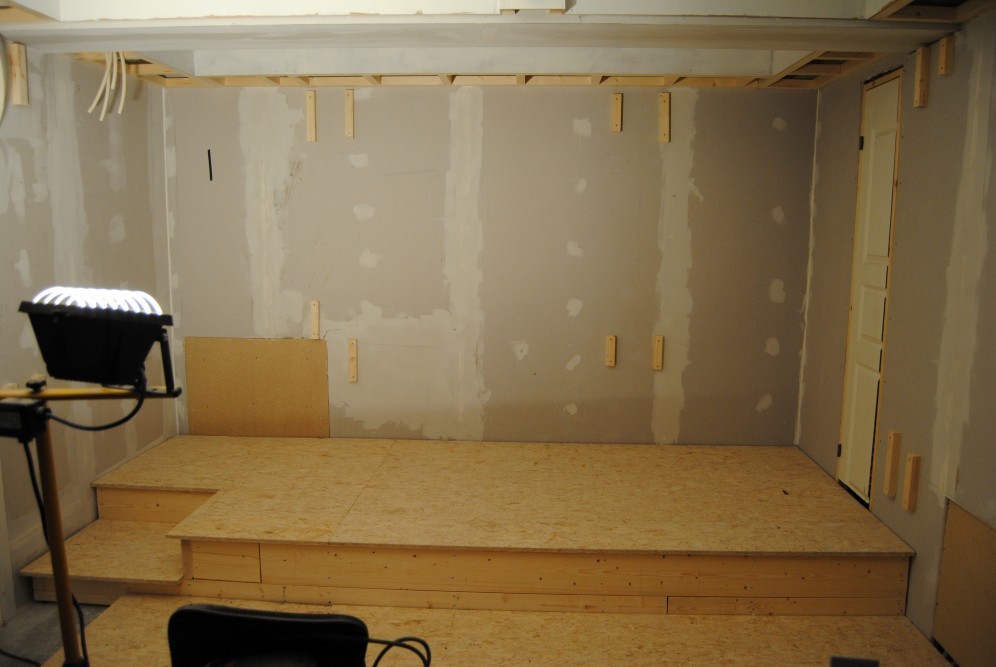

Scenbygget står näst på tur.
(2013-05-04 12:47:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Under scenen satte jag fast gummiklossar.
(2013-05-04 12:53:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

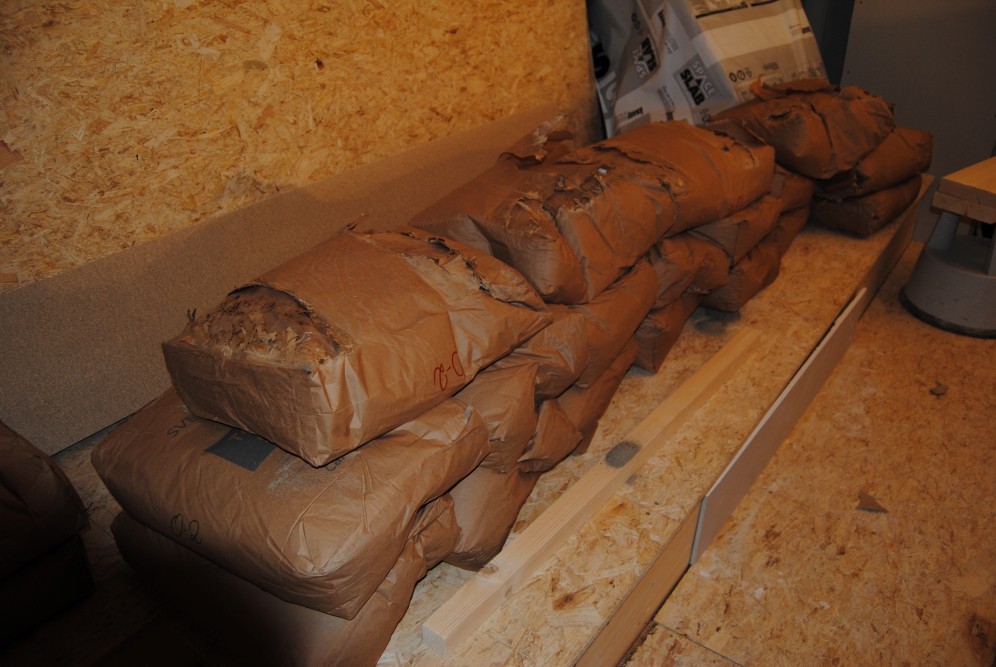

Det gick åt 900 kg sand för att fylla scenen.
(2013-05-04 12:55:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

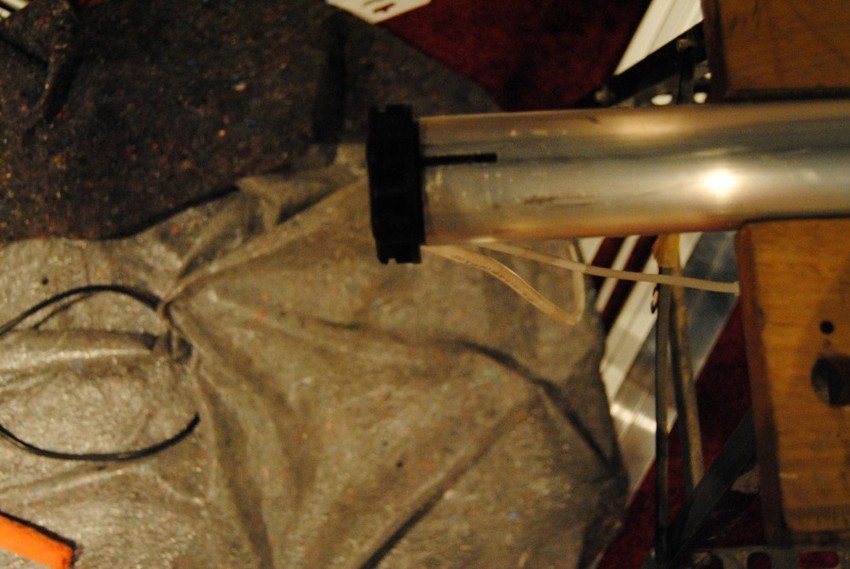

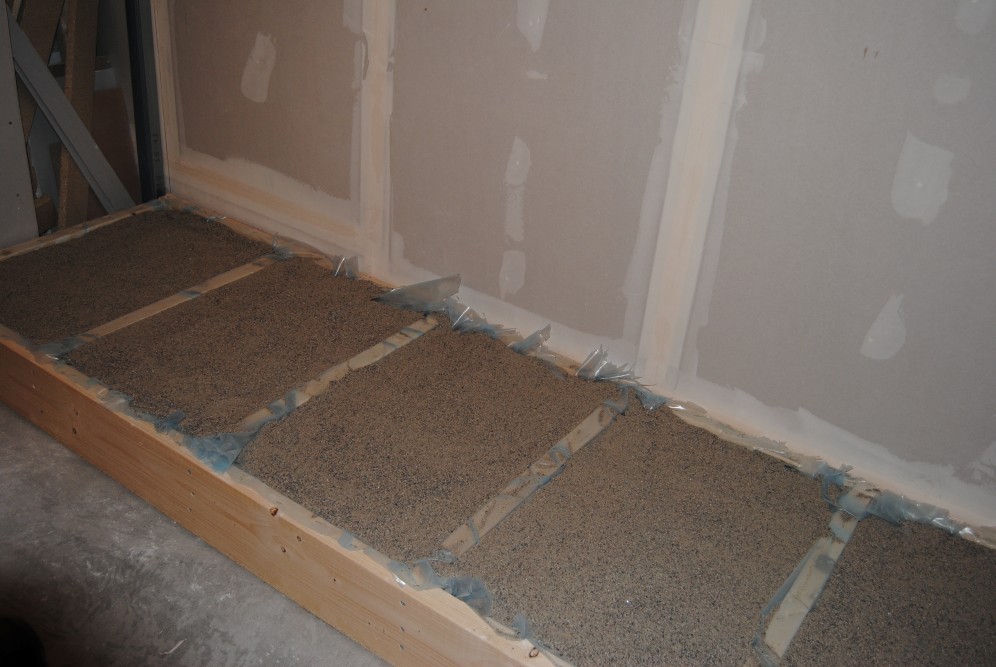

Jag ville ha torr sand för att undvika fuktproblem. Efter mycket letande så hittade jag torr sand men säckarna såg inte helt nya ut och var nära att spricka när jag lyfte dem. Tur att det gick bra :) (2013-05-04 12:56:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

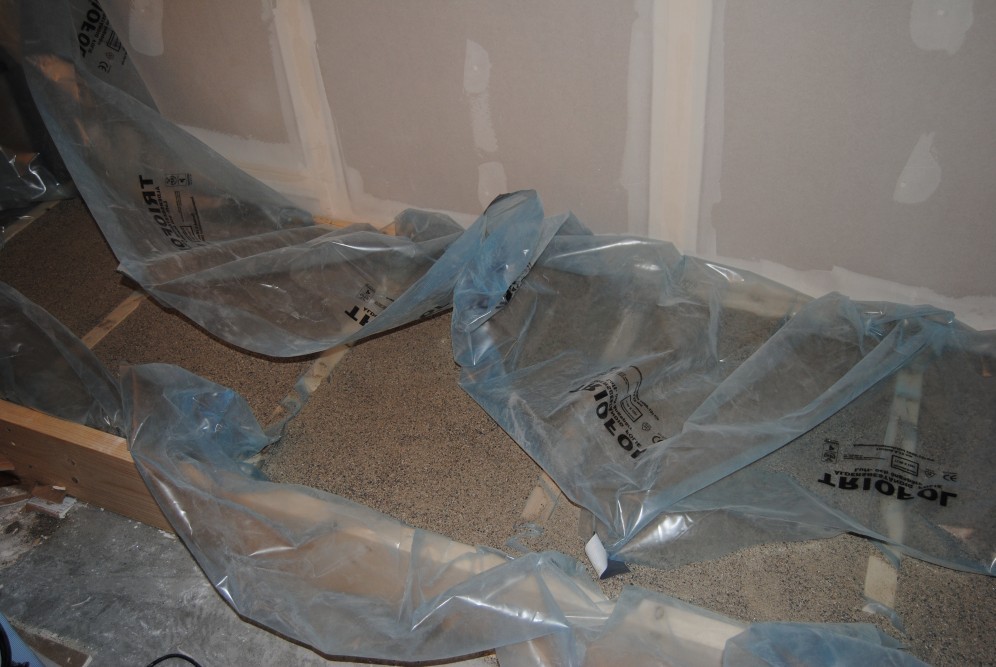

Först åldersbeständig plast och sedan sand. Den tunga sanden i kombination med gummiklossarna har jag tänkt ska göra att ljudet från de främre högtalarna inklusive baslådorna får problem att sprida vibrationer till golvet och då ska ljudisoleringen förhoppningsvis bli bättre och basljudet tightare. (2013-05-04 12:59:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Så där ja! (2013-05-04 13:04:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

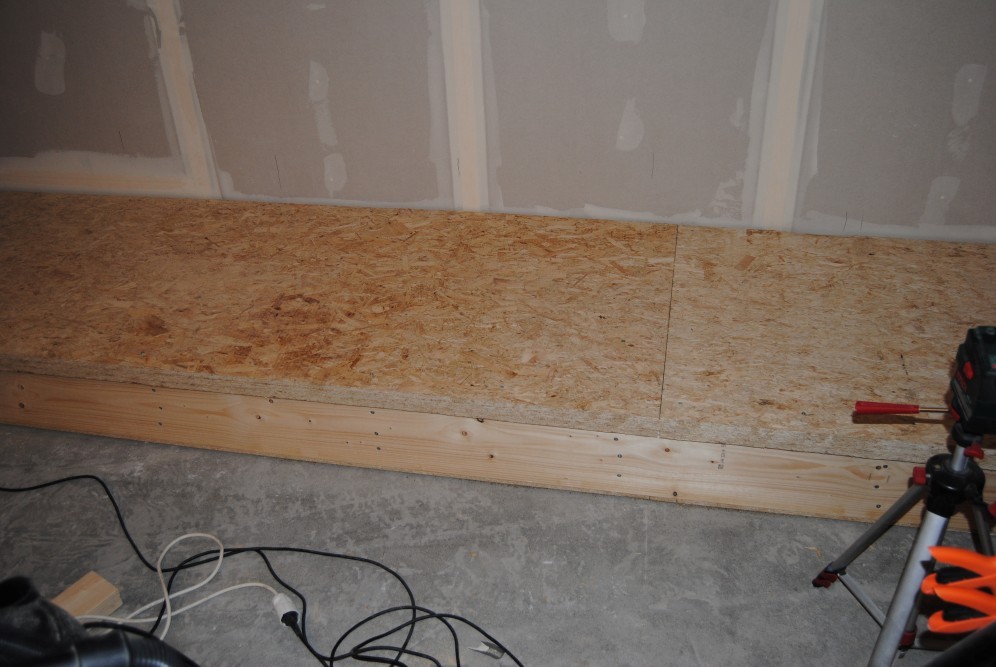

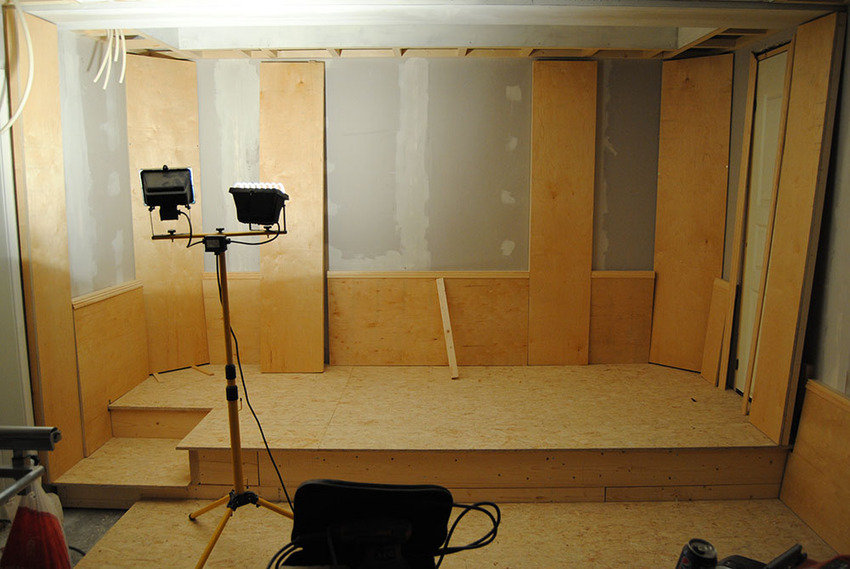

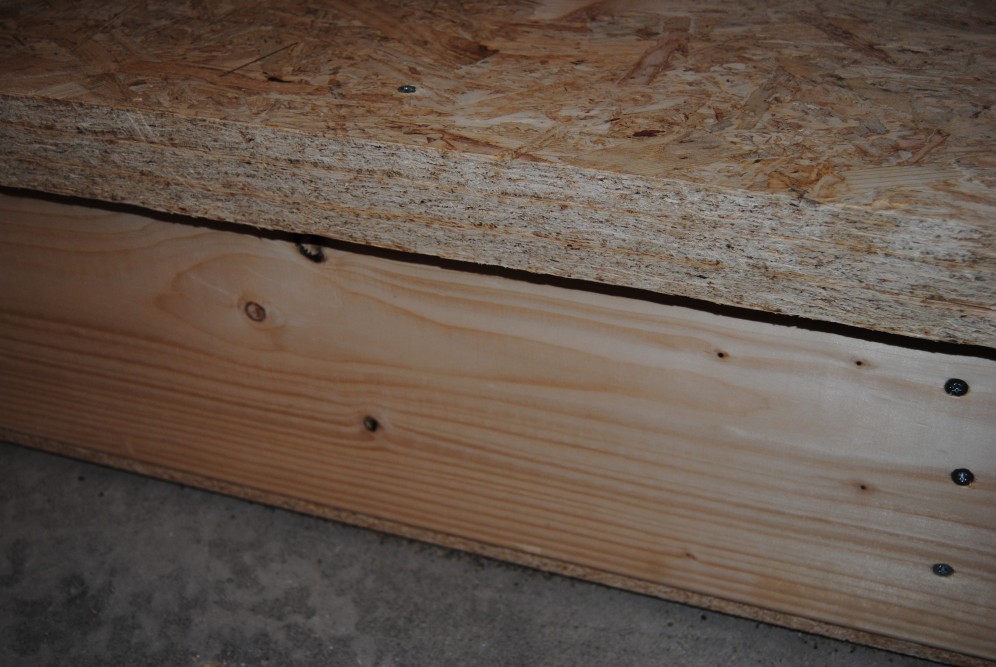

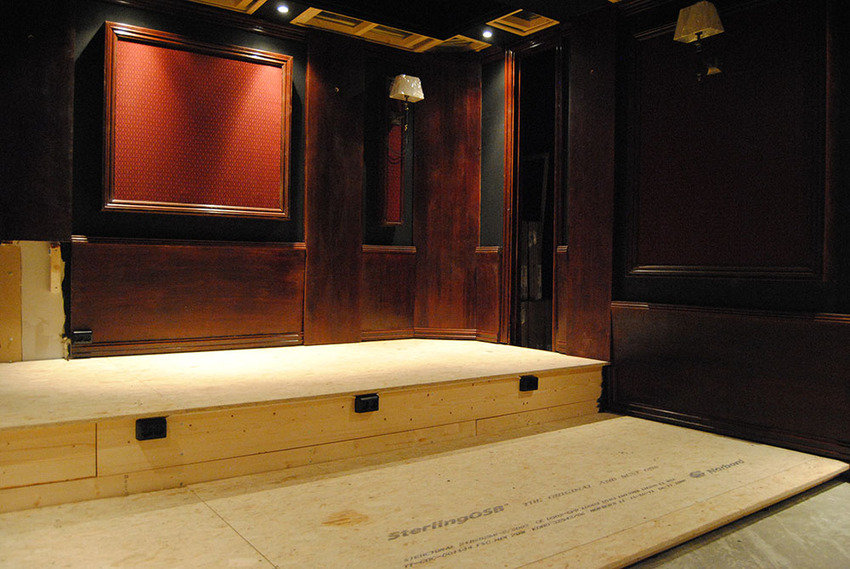

OSB-skivor på toppen. Också här är det ett litet avstånd mellan scenen och väggarna så att scenens vibrationer inte ska överföras till väggarna. (2013-05-04 13:05:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Tre lager med OSB-skivor ökar vikten och nu ska väl ändå baslådorna ha en stadig grund att stå på. (2013-05-04 13:06:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nu ska det byggas baffle wall!
Väggen ska ge framhögtalarna en gratis förstärkning på 6 dB och ljudbilden blir mer sömlös och störande ljudreflektioner från framväggen minskas/elimineras.

Baffelväggen skuvade jag fast i scenen och inte i tak eller väggar. (2013-05-04 18:00:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Gummiklossar placeras mellan väggen och taket så att inga vibrationer överförs från baffelväggen till taket. (2013-05-04 18:09:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


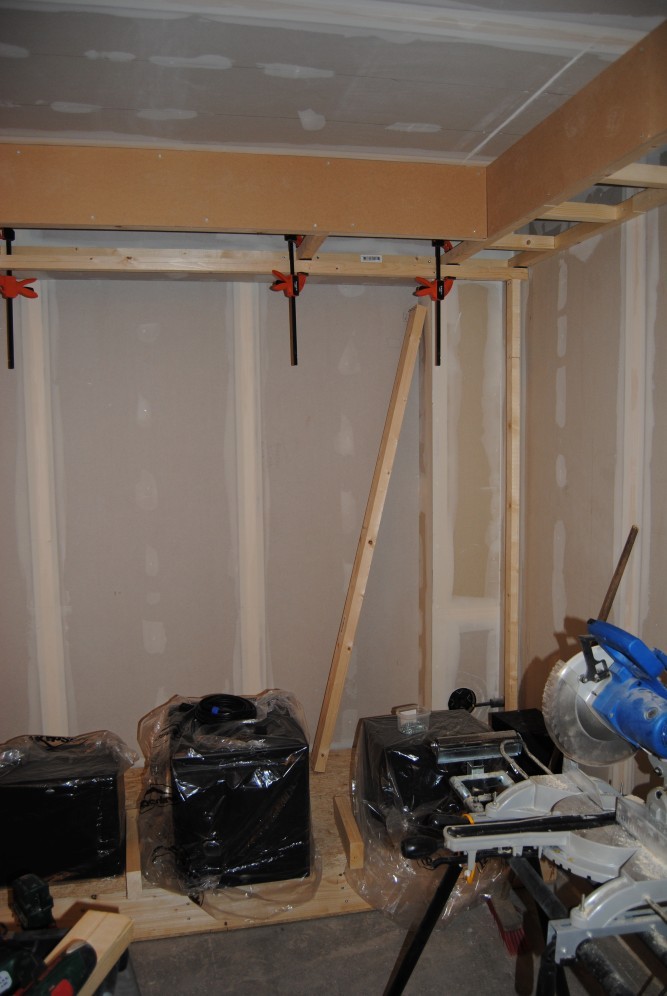

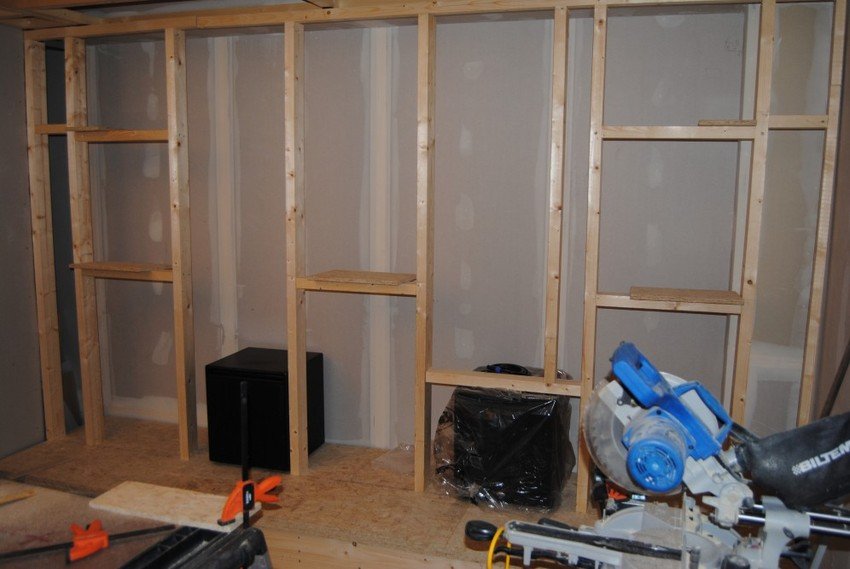

Här har jag satt upp 2"x4"-reglar. (2013-05-04 21:24:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Jag sätter upp en vägg med 18 mm OSB-skivor längst in och 10 mm MDF-skivor utanpå så att total tjocklek blir 28 mm. Skivornas skarvar är placerade omlott. (2013-05-04 21:29:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

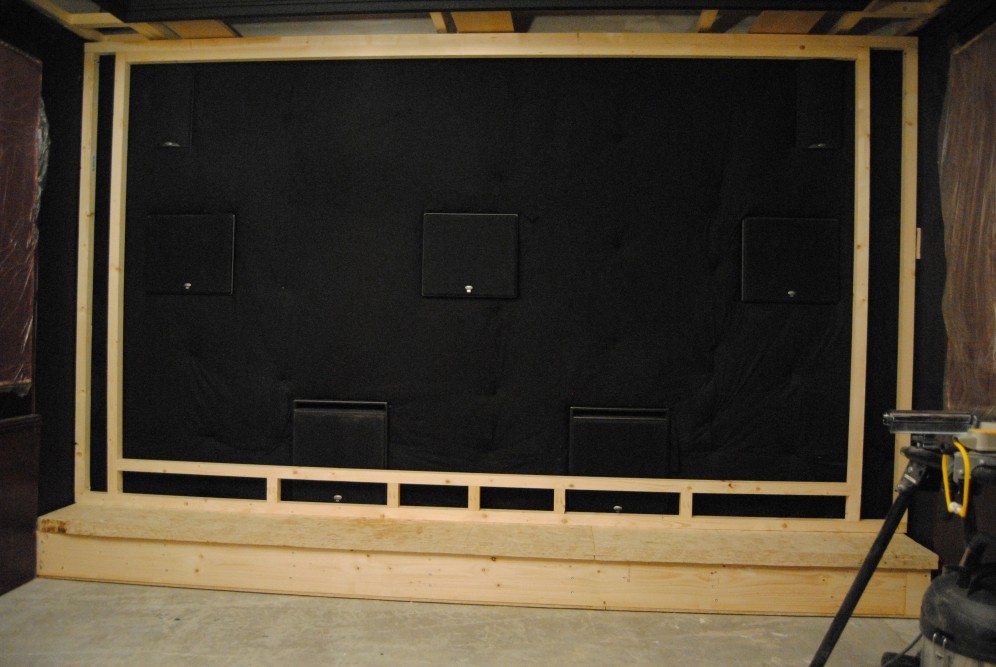

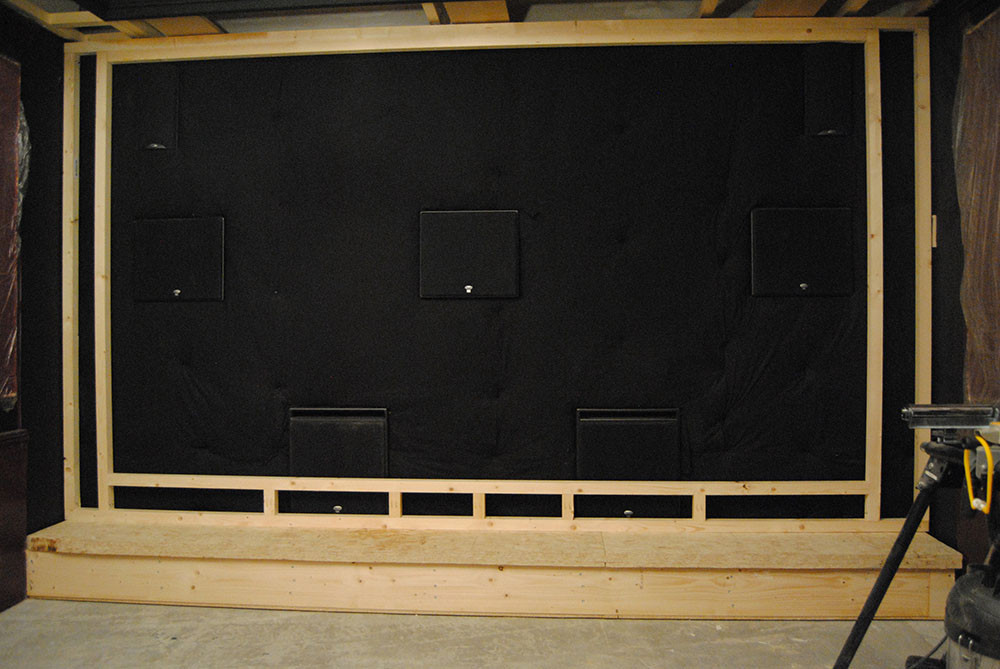

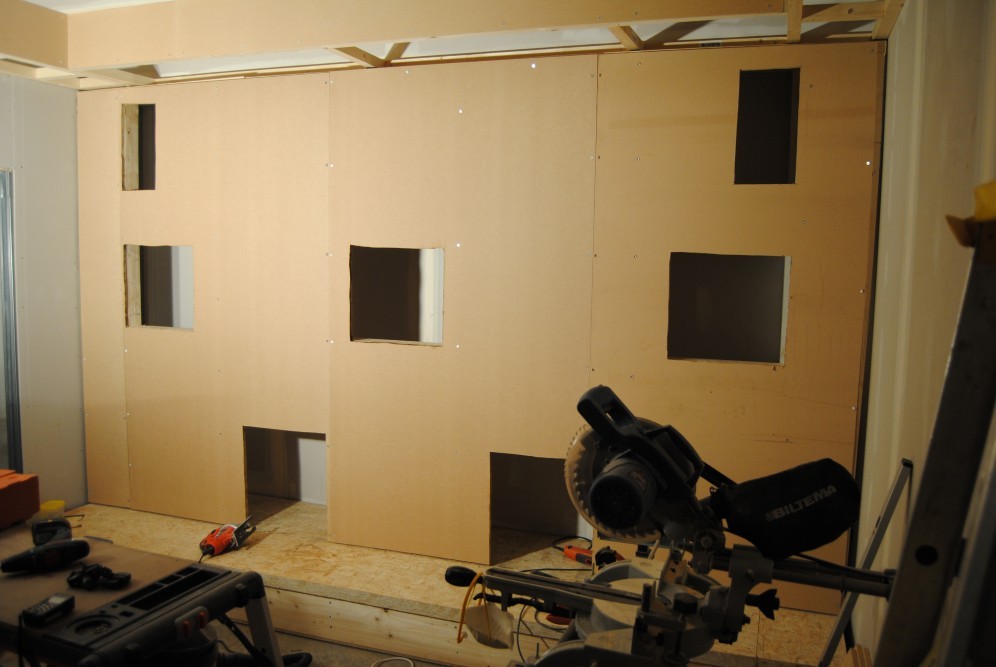

Jag sågar upp hål till de 7 framhögtalarna. (2013-05-04 21:33:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


På väggen sätter jag upp 2,5 cm tjock isolering. Tanken är som följer:
Ljud lämnar högtalaren och en del ljud studsar mot duken tillbaka mot baffleväggen och hamnar i isoleringen och dämpas därmed. Om ingen isolering finns på väggen reflekteras ljudet en gång till och passerar därefter ut genom duken och når lyssnarens öron en aning senare (<20 ms) och skapar då ett otydligt och diffust ljud.
Det är bara delar av de högre frekvenserna som reflekteras så därför räcker det med tunn isolering. (2013-05-04 21:34:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


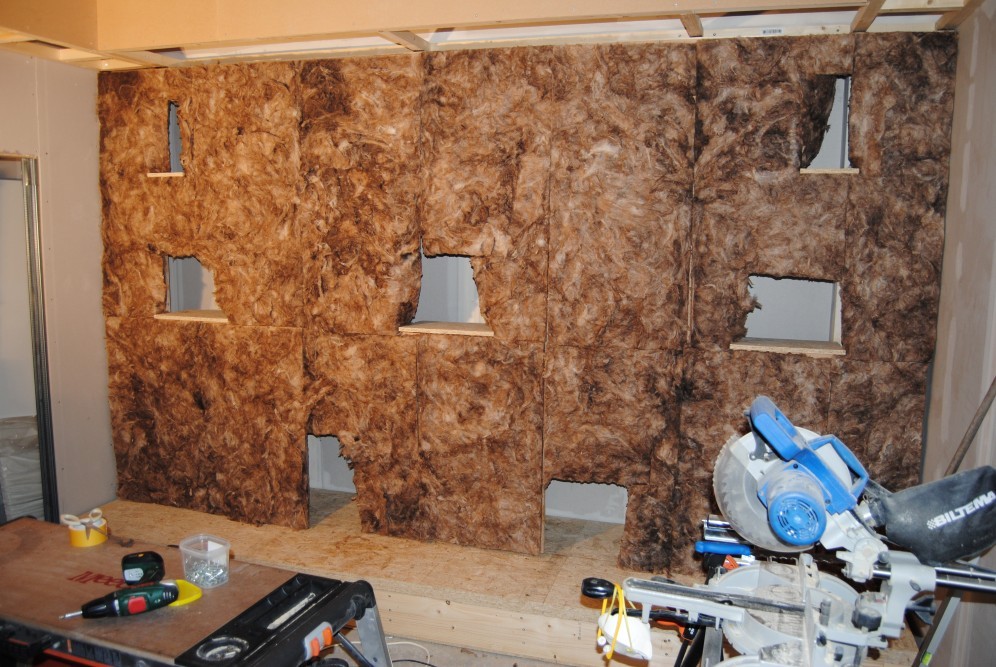

Jag sätter upp 10 cm tjock isolering för att dämpa utrymmet bakom väggen. (2013-05-04 21:36:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

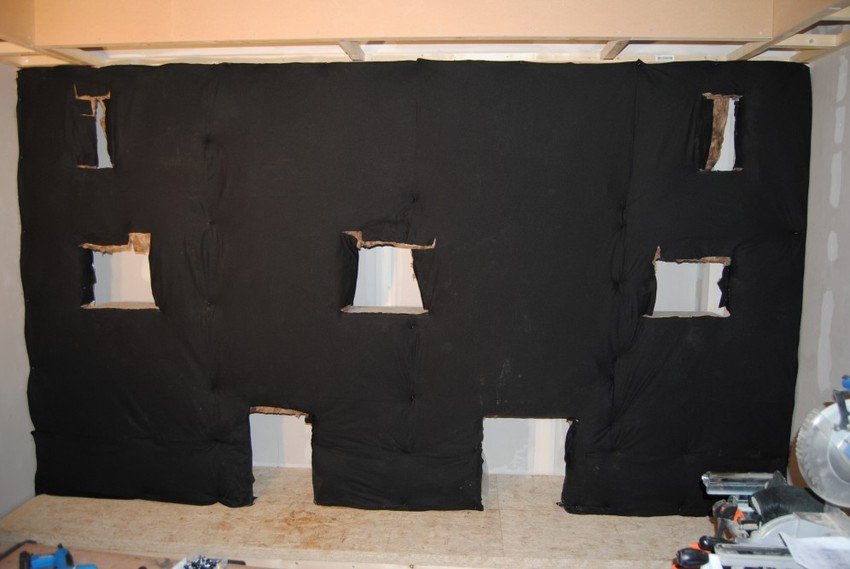

Klär in isolering i plast så att isoleringen inte ska kunna avge hälsofarliga fiber till luften. (2013-05-04 21:55:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Jag vill inte att den gulbruna isoleringen ska synas genom den akustiskt transperanta duken så jag klär in isoleringen i svart högtalartyg. (2013-05-04 21:56:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

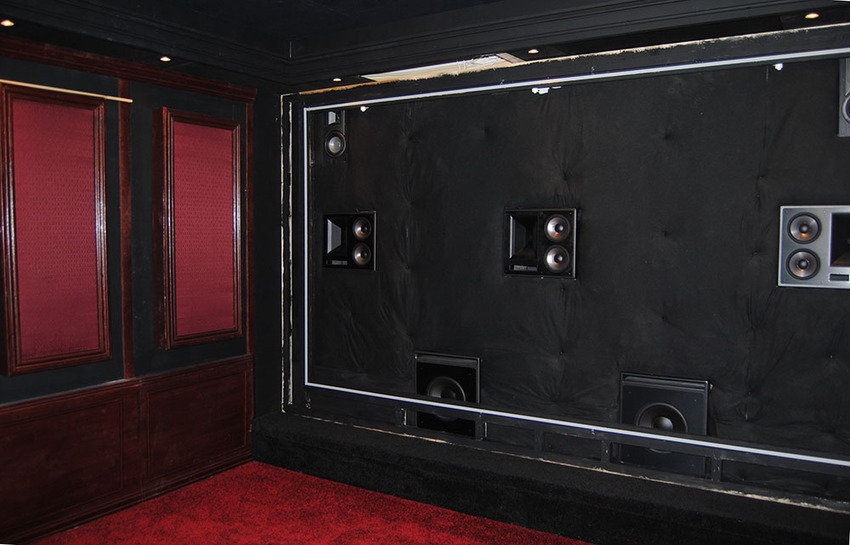

Till slut sätts högtalarna på plats. (2013-05-04 21:58:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Innan duken kommer upp ska högtalarnas frontskydd av. (2013-05-04 22:00:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

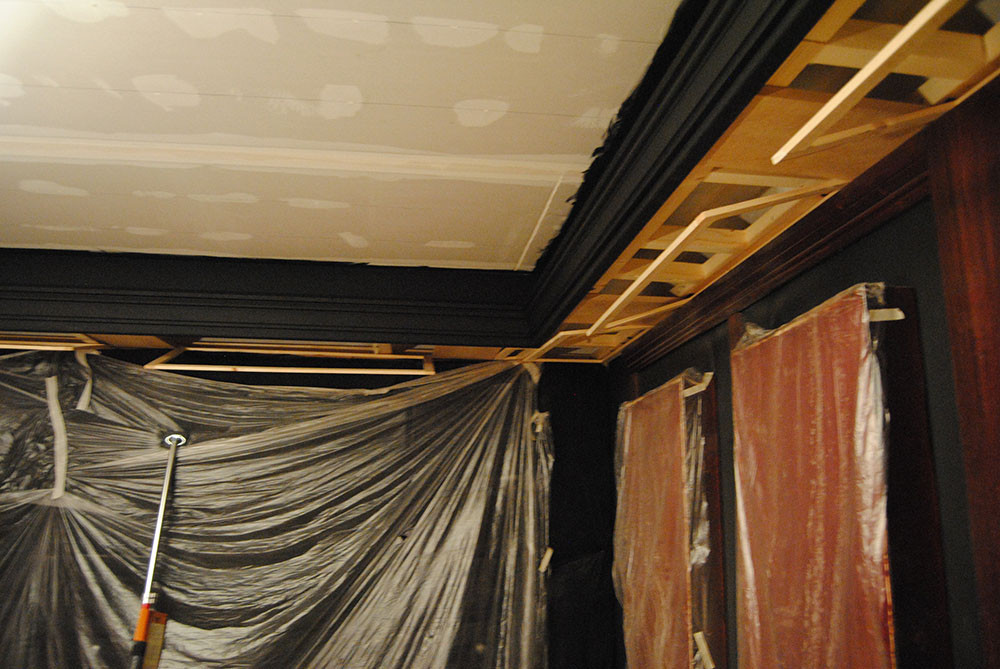

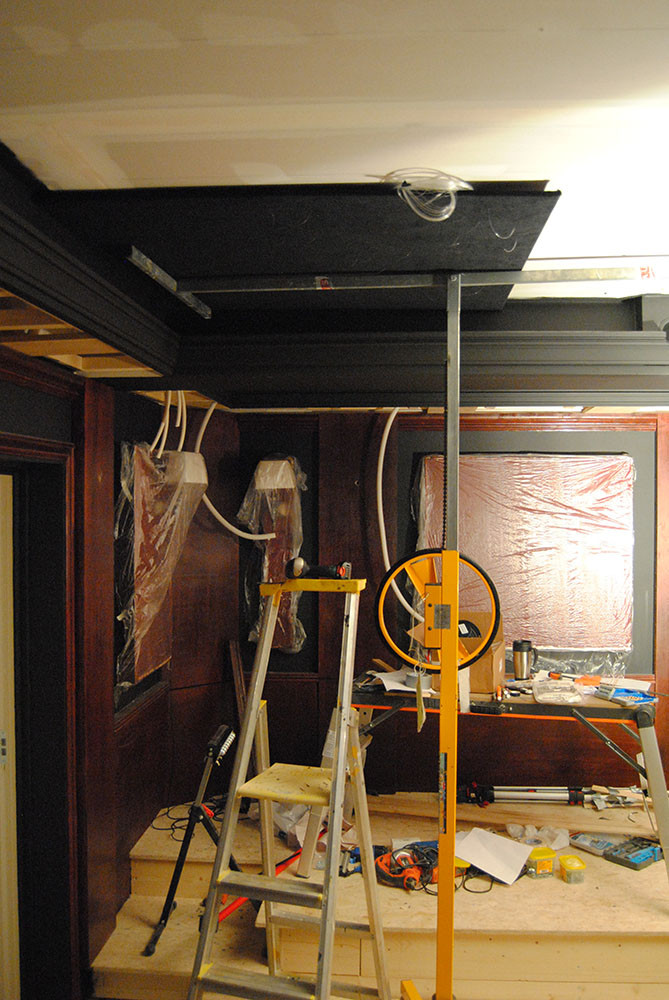

Dags för soffitbygge (lådor/gubbar längs taket)
Utmed taket bygger jag en låda som innehåller högtalarkablar, spottar, ventilationsrör etc och som håller upp LEDslingan kring taket och som dessutom kan fungera som en basfälla om den fylls med isolering. En fördel är att jag inte behöver borra hål i taket (och därmed punktera ljudisoleringen) för att sätta upp spottarna.

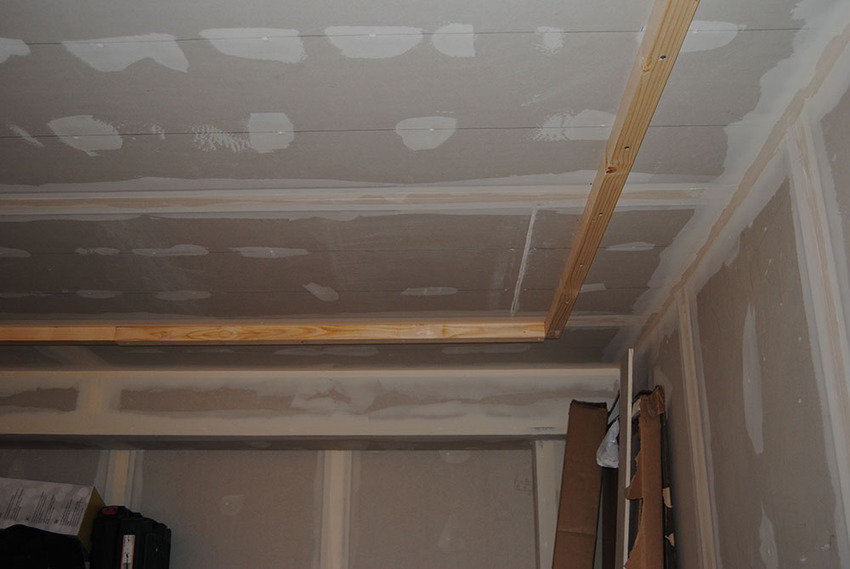

Först skruvar jag upp reglar i taket: (2013-05-06 21:16:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Jag sågar till MDFskivor och skruvar fast dem. Jag gör också en stegeliknade konstruktion till lådornas undersida: (2013-05-06 21:20:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



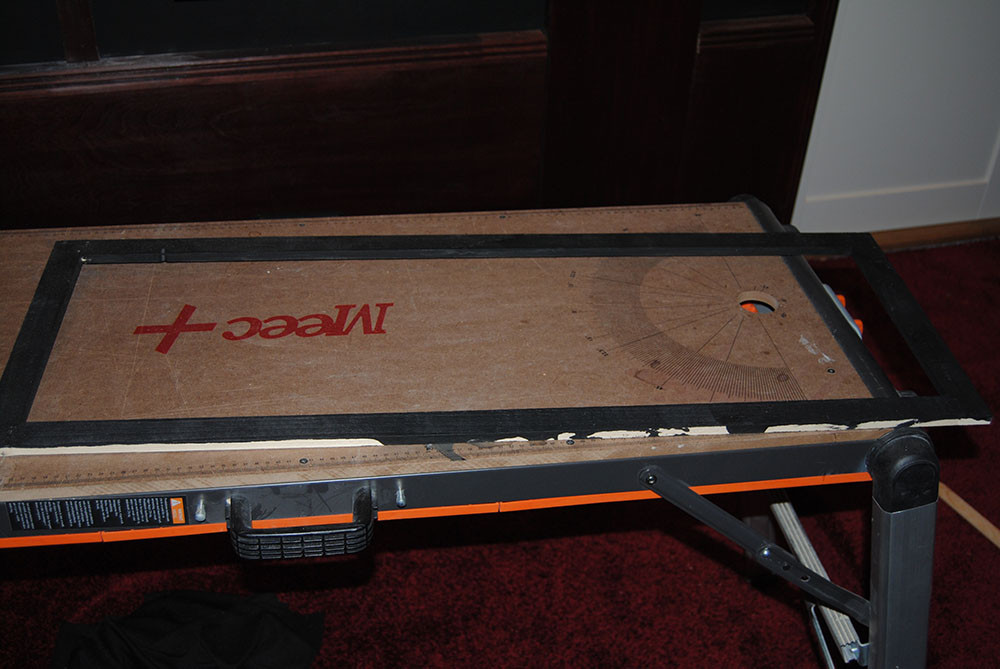

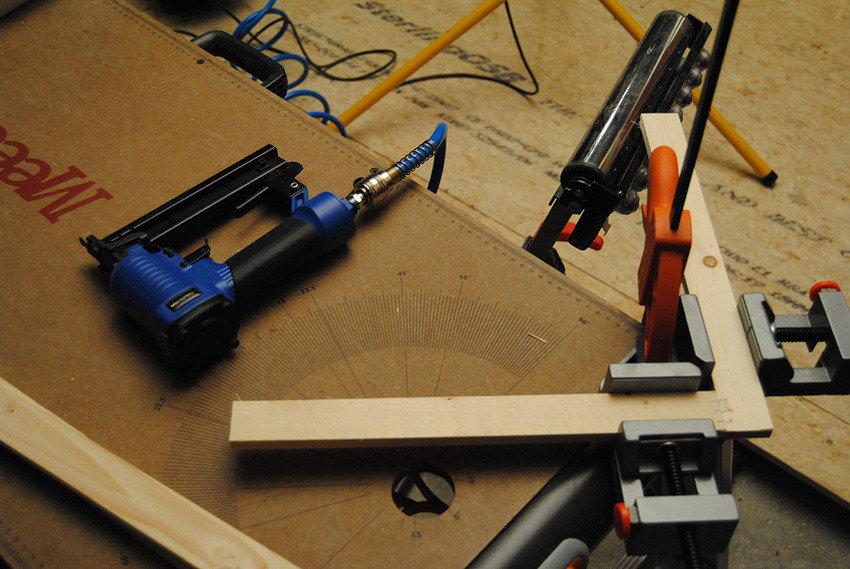

Jag sätter ihop ramarna med stift. En snabb konstruktion som fungerar bra: (2013-05-06 21:23:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Jag prövar ramarna. Mellan ramarna sätter jag upp MDFskivor i vilka halogenspottar ska monteras: (2013-05-06 21:26:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Bakom ramarna kommer jag att fästa hålad masonit. Jag måler allt svart så att inte ramarna och masoniten ska synas genom högtalartyget. (2013-05-06 21:27:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Det är bara undersidan som eventuellt kan anas genom tyget så därför målas bara den: (2013-05-06 21:28:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

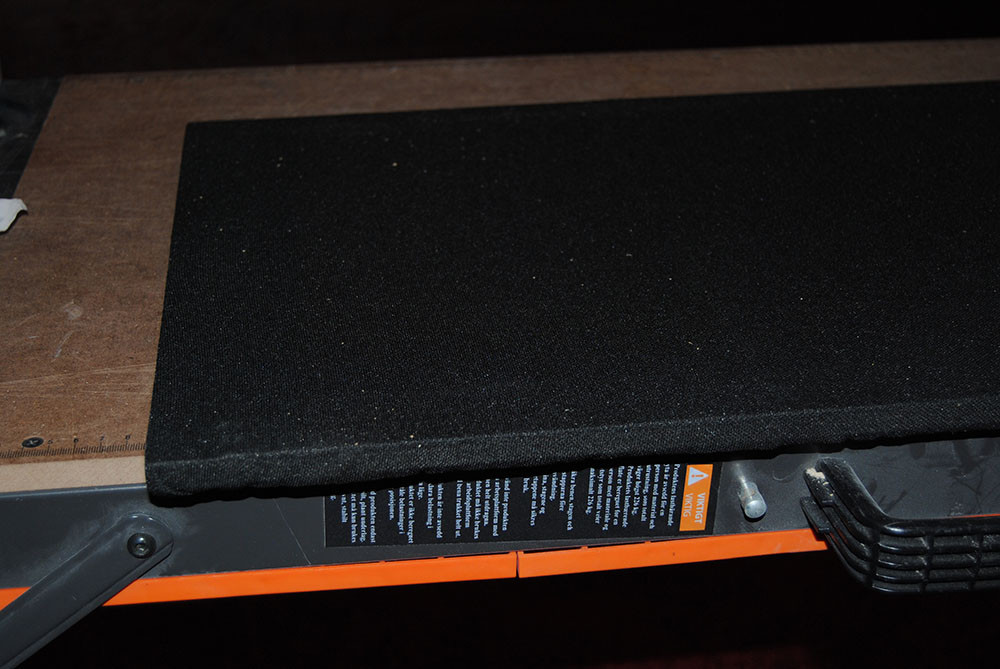

Svartmålad hålad masonit som kommer att fungera som en reflektor för höga frekvenser: (2013-05-06 21:29:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

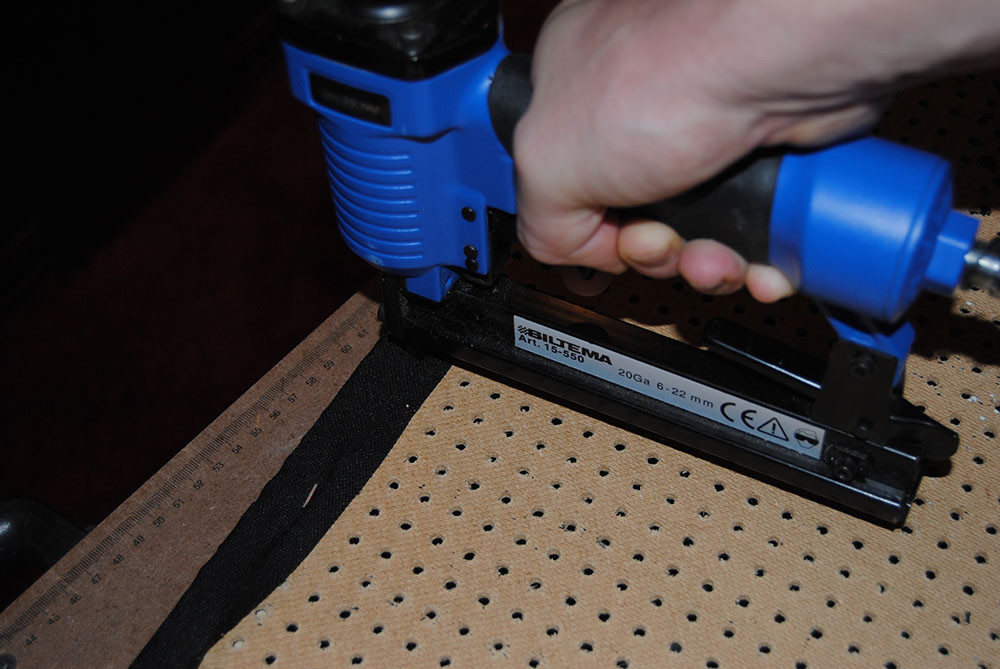

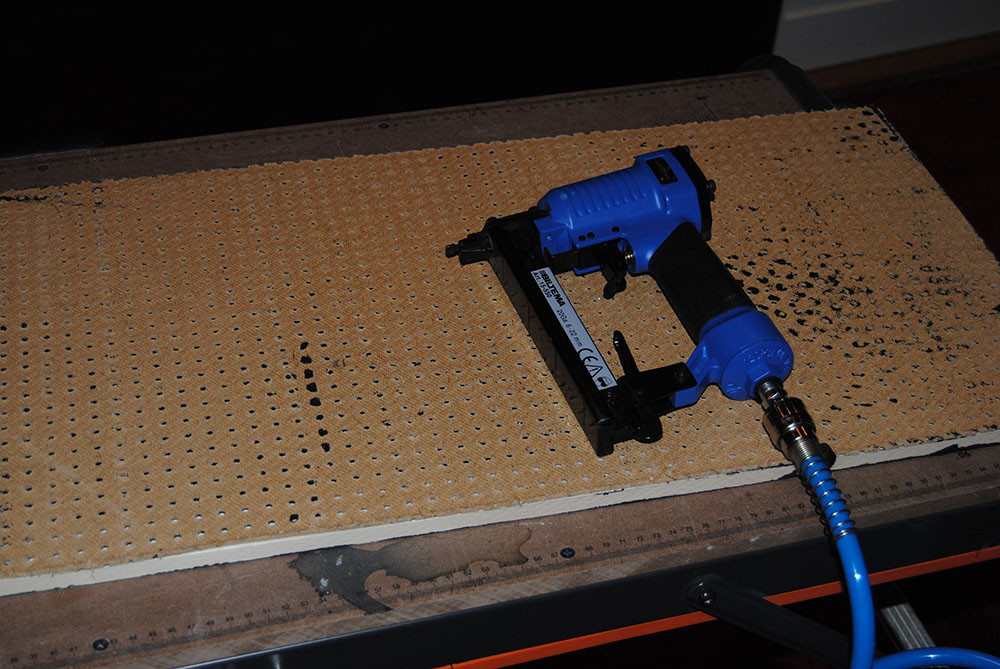

Den hålade masoniten stiftas fast på ramens baksida: (2013-05-06 21:30:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


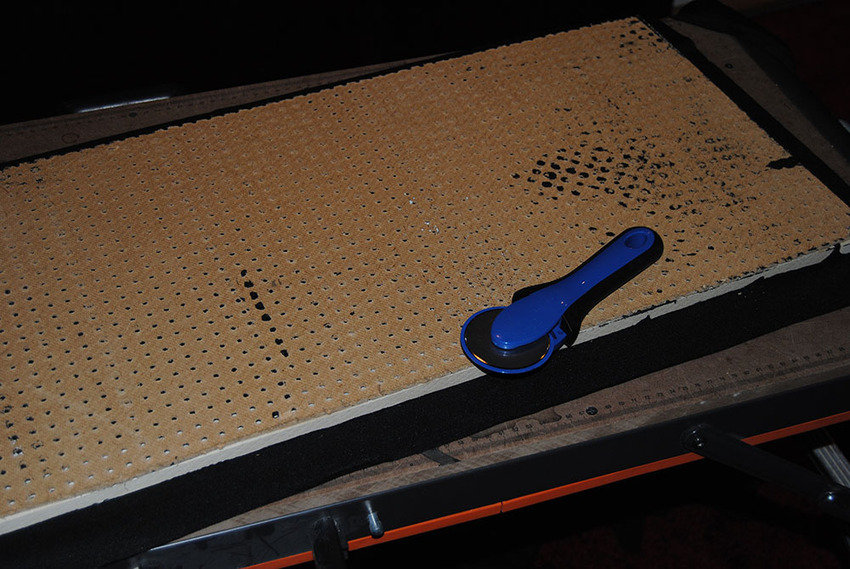

Högtalartyget skärs till: (2013-05-06 21:31:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Och stiftas fast: (2013-05-06 21:32:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Färdigt resultat (ska bara dammas av): (2013-05-06 21:32:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här sitter två ramar: (2013-05-06 21:34:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

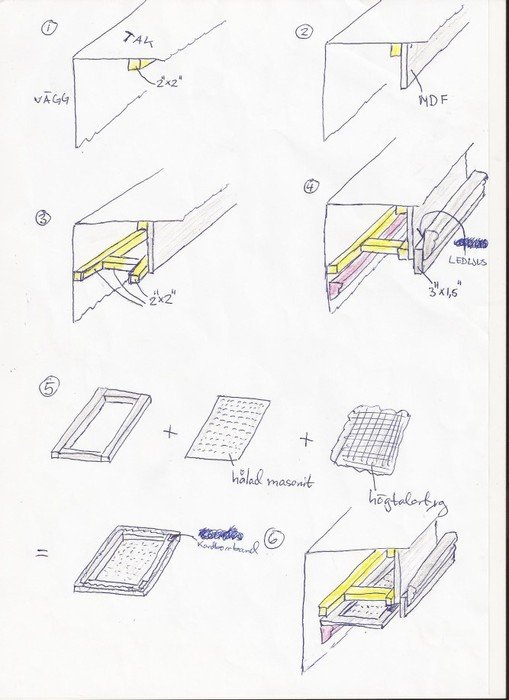

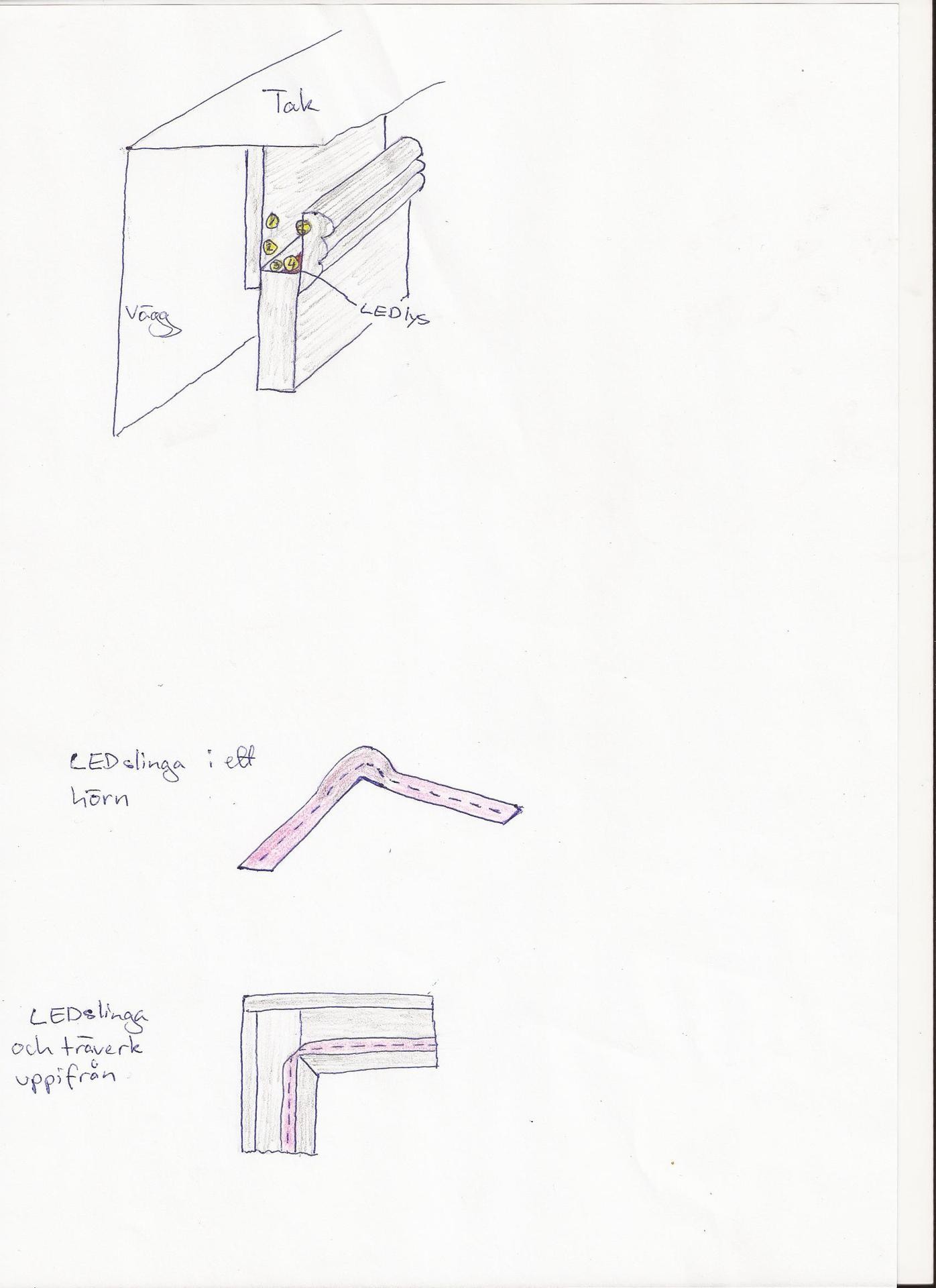

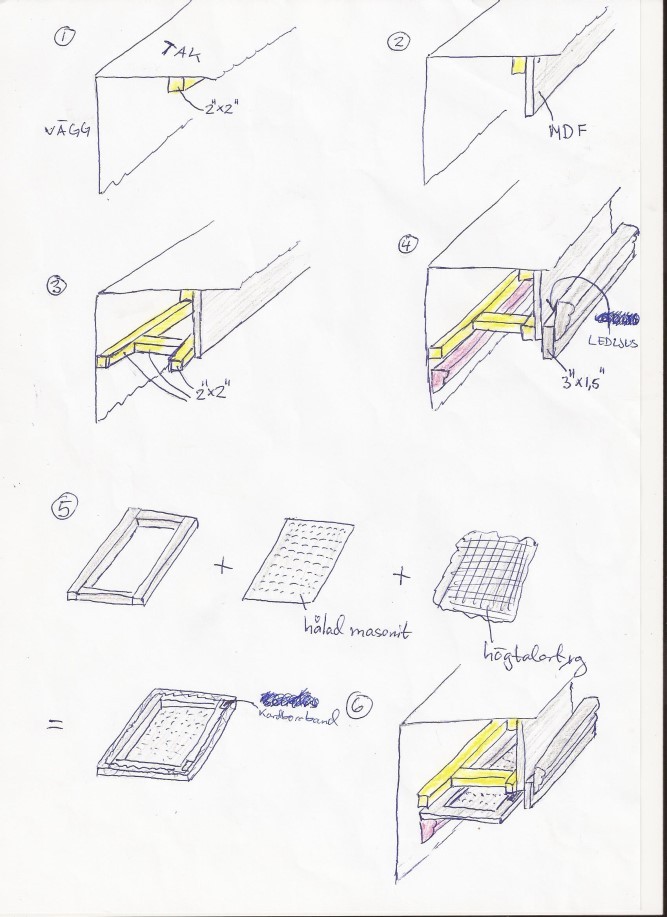

För att göra det hela lite tydligare så har jag gjort en teckning också :) (2013-05-06 21:39:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

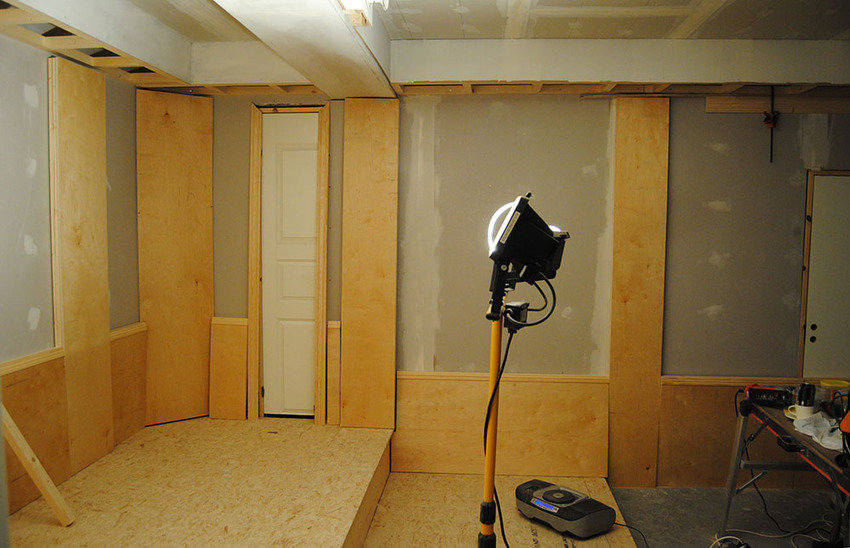

Nu är det dags att ordna med väggarna.

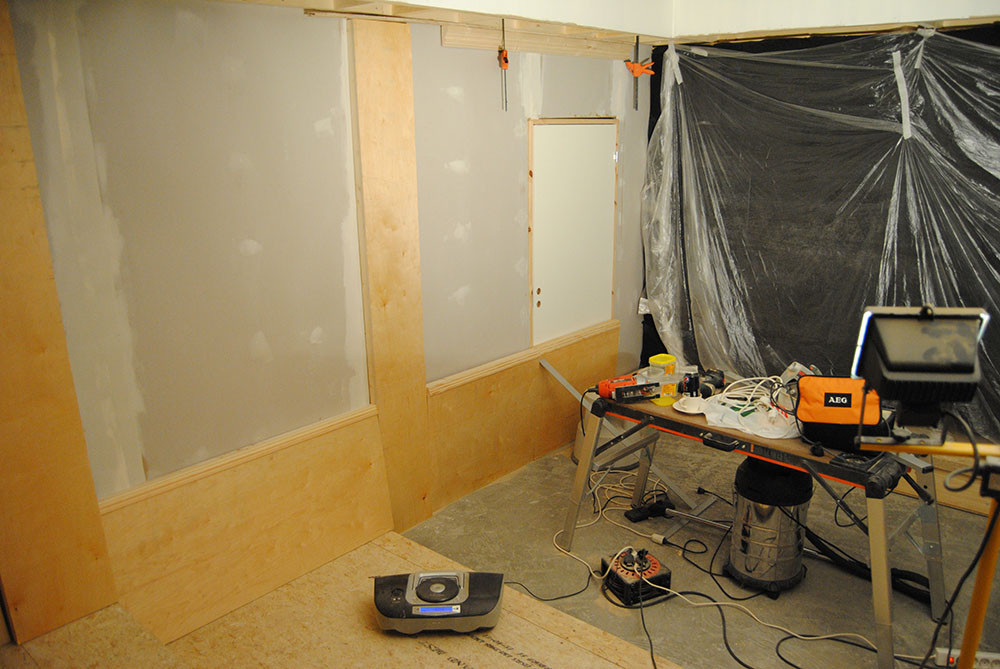

Jag köpte in träskivor från Bauhaus. Det blev en hel del sågande... (2013-05-08 20:15:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-08 20:16:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Pelarna har 2"x2"reglar på baksidan
(2013-05-08 20:19:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-08 20:20:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-08 20:21:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-08 20:22:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

För att skapa bättre akustik vinklar jag träskivornas övre del innåt.

Då reflekteras de högre frekvenserna ner i mattan istället för mot lyssnaren och ljudet som når lyssnaren blir klarare. Jag sätter ihop en bröstpanellist med en 2"x2"regel för att få en vinkling. (2013-05-08 20:25:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

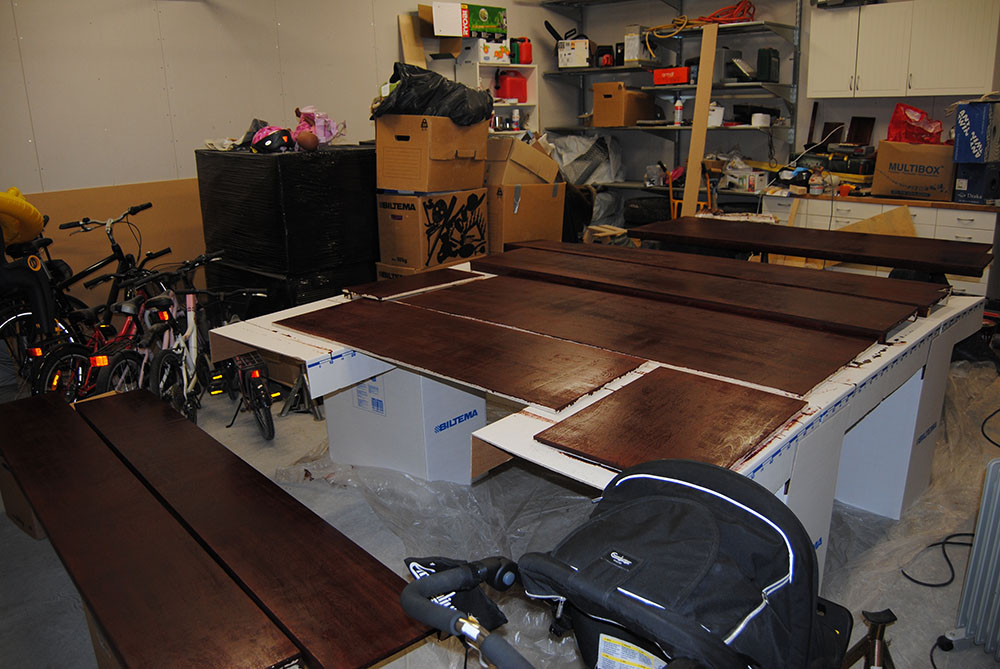

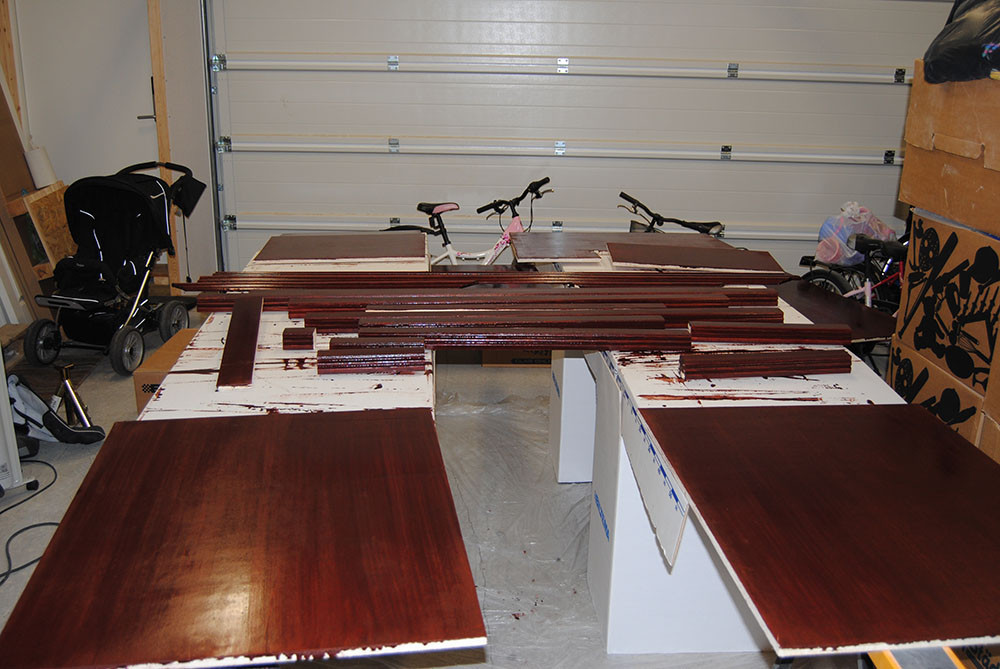

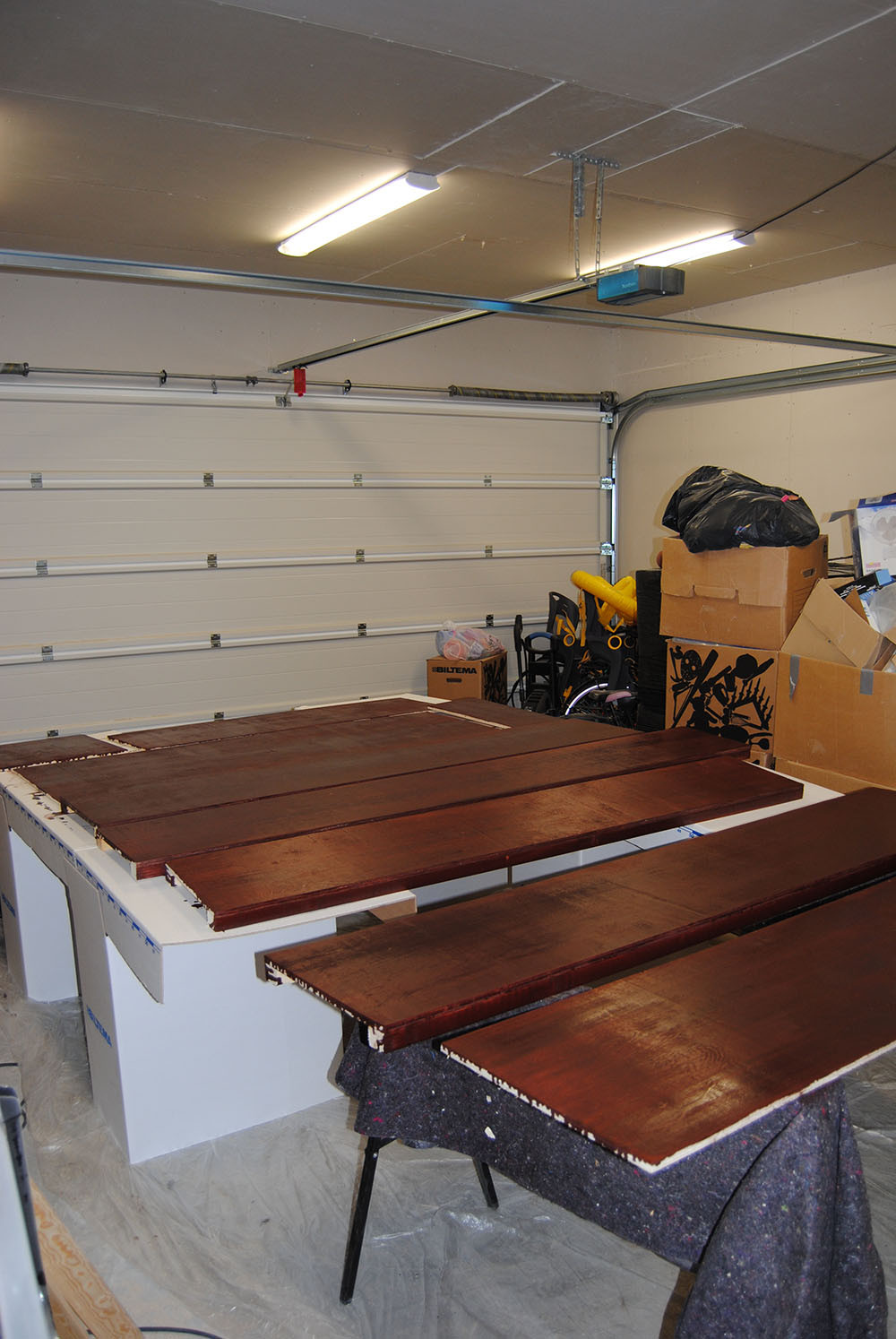

Jag började med att betsa träet med djup mörkbrun mahoganyfärg.
(2013-05-08 20:27:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Pelare kan byggas som basfällor om man vill och stämmas av för önskad frekvens som de ska dämpa, men jag använde pelarna till dekoration. Och så gömde jag kablar i dem :) (2013-05-08 20:30:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-08 20:32:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

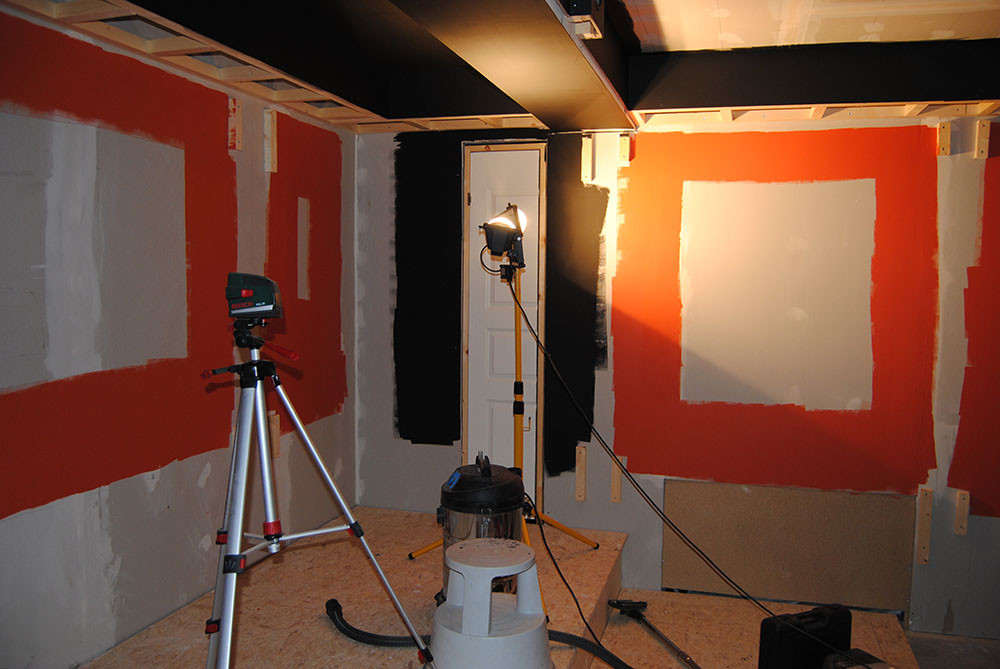

Jag testade med orange färg...
(2013-05-08 20:33:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

och svart färg.
(2013-05-08 20:34:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

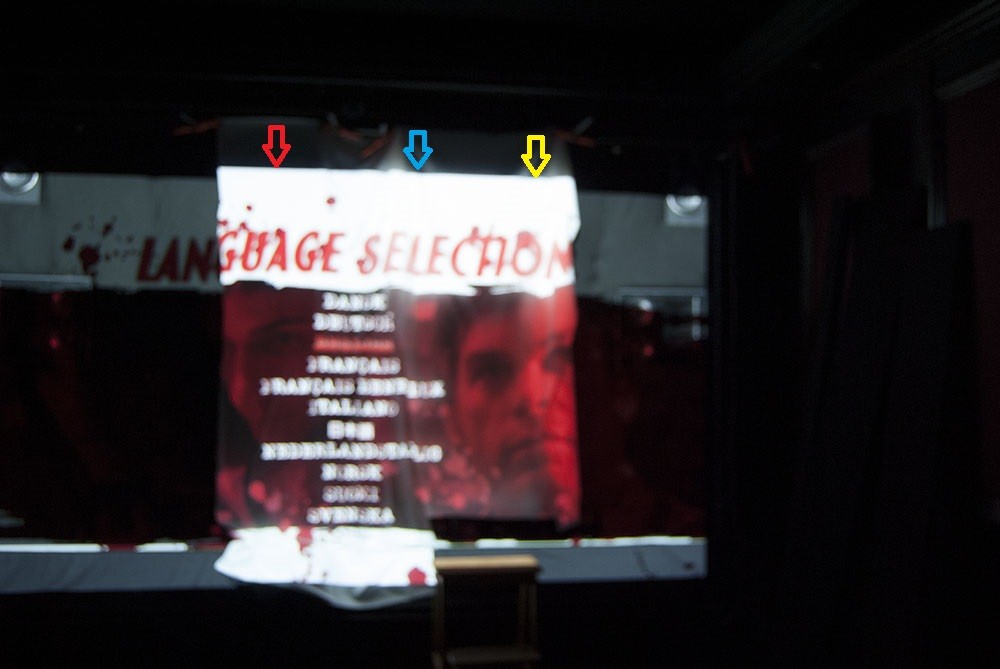

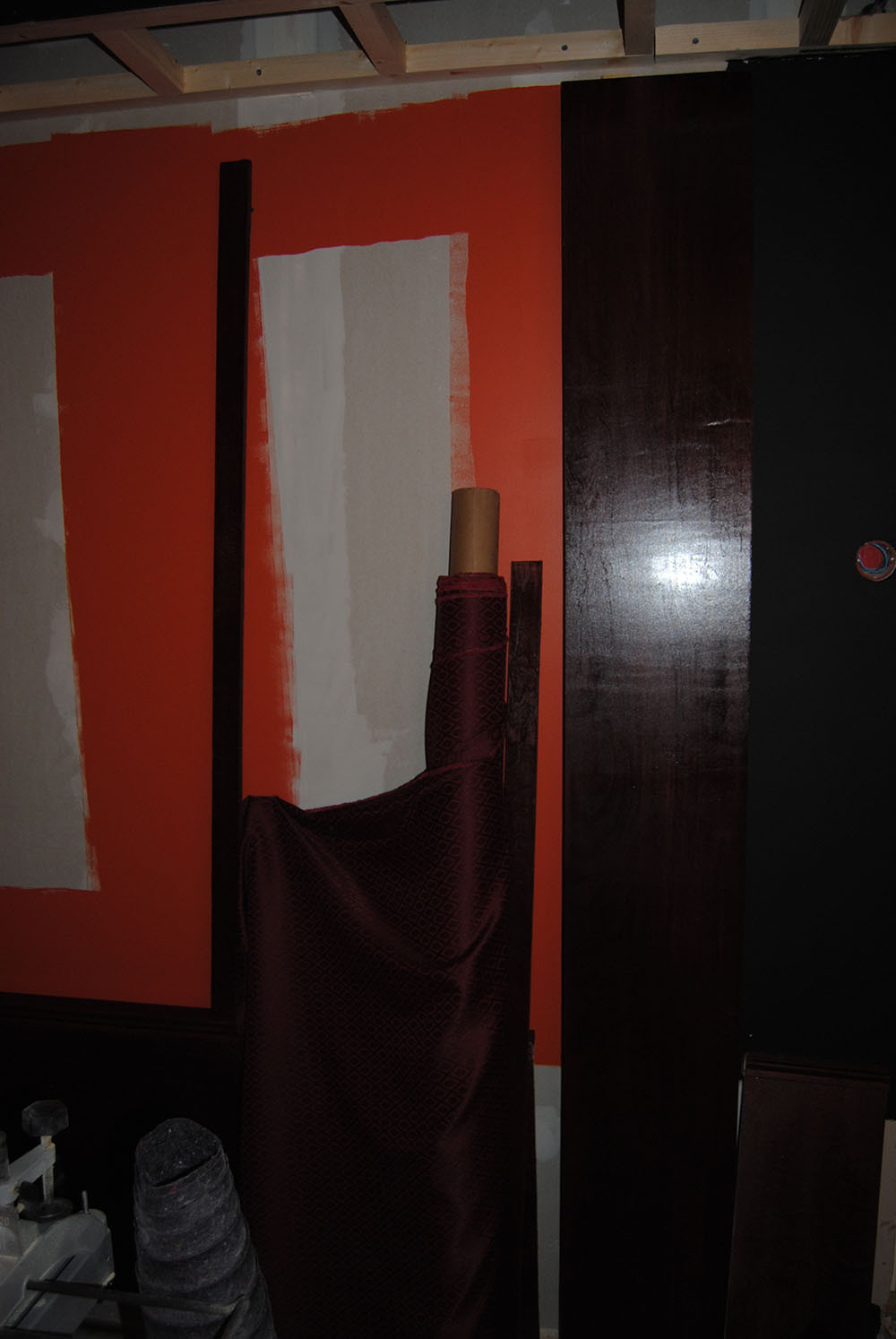

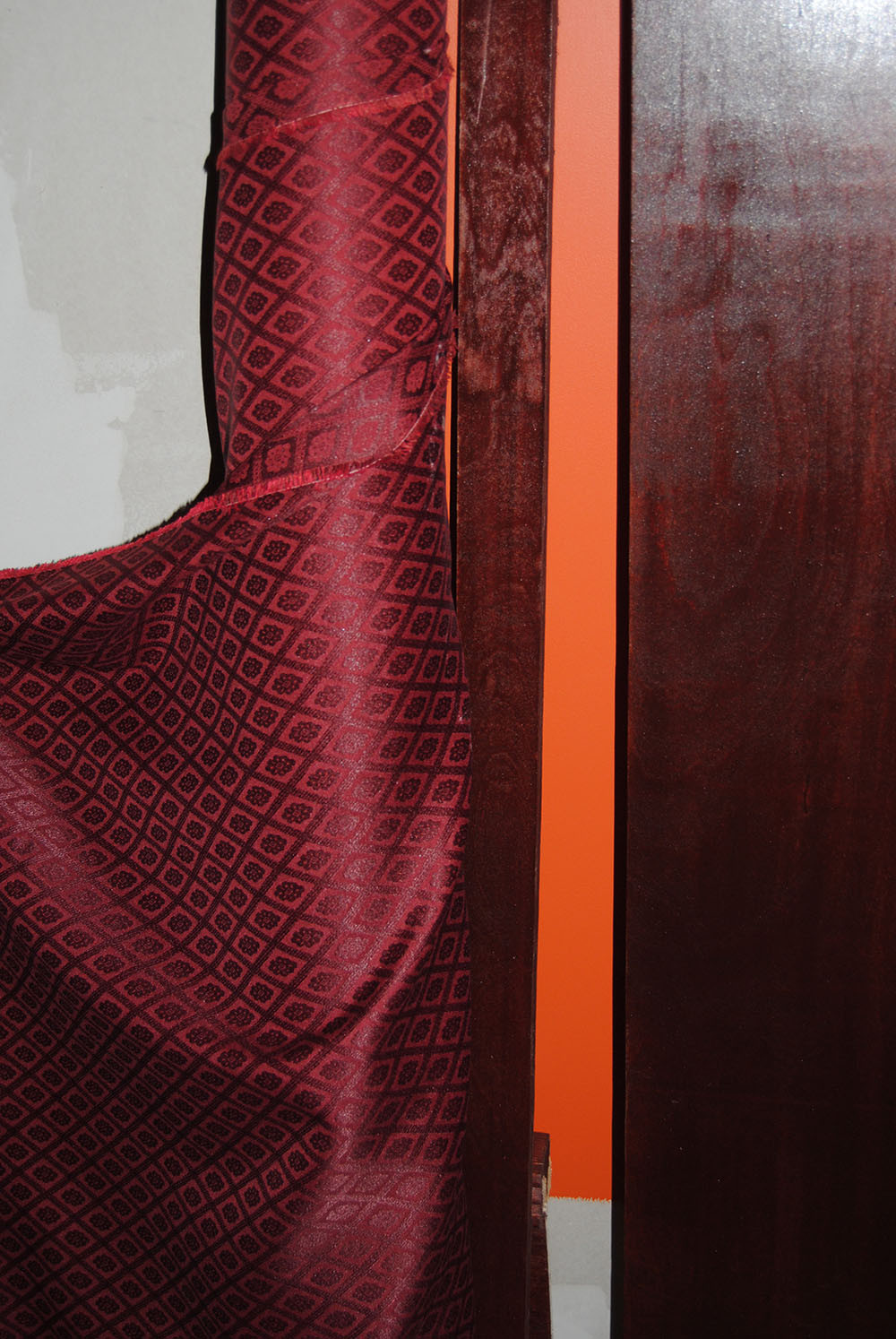

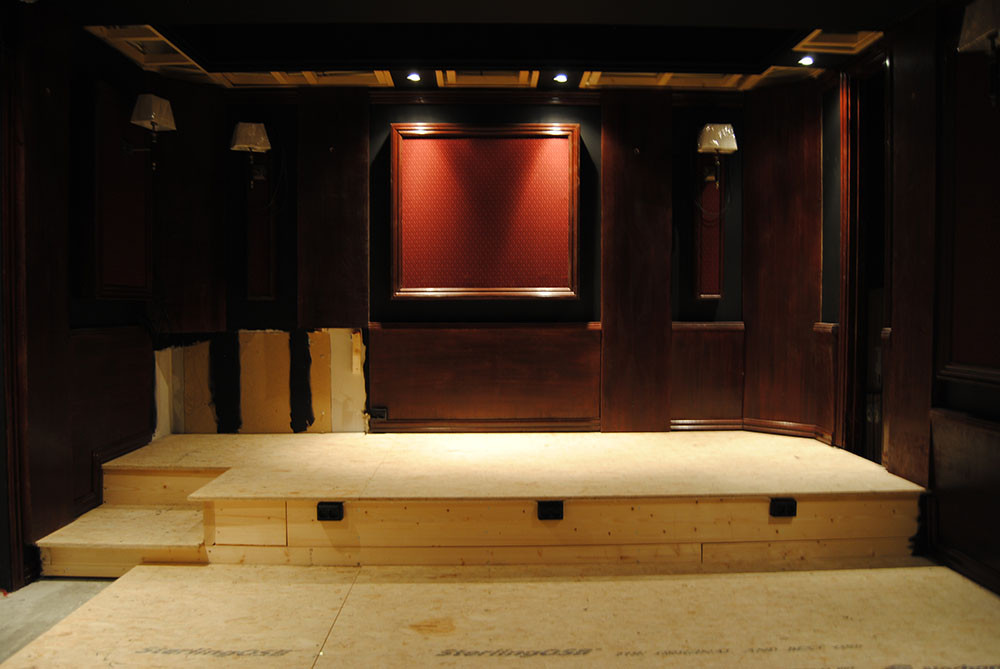

Det röda tyget är akustiskt transparent.
Man kan testa om ett tyg är akustiskt transparent eller inte genom att pröva att blåsa genom det. Går det bra är tyget akustiskt transparent. (2013-05-08 20:35:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Vinnarfärgen blev svart!
(2013-05-08 20:38:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

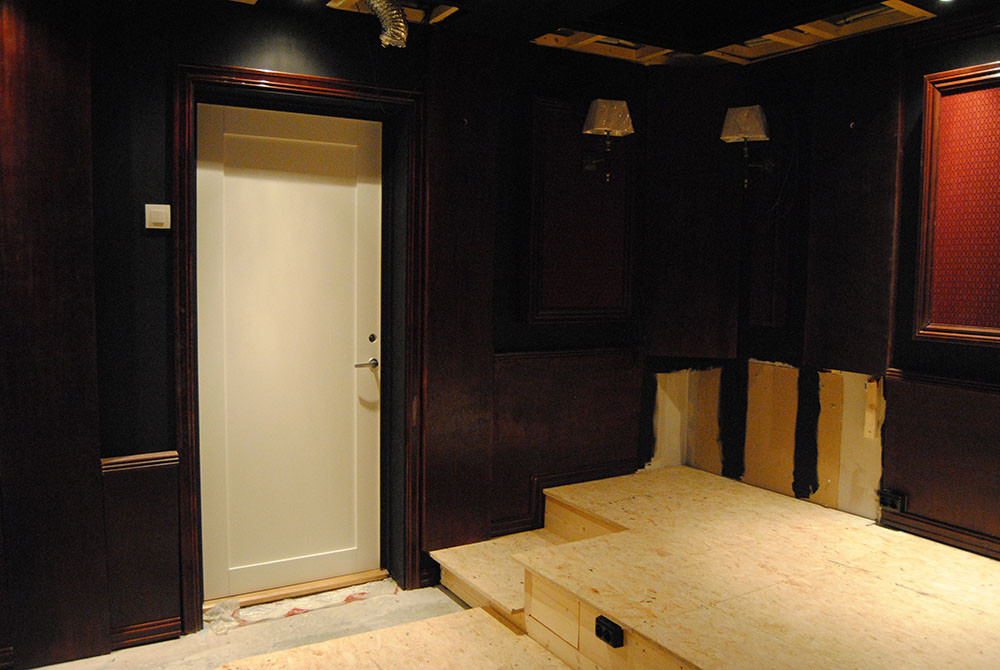

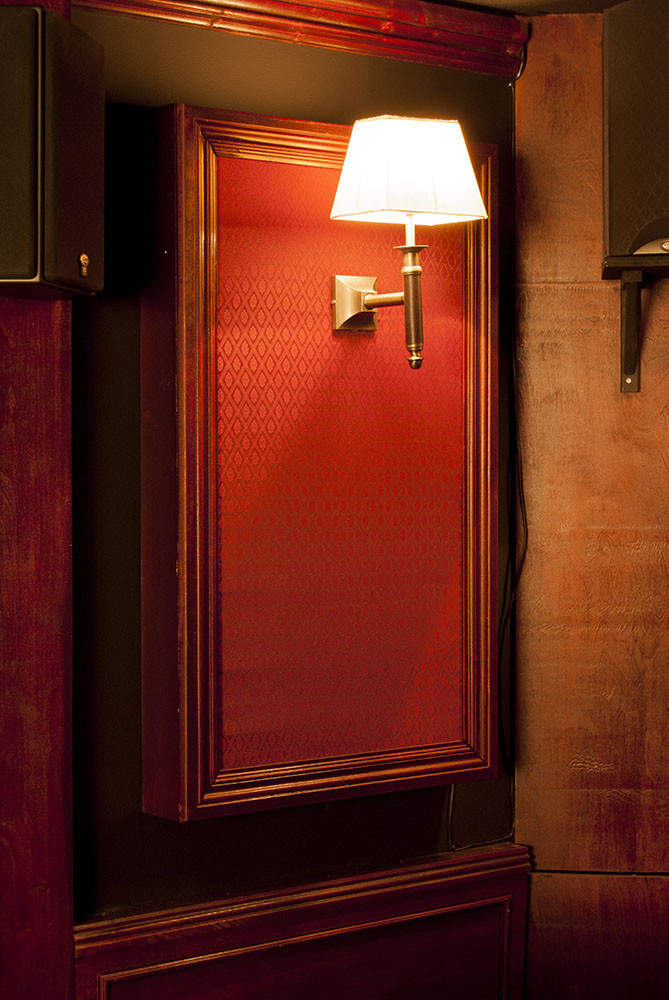

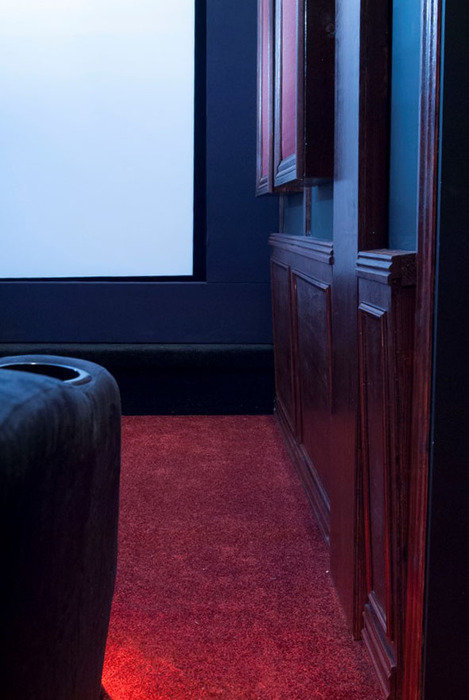

Här syns att väggen är delvis vinklad.
(2013-05-08 20:39:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

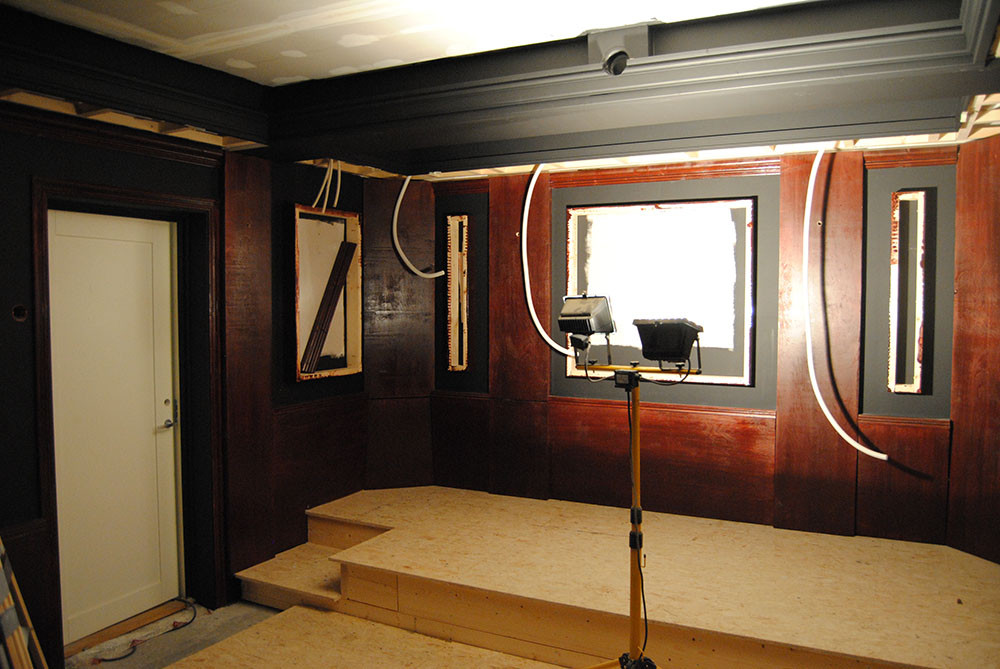

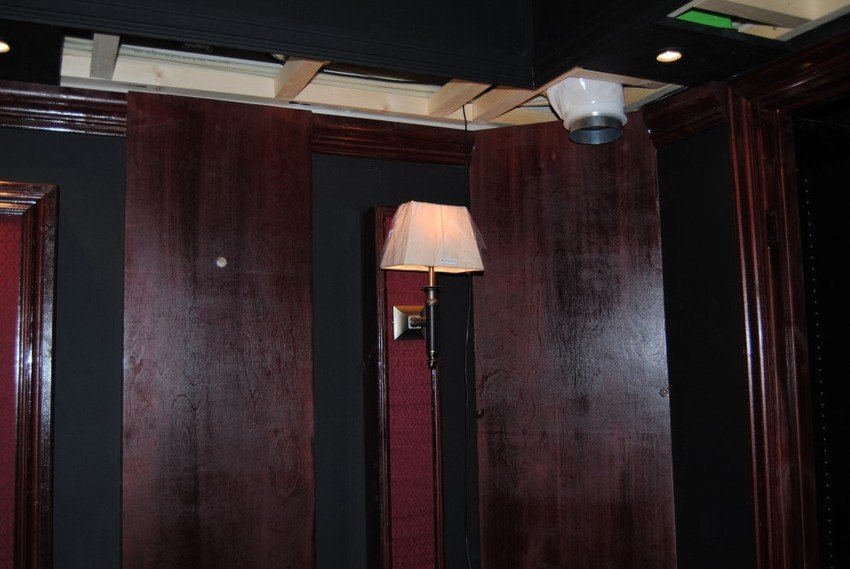

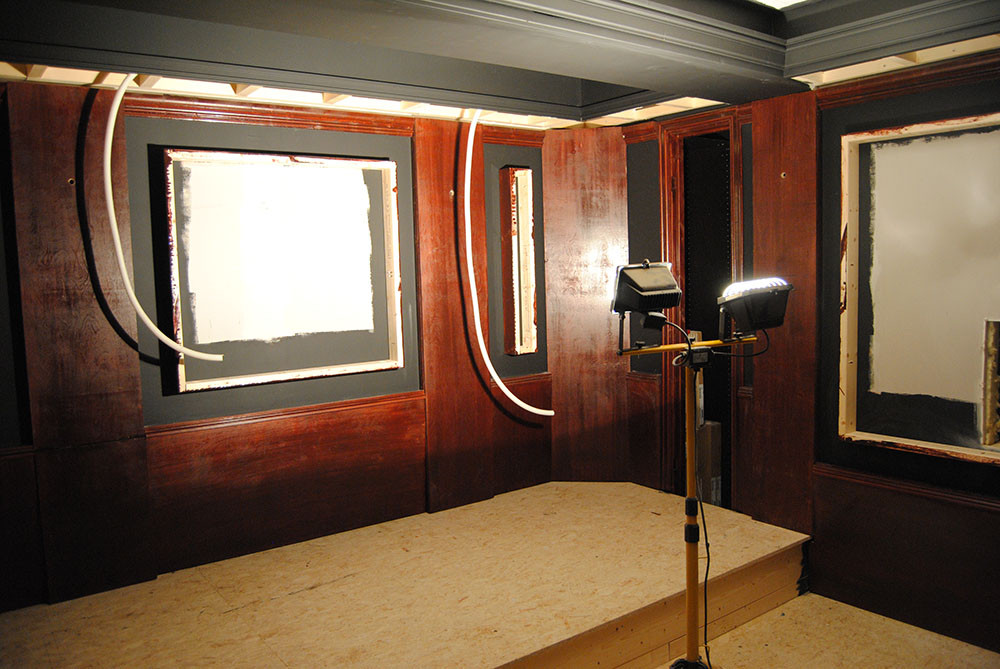

Svart och mahogney:
(2013-05-08 20:41:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

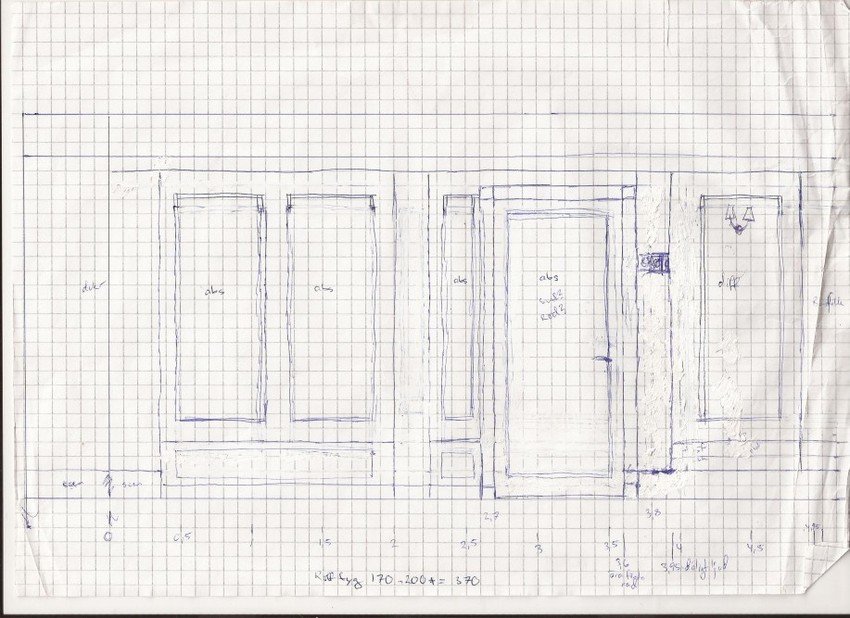

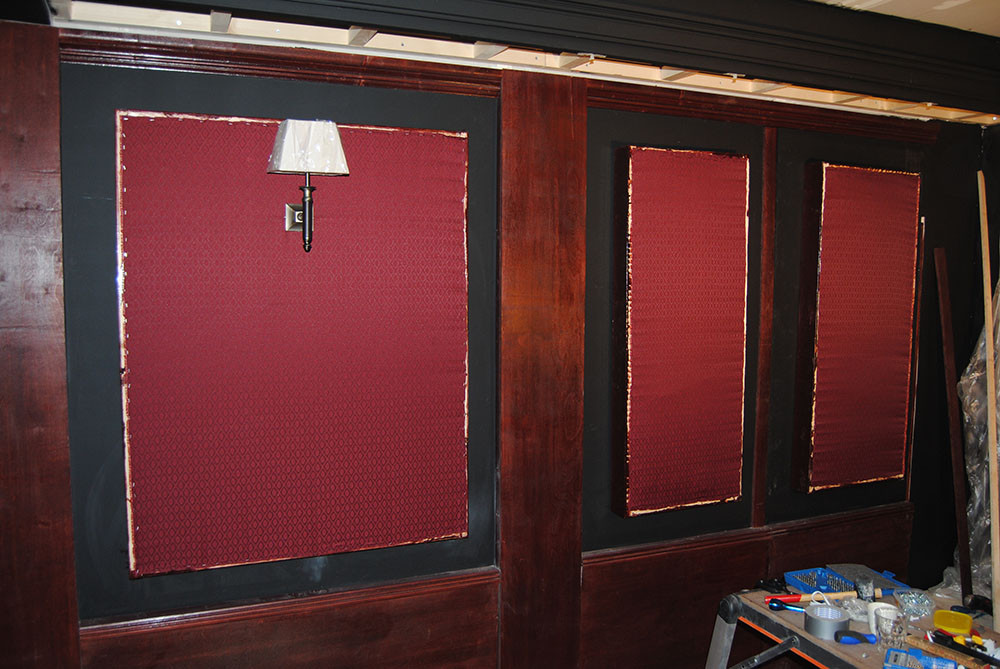

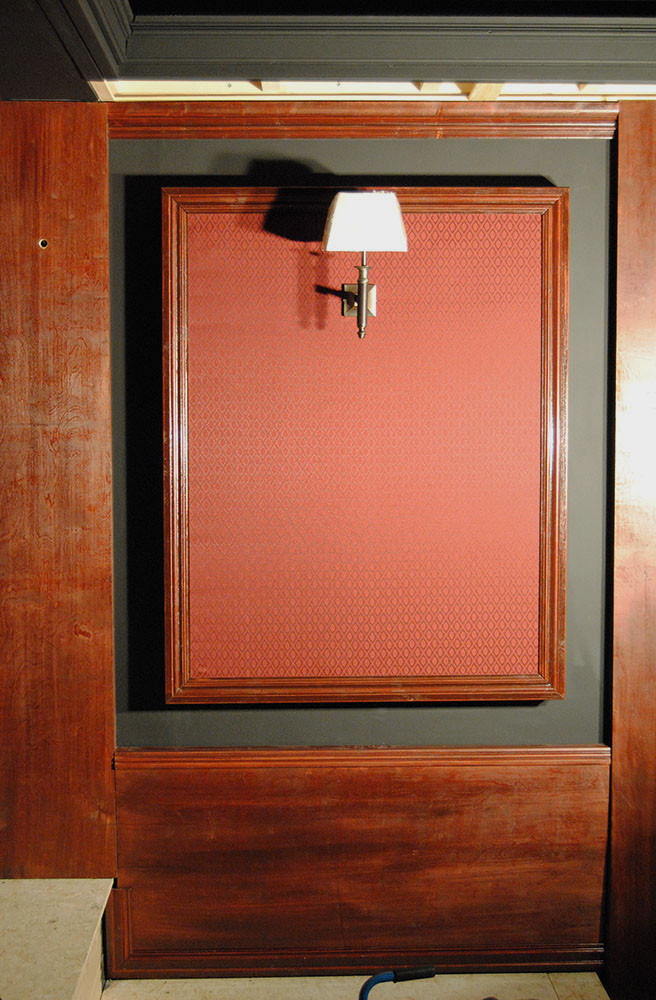

På väggen ska det upp diffusorer och absorbenter.

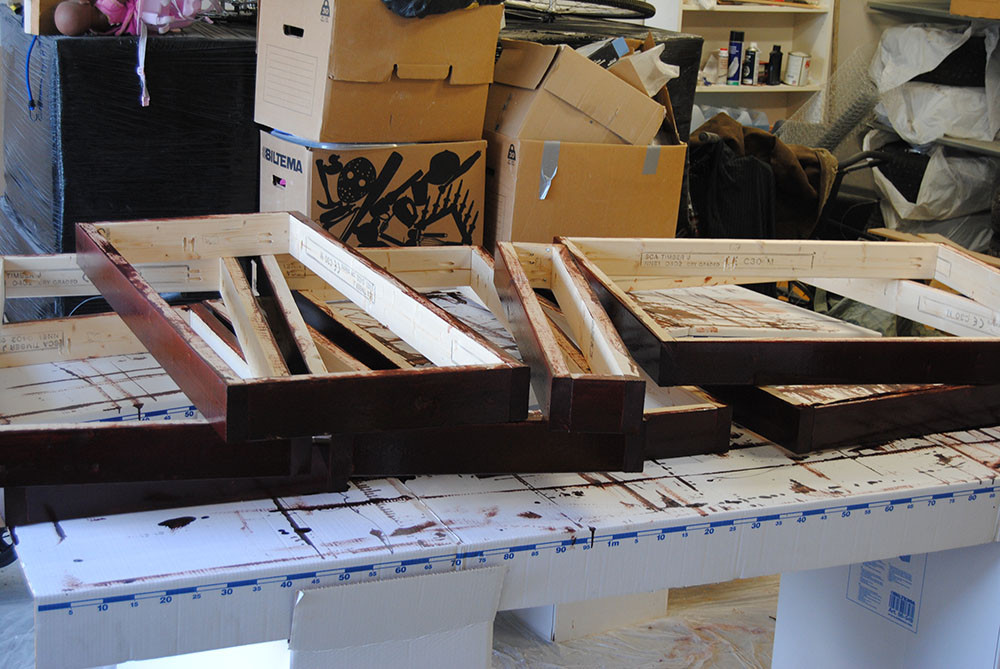

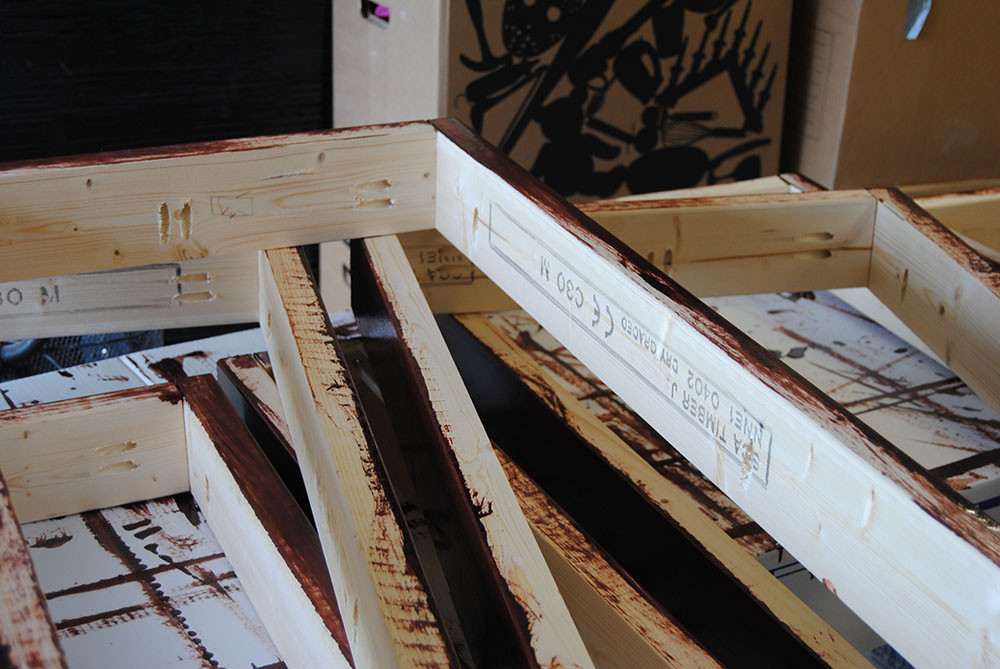

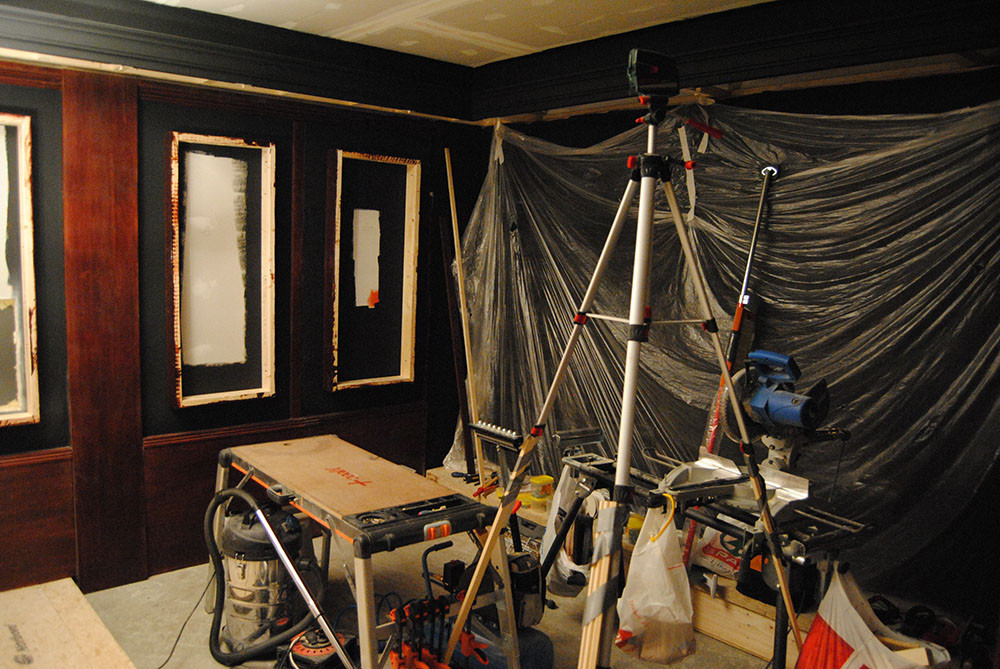

Jag snickrar ihop ramar med 98 mm brett virke och betsar med mahogany. (2013-05-08 21:53:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ramen skruvas ihop med Kreg Jig.
Ett fantastiskt verktyg! (2013-05-08 21:54:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

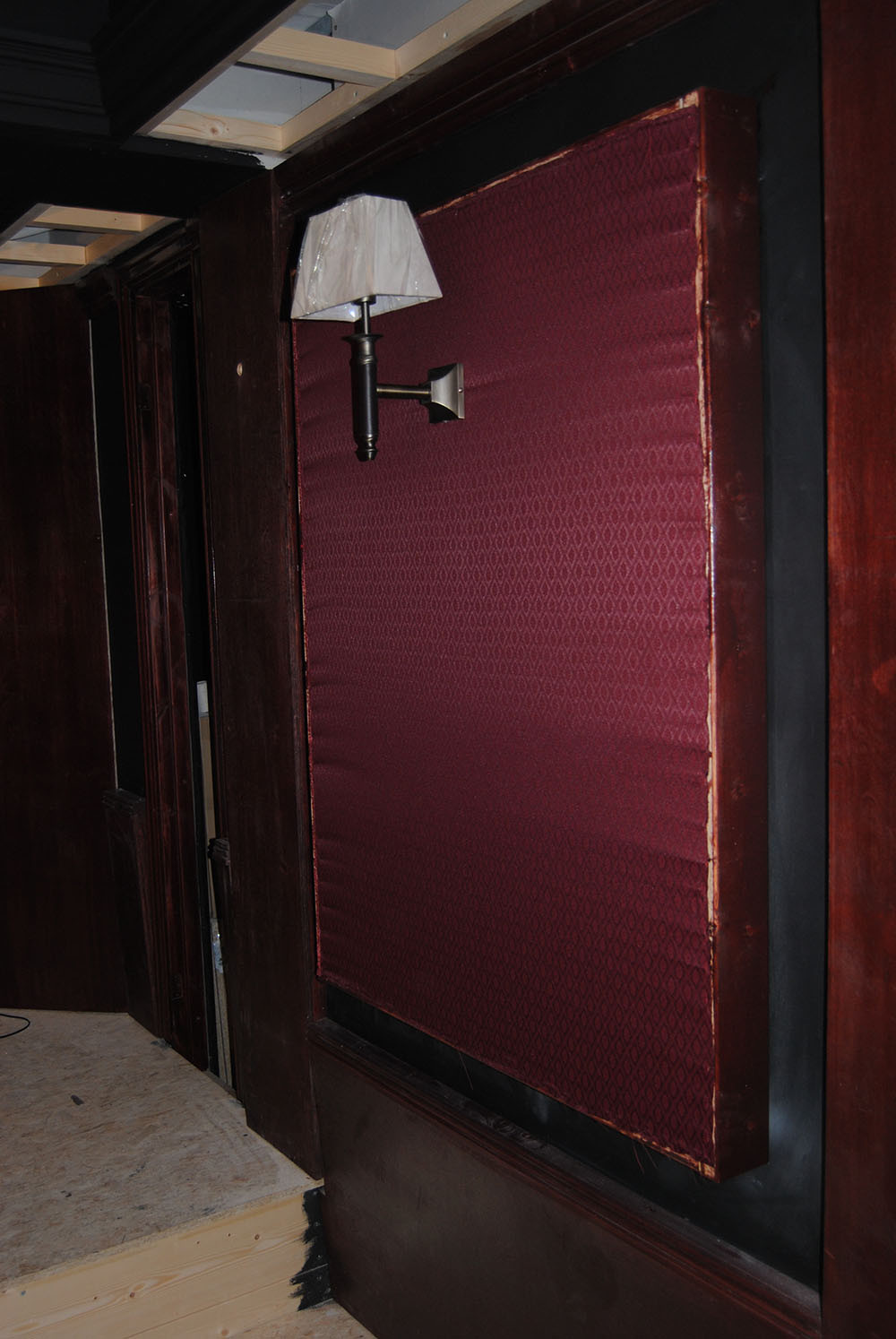

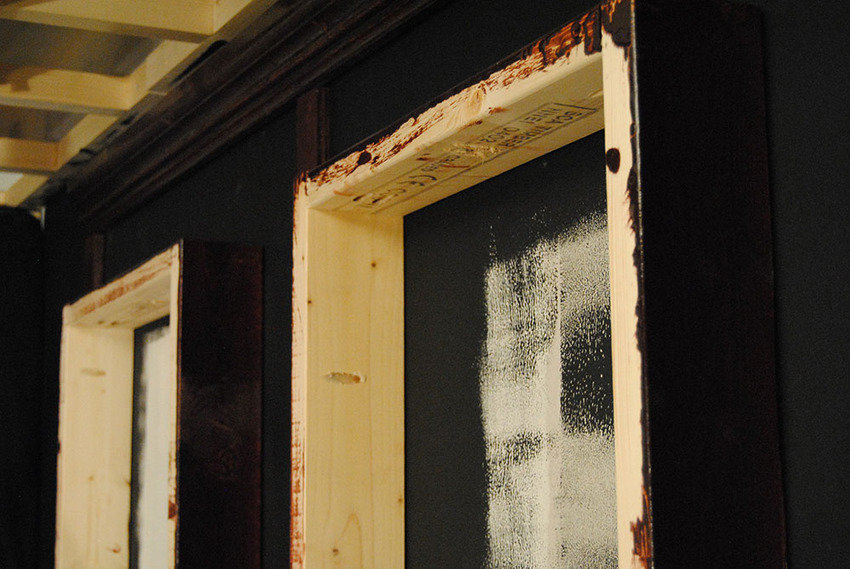

Ramarna monteras fast på väggarna.
(2013-05-08 21:56:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jag borrar hål för högtalarkablar. Till höger anas hålet till subwoofer.
(2013-05-08 21:57:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-08 21:58:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ramarna skruvas fast i väggarna med Kreg jig.
(2013-05-08 22:15:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

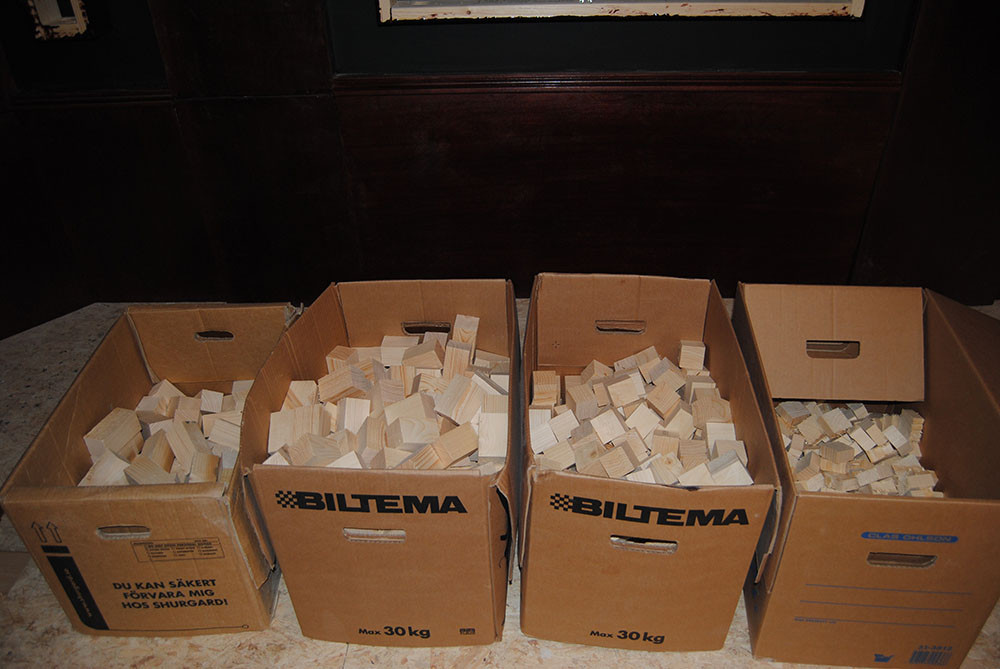

Sedan sågade jag till uppemot 1000 klossar. De största är 95 mm långa.
(2013-05-09 09:01:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

De två långa reglarna är projektorfäste.
(2013-05-09 09:03:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Klossarna satte jag fast med trälim
(2013-05-09 09:15:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Här syns subwooferhålet.

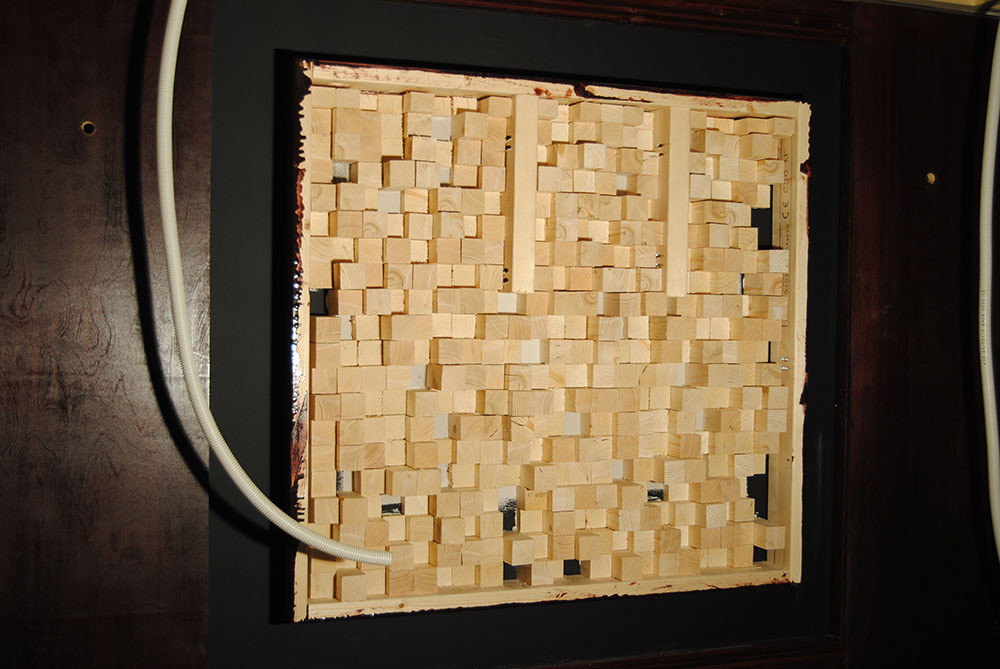

Ett sätt att jämna ut stående vågor är att ha flera subwoofers utplacerade i rummet. Jag har två Klipschsubbar i framväggen och har möjlighet att ha en till gömd i panelen till höger på bilden och det är förberett för en till subb längs bak på podiet (till vänster på bilden).
Än så länge använder jag bara de två subbarna i framväggen, men det känns bra att rummet är förberett för fler. Bas är kul :) (2013-05-09 09:17:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-09 09:26:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

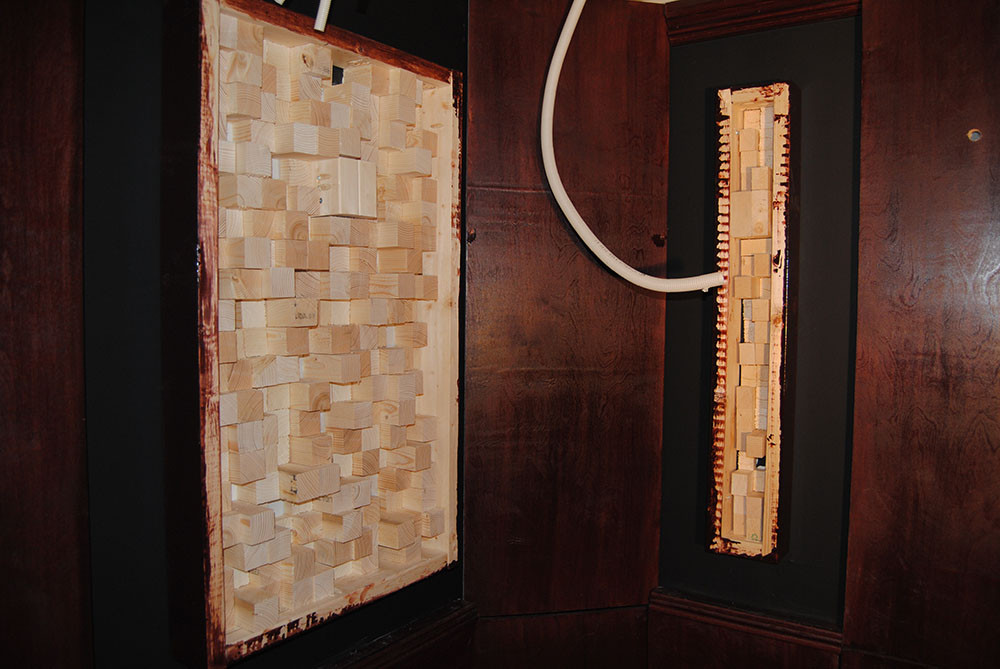

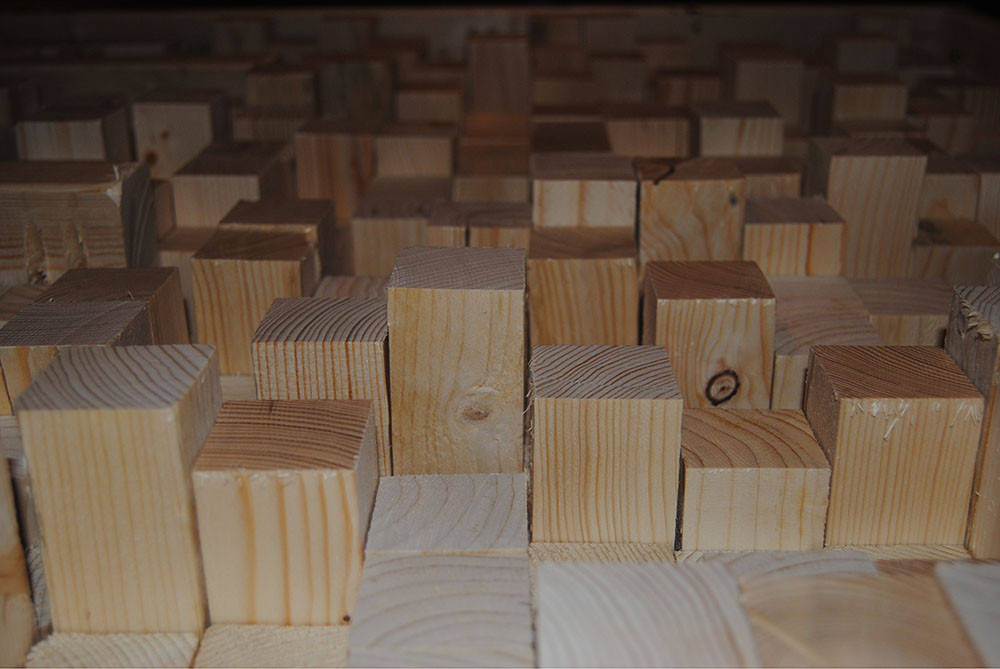

Klossarna har 4 olika längder.
(2013-05-09 09:27:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

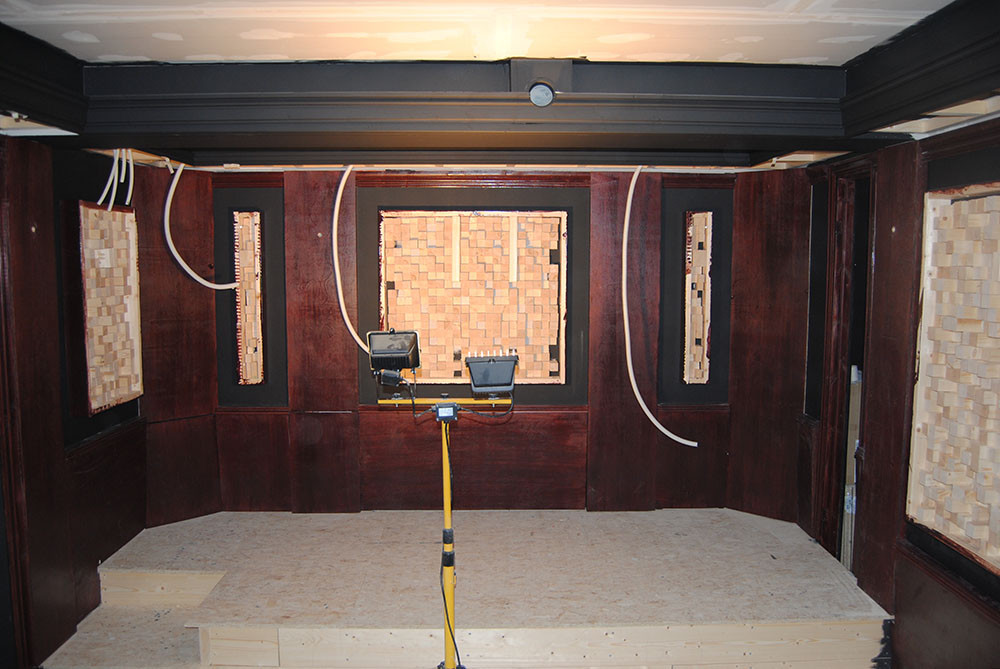

De fyra främre ramarna är absorbenter med 10 cm tjock isolering.
(2013-05-09 22:08:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

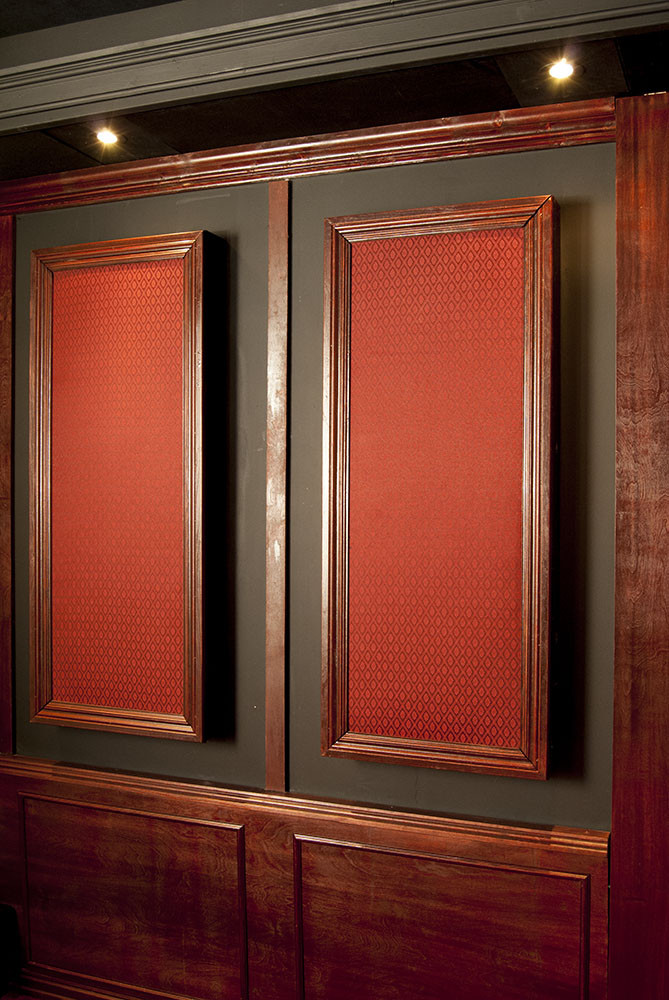

Vilken diffusionspanel skulle jag välja?
Jag ville ha diffusorer i bakre delen av rummet och absorbenter i främre delen av rummet.
Jag ville absolut inte överdämpa rummet. Gärna bygga en modifiering av det gamla live end- dead end-konceptet.
Längst bak i rummet skulle det vara diffusorer. Vilken typ skulle jag välja? Det finns ju en hel djungel av olika typer och som är byggda av mer eller mindre exotiska träslag och som kostar mer eller mindre mycket.

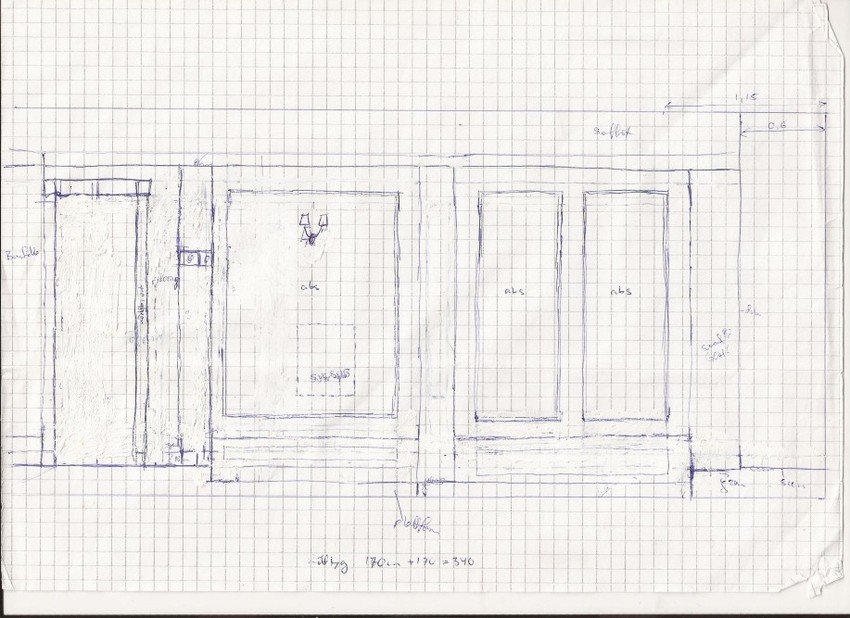

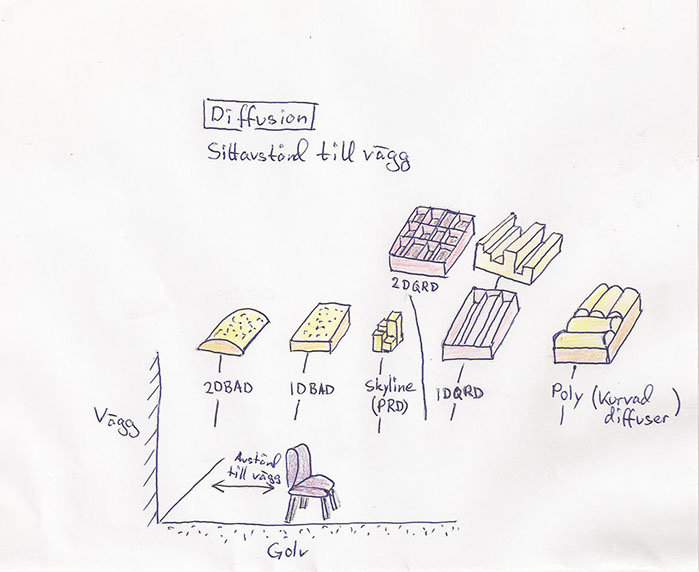

Jag utgick från sittavstånd till bakvägg och så gjorde jag en teckning för att sortera diffusorerna och för att hålla reda på deras olika beteckningar.

Sitter man nära bakväggen så kan en 2DBADpanel fungera bra och sitter man långt ifrån kan en polydiffuser fungera fint.

Några kommentarer om de olika diffusorerna.

- BADpanel ger också absorption
- 1DQRD: Sittavståndet varierar efter valt primtal.
- Ethan Winer talade in i en kurverad diffuser och tyckte ljudet blev mer bumligt och resonansen ökade (jämfört med en vanlig vägg).
- RPG rekommenderar Skyline före QRD om sittavståndet till vägg är nära.
- Om man sitter för nära en QRDdiffuser kan ljudet förvrängas då varje fack kan skapa sin egen ton
- En Skyline med 0 cm 2,5 cm 5 cm 7,5 cm och 10 cm klossar täcker 1720-6880 Hz
- En 1DQRD med 0 cm 2,4 cm 4,9 cm och 9,8 cm:s fack täcker 750 - 3662 Hz.


Jag valde skylinediffuser som inte absorberar ljud så som en BADpanel gör och som inte färgar ljudet så som en QRD gör (om man sitter nära). Det var bara att ta fram sågen och börja såga.
Hur blev det till slut? Jo då, diffusorerna verkar göra sitt jobb, men det är ju alltid svårt att bedömma då jag inte vet hur det hade låtit utan diffusorer.

Den här kalkulatorn kan användas om man vill göra en skylinediffuser:
http://www.mh-audio.nl/DiffusorCalculator3.asp (2013-05-09 22:14:22)
Produkter på bilden:

Här har jag klippt till tyg och häftat fast på ramarna.
Tyget är akustiskt transparent. (2013-05-10 21:37:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

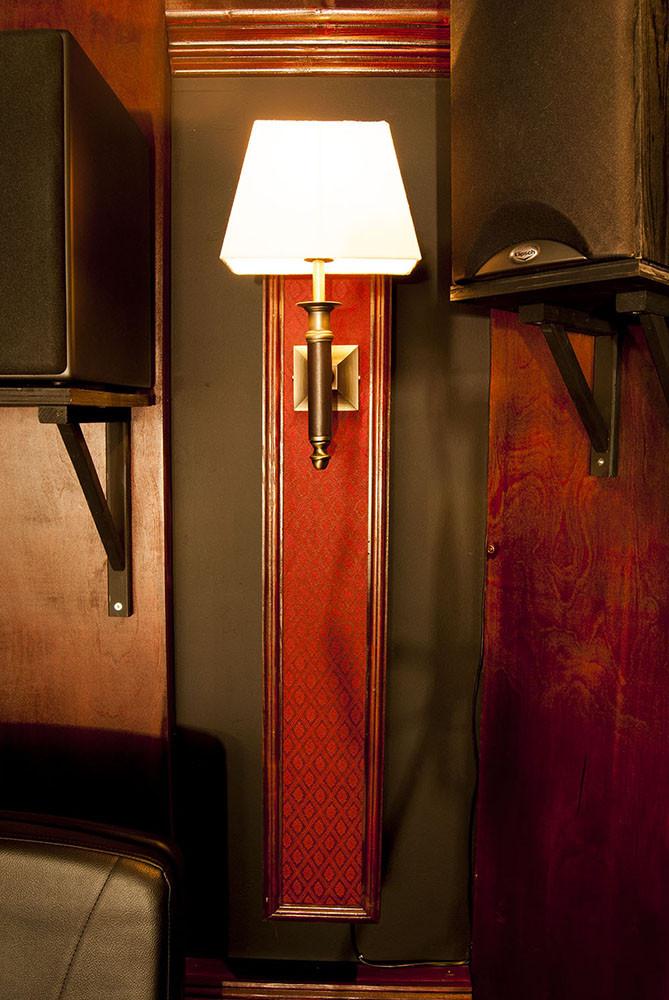

Dimbara lampor skruvas upp. Styrs med xcomfort.
(2013-05-10 21:39:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bakom tyget finns diffusionsklossarna och hålet till subwooferen.

Vecken i tyget försvinner när ramen stiftas fast. (2013-05-10 21:41:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Då är det dags att göra klart väggarna.

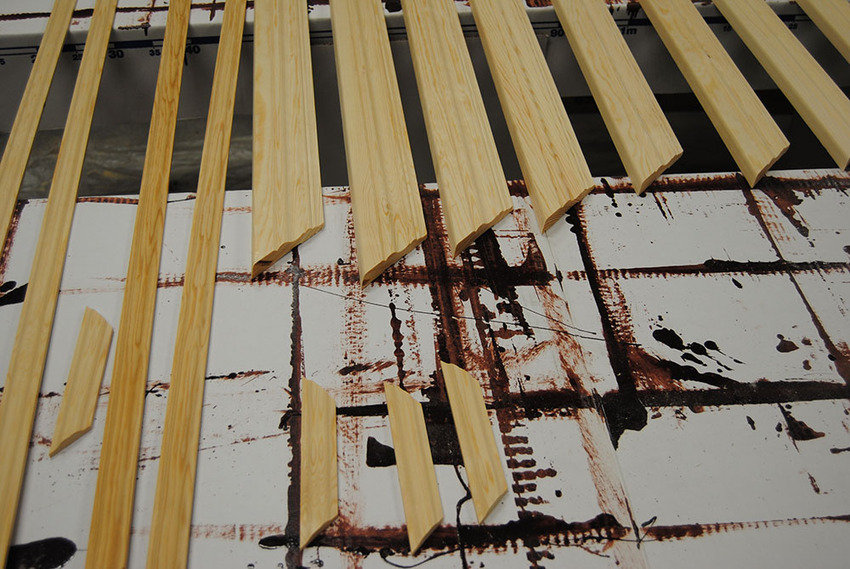

Undrar hur många lister som jag har sågat till och betsat med mahogany eller målat svart?
Det är i alla fall fler än 100.. (2013-05-10 23:32:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-10 23:33:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

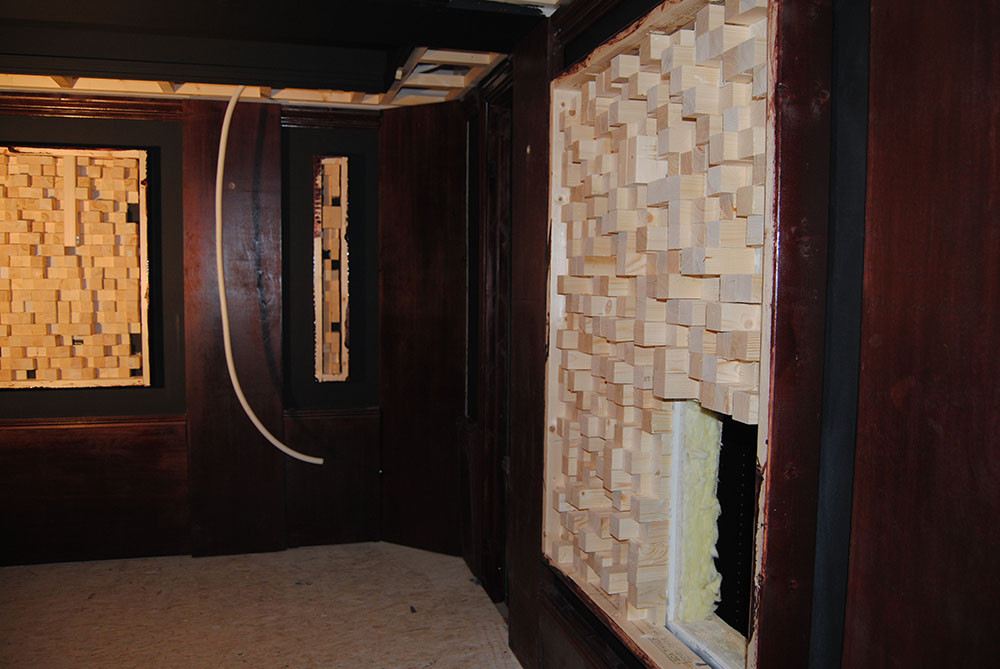

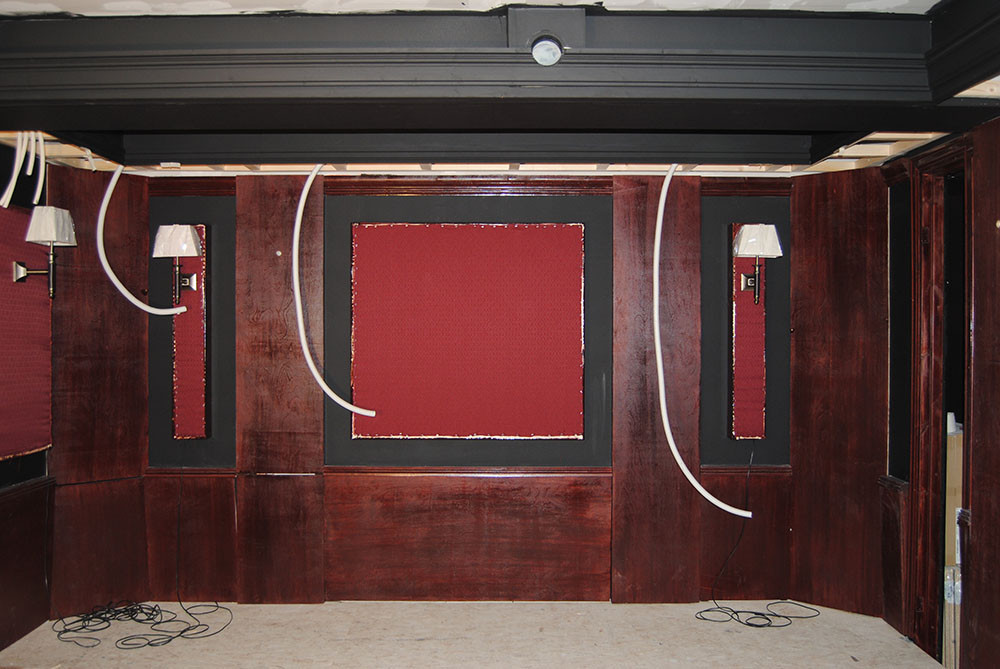

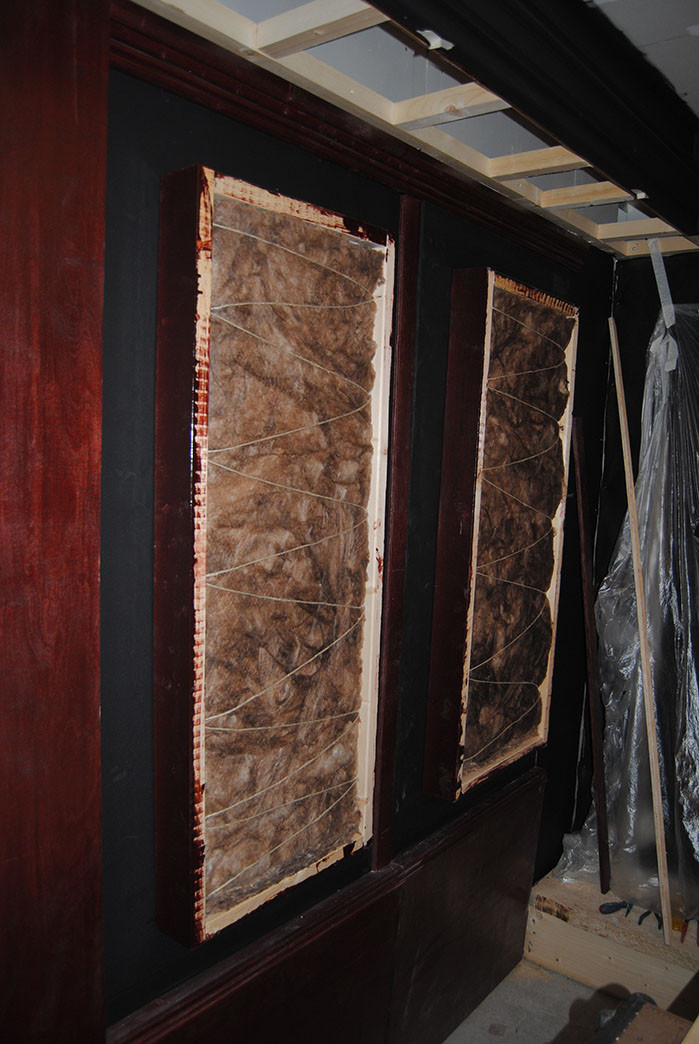

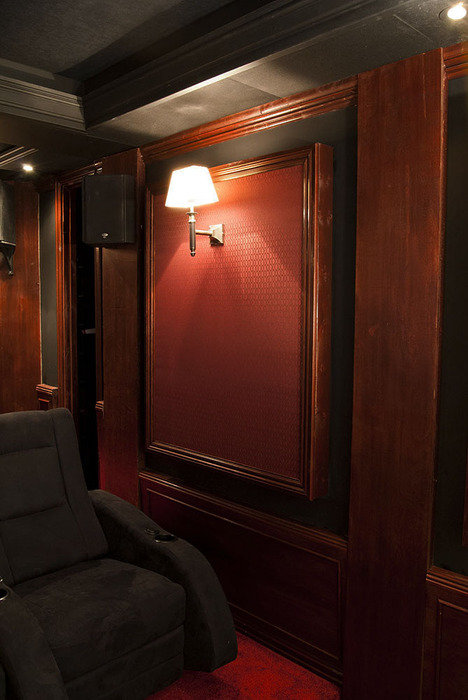

Jag har nu satt fast ramarna på absorbenterna och dekorlisterna på väggplattorna.
(2013-05-10 23:34:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-10 23:35:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-10 23:36:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-10 23:37:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Några fler bilder från byggperioden...
(2013-05-10 23:38:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-10 23:39:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-10 23:39:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-10 23:40:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Då har turen kommit till stjärnhimlen.
Tänk att sitta under stjärnorna och se Titanic i 3d med surroundljud. Det kan ju inte bli annat än bra! En stjärnhimmel var något som hela familjen önskade sig.

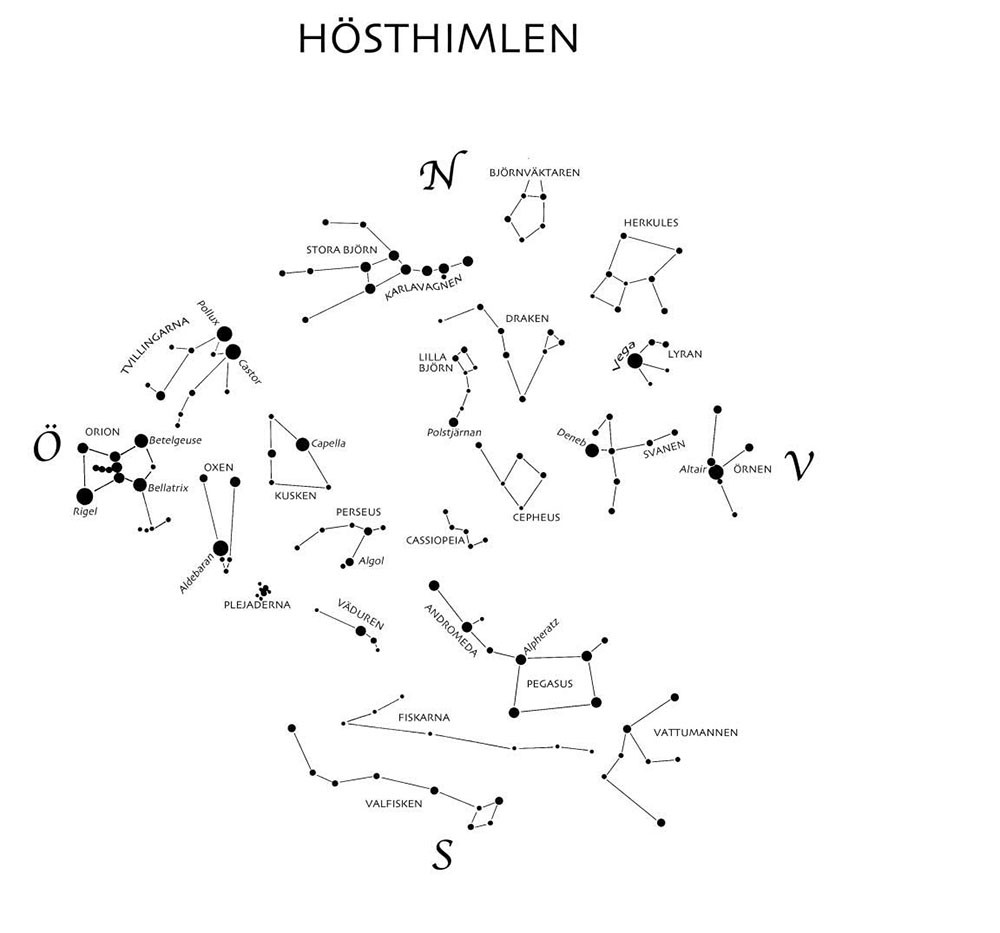

Jag ville placera stjärnorna riktigt och använde den här stjärnkartan över norden.
http://www.ungafakta.se/stjarnorplaneter/

Sedan måste jag beställa stjärnor och tittade på ...
http://www.fosi.com/
men de ville ha 3 720 us dollar för en stjärnhimmel. Visserligen ingick två kometer och två stjärnfall men ändå..
Clas Ohlson har också stjärnor men den var lite för enkel för att skapa den himmel som jag ville göra
http://www.clasohlson.com/se/Stj%C3%A4rnhimmelspaket/Pr362046000
Till slut köpte jag ett DIYpaket från
http://www.thefiberopticstore.com/
och skrev sedan ut den på A4ark
http://easy-poster-printer.en.softonic.com/opinion/crashes-prints-incorrectly-doesnt-let-you-choose-specific-pages-318062
Jag beställde Project Spool COMBO 3000 (1000 Feet of each: .50mm /.75mm / 1.0mm fiber) (Qty 1),Ultra Bright LED illuminator with Twinkle Wheel
som kostade $ 345 och frakten från USA kostade bara 9 dollar! (2013-05-12 06:08:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Principen är enkel.
Man har en lampa (som kallas för illuminator och som ger LEDljus) och lampan lyser på änden på en bunt fiber. Varje fiber börja lysa och fiberns andra ände ser ut som en stjärna. Ju tjockare fiber desto större stjärna.

Jag köpte 120 x 240 cm MDF-skivor hos Bauhaus och fick de uppsågade i 120 x 120 cm stora skivor. Skivorna är 12 mm tjocka.

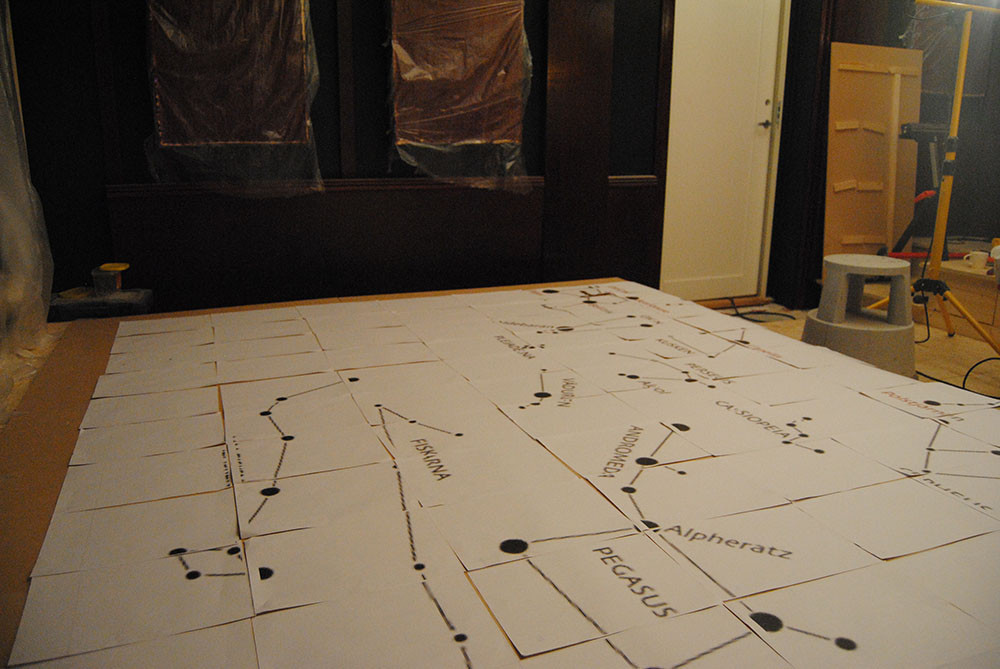

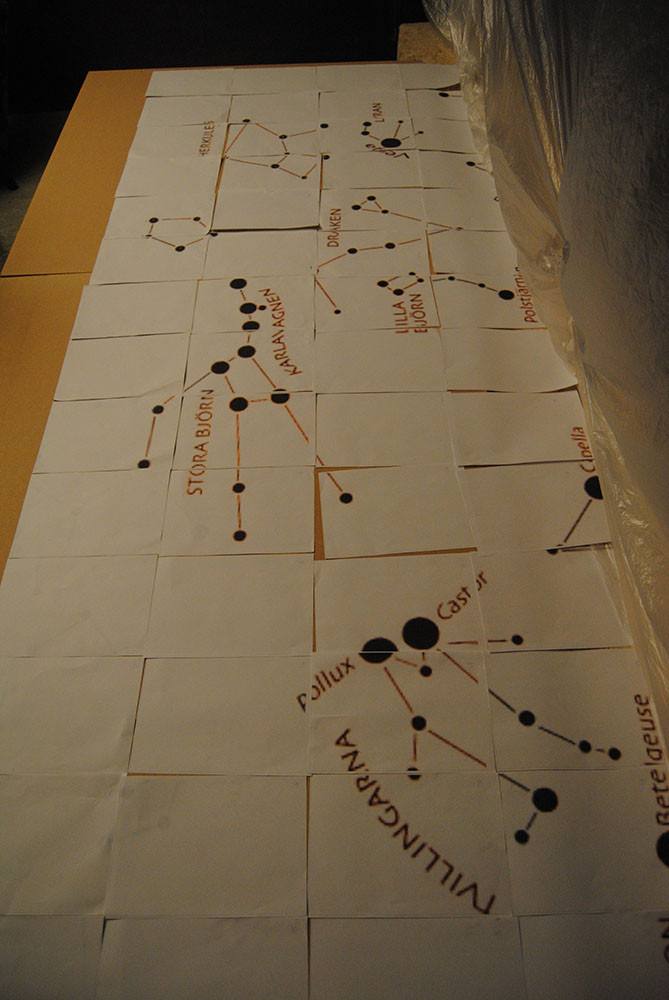

Sedan printade jag ut stjärnkartan på A4-ark. Det gick nog åt 140 ark för att täcka hela himlen...
Arken placerades på framsidan av MDF-skivorna. (2013-05-12 06:19:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

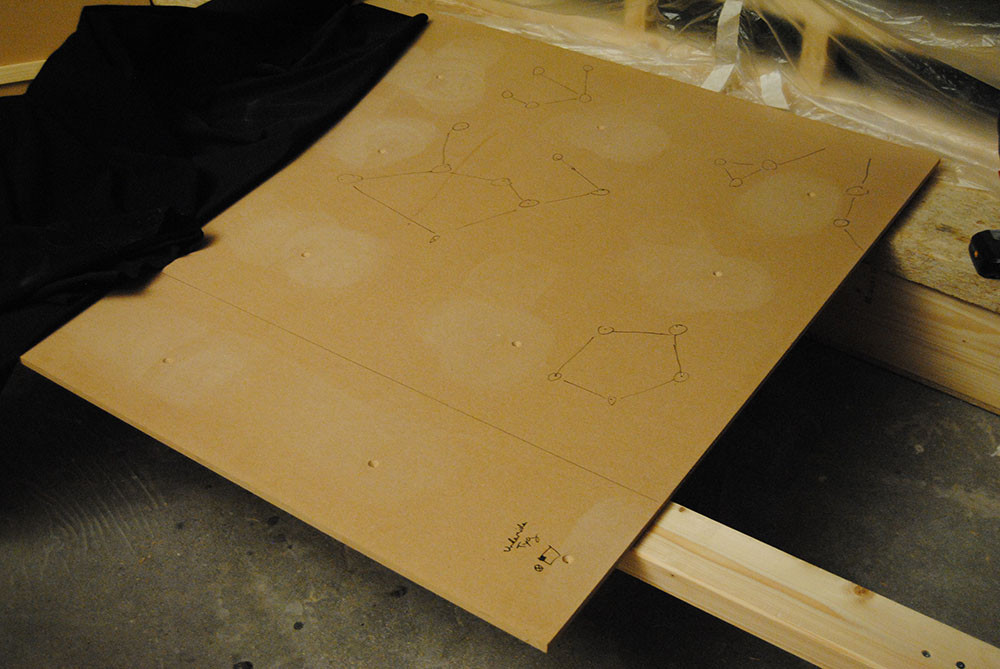

Jag borrade hål i skivorna. Ett hål för varje stjärna och lite större hål till skruvarna som ska hålla fast plattorna i taket. De större hålen försänkte jag så att skruvskallarna försvinner upp i plattorna. (2013-05-12 06:20:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Jag klädde in plattorna i svart tyg. Jag ville ha akustiskt transparent tyg så att ljudet inte ska bli påverkat av tyget och hittade snoopy black hos
http://www.acousticsmart.com/
Här kan ni se en jämförelse mellan olika tyger.
Från vänster till höger är det:
Fidelio velvet (som jag använde till maskeringssystemets ramar), svart scenmolton (som jag har använt i ett tidigare biobygge, men som jag denna gång inte använde), snoppy black (som är akustiskt transparent och som jag använde till stjärnhimlen), högtalartyg från Biltema (som jag använde till lådorna längs taket) och högtalartyg från Dayton (som jag använde till maskeringen).
Bilden är tagen med blixt och visar att svart inte alltid är helt svart, och att fidelio verkligen är grymt svart. Men snoppy black blir också svart under de rätta ljusförhållandena (se bilden ovan) och kan, precis som molton, inte brinna. (2013-05-12 06:22:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


På plattornas baksida skruvade jag fast klossar för att få ett avstånd mellan plattorna och taket. Jag använde 11 x 36 mm reglar. (2013-05-12 06:31:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Här kommer en varning!
Använd inte så här lite lim.

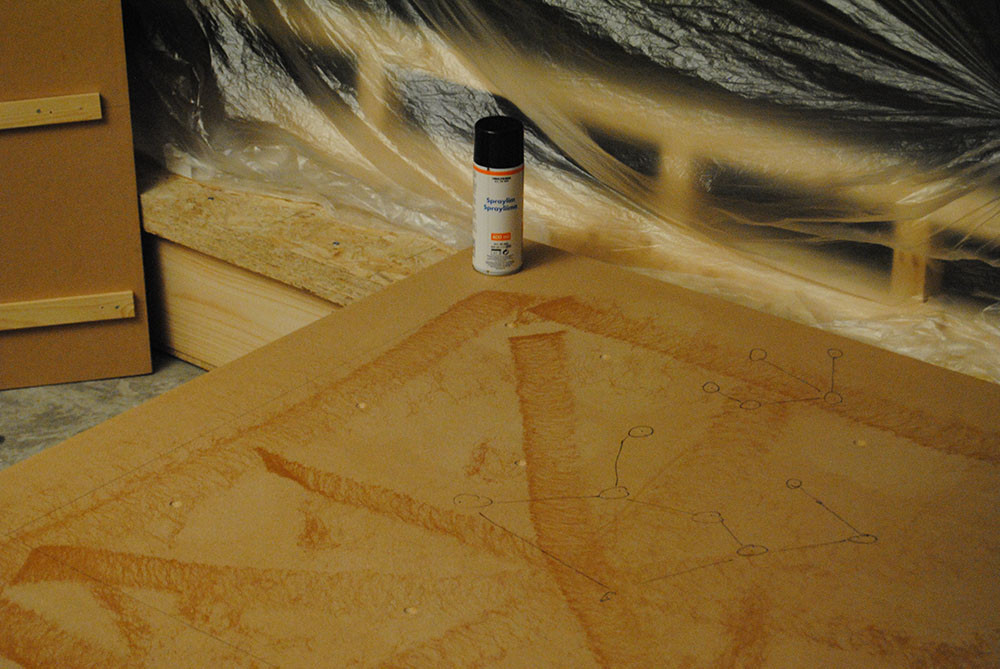

Jag sprayade med klister både på plattornas framsida och på stoffet. På plattornas baksida stiftade jag fast tyget. Det fungerade fint en vecka men sedan började delar av tyget att lossna och hänga ner från taket.

Att ta ner de första plattorna när hela taket med fibrer är på plats går inte. Jag blev tvungen att skära i tyget för att få ut fibrena genom tyget igen och efter misslyckade försök med dubbelhäftande tejp och mer lim så stiftade jag till slut fast tyget även underifrån med svartsprayade stift.
Nu sitter tyget på plats och det är nog ingen annan än jag som tänker på hur tyget är fastsatt, fast egentligen borde jag nog ta ner taket och "gör om, gör rätt". (2013-05-12 06:36:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

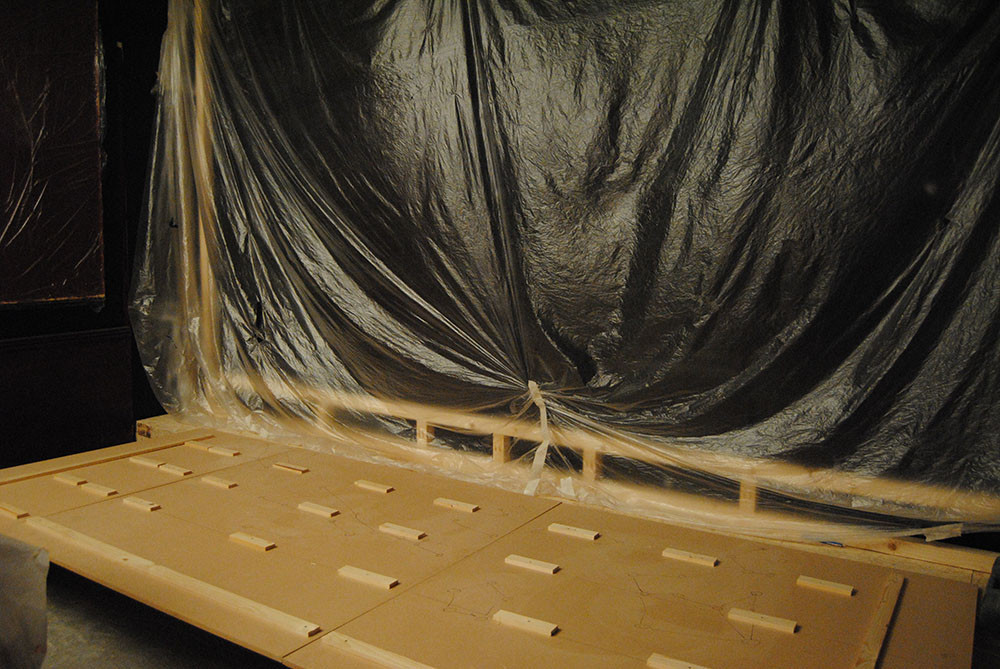

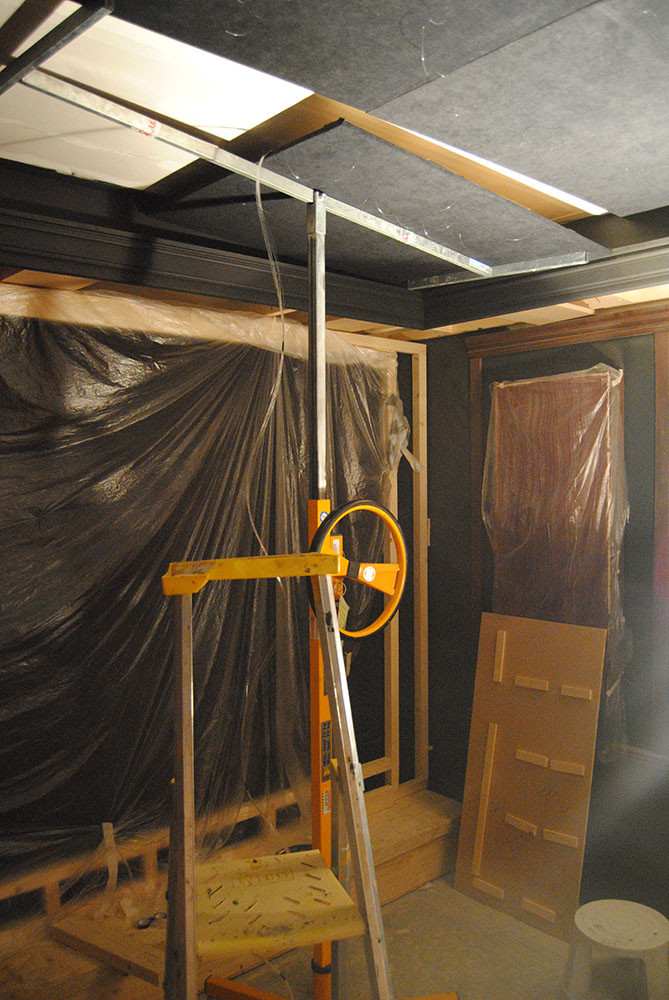

Plattorna hissas på plats med en gipshiss.
(2013-05-12 06:40:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Stjärnhimlen fortsätter..

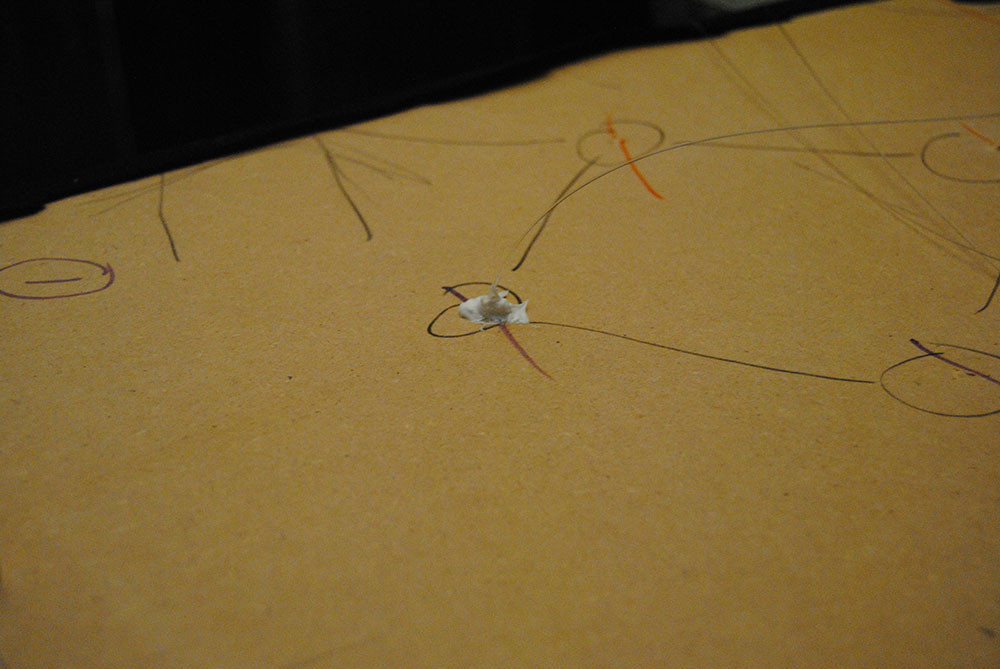

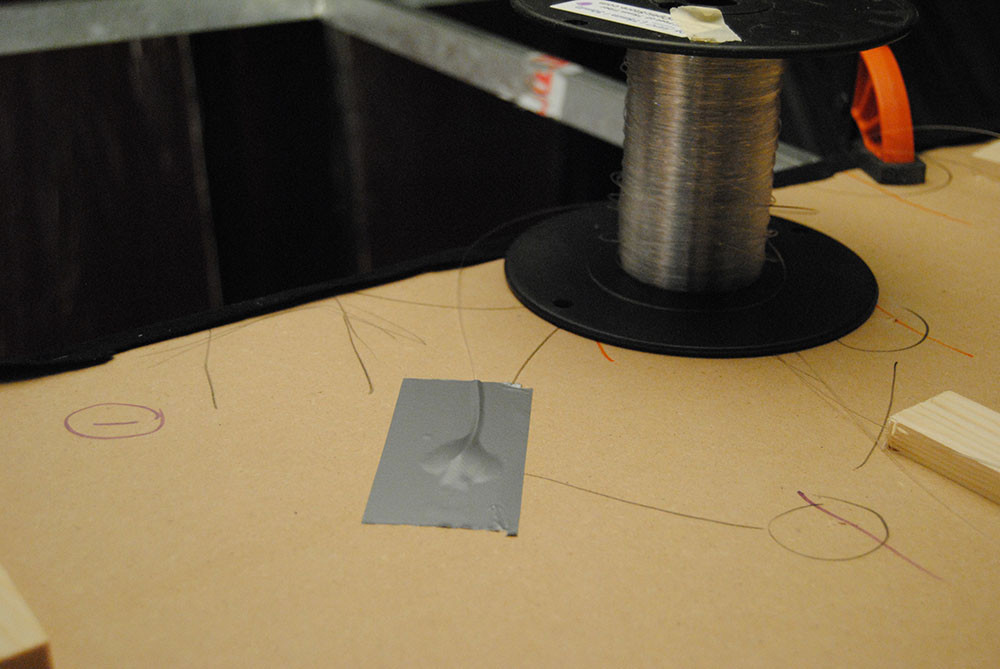

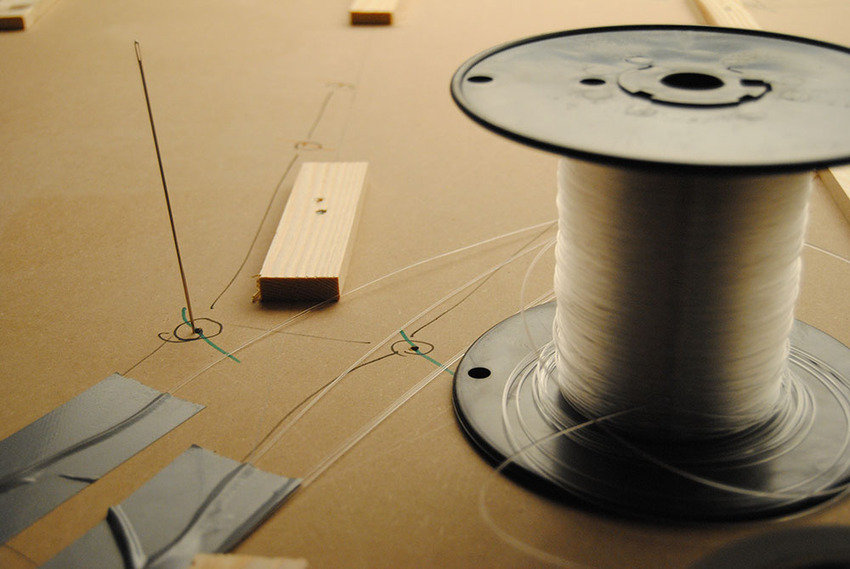

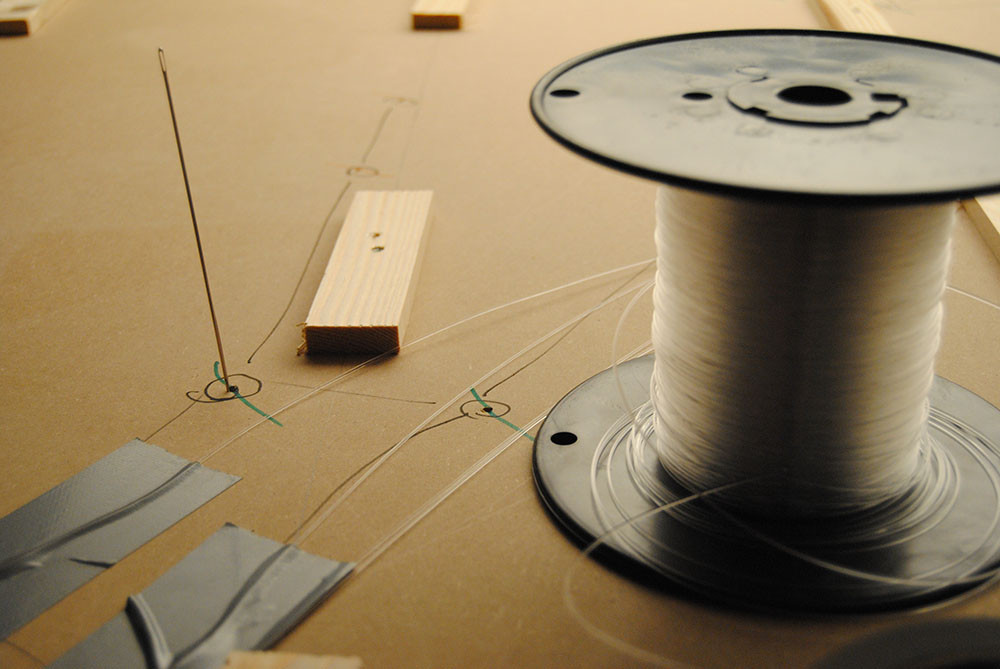

Jag stack en nål i hålet på baksidan av plattan och följde efter med en fiber. (2013-05-12 06:41:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jag fixerade fibern med silikon.
(2013-05-12 06:42:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


I tillägg fixerade jag fibern med en bit silvertejp. Ny varning! Det är lätt att böja fibern för mycket (90 grader)och då kan den gå av. Någon av mina fiber gick tyvärr av och det är svårt att laga efteråt. (2013-05-12 06:43:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Jag hissade upp skivan mot taket, gjorde ett cm-långt snitt i tyget och skruvade fast varje skiva med många och långa skruvar. Det gick fint att föra tillbaka tyget efteråt och skruvens ingångshål kan inte ses när man tittar upp mot skivan. (2013-05-12 06:44:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

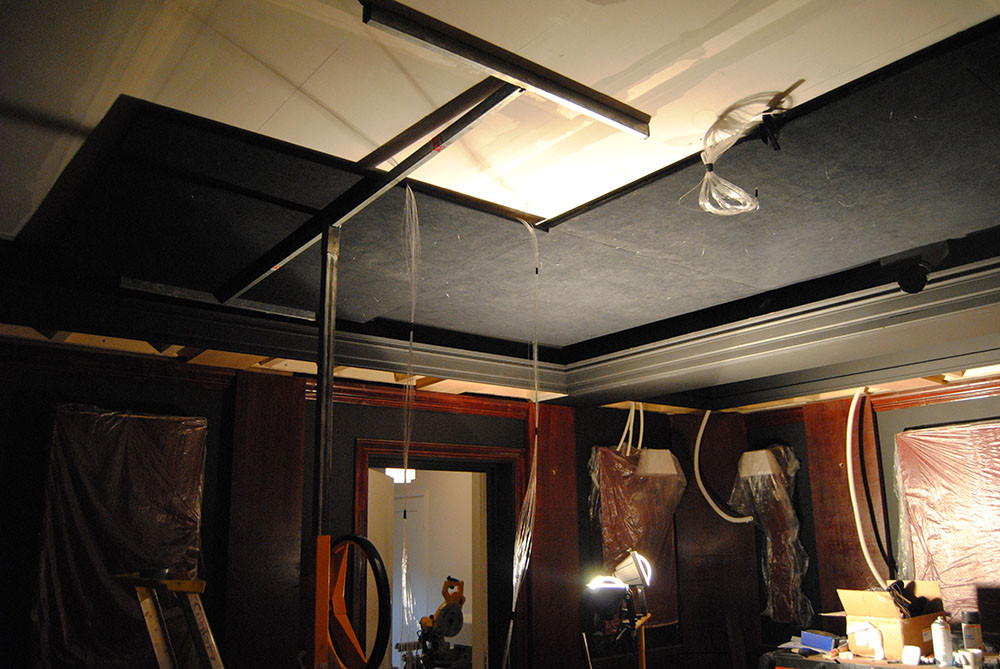

Jag fortsatte med resten av stjärnhimlen
(2013-05-12 06:45:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Stjärnor..
(2013-05-12 06:53:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Och så upp med de sista plattorna.
När alla plattor var på plats använde jag en nagelsax och klippte av alla fiberändarna som hängde ner. (2013-05-12 06:54:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

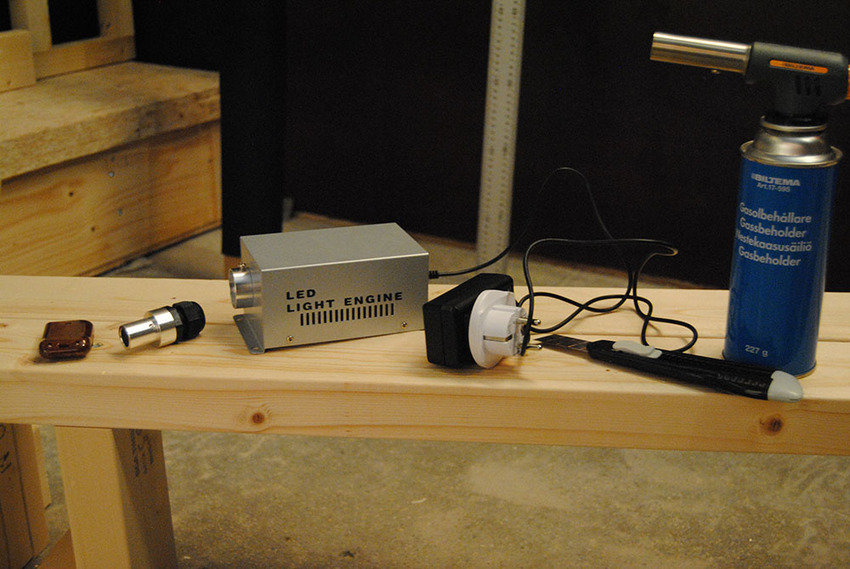

Delar till stjärnhimmeln.

Längst till vänster är fjärrkontrollen med en av/på-knapp och en knapp för att välja mellan konstant stjärnljus och pulserande ljus i de olika stjärnorna.
Till höger om den är ringen som samlar ihop alla fibrena och som skruvas fast i LEDilluminatoren.
Fibrena skärs av i en lagom lång längd med en uppvärmd mattkniv. (2013-05-12 06:56:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

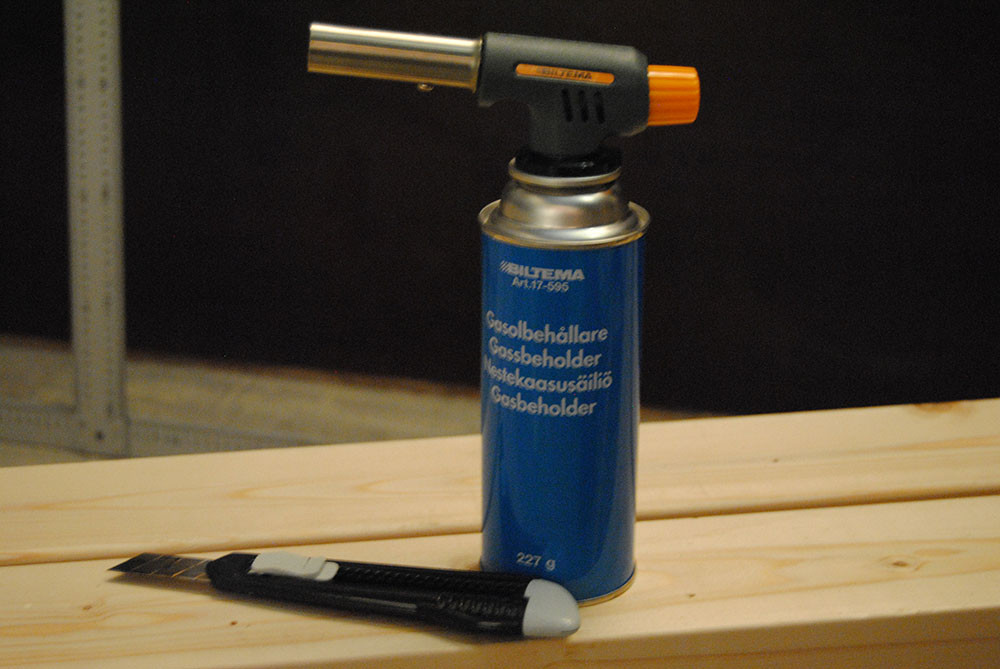

Gasolbrännaren använde jag till att värma upp knivbladet med och den varma kniven skar lätt genom fibrena. (2013-05-12 06:57:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Jag samlade ihop fibrena, borrade hål i väggen och förde in fibrena till korridoren längs rummets långsida. (2013-05-12 06:59:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

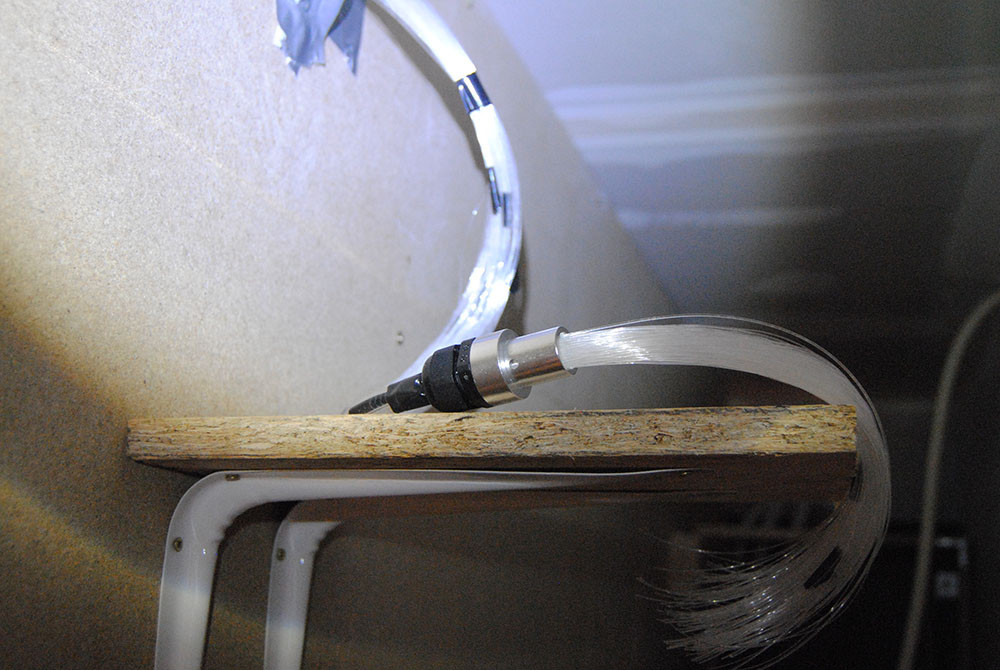

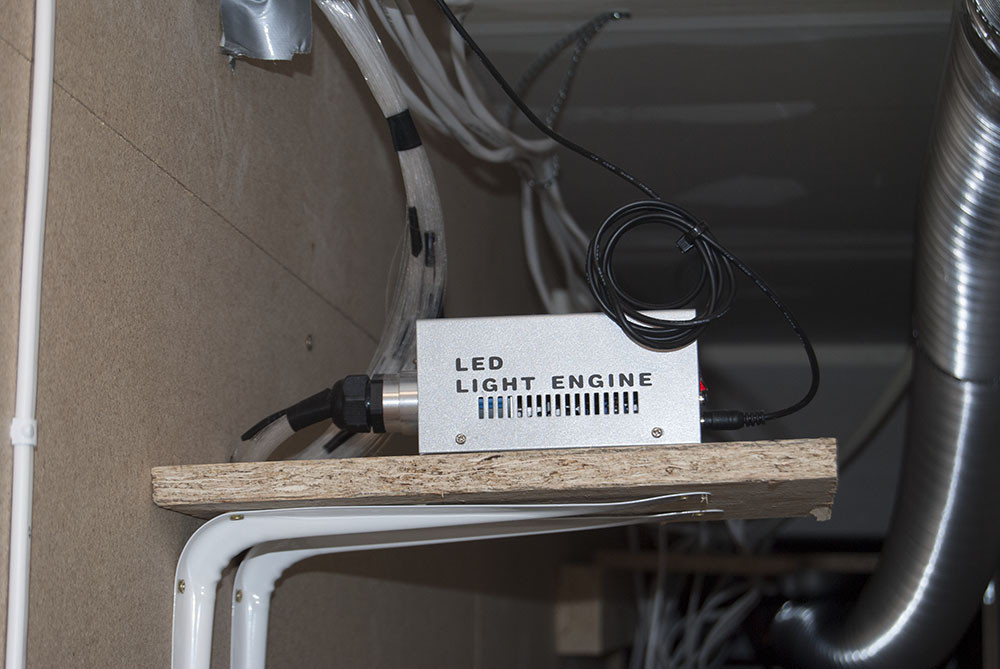

Efter att ha kapat fibrena satte jag fast dem i illuminatoren.
(2013-05-12 07:00:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

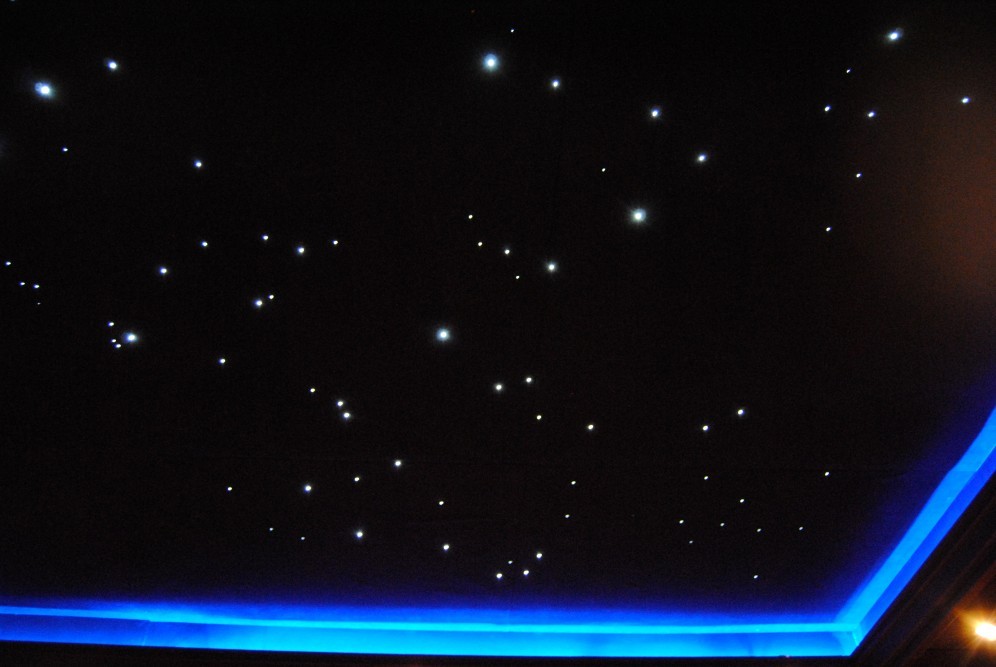

Jag kopplade på strömmen och... stjärnorna började tindra!
Det är som att vara utomhus en stjärnklar natt. Härligt och väldigt mysigt! :D (2013-05-12 07:03:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Längs taket har jag satt upp LEDslingor .
De hjälper till att skapa en god stämning. (2013-05-21 22:49:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

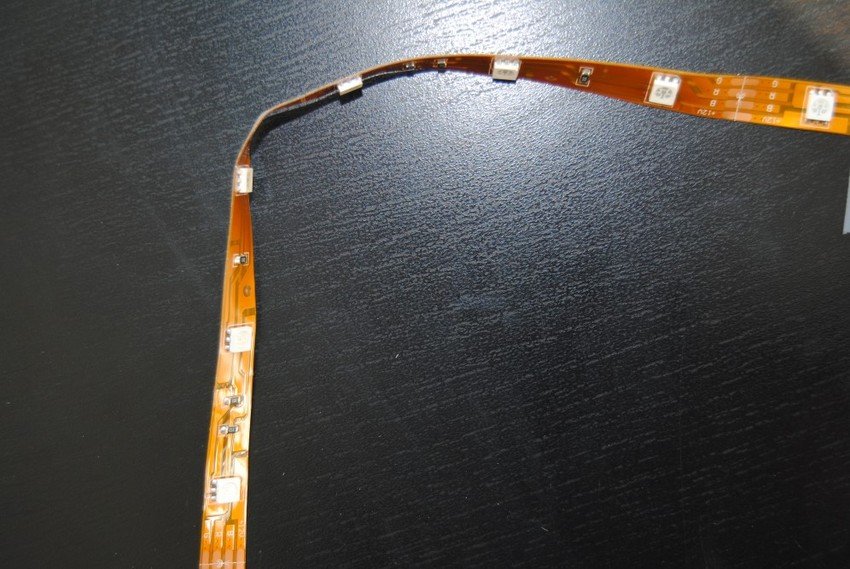

I hörnen så vinklade jag bara upp LEDslingan och det fungerar bra. Ljuset blir jämt och flödar fint runt hörnen.
Jag har markerat ut förslag på 5 olika platser där man kan sätta fast LEDslingan. Jag testade de olika alternativen och kom fram till att position 4 passar min bio bäst. Då lyser ljuset från LEDslingan upp i taket men bara i dess periferi och en tydlig linje mellan det blåa ljuset och resten av det svarta taket fås. Position 1 och 2 fungerar inte så bra i min bio och sätter jag slingan där så lyses stora delar av taket upp av det blåa ljuset och förstör något för stjärnorna.
(2013-05-21 22:55:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Skissen ovan blev otydlig när det gäller hörnen så jag letade fram en överbliven LEDslingerest och lade ut den på skrivbordet och tog ett foto. Nu tror jag det går lättare att se hur jag gjorde.
De vita heldragna strecken tvärs över LEDslingan är platser där man tryggt kan klippa av slingan om man behöver det. Tittar man noga efter kan man se en liten inmålad sax just där. (2013-05-21 22:58:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

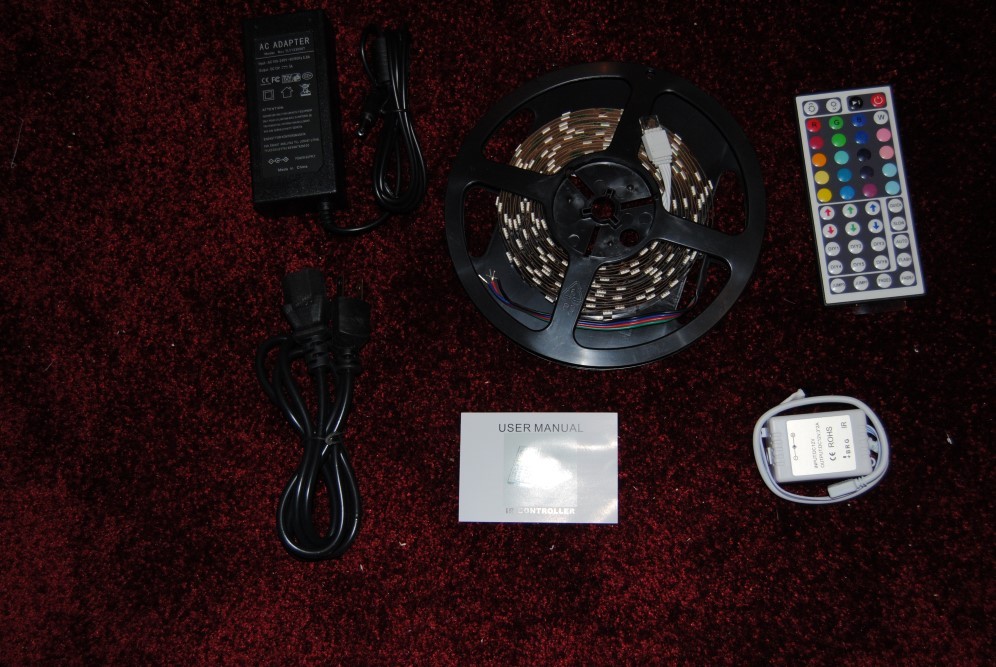

Jag köpte LEDljus genom Amazon.com $ 32.89 per slinga och med gratis frakt i USA.
Från USA till Europa använde jag Jetcarrier.com.
Ljuset kan dimras och ger en mängd olika färger.
Det ingår transformator som är gjord för 230 volt, men europeisk nätkabel måste köpas in. Biltema säljer nätkablar till ett bra pris :) (2013-05-21 23:01:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

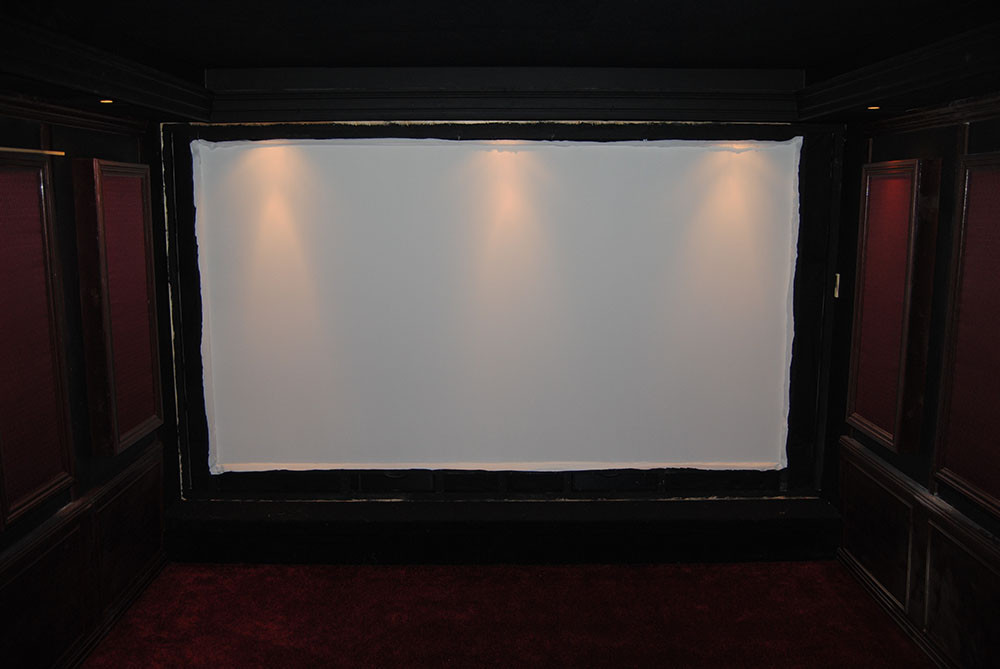

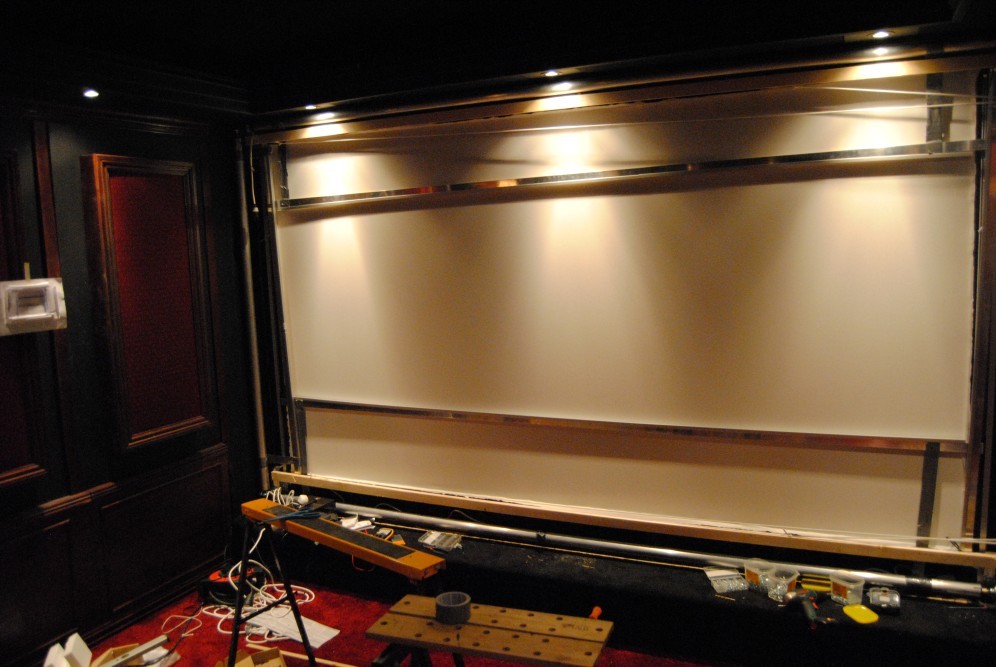

Dags att sätta upp duken.

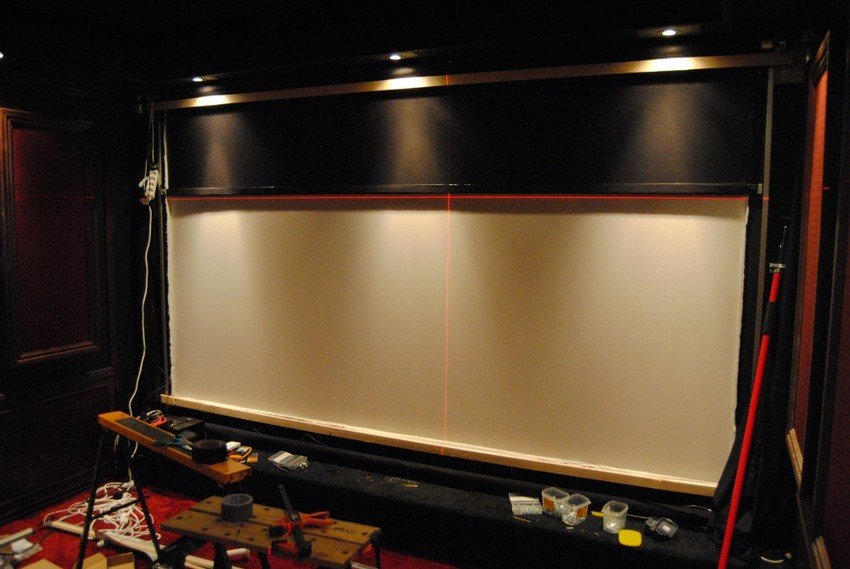

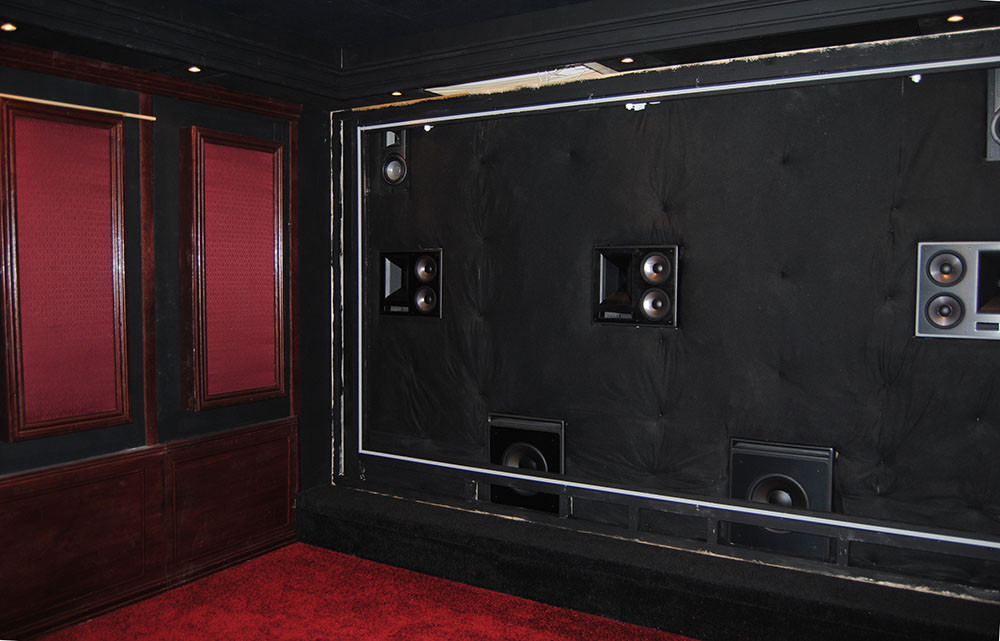

Så här ser framväggen ut utan duken och här får det plats en 149" 16:9-skärm (2013-05-24 21:34:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

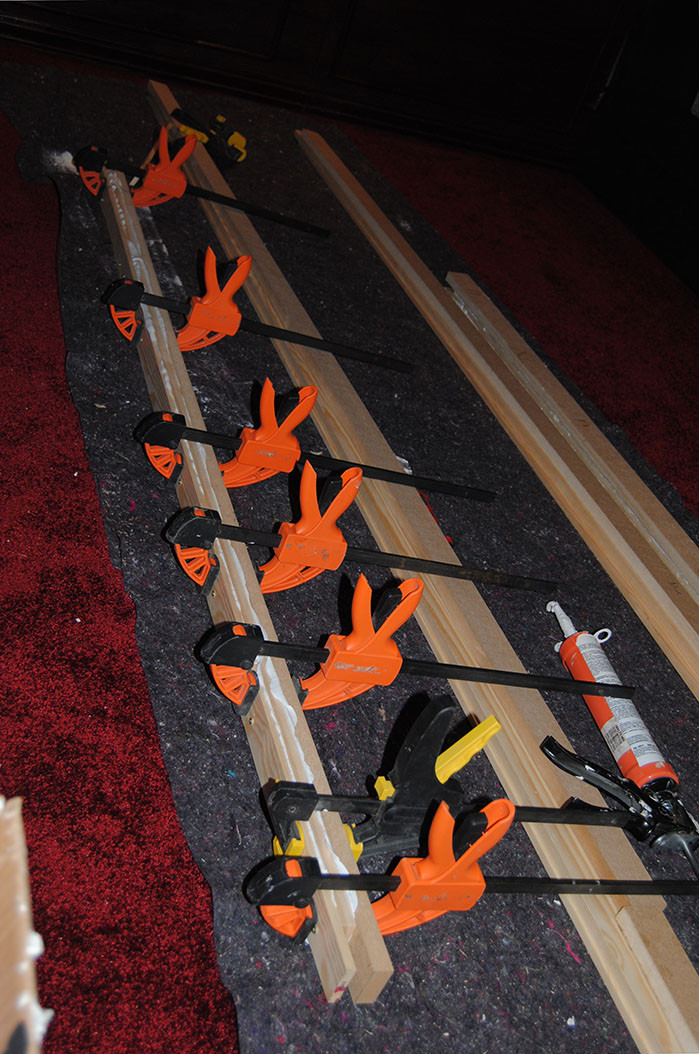

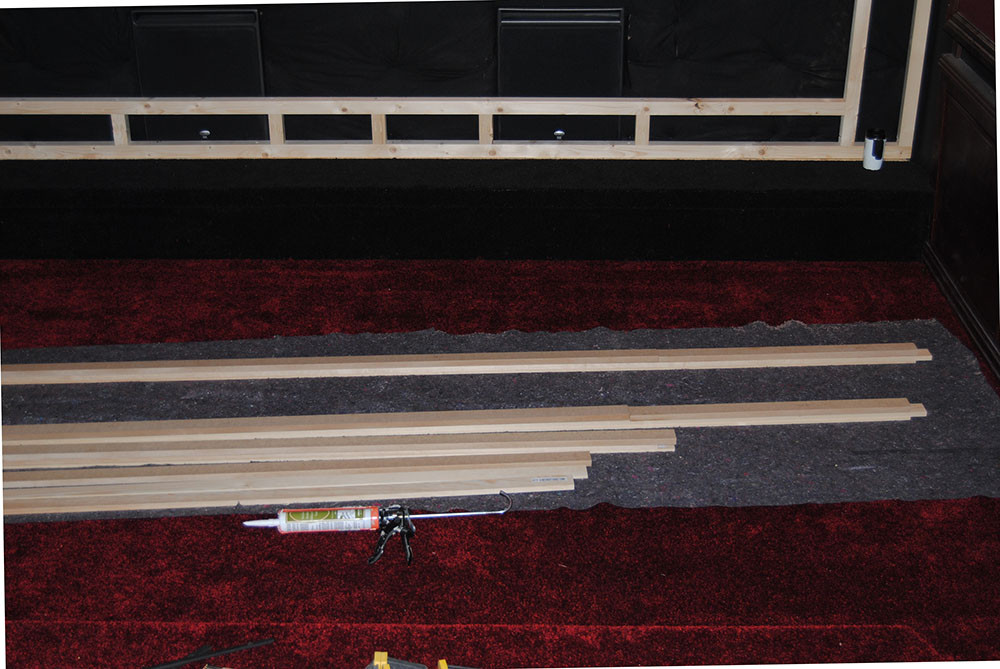

Här ligger reglarna i väntan på limning

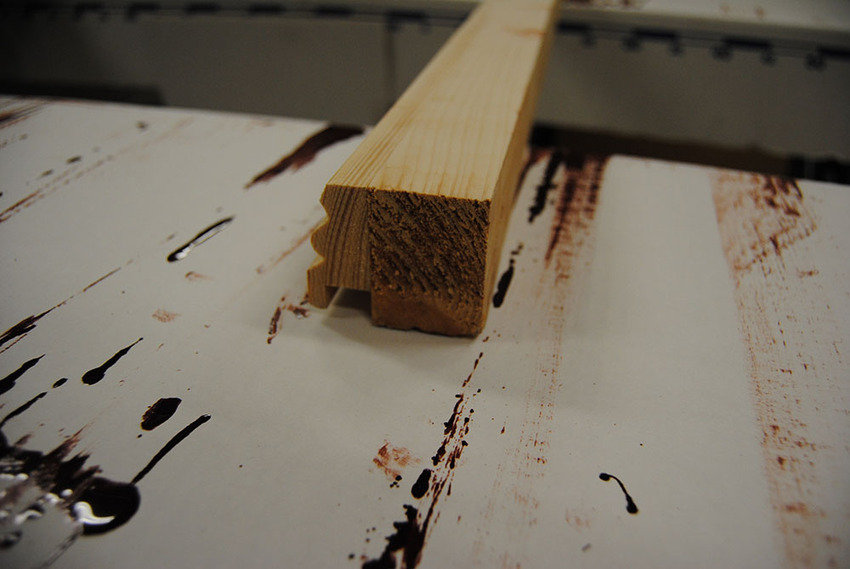

Jag bygger dukramen själv och för att få en rak och väldigt stark ram limmar jag ihop flera trälister.
(2013-05-24 21:43:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Här har jag limmat ihop tre trälister.
(2013-05-24 21:51:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

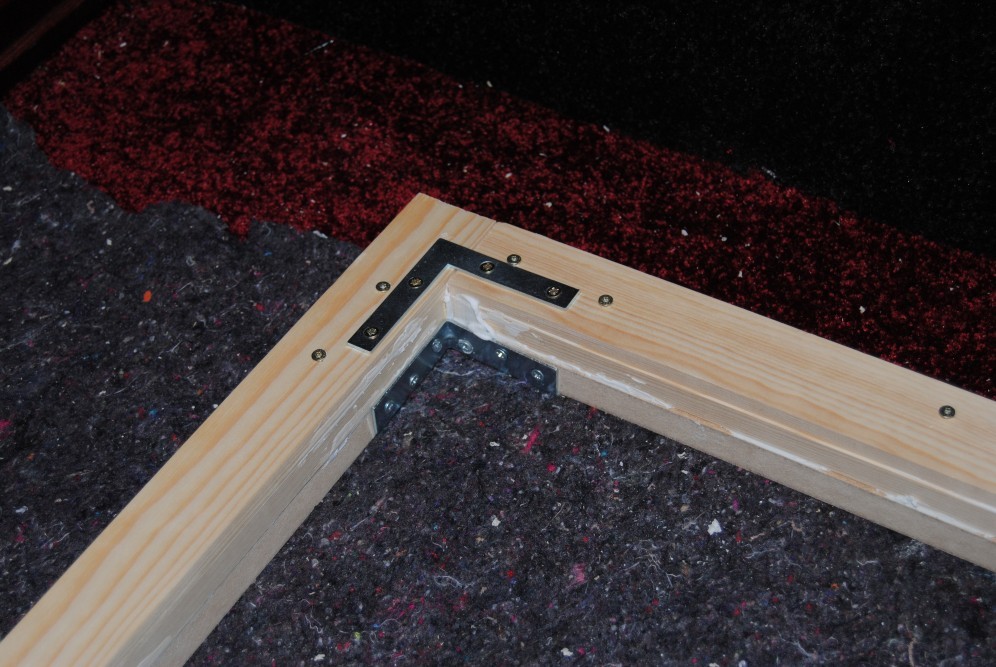

Jag har nu limmat ihop reglarna och dessutom skruvar jag ihop dem och förstärker hörnen med vinkeljärn etc fr Biltema.
Det här ska väl hålla :) (2013-05-24 21:53:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

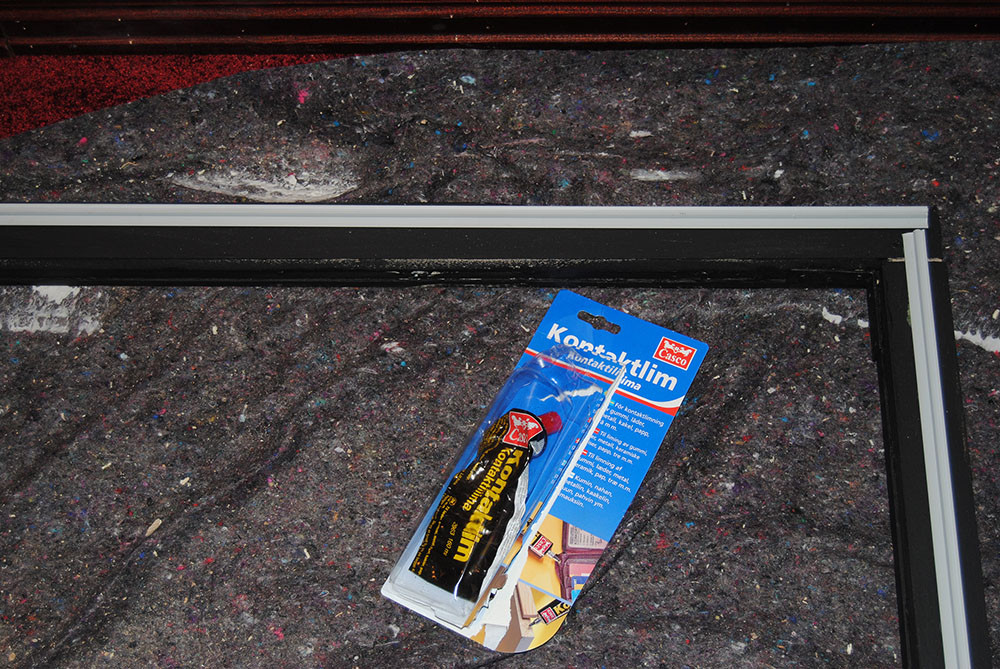

Jag har nu målat reglarna och limmat fast fästskenorna.
Jag köpte dukmaterial på rulle från avshop.no och då ingår fästskenor som har ett spår i sig. Vid montering ska man pressa ner duken i spåret med ett lämpligt verktyg. Pizzaskärare i stål fungerar utmärkt till det. Duken är uppbyggd av två olika lager, är akustiskt transparent (så att man kan ha högtalare placerade bakom den) och har ändå en så pass fin struktur att den klarar av att visa 4k bilder. Jag äger ingen 4k-projektor men det kan väl alltid vara bra att vara framtidssäkrad? (2013-05-24 21:56:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

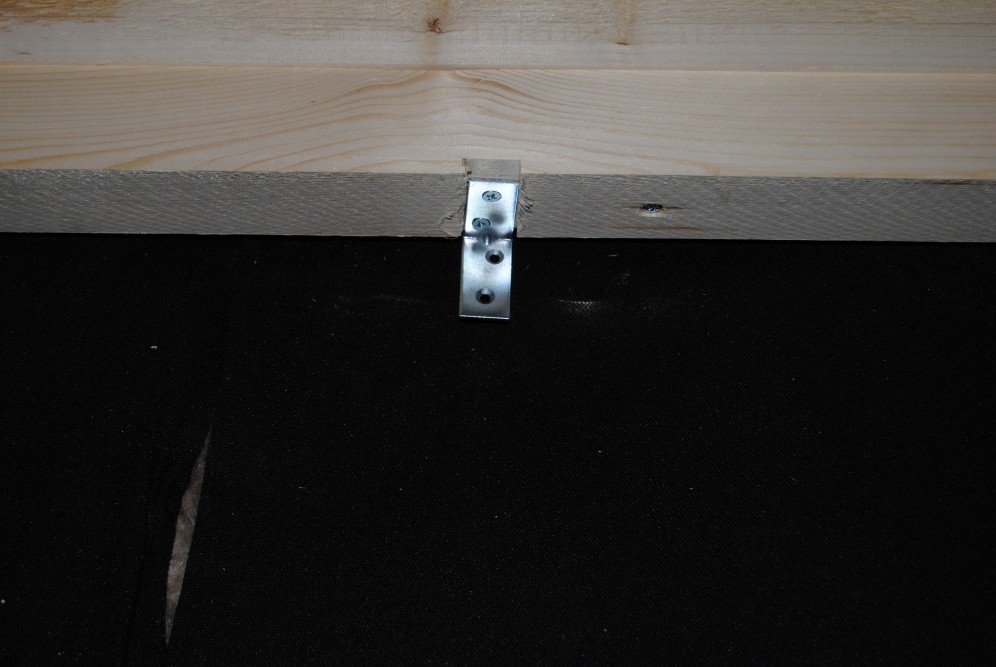

I hålet i framväggen skruvar jag fast vinkelbeslag så att inte duken kan falla bakåt i väggen

(2013-05-24 22:10:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

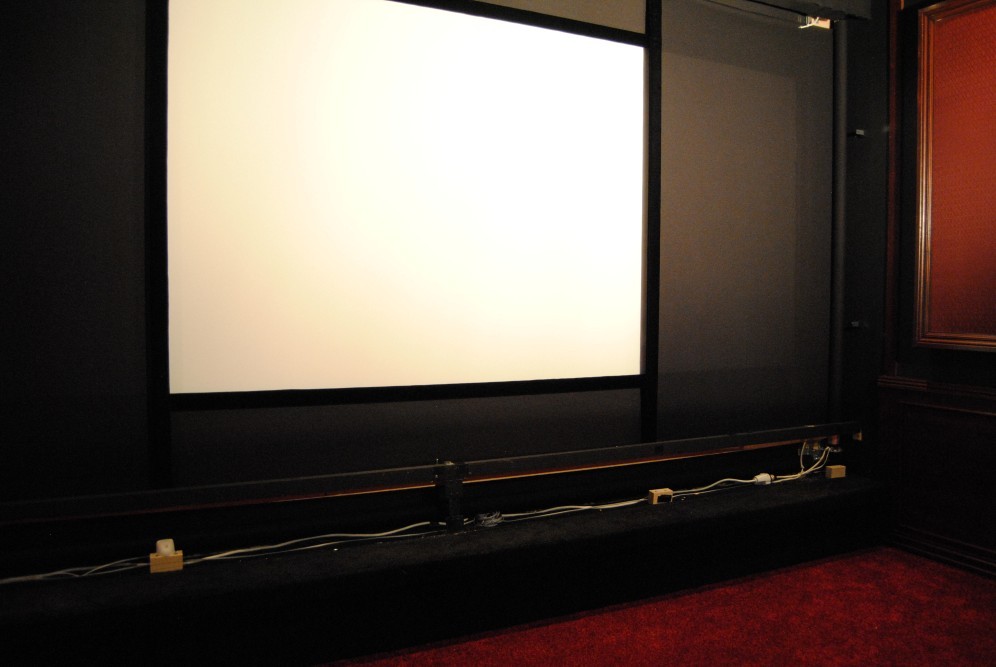

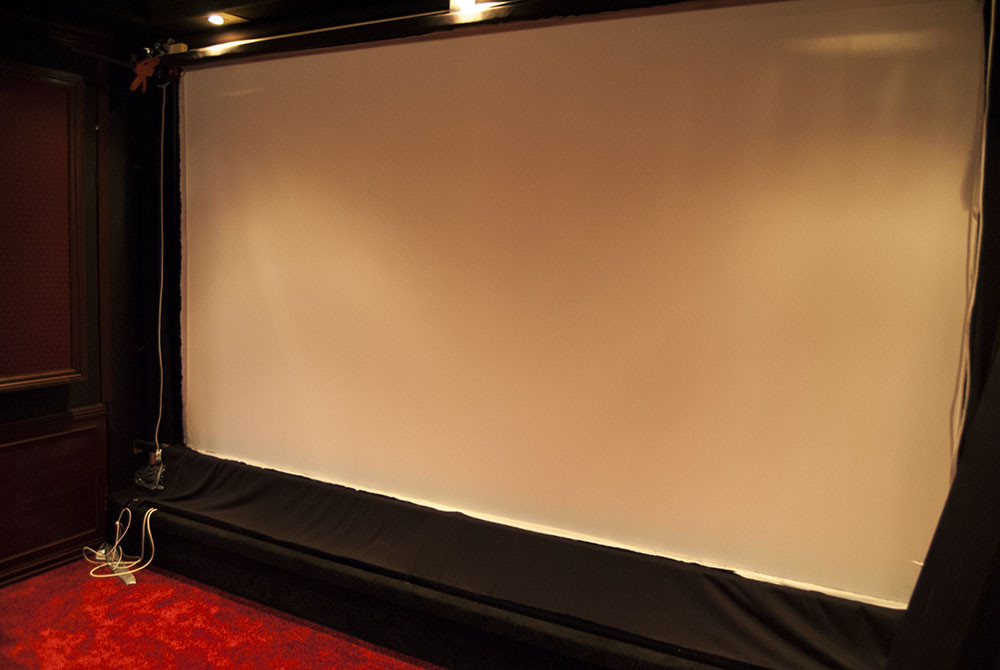

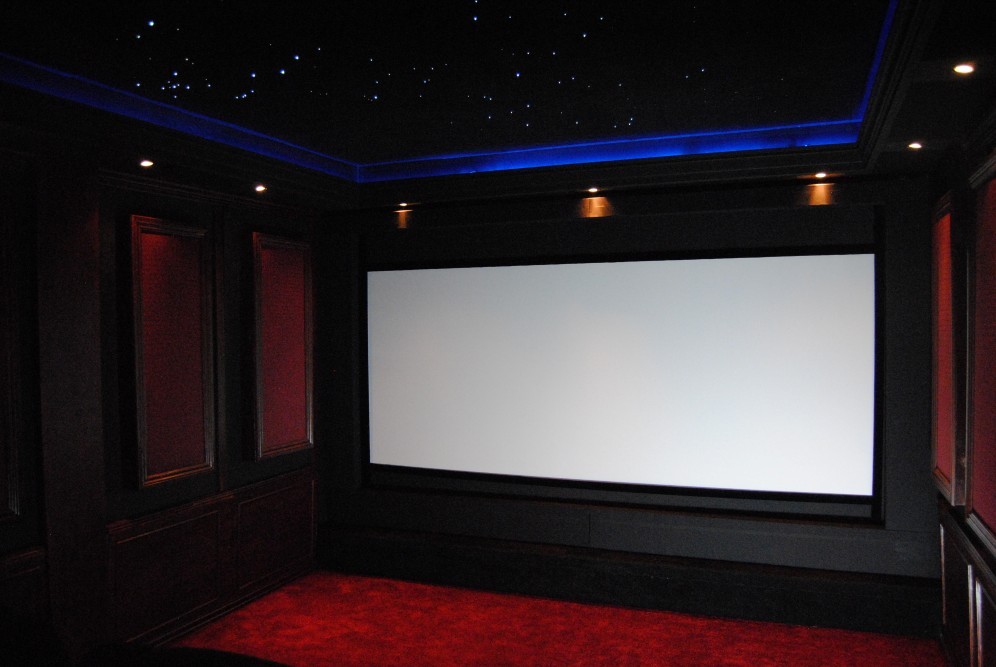

Nu är dukramen på plats
(2013-05-24 22:12:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jag satte först fast ramen med ståltråd
men för att få ramen att sitta ännu bättre skruvade jag fast ramen utifrån genom den yttre ramen och in i dukramen. (2013-05-24 22:14:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

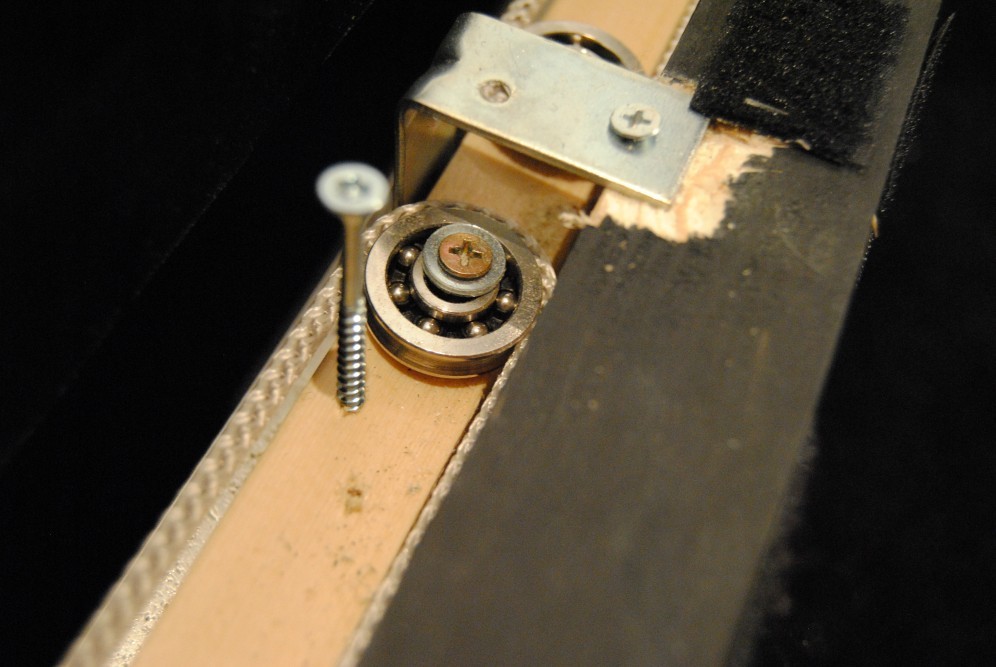

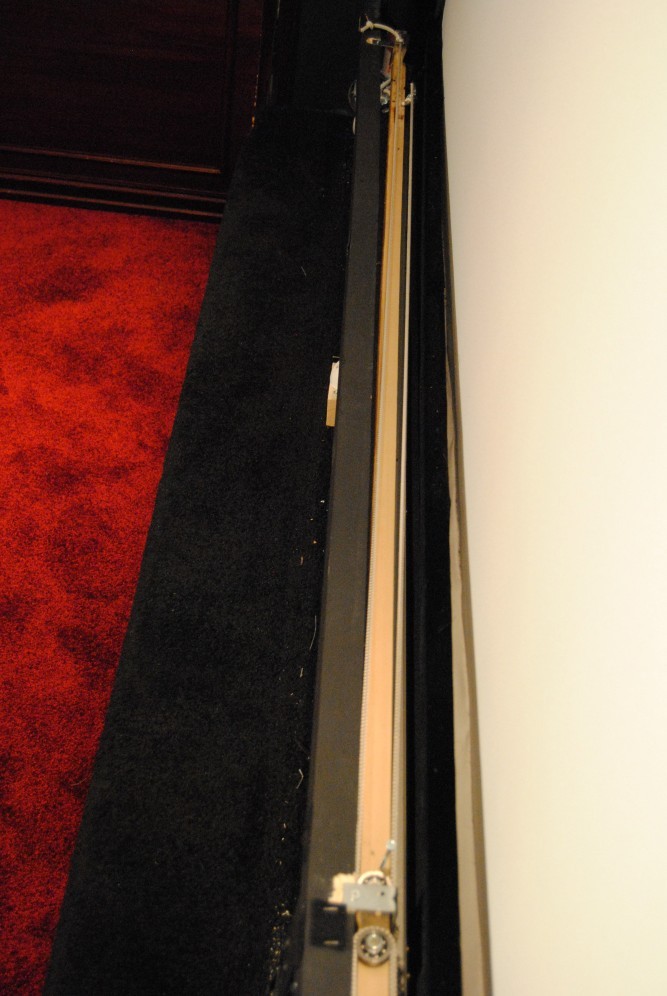

Här har jag monterat de två duklagrena i fästskenan.
(2013-05-24 22:15:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Då ska jag lägga upp information om maskeringen.
Jag gjorde först en liten pappersmodell för att få en känsla av hur det skulle bli i 3D och vilken av maskerna som skulle vara längst fram. Jag bestämde mig för att ha de vertikala maskerna framför de horisontella: (2013-05-26 08:34:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Principskisser

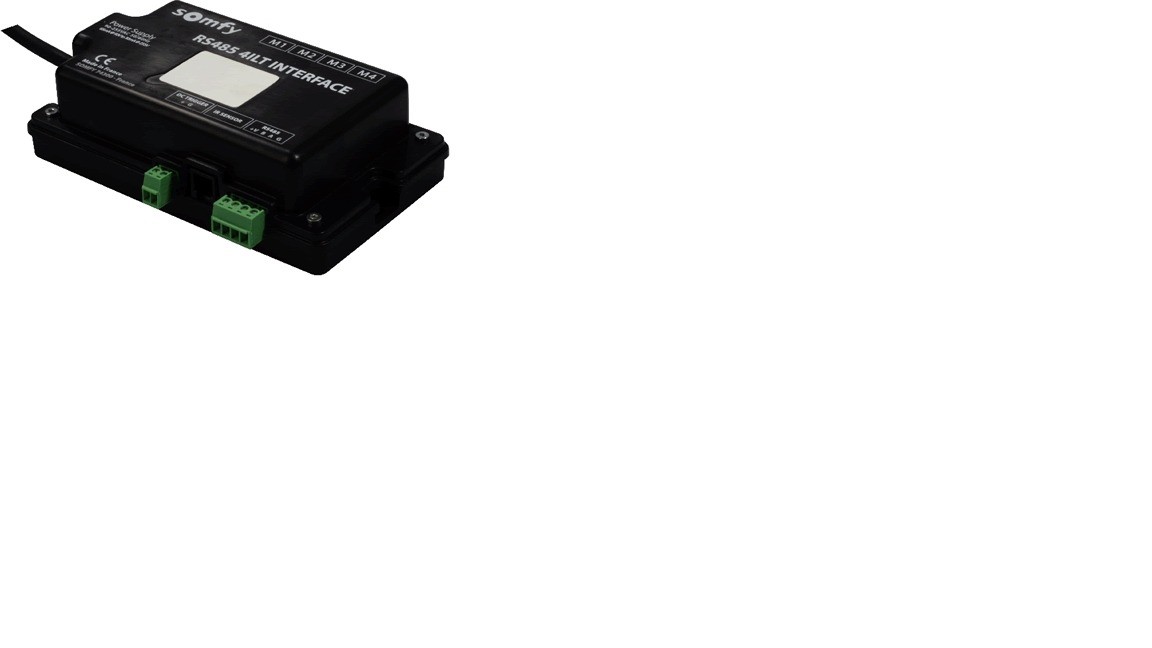

Jag använder bla Somfymotorer.
Youtube-videon i min andra tråd har dålig bildkvalitèet men jag hoppas att det är möjligt att se hur fort maskerna rör sig. Maskeringssystemet är tystare i verkligheten. Den nedre masken böjer av lite framåt, men det är ingenting som jag tänker på vid filmtittande. Maskerna är delvis gjorda av aluminium så de kan inte böja sig uppåt eller nedåt.

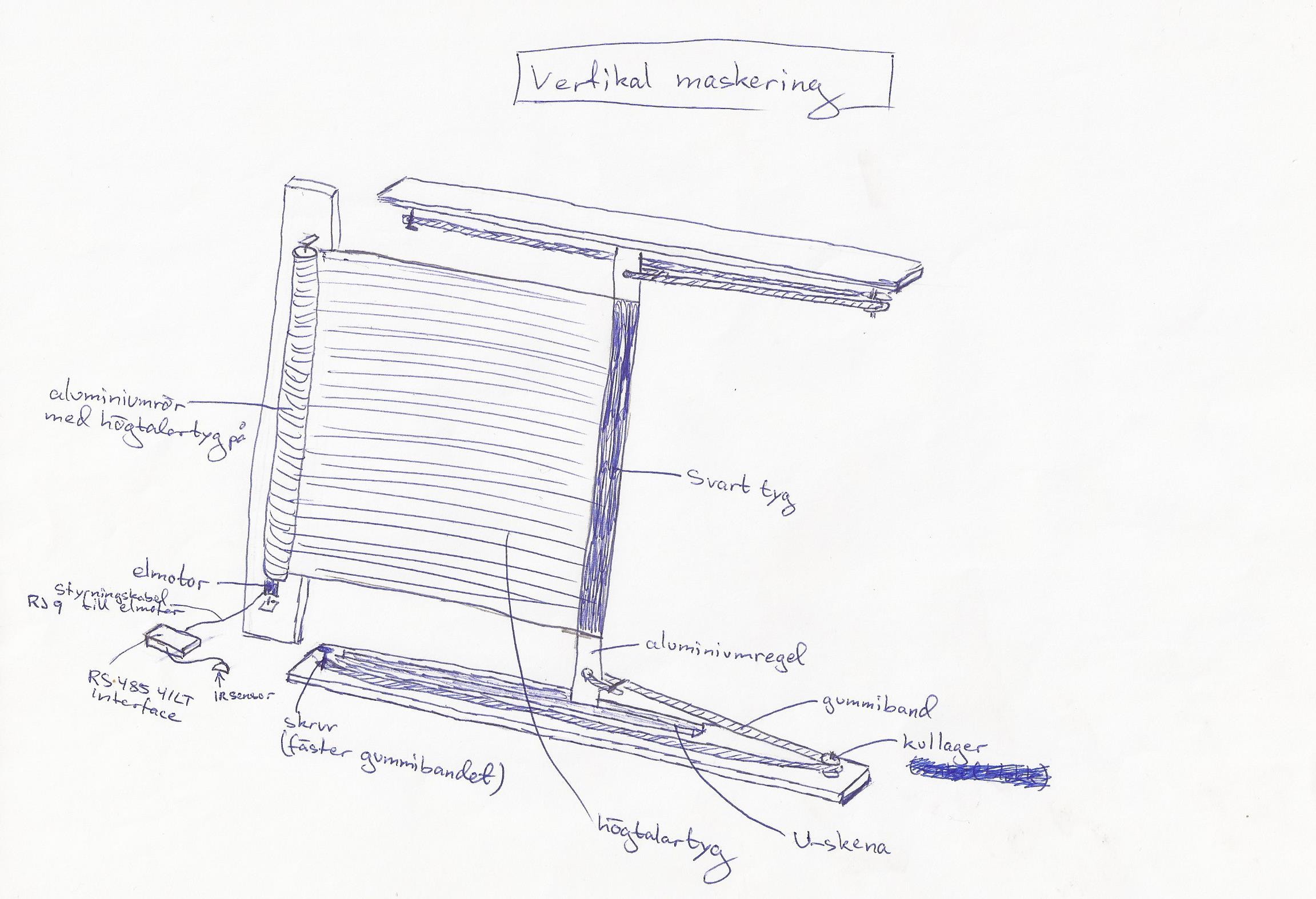

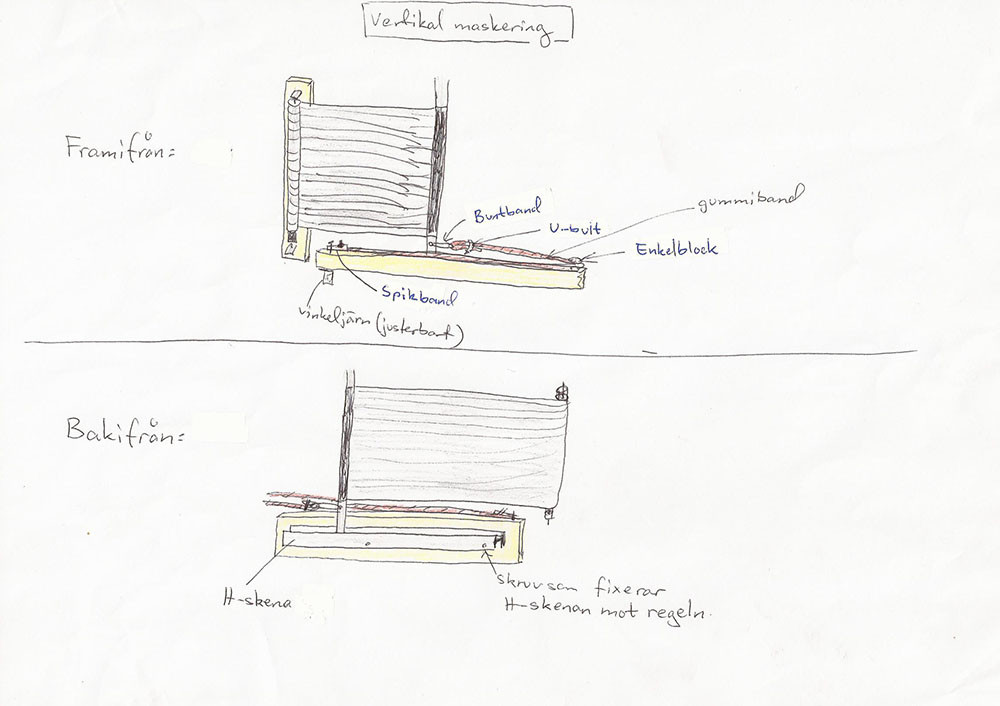

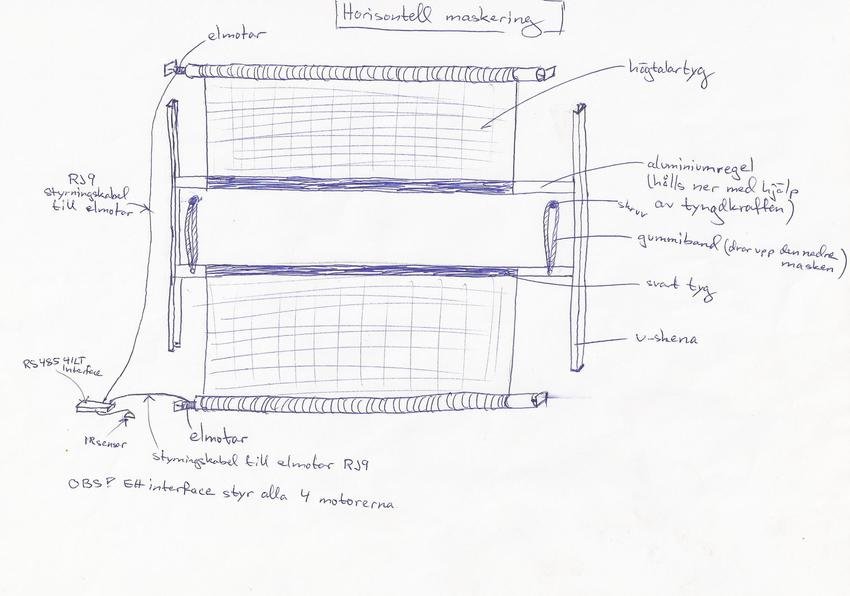

Här kommer några översiktsteckningar.
På den översta teckningen har jag för tydlighetens skull ritat in U-kanaler men egentligen använde jag H-kanaler. Det kommer mer om det senare. (2013-05-26 09:06:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-26 09:20:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

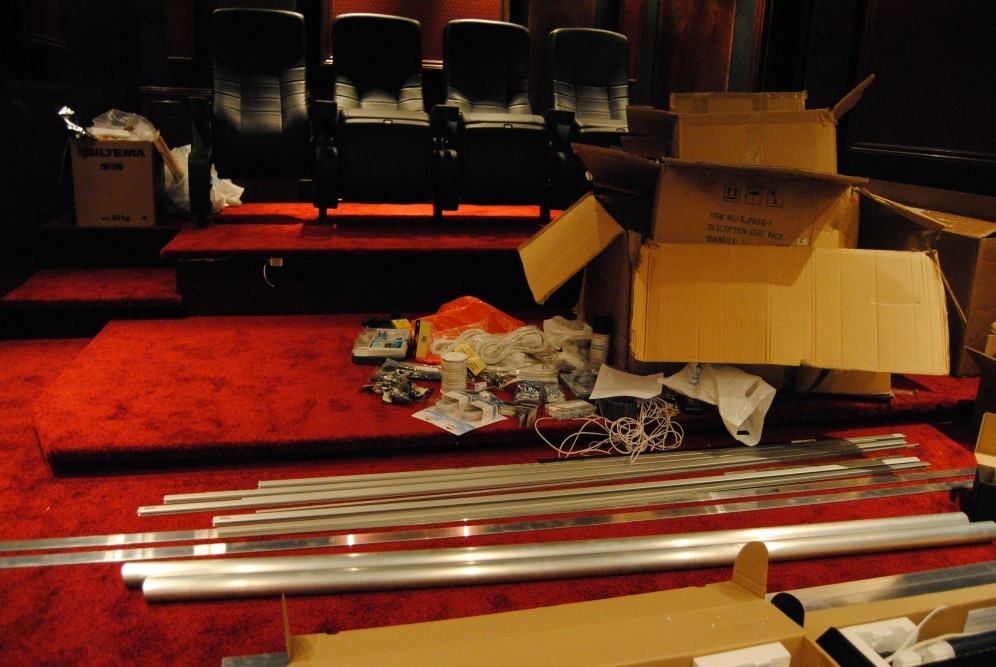

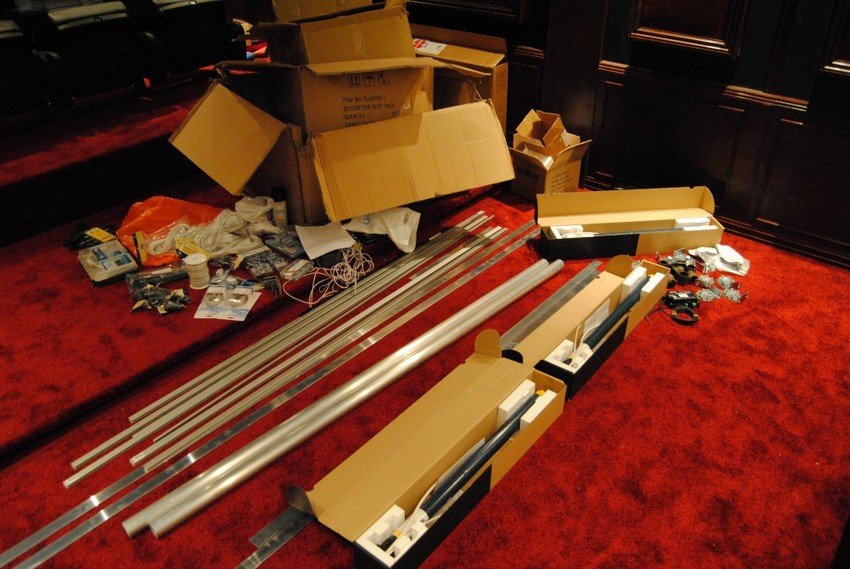

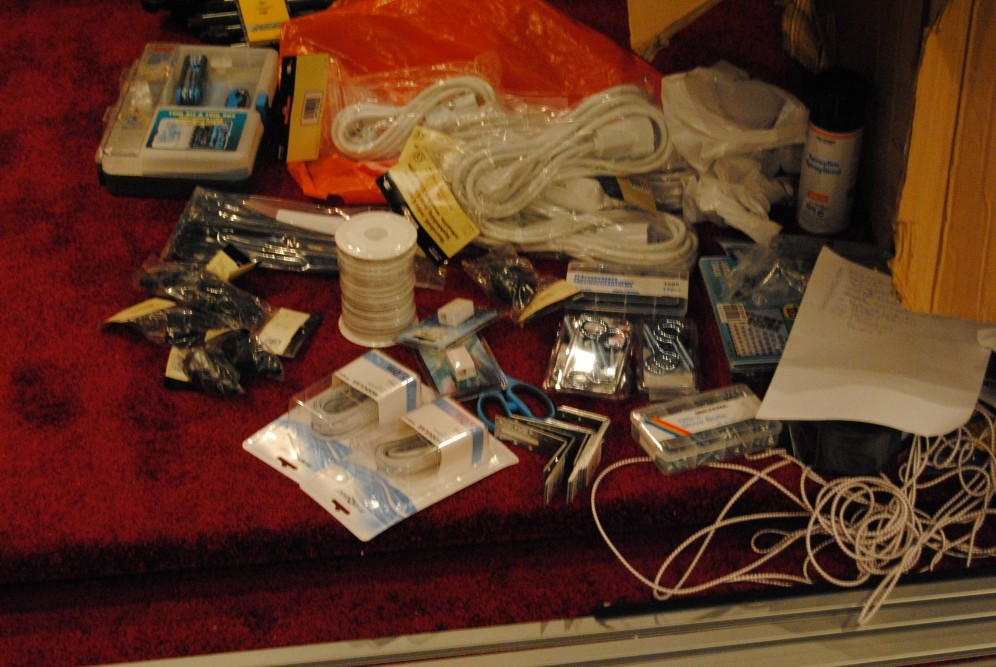

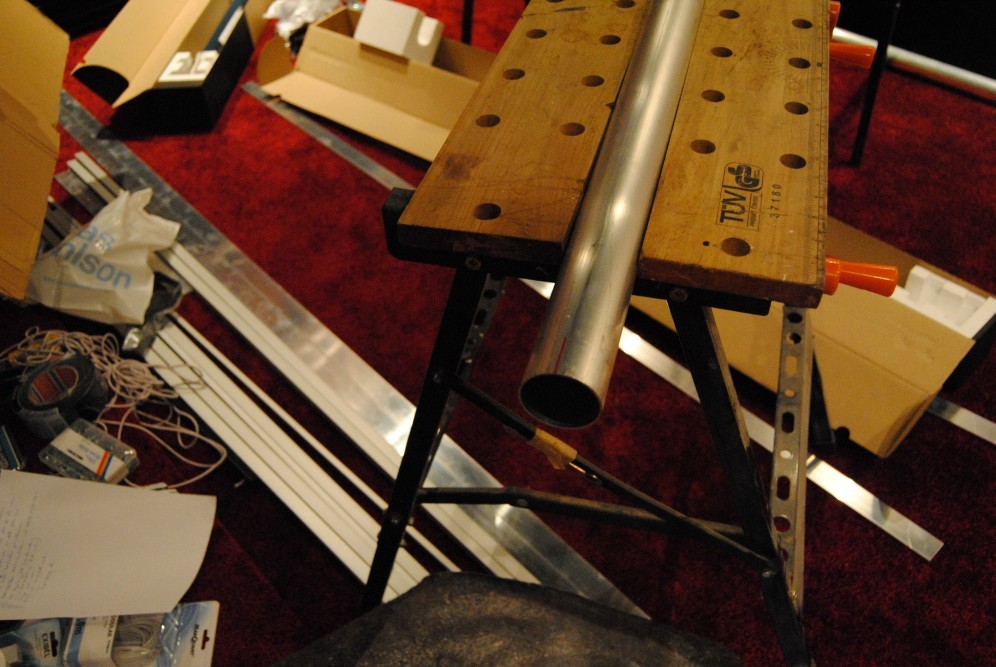

Jag köpte in diverse material till maskeringen.
Något var bomköp men det mesta använde jag. (2013-05-26 08:36:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-26 08:38:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-26 08:40:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-26 08:42:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

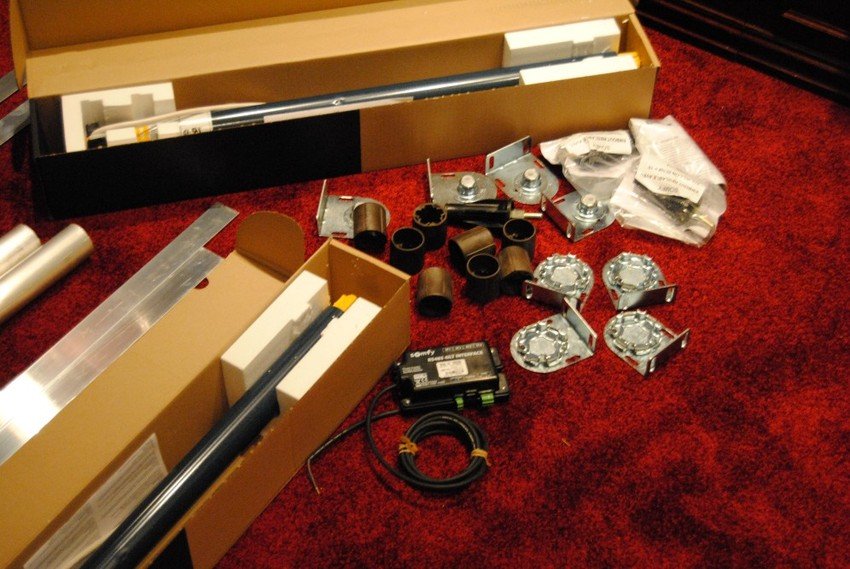

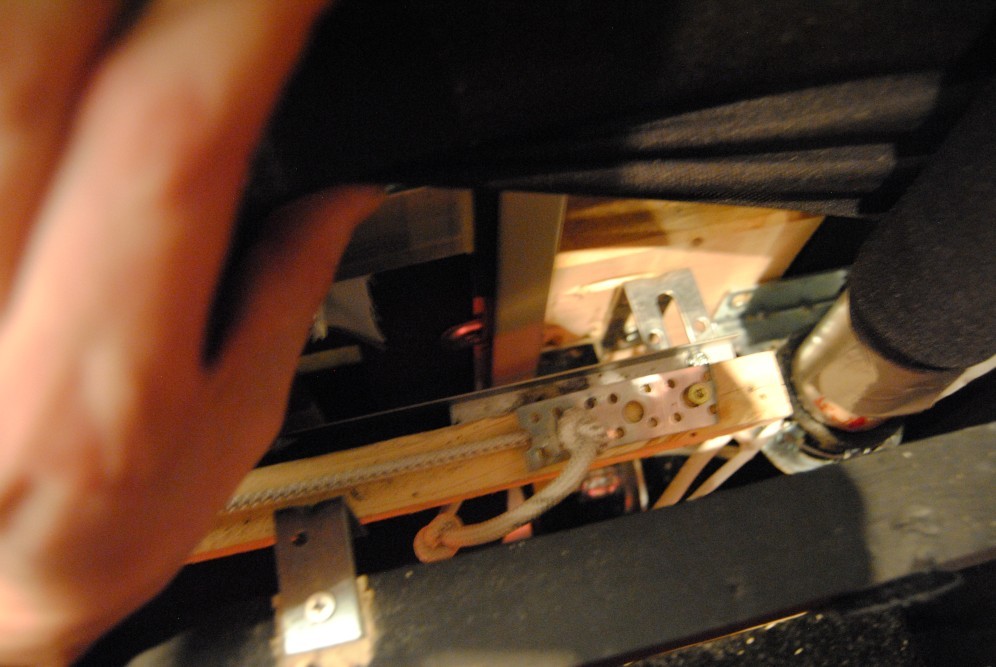

Det var inte helt självklart hur jag skulle göra med motorerna och vilka rör jag skulle använda men jag kom fram till att 50 mm aluminiumrör skulle fungera bra. Stålrör har jag hört kan påverka styrningen av motorerna (IR-styrningen) så det bör man undvika. Jag sågade till två långa rör (knappt 3,5 meter) och två lite kortare (drygt 2 meter). I ena änden sågade jag ett hack (motorn har en motsvarande ås och kan därmed fixeras i varandra).
Mer info kommer senare.. (2013-05-26 08:59:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-26 14:29:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-26 14:30:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

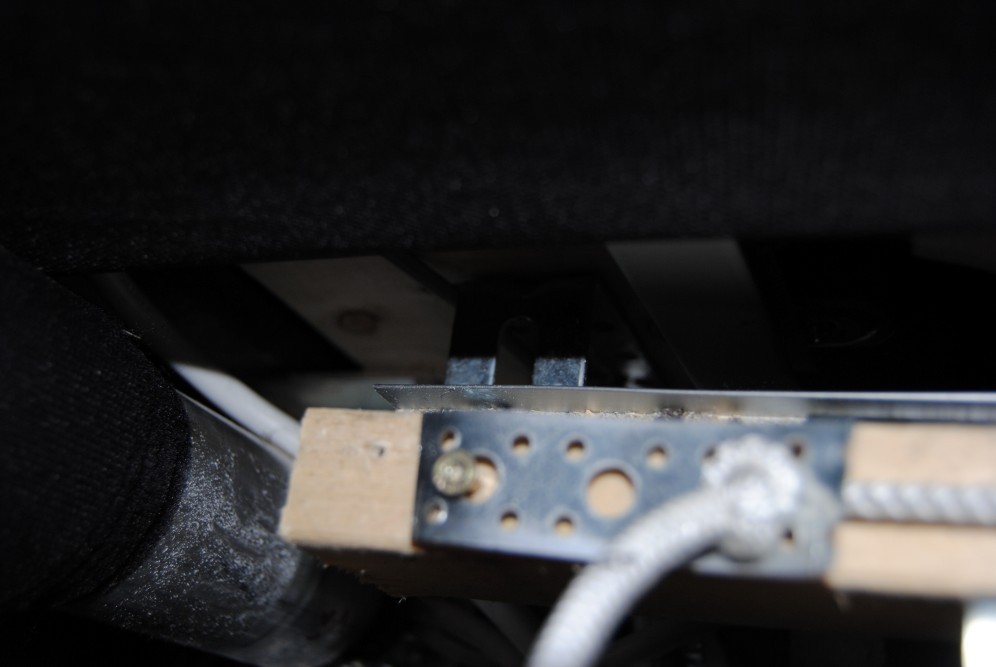

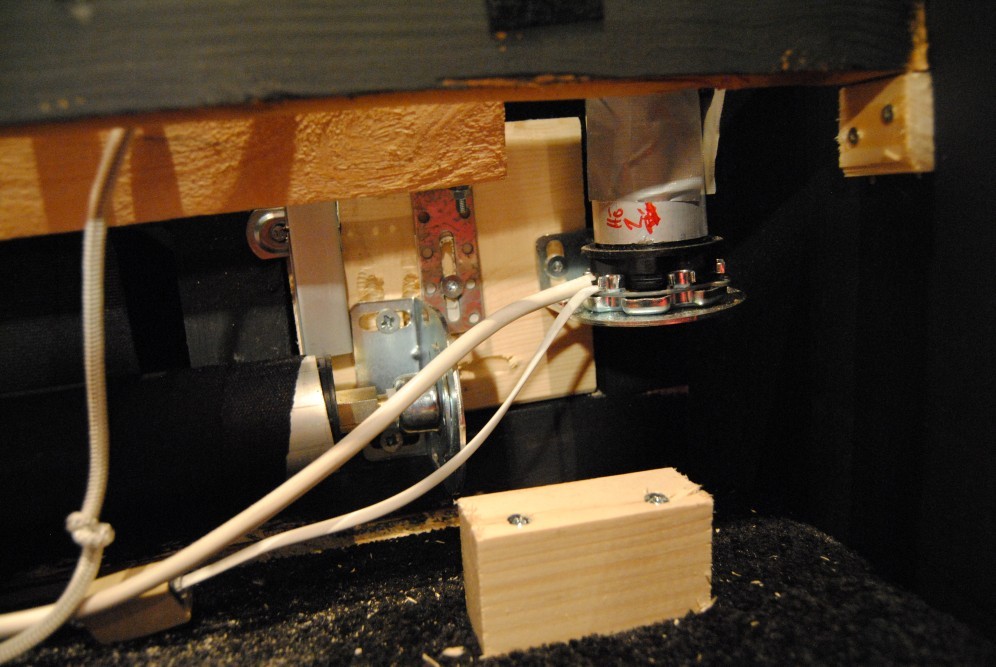

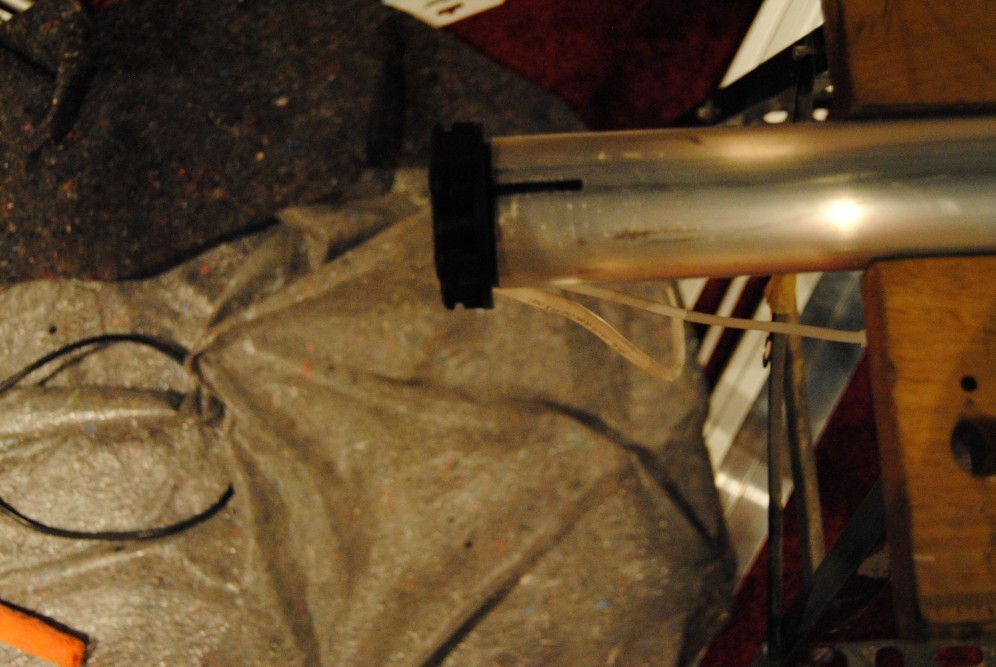

I motorns andra ände i röret satte jag en av de bruna plastkåporna.

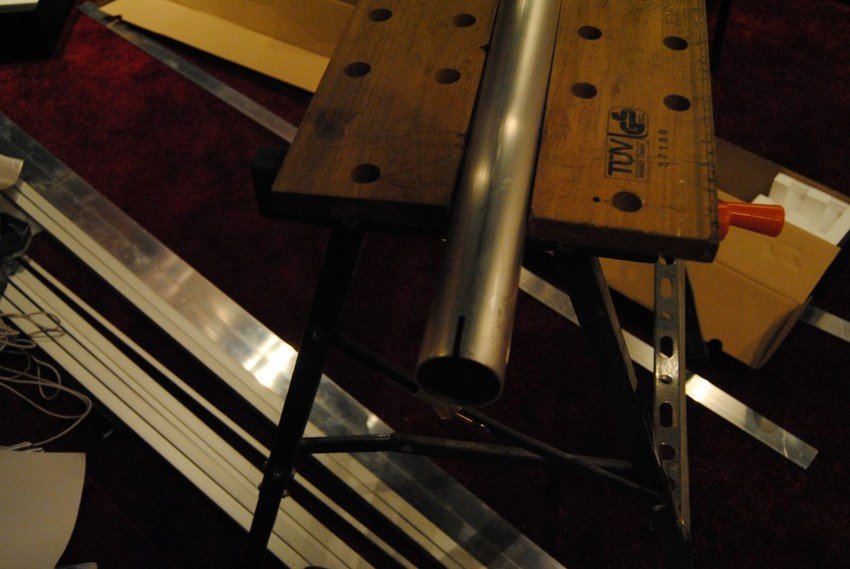

Jag borrade upp fyra hål i aluminiumröret och skruvade in fyra skruvar som når in i den bruna plastkåpan och därmed fixeras rörets andra ände till motorn. Fler bilder kommer. (2013-05-26 14:32:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

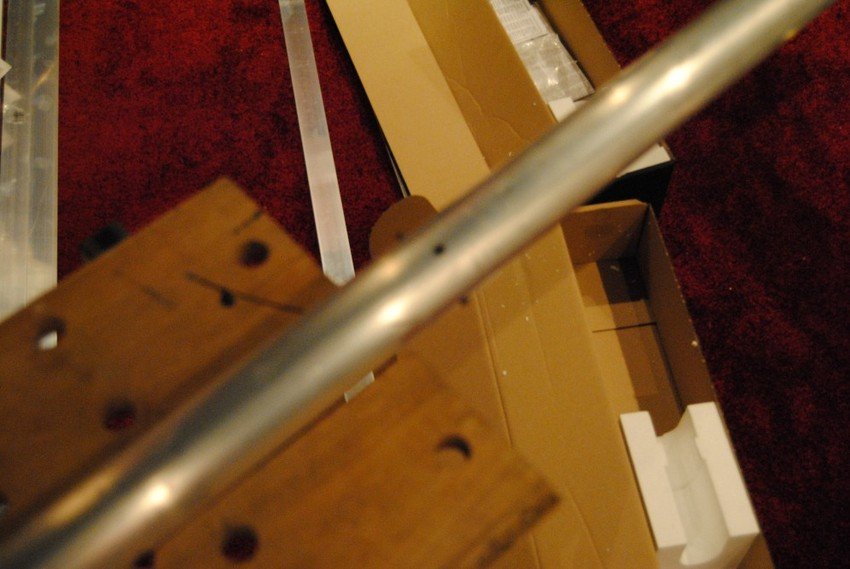

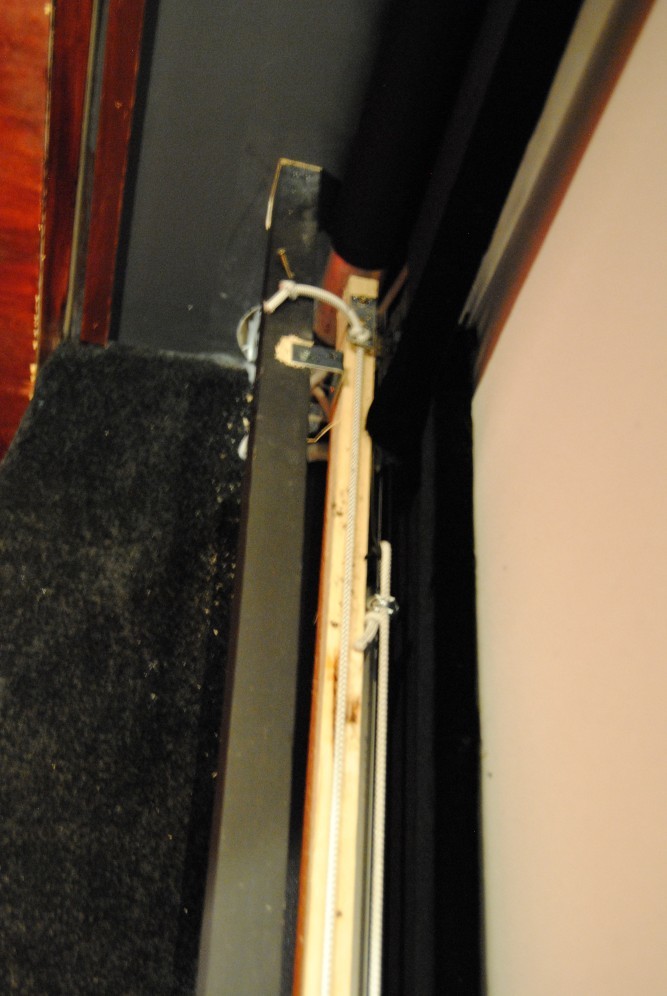

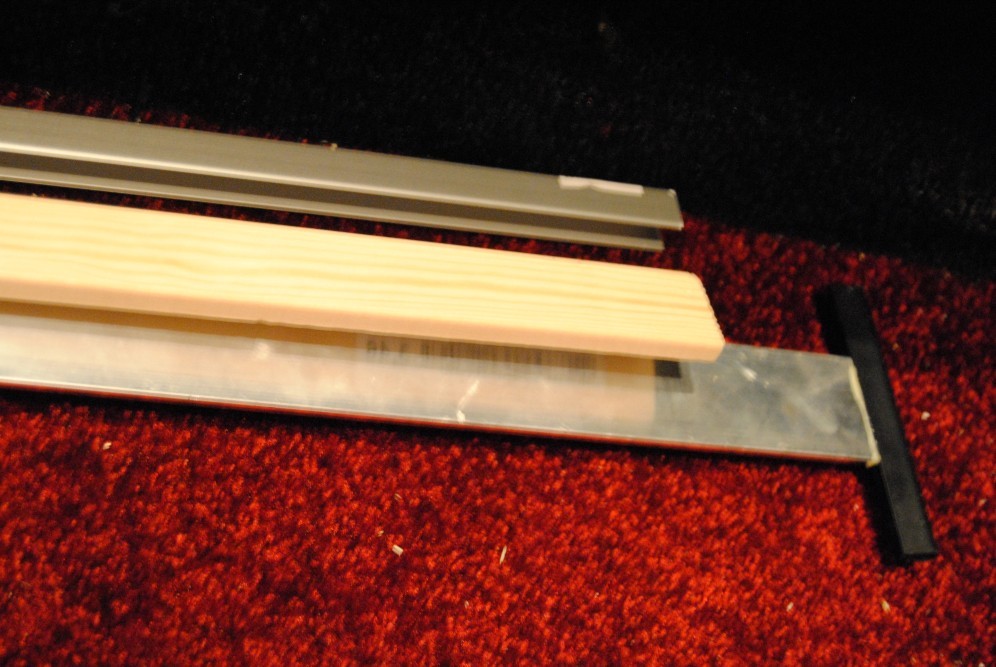

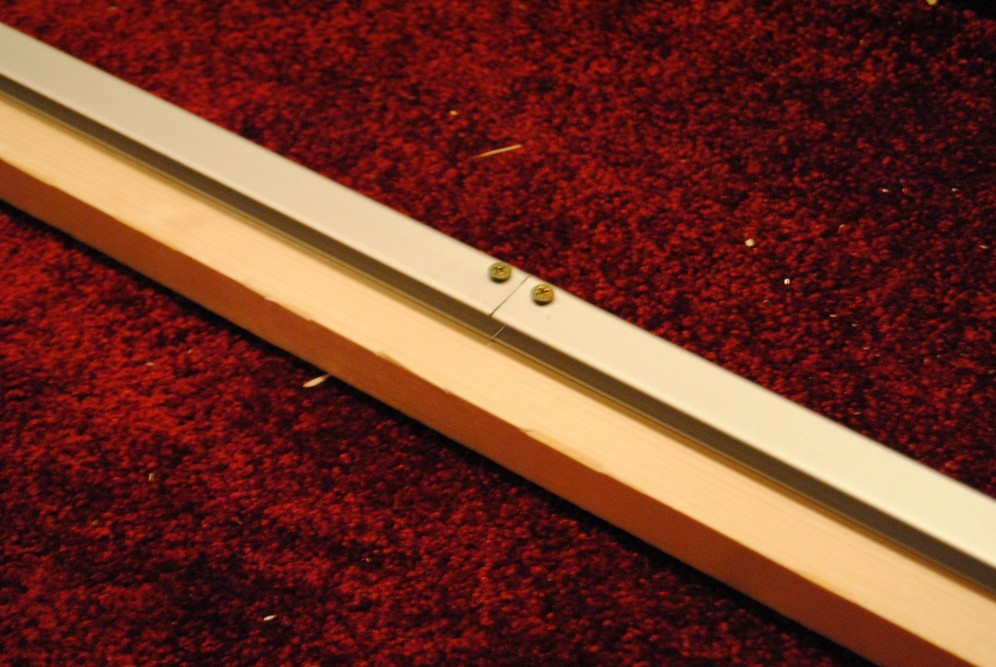

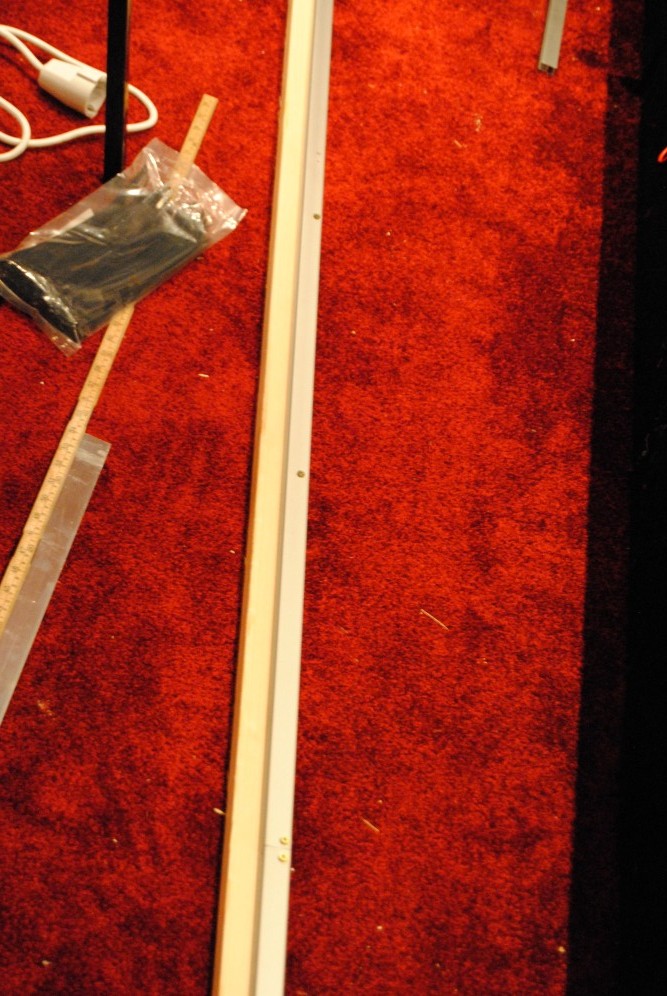

Maskerna löper i aluminiumskenor som ser ut som ett H när du sågar av dem.
Jag kallade dem för U-list i den tidigare förenklade teckningen. H-listen är bättre än U-listen för den är högre och kan fixeras stadigare mot underlaget. Dessutom kan man skruva fast skenan utan att skruven når in i den del där masken ska glida.

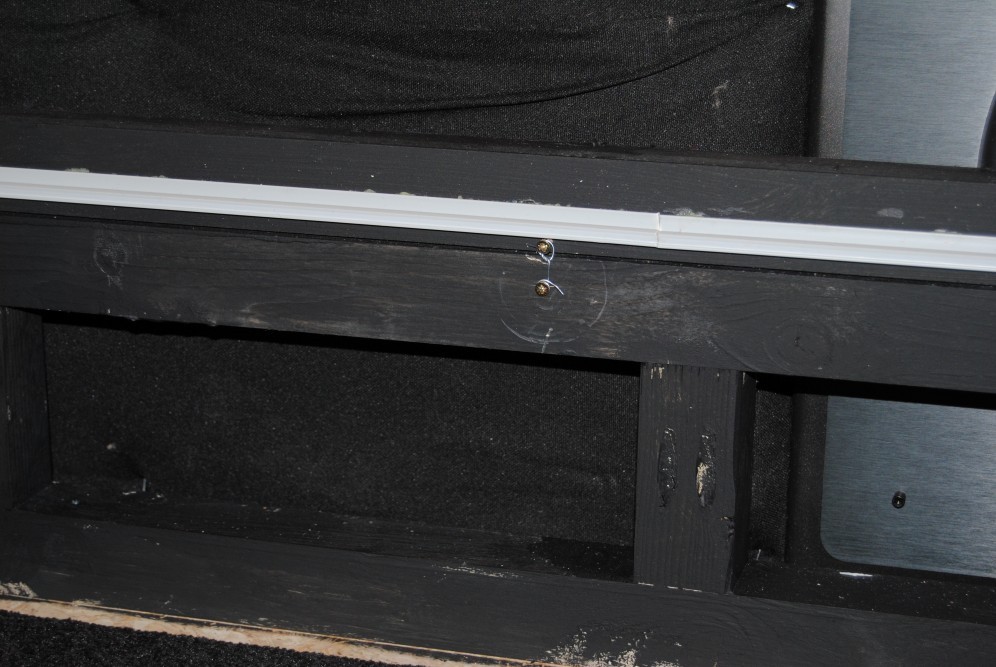

Här är H-skenan till den vertikala maskens nedre del fastskruvad i en separat regel. (2013-05-31 19:40:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-31 19:48:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

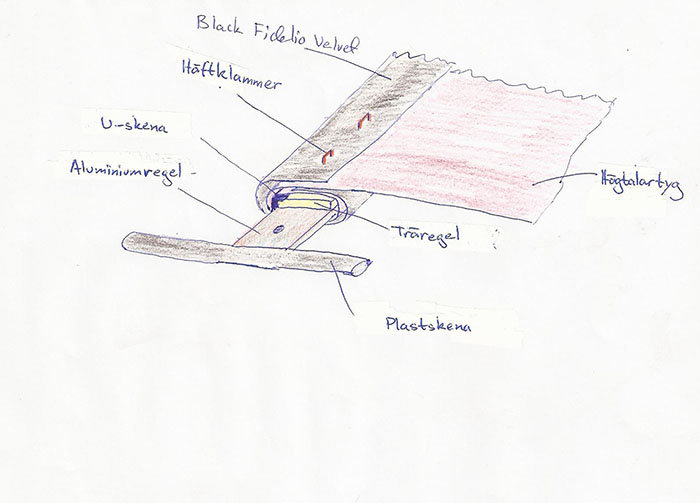

Maskerna gjorde jag av u-skena, träregel och aluminiumregel.

U-skenan stadgar upp masken så den inte kan böja sig. För att masken ska kunna glida fint så kapade jag till en plastskena och limmade fast den med kontaktlim. Plastskenan är en vanlig plastskena som man kan använda till att förstärka affischers kanter med. (2013-05-31 19:49:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jag hade inga instruktioner att följa
så det blev att experimentera och pröva mig fram för att se hur jag skulle sätta upp maskeringen.

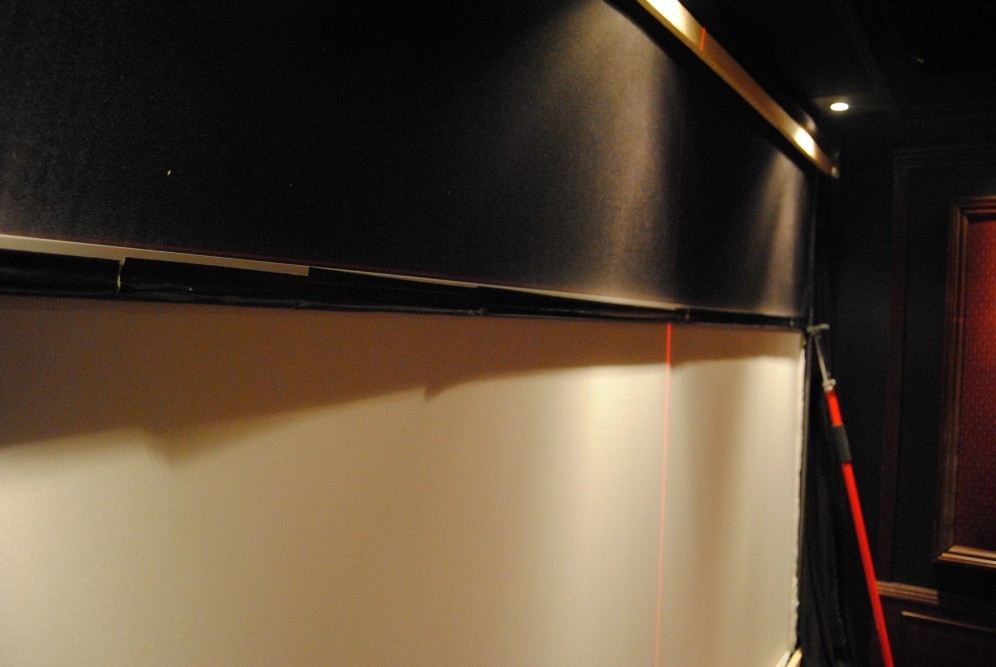

Här har jag tejpat upp de horisontella aluminiumreglarna för att se om det skulle kunna fungera i praktiken.. och jag började bli entusiastisk. Det börjar att se bra ut :) (2013-05-31 19:52:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

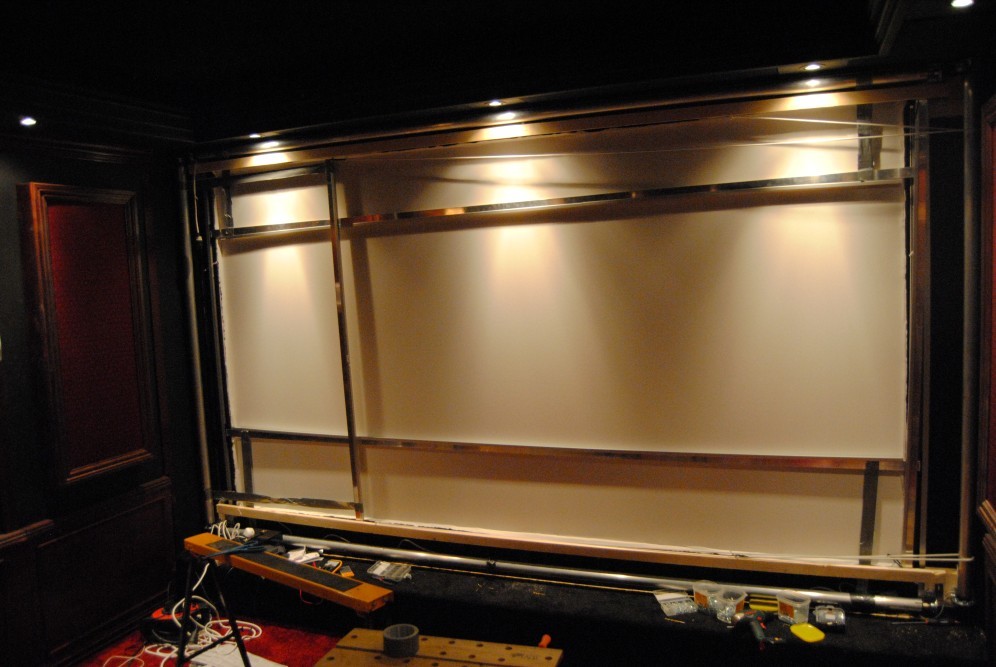

Och så prövade jag med en vertikal aluminiumregel...

(2013-05-31 19:53:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

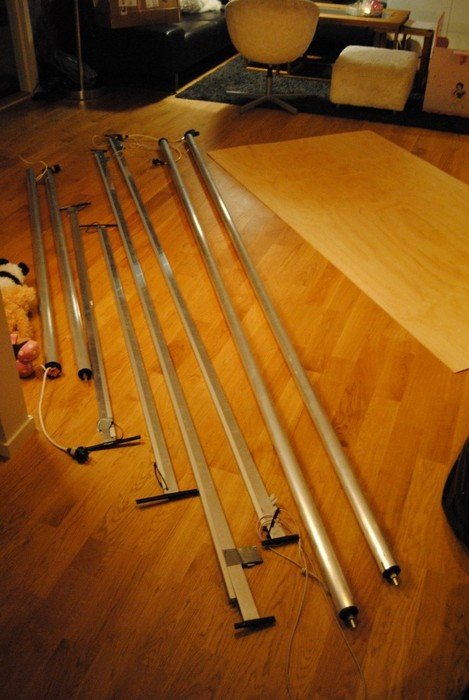

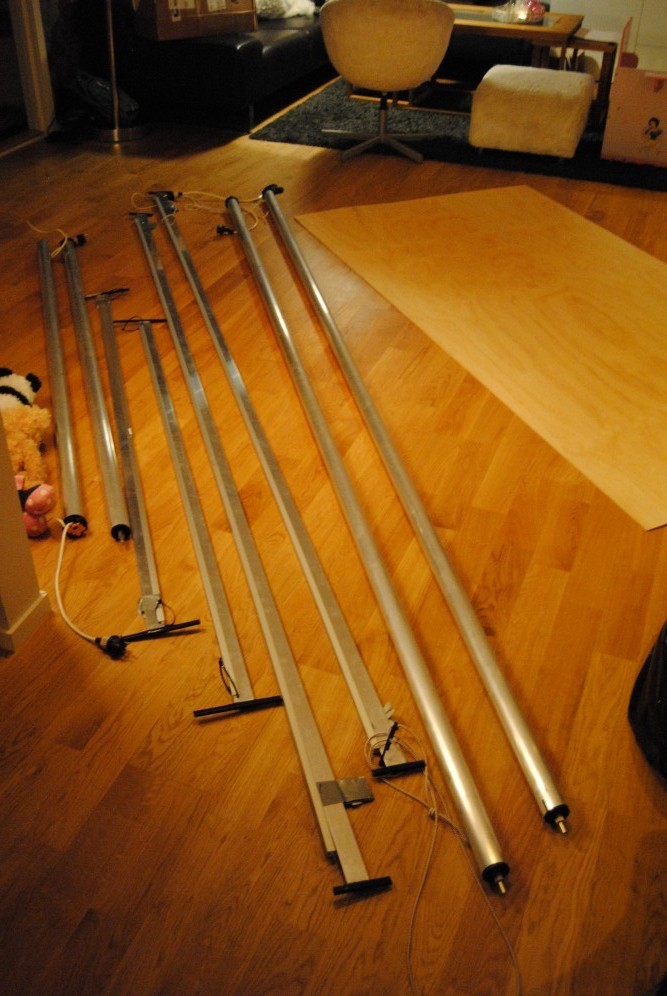

Här är de fyra motorerna monterade i varsitt rör
och de fyra maskerna ligger bredvid. Jag har köpt högtalartyg som ska användas som maskeringsmaterial och jag ska precis börja klippa till tyget.
I ena änden av rören sitter motorn monterad och i den andra har jag satt fast en hållare som jag köpte samtidigt som motorerna. (2013-05-31 19:54:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Maskeringstyget (högtalartyget) tejpade jag fast på rören
med stark tejp och med dubbelhäftande tejp och sedan lät jag tyget gå några varv runt röret för att låsa fast tyget ännu bättre.
Jag tejpade också fast tyget i maskeringsregeln och snurrade också maskeringsregeln för att låsa tyget och för att få u-listen riktad in mot dukens centrum. (2013-05-31 19:57:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-05-31 19:59:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

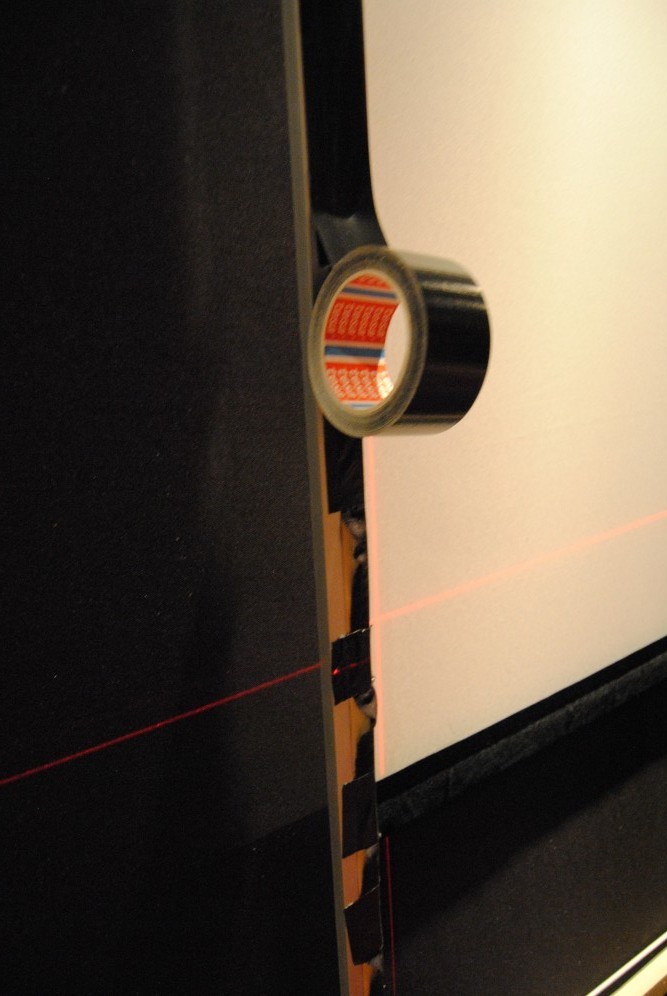

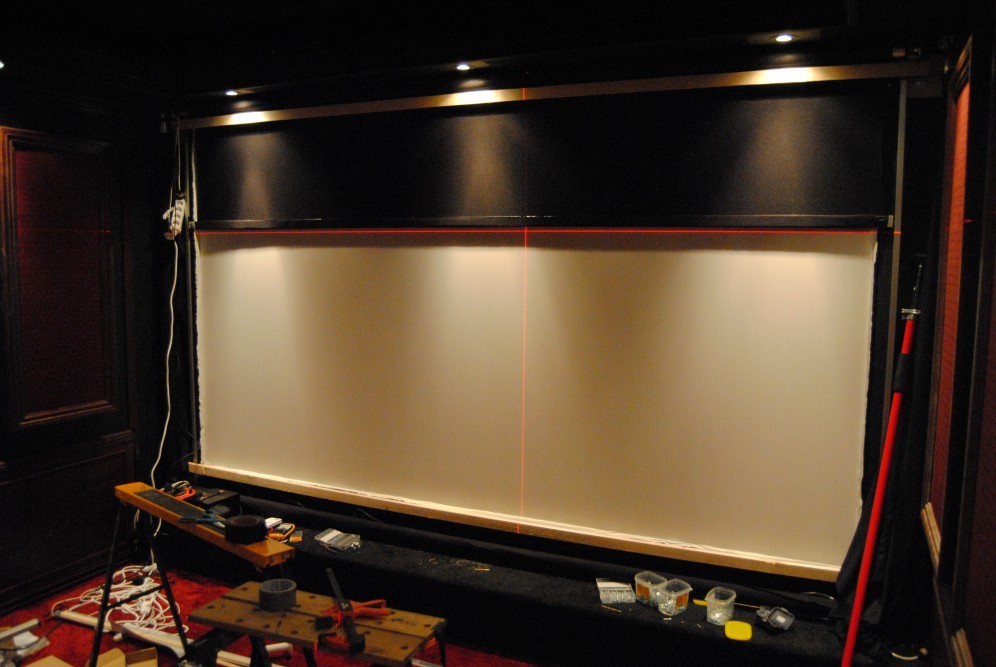

Vattenpass är bra att ha..
(2013-05-31 19:59:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Det gick åt en del tejp...
Fortsättning följer. (2013-05-31 20:01:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

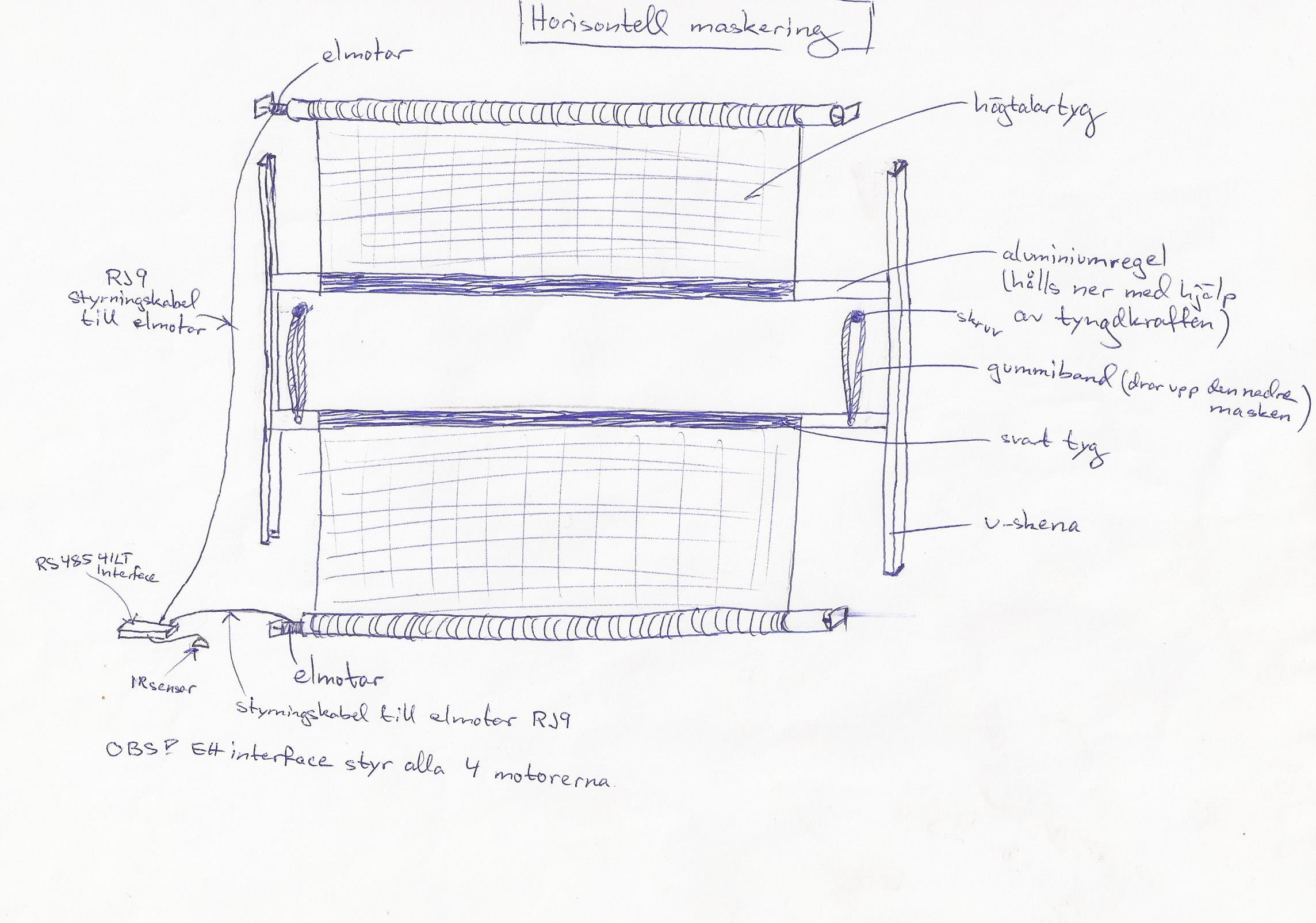

Nu blir det lite svårare att förklara.
Jag hoppas att en skiss ska göra det lite mer begripligt.
På den förenklade principskissen tidigare hade jag ritat in en u-list uppe på en träregel men i verkligheten skruvade jag fast en H-skena på baksidan av en träregel. Här kommer skissen: (2013-06-01 11:13:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

En översiktsbild
Fler bilder kommer.. (2013-06-01 11:15:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Här syns buntbandet
som jag använde för att få en fin övergång mellan masken och gummibandet. I maskens aluminiumregel har jag borrat ett hål och genom hålet går buntbandet.
I gummibandets andra ände satte jag fast ett litet spikband. Jag använde spikbandet för att enkelt kunna justera gummibandets spänning och dessutom få ett stadigt fäste för gummibandet. (2013-06-02 17:54:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

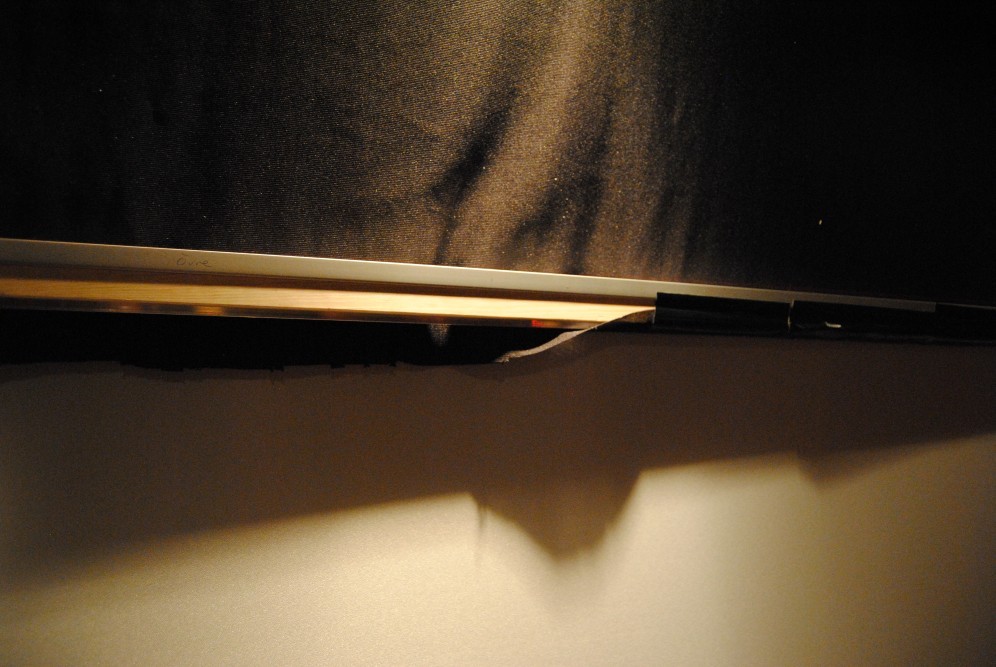

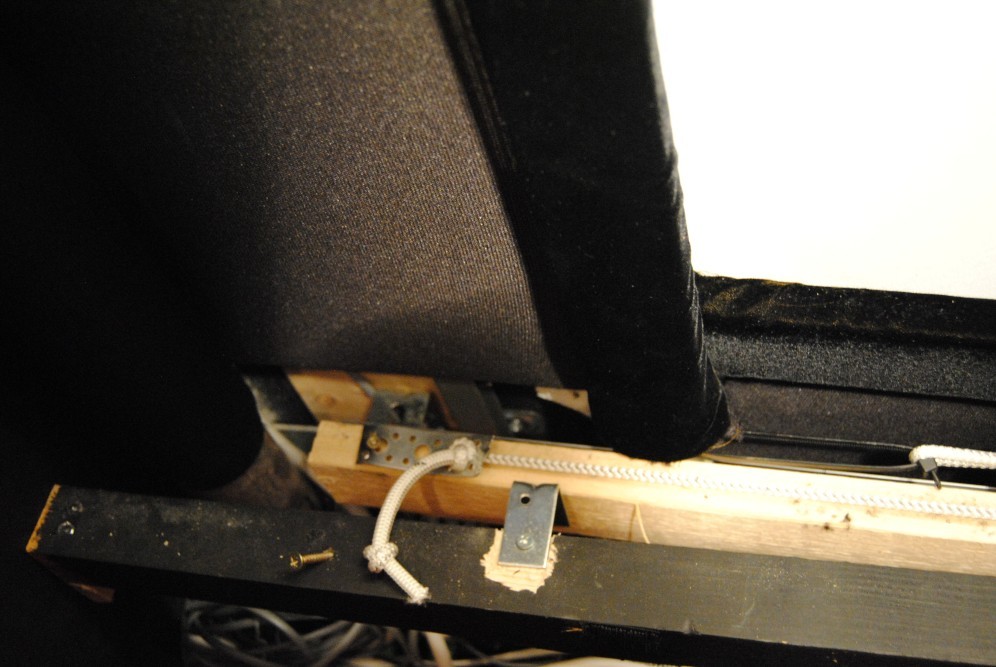

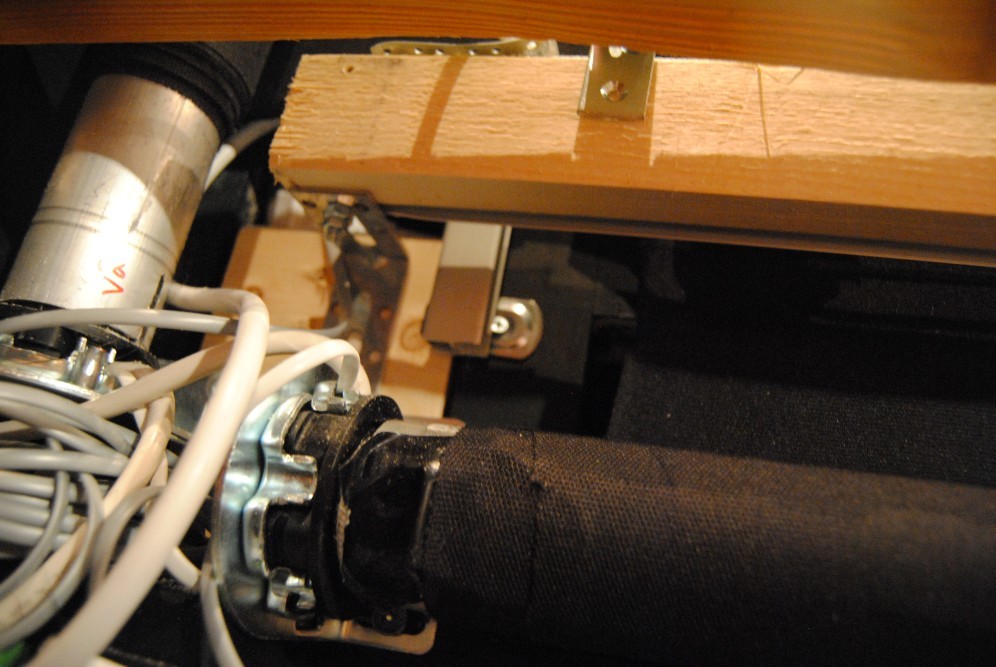

Här syns vinkeljärnet

som håller fast träregeln till den verikala maskeringen. Observera att regeln kan förskjutas in mot rummet eller bort från rummet.
På bilden syns också hur jag satte fast den horisontella maskeringens H-list. (2013-06-02 17:57:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jag fortsätter med många bilder.

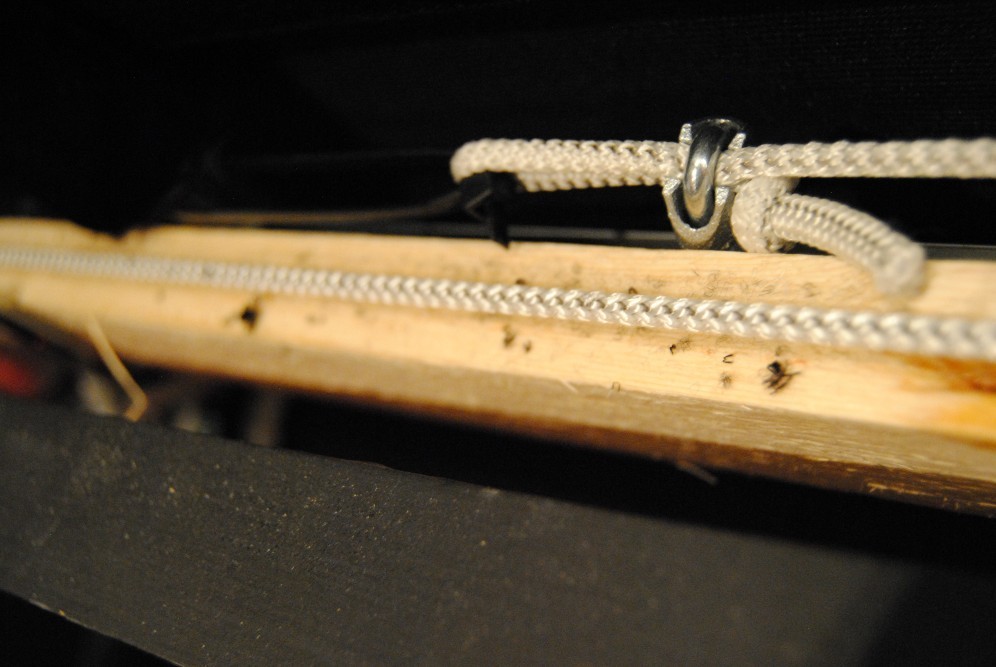

Buntband och u-bult. (2013-06-02 17:58:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Översiktsbild
(2013-06-02 17:59:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-06-02 18:57:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-06-02 18:58:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

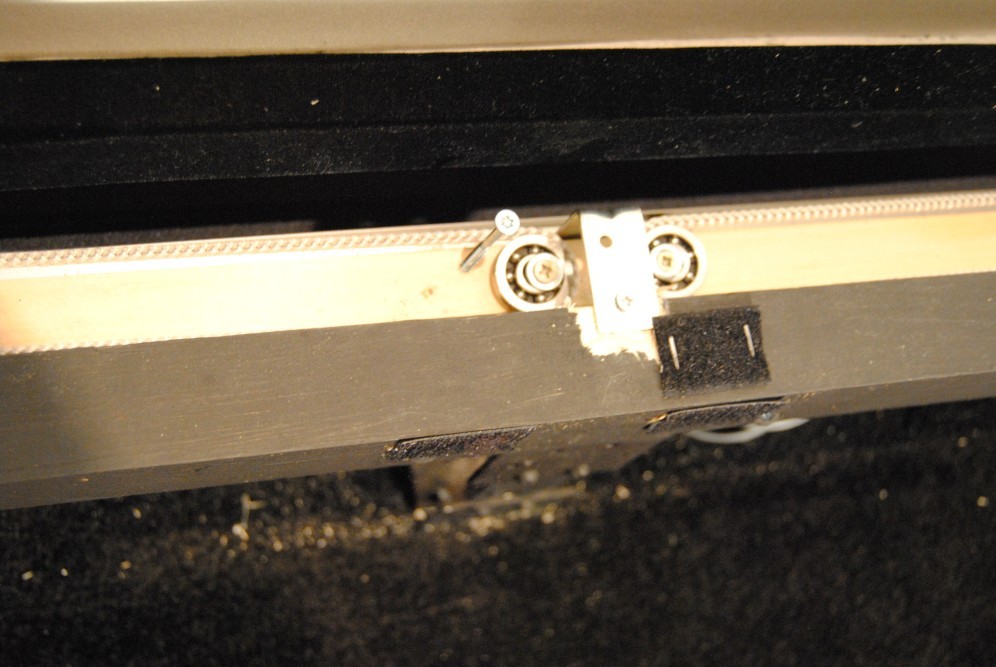

Enkelblock
(2013-06-02 18:59:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skruven sitter där för att stötta ramen med högtalartyg som klär in hela kontruktionen.
(2013-06-02 19:10:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Och så är det dags för den horisontella maskeringen.

Jag använde möbelvinklar för att sätta fast H-skenorna till dem horisontella maskerna. Då får jag också möjlighet att justera skenan. (2013-06-02 19:11:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-06-02 19:12:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jag knöt ihop gummibanden till den nedre horisontella masken.


(2013-06-02 19:12:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Då är det dags att skriva lite om styrningen.
Jag använder 4 st Somfymotorer (Somfy Sonesse ILT 504S2 Star Head Ultra Quiet Motor) och kan då helt fritt välja storlek på bilden. Nästan hela framväggen är en enda duk och så låter jag maskerna rama in bilden och direkt upplevs bilden både skarpare och kontrastrikare. Det är enormt vanebildande och rekommenderas verkligen!
Till varje motor går det en kabel från ett interface (Somfy RS485 4ILT interface). Kopplat till interfacet är också en IR-sensor. Interfacet kan samtidigt kontrollera upp till 4 st Somfy ILT-motorer och kan memorera 8 st positioner i vardera motor.

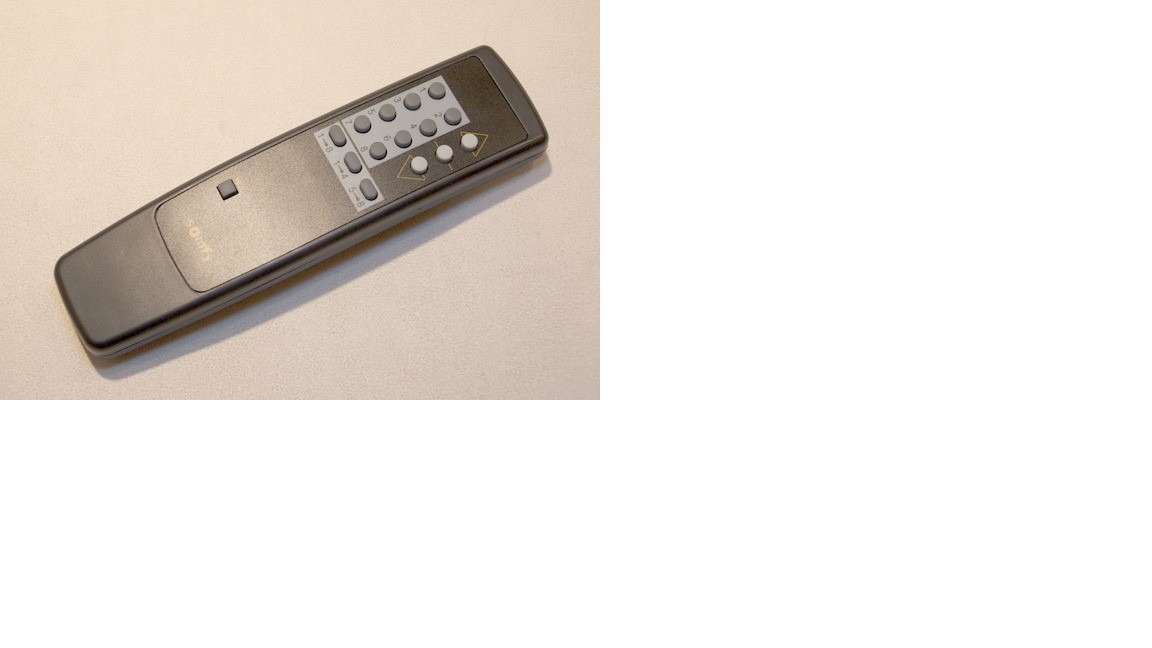

Fjärrkontrollen har bla 8 knappar märkta 1 till och med 8 och genom att trycka på en av dessa knappar startar alla 4 motorer samtidigt och rullar in eller ut högtalartyget så att maskerna ställer in sig i tidigare vald position.
Varje mask kan också ställas in individuellt med hjälp av fjärrkontrollen. Man kan få masken att exempelvis först flytta sig snabbt och sedan långsamt. Perfekt när man ska finjustera!
De motorer som jag har köpt går på 110 volt så jag köpte en transformator. Interfacet kan kopplas direkt in på 230-volts nätet.
Första gången man ska programmera interfacet ställer man först in ändlägena dvs max in och max ut för varje motor. Sedan ramar man in exempelvis format 2.35:1 och trycker länge på knappen 1 och då kommer interfacet ihåg alla 4 motorers position och varje gång man trycker på knapp märkt nr 1 så fås formatet 2.35:1. Enklare kan det inte bli !
Men man kan klara sig fint utan interfacet och kan också använda enklare Somfymotorer som inte har obegränsat med minnspositioner.
Det finns motorer som har minne för 3 olika positioner- helt in, helt ut och så en egen vald position mitt emellan. Då skulle man exempelvis kunna ställa in 4:3-bild som max in och 2.37:1 som max ut och så 1.78 som position däremellan. Man måste då också köpa en "limit setting tool" men trots allt sparar man en hel del pengar. Somfymotorer används ju i markiser och där har man precis denna funktion (max in och max ut).

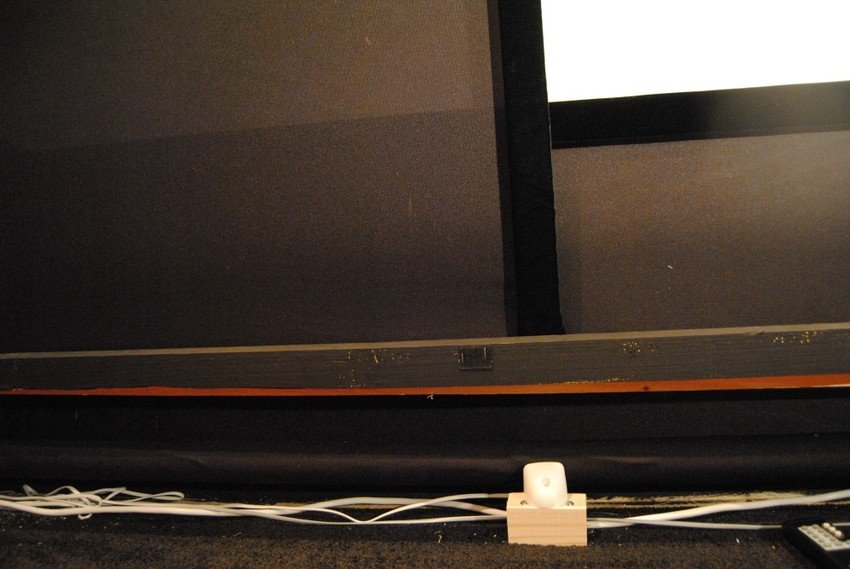

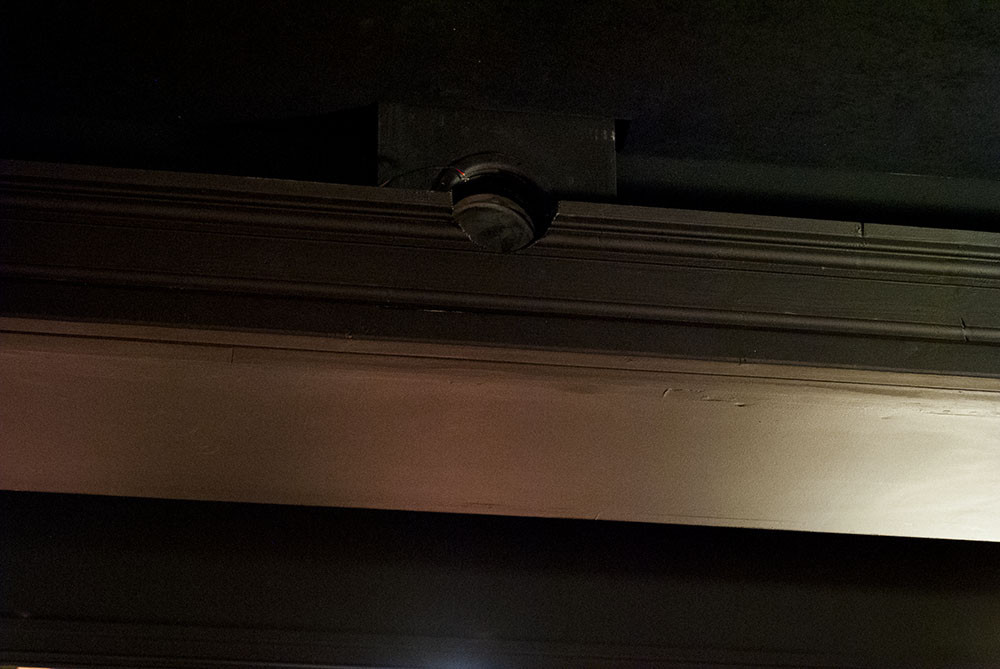

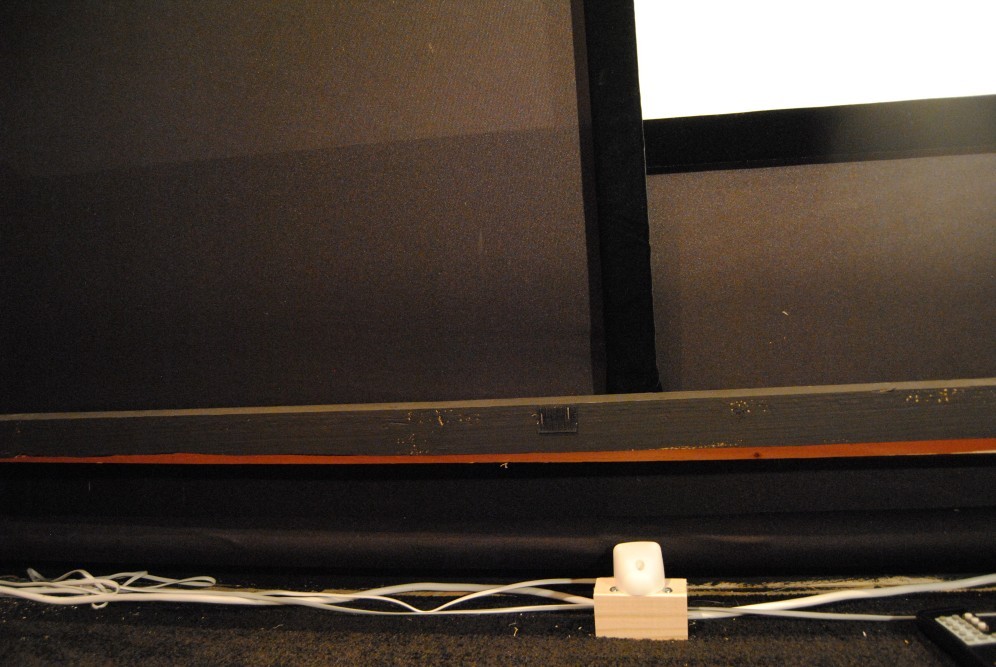

Somfy IR-sensor syns här: (2013-06-02 19:58:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Det är inte så lätt att veta vad man ska beställa för delar från Somfy så här kommer en lista på vad jag köpte in.
Det har blivit lite lättare att beställa för nu finns nästan alla Somfydelar på hemsidan hos http://www.floridaautomatedshade.com/
1030053 Somfy Sonesse ILT 504S2 Star Head Ultra Quiet Motor 1030053
4 $402.50 $1,610.00
9154205 Infrared (IR) Plug-in with 8' cord (RJ9 Connectors) 9154205
1 $43.50 $43.50
1870132 Somfy IRT 803 (8 Channel) Transmitter 1870132
1 $35.72 $35.72
9420800 Somfy LT50 Idler End10 MM 9420800
4 $10.71 $42.84
9410635 Somfy LT50 Idler End Bracket 10mm 9410635
4 $11.71 $46.84
9206089 Somfy LT50 2" Soft Clip Drive 9206089
1 QTY 1870130 Interface RS485 $ 425
4 QTY 9410651 Somfy LT50 Star Head Motor Bracket 9410651 $ 47
(2013-06-02 20:02:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Och från http://decor.basicq.com/
2 9015261 rj9 coupler (to lengthen data $13.50 $27.00
cable)
2 9012343 25' modular cable $17.10 $34.20

H- och U-lister liksom plastskenor till aluminiummaskernas ände köpte jag hos Bauhaus.
Vinkeljärn, gummiband, tejp, elkablar etc köpte jag hos Biltema, Jula och Clas Ohlson. (2013-06-02 20:05:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jag har ritat en bild
av hur jag byggde maskerna i ett försök att göra allt mer tydligt.
Aluminiumregeln är 40 mm bred och 4 mm tjock.
U-skenan gör masken styv, ger en rak kant och håller träregeln ihop med aluminiumregeln.
Träregeln gör också masken styv och gör den tyngre (bra för den övre horisontella masken) och i tillägg kan man häfta i den.
För att den nedre masken ska glida helt fritt sprayade jag "silicon super glider spray" i den nedre H-skenan. Behövs nog egentligen inte men för säkerhetsskull gjorde jag det.
Jag har ritat hur masken ser ut bakifrån. Du kan se hur häftklamrarna fixerar högtalartyget och fidelio velvet i träregeln.
Du kan också se träregeln, aluminiumregeln och U-skenan.
Se fim på maskeringen mer i detalj:
http://www.youtube.com/watch?v=LUHl5bH02eU
Då ska jag vara klar med beskrivningen av maskeringssystemet. Hoppas att det gick att förstå :) (2013-06-02 20:34:20)
Produkter på bilden:

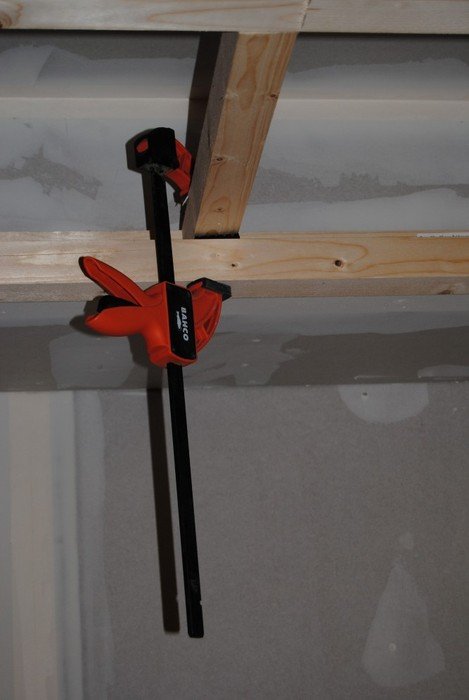

Det blir fort väldigt varmt i hjemmekinon
så ventilation är viktigt. Vi har balanserad ventilation i huset och i bion finns det tilluft mitt i rummet.
Från början kom det ganska mycket oljud ut från inventilen men efter att ha monterat en ljudfälla försvann allt störande luftbrus.


Jag ska också sätta upp en böj så att luften leds nedåt mot sittplatserna.
Det här är en bild snett upp mot taket ovan den främre stolsraden. (2013-06-15 06:56:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

För att få bättre luftgenomströmning
monterade jag först upp ett utluft(frånluft)system och sedan ett till. Ju större diameter på rören desto tystare blir ventilationsanlägget och för att få det helt tyst monterade jag två ljudfällor i vardera rörsystem.

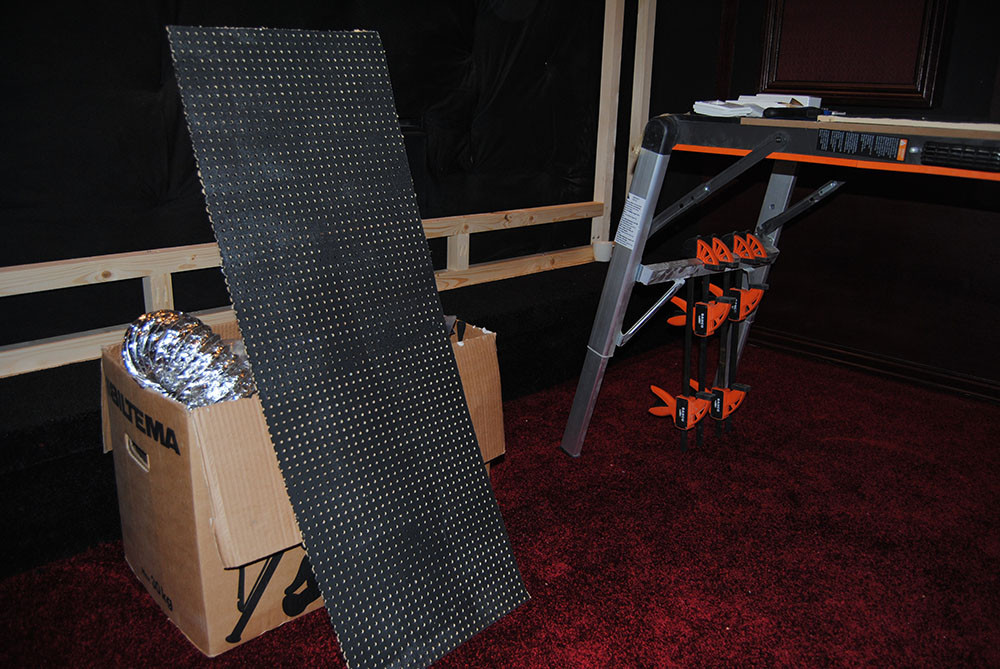

Jag köpte 125 mm rör från Biltema.

Jag använde bla ventilationsrör i aluminium. Vill man få ett tystare system utan så många ljudfällor så är det nog bättre att använda plaströr överallt.

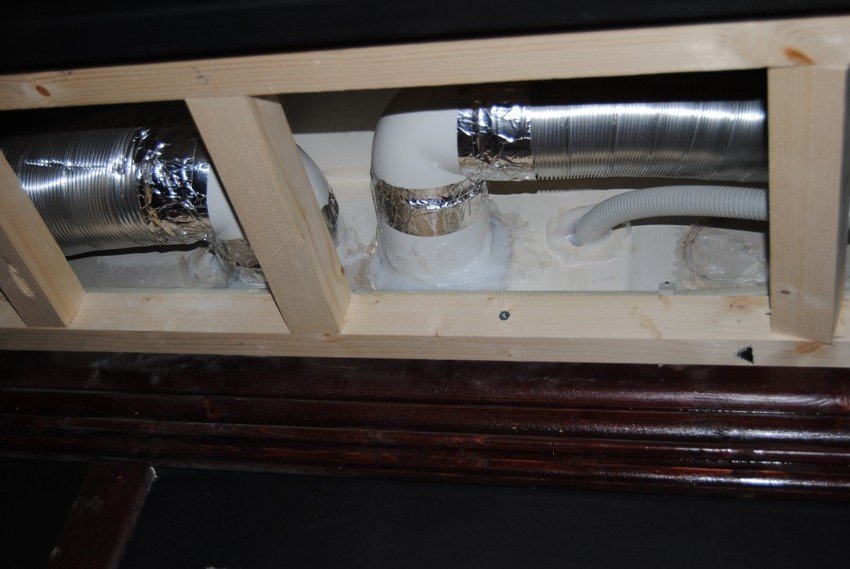

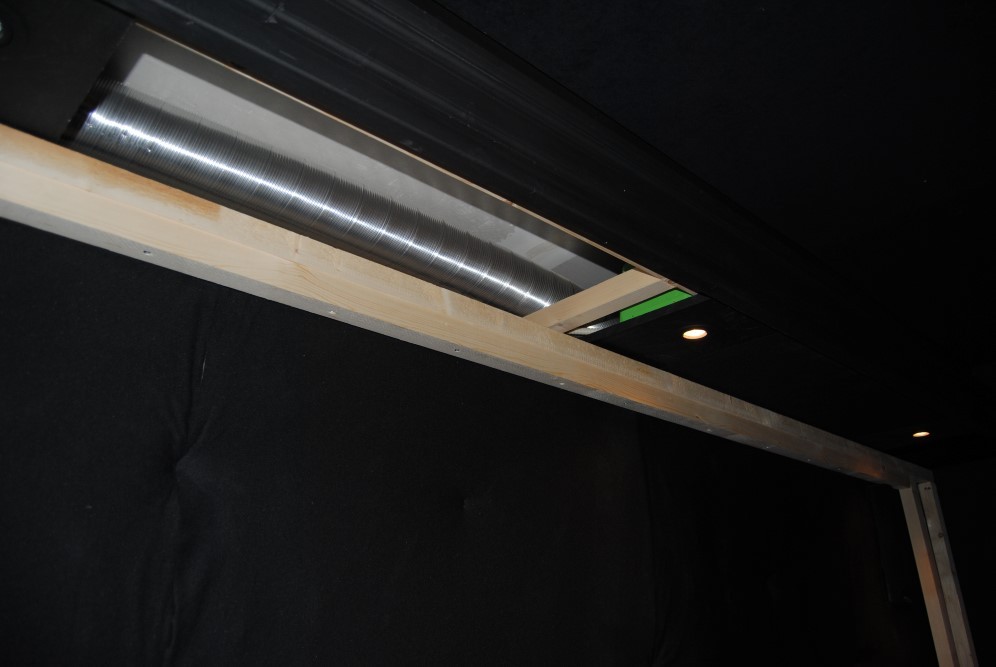

Här har jag dragit ett rör i lådorna längs taket(soffit). (2013-06-15 06:39:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Längs bak i bion finns en frånluftsventil.
Det är en ljudfälla som tittar fram. På den monterade jag en ventil. (2013-06-15 06:45:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Vid andra långväggen
finns ytterligare en ventil. Här bytte jag ut aluminiumröret mot en ljudfälla och systemet blev helt tyst. :) (2013-06-15 07:00:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

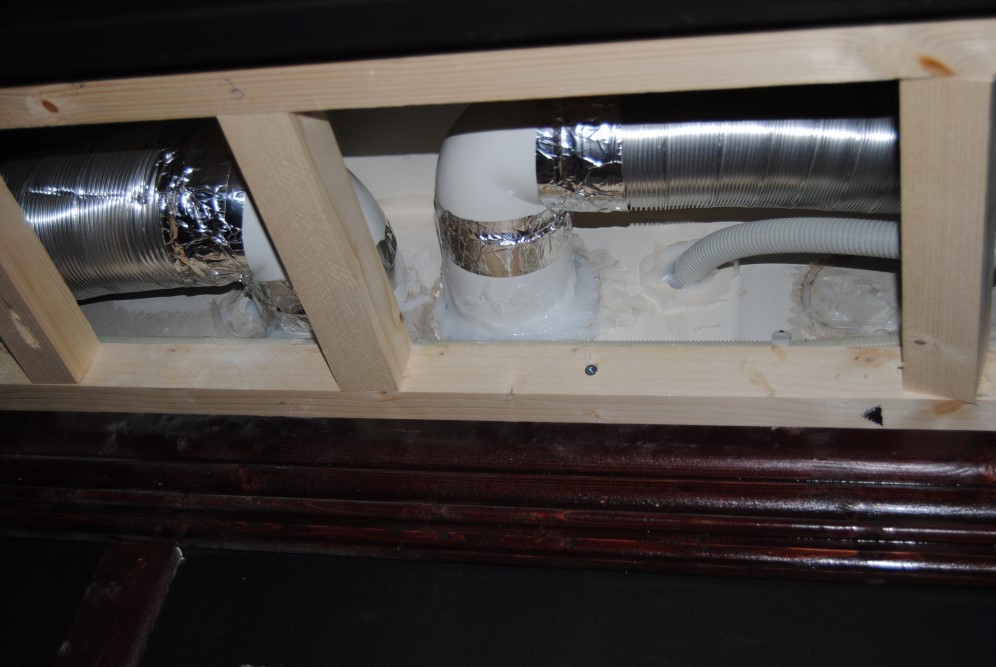

Ventilationsrör i korridoren längs bions långsida.

(2013-06-15 07:01:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jag använde silikon
för att täta kring öppningarna mellan bion och det angränsande rummet där kanalfläktarna är. I det smala röret till höger går elkablarna som styr fläktarnas hastighet. Det går att välja mellan två olika hastigheter och av/på. (2013-06-15 07:03:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här är två ljudfällor och två kanalfläktar på en hylla i rummet bredvid bion. Det är 2,70 m i takhöjd så det stör inte att hyllan är där. (2013-06-15 07:05:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

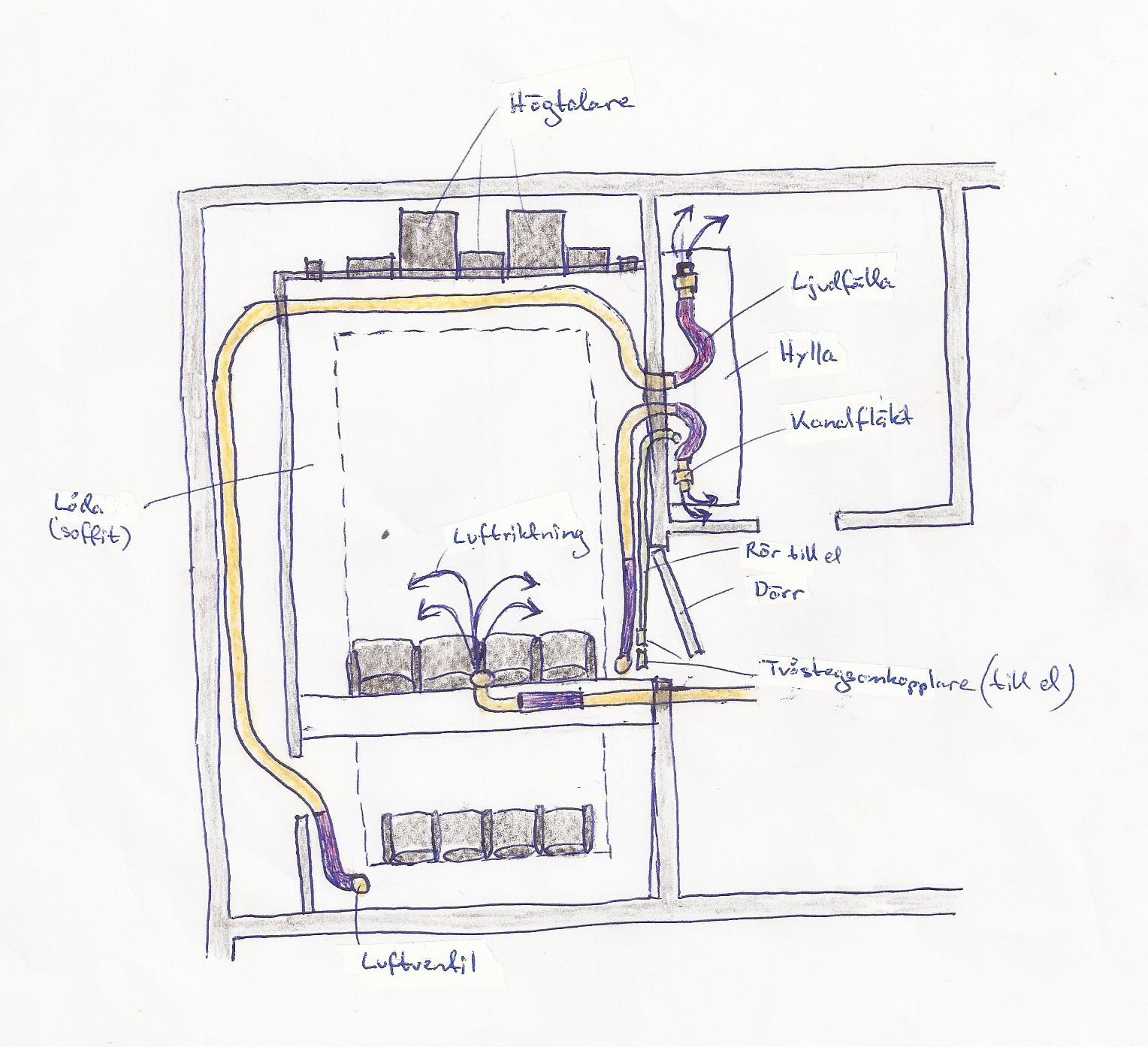

Och til slut en teckning av ventilationen.
Jag hoppas den gör det hela lite mer tydligt. (2013-06-15 07:25:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

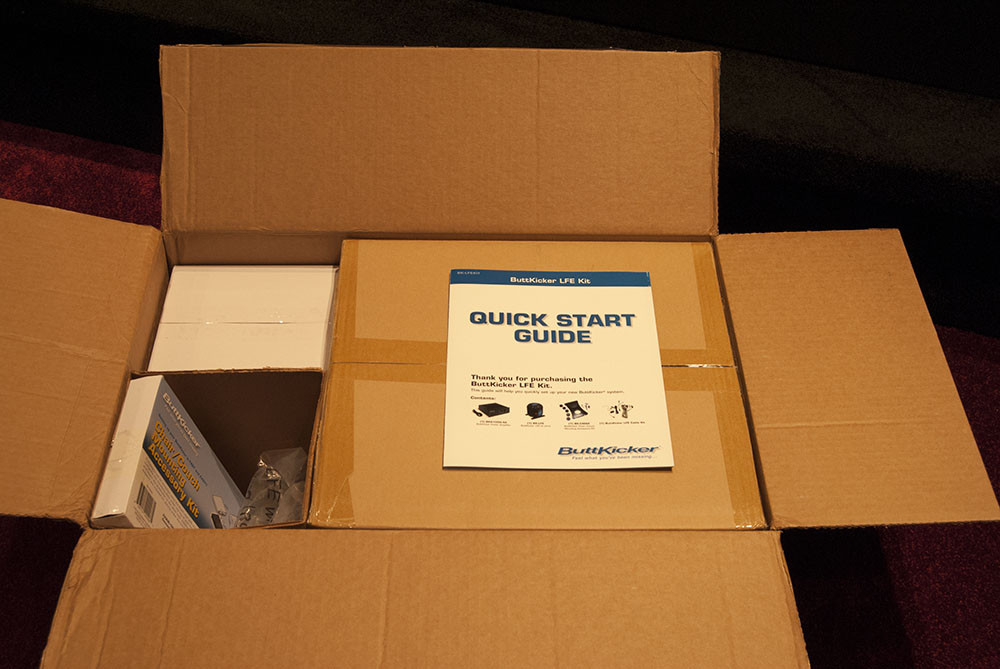

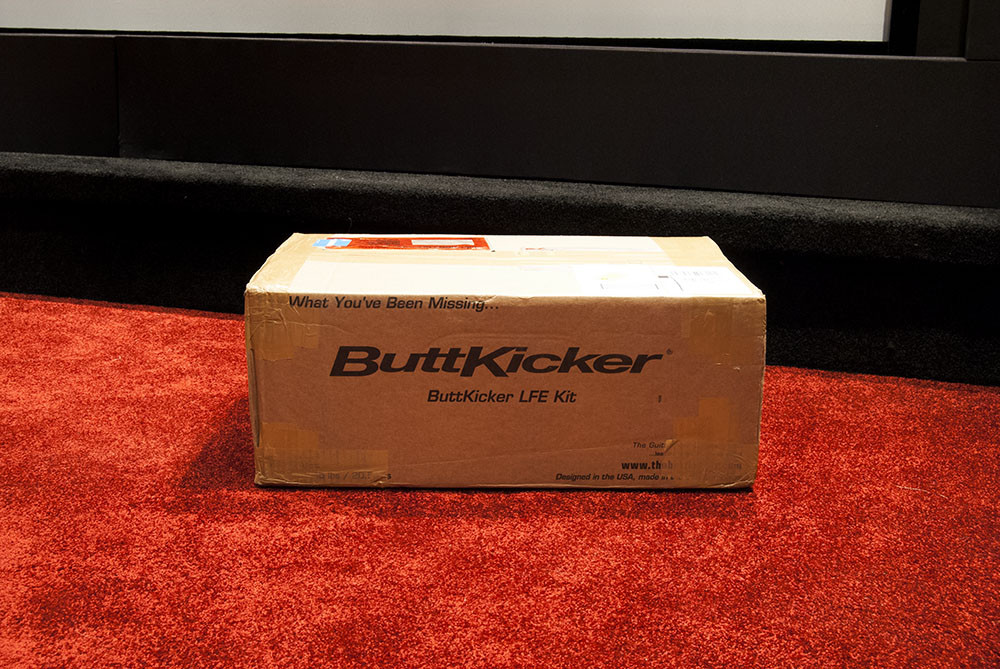

Det kom ett paket..
(2013-08-13 20:47:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Instruktionsbok var med.
(2013-08-13 20:49:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

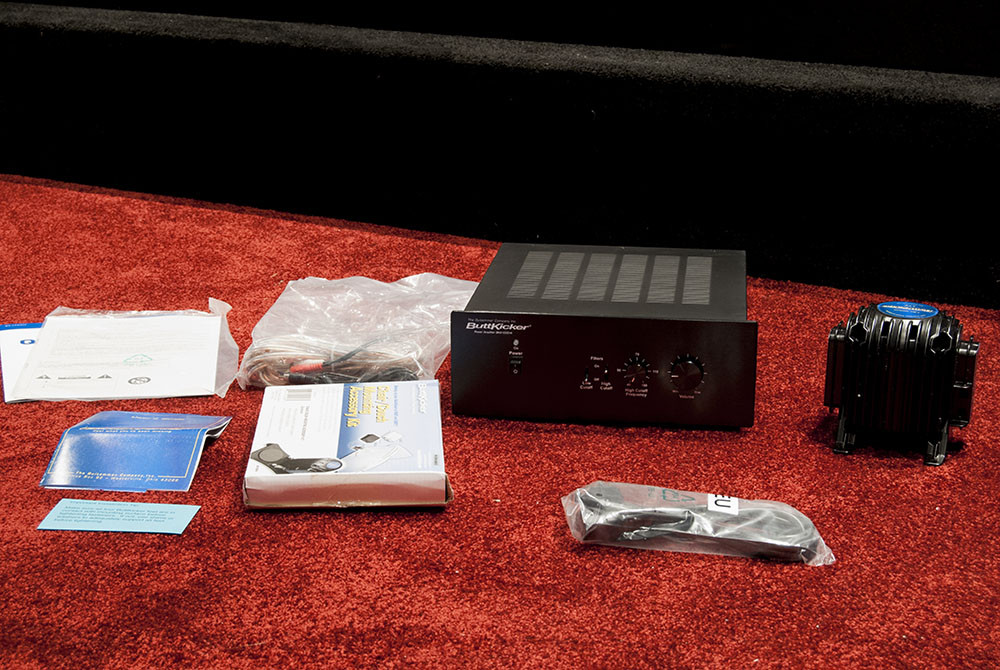

Diverse prylar
%u2022One ButtKicker LFE
%u2022BKA1000-4A Amplifier
%u2022Chair/Couch Mounting Accessory Kit
%u2022ButtKicker LFE Wiring Kit (2013-08-13 20:50:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

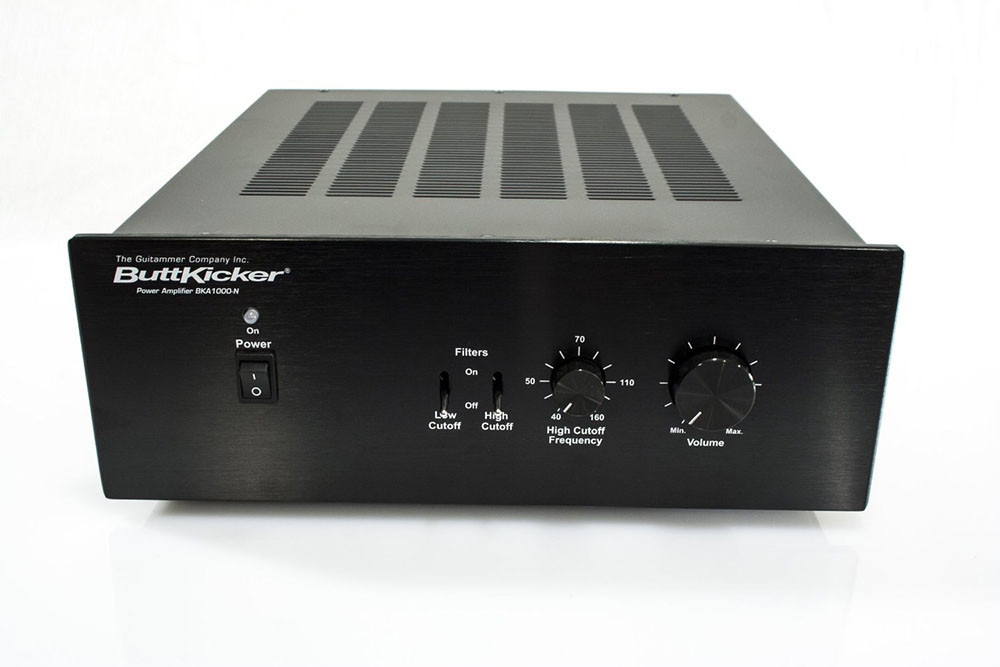

Man kan välja vilka frekvenser som ska förstärkas och skickas till buttkickern.
ButtKicker Power Amplifier Specifications:
Dimensions: 12" W x 12" L x 4" H
Weight: 25 lbs / 11.4 kgs
Power Handling: 1000 watts @ 4 ohms / 1900 watts @ 2 ohms
Voltage: Either 120v or 240v Versions. NOT SWITCHABLE (2013-08-13 20:51:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

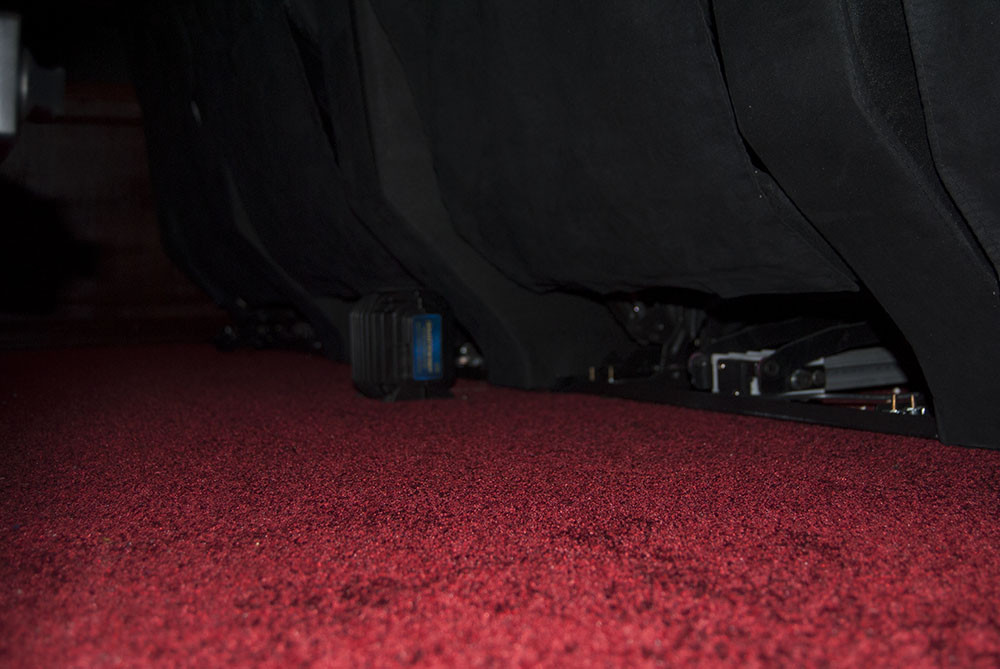

Här är den på plats bakom första raden. Den lilla rackaren kan skaka om stolarna ordentligt!
ButtKicker LFE Specifications:
Dimensions: 5.375" H x 5.375" W
Frequency Response: 5 - 200 Hz
Weight: 11 lbs / 5 kgs
Nominal Impedance: 4 ohms
Power Handling: 400 watts min. / 1500 watts max.
Power supply : 220-240 VAC

Vid filmtittande på hög volym har jag buttkickern avstängd (då skakar stolarna ändå riktigt ordentligt) men vid filmtittande på låg-normal volym så har jag den på. Jag har ställt in förstärkaren så att buttkickern arbetar vid frekvenser under 40 HZ. Det är fusk, jag vet, men kul ändå!

(2013-08-13 20:53:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Duken
som jag använder är egentligen uppbyggd av tre lager med tyg där det främre tyget (kallas för top coat) är väldigt tunt. Bakomliggande tygstycken är något tjockare. Top coatens väv är ändå väldigt tät och ska kunna visa bilder på upptill 4k (cirka 4000 x 2100 pixlar) utan problem. Det är en DIY 3-lagersduk av märket Dreamscreen och man tillverkar dukramen själv (se tidigare inlägg).
Duken är akustiskt transparent och därför kan man placera högtalarna dolda bakom duken och när skådespelarna talar låter det som att ljudet kommer från skådespelarnas munnar istället för bredvid eller ovan/nedanför duken.
Så långt är allt bra men jag var inte helt nöjd med ljudet och tyckte att det blev lite för mycket instängt. Dags för ett experiment :)

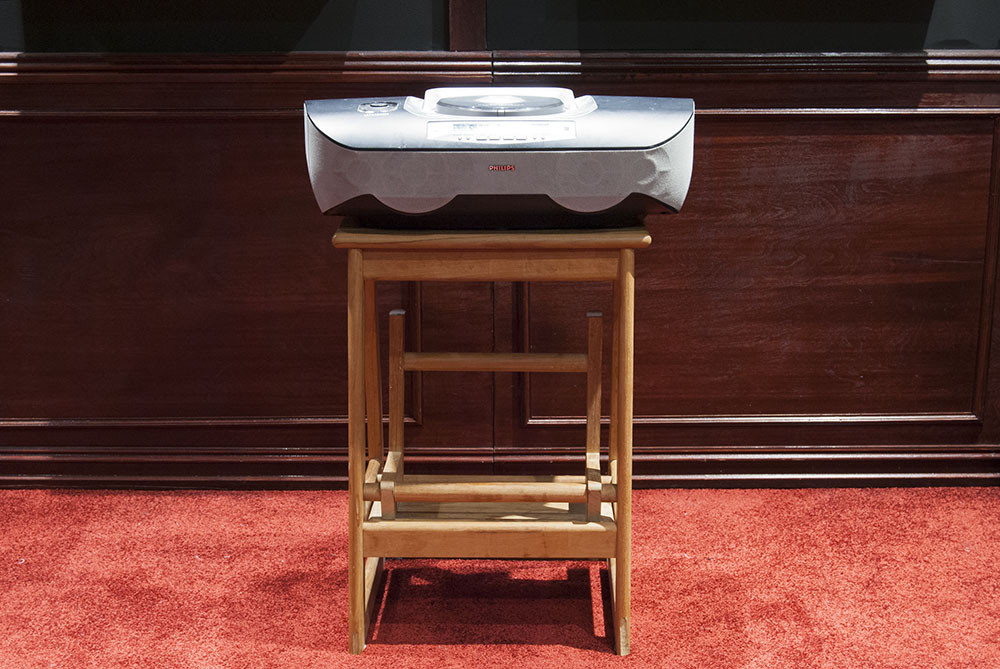

Först ställde jag en CD-spelare på en pall...
(2013-10-05 20:24:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Och så lade jag på en högtalarduk.
Jag kunde inte höra att ljudet påverkades. (2013-10-06 21:40:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

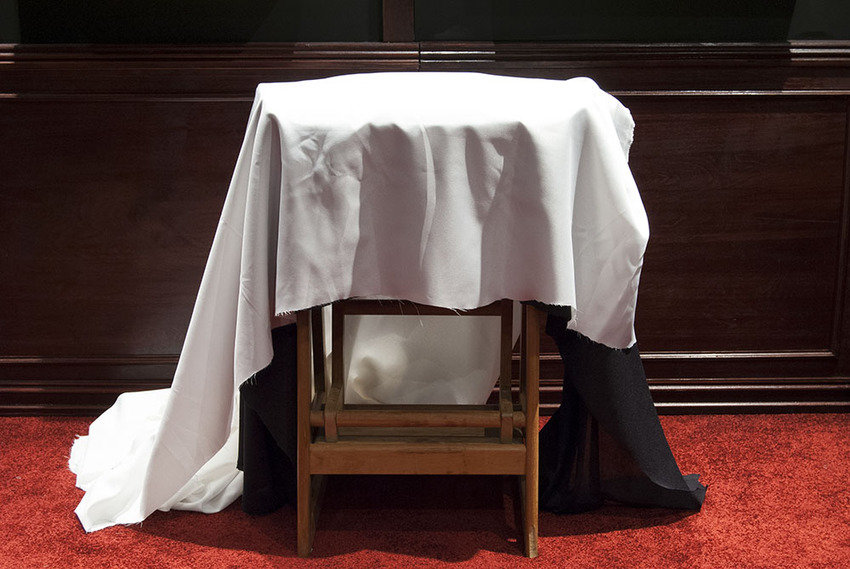

Det här verkade lovande..
Jag lade ett lager med tunn top coat uppe på högtalartyget och ljudet påverkades inte nämnvärt. (2013-10-07 19:51:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

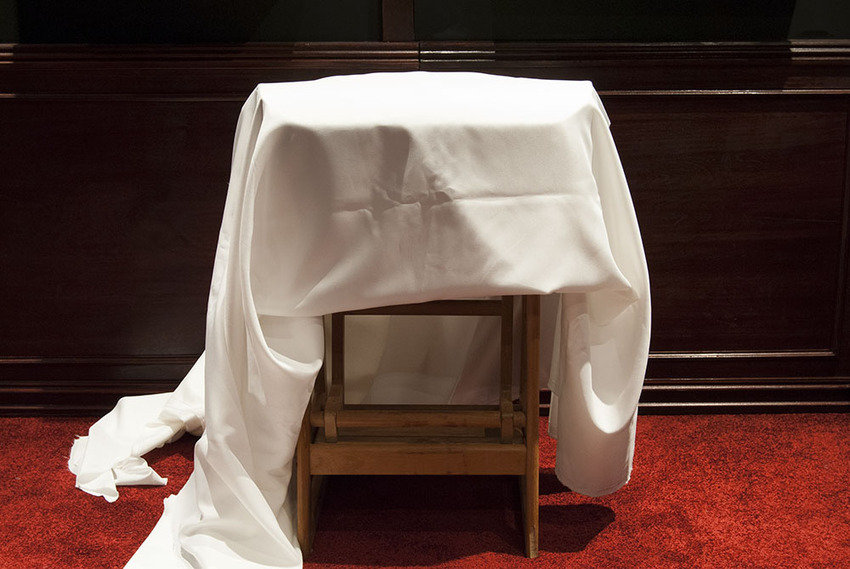

Jag testade också att använda två stycken top coats
Ljudet blev bättre än den den gamla lösningen med en topcoat och ett vitt bakstycke (eller två) men helt klart något mer instängt och mindre luftigt jämfört med en topcoat och ett högtalartyg. (2013-10-07 19:54:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ok, en topcoat och ett högtalartyg är bäst rent ljudmässigt, men hur blir bilden?
Jag kunde se med blotta ögat att den här sammansättningen av duken gjorde att hela duken blev mörkare. Alltför mörk? Bara att pröva vidare.
Jag tog ner maskeringen. (2013-10-09 20:22:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Och så tog jag ner dem två gamla dukarna.
Jag hängde upp kombinationen mellan topcoat och högtalartyg (röd pil), bara en topcoat (blå pil) och två top coats (gul pil). Bilden med högtalartyg och topcoat (röd pil) blev något mörkare (se det vita överst kring texten) men det svarta i bilden blev ännu svartare.
Se texten överst på bilden. Först är texten mer kraftfull (topcoat+ högtalartyg röd pil), sedan blek (bara topcoat blå pil) och sedan ett mellanting (två topcoats gul pil).
Ursäkta att bildskärpan är så dålig. Jag råkade stänga av autofocus. Sorry.. (2013-10-13 08:46:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Slutresultatet- Helnöjd :)
Jag satte upp det svarta högtalartyget och den vita topcoaten och monterade tillbaka maskeringen och började titta på film.
Först slogs jag av hur mycket bättre ljudet hade blivit. Större och mer dynamiskt. Närmare på något sätt. Härligt!
Hur var bilden då?
Jo, också den hade blivit bättre! Först tyckte jag att det var synd att bilden var mörkare men sedan märkte jag hur mycket svartare alla svarta detaljer hade blivit och det vita var ändå tillräckligt vitt. Jag tycker nu att bilden är fantastiskt bra. Kombinationen mellan den ljusstarka Sony HW50ES och Dreamscreenduken fungerar utmärkt och jag är helnöjd! Både bild och ljud har fått sig ett ordentligt lyft :D (2013-10-13 08:55:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.82) (baserat på 32 st)  Visa lista
henkess    2020-01-16 17:17:31
Lambo6304    2018-09-27 21:12:38
Thomas_S    2018-09-15 22:38:26
yamahakungen    2014-08-05 19:17:54
Unregisteredd6157588    2013-12-17 16:47:45
MikeVKR    2013-11-19 11:25:25
kalvhund    2013-11-08 09:25:45
ippo    2013-10-15 08:37:33
carlr    2013-10-13 18:42:42
mjensen    2013-10-13 09:16:48
Unregistered9f6f490c    2013-10-07 22:15:40
Andreas266    2013-08-14 08:44:11
SupraFTW    2013-08-13 23:29:10
Unregisteredfae3b753    2013-08-13 22:51:34
muppsson    2013-08-13 22:37:04
Dixer    2013-08-10 00:04:42
x0m    2013-07-01 23:39:26
hiloX    2013-06-27 10:20:09
Unregistered45f3f4a3    2013-06-18 16:29:28
Joppe Apa    2013-06-17 18:25:49
XavierJH    2013-06-15 09:10:43
LoveLeon    2013-06-01 08:12:54
ssoep    2013-05-31 21:31:52
Unregisteredde653373    2013-05-26 09:35:58
e-lite    2013-05-26 09:31:14
Mister U    2013-05-25 07:29:14
kongo_fw    2013-05-22 11:31:58
Reqin    2013-05-22 00:19:42
stone    2013-05-09 12:14:40
pepperhead    2013-05-06 21:49:17
RobNB    2013-05-05 20:39:09
Biobygget    2013-05-04 07:57:37
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Mistermister   2019-12-08 10:28:48 Anmäl

Riktigt snyggt ! Hur skulle du beskriva stjärnhimlen som ljuskraft i ditt mörka rum ? Ens i närheten att ersätta några spottar?



Stjärnhimmelen skapar god stämning i bion men lyser inte upp rummet och den kan nog inte ersätta några spottar. Ser det egentligen som mest posiivt då vi kan ha på stjärnorna även när vi ser på film och det utan att "bleka" bilden.

Tack för berömmet :)

ytspänning   2019-12-05 07:54:37 Anmäl
Riktigt snyggt ! Hur skulle du beskriva stjärnhimlen som ljuskraft i ditt mörka rum ? Ens i närheten att ersätta några spottar?
Mistermister   2014-08-11 08:39:41 Anmäl
[quote name='yamahakungen' timestamp='1407259067' post='4090869']
Grattis till en artikel i Hemmabio tidningen..... Detta bygge är helt enormt, absolut tuffaste är duken 10P
[/quote]
Tack så mycket yamahakungen! Kul att få vara med i tidningen och jag är väldigt nöjd med duken och maskeringssystemet!
yamahakungen   2014-08-05 19:17:47 Anmäl
Grattis till en artikel i Hemmabio tidningen..... Detta bygge är helt enormt, absolut tuffaste är duken 10P
Mistermister   2014-07-11 09:32:58 Anmäl
[quote name='Circus Cinema' timestamp='1401988770' post='4066074']
Tittar in i ditt album igen som jag tidigare har gjort många gånger och blir åter igen tagen av hur mycket jobb och med vilken noggrannhet du har byggt ditt biorum. Mvh Ylva
[/quote]
Kul med besök och tack för berömmet (bild)
Circus Cinema   2014-06-05 19:19:30 Anmäl
Tittar in i ditt album igen som jag tidigare har gjort många gånger och blir åter igen tagen av hur mycket jobb och med vilken noggrannhet du har byggt ditt biorum. Mvh Ylva
Mistermister   2014-01-06 22:43:59 Anmäl
[quote name='nolle' timestamp='1387310289' post='3964398']
kom o bygg maskerings systemet hos mig....vill haaaa...
[/quote]
He he.. det är bara att sätta igång och bygga nolle! Du kommer inte att ångra dig!
Mistermister   2014-01-06 22:38:14 Anmäl
[quote name='MAIKIIMIKE' timestamp='1384856719' post='3941846']
Grattis till en fantastisk bio (bild)
[/quote] Tackar MAIKIIMIKE! Det har blivit väldigt kul att se film här. Har precis sett färdigt Johan Falk-serien, vilken bra serie det är! Och buttkickern gav filmerna det lilla extra (bild)
Mistermister   2014-01-06 22:33:59 Anmäl
[quote name='carlr' timestamp='1381682574' post='3917951']
Helnajs!
[/quote]
Tack carlr:)
Unregistered60151b89   2013-12-17 20:58:09 Anmäl
kom o bygg maskerings systemet hos mig....vill haaaa...
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2021 Prisjakt   Denna sajt använder cookies.   Våra regler.   Personuppgiftspolicy.
