Nu drar jag igång och bygger ett par rejäla monoblock! Jag ska driva mina effekttörstiga Dynaudio Finale, och Clone Aleph Pass 1.2 klass A ger 200Watt/kanal. Så de bör räcka till. Jag har alltid varit svag för stora monoblock med gigantiska kylflänsar och tickande VU-mätare, som bara står och glöder... -Och som behöver truck för att förflyttas! Häng med, så får vi se vart vi landar: |
Produkter i albumet:
|

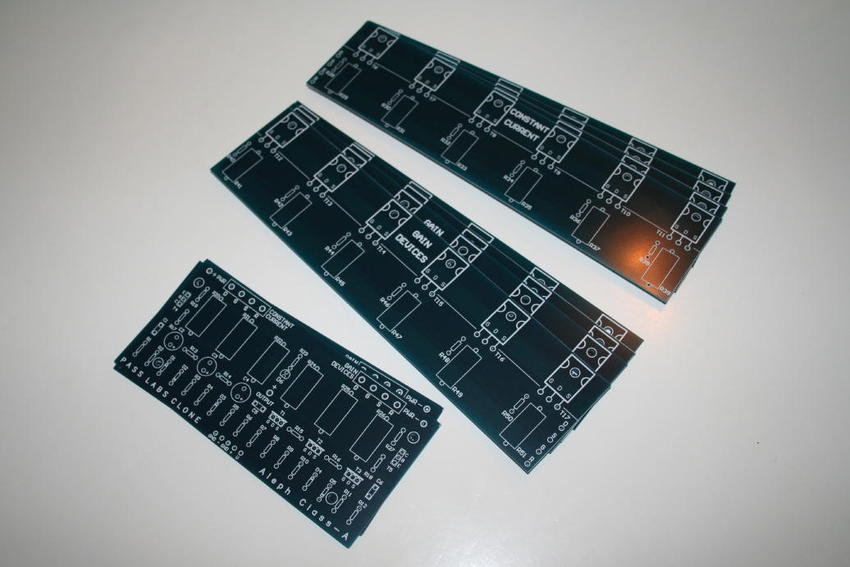

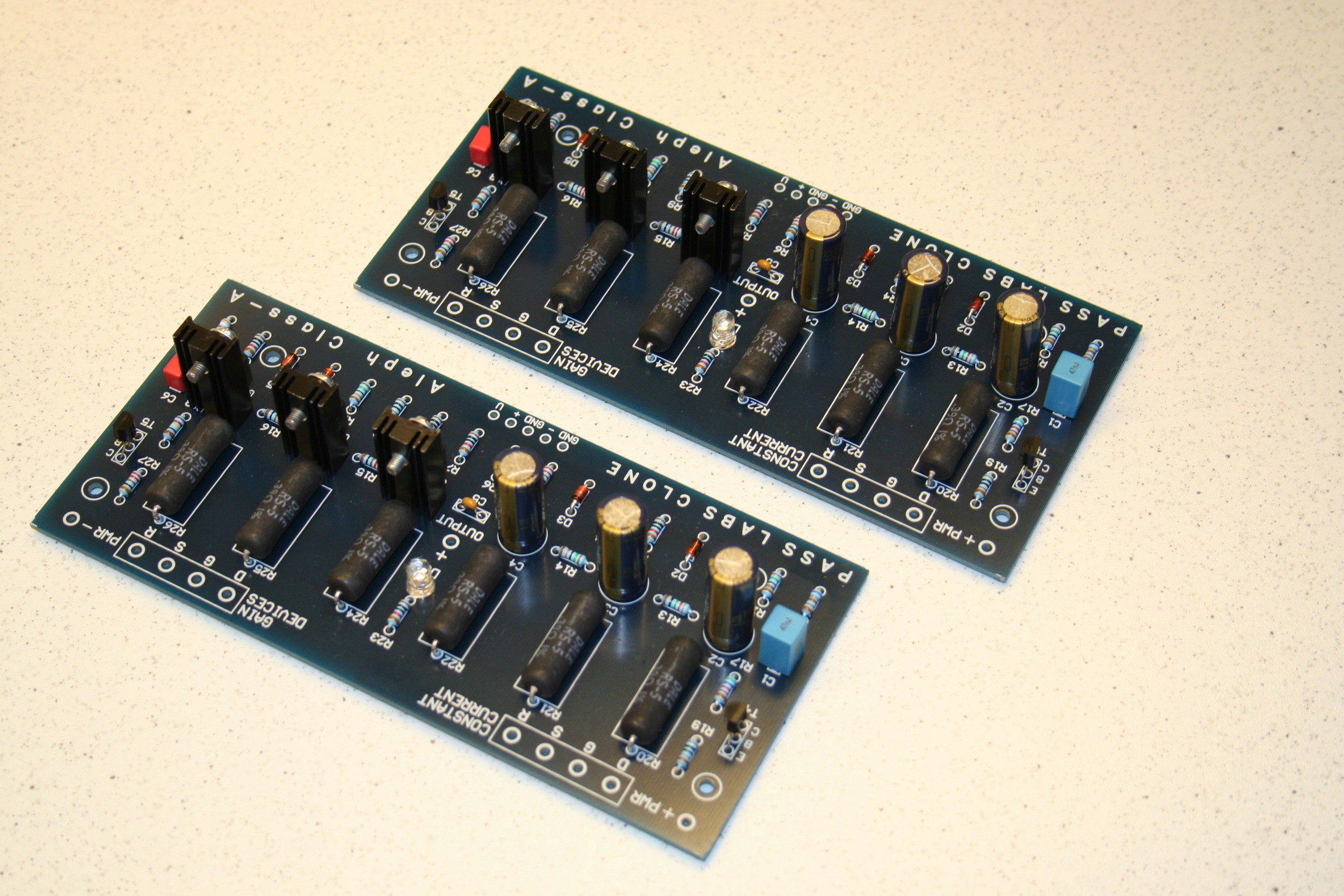

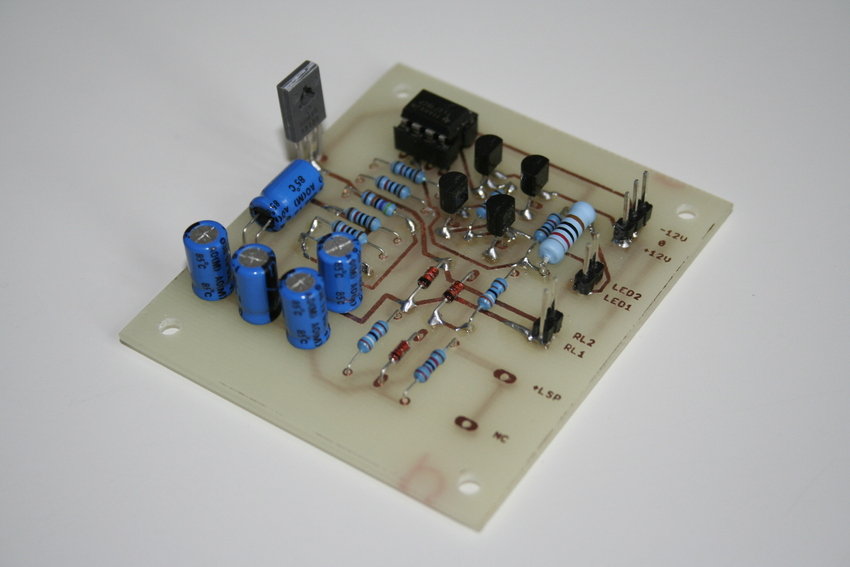

Jag beställde färdiga kretskort till monoblocken, då jag själv inte är en fena på dylika ting. (2010-10-11 20:08:39) Bilden är högupplöst. Klicka i bilden för att zooma.

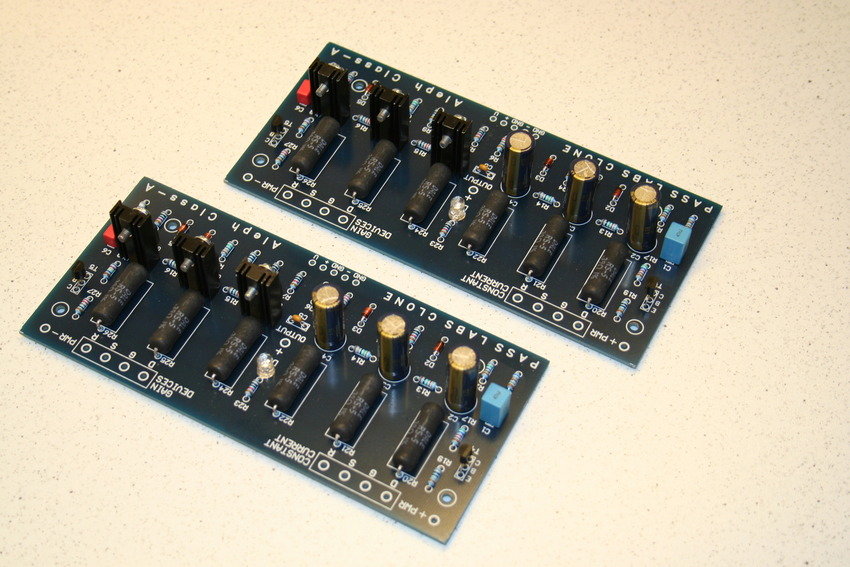

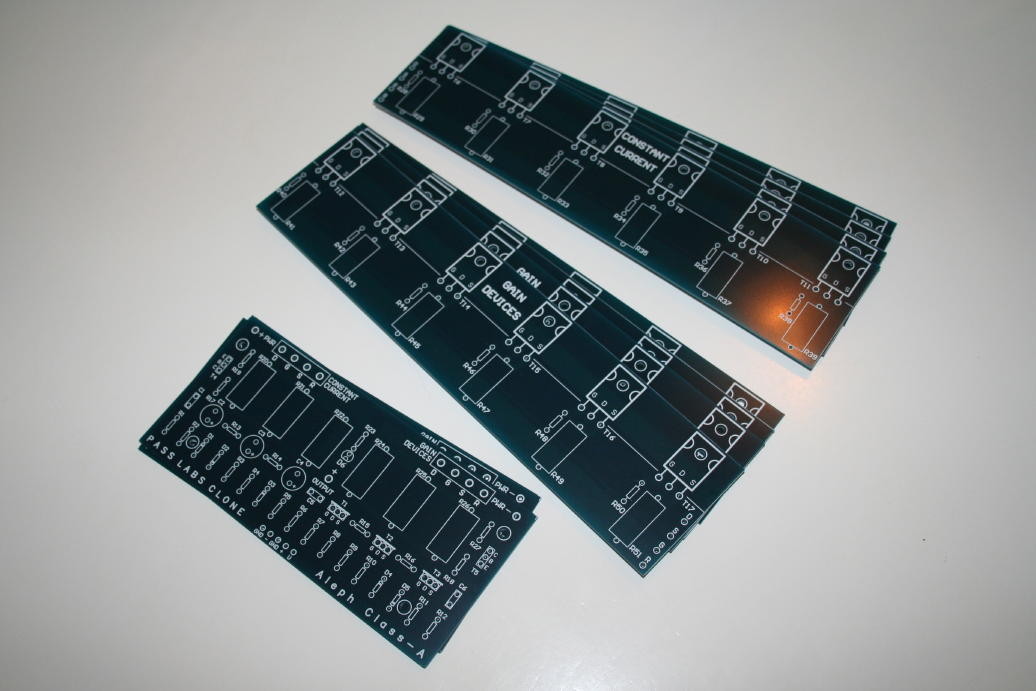

Införskaffade från Sjöströmaudio, och var de första att bli bestyckade. (2010-10-11 20:28:16) Bilden är högupplöst. Klicka i bilden för att zooma.

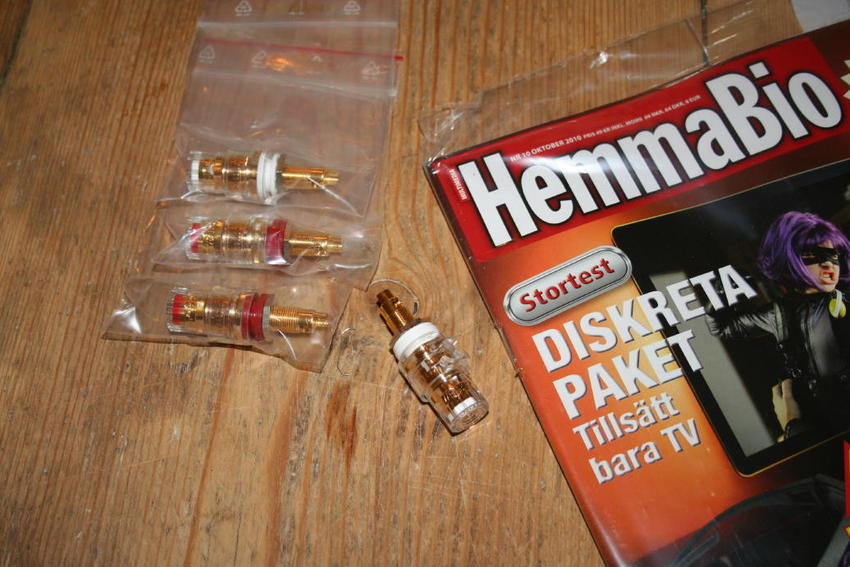

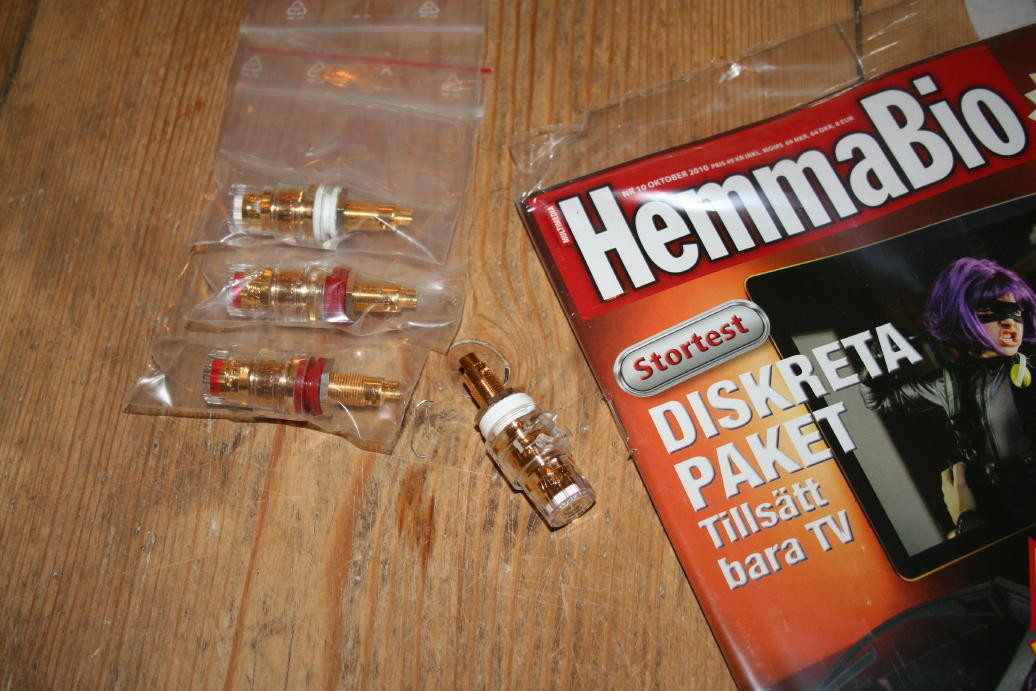

Damp ner i lådan häromdagen samtidigt med nya numret av Hemmabiotidningen!
-Sådana dagar gillar vi! (2010-10-11 20:31:26) Bilden är högupplöst. Klicka i bilden för att zooma.

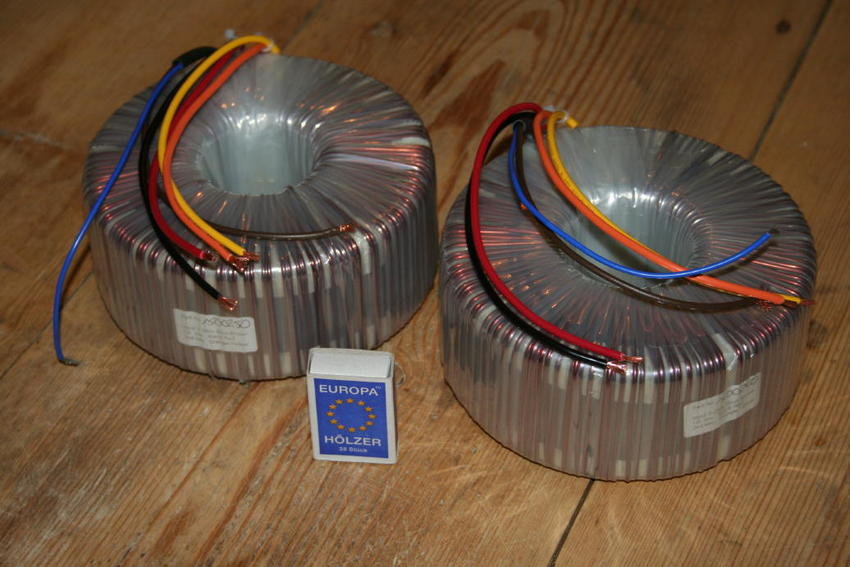

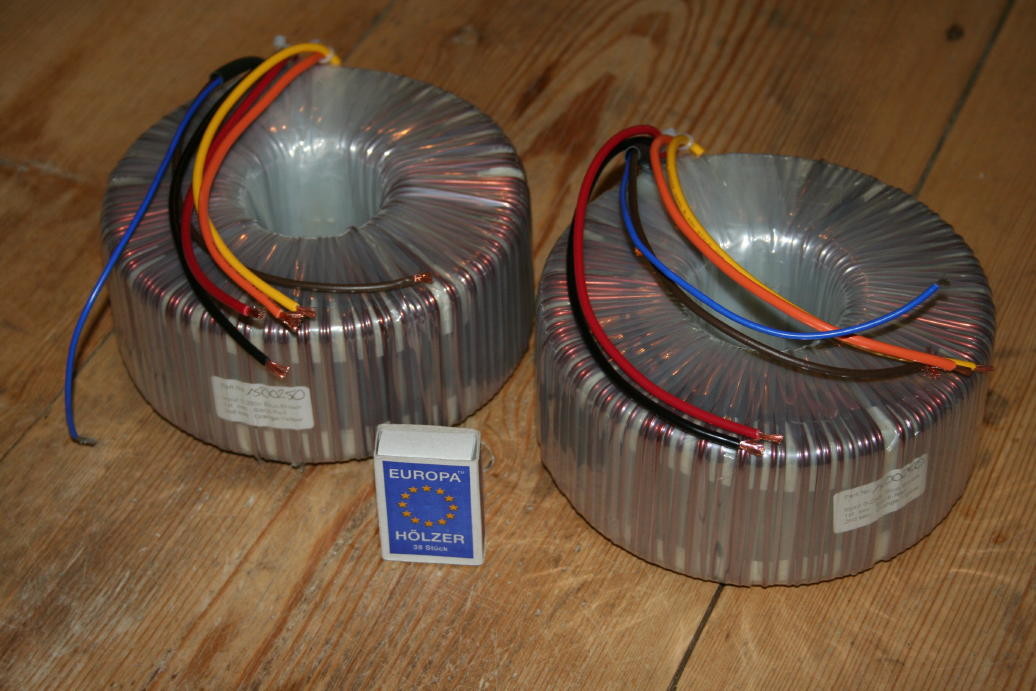

1500VA 2x50V hittades på Airlink Transformers i England. (2010-10-11 20:38:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Nätt, o nätt, de väger in på tot. 90kg!
Postgubben som levererade dom var högröd av ansträngningen! Han bar dom ett och ett iofs! (2010-10-12 19:12:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Köptes ifrån http://www.heatsinkusa.com/storename/heatsinkusa/home.aspx
De kan verkligen rekommenderas! Svarade alltid blixtsnabbt på mina mailfrågor, och var mycket tillmötesgående. Tänk om all internethandel fungerade så...
Beställdes på en Måndag och levererades på Fredagen samma vecka!

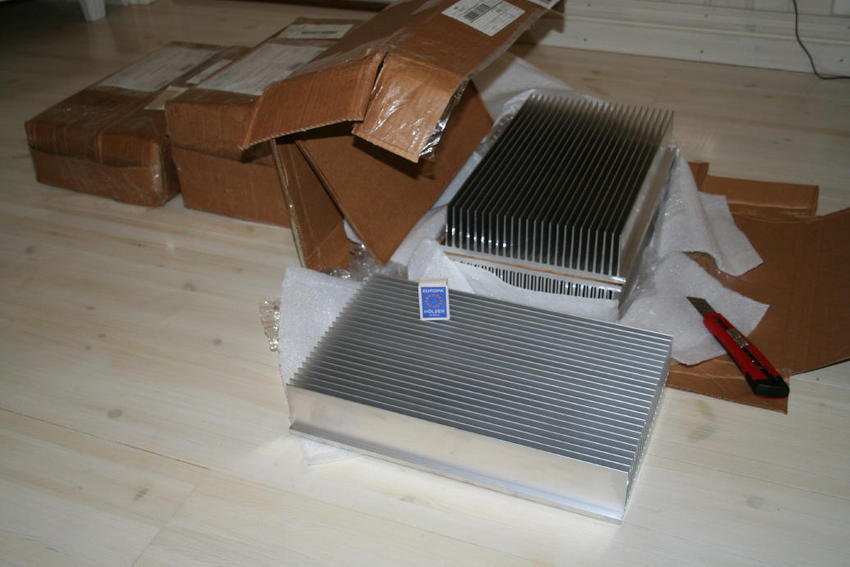

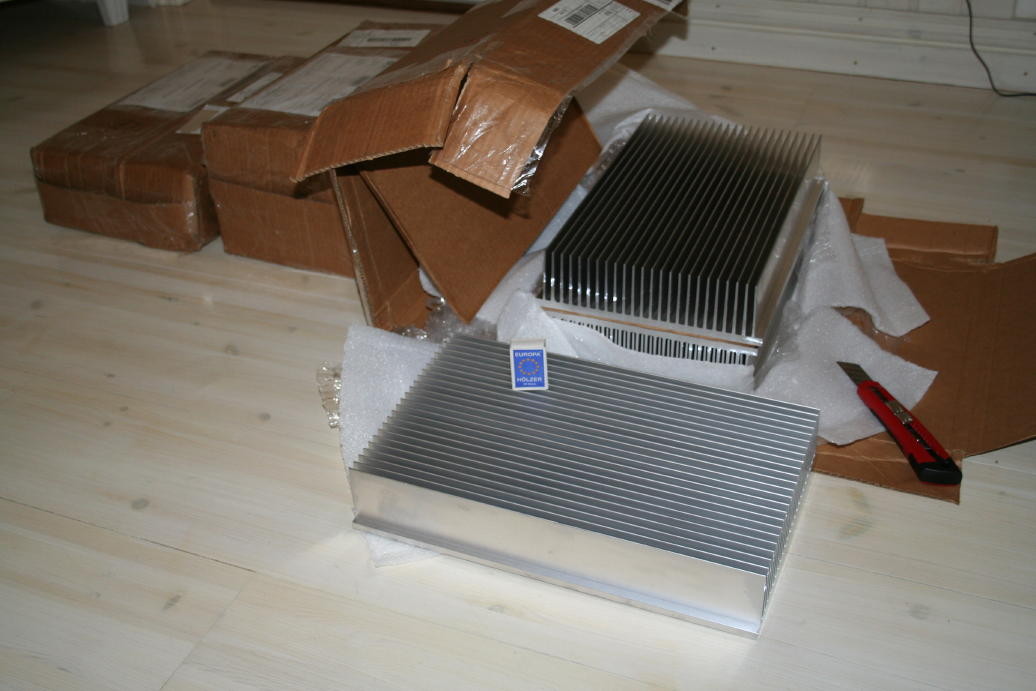

Dessa 10 (!) kylflänsar har måtten 40cm höga, 25.4cm breda och 7.3cm djupa!
De kommer att byggas samman till 4 sidor om vardera H 40cm x B 60cm. (2010-10-12 19:17:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Lite jul-pyssel är aldrig fel!
Effektmotstånden är lödda en liten bit från kretskorten för att undvika härdsmälta, dock blir de inte glödheta, men ändå...

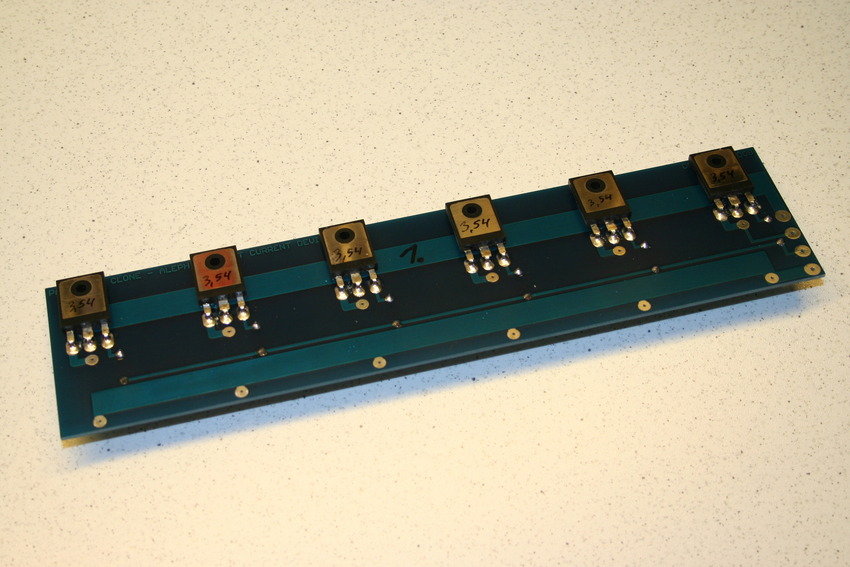

De små trissorna MPSA 18, är inköpta från England, (Littlediod), då jag inte hittat dem på hemmaplan. Det finns ju motsvarigheter att anskaffa, men jag vill gärna ha originalet. (2010-12-30 11:56:05) Bilden är högupplöst. Klicka i bilden för att zooma.
De löds från baksidan av korten, för att skruvas dikt an mot kylflänsarna. (2010-12-30 19:31:11) Bilden är högupplöst. Klicka i bilden för att zooma.
En krets för att lösa problemet med återfjädrande strömbrytare.
Den matas med ca. 9-12V och förser även strömbrytarens belysning vid påslag med dämpad belysning. Kretsförslaget har jag hämtat från elektronikforum.com och fungerar utmärkt!

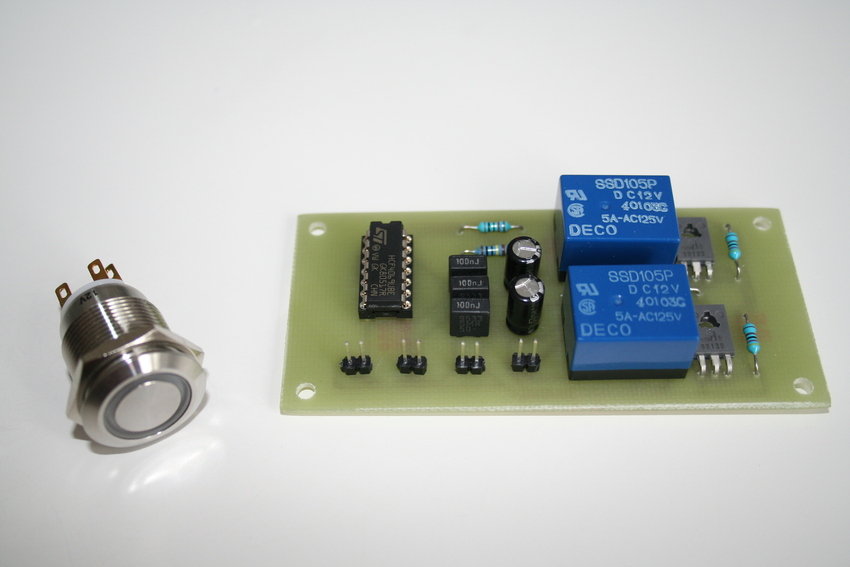

IC'n är en HCF4069UBEY, Strömbrytaren är från kjell & co. (2012-04-14 12:15:39) Bilden är högupplöst. Klicka i bilden för att zooma.

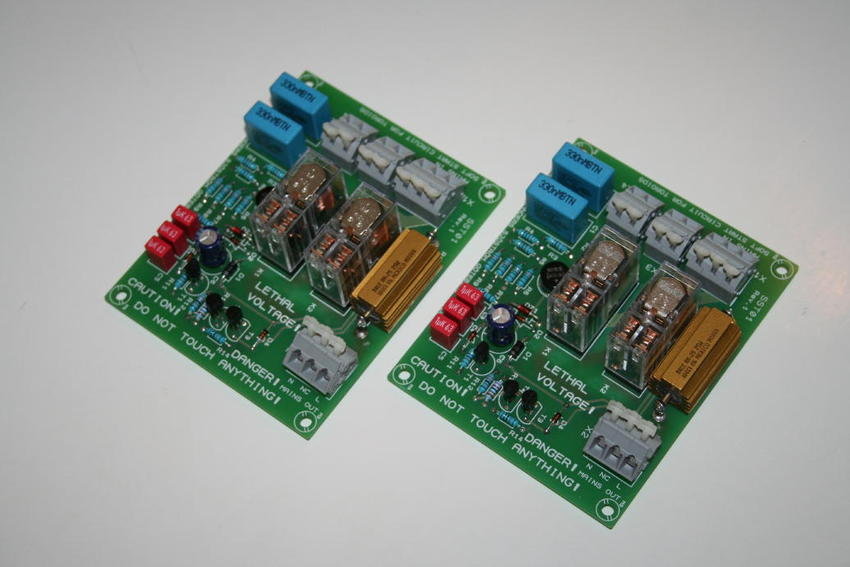

Ett skydd mot likspänning på högtalarutgången på slutsteget, samt viss fördröjning vid av och påslag.
Matas med +/- 12V och driver ett kraftigt relä på högtalarutgångens plus-sida.
Den ger även spänning till ett par dioder som indikerar status.

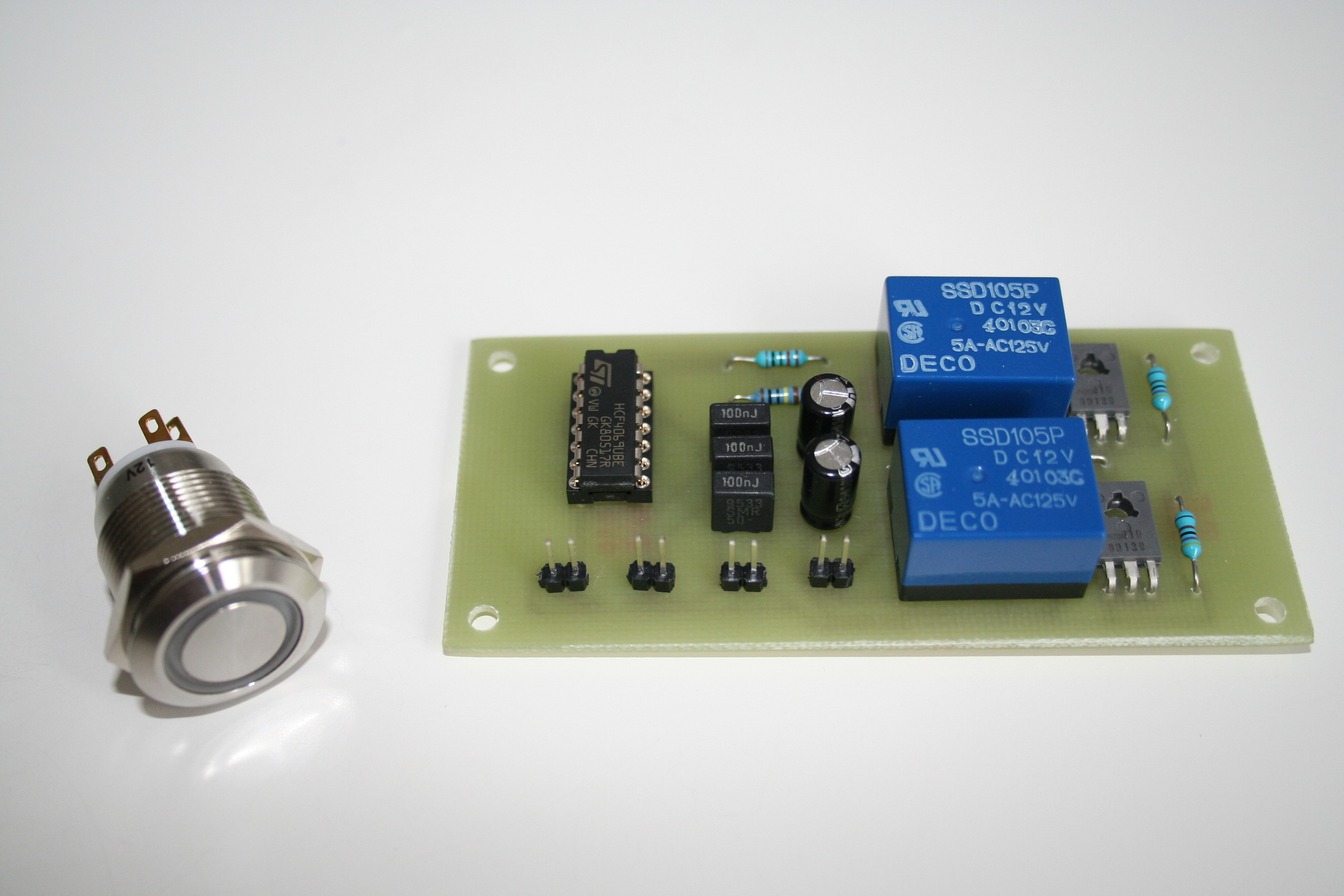

Tyvärr har jag glömt var på nätet jag hittade kretsshemat. (2012-04-14 12:27:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Efter snart 13 år efter byggstart börjar jag äntligen bli klar! Pga. byte av arbetsuppgifter på jobbet så har orken att bygga hifi legat på hyllan ett tag, jag visserligen kört små forceringsarbeten mellan varven så det inte stått helt still.

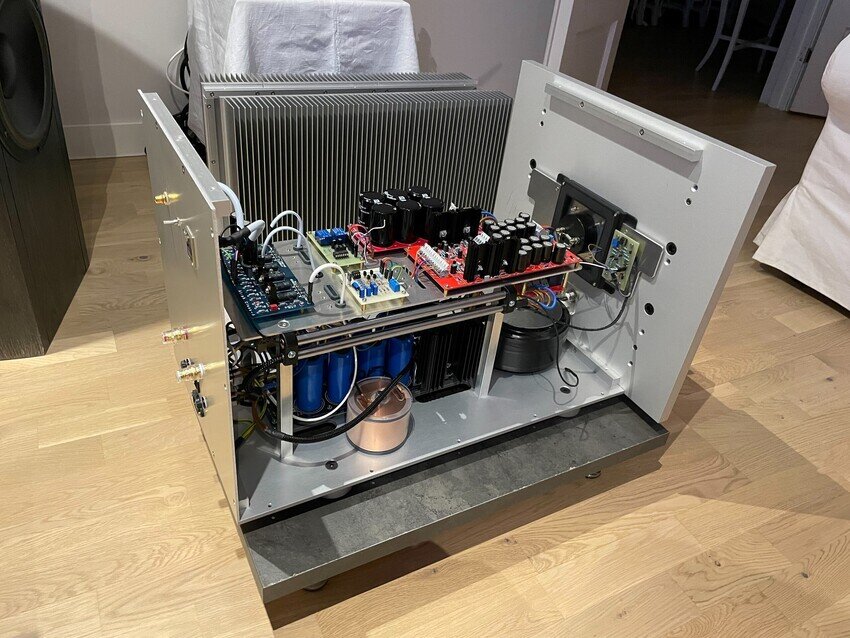

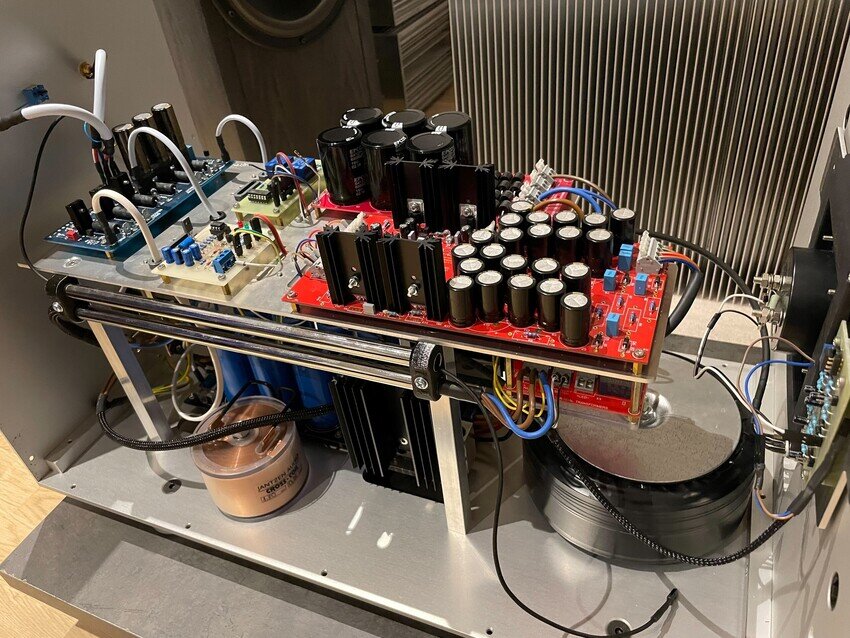

Här är en bild på innanmätet med filter och VU mätaren, samt numera avskärmad transformator. (2023-03-11 09:39:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Flera kretskort för strömförsörjningen kommer från sjostromaudio.net som har fina grejor! (Tack Per-Anders, förresten).
Det stora röda kretskortet är SSR03 +/-12V filtrerat nätkort för styrningen av steget.
Det mindre dolda kortet rakt under är SST03 Softstart kortet för trafon. (bytt från de tidigare SST01 som fått andra hem).
Bakom finns DCT03 som är DC blockare för trafon.
Kortet till VU mätaren fann jag nånstans på nätet som jag gjorde egen layout till. (2023-03-11 09:49:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag har inspirerats av Pass design, men med min touch. Cad ritad och manuellfrästs av mig 20 + 25mm eloxerad aluminium. Eloxeringen gjordes av en firma "runt Jönköping" som nog inte orkar med fler privatkunder efter mig:-)
VU mätaren köptes via EBAY för många år sedan, men jag har gjort en egen mätartavla. (2023-03-11 10:01:02) Bilden är högupplöst. Klicka i bilden för att zooma.

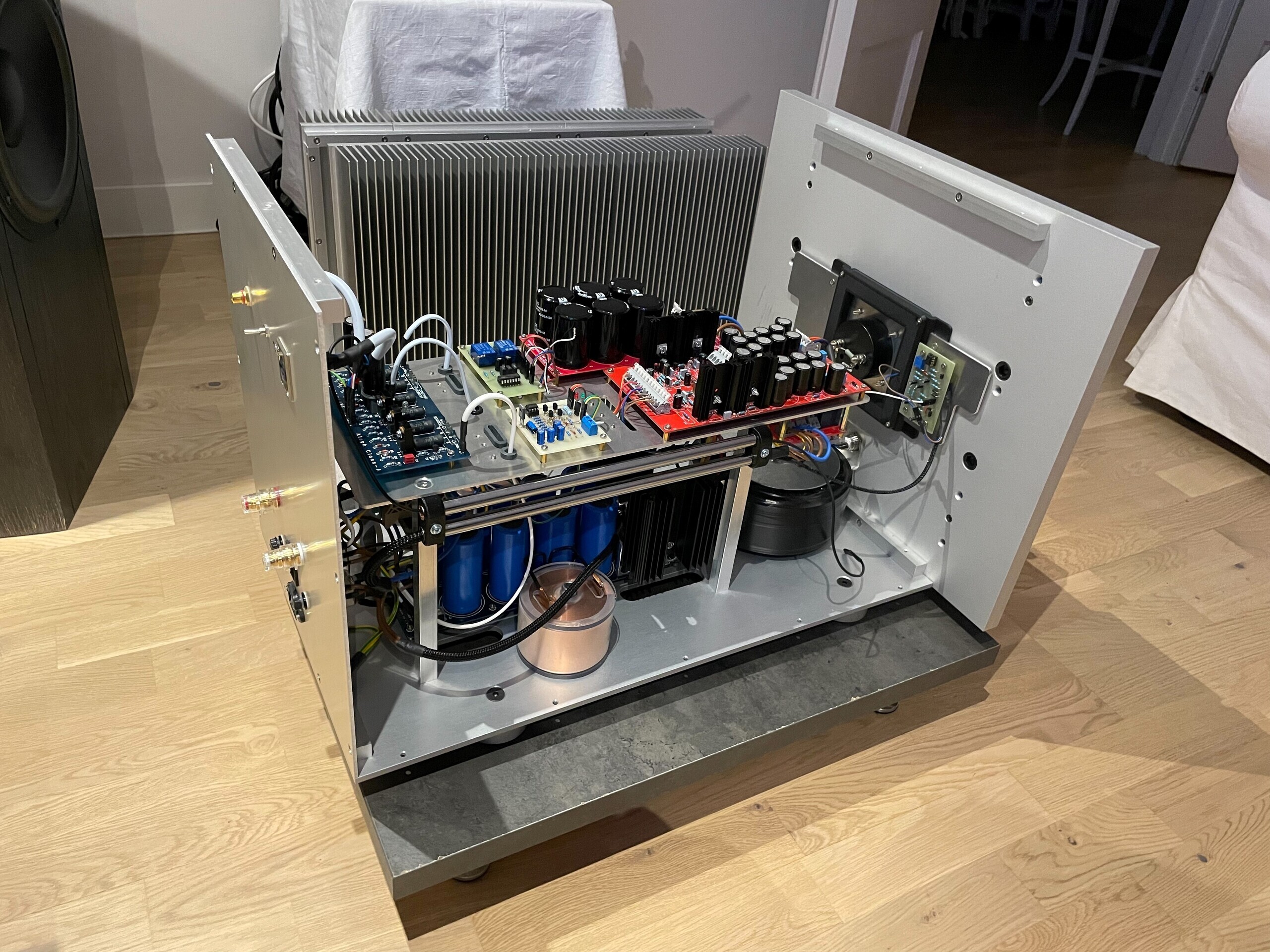

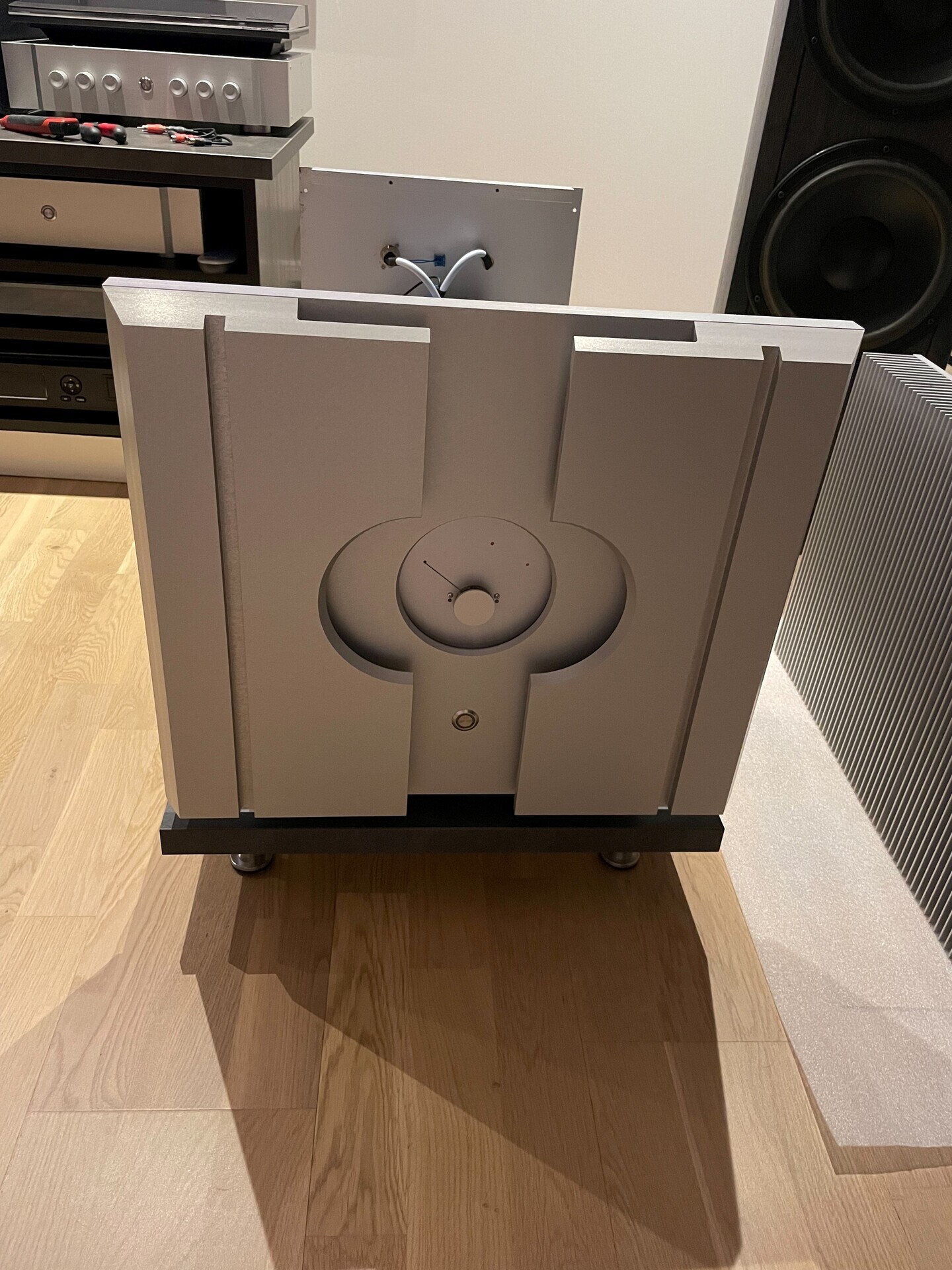

Kylflänsar med trissor och lock monterat, dock ej strömsatta fullt ut än därav sitter locket med en skruv.
Det saknas också skyddsnät i ventilationshålen som måste till så det inte killar i tassarna på missarna som är nyfikna av sig.

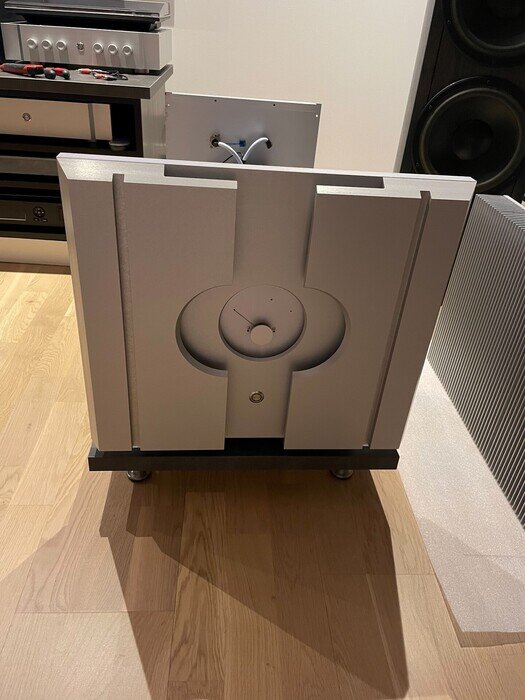

Det är mycket aluminium plus den tunga trafon så vikten landar bortåt 65kg st. (2023-03-11 10:14:31) Bilden är högupplöst. Klicka i bilden för att zooma.

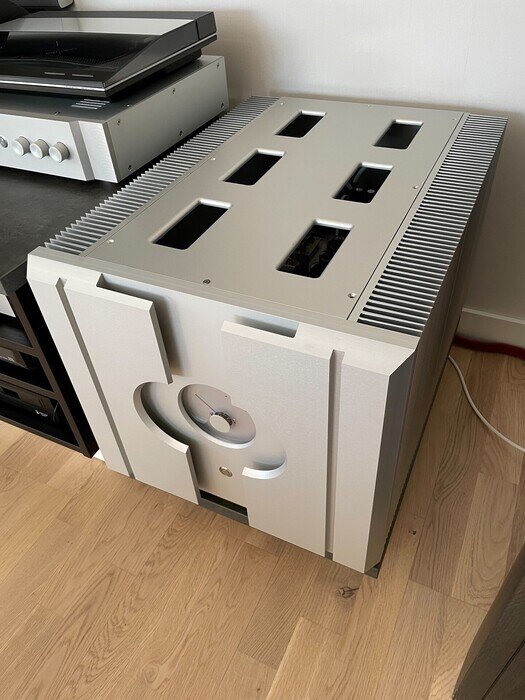

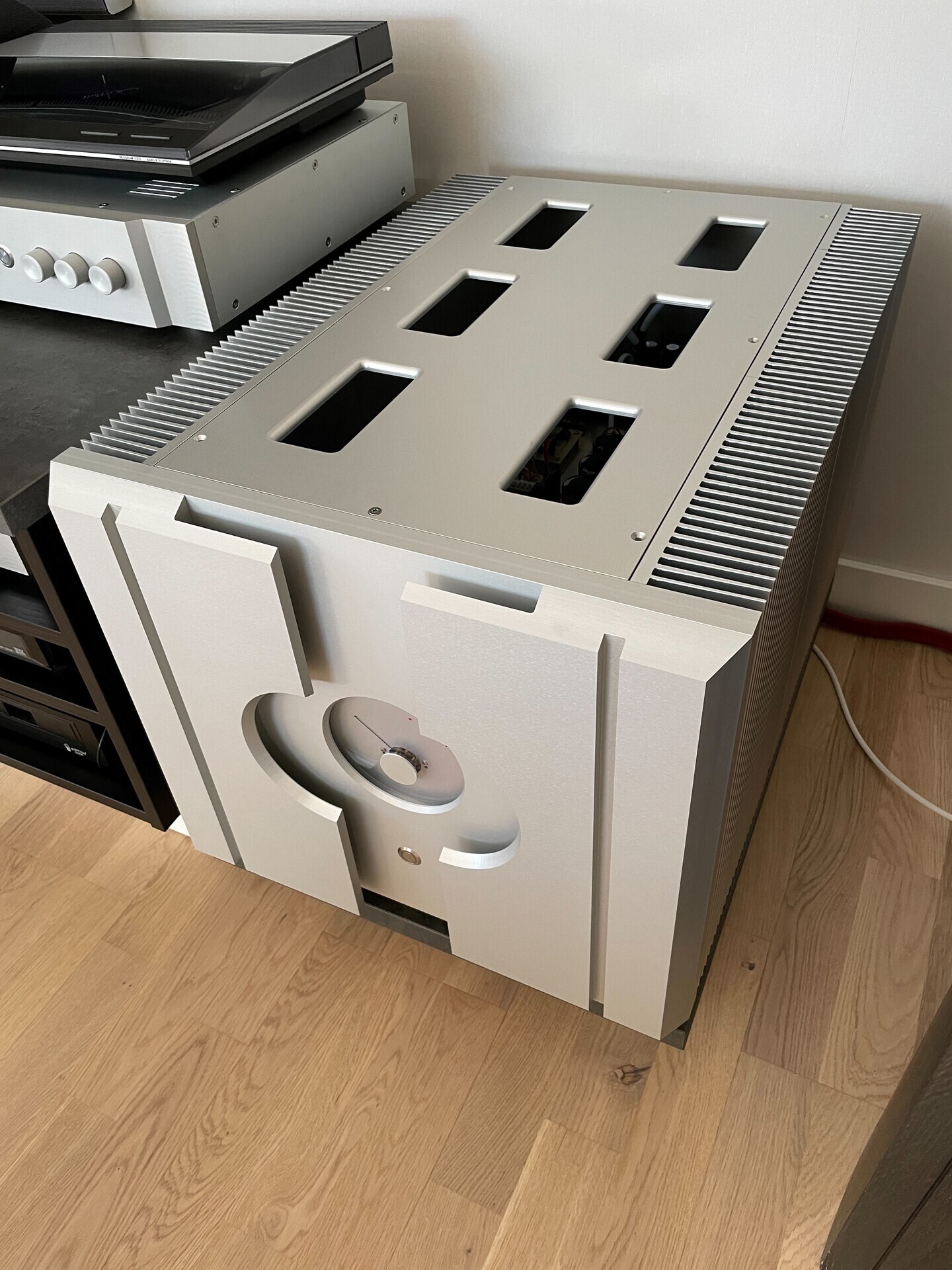

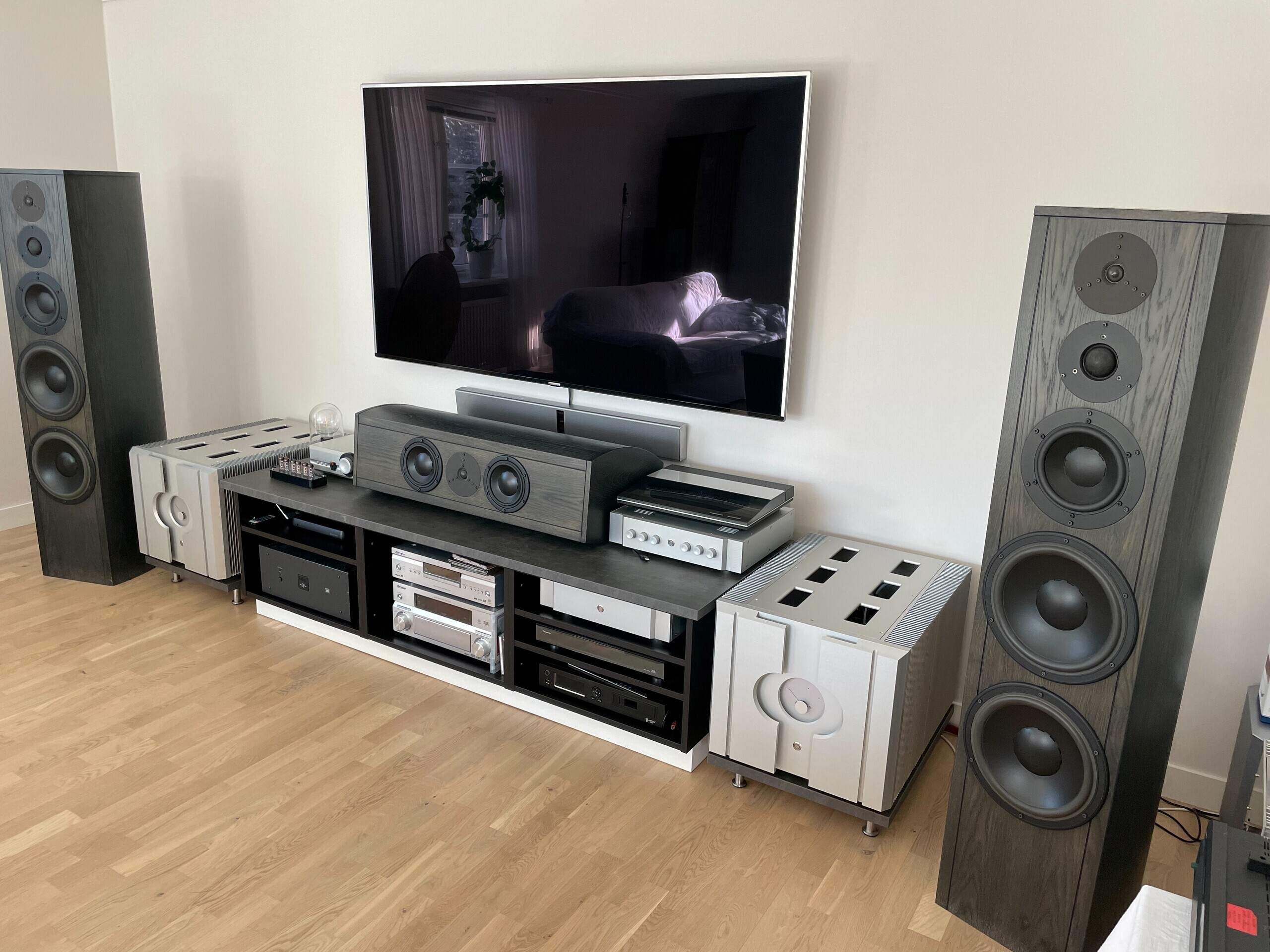

Monoblocken ser inte så stora ut men mäter LxBxH 680x480x400mm.
Tv'n är 75" men ser inte så stor ut längre.
Bänken är ett hopplock från IKEA men fyller sin funktion tills jag tagit beslut om något alternativ. På bilden saknas det tvådelade försteget som befinner sig i slutskedet på byggbordet.
Den skarpögde finner en Pass HPA 1 till vänster om centern, men är också byggd av mig med WHAMMY innanmäte, än så länge...
Jag kommer lägga upp mina andra byggen på resp. plats på "min" sida framöver. (2023-03-11 10:20:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Tack för omdömet Johan!
Ja, de drar en del ström, men nu på vintern blir det varmt o gott:-) Jag får låta bli att lyssna på musik på sommaren:-)
Som gammal Klass A användare så värmer det i hjärtat )
Det är nog det mest seriösa bygge jag har sett på år och dagar !
Mitt eget Aleph J ser direkt pluttigt ut
Fast jag har ägt nog med Megatunga förstärkare, är för gammal för sådant nu :D
Ser inte så stora ut ?!
15p av 10 direkt !!
200W klass A ger både värme o hög elräkning B)
