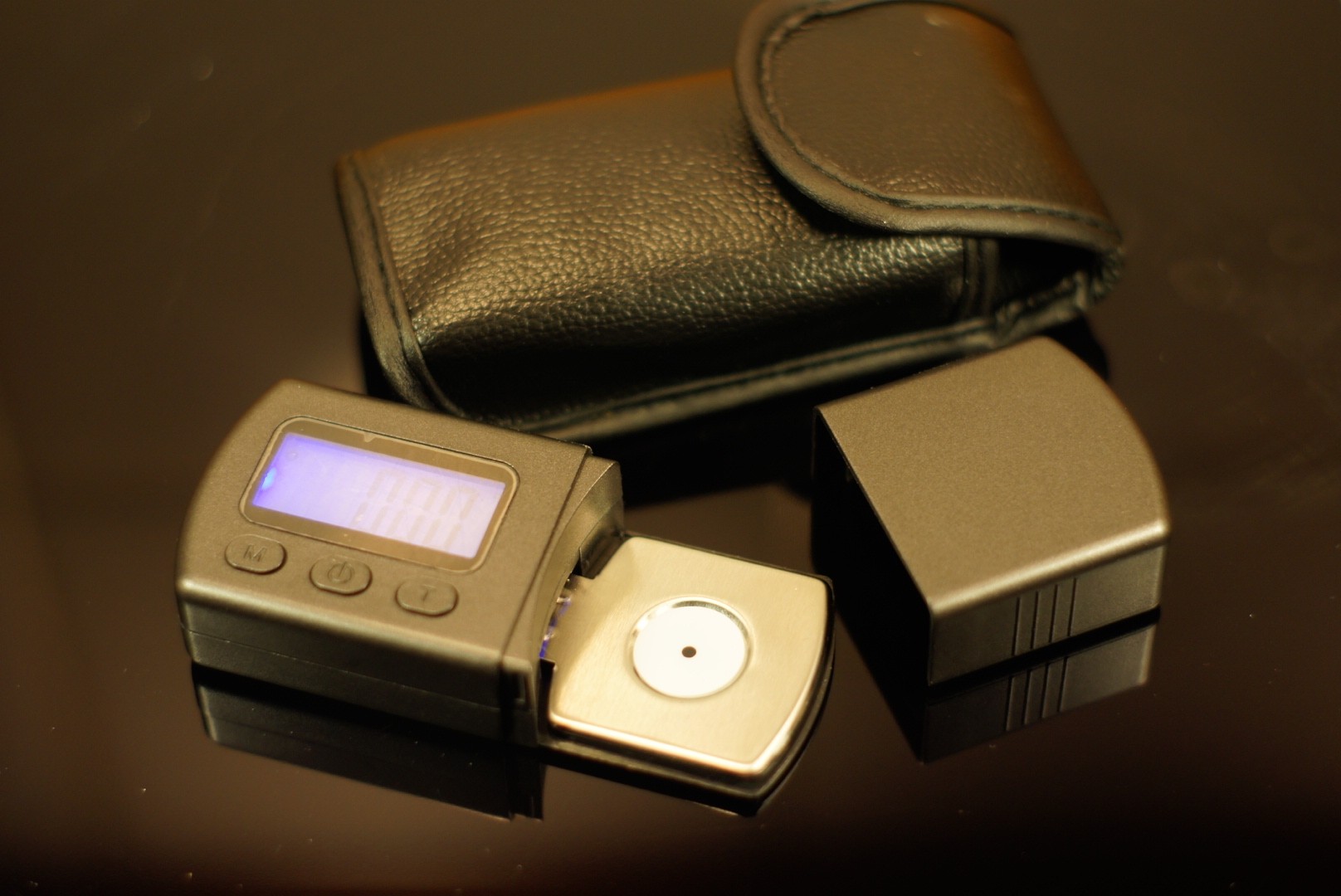

Digital Nåltrycksvåg
Inköpt för att kunna kalibrera nåltrycket exakt. Funkar kanon, mycket lätt att justera in rätt tryck. (2011-03-31 19:59:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Övriga Nåltrycksvåg

Thorens 321 har anlänt.

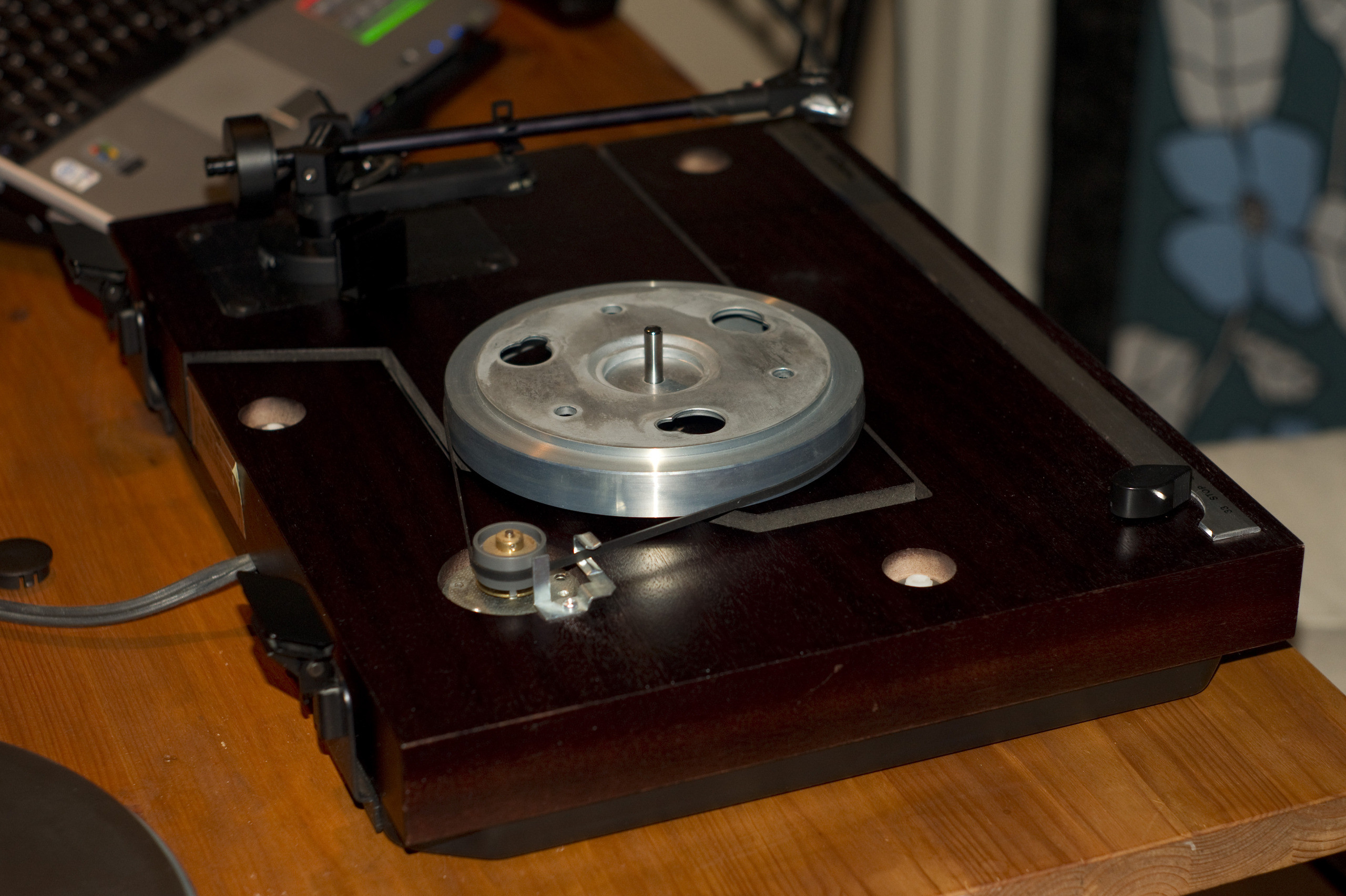

321an uppställd för service, hmm här behövs lite kärlek ser jag. Fick justera allt som gick pga fel inställningar på bord ,tonarm och pickup. (2011-04-06 21:17:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

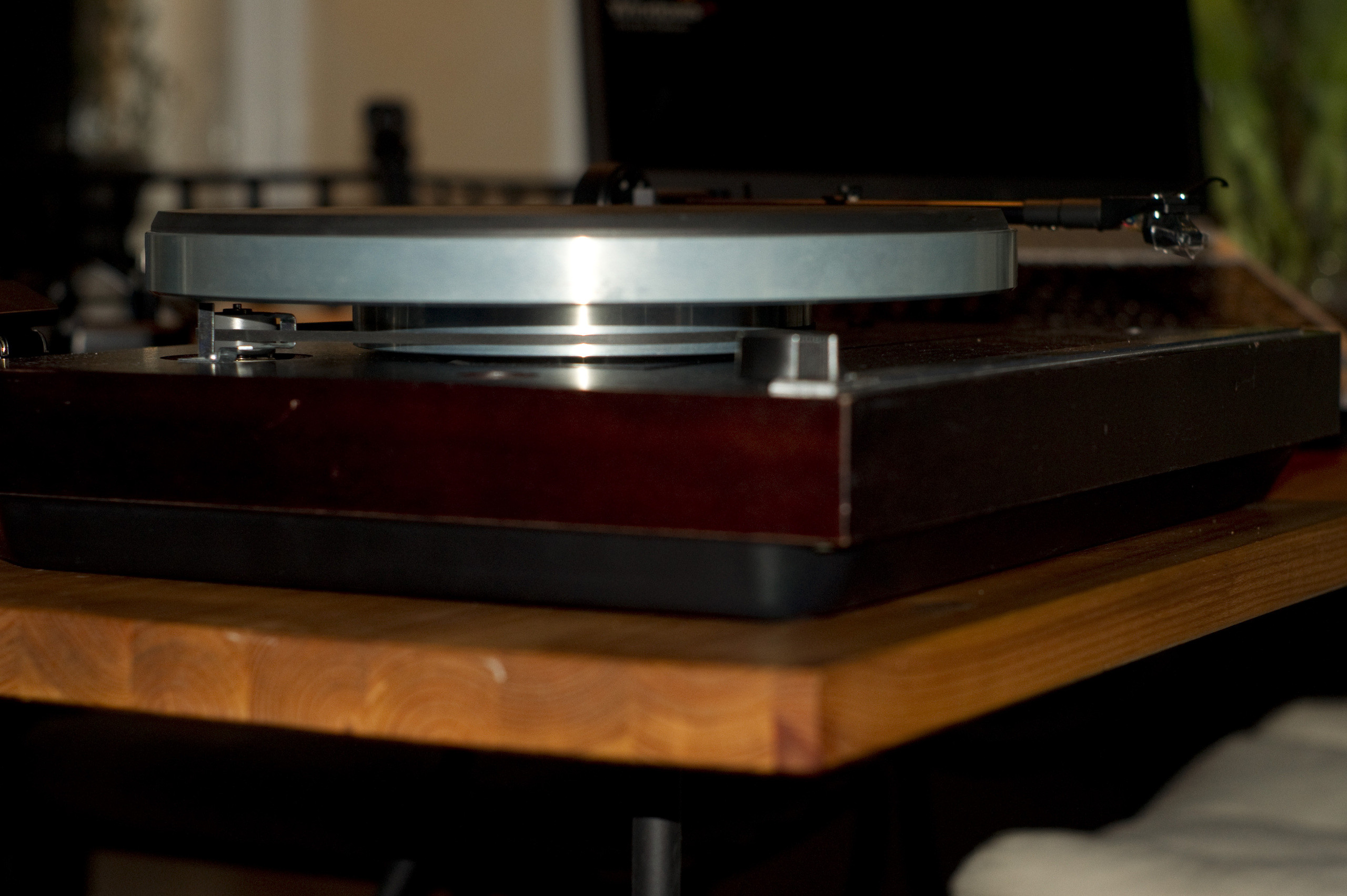

Injustering av den flytande upphängingen.
Viktigt att det bordet ligger i våg, alltså helt plant i förhållande mot chassit. Remmen skall oxå driva på den högsta punkten på drivhjulet. (2011-04-06 21:25:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

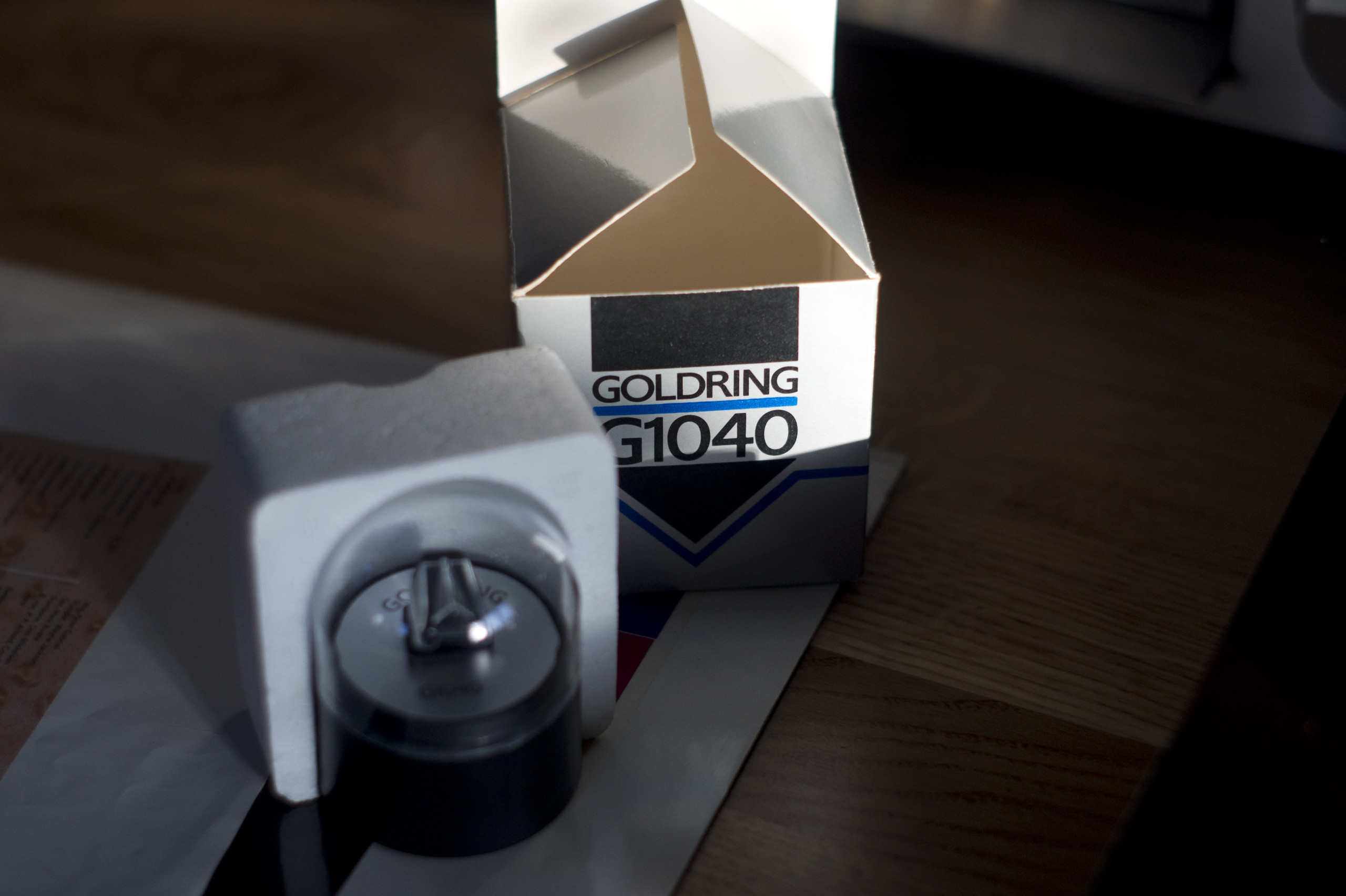

Goldring 1042
Pickup Goldring 1040 med nål 1042g monterad. Klar förbättring mot OM 10an.

Frequency Response 20Hz-20kHz±3dB
Channel Balance 2dB @ 1kHz
Channel Separation 25dB @ 1kHz
Sensitivity 6.5mV±1.5dB, 1kHz @ 5 cm/sec
Static Compliance 24mm/N lat., 16mm/N vert
Equivalent tip mass 0.45 mg
Vertical Tracking Angle 24°
Stylus Radius Gyger S
Stylus Type Replaceable
Load Resistance 47,000 Ohm
Load Capacitance 150-200pF
Internal Inductance 570 mH
Internal Resistance 660 Ohm
Cartridge Weight 6.3g
Fixing Centre 0.5%uFFFD?%uFFFD (12.7mm)
Playing Weight 1.5-2.0g (1.7g nom.)
(2011-04-21 21:29:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

PU byte
Tog mig tid att passa på att byta pickupen till en Goldring g1042 och fick givetviss justera in denna oxå. Grym skillnad mot Shure pickupen som var på vid inköpet. (2011-04-06 21:33:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

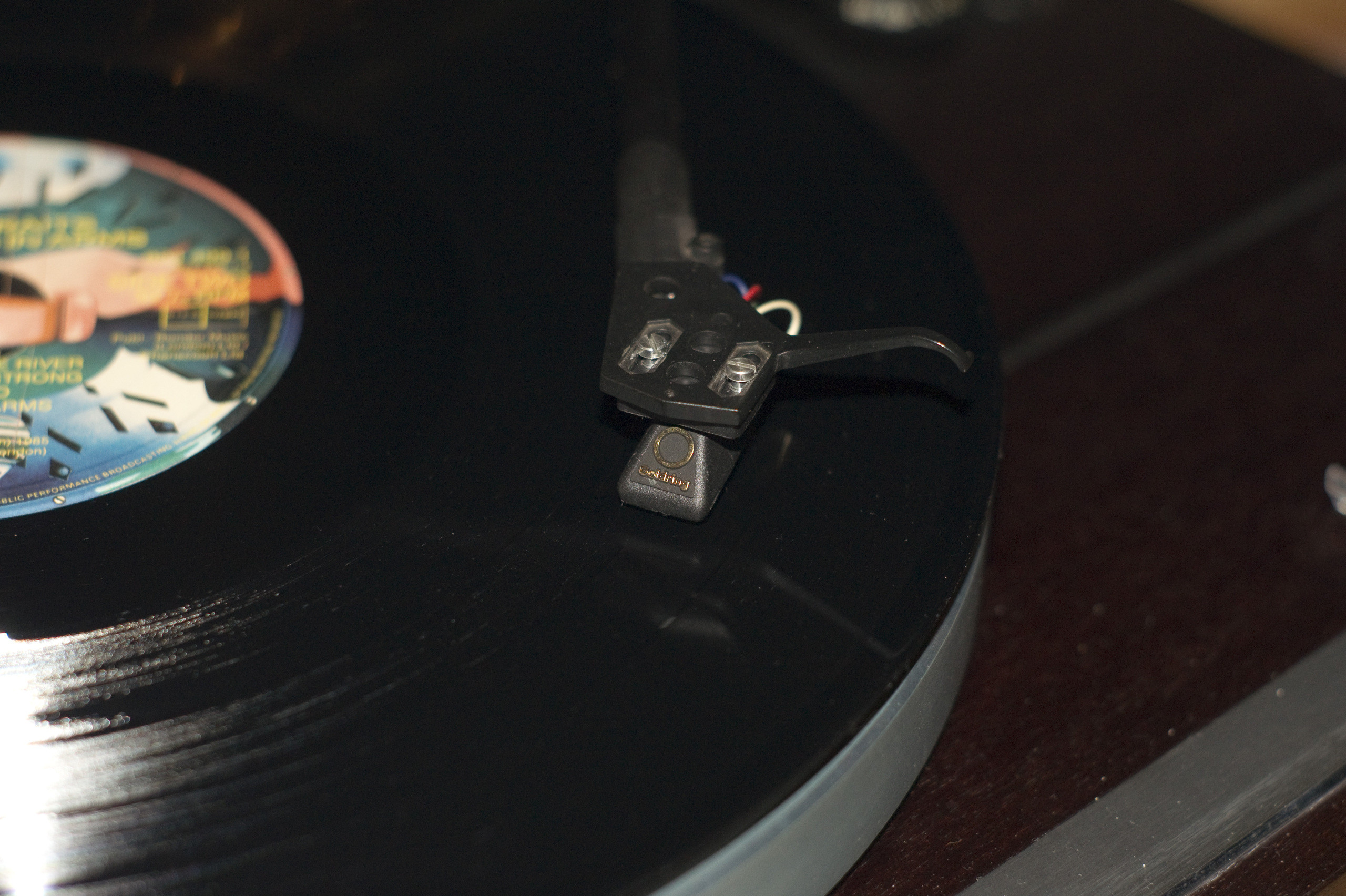

Provlyssning!
Tonarmsjusteringar behövs pga pickup bytet och nåltrycket på Goldringen lät faktiskt bäst med det rekomenderade (enligt manualen. 1,75g) underbart djup och klar bas nu. Goldringen spelar faktiskt klart bättre i basområdet än min OM10. (2011-04-06 21:42:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

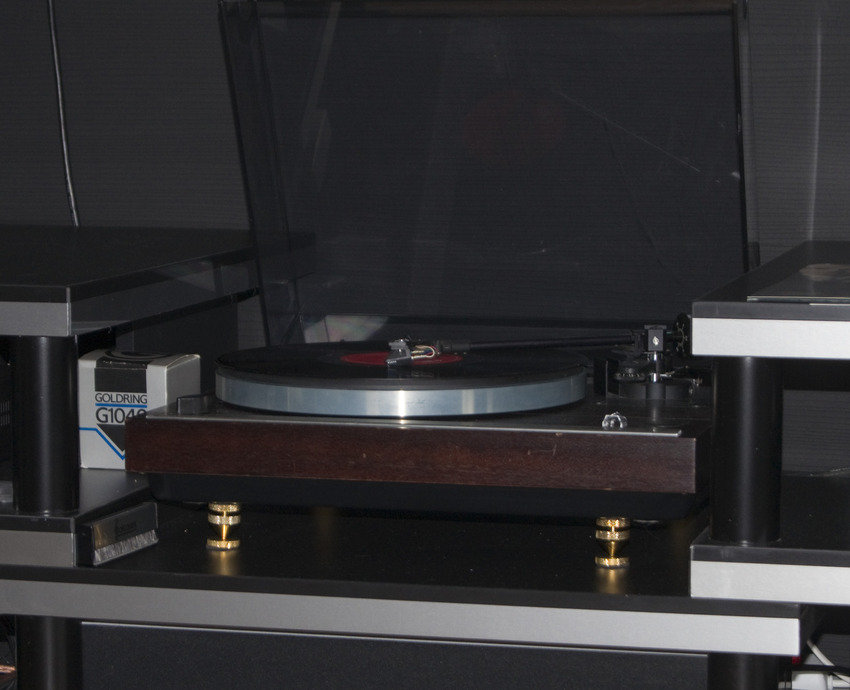

321ans setup
Fick montera på justeringa spiks pga huset inte är rakt, dessa går att justera indivudellt så nu är spelaren i våg! (2011-04-21 22:15:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

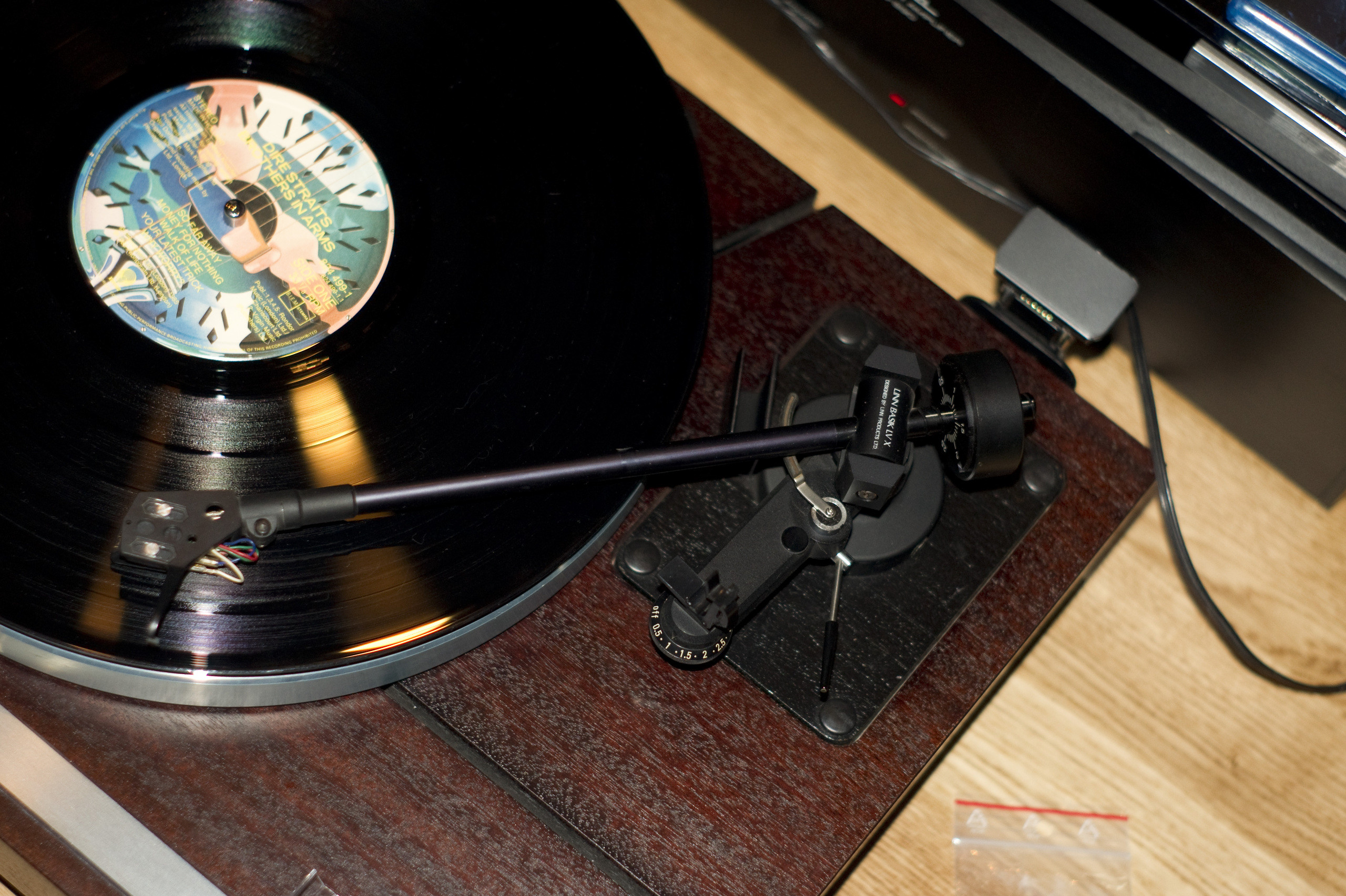

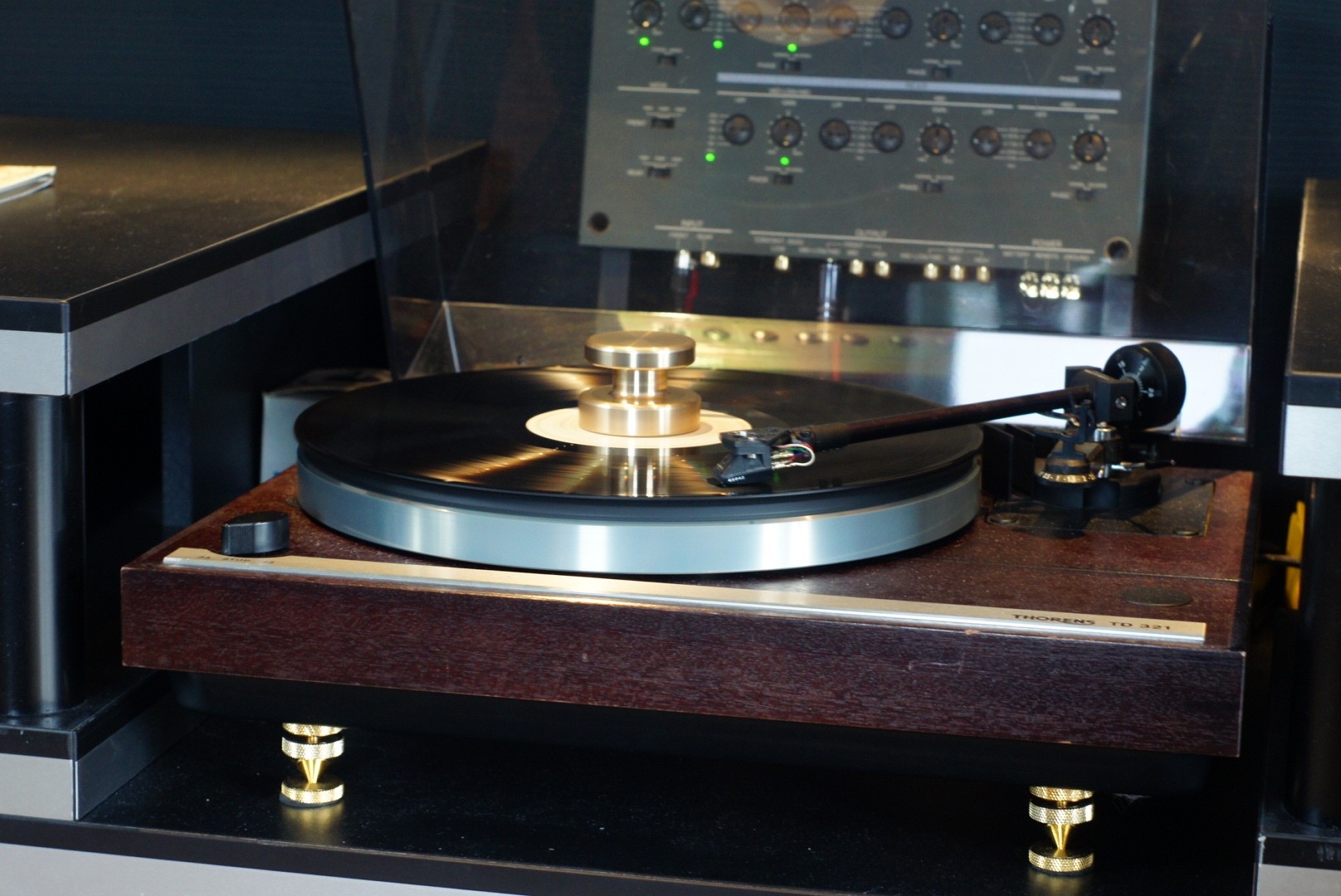

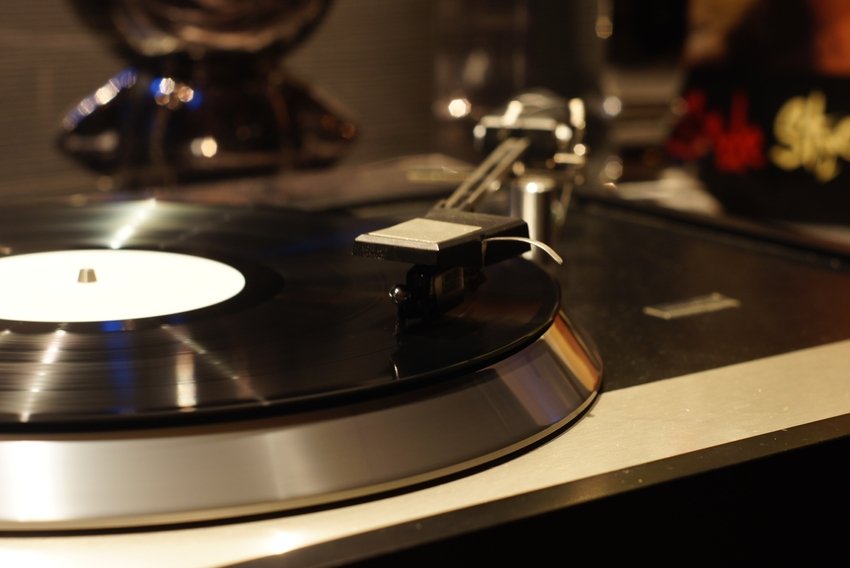

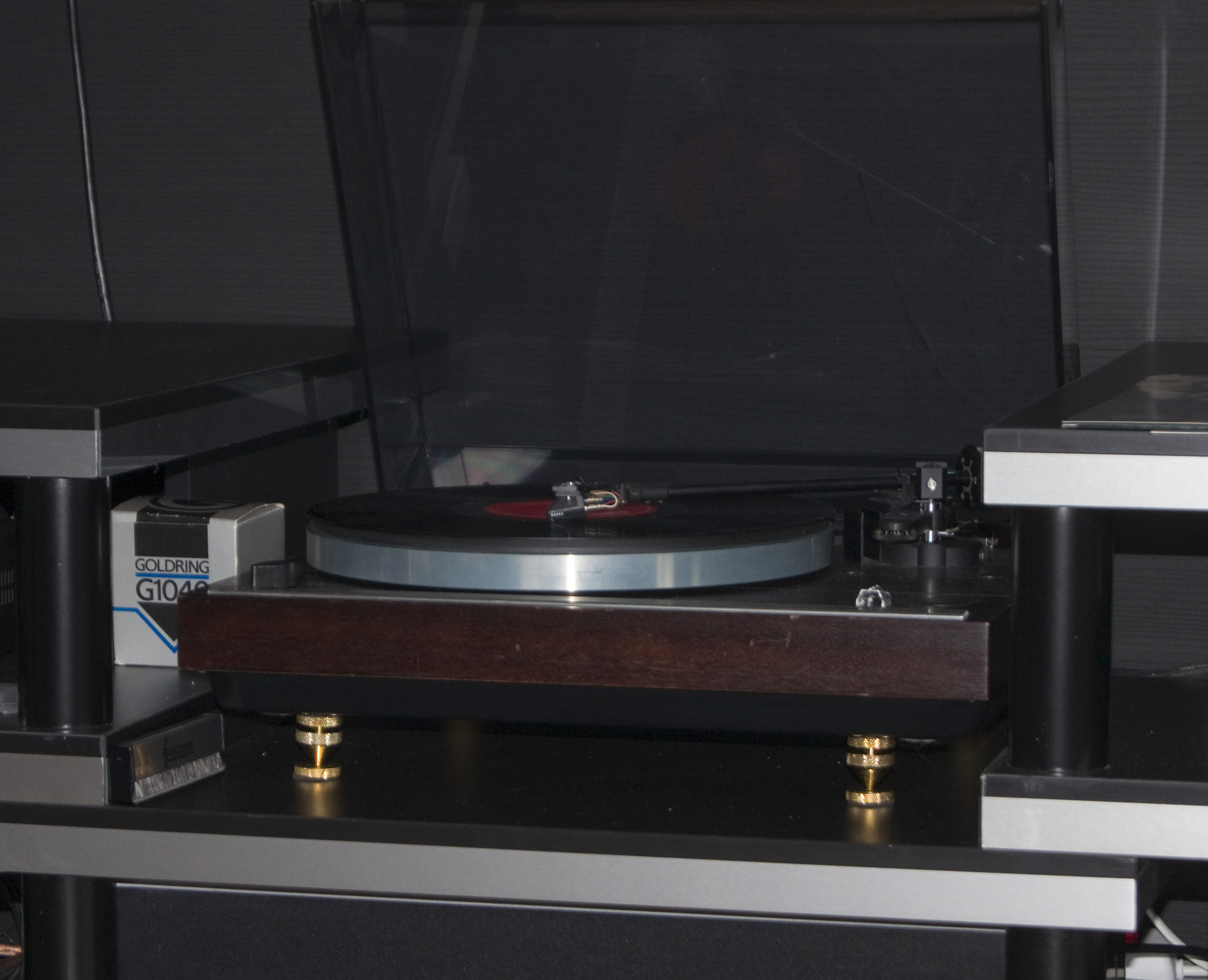

Thorens 321 in action!
321an fick en mindre uppgradering med en skivpuck, thorens spelarna trivs inte med för tunga skivpuckar eller stabilisatorer pga den flytand upphängingen. (justering behövs igen om du skall använda skivpuck) (2011-11-12 19:13:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

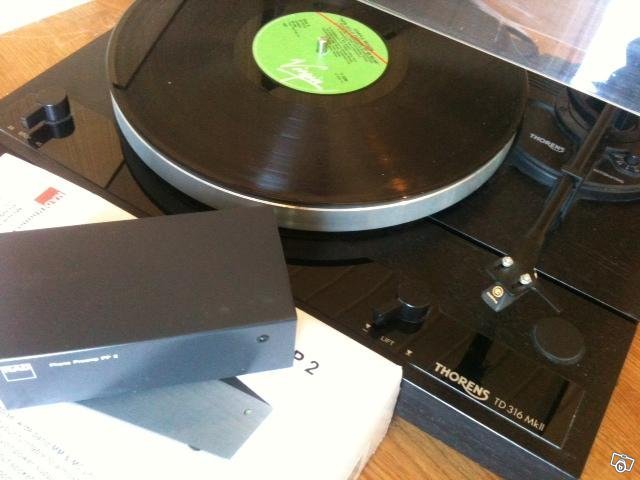

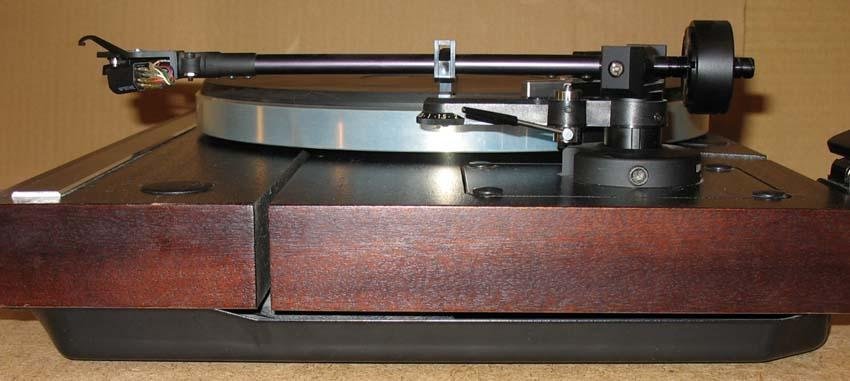

Threns 316 Mk II inköpt med Goldring 1022 PU!
Nästan lika bra som 321an. Inköptes pga tester och min förkärlek till Thorens.
Humm börjarbli många Thoren nu (detta är nr 3)

Specifications

Drive method: one step belt drive

Motor: low voltage 16-pole synchronous motor

Speeds: 33 and 45rpm

Speed control: 2-phase generator

Platter: 2.7kg, 300mm, zinc alloy, dynamically balanced

Wow and flutter: 0.04%

Rumble: -70B

Tonearm effective length: 232mm

Effective mass: 12.5g

Overhang: 16.4mm

Offset angle: 23 degrees

Dimensions: 440 x 350 x 170mm

Weight: 11kg

(2011-04-01 22:12:59)

Produkter på bilden:

Thorens TD 316 MKII

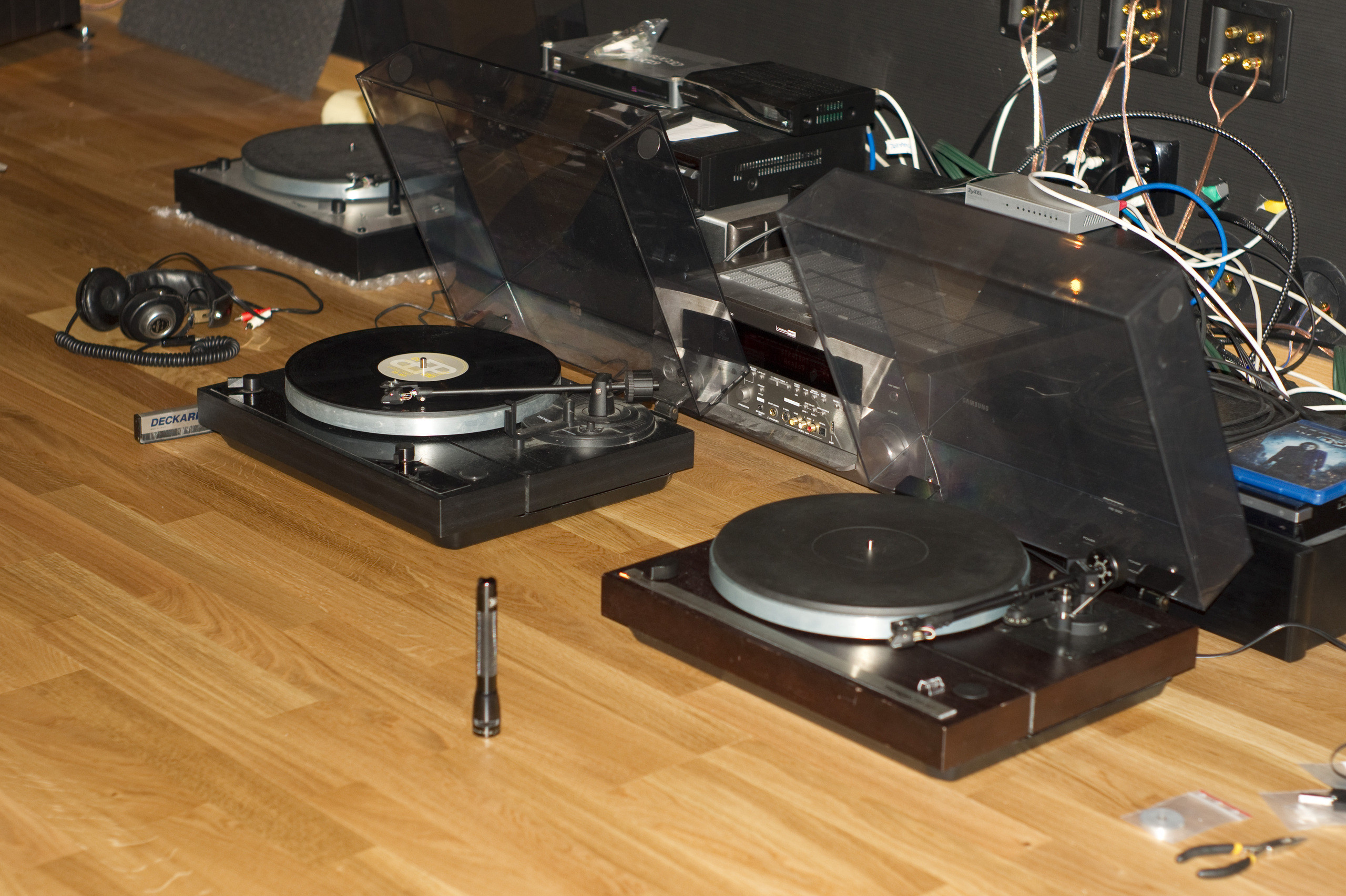

Thorens parken!
Testkörning av alla tre, skall ta ett beslut om vilka jag skall behålla och vilken som skall ut till försäljning, svårt då jag gillar alla tre ! (2011-04-21 21:32:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Thorens TD 166 MKV,

Thorens TD 316 MKII,

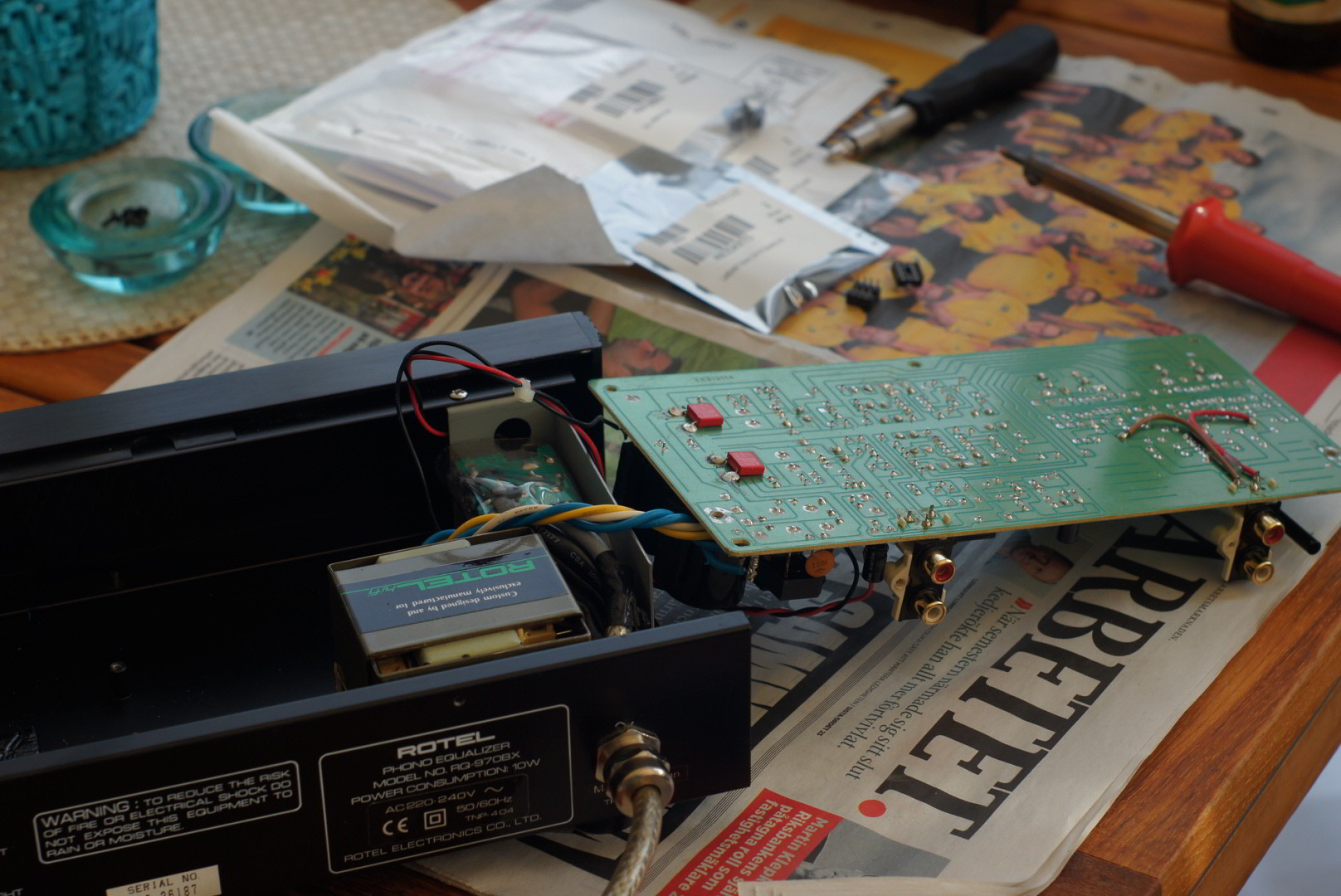

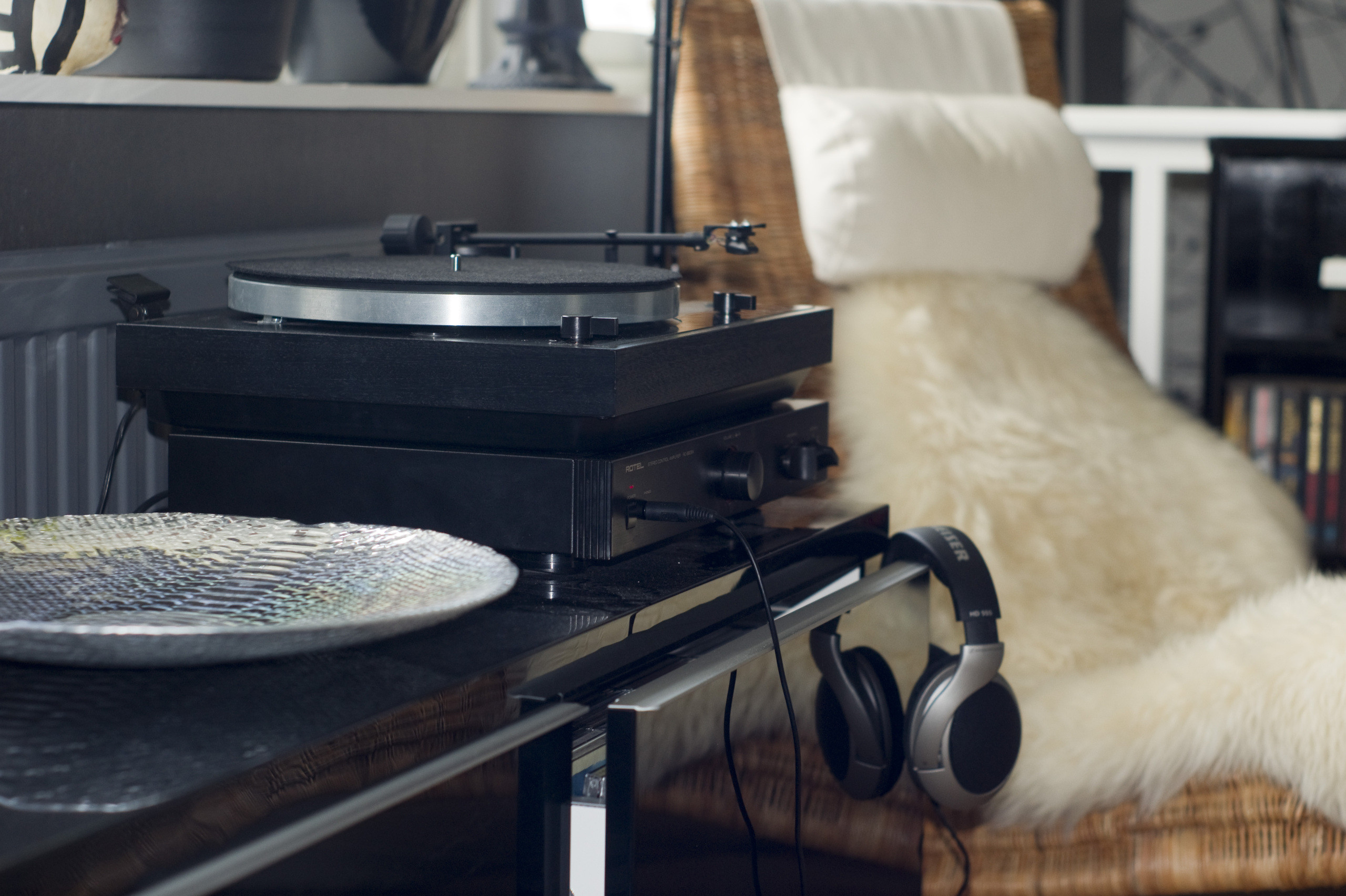

Hörlurs hörnan
Fick rota fram min gamla Rotel förförstärkare och bygga en egen liten höran. Endast kopplat hörlurar på denna. Här kan man läsa och lyssna på härliga vinyler utan att störa de andra i fam. (2011-04-21 21:49:53)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Thorens TD 316 MKII

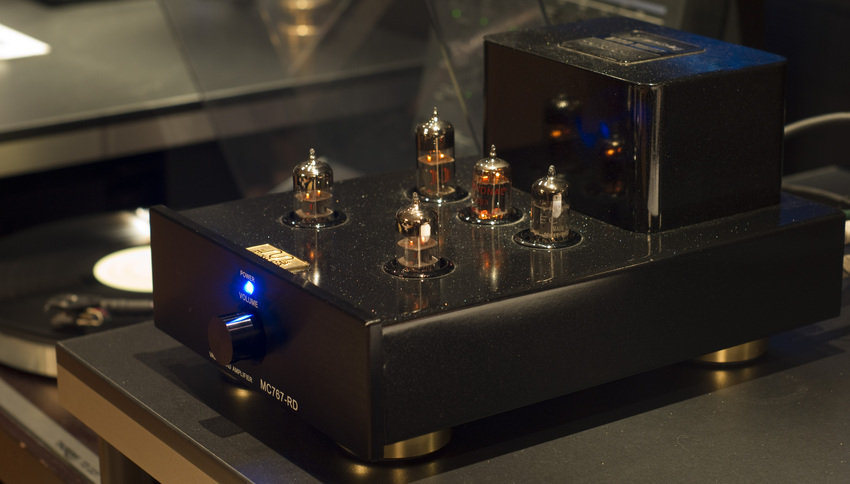

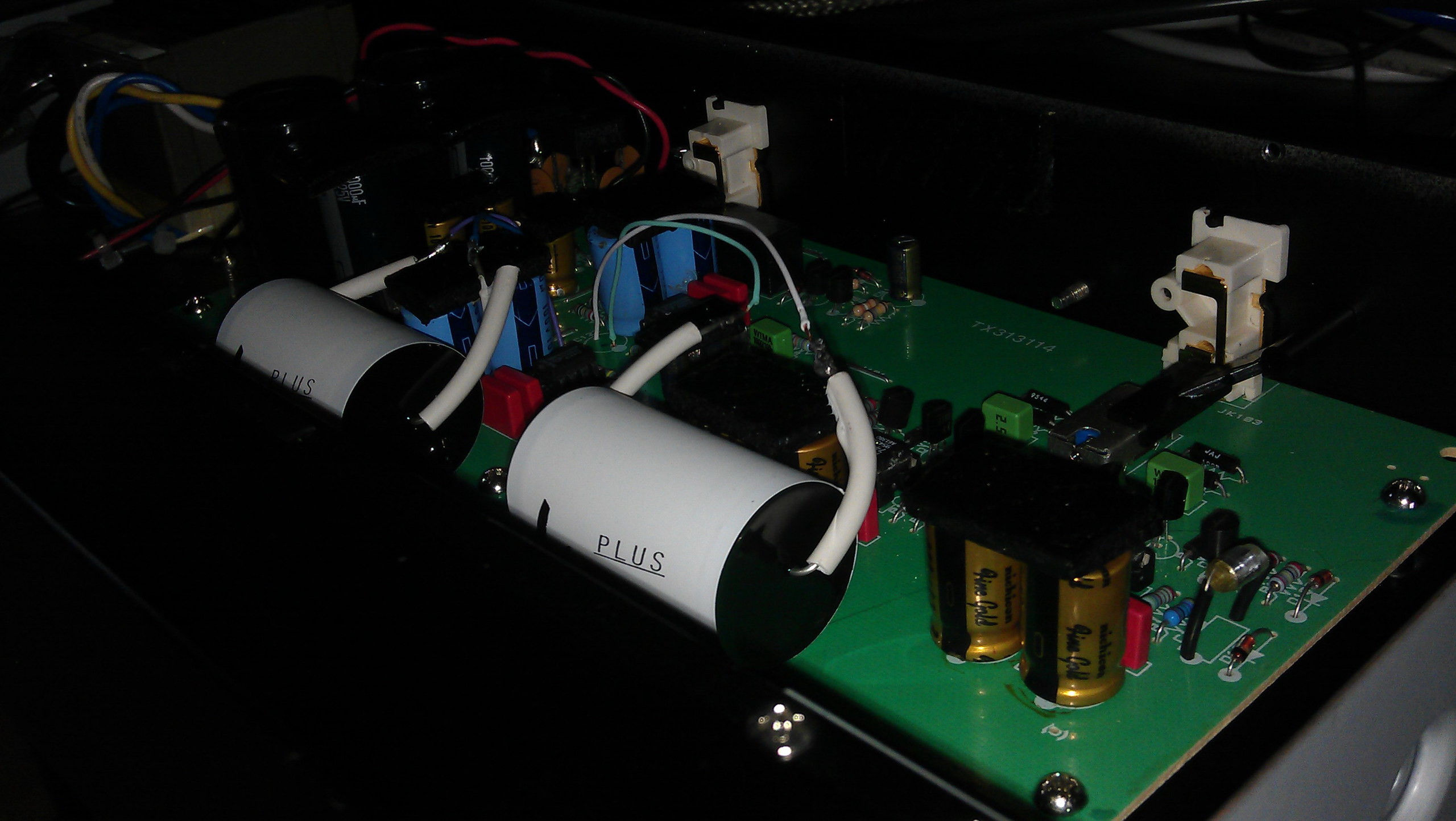

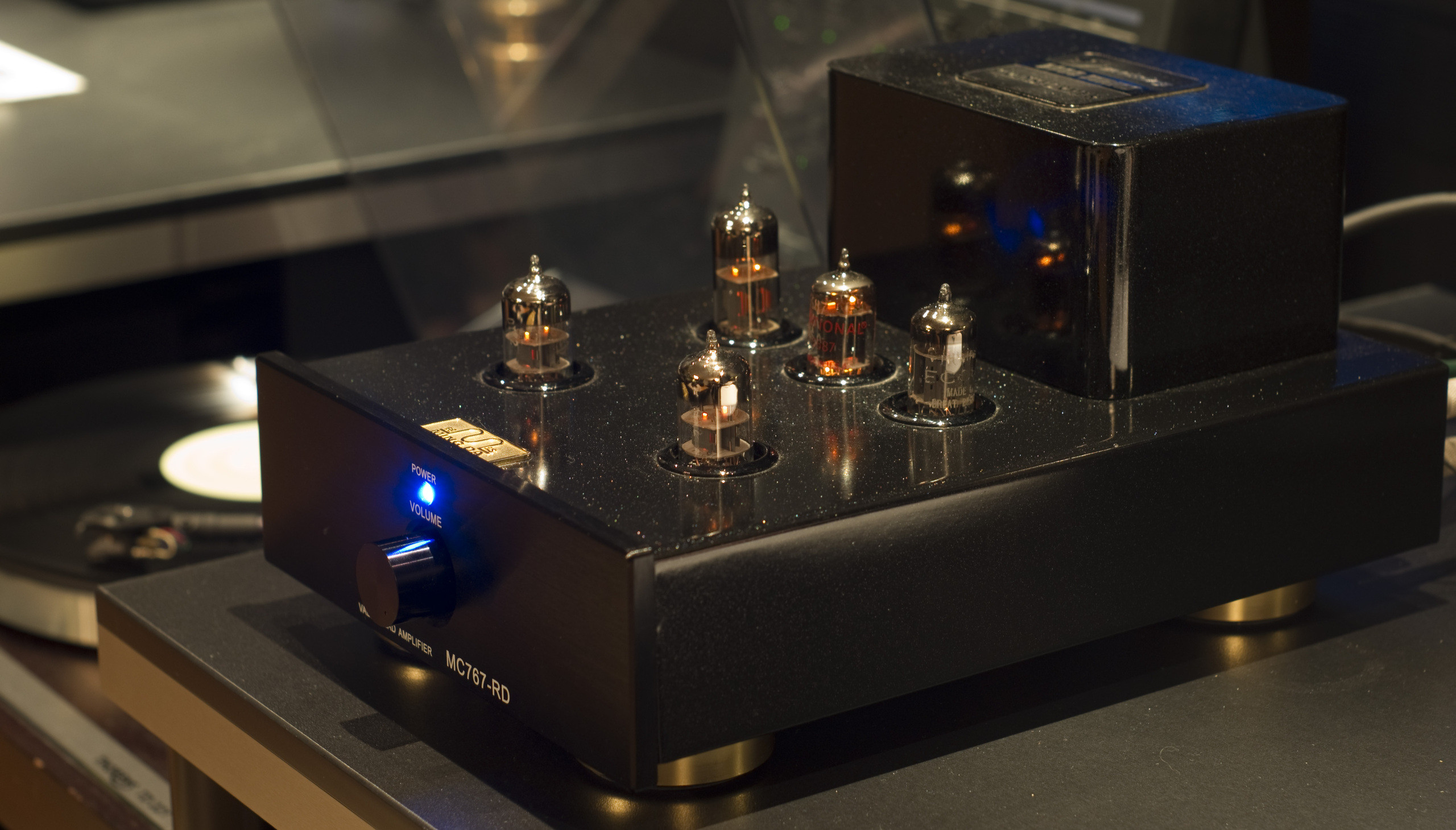

Ming DA MC767-RD

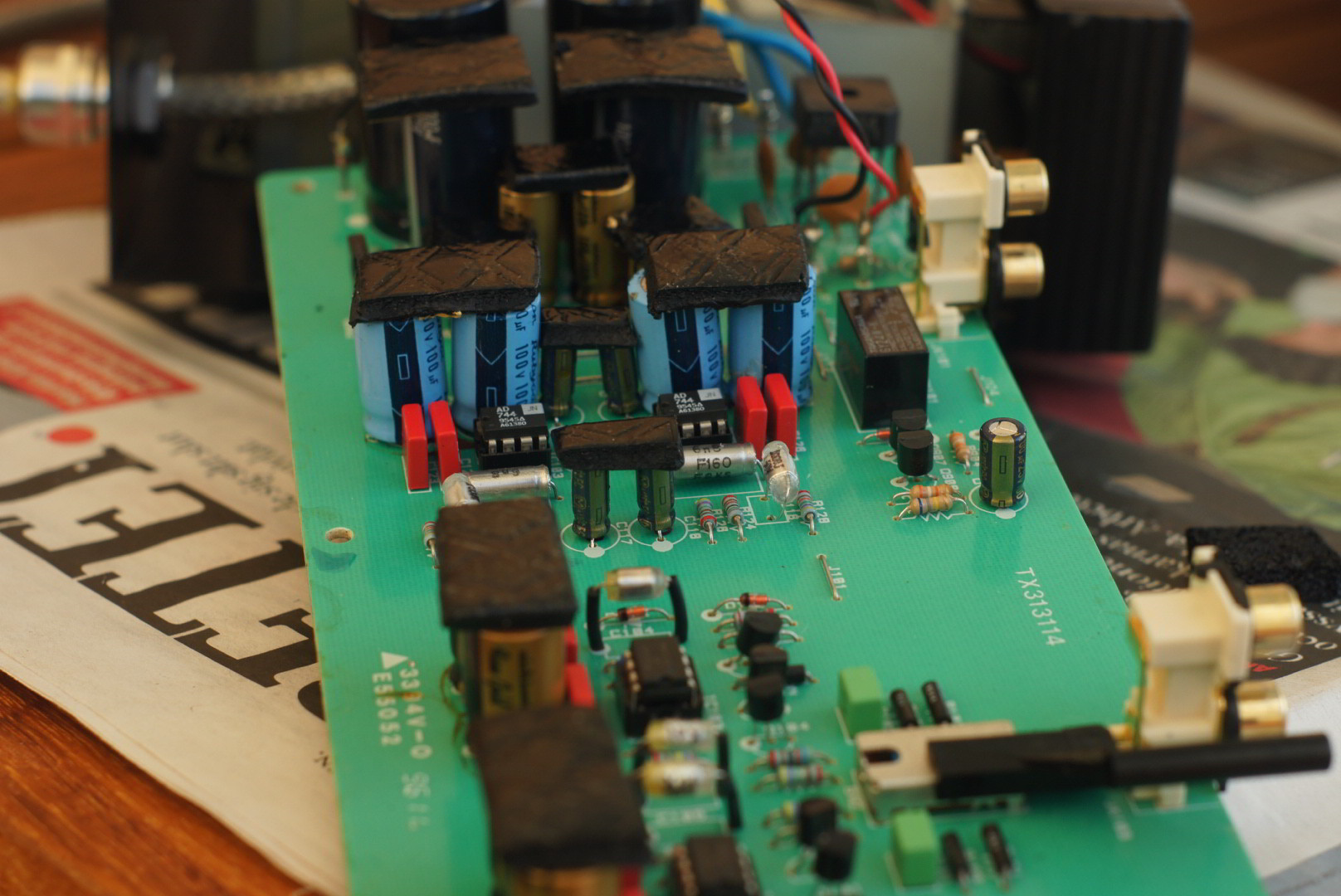

Ett välbyggt rör phono försteg på ca 8 kg, trivs med PU som leverar lite mera bas, detaljerad ljudbild! (2012-02-08 20:58:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Unamco T-1
Fick tag i ett mycket fint exemplar av den svensktillverkade Unamco T-1 vinylspelaren! Denna bygger på samma flytande upphänging som Thorens spelarna.
Det unika med denna är att när den gjordes så lev den med en ultralätt 11" tonarm som eliminerar vikel felen som uppstår med korta tonarmar!
Det som byggs idag har tyvärr ej denna fina kvaliten som de gamla verken.. jo de får man säkert men då får du pynta typ 15-20000:- papp..
Då känns det bättre att köpa in ett bra ex för 1000-2500:- å renovera! (2012-03-10 21:00:26)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

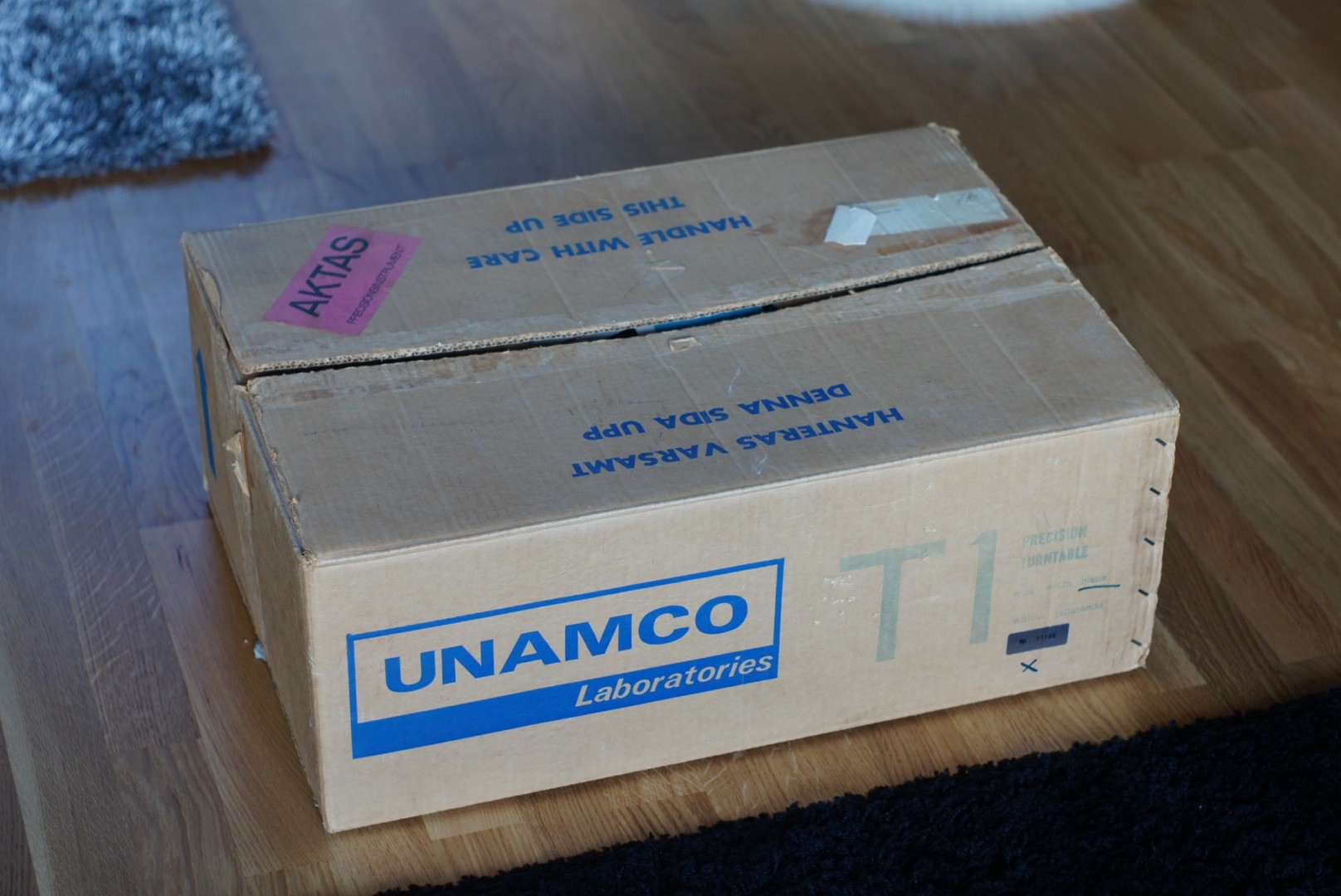

Fabriksförpackning a 35 År sen!
Riktigt kul att tidigare ägare "Svante Ö" sparat all oginalförpackning vilket oxå gjort att den är i utmärkt skick! Svante skall ha ett stort tack den fina lagringen.
Unamco tillverkade under 1973-78 och i ca 10000 exp!
Klassades då som en mycket exlusiv skivspelare för riktig HIFI entusiaster!
(2012-03-10 21:13:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

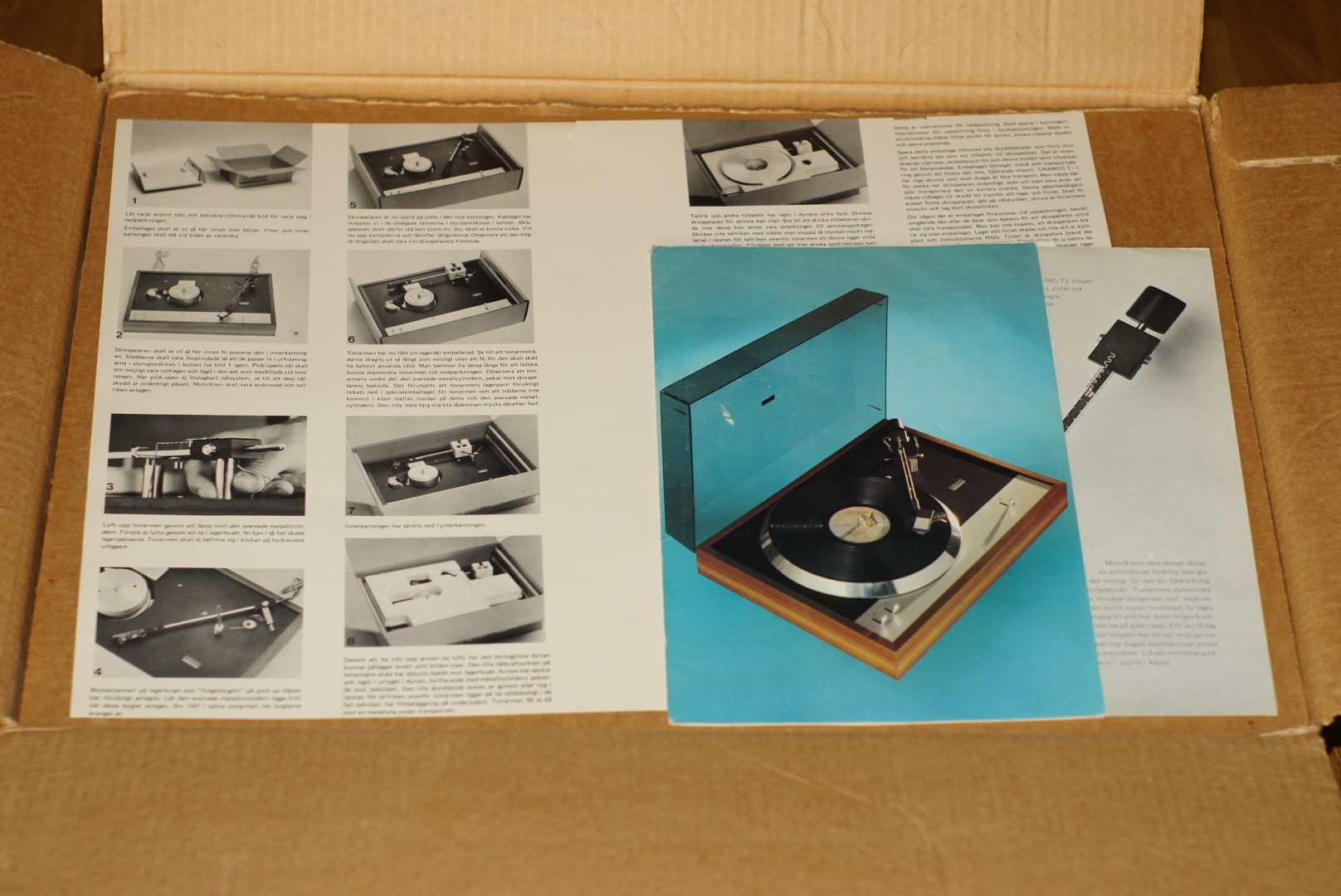

Uppackning av 35 åringen!
Det första som man möts av är documentationen som är i kanonskick, Manualen,uppackningsinstruktioner samt tonarms broschyr!
Nu e det julafton för mig! (2012-03-10 21:19:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

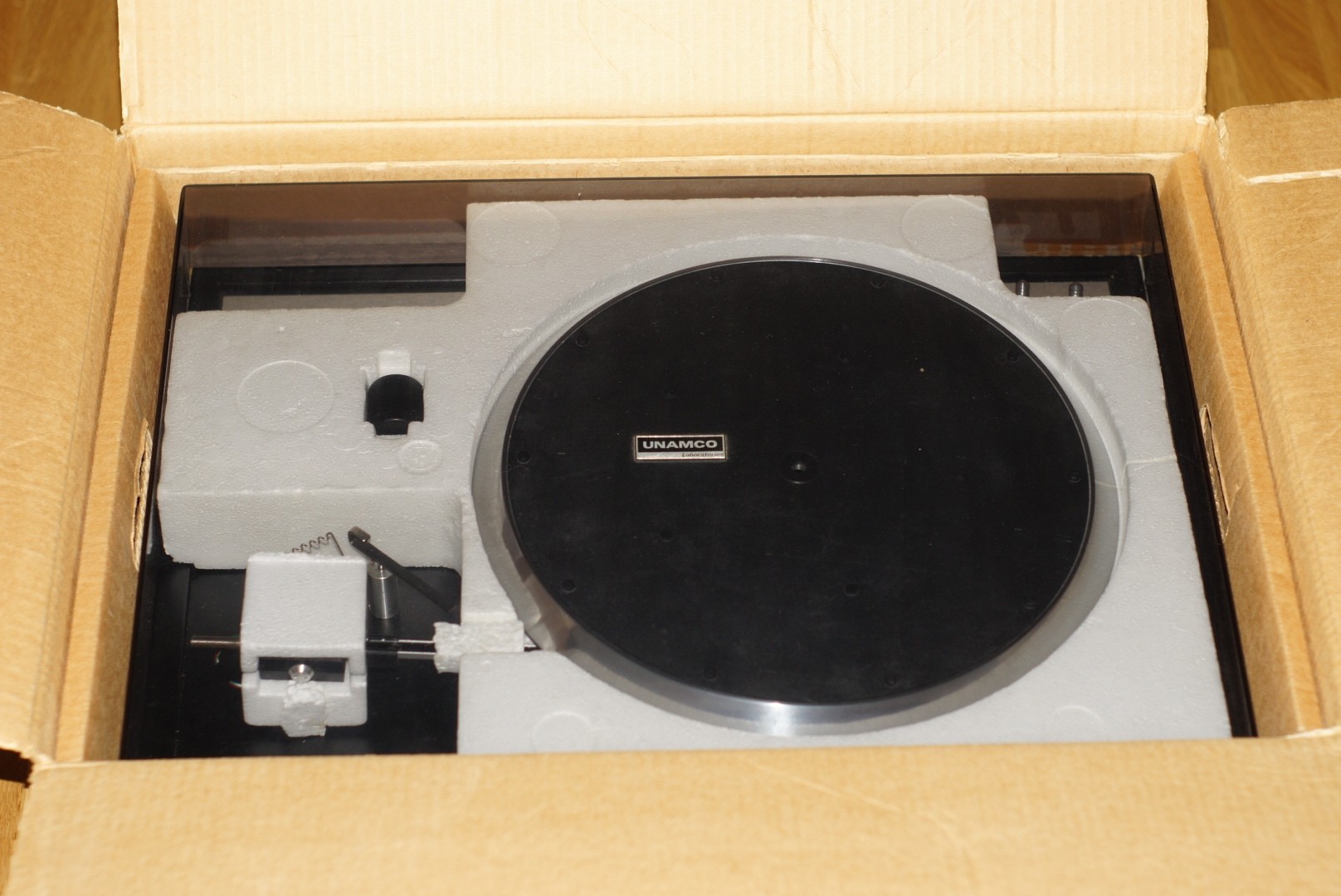

Välpackad och i ordning!
Underbart allt är packat som det var för ca 35 år sen! Tidigare ägare har haft den liggande på lager en längre tid!
Allt ser mycket välbevarat ut, Locket ligger överst och detta är även i fint skick! (2012-03-10 21:24:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

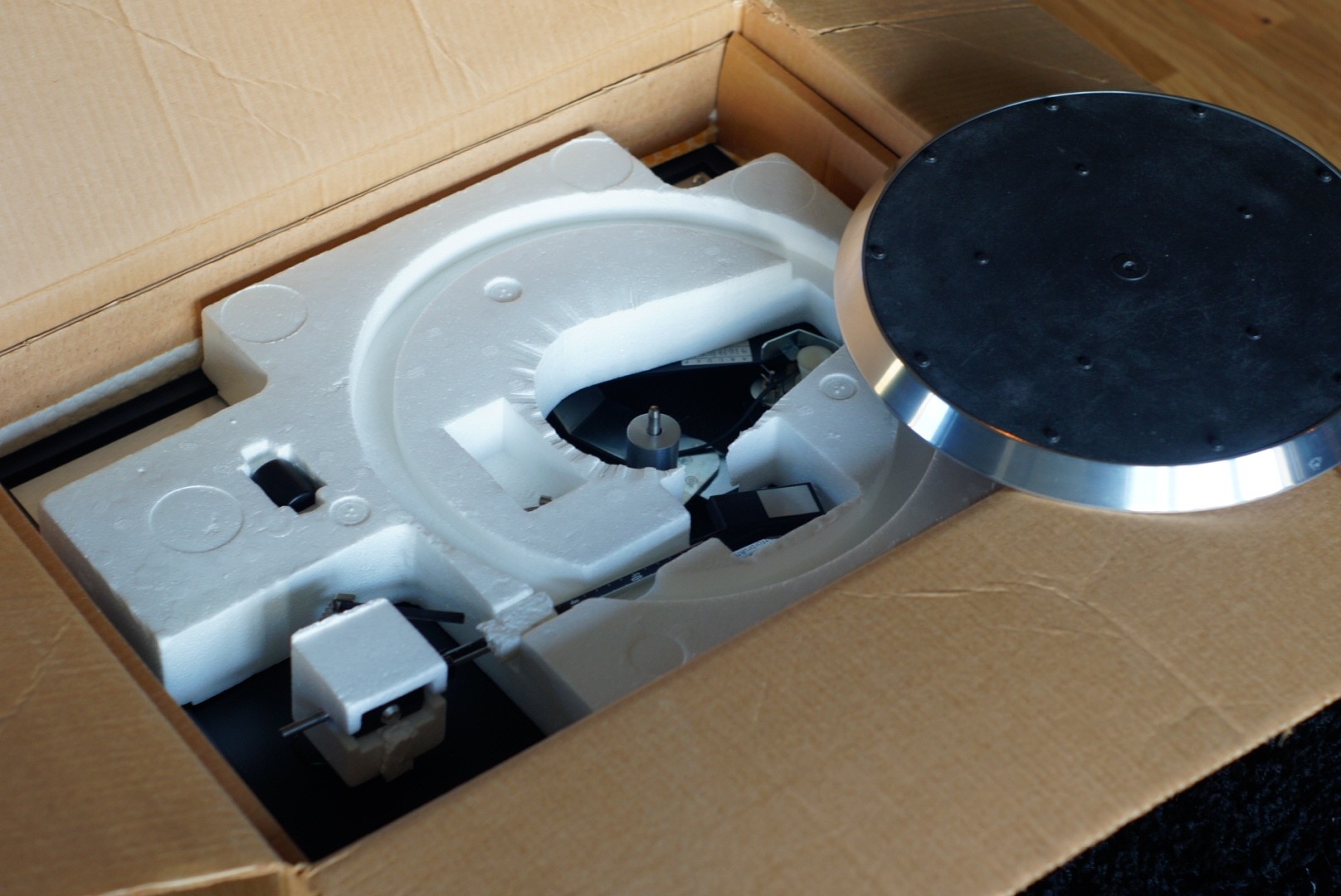

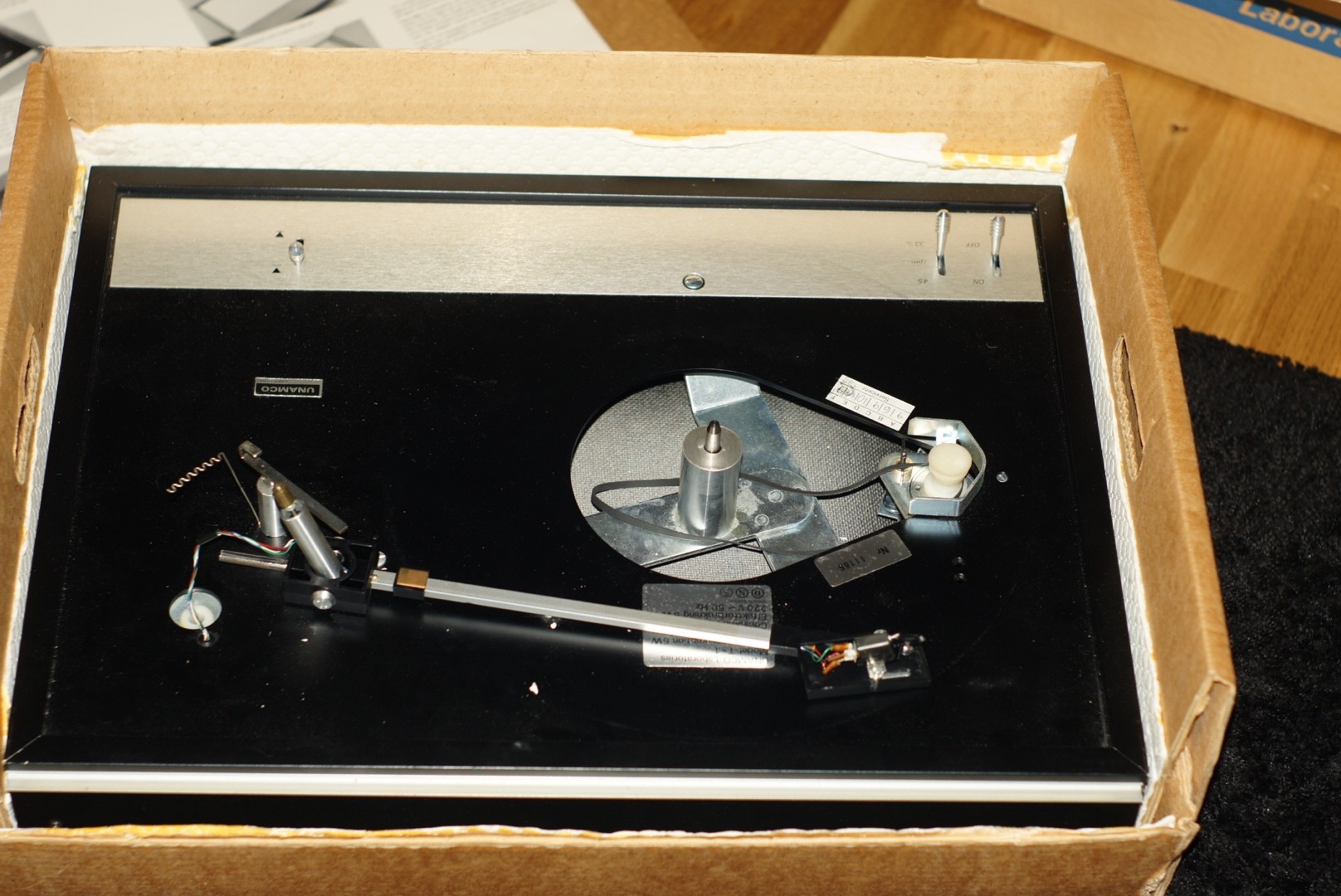

Unamco T-1 unpacking!
Spelaren är välpackad pga den känsliga tonarmen med nållager!
Just därför är det extra viktigt att den ej fraktas ihopmonterad utan demonterad i orginallådan! (2012-03-10 21:37:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Unamco frigjord!
Uppacknings instruktionerna är bara att följa, så blir allt bra.
Tonarmen ligger lös ännu, pag den skall montera och justeras helt enligt de medföljande monterings anvisningarna.
Orginal lådan har speciella lyfthantag som gör att ytterligare en låda med spelaren lyfts ur frakltådan! (2012-03-10 21:44:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

35 åringen monteras!
Det satt en fräsch Stanton EEE 681 PU på Unamcon. Det är en hel del meck med att justera in tonarm.
En lättare rundsmörjning blev det på de rörliga delarna som sig bör.
spelaren är i otroligt fint skick!
Remmen skall bytas senare men den ser faktiskt ut att kunna funka för en test spelning.
Då dessa spelare levererades med DIN kontakt så förväntade jag mig detta, men någon tidigare ägare hade bytt till RCA kontakter! (2012-03-10 21:52:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

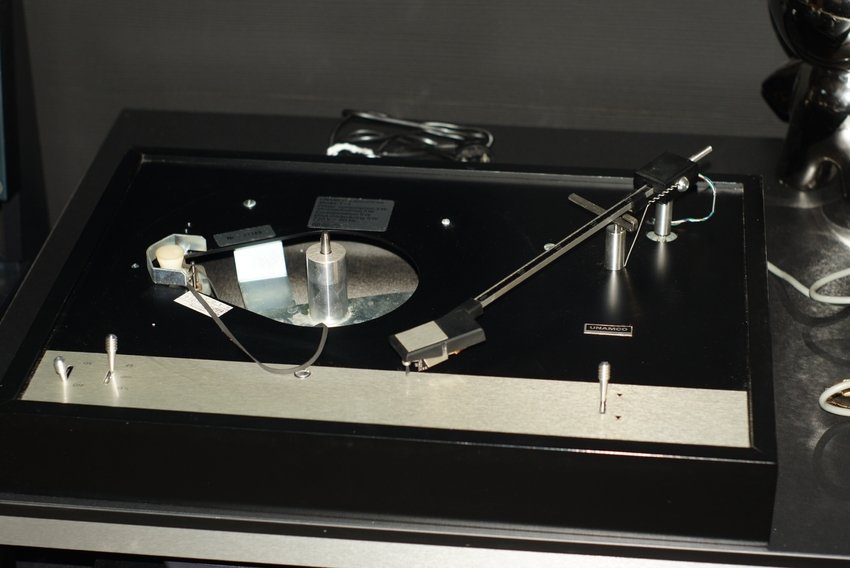

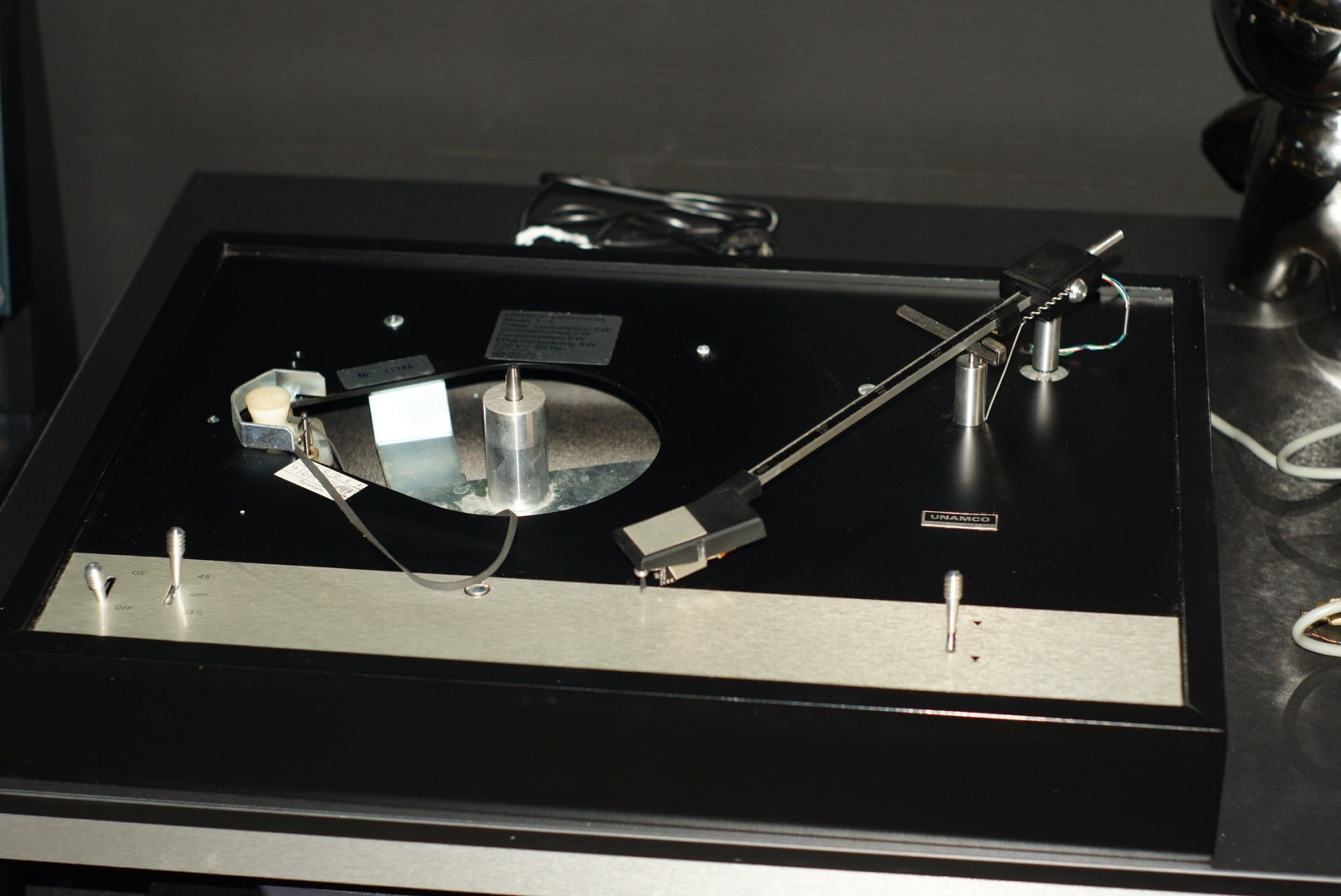

Ihopmonterad!
Monterade ihop i racerfart..e sugen på lyssna lite!
Blev en grov justering av VTA (som inte ser bra ut)
Nåltryck injusteras såklart...innan testen! (2012-03-10 22:06:29)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

En rejält stor pjäs...
Ljudet som strömmar ur högtalarna är enormt!!! Lite väl mycket mäktigt bas men ser att VTA stämmer dåligt, så det är säkert orsaken!
Remmen funkar.. temporärt som testspelning.
Den flytande fjädringen behövs justeras oxå pga tallriken ligger alleses för lågt!
Ljudbilden är fyllig och med stor närvarokänska, är riktigt impad av Stanton PUen och hela spelaren som andas kvalité. (2012-03-10 22:10:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

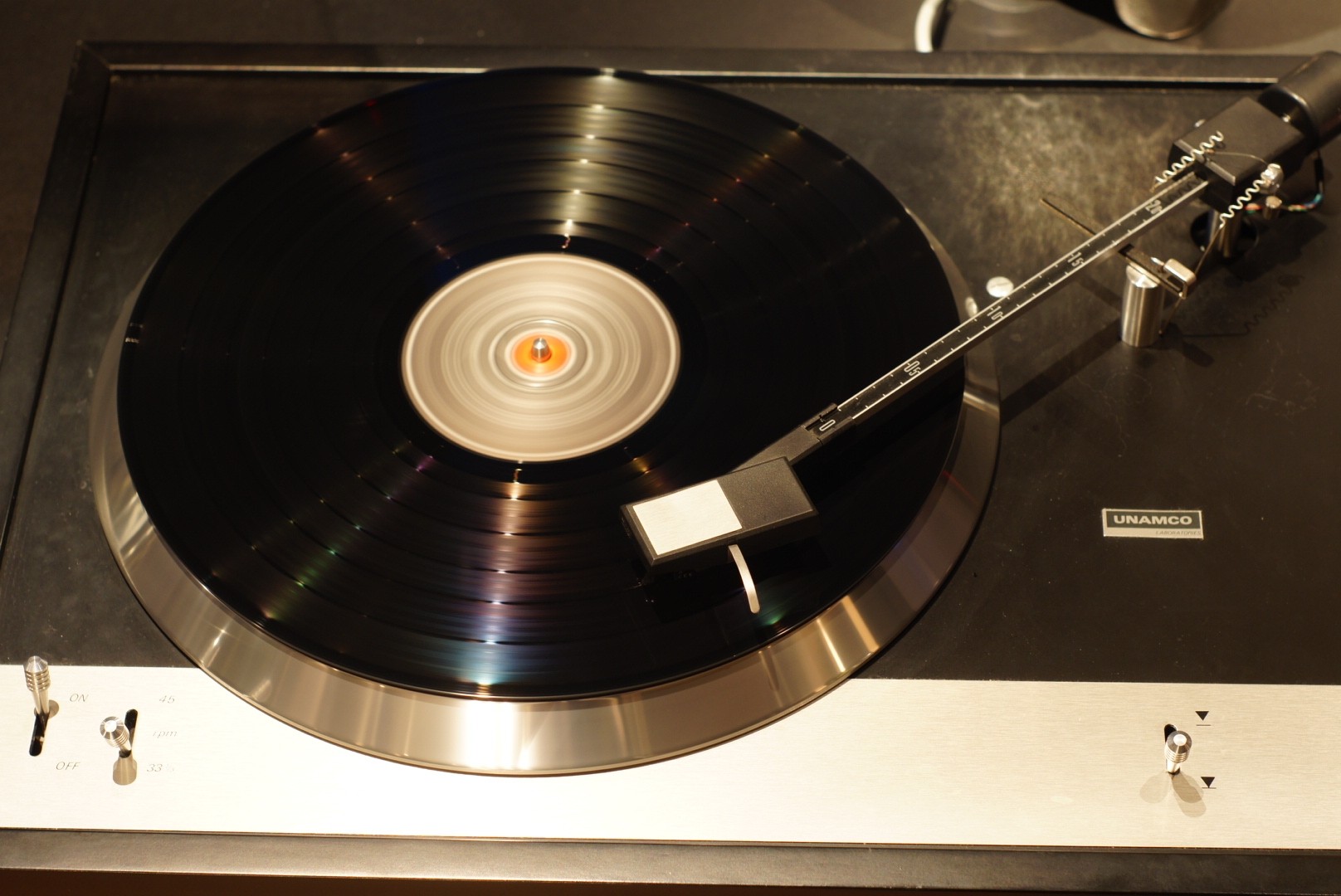

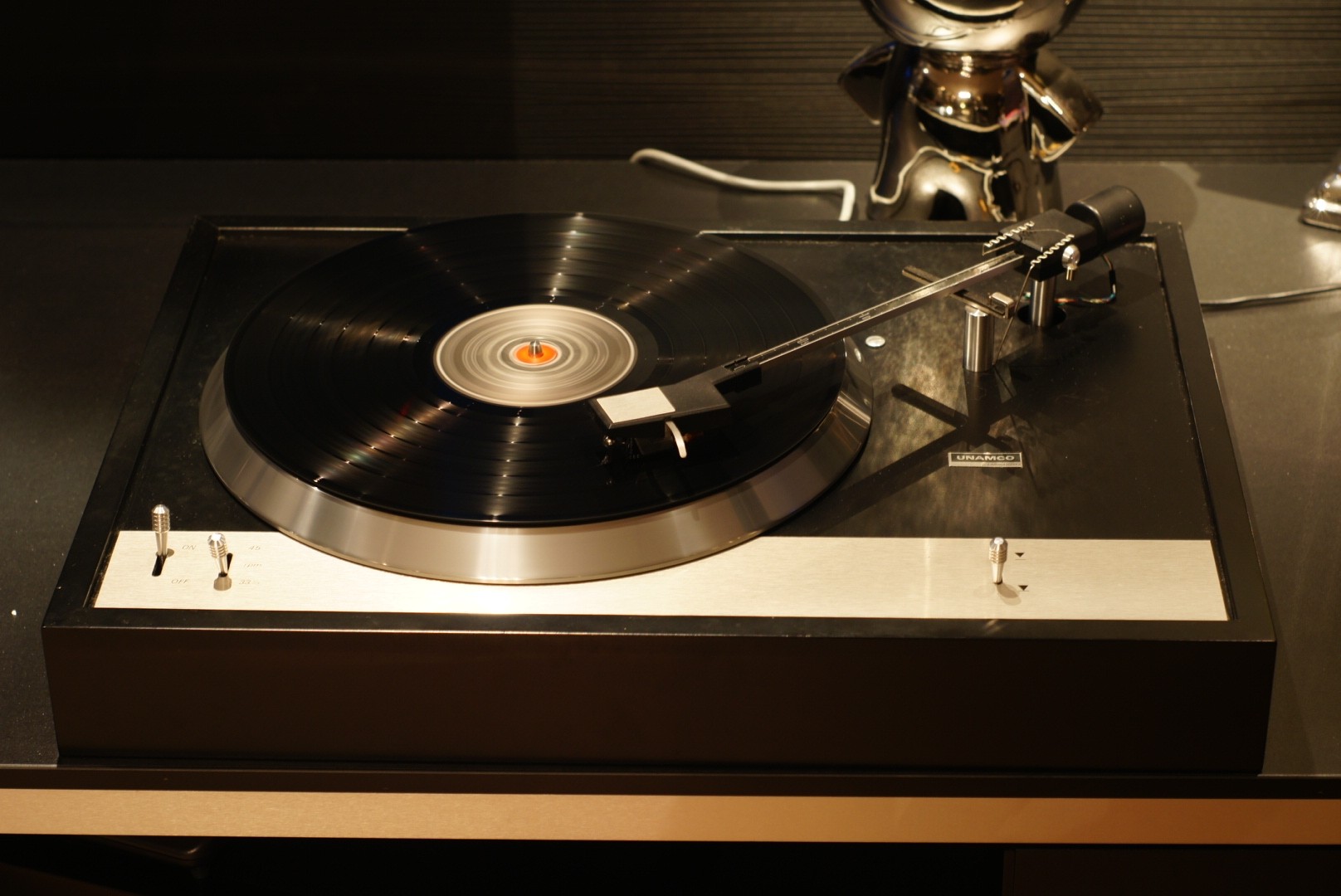

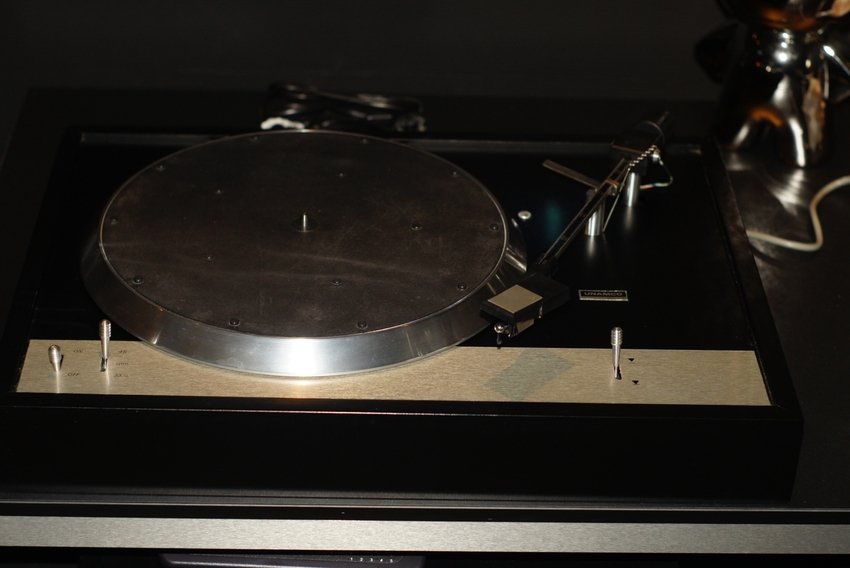

Skönhet..
Stor och mäktig..
Den behöver en del omsorg..så klart efter cs 35 år!
Men den rullar fint som "#""%.. kanske pga de gammla underhållsfria lagren i rostfritt som den utrustades med.
Misstänker att med en nyare PU och finjustering så kommer denna inte ligga långt efter mina Thorenspelare.
Den e i allafall riktigt snygg.. denna bamse! (2012-03-10 22:57:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

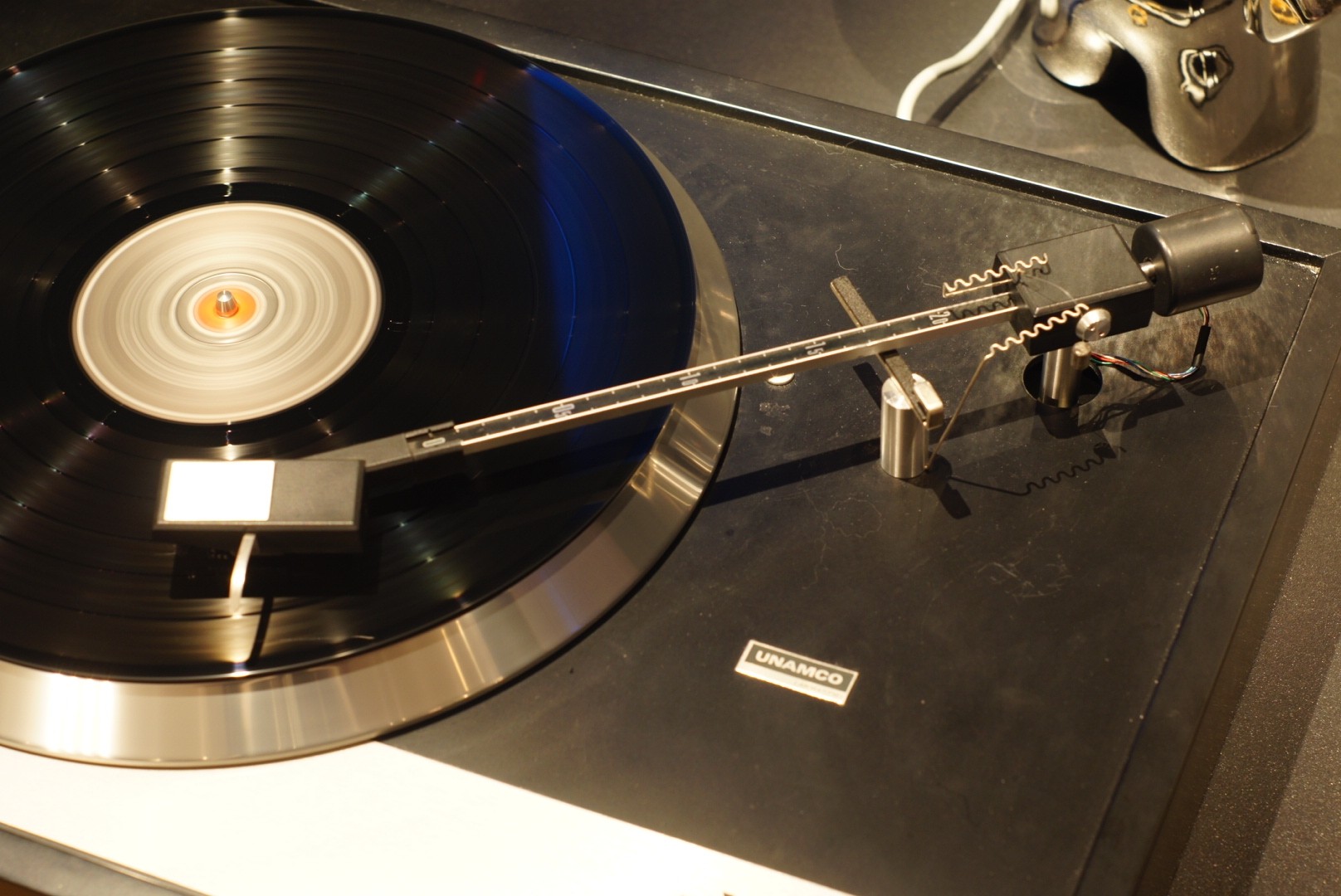

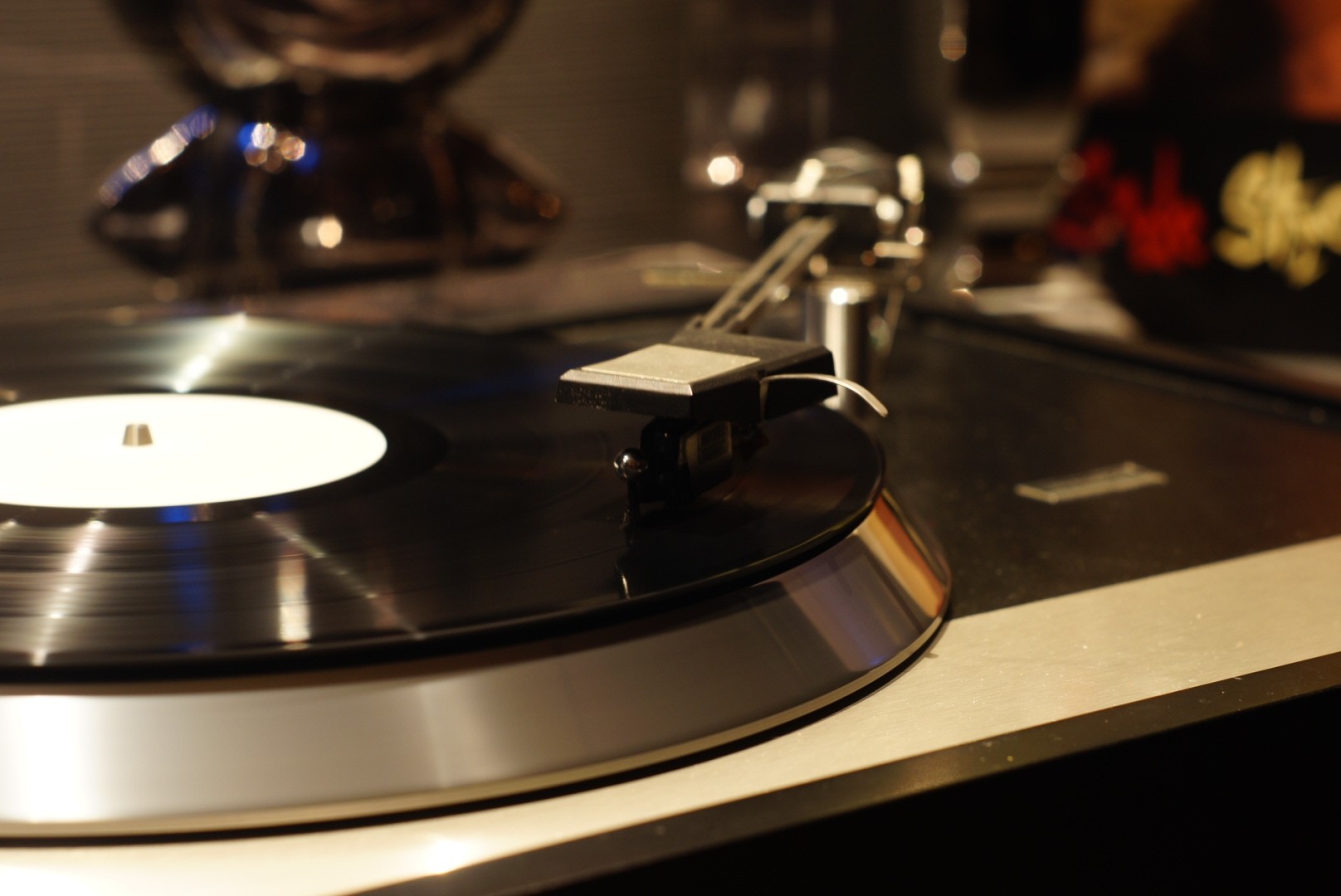

Tonarmen!
Den är lång.. Hela 11". Unamco har broscyrer som skryter kraftigt om denna tonarmen.

Visst låter tonarmen riktigt bra.. men den känns lite"sladdrig" fast så är det igentligen inte, det som talar posetivt för den, är just tonarmens längd som undviker vinkelfelen som uppstår vid kortare armar!
Plus att den har många justerings möjligheter för att få en riktigt bra ljudbild!
Nu när jag har skruvat på VTAoch antiskatingen så låter den Grymt...
Rekomenderas om ni hittar en! Klart jämförbar med en spelare i ca 10.000:- klassen!
Personligen så tycker jag den låter bättre än min rega P3! (2012-03-10 23:14:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

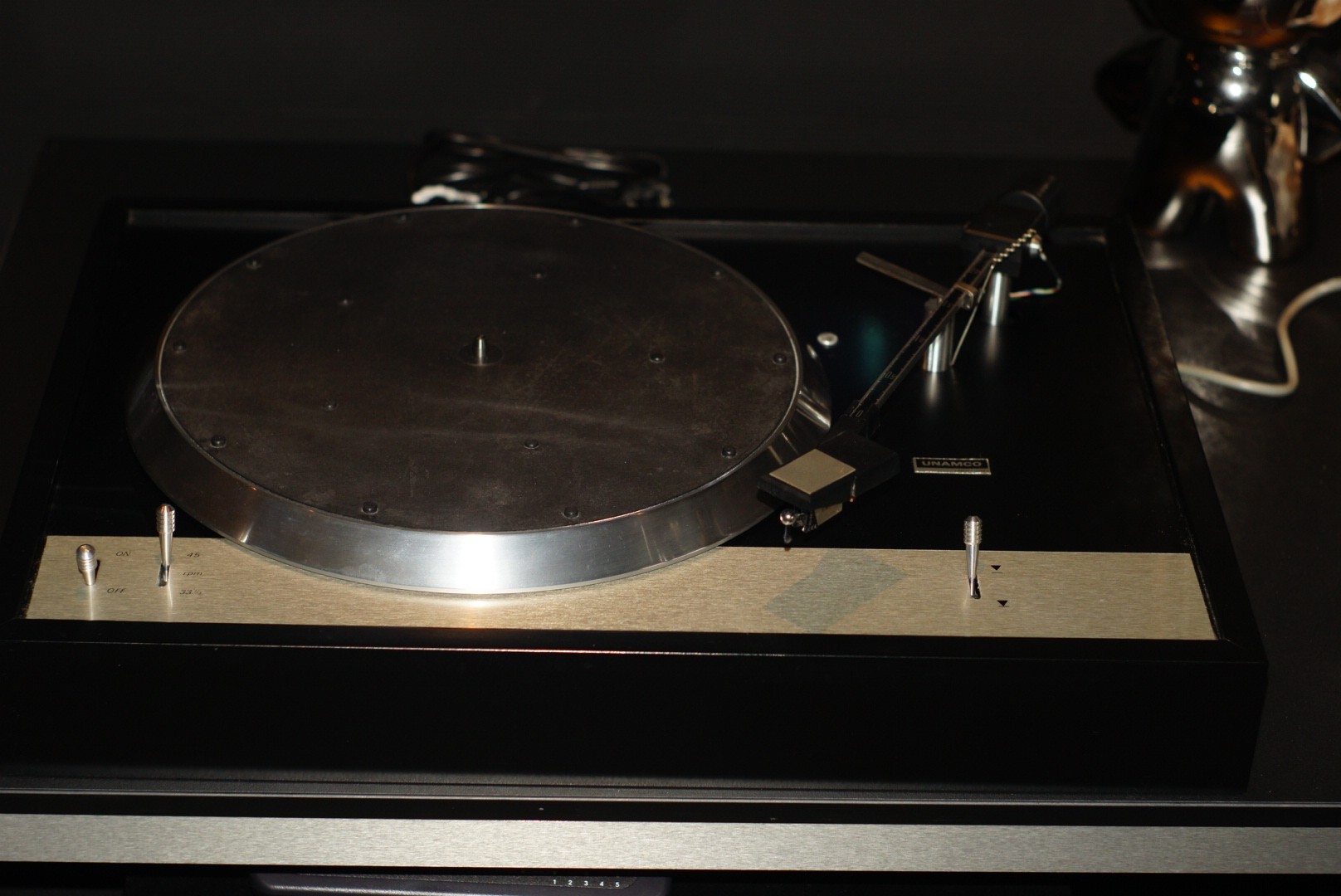

Tung skivtallrik!
Som är riktigt snygg oxå... (2012-03-11 19:16:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

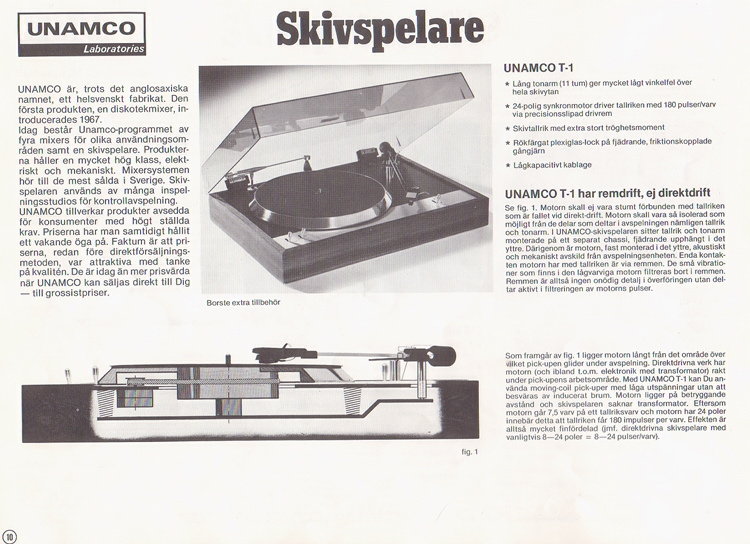

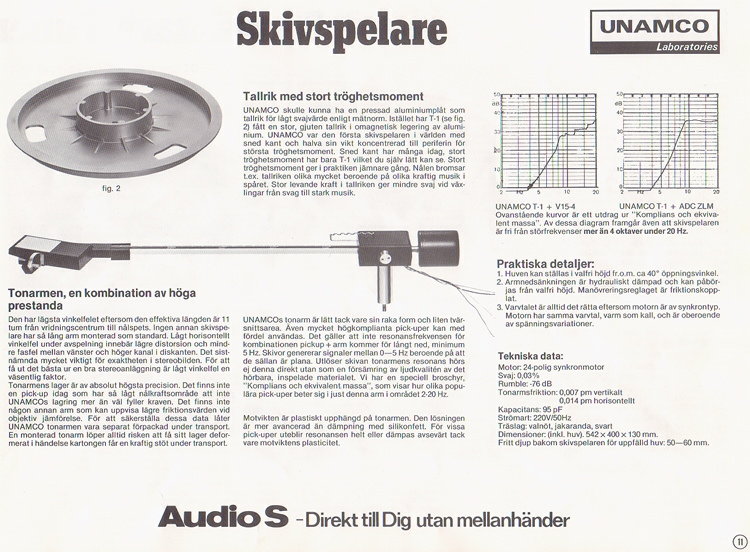

Audio S katalogen 1979!
Hittade katalog bilder på nätet.
Här är deras reklam för sin spelare som såldes utan mellanhänder som de trycker lite extra på i katalogen! Vad jag har förstått så var de första exemplaren ej försedda med gångjärn på locket.
Så vårt exp är troligen ett tidigt! (2012-03-12 13:05:11)

Produkter på bilden:

Retro Specen
Hittade denna på nätet, Distributören Audio Stockholm hade precis konverterat till Audio S.
De gav oxå ut en audio-katalog 79 där det gick att läsa följande... (2012-03-12 12:56:05)

Produkter på bilden:

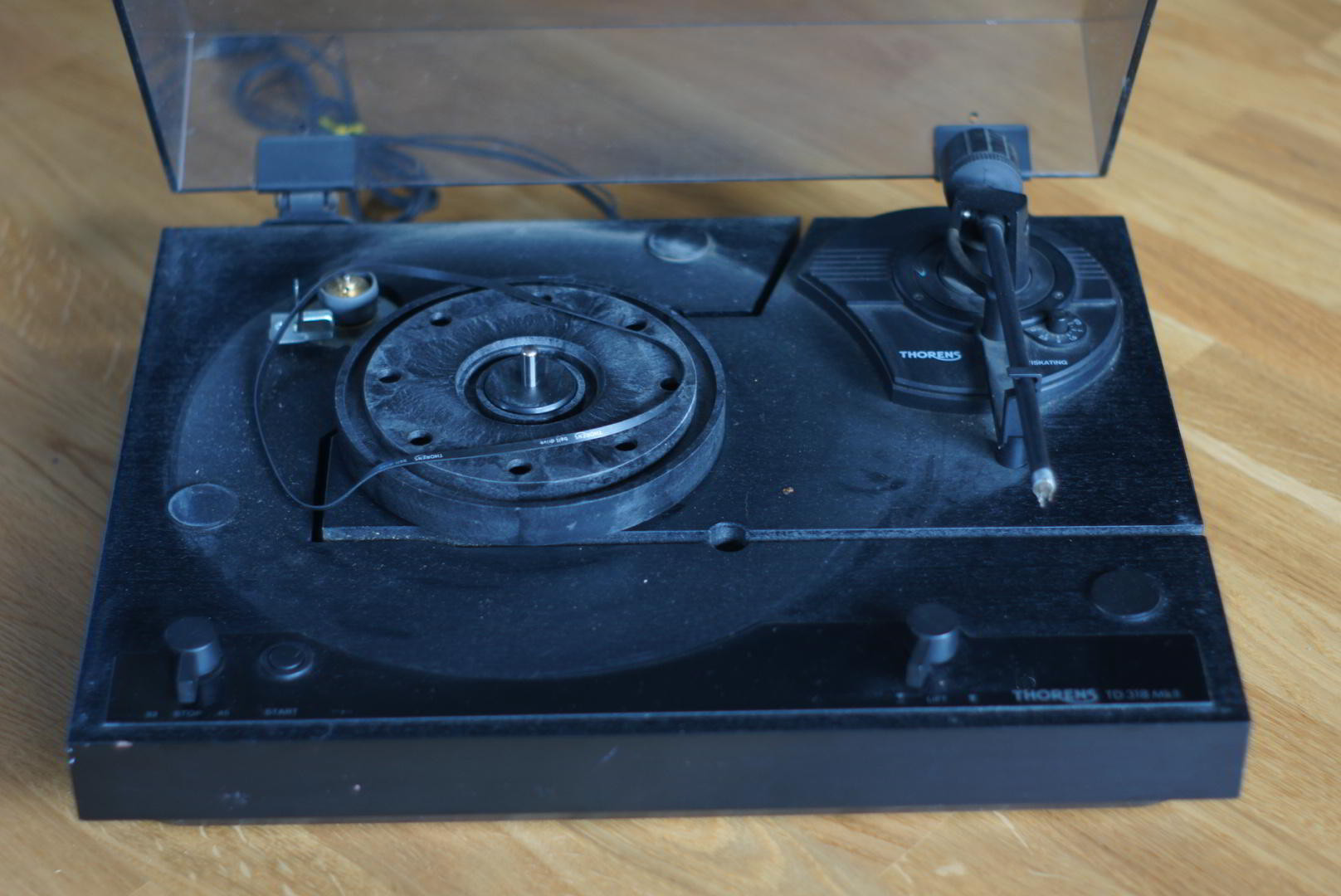

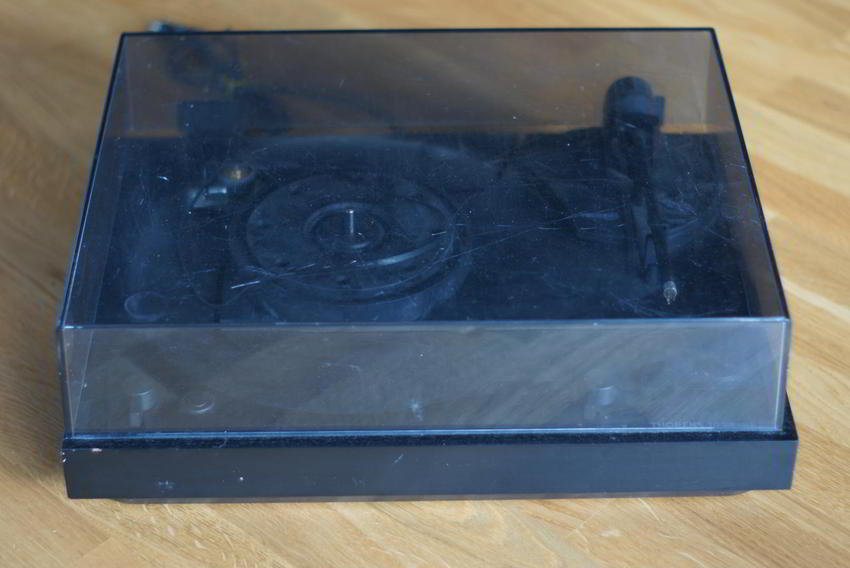

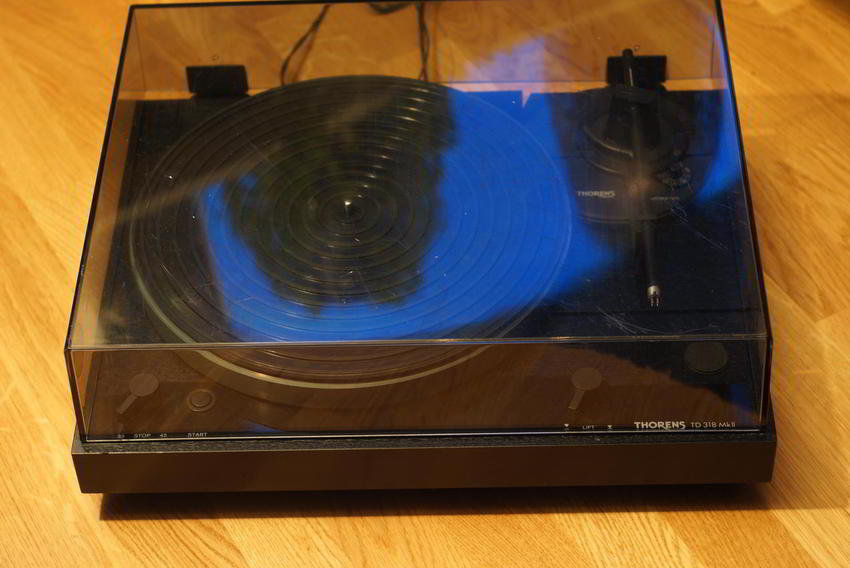

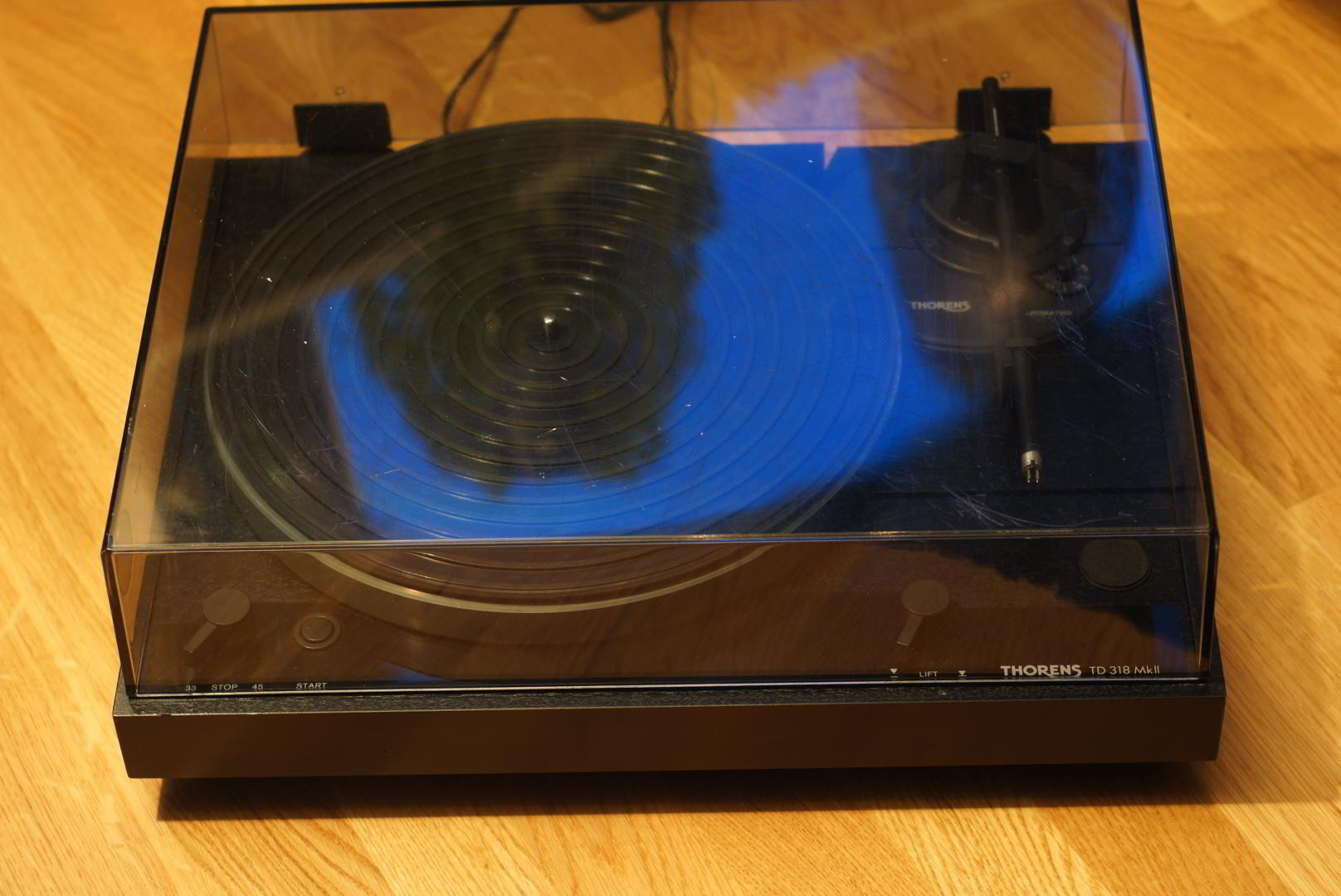

Thorens 318 MK II..
Som det såg ut vid inköp/hämtning! (2013-05-07 20:46:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Thorens 318MKII
Eftersom jag redan är total-Idiot förklarad av min fru så vart det dax igen för ytterligare en Thorens-spelare, Nr6!
Thorens 318 mkII tillverkades mellan 1988-1991.
Men jisses vilket skick den är i..!! (frugan skakade inte lite på huvudet vill jag meddela)
Denna kräver mycket omvårdnad och pyssel.
Blir till att offra ett antal timmar på denna....
(2013-04-29 21:48:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

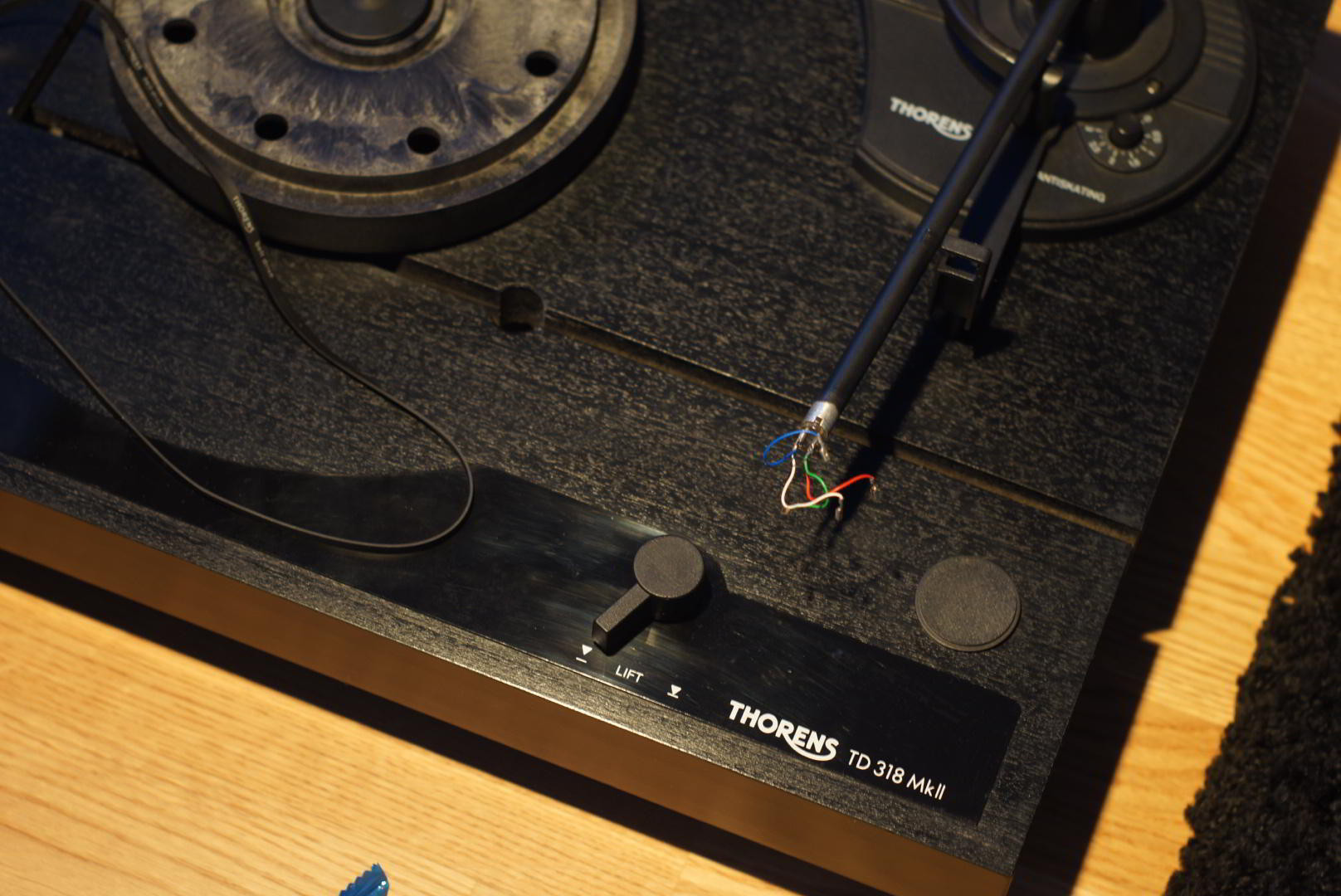

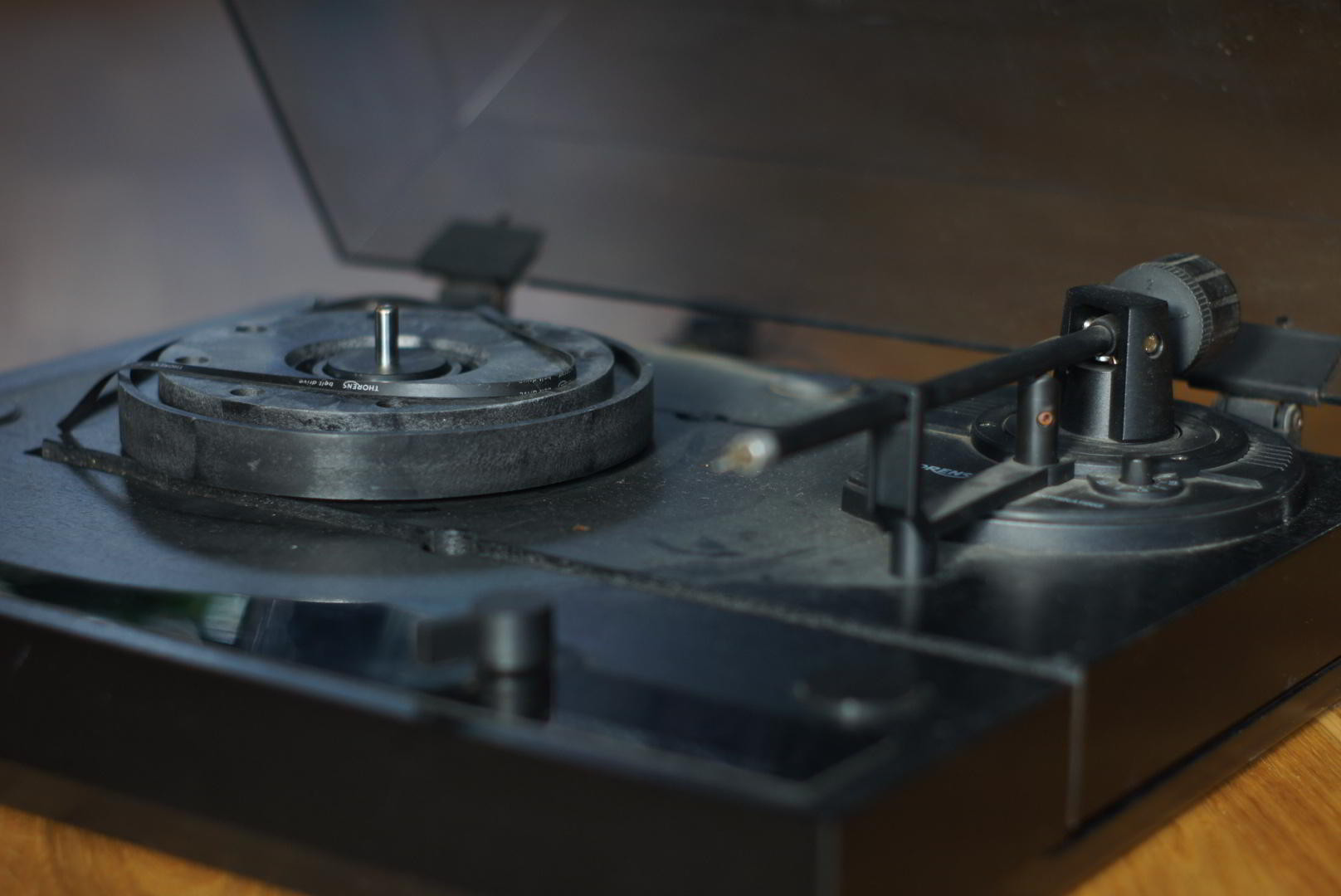

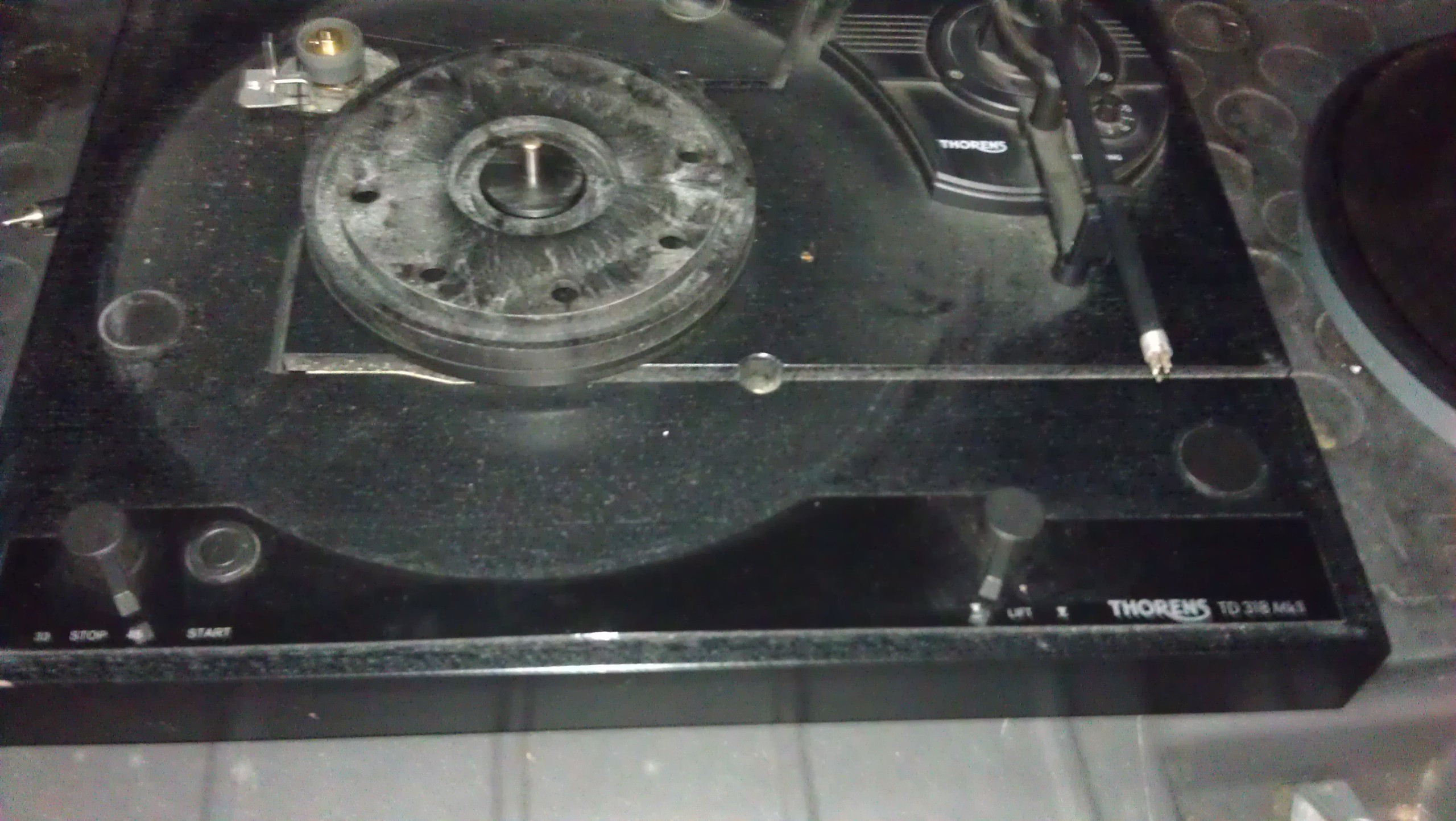

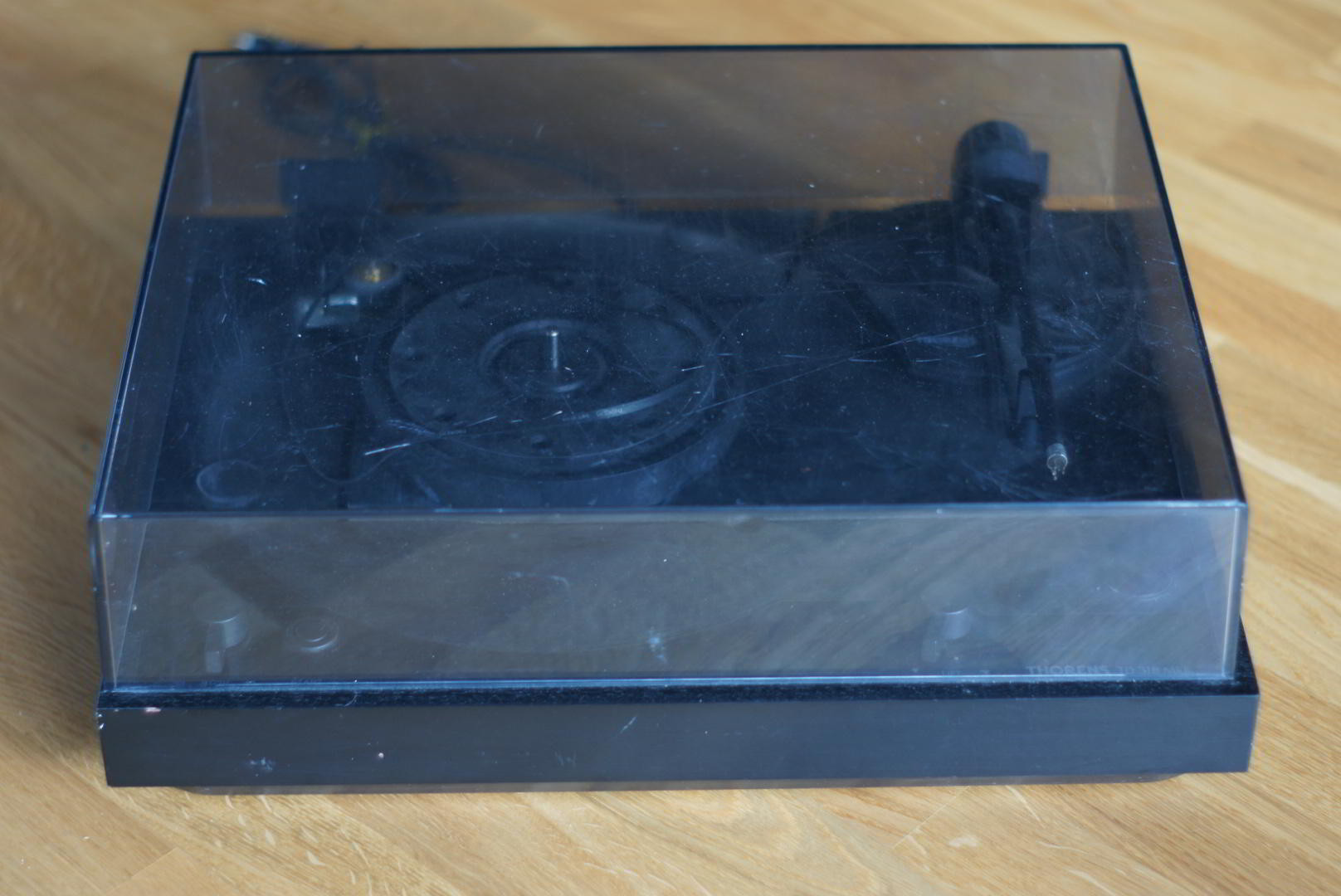

Ingen kul 318 precis!
Förra ägaren har slarvat bort nätdelen och Pu-huvudet samt använt den som drinkunderlägg på fredakvällarna!
Då bli resultatet inte bra.. som synes!
Men jag har redan en plan för denna :-) (2013-04-29 21:54:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

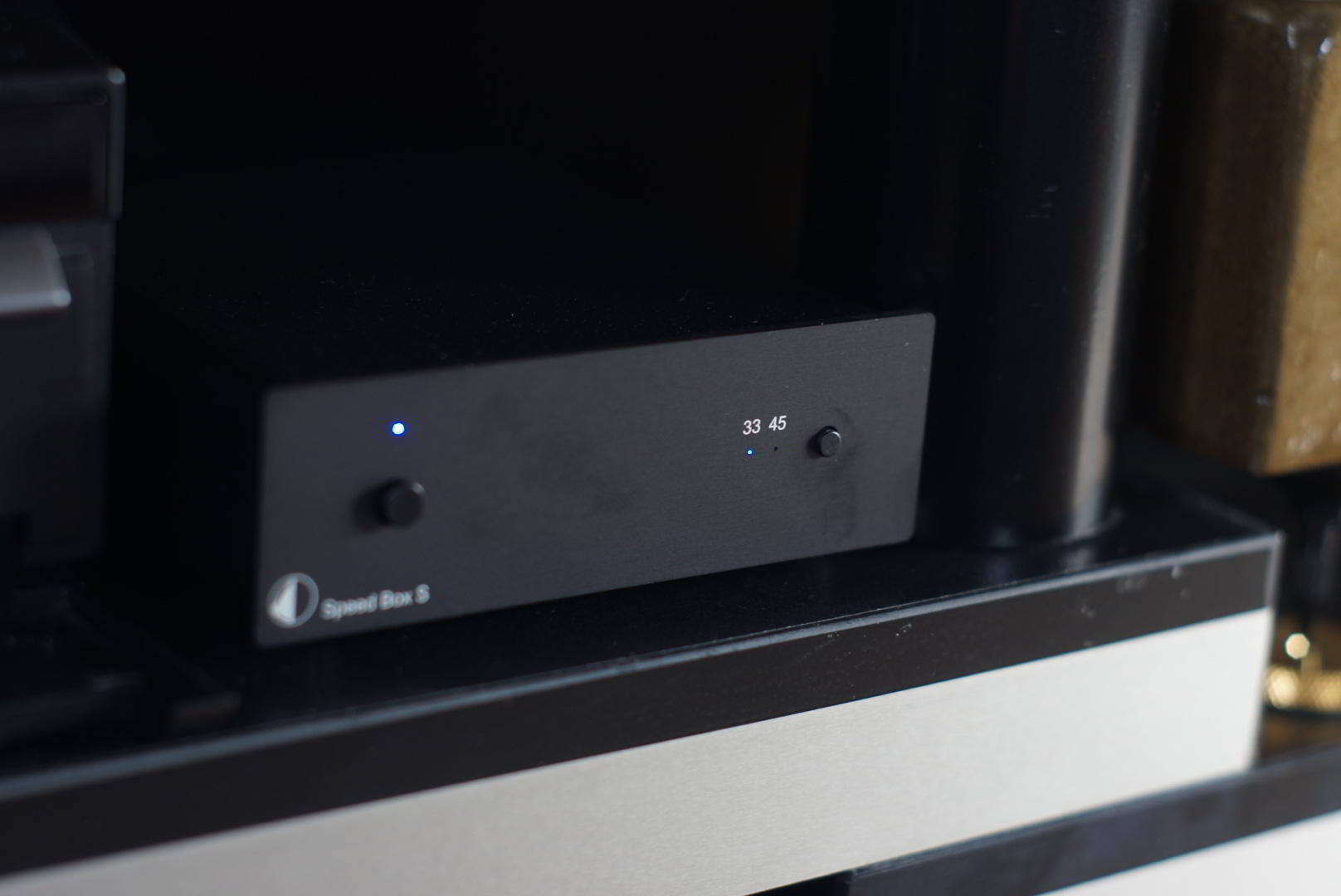

Speedbox S inköpt till min Betong skivspelare!
Uppgradering till min "Thorens Concrete Turntable" som jag tänkt göra länge kom nu till skott!
Får då den gamla nätdelen över till 318 mkII
Så en nyinköpt Speedbox S blev det.. varför är denna bättre då?
Hitta en bra förklaring vad denna åstakommer:
Projects Speedbox fungerar till synkronmotorer där varvtalet är kopplat till nätspänningens frekvens. Motorerna är gjorda så att en nätfrekvens på 50Hz ger 33 och 1/3 varv/min. Skivspelarna levereras med en stickkontakt (nätbula) som innehåller en liten transformator som transformerar ner växelspänningen från 230V till ett värde som passar motorn - i Thorens fall brukar det vara 16V.

Speedboxen har nätdelen utlagrad som en batterieliminator. Efter transformatorn finns nu en växelspänningen, med ett effektivvärde på kanske 18V. Denna likriktas nu och stabiliseras så att man får en bra konstant likspänning (= i princip en vanlig nätdel som kan ersättas med batteri). Denna spänningen försörjer sedan en elektronisk krets som skapar en snygg 50Hz växelspänning med effektivvärdet 16V. Med en omkopplare kan man få denna elektroniska krets, en s.k. oscillator, att svänga med högre frekvens. Efter själva oscillatorn finns en förstärkare som gör att speedboxen kan leverera en stabil ström.

Oscillatorn innehåller en quartzkristall som svänger med hög frekvens och som används för att skapa en frekvensstabil sinussignal....

Ljudtest efter inkoppling: Grymt bra = Klart bättre ljud!
(2013-04-29 22:01:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Pro-Ject Speed Box S

Grovrengöring startat..
Lagern känns bra, men behöver byta olja på dom!
Fjäder upphäningen är hel och behöver justeras efter rengöringen/service på verket.
Lyftarmen behöver justeras efter förra ägarens troliga fylle fest!
Blir till att demontera det som går i första skedet.
Men vid testet med nätdelen så snurrar motorn!
Det finns hopp!!!

(2013-04-29 22:13:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ett antal timmar senare..
Okej locket är repigt. men nu uppputsat till att vara blankt och de flesta småreporna är borta! Bara locket tog ca 3timmar att få till...
Har justerat till lyftarmen i både höjd och sidled som vid test är hel och fullt fungerande!
Automatiken är oxå fungerande nu startar och stoppar vid skivan slut!
Fick polera upp hela "Thorens panelen" till en fräch nivå!
Faktum är att den nu funkar som den skall, startar och stoppar..men vet ej status på hastigheterna ännu pga det saknade PU-huvudet och PU!

(2013-04-29 22:21:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

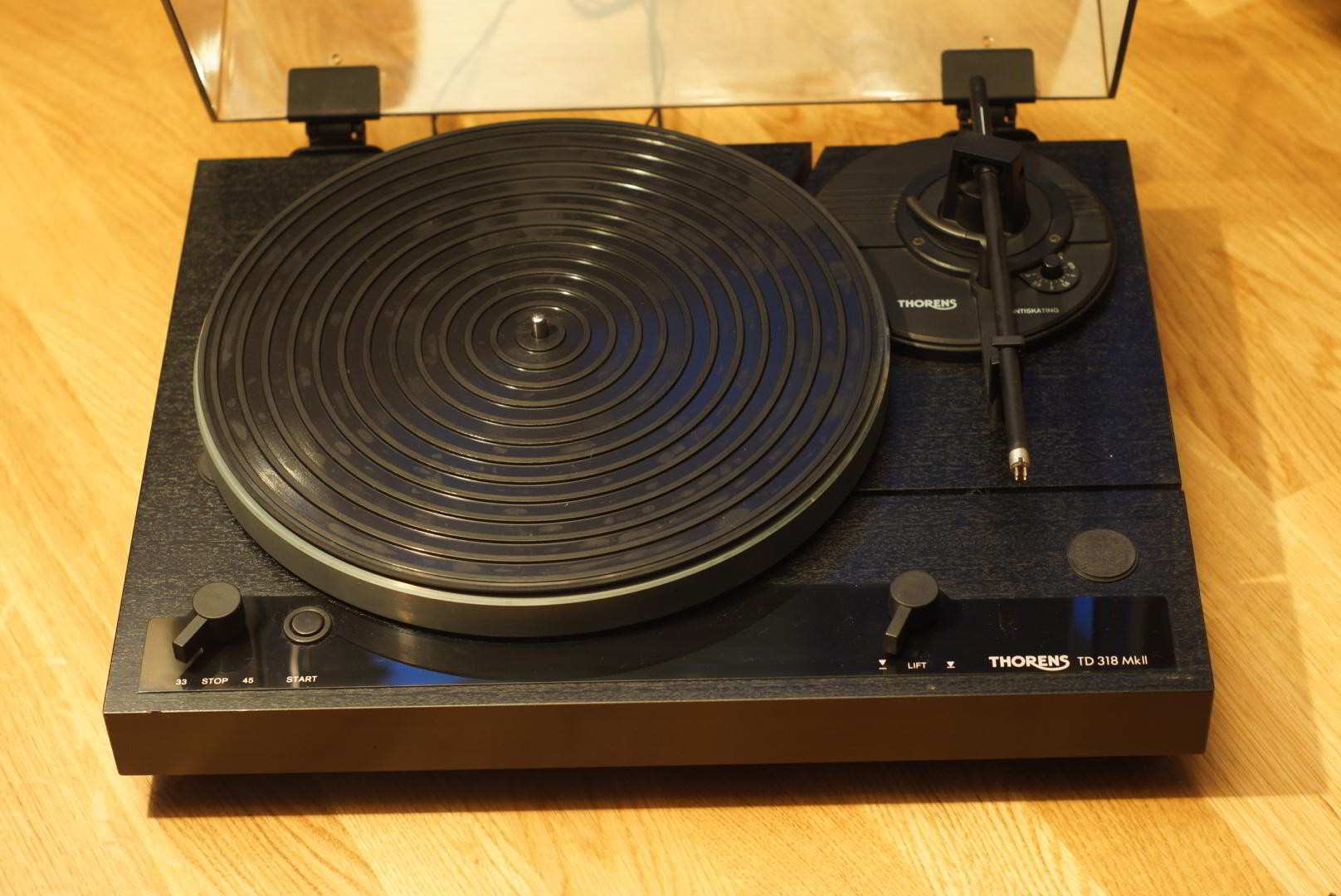

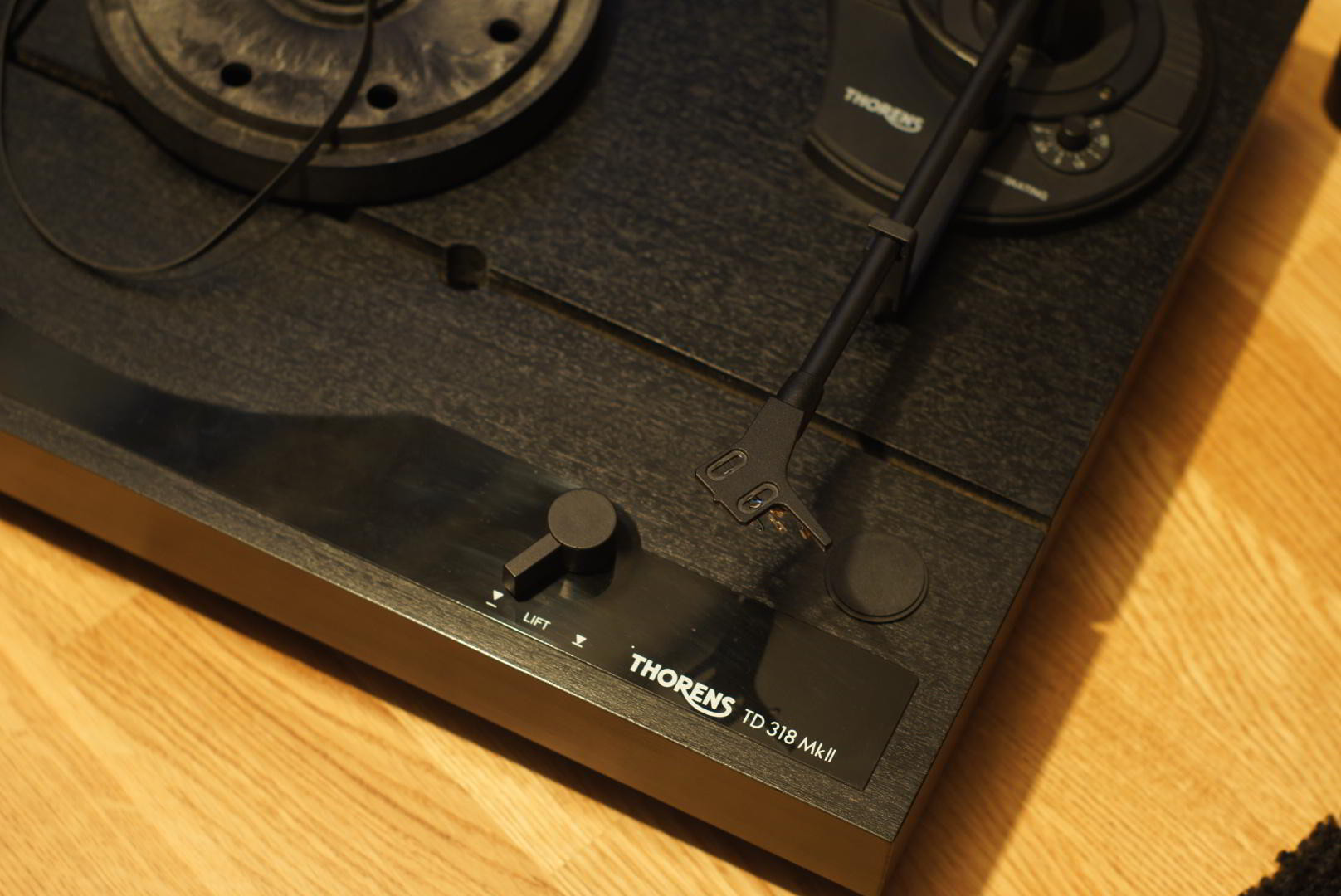

Viola.. Grov renoverat, blev en fin 318 MKII
En helkväll med diverse "knep och knåp" så blir det blir resultat som heter duga!
Nu återstår PU-Huvudet... hehehe som ligger i och väntar!
Fick ju detta över när jag byggde min "Thorens Concrete Turntable",

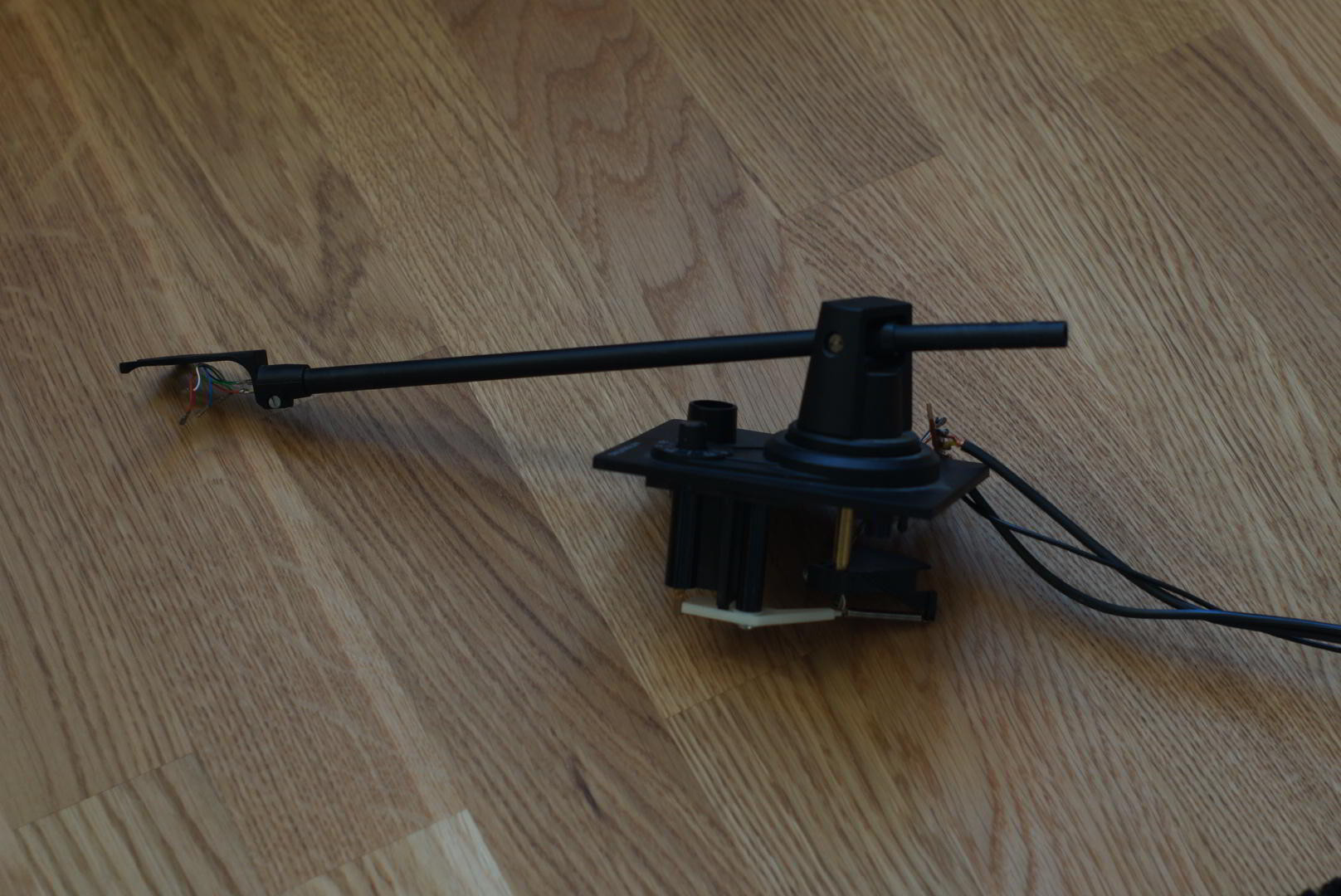

Ibland är det bra att spara "gammla" grejor... som tex en Thorens tonarm..
Får demontera denna armen för en finare justering av lagren (men har ju extra delar att ta av)

Fan vad detta är kul.. Love Thorens!
Längtar efter att få justera upp VTA, nåltryck, effektiv tonarmslängd , ja hela verket..å sen få spela på denna! (2013-04-29 22:29:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

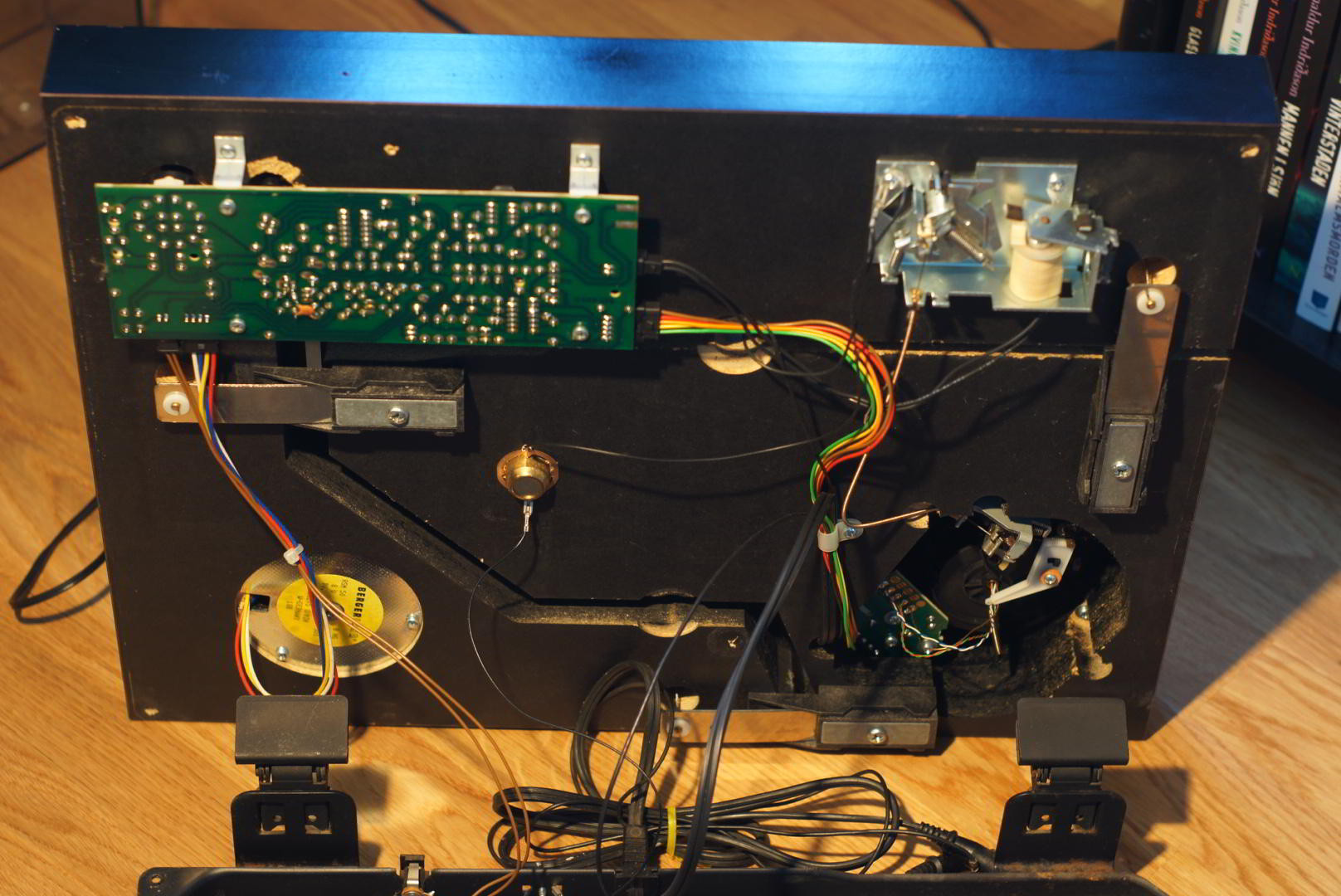

Rengöring och smörjt motorn.
Idag var det dax för resten av renoveringen.
Tog isär botten från verket. Motorn fick några välförtjänta droppar olja på axel.
Allt damm avlägsnades försiktigt från elektroniken.
Botteplåten städades.
Tajta till lager skruvarna för tonarmen lite till.
Kontrollerade även alla jord kablarna önskar så bra kontaktyta som det bara går. (2013-05-02 22:42:38)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Reservdelar!
PU-huvudet skall på nu och även kablarna (2013-05-02 22:48:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Montering..
Monterar ihop allt och förser tonarmen med kablar för Pickupen!
Tar en Goldring 1042 för test! (2013-05-02 22:52:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

PU-huvud..
Tonarmen förses med pickup huvud.. så är nu tonarmen alltså hel igen! (2013-05-02 22:54:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

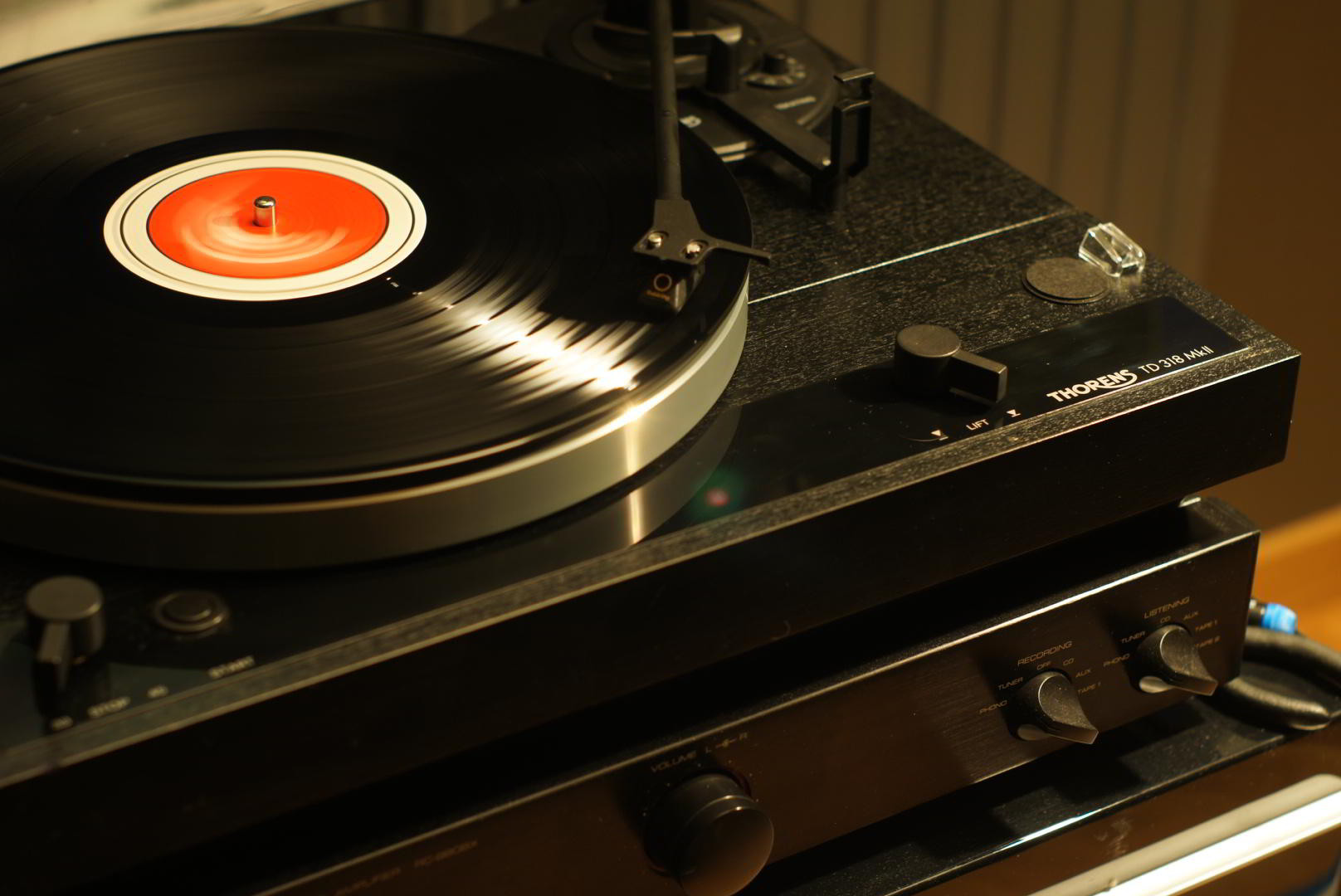

Slutmontering och test!
Nu när allt är på plats så justeras nåltryck,PU och för VTA justering använder jag lite olika höjder på antistat mattor.

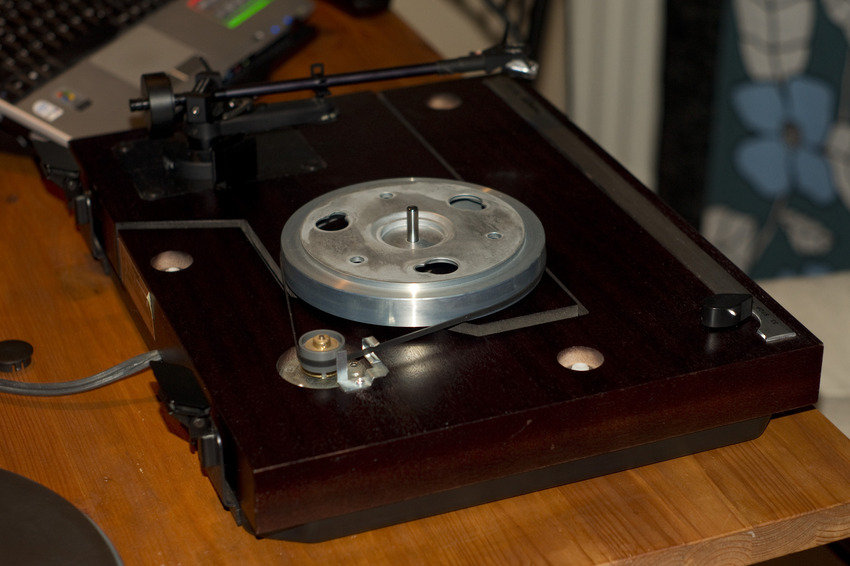

Motorn går går exakt i rätt hastighet oxå..

Mycket nöjd för den spelar fint som attan och allt funkar som det skall...får ta plats i hörlurs hörnan!
Blev ju en riktigt skaplig 318 mk II till slut!
(2013-05-02 22:57:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

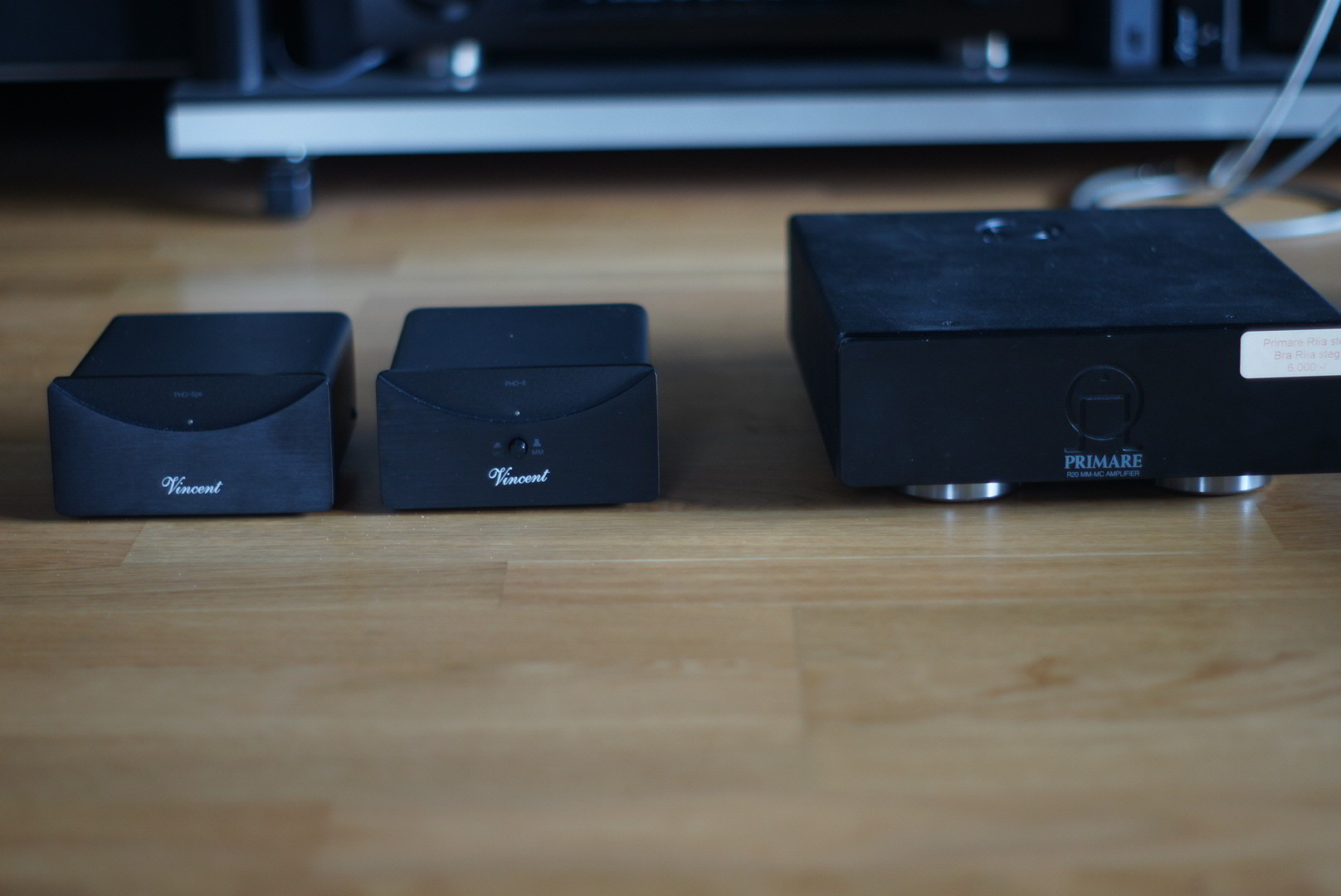

Riaa test!
Lånade hem lite olika riaa steg för att utvärdera ett ev byte av mitt Rotel RQ970.
Vincent Pho-8 och Primare!
Vincent: Blev förvånad att detta lät lite tillbakadraget och efter en längre stund lyssning så blir mitt utlåtande: Basrikt men tyvärr ej så detaljerad bas (som jag önskar) Mellan var tydligt men diskanten harmonerade ej för här var det kraftigast tillbakadraget. detaljrikedomen i detta övre register vart långt bak i ljudbilden!
Primare: klart bättre i hela ljudbilden jämfört mot vincenten men jag saknar trycket (attacken) som jag är van vid med mitt Rotel RQ970..
Vincenten ligger i prisklassen 2500:- och primaren ca 6000:- (fast detta har några år på nacken)
Blev gentligen inte speciellt impad av något av dessa! (2013-06-18 22:38:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vincent PHO-8

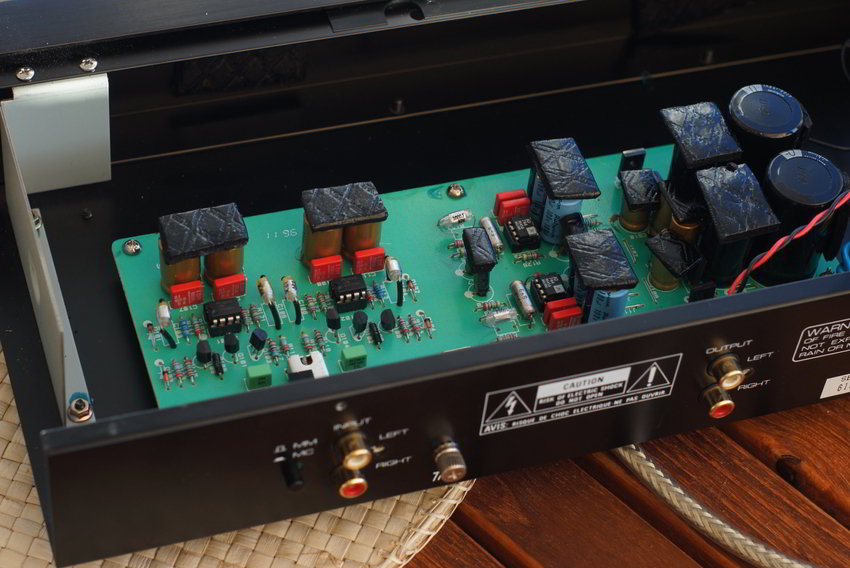

Rotel RQ970BX tweak..
Okej efter tester av andra Riaa så blev det bestämt att mitt Rotel riaa skall förbättras. Hittade Andy Groves rekomenderad moddning!
se: http://imageevent.com/sidandcoke/rotelrq970bxmod
Mitt Rote lskulle enligt tidigare ägare vart gjort en del moddningar på (kan vara därför det låter bra redan!

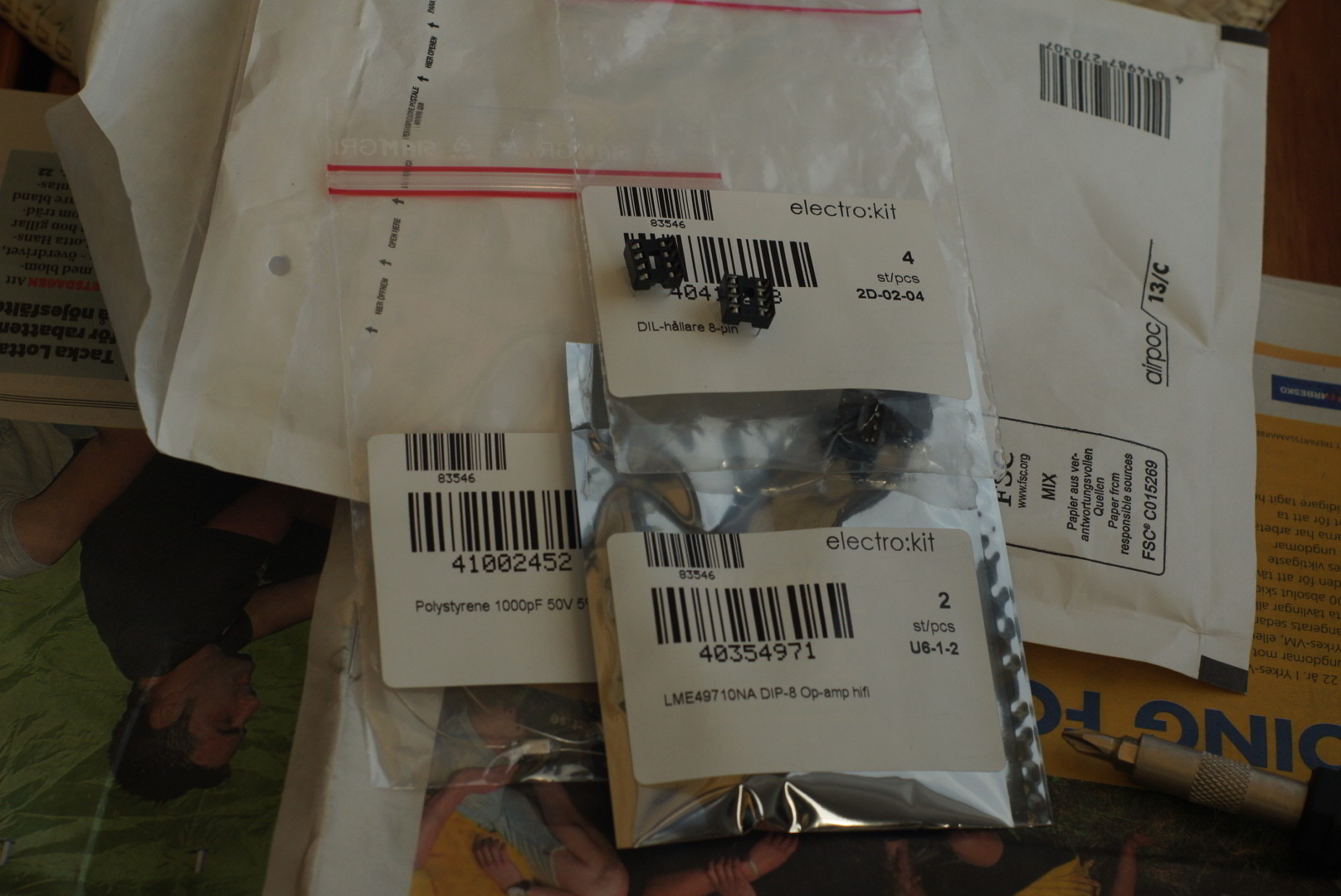

Men allt går ju att förbättra.. så jag har beställt lite prytlar!
Så nu är det dax, ser att ett antal kondningar har redan bytts till klart bätte, både på ingångsidan och utgånsidan än orginalets samt nätsladen är utbytt. (2013-06-18 22:58:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bytt på ingångsidan!
Enligt Andys tweak så skall Op-amp NE5534 rivas ur och ersättas med ingångsidans AD744 och den tomma platsen på ingångsidan skall AD743s in istället.
men på olika forum runt om så rekomendeas istället LME49710 för AD743orna.
Så dessa fårdet bli skall även löda dit DIL-hållare så man testa olika Op-amps. (2013-06-18 23:07:10)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

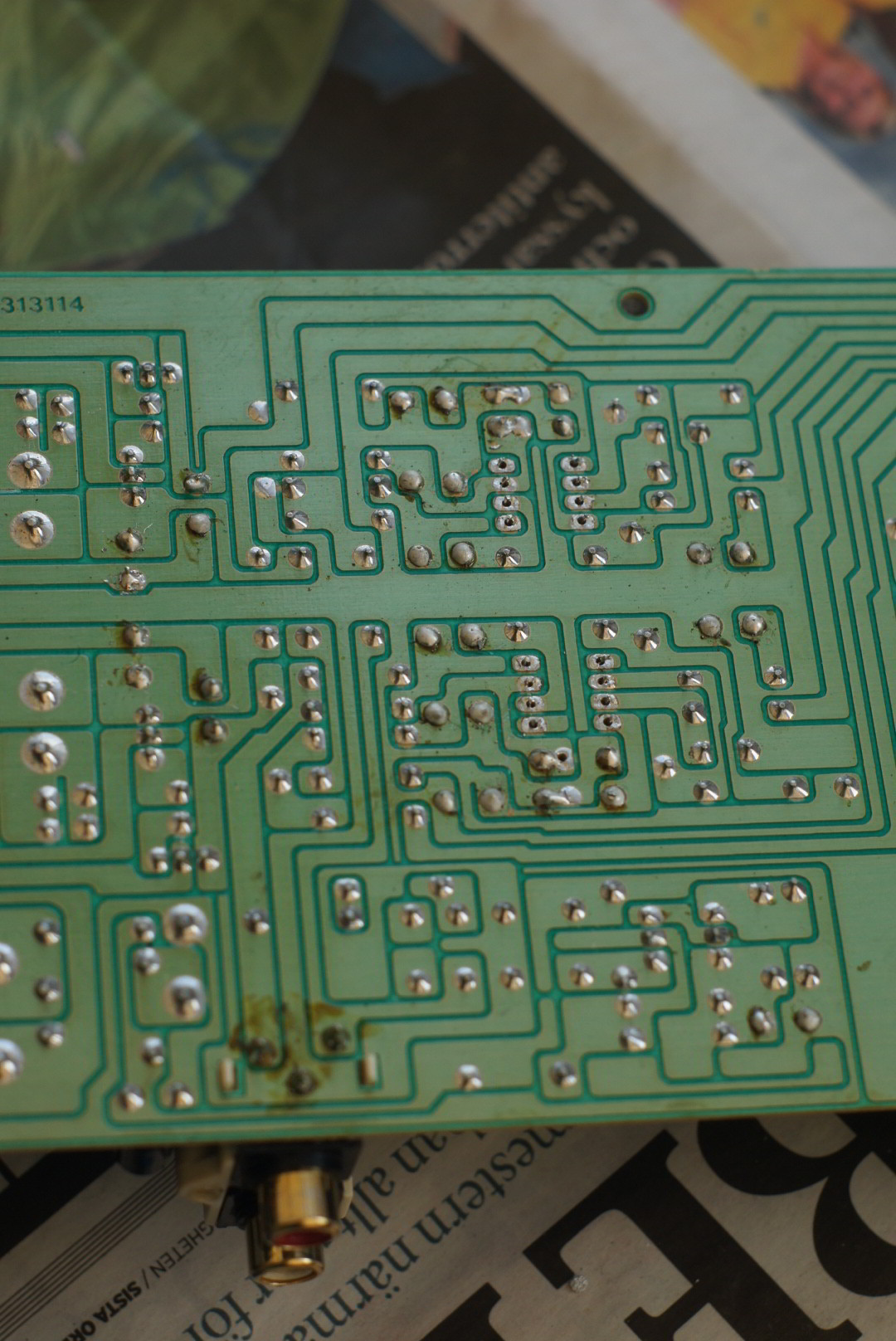

Demontering Op-amp NE5534!
Jag tar endast och gör moddningen på ingångsidan pga höja "gainen" känns inte så viktigt i första steget. Mitt funkar riktigt bra redan volymmässigt, kanske pga tidigare moddning?
Löder bort Op-amp NE5534 och sätter dit DIL socklar. Vill testa att ev skifta LME49710 till utgångsidan oxå..
(2013-06-18 23:13:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

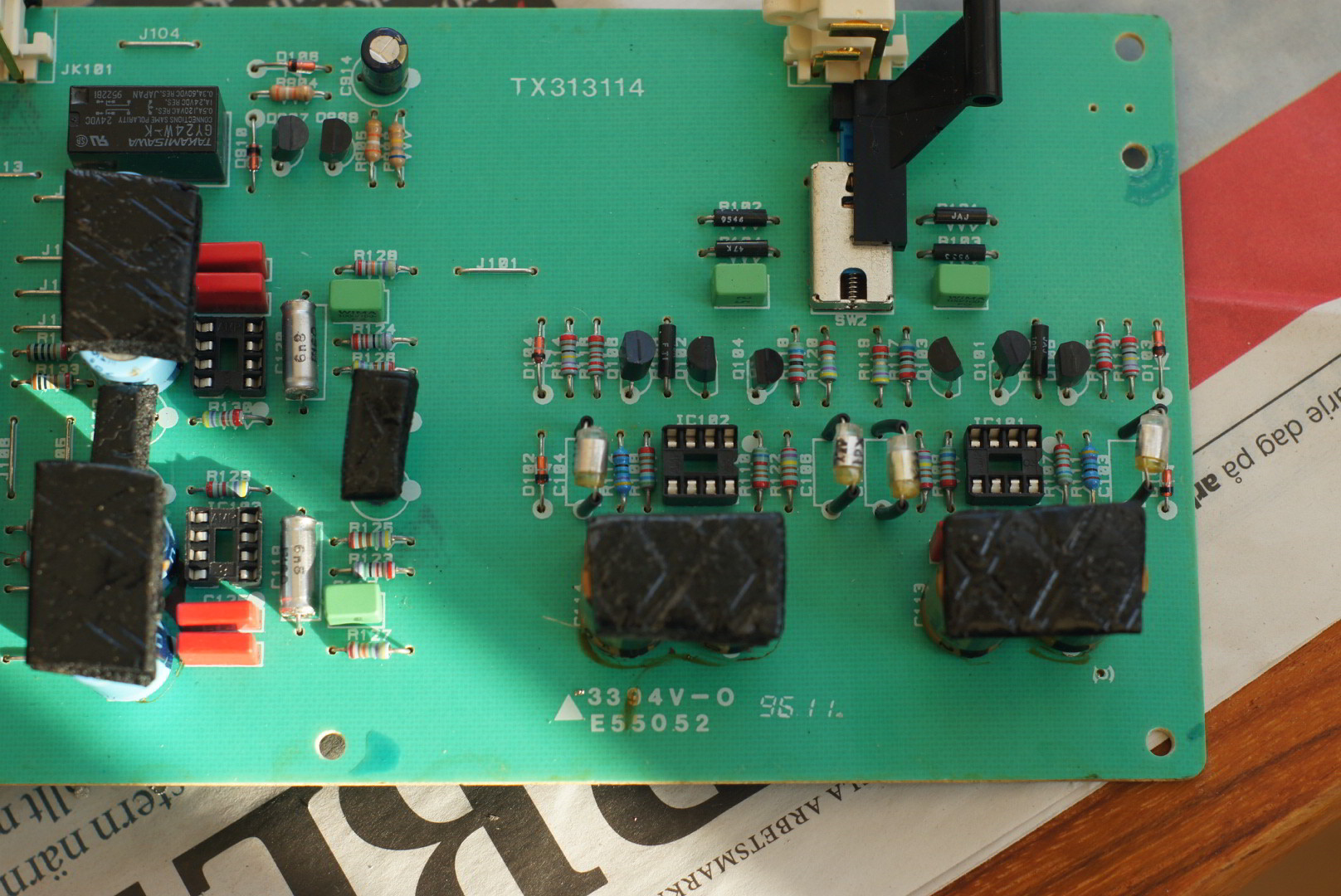

Dil socklar klara!
Op-amp NE5534 och AD744 är nu borta och ersatta med socklar! Byter ven C115 och C116 mot Polystyren 1000pF som Andy rekomenderade.
Tidigare ägare har även limmat på Bitumenmatta på alla kondningarna (?) kanske är bra? (2013-06-18 23:18:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Moddnig klar..
Op-amp AD744 får bli på Utgånsidansidan i första testet och LME49710 på ingångsidan!
Dax för återmontage och test. (2013-06-18 23:24:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

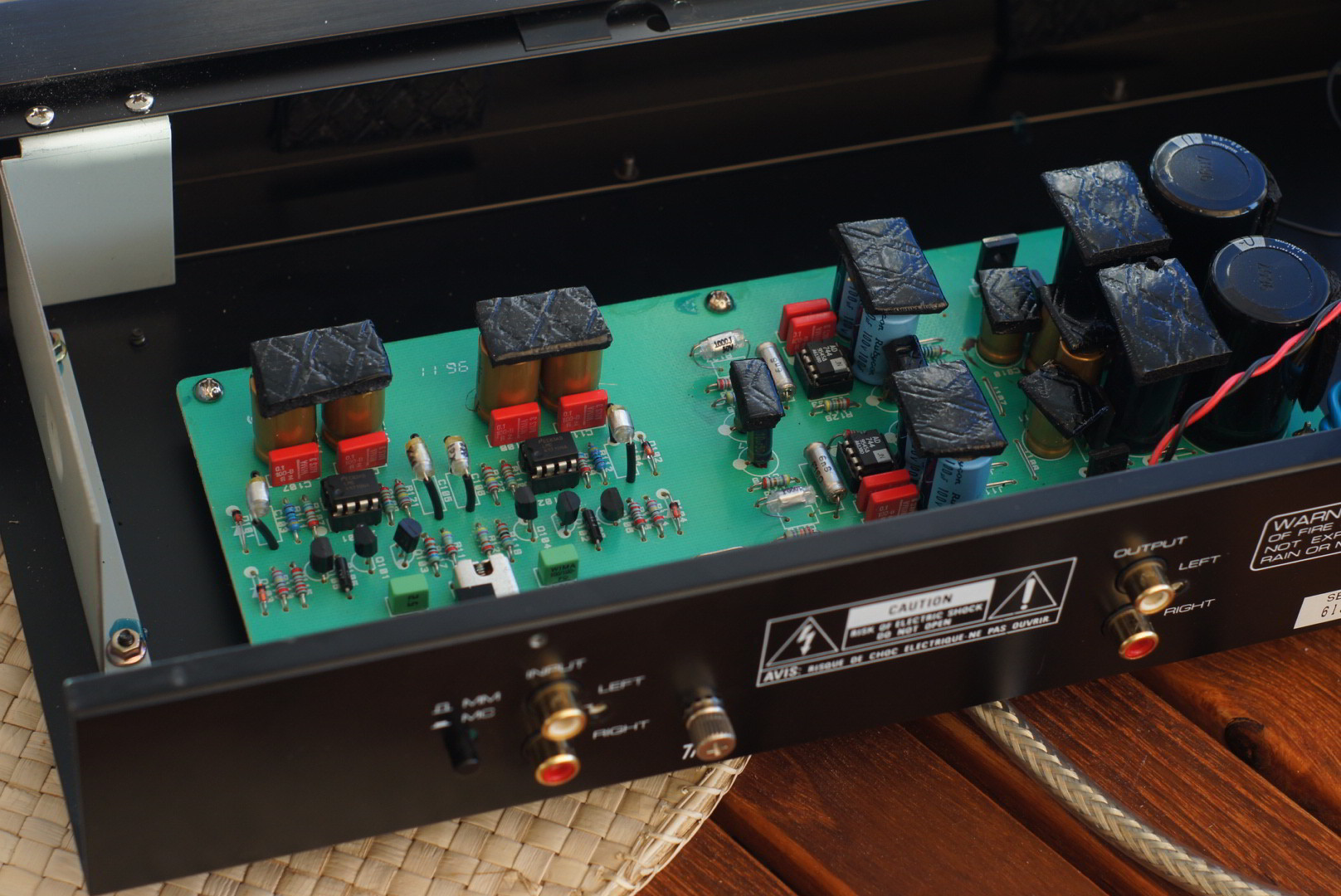

På sin plats!
Har nu testat,Tyvärr så har detta riaa vart lite vasst i mitt tycke i mellan/disk området, men det har spelar riktigt klart och detaljera men oxå lite högt just i dessa områden (kanske pga tidigare moddning?)
Det vart en klar förändring med AD744 på utångsidan..
Blev ännu högre just i mellan/disk området men kanske lite renare,mycket svårt att säga! Inte nöjd ville ju åt andra hållet!
Hmm nyfiken hur det bir med LME49710 på utågngsidan i stället?

Sagt och gjort skiftet tog 5 sek nu när de är monterade i DIL socklar..
Ahh..nu lät det klart bättre! Enorm skillnad.. nu var det tillbaka mot tidigare men ändå inte för det är klart bättre attack i basen och hela ljudbilden är tydligare! Mellan och diskant området känns ochså bättre balancerat.
Så detta för snurra ett tag... i väntan på nya 2,2uF kondningar som ev skall in på ingångsidan! (2013-06-18 23:27:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fick tummen ur..
Och fixa in nya 2,2uF kondningar på ingångsidan! Fick limma fast dessa med smält lim på kretskortets sida pga någon annan stans fick de ej plats. (2014-05-20 09:06:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Viktat medelbetyg:

(9.17) (baserat på 5 st)

Visa lista

Ljudligt		2012-04-18 09:06:22
Schonning		2012-03-18 21:00:26
livinalife		2012-03-10 21:55:41
danne_silver		2011-10-20 20:08:21
benghan		2011-05-11 19:08:04

Ge betyg

Du måste vara inloggad för att kunna sätta betyg.

Kommentarer (6 st)

Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.

Ljudligt 2012-04-18 09:09:47

Snyggt. Jag hade en Unamco-T1 under många när jag spelade vinylskivor. Den är på vinden för tillfället men blir sugen på att ta ner den igen.

Schonning 2012-03-18 21:00:16

Jag har nyligen återupptäckt vinylen och det är tokfint å njuta av ett sånt här galleri då! Tack!

tomano58 2012-03-12 16:51:59

Haha... det kliar visst i fingrarna i väntan på Rega-armen ;)

Sidelakebob 2012-03-10 22:10:18

Kul album!

Unregisteredb27a28b7 2012-03-10 21:59:59

Spännande!

livinalife 2012-03-10 21:55:56
