Fredrik bygger tv-bänk Övriga byggbilder
Viktat medelbetyg:  (7.67) (baserat på 2 st)  Kommentarer      Anmäl detta album
Album från Peacer:
 Fredrik bygger tv-bänk (46)

För några år sedan gjorde jag mig ett soffbord i alm. Planen var sedan att fortsätta och bygga mig en tv-bänk i samma stil. Dock kunde jag inte komma på hur jag ville att tv-bänken skulle se ut, se bygget blev aldrig av. Men så för några månader sedan köpte jag mig en PS3:a och då fick jag änna köpa mig en ny tv också så jag kan få ut max av den schyssta grafiken på PS3:an... och vips fick jag inspiration och motivation till en ny tv-bänk. Även denna är i alm och här är…

  Läs hela
Produkter i albumet:
Harman Kardon AVR 4000 (Surroundförstärkare )
Tannoy Mercury MX3 (Golvhögtalare )
Tannoy Mercury MXC (Centerhögtalare )
Tannoy Mercury MXR (Surroundhögtalare )
Sony Bravia KDL-40V3000 (TV )
Sony PlayStation 3 (PS3) 40GB (Spelkonsoler )
Visa alla 8 produkter Detaljer
Bilder i detta album Växla till minatyrbilder
Bänkdelar

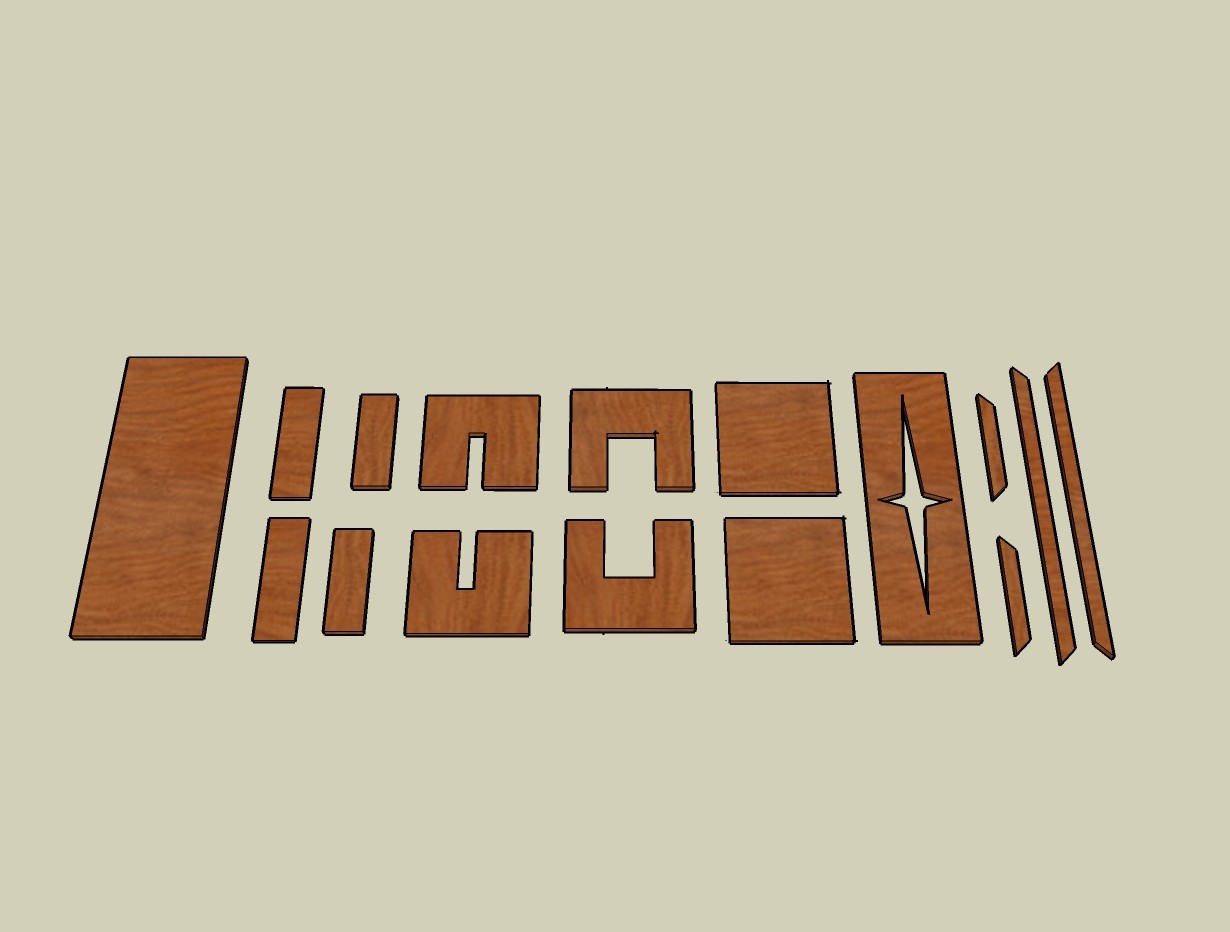

En bra ritning är alltid en bra början. Började med att rita upp bänken i SketchUp och sedan skriva ut ritningar på samtliga delar. Här en samlingsbild på alla delar som ska tillverkas. (2008-06-27 23:39:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

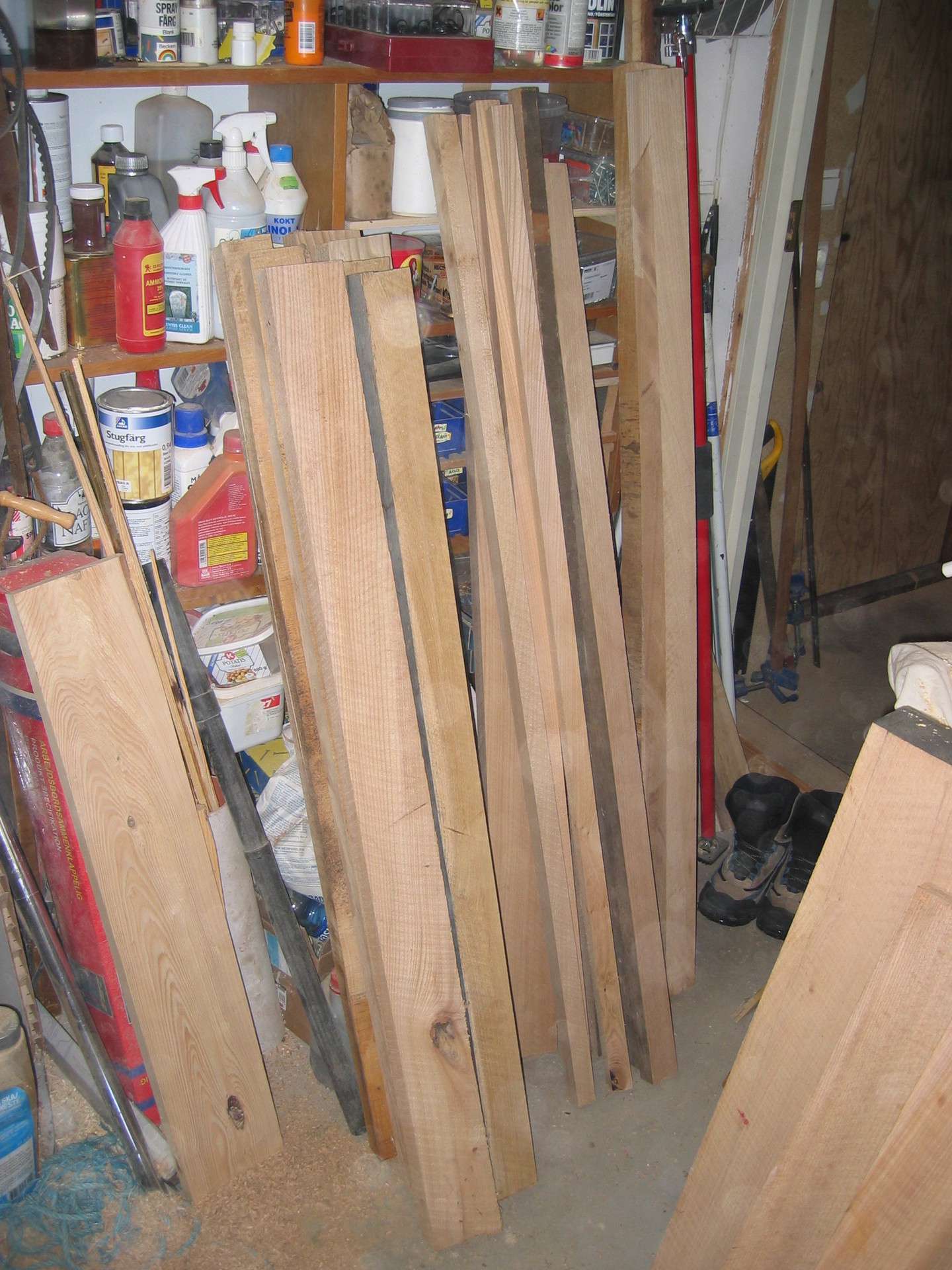

Material

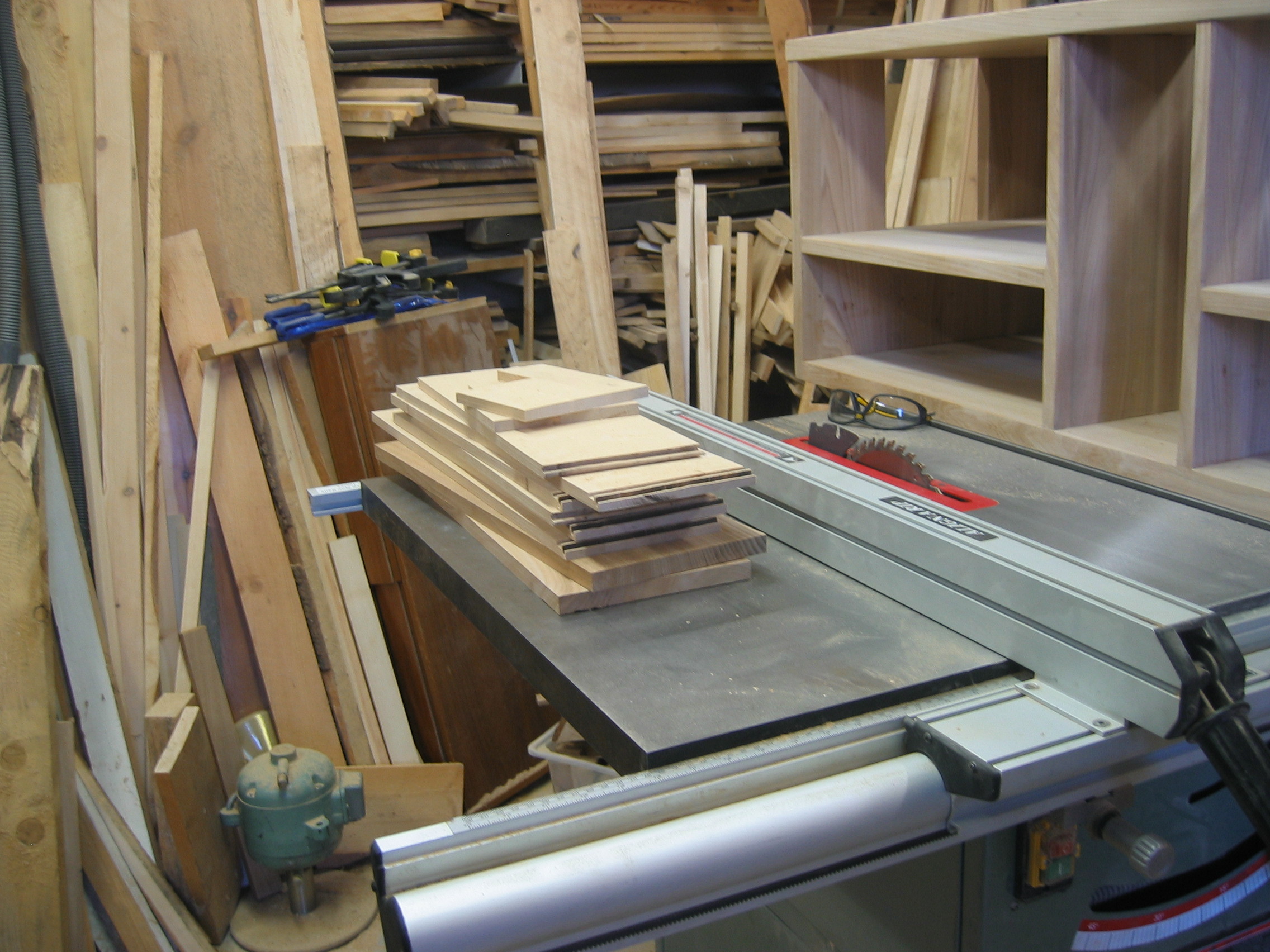

Här har jag sågat till lite material för de långa skivorna. Nu ska de bara riktas innan de kan limmas. (2008-06-27 23:44:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

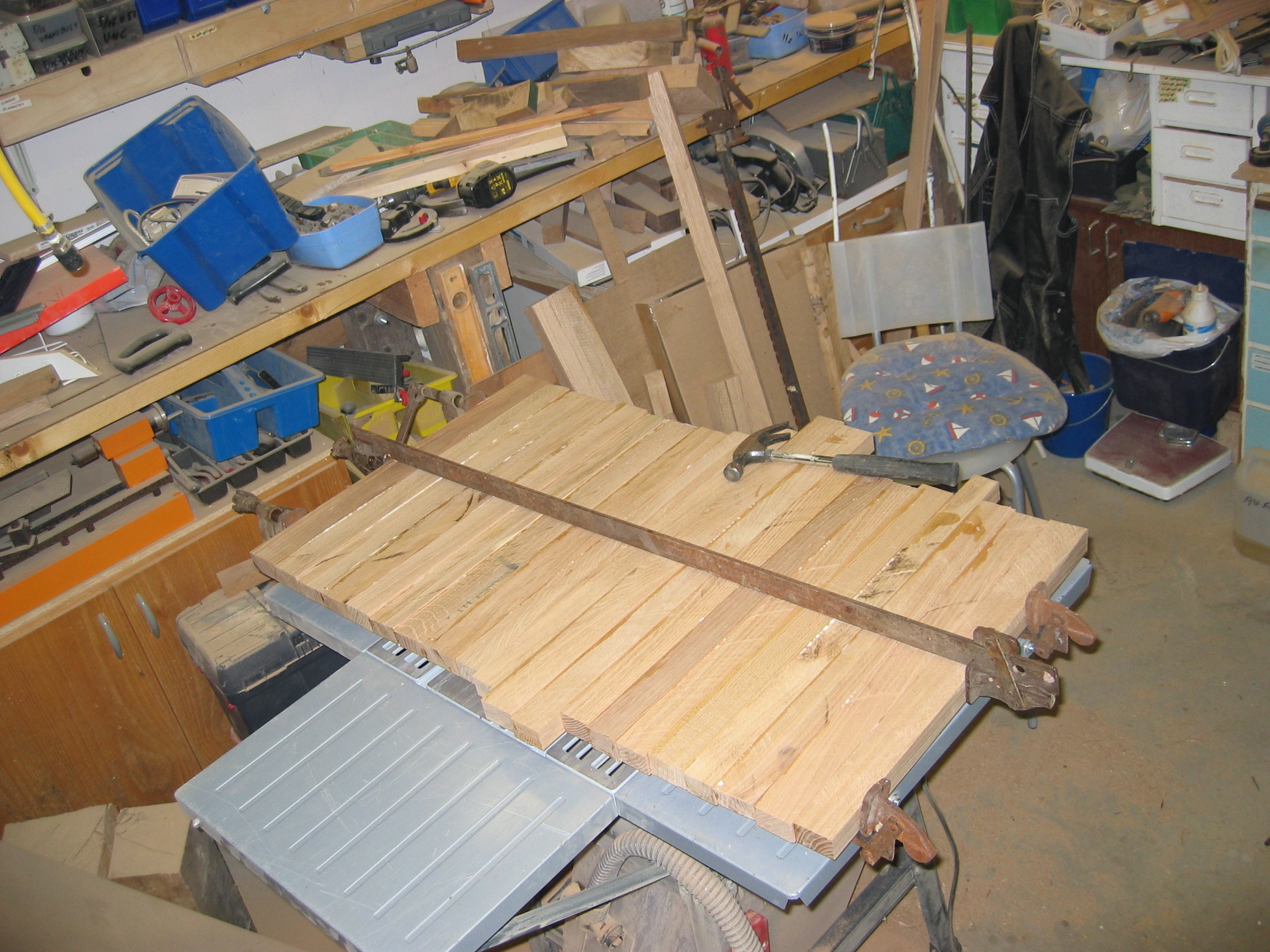

Toppskiva

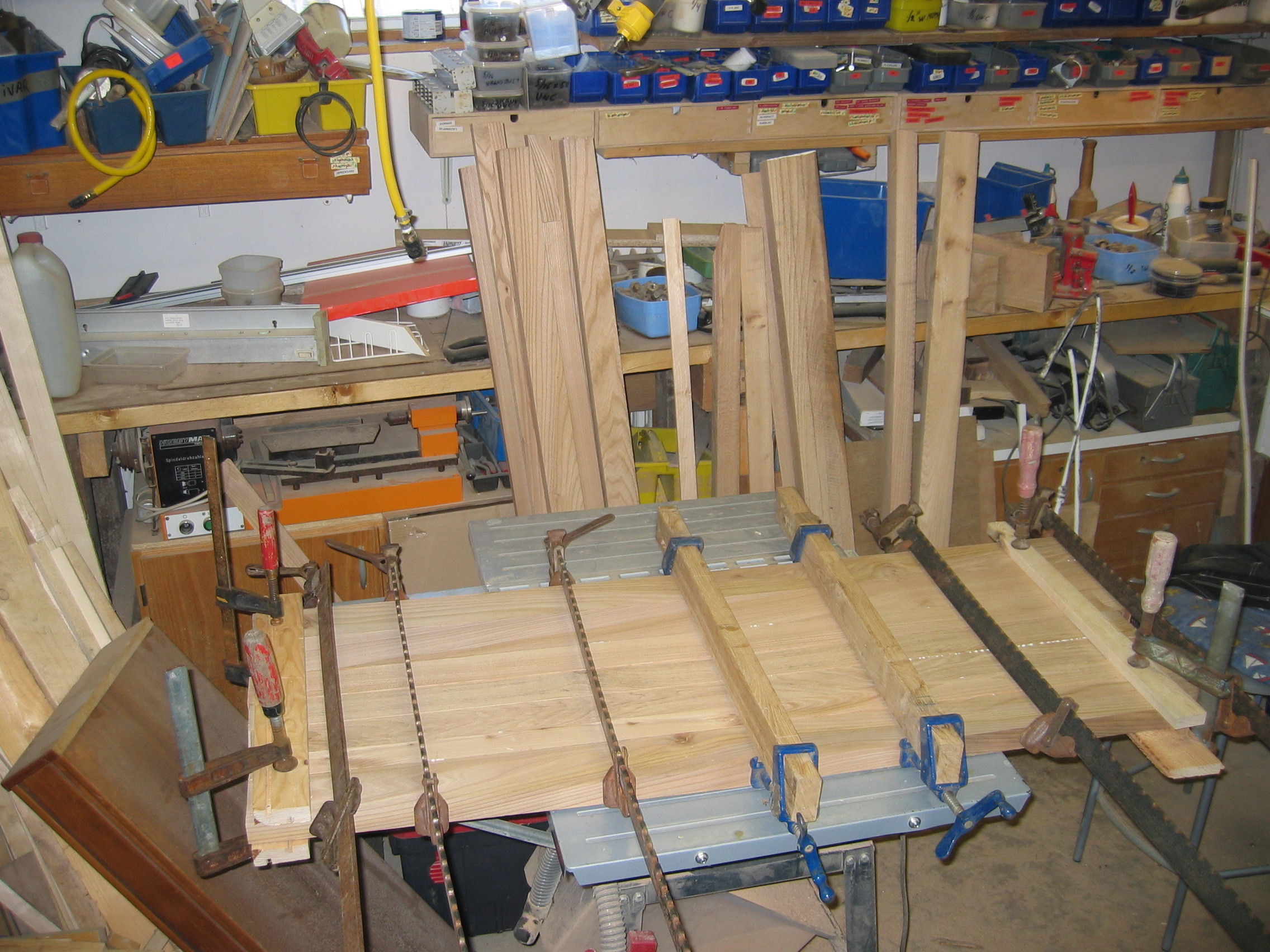

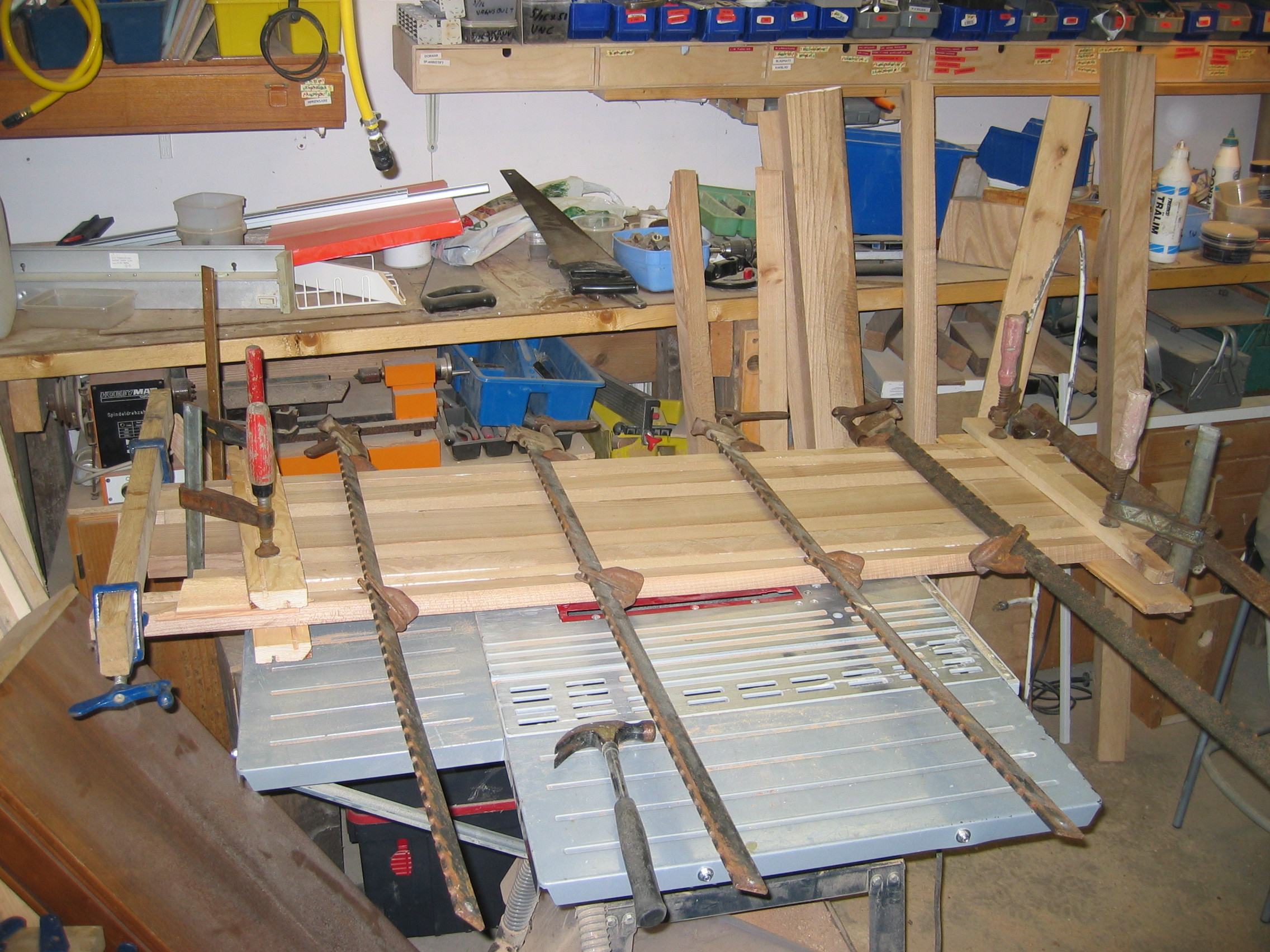

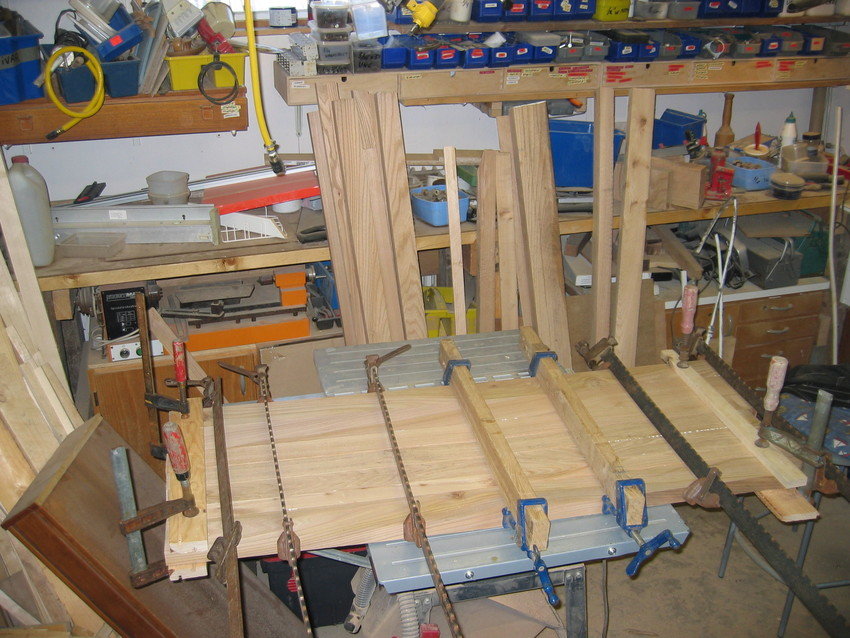

Nu börjar limmandet, här är det toppskivan som limmas. (2008-06-27 23:47:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bottenskiva
Å här limmas bottenskivan. (2008-06-27 23:48:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Toppskivan bearbetad.

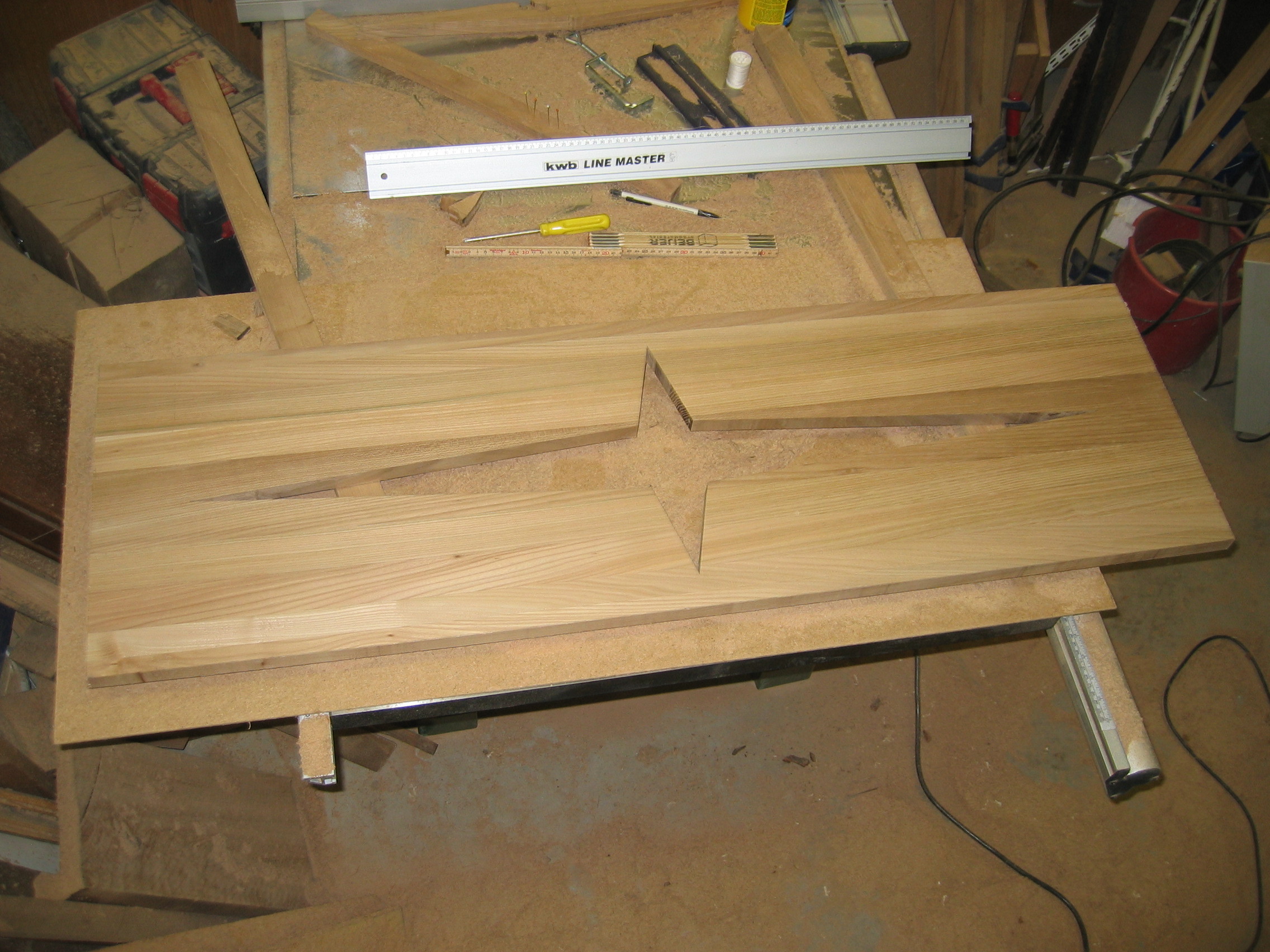

I avlastningsytan på mitt soffbord har jag gjort en stjärna så för att få samma stil på tv-bänken fräste jag ut en stjärna i toppskivan. Här är den tillkapad och urfräst. (2008-06-27 23:47:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Innerväggar
En hel del å limma är det som sagt, här limmas innerväggarna. (2008-06-27 23:49:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hyllplan

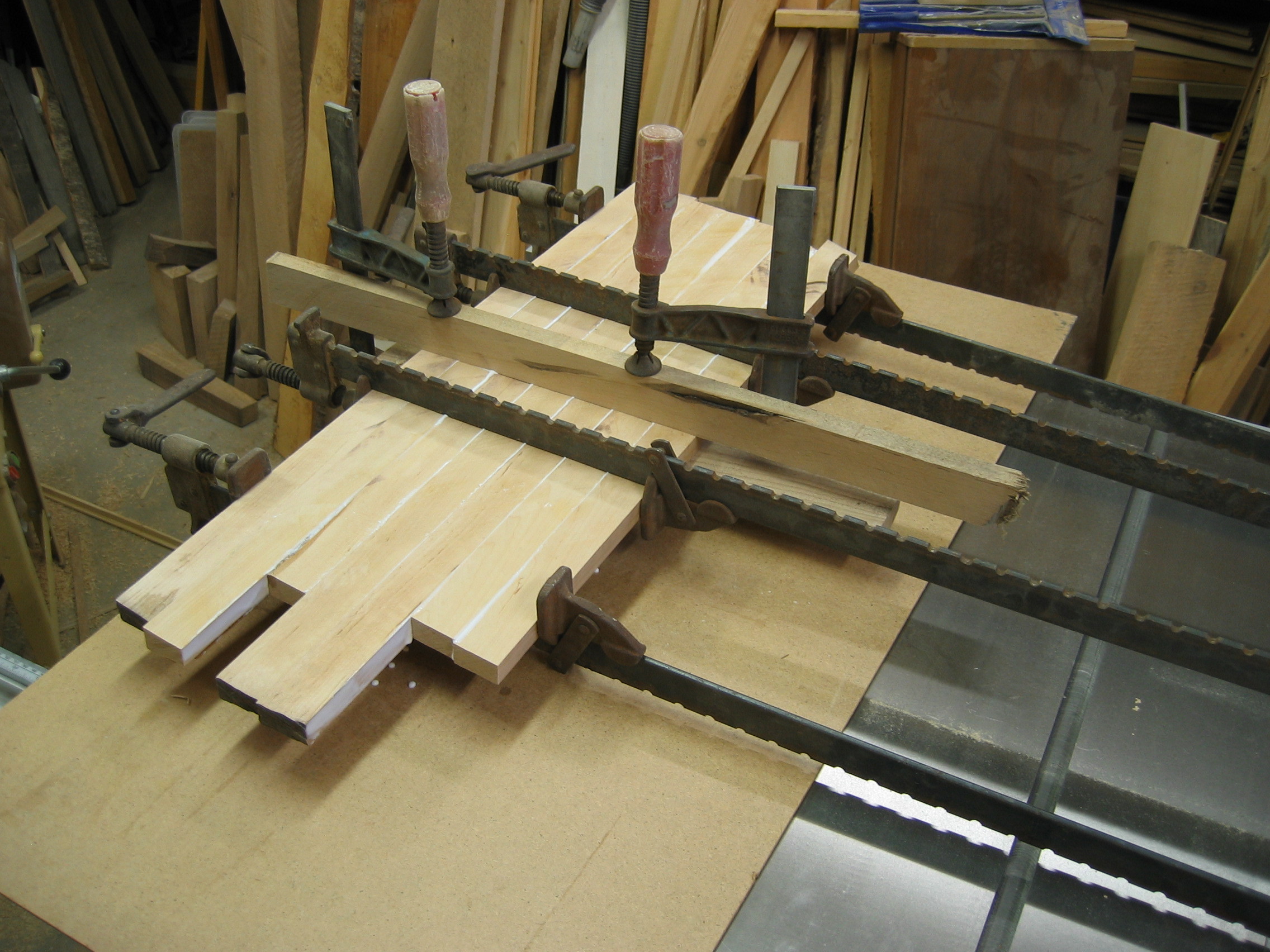

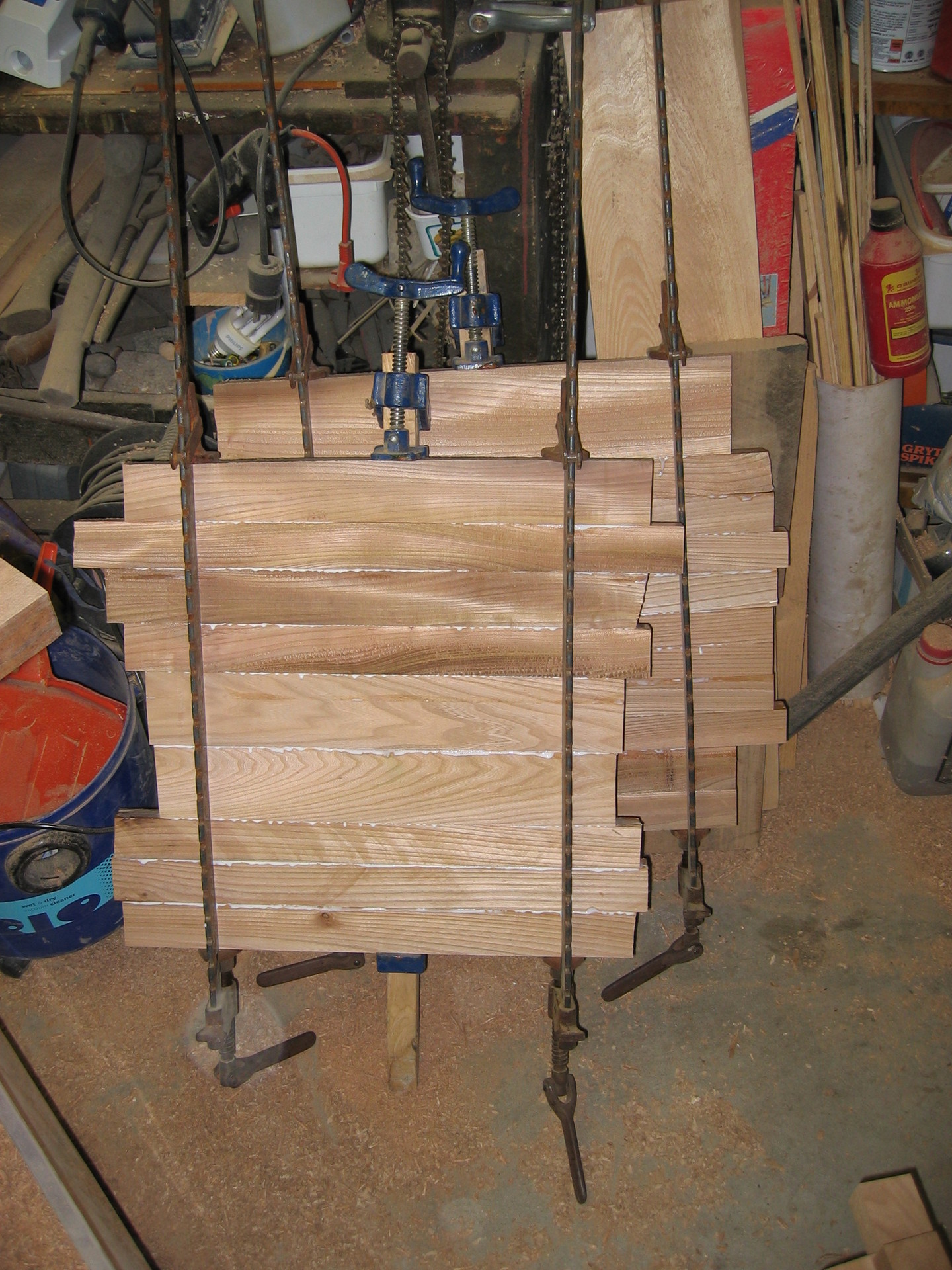

Och här limmas hyllplanen (två hyllplan, limmar bägge på en gång). (2008-06-27 23:50:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

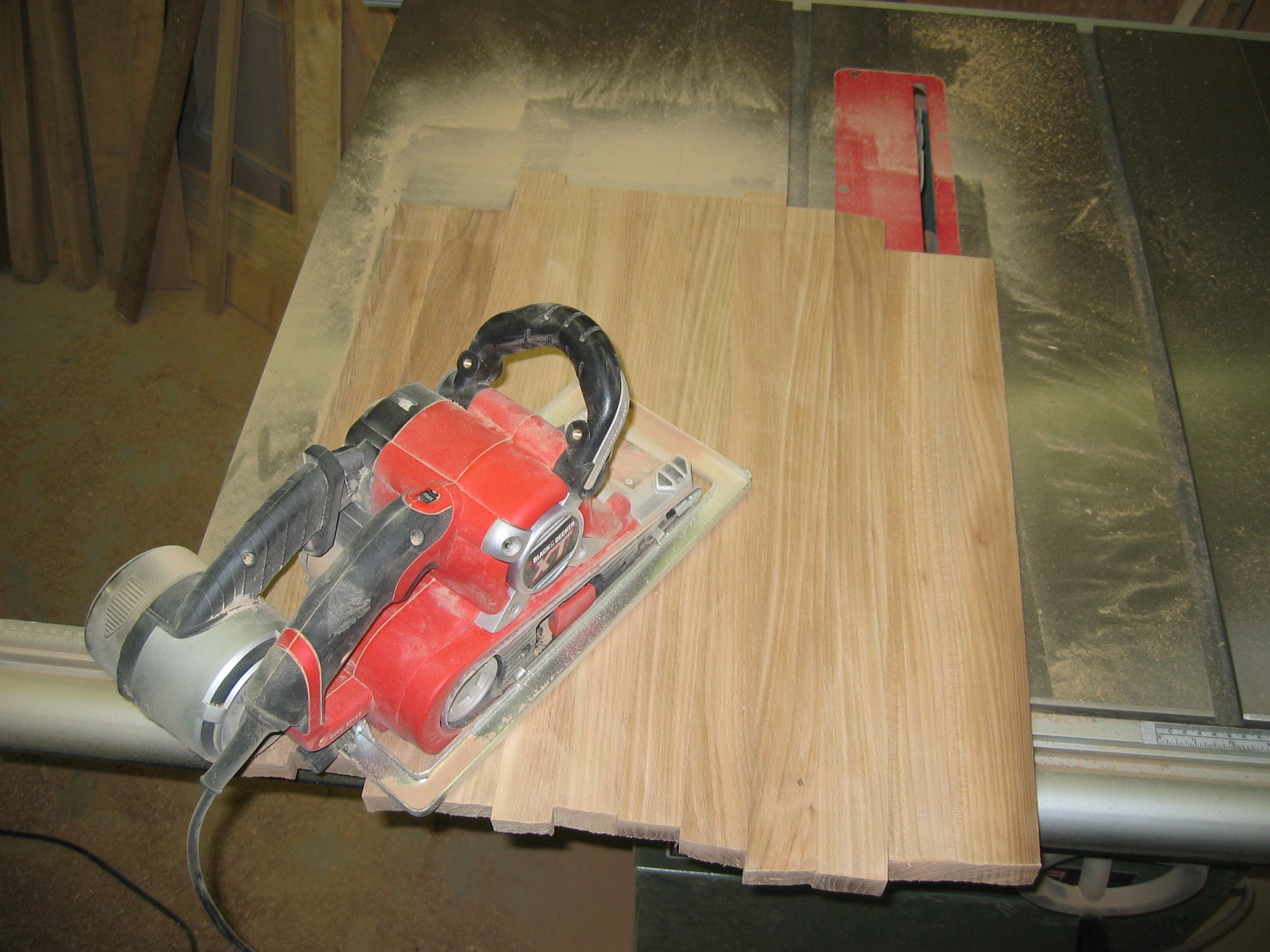

Innervägg
Efter limning och planhyvling till rätt tjocklek är det grovslipning av skivorna som gäller. (2008-06-27 23:52:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Black & Decker XTA80EK

Innervägg

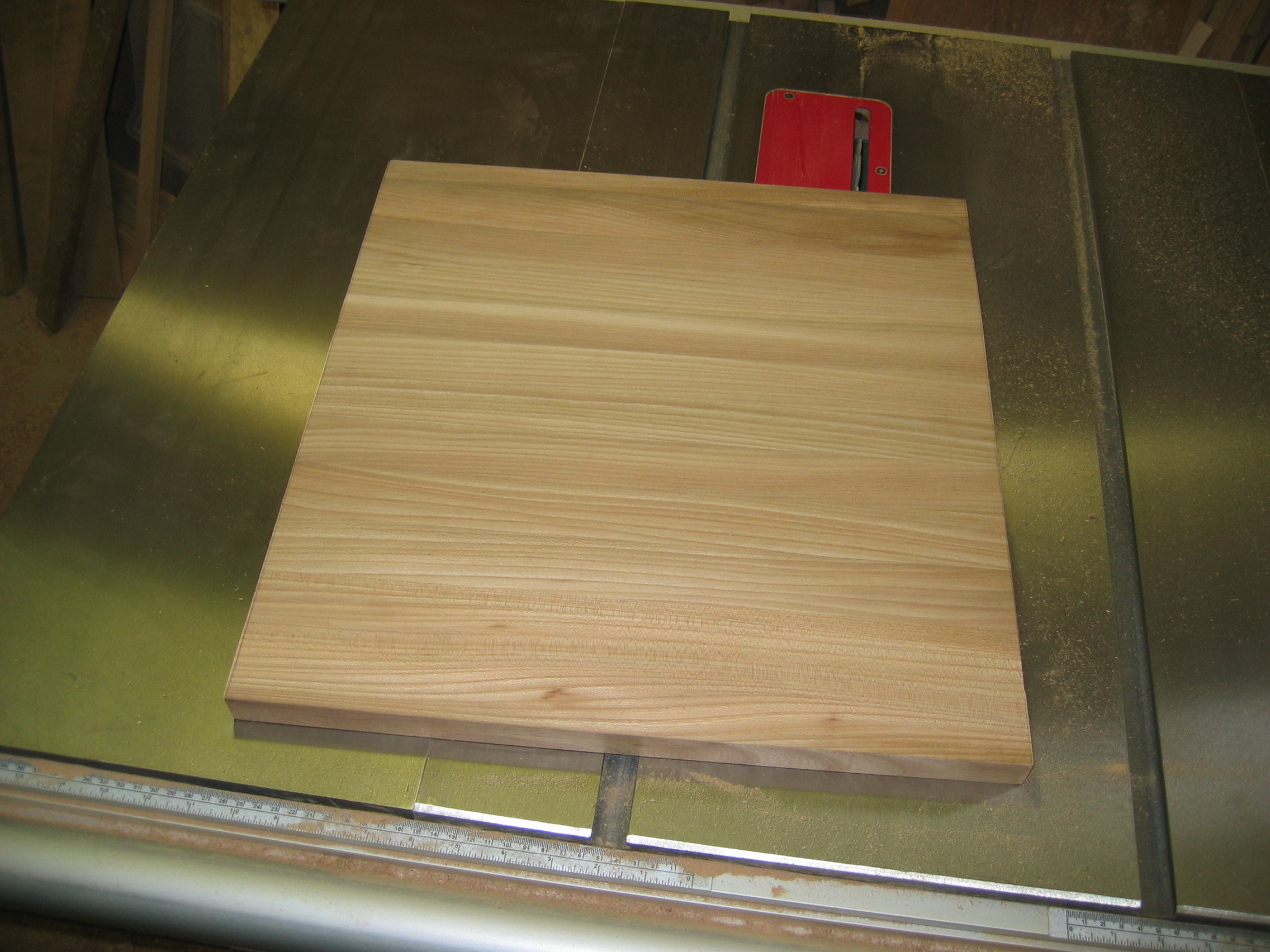

Och såhär ser innerväggen ut när den är färdigslipad och tillkapad. (2008-06-27 23:53:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gavel

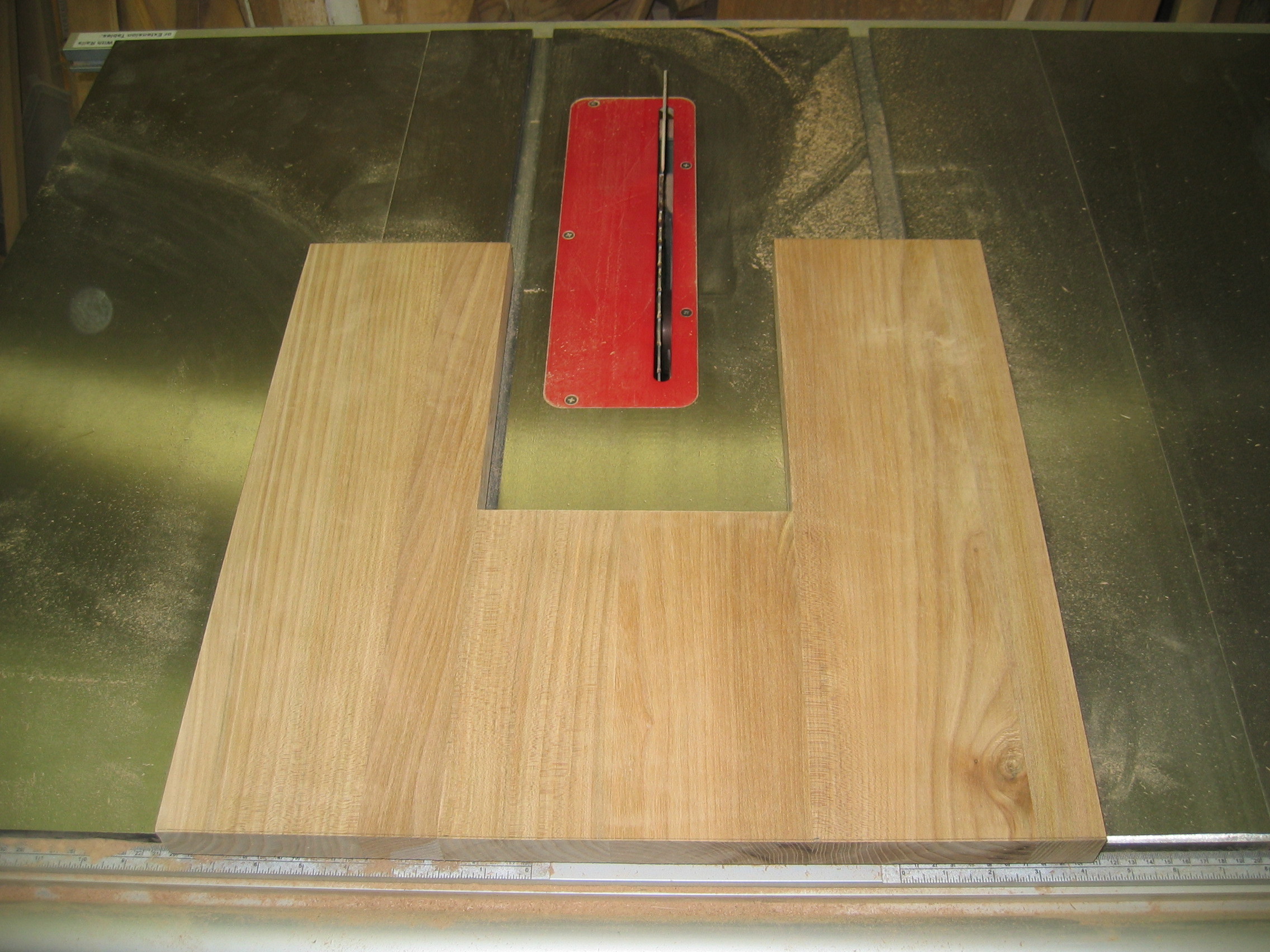

Då det har en tendens att bli väl varmt i min lägenhet på sommaren och jag vill att mina prylar ska få gott om luft så de inte blir fööör varma har jag valt en öppen design av tv-bänken. Här är ena gaveln grovslipad och tillkapad. (2008-06-27 23:54:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

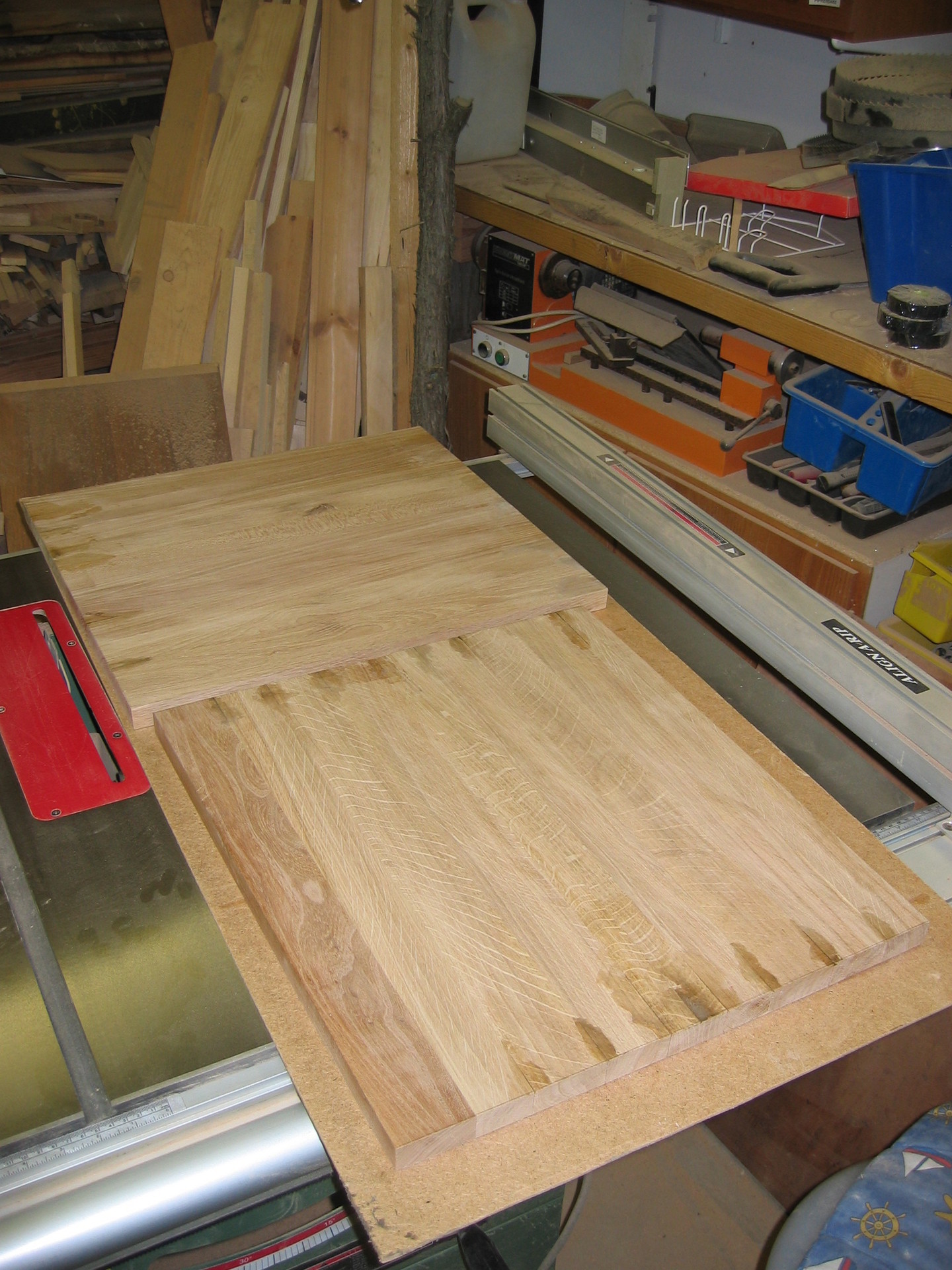

Hyllplan
Å här är hyllplanen limmade, grovslipade och tillkapade. (2008-06-27 23:54:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

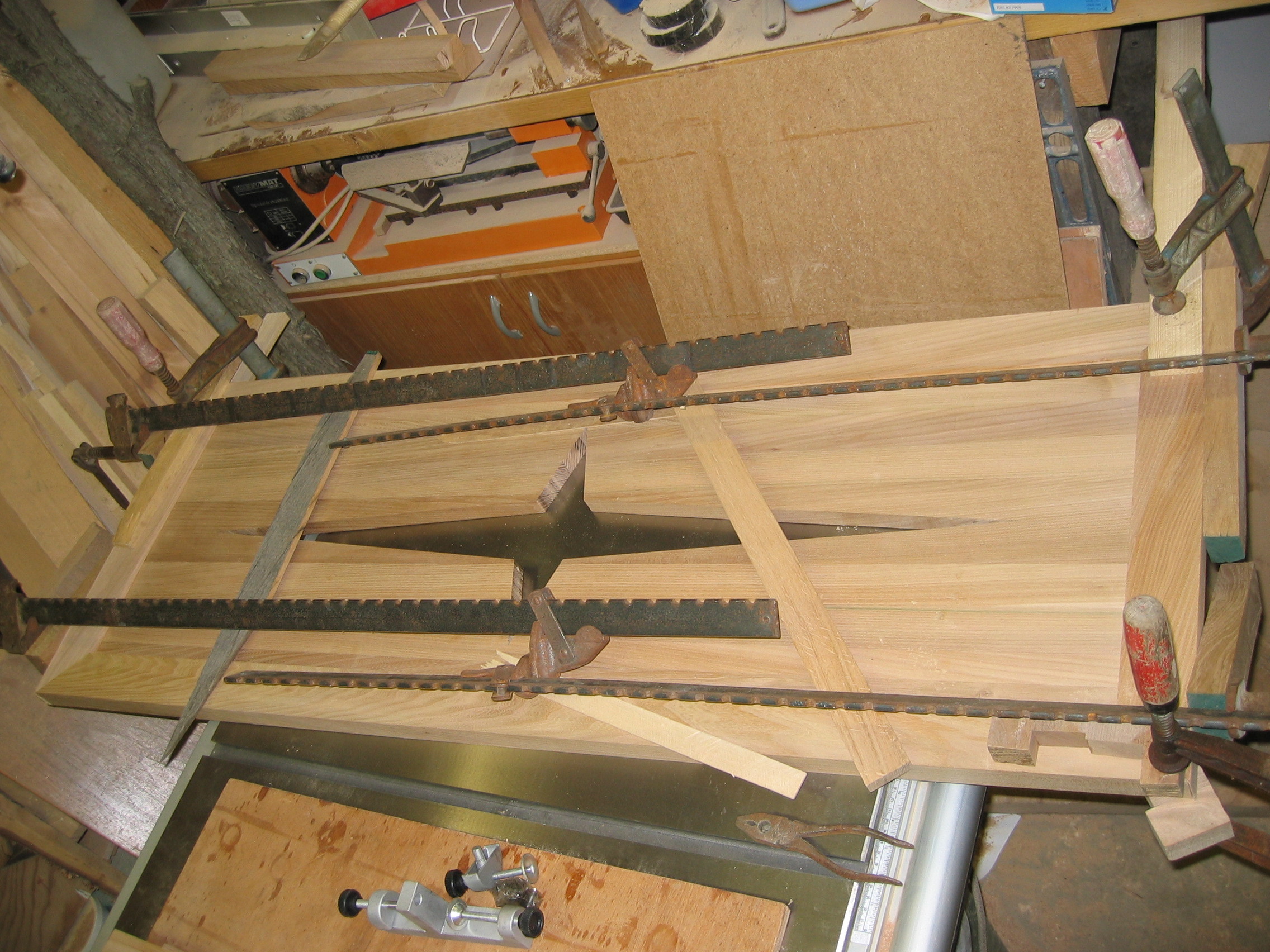

Toppskiva
Då mitt soffbord har en ram i alm med en glasskiva som bordsyta, gör jag här en ram runt toppskivan. Tanken är att det ska ligga en glasskiva på skivan, i ramen, så att man får samma ytkänsla som från soffbordet. (2008-06-27 23:55:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gavel

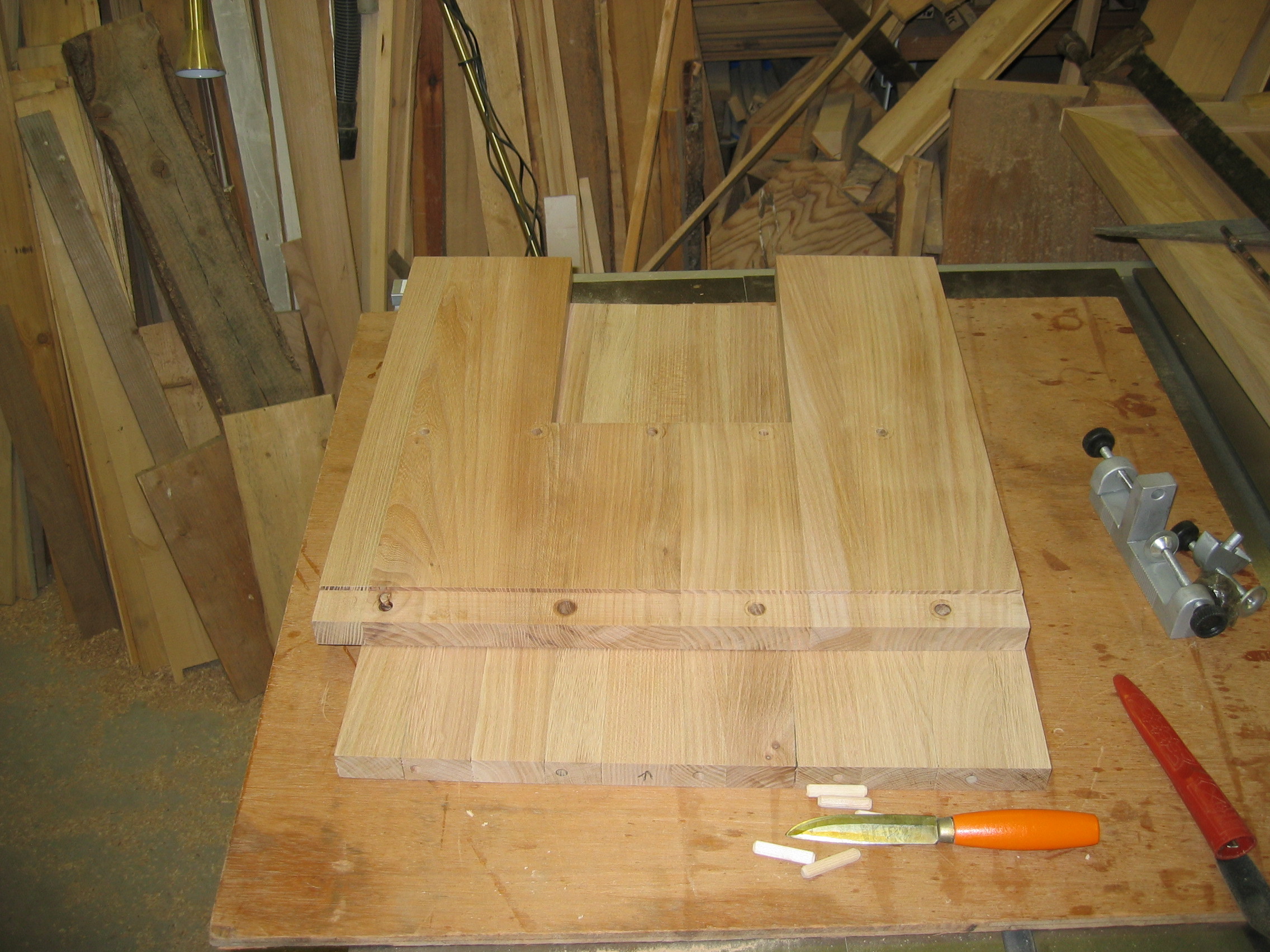

Dags att börja hopmonteringen av alla skivor och delar. Blir ju en del hål och plugg för att få ihop det hela... (2008-06-27 23:56:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gavel, bakstycke och hyllplan

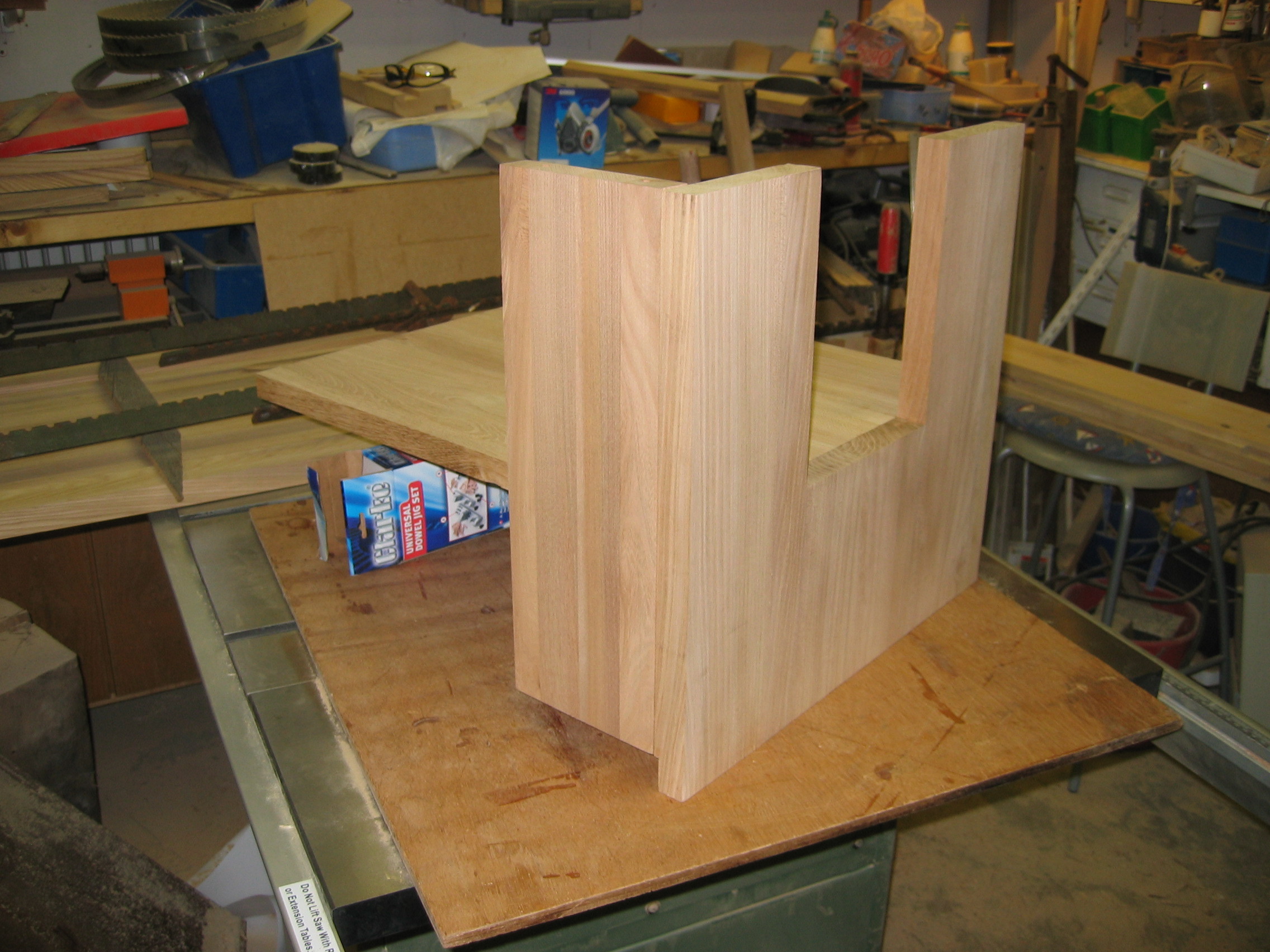

Här är det provmontering av gavel ihop med bakstycke och hyllplan. Det är i bakstycket som alla kontakter förutom eluttagen ska sitta. (2008-06-27 23:56:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kontakter
Provmontering av nästan alla kontakter. Det är fem högtalarkontakter (2xfront, 2xsatellit & 1xsub), två nätverkskontakter samt kontakt för strömkabel in till bänken. Efter bilden togs monterade jag även en antennkontakt (för video, PVR eller motsvarande) samt RCA-kontakter då min H/K har stöd för högtalare i flera rum. Även andra gaveln/hörnet får samma bestyckning, så jag kan dra sladdarna kortast väg även om jag möblerar om eller flyttar eller nått. (2008-06-27 23:57:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Toppskiva

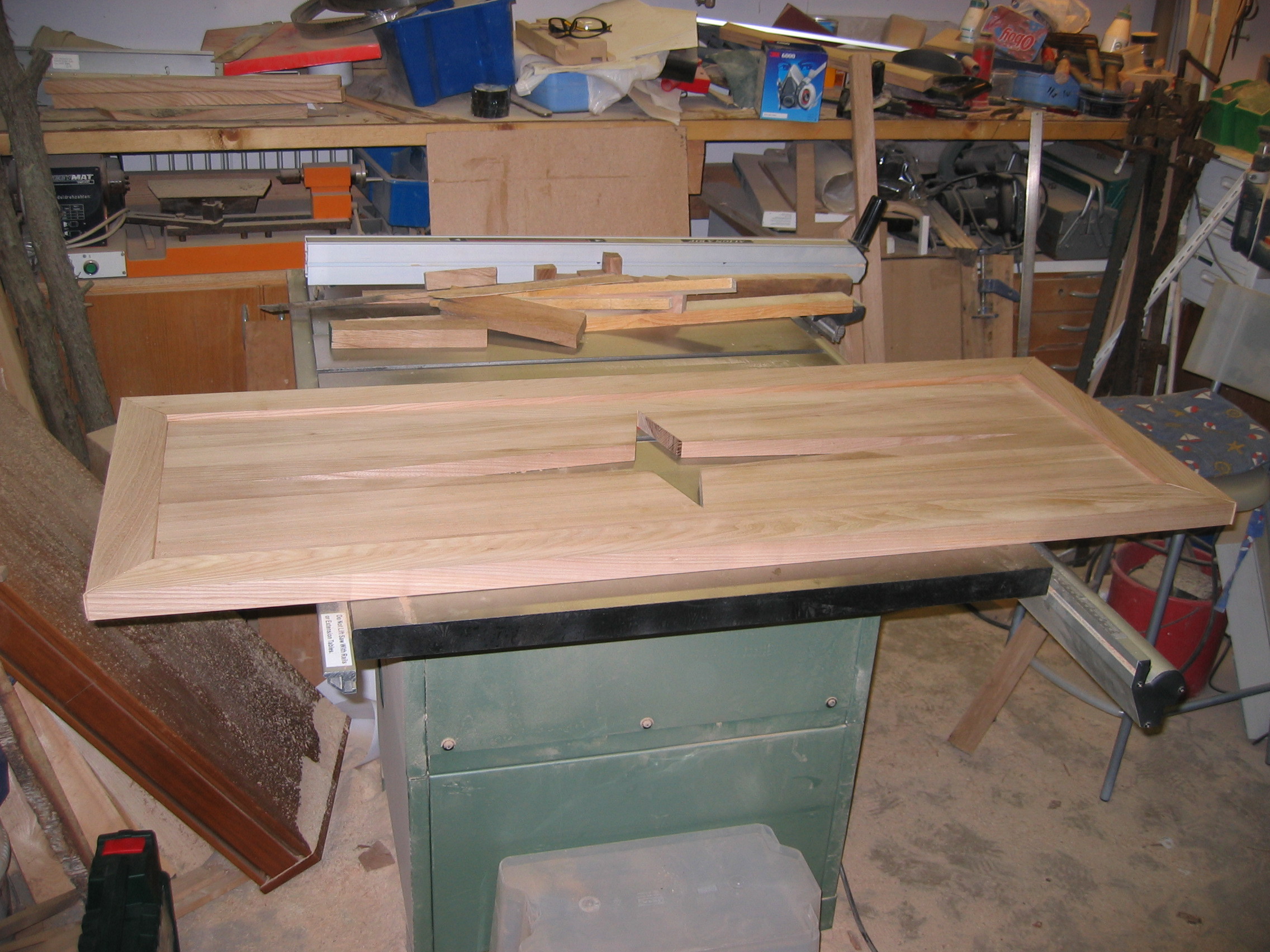

Såhär blev toppskivan när ramen kommit på plats. (2008-06-27 23:58:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

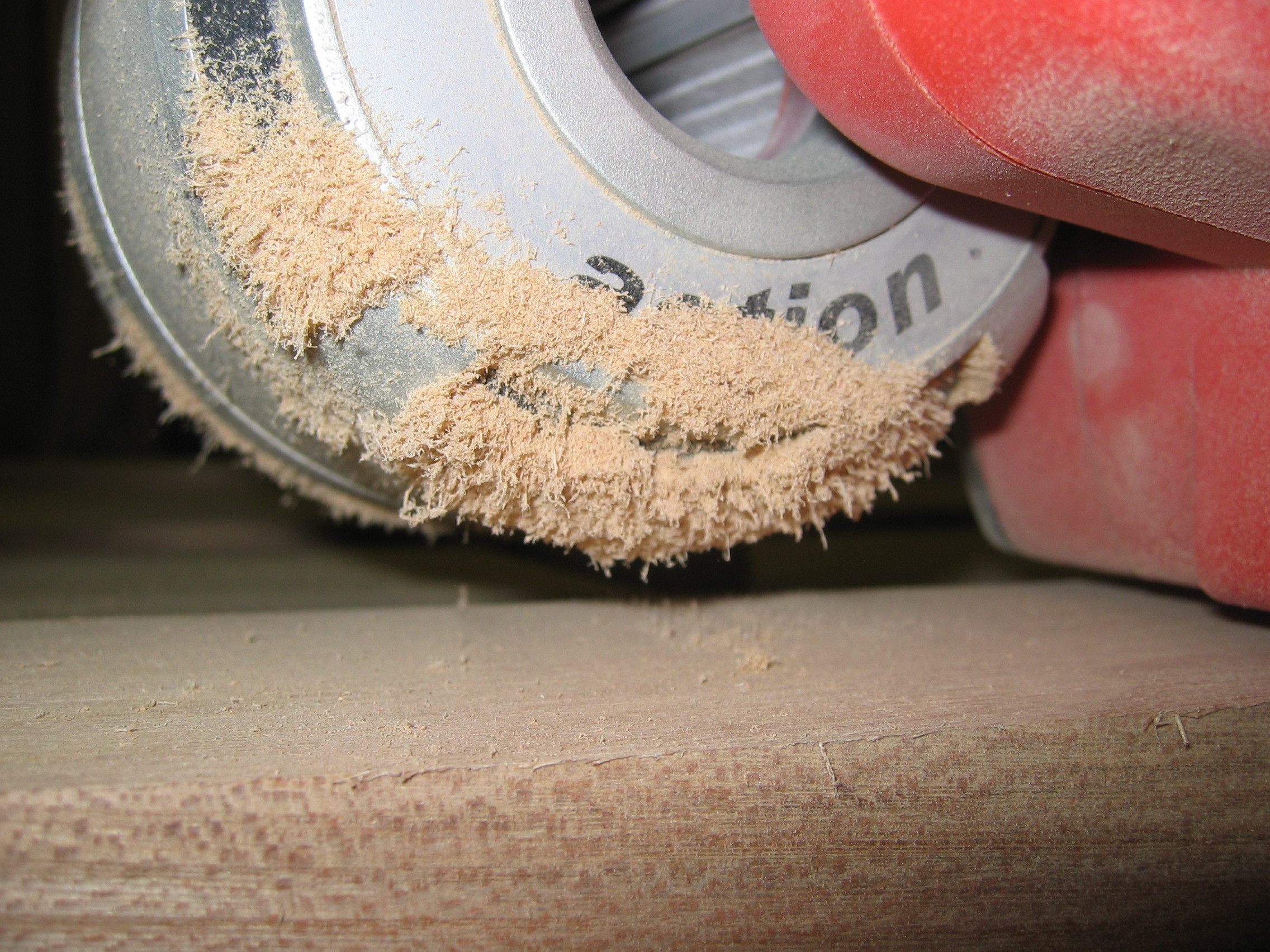

Slipdamm
Dammuppsamlaren på bandslipen laddas rätt ordentligt av allt damm som snurrar runt i den. Det medför att man antingen får lätta stötar när man kommer när den eller att man får schyssta dammönster på uppsamlaren. :) (2008-06-27 23:58:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Black & Decker XTA80EK

Expansionsbeslag

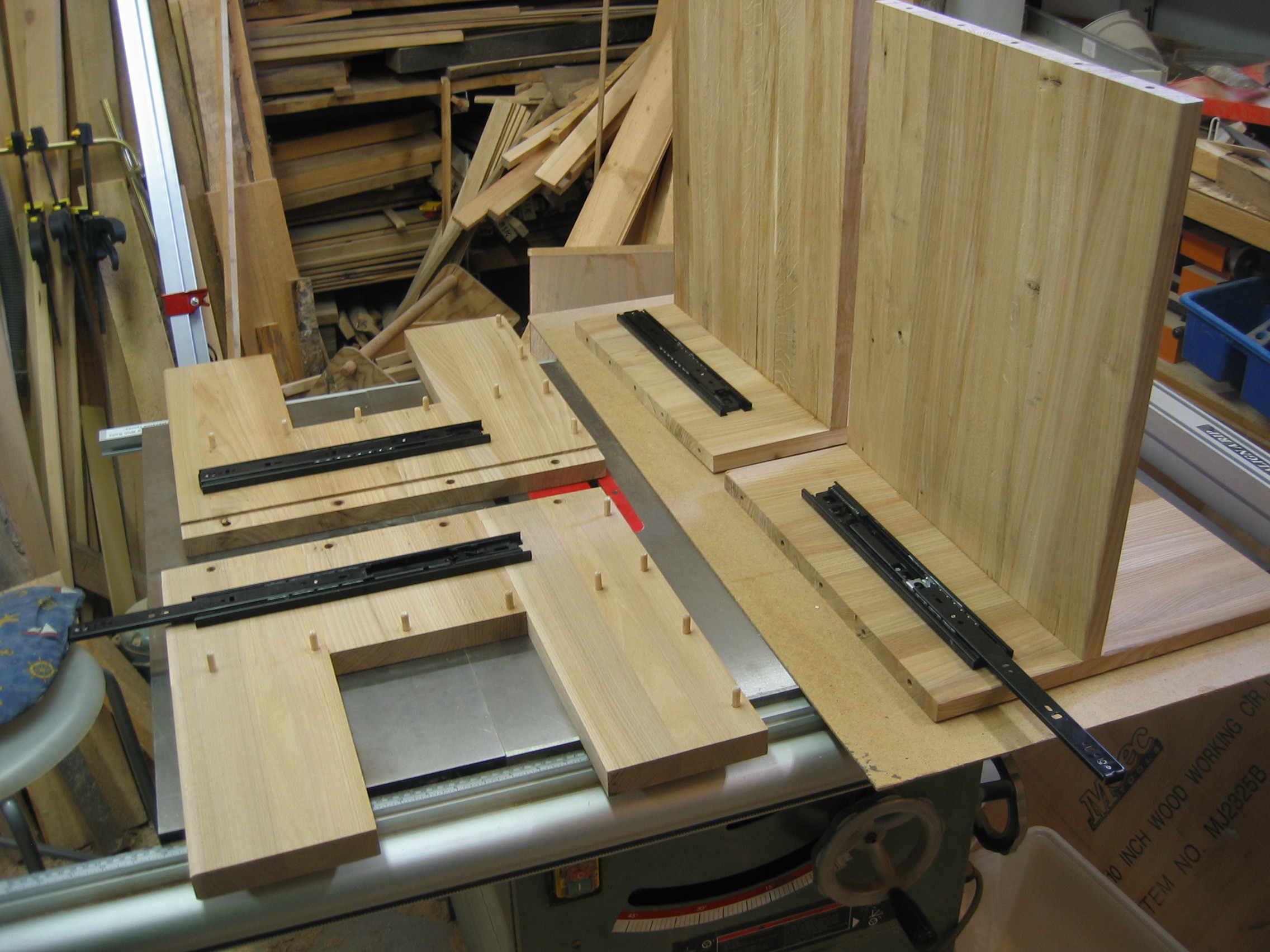

Eftersom jag vill ha en så ren design som möjligt på min bänk så vill jag inte ha några handtag på mina lådor. Efter en del letande på nätet så hittade jag dessa hos Theofils Beslag, de är riktigt schyssta. Genom att trycka in lådan lätt så släpps låsningen av lådan och en fjäder putter ut lådan några centimeter så man kan komma åt att dra ut den. När man sedan stänger lådan är det bara att trycka in den ända in så går låset i ingrepp igen och lådan hålls på plats. Här monteras beslagen på gavlarna/innerväggarna. (2008-06-27 23:59:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lådor
Lådorna ja, de gör jag (ramen) i björk. Samma procedur som för allt annat, såga stavar i lämpliga dimensioner, rikthyvla dem, limma dem, hyvla dem till rätt dimension, grovslipa dem och sedan kapa till dem. Köpte en fogfräs till överhandsfräsen för att bland annat få en stark och snygg fog i hörnen av lådorna. Närstudie av hörnfog på lådan här. (2008-06-28 00:00:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lådor

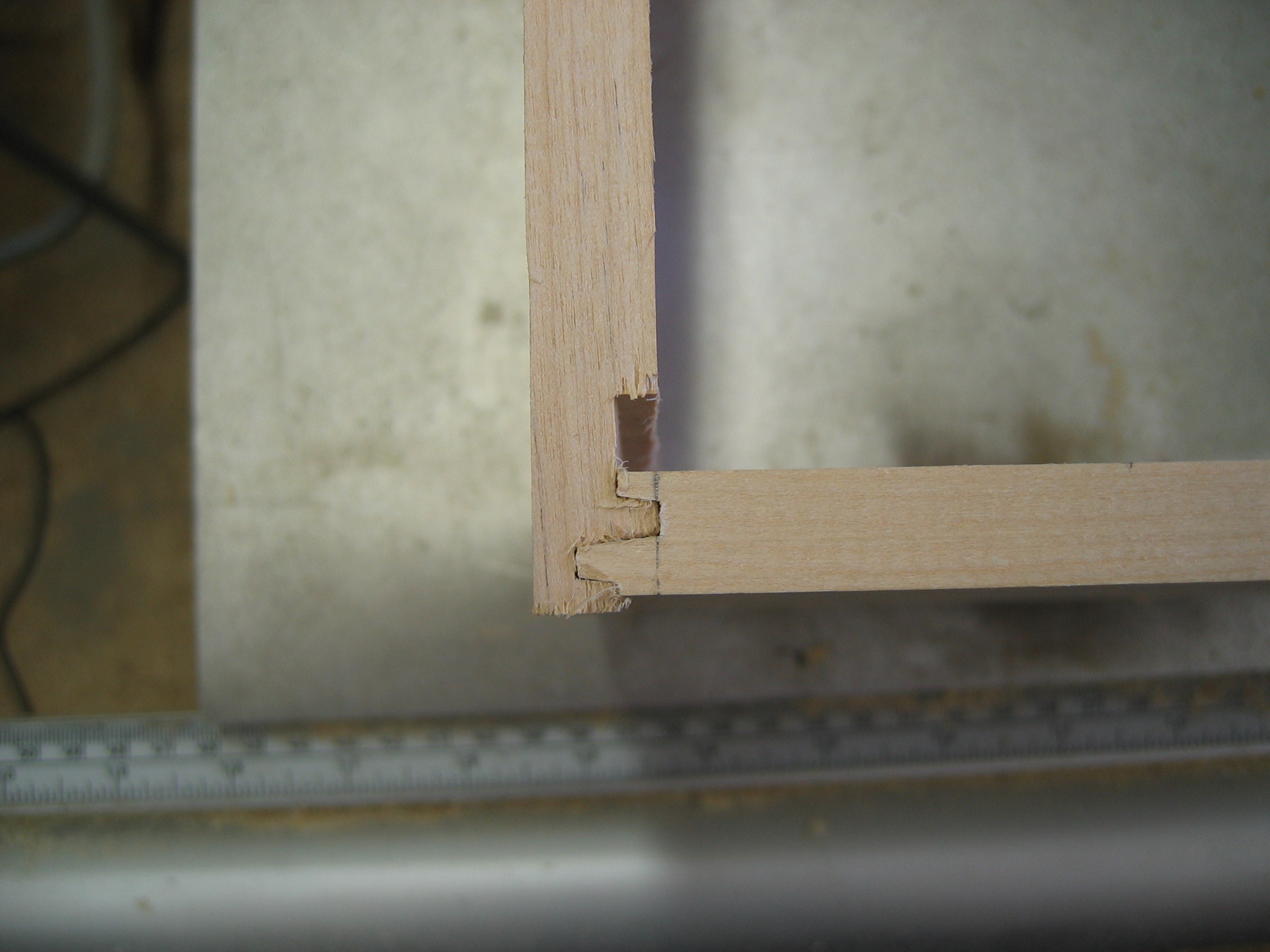

Stilstudie två av frästa fogar i lådhörn. (2008-06-28 00:00:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

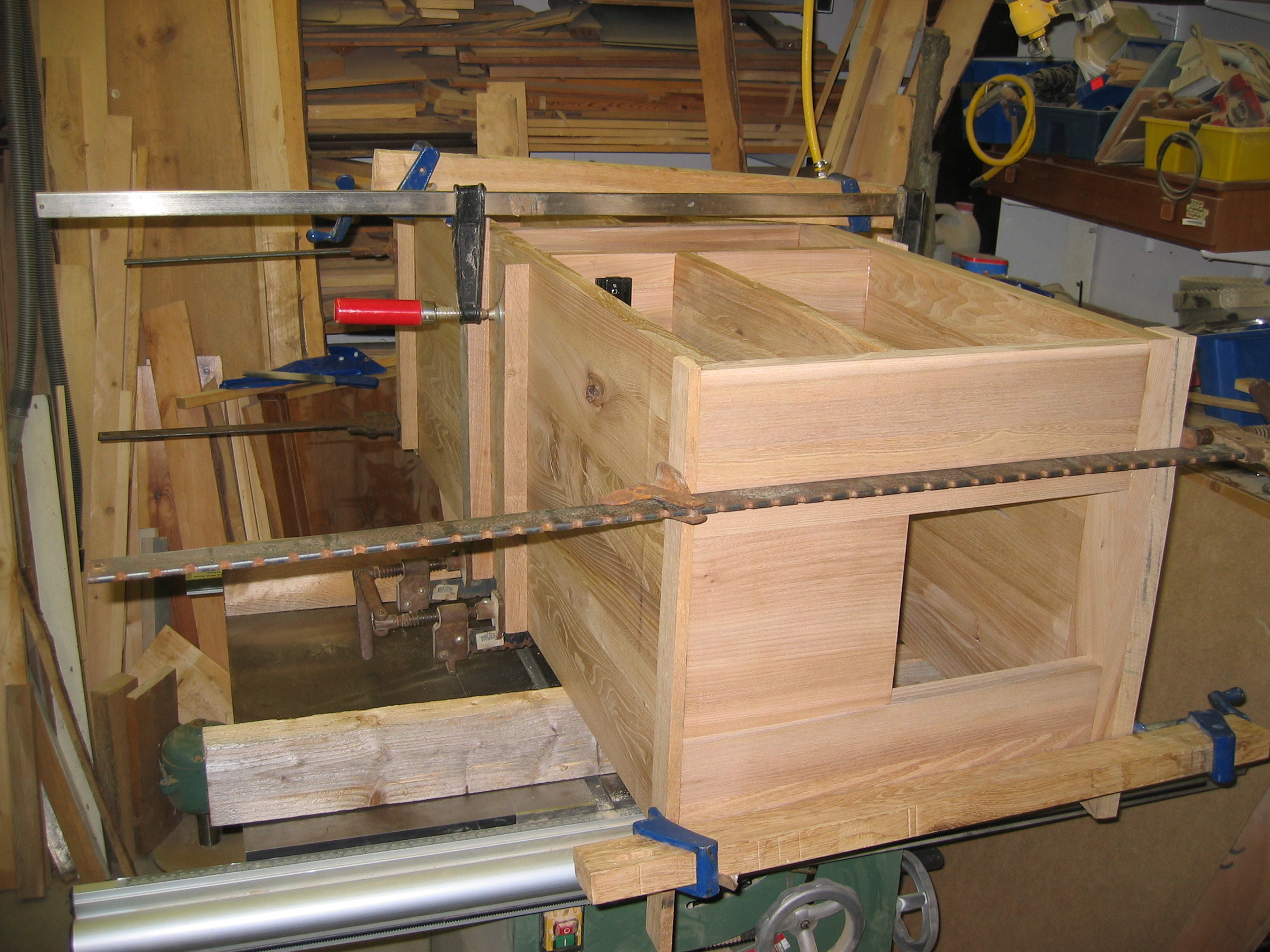

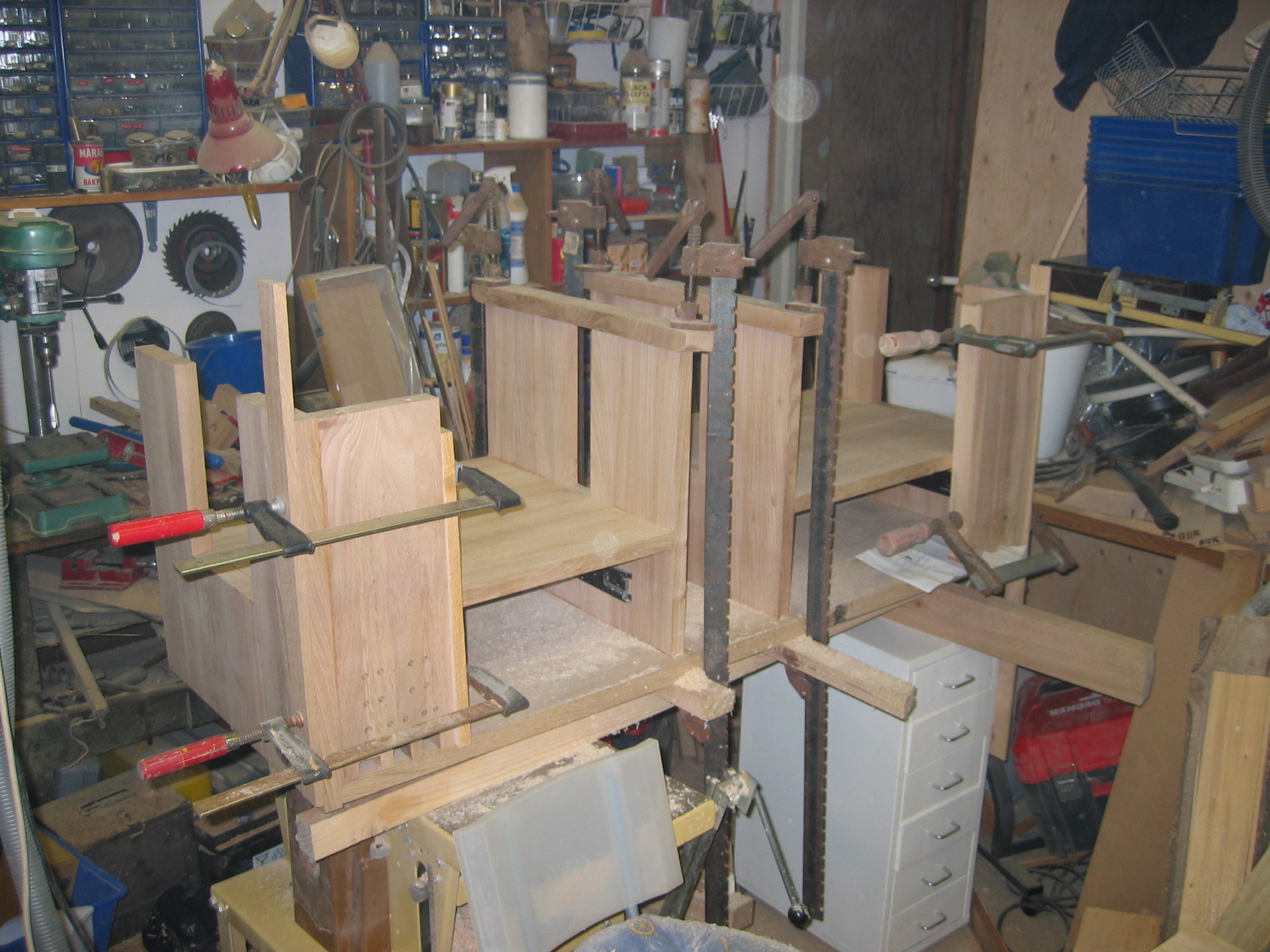

Montering

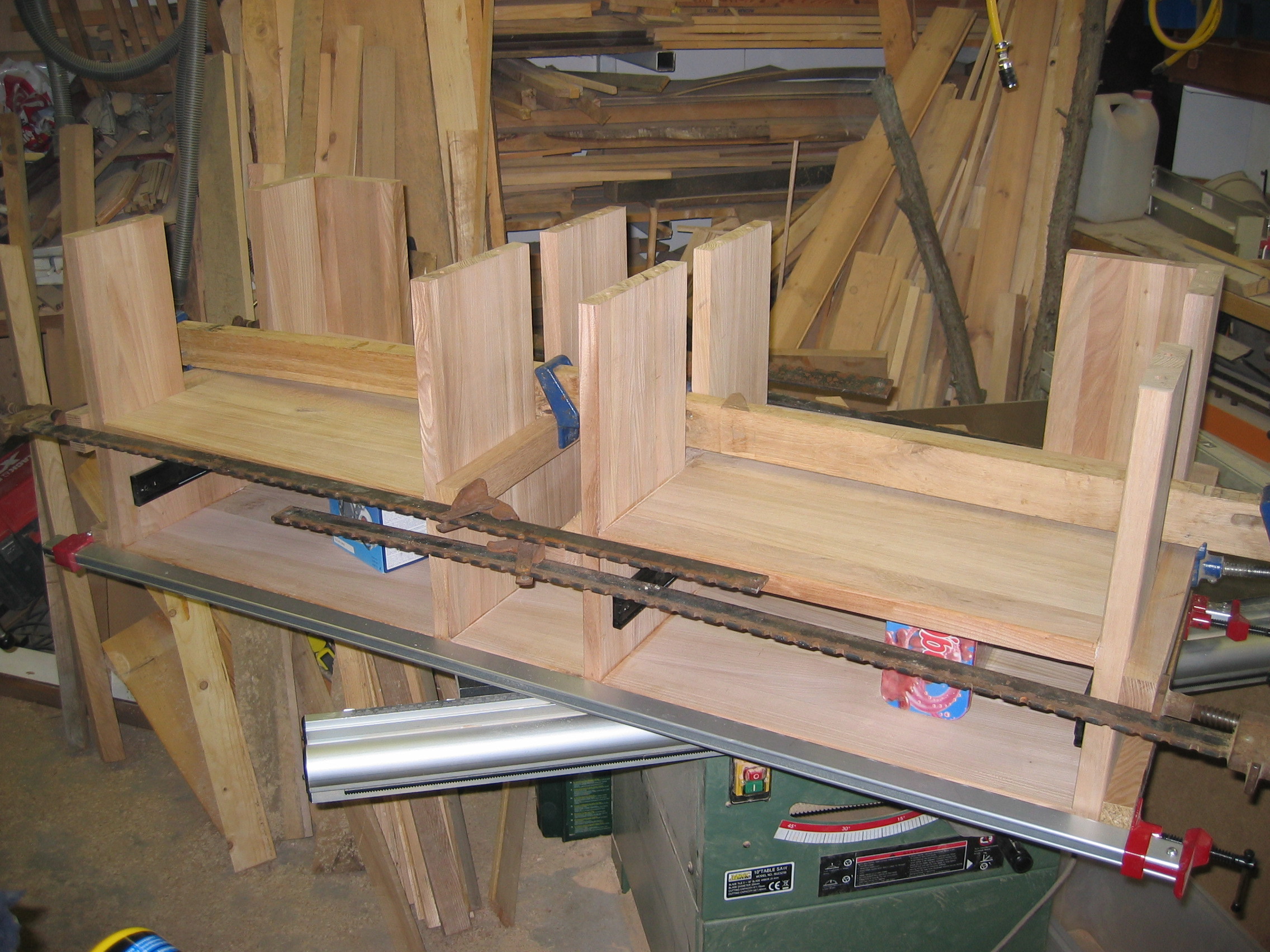

Här är det limning av innerväggar och bakstycken. Vill till att limma grejerna i rätt ordning, annars blir det änna svårt att få ihop det. :) (2008-06-28 00:01:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Försmak
Här är en försmak av hur bänken kommer att se ut när den blir färdig. Skivorna verkar passa ihop... :) (2008-06-28 00:01:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Montering
Här limmas hyllplan och gavlar på bänken. (2008-06-28 00:02:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Montering
Och slutligen limmas toppskivan fast på bänken. Det börjar närma sig en bänk nu! :) (2008-06-28 00:03:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

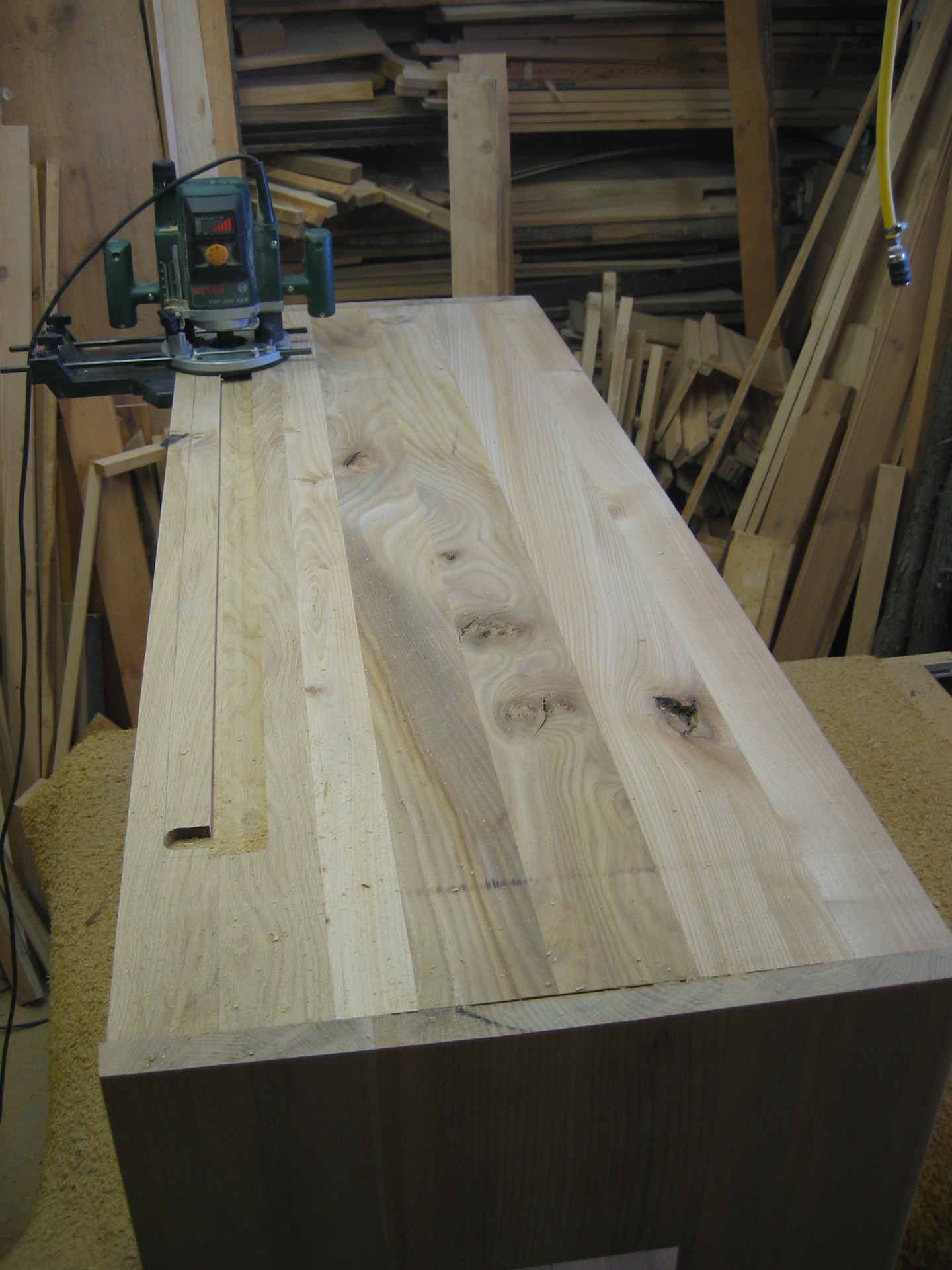

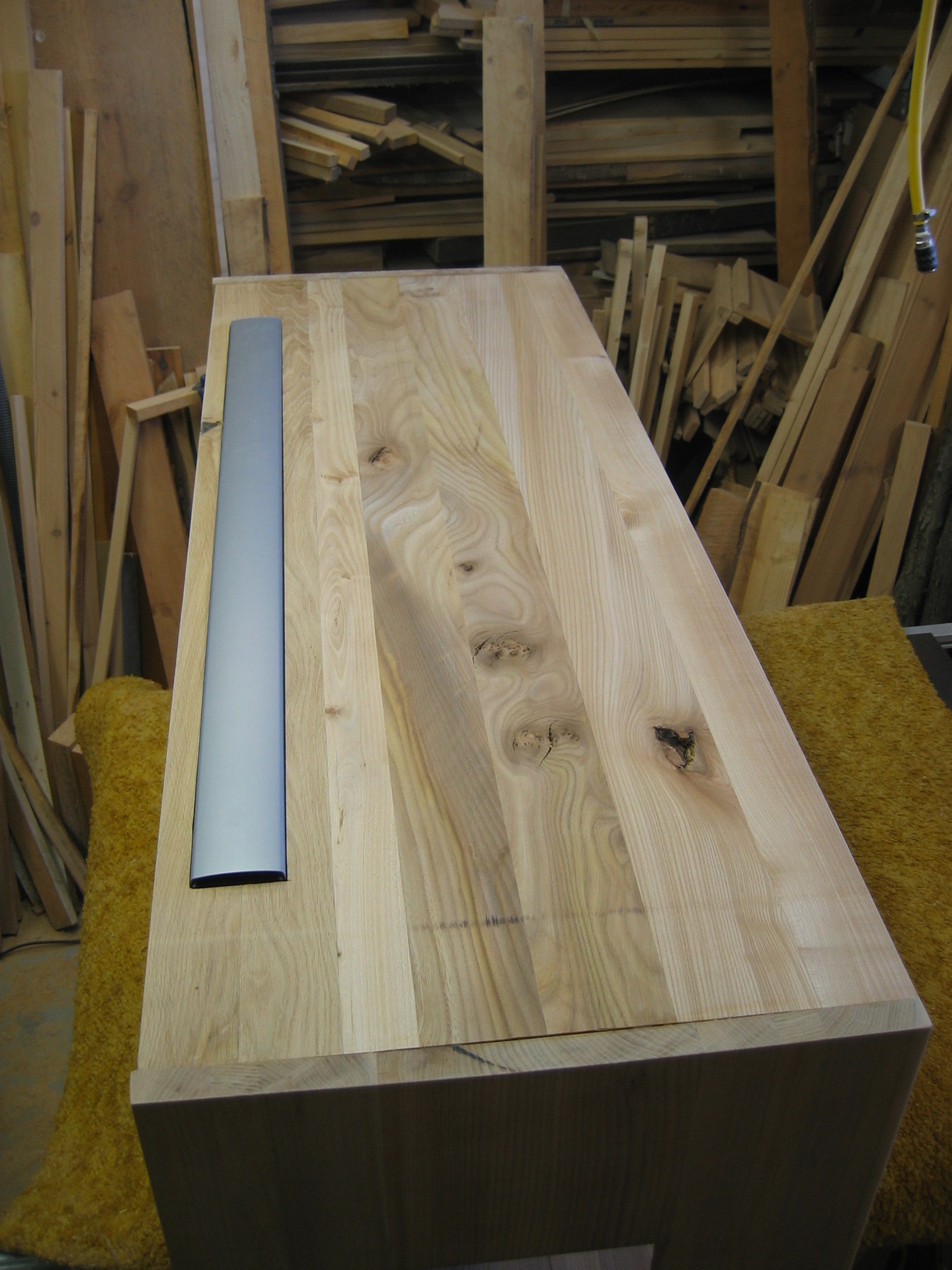

Kabelkanal
Såklart vill jag inte ha några kabeldragningar synliga mellan apparater som står på olika sidor i bänken/högtalare/nätverk och annat. Därför fräser jag ur en kabelkanal på undersidan bänken, sedan är det bara att borra hål på lämpliga ställen för kabelgenomföring. (2008-06-28 00:04:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kabelkanal
Och såhär ser det ut när jag fräst färdigt och satt i en kabelkanal jag köpt på Clas Ohlson. (2008-06-28 00:05:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

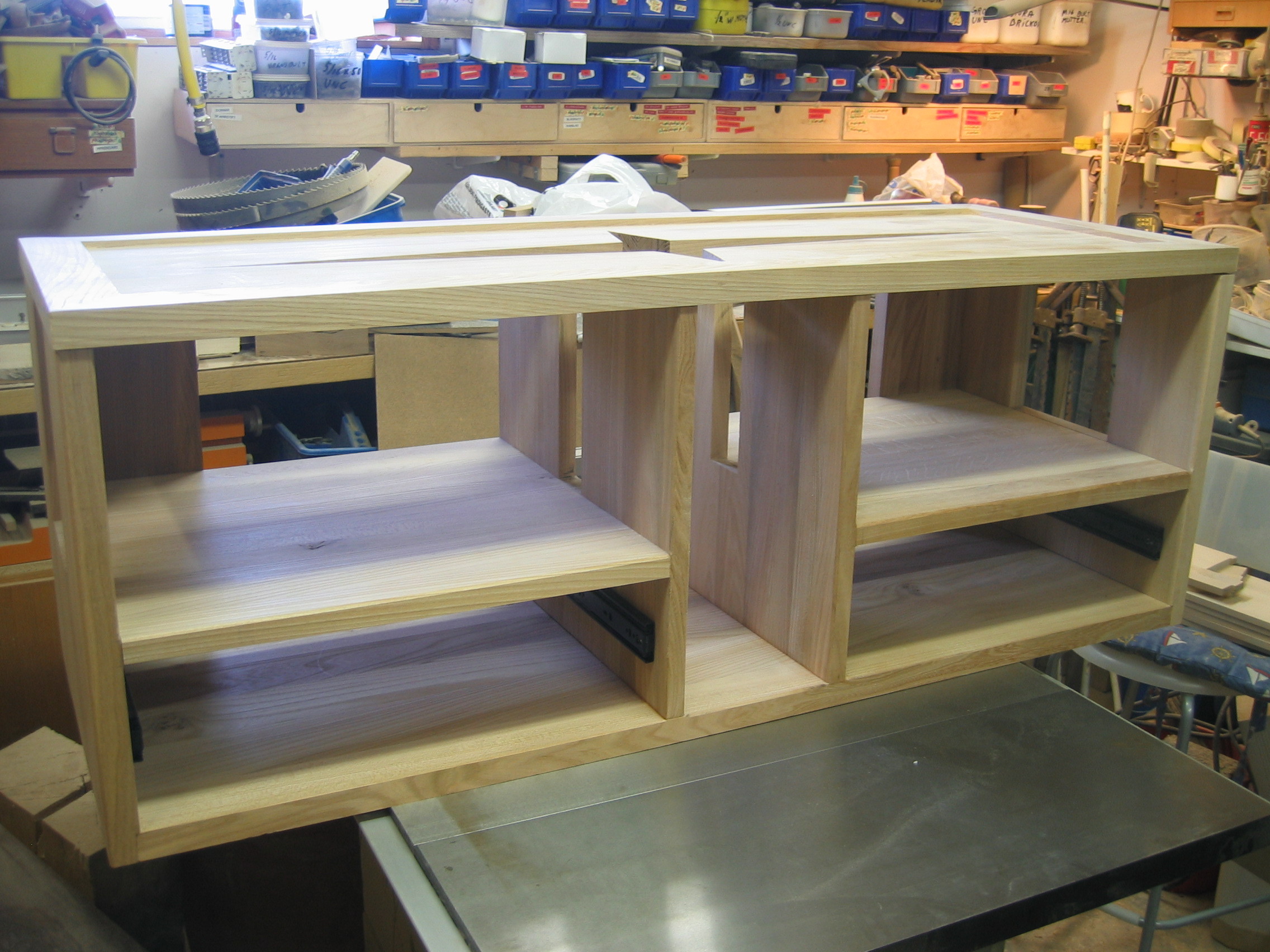

Färdiglimmad och färdigfräst bänk

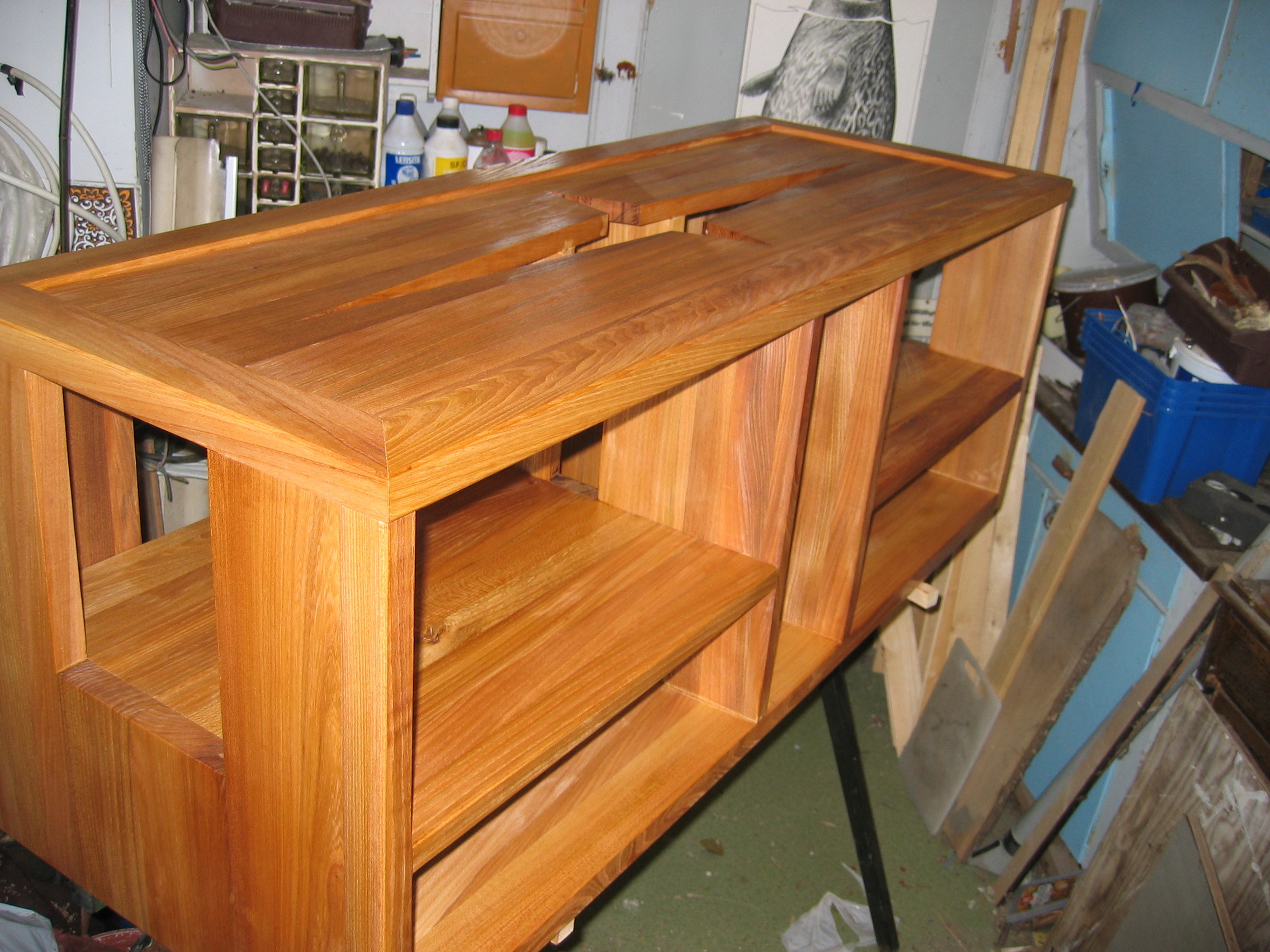

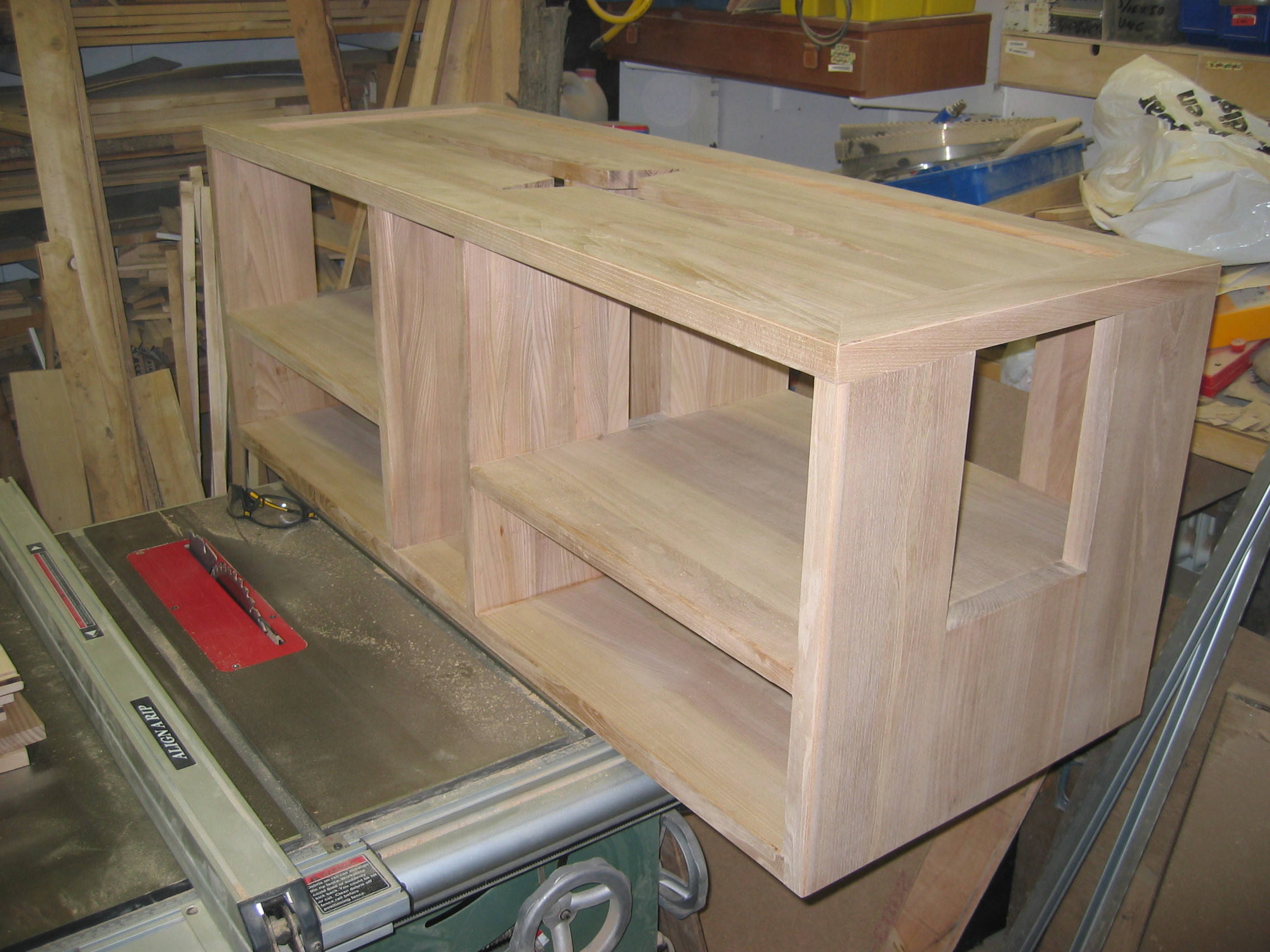

För att få till lite bättre detaljfinish har jag här fräst till samtliga kanter med överhandsfräsen. En kant på ramen runt toppskivan (såklart på samma sätt som jag har på soffbordet) och rundning av övriga kanter. (2008-06-28 00:05:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lådor
Nu när bänken är färdig så är det dags att färdigställa lådorna. Här är samtliga delar som blir lådramen. (2008-06-28 00:06:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lådor

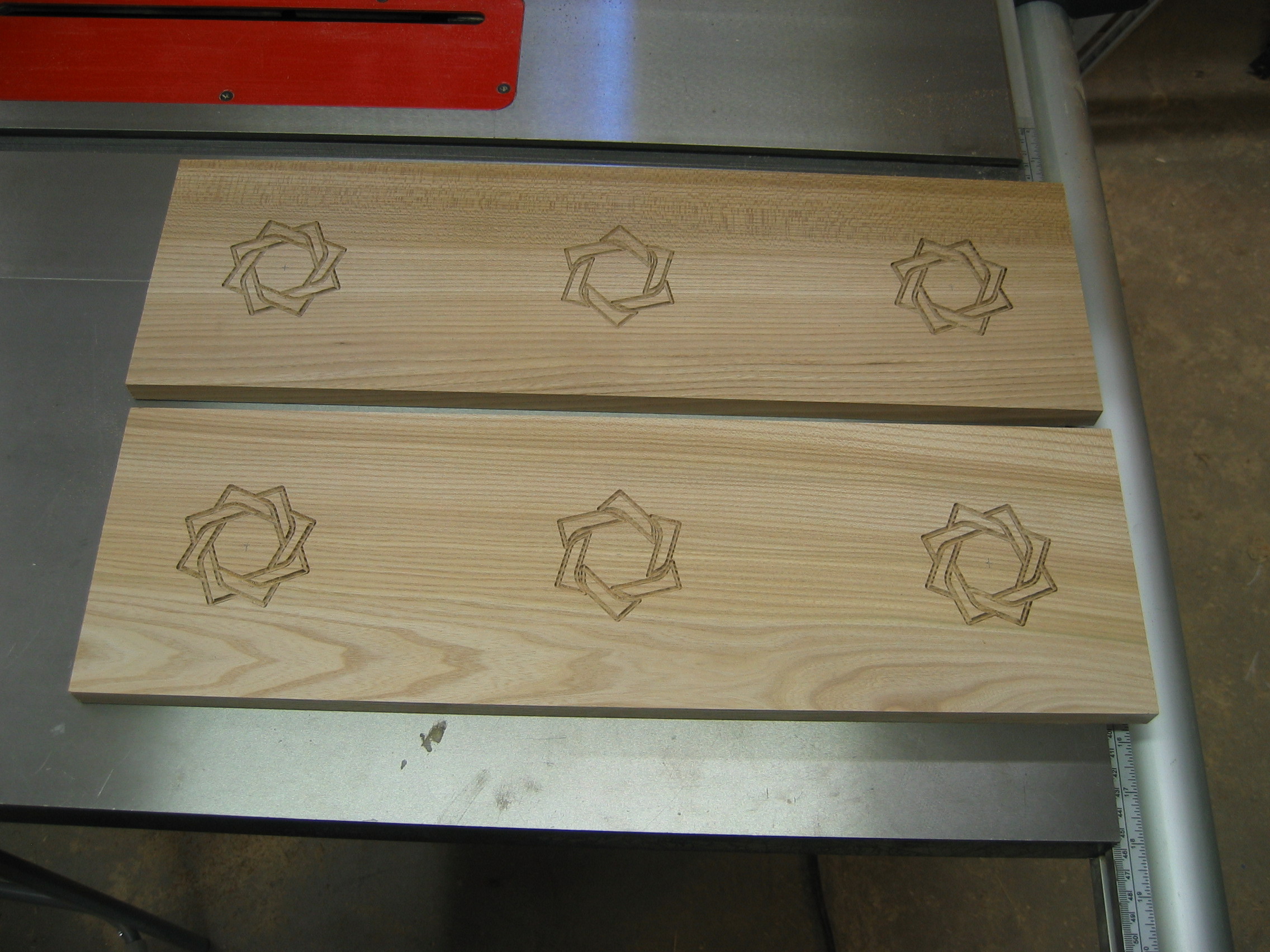

Lådfronterna är såklart i alm medan resten av lådramen är i björk. För att inte få för mycket släta träytor så fräste jag in lite mönster i lådfronterna. (2008-06-28 00:06:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ytbehandling

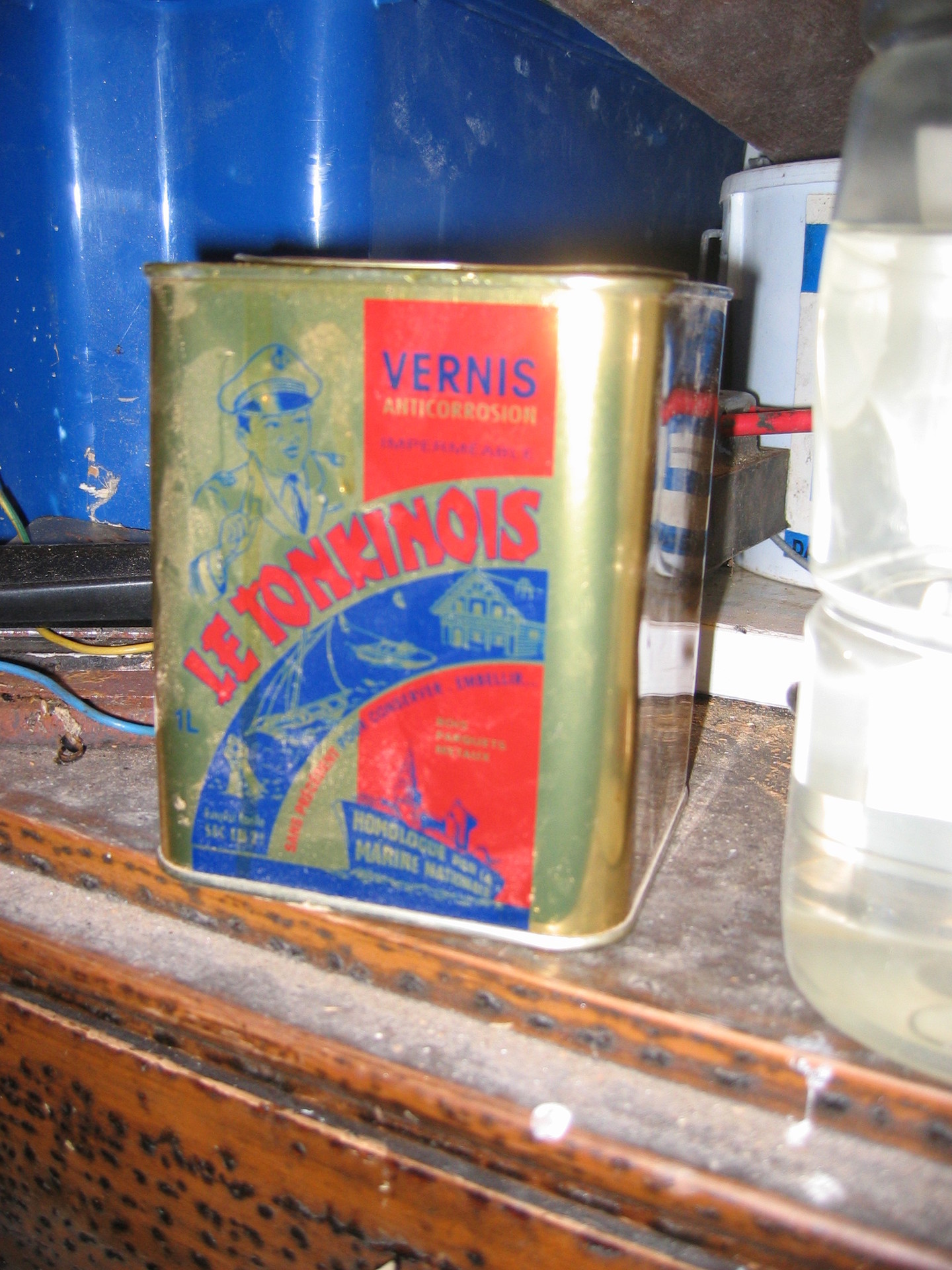

Samtidigt som lådtillverkning fortgår ytbehandlar jag bänken. Det blir en schysst olja som är en blandning av linolja och tungolja, den ger ett härligt djup åt mönstret i träet samt ger bra UV-skydd och vattenskydd. Inte för att jag tänkt spilla vätska på tv-bänken, men ändå... :) (2008-06-28 00:07:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ytbehandling
Första påstrykningen, inte fått det där härliga djupet än men träet blir mörkare och mustigare. Dock gör blixten att det ser lite rödare ut än det är i verkligheten. (2008-06-28 00:08:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

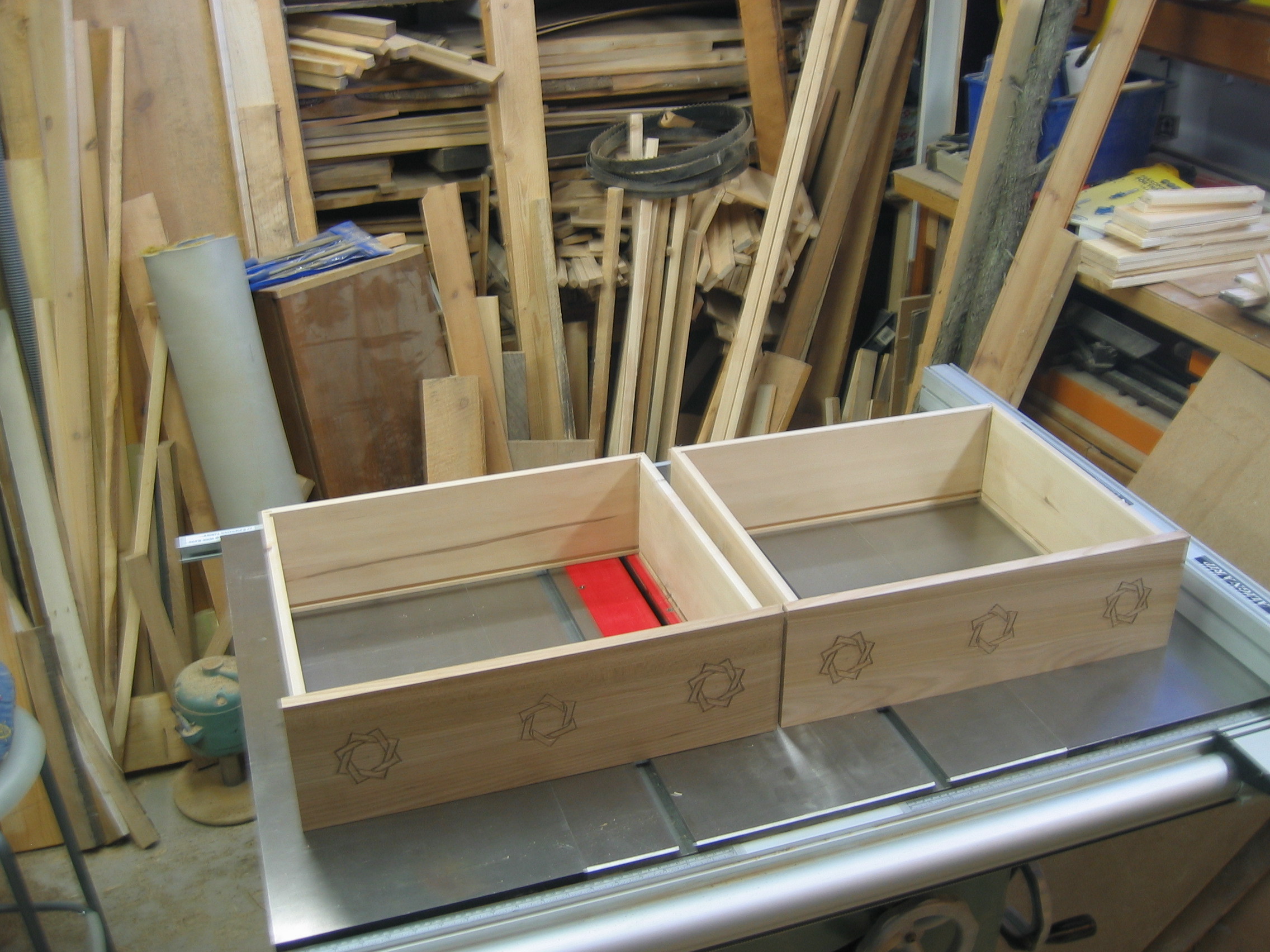

Lådor

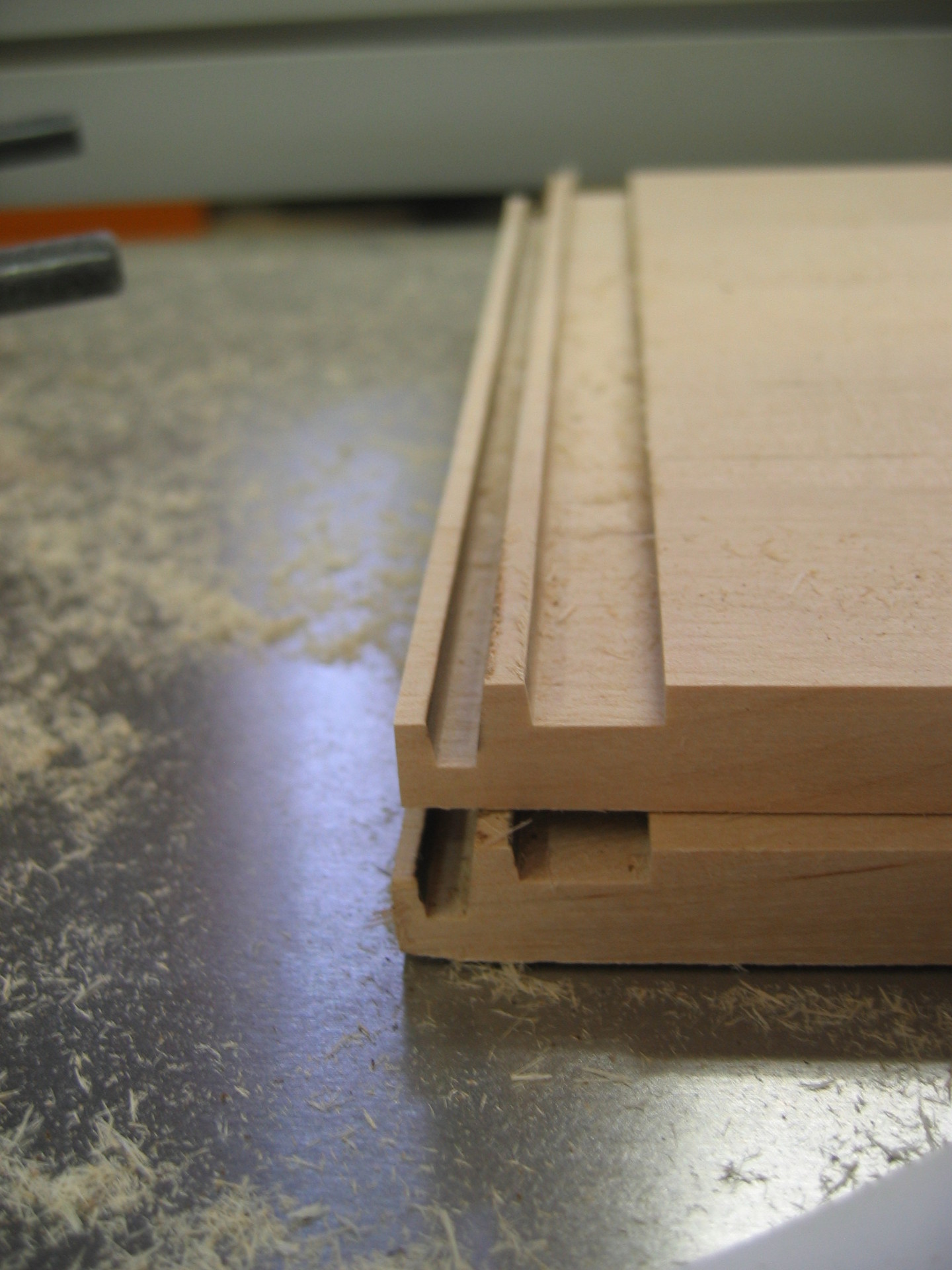

Provmontering av lådor. Fräste spår i lådfronterna som det bara är att trycka in lådsidorna i. (2008-06-28 00:08:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lådor
Och här provmontering med lådbotten. Hade lite askparket liggandes, lätt, tunn och smidig. Perfekt som lådbotten. Gör sig bra med björkramen. Tycker jag i alla fall. :) (2008-06-28 00:09:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

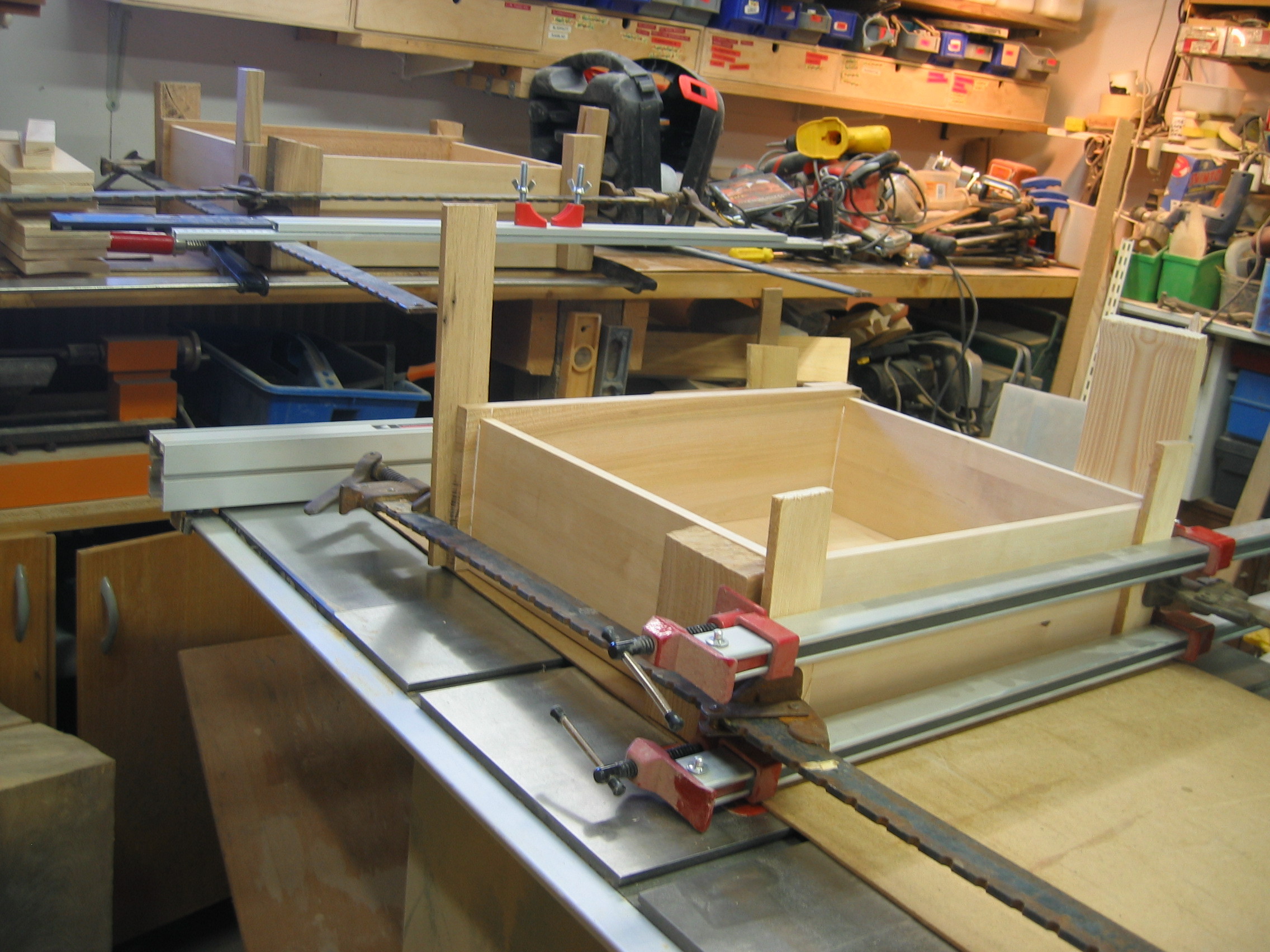

Lådor

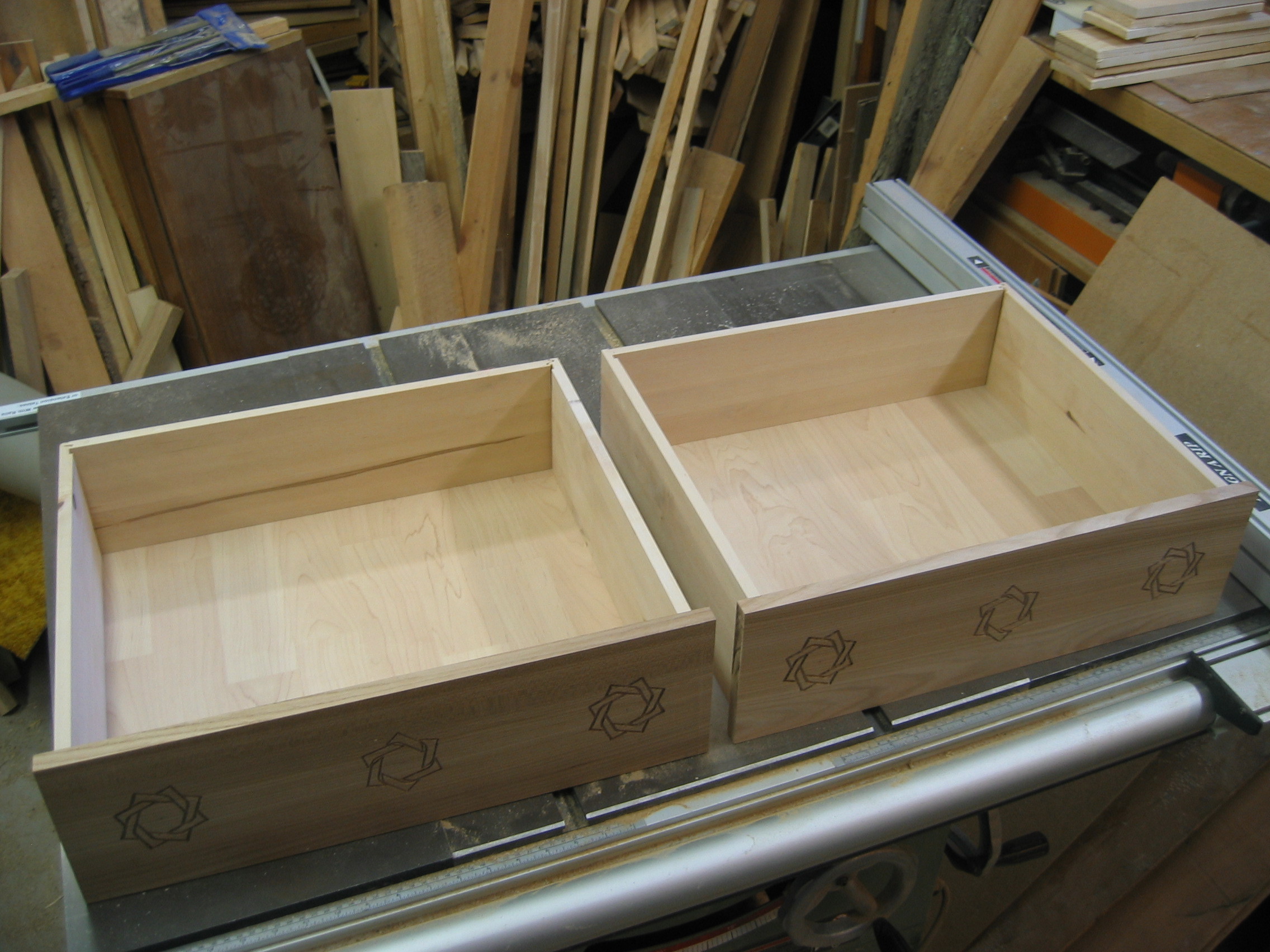

Och så är det äntligen dags att limma lådorna! (2008-06-28 00:10:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Insatser

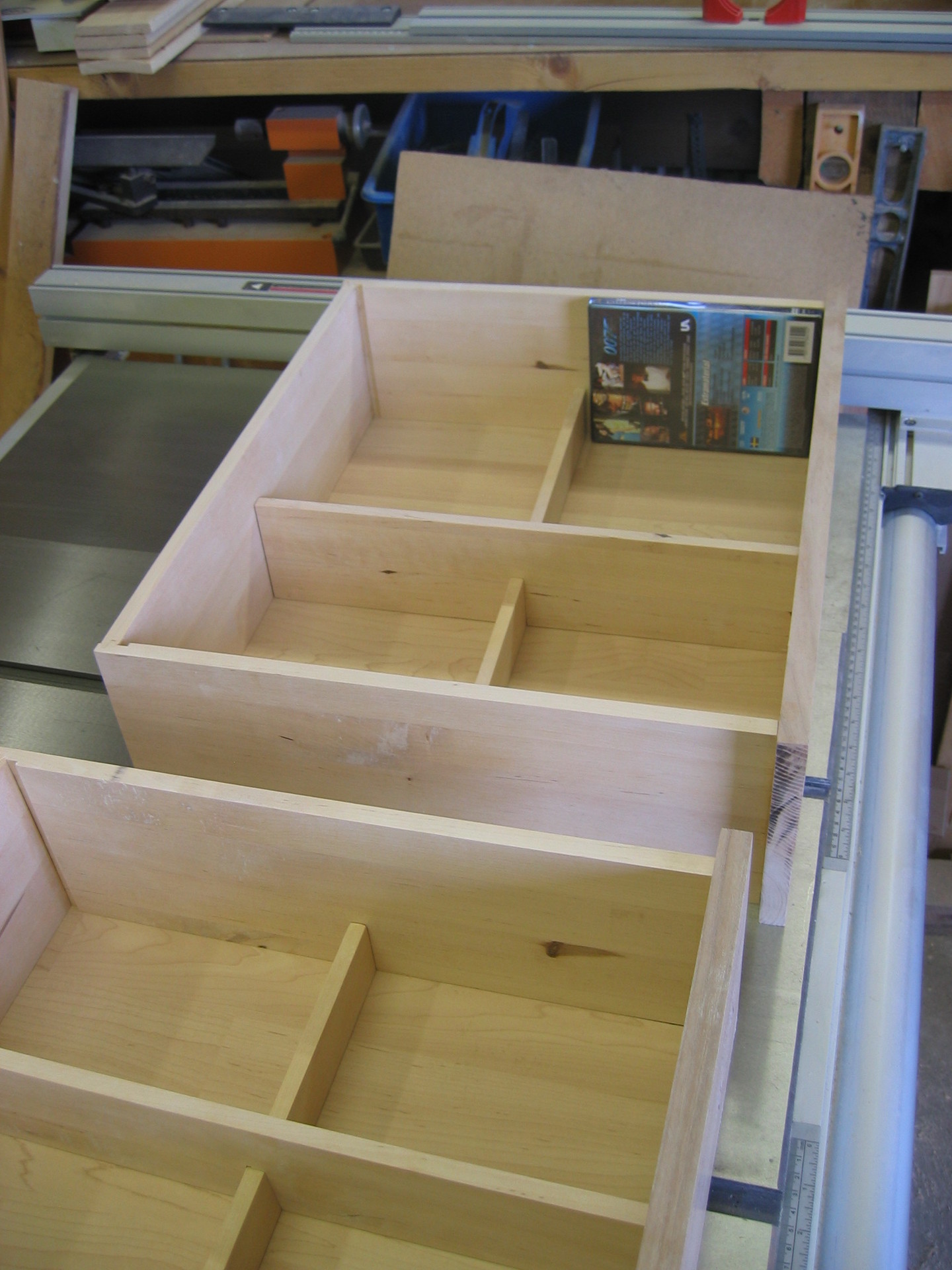

Avsikten med lådorna är att ha någonstans att förvara DVD-filmer och PS3-spel. Samt kablar och sånt förstås. Djupet på lådan är så att de ska få plats två rader med DVD-filmer. Men jag vill ju inte att filmerna ska välta och fara omkring i lådan vilket de kommer göra tills lådan är full nog att filmerna inte kan åka runt. Såvida jag inte gör en lådinsats vill säga! :) Även dessa blir i björk, här limmas de ihop. (2008-06-28 00:10:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lådor
Och såhär blev insatserna när de är färdiga. Den högre insatsen sitter fast enbart med ett klämförband på den lägre insatsen vilket gör att jag lätt kan flytta med den allteftersom mängden filmer som jag har ökar. Därmed har jag alltid stöd för filmerna och slipper att de välter och har sig. Och eftersom de inte är fastsatta på något sätt i lådan utan bara ligger där så är de enkla att ta ur ifall jag vill ha större grejer i lådan än filmer och spel. (2008-06-28 00:11:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bänk

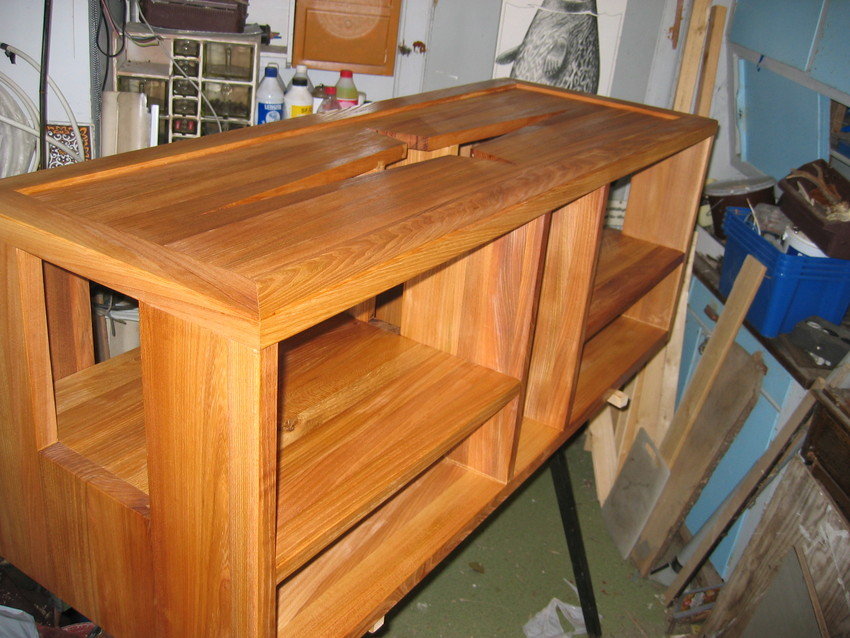

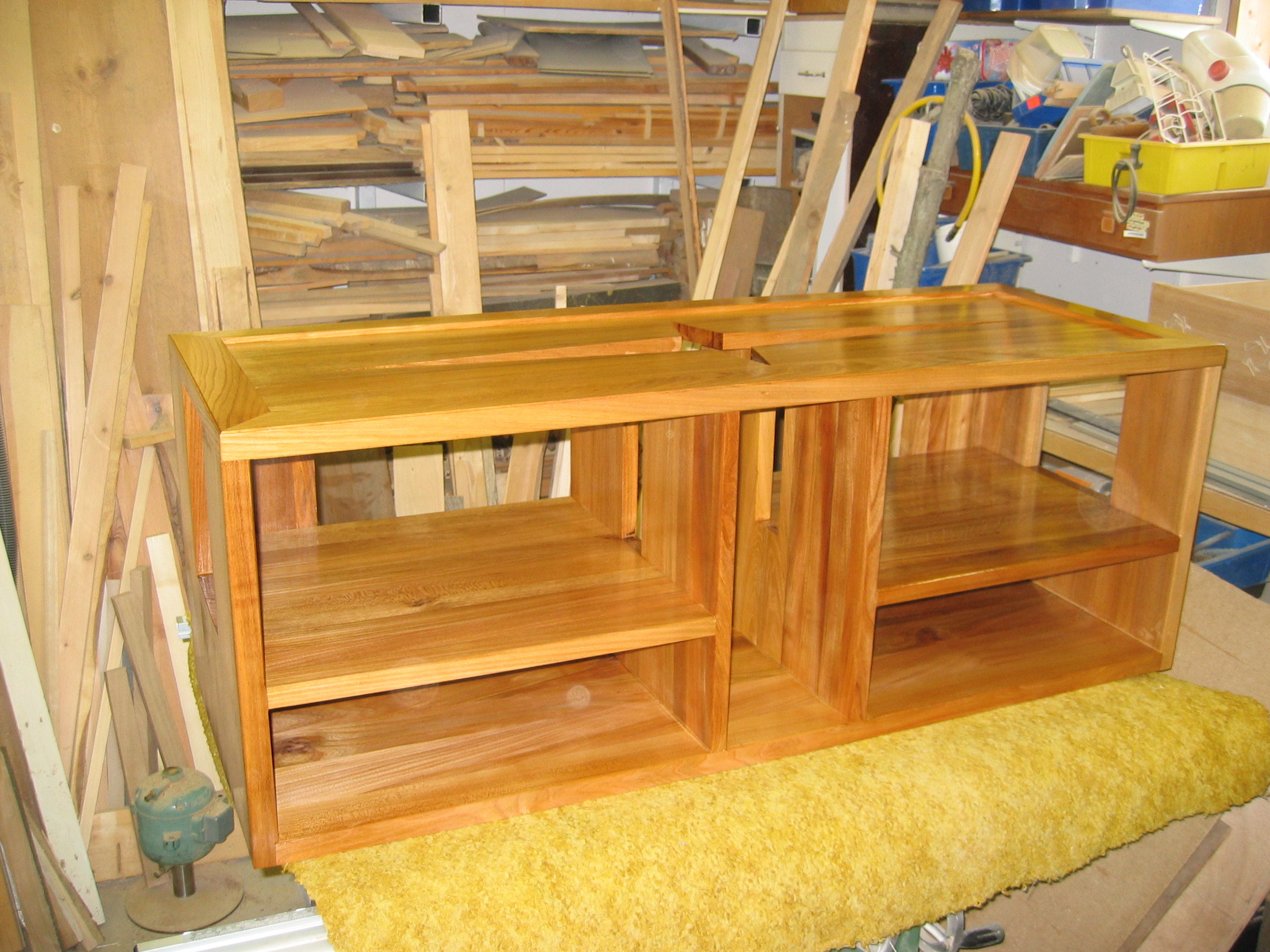

Sådär, då var ytbehandlingen av bänken klar. Dags att passa in lådorna, justera lådfronterna och montera lådorna. (2008-06-28 00:12:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bänk

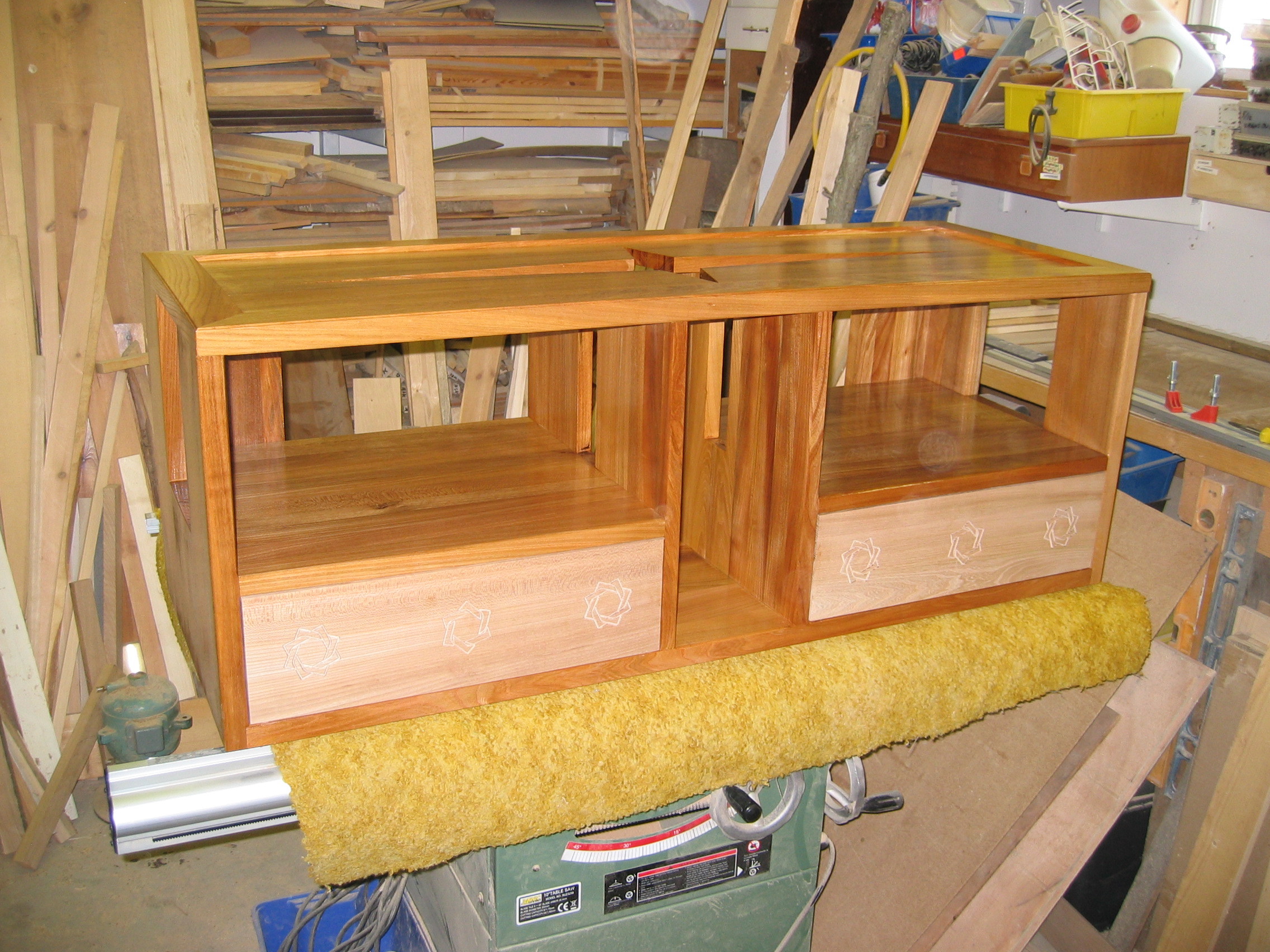

Tada! Lådorna är färdigjusterade och på plats! Redo att ytbehandlas. (2008-06-28 00:13:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kontakter

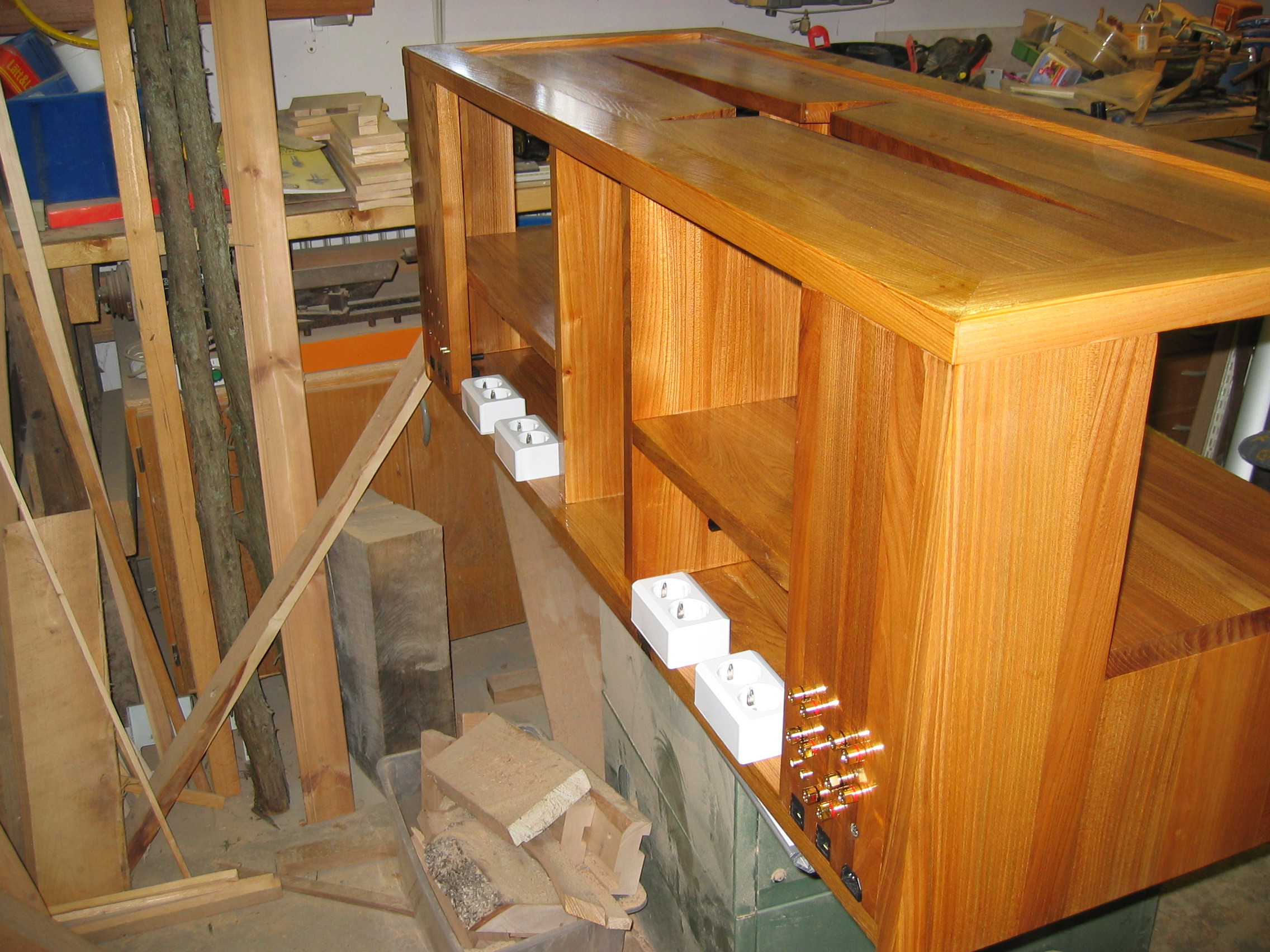

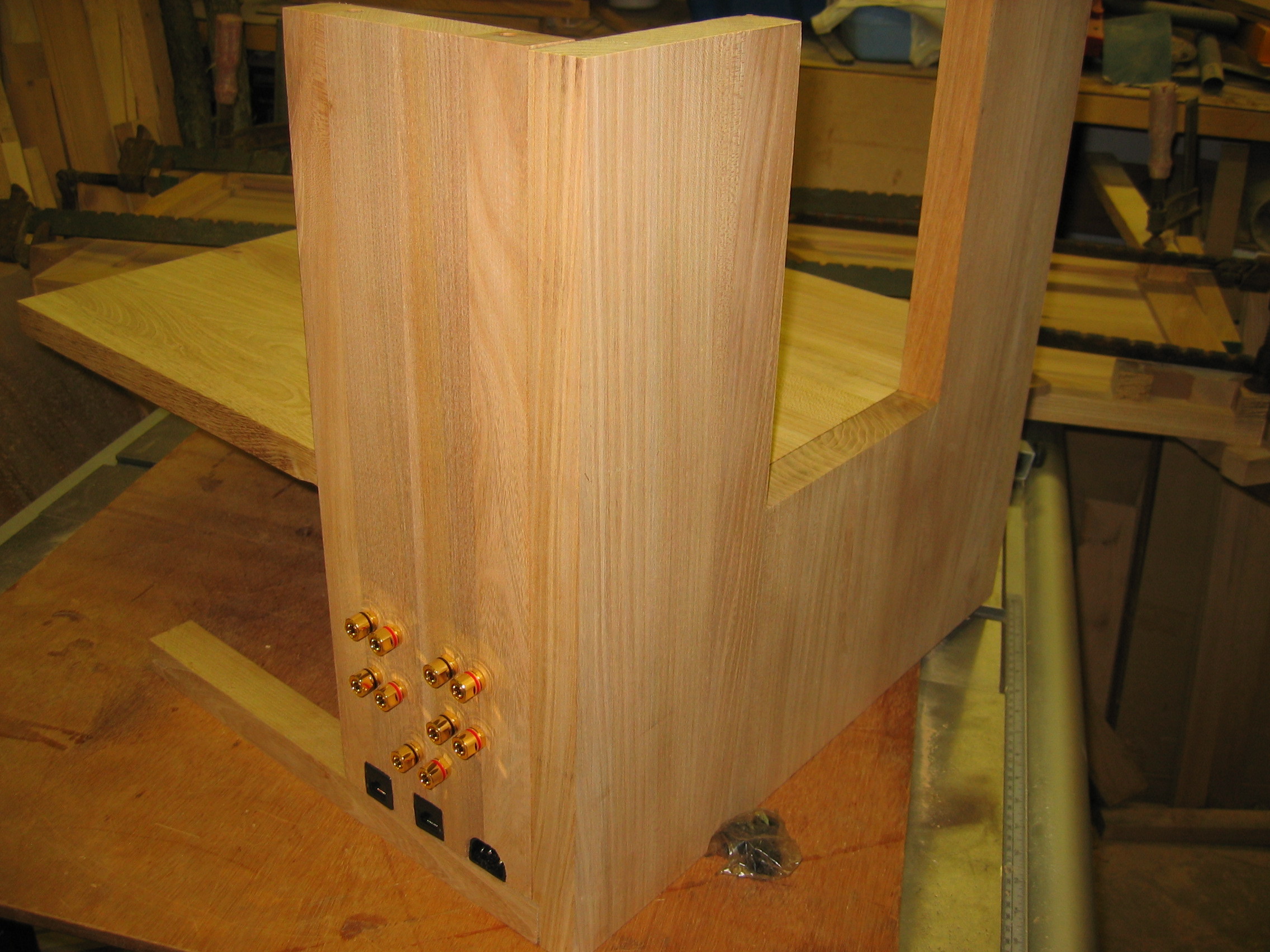

På baksidan monteras alla kontakter och uttag. Tyvärr hittade jag inga snyggare ellutag, å andra sidan sitter de på baksidan och syns inte framifrån. Men någon dag blir det nog att jag målar dem i en diskretare färg. (2008-06-28 00:14:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kontakter

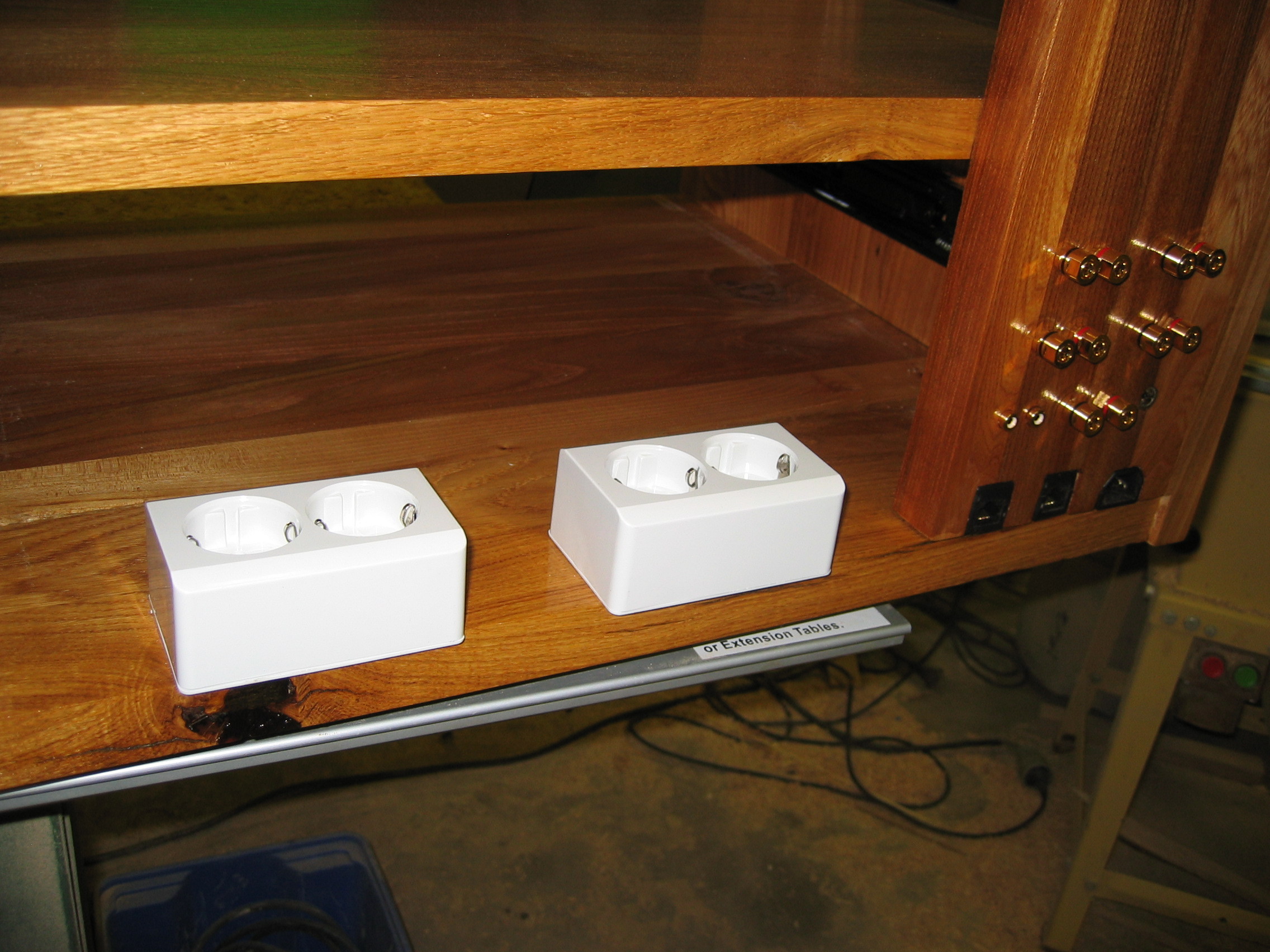

Närstudie av kontakter. (2008-06-28 00:14:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bänken är färdig!
Sådär, nu är bänken färdig och på plats i lägenheten. Glasskivan ligger i och totalt 17mm höga hjul har monterats under bänken. Får den att se ut som den svävar alldeles ovanför golvet + gör det lätt att komma åt att koppla in alla grejer. (2008-06-28 00:15:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

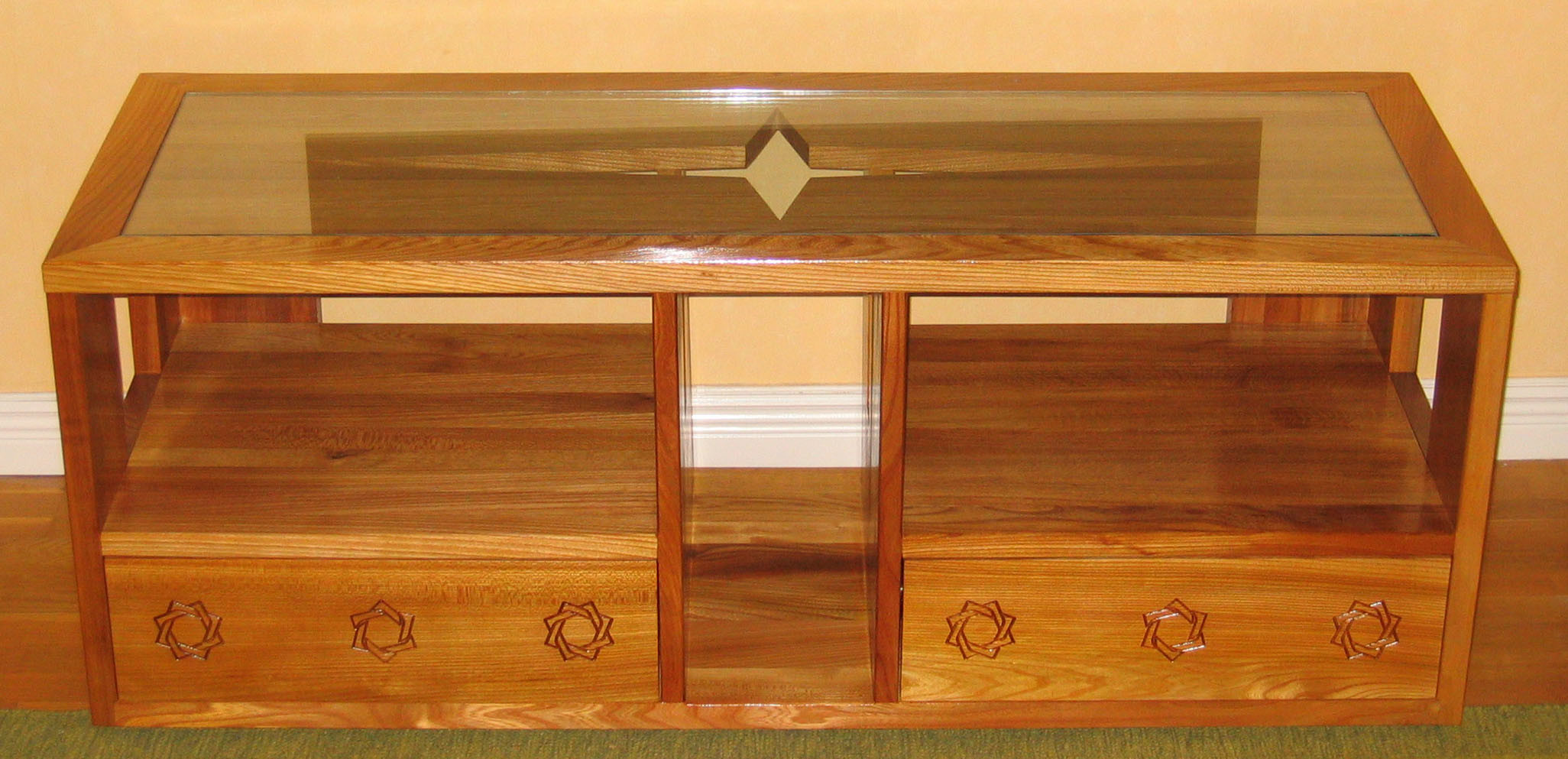

Färdig bänk

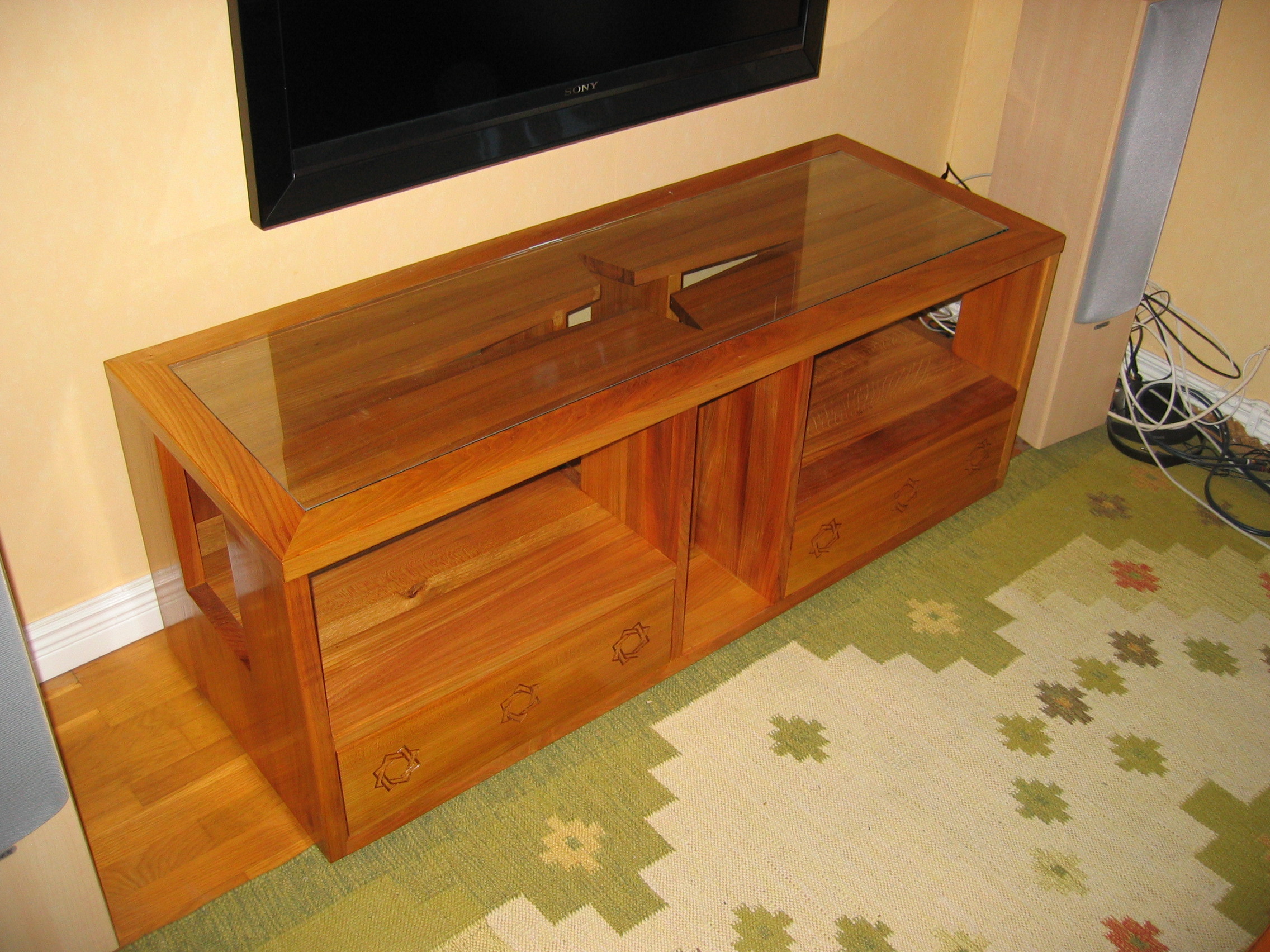

Bänken framifrån. (2008-06-28 00:15:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

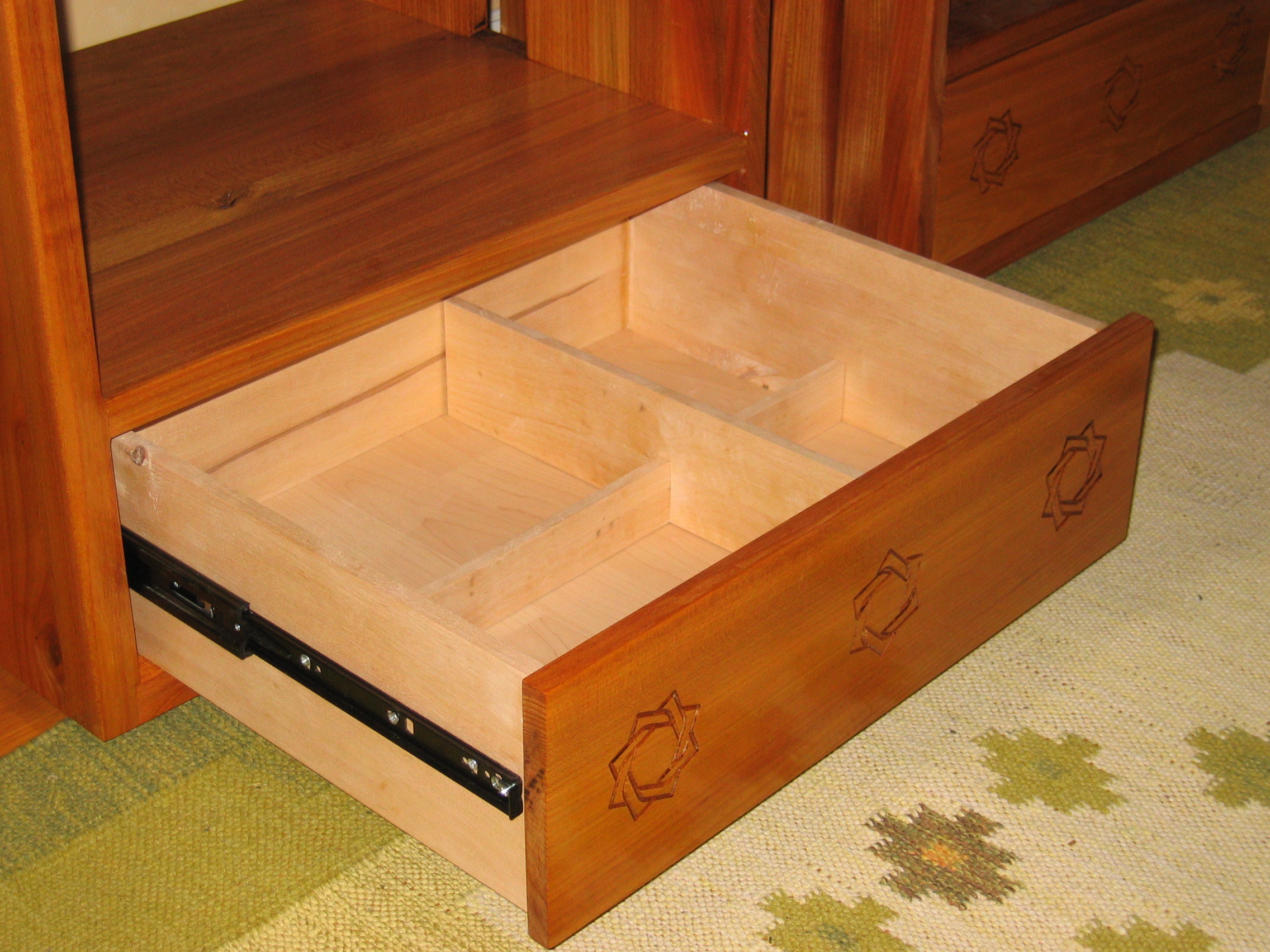

Låda
Och såhär blev den färdiga lådan. Här kan man också ana den "svävande" känslan av bänken, den står alltså inte på mattan utan är alldeles ovanför den. (2008-06-28 00:16:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

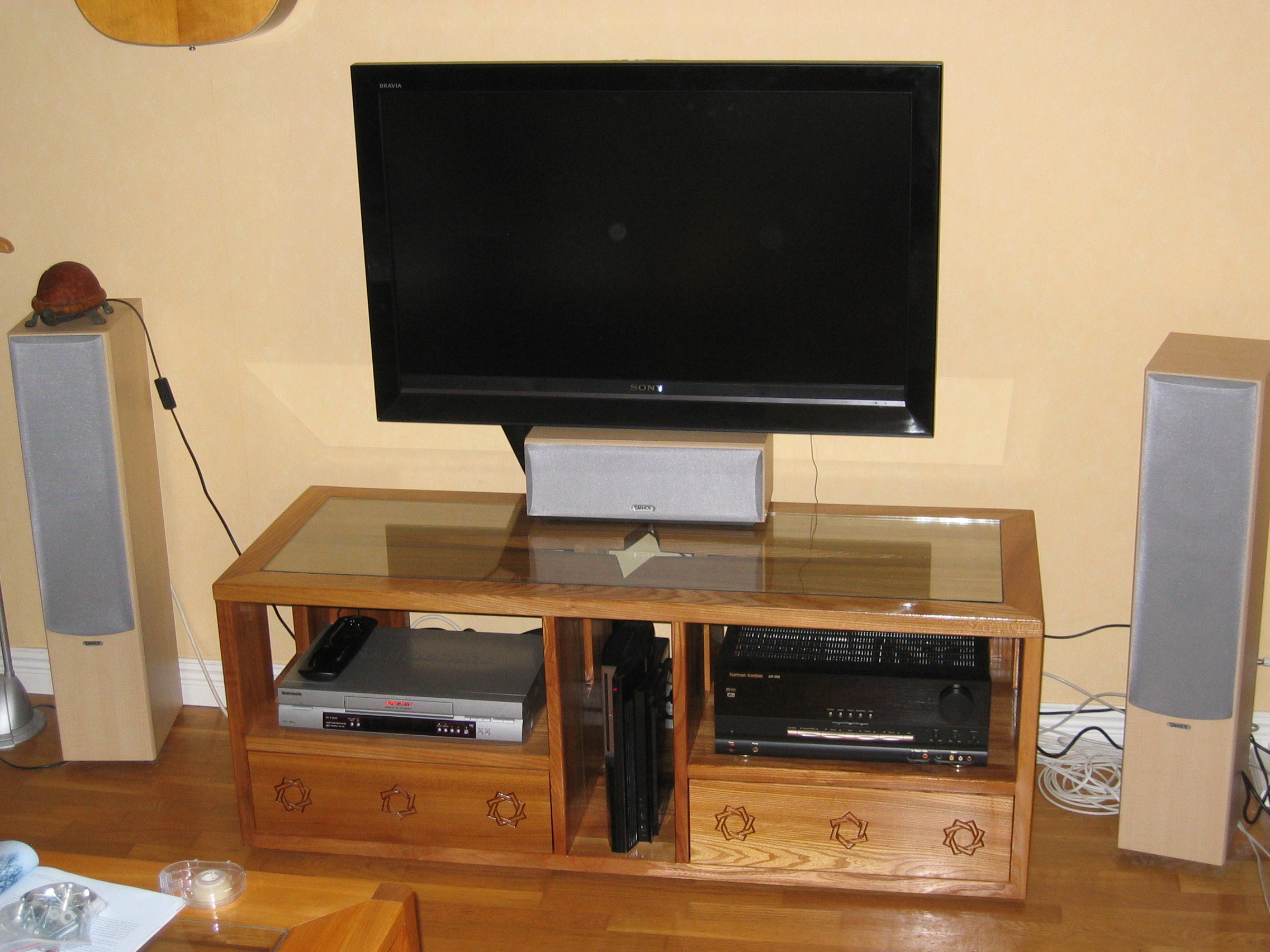

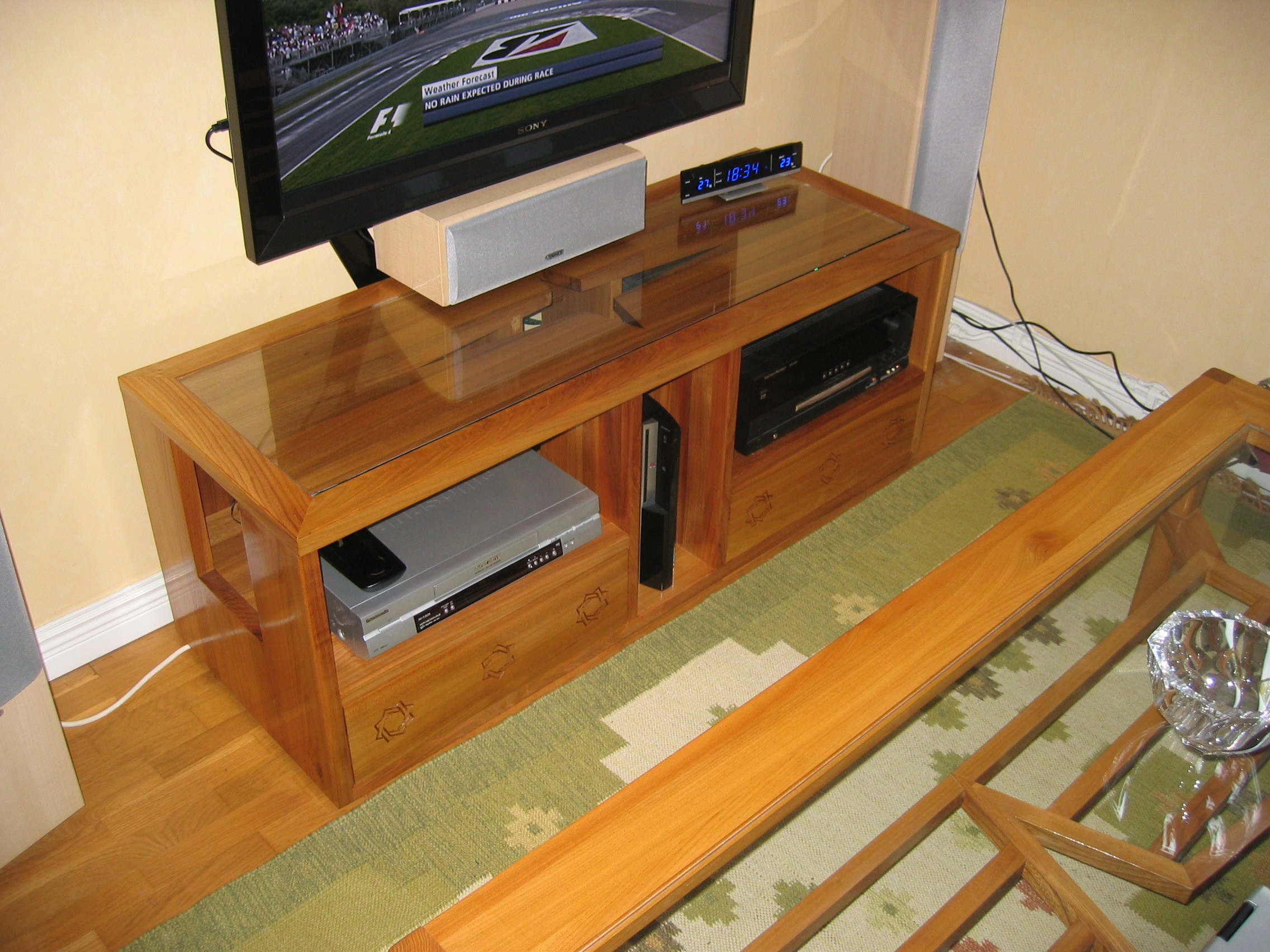

Systäämet
Och här har prylarna kommit på plats. Har dock kommit fram till att tv:n kom lite väl högt för att komma upp ovanför centerhögtalaren. Så jag tänkte göra en hylla att sätta på väggen ovanför en nedflyttad tv och sätta centern på den. Och ja, det blev en tv-bänk utan en tv på. :)

Kabelhärvan som syns i hörnet är bara överskottskabel till en av satelliterna, får åtgärda det vid tillfälle. Och ja, videon ska ersättas med en PVR. (2008-06-28 00:17:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Harman Kardon AVR 4000,  Tannoy Mercury MX3,  Tannoy Mercury MXC,  Sony Bravia KDL-40V3000,  Sony PlayStation 3 (PS3) 40GB,  Logitech Harmony One

Da system
En bild till på anläggningen från en annan vinkel. Här ser man även en del av soffbordet samt stjärnan som är i avlasthyllan. (2008-06-28 00:17:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Harman Kardon AVR 4000,  Tannoy Mercury MX3,  Tannoy Mercury MXC,  Sony Bravia KDL-40V3000,  Sony PlayStation 3 (PS3) 40GB,  Logitech Harmony One

Filmlåda

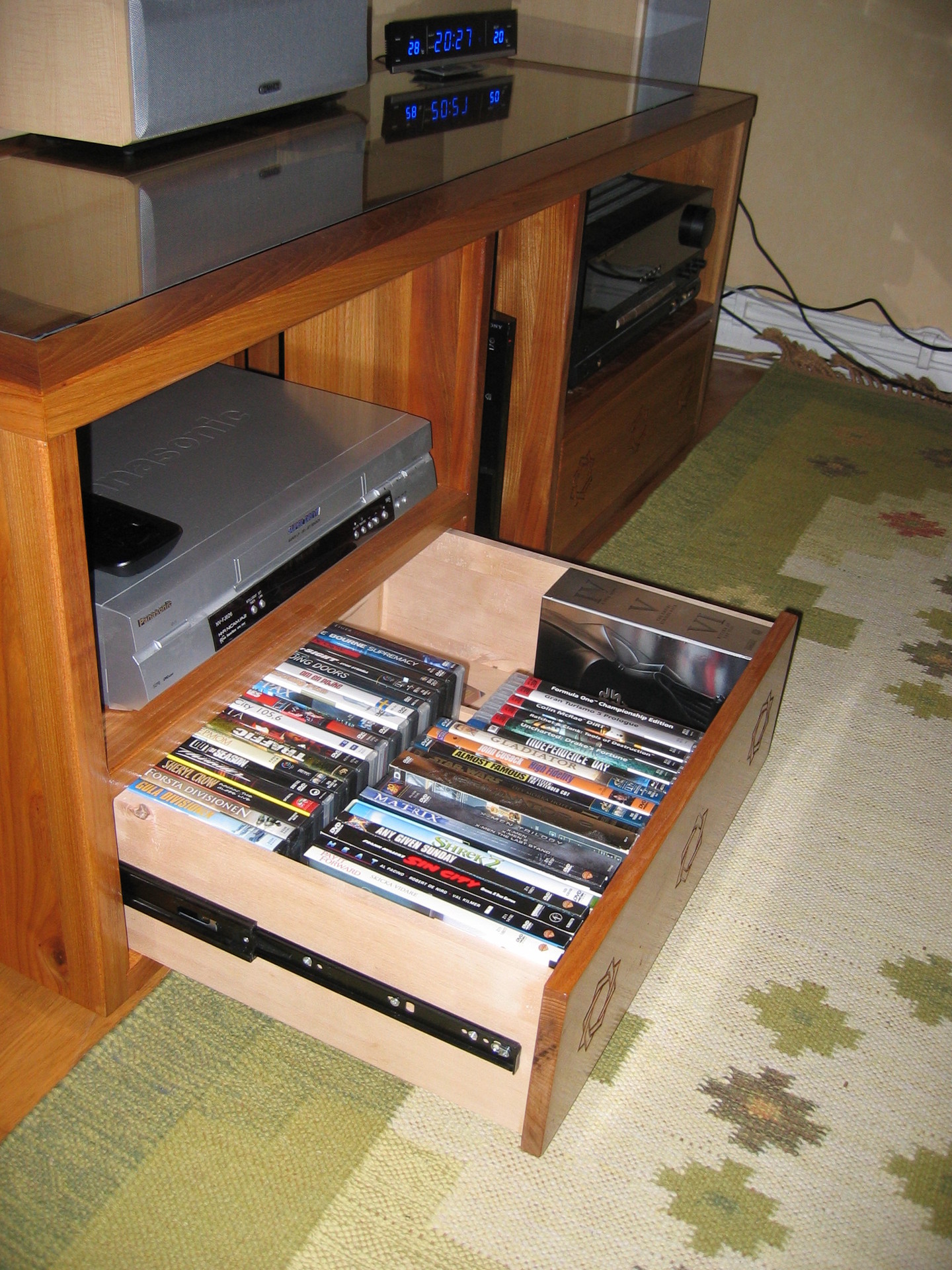

Såhär blev det med filmer och spel i lådan. Och de välter inte tack vare insatsen! :-) (2008-06-28 00:18:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Harman Kardon AVR 4000,  Tannoy Mercury MX3,  Tannoy Mercury MXC,  Sony PlayStation 3 (PS3) 40GB,  Logitech Harmony One
