Sommarprojektet 2011 - bygga en stereo
(14)
Monacor SP-60/4
Dölj
|
Jag kände starkt för att göra något i sommar och då jag precis hade läst klart kursen Elektriska kretsar och fält, samt att jag gillar ljud och högtalare började jag snegla på att försöka bygga något själv.
Sagt och gjort hamnade jag efter en stund på sidan 41Hz.com då jag blivit rekommenderad förstärkaren AMP6-BASIC. På subforumet för den ampen hyllas Monacors SP-60, en liten 4" som skulle ge mycket för pengarna, och mycket bas för att vara en 4". Det kändes som ett… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Här är då förstärkaren! Mycket mindre än vad jag trodde, första tanken var att det aldrig skulle gå att få dit alla komponenter :P (2011-09-02 15:59:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Då jag knappt lött innan gick jag loss på några motstånd jag hittade =) (2011-09-02 23:40:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Sen var det bara att ta tag i det som skulle ytmonteras utan att någonsin gjort det tidigare. Det blev inte så vackert och jag lödde om det värsta senare, har jag för mig i alla fall... (2011-09-02 23:43:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Tjohej så var det klart efter ett par kvällar. Kan säga att jag var rätt imponerad av mig själv då. I och för sig visste jag inte om den fungerade då jag hade lagt in min beställning av element dagen innan :) (2011-09-02 23:46:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

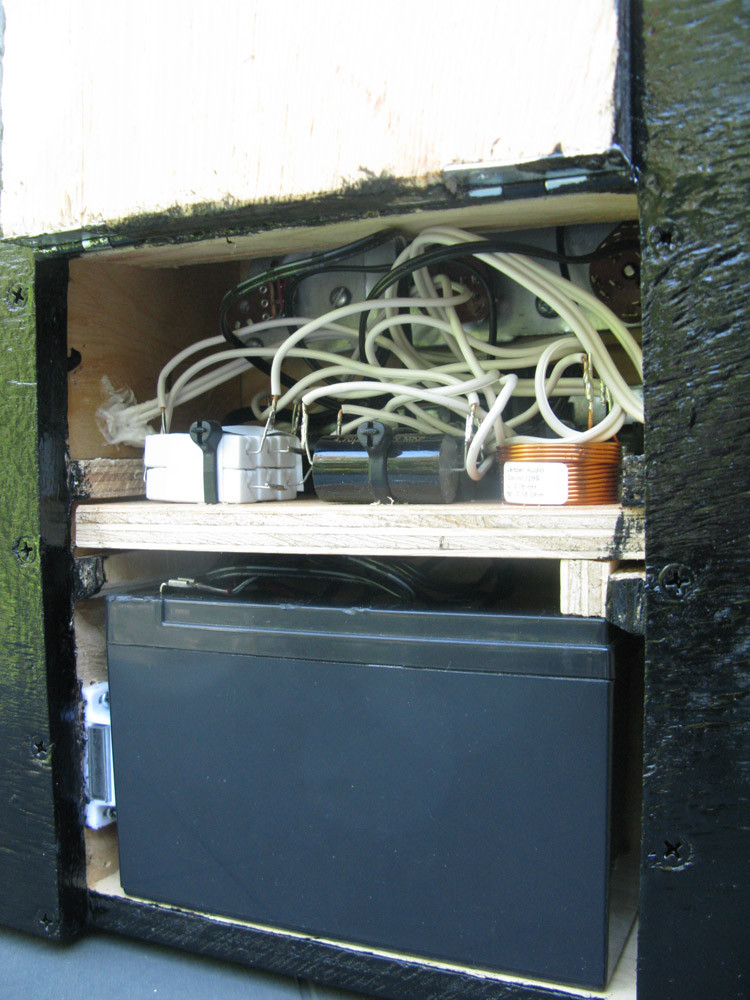

Här är förstärkaren och delningsfiltret monterat på en bräda man skjuter in i stereon. Delningsfiltret är som ni ser mycket simpelt, simplare går inte att göra :P Eller joo, man skulle kunna skippa spolarna till basarna men jag ville inte att de skulle försöka sig på att spela på övre frekvenserna då jag visste att diskanten skulle låta lite mer än basarna.
Senare bestämde jag mig att sänka diskanterna med ett seriellt motstånd på 3.0 Ohm (3.3 Ohm var förslaget från 41Hz) och det gav en mycket, mycket rakare frekvensgång, dvs mer bas och i detta fallet bättre ljud.
Ett litet bakslag var att jag inte kunde använda mitt fastlödda strömterminal till höger i bild då det blir för brett helt enkelt, men efter lite efterforskningar så kunde man som tur var bara löda fast sladden bredvid som ni ser, tur det säger jag bara! :P
Ett annat bakslag var ett par dagar jag hade lagt ordern då jag upptäckte att jag bara hade köpt en konding och en spole, hummmm hummmm, inte så smart. Så det blev att köpa en av varje igen och ta frakten på 145 spänn då elfa inte hade vad jag ville ha. ;( (2011-09-02 23:49:02)
Produkter på bilden:
Här är min eminent fina låda av 12mm plywood som vi hade över. Varje bashögtalare har fyra liter luft var tillhanda vilket i WinISD ger en -3dB punkt kring 85hz där kurvan börjar sjunka vid 200hz. (2011-09-03 00:23:19)
Produkter på bilden:
Täta med silikon, riktigt besvärligt att arbeta med måste jag säga xD Nästa gång blir det något snällare material. (2011-09-03 00:30:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Här åker gallerna på! Dumt nog så beställde jag bara två galler från början från europe-audio då min andra order där blev för liten för att gå igenom, så det blev till att köpa två till på Ljudia! Samt att jag köpte hörnskydd och handtag där =) (2011-09-03 00:32:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Schnygg baksida med nästan platt lucka (Y) (2011-09-03 00:39:24)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa listaGe betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Oj, jag såg inte att du skrivit (bild)
Nu i efterhand känns konstruktionen nästan lite väl bastant, men men, man vill ju inte vara rädd för att något går sönder.
Jag kan instämma att diskanterna var riktigt prisvärda till det ljud som de ger ifrån sig, när diskanten spelar är det riktigt härligt att lyssna. Bashögtalarna hänger med fint tills de helt enkelt inte orkar spela lägre ty sin ringa storlek.
Men på det stora hela är jag positivt överraskad av ljudet! Trodde aldrig att det skulle låta så bra som det faktiskt gör! (bild)
Nu i efterhand känns konstruktionen nästan lite väl bastant, men men, man vill ju inte vara rädd för att något går sönder.
Jag kan instämma att diskanterna var riktigt prisvärda till det ljud som de ger ifrån sig, när diskanten spelar är det riktigt härligt att lyssna. Bashögtalarna hänger med fint tills de helt enkelt inte orkar spela lägre ty sin ringa storlek.
Men på det stora hela är jag positivt överraskad av ljudet! Trodde aldrig att det skulle låta så bra som det faktiskt gör! (bild)
