Hade spanat in ett DIY högtalarkit av en liten högtalartillverkare i USA, EFE Technologies, som är en enmans firma vid namn Ed Frias. Han gjorde kit:et som reklam för sina högtalare som han tillverkar. Första versionen av kit:et med Peerless element publicerades på audiorevirew.com runt 2001-2 och fick lysande omdömen. Jag gjorde inte slag i saken då. 2006 så utgick elementen ur sortimentet och Ed Frias gjorde då en ny variant med SEAS element och nytt delningsfilter men samma… Läs hela |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder

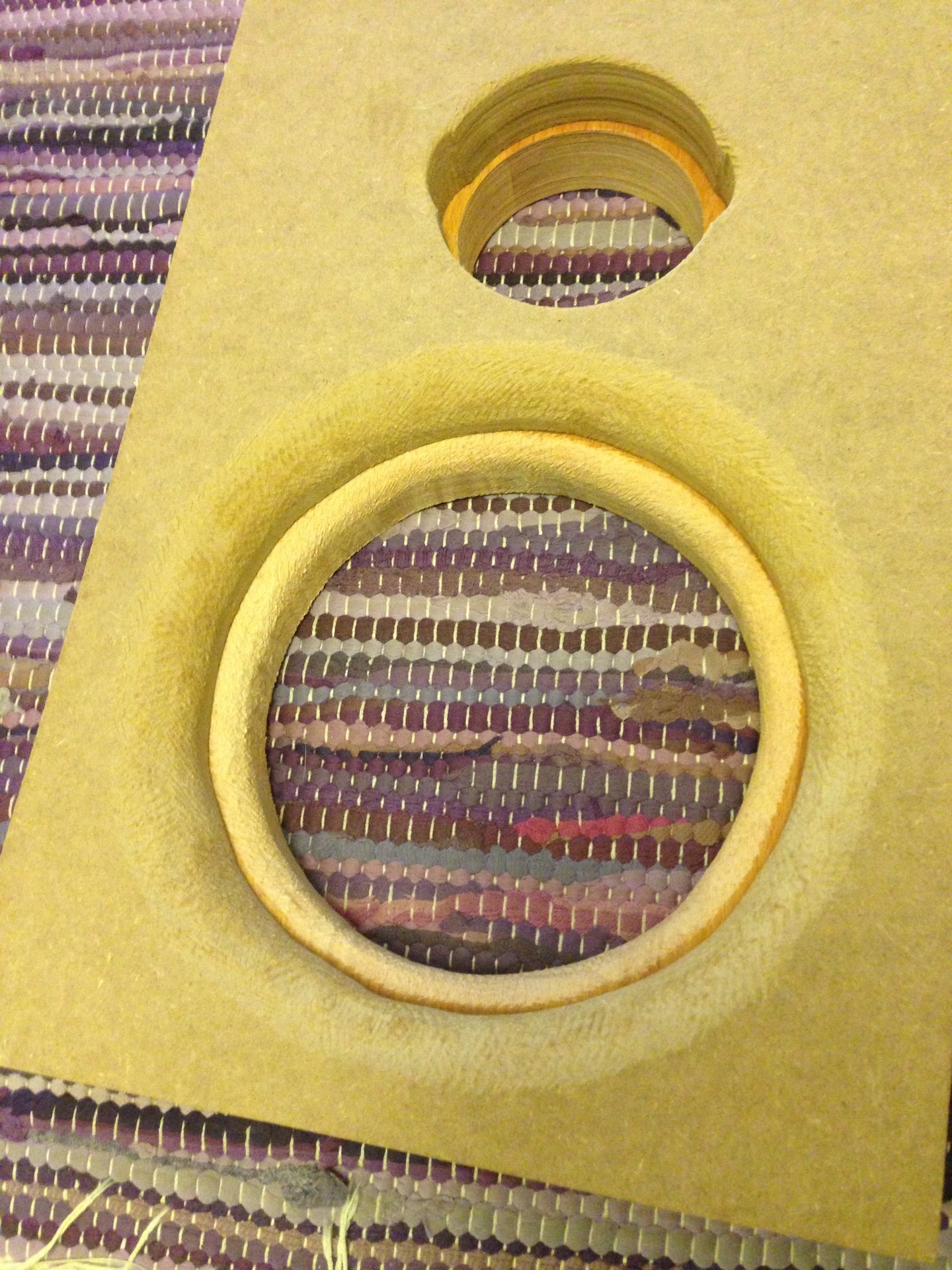

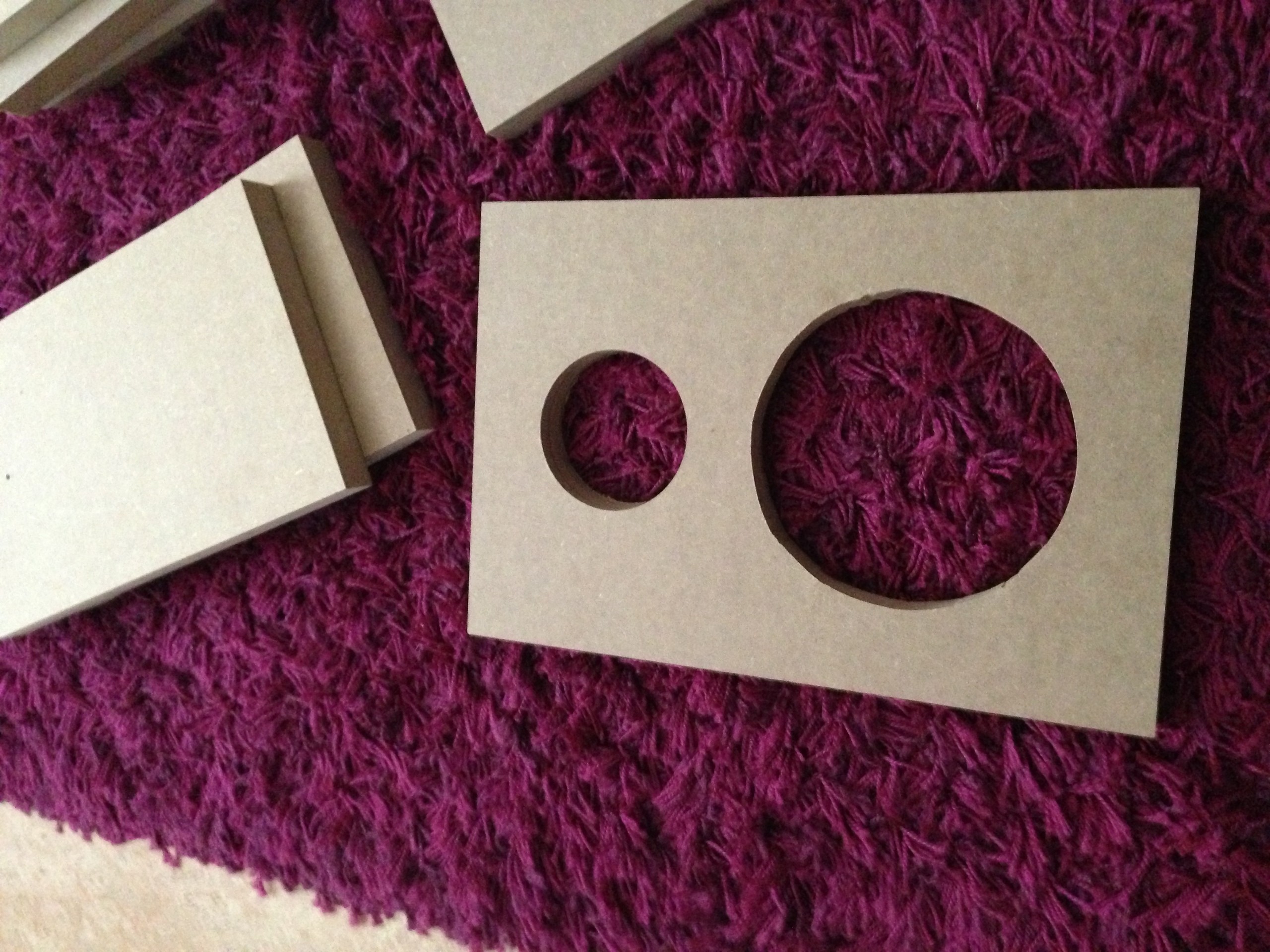

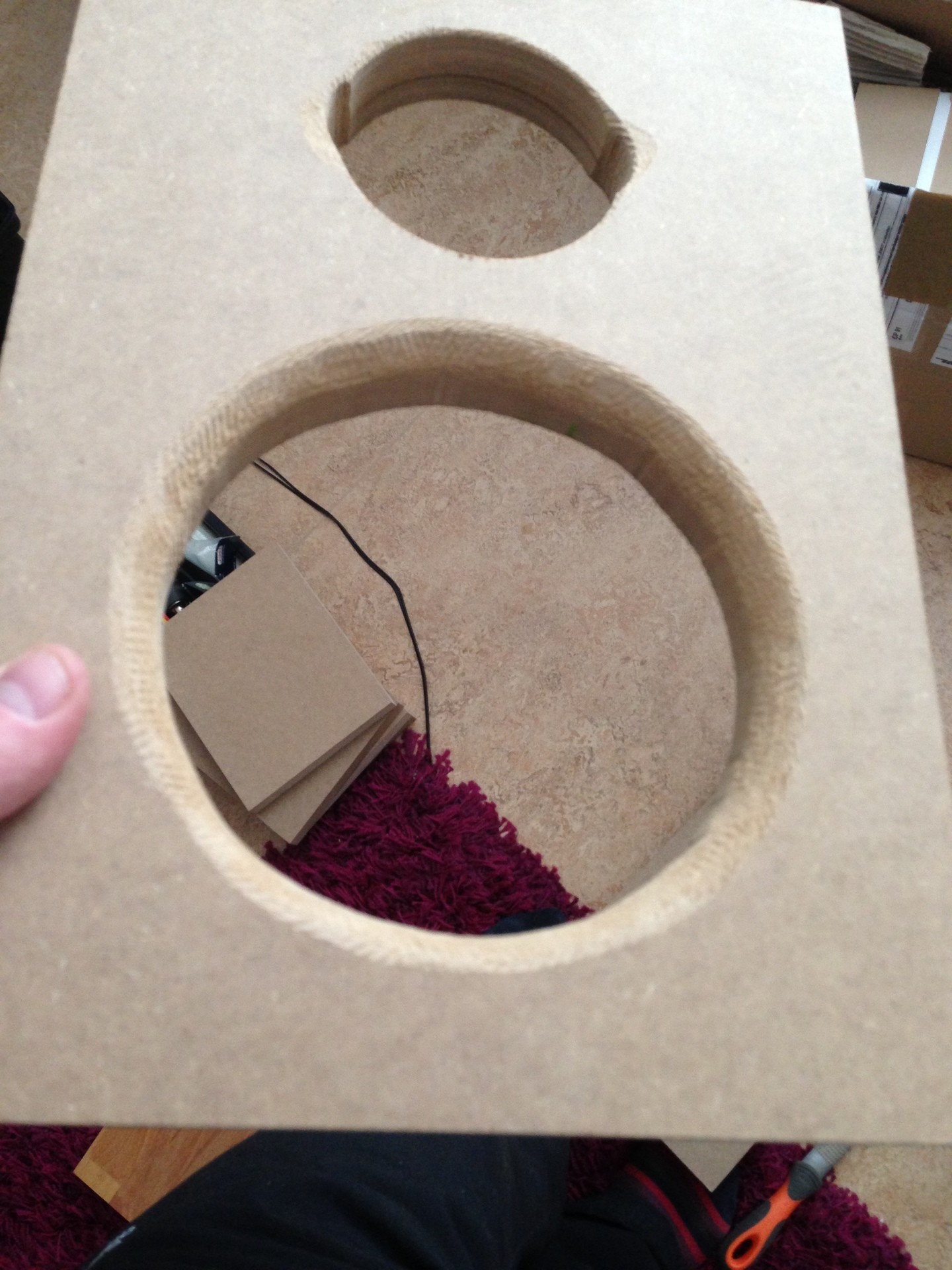

MDF bitar färdigsågade efter mått hos lokala bygghandeln.
Smidigt och helt klart värt hundralapparna det kostade. Bitarna blev rätt exakta i måtten. Borrade de mindre hålen med hålsåg och de största med sticksåg. (2015-01-13 20:14:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Smidigt och helt klart värt hundralapparna det kostade. Bitarna blev rätt exakta i måtten. Borrade de mindre hålen med hålsåg och de största med sticksåg. (2015-01-13 20:14:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

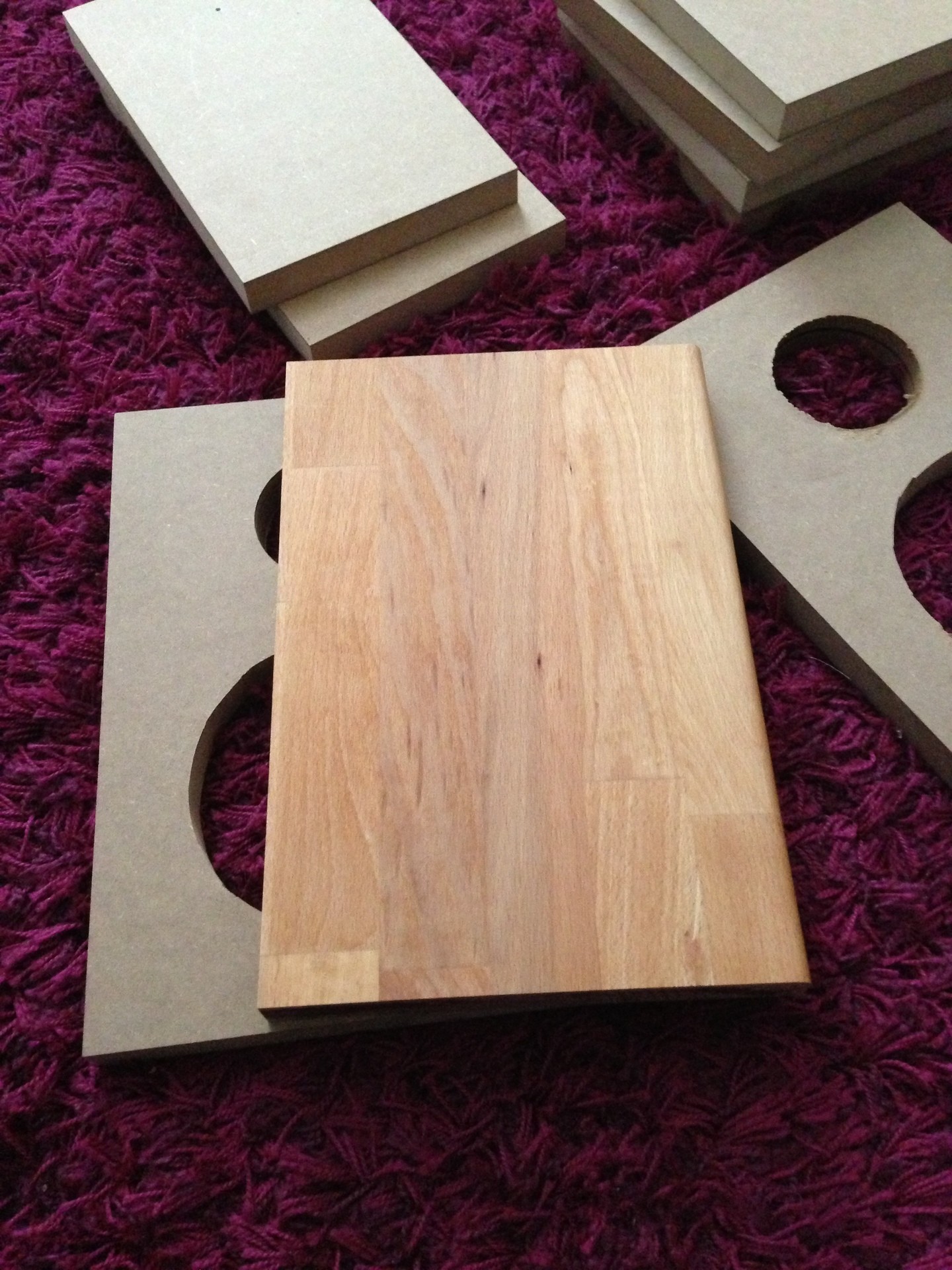

Bokskiva till yttre baffel.
(2015-01-13 20:36:39) Bilden är högupplöst. Klicka i bilden för att zooma.
(2015-01-13 20:36:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

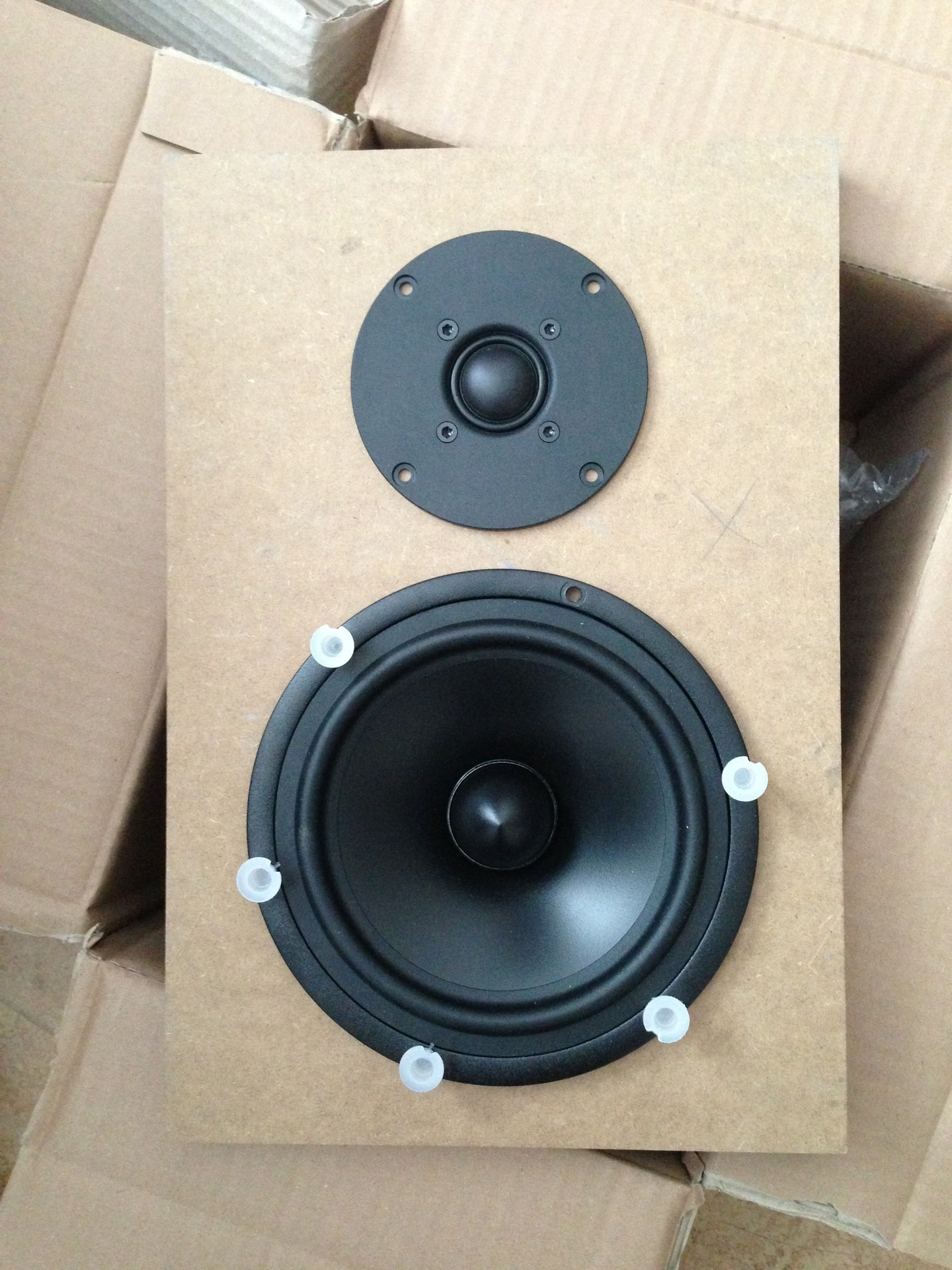

Testade att lägga i elementen för att få en aning hur det kommer att se ut. Gillar det jag ser.
(2015-01-13 20:41:09) Bilden är högupplöst. Klicka i bilden för att zooma.
(2015-01-13 20:41:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

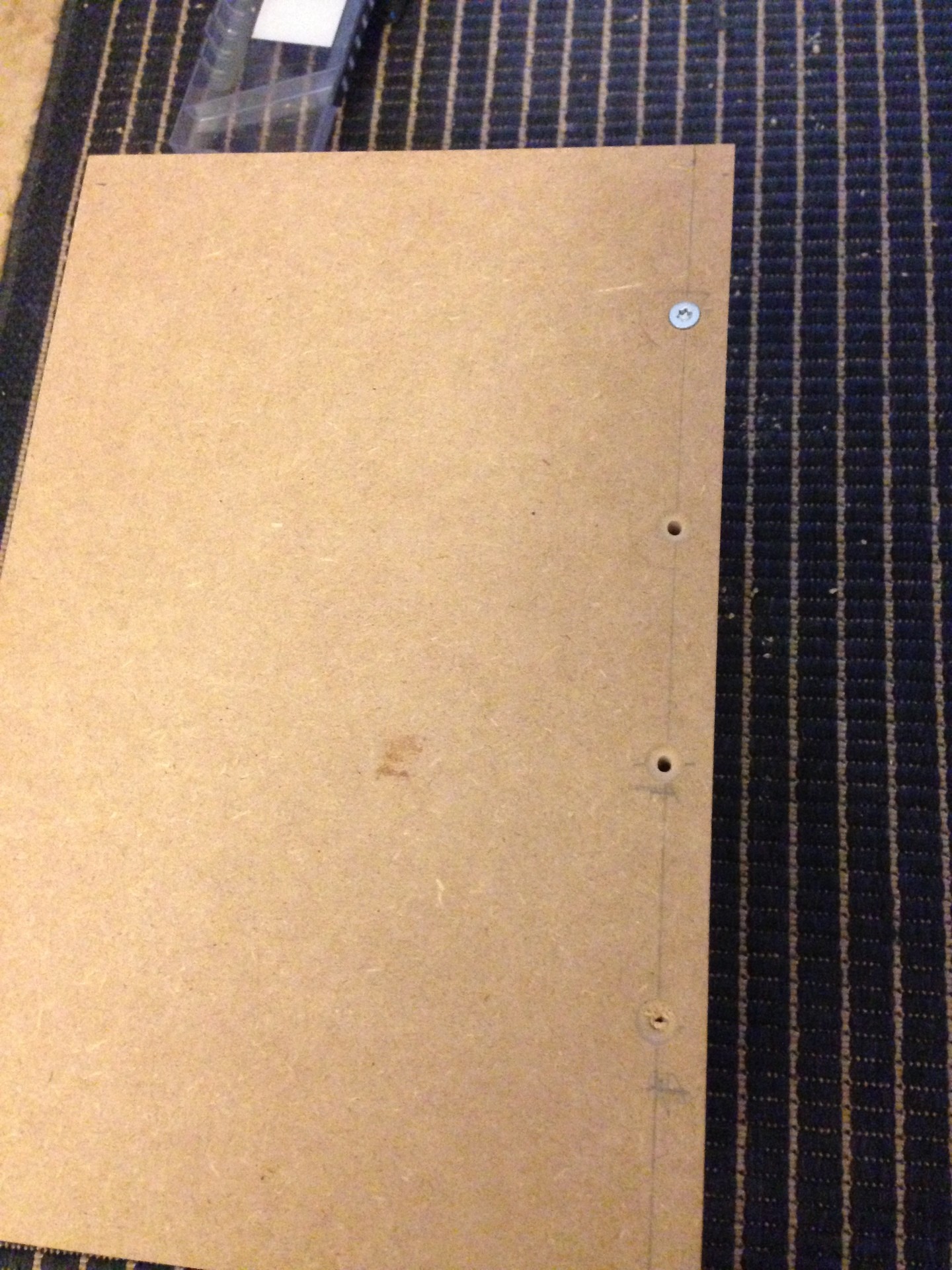

Ihopsättning påbörjad
Borrar och försänker för skruvskallen. Limmar med trälim innan jag skruvar ihop MDF bitarna. (2015-01-13 20:44:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Borrar och försänker för skruvskallen. Limmar med trälim innan jag skruvar ihop MDF bitarna. (2015-01-13 20:44:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

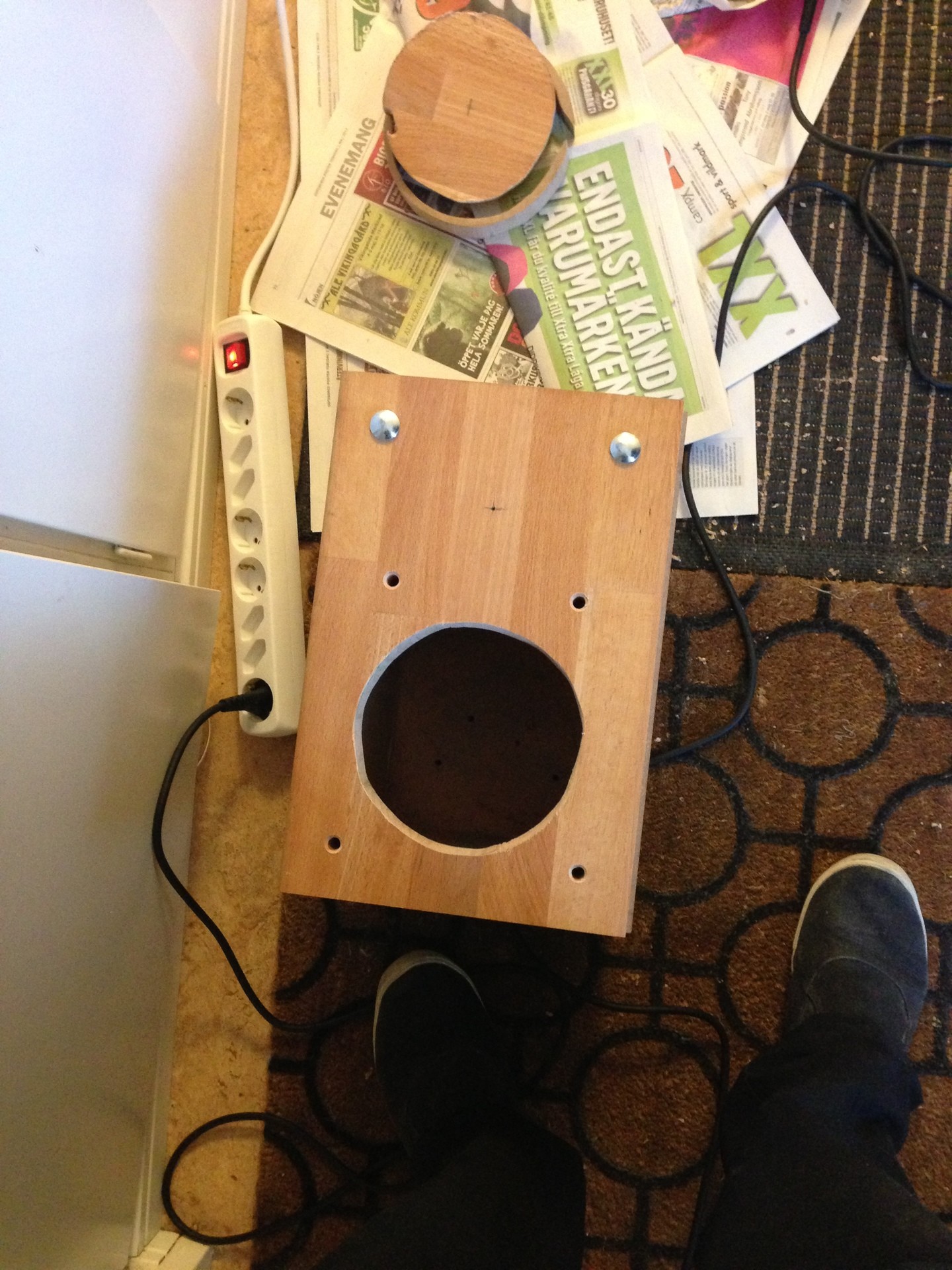

Dax för hål i bokskivan. Ganska mycket hårdare än MDF...
Har ingen snickarbod så jobbet sker i hallen :-) (2015-01-13 20:58:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Har ingen snickarbod så jobbet sker i hallen :-) (2015-01-13 20:58:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

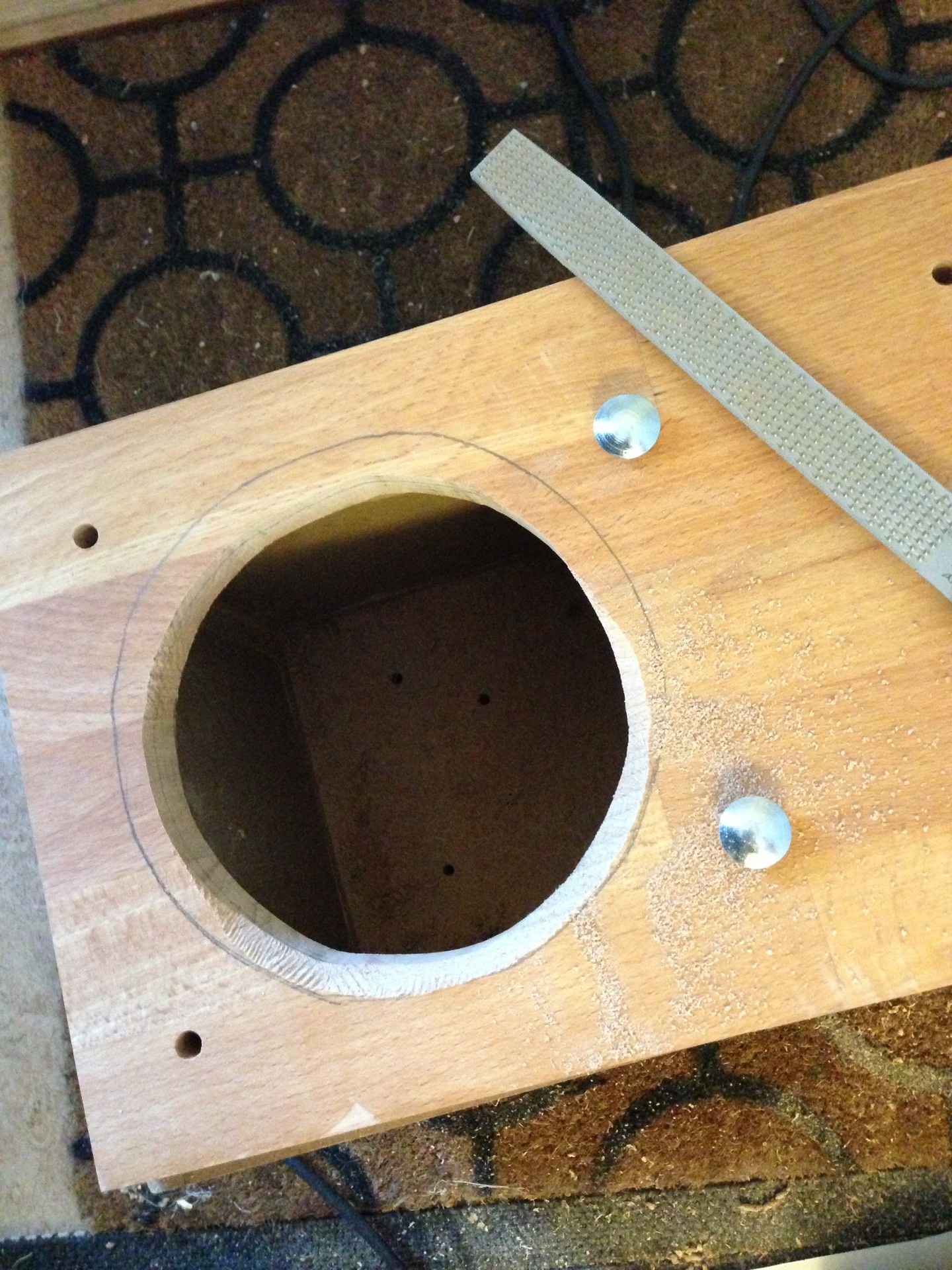

Raspar även här insidan av hålkanten.
(2015-01-13 21:00:43) Bilden är högupplöst. Klicka i bilden för att zooma.
(2015-01-13 21:00:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Här ligger MDF och bokträ baffeln som tänkt när det är monterat.
(2015-01-13 21:14:32) Bilden är högupplöst. Klicka i bilden för att zooma.
(2015-01-13 21:14:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

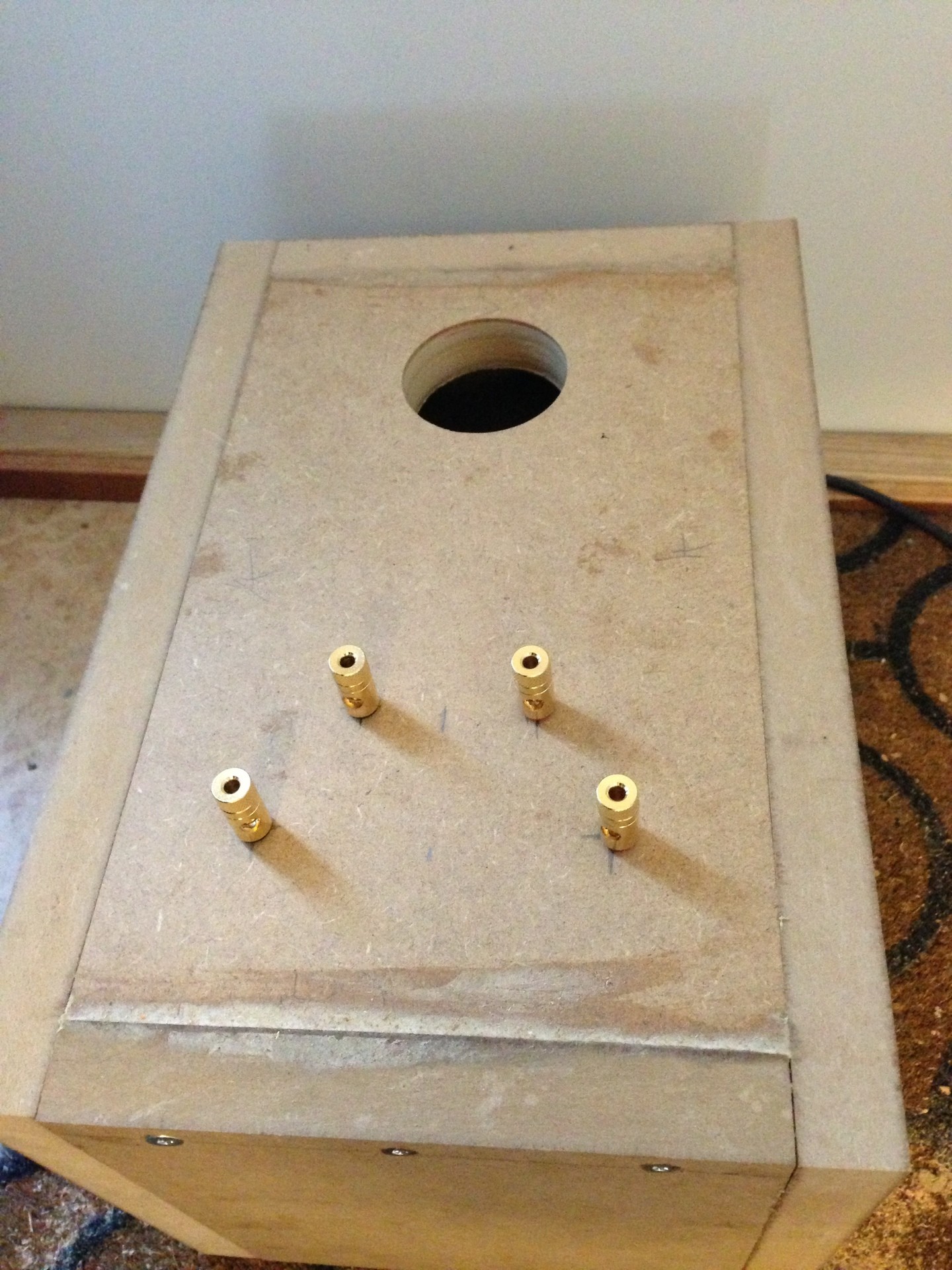

Eftersom jag valt att ha delningsfiltret utanför lådan så blir det att sätta fler kontakter.
Kan nämnas att lådan är tätad med silikon på insidan . Viktigt på basreflex. (2015-01-13 21:02:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Kan nämnas att lådan är tätad med silikon på insidan . Viktigt på basreflex. (2015-01-13 21:02:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

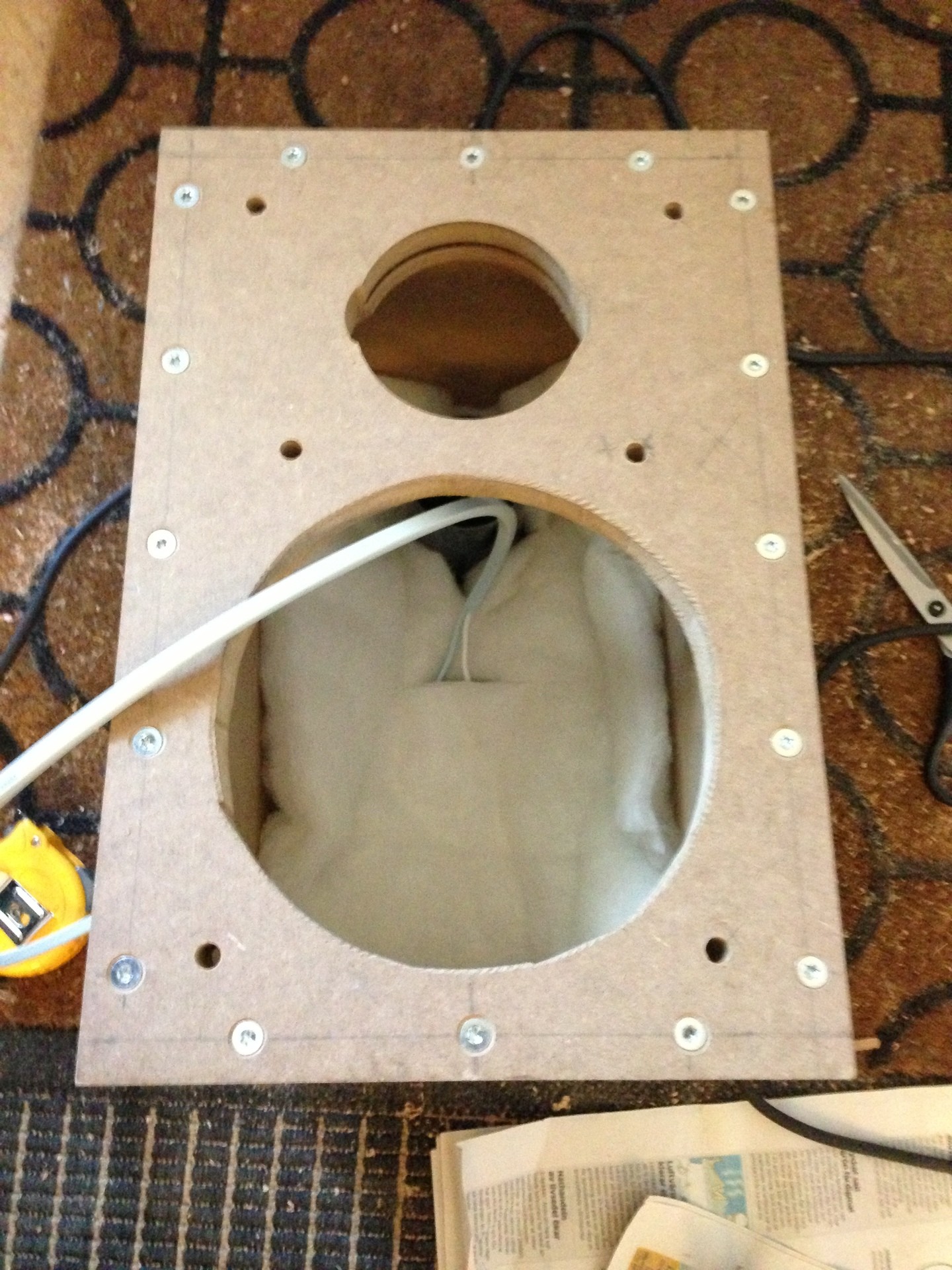

Kabeldragning och lite dämpmaterial.
(2015-01-13 21:11:43) Bilden är högupplöst. Klicka i bilden för att zooma.
(2015-01-13 21:11:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

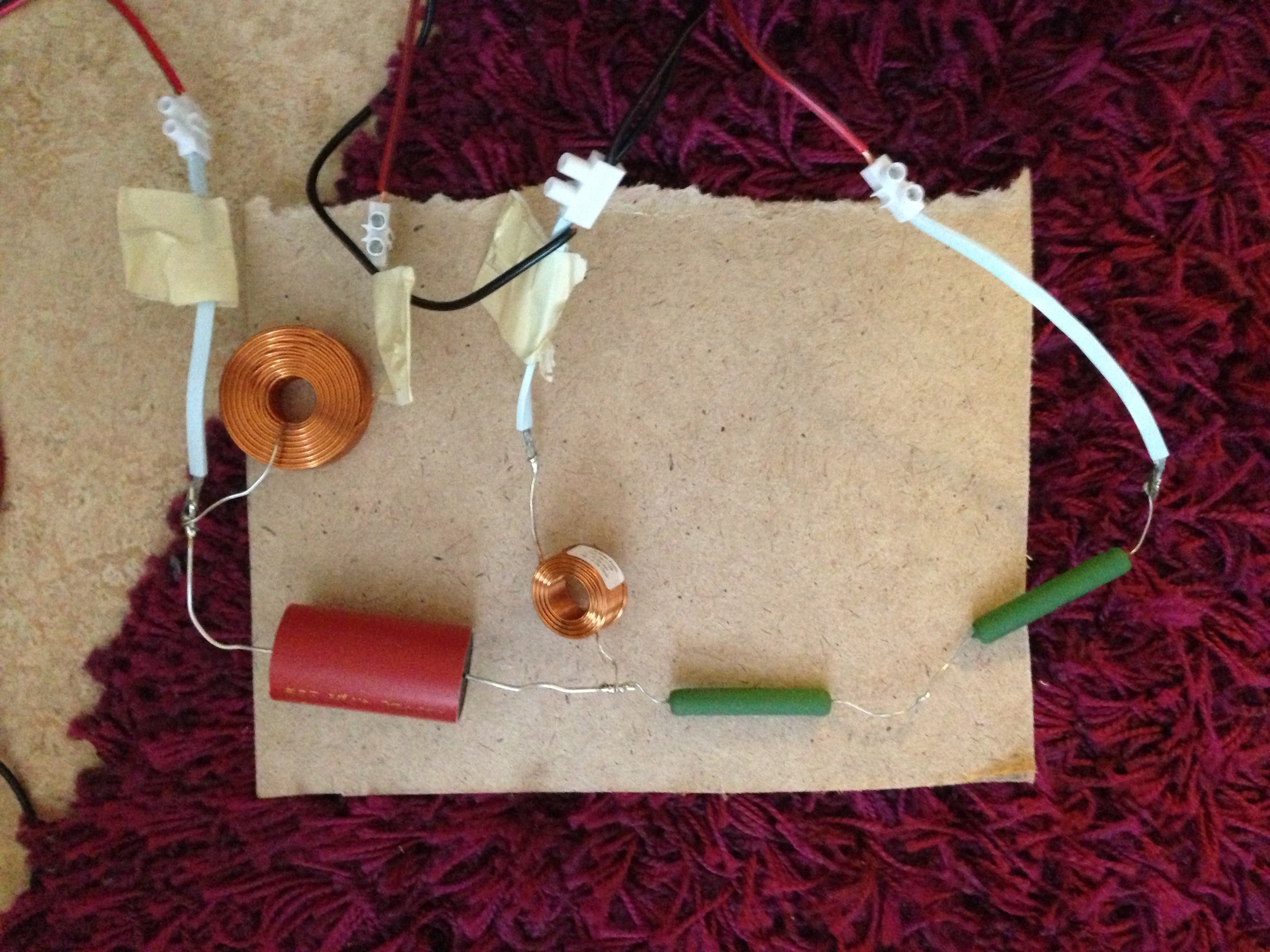

Löder delningsfilter.
Monteras lite snyggare senare och hamnar i en separat låda. (2015-01-13 21:31:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Monteras lite snyggare senare och hamnar i en separat låda. (2015-01-13 21:31:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

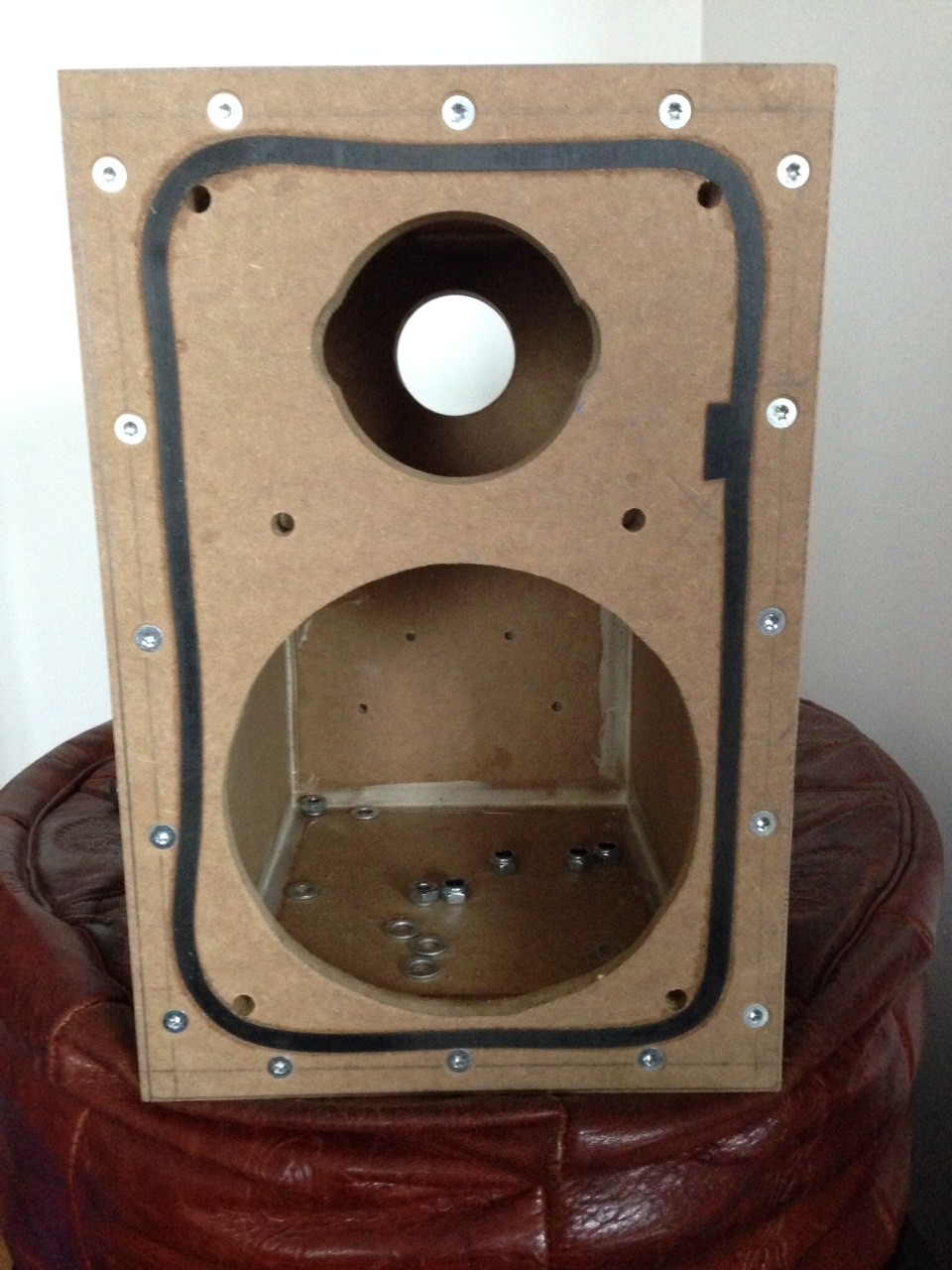

Sätter tätningslist från Hifikit som hamnar mellan bafflarna.
Vågade inte limma bokskivan på MDF skivan/lådan för risken att det skulle spricka senare. Valde att skruva fast bokskivan med vagnsbult istället. Grym tätningslist måste jag säga! (2015-01-13 21:24:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Vågade inte limma bokskivan på MDF skivan/lådan för risken att det skulle spricka senare. Valde att skruva fast bokskivan med vagnsbult istället. Grym tätningslist måste jag säga! (2015-01-13 21:24:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

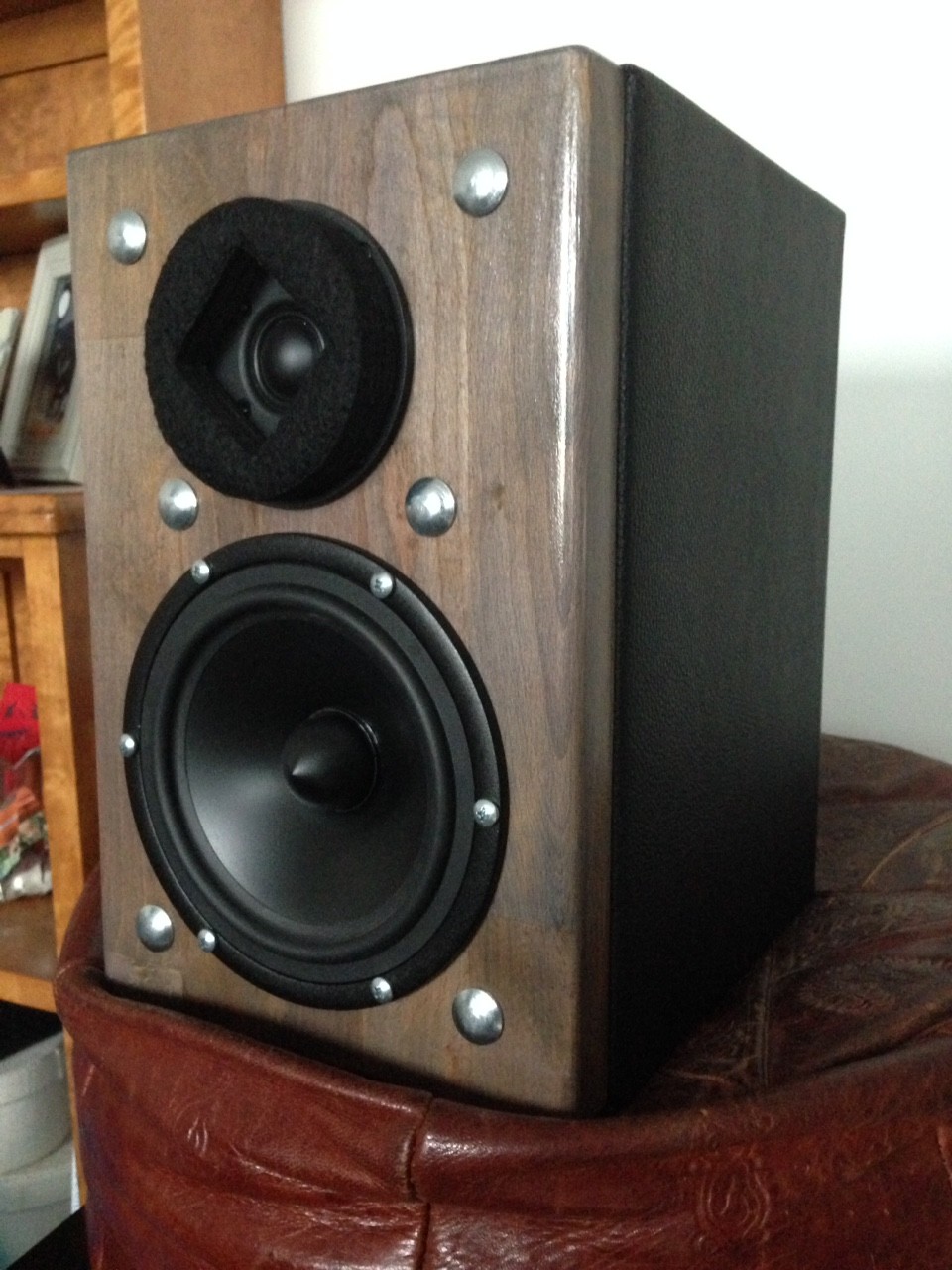

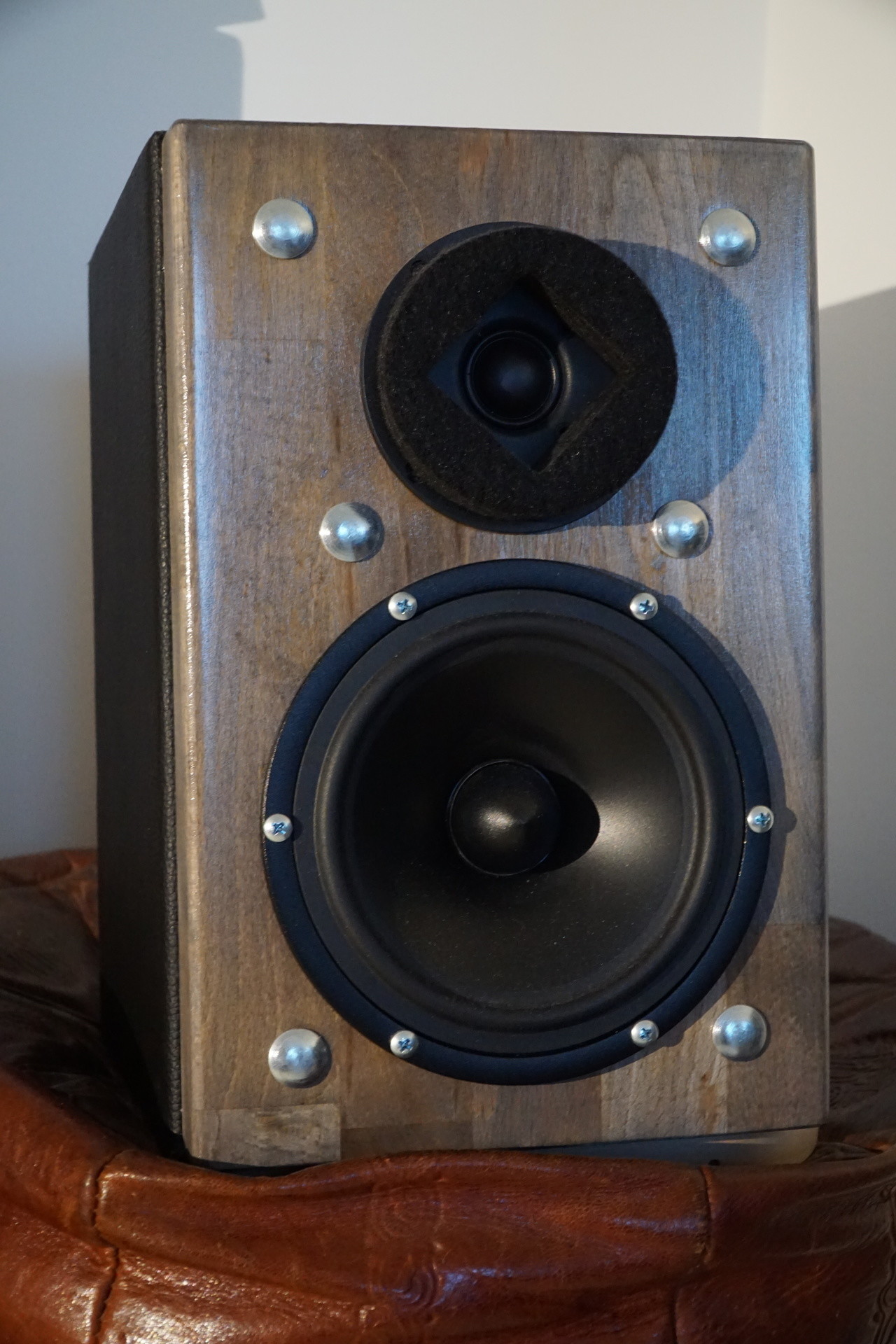

Färdigt!
Betsade bokskivan och satte fuskläder på lådan. Blev helt ok med lite kompromisser på vägen. Har planer på att byta ut bokbaffeln mot 20 mm tjock aluminium. Men det ligger på is tillsvidare... (2015-01-13 21:27:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Betsade bokskivan och satte fuskläder på lådan. Blev helt ok med lite kompromisser på vägen. Har planer på att byta ut bokbaffeln mot 20 mm tjock aluminium. Men det ligger på is tillsvidare... (2015-01-13 21:27:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Utseendet blev ok, men ljudet är jag otroligt nöjd med. Balanserat, engagerande, luftigt utan att låta tunt. Trovärdiga röster och instrument. Bra separation och detaljer. Kan lyssna hur länge som helst och bara njuta. Allra djupaste avgrundsbasen finns inte men förvånansvärt djup bas för sin storlek. Känner inte att jag behöver skaffa sub. Basen blev snäppet djupare med Meridian Explorer 2 DAC faktiskt och ännu bättre kontroll.
(2015-01-20 18:42:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
