Minhembio.com - Hemma hos Unregistered7f845a46 - Bygge av HTPC

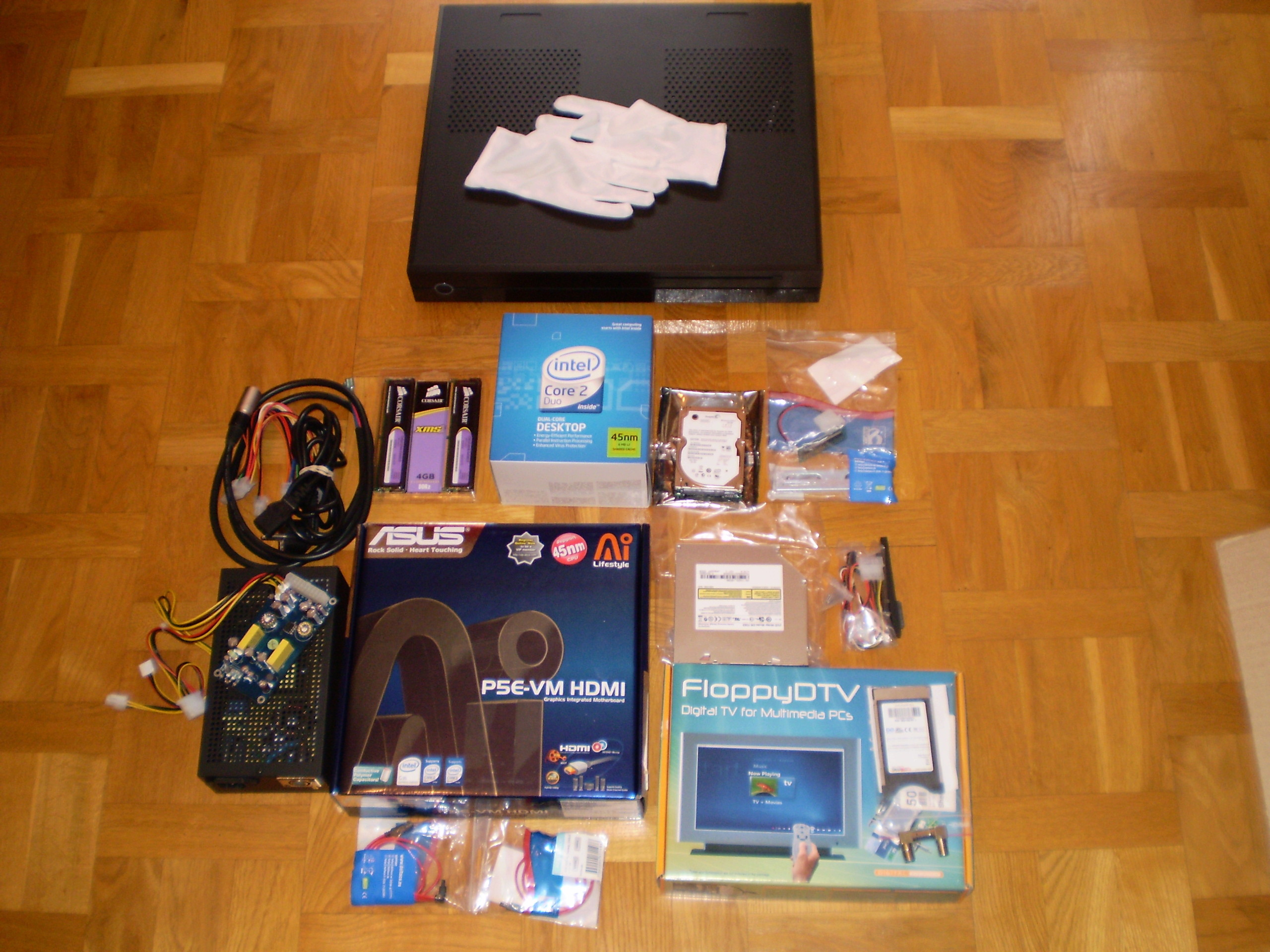

Alla delar samlade
Här är (så gott som) alla delar som monterats. Det saknas en förlängningskabel för ATX 20-pin kontakten, Y-kabel för ström till hårddisk och processorfläkt. (2008-07-20 12:42:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

digital-everywhere FloppyDTV C/CI,

mCubed HFX EF28 280W,

Intel Core 2 Duo E8400 3,0GHz Socket 775 Box,

Asus P5E-VM HDMI,

Corsair XMS2 Xtreme DDR2 800MHz 2GB (CM2X2048-6400C5),

SCM Microsystems Conax CAM

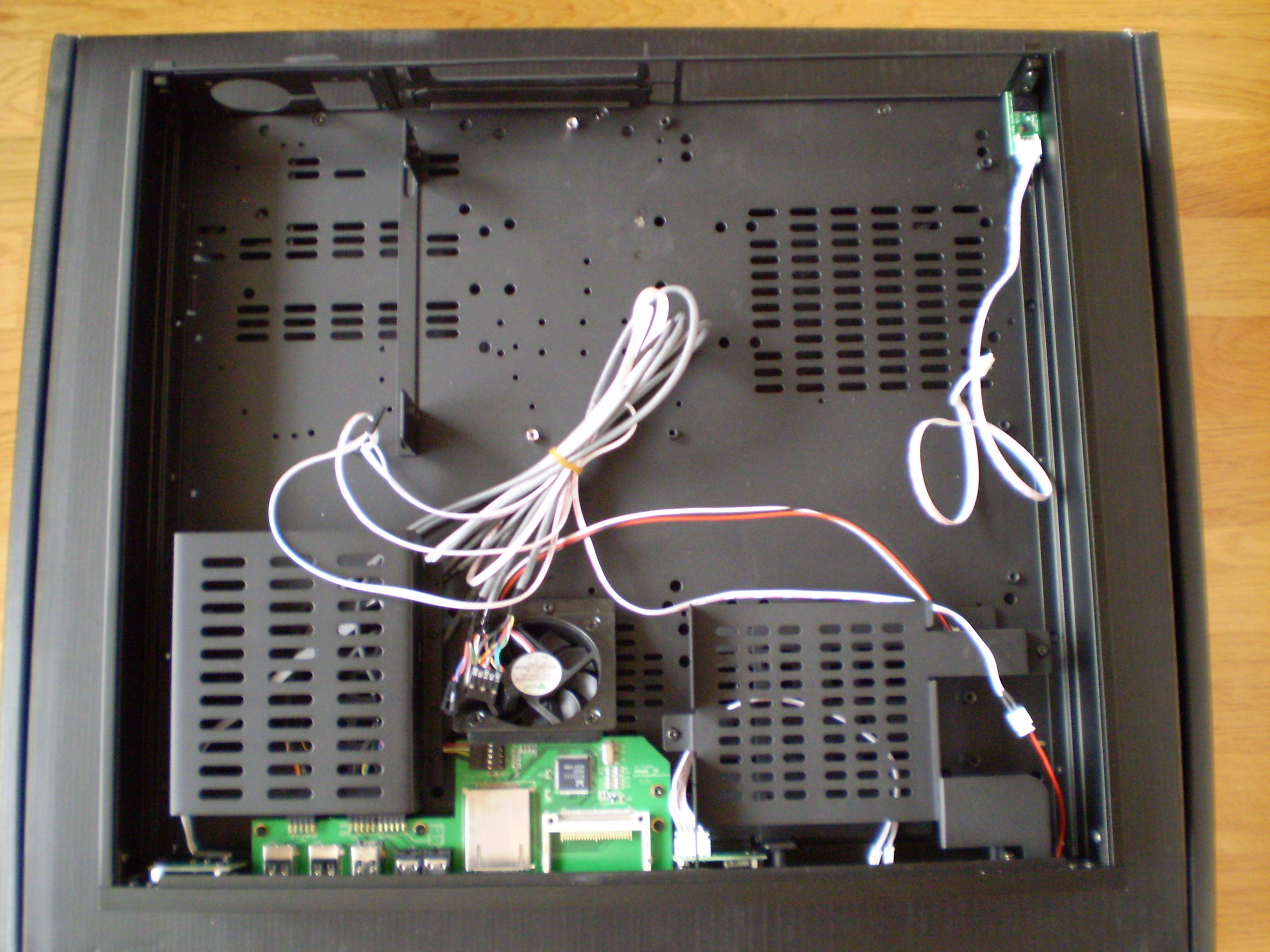

Innuti chassit
Så här ser det ut i chassit (2008-07-20 12:46:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

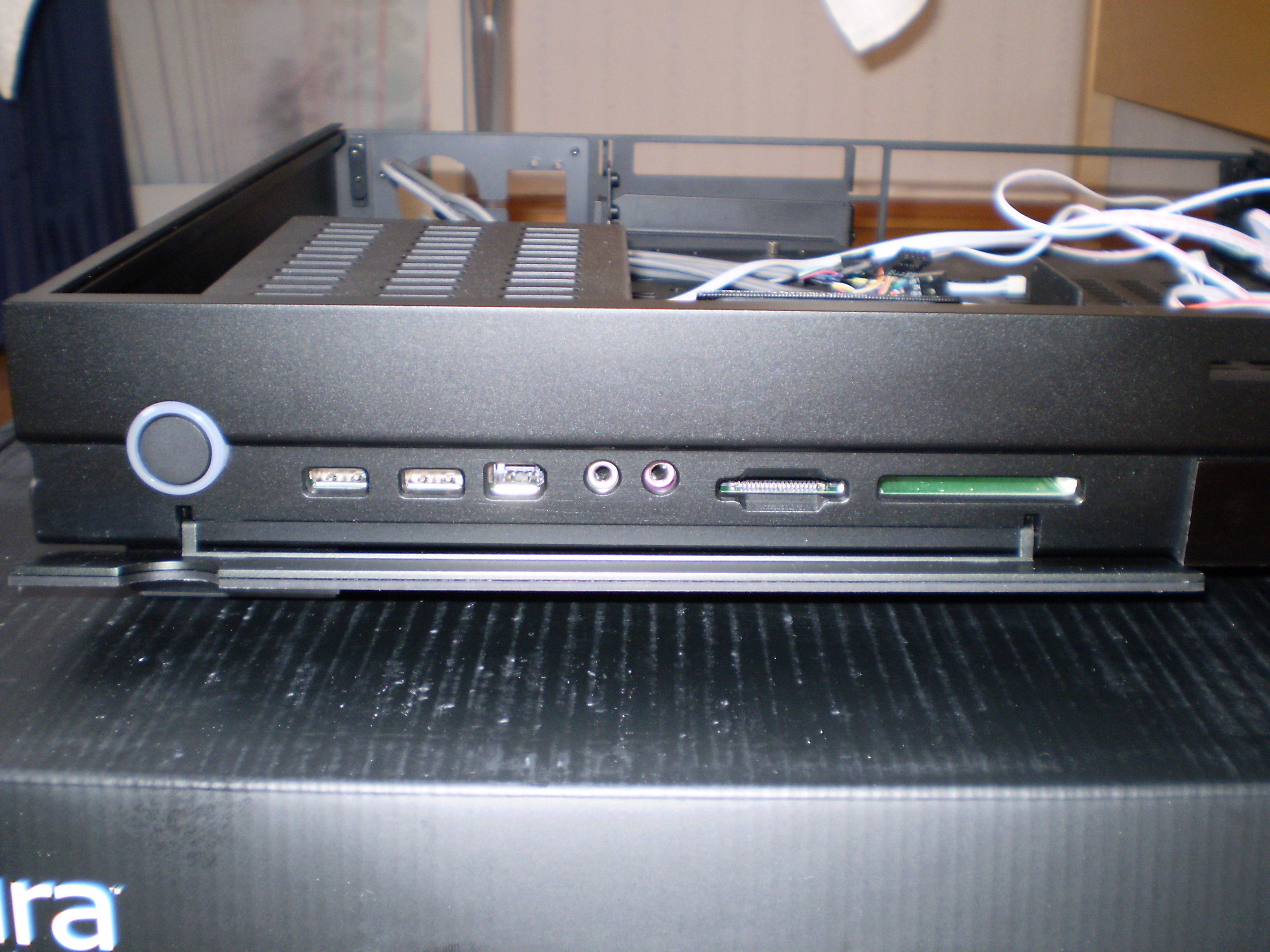

Frontanslutningar
Bakom en liten lucka i chassits front finns anslutningar för USB, Firewire, ljud och minneskort. (2008-07-20 12:47:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Chassi, bakstycke

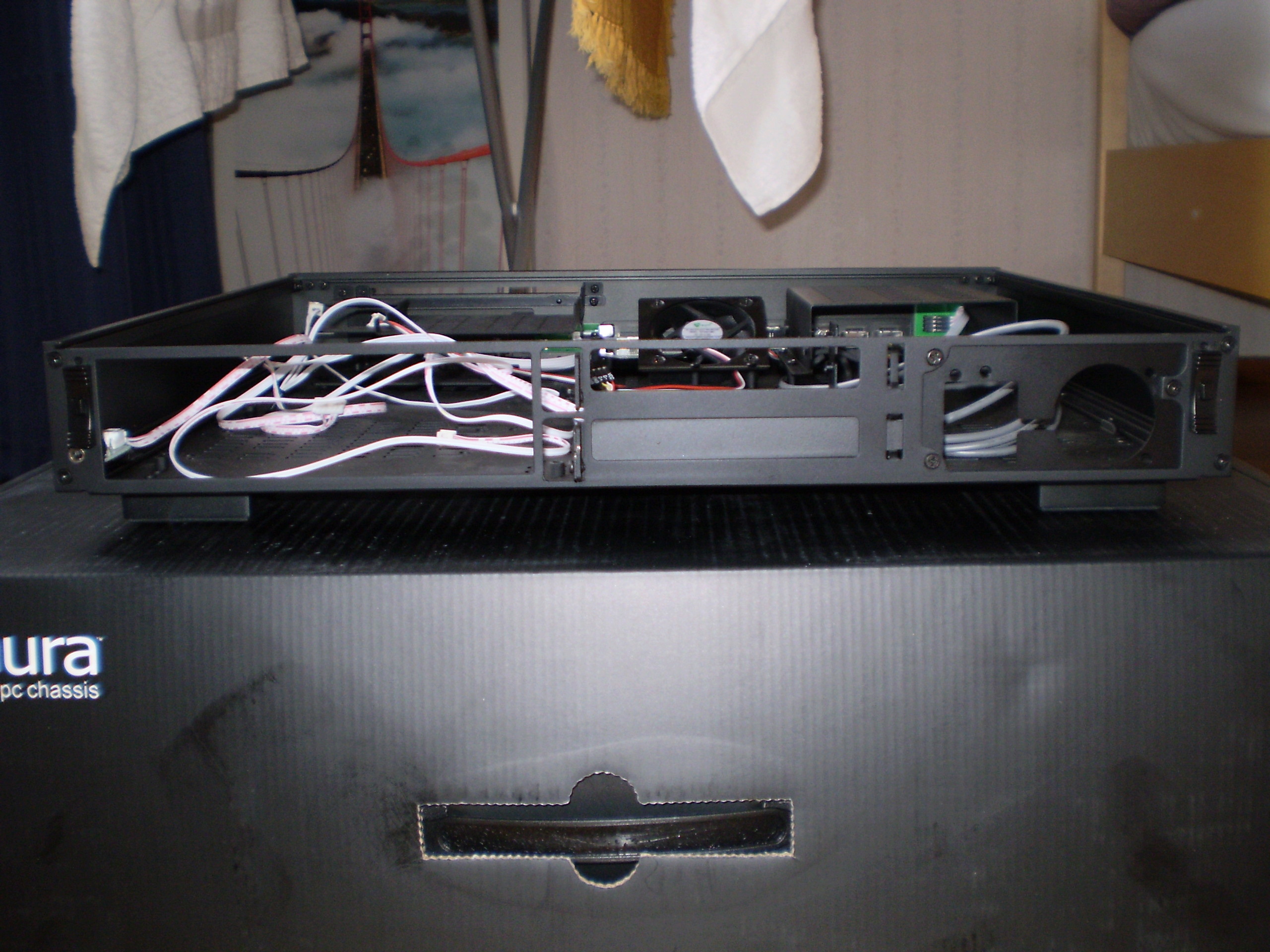

Baksidan på chassit. Använder man ett externt nätaggretar så ska man kunna få en utbytesdel från Omaura så man slipper hålen för ett internt nätaggregat. (2008-07-20 12:50:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Chassifläkt

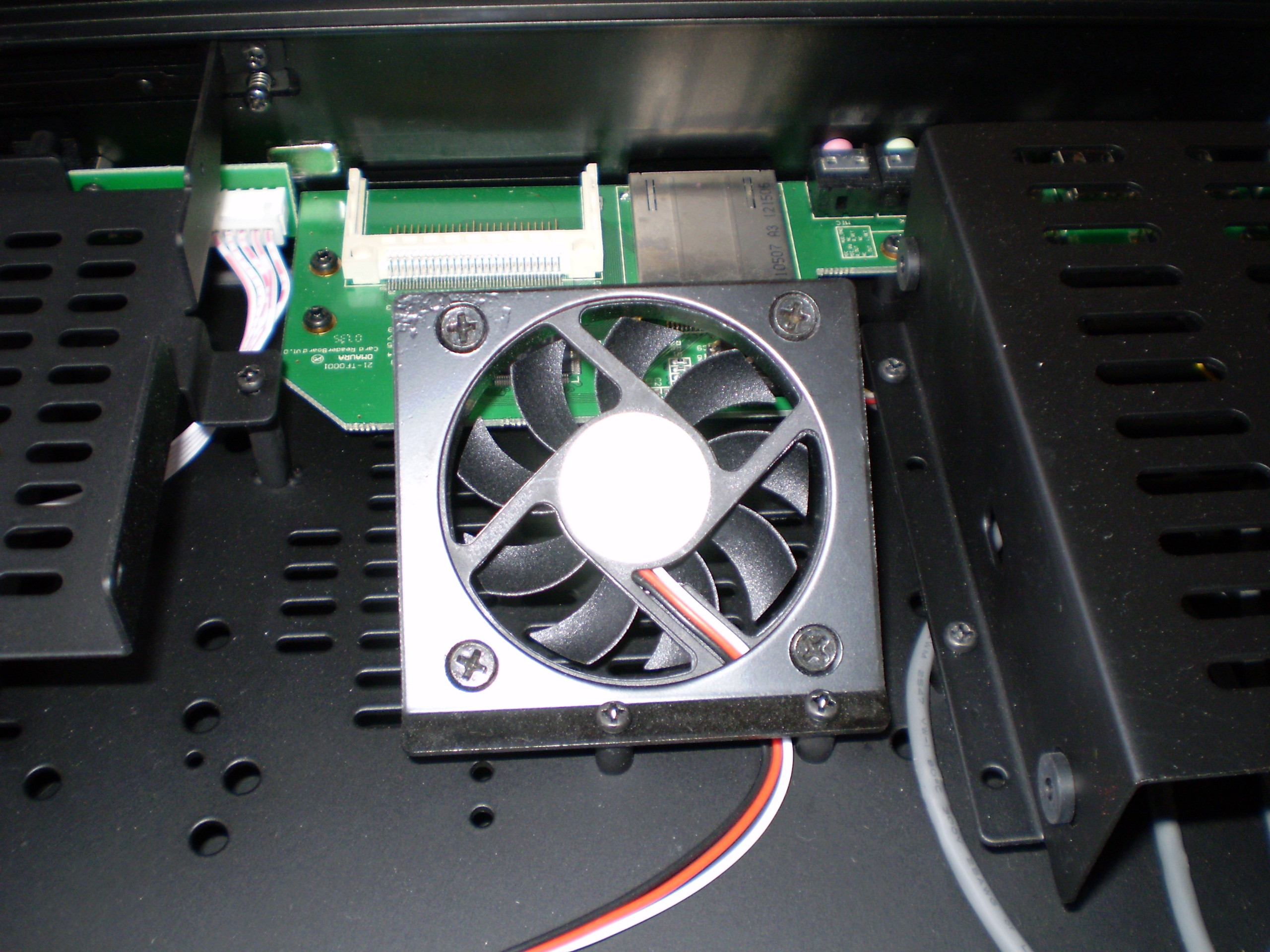

En liten chassifläkt. För att sladden ska nå till kontakten på moderkortet utan att sträckas till det yttersta så vred jag den ett kvarts varv. (2008-07-20 12:53:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Omaura TF5 Chassi
(2008-07-20 12:56:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Monteringen startad
Hårddiskhållaren urtagen och moderkortet monterat (2008-07-20 12:57:53)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Asus P5E-VM HDMI

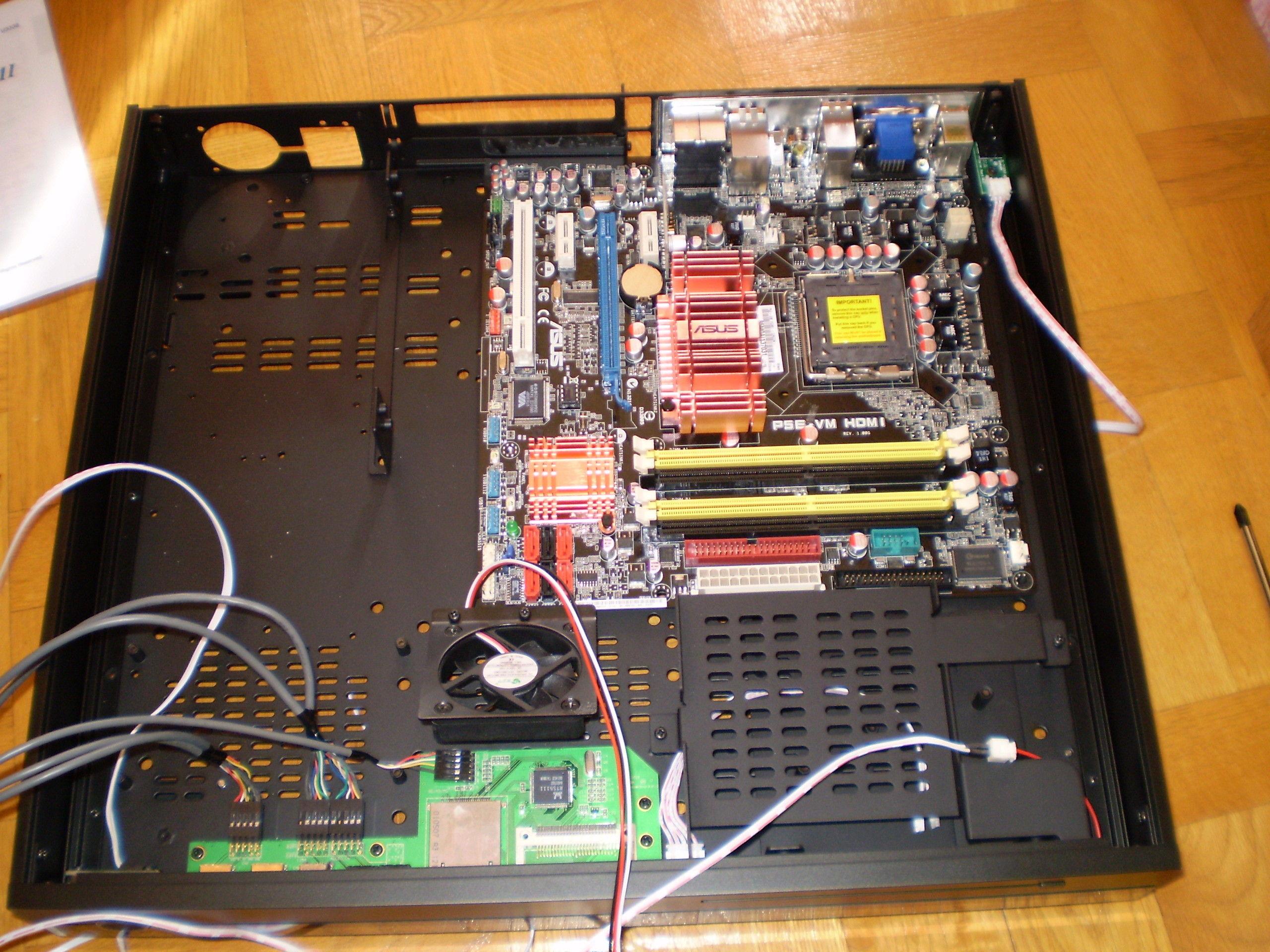

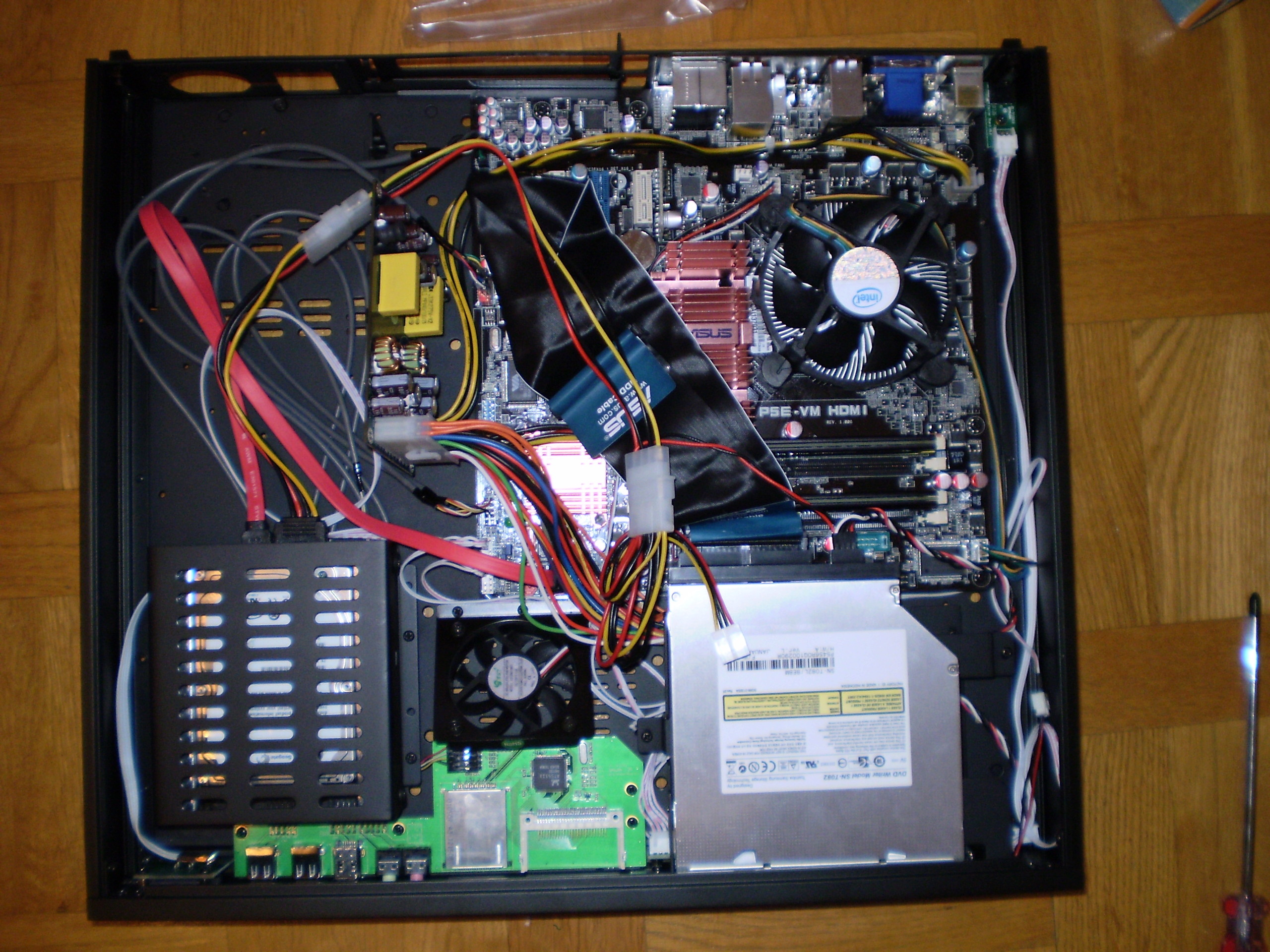

Det mesta monterat
Någon timma senare sitter det mesta på plats. Det är jäkligt tight mellan DVD och strömanslutningen på moderkortet. Man får verkligen pressa kablarna för att kunna skruva fast DVDn i chassit (2008-07-20 21:43:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Intel Core 2 Duo E8400 3,0GHz Socket 775 Box,

Asus P5E-VM HDMI,

Corsair XMS2 Xtreme DDR2 800MHz 2GB (CM2X2048-6400C5)

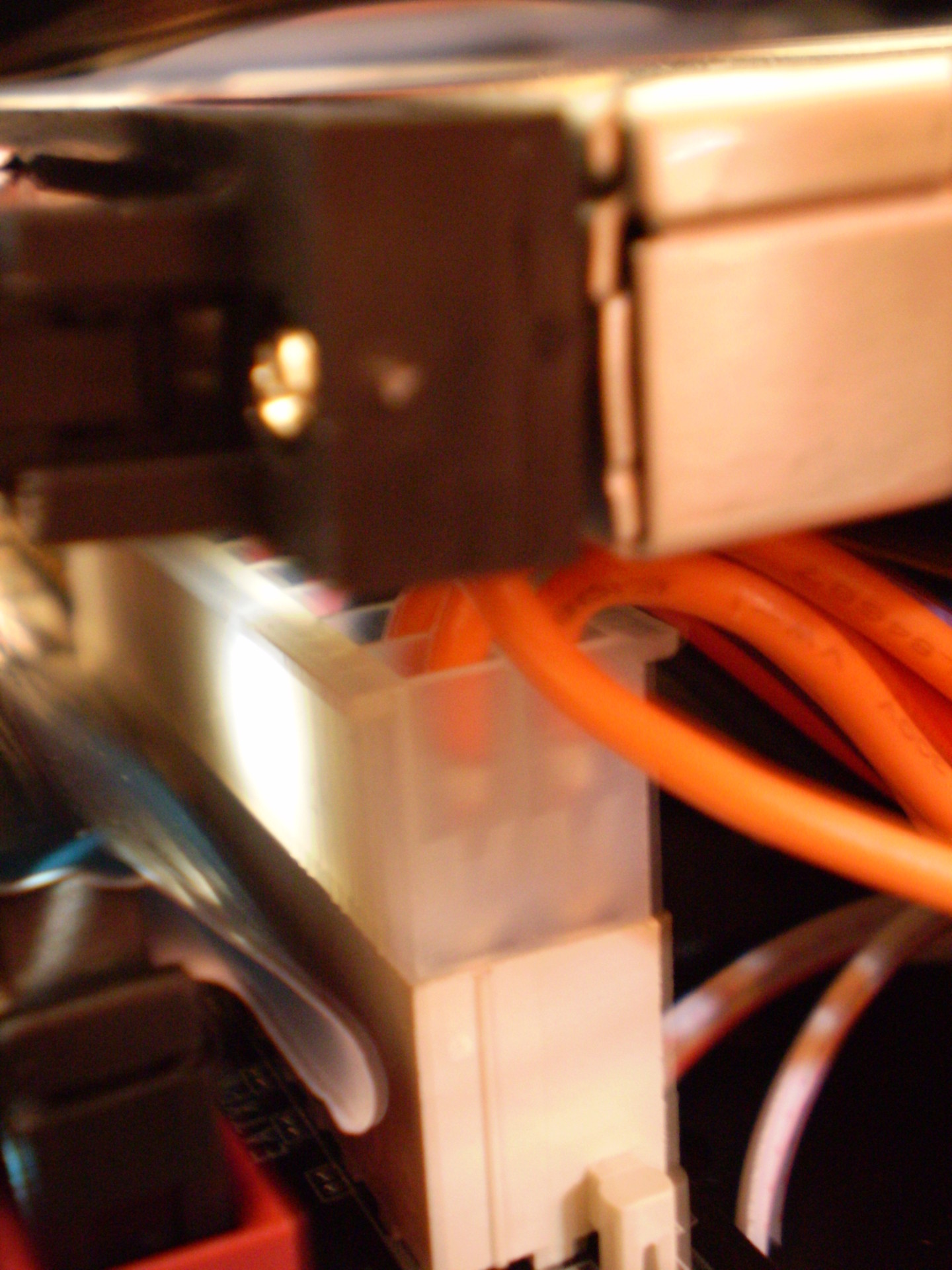

Tight
Det är väldigt tight mellan strömanslutningen på moderkortet och DVD-läsaren. Man får böja till kablarna så mycket man bara kan. (Ursäkta den dåliga skärpan) (2008-07-22 18:50:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Asus P5E-VM HDMI

Originalfläkten

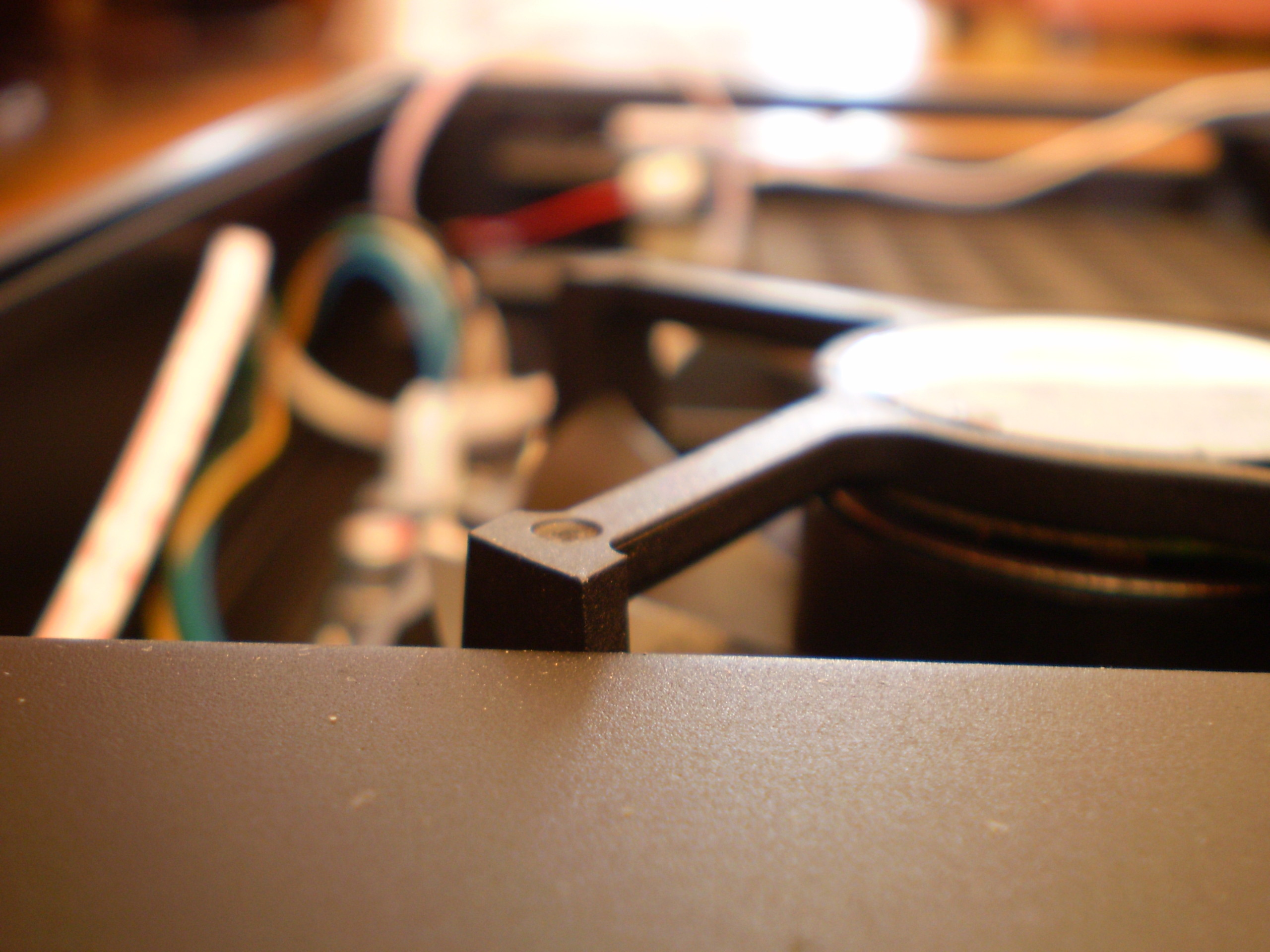

Tyvärr är fläkten som följer med processorn ca 5mm för hög för att det ska gå att stänga locket. (2008-07-22 18:48:45)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Intel Core 2 Duo E8400 3,0GHz Socket 775 Box

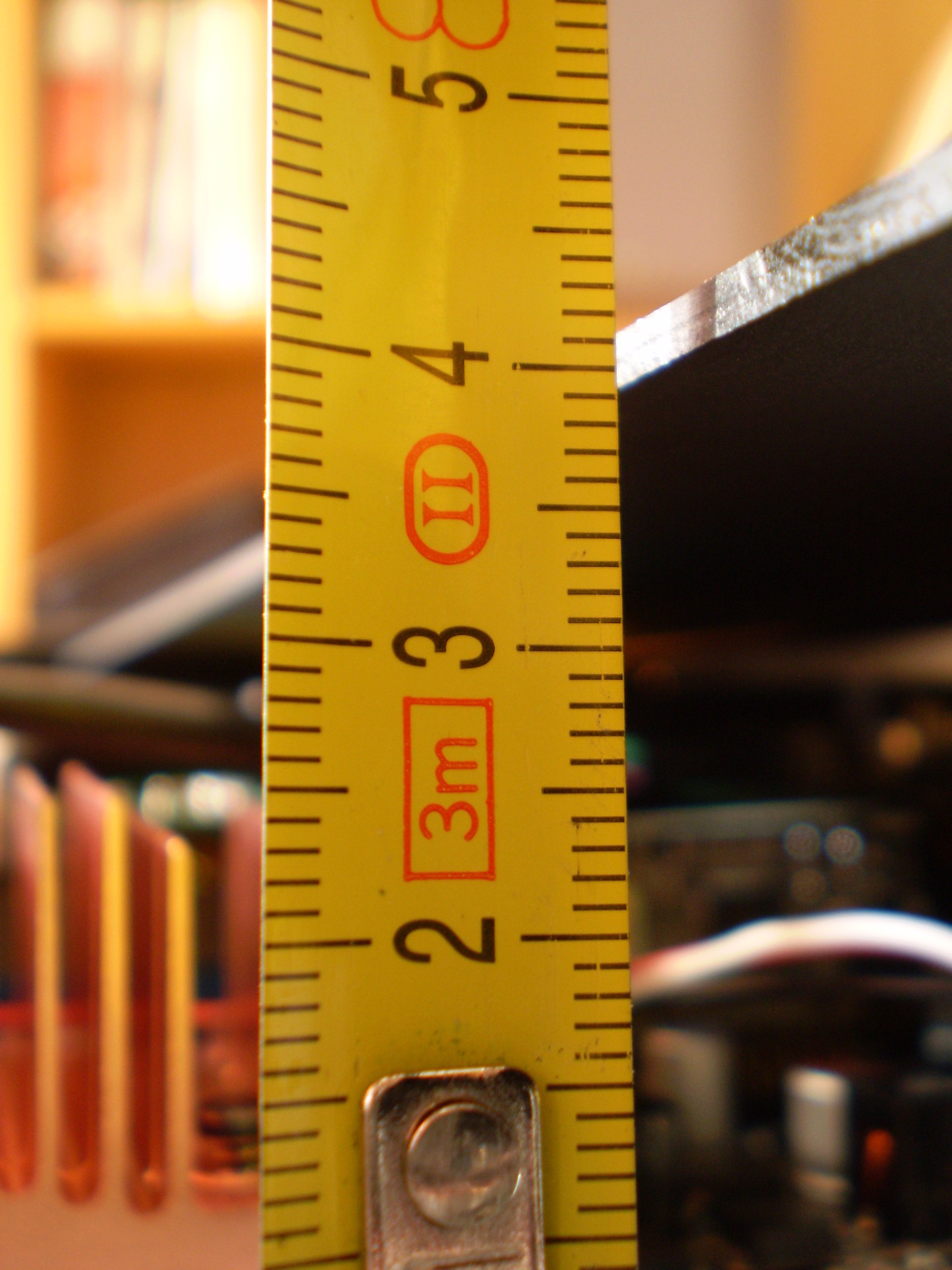

Höjden från CPU till lock
Det är bara ca 40mm att spela på. Inte så lätt att hitta en fläkt med den höjden. (2008-07-20 15:16:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

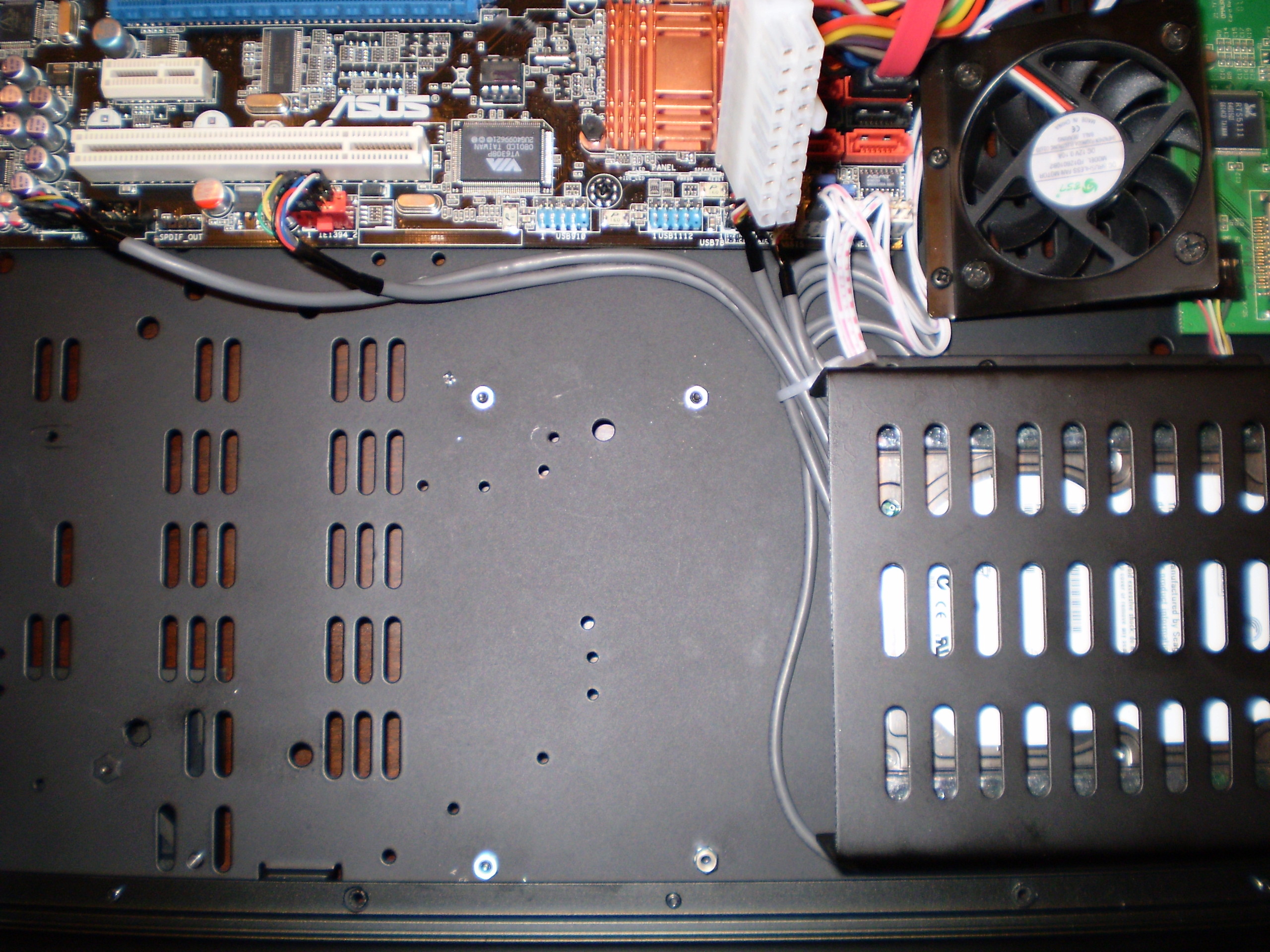

Chassimodifiering

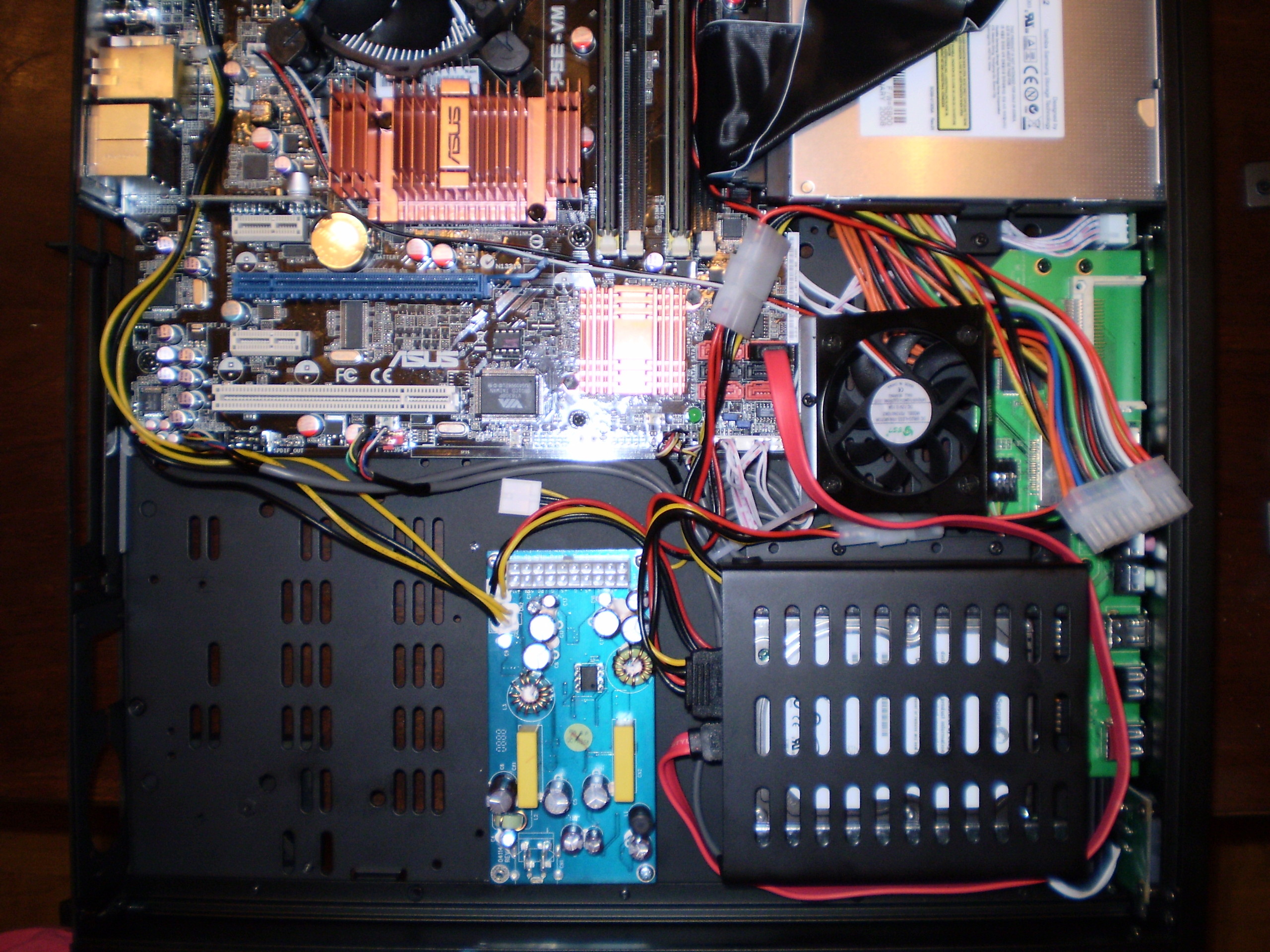

Tagit bort fästplåten för ett internt nätaggretag och borrat tre hål i bottenplåten för att kunna fästa DC-DC kortet som följer med hfx nätaggregatet. (2008-07-20 13:08:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

DC-DC kort
Så här sitter DC-DC kortet fast. För att kunna ansluta ATX kontakten behövde jag köpa en förlängning. (2008-07-20 13:11:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Asus P5E-VM HDMI

TV-kort monterat

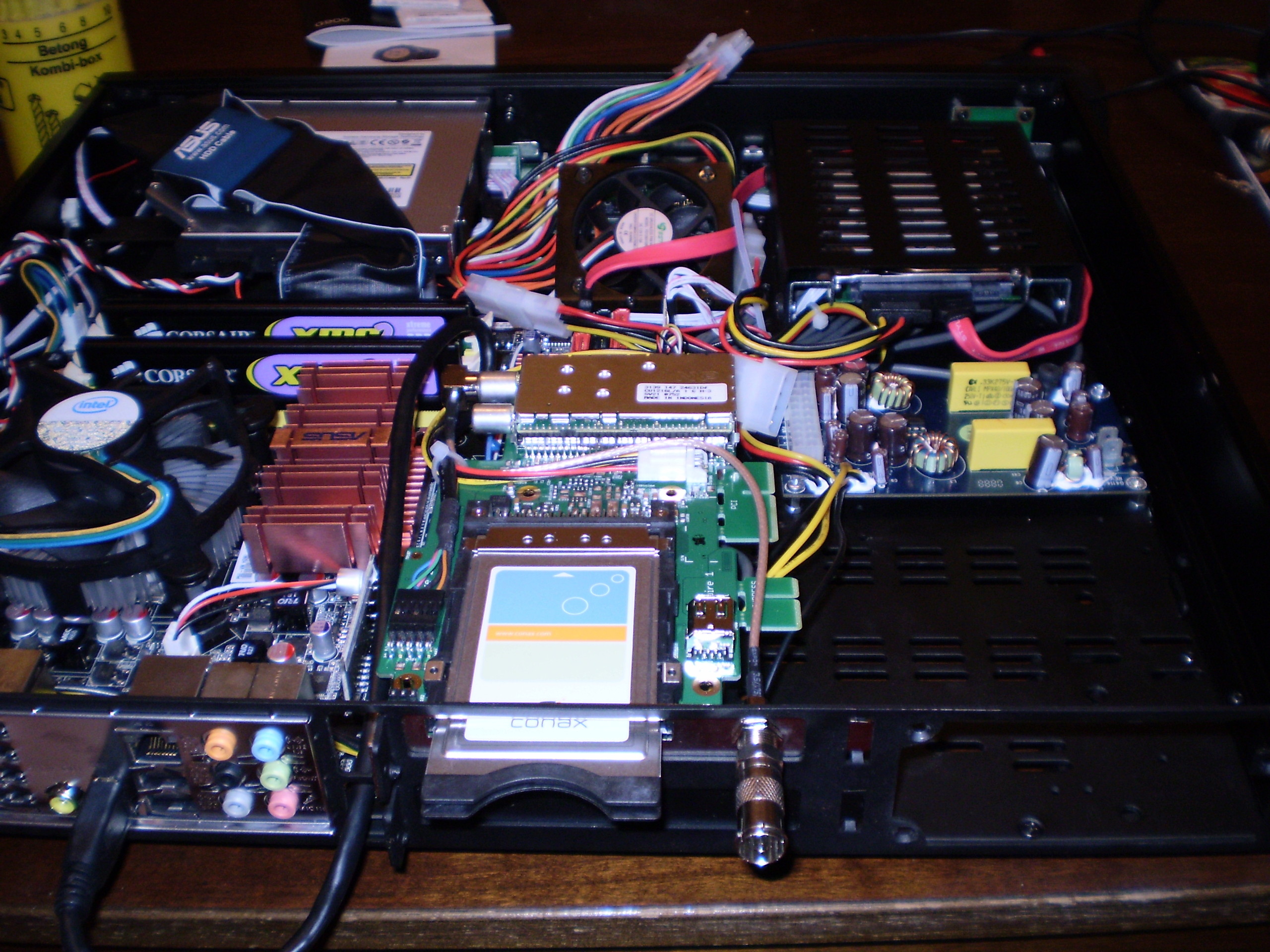

Här sitter TV-kortet monterat på sin plats. Tanken är att jag ska göra en egen hållare och montera det andra TV-kortet till höger, där det interna nätaggregatet skulle suttit. (2008-07-20 13:13:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

digital-everywhere FloppyDTV C/CI,

Intel Core 2 Duo E8400 3,0GHz Socket 775 Box,

Asus P5E-VM HDMI,

Corsair XMS2 Xtreme DDR2 800MHz 2GB (CM2X2048-6400C5),

SCM Microsystems Conax CAM

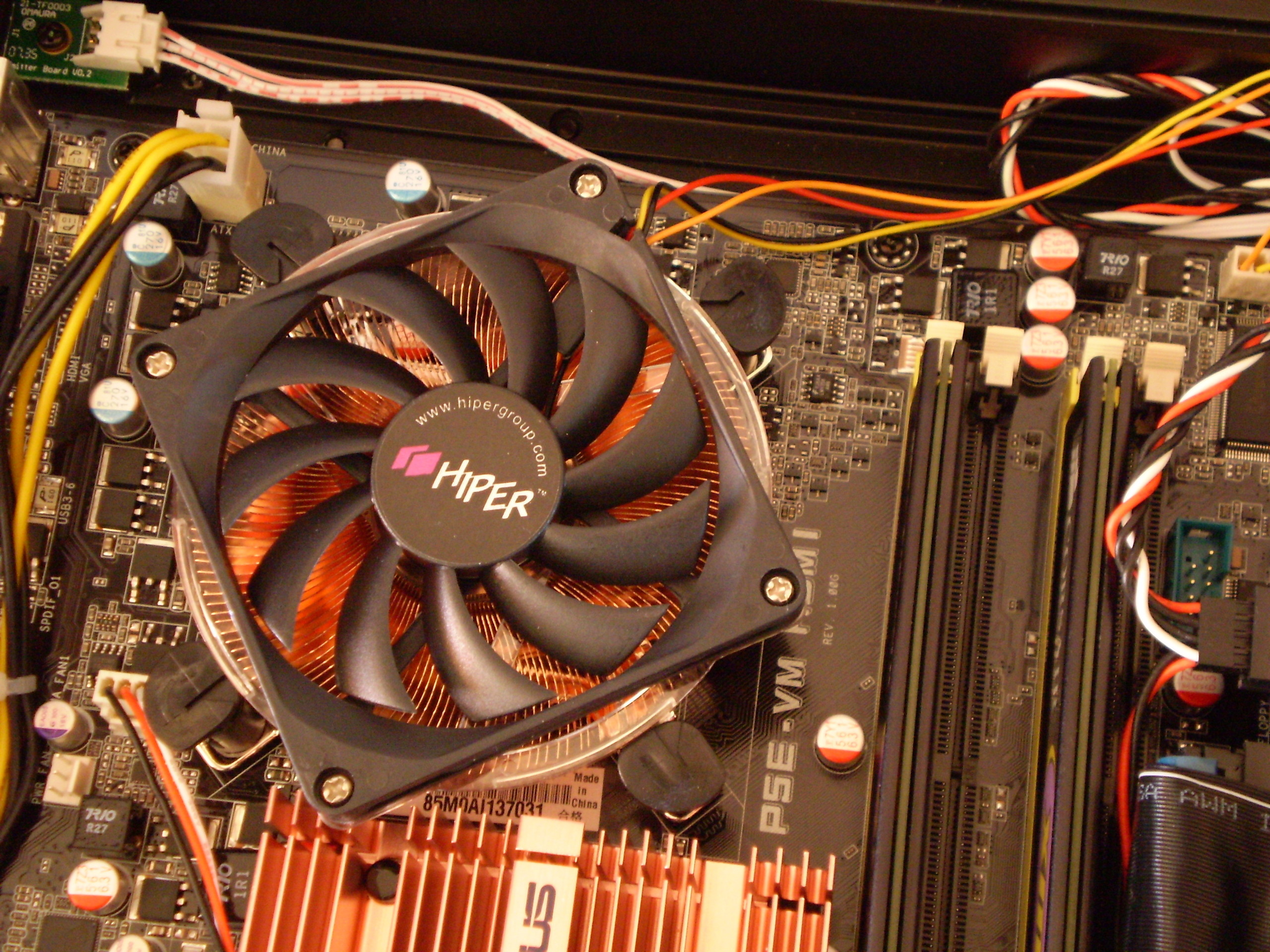

Passande fläkt
Efter mycket letande och hjälp från forumet (tack ZCHLOi) så hittade jag en fläkt som passar på höjden. Nu gäller det att den levererar tillräckligt med kyla också. (2008-07-22 18:52:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hiper HFC-10828-C2

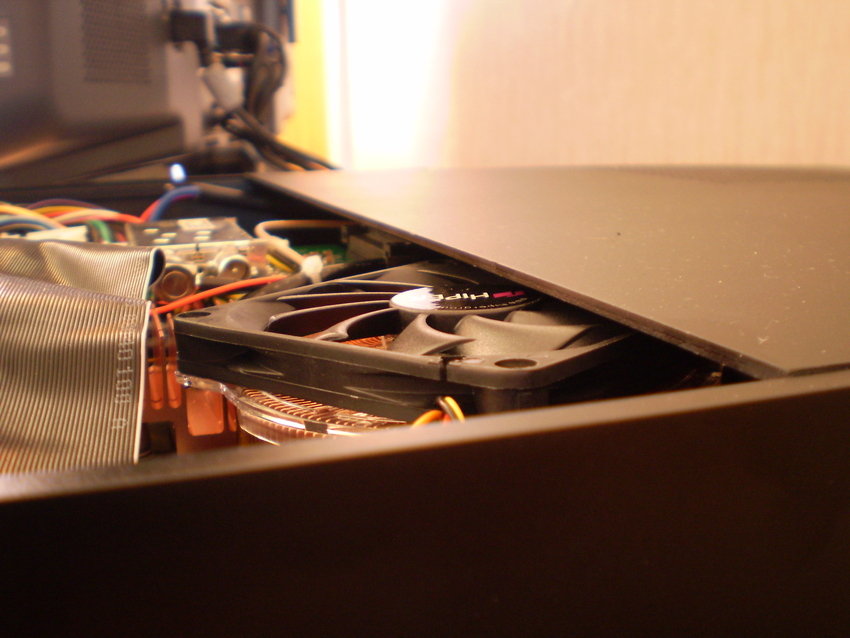

Ingen stor mariginal

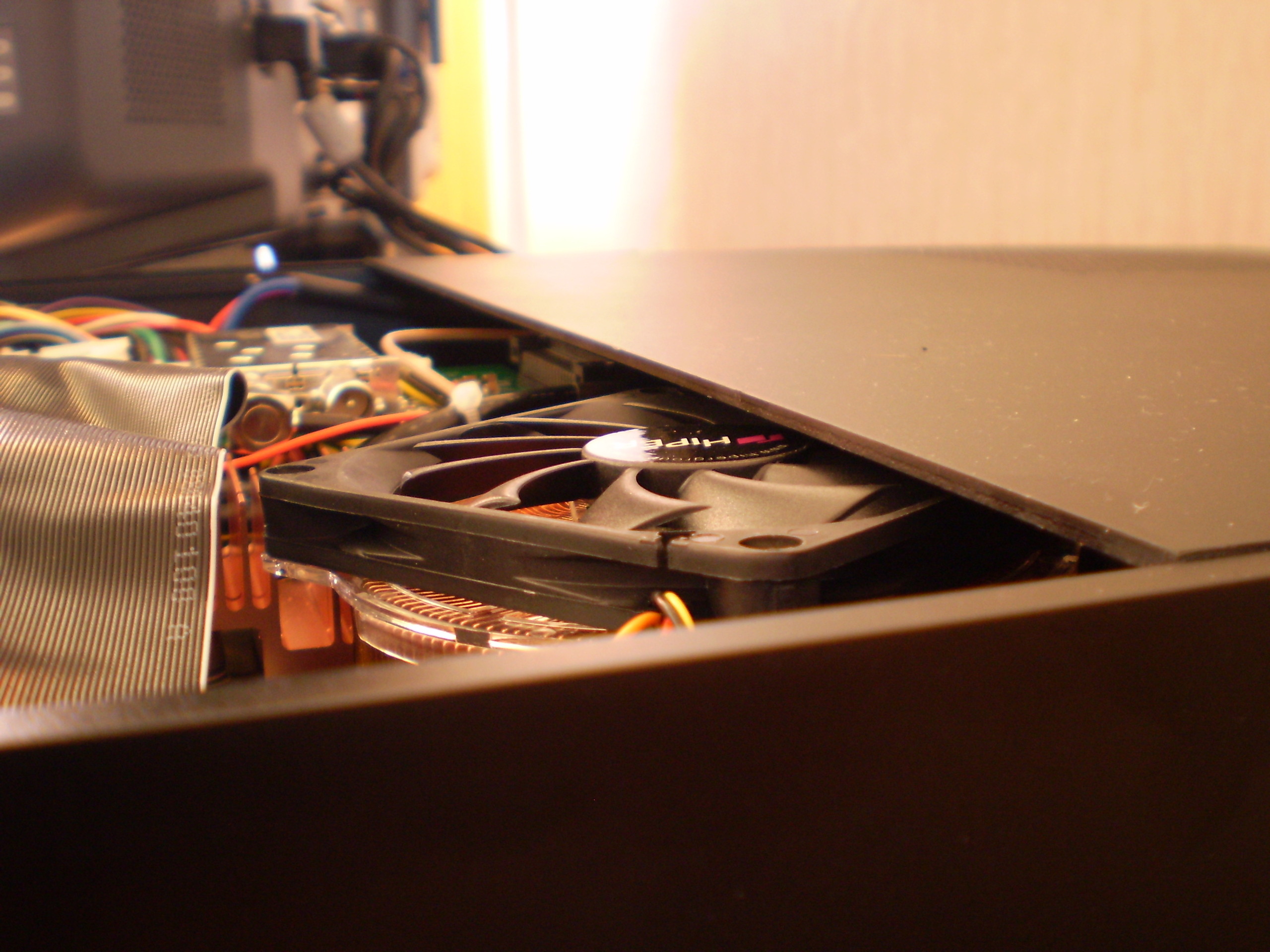

Det är med nöd och näppe som locket går att skjuta på. Men nu är det i alla fall möjligt. (2008-07-22 18:55:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hiper HFC-10828-C2,
