Bygge av Monoblock Class-D  HiFi-anläggning

Hypex Class-D bygge. Består av 2st UcD700HG HxR och 2st SMPS1200A700 (Nätagg) samt 2st Aluminiumlådor köpta på Aliexpress och heter L-2207-1 + lite annat smått och gott från bl.a Supra Cables.

Produkter i albumet:
Bilder i detta album Växla till minatyrbilder
SÄLJES! 2x700W Monoblock Hypex
Se annons! 7000kr prutat och klart. (2015-02-27 16:21:03) Bilden är högupplöst. Klicka i bilden för att zooma.

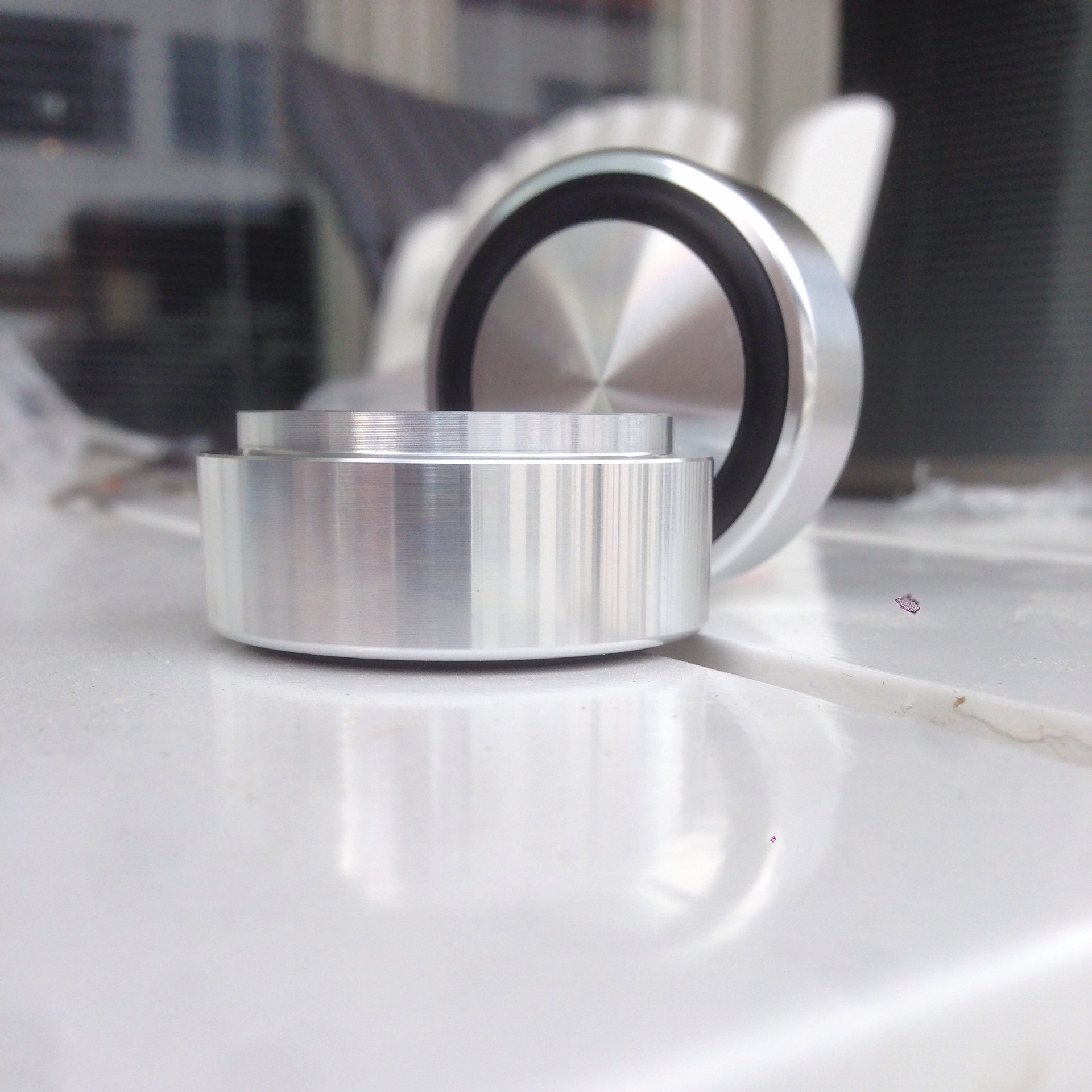

Chassifötter
Chassifötter helt i aluminium köpt på Ebay. Mått 39x17 (2014-06-11 18:52:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex UCD 700HG

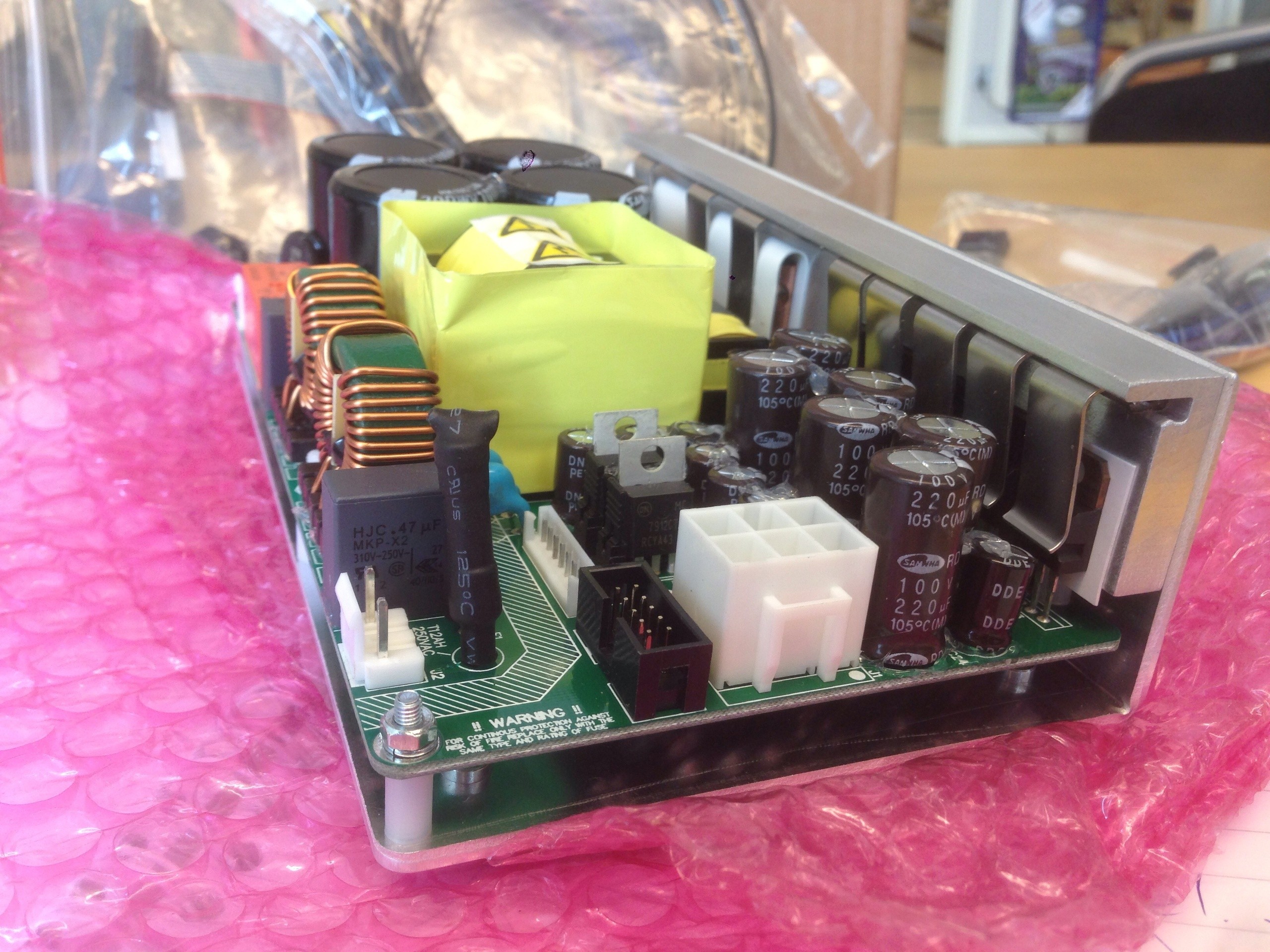

Hypex SMPS1200A700
Swtichat PSU till UcD700. Snart dags att börja montera ;) (2014-06-17 10:05:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A700

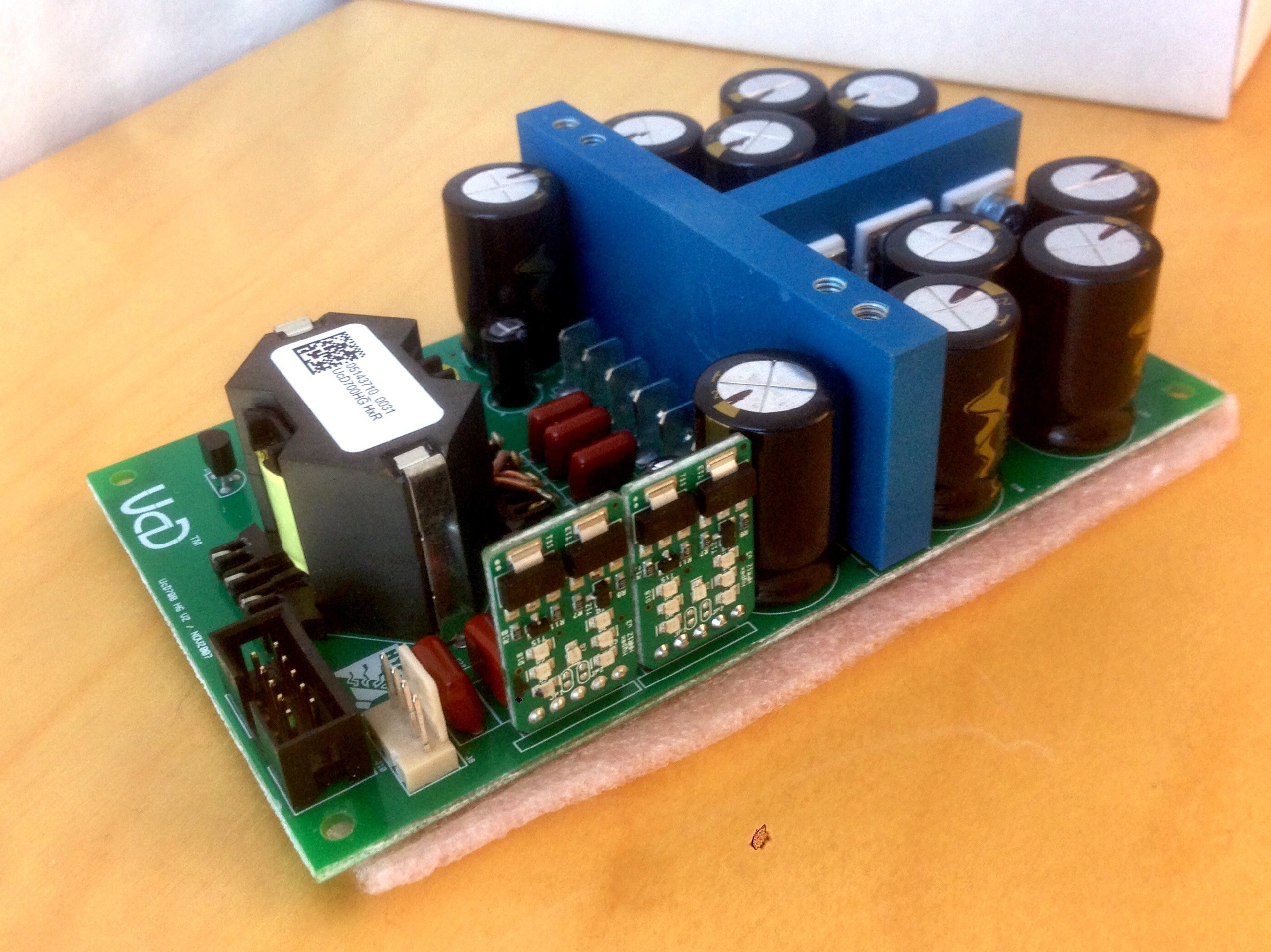

Class D Förstärkarmodul
Hypex UcD700 Förstärkarmodul med High Grade komponenter och HxR volt regulatorer (UcD700HG HxR). (2014-08-19 08:43:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex UCD 700HG

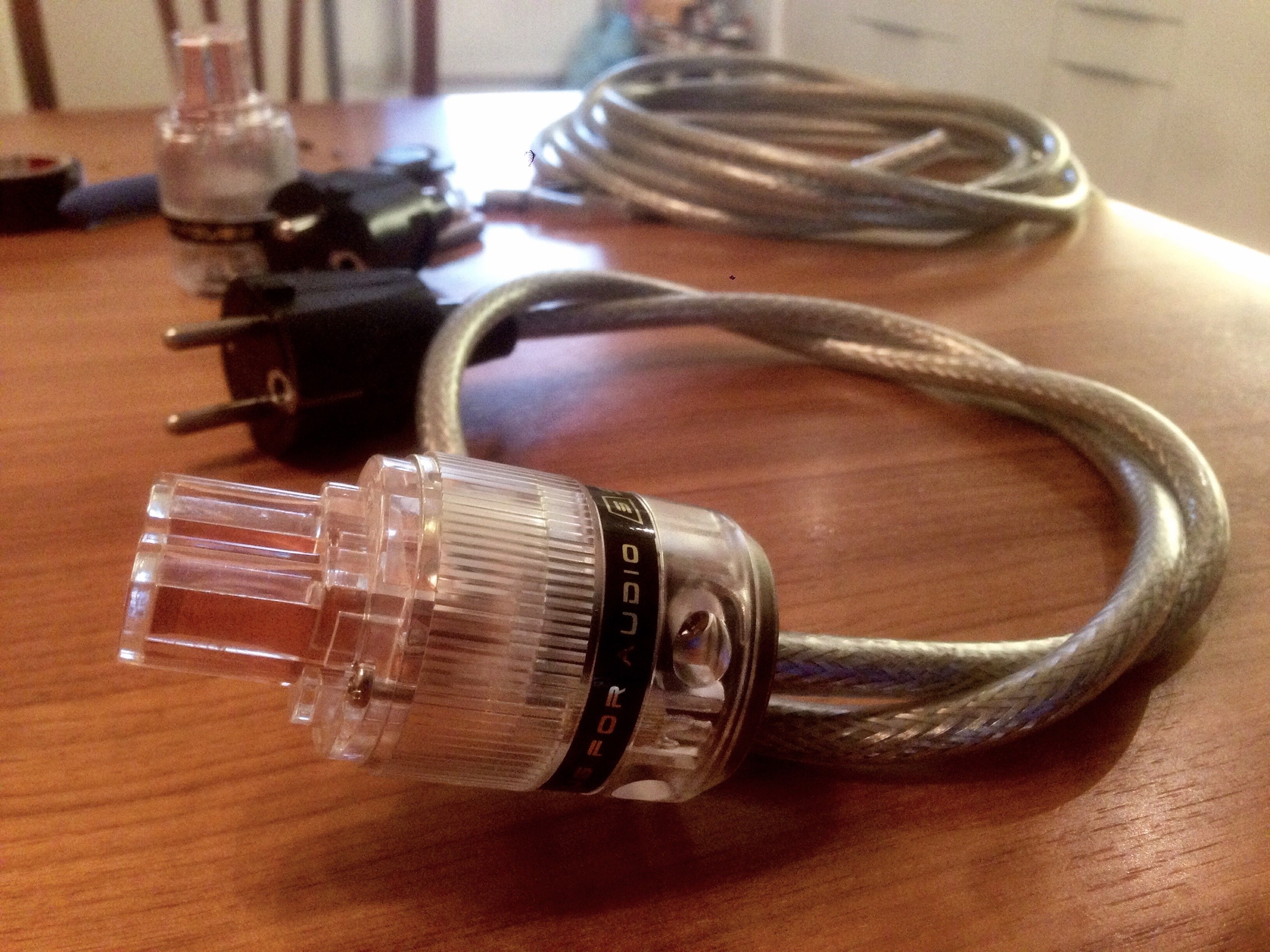

DIY HiFi Strömkabel
Den här kabeln har jag lagt ner MYCKET tid på. Målet var att konstruera en nätkabel som verkligen förbättrar ljudet i en anläggning utan att kosta skjortan. Receptet är en Flex 3g1,5 kabel från Novum, Kinesisk "hifi" apparatkontakt, samt en helt vanlig Shuko-plugg ;) PS: Jag är ironisk nu! (2014-08-21 06:02:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ljudmakarn Master Snake One

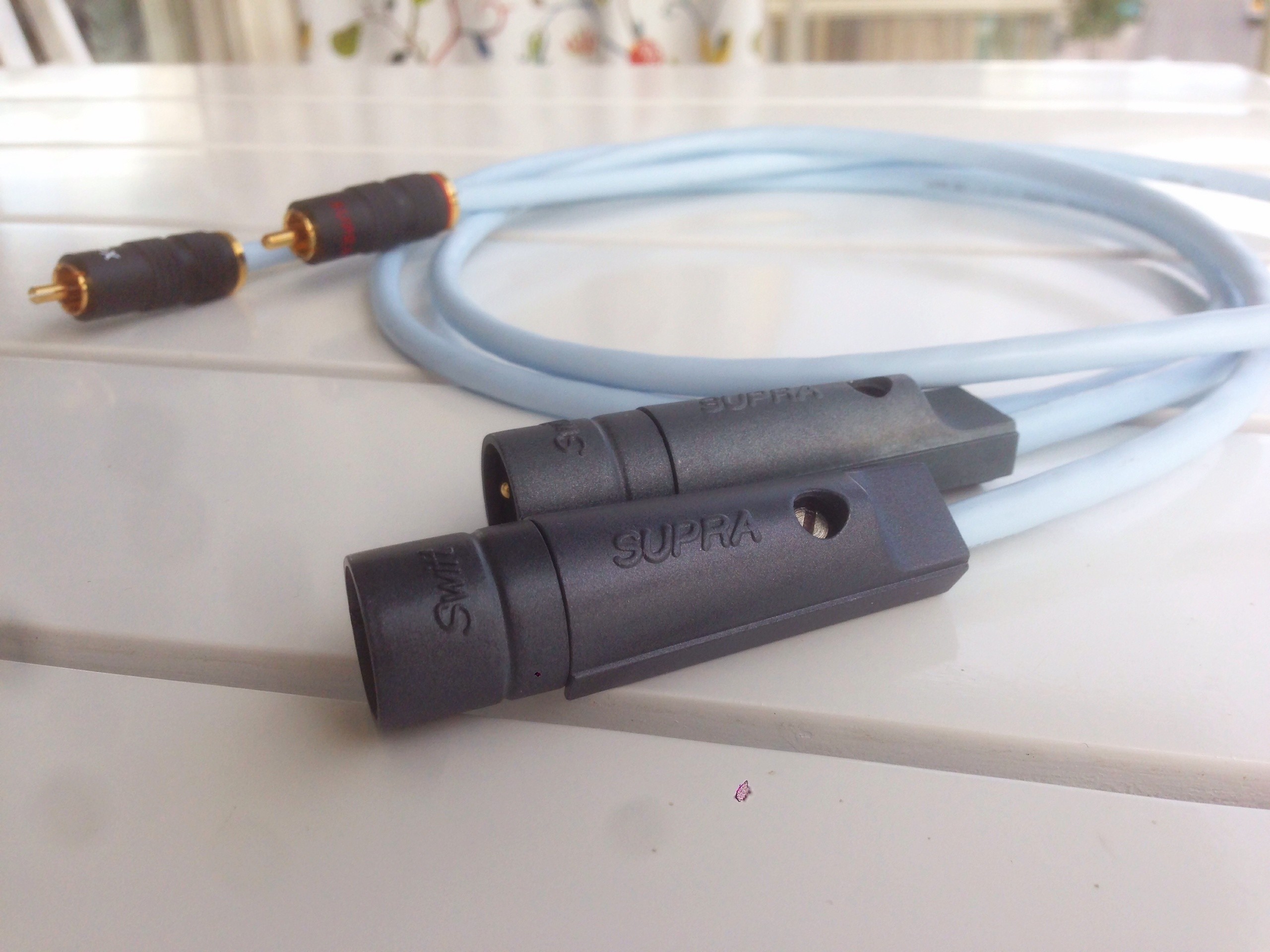

Obalanserat till balanserat
Eftersom mitt försteg bara har obalanserade utgångar fick jag specialbeställa RCA kabel från Supra. (2014-08-21 19:13:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra DAC

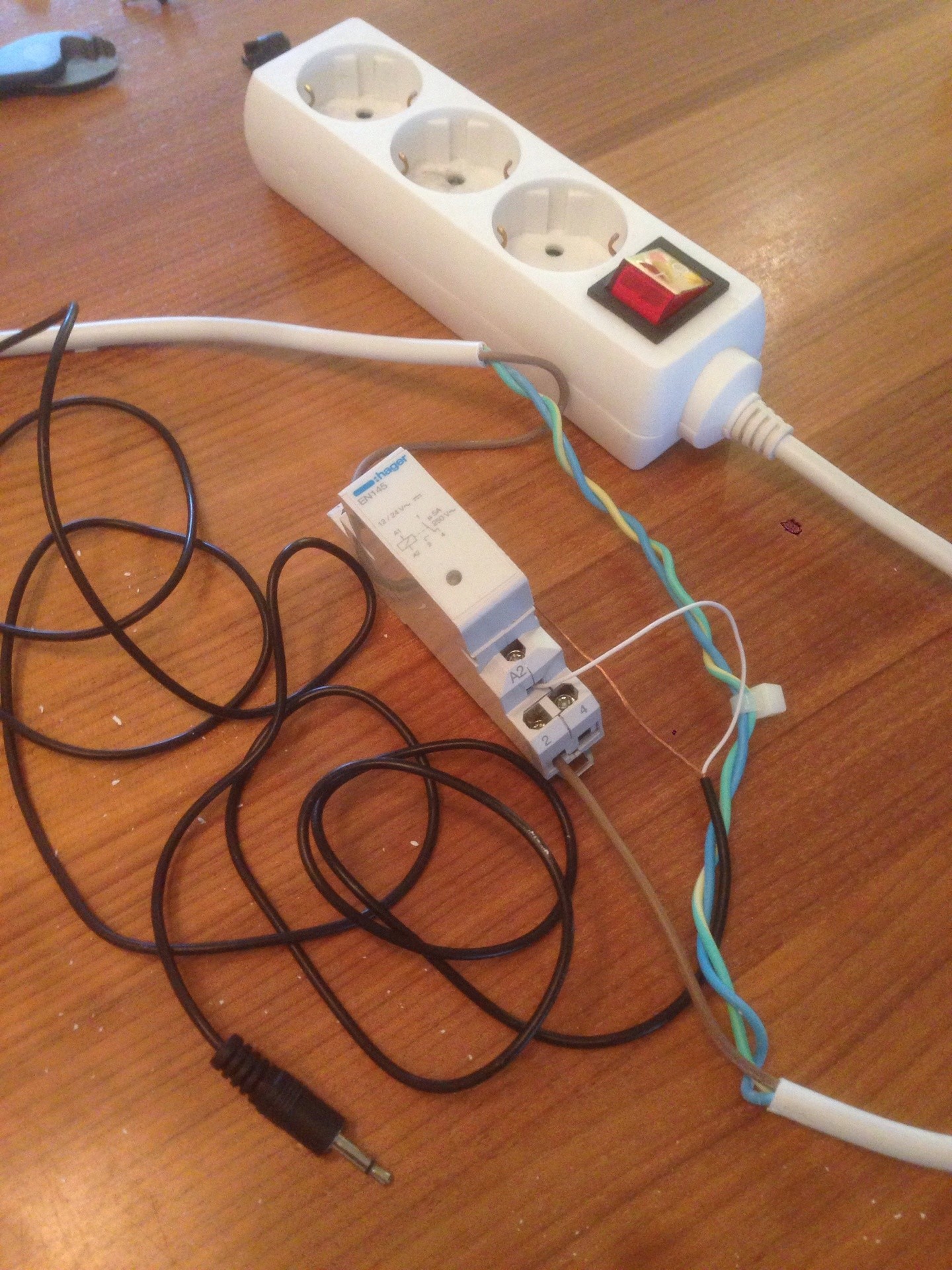

12V Trigger 230V uttag
Modifierade ett grenuttag med ett relä så att det får ström när hemmabioprocessorn startar. Annars står slutstegen på 24/7 och det vill vi ju inte. Självklart kommer jag att bygga in relät i en box med dragavlastningar etc (2014-08-26 17:42:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

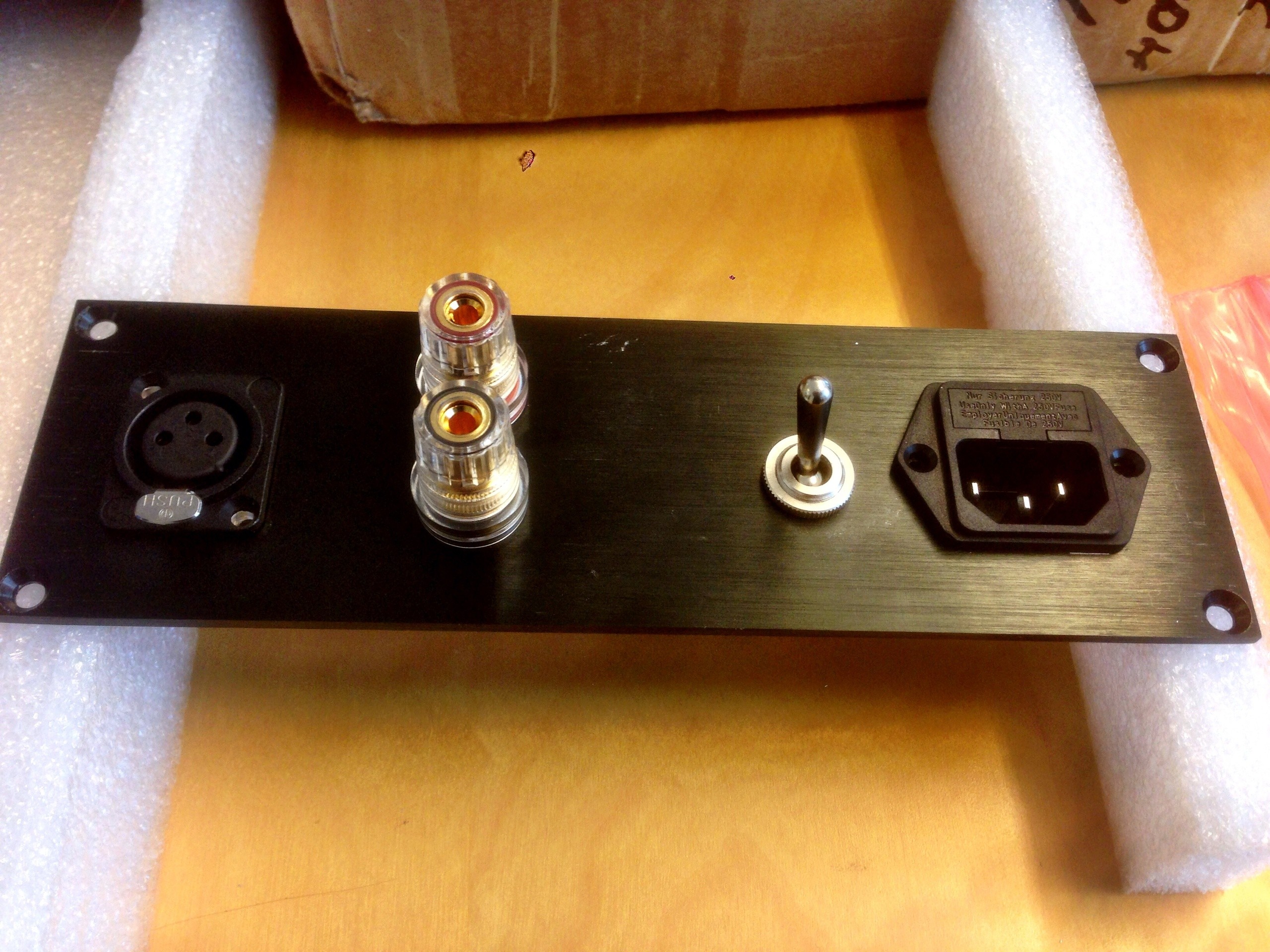

Baksidan färdig
XLR Chassihylsa från Nuetrik. Högtalarterminaler Supra Boxcon. Vippströmställare on-off 1p från Apem. Nätbrunn från kina (följde med chassit). (2014-08-11 20:35:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex UCD 700HG,  Supra Boxcon (par)

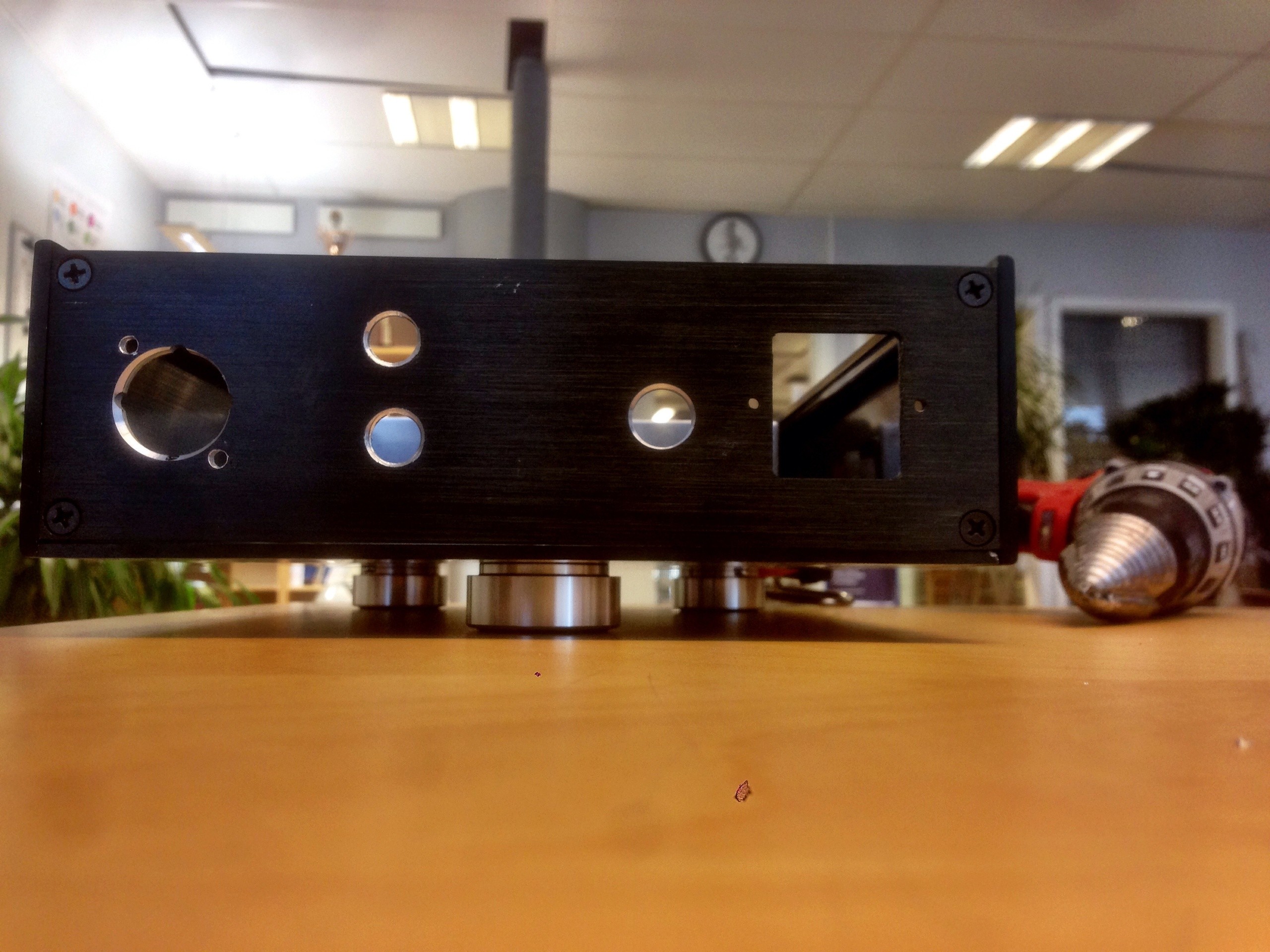

Hålen borrade och chassifötterna på
(2014-08-11 20:41:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex UCD 700HG

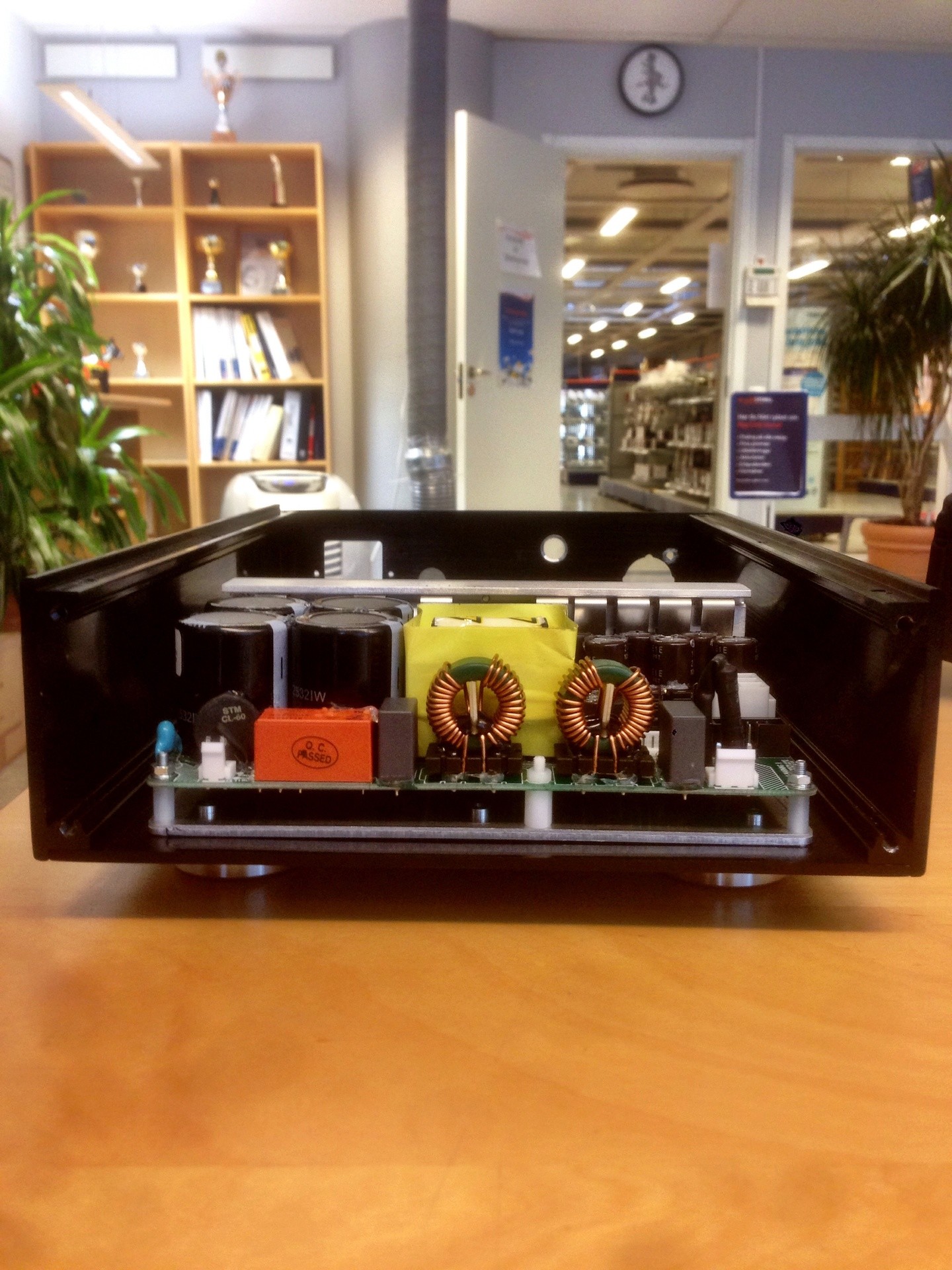

Nätagget på plats
(2014-08-11 21:28:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A700

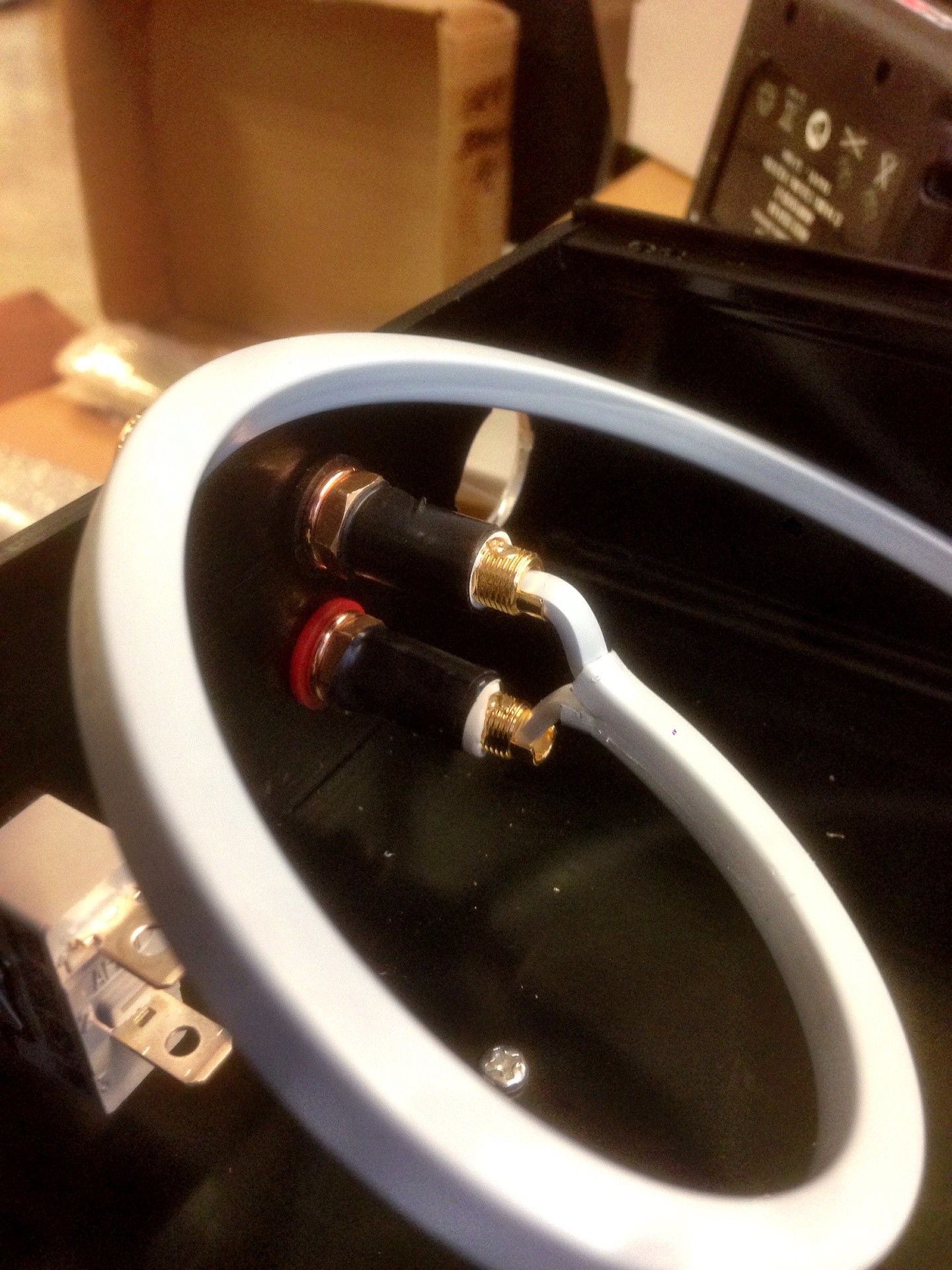

Supra
Intern högtalarkabel och terminaler från Jenving/Supra. (2014-08-12 17:38:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Boxcon (par),  Supra Ply 2.0 2x2mm

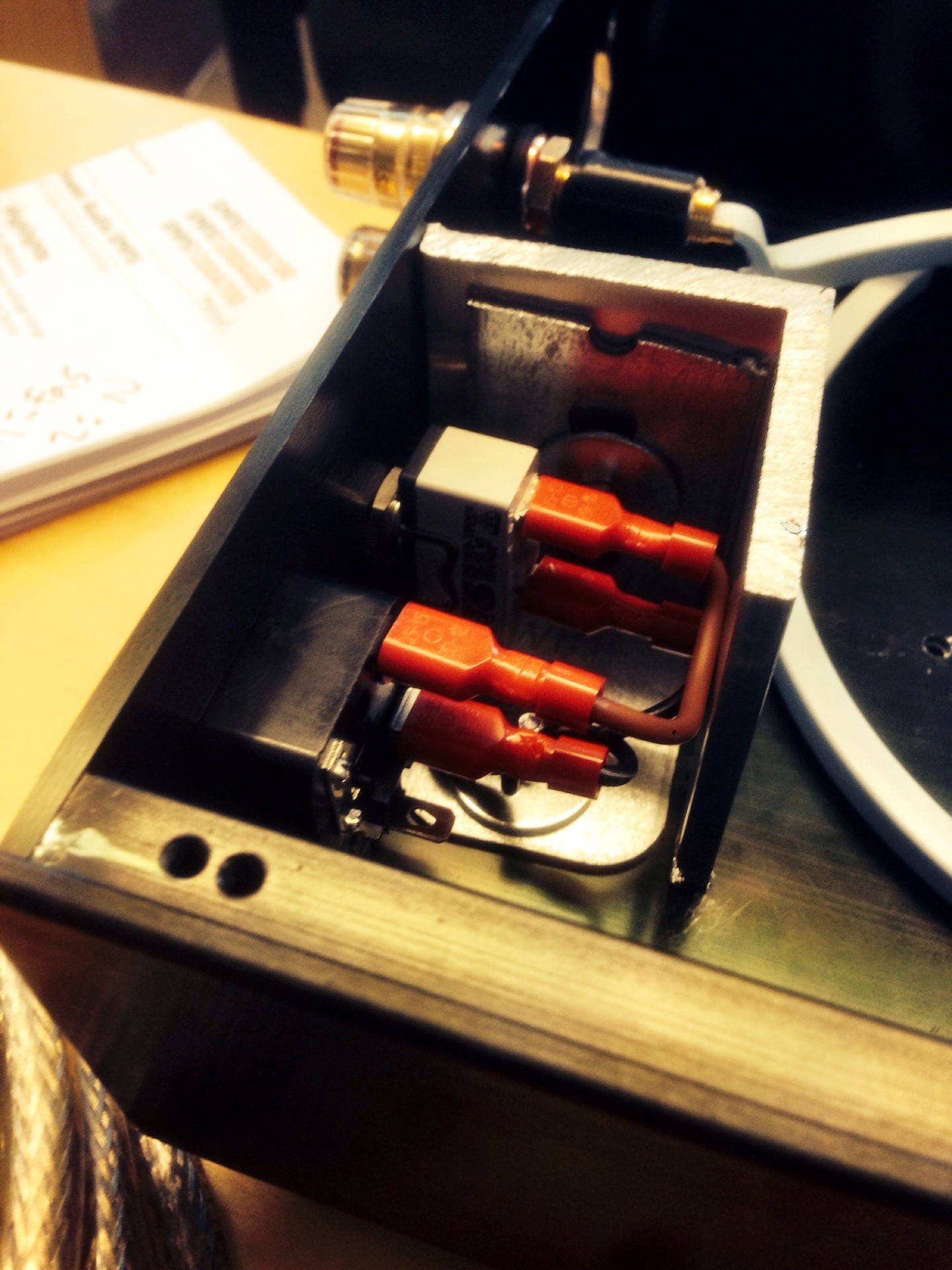

Kopplat & avskärmat :)
Aluminium vinkeln var från början tänkt till något annat. Den är avsågad från en 0,5m lång aluminiumprofil. Hade jag vetat att jag skulle göra såhär skulle jag köpt en mer passande vinkel. Fast jag tror nog detta fyller sin funktion riktigt bra :) (2014-08-14 19:57:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Ply 2.0 2x2mm

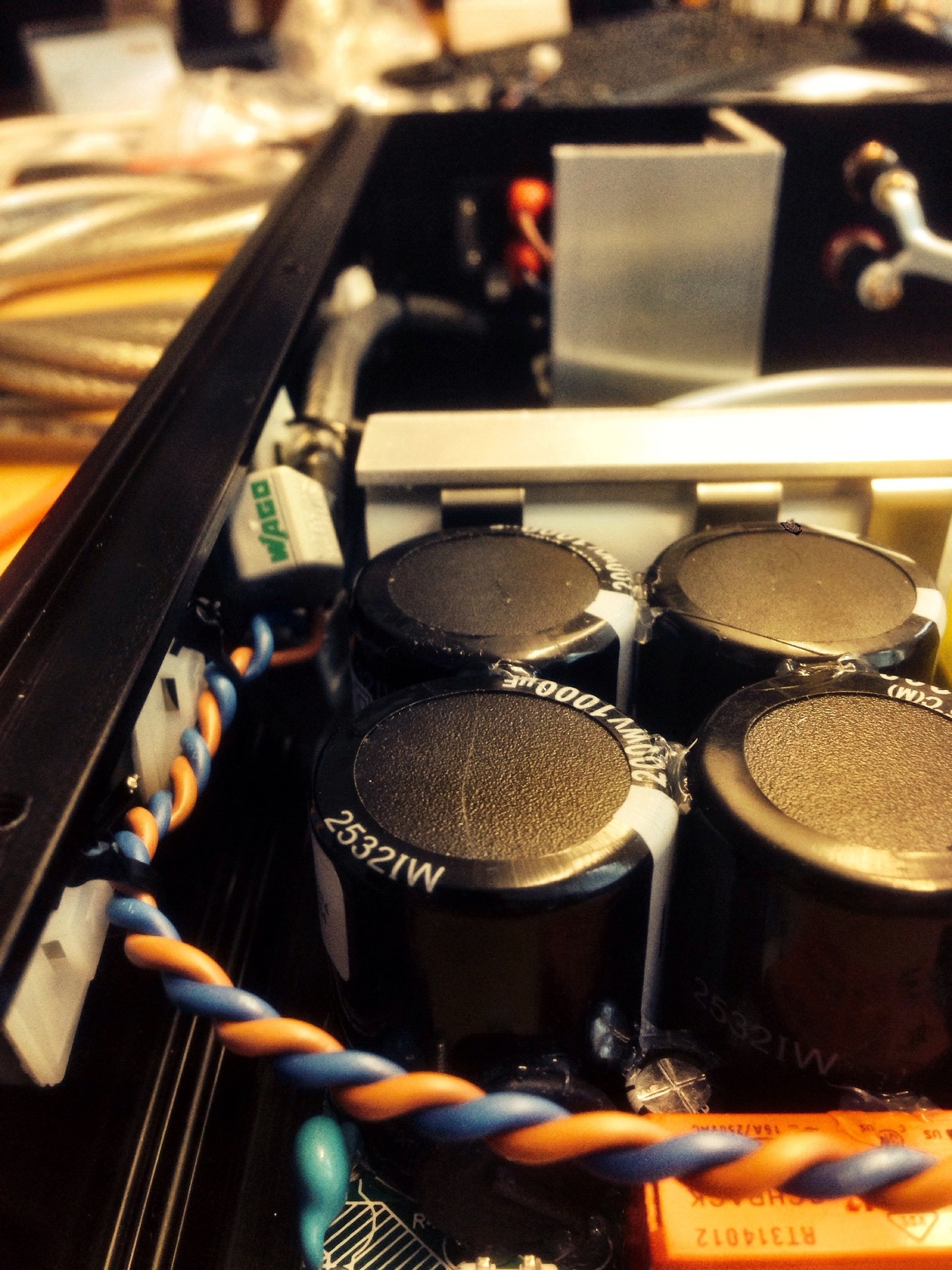

Tvinnat & skarvat
Tvinnad 230V kabeln, skarvad med snäpp Wago med en 3g1,5mm Skärmad flexkabel. (2014-08-14 19:59:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A700

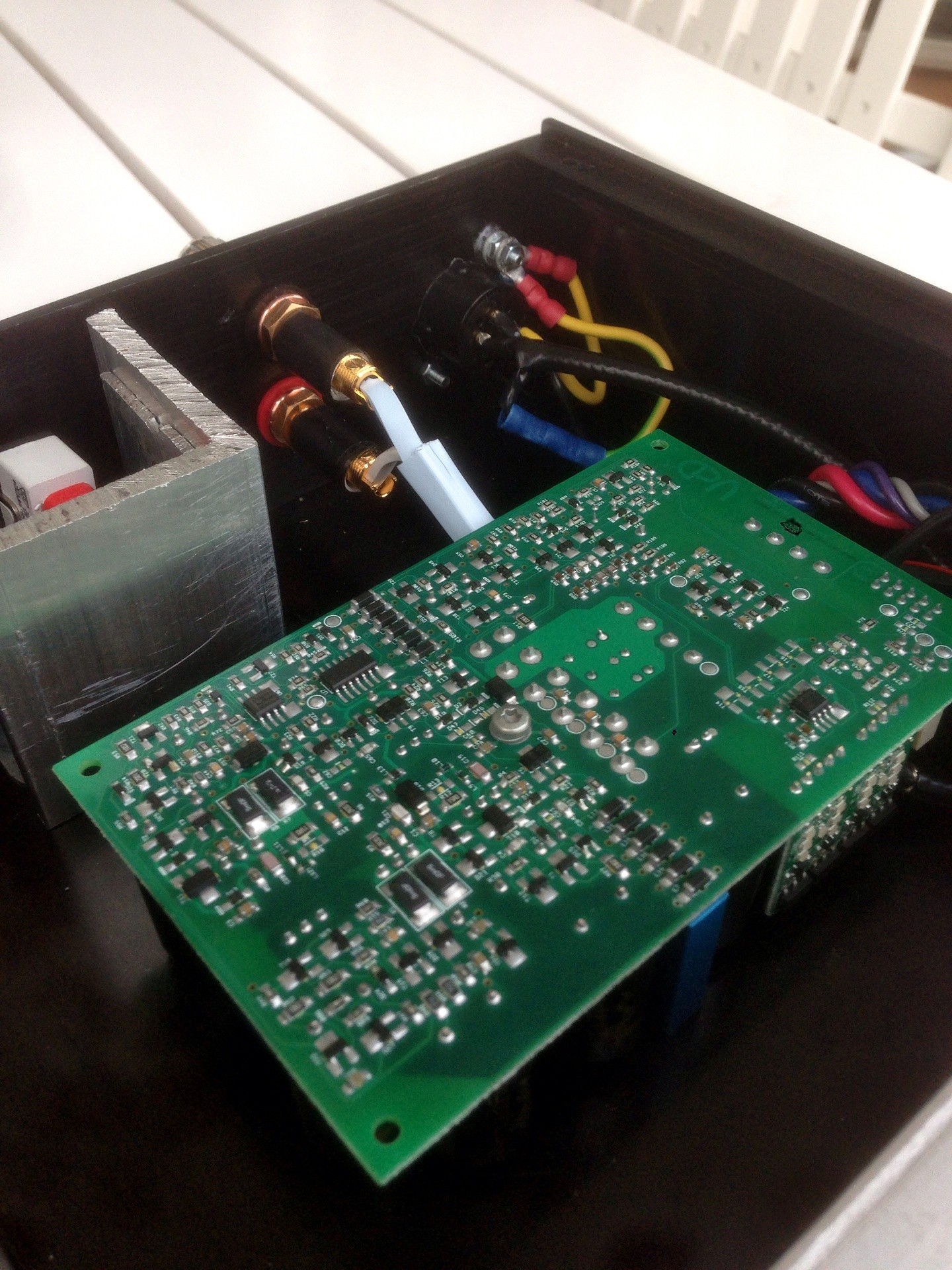

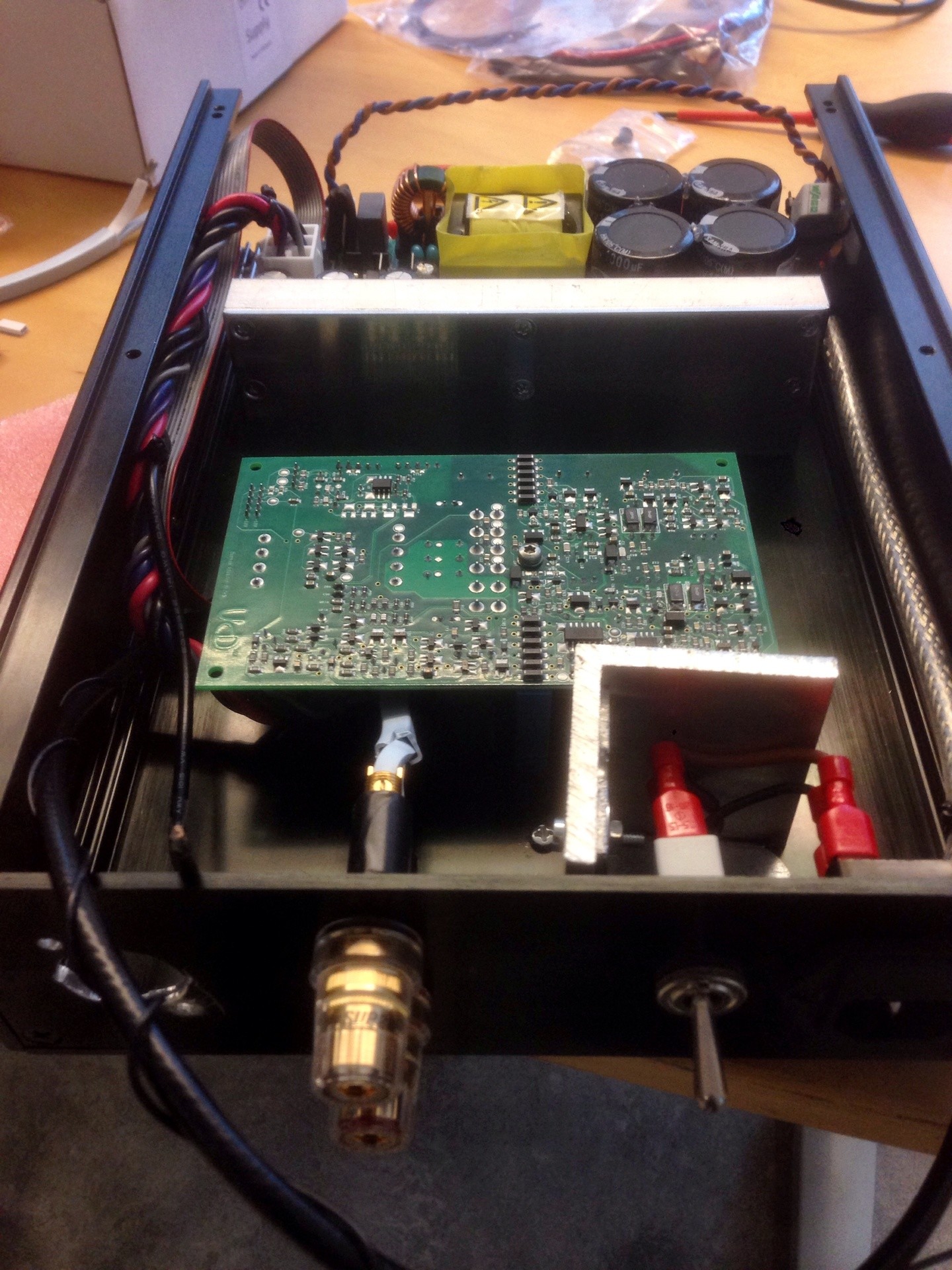

Förstärkarmodulen monterad
Monterade förstärkarmodulen uppochner så att kylflänsarna integreras med aluminiumchassit för optimal passiv kylning. (2014-08-18 20:53:52) Bilden är högupplöst. Klicka i bilden för att zooma.

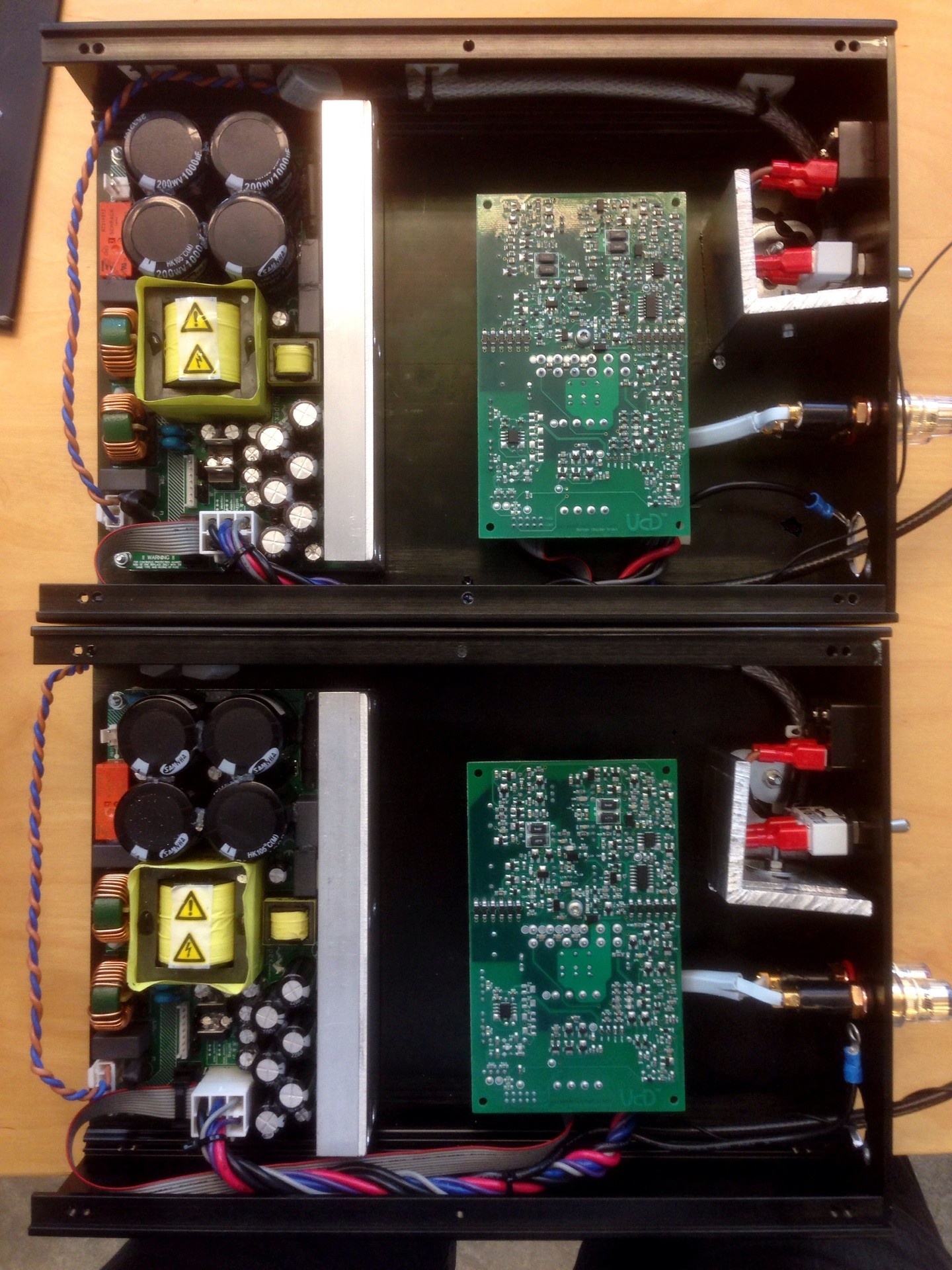

2x700W Monoblock
700W i 4ohm/block... Nu ska det bara lödas på XLR kontakter så är det klart! (2014-08-19 17:25:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Färdig med lödning
Och XLR kontakten sitter på plats och jordkablarna lika så. (2014-08-21 19:11:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex UCD 700HG

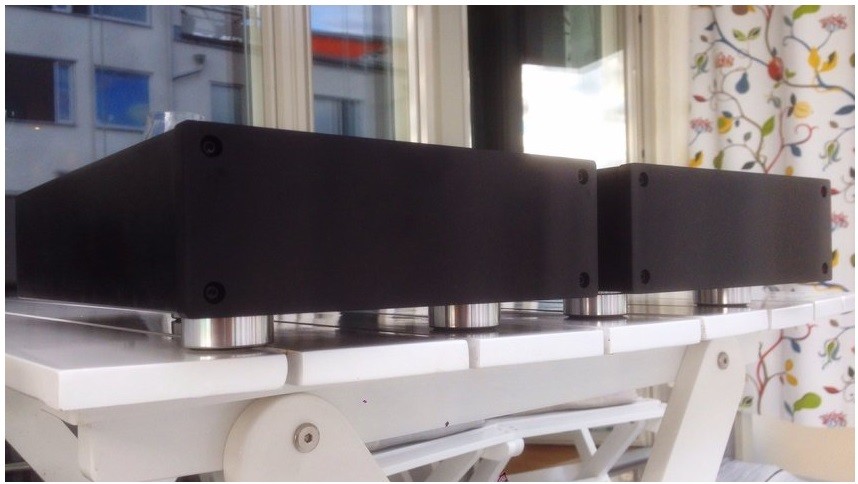

Monoblock Class-D
Såhär ser dem ut. Jag har provkört dem i några timmar. Låter kanon. Tajt och punchig bas. Stor och kliniskt detaljerad ljudbild. Dock måste jag borra ett gäng hål för ventilation. Värmen stannar kvar i chassit som det är nu. Det är inte en brännhet värme men jag vill gärna ha dem lite svalare. (2014-08-21 22:16:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex UCD 700HG



Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
beat_strandh   2015-02-13 14:31:25 Anmäl

Tänkte kanske sälja mina monoblock för att finansiera ett nytt bygge. Någon som är intresserad?

beat_strandh   2014-08-28 10:30:10 Anmäl
[quote name='Schonning' timestamp='1409206848' post='4101353']
Då ber jag om ursäkt, jag menade bara att den typen av grenuttag är så billigt byggda att de faktiskt [i]kan [/i]göra ljudet sämre, helt utan att gå in på kabelfjolleri (där jag helt håller med dig)

Ja, de är kanske godkända för 16A, men hur är de byggda? Jag menar absolut inte att man ska köpa svindyra specialgrenuttag för tusenlappar, men att gå upp ett eller två hack så får du ett bra grenuttag som är rejält byggt. Utan att det svider i plånboken. Jag kör själv med begagnade lister från Server-rack. Helt gratis och garanterat välbyggda (bild)

Hur som helst så gillar jag din anläggning! Den är riktigt trevlig!
[/quote]

lugnt, du behöver inte be om ursäkt (bild)

Då har vi båda en sund inställning till kablar etc (bild) Det är möjligt att dessa är dåligt konstruerade och kan försämra ljud pga det. Men jag har ett grenuttag från Supra som garanterat är väldigt bra byggda (har TVn, mediaspelaren, processorn och förut slutstegen anslutna till denna). Kan säga att jag personligen inte upplever någon skillnad när jag kör slutstegen i dem eller i mina billiga vita grenuttag.
Schonning   2014-08-28 08:20:48 Anmäl
[quote name='beat_strandh' timestamp='1409118904' post='4100880']
tack, jag är riktigt nöjd med slutstegen (bild)

Är du seriös om det här med kablar etc...? om du är det så kan jag meddela att jag inte har samma uppfattning som du. Strömkablarna gjorde jag för att jag tyckte dem blev snygga (kostade 100kr totalt för mig att göra), sedan var ironisk med min text. Dessutom är grenuttaget godkänt för 16A vilket motsvarar 3680W. Borde räcka för mina behov (bild)
[/quote]

Då ber jag om ursäkt, jag menade bara att den typen av grenuttag är så billigt byggda att de faktiskt [i]kan [/i]göra ljudet sämre, helt utan att gå in på kabelfjolleri (där jag helt håller med dig)

Ja, de är kanske godkända för 16A, men hur är de byggda? Jag menar absolut inte att man ska köpa svindyra specialgrenuttag för tusenlappar, men att gå upp ett eller två hack så får du ett bra grenuttag som är rejält byggt. Utan att det svider i plånboken. Jag kör själv med begagnade lister från Server-rack. Helt gratis och garanterat välbyggda (bild)

Hur som helst så gillar jag din anläggning! Den är riktigt trevlig!
beat_strandh   2014-08-27 07:55:04 Anmäl
[quote name='Schonning' timestamp='1409118418' post='4100877']
Jag tycker slutstegen ser riktigt balla ut, imponerande bygge verkligen!

MEN! om du lägger ner massor med pengar på feta steg, och feta strömkablar till dem, varför i all världen köra med bililgast tänkbara grenuttag? Lägg ner lite pengar på uttaget istället, det där e gjort för 40W lampor, inte för feta slutsteg... Sen kan man prata om bra strömkablar.

Mvh Schonning
[/quote]

tack, jag är riktigt nöjd med slutstegen (bild)

Är du seriös om det här med kablar etc...? om du är det så kan jag meddela att jag inte har samma uppfattning som du. Strömkablarna gjorde jag för att jag tyckte dem blev snygga (kostade 100kr totalt för mig att göra), sedan var ironisk med min text. Dessutom är grenuttaget godkänt för 16A vilket motsvarar 3680W. Borde räcka för mina behov (bild)
Schonning   2014-08-27 07:46:58 Anmäl
Jag tycker slutstegen ser riktigt balla ut, imponerande bygge verkligen!

MEN! om du lägger ner massor med pengar på feta steg, och feta strömkablar till dem, varför i all världen köra med bililgast tänkbara grenuttag? Lägg ner lite pengar på uttaget istället, det där e gjort för 40W lampor, inte för feta slutsteg... Sen kan man prata om bra strömkablar.

Mvh Schonning
Kimme   2014-08-24 16:43:52 Anmäl
Snyggt jobbat :-)
beat_strandh   2014-08-23 18:25:23 Anmäl
[quote name='baconaboo' timestamp='1408803079' post='4099389']
En diodindikering för av/på med en liten potentiometer för å ställa styrkan på den vore pricken över i:et i mitt tycke.
Men de ser riktigt snitsiga ut!
[/quote]

jag hade planer på det men orkade inte. Men visst hade det varit snyggt och dessutom praktiskt. Nu ser jag inte ifall dem är på eller inte (bild)
baconaboo   2014-08-23 16:11:19 Anmäl
En diodindikering för av/på med en liten potentiometer för å ställa styrkan på den vore pricken över i:et i mitt tycke.
Men de ser riktigt snitsiga ut!
jayzon   2014-08-23 15:40:35 Anmäl
Snygga!
genstruktur   2014-08-22 01:14:44 Anmäl
Grattis! Blev riktigt fint det där :)
