DIY - Bygge av Subwoofers
(36)
Dölj
|
Nu är det dags igen! Bort med det gamla och in med det nya! |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

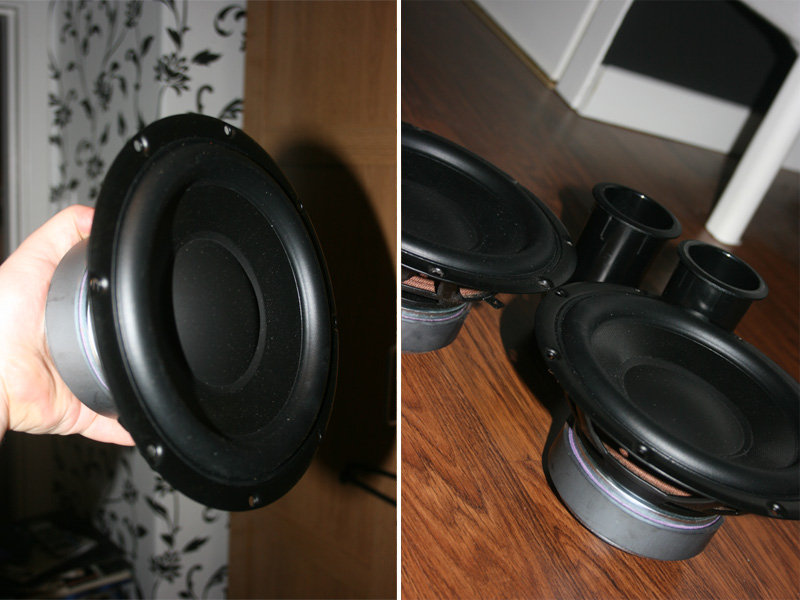

2 gånger Peerless SLS 8"
Två är alltid bättre än en. Elementen som skall sitta i varsinn låda på 26 liter. Trevligt element som låter väldigt bra i mina öron. (2007-10-28 21:42:19)
Två är alltid bättre än en. Elementen som skall sitta i varsinn låda på 26 liter. Trevligt element som låter väldigt bra i mina öron. (2007-10-28 21:42:19)

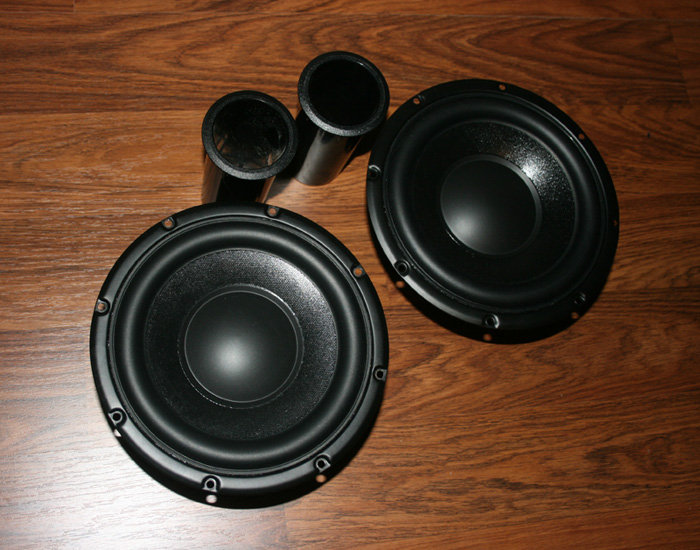

Basreflexportar
Portarna har en diameter på 55mm och en totallängd på 129mm.
Produkter på bilden:
Peerless SLS 213 8"
Basarna är inhandlade på Ljudia och kostar 695kr/st.
Impedans : 8 Ohm
Frekvensomf: 35-700 Hz
Effekt: 200 W
Känslighet: 86.8 dB/SPL
Produkter på bilden:

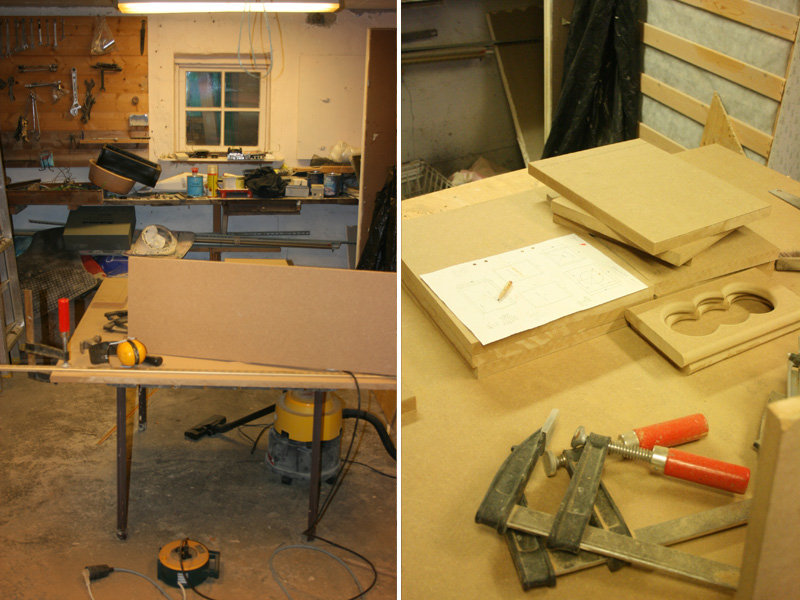

Garaget får vara sågeri
Garaget med verktyg, skräp och en smula djävulskap högt och lågt. Får se om vi kan stånka fram 2 små sublådor av MDF-boarden på 22mm som ligger på bordet. (2007-10-28 21:47:45)
Garaget med verktyg, skräp och en smula djävulskap högt och lågt. Får se om vi kan stånka fram 2 små sublådor av MDF-boarden på 22mm som ligger på bordet. (2007-10-28 21:47:45)
Produkter på bilden:

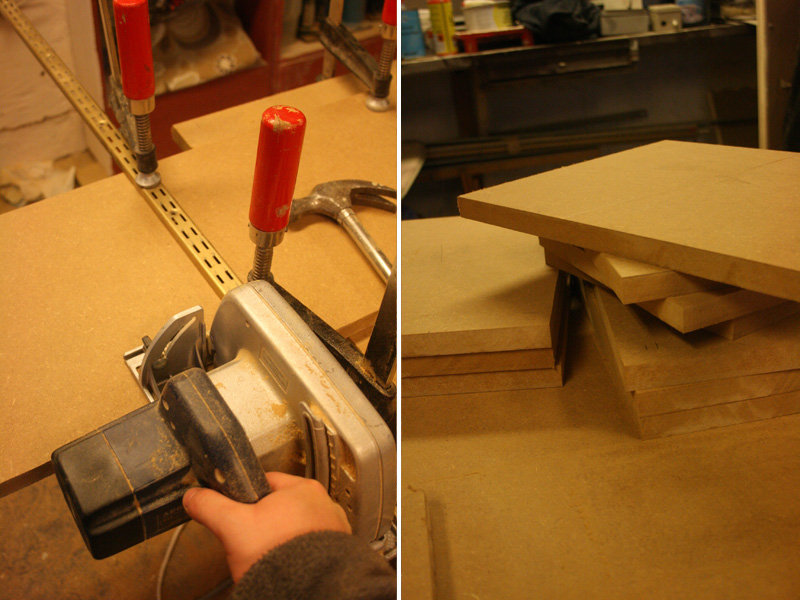

Ursågning
Alla bitar sågas ut, och högen med måttade brädor växer. Vanlig gammal hederlig cirkelsåg och en styrkant och det blir rakt som ribban på Peter North. (2007-10-28 21:54:12)
Alla bitar sågas ut, och högen med måttade brädor växer. Vanlig gammal hederlig cirkelsåg och en styrkant och det blir rakt som ribban på Peter North. (2007-10-28 21:54:12)
Produkter på bilden:
Stadgning
Denna bit får agera stag inne i lådan för att öka styvheten i konstruktionen. 3 överlappade hål har sågats ut med dosfräs och kanterna har fasats av med överhandsfräs.
Till höger syns också hålen för basreflexrören, också ursågade med dosfräs och fasade med överhandsfräs. (2007-10-28 21:56:07)
Denna bit får agera stag inne i lådan för att öka styvheten i konstruktionen. 3 överlappade hål har sågats ut med dosfräs och kanterna har fasats av med överhandsfräs.
Till höger syns också hålen för basreflexrören, också ursågade med dosfräs och fasade med överhandsfräs. (2007-10-28 21:56:07)
Produkter på bilden:

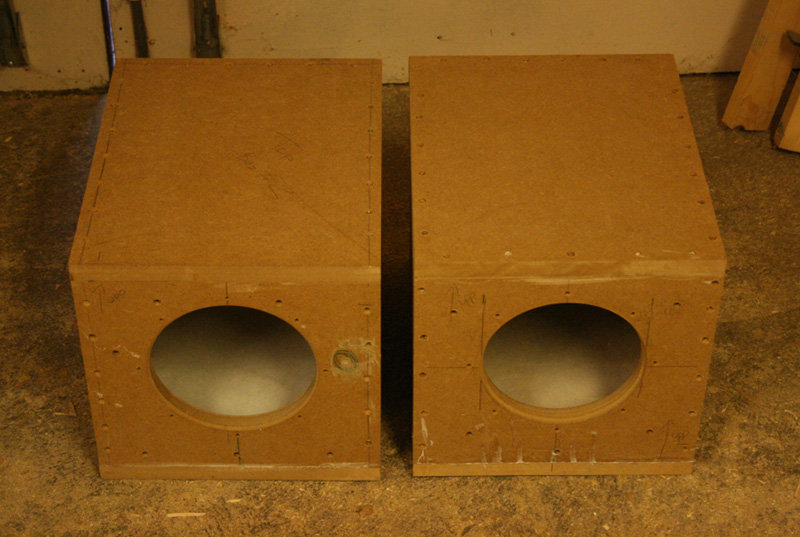

Byggsats

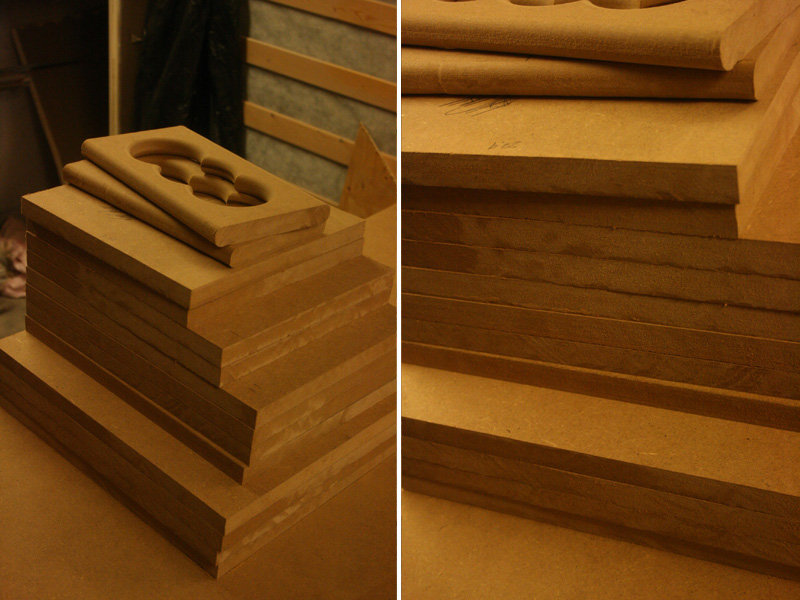

Vips så har man efter en del slit och damm i luftstrupen pulat ur 2 kompletta lådbyggsatser ur MDF-boarden som bara är att skruva ihop (För att säga det lite enkelt...)
En halv MDF-board gick åt, till 2 lådor. Spillbitarna som blev räcker knappt att tända med i kaminen, så det får väl anses som lönsamt. Total kostnad för den MDF som gått åt är är cirka 200kr. (2007-10-28 21:59:22)
Vips så har man efter en del slit och damm i luftstrupen pulat ur 2 kompletta lådbyggsatser ur MDF-boarden som bara är att skruva ihop (För att säga det lite enkelt...)
En halv MDF-board gick åt, till 2 lådor. Spillbitarna som blev räcker knappt att tända med i kaminen, så det får väl anses som lönsamt. Total kostnad för den MDF som gått åt är är cirka 200kr. (2007-10-28 21:59:22)
Produkter på bilden:
Montering

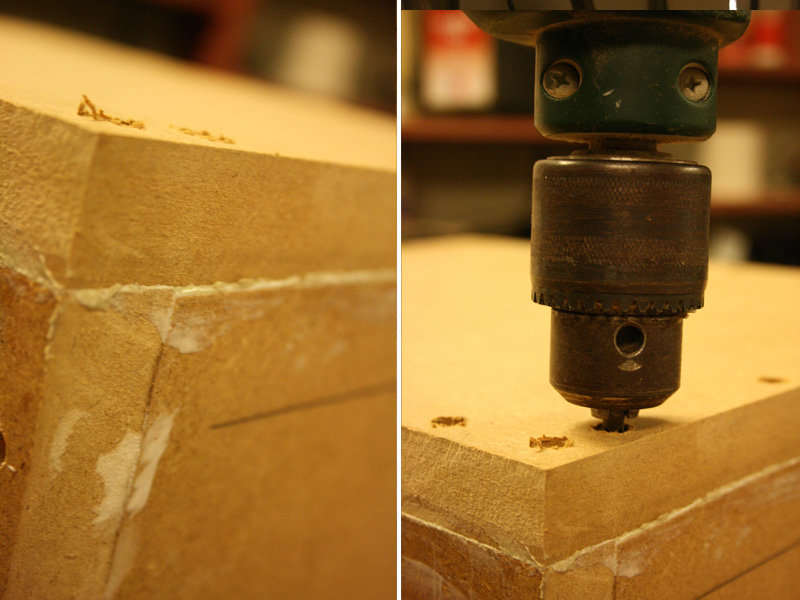

Sidorna skruvas och limmas ihop. Sitter som berg gör det. Sedan får man ett exakt svar på hur vindögd man varit vid ursågningen.
5cm mellan skruvarna är vad jag brukar köra på. Sedan förborrar jag samtliga skruvhål och försänker dem, gärna lite extra så spacklet har något att fästa i. (2007-10-28 22:07:13)
Sidorna skruvas och limmas ihop. Sitter som berg gör det. Sedan får man ett exakt svar på hur vindögd man varit vid ursågningen.
5cm mellan skruvarna är vad jag brukar köra på. Sedan förborrar jag samtliga skruvhål och försänker dem, gärna lite extra så spacklet har något att fästa i. (2007-10-28 22:07:13)
Produkter på bilden:

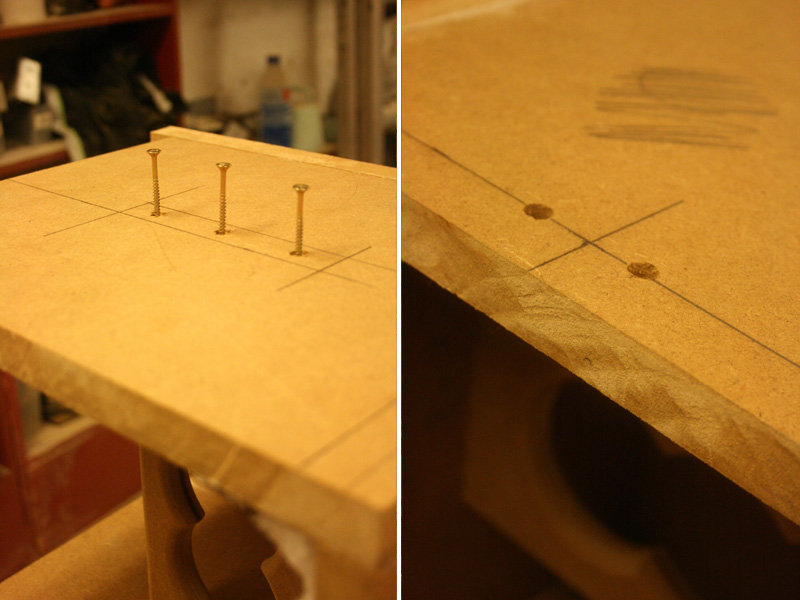

Skruva och Borra
Staget skruvas dit och hål för polskruvarna/kabelanslutningarna borras upp på baksidan av lådan. (2007-10-29 14:27:04)
Staget skruvas dit och hål för polskruvarna/kabelanslutningarna borras upp på baksidan av lådan. (2007-10-29 14:27:04)
Produkter på bilden:

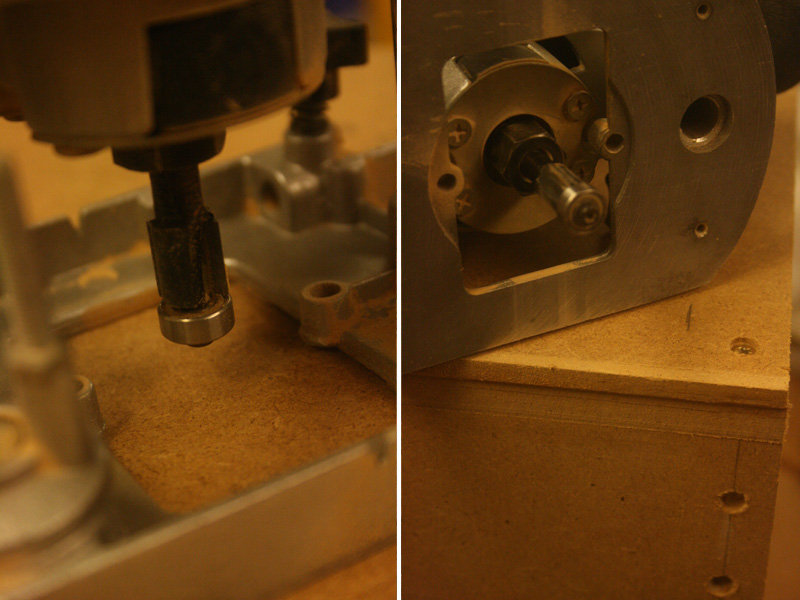

Ah, vad vore livet utan en överhandsfräs? Det blev 1mm för mycket på ena kanten. Rackarns, men det löser ett stycke fräs till. Utformningen på fräsen funkar som så, att kulagret ligger ann mot den raka skivan, medan skäret fräser bort allt överflödigt material så det blir jämt och plant! Royal!
(2007-10-29 14:28:11)
Produkter på bilden:
Fronstycke

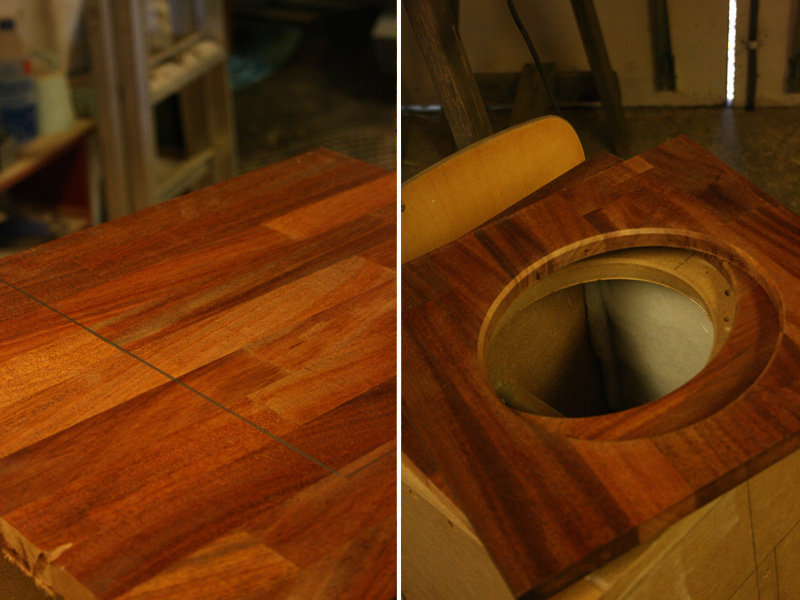

En tunn (12mm) bänkskiva i mahogny inhandlat på Bauhaus. Priset kommer jag inte ihåg, men cirka 200kr tror jag. Den får agera baffel, och skall endast slipas och oljas senare. (2007-10-29 14:34:31)
En tunn (12mm) bänkskiva i mahogny inhandlat på Bauhaus. Priset kommer jag inte ihåg, men cirka 200kr tror jag. Den får agera baffel, och skall endast slipas och oljas senare. (2007-10-29 14:34:31)
Bänkskiva i Mahogny
Inhandlad på Bauhaus för cirka 200kr
Produkter på bilden:

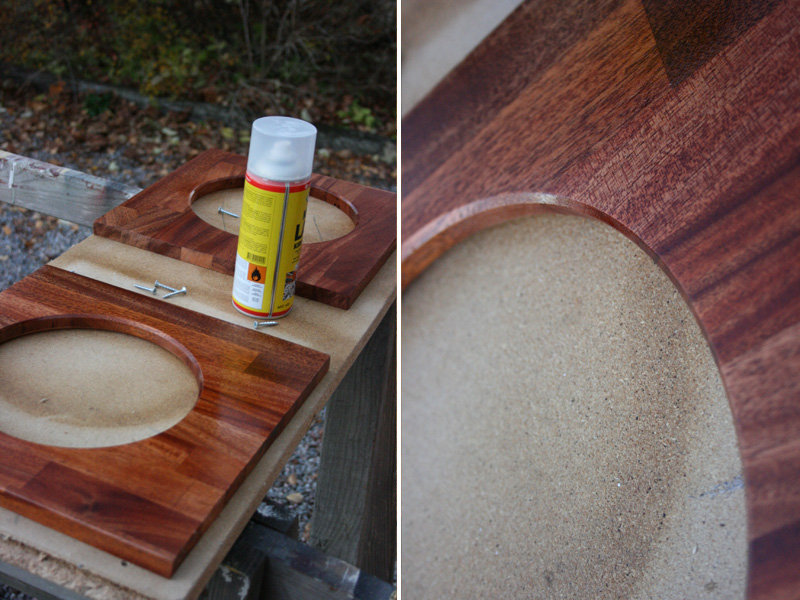

Mahognyskivan skall sitta med plugg och trälim senare, så än så länge borras bara hål för pluggen upp och den sågas till exakt rätt dimension.
Eftersom jag inte skruvat ihop hela lådan helt, kan jag skruva upp ena väggen och borra hål igenom MDF-baffeln och samtidigt i Mahognyskivan, och på så vis underlättas pluggnignen betydligt. Märkstift i all ära, men detta blir exakt. (2007-10-29 14:39:02)
Produkter på bilden:

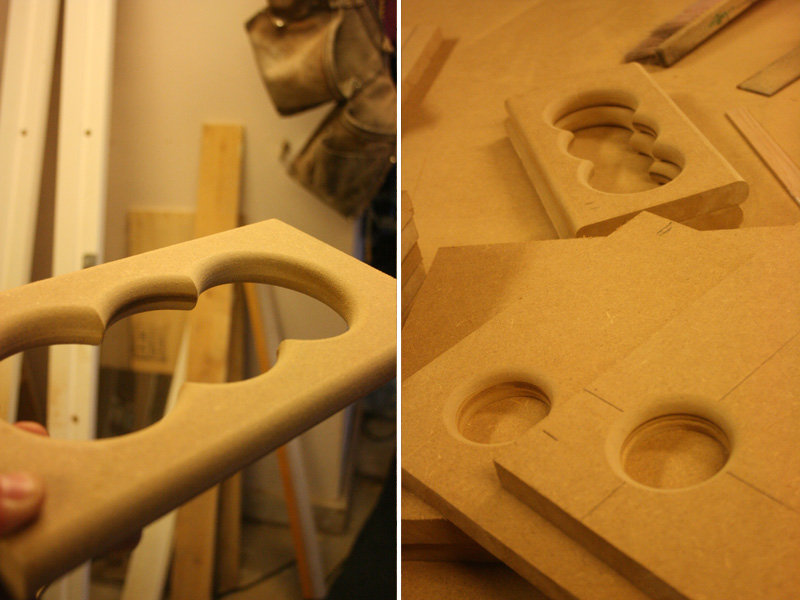

Håltagning

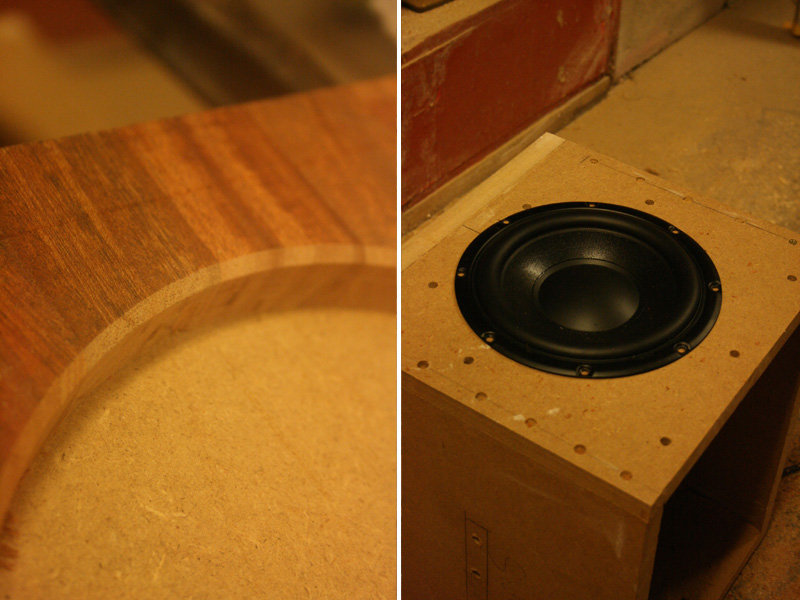

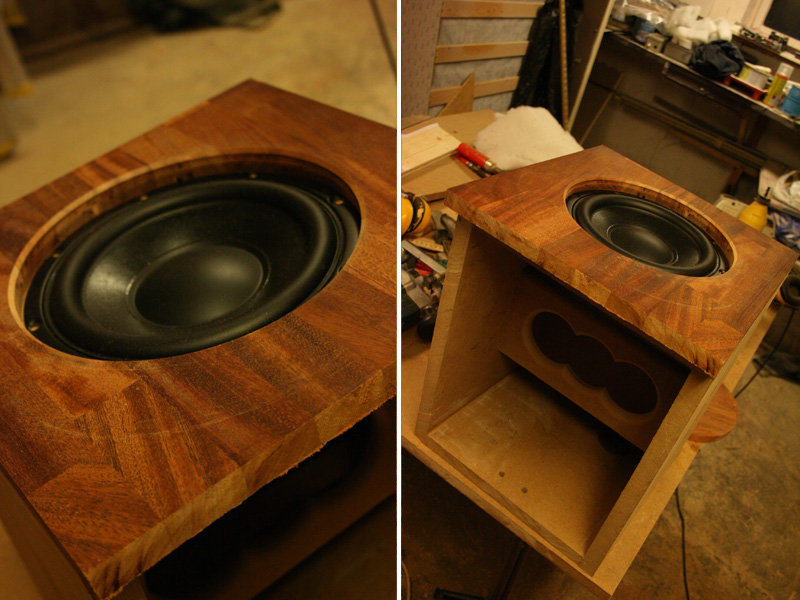

Ett hål borras och utgör ett gemensamt centrum på båda skivorna. Sen är det bara att plocka fram Herr Fräs igen och borra upp baffelhålet samt det större hålet i mahognyskivan. (2007-10-29 14:45:20)
Ett hål borras och utgör ett gemensamt centrum på båda skivorna. Sen är det bara att plocka fram Herr Fräs igen och borra upp baffelhålet samt det större hålet i mahognyskivan. (2007-10-29 14:45:20)
Produkter på bilden:

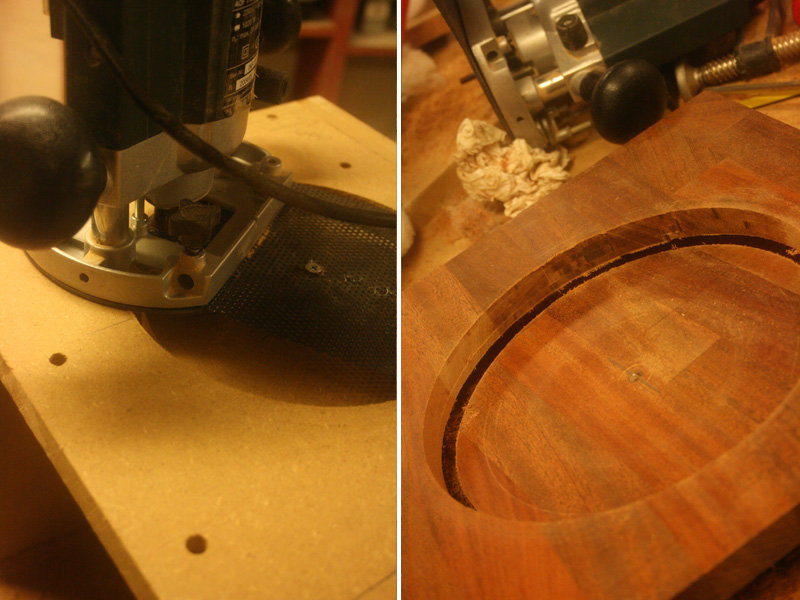

Mahognyskivans yttre kant fasas av i 45 grader, skarpt och bra.
Sedan så är basen på väg att provsitta sitt nya hus. Han tycks trivas och hålet tycker han det var lagom passning på. (2007-10-29 14:48:43)
Produkter på bilden:
Så här kommer framsidan på baslådan att se ut. Gillar det mörka träslaget.
Har fått en del repor efter bland annat överhandsfräsen, men eftersom det är massivt trä, så är det ju inga preoblem att gå några vändor med sliptrissan! (2007-10-29 20:35:43)
Produkter på bilden:

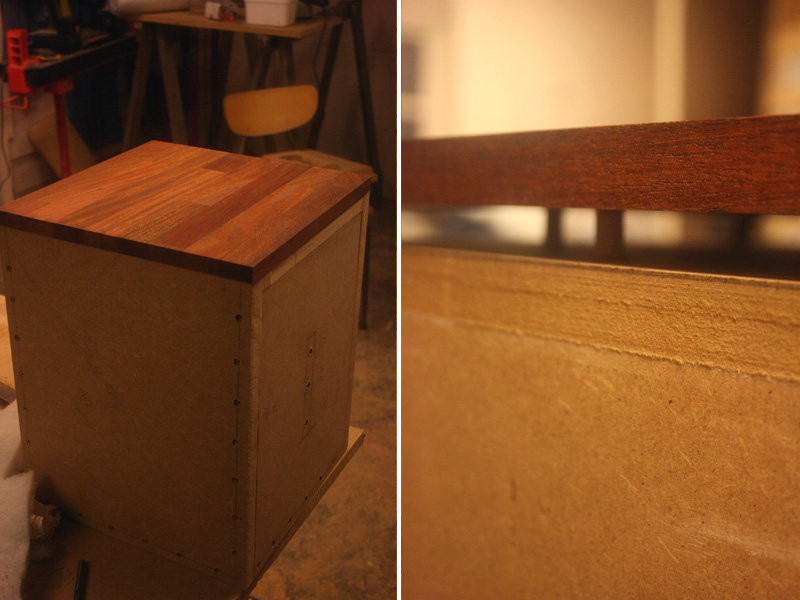

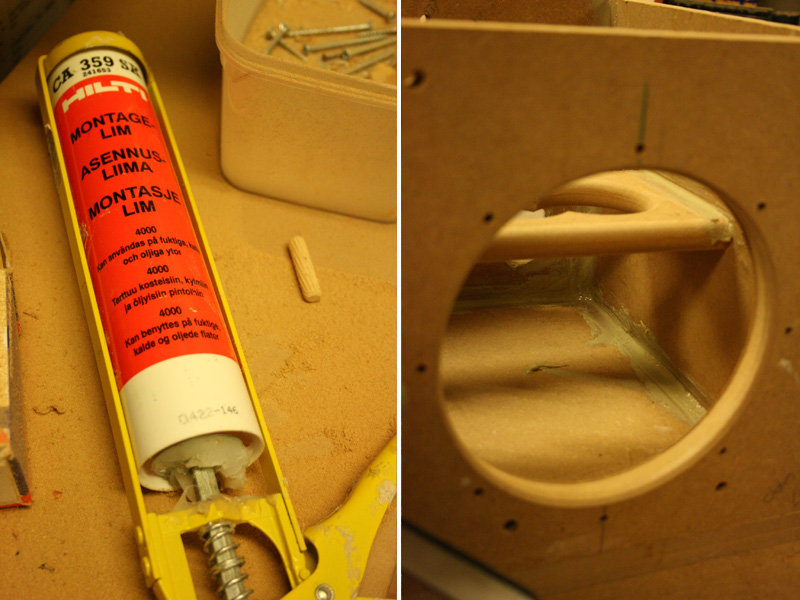

Klet
Lådan tätas invändigt med sättlim/montagelim. Det är perfekt i min mening, och när det stelnat blir det hårt. Eftersom hörnen inte ska röra på sig det minsta, så föredrar jag en tätningsmassa som blir hård istället för andra material som Latex eller Silicon, som jag skulle föredra till levande trä, t.ex. limträskivor som kommer röra sig. (2007-10-29 15:06:33)
Lådan tätas invändigt med sättlim/montagelim. Det är perfekt i min mening, och när det stelnat blir det hårt. Eftersom hörnen inte ska röra på sig det minsta, så föredrar jag en tätningsmassa som blir hård istället för andra material som Latex eller Silicon, som jag skulle föredra till levande trä, t.ex. limträskivor som kommer röra sig. (2007-10-29 15:06:33)
Produkter på bilden:
En till baffel måttas ut och sågas fram ur limträskivan.
Sedan fasas alla kanter och bafflarna skall senare lackas med klarlack. (2007-11-01 16:24:28)
Produkter på bilden:
Sista biten
Sista biten limmas dit och sista lådan skruvas igen. Lådstommen är färdig!
Som tätning använder jag sättlim, precis som tätningen invändigt. Eftersom det är svårt att nå alla skarvar invändigt så använder jag sättlim istället för trälim på den sista sidan som skruvas dit. (2007-11-01 16:26:13)
Sista biten limmas dit och sista lådan skruvas igen. Lådstommen är färdig!
Som tätning använder jag sättlim, precis som tätningen invändigt. Eftersom det är svårt att nå alla skarvar invändigt så använder jag sättlim istället för trälim på den sista sidan som skruvas dit. (2007-11-01 16:26:13)
Produkter på bilden:
Sådär
Färdiga lådor!
Nu väntar bara en massa timmars spacklande för att få allt precis plant. (2007-11-01 16:28:31)
Färdiga lådor!
Nu väntar bara en massa timmars spacklande för att få allt precis plant. (2007-11-01 16:28:31)
Dämpmatta
Dämpmattan är inhandlad på Ljudia sedan tidigare och är av deras egna märke Zachry.
Produkter på bilden:
Spackling påbörjat
Pust... Detta spacklande. Men det brukar bli väldigt bra efter att man är klar.
Använder Biltema Standardspackel. Hårt som sten blir det och kryper inte vid torkning. Därför har jag försänkt skruvarna ordentligt, så spacklet har något att fästa i. (2007-11-01 16:30:04)
Pust... Detta spacklande. Men det brukar bli väldigt bra efter att man är klar.
Använder Biltema Standardspackel. Hårt som sten blir det och kryper inte vid torkning. Därför har jag försänkt skruvarna ordentligt, så spacklet har något att fästa i. (2007-11-01 16:30:04)
Standradspackel
Vanligt polyesterspackel inhandlat på Biltema för 114kr inklusive härdare. (1,5kg) Använder cirka 0,5 kilo per baslåda
Produkter på bilden:
Slipning
Införskaffade mig en skämmigt billig excenterslip på Cheapy i somras. Det är ju ingen super-duper-pryl, men den fungerar och spar in en hejdundrans massa tid och arbete. (2007-11-01 16:37:12)
Införskaffade mig en skämmigt billig excenterslip på Cheapy i somras. Det är ju ingen super-duper-pryl, men den fungerar och spar in en hejdundrans massa tid och arbete. (2007-11-01 16:37:12)
Produkter på bilden:
Lackering
Lackning av frontbafflarna. Använder en högblank sprutlack, som jag använt tidigare och är helnöjd med. Väldigt lätt att aplicera när det gäller sprayburkar. Rinner väldigt sällan då träet suger upp en hel del.
Tror detta kommer bli bra! (2007-11-01 20:21:46)
Lackning av frontbafflarna. Använder en högblank sprutlack, som jag använt tidigare och är helnöjd med. Väldigt lätt att aplicera när det gäller sprayburkar. Rinner väldigt sällan då träet suger upp en hel del.
Tror detta kommer bli bra! (2007-11-01 20:21:46)
Klarlack
Klarlack från Plastic Padding. Inhandlat på Jula för 99kr
Produkter på bilden:

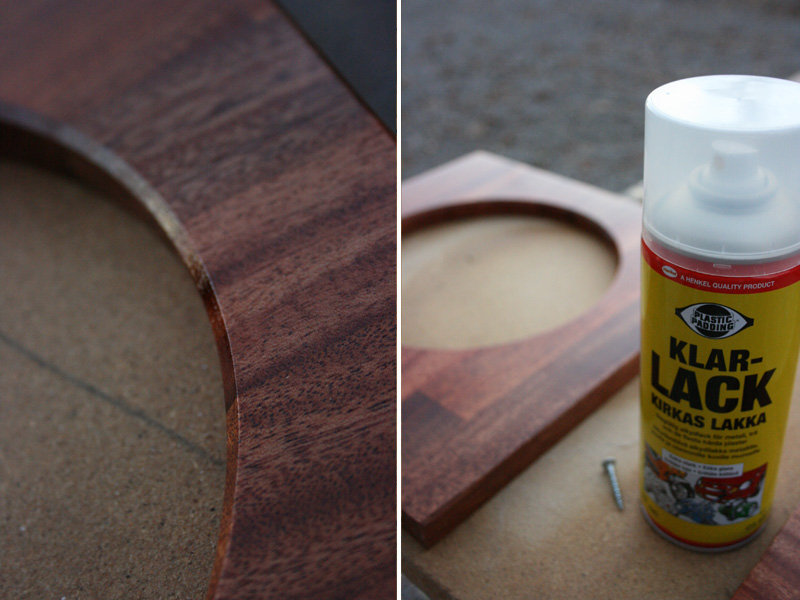

Klarlack
Klarlacken är av märket Plastic Padding och funkar på alla underlag.
Tycker den funkar bra och har använt den förr i många sammanhang.
Lackningen skedde utomhus idag, då vädret var så fint. Dessutom var det tjockt av slipspån i luften inne i garget, så där var det inte tal om att vara. (2007-11-02 17:23:58)
Klarlacken är av märket Plastic Padding och funkar på alla underlag.
Tycker den funkar bra och har använt den förr i många sammanhang.
Lackningen skedde utomhus idag, då vädret var så fint. Dessutom var det tjockt av slipspån i luften inne i garget, så där var det inte tal om att vara. (2007-11-02 17:23:58)
Produkter på bilden:

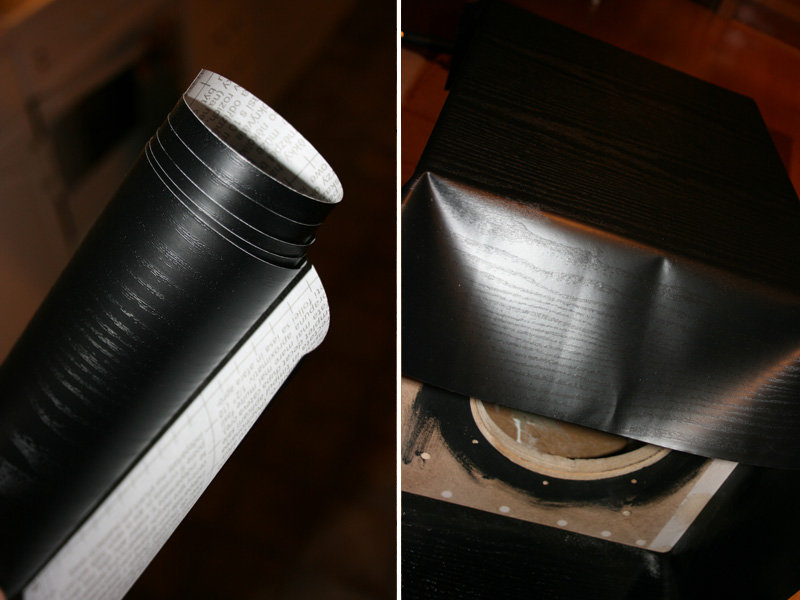

Lådan är färdigslipad och precis klädd med svart ekmönstrad plastfanér. Bulfritt blev det faktiskt som tur var. Är ett jäkla finlir att få det riktigt bra, men det gick fint.

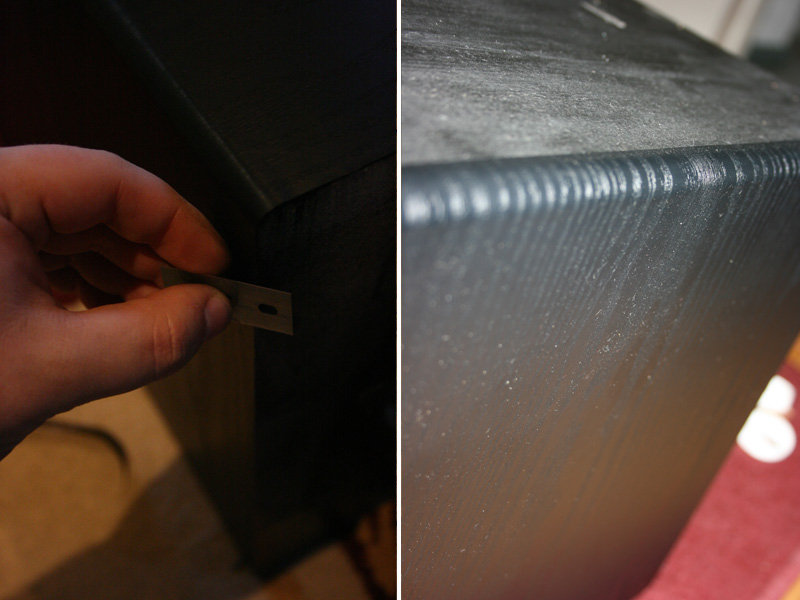

Jag har rundat alla längsgående kanter så man kan dra runt plastfilmen i en enda längd. På så vis slipper man onödiga och fula skarvar på plastfanéren. (2007-11-04 13:49:13)
Produkter på bilden:

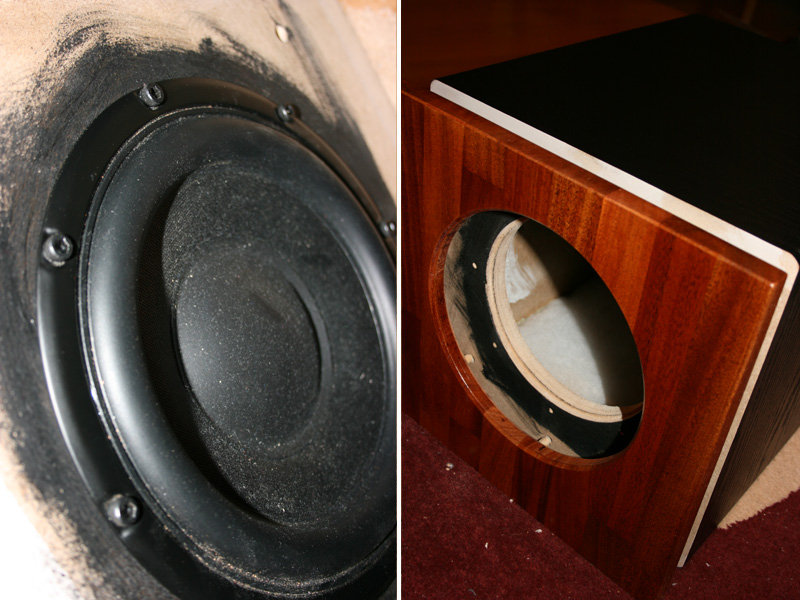

Elementet flyttar in

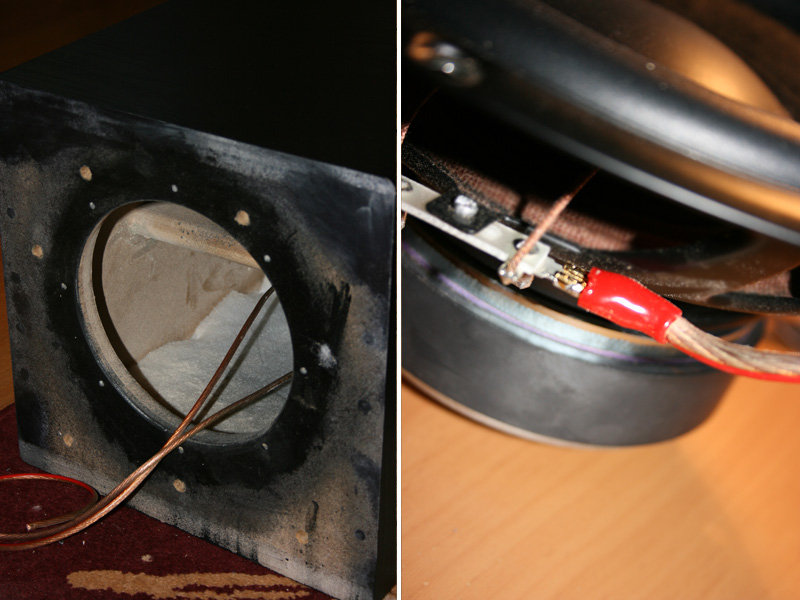

Basen flyttar in i lådan. Kabeln är på 4,0mm2 och funkar fint inuti lådan. Mycket grövre än vad de flesta tillverkare sätter in i lådorna.
Anslutningarna på basen lödes fast, förutom de kabelskor som redan sitter där (4mm2 kan vara rätt svårt att löda såhär direkt på stiftet, därför används en sko) (2007-11-04 13:54:22)
Basen flyttar in i lådan. Kabeln är på 4,0mm2 och funkar fint inuti lådan. Mycket grövre än vad de flesta tillverkare sätter in i lådorna.
Anslutningarna på basen lödes fast, förutom de kabelskor som redan sitter där (4mm2 kan vara rätt svårt att löda såhär direkt på stiftet, därför används en sko) (2007-11-04 13:54:22)
Produkter på bilden:

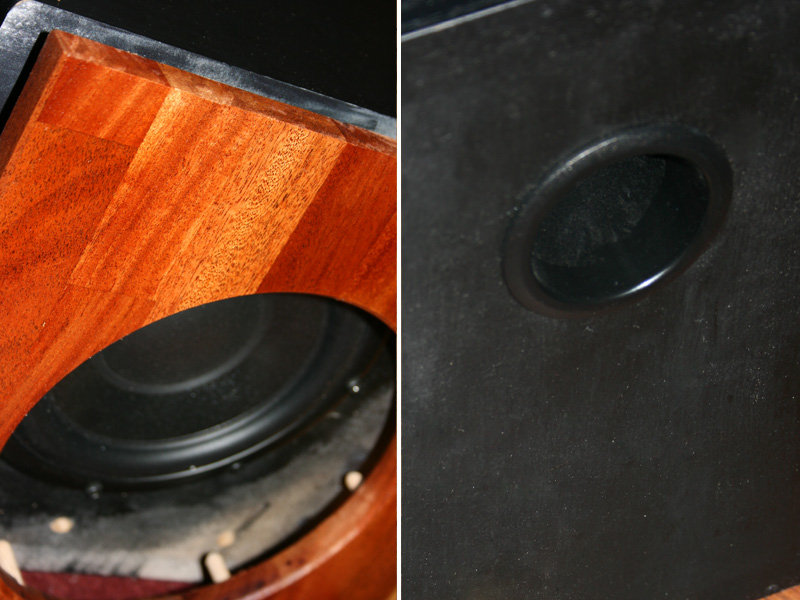

Provspelning

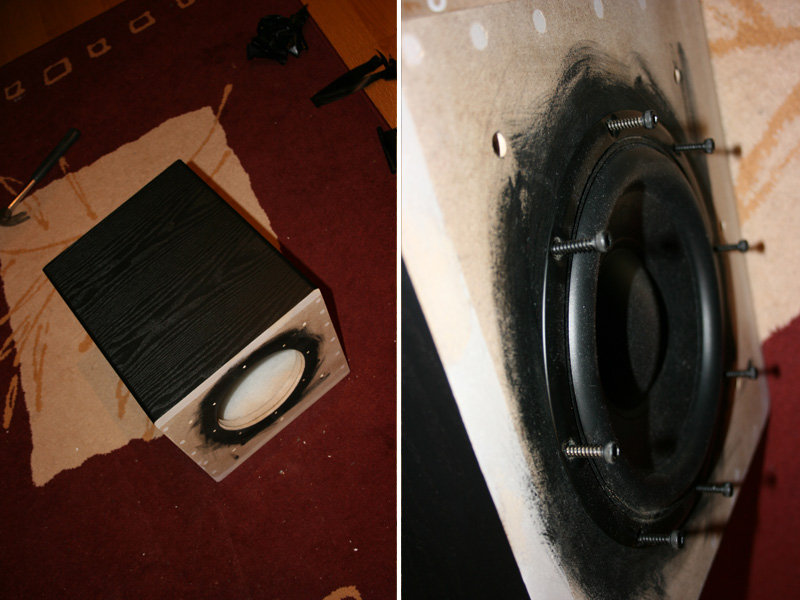

Här ser man hörnet som är rundat så plastfanéren lätt kan böjas runt. Det är viktigt så in i norden att det är precis jämt rundat. Annars blir det kaputt. Överhandsfräs är ett måste.
Till höger så sätts basen på prov med några referensrullar i form av Sagan om Ringen!
Hur det låter? Riktigt maffigt faktiskt, och det är bara med 1 sub än så länge =) Trycker på riktigt fett i de lägre frekvenserna. Under 30Hz så är det inte mycket effekt, men det är väldigt få effekter så är så pass låga. Elementet har en lång slaglängd och när det får full kräm från förstärkaren så mår dem båda riktigt bra. (2007-11-04 14:04:30)
Här ser man hörnet som är rundat så plastfanéren lätt kan böjas runt. Det är viktigt så in i norden att det är precis jämt rundat. Annars blir det kaputt. Överhandsfräs är ett måste.
Till höger så sätts basen på prov med några referensrullar i form av Sagan om Ringen!
Hur det låter? Riktigt maffigt faktiskt, och det är bara med 1 sub än så länge =) Trycker på riktigt fett i de lägre frekvenserna. Under 30Hz så är det inte mycket effekt, men det är väldigt få effekter så är så pass låga. Elementet har en lång slaglängd och när det får full kräm från förstärkaren så mår dem båda riktigt bra. (2007-11-04 14:04:30)
Produkter på bilden:
Färdig produkt

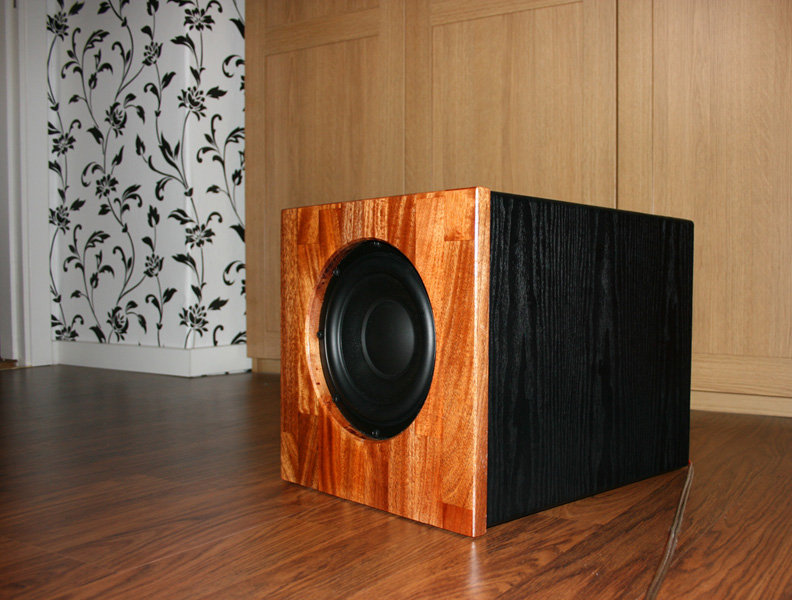

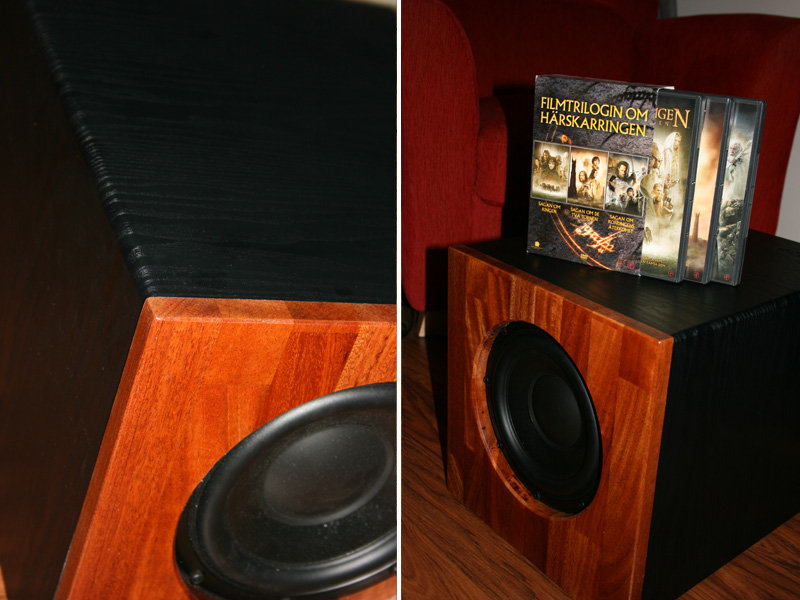

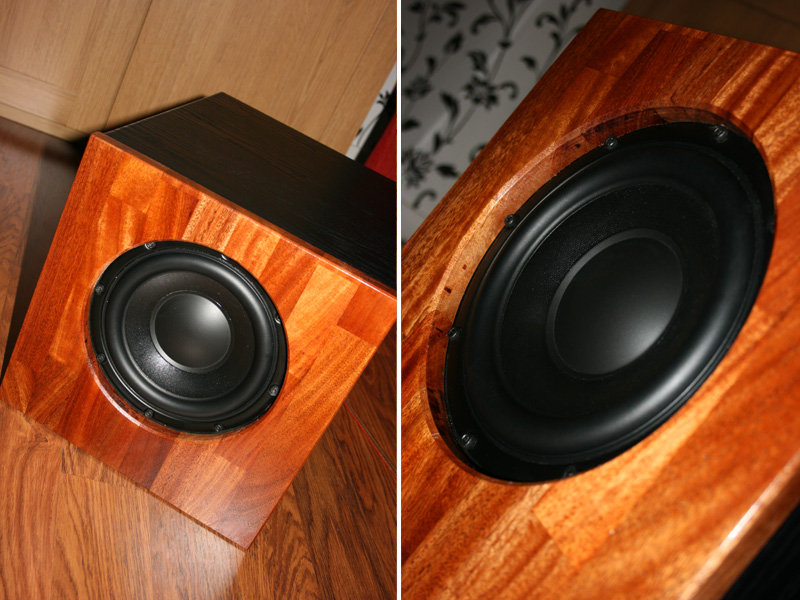

Såhär blev lådan när den blev helt färdig. Lägg märke till att detta bara är den ena lådan. Den andra är inte klar ännu, utan står och fryser ute i garaget. (2007-11-04 14:11:15)
Såhär blev lådan när den blev helt färdig. Lägg märke till att detta bara är den ena lådan. Den andra är inte klar ännu, utan står och fryser ute i garaget. (2007-11-04 14:11:15)
Produkter på bilden:
Mus i mitt Hus
Nu tillhör jag den sällsynta skaran på Min Hembio som inte stoltserar med Hifi-katter, leguaner eller vandrande pinnar... Jag har en Mus som bor i min högtalare =)
Lyckades få in en mus i huset efter några veckors rustande av golvet. Det är ju ingen omöjlighet när man som jag bor i villa... Hur som helst jagas denna mus 13 varv runt huset tills den är spårlöst försvunnen. Jag sätter min högra tumme efter 1 timmes letande att den hoppat in i basporten på fronthögtalaren. Jag skruvad bort ena elementet och kikar in...
Som tur var låg kameran precis i närheten, så jag passade på att bränna av ett kort. Jäklans mus. Hur storyn fortsätter håller jag för mig själv, då många djurälskare kan ta illa upp. (2007-11-22 22:08:34)
Nu tillhör jag den sällsynta skaran på Min Hembio som inte stoltserar med Hifi-katter, leguaner eller vandrande pinnar... Jag har en Mus som bor i min högtalare =)
Lyckades få in en mus i huset efter några veckors rustande av golvet. Det är ju ingen omöjlighet när man som jag bor i villa... Hur som helst jagas denna mus 13 varv runt huset tills den är spårlöst försvunnen. Jag sätter min högra tumme efter 1 timmes letande att den hoppat in i basporten på fronthögtalaren. Jag skruvad bort ena elementet och kikar in...
Som tur var låg kameran precis i närheten, så jag passade på att bränna av ett kort. Jäklans mus. Hur storyn fortsätter håller jag för mig själv, då många djurälskare kan ta illa upp. (2007-11-22 22:08:34)
Produkter på bilden:
Låda nummer 2; Check!
Låda nummer 2 är färdigklädd och elementet skruvas fast i lådan innan mahognybaffeln skall på. Använder Sexkant-skruv till att dra fast basen. Funkar utmärkt. (2007-11-22 22:33:14)
Låda nummer 2 är färdigklädd och elementet skruvas fast i lådan innan mahognybaffeln skall på. Använder Sexkant-skruv till att dra fast basen. Funkar utmärkt. (2007-11-22 22:33:14)
Produkter på bilden:

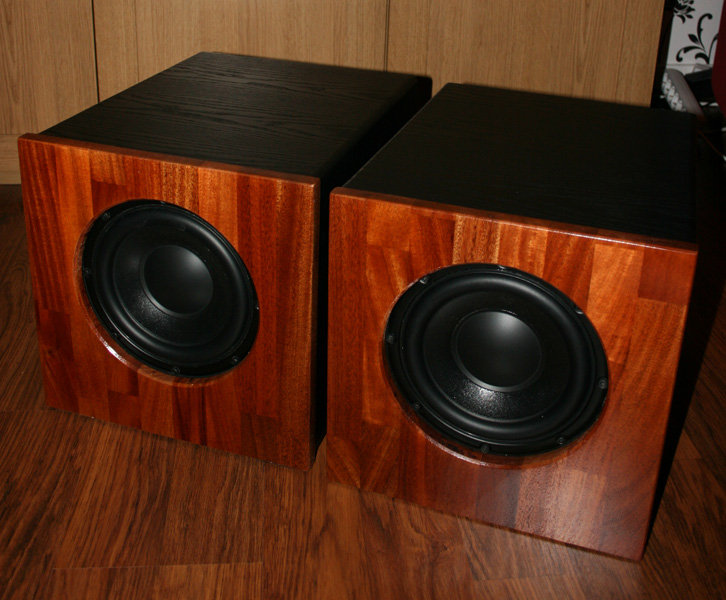

Dual

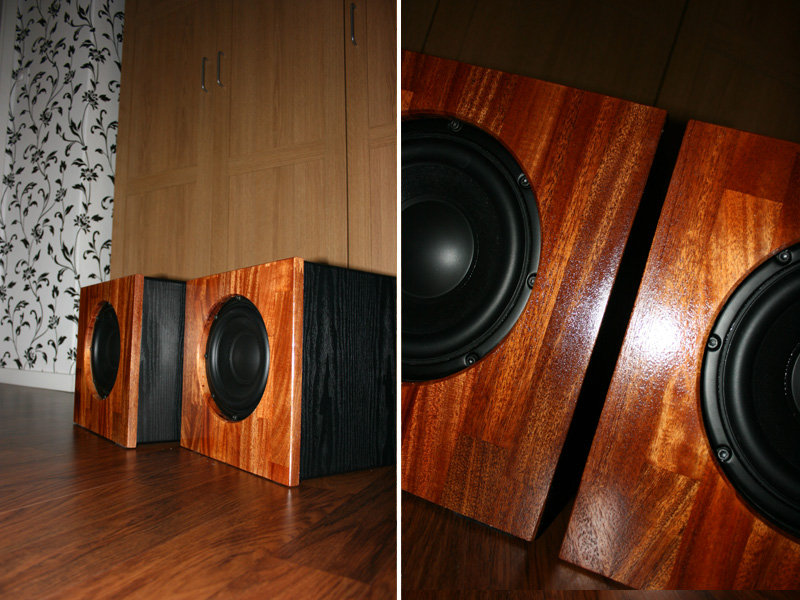

Såhär ser de båda lådorna ut bredvid varandra. Sexy =)
Än så länge så finns inga fötter på lådorna, så det är bara möbeltassar på dem för att inte repa golvet. Snart kommer det riktiga fötter. Inte spikes. (2007-11-22 22:35:03)
Såhär ser de båda lådorna ut bredvid varandra. Sexy =)
Än så länge så finns inga fötter på lådorna, så det är bara möbeltassar på dem för att inte repa golvet. Snart kommer det riktiga fötter. Inte spikes. (2007-11-22 22:35:03)
Produkter på bilden:

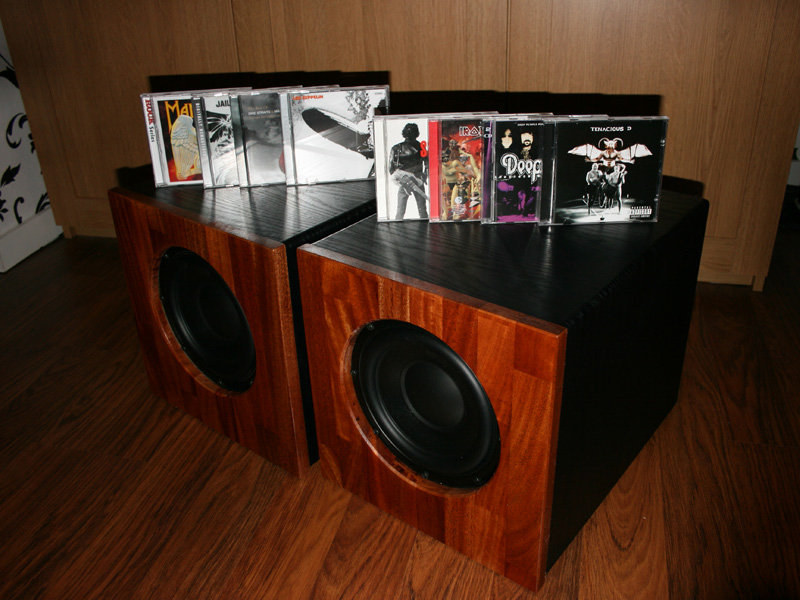

Provspelning
Sådär... Nu till lite musik.
Plockar ner några klassiker och favoritskivor från hyllan och får se hur det låter till musik. Nu är ju dessa lådor filmavstämda, och jag har dem normalt avstängda vid vanligt musik. Men de låter riktigt bra till musik också. Man får skruva ner dem lite bara, för dem tar lätt överhand. (2007-11-22 22:36:51)
Sådär... Nu till lite musik.
Plockar ner några klassiker och favoritskivor från hyllan och får se hur det låter till musik. Nu är ju dessa lådor filmavstämda, och jag har dem normalt avstängda vid vanligt musik. Men de låter riktigt bra till musik också. Man får skruva ner dem lite bara, för dem tar lätt överhand. (2007-11-22 22:36:51)
Manowar - Battle Hymns
Thin Lizzy - Jailbreak
Dire Straits & Mark Knopfler - Private Investigati
Led Zeppelin - Vol.1
Bruce Springsteen - Greatest Hits
Iron Maiden - Dance of Death
Deep Purple - The best of
Tenacious D - Tenacious D
Produkter på bilden:
Jaha, ska vi sammanfatta allt så är jag på det hela taget mycket nöjd med både konstruktionen, utséendet och ljudet. Förstärkaren klarar att driva på basarna bra och tappar inte när konutslagen blir stora.
Totalt pris för bygget är lååångt under vad man skulle få betala för två liknande subbar i handlen. Cirka 2600kr har den totala byggkostnade landat på, vilket betyder 1300kr per sub, och då ingår kostnaden för baselementet som kostade 700kr, så nog tycker jag det är prisvärt allt! (Räknade med allt byggmaterial, lack, kablage, terminaler och hela köret) (2007-11-23 16:24:35)
Produkter på bilden:
