(2010-05-09 16:21:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

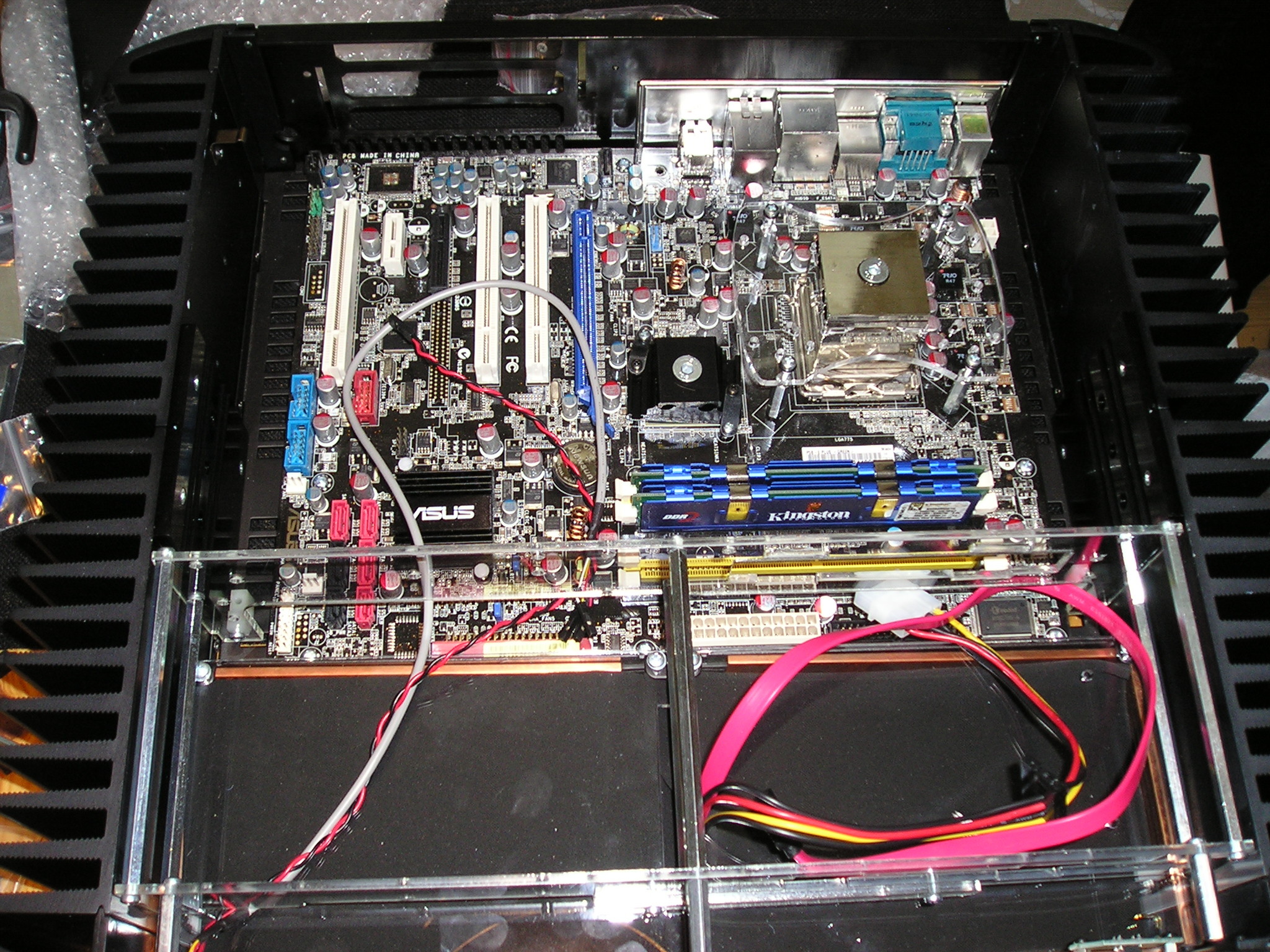

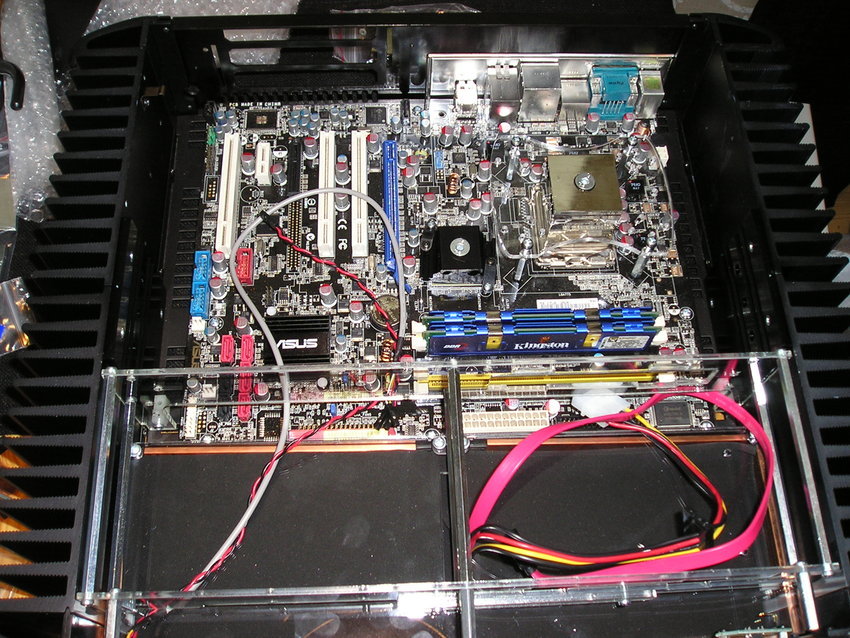

Full ATX moderkort. Inte det bästa med tanke på att det täcker chassits ventileringshål i botten, men jag hade moderkortet och cpu sen innan. När den här bilden togs hade jag inte köpt någon dvdspelare, men den ska helst i innan man sätter dit moderkortet annars blir det jobbigt att få dit den, något jag fick erfara när jag senare fixade en.

Här ser man även hårddisklådan, under den änsålänge tomma plast-och-metall-ramen. Hårddiskarna är väl förpackade i gummi och skumgummi för att dämpa vibrationer och ljud, men har även kontakt till chassiväggen via ett par kopparbleck för kylningens skull. (2010-05-09 16:24:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  mCubed HFX Mini Bundle (Svart)

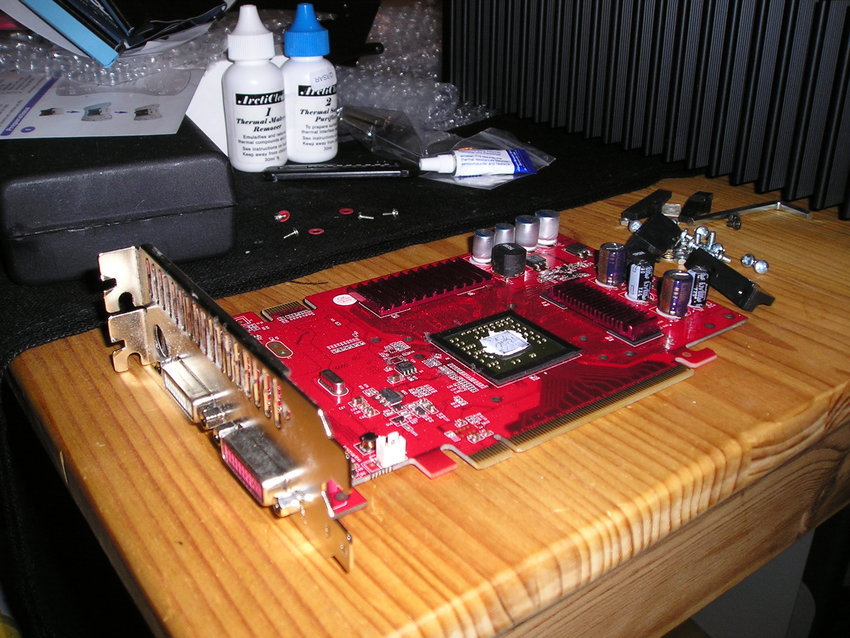

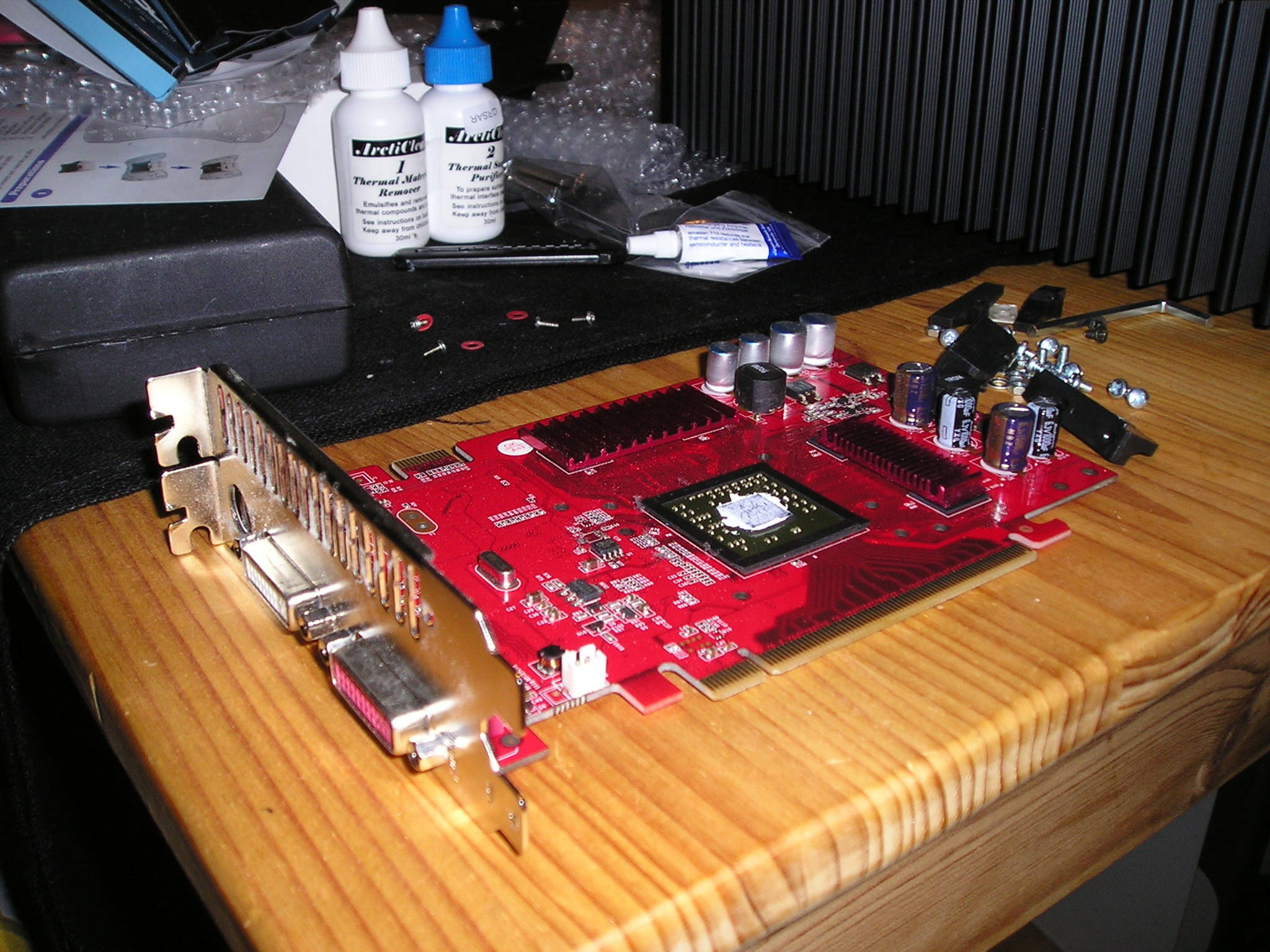

Nvidia Geforce 7600GT, även detta kort hade jag sen innan jag köpte chassit. Tog bort den stora kylflänsen som satt på. (2010-05-09 16:27:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

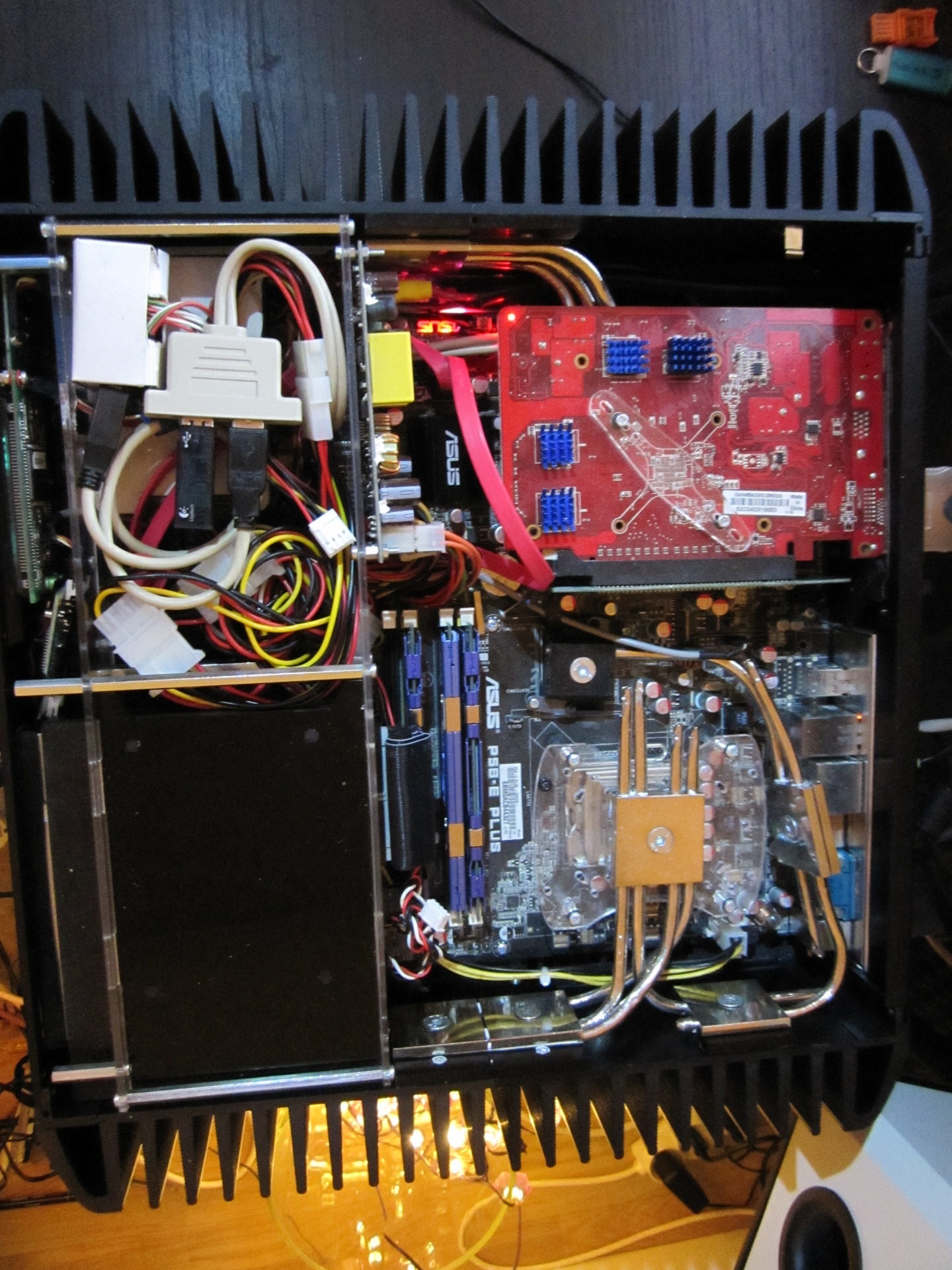

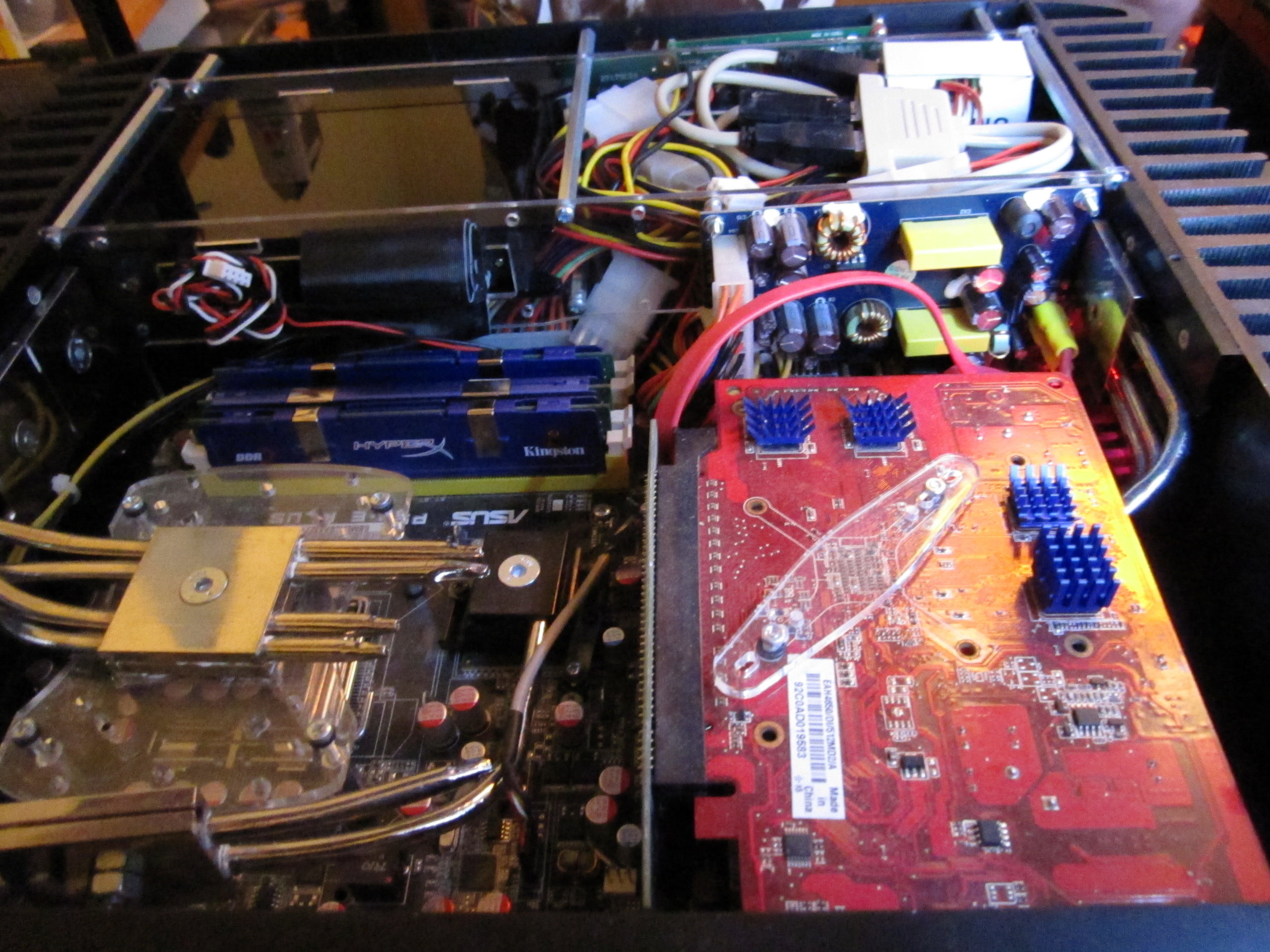

Översiktsbild.
Här gick det fort. Närmare bestämt 1½ år. Anledningen är att det saknades lite delar vid första bygget, och jag fick vänta några dar, sen när jag färdigställde datorn den gången glömde jag kameran. Grafikkortet är bytt, mitt nvidia 7600GT pajjade och ersattes av ett Ati radeon 4650. Anledningen till att det pajjade var att jag böjde det lite när jag monterade det i chassit. Jag kyler det med 3 heatpipes, försökte få dit 4 men det blev för svårt att böja den sista. Jag har även satt dit små kylflänsar på kortets minnen.

Ni ser även heatpipesen på processorn och norrbryggan. Mitt moderkort har inte inbyggd grafik ochnorrbryggan behöver inte mer än en heatpipe som dessutom är skarvad. Notera att det är 4 heatpipes från processorn, varav 3 går till fästpunkten i mitten på chassiväggen, och en går till fästpunkten på kanten. Detta för att sprida ut värmen så gott det går längs chassiväggen.
Man räknar med 65w TDP per sida av chassit, men det hjälper att kolla upp energiförbrukningen på delarna eftersom min cpu drar bra mycket mindre ström än fetare C2D med 65w TDP. Dvs, står det att något har 73w TDP så funker det ändå om processorn drar mindre ström än toppmodellerna i den serien. (2010-05-09 17:08:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

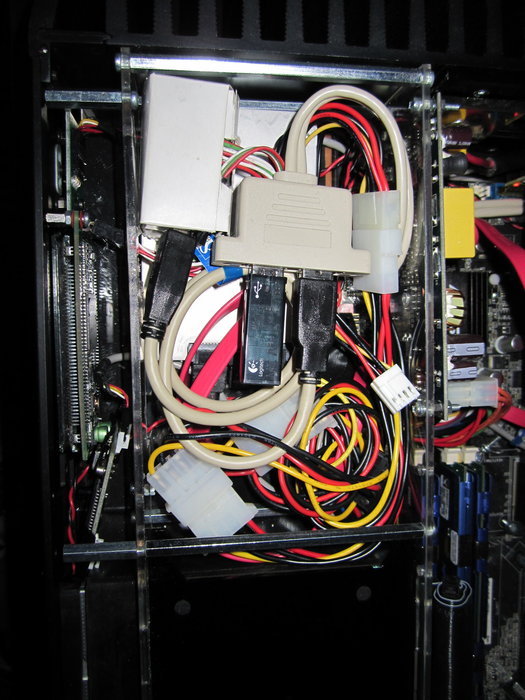

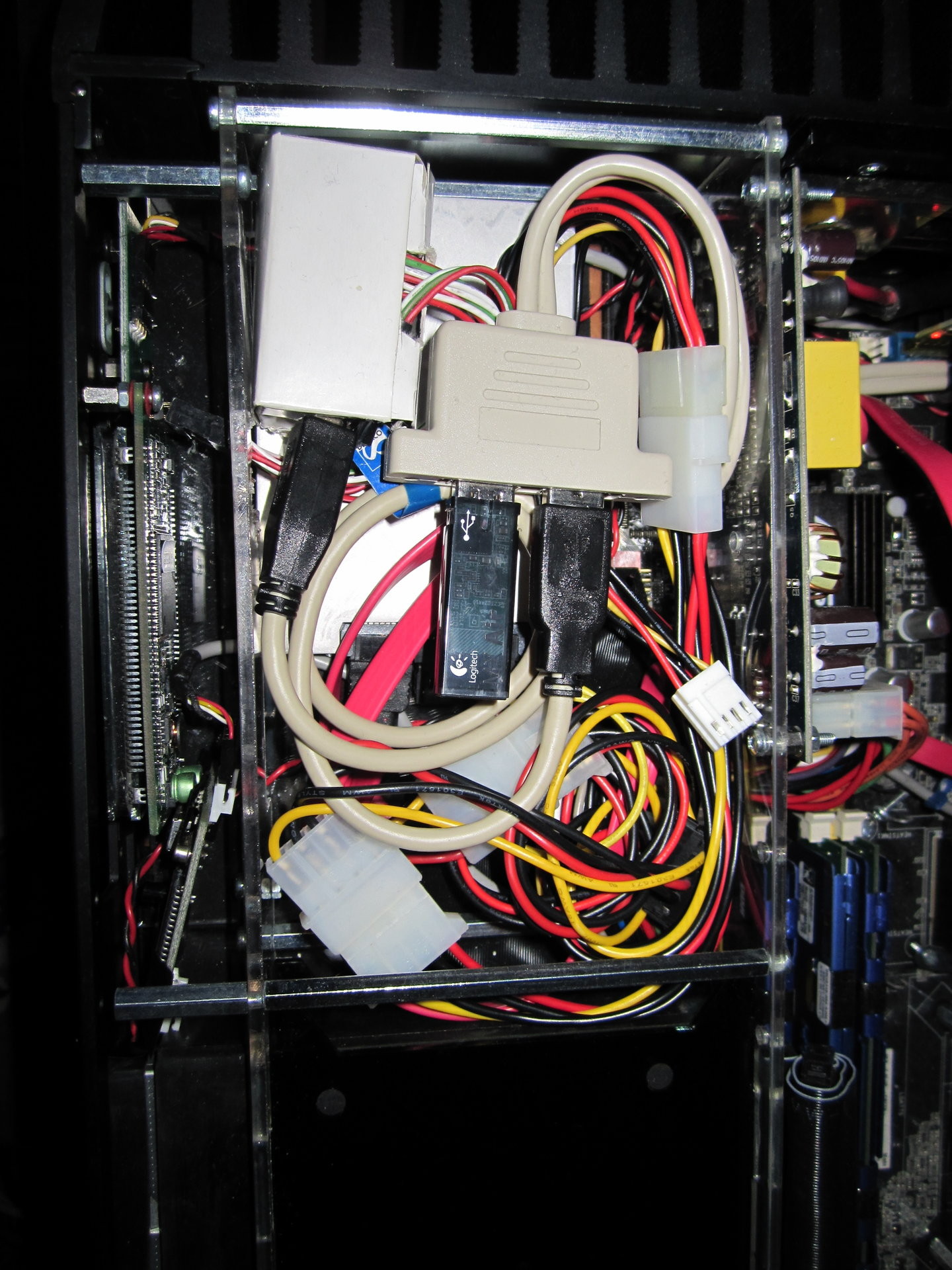

Sladdhärvan.
Det här vill man helst inte visa på bild. Jag har lagt till en hel del markeringar på bilden, så håll musen över för att se vad alla delar gör. SSD-disken ligger under allt då Intel varit snälla nog att montera en plastram på den vilket gjorde den 1mm för tjock för att ligga ovanpå dvd-brännaren. (2010-05-09 17:10:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

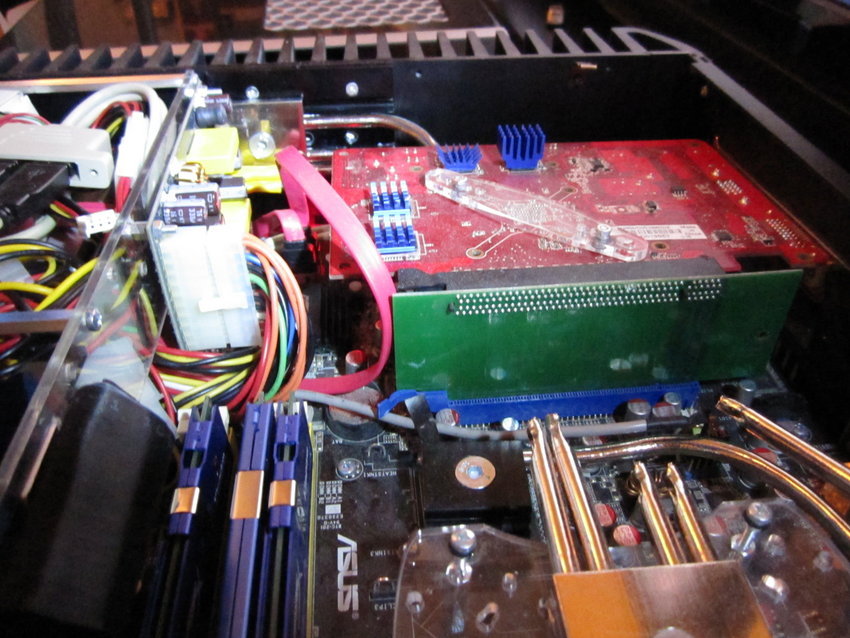

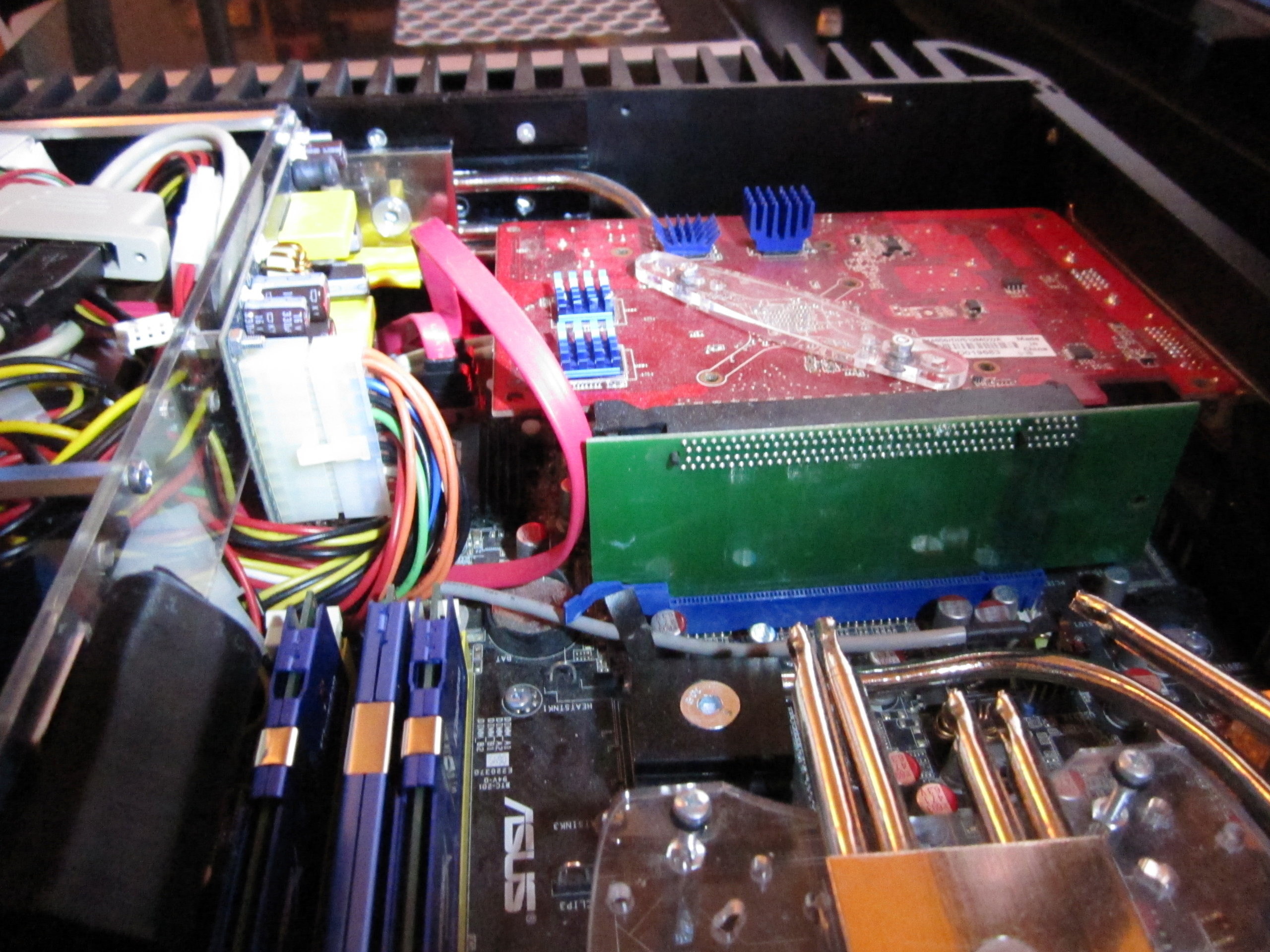

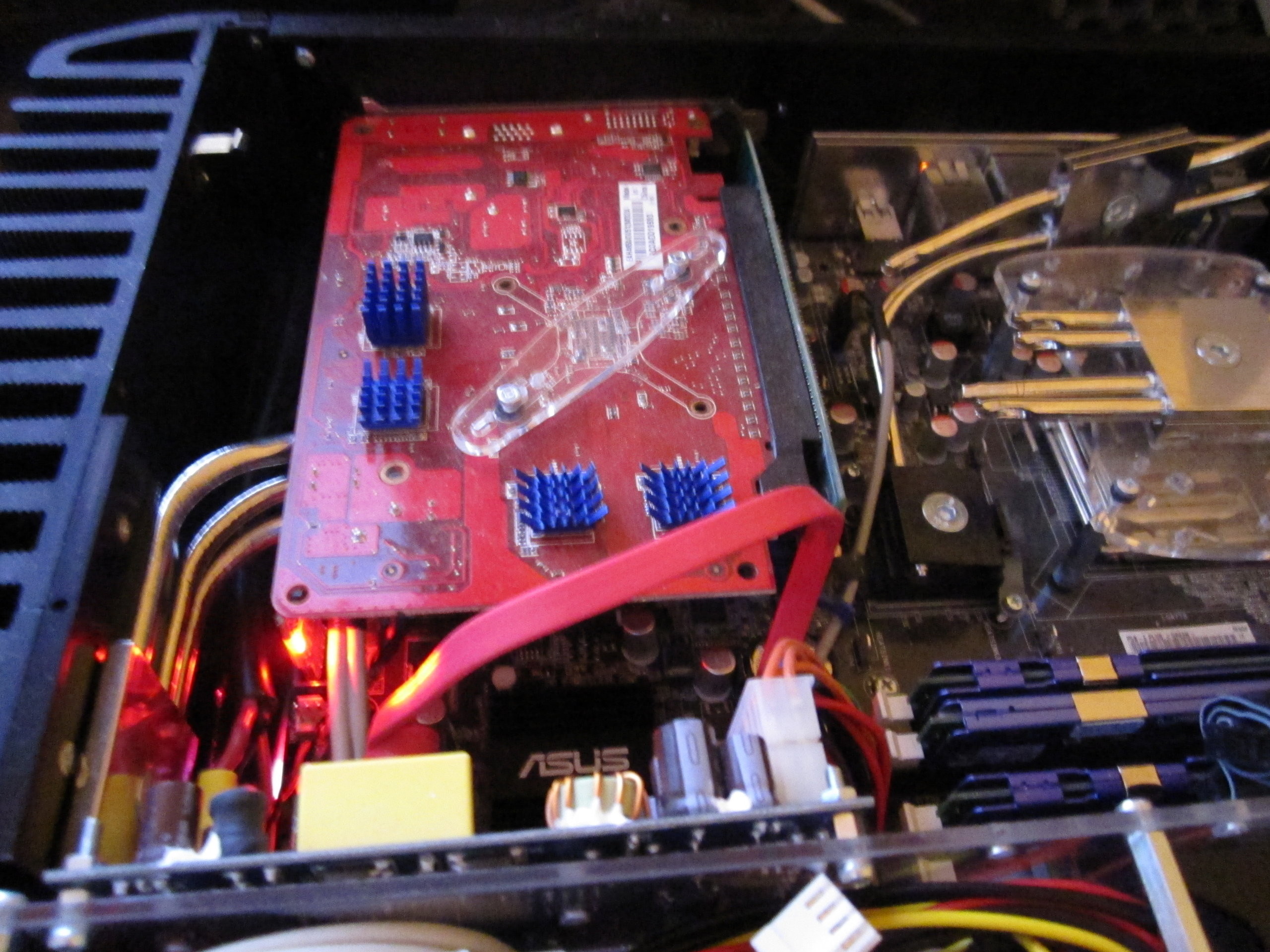

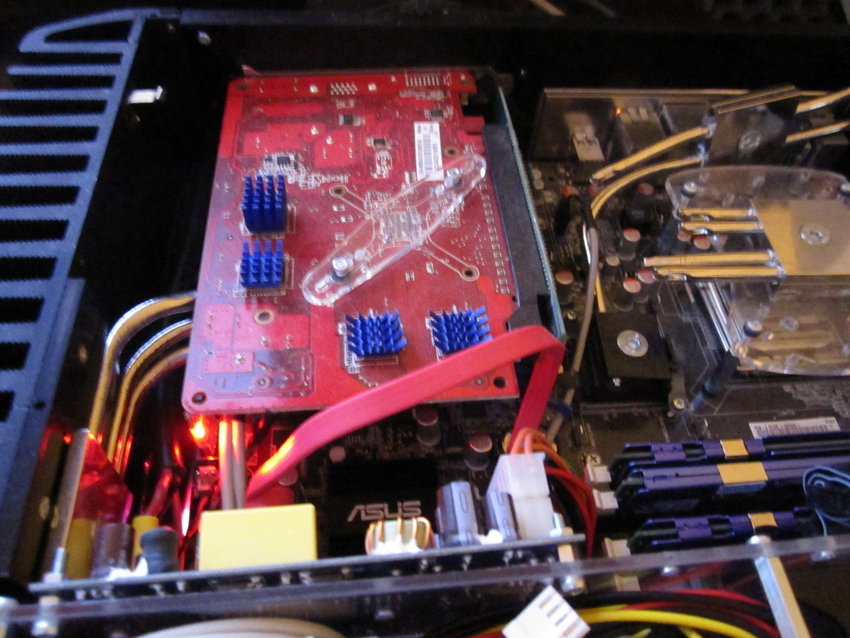

Grafikkortet
Plastbiten på baksidan är för att se till att inte kortet böjs. På undersidan sitter fästanordningen för heatpipesen och den liknar den som sitter på processorn. Väger en del. Hade gärna visat undersidan på bild, men den är jobbig att få dit och jag hade inte kameran när jag fixade det. Det svåra är inte att böja heatpipesen, problemet är att man måste böja dem exakt rätt sen sätta dit allt på känn, vända uppåner på kortet och sätta fast det i risercardet och hoppas att allt stämmer. Det tar en stund av trial-and-error. Sen måste man sätta dit bakplåten på chassit eftersom det kanske inte passar även om kortet ser ut att sitta bra.
Sen när man har koll på allt, då ska man smeta dit kylpasta i alla skarvar och sen få dit allt igen. Gör man fel här måste man göra om och då blir det väldigt kladdigt. kortet får inte sitta böjt under spänning då det kan ta skada av det, vilket mitt gamla kort gjorde. Fråga gärna om något är oklart :P (2010-05-09 17:22:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

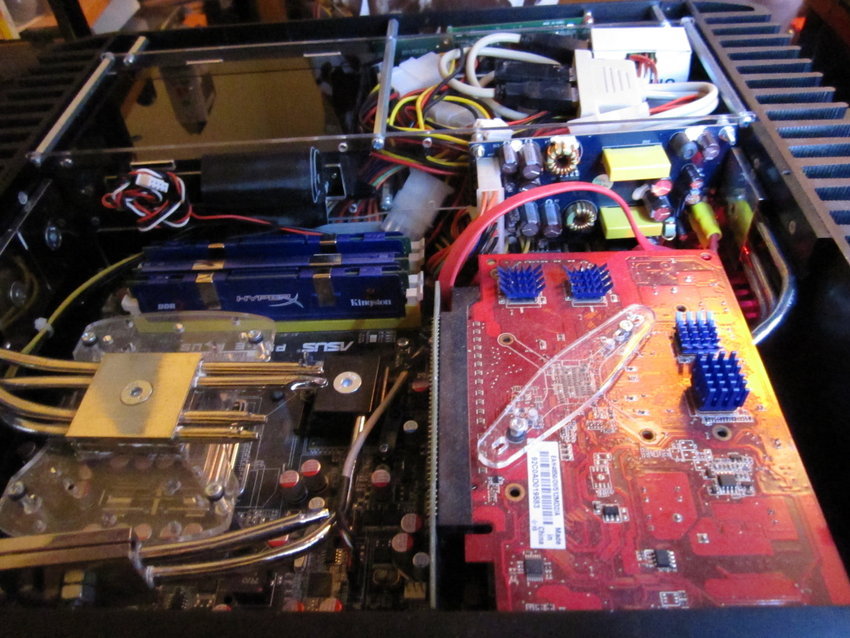

Ont om utrymme.
Lite trångt med alla delar. Inte optimalt då det förhindrar luftgenomströmmningen. Det bästa hade varit att ha nätdelen där sladdhärvan ligger, men pga mitt VFD-projekt blev det inte så. (2010-05-09 17:30:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

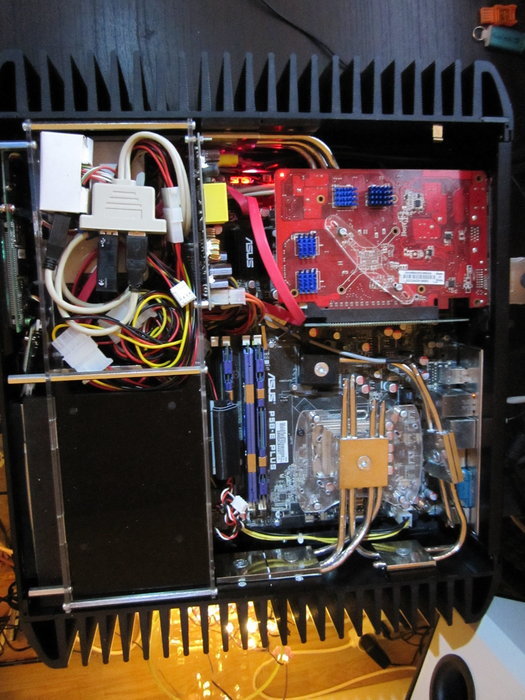

Översiktsbild bakifrån.
Den svarta lådan till vänster om sladdhärvan är dvd-brännaren i ljuddämpningslådan. Det va den sista delen jag köpte, men egentligen borde den ha varit monterad innan moderkortet. Det var väldigt svårt att få allt på plats i efterhand. Man tar dock inte gärna ur moderkortet då man blir tvungen att göra om heatpipesen.

Under dvdspelaren och sladdhärvan finns hårddisklådan där två hårddiskar ryms. De ligger i en låda av gummi för att dämpa ljud och vibrationer, men ligger även i kontakt med kopparbleck som har kontakt med chassiväggen för kylning. Jag kan höra mina två diskar på natten om jag inte har nåt annat ljud igång, men diskarna används bara till lagring av film/musik/bilder så när de somnar blir datorn knäpptyst. (2010-05-09 17:32:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

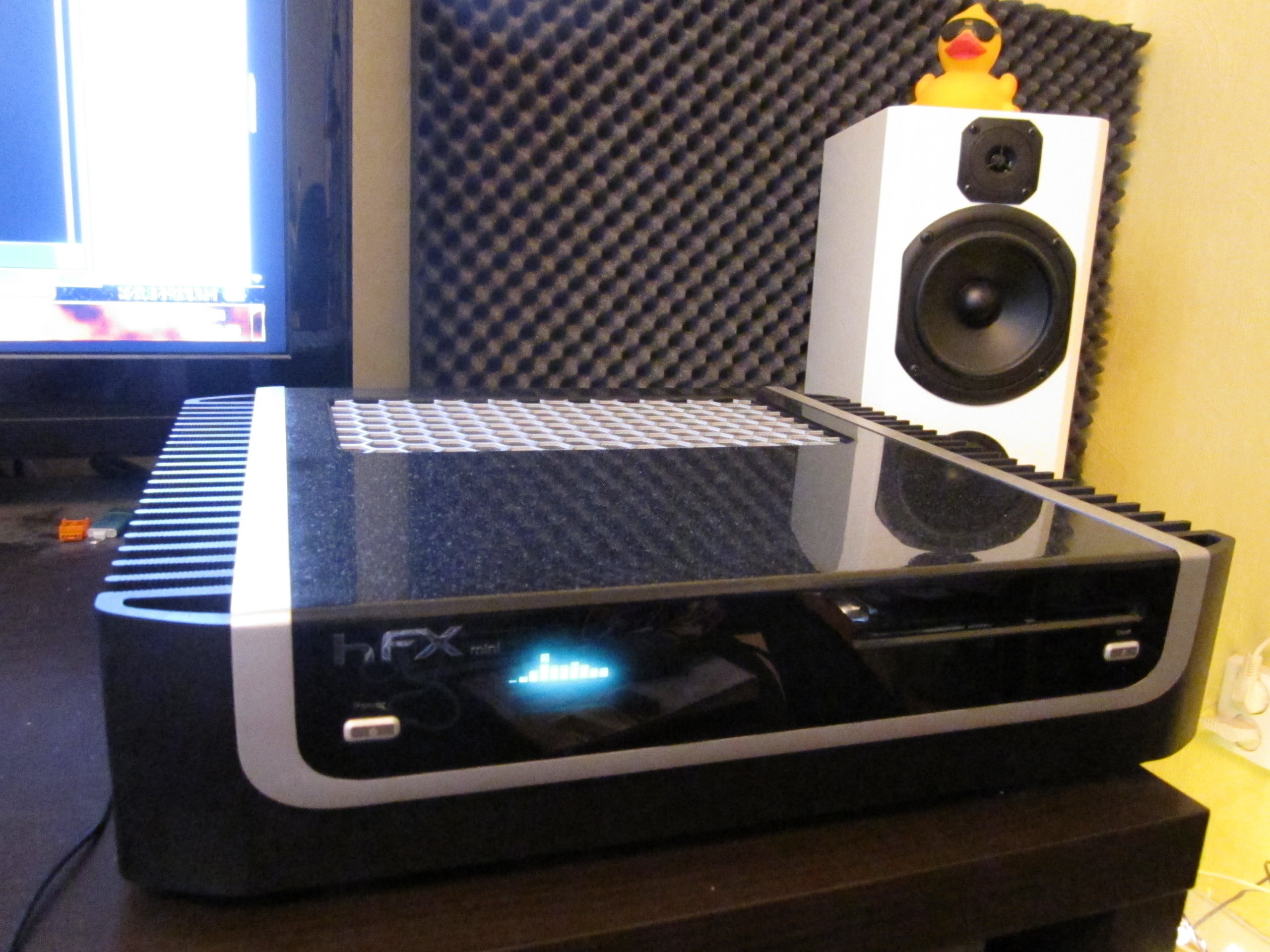

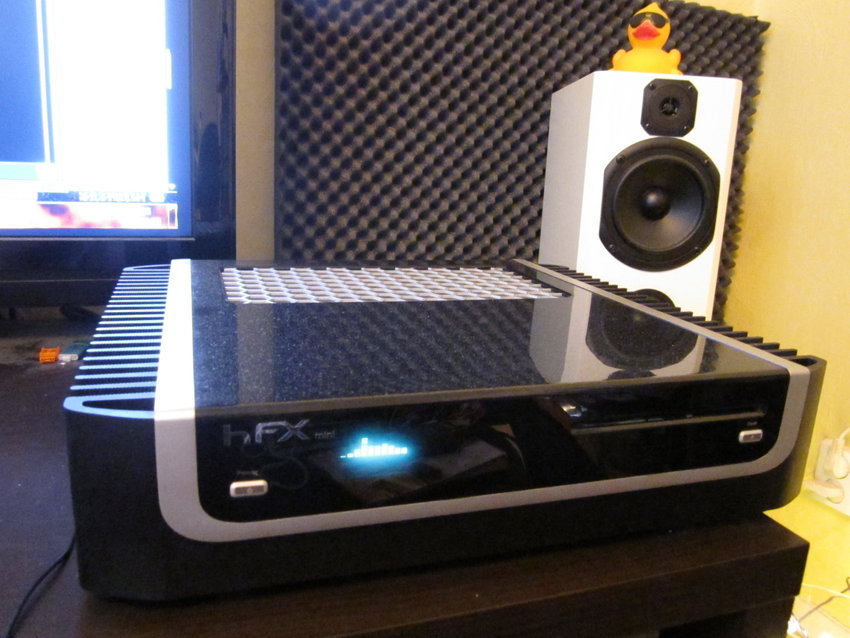

Locket på
Bilden blev grynig, svårt att fota blank svart polykarbonatplast med en lysande VFD under skalet. VFDn visar just nu "spectrum analyzer" från winamp. Inte så informativ, men häftig. Eftersom jag gjorde VFDn själv kan jag driva den med LCDSmartie mjukvara och anpassa den bra mycket mer än om man kör de färdiga imon-displayerna som finns i rätt många chassin.

http://lcdsmartie.sourceforge.net/
http://forums.lcdsmartie.org/viewtopic.php?p=15073#p15073 (2010-05-09 17:48:31) Bilden är högupplöst. Klicka i bilden för att zooma.
