Diy "Stacked" 12 tums SB Acoustics Baslå Hembiobyggbilder
Viktat medelbetyg:  (9.00) (baserat på 7 st)  Kommentarer      Anmäl detta album

Satt och spånade lite på en ny uppsättning basar att ha till tv rummet. Ville ha något som inte liknar alla andra
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder

(2019-09-21 23:48:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

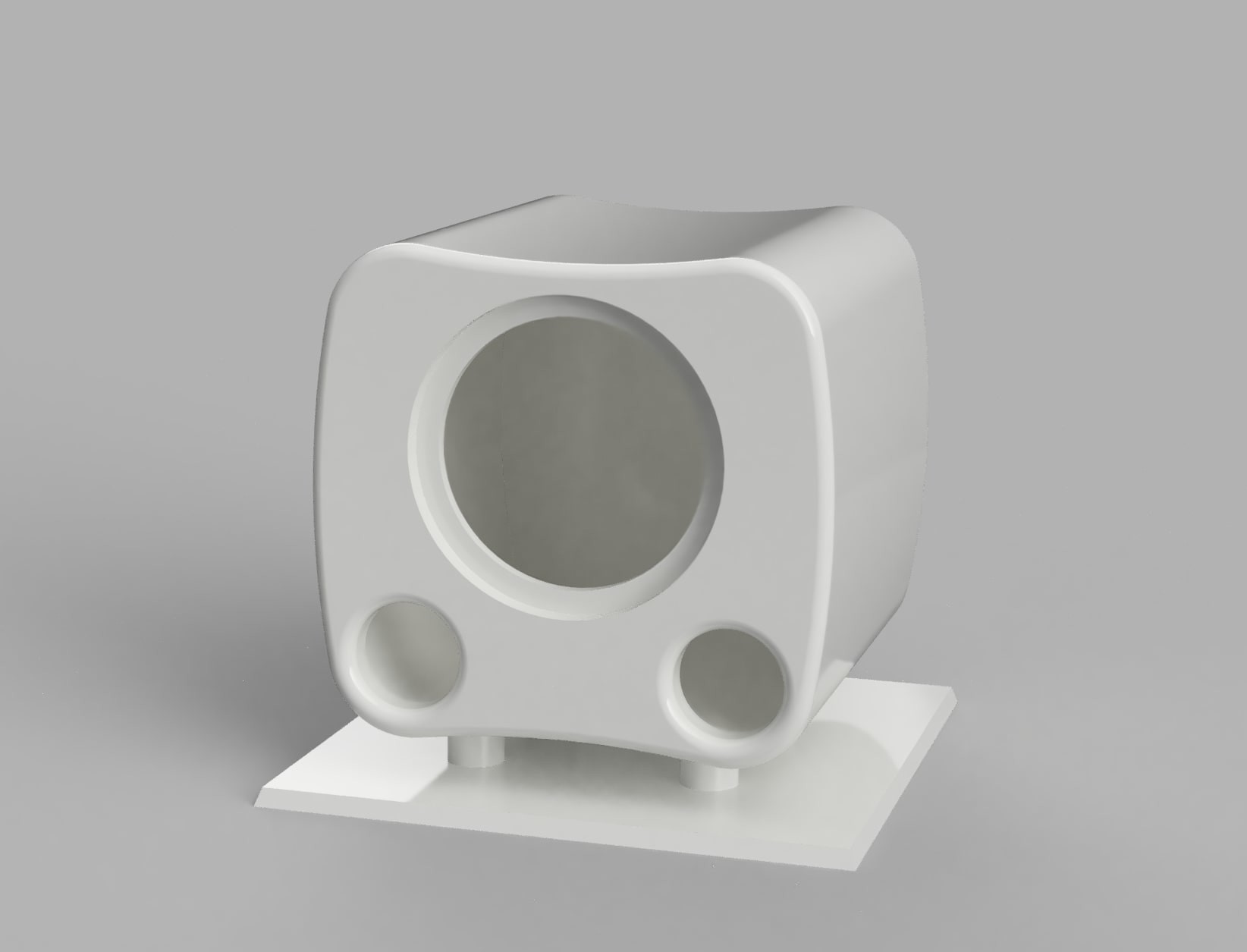

Första exporten från fusion360 på den tänkta designen
Jag tänker mig att man limmar lager på lager med MDF för att få till formen lådan på bilden är för en 12 tummare samt på ca 100liter (2019-01-03 21:37:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

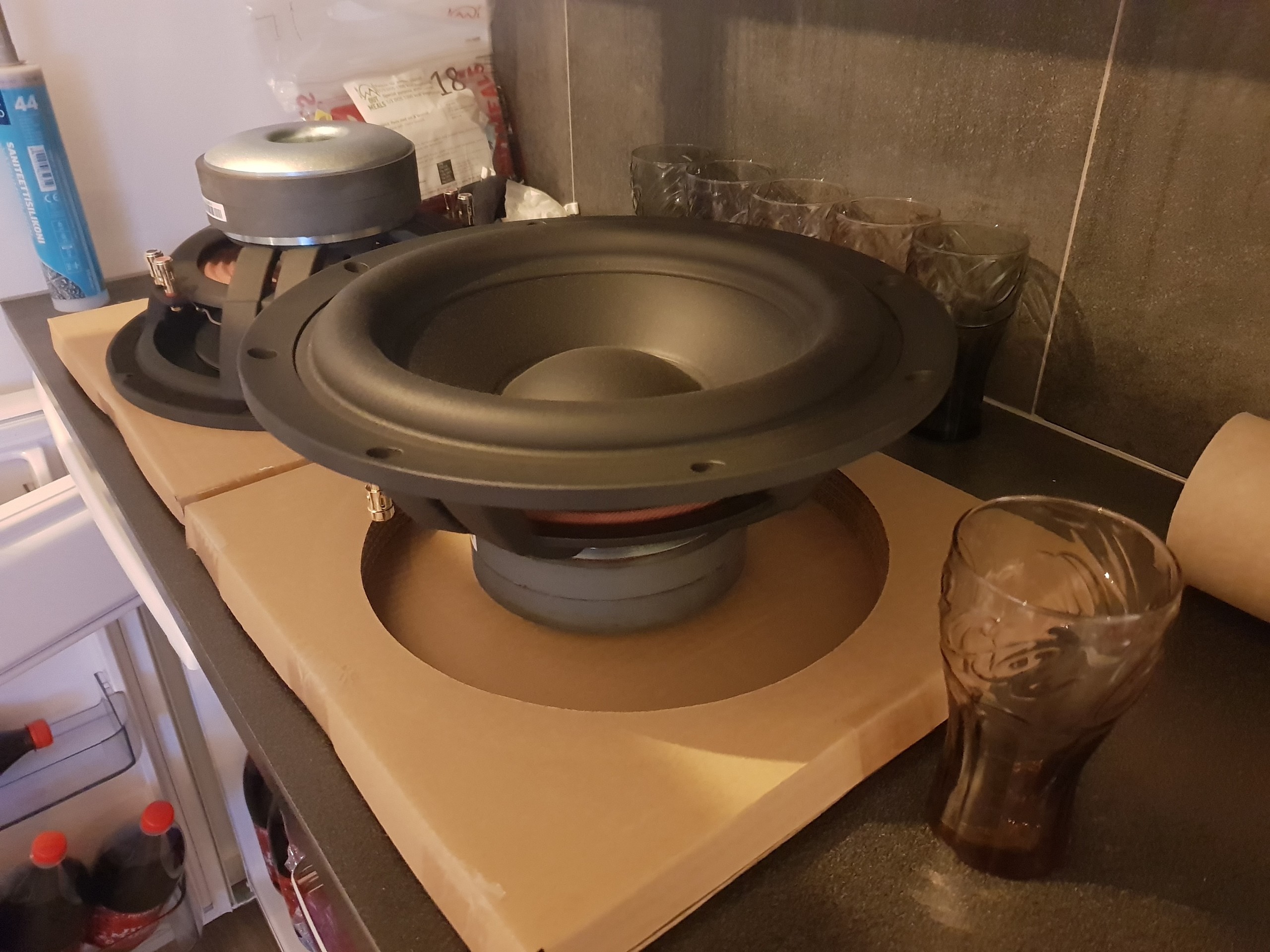

Fick hem elementen, Det blev 2 st 12tums SB Acoustics element från hifikit
(2019-01-20 23:17:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

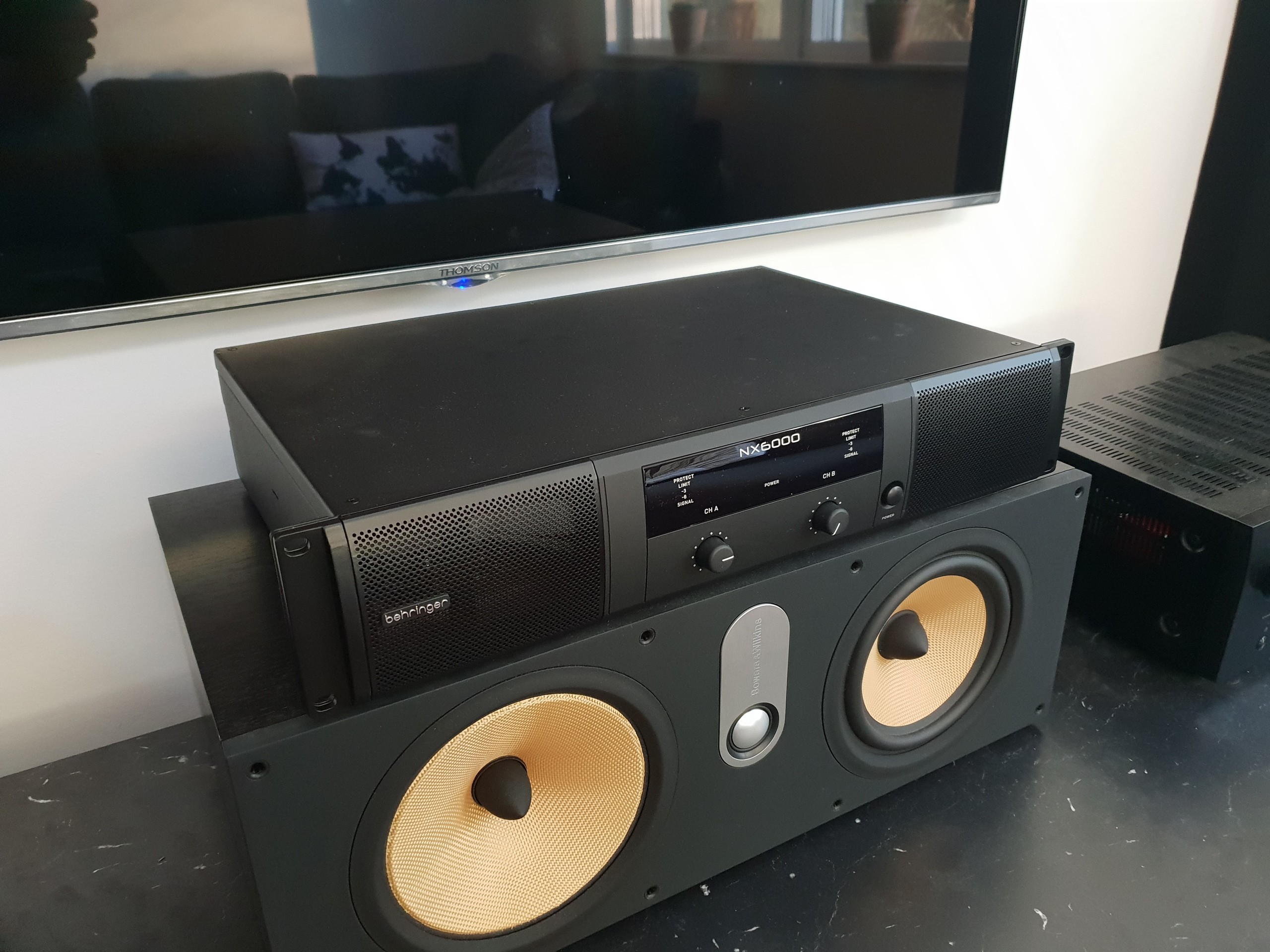

Fick även hem slutsteget att driva dem med, lite bättre design än inuke serien enligt mig.
(2019-01-20 23:19:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

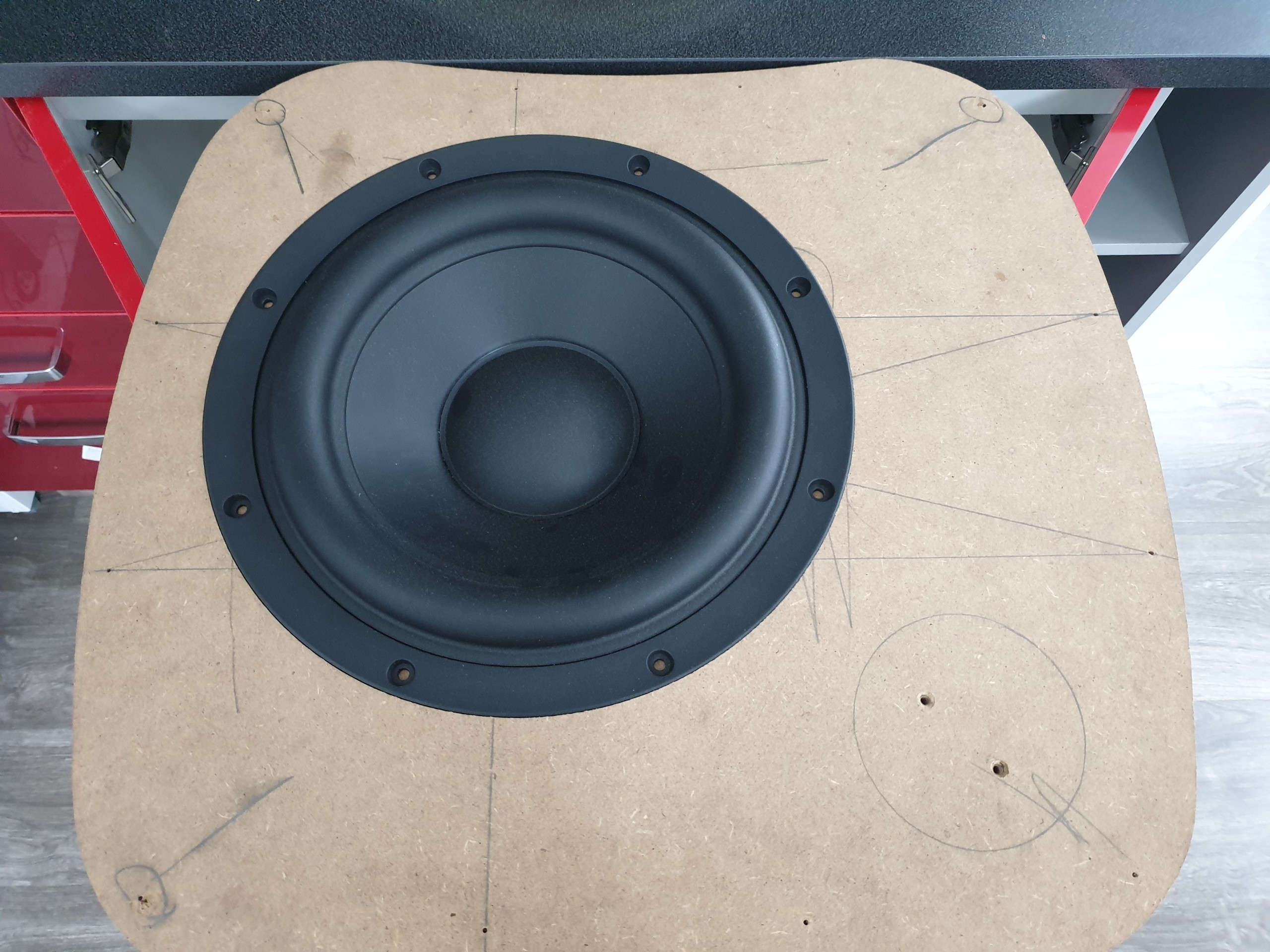

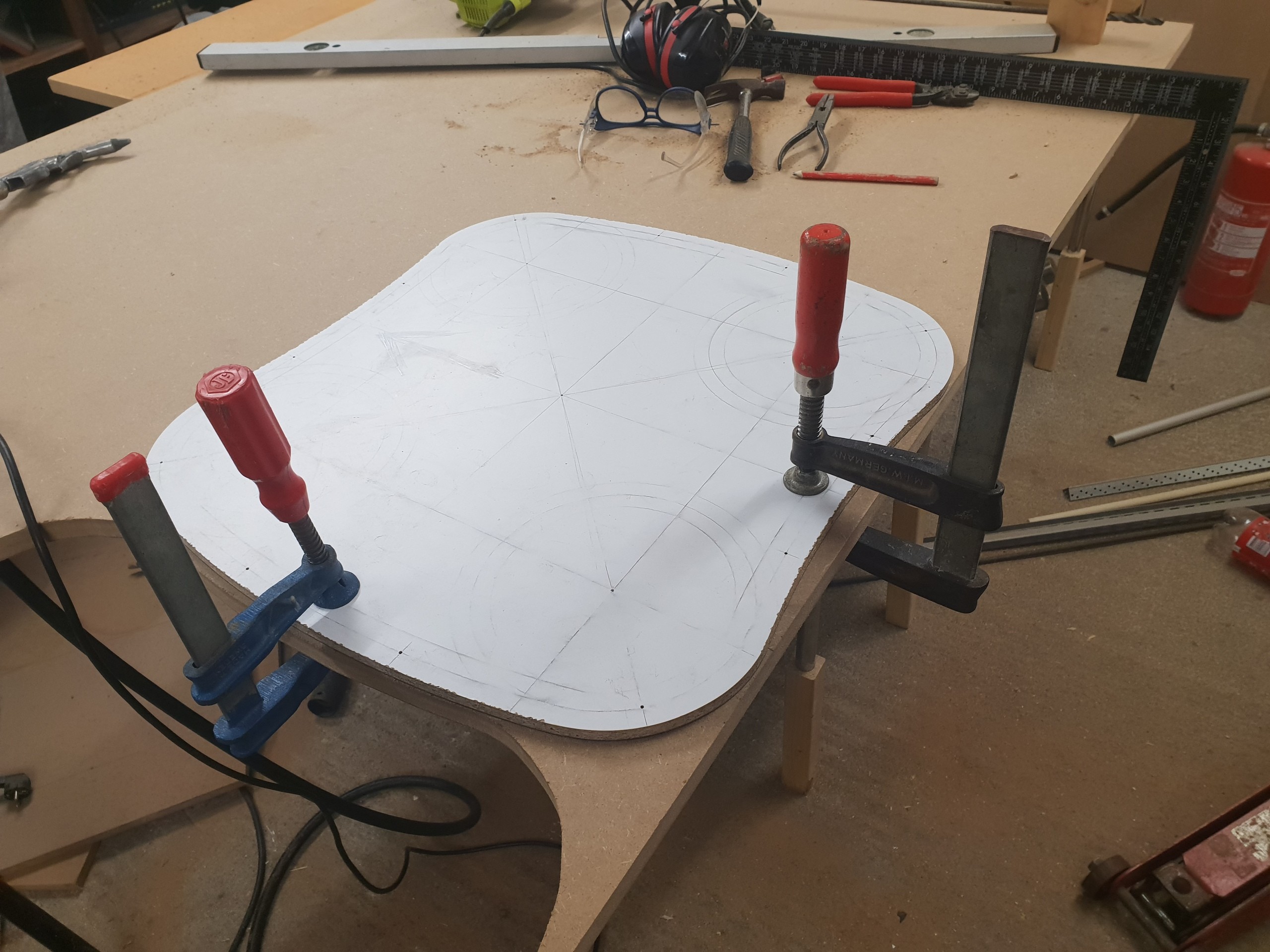

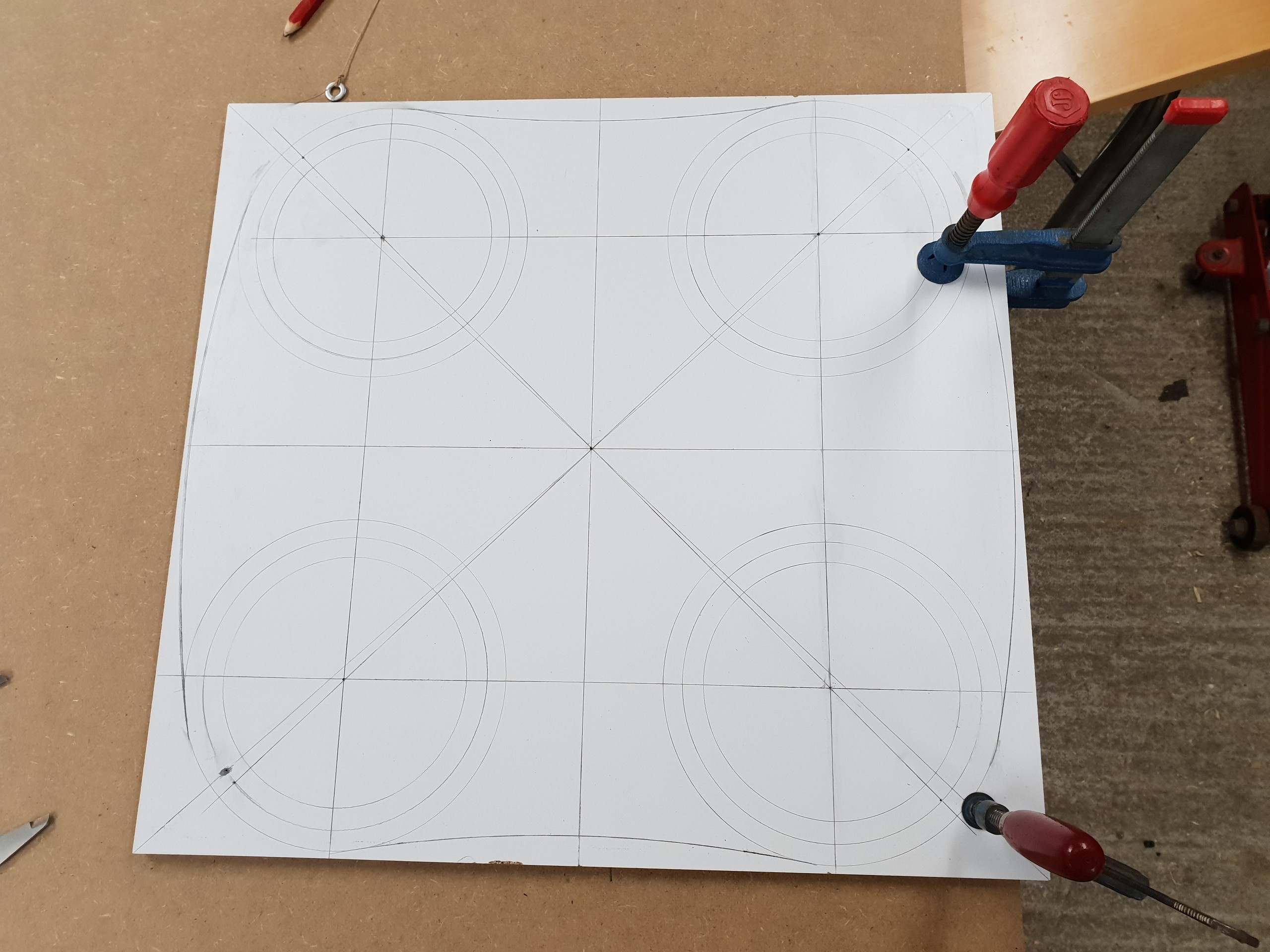

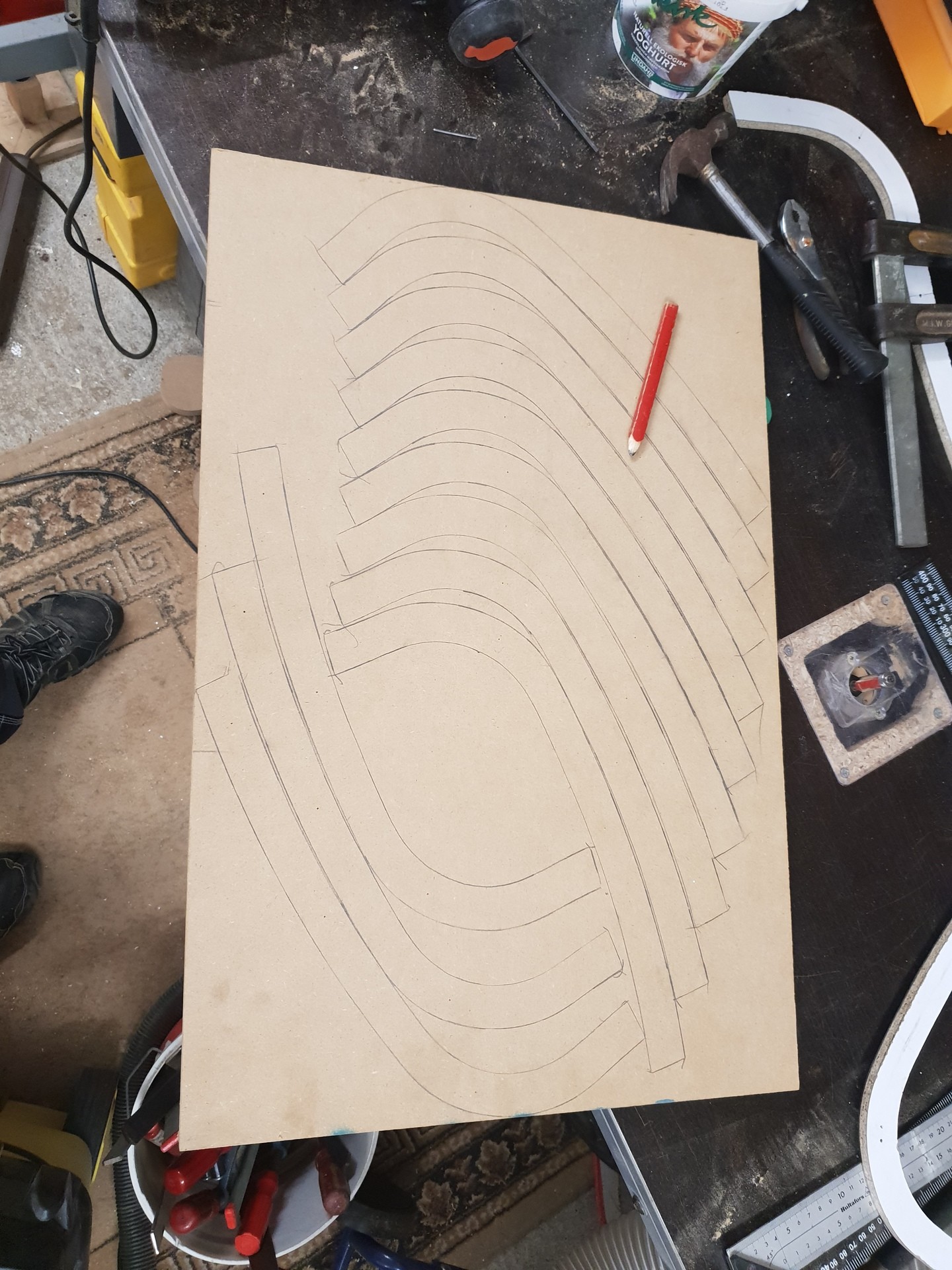

Första steget var att skissa upp profilen på en skiva
(2019-01-20 23:21:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

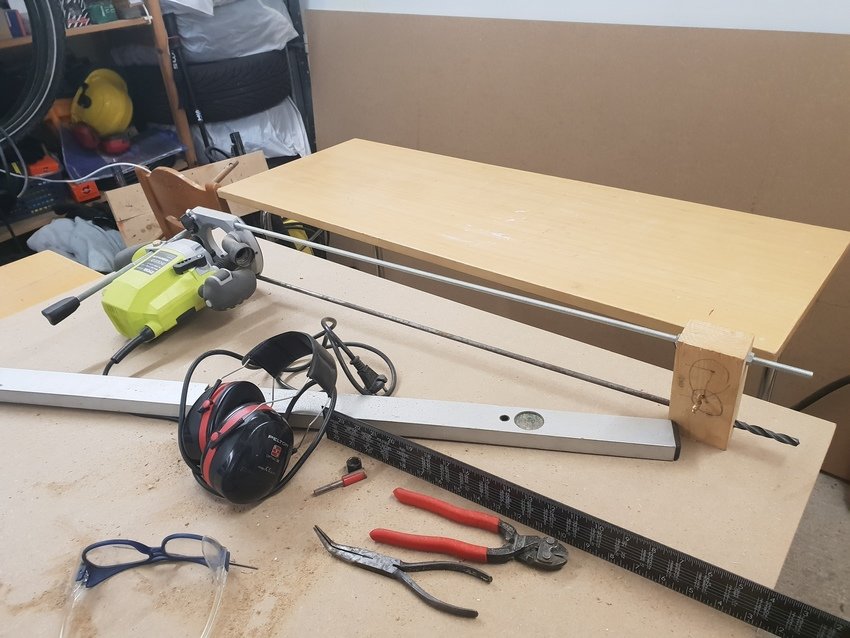

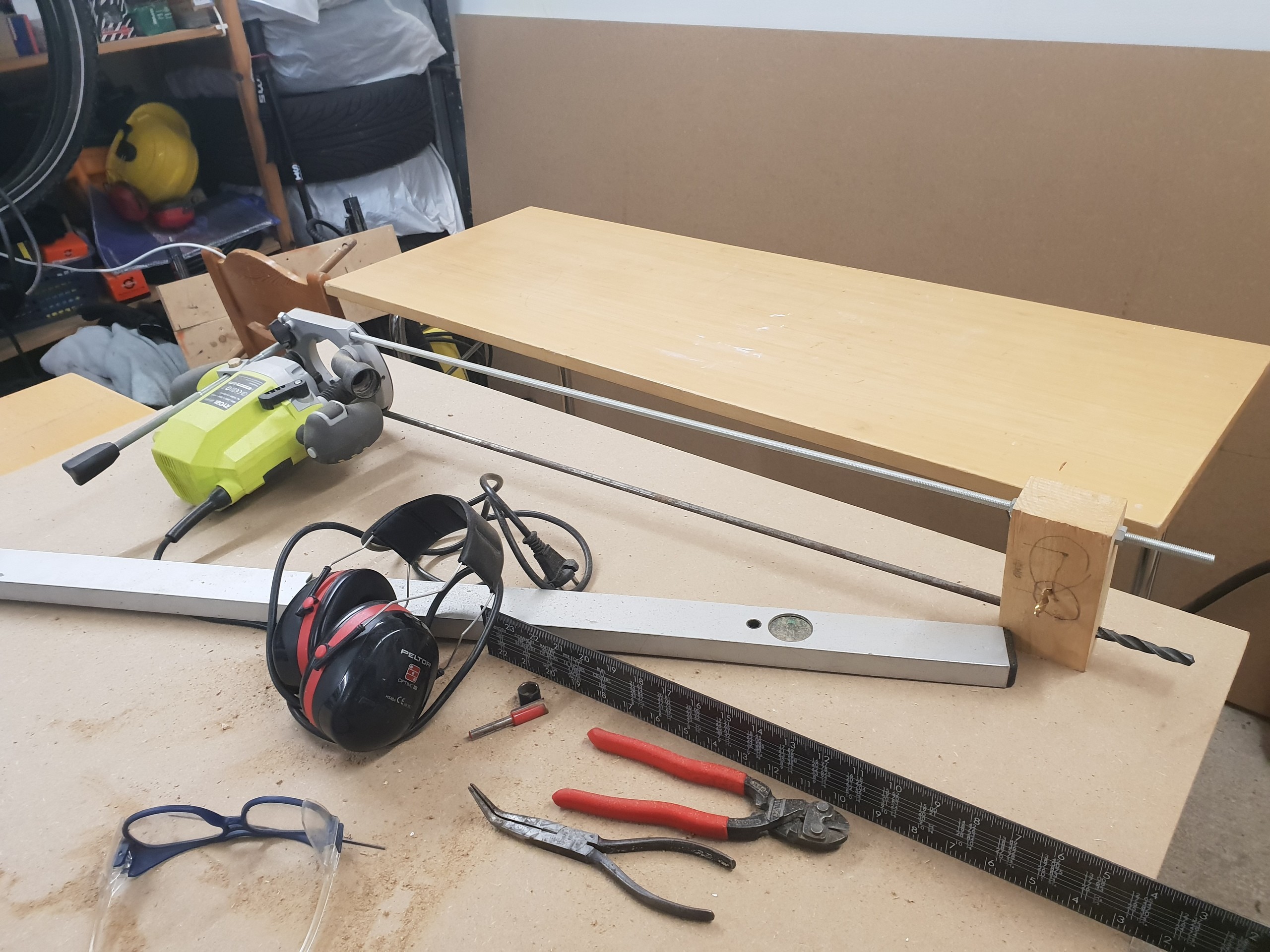

Radie på 800mm för att få till kanterna resulterar i en något speciell jigg
(2019-01-20 23:23:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Här sågas 8 bitar ut
(2019-01-20 23:26:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

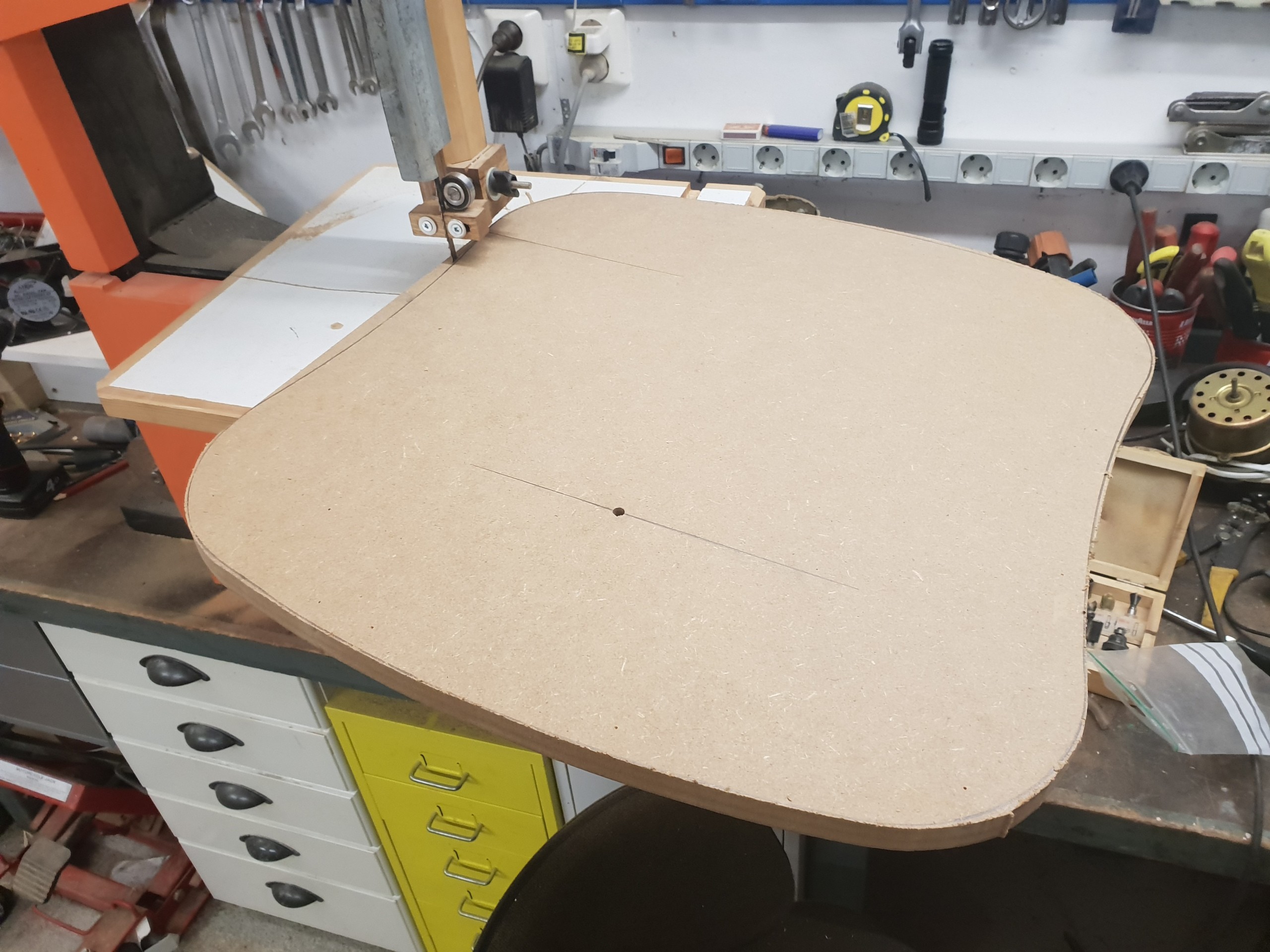

Använder bandsågen för att såga närmare linjen än vad ja vågar med sticksågen
(2019-01-20 23:27:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

En massa fräsande
(2019-01-20 23:29:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-01-20 23:34:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

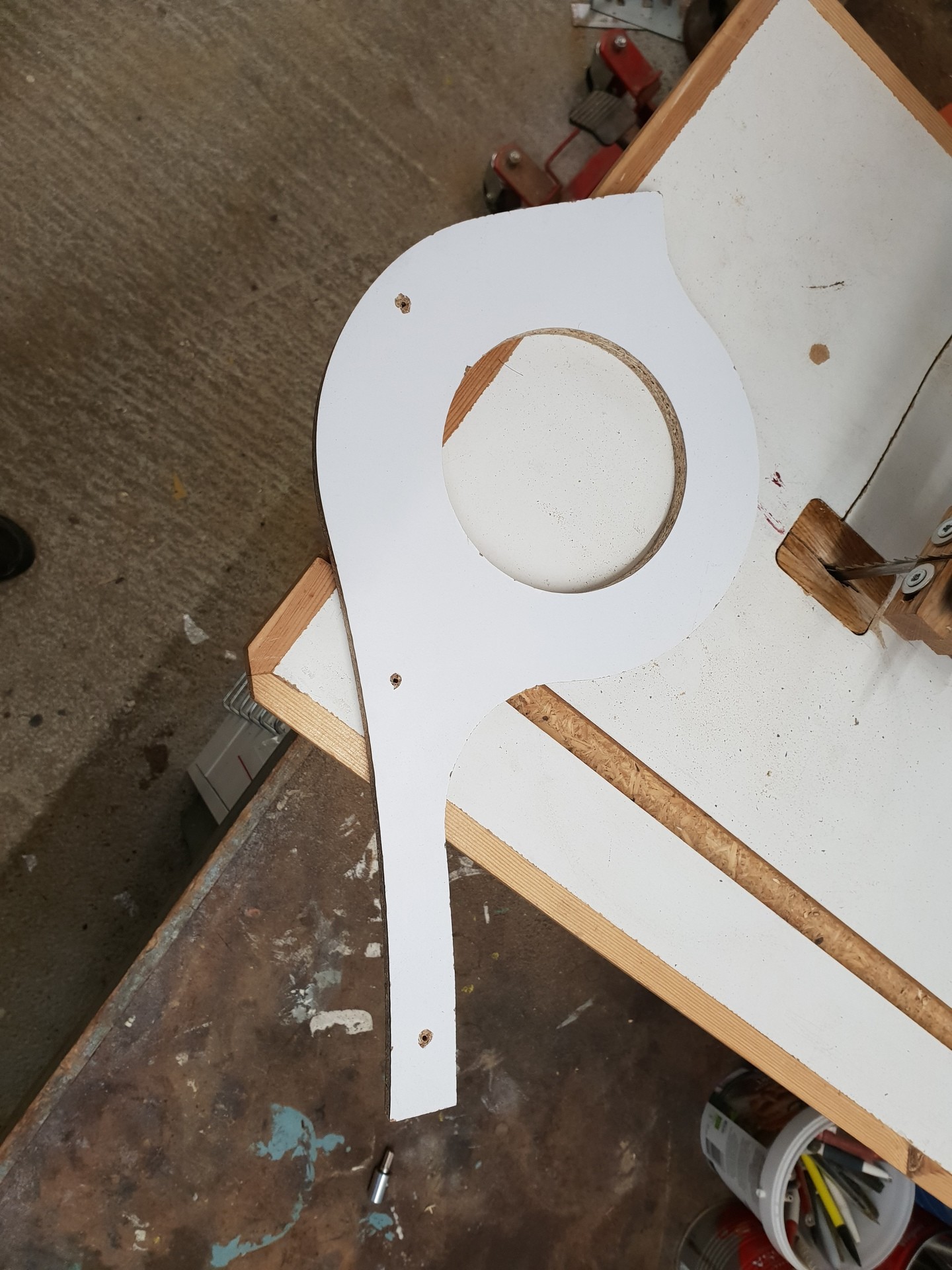

Här är en av hörnbitarna som kommer att ge stöd för basporten
(2019-01-20 23:35:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

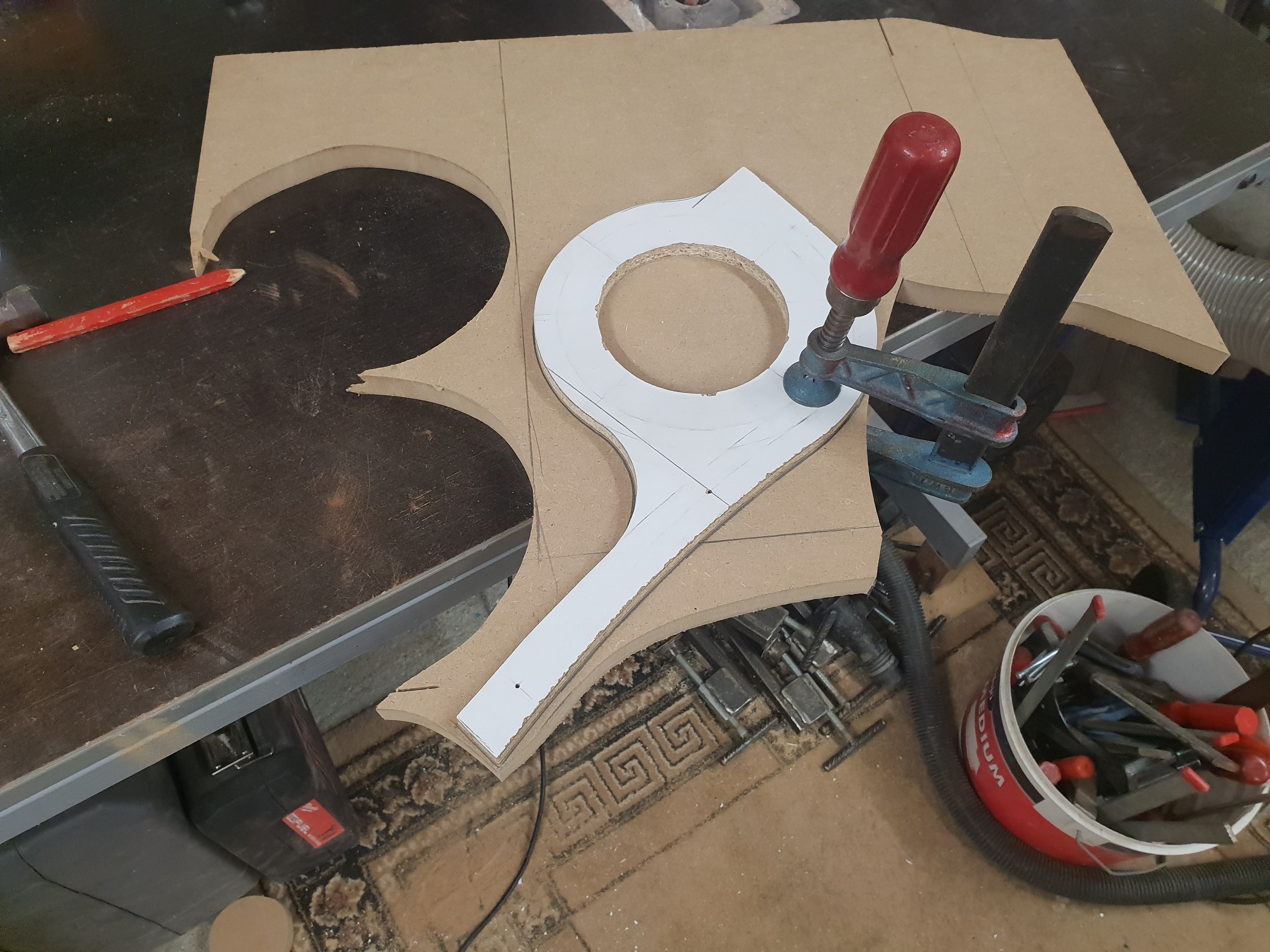

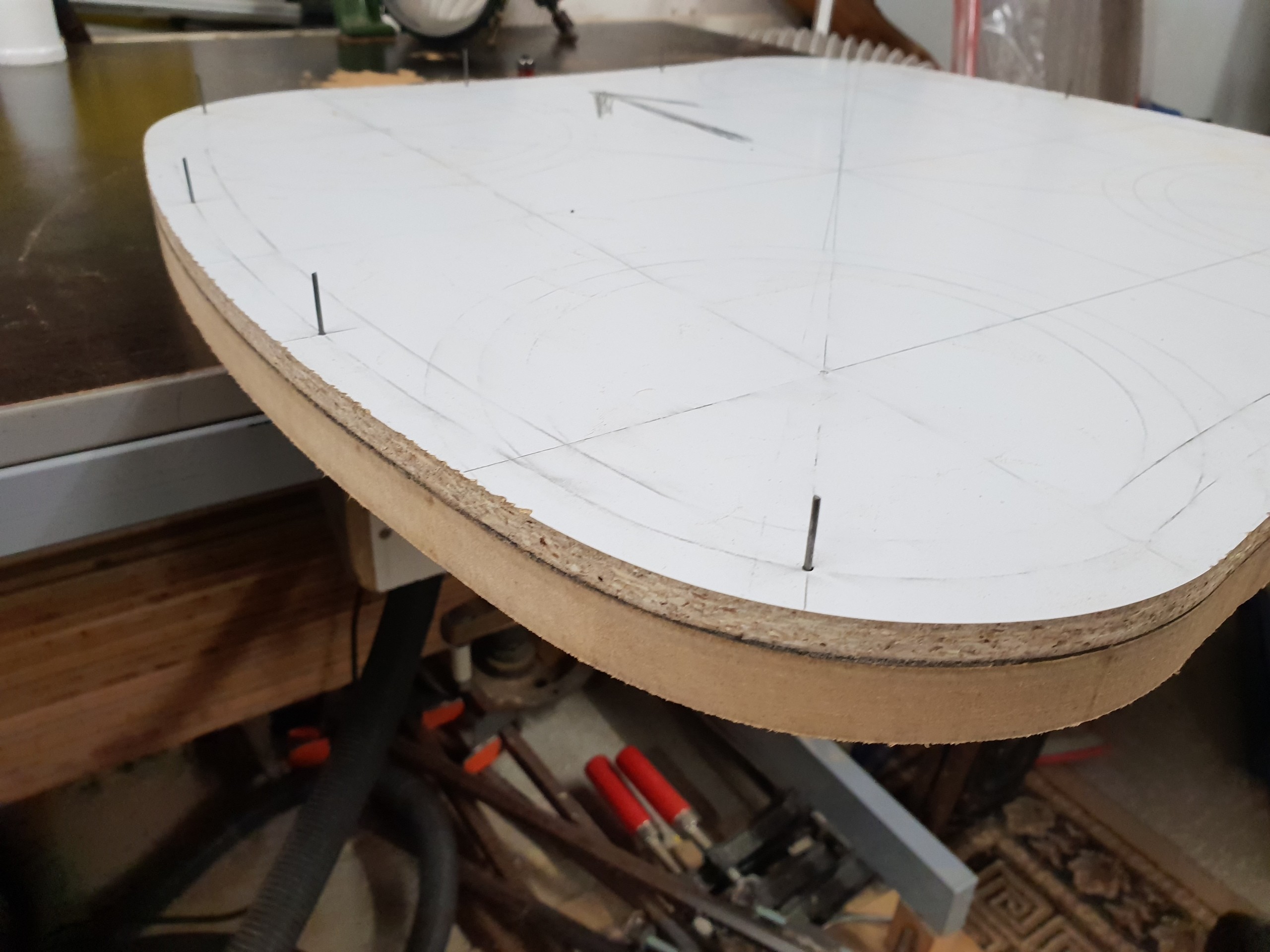

Mallar och fräser med kopieringsfräs
(2019-01-20 23:36:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

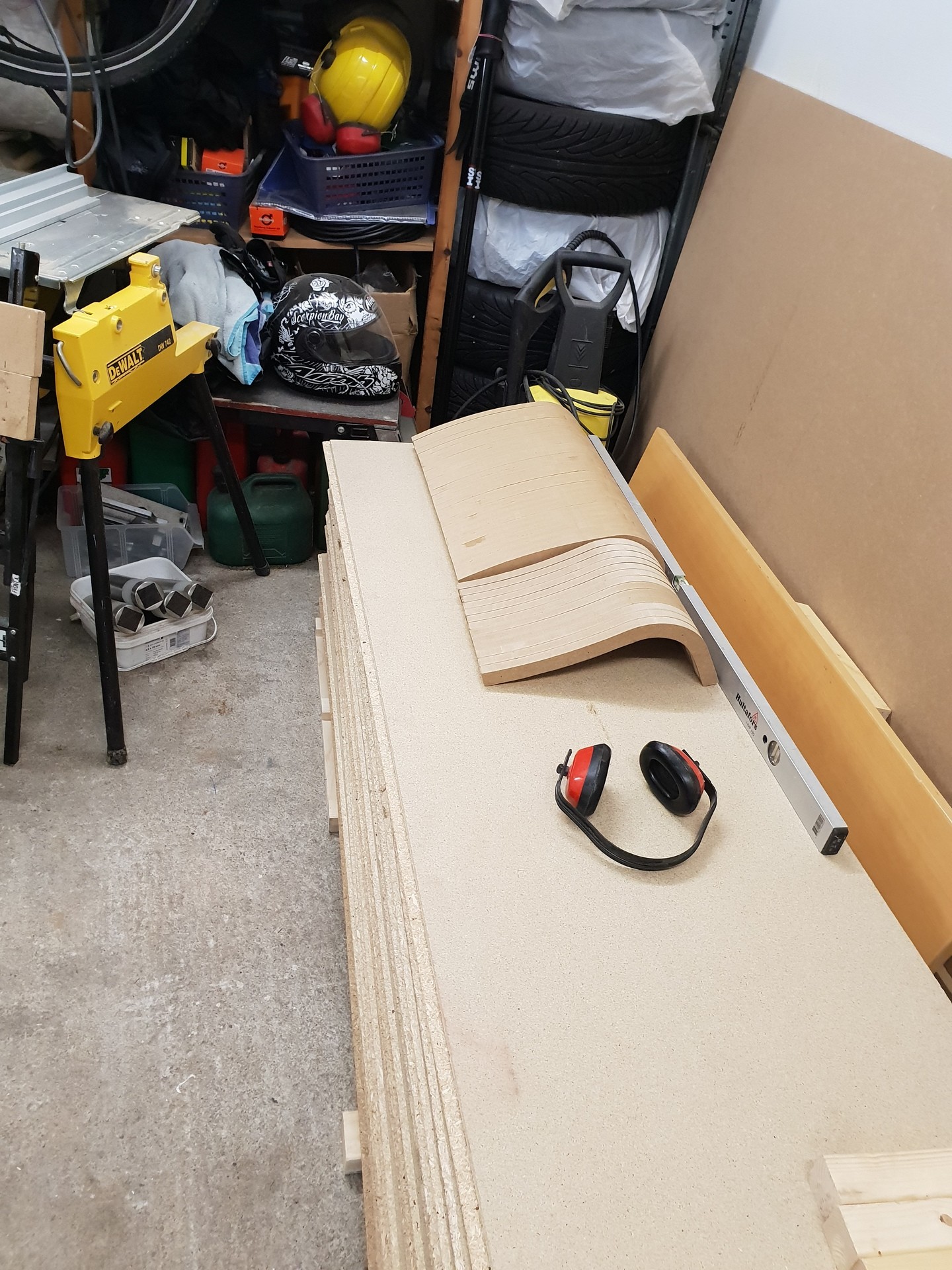

Barjar med att använda upp alla småbitar innan jag börjar såga av en helskiva, många delar blir det!
(2019-01-20 23:37:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-01-20 23:39:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Första bitarna på plats, lite snett å vint blir drt men jag har tagit till med 25mm tjocka sidor så det finns lite mån föratt slipa i efterhand
(2019-01-20 23:39:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

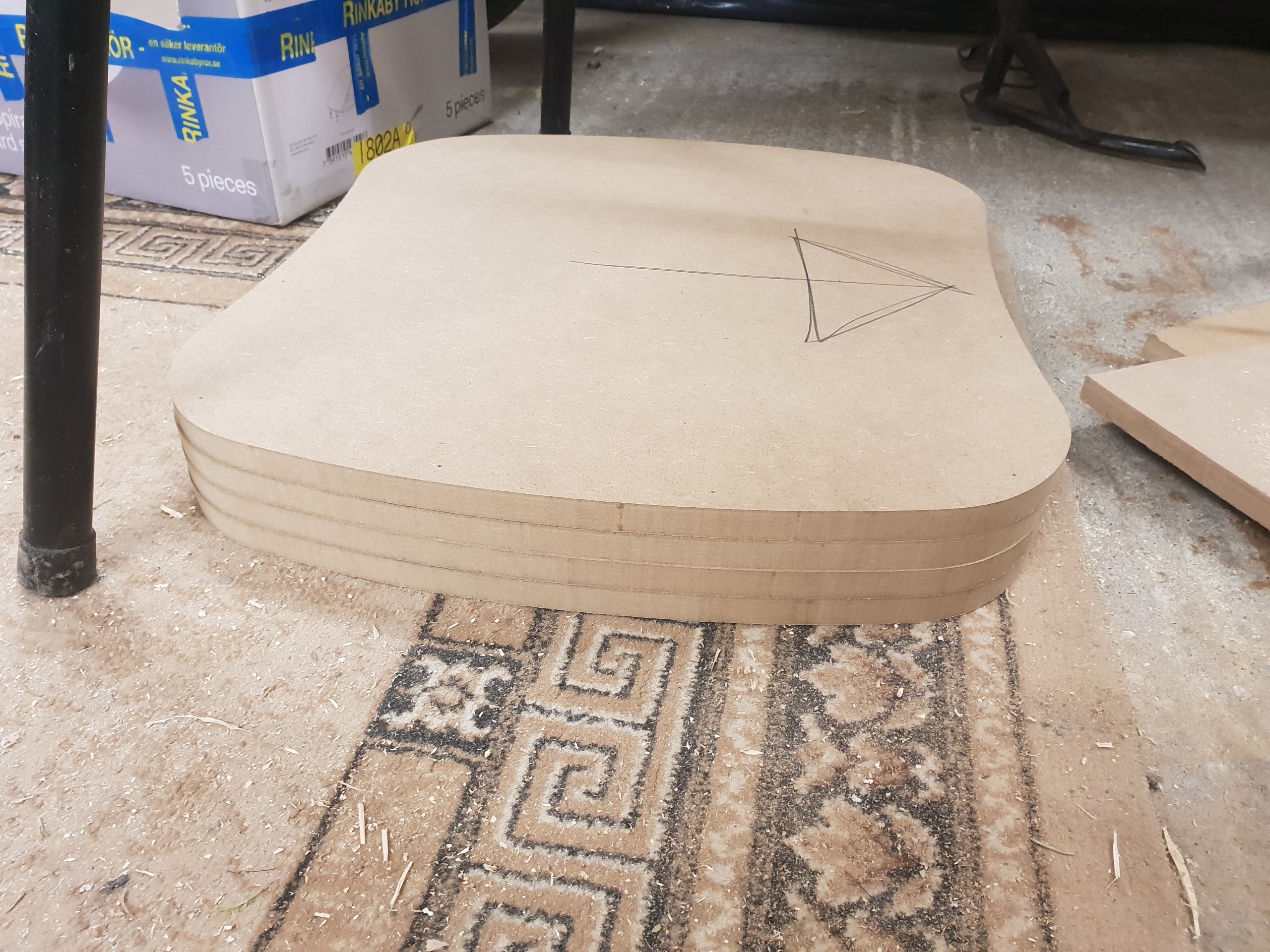

Många bitar blir det
(2019-01-20 23:40:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

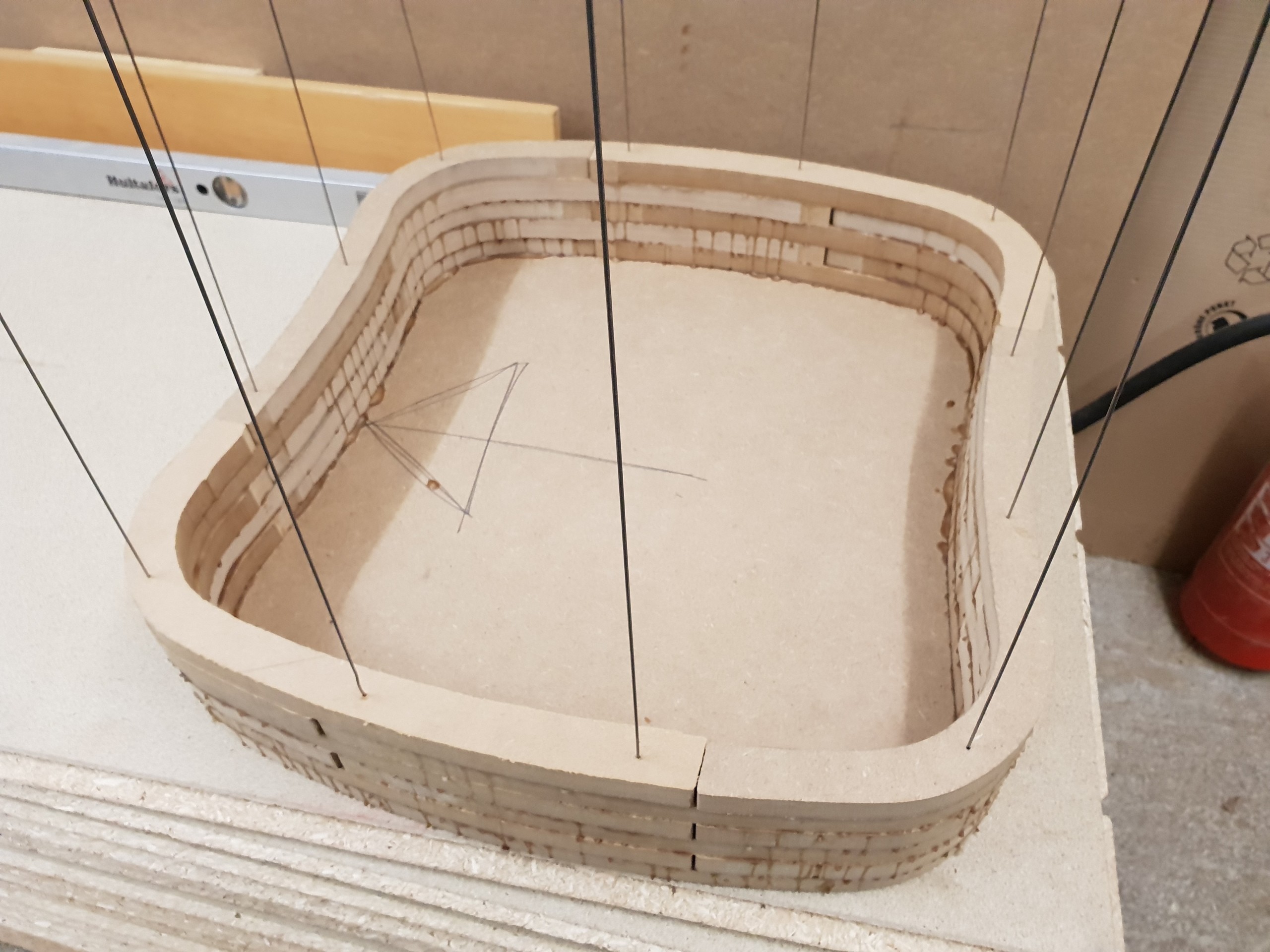

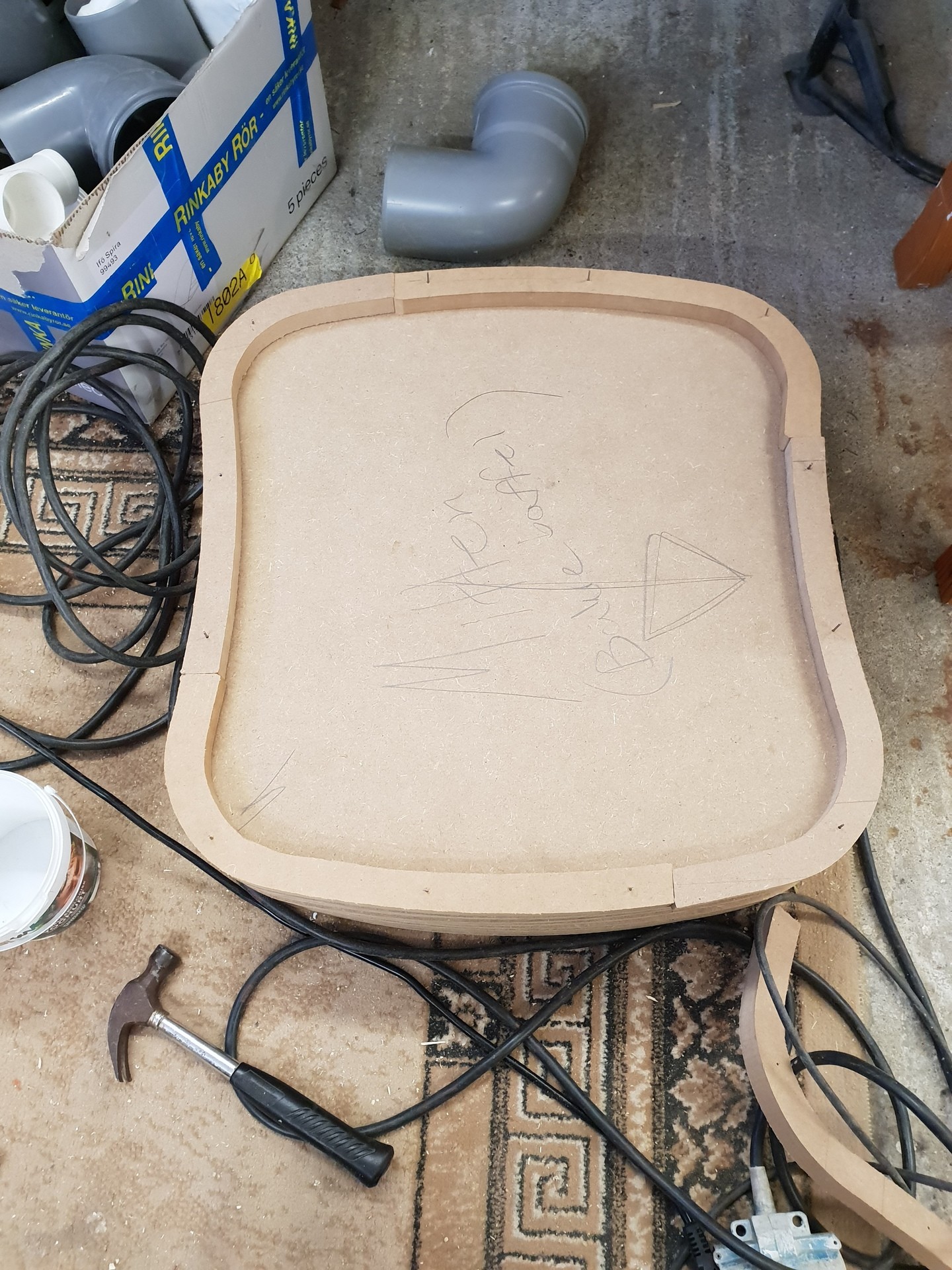

Första 5 lagren limmade, locket är bara där för att stabilisera, det är inte limmat
(2019-01-20 23:42:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mycket spackel å slipande blir det i efterhand 😅
(2019-01-22 22:31:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

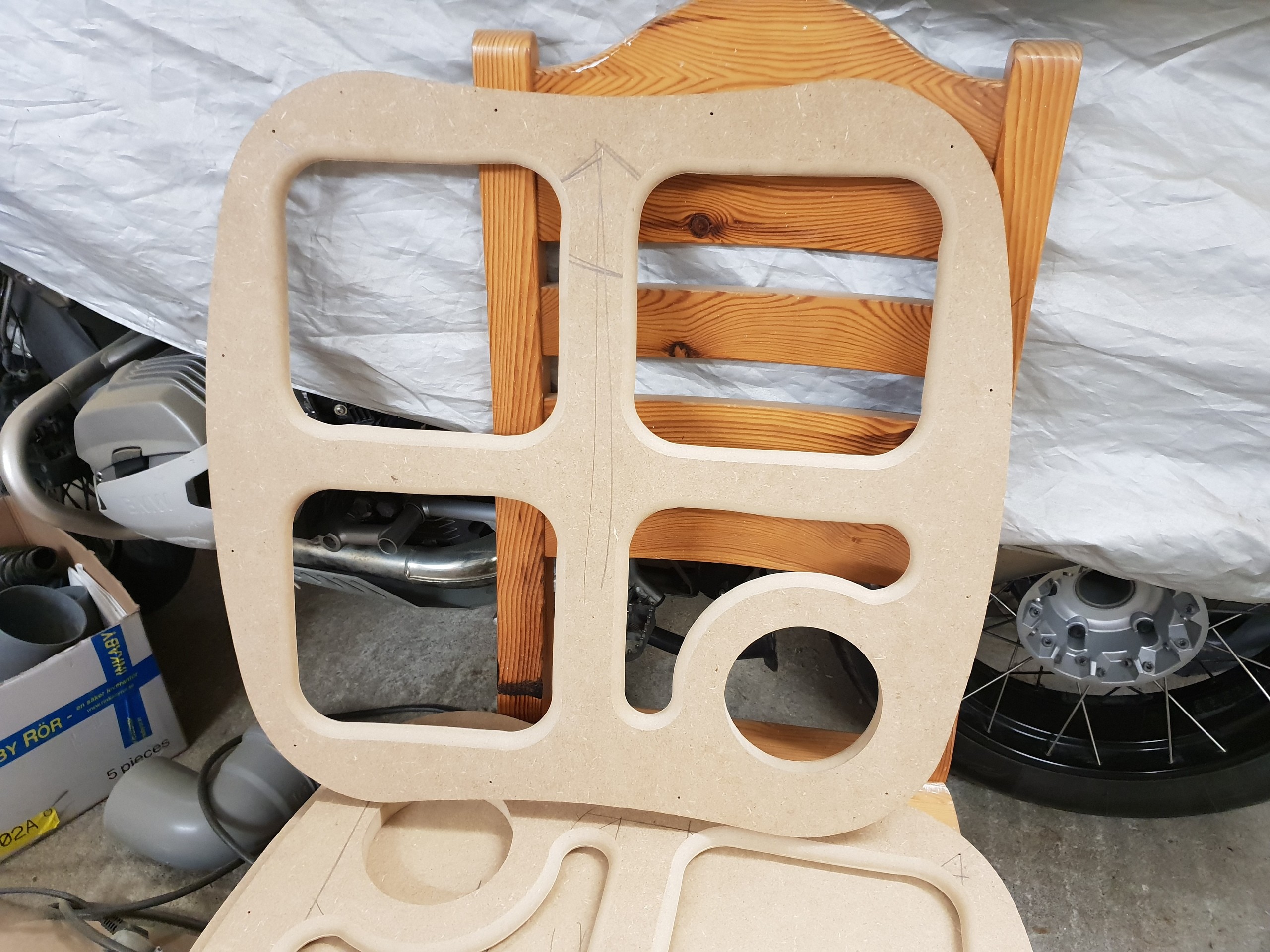

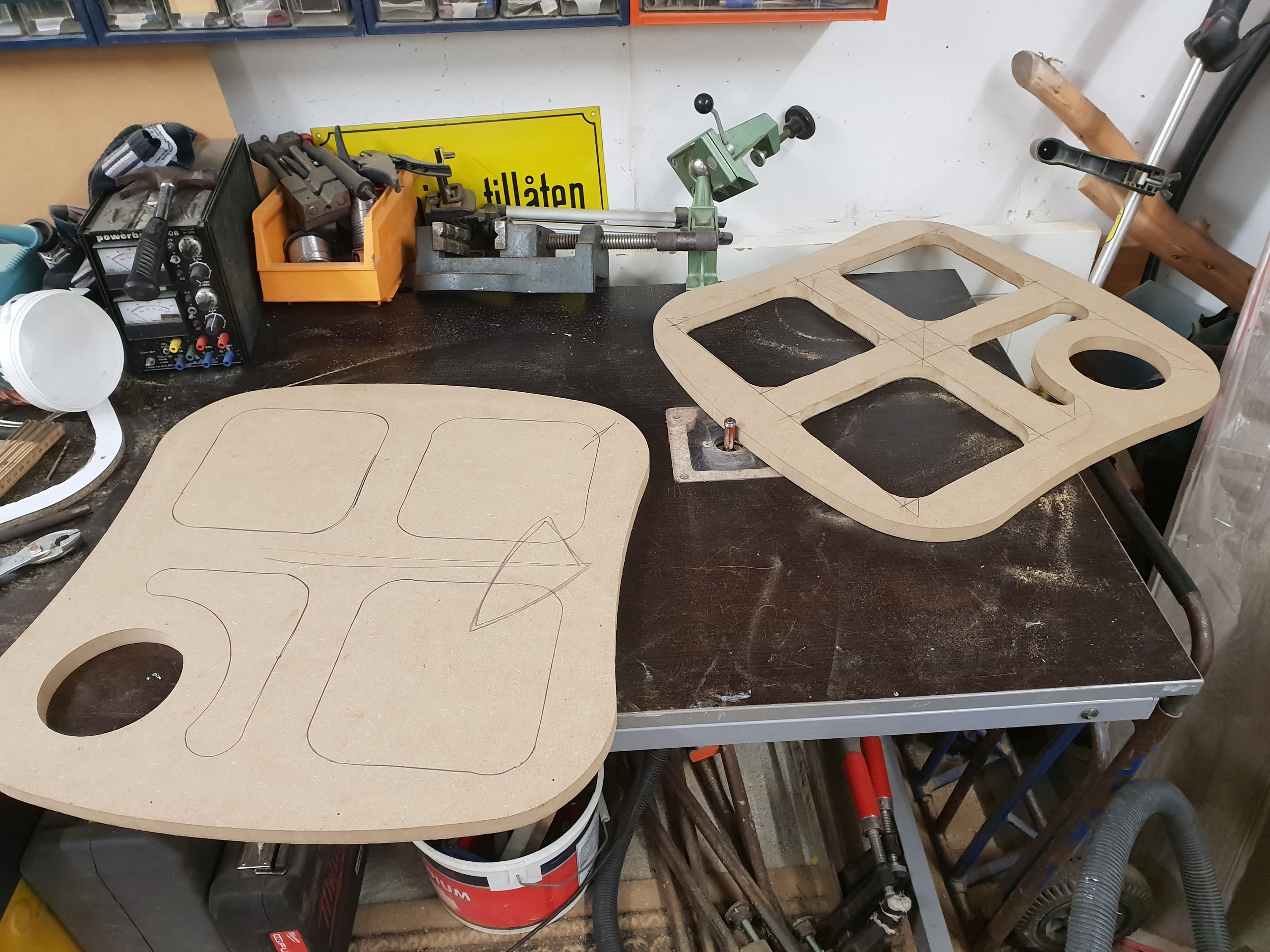

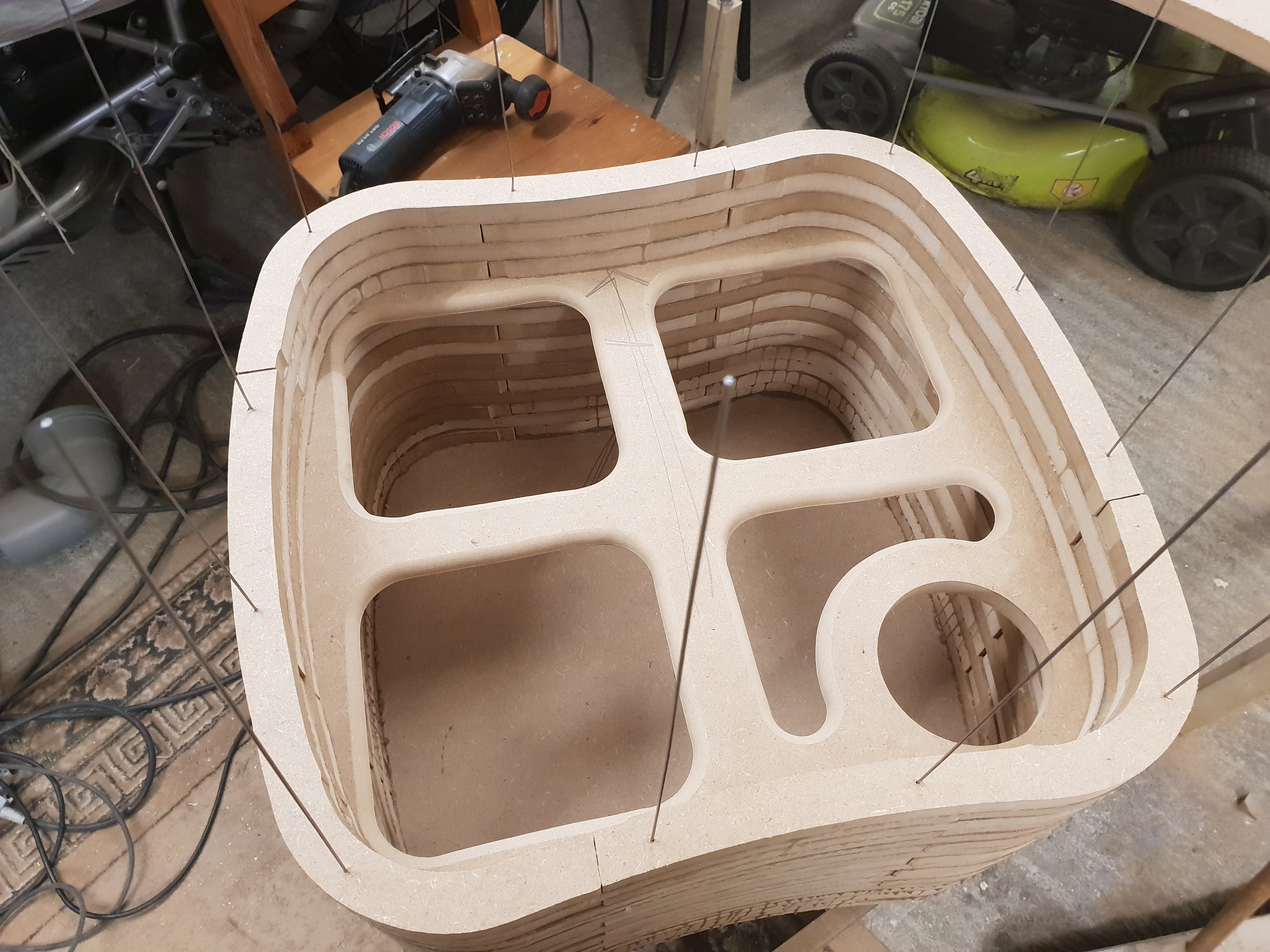

Här gör jag stagningen, smidigt när det är samma mått som alla andra skivor
(2019-01-26 13:49:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

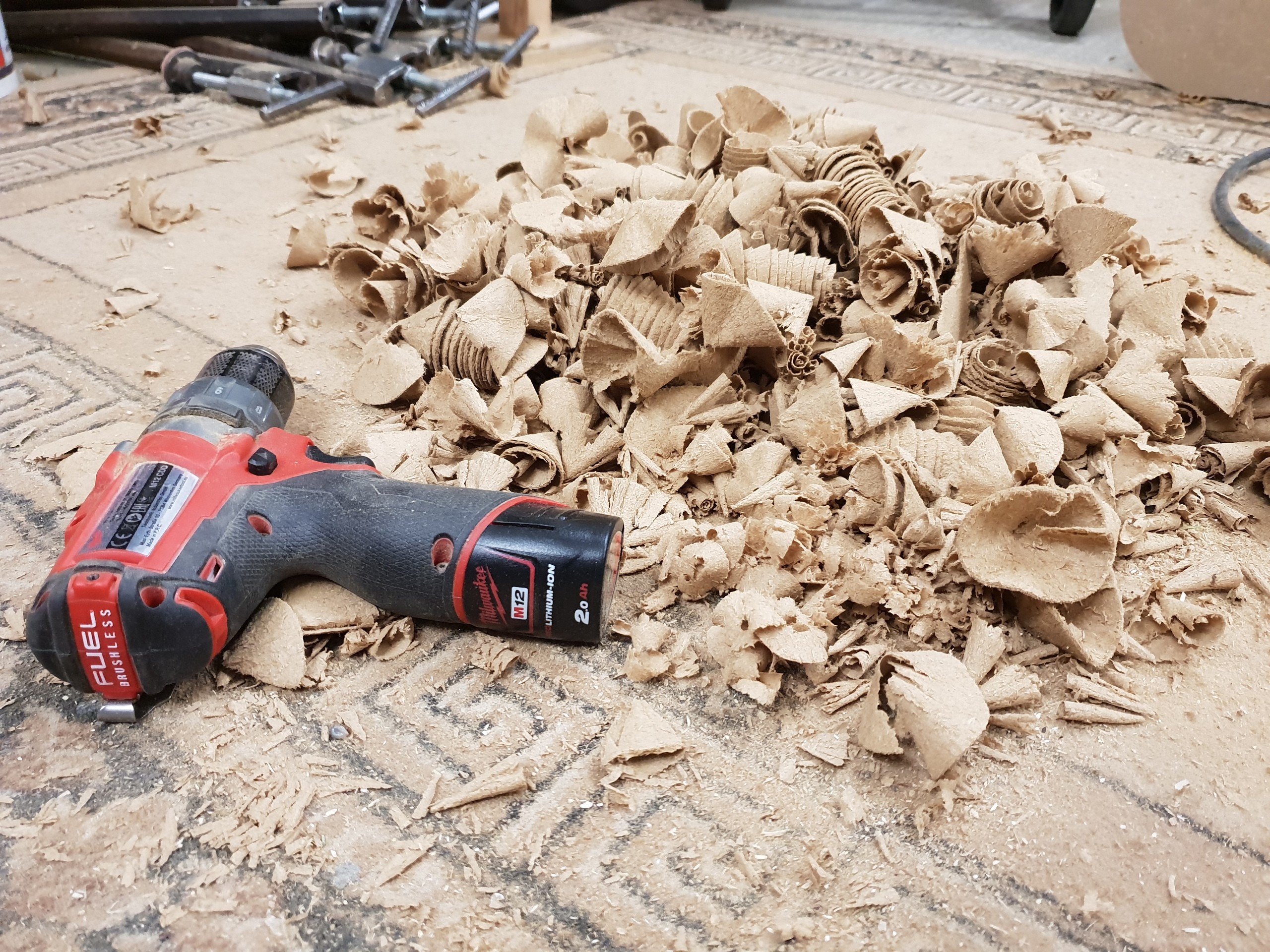

Bra skruvdragare

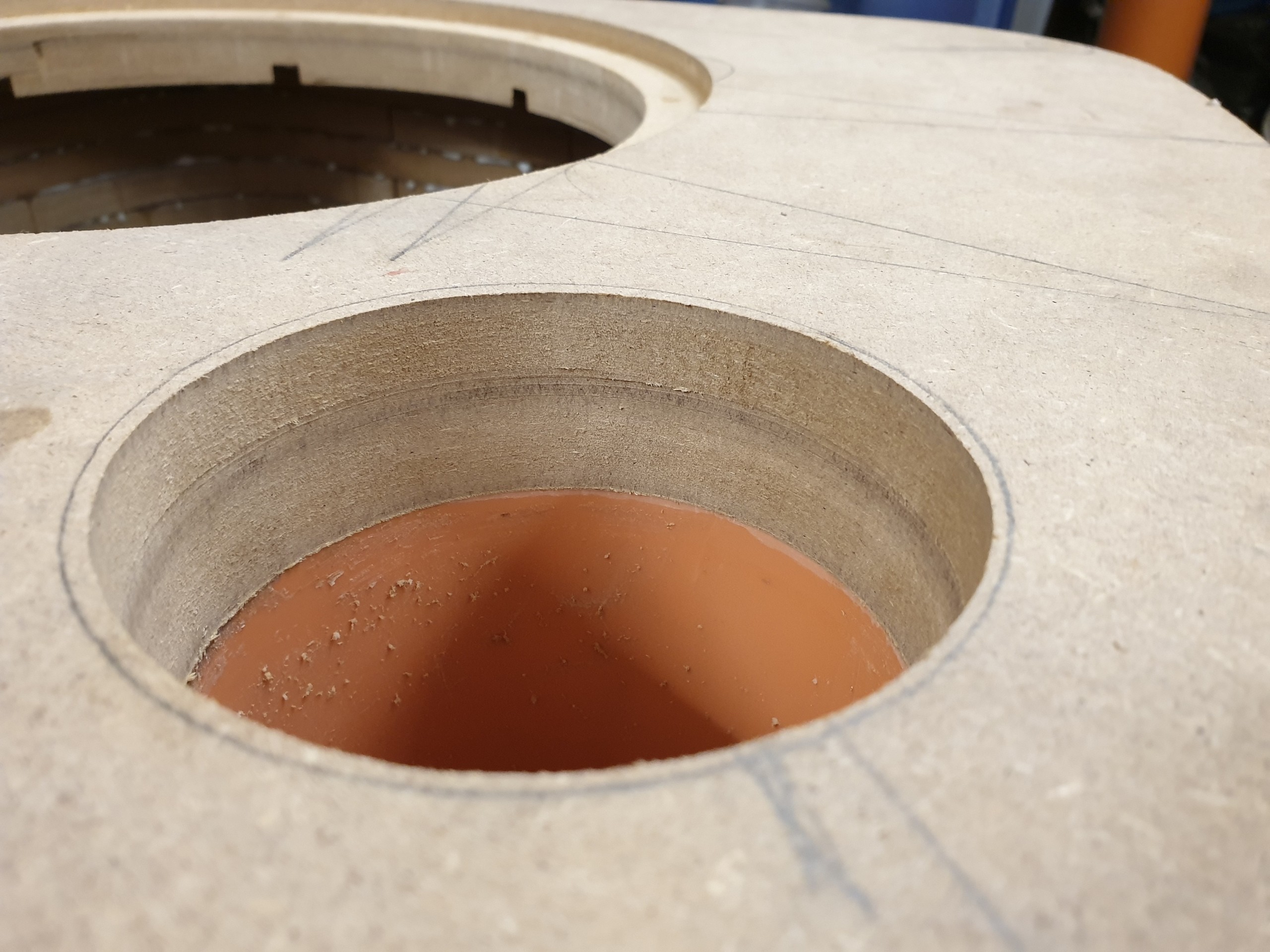

Borrade 16 hål på raken med 65mm forstner borr med lilla batteriet, kan starkt rekomendera denna skruvdragare (2019-01-26 13:52:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Körde med avrundningsfräsen för att minimera blåsljud innifrån lådan, det runda hålet är för basporten
(2019-01-26 13:54:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

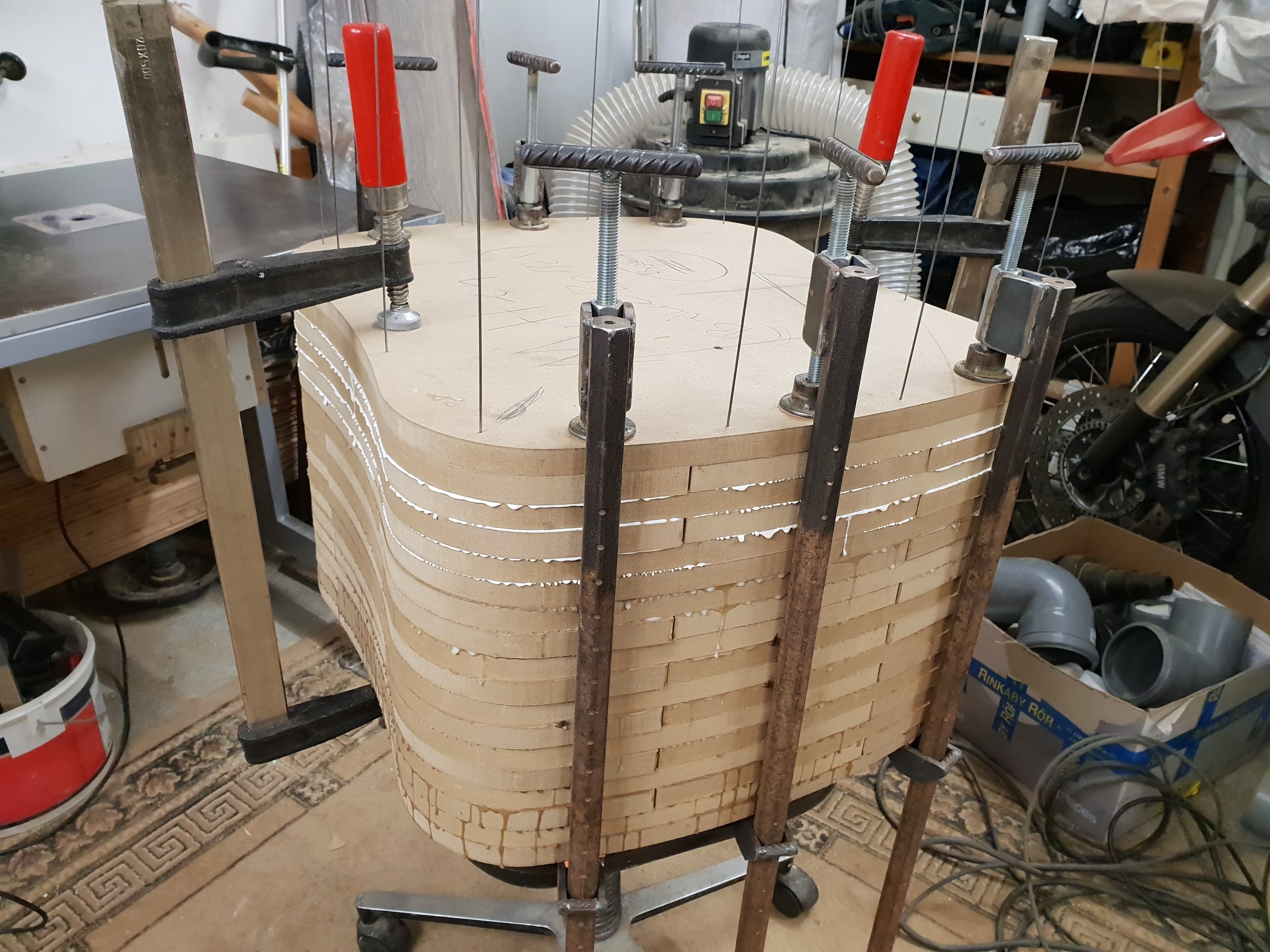

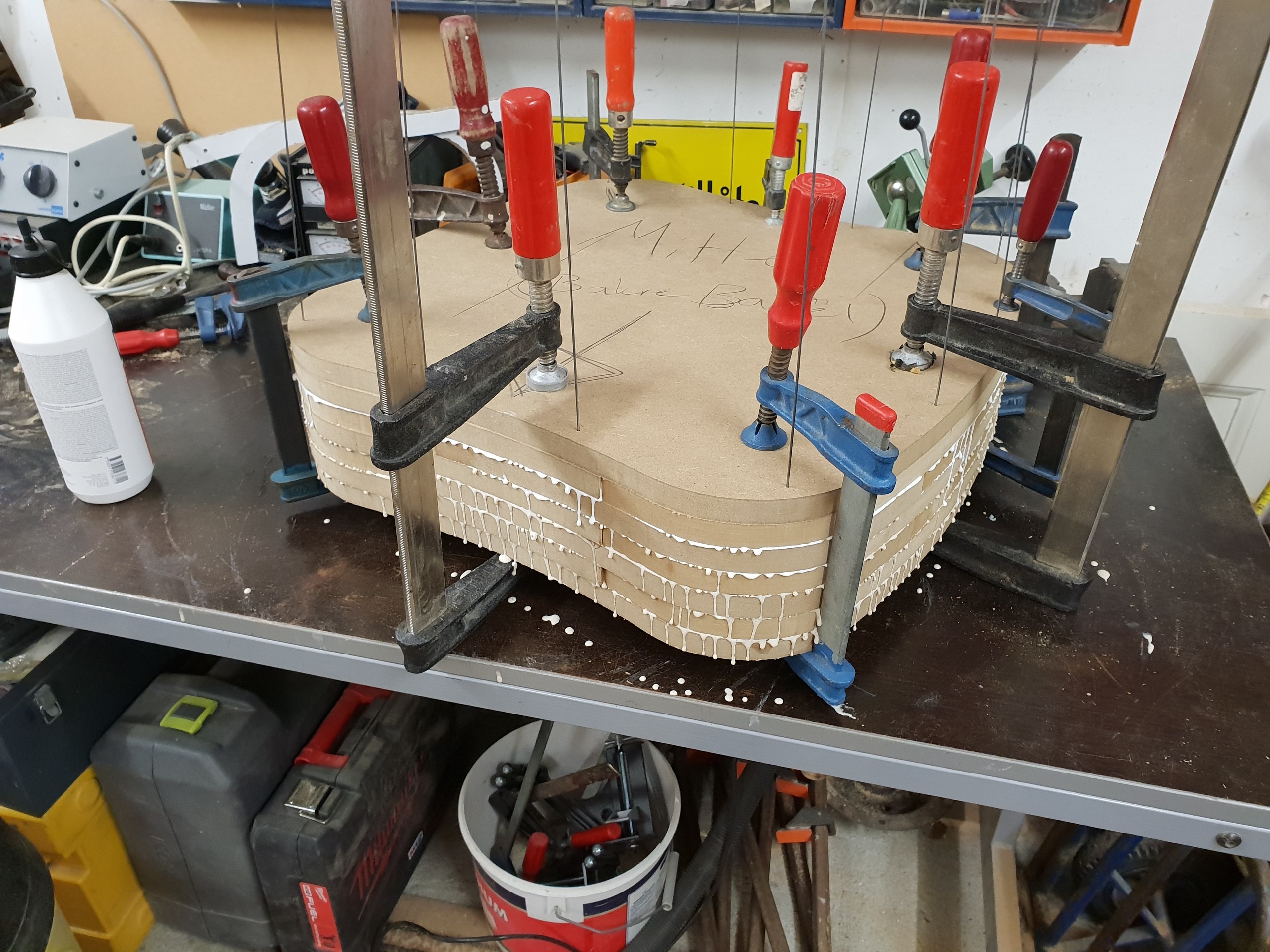

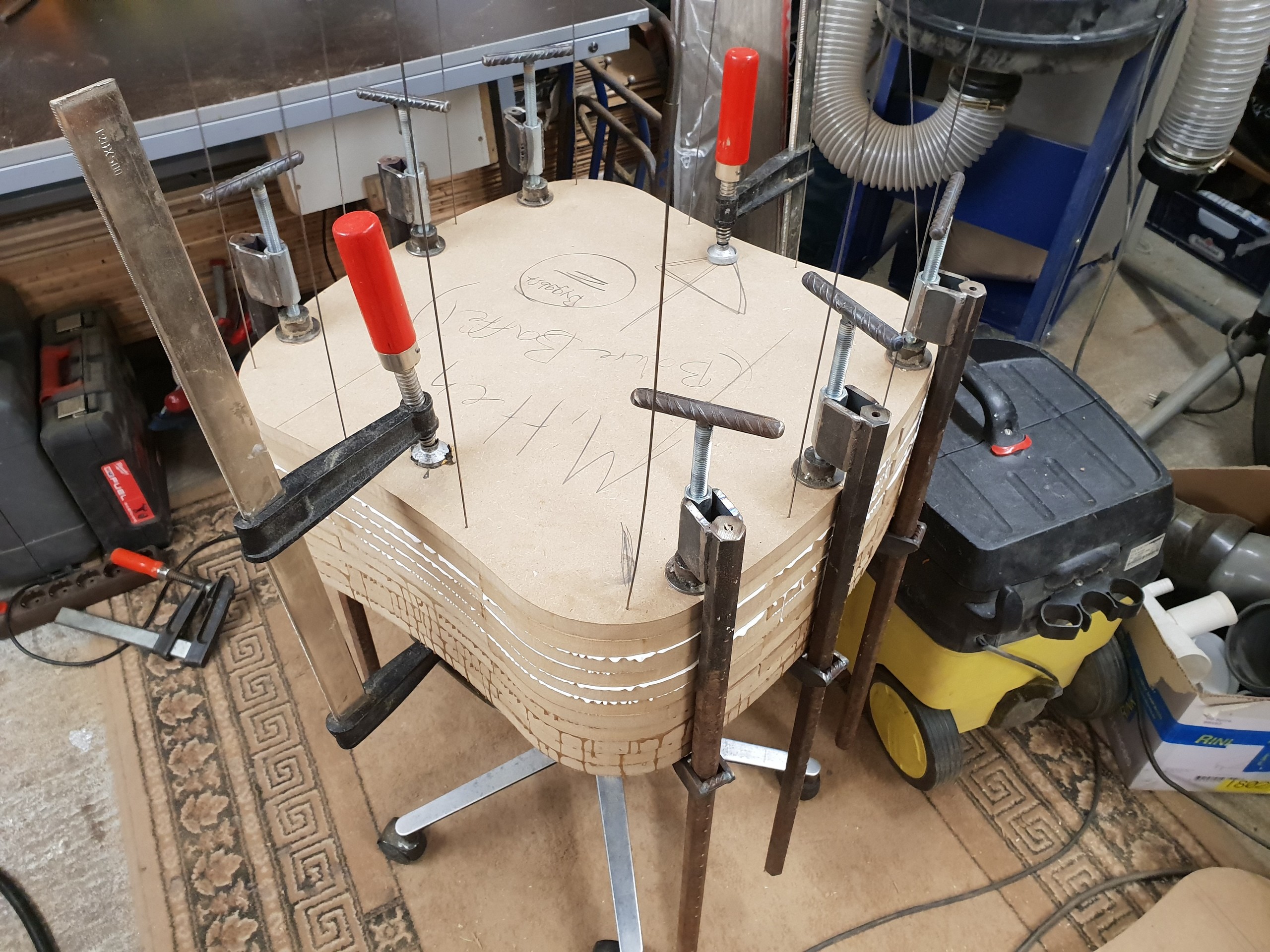

Mina diy limknektar kommer till användning igen, nu är en 3e del av lagrena på plats, totalt 24 lager kanter blir det.
(2019-01-26 13:55:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

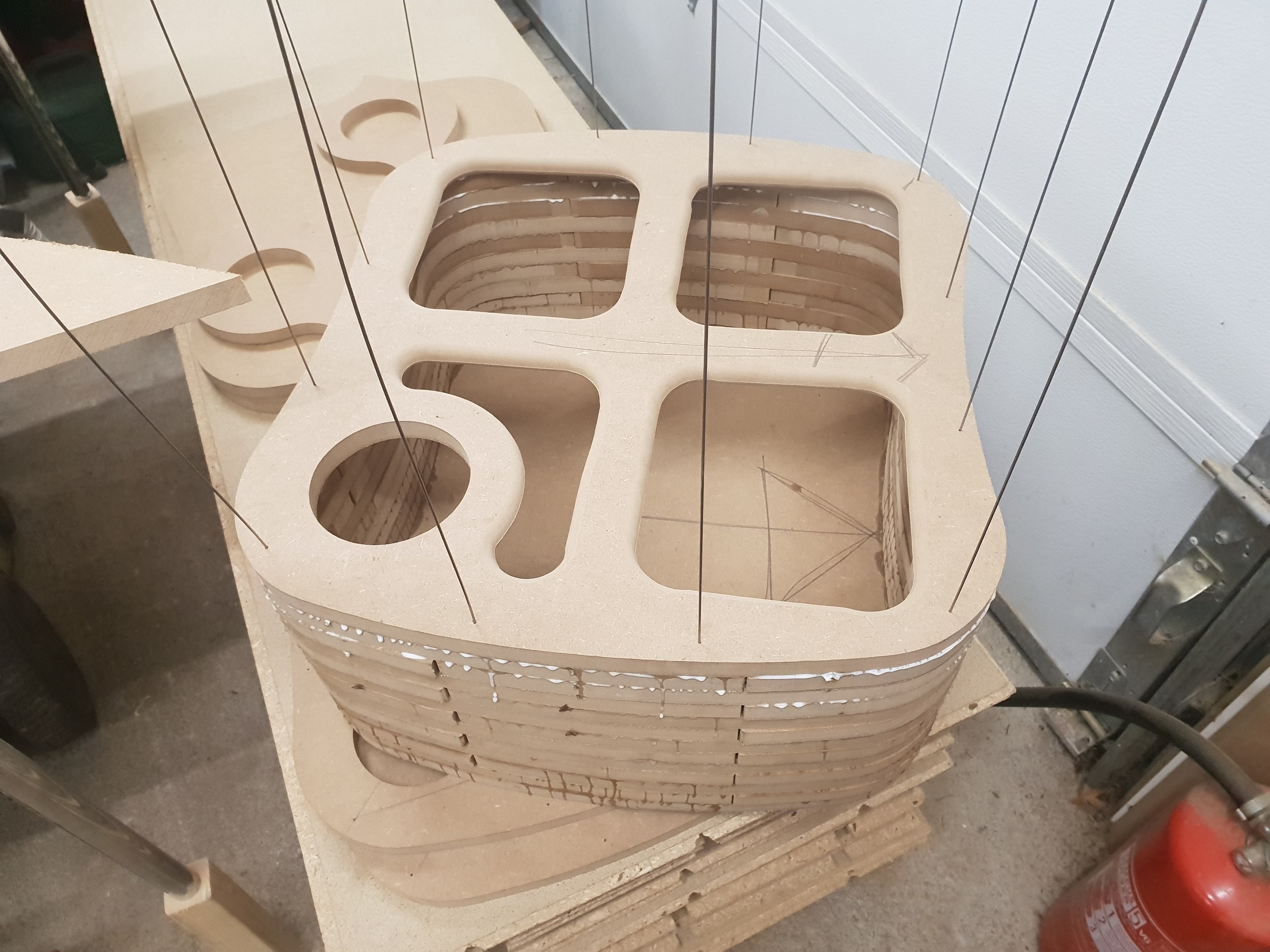

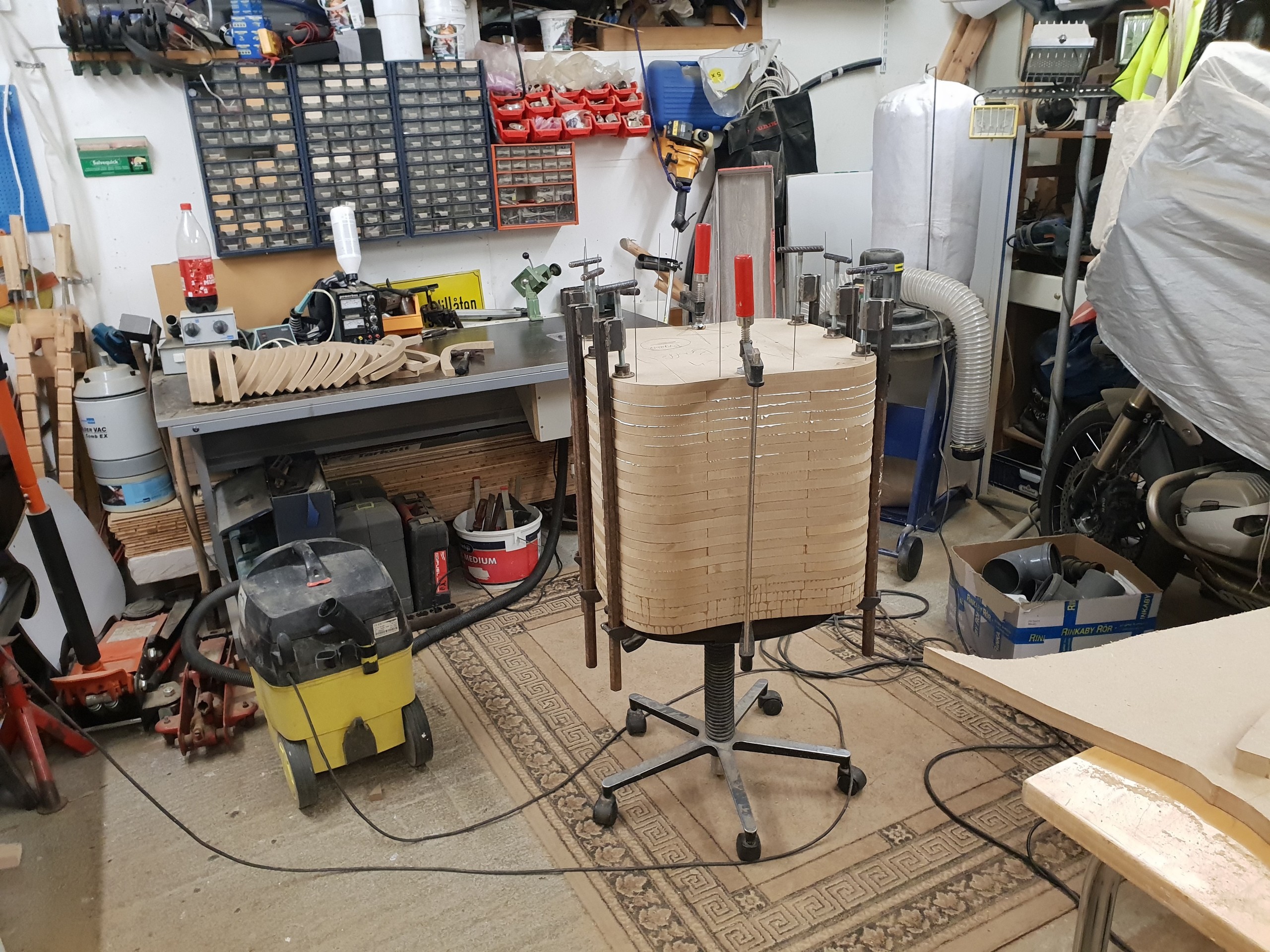

Här är precis hälften av lagren limmade
(2019-01-27 23:26:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

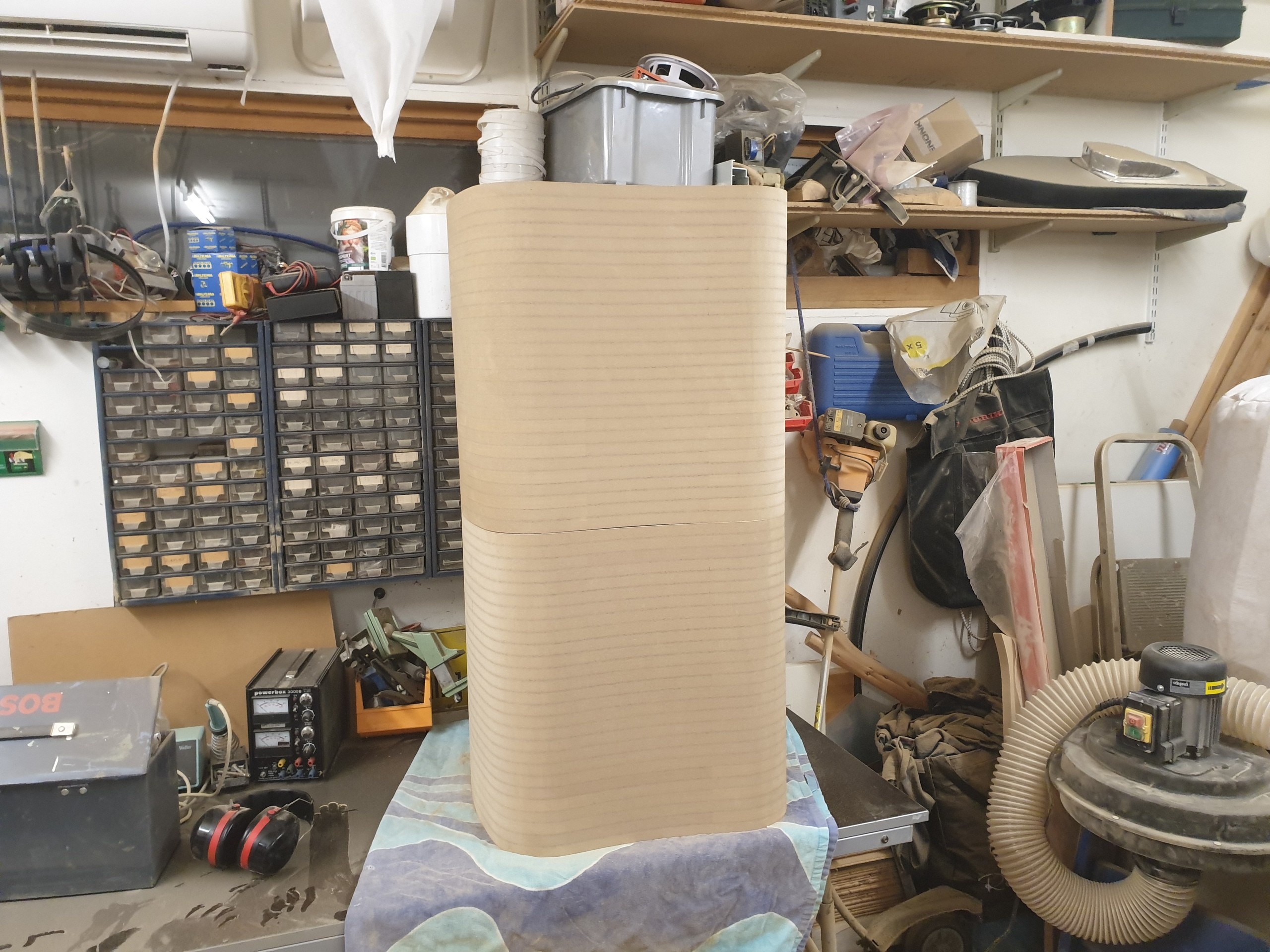

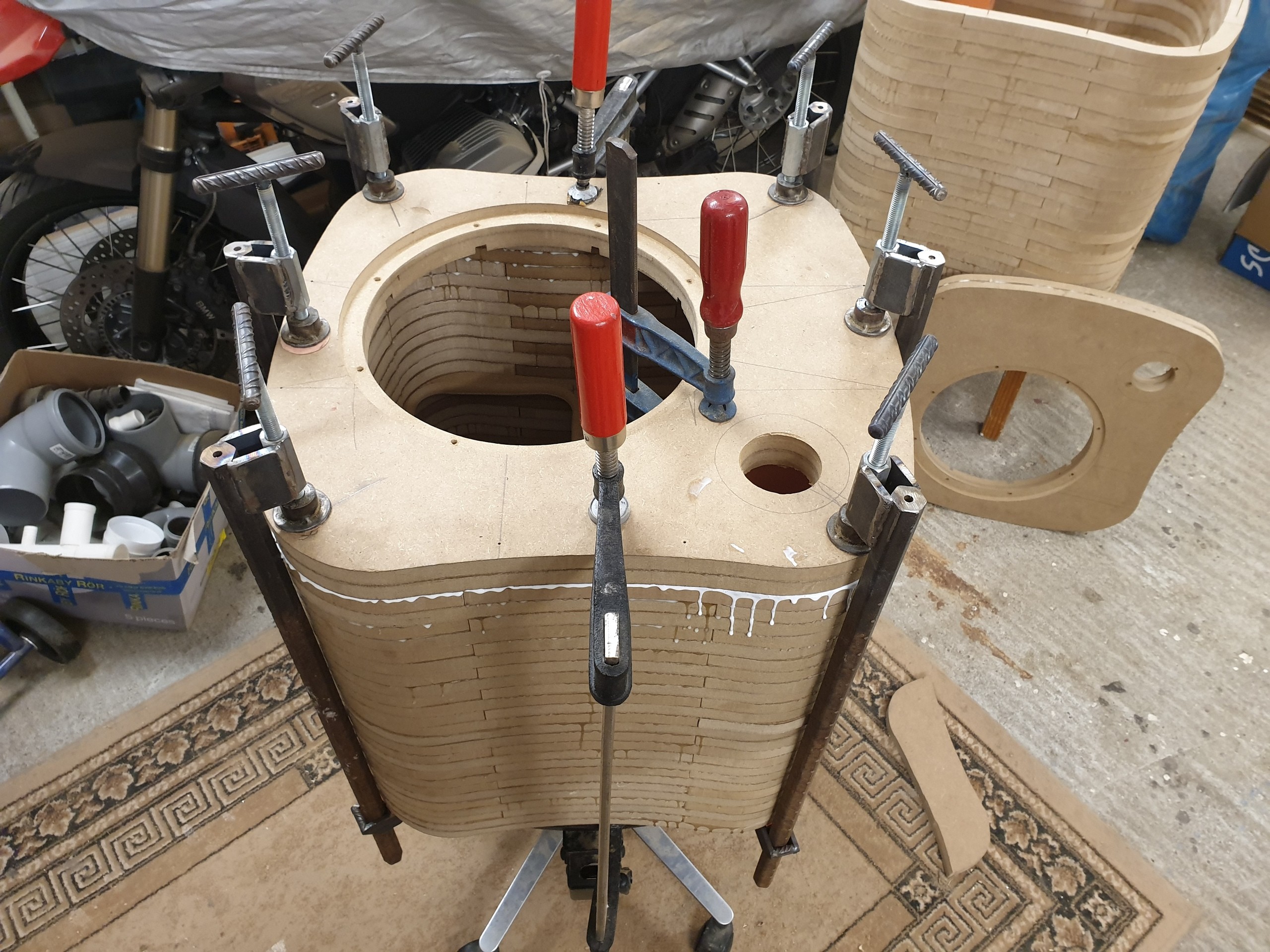

Här saknas ca 8 lager, den börjar kännas ganska stor😄
(2019-01-27 23:29:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jag har valt att inte göra någon mer stagning än denna skiva i mitten då jag tror att de tjocka men ochså välvda kanterna kommer att ta upp trycket bra.
(2019-01-31 22:32:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Här saknas bara 1 lager baffel
(2019-02-03 19:40:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

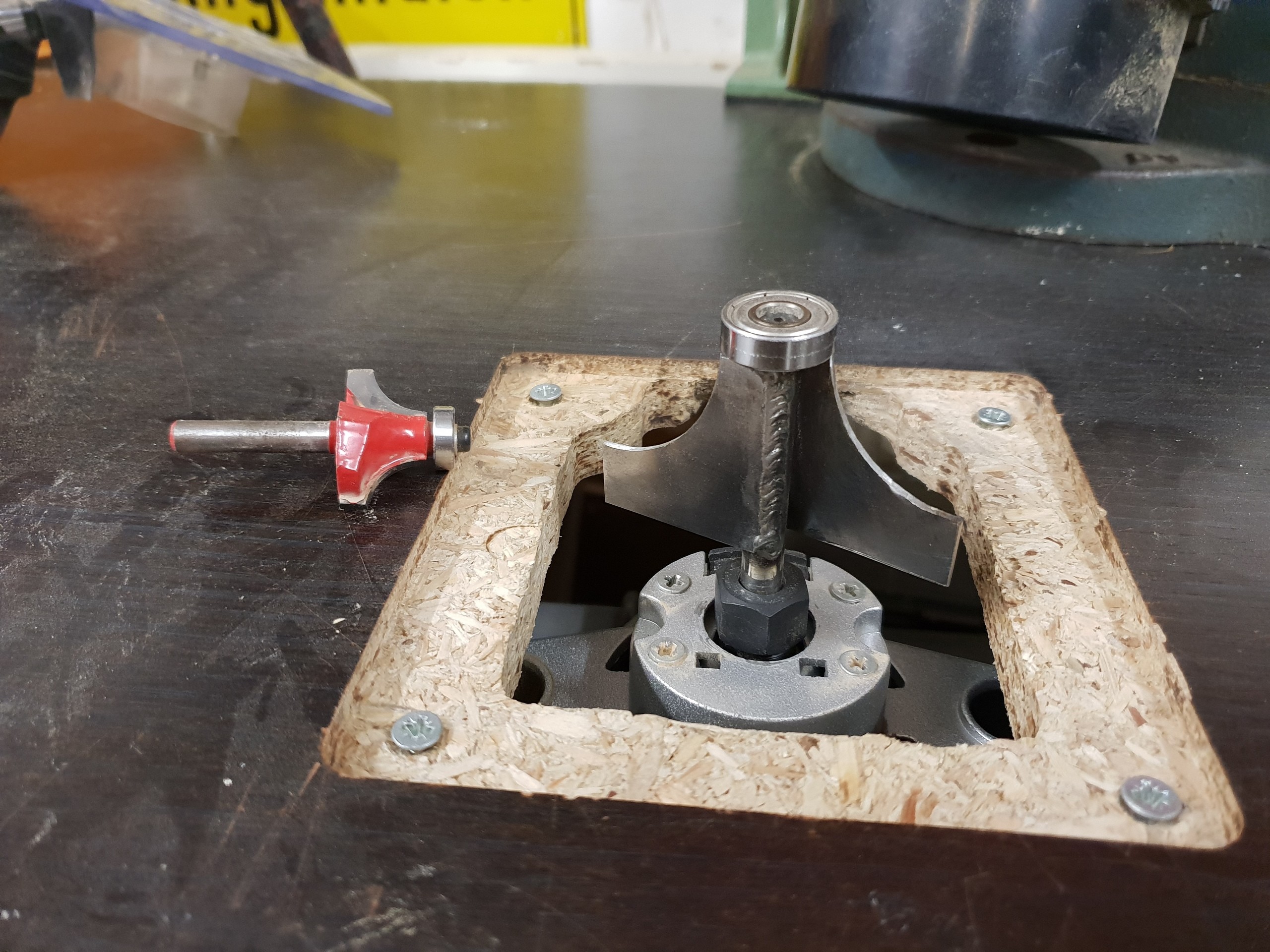

Jag behövde ett frässtål med 25mm radie, det var svårt att få tag på så jag tig svetsade en egen
(2019-02-03 19:41:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

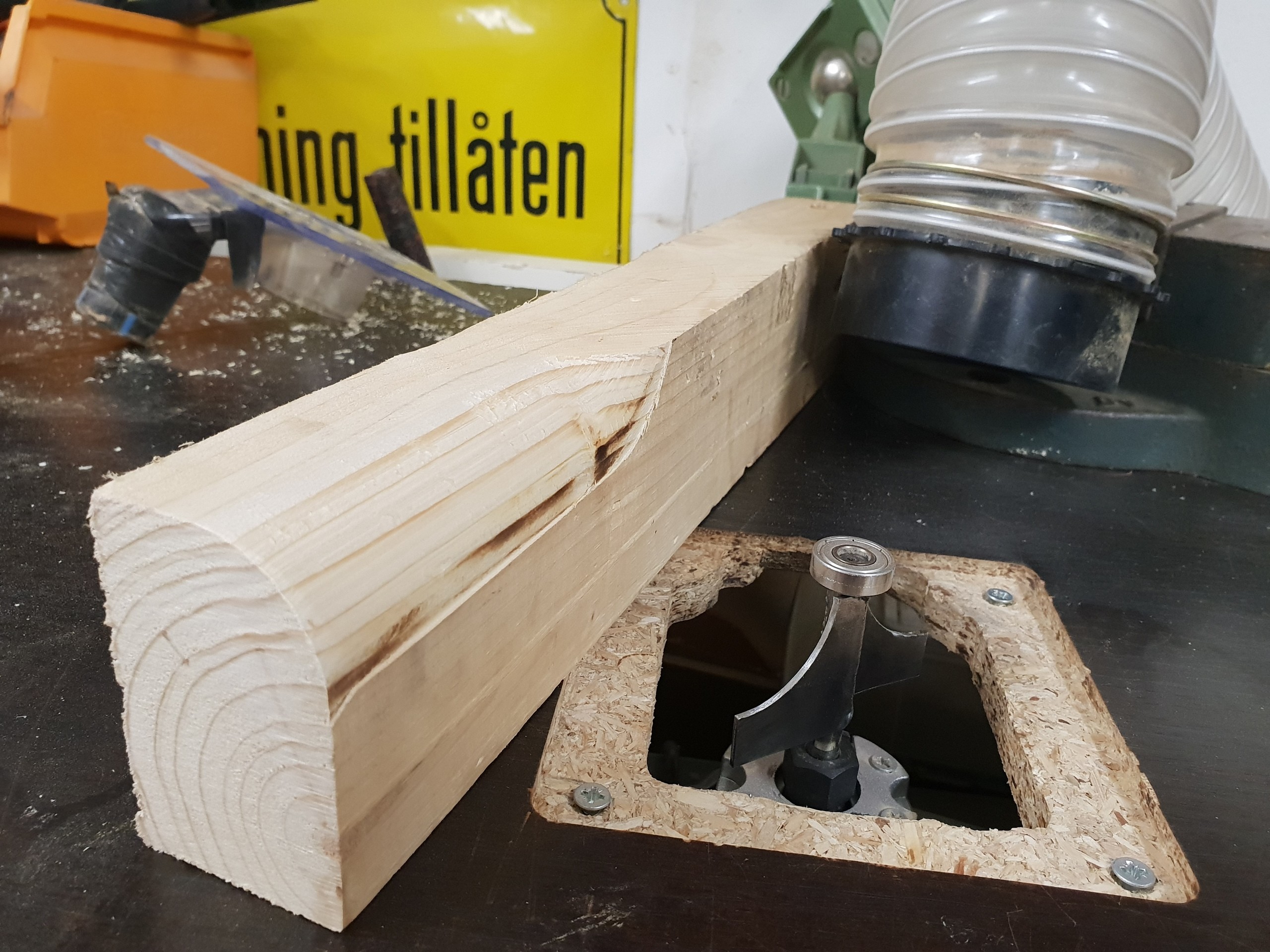

Första testbiten, jag körde lite för djupt därav kanten, vid kullagret blev det i princip ingen kant alls :)
(2019-02-03 19:43:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

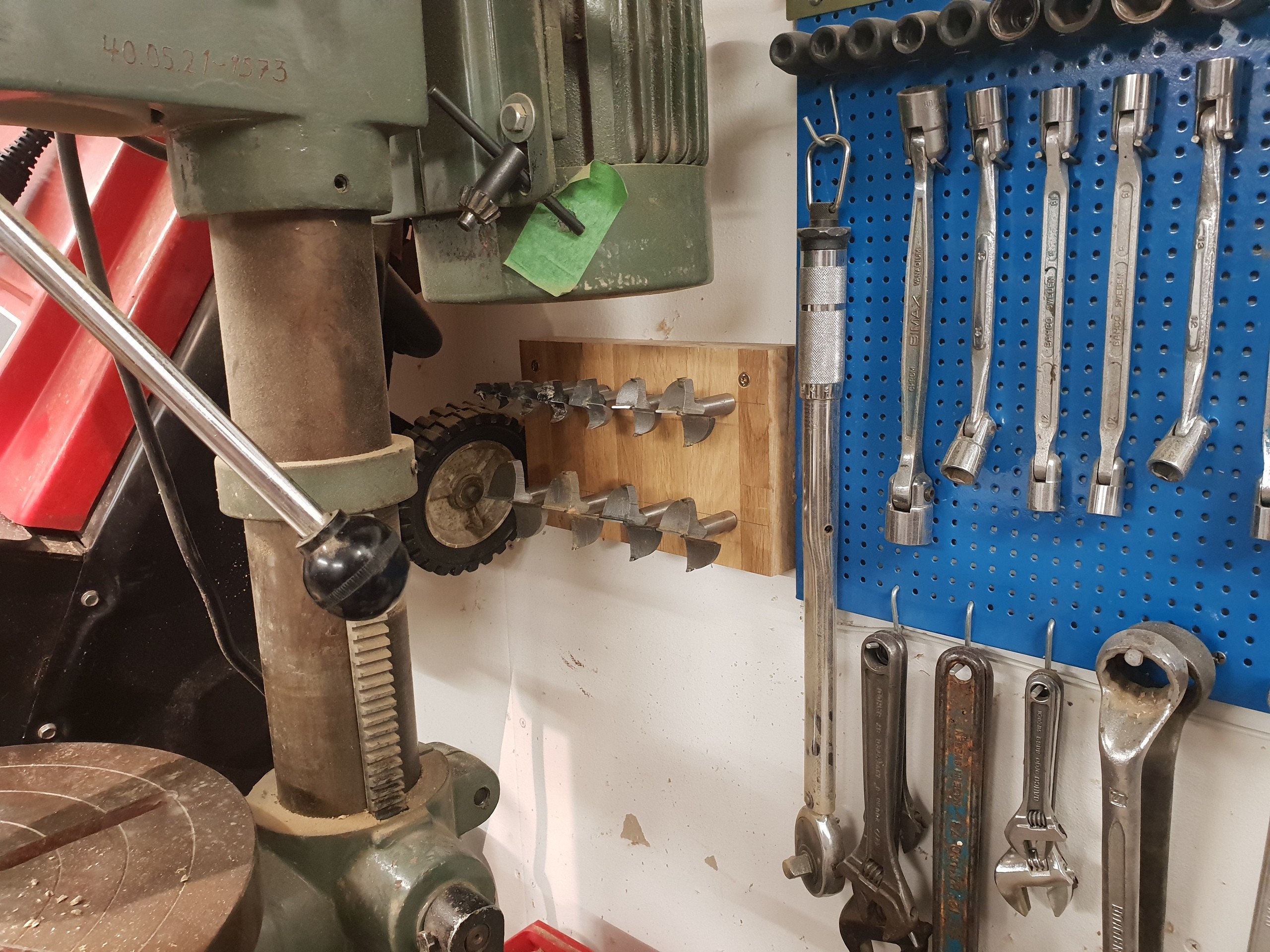

Mitt uppe i högtalarbygget passade jag på att fixa en hållare till träborrarna, det var fullt i borrlådan.
(2019-02-08 08:37:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

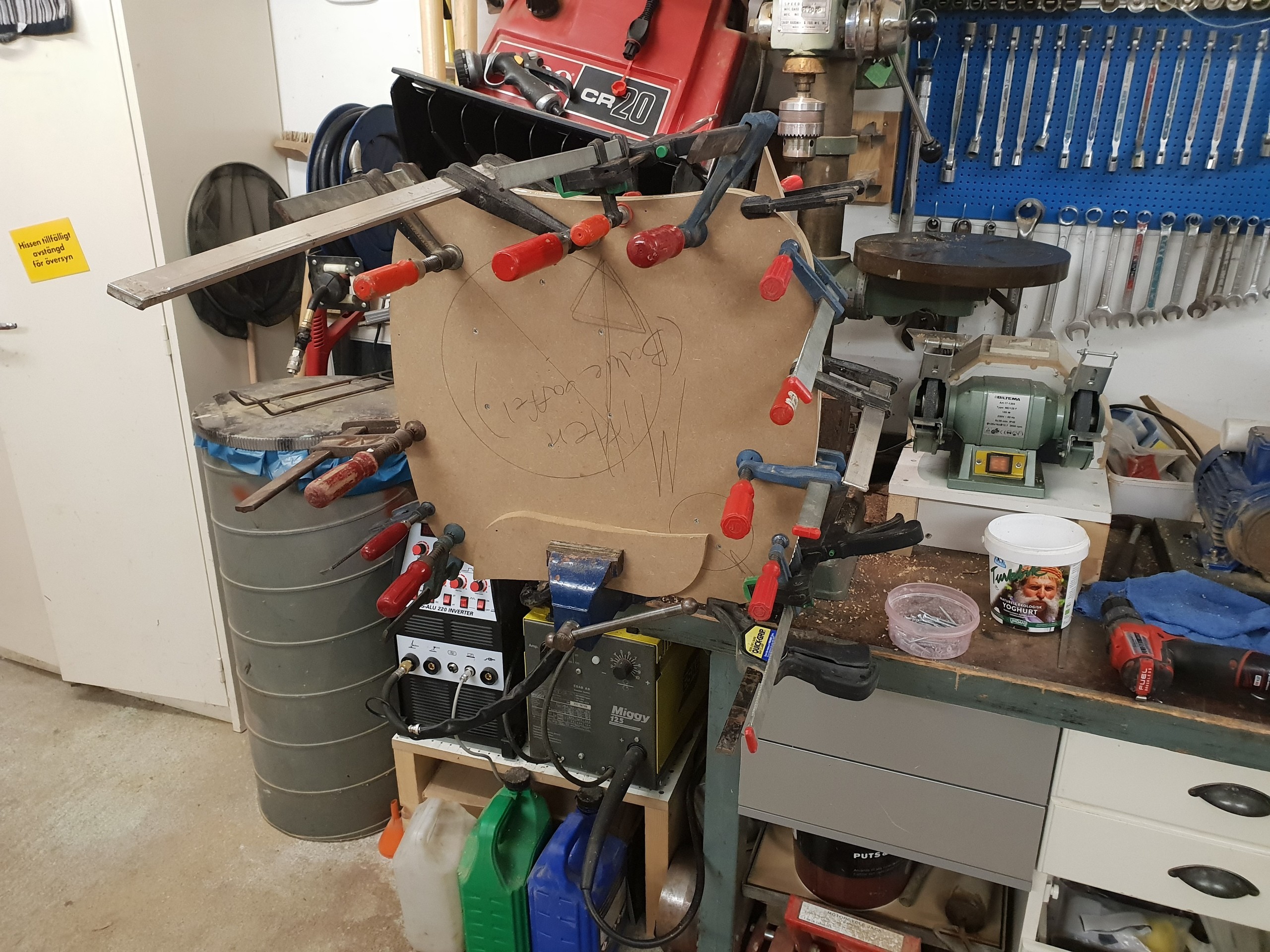

Limning av baffel, den blir alltså 38mm
(2019-02-08 08:39:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

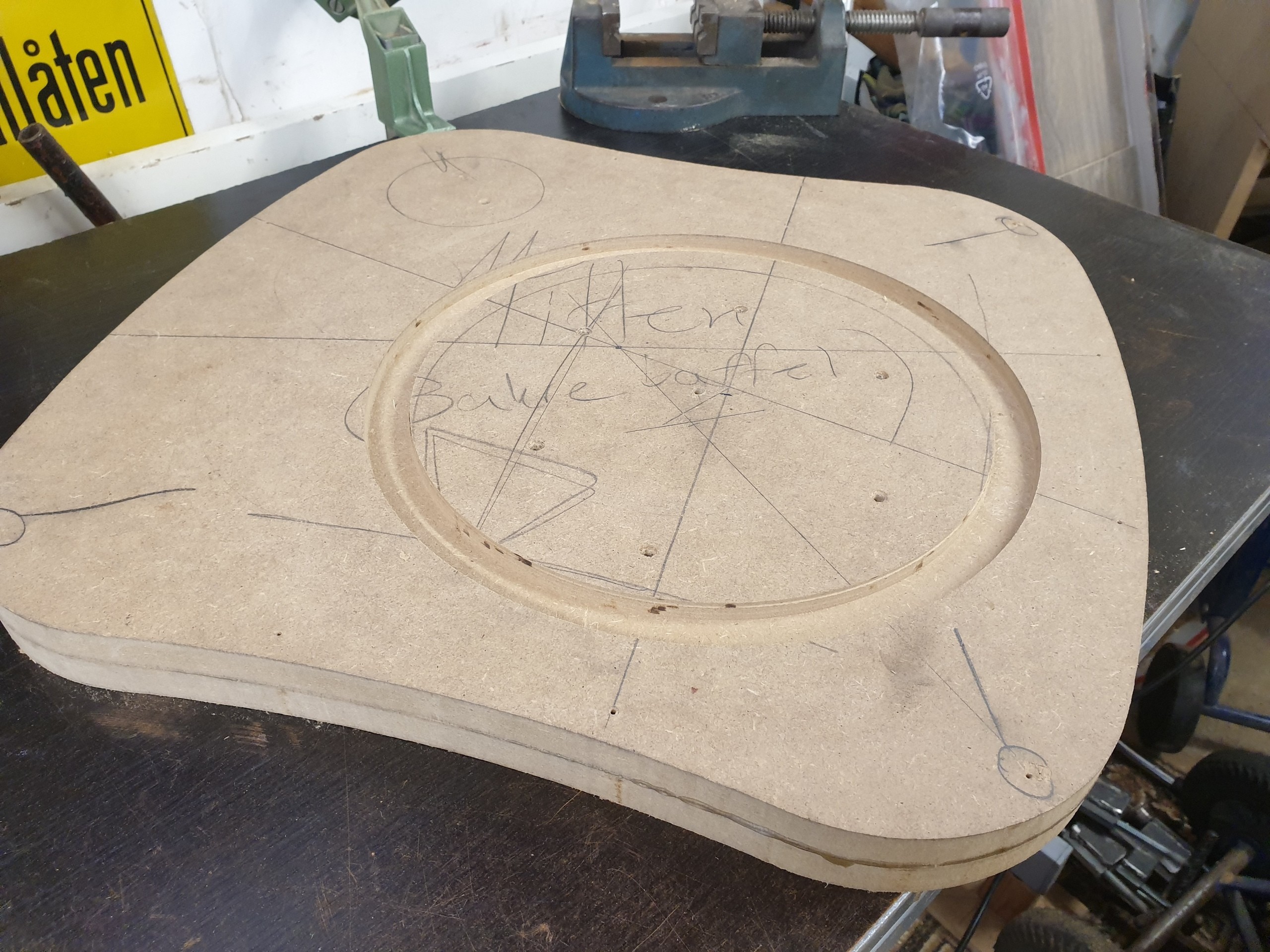

Fräsning av baffel påbörjad
(2019-02-08 22:51:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

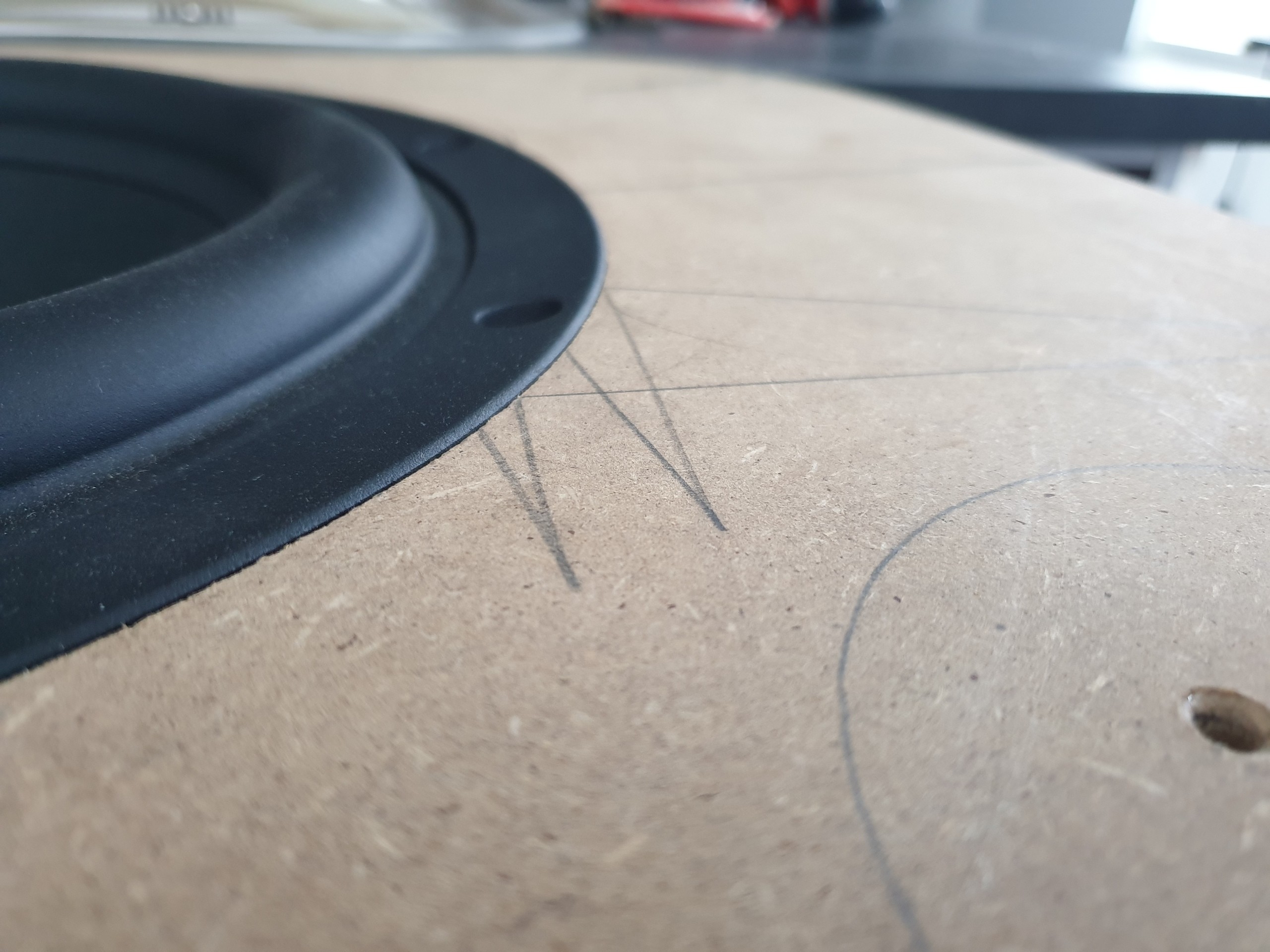

Såhär blir passformen, kommer nog behöva slipa på insidan för att färgen skall få plats...
(2019-02-08 22:52:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-02-08 22:54:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

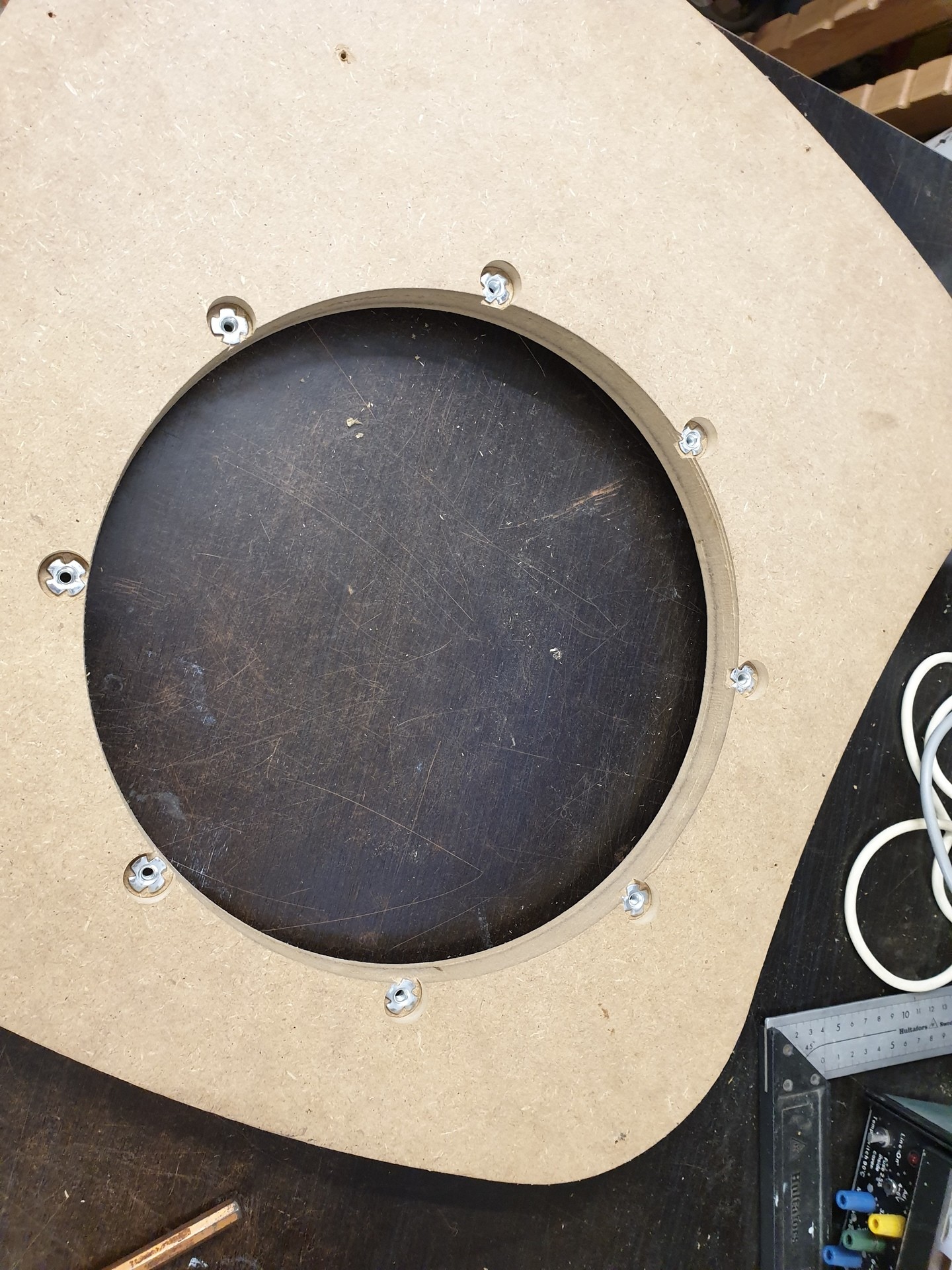

Islagsmuttrar på plats
(2019-02-08 22:55:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Äntligen på plats :)
(2019-02-08 22:56:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Det orangea markröret hade inte lika fet yta som dom grå brukar ha så jag tror att lacken kommer fästa bra i det röret
(2019-02-08 22:57:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

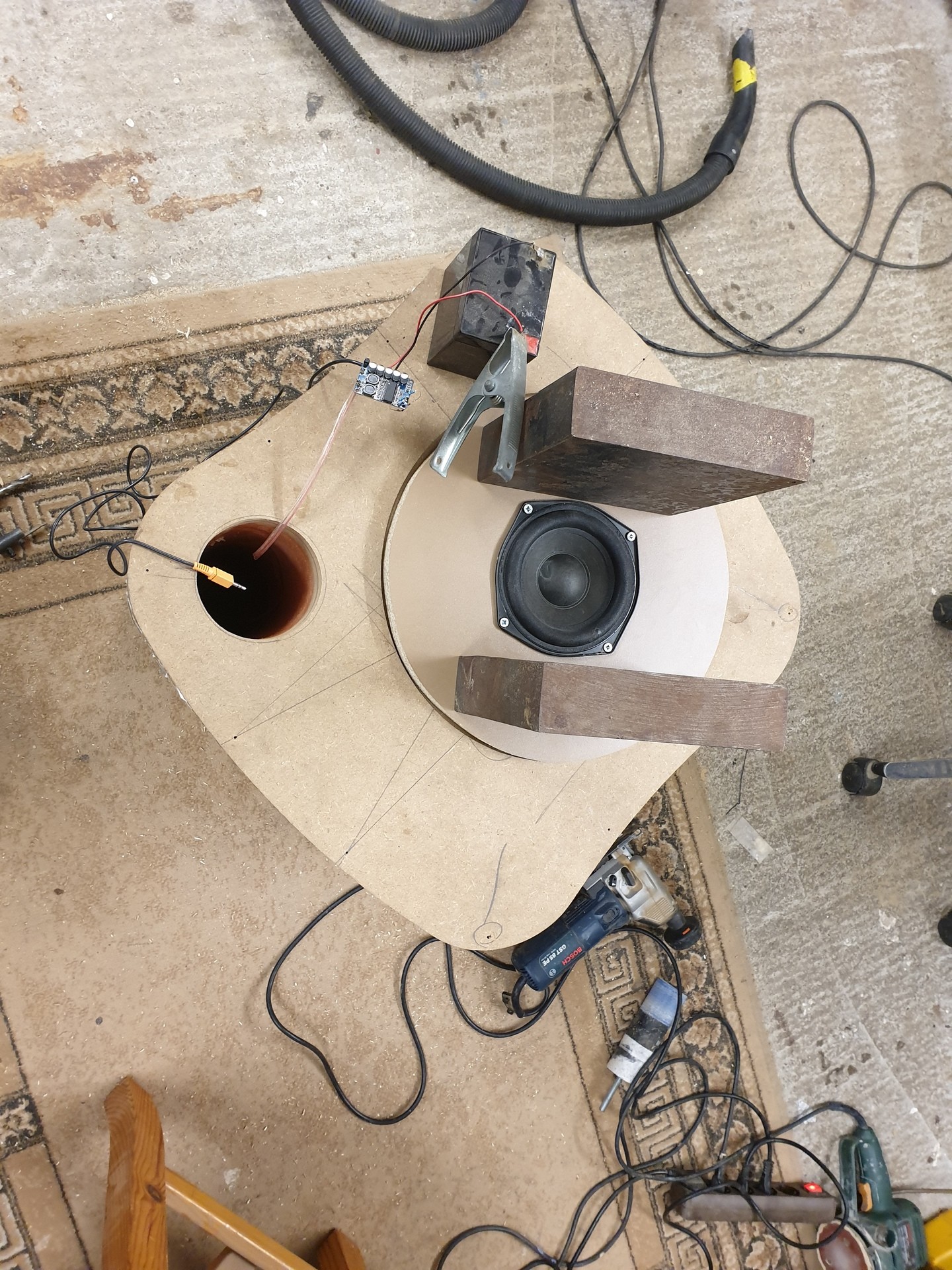

Har alltid undrat hur en ett litet element presterar i en rejäl låda, det blev bra tryck trotts att de e en 5.25 tummare.... Skoj att experimentera.
(2019-02-08 22:59:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

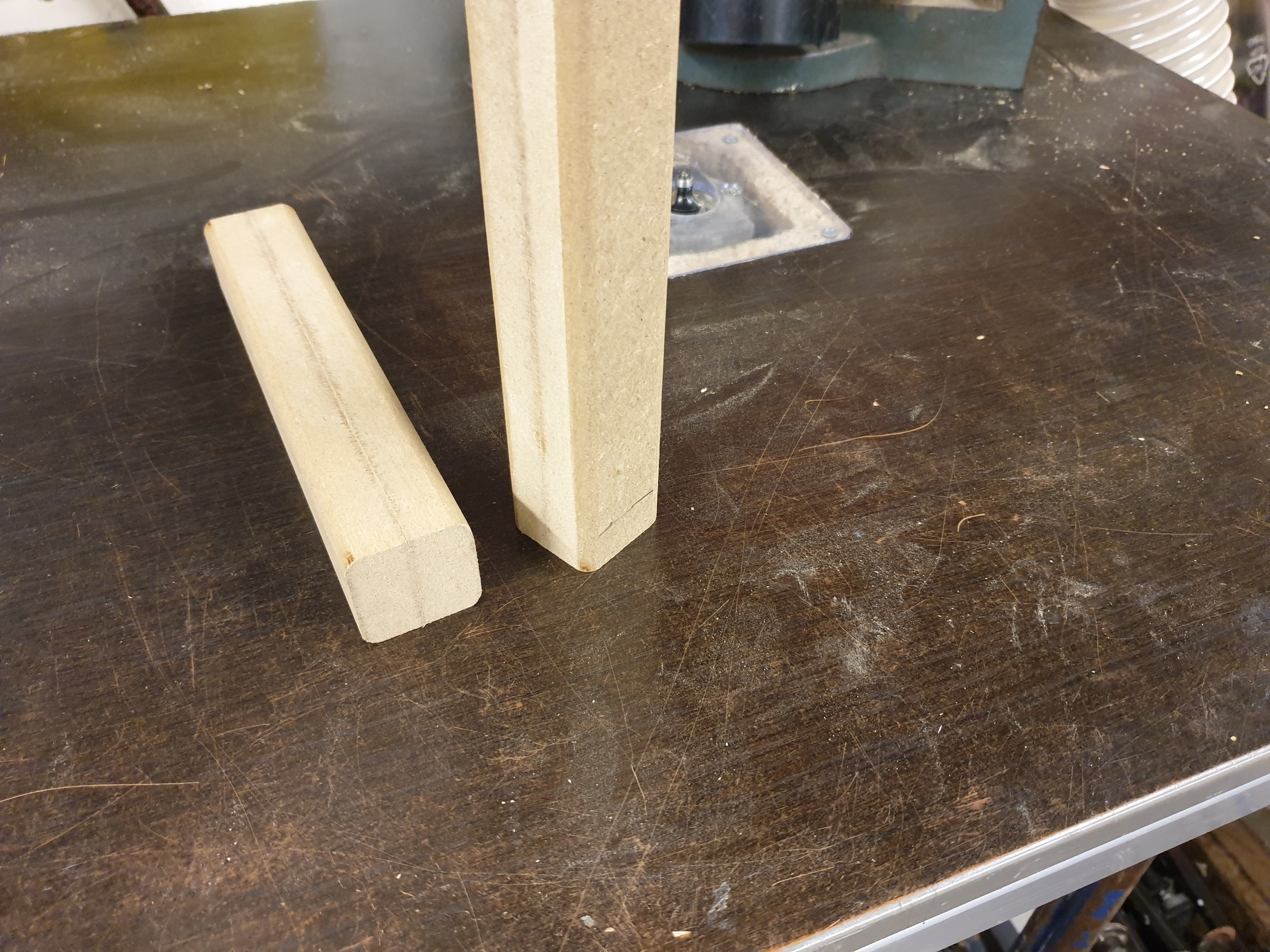

Fixade stag att ha mellan den inre stagningen och bakstycket på lådan.
(2019-02-08 23:00:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

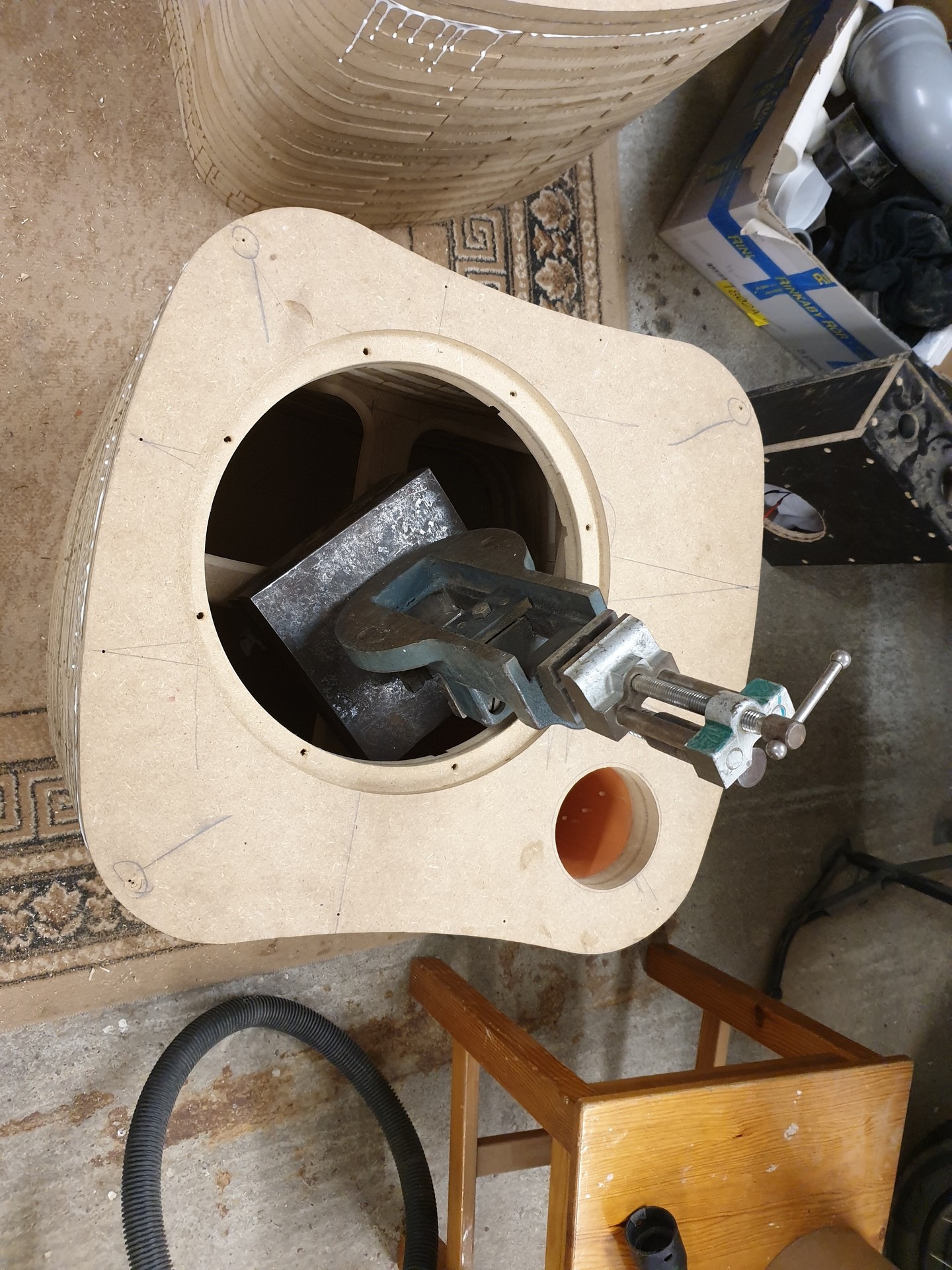

Vill undvika en massa skruvar i lådan så jag lastade i alla tunga grejor där i för att det är så krångligt att få tvingar dit där det skulle limmas.
(2019-02-08 23:01:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

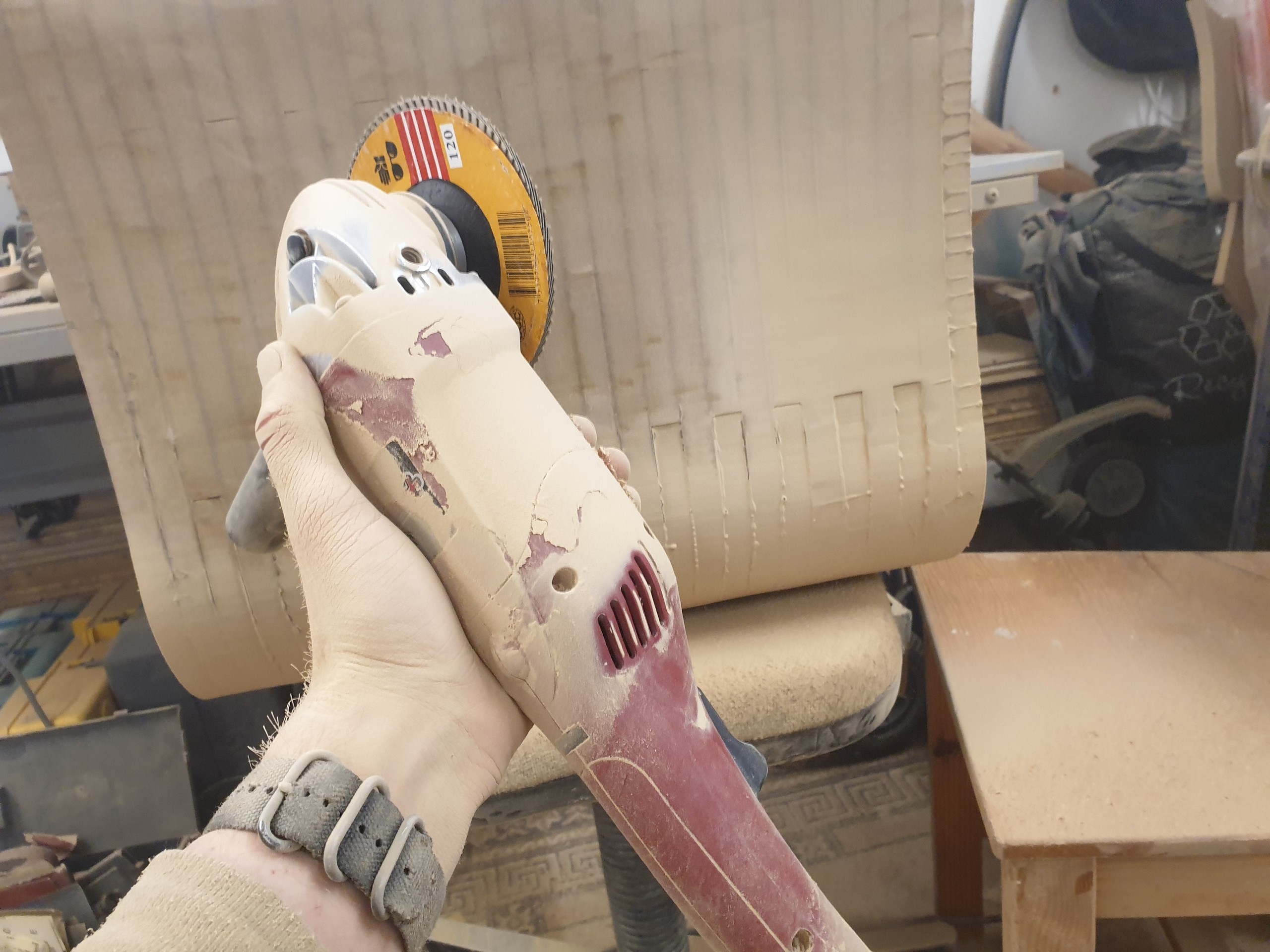

Testade mig fram hur det bästa sättet att slipa är, kom fram till att vinkelslipen med flapdisc funkar bra för att få bort alla höga pucklar, sen tänker jag köpa en bandslip och jämna till ytan med och sist avsluta med occilerande slipmaskinen.
(2019-02-08 23:03:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dammigt blir det
(2019-02-10 08:54:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

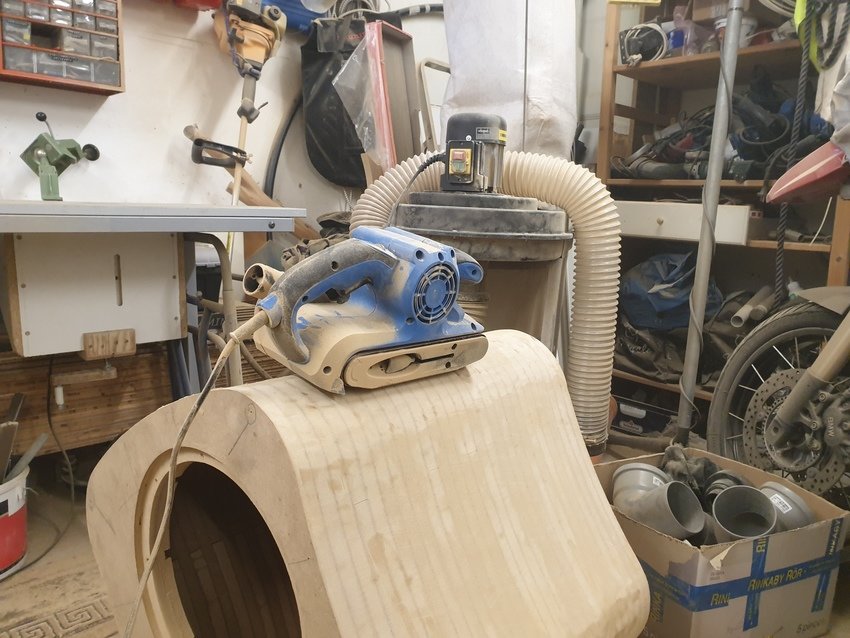

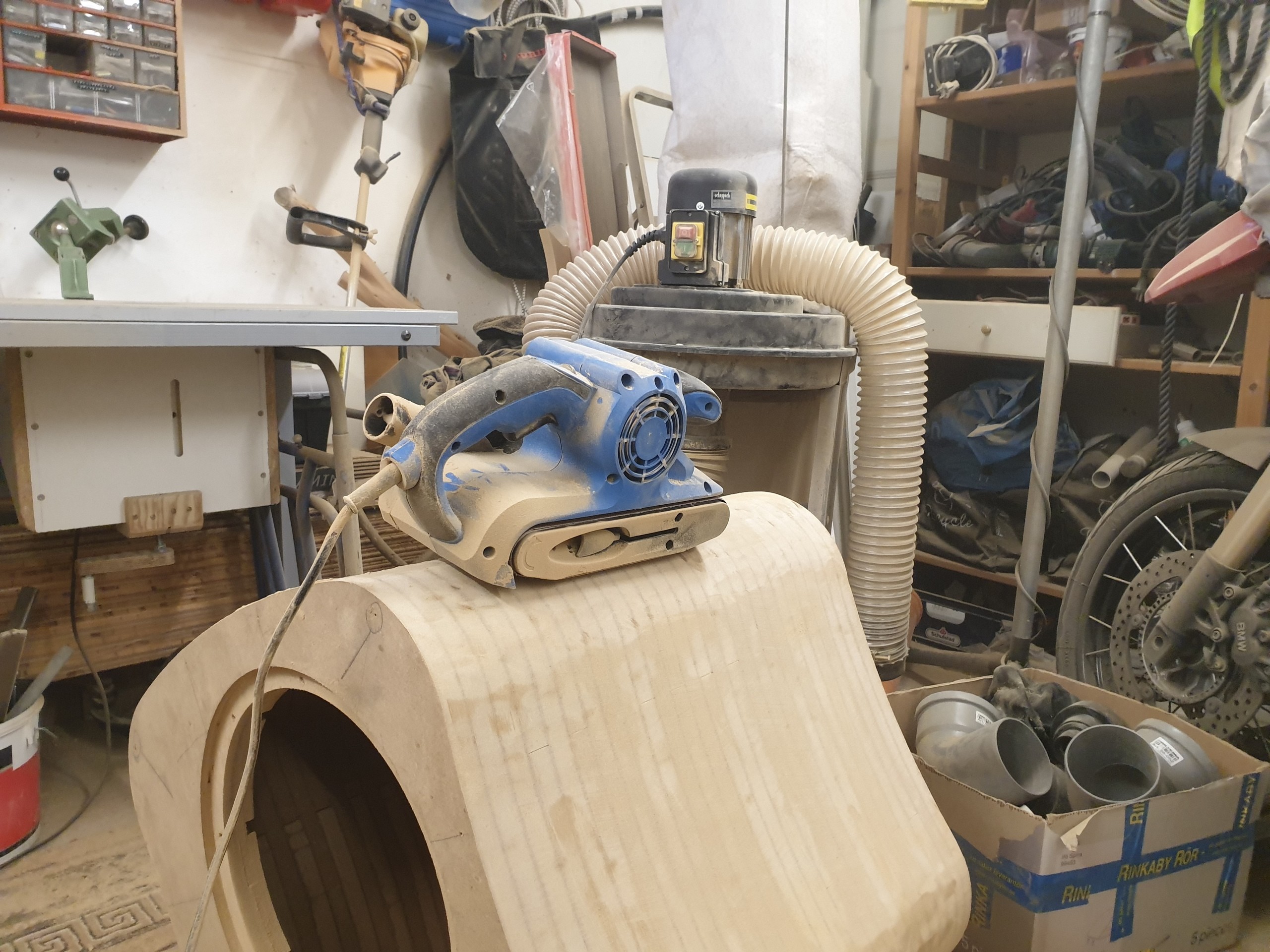

Skaffade mig en biltema bandslip, det underlättade en hel del!
(2019-02-10 08:55:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

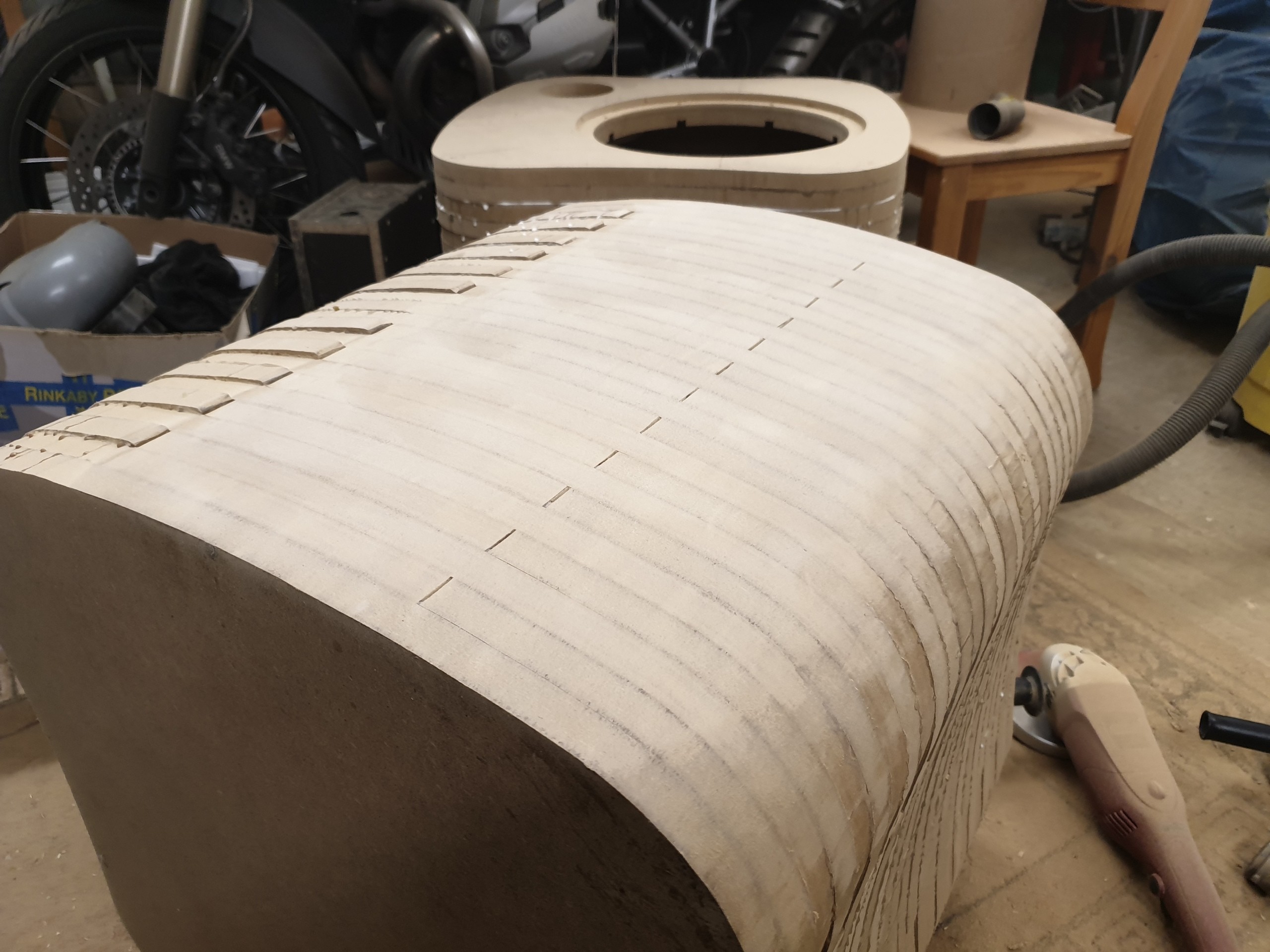

Det är svårt att få en så stor yta helt plan med en liten slipmaskin så jag tänkte försöka göra en sliprulle för borrmaskinen, framförallt för att slipa de konkava ytorna!
(2019-02-10 08:57:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

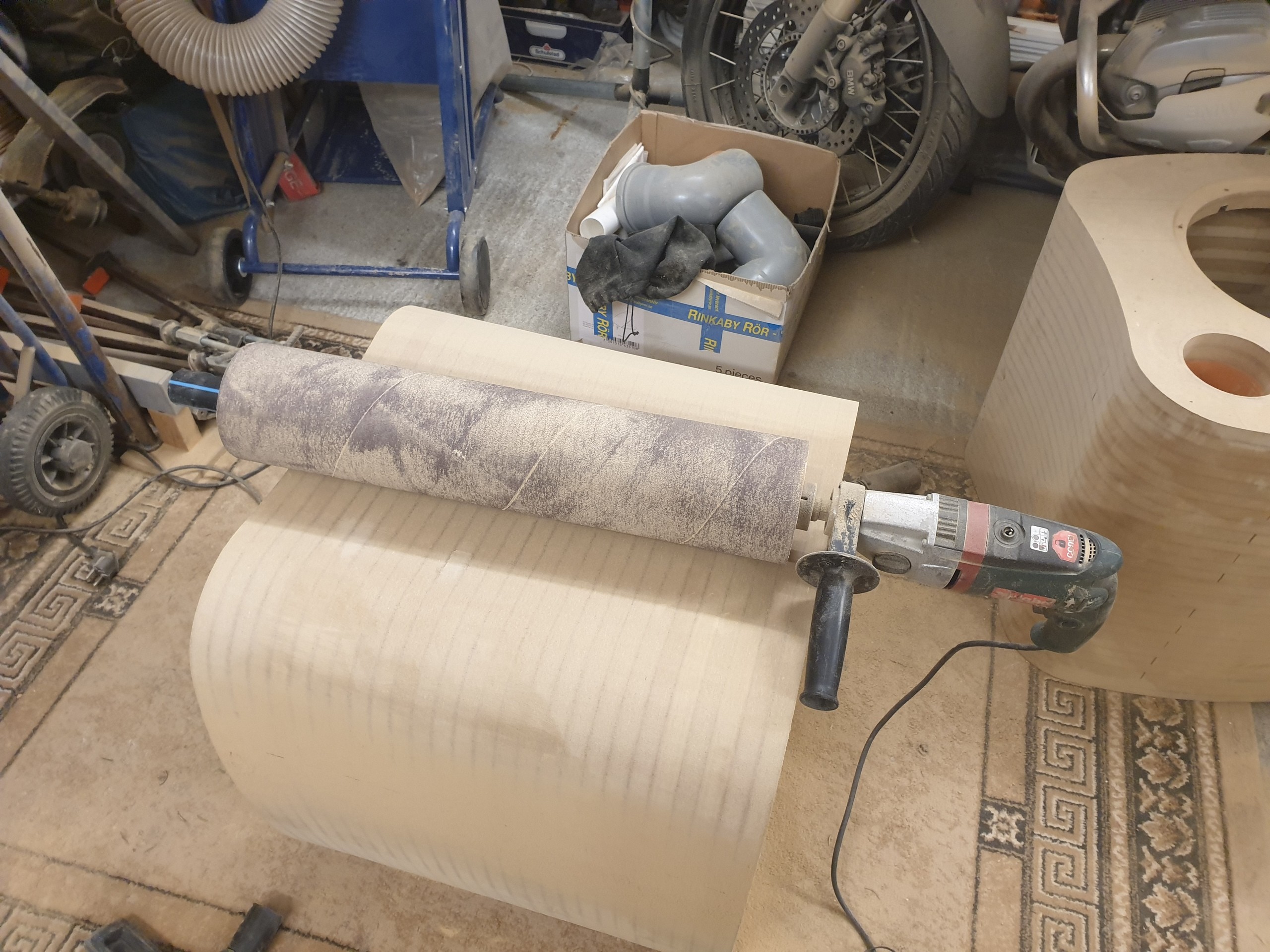

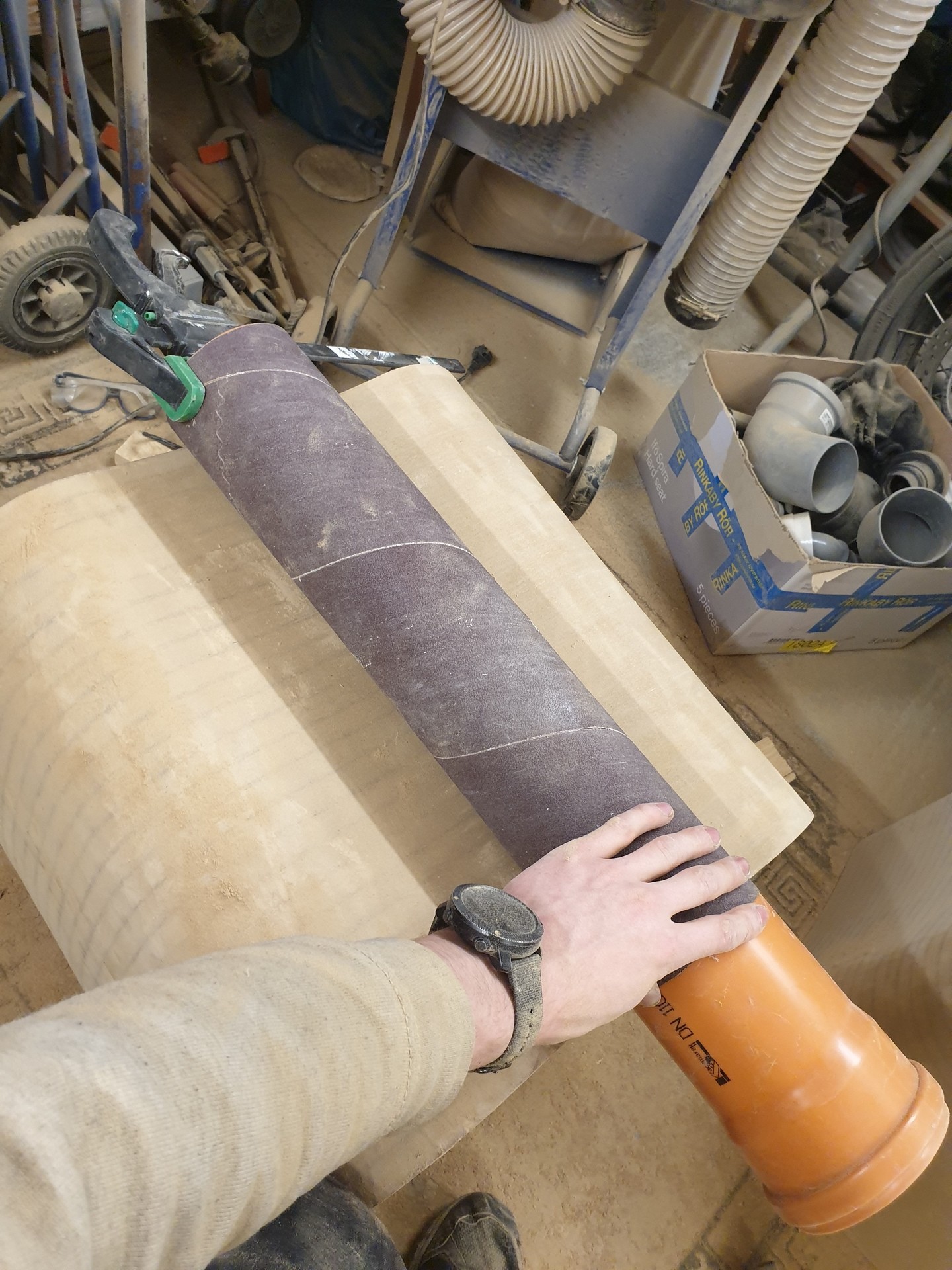

Sliprullen fungerar hur bra som helst!
(2019-02-17 23:18:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

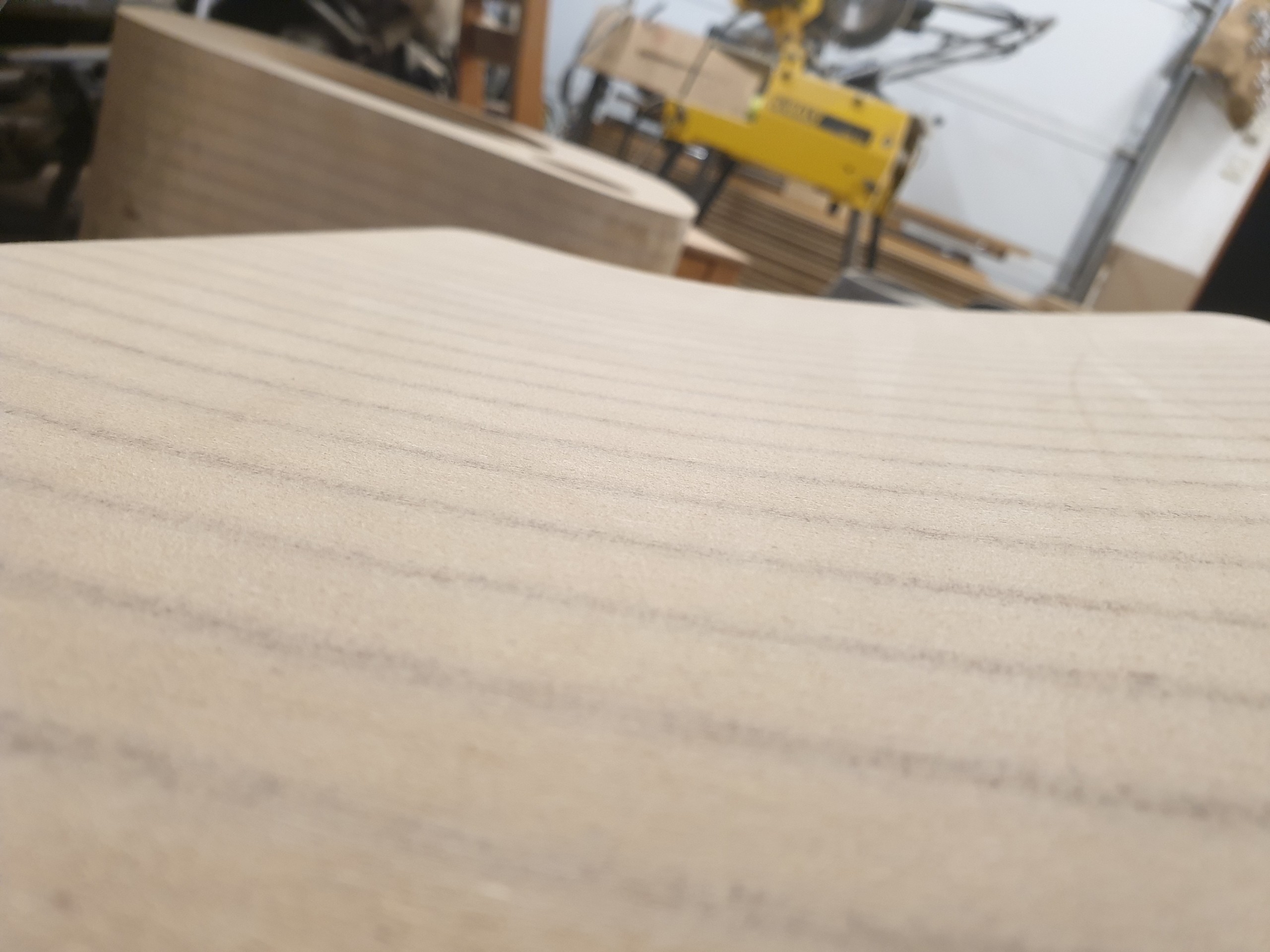

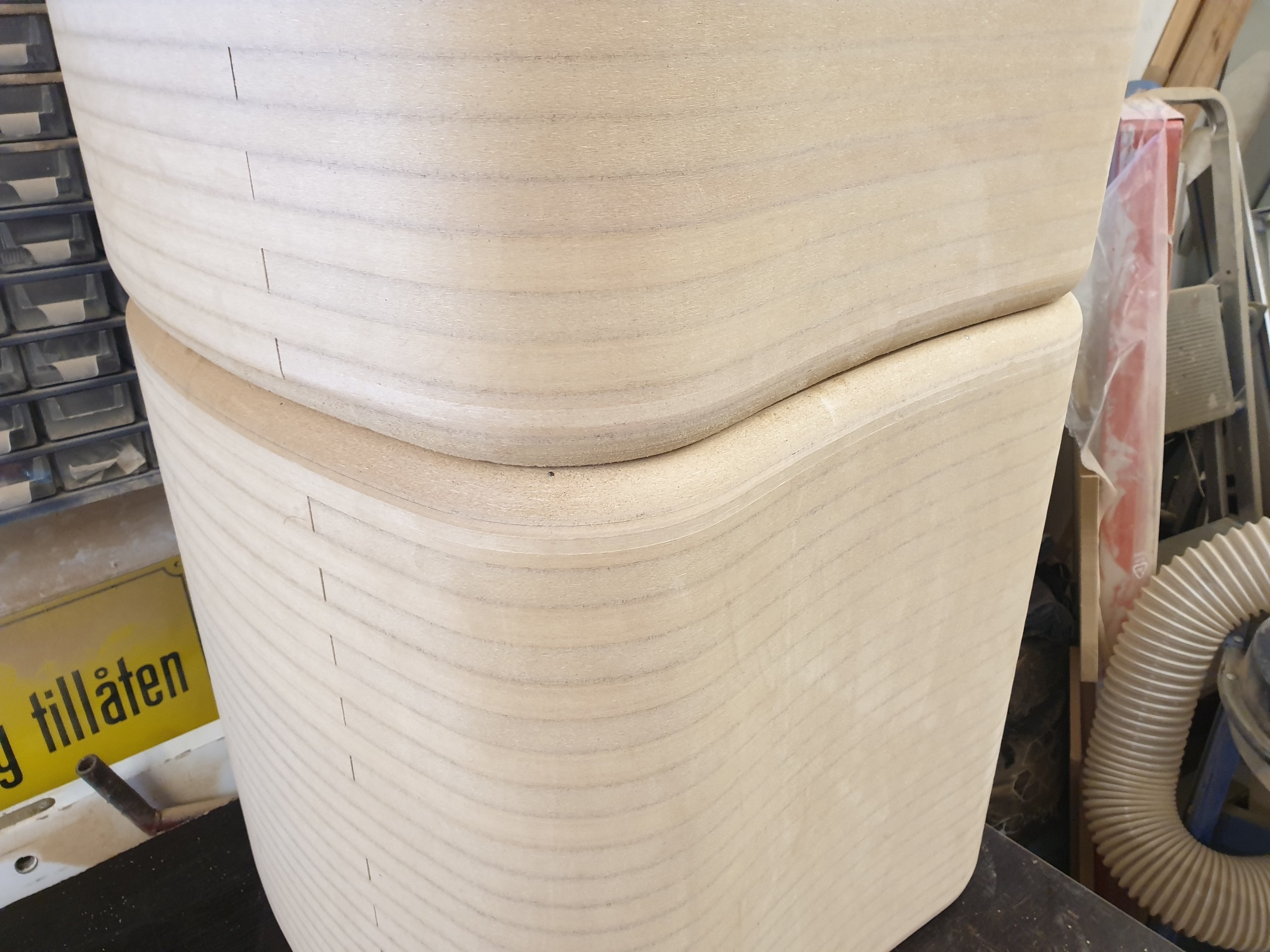

Såhär blir ytan
(2019-02-17 23:19:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Båda lådorna slipade
(2019-02-17 23:20:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

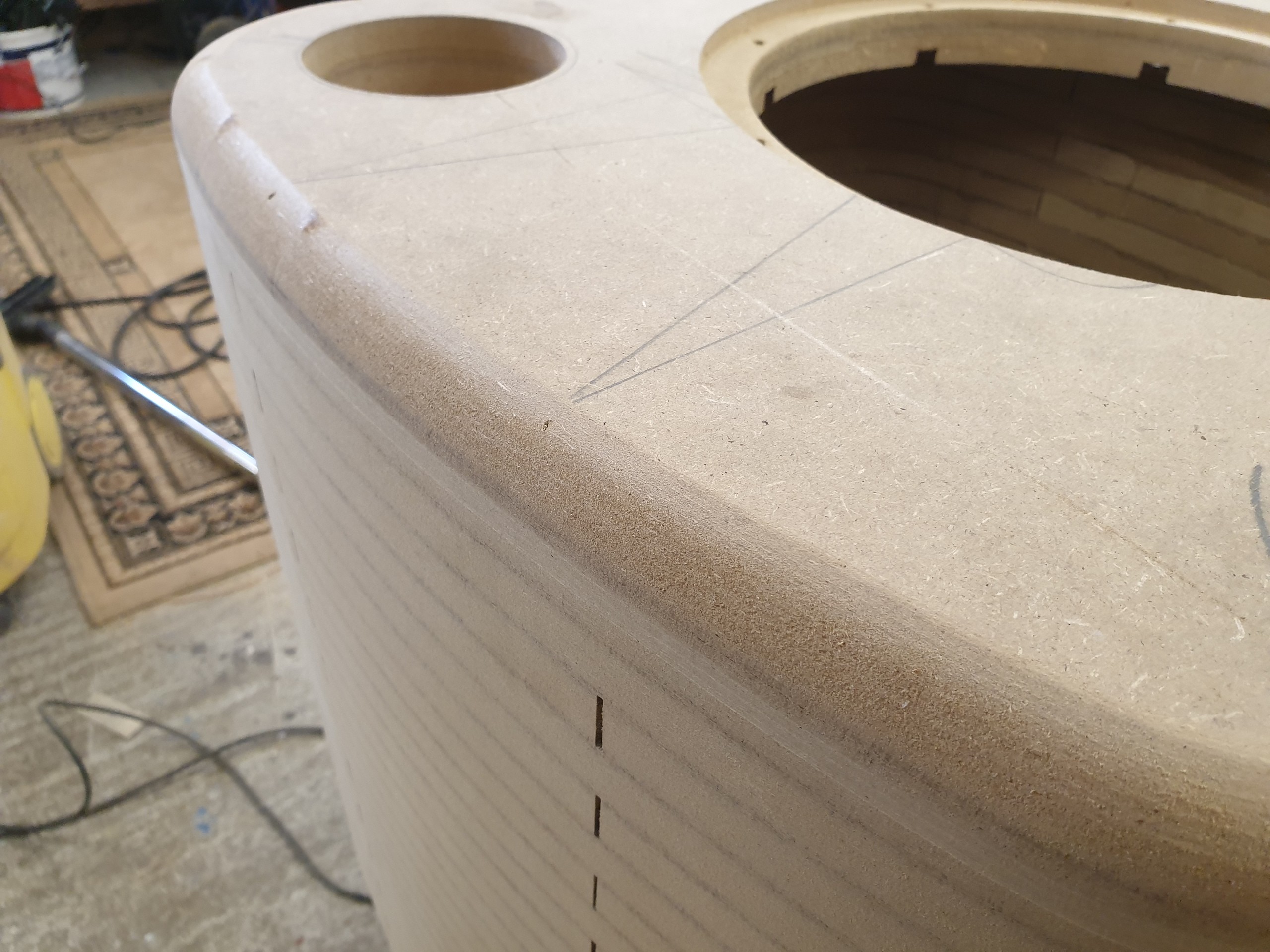

Började fräsa lite, tror de kan bli bra när man slipat lite sen.
(2019-02-17 23:21:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Båda lådorna frästa
(2019-02-17 23:22:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

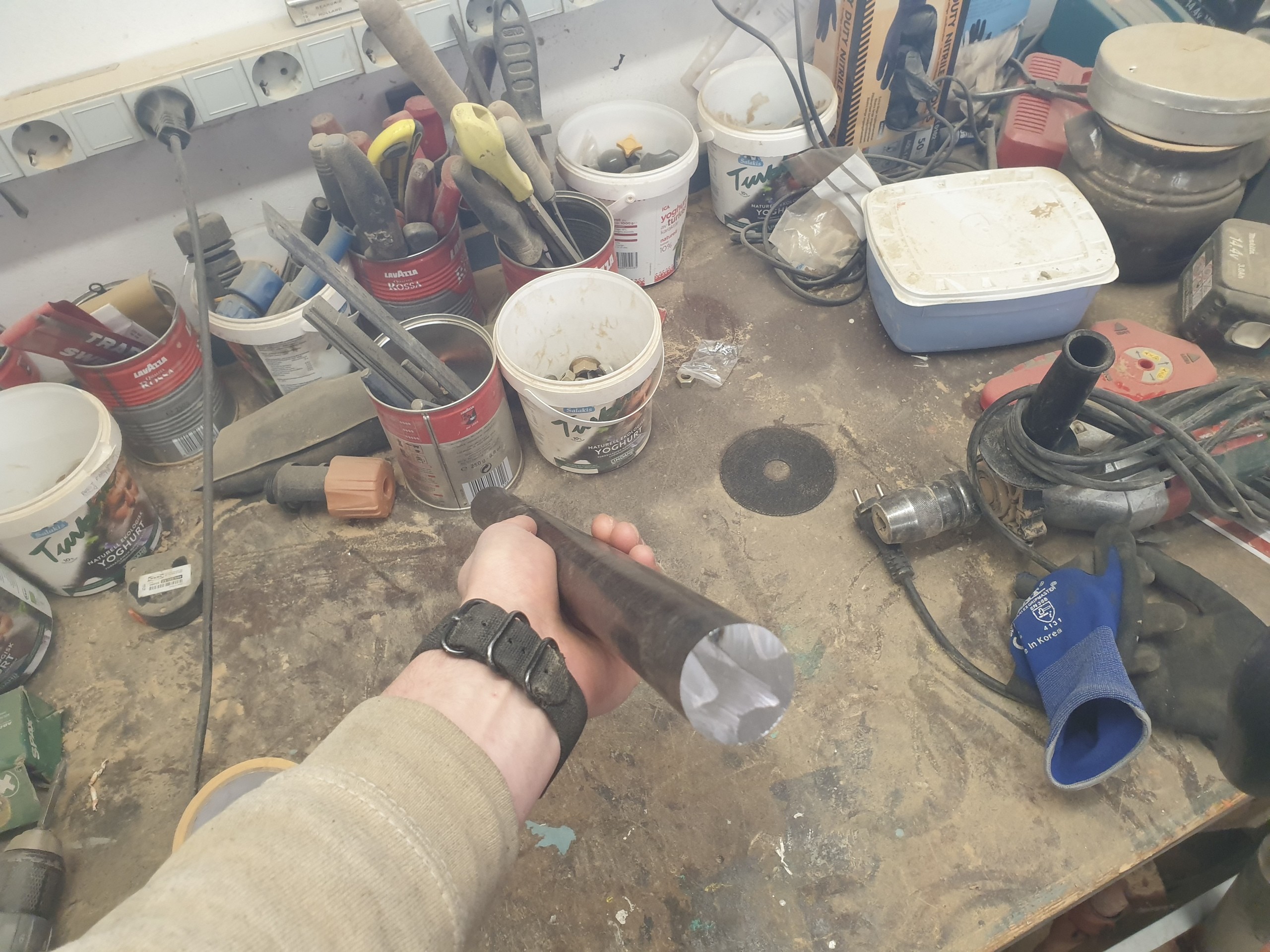

En 34mm drivaxel från en volvo 940 skall få bli spikes
(2019-02-17 23:28:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

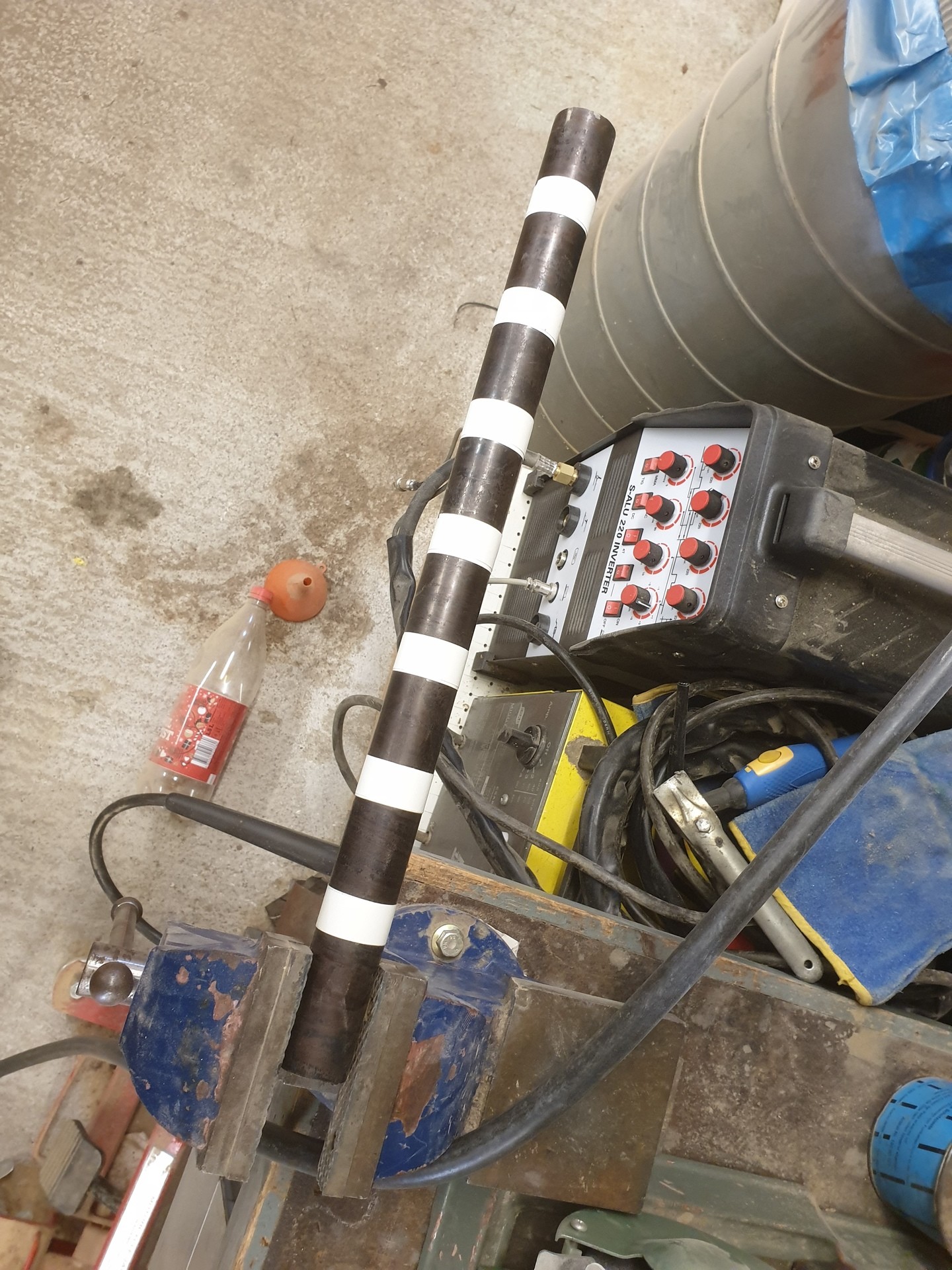

Axeln skall kapas i 8 lika delar
(2019-02-17 23:30:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

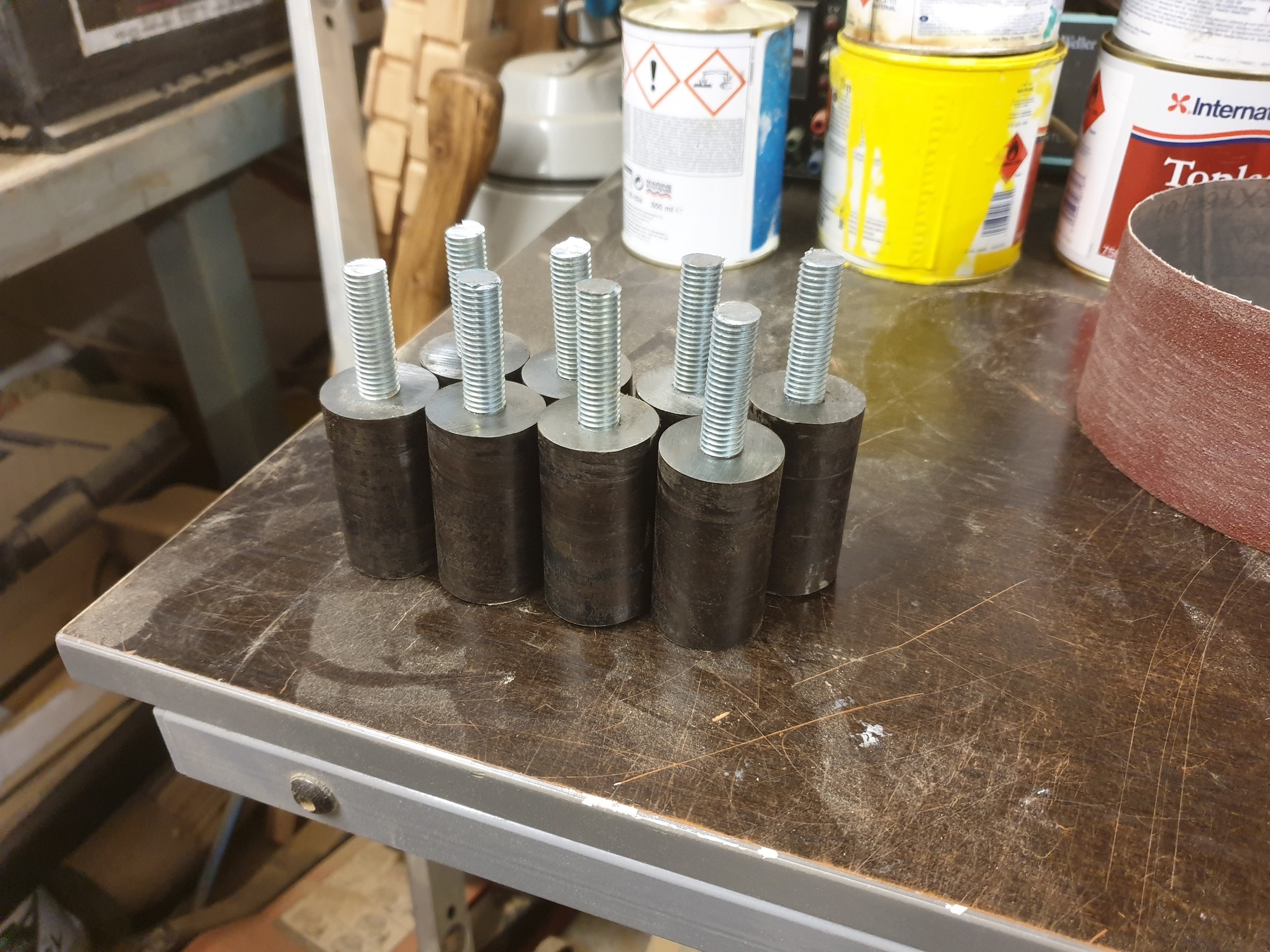

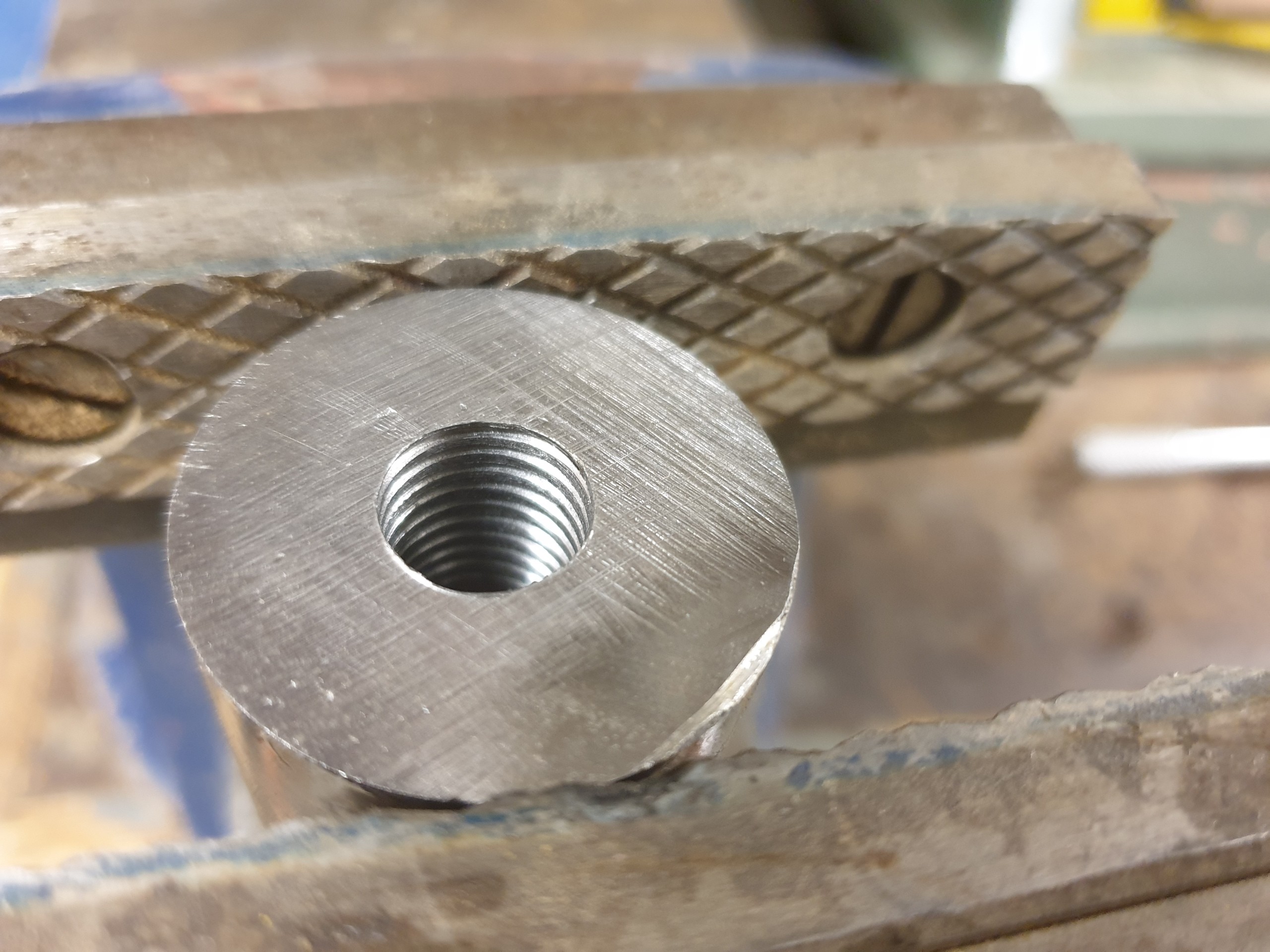

Biten borrades och gängades invändigt
(2019-02-17 23:32:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Axlarna skall svarvas så de blir spetsiga spikes
(2019-02-17 23:34:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

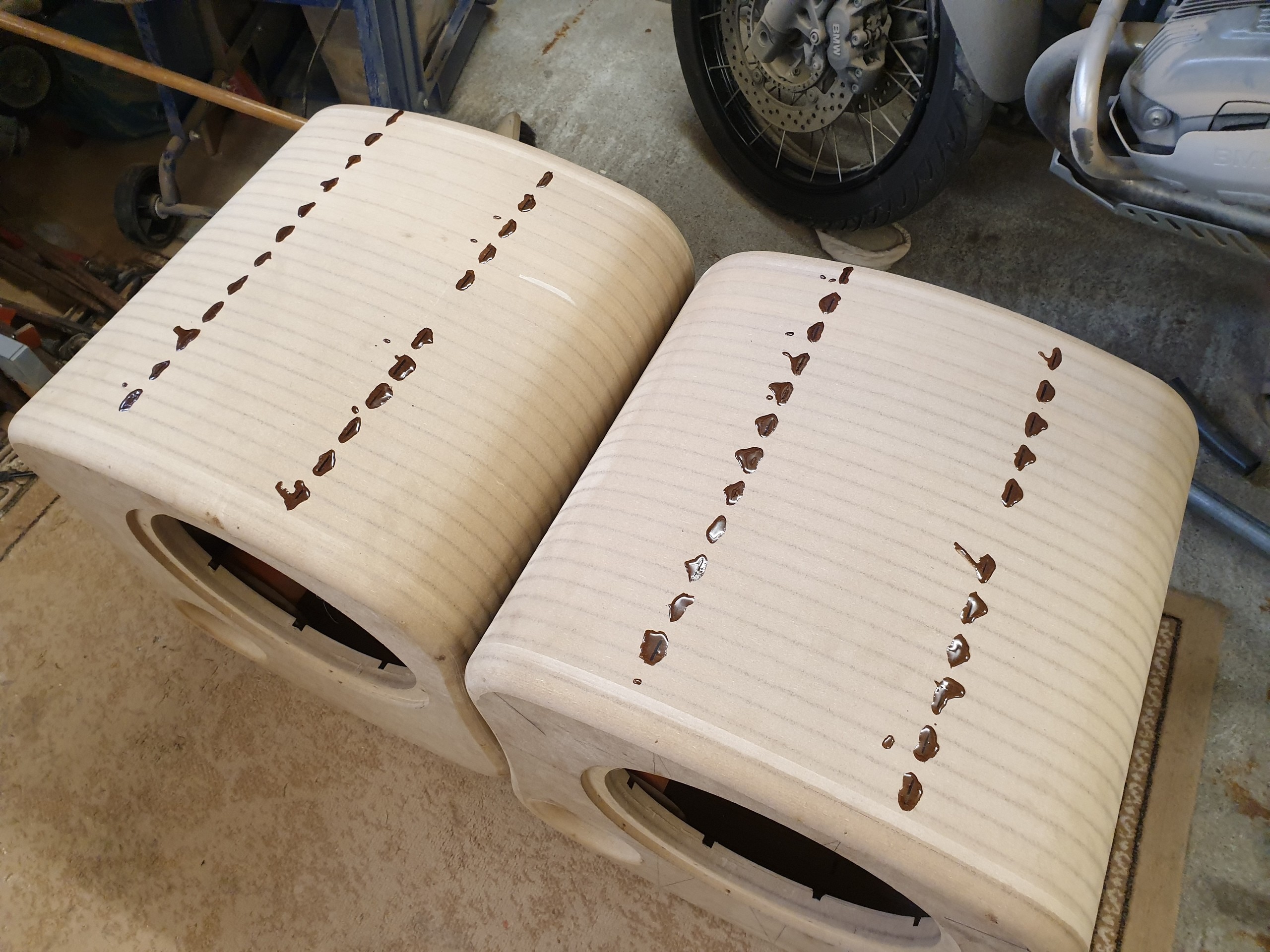

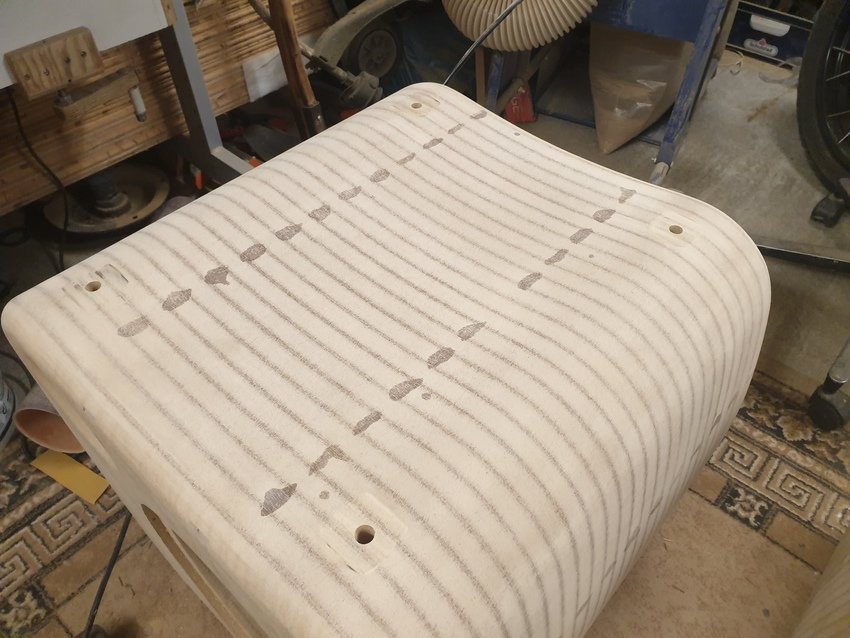

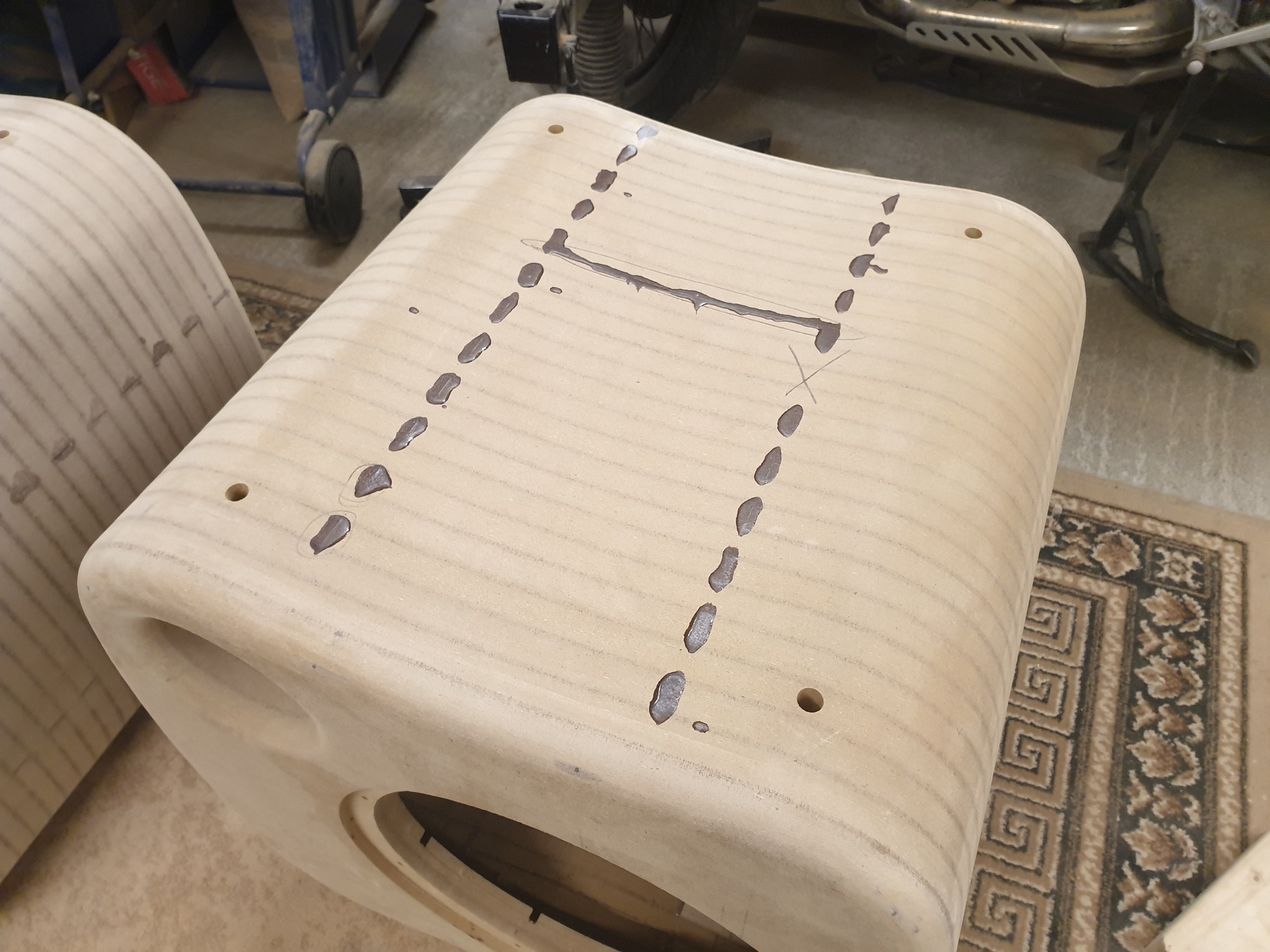

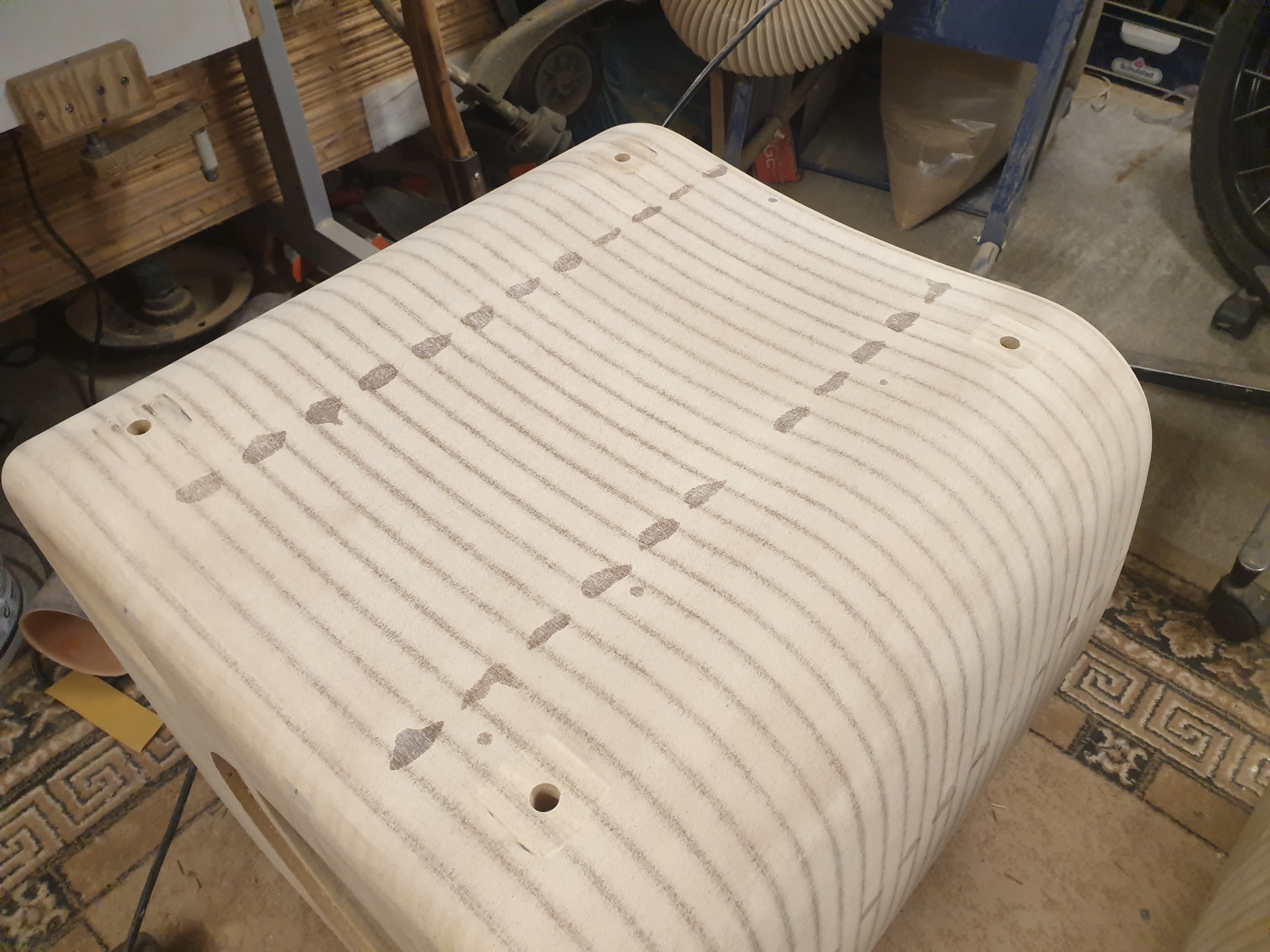

Spacklingen påbörjad, kör med polyester
(2019-02-23 16:44:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

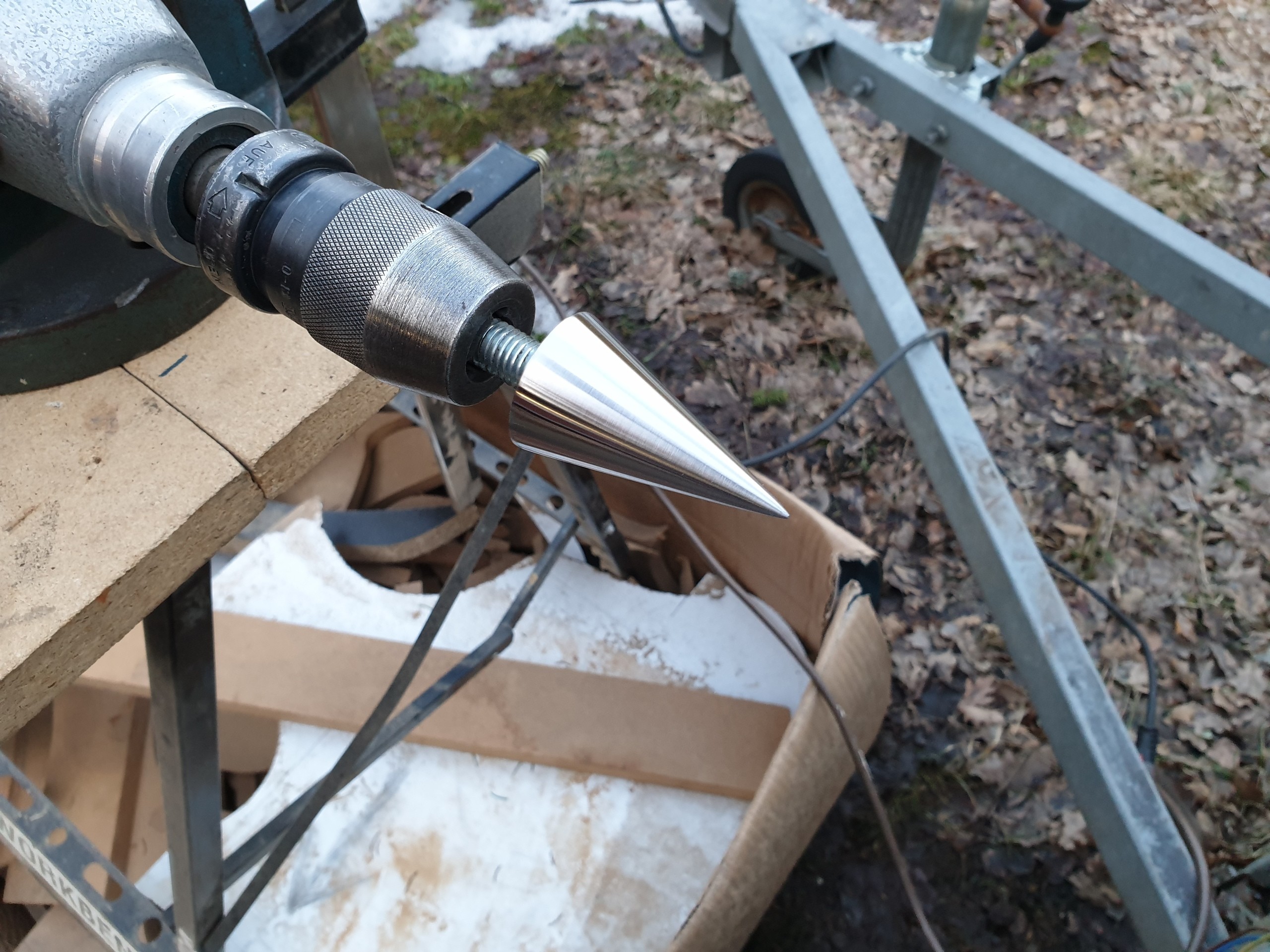

Jag har ingen svarv, därför började jag med att kapa bort alla större bitar sedan satte jag dem i borrmaskinen och slipade dem runda med vinkelslipen.
(2019-02-25 05:47:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Avslutar slipningen med 240 papper, tänker vattenslipa sen för att få sista toutchen
(2019-02-24 22:56:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

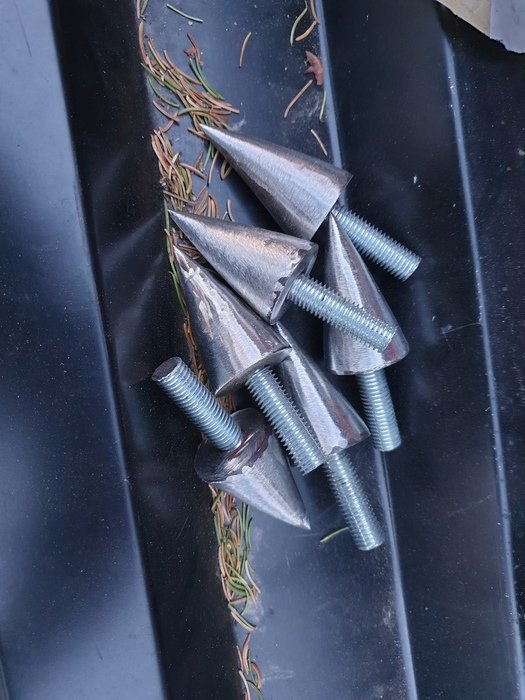

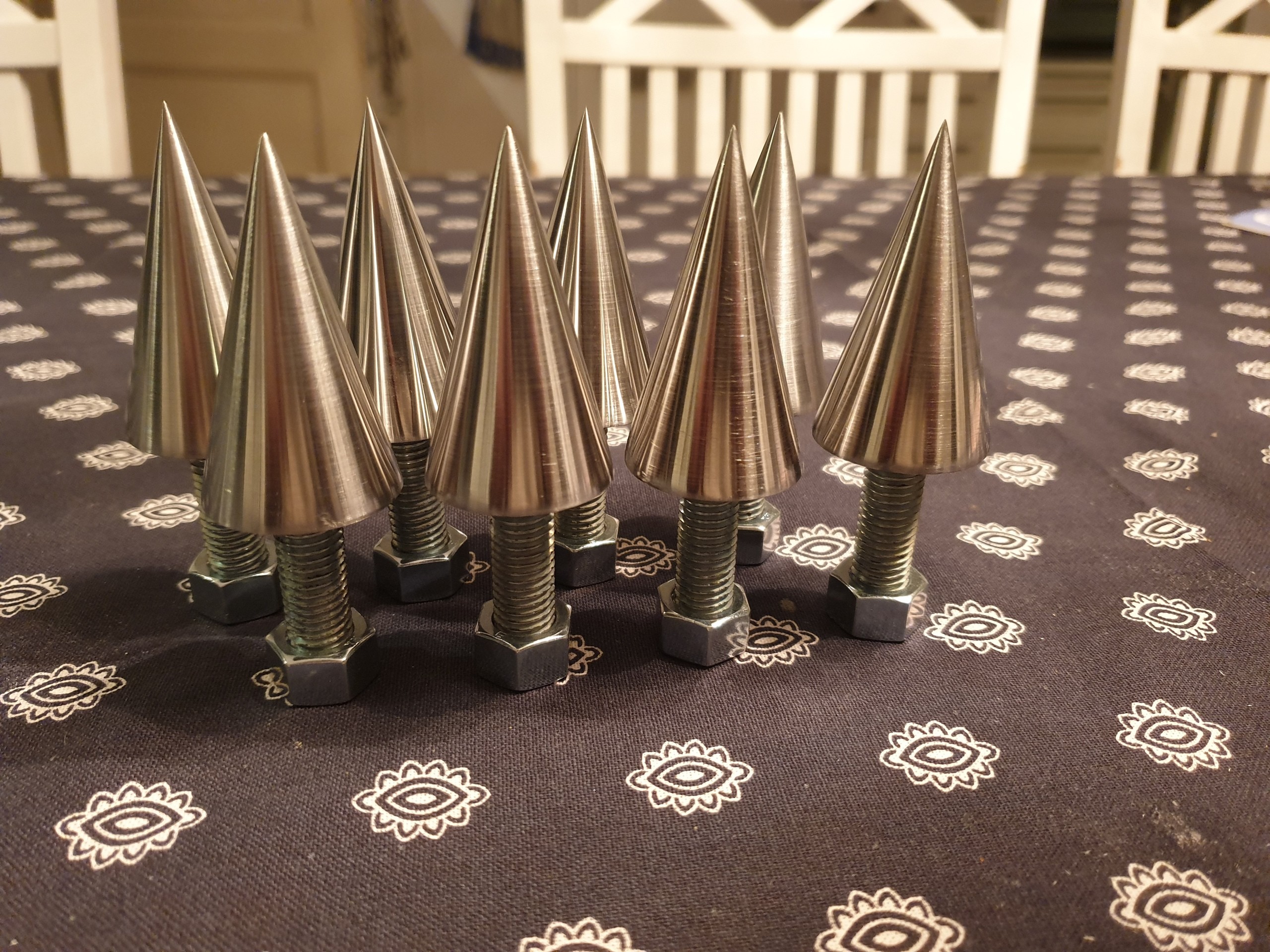

Nu är dom näst intill klara, det är några som behövs våtslipas lite till
(2019-02-25 22:01:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

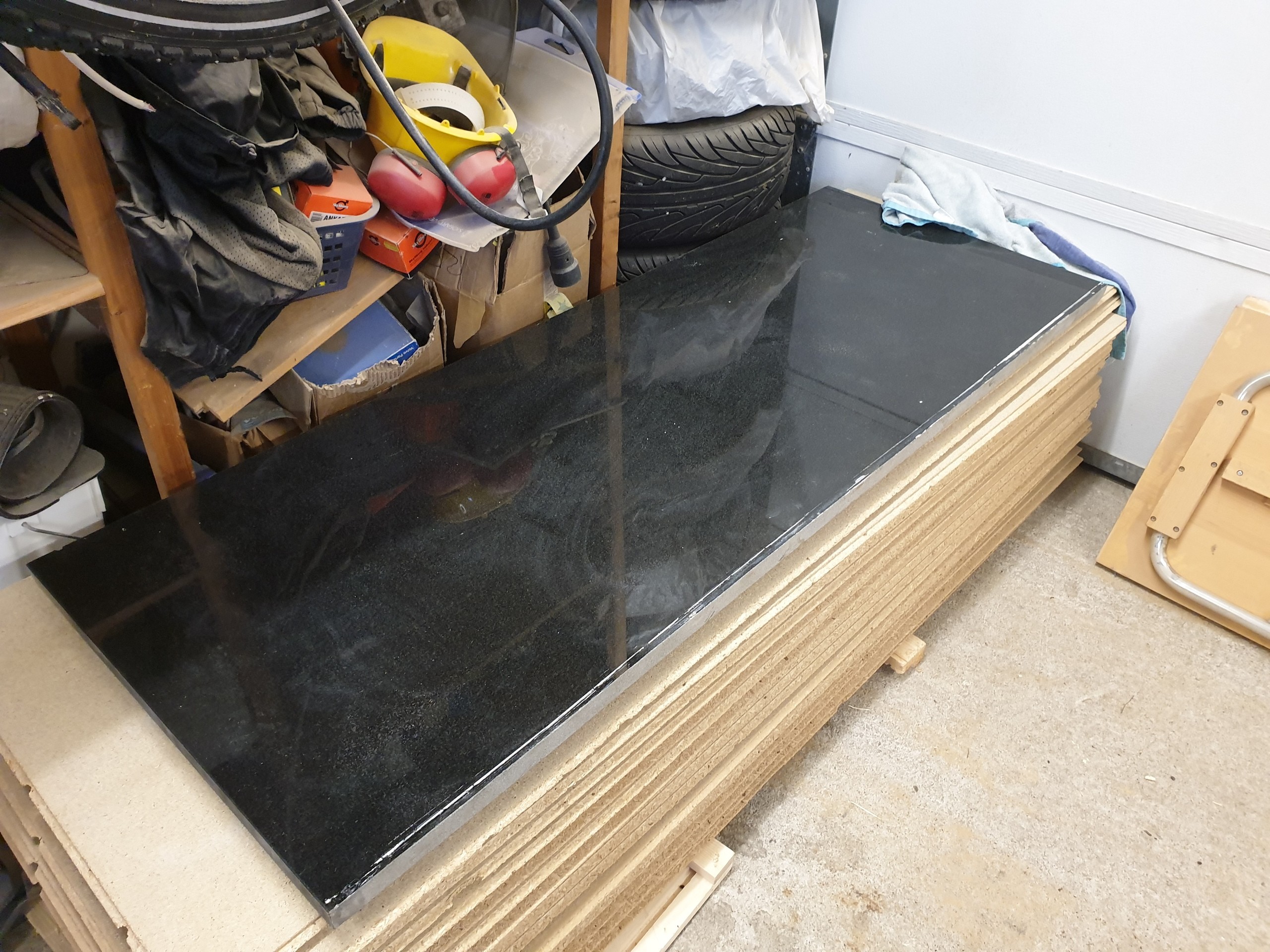

Jag kommer behöva ny tv bänk nu när jag bygger nya lådor, köpte därför en 60x160cm svart granitskiva för 300kr som jag kan såga till hyllplan. Tänkte bygga ben av stålrör.
(2019-03-03 23:22:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hål till benen.
(2019-03-04 23:03:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Började slipa upp plana ytor där benen skall sitta
(2019-03-04 23:04:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

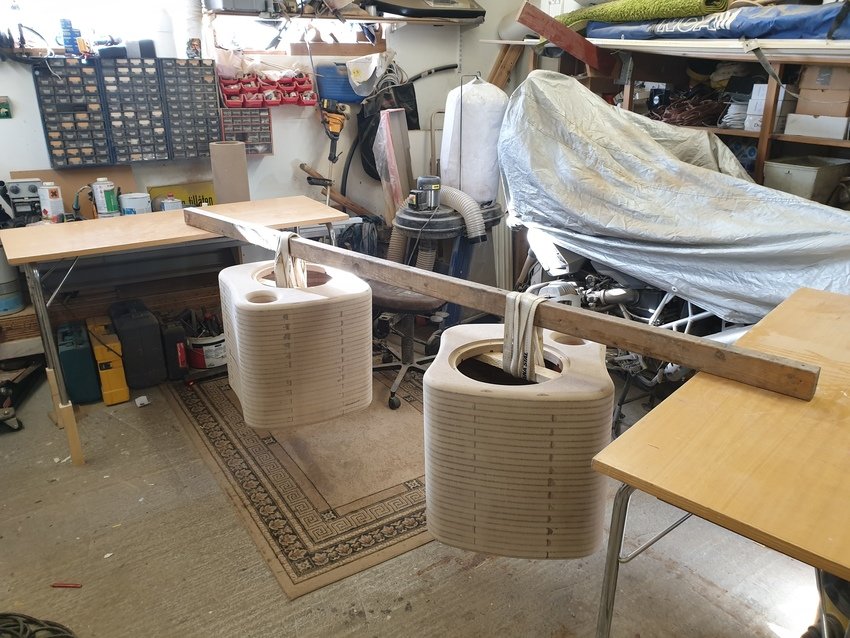

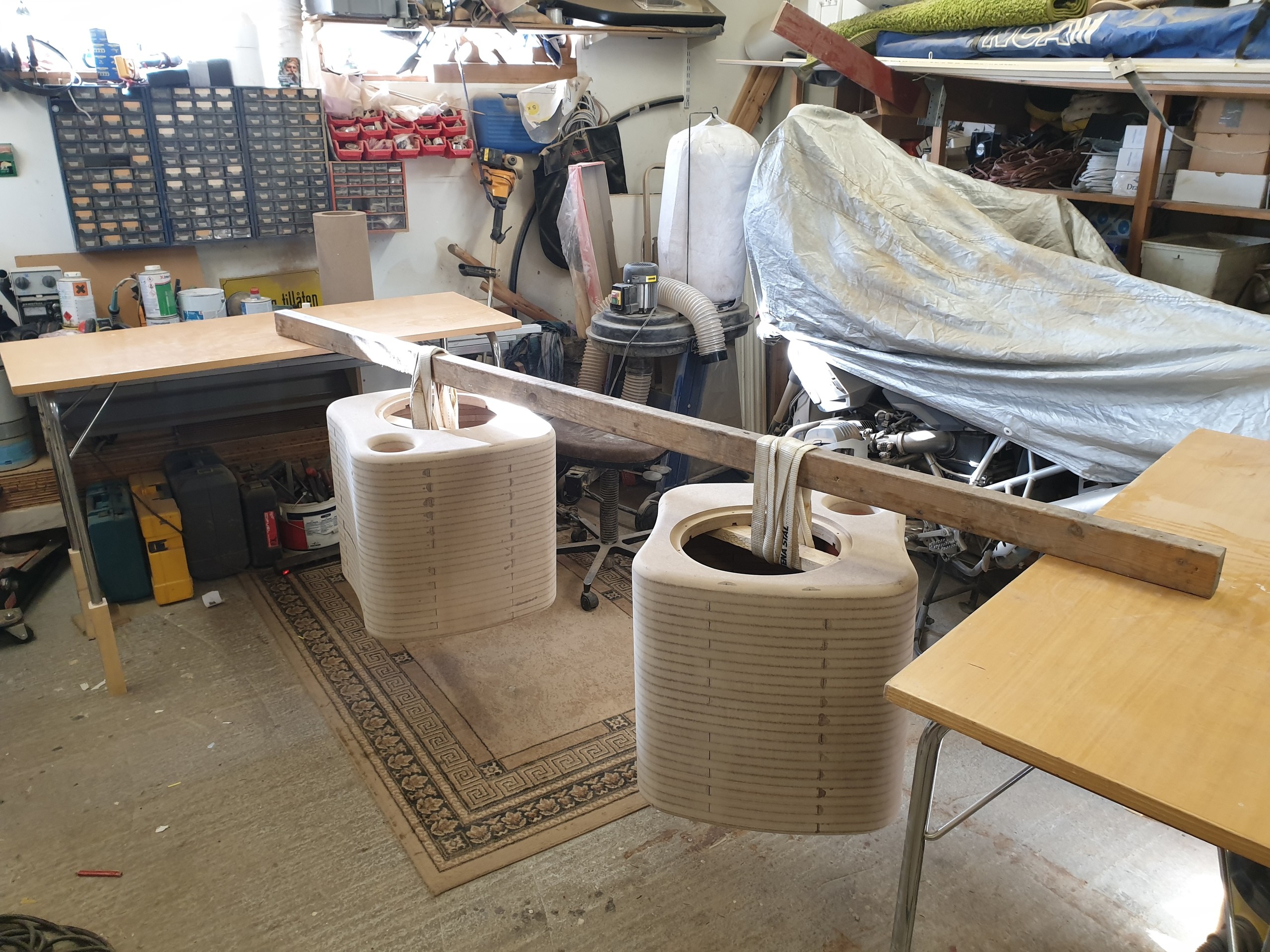

Lådorna slipade och upphängda för målning
(2019-03-09 15:16:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

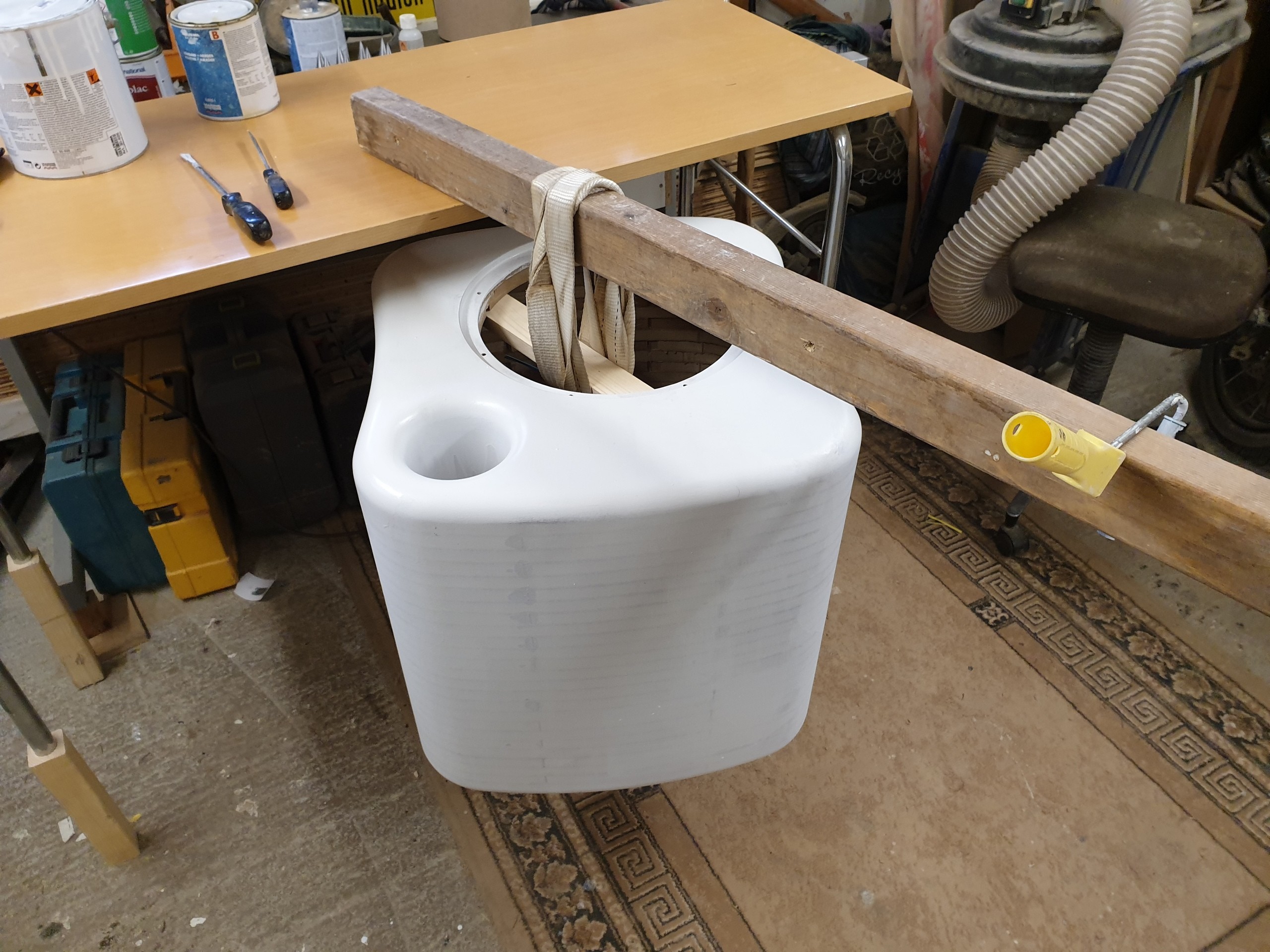

Körde med 2 komp epoxy grund för båtar, det blev lite rinningar, men de skall slipas bort innan nästa lager skall på!
(2019-03-09 15:18:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-03-09 15:20:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

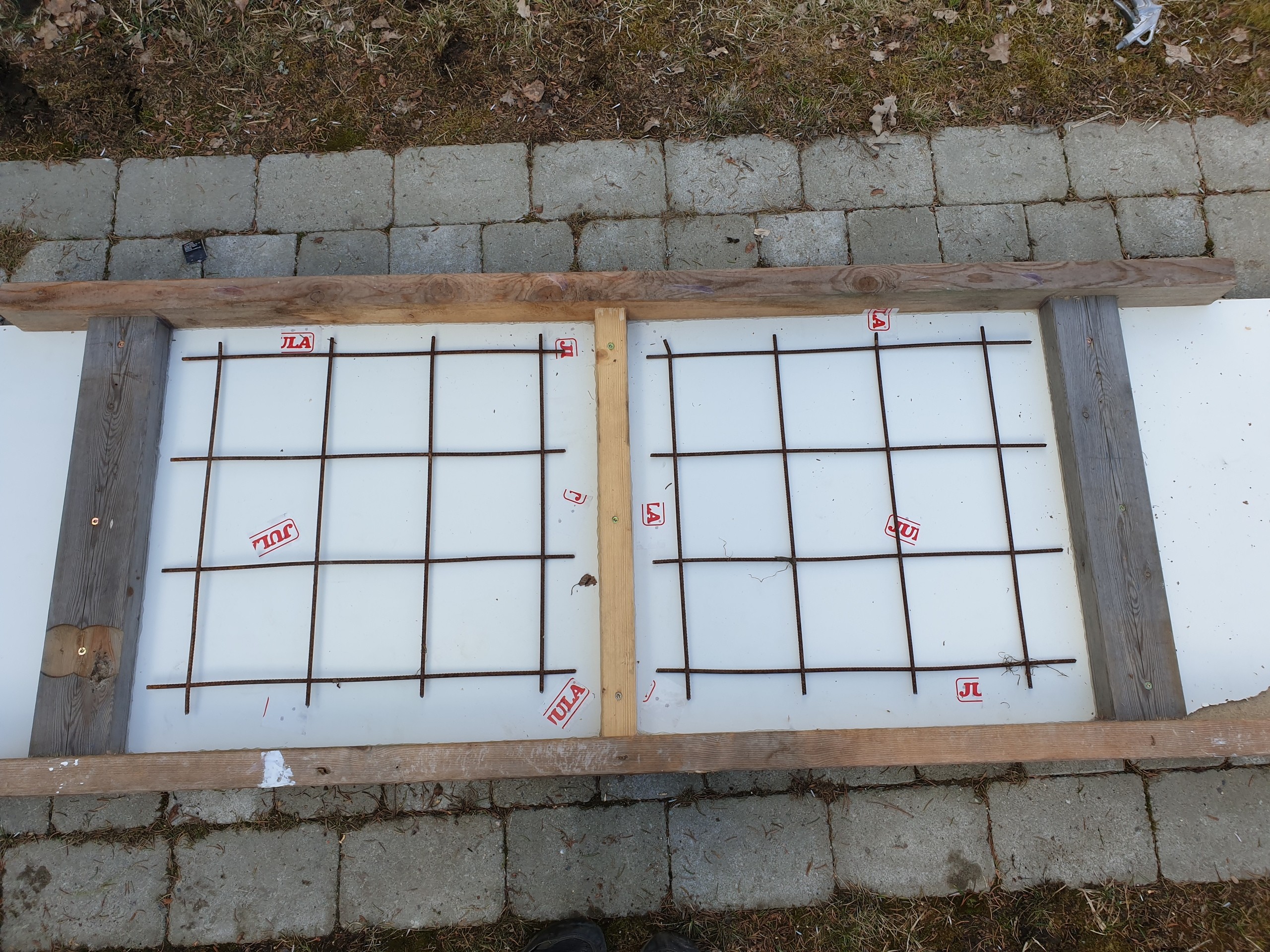

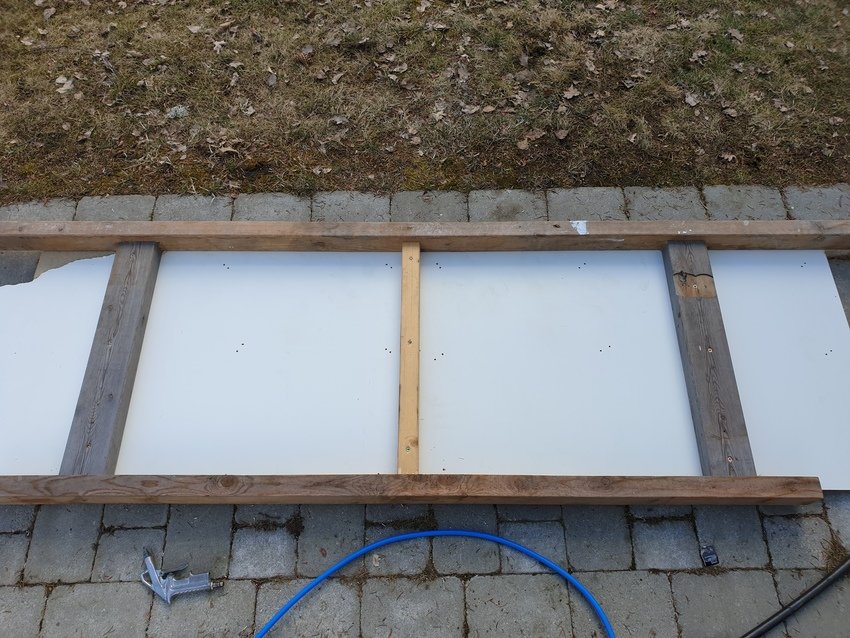

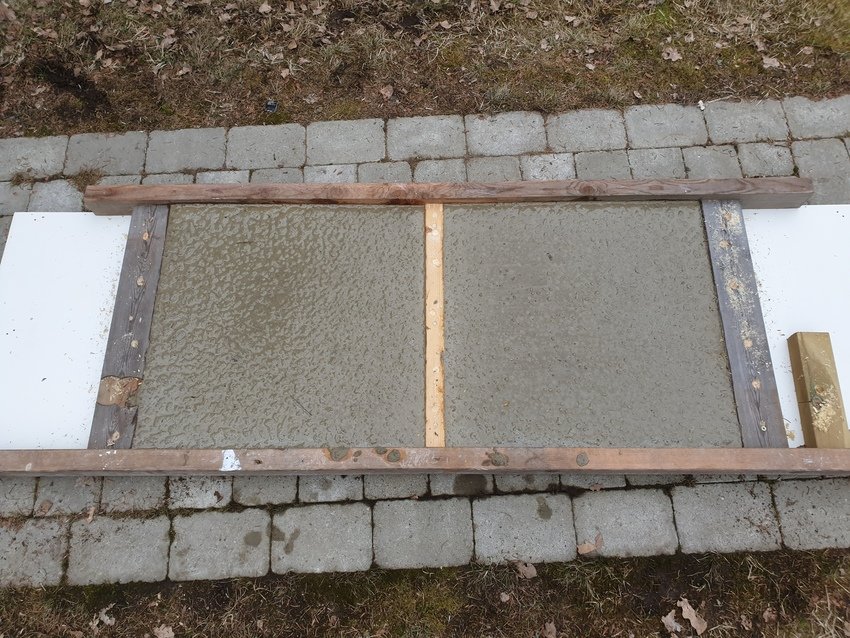

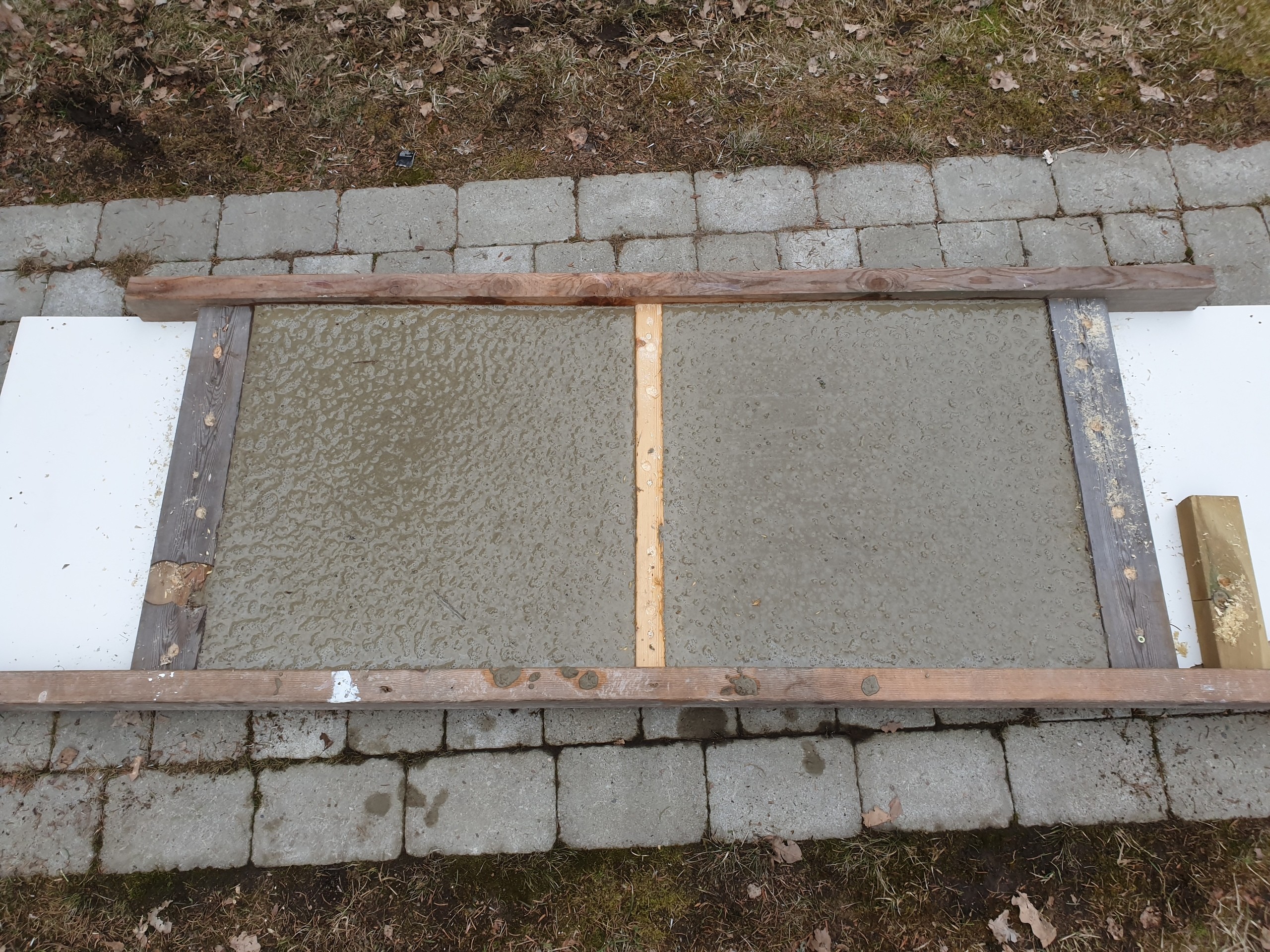

Skall tillverka betongplattor för att ha under spikesen, här är formen...
(2019-03-30 17:49:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-03-30 17:50:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-03-30 17:51:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

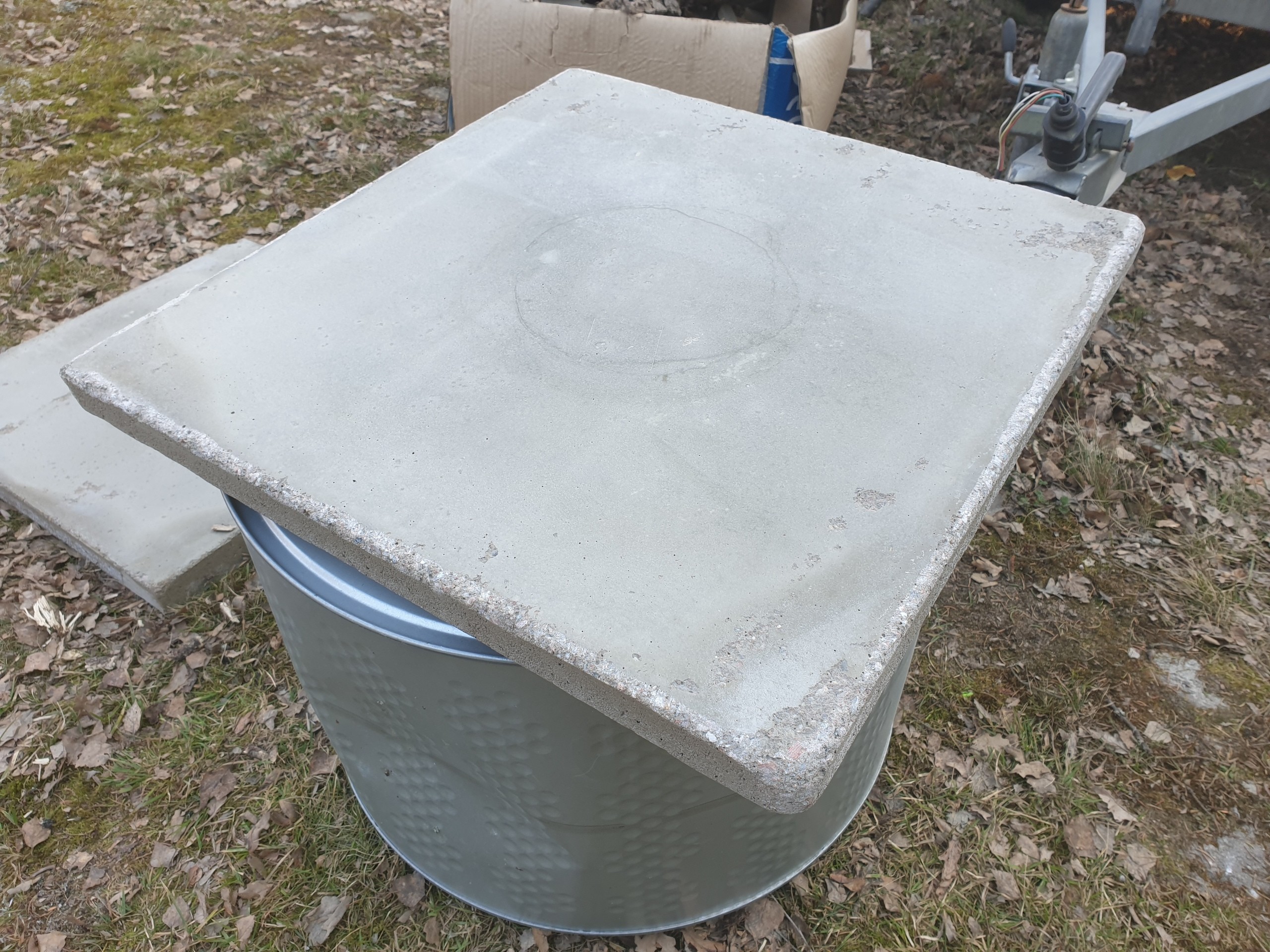

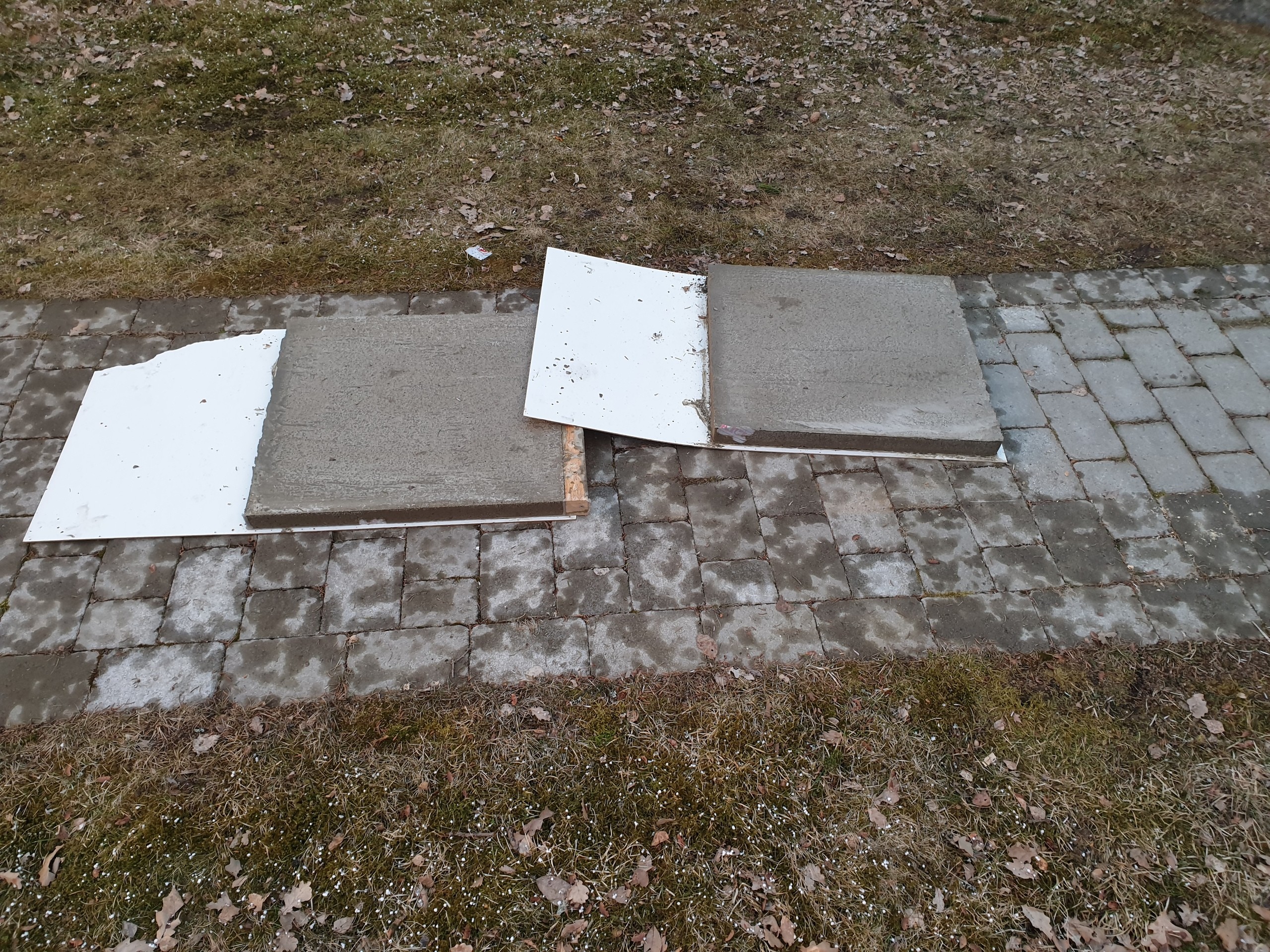

De skall slipas av med diamantslipskiva när de har härdat klart
(2019-03-31 23:04:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Slipar av kanterna så de blir lite rundare
(2019-04-07 21:54:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

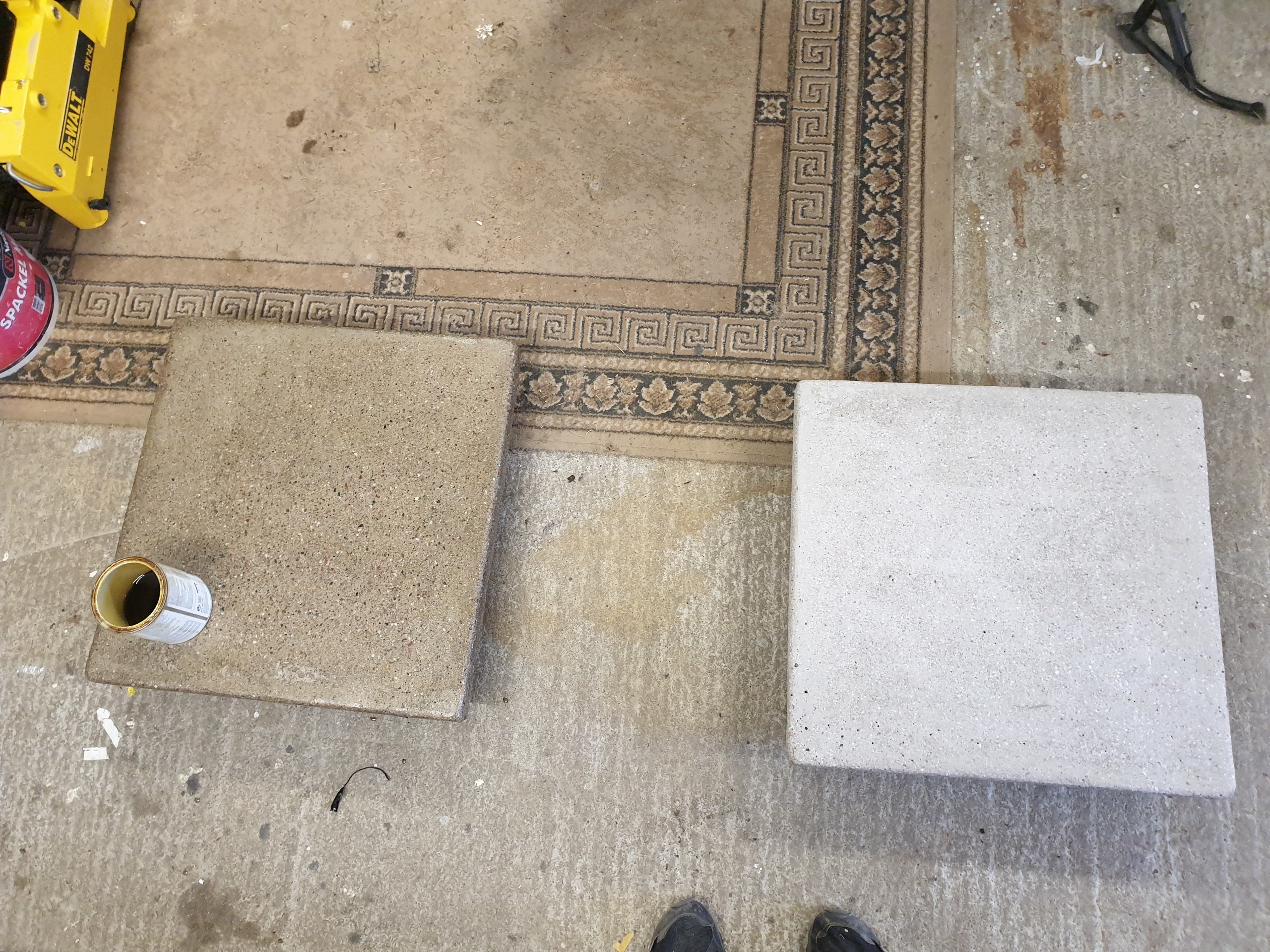

Körde med biltema lack för att få en lite mörkare ton på betongen, tycker den ser lite gul ut nu men det funkar nog när man mest ser kanterna när lådan står ovantill!
(2019-04-23 23:07:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

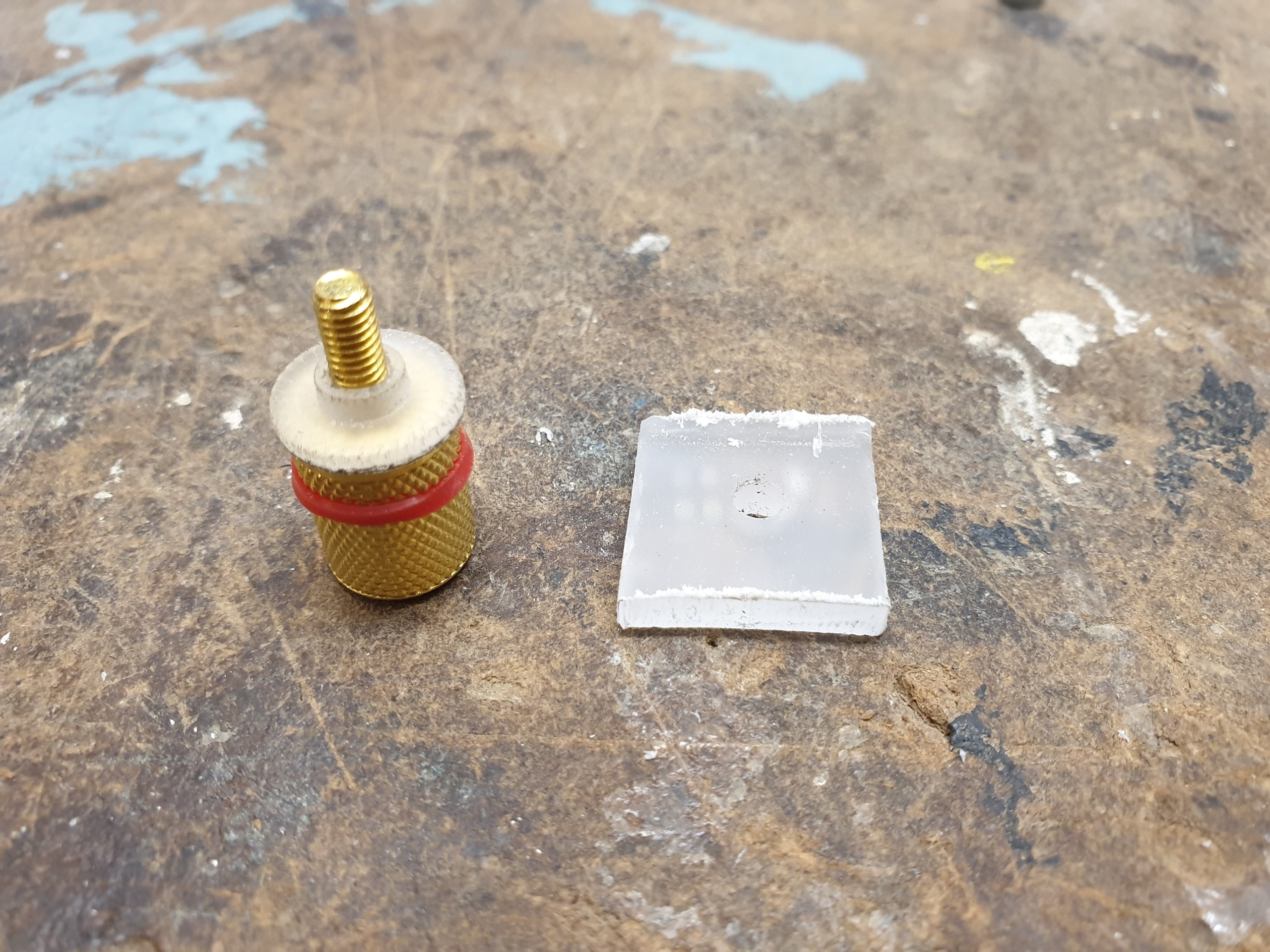

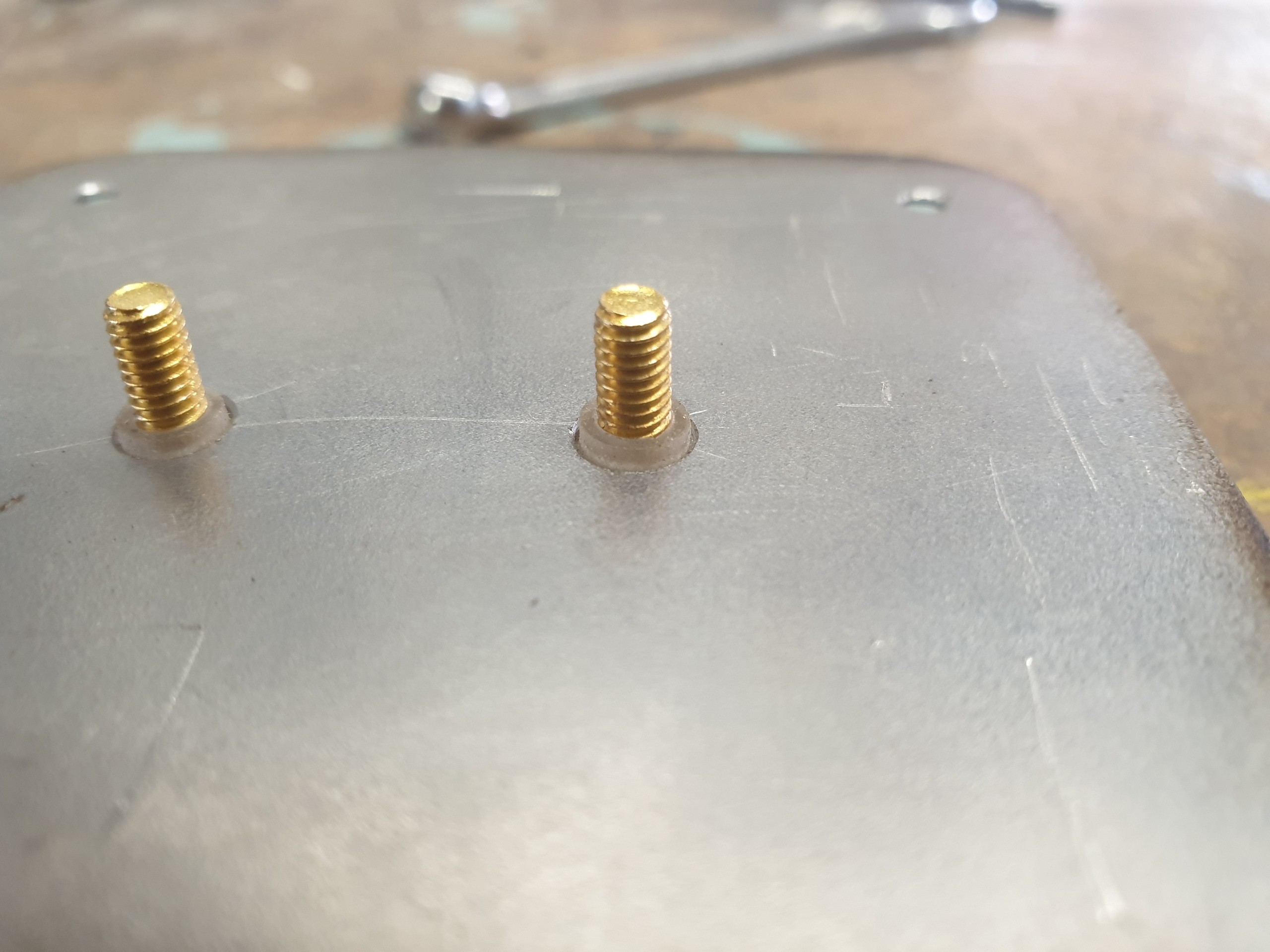

Har tillverkat plastdistancer för att kunna montera terminalerna i en stålplåt utan att få kortis.
(2019-04-23 23:10:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-04-23 23:11:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

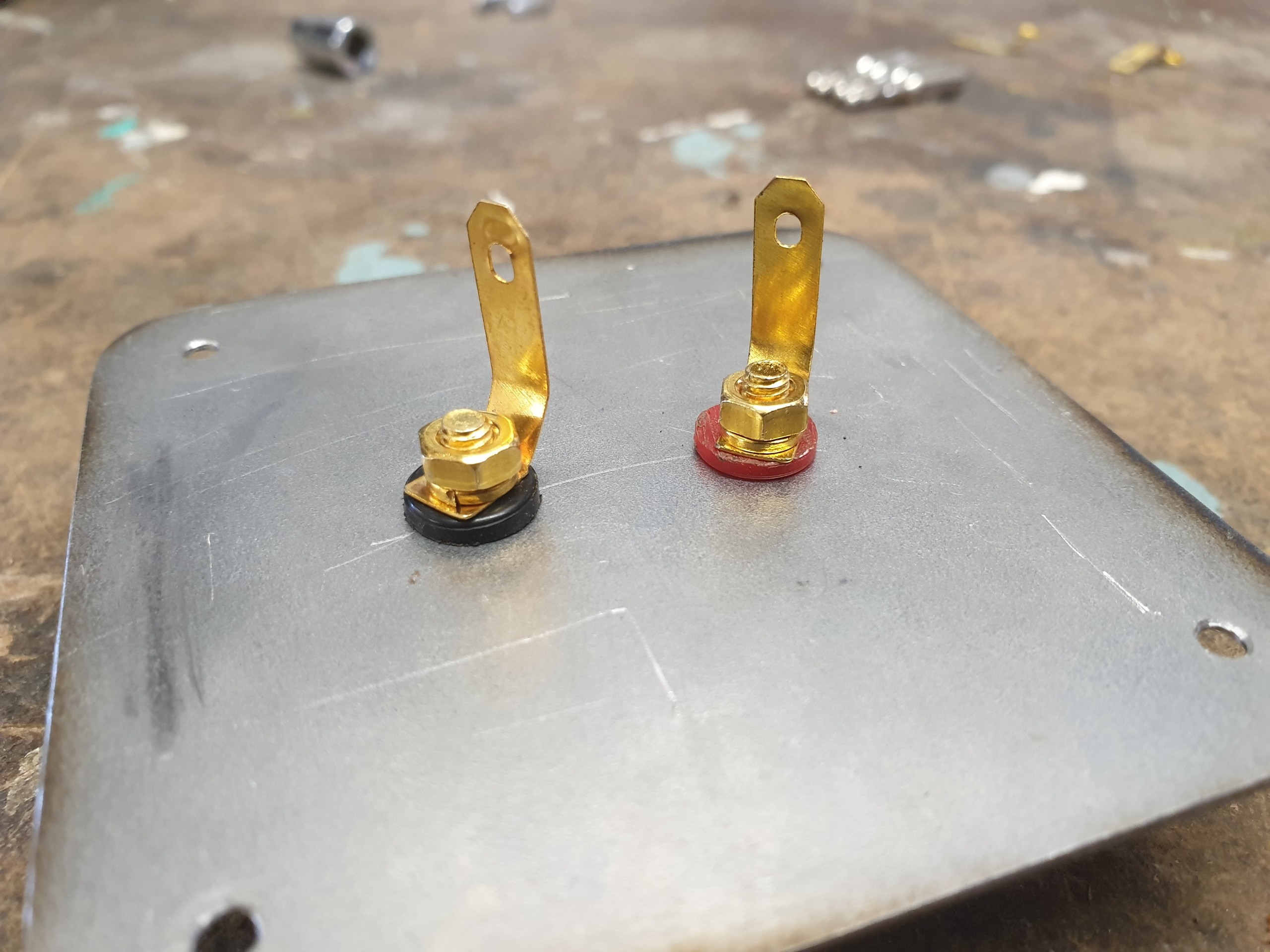

Gjorde även plastbrickor för att muttern skall spänna mot plasten och inte plåten.
(2019-04-23 23:12:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

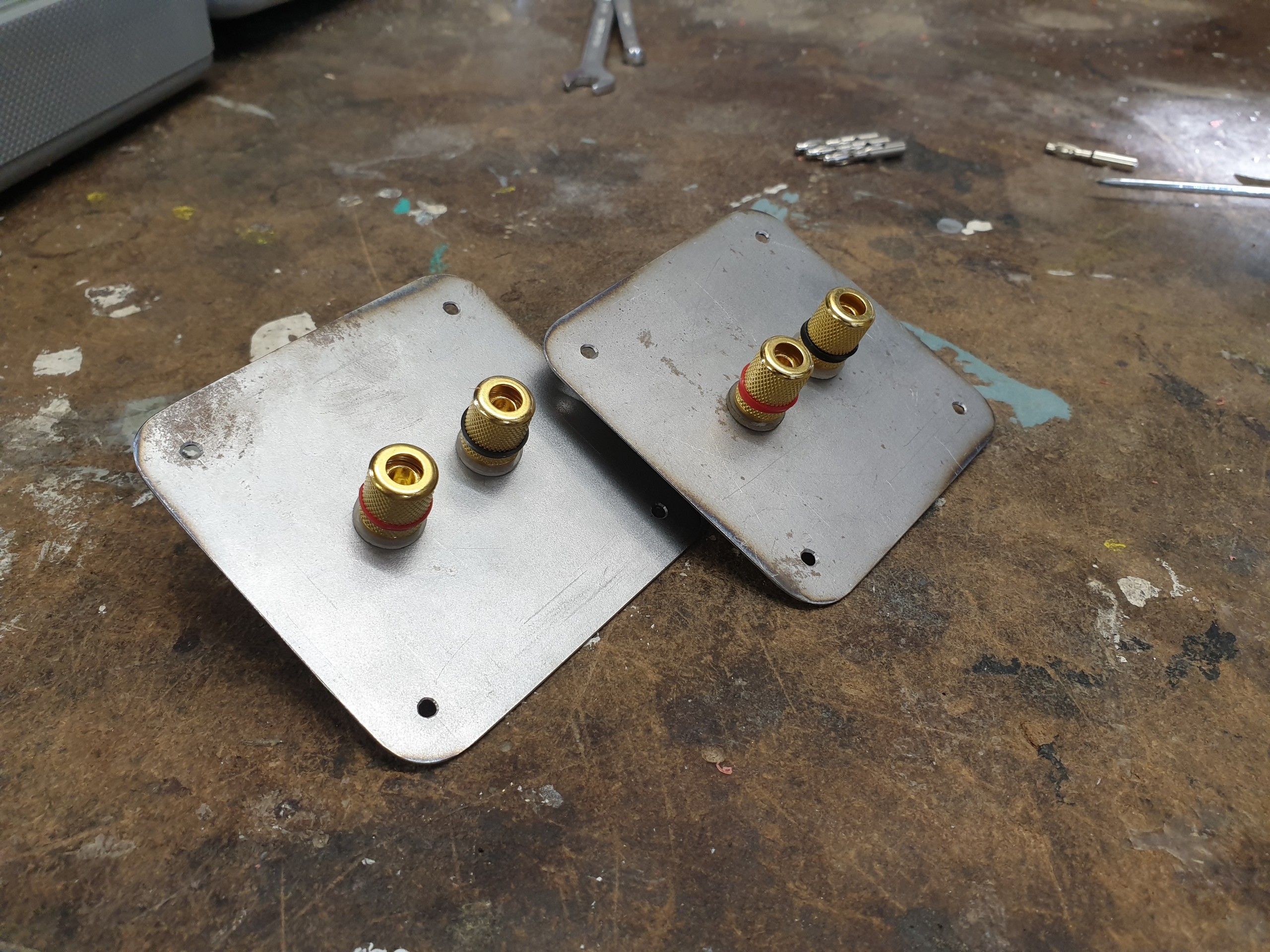

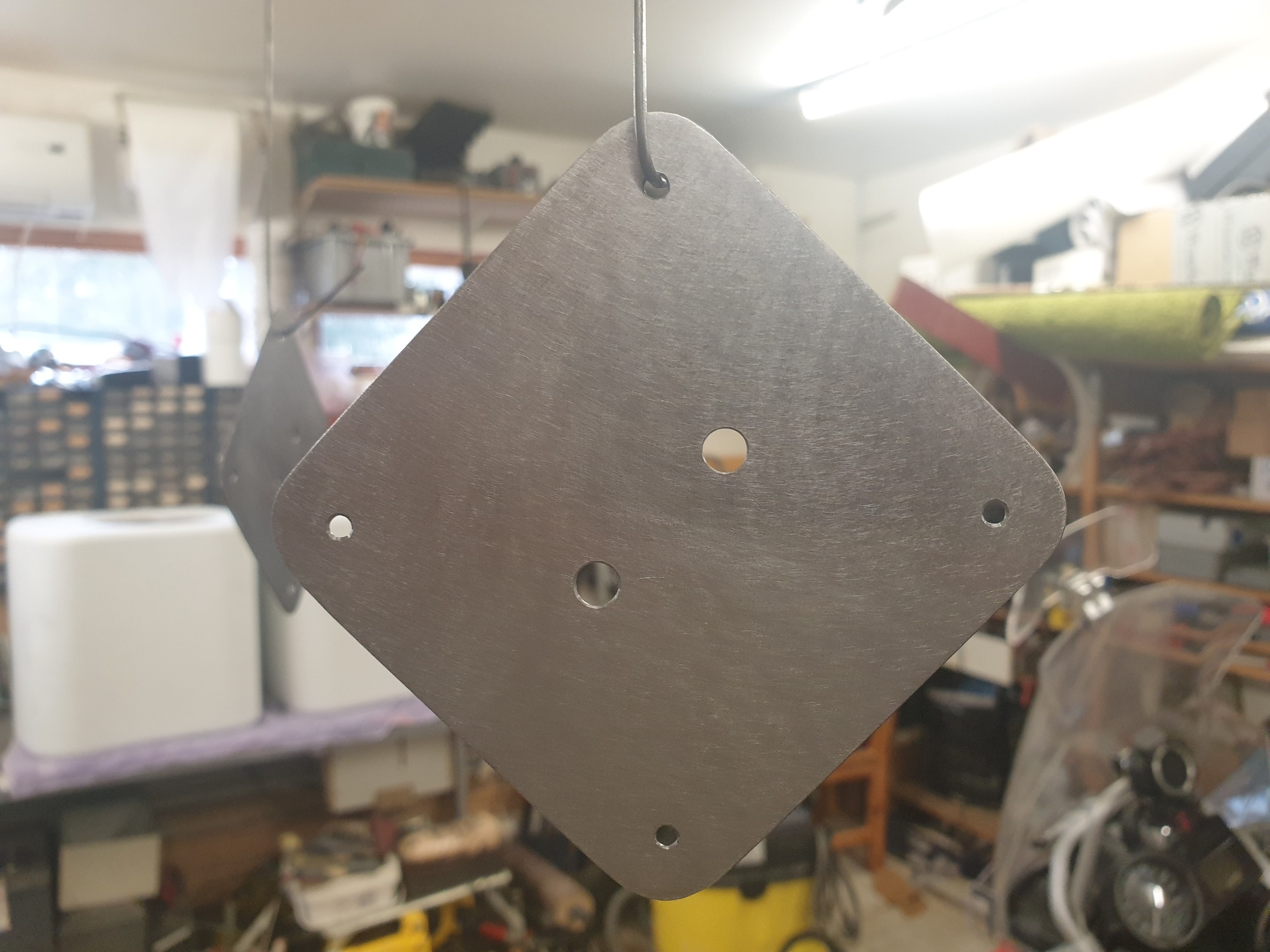

Såhär blir terminalerna, det som är kvar är att slipa bort rosten och sedan klarlacka plåtarna :)
(2019-04-26 11:53:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Avslipad och klarlackad!
(2019-05-04 10:39:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

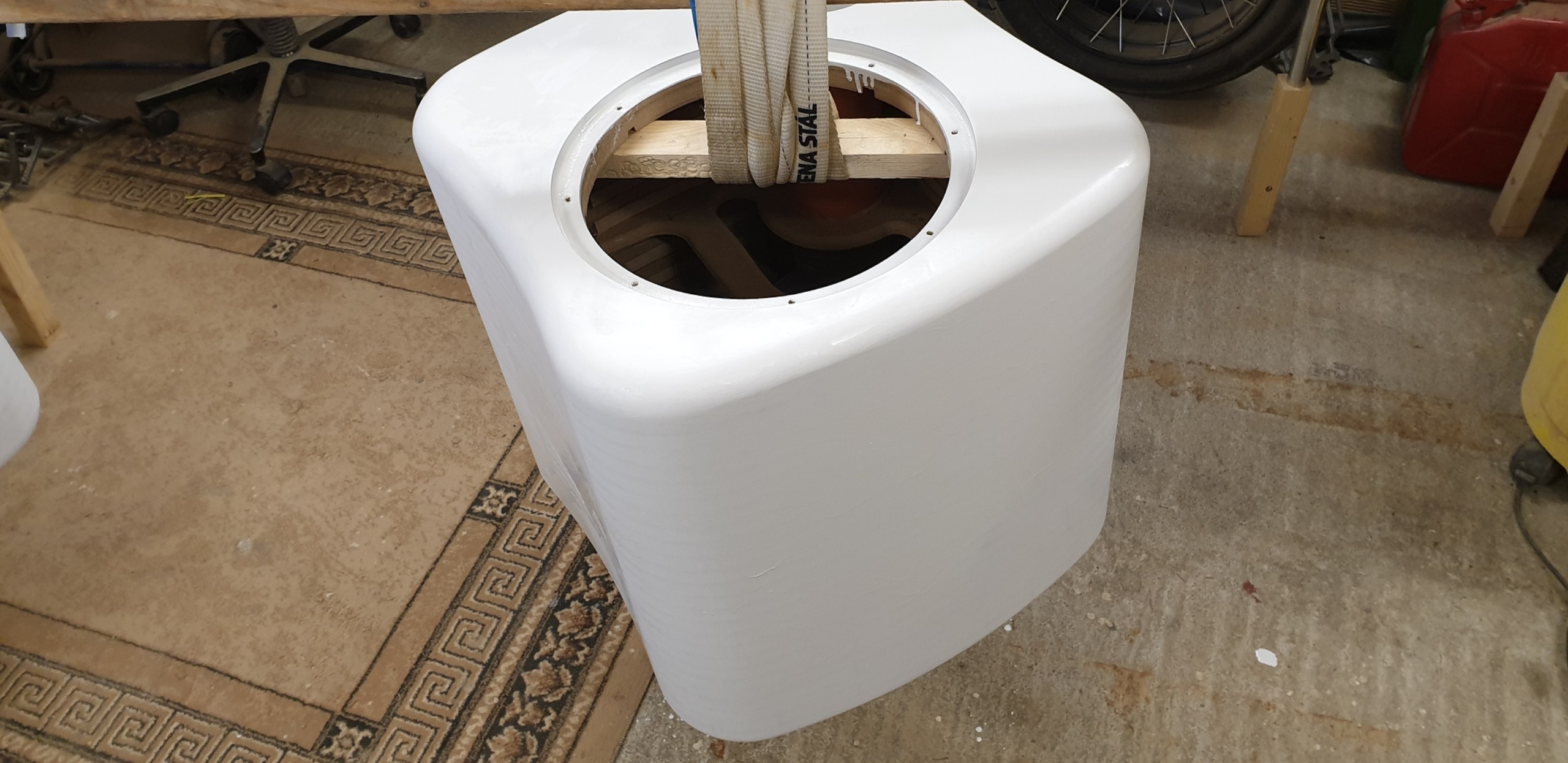

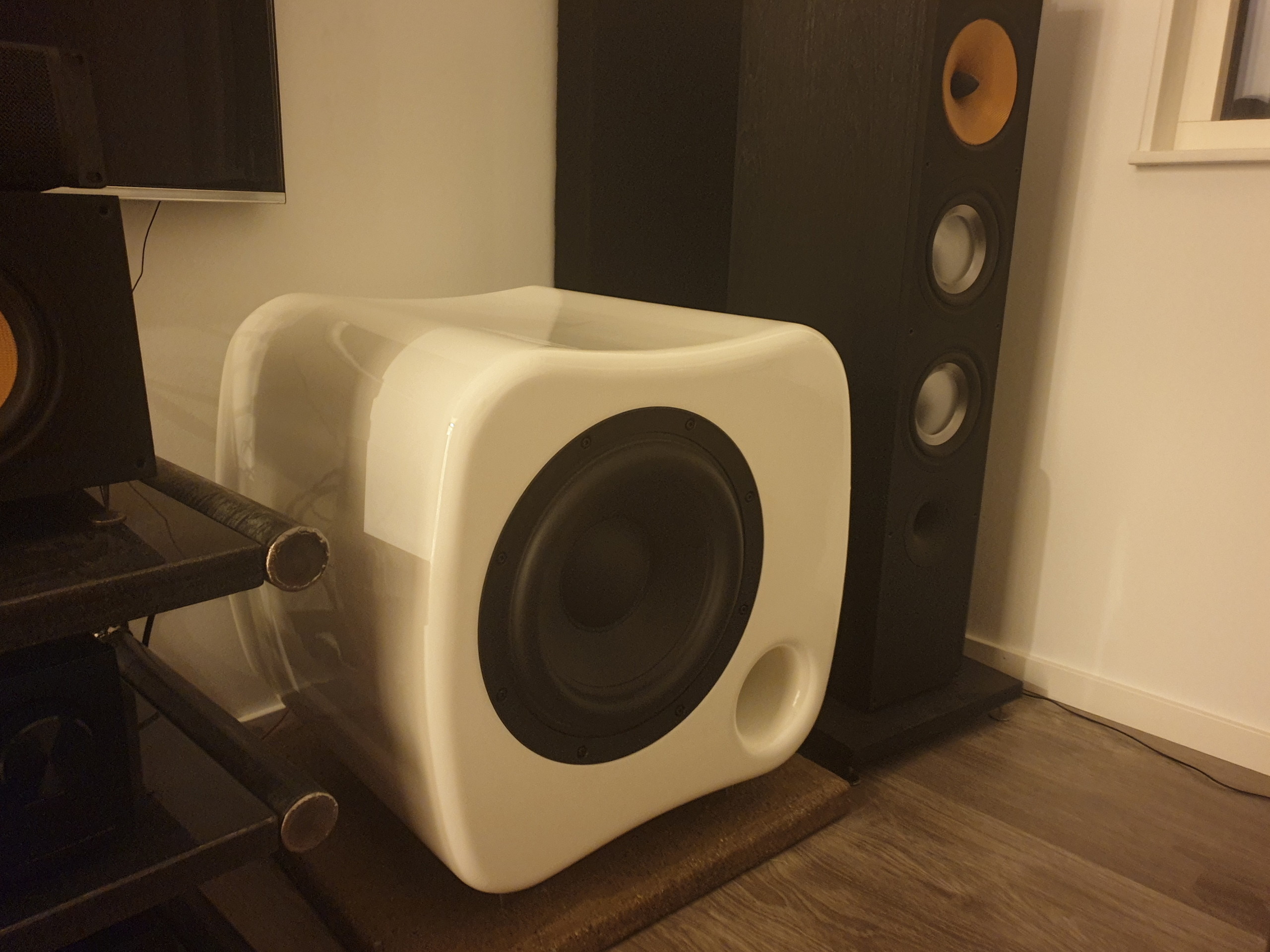

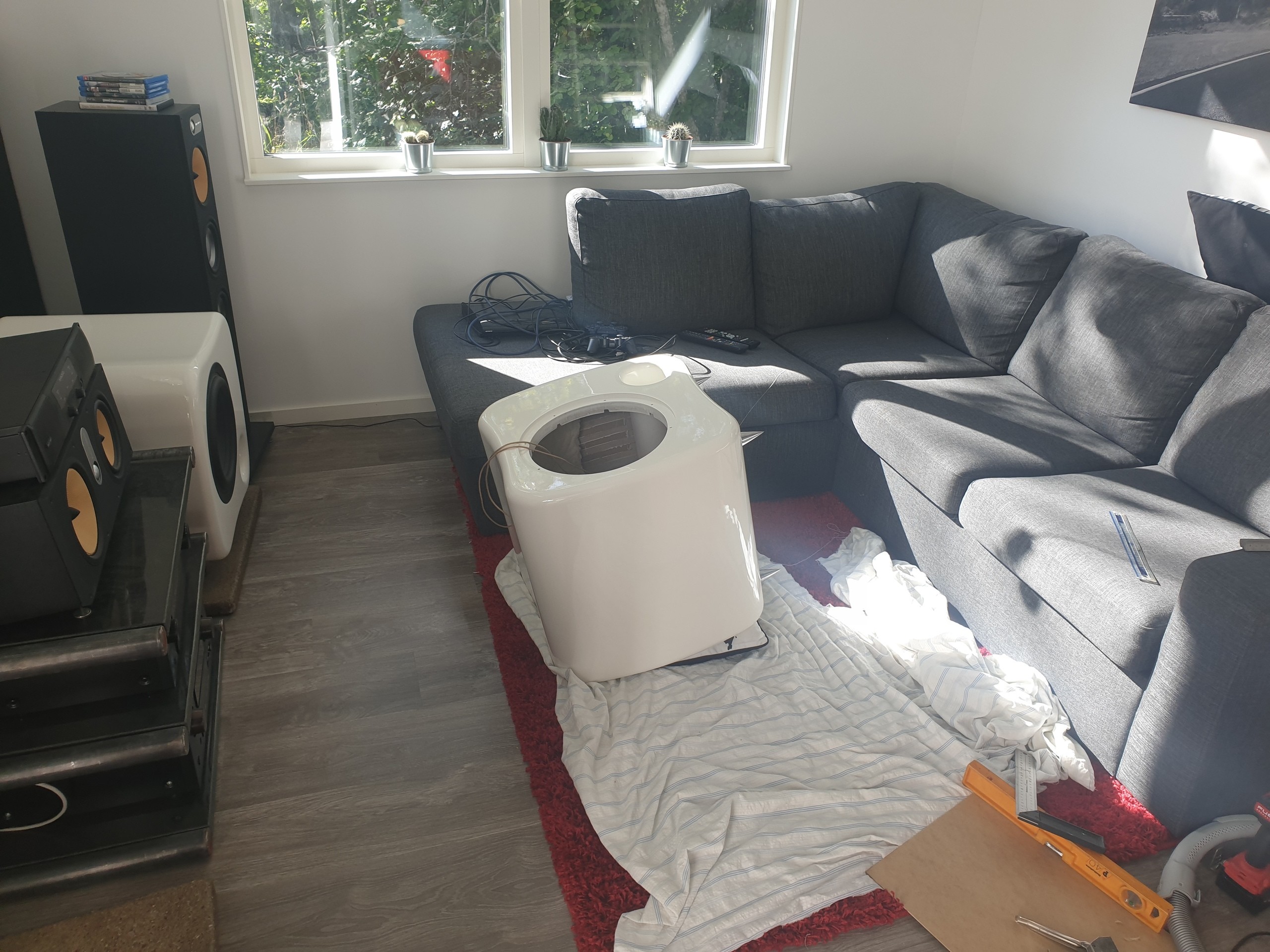

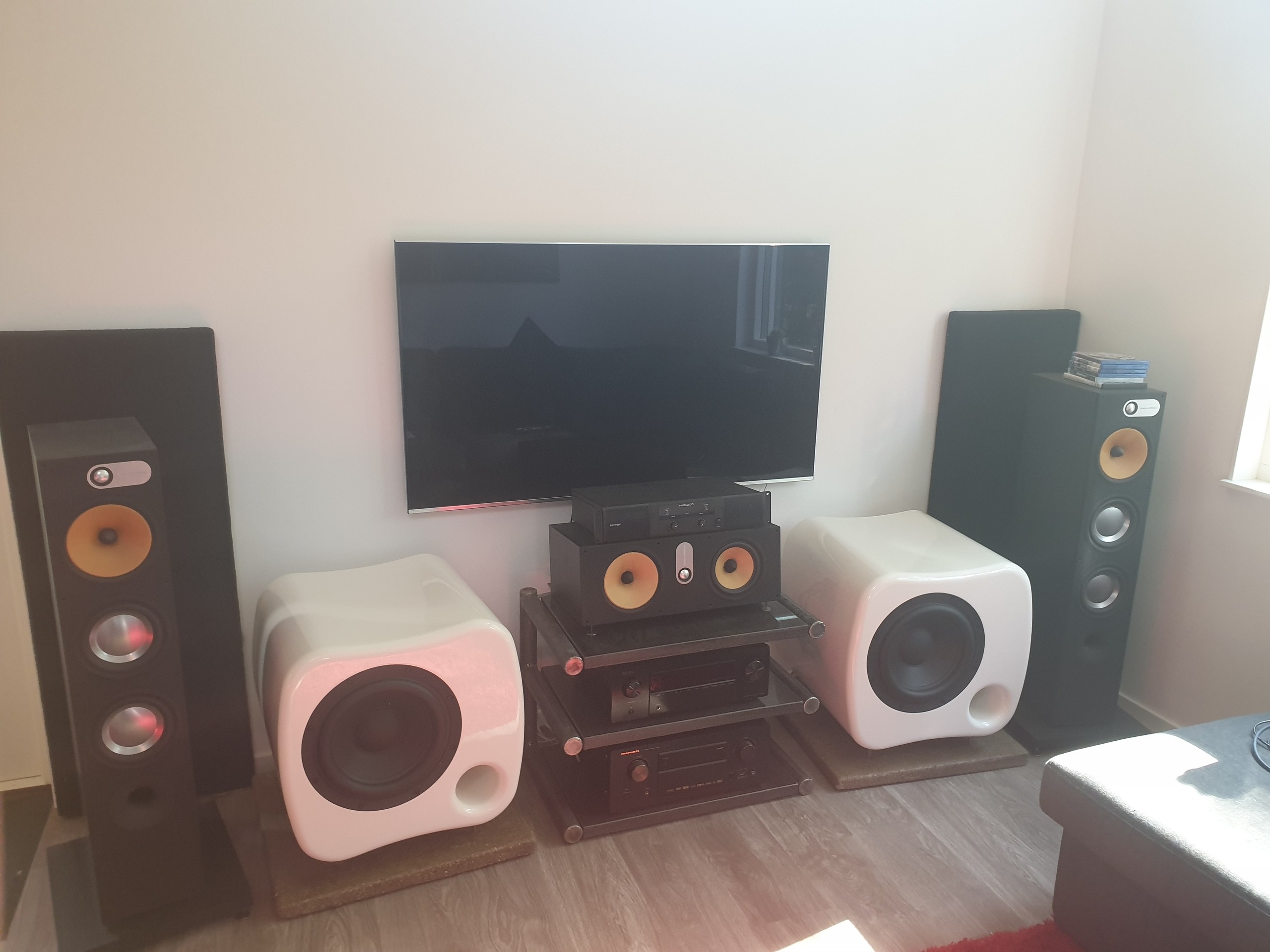

Nu är den tillbaka från lackverkstaden! Fler bilder kommer :)
(2019-09-20 23:35:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

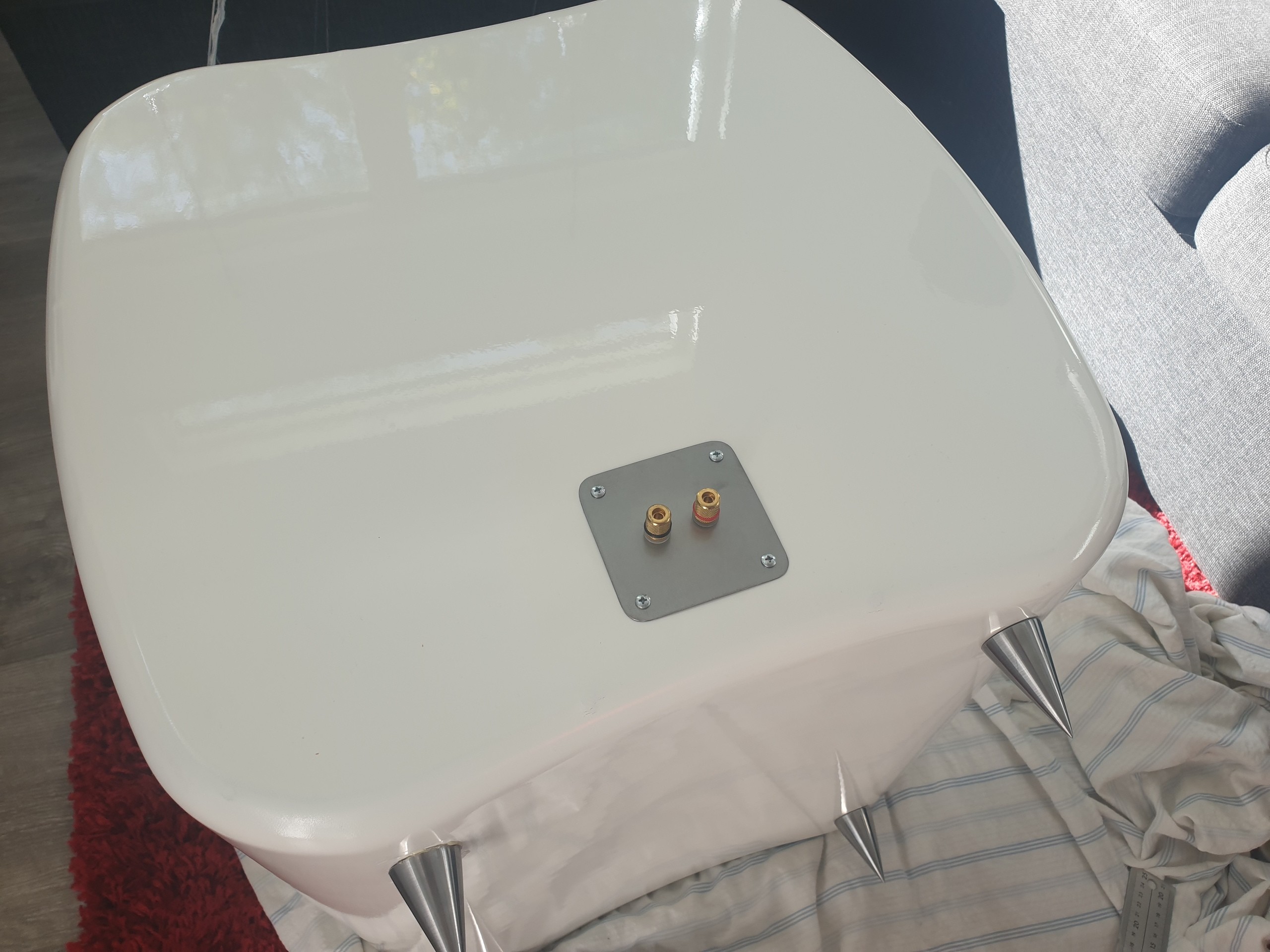

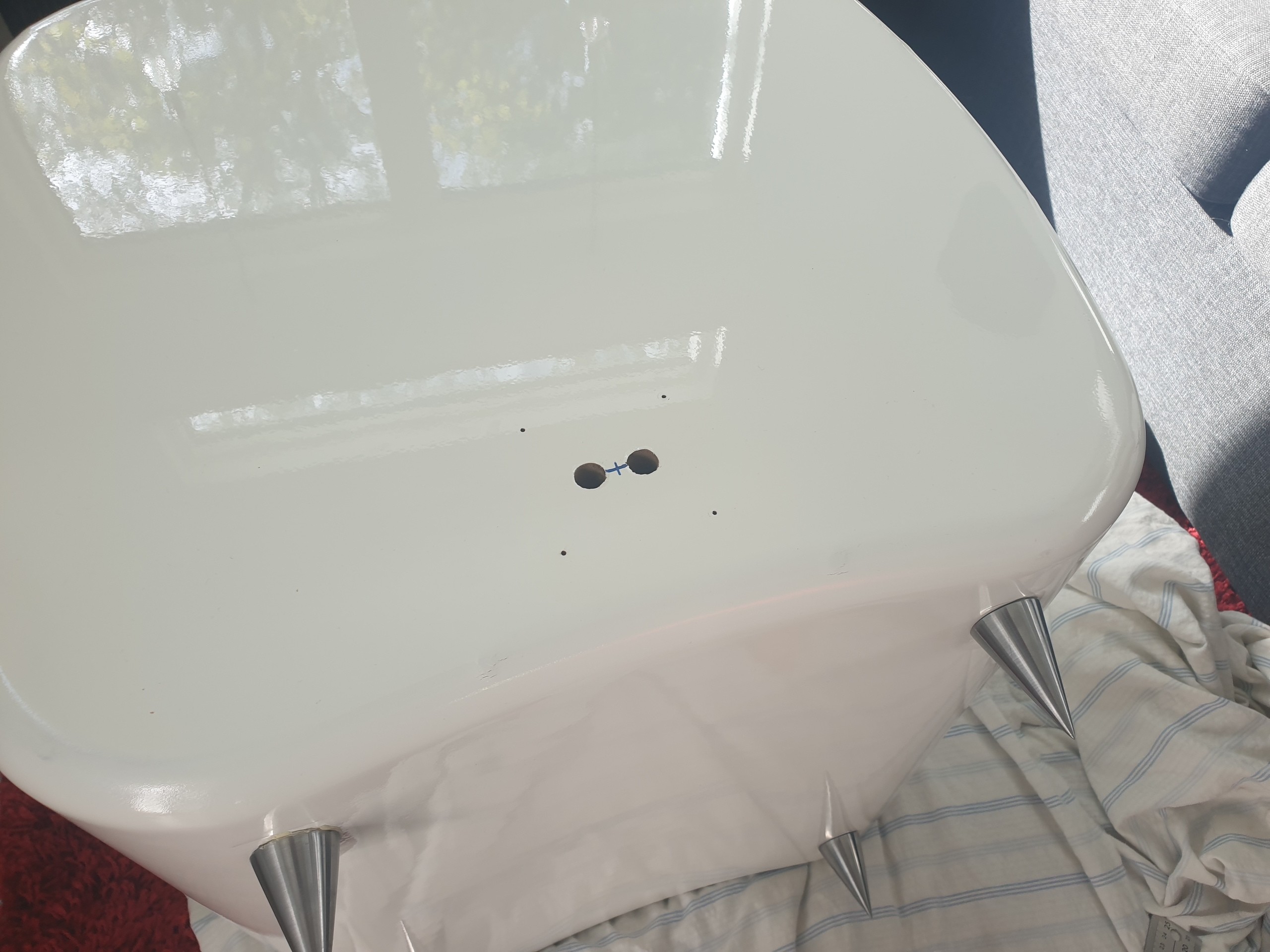

Montering av spikes samt av terminalen
(2019-09-21 23:40:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Såhär fick terminalen bli, kanske skulle haft svarta skruvar, men kommer i princip aldrig se det iallafall :)
(2019-09-21 23:41:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

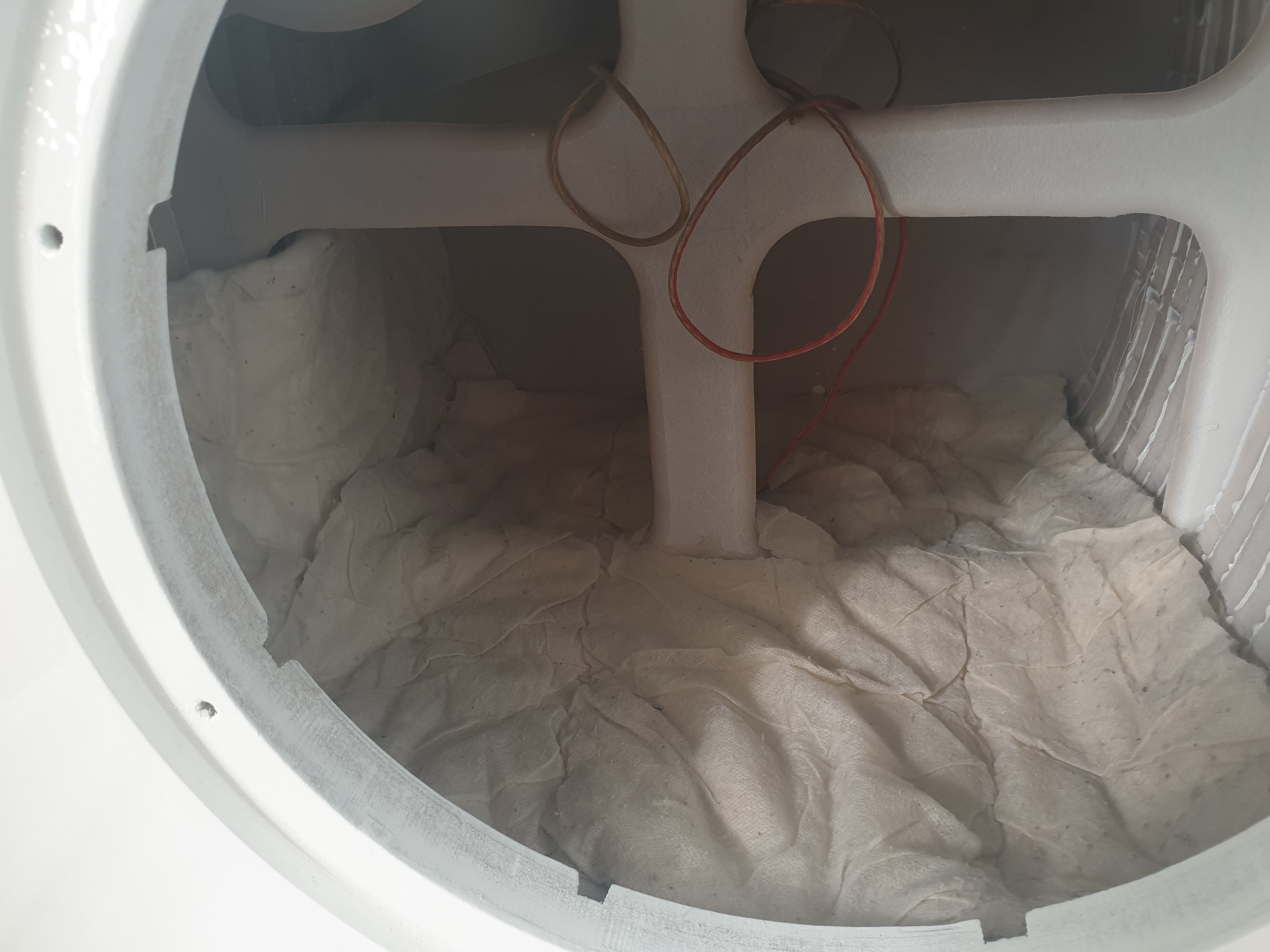

Dämpmaterial, ett ikea täcke.
(2019-09-21 23:43:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

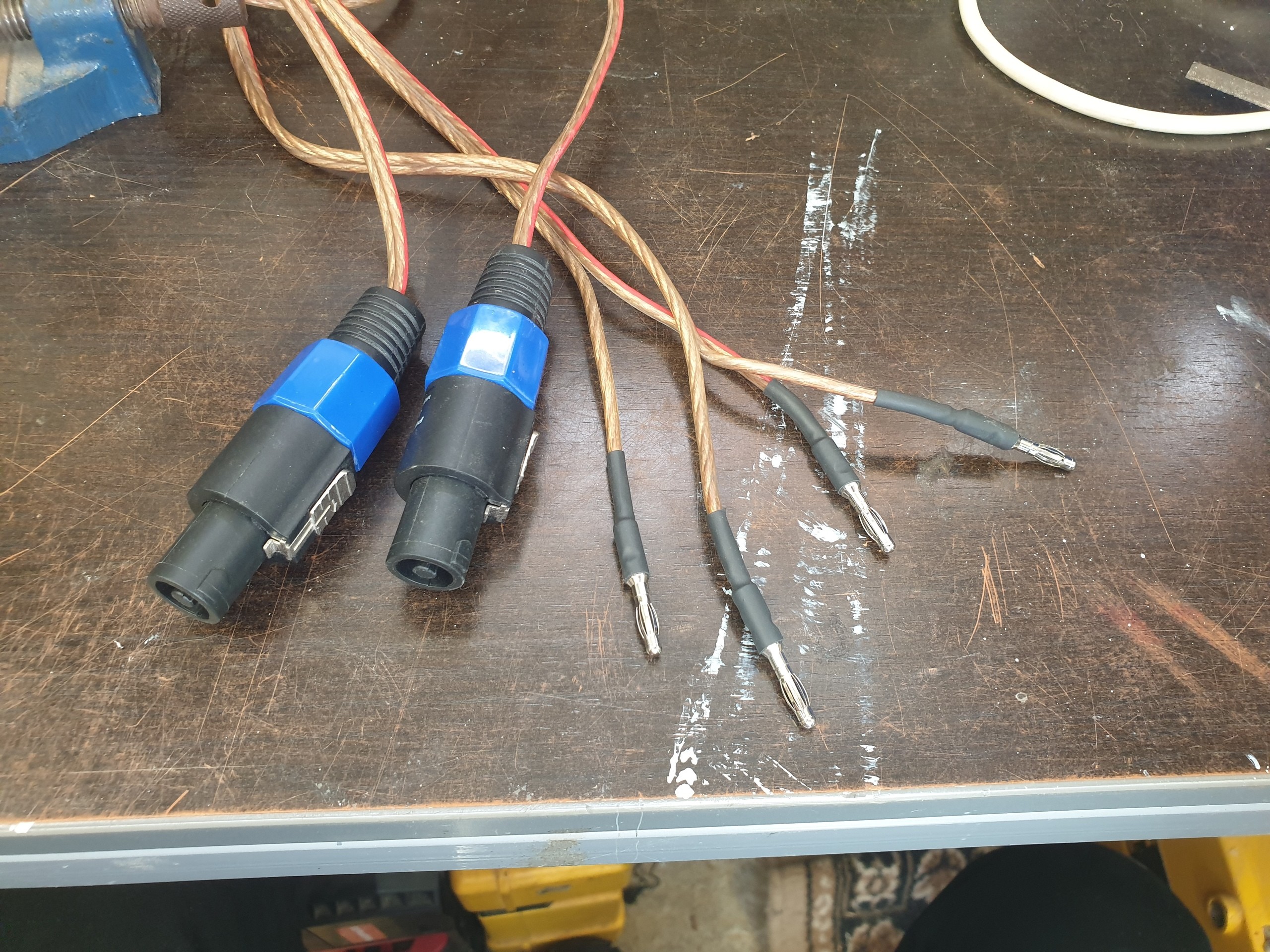

Kablar med bananer fixade
(2019-09-21 23:44:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hade extrema problem med dålig kvalitet på islagsmuttrarna, det blev gängpaj så att jag varken fick ur eller i en av skruvarna, lyckades tillslut, fick då borra om hålet i mde skivan från insidan
(2019-09-21 23:44:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skall försöka ta lite bättre bilder på slutresultatet med en riktig kamera Det blir så suddigt när det är vitt mot vita väggar
(2019-09-21 23:46:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.00) (baserat på 7 st)  Visa lista
ippo    2020-01-24 21:23:15
hellreänbra    2019-09-22 10:56:02
Thomas_S    2019-09-22 07:19:41
Degpojken    2019-07-17 11:26:41
Joppe Apa    2019-03-10 23:42:24
DialSquare    2019-02-03 20:36:50
Unregistered62eb339a    2019-01-24 18:01:06
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (19 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
oscarehrler   2019-09-23 22:28:10 Anmäl
Tackar och bockar för alla fina komentarer! Jag tycker att det låter bra, har betydligt mer att anmärka på rummet än på basarna. Det är mycker bas kring väggarna men nästan helt dött mitt i rummet, beror säkert på placeringen. Med den lilla ytan jag har att förfoga över finns inga större alternativ till placering. På skolan jag går just nu (kth campus i stockholm) finns ett ljudlabb med ca en meters ljudabsorberande kilar på både väggar golv och tak samt en massa testutrustning. Målet är väl att nån gång under skoltiden få mäta upp dem där :)
Angående lackeringen så fick jag hjälp av en bekants bekant. Jag kända att jag själv inte hade förmågan eller utrustningen att få det resultatet jag ville ha. Slutresultatet blev mycket bra. Fick betala 1000kr för båda lådorna
Det tog dock ganska lång tid (ca en månad) då de gjorde det på sidan av) Lackkillen sa att det behövdes en härrans massa lager för att få det att mätta mdf:en iallafall!
Audio One   2019-09-22 20:16:47 Anmäl
Superfina lådor du byggt 10P
Demon Slayer   2019-09-22 13:33:15 Anmäl
Det står inte så mycket om jobbet du delegerade til lackerare. Var det planen från början eller blev du inte nöjd efter du testat själv.....vad kostade det, hur lång tid tog det, var dom nogranna osv?
MikaelJ   2019-09-22 11:38:22 Anmäl
Grymt snygga och man måste,ge dig kred för ditt hantverk. Hatten av👍👍👍
hellreänbra   2019-09-22 10:58:08 Anmäl
Snacka om beslutsamhet. Häftiga lådor. Hur låter dom? lyckades du undvika blåsljud?
Thomas_S   2019-09-22 07:27:44 Anmäl
Vilket bygge!! Hatten av, t.o.m. tillverkat egna spikes. Galet och väldigt fint slutresultat!
DialSquare   2019-05-05 09:48:34 Anmäl
Väldigt fina subbar, bygge!
Skulle inte tacka nej till två sånna :-)!
oscarehrler   2019-04-07 21:59:30 Anmäl

Supersnygga!





Helsicke va coolt! Ser fram emot fler bilder! :)





Jag ska Aldrig mer klaga om hur jobbigt det är att sno ihop ett par lådor!!
*Respekt*





vad häftigt!





Kul att se att det uppskattas så mycket!! Tack för alla trevliga komentarer!

Skall försöka få till lacken nästa helg... Då borde de kommma fler bilder :)

Sintei   2019-03-27 09:30:53 Anmäl
vad häftigt!
johan b-lund   2019-03-25 11:25:02 Anmäl
Jag ska Aldrig mer klaga om hur jobbigt det är att sno ihop ett par lådor!!
*Respekt*
Du måste vara inloggad för att kunna ge kommentarer.
 Senaste bilderna
Vilka bilder visas här?
 Fler
Trendande produkter
Prisjakt © 2000 - 2025 Prisjakt   Cookiepolicy.   Våra regler.   Personuppgiftspolicy.  Hantera cookie-inställningar.
