Diy "Stacked" 12 tums SB Acoustics Baslå Hembiobyggbilder
Viktat medelbetyg:  (9.00) (baserat på 7 st)  Kommentarer      Anmäl detta album

Satt och spånade lite på en ny uppsättning basar att ha till tv rummet. Ville ha något som inte liknar alla andra
Produkter i albumet:
Detaljer
Bilder i detta album Växla till list-vy
(Ingen titel)
Första exporten från fusion360 på den tänkta designen
Fick hem elementen, Det blev 2 st 12tums SB Acoustics element från hifikit
Fick även hem slutsteget att driva dem med, lite bättre design än inuke serien enligt mig.
Första steget var att skissa upp profilen på en skiva
Radie på 800mm för att få till kanterna resulterar i en något speciell jigg
Här sågas 8 bitar ut
Använder bandsågen för att såga närmare linjen än vad ja vågar med sticksågen
En massa fräsande
(Ingen titel)
Här är en av hörnbitarna som kommer att ge stöd för basporten
Mallar och fräser med kopieringsfräs
Barjar med att använda upp alla småbitar innan jag börjar såga av en helskiva, många delar blir det!
(Ingen titel)
Första bitarna på plats, lite snett å vint blir drt men jag har tagit till med 25mm tjocka sidor så det finns lite mån föratt slipa i efterhand
Många bitar blir det
Första 5 lagren limmade, locket är bara där för att stabilisera, det är inte limmat
Mycket spackel å slipande blir det i efterhand 😅
Här gör jag stagningen, smidigt när det är samma mått som alla andra skivor
Bra skruvdragare
Körde med avrundningsfräsen för att minimera blåsljud innifrån lådan, det runda hålet är för basporten
Mina diy limknektar kommer till användning igen, nu är en 3e del av lagrena på plats, totalt 24 lager kanter blir det.
Här är precis hälften av lagren limmade
Här saknas ca 8 lager, den börjar kännas ganska stor😄
Jag har valt att inte göra någon mer stagning än denna skiva i mitten då jag tror att de tjocka men ochså välvda kanterna kommer att ta upp trycket bra.
Här saknas bara 1 lager baffel
Jag behövde ett frässtål med 25mm radie, det var svårt att få tag på så jag tig svetsade en egen
Första testbiten, jag körde lite för djupt därav kanten, vid kullagret blev det i princip ingen kant alls :)
Mitt uppe i högtalarbygget passade jag på att fixa en hållare till träborrarna, det var fullt i borrlådan.
Limning av baffel, den blir alltså 38mm
Fräsning av baffel påbörjad
Såhär blir passformen, kommer nog behöva slipa på insidan för att färgen skall få plats...
(Ingen titel)
Islagsmuttrar på plats
Äntligen på plats :)
Det orangea markröret hade inte lika fet yta som dom grå brukar ha så jag tror att lacken kommer fästa bra i det röret
Har alltid undrat hur en ett litet element presterar i en rejäl låda, det blev bra tryck trotts att de e en 5.25 tummare.... Skoj att experimentera.
Fixade stag att ha mellan den inre stagningen och bakstycket på lådan.
Vill undvika en massa skruvar i lådan så jag lastade i alla tunga grejor där i för att det är så krångligt att få tvingar dit där det skulle limmas.
Testade mig fram hur det bästa sättet att slipa är, kom fram till att vinkelslipen med flapdisc funkar bra för att få bort alla höga pucklar, sen tänker jag köpa en bandslip och jämna till ytan med och sist avsluta med occilerande slipmaskinen.
Dammigt blir det
Skaffade mig en biltema bandslip, det underlättade en hel del!
Det är svårt att få en så stor yta helt plan med en liten slipmaskin så jag tänkte försöka göra en sliprulle för borrmaskinen, framförallt för att slipa de konkava ytorna!
Sliprullen fungerar hur bra som helst!
Såhär blir ytan
Båda lådorna slipade
Började fräsa lite, tror de kan bli bra när man slipat lite sen.
Båda lådorna frästa
En 34mm drivaxel från en volvo 940 skall få bli spikes
Axeln skall kapas i 8 lika delar
Biten borrades och gängades invändigt

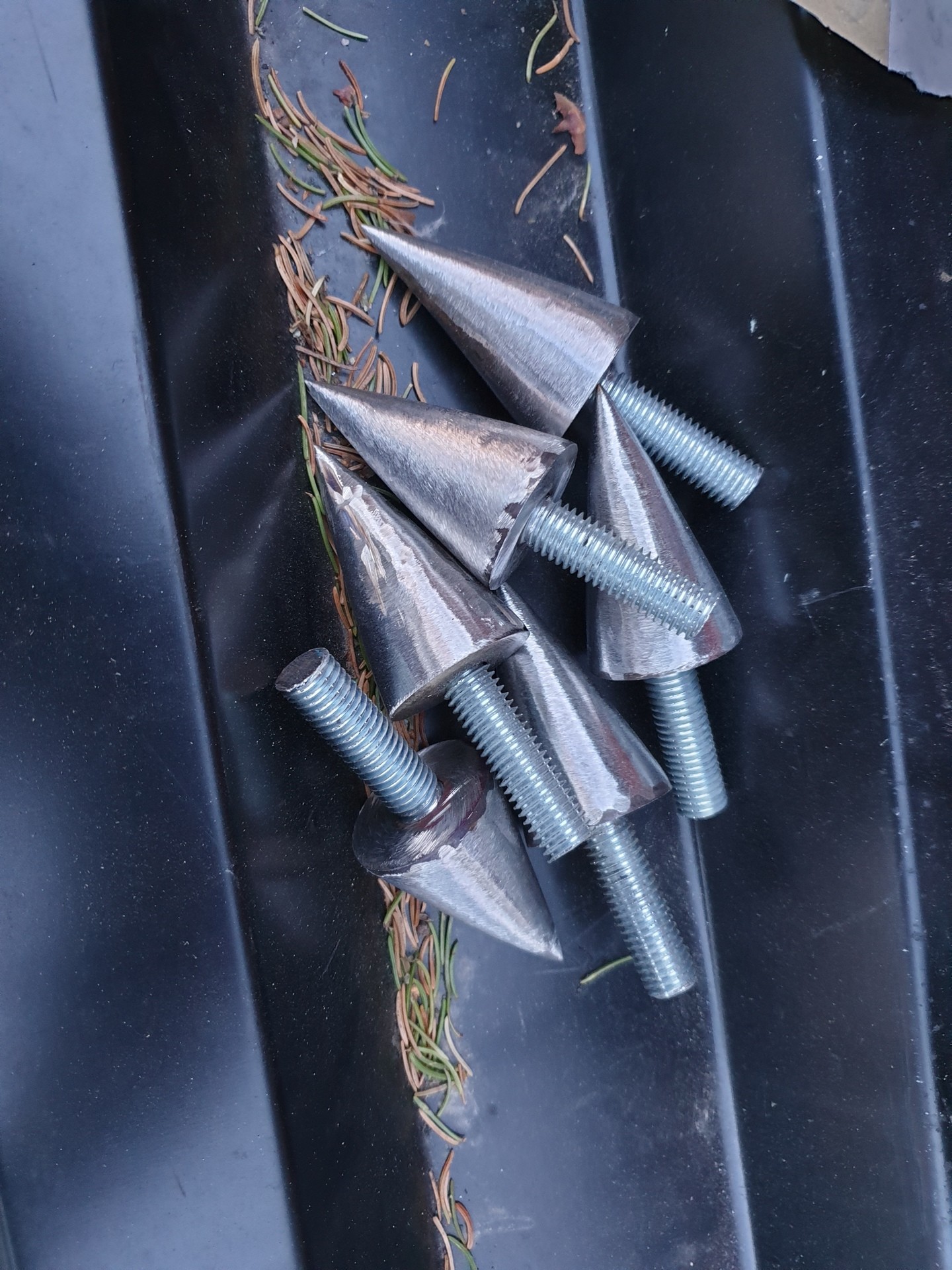

Axlarna skall svarvas så de blir spetsiga spikes
Spacklingen påbörjad, kör med polyester
Jag har ingen svarv, därför började jag med att kapa bort alla större bitar sedan satte jag dem i borrmaskinen och slipade dem runda med vinkelslipen.
Avslutar slipningen med 240 papper, tänker vattenslipa sen för att få sista toutchen
Nu är dom näst intill klara, det är några som behövs våtslipas lite till
Jag kommer behöva ny tv bänk nu när jag bygger nya lådor, köpte därför en 60x160cm svart granitskiva för 300kr som jag kan såga till hyllplan. Tänkte bygga ben av stålrör.
Hål till benen.
Började slipa upp plana ytor där benen skall sitta
Lådorna slipade och upphängda för målning
Körde med 2 komp epoxy grund för båtar, det blev lite rinningar, men de skall slipas bort innan nästa lager skall på!
(Ingen titel)
Skall tillverka betongplattor för att ha under spikesen, här är formen...
(Ingen titel)
(Ingen titel)
De skall slipas av med diamantslipskiva när de har härdat klart
Slipar av kanterna så de blir lite rundare
Körde med biltema lack för att få en lite mörkare ton på betongen, tycker den ser lite gul ut nu men det funkar nog när man mest ser kanterna när lådan står ovantill!
Har tillverkat plastdistancer för att kunna montera terminalerna i en stålplåt utan att få kortis.
(Ingen titel)
Gjorde även plastbrickor för att muttern skall spänna mot plasten och inte plåten.
Såhär blir terminalerna, det som är kvar är att slipa bort rosten och sedan klarlacka plåtarna :)
Avslipad och klarlackad!
Nu är den tillbaka från lackverkstaden! Fler bilder kommer :)
Montering av spikes samt av terminalen
Såhär fick terminalen bli, kanske skulle haft svarta skruvar, men kommer i princip aldrig se det iallafall :)
Dämpmaterial, ett ikea täcke.
Kablar med bananer fixade
Hade extrema problem med dålig kvalitet på islagsmuttrarna, det blev gängpaj så att jag varken fick ur eller i en av skruvarna, lyckades tillslut, fick då borra om hålet i mde skivan från insidan
Skall försöka ta lite bättre bilder på slutresultatet med en riktig kamera Det blir så suddigt när det är vitt mot vita väggar


Viktat medelbetyg:  (9.00) (baserat på 7 st)  Visa lista
ippo    2020-01-24 21:23:15
hellreänbra    2019-09-22 10:56:02
Thomas_S    2019-09-22 07:19:41
Degpojken    2019-07-17 11:26:41
Joppe Apa    2019-03-10 23:42:24
DialSquare    2019-02-03 20:36:50
Unregistered62eb339a    2019-01-24 18:01:06
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (19 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
oscarehrler   2019-09-23 22:28:10 Anmäl
Tackar och bockar för alla fina komentarer! Jag tycker att det låter bra, har betydligt mer att anmärka på rummet än på basarna. Det är mycker bas kring väggarna men nästan helt dött mitt i rummet, beror säkert på placeringen. Med den lilla ytan jag har att förfoga över finns inga större alternativ till placering. På skolan jag går just nu (kth campus i stockholm) finns ett ljudlabb med ca en meters ljudabsorberande kilar på både väggar golv och tak samt en massa testutrustning. Målet är väl att nån gång under skoltiden få mäta upp dem där :)
Angående lackeringen så fick jag hjälp av en bekants bekant. Jag kända att jag själv inte hade förmågan eller utrustningen att få det resultatet jag ville ha. Slutresultatet blev mycket bra. Fick betala 1000kr för båda lådorna
Det tog dock ganska lång tid (ca en månad) då de gjorde det på sidan av) Lackkillen sa att det behövdes en härrans massa lager för att få det att mätta mdf:en iallafall!
Audio One   2019-09-22 20:16:47 Anmäl
Superfina lådor du byggt 10P
Demon Slayer   2019-09-22 13:33:15 Anmäl
Det står inte så mycket om jobbet du delegerade til lackerare. Var det planen från början eller blev du inte nöjd efter du testat själv.....vad kostade det, hur lång tid tog det, var dom nogranna osv?
MikaelJ   2019-09-22 11:38:22 Anmäl
Grymt snygga och man måste,ge dig kred för ditt hantverk. Hatten av👍👍👍
hellreänbra   2019-09-22 10:58:08 Anmäl
Snacka om beslutsamhet. Häftiga lådor. Hur låter dom? lyckades du undvika blåsljud?
Thomas_S   2019-09-22 07:27:44 Anmäl
Vilket bygge!! Hatten av, t.o.m. tillverkat egna spikes. Galet och väldigt fint slutresultat!
DialSquare   2019-05-05 09:48:34 Anmäl
Väldigt fina subbar, bygge!
Skulle inte tacka nej till två sånna :-)!
oscarehrler   2019-04-07 21:59:30 Anmäl

Supersnygga!





Helsicke va coolt! Ser fram emot fler bilder! :)





Jag ska Aldrig mer klaga om hur jobbigt det är att sno ihop ett par lådor!!
*Respekt*





vad häftigt!





Kul att se att det uppskattas så mycket!! Tack för alla trevliga komentarer!

Skall försöka få till lacken nästa helg... Då borde de kommma fler bilder :)

Sintei   2019-03-27 09:30:53 Anmäl
vad häftigt!
johan b-lund   2019-03-25 11:25:02 Anmäl
Jag ska Aldrig mer klaga om hur jobbigt det är att sno ihop ett par lådor!!
*Respekt*
