DIY subwoofers Hembiobyggbilder
Viktat medelbetyg:  (9.00) (baserat på 4 st)  Kommentarer      Anmäl detta album

Mitt bygge av 2 st subwooferlådor med 2 st Peerless SLS 6,5" (830946) i varje.



Lådorna mäter 46x24x19 cm och har två separata slutna kaviteter på ca 5,5 liter styck. Lådorna byggs i 19 mm MDF utan stag då utrymmet är så litet att det inte känns som någon idé att klämma in. Väggarna är klädda inuti med bitumenmatta samt dubbla lager filtmaterial. Sedan ska det labbas med fluff för att uppnå optimal frekvensrespons. Har umik och REW för mätning samt miniDSP för LT-lyft och…

  Läs hela
Produkter i albumet:
Behringer iNUKE NU1000 (Slutsteg )
Detaljer
Bilder i detta album Växla till minatyrbilder

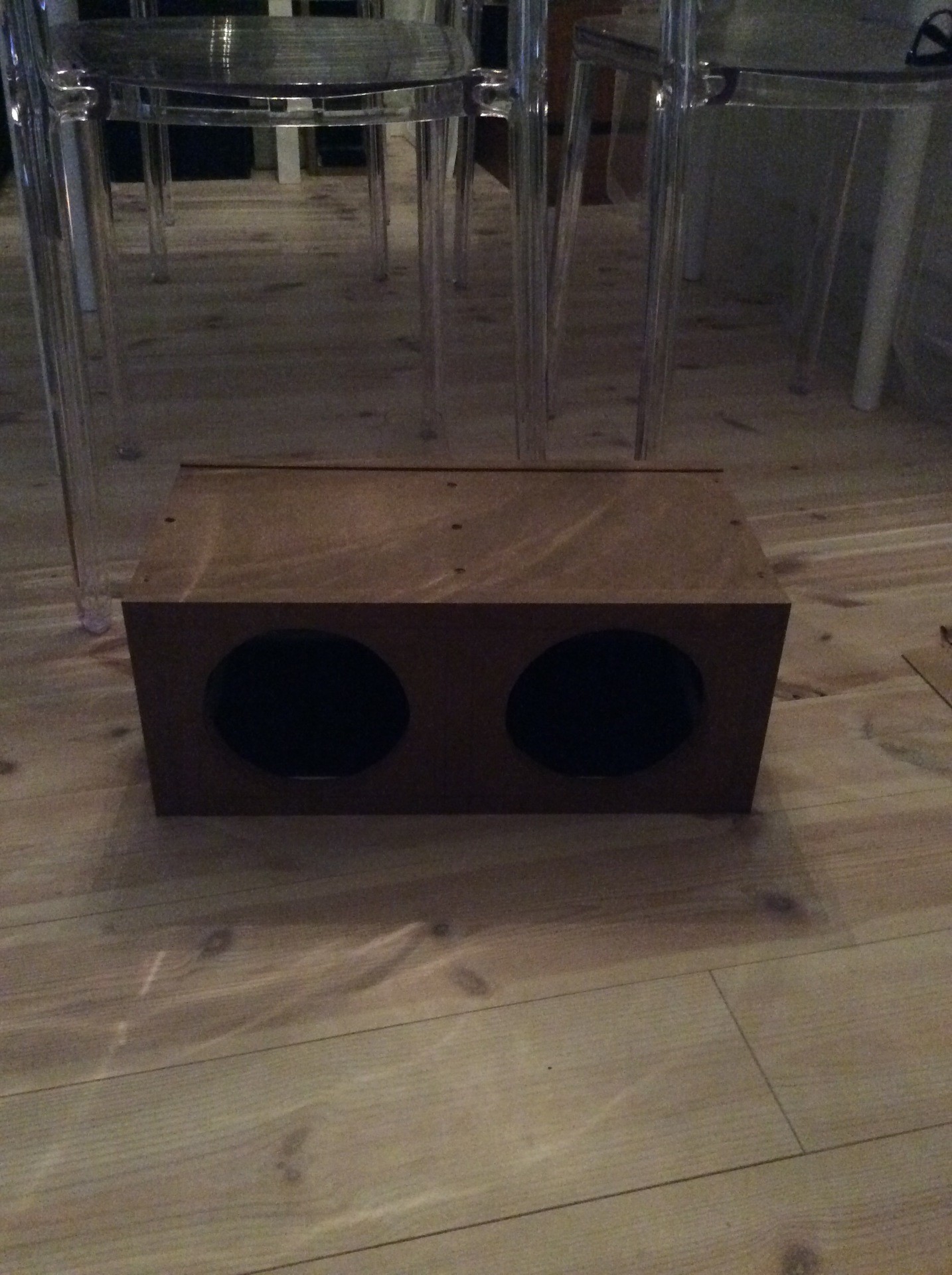

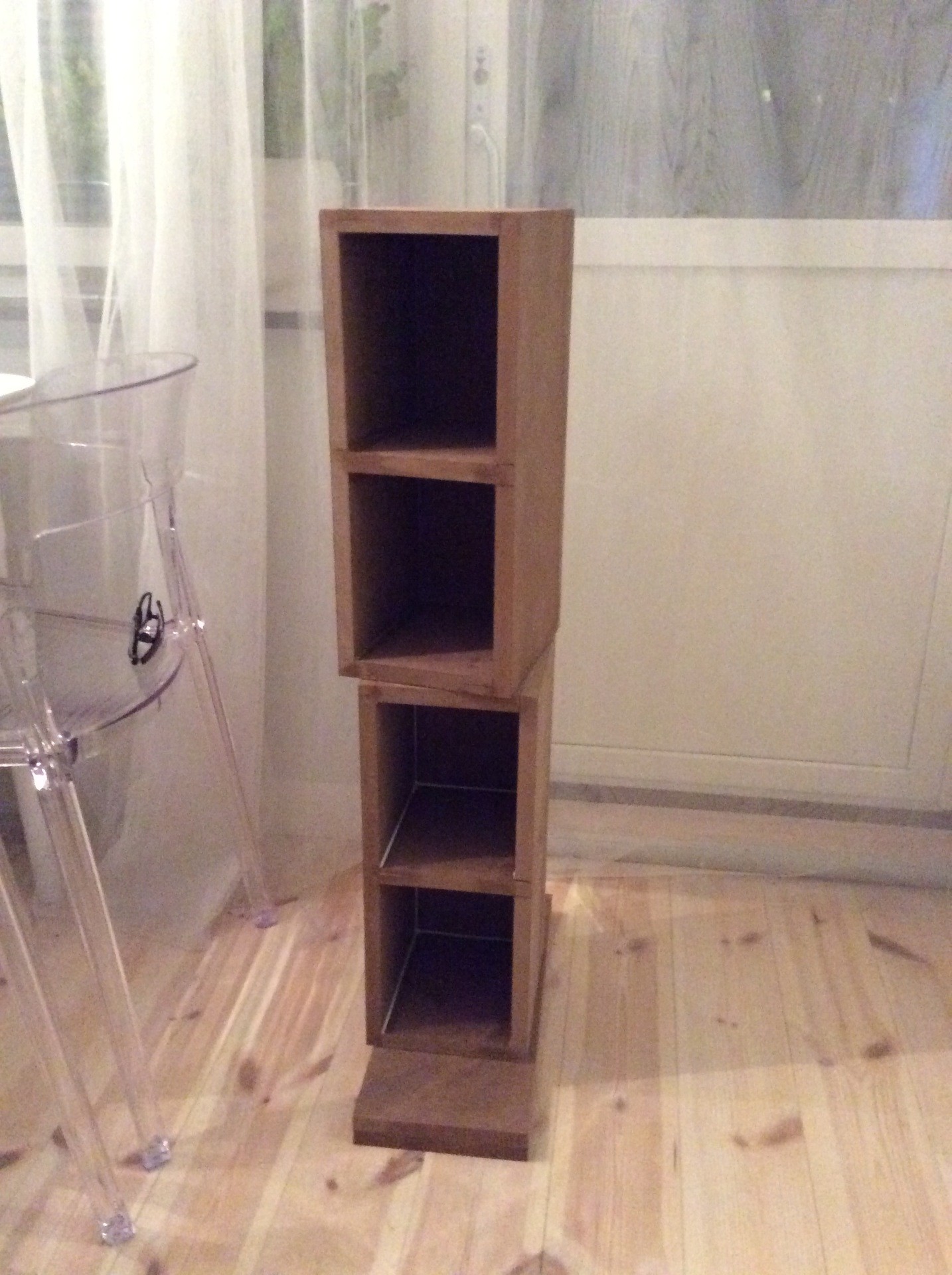

DIY subwooferbygge påbörjat
Hoppsan här gick det undan :)
Var visst mer intresserad av att bygga än att fota. (2017-01-27 18:46:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

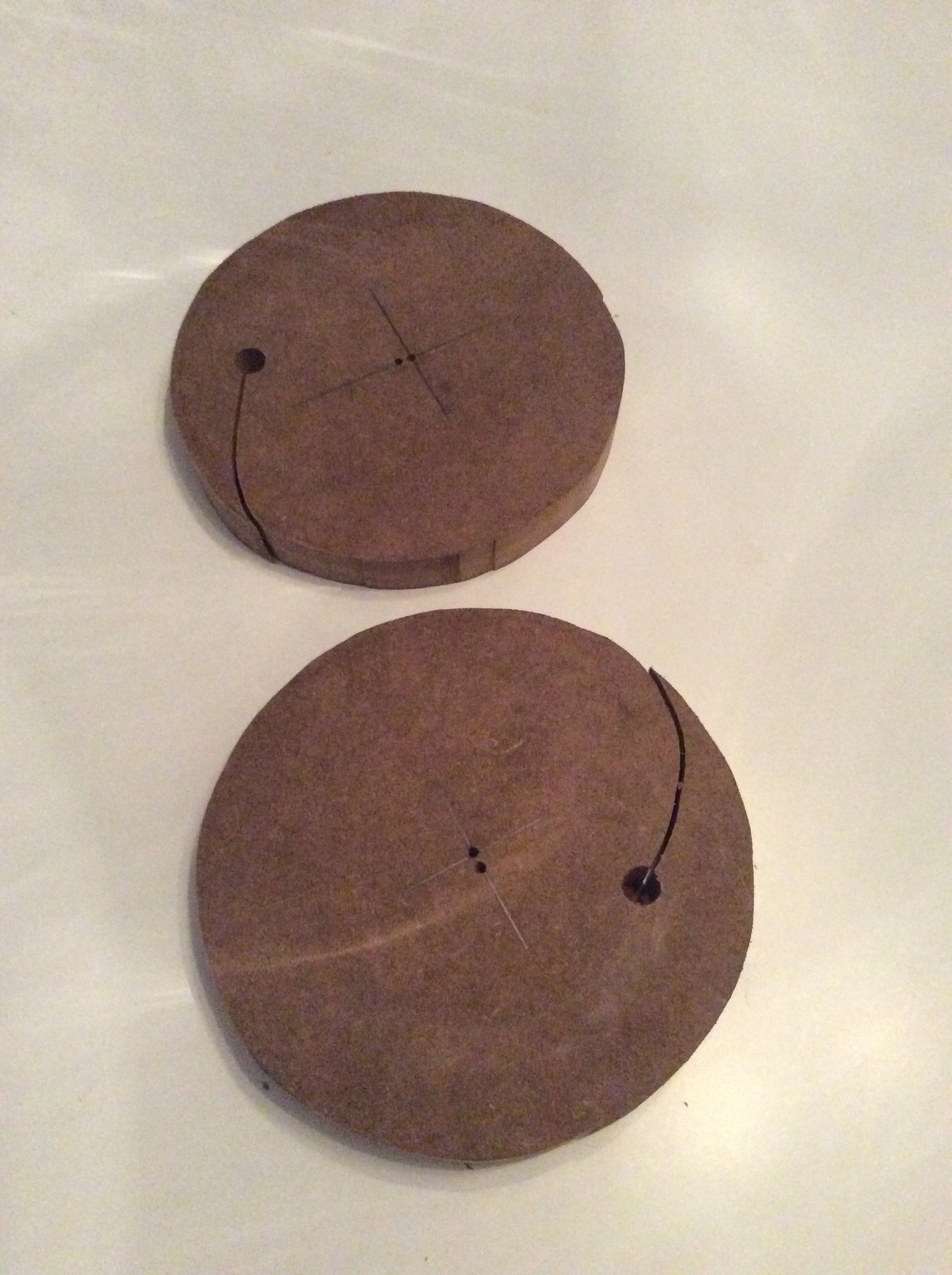

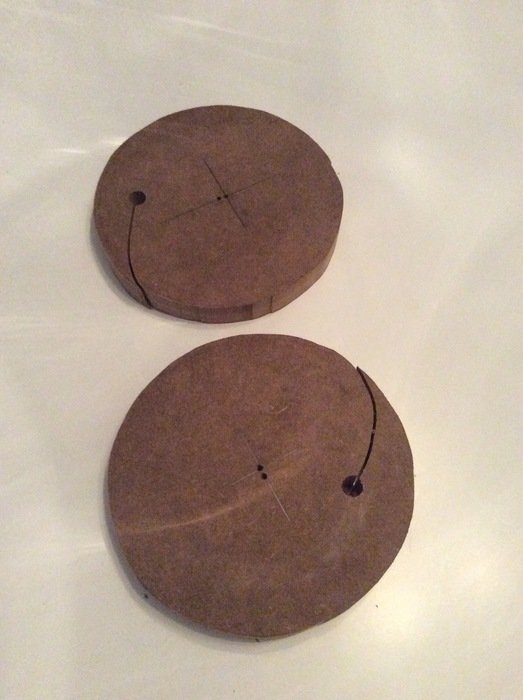

Ursågat ur baffeln
Fräser inte ner dessa element så det var inte supernoga att hålet blev perfekt, syns ju ändå inte. (2017-01-27 18:50:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Front och bakstycke blev inte riktigt rätt storlek från Beijer så lät de sticka ut lite åt ett håll så får det slipas bort senare. (2017-01-27 18:52:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

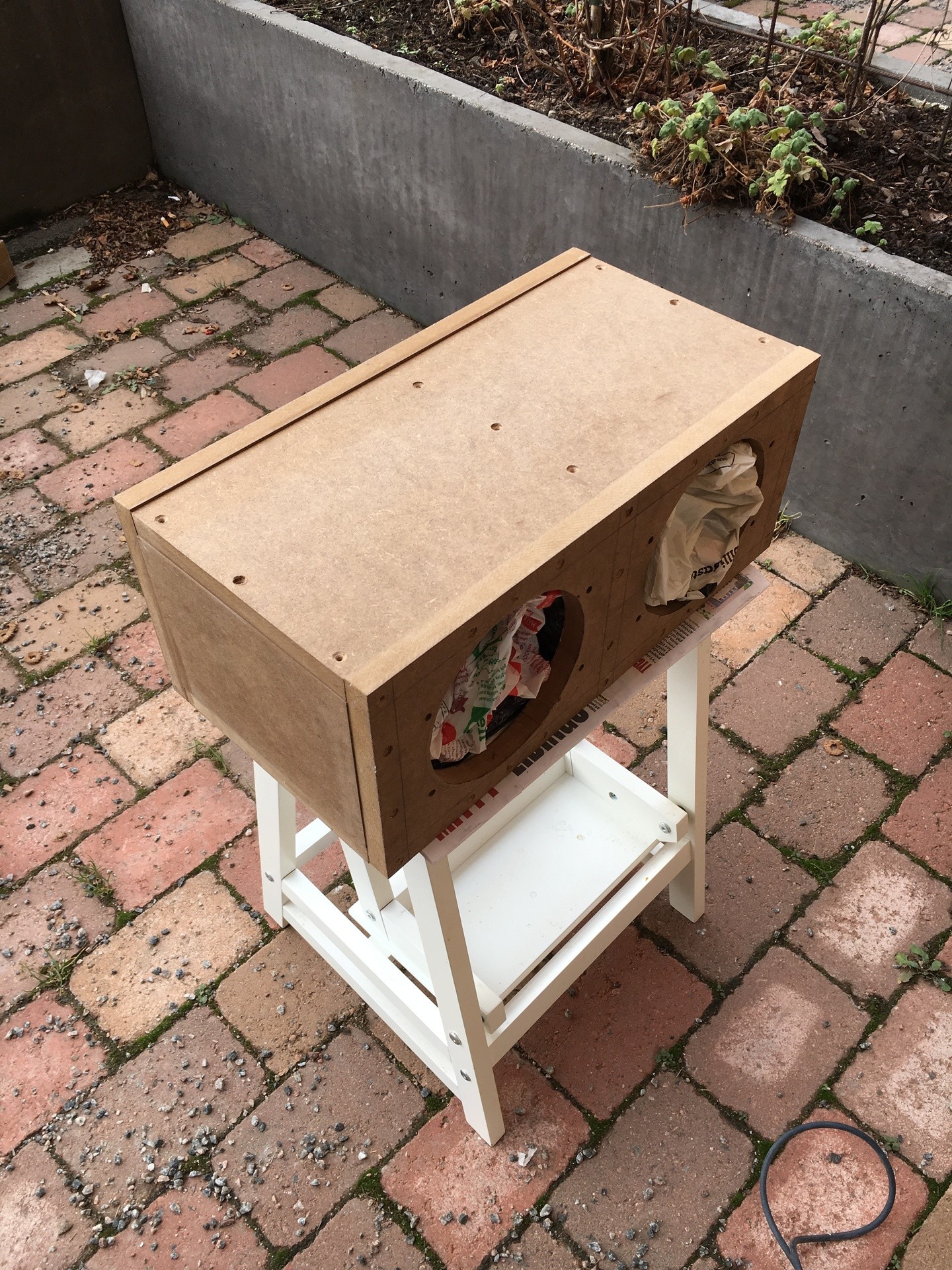

IPA-stativ
Bryggde lite öl i samma veva också så ena lådan fick agera stativ ett tag :)

Lådan är tätad på insidan, sedan grundad, sedan ett lager 3 mm bitumenmatta invändigt därefter tätad igen. (2017-01-27 18:54:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

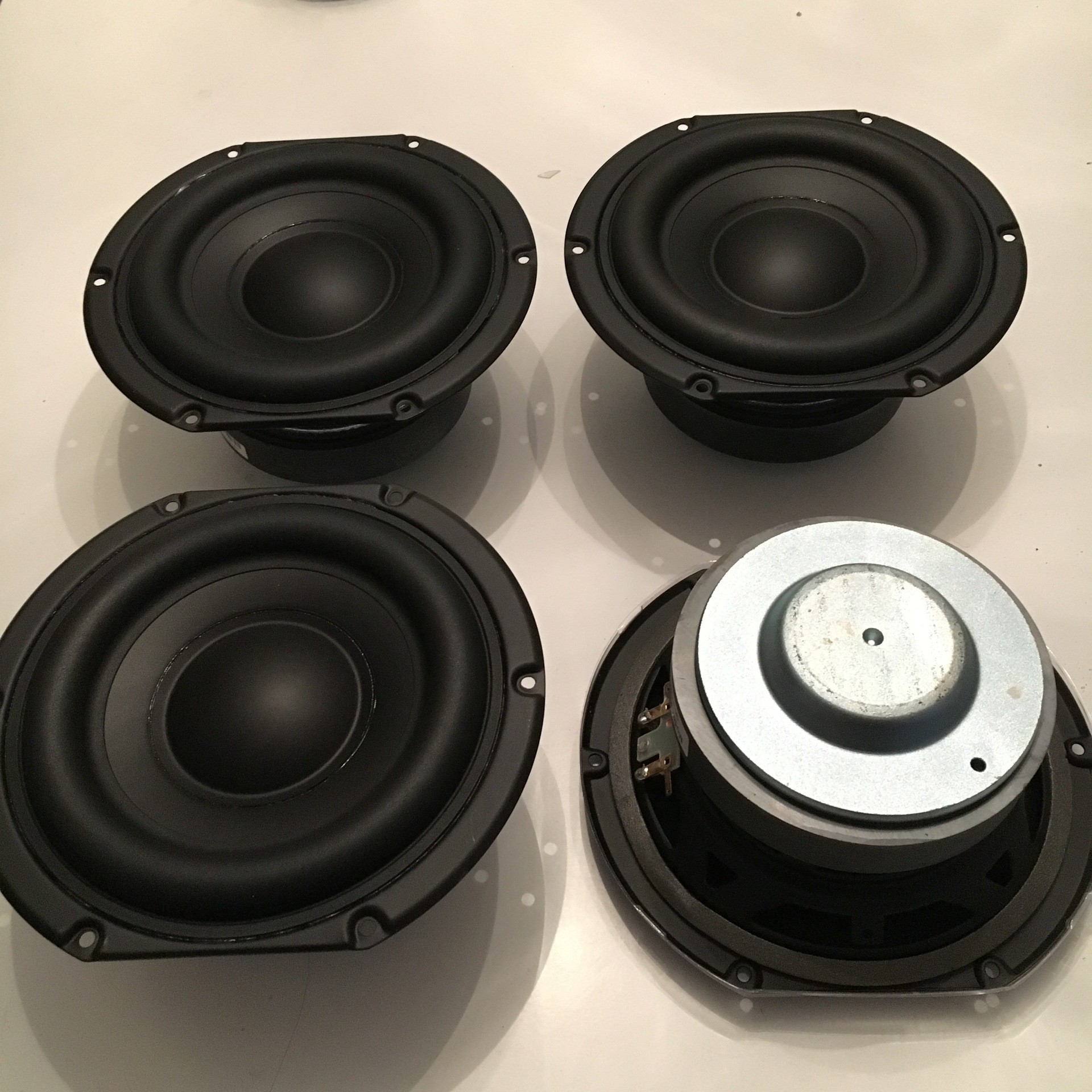

Peerless SLS 6,5"
Härligt bastanta saker (2017-01-27 19:02:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ca 5,5 liter per element
(2017-01-27 19:05:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

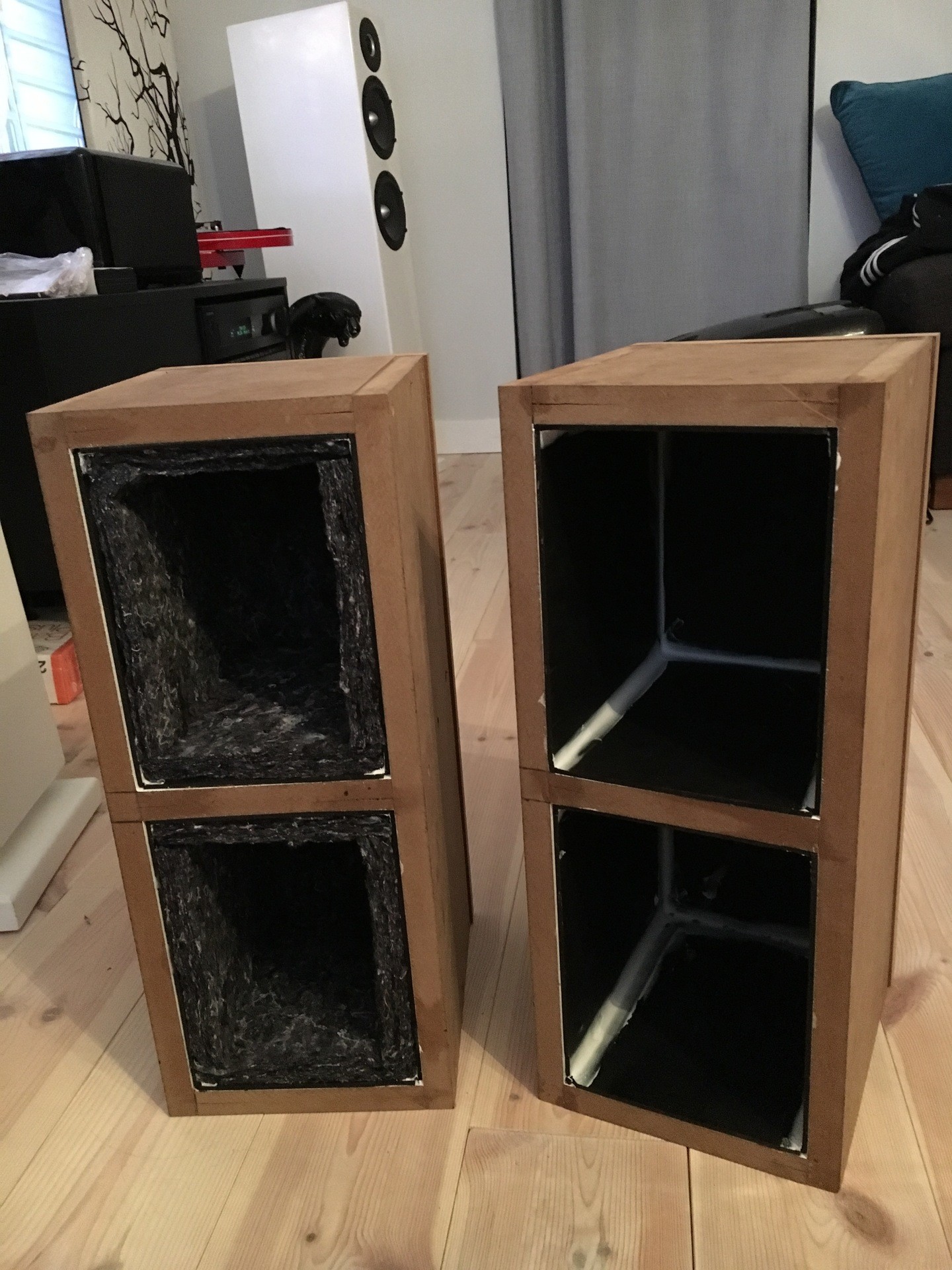

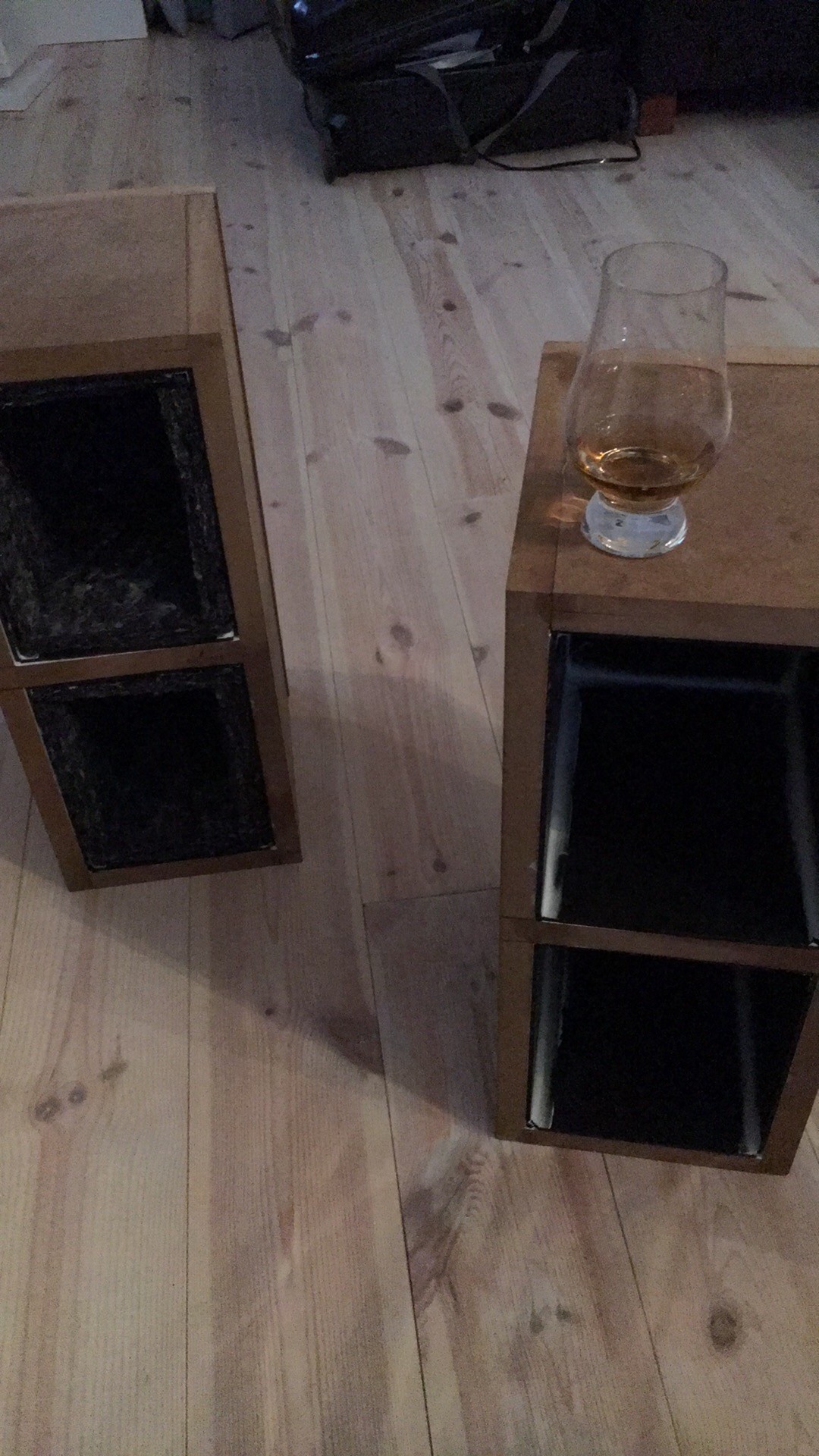

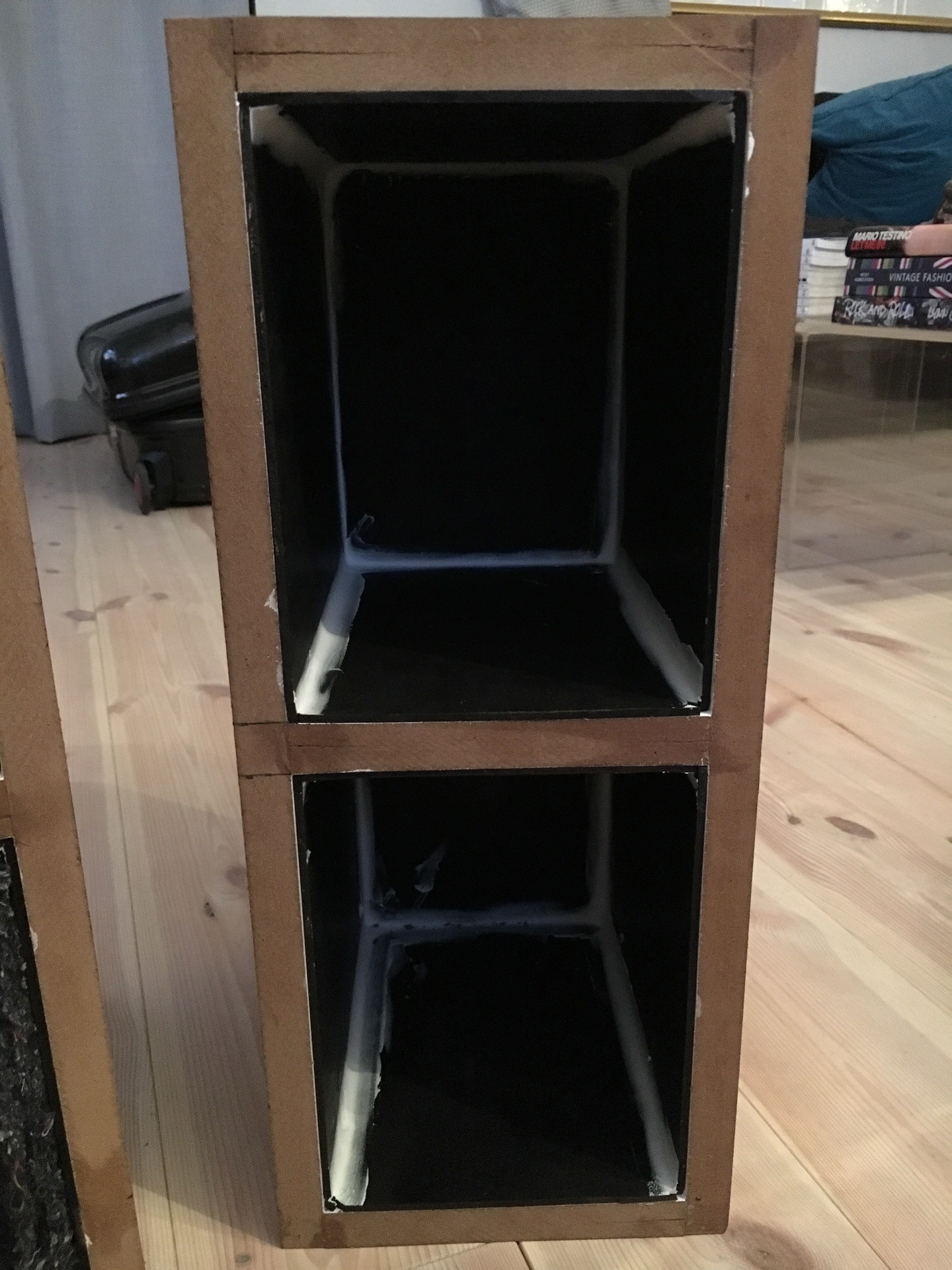

Dubbla lager filt på väggarna
Samma procedur som på golvarna (2017-01-27 19:04:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hoppsan... ;)
(2017-01-27 19:07:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

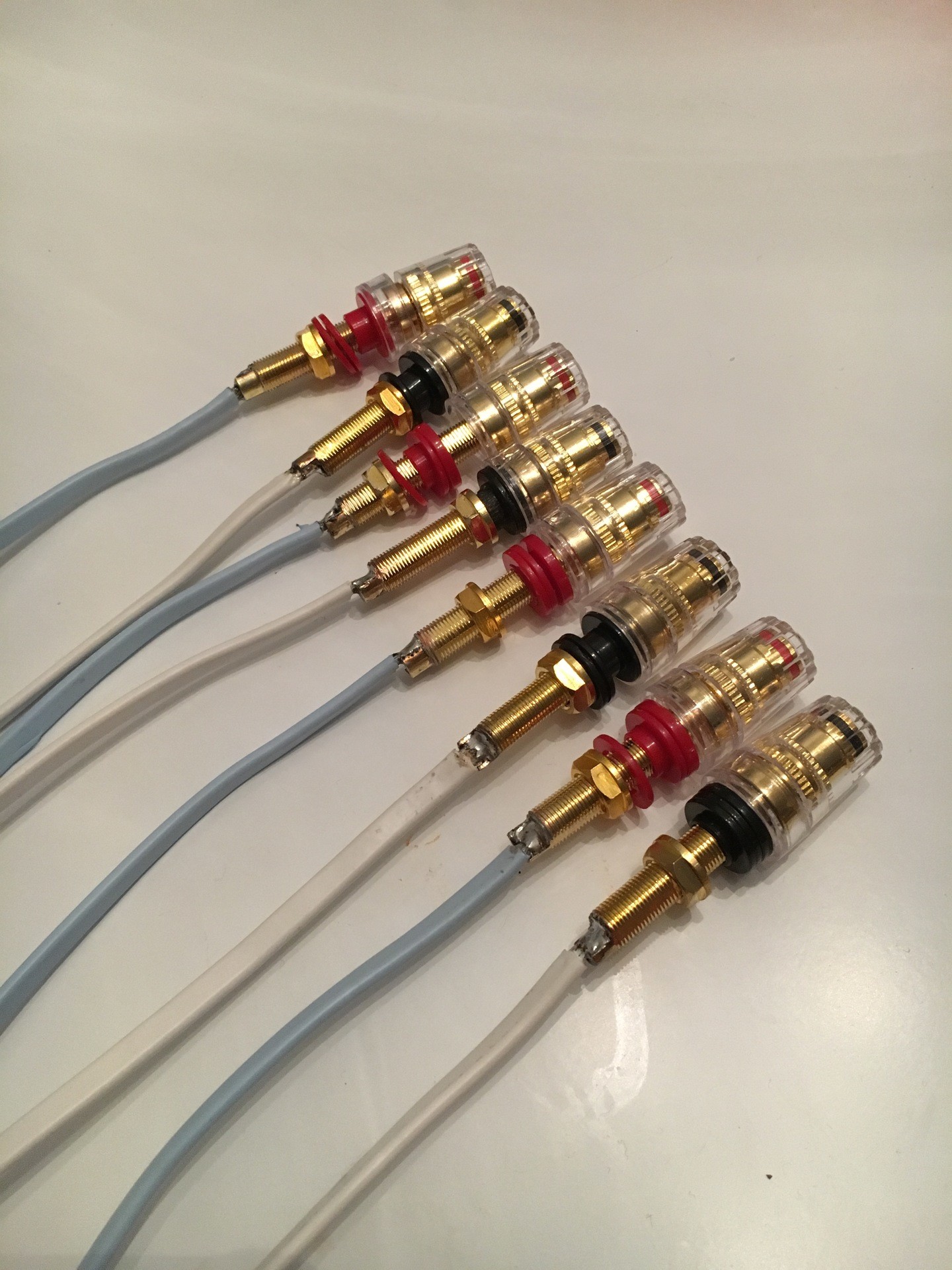

Terminaler
Separat terminal för varje element så kan man koppla serie eller parallellt på utsidan. (2017-01-27 19:08:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nåt i den stilen
(2017-01-27 19:10:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

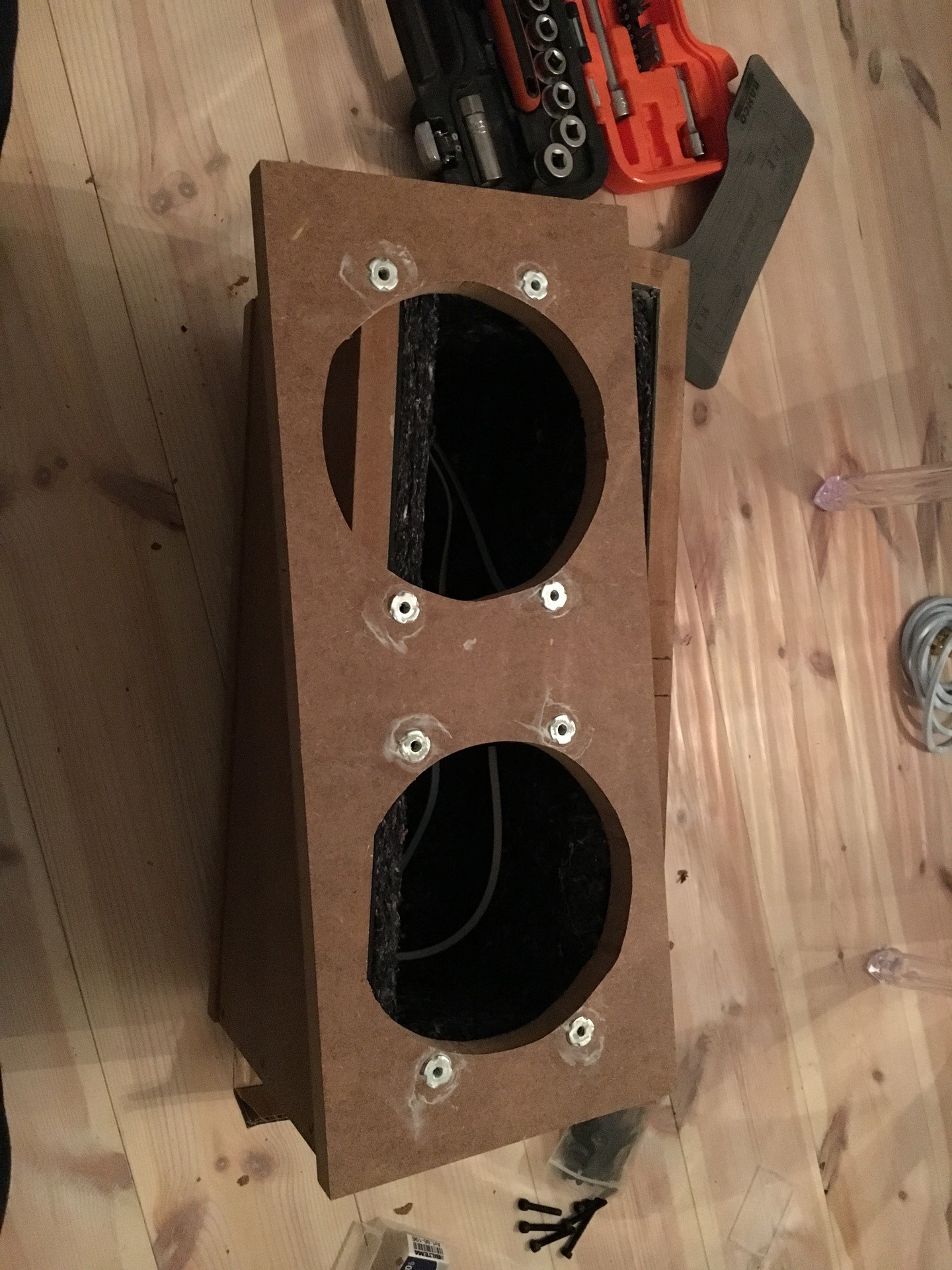

Islagsgänga på insidan
(2017-01-27 19:11:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

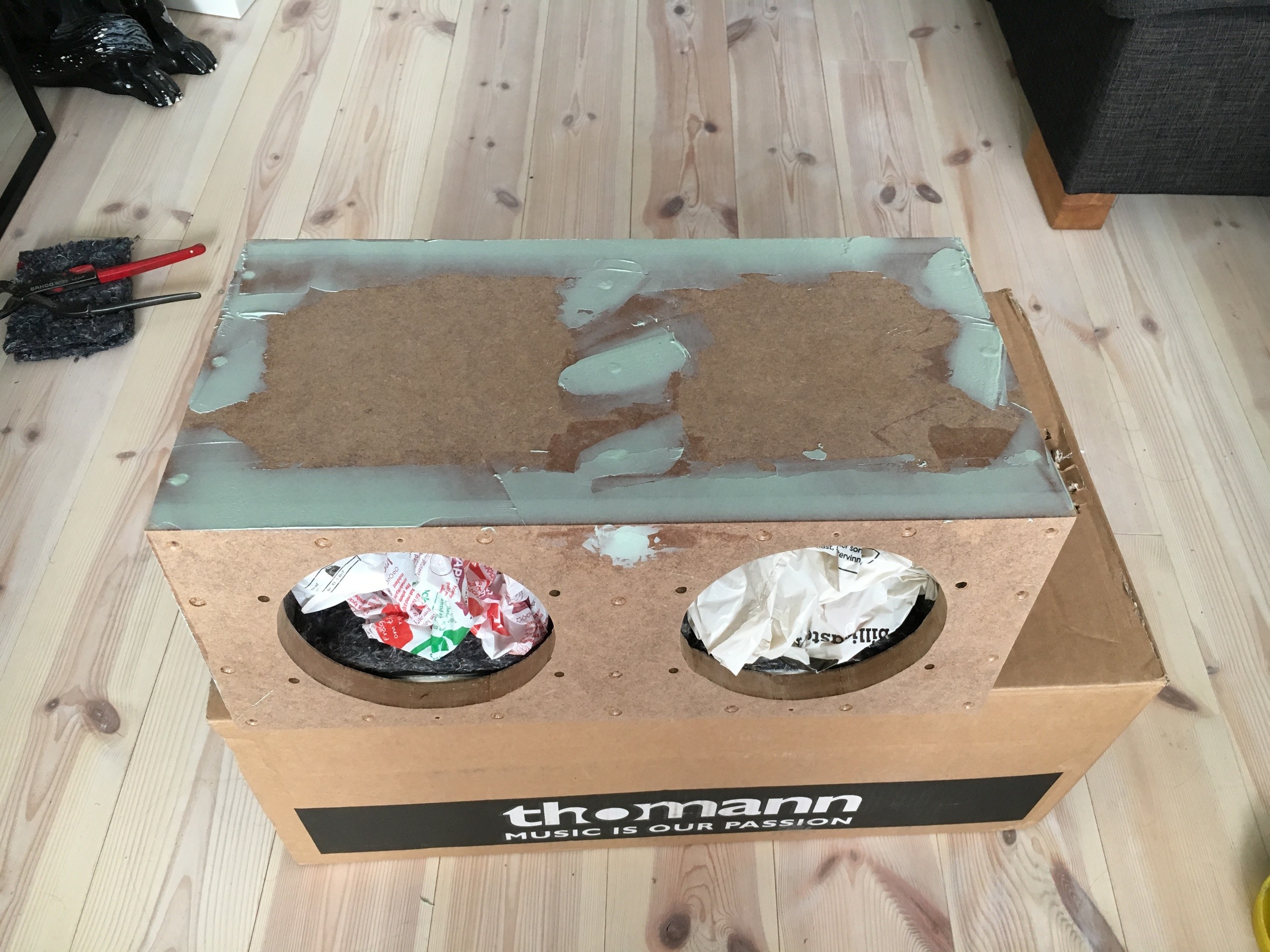

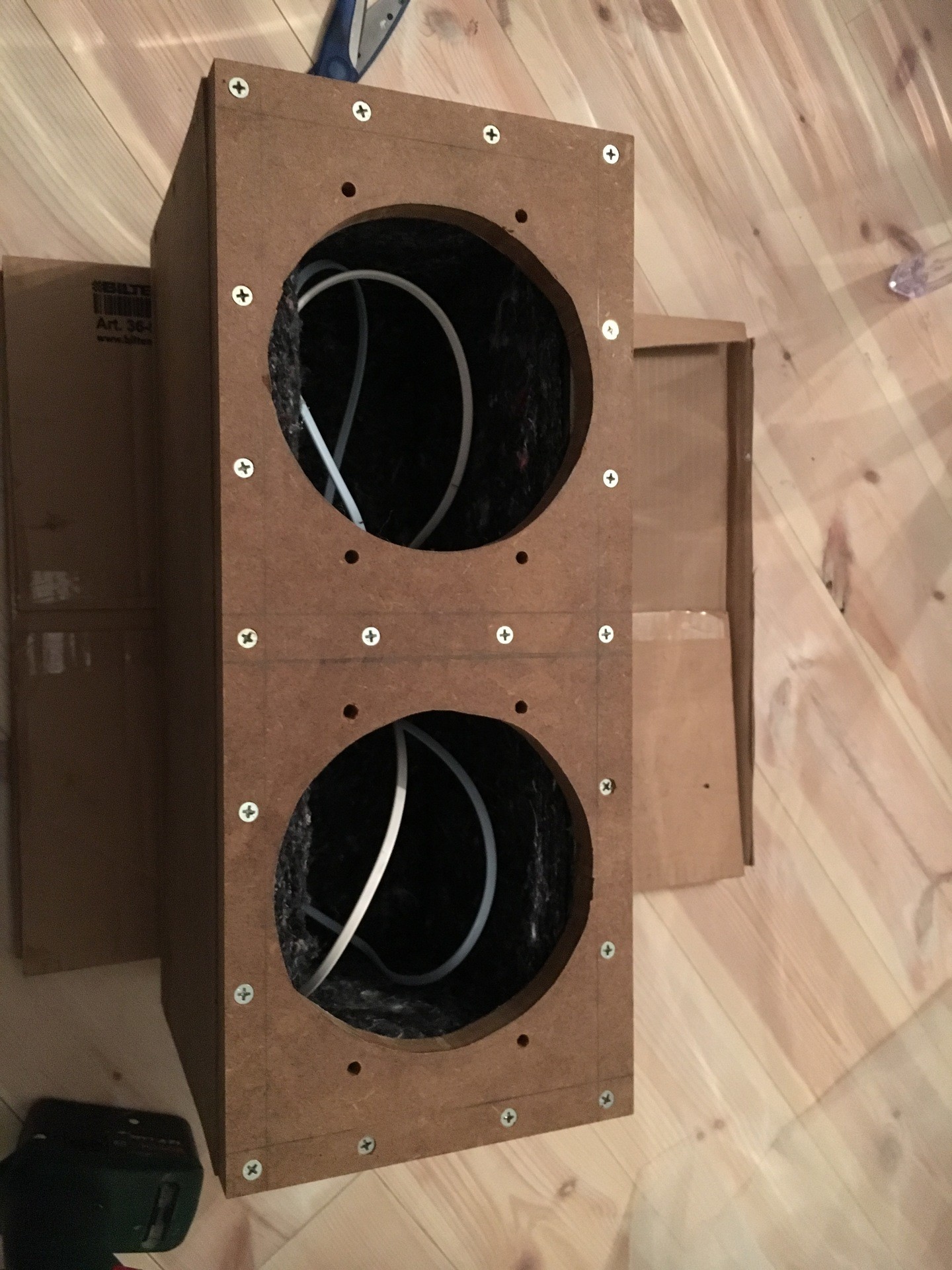

Baffel limmad och fastskruvad
(2017-01-27 19:12:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

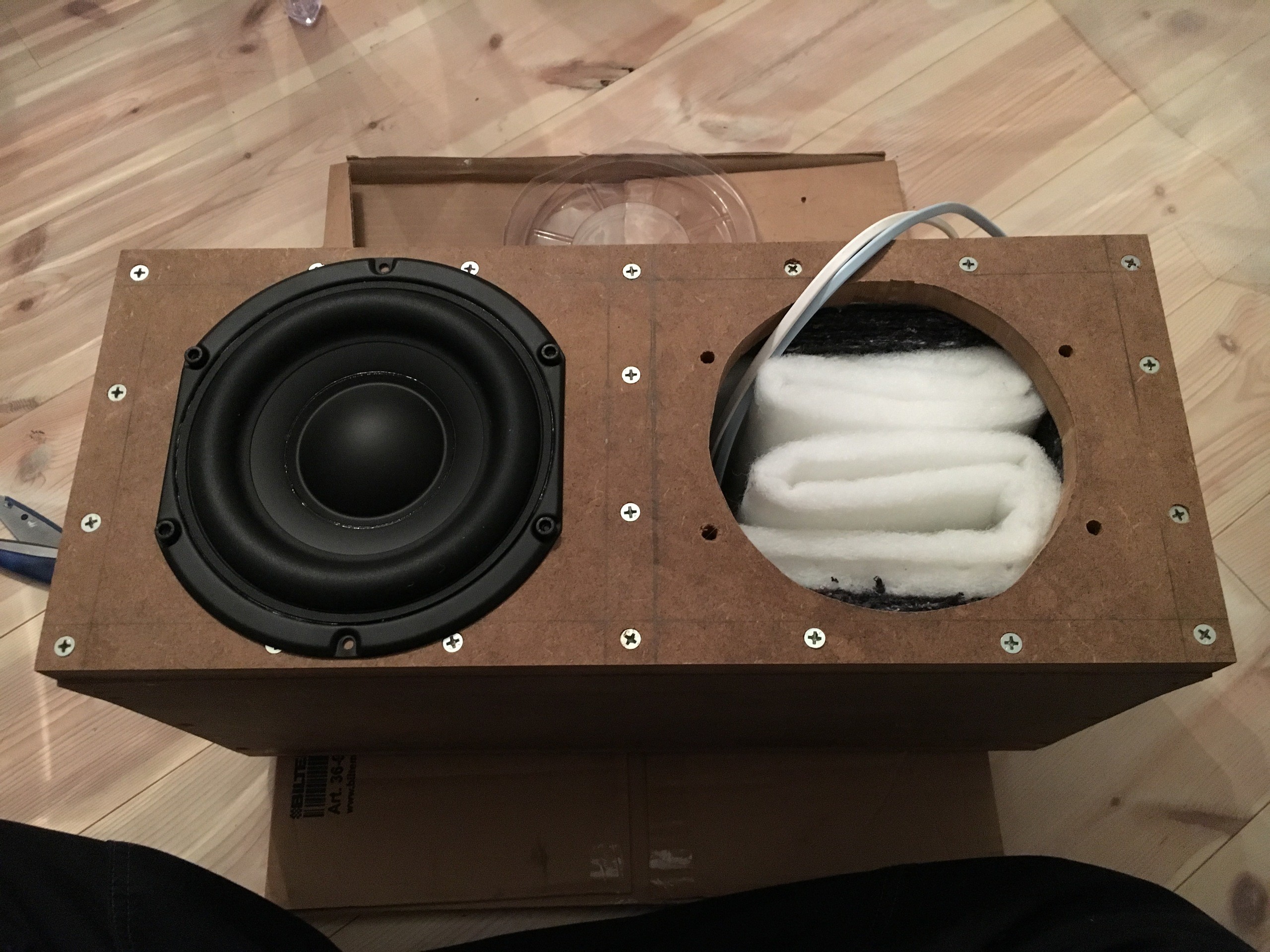

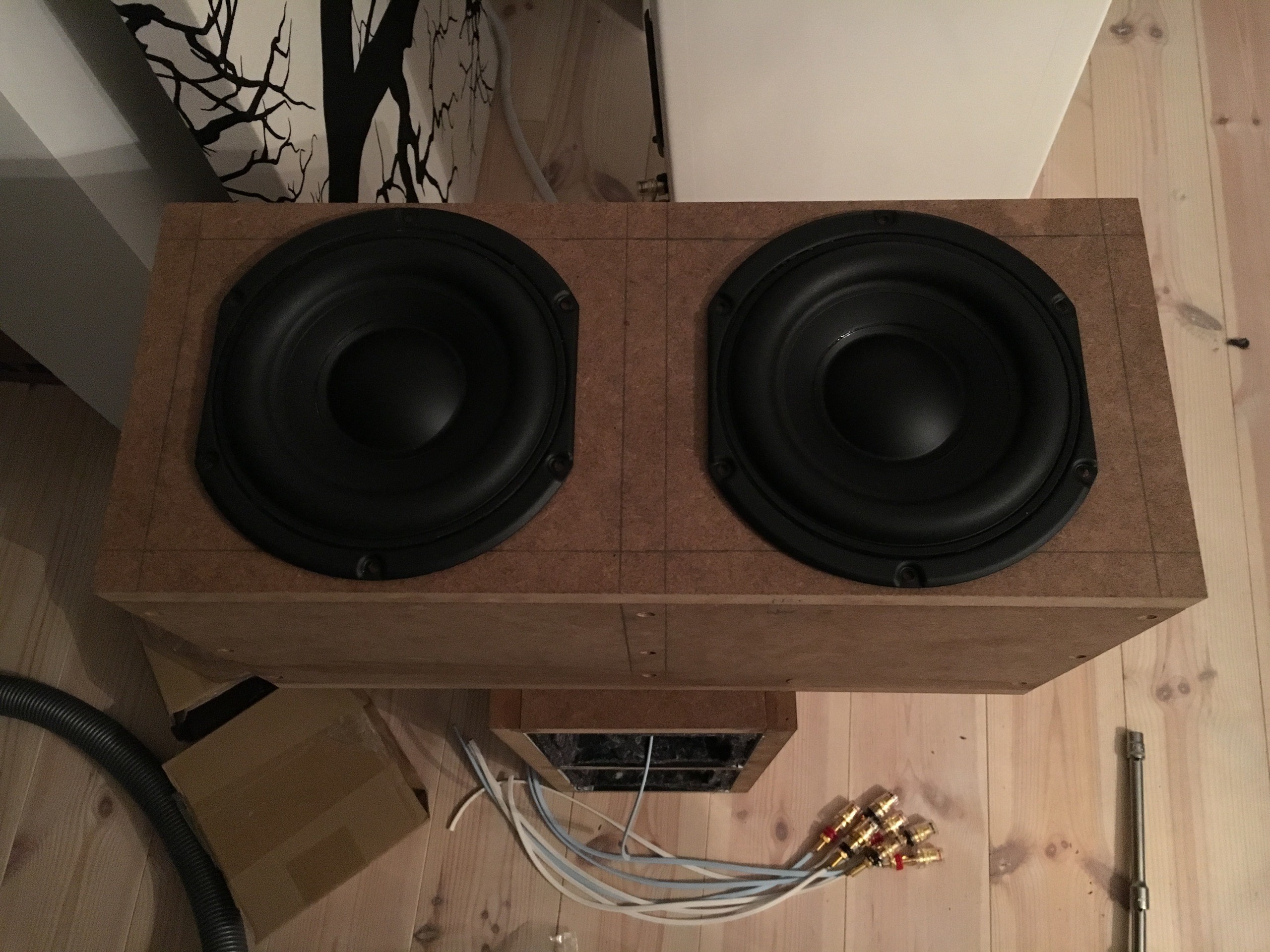

Skruva element
Kör en låda med bara filten på väggarna och en fylld med fluff också för att jämföra skillnaden. (2017-01-27 19:13:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

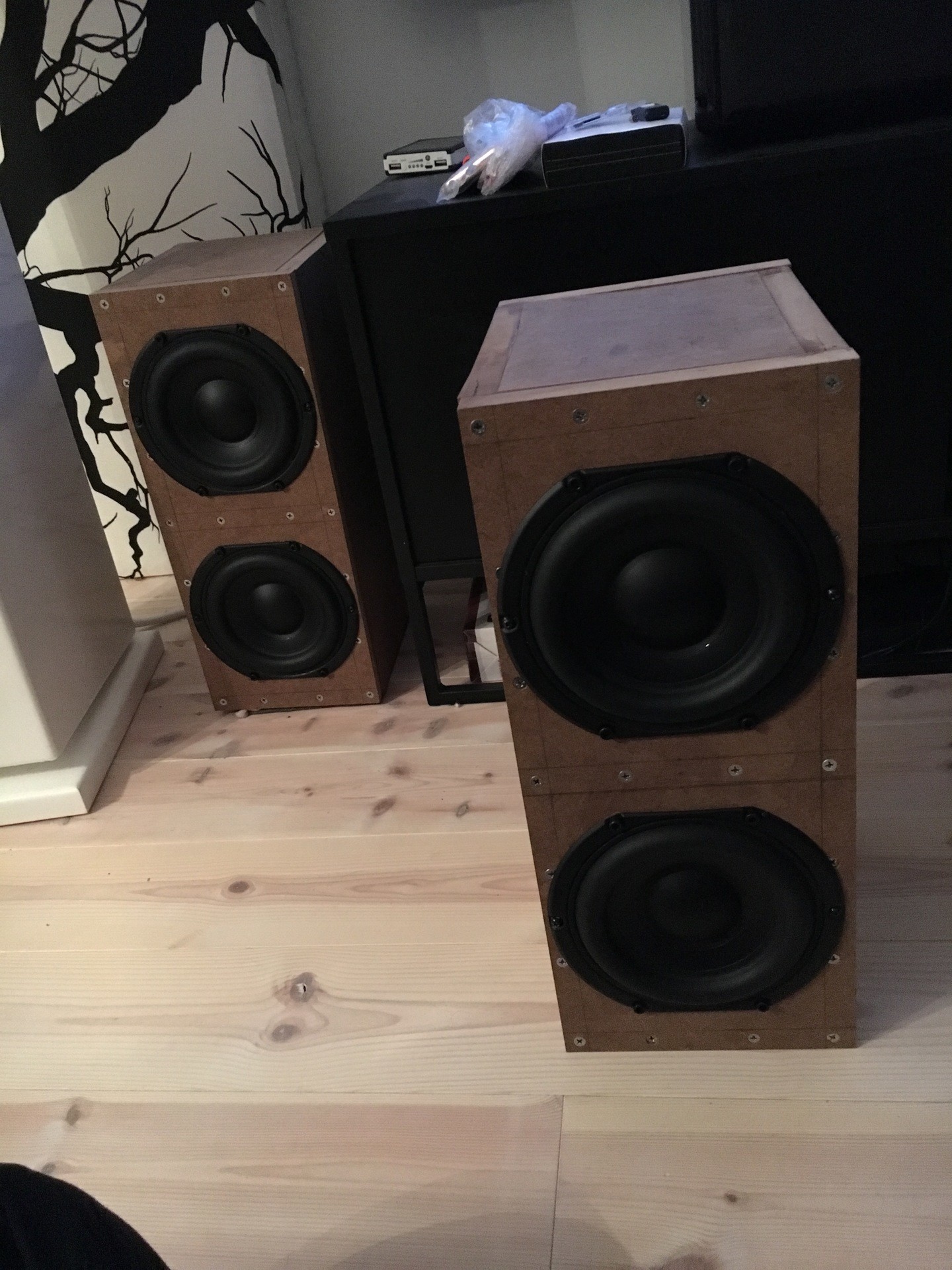

Provspelning
Skarvarna är jättefula men det fixar vi med spackel och färg.
Lådorna kommer inte synas heller så finishen är inte superviktig. (2017-01-27 19:15:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mer botten
Jodå, nog spelar dom på rätt djupt trots sitt nätta format. Har inte ens gjort något lyft i DSP:n i botten än. (2017-01-27 19:19:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

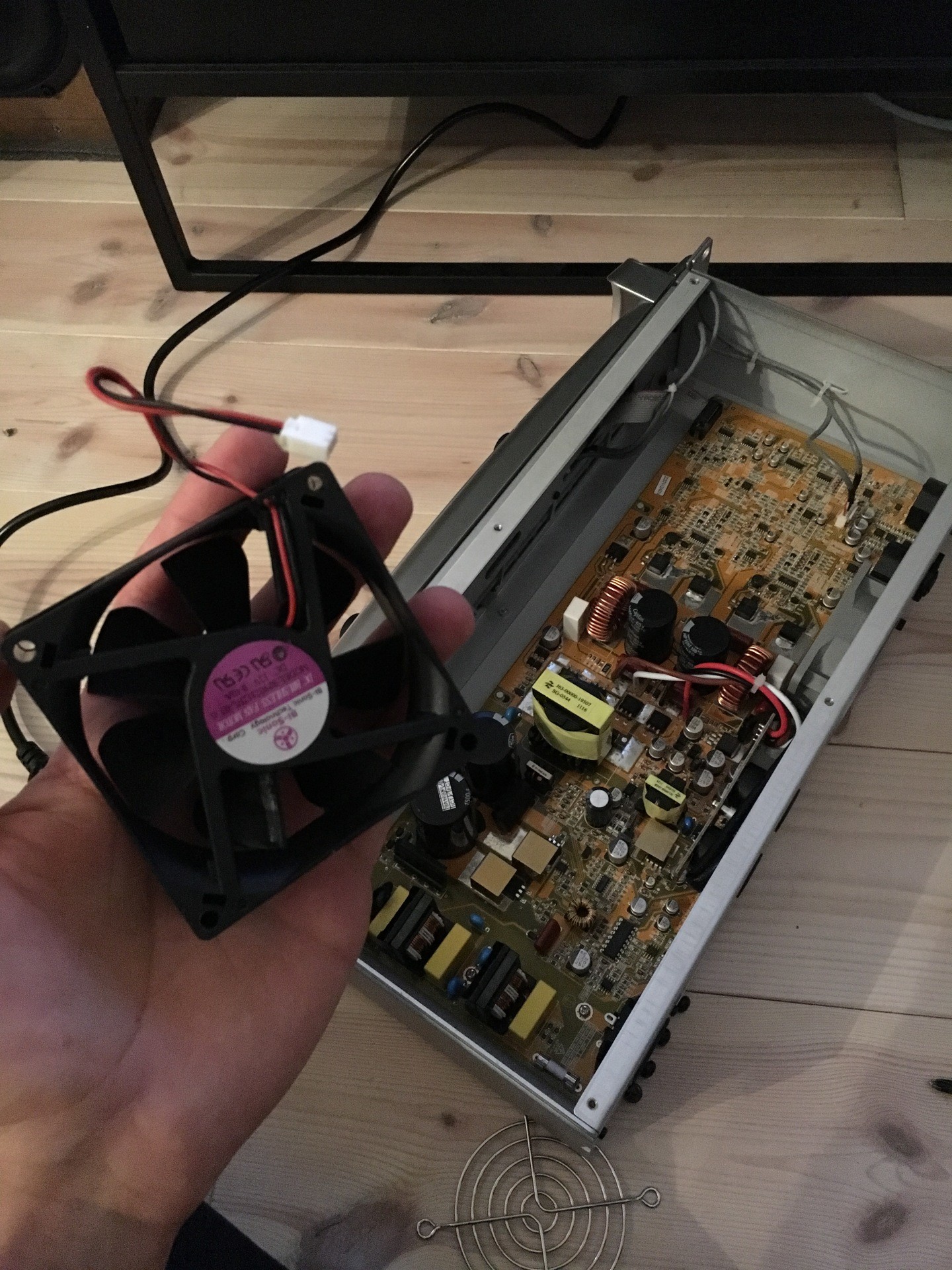

Behringer iNuke 1000 fläktbyte
Drivningen blir ett iNuke 1000. Det lämnar 2x500W i 2 ohm vilket basarnas impedans blir vid parallellkoppling. (2017-01-27 19:21:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Behringer iNUKE NU1000

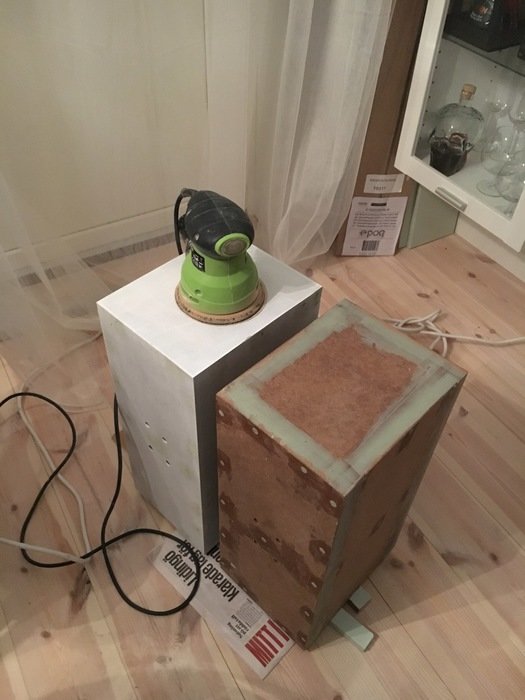

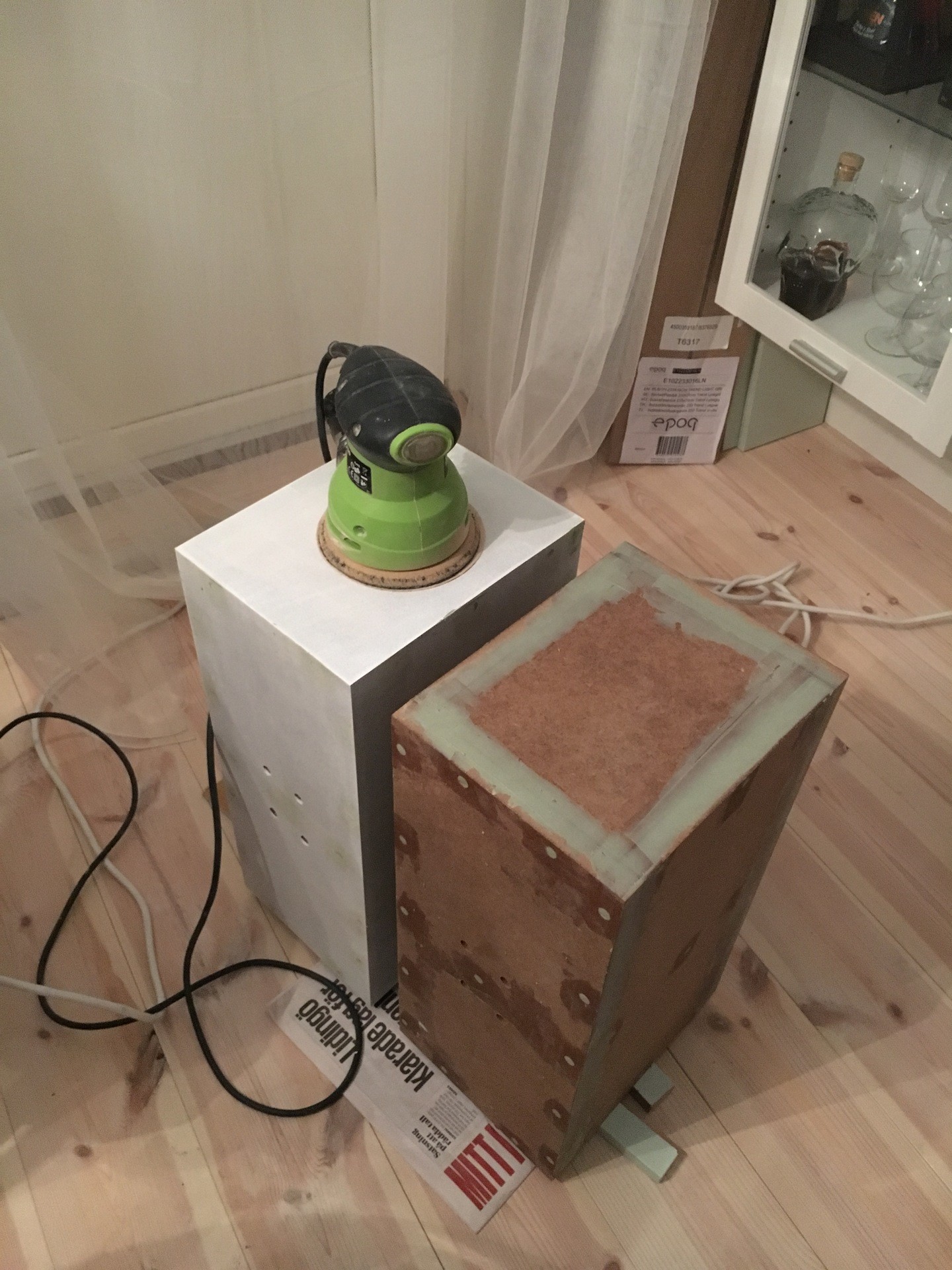

Dags att slipa
(2017-01-27 19:24:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Spackel
Och sedan slipning igen... (2017-01-27 19:24:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

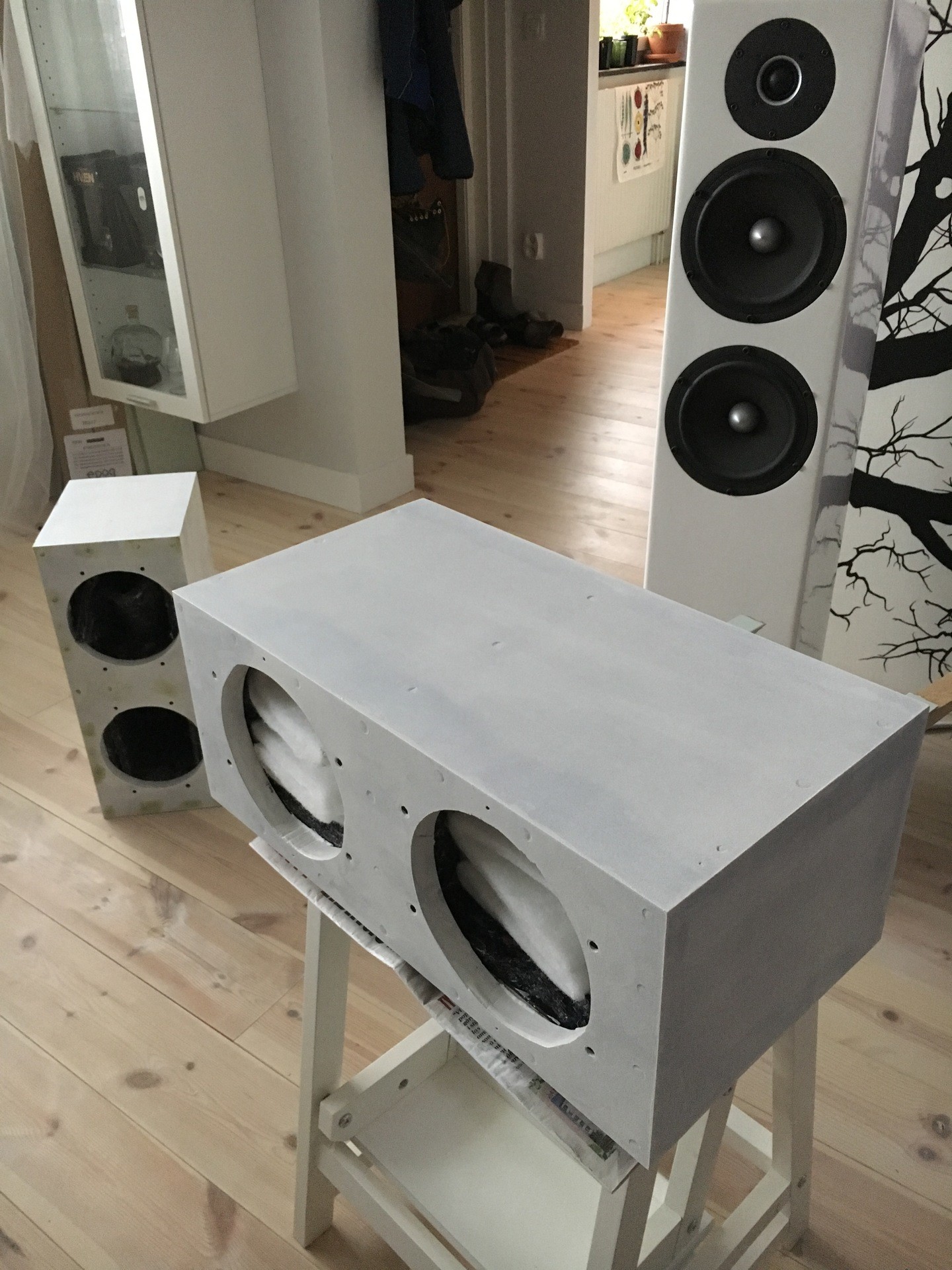

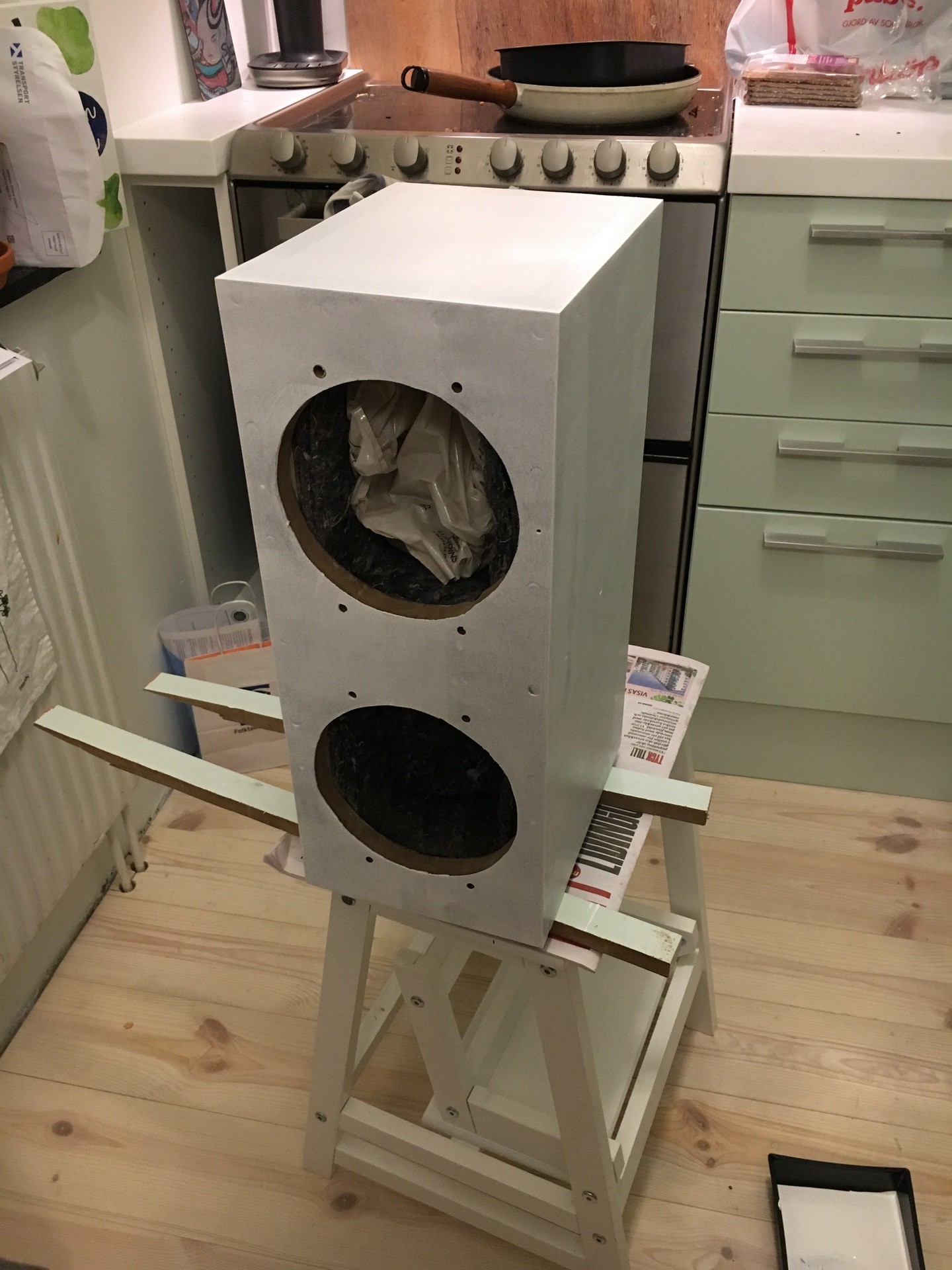

Första lagret grundfärg
(2017-01-27 19:28:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lite mer slipning
Inte inomhus såklart :D (2017-01-28 19:14:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2017-01-29 14:16:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Täckfärg
Två lager grundfärg och ett lager täckfärg. Ska lägga ytterligare ett lager täckfärg så får det vara bra sen. (2017-01-29 21:03:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

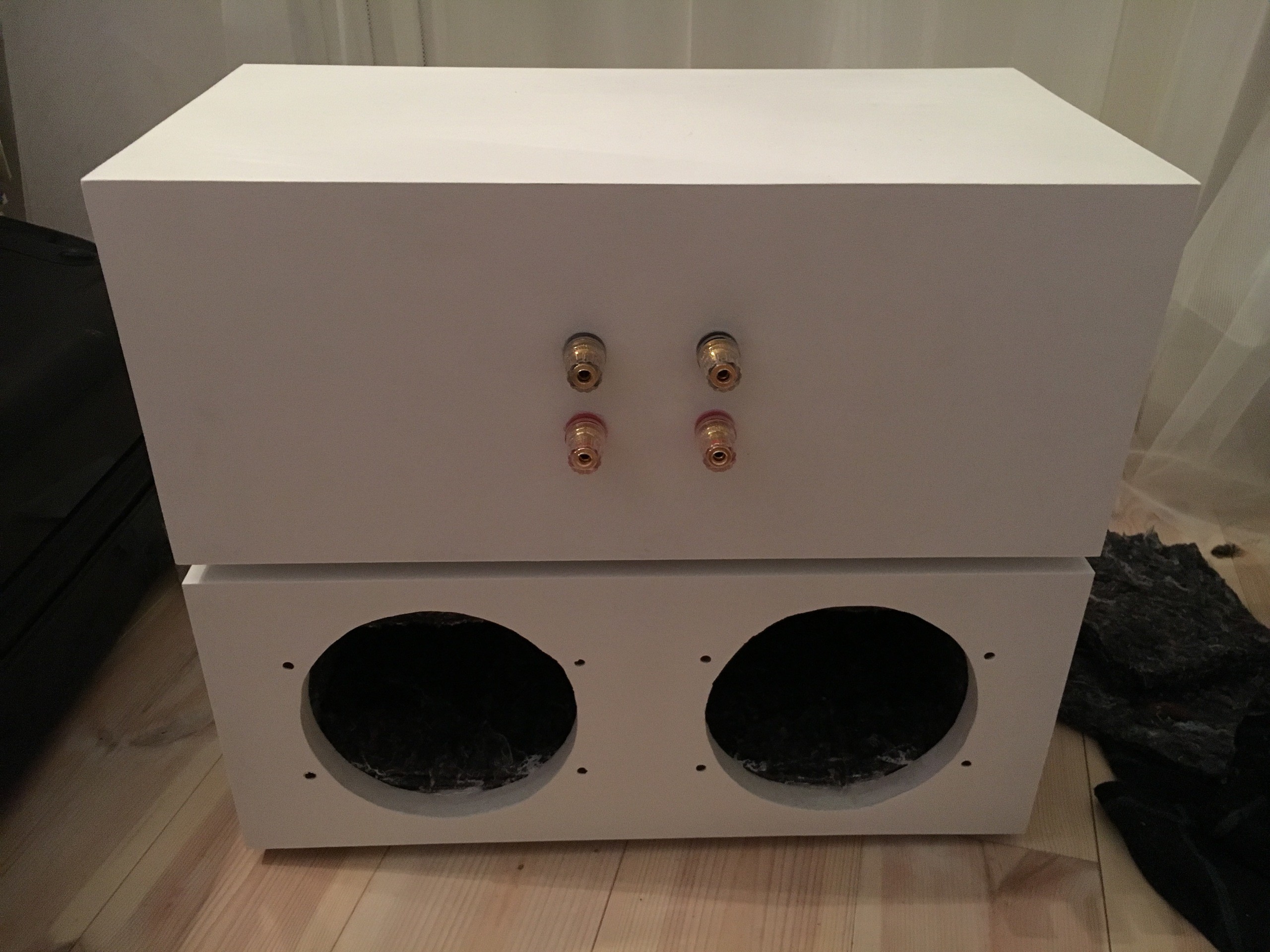

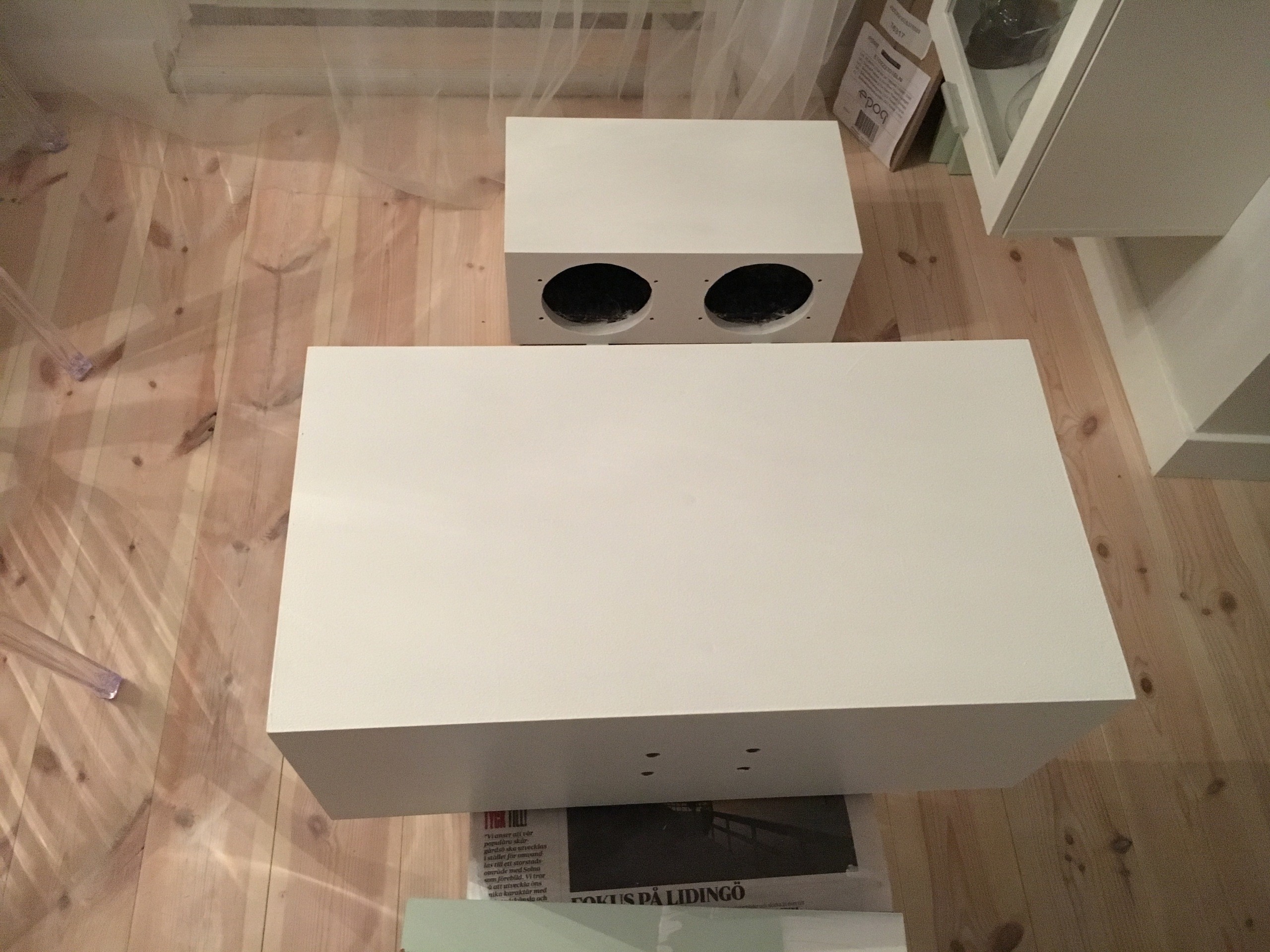

Färdigmålat
Dags att montera terminaler och element igen. (2017-02-05 20:11:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

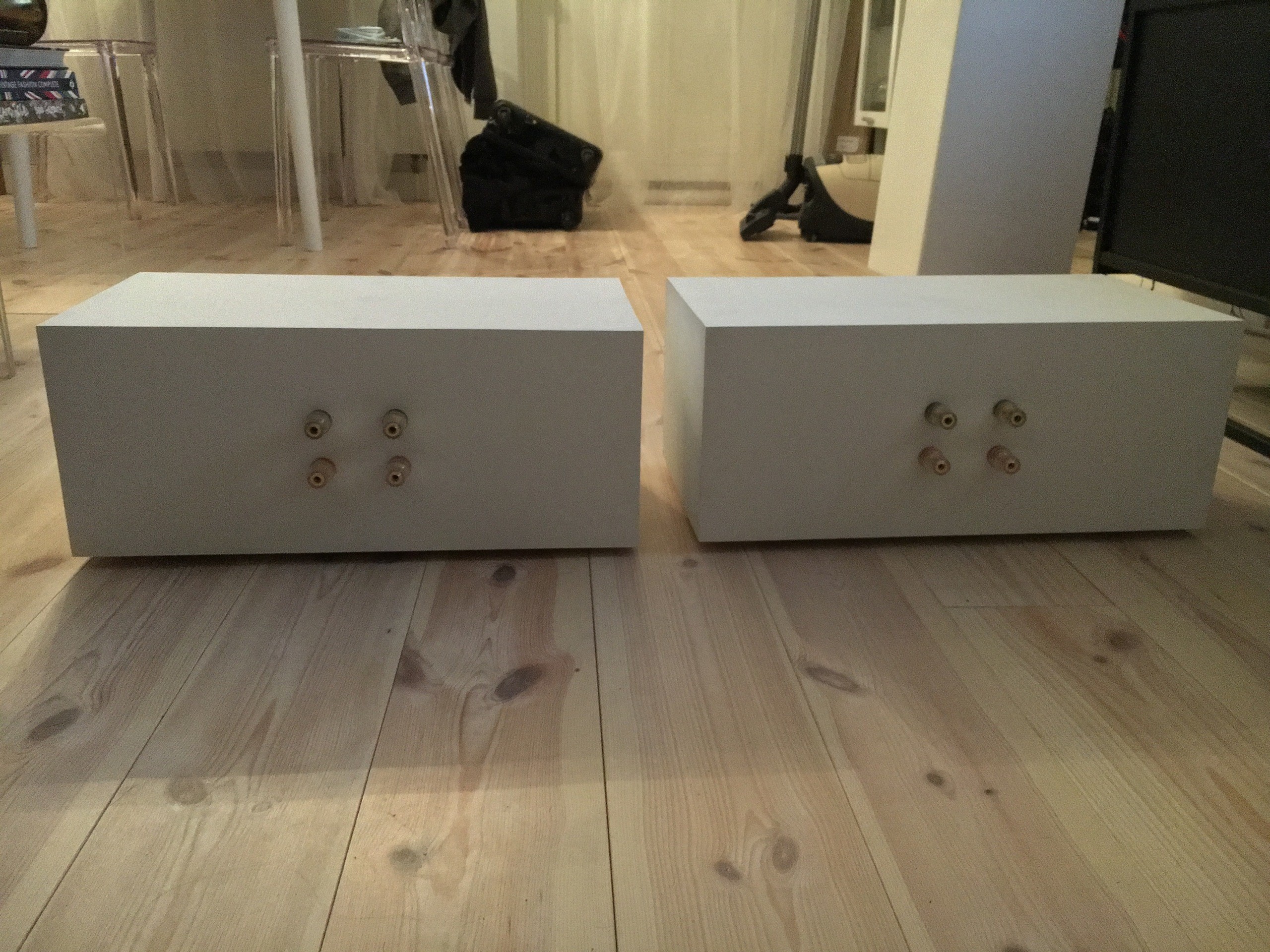

Montering av terminaler
Silikon i genomföringen (2017-02-07 21:57:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

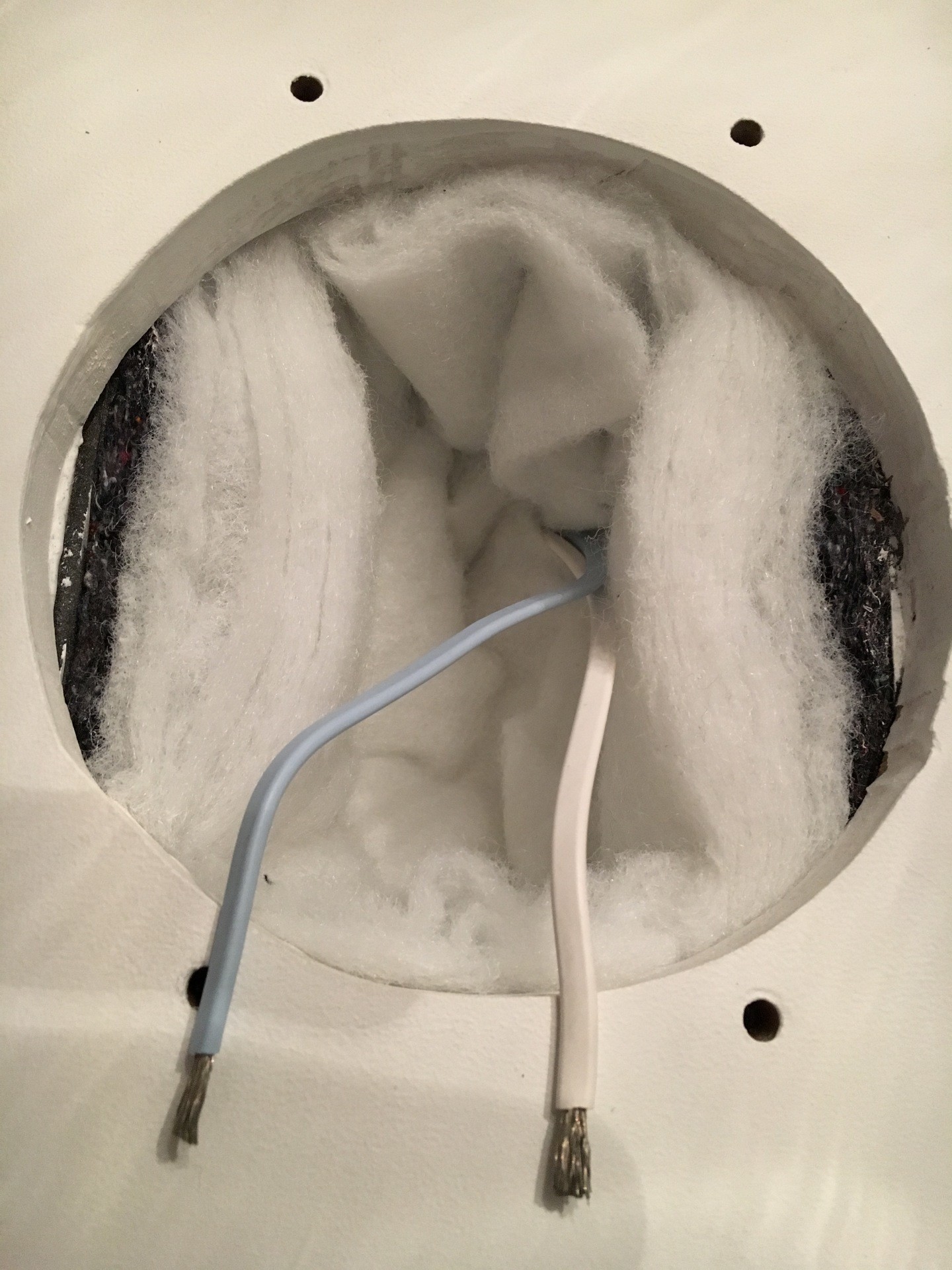

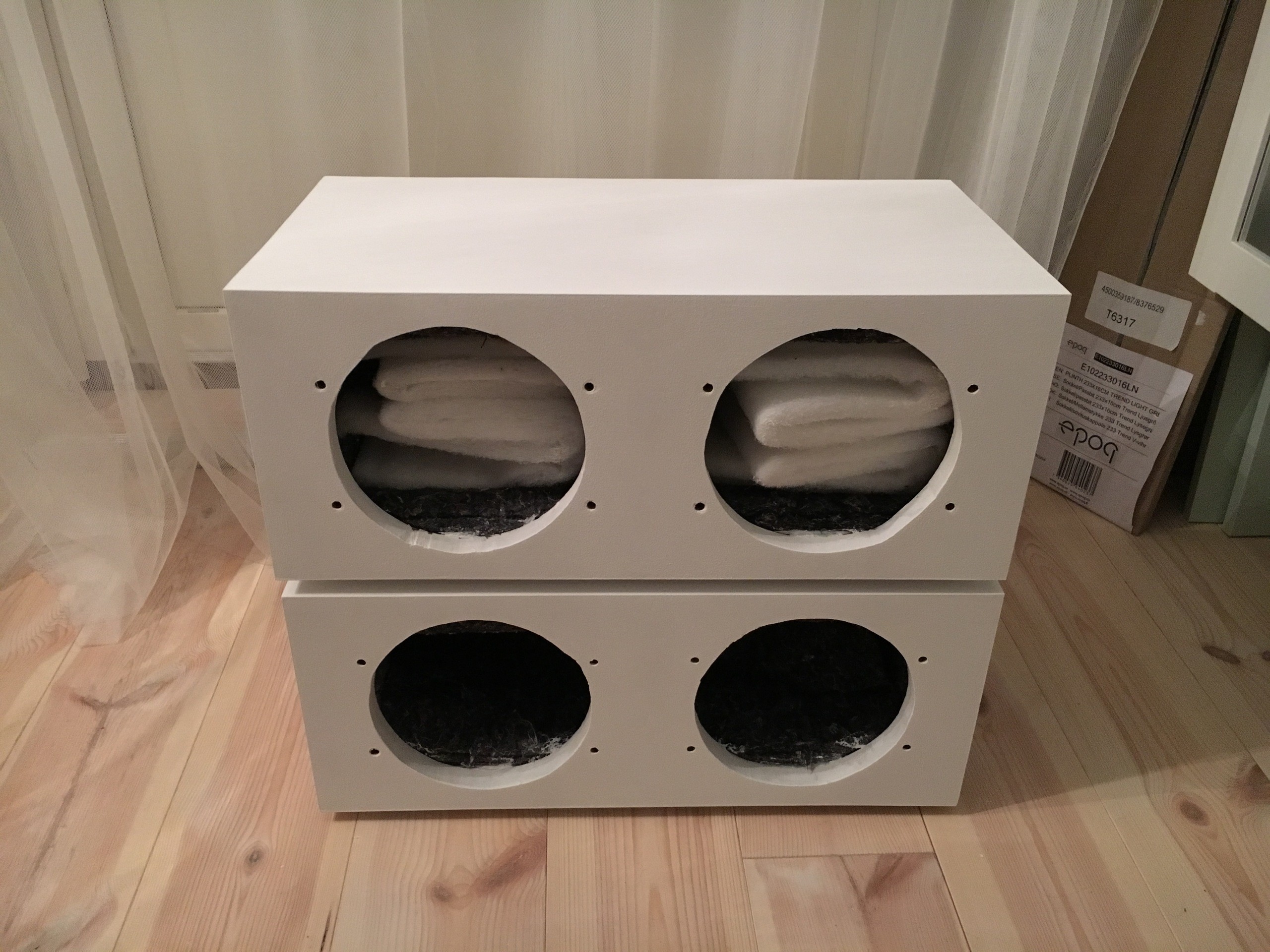

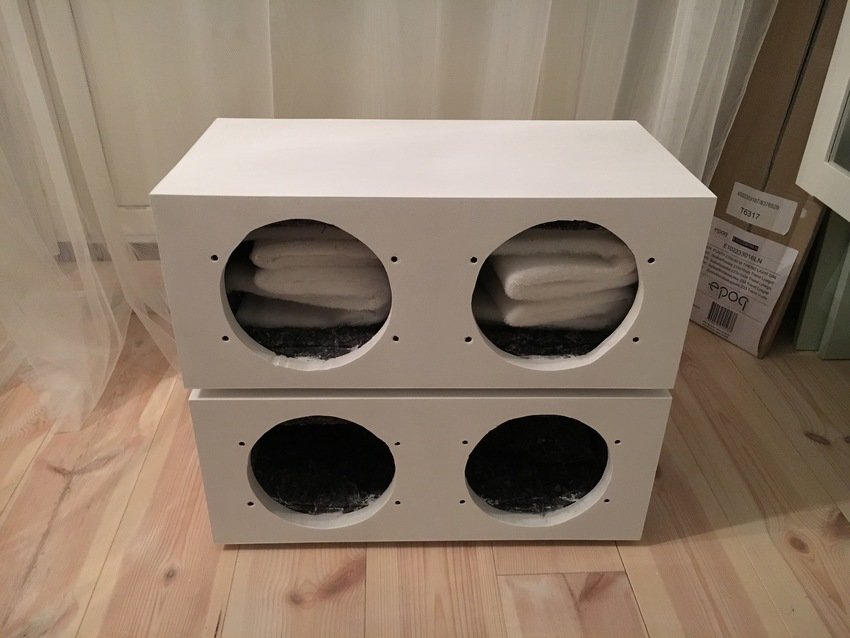

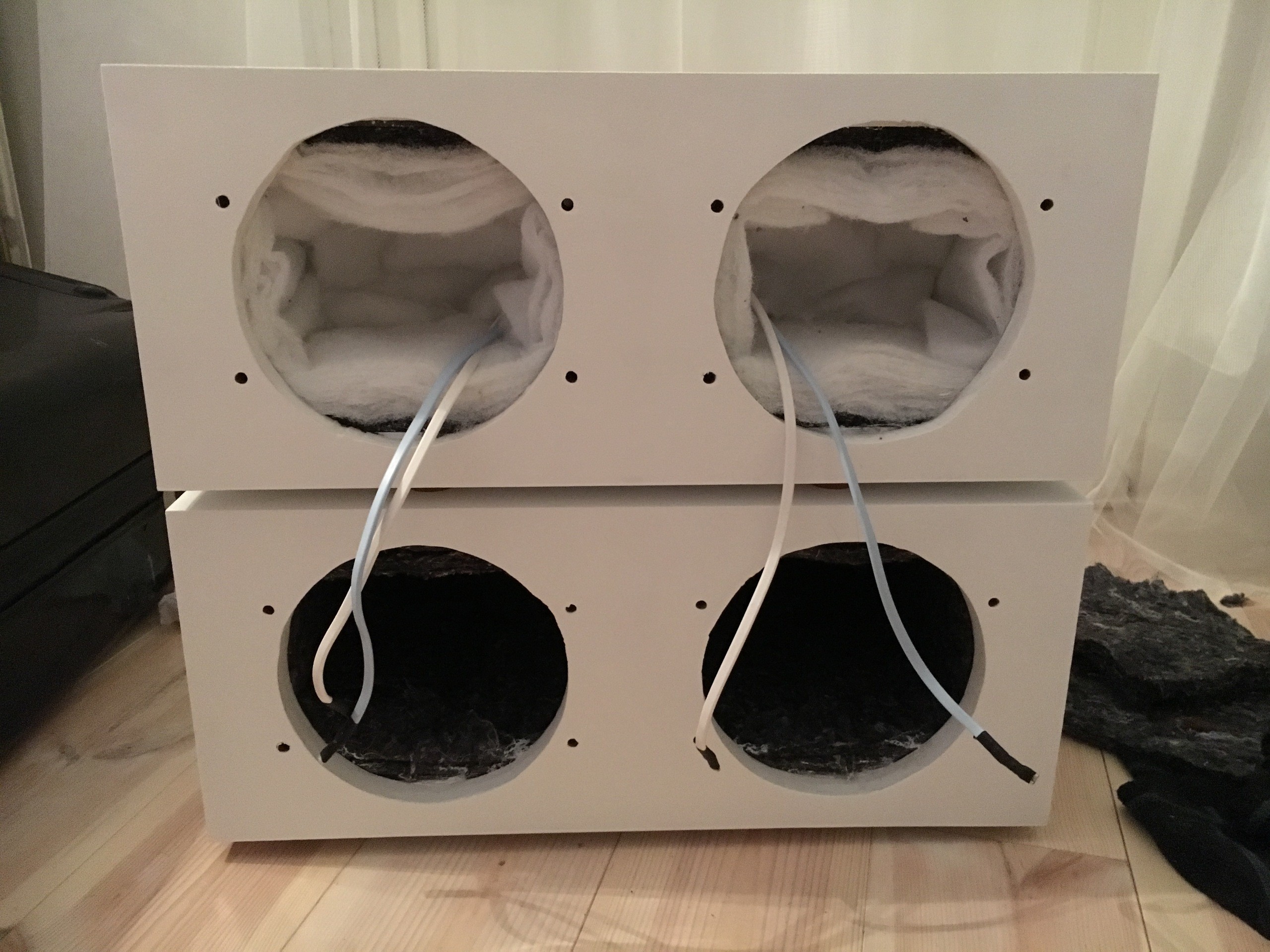

Stoppning
(2017-02-07 21:58:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2017-02-09 21:44:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

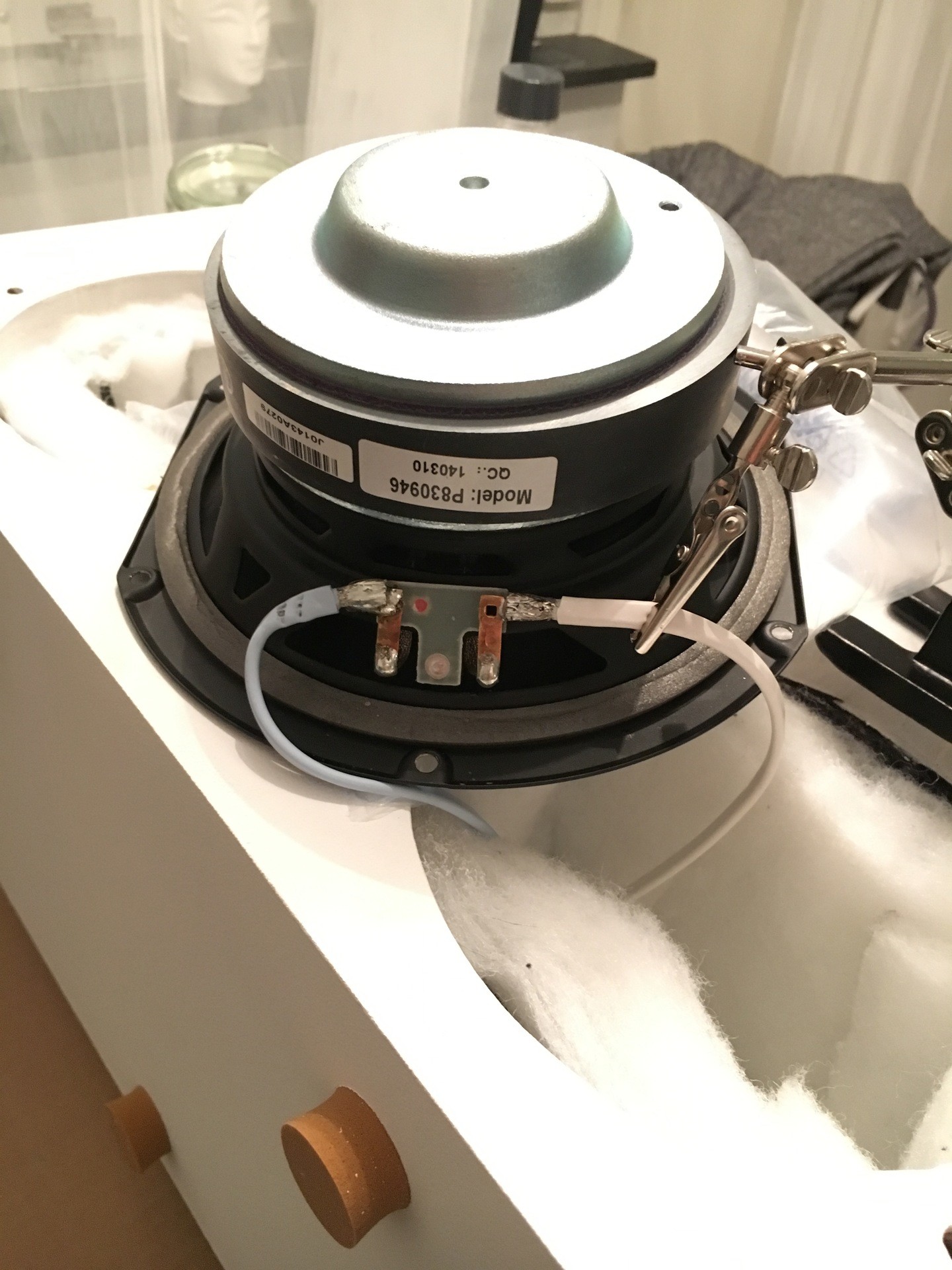

Lödda kablar
Härligt stöddig magnet på denna lilla pärla (2017-02-09 21:45:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Tätt
Lite mer seriös montering nu än vid tidigare provspelning.
Tätt ska det va! :) (2017-02-09 21:45:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

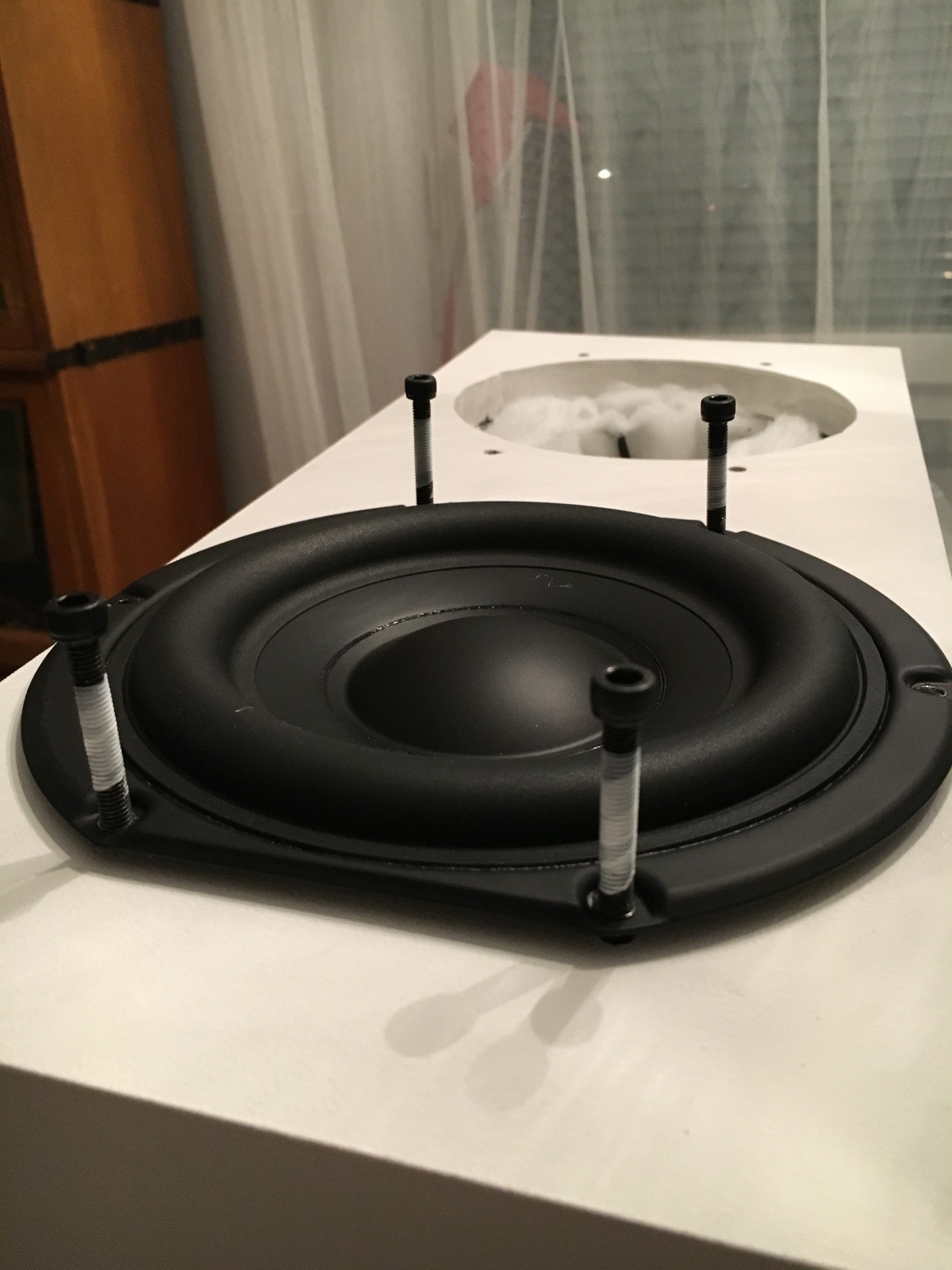

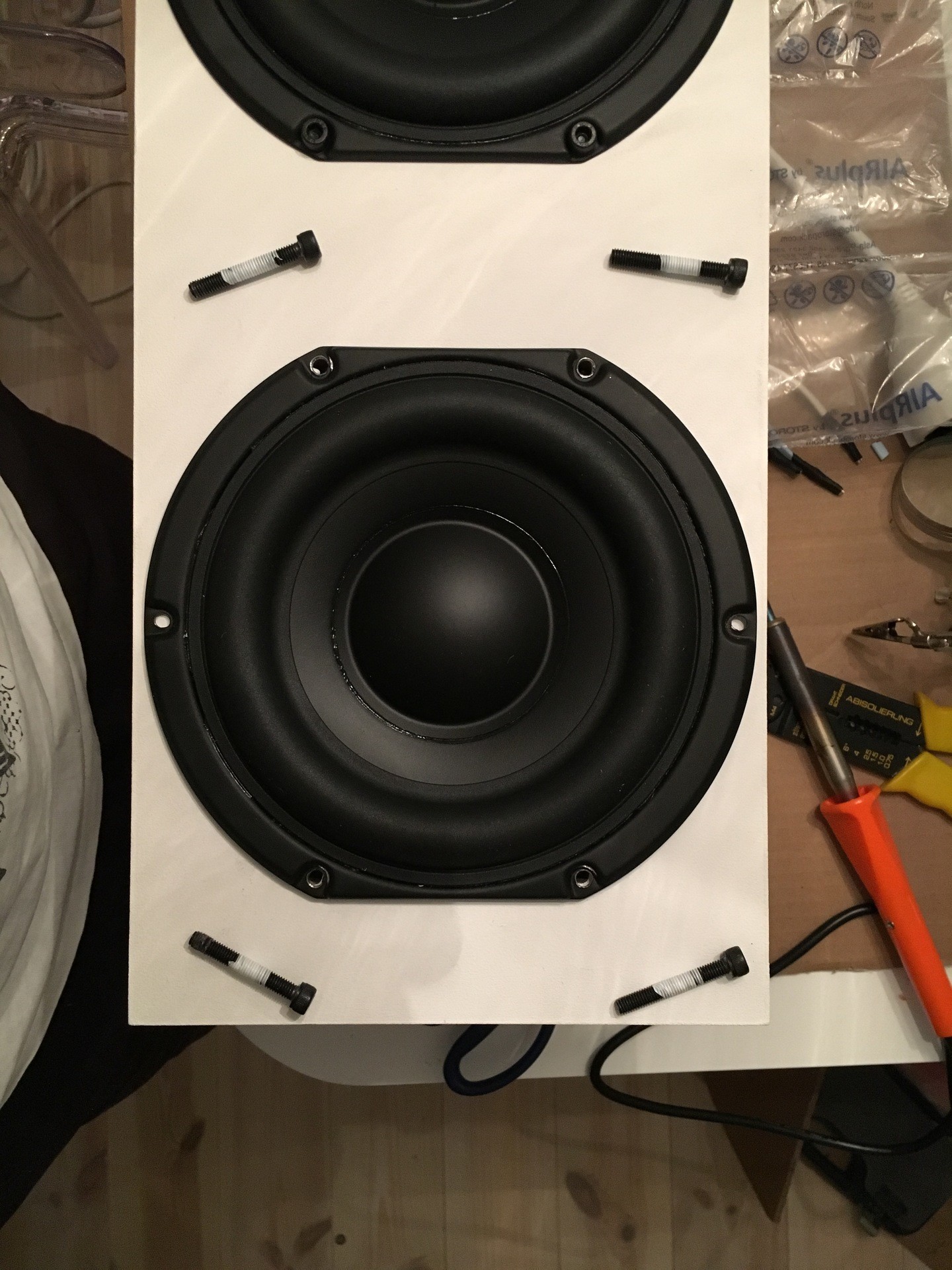

Gängtejp på de genomgående bultarna
(2017-02-09 21:47:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2017-02-09 21:49:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2017-02-09 21:49:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2017-02-09 21:50:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

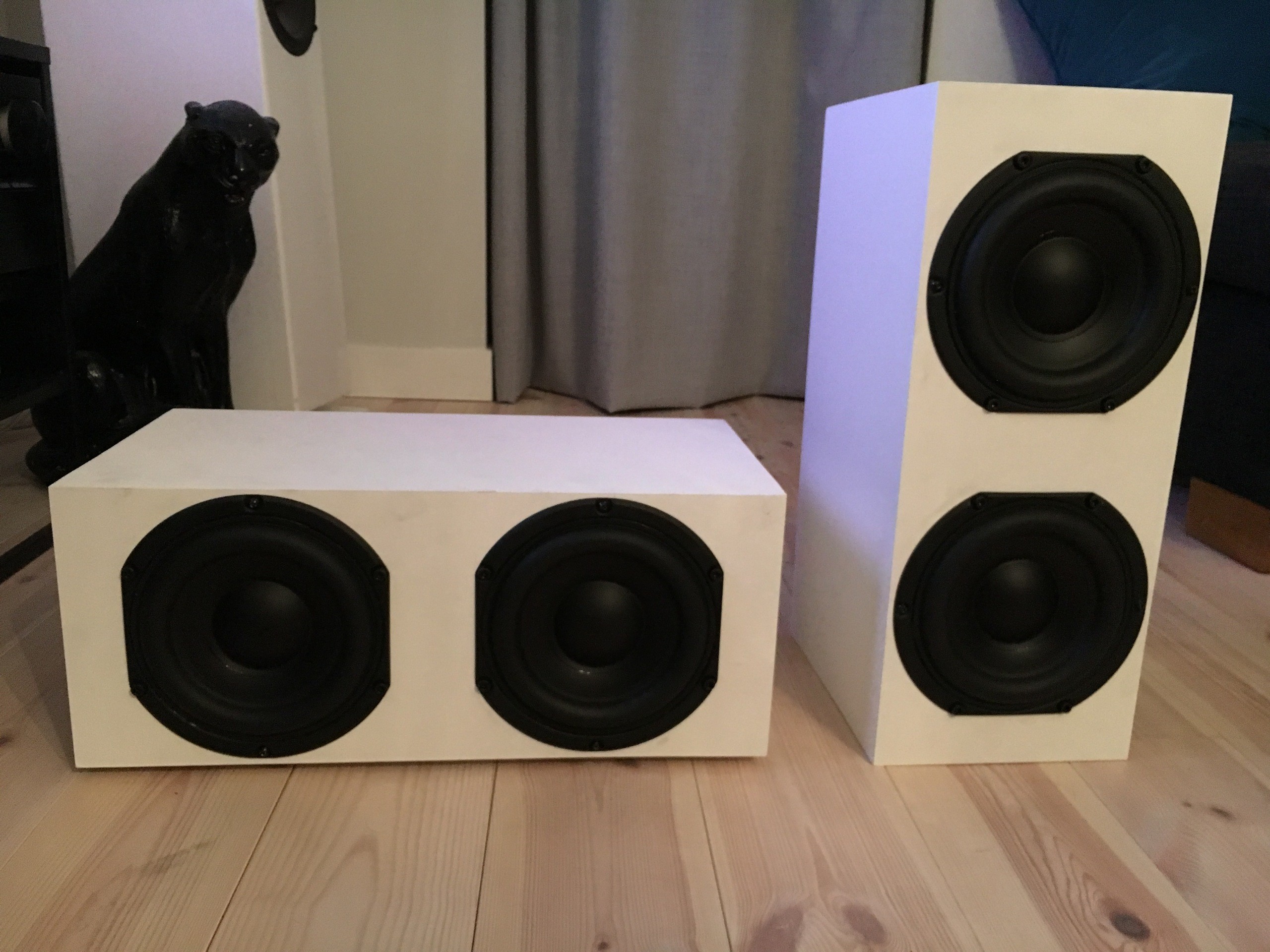

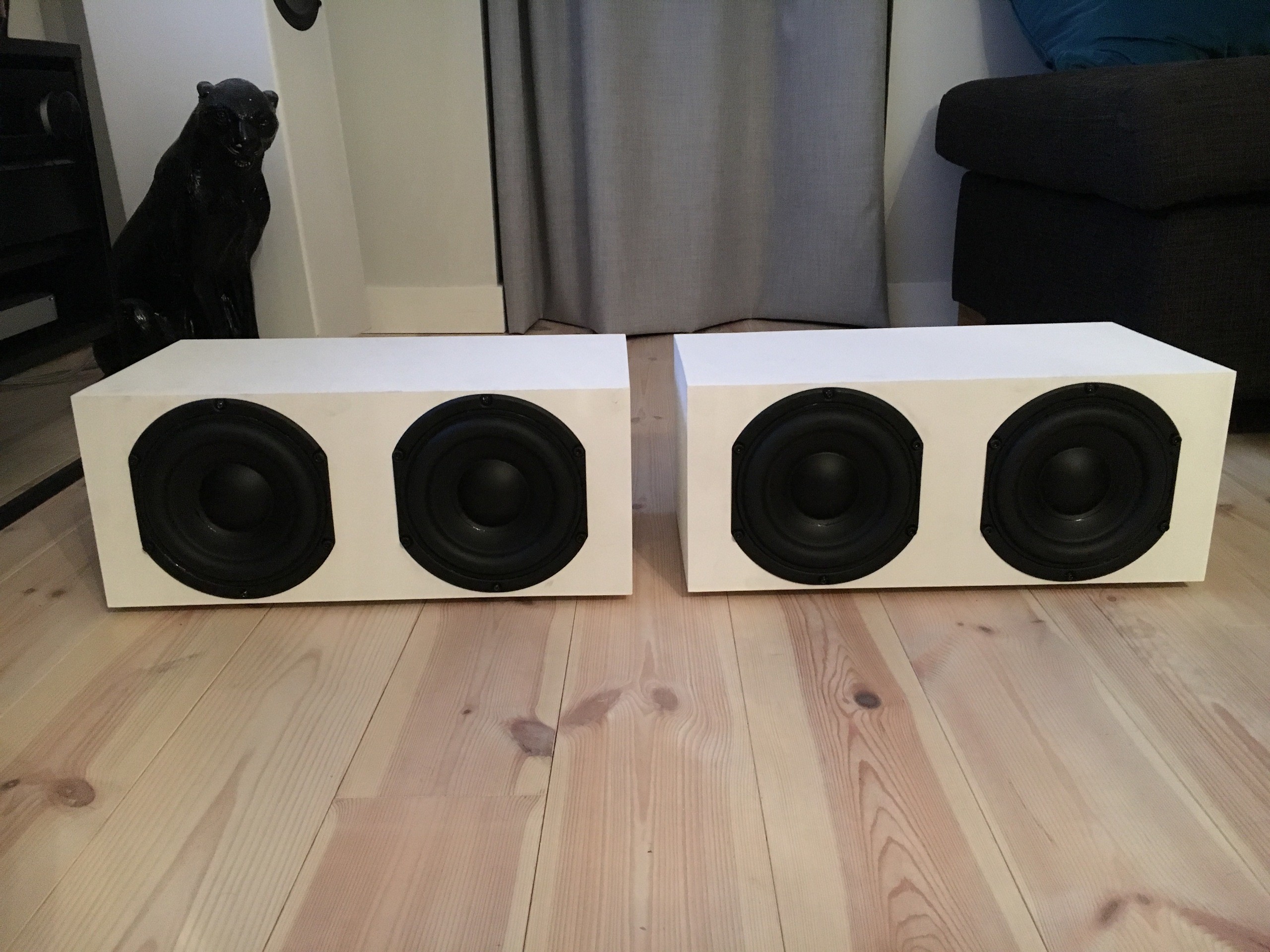

Nöjd!
Har rollat med skumgummiroller och Jotun lady. (2017-02-09 21:50:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

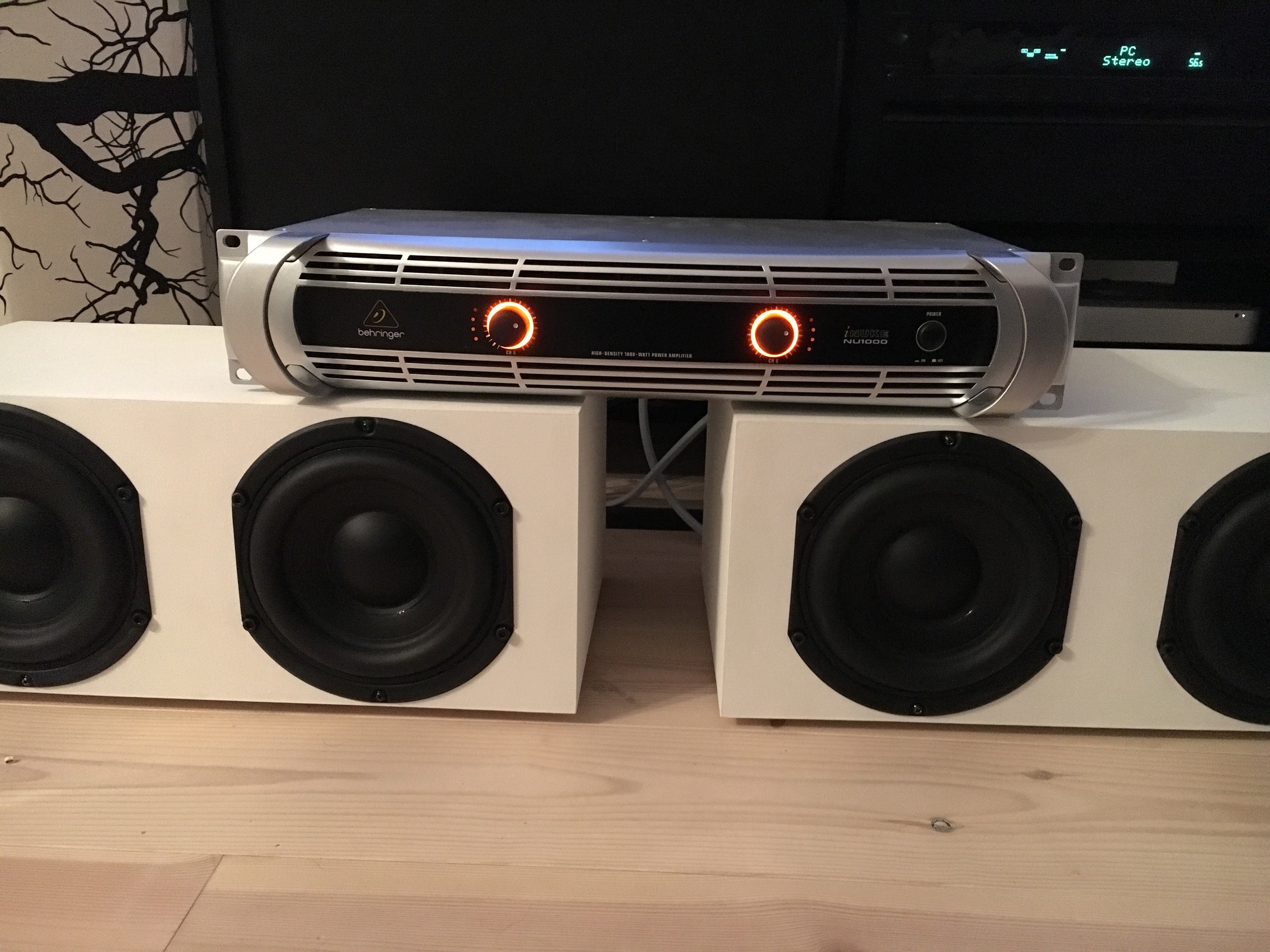

Kontroll
Lite skillnad med 500W per låda istället för 150W vid tidigare provspelning :)

Gillar också att man inte har en massa analoga fasrattar och delning och skit på steget, sånt ska skötas digitalt. (2017-02-15 21:48:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Behringer iNUKE NU1000

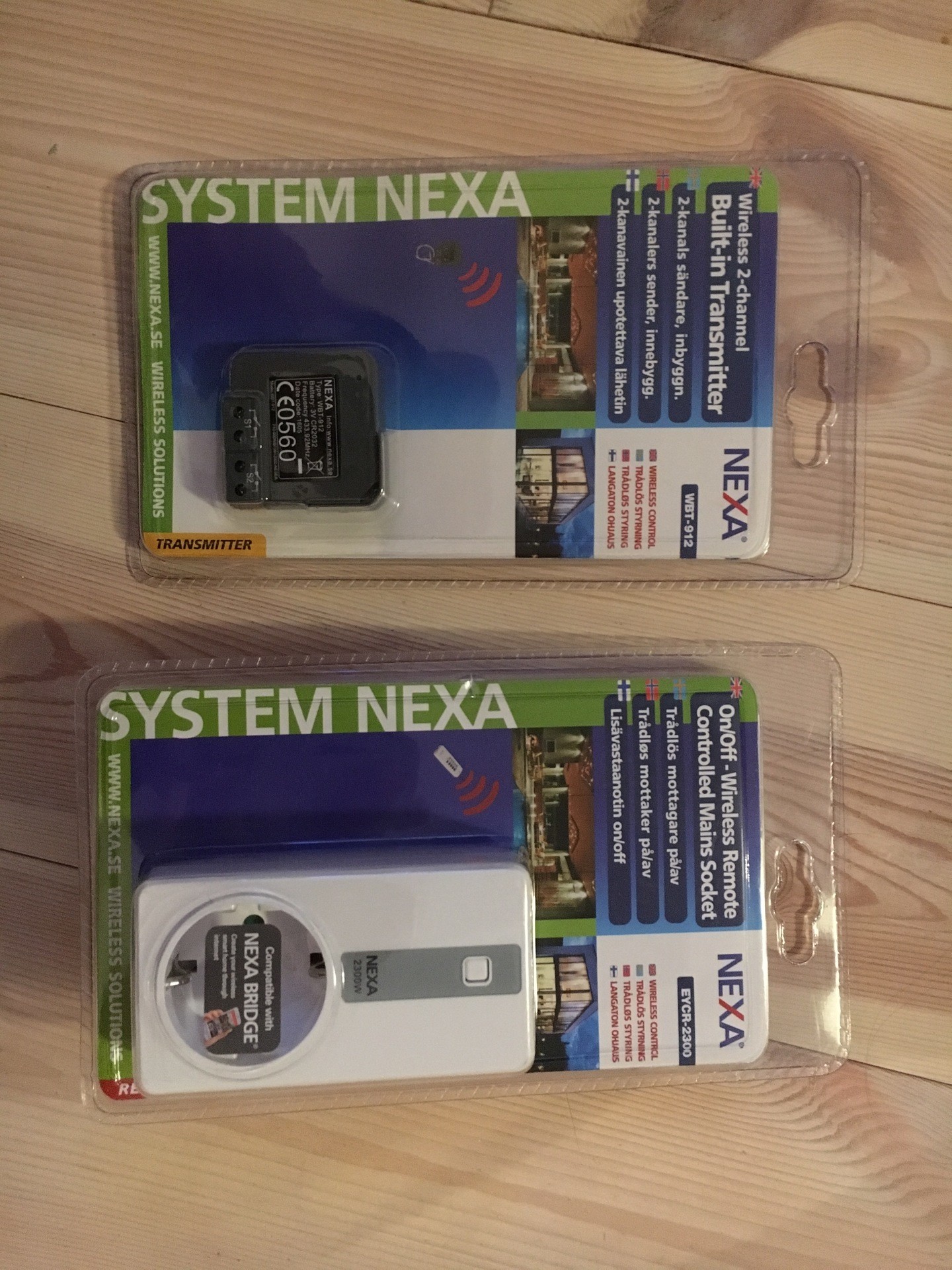

Trådlös fjärrstart
Trigger out från försteget går till ett relä som startar mina två 8-kanalssteg. Relät skickar även signal till en Nexa sändare som startar Nexa-mottagaren på andra sidan rummet där bassteget är inkopplat. Automatisk start av alla kanaler är skönt 😊 (2017-02-17 10:32:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

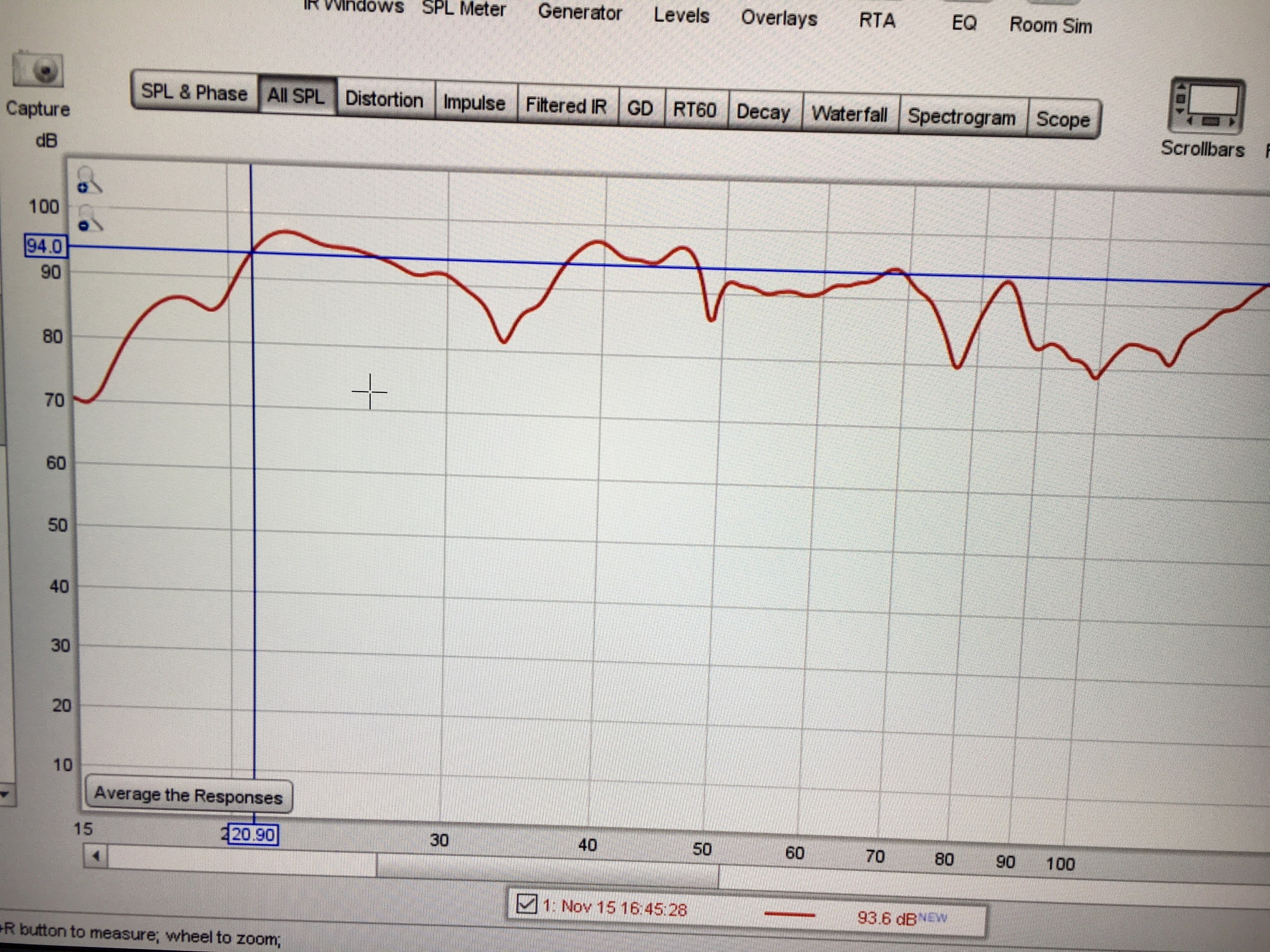

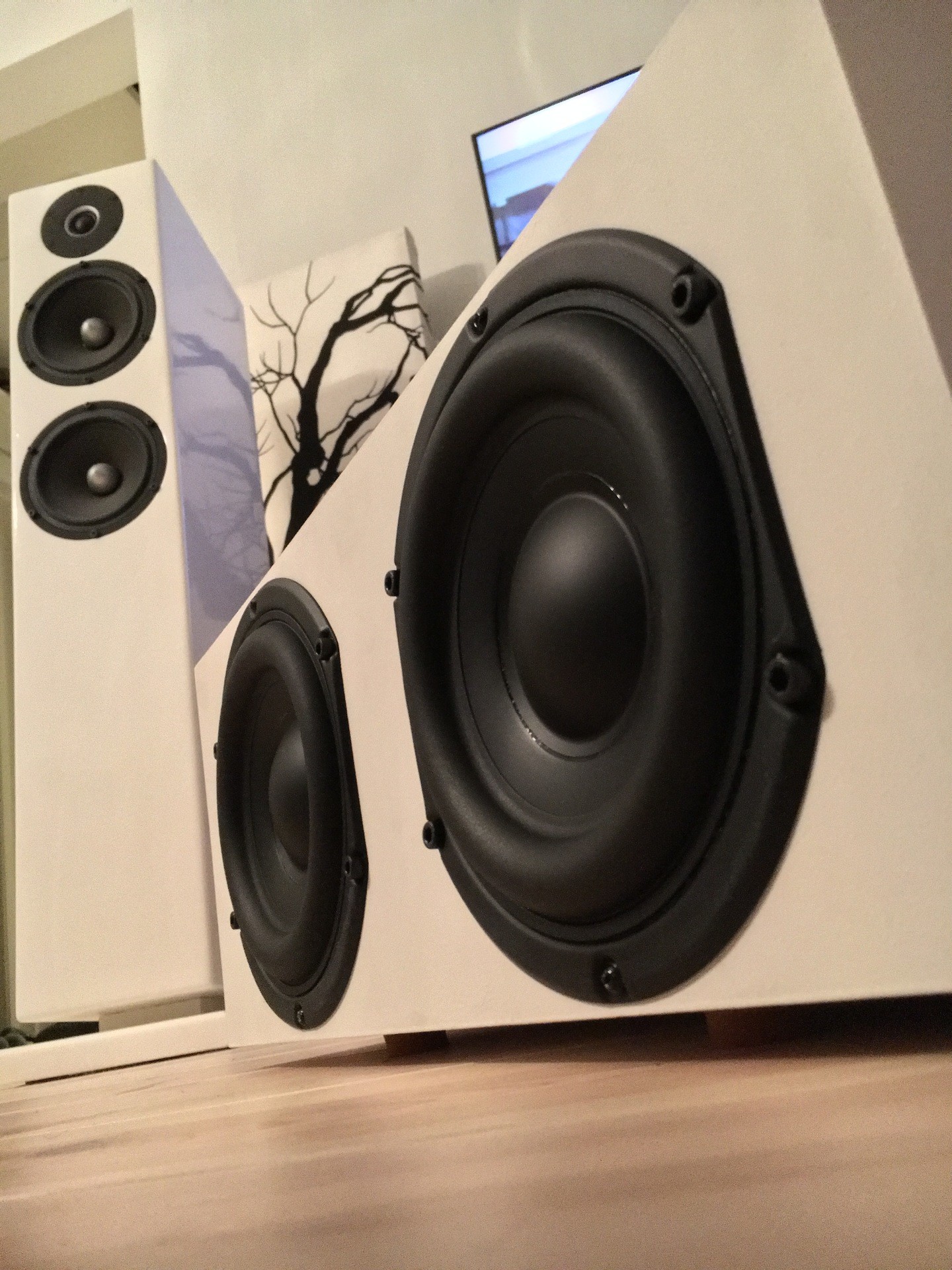

In room response
Bra djupbas från de små rackarna :) (2017-11-15 18:18:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.00) (baserat på 4 st)  Visa lista
Unregistered04bbd7b5    2017-02-10 20:35:58
Morbror_Liten    2017-02-10 19:55:36
FEA    2017-02-10 09:29:47
Unregistered0a7c95b6    2017-01-29 11:12:41
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (17 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
walle_1   2017-11-16 15:46:26 Anmäl

Inte alls dålig mätning, lite synd på utsläckningen runt 30hz.
Klart imponerande med tanke på elementen :)


Den dippen går säkert jobba bort med placering. Tror dom skulle låta bättre mellan frontarna men det blir lite trångt där framme. Dom står just nu stackade i bakre delen av rummet.
johan b-lund   2017-11-15 22:24:49 Anmäl
Inte alls dålig mätning, lite synd på utsläckningen runt 30hz.
Klart imponerande med tanke på elementen :)
walle_1   2017-11-15 18:43:35 Anmäl

Brann huset ner efter provspelningen. Att köra detta steg i 2ohm skulle jag ALDRIG göra inte ens om dom säger att set går bas kan sänka ohmen rill under 1 ohm i peak så nej NEJ aldrig aldrig


Nejdå, steget går mycket svalt och jag är definitivt inte i närheten av att maxa det så du kan vara lugn. Moderna slutsteg brukar slå av om det blir för jobbigt så jag är inte ett dugg orolig över någon brand. Baselementet har lägst impedans mellan 100-400 hz och det delas innan det.


Med vänlig hälsning,
Martin
walle_1   2017-11-15 18:32:56 Anmäl

Nå? =O)

Sorry att det dröjt, har helt glömt av :)

Jag är mycket nöjd med ljudet. Delar dom vid 80 hz mot frontarna. Kör just nu trådlös överföring från receivern med en audio pro-dongel vilken ger lite för mycket fördröjning för att Audyssey ska kunna tidskompensera fullt ut. Tror det kan vara det som ger upphov till dippen vid 80 hz som du ser på bilden ovan.

Som du ser på mätningen ovan så har dom fyra 6,5 tummarna bra ork ner mot 20 hz. Ändå är placeringen långt ifrån optimal i dagsläget.


Med vänlig hälsning,
Martin
Thompi8   2017-09-09 15:46:22 Anmäl
Brann huset ner efter provspelningen. Att köra detta steg i 2ohm skulle jag ALDRIG göra inte ens om dom säger att set går bas kan sänka ohmen rill under 1 ohm i peak så nej NEJ aldrig aldrig
Unregistered0a7c95b6   2017-09-09 14:58:30 Anmäl
Nå? =O)
walle_1   2017-02-17 10:28:18 Anmäl

Låter de än?

Det låter! Återkommer med lyssningsintryck inom nån vecka :)


Blir snyggt , bra jobbat👍

Tack! 😊
Unregistered0a7c95b6   2017-02-10 19:14:55 Anmäl
Låter de än?
MikaelJ   2017-02-10 10:07:39 Anmäl
Blir snyggt , bra jobbat👍
walle_1   2017-01-29 14:22:18 Anmäl

Trevliga små subbar det där. Ser fram emot lyssnings intryck. Kanske skulle kunna vara något till ett par piP i framtiden.

Det skulle nog bli skitbra.
Du skulle ju kunna göra en 80-85 cm hög låda med 4 basar per sida och använda som stativ ;)
