Hemma hos walle_1
Medlem sedan: 2003-12-14
Senaste uppdatering: 2017-12-09 01:11:33
 Har 191 bilder i galleriet     0 filmer i filmsamlingen    skrivit 1174 inlägg i forumet
 walle_1s forumprofil
 Galleri (191)  Filmsamling (0)  Annonser (2)  Gästbok (3)  Mina omdömen  Poäng
Högtalarbygge CNO-25 Active  Hembiobyggbilder
Viktat medelbetyg:  (9.63) (baserat på 18 st)      12226 besökare       Kommentarer      Anmäl detta album

Mitt första högtalarbygge.

Målet är en högklassig 2,5-vägare byggd på riktigt fina element där delningen sköts aktivt med en MiniDSP 10x10 HD.

Elementen som skall användas är 2 st SEAS W18NX001 och 1 st SEAS T29CF002 per låda.

Konstruktionen bygger på Troels Gravessen's CNO-25 men med lite kraftigare MDF och mer stagning samt att lådan förbereds för aktiv delning och äkta tri-amp. Bara kablar från terminalerna upp till elementen. Om jag mot förmodan inte skulle få till den…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder
Testar bitarna
Fick bitarna jag behövde tillkapade av en vän till min far. Bra passning!

Sidor, bakstycke, stag och topp görs i 22 mm. Baffeln blir 31 mm. (2015-07-23 16:56:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Markering av bitarnas placering på utsidan av lådan för att veta var man ska skruva. (2015-07-23 17:08:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ihopmontering påbörjad
Limmar och skruvar för att sedan dra ur skruven när limmet härdat. Enklare än att använda tvingar. (2015-07-23 17:20:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags att limma baksidan
Det lilla utrymmet i botten var från början tänkt att bli större och skall sandfyllas. Nu kommer det nog inte bli mycket mer än 2 kg som får plats per högtalare. Det ger väl lite lägre tyngdpunkt iaf. (2015-07-23 17:29:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-07-23 17:34:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-07-23 17:36:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här stående på foten med den högra sidan stående löst för att få en liten aning om slutresultatet.
Yttermått på den färdiga lådan blir 20 cm bred, 31 cm djup och 105 cm hög inkl fot.

Saknar delar till min fräs så måste ordna det innan jag kan fräsa stagen och montera in dom innan slutligen högersidan kan monteras fast. (2015-07-23 17:41:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Limming av baffel
22+12 mm (2015-07-23 17:58:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-07-23 17:59:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Limmad och skruvad baffel
(2015-07-23 18:21:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Två schweizerostar
(2015-07-23 18:22:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

31 mm ska nog bli tillräckligt stabilt
(2015-07-23 18:24:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Låda nr 2
(2015-07-23 19:51:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-07-23 19:55:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-07-23 19:56:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-07-23 19:57:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Måtta upp för elementen
(2015-07-23 19:59:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-07-23 20:00:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Testar hur det ser ut med fronten
(2015-07-23 20:00:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Huvudingredienserna
Elementen blir Seas excel nextel-behandlade pappbasar samt Crescendo-diskanten, deras finaste soft dome. (2015-07-25 14:06:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags att fräsa
Har äntligen bytt ut fräsen och det är premiär på fräsning för min del. (2015-07-28 17:53:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

En bit på väg
Tar rätt mycket tid då man måste rotera bitar, ställa om anhållet, fräsa djupet i två steg men det är kul att se resultatet. Blir ju knappast mästerligt men det är ju iaf på insidan av lådan och kommer inte synas. Funktion före form i detta steg. (2015-07-28 17:55:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

3 st stag färdiga
Det första blev bra jäkla fult eftersom det blev byte av frässtål mitt i arbetet då det första tog för litet djup. De två andra blev helt okej. 3 st kvar att göra sedan ska det eventuellt fräsas 2 st i 12 mm MDF om jag kan lyckas klämma in det mellan diskant- och mellanregister/bas. (2015-07-28 18:02:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Staga staga!
(2015-07-29 22:06:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-07-29 22:08:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

En liten hint om hur det blir
Högersidan är fortfarande inte limmad och skruvad. Ska försöka klämma in ett 12 mm stag i översta utrymmet mellan diskant och bas också sen åker sidan dit.
Mer fräsning imorgon. (2015-07-29 22:09:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dricka suröl och bygga högtalare
(2015-07-29 22:12:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags att montera sidan
Alla stag sitter på plats (2015-07-30 20:55:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags för montering av stag i låda nr 2
(2015-07-30 20:58:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Snart så..
Två monterade, två kvar (2015-07-30 21:02:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ihopmonterat och klart
Nästa steg är att fräsa hål för elementen i baffeln, fixa terminalerna på baksidan, dämpa lådan och montera ihop det innan spackling och målning. (2015-07-30 21:04:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Spacklad baffel
(2015-07-31 12:31:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

och slipad...
(2015-07-31 12:32:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fräsjigg
Det medföljande cirkelanhållet till biltemamaskinen kunde inte fräsa särskilt små hål så det blev till att följa Znoken's tips och tillverka en egen av masonit. Tog många timmar av testande innan jag kom på en metod för att få det exakt. Pilarna markerar de två korrekta hålen för fräsning åt basarna. (2015-08-01 22:47:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Testbitar
Mycket testande, funderande och kliande i huvet. Kom på efter ett tag att gjort en liten tankevurpa i mina uträkningar och då fick jag till det på nästa försök. (2015-08-01 22:53:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skarpt läge
(2015-08-01 22:58:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Första försänkningen fräst
(2015-08-01 23:01:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-08-01 23:04:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-08-01 23:06:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Igenom
Fick ta det genomgående hålet från två håll för att komma igenom.
Drog fast baffeln rejält i skruvstyclet samt skruvade fast centrumbitarna i bordet så inget rör på sig när man går igenom. (2015-08-01 23:07:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Provar basen i hålet, sitter perfa!
(2015-08-01 23:11:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Baffel nr. 2
(2015-08-01 23:13:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Det börjar likna nåt :)
(2015-08-01 23:19:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-08-01 23:22:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-08-01 23:24:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kletade silikon i alla skarvar för att vara säker på att det är 100% tätt
(2015-08-01 23:26:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Provmontering av asfaltsmatta
Alla inre väggar skall täckas för stummare låda (2015-08-16 00:34:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Verkar fastna riktigt bra med trälim
(2015-08-16 00:38:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Inställning av fräsdjup
Dags att fräsa ur för diskanterna (2015-08-16 00:39:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Försänkningen fräst
(2015-08-16 00:42:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Båda bafflarna färdigfrästa
(2015-08-16 00:45:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Så ett litet test med lådorna
(2015-08-16 00:46:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Och med elementen
Passningen på diskanten är verkligen klockren, supernöjd med den fräsningen. (2015-08-16 00:47:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Planering av anslutningar
Vill inte ha någon plastig terminal, dessutom är det nog svårt att hitta terminaler med tre ingångar. Att sätta anslutningarna direkt i baksidan var ett alternativ men om man då skulle behöva komma åt insidan skulle det vara omöjligt. Bestämde mig för att jag skall kapa ur en rektangel och sätta en masonit som är större än den biten för att täcka. Kommer troligen försöka fräsa ner masoniten också så den blir jämn med baksidan.
Vill kunna ansluta gafflar från sidan så anslutningarna hamnar lite förskjutet i höjdled och inte direkt bredvid varandra. (2015-08-16 00:48:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ändrade planer...
Måttar upp för basport.
Efter mailkontakt med konstruktören rekommenderade han basport, just för valmöjligheterna i efterhand, öppen, sluten eller aperiodisk.
Bygger man slutet är man ju låst till det och kände att det kanske var lite väl risky.
Målet är dock slutna frontar delade mot subbasar, men innan subbarna är på plats kan jag ju eventuellt behöva lite stöd från en basport. (2015-09-04 12:32:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-04 13:03:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Färdigfräst
Fräsningen åt terminalerna blev en mindre katastrof. Pga ojämnheter på utsidan av lådan wobblade fräsen på vissa ställen och gjorde fula urfräsningar som inte skulle vara där. Dock inte så illa att det inte går att rädda med lite kemiskt trä och slipning :)
Att fräsa runda hål och försänkningar är enklare, blev jättebra åt basportarna. (2015-09-04 14:27:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-04 14:32:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ljuset i tunneln
(2015-09-04 14:33:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Borrning och försänkning åt kontakterna
Inte överdrivet noggrant där det inte syns (2015-09-04 17:27:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Äkta tri-amp!
Inget fusk (2015-09-04 17:29:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-04 20:09:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Ser lite risigt ut runt terminalerna för tillfället pga fräsningen.
Dags att spackla och slipa lite. (2015-09-04 17:33:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Spacklat
All skruv urdragen och baksidorna spacklade en omgång (2015-09-04 20:10:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bitumenmatta på alla invändiga väggar
(2015-09-05 20:57:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Båda högtalarna klara och redo för dämpning med mjuka material (2015-09-05 20:58:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nybäddat
8 mm filtmaterial på alla väggar.
Betydligt mycket mer lättarbetat än bitumenmattan. (2015-09-05 20:59:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sådär ja!
Nedersta utrymmet får vänta till imorgon för jag måste ordna med islagsmuttrar där innan jag kan täcka med dämpmaterial. (2015-09-05 21:39:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fårull
(2015-09-05 22:49:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-05 22:54:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Tilt
Sågade till och limmade ihop bitar som skall sitta mellan låda och foten.
Foten kommer stå plant medan lådan tiltas 3 grader bakåt.

Originaldesignen säger 5 grader tilt men eftersom jag skall köras aktivt filter med möjlighet till delay på varje element så kunde jag köra det som såg snyggast ut. Planen från början var ingen tilt alls men tycker det ser rätt läckert ut med lite lutning 👍🏻 (2015-09-05 22:58:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Montering av internkablage
(2015-09-06 10:32:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

No bull!
Det blir den billiga, välkända och bevisat bra EKK 4x1,5mm2 (2015-09-06 10:33:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-06 11:02:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-06 11:04:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Borrat för elementskruv
(2015-09-06 12:35:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Islagsmutter
Lägger en silikonsträng runt varje för att garantera 100% täthet (2015-09-06 13:29:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Baksidan av baffeln
(2015-09-06 14:13:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sandfyllt kaviteten i botten
Fick i ca 2,2 kg per låda (2015-09-19 00:22:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

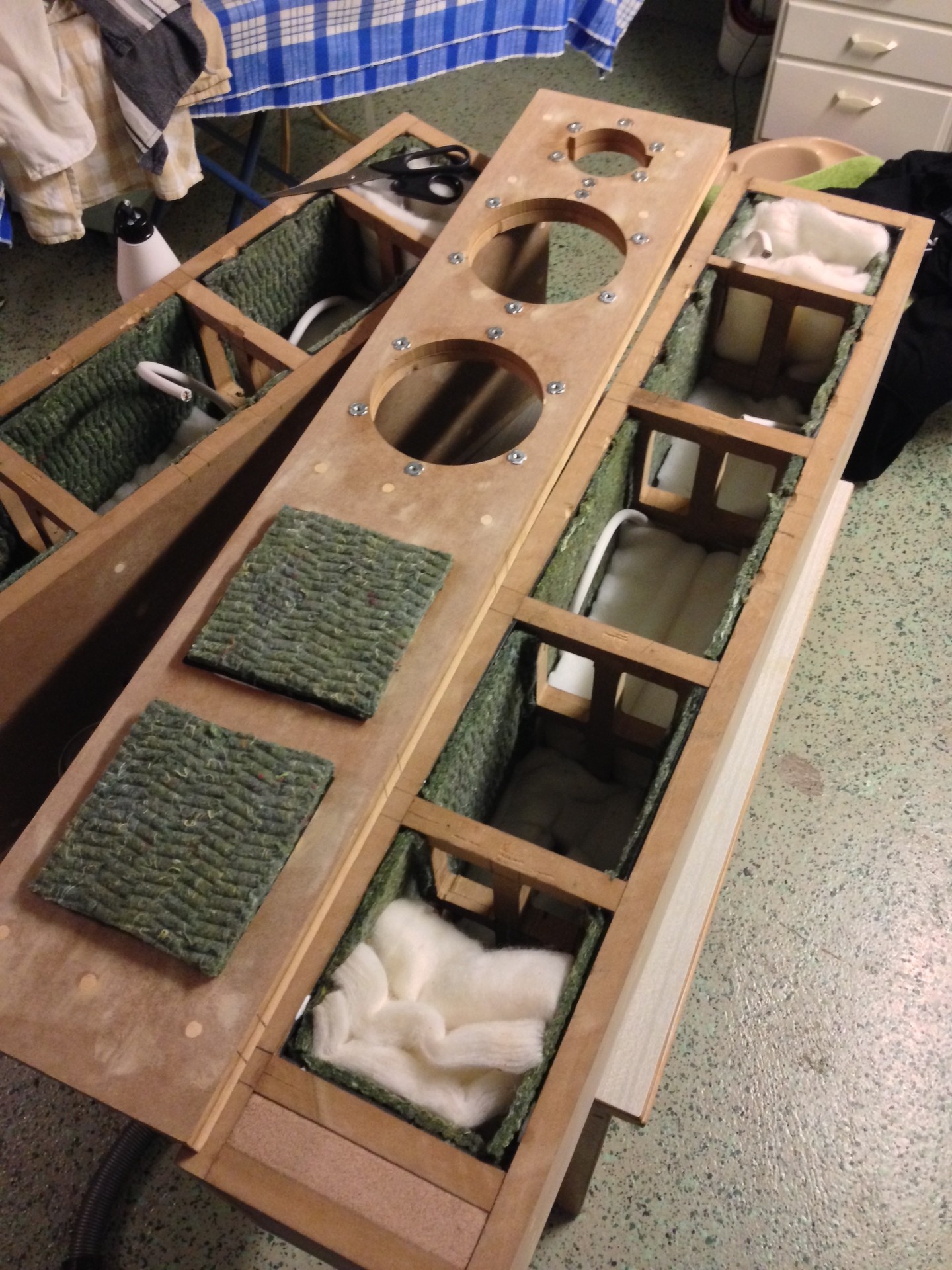

Lådan färdigdämpad
Redo för ihopmontering (2015-09-19 00:24:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

En baffel limmad och skruvad
(2015-09-19 01:15:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Båda lådorna ihopsatta. Imorgon är det dags för spackling och slipning samt radiefräsning av kanterna. (2015-09-19 02:12:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Spackla, slipa, spackla, slipa
Men kul är det när resultatet blir bra. MDF:en var oväntat lättslipad 👍🏻 (2015-09-19 14:40:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Tacka hifi-guden för kemiskt trä och slipmaskin (2015-09-19 14:42:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Smooooth
(2015-09-19 14:43:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Radiefräst
Var hem till znoken och lånade lite frässtål.

En sån här gång märks det att man har en Biltemafräs, lite halvdan precision på grejorna. Får putsa lite för hand för att få det riktigt bra. (2015-09-19 20:36:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Imorgon skall skruven ur baffeln och skruvhålen skall spacklas.
Sedan är det dags för första lagret grundfärg 😃👍🏻 (2015-09-19 20:39:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

En bit på väg med dagens spackling och slipning
Grundmålningen närmar sig (2015-09-20 10:37:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bättrar på rundningarna efter gårdagens fräsning
Blir skitsnyggt 👍🏻 (2015-09-20 10:42:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Redo för färg
(2015-09-20 13:08:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-20 13:09:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-20 13:10:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-20 14:57:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

1 högtalare grundad
(2015-09-20 14:58:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-09-20 15:24:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Nu får dom vila ett par veckor till nästa byggarhelg. (2015-09-20 17:21:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

DIY XLR mellan försteg och filter
(2015-09-23 22:34:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Balanserat
(2015-09-23 22:35:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kabeltronik och neutrik
(2015-09-23 22:36:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Aktivt filter - miniDSP 10x10HD
Förbereder inkoppling av filtret tills högtalarna blir klara. (2015-09-24 20:34:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  miniDSP 10x10 HD

Speciallösning
Den dåligt genomtänkta konstruktionen på terminalplattan gjorde att det fanns för lite trä på insidan att sätta islagsmutter i (skulle hamnat för nära kanten).

Löste det genom att göra på mitsubishi-vis, dvs montera bultarna från insidan och sätta muttrar på utsidan. I detta fall svarta kupolmuttrar, blev inte så tokigt faktiskt.

Plattan skall lackas svart. (2015-10-09 11:23:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mer spackel och putsning innan nästa lager grundfärg
Lika bra att vara noggrann när det skall på blank lack på slutet. Minsta lilla fusk nu kommer förmodligen synas då. (2015-10-09 12:48:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Andra lagret grund lagt
(2015-10-09 21:18:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ett lager täckfärg
(2015-10-10 12:58:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skarvarna bleknar för varje lager
(2015-10-10 12:59:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Målning klar för idag
Då har båda burkarna fått sig ett lager täckfärg.
Nu får dom vila tills imorgon då dom skall putsas lätt samt få ytterligare ett lager färg. (2015-10-10 13:00:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fotplattorna radiefrästa, spacklade och slipade
(2015-10-10 15:40:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-10-10 17:16:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Urfräst för SD-fötter
Hade ingen jigg för så små hål och ingen tillräckligt stor fräs för att bara sänka ner så det fick bli uppritade cirklar och frihandsfräsning.
Blev okej och det är ju ingen jäkel som ska kolla under högtalarna när dom väl är på plats i alla fall :) (2015-10-10 17:17:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Våtslip mellan färglagren
(2015-10-11 11:21:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

2 lager täckfärg
(2015-10-11 13:58:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-10-11 14:00:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Äntligen hemma
Klarlackades förra helgen men ytan blev riktigt kass så det kommer bli omlack nåt tag. Har dock våtslipat samt polerat så ytan är hyfsad så länge. Det blir första provspelning under denna vecka 🤘🏻😀👍🏻 (2015-11-02 14:40:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Tätningslist
(2015-11-02 21:15:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bas monterad
(2015-11-02 21:15:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bas och bas/mellan
Kabeln byttes mot vanlig högtalarkabel ändå. EKK:n var alltför jäkla bångstyrig att jobba med. (2015-11-02 21:16:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-11-02 22:02:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Montering av fot och SD-fötter
(2015-11-04 06:28:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-11-04 06:29:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-11-04 07:43:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-11-04 07:46:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Snart dags för ett första test
Dagen har bestått av byte av TV-möbel, omorganisering och flytt av elektronik och till sist färdigställandet av den andra högtalaren. Nu är dom redo för att kopplas in och testas 🤘🏻😃👍🏻 (2015-11-07 19:03:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mätning av elementen
Basarna hade en elak uppbrytning vid 4000 hz, det var den som gav röster ett mycket hårt och påträngande ljud. Nu är den nedtagen med DSP samt lite andra ojämnheter som är utjämnade. Dock är jag väldigt säker på att det finns mycket mer att hämta med finjusteringar. (2015-11-19 17:57:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Delay på elementen
Från spretigt till mer sammanhållet.
Har enbart mätt med måttband än så länge, måste läsa mig till hur en uppmätning av delay med micen går till. Klar förbättring redan här iaf. (2015-11-19 19:51:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mer fluff
Tyckte det verkade lite futtigt med dämp bakom basarna enligt Troels beskrivning så jag testade att fluffa upp en rejäl bit och satte bakom varje bas.
Spontant känns det bättre, stummare bas, mindre bummel och trevligare mellanregister. (2015-11-19 19:56:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.63) (baserat på 18 st)  Visa lista
Hooch    2016-04-27 11:19:08
Termen55    2016-03-11 11:18:43
gribber    2015-12-20 18:32:59
MikaelJ    2015-11-19 18:06:09
mrgorgo    2015-11-05 10:07:13
da_king    2015-11-05 07:56:22
kjell91    2015-11-04 07:06:55
Oscar94    2015-11-03 11:17:55
robert293    2015-11-02 22:36:36
Peterwallbom    2015-10-10 13:20:13
PML73    2015-10-09 12:01:38
ssoep    2015-09-26 05:44:45
Ahla77    2015-09-19 09:07:23
Audiostar    2015-09-04 20:29:29
Morbror_Liten    2015-09-04 18:01:51
toppzi    2015-08-17 08:13:01
znoken    2015-07-28 18:46:52
MattiasBGD    2015-07-25 17:53:43
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Hooch   2016-04-27 11:19:35 Anmäl
En 10 pga ditt seriösa arbete och utmärkta resultat!
PML73   2015-11-20 03:56:38 Anmäl
Riktigt snyggt, 10p!
kviken   2015-11-19 09:09:53 Anmäl
vad användes för grundfärg? eller anvädu du bara vanlig möbelfärg ?
znoken   2015-11-10 21:29:48 Anmäl
Grattis till ditt fina bygge Martin! Mycket bra jobbat med tanke på att det är ditt första bygge. Vet att du ej är nöjd med finish men vi hoppas att du får till ljudet som du vill! Gört och vi hörs!
walle_1   2015-11-10 09:34:22 Anmäl
Tack allihopa, bygget blev mer utdraget än jag hade trott när jag började i somras. Nu står dom dock färdiga och spelar och det känns jävligt bra! 👍🏻
Finishen är långt ifrån bra så den kommer ordnas senare, det är dock inget man tänker på när man sitter i soffan.

Har gjort ett grovt filter utefter Troels bilder han har på hemsidan. Den nedre basen spelar upp till 800 hz med ett -12dB BW filter. Mellan övre bas och diskant satte jag först delningen på 3300 hz enligt troels sida men sänkte igår till 3000 hz och det kändes som lite hårdhet i röster försvann. Både diskant och bas/mellanregister delas med ett BW-filter på -18dB.

Detta är bara grova inställningar gjort utan mätnibg för att kunna spela in elementen. Sen skall varje element mätas upp och EQ:as för rak frekvensrespons, fördröjning skall ställas in för rätt fas, eventuellt skall lådan dämpas lite mer innan Audyssey Xt32 får köra sin rumskalibrering. Det låter bra nu men det kommer nog bli mycket bättre med lite finslipning. Djupbasen är betydligt kraftigare jämfört med de tidigare Dali 104, dock lite bumlig, kanske klarar mig med pluggade portar till och med.


Med vänlig hälsning,
Martin
bruketsracing   2015-11-07 23:10:35 Anmäl
Riktigt snyggt blev det :-)
genstruktur   2015-11-05 09:53:25 Anmäl
tjusigit! :)
kjell91   2015-11-04 07:07:10 Anmäl
Vilket jobb och vad bra det blev! 10p :)
Ahla77   2015-11-04 07:00:16 Anmäl
Jäklar vad snygga dom blev!! Renoverade mina lådor och lackade dom pianovita, men jäklar vad det e svårt att få den där riktiga slut finishen, då har du några mån framför dig nu och lyssna fram ett filter du e nöjd med;) vad kommer du köra för branthet?
Morbror_Liten   2015-11-03 11:40:15 Anmäl
Wheeey, vrid på ba! 🤘🏻
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2017 Prisjakt   Denna sajt använder cookies.   Våra regler.
