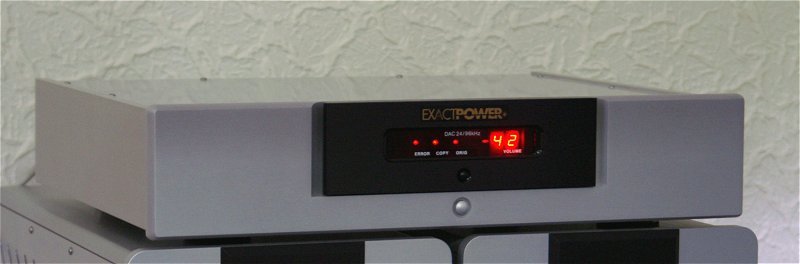

Bjuder på en liten närmare titt av uppbyggnaden. Denna skapelse är baserad på Burr Browns PCM1704 multibit DACar med uppsampling till 24bit/96kHz. Tre separata strömförsörjningar, en till digitaldelen, en till analogdelen samt en till displayen och attenuatorn. Innehar en fjärrstyrd reläbaserad attenuator i 64 steg. Frontplattan tillhör ursprungligen en Exact Power strömstabb. Totalvikt på denna pjäs 12kg. |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
Bild 1

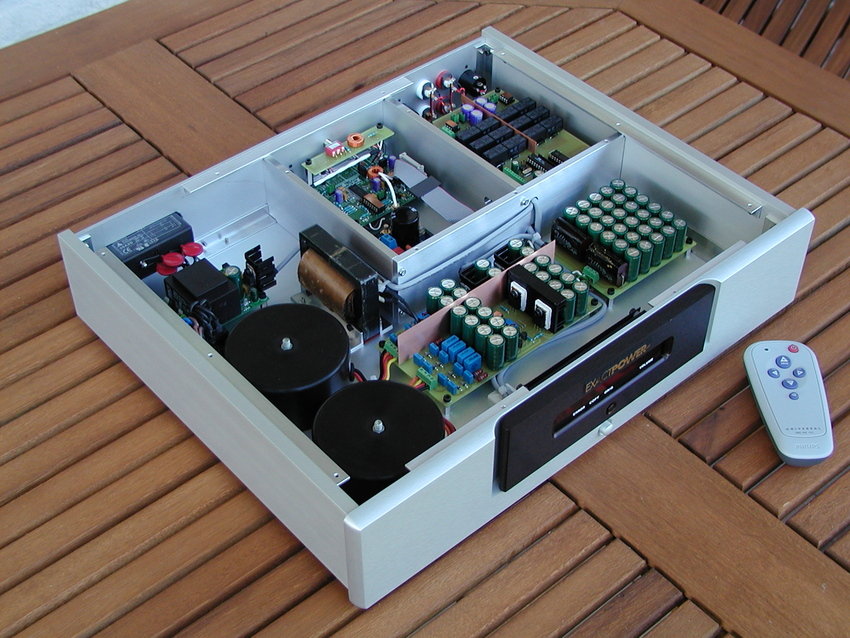

Längst upp syns reläattenuatorn, notera kopparskärmarna mellan kanalerna. Under detta kort sitter DAC-kortet i en sandwish konfig. (2007-04-27 22:41:00)
Längst upp syns reläattenuatorn, notera kopparskärmarna mellan kanalerna. Under detta kort sitter DAC-kortet i en sandwish konfig. (2007-04-27 22:41:00)
Produkter på bilden:
Bild 2

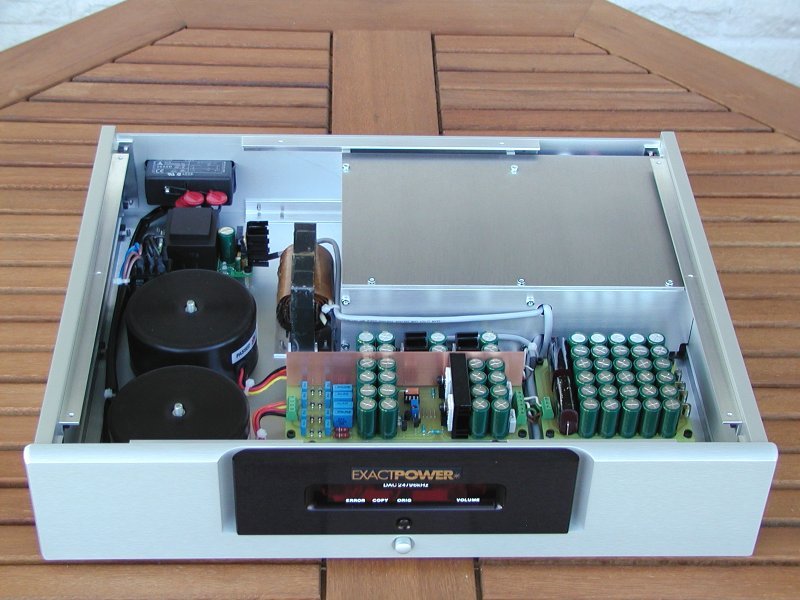

Den första huven har kommit på. Denna är givetvis tänkt att skärma av in/utkommande störningar. (2007-04-27 22:47:31)
Den första huven har kommit på. Denna är givetvis tänkt att skärma av in/utkommande störningar. (2007-04-27 22:47:31)
Produkter på bilden:
Bild 3

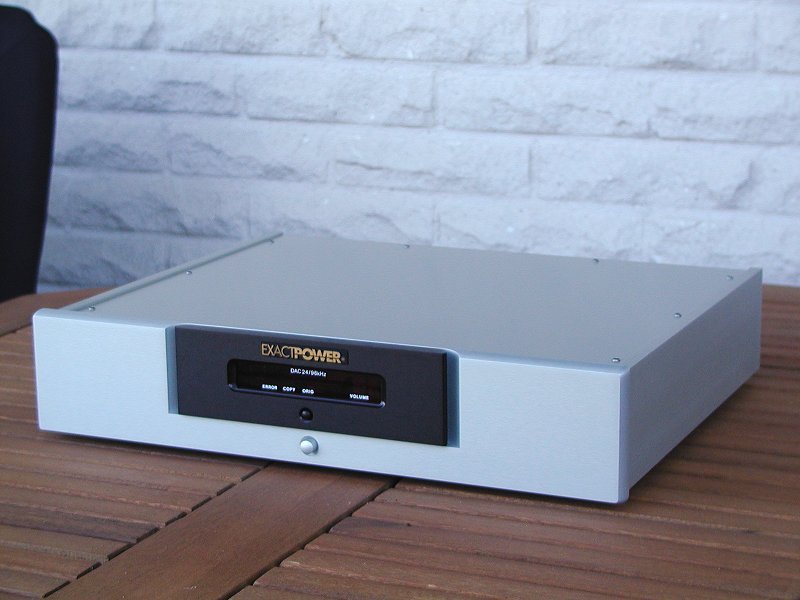

Den andra huven har landat. Sidostycken gjorda i 10mm alu, topp och botten 3mm alu, allt borstat och eloxiderat. (2007-04-27 22:49:21)
Den andra huven har landat. Sidostycken gjorda i 10mm alu, topp och botten 3mm alu, allt borstat och eloxiderat. (2007-04-27 22:49:21)
Produkter på bilden:
