B&W DM683, bilder och tester  Övrig elektronik
Viktat medelbetyg:  (8.75) (baserat på 3 st)      8454 besökare       Kommentarer      Anmäl detta album

Här är lite bilder på insidan av 683.

Produkter i albumet:
B&W 683 (Golvhögtalare )
Detaljer
Bilder i detta album Växla till minatyrbilder

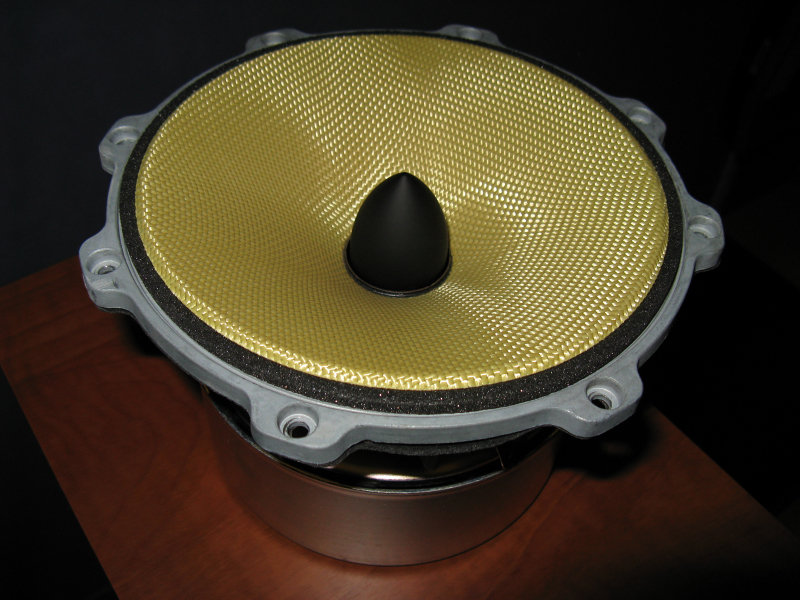

FST-mellanregister
(2008-07-13 00:20:00)
Produkter på bilden:  B&W 683


(2008-07-13 00:22:34)
Produkter på bilden:  B&W 683

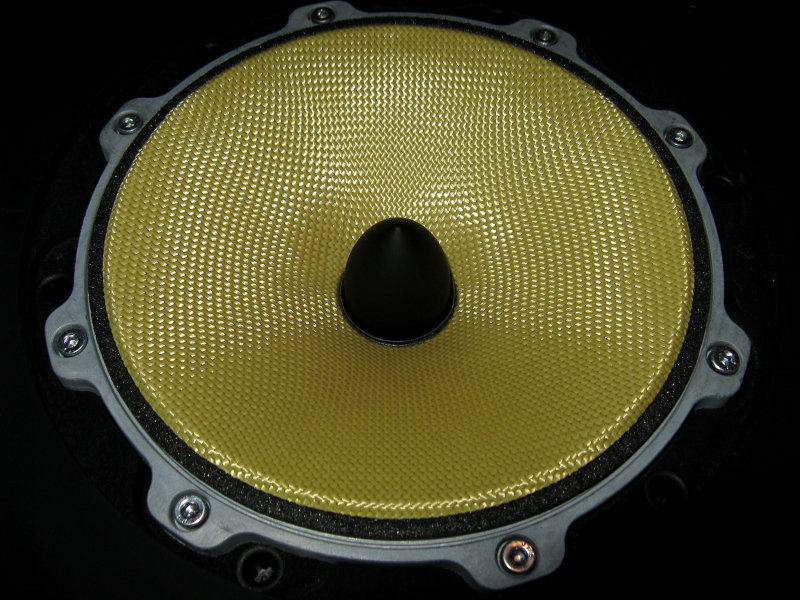

Mellanregisterelementet monterat
(2009-01-19 22:40:31)
Produkter på bilden:  B&W 683

Diskant
Med neodymmagnet och kammare som släcker ut resonanser (nautiluspipa). (2008-07-13 00:23:16)
Produkter på bilden:  B&W 683

Baselement
Membranet består av två lager, kevlar/papper och aluminium. Korgen är tillverkad i zink, som är styvare än aluminium. (2008-07-13 00:23:45)
Produkter på bilden:  B&W 683

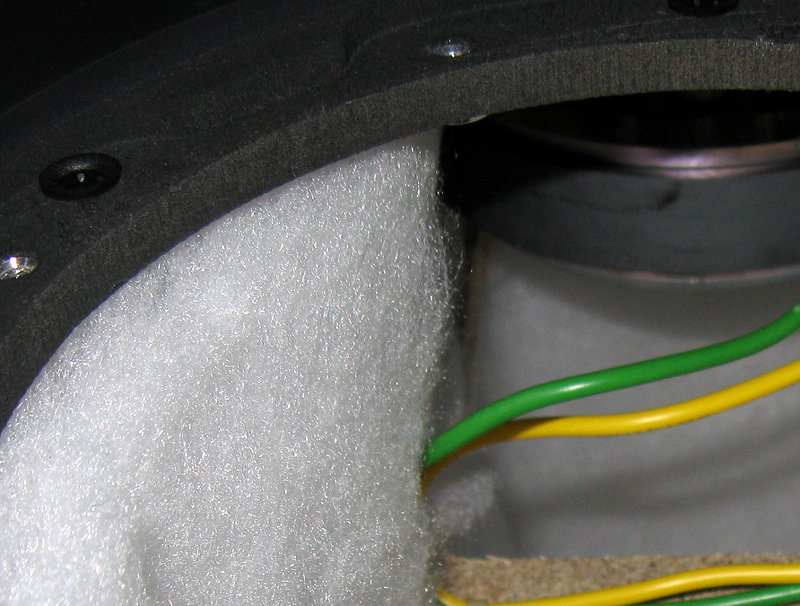

Närbild på försänkt baffel i MDF, med islagsbultar
(2008-07-24 14:37:06)
Produkter på bilden:  B&W 683

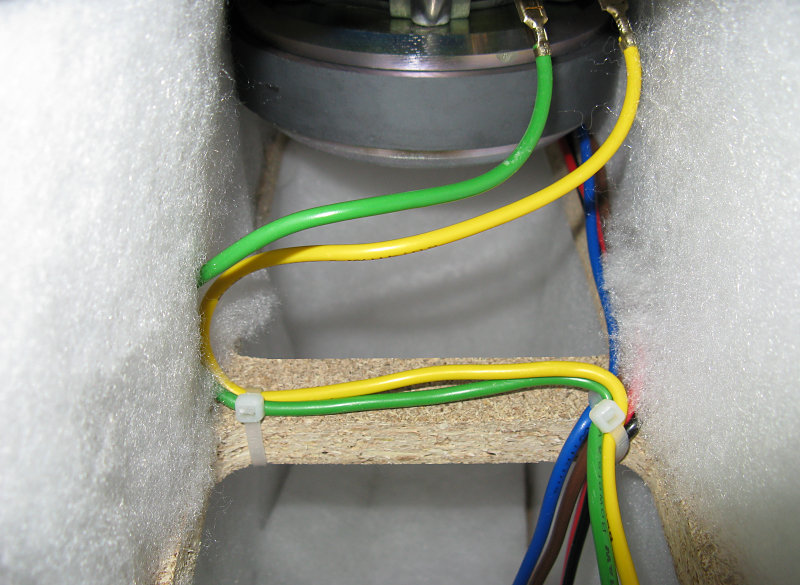

Inre stagning
Stagning som består av 18mm spånskiva längs med lådan och på tvären (se bilden längre ner). (2008-07-13 00:25:03)
Produkter på bilden:  B&W 683

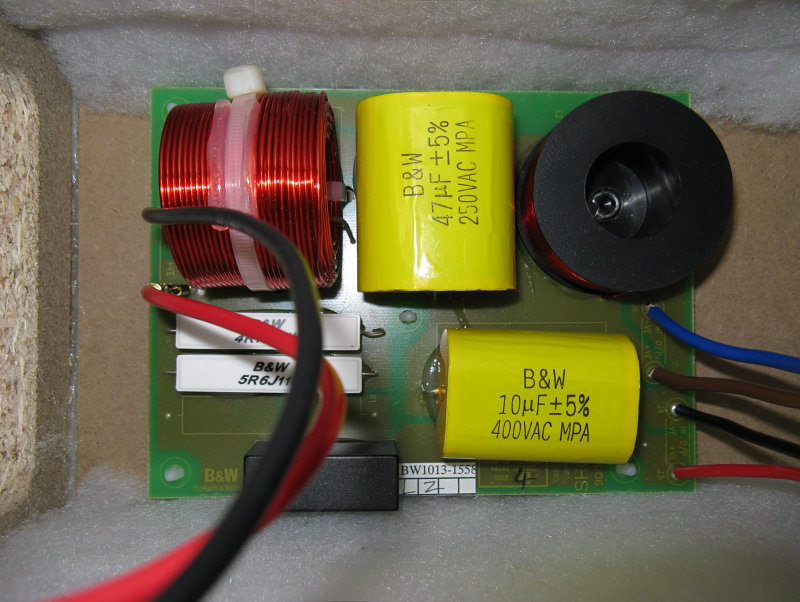

HP/LP till mellanregister och HP till diskant
Rejäla polypropylenkondingar och luftlindade spolar. Basarnas filter sitter på ett separat kretskort i lådans botten.

Brantheten är 6dB/oktav till diskant och 12dB/oktav till mellanregister. (2008-07-13 00:25:34)
Produkter på bilden:  B&W 683

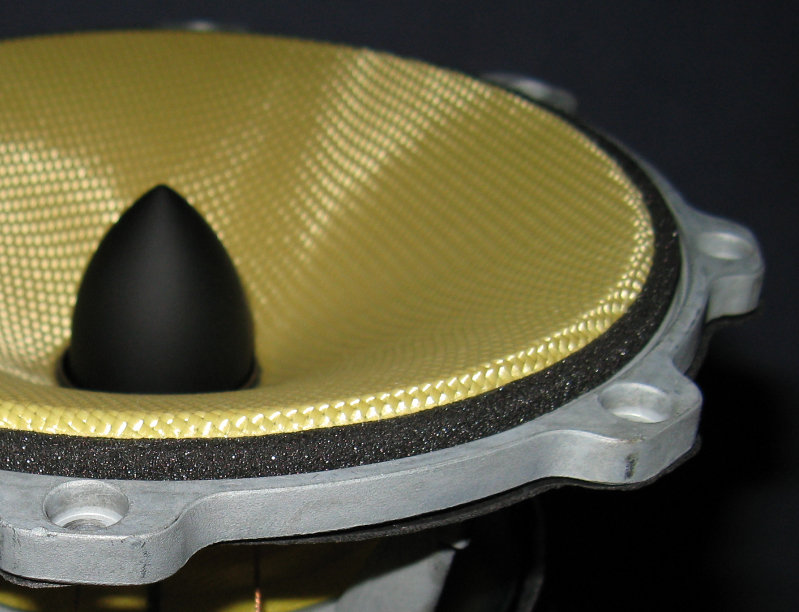

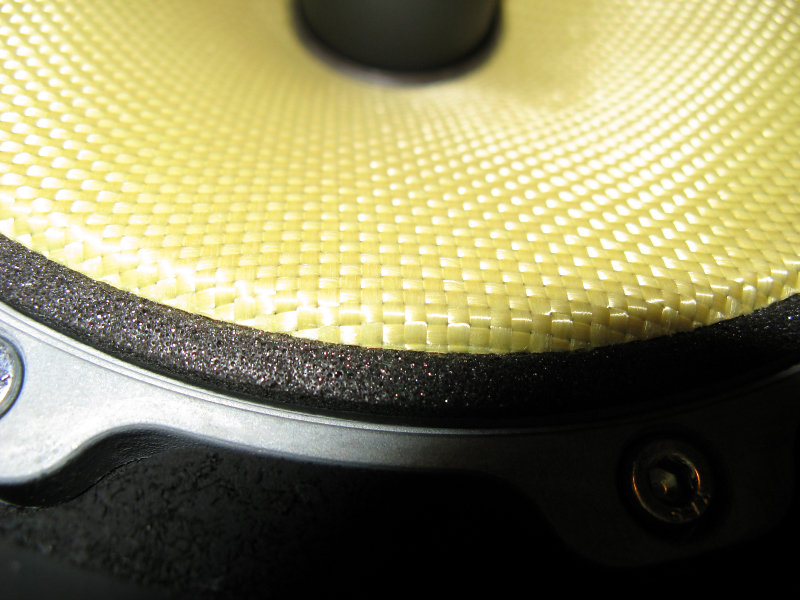

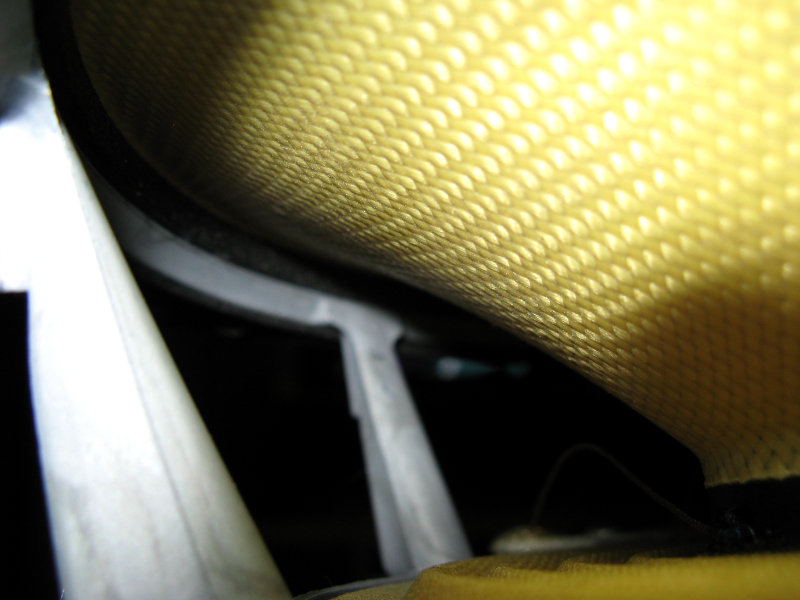

Närbild på FST-upphängningen
(2008-07-24 14:57:39)
Produkter på bilden:  B&W 683

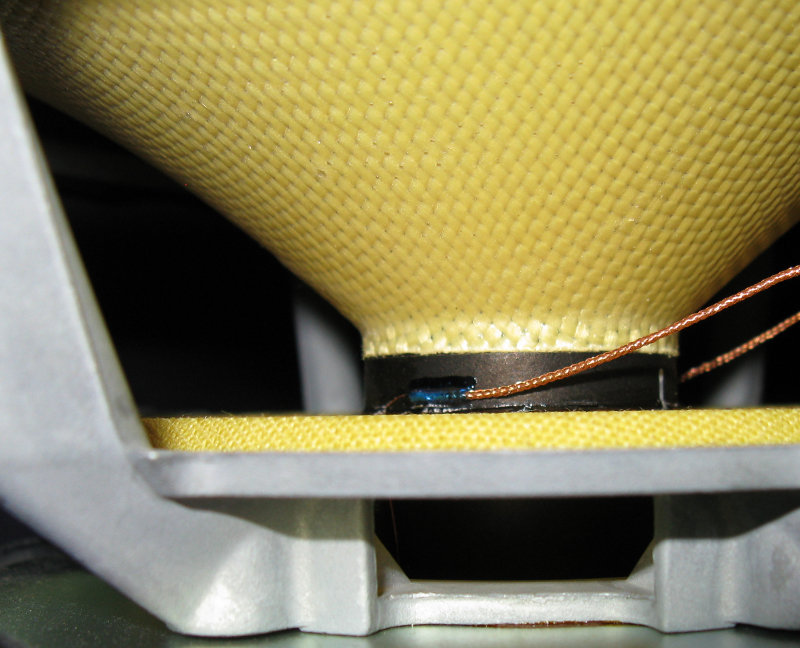

Mellanregister
Närbild på korgen i zink. Användes först i XT-serien. (2008-07-13 00:26:01)
Produkter på bilden:  B&W 683

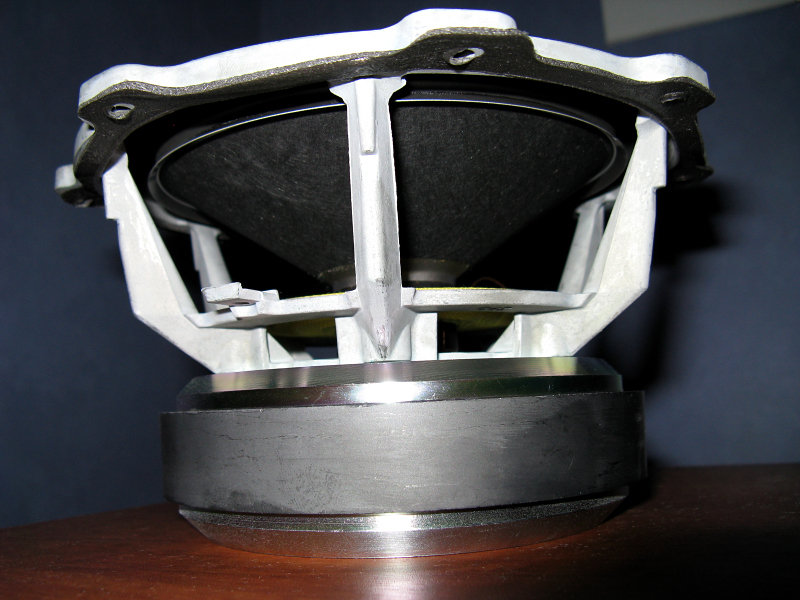

Allting har en baksida
Kanten i skumgummi fungerar som lufttätning och absorbent. Membranet sitter inte fast runtom som med en vanlig kantupphängning. (2008-07-13 00:26:36)
Produkter på bilden:  B&W 683

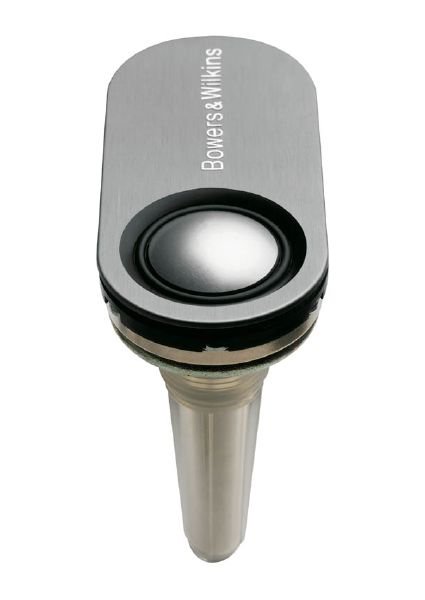

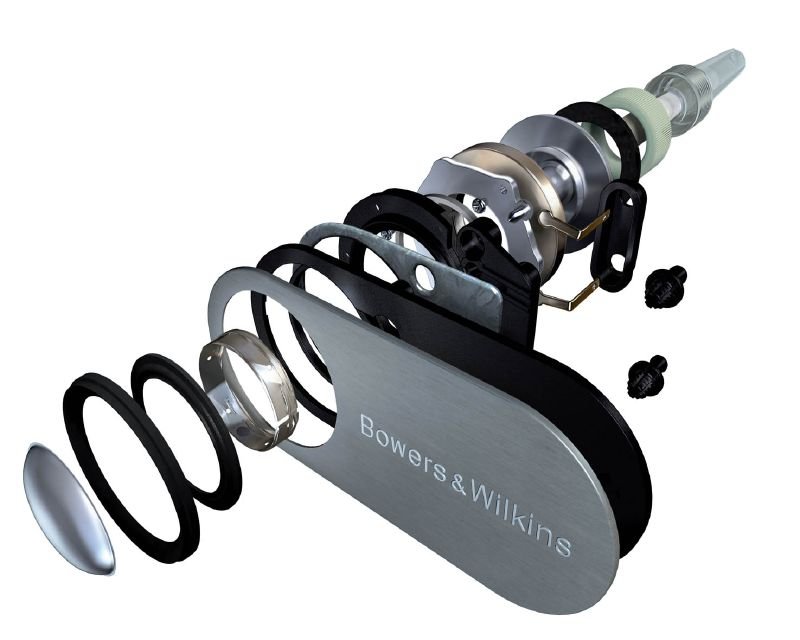

Produktbild på diskanten
(2008-09-30 17:31:34)
Produkter på bilden:  B&W 683

Produktbild på diskanten
(2008-09-30 17:34:00)
Produkter på bilden:  B&W 683

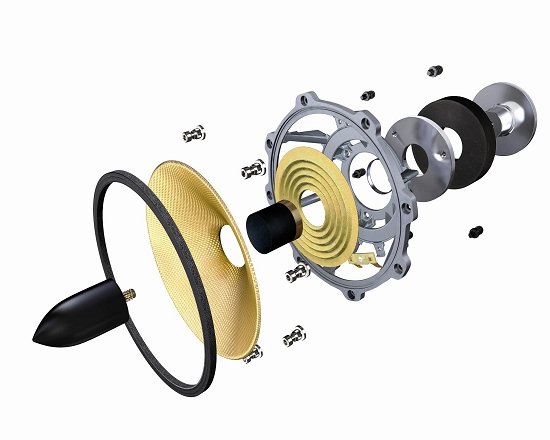

FST-mellanregistret i genomskärning
(2008-09-30 17:35:33)
Produkter på bilden:  B&W 683

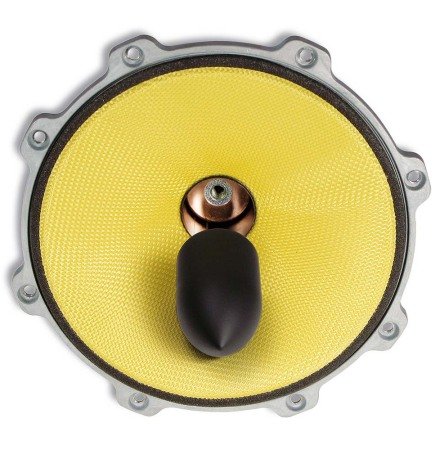

Produktbild, mellanregister
(2009-06-01 22:34:41)
Produkter på bilden:  B&W 683

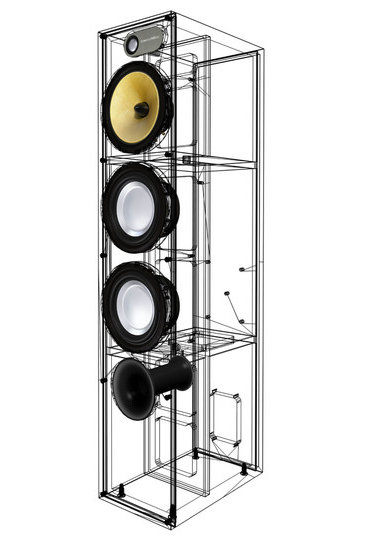

En genomskinlig 683
(2008-07-13 00:27:38)
Produkter på bilden:  B&W 683

B&W DM683
(2008-12-22 01:19:28)
Produkter på bilden:  B&W 683

B&W DM683, Gold Award 2007, Loudspeaker of the year < £1000
(2008-12-22 01:22:53)
Produkter på bilden:

Hjemmekino, Högsta betyg, 6/6 (översatt från norska lite halvtaskigt ;) )
(2008-12-22 01:38:45)
Produkter på bilden:



Viktat medelbetyg:  (8.75) (baserat på 3 st)  Visa lista
Unregistered474c50b4    2014-04-06 19:30:48
Robert_K    2009-02-12 07:13:15
Mille2000    2008-09-24 09:20:21
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Ageve   2009-02-12 11:36:39 Anmäl
Japp, det finns en förklaring till det. Hela lådan är tillverkad i MDF, och inre stagning är gjord av spånplatta, eftersom det är mjukare. Olika hårdhet i materialet ger bättre dämpning av resonanser i lådan, allt enligt B&W. Det finns fler tillverkare som kombinerar så.
Robert_K   2009-02-12 07:15:37 Anmäl
Kul att se hur ens högtalare ser ut invändigt. Trodde nog inte att det var så mycket spånskiva i dem. Eller jag trodde väl att det inte var spån över huvud taget.

men hur som haver så väger de ju ändå 26 kg och låter helt underbart!

Tack för bilderna.
Mille2000   2008-09-24 09:20:16 Anmäl
Fan va gött!! Nu äntligen kan ja sova utan att undra hur dom j*vlarna ser ut innuti! =D
Tack!
Ageve   2008-07-24 15:02:47 Anmäl
Japp, nu slipper du ligga sömnlös om kvällarna och fundera över det (bild)
New Player   2008-07-24 14:38:11 Anmäl
Fint, nu vet jag hur mina högtalare ser ut invändigt (bild)
Ageve   2008-07-24 14:27:43 Anmäl
Har lagt upp en bättre bild på baffeln nu. Det är MDF.
DVD-ai   2008-07-24 10:40:25 Anmäl
Fina dom där högtalarna, men ser inte fronten ut att vara i spånskiva den också ?
Tycker det utifrån bilderna på den i alla fall =P
