Dissektion av CD/DVD-spelare  Övrig elektronik
Viktat medelbetyg:  (8.75) (baserat på 3 st)      6891 besökare       Kommentarer      Anmäl detta album

Bilder på fler spelare kommer snart, t ex:

Denon DCD-1015

Noname-DVDn för 299kr uteblir tyvärr, eftersom den inte fungerar alls längre. En Dantax för 500kr fick hoppa in som en lite dyrare ersättare.

Produkter i albumet:
Denon DVD-1930 (DVD-spelare )
Rotel RDV-1050 (DVD-spelare )
Sharp BD-HP20S (Blu-ray-spelare )
Toshiba HD-E1 (DVD-spelare )
Dantax DVD-913 (DVD-spelare )
Denon DCD-910A (CD-spelare )
Detaljer
Bilder i detta album Växla till minatyrbilder

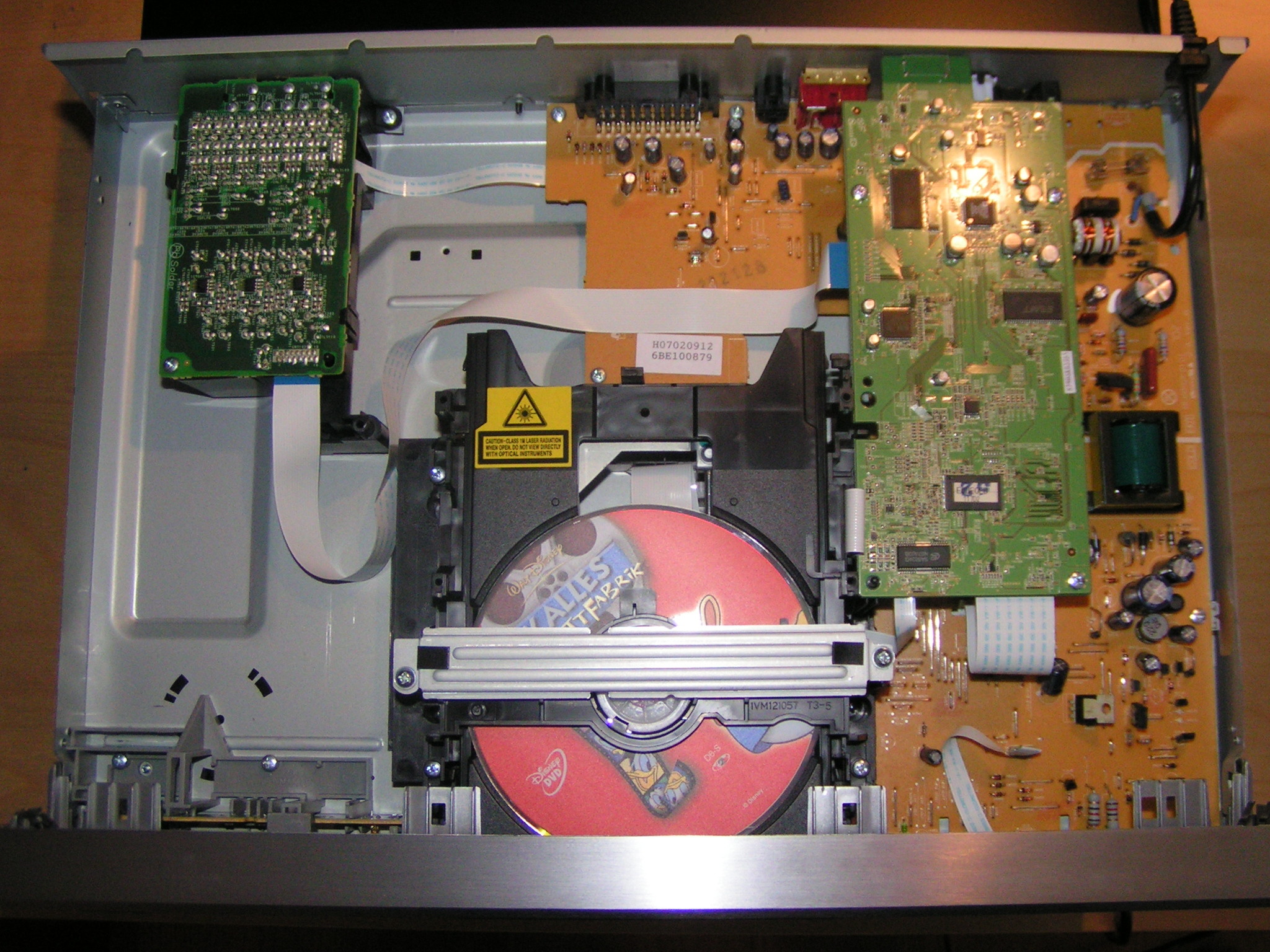

Dogmatisk Dissektion av Denon
DVD-1930, CD/DVD/DVD-Audio/SACD-spelare.

Köpte spelaren för 2600kr när den utgick som modell.

Viktmässigt är det en flugviktare, men inte prestandamässigt. Bildkvaliteten, både via HDMI och analog component är utmärkt, faktiskt så bra att det är svårt att se skillnad mellan denna och storebror DVD-3910. Ljudmässigt levererar den också. Bitkorrekt på digitalutgången, hyfsad (för pengarna mycket bra) D/A-omvandlare, stöd för DVD-A och SACD (vad man nu ska ha det till ;) ). Ett fynd helt enkelt.

Den vinner inga highend-priser för gediget bygge. Mycket plast och lite metall, men fronten är iaf i borstad aluminium och ser bra ut i hifibänken. Den låga vikten gör dock att den gärna kasar bakåt när man trycker på knapparna. Som sagt, en flugviktare, men faktum kvarstår, vill man ha en bildkvalitet som direkt sticker ut som bättre än denna, då är det Bluray som gäller. Skillnaden mot dyrare / mer avancerade DVD-spelare är minimal.

. (2009-02-20 15:07:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

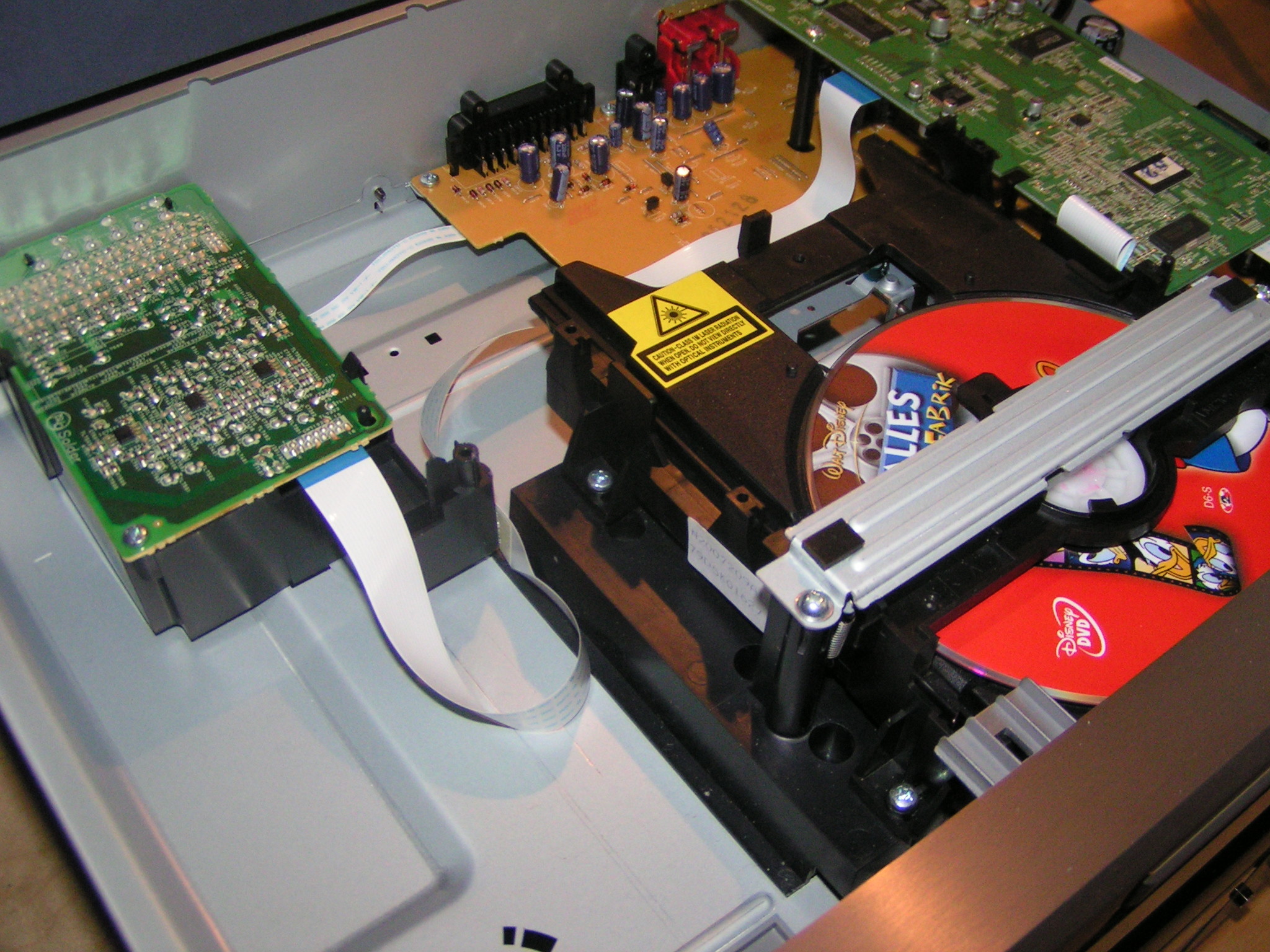

Analog 5.1 utgång
Väl separerat från övrig elektronik i lådan. Kabeln till kretskortet är lite väl tunn, men å andra sidan finns det inga komponenter som kan störa signalen. (2009-02-20 15:10:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

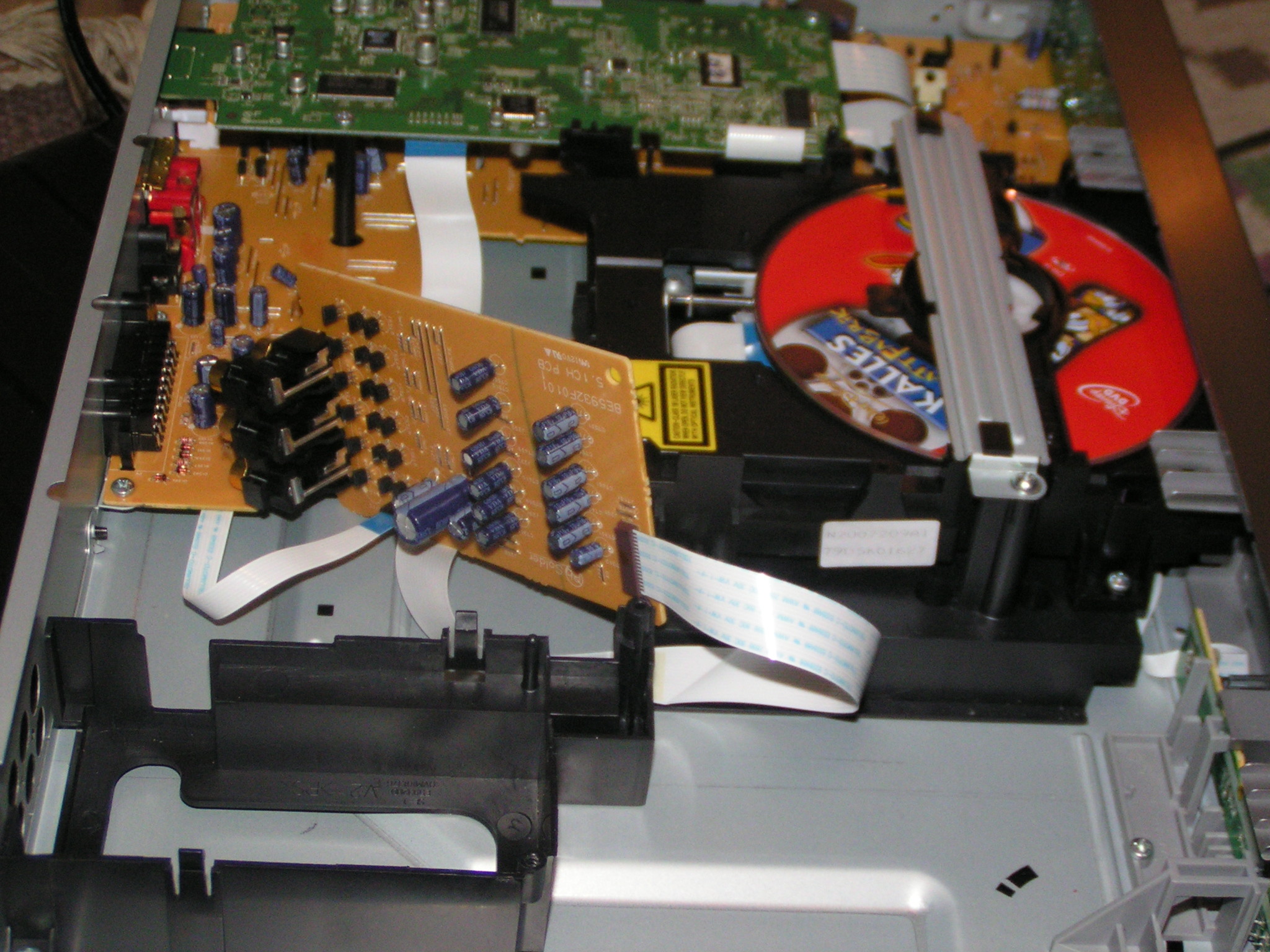

Drivverk
Skivan som sitter i har ingenting med spelarens kvalitet att göra (Kalle Anka). Det är en bra spelare. (2009-02-20 15:14:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

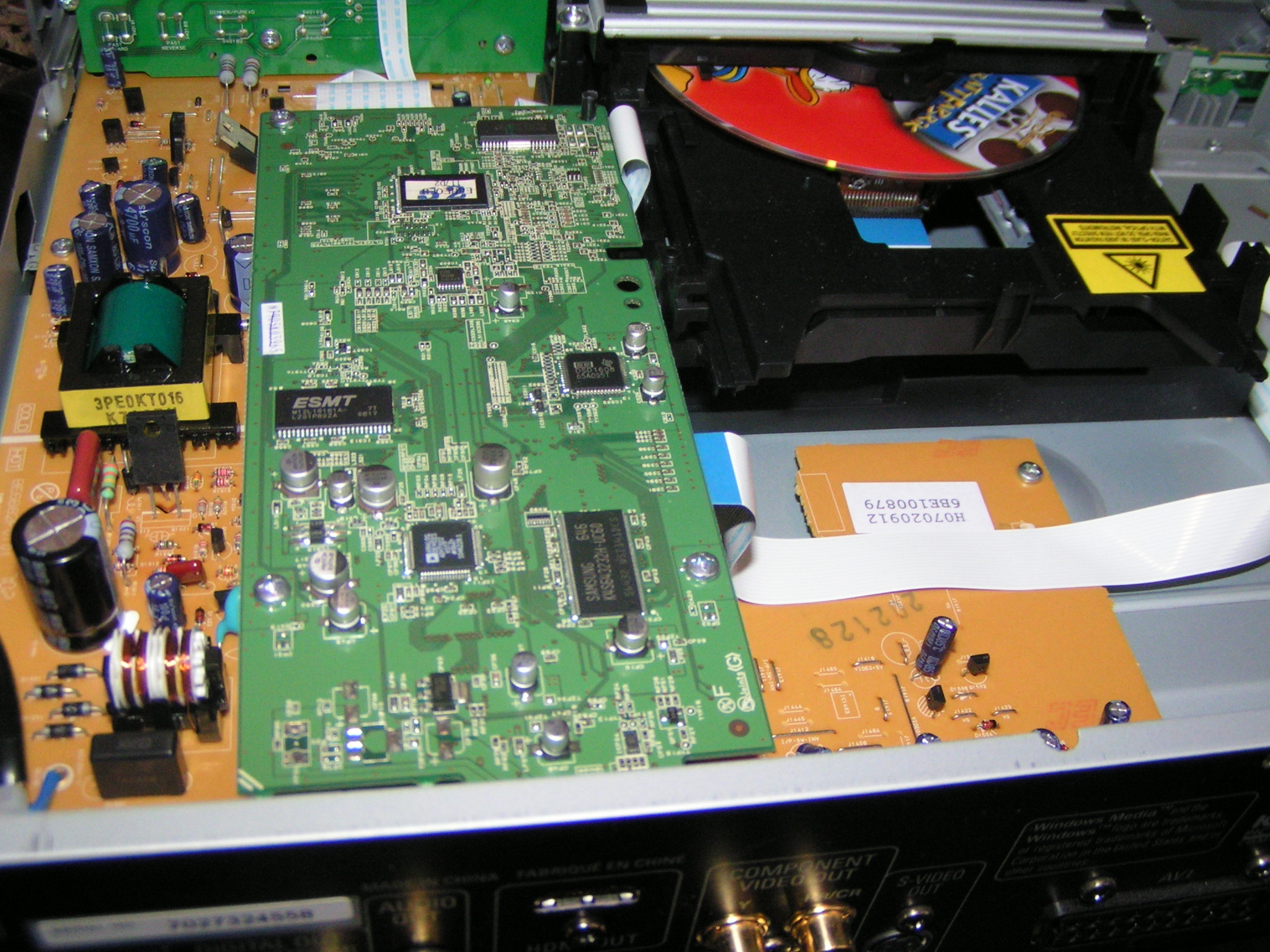

Bild/ljudkort
Nätdel till höger, och bild/ljudkort i mitten. (2009-02-20 15:17:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

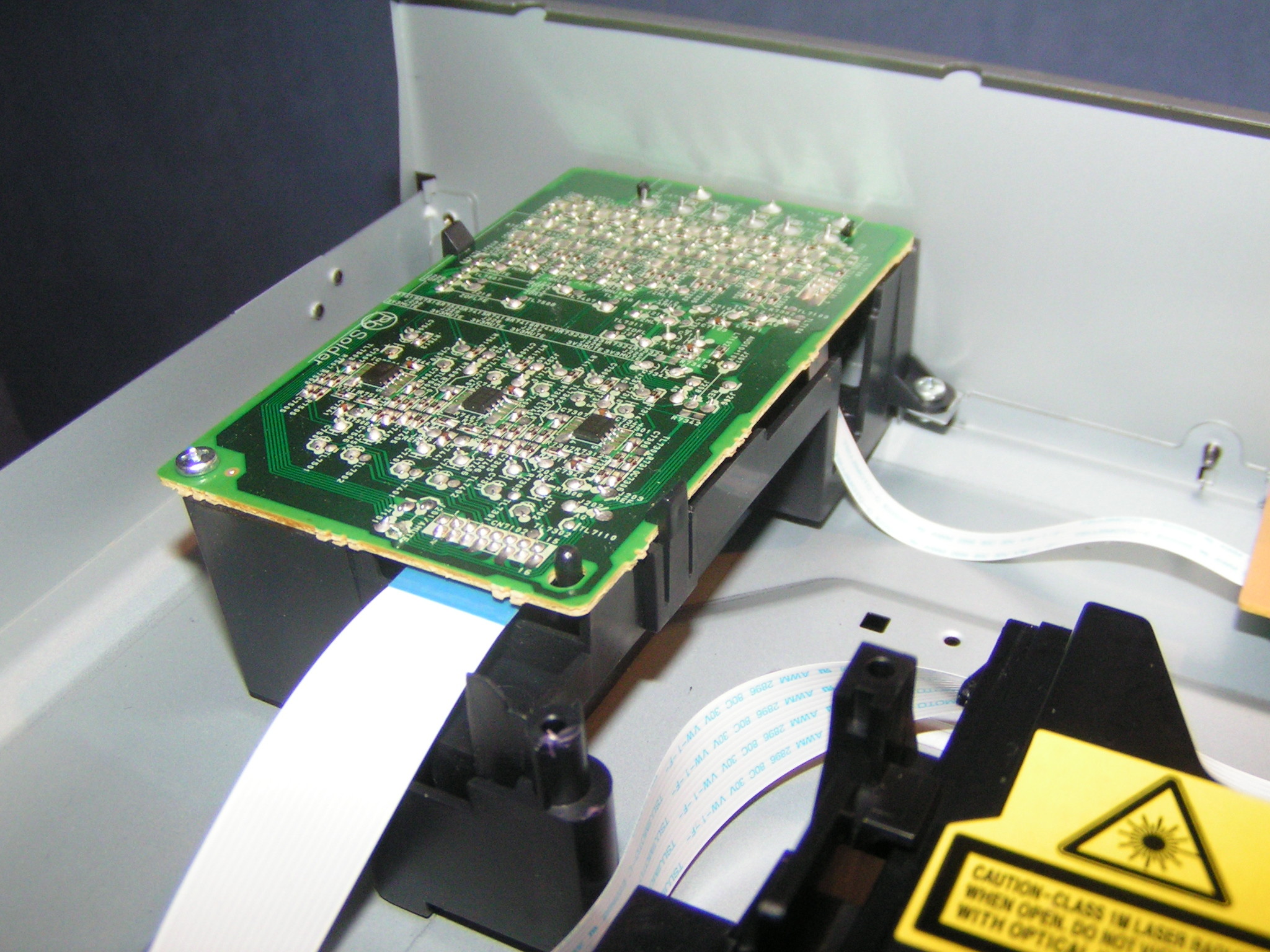

Analog ljuddel
OP-ampar på ovansidan av kortet, övriga komponenter på undersidan. D/A-omvandlaren sitter inte här, utan på bild/ljudkortet. (2009-02-20 15:19:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

Close-up
Kabeln i det nedre högra hörnet är inkommande signal från D/A-omvandlaren. (2009-02-20 15:21:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

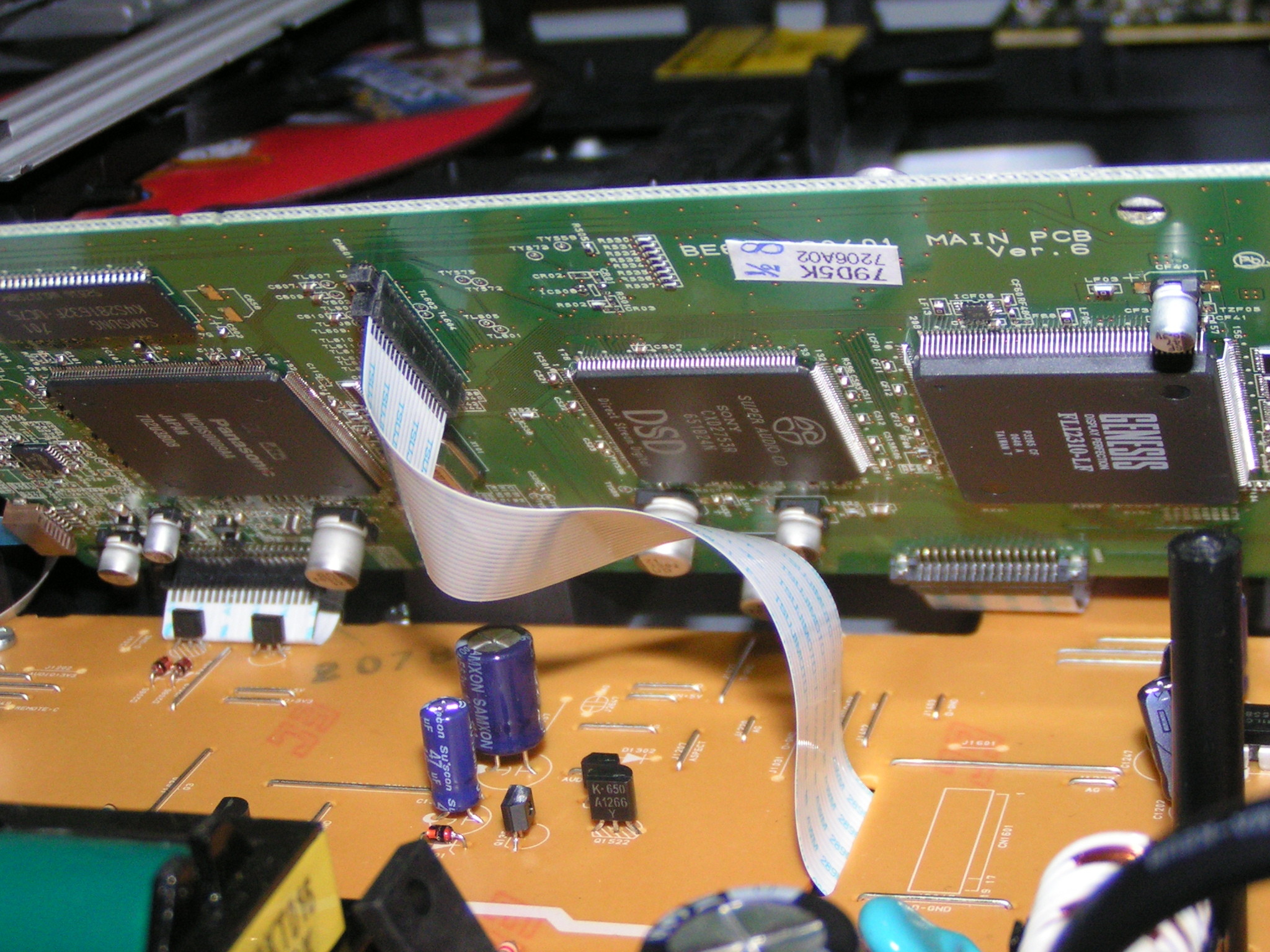

Bilddelen
Panasonic MPEG-dekoder till vänster.
Sony DSD-dekoder i mitten.
Genesis FL1231 till höger (Faroudja DCDi, samma chip i DVD-3910 mfl). (2009-02-20 15:24:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

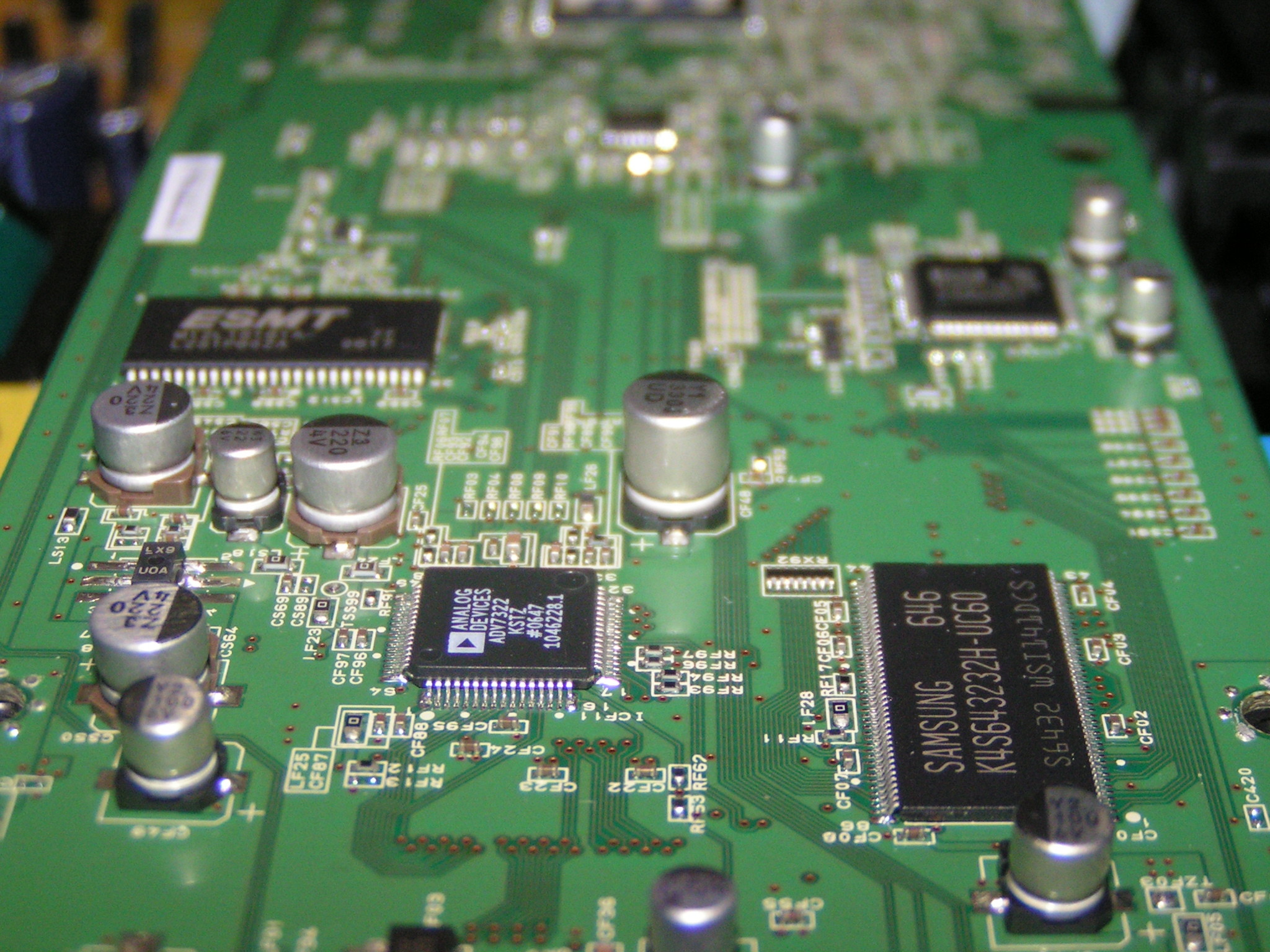

D/A-omvandlare till de analoga videoutgångarna
Analog Devices ADV7322

. (2009-02-20 19:18:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

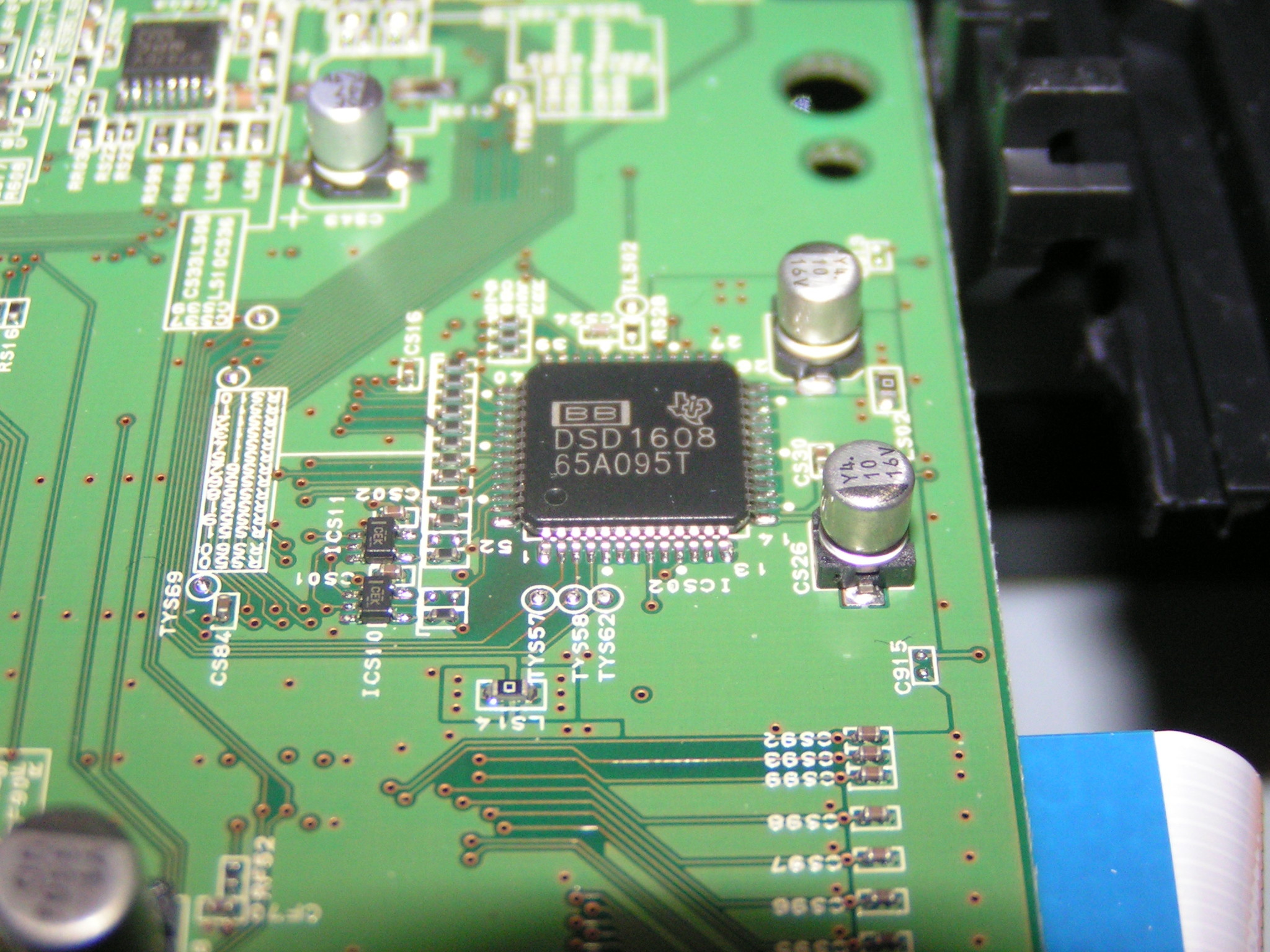

D/A-omvandlare (ljud)
Burr Brown DSD-1608

8-kanals 24/192 och 64 x 44.1 DSD DAC
108dB SNR

. (2009-02-20 15:27:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

En bild till
(2009-02-20 15:32:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DVD-1930

Rotar i Rotel
Rotel RDV-1050

Trafo till vänster.
Plastigt drivverk, men det läser de flesta skivor utan problem.
Bild/ljuddel till höger.

Spelaren är, till skillnad från den dyrare RDV-1060 egentligen ingen riktig Rotel. Den är baserad på en JVC-spelare, men modifierad med bland annat bättre ljuddel. Att det i grunden är en JVC märks tyvärr. Kvaliteten är tveksam (just min har fungerat bra hittills men många har haft problem med sina) och den är inte bitkorrekt på digitalutgången.

Jag skulle vilja kalla den en ljudspelare med bildfunktion. För det är på DVD-Audio spelaren kommer till sin rätt och låter utmärkt. Men den har som sagt ett flertal andra svagheter som gör att de inte lever upp till Rotels goda rykte.

. (2006-03-17 12:37:17)
Produkter på bilden:  Rotel RDV-1050

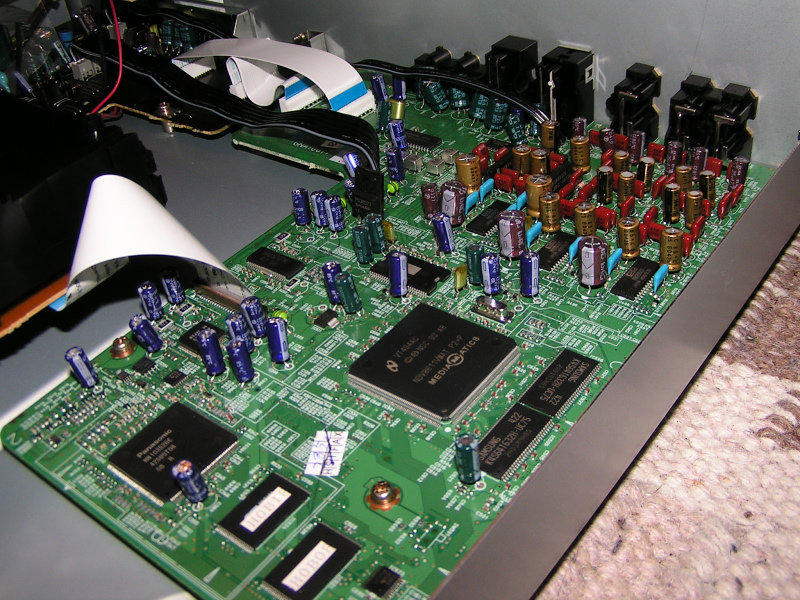

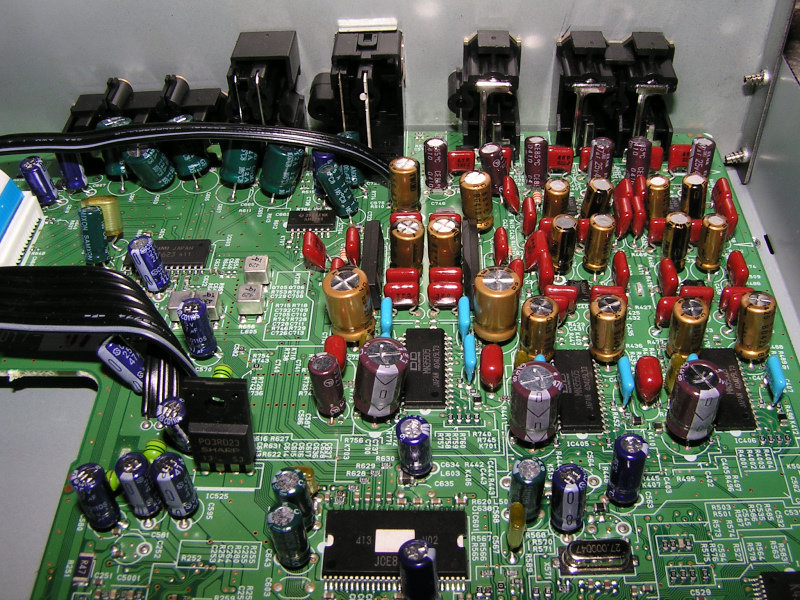

Rotel RDV-1050
Bra ljuddel, men rätt medioker bilddel.

3st stereo-DACar av okänt fabrikat. OP-ampar från JRC, mer påkostade till front ut.

Bildmässigt har spelaren inget att hämta mot modernare spelare. Bilden via component är något brusig, och den saknar HDMI. (2006-03-17 12:40:26)
Produkter på bilden:  Rotel RDV-1050

Rotel RDV-1050
Panasonic MPEG-dekoder.
Mediamatics bild/ljudprocessor, dvs en billig enchipslösning. (2006-03-17 12:41:14)
Produkter på bilden:  Rotel RDV-1050

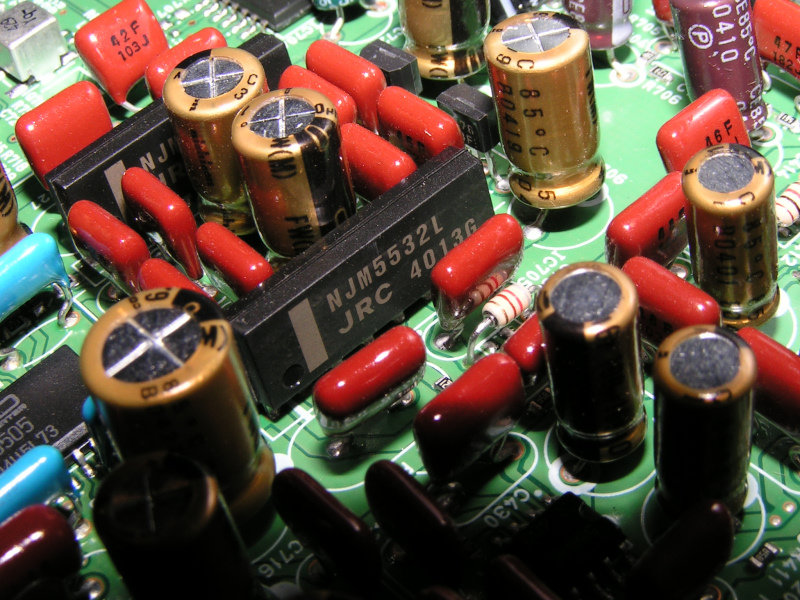

Rotel RDV-1050
OP-ampar till frontkanalerna

Den enda delen av spelaren (och första bilden i galleriet med för den delen) som ser lite smått highend ut ;)

. (2006-03-17 12:41:39)
Produkter på bilden:  Rotel RDV-1050

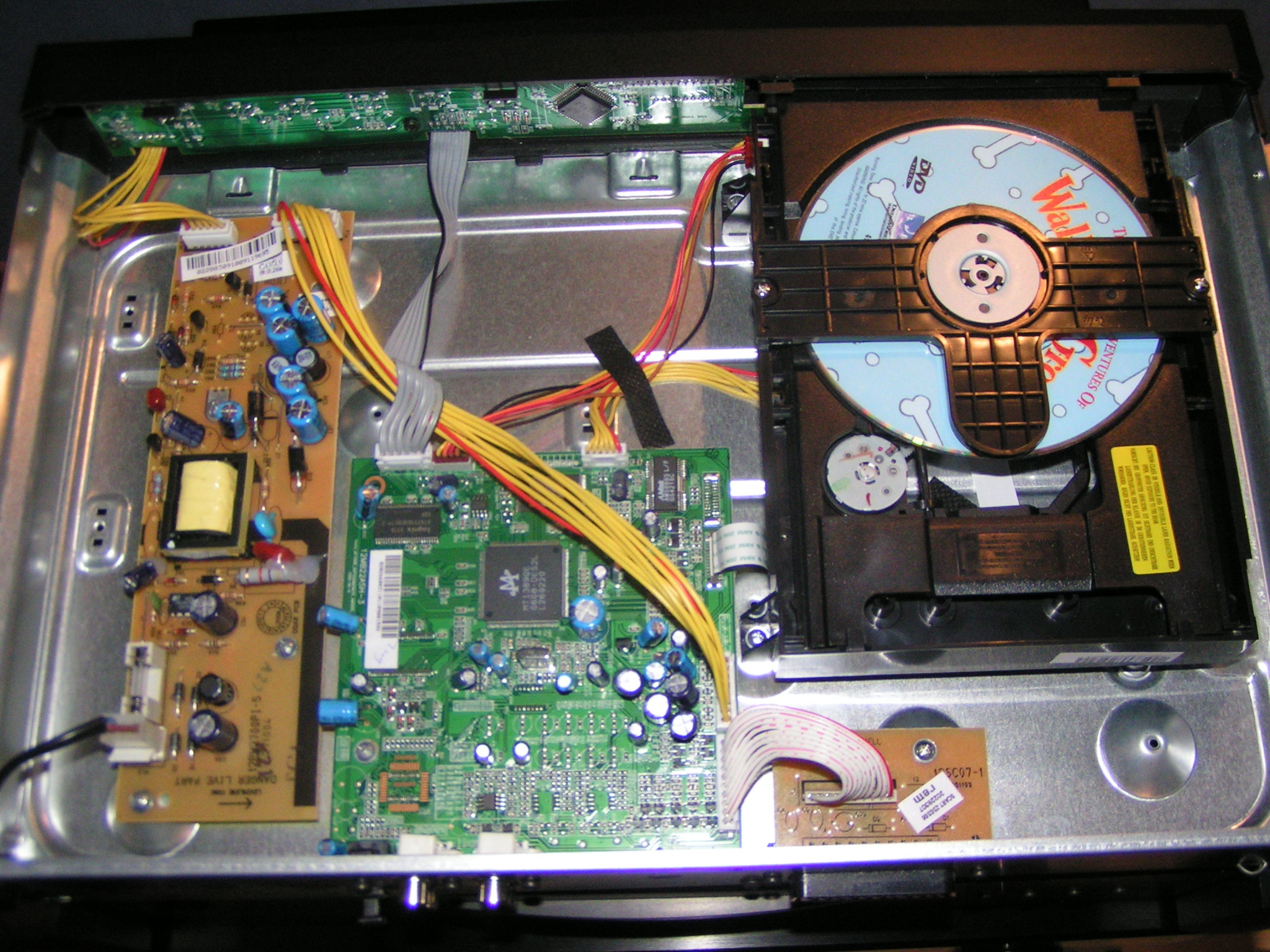

Dassig Dantax Delas
Dantax DVD-913A

DVD-spelare som inköptes till sovrums-TV. Priset var 499kr.

Utvändigt ger spelaren ett väldigt billigt intryck. Fronten ser ut som Kina OEM och på fjärren sitter inte ens bokstäverna rakt. Under skalet ser det inte riktigt lika illa ut, men att det inte handlar om ett kvalitetsbygge var rätt väntat.

Spelaren är byggd kring ett Mediatek MT1389QE chip. Det tar hand om all bild- och ljudprocessing, även MPEG-avkodning och D/A-omvandling till den analoga stereoutgången. SNR ligger enligt specen på 98dB.

Drivverket tar tid på sig att komma igång, och ger ifrån sig ett konstant men rätt lågt surrande/knarrande ljud.

Kabeldragningen i spelaren för tankarna till Goldmunds Hiend-spelare (dvs inte speciellt genomtänkt).

. (2009-02-20 20:18:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dantax DVD-913

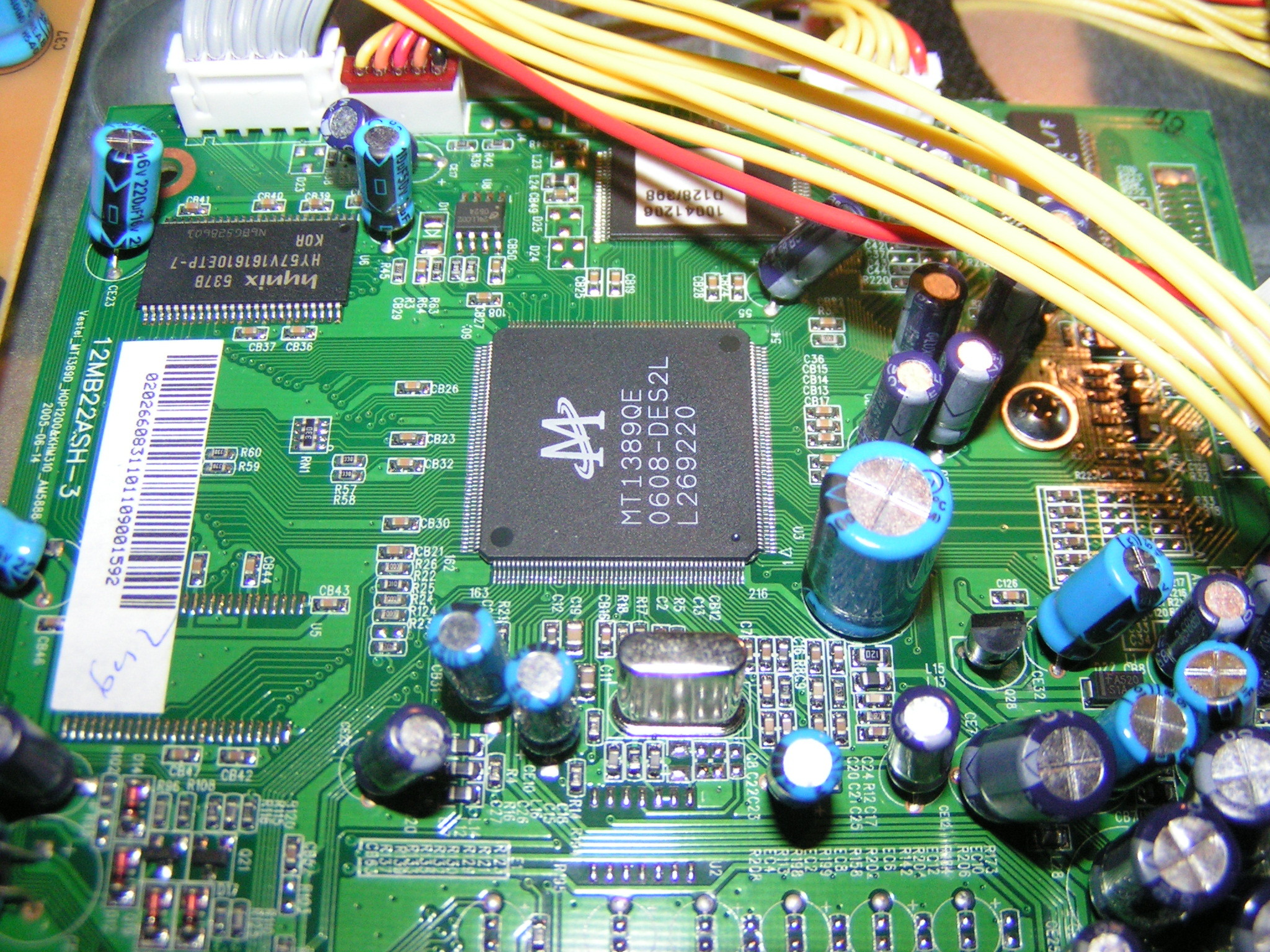

Huvudkortet
I mitten sitter chippet som hela spelaren är byggd kring, strax under sitter klockan.

Det finns alltså inget separat chip med D/A-omvandlare i denna spelaren, eftersom allt är integrerat i huvudchippet. Kvalitetsintrycket är överlag inte riktigt så dåligt som jag hade förväntat mig.

. (2009-02-20 20:30:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dantax DVD-913

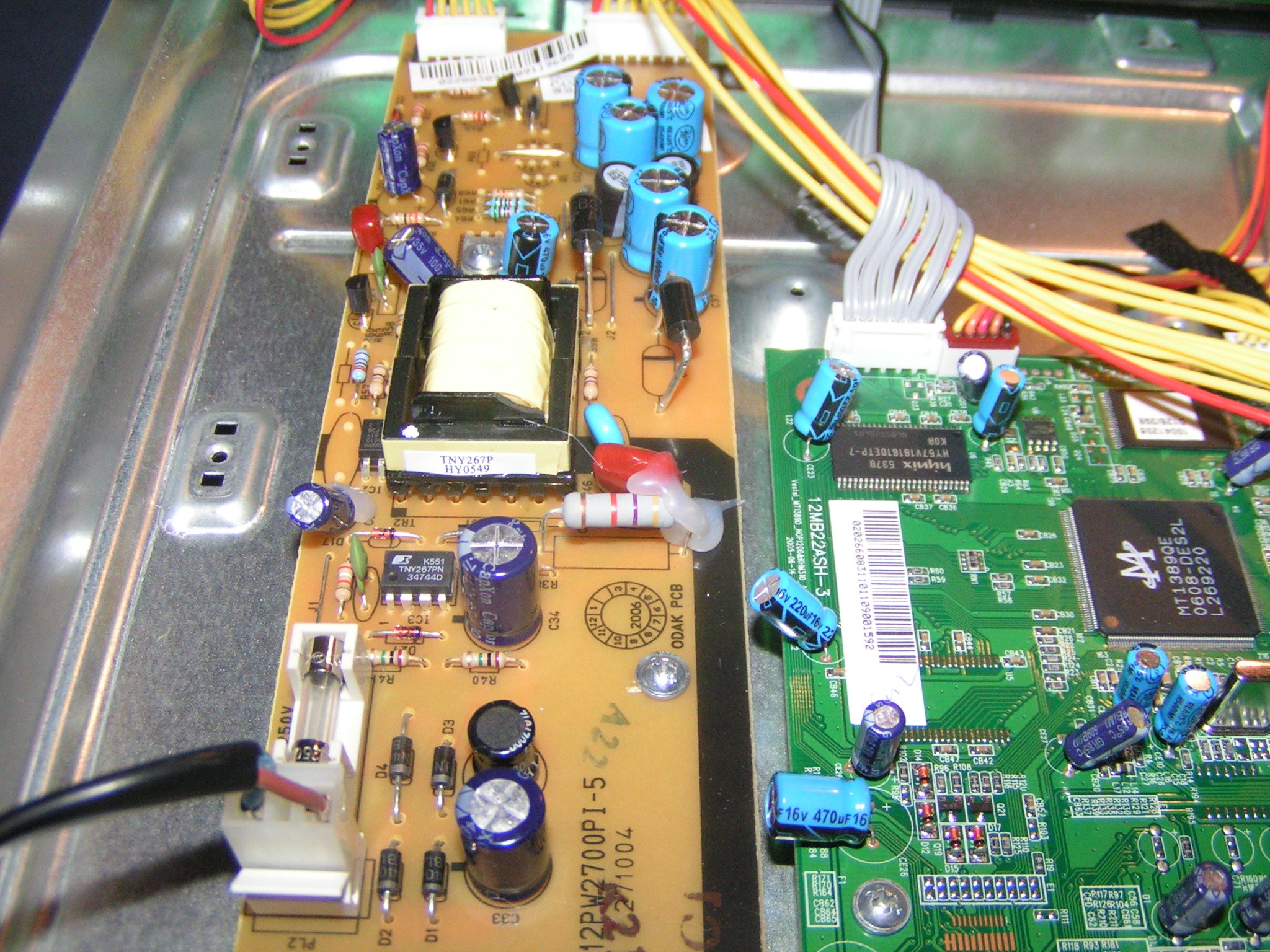

Trafo till vänster
Nätdelen är väl ungefär tillräcklig för att få spelaren att snurra, varken mer eller mindre. Inte direkt imponerande rent visuellt, med små filterkondingar osv, men hade inte direkt förväntat mig något annat.

. (2009-02-20 20:34:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dantax DVD-913

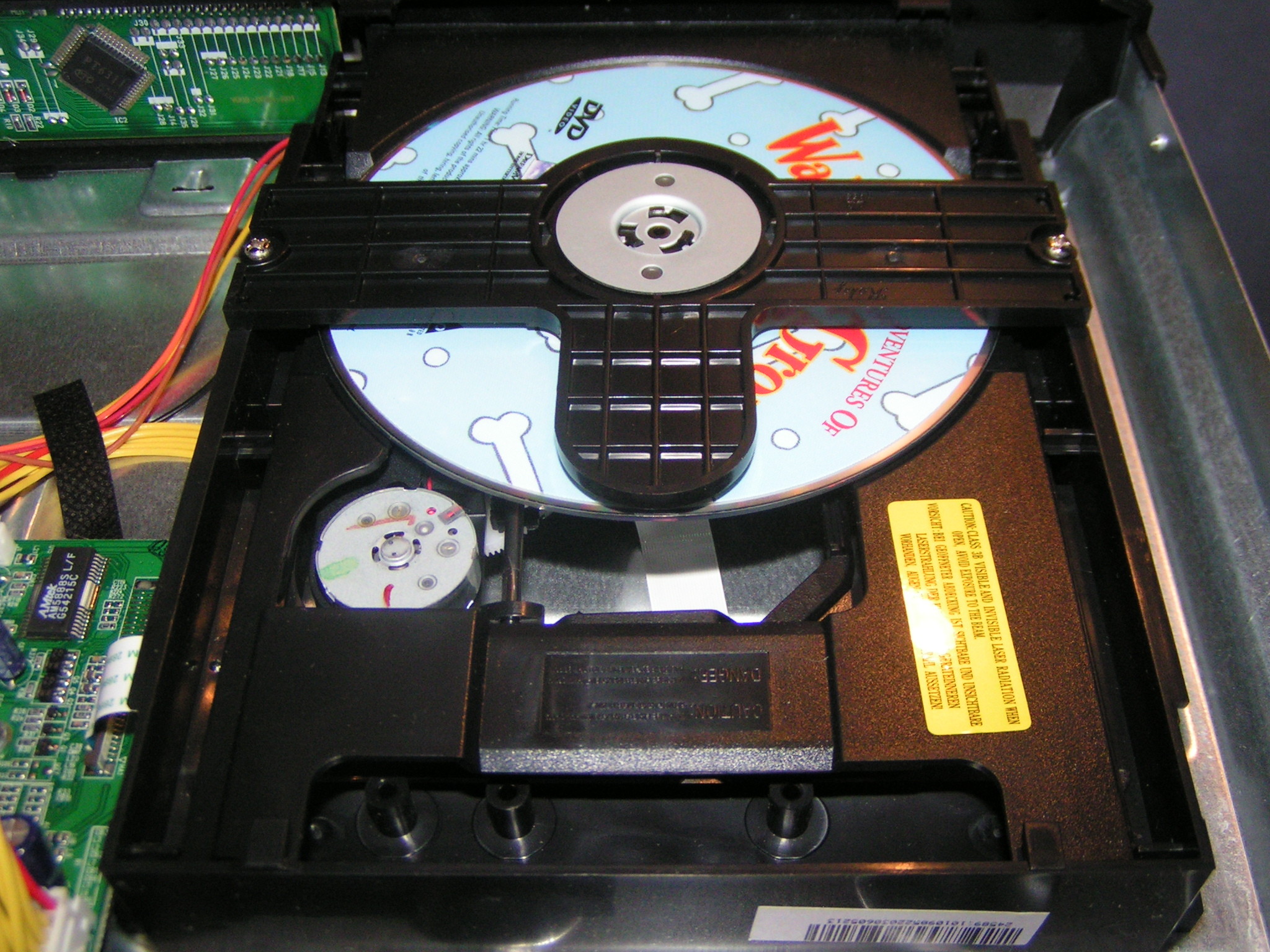

Drivverk
Ska man gå efter det visuella igen, så är drivverket i denna spelaren inte helt olikt det i Roteln. Plast, uppstagat med plast, och känsla därefter. Detta drivverket "tuggar" däremot högre än det i Roteln (ett konstant malande under drift, överröstas av musiken även på låg volym men det ger knappast ett bra kvalitetsintryck).

Spelaren läser brända och repade skivor utan problem, minst lika bra som Denon och Rotel på den parametern.

. (2009-02-20 20:37:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dantax DVD-913

Op-amp till den analoga ljudutgången
ST EZ551

Kretskortet är förberett för analog 5.1 ut, och även för D/A-omvandlare till en analog componentutgång, men det fick tydligen inte plats i budgeten för denna spelaren.

Scart eller composite är det som gäller här.

. (2009-02-20 20:42:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dantax DVD-913

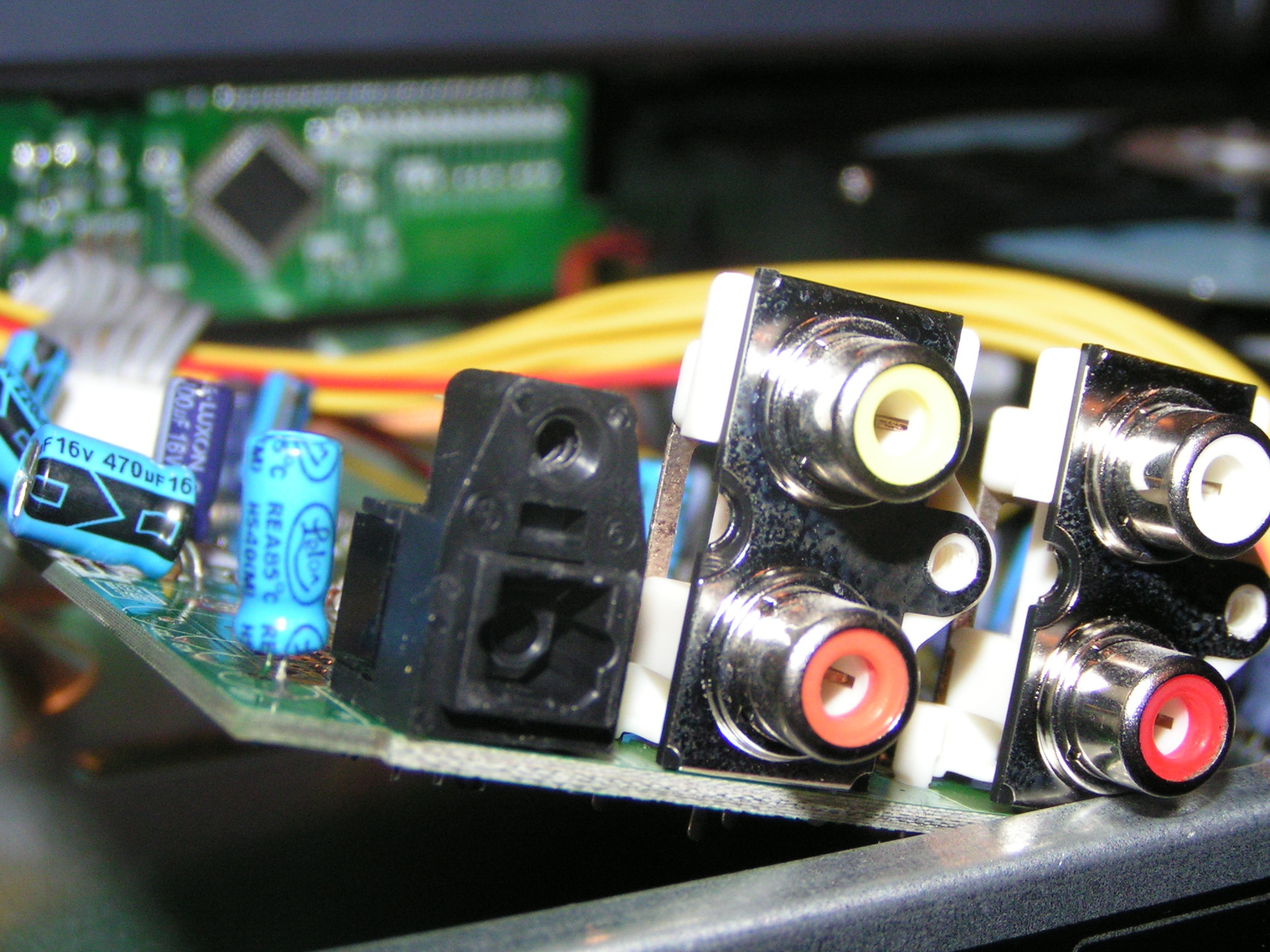

Två digitalutgångar
Det fick däremot plats i budgeten. Här finns alltså även coax, för de audiofiler som inte vill ha Toslink ;)

. (2009-02-20 20:52:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dantax DVD-913

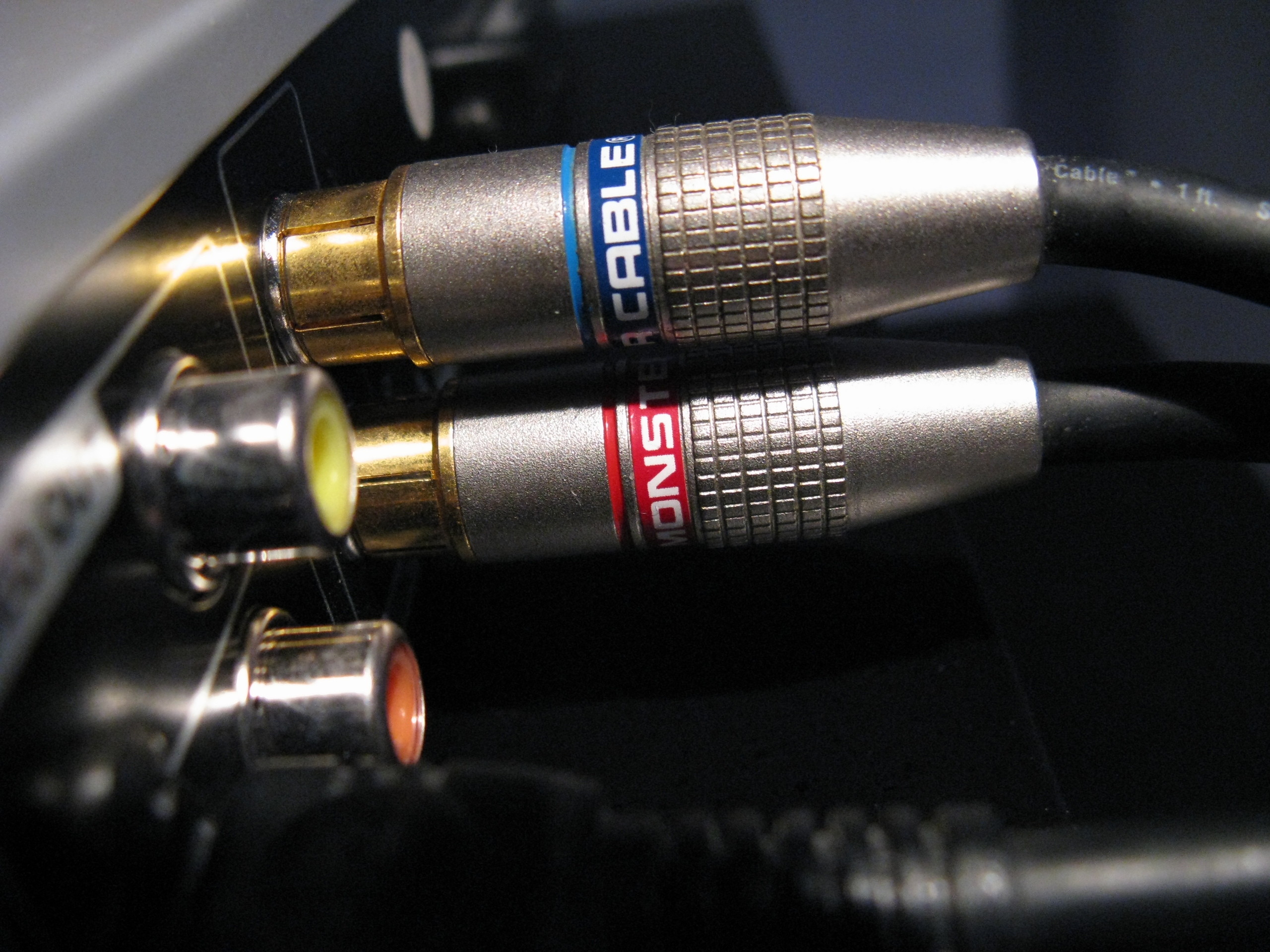

Monstercable
För att kunna plocka upp alla nyanser och all luft i ljudbilden så används Monstercable när Dantaxspelaren testas ;)

Kabeln kostade dubbelt så mycket som spelaren, dvs 1000kr.

Source last, cable first.

. (2009-02-20 21:55:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dantax DVD-913

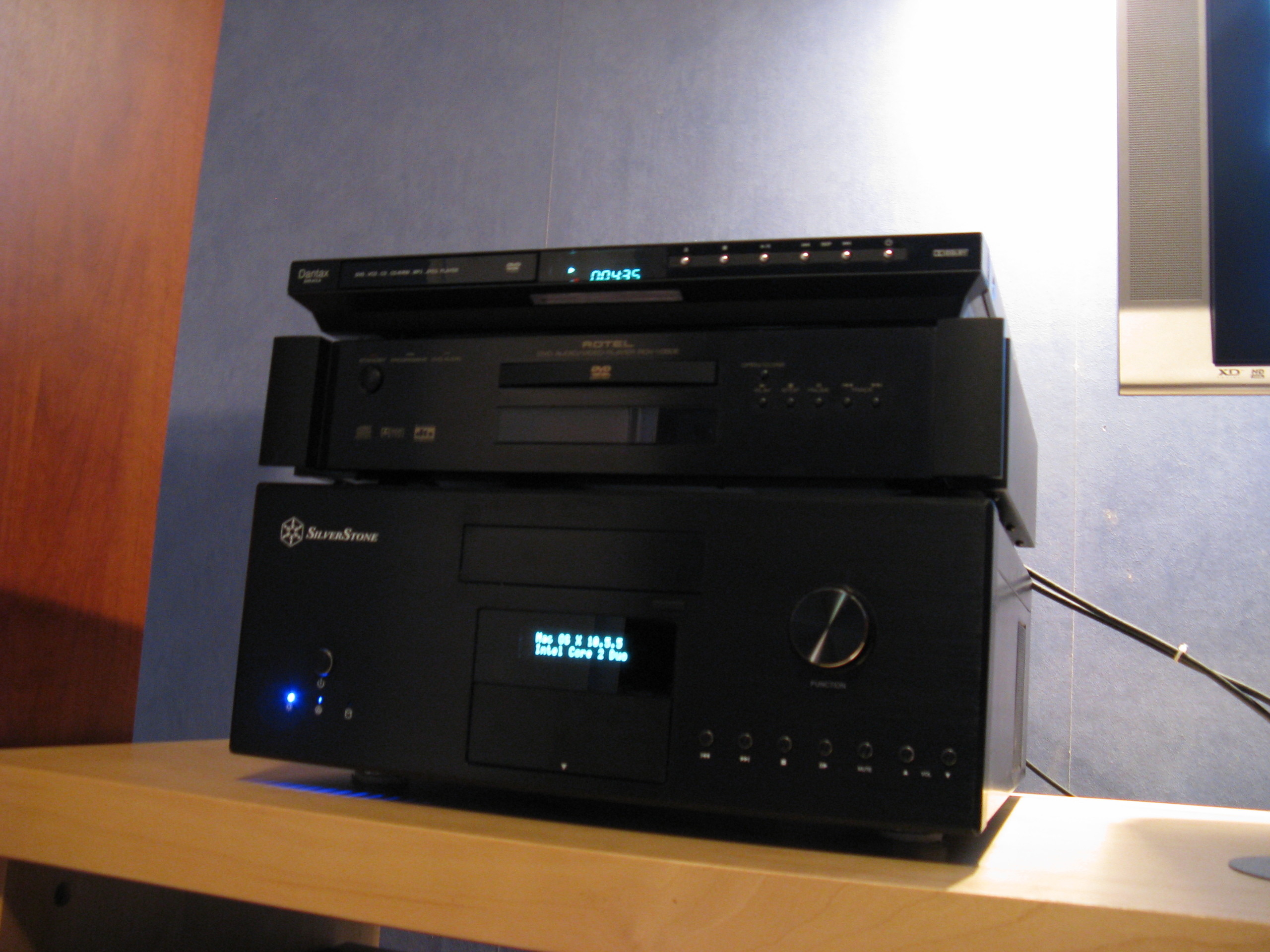

Dantax spelar Jennifer Warnes - Famous Blue Raincoat (överst)
Skivan är en vanlig audiofilreferens, dvs en bra inspelning. (2009-02-20 22:02:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dantax DVD-913

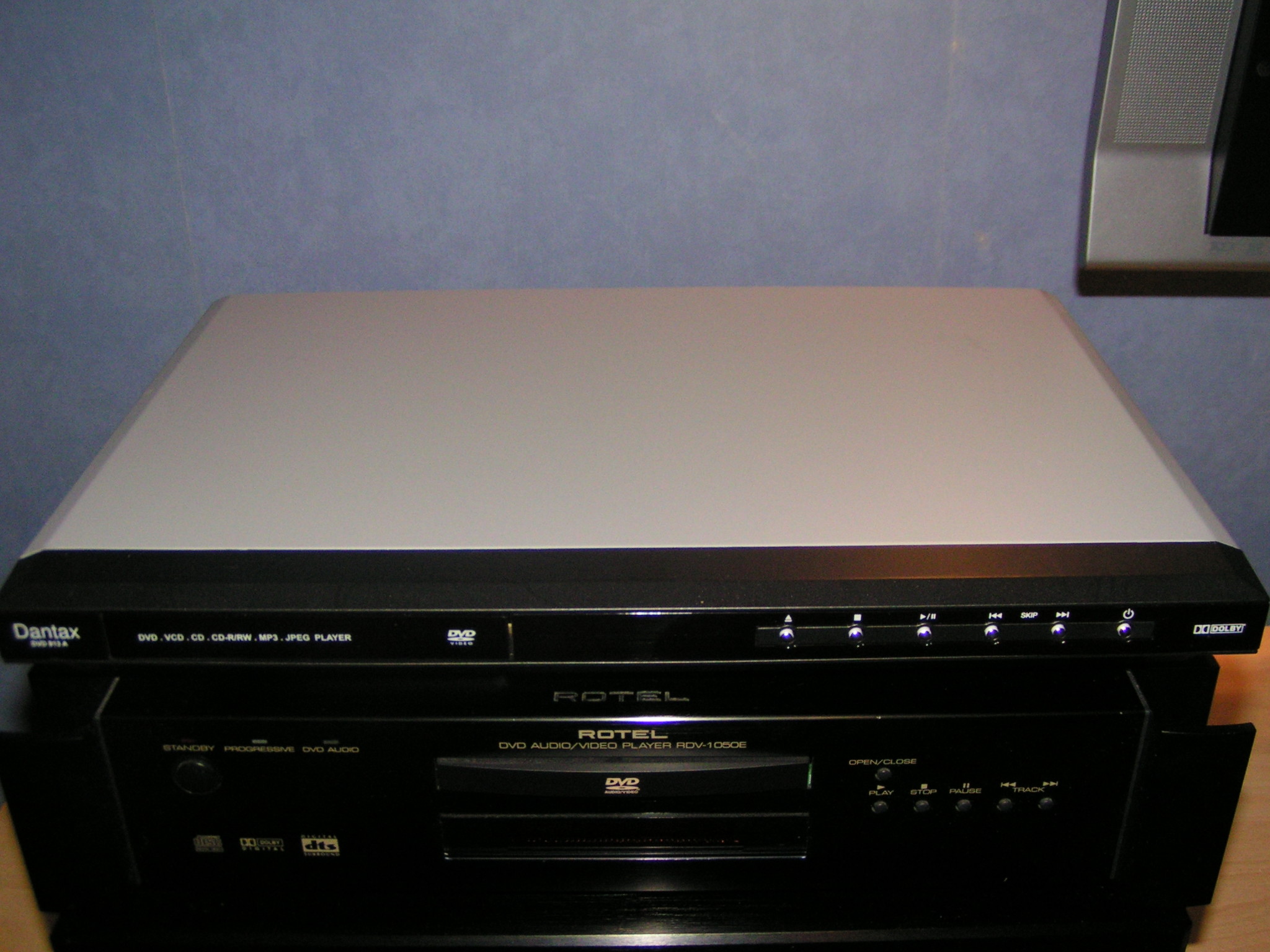

Jämförelsen / lyssningstesten
Japp, då var det dags för en sammanfattning. Kan väl direkt nämna att denna jämförelsen nästan är en rakt-av kopia på Mr-välljuds senaste tester av CD-spelare. Men det finns en skillnad. Två spelare har jämförts varje gång, och hembioförstärkaren har också varit ansluten till båda spelarna via toslink. Därmed kunde jag växla fram och tillbaks både mellan spelarna (blint) och mellan spelarna och hembioförstärkaren (inte blint, jag visste hela tiden vad som var digital anslutning och inte). Spelarna var anslutna på förstärkarens "6ch analog in" och "8ch analog in", vars signal inte A/D-omvandlas eller processas på annat sätt.

Verkar det förvirrande, så har jag helt enkelt jämfört två spelare i taget, med analog anslutning. Hembioförstärkare har fått vara referensen, med digital anslutning som jämförelse.

Första fighten var Dantax vs Rotel, och musiken som spelades var bland annat Katie Melua - Pictures, Jennifer Warnes - Famous Blue Raincoat, Mark Knopfler - Sailing to Philadelphia och Eva Cassidy - Live at Blues Alley.

Började med Knopfler, och kunde till en början inte alls skilja de båda spelarna åt. Ljudbilden var identisk, ingen av de båda lät mörkare eller ljusare, och det skiljde inte heller något i basåtergivningen. Fast och bra bas i båda. Det enda jag kunde notera var att båda spelarna hade lite högre signalnivå än förstärkarens inbyggda D/A-omvandlare. Bytte till Katie Melua och här började skillnader dyka upp i diskanten. Den ena gav något mer markerade s-ljud i diskanten. I övrigt var återgivningen i mellanregister och bas till synes (höres?) identisk. Fortsatte med Jennifer Warnes och upptäckte återigen de ljusare s-ljuden med den ena spelaren. Vid ett par tillfällen lät diskanten helt enkelt en aning distad med den ena men inte med den andra (och inte med förstärkarens DAC heller). För att vara helt säker körde jag lite Eva Cassidy också, men där fanns det ingen, eller minimal skillnad i diskantåtergivningen.

Sammanfattning:
Rotel gick segrande ur striden, men det var bara på en enda punkt - diskanten. Min gissning är att det beror på den integrerade D/A-omvandlaren i i Dantacspelarens Mediatek chip.

Är inte riktigt nöjd med detta resultatet än, så det kommer troligtvis att uppdateras efter noggrannare lyssning med fler skivor.

Nästa lyssning blir Denon vs Rotel.

. (2009-02-22 16:37:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dantax DVD-913,  Rotel RDV-1050

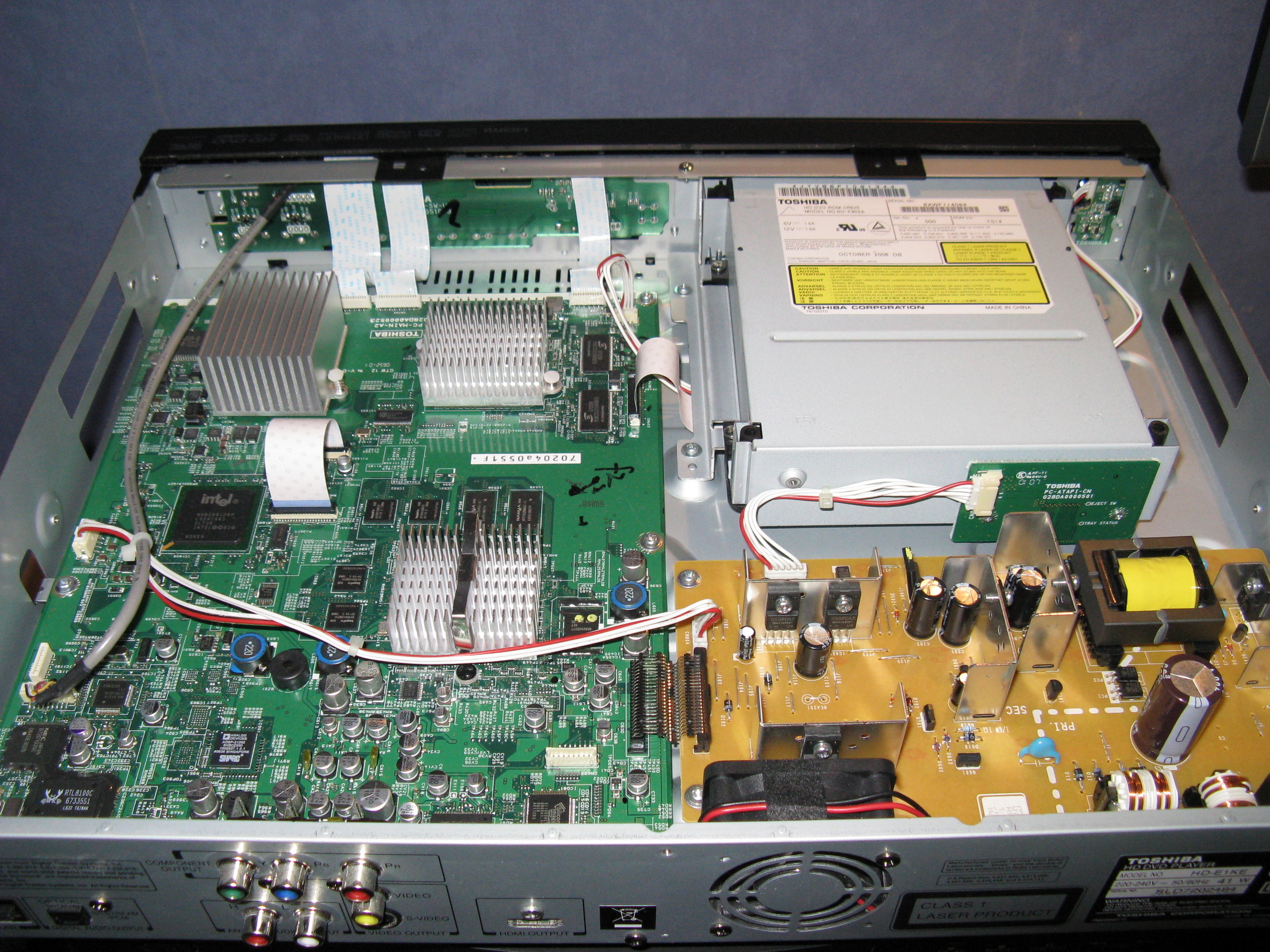

Toshiba HD-E1
När man lyfter på locket blir det allt mer tydligt att Toshiba sålde dessa spelare med förlust. 2000kr inkl 5st HD-DVD filmer.

Att byggkvaliteten ser imponerande ut jämfört med de tidigare i galleriet beror till stor del på att det helt enkelt är en PC, med Intel Celeron-processor, Analog Devices ljudprocessor, Realtek nätverkskort osv.

Att den har kraftfull grafikprocessor men långsam CPU märks dock. Uppstartstiden är så pass lång att man utan problem hinner fylla och starta kaffekokaren innan den är redo att spela.

Om CD/DVD/HD-DVD driven ser ut som en datordrive så beror det på att det är just det. I grunden samma läsare som sitter i HD-DVD addonet till Xbox 360.

Tack vare bra bildprocessor ger denna spelare utmärkt bild både på DVD och HD-DVD. Avsaknad av 1080p är dock en klar nackdel.

. (2009-02-22 17:24:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Toshiba HD-E1

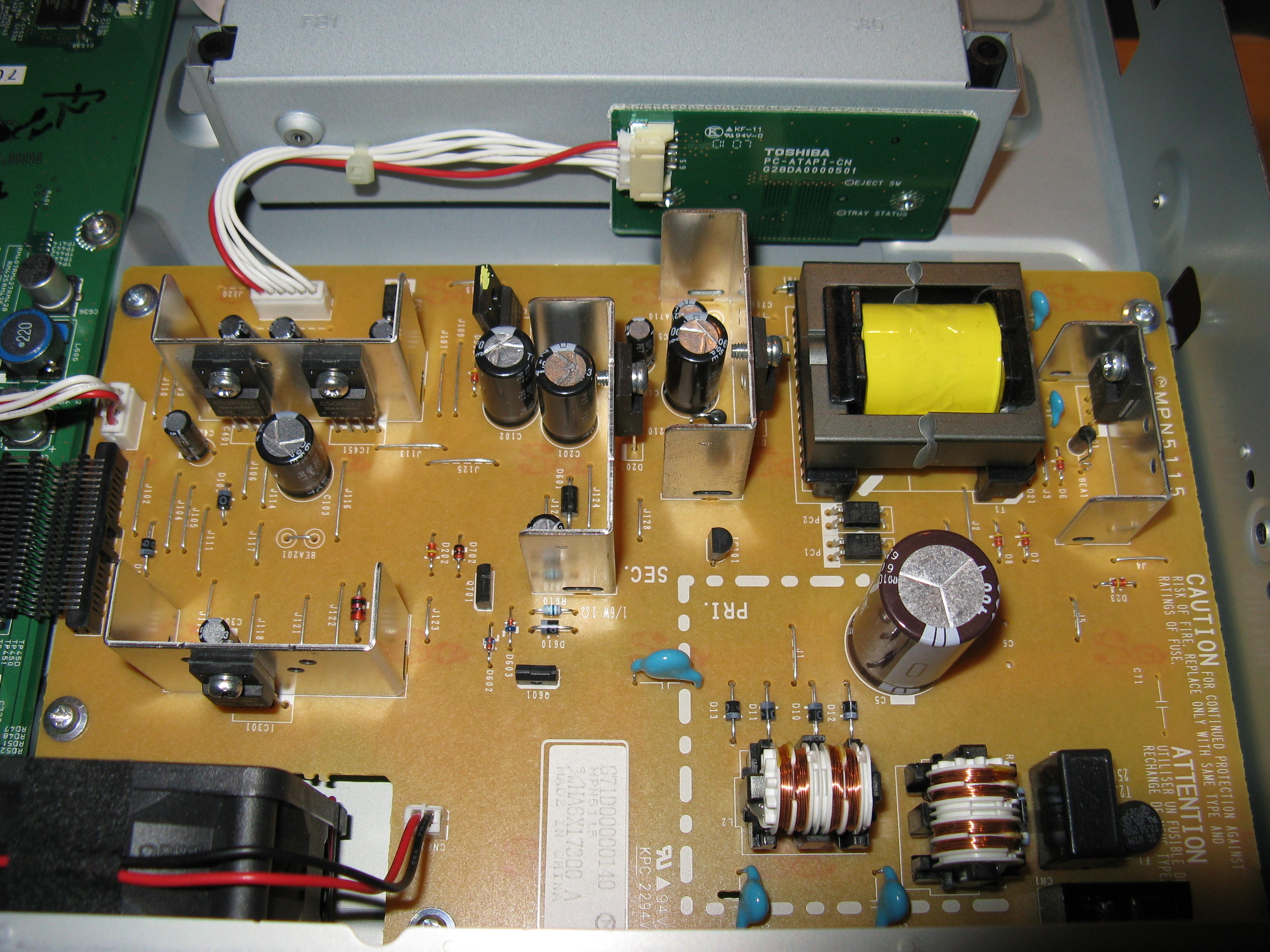

Nätdelen
Den ser klart mer påkostad ut än i övriga spelare hittills, men det beror troligtvis på att spelaren drar mer ström. Det är ju trots allt en komplett dator. En kul detalj är kontaken till vänster i bild. ATX-anslutning fast utan den vanliga kontakten. (2009-02-22 17:34:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Toshiba HD-E1

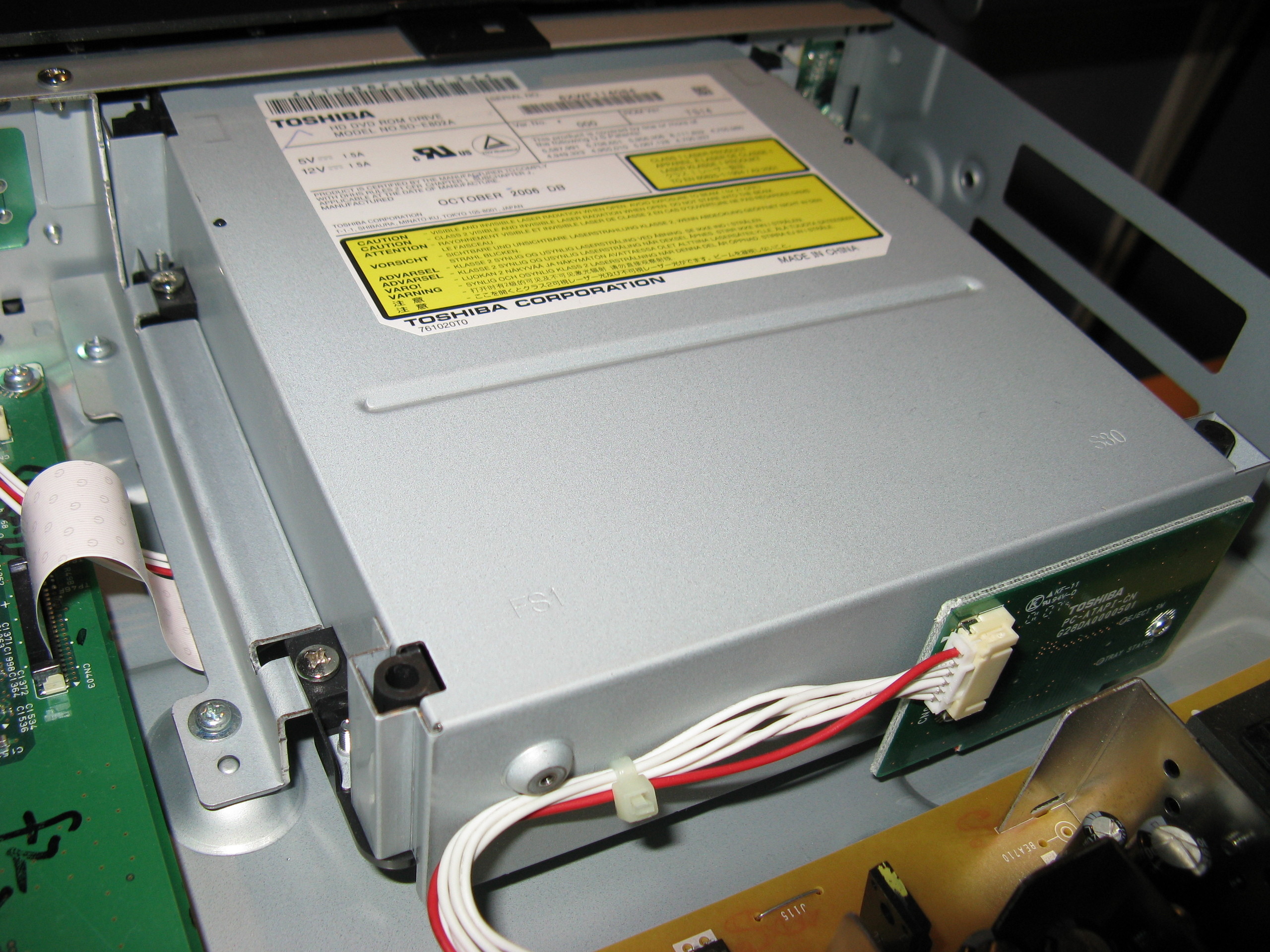

CD/DVD/HD-DVD drivverk
HD DVD ROM, tillverkad av Toshiba. (2009-02-22 17:37:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Toshiba HD-E1

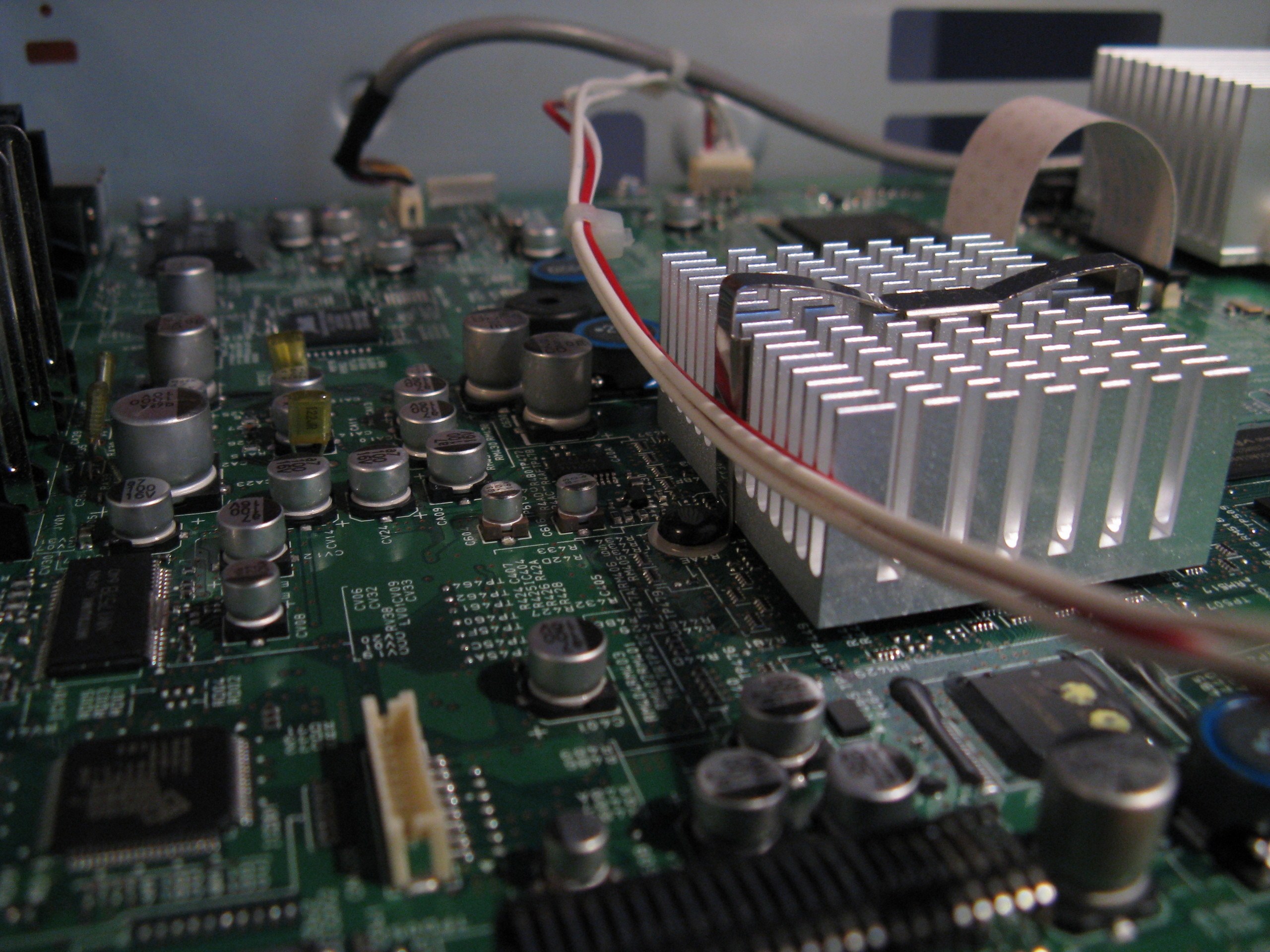

Huvudkortet
Enbart komponenter av hög kvalitet. Inte en enda elektrolyt (dvs kvaliteten motsvarar bra moderna moderkort till datorer men inte hifi-elektronik ;) )

Grafik/videoprocessor under närmaste kylflänsen. Celeronprocessorn syns i övre högra hörn.

. (2009-02-22 17:49:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Toshiba HD-E1

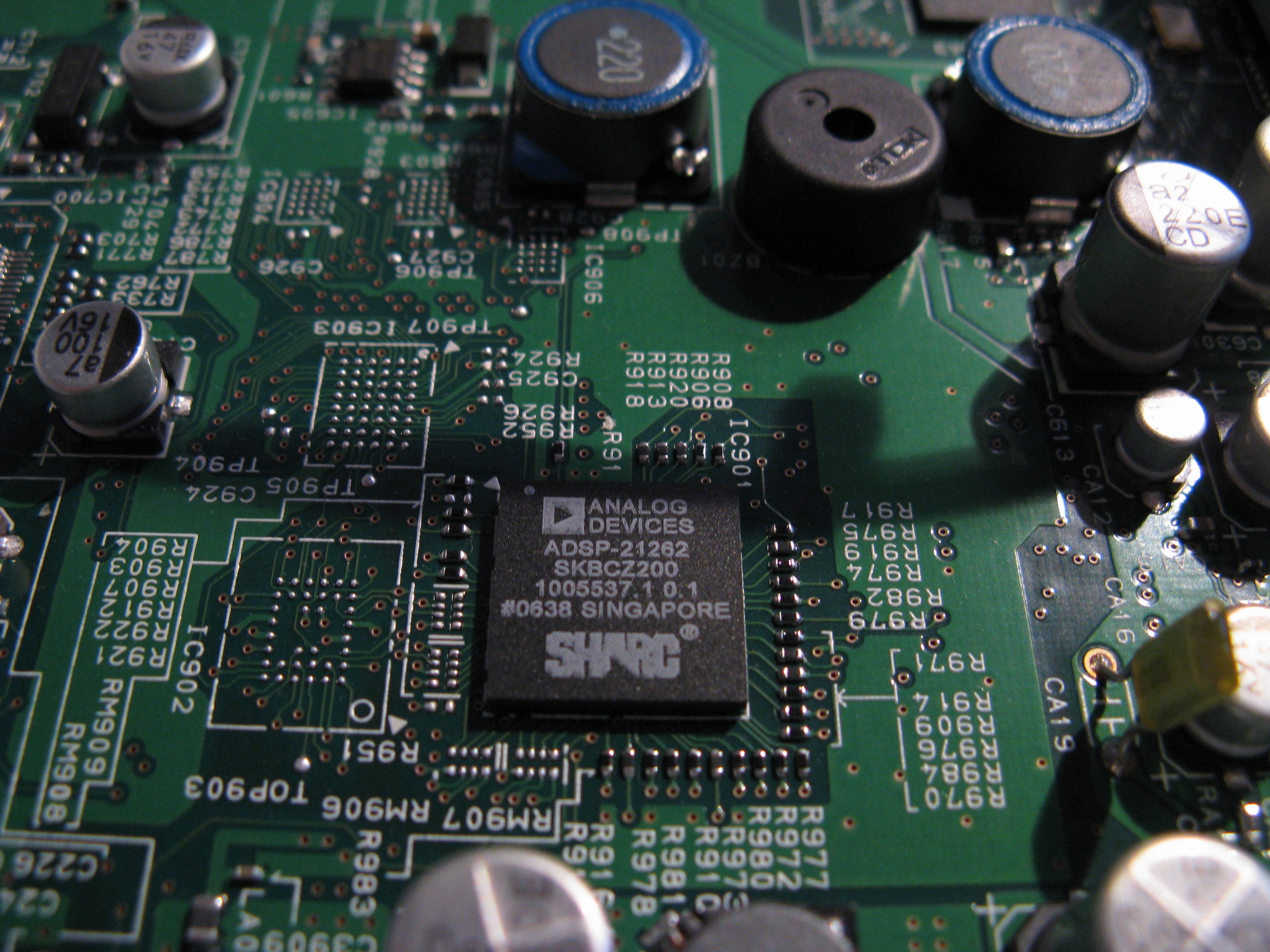

Ljudprocessorn
Kraftfull DSP från Analog Devices, som bland annat tar hand om realtidskodning från flerkanals losslessljud till DTS Fullrate.

. (2009-02-22 18:23:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Toshiba HD-E1

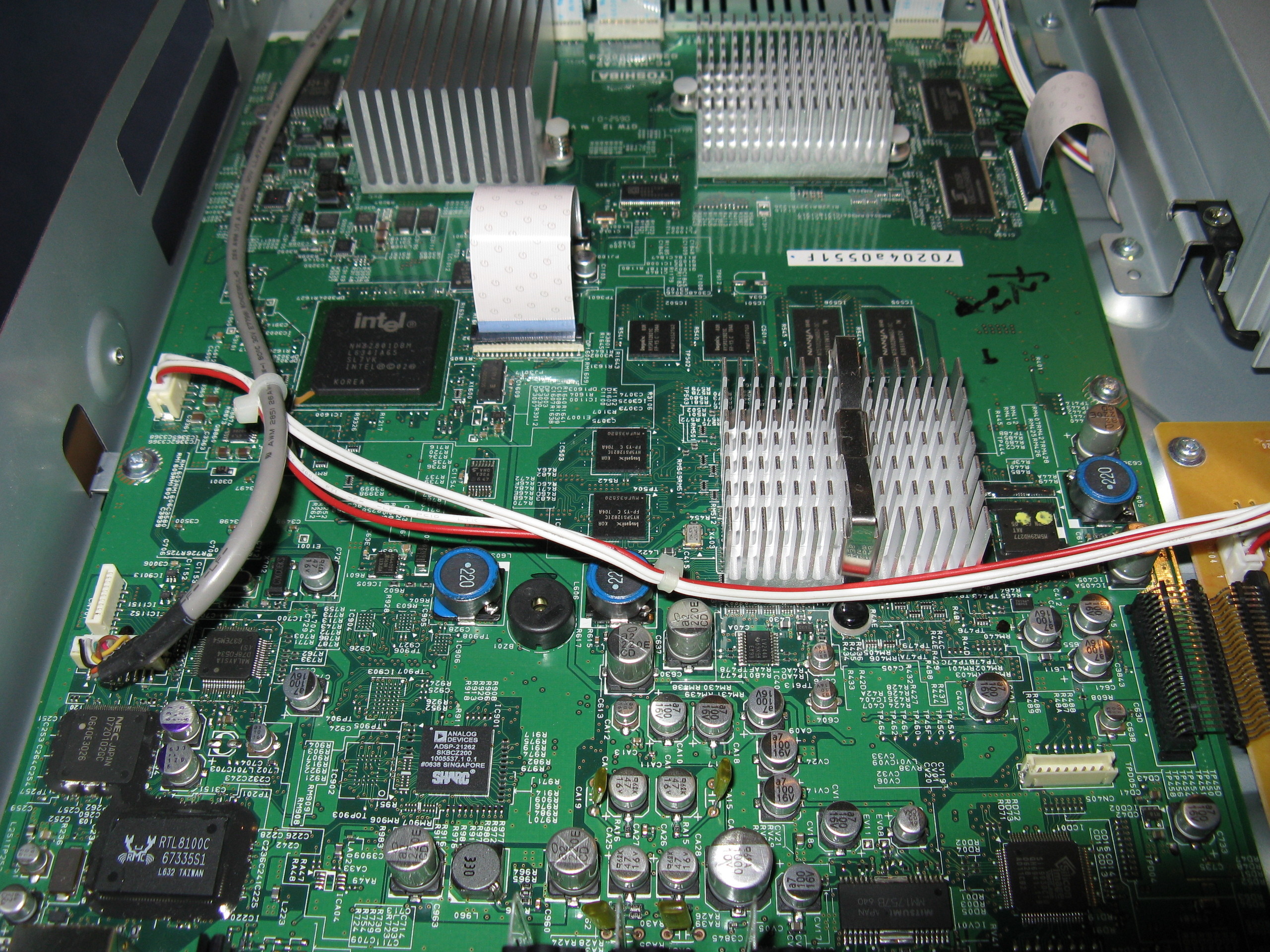

Moderkortet
Intel Celeron M900 CPU
Intel 82801 ICH PCI-kontroller
Realtek RTL8100 10/100 nätverkskrets
NEC D720102 USB-kontroller
Analog Devices ADSP-21262 ljudkrets
Analog Devices 24bit/192kHz D/A till stereoutgången
Mitsumi MM1757B Video D/A (till analog component)
Silicon Image Sil 9030CI HDMI-kontroller

. (2009-02-22 21:05:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Toshiba HD-E1

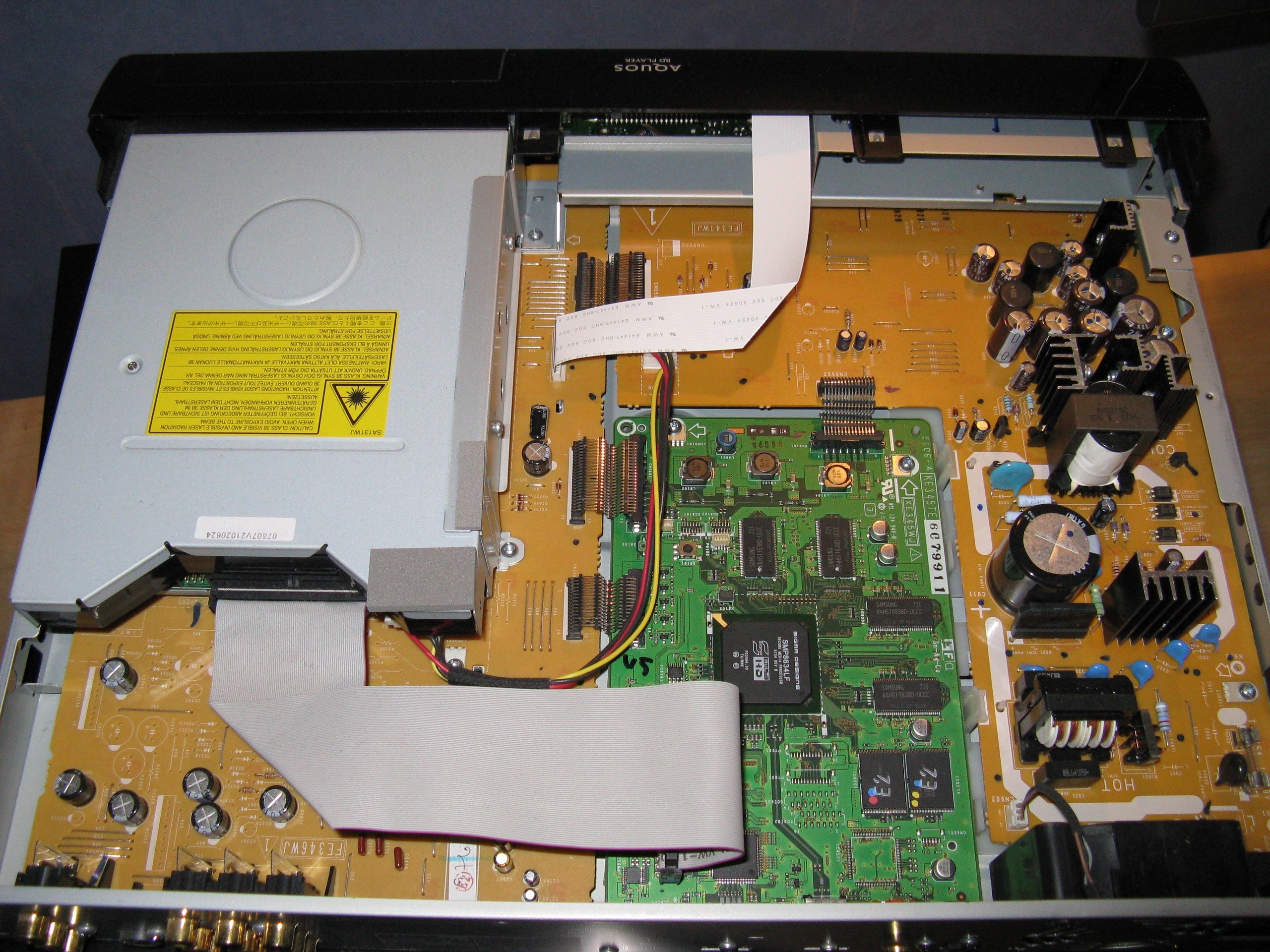

Sharp HP-20S
Blurayspelare

Spelaren är byggd kring ett chip från Sigma Designs. Det finns inga separata D/A-omvandlare eller processorer varken för bild eller ljud. Allt sitter inbyggt i Sigmachippet.

Chippet innehåller även Ethernetkontroller, men av någon anledning valde Sharp att inte montera någon port.

Drivverket passar rakt av i vilken PC som helst. Det är en vanlig IDE-drive.

. (2009-02-22 21:53:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

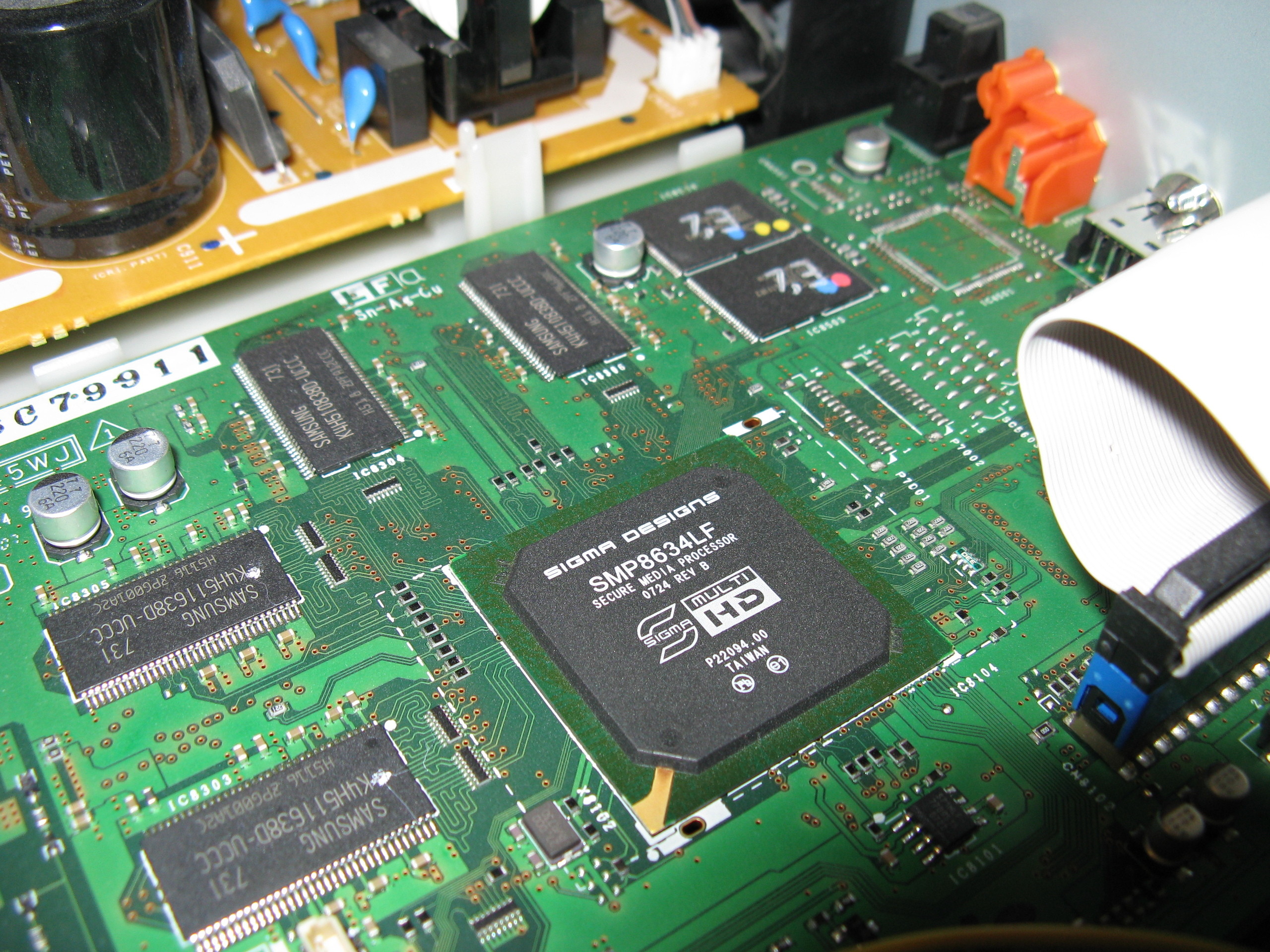

The magic chip (?)
Innehåll:

Komplett x86 PC med grafik/videokrets, IDE/SATA-kontroller, USB-kontroller, ethernetkontroller osv.
Video D/A-omvandlare till analog component ut.
7.1 D/A-omvandlare och OP-ampar till de analoga ljudutgångarna.

Spelaren innehåller förutom detta chippet:

64Mb flashminne till firmware
1GB flashminne till operativsystemet (Linux)
512MB RAM-minne
CD/DVD/Bluray drivverk med IDE/ATA interface.

. (2009-02-22 22:02:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sharp BD-HP20S

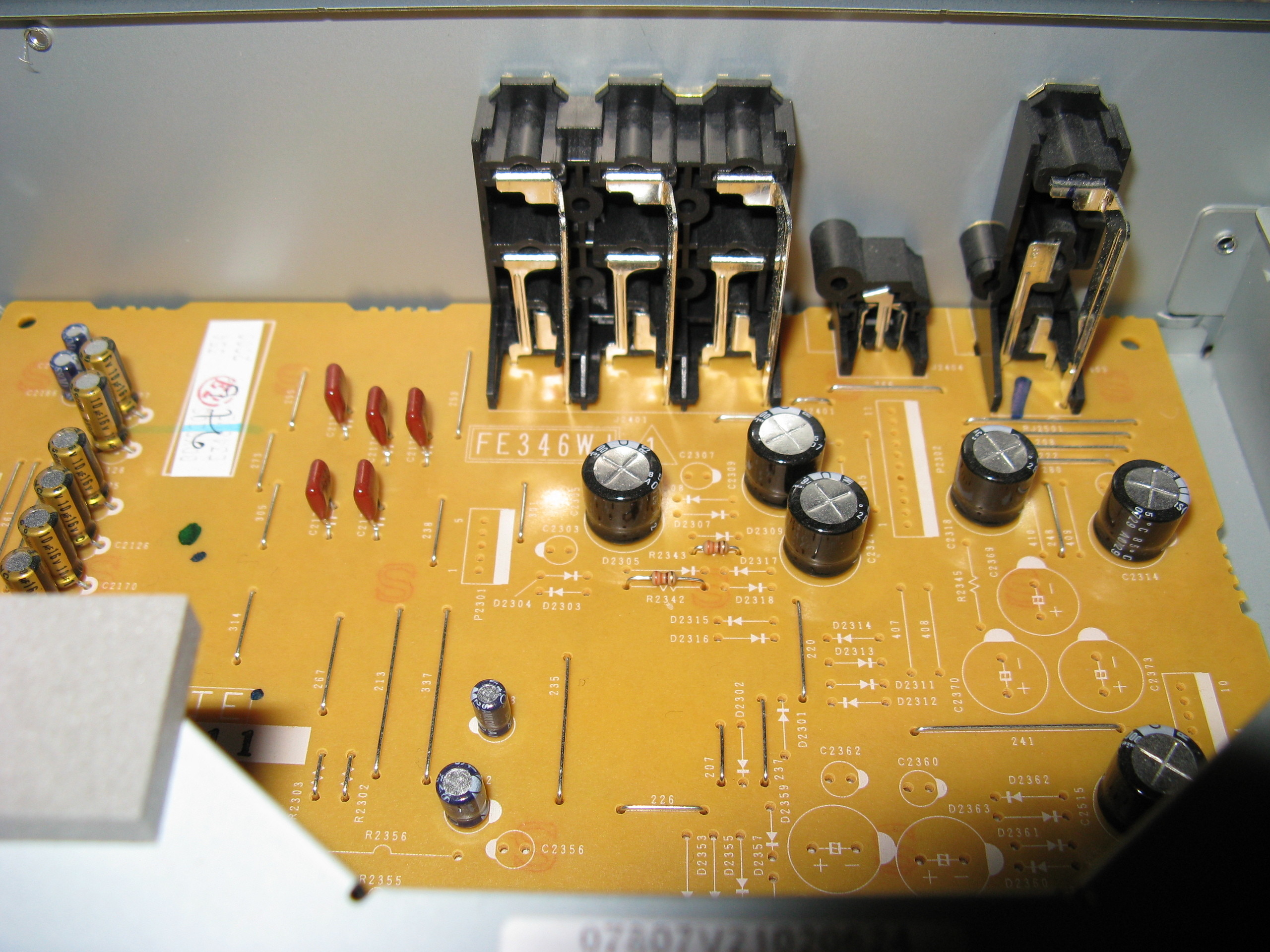

Ljud- och bildutgångar
Inte mycket komponenter här. Det mesta sitter i Sigmachippet. (2009-02-22 22:14:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sharp BD-HP20S

Denon DCD 910A
CD-spelare tillverkad 1988. Hur mycket har det hänt på 21 år?

Den har dubbla Burr Brown PCM56 16bit D/A-omvandlare, som är sammankopplade för att ge 20bit upplösning. DACarna har 8x översampling, dvs arbetar vid en samplingsfrekvens på 384 kHz precis som moderna DACar gör.

Spelaren har en funktion som en del nyare, framförallt DVD-spelare saknar - Digital de-emphasis. Signalen ligger helt enkelt lagrad med en för hög diskantnivå, som sedan sänks till rätt nivå i spelaren. En del skivor från 1980-talet använder denna funktion och låter därmed för ljust i diskanten i spelare som saknar funktionen. Kanske är det en av anledningarna till att en del hävdar att DVD-spelare låter ljusare än "riktiga" CD-spelare.

Hursomhelst är detta en teknik som är sedan länge bortglömd, men om man vill spela alla gamla skivor korrekt så krävs det att spelaren stödjer det.

Drivverket är av äldre gedigen typ, i metall. Läser av skivan på 1-2 sekunder och är näst intill ljudlöst vid uppspelning.

Spelarens chassi är lustigt nog tillverkat i plast, med undantag för lock och front.

. (2009-02-23 13:37:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DCD-910A

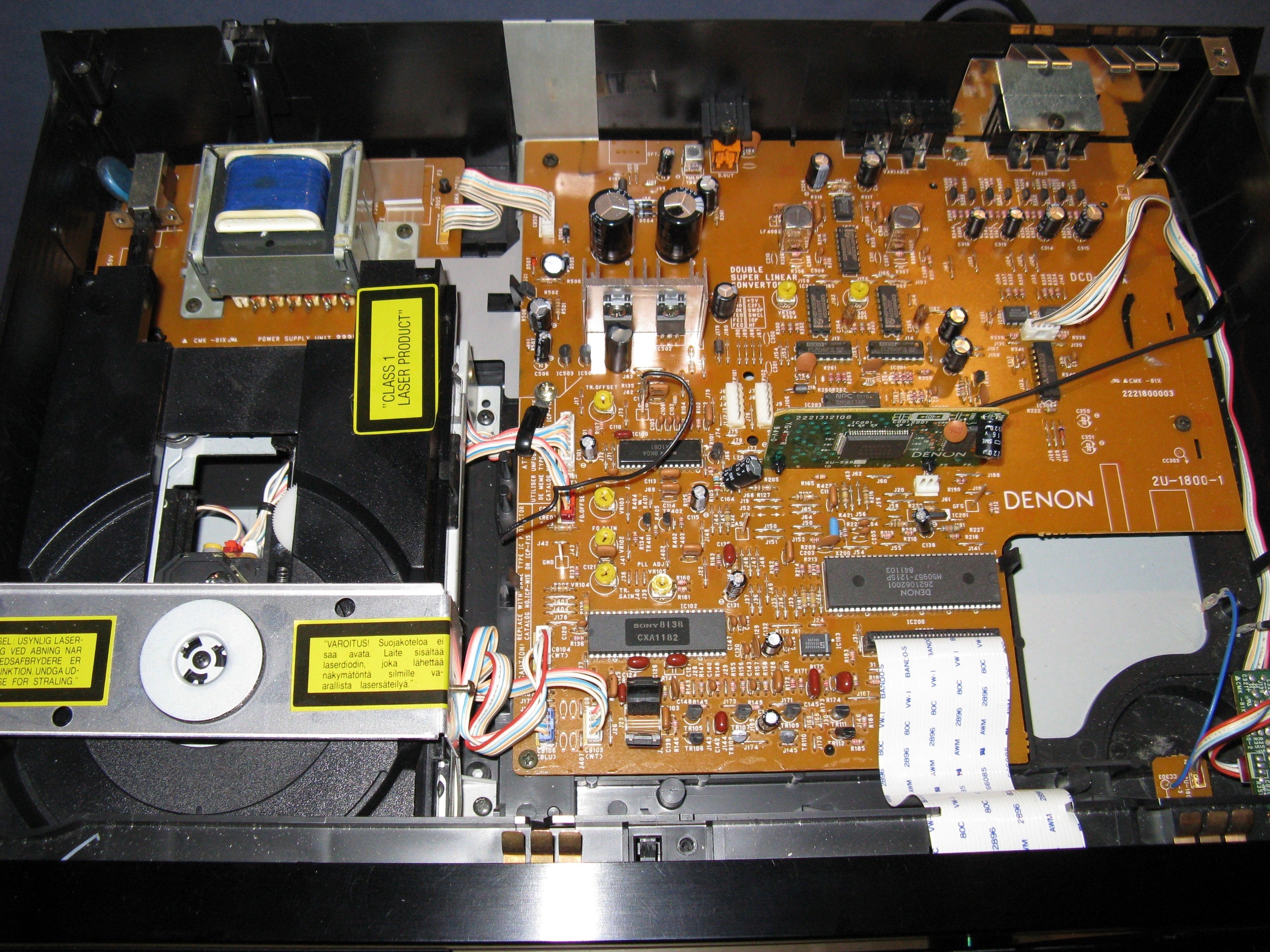

Under the hood
Kontrollerchip osv i spelaren kommer från Sony, precis som i andra Denonspelare från samma tid.

D/A-omvandlingen sköts av 2st Burr Brown PCM56P, vars specar inte imponerar jämfört med moderna DACar, men de två kombinerade ska ändå ge konvertering med 20 bits precision enligt Denon.

Drivverket är tillverkat helt i metall, förutom släden, och spelaren använder en trafo av traditionell typ, dvs inte switchad.

. (2009-02-23 19:13:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DCD-910A

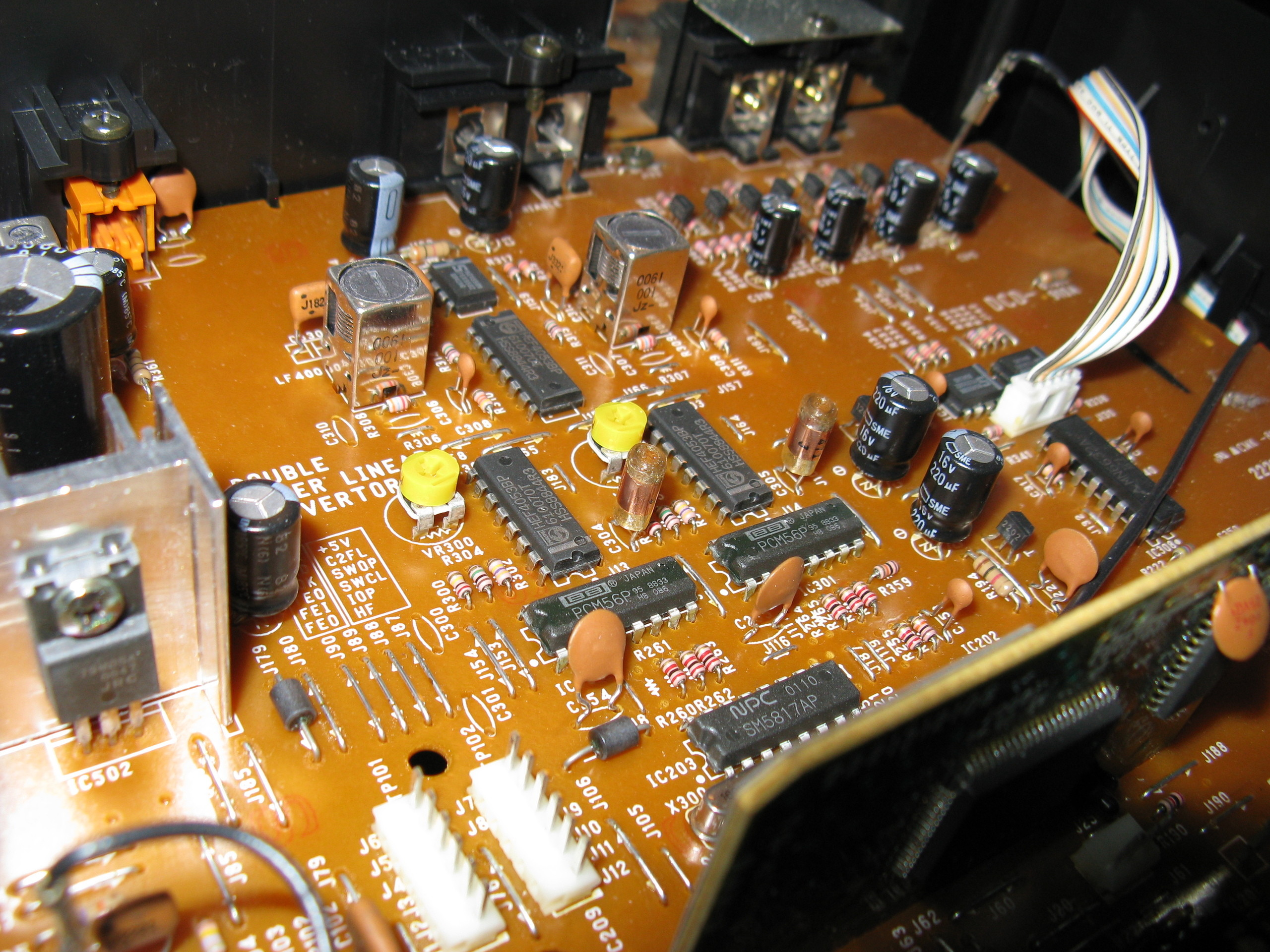

D/A-omvandlare och analogt utgångssteg
(2009-02-23 19:27:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DCD-910A

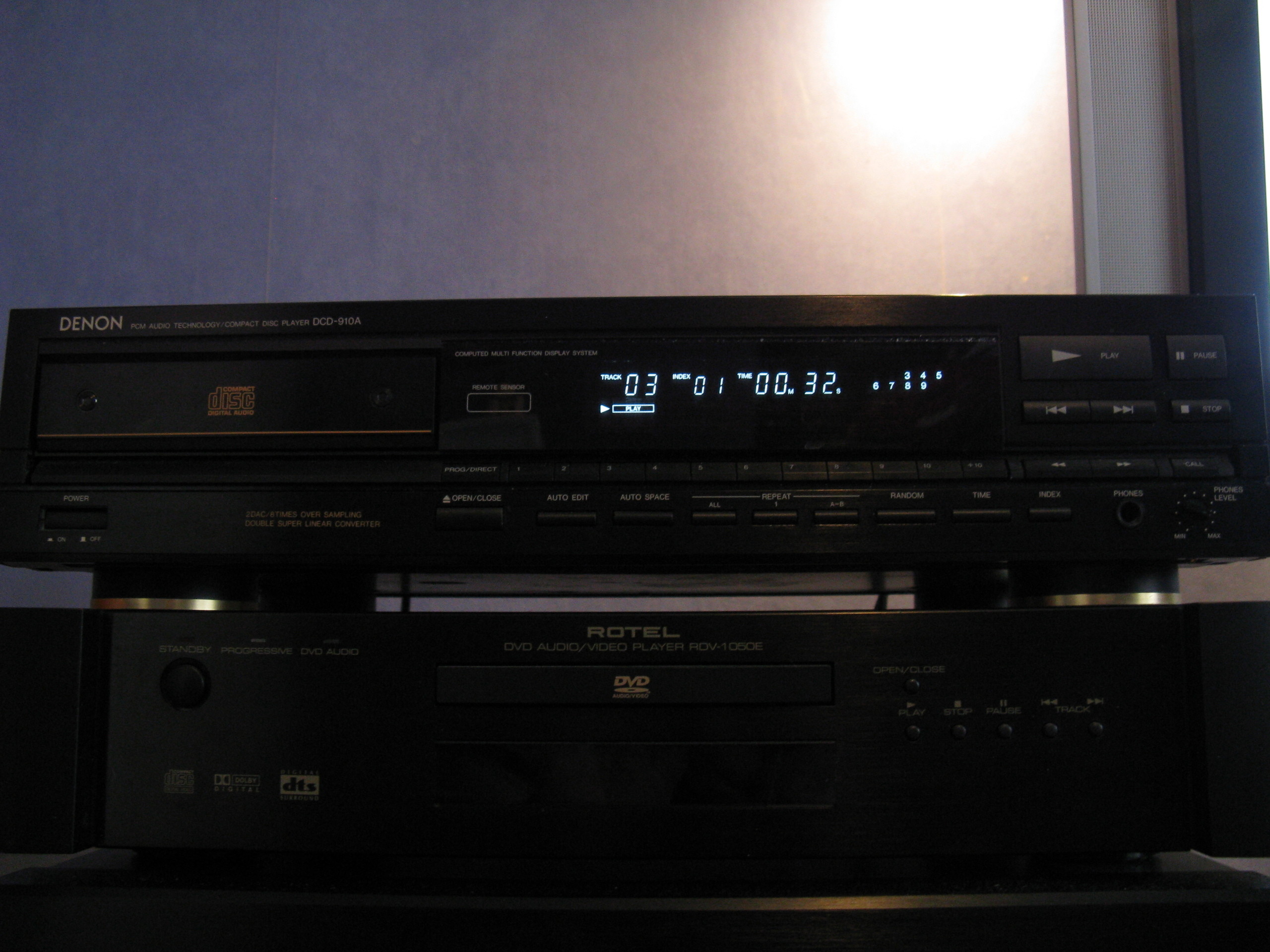

Denon vs Rotel
Ja, då var den andra lyssningen klar, denna gången Rotel RDV-1050 vs Denon DCD-910A.

Att skillnaderna är små behöver jag nog inte nämna. Har istället valt att fokusera på de skillnader som faktiskt finns, hur små de än må vara. Musiken har varit den samma som i föregående lyssning, men även "Celine Dion - Falling Into You" och "Toto - Fahrenheit" fick vara med denna gången.

Först lyssnade jag på båda spelarna öppet, en helt vanlig A/B-jämförelse. Upplevde dessa spelare som extremt lika i ljudkaraktären. Båda har en mjuk diskant som aldrig blir påfrestande. Den gamla Denon-spelaren känns dock en aning maskerad. Det är svårt att sätta fingret på det, men det är precis som om den suddade ut lite "luft" runt instrument och sångare. Jag vet, det är lite H&M-varning på den kommentaren, men jag kom inte på någon bättre beskrivning.

Över till blind lyssning, samma metod som vid förra lyssningen. Växlade fram och tillbaks och gissade vilken som var vilken.

Slutsatsen blev att jag föredrog Roteln, men det kan ha varit slumpen som avgjorde också. Skillnaden var som sagt inte stor.

Tycker ändå oavsett resultat att det är intressant. Denonspelaren är 21 år gammal, och gör inte på något sätt bort sig mot en nästan ny spelare.

. (2009-02-23 22:17:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Denon DCD-910A,  Rotel RDV-1050



Viktat medelbetyg:  (8.75) (baserat på 3 st)  Visa lista
E_Norton    2009-02-23 19:50:34
Falloutboy    2009-02-23 00:33:22
mr-välljud    2009-02-20 19:28:56
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
-Palle-   2009-02-23 23:08:14 Anmäl
Riktigt intressant läsning, kul med folk som orkar dela med sig av sina upplevelser, hoppas det fortsätter att smitta av sig (bild)
Goro_   2009-02-23 22:40:59 Anmäl
Tack för att du jämför efter egen upplevelse! Skoj o veta sen vad man kanske ska titta lite på och tänka på (bild)
Timpolanen   2009-02-23 22:27:58 Anmäl
Kul keep it up!
DVD-ai   2009-02-23 20:30:21 Anmäl
Haha, spridande trend detta (bild)
Men det e sjukt kul så fortsätt ! =P
Ageve   2009-02-23 13:30:40 Anmäl
Kör Foobar2000 med Kernel Streaming och wave osv avstängt (i XP). Man kan testa om det är bitkorrekt eller inte genom att spela upp DTS-CD (wav). Klipp finns på SRs hemsida (bild)
JonHolstein   2009-02-23 03:55:30 Anmäl
brukar inte Windows oftast vara inne och förstöra, så man generellt inte får bitkorrekt?
Ageve   2009-02-22 18:27:47 Anmäl
Har inget ljudkort alls för tillfället. Kör toslink från det integrerade som är bitkorrekt. Hade ett Audiotrak HD2 och innan dess Audigy2 Platinum eX, men de är sålda.
JonHolstein   2009-02-22 18:03:25 Anmäl
ska du testa Mot HTPCn också?
Vad har du för ljudkort i den?
Auzentech? Creative? Asus? eller integrerat?
henke007   2009-02-22 17:53:09 Anmäl
Fina bilder, tack för titten. Ja Toshiba har gjort grymma spelare. har en EP35 men ska skaffa en E1.a snarast också.
Ageve   2009-02-20 21:16:46 Anmäl
Hehe jodå, sitter och lyssnar på Dantaxspelaren nu (bild)
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2019 Prisjakt   Denna sajt använder cookies.   Våra regler.   Personuppgiftspolicy.
