Här är lite bilder på mina gamla bakhögtalare. Numera sålda. |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder

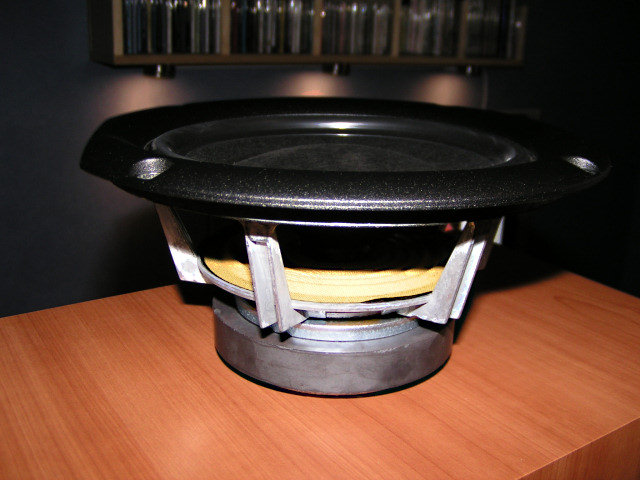

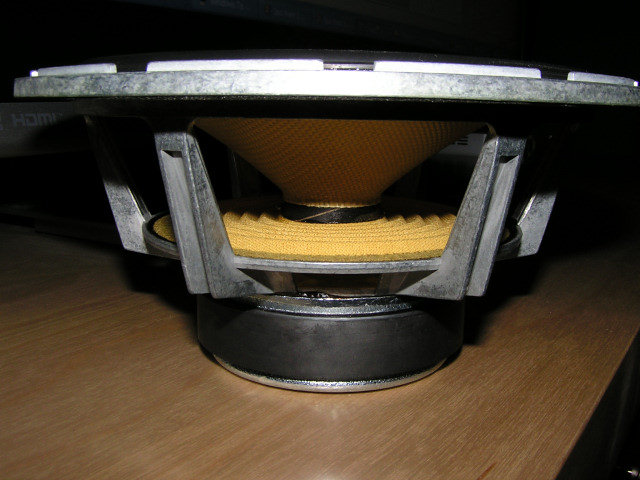

7" baselement, med ram
Korgen är gjuten i aluminium, konen består av kevlarförstärkt papper. (2009-02-11 23:30:52)
Korgen är gjuten i aluminium, konen består av kevlarförstärkt papper. (2009-02-11 23:30:52)
Produkter på bilden:
B&W DM604 S2
B&W DM604 S2
Mellanregister
Korg i aluminium, kon i kevlar.
Traditionell konstruktion med dustcap istället för fasplugg i mitten.
Ramen som håller fast elementet mot baffeln är bortplockad på bilden. (2009-02-11 23:53:47)
Korg i aluminium, kon i kevlar.
Traditionell konstruktion med dustcap istället för fasplugg i mitten.
Ramen som håller fast elementet mot baffeln är bortplockad på bilden. (2009-02-11 23:53:47)
Produkter på bilden: B&W DM604 S2
B&W DM604 S2

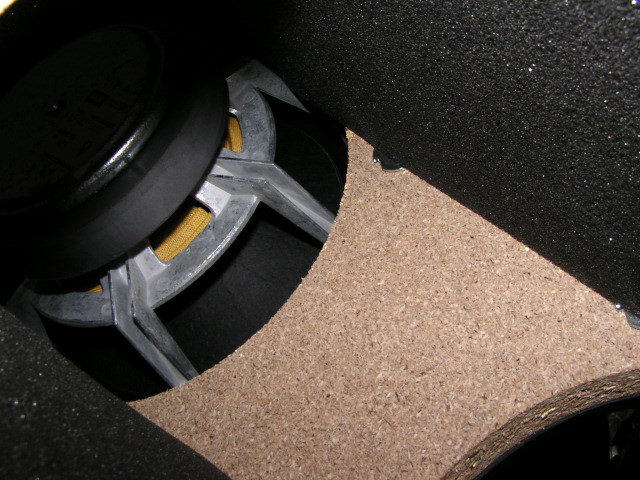

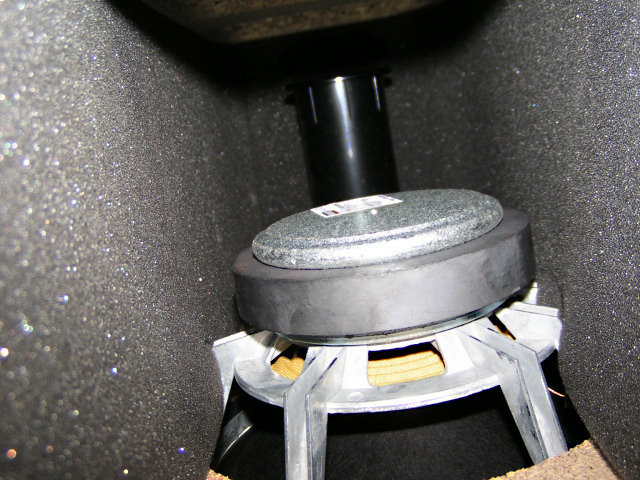

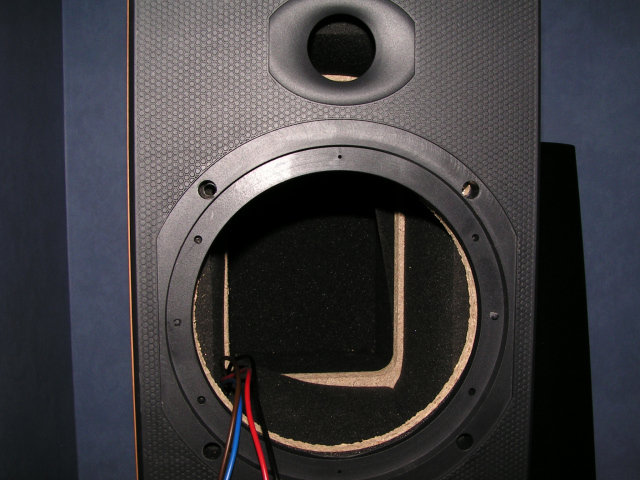

Baffeln sedd inifrån kabinetten
Lådan är byggd i 15-20mm spånskiva.
Dämpmaterialet är skumgummi. (2009-02-11 23:34:31)
Lådan är byggd i 15-20mm spånskiva.
Dämpmaterialet är skumgummi. (2009-02-11 23:34:31)
Produkter på bilden: B&W DM604 S2
B&W DM604 S2

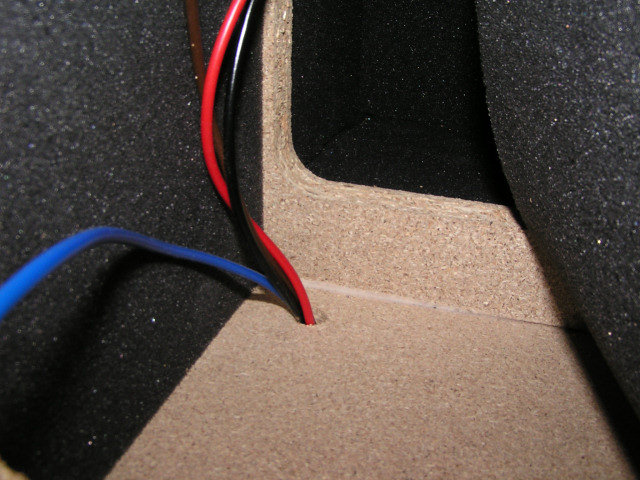

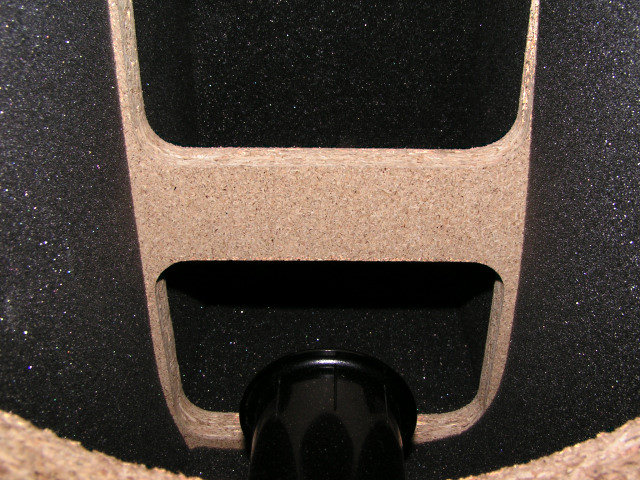

Mellanregistets/diskantens del av kabinetten
Hålet ser lite skumt ut på bilden, men det är tätat längre ner, dvs ingen luft passerar där. (2009-02-11 23:44:13)
Hålet ser lite skumt ut på bilden, men det är tätat längre ner, dvs ingen luft passerar där. (2009-02-11 23:44:13)
Produkter på bilden: B&W DM604 S2
B&W DM604 S2

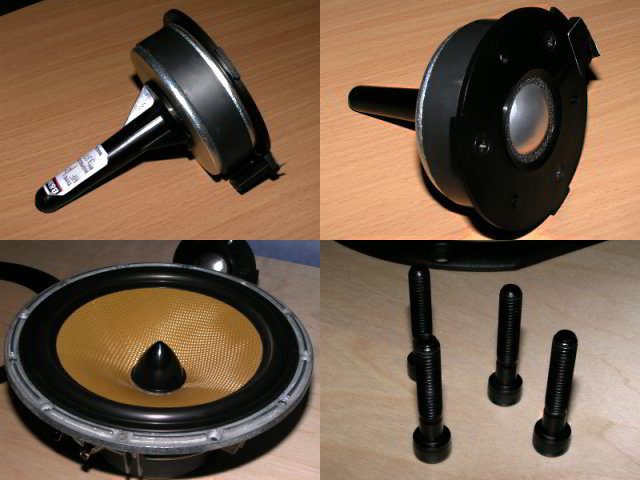

Diskant och mellanregister
Aluminiumringen som syns på baselementets bild längre upp håller fast elementen med 4 bultar.
Diskanten har keramisk magnet, och resonanskammare (nautiluspipa). (2009-02-11 23:47:31)
Aluminiumringen som syns på baselementets bild längre upp håller fast elementen med 4 bultar.
Diskanten har keramisk magnet, och resonanskammare (nautiluspipa). (2009-02-11 23:47:31)
Produkter på bilden: B&W DM604 S2
B&W DM604 S2

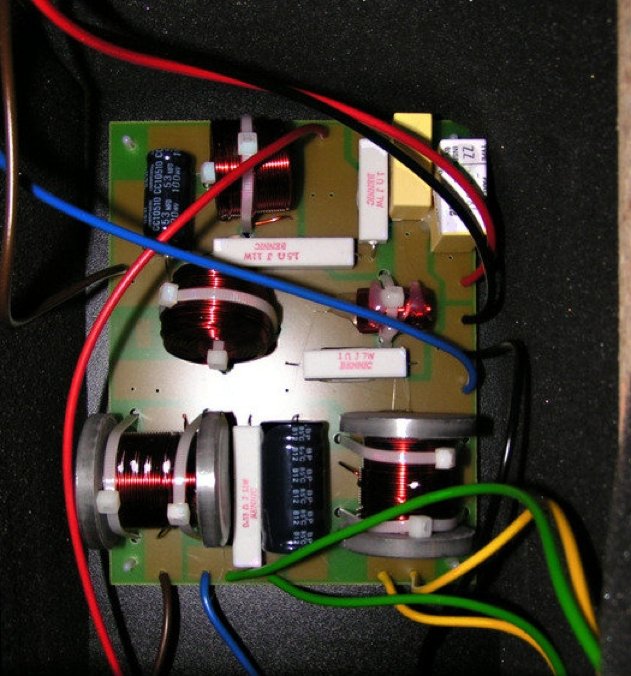

Delningsfilter
De 4 komponenterna i underkant på kretskortet är till basen. I de nyare 683 sitter dessa på ett separat kretskort i lådans botten.
Resten av komponenterna motsvarar med andra ord de som finns i mitt 683-galleri.
Komponentkvaliteten i filtret är en av de stora skillnaderna mellan dessa och de två generationer nyare 683. (2009-02-11 23:40:26)
De 4 komponenterna i underkant på kretskortet är till basen. I de nyare 683 sitter dessa på ett separat kretskort i lådans botten.
Resten av komponenterna motsvarar med andra ord de som finns i mitt 683-galleri.
Komponentkvaliteten i filtret är en av de stora skillnaderna mellan dessa och de två generationer nyare 683. (2009-02-11 23:40:26)
Produkter på bilden: B&W DM604 S2
B&W DM604 S2
Visa listaGe betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Det ser inte ut som att ´kabelgenomförningen mellan lådorna är tätad.. stämmer det? störs inte mellanregistret av trycket från basen då?? jag har själv haft problem med det..
