Tog några bilder med det nedre baselementet urplockat. Tog inte ut mellanregistret eftersom det sitter med ett stag genom lådan (en fästpunkt i lådans baksida).
Resten är bilder från B&Ws fabrik i England (och ett par produktbilder). Bildkvaliteten är inte den bästa direkt, youtube osv.
Mina egna mätningar längst ner på sidan är gjorda med en Audyssey-mic, monterad på ett kamerastativ. Det är knappast en bra mic till inspelning, så resultatet blir troligtvis ännu bättre… Läs hela |
Stäng
Bilder i detta album
Växla till minatyrbilder
Baselement
Här syns konens sandwichkonstruktion. Kolfiber och 8mm rohacell som absorberar energi, dvs minskar uppbrytningar i konen (Det används annars till isolering i flygplan pga den låga vikten). (2012-07-22 01:16:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här syns konens sandwichkonstruktion. Kolfiber och 8mm rohacell som absorberar energi, dvs minskar uppbrytningar i konen (Det används annars till isolering i flygplan pga den låga vikten). (2012-07-22 01:16:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
B&W 804S
B&W 804S
Innanför nedre baselementet
Mycket mer än så här ser man inte pga stagning osv. (2012-07-22 01:20:27)Bilden är högupplöst. Klicka i bilden för att zooma.
Mycket mer än så här ser man inte pga stagning osv. (2012-07-22 01:20:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Delningsfilter till mellanregistret
1x Mundorf Supreme (10uF/800V) och 1x Mundorf Mcap, samt två luftlindade spolar och två motstånd. Med andra ord 12dB/oktav branthet.
Basarnas filter sitter i lådans botten, och diskantens sitter bakom FST-elementet. (2012-07-22 01:21:56)Bilden är högupplöst. Klicka i bilden för att zooma.
1x Mundorf Supreme (10uF/800V) och 1x Mundorf Mcap, samt två luftlindade spolar och två motstånd. Med andra ord 12dB/oktav branthet.
Basarnas filter sitter i lådans botten, och diskantens sitter bakom FST-elementet. (2012-07-22 01:21:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: B&W 804S
B&W 804S
Basport
Basarnas filter sitter i lådans botten, men går inte att se pga stagning, dämpmaterial osv. (2012-07-22 01:27:21)Bilden är högupplöst. Klicka i bilden för att zooma.
Basarnas filter sitter i lådans botten, men går inte att se pga stagning, dämpmaterial osv. (2012-07-22 01:27:21)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
804S

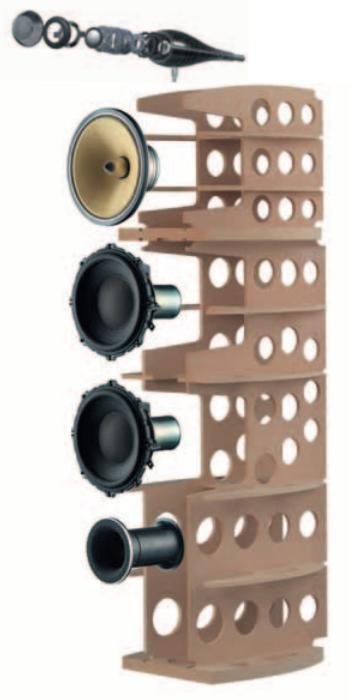

Tre 804or som väntar på mellanregister.
Matrixstagningen syns på bilden.

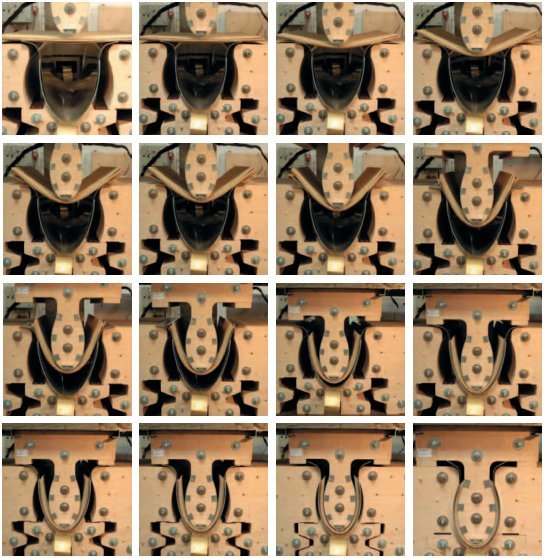

Hela den bakre U-formade delen av lådan är pressad i ett stycke plywood. Baffel och
matrix-stagning består av MDF.
. (2009-09-26 11:54:14)
Tre 804or som väntar på mellanregister.
Matrixstagningen syns på bilden.
Hela den bakre U-formade delen av lådan är pressad i ett stycke plywood. Baffel och
matrix-stagning består av MDF.
. (2009-09-26 11:54:14)
Produkter på bilden: B&W 804S
B&W 804S
804S, delningsfilter redo att monteras i högtalarna
Separata kretskort till diskant, mellanregister och bas.
Mundorf Supreme till diskanten, och Mundorf Supreme och Mcap till mellan-
registret. Den svarta kondensatorn till mellanregistret är 10,6 cm lång ;)
Stora luftlindade spolar i basarnas LP-filter, på separata kretskort.
. (2009-09-26 12:03:35)
Separata kretskort till diskant, mellanregister och bas.
Mundorf Supreme till diskanten, och Mundorf Supreme och Mcap till mellan-
registret. Den svarta kondensatorn till mellanregistret är 10,6 cm lång ;)
Stora luftlindade spolar i basarnas LP-filter, på separata kretskort.
. (2009-09-26 12:03:35)
Produkter på bilden: B&W 804S
B&W 804S

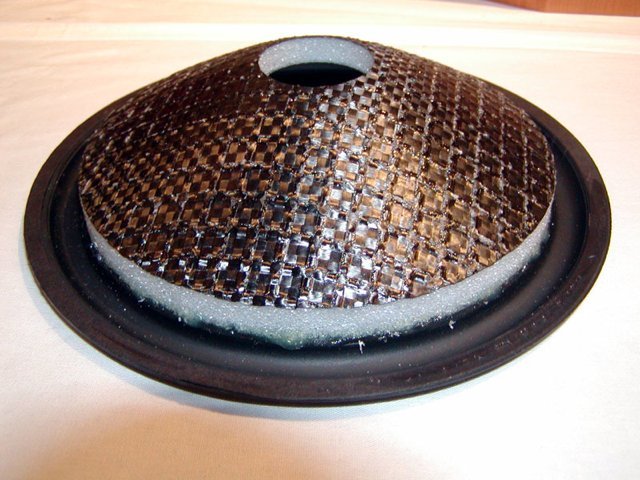

804S, membran till baselement
En sandwichkonstruktion med 8mm Rohacell täckt av ett yttre och ett inre "skal" av kolfiber. Det ger ett lätt membran som inte deformeras vid rörelse. Dessutom gör rohacell-materialet att tillbakastrålande energi inne från lådan dämpas, vilket sänker distortionen. På framsidan är membranet förstärkt ytterligare med en stor dustcap i kevlar (mushroom).
. (2009-09-26 12:22:41)
En sandwichkonstruktion med 8mm Rohacell täckt av ett yttre och ett inre "skal" av kolfiber. Det ger ett lätt membran som inte deformeras vid rörelse. Dessutom gör rohacell-materialet att tillbakastrålande energi inne från lådan dämpas, vilket sänker distortionen. På framsidan är membranet förstärkt ytterligare med en stor dustcap i kevlar (mushroom).
. (2009-09-26 12:22:41)
Produkter på bilden: B&W 804S
B&W 804S
B&W 804S
FST-element med neodymmagnet. 10-gånger starkare än vanlig ferritmagnet.
Det finns inga skruvhål i korgens framkant. Elementet sitter fast med ett stag som går genom kabinetten till baksidan. Infästningen syns på baksidan av lådan. Anledningen till den "avancerade" infästningen är att korgen ska sitta fast med jämn belastning runtom mot baffeln. Diskanten är förövrigt monterad likadant. Den hålls inte fast av några skruvar i framkant utan dras åt med en avlång bult på baksidan av kabinetten (de tre skruvarna i framkant håller ihop själva elementet).
. (2009-09-26 16:54:30)Bilden är högupplöst. Klicka i bilden för att zooma.
FST-element med neodymmagnet. 10-gånger starkare än vanlig ferritmagnet.
Det finns inga skruvhål i korgens framkant. Elementet sitter fast med ett stag som går genom kabinetten till baksidan. Infästningen syns på baksidan av lådan. Anledningen till den "avancerade" infästningen är att korgen ska sitta fast med jämn belastning runtom mot baffeln. Diskanten är förövrigt monterad likadant. Den hålls inte fast av några skruvar i framkant utan dras åt med en avlång bult på baksidan av kabinetten (de tre skruvarna i framkant håller ihop själva elementet).
. (2009-09-26 16:54:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: B&W 804S
B&W 804S

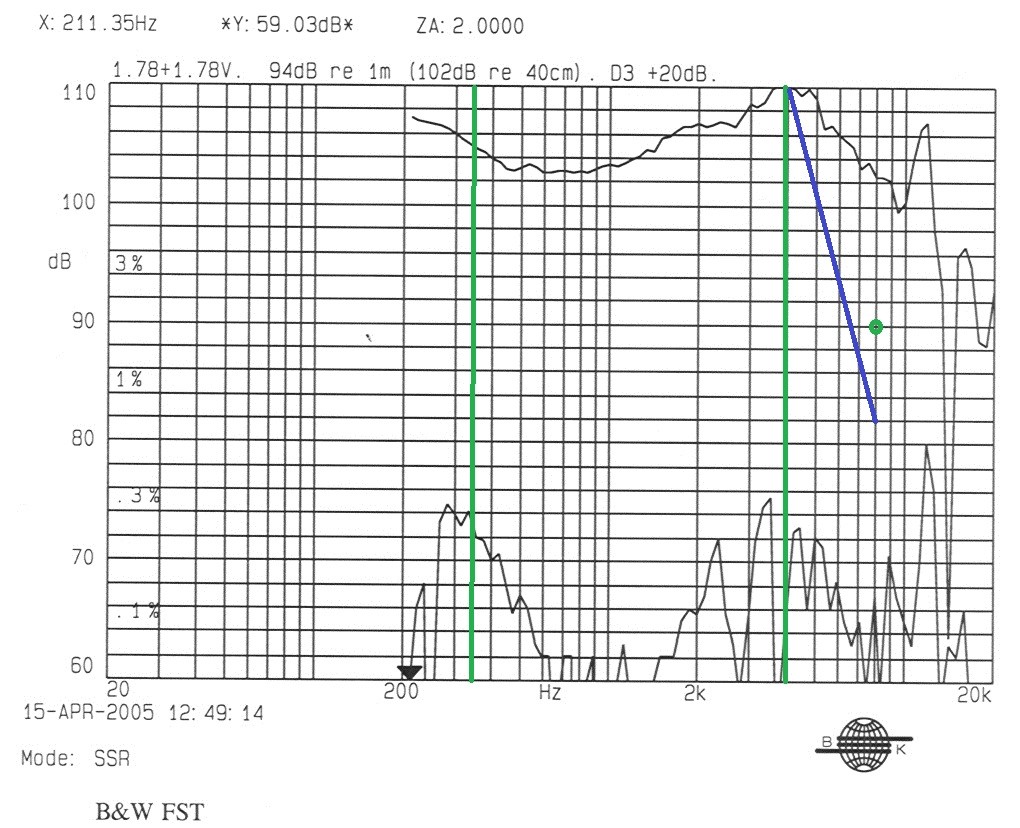

FST mellanregister
Mätning av distorsion, enbart element utan filter osv, dvs resultatet gäller för alla
högtalare med FST i 800S/D och 800 Diamond-serierna.
Mätningen är vid 102dB SPL @ 40cm (94dB @ 1m). I grafen har disten höjts 20dB i
efterhand (för att den ska vara enklare att läsa).
0,25% @ 350 Hz
0,15% @ 500 Hz
0,05% @ 1 kHz
0,09% @ 2 kHz
0,10% @ 3 kHz
0,22% @ 3,5 kHz
0,05% @ 4 kHz
Utanför elementets normala arbetsområde:
0,16% @ 5 kHz
0,12% @ 6 kHz
0,16% @ 8 kHz
0,20% @ 10 kHz
. (2011-03-26 22:00:56)Bilden är högupplöst. Klicka i bilden för att zooma.
Mätning av distorsion, enbart element utan filter osv, dvs resultatet gäller för alla
högtalare med FST i 800S/D och 800 Diamond-serierna.
Mätningen är vid 102dB SPL @ 40cm (94dB @ 1m). I grafen har disten höjts 20dB i
efterhand (för att den ska vara enklare att läsa).
0,25% @ 350 Hz
0,15% @ 500 Hz
0,05% @ 1 kHz
0,09% @ 2 kHz
0,10% @ 3 kHz
0,22% @ 3,5 kHz
0,05% @ 4 kHz
Utanför elementets normala arbetsområde:
0,16% @ 5 kHz
0,12% @ 6 kHz
0,16% @ 8 kHz
0,20% @ 10 kHz
. (2011-03-26 22:00:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: B&W 804S
B&W 804S
FST mellanregister
Som ovan gäller det alla modeller med FST i 800S/D och Diamond-serien.
De gröna linjerna visar elementets normala arbetsområde. Mätningen är gjord helt
utan delningsfilter.
De tre linjerna visar frekvensgången rakt framför, 30 och 60 grader i sidled.
Impedansen ligger på runt 3,5 - 4 ohm.
. (2011-03-26 22:14:26)Bilden är högupplöst. Klicka i bilden för att zooma.
Som ovan gäller det alla modeller med FST i 800S/D och Diamond-serien.
De gröna linjerna visar elementets normala arbetsområde. Mätningen är gjord helt
utan delningsfilter.
De tre linjerna visar frekvensgången rakt framför, 30 och 60 grader i sidled.
Impedansen ligger på runt 3,5 - 4 ohm.
. (2011-03-26 22:14:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: B&W 804S
B&W 804S

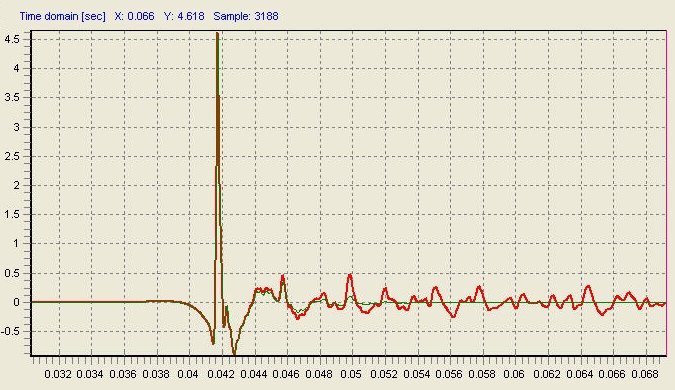

FST mellanregister
Impulsmätning.
Gäller alla modeller med FST i 800S/D och Diamond-serien. (2011-03-26 22:21:31)
Impulsmätning.
Gäller alla modeller med FST i 800S/D och Diamond-serien. (2011-03-26 22:21:31)
Produkter på bilden: B&W 804S
B&W 804S

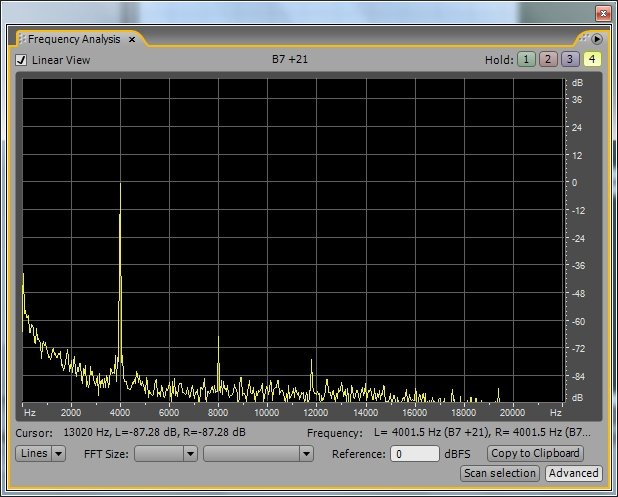

804S, egen mätning
Allt under 1 kHz kan man bortse ifrån pga dålig mic samt att den vad kopplad till en
bärbar dator. Mätningen är gjord vid 100dB @ 30cm, eftersom micen inte klarade mer
utan att klippa signalen.
Frekvensen på 4000 Hz är vald eftersom det är mitt i delningen mellan diskant och
mellanregister.
Vid 4 kHz, är THD runt 0,05% (andraton) och 0,02% (tredjeton).
. (2011-03-26 22:26:16)
Allt under 1 kHz kan man bortse ifrån pga dålig mic samt att den vad kopplad till en
bärbar dator. Mätningen är gjord vid 100dB @ 30cm, eftersom micen inte klarade mer
utan att klippa signalen.
Frekvensen på 4000 Hz är vald eftersom det är mitt i delningen mellan diskant och
mellanregister.
Vid 4 kHz, är THD runt 0,05% (andraton) och 0,02% (tredjeton).
. (2011-03-26 22:26:16)
Produkter på bilden: B&W 804S
B&W 804S

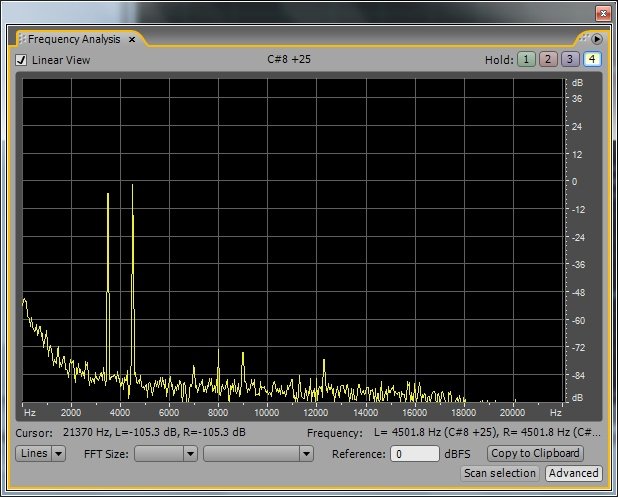

804S, egen mätning
Testtoner på 3500 och 4500 Hz, dvs strax under och över delningsfrekvensen mellan
diskant och mellanregister.
Som ovan kan man borste från allt i lägre frekvenser pga dålig mic och dator.
Distorsionen är ca 0,03% vid 100dB @ 30cm.
. (2011-03-26 22:40:18)
Testtoner på 3500 och 4500 Hz, dvs strax under och över delningsfrekvensen mellan
diskant och mellanregister.
Som ovan kan man borste från allt i lägre frekvenser pga dålig mic och dator.
Distorsionen är ca 0,03% vid 100dB @ 30cm.
. (2011-03-26 22:40:18)
Produkter på bilden: B&W 804S
B&W 804S

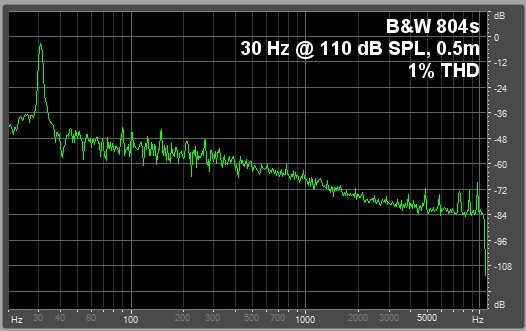

Egen mätning
Testade att mäta i basen, med Audysseymikrofonen. Ljudet spelades upp från HTPCn med Asus Essence ST, och spelades in på laptopen med ett externt Creativeljudkort. Jag mätte på den vänstra högtalaren, med absorbent på väggen bakom, samt matta på golvet framför. I övrigt fanns ingen dämpning förutom möbler osv, dvs rummet ger säkert en del påverkan på mätningen, men det ser ändå förvånadsvärt bra ut med tanke på förutsättningarna. Slutsteg som användes var Rotel RB-1080.
Omräknat till 1m avstånd blir det 104dB SPL.
. (2011-08-11 20:47:22)
Testade att mäta i basen, med Audysseymikrofonen. Ljudet spelades upp från HTPCn med Asus Essence ST, och spelades in på laptopen med ett externt Creativeljudkort. Jag mätte på den vänstra högtalaren, med absorbent på väggen bakom, samt matta på golvet framför. I övrigt fanns ingen dämpning förutom möbler osv, dvs rummet ger säkert en del påverkan på mätningen, men det ser ändå förvånadsvärt bra ut med tanke på förutsättningarna. Slutsteg som användes var Rotel RB-1080.
Omräknat till 1m avstånd blir det 104dB SPL.
. (2011-08-11 20:47:22)
Produkter på bilden: B&W 804S
B&W 804S

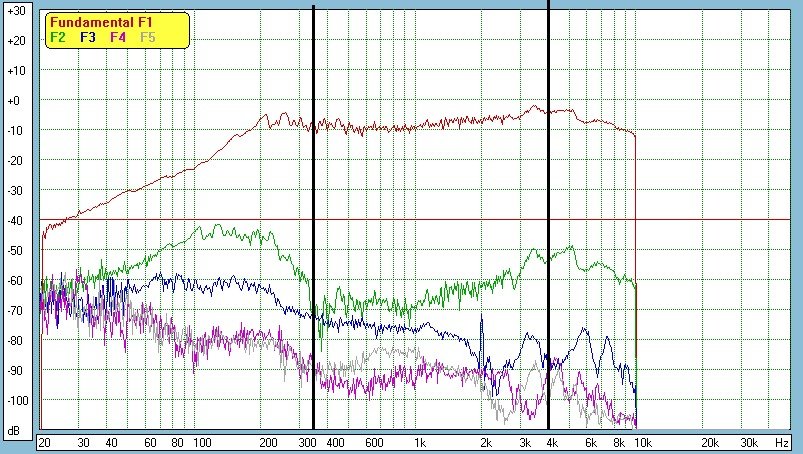

Här är en annan oberoende mätning på FST-mellanregistret
2:a, 3:e, 4:e och 5:tonsdist uppmätt. Arbetsområdet är markerat i bilden.
Det är mätt på en testbaffel, dvs prestandan är troligtvis ännu lite bättre i rätt låda.
Uppmätt känslighet var förövrigt 94dB.
Andratonsdist
350Hz: 0,08%
1kHz: 0,1%
2kHz: 0,2%
3kHz: 0,25%
4kHz: 0,3%
Tredjetonsdist
350Hz: 0,08%
1kHz: 0,04%
2kHz: 0,06%
3kHz: 0,02%
4kHz: 0,008%
Fjärdetonsdist:
Under 0,01% inom arbetsområdet
Femtetonsdist:
0,001 - 0,02% inom arbetsområdet
(2014-01-09 21:18:32)
2:a, 3:e, 4:e och 5:tonsdist uppmätt. Arbetsområdet är markerat i bilden.
Det är mätt på en testbaffel, dvs prestandan är troligtvis ännu lite bättre i rätt låda.
Uppmätt känslighet var förövrigt 94dB.
Andratonsdist
350Hz: 0,08%
1kHz: 0,1%
2kHz: 0,2%
3kHz: 0,25%
4kHz: 0,3%
Tredjetonsdist
350Hz: 0,08%
1kHz: 0,04%
2kHz: 0,06%
3kHz: 0,02%
4kHz: 0,008%
Fjärdetonsdist:
Under 0,01% inom arbetsområdet
Femtetonsdist:
0,001 - 0,02% inom arbetsområdet
(2014-01-09 21:18:32)
Produkter på bilden: B&W 804S
B&W 804S
Visa lista|
bittorent ak47
|
|
2011-03-27 05:23:48 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Jag monterade min Audyssey mätmic på ett kamerastativ och placerade det så att micen hamnade 30cm från elementen (mitt mellan diskant och mellanregister i höjdled). Micen var riktad framåt, dvs mot elementen.
Genererade testtoner i Adobe Audition och spelade upp de på min stationära dator med Asus Essence ST ljudkort.
Kopplade micen till laptopen och spelade in.
Genererade testtoner i Adobe Audition och spelade upp de på min stationära dator med Asus Essence ST ljudkort.
Kopplade micen till laptopen och spelade in.
i see. Hur gjorde du detta test? Utrustning osv, skulle vilja göra på mina 894diamonds. =)
[quote name='bittorent ak47' post='3247124' date='Mar 27 2011, 05:23 ']hm, undrar hur stor skillnaden blir, jämfört diamant diskanten som sitter i mina högtalare. Är det inte silver som sitter i signature? 10p för intressant experiment[/quote]
Membranet är aluminium, talspolen är silverpläterad.
Signature-diskanten har sin första uppbrytning vid 30 kHz, och micen jag använde klarar inte av så hög frekvens, därför kunde jag inte testa det. Diamantdiskanten bryter iaf upp vid 70 kHz.
Membranet är aluminium, talspolen är silverpläterad.
Signature-diskanten har sin första uppbrytning vid 30 kHz, och micen jag använde klarar inte av så hög frekvens, därför kunde jag inte testa det. Diamantdiskanten bryter iaf upp vid 70 kHz.
hm, undrar hur stor skillnaden blir, jämfört diamant diskanten som sitter i mina högtalare. Är det inte silver som sitter i signature? 10p för intressant experiment
Ser invecklade ut. Helt klart intressant!
Kul när man får se innehållet också, inte alltid man får det (bild)
