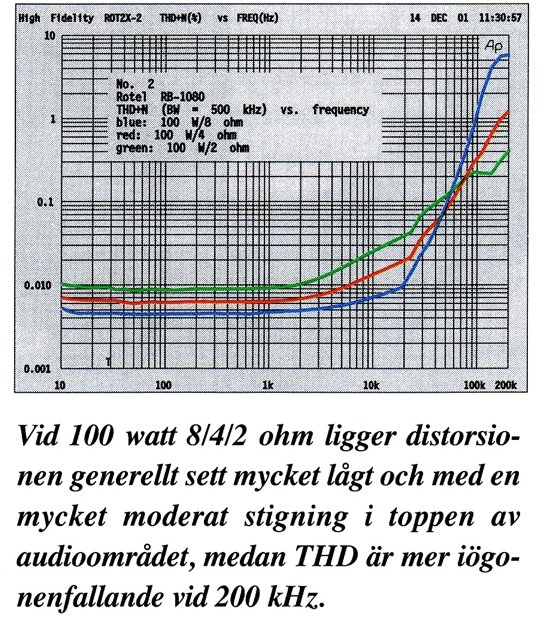

RB-1080 (High Fidelity), THD över hela frekvensområdet
0,01% THD+N vid 20 000 Hz och 100W uteffekt i 8 ohm. Disten stiger över 1% först vid 100 000 Hz i 8 ohm, och 200 000 Hz i 4 ohm. (2009-04-28 19:50:45)

Produkter på bilden:  Rotel RB-1080

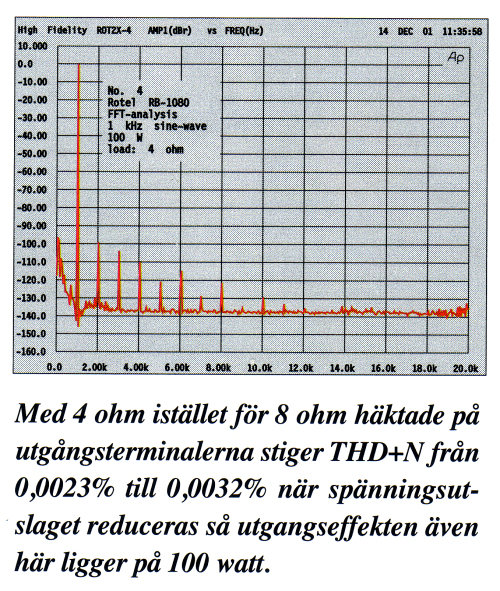

RB-1080 (High Fidelity)

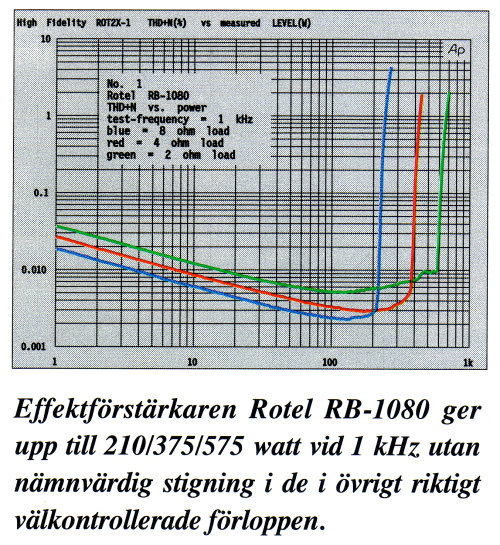

Effektmätning med båda kanalerna drivna (2007-05-11 20:30:17)

Produkter på bilden:

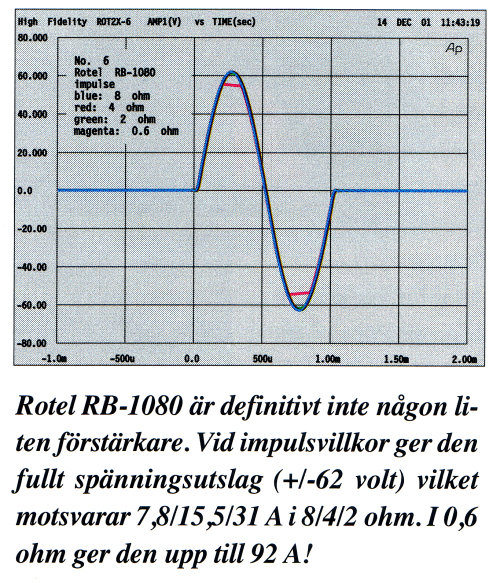

RB-1080 (High Fidelity, nr 2, 2002)
(2007-05-11 19:24:49)

Produkter på bilden:

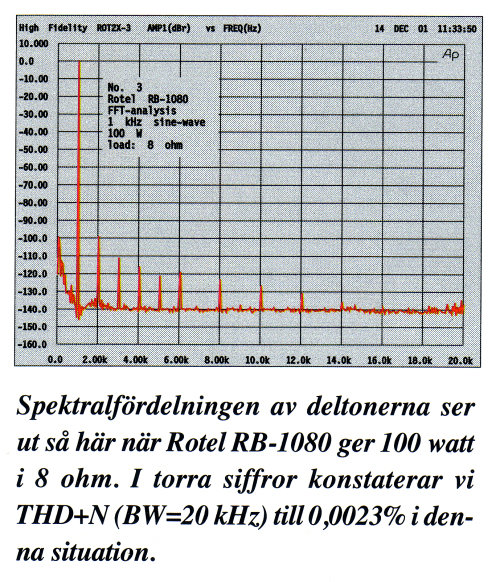

RB-1080 (High Fidelity)
Distortion och brus (DC-20000Hz) när en ton på 1kHz återges (8 ohm). (2007-05-11 20:22:17)

Produkter på bilden:

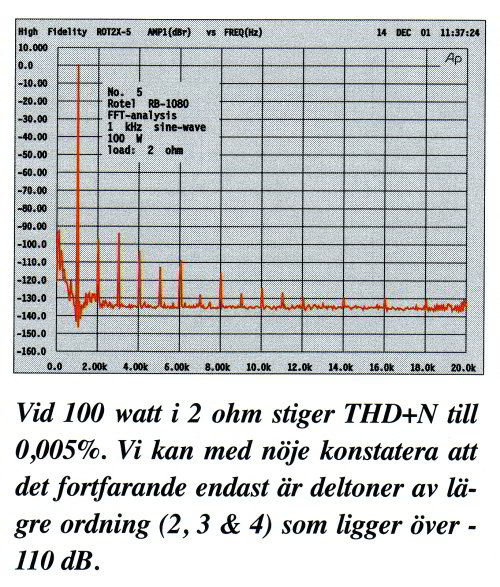

RB-1080 (High Fidelity)
Distortion och brus (DC-20000Hz) när en ton på 1kHz återges (4 ohm). (2007-05-11 20:28:09)

Produkter på bilden:

RB-1080 (High Fidelity)
Distortion och brus (DC-20000Hz) när en ton på 1kHz återges (2 ohm). (2007-05-11 20:29:06)

Produkter på bilden:

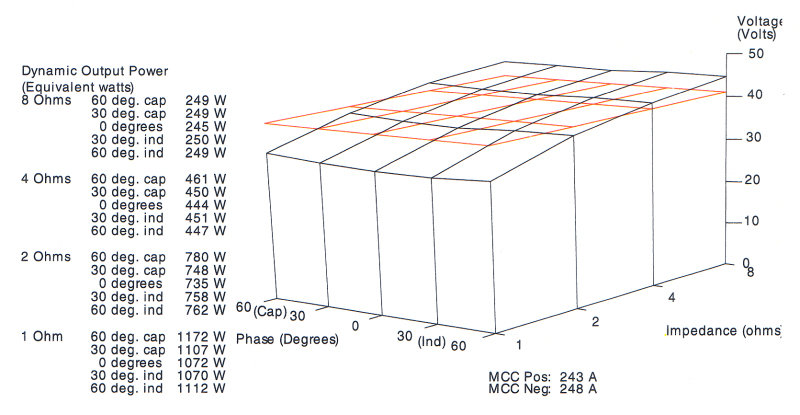

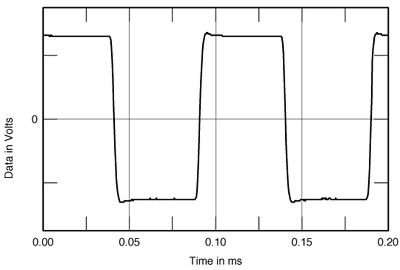

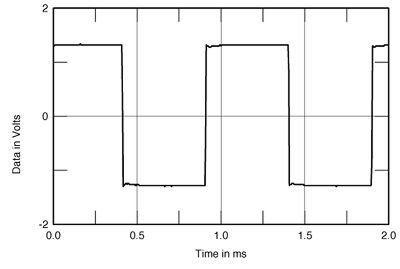

RB-1080 (Stereophile)
Transientsvar, fyrkantsvåg (1KHz). (2006-08-07 18:29:01)

Produkter på bilden:

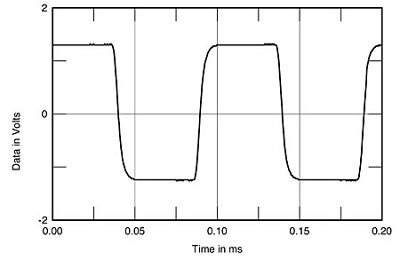

RB-1080 (Stereophile)
Transientsvar, fyrkantsvåg (10kHz) (2006-08-07 18:35:12)

Produkter på bilden:

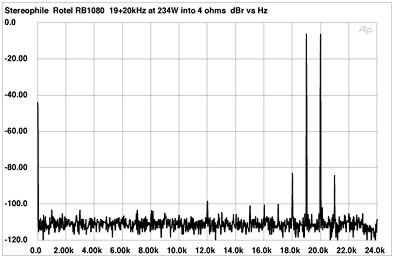

RB-1080 (Stereophile)
IMD vid 234W i 4 ohm (19kHz och 20kHz ton återges) (2006-08-07 18:28:06)

Produkter på bilden:

Hifi&Musik, nr 11 2004 (RB-1080 och försteget RC-1090 vs Vincent SP-T100/SA-T1 och Parasound Halo A21/P3)
"Klockren referens ... en i bästa bemärkelse neutral, ren och öppen förstärkare, med
rejäl dynamisk spänst för alla tänkbara högtalarlaster. Med andra ord en riktigt bra
förstärkare av neutral referens-kaliber."
(2007-05-11 20:42:43)

Produkter på bilden:

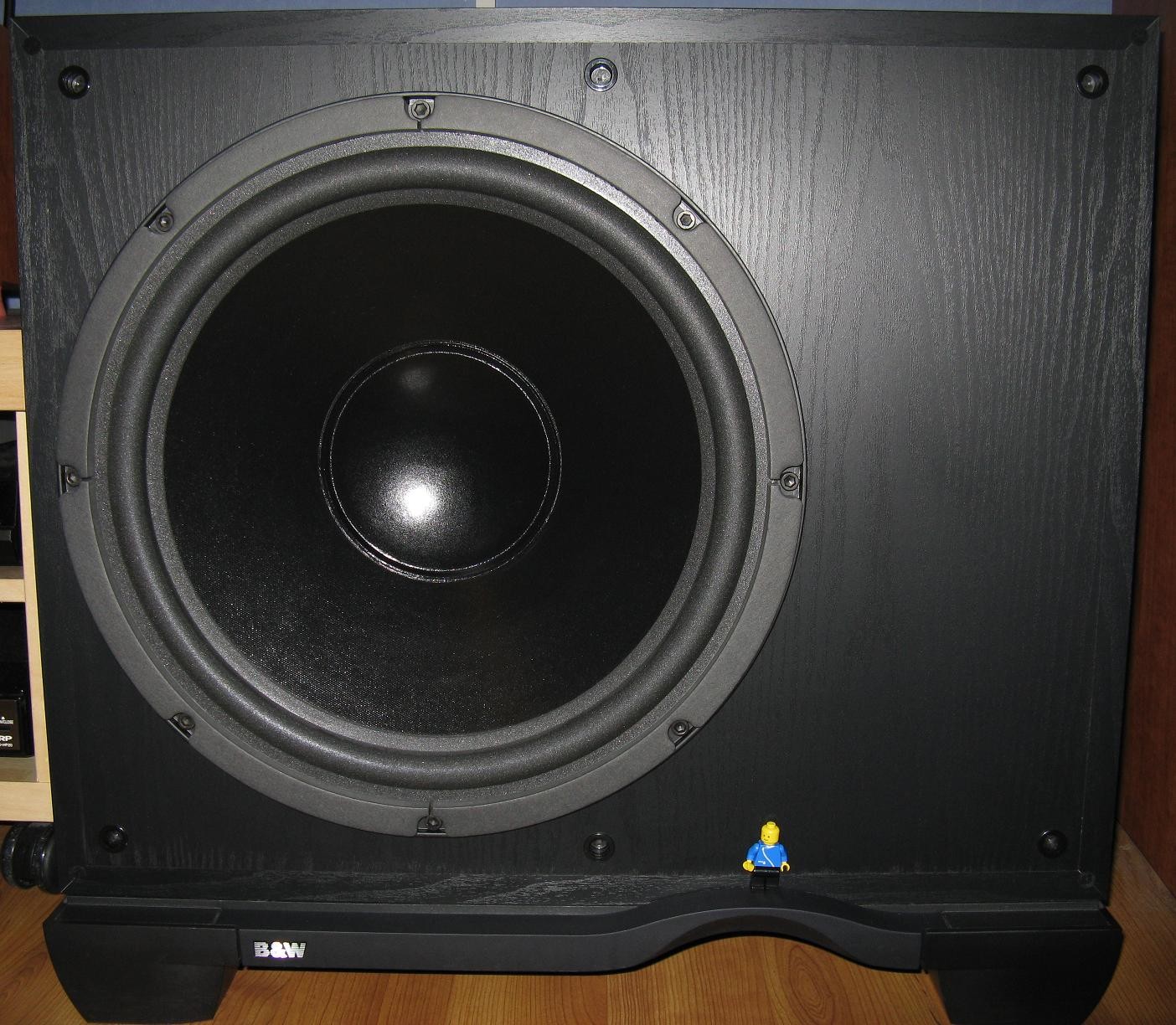

B&W ASW-3000
Legomannen inspekterar, och konstaterar:

-3dB vid 18Hz
-6dB vid 15Hz

;) (2008-04-03 23:04:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Denon AVC-A10SE
Ringkärnetrafo på 1200VA, effektkondingar på 2x22000uf.

"When I heard the AVC-A1D a year back ago, I was stunned. The performance was so smooth, yet so powerful. Back then, it was the ultimate in integrated amplifiers. I thought it couldn't get any better. But believe me, it can.

The Denon AVC-A10SE sets a new standard in integrated home cinema amplifiers. It has all the attributes of a top-notch product. Excellent transient handling, superb surround decoding, THX processing for movies and audiophile reproduction of music. It also delivered a near textbook performance in our lab"

- Home Cinema Choice (2007-04-12 01:53:54)

Produkter på bilden:

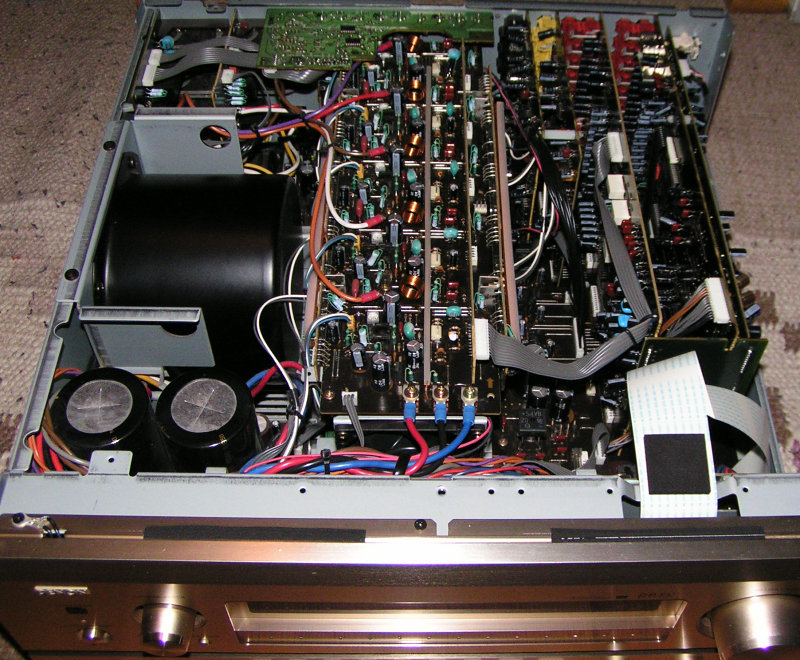

Denon AVC-A10SE

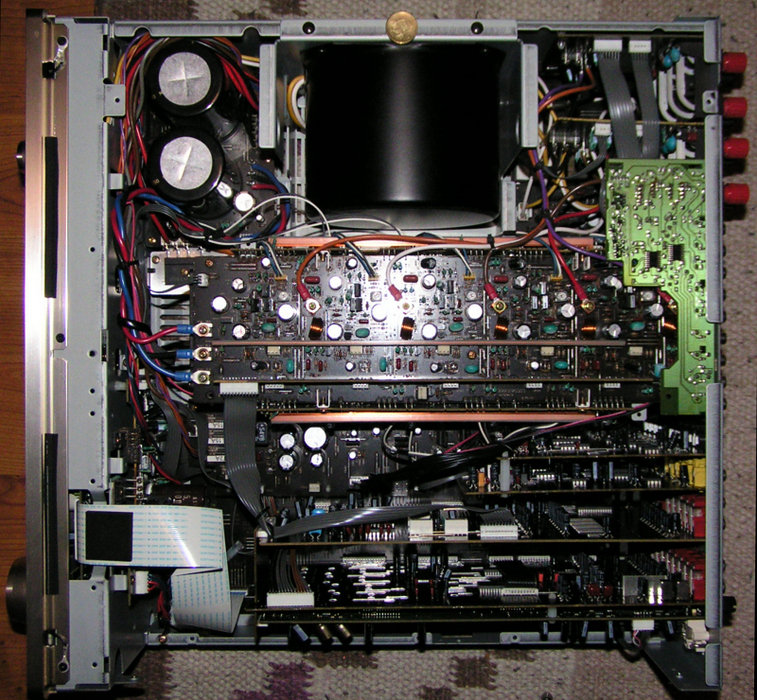

Trafo till vänster, slutsteg i mitten, försteg och signalbehandling till höger. (2007-04-12 01:58:14)

Produkter på bilden:

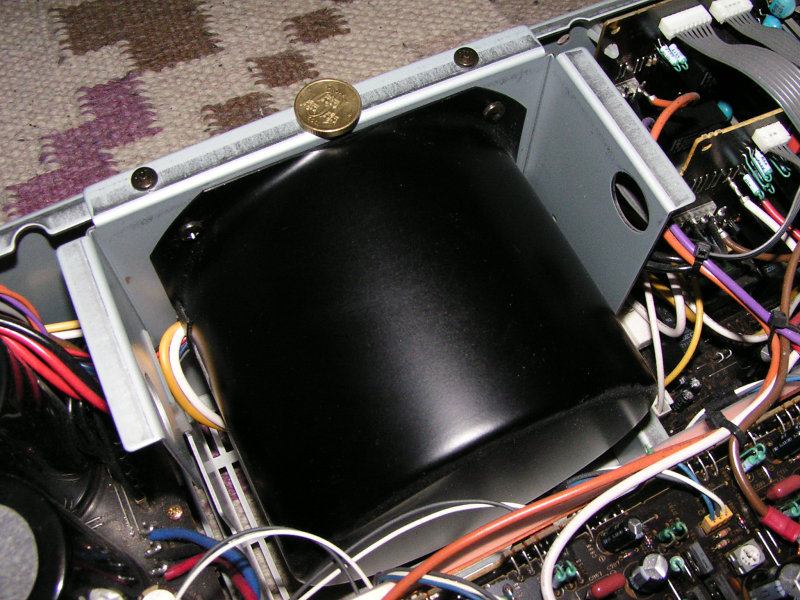

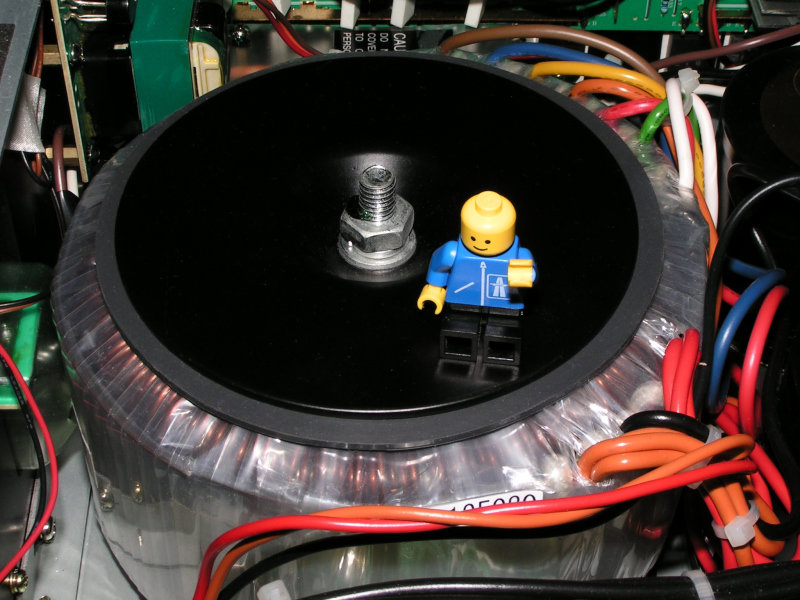

Denon AVC-A10SE
Trafon igen, större diameter än en CD-skiva och 15cm hög/lång, svårt att se
storleken på bilden, men den är stor :) (2007-04-12 02:01:22)

Produkter på bilden:

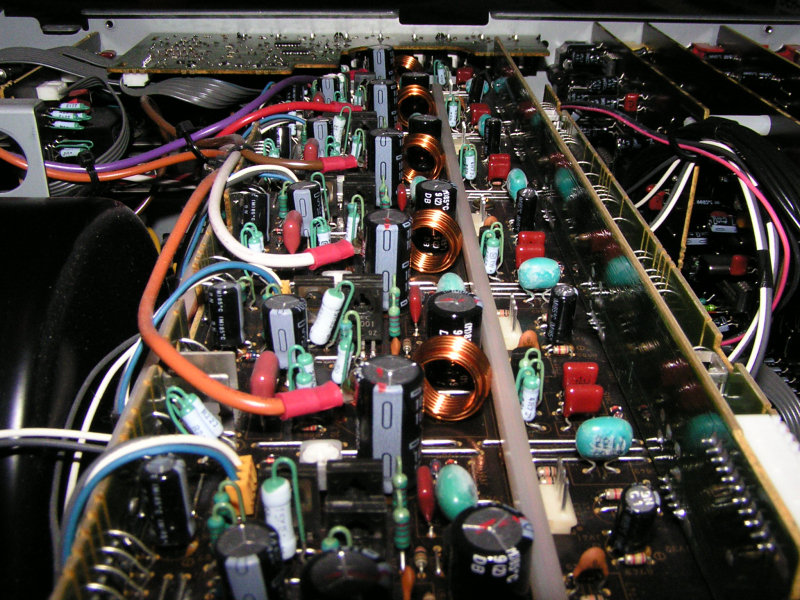

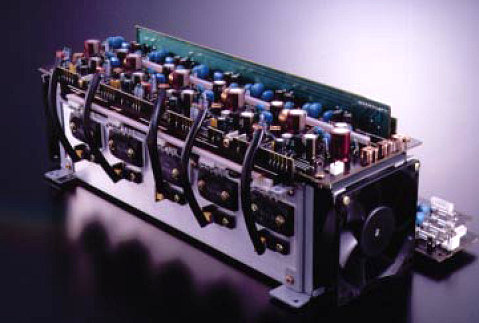

Denon AVC-A10SE
Slutstegen (trissor sitter längre ner på sidorna, fläktar i mitten som går igång när den
blir varm, annars står de still). (2007-04-12 02:09:43)

Produkter på bilden:

AVC-A10SE
slutstegen, hälften av trissorna synliga (2007-07-08 14:19:12)

Produkter på bilden:

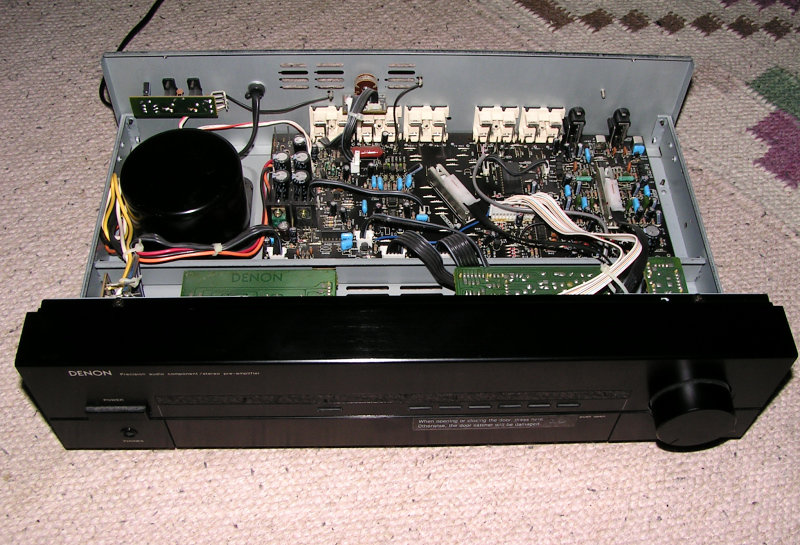

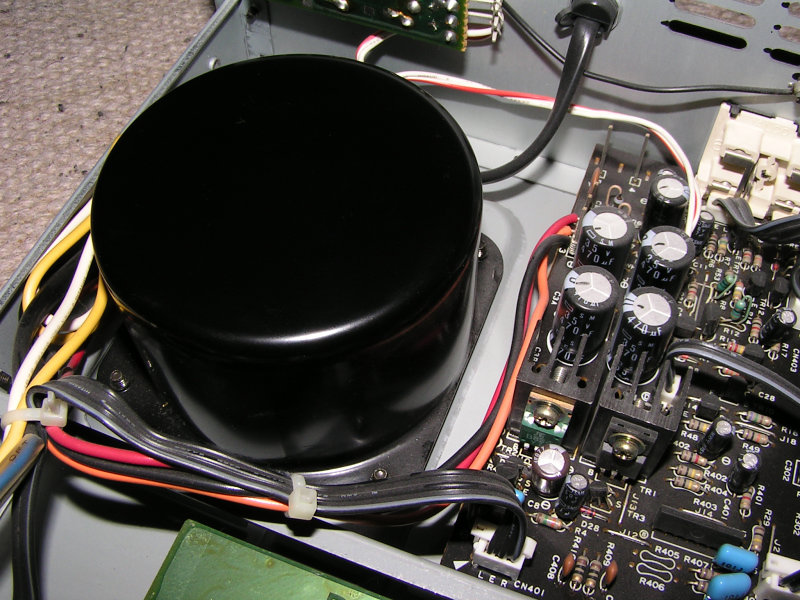

Denon PRA 1100
Stereoförsteg (2006-02-21 20:23:34)

Produkter på bilden:

PRA 1100
Stereoförsteg (2006-02-21 20:31:52)

Produkter på bilden:

PRA 1100
Stereoförsteg (2006-02-21 20:38:29)

Produkter på bilden:

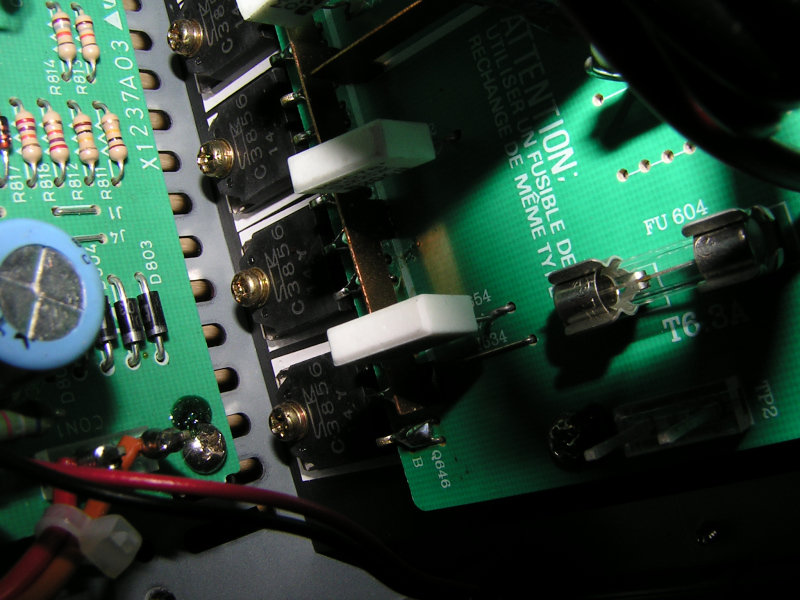

Rotel RB-1080
12st Sanken C3856 / A1492 per kanal (6 par).

Varje trissa är specad till 130 Watt / 15 Ampere.

C3856 sköter den positiva förstärkningen, A1492 den negativa. (2006-02-21 21:01:20)

Produkter på bilden:  Rotel RB-1080

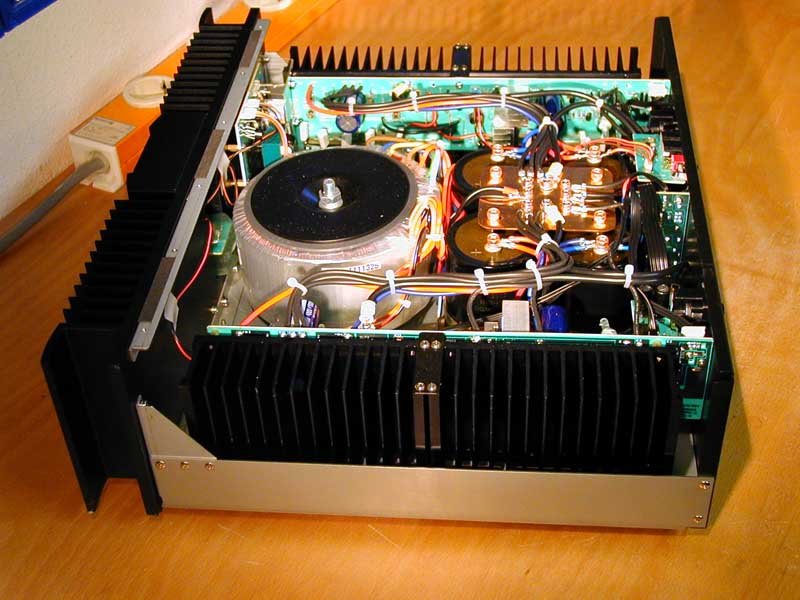

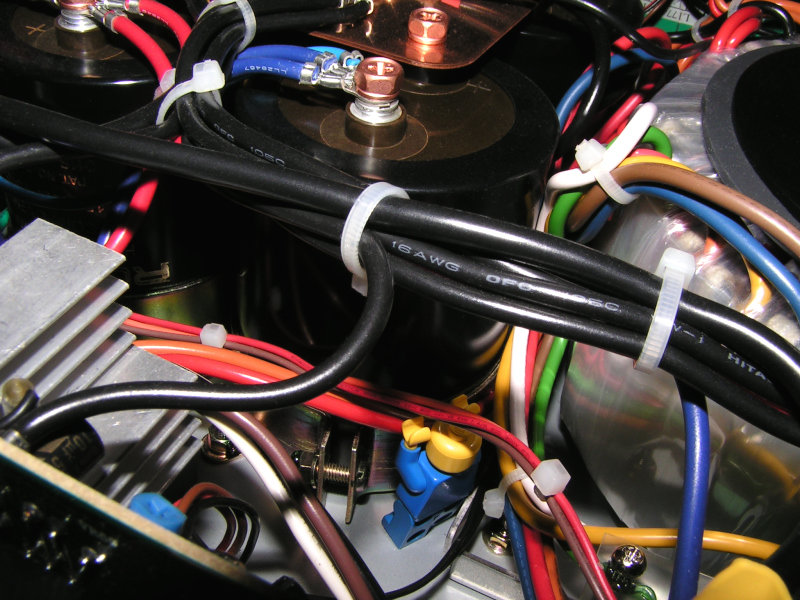

Rotel RB-1080
Trissor så det räcker och blir över :)

Notera kabelstammen. Varje kanal har 6st jordanslutningar, som är kopplade till kopparplattan i mitten (star grounding). (2007-09-14 21:34:56)

Produkter på bilden:  Rotel RB-1080

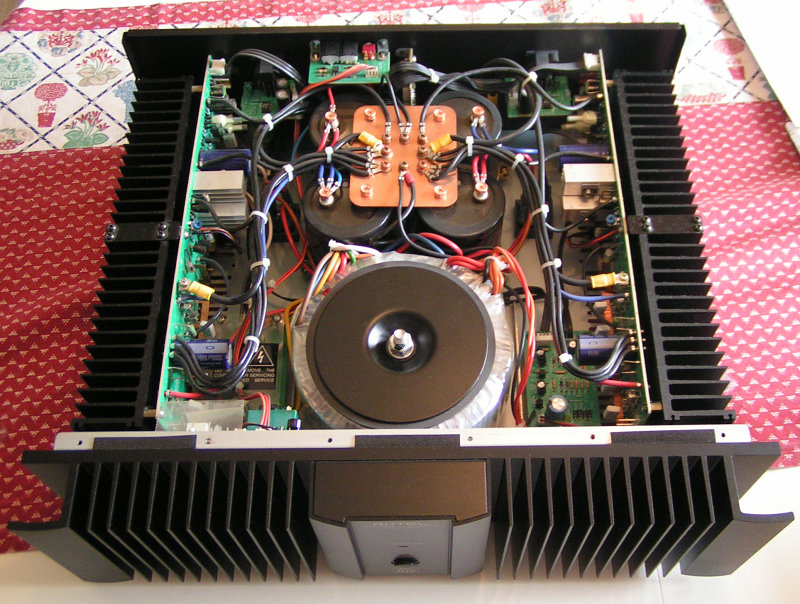

RB-1080
Toroidtrafo på 1250VA. (2006-02-21 21:22:18)

Produkter på bilden:  Rotel RB-1080

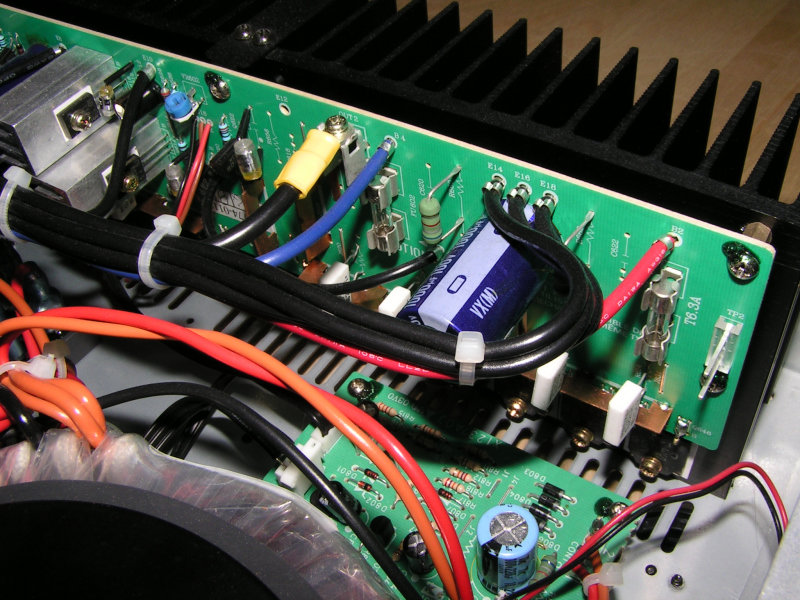

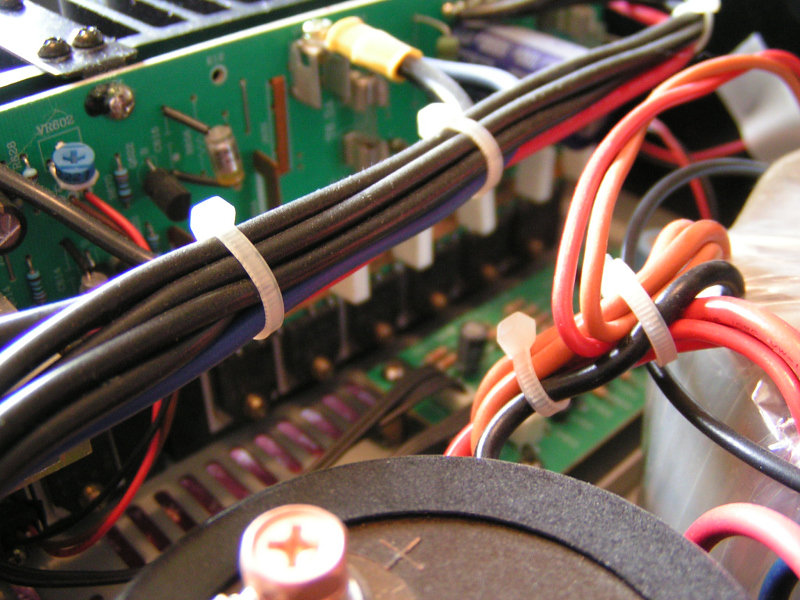

RB-1080
En bit av högra kanalens slutstegsdel. (2006-02-22 02:45:36)

Produkter på bilden:  Rotel RB-1080

RB-1080
4st kondensatorer av slit foil typ, på 15000uF / 80V, från Engelska BHC.

90mm höga och 55mm "breda". (2006-02-22 02:47:12)

Produkter på bilden:  Rotel RB-1080

RB-1080
Inte min bild, men bättre än mina bilder ;) (2006-02-21 21:33:55)

Produkter på bilden:  Rotel RB-1080

Rotel RB-1080
Min bild (2007-09-14 21:32:43)

Produkter på bilden:  Rotel RB-1080

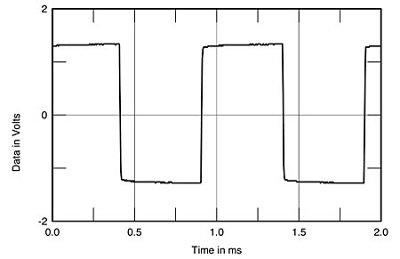

Denon AVC-A10SE (Stereophile)
Transientsvar, fyrkantsvåg (1kHz) via analog ext in (Direct). (2007-09-14 21:58:36)

Produkter på bilden:

Denon AVC-A10SE (Stereophile)
Transientsvar, fyrkantsvåg (10kHz) via analog ext in (Direct). (2007-09-14 21:55:52)

Produkter på bilden:

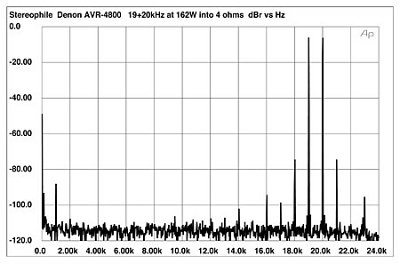

Denon AVC-A10SE (Stereophile)
IMD vid 162W i 4 ohm (19kHz och 20kHz ton återges) (2007-09-14 22:04:08)

Produkter på bilden:

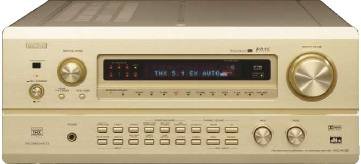

Denon AVC-A10SE
Surroundförstärkare (2010-12-10 17:26:23)

Produkter på bilden:  Denon AVC-A10SE
