Hemma hos HakanBerg
Ålder: 44 Medlem sedan: 2009-03-20
Senaste uppdatering: 2017-08-25 14:43:08
 Har 48 bilder i galleriet     0 filmer i filmsamlingen    skrivit 143 inlägg i forumet
 HakanBergs forumprofil
 Galleri (48)  Filmsamling (0)  Annonser (1)  Gästbok (0)  Mina omdömen  Poäng
Zen Acousta  Hembiobyggbilder
Viktat medelbetyg:  (9.38) (baserat på 7 st)      2264 besökare       Kommentarer      Anmäl detta album

Jag spenderade tre veckor av min semester med att bygga ett par nya högtalare,  närmare bestämt ett par Zen Acousta hornhögtalare.

De drivs av ett par Fostex FE206EN.

Här kommer lite bilder på bygget om någon är intresserad.

Produkter i albumet:
Bilder i detta album Växla till minatyrbilder
Äntligen helt klara
Nu är även ringarna runt elementen monterade, så nu anser jag hornen helt klara. (2017-08-25 14:40:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

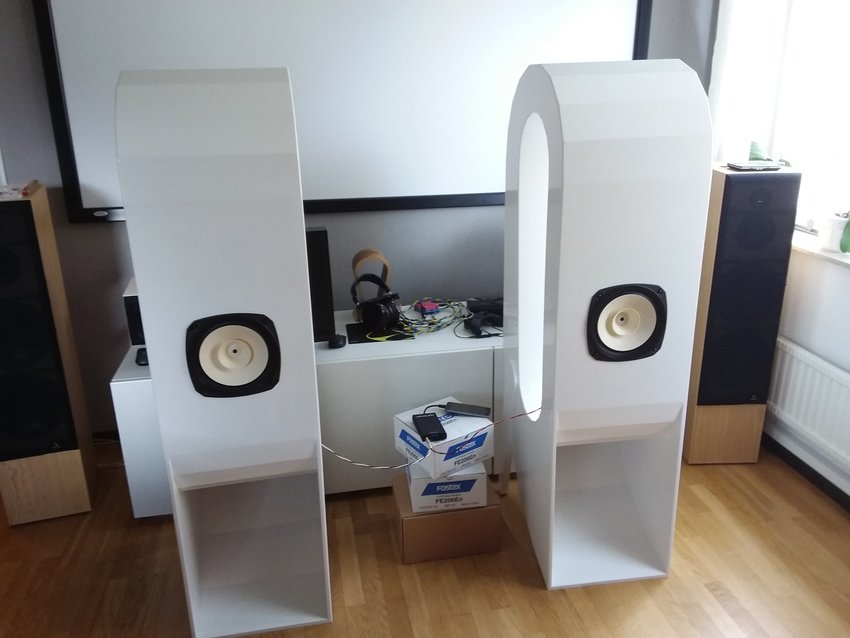

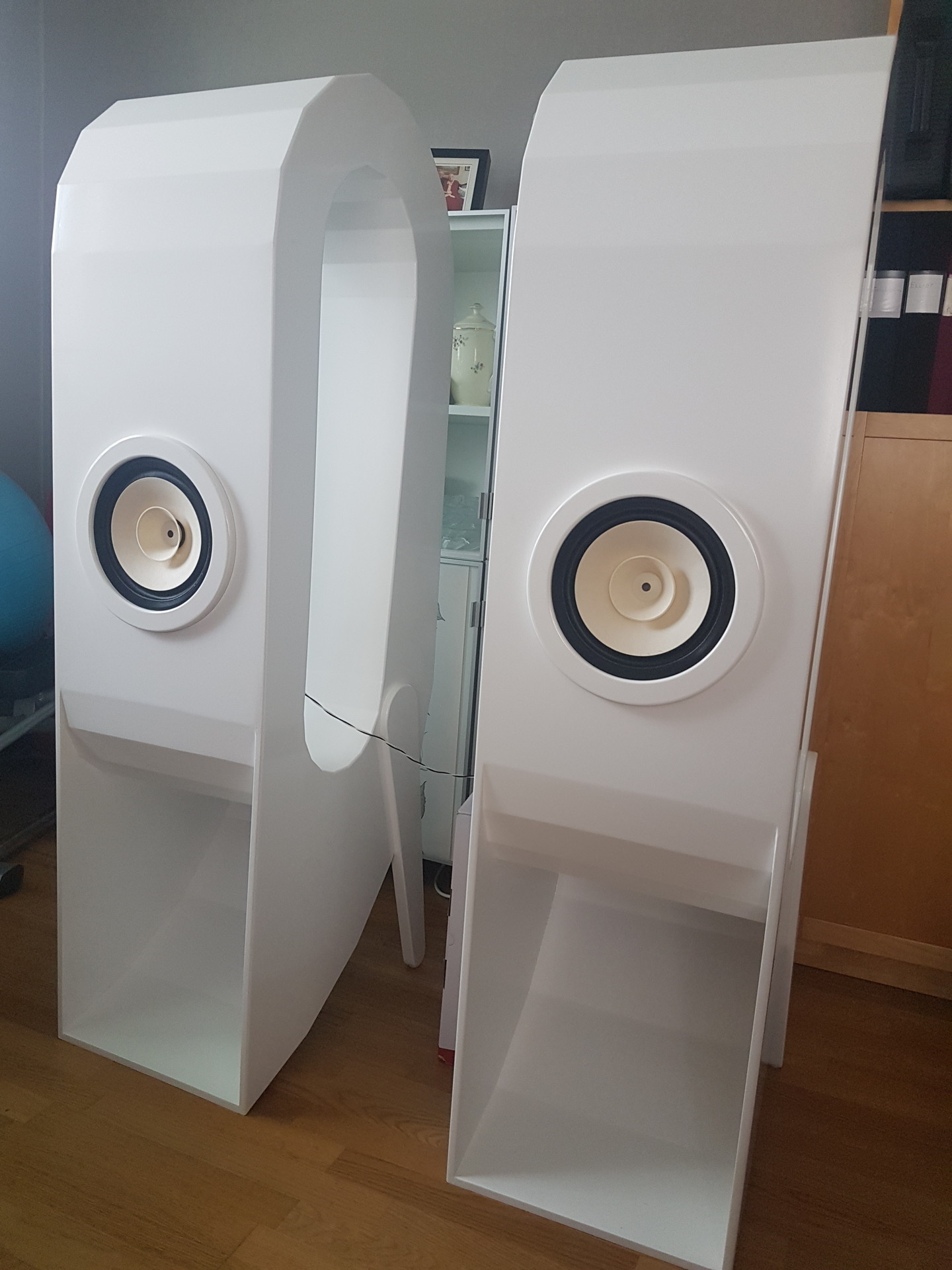

De spelar!
Äntligen ger allt slit frukt - mina Zen Acousta är hemma och spelar ljuv musik för mig :-)
Första låten jag spelade blev Over The Rainbow av Israel Kamakawiwo'ole.

Nu återstår att spela in elementen, och fästa träringarna som skall sitta runt elementen för att dölja skruvarna och metalldelarna. (2017-08-19 14:52:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

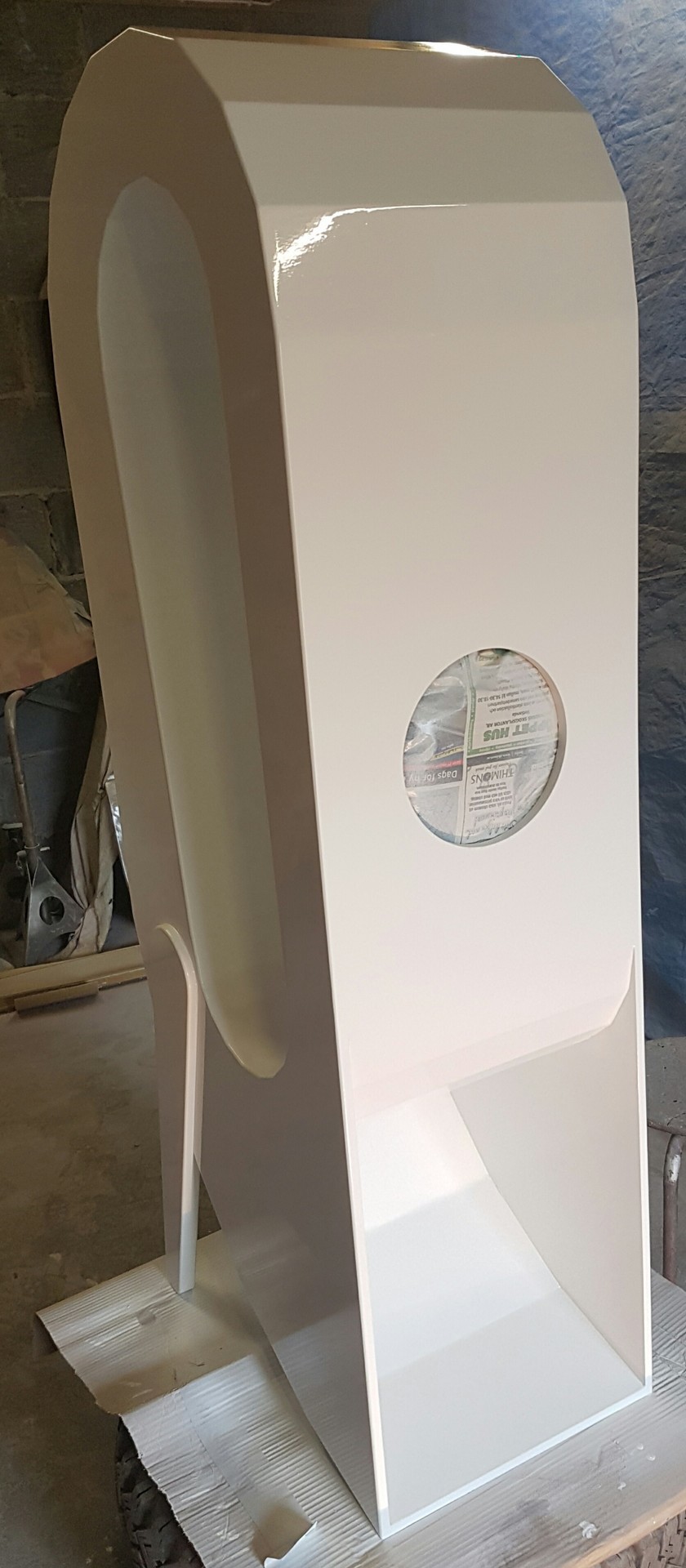

Andra högtalaren
Kameran ställde till det lite här, den är verkligen kritvit och blank i verkligheten.
Jag hoppas kunna få hem dem nu till helgen. (2017-08-09 18:49:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

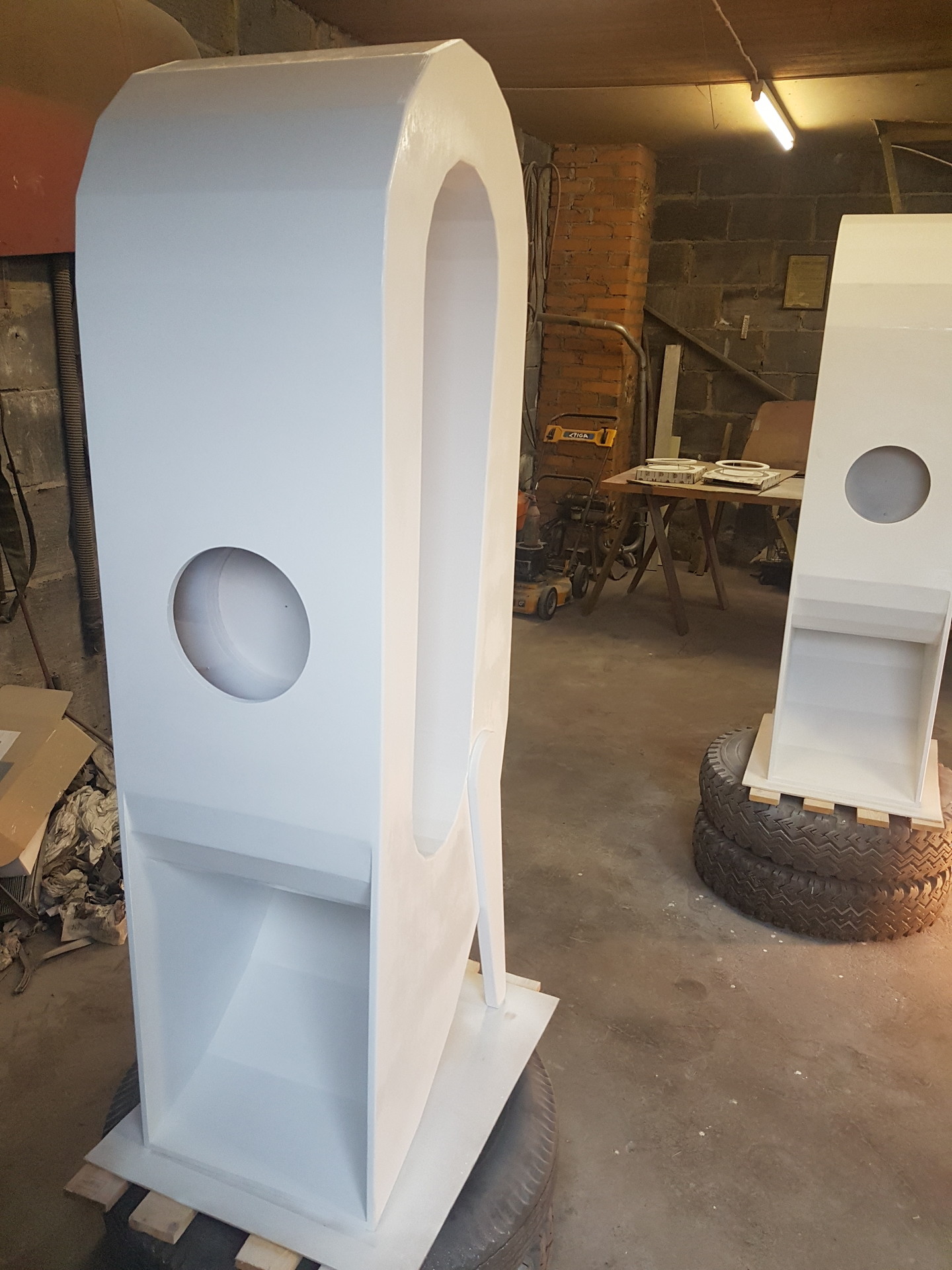

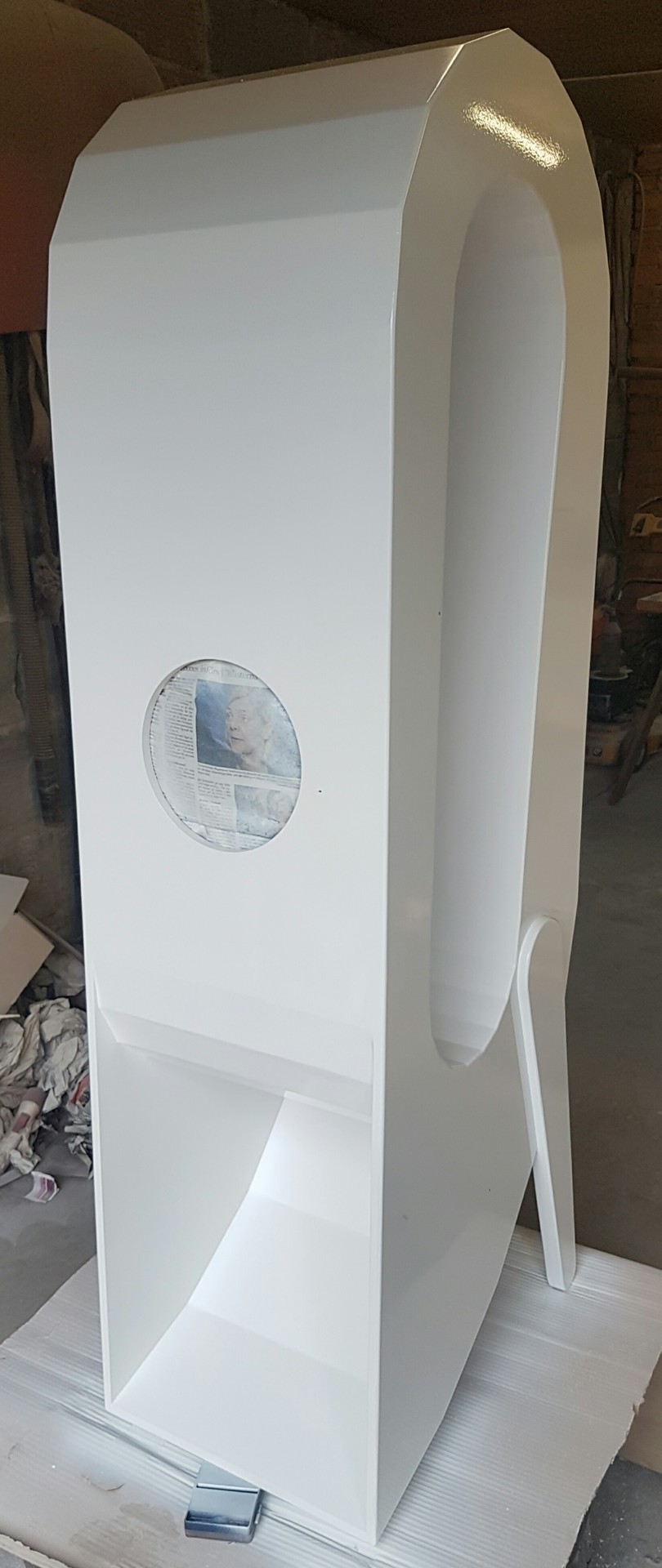

Börjar ta sig
Nu har vi lagt på första lagret av den slutliga färgen, och det börjar ta sig nu tycker jag :-) (2017-08-09 18:47:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Grundmålade
Ett par dagar senare och tre lager grundfärg med spackling & slipning mellan varje lager ser de ut så här. Nu kommer jag inte kunna göra något mer med dem på en tid, eftersom jag byggt dem i mina föräldrars garage, och nu är de hos svärfar för lackering - de bor båda 3 timmar bort och jag måste åka hem till Göteborg i morgon efter 14 dagars högtalarbygge.
Uppdatering kommer när jag får möjlighet att avsluta bygget och faktiskt få hem dem för inspelning & provlyssning. (2017-07-30 23:03:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

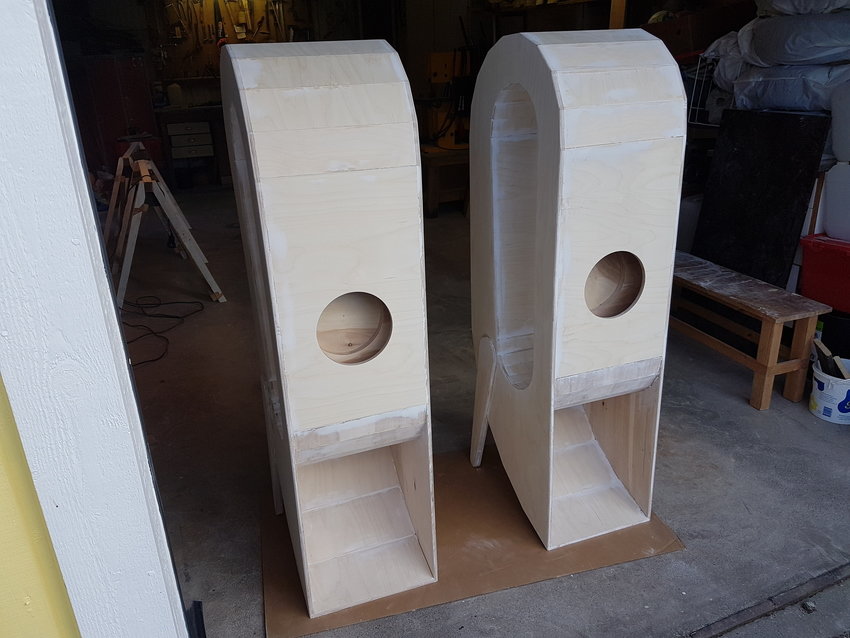

Äntligen färdigbyggda
Efter 11 dagars i stort sett heltidsarbete är de faktiskt färdigbyggda, här spacklade och slipade inför första lagret grundfärg. (2017-07-30 22:58:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

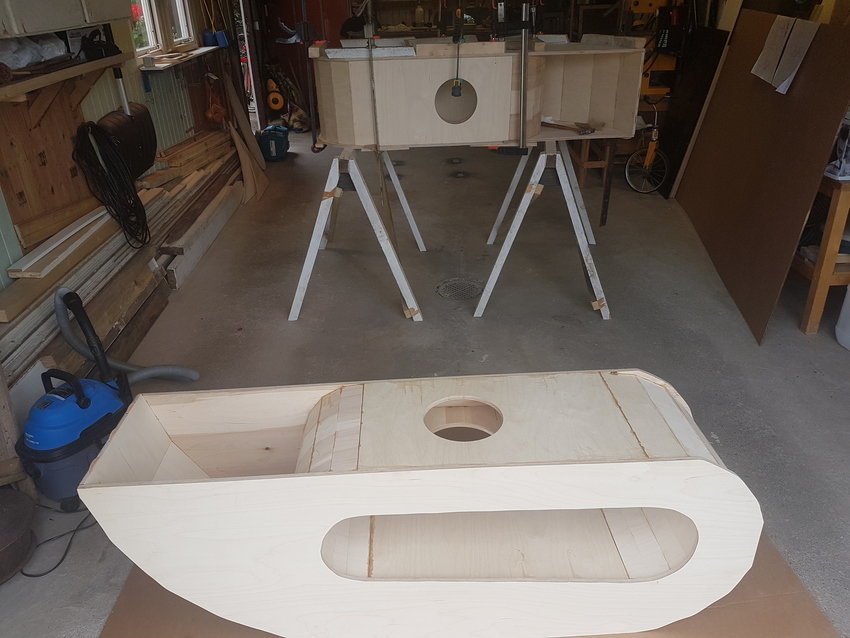

Första gången på egna ben
Här har det gått två dagar, men av någon anledning fotade jag inget under denna tid.
Har i alla fall fräst av alla kanter längs med profilen, rundat av samtliga hörn och kanter med fräsen, byggt ring och lock över bakre hålet för högtalarelementens magneter samt byggt och monterat benen (2017-07-30 22:55:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

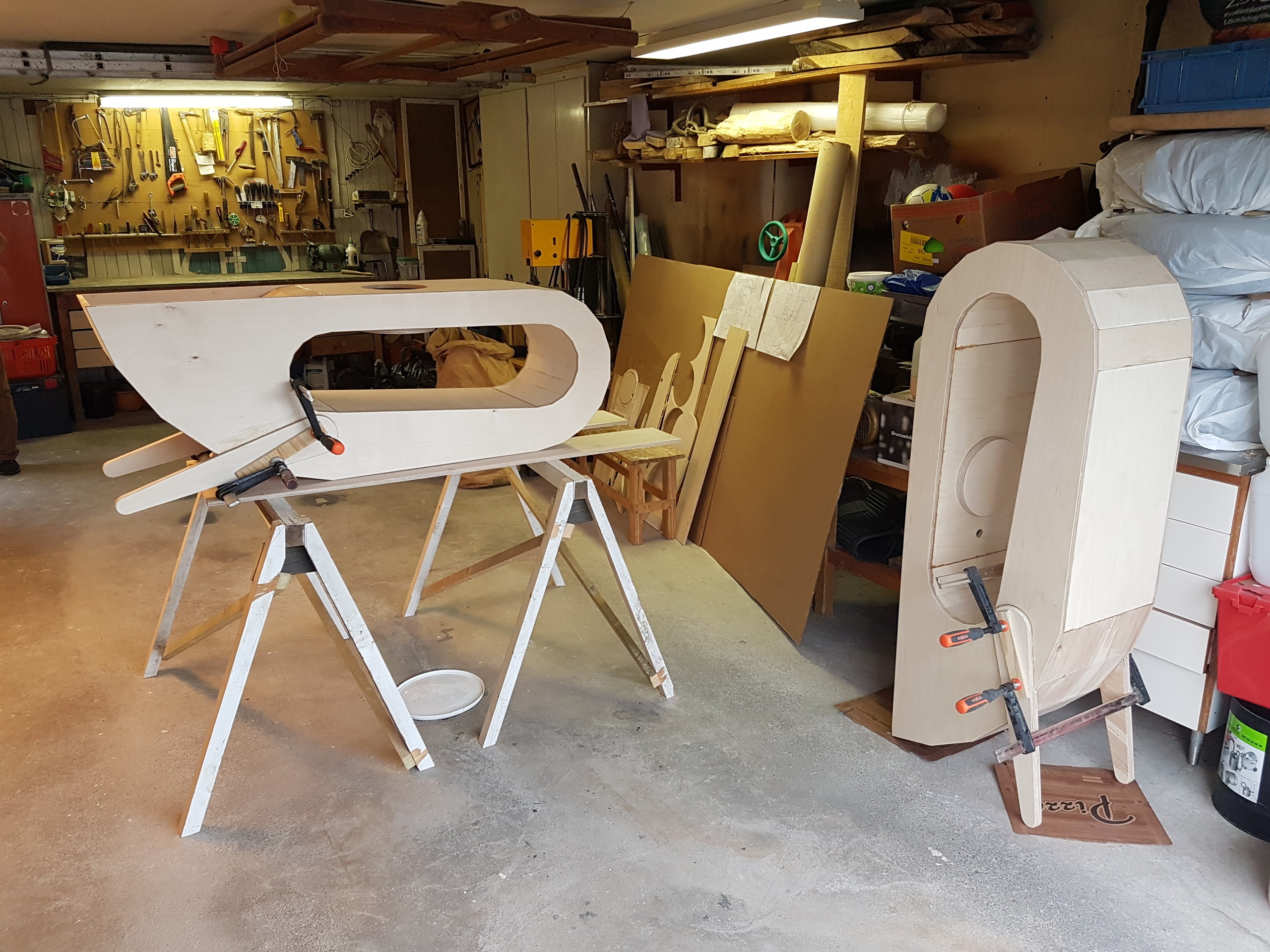

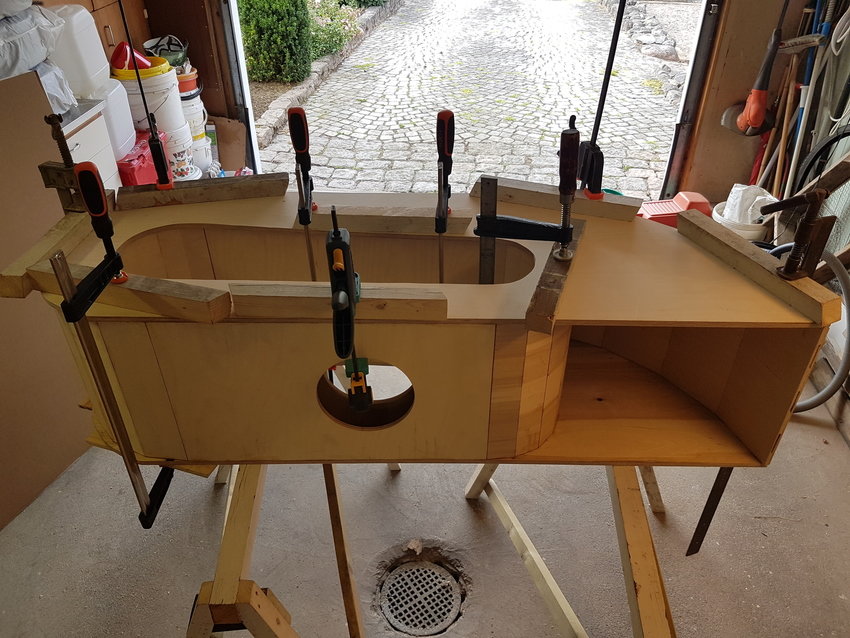

En klar, en i press
Här syns det tydligt att jag bara sågade till sidostyckena väldigt grovt tidigare, de sticker ut ca en cm över kanten. (2017-07-30 22:45:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sida limmad
Jag limmade en sida i taget, för att få så mycket hjälp som möjligt av alla kex. (2017-07-30 22:42:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

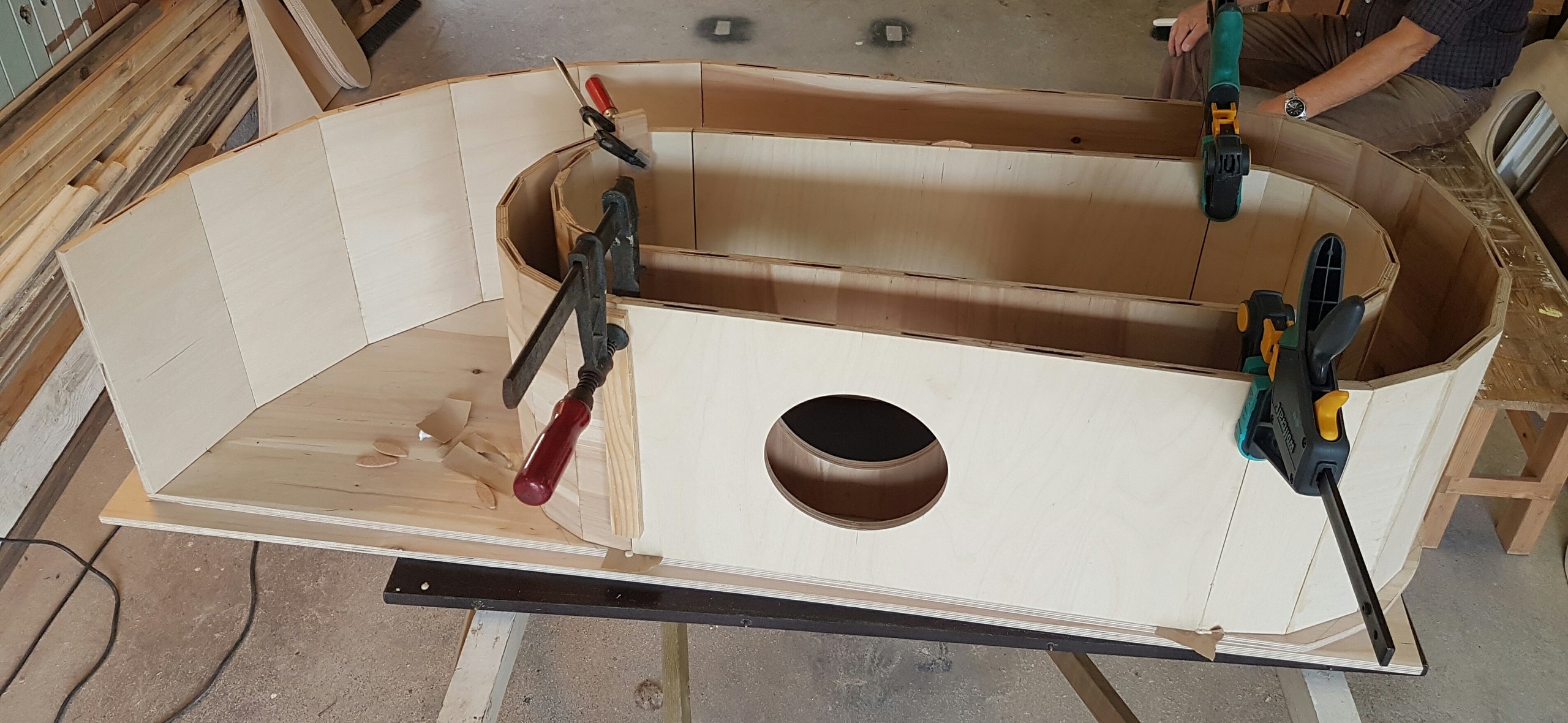

Första spiralen limmad
Här är den första spiralen limmad. Här hjälpte kexen väldigt mycket, delarna står med kexen monterade på sidostycket, men de är inte limmade mot det här - kexen hjälper bara till att hålla allt på plats, och det kändes lite som att montera stora legobitar :-) (2017-07-30 22:37:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sidostycke tillsågat
Sågade till sidostyckena lite grovt inför montering, för att de ska vara lättare att hantera.
Nu ser man för första gången konturerna av hur högtalaren skall se ut. (2017-07-30 22:32:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

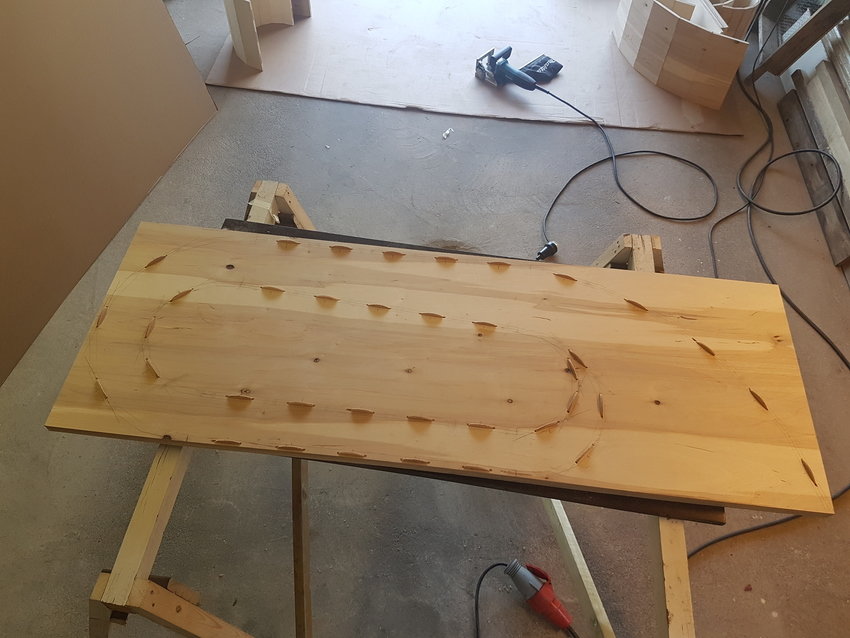

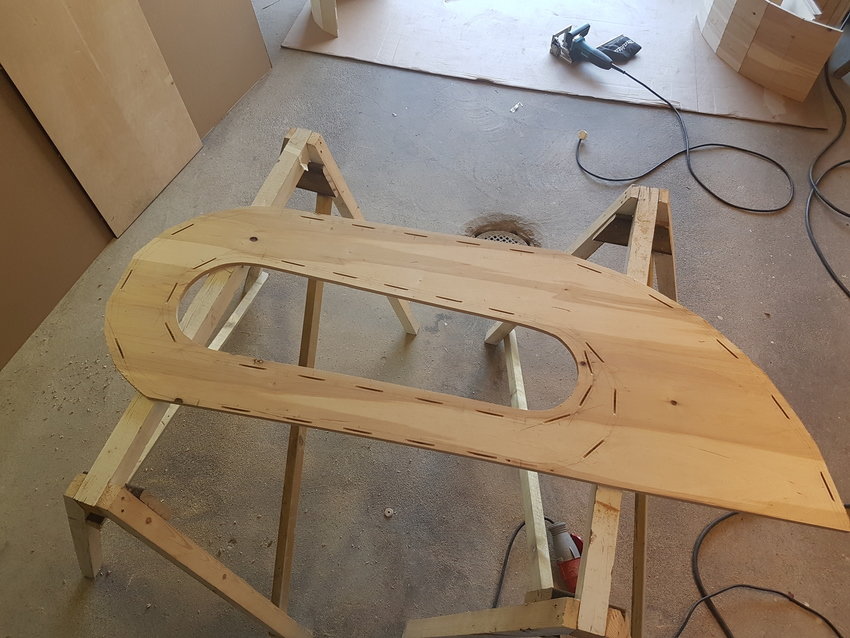

Sidostycke kexat
Detta steg tog lång tid - mätte ut varje del samt ritade och fräste spår för kexen del för del, för att få alla mått rätt. På den fjärde sidan som gjordes ganska sent på kvällen lyckades jag vända på måtten för en skiva, vilket resulterade i att jag fräste 8 kex-spår åt fel hål så hornet avsmalnade mot öppningen i stället för expanderade.
Jag fick kexa alla de hålen, vänta över natten tills limmet härdat, såga bort de halva uppstickande kexen och sedan fräsa korrekta spår nästan rakt över de gamla men åt rätt håll.

Lärdom: inte "bara fräsa det sista innan läggdags" när man egentligen är skittrött på kvällen. (2017-07-30 22:24:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

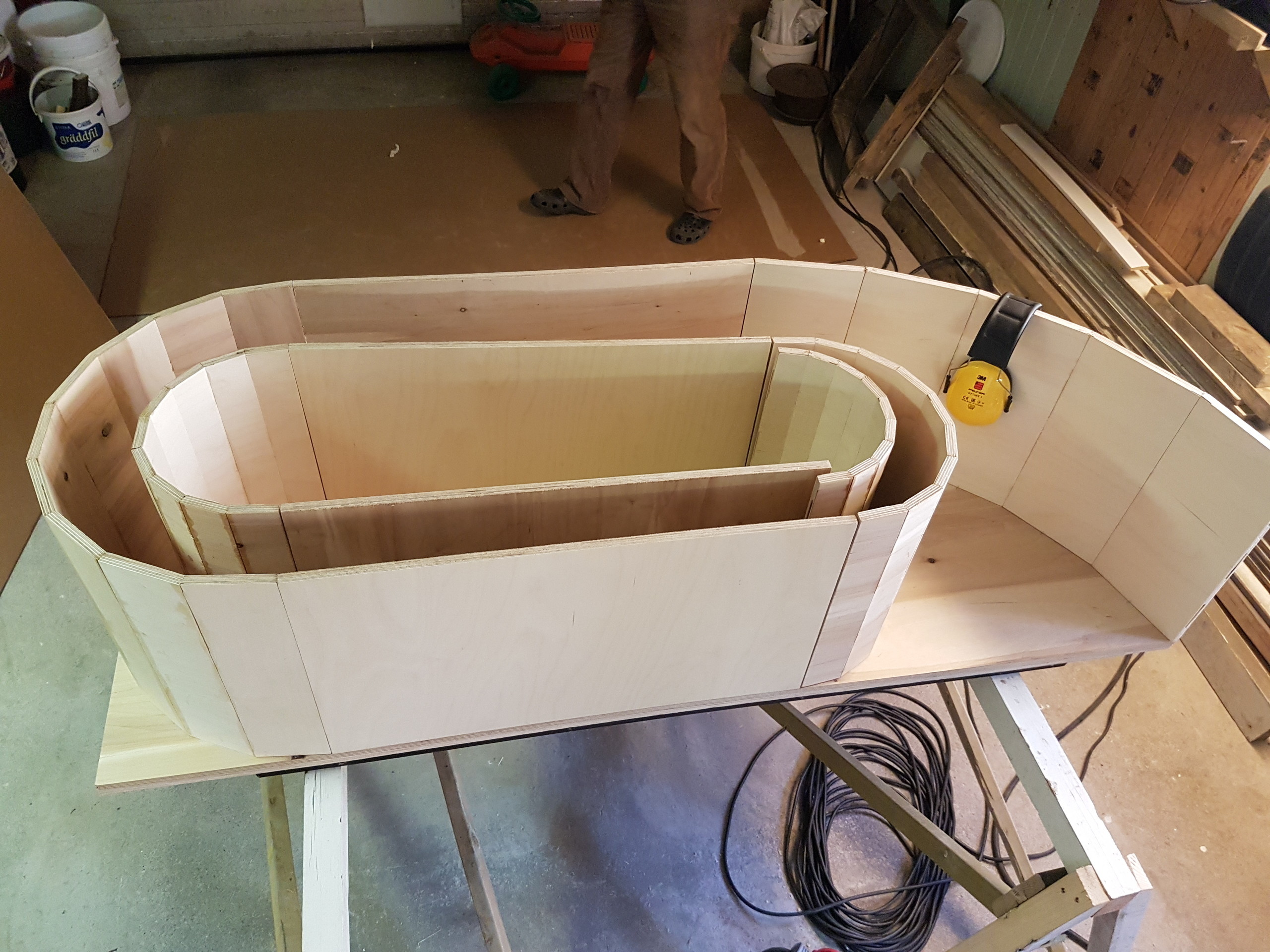

Provmontering igen
Provmontering efter limmning av halvcylindrarna, notera att den minsta rundeln sitter snett här - den fasades senare av så att den går samman med den något större rundeln i bakkant för att s.a.s stänga till hornet i den änden. (2017-07-30 22:18:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Största böjarna
De här visade sig vara knöligast att limma ihop på ett bra sätt - alla halvcylindrar monterade jag ihop och spände med spännband runt tre stavar med längden av cylinderns innerdiameter & rätt vinkel på kortsidorna, men de här kvartscylindrarna kom jag alrig på något bra sätt att montera så de limmades bara stående på sidan på en slät skiva. (2017-07-30 22:13:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

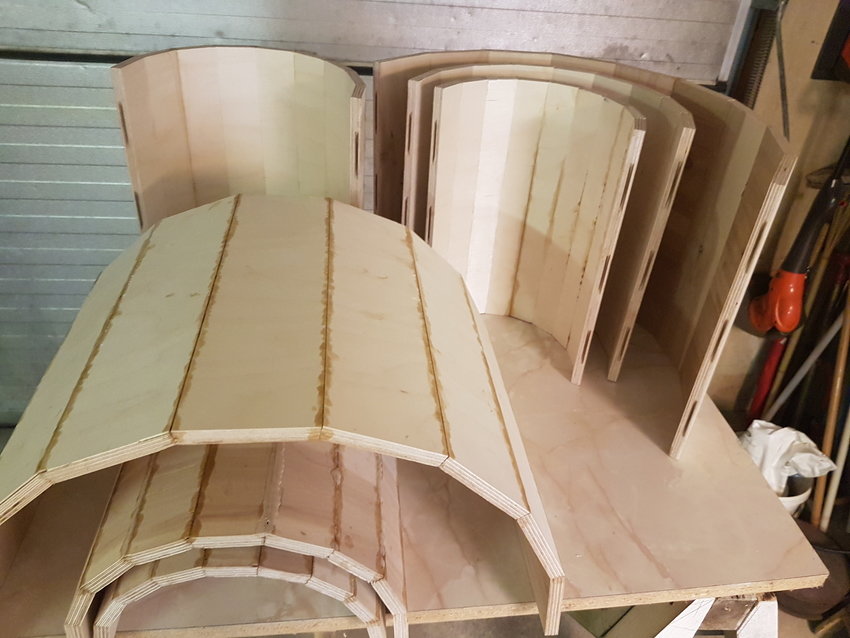

Fler halvcylindrar
Större delen av denna dag gick åt till att montera & limma alla nödvändiga rundade delar till högtalarna. Varje högtalare består av fyra halvcylindrar och en kvartscylinder, samt fyra plana skivor. (2017-07-30 22:09:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

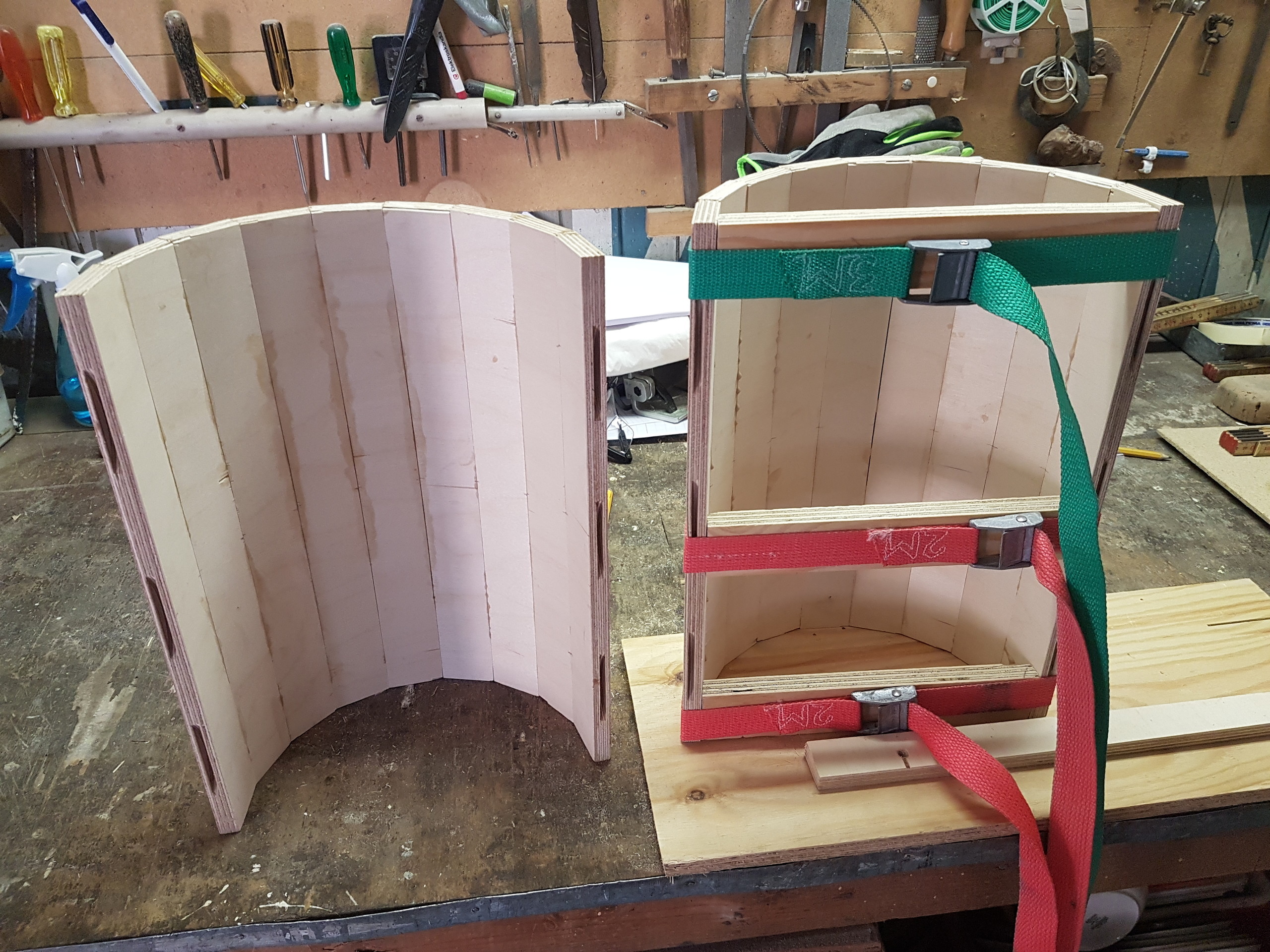

Limma halvcylindrar
Så här monterade jag halvcylindrarna. (2017-07-31 10:33:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

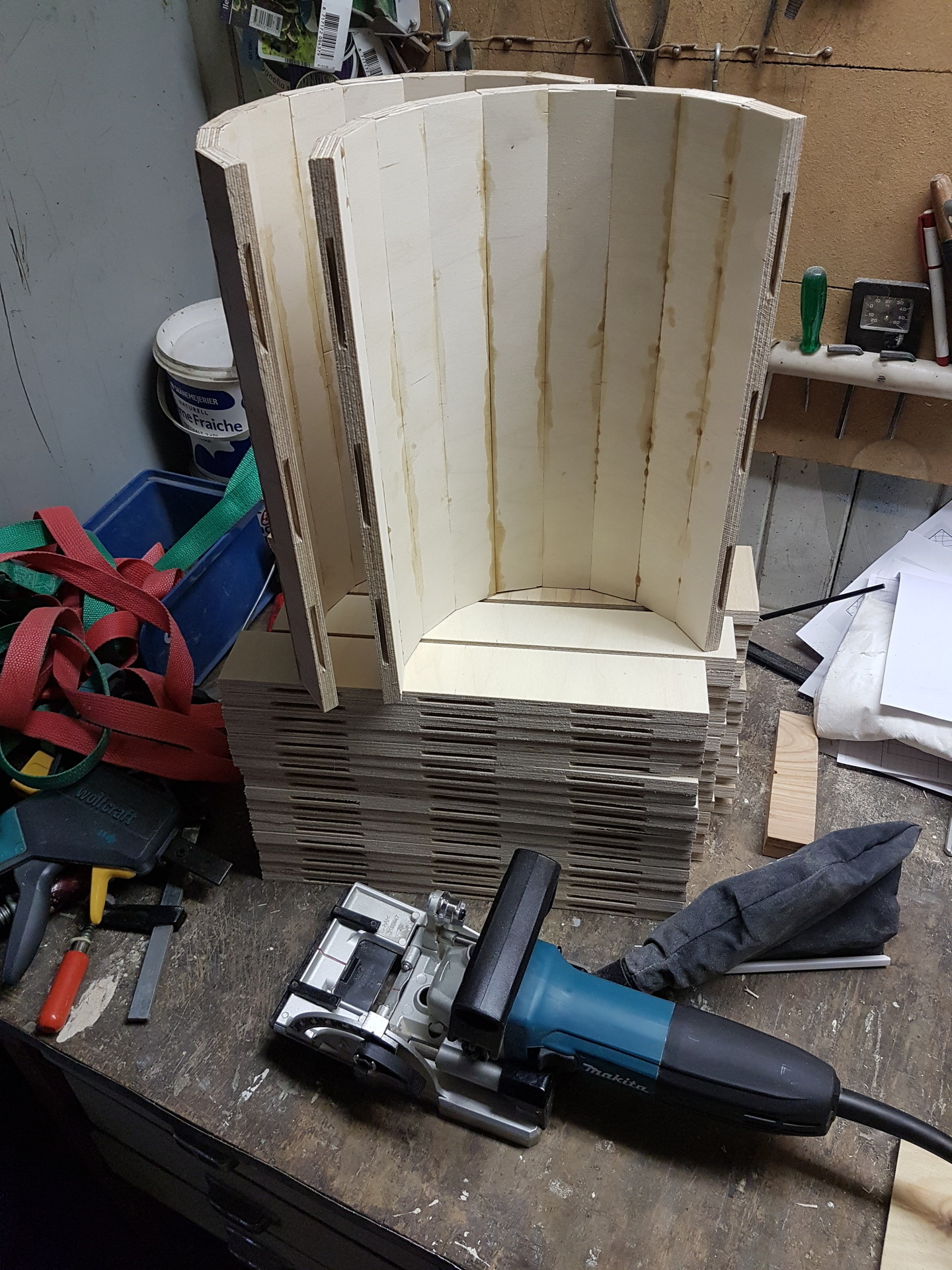

Kexade bitar
492 spår frästa med kexfräsen, och de två första halvcylindrarna limmade.
Kexfräsen är nog den bästa investeringen jag gjorde inför det här bygget - jag fräste runt 700 spår med den totalt, och kexen hjälpte otroligt mycket vid monteringen! Rekomenderas varmt till alla som tänker bygga något liknande (eller helt andra högtalare också för den delen) (2017-07-30 21:56:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

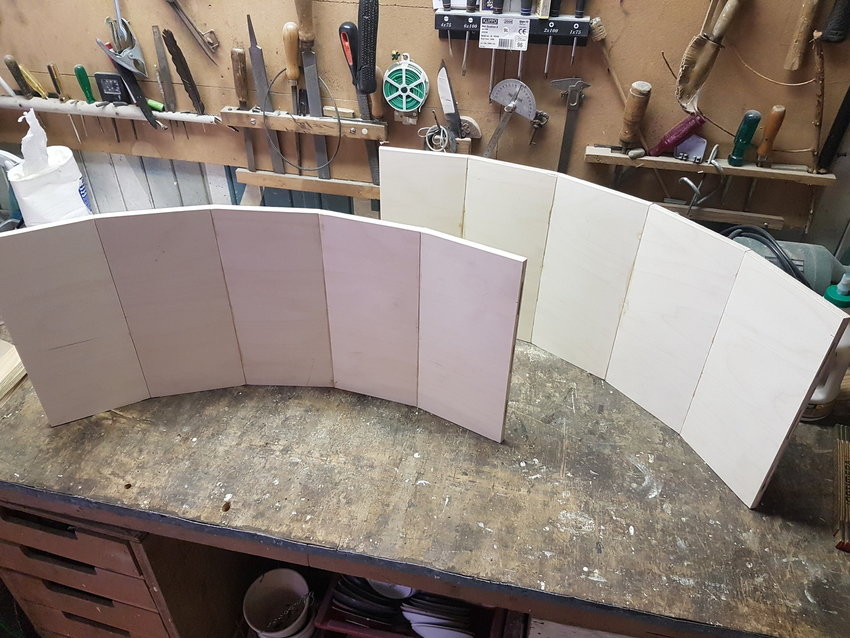

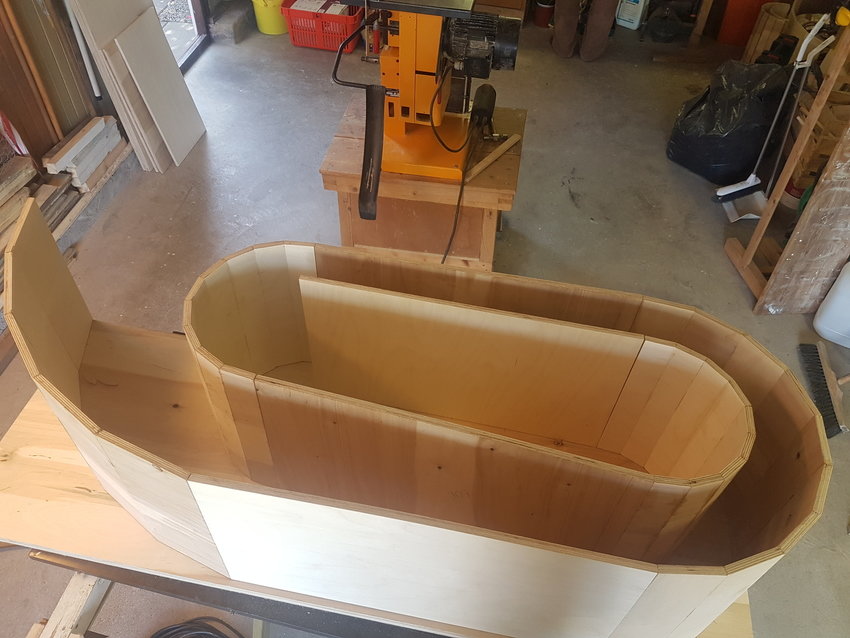

Passformstest
Andra dagen gick mestadels åt till att såga till ändarna till alla halvcylindrar i rätt vinkel - med bara en enkel bordssåg utan gradering av lutningen att jobba med krävdes det många tester och misstag innan det blev bra nog.
Testade passformen på de flesta delarna, här tillfälligt fästa med tejp. Den minsta böjen i "spiralen" är inte med på bild, minns inte varför just nu. (2017-07-30 21:47:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

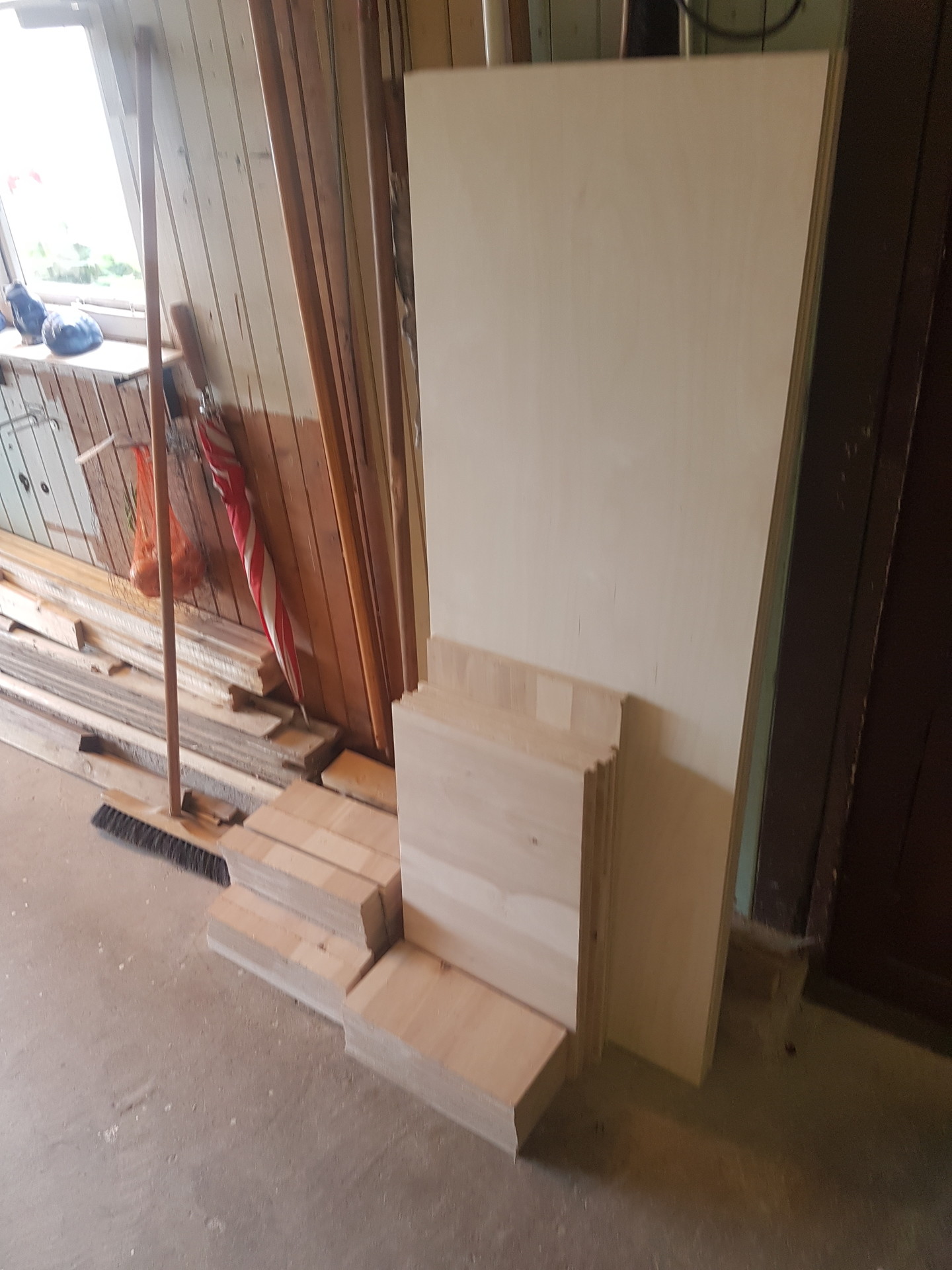

Alla (nästan) delar kapade
Alla 98 kvadratiska delar tillsågade, detta tog första byggdagen i anspråk. (2017-07-30 21:41:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Björkplywood, 12mm
(2017-07-30 21:38:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.38) (baserat på 7 st)  Visa lista
Bubben141    2017-09-07 11:19:15
Luppen    2017-08-25 15:11:56
jonte83    2017-08-20 19:43:30
Erik_N    2017-08-20 13:09:05
ssoep    2017-08-19 19:43:32
PML73    2017-08-10 12:20:03
TON1    2017-07-30 22:50:40
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
HakanBerg   2017-09-15 06:48:44 Anmäl

Så, hur blev resultatet ljudmässigt tycker du?


Jag är inte så bra på att beskriva ljud, men min känsla är att ljudet är väldigt "öppet" på något sätt.
Bättre bas än jag hade förväntat mig, men framförallt mellanregistret är riktigt bra, och det var det jag hade hoppats på när jag byggde dem.

De är väldigt lättdrivna också, jag använder en portabel hörlursförstärkare för att driva dem just nu, och det funkar riktigt bra :-)
PML73   2017-09-12 05:39:26 Anmäl
Så, hur blev resultatet ljudmässigt tycker du?
Bubben141   2017-09-07 11:19:29 Anmäl
Fantastiskt hantverksarbete!
genstruktur   2017-08-25 16:31:14 Anmäl
Styvt jobbat! Grattis! :)
Erik_N   2017-08-20 13:09:33 Anmäl
Kul bygge och snyggt dokumenterat!
HakanBerg   2017-08-10 22:42:15 Anmäl

Aha, fasen. Har missat ditt sköna bygge. Ser ut att bli riktigt snyggt. Du har säkert fått många tips från folk gällande bredbandare. Jag kan bara säga Audio Nirvana. Kolla gärna in mitt kompisbygge av Hedlund.

Tack, och tack för tipset om Audio Nirvana - har läst gott om dem tidigare, så de kan vara ett alternativ för ev framtida upgradering. Jag har ett par Fostex FE206En som skall sättas in först innan jag börjar fundera på nästa upgradering :-)

Imponerande Hedlund-bygge, har du byggt 2 par samtidigt? Jag tittade på att bygga Hedlund-horn först, men fick inse att jag inte har plats för så stora pjäser hemma och så tänkte jag att de skulle bli vansinnigt tunga att hantera. Men fina är de! Ser ut som om du har en riktig trä-verkstad att bygga i också, det är jag avis på :-)
PML73   2017-08-10 00:14:09 Anmäl
Aha, fasen. Har missat ditt sköna bygge. Ser ut att bli riktigt snyggt. Du har säkert fått många tips från folk gällande bredbandare. Jag kan bara säga Audio Nirvana. Kolla gärna in mitt kompisbygge av Hedlund.
HakanBerg   2017-07-30 23:11:28 Anmäl

Coolt bygge! Har aldrig sett denna typ av högtalare, självklart bokmärkt! Har man väl börjat kexa är det svårt att sluta :-)


Ja kexfräsen kommer man få slita från mina döda fingrar, den är fantastisk!
Thomas_S   2017-07-30 22:11:52 Anmäl
Coolt bygge! Har aldrig sett denna typ av högtalare, självklart bokmärkt! Har man väl börjat kexa är det svårt att sluta :-)
