Processen Hembiobyggbilder
Viktat medelbetyg:  (9.68) (baserat på 18 st)  Kommentarer      Anmäl detta album

Planerar riva nuvarande tv-rum, se "Att verka utan att synas". Det ligger i en tillbyggnad till huset som är alltför dålig. Istället ska det bli en ny och större tillbyggnad till huset, omfattande cirka 48 m2. Hemmabiodelen ska bli cirka 5,3 x 4, 85 meter, eller 25,7 m2. Bygget omfattar också ett teknikrum, maskerat som nytt gäst-/arbetsrum.

Planen är att göra ett riktigt snyggt vardagsrum, men som också är en maskerad potent hemmabio. In-wall-högtalare inklusive subbar, all…

  Läs hela
Bilder i detta album Växla till minatyrbilder
Tillbyggnaden idag
Så här ser tillbyggnaden ut idag. Inbyggt uterum, färdigställt 1979. Blekgul fjällpanel. Ca 10 cm tjocka ytterväggar, man måste ha halsduk när man sitter i tv-soffan om det är minusgrader ute. (2017-02-08 11:08:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skiss över tillbyggnaden, Sketchup
Ungefär så här hade jag tänkt att det ska bli. Hela byggnaden lite förskjuten åt vänster. Chokladbrun puts, bandat plåttak i aluzink, svarta fönsterkarmar, svart takfot. Färre fönster åt söder (långsidan) för att minska växthuseffekten inomhus. En stor balkong istället för en gigantisk altan. (2017-02-08 11:02:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Planlösning, Sketchup
Översiktsbild för att få en känsla för proportionerna. (2016-09-09 10:53:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Planlösning, Sketchup
Här ser man att jag tänkt sänka ned hela tillbyggnaden jämfört med övriga bottenplanet. Dels för att få upp takhöjden, men också för att det kan bli väldigt snyggt i sig med en nivåskillnad. Här ser man också hur det tilltänkta teknikskåpet ska stå, och man anar infällda surr/surr-back-högtalare. Ska man förresten förbereda för Atmos?
Som storleksreferens kan jag berätta att soffan jag ritat in är gigantisk: 391 cm bred och 301 cm djup. (2016-09-09 10:54:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Vy från soffan, Sketchup
Här kan man ana hur det kommer att se ut från soffan. Till vänster, i det snedskurna hörnet, infälld subL och FL-högtalare. Sedan dörren på teknikskåpet, ska målas i väggens färg. Efter det, C-högtalare just under TV:n. Sedan dörr in till gäst-/arbetsrummet, och det högra snedskurna hörnet, som förstås också ska husera högtalare (FR + subR), bakom tygram. Överst anar man kassetten till duken.
Tyvärr kommer TV:n ganska långt bort, ungefär 5 m från sweetspot. Har kollat lite på andra lösningar, men hittar inget optimalt. Det finns ju lösningar med motoriserade anordningar som kan dra fram TV:n från under en säng, man skulle kunna använda det om man bygger ett podium under soffan. Det är bara det, att de kostar sisådär 11.000. Pund. (2016-09-09 10:57:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Duk nere, Sketchup
Tidig bild utan snygga vinklade hörn, för att se hur stor duken behöver vara. Duken får nog bli en Seymour AV Retractable (tab-tension, akustiskt transparent) 2,35:1 på 140" bredd. Det ger 152" bild i 2,35, eller 121" bild i 16:9 om man zoomar in.
Ett alternativ är ju att sätta centern under duken, slippa en ljudtransparent duk. Det blir klart billigare, men inte lika elegant. (2016-09-09 11:43:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Högtalarkonstruktion, Sketchup
Så här hade jag tänkt att högtalarna i hörnen ska byggas. Det blir en sluten 150 L-låda i 22 mm MDF som huserar en 15" sub. Infälld i denna blir det en in-wallhögtalare, kanske Klipsch KL-7800 THX som på bilden. (2016-09-09 11:40:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

LCR, surround, surround back: DIY-högtalare, Sketchup
Leker med tanken att bygga alla högtalare själv. Center - liksom höger och vänster front, naturligtvis, fast integrerade i subbarna - är baserade på Seas Bragi-kittet. Dock slutna och med mindre låda, 18 liter. Surround back är baserade på Seas Idunn, fast också slutna och med mindre lådor, 12 liter. Surrounderna är också baserade på Idunn, men med en extra diskant för di-pol. Har pratat med både HiFi-kit och Seas om hur man kan lösa detta.

Denna lösning blir ju billigare än in-wallmodellen Klipsch 7800, troligen också bättre. Fast en jäkla massa mer jobb. (2016-09-25 15:17:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sub med infälld DIY-högtalare, Sketchup
Så här skulle subbarna kunna bli. Element till sub blir troligen Dayton Audio UM15-22. (2016-09-25 15:36:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fasadritningar
Slutliga fasadritningar, skickats in till kommunen. Har fått bygglov, men inte startbesked ännu. (2017-02-08 10:58:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Plan- och sektionsritning
Hela tillbyggnaden ska bli nedsänkt cirka 330 mm jämfört med övriga huset. Dels för att få upp takhöjden, dels för att jag tycker det är snyggt med nivåskillnader i ett hus. Då blir det lagom med två trappsteg. Möjligen blir innertaket lutande som på bilden för få mer takhöjd/rymd. Jag är inte helt nöjd med 2280 mm i vänsterkant, vore bra att få till 2400 mm. Vill om möjligt gärna få till ett akustiktak också. (2017-02-08 11:22:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Måttat för duk, ReAct?
Har plöjt allt vad jag kan i infoväg om dukar. Haft kontakt med Marcus på The Rock, och förstått att det inte går att kombinera ReAct med ljudgenomsläpplighet, så det blir en kompromiss hur jag än väljer.
Bästa alternativet känns just nu som en ReAct 3.0-duk, kanske inte så stor eftergift ändå att sätta centern under duken. Fast den kommer ju väldigt lågt, förstås. 142 tum 16:9 är vad jag får in, och det ganska precis. Kanske klokt att vänta med att beställa duk tills jag sett hur de faktiska måtten blir... (2017-04-10 20:22:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Teknikskåp
Hade först tänkt be Kvänum bygga mitt tänkta teknikskåp, men det visade sig bli hiskeligt dyrt. Kanske inte så förvånande. Då kom jag på, att man kan använda en bredare Ikeagarderob (75x236 cm), och sätta ett Ikea köksskåp (60x200 cm) inuti. Behöver bara förstärka lite och såga hål för fläktarna. En rackskena passar ganska bra i ett sådant skåp, behöver bara skruva dit en 36 mm planka på varje sida. Mycket billigare och nästan lika bra.
Också hittat en enkel men kraftig fläktkontroller, ska kunna driva 12 fläktar utan problem. Dock bara reglering av på/av, hade helst haft en progressiv tempstyrning. Men det räcker nog. (2017-04-10 20:46:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Rivning, dag 1
Strålande vårväder! Nu ska eländet bort. Omgivande buskar, altanräcke och -golv borta. (2017-04-10 19:43:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Rivning, dag 4
Tak och väggar borta. Fönstren har jag skänkt bort. Notera 1) vilka tunna ytterväggar det är och 2) hur anmärkningsvärt repfritt golvet är. Laminat är inte vackert, men det är jädrar i mig slitstarkt.
Här ser man också att dörröppningen är större än vad jag ursprungligen trodde. Men jag tror det räcker med de 150 x 210 som dörrarna upptar för att få till en schysst skjutdörrsöppning.
Imorgon ska snickarna börja arbeta på grunden, som tyvärr består av en 10 cm betongsula, inte plintar som vi hade hoppats.
Har redan fyllt en liten container med trädgårdsavfall, och en stor (30 m3?) med byggavfall. (2017-04-10 19:45:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Akustiktak
Jag tycker tyvärr att Ecophontaken är ganska så fula. Istället funderar jag över att sätta grå Träullitskivor. Man pendlar med fördel ner dem lite, och där får ju Atmoshögtalare plötsligt utmärkt plats. Går inte hela vägen ut till väggar, så där kan jag gömma en dimbar led-list. Det blir väl bra? (2017-04-10 20:39:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ljudafton
Byggsatserna med element till mina tre frontar har kommit. Tre Seas Bragi-kit från HifiKit. Gör bara LCR och subbasar själv; surround och surround back kommer jag använda färdiga inwall-burkar till. (2017-04-20 17:09:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Seas Bragi

Fräsmall
Hålmallen som följde med fräsen klarar inte tillräckligt små radier. Så då får man göra en fräsmall själv. Skruvade bort fräsens bottenplatta, och använder en vanlig plywoodskiva. Som centrumpinne använder jag en 5 mm maskinskruv. Det kommer att bli bra, men eftersom jag tänkte att det är viktigt att skruven sitter ordentligt fast i mallen, valde jag att sticka ner den från ovansidan. Och då måste mallen lossas från fräsen varje gång jag vill byta radie. Dessutom är det pilligt att få till exakta mått, måste mäta - skruva loss - provfräsa flera gånger om för att få det exakt. (2017-04-20 17:18:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Delningsfilter
Har lött mitt livs första delningsfilter. Hoppas verkligen att allt blev rätt, finns ju inte riktigt något sätt att testa innan man monterat allt. (2017-04-22 20:27:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Seas Bragi

Ljuddagen
Hämtat subbasarna, fick ett bra pris på BRL. De är väldigt stora, bredvid en 6,5-tummare för jämförelse. Högtalarbygget går vidare! (2017-04-29 16:28:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  Seas Bragi

Grusade planer
Själva bygget löper på planenligt, nu är det utgrävt och grusat. Det blir en liten mur till höger i bild för att stävja markens lutning, och en stensatt uteplats där skoporna ligger till vänster. (2017-04-29 16:33:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Centern klar
Testkör centern, som jag gjorde med 7,5 graders lutande front. Djupet anpassat för att den ska få plats i väggen med 190 mm reglar. Den funkar och låter till och med riktigt trevligt, vilket får mig att tro att delningsfiltret är lött på rätt sätt. (2017-04-30 10:19:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Seas Bragi

Limning, ena sidohögtalaren
Varit ledig ett par dagar. Vänstra fronthögtalaren under tillverkning. Här ser man också grundidén: en 150 L sluten subbaslåda, infälld i denna en låda för front left-kanalen (där gummiklubban ligger). 228 cm höga, 45 cm breda, men endast 19-28 cm djupa. Fronten vinklad 20 grader mot lyssningsposition. (2017-05-09 16:35:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  Seas Bragi

Framstycket
Framstycket på front left + vä sub. Kollar så att fräshålen stämmer. De gör de. 22+16 mm MDF. (2017-05-09 16:40:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  Seas Bragi

Sanningens ögonblick
Passar den enorma 15-tummaren i min grunda låda? Har jag räknat och mätt rätt? Ja, som tur är. Med några cm marginal... (2017-05-09 16:42:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22

Grunden klar
Samtidigt jobbar snickarna på med grunden. Gjutningen gick fint, shunten till golvvärmen verkar ha hamnat rätt. Idag har de murat på Lecablock för att höjden ska stämma med befintlig grund. 48 cm lägre golvhöjd blir det i tillbyggnaden, två trappsteg ner. Då får jag 243-285 cm takhöjd, vilket ju känns bra! (2017-05-09 16:47:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dämpad stämning
Hade lite 80 mm Flexibatts liggande. Försökt läsa på om hur mycket man ska dämpa en sub, men det är omöjligt att komma till något slags konsensus. Tyvärr kommer det inte gå att prova sig fram heller, eftersom jag:
1) limmar alla sidor
2) bygger in den i väggen
3) inte kommer åt hela lådans innanmäte genom att skruva loss elementen. Fyllde därför... lagom mycket. Åsikt om detta innan jag lägger locket på? (2017-05-10 22:35:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Stomme och tak
Stommen rest, utegips på plats. Även takpanelen spikad. Nu tar snickarna en liten paus, takläggaren ska komma och plåta under veckan. Ägnat åtskilliga timmar åt att måla vindskivor och undertak, så inte hunnit färdigställa högtalarna än. Två strykningar svart återstår. (2017-05-21 21:08:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Soffa!
Har beställt en soffa, efter att ha letat länge. Fastnade till slut för denna, från thesofacompany.com. Riktigt bra pris, och kvaliteten känns mycket högre än priset indikerar. Hoppas den ska komma lagom till invigningen. (2017-05-21 21:18:44)
Produkter på bilden:

Drivkraft
Har alltid gillat dessa steg, och nu fick jag tag på ett via Blocket till ganska bra pris. 2x1400 W RMS i 4 ohm ska få driva subbarna, ska nog vara lite försiktig och ställa ner effekten i början. Tur att jag bett elektrikern om flera faser till teknikgarderoben, detta behöver en egen. (2017-05-24 17:11:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen Lab 2002

Ge mig luft!
Har beställt ett par minimala ftx-aggregat, som ska få ordna med frisk luft i bygget. Varje enhet evakuerar luft under 70 sek, sedan vänder flödet, och den blåser in frisk uppvärmd luft under lika lång tid. Har man två, så arbetar de i par; den ena blåser och den andra suger. Det där lät snuskigt, men ni förstår. Och så går de att kontrollera med WiFi! (2017-05-31 17:20:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mer luft!
Åtta sådana här ska få ta hand om ventilationen i teknikgarderoben, fyra in, fyra ut. Det bör bli hela 7,2 m3 luft/minut om jag räknat rätt. I bakgrunden en 24-portars switch, som också ska in i garderoben. Rackskenor och -hyllor på ingång från Thomann, fläktkontrollern ska också vara på väg från USA. (2017-05-31 17:24:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Tak
Bygget har stått stilla ett par veckor eftersom snickarna är iväg på annat jobb. Men nu har tillbygget fått tak! Mg-Zn-plåt, glänser fint i solen. (2017-06-02 13:46:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fronthögtalarna klara
Det tog mycket längre tid än jag trott, men nu är alla tre högtalarna färdiga. Bökigt att bygga så långa (227 cm) och tunga (gissar runt 90 kg/st) i en trång verkstad. Men det blev ganska bra till slut. Får dock tyvärr vänta med att sätta in elementen. De ska ju bli en del av frontväggen, och det vore trist om någon skulle tjonga in en regel i basen. (2017-06-03 15:22:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  Seas Bragi

Vägg!
Efter mina ytterst petiga ritningar har nu den komplexa mellanväggen börjat ta form. Äntligen kan man ana hur det känns från sweetspot! Från vänster: front vänster + sub, teknikskåp, shunt till golvvärme, center, dörröppning, höger front + sub.
Överst i bild kan man ana regelverket till akustiktaket. Snart dags för Sandins el att börja dra rör! (2017-06-08 00:34:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hål
Borrar hål för kabelgenomföring i det inre av teknikskåpen. Det luktar bränt i hela huset. Förmodligen borde jag inte kört borren på maxfart. (2017-06-12 22:45:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Backboxar
Backboxar till surround-, surround back- och Atmoshögtalare. 15 liter till vägghögtalarna, 10 till takhögtalarna, enligt DLS' instruktioner. Har valt att bygga en komplett 7.2.4-uppsättning, även om recievern bara klarar 7.2 idag. Bättre att vara förberedd än att ordna med detta senare. Fick också ett bra paketpris på in wall-högtalarna. (2017-06-12 22:48:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DLS IW 2.6 (par),  DLS IC 623 (par)

Rörigt
Nu har elektrikerna dragit alla rör för el, nätverk och till alla högtalare. Och ett par 50 mm-rör; ett till projektorn för hdmi och RS232-kontroll och ett till TV:n. Jag tror att jag tänkt på allt, men hur ska man veta? Hur?? (2017-06-15 19:23:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Rörmynningar
I teknikskåpet mynnar mynnar många av vp-rören. Till höger åtta 20 mm-rör för inbyggnadshögtalarna. Till vänster fyra 20 mm-rör för nätverk, ska också sätta en patchpanel och en switch här. Också ett 16 mm-rör för dukstyrning, och 50 mm-röret som leder till projen. I teknikskåpet ska också drivers sitta till en 25 m led-strip som ska monteras dolt ovanpå akustiktaket. I taket på skåpet galler för ventilationsutblås. (2017-06-15 19:29:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Backbox
Enkla lådor till inbyggnadshögtalarna av 18 mm plywood. Kostar på dem lite filtbeklädnad och Biltemavadd också. Fint ska det vara! Supra classic 2,5 mm2 tittar ut i hörnet. (2017-06-15 19:37:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bananer i pyjamas
I väntan på fönster och dörr går jag händelserna i förväg och ägnar mig åt terminering. Enkla lödda Oehlbach-bananer till alla kanaler utom subbarna, som behöver Speakonkontakter. (2017-06-22 10:22:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Front/sub vä på plats
Äntligen händer det lite grejer efter att snickarna varit på annat jobb. Stora högtalarna på plats, ordentligt fastskruvade med fogmassa mellan högtalare och väggar. Står på dämpfötter direkt på betongen. Även teknikskåpet har kommit på plats, har monterat rackskenor. OSB i bägge rummen utom frontväggen, blir väl lite gips, fönster och dörrar under veckan. (2017-06-26 22:19:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Frontvägg med gips
Nu är frontväggen satt, efter mycket diskussioner med snickarna. Kommer att kläs in med vitbetsad björkplywood. Dörren till teknikskåpet och dörren till gästrummet blir båda i ekfanér i brist på björk. Eventuellt vitbetsar jag dem också senare. (2017-06-29 19:57:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Baksida frontvägg
Här ser man teknikskåpet sticka ut i gäst-/arbetsrummet. Ventilationsgaller i nederkant. (2017-06-29 20:00:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bakvägg och tak
Taket nedpendlat 70 mm. På OSB-skivorna kommer vi till slut skruva vita Träullitskivor. Slangarna som syns i taket och på vägg är till belysning, 6 st Ifö Open Tina har jag tänkt mig i taket som komplettering till ledslingan, två st Örsjö PJ70 på väggen ovanför soffan. (2017-06-29 20:02:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Teknikskåp med rackskenor
Har ritat och funderat väldigt mycket på detta teknikskåp, men tror det här blir bra. Långa rackskenor mot fronten, korta rackskenor där bak för lite nätverksutrustning, och rikligt med hål i sidorna för snygg kabeldragning. I taket hål för de översta 4x120 mm-fläktarna. (2017-06-29 20:04:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Plywood på fronten
Frontväggen börjar äntligen anta sin slutliga form, kläs med 6,5 mm vitlaserad björkplywood. Svart skulle det kanske ha varit om fokus hade varit optimerad biogrotta, men nu blir det... ljust och fräscht istället. (2017-07-06 19:37:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Inflyttning
Lite prematurt, men jag kan inte låta bli att börja montera grejer. Har flyttat in patchpanel, switch och accesspunkt. Ubiquitis Unify är för övrigt de bästa accesspunkter jag vet, otroligt stabila och med bra räckvidd. Har två till i mitt betonghus, och ett grymt stabilt WiFi. Använder även deras router, stabil som tusan även den. Slår Asus, d-link och Netgear alla dagar i veckan. (2017-07-06 19:43:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Frontväggen klar
Så här blev frontväggen. Nu saknas bara högtalarskydd, har byggt ramen till centern. Sitter på plats med neodymmagneter. Ska målas och sedan kläs med grått högtalartyg. Ovanför centern ska TV:n sitta, man ser på bilden också en 50 mm slang titta ut där LAN-, HDMI- och strömkabel ska dras. (2017-07-12 13:33:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Seas Bragi

Skjutdörr
Skjutdörrarna på plats, omfattningen ska kläs in. Översta trappsteget på plats, det ska dit två till. Hittat fina 42 mm ekskivor av helstavar till stegen. Kommer väl att oljas sedan. En smed har gjort konsoler till öppen trappa, den ena skymtar nederst i bild. (2017-07-12 13:39:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fönster och fönsterdörr
I biorumsdelen blir det ett 140x140-fönster, och en helglasad dörr. Fina fönsterbänkar av Ruvinamarmor. Spackling på gång. Hål till surr L syns till vänster. Taket förberett med OSB, Träullitskivorna ska skruvas på denna. (2017-07-12 13:44:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kontakt!
Gammal Supra strömlist med sex uttag är kopplad till relä, som styrs av relät på min Global Caché GC100-12. Från denna drar jag ström till Labsteget, Mini-DSP:n och fläktkontrollen. Labsteget drar ca 200 W på tomgång, så det känns ju trevligt att kunna stänga ner det när det inte används. En nyinköpt Supra strömlist med 10 uttag på egen säkring ska försörja resten av elektroniken. Har också förberett med nya Supra HDMI-kablar till TV och proj, så det ska gå snabbt att flytta in när det väl blir dags. (2017-07-16 15:35:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra LoRad MD10-16-EU/SP MK3

Altan
Fint väder, semestern har börjat! Lägger sten till altanen tillsammans med min fru. Kul att arbeta tillsammans! (2017-07-19 20:51:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Trångt att skruva
Älskar min Festool-skruvdragare. Fantastisk ergonomi och många fiffiga tillbehör. Hur skulle man annars lösa detta? (2017-07-19 20:53:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Trappa!
Målarna har gjort sitt, äntligen kan jag sätta trappan på plats. Stegen slipade med 400-papper, oljade, slipade igen, och sedan oljade igen. Lena som barnrumpor. Imorgon dags för tapetsering. (2017-07-19 20:55:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Tapet, SR och SBR
Tapetsering var dagens beting. En tapet som ska efterlikna känslan av en kalkvägg. Denna går i grönt, vilket inte riktigt framgår på bilden. Kunde inte låta bli att sätta upp de första inwall-högtalarna. (2017-07-20 22:02:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DLS IW 2.6 (par)

Äntligen montering
Allt smutsigt arbete klart, äntligen vågar jag skruva i elementen! Det har varit en lång väntan på det roligaste. Kör med kabelskor till flatstiften, vågar inte löda direkt på högtalarna. (2017-07-21 20:37:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Seas Bragi

Färdig FL + sub L
Så här ser alltså den synliga delen av färdiga front left-/sub left-högtalaren ut. Blev lite väl tajt runt subben, fick knacka in den med hammare. De ljusa prickarna är magneter som ska hålla skydden på plats. (2017-07-21 20:42:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  Seas Bragi

Frontvy med högtalare
Så här ser det ut med alla fronthögtalare på plats. Skyddet till centern är klart och monterat, de andra två under limning. Blev förstås tvungen att testa hur det lät, åtminstone i stereo med min Audio Analogue-stärkare. Allt funkade (phu!), och det lät bra redan från start! Hade varit lite jobbigt om t ex ena högtalaren varit tyst, med tanke på att allt är inbyggt. Fylligt, stort ljud även utan subbar, utan att grejerna är inspelade. Jättekul! Men en hel del eko förstås. Lär bli lite bättre när Träullittaket, soffa och övrig inredning kommit på plats. (2017-07-21 20:47:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  Seas Bragi

Högtalarskydd
Byggde enkla träramar av 33 mm tjock planhyvlad furu. Valde att göra ramarna så djupa för att basarna skulle kunna spela ut en del av sin xmax utan att gå i tyget. Dessutom linjerar då framkanten snyggt i djup, då det sitter 13 mm gips, 13 mm OSB och slutligen 6,5 mm plywood utanpå. Fick ta ut lite runt elementen med sticksågen. (2017-07-30 15:23:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Seas Bragi

Putsat
Fasaden närmar sig slutförande. Putsen klar, imorgon åker den chokladbruna färgen på. (2017-07-30 15:28:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Schack matt
Äntligen har jag kunnat ta bort skyddspappen från golvet, och fått städa bort allt slipdamm. Golvet kommer från Tarkett och är i hårdvaxoljad ek. Golvsocklar har också kommit på plats, och så har jag tagit mod till mig för att skruva upp tv-fäste i den fina plywoodskivan. (2017-07-30 15:30:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Golv och trappa
Nu är det inte så långt kvar. Elektrikerna ska sätta upp sista uttagen, koppla in ftx-aggregaten och sätta upp armaturer. Akustiktaket ska också upp, men Träullit har tyvärr sommarstängt, så det får vänta några veckor. Dörren in till gästrummet har heller inte kommit, och golvvärmen är inte inkopplad. Men om en vecka kommer soffan, så då flyttar vi in även om det inte är klart! (2017-07-30 15:33:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Programmering av fläkt
Allt ska kopplas upp nu för tiden. T.o.m. fläkten ska anslutas till WiFi. (2017-08-10 21:26:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

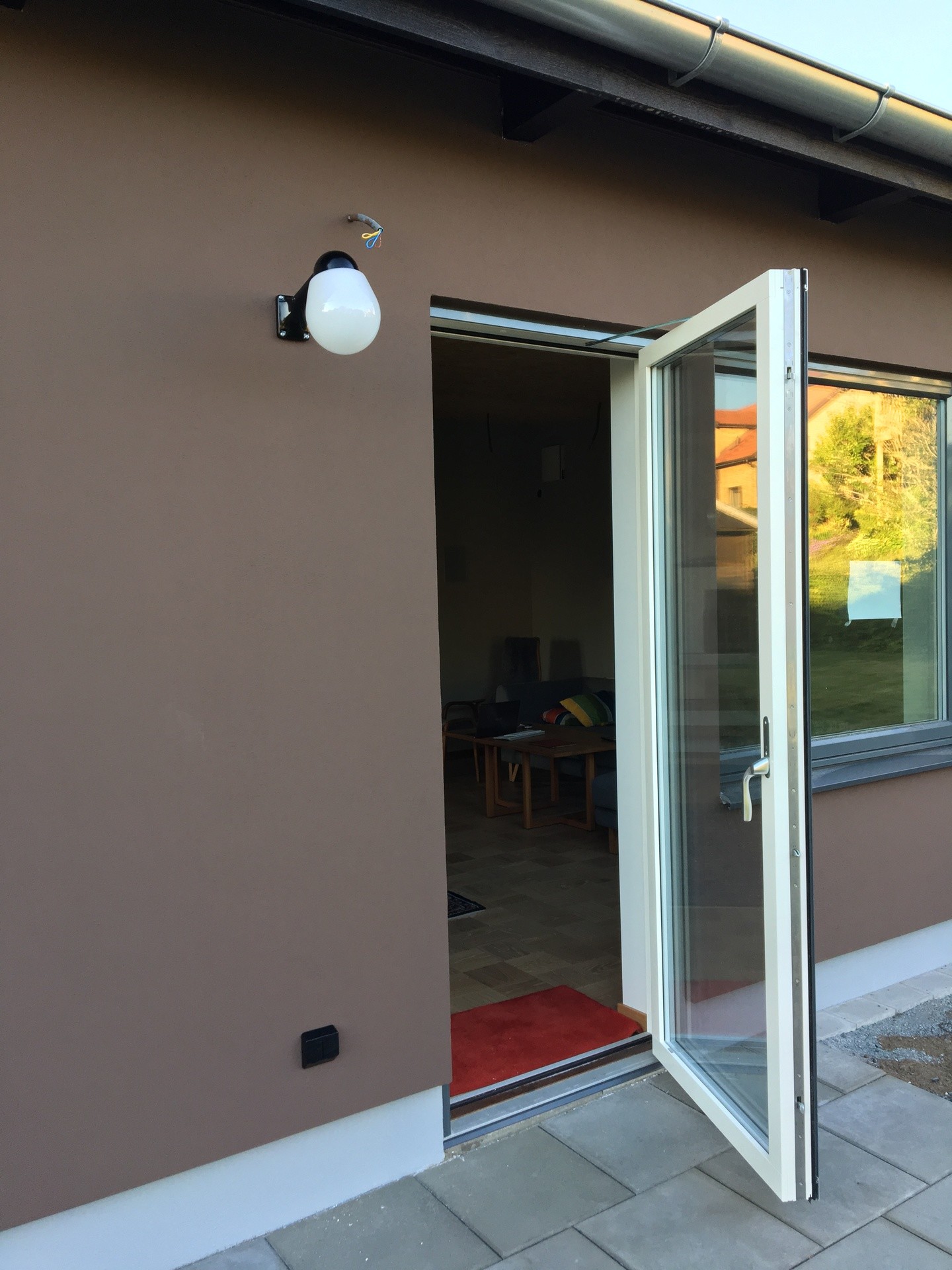

Entrez, s'il-vous-plait!
Utsidan färdigputsad och målad. Har fått upp funkislampan. Röda mattan utlagd... (2017-08-10 21:28:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Stellar
Har äntligen hittat ett ställe att sätta upp Turbine XL-lampan jag köpte för fem år sedan, som legat i en påse de sista tre (efter köksrenoveringen). Cool ljuseffekt tycker jag, men den kräver en hel vägg för att komma till sin rätt. (2017-08-10 21:31:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Inflyttning!
Äntligen är det tillräckligt färdigt för inflyttning! Soffan har kommit, nästan all el färdig. Riktigt mysigt känns det. (2017-08-10 21:33:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DLS IW 2.6 (par)

Frontvägg med TV
55-tummaren känns lite liten, men det ska väl bli projektor inom någon månad, hoppas jag. Man ser tydligt LED-stripen som är dold under innertaket och ger ett mysigt diffust ljus i hela taket. Inom tre veckor bör rummet bli helt färdigt (?), och med det menar jag med innerdörr, akustiktak och inkopplad golvvärme. (2017-08-10 21:35:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony Bravia KD-55X8509C

Teknikskåp fram 1
Så här ser det ut när man öppnar dörren från biorummet. Valt att sätta grejerna med lite mellanrummen pga värmen och för att jag har plats för det. (2017-08-12 12:18:32) Bilden är högupplöst. Klicka i bilden för att zooma.

Teknikskåp fram 2
Nederdelen av teknikskåpet. Nederst en dedikerad hylla för yngste sonens PS3-tillbehör... I botten ligger takhögtalarna och väntar på att få komma upp. (2017-08-12 12:20:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Teknikskåp bak 1
Överst en patchpanel, under switchen sitter fläktstyrningen från Coolerguys. Lösningen fungerar, men det blir väldigt snabbt varmt, inte minst pga Lab-steget som vräker ur sig värme även på tomgång. Under detta sitter min iTach, som nu via relä också styr översta Supra-grenuttaget. Detta stänger helt av fläkt, Labsteget, MiniDSP:n, Chromecast och Wii från Standby.

Är ganska nöjd med kabeldragningen! Är det viktigt? Ja, av två anledningar:
1. Luften flödar bättre genom skåpet
2. Jag sover bättre om natten om det är snyggt.

Har försökt att separera kablarna så gott det går, med strömkablar till vänster och lågnivå-/bild-/högtalarkablar till höger. Dock måste vissa av hdmi-kablarna gå tillsammans med strömkablarna. (2017-08-12 12:22:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Teknikskåp bak 2
Gott om plats för framtida uppgraderingar... Skrämmande nog är redan 15 av 16 uttag upptagna. (2017-08-12 12:31:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Träullit
Akustiktak på gång! Snickare Johan Kling monterar. (2017-08-22 17:27:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Färdigt tak
Svårt få med större delen av tak på bild, ni får bara ett hörn. Här ser man den lite svävande känslan jag var ute efter. Atmoshögtalare på plats, men ingen stärkare att driva dem med ännu. Fick kapa doglegsen med Dremeln lite för att klara montaget. I nästa vecka kommer elektrikern och sätter de sista armaturerna. (2017-08-23 22:58:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  DLS IC 623 (par)

Ifö Electric/Örsjö belysning 1
Äntligen färdigt med belysning! 6 st Ifö electric "Open Tina" med vit sockel i taket, ljuskälla är 2,4 W Edison/2200 K från Star trading. På väggen 2 st Örsjö belysning PJ70, varmgrå. (2017-08-28 22:42:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DLS IW 2.6 (par),  DLS IC 623 (par)

Ifö Electric/Örsjö belysning 2
3 st "Open Tina" vid framväggen också. Kompletterar ljuset från ledlisten bra. (2017-08-28 22:46:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ifö Electric/Örsjö belysning 3
Det var det jag hade att bjuda på för tillfället! Nu återstår lite inredning. Och förstås, projektor. Kommer fylla på med bilder efterhand, men det kan nog dröja lite. (2017-08-28 22:47:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DLS IC 623 (par)

Uppgradering
Nu har jag äntligen bestämt mig - och lyckats få hustrun med på tåget. Det här blir väldigt spännande. Beställde idag, två veckors leveranstid. (2017-09-29 22:55:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ljusafton!
Äntligen kom projektorn och fästet. Otroligt bra köpsupport från The Rock, för övrigt, tack Stephan och Marcus! Skulle arbetat hemma idag, men det blev det ju inget med när dessa paket kom. Blev förstås tvungen att börja montera direkt. (2017-10-11 16:28:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Optoma UHD60

Meccano
Just den här delen var lite krångligare än jag trodde. Särskilt om man aldrig monterat projektor förr, har ett lutande tak och en projektor med minimal lens shift; den måste sitta helt rakt från början. Om någon undrar är det Chiefs takfäste CMA395, ett sextums rör Chief CMS006 och slutligen Chief RPEU-plattan. En miljon olika möjligheter att fästa, och stabilt blir det. Takfästet har en varningsskylt där det står "max 500 lbs"... (2017-10-11 16:31:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Projektor på plats
Så här blev det. Ganska snygg installation, om jag får säga det själv. Om en projektor nu någonsin är snygg. Lite väl trångt i rör och fäste för att dra stela Suprakablar, men det sitter ju grymt bra till slut. Vågar inte berätta hur många timmar jag ägnat åt att mäta och räkna och maila med återförsäljare om höjd på fäste och exakta specifikationer på duk. Det är mycket att ta hänsyn till, särskilt när taklamporna sticker ner. Men jag tror att förarbetet lönat sig. Trevligt nog fick jag också styrningen via IP att fungera ganska omgående. iRule hänger fortfarande med. (2017-10-11 16:35:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Optoma UHD60

Bio!
Först när man har en projektor blir det väl bio, va? Notera den fantastiska skärpan på lakanet, i fullt dagsljus och allt...
Duken kommer först nästa vecka. Men det går ju inte att bara vänta på den, eller hur? (2017-10-11 16:40:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Långt paket
Ledig vecka, och som på beställning (eller ja, det kom ju helt enkelt efter beställning) anlände min nya duk. Euroscreen Thor ReAct 3.0, 290 cm bred (131” 16:9). Lite knepigt att få ett fyra meter långt och 52 kg tungt paket genom hallen, bara. (2017-10-16 22:09:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Montering
Det visade sig att duken kom med andra konsoler än jag hade trott, Valhallamodellen. Tur att jag inte lagt en massa energi på att göra distanser i förväg. Det är en rejäl koloss, detta. Kassetten är 377 cm bred. Ganska enkel montering egentligen, men om man är lite nojig kan det ändå ta nästan en hel dag. (2017-10-16 22:13:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Konsoler
Så här ser konsolerna ut. Gjorda för att fungera både för montage i tak och i vägg. Har gjort distanser på 54 mm för att duken ska gå ner precis framför TV:n. Allt sitter med fyra rejäla franska skruv om 8x100 mm genom fäste, distans, dekorplywood och gips, in i OSB:n. (2017-10-16 22:17:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Kassetten monterad
Har tagit hjälp av grannen med att lyfta den tunga kassetten till duken på plats. Styr den med 12 V-trigger, vilket funkar trots att jag byggt kabeln själv, och trots att varken Optoma eller Euroscreen skrev i sina manualer hur man egentligen skulle koppla. Det är en stor rackare till låda. (2017-10-17 19:05:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Screenshot
Ok, det är ju jättesvårt att ta bilder (med iPhonen) på en stor skärm och göra den rättvisa. Men här får man väl ett hum om storleken åtminstone. (2017-10-19 20:02:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Ingång från vardagsrummet
Lite fler miljöbilder på begäran. Man kommer in till biorummet från vardagsrummet. Det går att stänga till ingången med skjutdörrar. (2017-10-22 16:52:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sittdel, vänster
Vänstra delen av sittytan. (2017-10-22 16:55:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DLS IW 2.6 (par),  DLS IC 623 (par)

Hela sittdelen
Med fåtöljerna får vi faktiskt plats 10 personer utan att det blir särskilt trångt. Utan podium! (2017-10-22 16:57:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DLS IW 2.6 (par),  DLS IC 623 (par),  Optoma UHD60

Gäst-/arbets-/teknikrum
Vy från dörröppningen bredvid TV:n. Stora fönster ut mot Vättern, med infällda 1 W-LED:s. Där keyboarden står ska det bli skrivbord, men jag har inte hunnit bygga det än. (2017-10-22 17:15:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gästrumsdel
Här sover man riktigt gott, och har väldigt bra WiFi! Det är förstås baksidan av teknikskåpet man ser till vänster. Gitarrförstärkarna ska inte stå där i framtiden. (2017-10-22 17:19:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mörkläggningsgardin
Äntligen fått till en mörkläggningsgardin. Tyget heter Paguenette, färgen 706917 Athene. Det är ett polyestertyg som liknar linne framtill, med en slät ljustät film på baksidan. (2017-11-16 12:39:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mörklagt
Gardin går alltså att dra i sidled, är monterad på glidskena. Stoppar ljuset väldigt bra, men det sipprar förstås in lite runt om. Gjorde ganska stor skillnad för akustiken. (2017-11-16 12:43:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skrivbord
Det hör ju inte alls till hembion, men jag känner bara för att skryta lite och visa upp skrivbordet jag gjort i veckan. 19 mm björkplywood, klätt med grå desktop, och så snygga ben från Prettypegs. Nu ska jag bara fixa lite hyllor också, så är arbetsplatsen också klar för inflyttning. (2017-11-16 22:29:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Diffusor
Har köpt en sjukt dyr diffusor till bion. Men användbar! (2018-01-13 17:31:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DLS IW 2.6 (par)

Uppgradering
Har flyttat upp Labsteget och monterat fast mitt egenbyggda slutsteg, se separat bygglogg. Det ska gå som LCR-steg för tillfället. Måste på sikt göra en lite större ommöblering för att få in övriga steg jag ska bygga. Vill gärna sätta dem högst upp, eftersom de blir rätt varma. Kanske ska fixa lite täckplåtar till tomma platser? (2018-02-07 15:58:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Yamaha RX-A1010,  Lab.gruppen Lab 2002

Mer blås
Tänkte lite fel när jag byggde teknikskåpet från början. Jag gjorde hål för fläktarna i skåpets framkant, så fläktarna fick sitta där. Tycker också grejerna känts lite väl varma, inte minst för att Labsteget är en veritabel kamin. Elektronik verkar i regel bli varmast i bakkant. Nu har det gnagt i mig tillräckligt mycket för att jag skulle orka göra något åt det. Beställde ett par tunna aluplåtar för att täcka de gamla hålen. Sågade nytt hål i botten och flyttade de gamla fläktarna dit.
I ovankant var det knepigare, eftersom de gamla fläktarna inte fick plats mellan rackskenorna. Så då köpte jag ett par maffiga 200 mm-fläktar istället, som både är tystare och flyttar mer luft än de fyra i botten.
Lite mer än en hel dag tog det. Tur man inte har något bättre att ägna sin tid åt... (2018-03-20 16:50:25) Bilden är högupplöst. Klicka i bilden för att zooma.

Täckplåt
Har också möblerat om lite i skåpet, för att göra plats för mer. Jag tycker det ser väldigt mycket proffsigare ut med täckplåtar. I mellanrummet ovanför receivern är det 4 HE luft, precis det som behövs till en fyrkanals- och en trekanals-Beehive, samt en 1 HE-täckplåt emellan. (2018-03-20 17:22:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Yamaha RX-A1010,  Lab.gruppen Lab 2002

Ghettomod
Var inte nöjd med att det blev så varmt bakom slustegen, och nu när jag ska ha dit fler lär det bli ännu värre. Hade en överbliven täckplåt och ett par 120 mm-fläktar, som ju efter en snabb mätning visade sig visst passa in bakom dörren. Lite skruvande och ett par buntband på det, så var saken biff. Hoppas dessa ska hjälpa till att få luften lite mer i rörelse, de i botten och toppen verkar liksom inte hålla luftströmmen helt igång. (2018-10-10 15:59:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Mer ström
Har lagt till en Supra strömlist till. Den långa i mitten med tio uttag är alltid på. Den översta med sex uttag styrs av ena relät, matar framför allt Labsteget. Den understa med sex uttag matar idag mitt hembyggda 4-kanalssteg, ska snart få ännu fler steg att driva. Se albumet ”Hypex”. Alla strömlist går alltså på egen fas om 10 A.

Och just det, har slängt ut min tv-box till förmån för en Apple TV. Stor förbättring! Den klarar ju allt. Behöver egentligen inte min HTPC alls längre. (2018-10-10 15:54:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Power to the people
Äntligen är alla slutsteg på plats! Sammanfattningsvis 3x400 W till LCR (Beehive rött), 4x180 W till surr/surr back (Beehive guld), 4x180 W till Atmos (Beehive guld), 2x1400 W (Lab.gruppen, svart) till subbar. Se galleriet ”Slutstegsbygge Hypex” för detaljer kring de tre Beehivestegen.

Nu väntar jag bara på ett försteg, gärna Emotiva RMC-2... (2018-11-18 20:01:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Yamaha RX-A1010,  Lab.gruppen Lab 2002

Resultat efter MSO
Efter att ha haft svårigheter med att få till ljudet via REW:s inbyggda autkorrigering, tänkte jag ge mig på MSO, efter att ha sett mange_b:s fina resultat. Men det är ju ingen quick-fix, direkt. Man måste verkligen gå igenom hela exempelprotokollet på 18 webbsidor bara för att förstå grunderna (https://www.andyc.diy-audio-engineering.org/mso/html/tut_intro.html#introduction). Ägnade en hel dag åt det, men har bara skrapat lite på ytan. I vilket fall blev resultatet så här efter att jag importerat biquads till mini-DSP:n och sedan lagt på Yamahans YPAO-korrigering, vilket jag absolut tycker är godkänt. Svep 10-200 Hz, primärpositionen för lyssning, ingen smoothing. Nästan helt rakt 12~55 Hz, inga höga toppar efter det heller, och en hel del tryck kvar nedåt 10 Hz! (2018-12-02 17:29:36)
Produkter på bilden:

Nytt projekt
Har några ”äggskalsskumgummibitar” över från det att vi evakuerade bandets replokal under mellandagarna. Tänkte använda dem till att göra ett par absorbenter till bakväggen. Skumgummibitarna är 500x1000 mm, har fyra stycken. Så det blir två absorbenter om 1000x1000 mm. Hur det kommer att bli ser ni ju solklart på min skiss. (2019-01-09 16:30:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Limma, skjut
Gör det lite enkelt för mig, orkar inte trassla med plugg denna gång. Mäter, ritar, limmar, skjuter fast. 95x15 mm planhyvlad furu till sargen, 33x15 till mothållen i bakkant. Detta ger en luftspalt på 25 mm, eftersom skumgummit är 70 mm, och luftspalt har jag läst ska vara bra för att öka absorptionseffekten. (2019-01-13 19:48:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Provmontering
Har ändrat dimension till 1000x800 mm istället, blir mer lagom. Lite svårt att skära skumgummit snyggt, trodde vass mattkniv skulle funka bättre än det gjorde. Men det är ju ändå inget som syns när tyget kommer på. (2019-01-13 19:51:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Snart klart
Slipat, duschat, slipat. Sedan lite Osmo vit dekorvax, och slutligen ett lager Osmo top oil (hårdvaxolja). Nu ska det bara torka, imorgon kan jag börja montera. Köpt ett fint mellangrått tyg i linne-/polyesterblandning som kommer bli jättesnyggt. Hoppas jag. (2019-01-15 19:37:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Absorbenter på plats
Nu är absorbenterna på plats. Det var krångligare än jag hoppats att få tyget lagom sträckt. Inser nu att det hade varit smart med en ’innerram’ också: något att sträcka tyget över. Kanske hade räckt med lite masonitremsor mellan skumgummi och tyg. Nu ser det mer ut som en kudde instoppad i en ram (vilket det ju på sätt och vis är), men det får nog duga. Det blev påtagligt mer ljuddämpat i rummet så snart de kom på plats, men har inte testat på riktigt än. (2019-01-16 22:20:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DLS IW 2.6 (par),  Logitech Harmony Elite

Nya kablar
Har beställt hem grejer till nya kablar, för nu är det uppgradering på gång. Följt en 44 minuter (!) lång guide, där man får lära sig att planering är A och O för att lyckas med sina xlr-kablar (https://youtu.be/IUNgd6kZW0s). Kontakterna är Neutriks NC3XX-BAG, här en del förberedda med tenn. (2019-07-29 19:55:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Själva kablarna
Valde Supras MBS, som är en mikrofonkabel. Många har annars rekommenderat Mogami 2549 Neglex, men den verkar omöjlig att få tag i i Sverige. MBS:en är klart billigare än Supras egen EFF-I (35 vs 135 kr/m), men jag hittar ingen dokumentation alls om att använda den till xlr-interconnect. Nåja, någon måste vara först. Och prisskillnaden är inte obetydlig när man gör 12 kablar om totalt drygt 20 m. (2019-07-29 20:00:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Testing, testing
Testar varje kabel innan krympslangen kommer på, och efter att allt är färdigt, med min för ändamålet inköpta kabeltestare. Tur det, för jag hade kopplat två kablar fel. Att jag inte ägt en sådan här testare innan! (2019-08-01 17:13:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Krympning
Det är alltid väldigt tillfredsställande när man får krympslangen på plats. (2019-08-01 17:14:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-08-01 22:58:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Färdiga kablar
Och efter några timmar har jag nu 12 färdiga xlr-kablar, alla i lagom längd för sitt ändamål. Använde färgade ringar för att hålla isär dem, men eftersom de bara fanns i nio olika färger gjorde jag en speciallösning på de tre LCR-kablarna.

Total kostnad under 2000 kr. Om jag istället hade köpt Supras färdiga EFF-IXLR, hade detta kostat mig runt 7000 kr. Då är det bara att hoppas att mina låter lika bra! (2019-08-01 17:14:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nyförvärv!
Efter mycket funderande, och en god portion ångest, fick det bli en AV860. Tyckte egentligen att den var för dyr, men med 25% inbytesrabatt blev det i alla fall en något drägligare utgift. Hade stora förväntningar på Emotivas RMC-1, men dels har jag inte orkat vänta in alla buggfixar, dels är den lite för dyr. AV860 fyller egentligen alla mina behov, och har en skön no-nonsense approach.
Första dagen har gått åt till inkoppling, uppdatering av programvara och justering av Harmonyfjärren. Det tog också ett bra tag att få ut 4K från Apple TV:n, trodde först att jag hade dåliga HDMI-kablar. Men efter mycket felsökning kom jag fram till att just den ingången jag använt (STB) inte verkar stödja 4K.
Bara ställt avstånd till högtalarna lite grovt, knappt hunnit testa ljudet än. Till veckan ska jag ge mig på Dirac!
(2019-08-18 19:06:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Arcam AV860

Kabelfrossa
Älskar balanserade kablar! Färgkodningen har visat sig vara rätt praktisk. Subben dock inte inkopplad med denna kabel, kör tills vidare genom Mini-DSP:n, som inte är balanserad. Får se hur det blir sen, om Dirac gör ett bättre jobb på egen hand. (2019-08-18 20:05:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Arcam AV860

Fler utgifter
Grr! Projektorn tappar bildanslutning titt som tätt när jag kör med 4K HDR 4.2.2. Trodde jag satt säkert med min två år gamla, 8 meter långa, Supra HD hdmi-kabel. Problemet försvinner helt när jag byter till 1080p HDR eller 4K SDR. Men nu läser jag på t ex Kjell & Co:s sida att Supra bara garanterar 18 Gbps på längder upp till 6 m, så det måste vara så att min kabel är precis för lång. Det blir till att investera i en AOC-kabel också. (2019-08-20 14:39:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Före Dirac
Kör utan Mini-DSP här, frekvensrespons för alla högtalargrupper innan korrigering. (2019-08-21 13:24:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Arcam AV860

Efter Dirac
Beräknad frekvensrespons efter Dirackorrigering. Använder Harmans target curve. Har inte lyckats få till bekräftande mätningar i REW än, men det låter bra! (2019-08-21 13:25:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Arcam AV860

Nya kurvor
Har fått lite tips på målkurvor från Marcus på The Rock, som rekommenderar att man snarare försöker följa högtalarnas naturliga klang. Och att man lägger på en lutning på kurvan för att förstärka delningsfiltereffekten. Här är också Mini-DSP:n inkopplad mellan processor och basarnas slutsteg. Ger en ganska tydlig extra utsträckning i basområdet, som inte börjar rulla av förrän runt 12 Hz. Hur låter det då? Det får vi se imorgon, just nu sover alla andra i familjen. (2019-08-29 22:02:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Arcam AV860



Viktat medelbetyg:  (9.68) (baserat på 18 st)  Visa lista
p1er    2020-04-18 16:32:29
DialSquare    2019-02-02 18:48:31
AndreWerdenskrieg    2018-02-02 23:03:17
marccar    2018-01-31 20:34:27
JoJoJohan    2017-11-13 10:20:08
Hays    2017-10-20 09:05:32
Unregisteredc0527959    2017-10-20 06:22:09
Unregisteredfea4422e    2017-10-17 03:10:33
Luppen    2017-09-04 09:10:19
TLA    2017-08-29 10:44:23
farna    2017-08-13 09:27:31
stef86    2017-08-04 21:34:55
ssoep    2017-07-22 19:03:32
Unregistered459548c8    2017-07-22 09:32:33
dj_of_life    2017-07-21 12:34:02
fredda    2017-07-16 19:50:02
Thomas_S    2017-06-11 10:00:44
kokeaa    2017-05-31 18:55:18
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
niklasmagnus   2020-07-14 20:49:45 Anmäl
Hur låter det med ”nya kurvor”?
Joppe Apa   2019-08-31 09:21:18 Anmäl

Grattis till reportaget i Hemmabio tidningen!


Tack så mycket!
Thomas_S   2019-08-30 18:17:16 Anmäl
Grattis till reportaget i Hemmabio tidningen!
Joppe Apa   2019-08-21 12:34:56 Anmäl

Det är nog inga problem :)



Bara så du inte slösar din tid se till att du är på senaste firmware version i receivern (7.14) och att du kör Dirac 2.2.3 (https://live.dirac.com/download/) innan du börjar.



Har skickat ett PM till dig!

philipbtz   2019-08-20 16:34:11 Anmäl

Det låter väldigt lovande, Philip! Jag vet ju att du är en av de mer erfarna på forumet vad gäller gäller inte minst Dirac. Kommer att köra en första testomgång imorgon. Jag kanske får höra av mig om jag kör fast?



Det är nog inga problem :)



Bara så du inte slösar din tid se till att du är på senaste firmware version i receivern (7.14) och att du kör Dirac 2.2.3 (https://live.dirac.com/download/) innan du börjar.

Joppe Apa   2019-08-20 14:37:27 Anmäl

Dirac gör mycket för ljudet. Det kan krävas lite tid med det innan allt blir som man vill men hade inte kunnat leva utan det nu - så bra är det.


Det låter väldigt lovande, Philip! Jag vet ju att du är en av de mer erfarna på forumet vad gäller gäller inte minst Dirac. Kommer att köra en första testomgång imorgon. Jag kanske får höra av mig om jag kör fast?
philipbtz   2019-08-19 13:39:43 Anmäl
Dirac gör mycket för ljudet. Det kan krävas lite tid med det innan allt blir som man vill men hade inte kunnat leva utan det nu - så bra är det.
Joppe Apa   2019-08-19 08:13:21 Anmäl

Du kommer att få till en mycket bra ljudbild med AV860 och Dirac, hos mig blev det toppen i alla fall. :)


Jag hoppas förstås på en tydlig förbättring, tycker det har låtit lite vasst och skrikigt på högre lyssningsvolymer med Yamahan. Samtidigt har ju du betydligt mer påkostade högtalare och sannolikt ett akustiskt vassare rum än jag, så Dirac kommer få jobba hårdare ...
thhmo   2019-08-18 21:19:46 Anmäl
Du kommer att få till en mycket bra ljudbild med AV860 och Dirac, hos mig blev det toppen i alla fall. :)
Thomas_S   2019-08-02 08:34:21 Anmäl

Tack, Thomas! Har ju ingen möjlighet att testa dem än, men snart så! OP? Oundgänglig Professionell?? Finns på bl a conrad.se, annars kan du få låna min!

OP = Overpowered  :)

Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Trendande produkter
Prisjakt © 2000 - 2024 Prisjakt   Cookiepolicy.   Våra regler.   Personuppgiftspolicy.  Hantera cookie-inställningar.
